Тиски станочные гмз (гомель)
- Главная
- Каталог
- Тиски
- Тиски станочные гмз (гомель)
Технические характеристики тисков
Ещё тиски
- Все тиски
- Тиски слесарные «Радиант»
- Тиски слесарные гмз (гомель)
- Тиски слесарные элмез гост4045-75
- Тиски станочные гмз (гомель)
Обновлено: 06.
04.2023 17:22
Арт: 48101
Наименование: Тиски станочные чугунные неповоротные 125мм ГМ-7212Н-02 (Гомель)
Цена: 12 100.00 ₽
На складе: 1 шт.
Арт: 48103
Наименование: Тиски станочные чугунные неповоротные 200 мм ГМ-7220Н-02 (Гомель)
Цена: 17 850.00 ₽
На складе: 4 шт.
Арт: 48105
Наименование: Тиски станочные чугунные неповоротные 320 мм ГМ-7232Н-02 (Гомель)
Цена: 40 550.00 ₽
На складе: 1 шт.
Арт: 48201
Наименование: Тиски станочные чугунные поворотные 125мм ГМ-7212П-02 (Гомель)
Цена: 13 850.00 ₽
На складе:
3 шт.
Арт: 48206
Наименование: Тиски станочные чугунные поворотные 250 мм ГМ-7225П-04 (Гомель)
Цена: 36 100.00 ₽
На складе: 3 шт.
Тиски станочные поворотные с ручным приводом.
Производитель: ЗАО «ГОМЕЛЬСКИЙ МЕХАНИЧЕСКИЙ ЗАВОД»
Материал ходового винта, рукоятки и губок тисков — сталь 35Л.
Материал деталей корпуса тисков — чугун СЧ20.
Внешняя упаковка: индивидуальная экспортная коробка.
тип А — с ручным приводом
Класс точности — Н
исполнение 2
| Артикул | Обозначение модели |
Обозначение по ГОСТ |
B | A | B1 | L | h2 | h | b | S | Усиление зажима | Масса |
| мм | Н | кг | ||||||||||
| 48201 | ГМ-7212П-02 | 125 | 150 | 212 | 420 | 117 | 45 | 14 | 14 | 25 000 | 18,0 | |
| 48202 | ГМ-7216П-02 | 160 | 200 | 252 | 515 | 138 | 58 | 14 | 19 | 30 000 | 32,0 | |
| 48203 | ГМ-7220П-02 | 7200-0220-02 | 200 | 250 | 314 | 580 | 156 | 63 | 18 | 19 | 40 000 | 43,0 |
| 48204 | ГМ-7225П-02 | 250 | 300 | 340 | 665 | 181 | 80 | 18 | 22 | 50 000 | 61,0 | |
| 48205 | ГМ-7232П-02 | 320 | 400 | 454 | 850 | 213 | 100 | 22 | 22 | 55 000 | 121,0 | |
Тиски станочные неповоротные с ручным приводом.
Производитель: ЗАО «ГОМЕЛЬСКИЙ МЕХАНИЧЕСКИЙ ЗАВОД»
Материал ходового винта, рукоятки и губок тисков — сталь 35Л.
Материал деталей корпуса тисков — чугун СЧ20.
Внешняя упаковка: индивидуальная экспортная коробка.
тип А — с ручным приводом
Классточности — Н
исполнение 1 — неповоротные
| Артикул | Обозначение модели |
Обозначение по ГОСТ |
B | A | B1 | L | H | h | b | S | Усиление зажима | Масса |
| мм | Н | кг | ||||||||||
| 48101 | ГМ-7212Н-02 | 125 | 150 | 190 | 375 | 89 | 45 | 14 | 14 | 25 000 | 14,0 | |
| 48102 | ГМ-7216Н-02 |
7200-0212 7200-0214 |
160 | 200 | 230 | 470 | 106 | 58 | 14 | 19 | 30 000 | 22,0 |
| 48103 | ГМ-7220Н-02 |
7200-0217 7200-0219 |
200 | 250 | 285 | 535 | 120 | 63 | 18 | 19 | 40 000 | 33,0 |
| 48104 | ГМ-7225Н-02 | 7200-0222 | 250 | 300 | 316 | 600 | 144 | 80 | 18 | 22 | 50 000 | 50,0 |
| 48105 | ГМ-7232Н-02 | 320 | 400 | 420 | 790 | 173 | 100 | 22 | 22 | 55 000 | 100,0 | |
- Тиски слесарные «Радиант»
- Тиски слесарные гмз (гомель)
- Тиски слесарные элмез гост4045-75
- Тиски станочные гмз (гомель)
Тиски своими руками: фото, чертежи, видео
Компания «Фокус» – строительство домов из теплоблоков, экоблоков > Статьи
Самым главным инструментом слесаря являются тиски.
Без них невозможно выполнить большинство слесарных операций. Поэтому любой начинающий слесарь, первым делом хочет приобрести этот нужный инструмент. Может также сложится и такая ситуация, когда старые заводские тиски просто сломались и не подлежат ремонту.
В таких случаях покупать новый подобный инструмент не всегда выгодно, так как стоят они далеко не дешево. Поэтому многие слесаря решаются сделать тиски своими руками, что в свою очередь для начинающих может стать хорошим опытом, а опытные специалисты смогут себе изготовить качественные и удобные тиски.
Содержание:
- Чертежи тисков
- Этапы изготовления самодельных тисков
- Видео изготовления тисков своими руками
img src=»http://mainavi.ru/upload/iart/tiski-svoimi-rukami/1.jpg» />
Можно такой инструмент изготовить за один день из подручных материалов, а можно в течение месяца собирать нужные составляющие и изготовить тиски, мало чем отличающиеся от заводских.

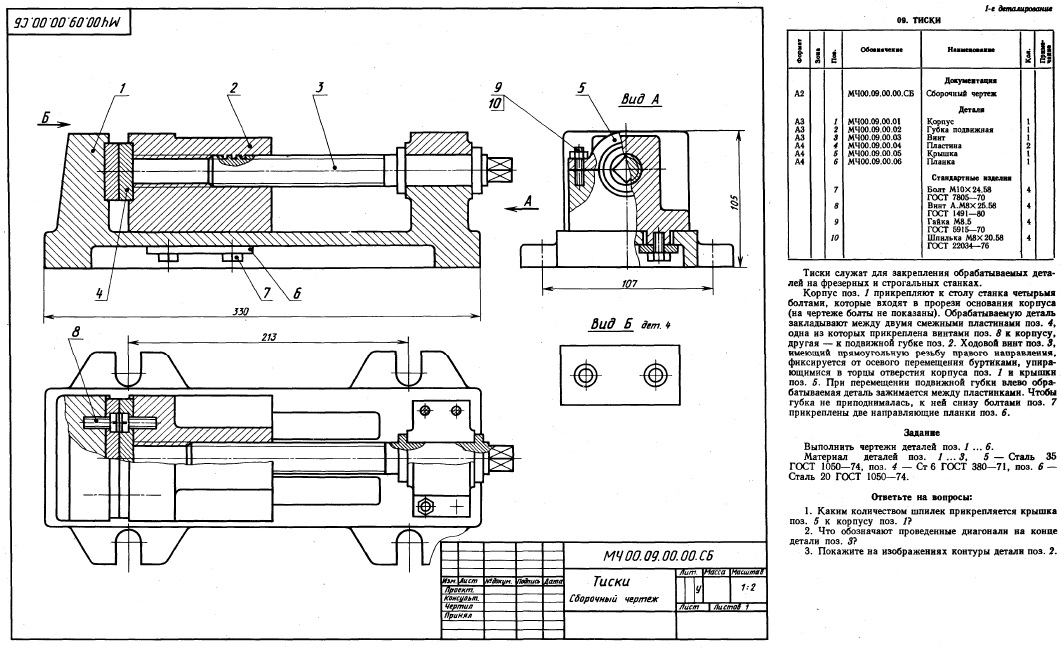

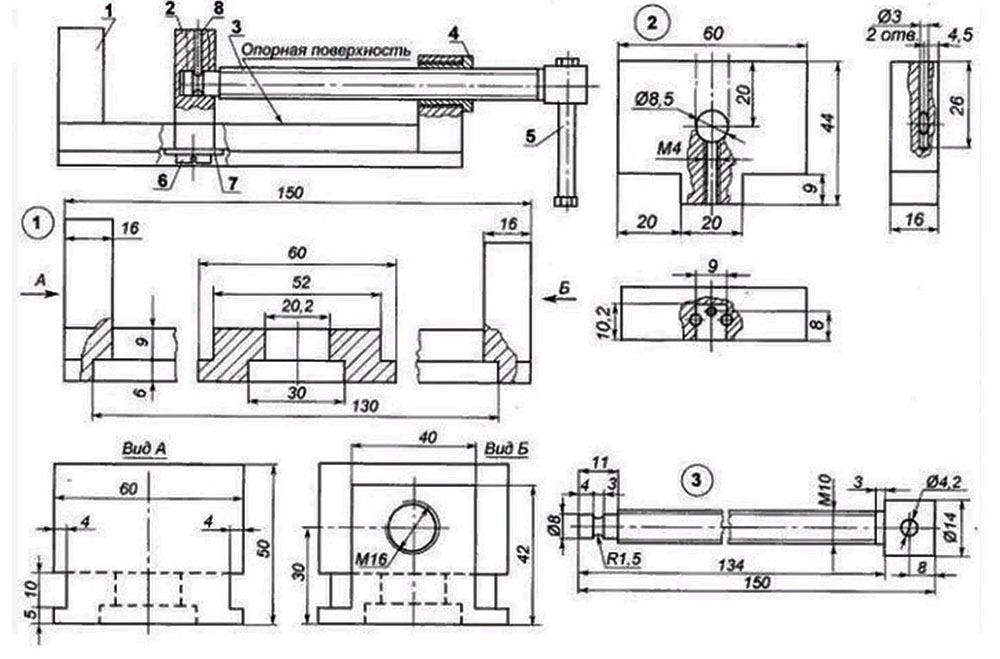

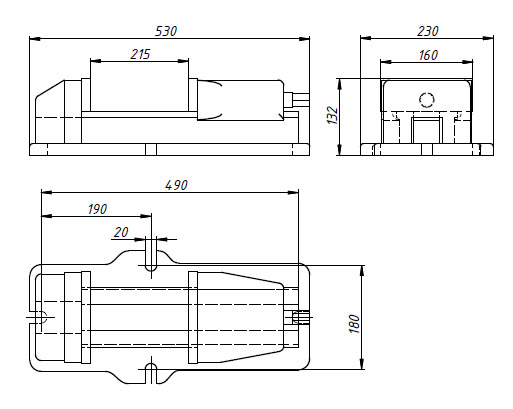

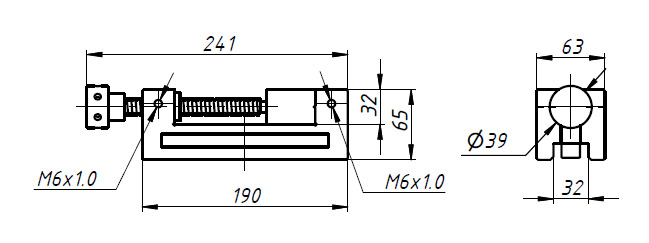

Чертежи тисков
Такие работы можно выполнить только в условиях небольшой слесарной мастерской с обязательным наличием сварочного аппарата, электрической дрели, болгарки и других ручных инструментов.
Кроме того, необходимо приобрести такие материалы, как кусок стального швеллера № 6, длиной 0.5 м, 0.3 м2 листовой стали толщиной 4-5 мм и 30 см стального уголка 50х50 мм, 18 болтов М6 с гайками и кусочек толстого листового металла для изготовления губок.
В данном случае без услуг токаря не обойтись, так как необходимо будет изготовить винт диаметром 16 мм, отфрезеровать две пластины для зажимных губок и выточить две гайки, в которых будет вращаться сам винт.
Этапы изготовления самодельных тисков
Примерная пошаговая инструкция, как изготовить тиски своими руками в домашних условиях может выглядеть следующим образом:
Болгаркой обрезается кусок швеллера длиной 30 см.
Он будет служить подвижной частью тисков. С одной стороны к основанию этой заготовки приваривается пластина толщиной 4 мм с выемкой, в которую вставляется зажимной винт с пазом. Для того чтобы сам винт в этой выемке был надежно закреплен, к этой пластинке с внутренней стороны двумя болтами крепится стопорная пластинка такой же толщины.
При помощи болгарки из листа вырезается пластина размером 25х6.2 см, к которой привариваются два уголка 50х50 длиной 25 см. Эта конструкция представляет собой неподвижную часть тисков. В полках этой заготовки просверливаются 6 отверстий диаметром 6 мм.
Из того же листа болгаркой вырезается еще одна заготовка размером 30х20 мм с боковым выступом размером 10х8 мм. В ней по краям просверливаются 12 отверстий диаметром 6 мм. Она будет служить основанием для тисков, на которое крепится вся конструкция. К нему на выступающей части привариваются две стопорные пластины для неподвижной гайки.
Из угловой стали вырезаются две заготовки, в которых просверливаются отверстия, и нарезается резьба для крепления зажимных губок.
Затем одна из этих заготовок приваривается к неподвижной части тисков, а вторая к той, которая будет передвигаться внутри станины.
Предварительно сама станина при помощи болтов крепится к слесарному столу. В губках тоже просверливаются отверстия, через которые они при помощи болтов крепятся к зажимным пластинам. В винт вставляется вороток и еще раз проверяется надежность крепления.
Дополнительно можно усилить конструкцию тисков при помощи приварки косынок и стопорных пластин, как это показано на видео и фото. Такие тиски слесарные легко разбираются, поэтому желательно их покрасить антикоррозийной краской по металлу и установить на постоянное место.
Таким же способом можно изготовить тиски для сверлильного станка, только в этом случае крепление к станине станка будет несколько отличаться в зависимости от ее конструкции.
Как видно из вышеприведенного описания изготовить самодельные тиски совсем несложно. Надо просто иметь желание и элементарные навыки работы с металлом.
Ниже рекомендуем посмотреть видео о том, как сделать станочные тиски.
Видео изготовления тисков своими руками
Самодельные тиски / Homemade vise
Тиски для сверлильного станка .
Тиски своими руками..Vices with their hands.
Тиски своими руками ( Vise their hands)
Тиски своими руками
Похожие статьи
- Столярные тиски своими руками
Удобно иметь в своей домашней мастерской столярные тиски. С помощью этого несложного приспособления можно обрабатывать различные заготовки из дерева, а…
- Свадебный топиарий своими руками: фото на свадьбу, мк, мастер класс, жених и невеста из кофе и лент, букет на годовщину, сделать на стол из органзы, видео
Свадебный топиарий не только украсит свадебный стол, он может быть неплохим декором во время фото и видеосъемки сборов невесты или же жених появится на.
.. - Лестница своими руками: как сделать, пошаговая инструкция, хорошая лучше, как нужно построить, видео и устройство
Смастерить красивую и прочную лестницу для дома вполне можно самостоятельно, если правильно подойти к процессу изготовления конструкции Лестница –…
.jpg)
..Ручные тиски Kurt, 6 дюймов с отверстием 8,8 дюйма — D688
Деталь № D688
0,00 $
Ручные тиски, 6 дюймов с отверстием 8,8 дюйма
Нет в наличии
ЭТОГО ПРОДУКТА БОЛЬШЕ НЕ ДОСТУПНО.
ОН БЫЛ ЗАМЕНЕН ПЕРЕКРЕСТНЫМИ ТИСКАМИ DX6 .
Эта информация предоставляется в качестве любезности для существующих клиентов, у которых уже есть эта модель тисков и которым требуется конкретная информация о размерах для их собственных внутренних требований.
Тиски D688™ имеют большое раскрытие губок 8,8 дюйма. Обработанный рельс обеспечивает точное выравнивание. Гайка не выходит за пределы корпуса тисков.
Приблизительно на 20% больше давления зажима по сравнению с тисками D675. Порошковая краска противостоит отслаиванию, вызванному охлаждающей жидкостью, для большей защиты от коррозии.
Чтобы узнать о новых современных функциях крепления, ознакомьтесь с эволюционными тисками DX6 CrossOver Vise .
| Дюйм | 9 фунтов0033 | |
| А | 2,875 | х |
| Б | 6.000 | х |
| С | 16.810 | х |
| Д | 3,562 | х |
| Е | 0,688 | х |
| Ф | 1,485 | х |
| Г | 1,980 | х |
| Н | 1,735 | х |
| Дж | 0,725 | х |
| К | 4. 800 | х |
| Л | 1,540 | х |
| Н | 0,940 | х |
| О | 3,875 | х |
| Р | 1/2-13 | х |
| В | 8.750 | х |
| Р | 8.250 | х |
| С | 3,813 | х |
| Т | 5,667 | х |
| У | 0,656 | х |
| В | 1,930 | х |
| Ш | 0,750 | х |
| АА | 8,8 | х |
| АА МИН | 0 | х |
| ББ | 11. 500 | х |
| ББ МИН | 2.700 | х |
| СС | 14.320 | х |
| КК МИН | 5.600 | х |
| ДД | 17.030 | х |
| ДД МИН | 6.800 | х |
| Вес судна | х | 78 |
| Крутящий момент, фут. фунтов | Д688 |
| 10 | 512 |
| 20 | 1487 |
| 30 | 2464 |
| 40 | 3440 |
| 50 | 4415 |
| 60 | 5391 |
| 70 | 6367 |
| 80 | 7342 |
3D-модели CAD и 2D-чертежи
Логин
Наши модели поставщиков 3D CAD были перемещены на 3Dfindit.
com, новую визуальную поисковую систему для моделей 3D CAD, CAE и BIM.
Вы можете войти туда с помощью существующей учетной записи этого сайта.
Контент остается бесплатным.
Лучшие ссылки
Поделиться в социальных сетях
ALL#ABCDEFGHIJKLMNOPQRSTUVWXYZ
Тиски (43649 просмотров — Машиностроение)
Тиски (американский вариант английского языка) или тиски (британский вариант английского языка) — это механическое устройство, используемое для закрепления объекта, позволяющее выполнять над ним работу. Тиски имеют две параллельные губки, одна неподвижная, а другая подвижная, вкручиваемые и вывинчивающиеся с помощью винта и рычага.
Перейти к артикулу
PARTcloud — зажим
Пояснение к модели Hotspot
Показать в PARTcloud
Тиски
Тиски
Чтобы узнать о других значениях, см. Тиски (значения) и тиски.
Эта статья требует дополнительных ссылок для проверки . Пожалуйста, помогите улучшить эту статью, добавив ссылки на надежные источники. Неисходный материал может быть оспорен и удален. (февраль 2010 г.) (узнайте, как и когда удалить это шаблонное сообщение) |
объект, позволяющий выполнять над ним работу. Тиски имеют две параллельные губки, одна неподвижная, а другая подвижная, вкручиваемые и вывинчивающиеся с помощью винта и рычага.
Содержимое
- 1 Типы
- 1.1 Деревообработка
- 1.2 Инженерный
- 1.3 Машина
- 1,4 Вакуум
- 1,5 Труба
- 1,6 Накладной
- 1,7 Комбинация
- 1,8 Другие
- 1.9 Неправильное использование
- 2 См. также
- 3.1 Примечания
- 3.2 Цитаты

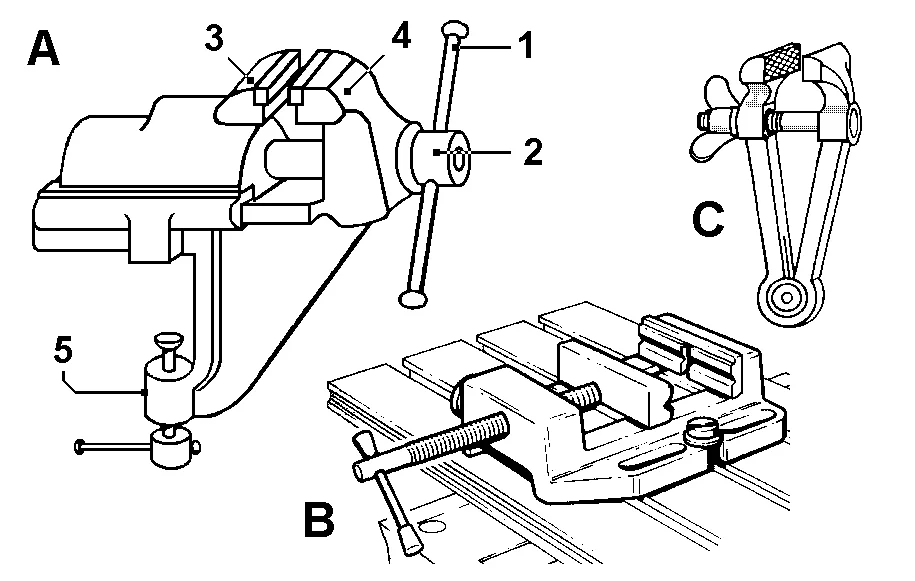

Типы
Деревообрабатывающие
Тиски для деревообработки крепятся к верстаку, как правило, заподлицо с его рабочей поверхностью.
Их челюсти сделаны из дерева или металла, последние обычно облицованы деревом, называемым щеками, чтобы не испортить работу. [1] Подвижная челюсть может включать в себя выдвижную собачку для удерживания работы от упора верстака.
В «быстросъемных» тисках используется разрезная гайка, которая позволяет винту зацепляться или расцепляться при пол-оборота рукоятки. В отключенном состоянии подвижная челюсть может перемещаться внутрь или наружу во всем диапазоне движения, что значительно ускоряет процесс регулировки. Распространенными типами резьбы являются Acme и Buttress.
Традиционные тиски для верстака обычно представляют собой торцевые тиски, прикрепленные к передней части верстака, рядом с левым концом (для правшей), или торцевые тиски, прикрепленные к правому концу верстака или являющиеся его частью.
Одной из распространенных разновидностей торцевых тисков являются тиски для ног, которые имеют длинный конец до пола, с возможностью регулировки расстояния между нижней частью ноги, чтобы зажимные поверхности губок оставались приблизительно параллельными, даже если Зажимаемая работа может быть разной толщины.
Инженерные
Инженерные тиски, также известные как слесарные тиски или слесарные тиски , используются для зажима металла вместо дерева. Он используется для удержания металла при шлифовке или резке. Иногда его изготавливают из литой стали или ковкого чугуна, но чаще всего из чугуна. Однако большинство тисков для тяжелых условий эксплуатации изготовлены из литой стали с давлением 55 000 фунтов на квадратный дюйм или из ковкого чугуна с давлением 65 000 фунтов на квадратный дюйм. Некоторые соперницы имеют чугунный корпус, но стальной швеллер. Чугун популярен, потому что это обычно серый чугун с твердостью 30 тысяч фунтов на квадратный дюйм, жесткий, прочный и недорогой. Челюсти часто раздельные и сменные, обычно с выгравированными зазубренными или ромбовидными зубьями. Мягкие накладки на губки из алюминия, меди, дерева (для деревообработки) или пластика можно использовать для защиты деликатных работ. Отверстие челюсти инженерных тисков почти всегда равно ширине челюсти, если не больше.
Инженерные тиски крепятся болтами к верхней поверхности верстака, [2] , с лицевой стороной неподвижных губок прямо перед их передним краем. Тиски могут иметь другие особенности, такие как небольшая наковальня на задней части корпуса. Большинство инженерных тисков имеют поворотное основание. Некоторые инженерные тиски, продаваемые как «класс для домовладельца», изготавливаются не из стали или чугуна, а из чугуна [ цитирования ] или железа очень низкого качества, обычно с пределом прочности на растяжение менее 10 фунтов на квадратный дюйм. Большинство домашних тисков имеют открытый винт.
Станок
Станочные тиски устанавливаются на сверлильные, шлифовальные и фрезерные станки. Абразивные отрезные пилы имеют специальные машинные тиски, встроенные в пилу. Некоторые любители используют машинные тиски в качестве настольных из-за низкой стоимости и небольшого размера.
Вакуумные
Вакуумные тиски — это инструмент для любителей, обычно используемый для удержания печатных плат, моделей самолетов и других мелких работ.
Они крепятся с помощью присоски и часто имеют шарнирное соединение посередине, чтобы тиски могли поворачиваться и поворачиваться. Ювелиры также используют вакуумные тиски для удержания ювелирных изделий.
Труба
Трубные тиски — это инструмент сантехника, часто используемый для удержания труб на месте для нарезания резьбы и резки. Есть два основных стиля: цепочка и кокетка. Тиски с бугелем используют винт для зажима трубы, а цепные тиски используют цепь для крепления трубы.
Зажимные
Зажимные тиски в основном очень легкие настольные тиски. Обычно у них гладкие губки для обработки дерева, пластика и легких металлов, но у некоторых есть зазубренные губки для лучшего захвата металла. Некоторые уникальные тиски сочетают эти функции во вращающейся конструкции. Они также помогают защитить объект во время работы над объектом.
Комбинация
Тиски, сочетающие функции трубных и слесарных тисков, существуют и довольно распространены. Некоторые тиски имеют вращающуюся конструкцию, что позволяет использовать как скамейные, так и трубные губки.
Их часто используют сантехники.
Прочие
Прочие виды тисков включают:
- Ручные тиски Составные скользящие тиски
- представляют собой более сложные машинные тиски. Они обеспечивают скорость и точность в размещении работы.
- Поперечные тиски, регулируемые с помощью ходовых винтов по осям X и Y; они полезны, если необходимо просверлить много отверстий в одной и той же заготовке с помощью сверлильного станка. Сравните таблицу маршрутизатора.
- Смещенные от центра тиски
- Угловые тиски
- Синусные тиски, в которых используются калибровочные блоки для высокоточной установки угла
- Поворотные тиски
- Тиски штамповочные
- Тиски для пил – используются для заточки ручных пил
- Тиски для штифтов (для удержания тонких длинных цилиндрических предметов за один конец или для использования в качестве сверла (тиски для штифтов моделиста))
- Ювелирные тиски и в отличие от них
- Ножные тиски, которые прикрепляются к скамье, но также поддерживаются землей, чтобы быть устойчивыми при очень интенсивном использовании, вызванном кузнечной работой
- Тиски для сцепки прицепа
- Тиски для встряхивания метлы
Неправильное использование
Этот раздел возможно содержит оригинальное исследование . |
Пожалуйста, улучшите его, проверив сделанные заявления и добавив встроенные цитаты. Утверждения, состоящие только из оригинальных исследований, должны быть удалены. (сентябрь 2015 г.) (узнайте, как и когда удалять это шаблонное сообщение) Иногда тиски используются как импровизированный пресс. Иногда люди удлиняют рукоятку читерской планкой или бьют по ней молотком. Обычно это аннулирует гарантию на тиски и, возможно, уничтожит их, и это часто рассматривается в инструкциях по эксплуатации тисков. [3] Другой способ неправильного использования тисков — слишком сильное оттягивание назад к подвижной поверхности. [4]
См. также
- Параллели
- Тиски
Машиностроение
В этой статье использованы материалы из статьи Википедии
«Тиски», который выпущен под маркой
Лицензия Creative Commons Attribution-Share-Alike 3.
