Тиски слесарные своими руками: размеры, фото
Подробный фото отчёт по изготовлению слесарных тисков своими руками.
Понадобились слесарные тиски с шириной губок от 120 мм, в магазине на них цены просто космические, поэтому решил сделать тиски своими руками из металла, который у меня имелся в наличии.
- — лист железа для основы тисков толщиной 4 мм;
- — профильная квадратная труба 50 мм с толщиной стенки 4 мм;
- — уголок 60 мм с толщиной стенки 5 мм;
- — уголок 75 мм с толщиной стенки 8 мм;
- — полоса толщиной 10 мм;
- — шпилька резьбовая 20 мм;
- — длинная гайка 20 мм.
Ну и далее, на фото, показан процесс изготовления самодельных слесарных тисков.
Сделал заготовки.
Первым делом, принялся делать основание из двух пластин, в пластине 200 х 160 х 4 мм, равномерно насверлил отверстий диаметром 8 мм и точечными сварками скрепил со второй такой же пластиной. Места сварки зачистил.
По центру пластины начертил центральную линию и по краям от нее также начертил пару линий шириной 20 мм — на толщину шпильки.
Длинную гайку в которую будет вкручиваться шпилька я установил на проставку — кусочек полосы толщиной 10 мм к которой и приварил эту гайку. После этого приварил площадку с гайкой к пластине-основанию и зачистил.
В качестве боковин будет использоваться уголок 60 мм с толщиной стенки 5 мм и длиной 200 мм.
Поставил их чтобы посмотреть как это будет выглядеть:
В профильной трубе 50 х 50 мм сделал болгаркой продольный паз шириной чуть больше чем приваренная подставка с гайкой. С краю этой трубы оставил не пропиленную часть равную ширине будущих губок.
Уголки обхватывающие профильную трубу прихватил прихватками к листу-основанию.
Между этими уголками положил пластину шириной 50 мм и толщиной 10 мм. Чтобы профильная труба нормально двигалась, между этой пластинкой сверху и самой профильной трубой сделал проставку.
После этого пластину приварил по всей длине. Получился своеобразный короб.
Поскольку щель между пластиной и уголками получилась достаточно большой, то после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину уже изнутри.
Поскольку профильная труба имеет полукруглые края, то сварочный шов изнутри ходу профильной трубы не мешает.
После этого получившийся короб зачистил:
В качестве основания под губки тисков использовал более толстый уголок 75 мм и толщиной стенки 8 мм. Ширина будущих губок будет 150 мм.
Установив уголки на будущие места крепления я обрезал их немного на скос.
В качестве самих губок будет использоваться отрезок из полосы толщиной 10 мм.
Прикрепив эти будущие губки к своим уголкам я закрепил их щипцами -«собаками» и просверлил насквозь отверстия 4,2 мм.
Затем в уголках я нарезал резьбу 5 мм, а в губках рассверлил отверстия сверлом 5,1 мм и сделал зенковку заподлицо.
В нарезанную резьбу я вкрутил болтики и с обратной стороны прикрутил по две гайки которые затем обварил сваркой.
Получилось некая удлиненная резьба 5 мм.
Отверстия для крепления губок к уголкам делал по центру губок — по 25мм от вертикальной линии и по 30мм от краев.
С торца профильной трубы, где в будущем будет крепиться вороток к шпильке я, изначально, планировал приварить квадратную площадку.
Затем решил по краям трубы приварить по отрезку уголка в которых затем нарежу резьбу и площадку эту не приварю, а прикручу винтами.
Поставив уголок с будущими губками на эту часть, я сделал скосы уголка относительно выступающим приваренным уголкам.
В дальнейшем для усиления губок с внутренней стороны уголков будут приварены раскосы и все это заварено пластиной толщиной 4 мм.
Для усиления верхней части тисков, там где имеется место для наковальни, я положил еще одну пластину толщиной 8 мм (как у уголка губок) и шириной равной общей ширине короба.
Таким образом если в дальнейшем придется использовать наковальню по прямому назначению, то вся нагрузка будет производиться на вертикальные ребра боковых уголков.
Приварив усиливающие раскосы я закрыл уголки губок пластиной толщиной 4 мм и зачистил все болгаркой, а затем наждачным кругом с зерном 40.
Прорезь в профильной трубе вырезал по месту так, чтобы этот вырез не мешал движению трубы относительно приваренной площадки с гайкой. Чтобы ничего не цепляло.
Затем, прогрунтовал и покрасил.
В качестве винта использовалась шпилька 20мм. По длине отрезал ее таким образом чтобы она не выступала спереди, а сзади (сто стороны ворота) выступала на расстояние ширины опорного подшипника и гайки на 20.
Взял отрезок полосы толщиной 10 мм (из которой делал и губки для тисков) и вырезал из нее опорную площадку.
В ней напротив внутренней гайки в которую должна будет вкручиваться шпилька сделал отверстие 20 мм с небольшим. Отверстие сверлил ступенчатым сверлом.
На вкрученную шпильку наложил эту площадку и закрепив ее к тискам зажимами сделал 4 отверстия диаметром 4 мм.
Эти отверстия на тисках рассверлил до диаметра 6,5 мм, а в опорной площадке — 5 мм и нарезал там резьбу 6 мм. К сожалению сразу попался некачественный метчик и он обломался. Пришлось сверлить еще одно отверстие рядом.
Собирал вал тисков таким образом:
— на самый край шпильки накрутил гайку 20 мм и приварил сваркой. С другого края шпильки также сделал отверстие 4 мм для установки шплинта после окончательной сборки тисков
— вторую такую же гайку рассверлил сверлом 21 мм и приварил боком — для ворота.
— надел опорный подшипник 20 мм
— установил опорную площадку
— далее надел шайбу 20 мм
После установки шайбы на шпильке отметил точку которую рассверлил сверлом 4 мм и туда вставил шплинт.
Получившуюся конструкцию вставил в тиски и закрепил опорную площадку болтиками 6 мм.
После этого вкрутил шпильку в длинную гайку приваренную в ответной части тисков.
В качестве ворота использовал отрезок прута диаметром 20мм и длиной 360мм.
В качестве стопоров использовал те же шплинты по краям ворота.

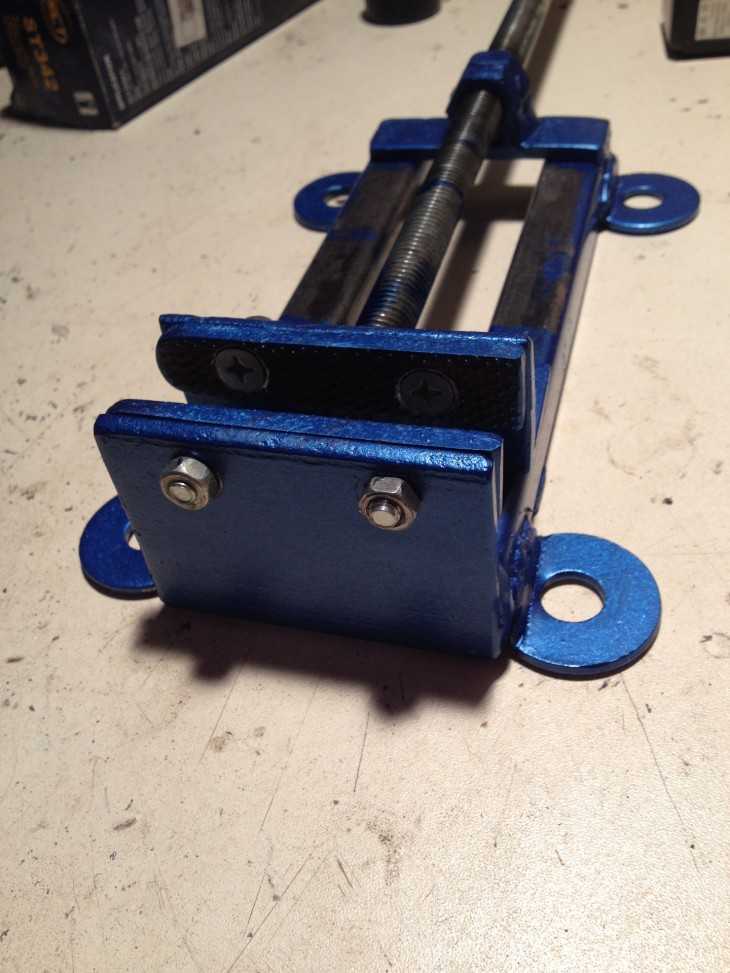

Губки тисков, сделал из отрезков полосы толщиной 10 мм. Сами губки имеют размер 150 х 50 мм.
Их порезал болгаркой наклонными бороздами, а по центру одной из губок сделал треугольный вырез для установки круглых заготовок в вертикальное положение.
В подошве с каждой стороны сделал крепежные отверстия: — 3 отверстия диаметром 10 мм и 2 отверстия диаметром 8 мм.
Общий вылет получился 220 мм. Причем если не ставить стопорный шплинт на конце шпильки, то рабочий вылет будет 250 мм без ущерба зажима губок тисков.
Также прилагается небольшой видео обзор самодельных тисков.
Автор самоделки: Вадим. г. Москва.
Тиски своими руками: фото и чертеж | Своими руками.
РЕМОНТ И ДОБАВКА — СОВЕТЫ И ИДЕИЕсли вам приходится менять свое рабочее место несколько раз в день, вы можете оборудовать каждое из них личным, самодельным, ручным порок. Их конструкция, как и все гениальное, лежит на поверхности и проста, но очень эффектна, как и многое из того, что предлагает известный домашний мастер В.Легостаев.
У любого уважающего себя самодельщика есть тиски. Однако настоящий полноценный инструмент сегодня не только дорог, хорошие тиски еще громоздки и тяжелы. Моя мастерская — это фактически целый сайт: работать приходится в разных местах, а тиски нужны очень часто. Получается, что нужно каждый раз таскать тяжелый инструмент или все время бегать туда-сюда для обработки деталей.
Тиски = Две трубки
Известно, что газовые и водопроводные трубы производятся таким образом, что любая труба обязательно плотно входит в трубу следующего размера. Учитывая это, я решил взять два отрезка трубы двух соседних размеров.
Я вставил его в большую трубу и с помощью электросварки прикрепил к одному из концов фланец с гайкой большого диаметра — М16. С помощью той же электросварки установил аналогичный фланец с гайкой на меньшую трубу, но на большую — М18. Резьбовой стержень М16 в этом отверстии должен бесшумно вращаться.
ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>
Именно к этому штифту на небольшом расстоянии от конца была установлена гайка, которую надежно зафиксировали с помощью электросварки. После этого в полость малой трубы вставил шпильку с резьбой так, чтобы фиксируемая гайка оказалась внутри трубы и упиралась во фланец с большим отверстием. На выступающий конец шпильки накрутил еще одну гайку и тоже зафиксировал сваркой. Между фланцем и гайками предварительно установлены промежуточные скользящие шайбы. Теперь достаточно выступающий из трубы конец резьбового стержня вкрутите в гайку большой трубы. Получился основной рабочий элемент тисков. Оставалось только установить прижимные пластины (губки) и опорные пластины (лапы) на тиски.
Губки сделала из квадратной трубы, лапки из уголка. И тиски готовы!
Для удобства обслуживания конец резьбовой шпильки был приварен к выступающему концу резьбового стержня, чтобы, вставив в него любой брусок, можно было легко вращать ось и управлять тисками.
У самодельных хомутов есть недостатки
При работе на таких тисках внутренняя трубка может проворачиваться за шпилькой, но меня это совсем не пугает. Вам просто нужно удерживать эту трубу на месте при фиксации. И устранить этот недостаток несложно – достаточно установить защелку.
Еще проще сделать тиски из двух обрезков квадратных труб, близких по размеру. Все технологии остаются прежними.
Тиски своими руками — фото
Тиски своими руками: чертеж
© Автор Владимир Михайлович Легостаев Чертеж самодельных тисков Ефанин В.В.
ТИСКИ ВОССТАНОВИТЕЛЬНЫЕ И ПЕРЕНОСНЫЕ
На днях видел, как сосед по даче собирался сдать в металлолом старые ржавые тиски (фото 1), а я в это время как раз обустраивал мастерскую.
Взял их себе, восстановил и немного переделал прижимные губки.
Резьбу под винты зажимных губок восстановить не удалось, поэтому просто срезал болгаркой верхнюю часть тисков. Срезы были выровнены и отшлифованы по плоскости (фото 2).
Затем свел обрезанные детали, чтобы проверить соосность на плоскости (фото 3). Новые челюсти были изготовлены из стального листа толщиной 25 мм. Вырезаю две заготовки нужной формы. По плоскости в каждом просверлил по три отверстия d 11 мм под болты М 10. Такие же отверстия просверлил по меткам на тисках. Я нарезал в них нить.
На пластинах сверху просверлил отверстия по диаметру головок шурупов так, чтобы они были полностью утоплены (фото 4).
Скруглил все края и отшлифовал поверхности. На краях, которые будут сходиться вместе, болгаркой с отрезным кругом толщиной 1 мм пропилены канавки в разные стороны, как на заводе.
Тиски разобраны. Кузов очищали от ржавчины сначала металлической щеткой, потом обрабатывали средством для удаления ржавчины.
Детали грунтуются и окрашиваются. Все резьбовые соединения (винт ручки и гайка внутри корпуса) смазаны для легкого вращения.

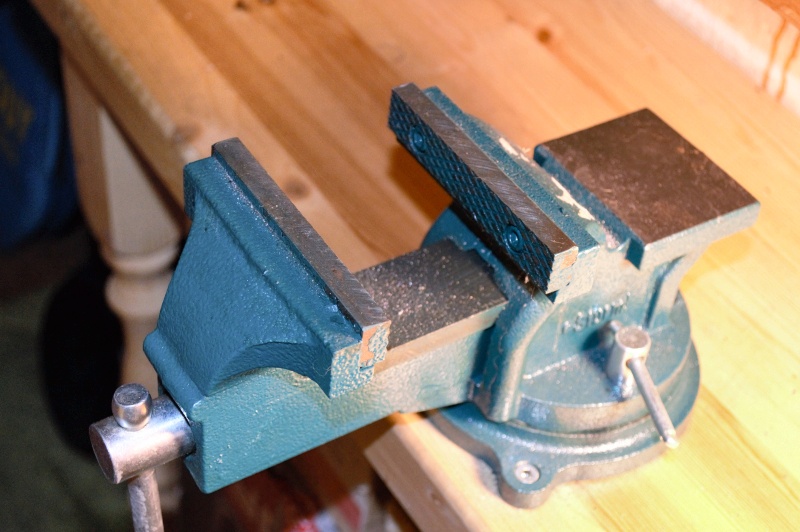

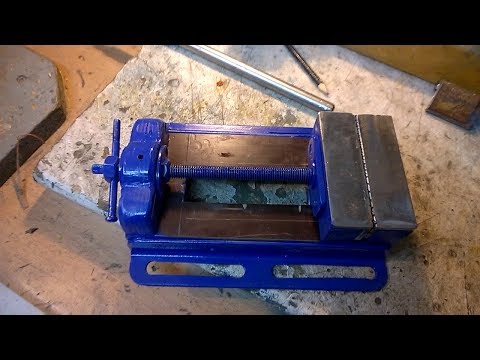

Собрал тиски в обратном порядке и установил новые губки. Теперь они могут не только зажимать заготовки, но и править на их плоских поверхностях различные мелкие детали
Тиски своими руками© Автор: Николай Силаков, г. Курск. Фото автора. Ютуб канал «Мастерская Ники Плюшкина»
ТИСКИ И ИХ РЕМОНТ
Соседка по гаражу была занята уборкой. Среди хлама, который он собирался выбросить, я увидел старые, но еще достаточно прочные тиски. Брал себе, обновлял и устанавливал в мастерской. Уверен, они прослужат мне не один год.
- Я разобрал тиски, чтобы очистить их от старой смазки и проверить состояние внутреннего винта. Детали были в хорошем состоянии (фото 1)
- Закрепил на болгарке чистящий круг и обработал им все поверхности тисками, удаляя остатки старой краски и ржавчины (фото 2).
- Обе составляющие инструмента были загрунтованы (фото 3), а затем покрашены аэрозольной краской по металлу из баллончика.
Готово, тиски как новые, осталось закрепить их на верстаке в мастерской и можно работать.
Готово, тиски как новые, осталось закрепить их на верстаке в мастерской и можно работать.ТИСКИ СВОИМИ РУКАМИ — ВИДЕО
