Самодельные тиски


Привет всем любителям самоделок. В наше непростое время хорошие инструменты и приспособления стоят больших денег, но имея какие-то начальных навыки работы в мастерской можно сделать все самому. В данном случае автор решил сделать своими руками тиски, так как на рынке они стоят от 150 баксов. Для данной самоделки понадобятся легкодоступные материалы, которые можно найти на металлоприемке или же у себя в гараже.

Для того, чтобы сделать самодельные тиски своими руками, нам понадобиться:
* Железную пластину толщиной 10 мм;
* Отрезок профильной трубы 80 х 80 х 5 мм длиной 50 см;
* Шпилька с резьбой М16;
* Гайки в количестве четырех штук;
* Пластина из каленой стали;

Материалы есть, теперь нужно определиться, чем будем работать, необходимы такие инструменты, как:
* УШМ, именуемая многими, как болгарка;
* Отрезные диски;
* Электродуговая сварка и электроды;
* Строительный уголок;

Вот и все, что нам нужно для изготовления тисков.
Постепенно переходим к сборке самоделки.

Шаг 1.

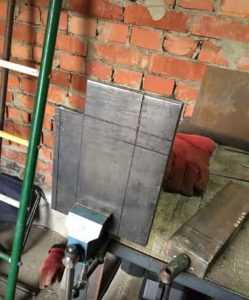

Первым делом нужно подготовить детали, из которых будут состоять тиски. При помощи болгарки и диска для нее отпиливаем основные части будущего приспособления. Размеров точных сказать не могу, но прикинув размеры желаемых тисков, можно понять каких размеров детали вам нужно сделать. Перед тем, как включить болгарку, обезопасьте глаза защитными очками и будьте осторожны во время работы.

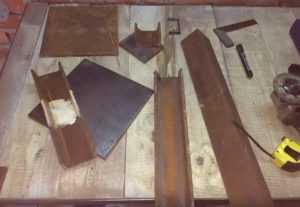

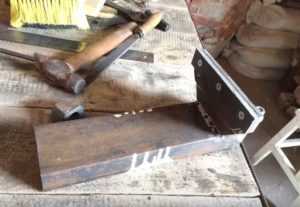

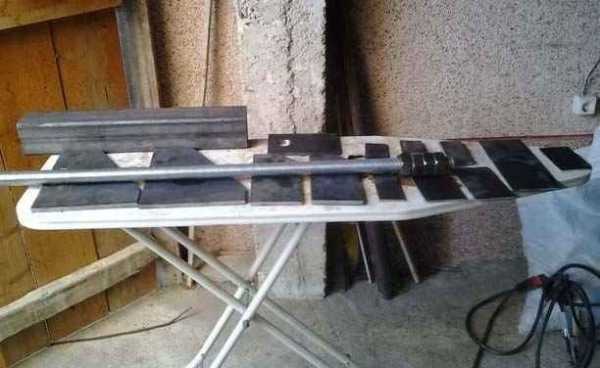

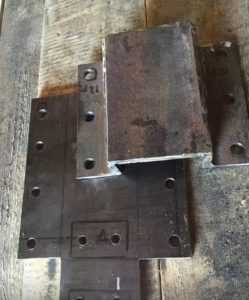

Так выглядят все необходимые части самоделки.


Шаг 2.

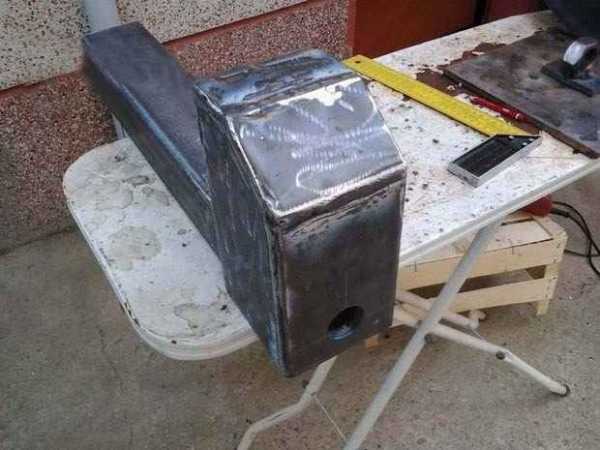

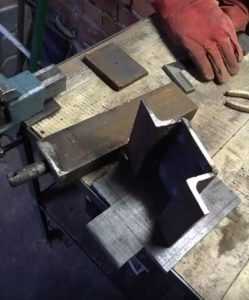

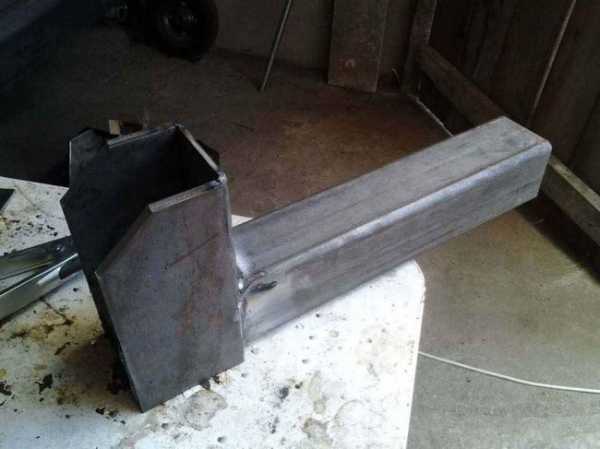

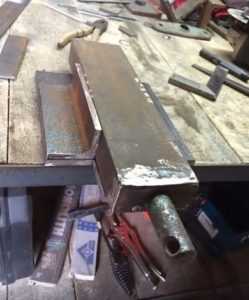

Из составных частей свариваем трапецию, которая будет упорной частью тисков, как показано на фото.

Так же на забываем одевать сварочную маску, дабы не словить «зайчиков».

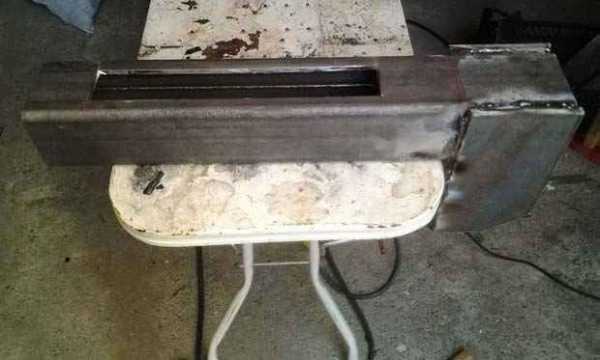

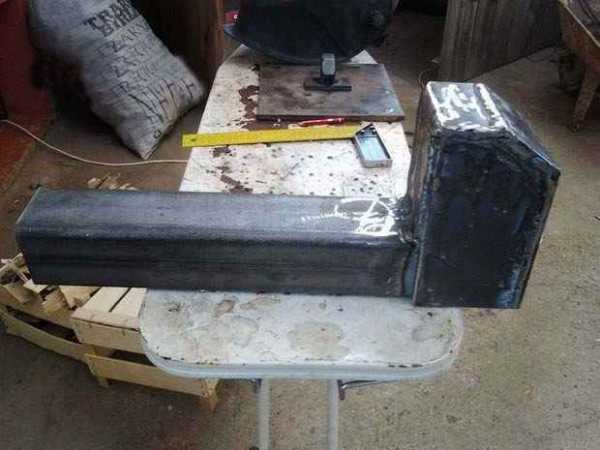

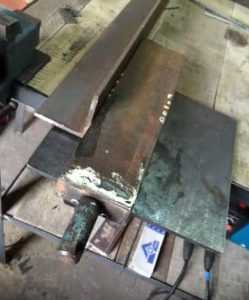

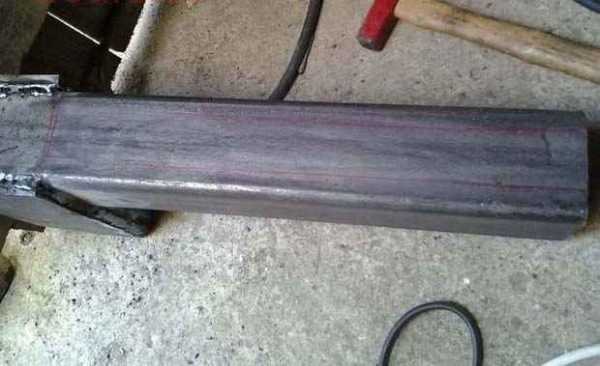

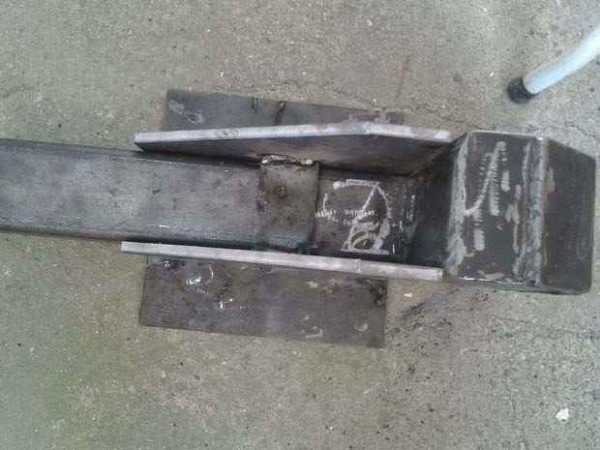

После того, как трапеция готова привариваем к ней отрезок из профиля.


Снизу этого профиля нужно проделать паз, для того, чтобы передача болт-гайка свободно туда поместилась.

Шаг 3.

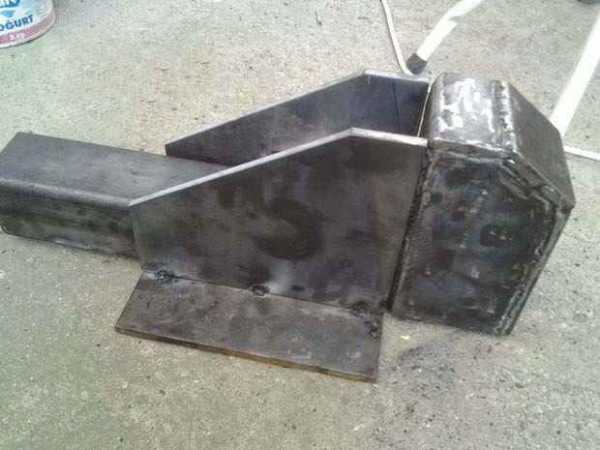

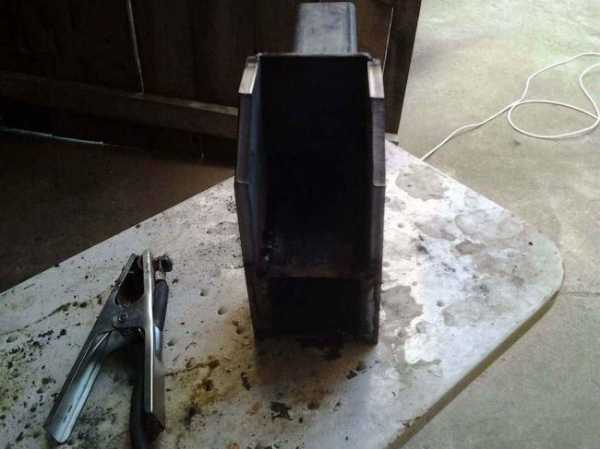

Завершаем трапецию с лицевой стороны, привариваем недостающие части и шлифуем стыки для эстетичности, да и для того, чтобы случайно не пораниться об острый край. В передней части просверливаем отверстие, где в дальнейшем будет установлена шпилька с гайкой.


Шаг 4.
Перейдем к главной части, без которой никакие тиски не обходятся, а именно передача болт-гайка.

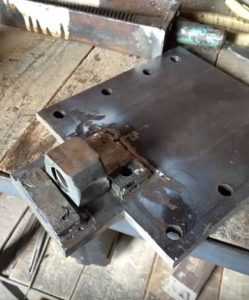

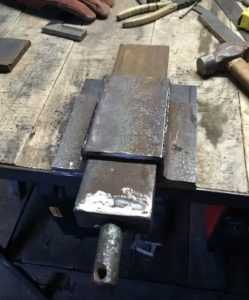

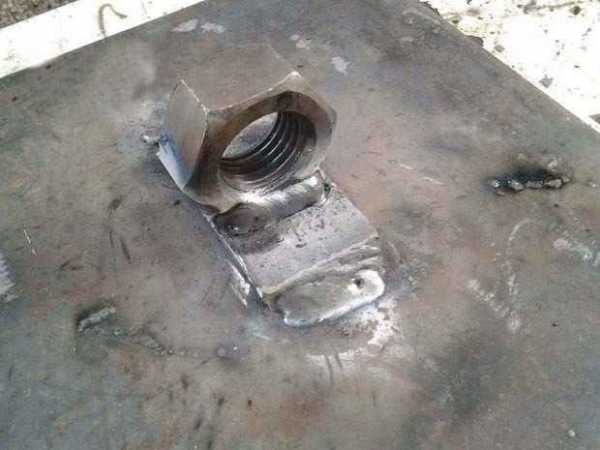

Привариваем к листу железа гайку на прямоугольной подставке, которая по размеру немного меньше, чем паз на профиле трубы.На фото это выглядит так.

Устанавливаем еще одну гайку для большей надежности, да и чтобы можно было приложить больше усилий.

Шаг 5.
Теперь нужно изготовить еще одну трапецию, но побольше. В готовом виде она выглядит так.

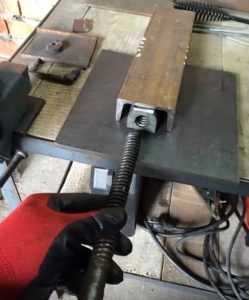

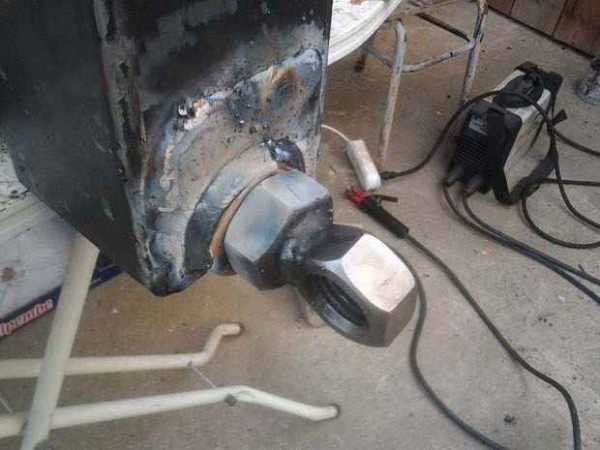

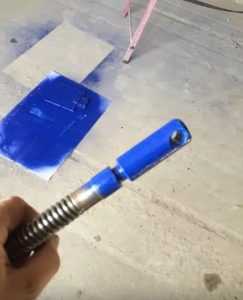

На шпильку накручиваем гайку и привариваем поверх нее еще одну гайку, как показано на фото, тем самым сделав место под вороток.

Какие же это тиски без губок, спросите вы, а вот в следующем шаге мы их и сделаем.

Шаг 6.

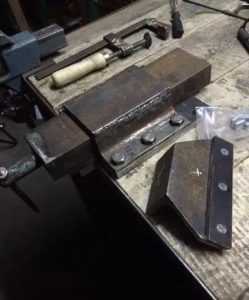

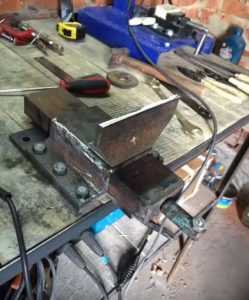

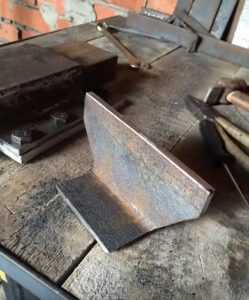

Из кусочков стали делаем губки тисков, которые нужно приварить к каждой трапеции.

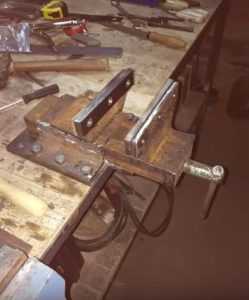

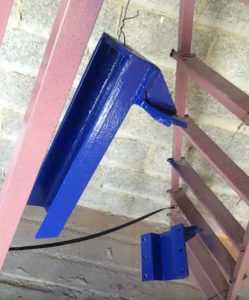

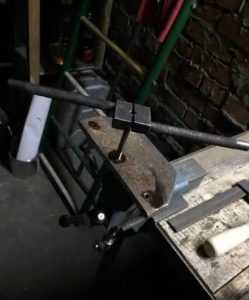

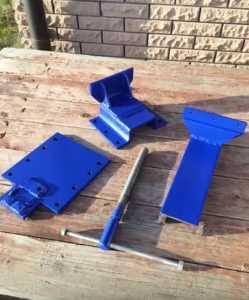

На этом самодельные тиски готовы, можно в дальнейшем придумать крепеж к станине, например, просверлив отверстия в плите тисков и закрепить болтами.


Всем спасибо за внимание, а также новых идей.
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Самодельные тиски — Законченные проекты

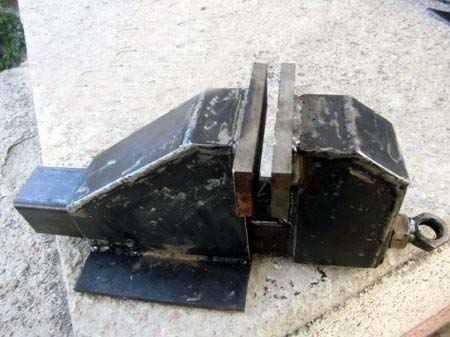

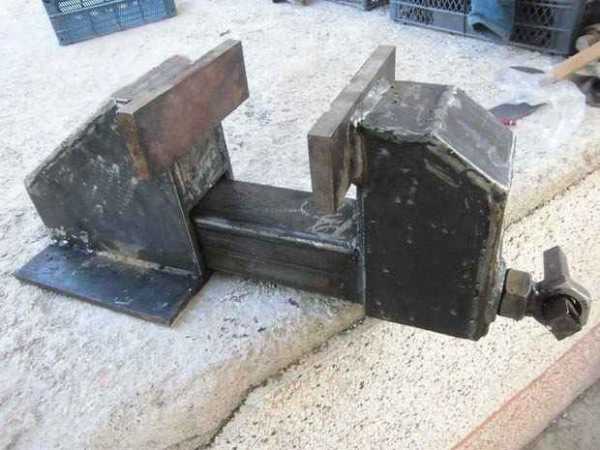

Идея возникла давно еще. Наконец сподобился сделать. За сварку прошу тапками не кидать, варю для себя и красивых швов делать к сожалению не умею. Использованы: обрезки швеллера, подходящие пластины, винт от водопроводной задвижки, шток от аммортизатора, сварка, болгарка, дрель и немного токарный.

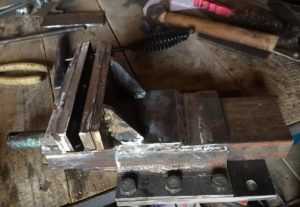

Поверхности под губки выровнять болгаркой не смог, поэтому приварил ровные пластины.

«Протектор» делал болгаркой.

Ну и примерные размеры.

Раскрыты полностью (винт естественно в гайке :crazy:).

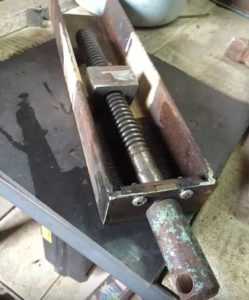

Винт к сожалению с левой резьбой, непривычно. Вместо пружины нужно сделать втулку, т.к. ход пока туговат и усилия пружины недостаточно (сжимается полностью).

www.chipmaker.ru

Тиски своими руками | САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта « Самоделкин друг » из представленного материала вы научитесь делать тиски самостоятельно, для чего вам потребуется всего навсего… Первым делом это конечно же изучить представленный автором материал, где он постарался передать нам каждый этап создания тисков, а так же мастер сделал чертеж с нанесенными размерами, а так же схему , что гораздо упрощает процесс изучения.

Чтобы в наше время обзавестись хорошим инструментом и станком, придется выложить немалую сумму денег, которой конечно же у простого работяги естественно нет

Для изготовления тисков данного типа по сути понадобится такой металлолом как: уголок, швеллер, металлический лист 4-5 мм, винт с крупной резьбой, а так же болты, гайки, гравера, металл 10 мм для губок. Как видно представленный перечень материалов довольно прост и доступен. За сравнительно небольшую сумму необходимое можно приобрести в пункте приема металлолома, где вам все перечисленное отдадут по цене лома. У запасливого хозяина и без покупок найдется все необходимое, потому как все металлические обрезки, бережно складываются в отдельный уголок и ждут своего часа))

И так, давайте же рассмотрим, что конкретно понадобится мастеру для сборки бюджетных тисков?

Материалы



  1. уголок 50х50 мм
  2. швеллер №6  длинна 0.5 м
  3. винт с крупной резьбой
  4. вороток
  5. металл 10 мм для губок
  6. гайка с крупной резьбой
  7. стальной лист 4-5 мм
  8. гайки, болты, шайбы
  9. краска
  10. металлическая пластина

Инструменты

  1. сварочный аппарат
  2. дрель
  3. метчик
  4. штангенциркуль
  5. уголок
  6. болгарка
  7. молоток
  8. гаечный ключ
  9. наждачная бумага
  10. металлическая линейка

Пошаговое руководство по сборке тисков своими руками.

Первым делом следует изучить представленный чертеж. Как говорится во всеми известной старинной Русской пословице «Семь раз отмерь, один раз отрежь»  Так же имеется схема. Далее все материалы собраны в одном месте.

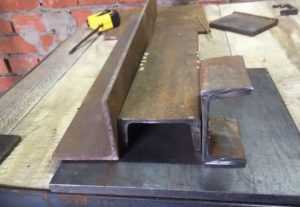

Уголок, швеллер, металлическая плита 4-5 мм. Винт и гайка с крупной резьбой.  Швеллер будет подвижной частью. В него встраивается винт. Делается крепление в виде металлической пластины. Закрепляется.

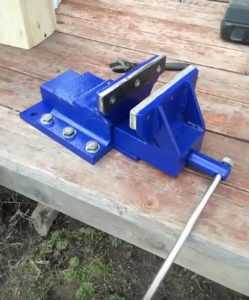

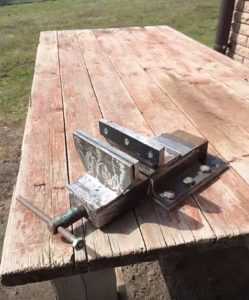

 Вот такие вот замечательные тиски получились, как видите материал более чем доступный, а сам процесс изготовления предельно прост даже без пояснений.

Большое спасибо за внимание!





www.samodelkindrug.ru

Самодельные тиски


Привет всем любителям самоделок. В наше непростое время хорошие инструменты и приспособления стоят больших денег, но имея какие-то начальных навыки работы в мастерской можно сделать все самому. В данном случае автор решил сделать своими руками тиски, так как на рынке они стоят от 150 баксов. Для данной самоделки понадобятся легкодоступные материалы, которые можно найти на металлоприемке или же у себя в гараже.

Для того, чтобы сделать самодельные тиски своими руками, нам понадобиться:
* Железную пластину толщиной 10 мм;
* Отрезок профильной трубы 80 х 80 х 5 мм длиной 50 см;
* Шпилька с резьбой М16;
* Гайки в количестве четырех штук;
* Пластина из каленой стали;

Материалы есть, теперь нужно определиться, чем будем работать, необходимы такие инструменты, как:
* УШМ, именуемая многими, как болгарка;
* Отрезные диски;
* Электродуговая сварка и электроды;
* Строительный уголок;


Вот и все, что нам нужно для изготовления тисков.
Постепенно переходим к сборке самоделки.

Шаг 1.
Первым делом нужно подготовить детали, из которых будут состоять тиски. При помощи болгарки и диска для нее отпиливаем основные части будущего приспособления. Размеров точных сказать не могу, но прикинув размеры желаемых тисков, можно понять каких размеров детали вам нужно сделать. Перед тем, как включить болгарку, обезопасьте глаза защитными очками и будьте осторожны во время работы.

Так выглядят все необходимые части самоделки.


Шаг 2.
Из составных частей свариваем трапецию, которая будет упорной частью тисков, как показано на фото.


Так же на забываем одевать сварочную маску, дабы не словить «зайчиков».
После того, как трапеция готова привариваем к ней отрезок из профиля.


Снизу этого профиля нужно проделать паз, для того, чтобы передача болт-гайка свободно туда поместилась.


Шаг 3.
Завершаем трапецию с лицевой стороны, привариваем недостающие части и шлифуем стыки для эстетичности, да и для того, чтобы случайно не пораниться об острый край. В передней части просверливаем отверстие, где в дальнейшем будет установлена шпилька с гайкой.


Шаг 4.
Перейдем к главной части, без которой никакие тиски не обходятся, а именно передача болт-гайка.
Привариваем к листу железа гайку на прямоугольной подставке, которая по размеру немного меньше, чем паз на профиле трубы.На фото это выглядит так.


Устанавливаем еще одну гайку для большей надежности, да и чтобы можно было приложить больше усилий.


Шаг 5.
Теперь нужно изготовить еще одну трапецию, но побольше. В готовом виде она выглядит так.



На шпильку накручиваем гайку и привариваем поверх нее еще одну гайку, как показано на фото, тем самым сделав место под вороток.


Какие же это тиски без губок, спросите вы, а вот в следующем шаге мы их и сделаем.

Шаг 6.
Из кусочков стали делаем губки тисков, которые нужно приварить к каждой трапеции.


На этом самодельные тиски готовы, можно в дальнейшем придумать крепеж к станине, например, просверлив отверстия в плите тисков и закрепить болтами.

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

sdelaisam.mirtesen.ru

Небольшие самодельные тиски

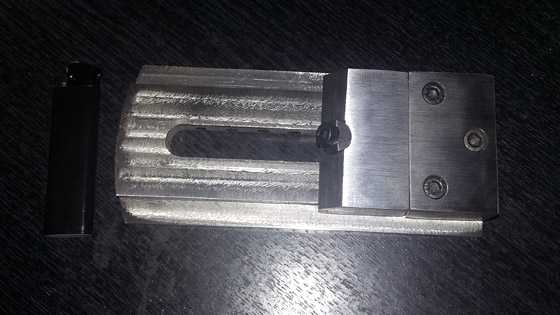

Небольшие самодельные тиски.

Из остатка фланца водопроводной трубы и обрезков державок больших токарных резцов, сделал себе небольшие тиски, для своего фрезера WMD-16.

Это, всё тот же кусок фланца, от водопроводной трубы, из которого были сделаны прижимной башмачок для  задний бабки  и   пружинный отрезной резец   для моего токарного настольного станка.

Думаю что эти самодельные тиски, вполне приемлемый инструмент для хобби и творчества, по не твёрдым материалам таким как алюминий или латунь.





По возможности я хотел уменьшить высоту тисков, ведь это очень важно на небольших настольных станках, всегда немножко не хватает высоты на этих хобби игрушках.

Конечно, они не могут соревноваться в точности с любыми лекальными образцами, но я старался, как мог, вот что у меня получилось.

Механизм зажима был взят вот такой.

Прижим винтом, который тянет подвижную губку вниз и вперёд одновременно.

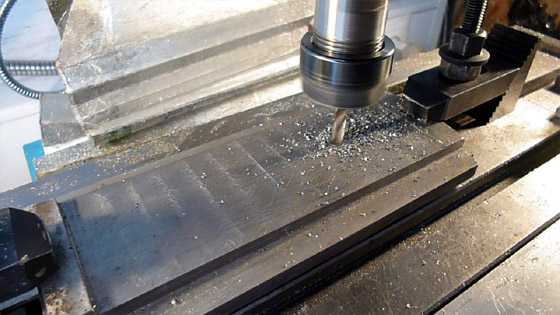

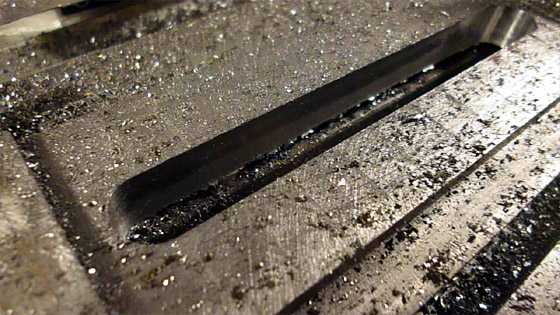

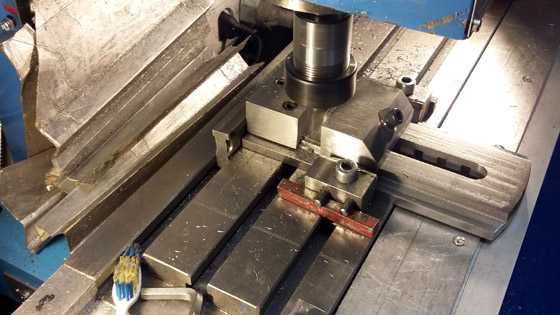

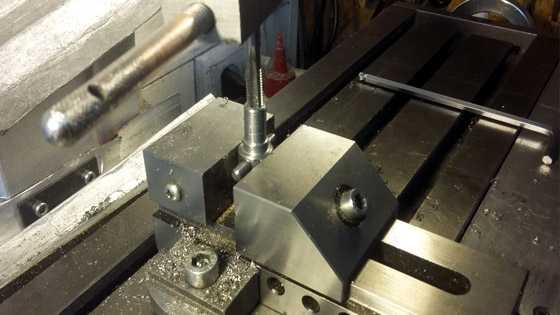

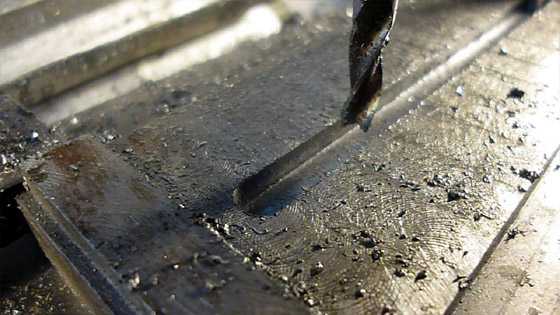

Изготовление паза в подошве пробовал полностью в автоматическом режиме.

Программка получилось у меня, ну очень длинной и утомительной даже для станка.

Но паз был пропилен, с небольшими правками в программе.



Видео…Мои самодельные тиски, пытаюсь сделать простой паз на своём ЧПУ WMD-16.

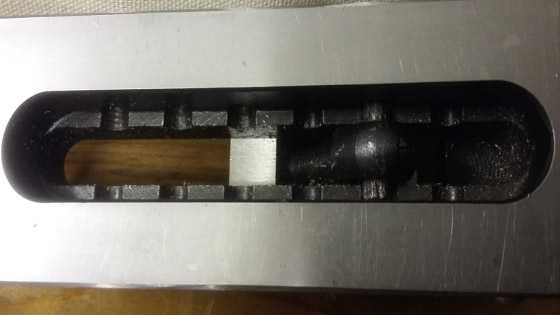

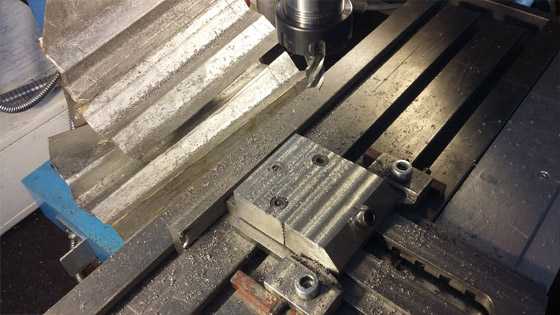

Потом пропилил углубление с нижней стороны подошвы и гребёнку.

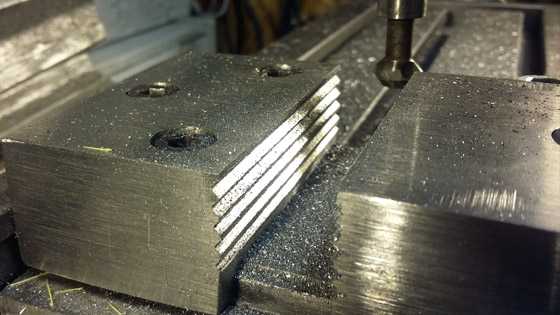

Выпилил заготовки губок.

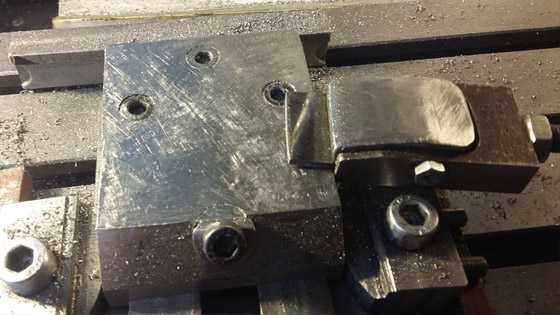

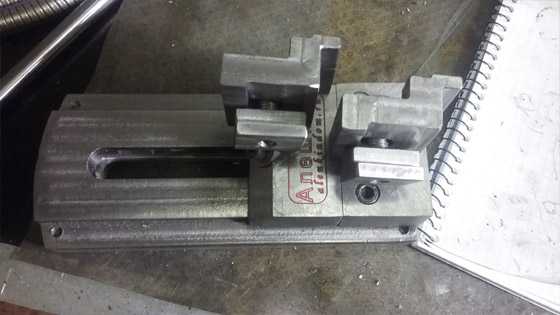

Передняя губка крепится на три винта.

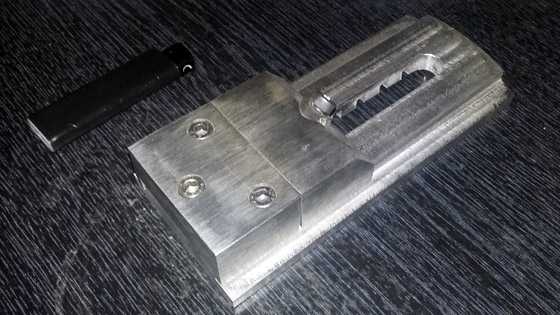

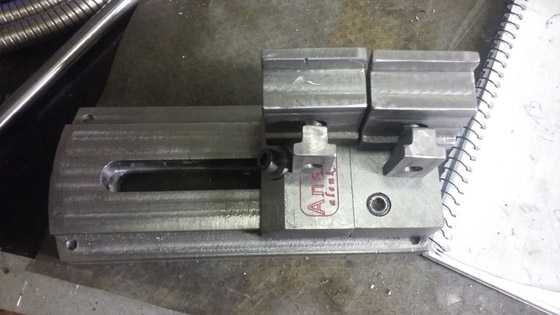

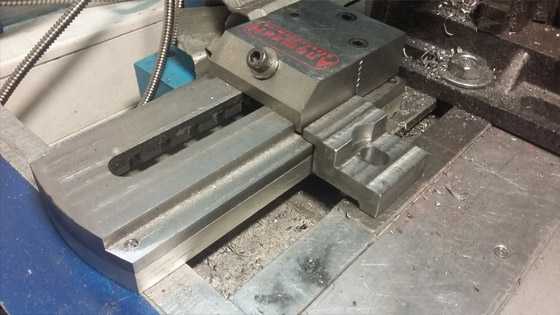

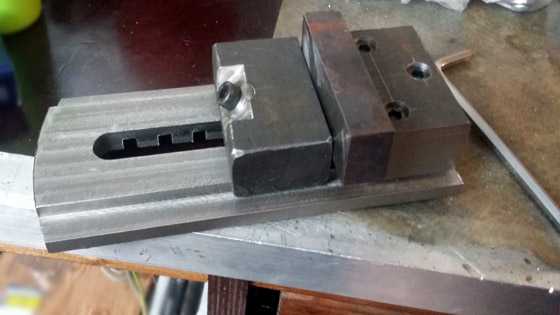

Заготовка тисков собрана.

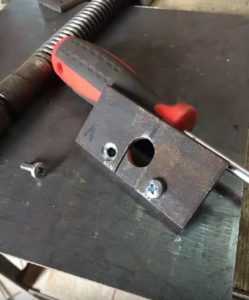

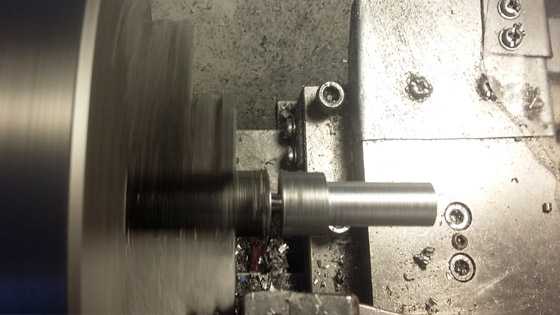

Изготовил зацеп винта (по сути это просто гайка).

Нарезал резьбу.

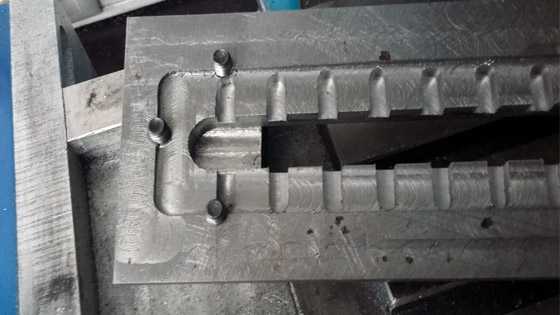

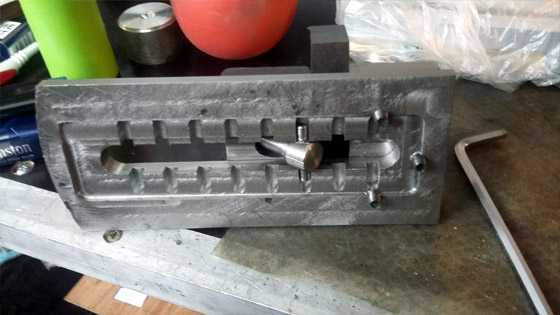

Вот так получилось зацепление гайки за гребёнку.

Не удержался, проверил, как это у меня работает…

Зажимает отлично…

Предварительно подравнял губки по верхней плоскости.

Немного срезал шайбу и заехал в винт, позже переделаю её.

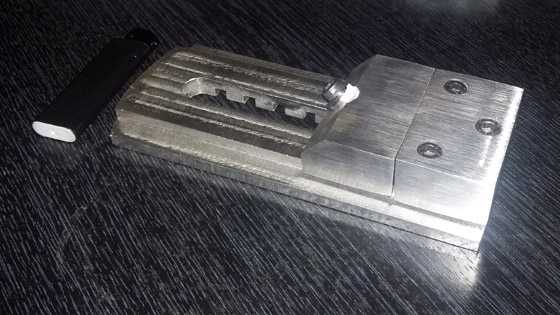

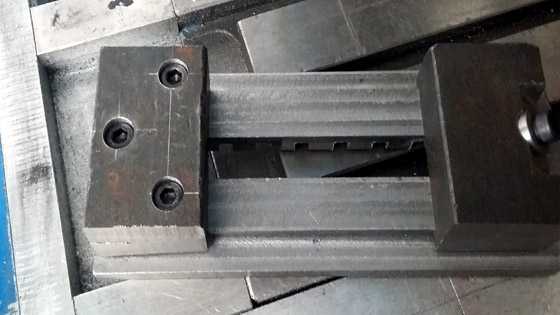

Промежуточный итог выглядит так.

Немного развлекался с гриндером.

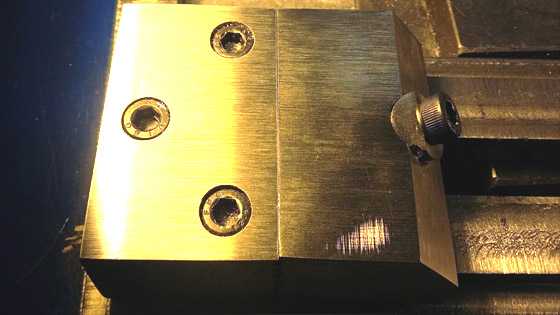

Губки тисков выглядят неплохо, но теперь они кривые.

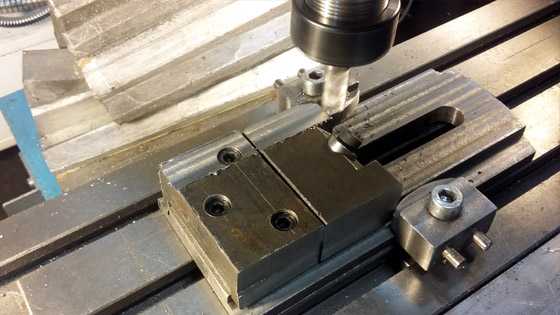

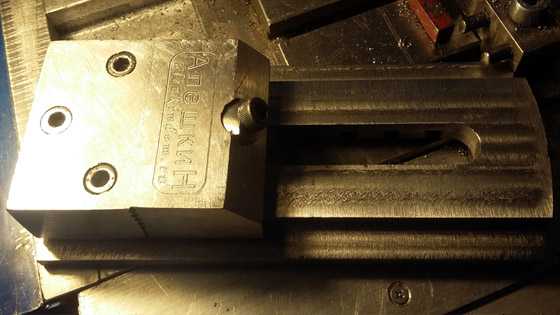

Теперь необходимо поправить губки и нарезать горизонтальных зубов для злости….

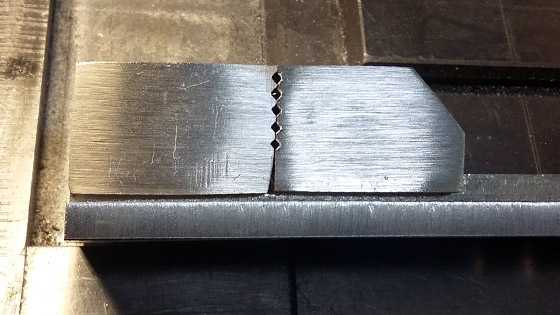

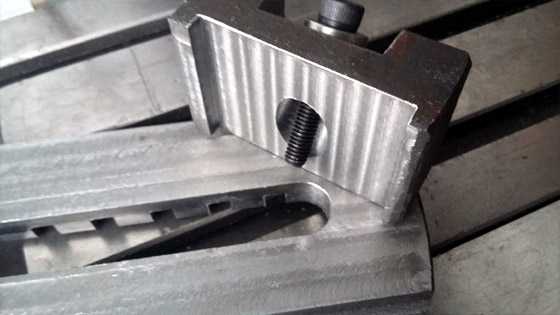

 Вот такие зубы получились.

Выравнивание окончательно.

Теперь должно быть нормально, после шабера.

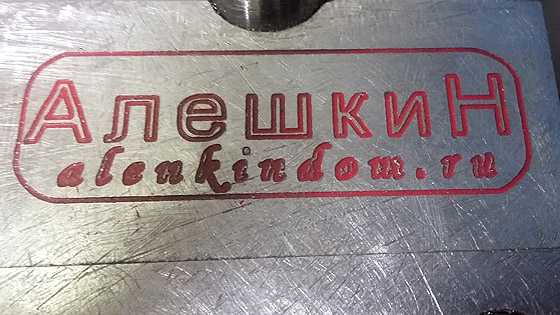

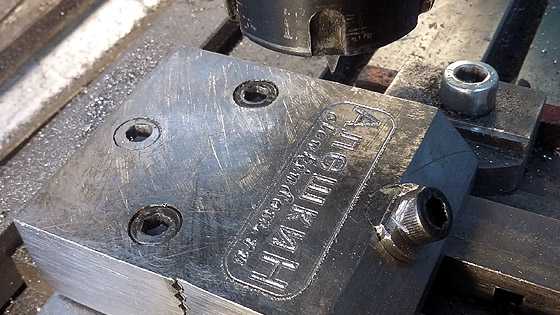

Ну и нанес логотип автора…

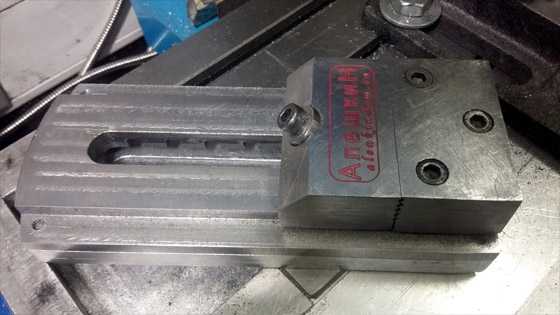

Видео…Мои самодельные тиски, выравнивание губок и нанесение логотипа.





Вот теперь всё готово, установлена подкладка и окрашен логотип.

Переделал шарнирную шайбу, пострадавшею при выравневании.

Чесались руки и решил добавить этим тисочкам ещё парочку самодельных прижимов и их креплений.

Вот так они будут прижимать тиски к столу.

Теперь они готовы мне помочь в нужную минуту….



alenkindom.ru

Тиски своими руками в домашних условиях: схемы (видео)

Тиски своими руками можно сделать из подручных материалов. Для этого применяют винты с резьбой в 20 мм и длиной в 150 мм. Их можно снять из спортивного уголка. Резьба подобных винтов рассчитана на значительные нагрузки.

Самодельные столярные тиски можно сделать из подручных материалов.

Конструктивные особенности

Столярные тиски своими руками рекомендуется изготавливать с помощью длинных винтов. От этого показателя зависит расстояние между губками инструмента. Шпильки заменяют другими крепежными элементами. Чтобы закрепить рукоятку в винте, потребуется сделать прорезь. При необходимости отверстие расширяют напильником.

Технология изготовления столярных тисков.

Самодельный инструмент необходимо укомплектовать винтом с кольцом. Неподвижную губку изготавливают из доски. Ее прибивают к столу. Чтобы сделать подвижную часть верстака, потребуется доска толщиной в 20 мм и шириной в 18 мм. Длина губки должна составлять 50 см.

Для обустройства отверстия под винт применяют перовое сверло. Предварительно его рекомендуется отрегулировать на диаметр в 21 мм. Чтобы сделать отверстие под шпильки, потребуется сверло диаметром в 10 мм. Винты и шпильки вставляют в отверстия.

Чтобы самодельные тиски обрабатывали короткие заготовки, шпильки переставляют. В доске делают 2 дополнительных отверстия. Для работы с длинными досками изготавливают сверлильный станок с длинными винтами.

Применение запрессованных гаек

Технология изготовления столярных тисков.

Столярный инструмент с запрессованной гайкой изготавливают из металлических скоб. Чтобы при зажиме заготовки ключ не сорвался с гайки, ее необходимо запрессовать. Для этого потребуется разогреть губки ключа на огне.

Столярный инструмент можно изготовить из амортизаторов и гаек М18. В углах 1-х элементов делают отверстия. Для их фиксации между собой применяют болты с потайной головкой. Для самостоятельного изготовления тисков можно использовать следующие материалы:

  • металлический профиль;
  • шпильку;
  • гайки;
  • сварку;
  • уголки.

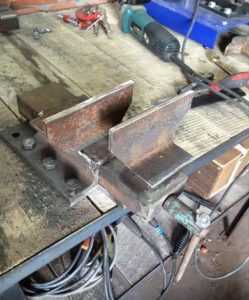

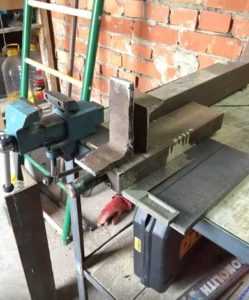

Предварительно от профиля отрезают 2 отрезка. Третья полоска разрезается вдоль под углом. Из длинной полосы вырезают дно с помощью магнитных уголков. Заготовки примеряют и очищают для обеспечения хорошего сцепления сварочным аппаратом. Опора для тисков выравнивается магнитными уголками. Следующий этап предусматривает приваривание последних элементов и опоры. Чтобы придать инструменту большую прочность, применяют металлические полосы.

Дополнительные работы

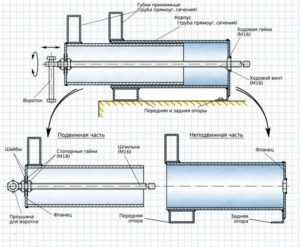

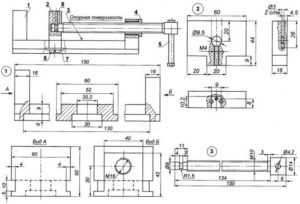

Схема устройства столярных тисков.

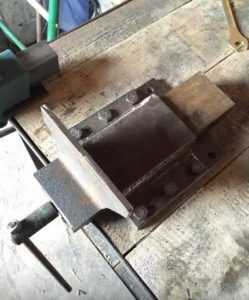

Затем передняя губа тисков приваривается к направляющей. Предварительно ее располагают вырезом вниз. Следующий этап заключается в изготовлении станины. К последнему элементу приваривают металлическую ленту. В ее задачи входит ограничение хода направляющей и удержание крепежного элемента с резьбой.

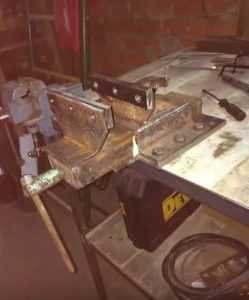

Гайки приваривают к станине. Предварительно ввинчивается шпилька. Отверстие для штока намечается и высверливается в пластине. Последняя деталь приваривается сваркой. Cтальной крепежный элемент прикручивается к станине. Гайка ввинчивается на 1-й элемент.

Шток вставляется на станину таким образом, чтобы шпилька прошла через отверстие. Сверху наворачивается 2 гайка. Труба пропускается через нее. Лишние кусочки металлической ленты отрезают. Задняя губа приваривается к заготовке и к станине. При необходимости самодельный инструмент красят. Для этого потребуется их очистить войлочным кругом, шток смазывают специальной смазкой. Тиски собирают.

Заключение по теме

В домашних условиях можно изготовить слесарные и столярные тиски. Чтобы сделать 2 инструмент, применяют водо- и газопроводные трубы. Необходимо подобрать трубы с разным диаметром. Изделие с меньшим диаметром вставляется в большой аналог и фиксируется электросваркой.

На меньшем изделии устанавливается фланец с гайкой М18. Резьбовая шпилька вставляется в малую трубу так, чтобы предварительно зафиксированная гайка упиралась во фланец с большим отверстием. Другое крепежное изделие накручивается на выступающий конец шпильки. Для фиксации 1-го элемента применяется сварочный аппарат.

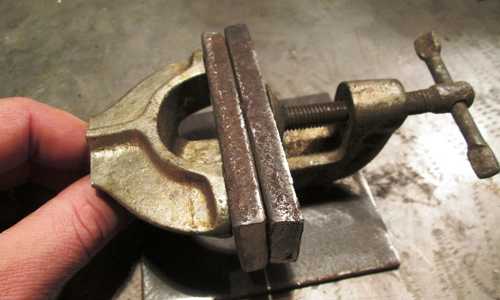

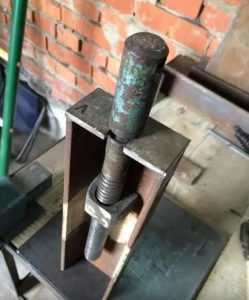

Конец резьбовой шпильки вкручивают в гайку трубы с большим диаметром. Следующий этап заключается в установки на тиски прижимной и опорной пластины. Губки изготавливаются из квадратной трубы, а лапы — из уголка.

Для удобства применения к торчащему концу шпильки приваривают гайку. При этом учитывается возможность установки в нее металлического прутка. Подобная технология позволит вращать ось, легко управляя тисками.

Самодельные тиски могут обладать некоторыми отрицательными характеристиками:

  • одновременное вращение внутренней трубы со шпилькой;
  • труба должна находиться в соответствующем положении (для этого потребуется установить фиксатор).

При изготовлении самодельных тисков из 2-х обрезков в форме квадратов следует придерживаться вышеописанной технологии.

Предварительно рекомендуется просмотреть чертежи инструмента.
