Токарный станок по дереву своими руками: варианты изготовления

Деревянные изделия выглядят всегда интересно, особенно точеные, когда вырисовывается красивая и неповторимая структура древесины. Даже, если элементы при точении получаются идентичными по форме и размеру – двух одинаковых вы не найдете.

Содержание

  • 1 Из чего можно сделать токарный станок по дереву
  • 2 Металлический токарный станок по дереву своими руками: чертеж
  • 3 Токарный станок по дереву с копиром своими руками: видео
  • 4 Токарный станок по дереву из дрели своими руками

Известно, что одним из увлечений Петра I была работа на токарном станке, возможно таком.

Поэтому «не царским» это дело не назовет никто, а сделать токарный станок по дереву своими руками по силам многим, и вариантов простых решений здесь – масса. Мы предложим вам несколько удачных, на наш взгляд, реализованных проектов.

Из чего можно сделать токарный станок по дереву

Сделать такой станок не так уж и сложно. Для начала рассмотрим его принципиальную схему.

Передняя бабка на станине крепится жестко. В ней может находиться либо электродвигатель, либо устройство со шкивами, на которое передается крутящий момент от внешнего двигателя. Это может быть самоцентрирующийся патрон, коронная шайба или планшайба с конусным резьбовым стержнем. Задняя бабка может передвигаться вдоль станины и имеет устройство центрирования и поджима заготовки. Упор также подвижен относительно станины в 3-х плоскостях.

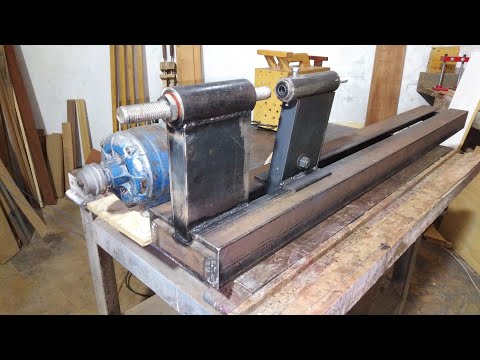

Станину самодельного токарного станка по дереву можно изготовить как из металла, так и из самого дерева или толстослойной фанеры. Исключительно из металла должны быть изготовлены либо целиком, либо как минимум основные элементы передней и задней бабки.

Чаще всего для изготовления металлической станины используют уголки – в них проще всего осуществлять затяжку и крепление подвижных элементов станка и они имеют высокую степень стабильности размеров. Но можно использовать швеллер или профильную трубу.

Иногда для подвижных элементов в швеллере фрезеруют паз.

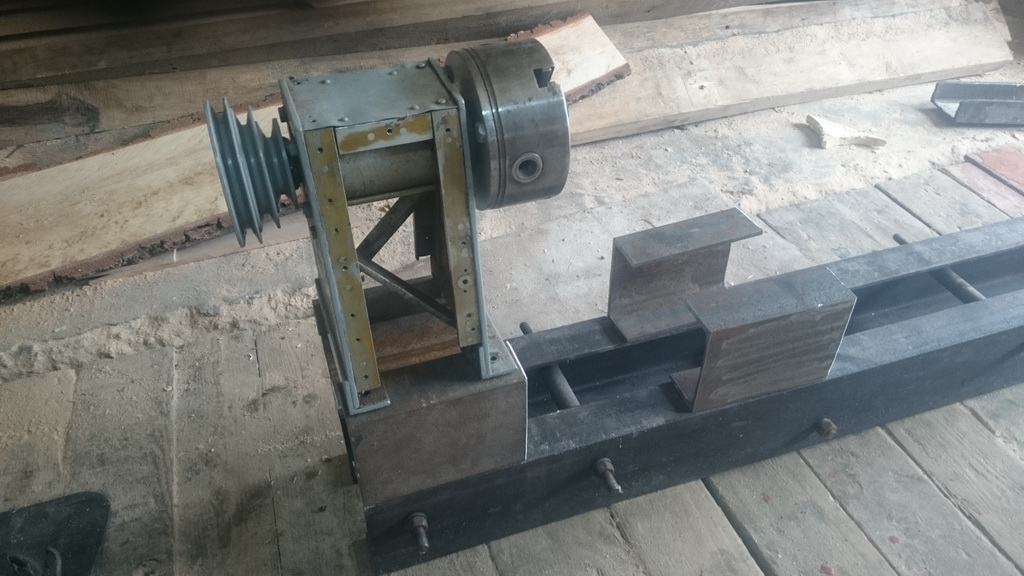

Конструктивные решения передней и задней бабки могут быть разными, но главное условие – идеальная соосность их центров, должно быть соблюдено неукоснительно. Если роль передней бабки выполняет сам электродвигатель, то высота задней бабки подгоняется под него.

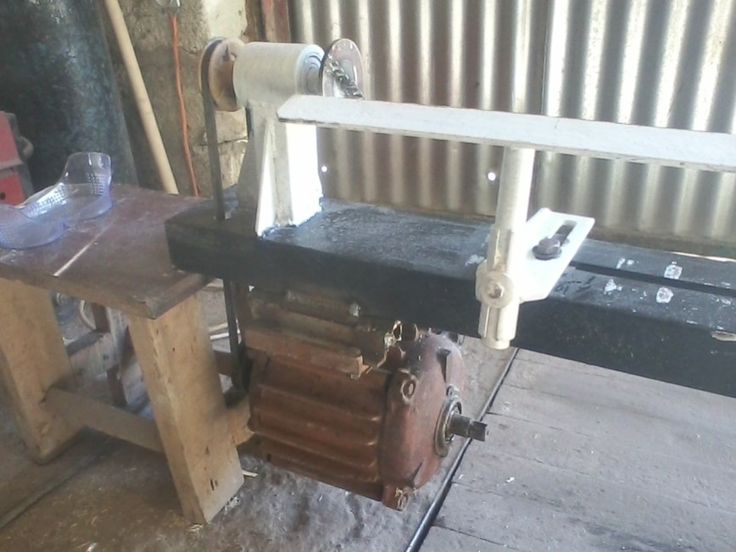

Это самый простой способ привода токарного станка, но параметры двигателя должны быть близки к универсальным:

  • частота вращения 1500 об/мин;
  • мощность – от 120 ватт.

Выходной вал такого двигателя может быть проточен под конус Морзе для крепления трехкулачкового патрона от электродрели, в котором в свою очередь зажимаются либо резьбовая шпилька, либо коронка. Реже на валу двигателя через планшайбу, которую надо выточить отдельно, устанавливается большой самозажимной патрон.

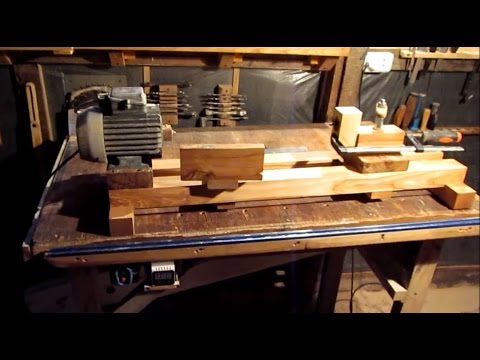

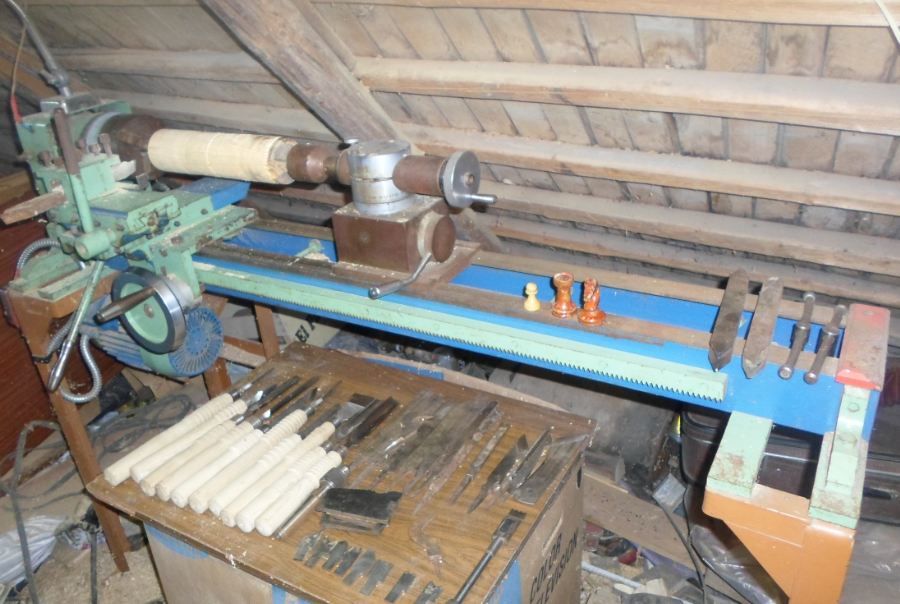

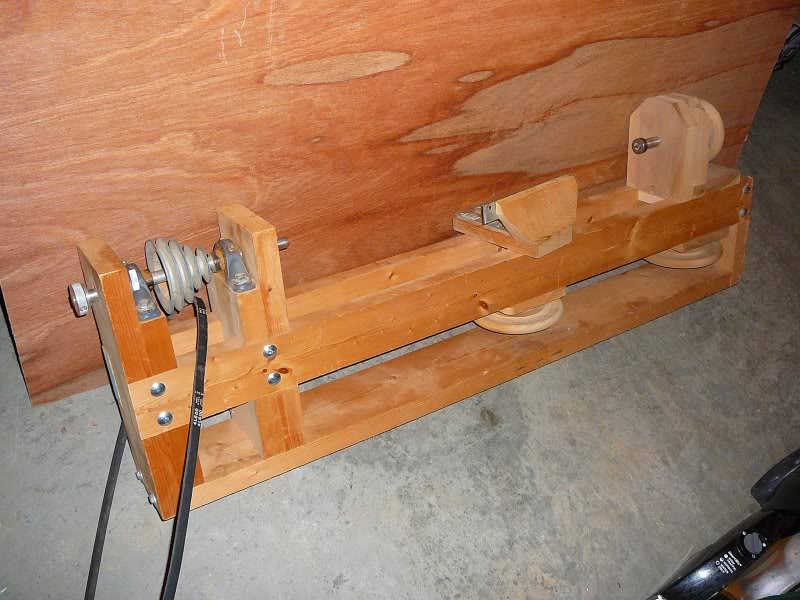

Деревянные полноразмерные токарные станки умельцы изготавливают скорее не из практических соображений, а из любви к самому материалу и для демонстрации его конструктивных возможностей, хотя это могут быть полнофункциональные устройства, ничем не уступающие в практическом плане своим стальным собратьям.

Правда времени на изготовление такого красавца уйдет раза в 2 больше, чем на производство металлического, но это компенсируется разницей в стоимости материалов.

Металлический токарный станок по дереву своими руками: чертеж

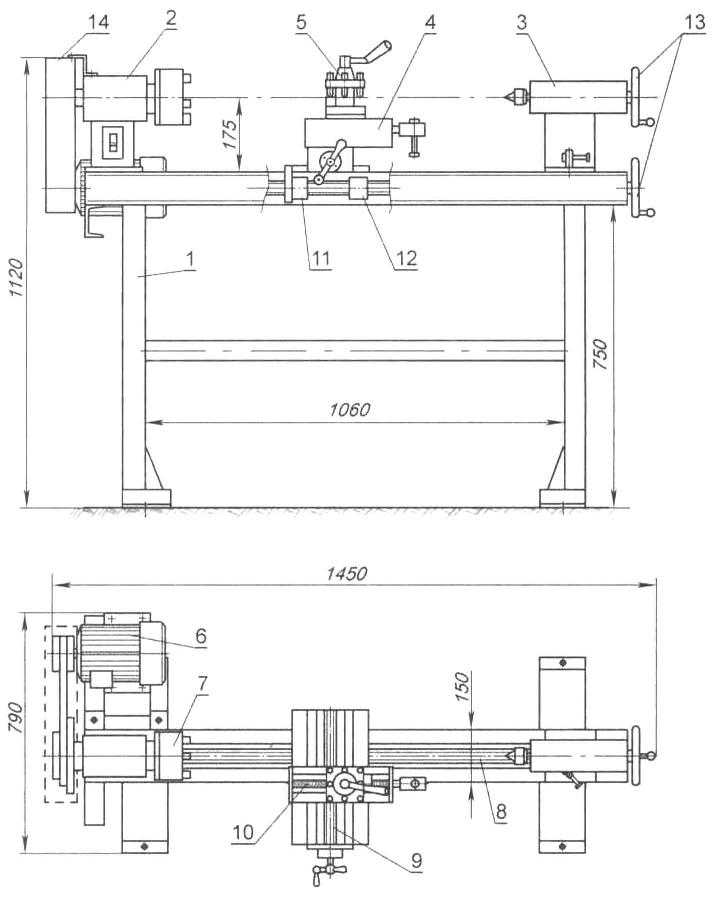

Для не желающих изобретать велосипед мы предлагаем чертеж универсального, с точки зрения габаритов обрабатываемых деталей, токарного станка по дереву, созданного на основе стальных уголков 50х50.

В чертеже не указан диаметр отверстия для центрального вала передней бабки, т.к. он будет зависеть от выбранного типа привода, а указано только расстояние до его центра. Также, если в передней бабке будет устанавливаться вал со шкивами, то именно эту деталь нужно будет изготовить в двух экземплярах и второй установить в задней части передней бабки. Конечно, в ней можно установить и трубку с подшипниками, на которых вращается центральный вал с выведенными за пределы передней бабки шкивами.

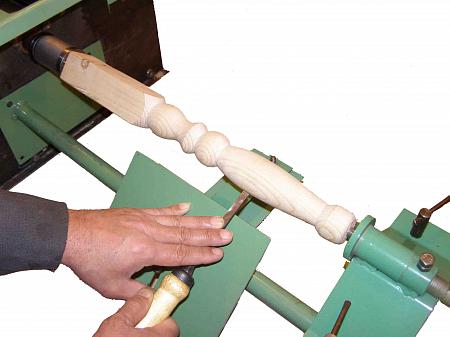

На таком станке можно будет изготовить ножки столов и даже балясины. Если же вам потребуются более длинные точеные изделия, то станину нужно будет удлинить. Все остальные детали делайте указанных размеров, разве что также немного увеличьте длину упора.

Режущий инструмент для токарного станка по дереву можно купить или изготовить самостоятельно.

Главными резцами являются: рейер – проходной или обдирочный резец (на фото 2 и 3 справа) и мейсель – отделочный резец (на фото – 2 средних резца). Остальные служат для получения острых углублений различной формы (слева) и скругленных углублений (правый).

Небольшой металлический токарный станок можно изготовить так, как показано на видео, в нем же приведены размеры всех деталей:

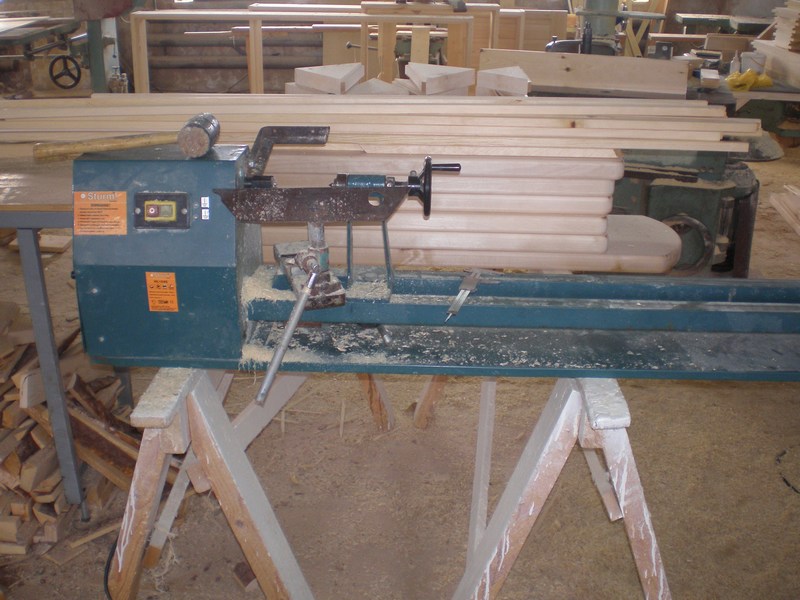

Но для точения большого числа, особенно длинных, однотипных деталей стоит задуматься об изготовлении станка с копиром.

Токарный станок по дереву с копиром своими руками: видео

Собственно сам станок может быть и таким, как предложен выше, только его конструкцию нужно будет доработать, и в качестве режущего инструмента использовать один из универсальных деревообрабатывающих электроинструментов – чаще это болгарка.

Шаблоном для изделия правильной цилиндрической формы, выточенным при помощи копира, служит ровная рейка. Если же нужно получить сложную многоступенчатую форму, то ее профиль вырезается на плоском шаблоне. Он может быть металлическим, фанерным, деревянным, пластиковым и.т.п. и устанавливаться в разных местах, зависящих от особенностей конструкции станков.

Рассмотрим строение одного из таких станков.

Заготовка в данном станке зажимается между коронкой передней бабки и неподвижным конусом задней. Фиксация конуса задней бабки осуществляется контргайкой.

Копир закреплен на поворотном валу на 2-х подшипниках и натяжном ролике от автомобильного привода ГРМ, позволяющих ему свободно перемещаться вдоль вала.

Вал же, в свою очередь установлен на основании так же на подшипниках, дающих ему легко вращаться вокруг оси.

На копире жестко закреплена болгарка, с установленными на ней с небольшим смещением спаренными дисками, позволяющими производить более качественное и чистое точение.

Пилы нужно брать с победитовыми напайками и большими зубьями, способствующими лучшему отведению стружки.

Шаблон можно крепить в удобном месте, не мешающем точению. От шаблона к копиру рисунок профиля передается при помощи поводка, а вот его форма и длина обязательно согласуются с этим местом. Чем тоньше будет кончик поводка – тем точнее он передаст форму от шаблона заготовке, но при этом он должен быть достаточно твердым и жестким.

Интересен вариант, когда роль шаблона выполняет эталонная деталь. Предложенная автором следующего видеоролика система, обеспечивает именно такую возможность, а регулировки ее крепления позволяют вносить некоторые коррективы в толщину тиражируемых точеных деталей.

Использование вместо болгарки ручной циркулярной пилы, с размещением шаблона спереди – тоже довольно прогрессивный вид токарного станка по дереву с копиром. Он позволяет сделать его более компактным, но совмещение ручки управления с поводком не позволяет сделать его достаточно тонким, поэтому очень точной передачи формы при такой компоновке не произойдет.

А дисков на пилу также следует ставить два.

Токарный станок по дереву из дрели своими руками

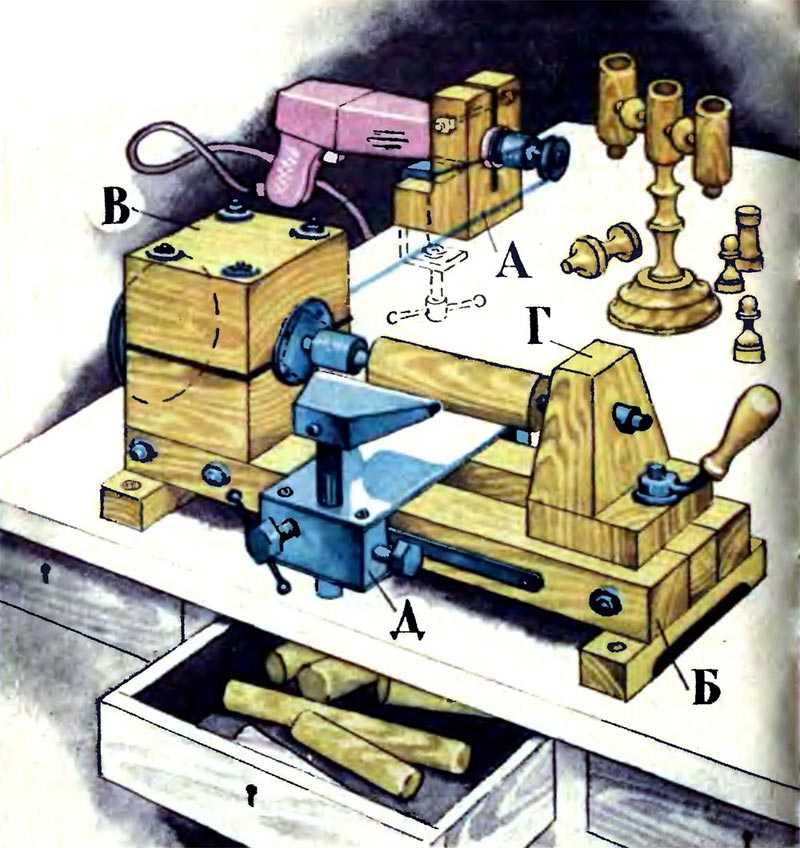

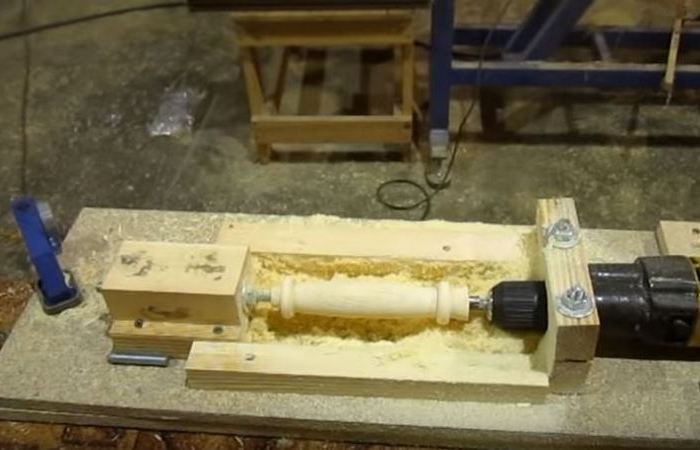

Безусловно, самым простым будет изготовление токарного станка по дереву с использованием стандартного электроинструмента, в первую очередь – дрели, хотя существуют приспособления и заводского изготовления.

Желательно, чтобы дрель имела достаточную мощность, кнопку фиксации во включенном положении и регулировку оборотов.

Рассмотрим несколько схем и начнем с самой простой, когда не требуется использование задней бабки. Это возможно при изготовлении небольших по диаметру и не очень длинных изделий.

В этом случае достаточно удобным способом закрепить саму дрель, в патроне дрели установить отрезок резьбовой шпильки или резьбовую часть мощного самореза, а в заготовке засверлить под них отверстие соответствующего диаметра. В качестве упора сгодится любой, соответствующий по высоте брусок.

А вот и подходящее видео:

Если же без задней бабки не обойтись, то ее функцию частично могут выполнить слесарные тиски, просто дрель при закреплении нужно будет позиционировать относительно них.

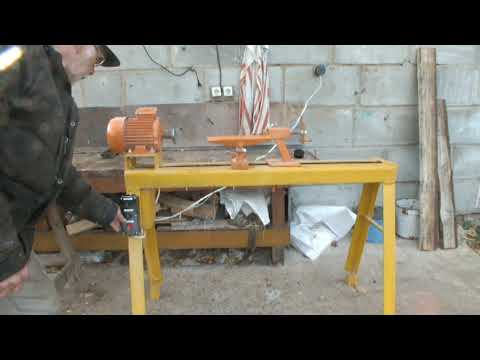

И все же наиболее распространены самодельные токарные станки на основе дрелей, имеющие деревянную станину и, как минимум, примитивные задние бабки.

Кстати, роль коронки, закрепляемой в самозажимной патрон дрели, с успехом может выполнить перьевое сверло по дереву. Чтобы оно не начало снимать стружку с торца заготовки при подведении инструмента, на этом торце нужно сделать прорезь под крылья сверла и засверлить центр.

Показанный же на видео токарный станок из мощной дрели, мало чем уступает стационарным станкам, рассчитанным на обработку деталей таких же габаритов, а его возможность получения более высоких, чем у них оборотов, позволяет произвести более качественную финишную обработку изделий.

Для создания домашнего токарного станка можно использовать не только дрель, но и угловую шлифмашинку.

Правда, желательно, чтобы она имела регулировку оборотов, потому что 10 и более тыс. об/мин для таких станочков – многовато.

Для домашних мастеров, умеющих и предпочитающих работать с металлом, предлагаем такую конструкцию токарного станка из электродрели.

А вот самозажимной патрон в качестве задней бабки может быть применен и в любой другой конструкции.

И маленькое видео напоследок. Может показаться, что это игрушечный станок, но с его помощью реально изготовить достаточно большой перечень полезных вещей: от дверных ручек и рукояток к ручному инструменту до шахматных фигур.

Токарный станок своими руками — 89 фото постройки полноценного устройства

Современная обработка деталей из металла почти не возможна без токарного станка. Для экономии средств можно сделать это приспособление и самому.

Смастерить на самом деле эго не так сложно, как кажется, да и чертёж токарного станка легко можно найти в Интернете. Конструкция станка может быть самой разнообразной, также как и его габариты.

Материал для его изготовления в домашних условиях легко найти в любом гараже.

Содержимое обзора:

Устройство токарного станка

Сделать токарный станок своими руками невозможно без знания его устройства, поэтому ниже мы представлены его основные части:

  • Привод. Основа механизма, генерирует мощность. Для маломощного станка подойдёт привод из дрели либо стиральной машинки;
  • Станина. Для изготовления подойдёт стальной уголок или рама из дерева, это своего рода несущая рама, поэтому она должна быть прочной для выдерживания вибраций;
  • Задняя бабка. Изготавливается методом приваривания уголка к железной пластинке. Она нужна для фиксации во время обработки изготавливаемого устройства;
  • Передняя бабка. Устанавливается к подвижной раме, схожа с задней бабкой;
  • Суппорт. Выполняет роль опоры рабочей части.

Момент вращения передаётся двигателем в рабочую часть с помощью следующих вариантов:

  • Цепной;
  • С помощью ремня;
  • Фрикционный.

Каждый имеет свои как преимущества, так и недостатки. Ременной — наиболее дешевый и надёжный, легко изготовляется. Но ремень быстро изнашивается, нужно часто заменять.

Цепная стоит дороже, она более громоздкая, но служит долго. По своим достоинствам и недостаткам, фрикционная занимает срединное положение. Стоит отметить тот факт, что фото токарного станка с разными передачами имеются в Интернете, и Вы с легкостью можете подробно их изучить.

Суппорт — крайне важная деталь станка. Он регулирует и количество потраченных сил при работе, и качество детали.

Двигается в различных направлениях и поэтому сильно подвержен износу. Не забывайте его отрегулировать перед началом работ.

Последовательность сборки механизма

Собираем раму станка при помощи швеллеров и балок. Чем с более крупными деталями Вы планируете работать, тем из более прочных материалов должна быть рама.

Для производства передней бабки нам понадобится гидравлический цилиндр толщиной стенки 6 мм и более. В цилиндр запрессовываем 2 подшипника. При помощи подшипников большого диаметра прокладываем вал.

Необходимо залить смазывающую жидкость в гидравлический усилитель. После чего устанавливаем суппорт с направляющими и шкив.

Устанавливаем подручник для придания резцу устойчивости. Снизу крепим небольшую полоску металла, предающую рабочей части износоустойчивости.

Какой электродвигатель выбрать?

Мотор — самая главная часть любого станка, ведь без него он не будет функционировать. От его мощности зависит общая мощность станка. Мотор с мощностью до киловольта (старые машинки для шитья могут послужить донором), подойдёт для изготовления небольших деталей.

Моторы мощностью 1.5-2 Кв. используются при обработке крупных деталей. Ни в коем случае не забывайте про изоляцию всех электрических частей.

Для правильной установки мотора лучше позвать электрика, чем получить травму.

Как сделать токарный станок из дрели?

Для экономии на запчастях и упрощения сбора допускается применять дрель как привод. Эта конструкция имеет свои преимущества:

  • конструкция собирается и разбирается в любой момент;
  • переносится и транспортируется достаточно просто, ведь разобрать его довольно просто;
  • экономия средств;

Но у такого способа есть свои недостатки, ведь у дрели низкий крутящий оборот, из-за чего будет практически невозможно обрабатывать крупные детали.

Модифицировать токарный станок по металлу дрелью стоит только тогда, когда не планируется большой объём работ и нужно изготовить небольшие детали.

Для изготовки данной разновидности токарного станка по металлу, нужны обычные детали (за исключением мотора и передней бабки). Функцию передней бабки берёт на себя дрель.

Благодаря компактности станка, роль станин может выполнить ровная поверхность или верстак. Саму дрель можно закрепить благодаря струбцине или хомута.

Необходимо соблюдать следующие пункты техники безопасности:

  • по завершении компоновки станка необходимо проверить исправность.
  • электродвигатель в станке должен быть защищён кожухом;
  • мощность электродвигателя должна быть покрытой Вашей электросетью;
  • рабочий инструмент может располагаться только параллельно к поверхности заготавливаемой детали. Иначе он отскочит;
  • при обработке торцевых плоскостей последние должны быть упёрты в заднюю бабку;
  • приступать к работе можно только используя средства защиты глаз от стружки;
  • после работы необходимо рабочее место оставить в чистоте.

Деревообрабатывающий станок требует соблюдения такой же техники безопасности, что и металлообрабатывающий.

Изменение станка

Во время необходимости монтажа конусообразных отверстий крепим два напильника так, чтоб получилась форма трапеции. Дальше монтируем приспособление на пружинах для подвода напильника.

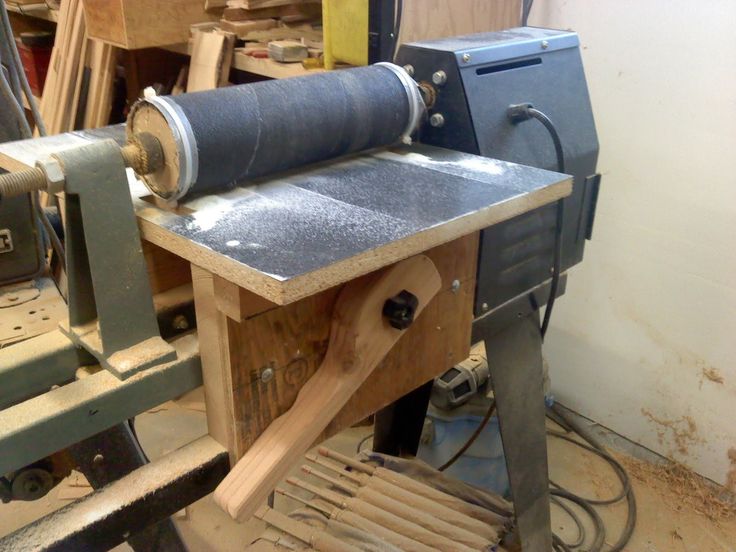

Для затачивания различных лезвий крепим к двигателю круг для шлифовки.

Подводя итоги, хочу сказать, что сборка станка достаточно простая. Смастерить самодельный токарный станок вполне возможно и дома при помощи подручных материалов, что является достаточно экономным мероприятием.

Можно самому регулировать размеры и мощность оборудования, а также проводить нужные модификации.

Фото токарного станка своими руками

Топ 100 самых простых проектов по деревообработке своими руками Идеи для начинающих

Многие люди становятся слишком дерзкими, когда дело доходит до самоделок: они берутся за огромные проекты слишком рано и в конечном итоге терпят неудачу или вместо этого нанимают профессионала.

Ненадежные источники могут быть виноваты, когда они предоставляют «проекты для начинающих», которые на самом деле не подходят для начинающих.

Мы не хотим тратить ваше время и деньги на что-то подобное, поэтому сделали за вас сложную часть и собрали лучшие проекты по деревообработке для начинающих.

Но прежде чем мы продолжим, мы хотим поделиться с вами классным набором для работы с деревом, который мои дети очень любят, обзор Джона:

Нажмите здесь, чтобы получить скидку 50% НАСТЕННАЯ ПОЛКА

2. Стол для веранды или сада

3. Чехол для дивана и подстаканник

4. Подсвечник

5 Деревянная коробка для носителей

6. Address Number Wall Planter

7. Cookbook Stand or Tablet Holder

8. Scrap Plywood Candle Holders

9. BIRD FEEDER

10. Tree Swing

11. Полка для вина своими руками

12.

Держатель для карандашей

13. Приветственный коврик

14. Вешалка для шарфа

1

5.0180003

16. Cedar Planter

17. Hanging Basket Stand

18. Wood Wall Art

19. Triangle Mirror

20. Bookends

21. Over-The- Раковина деревянная полка

22. Основной ящик

23. Ваза бутылок

24. Поднос в офисе

25. Кофейная бар

25. Кофе

0018 26. Боковая таблица

27. Деревянный инструментальный ящик

28. Спина с мешковиной в рамке

29.

32. Ящик для хранения овощей с разделителем

33. Комбинированный горшок и стол

34. Деревянные салфетки внахлест

35. Подстилка для животных

36.

Держатель для настенной стойки

37. Держатель на стену Shiplap

38. Divider Divider

39. Групный плантатор

40. 40018 39. Сад

42. Вешалка для растений в стиле середины века

43. Вешалка для одежды «Сделай сам»

Кредит: Хлоя Ларкин0019

45. Стакан и держатель для бутылок для вина

46. Одеяла Лестница

47. Групный садовый полки

48. Pieced Wood Heambord Lutorial

49. 48. Pieced

2

49. 49. 49. 50. Wood Star

51. Инструкции по подставке для кружек

52. Линейка ручной работы

53. Ящики для хранения

9.0018 Табуретки 9.00180019

55. Chair Drink Holder

56. Utensil Organizer

57. Outdoor Chalkboard

58.

Napkin Rings

59. Ring Toss

60. Football Toss

61. Круглая полка

62. ХРАНЕНИЕ ДЛЯ КОСМЕТИКИ

63. Подставка для растений

64. Органайзер для велосипедов

9

65. Инструкции по раме деревянного зеркального зеркала

66. Длинный лоток с шестигранными. Держатель

71. Круглое изголовье из дерева «Сделай сам»

72. Х-образный держатель для журналов

73. Плавающие полки из мелиорированного дерева

74. Деревянный ломтик Photo Transfers Intstructions

75. 79. Деревянный детский тренажерный зал

80. Подставка для сережек

81. Настенный письменный стол

82. Мягкая конструкция X-Bench

83. Bamboo Wind CHIME

84. ЧЕЧКИ/HOTPOT Stand

85. Oak Book Stand

86.

Whittled PEG RACK

9000 2

. Modern Mason Bee House

89. Подвесной столик

90. Минимальная деревянная подставка для специй

91. Подставка для карандашей в деревенском стиле

9001 Деревянная лампа Edison 9.010019

93. Деревянный iPhone Dock

94. Организатор по почте кожи и дерева

95. Стенд гамма

96. Corbel Sconce Sconce Lights

9000 2

97. Circle Circle Swing Swing

18 97. 97. Circle Circle Swind

8 97. 97. Circle Swing Swing

18 97. Circle Swing Swing

9000

97. Circle Swindce

0018 97. Circle. 98. Прикроватная тумбочка

99. Wind Spinner

100. Деревенский фотоэкран

Woodworking Journey

Самодельный проект по деревообработке может быть особенно интересен тем, кто не знает, что делать, если не боится. используйте бензопилу, настольную пилу или какую древесину использовать. Навыки работы с деревом и электроинструменты иногда очень сложны, особенно когда они используются для строительства дома на заднем дворе.

Однако не все мастера-сделай сам прошли свой путь в деревообработке, уже зная, для чего нужен лобзик и чем эта деталь отличается от сабельной пилы; они также не довели до совершенства свой первый скошенный разрез и не правильно выполнили все свои измерения. Многие великие мастера по дереву начали обучаться начальным навыкам работы с деревом дома, где им нужна была помощь, чтобы найти свой путь при сборке мебели. Возможно, они получили свои материалы и другие вещи на заднем дворе или в мастерской только для того, чтобы построить проект «сделай сам».

Нет ничего плохого в том, чтобы в первую очередь строить небольшие проекты по деревообработке своими руками для начинающих. И кто вообще сказал, что вам нужно строить большой дом на дереве или сложную мебель? Домашние проекты по деревообработке и самоделкам не всегда нужно делать в большем масштабе, особенно для тех, у кого пока нет информации и места. Вы можете создать что-то из 1-листовой фанеры, и это даст вам прекрасные результаты, и в то же время это будет легко. Вам не нужно много материалов или места. Такие проекты своими руками, как стул или простые подарки для детей, можно сделать, даже если у вас мало места на заднем дворе.

В любом ремесле нужно делать маленькие шаги, чтобы достичь мастерства. Для проекта по деревообработке ключом к началу пути «сделай сам» на самом деле является обучение деревообработке для начинающих, даже дома. А если вам нужна помощь в книгах по дереву или поиск наставника, вы можете найти источники в Интернете.

Существуют проекты деревообработки, для изготовления которых не требуется много материалов и которые не займут у вас много времени. Эти планы проекта отлично подходят для новичков, потому что их можно сделать из более простых элементов. И эй, вам даже не нужна отличная гибридная пила, чтобы делать или строить проекты по деревообработке для начинающих. Вы даже можете взять любой самодельный проект из этого списка и построить его вместе с детьми, независимо от того, есть ли у них собственные деревянные наборы для сборки.

*Примечание: уровень сложности всех следующих проектов мастерской по дереву «сделай сам» только легкий. Даже старшеклассники могут легко делать эти деревянные проекты. Таким образом, те, кто хочет искать более сложные проекты, такие как мебель, могут найти эти схемы деревообработки слишком простыми.

С другой стороны, все новички могут чувствовать себя комфортно, пробуя любой из следующих проектов для начинающих, и если у вас есть время и место, бросьте себе вызов и постройте больше, чем несколько проектов по дереву, если сможете. Вам не понадобятся сложные и профессиональные инструменты, такие как настольная пила, чтобы делать отличные проекты для начинающих, подобных этим.

ЗАКЛЮЧЕНИЕ

Деревообработка не должна быть сложной. Есть много простых проектов по деревообработке для начинающих, которые вы можете построить, когда находитесь на начальном этапе, и некоторые из них даже прибыльны. Даже имея всего несколько инструментов, смазку для локтей и лучшую пилу, вы можете построить деревообрабатывающий предмет для начинающих дома без сложных планов. Как только вы освоитесь, вы сможете работать над созданием проектов по дереву, которые можно продавать.

Эти 100 простых проектов — лишь часть всех возможных небольших деревянных проектов для начинающих, которые вы можете сделать. Вам не нужно добиваться идеальных результатов после того, как вы сделаете эти базовые проекты.

Многие из этих простых изделий из дерева своими руками носят не только декоративный характер; они также могут быть действительно функциональными. Так что готовьте свои деревообрабатывающие инструменты и приступайте к каждому легкому проекту по дереву за раз. Многие столяры также продают мебель или изделия по хорошей цене. С другой стороны, если вы хотите улучшить свои навыки, Гильдия столяров Америки — хороший ресурс.

Если вы ищете вдохновения, взгляните на эти фотографии деревообработки.

Источники

https://www.thesprucecrafts.com/oak-book-stand-free-woodworking-plans-3537041
https://www.thesprucecrafts.com/make-a-bamboo-wind-chime-3537038
https://www. thekimsixfix.com/2015/09/a-coat-rack-made-from-hammers.html
https://www.theinspiredhive.com/2015/10/balsa-wood-sapkin-holder .html
https://www.tagandtibby.com/blog/2017/2/10/diy-rustic-wood-mirror-frame
https://www.skiptomylou.org/diy-scarf-hanger/
https: //www.shanty-2-chic.com/2017/03/diy-corbel-sconce-light-25.html
https://www.shanty-2-chic.com/2016/12/diy-wine-caddy-and-youtube-video.html
https://www.shanty-2-chic.com/2016/11 /diy-mug-holder-youtube-video.html
https://www.shanty-2-chic.com/2014/07/diy-address-number-wall-planter.html
https://www.shanty -2-chic.com/2013/11/diy-12-pet-bed.html
https://www.shanty-2-chic.com/2013/07/hanging-basket-wood-stand.html
https ://www.remodelaholic.com/pieced-wood-headboard-tutorial/
https://www.remodelaholic.com/make-your-own-lazy-susan-diy/
https://www.prettyhandygirl.com/wall-mounted-desk-tutorial/
https://www.prettyhandygirl.com/diy-stacking-storage-cubbies/
https://www. palletuniversity.com/pallet -настенная-полка/
https://www.notjustahousewife.net/reclaimed-wood-floating-shelves/
https://www.mylove2create.com/2017/08/long-hexagon-tray-plans.html
https ://www.mylove2create.com/2017/06/diy-ring-toss.html
https://www.momtastic.com/diy/534571-diy-tree-swing-kids-adults/
https:// www.minwax.com/wood-projects/accessories/diy-whittled-peg-rack-plans
https://www.marthastewart.com/
https://www.makingjoyandprettythings.com/diy-rustic-photo-display/
https://www.lilyardor.com/diy-nightstand/
https:// www.justthewoods.com/scroll-saw-diy-lantern/
https://www.homedit.com/wooden-x- shape-magazine-holder/
https://www.homedit.com/minimal-x- набор подставок/
https://www.homedit.com/diy-pencil-holder/
https://www.homedit.com/diy-media-box/
https://www.hgtv.com /дизайн/сделай-и-отпразднуй/ручная работа/как-сделать-современную-подставку-для-планшета-или-поваренной книги
https://www.hertoolbelt. com/curvy-side-table/
https://www.ehow.com/how_12343832_upcycle-cutting-board-rustic-mail-organizer.html
https://www.curbly. com/17990-make-it-diy-wooden-edison-bulb-table-lamp
https://www.curbly.com/17964-make-it-minimal-wood-spice-rack
https://www. bybrittanygoldwyn.com/make-a-hanging-wooden-key-holder/
https://www.burkatron.com/2017/05/diy-make-up-storage.html
https://www.anikasdiylife.com /tiered-planter-box-plans-tutorial/
https://www.anikasdiylife.com/diy-upholstered-x-bench-2×4-boards/
https://www.anikasdiylife.com/diy-divided-produce-storage-bin/
https://themerrythought.com/diy/diy-wooden-baby-gym/
https://themerrythought.com/diy /diy-hanging-table/
https://themerrythought.com/diy/diy-circle-shelf-2/
https://suncatcherstudio.com/wind-spinners/
https://stowandtellu.com/pallet- деревянная полка над раковиной/
https://snapguide.com/guides/make-a-pocket-wooden-business-card-holder/
https://sawdustsisters. com/iring-board- держатель/
https://sawdustsisters.com/diy-drawer-divider/
https://sawdustsisters.com/diy-barstool-using-only-2x4s/
https://sawdustgirl.com/diy-rustic-wood-napkin-rings/
https://sawdustgirl.com/diy-gift -idea-handmade-rulers/
https://rogueengineer.com/hd-diy-workshop-football-toss/
https://rogueengineer.com/easy-diy-stool-plans/
https://kellyleighcreates. com/подставка для гамака своими руками/
https://jenwoodhouse.com/scrap-plywood-candle-holders/
https://jaimecostiglio.com/w-is-for-wood-stars/
https://jaimecostiglio .com/diy-plant-stand-with-free-plans/
https://housefulofhandmade.com/easy-diy-earring-stand/
https://homesteady.com/how-5864573-make-wooden-bookends.html
https://heatherednest.com/homemade-bike- стойка/
https://handmade-haven.com/blogs/woodworking/shiplap-салфетки
https://feltmagnet.com/crafts/A-Woodworking-Project-For-Kids-A-Tool-Box-Gift-For -Папа
https://dukesandduchesses. com/how-to-make-rope-swing/
https://decorandthedog.net/decorandthedog-2/2014/7/9/how-to-make-your-self- лампа-1
https://cherishedbliss.com/diy-wooden-pencil-holder/
https://cherishedbliss.com/diy-wooden-arrow-tutorial
https://camillestyles.com/uncategorized/transformed-wood-plank-wine-rack/
https://biggerthanthethreeofus.com/mid-centre- вдохновленная вешалка для растений своими руками/
https://biggerthanthethreeofus.com/diy-triangle-mirror/
https://biggerthanthethreeofus.com/diy-planter-pot-table-combo-patio/
https://biggerthanthethreeofus .com/5-minute-5-dollar-diy-blanket-ladder/
https://biggerthanthethreeofus.com/
https://addicted2diy.com/diy-outdoor-chalkboard/
https://abeautifulmess.com/2017/05/modern-mason-bee-house-diy.html
https://abeautifulmess.com/2015/04/diy-деревянный-диван-рукав-с-подстаканником .html
https://abeautifulmess.com/2015/04/diy-utensil-organizer.html
https://100things2do.ca/diy-bird-feeder/
http://www. steves-workshop.co. uk/woodwork/potstand/potstandindex.htm
http://www.homemade-modern.com/ep29-hanging-garden/
http://www.downhomeinspiration.com/wine-bottle-and-glasses-holder/
http://www.dorseydesigns.com/fall-porch-and-outdoor-x-table/
http://www.dorseydesigns.com/easy-diy-cedar-planter/
http://www.designsponge.com/2016/01/diy-marbled-clay-hooks.html
http://www. ashleygrenon.com/2015/04/diy-bowling-lane-tutorial/
http://thewhitebuffalostylingco.com/diy-wood-round-headboard/
http://thecwaftyblog.blogspot.com/2015/03/tutorial- friday-tiered-garden-shelf.html
http://snippetsofdesign.com/build-your-own-bathtub-shelf-yes-really/
http://simplycountrylife.blogspot.com/2015/08/framed-burlap -bless-our-home-sign.html
http://simplycountrylife.blogspot.com/2014/01/horseshoes-and-chunk-of-wood-get-new.html
http://scarletwords.com/2013/03/04/86-build-something -из-дерева/
http://parentalperspective.com/diy-wood-slice-photo-transfer/
http://nur-noch. com/flaschenvase-bottle-vase/
http://nur-noch. com/diy-coffee-bar/?lang=en
http://itsoverflowing.com/2013/02/build-bookshelves/
http://build-basic.com/build-a-office-supply-tray/
http://build-basic.com/build-a-diy-chair-drink-holder/
http://build-basic.com/build-a-basic-diy-drawer/
http://abubblylife.com/2016/02/diy-wooden-shoe-rack.html/

  • Автор
  • Последние сообщения

Роберт Джонсон

Роберт Джонсон — столяр, который с радостью делится своей страстью к творчеству с остальным миром. Его детище, Sawinery, позволило ему сделать это, а также связаться с другими мастерами. С тех пор он построил завидную мастерскую для себя и не менее впечатляющее онлайн-достижение: сайт с обширными ресурсами, который одинаково полезен как старожилам, так и новичкам.

Последние сообщения Роберта Джонсона (см. все)

  • Обзор деревообрабатывающего предприятия Rockler: инструменты, планы и обслуживание — 25 октября 2022 г.
  • Какая лучшая кабинетная настольная пила? Обзоры и руководство по покупке (2022) — 25 октября 2022 г.
  • Лесной склад рядом со мной — 25 октября 2022 г.

Токарная обработка дерева для начинающих (почему я чуть не продал свой токарный станок) — проекты «сделай сам», выкройки, монограммы, рисунки, шаблоны

Узнайте о некоторых проблемах и проблемах, связанных с точением древесины. Учитесь на моих ошибках, когда вы начинаете или продолжаете свой путь в токарной обработке дерева.

Токарным делом я занялся чуть больше десяти лет назад. В начале октября я был на местном фестивале декоративно-прикладного искусства, где продавец продавал деревянные миски ручной работы. Пока мы с женой рассматривали детали, она несколько раз намекнула: «Было бы неплохо, если бы у нас был токарный станок». Даже продавец пытался убедить нас, что токарная обработка — это веселое и полезное хобби.

Итак, несколько дней спустя я купил подержанный токарный станок. Он поставлялся с набором из 5 токарных инструментов (черновой долото, долото для шпинделя, косое долото, круглый скребок и инструмент для разделения). Инструменты были снабжены индивидуальными красными защитными чехлами, как показано ниже. Когда я получил токарный станок домой, я очень хотел попробовать его. Итак, я осмотрелся и нашел небольшое сухое полено из поленницы. Я установил бревно на токарный станок в параллельной ориентации. Затем я осторожно снял красную защитную крышку с выемки и включил токарный станок. Кора на бревне снимается легко. Однако, как только я наткнулся на твердую древесину, это заняло намного, намного, намного больше времени, чем я ожидал. Тем не менее, просто удалив кору и немного древесины, мы обнаружили сочные, яркие цвета, которые скрывались под корой.

Мой первый набор токарных инструментов.

Пришло время попробовать перевернуть внутреннюю часть

Так как внешняя часть чаши шла не так, как планировалось, я решил, что пришло время попробовать внутреннюю часть. Итак, я передвинул подручник. Я снова осторожно снял красную защитную крышку с выемки и осторожно вдавил выемку в токарную древесину. Ничего не случилось, может немного дыма. Без проблем. Мне просто нужно было быть более агрессивным. Следовательно, я сильнее вдавливал инструмент в дерево. Некоторые частички дерева оторвались. Вы могли бы назвать частицы пылью, а не стружкой или стружкой. При такой скорости потребовались бы часы и часы, чтобы удалить внутреннюю часть чаши.

Так как я был новичком в токарной обработке дерева, я просто понял, что ошибся инструментом. Я осторожно надел красную защитную крышку обратно на борозду и взял круглый скребок. Я снова осторожно снял его красный защитный кожух. Как и в первый раз, я начал осторожно. Прежде чем я это осознал, я толкал с большим усилием. Пошло еще немного опилок и намного больше дыма. Я продолжал нажимать все сильнее и сильнее, пока через несколько секунд винты, удерживающие древесину, не вырвались, и бревно не вылетело из станка.

Будучи неопытным в точении по дереву, я просто решил, что шурупы недостаточно длинные. Поэтому я перекрепил бревно более длинными шурупами. На этот раз я попробовал все инструменты. Те же результаты. Немного пыли и немного дыма. В конце концов, даже с более длинными винтами бревно слетало с токарного станка. Я выбросил бревно, убрал горсть пыли в магазине и подумал о том, чтобы выставить токарный станок на продажу.

Время исследовать токарную обработку дерева

Той ночью я исследовал токарные чаши. Я нашел ответ. Ориентация дерева. Я читал, что важно ориентировать дерево перпендикулярно. Поэтому на следующий день я нашел еще одно сухое полено от поленницы. Я создал заготовку, как показано на сайте, и установил ее перпендикулярно. Мне уже удавалось выточить чашу снаружи, поэтому я решил начать с выдолбления внутренней части. Опять же, я осторожно снял красную защитную крышку с выемки чаши и начал с внутренней части. Те же результаты дым и пыль. Хотя на этот раз мое отверстие было чуть глубже, прежде чем заготовка вылетела из станка. Снова снял заготовку, убрал горсть пыли в магазине и задумался о выставлении станка на продажу.

Я снова исследовал вращающиеся чаши. В этот раз я даже посмотрел несколько видео онлайн. На видео стружка просто слетала с токарного станка. Поэтому я знал, что чашу можно создать менее чем за день. В видеороликах постоянно упоминалась правильная техника и важность острых инструментов. Следовательно, на следующий день я переустановил заготовку предыдущего дня, снова используя перпендикулярную ориентацию. Затем я осторожно расположил долото под углом 45 градусов, как указано в видео. Однако даже с моими инструментами под этим волшебным углом мне не везло.

Возможно, мои токарные инструменты затупились?

На задворках моего разума все еще была последняя часть информации, о которой я читал. Важность острых инструментов. С защитными красными крышками мои инструменты могут быть тусклыми? Я ненавидел портить инструменты, пытаясь их заточить. Однако в этот момент меня это действительно не волновало. Ведь я был готов продать токарный станок. Следовательно, я взял круглый скребок и заточил его с помощью ленточной шлифовальной машины. Затем я вернулся к токарному станку и попробовал еще раз. Да, ТАДА – стружка. Я овладел искусством токарной обработки дерева. Я знал все, что нужно было знать об этом ремесле!

К моему удивлению, через несколько секунд стружка начала исчезать. Прежде чем я это осознал, я нажал так сильно, как только мог, и снова превратился в дым и пыль. Ясно, что инструмент уже не мог затупиться. В конце концов, лезвия для моей цепной пилы могут работать часами между заточками.

Что не так?

В течение следующих 15 минут я пытался перемещать инструмент под разными углами и направлениями. Как я заставил его работать раньше? Может быть, есть еще что-то, что можно узнать о токарной обработке дерева? Возможно, в дереве был металл. Я знал один маленький гвоздь, которым можно затупить лезвие цепной пилы. Может, это и случилось с моим круглоносым скребком? Пока это казалось безнадежным, я снова заточил скребок. Вернемся к токарному станку и ТАДА – снова стружка. Я снова овладел искусством токарной обработки дерева. Учиться было нечему!

Однако через несколько секунд то же самое. Дым и пыль. В течение следующих 14 минут я пытался перемещать инструмент в разных направлениях. Неудачно. Неуверенно я снова заточил инструмент и вернулся. ТАДА – стружка. После многочисленных затачиваний я в конце концов закончил свою первую чашу, как показано ниже.

Моя первая чаша.

Токарная обработка дерева для начинающих: извлеченные уроки

Со временем я усвоил два важных урока. Во-первых, даже инструменты с красивой обложкой могут быть тусклыми. Во-вторых, токарные инструменты могут очень быстро затупиться. Я должен упомянуть, что позже я понял, что инструменты, которые поставлялись с токарным станком, были сделаны из углеродистой стали. Эти инструменты могут затупиться всего за 15-20 секунд. Это не похоже на сегодняшнюю быстрорежущую сталь, которая может сохранять острую режущую кромку в течение 30 минут и более. Если вы немного посчитаете, то обнаружите, что чаша диаметром 10 дюймов (25 см) вращается со скоростью 900 об/мин приводит к тому, что токарный инструмент отрезает более 2 миль (3 км) древесины за 5 минут. С таким количеством резки углеродистая сталь не будет оставаться острой в течение длительного времени.

Да начнется трещина

Несколько дней спустя я приобрел немного «зеленого» дуба у друга, который только что срубил дерево. Я создал заготовку, похожую на мою первую чашу, и установил ее на токарный станок. Наброски этого куска, казалось, шли намного быстрее, чем моя первая миска. Закончив, я принес миску в дом, чтобы гордо поставить ее рядом со своим первым шедевром.

Вскоре после того, как я принес миску в дом, я заметил несколько микротрещин. С каждым часом трещины становились все больше и больше. По мере того как трещины становились все больше, я все меньше и меньше интересовался точением по дереву. Наконец, примерно через неделю, я вынес свой шедевр (показан ниже) на улицу и закопал его за нашей поленницей. Я снова подумал о том, чтобы почистить свой токарный станок и выставить его на продажу.

Вторая чаша, которую я перевернул, оказалась в камине.

Радости токарной обработки дерева

Первые знания о токарной обработке дерева я получил методом проб и ошибок. Оглядываясь назад, я считаю, что именно эти проблемы заставили меня заинтересоваться токарной работой по дереву. В конце концов, какое удовольствие делать то, что всегда получается идеально? Еще один аспект токарной обработки дерева, который меня интересовал на протяжении многих лет, — это свободная древесина. Жизнь в сельской местности с доступом к бесплатной свалке зеленых отходов означает много бесплатной древесины.

Бесплатная свалка зеленых отходов в Талсе, Оклахома.

Прежде чем заняться токарной обработкой дерева, я много времени работал с металлом. Изготовление всего, от внутренней и наружной мебели, металлических заборов, коптилен и т. д. Однако с металлом я начал понимать, что обычно могу купить конечный продукт дешевле, чем трачу только на материалы.

С точением по дереву дело обстоит иначе. Почти все части, которые я перевернул за эти годы, начинались как бесплатная древесина. С бесплатной древесиной я мог бы выйти вперед в финансовом отношении. Я также начал получать удовольствие от трансформации и творчества, связанных с превращением бесплатного бревна в красивую вещь. Многие из вещей, которые я создал за эти годы, попали в руки членов семьи и друзей в качестве рождественских подарков, свадебных подарков, детских праздников и т. д. У многих членов моей семьи и друзей теперь есть «небольшие коллекции» моих работ. .

Теперь я токарь по дереву «Эксперт»!

Создав свою первую чашу, я никогда бы не подумал, что мне предстоит так многому научиться. В конце концов, я уже знал все, что нужно было знать о токарной обработке дерева! Позже я прочитал, что мастерство обычно требует от трех до десяти лет (10 000 часов и более) практики и размышлений о производительности. Даже сейчас, после токарной работы по дереву более 10 лет, я все еще не могу назвать себя мастером токарем. Вместо этого я теперь называю себя экспертом, используя следующее определение: «Эксперт — это человек, который сделал все ошибки, которые только можно сделать в очень узкой области».

Что касается мастерства, я бы также добавил, что чтение и общение с другими экспертами в данной области могут ускорить процесс. Например, недавно я разговаривал с местным резчиком по дереву, который занимается резьбой по дереву около 5 лет. За свою работу он получил множество наград и конкурсов. Когда я однажды встретил его в его магазине, я спросил, могу ли я взглянуть на инструменты, которые он использовал для создания своих замысловатых резных фигурок. Я был удивлен. Единственные инструменты, которые у него были, были из местного магазина пиломатериалов. Его инструменты состояли из ножниц для ковров, канцелярских и перочинных ножей.

Затем я спросил его, посещал ли он когда-нибудь мастер-классы по резьбе, выписывал ли он какие-либо журналы по резьбе по дереву и т. д. Он ответил, что нет. Поэтому я дал ему несколько своих каталогов по токарной обработке дерева, в которых также были инструменты для резьбы. В следующий раз, когда я посетил его магазин, конечно же, у него был набор из 12 предметов для резьбы по дереву с ручкой. Вместо того, чтобы использовать резак для ковров, он теперь использовал инструменты для резьбы с различными зачистками и профилями.

Кстати, свой первый токарный станок я в конце концов продал. Однако это было не из-за разочарования в точении, а из-за того, что я хотел токарный станок побольше с переменной скоростью.

Об этом веб-сайте

Этот веб-сайт начинался как коллекция заметок и изображений. С годами он продолжает расти по мере того, как я открываю, читаю, смотрю и узнаю о различных идеях и методах обработки и токарной обработки дерева. Из-за моего первоначального недружелюбного опыта с ориентацией дерева, созданием чистых срезов, растрескиванием дерева и тупыми инструментами, я написал статьи по каждой из этих тем. Я буду загружать эти статьи в ближайшие недели.

В частности, одна статья посвящена ориентации древесины. Точнее, как вы монтируете древесину на токарном станке. Движется ли зерно параллельно токарному станку (т. е. параллельная ориентация) или зерно движется перпендикулярно токарному станку (т. е. перпендикулярная ориентация)? В этой статье также рассматриваются преимущества и недостатки обоих методов ориентации древесины. Другая статья посвящена ориентации инструмента, методам резки и созданию чистых срезов.

Еще одна статья содержит обзор древесины, влаги и растрескивания. В этой статье также описаны многочисленные методы уменьшения или устранения растрескивания. Другие статьи посвящены заточке инструментов. В частности, методы определения остроты инструмента, особенности хорошей системы заточки и способы заточки различных инструментов. Другая статья посвящена общим идеям, советам и коммерческим секретам токарной обработки дерева. Он охватывает такие области, как расщепление древесины, токарная обработка больших и малых деталей, адекватное освещение, планировка магазина, подписание вашей работы и другие общие советы по токарной обработке дерева.

Бревна готовы к токарной обработке.

Я также добавлю пошаговые инструкции по созданию интересных и забавных проектов по токарной обработке дерева. Эти проекты буквально покажут вам, как «превратить» деревянный брусок в уникальное произведение искусства или полезный предмет домашнего обихода. При точении по дереву безопасность является важным шагом. По этой причине безопасность упоминается в многочисленных статьях на этом веб-сайте.

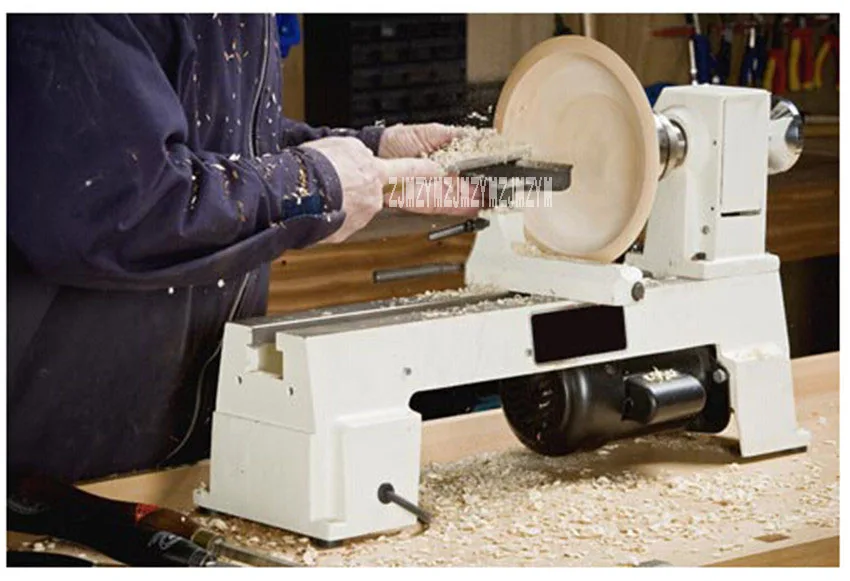

Части токарного станка по дереву

Части токарного станка по дереву.

Банджо.

Банджо скользит по станине станка и поддерживает подручник. Это позволяет регулировать подставку для инструмента и размещать ее в различных местах, что позволяет удерживать токарный инструмент в наиболее удобном месте для удаления древесины. Большинство современных токарных станков позволяют быстро затягивать и отпускать банджо с помощью фиксирующей рукоятки.

Кровать.

Станина — это горизонтальная часть токарного станка, соединяющая переднюю и заднюю бабки. Горизонтальные рейки на кровати – это «пути». На многих токарных станках вы можете расположить переднюю бабку, заднюю бабку и банджо в любой точке станины.

Ограждение.

Защитный кожух из стальной сетки обеспечивает защиту от летящих кусков дерева и мусора. Вы должны всегда использовать защиту в операциях, которые позволяют ее использование. Вы должны носить лицевую маску при повороте без установленного ограждения.

Передняя бабка.

Передняя бабка удерживает материал, который вы будете точить. Он передает мощность от двигателя (приводного механизма) к заготовке. Как правило, двигатель находится ниже или сбоку от передней бабки и приводит в действие шпиндель с помощью ремня.

Шпиндель.

Шпиндель — это вал в передней бабке. Этот вал поддерживается на обоих концах упорными подшипниками, которые позволяют шпинделю вращаться, но предотвращают движение вала внутрь и наружу. Шпиндель обычно имеет резьбу на конце, которая позволяет устанавливать различные насадки (например, лицевую панель, спиральный патрон или вакуумный патрон). На внутренней стороне шпинделя обычно имеется конус Морзе. Этот конус Морзе может надежно удерживать различные насадки, такие как приводной центр или оправку ручки.

Задняя бабка.

Задняя бабка скользит по станине на одной линии с передней бабкой. Вы можете использовать заднюю бабку для поддержки заготовки. Это особенно полезно, когда заготовка длинная или тонкая. Вы также можете использовать заднюю бабку для удержания сверлильных и расточных инструментов для обработки отверстия.

Подручник.

Подручник поддерживает токарный инструмент, когда оператор врезается в древесину. Вы можете отрегулировать подручник по высоте и углу для работы. Большинство современных токарных станков позволяют быстро затягивать или освобождать подручник с помощью фиксирующей рукоятки. Существует множество различных размеров и форм подручников. Например, некоторые подручники прямые, некоторые подручники имеют изгиб, помогающий поворачивать внутреннюю часть чаши, а другие подручники имеют изгиб, помогающий поворачивать внешнюю часть чаши.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
