Деревообрабатывающие станки своими руками: чертежи, видео

Содержание статьи:

При наличии деревообрабатывающих станков мастер может выполнить ряд необходимых работ по обустройству дома. Однако не всегда есть возможность приобрести заводские модели. В качестве альтернативы можно рассмотреть вариант изготовления их своими руками.

Основные операции деревообработки

Универсальный деревообрабатывающий станок

Сначала необходимо определиться с видами деревообрабатывающих станков. Их конструкция и функциональные особенности зависят от типа проводимых операций.

Помимо необходимых ручных электрических инструментов для обработки древесины потребуется сделать дополнительное техническое оборудование. На первом этапе составляется перечень выполняемых работ. В домашних условиях он может быть ограничен элементарной порезкой и небольшой обработкой деревянных поверхностей. Если же планируется небольшое производство — необходимо расширить перечень операций.

Виды работ, которые можно сделать своими руками в мастерской с помощью специального оборудования:

  • обрезка. Осуществляется для формирования первичной формы детали или при заготовке дров. Во втором случае вместо традиционной бензопилы можно использовать пилорамы;
  • фрезеровка и шлифование. С их помощью происходит обработка поверхности для достижения гладкой формы, а также удаление заусенец и возможных дефектов древесины;
  • токарные работы. Один из самых сложных типов операции. Помимо специфического оборудования потребуется специальный ручной инструмент и практические навыки.

Это оптимальный перечень выполняемых операций. Он может быть дополнен другими типами работ.

Для качественной обработки древесины необходимо предусмотреть наличие инструментов для покраски или покрытия лаком. Они позволят увеличить срок эксплуатация детали, сохранят ее первоначальный внешний вид.

Проектирование конструкции деревообрабатывающих станков

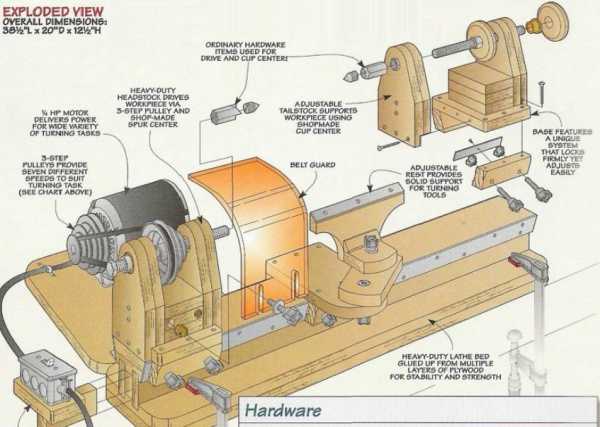

Пример схемы самодельного токарного станка по дереву

Самым сложным этапом является профессиональное создание чертежей для изготовления деревообрабатывающего станка своими руками. Во время выполнения этой работы необходимо учитывать будущие характеристики оборудования, а также наличие комплектующих для него.

Существуют определенные правила по разработке технической документации. Они заключаются в определении первоначальных условий, согласно которым составляется схема оборудования. Практически все деревообрабатывающие станки, которые можно сделать своими руками, состоят из следующих элементов:

  • корпус (опорный стол, станина). На нем устанавливается все необходимое оборудование: силовая установка, блок обработки дерева, устройство для изменения текущих параметров;
  • обрабатывающий блок. Его конфигурация и конструкция зависят от типа работ. Для резки дерева дома применяют дисковые или ленточные пилы. Тонкая обработка осуществляется с помощью лобзикового станка;
  • устройство управления. С его помощью осуществляется изменение режима работы — частота вращения детали или механического воздействия на ее поверхность.

В качестве дополнительных компонентов при изготовлении самодельного деревообрабатывающего оборудования своими руками зачастую используют различные типы подсветок, измерительные инструменты. Они могут быть неотъемлемой частью конструкции.

Специалисты рекомендуют использовать комплексный подход во время проектирования. Изучаются чертежи заводских и самодельных моделей, выбирается подходящий вариант для мастерской.

Выбор комплектующих для деревообрабатывающих станков

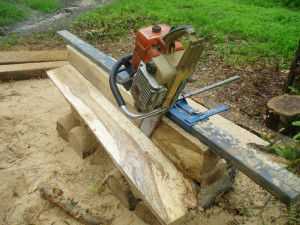

Пилорама из бензопилы

На фактические характеристики будущего оборудования влияет качество комплектующих. Одной из проблем при изготовлении деревообрабатывающего станка своими руками является выбор деталей.

Специалисты рекомендуют применять как можно больше заводских комплектующих. В первую очередь это относится к блокам обработки. Так, при изготовлении пилорамы для дома в качестве основы можно взять бензопилу. Это же относится к шлифовальному и фрезерному оборудованию. Детали для обработки изготавливается из инструментальной стали. Она характеризуется повышенной твердостью и прочностью. Поэтому сделать самостоятельно фрезу или валик с режущей кромкой будет проблематично.

Параметры выбора комплектующих:

  • соответствие характеристик расчетным данным. Это относится к геометрическим размерам, материалу изготовления;
  • возможность самостоятельной обработки;
  • продолжительный срок эксплуатации.

После учета всех вышеописанных факторов можно приступать к проектированию и изготовлению деревообрабатывающего станка своими руками. Также необходимо позаботиться о мерах безопасности во время работы. В конструкции должны быть предусмотрены защитные панели, отсутствие вероятности прямого контакта с движущимися частями.

В видеоматериале показан пример изготовления токарного оборудования по дереву для дома:

Чертежи и для сборки своими руками

stanokgid.ru

Самодельные деревообрабатывающие станки своими руками

Дерево – неповторимый, уникальный, экологически чистый материал, что делает его высоко востребованным и популярным. Выполнение изделий из этого материала принято в мире верхом мастерства. Самодельные деревообрабатывающие станки пользуются спросом у мелких предпринимателей, выполняющих индивидуальные заказы.

Имея под рукой деревообрабатывающие инструменты или специальный станок, легко проявлять фантазию и мастерство по всем направлениям – построить дом, оборудовать дачный участок, изготовить мебель и предметы интерьера.

В специализированных магазинах многофункциональные станки стоит недешево, поэтому, как альтернативу, стоит рассмотреть возможность изготовить станок для деревообработок самостоятельно.

Особенности агрегатов

Какие бывают деревообрабатывающие станки? Какие виды работ несложно на них производить?

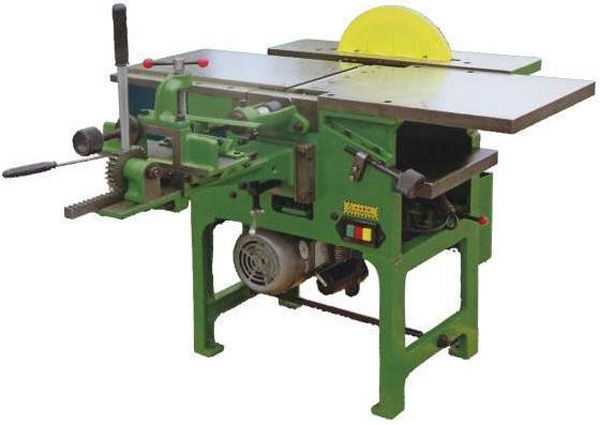

Многофункциональный комбинированный деревообрабатывающий станок

В основном на станках делают обрезку и нарезку древесины, ее шлифовку, а дополнительно – токарные работы. Исходя из этого, станки делят на такие виды:

  • универсальные;
  • специализированные;
  • узкопрофильные.

При правильном подходе и изготовлении, самодельные агрегаты получаются универсальными и в состоянии справиться со всеми этими задачами.

Основы начального этапа, которые необходимо учесть для того, чтобы сделать деревообрабатывающий станок своими руками.

Необходимо учесть, что для установки станка потребуется необходимое количество места. Желательно иметь для этого отдельное помещение, чтобы все материалы и приспособления были под рукой.

Перед тем как приступить к подготовке деталей для сборки, необходимо составить точные чертежи. Если опыта в этой сфере не имеется, следует прибегнуть к помощи мастера или найти информацию на просторах интернета.

Составляющие прибора

Детали, из которых чаще всего состоят станки по дереву.

Станина (корпус, рабочий стол)

На него будет крепиться будущая конструкция. Часто изготавливают из стали, чугуна, то есть конструкция должна быть довольно тяжелой и устойчивой, чтобы станок держался на ней надежно. Все детали скрепляются при помощи сварки, что более долговечно.

Иногда проводится сборка при помощи болтов, но такие крепления имеют способность разбалтывания, поэтому в таких случаях придется регулярно проверять и подтягивать конструкцию. Часто станина дополнительно укрепляется цементом – в этом случае рабочее место будет неподвижным. Но бывают конструкции и с подвижным столом.

Валовый механизм

Имеет три типа:

  • пильный;
  • ножевой;
  • шпиндельный.

На вал с торца устанавливается режущий механизм, а с другой стороны привод в виде ремня от блока управления. Вал располагается наверху рабочей станины и часто имеет толщину 30 см в окружности.

Режущий блок

Та часть, которая будет отвечать непосредственно за обработку древесины. Меняется с учетом того, какую операцию необходимо произвести. Это иногда бывает циркулярный нож, фреза, шлифовальный или наждачный круг, лобзиковый нож.

Блок управления

Механизм работы станка, то есть двигатель. Он отвечает за работу, регулировку частоты вращений рабочих деталей. К нему предъявляются особые требования: мощность должна быть 1,5–3 кВт, а скорость 1,5–2,5 тыс. оборотов. Крепится двигатель внизу под рабочим столом.

Направляющая часть

Это движущаяся планка, при помощи которой регулируют ширину и толщину отрезаемых деталей, манипуляция помогает избежать траты времени на дополнительную разметку, создает определенную безопасность при удерживании деревянных заготовок. Устанавливается на верхнюю часть станины с возможностью передвижения и надежного закрепления.

Дополнительное оборудование

Самодельный деревообрабатывающий станок требует внедрения нескольких деталей, с помощью которых механизм сможет повторять маневры промышленного агрегата. Существуют дополнительные детали, входящие в корпус.

Электропроводка – мощность электричества должна тянуть 380 В. Проводка должна быть сделана грамотно, с соблюдением всех норм безопасности. Провода закрепляются так, чтобы не появилась вероятность попадания в двигатель или режущие механизмы.

Защитные кожухи – устанавливаются на все опасные детали станка и призваны защищать части тела от повреждений при случайном соскальзывании деталей при обработке. Чаще всего изготавливаются из жести или текстолита.

Сборка устройства

Основная проблема, часто возникающая при изготовлении – комплектующие детали. Многофункциональный станок требует от мастера внимания и щепетильности. Специалисты в этой области советуют приобретать заводские механизмы и части. Они изготовляются из инструментальной стали и довольно прочны и надежны в работе.

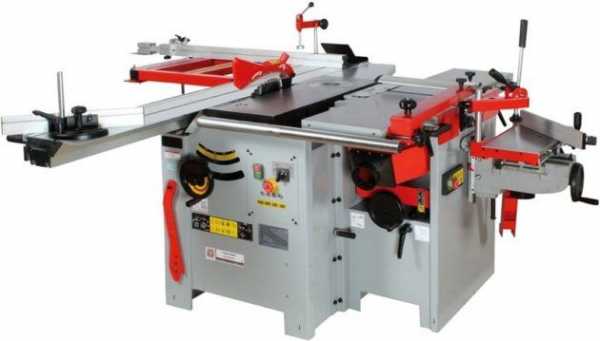

Комбинированный многофункциональный деревообрабатывающий станок

Если возможность заказа заводских изделий отсутствует, следует использовать подручные средства, например, механизм от бензопилы или циркулярной. В этом случае стоит учесть, что детали будут, не столь долговечны, а самодельные агрегаты не будут иметь высокую степень безопасности.

После того как все детали и необходимые материалы подготовлены и схемы сборки станка ясна, надо приступать непосредственно к самому процессу. Согласно чертежам, сначала собирается и укрепляется станина. Затем крепятся двигатель и ротор.

Любой станок по дереву сможет помочь владельцу в быту. Заранее собранные и выточенные правильно детали, позволят сделать сборку очень быстрой. После установки всех необходимых конструкций, необходимо проверить пусковой механизм и работу двигателя. И только после этого необходимо установить необходимую режущую часть и попробовать станок в работе.

Если все моменты были соблюдены с точностью и все составляющие детали изготовлены и закреплены правильно, то самодельные деревообрабатывающие станки не будут уступать по своей функциональности заводскому. Останется только соблюдать технику безопасности и работать на станке в свое удовольствие.

Видео по теме: Станок деревообрабатывающий многофункциональный

promzn.ru

Самодельный токарный станок по дереву

Добавил: Master,Дата: 14 Апр 2015

Незаменимым помощником в делах домашнего мастера будет фрезерный станок по дереву. Купить станок — это будет довольно дорого, а вот сделать его своими руками будет намного дешевле! Давайте подробнее в картинках рассмотрим изготовление подобного станка.

Изготовление станка начинается со столешницы. Делаем её из брусков 40 х 80. Ножки делаю из сдвоенных брусков.

Далее сверху накрываем листом ДСП. Я накрыл двумя листами.

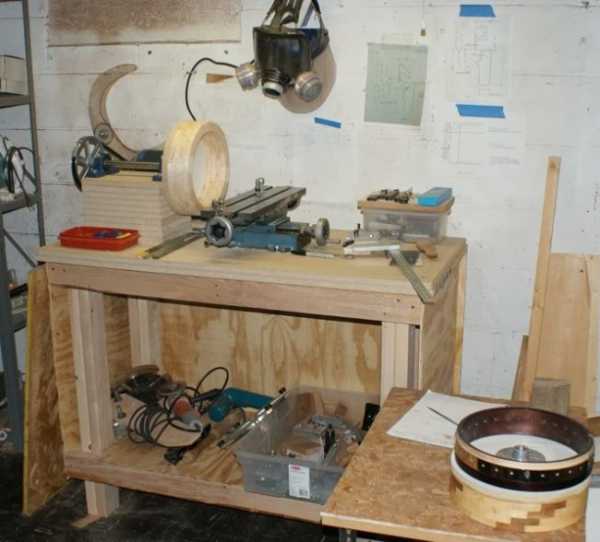

Верстак готов! Теперь на мой обычный верстак устанавливаю механизмы.

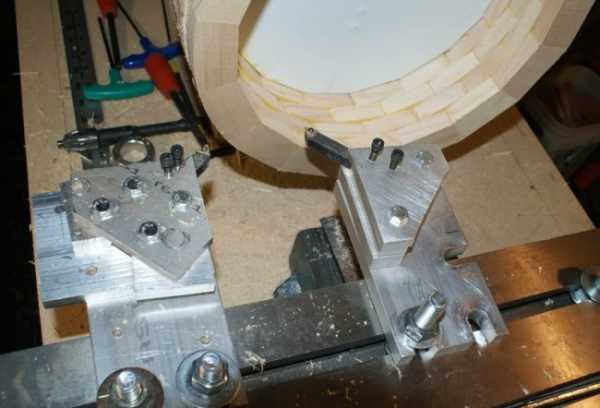

У меня была возможность на местном машиностроительном заводе сделать 1-дюймовый вал с резьбами на одном конце и с ключом под шкив на другом конце. Купил две подушки с подшипниками. Двигатель 1725 об / мин с фермы с 2-3-4 дюйма шкивом. Шкив на вал 7 дюймов. Подобные готовые механизмы можно купить на базаре или в магазине.

Мой поперечник салазок стола крепится болтами к столешнице.

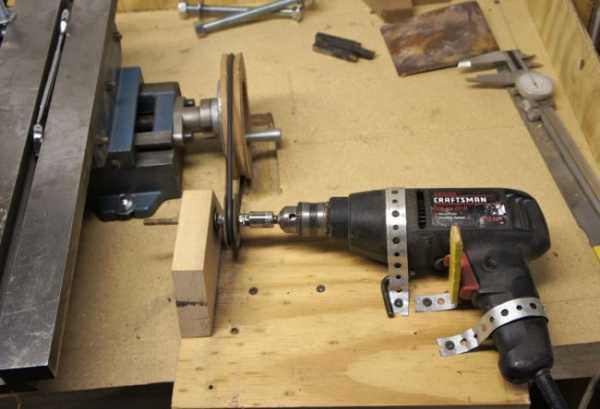

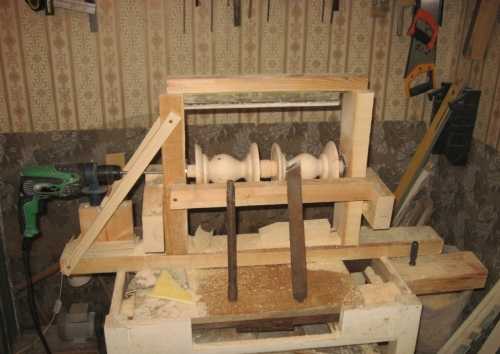

Чтобы автоматизировать подачу резца, я приспособил обычную дрель.

Затем я сделал нижнюю полку в столешнице и полку. Добавил еще немного фанеры по бокам и сзади, чтобы добавить жесткость конструкции.


При желании можно добавить выдвижные ящики, дверца.




П О П У Л Я Р Н О Е:

  • Простой электрический пробник-индикатор
  • Как проверить лампочку, выключатель, предохранитель…?

    Для проверки предохранителя, электрической лампочки накаливания, кипятильника, удлинителя и т.п. совсем необязательно покупать дорогой мультиметр. Можно самому за несколько минут собрать простейший пробник на одной батарейке.

    Подробнее…

  • Обзор неисправностей цветных телевизоров.
  • АN5192К-В. Неисправность: отсут­ствует цвет при просмотре РАL-видеопрограмм, SЕСАМ— идет в цвете. Дан­ная микросхема — причина многих проблем телевизоров Раnаsoniс, в кото­рых она установлена. В трех случаях из трех выходит из строя именно данная микросхема. Не забудьте правильно выб­рать систему цветности на ТВ. Подробнее…

  • Мощный самодельный трансформаторный стабилизатор
  • Простой мощный стабилизатор из старых телевизионных трансформаторов

    Из старых  давно отслуживших свою службу ламповых телевизоров типа «Рекорд», «Горизонт», «Темп», «Электрон», «Фотон», «Радуга», «Рубин», «Чайка» и им подобных, а точнее их силовых трансформаторов можно сделать достаточно мощный (2-3 кВт) стабилизатор сетевого напряжения. Для этого трансформаторы нужно соединить специальным способом.

    Подробнее…


- н а в и г а т о р -


Популярность: 17 231 просм.


ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ


Вы можете следить за комментариями к этой записи через RSS 2.0. Вы можете оставить свой комментарий, пинг пока закрыт.

www.mastervintik.ru

Токарный станок по дереву своими руками

В доме и на даче найдется большое количество работ, требующих обработки древесины. Для выполнения задачи понадобится токарный станок. Готовая производственная техника – дорогое удовольствие, поэтому многие мастера предпочитают изготавливать оборудование самостоятельно из подручных средств. Варианты создания разных токарных станков описаны в статье.

  1. Целесообразность изготовления токарного станка по дереву своими руками
  2. Конструктивные элементы токарного станка
  3. Как сделать токарный станок по дереву своими руками
  4. Токарный станок из двигателя от стиральной машинки
  5. Мини токарный станок по дереву своими руками
  6. Изготовление токарно-копировального станка
  7. Особенности изготовления токарно-фрезерного станка по дереву своими руками

Целесообразность изготовления токарного станка по дереву своими руками

Автоматизированное оборудование повышает эффективность деревообработки, что особо актуально при организации производственного процесса или при выполнении бытовых задач. Современные модели позволяют выполнять обработку не только деревянных изделий, а и целого ряда мягких металлов (алюминия, бронзы и меди). Из ассортимента техники можно выбрать любое изделие – профессиональные станки с широким функционалом или оборудование для домашнего применения.

Единственный минус покупного токарного станка – его стоимость. Для экономии бюджета возможны три варианта решения проблемы: приобретение аналога китайского производства, покупка старой советской техники и ее последующий ремонт, или изготовление станка собственноручно.

Если техника предназначается для бытового использования и оттачивания столярного мастерства в рамках хобби, то самодельный токарный станок по дереву своими руками – отличная альтернатива дорогому оборудованию. Конечно, в такой модели не будет предусмотрено различных «примочек» заводского оборудования, но ее функций вполне хватит для создания небольших поделок из древесины мягких пород.


Конструктивные элементы токарного станка

Независимо от модели главные составляющие узлы токарного станка для обработки дерева остаются неизменными.

  1. Станина – основа конструкции. Платформа изготавливается из металла или нескольких соединенных балок. Более предпочтительно металлическое основание, повышающее устойчивость оборудования.
  2. Поперечная балка П-образной формы.
  3. Электрический двигатель, задающий вращение обрабатываемой заготовке. Обычно в заводских моделях установлены трехфазный электропривод, требующий для работы соответствующей линии электроснабжения. Максимальная частота вращения электромотора – 1500 об./мин. В самодельных изделиях часто применяют однофазные моторы с мощностью 200-400 Ватт.
  4. Токарный патрон.
  5. Опора для задней бабки.
  6. Вращающийся элемент.
  7. Упор для размещения инструмента или заготовки.
  8. Опора для подручника.
  9. Направляющая балка.
  10. Стойка для задней бабки.
  11. Обоймы.
  12. Металлические пластины под упор узловых соединений.
  13. Поперечная направляющая.
  14. Винты для фиксации.
  15. Опорная ось.

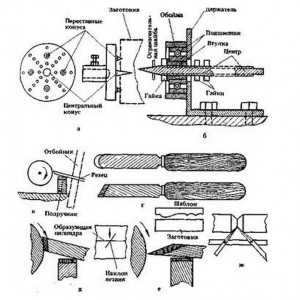

Главные исполнительные детали токарника – задняя и передняя бабки. Между рабочими элементами устанавливается деревянная заготовка. Через переднюю бабку изделию передается вращение от электрического движка. Задняя бабка, по сути, только удерживает изделие, оставаясь статичной. Передвижение бабки происходит посредством ручного привода.

Функциональность токарного станка получится несколько разнообразить, оборудовав технику дополнительными приспособлениями:

  • балясиною – центровая опора, поддерживающая заготовки большой длины; этот конструктивный элемент предупреждает провисание обрабатывающей детали;

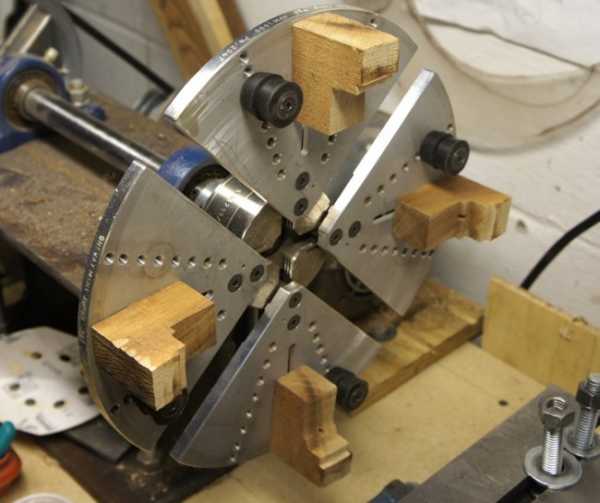

  • трезубцем – патрон с зубцами заменяет обычный шпиндель, если возникли проблемы с прокруткой изделия во время обтачки;
  • копиром – для изготовления нескольких однотипных деталей; элемент направляет резец по необходимому пути, обеспечивая идентичность размеров/конфигурации изделий.

Как сделать токарный станок по дереву своими руками

Стандартные габариты оборудования

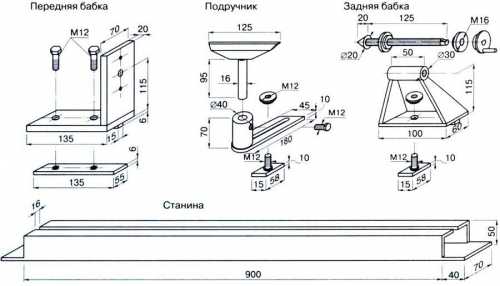

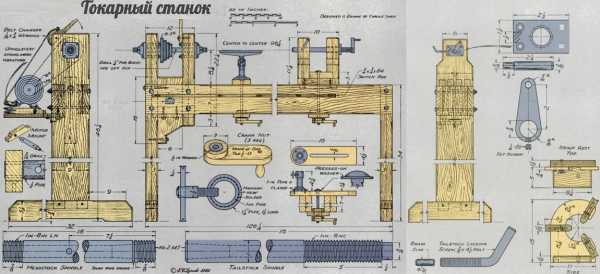

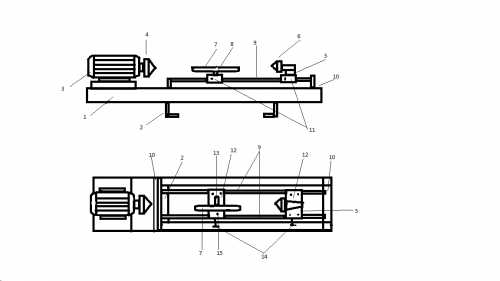

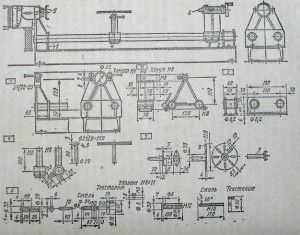

Фото. Токарный станок по дереву своими руками: чертеж.

Типичные размеры самодельного станка составляют:

  • длина – 80 см;
  • ширина – 40 см;
  • высота – 35 см.

Техника с такими габаритами справится с деревообработкой заготовок до 20 см в длину и до 25 см в диаметре. Эти параметры указаны без использования центровки посредством задней бабки. Фиксация детали происходит через специальную планшайбу. Если применяется задняя бабка, то длина заготовки увеличивается до 40 см.


Подбор материалов и подготовка инструментов

При выборе материалов для создания токарного оборудования понадобятся следующие материалы:

  1. Старое электроточило под заточку двух камней. Инструмент будет выполнять функцию передней бабки. Агрегат уже оборудован четырьмя металлическими шайбами. Две из них используются для фиксации разных в диаметре сменных дисков, преставление которых ведет к ускорению/замедлению скорости вращения. Для фиксации болванки на другой стороне устанавливается спецпланшайба.
  2. Запчасти электродрели подойдут под роль задней бабки.
  3. Металлопрофиль  (швеллер) для изготовления станины токарного станка по дереву руками.
  4. Разные по диаметру шкивы осуществляют вращение со скоростью 800-3000 об./мин.
  5. Для компоновки конструкции пригодятся:
    • металлический уголок;
    • трубы разного диаметра;
    • полосы из стали шириною по 2 см и 4 см;
    • крепежи;
    • приводной ремень.

Из инструментов в работе будут задействованы:

  • электрическая дрель;
  • напильники;
  • болгарка;
  • сварочный аппарат и электроды.
Изготовление элементов и сборка станка

Последовательность выполнения работ можно разбить на несколько этапов:

  1. Создание станины:
    • два уголка расположить на ровной плоскости полками друг к другу;
    • для сохранения параллельности между уголками расположить вкладыши с промежутком в 5 см;
    • скрепить направляющие в торцах двумя уголками;
    • закрепить детали струбцинами и приварить;
    • станину закрепить к колоде или верстаку.
  2. В корпусе подготовить прорезь для дрели и стягивающего болта. В отверстие установить дрель и стянуть ее крепко винтами.
  3. Центровая часть бабки изготавливается из металлостержня, с одного края сужающегося в конус. За 1,5 см до конца стержня напилить резьбу и накрутить гайку.
  4. Подготовка задней бабки:
    • из закаленной стали подготовить заготовку;
    • вытачать внутри детали втулку с резьбою с параметрами М14*1,5;
    • с торцевой стороны подготовить отверстие для стопорного болта;
    • с края втулки сделать резьбу М24*3 для размещения гайки;
    • подобрать маховик с водопроводного крана;
    • из металлической полосы размером 6-10 мм изготовить скобу;
    • диаметр цилиндрической оправки – около 1,5 см; края скобы закрепить сваркой к трубе;
    • на стойке закрепить болтами упор в форме уголка.
  5. Резцы для работы можно сделать самостоятельно из полотна инструментальной стали.

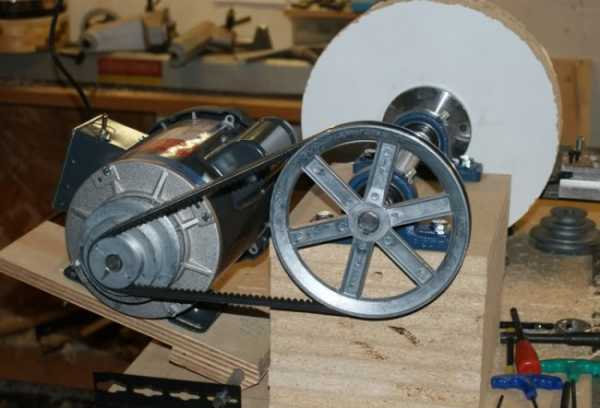

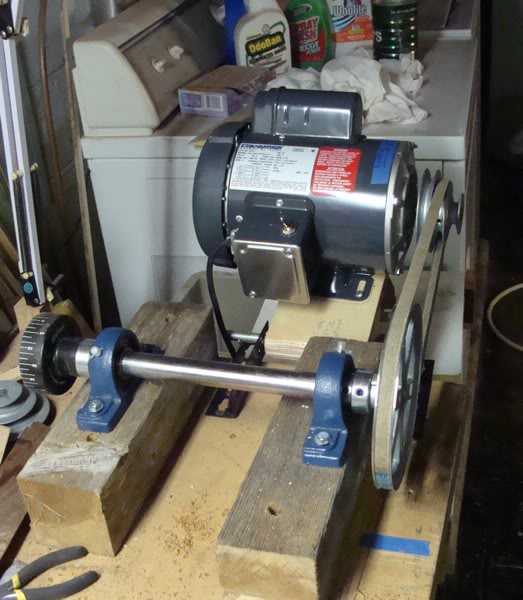

Токарный станок из двигателя от стиральной машинки

Порядок изготовления станка:

  1. Подготовить основу под размещение всех элементов конструкции. Балки соединить поперечинами и дополнительно зафиксировать сверху двумя уголками.
  2. Двигатель от стиральной машинки прикрепить к передней бабке.
  3. Основу задней бабки составляет крутящийся центр, прикрепленный к опоре.
  4. Упор под заднюю балку изготовить из уголка. Обойму нанизать на опорную ось и приварить конструктивный элемент к направляющим балкам – основе станка. Упор и задняя бабка – подвижные механизмы.
  5. Для фиксации подвижных элементов подготавливаются предварительные отверстия.
  6. Сначала подготовленные детали скрепляются точечной сваркой, а потом – соединяются окончательно сварочными швами.

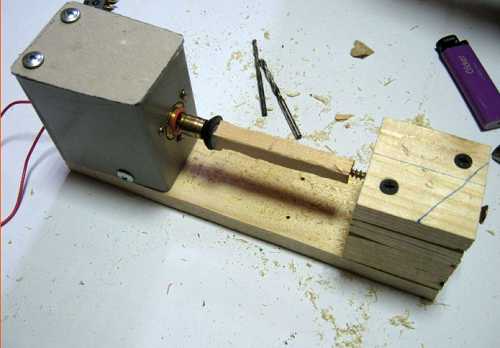

Мини токарный станок по дереву своими руками

Соорудить маленький токарный станок по дереву своими руками, размеры которого не превышают 20-30 см, получится из моторчика  и блока питания от советской магнитолы. Мини-токарник справится с обработкой различных мелочей из дерева (рукоятки, брелки и т.д.).

Алгоритм сборки:

  1. Из металлического листа (1-2 мм) подготовить коробку под движок. Пластине придать П-образную форму и подготовить отверстие под вал.
  2. Из древесного бруса (2-3 см в толщине) сделать несущий каркас, упоры под компактный движок и заднюю бабку.
  3. Нарезать деревянные квадратики и сложить их в стопку. Для фиксации можно использовать обычный клей ПВА.
  4. Закрепить полученную «башню» четырьмя саморезами.
  5. Прямой металлический пруток подставить к шкиву движка и наметить точку размещения держателя (самореза).
  6. В качестве ответного держателя со стороны мотора устанавливается планшайба.

Мини-токарник отличается простотою сборки. Его компактные габариты составляют около 22-х см. Конечно, для выполнения серьезных задач подобная техника не годится, но для обработки мелких деталей из дерева, олова и алюминия он вполне подойдет.

Изготовление токарно-копировального станка

Готовый токарный станок дополнительно можно оборудовать копиром, который пригодится для формирования однотипной резьбы и создания одинаковых деталей.

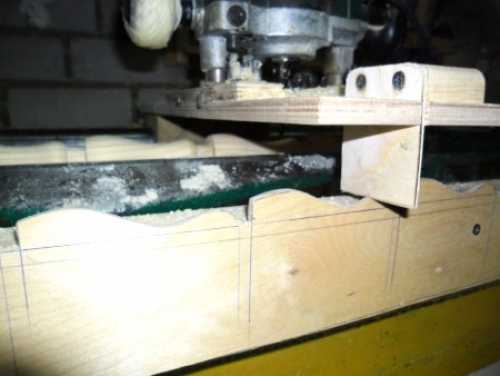

Под основу копира подойдет ручной фрезер. Деталь укладывают на фанеру толщиною 1,2 см площадью 20*50 см. Далее делают отверстия под крепежи и монтируют опорные небольшие брусья для установки фрезы. Резец разместить между фиксаторами и закрепить саморезами.

На токарнике устанавливается брусок – в дальнейшем на него крепятся шаблоны. Размер бруска – 70*30 мм. Элемент закрепляется саморезами к вертикальным опорам, а сами подставки – к основанию станка.

Если использовать копир необходимости нет, то брус демонтируется, и оборудование применяется для простой обтачки деталей.

Токарно-копировальный станок по дереву своими руками имеет некоторые недостатки:

  • рабочую зону с фрезером придется передвигать вручную – в процессе обработки подвижную часть может заклинивать;
  • техника пригодна для копирования простых элементов;
  • для повышения универсальности конструкции фрезу лучше заменить циркуляркой.

Особенности изготовления токарно-фрезерного станка по дереву своими руками

Конструкция токарно-фрезерного оборудования включает такие основные компоненты:

  1. Станина. Для создания берутся деревянные брусья, из которых изготавливают решетчатую конструкцию. Передняя бабка фиксируется неподвижно. Расположение задней может меняться благодаря передвижению установочной панели по ребрам металлическим ребрам станины.
  2. Электрический движок и система передачи вращения. Для ускорения работы на вал двигателя насаживается маленький диск, а на вал передней балки, наоборот – большого размера. Сопряжение деталей посредством ремня.
  3. Фрезер ручного типа. Монтируется вверху станины на платформу, которая перемещается относительно заготовки вдоль направляющих.

Токарный станок по дереву своими руками: видео

strport.ru

Токарный станок по дереву своими руками

Токарный станок по дереву своими руками
Доброго времени суток всем самоделкиным. Когда хочется сделать что-то красивое, хочется применить какие-либо технологии для облегчения этого. Именно в этой статье я расскажу, как сделать токарный станок по дереву, с помощью которого можно воплотить свои творческие идеи в жизнь.

Чтобы сделать токарный станок своими руками нам понадобится:
• Доска, в моем случае толщиной около 5 см, длиной 30 см, а ширина 15 см
• Паркет, вполне хватит двух штук.
• Инструменты, такие как ножовка, шуруповерт или отвертка, наждачка, шурупы, хватит порядка 10 штук длиной 45 мм, ручной лобзик.
• Алюминиевые пластинки.
• Дюпель строительный.
• Вал с любого кассетного магнитофона.
• Электродвигатель, я использовал с видика.
• Толстая спица от велосипеда или шампур в виде спицы.
• Болт с гайкой.


Перед сборкой соберемся с силами и приступим. И вот все детали собраны, приступаем к самому интересному, собираем станок. Понадобиться доска довольно тяжелая,чтобы станок имел хорошую прочную станину, подходящий брусок я нашел у себя в гараже, сделан он из склеенных кусочков дуба, с виду похож на паркет.

На бруске замеряем максимально нужную длину для заготовки и отпиливаем такой длины две половины паркета, одна должна быть с внутренним пазом, а другая с наружным.


Сначала прикрутим одну из них, не важно какая будет первая.

После этого надо поставить к ней в паз целую паркетину, и после этого прикручиваем вторую половину паркета так, чтобы целая паркетина свободно перемещалась вперед и назад на пазах, это будет наша задняя бабка станка.

Приступим к выпиливанию задней бабки, хватит маленького кусочка паркета длиной 10 см, на ней нужно выпилить лобзиком половину верхнего края, как на фото.


Снизу сверлим отверстие для гайки, после приклеиваем ее на это место, а сверху нее будет болт, он и будет фиксировать заднюю бабку.


Следующий шаг, установка дюпеля на задней бабке, через небольшую проставку из дерева крепим его с помощью пластины алюминия на два шурупа, на фото все хорошо показано.

Для дюпеля лучше придумать какую-нибудь ручку. Например с громкости магнитофона.

Проверяем, задняя бабка хорошая перемещается и фиксируется на пазах. Для того чтобы резак держался крепко, делаем для него опору, необходимо из спицы или шампуры такой же формы сделать подставку для ножа при работе, выглядит она так, крепим на два шурупа.



После задней бабки переходим к передней бабке. Через такую же толщиной проставку ставим двигатель, лучше найти 12 вольтовый, чтобы запитать его от блока компьютера, который сейчас найдется у почти каждого радиолюбителя или самоделкина, этот двигатель закрепляем пластинкой алюминия на два шурупа.

До того как крепко затянуть шурупы, нужно подложить под него кусочек камеры с обеих сторон, чтобы не было вибраций, также камера будет способствовать хорошим уплотнителем и двигатель никуда не уедет, после нужно отцентровать вал двигателя с дюпелем задней бабки, а затем уже затягиваем шурупы.

Двигатель установлен, теперь нужно сделать вал, для того чтобы закрепить потом на ней любую нужную заготовку, заготовки как правило из дерева, поэтому можно и сделать вал из пластика, его я снял из сломанного магнитофона, отверстие как раз подошло к двигателю, если же у вас вал двигателя не совпадает с валом передней бабки,то его можно закрепить на термоклей, после отцентровав вал,в моем случае все нормально.

Затем откусив плоскогубцами два кусочка спицы, нагрел их на газовой плите,делаем это осторожно, держа две спицы в плоскогубцах, не давая остыть нашим креплениям-штырькам вплавливаем их в вал, даем время остыть, получилось неплохо, заготовка будет уверенно держаться на валу.

Заготовка ставиться настукиванием на эти два штырька, после того как заготовка скрыла эти штырьки можно подгонять заднюю бабку, ее так же необходимо зафиксировать затяжным болтом.

Конструкция станка по дереву получилась не такой и сложной, в то время как подобные магазинные устройства стоят больших денег, в нашем же случае при минимуме затрат, станок обретает полную работоспособность при наличии блока питания, я использовал компьютерный, его мощности хватает с головой. В завершении обработанная на станке заготовка, выглядит она довольно хорошо и по-своему оригинально, мною на этом станке было сделано пару вешалок.


Всем удачных самоделок и красивых резных изделий. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Токарный станок своими руками (по дереву)

Когда хочется добавить в дом чего-то теплого и очень красивого сразу же вспоминается дерево. Но, когда приезжаешь в магазин или на рынок то глаза от цен на лоб лезут. Особенно если это какие-то точеные элементы декора. Из этой ситуации есть один прекрасный выход – сделать токарный станок своими руками (по дереву). На первый взгляд это кажется очень сложным, но полистав немного литературы и поискав в интернете можно с легкостью его собрать.

Основным элементом токарного станка по дереву будет трехфазный электрический двигатель, потому к вашему дому должен подходить трехфазный электрический кабель, иначе постоянно будет выбивать пробки. Частота оборотов – не более 1500 в минуту. Различные типы двигателей подключают по-разному: «звездой» или «треугольником».

Основной сложностью в этом деле будет подбор нужного конденсатора.

На вал двигателя надевается планшайба для крупных деталей и сменная для мелких. Второй конец заготовки закрепляется уголком. На планшайбе находятся специальные пики, на которые заготовка набивается молотком.

После всего заготовку центрируют и фиксируют контршайбами. Потом запускают двигатель и подставляют первый резец, который можно сделать с обычной стамески. Он начинает снимать первый слой толщиной 1-2 мм. После этого заготовка стает похожей на нужный предмет, но она все еще толще на 1 мм, в это время вступает следующий чистовой резец, который и придаст настоящую красоту вашему изделию.

Контроль каждой детали можно делать с помощью шаблона или же замерять микрометром. Различные вырезы и контуры делаются острым концом первого резца, а отшлифовку – чистовым резцом.

Можно также шлифовать деталь прямо на станке с помощью наждачной бумаги. А полируют ее с помощью древесной стружки, зажимая в руке и прислоняя к заготовке.

Еще несколько вариантов изготовления станков:

Видео токарный станок своими руками (по дереву)

sdelaj-sam.com

Токарный станок по дереву своими руками » Полезные самоделки



Делаем самодельный токарный станок своими руками.


С помощью такого станка можно выточить балясины для крыльца и лестницы на мансарду, сделать точеные детали к наличникам, затейливые элементы внешней и внутренней отделки дома, детали мебели и многое другое.

Основу токарного станка по дереву составляет однофазный электродвигатель мощностью около 1 кВт или трехфазный электродвигатель мощностью около 1,5 кВт, включенный по конденсаторной схеме. Лучше выбрать электродвигатель с пониженным числом оборотов в минуту, не более 1500 (желательно около 600-800).

О конденсаторных схемах включения трехфазных двигателей в однофазную сеть необходимо рассказать подробнее.

Имеется большой выбор трехфазных электродвигателей, однако не все они пригодны для включения в однофазную сеть по конденсаторной схеме. Так, например, хороши для этих целей двигатели серий АО, А02, Д, АОЛ, АПН, УАД и некоторые другие. Имеются электродвигатели с номинальным напряжением 127/220 В (номинальное напряжение электродвигателя указано на паспорте-этикетке на его корпусе). Такие электродвигатели подключают к сети 220 В через конденсаторы только по схеме «звезда» (д).

Электродвигатели с номинальным напряжением 220/380 В - по схеме «треугольник» (Д).

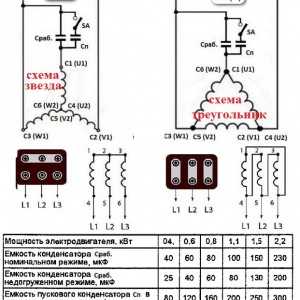

Для получения максимально возможной мощности на валу электродвигатели подключают к однофазной сети 220 В по схеме, показанной на рис. 117,а. Переключатель SA2 позволяет осуществить реверс ротора двигателя.

Для электродвигателя с номинальным напряжением 220/380 В, выполненного по схеме «треугольник», емкость рабочего конденсатора определяют по формуле:
Ср(д) = 4800-(мкФ).

Пусковые конденсаторы (С ) в обеих схемах выбирают емкостью в 1,5-2,0 раза больше, чем рабочие. Конденсаторы для перечисленных схем должны быть с бумажной изоляцией (марок МБГО, МБГП и т. п.) и рассчитаны на рабочее напряжение не менее 350 В.

Если электродвигатель с номинальным напряжением 127/220 В, выполненный по схеме «звезда», имеет выведенные на клеммную колодку концы (где можно производить переключение обмоток), то применяют схему (рис. 1,6), дающую наибольшую достижимую мощность на валу.

Рис. 1

Пуск электродвигателя осуществляют следующим образом. Нажимают кнопку «Пуск» и включают выключатель «Сеть». Как только электродвигатель наберет обороты, отпускают кнопку «Пуск». Если при выбранном рабочем конденсаторе двигатель при работе сильно нагревается, подбирают оптимальный вариант, уменьшая или увеличивая емкость рабочего конденсатора.

На ось двигателя станка устанавливают планшайбу (рис. 2,а). Она имеет центральный конус и четыре переставных. На них насаживается заготовка и надежно фиксируется. Для мелких деталей используют планшайбу меньших размеров.

Второй конец заготовки закрепляют в центре (рис. 2,6). Он представляет собой уголковый держатель, сваренный из стали толщиной 4-5 мм. К держателю приварена обойма, в которую вставлен с натягом шарикоподшипник. В центральное отверстие шарикоподшипника запрессована стальная точеная втулка с резьбой под центр. Центр представляет собой стальной заостренный стержень толщиной не менее 16 мм со сплошной резьбой по всей длине и двумя лысками на конце (для заворачивания центра). С помощью трех гаек центр крепится во втулке.


Рис. 2

Ограничительная шайба плотно насаживается на заостренный конец. При установке станка на верстаке необходимо следить, чтобы центральный конус планшайбы и конус центра находились на одной линии, т. е. были бы соосны. При любом перемещении центра эта соосность должна строго соблюдаться.

На верстаке во время работы станка устанавливают подручники (рис. 2,8). Их обычно делают трех размеров: длинный, средний и малый. Последний делают так, чтобы он мог крепиться к верстаку под разными углами. На подручник опирается при работе резец.

Резцы можно сделать из плоских напильников (рис. 2,г). Черновой (обдирный) резец имеет полукруглую форму. Угол заточки его для твердых пород дерева около 25°, для мягких - около 35е. Чистовые резцы в плане косые (с углом 70-80°), угол заточки их 20-30°. Иногда чистовые резцы делают с односторонней заточкой. Общая длина резца (с ручкой) около 500 мм.

Станок обязательно оборудуют двумя деревянными брусками сечением 80X80 мм, так называемыми отбойниками (рис. 2, б). Они предназначаются для отбрасывания заготовки в сторону, если она сорвется со станка.

До начала работы на станке подбирают заготовку (желательно без сучков, сухую). Для наружных деталей обычно используют осину, она хорошо выдерживает внешние воздействия. Для внутренних деталей лучше брать липу - она легко обрабатывается. Для ответственных силовых деталей подходят бук или дуб. Хвойные породы плохо обрабатываются на токарном станке.

Рассмотрим, например, изготовление балясин. Сначала выстругивают четырехугольный брус. На торцах рисуют окружность и топором обстругивают начерно цилиндрическую заготовку.

Заготовку приставляют к планшайбе станка так, чтобы конус встал точно в центр размеченной окружности. Слегка ударяют молотком по другому концу заготовки, чтобы обозначились углубления от всех пяти конусов планшайбы. По этой разметке сверлят пять отверстий сверлом диаметром вдвое меньше, чем диаметр каждого конуса у основания. Глубина отверстий - три диаметра сверла. На другом торце также высверливают по разметке отверстие для центра.

Вставляют заготовку в станок. Для этого ударом молотка насаживают ее на конус планшайбы до упора и подводят под отверстие центр. Ставят стопорную шайбу и заворачивают центр так, чтобы стопорная шайба слегка вдавилась в торец заготовки. Завинчивают левую гайку до упора во втулку (рис. 2,6). С другой стороны держателя также навинчивают первую гайку до упора во втулку и второй гайкой контрят ее.

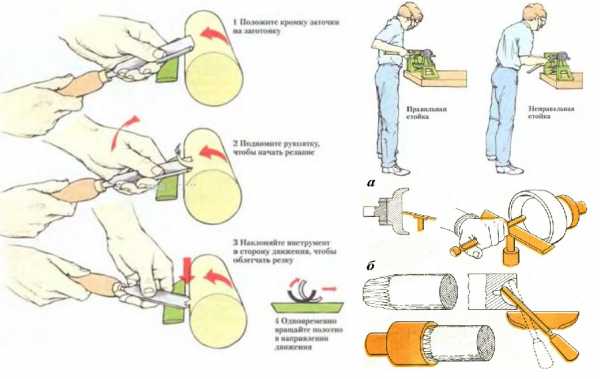

Устанавливают длинный подручник и отбойники. Включают двигатель. Обдирным резцом начинают снимать стружку не толще 1-2 мм (в зависимости от твердости дерева). Резец держат крепко двумя руками и следят, чтобы он все время опирался на подручник (рис. 2,в). Для того чтобы лезвие резца стачивалось равномерно, его подводят к заготовке под разными углами.

Заготовку обрабатывают начерно до тех пор, пока диаметр ее не станет на 1,5-2,0 мм больше намеченного. Затем работу ведут уже чистовым резцом. Резец подводят к заготовке так, как это показано на рис. 2,д, причем лезвие его наклонено по отношению к образующей цилиндра.

Получив нужный диаметр, приступают к разметке балясины по длине с помощью подготовленного шаблона. Ее ведут острым концом чистового резца (рис. 2,е). Таким же образом протачивают все узкие переходы (рис. 2,ж). Остальную обработку (закругления, конусные части и т. д.) выполняют чистовым резцом, как обычно (рис. 2, д). Контроль осуществляют шаблонами, прикладывая их к детали и добиваясь, чтобы очертания детали точно совпадали с обводами шаблона.

Готовую деталь, не снимая ее со станка, шлифуют абразивными шкурками (шкурку складывают в узкую полоску и, удерживая за края, подводят к детали). Окончательно деталь полируют древесной стружкой: зажимая горсть стружки в руке, прижимают ее к поверхности вращающейся детали.



Ю.М. Исаев, г. Канаш, Чувашская республика

Категория: Самодельные станки

www.freeseller.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
