Трубогиб для профильной трубы своими руками. Чертежи самодельного трубогиба.

Практически в каждом доме имеется набор инструментов и приспособлений домашнего мастера, состоящий из всякого рода отверток, плоскогубцев, дрели, кусачек, пинцетов, который после каждой поломки, каждой починки обновляется дополнительными приборами.

Содержание этой статьи

• Изготовление трубогиба своими руками, чертежи.
  • • Принцип действия трубогиба, видео:
• Трубогиб ручной гидравлический

Одним из подобных инструментов, наиболее часто используемых в секторе частных домов, является трубогиб, который предназначен для сгибания труб и металлических листов. Это приспособление можно приобрести и на рынке, но обойдется это гораздо дороже, чем изготовить трубогиб для профильной трубы своими руками при помощи инструкций или чертежей.

Смотрите также статью о котлах на твердом топливе.

Для начала определимся с областью применения труб, для того чтобы решить для себя, действительно ли необходим самодельный трубогиб в хозяйстве. Трубы часто применяются при изготовлении и монтаже:

• оград;
• теплиц;
• мебели для сада;
• скамеек, павильонов, беседок;
• козырьков, навесов и др.

Если вам приходится иметь дело с такого рода работами, вам, наверняка, известно, что при этом часто приходится сгибать профильные трубы. В этом деле вам и поможет трубогиб, который может согнуть трубу до 180 градусов.

Разберем виды трубогибов по типам приводов:

• ручной – применяется для работы с маленькими диаметрами;
• гидравлический – подразделяется на ручной и стационарный. Этот вид профессионального трубогиба чаще всего работает от электросети. Способен согнуть трубы диаметром до 3 дюймов;
• электромеханический – с его помощью можно задать точный угол и радиус сгиба. Также он позволяет менять формы тонкостенных труб, не деформируя при этом внутренний профиль.

Изготовление трубогиба своими руками, чертежи.

Необходимое:

• труба;
• упор;
• ролики;
• лебедка;
• болгарка;
• сварочный аппарат.

Для начала отрезаем от трубы кусок и свариваем его к оставшемуся более длинному куску трубы таким образом, чтобы получилось что-то вроде швабры.

Далее на горизонтальной части закрепляются лебедка и один из роликов, совпадающий по диаметру с трубой, при помощи цепи. На вертикальной части нашей “швабры” крепится второй такой же ролик.

При необходимости сгиба, трубу нужно расположить таким образом, чтобы один ее конец был зажат между роликами, а второй – лег на лебедку. Движение лебедки и производит процесс изгиба.

Вас заинтересует эта статья — Экран на батарею отопления своими руками.

Это устройство позволяет гнуть трубы, в том числе и профильные, небольшого диаметра – до 20 мм.

Принцип действия трубогиба, видео:

Трубогиб ручной гидравлический

Наиболее часто используемый вид данного приспособления является трубогиб ручной гидравлический.
Основной частью, выполняющей силовую функцию, является гидравлический цилиндр. В его верхней части находится отверстие с пробкой для масла.

Работу по сгибанию выполняет выдвигающийся шток цилиндра.

Для того чтобы гидравлический трубогиб не изнашивался, нужно следить за уровнем масла и периодически очищать все детали от грязи и пыли, а также их смазывать.

★★★★★

– оцените статью, 2.92 / 5 (кол-во голосов — 169)

You need to enable JavaScript to vote

Понравилась статья? Покажите её друзьям:

Как изготовить ручной трубогиб из тисков: принцип действия и характеристики

В настоящее время сфера применения гнутых деталей из круглых или профильных труб довольно обширна. Чаще всего подобные элементы применяются при монтаже трубопроводов, проведении декоративный отделки, строительстве теплиц, навесов, гаражей, беседок и парников.

Принцип работы устройства очень простой, а к тому же его можно изготовить своими руками, используя в качестве образца один из промышленных станков, или подобрать подходящие чертежи действующего оборудования на соответствующих порталах.

• Ручной трубогиб — описание и характеристики устройства
• Какие бывают виды
• Предназначение устройства
• Самодельный роликовый трубогиб
• Инструмент для больших радиусов
• Трубогибы арбалетного типа
• Трубогибы промышленного типа
• Шаблоны и пружины

Ручной трубогиб — описание и характеристики устройства

Существует три простых способа, с помощью которых можно изготовить простой вариант трубогиба в домашних условиях. Достаточно обладать набором некоторых слесарных навыков, уметь работать с электрической сваркой, а также разбираться в технических чертежах. Если в вашем распоряжении есть небольшая мастерская со слесарным оборудованием или цех по металлообработке, то производство самодельного трубогиба станет очень простым. При соблюдении пошагового руководства инструмент можно будет соорудить за несколько часов.

Чтобы убедиться, что создание самодельного инструмента — целесообразное решение, достаточно обратить внимание на стоимость заводских моделей. Самостоятельная сборка обойдётся во много раз дешевле, чем приобретение в магазине. К тому же такой прибор можно подстроить под свои персональные потребности, внося необходимые изменения в базовую конфигурацию, учитывая специфику будущей эксплуатации.

Какие бывают виды

Самодельные трубогибочные станки выполняются по одному из четырёх существующих типов:

1. прокаточный
2. намоточный
3. арбалетный
4. обкаточный

Каждый станок обладает своими конструктивными характеристиками и сферой применения, поэтому при выборе подходящего решения учитывайте ряд важных моментов. Для примера, гибку медных и тонкостенных стальных труб лучше всего проводить на роликовом обкаточном трубогибе.

Его создают в стационарном варианте с электрическим приводом или делают полностью ручным. Последний вариант можно использовать непосредственно на весу.

Особой мобильностью характеризуются мобильные трубогибы, которые незаменимы при монтаже отопления или водопровода — такой станок можно взять с собой на строительный объект, переместить на улицу или в любое место. Учитывая компактные размеры и небольшой вес, его можно свободно поместить в чемоданчик сантехника или сварщика. Большинство моделей весит не больше 1−2 килограммов.

Предназначение устройства

Трубогиб для обработки профильных труб является достаточно популярным оборудованием на рынке самых незаменимых инструментов для домашней мастерской. Сегодня его используют в самых различных сферах, включая:

1. жилищно-коммунальную;
2. разные области промышленности;
3. и многие другие.

Тем не менее перед тем как задуматься о покупке или изготовлении подобного приспособления, нужно разобраться с принципом его работы и прочитать пошаговое руководство по самодельному созданию.

Большинство современных моделей способны решать ряд задач. Среди них:

1. Изменение направления труб под любым углом. Иногда допускается угол до 180 градусов.
2. Обработка труб с разным диаметром (его диапазон варьируется от 5 до 1220 миллиметров).
3. Деформирование труб разного типа (можно использовать алюминиевые, стальные, чугунные, и даже пластиковые изделия).

И если изменить форму пластиковой трубы можно своими усилиями, сделать аналогичное действие с металлической конструкцией довольно проблематично. В таком случае без применения профессионального оборудования просто не обойтись.

К счастью, существует несколько решений для такой ситуации:

1. Приобрести профессиональное трубогибочное оборудование.
2. Взять подходящий инструмент у знакомого или напрокат в специальной фирме.
3. Попытаться создать устройство своими руками, руководствуясь установленными инструкциями и советами.

Если задача заключается в нечастой гибке труб и обработке металлических конструкций, то покупать профессиональные устройства нецелесообразно и к тому же затратно. Вместо этого лучше найти подходящие чертежи и видеоинструкции, а затем начать разработку оборудования своими руками. При правильном подходе вы сможете решить вопрос за несколько рабочих часов.

Самодельный роликовый трубогиб

С помощью подобного инструмента можно провести точную гибку труб под углом 180 градусов с малым радиусом. Точный радиус определяется диаметром трубы по специальной таблице. Для регулировки радиуса рекомендуется заменить опорный ролик. Такую операцию нужно предусмотреть при создании самодельного трубогиба.

Важный параметр устройства заключается в длине свободного конца от точки крепления до зоны изгиба. Если изгибание трубы осуществляется в любой точке по длине, обращать внимание нужно только на диаметр трубы и радиус изгиба.

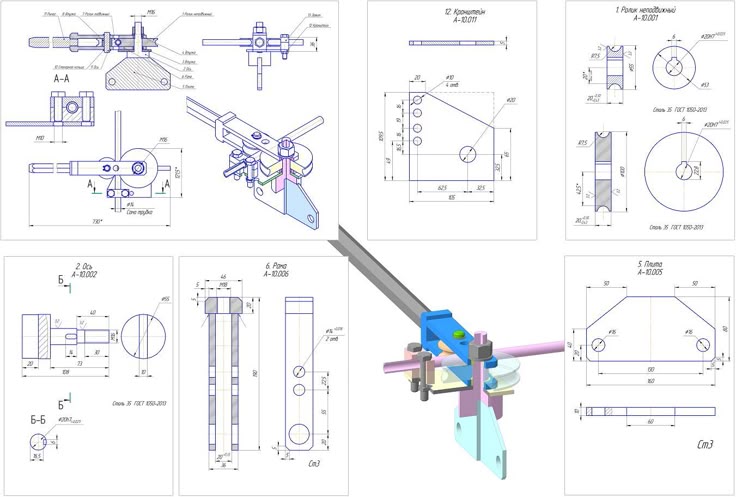

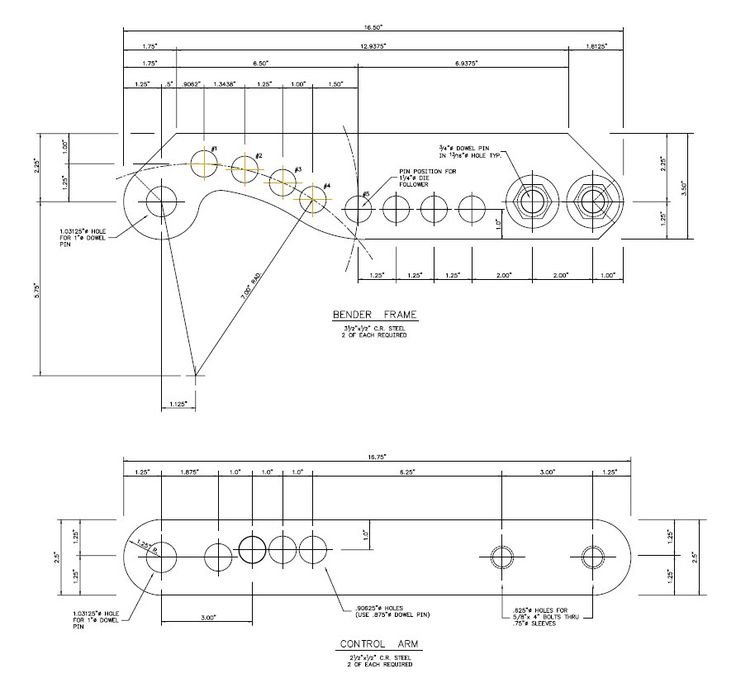

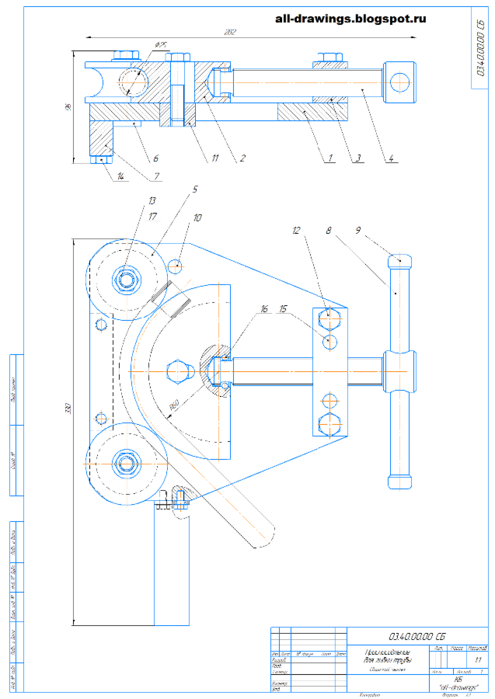

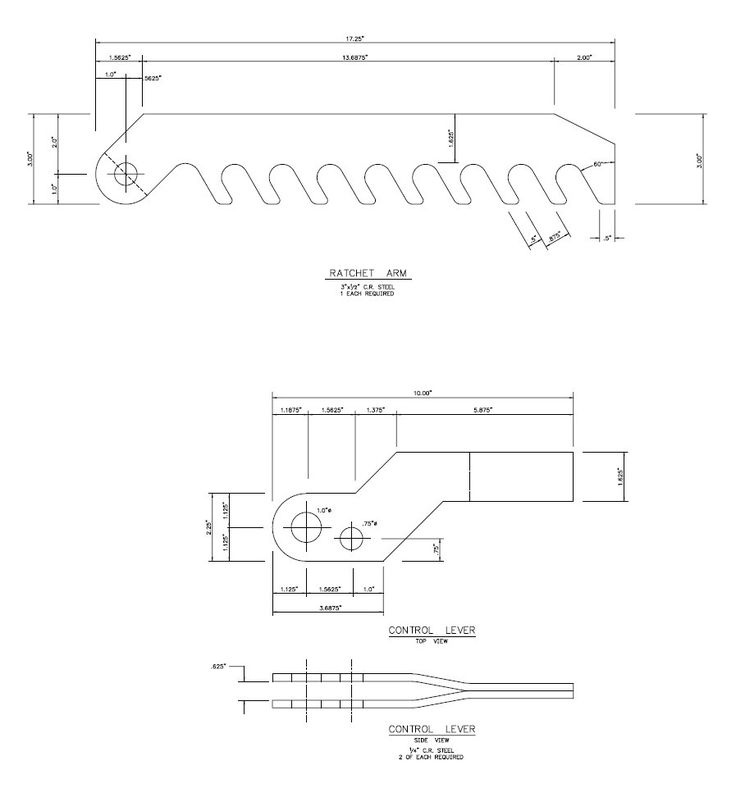

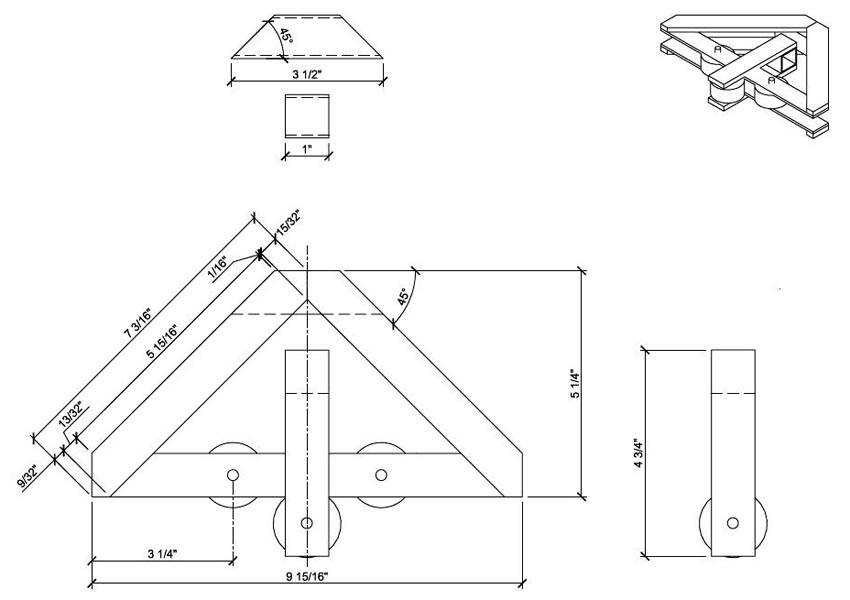

Если вы намерены создать продуктивный прибор в домашних условиях, обратите внимание на базовые чертежи и фото заводских моделей. После тщательного изучения соответствующей информации можно приступать к разработке технологической схемы и дальнейшего изготовления.

Чтобы не брать весь опорный ролик, можно обойтись его половиной — сегментом. В таком случае инструмент станет максимально лёгким и сохранит свои возможности.

Инструмент для больших радиусов

Если задача заключается в изготовлении дуги для теплицы или навеса, верхней части кованного забора или кольца, то для этого можно использовать прокатный станок роликового типа с двумя опорными и одним прижимным роликами. Принцип работы такого устройства можно изучить с помощью обучающих видео и инструкций.

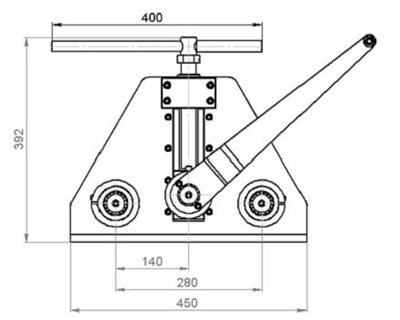

Сделать высокоэффективный станок для профильных труб гораздо проще, чем может показаться на первый взгляд. Большинство чертежей и принципиальных схем можно найти в Сети или в специализированной литературе.

Что касается размеров, то их можно менять с учётом личных предпочтений и требований. Готовые ролики продаются в специальных магазинах, но их несложно выточить в домашних условиях, используя токарный станок и лист прочной стали.

Если необходимо подготовить ролики для медных или латунных труб, их изготовляют из прочных пород древесины, таких как дуб или бук. На подобном оборудовании можно гнуть профильные и круглые трубы.

Трубогибы арбалетного типа

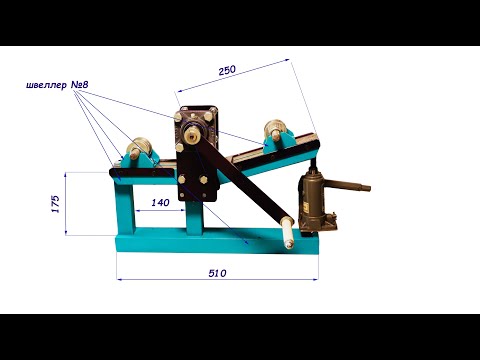

В настоящее время широко распространен способ создания ручного трубогиба на основе автомобильного гидравлического домкрата или с помощью механической прижимной системы винтового типа. Если вы выбираете первый вариант, то он позволит обрабатывать стальные трубы любых диаметров и толщиной больше двух миллиметров. Второй случай подходит для работы со стальными, медными и другими трубами из цветных металлов с диаметром не больше 32 миллиметров.

Что касается домкрата, то он может обладать разными показателями грузоподъёмности, но лучший диапазон варьируется в пределах 5−15 тонн. Точные показатели зависят от предполагаемого вида деятельности и ваших финансовых возможностей. Бутылочные изделия с грузоподъёмностью от 5 тонн достаточно дорогие, поэтому приобретать их для эксплуатации в бытовых условиях, где гибка — нечастая процедура, просто неразумно. Но если говорить о цехах или мастерских, то там мощность домкрата играет очень большую роль. Он всегда сможет решить сложную задачу, даже если необходимо установить его под транспортное средство.

Арбалетные устройства обладают конструктивным ограничением по углу изгиба — они способны гнуть трубу лишь до угла 90 градусов. Если его нужно увеличить, то для этого используют рычаг или лебедку. Главное — обзавестись опорным пуансоном или подходящей заготовкой из металла или прочной древесины.

Если устройство применяется для обработки труб небольшой толщины, риск деформирования внутренних стенок стремительно растёт. К счастью, такую угрозу можно локализовать путём заполнения трубы специальным наполнителем. В его качестве выступает сухой мелкий песок. Подобную технологию также практикуют для дорновых трубогибов и изготовления змеевиков. Толстостенные изделия поддаются догибке гораздо лучше, однако, в данном случае нужно позаботиться о наличии подходящей опоры в виде шаблона или сегмента из металла. Чтобы оценить принцип работы арбалетного трубогиба, достаточно посмотреть на внешние свойства устройства.

Трубогибы промышленного типа

Большинство профессиональных приборов гидравлического типа могут быть оборудованы несколькими пуансонами с разным радиусом и шириной канавки. Их используют для промышленных целей, поэтому основное требование обращается в сторону продуктивности работы и надёжности конструкции.

Провести замену рабочих пуансонов несложно. К тому же их можно приобрести в любом размере в соответствующих магазинах и установить на самодельном трубогибе из тисков, домкрата или других подручных средств. Важно не ставить приоритет на низкую стоимость, ведь дешевые модели не могут обладать хорошим качеством и плохо проявляют себя при обработке тяжелых сплавов, особенно нержавеющей стали. С медными и цветными трубами подобные опоры ещё справляются.

Очень часто в качестве пуансона используются разрезанные наполовину старые шкивы. Подобное действие сопровождается многими трудностями, но его вполне можно реализовать в домашней обстановке. Достаточно подобрать подходящий шкив с оптимальным диаметром и шириной канавки. Сделать это можно на специализированных рынках, в онлайновых торговых точках и в магазинах. Иногда подобные товары доступны в местах, где происходит приём металлолома. Их стоимость остаётся вполне доступной.

Что касается опорных роликов для промышленных устройств, то иногда их создают своими руками, а иногда отдают предпочтение магазинным решениям. Если вы намерены проводить большие объёмы работ, лучше обзавестись качественными подшипниками — в таком случае трение качения обеспечит повышение продуктивности и скорости работы.

Нужно учитывать тот факт, что арбалетные изделия способны работать в горизонтальном и вертикальном положении. Однако, если необходимо перевести линию гиба в горизонтальное положение, стандартные устройства лучше модернизировать. Они используются лишь для вертикального применения и теряют свою эффективность под углом больше 45 градусов.

В магазинах предлагаются арбалетные домкраты для сантехнических целей, которые по-особому эффективны для обработки цветных труб и медных изделий. Также их можно использовать при гибке тонкостенной стали. Большинство существующих видов арбалетных трубогибов оборудованы ручным, а не гидравлическим приводом. Если необходимо работать с цветными металлами, обеспечиваемого на шторке усилия вполне достаточно для обработки труб с диаметром до 30 миллиметров.

Шаблоны и пружины

В случае если гибка труб не будет постоянной, а скорее всего, одноразовой, например, если необходимо соорудить теплицу на даче или навес под автомобиль, то проводить постройку сложного изделия необязательно. Круглая или профильная труба легко сгибается с минимальными усилиями без применения специальных приборов.

Существующие методы ручной гибки позволяют изменять конфигурацию и направление труб с приличным радиусом и минимальным риском повреждения внутренней поверхности. Если же задача заключается в гибке толстостенной трубы, то роль тягового приспособления может выполнять лебедка или домкрат. Однако при необходимости проводить работу с трубами в диаметре до 40 миллиметров достаточно приложить небольшие физические усилия и мускульную силу.

В любом случае создание самодельного трубогиба — вполне выполнимое действие и относительно несложное. Большие финансовые затраты полностью отсутствуют, если не учитывать необходимость приобретения домкрата. Однако даже здесь цена на самодельный инструмент гораздо ниже, чем в случае с покупными решениями.
