Трубогиб для профильной трубы своими руками: чертежи, размеры

Сделал самодельный трубогиб для профильной трубы, чертежи и размеры трубогиба прилагаются.

Пересмотрел много вариантов конструкции самодельного гибочного станка для профильных труб, выбрал самый простой и на мой взгляд самый оптимальный. Начертил чертежи трубогиба и приступил к работе.

Размеры самодельного станка:

  • Длина 500 мм.
  • Высота 300 мм.
  • Ширина нижнего швеллера — 120 мм.
  • Ширина вертикального швеллера — 60 мм.
  • Ролики диаметром — 60 мм.
  • Ширина роликов — 98 мм.
  • Подшипники номер 6204.
  • Размер подшипников 47 х 20 х 14 мм.
  • Использовал прижимной винт из нержавейки диаметром 18 мм с латунной гайкой и резьбой « П»- образной ( как на тисках).

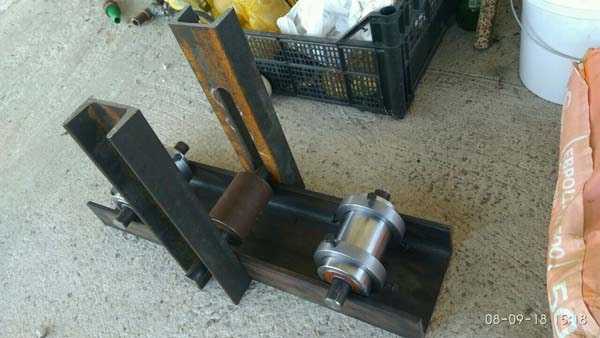

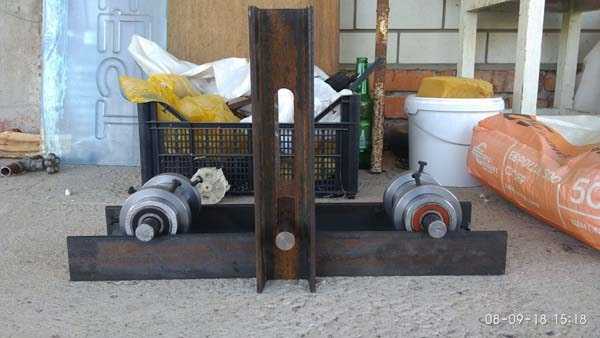

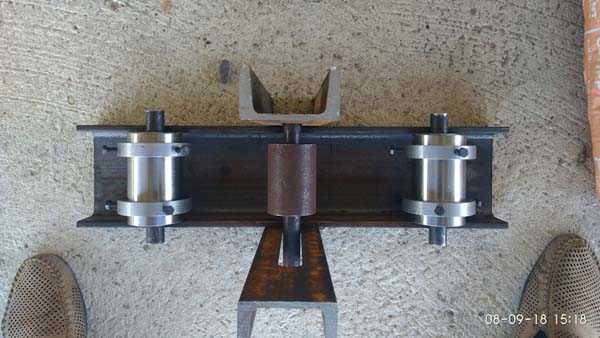

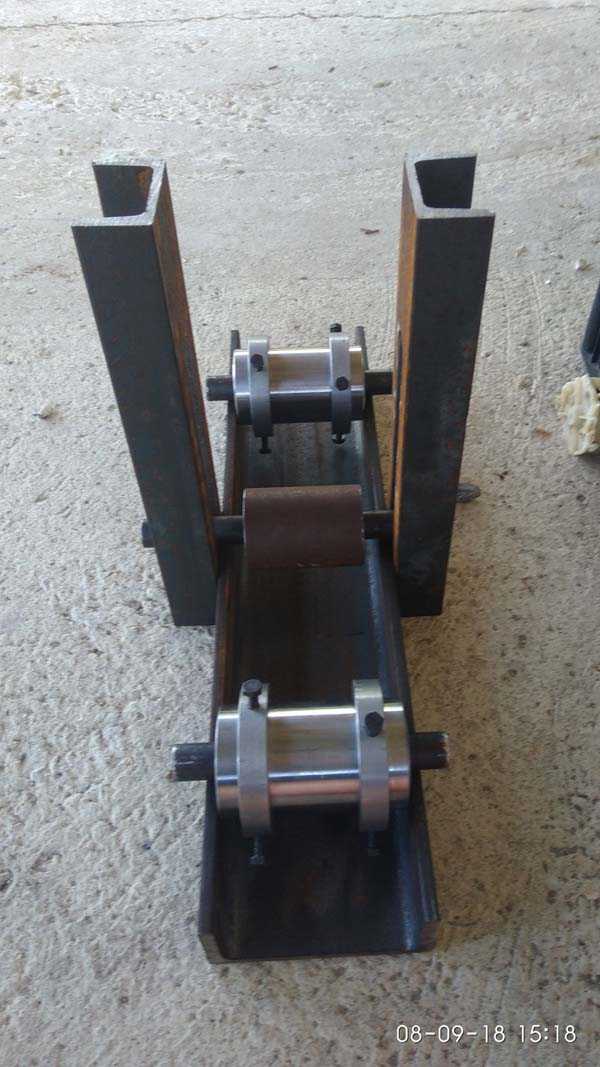

Несколько фото процесса изготовления самодельного станка.

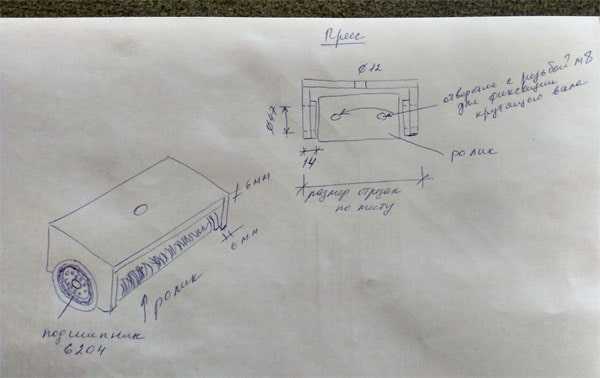

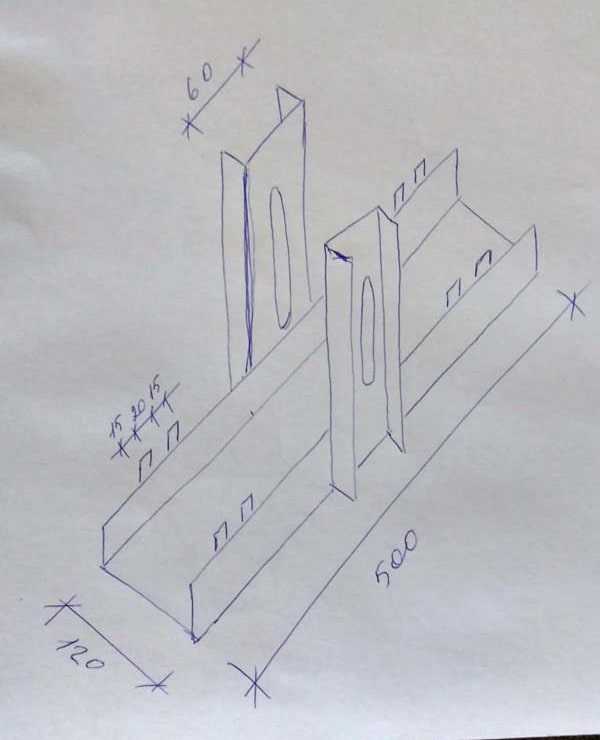

Ну и собственно чертежи трубогиба и размеры.

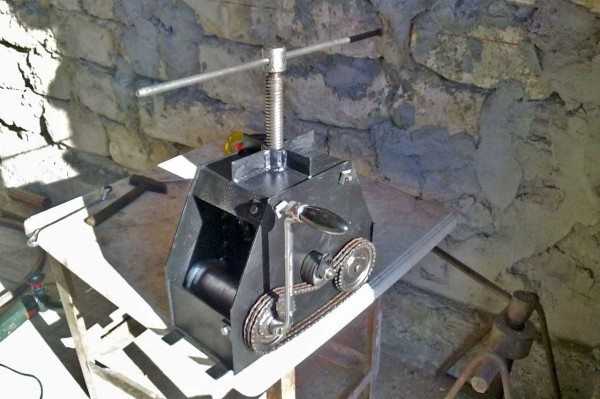

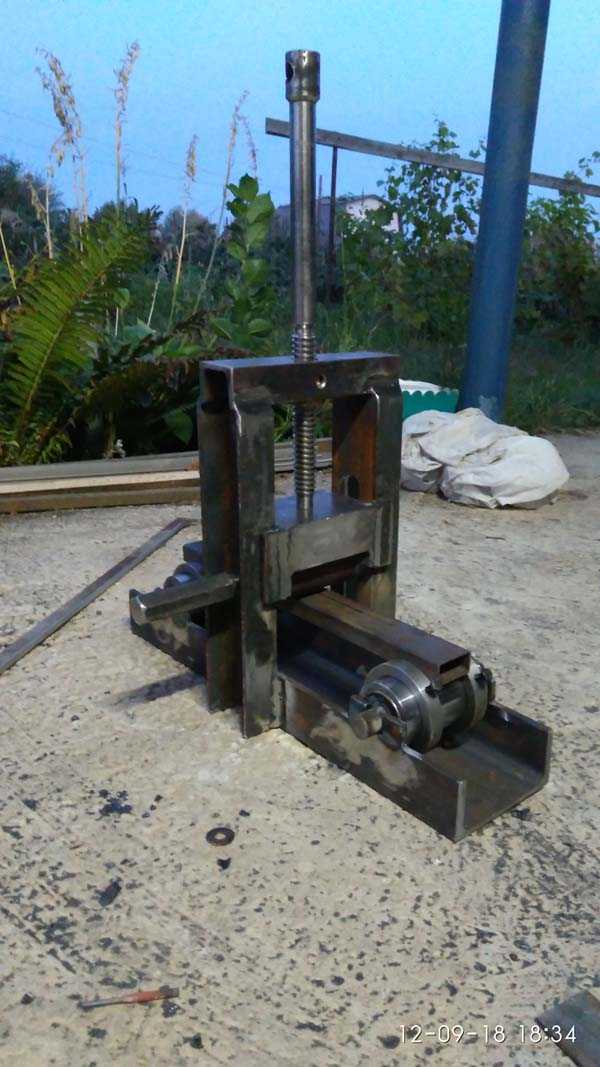

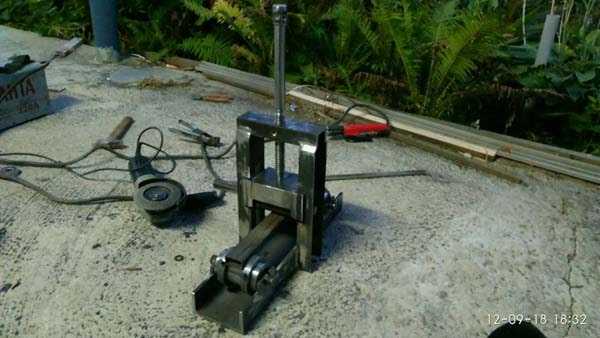

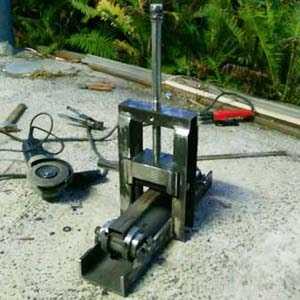

Вот уже готовая самоделка.

Прокатывает профиль «на ура» ! Своей работой доволен.

Автор самоделки: Алексей .г. Саратов.

Загрузка...

sam-stroitel.com

Трубогиб своими руками-Делай сам!

Выбор типа трубогиба зависит от ваших технических и экономических возможностей. Трубогиб с приводом, электрический или гидравлический, дороже и сложнее ручного трубогиба в изготовлении.

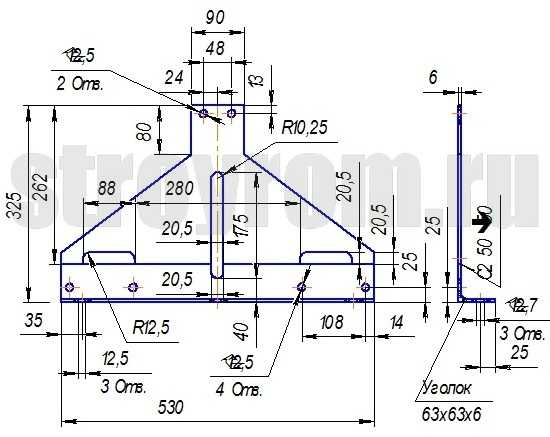

Чертежи трубогиба

Ручной трубогиб можно изготовить самому, даже в гараже, а если вам доступна сварка, то сделать это приспособление вам будет значительно проще. Ручным трубогибом можно гнуть трубу до 40х40х2 мм. А возможно и больших размеров.

Из каких же основных деталей и узлов состоит этот самодельный инструмент? И каково их назначение? Это, во первых щёки. В них крепится весь механизм. Во вторых ролики. Роликов три. Первый ролик – центральный гибочный. Этот ролик установлен в вилку, которая крепится на силовом винте. Если винт закручивать, центральный ролик будет давить на трубу.

Есть ещё два ролика – поддерживающие трубу. Расстояние между роликами может меняться в пределах длины пазов в щеках. В нашем случае вращается центральный ролик - рукояткой. Рорлик, вращаясь, передвигает трубу. При закручивании силового винта на 1 - 2 оборота, труба, после каждого прохода, будет изгибаться больше и больше, пока не будет получен нужный угол изгиба. Несколько одинаково согнутых труб можно изготовить, установив на силовом винте в нужное место гайку – упор. При гибке следующих труб винт дойдёт только до упора.

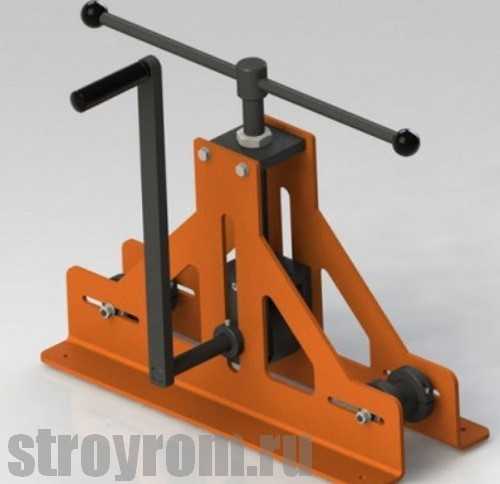

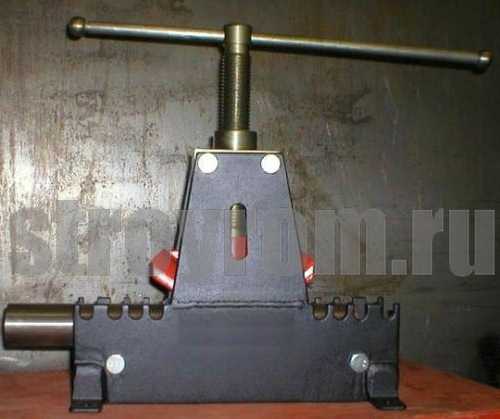

Трубогиб для профильной трубы

Основа приспособления – щеки.  Щека правая и щека левая должны быть строго симметричны друг другу. Чертёж щеки делать не нужно. Её форма понятна из описания. Рассмотрим щеку правую. Заготовка щеки делается из листа стали 6 мм. толщиной. Заготовка имеет форму трапеции. Нижнее основание = 530 мм. Верхнее основание = 90 мм. Высота = 262 мм.
На нижнем основании нужно вырезать 2 паза шириной 20.5 мм. Одна сторона паза совпадает с основанием трапеции. Размер между пазами 280 мм. Длина каждого паза 88 мм. Вырезать пазы можно электролобзиком. К низу щеки нужно присоединить уголок 63 х 63 х 6, длиной 530 мм. Способ соединения – сварка. Варить надо так, чтобы стенка уголка была продолжением листа щеки, то есть сварка встык. Теперь нужно вырезать ещё один паз – центральный. Ширина паза 20,5 мм. Начинается паз в 40 миллиметрах от низа уголка. Габаритная длина паза = 175 мм. Крайние отверстия надо высверлить, а стороны паза вырезать электролобзиком.
Теперь надо выполнить в щеке отверстия для крепления диаметром 12.5 мм. Ось нижних 4 отверстий - в 20 миллиметрах от низа уголка. Первое отверстие - в 14 миллиметрах от вертикального края уголка. Вертикальная ось второго отверстия в 108 миллиметрах от оси первого. С другой стороны щеки нужно повторить два отверстия, симметрично двум первым. Ниже верхнего основания щеки на 13 миллиметров нужно выполнить ещё 2 отверстия диаметром 12,5 мм. Между вертикальными осями отверстий - расстояние 48 мм. Оси отверстий симметричны относительно оси щеки.

Для крепления трубогиба к верстаку, на каждой «лапе» уголка нужно просверлить 3 отверстия диаметром 12,5 мм.
Щёки у нас готовы.
Рабочий узел
Чертёж рабочего узла делать не надо. Его устройство понятно из описания его работы. А чертежи деталей можно сделать в виде эскизов. Узел работает так: При вращении ручки силового винта, винт через гайку в траверсе и нажимает на вилку, вилка давит на центральный ролик, он давит на профильную трубу, опирающуюся на 2 других ролика. В результате этого взаимодействия труба прогибается. Рукоятка силового ролика крутит его и труба перемещается. Труба получает прогиб по всему ходу.
Важной деталью рабочего узла является самодельный силовой винт. Основой его является отрезок резьбовой штанги М24 х 2. Сварка соединяет верхний конец винта с отрезком прутка диаметром 25 миллиметров и длиной 200мм. Это его ручка. С другого конца в торец винта, по оси надо нарезать резьбу М10 х 25. Эта резьба для крепления винта к вилке. На винт под самую ручку накручиваются 2 гайки. Это упоры.

Верхняя траверса должна иметь размеры: ширина 82 миллиметров, длина 90 миллиметров, толщина 25 мм. В центре её – отверстие диаметром 26 мм. На большей стороне нужно сделать 2 сквозных отверстия диаметром 12.5 миллиметров для прохождения крепёжных шпилек. Расстояние между отверстиями 48 мм. Ниже траверсы на винт накручивается ещё 1 гайка и соединяется с траверсой. Способ соединения – сварка.

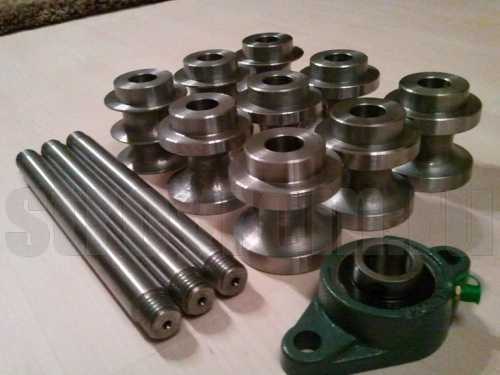

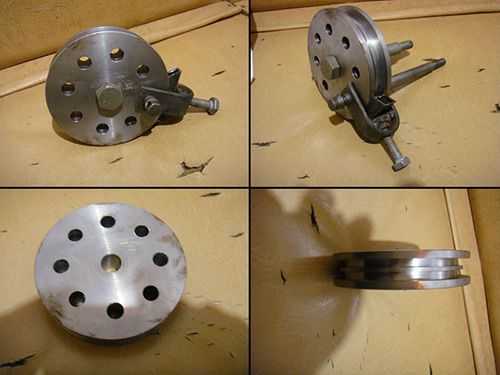

Конструкция роликов

В данной конструкции узла центральный ролик используется самодельный, так же, как и валик, на котором он сидит. Для их изготовления придётся обратиться к знакомому токарю. И хорошо бы сделать на них чертежи, или хотя бы эскизы. Ролик имеет диаметр 90 миллиметров, ширина 50 мм. Диаметр отверстия 20 мм. Связано это с типом подшипников, которые очень удобно вписываются в стенку вилки, толщиной 12 мм. Подшипники тип 80104 ГОСТ 7242-70, с двумя защитными шайбами имеют такую же толщину. Это самые подходящие подшипники Их придётся купить. Внутренний диаметр подшипника – 20 мм. Такой же диаметр имеет и валик, который проходит через ролик. На валик одевается приводная рукоятка. А чтобы ролик не проворачивался на валике, его нужно закрепить тремя стопорными винтами М8 с коническим концом.

Для того чтобы сделать ролик нижний, надо снова обратиться к токарю. Для него нужно сделать чертёж, или хотя бы эскиз. Токарь, скорее всего, поможет подобрать нужный материал. Нужно будет купить только 2 подшипника типа 80104 ГОСТ 7242 – 70 на 1 ролик, да болт М20 х 120 мм.
Сборка корпуса

Собирается корпус трубогиба на шпильках из резьбовой штанги М12 с распорными втулками. Количество шпилек – 6 шт. На втулки подойдёт труба водогазопроводная с наружным диаметром 17 миллиметров и стенкой 2,2 мм. Длина втулок 80 мм. Количество – 4 шт.
Собрав готовый трубогиб, вы сможете, используя это приспособление самостоятельно изготавливать такие детали, как: дуги теплицы, столы, стулья (труба 40 х 40 х 2мм.) (потребуется сварка), декоративные заборы, беседки из металлического каркаса, ворота и множество других интересных вещей.

Угловая деревянная мебель
Зачастую в домах и квартирах углы не используются в полной мере. Предлагаем один из вариантов угловой мебели, для этого понадобится: деревянный брус, размером 4х4 см. (можно и 3х3, и 5х5... Чем резать керамическую плитку
Бывает так, что при выполнении отделочных работ появляется необходимость разделения керамической плитки на части. Для того чтобы научиться правильно резать керамическую плитку,... Коптильня своими руками, из подручных средств
Мы бы хотели рассказать, как и из чего, за короткое время, можно соорудить импровизированную коптильню. Коптильня из бочки Иметь под рукой собственную коптильню всегда приятно и что... Фьюзинг в домашних условиях
Традиционно под фьюзингом подразумевается технология создания цельного стеклянного полотна из множества стекол, различных по форме и цветовой гамме. Реализация данной технологии...

www.stroyrom.ru

Самодельный трубогиб своими руками: фото, видео, чертежи

Металлические трубы на дачном участке – основа большинства построек. Каркас для теплицы или парника, ограждения и загоны для птиц, основания беседок и навесов – все это изготавливается из круглых или профильных изделий металлопроката.

Каркас для трубогиба

Не секрет, что арочная форма тех же теплиц или навеса над крыльцом снижает дождевую и снеговую нагрузку, а поэтому является очень выгодной. Но чтобы ее сформировать, необходимо изогнуть трубу.

Изгиб трубы: ограничения

Операции подвергаются все виды трубопровода: стальные, алюминиевые, металлопластиковые и медные. И не только при строительстве каркаса, но и формирование водопроводных и канализационных систем. Дело в том, что любая механическая стыковка труб является слабым местом системы, и чем их меньше, тем лучше.

Трубы разной толщины и диаметра, конечно, изгибаются по-разному. Определяющим критерием здесь является минимальный радиус изгиба. Это величина справочная и ее всегда можно найти.

При несоблюдении этого ограничения страдает качество изделия: возникшее напряжение на поверхности разрушает трубопровод ничуть не хуже коррозии.

Трубогибы: варианты и изготовление

Для придания трубам изогнутой формы используется специальное приспособление – трубогиб. Устройство такое можно найти и в магазине, но в абсолютном большинстве случаев домашние мастера сооружают его своими руками.

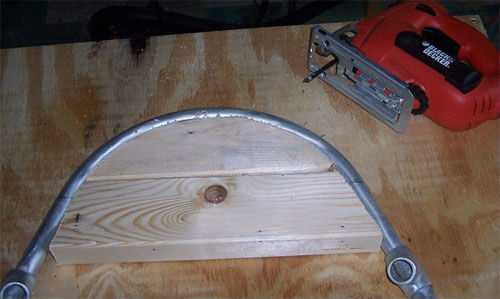

Деревянный шаблон

Вполне эффективен для работы с изделиями небольшого диаметра.

  1. Из досок выпиливается шаблон с нужным радиусом. Толщина доски чуть больше размера трубопровода. Чтобы он не соскальзывал с края, доски выпиливают под углом.
  2. Шаблон закрепляется на каком-либо основании – деревянный стол, верстак.
  3. С одной стороны шаблона фиксируется деревянный же упор на таком расстоянии, чтобы между шаблоном и упором помещалась труба. Самодельный трубогиб готов.

Трубу вставляют в зазор, как показано на фото, и осторожно сгибают по шаблону.

Более универсальным вариантом приспособления являются закрепленные на куске фанеры металлические крючки: их можно переставлять, создавая шаблон с заданным радиусом.

Бетонный универсальный трубогиб

Здесь в качестве основания используется бетонная плита. Чертеж делать нужды нет.

  1. На ее поверхности размечается сетка – 40*40 или 50*50 мм. В точках пересечения высверливаются       отверстия под арматуру.
  2. В отверстия вбиваются металлические штыри.
  3. Труба вводится между штырями и изгибаются в нужную сторону. Радиус подбирается за счет перемещения по диагонали. Своими руками это приспособление можно сделать за несколько часов.

На таком трубогибе работают с изделиями до 25 мм диаметром.

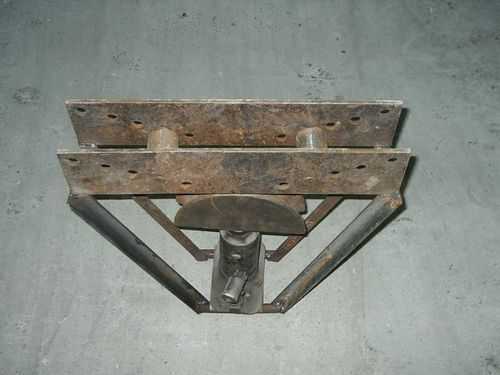

Вариант с домкратом

В качестве основного рабочего узла используется домкрат.

  1. На вертикальной поверхности закрепляются ребра – металлические штыри.
  2. Под ними и точно по центру на какое-то жесткое основание монтируется домкрат.
  3. Отрезок трубопровода фиксируется над домкратом и под штырями. Шток домкрата поднимается и труба изгибается.

Поскольку домкрат развивает немалое усилие, то на этом самодельном устройстве можно работать с изделиями крупных размеров. На фото демонстрируется образец.

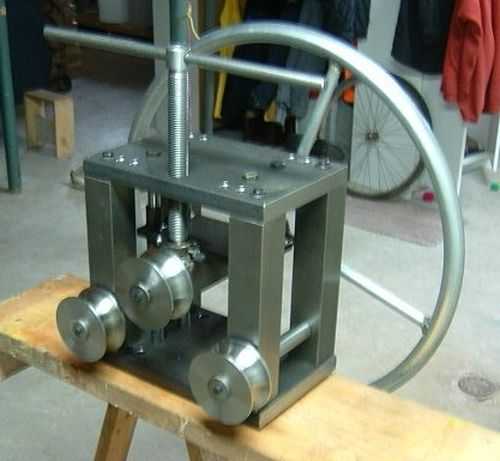

Роликовый трубогиб

Изготовить его своими руками несколько сложнее, но и точность изгиба у него намного выше. Для выполнения понадобится опыт работы со сварочным аппаратом. Рекомендуется сделать чертеж, так как тут важно соблюсти размеры.

Устройство работает по принципу прокатного стана: отрезок помещается на двигающие ролики, а третий ролик – формующий, оказывая давление, постепенно выгибает трубопровод на нужную величину.

  1. Основой самодельного трубогиба является швеллер достаточной ширины. На него закрепляют П-образную раму. В верхней ее части высверливают отверстия под муфту струбцины.
  2. Сверху на одинаковом расстоянии от края приваривают два вращающихся ролика, они соединяются цепной передачей.
  3. В муфту струбцины закрепляют металлическую шпильку, на ее конце монтируют третий валик. С другой стороны шпильки приваривают рукоятку.

Отрезок помещается в промежуток между роликами, и при вращении рукояти струбцина прижимает изделие к третьему ролику. Труба перемещается на подающих роликах и изгибается нужным образом. Такую операцию повторяют несколько раз, так как первичное усилие невелико. Радиус изгиба ограничен 90 градусами.

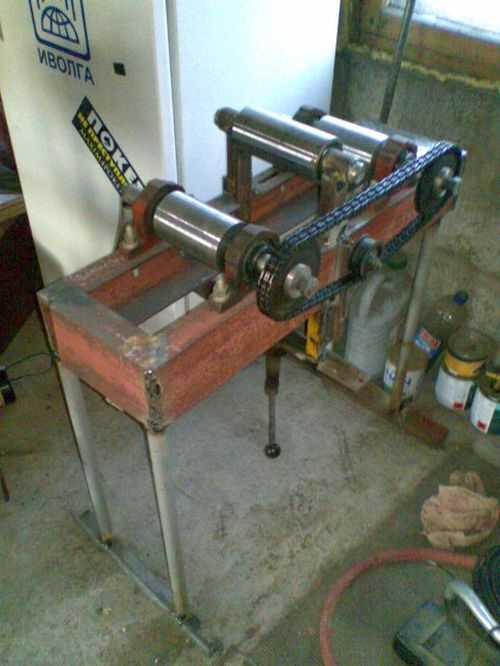

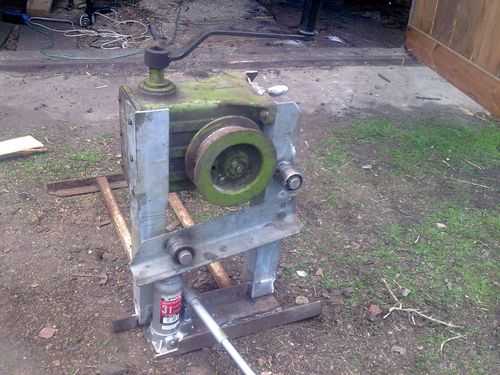

Гидравлический трубогиб

Схема устройства такая же, как у роликового, так что чертеж можно использовать тот же самый, но в движение аппарат приводит не ручной привод, а электрический. Устройство намного эффективнее, но и несколько дороже в изготовлении.

  1. На основание фиксируется подающий вал. На одном его конце закрепляется шкив для ременной передачи электромотора, на другом – ведущая звездочка цепной передачи.
  2. Устанавливается второй вал, на его торце монтируется ведомая звездочка.
  3. Деформирующий ролик закрепляется как в верхней, так и в нижней части аппарата. Нижнее размещение предпочтительнее, но тогда потребуется сделать отверстия для хода штока.
  4. Гидравлический шток закрепляется на струбцине.


На видео монтаж устройства с гидравлическим штоком рассмотрен более подробно.

trubygid.ru

ручной, изготовление, схема, чертежи, видео-инструкция, фото и цена

Работа по дому или на загородном участке иногда требует согнуть металлическую ленту, круглую или профильную трубу по определенному радиусу. Если это случается достаточно редко, нет смысла приобретать фабричное оборудование. В данной статье мы расскажем о способах, которые помогут смастерить трубогиб своими руками в условиях дачи или дома.

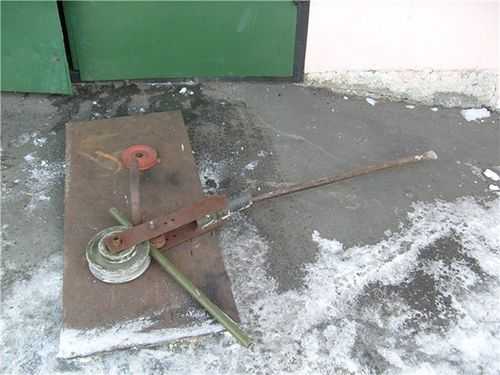

На фото — вариант трубогибочного приспособления

Немного теории

Наиболее востребованными изделиями из металла сегодня являются профильные трубы, которые можно использовать для создания:

  • ограждений;
  • садовой мебели;
  • сеток;
  • временных укрытий для машин;
  • теплиц;
  • прокладке водоподводящих сетей;
  • гаражей.

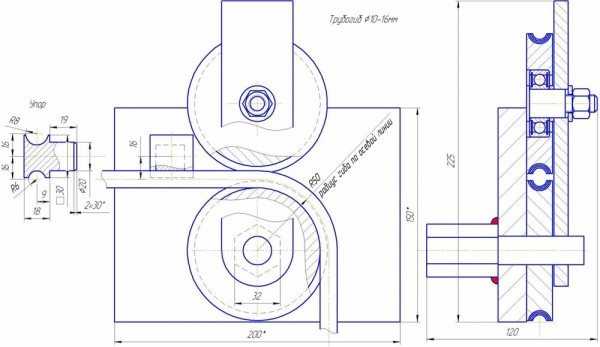

Перед вами чертежи трубогиба для круглой трубы своими руками

Основа технологии таких конструкций – возможность правильного сгибания труб под необходимым углом. На предприятиях для этого существует специальное оборудование, позволяющее выполнять изгибы изделий под углами 0˚-180˚.

В данном случае работа совершается благодаря использованию электричества или гидравлики. Это позволяет без труда изгибать трубы из разных материалов диаметром до 50 мм.

Конструктивные особенности инструмента

Он состоит из:

  • рамы – открытой или закрытой;
  • гидроцилиндра – он играет роль силового механизма;
  • нижней и верхней планки;
  • двух трубных упоров.

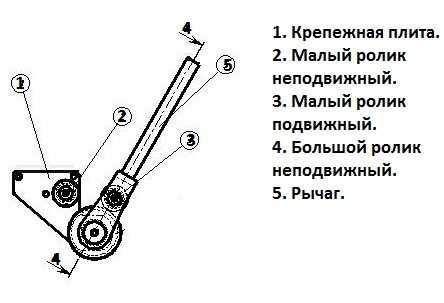

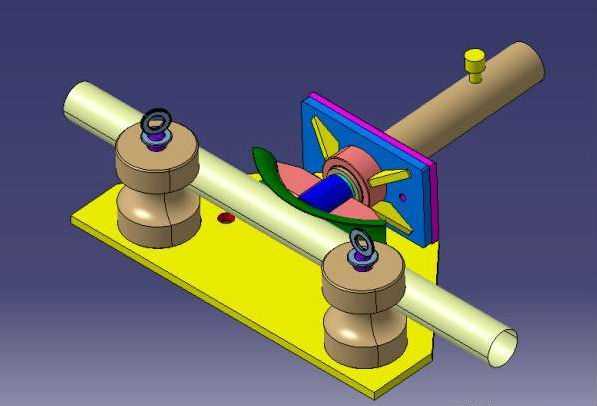

Чертежи трубогиба своими руками для круглых заготовок

Рассмотрим подробнее:

  1. Ручной вариант должен иметь нагнетательное устройство, установленное на задней части корпуса оборудования, там же установлена рукоятка и перепускной клапан.
  2. Масло заливается через верхнюю часть гидроцилиндра, где расположена соответствующая пробка.

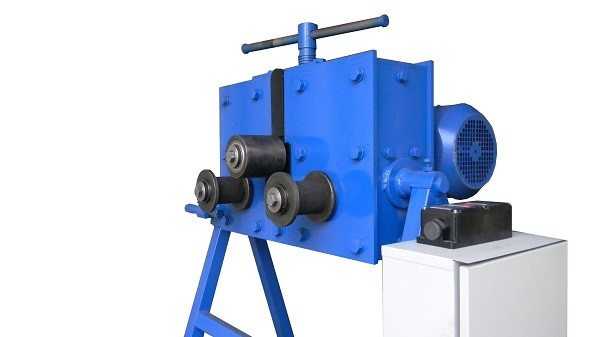

Электрический вариант приспособления для горизонтального изгиба

  1. Нижнюю планку установки наворачивают на резьбовую часть на передней части станины, затем она прижимается фиксирующей гайкой.
  2. Верхняя крепится с помощью двух винтов и замка.
  3. Во время работы выдвигается шток, способный возвращаться назад благодаря действию пружины, размещенной в гидроцилиндре.
  4. Обе планки устройства изготавливаются в виде сварной конструкции.
  5. На поперечных пластинах сделаны отверстия, служащие для установки упоров.
  6. Внизу есть резьбовые отверстия для установочных болтов, регулирующиеся по высоте.

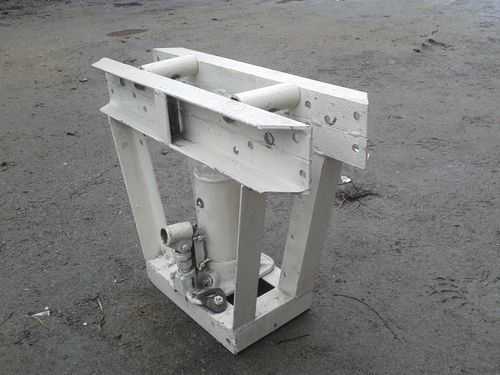

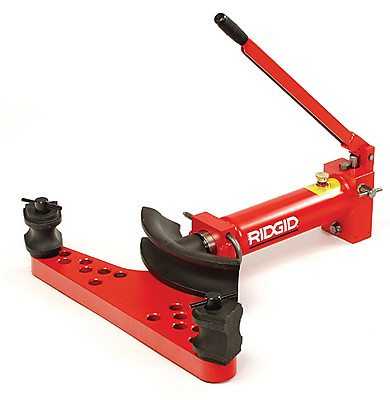

Ручное гидравлическое приспособление промышленного исполнения

  1. Упором станка является элемент в виде цапфы, он устанавливается в отверстия на планках. В середине изготовлен «ручей» служащий упором изгибаемой трубы.
  2. Сегменты, обеспечивающие сгибание, изготавливают из стального точного литья.
  3. Привод для ручного оборудования — механический и гидравлический, электроинструмента – электрический.

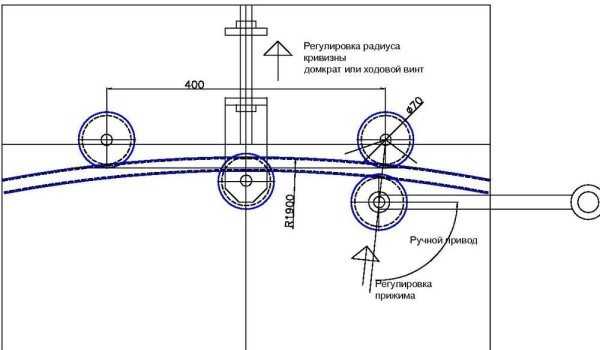

Принципиальная схема трубогиба для профильной трубы своими руками

У профильных труб, благодаря их конструкции, стенка тонкая, что дает возможность экономить металл. Сечение у нее может быть прямоугольным, в виде квадрата или овала, поэтому, если вы делаете чертежи трубогиба для профильной трубы своими руками, должны помнить, что они несколько отличаются от стандартных.

В данном случае ролики следует подбирать, исходя из профиля предполагаемой трубы, которую необходимо согнуть, чтобы не деформировать ее сечение.

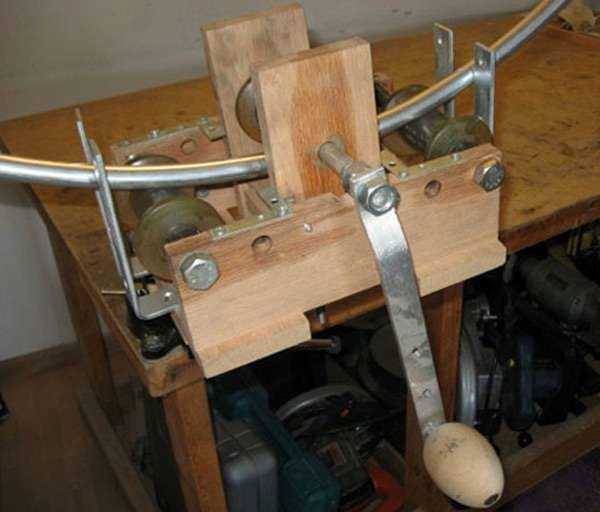

Вариант самостоятельно изготовленного приспособления из дерева и металлических роликов

Делаем трубогиб самостоятельно

Из дерева

Такой трубогиб для круглой трубы своими руками является одним из самых простых, так как вам не понадобится для него никаких особых деталей, к примеру, гидравлического цилиндра. Нужно будет изготовить из дерева половину окружности, радиус которой соответствует вашему шаблону.

Приспособление для изгиба стальной и алюминиевой заготовки из сбитых досок

Изготовление приспособления
  1. Возьмите несколько досок из плотной древесины. Их толщина должна быть больше диаметра трубы, иначе последняя может выскользнуть из шаблона и повредить держащую ее руку.
  2. Вырежьте ручной пилой сферический шаблон необходимого радиуса. Распиливайте доски таким образом, чтобы был уклон к основанию.
  3. Закрепите их на прочном основании, для чего можно использовать столешницу или стену.
  4. Закрепите на одном конце конструкции деревянный брусок, который будет выступать в качестве упора.
Процесс работыДля работы с приспособлением, способным согнуть металл, нужно следующее:
  1. Поместите трубу между упором и шаблоном.
  2. Начинайте не торопясь давить на ее противоположный конец до тех пор, пока не согнете до нужного угла изгиба.

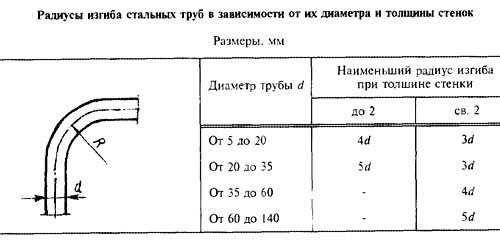

Зависимость радиуса труб из стали от толщины их стенки

Совет: проследите, чтобы труба спокойно помещалась между упором и шаблоном.

Данный вариант хорошо себя показал в работе с трубами из алюминия и стали. Изготовить шаблон не составит труда, да и финансовых затрат на него практически не будет.

Совет: для разных диаметров труб сделайте разное приспособление.

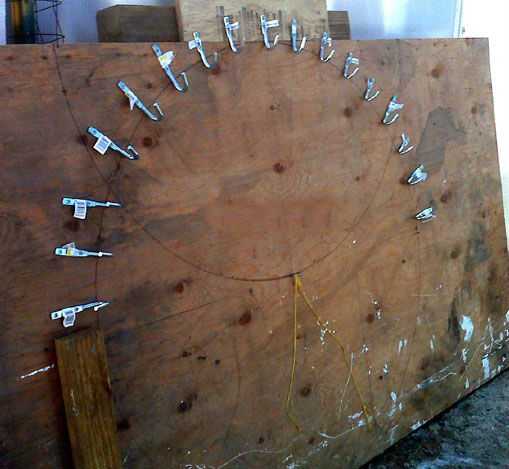

Из металлических крючков

Ниже предлагается еще один вариант, позволяющий без особого труда и финансовых затрат изготовить самодельную трубогибную конструкцию:

  1. Подготовьте высокопрочные металлические крючки.
  2. Установите их на прочном основании на расстоянии до 50 мм друг от друга, но, это напрямую зависит от диаметра изделия, которое требуется согнуть.
  3. У вас должен получиться полукруг.
  4. На одном его конце сделайте удобный для руки упор.

Универсальный способ для сгибания труб под нужным радиусом

Способ можно считать универсальным, так как он дает возможность работать с различными диаметрами, да и цена приспособления низкая. Для этого достаточно сократить или увеличить расстояние между крючками, чтобы можно было работать с трубами разной толщины.

Из роликов и цилиндра

Теперь рассмотрим более сложную конструкцию — изготовление трубогиба для профильной трубы своими руками из роликов и цилиндра, который способен согнуть заготовку на любой угол, даже на 360˚. Фактически вы сделаете ручной трубогиб для профильной трубы своими руками аналогичный гидравлическому оборудованию.

Процесс происходит благодаря вращающемуся цилиндру и роликам для фиксации  заготовки.

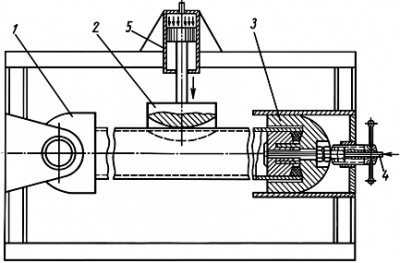

Схема конструкции в разрезе

Первый дает возможность изменять угол трубы до выбранного вами, поэтому ему нужно дать возможность свободно двигаться. Ниже предлагается инструкция по изготовлению конструкции.

Вам понадобиться:

  1. 2 штуки стальных пластины длиной до 300 мм и толщиной 5-10 мм.
  1. 4 штуки стальных уголка с полками 50х50 мм.
  1. Подготовьте деревянный шаблон из досок толщиной до 30 мм.
  1. Возьмите стальную пластину и закрепите ее на его нижней стороне.
  1. Закрепите на основании конструкции для прочности уголки длиной до 300 мм.
  1. Приварите на верхнюю часть вторую стальную пластину.
  1. Сделайте в ней отверстие – дрелью или сваркой, диаметром больше диаметра винта, который будет в него устанавливаться. Функция болта – служить опорой для материала, который нужно будет согнуть.

Прокатный станок в готовом виде

  1. Прикрепите к верхней пластине уголки и направляющие ролики, сориентировав их вовнутрь конструкции.

Изготовленный вами трубогиб профильной трубы своими руками даст возможность изменять угол любого профильного изделия.

Вывод

Из данной статьи вы узнали, как сделать трубогиб своими руками для стандартной трубы и профильной. Было рассказано о трех вариантах конструкций, которые можно изготовить самостоятельно за небольшие деньги. Выбор каждого из них зависит, прежде всего, от диаметра заготовки и ее количества, кроме того, не последнюю роль играет в этом и доступность исходных материалов.

Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.
