Туалет на даче своими руками чертежи размеры фото видео: схемы, чертежи, фото и видео

чертежи, фото, размеры, видео инструкции

1 Виды устройства туалетов в загородных условиях

2 Поиск оптимального места на участке для сооружения туалета

3 Строительство туалета на даче своими руками, чертежи, размеры

Туалет на даче своими руками: чертежи, фото, размеры, видео инструкции. Любой дачный участок не может обойтись без туалета. Из-за отсутствия канализации или невозможности ее обустройства, блага цивилизации, в виде унитаза в теплом помещении, недоступны многим дачникам. Поэтому возникает необходимость строительства уличного туалета на даче своими руками, чертежи, размеры и дизайн которого каждый дачник подбирает самостоятельно.

Деревянный туалет в окружении зелени и цветов

Виды устройства туалетов в загородных условиях

---

Существуют различные методики устройства туалетов на загородном участке, которые применяются в местах, где отсутствует канализация.

Все они полностью автономны и не требуют наличия водопровода и сложных канализационных сооружений. Некоторые из них достаточно просто купить в магазине. Другие нужно соорудить на участке по установленным правилам.

Туалет на даче обшитый сайдингом смотрится весьма неплохо

Туалеты бывают следующих видов:

• обычный туалет, имеющий яму для экскрементов, выглядит как кабинка, установленная над ямой, глубиной не менее 1,5 м. Кабинка изготавливается из любого материала от досок до пластика. Поверхность стен и дна септика укрепляется во избежание обвала. По мере необходимости нечистоты удаляются. Место для сидения устраивается в виде стула или просто делается отверстие в полу;

Туалет на даче может выглядеть очень оригинально

• пудр-клозет. Этот тип отличается от предыдущего отсутствием каких-либо углублений в земле. Вместо этого под место для сидения устанавливается любая подходящая емкость. По окончании каждого пользования, экскременты обильно посыпаются торфом или обычной золой.
  Процесс похож на припудривание. Отсюда и такое название. Емкость имеет вентиляцию, выходящую наружу. По мере наполнения содержимое выносят в яму для компоста, где, благодаря торфяной смеси, оно перерабатывается в прекрасное органическое удобрение;

Аккуратный туалет из строганной доски

• туалет типа люфт-клозет можно устроить прямо в доме, около внешней стены. Яма должна частично заходить под дом в этом месте и иметь уклон наружу. Все внутренние поверхности септика должны быть полностью герметичными. Унитаз непосредственно соединяется с ямой при помощи канализационной трубы небольшой длины. Снаружи имеется люк для откачки содержимого. Такой вариант можно устроить в местах, где возможно организовать вывоз отходов на ассенизаторской машине;

Туалет в виде огромного пня

• биотуалет – это устройство, изготовленное промышленным способом, оборудованное герметичным ведром с сиденьем сверху. Экскременты в нем нейтрализуются при помощи биореагентов, которые засыпаются внутрь;

Туалет из деревянной дранки

• в химическом туалете, в отличии от предыдущего, применяются химические вещества для разложения отходов, что не позволяет использовать их как удобрения в дальнейшем на своем земельном участке;

Туалет на улице в японском стиле

• торфяной туалет объединяет в себе особенности биотуалета и пудр-клозета. Имеет вид унитаза, оборудованного емкостью с торфом. Каждый раз вместо воды из емкости сыпется торф. Отходы скапливаются в ведре и могут быть применены как удобрение.

Деревянный туалет на даче с односкатной крышей

Любой из этих видов имеет право на существование. Тем не менее, большинство дачников копают яму и строят обычный туалет на даче своими руками. Чертежи, размеры всей конструкции и место установки необходимо определить заранее.

Полезный совет! Экскременты, переработанные с помощью естественных биокомпонентов, являются прекрасным удобрением. Их необходимо утилизировать в яму для компоста, в целях дальнейшего использования на своем дачном участке.



Цвет деревянного туалета может гармонировать с окружающим ландшафтом

Поиск оптимального места на участке для сооружения туалета

---

Перед тем, как начать строить туалет на даче своими руками, необходимо определиться с местом. Это очень важно, так как грунтовые и поверхностные потоки воды могут разносить нечистоты на обширную территорию. Существует несколько общепринятых правил:

• расстояние от ямы с нечистотами до любого водного источника: колодцев или скважин, рек или ручьев полагается соблюдать не меньше 25 м. При этом, нельзя забывать про соседские источники. Если на участке есть перепады высот, то туалет строят в самой низшей точке;
• подвальные помещения или погреб должны находится на расстоянии более 12 м;
• баня или сауна — более 8 м;

• хозяйственные постройки с домашними животными — 4 м;
• деревья – 4 м, а кустарники – 1 м;
• от границы участка не менее 1 м;
• уровень грунтовых вод – важный аргумент в выборе типа туалета. Если они поднимаются выше уровня 2,5 м., то строить туалет с неизолированной выгребной ямой недопустимо. В этом случае необходимо выбрать один из альтернативных вариантов;
• дверь кабинки не должна открываться в сторону соседского участка.

Туалет на даче из необрезной доски

Нужно учесть и объекты соседей при выборе места для строительства туалета на даче своими руками. Чертежи, размеры и ориентация строения – все должно браться во внимание. Если участок оформляется в едином дизайнерском стиле, то при выборе местоположения туалета немаловажное значение имеет и его интеграция в общую концепцию проекта.

Полезный совет! При строительстве туалета на дачном участке всегда нужно учитывать преобладающие ветры в данной местности. Установка этого объекта с подветренной стороны может испортить весь отдых на природе из-за неприятного запаха, распространяющегося в сторону жилых построек.

Строительство туалета на даче своими руками, чертежи, размеры

---

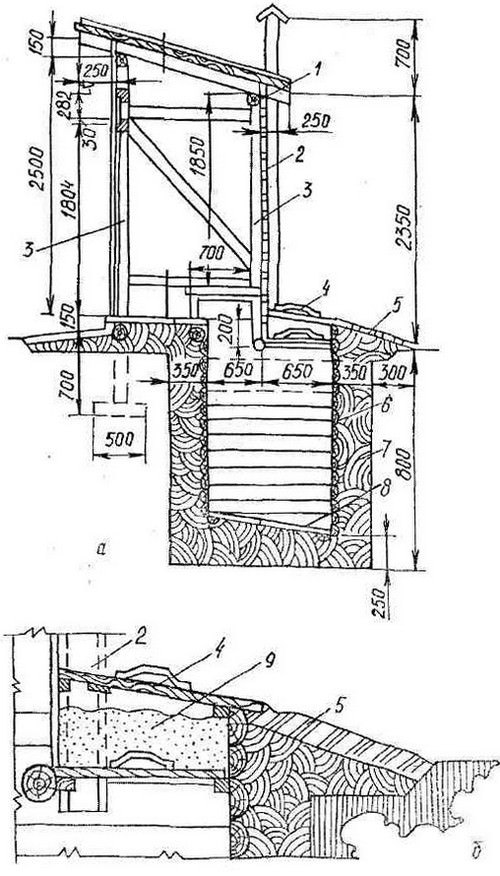

Если, в результате всех раздумий и вычислений, решено строить туалет с выгребной ямой, то делать это нужно в определенной последовательности.

Утепленный туалет на бетонном основании с металлической дверью

1. Выбирается оптимальное место по вышеизложенным правилам.
2. Копается яма глубиной около 2 м. со сторонами 1,2 – 1,4 м.
3. Стены ямы можно выложить кирпичом или укрепить другим способом. На дне можно устроить цементную стяжку. Важно то, что жидкие составляющие отходов должны свободно уходить в землю.
4. Делается столбчатый фундамент из кирпичей или бетонных блоков. На нем устанавливаются полозья.
5. Сооружается каркас из брусков.
6. Каркас обшивается досками, профнастилом или другим материалом.
7. Крыша закрывается любым кровельным материалом.
8. При необходимости стены внутри утепляются.

Полезный совет! Для укрепления стен ямы можно использовать автомобильные покрышки большого диаметра. Они не позволят осыпаться стенкам и дадут воде свободно просочиться в грунт.



Деревянный туалет расположен под высокими деревьями

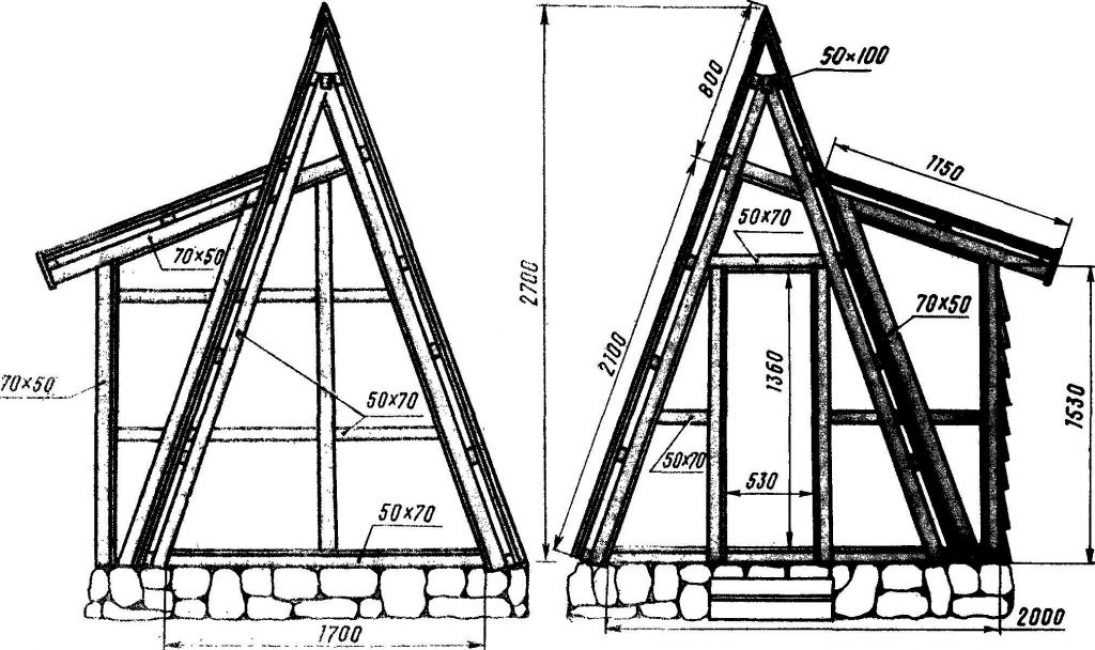

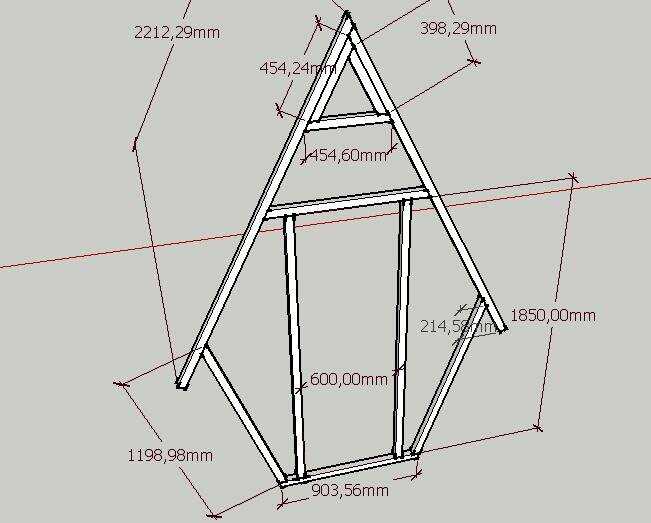

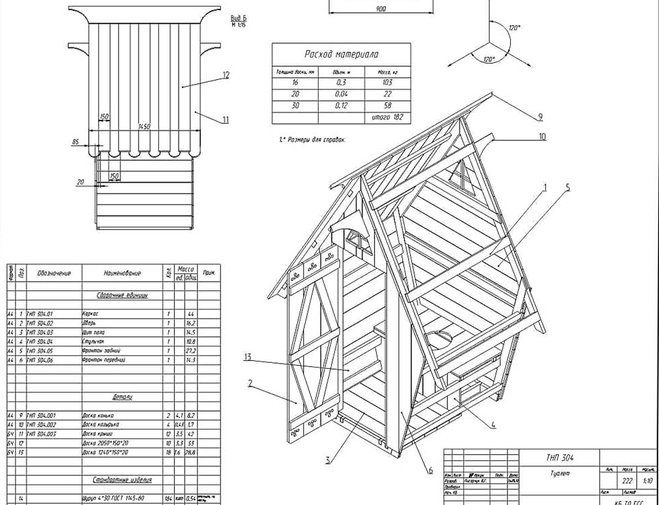

Подробные чертежи, размеры туалета на даче своими руками позволяют посчитать количество требуемого материала и показывают особенности монтажа всех элементов:

• каркас делают из брусков с размерами 100х50 мм. Он устанавливается на два параллельных бруса с сечением 150х150 мм. Они играют роль полозьев. Так как брусья соприкасаются с землей и непосредственно с ямой, их необходимо обработать антисептиком. При необходимости туалет утепляют пенопластом. Односкатную крышу закрывают любым материалом. Это может быть мягкая черепица, оставшаяся от строительства;

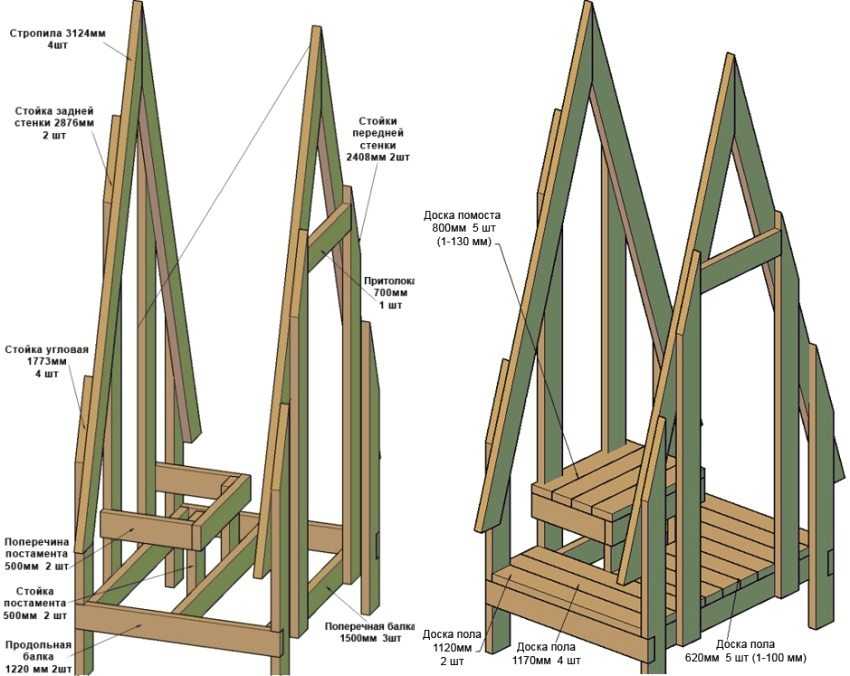

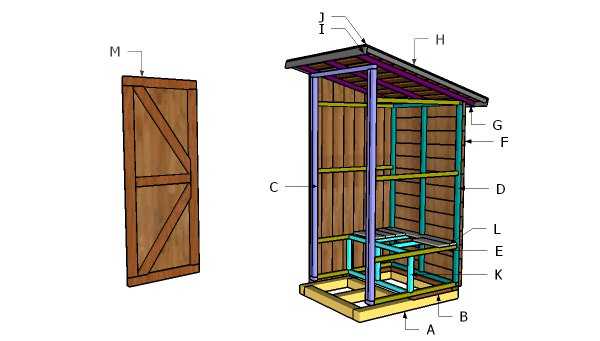

Каркас дачного туалета

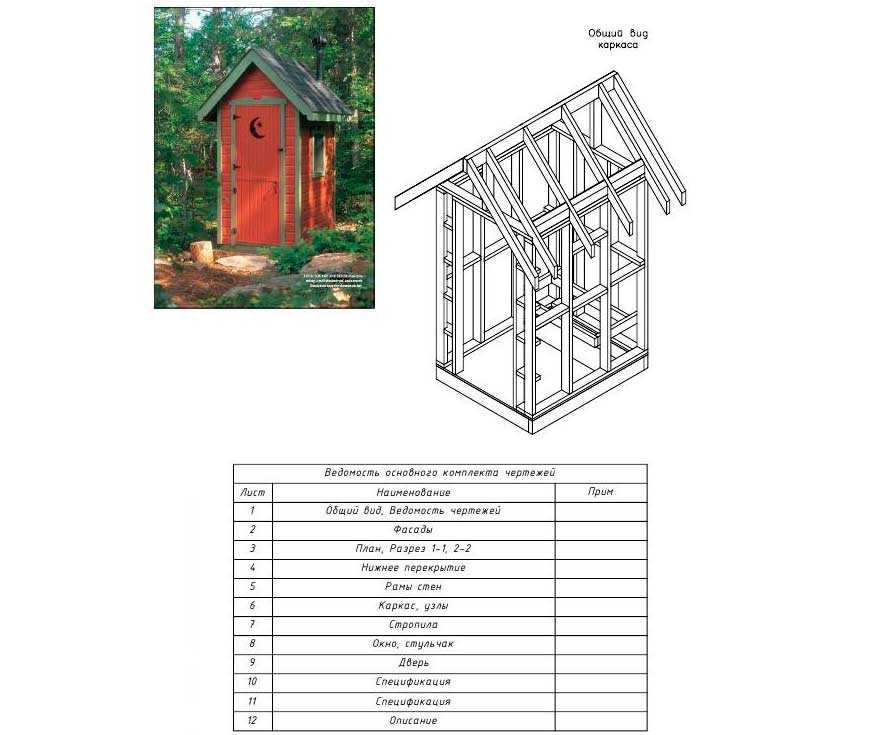

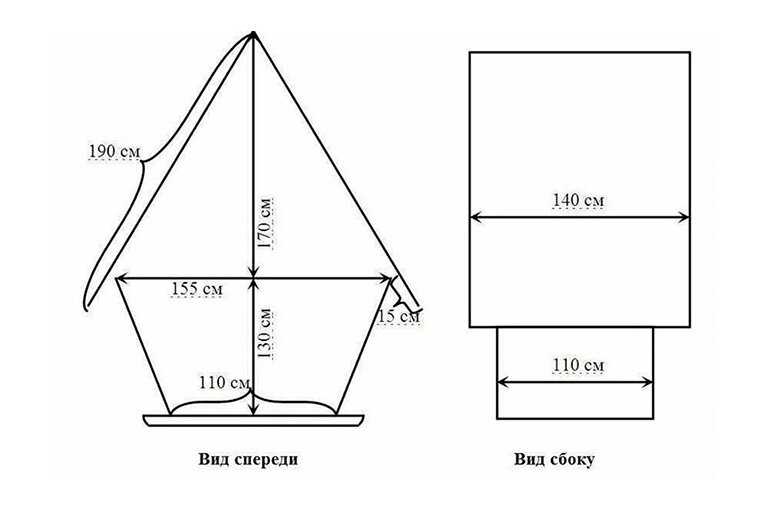

• габариты туалета обязательно имеются на чертежах. Чаще всего они такие: высота не менее 2 м., ширина – не менее 1,2;

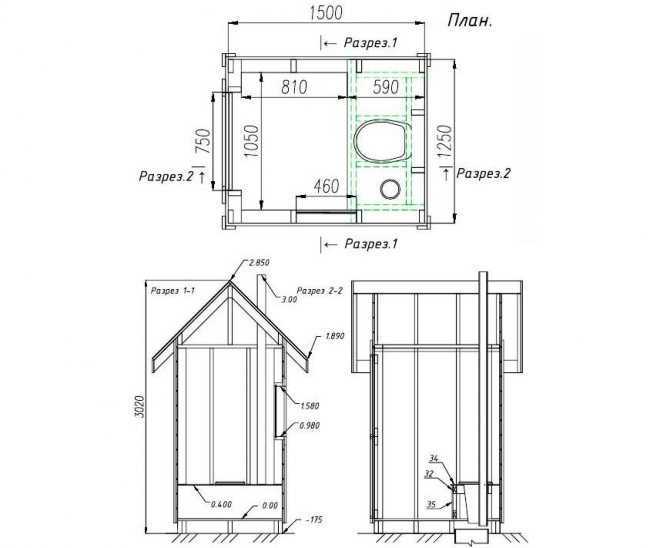

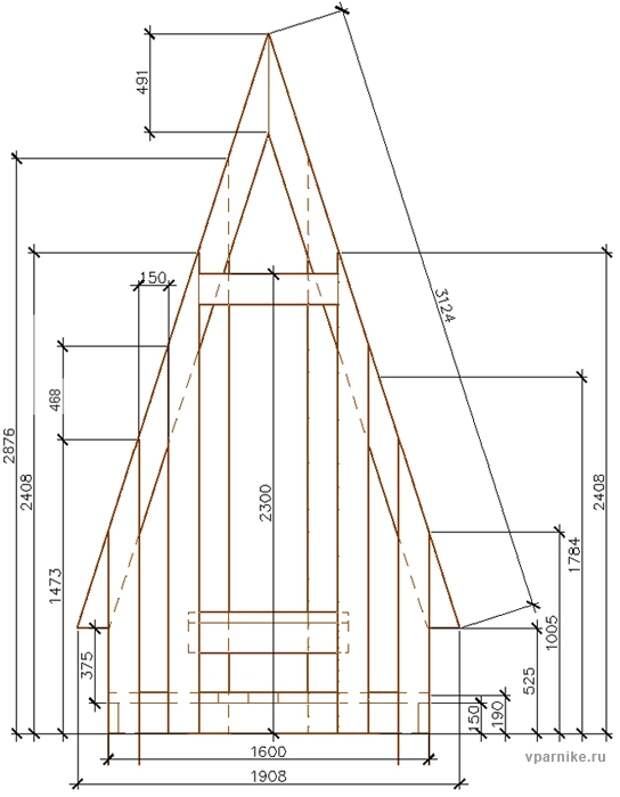

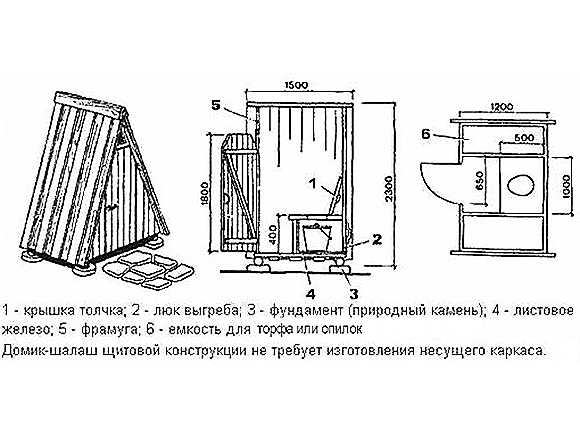

Фасад, план и вид в разрезе

• если туалет полностью деревянный, то все его стены изготавливаются из доски 100х50 мм. При этом, торцевая стена имеет форму прямоугольника, боковые – форму трапеции, а в фасадной стене большую часть занимает дверной проем. В ней же делается небольшое окно для вентиляции и освещения. Все готовые стены крепятся на каркасе с помощью гвоздей;

Правая стена дачного туалета

Левая стена дачного туалета

Основа, рамы и стропильная система

• полозья, обработанные антисептиком, соединяют. Для лучшей жесткости в них прорезают пазы глубиной 50 мм и шириной 150 мм;

Основа дачного туалета

• пол монтируют из досок 50х100 мм и зашивают листами ОСБ. При необходимости его утепляют пенопластом. Выгреб обустраивают в задней части туалета;

Нижнее перекрытие

• остов двери делают из брусков 50х50 мм. Для жесткости бруски соединяют диагоналями. Снаружи дверь обшивают досками, а внутри плитами ОСБ;

Фасадная стена

• стропила для односкатной наклонной крыши делают из доски 100х50 мм. и запилами крепят к каркасу стен. Расстояние между соседними стропилами 40 см;

Стропила крыши дачного туалета

• древесину туалета можно обрабатывать антисептическими составами. В него можно провести электрические провода, что даст возможность устроить освещение.

Таблица необходимых материалов

Полезный совет! При устройстве электроосвещения в туалете, установите выключатель на выходе из дома. Это избавит от необходимости искать его в темноте на улице.

Хотя строительство туалета на даче  не является сложным делом, качеству работ необходимо уделить особое внимание. От этого зависит не только удобство использования объекта, но и его долговечность. Правильный выбор места строительства не только позволит избежать неприятностей с санитарным состоянием, но и придаст целостный и гармоничный вид всему участку.

Как сделать туалет на даче своими руками: чертежи, размеры, фото, видео

Важное составляющее для жителей дачных участков — это место для природной нужды. Совсем не трудно соорудить туалет своими руками с помощью чертежей и фотографий. Сейчас очень распространены биотуалеты. Но, если предусмотреть все нюансам этого приобретения, тогда комфортнее сделать обычную будку самостоятельно.

Купить биотуалет или сделать самому

Чтобы разобраться со всеми достоинствами и недостатками готового туалета нужно вспомнить его структуру. Биотуалеты изготавливают из толстой пластмассы. Летом в таком помещении будет не комфортно и жарко. Вредные испарения также не желательны для организма. А в зимний период такая структура будет пропускать холод и просто станет не безопасно для здоровья.

При низкой температуре можно простудиться, что повлечет за собой кучу заболеваний. Единственно выгодным считается приобретение биотуалета на временные нужды, пока проходит сооружение местного туалета.

Наряду с этим, домашняя будка считается более надежной и безопасной для человека. Если делать выводы, то для дачных поселений лучше самостоятельно изготовить обычный туалет, который как показывает практика простоит не одно десятилетие.

Перед стройкой огородного санузла следует выбрать удобное место. Для благоприятной обстановки подразумевается та часть дачного огорода, где можно спокойно уединиться. Двери будущего санузла не должны выходить в зону отдыха детей и близких. Комфортное и тихое, даже немного отдаленное местечко идеально подойдет для такой конструкции. Также можно рассчитать более закрытое пространство, куда не будет задувать ветер.

Юридические требования при строительстве дачного туалета

Перед установкой кабинки следует разобраться со всеми нюансами законодательства, которые предусмотрены при постройке. Стоит придерживаться следующих юридических правил:

• расстояние от туалета до ближайших водоемов минимум 26 метров;
• отдаленность от погреба не должна быть меньше 13 метров;
• расстояние до бани или сауны не менее 9 метров;
• отдаленность от местопребывания животных 5 метров;
• расстояние от растущего дерева не меньше 3 метров, а кустов и растений от одного метра;
• отдаленность от туалета до забора не менее 1 метра;
• двери должны быть направлены в сторону своего двора.

Калитка будки не должна быть направлена на соседние дворы. Также стоит учитывать розы ветров, которые могут разносить не желаемую вонь. При возможности лучше выбрать затишное место, которое не будет находиться на вечном сквозняке.

При выдержке всех позиций можно без проблем соорудить дачный туалет. Все параметры представленные законом должны быть учтены, чтобы не возникало претензий со стороны социальных служб. Правила имеют свои адекватные виды на загрязнение подземных вод или речек. Без соблюдения правильной отдаленности от близко расположенных сооружений человек может принести свои загрязнения окружающей экологии, что повлечет за собой кучу неприятностей.

Разновидности туалетов для дачи

Существуют несколько видов кабинок для природных нужд человека, а именно:

• туалет с выгребной ямой;
• туалет без выгребной ямы;
• биотуалет.

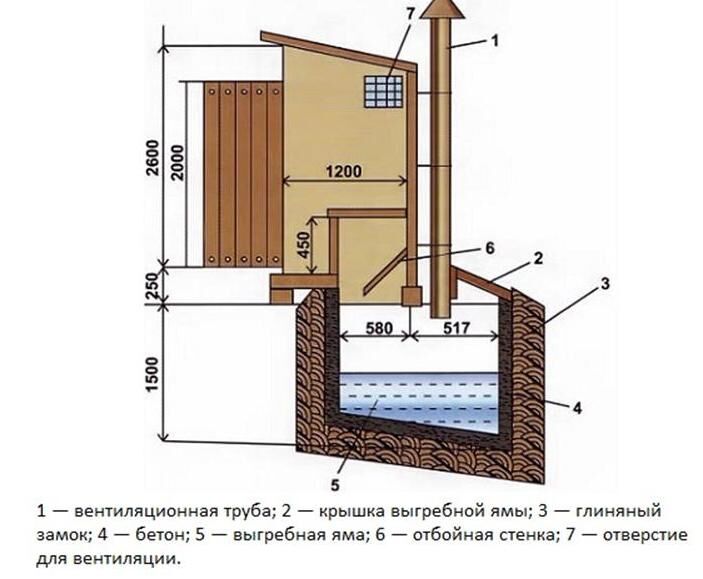

При сооружении огородного санитарного уголка с выгребной ямой необходимо измерить доступное расположение будущей будки и выкопать котлован размерами 1,5×1,5 метра, а в глубину не меньше двух метров. Стены ямы необходимо укрепить. Для этого существует несколько способов. Если есть железная бочка, которая идеально подойдет для будущих отходов, тогда это и будет готовым каркасом. Вырезается верхняя и нижняя часть бочки. После стоит выкопать место ямы под точный размер данной бочки. Затем обрезанный цилиндр помещают в яму.

Или же, ранние заявленные параметры, укрепляют кирпичом. Для этого выкладывают в шахматном порядке половину глубины. Остальную часть кладут один в один. Скреплять кирпичи следует обычным бетоном.

Также можно в яму положить бетонированный цилиндр (готовая конструкция). При такой укладке не придется больше ничем укреплять стены. Еще очень хорошо подойдут автомобильные шины. Их понадобится от 5 до 8 штук. После укладки колес за стенки сыпется песок или шлак для укрепления. Далее можно приступать к закупориванию ямы. Для этого делают металлическую сетку или кладут толстые бруски. Потом выкладывают деревянный пол или бетонируют его. После этого сооружают будку.

Делаем туалет своими руками

Лучше всего кабинку для туалета делать из досок. Дерево довольно долго может прослужить для такой конструкции. При желании можно применять другие долговечные изделия. Из строительных материалов могут подойти:

• доски;
• кирпичи;
• профнастил;
• оцинкованные листы.

Если туалет будет выкладываться из кирпича, тогда понадобиться укрепить фундамент бетонной стяжкой. Хотя, это решение не сильно способствует сбережению тепла внутри конструкции. После построения корпуса из досок или профнастила изнутри лучше утеплить пенопластом толщиной не меньше 5 см. Такое сооружение будет легче, поэтому не придется тратиться на дополнительное укрепление цоколя.

Обязательно нужно подумать про вентиляционную трубу, которая снижает показатель неприятных ароматов внутри туалета. Это же отверстие будет служить для выкачки фекалий в будущем. Для построения своими руками кабинки, возьмите готовый чертеж, что значительно облегчит предстоящую работу.

Перечень всех необходимых деталей, которые нужны при самостоятельном строительстве деревянной будки:

• доски или бруски;
• шифер;
• укрепляющие уголки для крепежа;
• саморезы и гвозди;
• ручка для двери;
• щеколда;
• стульчак;
• пенопласт или другой утеплитель;
• труба.

После укладки пола нужно оставить два отверстия. Одна дырка для установки седла, а другая будет служить для выкачивания ямы и проветривания ядовитого запаха.

Установка кабинки

После затвердения бетона можно устанавливать кабинку. Если фундамента не было, тогда сооружают крепления, на котором будет держаться каркас туалета. Для этого можно использовать:

• шпалы;
• швеллера;
• длинные пластины из толстого железа.

Если нет времени или желания для изготовления туалета, тогда кабинку можно заказать под свои параметры или купить готовую конструкцию. В этом случае размеры ямы придется подгонять под ее параметры.

Фундамент иногда своей тяжестью способствует понижению изначальной позиции всей конструкции. Земля в любом случае оседает, но без лишних нагрузок эти 5 см не сильно заметны.

Если планируется кирпичное сооружение, тогда следует приступать к построению квадратной оградки вокруг будущего стульчака. Высота кабины берется около двух метров. С трех сторон все стены выкладываются одинаково. А там, где будет дверь, делается отметка для места крепления лутки.

Построение корпуса туалета производится отдельно, если это деревянная конструкция. С помощью заранее приготовленного чертежа собирается не сложная прямоугольная комбинация. Затем это сооружение переносится на надлежащее место.

Сверху кабинки в основном делается неровная поверхность, а под углом, либо в виде домика. Для того, чтобы не скапливалась вода во время дождя или снега. Крышу также делают из деревянных брусков, и сверху стелется рубероид. Затем кладут шифер или профнастил.

Важные нюансы при строительстве

Для прочности и жесткости грунта перед тем, как выкладывают стены из кирпича или бочку, нужно насыпать щебня. Слой камня не должен быть меньше 3 см. Затем его следует хорошо утрамбовать. Или можно сделать цоколь – забетонировать дно ямы.

После завершения укрепления стен ямы также следует укрепить верхнюю часть каркасной решеткой. В других случаях применяют бруски или бетонируют, оставляя два отверстия для стульчака и вентиляции.

После установки кабинки ее нужно утеплить. Не желательно применять металлические материалы, потому что в зимний период времени будет холодно. А летом ужасно жарко. После можно украсить стены обоями под тот стиль, в котором делается вся конструкция.

Стульчак изготавливается отдельно от самой кабинки. Он может быть прямоугольной формы, или же сплошная конструкция с трех сторон, которая крепится сразу во время установки кабинки. И в первом и во втором случае такое седло будет комфортным. Все зависит от пожелания будущих постояльцев.

Если кабинка сделана из дерева, тогда стоит сразу покрасить ее. Так материал сможет дольше прослужить и по внешнему виду будет благороднее выглядеть. Дополнительные функции благоустройства наполняют в конце постройки, например:

• полочки для туалетной бумаги;
• освещение;
• емкость для израсходованной бумаги;
• отделка для освежающих препаратов.

Вентиляционная труба должна находиться сзади туалета. Высота ее обязана превышать высоту кабинки, чтобы способствовало правильному выходу паров.

Перед началом строительства брусья следует обработать специальным средством — защитной пропиткой. Это позволяет продлить срок службы доски. Средство хорошо впитывается и защищает структуру дерева от биологических воздействий и влаги.

В кабинке необходимо сделать окошко, которое послужит вентиляцией самой кабинки. Иногда окно делают в дверях. Не желательно класть плитку на пол. Зимой будет очень скользко находиться в туалете. Для предотвращения запахов существуют разные химические препараты, которые бросают в яму. Средство растворяет фекалии до однородной массы, уничтожая не приятный аромат. Данными препаратами пользуются один раз в месяц, а то и реже. Все зависит от количества жителей на дачном участке.
