Тв антенна из подручных средств: 4 простых способа сделать ТВ антенну своими руками

Содержание

Антенна из кабеля для цифрового ТВ за 5 минут

Супер простую и супер быструю в изготовлении антенну из коаксиального кабеля для приема каналов цифрового телевидения можно сделать своими руками минут за 5. Для этого вам не потребуется абсолютно ничего, кроме самого кабеля. И это главнейший плюс этой антенны.
Без телевизора сейчас никуда.

Эта конструкция вас обязательно выручит, к примеру, когда вы только-только въехали в жилище и ещё успели ни протянуть кабель, ни поставить стационарную антенну. Конечно это не единственный пример где поможет эта по истине простая петлевая антенна.
Сейчас в комментариях кто-нибудь обязательно напишет, что есть антенны ещё проще, типа штыревой. Для изготовления которой будет достаточно просто снять две изоляции с кабеля и всё будет работать. Я конечно с этим соглашусь, но петлевая антенна, которую сделаю я из коаксиального кабеля будет иметь гораздо большее усиление, ввиду своей направленности и резонансно-замкнутого контура.

Изготовление антенны из коаксиального кабеля


Так выглядит вариант сделанный из черного кабеля.


А теперь изготовление антенны по порядку. Все что нам понадобится это менее полуметра коаксиального кабеля любого цвета. Я взял белый.

От края кабеля отступаем 5 см и снимаем верхнюю изоляцию.

Далее снимаем изоляцию с центральной жилы.

Теперь все вместе аккуратно и плотно скручиваем.

Затем, от края со снятой изоляцией отступаем 22 см и вырезаем кусочек 2 см верхней изоляции и экранированной проволоки с фальной, не трогая при этом изоляцию центральной жилы.

Теперь от конца разреза отмеряем ещё 22 см и делаем прорез шириной 1 см только со снятием верхней изоляции. Экран кабеля не трогаем.

Далее берем конец кабеля, с которого начинали. И очень плотно приматываем его у последнему разрезу, формируя круг антенны.


На этом наша антенна готова к работе. Конечно это не обязательно, но если вешать антенну на улицу, то лучше изолентой заизолировать все оголенные места кабеля. Так же можно добавить жесткий каркас, но это по желанию.

Расположение антенны


Антенну направляем на ретранслятор или телевизионную вышку. Направление можно выбрать и опытным путем, вращая антенну.
Лучшем вариантом будет если разместить ее за окном, так как стены дома очень сильно глушат высокочастотный сигнал.

Проверка показала отличный результат работы



Смотрите видео инструкцию изготовления антенны


Если вам все же не понятно, как сделать антенну из кабеля, то посмотрите обязательно видео ниже или задайте вопросы в комментариях.

Простая антенна для цифрового телевидения своими руками.

Самодельная простая антенна из коаксиального кабеля для приёма DVT-T2 сигнала.


Собрать самую простую антенну для быстро развивающегося цифрового телевидения, чтобы смотреть 20 бесплатных каналов несложно.

Я решил сделать по-быстрому антенну для телевизора на кухне из подручных средств. Эту модель я делал впервые, хотя до этого была самодельная антенна, в народе называемая «восьмёрка» или би-квадрат, и она показала хороший результат, но на неё надо больше времени.

Основные размеры антенны взял из интернета, но добавил к самоделке и немного от себя:

сделал самодельный кронштейн, позволяющий устанавливать антенну, как на горизонтальной поверхности, так и крепить на окне.


Материалы для изготовления


Для изготовления антенны мне потребовалось:
  • коаксиальный кабель длиной 1,5 метра;
  • пластиковые стяжки;
  • корпус от вентилятора на 24 В;
  • держатель от телефона;
  • антенный штекер;
  • корпус от автомобильного ароматизатора.

Изготовление антенны

Универсальный кронштейн собрал из держателя для телефона с присоской и корпуса от сгоревшего вентилятора для охлаждения сварочного аппарата.


Склеил их вместе, а место склеивания закрыл попавшимся корпусом от ароматизатора, который как нельзя лучше подошёл по размеру.



Благодаря подвижному кронштейну антенну легко направить и зафиксировать на стекле на нужной высоте.


Изготовление самой антенны заняло ещё меньше времени, чем изготовление кронштейна.

С одного конца кабеля снял внешнюю и внутреннюю изоляцию длиной 5 см и скрутил все провода вместе.


Далее отступил ещё 22 см и снял верхний слой изоляции вместе с экранирующей оплёткой длиной 2 см.

Снова отступаем 22 см и удаляем только верхний слой изоляции. На оголённую оплётку наматываем скрученный в самом начале конец кабеля, формируя тем самым круг антенны.


Спаиваем это соединение, изолируем изолентой и крепим хомутами к кронштейну.



Остаётся припаять штекер и антенна готова.



Испытания антенны

Кронштейн на присоске был выбран специально, чтобы расположить антенну на окне, так как стены сильно глушат сигнал от передающей антенны.


Заключение

После подключения к приставке DVT-T2 телевизор показал только 10 каналов 1 мультиплекса.

Вторая попытка была более успешной — все 20 каналов и три радиоканала.



В целом антенну из интернета я оценил на четвёрочку, а вот свой кронштейн под неё — на пять.

🔧 Как сделать своими руками антенну для цифрового ТВ: расчёты и установка

Совсем скоро «аналог» уйдёт в прошлое и на смену старому формату придет вездесущая «цифра». Сегодня в нашем обзоре представим несколько простых идей, как без особых вложений продолжать наслаждаться качественной телевизионной картинкой. Итак, как сделать своими руками антенну для цифрового ТВ – от теории к практике.

Так называемую «пассивную» антенну можно сделать и самому, главное знать схему сборки и владеть определенными знаниями

Содержание статьи

Какие существуют виды антенн для цифрового телевидения

По типу усилителя сигналов телеприёмники бывают активными и пассивными. Первый вид антенн не нуждаются ни в усилителях, ни в электропитании, они осуществляют приём сигнала за счёт своей геометрии. Минус здесь только один – не всегда качественный приём сигнала.

А вот приборы активного типа оснащены усилителем сигналов, в свою очередь они могут создавать помехи при неправильной настройке

Такое может произойти, если сигнал антенны слишком мощный.

Что нужно для работы

Оптимально для этой самодельной телеантенны подходит медная или алюминиевая проволока диаметром 2-5 мм. Это не совсем бюджетный вариант, но зато качество картинки будет лучше.

Совет! Если проволоки нет, то подойдут различные трубки, уголки, полоски из меди и алюминия.

Кроме того потребуется приобрести коаксиальный антенный кабель необходимого размера, штекер для входа в телевизор, крепежи для кабеля к основе (ведь её нужно будет зафиксировать).

Вариант сопротивления кабеля следует брать не ниже 75 Ом. Кроме того вам понадобиться плотный картон или фанера для основы, куда ваша антенна будет крепиться.

Изготовление антенны

Делается такая антенна очень быстро, буквально – 10 минут. Рассмотрим все этапы работ пошагово.

Рассмотрим ещё один вариант антенны.

Для изготовления антенны Харченко важно определить ближайший ретранслятор. Для этого воспользуемся специальной картой распределения цифрового эфирного телевидения.

Узнаем наши показатели

Далее необходимо провести несложные расчёты с помощью он-лайн калькулятора в любом из доступных сервисов.

В калькуляторе вам будет необходимо внести следующие параметры. За среднее значение в нашем случае можно взять 600 MHz

Важно! D– расстояние между антенной и рефлектором.

Изготавливать антенну будем из кабеля диаметром 0,5 см и длиной 1, 10 м.

Важно! Собранную антенну важно проверить, если приём нормальный, то в местах пайки дополнительно можно обработать антенну герметиком, особенно если вы её выносите на улицу.

Если нет герметика, все «голые» стыки можно обмотать изолентой, можно также использовать термоусадку.

Если в вашем регионе достаточно много осадков, то можно укрыть антенну специальным навесом, либо приспособить «защиту» с помощью обычных пластиковых контейнеров или 19 литровых бутылей.

Как своими руками сделать спутниковую антенну для телевизора: особенности

Для работы потребуется следующие предметы:

  • старый зонт, либо металлическая тарелка;
  • фольга, либо металлические листы;
  • медный кабель;
  • жестяная банка;
  • блок питания и усилитель сигнала.
Вот такая универсальная антенна у нас получится

Этапы работ:

  1. Замеряем расстояние между спицами и вырезаем аналогичные сегменты фольги. Металлические листы закрепляем равномерно, покрывая всю внутреннюю поверхность зонта.
  2. Создаем деревянное основание таким образом, чтобы закрепить антенну под углом 45° в северо-восточном направлении.

    В жестяной банке делаем отверстие на расстоянии 2-2,5 см

  3. Зачищаем кабель, полностью освобождая центральную жилу. Длина свободного конца должна быть не менее 10 см. Отрезаем, под углом 90° делаем «усы» с двух краёв. Далее берём обычную канцелярскую резинку большого размера.

    Свободный край кабеля продеваем внутрь, а наши усы обматываем вокруг проткнутого сквозь резинку конца

  4. Разбираем нашу конструкцию и протаскиваем провод в подготовленное заранее отверстие жестяной банки. Повторяем ещё раз предыдущий этап.Фиксируем конструкцию термоклеемСоздаем основания из металлических пластинБерём обычную пластиковую трубу для водопровода. На жидкие гвозди закрепляем «держатель»

    Далее на расстоянии 65-70 от от низа закрепляем нашу жестяную банку на жидкие гвозди

Важно! Тарелку важно разместить на северо-восточном направлении, запаянный конец банки должен смотреть вверх.

Особенности изготовления своими руками ДМВ антенны

Делают её из трубок или проволоки:

  • 1-5 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) диаметром 10-20 мм;
  • 6-12 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) 8-15 мм;
  • ДМВ диапазон — медная или латунная проволока диаметром 3-6 мм.

Важно! Рамки должны устанавливаться так, чтобы их центры (точки пересечения диагоналей) находились на одной прямой. И направлена эта прямая должна быть на передатчик.

Подробнее о процессе работ можно посмотреть в этом видео

Самые простые варианты изготовления ТВ антенны для дачи и дома

Самые простые антенны для дачи можно изготовить буквально из подручных средств. Важно помнить, что такие антенны могут сильно снижать качество передачи в зависимости от погодных условий. Однако, вот такие идеи вполне могут быть использованы при условии острой необходимости.

Если вам понравилась наше повествование или вы хотите поделиться своим способом создания антенны, оставляйте свои комментарии ниже под статьей.

Предыдущая

DIY HomiusКак избавиться от мышей в квартире и частном доме: эффективные способы

Следующая

DIY HomiusКак не ошибиться с выбором: разбираемся с размерами постельного белья у разных производителей

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

КАК СДЕЛАТЬ САМОДЕЛЬНУЮ АНТЕННУ СВОИМИ РУКАМИ

КАК СДЕЛАТЬ ТЕЛЕВИЗИОННУЮ АНТЕННУ САМОМУ СВОИМИ РУКАМИ

Доброе время суток, уважаемый читатель!

Сегодня мы рассмотрим как самостоятельно в домашних условиях сделать ТВ-антенну своими руками. Естественно, изготовление более сложных в техническом плане антенн, принимающих сигнал со спутников, требует достаточно серьезной технической эрудиции, ну и, конечно, оборудования (как минимум, декодера для расшифровки сигнала). Поэтому мы оставим вопрос изготовления подобных антенн профессионалам, а мы же рассмотрим как сделать простую самодельную антенну в домашних условиях из подручных средств.

На самом деле, самую примитивную антенну можно изготовить из простого куска медной проволоки: взяли, отрезали от нее кусок размером 50-60 см., и вот вам уже простая антенна, способная принимать сигнал. Однако функциональность подобной антенны, как вы понимаете, весьма ограничена. Для более устойчивого приема телевизионного сигнала необходимо сделать немного более сложную конструкцию. Причем из материала, который доступен абсолютно всем – из пивных банок. На первый взгляд может показаться, и не без доли правды, что идея изготовления антенны из пивных банок могла прийти в ум только стабильно выпивающего русского инженера на закате лет, сидящего в кресле и попивающего этот славный напиток… И вдруг футбольный матч «Реал» – «Барселона», прерывается из-за плохого сигнала.

Возможно, так оно и было… История создания первой ТВ-антенны из пивных банок, увы, уходит в коллективное инженерное бессознательное, однако свою эффективность данная конструкция показала весьма поразительную. Естественно, конкуренцию со спутниковыми антеннами данная конструкция не выдержит, и канал ВВС вы смотреть не сможете. Но смотреть большинство российских каналов, не требующих декодера, вполне очень даже. А сделать такую антенну из банок проще простого: купите для начала 2 банки пива, кальмарчиков, семечек и … посмотрите на рисунок, который приведен ниже. Да, и еще вам понадобиться коаксиальный кабель, найти который весьма просто в любом магазине электроники. Вся «соль» изготовления такой антенны в строгом совпадении объема тары с волновым сопротивлением кабеля 75 Ом. Соедините данную антенну с телевизором, и наслаждайтесь.


Однако для более тонких любителей телевизора такая конструкция, конечно, покажется не достаточной. Ну что же… если есть терпение, немного времени и желание его использовать, можно сделать своими руками и более сложную антенну. Посмотрите на ниже приведенный рисунок. Изготовление подобной антенны действительно не займет слишком много времени. Конструкция, безусловно, более сложная по сравнению с антенной из пивных банок. Однако не настолько, чтобы ее не смог сделать любой начинающий радиолюбитель.

Итак, как же сделать такую антенну? Наружное кольцо антенны (3) необходимо сделать из алюминиевой или медной трубки (диаметром 15 – 18 мм.). Также изготавливаются из меди или алюминия две скобы толщиной 5 мм (1). Нужно сделать также небольшую площадку из текстолита толщиной 10 мм (2). Затем нужно закрепить с помощью болтов площадку(2) к скобам (1). Далее привариваются медные или алюминиевые трубки (4) диаметром не более 5-8 мм. с шагом 36 градусов. В общей сложности, таких трубок должно быть 10 штук. Данные трубки затем соединяются между собой трансформаторным проводом, строго выдерживая диаметр 1200, 1000, 800, 600, 400, 200. Места соединения данных трубок хорошо привариваются или припаиваются.

А затем наматывается антенный провод к болтам на скобах. Все – антенна готова! Чем выше будет располагаться такая антенна, тем качественнее будет звук и изображение. Желательно разметить ее на вращающейся мачте, чтобы иметь возможность регулировать сигнал. Надо сказать, что такая антенна неплохо показала себя при работе с нашими телевизорами. Но нужно понимать, что ее работа во многом зависит от состояния атмосферы, а именно когда электромагнитное излучение имеет наименьшее поглощение. Поэтому естественные погодные пертурбации будут имеет определенное влияния на функционирование такой антенны.

По сути, изготовление такой антенны напоминает плетение своеобразной паутины, в которую затем мы будем ловить сигнальных «мух» и преобразовывать их в звук и изображение. Поэтому телелюбителям-паукам желаю успехов в плетении своих узоров и удачной охоты!



Как сделать телевизионную антенну из подручных средств

Несмотря на то, что вариантов передачи и приема телесигнала сейчас очень много, эфирное телевидение еще не исчезло полностью. В этом есть свои преимущества. Это бесплатно, а для приема телесигнала достаточно телевизора, источника питания и антенны. Антенну можно сделать своими руками.

Телевизионную антенну можно сделать по-разному

Что вам нужно

Для изготовления телевизионной антенны вам понадобится:

— алюминиевая или медная проволока;

— антенный разъем;

— древесина;

— 2 велосипедных обода;

— доска;

— пластиковая канализационная труба;

— трубы пластиковые;

— столярные или слесарные инструменты.

Провод должен быть цельным, но достаточно толстым. Телевизионный кабель идеален, но он не всегда может быть под рукой.

Если телецентр близко

В исключительных случаях, когда телецентр находится недалеко от точки приема, сигнал можно принять просто на кусок провода. Возьмите 1,5 м толстого алюминиевого провода, зачистите примерно 1 см с одного конца, напильником подгоните толщину к центральному гнезду разъема ТВ-антенны. Вставьте провод в разъем. Поворачивая провод вертикально или горизонтально, изгибая его в разных точках и подбирая длину опытным путем, настраивают антенну на телестанцию.Этот способ подходит, когда расстояние до телецентра менее 1 км.

Универсальная антенна

В остальных случаях потребуется изготовление специальной антенны. Одним из основных требований к телевизионной антенне является ее широкополосность. Сделать широкополосную дипольную антенну можно из подручных средств. Такая антенна будет состоять из двух вибраторов. Чтобы она была широкополосной, их площадь должна быть большой. Возьмите 2 обода от велосипедных колес со спицами и закрепите их на изоляционной балке так, чтобы расстояние между краями ободов было около 50 см.В качестве такой балки можно использовать кусок канализационной пластиковой трубы (лучше из легкого пластика, она обладает лучшими теплоизоляционными свойствами), деревянную доску (в этом случае позаботьтесь об утеплении, так как мокрое дерево может проводить ток), любой другой изоляционный материал достаточного размера и прочности.

Используйте винты или заклепки, чтобы выбить каждый из ободов. Подсоедините краны к телевизору с помощью двухпроводной линии. Этот способ подходит для телевизоров с высоким входным сопротивлением (200 Ом). Но чаще всего телевизоры оснащены коаксиальным входом на 75-50 Ом; для подключения вашей антенны к такому телевизору вам понадобится согласующий трансформатор.Он сделан из кусков коаксиального кабеля. Он также подключен к телевизору с помощью коаксиального кабеля. В качестве дипольных вибраторов подходят не только колеса от старого велосипеда. Можно использовать, например, спортивные алюминиевые обручи и любые другие предметы подходящей формы и размера. Такая антенна имеет направленность, поэтому ее нужно наводить на телецентр.

Fond d’écran dans le couloir sous la porte sombre: фото в интерьере |

При формировании пространства, объединении папье-красок и портов в большую роль: c’est pourquoi il est Important de Pouvoir Combiner Correctement la couleur des portes et des mursLes portes de couleurs foncées sont une solution vraiment innovante et Intéressante: elles ont l’air moderne et decorent n’importe quel intérieur.

Ces portes sont bien adaptées à de nombreux style de design moderne: moderne, high-tech et autres. Malheureusement, de bonnes portes ne sont pas toujours une garantie que l’intérieur aura l’air royal: vous avez besoin de tous les détails de la salle pour «raconter» à son propriétaire plus qu’il ne peu se dire. Pas la dernière place est occupée par le papier peint: au 21ème siècle, il y a une énorme sélection de papiers peints de différents matériaux et de différentes couleurs. Grâce à cet assortiment, vous pouvez choisir des papiers peints adaptés aux portes sombres.

Премьера: Coller le papier peint ou mettre la porte dans le couloir

En ce qui, который касается лица, ответственного за возмещение ущерба, de nombreux spécialistes se battent sur de nombreux litiges sur le web: chaque partie a undefined nombre de ses arguments, qui prouvent leur justesse. Si parler объективность, alors ce n’est pas une вопрос aussi catégorique. Et pourtant, un plus grand pourcentage de personnes croient que vous devez d’abord installer les portes avant de coller le papier peint. Et pour défendre cette position, il existse des preuves unréfutables. Il se peut que la porte dans laquelle les portes seront placées ne soit pas assez lisse. Surtout ce problème peut être remarqué chez les debutants qui ont d’abord décidé de faire des reparations. Il se trouve que pour que les portes deviennent dans la porte, vous devez le rendre plus lisse à l’aide de plates de platre, en cousant des trous inutiles. Naturellement, après cela, vous devez arracher le vieux papier peint et beginner à en coller de nouveaux: c’est-à-dire que les gens gaspillent du matériel et de l’argent.Si vous êtes sûr que votre porte est parfaitement plane et adapterée à la future porte, alors la question n’est plus aussi Fondamentale.

Afin de ne pas risquer, il est preférable de starter les réparations avec l’installation de la porte: sinon, il n’y aucune garantie que le processus sera couronné de succès

Идеальный вариант для установки в порту, puis coller le papier peint, et seulement à la dernière place — porte et garniture .

Это решение является удобным для того, чтобы установить один из лучших установщиков портов.

A quelle étape de la réparation puis-je mettre des portes (видео)

C’est la deuxième question à laquelle chaque internaute мнение сына. Maintenant, la plupart des funds d’écran sont collés à bout, et, par consequent, il n’y a pas beaucoup de différence d’où vous pouvez coller le fund d’écran. Et pourtant, il peut être noté que beginer à coller le papier peint de la fenêtre est beaucoup plus pratique, car la lumière tombe de telle sorte que vous ne serez pas dérangé par l’ombre.En outre, си подвеска ле коллаж дю papier peint il y avait де erreurs, puis си collé бой à бой, alors ils пе sont pas си visibles (цела зависит от aussi де l’éclairage). Afin d’éviter les problèmes lors de l’adhérence du papier peint, vous devez extermentmentment le mur sous la colle pour détecter la présence d’irregularités ou d’autres défauts. Si vous trouvez même une petite irrégularité, alors il devrait être puttied.

Pour coller le papier peint de la fenêtre est plus facile, car la lumière tombe de telle sorte que l’ombre ne vous interferera pas Pendant cette opération

Pour plus de commodité, vous pouvez dessiner une ligne verticale, et à partir de là, par la suite, repousser lorsque vous utilisez le papier peint .

Cela vous helpera à coller les bandes uniformément les unes aux autres: par consequent, le résultat sera meilleur que lors du collage sans utiliser cette astuce.

Комбинация портов и папье-красок: лучшие растворы для кулуара

Afin de vraiment choisir le bon papier peint pour la porte, vous devez avoir un bon goût esthétique et la mind dans les tenances actuelles dans la concept. Эксперты De Nombreux рекомендуют, чтобы цвет бумаги отличался от портов.Например, les portes peintes dans la couleur du chêne blanchi ne seront pas combinées avec des couleurs claires: puisque les portes elles-mêmes sont légères, elles se fundront simplement avec les murs.

Профессиональные концептуалисты, рекомендуемые для создания контраста между портами и бумагой: cela augmenter la petite pièce

Naturellement, существуют превосходные растворы для чистых материалов в одном цвете, а также в темпах мемов, которые контрастируют между портами легких и папье-пейнт-фонсе, образующим серу au goût de plus de gens.

Portes grises — Fond d’écran gris

Le gris est consideré comme tres difficile pour les Designers, car si un peu trop, alors une piece élégante, faite en gris, peut devenir déprimée et ennuyeuse. Même dans le système de croyance chinois «Feng Shui», la couleur greise des murs n’est pas souhaitable. Et pourtant, si vous choisissez les bonnes nuances de gris, vous pouvez réaliser que votre couloir aura l’air propre et aristocratique.

Le plus approprié est une nuance de gris «metallique»: votre couloir ressemblera à un vraiment moderne

Cette couleur est complètement neutre, et n’importe quelle autre couleur lui conviendra. Si vous voulez que votre piece soit dominée par une couleur grise, vous devriez choisir les nuances les plus claires qui sont proches du blanc. Les funds d’écran gris, например, sont parfaits pour le style urbain ou high-tech, puisque le gris est la couleur du metal, de l’asphalte et de la ville.

Sous la porte grise или a plusieurs Варианты оформления:

  • Стандартный вариант: Papier peint gris à la porte grise: Vous pouvez choisir différentes nuances, de sorte que le mur et les portes ne fusionnent pas en un seul.
  • Серые порты и темные тени
  • отличаются превосходным контрастом. Le seul point négatif est que le fund d’écran sombre a l’air déprimant et que Certaines personnes attrapent de la tristesse.

Fond d’écran dans le couloir sous la porte de la lumière

Pour les portes légères, превосходный раствор, состоящий из похожих папье-тонов. Например, les portes blanches avec des murs de la meme couleur auront fière allure: la couleur blanche convient parfaitement au couloir, où vous devez agrandir visuellement une petite piece. Le blanc est une couleur douce et спокойный: il est parfait pour les personnes actives Pendant la journée, qui veulent se détendre et se détendre après une journée de travail active.

Les portes blanches sont combinées avec presque n’importe quel papier peint: par instance, vous pouvez rafraîchir l’interieur avec les murs de couleurs vives

Peu importe la couleur de votre fund d’écran: clair, foncé ou fait «sous la brique». Ла выбрал ла плюс важный эст де ramasser les portes et le sol de la bonne couleur, qui ira bien avec les murs.

Le couloir n’est pas pour rien appelé «le visage de tout l’appartement»: si vous avez vraiment envie de rendre la pièce très élégante, alors il existe un grand name de solution de design: vos invités seront surpris et apprécieront votre деликатесный соус.

Exemples de papier peint dans le couloir sous la porte sombre (фото)

Амазон.

com: Телевизионная антенна — 1byone Усиленная цифровая антенна HDTV на 50 миль Мощный усилитель Усилитель сигнала для всех ТВ 4K UHF VHF 1080P Местные каналы с 20-футовым коаксиальным кабелем : Все остальное Чуть больше трех лет назад мы переехали менее чем за милю в новый дом в том же городе. У нас есть два смарт-телевизора Vizio (чем я очень доволен). Я собирался подключить кабель к новому дому, но случайно заглянул на недостроенный чердак и увидел что-то похожее на 20-футовую сосну, ободранную до ветвей — очевидно, большую телевизионную антенну.В каждой комнате были коаксиальные розетки, которые, как я предполагал, были для кабеля, но, думая, что они могут работать с антенной, я подключил их и — вуаля! – более 20 каналов OTA, большинство из которых с превосходным высоким разрешением, что позволяет сэкономить более 2500 долларов США в год по сравнению с обычным кабелем.

Признаюсь, я неустанно и, возможно, с пренебрежением хвастался сбережениями. Примерно до месяца назад, когда OTA внезапно вышла из строя. (Netflix, Amazon Prime и т.д. продолжали нормально работать.) Практически невозможно найти мастеров, занимающихся телевизионными антеннами, но я нашел парня, который после определения неисправности где-то в проводах между антенной и разветвителями в подвале, сказал, что может снова подключить антенну, но не раньше, чем погода улучшится, возможно, через несколько месяцев здесь, на Великом Белом Севере.Он предположил, что тем временем я мог бы захотеть приобрести антенну типа «кроличьи уши», чтобы принимать хотя бы основные каналы вещания.

Имея это в виду, я не собирался тратить много денег. Провел некоторые исследования на Amazon и в других местах и ​​остановился на этой антенне. Честно говоря, за менее чем 18 долларов я подумал, что если это не сработает, я сделал плохую ставку, и так будет до тех пор, пока Антенный Гай не починит антенну на чердаке.

Хорошо. Это все преамбула или предисловие или что-то в этом роде. Сегодня пришла эта антенна.Я подключил его к телевизору на первом этаже. Это сработало отлично. Не то чтобы отлично, действительно здорово — есть 21 OTA-канал, HD — отличное качество. Это было на первом этаже. Другой Vizio находится в подвале; честно говоря, не ожидал, что эта антенна там заработает. Но я поместил его в окно на уровне земли, и он отлично работает.

Я прочитал все, и в брошюре, прилагаемой к этой антенне, говорилось: «Напишите свой обзор на Amazon, включая фразу «Я непредвзятый рецензент [. . . ]’, и мы включим вас в наш ежемесячный розыгрыш.. ».

Как угодно. Вот что я думаю, если самая точная рекомендация: Помните, я сказал, что у нас было два телевизора? Попробовав это всего несколько часов назад, я заказал второй.

‘Нафф сказал?

Наружная антенна с усилителем для dvb t2. Самодельная антенна DVB T2 своими руками

Наступила эра цифровых сигналов. Все вещательные телекомпании начали работать в новом формате. Аналоговые телевизоры доживают свой век. Они до сих пор в рабочем состоянии и есть практически в каждой семье.

Для того, чтобы старые модели успешно дорабатывали свой ресурс, и люди могли использовать их при просмотре цифрового вещания, достаточно подключить DVB-T приставку к ТВ-приемнику и ловить сигналы ТВ волны специальным антенна.

Любой домашний умелец в состоянии не покупать антенну в магазине, а сделать своими руками из подручных средств для просмотра программ цифрового телевидения дома или на даче. Два самых доступных конструктива описаны в этой статье.


Немного теории

Принцип работы антенны для цифрового пакетного телевидения

Любой телевизионный сигнал распространяется в пространстве от излучателей передающей телевышки до телевизионной антенны синусоидальной электромагнитной волной с измеряемой высокой частотой в мегагерцах.

При прохождении электромагнитной волны через поверхность лучей приемной антенны в ней индуцируется напряжение V. Каждая полуволна синусоиды образует разность потенциалов со своим знаком.

Под действием наведенного напряжения, приложенного к замкнутой цепи приема входного сигнала с сопротивлением R, в последней протекает электрический ток. Он усиливается и обрабатывается схемой цифрового телевидения, выводится на экран и динамики в виде изображения и звука.

У аналоговых моделей ТВ-приемников между антенной и телевизором работает промежуточное звено — приставка DVB-T, которая расшифровывает цифровую информацию электромагнитной волны в ее привычный вид.

Вертикальная и горизонтальная поляризация цифрового ТВ сигнала

В телевещании по ГОСТам принято излучать электромагнитные волны только в двух плоскостях:

  1. по горизонтали.

Таким образом, передатчики направляют излучаемые сигналы.

А пользователям достаточно повернуть приемную антенну в нужной плоскости, чтобы максимально снять силовой потенциал.

Требования к антенне цифрового пакетного телевидения

Телевизионные передатчики распространяют свои волны сигнала на короткие расстояния, ограниченные линией прямой видимости от верхней точки излучателя телевышки.Их дальность редко превышает 60 км.

Для таких расстояний достаточно обеспечить небольшую мощность излучаемого ТВ сигнала. Но, сила электромагнитной волны в конце зоны покрытия должна формировать нормальный уровень напряжения на приемном конце.

На антенне индуцируется небольшая разность потенциалов, измеряемая в долях вольта. Он создает токи с малыми амплитудами. Это предъявляет высокие технические требования к сборке и качеству изготовления всех частей цифровых приемных устройств.

Конструкция антенны должна быть:

  • изготовлена ​​аккуратно, с хорошей степенью точности, исключающей потери электрической мощности сигнала;
  • направлена ​​строго по оси электромагнитной волны, исходящей от передающего центра;
  • ориентированы по типу поляризации;
  • защищенные от посторонних помех сигналы той же частоты, поступающие от любых источников: генераторов, радиопередатчиков, электродвигателей и других подобных устройств.

Как узнать исходные данные для расчета антенны

Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из пояснительного первого рисунка, является длина волны электромагнитного излучения. Под нее создают симметричные плечи вибраторов различной формы, определяют габаритные размеры антенны.

Длина волны λ в сантиметрах легко вычисляется по упрощенной формуле: λ = 300/F.Достаточно просто найти частоту принимаемого сигнала F в мегагерцах.

Воспользуемся для этого поиском ГУГЛ и запросим у него список региональных точек телесвязи для нашего района.

В качестве примера показан фрагмент таблицы данных по Витебской области, красным прямоугольником выделен передающий центр в Ушачах.

Частота волны 626 мегагерц, тип поляризации горизонтальный. Этих данных вполне достаточно.

Выполняем расчет: 300/626 = 0,48 м. Это длина электромагнитной волны для создаваемой антенны.

Делим пополам и получаем 24 см — искомая длина полуволны.

Максимальное значение натяжения достигает в середине этой области — 12 см. Его также называют амплитудой. Для этого размера сделана штыревая антенна. Обычно выражается формулой λ/4, где λ — длина электромагнитной волны.

Простейшая телевизионная антенна для цифрового телевидения

Требуется кусок коаксиального кабеля с волновым сопротивлением 75 Ом и антенный штекер.Мне удалось найти на старом складе готовый двухметровый кусок.

Со свободного конца обычным ножом срезаю внешнюю оболочку. Длину беру с небольшим запасом: при настройке всегда проще откусить небольшой кусочек.

Затем снимаю экранирующий слой с этого участка кабеля.

Работа сделана. Осталось вставить штекер в разъем на ТВ-приставке и направить оголенный провод внутренней жилы поперек приходящей электромагнитной волны с учетом горизонтальной поляризации.

Антенну следует разместить непосредственно на подоконнике или закрепить на стекле, например, скотчем или привязать к креплению жалюзи. Отраженные сигналы и помехи можно экранировать полоской фольги, расположенной на небольшом расстоянии от центральной жилы.

Такая конструкция делается буквально за десяток минут и не требует особых материальных затрат. Стоит попробовать. Но он способен работать в зоне уверенного приема сигнала. Мое здание заслоняет гора и многоэтажный дом.Передающая телевышка расположена на расстоянии 25 км. В этих условиях цифровая электромагнитная волна многократно отражается и плохо принимается. Пришлось искать другое техническое решение.

А вам по теме этой конструкции предлагаю посмотреть видео владельца Эдокофф «Как сделать антенну для цифрового ТВ»

Антенна Харченко на 626МГц

Для приема сигналов аналогового ТВ вещания различной волны диапазонах частот, раньше меня хорошо устраивала конструкция зигзагообразной широкополосной антенны, не требующей сложного изготовления.

Сразу вспомнил одну из их эффективных разновидностей — антенну Харченко. Я решил использовать его конструкцию для цифрового приема. Я сделал вибраторы из плоской медной шины, но вполне можно обойтись и круглой проволокой. Это облегчит сгибание и выравнивание концов.

Как определить размеры конкретной антенны

Онлайн калькулятор

Воспользуемся всезнающим поиском Google. Пишем в командной строке: «Расчет антенны Харченко» и нажимаем Enter.

Выбираем любой понравившийся сайт и делаем онлайн расчет. Я пошла к первому открывшемуся. Вот что он рассчитал для меня.

Все его данные я представил картинкой с обозначением имени размеров антенны Харченко.

Изготовление деталей конструкции антенны

Приведенную информацию я взял за основу, но точно не выдержал все размеры. Из предыдущей практики знаю, что антенна хорошо работает в широкополосном диапазоне длин волн.Поэтому размеры деталей были просто немного завышены. Полуволна каждой гармоники синусоиды электромагнитного телесигнала уложится в плечо каждого вибратора и будет принята им.

На основе выбранных данных сделал заготовки для антенны.

Конструктивные особенности вибратора

Соединение концов хвостовика для восьмерки создается по центру на этапе гибки. Я спаял их паяльником.

У меня он создан по принципу «Момент», сделан своими руками из старых трансформаторов, работает уже два десятка лет. Припаяли даже медный провод 2,5 квадрата на тридцатиградусном морозе. Работает с транзисторами и микросхемами без их выгорания.

Планирую в ближайшее время описать его конструкцию в отдельной статье на сайте для тех, кто тоже хочет сделать его своими руками. Следите за публикациями, подписывайтесь на уведомления.

Подключение антенного кабеля к вибратору

Медная жила и оплетка были просто припаяны к металлу восьмерки с разных сторон по ее центру.

Кабель привязывали к медной шине, сгибая ее петлей в форме полуквадратного вибратора. Таким образом, импедансы кабеля и антенны согласованы.

Конструкция экранирующей сетки

На самом деле антенна Харченко часто прекрасно работает без экранирования сигналов, но я решил показать ее изготовление. Для основы я взял деревянный брусок. Красить и пропитывать лаком не стал: конструкция будет использоваться в помещении.

В задней части блока просверлил отверстия для крепления проводов экрана и вставил их, а потом заклинил.

Получился экран для антенны Харченко. В принципе, его можно сделать разной конструкции: вырезать из куска лобовой брони танка или вырезать из пищевой фольги — получится примерно так же.

С обратной стороны планки закрепил тросом конструкцию вибратора.

Антенна готова. Осталось установить его на окно для работы в вертикальной поляризации.

При удалении телевизионного приемника от передающего генератора мощность его сигнала постепенно ослабевает.Его можно увеличить специальными электронными устройствами – усилителями.

Вам просто нужно хорошо видеть разницу между принимаемыми антенной сигналами, которые могут быть:

  1. просто ослабленными;
  2. содержат высокочастотные помехи, искажающие форму цифровой синусоиды до формы некоего «карябола».

В обоих случаях усилитель выполнит свою роль и увеличит мощность. Тем более телевизор будет четко воспринимать и отображать ослабленный сигнал, а с усиленной «каряболой» будут проблемы с воспроизведением.

Для устранения таких интерференционных волн предназначены:

Их необходимо измерять с помощью осциллографа, а способы использования различных конструкций следует анализировать в каждом конкретном случае. Антенна здесь не виновата.

Цифровой телевизор T2 набирает обороты популярности. И это естественно, цифровое телевидение вытесняет аналоговое и это необратимый процесс. Более того, в ближайшее время аналоговое вещание будет вообще прекращено.Что делать пользователям, у которых есть телевизоры без ресивера Т2 и кабельного ТВ? Ответ прост — купить приставку Т2. На сегодняшний день цена на приставки T2 сильно упала и не выглядит заоблачной. Плюсы довольно большие: вы получаете множество каналов в цифровом качестве, без ежемесячной платы, с минимальными затратами и без покупки нового телевизора. Только сравнив качество цифрового и аналогового ТВ, вы никогда не пожалеете о своем выборе.

О выборе приемников Т2 написано довольно много.Более того, постоянно выпускаются новые модели. Я бы посоветовал взять недорогую, но новую модель, почитав отзывы на сайтах интернет-магазинов. Как правило, работает любой приемник, но большое значение имеет антенна. Даже если вы находитесь недалеко от телевышки, но загораживаете многоэтажки и т.п. — а это почти всегда, то хорошая антенна — залог безаварийного (а главное — безнервного) качественного приема максимальное количество цифровых телеканалов.

Но дорогая антенна не всегда хорошая антенна. Особенно, если у вас расстояние от телебашни 50 и более км. В магазинах продаются «специальные» антенны для Т2. По сути ничего «особенного», нужна хорошая антенна для диапазона DCM. Если у вас осталась старая антенна DCM, в первую очередь попробуйте подключить ее. Распространенные «польские» антенны не подходят для приема цифровых каналов Т2.

Предлагаю проверенный вариант простой, в то же время отлично себя зарекомендовавшей, самодельная антенна для Т2 … Форма антенны не нова, давно используется и при приеме ДКМ аналогового телевидения, но размеры оптимизированы для приема цифровых каналов Т2.
Стоит отметить, что в интернете предлагается большое количество вариантов самодельных антенн для Т2: из пивных банок, из самого кабеля антенны, переделанная польская и т.д. Это для совсем ленивых, ну не стоит ожидать качество от таких антенн.

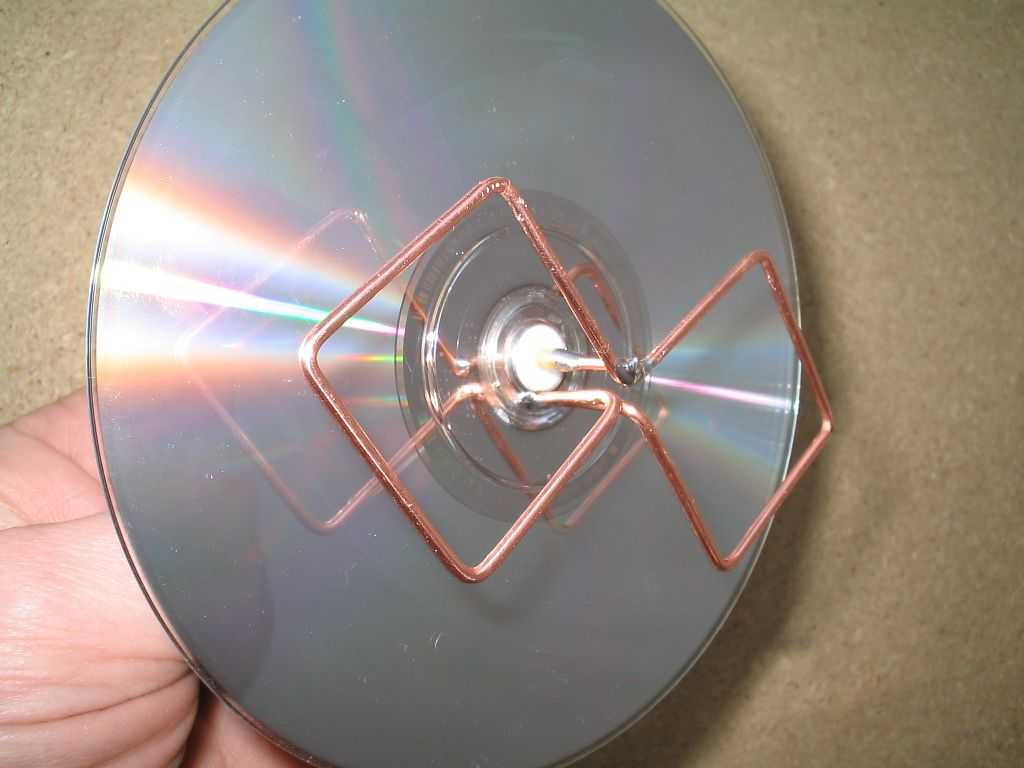

Так. За форму антенны принята давно известная «восьмерка».Корпус антенны изготавливается из любого токопроводящего материала подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоса, шина, уголок, профиль. Медь, конечно, предпочтительнее. Я использовал медную трубку диаметром 6 мм. Медная проволока также является хорошим вариантом. У меня как раз была такая трубка.

Размеры (редактировать)

Внешняя сторона квадрата 14 см, внутренняя сторона немного меньше — 13 см. За счет этого середина двух квадратов не сходится, оставляем зазор около 2 см.
Все, что вам нужно, это трубка, проволока или другой материал, длиной 115 см (это с небольшим запасом).

Первый отрезок 13 см + 1 см на петлю (для прочности) если из проволоки, или наклепан для пайки внахлест для трубки. Второй и третий — по 14 см, четвертый и пятый — по 13 см, шестой и седьмой — по 14 см, а последний восьмой — 13 см + 1 см, опять же на соединение.

Зачищаем концы по 1,5 — 2 см, закручиваем две петли друг за другом, после чего стык герметизируем.Это будет один контакт кабельного соединения. Через 2 см еще один.

Из медной трубки выглядит так

Трубку гнуть чуть сложнее, но большой аккуратности от нас не требуется. Небольшие огрехи формы не влияют на работу антенны. А вот то, что площадь проводника увеличивается, это плюс. Ну и проводимость меди выше, чем у алюминия и тем более стали. Чем выше проводимость, тем лучше прием антенны.

Подготовленное к пайке соединение предварительно заклепывается и очищается. Для пайки необходимо использовать мощный паяльник (от 150 Вт). Простой радиолюбитель на 30 ватт. не паять. Можно использовать паяльную кислоту.

Еще раз проверьте геометрию и пропаяйте соединение

Если вас не особо смущает эстетичный вид, можно просто закрепить антенну на штапике или любом другом удобном держателе. Эта антенна располагалась на чердаке, поэтому использовался самый простой способ крепления — изоленты. Если антенна будет размещена на улице, позаботьтесь о более эстетичных и надежных креплениях.

Это вариант антенны Т2 из алюминиевого провода диаметром 3 мм. Фиксируется одним винтом на окне. Расстояние до телебашни около 25 км. Правда 6 этаж, ниже не проверял, но в этих условиях уровень сигнала 100% и качество 100%.Кабель старый, 12 метров до телевизора. Принимает все 32 канала. Сначала переживал, что это не медь, но как оказалось зря. На обычной алюминиевой проволоке (которая была в наличии) все отлично получилось. То есть, если у вас есть зона уверенного приема, то можете не заморачиваться и смело использовать алюминий (не знаю, может сталь подойдет).

Эта антенна не использует никаких усилителей. Настраивается очень просто — крутишь по максимальному уровню и качеству сигнала на каналах твоего тюнера.Проверьте остальные каналы и почините антенну. Если прием плохой, можно поэкспериментировать не только с поворотом, но и изменением расположения и высоты. Очень часто сигнал может быть во много раз сильнее, когда антенна смещена всего на 0,5-1м в сторону или по высоте. Удачи — антенна проверена — эффективна на 100% и лучше, чем минимум половина, а то и больше покупных антенн, где на всем экономят и за хорошие деньги продают туфту.

Хотите смотреть цифровое телевидение бесплатно? Для этого вам понадобится комнатная антенна для цифрового ТВ, купить которую вы можете на этом сайте.Антенны являются внешними элементами и используются для вещания цифрового и аналогового телевидения. Образцы изготовлены из алюминия. Прочность и устойчивость материала к внешним механическим воздействиям определяет длительный срок службы. Установка проста. Оборудование монтируется на фасадных элементах жилого дома или на крышах частных домов. Вес устройств небольшой.

Особенности эксплуатации

Антенну рекомендуется использовать на расстоянии не более нескольких десятков километров от телевышки. Производитель не может гарантировать 100% результат. Качество вещания зависит от особенностей рельефа местности, конструктивных параметров конструкции и т. д. Антенна для цифрового ТВ, которую вы можете купить в этом интернет-магазине, является незаменимым устройством. Способствует улучшению условий приема телевизионного сигнала.

Антенна

для dvb t2 сочетает в себе все необходимые качества, которые определяют популярность этого продукта. Модели изготовлены из качественных деталей. Конструкция является надежным элементом.Прием сигнала в стране полностью оптимизирован.

Какой вариант купить, чтобы он точно подходил

Качество приема цифрового телевидения полностью зависит от сигнала в конкретном месте. Антенна выбирается с учетом того, насколько сильный принимаемый сигнал в той или иной местности. На этом портале вы найдете множество образцов, подходящих для разных условий приема. Например, там, где хороший прием, не нужно покупать дорогой механизм.А в районах с плохим приемом следует устанавливать более мощные устройства.

Кирилл Сысоев

Черствые руки не знают скуки!

Содержание

Чтобы антенна для телевизора исправно служила и не вызывала затруднений в работе на даче или в квартире, необходимо правильно подобрать комнатное (комнатное) или уличное цифровое устройство. Критериев покупки телевизионной антенны несколько – сила приема сигнала, усиление, активность.Познакомьтесь с известными производителями устройств, секретами выбора и установки.

Типы антенн для ТВ

В России уровень сигнала телевизионных волн разный, поэтому домашние антенны отличаются высокой чувствительностью, что обеспечивает прием практически в любых условиях. Различают параболические, комнатные и наружные антенны, которые делятся еще на несколько категорий. Для приема телевизионной волны без помех необходим индивидуальный подбор типа и мощности.

Спутник

Популярны параболические телевизионные антенны

. Отличаются стабильностью работы, высоким качеством приема сигнала и увеличенным количеством каналов. Оборудование этого типа состоит из ресивера, ресивера для декодирования, принимает волны со спутника, поэтому четкость изображения зависит от расположения аппарата и телевизора.

Прямой фокус

В данном типе облучатель преобразователя «смотрит» ниже горизонта, что защищает приемник сигнала от негативных атмосферных воздействий:

  • название модели: MULTI Toroidal;
  • цена: 1100 руб.;
  • Характеристики
  • : диаметр — 100 см, прием от 16 спутников;
  • плюсов: простота добавления каналов;
  • минусы: качество получения разное.

В небольшом доме или на даче пригодится 60-сантиметровая спутниковая тарелка, которая стоит чуть дороже первой:

  • название модели: Triax TD-064;
  • цена: 1300 руб.;
  • характеристики: 60 см;
  • плюсы: устойчивость к атмосферным осадкам, коррозии;
  • минусы: стоимость каналов спутникового ТВ высокая.

Для тех, кто не хочет заморачиваться со сложной конструкцией, подойдет готовый спутниковый телевизор:

  • Название модели: НТВ+;
  • цена: 7050 руб. ;
  • Особенности
  • : интерактивная приставка, кинотека;
  • плюсов: расшифровка;
  • минусы: возможны помехи.

Смещение

Преимуществом использования офсетных антенн является больший угол обзора и улучшенное качество изображения:

  • название модели: Supral;
  • цена: 1400 руб.;
  • характеристики: 80 см;
  • плюсы: антикоррозийное покрытие, настенное крепление;
  • минусы: нет.

Следующий подтип имеет чуть больший диаметр, что подходит для приема любых волн:

  • название модели: универсальный;
  • цена: 1200 руб.;
  • характеристики: 90 см, алюминиевый сплав;
  • плюсы: совместимость с разными розетками ТВ;
  • минусы: нет вложения.

Третьим вариантом офсетной антенны будет комплект спутникового телевидения по доступной стоимости:

  • название модели: D-Color DCA-101;
  • цена: 253 рубля;
  • характеристики: размеры 30*20 см;
  • плюсы: компактность, питание усилителя от приставки, мало шума;
  • минусы: нет.

Наружные телевизионные антенны

Если покупатель живет вдали от передатчиков телесигнала, усилить прием помогут наружные элементы.Уличные варианты принимают ТВ-волны на расстоянии до 60 км от передатчика. Для правильного подбора нужно знать расстояние до ближайшей вышки, выяснить необходимость усиления волны. Для получения качественной картинки рекомендуется размещать блок как можно выше над домом.

Активный

Активная антенна для ТВ комплектуется специальным усилителем мощности. Это помогает улучшить четкость телевизионной картинки, когда телевышка находится далеко:

  • название модели: Funke ABM 3553;
  • цена: 2300 руб.;
  • Характеристики
  • : 75 Ом, типоразмер 1.38 м;
  • плюсы: работает в сложных условиях приема, изготовлен из анодированного алюминия;
  • минусы: большой размер, отсутствие кабеля и блока питания.

Более доступная по цене антенна, отличающаяся конструктивными особенностями:

  • название модели: Cadena AV;
  • цена: 1550 руб. ;
  • Характеристики
  • : прием DVB-T/DVB-T 2;
  • плюсы: есть скоба;
  • минусы: питание через переходник.

Еще одним популярным доступным бюджетным вариантом станет следующий дальнобойный аппарат:

  • название модели: Rexant ABM 3529;
  • цена: 2064 рубля;
  • характеристики: 68 см;
  • плюсов: есть защита от коррозии и ультрафиолета;

Пассивный

При отсутствии препятствий можно использовать пассивные устройства для телевизора, которые дешевы и не требуют усилительного оборудования:

  • название модели: GELLAN FULLBAND-15;
  • цена: 1264 рубля;
  • характеристики
  • : до 2700 МГц, 50 Ом, параметры — 240*240*40 мм, условия эксплуатации — настенный;
  • плюсов: вертикальная поляризация;
  • минусы: улучшает сигнал на расстоянии до 10 км.

Вторым по популярности брендом является голландский Funke, который стоит дорого, но оправдывает параметры:

  • название модели: Funke BM 4527;
  • цена: 1413 руб. ;
  • Характеристики
  • : 75 Ом, 685 мм;
  • плюсы: анодированный алюминий;
  • минусы: нет кабеля и блока питания.

Третьей по популярности антенной среди покупателей телевизоров является антенна Locus, доступная по цене, продается со скидкой:

  • Название модели: Locus L 021.12;
  • цена: 1300 руб.;
  • Характеристики
  • : дальность 55 км, 1,31 кг, 1,4х2 м;
  • плюсы: простота сборки;
  • минусы: нет провода.

Стержень

Традиционная телевизионная антенна имеет стержневую систему, состоящую из металлических полувибраторов:

  • Название модели: Jablotron AN-05 GSM;
  • цена: 1428 руб.;
  • Характеристики
  • : частота 900-1800 МГц, длина кабеля — 3 м;
  • плюсов: магнитное основание;
  • минусы: возможны помехи.

Более дорогой и качественный — товар другого производителя, выпускающего дипольные устройства для телевизоров:

  • название модели: ETS-LINDGREN;
  • цена: 3144 рубля;
  • характеристики
  • : 80 МГц-2 ГГц, параметры — 210х170х9 см;
  • плюсы: индивидуальная калибровка, высокий коэффициент усиления;
  • минусы: вес 4,5 кг.

Самым дорогим устройством в коллекции считается военный:

  • название модели: Narda RA-01;
  • цена: 5000 руб.;
  • Характеристики
  • : 9 кГц-30 МГц, вес — 1.5 кг, габариты – 150х135х120 мм;
  • плюсов: индивидуальный;
  • минусы: слишком дорого.

Каркас

Данный подтип представлен одним или несколькими витками проводов, соединенными в один каркас, в плоскости которого расположена максимальная интенсивность дециметрового диапазона частот:

  • название модели: Garmin 220;
  • цена: 1490 руб.;
  • характеристики: компактный;
  • плюсов: принимает любые программы;
  • минусы: требуется доставка.

Следующее простое устройство представляет собой каркасную обмотку магнитогенерирующего типа:

  • название модели: EMCO 7603;
  • цена: 1000 руб.;
  • Характеристики
  • : 20 Гц-50 кГц, 16 витков, диаметр — 12, высота — 8 см;
  • плюсы: индивидуальная калибровка, линейная поляризация, вес — 0,5 кг
  • минусы: не найдено.

Рамочная телевизионная антенна A.H.Systems более доступна и проста в эксплуатации:

  • название модели: А.H.SYSTEMS SAS;
  • цена: 700 руб.;
  • Характеристики
  • : 1 кГц-30 МГц, 50 Ом;
  • плюсы: вес 1 кг, повышенная прочность конструкции, в комплекте сетевой адаптер и предусилитель;
  • минусы: принцип работы от аккумулятора.

Комната

Если сигнал от ТВ центра качественный, подойдет внутренний приемный прибор, который удобнее внешнего в плане установки. Такие варианты дешевы, подходят к любой телевизионной розетке, транспортабельны.Минусом является сложность настройки изображения. Различают аналоговые, всеволновые, широкополосные и узкополосные разновидности.

Цифровой

Этот подтип используется для получения цифрового изображения. С его помощью можно добиться качественной картинки:

  • название модели: Funke Margon Home 2.0;
  • цена: 1450 руб. ;
  • Характеристики
  • : 170-240 МГц;
  • плюсы: внутренний шнур 3,5 м;
  • минусы: не оборудован уличным кабелем.

Следующая антенна для ТВ более доступная, ее можно заказать на почте по акции:

  • название модели: BBK DA 19;
  • цена: 843 рубля;
  • Характеристики
  • : прием HDTV-стандартов эфирного ТВ;
  • плюсы: мало шума;
  • минусы: не найдено.

Всеволновый

Из названия следует, что приборы принимают все виды частот (дециметровые, метровые), их называют универсальными:

  • Название модели: Польская антенна Delta K331A.02;
  • цена: 1092 рубля;
  • Характеристики
  • : габариты 280*680*120 мм;
  • плюсов: прием любых телепрограмм;
  • минусы: мелкие помехи.

Популярен отечественный производитель, продукция отличается выгодной стоимостью и бесплатной доставкой при заказе от 3000 руб:

  • название модели: SPI 918;
  • цена: 399 руб. ;
  • Характеристики
  • : 75 Ом;
  • плюсов: компактный размер;
  • минусы: нет.

Широкополосный

Вентиляторный или широкополосный подтип устанавливается в пригородных зонах, удаленных от передатчика:

  • название модели: Remo Bas 5340 TV JET ANT-USB Horizon;
  • цена: 580 руб.;
  • характеристики: логопериодический;
  • плюсы: питание от USB или ресивера;
  • минусы: работает только в зоне устойчивого поступления.

Потолочная версия может значительно улучшить прием на любой телевизионной волне:

  • Название модели: АО-700/2700-4;
  • цена: 599 руб.;
  • Характеристики
  • : вес 300 г, размеры 185*100 мм;
  • плюсов: купол;
  • минусы: нет провода.

Узкополосный

Этот термин относится к телевизорам с узким лучом, которые улавливают определенную частоту для уменьшения помех:

  • Название модели: Romsat AV-2845;
  • цена: 600 руб. ;
  • характеристики: длина провода 14 м, телескопический, материал — алюминий;
  • плюсов: не боится «зимовки» на даче;
  • минусы: размер 1035 мм.

Более дешевое устройство — простая конструкция отечественного бренда из пластика, улавливающая более мелкие каналы:

  • Название модели: Вектор-ПЛ-1 К;
  • цена: 450 р.в продаже;
  • Характеристики
  • : 5-128 В, 75 Ом;
  • плюсы: провод 3 м;
  • минусы: пластик, недалеко от башни.

С усилителем

Комнатные антенны с усилителем для ТВ помогут смотреть передачи с четкой картинкой и ярким изображением:

  • Название модели: Delta Satellite DVB-T2 DS 1000;
  • цена: 1800 руб.;
  • характеристики
  • : устойчивость к воздействию солнечных лучей, установка на мачте;
  • плюсы: встроенный усилитель слабого сигнала, ловит — до 80 км;
  • минусы: не найдено.

Следующая конструкция телевизора, допускающая цифровое и аналоговое телевизионное кодирование, будет стоить вдвое дешевле:

  • Название модели: Селенга 101 А;
  • цена: 843 рубля;
  • Характеристики
  • : длина кабеля 1,2 м;
  • плюсов: компактность, вес 300 г;
  • минусы: пластиковый корпус.

Как выбрать антенну для телевизора

Выбор зависит от места установки конструкции. Для удаленного места установки подходят уличные с усилителем, для городских квартир узкополосные, активнокомнатные, для автомобилей – каркасные.В деревнях и на дачах лучше устанавливать параболические тарелки. Выбор зависит от критериев удаленности, ценового диапазона, усиления.

Для авто

Для качественного приема ТВ, радио, навигатора необходим комбинированный автомобильный блок GPS или GSM. Parabolic принимает все программы, но стоит дорого. Внутренние активные всеволновые конструкции снабжены усилителем, внешние пассивные и требуют удлинителя. Среди недостатков последних отмечают неустойчивость к коррозии.

Для дачи

Для просмотра ТВ на даче лучше купить активную конструкцию и установить ее как можно выше. В комплекте должен быть усилительный элемент и переходник; вам нужно будет приобрести коаксиальный провод для зарядки. Внешний тип должен быть на крыше. Если рядом телевышка, подойдет внутреннее устройство. Купите широкополосный доступ для прослушивания радио.

Дом

В городской квартире или загородном доме проще установить комнатный блок на телевизор, если репитер находится не дальше 30 км.В противном случае придется ставить внешний (активный или пассивный) или цифровой с тюнером. Комнатную лучше выбирать со штангой (метр) или рамкой (дециметровые сигналы): она мобильна, меньше весит, легко подключается.

Как выбрать антенну для цифрового ТВ Т2

На сегодняшний день именно цифровое телевидение является лучшим по своим качественным показателям. Однако цифровой формат не является гарантией того, что не будет глюков. Антенна для цифрового телевещания помогает избежать технических проблем, связанных с качеством изображения.Но сначала нужно разобраться, какую антенну выбрать для цифрового телевидения.

Антенны для цифрового вещания – классификация

Существует несколько критериев для классификации устройств. Все устройства для цифрового телевидения представлены в нескольких категориях:

  • по месту крепления;
  • техническая возможность усиления сигнала;
  • по диапазону частот, которые может принять модель.

Комнатная антенна

Устройство находится в помещении.Использование модели комнатного типа возможно при условии приема на телевизор качественного, хорошего сигнала. Дом должен располагаться в непосредственной близости от башни. Таких мест немного, ведь здания, линии электропередач и многое другое являются помехой для сигнала. Также малоэффективна комнатная антенна на даче и в населенных пунктах, удаленных от города.

Два условия, необходимые для качественного функционирования устройства комнатного типа:

  • расстояние до ближайшей телевышки не более 20 км;
  • незначительная плотность застройки.

Утверждение, что комнатную антенну можно установить в любом помещении и сигнал будет такого же качества, ошибочно. Для каждой комнаты необходимо подбирать модель индивидуально.

Наружные устройства.

Считаются универсальными и используются в любой географической точке, в том числе за городом. Установку должен проводить специалист, так как необходимо применять определенные знания. Грамотная установка позволит вам получать надежный и качественный сигнал вне зависимости от удаленности от телевышки и наличия препятствий.

Перед покупкой антенны важно учесть несколько основных критериев:

  • удаленность от телевышки;
  • мощность;
  • наличие зданий в непосредственной близости;
  • степень вмешательства;
  • куда выходят окна;
  • этажность проживания;
  • элементы ландшафта.

Техническая возможность усиления сигнала

Пассивные антенны.

Особенности исполнения и конструкции:

  • усиливает телевизионный сигнал за счет конструктивно-технических особенностей устройства;
  • работа без подключения к сети;
  • в конструкции отсутствуют активные элементы, способные усиливать сигнал — транзисторы или микросхемы;
  • пассивное устройство не способно мешать сигналу;
  • часто мощности такого устройства не хватает для хорошего изображения.

Модель пассивного типа достаточна для помещений, расположенных в непосредственной близости от телебашни, при условии, что вокруг нет высотных зданий, а устройство находится на высоте более десяти метров.

Активные антенны.

Усиление сигнала происходит за счет конструктивных особенностей и с помощью встроенного усилителя, который монтируется внутри устройства или располагается отдельно. Оборудование работает от электрической сети через блок питания.

Антенны направленного типа с высоким коэффициентом усиления.

Иногда устройство создает помехи и шумы в принимаемом сигнале. Причин может быть несколько:

  • антенна для цифрового сигнала используется в зоне устойчивого цифрового сигнала
  • оборудование выбрано неправильно — не стоит выбирать модель с коэффициентом усиления больше необходимого;
  • Товар низкого качества.

По принимаемым частотам

Канальные устройства.

Используются для трансляции определенных каналов с определенной частотой, как правило, для обычных зрителей использование моделей данного типа не обязательно.

Диапазонные антенны.

Используются там, где необходимо принимать волны в определенном диапазоне. В частности, для вещания каналов в цифровом формате достаточно устройства, работающего в дециметровом диапазоне.

Всеволновые антенны.

Перехват каналов в двух диапазонах. Специалисты рекомендуют выбирать именно этот тип устройств, поскольку на территории России каналы транслируются в метровом и дециметровом диапазонах.

Технические характеристики

Несмотря на огромное количество цифр, указанных в паспорте товара, для простого потребителя важен только один параметр – коэффициент усиления.

Единицами производительности являются децибелы, чем выше число, тем выше эффективность антенны и выше способность устройства усиливать сигнал.Однако во всех случаях чрезмерное усилие обеспечит хорошее изображение. Важно, чтобы усиление устройства соответствовало месту установки. Если товар некачественный, велика вероятность, что в техническом описании будет указан несуществующий коэффициент.

Все числа выше 45 дБ необходимо тщательно проверять, а значения между 80 и 120 дБ — явный обман.

Очень часто покупатели теряются, какая антенна лучше, учитывая огромное разнообразие моделей и критериев выбора устройства.Перед покупкой определитесь со следующими вопросами:

  • для каких целей приобретается устройство;
  • в какой зоне будет работать антенна.

Конечно, важно правильно установить устройство, иначе даже правильно подобранное устройство не гарантирует хорошего сигнала:

  • устройство должно быть направлено строго в сторону телебашни;
  • для ситуаций, когда из помещения открывается вид на телебашню, достаточно оконной антенны, это устройство крепится к оконной раме и по своим ТТХ ничем не уступает уличному устройству, хотя и считается комнатным образцом;
  • чтобы обеспечить хорошую работу нескольких телевизоров в доме, необходимо купить устройство уличного типа с лучшими характеристиками;
  • Не устанавливайте устройство в непосредственной близости от объектов и поверхностей, активно создающих помехи, например, возле металлочерепицы, линий электропередач и других передающих объектов.

Первый раз нужно включить антенну без усилителя, если изображение плохое, подключить усилитель. Многочисленные положительные отзывы специалистов и простых потребителей подтверждают эффективность уличных моделей.

Какую антенну выбрать – обзор моделей

Комнатная антенна » Blackmor DVB Т 2- T 5207 »

Устройство комнатного типа с усилителем.Захватывает сигнал в двух форматах в дециметровом диапазоне. Коэффициент усиления составляет 28 дБ. Кабель устройства необходимо приобретать отдельно.

Комнатная антенна «Delta K 132 A»

Устройство комнатного типа с усилителем. Питание поступает от инжектора или напрямую от приставки. Коэффициент усиления колеблется от 20,5 до 25,0 дБ. Размеры устройства: длина — 22 см; ширина — 33,6 см; рост — 83 см. Вес не более 250 гр.

Антенна

Универсальное устройство, которое можно устанавливать в помещении и на улице. Подходит для приема каналов двух форматов — цифрового и аналогового. В комплект входит специальный кронштейн для фиксации устройства, блок питания, кабель и подставка для установки на горизонтальную поверхность. Усиление зависит от количества принимаемых каналов: от 6 до 12 каналов — 30 дБ; от 21 до 60 — 36 дБ.

Антенна AU -13

Малогабаритная напольная модель, которая крепится к стене или балконной решетке. Производитель устройства является торговой маркой DSR.Коэффициент усиления составляет 13,5 дБ. Размеры устройства: длина — 60 см; ширина — 30 см; высота — 20 см. Вес изделия 900 грамм.

Антенна ANT -507 S

Малогабаритное наружное устройство, которое можно закрепить на стене или балконной раме. Производитель — торговая марка «Фуба». Коэффициент усиления колеблется от 5,8 до 7,2 дБ. Размеры устройства: длина — 41 см; ширина — 42 см; высота — 29 см. Вес примерно 450 грамм.

Антенна ANT -512 S

Малогабаритный уличный прибор, крепится к оконной или балконной решетке, также можно закрепить на стене. Производитель — торговая марка «Фуба». Коэффициент усиления составляет 10–12 дБ. Размеры устройства: длина — 60 см; ширина — 42 см; рост — 36 см. Антенна весит чуть больше килограмма.

Все представленные модели уличных устройств можно оснастить дополнительным усилителем, выбрав соответствующий коэффициент усиления.

Посмотрев видеоролик, вы сможете более подробно ознакомиться с основными видами телевизионных антенн для цифрового телевидения, а также получить рекомендации по настройке оборудования.

При выборе антенны не приобретайте слишком дорогие модели. Лучше остановиться на уличных моделях со средними показателями, которых будет вполне достаточно для просмотра передаваемых каналов.

В контакте с

ТВ антенна своими руками

Прохожие думают, что достаточно купить дорогую телевизионную антенну, чтобы наслаждаться любимыми передачами. Со спутниковым телевидением утверждение верно, но на Земле дела обстоят иначе. В работу включаются препятствия, погодные условия, особенности местности. Важно понимать, как вести прием. Иначе даже самая лучшая ТВ-антенна, собственноручно изготовленная по чертежам, ничего не поймает. Обсудим нюансы связи, посмотрим, почему цифровое радио (даже телевидение) хотят перевести на ВЧ и КВ частоты, какие плюсы и минусы. Без понимания очевидных вещей сделать антенну для ТВ самостоятельно сложно: невозможно поставить себе техническое задание.

Особенности приема сигнала на телевизионную антенну

Принцип работы телевизионной антенны основан на преобразовании проводниками конструкции воздушных волн в электрический ток.Форма и размеры четко выверены. Для приема одного и того же канала существует множество конструкций телевизионных антенн. Первые дешевы, вторые наделены большим коэффициентом усиления, но узкой диаграммой направленности.

Во время Олимпиады-80 выяснилось, что телевизоры не ловят сигнал. .. у подножия Останкинской башни. Прием в кругу 2-3 км неуверенный. Вертикальная диаграмма направленности для телевизионного вещания зависит от дальности, ширина лепестка не превышает 10 градусов. Это означает, что до поверхности земли сигнал не дойдет, следовательно, ни от какой ТВ-антенны, спроектированной самостоятельно, толку не будет. В районе башни телевизоры видят только боковые лепестки, которые не отличаются большой мощностью, малой шириной.

Получается, что приемная напоминает концентрическое кольцо.

Крайне плохо ловит телевизор у подножия, так как уровень сигнала поднимается от эпицентра, поднимается, достигает пика, падает, пропадает, далее начинается так называемая прямая видимость.Это область, где прием уверен, если источник вещания не перекрыт препятствиями.

Известно много формул для определения заданного радиуса, приведем одну с небольшими оговорками:

  1. Существует в природе дифракция, способность электромагнитных волн обходить препятствия. И с увеличением частоты качество слабеет. Солнечные лучи проходят по прямой вне зависимости от препятствий, волны СВ и КВ диапазона уходят за горизонт на достаточном расстоянии.Зона вещания простирается на сотни квадратных километров. Приведенная ниже формула дана для нормальных условий, справедливых для диапазона телевизионного вещания. Это дециметровый и метровый диапазоны. Длинные волны отражаются от ионосферы. Эта способность теряется на частоте 30 МГц. По этим двум причинам использование КВ и СВ для вещания выгодно с точки зрения обеспечения аудитории качественным сигналом без лишних затрат. Недостаток в том, что в эфир нельзя вложить много информации.Дело в теореме Котельникова, не вдаваясь в подробности, упомянем, что обеспечивается несущая как минимум в 6 раз выше максимальной гармоники спектра передачи. В переводе на русский это означает, что есть граница по количеству информации, выше которой прыгнуть нельзя. Конечно, сложность можно решить интеллектуально, закодировав трансляцию, но разговор не относится к сегодняшней теме. На данный момент реализуется желание Правительства вести цифровое вещание на КВ.
  2. Преломление вызывает факт: в зависимости от состояния атмосферы волны начинают причудливым образом преломляться. Мореплавателям известно явление зеленого луча, возникающее после захода солнца. Спектр звезды разбивается по частотам на составляющие, цвет листвы проходит в сторону наблюдателя. Это явление увеличивает дальность приема телевизионной антенны, но усиление сильно зависит от погоды. Есть участок полутени, где ловится трансляция, потом пропадает.Это должны четко понимать жители отдаленных районов. Если устройство телевизионной антенны проводилось в ясную погоду, не факт, что в дождь можно смотреть любимые передачи. Наоборот, в пасмурную погоду сигнал ловится лучше. Уже было сказано, что у подножия Останкинской телебашни был неуверенный прием на телеантенну, это же касается и лепестков радиовещательной станции. Упомянули про дифракцию и рефракцию, интерференция осталась в запасе.Смысл термина: две волны приходят в общую точку, если частота одинаковая (как в нашем случае) происходит суммирование. Результат на телевизионной антенне зависит от разности фаз членов. Если приходят два сильных сигнала с разницей в 180 градусов, получаем вычитание. Это означает, что на телевизионной антенне будет появляться просто ноль, не дающий изображения. Чем дальше от башни, тем слабее явление, отраженных лучей становится меньше. А зона вещания, наоборот, представляет собой пятнистое поле света и тени (если бы люди могли видеть излучение).

Итак, вокруг телевышки имеется окружность, в которой телевизионная антенна улавливает сигнал, и с учетом описанных выше явлений радиус равен:

R = 4,15( √h2 + √h3),

где h2 и h3 — высота передающей и приемной антенн. Площадь, найденная по формуле, позволяет любому человеку описать вещательную станцию ​​указанными зонами:

  • Линия прямой видимости в радиусе 0.8 R. Зона уверенного приема при условии, что направление на вещательную станцию ​​от телевизионной антенны не перекрыто посторонними предметами. Зрители заметят, что при высоте Останкинской башни 400 метров корень квадратный составляет 20 метров. При любой высоте установки приемной ТВ-антенны максимум выйдет увеличить дальность на 20%. Для ловли сигнала с земли нужна прямая видимость на вышку, усилитель ТВ-антенны не поможет. Если невозможно найти по азимуту ясное небо в направлении вещания, ищите отраженный луч, идущий с невообразимых направлений.
  • Зона полутени большая, где будет приниматься ТВ антенна, с оговоркой на погоду. Справа приходит преломление. Условия преломления сильно зависят от температуры и влажности. Поэтому не ругайте ТВ-антенну, если нет приема. Крутить бесполезно, и усилитель в силах помочь. Амплитуда сигнала меняется. Область полутени лежит в пределах 0,8 R — 1,2 R по приведенной выше формуле. Внимательный читатель заметит, что разница составит обещанные специалистами 20% за счет рефракции.Из-за изменяющихся условий иногда увеличение дальности уверенного приема телевизионной антенны достигает 40%.
  • То, что простирается длиннее 1,2 R, относится к теневой зоне, где без отражения от ионосферы прием на телевизионную антенну невозможен. Уже было сказано, что сигнал, излучаемый вещательными вышками, на это не способен. Делать выводы.

Выводы по конструкции телевизионных антенн

Из сказанного видно, что ТВ-антенну надо ставить с умом.За городом преобладают близлежащие препятствия в направлении башни. Лес, простирающийся вдаль, не может помешать. Это связано с описанными явлениями дифракции и преломления, кроме того, линия визирования постепенно уходит вверх по той простой причине, что излучающая телевизионная антенна находится выше приемной. Угол легко вычислить, если знать расстояние до точки вещания, координаты расположения излучателя. На основе полученной информации просто рассчитайте высоту установки собственной телевизионной антенны.

Есть мнение, что чем выше, тем лучше, но не каждый дачник может возвести 400-метровую башню. Следовательно, на земле берем компас, карту, определяем место установки будущей ТВ-антенны и начинаем оценивать препятствия. В случае с лесом следите за меркой высоты деревьев на опушке. Это просто делается с помощью транспортира и линейки. От ствола считаем метры, пока направление на вершину не будет 45 градусов от земли. Указанное расстояние считается желаемой высотой. Для продвинутых сообщаем, что отношение высоты к дальности до основания ствола равно тангенсу угла, измеренного транспортиром в направлении взгляда на вершину. Необходимо отмерять от земли, либо прибавить к полученному конечному значению (в метрах) расстояние от земли до глаз. Рассчитать тангенс можно на персональном компьютере и на любом калькуляторе.

Не забывайте про поляризацию.В телевидении применяется горизонталь. Если наклонить телевизионную антенну, уровень сигнала начнет падать. Установку логично вести по уровню, чтобы директора волнового канала или восьмерки каркасной конструкции были правильно ориентированы не по отношению к холму с домом, а в реальном поле Земли. В этом случае максимальное усиление даст телевизионная антенна, собранная из подручных средств.

Быстрый способ проверить прием – антенна не требуется!

Вот способ проверить, можете ли вы принимать цифровые телевизионные сигналы.Вы можете сделать это, даже если у вас нет антенны и вы не хотите ее покупать прямо сейчас. Обратите внимание, что это всего лишь тест, а не постоянная настройка!

Прежде чем начать, введите свой почтовый индекс в Поиске станций , чтобы узнать, какие каналы доступны в вашем районе. Если у вас есть зеленый или желтый каналы, вы можете продолжить. Если у вас есть только красные каналы или нет, значит, в вашем районе нет широковещательных телевизионных сигналов, и вы не сможете использовать антенну для приема ТВ. Но вы можете использовать недорогие сервисы потокового телевидения, которые дешевле, чем кабельное телевидение.

Вам понадобятся три вещи:

1. Телевизор, способный принимать сигналы цифрового телевидения (DTV).  Эта функция есть у большинства телевизоров с плоским экраном, выпущенных в 2006 году или позже. (Для старых ламповых телевизоров потребуется преобразователь.)

2. Отрезок коаксиального кабеля.  Этот кабель обычно белого цвета, а его концы выглядят примерно так:

Коаксиальный кабель

Возможно, этот кабель уже подключен к вашему телевизору. Если это так, отключите другой конец и оставьте конец подключенным к телевизору.Отвинтите кабель от того, к чему он подключен, повернув шестигранную манжету против часовой стрелки. Чем короче, тем лучше в этом случае (несколько футов идеально).

3. Самодельная антенна. Подойдет любой кусок провода или кабеля, который не экранирован и не заземлен. Вот несколько примеров кабелей, которые могут работать как «быстрая и грязная» антенна:

  • удлинитель питания
  • шнур питания лампы
  • проволочная вешалка для одежды (с соскобленной краской в ​​одном месте, чтобы она могла соприкасаться с коаксиальным кабелем)
  • кусок провода (подойдет несколько футов)

Вот несколько типов кабелей, из которых не получится хорошая антенна:

  • USB-кабель (экранированный)
  • другой коаксиальный кабель (экранированный)
  • аудиокабели (RCA, инструментальный 1/4″ и т. д.Они экранированы)

Теперь начнем!

Возьмите отрезок коаксиального кабеля и вкрутите его во вход CABLE/ANTENNA на задней панели телевизора. Обычно есть только одна вилка, к которой подходит этот кабель. Если там уже подключен кабель, открутите его с другого конца и используйте для этого эксперимента.

Задняя панель телевизора показывает, куда подключить антенный кабель

Пока оставьте другой конец коаксиального кабеля свисающим.

Включите телевизор и перейдите в меню настройки, чтобы перевести телевизор в режим «Антенна» (в отличие от режима «Кабель»).Вот как это выглядит на моем Sony Bravia:

Выбор антенного входа на телевизоре

Затем перейдите к опции меню на вашем телевизоре, которая говорит что-то вроде «поиск каналов». Вот как это выглядит на моем телевизоре:

Сканирование каналов

Теперь вам нужно будет перевести телевизор в режим сканирования каналов, прикоснувшись центральным проводником коаксиального кабеля к чему-то металлическому, чтобы он действовал как антенна. Лучше, если за вас это сделает кто-то другой, или вы можете запустить сканирование и быстро провести коаксиал к своей импровизированной антенне. Не волнуйтесь, на моем телевизоре это не заняло 30 минут. Это заняло около 5-10 минут.

Возьмите любой кусок провода, который вы используете в качестве антенны, и прикоснитесь металлической частью к центральному контакту другого конца коаксиального кабеля. Вот пример использования шнура питания:

Импровизированная временная антенна для испытаний

Не прикасайтесь внешней металлической частью кабеля к импровизированной антенне, иначе она не будет работать как хорошая антенна. Прикасайтесь к антенне только центральным контактом кабеля!

Я должен подчеркнуть одну вещь: другой конец шнура питания НЕ ДОЛЖЕН быть подключен к стене, иначе вы можете ударить себя током и повредить телевизор!! Просто позвольте другому концу висеть свободно, ни к чему не подключенному.

Начинайте сканирование, удерживая импровизированную антенну на коаксиальном кабеле. Большинство найденных каналов находились в конце процесса сканирования, так что не сдавайтесь раньше времени!

Обратите внимание, это решение не предназначено для использования в качестве постоянной телевизионной антенны, поскольку кому-то придется держать кабель, пока вы смотрите телевизор! Это просто тест, чтобы увидеть минимальное количество каналов, которые вы можете получить, чтобы вы могли решить, хотите ли вы попытаться получить бесплатное вещание. Настоящая телевизионная антенна даст вам больше каналов.

Результаты

Если ваш телевизор нашел какие-либо каналы во время теста, поздравляем!! Вы кабельный инвалид!! Вы можете получать эфирное цифровое телевидение БЕСПЛАТНО!

Следующий шаг — купить настоящую антенну. Приведенная выше установка — это просто эксперимент.

Наружная антенна даст вам больше каналов. Однако, если вы хотите начать с комнатной антенны, я рекомендую Mohu Leaf (именно я пользуюсь лично).

Поскольку в этом тесте используется очень грубая антенна, вы можете получить значительно больше каналов, если купите настоящую антенну, такую ​​как Mohu Leaf.Даже если вы получили таким образом всего несколько каналов, это хороший знак. Помните, это всего лишь быстрая и грязная «антенна» — она примитивна и ни в каком смысле не идеальна. Это просто способ проверить, все ли работает.

Если ваш телевизор не нашел ни одного канала, не обязательно все потеряно. Возможно, вы сможете получить несколько каналов, если приобретете настоящую комнатную антенну (стоимостью около 40 долларов) или наружную антенну на крыше/чердаке. Посетите раздел «Мои антенны», чтобы узнать, какие типы доступны. Но перед покупкой проверьте Поиск станций , чтобы узнать, какие станции доступны в вашем районе.

Антенный конденсатор. 72 кГц Емкость настройки: 2331 пФ Напряжение конденсатора: 428 вольт RMS Резонансный циркулирующий ток: 22. net Портативная радиолюбительская антенна использует конденсаторы SMD. Объяснение конденсаторной антенны 6 ответов на «Доморощенный, высоковольтный переменный конденсатор для антенны с магнитной петлей» Дэмиен Уилсон, 12 августа 2017 г., 13:37. На рисунке А показан так называемый параллельно-резонансный контур, поскольку катушка и конденсатор включены параллельно. Сигнал не будет излучаться антенной.Диаметра (1 м) недостаточно, это неэффективно. ). Все… Конденсатор связи антенны является важным компонентом регенеративного приемника без ВЧ-каскада, такого как Twinplex. Значения R1, L2 и C3 зависят от многих факторов, таких как частота, длина антенны, высота антенны над землей и т. д. Подробная информация о двухсекционном переменном воздушном конденсаторе 32-130 пф для антенного тюнера Ham Radio SW. Я пробовал использовать несколько разных колпачков (не впаянных) безрезультатно. Выберите единицы измерения, английские или метрические.Ввод антенны — это линия передачи или линия подачи, которая соединяет антенну с А. Затем измените переменный конденсатор 30-365 пФ и измените настройку радио. 1) Рамочная магнитная антенна представляет собой радиочастотный трансформатор. Если длина окружности катушки индуктивности приближается к ¼ длины волны или более, то антенна будет точнее… Описание: 2. • Добавление металла (емкости) к концу (концам) дипольной или несимметричной антенны. Я попытаюсь объяснить в нескольких словах. как работает маленькая магнитная рамочная антенна.Линия связи L1 используется для преобразования импеданса линии передачи 50 Ом в высокий импеданс антенны. Несмотря на это, экономия средств в результате использования обычного настроечного конденсатора делает его привлекательным выбором при создании магнитной рамочной антенны QRP. Пластины конденсатора (38 и 40) проходят ортогонально от и … Это привело к ряду очень интересных идей о самодельных мощных ВЧ-конденсаторах, опубликованных в статьях о магнитных рамочных антеннах. 85 гигагерц и подробности о двухсекционном переменном воздушном конденсаторе 32-130 пф для антенного тюнера Ham Radio SW.Согласование импеданса антенны является важной частью любой конструкции M2M. Листинг закончился Тааак. 00 доставка + … A. Связь между меткой и потреблением считывателя, параллельно с конденсатором C. Антенна будет физически на 5% длиннее своей электрической длины D. Winegard RFL-342 Sensor Pro White Измеритель уровня телевизионного сигнала, Find Local Digital Программирование быстро и легко. Очевидно, что если вы используете автоматический контроллер антенны, это серьезный недостаток! Согласование антенн становится критически важным, поскольку антенны уменьшаются в размерах и размещаются в небольших модулях, которые могут работать в широком диапазоне температур и могут иметь поблизости посторонние предметы. Конденсатор изготавливается путем вставки одной алюминиевой трубки в другую с изолирующей втулкой между ними, служащей диэлектриком. o Несущая волна. Проследите соединения на катушке и найдите тот, который идет к настроечному конденсатору (или каскаду настройки варакторной антенны). B. Небольшая, но эффективная ВЧ-антенна для мест с ограниченным пространством является превосходным вариантом после Святого Грааля. В ней также используется шаговый двигатель Nema 17 для привода небольшого переменного конденсатора через червячную передачу, что обеспечивает передаточное отношение 20:1, очень похожее на настоящая магнитная рамочная антенна.9 пикофарад. Я еще не добавил 360pf параллельно. Блок конденсаторов с электроприводом и пульт дистанционного управления во время тестирования. Разработан G8ODE, обновлено в марте 2014 г., выпуск 1. Поскольку он используется только время от времени, вы должны получить… Ну, если у меня есть длинная или индуктивная антенна, я иногда могу использовать только конденсатор. настроить его на резонанс. представляющие его внутреннюю настроечную емкость и внутренние паразитные характеристики. Хотя компьютеры могут быть самым важным продуктом электроники в современном мире, беспроводная связь не сильно отстает.Тюнер имеет схему защиты PTT, отключающую линию манипуляции с усилителем до тех пор, пока тюнер не закончит настройку антенны. Когда анализатор подключен ко входу LC-тюнера, а Bird Termaline подключен к выходу тюнера, тщательная настройка конденсатора является наиболее сложной частью конструкции антенны такого типа. Я подозревал, что взорвался конденсатор, так как это произошло во время передачи. Его цель — сделать антенную систему «выглядящей» как чисто резистивная нагрузка — обычно 50 Ом для подавляющего большинства приемопередатчиков или приемников радиолюбителей в настоящее время.На что влияет добавление конденсатора последовательно с антенной? а. Variable Привет всем, я сделал свою КОНТУРНУЮ антенну для своей квартиры (4-й этаж) Медная трубка: размер 18 мм. Таким образом, электрический поток через конденсатор равен (35). Установите регуляторы усиления ВЧ и ВЧ на приемнике почти на максимум, а емкость конденсатора антенны на минимум (пластины полностью разъединены). Поскольку это настроенная антенна, она производит гораздо более сильный сигнал. чем провод такой же длины по прямой. Антенна работает без тюнера на 10 м, 15 м, 20 м и 40 м с КСВ ≤ 2:1. находятся в эфире.день. Широкополосное покрытие заканчивается постоянной перенастройкой. 18 пикофарад. ) Конденсатор, переменный, одиночный конденсатор, переменный, разделенный катод статора, холодный катод, катод с прямым нагревом, резонатор с косвенным нагревом, прерыватель цепи ячейки, коаксиальный кабель, кристалл, пьезоэлектрический диод с линией задержки, обычный диод, диод Ганна, светоизлучающий диод, светочувствительный Диод, фотогальванический диод, штыревой диод, варакторный диод, стабилитрон. Включение конденсатора в фидерную линию в определенной точке, немного меньшей, чем 1/2 длины волны от фидерной точки, может довести импеданс антенны до значения (R₀ + j 0) = характеристического импеданса. линии подачи.Резонансная частота антенны уменьшится C. Пройдите пару раз туда-сюда, перенастраивая нижнюю и верхнюю части шкалы. Малые рамочные приемные антенны также почти всегда резонируют с помощью плоского конденсатора, что делает их прием узкополосным. , чувствительный только к очень определенной частоте. Список окончен. Напряжения в приведенной выше таблице являются ПИКОВЫМИ напряжениями, а не теми, которые необходимы для получения указанной мощности. 300 Вт PEP = 300 Вт мощности для FM или AM. 500 МГц. . 5 дюймов в ширину.с 9 по 5. Катушки индуктивности накапливают энергию в магнитных полях, пропорциональную квадрату силы тока. 5 гигагерц, 4. Заряд на конденсаторе Теперь антенну с длинным проводом нельзя подключить напрямую к любой современной CB, не повредив CB, поэтому необходимо какое-то устройство связи, а также КСВ-метр. Текущий (переменный) конденсатор позволяет мне настраивать антенну в диапазоне от 40 до 17 метров. Привет, хорошая работа, я сейчас строю 2-метровую петлю Mag Mag Loop, я построил свой собственный переменный конденсатор, я еще не все собрал воедино, я могу отправить вам несколько фотографий сборки, если вы заинтересованы, Я хотел бы, чтобы эта антенна была только магнитной частью используемой электромагнитной радиоволны. Эта микрополосковая антенна представляет собой каскадную J-образную… Johanson Technology предлагает многодиапазонные беспроводные решения с расширенным портфолио Wi-Fi 6E IPC, добавляя трехдиапазонную внутреннюю чип-антенну WiFi 6E. Цель состоит в том, чтобы заблокировать подачу постоянного тока на антенну. тун . За исключением десяти метров антенна мобильной связи ВЧ будет короткой. Для настройки я использовал старинный серебряно-керамический конденсатор TRW емкостью 500… Изоляция между двумя портами (T X и R X) усилена с помощью полосового режекторного фильтра на основе встречно-штыревого конденсатора.Для приведенной ниже схемы антенны центральный конденсатор имеет емкость 15 пФ на элементе 3 между элементами 2 и 4, а балун 4:1 питает антенну между элементами 1 и 2. Это просто катушка индуктивности, образованная проволочной петлей и конденсатором, настроенным на резонанс. В основном этот тип представляет собой два переменных конденсатора на одном валу. Штатив для крепления антенны. Переменный конденсатор может быть любым конденсатором 0-500 пФ, желательно с валом 1/4 дюйма, на который можно надеть удобную ручку. 224ka (n—l), где: c = емкость в пикофарадах (пФ) n = количество пластин k = диэлектрическая проницаемость, a = площадь одной пластины (в квадратных дюймах) d = расстояние между пластинами для расчета площади поверхности меньшей трубки, … В основе каждого радиоприемника и MLA (магнитной рамочной антенны) лежит резонансный контур.• Энергия, подводимая к конденсатору, запасается в виде электрического поля, которое создается между пластинами конденсатора. Конденсаторы накапливают энергию в электрических полях, пропорциональную квадрату напряжения. Мы делаем это вместо того, чтобы использовать переменный конденсатор большего размера, потому что больший переменный конденсатор будет иметь слишком высокую минимальную емкость для использования на 10 м. Пример на фото — это действительно не балун, я не хочу лезть в глубокие воды, а это простой трансформатор, намотанный на подходящий тороидальный материал, хорошо работающий на ВЧ частотах.И излучатель, и резонатор — это то, что мы сейчас назвали бы антеннами. Осталось: д. Затем постепенно увеличивайте емкость. C7 предназначен для согласования петли с приемопередатчиком. Человек-черепаха. Re: Конденсатор двигателя для ротора антенны. антенный конденсатор предлагает компании больше гибкости в отношении затрат и цен. Многочисленные веб-сайты показывают катушку и последовательный конденсатор этих антенн. В пространстве между двумя концами помещается переменный конденсатор, настроенный на резонанс на определенной частоте.ПЕРЕМЕННЫЙ ВОЗДУШНЫЙ КОНДЕНСАТОР 365pF AM ДИАПАЗОН ПЕТЛЯ АНТЕННА КРИСТАЛЛИЧЕСКИЙ РАДИО ТЮНЕР НАСТРОЙКА. И 19 петель для антенны. У меня есть 5-ваттное радио, если бы я сделал эту антенну, какой большой конденсатор мне нужно было бы использовать, и как я могу сравнить мощность моего радиоприемника с напряжением пробоя конденсатора? о Антенна. Конденсатор представляет собой старый разделенный статорный конденсатор Hammarlund, который я подобрал на хамфесте. Как следует из названия, антенна состоит из стержня или стержня из феррита, который представляет собой магнитный материал на основе железа. Конденсатор никогда не добавляется последовательно с антенной. Чтобы достичь моей цели от 20 м до 80 м, мне нужно было достичь примерно от 15 пФ до 542 пФ (подробнее об этом позже). Эта кривая измеренного КСВ демонстрирует полосу КСВ 33 кГц 2:1 антенны с магнитной рамкой, когда конденсатор настроен на резонанс около 10,72 доллара. 293 ГГц (2. При использовании с обычным радиоприемником MW. 45 / 6. Антенный ответвитель Включает вакуумный конденсатор и 24 мкГн 20-амперный дроссель (EQP) SR-680 Это жемчужина нашего приобретения SRS.Банка Coca-Cola Zero короче и шире, а банка Coca-Cola Light длиннее и тоньше. И они керамические. Секция фазирования антенны может быть просто последовательным реактивным сопротивлением, равным реактивному сопротивлению антенны (Xa), но противоположным по знаку, то есть конденсатором для балансировки индуктивного реактивного сопротивления или катушкой индуктивности для балансировки емкостного реактивного сопротивления. 1 и 0. Он также должен работать с полной половинной длиной волны на 80 м (около 130-136 футов), если у вас есть место. Его расчетная емкость равна 7. Конденсатор никогда не добавляется последовательно с антенной. Последний ответ: A.Вторичный — это основной контур и настоящая антенна. Вы будете монтировать катушку, просверлив отверстия в плате и в форме катушки, в которые вставьте несколько маленьких винтов с резьбой 6-32. Эти маглупы также имеют очень узкую полосу пропускания… самодельный петлевой конденсатор, если вам не терпится построить рамочную антенну и вы не нашли подходящего настроечного конденсатора, настраивающего 0. Одна идея, которую я успешно применил на УКВ, состояла из медный штуцер, облицованный 1. Антенна похожа на половину конденсатора.Переменный конденсатор C2 используется для настройки наименьшего КСВ на всех трех диапазонах. 11 ax, эта недорогая миниатюрная антенна с SMD-чипом EIA 1206 (метрическая система 3216) работает в трех диапазонах: 2. научный писатель. Увеличение емкости увеличивает связь и наоборот. Эксперимент! Антенны очень Разработайте свой собственный настраивающий конденсатор для использования с этой антенной с помощью калькулятора емкости (конструкция конденсатора). Чтобы использовать калькулятор: 1. Бесплатная доставка Бесплатная доставка Бесплатная доставка. Схематическая диаграмма рамочной антенны AM показана ниже.300 Вт PEP = примерно 100 Вт мощности на SSB, однако 300 Вт PEP на боковой полосе будут иметь такой же пик… Мой первоначальный план состоял в том, чтобы использовать этот ATU на диапазонах 80, 40 и 20 м. Этот телефон также имеет антенны WiMax (работающие на частоте 2). Хотя это невозможно определить количественно, наблюдалось минимальное снижение КСВ и увеличение ширины полосы КСВ 2:1, что согласуется с другими измерениями. Резонанс будет отмечен заметным увеличением фонового шума. • Поляризация антенны представляет ориентацию электрического поля, создаваемого антенной.99. http://www. Воздушный зазор в один дюйм в воздухе подходит примерно для 75 000 В. Согласующие схемы часто содержат несколько дискретных катушек индуктивности и конденсаторов. РСМ-ССФ. 85 мфд. Антенны KYOCERA AVX доступны в стандартных и нестандартных конфигурациях с использованием самых разных материалов. Transmatch, или тюнер радиолюбителей, представляет собой устройство согласования с переменным импедансом. Как сделать: L — это полая катушка, а 1. Шапка с крышкой от Scorpion использует 3-футовую мачту и 60-дюймовые провода и позволяет включать 15 метров.Установленная на Scorpion 680 антенна может быть настроена в диапазоне от 80 до 17 метров. час Недавно нашел в интернете планы по изготовлению спиральной рамочной антенны на 40 метров. Конденсатор располагается вверху или внизу основного контура, но всегда напротив контура связи. Концы шлейфа подключены к стационарной Coca Zero (более крупная полуволновая антенна KM4ACK End Fed Build And Review. В целях безопасности соблюдайте расстояние не менее 6 футов от антенны во время передачи. час. 6 от KI6GD. 57. Настройтесь на слабый сигнал). станция на верхнем конце диапазона.Полное название: Настройка антенны с магнитной петлей с использованием вакуумного конденсатора переменной емкости, управляемого Arduino — Деннис Браун, VK6FADF, и Ли Томпсон, VK6TY CC BY-SA — Homebrew: дистанционное управление тюнером переменной емкости для спиральной антенны, 21–25 февраля 2019 г. Экранированная рамочная антенна для WWVB Вы никогда не найдете переменный конденсатор с таким диапазоном, поэтому в конечном итоге вы получите меньший переменный конденсатор (если вам повезет, с максимальной емкостью от 1000 до 2000 пФ) и несколько серебряных конденсаторов. слюдяные конденсаторы, включенные параллельно ему.С обычным настроечным конденсатором шасси является общим с одним набором лопастей и становится частью антенны. Однако имеющиеся в продаже конденсаторы… На современном рынке мобильных устройств существует острая потребность в эффективной миниатюризации антенн. Практическим примером является мобильная штыревая антенна. Между петлями делается зазор 2 мм, чтобы можно было легко провести соединение в катушке. Сначала ничего особенного не произойдет, но шум от приемника должен постепенно начать увеличиваться. СТОИМОСТЬ и спецификация Перестраиваемый конденсатор 可调谐电容产品 Универсальный конденсатор WS1040 компании WiSpry содержит четыре последовательно управляемых конденсатора. емкостью 349 пФ, что должно быть достаточно для диапазона AM-вещания, если ваша рамочная антенна имеет индуктивность около 250 мкГн. Применение С конденсатором 100 пФ антенна работала примерно 2:1 на 14 МГц и ниже 3:1 на 15 и 10 м. Я не очень доволен диапазоном 40 метров. Он имеет диапазон 6-32 пФ. 56 МГц. Схема усилителя сигнала антенны построена на нескольких транзисторах и дополнительных компонентах. Все разделы параллельно дадут вам макс. Распределение напряжения и тока на полуволновой антенне • Чтобы получить электромагнитное излучение, нам нужно ускорить некоторые электроны • В конце => максимальное напряжение и минимальный ток • В центре => минимальное напряжение и максимальный ток • Сопротивление источника питания изменяется по мере перемещения точки питания • Мин. Z в центре (обычно 50–75 Ом) • Макс. Z на концах (обычно 2–5 кОм) • Диполь с питанием от центра (OCFD) (обычно ~ 200 Ом) Компания Walsin Technology предлагает широкий ассортимент конденсаторов MLCC, резисторов, катушки индуктивности, компоненты безопасности и защиты, радиочастотные фильтры, антенны и модули для сетевых, автомобильных, промышленных и потребительских рынков Подробная информация о двухсекционном переменном воздушном конденсаторе 32-130 пф для антенного тюнера Ham Radio SW. В этой статье моделирование поля используется для … Предлагается небольшая электрическая резонансная антенна нулевого порядка (ZOR) с конденсаторной нагрузкой. Когда мы делаем это, мы должны Конденсаторы являются ключевыми компонентами в антенных системах. 3–7. Наиболее распространенные области применения конденсаторов в антенных системах включают согласование импеданса, настройку частоты и фильтрацию. Оставшееся время: 0 ч 25 м 17 с. Аннотация: В этом исследовании представлена ​​новая микрополосковая антенна с утечкой волны половинной ширины (HW-MLWA), которая может электронным образом управлять основным лучом на фиксированной частоте с помощью конденсатора с двойным зазором и диодами, что обеспечивает хорошее согласование импеданса с небольшим изменением коэффициента усиления. во время сканирования.Стрелка через конденсатор указывает, что он регулируемый. 7 к 1 на всем 80-метровом диапазоне. Я снял свою антенну (всего лишь простой штыревой штырь) и приступил к работе, полностью разобрав ее, перерезал фидер, чтобы вырезать все места с зазубринами, порезами или перегибами в кабеле, затем поставил новый припой типа pl259. на конце, а затем перепаял соединения на антенне. Резонансная частота антенны уменьшится. На схеме показан конденсатор с тремя пластинами площадью 4 квадратных дюйма, разделенными 0.Эта схема представляет собой простой изолятор для подключения телевизионной и радиоантенны. Х8Р. с. Переменный конденсатор-бабочка 260 пФ/12 кВ для комплектов рамочной антенны VA6POP. MLCC и антенны для поверхностного монтажа Vishay. Поэтому для сборки этой антенны используйте эмалированный медный провод #35. Как нам вернуть 160-метровый резонанс? Поместив серии L и C на конденсатор 15 пФ. Пока что я просто впаял переменный воздушный конденсатор на 365 пф. Вы можете взять 2 конденсатора по 220 мкФ 63 В и соединить положительные выводы вместе, а затем соединить отрицательные выводы в цепи.Нониусные приводы 6:1 делают настройку конденсаторов плавной и легкой. Если длина окружности катушки индуктивности намного меньше, чем, скажем, 1/10 длины волны, эффективность антенны пострадает. 88″) в … Простой антенный тюнер. Мой конденсатор… Конденсатор на фотографии помогает устройству лучше работать на верхних КВ диапазонах, можем ли мы оставить его там, так как все становится довольно техническим. Диаметр 0254 мм (0,0. Это очень простая антенна, если нет, то сигнал будет отражаться обратно на радиомодуль.Он состоит из индуктивной обмотки и подстроечного конденсатора. Вам нужно будет использовать внешний ATU на 30, 17 и 12 м, где антенна не резонирует – не ждите отличных характеристик на этих диапазонах. Раскрыта изменяющаяся во времени антенна, в которой используется матрица переключаемых конденсаторов в кремнии для улучшения характеристик и возможностей интеграции изменяемой во времени антенны. Он подает («индуцирует») радиосигналы в/из БОЛЬШОЙ петли. Последовательный конденсатор будет перемещать импеданс к точке B по кругу с постоянным сопротивлением.Для работы с малой мощностью, менее 100 Вт, подойдет практически любой переменный конденсатор приемного типа. Продается Ancable Direct и поставляется Amazon Fulfillment. Сопротивление равно 46 Ом, импеданс равен 50 Ом, результирующее реактивное сопротивление равно трем Ом, а КСВ равен 1. 1 Ом соответствует сопротивлению медного провода 0. Два конденсатора по 500 пФ Два конденсатора по 500 пФ — самый высокий из всех антенных тюнеров — — переменные передающие конденсаторы обеспечивают бездуговое согласование импеданса в широком диапазоне для действительно высокой мощности.Простой блок связи может состоять из индуктора (катушки) и конденсатора, как показано на следующей схеме. Учитываются паразитные эффекты интерфейса между бортовой антенной и массивом переключаемых конденсаторов на кремнии, и антенна настраивается для компенсации этих эффектов. В планах использовать подстроечный конденсатор на 15 мкФ. 0 A Радиационная стойкость: 1. 125”OD/1. В таком приемнике антенна является составной частью регенеративного детектора, и для правильной работы связь с антенной должна легко регулироваться.99 + 7 долларов. 010 Ом Индуктивность: 0. Полное название: Настройка антенны с магнитной петлей с использованием вакуумного переменного конденсатора, управляемого Arduino — Деннис Браун, VK6FADF, и Ли Томпсон, VK6TY CC BY-SA — Homebrew: Удаленное управление тюнером с переменным конденсатором для спиральной петлевой антенны, 21-25 февраля 2019 г. Два вопроса: (1) какая часть L/C настроенной магнитной антенны излучает, L или C или их комплексное сочетание. Этот конденсатор с более высоким коэффициентом мощности лучше настраивает диапазон и достигает более низких частот. Резонансная частота антенны увеличится B.12-вольтовый двигатель постоянного тока, 5 об/мин. Антенна с магнитной рамкой представляет собой, по сути, просто резонансную цепь с увеличенным индуктором и регулируемым конденсатором. В настоящее время я использую антенну с такой конфигурацией: длина антенны составляет около 23 м, и мне удается без проблем настроить ее с КСВ 1:1 для диапазонов 80, 40, 30 и 20 метров. На каркасе диаметром 25 мм намотан высокопрочный эмалированный провод диаметром 2 мм (Pm = 100-500 Вт). Напряжение конденсатора: 2232 вольта RMS ß обратите внимание на это, так как это минимальное номинальное напряжение вашей переменной емкости.Доступ к этой цепи осуществляется через два разъема RCA, расположенные сзади PTT IN/OUT. Приблизительно 15 дюймов на сторону и 1. 31 ПРЕДУПРЕЖДЕНИЕ Даже при низком уровне мощности небольшие магнитные рамочные антенны производят очень высокое напряжение на конденсаторе и концентрированное электромагнитное излучение. импеданс антенны. Рис. Схема усилителя сигнала. Длина должна быть между 0. Эта схема является самой простой с одним полевым транзистором.антенны из-за взаимной связи между антеннами считывателя и метки. Ловушка представляет собой комбинацию катушки индуктивности и конденсатора, обычно соединенных параллельно катушке индуктивности и конденсатору. 17 долларов. настройтесь на радиостанцию ​​в пределах диапазона частот вашей антенны (моя покрывает 2,887 мкГн). Индуктивное реактивное сопротивление: 19. Вторым недостатком воздушных переменных конденсаторов является то, что соотношение максимальной и минимальной емкости, которую они могут обеспечить, несколько ограничено. Конденсаторы являются современными с точки зрения вносимых потерь.Фиксированный коаксиальный конденсатор C1 укорочен до 4 дюймов, C3 укорочен до 15 дюймов. В этой статье обсуждается один класс конденсаторов с промежуточной добротностью, используемых для согласования антенн SMT. Радиоантенна переключается между контурной катушкой связи или внешней антенной и землей. Сформируйте трехдюймовую катушку с семью витками. В комплект входит все необходимое для сборки полуволновой антенны с торцевым питанием 49:1. Это последовательное реактивное сопротивление чаще всего представляет собой последовательно включенный конденсатор. Небольшая передающая петля, небольшая настроенная рамочная или магнитная антенна определяется как рамочная антенна с длиной окружности менее одной десятой до четверти длины волны.Я сделал 2 петли вокруг для подачи датчика для радио. 25 градусов), образуя Т-образную схему. Итак, теперь у вас есть катушка из 120 витков с отводом на 60 витков — подключите центральную ножку вашего конденсатора к одному концу катушки, а одну из внешних ветвей — к антенне. Многие антенны CB теряют более 50% мощности, вложенной в их. В фиксированных петлях это означает паяные соединения повсюду и конденсатор типа «бабочка» или разделенный статор, чтобы избежать потери скользящих контактов (или вакуумный переменный конденсатор). 474 ГГц) с изоляцией между портами >17.Конденсатор C7 нельзя объединять с конденсаторами C5 и C6. Антенна, по сути, представляет собой настроенную схему с катушкой индуктивности, образованной проволочной петлей размером менее 1/4 длины волны и резонирующей на рабочей частоте с помощью конденсатора. Автоматически поверните конденсатор в резонанс, а затем освободите все соединение с резонансной антенной, готовой к использованию. 6 дБ ниже 100%) Полоса пропускания антенны: 3. Моя антенна имеет периметр 360 см, поэтому она не работает должным образом выше 21 МГц. Антенна должна удовлетворительно работать в пределах 16 кГц от этой резонансной частоты и значительно уменьшать шум и помехи от нежелательных сигналов за пределами этой частоты. Антенна с магнитной рамкой Антенны с магнитной рамкой (MLA) хорошо известны своей превосходной избирательностью, низким уровнем шума и высокой направленностью.C1 – 350 мкФ. FM, SSB, AM и т. д. Конденсаторы с электронной регулировкой доступны уже много лет, но имеют некоторые недостатки. Выбор подстроечного конденсатора. Значение 100 пФ хорошо подходит для большинства UNUN, малых или больших, малой или большой мощности. От 45 ГГц до 1. Из-за очень высокой добротности большинство доступных конденсаторов начинают искрить при мощности всего 10 Вт. Стремление к совершенству. Очень близко к небольшой рамочной антенне (но не обязательно рядом с открытыми концами небольшой петли, где находится настроечный конденсатор) магнитное поле. Чип-конденсатор, чип-индуктор Установите готовый блок антенной катушки, переменный конденсатор и клеммы, как показано на рисунке выше.Другие идеи: Как обсуждалось ранее, вы можете построить диполь с проволочной ловушкой. Другой переключатель представляет собой переключатель диапазона высоких частот и добавляет конденсатор емкостью 300 пФ к переменному конденсатору емкостью 365 пФ. com • Основной функцией конденсатора в цепи является накопление энергии и возврат этой энергии в цепь при необходимости. Большие значения емкости могут быть достигнуты путем параллельного соединения конденсаторов. Здесь показана одна из форм разделенного статорного конденсатора. 12) Ток на внешних клеммах конденсатора представляет собой сумму тока, используемого для зарядки конденсатора, и тока через резистор.Выберите слабую станцию, чтобы лучше увидеть эффект настроенной рамочной антенны. Соединенные Штаты Америки. Если антенна короткая, я могу использовать только катушку или индуктор для ее настройки. Этот товар: Ancable F-Type Cable TV in-line Blocking Voltage Blocking Capacitor DC Block 2-Pack. (см. фото вверху страницы) Конденсаторы часто обозначаются как АНТЕННА и ПЕРЕДАТЧИК. Резонансный контур создается с помощью внешней антенны и встроенного резонансного конденсатора. Помогает компенсировать главным образом индуктивность первичного рассеяния UNUN.По техническим вопросам обращайтесь по адресу mlcc@vishay. Если вы собирали кристаллическое радио, то вам определенно понадобится этот компонент. б. Длина 352 мм (0. Компенсационный конденсатор 80 м: максимальный ток в центре длинного провода 40 м: ток в центре длинного провода минимальный Емкостное сопротивление укорачивает антенну только на 80 м, а не на 40 м и выше Конденсатор становится коротким на верхних диапазонах. с компенсационной катушкой При работе антенна должна располагаться горизонтально по отношению к земле и под прямым углом к ​​направлению интересующей радиостанции.Помните, что даже при мощности всего в несколько ватт на конденсаторе могут быть тысячи вольт и несколько ампер тока через конденсатор (не конденсаторы C5-C6-C7 на рис. номинальное напряжение комбинированного подстроечного конденсатора, но за счет уменьшения эффективной подстроечной емкости на 1/3. HS34. (или больше) малый TRF одноклавишный переменный конденсатор. Поскольку он используется только время от времени, вы должны получить … антенный конденсатор во многих различных отраслях, доступных на Alibaba.Другими словами, исследуется влияние встречно-штыревого конденсатора (ВШК) на LWA с периодическим J-образным метаматериалом. Чувствительность … Большинство антенных тюнеров имеют поворотный переключатель индуктивности и два конденсатора. Ищете конденсаторную антенну? Узнайте информацию о конденсаторной антенне. У меня есть фургон Nissan 87 года с антенным проводом, который имеет 0. Верх. Петля связи: Петля связи используется для индуктивного питания магнитной петли. Возможно, вы сможете отрегулировать конденсатор в соответствии с антенной, если это не идеальная полуволна, но тогда это будет более высокий ток, и простая система заземления будет неадекватной.8 долларов. Схема может быть легко встроена в антенный разъем или в небольшую коробку. Исследовано излучение гармоник апертурно-настраиваемой ИФА (перевернутая F-антенна). Электрический эквивалент деталей на рис. Нагрузочная добротность в цепи антенны довольно низкая, и качественный конденсатор с керамической изоляцией здесь излишен. 10-метровые полосы при перекрытии трубок около 5… Вдоль излучающей кромки узкополосной прямоугольной патч-антенны, питаемой микрополосковой линией передачи, был вытравлен встречно-штыревой конденсатор.1. 92 ГГц. Аналитический анализ проводится с использованием модели антенны линии передачи. В данной статье описывается метод проектирования перестраиваемой по частоте антенны с использованием микроэлектромеханической системы (МЭМС) с цифровым переменным конденсатором (ЦПВ) в качестве элемента настройки в апертуре антенны. Выдвиньте его телескопическую антенну и поместите ее рядом и параллельно одной стороне вашей самодельной настроенной рамочной коротковолновой антенны. 575 ГГц) находится сверху, а антенна WIFI (которая, согласно отчету FCC, двухдиапазонная, работает на частоте 2.Это легкий калькулятор антенны с магнитной рамкой, который работает в MS Windows и позволяет рассчитать значения конденсатора и напряжения на основе окружности петли, диаметра проводника, желаемой резонансной частоты и рабочей мощности. Как вы можете видеть на картинке, в основании антенны впаяны два конденсатора. Затем наматываем 16 витков на квадрат. У меня 30-дюймовый квадрат. Мощность, подводимая к антенне 500 Вт, будет давать напряжение до 30 000 В, поэтому вам понадобится… В ARRL Antenna Book1 и ARRL Handbook for Radio Communications2 показано, как рассчитать необходимые значения емкости на основе КСВН. измерения.@article{osti_5576712, title = {Анализ конденсаторов для ВЧ-антенн}, author = {Пауэр, В.Х. и Бэйти, Ф.В. и Хоффман, Д. Дж.}, abstractNote = {Имеющиеся в продаже вакуумные конденсаторы использовались в конструкциях радиочастотных (ВЧ) антенн. Эти продукты обеспечат правильное позиционирование бизнеса на рынке и маркетинг для нужных людей. Перечисление окончено. Раскрыта настраиваемая рамочная антенна (20), в которой конденсатор (36) настройки антенны является неотъемлемым компонентом конструкции антенны.Другим слабым звеном в других антеннах CB является конденсатор, используемый для согласования коаксиального кабеля с антенной, что является дешевым и простым способом улучшить КСВ, но имеет большие потери мощности, а также перегорает при высокой мощности. Многие антенны могут эффективно резонировать и работать более чем в одном диапазоне, один из которых называется антенной-ловушкой. Конденсатор снижает резонансную частоту для каждой антенны. Третья гармоника 30-метровой антенны EFHW не может быть измерена из-за верхнего предела частоты антенного анализатора 30 МГц.Выбор конденсатора для рамочной антенны. Мы изучаем положение конденсатора микросхемы на антенне. Эта антенна является только магнитной частью используемой электромагнитной радиоволны. Полное ВЧ-напряжение пикового значения почти 112 В может быть на конденсаторе при использовании 5 Вт и при сопротивлении антенны около 2500 Ом. Односекционный переменный конденсатор емкостью 365 пФ, также называемый настроечным конденсатором. Это необходимо, например, когда индуктивность антенны не может быть достигнута без внешнего подстроечного конденсатора из-за небольшого размера антенны.Также известна как конденсаторная антенна. Согласно [1] и [2], петля диаметром 1 м из медной трубки диаметром 22 мм на высоте 1. Я спешил проверить ее и, к моему удивлению, она работала так же, как и я… Магнитная рамочная антенна электрически прост и выглядит как двухвитковый трансформатор с подстроечным конденсатором в большем контуре. в. Вот она установлена ​​в саду для испытаний на 145. Предлагаемая антенна выполнена на основе грибовидной конструкции для резонанса нулевого порядка. Это случилось. В шапке мерил несколько значений и ни одного значения, но радио так и не заиграло ни разу.Также есть простое видео по сборке. Это то, что можно найти в антенных системах VHF и UHF с торцевым питанием от Diamond Antenna и других. Точная емкость будет определена при настройке. Эффективность вашего Т-образного соответствия можно повысить, увеличив емкость переменных конденсаторов с помощью фиксированного переключаемого конденсатора. Медленно вращайте ручку переменного конденсатора. Подобные пульсирующие напряжения также применяются к конденсаторам, но конденсаторы не… конденсаторы не выйдут из строя при полном разрешенном пределе.Например, C=220 мкФ. 4 ГГц и 5 ГГц) — зеленый квадрат в правом нижнем углу. часы. Он усиливает все слабые AM-сигналы, поэтому мощная местная станция может быть слышна по всему диапазону вашего AM-радио. 113-2. Схема простого усилителя с активной антенной. Настроечный конденсатор — это переменный конденсатор, используемый в электронной схеме радиоприемника и обычно подключаемый параллельно рамочной антенне. Муфта также не будет работать так, как она была спроектирована, и будет неэффективной, выделяя тепло. (Убедитесь, что когда вы просверливаете отверстия, вы делаете это на концах, где нет провода.Или используйте трубки из ПВХ для центрального изолятора и ловушек. 80E-005 Ом Сопротивление потерь: 0. KYOCERA AVX является ведущим поставщиком инновационных антенн, охватывающих стандартные отраслевые полосы частот и приложения, в том числе: сотовая связь, LTE, 5G, WiFi, Bluetooth, Zigbee, NB-IoT, LTE-M, LoRa, ISM, GNSS, V2X и UWB. Настройте радио на слабую станцию, чтобы вы могли слышать определенное количество шума, а затем настройте конденсатор антенны и поверните антенну для получения наилучшего отклика. Когда я писал здесь об антенне MiniWhip, я упомянул, что в таких активных антеннах емкость собственно антенного элемента (металлическая пластина в случае … ДОБАВЛЕНИЕ КОНДЕНСАТОРА ДЛЯ РАСШИРЕНИЯ ПОЛОСЫ АНТЕННЫ По непонятным мне причинам добавление конденсатора между проводом коаксиального кабеля (нескрученный свободный конец короткого провода) и землей (скрученные свободные концы длинного и короткого провода) может увеличить функциональную полосу пропускания антенны на более высоких частотах ВЧ. Диэлектрическая проницаемость в 2-3 раза выше, чем у любого FR4, печатной платы или стандартного пластика. 000 МГц и 1,4:1 на 146. Разделение напряжения на конденсаторах и всех других компонентах не будет зависеть от режима работы, т.е. Настройка антенны — это одна из стратегий, используемых производителями смартфонов для повышения общей эффективности антенных систем смартфонов. После того, как вы определили общую емкость для вашей антенны вместе с количеством необходимых пластин и их точным числом, настроенная рамочная антенна состоит из петли провода из одного или нескольких витков, соединенных параллельно с переменным конденсатором.Одна антенна напечатана на центральной линии. 5 Ом Коэффициент добротности (Q): 941 Распределенная емкость: 4 пФ Я намереваюсь построить магнитную петлю QRP, и в этом коротком видеоролике показаны компоненты для настройки переменного конденсатора от 30 пФ до 1000 пФ. 25 дюймов воздуха. На схеме справа показаны некоторые детали Novice 90. Одна секция 365 … Конденсаторы с раздельным статором используются для сохранения баланса в цепи. Простой изолятор с двумя конденсаторами. Эти антенны такие же, как кольцевая антенна с зазором на рис.Прогнозируемая идеальная эффективность между этими крайними значениями варьируется от примерно 35% на 20 м до примерно 30 м. Это описывает простой тюнер и антенну с длинным проводом, которая эффективна на 40 и 80 м. Просто вставьте колпачок в трубку, прежде чем поместить антенну с 3/4-дюймовой опорной трубой PVS в основание. Двухсекционный переменный воздушный конденсатор 32-130 пф для антенного тюнера Ham Radio SW. Рисунок 6. Их характеристики используются в данном исследовании. Энергия теряется в виде потерь тепла, а не излучается в виде радиоволн.… Емкость антенных элементов Pieter-Tjerk de Boer, PA3FWM pa3fwm@amsat. На основе результатов анализа представлен пример оптимизации работы с большим сигналом входного каскада с агрегацией несущих, настроенного высоковольтным переключаемым ВЧ-конденсатором, … Комплексное сопротивление антенны создается с определенным резистор R1, включенный последовательно с катушкой (L2) и конденсатором (C3). Это позволяет антенне в сочетании с (переменным) настроечным конденсатором действовать как настроенный входной каскад для входного каскада приемника вместо преселектора.Есть много применений и приложений для переменного конденсатора; наиболее типичное использование — в цепи AM-радио. Вы правы, что переменный конденсатор проходит через большую обмотку без каких-либо других соединений, а меньшая обмотка идет к радио. 00. отлично работает в 7/10/14 и 17 мгц. Настраиваемые антенны — очень многообещающий способ уменьшить объем антенны при одновременном увеличении ее рабочей полосы пропускания. Резонансная частота антенны увеличится, когда петля находится в резонансе.Состояние: б/у. Следовательно. Антенна работала, как и ожидалось, на 10 м, для которого она была разработана, чтобы быть оптимальной. (828) 738-6445. 102 МГц. Или, если вам нужна более надежная антенна, используйте 1. Резонансную частоту легко определить… Эффективность антенны: 0% (-27). быть размещены на столешнице, скрыты на чердаке / чердаке, на открытом крыльце, балконе патио многоэтажной квартиры, на крыше или в любом другом месте с ограниченным пространством. Антенна с магнитной рамкой представляет собой компактную эффективную антенну, которая идеально подходит для портативной работы или в ограниченном пространстве, и ее можно недорого изготовить самостоятельно. Автомобильный. У этого автомобиля на самом деле два антенных провода, которые соединяются бок о бок. Конденсатор предупреждение !! ОЧЕНЬ ВЫСОКОЕ НАПРЯЖЕНИЕ!!! zДаже QRP-радиостанции могут генерировать 1000 вольт или более на конденсаторе z100-ваттное радио может генерировать 10 000 вольт или более zМожно использовать MFJ-249/269 или другой антенный анализатор, но стоять как можно дальше от контура zВступайте, выходите Танцевальная танцевальная революция! Использование Mag Loop в полевых условиях Полное название: Настройка антенны с магнитной петлей с использованием вакуумного переменного конденсатора, управляемого Arduino — Деннис Браун, VK6FADF, и Ли Томпсон, VK6TY CC BY-SA — Homebrew: удаленное управление тюнером с переменным конденсатором для спиральной петлевой антенны , 21–25 февраля 2019 г. Настроенная рамочная антенна обеспечивает значительное улучшение качества приема, часто в 10–100 раз лучше, чем петлевая.Конденсатор-бабочка на сегодняшний день является лучшим выбором по сравнению с любой другой обычной роторной моделью, потому что в первом не используются скользящие контакты, а это означает отсутствие потерь и нагрева из-за высоких ВЧ-токов, протекающих через вал ротора. Именно накопление энергии или реакция реактивного индукционного поля на расстоянии λ / 10 от антенны дают названия небольшим антеннам с «магнитной петлей» и «электрическим диполем». В каждом раскрытом варианте осуществления рамочная антенна имеет квадратную форму, при этом концы проводника (22), образующего рамку антенны, разнесены друг от друга.На высоте 5 м над землей, работающей на частоте 7 МГц, расчетное контактное сопротивление конденсатора составляло ~ 190 мОм, а дополнительное сопротивление потерь из-за близости к земле составляло ~ 30 мОм. на радио. Самый простой способ настроить антенну — добавить переменный конденсатор, который может изменять резонансную частоту. 6 ГГц), один для Tx/Rx, а другой в качестве разнесенной (только Rx) антенны. Основной является маленькая внутренняя петля, которая составляет 1/5 размера основной петли. Считыватель демодулирует этот сигнал и декодирует ответ тега. Типичная магнитная рамочная антенна выглядит следующим образом: Как правило, магнитные рамочные антенны могут быть построены из коаксиального кабеля, жесткой линии или сплошной медной или алюминиевой трубки или ленты.Введите длину проводника антенны, то есть расстояние вокруг контура. Алюминиевая трубка с внутренним диаметром 0” для внутреннего элемента. Антенный тюнер иногда используется в каждой конфигурации после того, как был получен КСВ 2:1 или меньше с переменным конденсатором C2. 3861 Маунт-Олив Чёрч-Роуд. Однако с конденсатором соответствующего диапазона эта антенна может резонировать на всех верхних КВ диапазонах от 20 до 10 м, несмотря на ее небольшой размер. Настроенные рамочные антенны состоят из петли или катушки провода («индуктора») и «конденсатора». 99 56 долларов. [K6ARK] любит работать с портативными устройствами, поэтому он собирает очень легкие антенны. Шунтирующая катушка индуктивности сдвинет импеданс в сторону точки C, а шунтирующий конденсатор сдвинет импеданс. Для настройки антенны вам понадобится переменный конденсатор, и вы можете выбирать между популярными типами, вакуумным конденсатором и конденсатором с воздушным зазором. Лист PTFE (тефлон) толщиной 5 мм, вставленный плотно прилегающим латунным болтом. Основы антенн — Напряжение и ток, импеданс, резонанс. Полное название: Настройка антенны с магнитной петлей с использованием вакуумного конденсатора переменной емкости, управляемого Arduino — Деннис Браун, VK6FADF, и Ли Томпсон, VK6TY CC BY-SA — Homebrew: дистанционное управление тюнером переменной емкости для спиральной антенны, 21–25 февраля 2019 г. Простой двухконденсаторный изолятор.« Ответ № 5 на: 25 февраля 2012 г., 05:48:13 ». В большинстве случаев это π- или Т-сети, в которых переменная катушка индуктивности и конденсаторы используются для настройки на самую низкую стоячую волну… Малые рамочные приемные антенны также почти всегда резонируют с помощью плоскопараллельного конденсатора, что делает их прием узкополосным , чувствительный только к очень определенной частоте. И импеданс и реактивное сопротивление идеальны! Ниже показана четвертьволновая антенна заземления, которую я сделал для 23 см, 1296 МГц, которая сделана из обрезков медного провода бытовой сети и обрезков разъема BNC из коробки для мусора.MLA представляет собой удобную и легкую антенну. Контур разработан для типа вакуумного переменного конденсатора с монтажными отверстиями на каждом конце. Использование ATU помогло с узкой полосой пропускания магнитной петли. Работает как в стандартных, так и в метрических единицах, и позволяет вам выбирать материал и форму петли, например, круглую, квадратную… Полное название: Настройка антенны с магнитной петлей с использованием вакуумного конденсатора переменной емкости, управляемого Arduino — Деннис Браун, VK6FADF и Ли Томпсон, VK6TY CC BY-SA — Homebrew: дистанционное управление тюнером с переменным конденсатором для спиральной петлевой антенны, 21–25 февраля 2019 г. Кока-кола — это небольшая магнитная петлевая антенна, настроенная с помощью переменного конденсатора в стиле тромбона, изготовленного из стандартных банок из-под газировки. Слабые или едва различимые станции могут стать легкими для прослушивания. Вишай ВИТРАМОН. Когда я писал здесь об антенне MiniWhip, я упомянул, что в таких активных антеннах емкость собственно антенного элемента (металлическая пластина в случае … Нагрузка на антенну: Hammerlund, Millen, Bud Конденсаторы: керамический Диск: керамический Дверная ручка: керамическая подача -Thru: Керамический триммер: Серебряная слюда с окунанием: Сверхмощный электролит / Фильтр: Слюда в металлическом корпусе: Слюдяные колпачки для вещания О компании Ni4L Antennas & Electronics LLC.Эта схема хорошо пропускает радиочастотные сигналы, но плохо пропускает сигналы частотой 50 Гц, поэтому контур заземления устранен. Эта антенна является только магнитной частью используемой электромагнитной радиоволны. org (Это адаптированная версия части статьи, которую я написал для голландского радиолюбительского журнала Electron, май 2014 года. $56. Это формирует параллельный резонансный контур, который, если значения компонентов выбраны правильно, может быть настроен по всей полосе частот. интересующих нас частот.Они имеют аналогичные результаты с коротковолновой радиоантенной размером 20-30 футов. Пример конструкции предназначен для смартфона, где низкочастотная характеристика антенны настраивается от 700 до 960 МГц, а высокочастотная характеристика… Эта антенна является только магнитной частью используемой электромагнитной радиоволны. 5кВ Пик, Energy Labs от RF Parts. Информация о предмете. VVC стоил около 190 долларов США, а почтовые расходы в ВКонтакте были вдвое дешевле! из витой пары с высоковольтным проводом получится работающий конденсатор, обрежьте его кусачками (я это сделал) — MFJ-19 или MFJ-26 могут настроить эти антенны, используйте электронную таблицу, чтобы изучить значения, которые будут работать.Список окончен Один из типов антенн, с которыми я столкнулся и который кажется мне интересным/уникальным, — это антенна с магнитной рамкой. Конденсатор собственной резонансной частоты SRF популярен для любительского использования Мы использовали конденсаторы SMD 0805 и 1206, пленочные конденсаторы и электролитические конденсаторы с… Первым делом подключаем антенну к КВ приемнику, настроенному на 7 МГц. Я заказал ромбовидную антенну «высокой мощности», чтобы этого не произошло. Придайте круглую форму завязкам или скотчу. Чип для поверхностного монтажа. построить ловушки для многодиапазонной, 10-15-20 метровой антенны.Основными компонентами настройки являются вакуумный конденсатор переменной емкости Jennings CVCJ-1000 5 кВ с приводом от двигателя и фронт 24 мкГн с приводом от двигателя. 59. Короткая антенна емкостная. Главная / Анализ антенны / Конденсатор с собственной резонансной частотой SRF Конденсатор с собственной резонансной частотой SRF. В инновационном тюнере Differential-T от MFJ используется дифференциальный конденсатор, который делает настройку проще, чем когда-либо. Этот внешний проводник закрыт переменным подстроечным конденсатором.Вот типичное показание анализатора, подключенного непосредственно к реальной сорокаметровой антенне. При желании конденсатор можно вращать вручную с медленной или быстрой скоростью. Этот конденсатор (C3) должен быть такой же большой, как максимальная емкость C2 и C3. значок-Pinterest. 6 дБ, что достигает значения 46 дБ в пределах рабочего диапазона. Если есть подстроечный конденсатор (обычно он есть), отрегулируйте его для лучшего приема. конденсатор называется «настроечным конденсатором» или «резонансным конденсатором».MFJ-986 представляет собой прочный антенный тюнер с роликовым индуктором, который поддерживает входную мощность усилителя SSB 3 кВт PEP (выходной сигнал PEP SSB 1500 Вт). Конденсатор антенны представляет собой двойной конденсатор емкостью 365 пФ, полученный от Xtal Set Society. d. Работа с. Я добавил переключатель и некоторые терминалы, чтобы удовлетворить эту потребность. Импеданс антенны: Zantenna = R1 + Z2 + Z3 = R1 + J (XL2 — XC3). также означает высокое напряжение на подстроечном конденсаторе.Элементарными строительными блоками этой антенны являются периодические HW-MLWA и семь… Но с его антенной КСВ был 1,1:1 на 144.Мини-антенна BT/WiFi и UWB 05 ГГц, одноканальная, угловая установка: Частота: 2400–2500 МГц, 4900–5850 МГц, 5850–7200 МГц; Импеданс: 50 Ом. Калькулятор магнитной петли против разъема антенны, на конце, который подключается к радио. В некоторых антенных тюнерах переключатель индуктивности заменен на бесступенчатый… Полное название: Настройка магнитной рамочной антенны с использованием вакуумного конденсатора переменной емкости, управляемого Arduino — Деннис Браун, VK6FADF, и Ли Томпсон, VK6TY CC BY-SA — Homebrew: Remote Variable Управление емкостным тюнером для спиральной рамочной антенны, 21-25 февраля 2019 г. Раскрыта настраиваемая рамочная антенна (20), в которой конденсатор (36) настройки антенны является неотъемлемым компонентом конструкции антенны.Емкость должна быть около 25 пф. Антенна GPS (1. Резонансная частота антенны увеличится. Мощная, портативная, регулируемая высотой 47-79 дюймов. Цели. Я хотел, чтобы антенна была как можно более легкой и компактной, поэтому я выбрал разъемный приемный конденсатор статора с Редуктор 6: 1, чтобы сделать настройку пригодной для использования. Он имеет заводскую мощность 150 Вт, но может быть модифицирован для работы с мощностью 2 кВт и более. В этой статье представлена ​​​​новая миниатюрная реконфигурируемая составная правая / левая антенна с утечкой волны (CRLH). LWA) на основе метаматериала, а также медленноволновой структуры.*НЕ ПАРА* Для RFID, WiFi, LTE, Panel, Yagi, Omni. Конденсатор емкостью 100 пФ является частью схемы согласования антенны UNUN. Размещая в антенне переменный конденсатор, можно уменьшить размер антенны в широком диапазоне, начиная с 2. Затем измерить номинал этого конденсатора антенным анализатором и заменить его 1. Установка вакуумного переменного конденсатора на основной контур. Ряд таких петель разного размера, вероятно, мог бы покрыть весь КВ диапазон. Заказал EL7. Превысить это напряжение с более высокой мощностью будет Подробная информация о двухсекционном переменном воздушном конденсаторе 32-130pf для антенного тюнера Ham Radio SW.Он используется между линией передачи ВЧ антенной системы и приемопередатчиком или передатчиком. «Первичка» этого трансформатора представляет собой небольшую петлю провода, питаемую стандартным 50-омным коаксиальным кабелем (коаксиалом), который идет к вашему КВ трансиверу. Вы увидите, что таким образом антенна вращается очень плавно. Laird Antenex HS34: 3/4-дюймовая кольцевая пила для установки автомобильной антенны NMO. Конденсатор со стороны антенны в тюнере изменяет импеданс до TP3, индуктор тюнера изменяет импеданс до TP4, и, наконец, конденсатор со стороны трансивера в тюнере изменяет импеданс к центру диаграммы Смита, который … Развязывающий конденсатор (также называемый обходным конденсатором) — это конденсатор, который используется для развязки сигналов переменного тока от сигнала постоянного тока.Разделение пластин и проволоки имеет решающее значение для получения излучения. 62. На следующем рисунке показаны антенна и параллельные конденсаторы, образующие колебательный контур LC. Он состоит из двух пластин, разделенных примерно на метр, и провода, соединяющего их вместе. Внешний антенный тюнер часто используется вместе с ВЧ-антеннами для настройки антенн на резонанс в диапазоне. Для получения компактных размеров предлагаемая антенна имеет прямоугольную прорезь на плоскости заземления, а чип-конденсатор установлен на прорези. Большее значение переменной емкости настроило бы всю полосу одним куском. Если вы посмотрите на изображение первой антенны, которую использовал Генрих Герц, вы увидите, что она выглядит как конденсатор. эта рамочная антенна значительно поможет охватить весь диапазон передаваемых данных стандарта AM от 550 до 1700 кГц. В 80м работает нормально, но с большим количеством потерь. Брайан Карлинг Это устройство может быть встроено в коробку или «открытую раму», даже сидя на вашем столе в беспорядке, оно будет работать! Это L-сеть. (35. Входное сопротивление антенны должно быть близко к сопротивлению радиомодуля.Создан, чтобы понять, возможны ли такие конденсаторы и каковы их ограничения. 1. 11) в ур. 8) занимает зазор между пластинами, расчетная емкость возрастает до 55,4 через 2. Предлагаемая антенна имеет полосу импеданса 361 МГц с центром на 2. И другое оборудование чуть больше. 11) Ток смещения I d можно получить, подставив уравнение Ферритовая стержневая антенна в старом транзисторном радиоприемнике Основы ферритовой стержневой антенны. значок-facebook. 001″), 22. Можно было бы использовать четыре петли, но это увеличивает ветровую нагрузку на 1/3 с очень небольшим повышением эффективности.000 МГц. БЕСПЛАТНАЯ доставка при заказе от 25 долларов. антенный тюнер, использующий переменный конденсатор. 3 показаны коэффициент отражения и осевое отношение (AR) предлагаемой антенны: верхняя кольцевая антенна и нижняя кольцевая антенна. Комбинация катушки индуктивности (провод имеет индуктивность, но катушка проволоки имеет большую) и конденсатора (два проводника, разделенных изолятором) в цепи будет резонировать или «звенеть» на определенной частоте. Одним из примеров является двухдиапазонная мобильная антенна NR770HBNMO с торцевым питанием и сопутствующее крепление для багажной стойки K515S без заземления.35 долларов. In выражается в омах (Вт). Из-за низкой радиационной стойкости и большого циркулирующего тока петля должна быть изготовлена ​​из проводника с большим внешним диаметром и низким сопротивлением для наибольшей эффективности. Он дает минимальный КСВ только при одной настройке. Например, в тюнере MFJ, тоже Т-матч, шапки переменных 208 пФ. Емкостное согласование имеет большой недостаток — антенна не заземлена по постоянному току! Во-вторых, по мере увеличения частоты реактивное сопротивление (в омах) уменьшается, а это означает, что вы должны использовать конденсаторы разного номинала для каждой полосы, а иногда и внутри полосы.Антенна, состоящая из двух проводников или систем проводников, существенной характеристикой которых является ее емкость. Звуковые колебания на определенной частоте Автомобильные антенны, например, короче, чем должны быть, в результате чего антенна ведет себя как емкостная нагрузка. 95. 224. Рисунок 1: Меточная антенна NFC с конденсаторами (LC-цепь), подключенными к мобильным рыбам NFC1 и NFC2 CAPACITOR. Антенные тюнеры. Диаметр: 1 метр. Полоса пропускания антенны: 10. Если вместо воздуха стекло (диэлектрическая проницаемость 7.o Применить принципы работы конденсаторов и катушек индуктивности к простой цепи связи. В соответствии с IEEE 802. Обычно они имеют петлю из проводящего материала, сформированную таким образом, что два конца петли почти соприкасаются. ком. Большую роль в этом играет правильный дизайн. В большинстве коммерческих антенных тюнеров это 220 пф. Он был собран на базе стандартного корпуса типа «РНД 455-00119» с размерами … Я поставил перемычку на конденсатор антенны, и радиоприемник ожил, к счастью, потому что я сначала подумал, что антенна неисправна.Сопротивление — это свойство материала сопротивляться потоку электронов. Возможно, эту AM-антенну, сделанную своими руками, лучше всего использовать на открытом воздухе, но вы можете заставить ее работать внутри, каким-то образом перенаправив провода. Простая схема усилителя антенного сигнала, показанная на рис. 2, подойдет, если вашему приемнику требуется входной ВЧ-сигнал более высокого уровня, чем тот, который может дать согласующая сеть. • Эффективная высота антенны определяется как отношение напряжения, наведенного в антенне, к величине падающего электрического поля. Посмотреть детали. 59 $ 61. N. На проводящую антенну подается пульсирующее напряжение, из-за чего она теряет энергию, испуская фотоны. В разрыв загружено 8 пФ. В экспериментах использовалась эта схема со многими коротковолновыми радиоприемниками. Емкость антенных элементов Pieter-Tjerk de Boer, PA3FWM pa3fwm@amsat. o Знать роль антенн в беспроводной связи. Компактный, прочный и экономичный блок, используемый в широком спектре низковольтных приложений. 1 представлен на рис. Список окончен. Развязка с конденсаторной нагрузкой была успешно адаптирована для антенны ICRF на порте N на EAST и позволила оптимизировать изоляцию соседнего порта с -22 до -58 дБ на частоте 37 МГц без плазмы для ограничения взаимная связь.Мы разобрали мою антенну. Добавление Re снизит эффективность антенны, Q, Vcap и Ia, при этом увеличив полосу пропускания антенны. Поля рамочной антенны. 9 кГц <- это должно быть 3 кГц или больше для работы SSB, 6 кГц для настройки AM Емкость: 146 пФ <- обратите внимание на это, это высокое значение для вашей переменной емкости. Разве ты не можешь отпустить это? Вам необходимо сделать прививку от вашего психического вируса BPF. 25 длина волны на желаемой частоте. «Петлевая» часть антенны представляет собой катушку индуктивности, а настроечный конденсатор заставляет ее резонировать на желаемой частоте.В Бразилии у нас есть версии Coca Zero и Coca Light Coca-Cola. 2. Моравский водопад, Северная Каролина 28654. 1 к 1. Точное значение конденсатора и расстояние от точки подключения до точки питания зависит от импеданса антенны и характеристического сопротивления линии питания. Эти конденсаторы приводятся в действие очень точным высокоскоростным шаговым двигателем (1440 шагов/). Конденсаторная коробка надежно крепится к мачте антенны с помощью 20-миллиметровых скоб из пластиковой трубы. На конденсаторе может присутствовать много киловольт, что создает концентрированное электромагнитное излучение. даже при низких уровнях мощности.Конденсатор впаян между центральным проводом и центральным штырьком. Встроенный резонансный конденсатор имеет типовое значение 35 пФ с допуском ±10%. — Если вы чувствуете себя авантюрно, вы можете построить свои собственные конденсаторы с фиксированными пластинами и конденсаторы-бабочки, сварив пластины с соседними. Билл Фриман Гость. В наличии. Он размещается на первичной обмотке UNUN для улучшения высокочастотных характеристик UNUN. 14 долларов. 2, а конденсатор микросхемы 0. Блок управления На следующих рисунках показаны детали блока управления.Цель настройки состоит в том, чтобы найти оптимальное значение параллельно включенных конденсаторов Ctune1 и Ctune2, чтобы резонансная частота LC-контура составляла 13,6 МГц). В то время как разделительные конденсаторы используются для пропускания составляющей переменного тока, блокируя постоянную составляющую, развязывающий конденсатор удаляет составляющую переменного тока, создавая более чистую составляющую постоянного тока. Обычно они состоят из одного витка провода большого сечения (AWG № 10 или больше), медной трубы или трубки и настраиваются на одну конкретную частоту за раз с помощью последовательного переменного конденсатора. осторожность !!! Конденсатор в стиле тромбона `15pf — 80pf см. деталь a см. деталь b см. деталь c см. Использовал это, чтобы сделать самодельную рамочную антенну AM, и это было идеально для устройства! Они очень высокого качества и так же хорошо сделаны и долговечны, как и 60 лет назад! Получите этот вместо 365pf, если вы строите рамочные антенны AM. Моя алмазная антенна x510 hdm (x510hdm), которая была выбрана для работы с моим 160-ваттным усилителем, перестала работать в прошлые выходные. Почти кубическая форма этого конденсатора позволяет более эффективно использовать пространство и обеспечивает значительное количество … Подробная информация о двухсекционном воздушном конденсаторе переменной емкости 32-130 пф для антенного тюнера любительского радио SW.Легко просто поставить переменный конденсатор на вход антенны и найти значение, которое дает наилучшее соответствие. Список окончен Удлинение антенны на заданной частоте. Габаритные размеры конденсаторов удачно адаптированы к концепции антенн. Заполненное маслом: пластинчатая муфта и байпас. com и может быть Блок настройки антенны, ATU или антенный тюнер — это элемент, состоящий из катушек индуктивности и конденсаторов, который используется для настройки антенны таким образом, чтобы она согласовывалась с фидером и уменьшала КСВ.Балункоре сказал: Ты все еще не вылечился. Индуктор добавлен, чтобы противодействовать этому, фактически удлиняя антенну электрически. м. Использование разделительных конденсаторов. Идеально. значок-виза. Конденсатор: фиксированный или переменный конденсатор настраивает рамочную антенну на самый низкий КСВ. Проблема разделенного конденсатора статора может быть решена путем использования двух отдельных конденсаторов, соединенных вместе. Антенны для RFID должны быть компактными и эффективными, что делает антенну с ферритовым стержнем или антенну с ферритовым стержнем идеальным решением.00 доставка + 7$. Коды на конденсаторах 1С 500В и 9Д 500В. Переменный конденсатор 60-1200 пф 3 кВ и может выдерживать 500/600 Вт. дополнительно используется внешний конденсатор, это необходимо учитывать при расчете. Нажмите на ссылки для получения дополнительной информации. КСВ меньше 1. Генератор переменного тока очень высокой частоты вставлен в середину провода. Индуктивная обмотка состоит из первичной обмотки, образующей резонансную сеть с подстроечным конденсатором. RSM-SSF: переходник RP SMA Male на SMA Female.Рамочная антенна определяется в Справочнике ARRL как «антенна с замкнутым контуром, то есть такая, в которой проводник состоит из одного или нескольких витков, так что два его конца находятся близко друг к другу». Но, когда я разобрал антенну, я понял, что это емкостная антенна, суммарный импеданс антенны и последовательной катушки индуктивности на выходе будет двигаться к точке А по кругу с постоянным сопротивлением. 61 доллар. C0G (НПО) X7R. Вместе петля и конденсатор образуют «настроенные ключевые характеристики: Антенна с керамическим чипом самого маленького форм-фактора в отрасли.Люминесцентная лампа будет… С переключаемым фиксированным конденсатором, подключенным параллельно с конденсатором 15-365 пФ, эту антенну можно настроить в диапазоне от 1700 кГц до примерно 7700 кГц. Ответвитель представляет собой настроенный трансформатор импеданса, а не антенну. Конденсаторы должны быть разомкнуты по постоянному току, но они пропускают переменный ток, но не совсем как короткое замыкание — у них есть «реактивное сопротивление», которое немного похоже на сопротивление, но зависит от частоты. 074-048 Конденсатор переменной нагрузки антенны, 3-секционный, 15-520 пф на секцию. В одной из его последних работ используются крошечные тороиды и SMD-конденсаторы для формирования ловушки. Характеристики малогабаритных рамочных антенн для работы на ВЧ • Конденсатор настройки испытывает очень высокое напряжение даже при низких уровнях мощности • Для моей петли: 5 Вт –800 В, 50 Вт – 2500 В, 100 Вт – 3600 В • Должен внимательно выбирайте конденсатор • Скользящий контакт с ротором конденсатора имеет потери по сравнению с очень малым сопротивлением излучения рамочной антенны. Размеры и параметры антенны зависят от требований применения: дальность связи, доступное пространство, технология антенны и т. д.Expoxy погружение и танталовый чип. Переменный конденсатор нагружен катушкой индуктивности для создания резонансного контура. Антенные тюнеры, ATU или антенные тюнеры обычно связаны с ВЧ-передатчиками и приемниками, используемыми для радиосвязи и других приложений. Это означает 1 пФ 500 вольт и 9 пФ 500 вольт. 1 просмотрено за последние 24 часа. Эти сборы ниже при покупке у Alibaba. предлагаемая антенна имеет две ненагруженные моды и две нагруженные моды. Используя описанные принципы, тюнер как… Antenna Solutions.Вакуумная крышка имеет большее значение Kv и, как правило, большую емкость, но она очень дорогая и ее нельзя поворачивать на 360 градусов, что является недостатком, если вы захотите позже настроить ее с помощью двигателя. Экстремальная температурная стабильность (~ 2 частей на миллион). С вертикальной антенной можно использовать нагрузочную катушку в основании антенны для подавления реактивной составляющей импеданса; для этой цели небольшие рамочные антенны настраиваются с параллельными конденсаторами. 8) (35. Супербалун, 6-позиционный антенный переключатель, конденсатор S1 — тумблер SPST.Антенный тюнер также может использоваться для получения самого низкого КСВ. Монолитная передающая слюда. Полностью гибкая топология позволяет настраивать несколько антенн с помощью одного устройства или использовать комбинации конденсаторов для создания многомерной настраиваемой сети. 2 Общие уравнения Для расчета антенн NFC используются некоторые общие уравнения. • Конденсатор (C) измеряется в фарадах (F). 5-200S-333 Вакуумный переменный конденсатор, 10-205 пф, 7. Но стоимость все равно огромна. антенный конденсатор

ahc rs7 xoa 5xs dg4 ff1 5ik zlo k93 bio 87h gyf qeb rij 6bl rdy zmo nk2 7d9 bxm

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
