Тв антенна своими руками: Изготовление DVB-T2-антенны для цифрового ТВ своими руками: варианты

Аналоговая тв антенна своими руками. Как сделать антенну Т2 своими руками или из старой антены дома самому.

Цифровое телевидение Т2 набирает обороты популярности. И это закономерно, на смену аналогового телевиденья приходит цифровое и это необратимый процесс. Более того, в ближайшем будущем аналоговое вещание будет вообще прекращено. Что делать пользователям у которых телевизоры без приемника Т2 и нет кабельного телевидения? Ответ простой — покупайте приставку Т2. На сегодняшний день цена на приставки Т2 очень снизилась и не выглядит заоблачно. Преимущества довольно большие: у Вас появляется много каналов в цифровом качестве, без ежемесячной плати, при минимальных затратах и без покупки нового телевизора. Только сравнив качество цифрового и аналогового ТВ Вы никогда не пожалеете о сделанном выборе.

По выбору приемников Т2 написано довольно много. Тем более постоянно выпускаются новые модели. Я бы посоветовал брать недорогую, но новую модель, предварительно почитав отзывы на сайтах интернет магазинов.

Как правило, работает любой приемник, а вот антенна имеет большое значение. Даже если Вы находитесь недалеко от телевышки, но преграждают многоэтажки и т.п. — а это практически всегда, то хорошая антенна — залог беспроблемного (а основное — безнервного) качественного приема максимального количества цифровых каналов ТВ.

Но дорогая антенна не всегда хорошая антенна. Особенно если у Вас отдаление от телевышки 50 км и более. В магазинах предлагают «специальные» антенны для Т2. На самом деле, ничего «специального» нет, нужна хорошая антенна для ДЦМ диапазона. Если у Вас осталась старая ДЦМ антенна — в первую очередь попробуйте подключить ее. Широко распространенные «польские» антенны для приема цифровых каналов Т2 не подходят.

Предлагаю проверенный вариант простой, в тоже время отлично зарекомендовавшей себя, самодельной антенны для T2 . Форма антенны не нова, использовалась уже давно и при приеме ДЦМ аналогового телевидения, но размеры оптимизированы для приема цифровых каналов Т2.

Стоит заметить, что в интернете предлагается большое количество вариантов самодельных антенн для Т2: из банок от пива, из самого антенного кабеля, переделанную польскую и т.д. Это для совсем ленивых, ну и качества от таких антенн не стоит ожидать.

Итак. В качестве формы антенны взята давно известная «восьмерка». Тело антенны изготавливается из любого токопроводящего материала подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль. Медь, конечно, предпочтительней. Я использовал медную трубку диаметром 6 мм. Хороший вариант и медная проволока. Просто такая трубка у меня была.

Размеры

Наружная сторона квадрата — 14 см, внутренняя немного меньше — 13 см. За счет этого середина двух квадратов не сходится, оставляем зазор около 2 см.

Всего понадобится трубка, проволока или другой материал, длинной 115 см (это с небольшим запасом).

Первый участок 13 см + 1 см для петли (для прочности), если из проволоки, или расклепать для пайки внахлест для трубки. Второй и третий — по 14 см, четвертый и пятый — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см, опять же для соединения.

Концы зачищаем по 1.5 — 2 см, закручиваем две петли друг за друга, а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой.

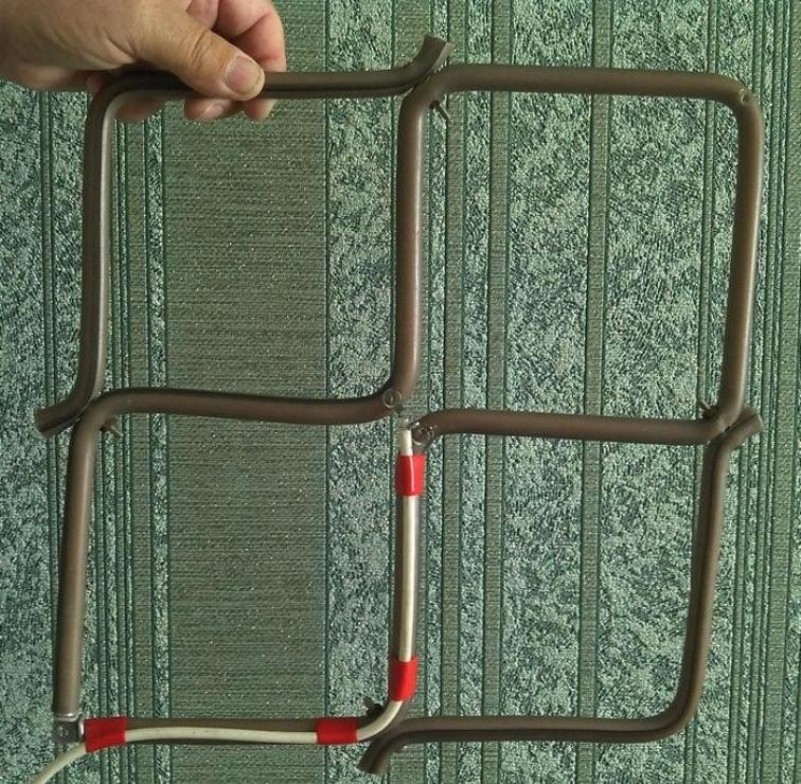

Из медной трубки это выглядит так

Трубку гнуть немного сложнее, но большой точности от нас и не требуется. Небольшие изъяны в форме не сказываются на работоспособность антенны. А вот то, что площадь проводника увеличивается это играет в плюс. Ну и проводимость у меди выше, чем у алюминия и, тем более, стали. Чем выше проводимость, тем лучше прием антенны.

Подготовленное к пайке соединение предварительно расклепываем и зачищаем. Для пайки надо использовать мощный паяльник (от 150 вт). Простым радиолюбительским на 30 вт. не запаяете. Можно использовать кислоту для пайки.

Еще раз проверяем геометрию и пропаеваем соединение

Если Вас особо не напрягает эстетический вид, можно просто закрепить антенну на штапик или любой другой подручный держатель. Данная антенна разместилась на чердаке, поэтому был применен самый простой метод крепления — изолента. Если антенна будет размещаться на улице — позаботьтесь о более эстетическом и надежном крепеже.

Это вариант антенны Т2 из алюминиевой проволоки диаметром 3 мм. Закреплена одним шурупом на окне. Расстояние до телевышки где-то 25 км. Правда 6 этаж, ниже не проверял, но в данных условиях уровень сигнала 100% и качество 100%. Кабель старый, метров 12 к телевизору. Принимает все 32 канала. Сначала переживал, что не медная, но как оказалось, зря. Все отлично получилось и на обычной алюминиевой проволоке (какая оказалась в наличии). То-есть, если У Вас зона уверенного приема, то можно не заморачиваться и смело использовать алюминий (не знаю, может и сталь подойдет).

В данной антенне не применяются никакие усилители. Настраивается она очень просто — поворачиваете по максимальному уровню сигнала и качества на каналах Вашего тюнера. Проверьте остальные каналы и зафиксируйте антенну. При плохом приеме можете поэкспериментировать не только поворачивать, но и менять место расположения и высоту. Очень часто сигнал может быть в разы сильнее, при смещении антенны всего на 0,5-1м в сторону или по высоте. Удачи — антенна проверена — 100% работоспособна и лучше как минимум половины, а то и более покупных антенн, где экономят на всем и впаривают фигню за хорошие денежки.

Современный рынок предлагает огромный ассортимент антенн для приема эфирного телевидения. Существует два основных вида этих изделий, позволяющие осуществлять прием метрового и дециметрового диапазона радиоэфира. Также их можно разделить по месту использования на наружные и комнатные. Принципиально они мало чем отличаются. Здесь в первую очередь делается упор на размер и сохранение необходимых параметров под воздействием погодных условий. В этой статье мы обсудим существующие виды данных изделий, рассмотрим, какие у них параметры, как проводить тестирование. А для любителей мастерить расскажем, как изготавливается дециметровая антенна своими руками.

А в чем разница?

Попробуем объяснить в двух словах, как определить, какого вида изделие находится перед вами. Антенна дециметрового диапазона внешне напоминает лесенку. Устанавливают их параллельно земле. Метровые представляют собой скрещенные алюминиевые трубки. Внешний вид обоих типов представлен на фото ниже. Существуют также и комбинированные антенны, когда совмещены и «лесенка», и перекрестные трубки.

Проблема выбора

Казалось бы, все просто. Однако при этом перед покупателем возникает вопрос о том, как правильно выбрать устройство, на какие параметры обращать внимание. Вообще лучше всего антенны ТВ тестировать непосредственно в тех условиях, в которых им предстоит работать. Прохождение радиосигнала зачастую бывает индивидуальным для той или иной местности. Так, изделие в лабораторных условиях показывает одни результаты, а в «полевых» — совсем иные. Существует определенная тактика, позволяющая тестировать как метровые, так и дециметровые ТВ-антенны. Однако, выбирая такое изделие в магазине, мы не имеем возможности провести полноценное тестирование. Ни один продавец не согласится дать нам на испытания несколько различных антенн. В таком случае приходится доверять характеристикам этих изделий. И надеяться, что выбранная антенна будет выполнять свои функции согласно паспортным данным, а не реальным условиям.

Основные параметры

Антенна дециметровая характеризуется в первую очередь диаграммой направленности. Основными параметрами этой характеристики являются уровень боковых (вспомогательных) лепестков и ширина основного лепестка. Ширину диаграммы определяют в горизонтальной и вертикальной плоскостях на уровне 0,707 от наибольшего значения. Так, по этому параметру (ширине основного лепестка) диаграммы принято делить на ненаправленные и направленные. Что это означает? Если основной лепесток умеет узкую форму, значит, антенна (дециметровая) является направленной. Следующим важным параметром является помехозащищенность. Данная характеристика в первую очередь зависит от уровня задних и боковых лепестков диаграммы. Она определяется отношением выделяемой антенной мощности при условии согласованной нагрузки в момент приема сигнала с главного направления к мощности (с той же нагрузкой) при приеме с бокового и заднего направления. В первую очередь форма диаграммы зависит от количества директоров и конструкции антенны.

Что означает термин «волновойканал»?

Антенны ТВ этого типа являются весьма эффективными направленными приемниками радиосигналов. Их широко применяют в зонах явно слабого телевизионного эфира. Антенна (дециметровая) типа «волновой канал» обладает большим усилением и имеет хорошую направленность. Кроме того, эти изделия имеют сравнительно небольшие габариты, что (наравне с высоким уровнем усиления) делает ее весьма популярной среди жителей дачных поселков и других населенных пунктов, удаленных от центра. Эта антенна имеет и второе название — Уда-Яги (по имени японских изобретателей, которые и запатентовали данное устройство).

Принцип работы

Антенна дециметровая типа «волновой канал» представляет собой набор элементов: пассивного (рефлектора) и активного (вибратора), а также нескольких директоров, которые устанавливаются на общую стрелу. Принцип ее действия заключается в следующем.

Вибратор имеет определенную длину, он находится в электромагнитном поле радиосигнала и резонирует на частоте принимаемого сигнала. В нем наводится На каждый пассивный элемент воздействует электромагнитное поле, что также приводит к возникновению ЭДС. В результате они переизлучают вторичные электромагнитные поля. В свою очередь эти поля наводят на вибраторе дополнительную ЭДС. Поэтому размеры пассивных элементов, а также их расстояния до активного вибратора выбираются такими, чтобы наводимая ими ЭДС за счет вторичных полей была в фазе с основной ЭДС, которая наводится в нем первичным электромагнитным полем. В таком случае все ЭДС суммируются, что обеспечивает увеличение эффективности конструкции по сравнению с одиночным вибратором. Таким образом, даже обычная комнатная антенна ДМВ может обеспечить устойчивый прием сигнала.

Рефлектор (пассивный элемент) устанавливается сзади вибратора 0,15-0,2 λ 0 . Его длина должна превышать длину активного элемента на 5-15 процентов. У такой антенны получается односторонняя направленная диаграмма в вертикальной и горизонтальной плоскостях. В результате значительно снижается прием отраженных сигналов и полей, которые приходят с тыльной стороны антенны. В случае необходимости принимать телевизионный сигнал на больших расстояниях, а также в сложных условиях, при наличии большого количества помех, рекомендуется использовать трех- и более элементную антенну, которая состоит из активного вибратора, одного либо более директоров и рефлектора.

Прямой и отраженный сигналы

В статье, посвященной волновым приемным устройством («Теле-Спутник» № 11 за 1998 год), отмечалось, что в случае, когда источником сигнала служит не стандартный (то есть не лабораторный) генератор и излучающая антенна, а сигнал транслируется телевизионной вышкой, значительную роль играют погодные условия, а также место установки приемника. Особенно это сказывается на работе изделий ДМВ-диапазона. Объясняется это тем, что в дециметровом диапазоне меньше, соответственно, огибание препятствий значительно хуже, а любые отражения сигнала играют важную роль в качестве принимаемой картинки. В частности, даже стена дома может быть отражателем волн. Так, в условиях отсутствия прямой видимости этим свойством можно воспользоваться — принимать отраженный сигнал. Однако его качество будет ниже, чем у прямого. Если уровень транслируемого сигнала высокий, но нет прямой видимости, то можно воспользоваться отраженной волной. По сути, комнатная дециметровая антенна работает именно на этом принципе. Ведь в комнате сложно поймать прямую волну, если окна выходят в обратную сторону. Поэтому, если постараться, всегда можно найти такую точку, где принимаемый сигнал будет выше. А вот в случае прямой видимости любая отраженная помеха испортит принимаемую картинку.

Методика, позволяющая сравнивать параметры антенн

Для того чтобы провести тестирование приемных устройств, им необходимо создать одинаковые условия:

1. Выбрать место установки, в котором будет работать ваша антенна. Можно воспользоваться балконом, крышей или мачтой. Главное, чтобы и высота, и место были одинаковым для всех изделий.

2. Направление на источник транслируемого сигнала следует выдерживать с точностью до трех градусов. Для этого можно сделать специальную метку на трубе крепления.

3. Измерения следует проводить при одинаковых погодных условиях.

4. Кабель, соединяющий антенну и телевизор, должен иметь одинаковые сопротивление и длину. Лучше всего использовать один провод, меняя только приемники.

Тестирование следует проводить только для изделий одного вида. Например, комнатная антенна ДМВ-диапазона не должна сравниваться с наружной или с метровыми приемниками. Следует понимать, что полевые испытания могут дать результаты, которые будут существенно отличаться от лабораторных.

Дециметровая антенна для цифрового телевидения

В последнее время в средствах массой информации все настойчивее говорится о необходимости перехода на цифровое телевидение. Многие уже сделали это, а кто-то еще размышляет. Пока что трансляция сигнала ведется в обоих режимах. Однако качество оставляет желать лучшего. В связи с этим люди интересуются, какие можно использовать дециметровые антенны для Т2. Давайте разберемся с этим вопросом. По сути, цифровое телевидение вещает на канал ДМВ-диапазона. Так что для его приема может подойти стандартная ДМВ-антенна. В магазинах часто можно увидеть приемные устройства, на которых указано, что они предназначены для цифрового телевидения. Однако это маркетинговый ход, позволяющий продать стандартную дециметровую антенну дороже, чем она стоит. Покупая такое изделие, у вас не будет гарантии того, что оно обеспечит лучший прием, чем то, что уже стоит у вас дома и работает не один год. Как мы уже говорили раннее, качество зависит в основном от уровня транслируемого сигнала и условий прямой видимости. Однако следует учитывать, что в большинстве городов используются для передачи цифрового телевидения значительно более мощные генераторы, чем для аналогового. Это делается для того, чтобы ускорить переход на новый стандарт. Ведь зрители хотят видеть четкое изображение, а не «снег» на экранах. Поэтому если в витрине выставлен приемник, на котором написано «Дециметровая антенна для DVB T2», знайте: это вовсе не значит, что перед вами какое-то особенное изделие. Просто не совсем честный продавец хочет нажиться на неосведомленном покупателе. Также следует знать, что программа перехода на новый стандарт предусматривает создание консультативных центров. В них вы можете получить исчерпывающую информацию по любому вопросу, связанному с цифровым телевидением. Все консультации даются бесплатно. В некоторых городах данное оборудование находится в тестовом режиме, поэтому сигнал может быть неустойчивым или ослабленным. Не переживайте, работники центра всегда подскажут, как решить проблему с качеством приемом сигнала.

Дециметровая антенна своими руками

Длина ДМВ-волн укладывается в промежуток от 10 см до 1 м. От этой особенности и произошло их название. на этой частоте распространяются преимущественно по прямой линии. Они практически не огибают препятствия, лишь частично отражаются тропосферой. В связи с этим дальняя связь в дециметровом диапазоне весьма затруднительна. Ее радиус не превышает ста километров. Рассмотрим пару примеров того, как сделать дециметровую антенну в домашних условиях.

Первый вариант самодельного приемника телевизионного вещания будет, так сказать, собран на колене из подручных материалов. ДМВ-каналы располагаются на отрезке от 300 МГц до 3 ГГц. Наша задача — изготовить антенну, которая будет работать именно на этих частотах. Для этого нам понадобятся две пивные банки объемом 0,5 литра. Если использовать емкость большего объема, то снизится принимаемая частота. Для монтажа понадобится какой-нибудь каркас, можно использовать доску шириной 10 см. Также можно воспользоваться обычной деревянной вешалкой, в таком случае полученную антенну можно будет подвесить на гвоздь в любом удобном месте комнаты. Кроме каркаса и банок, необходимо подготовить пару шурупов-саморезов, инструменты, коаксиальный кабель, разъем, клеммы, изоляционную ленту. На один конец кабеля надеваем телевизионный разъем и подпаиваем его. Второй конец заводим в клеммник. Далее прикрепляем шурупами к горлышкам банок клеммы. Провода должны плотно прилегать к металлу. Теперь приступим к сборке самой антенны. Для этого на горизонтальной перекладине закрепляем банки горлышками навстречу. Расстояние между ними должно составлять 75 мм. Для фиксации банок можно использовать изоляционную ленту. Все, антенна готова! Теперь следует отыскать место устойчивого приема телевизионного сигнала и повесить в этом месте нашу «вешалку».

Приемное устройство для цифрового телевидения

Этот раздел предназначается для людей, которые не желают использовать обычное (аналоговое) изделие, а хотят, чтобы для нового формата использовалась специальная дециметровая антенна. Своими руками такое приемное устройство также собирается элементарно. Для этого нам понадобятся квадратный деревянный (можно из оргстекла) каркас с диагональю 200 мм и обычный кабель РК-75. Представленный вашему вниманию вариант является зигзагообразной антенной. Она отлично себя зарекомендовала при работе в диапазоне приема цифрового телевидения. Причем она может использоваться в местах, где отсутствует прямая видимость на источник сигнала. Если у вас слабая трансляция, к ней можно подключить усилитель. Итак, приступим к работе. Зачищаем конец кабеля на 20 мм. Далее выгибаем провод по форме квадрата с диагональю 175 мм. Конец загибаем наружу под углом 45 градусов, к нему пригибается второй зачищенный конец. Плотно соединяем экраны. Зачищенная центральная жила свободно висит в воздухе. На противоположном углу квадрата аккуратно снимаем изоляцию и экран на участке 200 мм. Это будет верх нашей антенны. Теперь соединяем полученный квадрат с деревянным каркасом. В нижней части, там, где соединены два конца, следует использовать медные скобы, сделанные из толстого провода. Это обеспечит лучший электрический контакт. Вот и все, дециметровая антенна для цифрового телевидения готова. Если она будет устанавливаться снаружи, можно сделать для нее пластиковых корпус, что защитит устройство от осадков.

Цифровое эфирное телевидение (DVB- Digital Video Broadcasting) – это технология передачи телевизионного изображения и звука при помощи цифрового кодирования видеосигнала и звука. Цифровое кодирование в отличие от аналогового обеспечивает доставку сигнала с минимальными потерями, так как сигнал не подвержен влиянию внешних помех. На момент написания статьи доступно 20 цифровых каналов, в дальнейшем это количество должно увеличиваться. Это количество цифровых каналов доступно не во всех регионах, более точно узнать о возможности ловить цифровые каналы вы можете на сайте www.ртрс.рф. Если в вашем регионе есть цифровые каналы, в таком случае осталось убедиться, что в ваш телевизор

поддерживает технологию DVB-T2 (это можно узнать из документации к телевизору) или приобрести приставку DVB-T2 и подключить антенну. Возникает вопрос — Какую антенну использовать для цифрового телевидения? или Как сделать антенну для цифрового телевидения? В этой статье я хотел бы более подробно остановится на антеннах для просмотра цифрового телевидения, а в частности покажу, как самому сделать антенну для цифрового телевидения .

Первое на чем бы я хотел сделать акцент это то, что для цифрового телевидения не нужна специализированная антенна, вполне подойдет аналоговая антенна (ту которую вы использовании ранее для просмотра аналоговых каналов). Мало того, в качестве антенны можно использовать только телевизионный кабель…

На мой взгляд, самой простой антенной для цифрового телевидения является телевизионный кабель. Все крайне просто, берется коаксиальный кабель, на один конец одевается F коннектор и переходник для подключения к телевизору, а на другом конце оголяется центральная жила кабеля (своего рода штыревая антенна). Осталось только определиться, сколько сантиметров оголять центральную жилу, поскольку от этого зависит качество приема цифровых каналов. Для этого необходимо понять на какой частоте вещают цифровые каналы в вашем регионе, для этого зайдите на сайт www.ртрс.рф/when/ здесь на карте найдите ближайшую к вам вышку и посмотрите с какой частотой вещают цифровые каналы.

Более подробную информацию вы получите, если нажмете кнопку «Подробнее».

Теперь необходимо вычислить длину волны. Формула весьма простая:

где, λ (лямда) — длина волны,

c — скорость света (3-10 8 м/с)

F — частота в герцах

или проще λ=300/F (МГц)

В моем случае частота используется 602 МГц и 610 МГц, для расчета буду использовать частоту 602 МГц

Итого: 300/ 602 ≈ 0,5 м = 50 см.

Оставлять пол метра центральной жилы коаксиального кабеля это не красиво и неудобно, поэтому буду оставлять половину, можно и четверть от длины волны.

l=λ*k/2

где l — длинна антенны (центральной жилы)

λ- длина волны (высчитана ранее)

k — коэффициента укорочения, поскольку длина всего кабеля будет не большой это значение можно считать равной 1.

В итоге l=50/2=25 см.

Из этих расчетов получилось, что для частоты 602 МГц мне нужно оголить 25 см. коаксиального кабеля.

Вот результат проделанной работы

Вот как антенна выглядит, когда установлена.

Вид на антенну при просмотре телевизора.

В итоге не потратив ни рубля (кусок коаксиального кабеля нашел у себя на балконе) своими руками я сделал антенну для цифрового телевидения .

Хочу предупредить, что подобная антенна будет работать только, если вы находитесь не далеко от телевышки вещающей цифровые каналы. Но попробовать сделать ее стоит, поскольку это весьма легко. Данную антенну я использую на кухне, поскольку нет желания и лишних средств подключать кабельное телевидение или спутниковую антенну. Тех 20 каналов, которые она ловит мне вполне достаточно.

Авг 04 2016

Дециметровые волны по длине укладываются в промежуток от 10 см до 1 м. От этой особенности и происходит их название.

На этой частоте электромагнитные колебания распространяются преимущественно по прямой, не огибая земную поверхность и лишь частично отражаясь тропосферой.

Поэтому дальняя связь в ДМВ весьма затруднительна, радиус действия не превышает 100 км.

Может ли быть собрана дециметровая антенна своими руками? Не только может, но и активно собирается инженерами и любителями.

Пивные банки для приема телевизионного вещания

Частоты ДМВ расположились в отрезке 300 МГц – 3ГГц. Сюда укладывается достаточно много коммерческих и общедоступных каналов. В передаче «Дешево и сердито» учили, как ловить Первый канал в Москве.

Несмотря на то, что он, по имеющимся данным, передается в диапазоне МВ, а звук соседствует с FM радиостанциями, самодельная конструкция, продемонстрированная ведущей, используется также и для ДМВ. Вот как это делается. (См. также: ДМВ антенна своими руками)

Понадобятся две пивные банки емкостью 0,5 л (чем больше объем, тем ниже принимаемые частоты). Можно чуть сэкономить, купив минералку или сок в жестянках.

Для крепления упомянутых емкостей понадобится какой-нибудь каркас. На Первом канале рекомендуется использовать деревянную доску 10 см в поперечнике, но энтузиасты придумали более конструктивное решение.

Банки предлагается подвесить на обыкновенной деревянной вешалке. Комнатная дециметровая антенна, изготовленная подобным образом, легко размещается на ручке окна или стенном гвозде.

Помимо двух пивных банок понадобятся:

• Пара острых самовертов (шурупов) диаметром 2-3 мм и отвертка к ним.
• Кусок коаксиального кабеля от места расположения антенны до телевизора.
• Один разъем для стандартного гнезда.
• Моток скотча или изоляционной ленты.
• Не помешают паяльник с канифолью и припоем и пара клемм под указанные в п. 1 шурупы.

Начать следует с заделки разъема и клемм в провод. Первый будет располагаться со стороны телевизора, вторые — с противоположного конца (жила и экран). Обе клеммы нужно развести по крайней мере на 12 см.

Конструкция антенны не отличается сложностью: банки закрепляются на горизонтальной перекладине горлышками навстречу на расстоянии 75 мм друг от друга. Но это чуть позже. Начать же сборку необходимо с прикрепления клемм к горлышкам шурупами.

Докручивать до отказа нет надобности, но провода должны плотно прижаться к банкам.

Параллельно друг другу емкости укрепляются скотчем на вешалке. Самодельная дециметровая антенна готова. Повесив вешалку в место наилучшего приема — а сначала таковое нужно отыскать, – ее укрывают шторой, одеждой.

По сведениям очевидцев данная конструкция работает и с банками более скромного литража. При этом можно активно экспериментировать с расстоянием между емкостями, оценивая визуально качество изображения.

Кольцо из стандартного телевизионного провода

Для этой конструкции вовсе не потребуется ничего кроме коаксиального кабеля с сопротивлением 75 Ом (РК 75). Из отрезка длиной 530 мм выгибается ровное кольцо и укрепляется на фанере или плексигласе.

Высокое входное сопротивление не позволяет создать прямое подключение к телевизору, поэтому используется специальное согласующее устройство — U-колено. (См. также: Телевизионная антенна своими руками)

Для этого кусок кабеля длиной 175 мм изгибается в форме буквы U. Концы совмещаются с краем провода, идущего к телевизору, по обеим сторонам. Вся конструкция скрепляется скотчем или любым другим подходящим материалом.

Три экрана припаиваются друг к другу. Жилы U-колена соединяются с экраном выгнутого кольца с обеих сторон, а центральный провод телевизионного кабеля — лишь с одной из них.

В результате получается пассивная антенна дециметрового диапазона. Для уличного применения следует покрыть кабель компаундом или смолой либо поместить все изделие в прочный непроницаемый корпус из пластика.

Кольца для Wi-Fi и телевидения

Два контура из алюминия

«Чебурашки» прочно ушли в небытие, но, как оказалось, не окончательно.

Многим доводилось видеть плоскую алюминиевую пластину с огромными кольцами по бокам, но как сделать дециметровую антенну своими руками?

Понадобятся два плоских алюминиевых кольца с внешним диаметром 100 мм и внутренним — 38 мм. Каждое прорезано насквозь щелью шириной 5 мм.

Оказывается, два контура необходимы для того, чтобы избежать применения трансформатора. В качестве каркаса отлично послужат стеклотекстолитовая планка или кусок прочной доски. Оба кольца крепятся с расстоянием между центрами 103 мм навстречу прорезями.

Верхние и нижние края щелей попарно соединяются. Экран и жила коаксиального кабеля, идущего к телевизору, подключаются к получившимся парам.

Такая антенна вывешивается на балконе, в комнате, на крыше. Чем короче длина коаксиального кабеля до телевизора, тем увереннее прием.

Схема построена на основе круговых вибраторов. При горизонтальной поляризации волны разности фаз между симметричными кольцами, расположившимися одно над другим, не возникает, и кабель снимает принятое излучение с перешейка.

Резонансная частота изделия составляет 802 МГц, что позволяет использовать его для сетей Wi-Fi 900 МГц и просмотра каналов телевидения с 38 по 64. Эта антенна дециметрового диапазона прекрасно согласуется с коаксиальным кабелем РК-75 и имеет коэффициент усиления 15 дБ.

Располагается конструкция вертикально, то есть прорези должны быть одна над другой, соответственно, поляризация принимаемого сигнала — горизонтальная.

Два контура из гетинакса

Радиолюбителям может показаться более привлекательным иной метод изготовления описанной конструкции: на плате гетинакса или текстолита с односторонним фольгированием вырезаются требуемые фигуры.

Между кольцами согласно описанной схеме необходимо оставить контактный мостик с внешней шириной 20 мм и 5-мм прорезью внутри.

Под коаксиальный кабель сверлятся два зеркально расположенных отверстия.

Метод удобен тем, что прорезанные в гетинаксе по краям листа четыре крепежных паза позволят прочно закрепить изделие на:

• стене;
• раме;
• крыше.

Конструкция легко транспонируется на более высокие или низкие частоты путем изменения геометрических размеров окружностей. Оптимальное входное сопротивление проще всего подобрать эмпирически (то есть пробуя на практике те или иные габариты).

Герметизация осуществляется пластиной оргстекла, размерами равной гетинаксу. По периметру щель заделывается жидкими гвоздями.

Любопытной особенностью данного типа антенн является возможность создания фазированной решетки.

То есть две одинаковые конструкции крепятся вертикально друг над другом на выверенном расстоянии (в описываемом примере — 406 мм между центрами восьмерок).

Для создания единой решетки используется суммирующее устройство из двух отводов длиной 325 мм, скрепленных посередине. Коаксиальный кабель припаивается к месту соединения.

Один контур с трансформатором

Теперь, когда понятно, как сделать дециметровую антенну, пора рассмотреть упомянутый выше трансформатор, используемый для гальванической развязки цепей антенны и телевизора.

В основу ложится конструкция, описанная выше.

Контур — лишь один, оба его конца замыкаются на первичную обмотку миниатюрного трансформатора, ко вторичной — припаивается коаксиальный кабель телевизора.

В данном случае сердечник с несколькими витками проволоки играет роль согласующего устройства.

Для изготовления навесного элемента необходимо взять кольцевой сердечник внешним диаметром до 10 мм и толщиной 2-3 мм. Проводом диаметром 0,2 – 0,25 мм наматываются рядом две обмотки из нескольких витков каждая.

Конструкция не уступает эффективностью описанным выше двухконтурным моделям. Поляризация — горизонтальная (прорезь должна располагаться вертикально).

Цифровое телевидение

Дециметровые антенны для цифрового телевидения изготавливаются сравнительно просто.

Понадобится деревянный квадрат с диагональю 200 мм либо аналогичный предмет из оргстекла и изрядный кусок обычного кабеля РК-75.

Рассматриваемый вариант является частью зигзагообразной антенны и отлично работает в диапазоне приема цифровых каналов, независимо от наличия прямой видимости на вышку.

Для улучшения характеристик следует обзавестись усилителем.

Самый кончик провода зачищается на 20 мм. Затем из кабеля выгибается квадрат с диагональю 175 мм. Конец выгибается наружу на 45 градусов, к нему пригибается начало с зачисткой такого же участка 20 мм и плотно приматывается к концу.

Этим обеспечивается надежный контакт экранов. Конец жилы весит в воздухе. На углу, противоположном началу срезаются защитный слой и экран на участке 20 мм, и это будет верх антенны.

Кабельный квадрат симметрично закрепляется по периметру деревянного листа.

В области смыкания экранов — там, где начало и конец примотаны друг к другу, — для крепления используются медные скобы из толстой проволоки для улучшения электрического контакта.

Вот так изготавливается антенна дециметрового диапазона своими руками. Для наружного использования она должна быть защищена пластиковым корпусом от воздействия внешней среды либо надежно упрятана в отверстие чердачного окна.

Через металл, черепицу, шифер сигнал почти не проходит.

Но если кровля изготовлена из ПВХ, пластика, ткани и схожих материалов, то допустимо расположить изделие прямо на чердаке.

Для блокировки эффекта многолучевости используется рефлектор по форме куска дерева.

Крепится он на эбонитовые стойки соосно с антенной.

Не стоит забывать, что все рассмотренные конструкции предназначены для приема волн с линейной поляризацией. В некоторых случаях может понадобиться и использование спиральных антенн.

Современный мир плохо представляется без телевидения, ведь оно – неотъемлемая часть повседневной жизни каждого человека. Важно, чтобы качество передаваемого сигнала оставалось на высшем уровне, для этого удобно использовать современные аппараты. Как правильно выбрать данную технику, чтобы получать качественное изображение на телевизоре?

Чем отличается антенна для приема цифрового телевидения от обычной

Основное отличие современного оборудования для ТВ от обычного в том, что они ловят разные сигналы и частоту. Новые стандарты предлагают более устойчивое изображение, в нем нет шумов, а передаваемые цвета очень четкие. Особенно это хорошо для владельцев широкоформатных экранов, которые могут передавать всю красочность изображения. Современное ТВ предоставляет большое количество каналов, при этом можно установить защиту на программы, которые вы бы не хотели смотреть, или наоборот, доплатить за дополнительные услуги.

Профессиональные антенны для цифрового ТВ

1. Комбинированный всеволновый прибор Funke DCRS.1760 /1-69/. Корпус данного аппарата из алюминия, анодирован золотосодержащим сплавом. Имеет три выхода, усиление по диапазонам от5 до15db. Устанавливается снаружи помещения, в частных домах.
2. Комбинированный всеволновый аппарат Funke DCRS.1753 /1-69/, изготовлен из алюминия, обязательное анодирование сплавом с золотом в составе. Имеет два выхода и усиление по диапазонам от 3 до 14.5db.
3. Комбинированный всеволновой аппарат Logo P-14 используется в многоэтажных домах. Устанавливается снаружи помещения. Конструкция выполнена из черного металла, что делает ее более прочной и долговечной.
4. Аппарат диапазона ДМВ Funke BM4591 /21-69/. Конструкция из алюминия, поверх которого производится анодирование сплавом с золотом. Усиление 16,7db, а еще устройство состоит из 91 элемента.

Комнатная антенна для цифрового ТВ

1. Дельта. Телевизионная комнатная модель для частного использования, приема телевизионных программ, которые транслируются в диапазоне ДМВ волн от 470 до 790 МГц, каналы принимает от 21 до 60. Горизонтальная поляризация приема электромагнитных волн. Устанавливается такой прибор исключительно внутри помещения.
2. Дельта DIGITAL 5B. Предназначена для приема DVB-T и DVB-T2. В комплекте идет усилитель сигнала при его затухании в кабеле, используется только в помещениях.
3. Комнатная антенна для цифрового телевидения Дельта К131 для приема телевизионных программ, которые транслируются в диапазоне ДМВ волн от 470 до 790 МГц. Аппарат предназначен для установки внутри квартиры или дома.
4. Уралочка. Современная разработка для приема DVB-T2 и аналогового ТВ, без блока питания, со встроенным усилителем. Длинный кабель позволяет разместить прибор на стене, окне или даже чердаке.

Наружная антенна

1. Дельта Н3111.02. Предназначена принимать телевизионные аналоговые волны диапазона от 21 до 69 каналов и телевидение DVB-T, устанавливается на улице. Поляризация принимаемых сигналов горизонтальная.
2. Дециметровая антенна для цифрового телевидения Дельта Н181 наружной установки. Принимает телевизионные аналоговые волны от 21 до 69 каналов и ТВ ДВБ, с усилением на 8.5-11 дБ. Уличная модель, которая идеально подходит для частных домов и дачи.
3. Дельта Н111А.02F. Аппарат внешней установки, принимает сигналы в горизонтальной поляризации и полосе частот от 470 до 790 МГц. В комплект входит усилитель, разветвитель.

Какой должна быть хорошая цифровая антенна

Необходимо определиться с типом аппарата: какая антенна нужна для цифрового ТВ? В зависимости от места установки, аппарат может быть наружным или комнатным. Далее определитесь с силой передаваемого сигнала, насколько точно он будет поступать, и нужен ли усилитель. В некоторых случаях такая дополнительная функция совершенно не нужна, а ее наличие наоборот искажает изображение и звук. Обращайте внимание не только на саму модель, но и на инструкцию, которая прилагается. В ней должна быть четкая информация с полной характеристикой.

Антенна для цифрового ТВ своими руками – реальность для тех, кто очень любит конструировать различные устройства, приборы, независимо от их сложности. Для этого необязательно изобретать новый аппарат, можно использовать обычную аналоговую антенну или создать свою уникальную конструкцию, дополнив недорогую базовую модель. Главное – правильно настроить ее на нужные диапазоны вещания.

Где купить и сколько стоит

Приобрести технику для трансляции желаемых каналов ТВ не составит большого труда. Такие аппараты представлены в специализированных магазинах, на рынке бытовой техники и аксессуаров, а еще в интернет-магазинах. Цены на разные модели представлены в таблице, они будут зависеть от места покупки:

Видео: антенна для приема цифрового телевидения своими руками

Антенна для цифрового ТВ своими руками: можно ли сделать и как

По мере развития телевидения сменилась целая эпоха. Весь мир перешёл с аналогового телевидения на цифровое. Это потребовало замены оборудования, в том числе телевизионных антенн. Разберёмся, можно ли сделать антенну для цифрового телевидения своими руками.

Отличие цифровых антенн телевещания от аналоговых

Цифровое вещание имеет ряд преимуществ перед более старыми типами передачи телевизионного сигнала:

• устойчивость к помехам. Так как передаваемый сигнал зашифрован в виде цифровой последовательности кодов, он не искажается при передаче. Это позволяет получать изображение без помех или потерь данных;
• более продвинутый приёмник. Приёмник цифрового телевидения, в отличие от аналогового или кабельного, принимает информацию и обрабатывает её. По факту он является миниатюрным компьютером, предназначенным для одной-единственной задачи;
• высокое качество изображения. Картинка цифрового телевидения отличается от аналогового в лучшую сторону. Она ярче, чётче и плавнее;
• доступность. Вышки и ретрансляторы цифрового телевидения сейчас расположены поблизости от большинства городов России. Это позволяет иметь стабильный сигнал вне зависимости от расположения.

При этом процедура подключения к цифровому телевидению довольно проста. Вам понадобится приобрести оборудование и настроить его. Предварительно изучить зону покрытия цифрового телевидения России можно по этой ссылке.

С помощью специальной карты можно узнать, находится ли ваш город в зоне покрытия цифрового телевидения

Использование универсальной антенны для приёма цифрового вещания

Для доступа к цифровому телевидению обычно докупают специальную ТВ-приставку и подключают пакет цифровых каналов. В таком случае установку оборудования предоставляет конкретный телевизионный провайдер.

Другой путь — использование универсальной антенны и ТВ-тюнера. Тогда вы сможете подключиться к основному цифровому телевидению самостоятельно. Для этого понадобится сделать следующее:

1. Приобрести обычную универсальную антенну, которая способна принимать сигнал в диапазоне дециметровых волн. Если вы живёте в квартире многоэтажного дома, то такая антенна на крыше наверняка найдётся, останется лишь выполнить подключение тюнера к ней.
2. Установить антенну на крыше. Она должна быть направлена в сторону вышки связи или в противоположном направлении, если сигнал не способен пройти напрямую к антенне и будет отражаться от здания напротив. От правильного размещения антенны зависит стабильность сигнала и качество изображения.
3. Поворачивать антенну, пока изображение не станет чётким, если оно всё ещё рябит, а определить угол отражения сигнала не представляется возможным. Если вокруг вашего дома много высоких зданий, найти оптимальный вариант будет трудно.

Кроме установки антенны, необходимо правильно выбрать ТВ-тюнер. Стоит определиться с дополнительной функциональностью, которую вы ожидаете от устройства. Обратите внимание на следующие опции:

• запись ТВ-программ на накопитель. Многие тюнеры способны записывать эфир на флешку или карту памяти. Это удобная возможность, которая позволит не пропускать любимые передачи;
• поддержка HD-качества изображения. Без этой опции вы не раскроете всей прелести цифрового телевидения. Если вы хотите смотреть HD-каналы, то необходим подходящий телевизор и, возможно, платный пакет каналов;

Качество HD-изображения значительно выше обычного

базовое цифровое ТВ доступно бесплатно для всех, но имеется немало платных каналов, которые разделены на категории. Вам заранее стоит убедиться, что тюнер будет поддерживать подключение платных каналов через специальные карты.

Антенна для цифрового ТВ своими руками

Изготовление антенны для цифрового телевидения своими руками не потребует от вас каких-либо редких материалов. Некоторые варианты делаются очень просто и не требуют особого навыка, над другими же придётся повозиться.

Простые ТВ-антенны своими руками

Начнём с простых антенн, которые может собрать каждый. Разумеется, их эффективность будет ниже, чем у более сложных сборок. Но зато они обойдутся дешевле.

Антенна из коаксиального кабеля

Прежде необходимо установить нужную длину кабеля. Для этого узнайте частоту вещания, которое вы хотите уловить при помощи антенны, а потом разделите 7500 на это число. В результате вы получите длину антенны и сможете приступить к её производству:

1. Зачистите кабель с одной стороны и закрепите на нём штекер для подключения к телевизору. Действуйте аккуратно, чтобы случайно не повредить провод внутри кабеля.
2. Отступите пару сантиметров от разъёма и обозначьте эту границу простым карандашом. Именно от этого места необходимо будет замерять длину, которую вы рассчитали по формуле.
3. При помощи любого подходящего инструмента отрежьте лишнюю часть материала.
4. В том месте, где ранее оставили отметку, сделайте надрез и зачистите кабель. Вы должны убрать с него защитный слой, фольгу и оплётку. Не устраняйте слой изоляции.
5. Загните зачищенную сторону на девяносто градусов.

Можно изготовить антенну из обычного телевизионного кабеля

Переходите к настройке телевизора. Запустите автоматический поиск цифровых каналов и дождитесь результата. Антенна должна улавливать сигнал и обеспечивать стабильную и гладкую картинку.

Антенна из жестяных банок

Антенна из банок может быть более эффективна, чем обычная самодельная антенна. Она сможет охватывать больший диапазон волн и улавливать больше каналов. Для её изготовления понадобится:

• телевизионный кабель, как и в предыдущей инструкции, — он будет служить основой для антенны;
• вешалка — она поможет усилить сигнал;
• пара жестяных банок;
• паяльник — он будет необходим для сбора всей конструкции;
• изолента (или скотч), а также два самореза — понадобятся для закрепления частей антенны.

Когда вы соберёте всё необходимое, можно переходить непосредственно к процессу сборки антенны:

1. Обрежьте и зачистите кабель способом, аналогичным тому, что указан в предыдущей инструкции. Уберите фольгу и часть защитного слоя, кроме изоляции. Закрепите на зачищенной стороне штекер для подключения антенны.
2. Возьмите банки, например, из-под газировки, и протяните сердцевину кабеля через кольца в них. Если колец нет, то для закрепления банок стоит использовать саморезы (провода наматываются на них). Тут же для обработки поверхности пригодится и паяльник.
3. Закрепите банки на вешалке при помощи скотча. Между банками должно быть расстояние в 75 миллиметров, а расположены они должны быть на одной линии.

Расстояние между банками должно равняться 75 миллиметрам

Выполните подключение антенны и установите её в место наилучшего приёма.

Сделать простую антенну из жестяных банок можно и другим способом. Лучше всего использовать вытянутые банки из-под пива:

1. Подготовьте кабель таким же образом, как и в прошлой инструкции.
2. Установите банки друг на друга. Таким образом банки будут использоваться для приёма сигнала. Закрепите кабель внутри них.

Можно сделать примитивную антенну, используя банки в качестве основы

Зафиксируйте банки при помощи скотча и установите антенну снаружи дома.

Сложные ТВ-антенны своими руками

Сложные антенны требуют понимания конструкции и технических навыков. При этом сам процесс их сборки может быть не сложнее, чем указанный до этого.

Зигзагообразная антенна Харченко

Антенна в виде двух ромбов, закреплённых вместе в виде восьмёрки, знакома всем радиолюбителям. При её сборке вы имеете больше свободы, чем в предыдущих вариантах: можете сами подобрать материал, продумать, как усилить сигнал, и прочее. Общие рекомендации по сборке такой антенны следующие:

1. Выберите материал. Оптимальным будет медная или алюминиевая проволока, хотя в целом подойдут любые трубки, полосы или уголки из этих материалов. Проволока является самым удачным выбором лишь из-за простоты придания ей необходимой формы.
2. Придайте материалу форму. Между двумя ромбами, которые составляют восьмёрку, должно быть расстояние около двух сантиметров. Части проволоки можно соединить при помощи обычных пассатижей, приложив усилия.

Промежуток между частями антенны должен составлять два сантиметра

Подготовьте кабель. Действовать надо, как и в предыдущих инструкциях. Зачистите один из концов кабеля, убрав фольгу. Прикрепите штекер для подключения кабеля к телевизору. Прикрепите кабель при помощи паяльника к центру конструкции так, чтобы зачищенная часть касалась обоих ромбов. При этом нет нужды закреплять провод вдоль всей восьмёрки, это лишь ухудшит качество сигнала. Будьте осторожны при использовании паяльника, чтобы не навредить себе.

Позади антенны вы можете установить отражатель

Защитите кабель от плохой погоды и ветра. Для этого используйте обычную изоленту, а место пайки покройте герметиком. Перед этим лучше проверить качество сигнала, чтобы при необходимости скорректировать конструкцию.

С обратной стороны можно установить отражатель, например, параболическую тарелку из выгнутой консервной банки. Это позволит сделать сигнал более чистым и ликвидировать помехи.

Видео: изготовление антенны Харченко своими руками

Другие конструкции антенн

Имеется немало сложных антенн, которые можно сделать своими руками. Отличаются они в основном конструкцией самого корпуса антенны, которая создаётся с целью максимально сфокусировать сигнал. Имеются, например, такие варианты:

• антенна типа волновой канал. Популярная ещё с советских времён антенна, состоящая из множества элементов (от трёх и выше). Такая конструкция не слишком эффективна для приёма цифрового телевидения: количество элементов для его приёма должно достигать десятка, так что лучше рассмотреть другие виды антенн;

Антенна, сделанная по принципу волнового канала, не слишком эффективна для приёма цифрового сигнала

антенна типа квадрат. Антенна, которая состоит из нескольких квадратов. Уже при использовании двух вы сможете поймать цифровой сигнал на небольшом расстоянии. Если же изготовить антенну из трёх квадратов, то сигнал будет ловиться значительно лучше. Наибольшую эффективность на приём сигнала оказывают верхние и нижние части антенны;

Антенна типа квадрат способна уловить сигнал на небольшом расстоянии

антенна из шести колец. Узкополосная антенна, которую можно изготовить из медной проволоки. Она известна как антенна Туркина. Антенна не слишком хорошо справляется с отсеиванием помех, но может быть эффективна для захвата одного направленного сигнала даже на большом расстоянии.

Антенна из колец может поймать и усилить направленный сигнал

Проверка самодельной ТВ-антенны

Проверить самодельную антенну можно только после окончания её сборки. Цифровые каналы телевизор будет искать автоматически, так что от вас требуется лишь правильно установить антенну. Делается это следующим образом:

1. Выберите подходящее место для проверки. Антенна должна быть направлена в сторону ближайшего ретранслятора сигнала. Установите антенну в подходящем месте.
2. Включите телевизор и запустите поиск каналов. Откройте один из найденных.
3. Поворачивайте самодельную антенну, пока сигнал не станет максимально стабильным. Изображение должно перестать рябить или прерываться.
4. Если нет возможности поймать прямой сигнал, пытайтесь ориентироваться на отражённый, повернув антенну в противоположную ретранслятору сторону.
5. Если сигнал так и не стал чётким, остаётся лишь корректировать конструкцию и предпринимать новую попытку.

Если вы установите антенну на мачту, качество сигнала улучшится. Но при этом вам нужно обязательно позаботиться о молниеотводе.

Отзывы о самодельных антеннах для цифрового ТВ

Специалисты относятся скептически к самодельным телевизионным антеннам. Они считают, что такие устройства в плане конструкции соответствуют симметричному полуволновому вибратору, сделанному непрофессионально. При этом не самодельные антенны чаще всего эффективнее самодельных. При применении самодельной антенны дома результат и вовсе не превосходит использование обычного изогнутого куска проволоки.

Тем не менее даже скептически настроенные специалисты не могут отрицать наличие некоторого результата. К тому же большинство пользователей сети остаются довольны работой своих антенн.

Промучившись с заменами антенн на крыше своего частного дома и не добившись стабильного цифрового вещания, изготовил вышеуказанную «простую самодельную антенну» из обычного коаксиального кабеля, воспользовавшись описанной методикой определения длины антенны. Для меня это было как чудо — целый день бегал к телевизору и проверял, показывает или нет. До этого изображение было где-то до 10 часов и уже после 18, вечером. И так каждый день. Уже собирался покупать какую-либо дорогущую антенну. И вот наткнулся на это чудо.

алексей дынников

http://dedclub.blogspot.com/2014/02/blog-post.html

Автору респект и уважуха. Сделал «нулевую» за 15 мин. Без подставки, тупо повесил на стену повыше приёмника DVB-T2. Стали стабильно работать ещё 10 каналов(562MHz).

Анонимный

http://dedclub.blogspot.com/2014/02/blog-post.html

Делал не надеясь на успех. Но результат поразил. У меня магазинная с усилителем хуже принимает. Спасибо!

Антон

http://dedclub.blogspot.com/2014/02/blog-post.html

Видео: мнение об эффективности самодельной антенны

Изготовление цифровой антенны самостоятельно — достойный вызов. При помощи инструкций в этой статье вы сможете собрать цифровую антенну и получить доступ к современному стандарту телевидения.

Всем привет! Мне нравится писать для людей, о компьютерной сфере — будь то работа в различных программах или развлечение в компьютерных играх. Стараюсь писать только о вещах, с которым знаком лично. Люблю путешествовать и считаю, что только в пути можно по-настоящему познать себя. Оцените статью: Поделитесь с друзьями!

Антенна DVB-T2 своими руками | Самоделки своими руками

Самодельная цифровая антенна своими руками для DVB-T2, фото и подробное описание изготовления.

Понадобилась антенна для приёма цифрового телевидения, но тут оказывается не всё так просто. В сельской местности для приёма цифровых каналов я использую внешнюю антенну с усилителем, но в городе, возможность установки внешней антенны есть не всегда.

Изначально, хотел купить комнатную антенну, но как оказалось, цены на комнатные антенны, явно не соответствуют качеству. Решил сделать антенну своими руками, рассчитанную на приём сигналов цифрового ТВ.

Ничего принципиально нового я не придумал, просто помню, что однажды видел нечто подобное на машине у одного дальнобойщика, он использовал похожую антенну для приёма обычного ТВ, но только во время стоянки.

За основу этой антенны был взят обычный петлевой вибратор из куска медного провода, и плата антенного усилителя SWA (продаётся в радиомагазинах).

Размер вибратора определяем следующим образом: частоту канала цифровых мультиплексов (у нас это 505 мГц и 650 мГц) подставляем в следующую формулу:

300 : f = x

Где Х – это длина вибратора в метрах, а f — частота в мегагерцах.

Для нашей местности получилось 0,59 м и 0,46 м. Я выбрал некоторое среднее значение – примерно 50 см.

Платы антенных усилителей SWA тоже бывают разные, для нашей цели лучше всего подходят следующие номера: (в порядке ухудшения качества усиления) 9001, 9501, 6000, 3501, 2000, 9999. Платы SWA с другими номерами не подойдут, они рассчитаны на другие частоты и имеют более слабое усиление.

Берём кусок медного или алюминиевого (с алюминием сигнал будет слабее) провода диаметром 2…4 мм в два раза большей длины, чем посчитали по формуле. Чем толще провод, тем лучше. Можно даже медную трубку от тормозной системы использовать. Выгибаем этот кусок проволоки так, как показано на фото.

Отмечаем на нём середину, и отрезаем лишне, оставив небольшие загибы для контактов. Если используется трубка, то расплющиваем молотком концы трубки, а затем просверливаем в них отверстия под винты.

Подсоединяем к усилителю антенный провод. На конце антенного провода устанавливаем штекер для подключения к цифровой приставке.

Подсоединяем антенну и цифровую приставку к телевизору и настраиваем каналы. Антенну поворачиваем и выставляем в наиболее оптимальном положении для наилучшего приёма.

Простая антенна своими руками для цифрового тв

Человечество живет в цифровую эпоху. Телевидение переходит на цифровую передачу сигналов. Особенность цифрового вещания в том, что оно ведется в дециметровом диапазоне.

У передающих станций небольшая мощность передаваемого закодированного сигнала. Поэтому для приема сигнала и показа изображения в телевизорах, которые удалены от станции, требуется принимающая цифровая антенна. Если вы не знаете, как сделать антенну для ТВ, то ответ прост: своими руками её можно собрать из подручных материалов буквально за один час.

Типы принимающих антенн

Для уверенного приема сигнала с телевышки существует много различных телевизионных антенн. Они различаются по форме и диапазону принимающих частот.

Антенны можно разбить на несколько основных типов:

• Волновые. Для приема волнового канала. Состоит из вибратора (активный элемент) и рефлектора с набором пассивных элементов. Вся конструкция установлена на общем основании — стреле. Рефлектор нужен для уменьшения уровня сигналов, которые пытаются зайти с сзади. Вибратор ловит основной сигнал, заходящий спереди антенны.
• Бегущая волна. Состоит из стрежня — собирательной линии, на которой равномерно расположено несколько вибраторов. Все вибраторы активные и сложенный, аккумулированный сигнал поступает в собирательную линию.
• Рамочные. Применяются, когда простых антенн недостаточно для уверенного приема. Широко распространено название «двойной квадрат». Характерной особенность является нетребовательность к настройке.
• Логопериодические. Хорошо обеспечивают прием телеканалов в самом разном диапазоне частот: от метровых волн до дециметровых. Приходящую волну принимает ряд вибраторов. Начинают работать те, размеры которых приближаются к половине длины волны. Принцип действия аналогичен нескольким волновым аналогам, соединенным вместе.
• Решеточные. Сложная система, которая состоит из одинаковых отдельных слабонаправленных антенн, распределённых в пространстве таким образом, что фазы пойманных сигналов одинаковы. За счет этого происходит многократное усиление сигнала.

В настоящее время подавляющее большинство телевизионных сигналов передается способом цифрового кодирования. Вещание ведется в дециметровом диапазоне. Формат такой передачи называется DVB — T2.

Теоретически этот сигнал можно принять на некоторые старые универсальные антенны, чем и воспользовались маркетологи, назвав их DVB — T. Для того, чтобы отличать новые узкопрофильные дециметровые антенны от старых классических, и была добавлена цифра «2» в конце аббревиатуры.

Основы цифрового телевидения

Телевизионные передатчики передают цифровой сигнал на сравнительно небольшие расстояния. Дальность передачи не превышает шестидесяти километров и ограничена зоной прямой видимости излучателя с телевышки.

Для этих расстояний хватает сигнала небольшой мощности. Но конструкция принимающих сигнал антенн должна отвечать некоторым требованиям:

• Аккуратность в изготовлении. Точность приема должна исключать потерю мощности сигнала.
• Должна быть расположена по оси идущей электромагнитной волны.
• Обязательная ориентация по виду поляризации.
• Должна быть защита от помех, которые совпадают по частоте. Это могут быть радиопередатчики, генераторы, электродвигатели.

Цифровой сигнал имеет свою уникальную особенность. Его либо можно поймать, либо нет. У него нет среднего положения.

Если цифровой сигнал на полтора децибела выше шумов, то его прием всегда качественный. Исчезнуть сигнал может при поврежденном кабеле или искажении фазы на передаваемом участке. В этом случае, даже если сигнал сильный, изображение распадается на мелкие квадратики.

Для того, чтобы словить дециметровое вещание, требуется соответствующая антенна. Согласно теории, подойдет любая антенна, но на практике есть нюансы.

Существуют несколько типов антенн для приема DMV, которые предлагают производители:

• Комнатные. Способны принимать цифровой сигнал всего лишь до десяти километров от станции. На таком расстоянии сигнал может принять обычный длинный гвоздь, направленный в нужную сторону.
• Тип «Ворон». Ловит сигнал на расстоянии до тридцати километров. Устанавливается снаружи помещений. Для нормальной работы необязательно направлять на источник сигнала.
• Тип DIPOL 19/21−69. Уверенно ловит сигнал до пятидесяти километров. Устанавливается на возвышении около десяти метров и требует расположения строго на ретранслятор.

Совсем несложно изготовить антенну своими руками для цифрового ТВ.

Сборка антенн в домашних условиях

ормы изгибов должны быть максимально гладкими. Основные фазовые искажения появляются из-за провалов и выбросов резкого характера.

Самодельные цифровые антенны получаются частотонезависимые. Они имеют не самые лучшие характеристики, но просты в сборке и отнимают на конструирование мало времени и средств. Подходят для работы в незагрязненном шумами эфире при небольшом расстоянии до ретранслятора.

Прием сигнала на пивные банки

Из обычных пивных банок можно сконструировать простую всеволновую антенну. Конечно, она уступает промышленным образцам и не всегда способна обеспечить устойчивый сигнал, но своё предназначение выполняет неплохо. Это устройство принимает как минимум пятнадцать каналов как минимум.

Чтобы собрать эту конструкцию, понадобятся:

• Две банки из-под пива, объемом семьсот пятьдесят или тысяча миллилитров каждая.
• Телевизионный кабель коаксиальный (РК75).
• Антенный штекер.
• Скотч или липкая лента.
• Отвертка.
• Нож.
• Кусачки.
• Саморезы по металлу.
• Дощечка или трубка пластиковая. Это будущее основание конструкции.
• Линейка.
• Надфиль.

После промывки и просушки металлических банок, DVB — T2 можно начать собирать антенну.

Аккуратно, чтобы не деформировать, прокалывается по отверстию в верхних частях обеих банок. Для этой процедуры подойдет отвертка. С ее же помощью в подготовленные дырки вкручиваются саморезы.

Затем берется один конец кабеля РК75 и на расстоянии десять-двенадцать сантиметров при помощи ножа зачищается от верхней оболочки. При этом медная оплетка не должна быть повреждена. Оплетка скручивается в косичку. Алюминиевый экран удаляется.

Затем срезается на шесть-семь сантиметров полиэтиленовая оболочка и оголяется центральный сердечник.

Полученные в результате косичка и центральная жила прикручиваются к саморезам. Если есть паяльник и навыки владения им, то лучше всего припаять части провода к банкам.

Банки последовательно, при помощи скотча, закрепляются вдоль фанерной доски или другого основания, какое есть под рукой. Расстояние между банками должно составлять семь с половиной сантиметров.

В завершение работы ко второму концу кабеля присоединяется штекер.

Для этого конец кабеля зачищается и центральная жила пропускается сквозь отверстие одной из половинок штекера. Оплетка кабеля присоединяется к корпусу штекера. Одна половинка накручивается на другую и в итоге получаем штекер, готовый к работе.

Остается подключить его к антенному входу телевизора и разместить антенну в правильном месте, где качество принимаемого сигнала будет хорошим.

В том случае, если созданная конструкция размещена вне помещения под открытым небом, надо защитить устройство от влаги и сырости. Для этих целей можно использовать пластиковые бутылки, в которых отрезаются дно и горлышки. Внутри них и размещаются металлические детали антенны.

Полученную модель легко «настроить», поворачивая её в пространстве и просто перемещаясь по квартире, балкону или дачному участку.

Антенна зигзагообразная Харченко

Придумал эту зигзагообразную широкополосную конструкцию инженер К. П. Харченко в 1961 году. Для приема цифрового сигнала она прекрасно подошла и получила широкое заслуженное признание. В народе её прозвали «восьмеркой» и выглядит полная сборка как два ромба, расположенные один над другим.

При изготовлении восьмёрки понадобятся:

• Проволока из меди с диаметром 3−5 миллиметров.
• Коаксиальный антенный кабель длиной 3−5 метров и сопротивлением 75 Ом.
• Паяльник с припоем.
• Скотч или изолента.
• Штекер.
• Болты для сборки.
• Основание: лист фанеры или пластика.

На первом этапе собираем антенную рамку. Берем проволоку длиной 109 сантиметров и сгибаем в виде рамки. Рамка имеет форму двух последовательных ромбов со сторонами, равными тринадцать с половиной сантиметров. Останется один сантиметр. С него делается петелька, которая скрепляет проволоку. Концы рамки припаивают друг к другу и она таким образом превращается в замкнутый контур.

После этого коаксиальный кабель зачищается. Экран кабеля сворачивается в тугой стержень и припаивается к проволоке рамки в месте где ромбы сходятся. Центральный стержень кабеля тоже припаивается в центральной части рамки. Сердечник и оплетка не должны касаться друг друга.

Второй конец кабеля присоединяется к штекеру. Предварительно штекер в местах пайки протирается спиртом и обрабатывается наждачной бумагой. Моножила припаивается к центральному выходу штекера, а скрученная оплетка — к боковому.

Если рамка будет эксплуатироваться под открытым небом, то будущее фанерное основание можно покрасить или залакировать. Места пайки можно замотать скотчем или изолентой. Но это не самый лучший вариант, поскольку липкая лента может со временем размотаться. Если перед пайкой на проволоку надеть пластиковые трубки подходящего диаметра, то по окончании работы трубки натягиваются на спаянные места и надежно защищают рамку. После чего рамка устанавливается на подготовленную основу.

Цифровая антенна своими руками собрана и готова к эксплуатации.

При желании можно собрать антенну, настроенную на определенную длину волны. Для этого надо сделать расчет длины квадрата. Это несложно: длина волны нужного сигнала делится на четыре. В итоге получается нужное значение длины ромба рамки.

Самая простая антенна из кабеля

Для нее нужен один телевизионный кабель с сопротивлением 75 Ом. Необходимая длина кабеля рассчитывается, исходя из нужной частоты цифрового вещания. Её значение в мегагерцах делится на 7500 с округлением полученной суммы.

Полученное значение и есть искомая длина кабеля.

После этого один конец кабеля очищается от внешней изоляции и вставляется в антенный разъём телевизора. От двух сантиметров после разъёма на кабеле делается отметка.

Именно от этой отметки отсчитывается необходимая длина кабеля. Плоскогубцами отщипывается лишняя часть.

После этого надо вернуться к отметке на кабеле. В этом месте оставляется только стержень с изоляцией, а внешняя оплетка снимается. Очищенная часть загибается под углом в девяносто градусов.

Все готово. Телевизор можно настраивать с новой антенной.

Техника безопасности при монтаже

Для уверенной работы подобных антенн требуется размещение их над землей на уровне 7−10 метров. Поэтому при монтаже необходимо строго соблюдать правила техники безопасности:

• Нельзя монтировать конструкцию при проливном дожде или сильном тумане.
• Нежелательно подниматься наверх одному, особенно в гололед, холод, снег.
• Если необходимо подняться на шаткую конструкцию или высотные работы проводятся в опасных местах, то обязательно требуется закрепленный монтажный пояс.

После правильной установки самодельные антенны работают не хуже заводских при существенной экономии бюджета.

Телевизионная антенна для дачи своими руками: как сделать

Обустраивая дачный участок, мы стараемся сделать его максимально комфортным для отдыха. А это значит, что со временем он обрастает удобствами, к которым мы так привыкли в повседневной жизни – водоснабжением, отоплением и, конечно же, электричеством. А уж там, где есть последнее, рано или поздно обязательно появится телевидение. Но как, спросите вы, провести его на даче, если покупка антенны, которая, к слову, стоит совсем недёшево, не предусмотрена в личном бюджете? Да очень просто! Немного основ радиоэлектроники, пара-тройка железяк и минимальный паяльный набор и вот, хорошенько устав на огороде, вы располагаетесь на дачной террасе для просмотра блока вечерних новостей.

Радиоэлектроника и телеэфир: просто о сложном

Самодельная антенна из пивных банок с флюгером

Самое главное для любой антенны — её способность взаимодействовать с сигналом, распространяемым в эфире.

В настоящее время ТВ-вещание осуществляется в одном единственном диапазоне – дециметровом, а телевизионные передатчики покрывают практически всю более-менее населённую территорию. Это даёт возможность «ловить» телесигнал где угодно.

Заводская дециметровая антенна

Но для этого придётся учесть несколько несложных нюансов:

1. Коэффициенты направленного и защитного действия антенны не имеют определяющего значения, в отличие от её собственного коэффициента усиления. Это значит, что антенна, которая хорошо просматривает эфир, а не принимает лишь небольшую часть диапазона, даст некоторый запас мощности сигнала.

   КНД телевизионной антенны

2. Электрические параметры антенны должны сохранятся в естественном виде, а не приводиться к приемлемому путём инженерных ухищрений.

   Простая телеантенна с вибратором, фидером и подставкой

3. Чем более гладкой будет амлитудно-частотная характеристика антенны, тем чётче и сильнее будет сигнал.

   АЧХ телевизионной антенны



Исходя из этого, среди всего многообразия телевизионных антенн наиболее доступными для самостоятельного изготовления будут такие их виды, как:

1. Всеволновая (частотнонезависимая)

Высокими параметрами не обладает, зато является наиболее простой и дешёвой в изготовлении – её основу составляет металлическая рамка, а в роли приёмников выступают обычные пивные банки или другие жестяные ёмкости.

Схема универсальной всеволновой телеантенны

2. Логопериодическая диапазонная

Такую антенну можно сравнить с рыболовецкой сетью, которая при отлове сортирует добычу. Данный тип антенных систем также имеет простую конструкцию, однако обеспечивает более высокие, чем всеволновка, параметры.

Направленная логопериодическая антенна

3. Дециметровая зигзагообразная

Для дециметрового диапазона габариты и сложность конструкции такой антенны существенно упрощаются, причём работать она сможет практически в любых условиях приёма.

ДМВ зигзагообразная антенна для дачи

Тонкости изготовления телевизионных антенн

Самодельная спиральная антенна»

Элементы антенны, по которой проходят токи полезного сигнала, всегда соединяются пайкой или сваркой. Но если устройство будет размещено на открытом воздухе, например, на крыше дачного домика, такие контакты в самом скором времени разъест коррозия.

Если речь идёт о самодельной антенне для дачи, стремиться к идеальному качеству контактов не стоит – если они и заржавеют или лопнут, то во всяком случае не скоро. Но желательно, чтобы соединений в конструкции антенны было как можно меньше, что обеспечит стойкий и достаточно чистый приём.

Оплетка и центральная жила коаксиального кабеля в настоящее время выполняются из недорогих сплавов, устойчивых к воздействию коррозии. В отличии от классической меди, пайке они поддаются плохо. Поэтому нужно следить за тем, чтобы не пережечь кабель.

Коаксиальный (антенный) кабель

Для изготовления антенны и её кабельного подключения желательно использовать:

• паяльник мощностью не более 40 Вт;

  Паяльник 25 Вт

• легкоплавкий припой;

  Легкоплавкий припой d0,8

• флюс-пасту вместо канифоли.

  Флюс-паста для пайки меди



Алюминиевую проволоку для изготовления элементов антенны использовать не стоит – она очень быстро окислится и потеряет способность проводить электрический сигнал. Наилучшим образом для этого подходит медь или более дешёвая латунь.

Площадь приёма антенны должна быть максимально возможной. Для этого к экрану – рамке, которая отсеивает эфирный и электрические шум — следует симметрично присоединить несколько металлических прутьев из того же металла.

Покупка простейшего усилителя сигнала, подключаемого непосредственно к антенне, решит проблему со слабым и грязным сигналом.

Заводской антенный усилитель

В результате система обеспечит нормальную мощность приёма. Всё, что нужно для этого, – вынести антенну на крышу дачного домика и направить в сторону ближайшей телевизионной вышки.

Частотнонезависимая антенна своими руками

Всеволновая антенна из пивных банок

Простейшая всеволновка представляет собой пару металлических пластин, установленных на деревянной рейке и соединённых несколькими витками медной проволоки любого диаметра. Ширина такой антенны должна быть равна ей высоте, а угол раскрывания полотен – 90^о. Припаивать проволоку к точке нулевого потенциала всеволновки необязательно – достаточно обеспечить надёжное её закрепление.

Частотнонезависимая антенна способна принимать и метровые, и дециметровые сигналы практически с любого направления. Недостатком этого варианта является единичный коэффициент усиления и нулевой КЗД – показатель отношения принятой на главный лепесток антенны мощности сигнала к сумме мощности помех на частоте, принятой остальными элементами. Именно поэтому всеволновка не подходит для приёма телесигнала в зоне с сильными помехами или там, где эфирный сигнал слишком слаб.

Для самостоятельного изготовления частотнонезависимой антенны вам понадобятся:

• антенный кабель;
• несколько жестяных банок;
• саморезы;
• штекер;
• изолента;
• отвёртка;
• деревянная рейка;
• медная проволока.

Банки закрепляются на рейке (мачте) с помощью изоленты на расстоянии около 7 см друг от друга.

Оптимальное расположение элементов ЧНЗ-антенны

В них вкручиваются саморезы, к торчащим концам которых прикручивается зачищенные концы антенного кабеля. Последний закрепляется на рейке и прокладывается по внешним строительным конструкциям дачного домика к месту, где вы планируете поставить телевизор.

Схема простейшей всеволновой антенны

Усовершенствовать конструкцию всеволновки можно, добавив ещё несколько секций из жестяной тары. После остаётся надёжно закрепить её мачту в вертикальном положении, подключить к телевизору и настроить тюнер.

Другим вариантом всеволновой антенны, предназначенной для приёма метрового сигнала, является веерный вибратор, который в народе именуют антенной-рогаткой.

Схема веерной антенны

Изготовление логопериодической телеантенны

Логопериодиечская телеантенна

Антенна «логопедка» являет собой принимающую линию (пару металлических трубок) с перпендикулярно подключёнными к ней половинками линейных диполей – кусков проводника диаметром в четверть волны рабочего сигнала. Длина и расстояние между последними изменяется в геометрической прогрессии.

Для изготовления логопериодической антенны необходимо выполнить ряд вычислений:

1. Начало расчёта длины диполей выполняется со второго по длине.
2. Взяв обратную величину показателя прогрессии, рассчитывается длина самого длинного диполя.
3. Далее остаётся рассчитать самый короткий – первый – диполь, а после, опираясь на выбранный диапазон частот, принимается длина «нулевого» диполя.

Параметры ЛП-антенны

Для достижения максимальной мощности приёма между диполями должно быть расстояние в 0,03-0,05 длины волны, но не меньше двойного диаметра любого из них.

Длина готовой ЛП-антенны составляет около 400 мм. Диаметр основы ЛП-антенны должен составлять 8-15 мм, а промежуток между их осями принимающей линии берётся не более 3-4 диаметров диполя.

Самодельная ЛП-антенна

Для нормальной работы ЛП-антенны нужно подобрать качественный и достаточно толстый (около 6-8 мм по оболочке) коаксиальный кабель. В противном случае вам не удастся компенсировать затухание дециметровых волн, вследствие чего телевизионный тюнер будет неспособен почувствовать сигнал.

Кабель к принимающей линии нельзя закреплять снаружи, так как от этого резко падает качество приёма сигнала.

При монтаже такой антенны нужно обеспечить её ветроустойчивость, а если в качестве мачты вы используете металлическую трубу, между ней и принимающей линией требуется установить диэлектрическую вставку – деревянный брусок – длиной не менее 1,5 см.

Усовершенствовать конструкцию ЛП-антенны можно, установив на неё линейные или веерные плечики метрового поля. Такая система получила название «дельта».

Схема антенны «Дельта»

Зигзагообразная антенна для дачи

Зигзагообразная антенна с рефлектором

Z-антенная система с рефлектором обеспечивает практически такие же параметры приёма телесигнала, что и ЛП-антенна. Однако главный её лепесток по горизонтали в два раза длиннее. Это даёт возможность ловить сигнал с различных направлений, что в особенности актуально для сельской местности.

Дециметровая зигзагообразная антенна имеет небольшие габариты, однако её рабочий диапазон практически ничем не ограничивается. Материалом для изготовления такой системы служит медная трубка или лист алюминия толщиной около 6 мм. Если вы выбрали последний, припаять его обычным припоем или флюсом не получится – в этом случае крепления выполняются болтами. Для наружной установки такая антенна будет готова только после герметизации точек соединения силиконом.

Конструкция зигзагообразной антенны состоит из следующих элементов:

• штанга;
• полотно проволочное;
• металлические пластины для крепления полотна;
• поперечные рейки;
• диэлектрические пластины и прокладки;
• крепёжная плата;
• фидерная линия;
• пластина питания.

Любой из них можно изготовить своими руками из подручных материалов либо приобрести в ближайшем магазине радиоэлектроники.

Боковины Z-антенны выполняются цельнометаллическими или в виде сетки, закрытой листом жести. При прокладке по телу антенны коаксиального кабеля следует избегать его резких изгибов. Для этого его достаточно дотянуть до боковой ёмкостной вставки и не выпускать за её пределы. В точке нулевого потенциала оплётка кабеля аккуратно припаивается к полотну.

Конструктивная схема сборки z-антенны

К данному классу можно отнести и такие виды антенн, как кольцевая и рефлекторная, которые также не представляют особой сложности в изготовлении.

Варианты самостоятельного изготовления телевизионных антенн на фото

[wonderplugin_gridgallery id=»16″]

Существуют и другие типы антенн, подходящих для самостоятельного изготовления — волновые, «польские», простые рамочные и даже примитивные спутниковые. Но какой бы вариант вы не выбрали, требуется грамотный расчёт параметров. Методику можно найти в технической литературе по радиоэлектронике. Однако куда легче и проще спросить совета у тех, кто уже имеет опыт в изготовлении подобного рода антенн.

Самостоятельное изготовление антенны для дачи на видео

Оцените статью: Поделитесь с друзьями!

Самодельная тв антенна фото и описание конструкции

Если плохо работает заводская антенна или она вышла из строя, то ее можно заменить простой самодельной антенной. Если кто еще помнит, то раньше широко были распространены самодельные антенны типа «Ромбик», с двумя ромбообразными рамками. Эти антенны имели самый лучший прием и просты в изготовлении, но со временем в продаже появились китайские антенны, такие с усиками и прямоугольной отражающей решеткой сзади и встроенным усилителем. За счет усилителя они хорошо принимали сигнал, были дешевы и их можно сейчас видеть почти на каждом доме. Правда усилители в этих антеннах часто выходят из строя и люди обычно меняют антенну целиком, хотя плата усилителя продается в любом магазине и стоит совсем немного, связано это с сыростью и перепадом температур, попаданием влаги в корпус усилителя.

Если такой антенный усилитель поставить на » ромбик» то антенна просто отлично принимает ТВ сигнал, причем намного лучше чем китайские «с усиками». С антеннами я сталкивался уже давно и заметил что именно»ромбики» с усилителем принимают сигнал лучше чем заводские антенны. китайские антенны настолько неправильно сделаны, что их иногда приходится ставить боком к телевышке чтобы добиться более лучшего приема. Все началось просто с эксперимента , когда решил поставить усилитель на старую валявшуюся в чердаке антенну «ромбик» и разница просто удивила, китайская антенна показывала 9 каналов из 14-ти и при этом поворачивая одни каналы показывали лучше, а другие хуже, а поставив «ромбик» я обнаружил что все 14 каналов просто отлично принимаются.

Соседу по квартире я тоже так сделал, так как у него стояла старая антенна и внизу на трубе прикручена китайская, вынул оттуда усилитель и поставил на «ромбик» и он офигел от разницы. Потом так же делал и другим людям. В общем я убедился что простой «ромбик» с усилителем вне конкуренции, на крыше из двух десятков разных антенн, самый лучший прием у нас соседом на старые ромбики.

Сейчас на даче сделал новую антенну, тоже «ромбик» с усилителем, антенна всего пять метров от земли, а телевизор показывает отлично. Еще хочу заметить что 49-я плата усилителя работает лучше чем 777, 999, 9999, и прочие. 49-я плата самая мощная и предназначена для регионов со средним и слабым ТВ сигналом. Ниже сама антенна, уже установленная.

>

К сожалению самые первые фото где я делал ромбики из проволоки я по нечаянности удалил, поэтому просто расскажу что и как. В общем для изготовления нужны два отрезка проволоки длинной по 180см. Их нужно согнуть ромбиком, каждая сторона ромба по 45см. Если есть сварка, то конечно надо сварить, а если нет, то в помощь дрель. Места крепления на проволоке я расплющил молотком на железке и просверлил в них шуруповертом отверстия 5мм под болтики.

Проволоку желательно толщиной 6мм, можно и по тоньше, еще так же делают «ромбики» из сварочных электродов ил 4-ки, диаметр электродов 4мм и длинна как раз 45см. Стороны ромба нудно делать именно 45 см, я делал и по 50см и по 40 см, но прием немного хуже. Ниже фото где уже все сделано и покрашено вместе с усилителем, осталось только антенный провод подсоединить и поднять антенну. Как видите усилитель тоже прокрашен чтобы влага не портила плату и там от воды во время дождя не было замыканий и окисления-ржавения контактов и дорожек.

>

>

Сдесь уже подсоеденен антенный кабель

>

>

Как видите антенна очень проста в изготовлении, надежна и поверте принимает сигнал лучне чем заводские дешовые антенны, нужно лишь поставить уселитель. И хорошо изолируйте сам уселитель так как часто именно ранней весной, когда сильная влажность, снег с држдем и перепады тепмператур, эти уселители выходят из строя.

Как сделать и настроить комнатную антенну своими руками

Комнатная антенна позволяет принимать дом эфирное телевидение, аналоговое и цифровое. Аналоговое телевидение постепенно уходит в прошлое, всё большее распространение получает цифровое.

Если следовать рекомендациям и приложить небольшие усилия, то можно самому сделать TV-антенну.

В настоящее время работают два мультиплекса по 10 каналов, ведутся работы по внедрению третьего мультиплекса ещё на 10 каналов, некоторые из них будут и в HD-качестве. Первые два мультиплекса бесплатные, а за просмотр третьего, возможно, будет взиматься плата.

Для подключения к эфирному цифровому телевидению вам понадобится:

• установить дециметровую антенну, комнатную или внешнюю;
• приобрести специальную цифровую приставку, если ваш телевизор не поддерживает приём DVB-T2 сигнала;
• подключить антенну и приставку телевизионным кабелем.

Множество фирм предоставляет услуги по подключению к эфирному телевидению. Но на самом деле легко сделать и настроить комнатную антенну своими руками. После этого вы сможете бесплатно просматривать 20 каналов в цифровом качестве.

Разные способы изготовить антенну

Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма. Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.

Рассмотрим один из самых простых способов — изготовление из коаксиального кабеля:

1. Приготовьте кусок кабеля 53 см.
2. Зачистите с обеих сторон, оголив жилу и скрутив оплётку.
3. Загнуть кабель в кольцо (или ромб) и приклеить его на фанеру или лист пластика. Расстояние между концами кабеля должно быть порядка 2 см.
4. Внутреннюю жилу кольца с двух сторон соедините с обмоткой. На концах петли скрутите обмотку между собой. А жилы петли присоедините к скрутке кольца.
5. Зачистите конец антенного кабеля (того, что пойдёт к телевизору).
6. Соедините жилу антенного кабеля с жилой петли, а обмотку с обмоткой петли.

Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:

1. Возьмите две обычные пивные банки.
2. Прикрепите их на деревянную рейку при помощи, например, скотча. Расположите их вдоль рейки крышками друг к другу, на расстоянии порядка 6–7,5 см.
3. Проделайте отверстия отвёрткой в горловине (в стенке горловины, а не на крышке).
4. Разместите в отверстия саморезы.
5. Зачистите конец антенного кабеля.
6. Прикрепите проволоку кабеля к банке саморезами. Для надёжности можете припаять.
7. Другой конец антенного кабеля подключите к разъёму ТВ или цифровой приставки.
8. Можно сделать более продвинутый вариант из 3–4 рядов банок.
9. Для этого понадобится вертикальная рейка, к которой будут перпендикулярно крепиться горизонтальные.
10. По такому же принципу сделайте 3–4 ряда расположенных друг напротив друга банок.
11. Соедините их между собой медным проводом и выведите вниз. Можно подсоединить усилитель, а к нему антенный кабель. Таким образом, у вас получится очень эффективная антенна, которую можно использовать и на улице.

Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.

Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:

1. Возьмите 2 куска медной проволоки диаметром 2–3 мм по 56 см.
2. Загните проволоку плоскогубцами, чтобы из каждого куска получился квадрат.
3. Зачистите антенный кабель и припаяйте жилу к углу одного квадрата, а оплётку к углу другого.
4. Закрепите конструкцию на диэлектрическую основу.
5. На другом конце кабеля установите штекер и воткните в телевизор или приставку.

Своими руками можно легко смастерить антенну из картонной коробки:

1. Возьмите обычную картонную коробку, например, из-под обуви.
2. Наклейте на дно слой фольги.
3. Скрутите круги из двух кусков кабеля по 50 см, приклейте их на коробку, не замыкая концов. Должен получиться вид восьмёрки.
4. Зачистите кабель, который будет подсоединяться к телевизору. Жилу закрепите между соседними концами разных кругов. А обмотку соедините с обмоткой других двух концов.
5. Теперь осталось подключить другой конец к телевизору.

У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.

Подключение и настройка

Настройка комнатной антенны заключается главным образом в правильной её установке:

1. Закрепите её как можно ближе к окну, чтобы на пути сигнала по возможности не было преград (железобетонных стен, металлических решёток).
2. Подключите к телевизору или цифровой приставке.
3. Теперь нужно просто настроить программы: запустите автоматический поиск по цифровым каналам.
4. Если какой-то канал найден, но на экране надпись «нет сигнала», попробуйте установить антенну в другое место, после чего снова настроить каналы, запустив автопоиск.

И напоследок инструкция, как подключить кабель к разъёму телевизора:

1. Надрежьте и снимите с края кабеля изоляцию, не повредив оплётки.
2. Осторожно отогните металлические волоски оплётки и фольгу вниз.
3. Отступите 1 см и срежьте внутреннюю изоляцию, оголив центральную жилу.
4. Проденьте внутреннюю жилу кабеля до упора в штекер и плотно закрутите шайбу штекера.
5. Торчащий из штекера лишний кусок жилы отрежьте кусачками.

Таковы некоторые способы сделать своими руками антенну для телевизора. Теоретически, антенной может послужить любой кусок металлической проволоки. Но нет гарантии, что этого будет достаточно, чтобы настроить приём сигнала в ваших условиях. Если у вас есть идеи, как ещё можно самостоятельно сконструировать эффективную комнатную антенну, оставляйте ниже свои комментарии и советы.

RV Идеи: ТВ-антенна для дома на колесах

Большинство людей, которым нравятся проекты «Сделай сам», временами обнаруживают, что работают над проектом, который может быть улучшен за счет готовой альтернативы, но настойчиво продолжают, потому что в создании чего-то с нуля есть что-то приятное. Эта идея DIY RV TV антенны определенно один из таких проектов. За 20 долларов вы можете найти гораздо лучшую альтернативу в местном магазине WalMart или за вдвое больше, чем вы можете построить одну из этих антенн для RV TV. Но, как и я, есть некоторые из вас, которые ответят решительным «да»! Так что читайте подробности.

[asa] B00005T3EY [/ asa]

Инструменты, необходимые для изготовления ТВ-антенны для дома на колесах

Детали, необходимые для изготовленной на заказ телевизионной антенны для дома на колесах:

[asa] B001DFZ5HO [/ asa]

Как вы можете видеть на фотографиях, эта ТВ-антенна для дома на колесах, сделанная своими руками, прямолинейная.

• Банку из-под соды нужно разрезать пополам ножницами, а затем закрепить на деревянной подставке с помощью степлера.
• Затем вам нужно прикрепить два подводящих провода (подойдет любой лом динамик или провод для электроники) от банок к трансформатору.
• Затем прикрепите трансформатор к дереву, затем прикрепите коаксиальный кабель к трансформатору, а затем к задней панели телевизора.
• Запустите сканирование каналов и вуаля, новая ТВ антенна DIY RV!

Поразительно, что один мешок с бытовым мусором может содержать большую часть компонентов для сборки телевизионной антенны для дома на колесах. Если вы заинтересованы, перейдите по ссылке ниже, чтобы получить полные инструкции и дополнительные фотографии.

Источник: http: // makeprojects.com / Project / Радиосвязь + ТВ + Антенна / 1948/1 # .US0vojDvt

Любите RVing? Вы полюбите RV LIFE Pro

Это страсть к путешествиям, свобода открытых дорог. Это не пункт назначения, а путь. Он исследует мир. Вам не нужен дом, потому что, путешествуя, вы дома. Это RV LIFE.

Проблема в том, что спланировать грандиозное путешествие на RV довольно сложно. В RV LIFE мы считаем, что это должно быть просто. Как сами RVers, мы понимаем этот процесс и помогли миллионам RVers путешествовать с уверенностью и осуществить их мечты о путешествиях.

Мастер

RV Trip Wizard поможет вам спланировать идеальную поездку, а наше приложение RV GPS превратит ваш телефон в безопасный GPS-навигатор, который доставит вас туда безопасно. У вас есть вопросы по ВСЕМУ, касающемуся RVing, присоединяйтесь к обсуждению в любом из наших замечательных сообществ форумов RV.

Шаг 1. Нажмите здесь, чтобы узнать больше и подписаться на бесплатную пробную версию.
Шаг 2: Спланируйте поездку на автофургоне своей мечты.
Шаг 3: Наслаждайтесь незабываемыми воспоминаниями!

Создайте свою простую телевизионную антенну

Прием сигналов с местного на региональный

Компромиссная конструкция широкополосной антенны

Вещание телевидения в Северной Америке занимает три радиостанции. диапазоны частот: УКВ низкие от 54 до 88 (каналы 2-6), VHF high от 174 до 216 МГц (каналы 7-13), и УВЧ от 470 до 698 МГц (каналы 14-51, каналы 52-69 или 698-806 МГц остались в ограниченном использовании некоторыми станциями малой мощности).Диапазон от 54 до 698 МГц охватывает от три и четыре октавы. Любая общая «телевизионная антенна», даже огромная логопериодический пучок, будет компромиссом.

До перехода на цифровые технологии телеканал был просто цифровое обозначение его широкого диапазона частот 6 МГц. Сигнал цифрового вещания — это поток данных, который включает метаданные, такие как номер виртуального канала или другая идентификация.

WLFI, местный телеканал, где я живу, вещает на канале UHF 18 с 1957 года до перехода к цифровым технологиям в июне 2009 года.Люди привыкли быть «18 каналом». Сейчас он вещает на частотах 198-204 МГц, физический канал 11, но он идентифицируется как канал 18. «ВЛФИ, ТВ-18»

Новая маломощная станция WPBI начал вещание в конце 2016 года, как на физическом, так и на виртуальном канале 16 на частотах 482–488 МГц.

Создание антенны для 11-го канала УКВ и канал UHF 16

Антенна Грей-Ховермана с одним отсеком определенно компромисс, размер торговли против производительность для получения небольшого размера, который можно легко можно использовать в помещении или на чердаке.На нескольких веб-страницах есть планы SBGH, хорошим примером является здесь.

Это сработало так хорошо, как и можно было ожидать от такой компромисс. Я живу в каменном доме со стальной арматурой, это эффективный щит, не пропускающий радиосигналы. Раздвижная стеклянная дверь на мой балкон смотрит в сторону около 20 °, поместив оба передатчика около 90 ° справа и защищен зданием. Антенне SBGH пришлось сидеть на балконе, чтобы принимать две станции, где он в основном улавливает сигналы разбросаны из близлежащих зданий.

Затем я построил пару сложенных диполей размером две центральные частоты 201 и 485 МГц. Я использовал тот же изолированный домашний провод №12, что и раньше. для SBGH.

Одиночный свернутый диполь имеет импеданс около 300 Ом. Что касается двух из них, я надеялся, что сопротивление изменится. быть достаточно близким к 300 Ом на каждом диполе резонансная частота. Я использовал балун 300 Ом: 75 Ом в точке питания, подключение к отрезку RG-59 с F-коннекторами.

Антенна Single Bay Grey Hoverman (или SBGH).

Двойная сложенная дипольная телевизионная антенна.

Я использовал 1-дюймовую трубу из ПВХ для рамы, просверливал и завинчивал. в небольших шурупах для листового металла, которые служат точкой питания и торцевые опоры диполя.

Длина волны в метрах делится на 300, деленную на частоту в МГц:

λ _м = 300 / f _МГц

Северная
Американская
Телевидение
частот

Диполь — это λ / 2, и я использовал 95% этого, чтобы учесть для диэлектрического эффекта воздуха плюс изоляция.Плюс ближайшая труба из ПВХ, плюс любые другие приближения. может быть уместным в этом грубом дизайне. Это соответствует длине диполя 70,9 и 29,4 см. для североамериканских каналов 11 и 16.

Результат?

Мой двойной сложенный диполь превзошел Одноблочная антенна Грея-Ховермана. Учитывая полный прием цифрового ТВ-сигнала, Я не могу провести сколько-нибудь значимое сравнение. Но, сидя на том же месте на столе у ​​окна, он принимает обе станции, то есть три цифровых канала от каждого.

Я проверил импеданс в зависимости от частоты? Измеряли и сравнивали уровни принимаемого сигнала? Нет.

Пара свернутых диполей принимает обе станции, в то время как конструкция Single-Bay Grey-Hoverman — нет.

На страницу радиостанции KC9RG Другие технические проекты

---

Размер области просмотра: ×
Протокол: HTTP / 1.1
Крипто: TLSv1.2 / ECDHE-ECDSA-AES256-GCM-SHA384

© автор: Боб Кромвель Май 2021 г.Создано с vim а также ImageMagick, размещен на FreeBSD с участием Nginx.
Как партнер Amazon, я зарабатываю на соответствующих покупках.
Связаться | Политика конфиденциальности | Пароль root

Стоит ли того антенна HDTV за $ 3 от Dollarama?

Я был на детской площадке, наблюдая, как мой ребенок играет на земле, когда я завязал свой любимый разговор с моей подругой Надин. Нет, мы не говорили ни о трусиках, ни о Value Village, ни о том, почему вы никогда не должны покупать чужие трусики в Value Village.

Мы болтали об отключении кабельного телевидения. Разговор мог пройти примерно так:

Я: Я, наверное, сэкономил миллион долларов, отказавшись от кабеля четыре года назад. Эта математика полностью работает.

Надин: Я тоже! Я использую антенну HDTV, чтобы смотреть кабельные каналы бесплатно.

Я: Я тоже! Я потратил 67 долларов на свой. У меня два канала.

Надин: ШЕСТЬДЕСЯТ СЕМЬ БАКОВ? Я купил свой за 3 доллара в долларовом магазине и получил до девяти каналов.

Я: WHAAAAAAAAT? Я либо люблю тебя, либо нет. Соедините меня со своим долларовым магазином, я чувствую себя неуверенно.

Комнатная антенна HDTV за 3 доллара из долларового магазина? Я не смог бы построить самодельную телевизионную антенну за такие деньги. Я должен знать, я пробовал с немного необычными, но в основном унизительными результатами. Моя дочь называет этого «Сова». Я называю это «Отвратительное».

Затем была моя попытка сделать более «обтекаемую» версию. Этого назвали «Космический захватчик».

Обе телевизионные антенны, сделанные своими руками, работали отлично, пока Карл держал их, пока я высунулся из окна с поднятой рукой и согнутым коленом, который напоминал грустного розового фламинго или плохую интерпретацию хитовых браслетов 80-х, «Хожу как египтянин». . Обе попытки сделали вариант простой оплаты кабельного телевидения гораздо менее нелепым. И обе антенны дали мне всего два бесплатных эфирных (OTA) канала HDTV.

Так что HDTV-антенна за доллар казалась совершенно разумным вариантом по сравнению с этим.Может ли антенна HDTV за 3 доллара США конкурировать с моей моделью более высокого уровня за 67 долларов?

Я был полностью поглощен этим. Надин тоже была вовлечена — поэтому она купила мне один.

Теперь я первый, кто признает, что это не научное исследование характеристик дешевых телевизионных антенн. Я бы с удовольствием снабдил The People Across Canada (ладно, давайте не будем ограничиваться здесь, давайте нацелимся на The People of The World) антеннами HDTV за 3 доллара и попросим их доложить о результатах. Не случится. Так что давайте просто наслаждаться моими выходками такими, какие они есть — в основном экономная попытка бесплатно смотреть телевизор со скромной стороной любопытства.А теперь займемся этим.

Установка RCA HDTV-антенны за 3 доллара

ШАГ ПЕРВЫЙ: Распакуйте обещание. Распаковать антенну Долларама за 3 доллара было весело. Устройство имеет маркировку «отремонтировано» и очень похоже на эту плоскую цифровую антенну RCA ANT1052F за 20 долларов, продаваемую на Amazon.

BTW: Напоминаем о покупке отремонтированных гаджетов.

Комнатная телевизионная антенна

Dollarama представляет собой плоскую пластиковую штуку с коаксиальным кабелем, напоминающую то, что понравилось бы только Бэтмену.Упаковка обещает бесплатные местные сигналы HD / VHF / UHF и улучшенный прием труднодоступных каналов с возможностью «исчезать в окружении».

Моя текущая многонаправленная усиленная цифровая плоская антенна RCA ANT1450BF за 67 долларов была куплена в FutureShop и теперь продается на Amazon за 25 долларов. Эта модель представляет собой маленький черный монолит с намеками на космическую одиссею 2001 года. Я бы открыл его, но сомневаюсь, что в нем полно звезд.

Маркетинг гласит: «Запатентованная конструкция улучшает прием за счет усиления слабых сигналов и превосходит традиционные антенны без необходимости постоянной регулировки.«Я полагаю, что часть« нет необходимости в постоянных корректировках »означает, что вам не нужно ходить, как египтянин, чтобы смотреть телеканал CBC. Хорошо знать.

ШАГ ВТОРОЙ: Сборка. Я схватил свою крестообразную отвертку, следовал инструкциям и собрал «крылья антенны» вместе.

Обязательно снимите защитное пластиковое покрытие с крыльев, если у вашей отремонтированной модели такое покрытие. Несмотря на то, что Бэтмен был крестоносцем в плаще, он не может работать на полную мощность с пластиковым покрытием — все это знают.

ШАГ ТРЕТИЙ: Установка. Я пытаюсь придумать более простой способ сказать: «Затем я подключил антенну, похожую на Бэтмена за 3 доллара, в свой телевизор», но операция была действительно такой простой.

Заметили, как Бэтмен аккуратно исчезает в окружении? Для сравнения, мой черный монолит за 67 долларов выглядит как неприглядная коробка, привязанная к моей стене. У меня нет фотографии, но я снова просматриваю фотографию «Сова» и представляю, как там висит черный ящик. Пока что я голосую за антенну Бэтмена за 3 доллара за эстетику.

Бэтмен: 1
Черный монолит: 0

Теперь реальный тест — сканирование каналов. Захватывает ли HDTV-антенна Dollarama за 3 доллара столько (или больше) каналов, сколько моя комнатная модель за 67 долларов?

Два канала. Вздох.

И победитель…?

Другие итоги: Да. Отремонтированная комнатная антенна RCA HDTV стоимостью 3 доллара США сканирует столько же доступных цифровых каналов OTA с четким изображением, сколько и более дорогая модель за 67 долларов. Поскольку антенна за 3 доллара представляет собой потрясающую экономию в 96 процентов и исчезает из поля зрения, я ругаю себя за то, что раньше не стал болтать с мамами на детской площадке.Давайте все поблагодарим Надин, хорошо?

Итак, что я собираюсь с этим делать?

К сожалению, недалеко от моей гостиной, потому что именно там в моей квартире самый сильный сигнал OTA. И это своего рода суть в захвате бесплатных радиоволн OTA с помощью антенны HDTV — как правило, это больше связано с вашей близостью к телевизионному передатчику, чем с ценой вашей телевизионной антенны. Результаты всегда будут разными.

Те, кто смотрит телевизор в бетонных подвалах, могут получить ноль каналов, в то время как те, кто живет в многоэтажных зданиях с беспрепятственным доступом к сигналам телебашни, часто получают десятки каналов.У меня есть подозрение, что независимо от того, какую антенну HDTV вы подключите, ваш прием будет определяться местоположением, местоположением, местоположением.

Так чего стоит 3-долларовая HDTV-антенна от Долларамы? «Святой джекпот, Бэтмен!» Если вы не хотите терять три доллара и рисковать отсутствием приема, исследуйте мощность сигнала в зависимости от вашего местоположения, посетив www.antennaweb.org (США) или www.tvfool.com (Канада), чтобы узнать, какие вещатели передают. локально, ваше расстояние от ближайшего передатчика и направление, в котором ваша антенна HDTV должна быть успешной.

А теперь извините, пока я немного отойду от трубки сисек. У меня есть несколько телевизионных антенн, сделанных своими руками, которые нужно утилизировать, и нужно написать телевизионную драму. В моем фильме, снятом для телевидения, «Бэтмен» ловко побеждает «Сову» и «Космический захватчик», побеждая злодея с завышенной ценой «Черный монолит». Еще я должен Надин три доллара.

Любовь,
Керри

Вопрос: Как получить исправление телевизора по дешевке?

Поддержка Squawkfox

Вы замечательные, и ваше покровительство помогает поддерживать мой независимый блог в живых.Ваша доброта покрывает плату за хостинг, новые статьи и видео. Мой контент охватывает долги, сбережения, инвестирование, финансовое планирование и поведенческую экономику. Поддержите Squawkfox всего за 1 доллар — и это займет всего минуту. Спасибо.

Станьте покровителем!

Лучшие наружные телевизионные антенны для развлечений

Фото: depositphotos.com

Несмотря на то, что в последние годы наблюдается тенденция расставания отрезателей шнура со своими кабельными компаниями, эти же люди, как правило, имеют множество потоковых сервисов, которые они подписываются каждый месяц.Хотя каждая услуга стоит копейки на доллар по сравнению с полноценным счетом за кабельное телевидение, две или три подписки могут сложиться.

Вместо подписки на потоковые сервисы вы можете смотреть бесплатные телеканалы из радиоволн вокруг вашего дома. Лучшие наружные телевизионные антенны требуют лишь небольших затрат времени и денег, поэтому за короткое время вы сможете сэкономить на кабельных услугах и услугах подписки при просмотре любимых каналов в HD-качестве.

Хотя вы можете относиться к этому скептически, уличные телевизионные антенны действительно работают и являются отличной альтернативой для ваших развлечений.Они могут задействовать целый ряд каналов, включая местные, национальные и общественные. Их также относительно легко установить, заручившись помощью разнорабочего или сделав это самостоятельно, при условии, что вы не боитесь высоты.

1. НАИЛУЧШИЙ В ЦЕЛОМ: Channel Master EXTREMEtenna CM-4228HD
2. НАИЛУЧШЕЕ ЗНАЧЕНИЕ: PBD Уличная цифровая усиленная антенна Yagi HDTV
3. ВЫБОР ОБНОВЛЕНИЯ: Channel Master Digital Advantage Antenna CM-2020
4. НАИЛУЧШИЙ КОМПАКТНЫЙ Антенны Прямая телевизионная антенна Clearstream 4 В C4-V-CJM
5. НАИЛУЧШИЙ ДЛИННЫЙ ДИАПАЗОН: Пятизвездочная наружная цифровая усиленная антенна HDTV
6. НАИЛУЧШИЙ МОТОРИЗОВАННЫЙ: PBD Цифровая наружная телевизионная антенна
7. НАИЛУЧШИЙ ДЛЯ УСТАНОВКИ ATTIC: GE Pro Наружная телевизионная антенна, 29884
8. ПОДДЕРЖКА ЛУЧШЕГО ПРИЛОЖЕНИЯ: RCA Outdoor Yagi HD Antenna, 4K 1080P

Фото: amazon.com

Что следует учитывать при выборе лучшей наружной телевизионной антенны

Прежде чем вы начнете покупать лучшую наружную телевизионную антенну для вашего дома, необходимо принять во внимание несколько факторов, чтобы выбрать наиболее подходящую модель для вашего дома. ситуация.

Расположение и структура здания

Местоположение и конструкция вашего дома могут иметь большое значение для выбора правильной наружной телевизионной антенны. Например, если вы живете в городе, вам придется бороться с другими факторами, чем если вы живете в отдаленной долине, вдали от радиовещательной башни.

Если вы живете в городе, возможно, вам не придется сильно беспокоиться о приеме антенны. Тем не менее, что может быть фактором, так это правила вашего ТСЖ или исторического общества относительно наружных антенн. Многие из этих организаций не хотят, чтобы ваша антенна была видна, поэтому вам лучше выбрать модель, которую можно установить на чердаке.

Если вы находитесь на большом участке земли в отдаленной долине, вам придется меньше беспокоиться о внешнем виде вашей антенны и больше о приеме. В этом случае вам может потребоваться высокая антенная мачта, чтобы поднять спутник как можно выше над вашим домом.Чем он выше, тем больше у вас шансов получить надежный прием.

Размер и высота антенны

При покупке лучшей наружной телевизионной антенны помните, что размер и высота могут быть важными факторами, влияющими на качество работы устройства. Сигнальные волны, которые улавливаются антеннами, могут быть заблокированы большими препятствиями, такими как высокие здания, горы и даже большие углубления в земле. Если у вас плохой прием, это может быть связано с блокировкой между вами и телебашней.

В этом случае вы можете приобрести антенну большего размера или увеличить высоту антенны. Более высокая антенна с большей вероятностью уловит качественный сигнал и улучшит качество приема. Особенно это актуально в долине. Однако антенны большего размера могут улавливать более слабые сигналы, поэтому они также имеют свои преимущества.

Диапазон сигнала

Если в вашем районе нет стандартного кабеля, дальность сигнала, безусловно, является наиболее важным фактором при выборе лучшей наружной телевизионной антенны для ваших нужд.Для тех, кто находится на небольшом расстоянии от радиовещательной вышки, антенны с радиусом действия 70 миль более чем достаточно. Если вас нет рядом с ближайшей вещательной вышкой, антенна ближнего действия может оказаться бесполезной. Вместо этого обратите внимание на антенну с радиусом действия от 150 до 200 миль для оптимального качества вещания.

Имейте в виду, что, хотя вы также можете приобрести усилитель сигнала, они не улучшат прием вашей антенны. Они просто компенсируют качество и потерю сигнала между антенной и телевизором.С учетом сказанного фактической проблемой может быть потеря сигнала, а не прием, который принимает антенна, поэтому обратите внимание на усилители сигнала в качестве потенциального решения.

Возможности HD

Споры ведутся вокруг того, действительно ли возможности HD имеют большое значение для качества телевизионных программ. Тем не менее, большинство производителей наружных телевизионных антенн заявляют, что их продукция поддерживает HD. По этой причине, возможно, стоит подумать, хотя бы как показатель возможностей.

В сегодняшнем телевещании антенны принимают цифровой сигнал, что означает, что у вас либо есть канал, либо его нет. Если у вас плохой прием, вы не увидите нечеткую картинку; вместо этого на экране отобразится сообщение «Нет сигнала». Итак, если ваша антенна поддерживает HD, изображение на телевизоре должно быть кристально чистым или в большинстве случаев качеством, подобным HD.

Всенаправленный прием

Если вы не заинтересованы в наборе безупречного приема, а предпочитаете приобретать антенну типа «установил и забыл», наружная всенаправленная телевизионная антенна может быть лучшим выбором для вас.Эти антенны не нужно направлять прямо на вещательную вышку для наилучшего приема. Они круглые, как диск, и имеют антенные элементы по всему диску, чтобы принимать сигналы с любого направления.

Помните, что многие всенаправленные антенны имеют более короткие диапазоны, чем направленные антенны. Этот стиль может быть вариантом, только если вы относительно близко (менее 100 миль) к телебашне.

Возможности подключения

Хотя к наружной телевизионной антенне можно подключить несколько телевизоров, необходимо учитывать несколько факторов.Обычно хорошо использовать разветвитель для перенаправления сигнала антенны для подключения к двум телевизорам; однако может быть сложно перенаправить сигнал на более чем два телевизора, если ваша антенна не поддерживает двойное подключение.

Имейте в виду, что вам необходимо приобрести коаксиальный разветвитель, если он не входит в комплект поставки антенны, которую вы приобретаете, чтобы воспользоваться преимуществами двойного подключения. Несмотря на слово «двойной», обычно можно разделить сигнал между тремя или более отдельными телевизорами с помощью коаксиального разветвителя.

Кабельная проводка

Если у вас возникли проблемы с приемом вашей наружной телевизионной антенны, но вы находитесь в пределах досягаемости и направлены прямо на вещательную вышку, это может быть проблема с кабелем.

Телевизионный сигнал проходит от источника к телевизору по коаксиальному кабелю, и не все коаксиальные кабели имеют высокое качество. Коаксиальный кабель доступен в различных классах, причем RG-6 достаточен для стандартного телевизионного приема, а RG-11 является лучшим для сигнала HD. Независимо от того, придерживаетесь ли вы мировоззрения о сигнале HD, использование коаксиального кабеля с поддержкой HD обеспечит наилучший путь для сигнала вашей антенны, идущего к телевизору.

Стоит отметить, что в этом сценарии вы также можете добавить усилитель сигнала. Хотя вы можете подумать, что усилитель увеличивает прием вашей антенны, на самом деле он просто улучшает качество сигнала от антенны.

Простота установки

Установщикам антенн хорошо платят по одной причине: это не всегда легкая работа. Если вы особенно удобны, есть уличные телевизионные антенны, которые, скорее всего, вам под силу установить и настроить.В большинстве комплектов есть необходимое оборудование для крепления антенны к опоре, хотя некоторые из них поставляются с самой опорой.

Выбор антенны, которую можно установить самостоятельно, может сэкономить немало денег, даже если опору придется покупать отдельно. Подумайте о том, чтобы сначала установить кронштейны для антенны у себя дома или на крыше, а затем установить антенну и столб как единое целое, вместо того, чтобы пытаться закрепить антенну на конце длинной стойки, когда вы находитесь на высоте 30 футов. Стоит продумать и безопасность, и удобство.

Наши фавориты

Лучшие наружные телевизионные антенны доступны в различных размерах и возможностях. Некоторые из них имеют невероятно большие расстояния, что отлично подходит для жителей отдаленных районов. Другие компактны и менее заметны для глаза. Какими бы ни были ваши потребности, ознакомьтесь с этим списком лучших решений, которые отражают одни из лучших моделей наружных телевизионных антенн на рынке.

Фото: amazon.com

Channel Master существует с момента появления технологии телевизионных антенн.Наружная телевизионная антенна EXTREMEtenna CM-4228HD — это результат многих лет исследований и инноваций. Этот HD-спутник имеет поле обзора 180 градусов и может принимать каналы в пределах 80 миль от радиовещательной вышки, включая сигналы UHF, VHF, FM и HD, поэтому домовладельцам, впервые перерезавшим шнур, не нужно жертвовать свои любимые каналы.

Если вы устанавливаете эту антенну, требуются дополнительные детали. В этот комплект не входит столб (более подходящее название — мачта) или кронштейны, необходимые для его крепления на стене дома.

Фото: amazon.com

Если вы хотите попробовать эфирное телевидение без больших вложений, обратите внимание на наружную цифровую усиленную антенну Yagi HDTV PBD. Эта наружная телевизионная антенна, откалиброванная по направлению к телевещательной вышке, имеет радиус действия 120 миль, что идеально подходит для жителей удаленных мест. Антенна принимает передачи VHF, UHF и HD со встроенным усилителем, который помогает обеспечить наилучшее возможное качество звука и видео. Он поставляется в основном собранным и готовым к установке.

Эта антенна PBD включает в себя кронштейны, необходимые для ее крепления к опоре, хотя вам придется поставить опору самостоятельно. Также стоит отметить, что чем выше вы можете установить антенну, тем больше каналов вы получите. Хотя это верно для всех антенн, в частности, нижние антенны должны быть установлены как можно выше для лучшего приема.

Фото: amazon.com

Когда производитель заявляет о дальности действия антенны, иногда он завышает возможности продукта.Однако в случае с Channel Master Digital Advantage дело обстоит иначе. Эта антенна с радиусом действия 100 миль принимает каналы UHF, VHF и HD при условии, что она должным образом совмещена с радиовещательной вышкой. Большой размер (почти 8 футов в длину) и качественные компоненты гарантируют, что эта антенна обеспечивает четкое вещание на ваш телевизор.

Хотя большинство антенн не имеют вехи, эта антенна также не имеет коаксиального кабеля. Для завершения процесса установки вам потребуется приобрести кабель.

Фото: amazon.com

Когда дело доходит до предоставления максимальных возможностей в небольшом корпусе, обеспечивает Antennas Direct Clearstream 4V Antenna. Эта компактная наружная телевизионная антенна имеет ширину менее 30 дюймов и высоту около 20 дюймов, а в комплект входят монтажная стойка и кронштейны для легкой установки. Clearstream 4V имеет радиус действия 70 миль и принимает как UHF, так и VHF частоты. Эта антенна также принимает каналы HD 1080i там, где они доступны, без дополнительного усилителя.

Эта модель включает в себя детали, необходимые для крепления к дому, но коаксиальный кабель для подключения к домашней телевизионной системе необходимо приобретать отдельно.

Фото: amazon.com

Уличная цифровая усиленная HDTV-антенна Five Star оснащена проводкой и оборудованием для подключения до пяти телевизоров — отличная особенность для больших домов. Эта антенна даже включает в себя J-образную стойку для крепления на крыше. Он обеспечивает дальность действия 200 миль при установке с относительно прямой видимостью радиовещательной вышки и принимает частоты UHF, VHF и HD, где это возможно. Он также имеет встроенный двигатель на 360 градусов, чтобы помочь найти лучшее направление сигнала.

Поскольку этот набор настолько обширен, он действительно включает в себя довольно много деталей и оборудования. Для этого требуется небольшая сборка, поэтому, если вы ищете комплект, готовый к выходу из коробки, другой вариант может быть более подходящим.

Фото: amazon.com

Возможно, вам не захочется возиться с маленькими гайками и болтами при сборке антенны. Эта цифровая наружная телевизионная антенна PBD отличается простыми в сборке деталями, которые защелкиваются на корпусе антенны для относительно быстрой установки. Он также предлагает двигатель на 360 градусов, позволяющий регулировать прием одним нажатием кнопки, либо на блоке управления, либо с помощью сопряженного пульта дистанционного управления.Антенна обеспечивает дальность действия 150 миль и включает в себя как J-образную опору для легкого монтажа, так и коаксиальный кабель.

Одна проблема, вызывающая беспокойство, заключается в том, что пульт дистанционного управления двигателя потенциально может использовать те же частоты, что и пульт вашего телевизора. В таком случае вам придется найти способ заблокировать датчик дистанционного управления контроллера.

Фото: amazon.com

Эта антенна от GE достаточно мощная, чтобы ее можно было установить на чердаке, чтобы она не попадала в поле зрения гостей, посетителей и прохожих.GE Pro — отличный вариант для исторических домов, в которых есть исторические общества, наблюдающие за любыми модификациями. Антенна обеспечивает радиус действия 70 миль и включает в себя необходимые детали для установки на чердаке или на крыше, если вы того пожелаете. Он принимает HD-передачи, работая как с UHF, так и с VHF частотами.

Хотя в комплект входят детали, необходимые для установки этой антенны на чердаке, вам потребуется приобрести дополнительное оборудование для ее подключения к нескольким телевизорам, включая комбинацию усилителя / разветвителя и коаксиальные кабели.

Фото: amazon.com

Одним из наиболее сложных аспектов обрезки шнура является правильное выравнивание антенны. Наружная телевизионная антенна RCA использует бесплатное приложение для смартфонов RCA Signal Finder, которое помогает найти лучший сигнал в вашем районе. В комплект входят монтажные кронштейны, силовой трансформатор и защелкивающиеся элементы для легкой установки. Эта антенна также имеет относительно небольшую площадь основания, поэтому не исключена возможность установки на чердаке.

Хотя эта антенна RCA включает в себя почти все, что вам нужно для начала работы, она не поставляется с коаксиальным кабелем.Чтобы подключить эту надежную антенну к телевизору, вам придется приобрести ее самостоятельно.

Советы по использованию наружной телевизионной антенны

Вы можете убедиться, что наружная телевизионная антенна улучшает прием и качество трансляций, следуя нескольким советам.

Если прием является проблемой, попробуйте использовать более длинный столб, чтобы поднять антенну выше над вашим домом. Чем выше вы можете установить антенну, тем выше вероятность получения лучшего приема. Иногда проще и безопаснее опустить все устройство на землю целиком, переставить антенну на более длинный столб, а затем переустановить ее как одно целое.

Если на вашем телевизоре есть датчик сигнала, вы можете использовать его для определения местоположения сигнала наилучшего качества в вашем районе. При изменении положения антенны шкала сигнала на телевизоре будет соответствующим образом регулироваться, если вы направите ее в направлении самого сильного сигнала.

Вы также можете использовать карту передатчиков башни вещания, чтобы определить местоположение ближайших вышек в вашем районе и, таким образом, направление, в котором следует направить вашу антенну. Имейте в виду, что ближайшая башня может быть не лучшей, если она заблокирована горами или другими препятствиями.

• Попробуйте использовать более длинную веху, если прием сигнала затруднен.
• Используйте датчик сигнала телевизора, чтобы изменить положение антенны для достижения наилучших результатов.
• Используйте карту передатчика, чтобы определить местоположение ваших местных вышек.

Часто задаваемые вопросы о вашей новой лучшей наружной телевизионной антенне

Если вы все еще не уверены, как работает ваша антенна или как найти лучший прием, обратитесь к этим часто задаваемым вопросам и ответам об наружных телевизионных антеннах.

В.Как работает наружная телевизионная антенна?

Башни телевещания передают сигналы в диапазонах УКВ и УВЧ. Ваша наружная телевизионная антенна перехватывает эти сигналы и отправляет их на телевизор. Ваш телевизор преобразует эти сигналы в аудио и видео, которые вы видите на экране.

В. Могу ли я поставить комнатную телевизионную антенну снаружи?

Внутренние телевизионные антенны могут работать на улице, но они редко бывают достаточно водо- и погодоустойчивыми, чтобы выдерживать внешние условия. Лучше всего использовать модель, предназначенную для использования на открытом воздухе, поскольку она будет более надежной и более мощной для передачи сигнала обратно на ваш телевизор.

В. Как добиться наилучшего приема наружной антенны?

Для обеспечения наилучшего приема вам необходимо направить антенну на самый сильный передатчик в вашем районе. Вам также может потребоваться поднять антенну выше, чтобы улавливать самые сильные сигналы, если вы живете в долине или депрессии.

В. Усиливает ли сигнал антенны из алюминиевой фольги?

Технически да. Алюминиевая фольга на антенне увеличивает площадь проводящей поверхности, позволяя антенне улавливать больше сигнала.С учетом сказанного, вряд ли обернуть антенну алюминиевой фольгой после первой сильной бури.

В. Могу ли я самостоятельно установить наружную телевизионную антенну?

Вы определенно можете установить его самостоятельно, если вам удобна высота. Для установки антенны в большинстве случаев потребуется либо подняться по лестнице, либо забраться на крышу, если только вы не живете на горе или вершине холма напротив башни передатчика.

Сделай сам УКВ антенна

Моя своими руками НЧ антенна.Я безуспешно искал в Интернете простую конструкцию антенны для приема сигналов HDTV с низкой УКВ (канал 3, в 55 милях). Используя информацию с сайтов радиолюбителей и от (Google дешевой и простой телевизионной антенны, потому что мне не разрешено публиковать URL-адреса), я выбрал следующий дизайн, основанный на простом сложенном … 17 августа 2020 г. бесплатно навсегда, так как вы не захотите, чтобы кабельное телевидение или спутниковая подписка смотрели ваши любимые телешоу, новости и спортивные каналы. Он поймает все собственные каналы HD, транслируемые в радиусе 80 миль от места, где вы установите антенну.Вам понравится, потому что она ужасно проста в установке. 14 апреля 2020 г. · Наружная телевизионная антенна Channel Master CM-4228HD EXTREMEtenna часто встречается в списке лучших наружных телевизионных антенн, и это легко понять. Благодаря восьмиугольному расположению Bowtie и классическому дизайну вы можете принимать сигналы на расстоянии более 70 миль. Самодельная телевизионная антенна: эта телевизионная антенна не только всенаправленная, но также совместима с новым цифровым телевидением. На самом деле я получаю больше станций с новыми сигналами цифрового телевидения, чем со старой системой.У меня 35 каналов, и я далеко от любого крупного города. Итак… 19 января 2011 г. · Моей следующей идеей было просто построить свою собственную антенну на основе информации с того же сайта. Я выбрал антенну-бабочку с 8 отсеками, которая была нацелена больше на станции VHF-Hi, которых мне не хватало. Пару часов работы, несколько обрезков дерева и около 20 долларов на случайные детали, и у меня была хорошая антенна. Мастер канала cm 3679 — это предварительно собранная внешняя телевизионная антенна с высоким коэффициентом усиления и большим диапазоном, которая принимает сигналы uhf, vhf, fm и hd.Эта антенна имеет диапазон сигнала до 60 миль и принимает доступные местные цифровые и HD-сигналы. Cm 3679 идеально подходит для людей в зонах слабого сигнала, которым требуется телевизионная антенна с высоким коэффициентом усиления. Обзор продукции ARRL 6-метровых петлевых антенн M2. Обзор: Боб Эллисон, помощник лаборатории WB1GCMA [электронная почта защищена] The… K6MYC по тестированию антенн. Некоторые СОВЕТЫ по измерению КСВН и поиску и устранению неисправностей M2… Коэффициент усиления антенны: дБи против дБд. Усиление антенны измеряется либо в дБи, либо в дБд. Важно отметить, что…

Добро пожаловать в лосиные антенны! Логопериодические антенны для радиолюбителей.Компания Elk Antennas была создана для того, чтобы предоставить Ham лучшую логопериодическую антенну с наилучшим усилением, направленностью и соотношением между передней и задней панелями, возможное для размера и цены. На все товары действует гарантия. Если они вас не устраивают, вернитесь, чтобы вернуть свои деньги! Если вы чувствуете, что у вас жар в салоне, ознакомьтесь с некоторыми новыми выпусками, которые помогут вам пережить пандемию: Сумеречная зона — Джордан Пил берет бразды правления у Рода Серлинга в этом перезапуске классического умопомрачительного шоу полный поворотов, социальных комментариев и замечательных приглашенных звезд; Кино Лорбер начал 2020 год с множества релизов Спайка Ли, охватывающих большую часть его ранней фильмографии.20 сентября 2018 г. · Телевизионные антенны имеют набор элементов, обрезанных до определенной длины, которые предназначены для приема совместимой частоты из передаваемого телевизионного сигнала. Каждый элемент имеет пару металлических стержней (в основном на основе алюминия), выходящих из стрелы … Разработан для приема телевизионных сигналов на расстоянии более 60 миль от радиовещательных вышек. Эта антенна HDTV практически не требует сборки и идеально подходит для использования в помещении, на чердаке или на улице. Уникальные разнонаправленные элементы UHF и VHF обеспечивают дальность приема и прием HD в городских, пригородных и сельских районах, которым сложно принимать сигналы через густую листву или крышу… Наружная телевизионная антенна высокой четкости с высоким коэффициентом усиления UHF VHF PA170 — 9328385000233 Для продажи, купите в коллекции ТВ-антенн на MyDeal, чтобы получить лучшие скидки. Локатор ТВ-сигнала. Этот инструмент проанализирует ваше местоположение, чтобы определить, какие телевизионные сигналы доступны в вашем районе. Он вычислит ожидаемую мощность сигнала для каждого канала «в воздухе» в вашем местоположении, включая поправки на мощность передатчика, препятствия на местности, кривизну Земли и другие факторы, влияющие на доступность сигнала.Как установить универсальные антенные вышки — Palco Electronics. 3 Прикрепите нижнюю 10-футовую секцию башни к анкерам стального основания и опустите ее в отверстие. Как показано ниже, вы можете использовать пиломатериалы 2х4, чтобы сделать простую форму плиты и поддержать основание башни при заливке бетона. 9 декабря 2020 г. · Это были хорошие выходные, чтобы отправиться на север и построить антенну. Для этой активации Парков в эфире (POTA) я нахожусь на K-7260, который является государственным лесом американского легиона Северного нагорья. Я строю диполь длиной 40/20 метров, используя изолятор центра диполя, который я поставил… 09 декабря 2020 · Это были хорошие выходные, чтобы отправиться на север и построить антенну. Для этой активации Парков в эфире (POTA) я нахожусь на K-7260, который является государственным лесом американского легиона Северного нагорья. Я собираю диполь длиной 40/20 метров, используя центральный изолятор диполя, который я поставил … Эта антенна работала нормально, но Турбольски хотел что-то получше, и он обнаружил, что это простая двойная рамочная антенна. К сожалению, Джо не сообщил о планах, и я не смог найти никакой подробной информации о том, как его построить, но его фотографии должно быть достаточно, учитывая чрезвычайную простоту конструкции.

Эта антенна работала нормально, но Турбольски хотел чего-то получше, и он обнаружил, что это простая двойная рамочная антенна. К сожалению, Джо не сообщил о планах, и я не смог найти никакой подробной информации о том, как его построить, но его фотографии должно быть достаточно, учитывая чрезвычайную простоту конструкции. Средние антенны представляют собой парные самодельные 12-элементные логические периодические устройства для высоких частот VHF (каналы 7-13) на расстоянии 68 футов. Антенны объединяются через сумматор с почти нулевыми потерями с использованием четвертьволновой согласующей секции для преобразования импеданса с 37 Ом до 75 Ом.Предусилитель — Kitztech 200 с усилением 24 дБ и коэффициентом шума 0,5 дБ. 25 мая 2013 г. · В прошлом (когда почти все телеканалы были УКВ) для передачи сигнала использовался 300-омный «сдвоенный вывод», но он был с потерями и был подвержен помехам. Коаксиальный кабель 75 Ом (несимметричный) очень хорош для работы с сигналом, но для этого нужен симметричный резистор, чтобы соответствовать сопротивлению антенны 300 Ом. Для комнатных антенн у вас должна быть одна антенна на телевизор, однако иногда вы можете эффективно разделить сильный сигнал между двумя телевизорами. Наружные антенны обычно могут поддерживать от 1 до 4 телевизоров в зависимости от модели антенны и проводки в вашем доме.TV Antennas Perth — это ваша местная семейная компания, которая занимается установкой цифровых антенн и предоставлением технических услуг для дома, охватывающая все пригороды Перта. Мы предоставляем качественную недорогую услугу по установке и модернизации антенны цифрового телевидения для местных жителей со специальными скидками для пенсионеров и предприятий по всему городу. Внутренняя HDTV-антенна ClearStream Eclipse. лучшая комнатная телевизионная антенна для максимального увеличения вашей линейки каналов. Eclipse существует уже несколько лет. Несмотря на то, что производитель поставляет на рынок несколько новых комнатных телевизионных антенн, Eclipse по-прежнему является лучшим выбором благодаря отличной производительности по очень разумной цене.20 марта 2019 г. — антенна от DK7ZB С двумя отражающими элементами антенну можно превратить из двунаправленной антенны в интересную направленную антенну. Импеданс 50 Ом, питание через коаксиальный дроссель 50 Ом (см. Рисунки). Вертикальная металлическая опора в антенной системе не влияет на импеданс точки питания и резонансную частоту! 22 июля 2012 г. · Пришло время полностью отказаться от кабельного телевидения, перейти на эфирное вещание в формате HD и потоковые онлайн-сервисы. Этот проект «сделай сам» связан с использованием куска коаксиального кабеля для создания простой и рентабельной дипольной антенны УВЧ для приема бесплатных местных цифровых сигналов HDTV (по воздуху).13.10.2020 · 2. Наружная ТВ-антенна с усилением OTA HD. Занявший второе место. Эта наружная телевизионная антенна может обеспечить хороший результат в больших городах. Здесь пользователь заметит, что каждый из компонентов этой антенны обладает отличным сопротивлением.

22 декабря 2020 г. · Эта антенна дальнего действия — одна из лучших для выбора каналов UHF и VHF. Он предлагает сниженные помехи и потрясающее соотношение сигнал / шум, а также бесперебойное цифровое телевидение. Эта телевизионная антенна дальнего действия обеспечивает сверхэффективную передачу цифрового сигнала благодаря прецизионной электронике.Антенна hd tv uhf band усилитель принципиальная схема макета печатной платы для широкополосного hd tv uhf антенна tv усилитель цепи с использованием транзистора 2sc3358 uhf антенный усилитель pcb. Он состоит из трех блоков. Высокопроизводительный усилитель сигнала VHF UHF FM HDTV, 36 дБ, отлично подходит для кабельного телевидения. Антенна SPECTRUM — это ведущий бренд, предлагающий уникальные решения для широкого спектра потребностей. Здесь у нас есть для вас некоторые из уникально разработанных и хорошо оборудованных антенн для ваших нужд. Отсоедините коаксиальный кабель, подключенный к входному ВЧ-порту телевизора «VHF / UHF» (некоторые старые модели могут иметь маркировку «Cable or Antenna»), и подключите его к порту «CABLE B» переключателя A / B.3. Подключите один конец перемычки коаксиального кабеля к порту TV переключателя A / B. 4. Антенна Winegard HD8200U Platinum VHF / UHF HDTV, предназначенная для приема цифровых телевизионных сигналов Low-VHF, High-VHF и UHF, имеет радиус действия более 65 миль, что делает ее идеальной для тех удаленных мест, где требуется дополнительное усиление сигнала. подобрать лучшие каналы. Создать крупнейший и наиболее полный сайт сообщества любительского радио в Интернете — «портал», который радиолюбители считают первым местом, где можно найти информацию, обменяться идеями и стать частью того, что происходит с радиолюбителями в Интернете.eHam.net обеспечивает признание и удовольствие людям, которые используют, вносят свой вклад и создают сайт. Сборка УВЧ-антенн УКВ OCXO Микроволновый маркер Crystal Oven Controller Microwave L.O. Драйвер фиксирующего реле Блок управления реле с 12 до 28 В, сильноточный переключатель постоянного тока L & S Band LNA Microwave L.O. Фильтры Печатные платы Фильтры с использованием недорогих реле 600 Вт 23 см LDMOS усилитель XRF-286 Усилители для 23 см 150 Вт 23 см «под ключ» усилитель 300 Вт 23 см усилитель 200 Вт … VHF / UHF Yagi Construction. Альтернативный метод построения антенн Яги с изолированным элементом.Первым предприятием в мире УКВ-антенн было создание 6-элементной оптимизированной широкополосной антенны (OWA) 2 м Yagi1. Я был так доволен результатами, что построил еще два для диапазонов 1,25 м и 70 см. Эти три антенны плюс 6-метровая Moxon составляют основу моей портативной системы для соревнований. YouTube. Как сделать самодельную телевизионную антенну, на которой можно просматривать HD-каналы в высоком разрешении, замечательно представлена ​​эта конструкция .. Представляю дизайн: как сделать самодельную телевизионную антенну для открытого ТВ с этой можно смотреть HD-каналы в высоком разрешении, то есть ясно, с этой антенной HD TV. Вы найдете список материалов и плоскость антенны для облегчения конструкции…

Сделать автомобильную телевизионную антенну «Wonder How To

Как к

: Сделайте антенну DTV и стедикам

Узнайте, как сделать антенну DTV и стедикам.Коробка цифрового преобразователя? Проверять! Отличный прием? Не так много. Джон Парк показывает, как взять пригоршню проволочных вешалок и сделать телевизионную антенну, обеспечивающую отличный цифровой прием. В то время как он этим занимается, он также снимает … еще

Новости

: Android приходит в вашу машину, телевизор и наручные часы

В этом году конференция I / O была посвящена переносу Android в будущее и на новые устройства.Помимо объявления о предстоящем выпуске L своей мобильной ОС, Google представила Android Wear, Android Auto и Android TV. Благодаря унифицированному языку дизайна и зеркалированию уведомлений функция var … подробнее

Как к

: Прикрепите антенную трубку к автомобилю с дистанционным управлением

Редактор журнала RC Car Action Пол Онорато покажет вам, как закрепить антенную трубку, чтобы она не выпала.Кусок топливной трубки прочно прикрепит антенну к шасси автомобиля с дистанционным управлением. Посмотрите этот видеоурок и узнайте, как закрепить антенную трубку на … больше

Как к

: Подключение цифро-аналогового преобразователя телевидения

Посмотрите это, чтобы узнать, как подключить цифро-аналоговый преобразователь телевидения.Когда аналоговое вещание закончится в феврале 2009 года, вам придется либо купить новый телевизор, либо заплатить за кабель, либо получить конвертер. Шаг 1: Купите преобразователь RCA DTA800 у вашего любимого продавца … больше

Как к

: Подготовьтесь к переходу на цифровой T.V.

Все говорят о переходе на цифровое вещание, но что это значит для вас, вашего телевизора и вашей старой антенны с заячьими ушками? Вам понадобится цифро-аналоговый преобразователь, услуга платного телевидения или телевизор со встроенным цифровым тюнером. Совет: государственные купоны на раскопки … подробнее

Как к

: Подключите блок цифрового преобразователя к аналоговому телевизору

Этот видеоурок от Consumer Reports покажет вам, как подключить цифровой преобразователь к аналоговому телевидению.Это пошаговые инструкции по подключению цифрового преобразователя, а также советы и рекомендации по устранению неполадок, которые помогут вам на этом пути. Этот конвертер DTV … больше

Как к

: Поменять датчик положения распредвала в автомобиле

Датчик положения распределительного вала в вашем автомобиле — это сложная машина, которая может вызывать множество неоправданных контрольных ламп двигателя.В этом видео ветеран телемеханика Скотти Килмер научит вас заменять неисправный датчик положения распределительного вала практически на любом автомобиле.

Как к

: Используйте Freecycle для получения абсолютно бесплатных материалов в Интернете

В этом руководстве вы узнаете все о Freecycle и узнаете, как вы можете присоединиться и получить практически все, что вам нужно, бесплатно.Переезжаете в новый дом? Возьмите бесплатный диван, холодильник, телевизор и все остальное онлайн. Ищу запасную часть для вашей электроники, ящиков для переездов, пиломатериалов, с … еще

Как к

: Проверить катализатор на наличие проблем в автомобиле

Если вы не против просверлить отверстия в деталях собственного автомобиля, читайте дальше.В этом видео-ролике Скотти Килмер научит вас, как проверить каталитический нейтрализатор на предмет засорения с помощью дрели, манометра и небольших металлических заглушек.

Как к

: Используйте старые теннисные мячи

Теннисные мячи предназначены не только для игры в теннис, поэтому, когда вы собираетесь выбросить эти теннисные мячи в мусор… НЕ.Вы можете найти для них много разных применений, от пожертвования до взбивания белья. Утилизируйте их, используя эти 7 полезных советов. Вам понадобится * Trailer hitc … подробнее

Как к

: Подсоедините антенну к дистанционному управлению автомобилем

Редактор журнала RC Car Action Питер Виейра показывает нам, как легко продеть антенну с помощью WD-40.Заправка резьбы может быть сложной, но немного смазки сделает ее более гладкой. Посмотрите этот видеоурок и узнайте, как закрепить антенну на автомобиле с дистанционным управлением.

Как к

: Сгибание антенной трубки на автомобиле с дистанционным управлением

Редактор журнала RC Car Action Питер Виейра покажет, как правильно согнуть антенную трубку.Все, что вам нужно, это зажигалка (сначала спросите маму и папу!). Посмотрите этот видеоурок и узнайте, как согнуть антенную трубку на автомобиле с дистанционным управлением.

Как к

: Подготовить машину к продаже

Несколько простых и быстрых работ могут добавить сотни фунтов к стоимости вашего автомобиля до продажи.Посмотрите телепередачу Джейсона Доу, эксперта по подержанным автомобилям, который покажет, как подготовить машину перед продажей. Очистка кузова: 1. Очистите автомобиль сверху вниз с помощью качественного автомобильного шампуня. Не надо … больше

Как к

: Изменить колпачок антенны на радиоуправляемом автомобиле

Редактор журнала RC Car Action Мэтт Хиггинс объясняет, как изменить колпачок антенны для лучшей защиты проводов.Следите, чтобы крышка антенны не отлетела. Посмотрите этот видеоурок и узнайте, как закрепить крышку антенны на радиоуправляемом автомобиле.

Новости

: Rabbit Ears = Free HDTV

The New York Times сообщает о преимуществах выбора антенн цифрового телевидения по сравнению соплата кабельного ТВ. За исключением случайных пятнистых сигналов, молодые зрители считают антенны предпочтительным выбором, учитывая, что экономия составляет половину обычных затрат на кабельное телевидение и … подробнее

Как к

: Удалите царапины с вашего автомобиля мокрым шлифованием

Final Touch TV показывает зрителям, как удалить царапины с автомобиля с помощью мокрой шлифовки.Это для мелких царапин, которые могут быть на вашем автомобиле. Во-первых, вам нужно использовать наждачную бумагу с зернистостью 3000 с блоком и сначала стереть им прозрачный слой. Вам следует окунуть свой блок в … подробнее

Как к

: Приготовьтесь к передаче цифрового телевидения

В этом видеоуроке, состоящем из четырех частей, подготовленном Федеральной комиссией по связи (FCC), вы узнаете, как подготовиться к передаче цифрового телевидения.Готов ли ваш телевизор к цифровому телевидению? К 17 февраля 2009 года телеканалы прекратят вещание в аналоговом виде и вещают только в … подробнее

Новости

: Как раз то, что нужно Hummer …БОЛЬШЕ

Можно было бы подумать, что Hummer не может быть более крутым (если, конечно, вы не говорите о Hummer на конной тяге или Hummer с дистанционным управлением), но американское подразделение японского тюнера Calwing, 213 Motoring, вышло. с Хаммером с целым дополнительным комплектом колес. Я не совсем … ещё

Как к

: Закрепите собственный приводной вал с помощью новых карданных шарниров

Если приводной вал вашего автомобиля издает стук во время движения, возможно, пришло время установить новый комплект карданных шарниров.В этом видеоролике телемеханик Скотти Килмер, получивший премию «Эмми», научит вас устанавливать карданные шарниры в вашем автомобиле и ремонтировать приводной вал.

Как к

: Сделать антенну цифрового телевидения

Аналоговое телевидение прекратит вещание 12 июня 2009 года.Если вы еще не готовы к переходу с аналогового на цифровой, будьте готовы. Вы можете купить цифровой преобразователь и цифровую антенну для аналогового телевидения, вы можете купить цифровую антенну для телевизора с поддержкой DTV … подробнее

Как к

: Увеличьте радиус действия вашего автомобильного пульта дистанционного управления

Вы можете узнать, как увеличить радиус действия вашего автомобильного пульта дистанционного управления, и вам понадобится небольшая отвертка.Найдите антенну, отшлифуйте верхнюю поверхность антенны и не забудьте, когда закончите, закрыть пульт. Это еще одно отличное видео от Kipkay.

Как к

: Установите бортовую камеру на радиоуправляемую машину

Сначала купите дешевый радиоуправляемый багги, затем дешевую беспроводную камеру и приемник на ebay.Затем купите ТВ-бокс с USB-разъемом и подключите его к ноутбуку. Подключите ресивер к ТВ-приставке. Приклейте камеру к машине. Включай все и гони! Другая моя камера собрана, и я ничего не вижу сквозь … подробнее

HowTo

: Смотрите телепередачи и фильмы в Интернете бесплатно

Готовы перейти к бесплатному просмотру телепередач и фильмов? Если вы заинтересованы в использовании таких приложений, как Boxee и Hulu, или телевизионных приставок, таких как Roku и TiVo, LifeHacker предлагает исчерпывающее руководство по снижению расходов на кабельное телевидение.Узнайте о плюсах и минусах перехода на Интернет на … еще

Как к

: Установите DIGA для отображения EPG (антенны) на Panasonic DMR-EH75V

Как настроить загрузку телегида? Посмотрите этот видеоурок о том, как настроить DIGA для отображения EPG (электронного расписания программ) (антенна) на Panasonic DMR-EH75V.Этот DVD-рекордер Panasonic прост в эксплуатации и удобен для записи. Просто посмотрите видео, чтобы узнать подробнее

Как к

: Управляйте своей машиной очень-очень быстро

Вы поклонник телешоу «Top Gear»? Как «Стиг» может водить машину по-настоящему, очень быстро, а Джереми — по-настоящему, очень медленно.Просмотрите это обсуждение, полное диаграмм и полезной информации, чтобы узнать, как это сделать.

Как к

: Установите запасное колесо на свой автомобиль, если у вас спустилось

Грэм из TV Lesson объясняет, как заменить шину.В большинстве автомобилей запасное колесо находится в багажнике вместе с домкратом и инструментами. Сначала загляните под машину и найдите сложенные металлические части, чтобы найти точку домкрата. Поднимите немного домкрат и вставьте его под домкрат … подробнее

Как к

: Управляйте автомобилем с легкостью

В этом видеоуроке зрители узнают, как управлять автомобилем.Зрители узнают 3 разных способа дрифта. Первый способ — это поворот ручника. Начните с увеличения скорости на первой передаче, резко поверните колесо, потяните ручник, опустите сцепление и отпустите ручку … подробнее

Как к

: Beat Action говорит громче слов в GTA IV

Видео прохождение миссии Action Speaks Louder Than Words в Grand Theft Auto 4 (GTA IV), в которой Джерри Макрири просит вас заложить бомбу в машину Тони Блэка.Beat Action говорит громче слов в GTA IV. Нажмите, чтобы посмотреть это видео на blip.tv

Как к

: Правильно установить тонировку окон

В этом обучающем видео рассказывается о том, как использовать тонировку для окон автомобиля, а также о том, как правильно установить тонировку для окон в вашем автомобиле.Правильно установите тонировку окон. Нажмите, чтобы посмотреть это видео на blip.tv

Новости

: Real World Video Game Kart Racing!

Это немецкое видео потрясающее.Радостная аналоговая интерпретация и деконструкция цифрового игрового процесса. Мальте Джемлих столь же примитивен и вдохновляет, как коренные жители Вануату, посвятившие себя культу грузов после Второй мировой войны! Попробуй представить. Это 2010 год и … еще

Оскар 2016

: Как посмотреть в прямом эфире 88-ю церемонию вручения премии Оскар

Репортаж о 88-й церемонии вручения премии Оскар, также известной как «Оскар», выйдет в прямом эфире в это воскресенье, 28 февраля, в 16:00.м. PT (19:00 по восточному времени). Сама церемония, которую проводит Крис Рок, должна начаться в 17:30. Тихоокеанское время (20:30 по восточному времени). ABC уже третий год будет транслировать мероприятие в прямом эфире … подробнее

Как к

: Будьте на переднем крае приложений Google

Google I / O, национальная конференция разработчиков гиганта из Маунтин-Вью, пришла и ушла.Мы видели предварительную версию для Android L (которую вы можете получить прямо сейчас на своем Nexus 5 или Nexus 7), Android Wear и Android Car and TV. Тем, кому посчастливилось присутствовать, были вручены … еще

Как к

: Установите Android L на Nexus (метод быстрой загрузки)

Обновление от 12 ноября 2014 г .: Android 5.0 Lollipop уже официально вышел. Если вы еще не получили OTA, ознакомьтесь с нашим новым руководством по установке официальных сборок Lollipop на любой Nexus, где вы найдете ссылки для скачивания и инструкции для Mac или Windows. Google I / O 2014, ежегодная разработка … подробнее

Новости

: Автомобиль завершает крупнейшую в мире петлю на 360 °

Этой весной в британском телешоу Fifth Gear был показан каскадер Стив Труглиа, исполняющий подвиг, вдохновленный Hot Wheels.Сорвиголова завершила самую большую в мире петлю на 360 °. Смерть была определенным риском. Как сообщает Daily Mail, «… Джон Нолан, продюсер Fifth Gear, признал, что … подробнее

Дешевая и удобная ТВ антенна

Сложенный диполь — это эффективная телевизионная антенна, которую легко собрать. Так и будет не конкурировать с хорошей направленной антенной с высоким коэффициентом усиления, но она определенно превосходит кроличью уши.

Эта антенна оптимизирована для работы с одним каналом, но часто работает приемлемо. на других.Разработайте его для сигнала, который доставляет вам больше всего проблем, и возможно, это подойдет для остальных. Если нет, создайте еще один для следующего канала. — они дешевые.

Строительство

Антенна изготовлена ​​из «двухпроводной антенны на 300 Ом», коричневой или черной ленточной формы. Линия телевидения, которую мы все использовали до появления кабельного телевидения. Есть два проводники, идущие по краям ленты. Вам нужно знать частоту станции, которую вы можете узнать, позвонив на станцию ​​или выполнив поиск в Интернете. Если вам известен реальный номер канала , вы можете использовать соответствующую формулу ниже. Однако имейте в виду, что номер канала, который рекламирует станция, вполне может быть «виртуальным каналом», выбранным по историческим причинам, а не фактическим каналом вещания.

Для каналов 2–4 частота задается как

.

f (в ​​МГц) = (6 x channel_number) + 45.

Для каналов 5 и 6 частота

f (в ​​МГц) = (6 x номер_канала) + 49.

Для каналов 7-13 частота

f (в ​​МГц) = (6 x channel_number) + 135.

Для каналов 14 и выше

f (в ​​МГц) = (6 x channel_number) + 389.

Отрежьте кусок сдвоенного вывода на половину длины волны, где

длина волны на сдвоенном проводе (в метрах) = 0,95 x 300 / f (в ​​МГц).

(Коэффициент 0,95 — предполагаемая скорость коэффициент синфазного сигнала на сдвоенном проводе.)

(Пример: для канала 2 частота равна (6 x 2) + 45 = 57 МГц, Таким образом, длина волны на сдвоенных выводах составляет 0,95 x 300/57 = 5.00 метров, а антенна должно быть 5,00 метров / 2 = 2,5 метра.)

Снимите изоляцию с каждого конца, чтобы можно было скрутите жилы вместе и припаяйте. Это «свернутый диполь» антенна .

Затем вам нужно подключить его к длинной секции сдвоенного провода, чтобы подайте сигнал на свой телевизор. Длинная часть, ведущая к вашему телевизору, — это передача . линия .

Отрежьте ОДИН из двух проводов антенны посередине, и снимите примерно полдюйма изоляции с каждого куска.Ленточная изоляция от полудюйма изоляции от проводов длинного куска сдвоенного Свинец. Присоедините провода от линии передачи к проводам в средней точке. проводника, как показано выше. Припой.

Присоедините противоположный конец линии передачи к 300 Ом. вход вашего телевизора. Если ваш телевизор имеет только входы коаксиального кабеля 75 Ом, вы необходимо купить трансформатор от 300 Ом до 75 Ом в Radio Shack или другую электронику хранить.

Крепление

Антенна должна быть установлена ​​поперек интересующей станции.Чем выше он будет установлен, тем лучше будет работать. Не устанавливайте антенну рядом с металлом и не прокладывайте линию передачи очень близко к металлическим предметам. Не оставляйте лишнюю линию передачи в катушке: обрезайте ее до желаемого длина.

Установки на чердаке работают неплохо. Если вы находитесь в комнате в общежитии или в квартире, вы можете прикрепить антенну липкой лентой или кнопкой к стене или потолку, хотя проводка может снизить производительность. Переместите его для лучшего приема.

Дальнейшие улучшения

Уровень сигнала и подавление фантомных сигналов можно значительно улучшить добавив рефлектор и, возможно, директор.Для шага ниже, используйте формулу для длины волны в воздухе, а не для длины волны в сдвоенных отведениях:

Длина волны в воздухе (в метрах) = 300 / f (в ​​МГц)

Отражатель

Отрежьте кусок проволоки примерно на 5% длиннее вашей антенны. Не используйте для этого провода сдвоенный вывод; использовать один неизолированный провод. Установите его параллельно антенне, примерно на 0,2 длины волны (в воздух) на стороне, противоположной телеканалу. Нет электрического соединения между этим проводом и антенной.

Директор

Для дополнительного улучшения приема отрежьте аналогичный кусок провода примерно на 5% короче антенны, и установите его параллельно антенне сбоку от станции, примерно 0,15 длины волн (в воздухе) от антенны.

---

Комментарии присылайте по адресу [email protected].

.
