Твердопаливні котли своїми руками. Как сделать твердотопливный котел своими руками

Содержание

1. Твердопаливні котли своїми руками. Как сделать твердотопливный котел своими руками
   • Принцип работы
2. Твердопаливні котли тривалого горіння. Преимущества и недостатки твердотопливных котлов верхнего горения
3. Твердопаливні котли з варочною поверхнею. Разновидности
   • Чугунная топка
   • Стальная топка
4. Твердопаливні котли тривалого горіння українського виробництва ціна. Kronas
   • 6 важных преимуществ
5. Твердопаливні котли. Твердотопливные котлы: какими они бывают
6. Твердопаливні котли данко. Торговая марка: Данко
7. Видео твердотопливный котел своими руками сборка

Твердопаливні котли своїми руками. Как сделать твердотопливный котел своими руками

Очень часто, сталкиваясь со сложными задачами, мы начинаем понимать, что их решение находится на поверхности. Вот так и с отоплением. Казалось бы, что может быть проще, используя газовый или электрический котел. Но практика показывает, не везде зимой давление газа стабильно, а электричество подается с завидным непостоянством. Поэтому проблема остается. Что делать? Остается альтернативный вариант – установить отопительный агрегат, работающий на дровах или угле. Тем более, твердотопливный котел своими руками сделать не так уж и сложно. И это еще один плюс в сторону альтернативного способа отапливать жилые помещения.

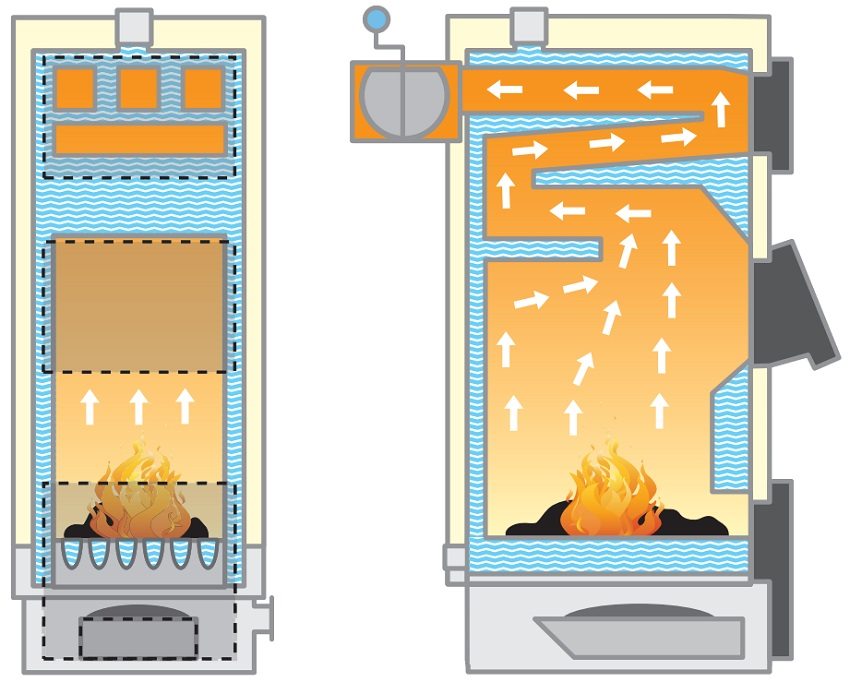

Принцип работы

Физическая составляющая процесса работы самодельных котлов на твердом топливе очень проста.

• Угарные газы, полученные при сгорании твердого топлива, и горячий воздух поднимаются вверх и выходят через дымоход на улицу.
• При движении вверх они проходят через специальную камеру, где располагается теплообменник. Через него происходит нагрев теплоносителя, поступающего в систему отопления дома.

Как видите, все довольно-таки просто. Хотя надо отметить, что этот принцип работы самодельных котлов на дровах, торфе, опилках и угле полностью соответствует и другим типам отопительных приборов, работающих на других видах топлива. Соответственно и конструкция их мало чем отличаются друг от друга. Конечно, есть определенные конструктивные нюансы. К примеру, твердотопливные котлы – это агрегаты с низким коэффициентом полезного действия. «Едят» они топливо в больших количествах, выделяя при этом огромное количество тепловой энергии, большая часть которой, к сожалению, вылетает в трубу. Поэтому сегодня, говоря о самодельных котлах отопления на дровах, необходимо говорить о современных моделях с более высоким КПД. Их и будем разбирать в этой статье.

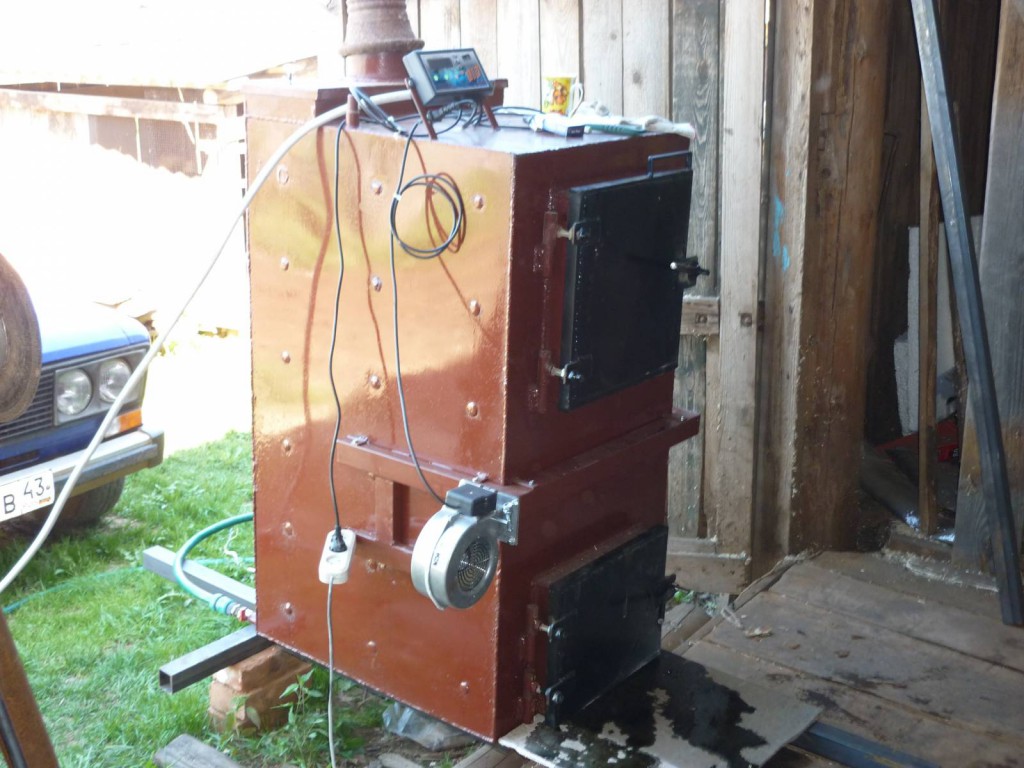

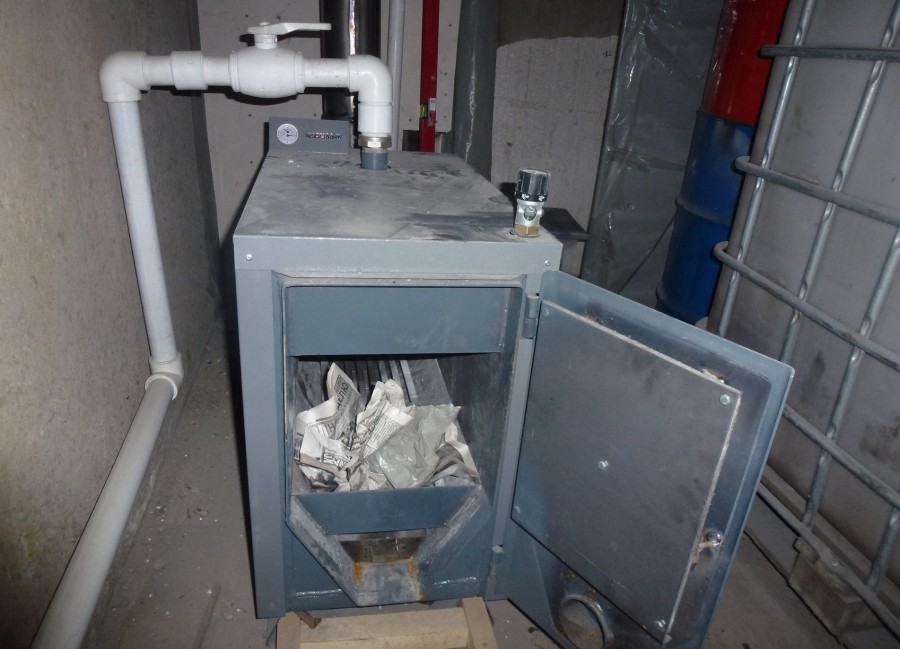

Котел на дровах цилиндрического типа

1. Надежность конструкции котла будет зависеть от того, как вы владеете используемым в этом деле инструментом. Основной из них – это сварочный аппарат. Если ваши навыки не позволяют добиться максимального результат, то лучше от эксперимента отказаться и передать сборку агрегата специалисту, то есть высококвалифицированному сварщику.
2. Говоря об эксперименте, а сборка котла на дровах своими руками – это большой эксперимент, надо отдать должное, что вы можете применить все свои инженерные знания и опыт. И в случае удачно проведенного процесса гордиться им. Но не забываем, что самодельный котел потребует доработки в процессе его эксплуатации. Некоторые незначительные неточности и ошибки дадут о себе знать обязательно. Так что к ним надо просто быть готовым.
3. Для изготовления твердотопливного котла используются металлические листы или труба толщиною не меньше 5 мм. Это же относится к трубным элементам теплообменника.
4. Установка настроечных приборов. Немаловажный момент в деле изготовления самодельного котла. Что именно надо установить: термометры на входе и выходе теплоносителя, регулятор мощности циркуляционного насоса, датчик тяги.
5. Кстати, о циркуляционном насосе. Не все потребители устанавливают это оборудование, которое привязывает систему отопления дома к электроэнергии. Но, как показывает практика, именно этот агрегат дает возможность увеличить КПД котла, равномерно распределяя теплоноситель по всей отопительной системе, и внутри теплообменника в том числе.

Твердопаливні котли тривалого горіння.

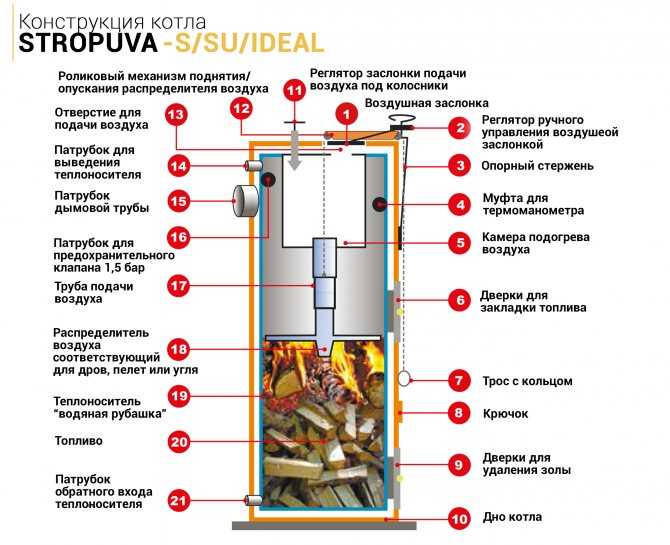

Преимущества и недостатки твердотопливных котлов верхнего горения

Котлы с верхним горением уже более 15 лет обеспечивают пользователей теплом. За это время они полностью подтвердили свою эффективность, которая обеспечивается следующими факторами:

• когда происходит закладка топлива, распределитель поднимается вверх, а после розжига опирается на дрова и опускается по мере их прогорания;
• в месте поступления воздуха, происходит неполное окисление углеводородов. Газ с частицами пепла переносится в верхнюю часть топочной камеры. Там к нему присоединяется кислород, в результате чего он дожигается и отдает оставшееся тепло;
• в начале камеры для сжигания газа, находится регулятор тяги. С его помощью автоматически определяется температура воды и регулируется скорость сгорания летучих соединений.

Котлы имеют следующие преимущества:

• длительное время работы и минимальное количество загрузок;
• энергонезависимость за счет работы с естественной циркуляцией и природной тяги;
• универсальность некоторых агрегатов в плане топлива: уголь, дрова, стружки, торф и др. ;
• небольшое количество топлива способно обеспечить высокую эффективность работы;
• автоматизированная непрерывная работа котла для снабжения горячей водой и теплом;
• отсутствие сложных механизмов делает эксплуатацию котла простой даже для новичков;
• высокий уровень безопасности;
• длительный срок службы от 10-15 лет и более.

Котел верхнего горения имеет высокий уровень безопасности

Недостатки твердотопливных котлов с верхней загрузкой:

• высокая стоимость по сравнению с другими установками;
• чувствительность к изменениям температуры теплообменника. Возможно появление конденсата и окисление стальных элементов;
• повышенная зольность может засорять зону горения и снижать уровень теплоотдачи;
• необходимо регулярно вручную прочищать дымоход и зольник;
• неудобная закладка дров из-за конструктивных особенностей;
• нельзя загружать топливо больших размеров, например, не колотые дрова;
• топливо должно быть полностью сухим, поэтому нужно продумывать условия его хранения;
• нельзя проводить дозагрузку, если процесс уже запущен;
• опорная балка и диск, служащие перегородкой между зонами горения твердого топлива и газа быстро выходят из строя.

Как видите, твердотопливные котлы верхнего горенияне лишены минусов, поэтому прежде, чем приобретать такое устройство, хорошо взвесьте все за и против.

Твердопаливні котли з варочною поверхнею. Разновидности

По каким критериям лучше всего разделить твердотопливные котлы? Чтобы ответить на поставленный вопрос, необходимо обратить свое внимание на тот факт, что при сгорании твердого типа топлива выделяется достаточно большая тепловая энергия. Поэтому этот тип отопительных агрегатов должен обладать высокими прочностными характеристиками, особенно противодействию высоким температурам и открытому огню.

Хотелось бы обратить ваше внимание на вот какую конструктивную особенность твердотопливного котла. Но начнем с газового агрегата. В нем, а, точнее сказать в топке, расположен трубчатый теплообменник, по которому перемещается теплоноситель. Сгорая, газ нагревает его. В твердотопливных котлах этот элемент, как отдельная часть, отсутствует. Камера сгорания здесь устроена по типу водяной рубашки: топка имеет двойные стенки, между которыми и движется теплоноситель. Топливо сгорает и нагревает внутренние стенки, через которые теплоносителю и передается тепловая энергия.

Почему мы сделали акцент на камеру сгорания котла? Все дело в том, что ее можно изготовить из двух видов металла: чугуна или стали. Насколько это существенное отличие? Давайте разберемся.

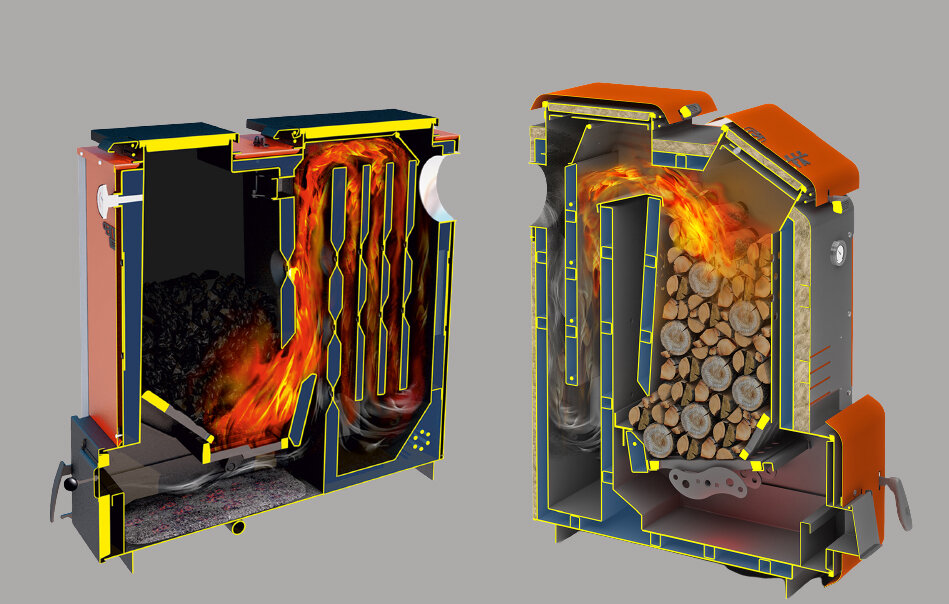

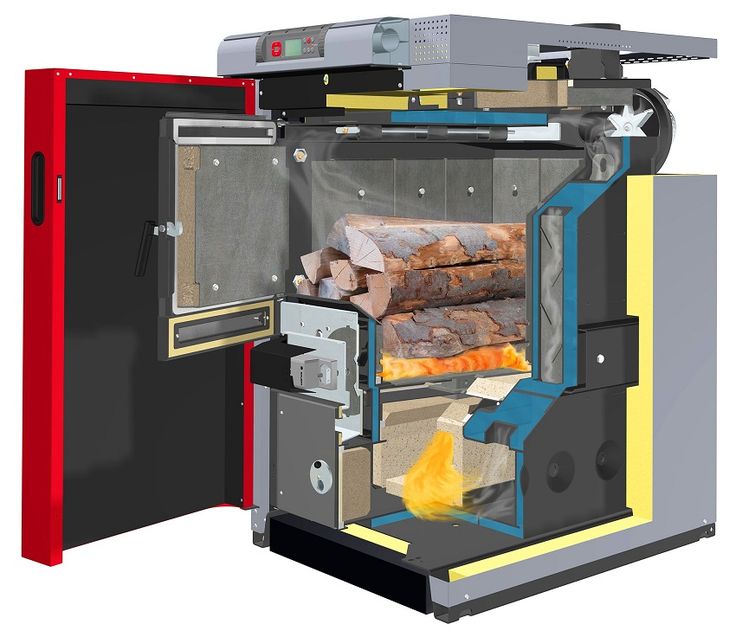

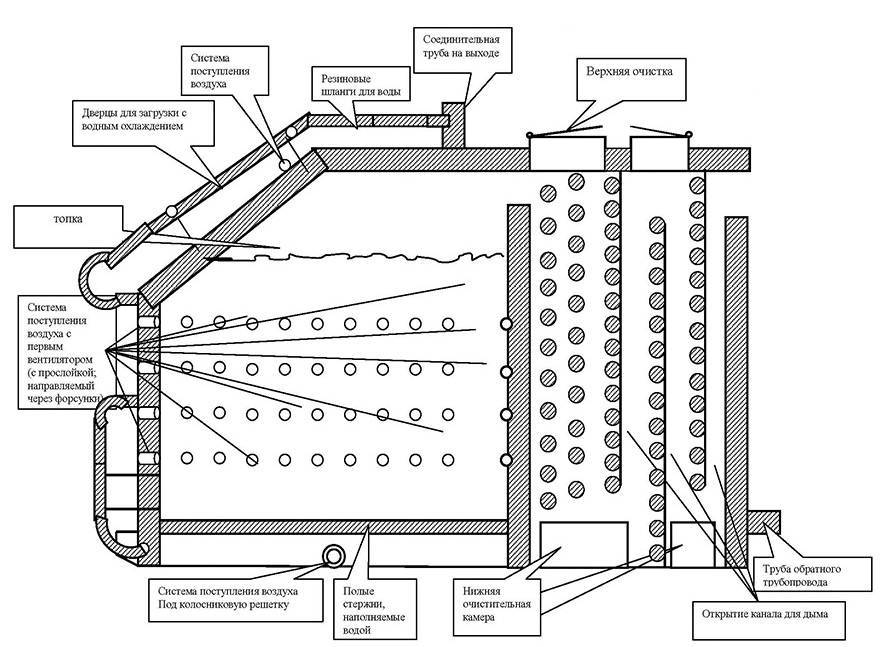

Устройство твердотопливного котла

Чугунная топка

• Сам по себе чугун является металлом прочным, но он боится ударных нагрузок.
• Он медленно нагревается, но и медленно остывает.
• Обладает высокой коррозионной стойкостью.
• У него огромный срок эксплуатации. Чугунные котлы советского производства до сих пор работают.
• Сама камера сгорания, а соответственно и теплообменник – это разборная секционная конструкция. При выходе из строя одной секции ее легко можно заменить новой.

А вот недостаток у чугунных твердотопливных котлов один – он не переносит резких перепадов температур. Материал просто начинает тут же на глазах трескаться. И если вы произвели правильную обвязку отопительного агрегата, то бояться вам нечего.

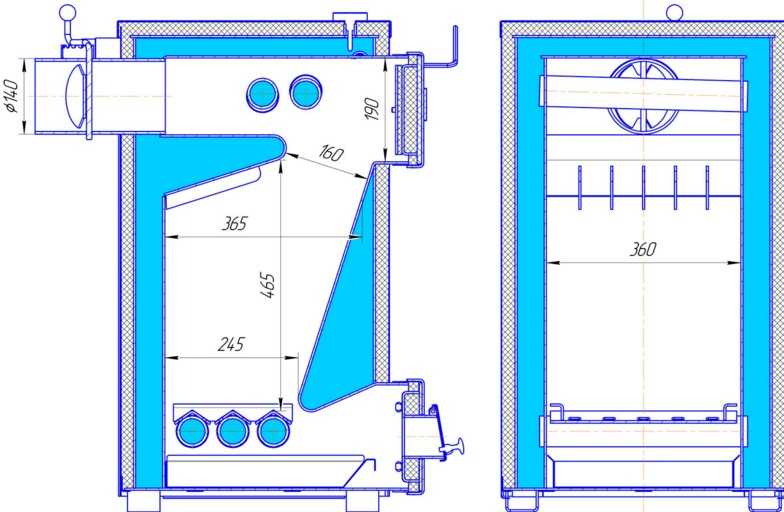

Котел со стальной топкой

Стальная топка

Чем отличается стальной прибор от чугунного?

• Во-первых, он обладает небольшим весом.
• Во-вторых, более низкой ценой.
• В-третьих, меньшим количеством технологических ограничений.
• В-четвертых, более высоким коэффициентом полезного действия.

Зато срок службы у стальных твердотопливных котлов ниже, просто сталь активно взаимодействует с влажностью, поэтому быстрее коррозирует.

И еще несколько сравнительных позиций:

• Чугунный агрегат можно перевозить в разобранном виде.
• Он более долговечен и огнеустойчив.

Поэтому, когда встает задача выбора между стальным и чугунным агрегатом, многие потребители выбирают второй вариант.

Твердопаливні котли тривалого горіння українського виробництва ціна. Kronas

Выбор в пользу экологически-чистого источника тепла позволяет поддерживать комфортную температуру в помещении и не беспокоиться о дымовых газах и непомерном счете за электроэнергию. Использование дров, угля и пеллет обеспечивает максимальный комфорт при минимальных затратах.

Безопасность, экономия и независимость от электропитания – все это позволяет твердотопливным котлам длительного горения выгодно отличаться от газовых, дизельных и электрических моделей. Последние прекращают выработку тепла при отключении электропитания. Твердотопливные котлы такого не допустят – они гарантируют поддержание комфортной температуры в помещении. Диапазон работы составляет от 40 до 90°С. Защита от перегрева не допускает превышение верхнего температурного порога.

При расчете мощности котла нужно учитывать два критерия:

• теплопотери;
• площадь отапливаемого помещения.

Ориентировочно, для отопления утепленной комнаты площадью 10 м2 достаточно 1,2 кВт мощности. Соответственно, твердотопливный котел 20 квт обеспечит комфортную температуру в здании до 150 м2. Однако, теплопотери в доме с неутепленными стенами могут составлять до 35%. Разделение на промышленные и бытовые модели позволяет подобрать котел твердотопливный длительного горения, который оправдает пожелания покупателей. Главные отличия между ними заключаются в мощности и системе подачи дров.

6 важных преимуществ

твёрдотопливных котлов длительного горения

1 Большой диапазон мощностей

Котлы на твердом топливе обеспечат комфортную температуру в здании любой площади. Бытовые модели имеют мощность до 65 кВт, а промышленные – до 1140 кВт.

2 Установка без котельной

Обеспечат тепло в частном доме и станут дополнительным или основным отопительным оборудованием. Позволяют отказаться от возведения котельной.

3 Повышенная безопасность и уют

Твердотопливные котлы защищены от перегрева и пережога топлива, за счет чего комфортной эксплуатации ничто не повредит. Они поддерживают заданную температуру.

4 Максимальное сгорание топлива

Котел длительного горения сжигает все, от ТБО до угля и дров. Работает автономно и не зависит от газа и электричества. Поддерживает комфортную температуру до 72 часов.

5 Обеспечение подогрева воды

Характеризуются высокой производительностью и позволяют отказаться от установки бойлера. Обеспечивают пользователя горячей водой для хозяйственных нужд.

6 Универсальность использования

Существуют бытовые и промышленные модели. Первые обеспечивают теплом загородный дом или дачу, а вторые – админздание, теплицу, школу, склад и другие строения.

Твердопаливні котли. Твердотопливные котлы: какими они бывают

Котлы твердотопливные являются незаменимым агрегатом для повышения уровня тепла в строениях, которые не подключены к газовой магистрали. Также они станут отменным устройством для отопления домов, обладающих ослабленной электрической проводкой. Твердотопливный котел способен поддерживать нормальную температуру в течение трех дней. У владельца такого устройства нет необходимости постоянно подбрасывать дров. Таким образом, даже вдали от цивилизации дом может отапливаться в соответствии со всеми нормами.

Современные производители изготавливают широкий ассортимент техники такого типа. Постоянно продолжается разработка новых моделей. Твердотопливные котлы стали набирать популярность в качестве основного источника отопления. Это обусловлено высокой стоимостью подключения строения к газопроводу. Также во внимание принимаются повышенные тарифы на коммунальные услуги. Поэтому производители ставили своей целью предоставить потенциальным покупателям хорошие условия для экономии.

Условно можно определить несколько типов твердотопливных котлов:

• Длительного горения . Самый популярный котел, который отличается повышенной практичностью и удобством использования. При изготовлении данной конструкции делался упор на возможность максимально продолжительного горения. Если заправить это устройство установленным количеством топлива, он сможет поддерживать нужную температуру в доме вплоть до нескольких суток. При этом, он не нуждается в постоянном присмотре и подачи топлива.
• Пиролизный (газогенераторный) . Эта разновидность твердотопливных котлов раздельно сжигает помещаемое в нее топливо и выходящие из него летучие вещества. Такие котлы характеризуются повышенным поддержанием заданного уровня тепла. Они способны установить желаемую температуру воздуха примерно на 12 часов с одной закладки горючего. Топливо сгорает полностью, тем самым гарантируя полноценную экономичность. Кроме того, такие котлы практически не выбрасывают вредных веществ в атмосферу, являясь сравнительно экологически чистыми.
• С автоматической подачей топлива (пеллетный) . Считаются самыми удобными котлами. Они работают на основе пеллетов – это древесные гранулы, которые используются в качестве топлива. Данная техника характеризуется повышенным эксплуатационным сроком. Она гарантированно сможет прослужить своему владельцу около 25 лет. Устройство отличается повышенной экономичностью. Ее КПД равен 95%.

Твердопаливні котли данко. Торговая марка: Данко

Украинский производитель отопительного оборудования предлагает потребителю экономичный и многофункциональный твёрдотопливный котёл Данко. Главными преимуществами модели является возможность работы на практически любых видах твердого топлива, высокий КПД, простая эксплуатация. В линейке представлены угольно – дровяные и универсальные котлы с наличием варочной поверхности.
УГОЛЬНО-ДРОВЯНЫЕ КОТЛЫ
Самый экономичный стальной отопительный котел на твердом топливе Danko предназначен для работы на угле и дровах. В модельном ряде представлены агрегаты, максимальная мощность которых позволит отапливать помещения от 100 до 800 м². Экономичность достигается благодаря двум факторам:
Стоимость — напольные бытовые твердотопливные котлы длительного горения Данко стоят приблизительно в 2-3 раза дешевле, чем аналогичные модели чешских или немецких производителей. При этом качество сборки практически не уступает тому, что имеют европейские модели отопительного оборудования.
Технические характеристики пиролизных угольно-дровяных котлов Данко обеспечивают экономный расход топлива и КПД на уровне 90%. Дополнительная тепловая энергия появляется благодаря сжиганию газа, появляющегося в процессе газогенерации. В результате такого решения также было увеличено время работы котла от одной заправки. Подача воздуха в топку и удаление продуктов сгорания осуществляется в автоматическом режиме.
Стальной котёл на дровах и угле антраците пользуется популярностью за счет того, что эти два вида топлива являются самыми распространенными в регионах, в которых отсутствует газификация.
КОМБИНИРОВАННЫЕ КОТЛЫ С ПЛИТОЙ
Котёл Данко АКТВ имеет дополнительное преимущество перед базовой моделью, заключающееся в наличии варочной панели для приготовления пищи. Устройство агрегата предусматривает наличие перемещающегося зольника. В результате котел может работать в двух режимах:
Данко АКТВ Отопление помещения. Нагрев теплоносителя осуществляется пиролизным сжиганием древесины, одновременно нагревается варочная поверхность, давая возможность подогреть воду или приготовить еду.
Летний режим. Устройство дровяного бытового котла с плитой предусматривает возможность работы исключительно для нагрева варочной поверхности. В результате во время приготовления пищи не греется дом, что позволяет использовать котел даже летом.
Комбинированный котел на твердом топливе Данко АКТВ с плитой для приготовления пищи может дополнительно укомплектовываться регулятором тяги, вентилятором с регулируемыми оборотами и автоматическим контроллером.
ПРЕИМУЩЕСТВА ВЫБОРА ОБОРУДОВАНИЯ ДАНКО
Как и все твердотопливные агрегаты, котлы Данко имеют определенные недостатки. Но благодаря разработанному устройству и конструкции минусы удается свести к минимуму.
Контроль нагрева теплоносителя осуществляется легче благодаря пиролизному горению. В результате удается избежать перегрева, что продлевает сроки эксплуатации.
Точность характеристик. Производитель предоставляет точные данные о производительности. Благодаря этому рассчитать мощность котла можно самостоятельно. Заявленная мощность и площадь отопления всегда соответствует действительности.
Конструкция котлов. Особенностью внутреннего устройства является наличие передвигающегося зольника, позволяющего котлу работать в двух режимах: летнем и зимнем. В базовой комплектации присутствует два теплообменника. По желанию заказчика котел может укомплектовываться автоматикой и датчиками, контролирующими процесс горения и нагрева дома.
Длительное время автономной работы.

Видео твердотопливный котел своими руками сборка

Котел своїми руками – 109 фото безпечних саморобних котлів і нагрівачів

У кожному будинку має бути затишно і комфортно, але який же затишок без тепла? Для цього у будинках обладнують опалювальну систему, яка виглядає у вигляді складної розводки труб і котла.

Саме в котлі знаходиться теплоносій, який нагрівається і за допомогою насосного обладнання проходить по трубах через радіатори, віддаючи частину тепла, і охолодженим повертається назад в котел. І дія знову повторюється.

В наш час компанії, що випускають обладнання для систем опалення, пропонують широкий вибір варіантів нагрівальних приладів. Від дорогих моделей до прийнятних за ціною простому обивателеві.

Але низька ціна, як правило, не має на увазі якість і довгий термін служби. У зв’язку з цим деякі споживачі зацікавилися питанням: як зробити котел опалення своїми руками?

Постараємося допомогти вам слушними порадами та рекомендаціями з наданням фото різних форм котлів.

Різновиди

По-перше, варто визначитися з моделлю котла, яка підійде вашій оселі. Це залежить від виду палива, яке ви збираєтеся використовувати.

Різновиди моделей ділять на:

Газові

Це найбільш складні по конструкції моделі і дуже схожі між собою. Для установки газового котла необхідно одержати дозвіл в службі газу, яка легко може чинити опір його встановлення, посилаючись на те, що потрібно пройти опресовування котла в їх лабораторії.

Але маючи акт перевірки лабораторії, дозвіл вам видадуть.

Електричні

Найбільш прості у виготовленні своїми руками. Для цього достатньо взяти бак і оснастити його Теном, двома патрубками, які з’єднуються з контурами подачі і обратки. Немає необхідності влаштування димоходу і камери згоряння.

Але є все ж два негативних моменти: електроенергія коштує дорого і при перепадах напруги падає потужність котла і температура теплоносія.

Твердопаливні

Самий популярний і оптимальний вид котлів в самостійному виконанні для дачних будиночків. А дрова – найдешевше паливо.

Рідкопаливні

Цей варіант дуже трудомісткий. Буде потрібно будівництво окремого складу у будинку, для зберігання паливних ресурсів згідно з протипожежними нормами.

Від нього до приміщення котельні потрібно провести трубопровід з обов’язковим утепленням. В котлі встановити певну пальник, яка вимагає непростий налаштування.

Спорудження твердопаливного котла власними силами

Щоб зробити самостійно котел в приватному будинку, потрібно володіти навичками і знаннями зварника.

Для початку вам буде потрібно озброїтися наступними інструментами: зварювальним агрегатом, автогеном, шліфовалкой, вимірювальним приладом у вигляді рулетки, дрібному або маркирующим засобом, молотком.

І придбати необхідні матеріали: труби діам. 425, 100 і 25 мм, метал 4 мм, зганяння для з’єднання діам. 25 мм – 2 шт., середні навіси, куточки зі сталі 25 мм, арматура діам. 8 мм.

Без проектних начерків теж не обійтися. Потрібні креслення котлів можна знайти на певних сайтах Всесвітньої павутини або в технічних виданнях, але головне з відповідними розмірами.

Підготовка до спорудження корпусу

Насамперед варто підготувати необхідні деталі. Короб висотою 100-120 см робиться з труби більшого діаметру. Розрізаємо її за вказаними розмірами і шліфовалкой зачищаємо краю.

Потім потрібно прорізати квадратні віконця для топки (20х10 см) і піддувала розміром 20х3 см, розташовуючи один над одним, але топка зверху.

Від піддувала до низу корпусу повинно бути 5 або 7 см, до топки вгору – 5 див. Краю теж слід обробити. Відрізану частину труби використовуйте як дверцята топки, зачистивши краю.

Тепер потрібно прорізати отвори для установки патрубків діам. 25 мм: одне для подачі, інше для обратки, розташовані один навпроти одного. Обробку роблять збоку на 0,15 м вище топки. Отвір для теплопостачання прорізається на рівні 0,05 м від верху короби, і приварюються згони.

Наступним етапом вирізаються три кола з металу: два діам. 425 мм і один діам. 412 мм. Коло меншого діаметру буде розташовуватися усередині корпусу. По центру всіх кіл проробляється отвір діаметром трохи більше 10 див.

Димохідна частина робиться з труби діам. 10 см завдовжки 120-130 мм, А в якості ніжок використовується труба діам. 25 мм в кількості 4 відрізків по 5 см. З арматури виготовляється решето для збірки золи діам. 412 мм

Збір конструкції котла

До кола діам. 412 мм за допомогою зварювання кріпиться димар. Після цього у внутрішній частині корпусу, вгору на 30-35 см від отвору топки, приварюються на час упори з арматури. Поверх них встановлюється коло з димоходом.

Наступний момент дуже важливий – це зварювання кола з корпусом. Шов потрібно зробити двосторонній і якісний, так як він поєднує топку і бак для води.

Далі на димохід котла одягаємо коло діаметром 425 мм Місця з’єднань необхідно надійно проварити зварюванням.

Із зворотного внутрішньої сторони димоходу встановлюється арматурна сітка. Робляться упори з куточків, які треба приварити між топкою і піддувалом, і помістити на них грати.

У завершенні зварюванням прикріплюємо круг діам. 425 мм до низу котла, приварюємо ніжки і петлі для установки дверцята топки.

Перевірка працездатності котла

Коли ваше творіння повністю готове, потрібно пройти тестування. Закрийте один згін, а в іншій налийте воду. Якщо зварювальні шви не пропускають воду, значить зварювальні роботи виконані якісно.

Не варто побоюватися, що під час роботи з’явиться текти. Підключіть котел до опалювальної конструкції дачного будиночка, з’єднавши згони з патрубками теплоносія. Димохідна труба повинна розташовуватися вертикально вгору. В межах горища її необхідно утеплити.

Ось і прийшов час першої топки. Для цього використовуйте занадто багато дров, щоб протопити сам котел і димар. При зростанні температури може з’явитися конденсат, який може стати дьогтем і звузить діаметр, що спричинить зменшення тяги.

Під час топлення потрібно відрегулювати зазор в піддувало, забезпечивши потрібний розмір для пропуску повітря.

Верх закладки зазвичай розташовується в 20 см від внутрішнього кола для оптимального прогорання дров і вугілля. А дим і гар будуть виходити через димар.

Принцип дії

Думаємо, ви вже й самі зрозуміли, що котел — це та ж пічка на дровах. Енергія від згоряння дров прогріває теплоносій над самою камерою згоряння.

Теплоносій нагрівається від внутрішнього кола і димоходу, що проходить крізь водяний резервуар. Корпус нагрівається і акумулює охолодження при відключенні котла.

Гарячий теплоносій переміщається вгору і через верхній відсік переміщається в контур опалювальної системи. А повертається, охолодженим, через патрубок знизу в котел.

Встановлення котла на дровах можна зробити кубічної форми з металу 4 мм, але це більш трудомісткий процес, особливо окремої збірки топки.

У корпусі поміщають камеру згоряння, а теплоносій зможе циркулювати між стінок. Такий варіант ефективний, але складний у спорудженні з-за великої кількості зварних швів.

Тепер, при необхідності, ви можете самі створити котел для дачного будинку!

Фото котла своїми руками

Информация о дровяной печи — Департамент экологии штата Вашингтон

Перейти к основному содержанию

Подменю

В штате Вашингтон действуют правила использования, установки и продажи дровяных печей и других устройств для сжигания древесины, а также дыма, который они производят. Прежде чем топить дровами для обогрева, проверьте наличие запрета на сжигание.

Как более эффективно эксплуатировать дровяную печь (видео).  Запрет на сжигание из-за качества воздуха обычно вводится в холодные месяцы, когда загрязнение воздуха от древесного дыма становится вредным для здоровья. Этот вид запрета на сжигание не распространяется на дома без других источников тепла.

Вашингтон регулирует типы дровяных печей и других устройств для сжигания древесины, разрешенных к продаже, перепродаже, обмену или передаче. Эти устройства должны соответствовать стандартам сертификации и маркировки Вашингтона и Агентства по охране окружающей среды. Чтобы устройство было сертифицировано, оно должно соответствовать самым безопасным стандартам производительности излучения, которые применяются в соответствии с законодательством штата и федеральным законодательством.

Древесный дым является одним из основных источников загрязнения воздуха в Вашингтоне. Дровяные печи, камины и другие устройства для сжигания древесины загрязняют воздух в сотни раз сильнее, чем другие источники тепла, такие как природный газ или электричество. Человек, который использует древесину для отопления, подвергается большему риску респираторных заболеваний. Узнайте больше о том, как древесный дым вредит вашему здоровью.

Выбор дровяной печи

• Используйте сертифицированную в Вашингтоне печь, подходящего размера для вашего дома и правильно установленную.
• Никогда не устанавливайте несертифицированную дровяную печь.

Часто задаваемые вопросы

Список сертифицированных дровяных печей и устройств для сжигания древесины

• Дровяные печи, соответствующие стандартам Вашингтона и Агентства по охране окружающей среды
• Пеллетные печи, соответствующие стандартам Вашингтона и Агентства по охране окружающей среды
• Камины, соответствующие стандартам штата Вашингтон
• Обогреватели для кирпичной кладки, соответствующие стандартам штата Вашингтон
• Водяные обогреватели на дровах, соответствующие стандартам штата Вашингтон
• Дровяные печи, соответствующие стандартам штата Вашингтон

Федеральные стандарты выбросов для дровяных печей и печей на пеллетах теперь обеспечивают более надежную защиту, чем стандарты Вашингтона. Все остальные дровяные устройства должны соответствовать стандартам штата Вашингтон.

Тип устройства	Вашингтон PM 2,5  Ограничение	EPA PM 2,5  Ограничение
Катализатор 1 Дровяной котел	2,5 грамма в час	2,0 грамма в час (испытано на деревянном каркасе) 3 2,5 грамма в час (испытано на корде)
Некаталитический 2 дровяные печи	4,5 грамма в час	2,0 грамма в час (испытано на деревянном каркасе) 3 2,5 грамма в час (испытано на корде)
Камины заводского изготовления и каменные печи	7,5 грамм в час	добровольный лимит

¹  В каталитических устройствах используется керамический элемент для уменьшения дыма.
²  В некаталитических устройствах используются другие технологии для уменьшения дыма.
³ Древесина для кроватей — это пиломатериалы, используемые специально для методов испытаний на выбросы при сжигании древесины.

Дровяные кухонные плиты, которые в основном используются для приготовления пищи, должны иметь следующие характеристики, чтобы не подвергаться испытаниям на выбросы:

• Устройство для измерения температуры в печи
• Путь пламени вокруг печи
• Дверца для очистки от копоти под печью
• Печь объемом 1 кубический фут или более и решетка для духовки
• Вентилятор или тепловые каналы не используются для отвода тепла от прибора
• Поверхность для приготовления пищи, измеряемая в квадратных дюймах или квадратных футах, которая в 1,5 раза больше площади топки
• Часть не менее четырех сторон печи будет подвергаться воздействию пламени во время цикла нагрева печи, при этом для контроля температуры будет разрешен обход дымовых газов
• Зольник

Чтобы установить дровяную печь для приготовления пищи, следуйте местным правилам и постановлениям.

Обратитесь в местный отдел выдачи разрешений на строительство, чтобы соответствовать местным требованиям. Узнайте в местном агентстве по очистке воздуха об ограничениях на использование плиты во время запрета на сжигание.

• Топить только дровами. — К незаконным материалам относятся мусор, обработанная или окрашенная древесина, древесностружечные плиты, пластик, резина, отработанные нефтепродукты, трупы животных, продукты из асфальта, краски, химикаты или все, что выделяет густой дым или неприемлемые запахи.
• Сжигание сухой выдержанной древесины. — Используйте древесину, которая была расколота, укрыта и сложена не менее одного года. Проверьте влажность древесины с помощью влагомера.
• Впустите воздух. — Не переполняйте печь дровами и не тушите огонь. Это лишает огонь кислорода, производит меньше тепла, тратит впустую древесину и создает больше дыма.
• Сделать как можно меньше дыма. — Правильно горящий огонь будет выделять очень мало дыма. Дым, выходящий из вашей трубы, должен иметь непрозрачность не более 20 процентов (насколько вы можете видеть сквозь дым).

Требования к испытаниям на выбросы для дровяных печей

Все дровяные обогреватели (печи на дровах, пеллеты и т. д.), изготовленные после 1939 года, должны пройти испытания на выбросы загрязняющих веществ, если только они не соответствуют определению дровяной кухонной печи. Обогреватели, которые также пекут или готовят пищу, не считаются дровяными кухонными печами.

Чтобы продать дровяной обогреватель, он должен быть проверен в лаборатории, сертифицированной Агентством по охране окружающей среды, с использованием метода, одобренного Агентством по охране окружающей среды, категории А или альтернативного метода, утвержденного Агентством по охране окружающей среды категории В.

После завершения тестирования отправьте электронное письмо координатору по дровяным печам с номером:

• Марка, модель и рейтинг эффективности
• Итоги испытаний

Координатор дровяных печей рассмотрит информацию и свяжется с вами, если потребуется дополнительная информация. Одобренные устройства перечислены на вкладке «Сертифицированные дровяные печи».

Тип печи	Washington PM 2,5  Ограничение	Дополнительная информация
Дровяные, угольные и кукурузные печи	2,5 г/час для каталитических печей 4,5 г/час для некаталитических печей
Пеллетные печи	4,5 г/час
Изготовленные камины (также известные как камины малой массы или камины с нулевым зазором)	7,3 г/час	Испытание камина в лаборатории, сертифицированной EPA, с использованием метода испытаний каминов Вашингтона (ASTM E2558). Если в камине есть функции контроля соотношения воздуха и топлива, он считается дровяной печью и должен быть испытан и одобрен как дровяная печь.
Внутренние печи на дровах и пеллетах	2,5 г/час для каталитических печей 4,5 г/час для некаталитических печей
Нагреватели для кирпичной кладки	7,5 г/час	Протестируйте каменный обогреватель в лаборатории, сертифицированной Агентством по охране окружающей среды, используя метод проверки каминов Вашингтона. Производители могут подать заявку на освобождение от тестирования, если испытательная лаборатория установит, что устройство существенно похоже по конструкции на уже протестированное устройство. Утвержденный Вашингтоном процесс доступен в испытательных лабораториях OMNI.
Наружные дровяные котлы (бытовые)	2,5 г/час для каталитических устройств 4,5 г/час для некаталитических устройств	Дровяные котлы незаконны в Вашингтоне. Метод 28 OWHH Агентства по охране окружающей среды – это тест категории C, официально не одобренный Агентством по охране окружающей среды или Вашингтоном.

Перед покупкой или установкой дровяной печи рассмотрите другие варианты отопления. Природный газ и электричество — гораздо более чистые способы отопления дома. Используйте дровяную печь или камин, сертифицированные в Вашингтоне, подходящего размера и правильно установленные.

• Краткое руководство по выбору новой печи для отопления дома (видео)
• Как повысить эффективность эксплуатации дровяной печи (видео)

Многие города, округа, жилищные органы и коммунальные предприятия предлагают гранты, ссуды под низкий процент или беспроцентные кредиты и/или бесплатные программы по погодным условиям и консервации. Для получения дополнительной информации обратитесь в местное агентство по очистке воздуха.

Демонтаж несертифицированной дровяной печи требуется в соответствии с , а не , когда вы покупаете или продаете дом. Чтобы помочь защитить качество воздуха, мы рекомендуем вам использовать более чистые варианты отопления дома, такие как электричество или природный газ, и утилизировать несертифицированные дровяные печи.

Самостоятельная продажа несертифицированной дровяной печи является незаконной. Дровяные печи сертифицированы при их изготовлении. Домовладелец не может подать заявку на сертификацию дровяной печи.

Узнайте больше о покупке или продаже дровяного устройства в Вашингтоне.

• Общие стандарты дыма: Вы не можете использовать устройство для сжигания твердого топлива, которое наносит вред здоровью, безопасности или благополучию людей или имуществу. Вы должны сжигать таким образом, чтобы свести к минимуму запахи, которые могут воздействовать на окружающих. (ВАК 173-433-130)
• Запрет на сжигание (WAC 173-433-150)
  • Этап 1 — Запрещается использование несертифицированной дровяной печи или камина , за исключением случаев, когда дровяная печь является единственным источником тепла.
  • Этап 2 — Запрещено использование дровяной печи, если дровяная печь не является единственным источником тепла.
• Запрещенные типы топлива. Эти материалы запрещено сжигать в устройствах для сжигания твердого топлива: мусор, обработанная древесина, пластик и изделия из пластика, резиновые изделия, туши животных, продукты из асфальта, отработанные нефтепродукты, краски, химикаты и любые вещества, издает густой дым или неприятный запах. (ВААК 173-433-120)
• Продажа дровяной печи: вы не можете продать, обменять или отдать несертифицированную дровяную печь или устройство для сжигания твердого топлива. (ВАК 173-433-100)
• Густой дым из трубы: вы не можете гореть, если вы создаете дым, непрозрачность которого превышает 20 процентов в течение более шести минут подряд. (ВАК 173-433-110)

Что такое котел и как он работает?

В этой статье мы узнаем, что такое промышленный котел и как он работает.

Но сначала давайте рассмотрим термин «тепло». Тепло жизненно важно в повседневной жизни каждого человека. Будь то тепло для обогрева окружающей среды или тепло для приготовления пищи, все мы используем его в той или иной степени в нашей повседневной деятельности.

Вода и пар являются отличными теплоносителями и не наносят вред окружающей среде. Температура кипения воды при атмосферном давлении составляет 100°C или 212°F.

Повышая давление в системе кипячения, герметизируя ее, мы действительно можем повысить температуру кипения. Так работают скороварки. Герметичный сосуд для повышения давления для повышения температуры кипения. Благодаря этому пища готовится гораздо быстрее, чем если бы использовалась открытая кастрюля.

Чем это отличается от промышленного котла?

Как работает промышленный котел?

Ну, для начала, промышленные котлы могут выдерживать давление намного выше, чем скороварка.

Промышленные котельные системы часто изготавливаются путем сварки толстых стальных листов, что позволяет создавать чрезвычайно высокие давления.

Его нужно сделать невероятно прочным, чтобы выдержать высокое давление, так как в противном случае силы будут близки к разорвавшейся бомбе!

Функцией котла является производство горячей воды или пара.

Водогрейные котлы нагревают воду для бытового или коммерческого отопления и горячего водоснабжения.

Паровые котлы вырабатывают пар для приведения в действие турбин для выработки электроэнергии и различных других промышленных применений, связанных с обогревом.

Чтобы визуализировать эффекты производства пара с помощью котла, представьте пар, приводящий в действие турбину. Когда пар проходит через лопасти турбины, сила поворачивает лопасти и ускоряет турбину.

Пар содержит огромное количество энергии, поэтому он делает турбину весьма эффективной и, в зависимости от топлива, используемого для кипячения воды, также весьма энергоэффективной.

Какие существуют типы котлов?

Существуют различные типы котлов для самых разных целей.

Мы рассмотрим несколько различных типов, в том числе то, как каждый из методов может генерировать тепло, чтобы вы могли ознакомиться и правильно их идентифицировать.

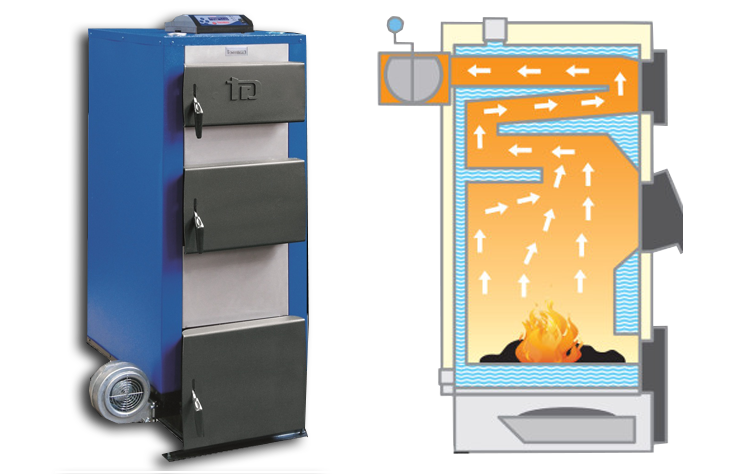

1. Жаротрубный котел

Типовой состав жаротрубного котла:

– Топка

– Резервуар для воды, выполняющий роль котла

– Дымовая труба

Через резервуар для воды проходят трубы тепло от печи, а дымовая труба отводит тепло и газы, вызванные эффектом нагрева, так что давление больше не поднимается выше предполагаемого уровня.

Итак, топливо сгорает внутри топки. Трубки передают тепло печи через воду в баке. После нагрева образующийся пар перемещается вниз по потоку.

Жаротрубные котлы, как правило, являются самым дешевым типом котлов в производстве, поскольку они имеют довольно простую конструкцию, но обычно ограничены для применения при низком и среднем давлении из-за толщины внешней оболочки, содержащей воду.

2. Водотрубный котел

Теперь, когда мы рассмотрели жаротрубный котел, давайте посмотрим на водотрубный котел.

Конструкция очень похожа на жаротрубный котел, но вместо печи, нагревающей дымовые трубы для нагрева воды в баке, печь нагревает водяные трубы внутри топки.

Таким же образом в печи сжигается источник топлива, в результате чего водяные трубы внутри нагреваются. Опять же, когда вода закипает, образуется пар, который перемещается вниз по течению.

Водотрубный котел более термически эффективен, чем жаротрубный, но его конструкция сложнее, а качество воды может быть ограничивающим фактором.

Для наиболее эффективной работы может потребоваться фильтрация воды.

Какой вид топлива используют котлы?

Горение — это процесс сжигания источника топлива. Чтобы вызвать реакцию, должен быть источник топлива, тепла и окислителя.

Котлы могут быть сконструированы для сжигания определенного вида топлива с использованием любого количества различных технологий, но основным компонентом, который следует учитывать, является источник тепла, иначе известный как топливо.

Топливо является одним из наиболее важных компонентов котла и представляет собой то, что сгорает внутри котла для выработки тепла.

Можно использовать множество различных источников.

Уголь — стандартный источник топлива. В промышленных котлах уголь, как правило, измельчается в мелкий порошок, поскольку он сгорает более полно, чем традиционные кирпичи.

Электрический  может использоваться в качестве источника тепла с помощью нагревательных змеевиков сопротивления или электродных блоков. Электрические обычно используются только в небольших коммерческих или бытовых целях.

Электродные устройства требуют очень высокого качества воды и проводимости для эффективной работы.

Техническое обслуживание также важно для устройств электродного типа, поскольку очистка изоляторов необходима для предотвращения искрения между электродами.

Газовые котлы работают на пропане или природном газе, тогда как жидкотопливные котлы работают на бензине или жидкости на нефтяной основе.

Пример применения промышленных котлов

Котлы используются для самых разных целей.

Используются в пищевой промышленности. Пищу на разных этапах производства необходимо нагревать или варить по мере ее обработки. Интересное использование котлов в пивоварении!

В процессе варки пива солод необходимо измельчить и смешать с водой. Этот процесс называется затиранием. Затем это «месиво» нагревают с использованием пара в течение нескольких часов, после чего вводят дрожжи, запускающие ферментацию.

Резюме

Итак, давайте повторим некоторые вещи, которые мы узнали в этой статье.

Котлы являются чрезвычайно универсальным и важным инженерным оборудованием не только для нас на бытовом уровне, но и на коммерческом и промышленном уровне.

Для выработки тепла нам нужен источник топлива. Реакция наличия источника топлива, тепла и окислителя позволяет протекать реакции. Это поддерживает источник тепла.

Нагревая трубы с водой и используя жаровые трубы для нагрева резервуара, пар производится при чрезвычайно высоком давлении для производства огромного количества энергии!

 Мы надеемся, что вам понравилось это краткое введение в котлы.
