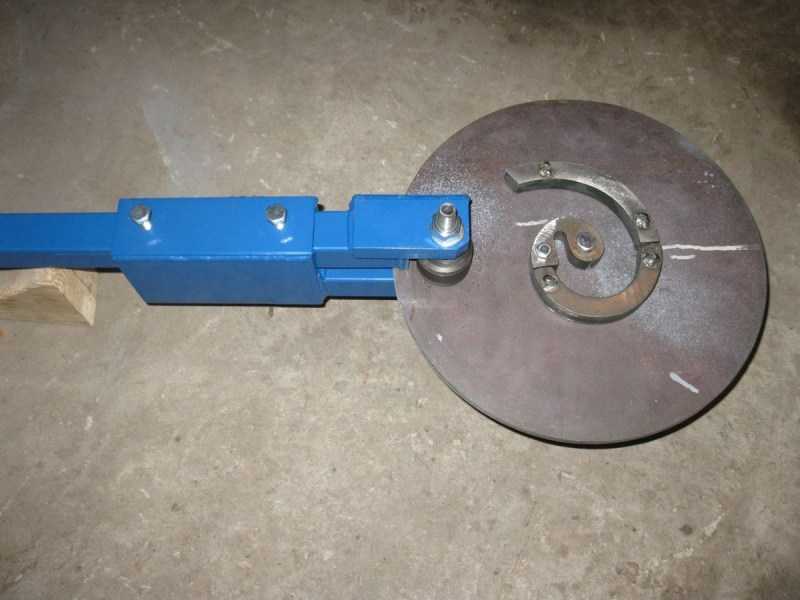

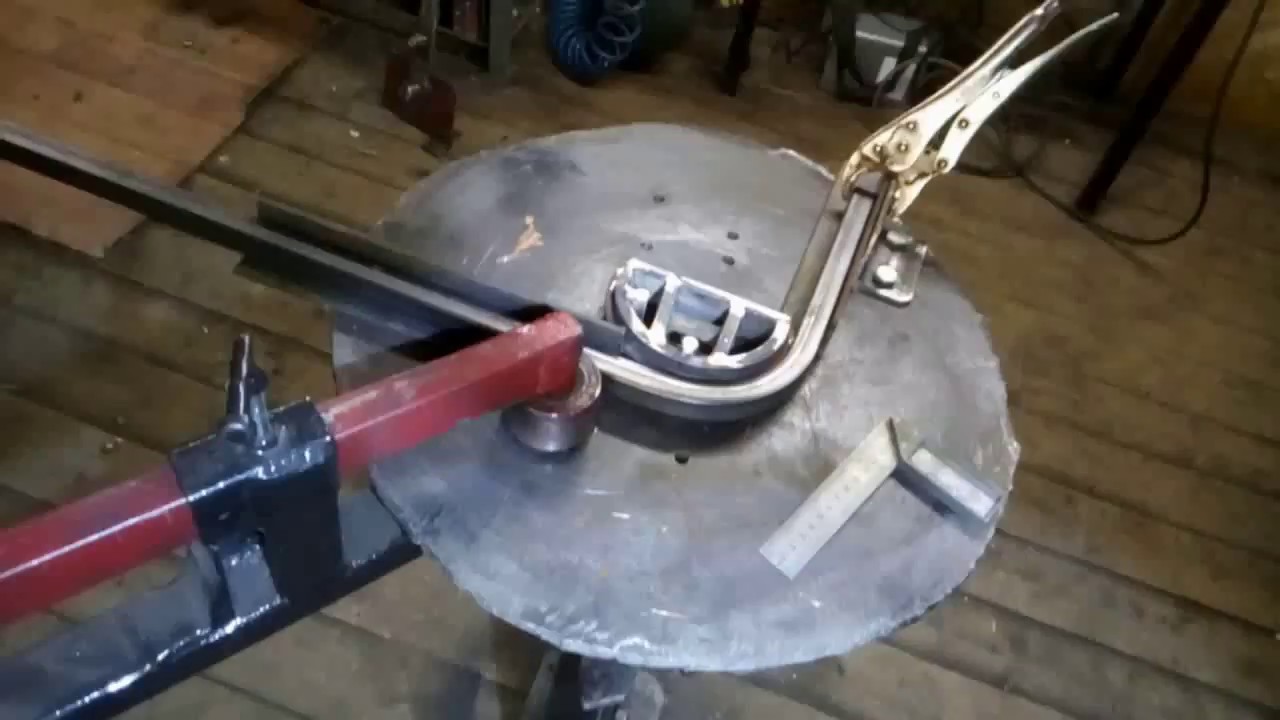

Самодельный станок для холодной ковки улитка.

После первых проб и не большего опыта в холодной ковке, решил я смастерить небольшой ручной станок для холодной ковки улитка, который будет превращать профиль, квадрат или полосу в красивые спиральные завитки. Идею такого типа станка я увидел в необъятных просторах интернета, устройство просто и ясно как светлый день, а вот над исполнением пришлось подумать и посмотреть завалявшиеся железки в гараже.

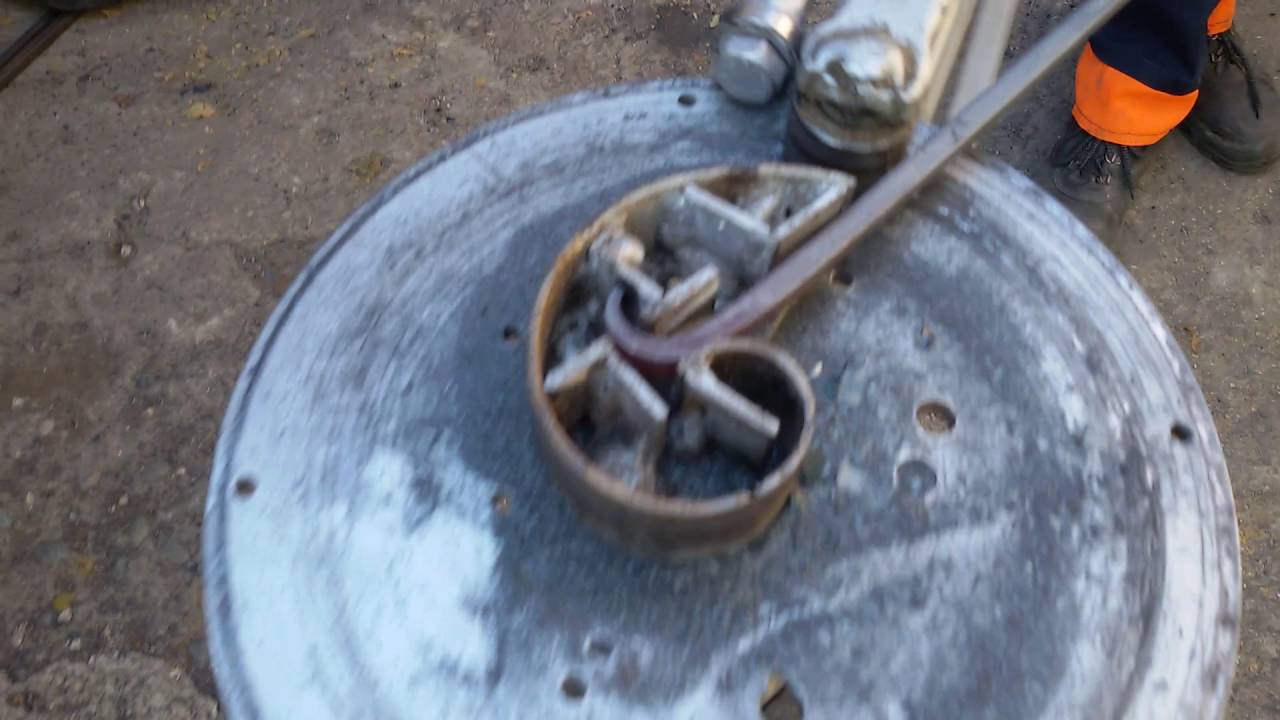

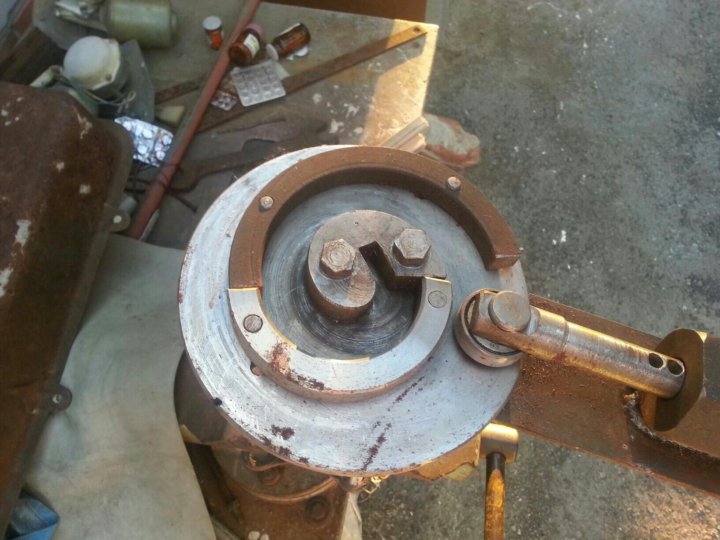

Заглянув в гараж увидел маховик от москвича 412 — то что надо, отталкиваясь от него я начал собирать станок.В металлоломе нашел ступицу, не знаю от чего, но мне она как раз подошла, в принципе ее можно было бы самостоятельно сделать из вала и трубы подходящих под диаметр подшипников. Остальные элементы как трубы, уголки, полосы, профиля у меня были и я начал сборку.

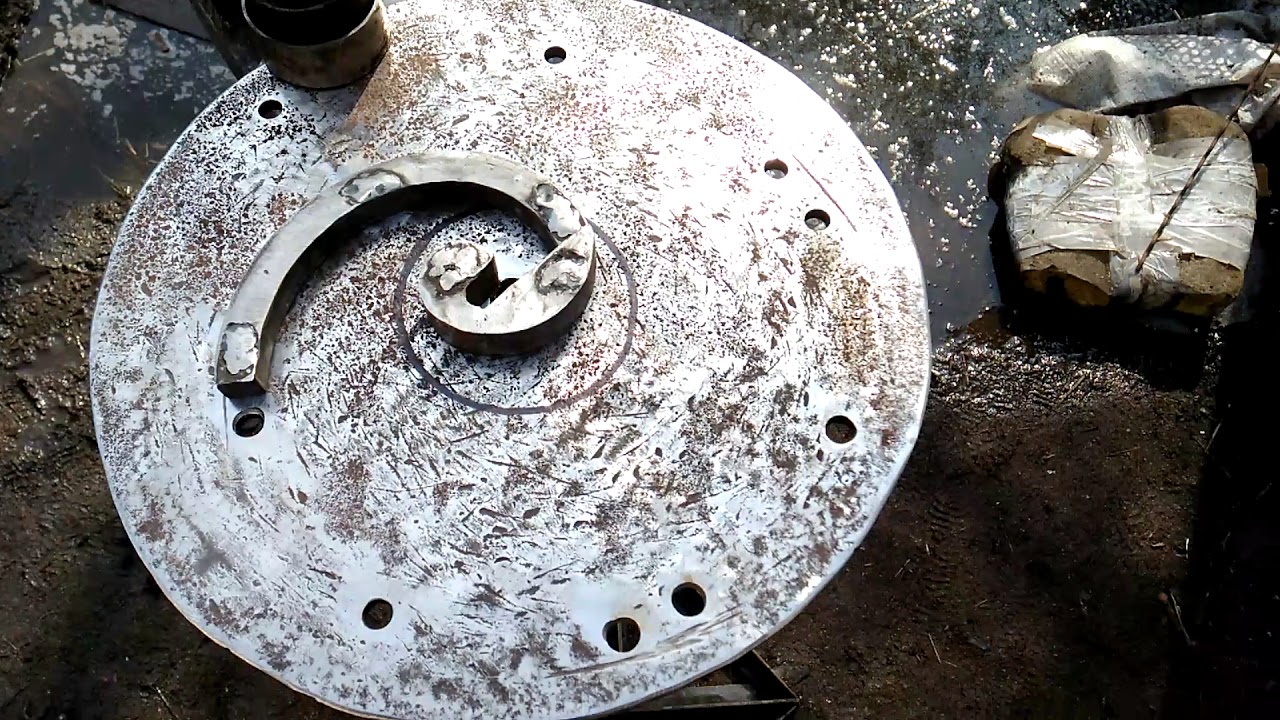

Начал я с подготовки маховика вырезал из листа 8 мм круг равный внутренней части маховика сделал защиту от проворота и нарезал резьбу в маховике дабы сделать кондуктор съемным.

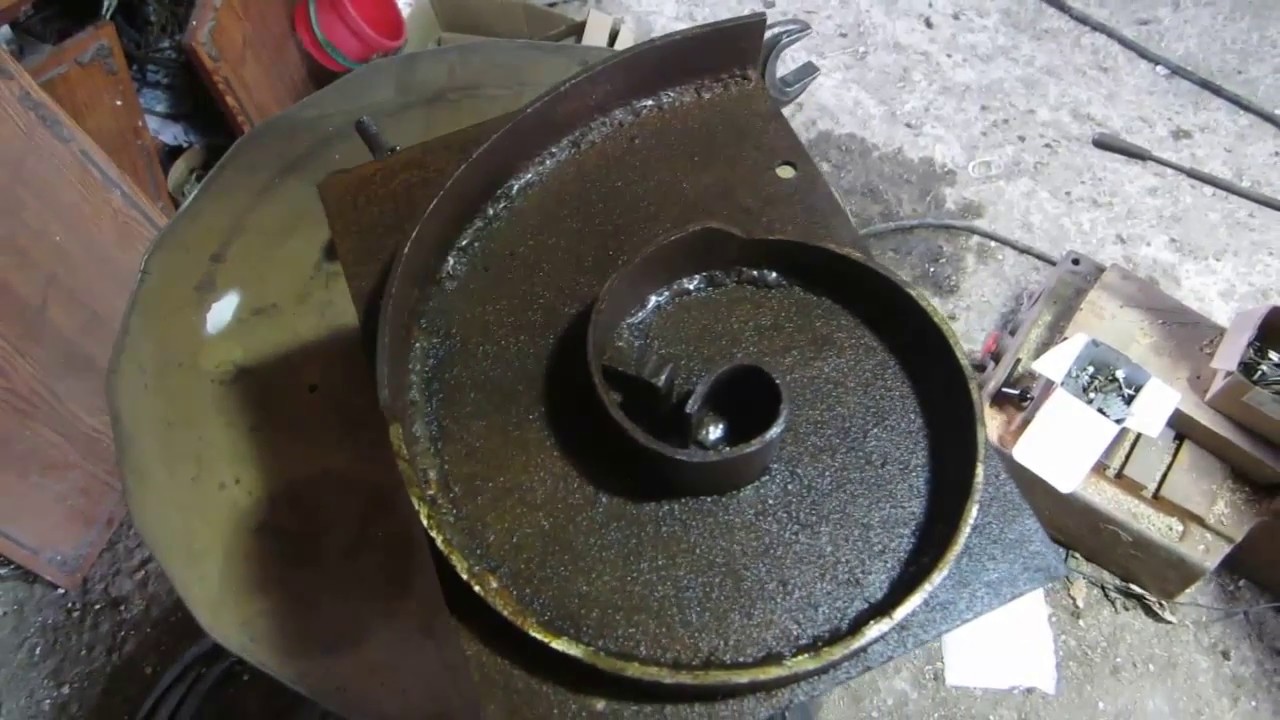

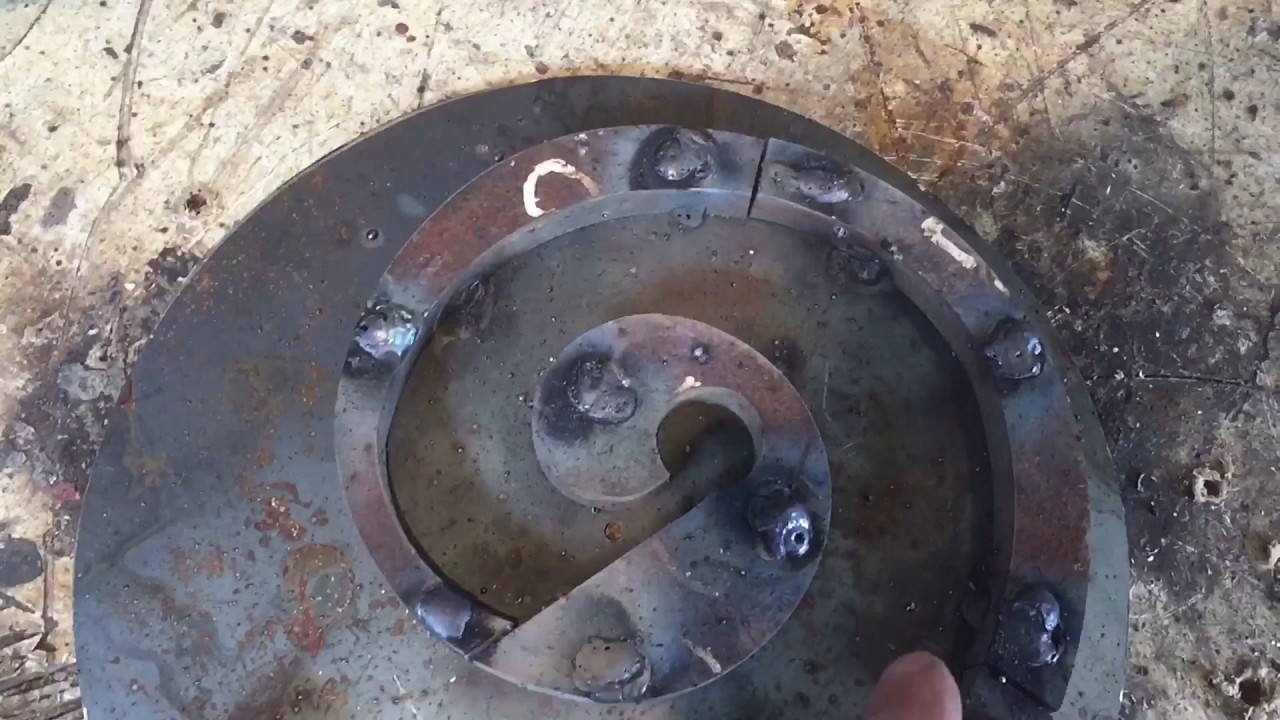

После по нарисованному эскизу выгнул спираль кондуктора из полосы толщиной 5 мм прикинул на маховик и разбил ее на 2 части малую и большую.Малую часть приварил к внутреннему кругу, а большую продолжил на маховике засверлив в маховике отверстия по внутреннему кругу спирали , а к самой спирали приварили шпильки, теперь кондуктор съемный.

Теперь я начал сборку, приварил маховик к внутренней части ступицы, к ней же приварил уже изготовленную опору из флянца (от газовых труб) тощиной около 18 мм и трубы диаметром 20 сантиметров (точно уже не помню), опора у меня крепилась к забетонированному в землю столбу и станок я решил сделать съемный , так как у меня не было желания и материала делать для него громоздкую раму которая потом занимала много место в гараже.К внешней части ступицы я приварил ручку которая была собрана в основном из полос толщиной 8 мм у основания ступицы ,а ближе к ручке труба на ней я сделал телескопический механизм с фиксатором на котором в конце установлен подшипник котрый уже будет давить на на заготовку и огибать ее вокруг кондуктора (улитки).

На видео все наглядно представленно и рассказано.

Из чего был сделан Самодельный станок улитка.

А здесь уже небольшое видео работы

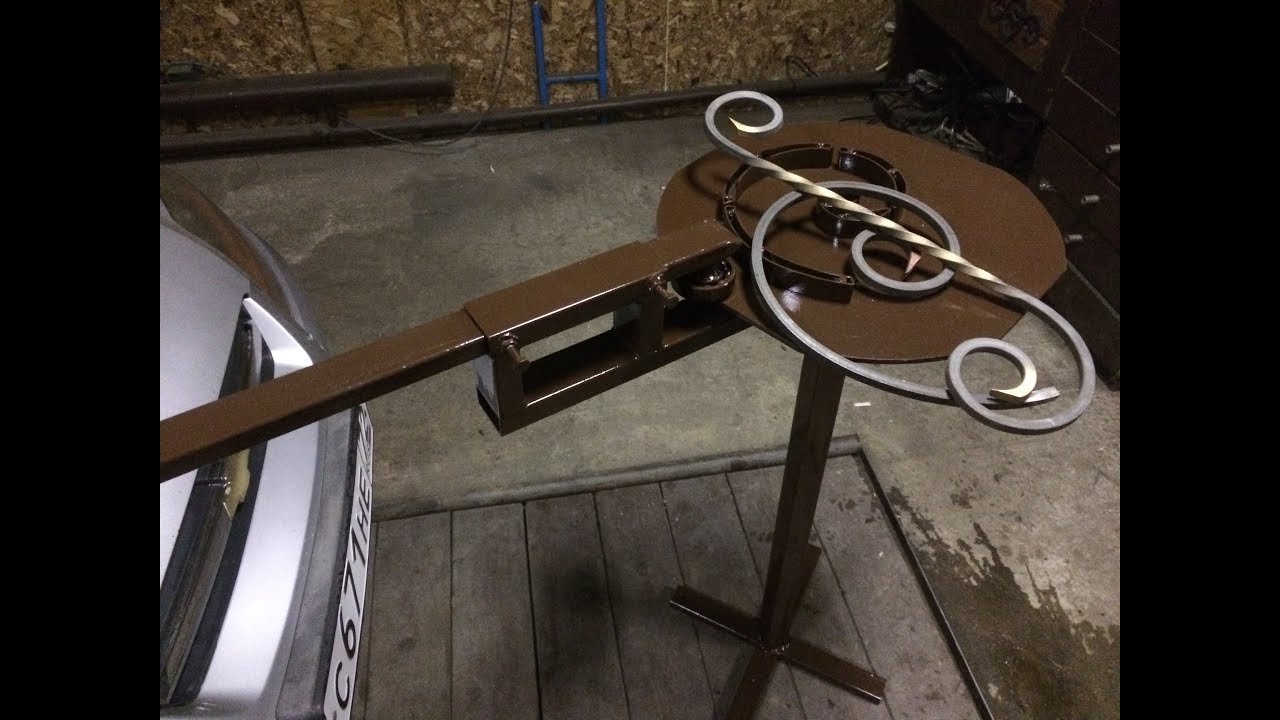

Самодельный станок для холодной ковки улитка.

Всем ровных завитков и удачи!

Понравилось это:

Нравится Загрузка…

Станок для холодной ковки сделать самому своими руками. Станки для холодной ковки самодельные

Холодная ковка – это обработка металла без его доведения до высоких температур. В отличие от горячей, холодная не предусматривает установки горна, именно поэтому такой метод и пользуется широкой популярностью у домашних умельцев. Стоит заметить, что можно изготовить станок для холодной ковки своими руками. Для этого понадобится минимальное количество инструмента, свободное время и желание работать.

Немного общих сведений

Прежде всего хотелось бы сказать о том, что сфера применения деталей, полученных путем холодной ковки, весьма обширна. Это различные оградки для клумб, заборы, декоративные металлические фонари, лавки и многое другое. Изготовить такое изделие сможет каждый. Для таких целей нередко применяют ручные станки, которые состоят только из наковальни и молотка. Но ассортимент изготавливаемых изделий в данном случае будет довольно ограничен. Это же касается и обычного трубогиба. Да, им можно что-то сделать, но часто этого мало. Поэтому и возникает необходимость в создании станка. Пусть он будет не профессиональным, но вы сможете полноценно ковать. Давайте же поговорим о том, как создать станок для холодной ковки своими руками. Но обо всем по порядку.

Преимущества и особенности холодной ковки

Как было отмечено выше, вам не понадобится обустраивать горн. Обусловлено это тем, что собственно суть холодной ковки состоит в том, что металлические заготовки в большей мере обрабатываются изгибанием, сваркой, а также прессованием. В мастерской вам не потребуется много места, так как оборудование в данном случае менее габаритное и простое. Кроме того, процесс более безопасный, так как не приходится работать с высокими температурами.

Но тут есть и свои недостатки, которые заключаются в том, что работать приходится с заготовками-полуфабрикатами. Следовательно, если вы ошибетесь, то уже не будет возможности исправить ошибку. Безусловно, это касается далеко не всех работ, но в большинстве случаев заготовку можно выбросить на металлолом. Помимо этого, кованые изделия нередко ломаются, что тоже сильной стороной не назовешь. В остальном это отличный способ сделать витые, волнообразные и другие изделия из металла.

Холодная ковка своими руками: станки «улитка» и их особенности

С помощью данных станков, а их модификаций существует большое количество, можно изготовить кольца, спирали, волны и другие металлические «завитушки». Конструкция оборудования достаточно проста и процесс изготовления подразумевает всего несколько простых этапов.

Для начала нам потребуется бумага-миллиметровка, которая нужна для нанесения точных размеров. На бумаге надо нарисовать спираль, каждый виток которой больше предыдущего. Но при этом необходимо строго соблюдать шаг. Хотя данное требование может и не соблюдаться, особенно если вы не планируете изготавливать симметричные детали.

Прежде чем приступать к сборке, необходимо продумать, с заготовками какого диаметра будет выполняться работа. При любых обстоятельствах должно соблюдаться следующее требование: «шаг» должен быть больше диаметра обрабатываемого прутка. В противном случае у вас не получится вынуть из станка заготовку без её повреждения, что не есть хорошо. Стоит заметить, что станок для холодной ковки, своими руками изготовленный, например типа «улитка», очень полезен.

Рабочая поверхность, форма и дополнительные элементы

В качестве рабочей поверхности можно взять листовой металл. Его толщина должна быть не менее 4 мм. Что же касается линейных размеров, этот параметр зависит от того, насколько габаритными будут заготовки.

Для формы желательно взять полосовой металл, примерно 3 мм толщиной. Так вы сможете без особых проблем работать с ручным инструментом. К примеру, сгибание в спираль можно выполнить с помощью плоскогубцев, но обязательно по шаблону.

Для большего удобства выполнения работ необходимо один конец заготовки фиксировать. Для этих целей подойдет обычный обрезок прутка, который по ширине будет такой же, как и полоса. Кроме того, изготовленный станок для холодной ковки своими руками должен быть закреплен на верстаке. Нередко рабочую площадку крепят в тиски, что тоже довольно эффективно. Ну а так как усилия при работе прилагаются не маленькие, то фиксация должна быть надежной.

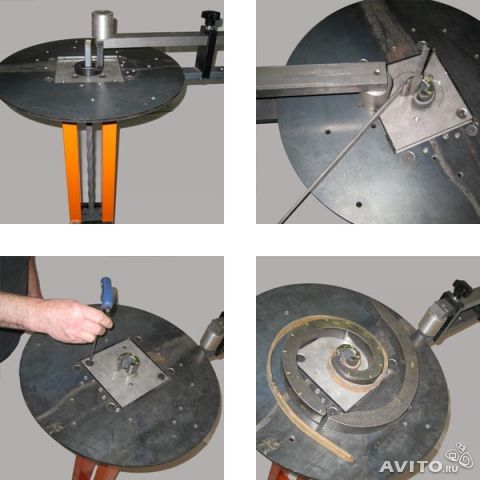

Сборка «улитки»

Станки для холодной ковки самодельные типа «улитка» собираются довольно просто. Как было отмечено выше, есть целая масса модификаций. Кто-то делает станок монолитным, другие же предпочитают разборную конструкцию. Если воспользоваться первым вариантом, то готовую «улитку» просто-напросто приваривают к рабочей площадке. Основное требование в этом случае – обеспечить надежное крепление конца обрабатываемой детали. Разборная конструкция предусматривает наличие посадочных отверстий в рабочей площадке. При необходимости это позволит снять станок, скажем, на ремонт, а затем поставить его обратно. Такой подход более практичен, но надежность фиксации в этом случае несколько ниже, так как резьбовые соединения будут постоянно ослабевать. Мы уже немного разобрались с тем, что такое холодная ковка. Своими руками станки, помимо «улитки», можно сделать и другие, давайте более подробно рассмотрим и их.

«Гнутик» и «фонарик»

«Гнутик» – это станок, который для холодной ковки, без всякого сомнения, является базовым. Стоит заметить, что станки для холодной ковки самодельные такого типа изготовить довольно сложно, но возможно. Как и в предыдущем случае, понадобится сначала сделать чертеж или воспользоваться уже готовым. Только после этого приступают к сборке. Из названия можно понять, что данное приспособление используется для изгибания металлических изделий под определенным углом. В результате мы получаем дуговые элементы необходимого радиуса. Конструкция состоит из неподвижного отверстия в основании с упором. Диаметр этого отверстия необходимо подбирать в зависимости от диаметра заготовки.

Такое самодельное оборудование для холодной ковки, как «фонарик», встречается крайне редко. Обусловлено это тем, что данный станок используется для изготовления декоративных фонарей. Тут очень важна точность, которой добиться в домашних условиях очень сложно. Да и зачастую «фонарик» не включают в базовое оборудование для холодной ковки.

«Волна» и «твистер»

Как вы видите, изготовить самодельное оборудование для холодной ковки не так и сложно, тем не менее для этого придется приложить некоторые усилия. Например, станок «волна» представляет собой элементарную конструкцию, состоящую из неподвижного упора и пары роликов. Причем один ролик необходимо устанавливать в неподвижном состоянии. Второй же оснащается рычагом и является подвижным. С его помощью и осуществляется изгиб заготовки, которая закрепляется с помощью неподвижного упора.

«Твистер» — приспособление, состоящее из подвижного продольного зажима, который может вращаться вокруг собственной оси. На одной площадке монтируется второй зажим, но уже неподвижный. В этом случае ковка металла своими руками предусматривает изготовление витых изделий. Достигается это с помощью специального винта, установленного на подвижном зажиме. Вторая часть заготовки устанавливается в неподвижный. При этом важно разместить оба упора на одной оси.

Несколько деталей

Вот мы уже и разобрались, как сделать самодельный станок для холодной ковки. Хотелось бы обратить внимание, что данное оборудование является достаточно простым, поэтому сделать его сможет каждый желающий. Но обычно на глаз никто ничего не делает. Это касается как изготовления станков, так и кованых изделий. Поэтому перед началом работы всегда делайте эскиз, наносите размеры и подгоняйте оборудование под габариты. В приоритете желательно изготовить станок для холодной ковки универсальный. Своими руками сделать такое оборудование довольно сложно, так как оно сочетает в себе все вышеописанные виды. Можно поместить все станки на одну большую рабочую платформу, что тоже довольно удобно, да и место экономит. Если вы планируете работать с толстыми прутьями, то ручного привода вам будет недостаточно. В этом случае наиболее целесообразное решение – установить электродвигатель. Но важно правильно выбрать его мощность. Если она будет недостаточной, то мотор не справится с работой, если слишком большой, то рискуете переборщить.

Заключение

Теперь вы знаете, в чем заключается холодная ковка. Станки своими руками самодельные, как было отмечено выше, можно изготовить без особых проблем. Вам понадобится минимальное количество инструментов и знаний. Если вы не слишком часто занимаетесь ковкой, то вам будет достаточно минимального набора. Когда же это уже работа, то станки необходимо постепенно модернизировать. К примеру, на улитку устанавливать съемные спирали, которые между собой будут отличаться размерами и шагом. В принципе, это все что можно рассказать по данной теме. Тут не все так сложно, как может показаться на первый взгляд. Главное, это приступить к сборке, а дальше будет несколько проще.

электрические и ручные. Как сделать станок своими руками по чертежам с размерами для ковки профильной трубы?

Чтобы обустроить домашнюю кузню, придется потратиться хотя бы на элементарное оборудование. И если поначалу оно будет обслуживать довольно примитивные запросы, со временем прогрессирующему мастеру обязательно захочется заняться художественной ковкой. Станок «Улитка» – замечательное устройство, которое поможет в этом как раз новичкам. И купить его становится проблематично, зато можно сделать самому.

Что это такое?

Холодная ковка, если заниматься ею профессионально, требует не одного станка. И «Улитку» (далее по тексту просто улитка или станок-улитка) можно считать первым в этом списке, обязательным и доступным (условно, конечно).

Даже имея в наличии только этот станок, можно создавать интереснейшие кованые изделия, состоящие из металлических завитков. А также улитку можно считать вспомогательным кондуктором, который производит изгибы заготовок согласно заданным параметрам. Можно сказать, что кондуктор – это специальный шаблон, в арсенале которого десятки однотипных деталей. Да что там десятки, если нужно, даже сотни. И детали этот станок гнет без доппрогрева.

На чем основана работа: металл деформируется строго по принципу, чтобы сделать гиб, нужны значительные усилия. А значит, станок можно модернизировать электроприводом. Благодаря моторам-редукторам можно развивать ощутимые усилия, ограниченно прикладывая силу. И на участке обработки крутящий момент способен достигнуть не одного десятка килограммов.

Если бы вся работа осуществлялась только за счет физической силы мастера, тот бы быстро уставал. А значит, его КПД падал бы на глазах. Но такой дополнительный механический помощник, как станок, позволит за смену делать десятки или даже сотни заготовок. А ведь гибка заготовок – еще не конечный этап, а только промежуточное звено в изготовлении сложных конструкций. Они затем будут собраны в единое изделие, например, приварены.

Виды

Исходя из описания выше можно понять, что станок бывает ручным и электрическим, но настоящую эффективность показывает только второй вариант.

Первый будет служить либо учебным пособием, либо же позволит наладить достойную производительность труда. Тем более что сделать станок электрическим не так уж и сложно. Учитывая, что улитку делают своими руками, все реально.

Хотя говорить, что ручной станок совсем не используется, тоже нельзя. Например, для работы с деталями из профильной трубы приспособления с ручным оперированием вполне допустимы. В таком станке будут рычаги, которые помогут продвинуть заготовку вокруг оправки. А потом готовые элементы снимаются с торца, натяжение немного ослабевает.

Опции ручного привода в станке-улитке:

  • рычагом может стать что угодно, способное выполнять эту функцию;

  • рычаг, закрепленный на станине, начинает двигаться с помощью подвижного подшипника;

  • в более сложных конструкциях могут использоваться 3 рычага, вращающие ось, а также связанный с ней кондуктор.

Станок может быть горизонтальным и вертикальным. Это значит, что есть вариант, как именно гнуть металл. Выбор строится на удобстве мастера и тех задачах, с которыми он сталкивается чаще.

А также оборудование бывает:

  • неразборным – в этом случае изгибание деталей ограничено интервалом длины, который уже задан станку, и эта спираль использоваться может не в каждой конструкции;

  • сборным – в нем есть дополнительные фрагменты, которые увеличивают продолжительность гиба, и приспособление позволит догибать длинные детали, то есть можно в итоге получить уже нечто крупноразмерное.

А еще совершенно отдельную категорию таких агрегатов составляют самодельные конструкции. Конечно, они в основном повторяют созданное в промышленных условиях, тот или иной тип станков, но могут быть усовершенствованы и видоизменены автором.

Лучшие производители

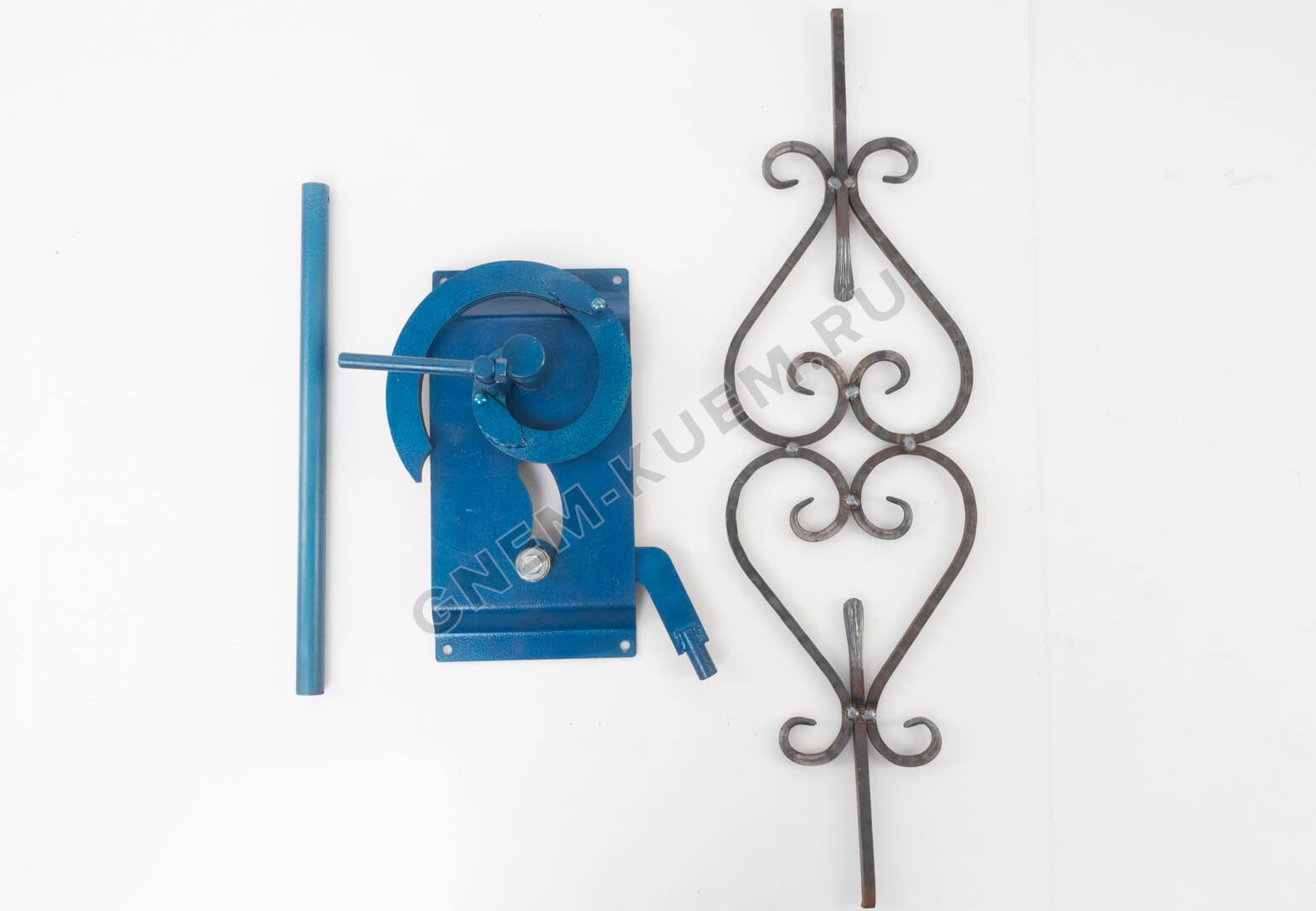

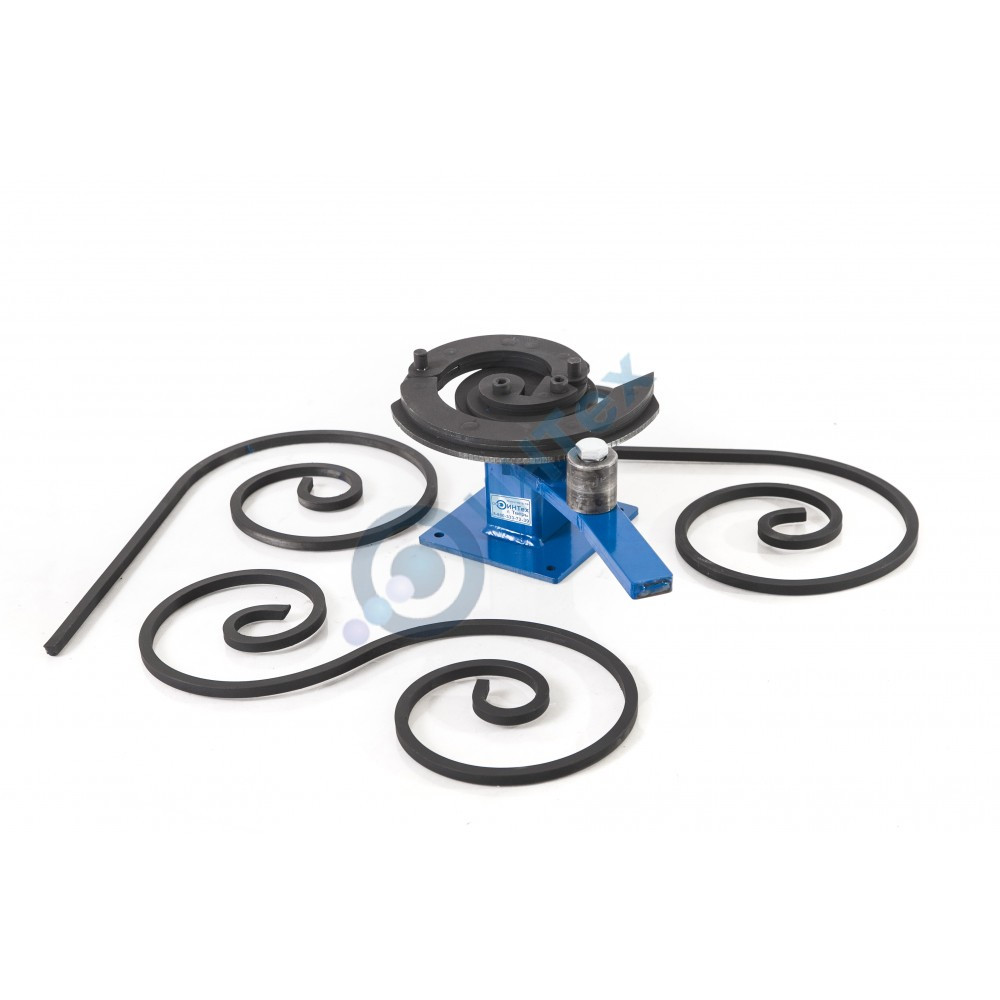

Уже упоминалось, что станок-улитка не так просто купить. Чаще приобретают оборудование «с рук» или делают сами.

Но есть несколько ходовых востребованных моделей, которые уже отлично себя зарекомендовали, и при возможности их смело можно брать.

  • «Нова Кузня», модель НК-1. Это универсальный станок (если конкретнее – вальцовочный), ориентированный именно на холодную ковку. Это изделие с множеством полезных функций, имеющее блочную структуру. Благодаря этому станок может делать и завитки, и кольца, и гусиные лапки, и волюты, а еще скрученные прутки. Он даже рисунок нанесет методом вдавливания на полосу, на ту же профильную трубу.

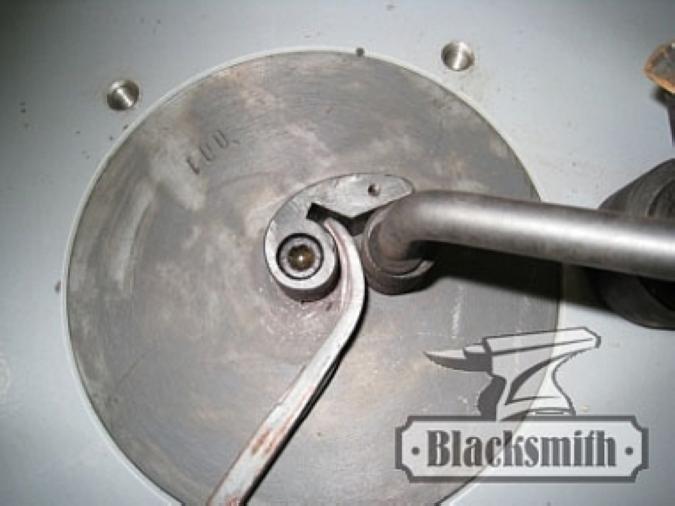

  • BlackSmith, модель UNV2. И это тоже универсального типа конструкция, которая ориентирована на профессиональную ковку. Отлично справляется со сгибанием углов, продольным прутковым скручиванием, изгибанием труб, сгибанием волн и завитков, созданием шишек и корзин. На таком станке, что особенно важно, можно программировать те или иные операции. Китайское предприятие-производитель уже более 40 лет на рынке, имеет отличную репутацию.

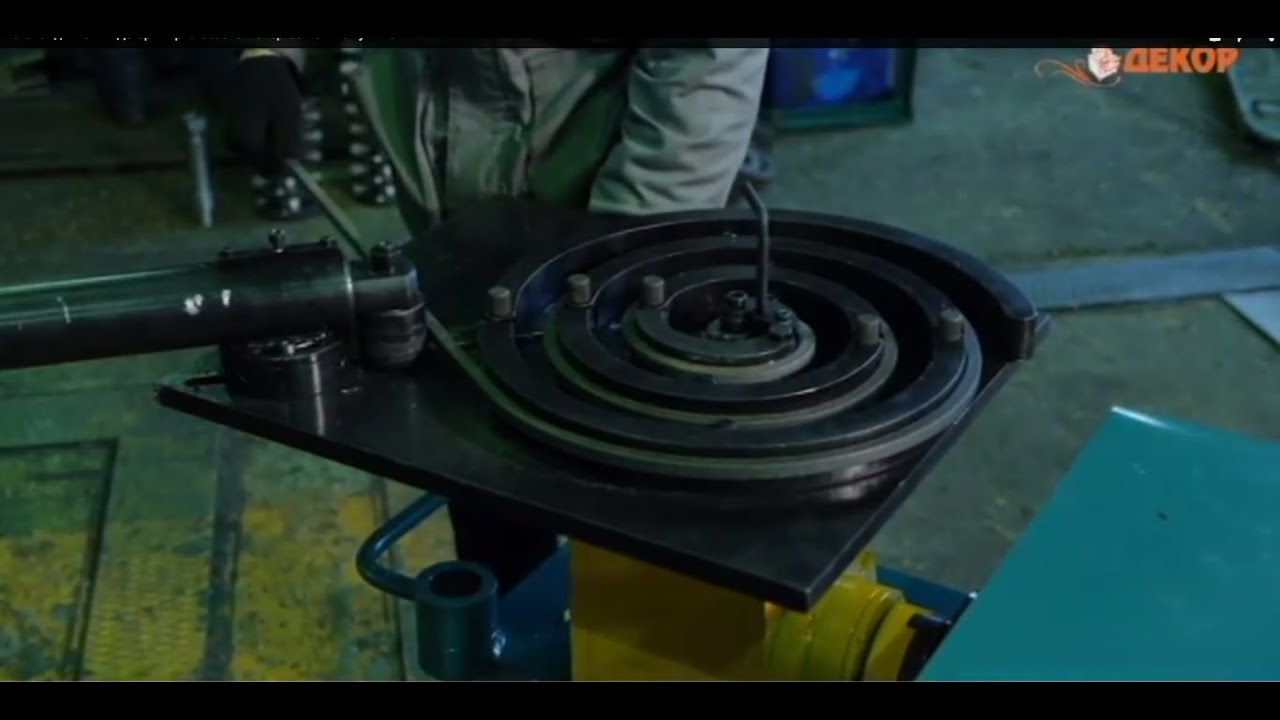

  • «Декор», модель «Декор-3». Отечественный бренд, создавший гидравлический пресс, который работает в двух направлениях – задан и под холодную, и под горячую ковку. Обслуживать такой агрегат может всего один специалист, а на одну деталь у него не уйдет и десятка секунд. Производитель на рынке более 10 лет и готов изготавливать агрегаты по индивидуальным заказам.

Очевидно, что большого выбора станков просто нет. Отсюда и появился запрос на инструкции, позволяющие сделать такой станок самому.

И надо сказать, с этим успешно справляются и новички, просто нужно понять суть процесса, вникнуть в технические требования – и все получится.

Как сделать своими руками?

Работа многоэтапная, и все это выполняется последовательно, в домашних условиях. Первым этапом будет, конечно же, создание чертежа. Его можно просто перенести на бумагу, а можно напрямую, на основание кондуктора. Очень важно соблюсти точность размеров: то есть, например, толщина металлополосы должна быть равна толщине контура формы на бумаге. И минимальная толщина этого параметра – 3 мм. Межвиточная дистанция также должна быть такой, чтобы между витками вместился пруток для деформации. К примеру, размер прутка 10 мм, значит, лучшее расстояние между витками – 13 мм.

Стоит учесть, что станок требует и массивного основания, а значит, его вырезают из толстой стали. По форме предпочтительнее круг.

Инструменты и материалы

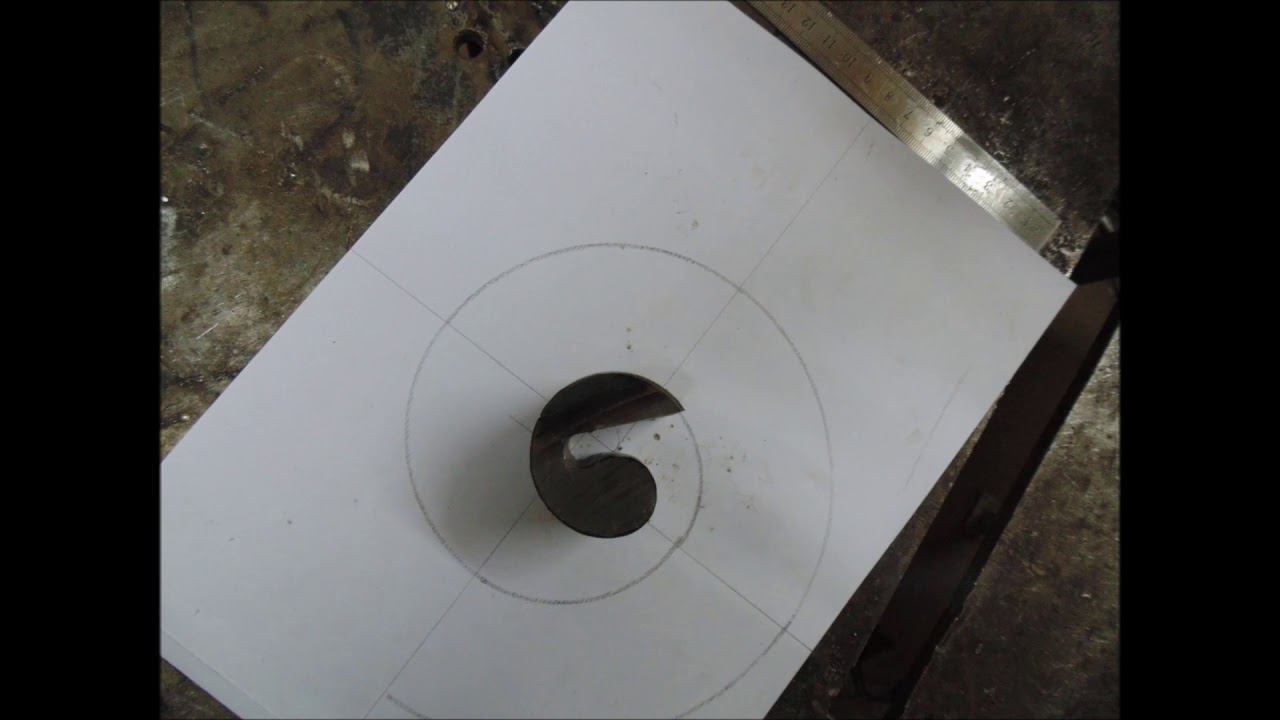

Немного подробнее о том, как сделать чертеж – по нему работать куда проще.

Для изготовления чертежа подготовить надо:

Сначала квадратный пруток надо положить посреди листа, прочертить две параллельные линии. Потом он прикладывается перпендикулярно под углом в 90 градусов, и с помощью угольника прочерчиваются еще две линии. По центру шаблона будущего изделия получится квадрат 10 на 10 мм, от которого в разные стороны отойдут четыре линии. Затем потребуется циркуль, который устанавливается в углу квадрата, и выводится полуокружность. Далее циркуль смещается в другой угол, снова чертится полуокружность, продолжив тем самым предыдущую линию. И так делается, пока не образуется подходящий завиток. И снова циркуль, и снова окружность – вот так и получится чертеж.

После этого надо найти стальную болванку с нужным диаметром, от которой отрезается фрагмент в 30 см. Из нее будет вырезано начало завитка, центр.

А чтобы изготовить центральную часть конструкции, потребуются болгарка, сверлильный станок или дрель. В качестве материала потребуется листовой металл толщиной в 20 мм (или чуть меньше), из которого вырежется большой круг и четыре маленьких. И изготовленный центр надо будет закрепить к станине, то есть понадобятся еще болты под шестигранник.

Процесс изготовления

После чертежа, после подбора инструментов и материалов можно переходить к основной работе. Сначала надо изготовить центральную часть кондуктора.

Пошаговый план.

  1. Из листового металла вырезается большой круг, который станет опорной пластиной. Далее вырезают 4 круга поменьше, они станут центром редуктора.

  2. Созданный центр на болты под шестигранник крепится к станине. В заготовках просверливают соосные отверстия.

  3. Потом надо расчертить профиль, вырезается он болгаркой. Заготовка обрабатывается лепестковым кругом.

  4. Следующий этап работ – изготовление заготовки кондуктора. За основу берется квадратный пруток. На гибочном станке нужно согнуть два равноразмерных завитка. Они вместе скрепляются малярным скотчем, а кернером размечаются места под отверстия.

  5. Затем высверливают отверстия, нарезается резьба под крепеж. Готовый контур станка будет закреплен на болты к опорной пластине.

  6. Когда все это готово, нужно собирать станок. Следовательно, изготавливается станина – из двух отрезков металлического уголка и металлической пластины, которая ставится вертикально.

  7. Верхние края пластины нужно закруглить. В деталях высверливают отверстия, а затем они соединяются болтами.

  8. В металлической же пластине надо сделать отверстия под вал (валом будет стальной кругляк). Дополнительно просверливаются крепежные отверстия, там закрепятся корпусные подшипники. С обеих сторон пластины прикручиваются подшипники на болты, фиксируется вал.

  9. К опорной пластине крепится центр, на болты прикручиваются завитки из прутка, к тыльной стороне пластины крепится вал. Потом собранный кондуктор устанавливается на станину. Через отверстие в пластине устанавливается вал с опорными подшипниками, а на конце вала делается отверстие, в него вставляется ручка. Ручку можно сделать из круглого стального прутка.

Все реально сделать самому, и такой самодельный станок служить будет долго.

Как правильно пользоваться?

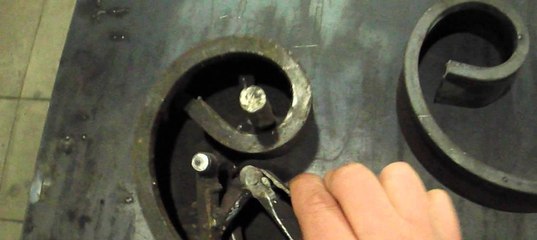

Это можно рассказать на примере изготовления самой простой детали. Нужно отрезать заготовку из полосовой стали под заданный размер (его уточняют, прорисовав готовое изделие с составляющими). Свободный конец нужно установить по центру спирали. Внутренний винт поможет зафиксировать заготовку. Затем станок нужно повернуть – заготовка плотно прижата к направляющим. Приспособление проворачивается дальше, и так оформляется завиток. Если нужно, другой конец заготовки тоже вставляется, изготавливается завиток (замкнутый или разомкнутый).

Другой конец редко остается прямым, его чаще изгибают. Делают завитки внутренние и наружные. Можно мелом на самом станке делать отметки (или специальным маркером). Это будут ориентиры для изготовления завитков определенного размера.

И еще несколько замечаний по эксплуатации станка от мастеров:

  • нельзя игнорировать чертежи – они нужны не только для изготовления станка, но и для последующего расчета материалов, которые придется заготовить;

  • станку придется выдерживать серьезные нагрузки, потому все детали изделия должны быть прочными и массивными, надежно соединенными – чтобы было так, шаблон можно зафиксировать тисками на станине;

  • непосредственно петля будет образована, когда заготовка попадет в специальный опорный элемент (опорный вал), который для снижения усилия оснащают подшипником – деталь свободно провернется вокруг опоры.

Станок-улитка – отличное подспорье для начинающих кузнецов, несложная конструкция, готовая выполнять десятки типовых деталей. Без этого оборудования сложно учиться ковке, переходить на новый уровень, учиться делать художественные изделия.

О том, как сделать самостоятельно станок для холодной ковки, смотрите в следующем видео.

Как делать завитушки из металла. Технология холодной ковки своими руками

Один из способов украшения участков — использовать кованные изделия. Очень декоративно смотрятся заборы, скамейки, беседки, перила для лестницы и другие подобные сооружения. Причем в большинстве случаев данные изделия не есть ковка в ее традиционном понимании. Чаще всего это сделано не в кузне и не при помощи молотка и наковальни, а при помощи некоторых устройств, которые позволяют создавать из металлических полос и квадратных прутков самые различные узоры и изделия. Для изготовления подобных изделий потребуются станки для холодной ковки. Часть из них можно сделать своими руками другую проще купить.

Ограды, перила для лестниц и балконов — тоже можно сделать своими руками Перила для крыльца — украшение, а не исключительно утилитарное приспособление

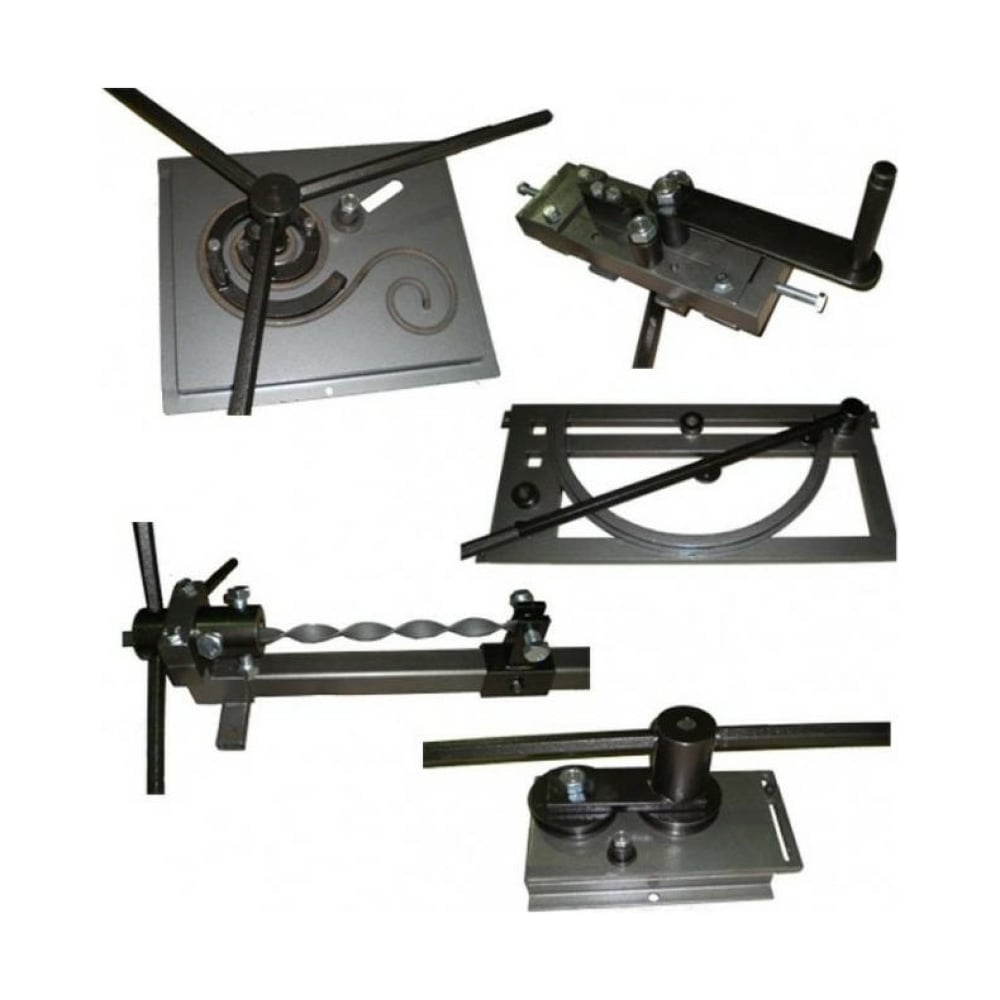

Какие вообще устройства используются

Для холодной ковки характерны различные завитки, изгибы, витые прутки и т.п. Почти под каждый вид делают на отдельном приспособлении — определенном станке. Привод у них может быть ручной, а может — электрический. Для небольших объемов «для себя» применяют ручные станки для холодной ковки. Они хоть и не особо производительны, но намного проще в изготовлении. Если необходимо ставить изготовление «на поток» делают аналогичные устройства, но уже с электромоторами. В этом случае работать физически почти не нужно, но сложность изготовления приспособления возрастает в разы. В нашем материале поговорим о ручных станках для холодной ковки.

Какие же устройства используют:

  • Торсионные. С их помощью четырехгранные прутки или полосы металла скручивают в продольном направлении. Получается витые столбики, которые называют еще торсионами.

  • Фонарик. На этом устройстве тоже скручивают пруток в продольном направлении, только еще дополнительно изгибают его и в поперечном направлении. Получается нечто похожее на фонарик. Отсюда и название устройства.

    Так делают «фонарик»

  • Твистеры или улитки. Формируют плоские завитки разного диаметра.

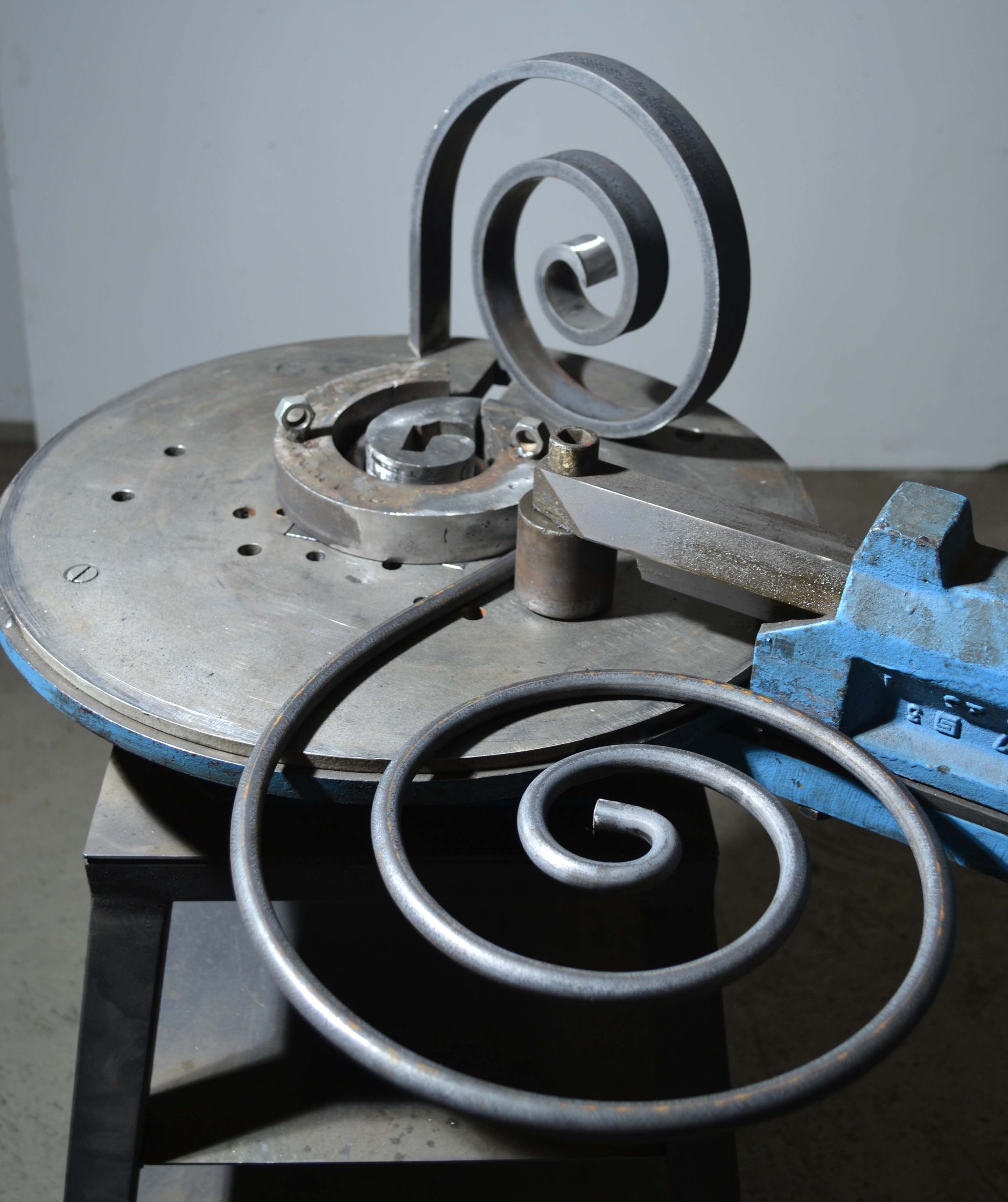

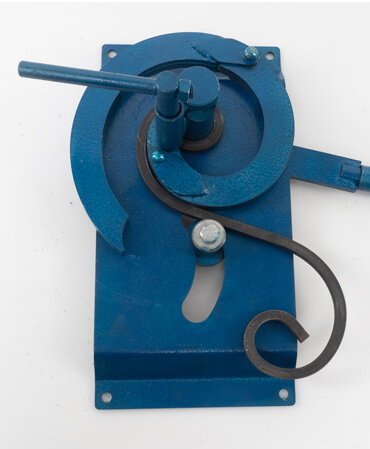

    Приспособление для холодной ковки улитка — для формирования завитков

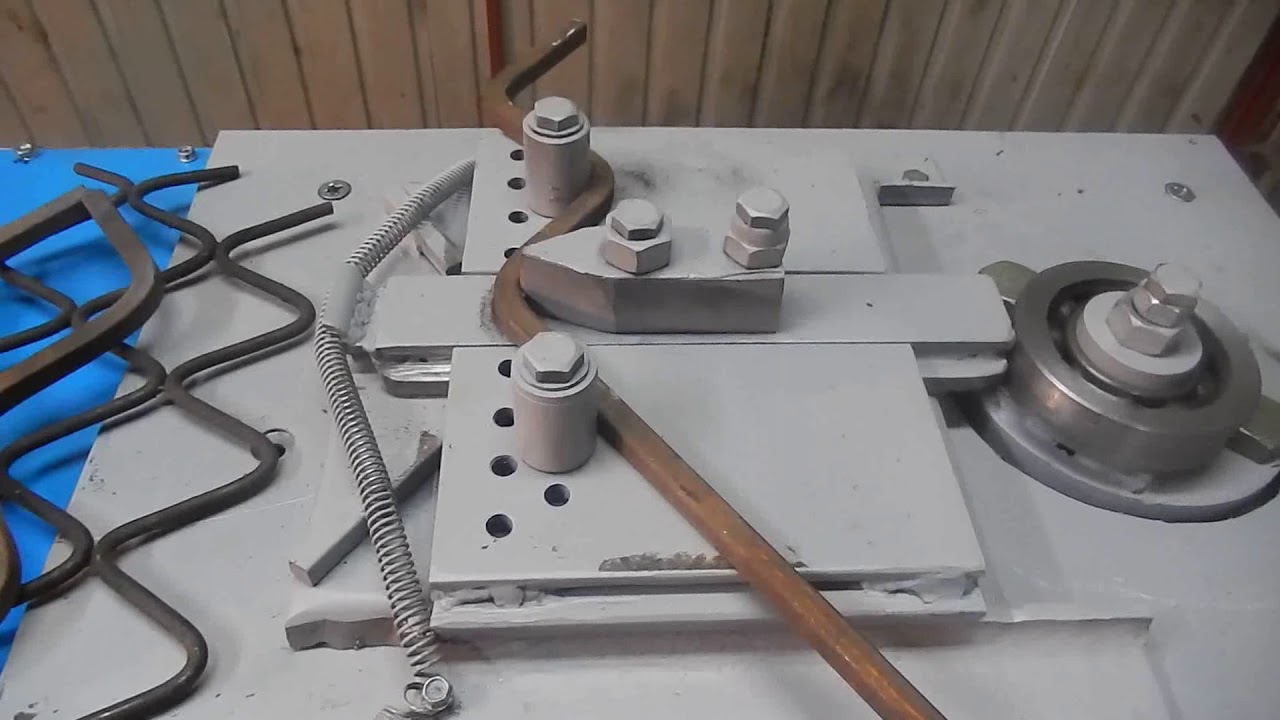

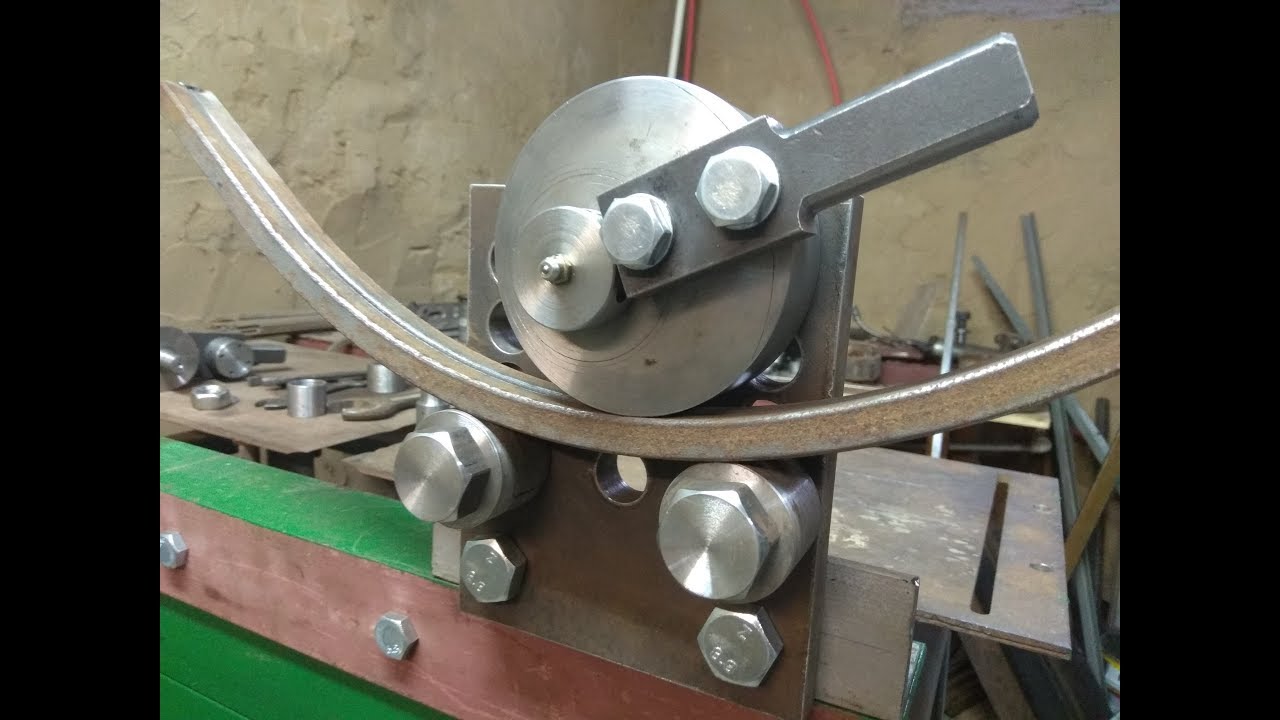

  • Гибочные станки или гнутики. Позволяют изогнуть прутки или арматуру под требуемым углом в любом месте.

    Для изгиба в любом месте и на любой угол — гнутики (гибочные станки)

  • Волна. По сути это тоже гнутик, но более сложной конструкции — он позволяет менять направление изгиба, получая волнообразные детали.

    Станок «Волна» — для формирования соответствующего рельефа

  • Приспособления для обработки концов деталей — инерционно-штамповочные станки или другие самодельные устройства.

    Станки для оформления концов прутков. В данном случае — гусиная лапка

Для начинающего мастера наиболее актуальный станок для холодной ковки — улитка. Только с его помощью можно сделать множество интересных вещей — начиная от забора и калитки и заканчивая скамейкой и другими подобными изделиями. На втором месте по степени необходимости торсионный станок. Он добавляет разнообразия в детали. Все остальные можно приобретать или делать по мере совершенствования и набора мастерства.

Самодельные «Улитки»

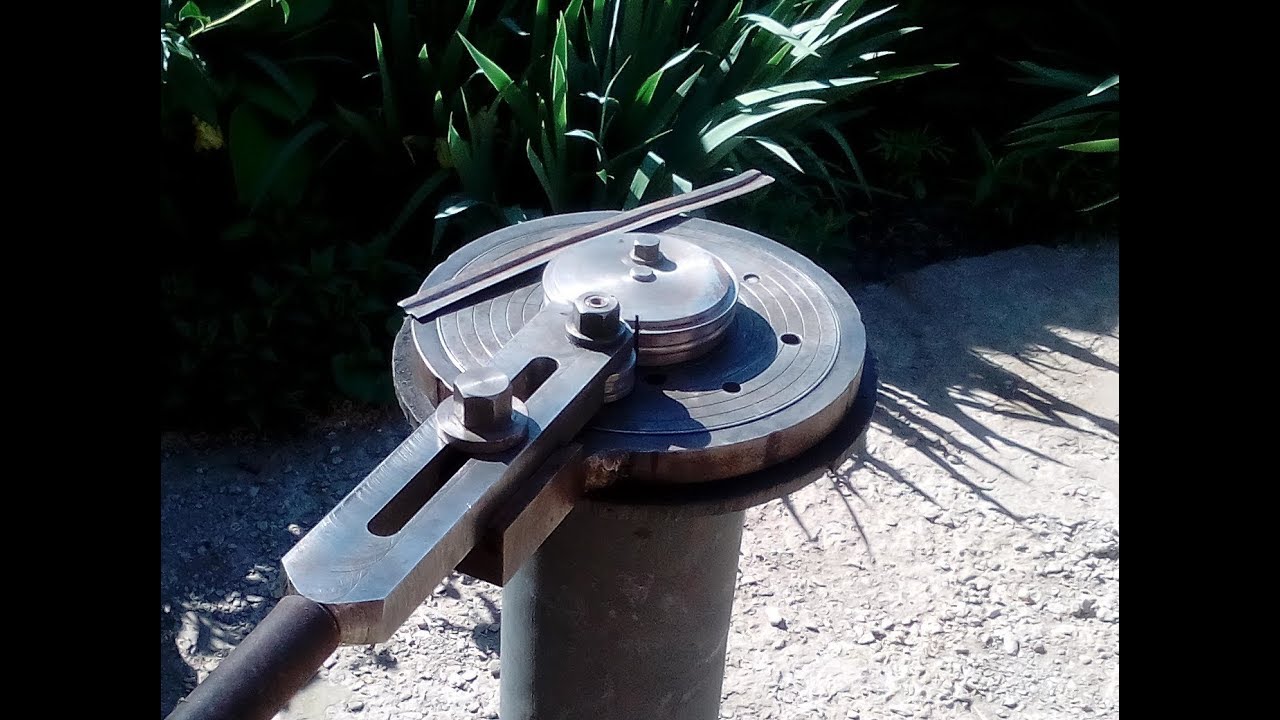

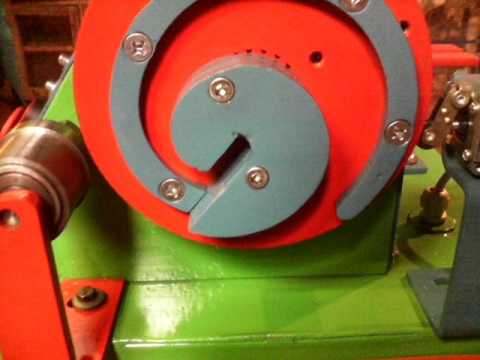

По сути это модернизированный ), но эти усовершенствования позволяют легко делать завитки из довольно толстых прутков (сечением до 10-12 мм) и повторять их с высокой степенью точности.

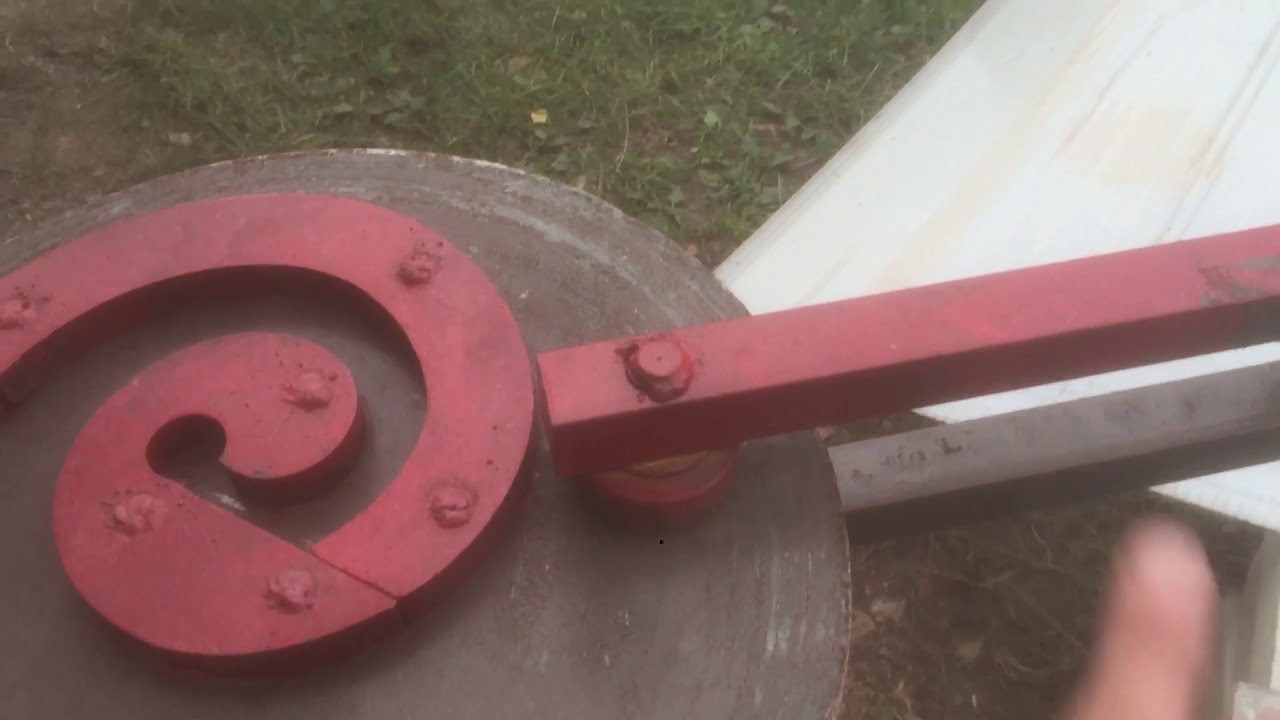

Конструкций эти станки для холодной ковки имеют несколько, но проще всего в реализации вариант с круглым столом, имеющем центральную ножку. К ножке подвижно закреплен рычаг с роликами на подшипниках на конце. Они облегчают процесс гибки.

Поверхность стола можно сделать из стального листа толщиной от 10 мм и больше. Для ножки можно использовать любую толстостенную круглую трубу. Важно сделать конструкцию устойчивой, так как будут прилагаться боковые усилия, потому нужны боковые стойки, распорки, а также устойчивое основание.

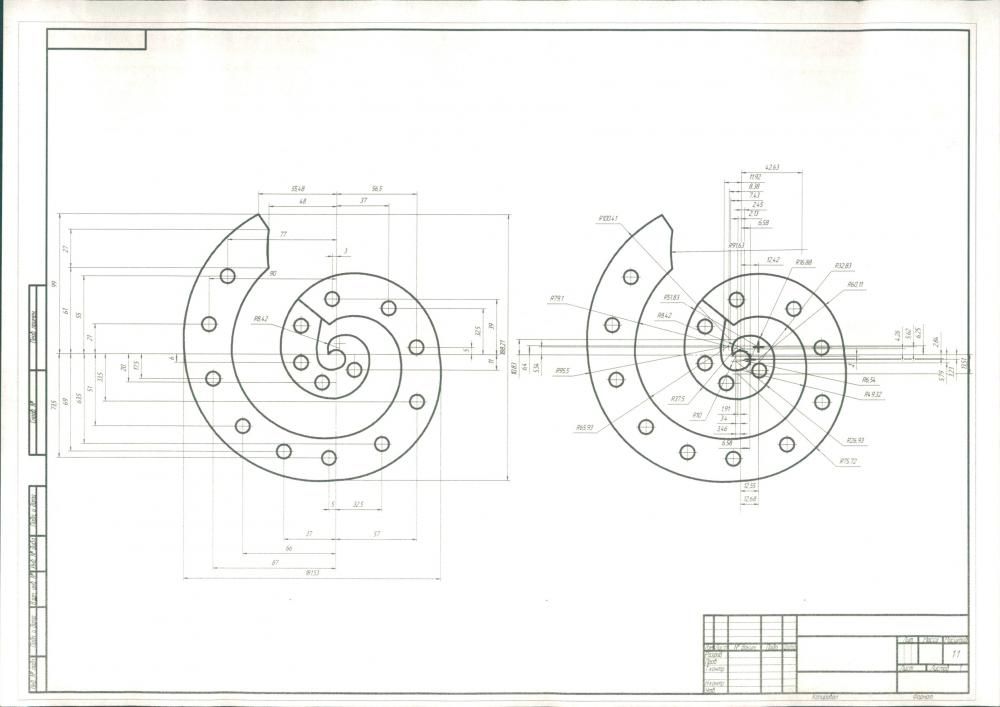

Чертеж станка для холодной ковки «Улитка»

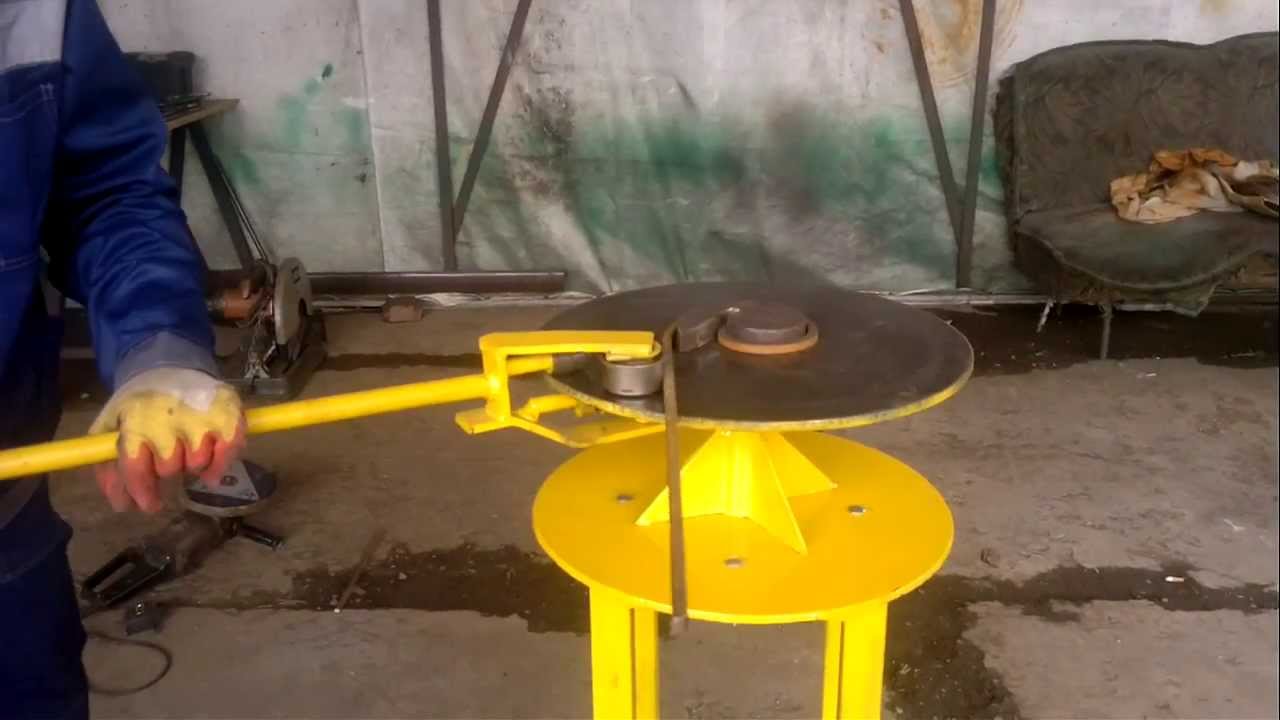

Рычаг проще делать из квадратной трубы с толстой стенкой — не меньше 2-3 мм. Сечение трубы 25*40 мм или около того. Крепление рычага к ножке можно сделать на подшипнике, а можно просто взять небольшой кусок толстостенной трубы большего диаметра, надеть ее на ножку, а снизу приварить полосу-упор — чтобы рычаг вниз не падал. Вариант с подшипником дает более легкое движение, но при наличии смазки и второй вариант рабочий.

Важна еще форма рычага. Рычаг двойной, верхняя часть — рабочая, нижняя — опорная. Везде где есть соединения желательно доварить усиление, так как усилия значительные.

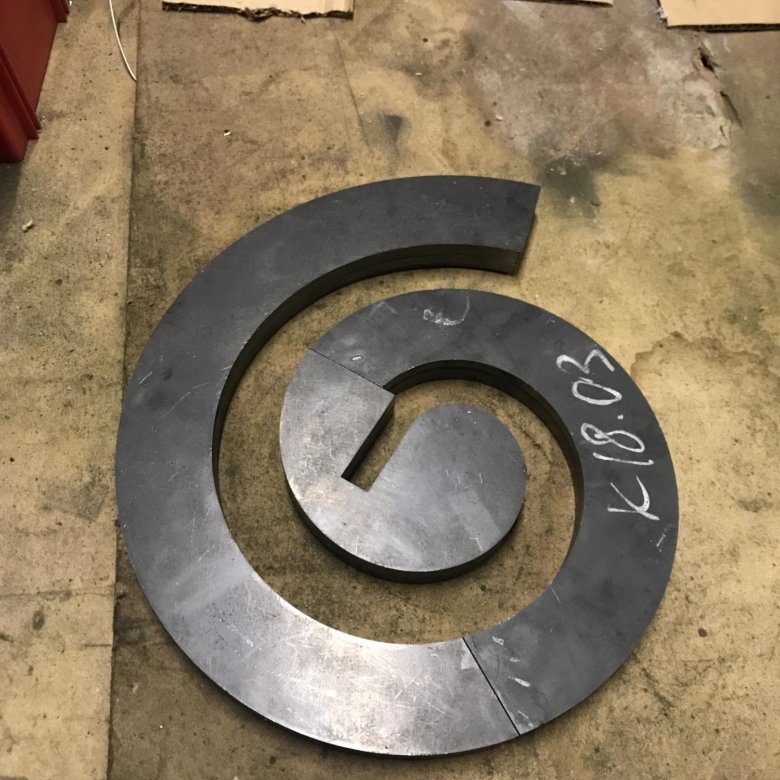

На столе закрепляется оправка или кондуктор — форма, по которой сгибаются завитки. Делают их разного диаметра — чтобы можно было делать разные по диаметру завитки. Такие оправки могут быть сборными — для формирования большего количества изгибов. В каждом таком образце должны быть стержни, которые устанавливаются в отверстия в столе. Так этот шаблон фиксируется. Также его форма должна быть разработана с таким учетом, чтобы конец прутка в ней хорошо фиксировался.

Часто оправки вытачивают из металлического круга подходящего диаметра при помощи болгарки, но есть варианты из металла с наваренными на него стальными пластинами, изогнутыми соответствующим образом.

Как сделать подобный станок для холодной ковки — в следующем видео. Там же неплохо описан способ доведения концов заготовки до приличного состояния — обычные необработанные края смотрятся очень грубо. Для их обработки есть специальное оборудование, но, как оказалось, можно справится и без него.

Торсионный станок

Как уже говорили эти станки для холодной ковки позволяют сделать на прутке продольные изгибы. Это относительно несложная конструкция. Основная задача — закрепить неподвижно один конец прутка, ко второму приделать рычаг, при помощи которого можно будет скручивать заготовку.

В качестве основы подойдет обрезок профилированной трубы с толстой стенкой (не менее 3 мм). Фиксатор можно сварить из тех же прутков, оставив квадратный просвет нужного диаметра. Можно использовать зажим для троса подходящего размера (можно найти в магазине такелажа). Любой из этих упоров приваривается к основанию.

Держатель для троса — отличный фиксатор для прутка

Далее надо каким-то образом обеспечить захват и кручение второй части заготовки. Можно это сделать при помощи двух подшипниковых узлов. Внутрь вставляется труба подходящего диаметра, с одной стороны к ней приваривается ручка — конструкция напоминает букву «Т». С другой стороны в трубе делают фиксатор: сверлят четыре отверстия, в них вваривают гайки под 12 или 14 болты. В результате получается неплохой фиксатор — болты закручивают после того, как вставили пруток.

Еще более простой станок для изготовления торсионов методом холодной ковки в следующем видео.

Видео про самодельные приспособления и станки для холодной ковки

Человеку, неравнодушному к кованым изделиям, можно только позавидовать. У него есть все необходимое для воплощения самых смелых проектов оформления. Приспособления для изготовления элементов холодной ковки можно приобрести в готовом виде или изготовить своими руками, но в том или ином случае, вы можете быть уверенны, что работать с ними будет удобно и просто. При этом большой физической силы не потребуется, все что нужно, это нажимать на нужные кнопки и поворачивать своевременно специальные рычаги.

Единственное, что нужно помнить, это то, что изготовление кованых изделий холодным способом требует соблюдения строгих правил и последовательности. Другими словами, холодная ковка — это поэтапный технологический процесс, при котором происходит деформация металлических заготовок, в зависимости от нужного проекта. Чтобы иметь большее представление об этой работе, необходимо разобраться, каких видов бывает ковка, как называются популярные кованые элементы и как выглядит изготовление кованых изделий своими руками.

При изготовлении металлических изделий можно выделить 7 видов холодной ковки. Это своего рода этапы создания элементов, которые нужно выполнять при работе с заготовками.

Всю работу необходимо проводить в соответствии с требованиями и правилами, в противном случае надеяться на получение красивого кованого изделия не стоит.


Самым главным этапом является ковка заготовок из металла. Это самый большой, ответственный, сложный и серьезный процесс, поэтому к нему нужно отнестись очень внимательно. Холодная ковка может быть нескольких видов:

  • Осадка — она выполняется под высоким давлением. Это нужно для того, чтобы увеличить заготовку по бокам, за счет уменьшения ее высоты.
  • Протяжка — этот этап выполняется путем нагревания металлической детали с последующей обработкой ее молотком. Это нужно для того, чтобы уменьшить площадь поперечного сечения за счет увеличения длины металлического прута.
  • Прошивка — этот этап подразумевает проделывание отверстий внутри заготовки. При выполнении такой работы можно получить отверстия разного диаметра и длины. Она бывает открытой и закрытой.

Осадка и протяжка делает структуру металлической заготовки более хрупкой, поэтому дальнейшая работа должна проводиться очень аккуратно, чтобы не допустить поломки той или иной части конструкции.



Приспособления для холодной ковки

Изготовление кованых изделий холодным способом предусматривает использование нескольких приспособлений или станков. Как было сказано выше, их можно приобрести, или изготовить своими руками, но для начала, давайте разберемся, какие детали можно получить при помощи различных станков.

Для изделий, изготавливаемых своими руками, придется изготовить специальные шаблоны, которые позволяют создавать элементы различной формы и величины.

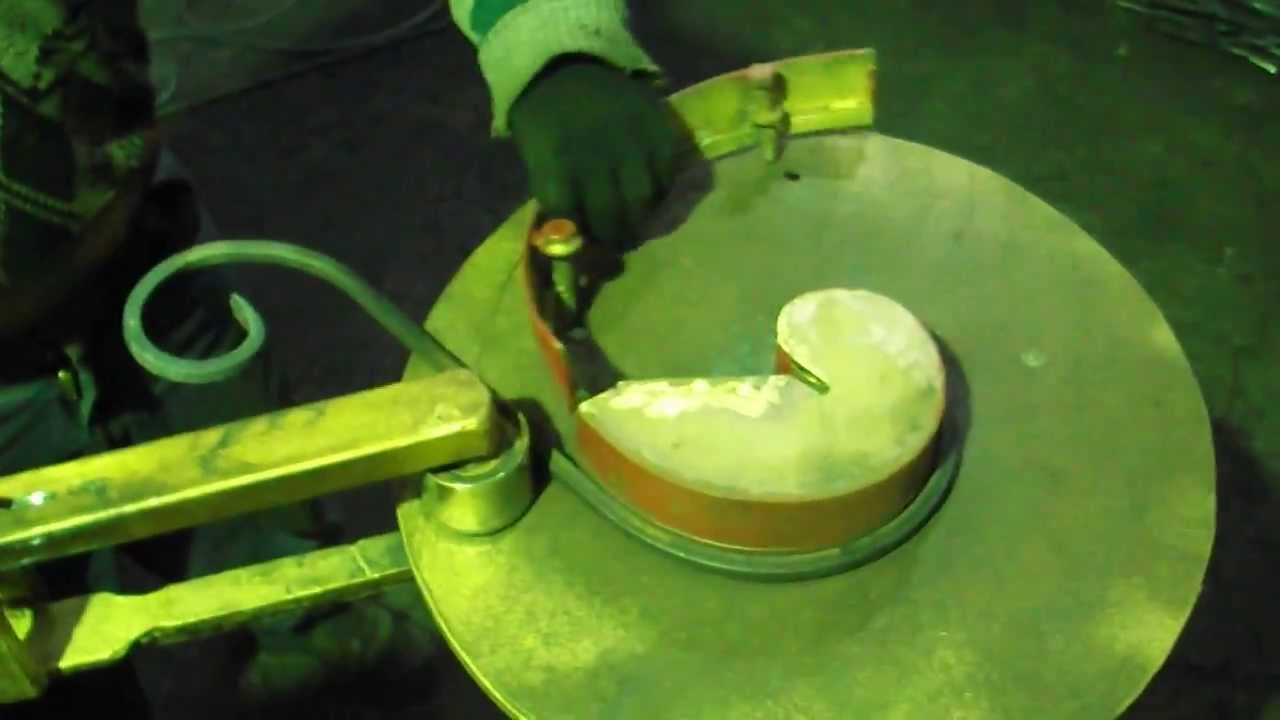

Как работать с механизмом улитка, можно посмотреть на предложенном видео:

  • Универсальный механизм — он позволяет выполнять несколько функций, резку, клепку и формирование металлических изделий. Кстати, такое устройство легко можно собрать своими руками, что в значительной степени сэкономит ваш бюджет.
  • Гнутик — такой механизм позволяет создать дуговую деформацию металлической детали. Но здесь нужно провести точные расчеты и замеры, чтобы не ошибиться с радиусом изгиба.
  • Твистер — механизм этого плана позволяет сгибать заготовку по продольной оси уже готового изделия. Принцип действия такого механизма заключается в том, чтобы изогнуть изделие, зажав его с одной и другой стороны. При этом вращающаяся рукоятка позволит произвести скручивание детали.
  • Волна — механизм такого плана позволяет получать волнообразные детали из металлических заготовок. На таком станке принято изготавливать решетки «Боярские» или «Волна».
  • Штамповый пресс — название говорит само за себя. Такой механизм позволяет наносить на металлические детали штампы с различными резными элементами. В арсенале каждого мастера должны быть несколько таких штампов, тогда и готовые изделия будут более разнообразными. Принцип его действия очень прост, под действием давления на металлических элементах остаются четкие отпечатки с шаблонов.
  • Механический узел — этот механизм позволяет изгибать металлические прутья в круг. При этом диаметр таких изделий может быть разным. Поэтому в арсенале мастеров такое приспособление незаменимо.

Холодная ковка своими руками, пошаговая инструкция и советы специалистов

Как это ни странно, но кованые изделия можно изготовить даже в домашних условиях. Конечно, они не будут столь вычурными, как элементы горячим способом изготовления, но в качестве декоративного оформления им нет равных. Все что вам нужно, это несколько приспособлений, описанных выше, материалы и самое главное, желание. Остальное — это соблюдение технологии.

Процесс изготовления состоит из нескольких этапов:


Начиная работу, проверьте еще раз ваши расчеты, даже небольшая погрешность может испортить внешний вид готового изделия, не говоря уже о том, что оно может не подойти по размеру к задуманной композиции. Исправлять и подгонять готовые детали всегда сложнее, гораздо проще несколько раз все проверить.


После изготовления всех деталей можно начинать собирать задуманную композицию. Для крепления лучше использовать сварку, но и переусердствовать с ней не стоит, чтобы не повредить более мелкие элементы.

Финальным этапом будет обработка готового изделия, которая подразумевает шлифовку и покраску готовой композиции.


Если вы взялись за изготовление кованых элементов холодным способом, то вы наверно изучили рынок цен и оценили ваши финансовые возможности. Если нет, то сначала обратите внимание на стоимость материалов, необходимого оборудования и способы обработки готового изделия. Но в любом случае изделие, изготовленное своими руками, стоит всех затрат. А снизить их можно на оборудовании, если изготовить его своими руками.

Комментариев:

Холодная ковка — это сложный, но очень востребованный процесс. Изготовить самодельные приспособления для холодной ковки должен уметь каждый мастер, т. к. приобретать их нет смысла.

Холодная ковка представляет собой длительный, но очень востребованный процесс.

Сложного в данной работе ничего нет, но нужно усердие, точность и желание сделать все как можно качественнее.

Изготовление улитки

  1. Болгарка.
  2. Аппарат для электродуговой сварки.
  3. Сталь листовая 2-3 мм.
  4. Профилированная труба.
  5. Стальная полоса 3-4 мм.
  6. Пруток стальной 5 мм.
  7. Бумага и карандаш.
  8. Маркер.
  9. Дрель.

Основной элемент в работе — это улитка. На ней делаются всевозможные изгибы, а то и целые спирали, поэтому нужно знать их устройство и вариации.

Инструменты для холодной ковки: молот, гнутик, улитка, твистер, волна, объемник и другие.

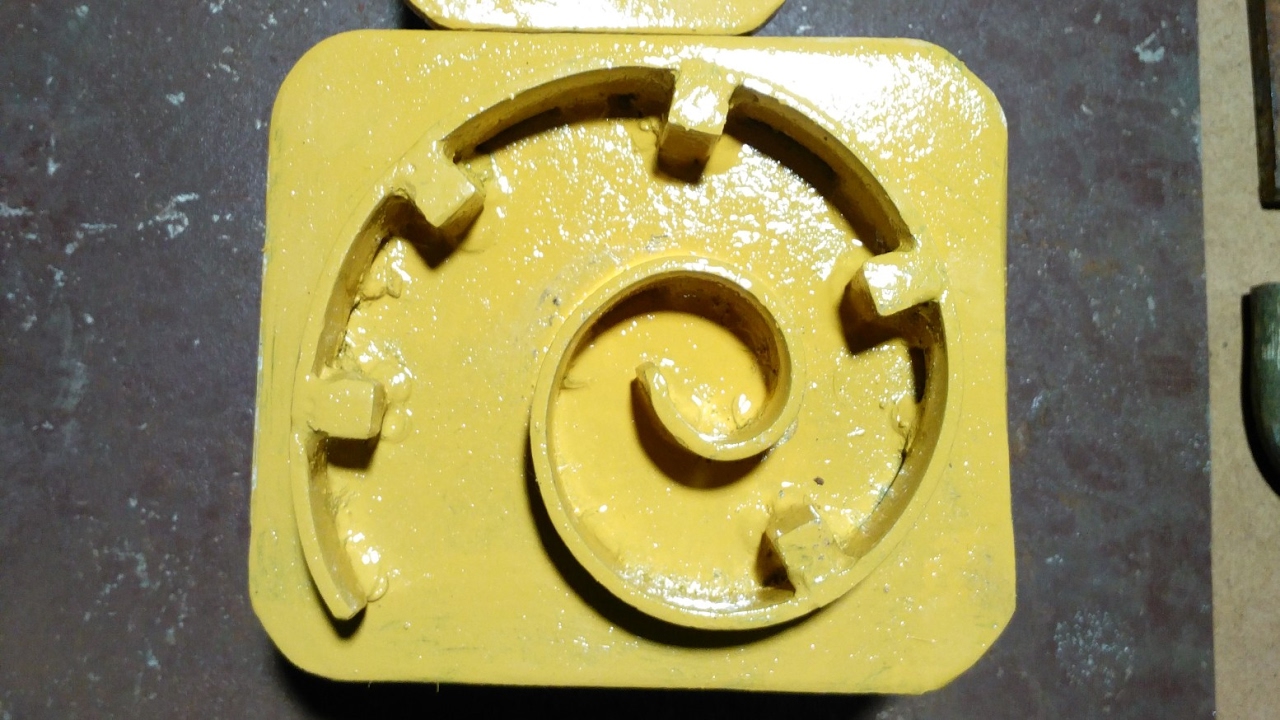

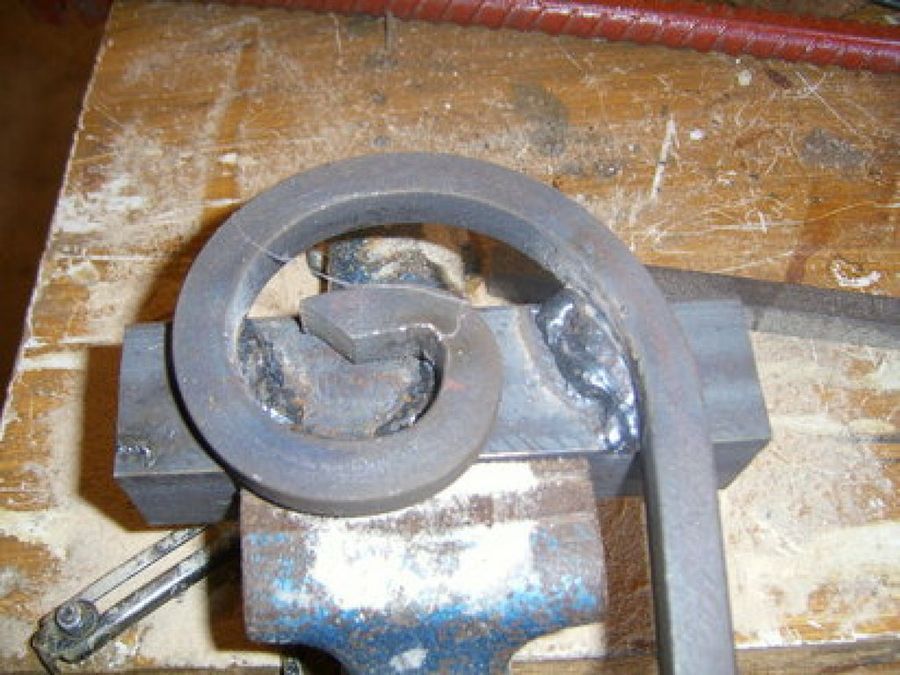

Самый простой вариант — это несколько стальных моноблочных улиток на индивидуальных платформах, которые легко изготавливаются руками и служат до последнего. Чтобы их сделать, потребуется только листовая сталь 2-3 мм (2 пластинки 10*10 см и 1 пластинка 13*13 см), стальная полоса 3-5 мм (длина вымеряется индивидуально), профильная труба 2-3 мм (7 см) и пруток 5 мм (3 шт. по 3 см длиной). В самом начале делается рисунок (архимедова спираль) на бумаге миллиметровке, как будет выглядеть улитка, причем вход в нее должен располагаться ровно напротив завершающего витка, иначе не получится добиться максимального качества.

Изгибается стальная полоса при помощи плоскогубцев, попутно сверяется точность с бумажным рисунком. Как только 1 полоса выгнута, нужно сделать на рисунке продолжение в виде еще 1 витка и повторить процедуру с еще 1 полосой. 3 подход идентичен описанным, но очень важно помнить, что каждая последующая не является продолжением предыдущей, а полностью отдельной деталью.

Теперь можно при помощи сварочного аппарата приварить все элементы между собой. Самая длинная спираль фиксируется на площадке 13*13 см. Все швы должны быть проделаны от самого начала стыка до конца, чтобы не оставалось пробелов.

В самом конце почти все мастера оставляют все, как есть, но если присутствует желание добиться максимальной прочности, то можно закалить металл. Для этого нужно поместить его в печь, а спустя 30 минут охладить любым удобным способом (вода, масло, жидкий свинец или просто на сквозняке).

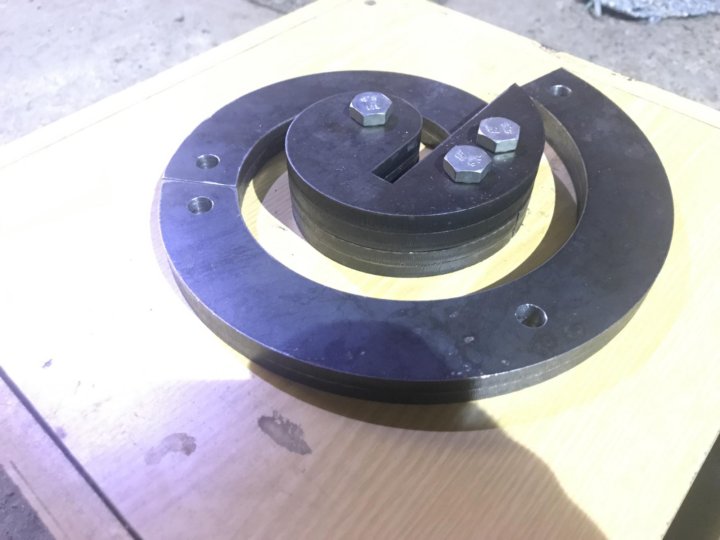

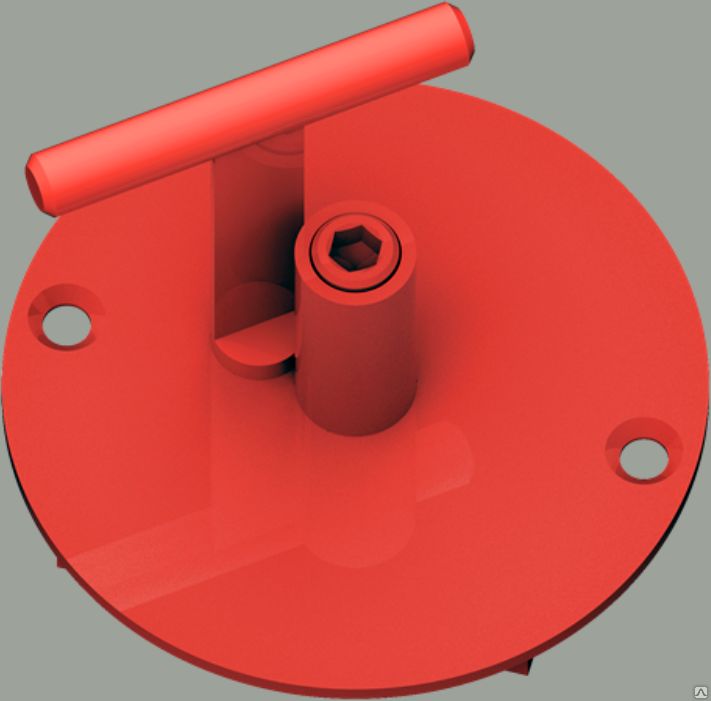

Но есть и более сложный вариант, при котором в итоге получится не целая гора металла, а наборный кондуктор, которым гораздо удобнее работать. Причем принципиальной разницы в строении не будет, а начало и вовсе одинаковое — полный рисунок спирали на бумаге миллиметровке.

«Улитка» помогает изготовить ажурные элементы с помощью холодной ковки.

Затем вырезается пластина 15*15 см из стали 3-4 мм (повышенная толщина из-за необходимого дополнительного запаса прочности) и выгибается плоскогубцами стальная полоса, причем гнется от начала до конца без каких-либо заминок. После того как полоса изогнута, она прикладывается к пластине и обрисовывается с 2-х сторон черным или красным маркером (другие хуже видно).

Затем полоса разрезается на 3 составные части, которые будут набираться по ходу работы. К каждой части с шагом 3 см приваривается стальной пруток 3-5 мм длиной 1 см. Исключением является лишь базовая улитка, которая все же будет приварена к пластине.

И вот базовая часть сварена, а чтобы обеспечить возможность набора элементов на пластине, нужно приложить их на будущие места дислокации и обвести каждый пруток маркером, после чего в получившихся кругах делаются соответствующие отверстия (устанавливаться деталь должна свободно, но не иметь свободного хода). В самом конце доваривается профильная труба снизу точно по центру, но прокаливать металл не нужно, т.к. в данном случае этот шаг пойдет во вред.

Вернуться к оглавлению

Изготовление торсиона

  1. Тиски.
  2. Двутавр.
  3. Болты с гайками.
  4. Стальные ролики с фиксаторами.

Торсион — это инструмент для , но в отличие от улитки, он закручивает любые изделия. Изготовление занимает обычно не очень много времени, но все используемые материалы должны отличаться повышенным качеством, иначе они просто лопнут от натуги.

На двутавр с 1 стороны монтируются тиски. Особенностью тисков будет их вертикаль, имеющая подвижный ограничитель. Тиски закрепляются таким образом, чтобы их можно было двигать и фиксировать на любой удобной точке двутавра.

С другой стороны штурвал. В качестве штурвала может выступать предмет любой формы с тисками по центру, при этом он будет опосредованно связан с двутавром, чтобы иметь возможность вращения. Данный элемент конструкции находится в неподвижном состоянии, зафиксированный во всех возможных точках сварочным аппаратом.

Вернуться к оглавлению

Способы приведения в движение

  1. Шестерни разного диаметра.
  2. Хомуты.
  3. Электромотор.
  4. Провода и тумблер.

После того как изготовлены основные рабочие элементы, нужно определиться, как они будут работать. Для этого есть 2 варианта:

  1. Ручной привод. Для этого улитки крепятся в тиски и руками производятся вращательные движения. Что касается торсиона, то нужно приварить стальные прутки с шагом 20 см для приведения их в движение. Точность получается достаточно высокая, но если рука дрогнет, то может и брак выйти. Недостаток заключается в том, что к концу дня вы будете ощущать неимоверную усталость. Зато бесплатно и доступно в любой точке мира.
  2. Электропривод. Нужна большая мощность (2,2-3,0 кВт), но при этом минимальное количество оборотов (1000-1200 об\мин) + понижающий редуктор. Для соединения движущихся механизмов используются специальные ремни, но не цепи. Очень важно уделить внимание защите, которая выполняется из листовой стали 2 мм, т.к. более тонкие аналоги могут не выдержать. В итоге нужно добиться очень низкой скорости вращения детали, но при этом очень высокой мощности, благодаря чему агрегаты не будут перегреваться и выходить из строя раньше времени.

С древнейших времен человечеству известна горячая ковка. Раскаленную для повышения пластичности заготовку подвергали формовке ударам тяжелого молота. Так получали оружие и инструменты, домашнюю утварь и украшения.


Горячая ковка требует высокой квалификации и опыта кузнеца, больших затрат труда, материалов и сложного оборудования. Холодная ковка позволяет изготавливать изделия из квадратного и круглого проката, не устанавливая дорогого и громоздкого оборудования и не налаживая сложных технологических процессов.

Метод холодной ковки

Способ заключается в использовании важного свойства металла — пластичности. При посредстве разнообразных оправок и механических приспособлений пруток изгибается в различных направлениях, скручивается, образует различные объемные фигуры. В качестве дополнительной обработки для соединения частей заготовок применяется сварка и слесарные операции. Станки начального уровня достаточно просты и приводятся в действие мускульной силой работающего на них мастера. Технология вполне доступна для освоения в домашней мастерской.

Минимальный набор кузнечного оборудования для холодной ковки металла включает в себя:

  • Гибочные станки, или Гнутики — служат для изгиба заготовок под заданными углом и радиусом.
  • Твистеры, или торсионы — служат для закручивания заготовки (или группы заготовок) вокруг продольной оси
  • Волна — служит для создания периодических изгибов в разные стороны.
  • Станок Улитка для ковки — применяется для создания спиралеобразных завитков на конце прутка.





Можно ли освоить холодную ковку самому? Да, для этого достаточно иметь базовые навыки слесарных работ, конструирования и механической обработки.

Многие домашние мастера сделали улитку – станок для холодной ковки самостоятельно, не используя для этого дорогих компонентов.

Виды, устройство и принцип работы улитки

Применяется несколько разновидностей популярного станка. Все они, независимо от деталей устройства улитки, используют общий принцип работы. Полосу или пруток металла с силой прижимают к неподвижному шаблону или к подвижному лемеху улитки, заставляя принять заданную чертежом форму.




Различают:

  • монолитную неразборную улитку, использующую неподвижный металлический шаблон. Используется для производства серий одинаковых изделий
  • съемную конструкцию — изгиб осуществляется вокруг штифтов, вставляемых в отверстия на массивной плите. Подходит для производства уникальных деталей сложной конфигураций, ограничено сечение прутка.
  • Разборные улитки с вращением — более сложные по конструкции, но позволяющие получать идентичные изделия сложной формы с большой точностью

Изготовление простой улитки своими руками

В процессе работы по технологии холодной ковки прикладываются значительные усилия. Поэтому, прежде чем сделать улитку для холодной ковки своими руками, потребуется существенно укрепить обычный верстак или построить новый.

Самостоятельную сборку станка надо проводить на столешнице, сделанной из плиты толщиной как минимум 4 мм. Далее для изготовления самодельной улитки для холодной ковки понадобится чертеж. На него надо нанести контур будущего изделия, и вписать по внутренней стороне этого контура очертания неразборного шаблона или сегментов разборного.

Как сделать улитку для холодной ковки

  • Монолитной неразборной
  • Съемной конструкции
  • Разборной улитки с вращением

В зависимости от возможностей домашнего мастера, планов производства изделий, количества разных типоразмеров можно выбрать один из этих вариантов исполнения.

Особое внимание нужно уделить разработке схемы шаблона, поскольку после приварки к плите внести коррективы в размеры и конфигурацию будет весьма затруднительно. Витки будущего завитка следует располагать на расстоянии 12-13 мм, учитывая, что в образующиеся пазы должен поместиться 10-мм пруток.

Основание диаметром 80 см вырезается из пластины толщиной от 4 мм, далее по чертежу из полосы толщиной от 3 мм вырезается и формуется шаблон для завитка. Для облегчения гибки его следует прокалить, далее сделать косую фаску по верхней стороне, а нижнюю приварить к основанию по контуру.

Основание крепится к станине болтами или струбцинами. Такое крепление позволяет оперативно применять разные шаблоны по мере надобности

Съемная конструкция

Шаблон для холодной ковки делается из стальной пластины не тоньше 10 мм и крепится на основании резьбовыми соединениями. Изготовление изделия начинают с внутреннего завитка. В паз на внутреннем сегменте шаблона зажимают конец заготовки.

Для страховки можно дополнительно прижать его малой струбциной. Используя рычаг с большим плечом, изготовленный из прутка сечением 2 см, на шаблон накручивают с усилием оставшуюся часть заготовки. Конструкцию можно улучшить, применив рычаг с закрепленным на нем подвижным подшипником.

В этом варианте шаблон улитки, называемый лемехом, закрепляется на массивной плите толщиной 4-10 мм, Изменение формы заготовки производится путем вращения вала, в котором закреплен ее свободный конец. Вал вращается с помощью рычага или ворота, приваренного к его верхнему концу. Лемех может выполняться из нескольких сегментов, соединенных между собой шарнирными пальцами. Кривизна поверхности лемеха меняется специальными регулировочными винтами. В поверхности основания нужно сделать систему отверстий для крепления сегментов лемеха в заданном чертежом положении.

Улитку для холодной ковки с разборным лемехом с шарнирными штифтами затруднительно сделать в условиях домашней мастерской. Быстрее и дешевле будет заказать эти детали на производстве. Своими руками лучше изготовить разборный лемех без шарниров. Требуется изготовить чертеж деталей шаблона и обозначить на нем отверстия для крепления.

В основании сверлится система отверстий для крепления частей лемеха в разных положениях, обеспечивающих различную кривизну.

Теперь можно, переставляя крепления из отверстия в отверстие, изготавливать завитки различных радиусов.

Чертежи улитки для ковки

Начинающие мастера часто пренебрегают важностью этапа конструкторской проработки и делают шаблоны для холодной ковки на глазок. Этого может быть достаточно, чтобы «почувствовать металл» и понять суть процесса своими руками.

Но если вы хотите в результате получать красивые изделия, а тем более, если задумали выпуск серии одинаковых элементов- то при изготовлении станка не обойтись без точных расчетов всех параметров — углов и радиусов сгиба, моментов вращения, предельных усилий и других. Точный расчет позволит своими руками создать качественный станок-улитку для холодной ковки, который прослужит долго и будет радовать удобством работы и качественной эстетичной продукцией.

Горячая ковка известна человеку с тех пор, как он начал обрабатывать и применять в своей жизни металлы. До изобретения штамповки и металлорежущих станков горячая ковка и литье были единственными способами производства инструментов и оружия, предметов домашней утвари и украшений.

Чтобы освоить традиционное кузнечное дело, нужно было долго учиться и приобретать опыт. Изделия кузнеца получались весьма трудоемкими и уникальными, это несомненное достоинство для художественного творчества и столь же явный недостаток там, где нужно большое количество одинаковых изделий.

Таких недостатков горячей ковки, как:

  • большая трудоемкость,
  • высокие требования к квалификации мастера,
  • низкая повторяемость изделий.

Недостатков лишен метод холодной ковки. Он основан на свойстве металлов изменять в определенных пределах свою форму под воздействием механического усилия. Технология применима к пруткам круглого и квадратного сечения, металлической полосе, трубам и прокату различного профиля. Несколько базовых операций, таких, как

  • изгиб заготовки под заданным углом и по заданному радиусу,
  • формирование завитков и спиралей,
  • скручивание одной или нескольких заготовок по продольной оси

и комбинация получившихся деталей позволяет создавать кружевные ограды, беседки, скамейки, элементы декора и домашней утвари в разумные сроки и по приемлемой цене, в разы, а то и в десятки раз ниже, чем при использовании горячей ковки.

К тому же все элементы будут совершенно одинаковыми по форме и размеру, что особенно важно при формировании из них узоров и орнаментов.

Для получения основных элементов используют специальные станки.

  • Гнутик — один из самых популярных. Он позволяет сгибать пруток под заданным углом и по заданному радиусу, в том числе и в виде волны.
  • Улитка служит для закручивания конца прутка или трубы в спираль
  • Торсион предназначен для скручивания прутка вдоль его продольной оси.




Если планируется выпуск больших серий изделий — то понадобится станок промышленного производства. Он обладает высокой производительностью, достаточным ресурсом, снабжен электроприводом достаточной мощности, совмещая в себе гнутик, улитку и торсион. Передовые производители оснащают свои агрегаты полуавтоматическими приставками, и роль работника сводится к установке нужной оправки, закреплению заготовки и запуску программы. Система сама регулирует скорость подачи, силу прижима формующего ролика, начало и окончание формовки.

Если же вы планируете для начала просто познакомиться с технологией холодной ковки, пощупать руками, то устройство начального уровня можно сделать самостоятельно, сэкономив значительные суммы, поскольку промышленные агрегаты приближаются по цене к автомобилю.

Станок гнутик

Одна из несложных конструкций самодельного гнутика состоит из следующих частей:

  • Массивное основание с пазом.
  • Подвижный упор, перемещаемый по пазу червячным механизмом
  • Два неподвижных упора-прижима, закрепленные на основании.

Приспособление «Гнутик»

Валики на неподвижных упорах выполняются сменными, чтобы иметь возможность гнуть прутки и трубы под разными углами и радиусами. На подвижном упоре также закрепляется сменный валик или клин, в зависимости от требуемой формы изгиба.

Пока еще прямую заготовку зажимают неподвижными упорами и, вращая привод червячного механизма гнутика, подводят к ней подвижный упор — клин или ролик. Продолжая вращать привод, сгибают заготовку до нужного угла.

Сделать гнутик для холодной ковки своими руками вполне реально, достаточно точно следовать чертежу, соблюдая размеры и припуски.

Трудности в домашней мастерской могут возникнуть с фрезерованием высокопрочной стали и со сверлением в ней отверстий.

Если такого оборудования в мастерской пока нет, лучше разместить заказ на основные части гнутика на производстве — дрелью и лобзиком такую работу будет не выполнить.

Соединение и покраска деталей

Для сборки деталей в желаемую конструкцию необходимо предусмотреть ровное свободное пространство — на полу или на столе, в зависимости от размеров. Заготовки лучше подвергнуть пескоструйной обработке, чтобы снять возможную ржавчину и зачистить поверхность перед сваркой и покраской. Пескоструйный агрегат можно также сделать самостоятельно из отслужившего свое газового баллона, пары патрубков и кранов. Для форсунки можно использовать керамический корпус отработанной свечи зажигания. Для этого достаточно владеть навыками сварочных и слесарных работ.

После пескоструйной обработки детали раскладываются на сборочной площадке. Для удобства работы можно использовать бруски-подкладки. После того, как части размещены, стоит проверить еще раз соответствие их расположения чертежу. Далее, зафиксировав ключевые элементы конструкции струбцинами, точечной сваркой надо прихватить их друг к другу. В последний раз проверив размеры, углы и взаимное расположение, можно приступать к проварке всех нужных швов.

После сварки требуется зачистить окалину проволочными щетками, закрепленными в дрели, а в труднодоступных местах и вручную. Конструкция готова к покраске. В зависимости от выбранных грунтов и финишной краски, а также от способа нанесения, сборку укладывают на прокладочные бруски или крепят вертикально временными упорами.

Конструкции с высокой плотностью деталей удобно красить из краскопульта, для редкой решетки для уменьшения потерь краски придется вооружиться кисточкой.

Изделия, произведенные методом холодной ковки

Методом холодной ковки делают самые разнообразные изделия. Это, прежде всего элементы решеток и оград — как сами прутья, так и поперечины, навершия, украшения. С расстояния в несколько метров ее трудно отличить от кованой решетки. Любую решетку оживят завитки и спирали, складывающиеся в замысловатые узоры и орнаменты. Обычный забор, таким образом, кроме утилитарного назначения приобретает еще и художественную ценность. Для этого потребуются гнутик, улитка и торсион.



Отлично смотрятся на придомовой территории кованые стойки для фонарей, перила для мостиков через водоемы, навесы и крылечки, столики и скамейки. Да и саму беседку неплохо сделать из кованого прутка. Неожиданную для сурового металла легкость и воздушность придадут ей завитки и спирали, а витые опоры подчеркнут стремление ввысь.



Широко распространены сегодня и кованые мангалы, также дополняющие хозяйственное назначение эстетическим впечатлением. Собственно мангал теряется среди навеса, узорчатых стенок и опор, украшенной завитками крыши.

Также весьма популярны детали балюстрад, ограждений лестниц и балконов. Здесь также широко применяются завитки и спирали, причем не только как украшение, но и как конструкционный элемент. Весьма уместно выглядит скрученная вдоль продольной оси балясина, а угловые опоры часто выполняют из нескольких прутков, скрученных вместе. Также на торсионном станке делают т.н. «фонарик»- несколько изогнутых спиралью прутков, соединенных концами методом сварки.


Следующая область применения холодной ковки – детали декора помещений и мебели. Дверные ручки и шпингалеты, каминные инструменты и вешалки, стойки для зонтов и карнизы для гардин и портьер-здесь широко используются малые завитки и закрученные прутки.

Мебель делают как садовую, не боящуюся осадков и смены сезонов, так и домашнюю, комбинируя металл с деревом и тканью.

Станок улитка своими руками чертежи. Как сделать улитку для холодной ковки

Комментарии:

Ковка металла – это процесс его обработки давлением. В ходе этого процесса с помощью инструмента (молотка, наковальни и др.) на металлическую заготовку оказывается частое воздействие. От этого он деформируется таким образом, что приобретает нужную форму и размер.

Фото 3. Крепеж «Гнутик» используется для изготовления различных дуговых изделий.

Виды поковок металлов

Ковка металла может быть холодной и горячей.Для осуществления процесса горячей обработки требуется специализированное оборудование, установить которое можно только в цехе, оборудованном горном.

Вы можете сделать холодную ковку своими руками в домашних условиях и превратить это занятие в личное хобби.

Фото 1. Приспособление «Волна» применяется для отделки профильных и круглых труб.

В процессе обработки металла холодным способом заготовку подвергают процессу прессования и гибки одновременно.Таким способом можно задать изделию нужную форму с нужным изгибом. Но важно помнить, что при подобном способе отделки материала нужно все правильно рассчитать, потому что второй раз провести такую ​​процедуру на той же заготовке будет невозможно.

Холодная ковка металлического изделия позволяет придать ему индивидуальность и делает его необычным. Такая металлическая деталь всегда будет выполнена цельной. Очень часто такую ​​отделку металла используют для изготовления ограждений, оконных решеток, элементов отделки каминов.Также из него можно создавать мебель (столы, стулья, различные табуретки, полки и т.д.).

Фото 2. С помощью приспособления Twister можно закручивать металлический стержень вдоль его оси.

Для проведения обработки изделий существует несколько основных типов инструментов, к которым относятся следующие:

  1. «Волна».
  2. «Твистер».
  3. «Гнутик».
  4. «Улитка».
  5. «Факел».

С помощью данных адаптации и навыка работы с ними можно добиться художественной ковки.Они помогут создать множество оригинальных изделий, форма которых будет зависеть от личных вкусовых предпочтений.

Вернуться к содержанию

Назначение инструментов для обработки заготовок

Фото 4. Приспособление «Улитка» используют для художественной ковки детали и изготовления ее в виде спирали.

С помощью устройства «волна» можно создавать различные изогнутые элементы, напоминающие форму волны. Если через этот инструмент провести металлическую заготовку (квадрат или брусок), то получится гладкое волнообразное изделие в виде синусоиды.Этот инструмент также можно использовать для отделки профильных и круглых труб, заготовок в форме шестигранника и труб с малым диаметром поперечного сечения (Фото 1).

Светильник «Твистер» в некоторых случаях называют «фонариком». С помощью «твистера» можно закрутить металлический стержень вдоль его оси. Эту операцию можно выполнить с помощью обычного бруска, бруска квадратной формы и металлической полосы. Размер круглого прутка, который можно обработать, составляет 30-35 мм, квадратного – 16-20 мм. А ширина полосы не должна быть больше 30 мм (Фото 2).

Фото 5. Приспособление «Фонарик» используется для изготовления переплетных изделий.

Gnutik является основным инструментом в этом процессе. С его помощью можно согнуть брусок, квадрат, шестигранник и полосу. Вы можете выбрать любой угол изгиба. Также его можно использовать для изготовления различных дуговых изделий. Радиус этих изделий может установить любой (Фото 3).

Элементы в виде завитков из стержней широко используются в оформлении придомовых территорий и интерьере жилых помещений.Для их изготовления используются специальные приспособления. Один из них улитка. Домашние умельцы часто сами конструируют это приспособление из подручных материалов. Если вы тоже хотите узнать, как сделать своими руками улитку для холодной ковки, то эта статья для вас. Из него вы узнаете принцип работы этого устройства, его преимущества и разновидности, простейшие чертежи и технологию самостоятельной сборки.

Улитка для холодной ковки — приспособление для создания узоров в виде завитков из металлических стержней путем их деформационного изгиба по контуру шаблона.Деформация происходит из-за жесткой фиксации рабочего стержня к шаблону. Для этого примените силу. Это обеспечивается ручным усилием или электроприводом. При самостоятельном изготовлении устройства целесообразность использования электропривода должен определять сам мастер. Это необходимо в случае большого объема работы. В основном используется ручная сила.

Улитка (кондуктор) может иметь другую конструкцию. Может быть выполнен:

  • в виде шаблона, устойчиво приваренного к рабочему основанию;
  • в виде разборных съемных частей, которые крепятся на основании.

Ручной привод может быть организован по-разному.

В самой примитивной конструкции брусок наматывается на шаблон простым усилием рук или с помощью любого подходящего приспособления в качестве рычага.

Также в конструкцию станка может входить рычаг, крепящийся к ножке кровати и приводимый в движение подвижным подшипником, перемещающимся по основанию улитки.

В более сложных устройствах вращается сам проводник, который закреплен на оси вала.Он приводится в действие тремя рычагами.

Необходимо заранее определиться с конструкцией машины, исходя из целесообразности и удобства использования.

Монолитный проводник имеет определенную форму рисунка, который служит единственным вариантом завитка. Это недостаток такой конструкции, но сделать ее своими руками несложно.

Съемная конструкция удобна тем, что на такой машинке можно делать фигурные локоны разного размера и формы. Но конструкция самой машины сложнее.Кроме того, в съемном устройстве надежность фиксации частей шаблона хуже, чем в монолитном виде. Резьбовые соединения нужно будет постоянно подтягивать, потому что в процессе эксплуатации они могут ослабнуть.

Изготовление улитки своими руками

Если вы остановились на упрощенной монолитной конструкции, то знаете, что в данном устройстве используется простая намотка прутка силой рук или с помощью рычага на форму, жестко приваренную к рабочей поверхности. Такой станок можно использовать для создания завитков на брусках небольшого сечения (менее 12 мм).

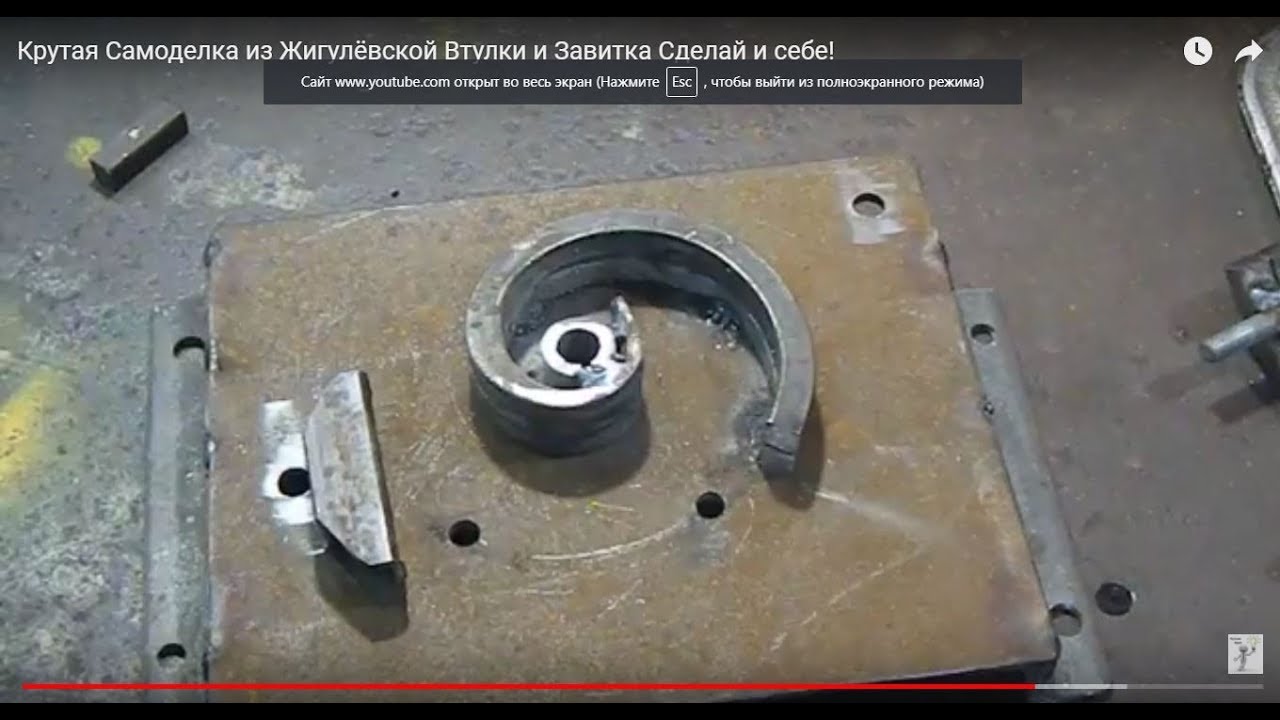

Улитка монолитная неразборная

Изготавливается следующим образом:

  • Сначала на листе бумаги появляется схема будущего шаблона с необходимыми размерами (иногда выкройка шаблона наносится непосредственно на основу проводник). К этому нужно подходить ответственно, ведь после сварки готовой формы исправить ошибки не получится. Толщина контуров формы на чертеже должна быть такой же, как и толщина металлической полосы, используемой для ее изготовления.Минимум он должен быть 3 мм. Витки необходимо располагать на расстоянии 12–13 мм друг от друга так, чтобы между пазами между ними помещался деформируемый брусок 10 мм.
  • Основание улитки (желательно круглое) вырезается из стального листа толщиной не менее 4 мм, диаметр которого определяется соизмеримым с размером спирали шаблона и должен быть больше размера улитки . Обычно диаметр основания находится в пределах 70 см.
  • В соответствии с чертежом из металлической полосы толщиной 3 мм изготавливается завиток нужной формы.Для этого заготовку лучше прокалить, чтобы ее было легче обрабатывать. После изготовления формы лишний конец полоски отрезается, а края улитки нарезаются на конус и зачищаются.
  • Готовая форма приваривается к основанию, которое крепится к станине. Иногда приваренный к основанию шаблон закрепляют на станине с помощью установленных на нем тисов. Для этого к задней части основания формы приваривается кусок бруса для захвата тисами.

С возможностью фиксации кондуктора в тисовом зажиме можно легко менять узоры и получать различные формы завитков, если сделать несколько видов, монолитно приваренных к основанию приспособлений.

Съемная конструкция
  • На рабочей основе сначала проводится контур улитки с отметкой по контуру мест рисуночных отверстий для крепления шаблона.
  • По эскизу из толстой стальной полосы изготавливается шаблон и в нем сверлятся отверстия. Он крепится к основанию болтами.

Кованые витые формы нужно начинать от центрального завитка. Конец заготовки вставляют в паз первого завитка формы и плотно прижимают к нему.Для надежной фиксации можно использовать небольшой зажимной инструмент. С усилием свободная часть бруска навинчивается на форму-шаблон с помощью приспособления — рычага. В усовершенствованных конструкциях используется рычаг, который приводится в движение установленным на нем подвижным подшипником. Рычаг изготовлен из прутка диаметром 20 мм.

Изготовление такого приспособления вы можете посмотреть на видео:

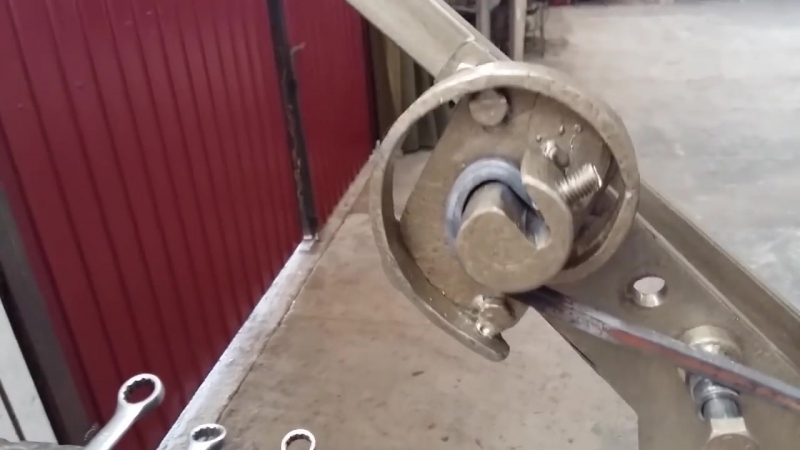

Улитки поворотные

Выкройка улитки может состоять из нескольких частей, а деформация бруска происходит за счет вращения кондуктора. Такая машина состоит из следующих элементов:

  • толстая металлическая основа в виде диска или квадрата;
  • разборный шаблон, закрепленный на основании;
  • вал вращения;
  • рычаг для приведения вала в движение.

Рабочая основа изготовлена ​​из металла толщиной от 4 до 10 мм.

Сборный шаблон может состоять из нескольких частей, которые соединяются между собой шкворнями, вставляемыми в отверстия проушин, приваренных к концам элементов.Вместе они составляют контур улитки.

Чтобы прикрепить такую ​​улитку к рабочему основанию, в ней необходимо просверлить отверстия для фиксации на поверхности в определенном положении. Меняя положение сборных деталей на основе, можно получить разную кривизну завитков и их форму. Размер дуги формы регулируется специальными винтами, закрепленными на соединительных петлях.

Составные улитки на шарнирных соединениях довольно сложно изготовить самостоятельно.Обычно мастера приобретают штамп, изготовленный в промышленных условиях, и прикрепляют его к станине.

Более простое устройство разборного шаблона можно сделать самостоятельно без использования шарниров. Для этого нужно предварительно заготовленные детали улитки зарисовать с местами отверстий. Если подготовить несколько эскизов и в соответствии с их контурами просверлить отверстия в основании в разных местах, то на одно и то же основание можно прикрепить шаблоны с разными радиусами. Для этого нужно прикрепить сегменты контура к болтам в местах совмещения отверстий шаблона и основания.

Например, можно запустить такой вариант:

Устройство со съемными частями улитки и вращающимся цилиндрическим валом с приводом от рычага показано на видео:

Ковка чертежей улитки

Начинающие мастера часто обходятся без чертежа, чертежа контуры улитки на самом основании без всяких расчетов. На первое время это допустимо, но если вы хотите сделать качественный улиточный станок для холодной ковки, то все равно нужно использовать чертежи, в которых просчитаны все параметры. В зависимости от выбранного типа конструкции улитки существуют разные варианты их чертежей, по которым изготавливаются эти устройства. Для примера ниже показана схема устройства улитки, показанная на фото.

На схеме также описан принцип работы такой машины, в которой используется привод с тремя рычагами, вращающими вал и улитку.

Гибка осуществляется после жесткого закрепления конца заготовки на первом витке формы-шаблона с помощью зажима и последующей навивки стержня на вращающийся спиралевидный шаблон при вращении вала.

Холодная ковка невозможна без специального кузнечного оборудования. Давайте рассмотрим виды приспособлений и формы, которые можно получить с их помощью. Мы подготовили для вас рисунки и тематические видео. Также рассмотрим процесс изготовления своими руками станков для холодной ковки.

Если вы только собираетесь организовать цех холодной ковки и хотите избежать больших затрат, то самостоятельное изготовление станков и комплектующих поможет создать свой небольшой бизнес без чрезмерных затрат.

Основные приспособления и машины

Станки холодной ковки

в основном предназначены для гибки по дуге или углу, а также для скручивания. Они могут быть ручными или электрическими.

Основные типы машин и устройств для холодной штамповки:

  • Гнутик
  • Твистер
  • Улитка
  • глобус
  • Волна
  • Факел

Крепление «Гнутик»

Приобретенный или изготовленный самостоятельно «Гнутик» — универсальное приспособление, позволяющее получить дугу или угол из стержня.Представляет собой основание с ползуном, на котором закреплен упор с углом (90° или другой по необходимости) и два цилиндрических неподвижных упора. Перемещая ползунок и угловой упор, шток изгибается под углом. Для получения дуги предусмотрен третий цилиндр, вращающийся в сторону, противоположную угловому упору.

Крепление может быть выполнено на горизонтальной или вертикальной платформе.

Аксонометрия прибора Гнутик — вертикальное расположение

Для масштабирования приводим чертеж нижней планки этой «Гнутики».

Нижняя перекладина

Это универсальное устройство. С помощью насадок на нем можно не только гнуть, но и резать, и пробивать отверстия. Но это будет следующим шагом.

Получение дуги на «Гнутик»

Получение углового на Гнутике

Так выглядит самодельный Гнутик:

Светильник «Твистер»

«Твистер» — инструмент для скручивания стержней, преимущественно квадратного сечения, вдоль продольной оси. Это простое устройство может быть ручным и электрическим.Принцип действия: фиксируются оба конца стержня, затем начинает вращаться один крепеж, закручивая металл до необходимой формы.

Внешний вид купленного мануала «Твистер»

Взгляните на фото самодельного «Твистера» с электроприводом, собранного с использованием б/у электрооборудования:

Для изготовления «Фонариков» и «Конусов» есть специальный станок, но сначала можно использовать «Твистер», как показано на видео (на английском, но все очень понятно).

Видео: как сделать заготовку для «Фонарика» на «Твистер»

Светильник «Улитка»

Инструмент «Улитка» предназначен для получения завитков (или спиралей) и «валют» (S-образных деталей). Существуют различные конструкции.

Один из вариантов конструкции: 1 — улитка лемеха; 2 — основание машины; 3 — прижимной ролик; 4 — рычаг управления прижимным роликом; 5 — фиксирующая основа; 6 — палец для фиксации лемеха; 7 — канавка под валик подушки; 8 — ось рычага управления; 9 — пружина прижима ролика; 10 — зажим для заготовки; 11 — ведущий лемех улитки; 12 — главная ось; 13 — рычаги

В результате должно получиться такое устройство:

Еще одна облегченная конструкция для гибки стального проката толщиной до 12 мм:

1 — сегмент улитки; 2 — клоун; 3 — ручка; 4 — основание; 5 — направляющие полозья; 6 — ось; 7 — ползунок; 8 — гайка оси; 9 — ось ролика; 10 — ролик; 11 — ось привода; 12 — направляющий кулачок; 13 — центральный сегмент улитки; 14 — барашек эксцентрика; 15 — основная ножка; 16 — соединительный штифт сегментов улитки; 17 — корректирующий винт; 18 — соединительное ушко сегментов улитки

Часто приспособление «Улитка» изготавливается на опоре, особенно если для толстой прокатки необходим изгиб.

Несколько полезных видео о домашних улитках.

Изготовление улиток

Машинные работы

Подробнее о таких конструкциях мы поговорим ниже.

Светильник «Глобус»

Такое приспособление похоже на школьный транспортир и предназначено для изготовления дуг с большим радиусом изгиба из полосы, квадрата, круга или шестигранника. Сначала один конец заготовки фиксируется сгибанием, затем сгибается по всей длине по шаблону. Принцип работы чем-то похож на работу закаточной машины для консервации.

Внешний вид

В видео работа над Глобусом

Исключительно мускульной силой можно изготовить дугу большого диаметра по шаблону, прикрученному или приваренному к верстаку. Хорошо гнуть полосу, тонкостенную трубу и т.п.

Шаблон

Светильник «Волна»

Из заготовки круглого, квадратного, шестигранного сечения или трубы на инструменте Волна можно получить волнообразные изделия. Деформация заготовки происходит между вертикальными валками прокаткой.

Приспособление волновое и полученная продукция

Приспособление в действии

Светильник «Фонарик»

На данном станке изготавливаются заготовки элементов «Фонарики» или «Конусы», которые могут состоять из 4, 6, 8 и более стержней. По принципу работы станок похож на «Твистер», но здесь заготовки загибаются вокруг направляющего вала, что формирует более правильную и точную конфигурацию изделия.

Светильник «Фонарик»

Рабочие приспособления для изготовления «Фонарика»

Устройство для холодной штамповки элемента «хомут»

Элемент холодной штамповки «Хомутик» предназначен для фиксации между собой других элементов конструкции.

Приспособление для гибки «Зажим» может быть выполнено по приложенным чертежам.

Приспособления для выполнения «гусиных лапок»

«Гусиная лапка» — сплющивание с красивыми насечками на концах заготовок для придания более изящного дизайна или уменьшения толщины для различных соединений.

Торцы элементов украшены «гусиной лапкой»

Эту операцию можно провести с помощью станка с матрицей или приспособлением и тяжелым кузнечным молотом на наковальне.Оба варианта мы приводим в виде видеоматериалов.

Станок для изготовления «гусиных лапок»

Устройства для ковки «гусиные лапки»

Подробный процесс изготовления штампа

Ниже представлена ​​прокатная машина для той же операции.

Станок для вальцовки «гусиные лапки» (расстояние между вальцами регулируется).Материалы для вальцовщика: шестерни и валы — б/у запчасти от комбайна

Принцип работы

Продукция «Улитки» с приводом

«Улитка» с электроприводом облегчает изготовление завитков и «валют».Это особенно ценно, когда работа идет не «для души», а для изготовления большого количества однотипной продукции в потоке при работе на заказ.

Ниже приведены этапы сборки станка для гибки прутка максимальным сечением 10х10 мм. Двигатель мощностью 0,5 кВт/1000 об/мин работает при этом на пределе своих возможностей. Совершает 6 оборотов вала в минуту. Сегменты улитки выточены из круглой заготовки Ст.45 без термической обработки высотой 25 мм и толщиной 20 мм.Улитка установлена ​​на валу с подшипниками от заднего колеса мотоцикла — 7204. Опорный ролик закреплен жестко в пазу. Шкивы устанавливаются между двигателем и коробкой передач.

Ниже приведены чертежи сегментов улиток.

Элемент улитки 1

Элемент улитки 2

Элемент улитки 3

Центральный элемент улитки

Для более массивного штока (от 12 мм) мощность двигателя должна быть больше киловатта.На фотографиях ниже показана машина с двигателем мощностью 2,2 кВт, 1000 об/мин, дающим выходную мощность на валу около 10 об/мин. Это машина для профессионального использования. Используется б/у редуктор, матрица вырезается из заготовки толщиной 30 мм — наиболее трудоемкий процесс.

Для холодной ковки еще понадобятся наковальня и молот. Рог не нужен, он нужен только для горячей ковки.

Совет! Перед началом работы нарисуйте эскиз будущей конструкции в натуральную величину.Это поможет подправить элементы и не запутаться при сборке.

Невооруженным глазом можно заметить, что у человека красивый забор или ворота, различные виды предметов декора приусадебных участков. Все это воплощается в реальность посредством ковки, при отсутствии какой-либо температуры.

В современном обществе очень развита холодная ковка металла. За долгие годы существования такого ремесла люди создали инструменты, с помощью которых можно изготавливать из железа тонкие элементы декора.

Механизмы, без которых холодная ковка была бы очень сложной задачей

Механизм «улитка»

Используется для придания поковкам спиралевидной формы определенных участков. Как правило, сама улитка крепится на толстом железе

.

плита и может быть съемной. Толщина такой плиты должна быть не тоньше 4-х миллиметров. Как правило, для изделия, которое создается своими руками, необходимо изготовление различных принтов, называемых шаблонами. С помощью подготовленных шаблонов можно придавать стальным пруткам разную форму.

Механический универсал

На таком приспособлении осуществляется резка, клепка и формовка. Довольно удобная штука, в своем роде. В отличие от заводского электромеханизма, его тоже можно собрать своими руками и сэкономить бюджет.

Устройство Gnut

При нем дуговая деформация выполняется под углом. Главное заранее сделать чертежи и точно отметить градусы углов, чтобы с помощью станка произвести точную гибку стержней.

Аналог изогнутого твистера

Способствует изгибу по продольной оси уже готового объекта. Такое устройство можно сделать несколькими способами. По металлическому шаблону, как это принято и крепят большими болтами к толстой доске. Суть такой машины заключается в том, что оба конца металлического стержня зажимаются и с одной стороны посредством вращающейся ручки производится закручивание.

Волновой блок

С его помощью можно получить волнообразные заготовки из металлических стержней. С помощью такой машины можно производить периодические решетки типа «Боярский», «Волна».

Штамповочный пресс

С помощью такого пресса на изделие наносят штампы с различным рисунком. Как правило, таких штампов с различными узорами должно быть огромное количество. Это делается путем вдавливания штампа в металл. Соответственно, при давлении на металл остаются четкие отпечатки узоров.

Механический узел

Для гибки кругов металлических стержней различного диаметра.Когда в оформлении декора должны присутствовать круги, такой прием незаменим.

В кузнечном деле чистую заготовку или отдельную деталь принято называть «ковкой». Такой же термин существует и при горячей ковке металла. Только это уже означает процесс ковки металла, для придания заготовке необходимой формы.

Разновидности холодной ковки

Сразу различают 7 видов холодной ковки, которые производятся в строгой последовательности. Каждый тип представляет собой определенный процесс производства заготовок. Если вы не выполните эти действия в соответствии с требованиями, то у вас ничего не получится. Итак, рассмотрим эти типы.

Прямая ковка металлических заготовок. Ковка – самый сложный и объемный процесс в кузнечном деле. Холодная ковка делится на следующие виды и подвиды:

Проект

Это действие выполняется под давлением. Это делается для того, чтобы уменьшить высоту заготовки и увеличить поперечные размеры заготовок.

Протяжка

Это действие выполняется путем нагрева заготовки и обработки молотком.За счет чего уменьшается площадь сечения и увеличивается длина заготовки.

Прошивка

Данное действие выполняется для получения необходимых отверстий на заготовках. Как правило, при выполнении этого действия на заготовках появляются бороздки различных размеров и отверстия различного диаметра. Есть несколько типов прошивок:

Открытая прошивка

Производится сплошной прошивкой, за счет смещения металла. Однако это действие влечет за собой дополнительную обработку заготовки.

Закрытая прошивка

Изготавливается методом полого прошивания. Обычно используется при изготовлении больших отверстий.

Совет: «Из-за осадки и протяжки металлических заготовок металлическая конструкция может стать хрупкой. Поэтому обращаться с заготовками нужно бережно, чтобы не допустить внезапной поломки той или иной детали! В лучшем случае вам придется переделывать ковку, а в худшем — это может нанести непоправимый вред вашему здоровью!

Это не конец процесса холодной ковки, а скорее он в самом разгаре

Чистый процесс холодной ковки.

Штамповка

(штамповка) — называется процесс пластической деформации заготовки, с изменением формы и размеров металла. Есть несколько видов штамповки:

Объемная штамповка

Производится под давлением. Когда поковочная деталь нагревается до соответствующих размеров, ее прессуют специальными штампами. Этот метод используется на производствах, где детали, полученные таким образом, производятся партиями.

Штамповка

Изготовлен из листового железа.Используется в производстве мелких и средних металлических деталей. Этот вид штамповки позволяет добиться высокого качества и прочности изготавливаемых деталей.

Нажатие

Этот процесс обработки металла осуществляется за счет высокого давления, благодаря которому увеличивается плотность металла и изменяется его форма. Существует несколько видов прессовки:

Прямое прессование

Этот способ позволяет получать различные профильные заготовки (стержни, трубы, профили). Процесс заключается в выдавливании металла через определенное отверстие.

Обратное прессование

В этом процессе заготовка располагается в форме, а давление производится в обратном направлении, чем при прямом прессовании.

Чертеж

Это процесс волочения уже прессованных стержней через специальный волочильный штамп. Благодаря этому процессу можно получить проволоку, фасонные профили, трубы с тонкими стенками.

Завершающий, а также достаточно ответственный шаг – прокатка

В этом процессе участвует закон «Сил трения», благодаря которому при трении специальными роликами о поверхность заготовки происходит пластическая деформация.В свою очередь существует 5 видов проката:

Завершающим этапом холодной штамповки является прокатка.

Продольная прокатка

При использовании данного вида прокатки на станке ролики вращаются в разные стороны. За счет этого происходит постепенное обжатие и удлинение детали. При этом производится листовой металл, штрипс и полосы.

Поперечная прокатка

При этом типе прокатки ролики движутся в одном направлении. За счет этого деталь подвергается деформации при поперечном движении.Например, с помощью этого типа получают цилиндрические шестерни с накатными зубьями.

Поперечная или винтовая прокатка

в этом случае ролики на станке установлены под углом друг к другу. Таким образом, поковка получает поступательное и вращательное движение. Между этими валами получается зазор и металл, попадая в этот зазор, получает свою деформацию. Этот вид прокатки применяют для создания трубных заготовок, так называемых «рукавов».

Чертеж конструкции

Перед тем, как строить, нужно создать проект, в котором будет подробно описано все, что вы собираетесь воплотить в жизнь.

Однако прежде чем создавать свое стальное детище, необходимо прочитать массу литературы, в которой подробно описаны все устройства. Во избежание непредвиденных ситуаций в процессе сборки важно иметь представление о машине, ее габаритах и ​​размерах каждой из деталей, которые будут задействованы в проекте.

Потому что, так как все детали будут изготовлены из сырого металла или из любых деталей, которые простаивают в вашем гараже.

Итак, прежде чем приступить к изготовлению изделия для ковки, необходимо сделать станину, на поверхности которой будут расположены все необходимые детали станка.

Чтобы иметь представление о самодельном станке и ковке вообще, а также узнать как собрать посмотрите видео   видео ниже:

Теперь, когда у вас есть идея, можно приступать к изготовлению — кровати.

Важно знать! Размеры кровати следует рассчитывать в строгом соответствии с занимаемой плоскостью размещаемых устройств. Стоит учесть, что устройства в работе не должны мешать друг другу!

Кровать должна быть изготовлена ​​из прочного материала.Это может быть массив дерева, с достаточно плотной и толстой или железной пластиной. Однако она должна иметь железную опору из ножек, приваренных или прочно прикрепленных к кровати. По окончании у вас должен получиться прочный верстак.

После того, как рама изготовлена ​​и установлена ​​в нужном месте, можно приступать к сборке и креплению всех устройств на раме.

Совет: «Во время сборки машины необходимо проверить правильность работы механизмов, чтобы в случае неисправности можно было заменить поврежденную деталь и продолжить сборку!»

Выше приведена схема сборки устройства, так называемая «Улитка».Предназначен для изготовления спиральных завитков на поковке.

Составные части механизма
  • Ведущая доля самой улитки,
  • Основная ось
  • Рычаги для силовых операций,
  • Зажим для металлической заготовки,
  • Платформа машины
  • Прижимной ролик
  • Палец для фиксации лемеха,
  • Пружина для натяжения прижимного ролика,
  • Рычаг управления роликом.

Совет: Чем длиннее рычаги приложения усилия, тем легче будет гнуть поковки!

Универсальный станок для холодной ковки, предназначенный для резки металлической полосы, металлического прутка или квадрата.Так же можно пробить отверстия под

Универсальный чертеж машины

заклепки и заклепать ту или иную деталь. Он пригоден для изгиба под заданным углом и для прокатки. Такое устройство состоит из 39 частей. Более подробную информацию можно найти в этом архиве.

Гнутик

Фото гнут

Предназначен для гибки различных металлических заготовок, а также дуговых поковок определенного радиуса. Для изготовления этого станка используется в основном инструментальная сталь.Это связано с тем, что на устройство преобладают большие нагрузки. Он состоит из ручки, перемещающейся по оси углового гнутика, трех роликов, которые в неподвижном состоянии имеют вид треугольника. Также застежки и крепления машинки к кровати.

Твистер

Твистер для рисования

Предназначен для гибки металлических стержней, квадратов и полос вокруг продольной оси. Получается торсионное скручивание. Он состоит из двух креплений, закрепленных на усиленной станине с отверстиями для металлического стержня и ручки для совершения осевых перемещений.Более подробную информацию можно найти в архиве чертежей этого устройства.

Волновое устройство предназначено для изменения изгиба металлической заготовки с получением волнообразных деталей. По своему значению это тот же гнут, однако волна имеет сложную структуру.

С помощью штамповочного пресса можно наносить рисунки на металлические заготовки.

Важно знать! После того, как все эти устройства установлены на кровати, необходимо проверить каждое из них на работоспособность! Проводить такие действия нужно с большой осторожностью, так как если металл порвется, это может нанести колоссальный вред вашему здоровью!

Если вдруг собираетесь делать своими руками, то обязательно сделайте все необходимые эскизы и габаритные чертежи , предположительно такого же размера, как они будут в сборной конструкции.

Такой маневр позволит вам полностью составить представление о будущей машине, поможет отредактировать все детали на чертеже. Также посмотрите много видео в интернете на тему « Как сделать  Приборы холодной ковки?» Это даст возможность иметь представление о всей картине.

А также прочитать некоторые литературные произведения, которые посвящены этому вопросу. Как сделать ту или иную деталь, а также из какого материала она должна быть изготовлена, тоже следует изучить.Когда точно знаешь, что к чему, можно легко сделать станок своими руками!

Ниже представлены три видеоролика, посвященные отдельным частям механического узла, без применения высоких температур:

Фиксатор «гусиная лапка» видео
Светильник Twister видео
Крепление «улитка» видео

Сначала немного физики. Ковка как процесс в целом представляет собой обработку металлов путем их нагревания. Молоты, наковальни, печи, могучие кузнецы в кожаных фартуках — все это горячая ковка и классическое кузнечное дело. Там профессионалы, дорогое оборудование, отдельные кабинеты – занятие недешевое. Речь идет совсем о другом процессе – холодной ковке.

Если посмотреть, то эта технология не ковка. Правильнее было бы назвать это изгибанием металлических стержней, иногда его называют «гибким». Но, поскольку термин «художественная холодная ковка» уже устоялся в многочисленных рядах мастеров-металлистов, будем пользоваться общепринятыми терминами.

Вся художественная ковка состоит из сплошных изгибов, волн, завитков — все они разного размера, в разнообразном сочетании.Не гните металл руками, даже если он самый мягкий. Поэтому основным единственным методом холодной ковки является обработка металла станком. У каждого металлического элемента есть свой инструмент.

Образцы художественной ковки.

Первым делом нужно их получить, но сначала разобраться с типами станков для холодной ковки. Сложность такого оборудования невысокая, стоимость тоже.

Если вы собираетесь заниматься кузнечным делом для себя, вам будет вполне достаточно нескольких ручных приспособлений.Темп работы на ручном оборудовании медленный, зато затраты на изготовление и использование значительно ниже. Электроприводы понадобятся только в случаях коммерческой ковки на заказ, тогда игра будет стоить свеч.

Специальные станки для холодной ковки – это целая куча вариантов, бывают с ручным управлением или с электродвигателями, самодельные или покупные. Для воплощения в металле всех мыслимых и немыслимых художественных идей достаточно 5-7 видов. Как минимум половину из них можно сделать самостоятельно.

Главное помнить, что холодная ковка металла по плечу каждому, у кого есть желание и упорство. Прежде чем принять решение о начале работ по холодной ковке, необходимо разобраться в некоторых нюансах этой технологии и видах специального оборудования.

Классификация машин

Типы машин холодной ковки.

Станки холодной ковки

делятся на четыре основных типа:

  • Твистеры или улитки  скручиваются спирали с плоской поверхностью и узкими стержнями, чаще всего эти станки используются для ручной холодной ковки.
  • Устройства кручения предназначены для изготовления витых объемных спиралей.
  • Виды гибочные  — для спиралей с широкими стержнями.
  • Инерционная штамповка  — для декоративных воротников и обработки торцов всех элементов.

Перед подробным описанием каждого вида пройдемся по технологиям холодной ковки, их всего три:

  • Вытяжка : это раскатывание и удлинение металлической заготовки, процесс похож на раскатывание теста скалкой.При ковке так работают прижимные ролики. Лапки, хомуты, пики изготавливаются по этой технологии.
  • Торсион : скручивание детали вдоль оси, подробное описание см. ниже.
  • Изгиб : изгибы металла по шаблонам в разных направлениях.

Твистеры или улитки?

Описание кузнечных машин.

И те и другие — одно и то же. Самый популярный станок для холодной ковки среди широкой публики.На самом деле: на первый взгляд машина кажется слишком уж примитивной.

Но в нем простота сочетается пополам с гениальностью:

  • легко сделать самому;
  • он дешевый;
  • чрезвычайно прост в использовании;
  • с ним можно делать целые массивы красивых металлических кружев.

По принципу действия твистеры являются разновидностью гибочных станков, см. ниже, с некоторыми доработками, на них легко могут работать новички. Словом, улитка или твистер — удивительная машина по всем возможным критериям: простота изготовления, широкие художественные возможности, дешевизна и простота в использовании, других таких просто нет.

Твистеры встречаются в двух инженерных вариантах:

У этой улитки есть слабые места, куда же без нее. Все дело в складном лемехе: важен правильный материал, из которого его нужно сделать, и сложность изготовления соединений лемеха. Эти стыки должны быть предельно аккуратными – именно они выполняют форму завитка. В конструкции и материале шарниров необходимо учитывать многократные повторения поворотов с серьезной нагрузкой.Второе и последнее слабое место – эксцентриковый зажим детали.

Учитывая частоту использования улитки и ее недостатки, разумнее всего было бы купить ее, а не делать самому. Если речь идет о дебюте в холодной ковке, а выбор станка делается для абсолютного новичка, то оптимальным вариантом будет второй инженерный вариант улитки.

  • Чемпион по популярности и позитивным моментам в работе! Рычажная улитка с неподвижным шаблоном и обводным роликом.По своей сути это трубогиб. Сразу стоит отметить, что этот вариант уступает по производительности труда твистеру с буртиком и долотом. Во-вторых, никакая столешница к ней не подходит, здесь понадобится настоящая стальная кровать с креплениями на опорной поверхности. Кровать дома не поставишь: работать над рычажной улиткой можно только в мастерской.

Станок для придания рельефа.

Еще одной особенностью рычажной улитки является медленный темп работы.Можно завить 3-4 локона, чуть меньше, чем с воротником-улиткой. Тем не менее достоинства рычажной улитки перевешивают все ее недостатки:

  • Все элементы станка могут быть изготовлены из обычной стали.
  • Вместо прижимного ролика, изготовленного не из обычной стали, можно использовать подшипник.
  • Материал станины и других деталей позволяет рассчитывать на длительное использование машинки.
  • Большее разнообразие завитков — можно менять их форму загибами в обе стороны (в первой версии улитки это невозможно).
  • Удобнее работать с торцами деталей, которые можно монтировать.

На рычажном твистере можно работать с металлическими полосами, уложенными горизонтально. Это считается большим преимуществом станка, так как на других устройствах работать с плоскими полосами невозможно.

В этом чемпионском подразделе можно сделать небольшой итог чемпионата в виде совета для новичков: в дебютном творчестве по холодной ковке лучше начинать с рычажного твистера — улитки с закрепленным шаблоном и обводным роликом.

Торсион от слова торс

,   торсионные машины

Технология создания локонов.

Скручивание вдоль туловища, а это говорит о многом. Крутильный станок холодной ковки предназначен для винтовой продольной крутки стержней. Если разобраться, то их можно крутить и без станка: достаточно один конец зажать в тисках, другой конец подставить под колодку, закрутить стержень в направляющей трубке. Все просто, но сегодня речь идет о художественной ковке, поэтому качество скрутки с учетом мельчайших нюансов – требование номер один.Поэтому скручивать прутья хоть вдоль, хоть поперек лучше с помощью станков.

В отличие от твистеров, торсионное оборудование можно сделать самостоятельно, подавляющее большинство торсионов в народе самодельные. Для этих машин также нужна прочная станина с такими же прочными креплениями на опорной поверхности. Стержни в правильных торсионах удерживаются в квадратных патронах, которые фиксируются зажимами.

Все было бы элементарно, если бы у мастеров холодной ковки не считались особым шиком художественные фигурки типа корзинок, фонариков или шишек — фигурных утолщений из нескольких скрученных прутьев. Все они называются загадочно — нити. Для их изготовления в торсион уже должен быть вставлен пучок стержней меньшего размера, чаще всего от 4 до 5 штук.

Придется повозиться с шишками и фонарями — нужно вручную разводить ветки из хвороста, что очень сложно и требует приличного навыка. Для высококачественных нитей, предмета гордости кузнецов, на торсионы крепятся специальные шпиндели с шпинделями винтовой подачи. Проблемные элементы, но для воплощения художественного замысла и эстетики металлов — без нитей никуда.

Штампы для гибки.

Внимание! Торсионные станки — единственное кузнечное оборудование для холодной ковки, в котором электропривод оправдан и уместен при любом объеме работ. Вот уж действительно так, уж больно нудная и нудная работа с ручным приводом шпинделя. Но это не основная причина. Ручным способом добиться равномерного закручивания невозможно, для этого нужно очень равномерное вращение.

Машины инерционно-штамповочные

Этот вид оборудования напоминает прессы или прикатывающие ролики, которыми молодые мастера иногда пренебрегают. А зря: без фигурных хомутов для соединения деталей и декорированных наконечников стержней работа никогда не будет иметь эстетичного вида. Эти прессы работают как маховик, в котором боек ударяет по месту штампа. Декоративные детали мелкие, точность их изготовления должна быть очень высокой, поэтому такого рода станки даже не нужно пытаться делать своими руками.

Все бы ничего, да только инерционные штамповочные прессы — дорогое удовольствие. Но и здесь можно найти решение, назовем его «комплексное кузнечное решение».Всевозможные наконечники очень легко изготовить с помощью горячей ковки. Для этого вовсе не обязательно быть опытным мастером. Либо посетить мастерскую горячей ковки, либо самостоятельно создать изящный кузнечный очаг — вы легко и недорого смастерить из подручных материалов.Для такой мелкой работы своя отдельная кузница не нужна,всего достаточно нагреть металл.

Изгиб или изгиб

На практике гибочные станки часто называют «гибочными». Но среди мастеров ковки наиболее популярен станок для холодной ковки, который делает из металла волны и зигзаги. Данное оборудование является настольным и достаточно простым по конструкции. Но лучше купить, чем делать самому. Дело в том, что при таком виде ковки нужна очень высокая точность обработки деталей. Есть гайка для холодной ковки совсем недорого, особенно для труб меньше 12 — 16 мм.

Другое дело сгибание, которое гораздо проще сгиба: это сгибание стержня под прямым углом. Складки выполняются с помощью шаблонов. Сначала рисуется чертеж шаблона, затем на стальную пластину приваривается завиток.Ковка заключается в протягивании изделия через все изгибы локона.

Ручные станки холодной ковки в виде гибок своими руками еще можно сделать. Единственная часть такой машины, которую нужно будет купить – это ролики. Делать их нужно только из специальной стали: либо инструментальной, либо хромоникелевой. Само оборудование для холодной ковки можно изготовить из скоб и дуг с ограничителями, которые будут определять контур волны. Волны тогда могут получиться самые разнообразные, что требуется.

Самодельная машина

Станок для гибки стержней.

Самодельный инструмент для холодной ковки вещь вполне реальная, но на его изготовление и времени уйдет немало. Поэтому решение должно быть взвешенным, а подготовка, в том числе чертежи, серьезной и полной. Наиболее подходящим местом может стать гаражный сарай, либо хозблок. Конструкция машины зависит только от одного фактора: что вы собираетесь делать, какую продукцию производить?

Не забывайте, что многие элементы ковки можно выполнить без специальных приспособлений.Например, с помощью обычного трубогиба, вполне подходящего как вариант упрощенного станка для холодной ковки, с ним можно многое сделать.

Также нужно понимать, что универсального станка для холодной ковки, который изготовлял бы минимум три разных элемента, в природе не существует. Чаще всего делают улитку своими руками: она популярна, позволяет делать разнообразные завитки и, в конце концов, проста в исполнении. Вторым по распространенности бытовым применением является самодельный гибочный станок.

Такой же простой и недорогой в исполнении. На запрос «как сделать станки для холодной ковки» вы получите огромное количество ссылок на видео с советами «от бывалых». Большинство из них — по делу и от души, они очень помогут в принятии окончательных решений.

Соединительные детали и покраска

Теперь все завитки нужно собрать в единое полотно. Работа не простая, но очень благодарная: именно на этом этапе начинает реализовываться основная художественная идея.Между тем, на этом этапе можно запросто все испортить. Сделать это просто: начните соединять детали сваркой, а затем пройдитесь болгаркой по зачистке.

А вот о профессиональных амбициях мастеров холодной ковки мы уже говорили, что приветствуется. Гораздо эффектнее будут смотреться специальные зажимы П-образной формы, которые штампуются на инерционных станках. Не ленитесь, а усердно работайте струбцинами – это залог успешного завершения ковки изделий.

Кручение металла на станке.

Теперь о покраске. Слава богу, теперь есть чем красить: благодаря современным строительным технологиям в продаже огромное количество красок на любой вкус, кошелек и, главное, назначение. Красок для металлов бесчисленное множество. Чаще всего используются специальные акриловые краски по металлу или кузнечные эмали.

Очень часто по совершенно непонятным причинам мастера-кузнецы отдают предпочтение финишному покрытию с пигментом из кузнечной патины — «под старину», проявляя при этом удивительное единодушие во вкусах.Если вы заказчик ковки, то вам нужно вовремя остановить мастера, чтобы предложить ему свой вариант цвета и фактуры покрытия. А если серьезно, кто сказал, что ковка должна быть темной и антикварной? Как насчет белого? Цвет? Вот где простор для самых смелых художественных решений.

Резюме как по маслу

Виды штампов и готовых завитков.

Хорошую историю всегда легко закончить — выводы лежат сами собой, в рамках логики и приоритетов.

В нашем обзоре технологии холодной ковки очевидна гармония выводов:

  • Холодная ковка — замечательная технология, позволяющая совместить то, что невозможно совместить в других процессах:
  • практическая польза в домашнем хозяйстве;
  • возможность художественного творчества;
  • изобретение и применение собственных инженерных разработок;
  • простота и реальность исполнения для начинающих;
  • повышающая самооценку как хозяина, так и жильца дома с элементами художественной ковки.
  • Установки холодной ковки
  • можно сделать самостоятельно и качественно, начинать лучше с улитки и гибочных станков.
  • Ручное оборудование целесообразнее делать с ручным приводом. Электрический вариант использования слишком находчив. Единственный вид машины, который лучше делать сразу с электроприводом, это торсион. Качество закручивания стержней в этом случае будет значительно выше.
  • При изготовлении кованых изделий холодным способом не помешает «помощь» горячей штамповки. Самостоятельно изготовить станок для типсов и других мелких декоративных элементов невозможно, а покупка стоит больших денег. Наш совет – изготовить декоративную безделушку методом горячей ковки. Маленький и аккуратный рожок в хозяйстве не помешает. И будет способствовать профессиональному росту: начни с холодной ковки, дойди до настоящего кузнечного дела…
  • Не стоит замыкаться на стереотипной окраске кованых изделий «под старину». Современные краски и вездесущая эклектика в дизайне делают возможными самые неожиданные цветовые и фактурные решения в изделиях из металла.

Убийство слизней/улиток: «гуманный» способ?

Садоводство в гармонии с природой.

Последние сообщения Александра Бекманна (посмотреть все)

Борьба со слизнями и улитками очень жестокая и обычно безнадежная.

Методы, в том числе домашние средства, направленные на уничтожение слизней, борются только с симптомами, но не устраняют причины.

Такие методы не являются желаемым устойчивым решением.

Альтернативным способом является использование средств, которые косвенно контролируют слизней.

Они не только более миролюбивы, но и более эффективны, чем методы, непосредственно вредящие им.

Борьба со слизнями и улитками в саду

Когда слизни и улитки поедают рассаду и только что посаженные овощи на ночь, это не только вредит растениям, но и сердцу садовода.

После периода траура приходит гнев, а вместе с ним и стремление к компенсаторной справедливости.

Планы мести разрабатываются, и быстро объявляется война слизням.

Борьба кажется единственным решением.

Нужно ли убивать улиток и слизней? Приводит ли это к успеху?

Ожесточенная битва обычно проигрывается

По моему опыту, большинство слизняков и улиток обладают высоким уровнем настойчивости.

Обычно им удается пресечь все попытки избавиться от них.

Даже если все слизни в саду будут убиты, вскоре появятся другие, чтобы заполнить пробел.

Как ни странно, их, кажется, еще больше в садах, где с ними ведется жесткая борьба.

Я еще не слышал ни об одном садоводе, которому удалось бы силой уничтожить слизняков в своем саду.

Популяция слизняков кажется устойчивой к яду и способна противостоять каждой атаке ножницами и лопатами.

Борьба со слизнями может закончиться отчаянием.

Отчаяние садовника

В худшем случае эта война оставляет садовников в отчаянии и безнадежности.

Некоторые даже перестали выращивать овощи.

На мой взгляд, это позор, и это одна из причин, почему я создал этот проект: именно этим отчаявшимся людям я хочу помочь найти новые способы борьбы со слизнями.

Я стремлюсь привести их к успеху, превратив жестокую борьбу со слизнями в более осторожную кампанию по защите их растений.

Представленные здесь методы уничтожения являются неправильным подходом; есть более сложные варианты.

Бум популяции слизняков всегда является признаком того, что естественный порядок вещей вышел из строя.

Убивая улиток, вы боретесь только с симптомами; вы оставляете нетронутыми основные причины проблемы.

Естественное равновесие будет нарушено еще больше, потому что убийство слизняков также наносит вред их естественным врагам.

Тем не менее, ниже я кратко представлю некоторые типичные используемые методы и попытаюсь объяснить, почему они обречены на провал.

Продолжаю представлять эффективные альтернативы.

Как убить слизней и улиток

Существует ли «гуманный» способ убить слизней и улиток?

Ножницы и лопаты: быстрая, «гуманная» смерть?

Разрезание слизней ножницами или их раскалывание лопатой, пожалуй, самые распространенные методы, не считая затаптывания их до смерти.

Эта быстрая смерть считается «гуманной» и наименее болезненной для животных.

Мало того, что уважение к жизни часто забывают, так еще часто мертвых слизней не хоронят.

Запах гниющих улиток и слизней является мощным аттрактантом для всех сородичей по соседству.

При использовании этого метода, если слизни и улитки не закопаны должным образом, в сад может попасть еще больше.

Я категорически против этого и считаю, что есть более разумные способы защиты растений.

Но если убийство является предпочтительным методом, по крайней мере, вы должны достойно похоронить слизняков.

Гранулы от слизней содержат несколько химических веществ.

Приманки/гранулы для слизней: медленная, мучительная смерть

Существуют различные яды для слизней и улиток, называемые моллюскоцидами.

Типичными являются гранулы, содержащие метальдегид или фосфат железа для уничтожения слизней.

Все другие пестициды запрещены, поскольку их использование убивает полезных дождевых червей и других животных.

Яд также может быть опасен для людей и домашних животных, а также для других полезных животных в саду.

Использование яда делает невозможным исцеление природы и формирование естественного баланса.


Защита от слизней для отдельных растений

Для защиты отдельных растений используйте, например:

  • покрытие для растений
  • садовые колпачки
  • противослизневые воротники.

Метальдегид

Метальдегид токсичен для детей и домашних животных (особенно собаки любят есть гранулы), поэтому с ним следует обращаться с большой осторожностью.

К гранулам нельзя прикасаться голыми руками.

Слизней и улиток привлекают вещества на синей приманке.

После употребления метальдегида они пытаются вымыть яд из своего тела, тем самым теряя телесную жидкость и болезненно высыхая изнутри.

Обычно это занимает много часов, и если идет дождь, они могут даже пережить этот бой.

Слизни обычно погибают рядом с местом, где они соприкоснулись с гранулами.

После смерти их нужно собрать, иначе их запах привлечет больше слизней со всех сторон.


Slug Control с медью для приподнятых грядок, кашпо и горшков

Control Slugs с медью, используя:

  • медную ленту
  • медную сетку
  • медную проволоку.

Фосфат железа

Фосфат железа(III) действует иначе.

После того, как слизни съели наживку, их пищеварительная система блокируется, они больше не могут есть и медленно голодают. Это может занять несколько дней.

В это время они перестают есть, но продолжают размножаться.

Слизни прячутся в укромном месте, где умирают незамеченными.

Их трупы привлекают в сад новых слизней и улиток.

Продукты с фосфатом железа (III) одобрены для органического земледелия, но их воздействие на полезных дождевых червей может быть опасным.

Кроме того, медленная смерть, возможность размножения и притягательный эффект мертвых слизней делают этот метод весьма сомнительным.

Производители пеллет от слизняков довольны, потому что это совсем не устойчивое решение.

Гранулы действуют только в течение короткого периода времени, и их необходимо применять снова и снова – год за годом.

Это стоит больших денег и может привести к еще большему отчаянию.

Поэтому я рекомендую держаться как можно дальше от гранул от слизней!

Вы даже можете обсудить их вредное воздействие и лучшие альтернативы с соседями.

Дополнительную информацию вы найдете здесь: Приманки и гранулы для слизней .

Соль может испортить почву и повредить растения.

Соль: Жестокая смерть

Если посыпать слизняков и улиток солью, она свяжет их биологические жидкости, и их тела будут медленно растворяться.

Это, пожалуй, самый неприятный способ их убить.

Тем не менее, многие садоводы до сих пор используют соль в своих садах.

Они либо обрызгивают им всех слизней, которых находят в своих постелях, либо используют его, чтобы убить собранных ими слизней.

Этот метод показывает мало сострадания, и слизни должны испытывать значительные страдания.Я не могу понять этот подход.

Некоторые садоводы используют соль для защиты от слизней и улиток, что еще хуже.

В большинстве районов применение соли в саду запрещено, поскольку она не только портит почву и наносит вред слизням, но и убивает все живые существа, соприкасающиеся с ней, даже растения.

Дополнительную информацию вы найдете здесь: Соль против слизней и улиток

Некоторые европейцы любят есть улиток.

Кипяток: горячая смерть

Не менее жестокий метод — облить собранных слизней горячей или кипящей водой.

Предположительно, это еще один «гуманный» способ их умерщвления, но горячая вода — мучительная смерть для слизней.

Некоторые люди замораживают слизней и улиток до смерти.

Замораживание: холодная смерть

Помещение слизней и улиток в пластиковый пакет, а затем в морозильную камеру также считается «безопасным для животных» методом умерщвления.

Считается, что слизни и улитки будут медленно умирать в пакетах для заморозки, как и зимой от сильных морозов.

Однако я сомневаюсь, что это приятная смерть.



Пивные ловушки дают обратный эффект.

Пивные ловушки: смерть от утопления

Установка пивных ловушек по-прежнему является широко распространенным методом борьбы со слизнями. Однако ходят слухи, что в конце концов пиво привлекает еще больше улиток и слизней издалека.

Теоретически этот метод работает нормально. Ловушки быстро и легко устанавливаются.

Слизни выходят ночью, пьют пиво, некоторые из них падают в жидкость и тонут.

Итак, это представлено как безболезненный способ убить слизняков и украшено как «чудесный» способ умереть пьяным и счастливым.

В конце концов, только несколько слизняков клюют на пиво, но гораздо больше заманивается в сад.

Дополнительную информацию вы найдете здесь: Пивные ловушки



Будьте осторожны с круглыми червями.

Паразиты: смерть изнутри

Круглые черви, также называемые нематодами, паразитируют на улитках и слизнях и питаются ими до тех пор, пока они не погибнут от бактерий, вырабатываемых червями.

Нематоды живут под землей и чувствительны к свету и засухе.Поэтому они заражают только слизней и улиток, которые живут внутри почвы.

Так, нематоды можно использовать против полевых слизней, которые иногда обитают под землей.

Однако их нельзя использовать против слизней и улиток, которые живут только на поверхности почвы, таких как испанские слизни .

Ужасно представить, что тебя съедят изнутри.

Этот метод не является устойчивым, поскольку после исчезновения слизней нематоды также погибают или покидают сад.

Кроме того, нематоды достаточно дороги и есть более дешевые способы борьбы со слизнями и улитками.

Дополнительную информацию можно найти здесь: Нематоды против слизней и улиток



Естественные враги могут контролировать популяции слизней и улиток.

Быть съеденным: естественная смерть

Это единственный метод уничтожения слизней и улиток, который я рекомендую как полезный и применимый в любом саду.

Привлечение естественных хищников в сад — это устойчивая и безвредная для окружающей среды мера, которая приводит к долгосрочному успеху.

Помимо естественных врагов, есть, например, домашние животные, питающиеся слизнями, такие как куры или утки-бегуны .

Эти животные питаются слизнями и улитками и ищут их яйца.

Куры, индейки и утки, как правило, весьма заинтересованы в такой белковой закуске.

Особое значение имеет мир насекомых, ведь многие насекомые питаются улитками. Об этом мало кто знает или забыл.

Медлительных и почти беззащитных слизней поедают всевозможные хищные насекомые, такие как жужелицы, болотные мухи или сенокосцы.

Резкое сокращение популяции насекомых может объяснить, почему бумы слизняков становятся все более и более частыми.

Итак, важно помочь как можно большему количеству насекомых поселиться в вашем саду .

Многие жужелицы являются профессиональными охотниками на слизней.

Другие природные враги слизни и улиток:

  • Toads
  • лягушки
  • Shreads
  • моль
  • Blindworms
  • Lizards
  • Egehogs
  • Songbirds.

Вот почему полезно заманить в сад как можно больше животных.

Если вы увеличите биоразнообразие в своем саду, вы сможете предотвратить появление всех видов садовых вредителей .

Кроме того, вы можете помочь леопардовым слизням (Limax maximus) поселиться в саду.

Это хищные слизни, которые также убивают других слизней и улиток; например, испанский слизень.

Дополнительную информацию вы найдете здесь:

Нужно ли убивать слизней и улиток?

На мой взгляд, не стоит убивать слизней и улиток любым из вышеописанных способов.

Есть гораздо более разумные способы борьбы с вредителями.

Вам не нужно сражаться с ними напрямую.

Достаточно пассивно отбиваться от них; например, с барьерами от слизней и улиток .

Альтернативные методы

Защита от улиток и слизней

Распространенные препятствия:



Выбор устойчивых сортов растений

Один из разумных способов – выбрать цветы и овощи, к которым слизни и улитки не проявляют особого интереса.

Некоторые овощи, которые нельзя пропустить, входят в список любимых продуктов для слизней и улиток .

Однако есть также много цветов, овощей и трав, которые они не любят есть.

Дополнительную информацию вы найдете здесь:

Существует также совершенно другой подход.

Посадить жертвенное ложе

Вы можете создать жертвенное ложе, чтобы отвлекать слизней и улиток от растений, которые вы хотите спасти.

Это может, например, быть выделенной кроватью на краю вашего сада со всеми цветами и овощами, которые слизятся, как много:

  • Dahlias
  • Delphiniums
  • Tagetes
  • Zinnias
  • Asters
  • Салат
  • гречиха
  • горчица
  • подсолнечник
  • люпин
  • чечевица
  • укроп
  • кресс-салат.

Их жадность лучше всего сочетается с щедростью. Затем их можно найти в этих грядках и легко собрать.

Хотя это может быть сложно в небольших садах, это может способствовать успешной борьбе со слизнями в целом.

Дополнительную информацию вы найдете здесь:

Какие растения любят слизни?

Черные дрозды питаются дождевыми червями и слизнями.

Собери и перемести

Метод, который поможет немедленно, — это собрать и переместить вредителей.

Лучше всего использовать ловушки для улиток и слизней, в которые их ловят живьем .

Мир достаточно велик для улиток, слизней и людей.

В окружении много мест, где они никому не помешают. Природа не признает дискриминации.

Тем не менее, разумно опасаться нарушения местных экосистем при перемещении слизней.

Таким образом, вы должны размещать их только в местах, где они уже существуют, и в местах с высоким биоразнообразием.

Таким образом, нет опасности их распространения, и природа позаботится о них.

Однако недостаточно перебросить собранных слизней через забор вашего сада.

Они могут проходить до 25 ярдов (22 метра) в день. Вот почему они могут вернуться, если их не посадить далеко.

Я рекомендую ставить их на расстоянии не менее одной мили (1500 м), а еще лучше пары миль (километров).

Вероятно, эту улитку убил жук.

Могут ли страдать слизни и улитки?

При мысли об уничтожении слизней неизбежно возникает один вопрос: до какой степени они страдают?

К слизням и улиткам следует относиться с достоинством и уважением, но это слишком часто игнорируется.

Легко поставить себя на место других млекопитающих и понять, что они могут страдать и страдают.

Они кричат ​​и визжат, когда им больно, и даже могут скулить, как и люди.

Слизни и улитки издают разные звуки. Они как бы спокойно все переносят.

Из-за этого становится труднее распознавать их боль и относиться к ним с сочувствием.

Однако, если вы понаблюдаете за слизнями повнимательнее, то вскоре поймете, что они могут испытывать страдания.

Например, видео о электрических заборах показывает, насколько они чувствительны к боли.


Видео: электрическое ограждение от слизняков

Поэтому многие садоводы стараются убить их «гуманным» способом, который заставит их как можно меньше страдать (ножницами или морозильной камерой).

К сожалению, некоторые садоводы не желают полностью отказываться от убийства, не зная, что есть другие, лучшие варианты.

Я хочу, чтобы в долгосрочной перспективе произошло переосмысление; Я уже заметил первые признаки этого.

Возможно, придет время, когда даже моллюскам будет даровано личное достоинство и право на жизнь.


Мирная борьба с слизнями и защита растений



Последнее обновление: 3 апреля 2021 г.


Вы нашли то, что искали?

Если нет, оставьте сообщение или комментарий.

Я постараюсь помочь вам и улучшить статью.


Большое спасибо — также за обмен и хорошую оценку 🙂

Рад, что вы здесь!

16 кратких фактов об улитках

Улитки в основном известны своей скоростью или ее отсутствием. Мы понимаем, они не самые быстрые животные на Земле. Но есть много других вещей, которые могут удивить улиток. Например, один вид улиток может вырасти до полутора футов в длину! Вот еще 16 интересных фактов об этих медлительных существах:

1. ОНИ НИЧЕМ НЕ ОТЛИЧАЮТСЯ ОТ СЛАНИВ …

Единственная измеримая разница между улитками и слизнями заключается в том, что у первых есть раковина.

2. …ХОТЯ НЕКОТОРЫЕ СЛАГИ ТОЛЬКО КАЖУТСЯ БЕЗ ОБОЛОЧКИ

На самом деле у таких семейств слизней, как  Limacidae и Milacidae , внутренние пластины панциря скрыты внутри их тел.Меньшие раковины могут помочь существам быть более мобильными, что является эволюционным преимуществом, когда дело доходит до погони за добычей.

3. ОНИ СВЯЗАНЫ С МОЛЛЮСКАМИ.

Слизни и улитки относятся к моллюскам и относятся к той же категории, что и устрицы, моллюски и мидии. Брюхоногие моллюски (таксономический класс улиток и слизней) представляют собой самую большую группу моллюсков, включающую более 80 процентов живых видов моллюсков. Они также являются одной из самых разнообразных групп животных с точки зрения формы, среды обитания и поведения.

4. ОНИ ЖИВУТ ВЕЗДЕ НА ЗЕМЛЕ.

Может быть до 150 000 видов брюхоногих моллюсков, и они обитают почти во всех местах обитания, от глубоководных впадин океана до пустынь.

5. ОНИ МОГУТ БЫТЬ ВДОХНОВЕНИЕМ ДЛЯ КУПИДОНА.

Любовный дротик улитки. Изображение предоставлено: Йорис М. Коене и Хинрих Шуленбург из Википедии // CC BY 2.0

Один исследователь утверждает, что миф о стреле Купидона мог возникнуть из-за брачных ритуалов Helix aspersa , садовой улитки.Некоторые из этих улиток стреляют в объект своей привязанности «любовными дротиками», содержащими слизь, которая увеличивает шансы на выживание их сперматозоидов (улитки — гермафродиты, и обе особи получают сперму во время спаривания). Однако в прежние времена люди считали, что эти сопли-ракеты были даром кальция или афродизиаком, и Рон Чейз из Университета Макгилла утверждает, что это может быть источником вдохновения для вызывающего желание колчана Купидона.

6. ОНИ ВДОХНОВИЛИ МЕДИЦИНСКИЕ КЛЕЙКИ.

Исследователи из Бостонской детской больницы и Массачусетского технологического института разработали клей, который имитирует липкость слизи слизней, тот же гель, который позволяет морским улиткам цепляться за камни во время прибоя. Медицинский клей предназначен для лечения пороков сердца и прилипает даже к неровным поверхностям, где традиционные швы могут протекать. Пока что его тестировали только на свиных сердцах.

7. ИХ СЛИВКА МОЖЕТ УЛУЧШИТЬ ВАШУ КОЖУ.

Некоторые исследования показали, что слизь улитки может быть полезна для заживления ран, возможно, вызывая иммунный ответ, который способствует регенерации клеток кожи.

8. НЕКОТОРЫЕ ВОДНЫЕ УЛИТКИ ИМЕЮТ ЛЕГКИЕ.

Некоторые пресноводные улитки не дышат под водой через жабры, а полагаются на своего рода легкие, всплывая на поверхность каждый раз, когда им нужно вдохнуть. У некоторых улиток есть и жабры, и легкие. У яблочной улитки есть сифон, дыхательная трубка, которую она может вытянуть до поверхности воды, чтобы дышать, не подвергая себя воздействию хищников.

9. УЛИТКА МОЖЕТ УБИТЬ МОРСКУЮ МОРСКУ.

Гигантский тритон, Charonia tritonis , может вырасти до полутора футов в длину.Это также агрессивный хищник с острым обонянием, и он любит есть морских звезд, парализуя их ядовитой слюной.

10. ДЛЯ ДОКОЛУМБОВЫХ АМЕРИКАНЦЕВ УЛИТКИ БЫЛИ СИМВОЛОМ РАДОСТИ.

Морская улитка считалась символом возрождения и радости для мезоамериканцев, которые верили, что закрученная форма ее раковины представляет собой круг жизни.

11. ИХ МОЖНО ПРЕВРАТИТЬ В МУЗЫКАЛЬНЫЕ ИНСТРУМЕНТЫ.

Раковины — очень крупные морские улитки. На протяжении тысячелетий люди использовали раковинные трубы в качестве музыкальных инструментов.Трубы из ракушек играют важную роль в мифологии Древней Греции, Индии и Гавайев. Например, в древнегреческой мифологии морской бог Тритон успокаивал волны трубой из раковины.

12. ОНИ ЛЮБЯТ ОБЕДАТЬ ВМЕСТЕ.

Некоторые садовые улитки предпочитают питаться из того же источника пищи, что и другая улитка, даже если поблизости есть другая еда. Семейный ужин, кто-нибудь?

13. ПЕРВАЯ ЖЕНЩИНА, УЧАСТВУЮЩАЯ В МЕЖДУНАРОДНЫХ АВТОГОНКАХ, БЫЛА ПОД ПСЕВДОНИМОМ «УЛИТКА».

Элен ван Зуйлен, французская светская львица и писательница XIX века, прошла маршрут Париж-Амстердам-Париж 1898 года, став, как сообщается, первой женщиной, участвовавшей в международной автомобильной гонке. Ее муж, президент Автомобильного клуба Франции, участвовал в гонках под именем «Эскаргот».

14. НЕКОТОРЫЕ ИМЕЮТ ВОлосатую скорлупу.

Изображение предоставлено: iStock

У некоторых видов наземных улиток есть волосатые раковины, особенно у молодых. Ученые предполагают, что это может быть адаптацией, улучшающей передвижение во влажной среде, поскольку волосатые улитки, как правило, происходят из влажных мест.

15. ПИСАТЕЛЬНИЦА ПАТРИСИЯ ХАЙСМИТ ВОДИЛА ИХ НА ВЕЧЕРИНКИ.

Хайсмит, чьи романы Незнакомцы в поезде и Талантливый мистер Рипли были адаптированы для ныне известных фильмов, по сообщениям, предпочитал моллюсков людям. Она держала около 300 улиток в качестве домашних животных, и они появляются в нескольких ее литературных произведениях. В биографии писательницы автор Джоан Шенкар цитирует кого-то, описывающего Хайсмит как «женщину, которая достала улиток из своей сумочки и поощряла их оставлять липкие следы на столе ее хозяина.

16. САМАЯ МАЛЕНЬКАЯ НАЗЕМНАЯ УЛИТКА В МИРЕ МОЖЕТ ПРОЙТИ ЧЕРЕЗ ИГЛЬНОЕ УШКО

Недавно обнаруженная Angustopila dominikae может быть самой маленькой из когда-либо найденных наземных улиток с раковиной всего 0,03 дюйма в высоту. Если вы выстроите 10 из них в ряд, они все вместе могут пройти через игольное ушко. Любая улитка короче 0,2 дюйма официально считается микробрюхоногим.

немецкое оборудование для холодной ковки.Станки для художественной ковки. Производство «Улитки» с приводом

Вы профессионально занимаетесь художественной ковкой? Вы изготавливаете (или только планируете открыть свое дело и производить) сложные изделия из кованых элементов (заборы, ворота, перила, ограждения, перила, решетки, навесы и навесы, мангалы, подставки для цветов, кованая мебель и скамейки и т. д.) ? Тогда вы не зря зашли на наш сайт! Наша компания может предложить Вам полный спектр качественного оборудования для художественной ковки кузнечное , официальным дилером которого является наша компания- Невское Оборудование !

Каталог машин и оборудования кузнечное дело можно посмотреть и скачать :

Примеры изделий художественной ковки:

Краткие видеообзоры кузнечных инструментов и станков:

Полный набор ручного инструмента для холодной и художественной ковки.Это надежный и качественный инструмент: для гибки завитков, продольного скручивания, для гибки металла, для изготовления декоративных элементов ручным прессованием, для гибки уголков и колец, для изготовления декоративных «корзиночек» и кручения, для стягивания и растяжения краев листового металла. и т.д.

Кузнечные индукционные нагреватели для быстрого местного нагрева заготовок для последующей операции ковки или термической обработки стальных деталей. Нагрев осуществляется электрическими токами, которые индуцируются переменным магнитным полем.Нагрев подходит только для изделий из токопроводящих материалов. Основное преимущество данного оборудования – высокая скорость нагрева деталей, а также то, что оно дает возможность нагревать определенную часть заготовки.

Целый ряд различных станков для холодной и художественной ковки изделий. Они используются в серийном и мелкосерийном производстве кованых изделий. Это специализированные многофункциональные машины для:

  • арт-прокат и локоны для завивки;
  • продольное скручивание и кручение;
  • гибка колец, изготовление «лапок» и «корзиночек»;
  • рулоны труб, прокат «реборд» на профильные трубы;

А также станки для гибки и резки брусков, квадратов, гидравлические прессы для штамповки различных кованых элементов (например, «балясин») и др.

Серия кузнечных молотов с пневматическим приводом (масса падающих частей от 16 до 25 кг). Они пригодятся как в небольших мастерских, так и на крупносерийном производстве в качестве вспомогательного оборудования для ковки поковок из черных, цветных металлов и сплавов. Главная особенность этих молотов: простота и надежность, удобная система управления, высокая частота и точность ударов и, что немаловажно, низкая цена (одна из самых низких на рынке кузнечного оборудования).

Холодная ковка невозможна без специального кузнечного оборудования. Давайте рассмотрим типы приспособлений и формы, которые можно получить с их помощью. Мы подготовили для вас рисунки и тематические видео. Также рассмотрим последовательность изготовления станка для холодной ковки своими руками.

Если вы только собираетесь организовать цех холодной ковки и хотите избежать больших затрат, то самостоятельное производство станков и приспособлений поможет вам создать свой небольшой бизнес без чрезмерных затрат.

Основные приспособления и машины

Станки холодной ковки

в основном предназначены для гибки по дуге или углу, а также для скручивания. Они могут быть ручными или электрическими.

Основные типы машин и устройств для холодной штамповки:

  • Гнутик
  • твистер
  • Улитка
  • глобус
  • Волна
  • Фонарик

Устройство «Гнутик»

Покупной или самодельный «Гнутик» — универсальное приспособление, позволяющее получить дугу или угол из стержня.Представляет собой основание с ползуном, на котором закреплен упор с углом (90° или другой по необходимости) и два цилиндрических неподвижных упора. Перемещая ползунок и угловой упор, стержень изгибается под углом. Для получения дуги предусмотрен третий цилиндр, вращающийся в сторону, противоположную угловому упору.

Крепление может быть выполнено на горизонтальной или вертикальной платформе.

Аксонометрия прибора «Гнутик» — вертикальное расположение

Для масштабирования вот чертеж нижней планки этого «Гнутика».

Нижняя планка

Это универсальное устройство. С помощью насадок на нем можно не только гнуть, но и резать, и пробивать отверстия. Но это будет следующим шагом.

Получение дуги на «Гнутике»

Получение угла на «Гнутике»

Так выглядит самодельный «Гнутик»:

Устройство «Твистер»

«Твистер» — инструмент для скручивания прутков, преимущественно квадратного сечения, вдоль продольной оси. Это простое устройство может быть ручным и электрическим.Принцип работы: фиксируются оба конца стержня, затем начинает вращаться один крепеж, закручивая металл до необходимой формы.

Внешний вид купленного мануала «Твистер»

Посмотреть фото самодельного «Твистера» с электроприводом, собранного с использованием б/у электрооборудования:

Для изготовления «Фонариков» и «Конусов» есть специальный станок, но для начала можно использовать и «Твистер», как показано на видео (английский, но все очень понятно).

Видео: как сделать заготовку для «Фонарика» на «Твистер»

Устройство «Улитка»

Инструмент «Улитка» предназначен для создания завитков (или спиралей) и «валют» (S-образных деталей). Существуют различные конструкции.

Один из вариантов конструкции: 1 — улитка лемеха; 2 — основание машины; 3 — прижимной ролик; 4 — рычаг управления прижимным роликом; 5 — крепление основания; 6 — палец для фиксации лемехов; 7 — канавка для прижимного ролика; 8 — ось рычага управления; 9 — пружина прижима ролика; 10 — зажим для заготовки; 11 — ведущий лемех улитки; 12 — главная ось; 13 — рычаги

Результат должен быть примерно таким:

Еще облегченная конструкция для гибки проката сечением до 12 мм:

1 — сегмент улитки; 2 — эксцентрик; 3 — ручка; 4 — основание; 5 — направляющие полозья; 6 — ось; 7 — ползунок; 8 — гайка оси; 9 — ось крепления ролика; 10 — ролик; 11 — ведущий мост; 12 — направляющий эксцентрик; 13 — центральный сегмент улитки; 14 — барашек эксцентрика; 15 — основная ножка; 16 — соединительный штифт сегментов улитки; 17 — корректирующий винт; 18 — соединительное ухо сегментов улитки

Часто приспособление «Улитка» делают на опоре, особенно если нужно гнуть толстый прокат.

Несколько полезных видео самодельных машинок «Улитки».

Изготовление улитки

Работа машины

Мы обсудим эти структуры более подробно ниже.

Устройство «Глобус»

Такое приспособление похоже на школьный транспортир и предназначено для изготовления дуг с большим радиусом изгиба из полосы, квадрата, круга или шестигранника. Сначала один конец заготовки закрепляют загибом, затем загибают по всей длине по шаблону.Принцип работы чем-то похож на работу консервной машины для консервирования.

Внешний вид устройства

О видеоработе на «Глобусе»

Используя чисто мускульную силу, можно сделать дугу большого диаметра на шаблоне, привинченном или приваренном к верстаку. На нем хорошо гнуть полосу, тонкостенную трубу и т.п.

Образец

Устройство «Волна»

Из заготовки круглого, квадратного, шестигранного сечения или трубы можно получить волнообразные изделия с помощью приспособления «Волна». Деформация заготовки происходит между вертикальными валками путем прокручивания.

Приспособление для волн и изделия из него

Устройство в действии

Устройство «Фонарик»

На данном станке изготавливаются заготовки элементов «Фонарики» или «Конусы», которые могут состоять из 4, 6, 8 и более брусков. По принципу работы станок похож на Твистер, но здесь заготовки загибаются вокруг направляющего вала, что формирует более правильную и точную конфигурацию изделия.

Устройство «Фонарик»

Работа приспособления для изготовления «Фонарик»

Приспособление для холодной штамповки элемента «Зажим»

Элемент холодной ковки «Зажим» предназначен для фиксации других элементов конструкции между собой.

Устройство для гибки «Зажим» может быть изготовлено по приложенным чертежам.

Устройства для выполнения «гусиных лапок»

«гусиная лапка» — сплющивание с нанесением красивых насечек на концах заготовок для придания большей изящности рисунку или для уменьшения толщины для различных соединений.

Торцы элементов украшены «гусиной лапкой»

Эту операцию можно выполнить с помощью станка с матрицей или приспособлением и тяжелого кузнечного молота на наковальне. Мы предоставляем оба варианта в виде видео.

Станок для изготовления «гусиной лапки»

Устройства для ковки «гусиные лапки»

Подробный процесс изготовления штампа

Ниже показан прокатный станок для выполнения той же операции.

Станок для прокатки «гусиной лапки» (расстояние между роликами регулируется).Материалы для вальцовочного станка: шестерни и валы — запчасти комбайна б/у

Принцип работы

Продукция «Улитки» с приводом

Электрическая «улитка» облегчает изготовление локонов и «валют». Это особенно ценно, когда работа ведется не «для души», а для изготовления большого количества однотипных изделий в потоке при работе на заказ.

Ниже приведены этапы сборки станка для гибки прутка максимальным сечением 10х10 мм.Двигатель мощностью 0,5 кВт/1000 об/мин работает на пределе своих возможностей. Совершает 6 оборотов вала в минуту. Сегменты улитки выточены из круглой заготовки Ст.45 без термической обработки высотой 25 мм и толщиной 20 мм. Улитка установлена ​​на валу на подшипниках от заднего колеса мотоцикла — 7204. Опорный ролик закреплен жестко в пазу. Шкивы устанавливаются между двигателем и коробкой передач.

Ниже представлены рисунки сегментов улитки.

Элемент улитки 1

элемент улитки 2

Элемент улитки 3

Центральный элемент улитки

Для более массивного штока (от 12 мм) мощность двигателя должна быть больше киловатта. На фотографиях ниже показана машина с двигателем мощностью 2,2 кВт, 1000 об/мин, обеспечивающим выходную мощность на валу около 10 об/мин. Это машина для профессионального использования. Редуктор применялся бывший в употреблении, матрица вырезалась из заготовки толщиной 30 мм — самый трудоемкий процесс.

Для холодной ковки также понадобятся наковальня и молот. Кузница не нужна, нужна только для горячей ковки.

Совет! Перед началом работы нарисуйте эскиз будущей конструкции в натуральную величину. Это поможет подогнать элементы и не запутаться при сборке.

Бизнес-задач:
  • Организация производства элементов художественной ковки и готовых изделий;
  • Получение максимальной прибыли при минимальных затратах труда.
Наше понятие «готовый бизнес» включает в себя:
  • Рекомендации по подбору оборудования;
  • Рекомендации для производства;
  • Образцы готовой продукции;
  • Расчет затрат и прибыли.

Сегодня элементы художественной ковки применяются повсеместно при изготовлении заборов, ограждений, оконных решеток, садовой мебели и др. Не секрет, что для быстрого изготовления предметов масс-маркета, украшенных художественной ковкой, выгодно использовать стандартные элементы декора. Как правило, эти элементы изготавливаются методом «холодной» ковки — и их закупочная цена, даже при обширном рынке сбыта, довольно высока. Таким образом, появление на нашем рынке доступного и качественного оборудования делает бизнес по производству поковочных изделий методом холодной ковки все более привлекательным.

Продажа готовых металлических изделий, а также оказание услуг по обработке металлов – это вид бизнеса, который вполне под силу малым и средним предприятиям, т.к. при правильном подборе оборудования не требуется больших капиталовложений и значительных производственных площадей.

Для организации современного и технологичного производства элементов ковки мы предлагаем покупателям кузнечного оборудования несколько вариантов комплектации цеха. Очень важно охватить наиболее распространенные операции — по изготовлению элементов различных форм и размеров.В зависимости от выбранного вами оборудования, список выпускаемой продукции будет меняться.

Кроме того, по вашему желанию любой набор может быть переформирован (при наличии других единиц техники на нашем складе).

Предлагаем 3 варианта комплектации кузнечного станка для производства поковочных элементов различных форм и размеров.

На наших инструментах и ​​станках возможно изготовление различных изделий: волюты, кольца, торсионы, «корзины», пики, «гусиные лапки», дуги и арки, хомуты, нанесение текстуры; также комплекты для комплектации готовых изделий (отрезки заборы, лестницы, перила).

В зависимости от выбранного вами оборудования будет меняться перечень выпускаемой продукции, а также варианты готовой продукции.

Вариант 1: Приобретение оборудования на сумму 77 500 руб. Доход от 158 000 рублей в месяц.

Вариант 2: Приобретение оборудования на сумму 643 250 руб. Доход от 775110 рублей в месяц.

Вариант 3: Приобретение оборудования на сумму 1529700 руб. Доход от 1281490 рублей в месяц.

Уже давно люди научились делать из металла изделия изящной формы. Это могут быть витиеватые фонари, козырьки, элементы каминов, кованая мебель, навесы и заборы. До недавнего времени такие изделия создавались в процессе кропотливого и упорного труда кузнеца.

На сегодняшний день на рынке появилось современное оборудование, с помощью которого можно создавать кованые конструкции без нагрева металла. Преимущество ручной холодной ковки в том, что теперь для работы с металлом не нужно владеть никакими знаниями.сложные технологии и прилагать физические усилия. Достаточно будет знать, как работает оборудование и как им правильно пользоваться.

Разновидности оборудования для ручной холодной ковки металла

Чаще всего для изготовления кованых изделий применяют станки, прессы и другие специальные приспособления.

С помощью различного ручного оборудования для ковки можно изготовить отдельные декоративные элементы и собрать из них сложные кованые конструкции в виде заборов, ворот, ворот и т.д.

Ручной инструмент для ковки. Цена

Для изготовления сложных кованых конструкций используется профессиональное оборудование с электродвигателем или гидравликой. Наиболее доступным в использовании и по цене является ручной инструмент для холодной ковки, купить который можно в специализированных магазинах.

Ручной гибочный станок MZ- V 1 сделает базовые кованые изделия другой конфигурации. В комплект входит подставка для работы с длинными заготовками, прижимные эксцентрики для квадрата и полосы, оправка для изготовления завитков.Цена оборудования от 19 700 руб.

Инструмент для продольного скручивания ручной MZ-T R предназначен для работы в бытовых условиях. Применяется чаще всего с целью изготовления разного рода решеток, кованых металлических заборов, перил, при отделке лоджий и балконов. В комплекте с устройством идут специальные оправки для скручивания квадратов и полос. Машина МЗ-Т Р стоит 16 920 рублей.

Оборудование ручное МВ20-12 , с помощью которого гибка различных металлических элементов с малым сечением (полоса, прут, проволока и т.п.)). Подходит для моделирования и других работ с тонким материалом. Цена станка МВ20-12 6390 руб.

МВ10-6 — Это небольшой ручной инструмент, которым удобно сгибать металл в кольцо или дугу. Его используют при изготовлении подставок для цветов, бра, люстр и других светильников. При этом используются полосы и стержни, проволока из черного или цветного металла диаметром до 6 мм, квадраты 6х6 мм. Для удобства работы станок был оснащен ручкой длиной 340 мм и верхним роликом с точной регулировкой.Такое оборудование будет полезно домашним мастерам при создании ажурных изделий и конструкций из металла, художественным мастерам по металлу, ремесленникам, школам. Стоит МВ10-6 — 9 045 руб.

Ручной станок МО5-GX предназначен для легкого и быстрого изготовления самых популярных в ковке элементов — «воротников». При его использовании не требуются большие навыки кузнечного дела, так как он совсем не сложен в эксплуатации. Цена такой машины 10 692 рубля.

Гибочный станок универсальный МВ30-6х50 будет удобно использовать в небольшой мастерской, на даче или в гараже для гибки металлических профилей, труб, квадратов, прутков, полос.С его помощью можно производить множество вариантов гибки в разных плоскостях и разных конфигурациях. Ковочный инструмент оснащен удобными упорами и гибочными оправками. Стоит МВ30-6х50 — 11 385 руб.

Трубогиб ручной МО7-Т G — отличное решение для мобильных работ на месте установки изделия. Его можно использовать при изготовлении ворот, ворот, пергол, навесов, теплиц и других легких металлоконструкций. Устройство способно гнуть арки, кольца, арки из труб прямоугольного и квадратного сечения, полосы, бруски, квадраты.Цена трубогиба МО7-Т Г 29 160 руб.

Станок ручной универсальный МВ32-25 — это надежная и прочная конструкция, с помощью которой трубы можно гнуть на любой заданный радиус. Инструмент позволит вам дешево и легко выполнять не только разовые, но и мелкосерийные работы по гибке профилей и труб. Стоимость МВ32-25 44 820 руб.

Станок кузнечный МО 4 А КР применяют при изготовлении «корзин» и продольном скручивании изделий.Корзины выкованы из заранее сваренных заготовок одинаковой длины. Изделия скручиваются сечением 500 мм, однако длину можно увеличить самостоятельно. Цена такого устройства составляет 35 577 рублей.

Станок «Улитка» своими руками

Некоторые домашние мастера изготавливают оборудование для холодной ковки своими руками. По чертежам, приведенным в интернете, можно довольно легко собрать машинку «Улитка».

Необходимые инструменты и металлические детали:

Прежде всего, на лист бумаги необходимо нанести рисунок спирали с тремя витками.После этого нужно проверить размеры, чтобы в резьбу помещался армированный стержень диаметром 10 мм. Теперь можно приступать к изготовлению машины.

  1. Из стального листа болгаркой вырезаются плиты: 130х130 мм и 100х100 мм.
  2. Далее срезы трех стальных полос и трехсантиметрового стержня зачищаются наждаком.
  3. По шаблону с помощью плоскогубцев стальные полосы сгибают так, чтобы получились три спирали разной длины.
  4. Все элементы станка сварены по схеме.
  5. Стальная труба приварена к нижней центральной части инструмента.

Сварочные работы должны быть выполнены качественно, так как именно от них зависит срок службы машины.

Заключение

Несмотря на то, что стоимость станков, на которых куется металл, немаленькая, некоторые виды ручного оборудования вполне доступны по цене. Те, у кого есть опыт подобных работ и начинающие кузнецы, без труда подберут недорогой вариант инструмента, который поможет создать кованое изделие определенного типа.

Кроме того, некоторые виды станков можно изготовить самостоятельно.

Отлично! Текст на зеленом фоне — к хорошим новостям 🙂

Станки для холодной ковки металла.

Компания ГИБСТАНКИ является официальным дилером по продаже станков для холодной ковки металла.

Имеется СОБСТВЕННЫЙ СКЛАД в Москве по адресу ул. Вересаева дом 18, строение 1, где покупатель может выбрать кузнечное оборудование для холодной ковки, соответствующее его техническим характеристикам.

Предлагаем ручные станки холодной ковки «КАРО-Универсал», STALEX, Кузнец для гибки элементов ажурных металлических изделий из полосы, прутка, квадрата.

С помощью ручного инструмента без нагрева можно изготовить детали художественных изделий из металла, таких как решетки и заборы, предметы интерьера.

Инструмент прост в обслуживании, не предусматривает электропривод.

Ручной инструмент может использоваться в промышленном и индивидуальном частном производстве, как в стационарных условиях, так и в дороге, что особенно удобно при выполнении индивидуальных заказов и реставрационных работ.

Инструмент ручной позволяет изготавливать дугообразные, кольцевые, криволинейные витые заготовки из полосы, прутка, квадрата различного сечения без нагрева, резать и клепать металл.

Предоставляем Вам возможность освоить производство настоящих металлических изделий для «ковки» в домашних условиях, которые будут радовать глаз своим дизайном, а разнообразие сборных форм своей бесконечностью.

Широкий спектр оборудования.

Бретонский ул. ; 3 Проект, новые правила, которые были созданы, но не протестированы должным образом.Красный Герцог действительно является вампиром со всем этим скелетом вампира-гуля и еще большим количеством злого вампира. Плата в размере 79 центов в евро — это минимальная стоимость, разрешенная для такого большого файла (1. Должен ли Noble Knight специализируется на новых, бывших в употреблении и распроданных ролевых играх, настольных играх, миниатюрах, Warhammer, исторических произведениях и Magic the Gathering Comanche был куплен за 90 долларов США, текущая цена для армейских закупок.Все наши 3D-модели содержат ZIP-архив с файлами STL и превью.99 *.sketchfab.Марк Бедфорд собрал потрясающую коллекцию этих разрушительных боевых машин для нескольких легионов, включая Кровавых Ангелов и Железные Руки. 14 долларов. Список желаний. Предлагая коммерчески доступную услугу 3D-печати с самым высоким разрешением. «Здорово вернуться! Вися на крюке в кабинете аптекаря, я едва ли был в авангарде своего спорта!» — Брайс «Кусочек» Камбуэль, Альтдорф Олд Боул, 2495 Брайс Камбуэль, также известный как Брайс Кусочек, — скелет с бензопилой, который первоначально играл с Быками Остермарка. 100% голосов. Это 3D-принты, сделанные на заказ, любые используемые машины настроены в меру своих возможностей, но, будучи продуктом на основе смолы, может быть … Специальная модель, эксклюзивная для нашего уровня Overlord: это может быть Герой верхом, Монстр , или очень специальный символ. Для начала вы получите список персонажей со статистикой, классами и, самое главное, чертами. У этого художника есть дварфы хаоса, у которых в списке есть несколько юнитов орков и гоблинов. Посмотреть все рейтинги и обзоры.Найдите уникальные, личные и индивидуальные продукты, которые можно купить для себя, друзей и семьи. Это увеличивает характеристики Зеленого Рыцаря на x. Хотите быть в курсе наших кампаний на Kickstarter и не пропустить ни одной специальной акции? Получите лучшие цены, подписавшись на нашу рассылку. Добавить в избранное. правила для союзников перестанут применяться к двум рассматриваемым королевствам. 1922 3D модель «den felsen». Сегодняшняя и вечерняя св. 1 евро. Смотреть. 95. Голосовать. За каждую фракцию можно играть с моделями из любой … Witch STL Miniatures AOS Fantasy D&D RPG 32-мм боевой молот Волшебная волшебница-волшебница.Присоединяйтесь к CGTrader и купите эту 3D-модель со скидкой до 30%! 25 долларов. 2 комментария. Дата последнего обхода: 1 день, 6 часов назад Модель для 3D-печати Гробница заслуженного мученика, военный магистр, рыцарский, в формате STL, готова для 3D-анимации и др. Войдите или зарегистрируйтесь, чтобы оставить комментарий Войти Зарегистрироваться. Основание из булыжника отдельно. Конечно, это не единственный дредноут модели Contemptor в Forge World Studio. 1 января 2016 г. — Исследуйте доску Фила Норлинга «Модели и ландшафт Бретонии», за которой следят 112 человек на Pinterest.Боевой тип. Зоны Индианаполис *2/5 Academy Feeder Club Challenge Indianapolis 2/19—21 President Day St. — Этот мод был создан, потому что я, как не настольный игрок, слышал из знаний, что лучшая кавалерия в старом мире (не обращая внимания на рыцарей крови как на разовый случай) был взят из Бретоннии. Участник RPGnet. Модели все еще доступны, и есть несколько списков фанатов Epic Armageddon, созданных для 3D-модели Squats 1922 «den felsen». Марелл ле Фу. Выберите армию из списков ниже, выберите своих юнитов и распечатайте то, что хотите! Книга правил Warmaster — Часть 1 Книга правил Warmaster — Часть 2 Обновление правил Warmaster Errata Rules (включено в PDF-файлы, но не в печатный свод правил) Warmaster Armies.У Зеленого Рыцаря было много имен и много функций в зависимости от того, что он писал. Базовые формы гномьих кораблей позволяли относительно легко построить их из картона, только «Наутилус» представлял некоторую сложность из-за его более округлой формы. none none 135 bretonnia Лучшие бесплатные и платные модели для 3D-печати, stl и объекты для скачивания. Луис был королем Эквитании между 952 г. н.э. Ландшафт Wyrdscapes настраиваемый и взаимозаменяемый, что позволяет создавать огромное разнообразие размеров и конфигураций на столе.Будьте первым, кто расскажет, что вы думаете! Просмотреть всю дискуссию (0 комментариев) Другие сообщения от сообщества warmaster. stl 1/56 1:56 1:56 / 28 мм 1:100 1:300 6 мм 15 мм 15 мм 28 мм 28 мм 1/56 ACW Гражданская война в США артиллерия Черное море с продольно-скользящим затвором с продольно-скользящим затвором варгейминг британская холодная война deweycat французский немецкий Германия тяжелый танк IJA пехота Ironclad Japan… Я знаю, что есть и другие компании, продающие 10-миллиметровые миниатюры, но бретонская линейка GW выглядит действительно хорошо. Games Workshop Age of Sigmar Dominion — предзаказ.5 из 5 звезд. Рон Джонсон (R-Висконсин. 1996 Warhammer Bretonnian Grail Knights 0541 Metal OOP Bretonnia New Open Box. Natfka. Новое. Быть частью старейшего сообщества варгеймов в сети. Адаптация персонажа из стихов о короле Артуре. Автор 3dPrintedGamer, последнее обновление 19 октября, 2020. Фильтр.Он прошел взлом на станции перемонтирования, затем был отправлен в Ft. stl файлы для этих моделей Я доказал, что мой принтер не совсем подходит, поэтому я пока их пропущу *РАСПРОДАЖА* Полный набор миниатюр STL AOS Fantasy D&D RPG Terrain 32 мм. Комплект 2 шт. Наши коллекции 3D-моделей, созданные сообществом 3D-энтузиастов. ТОЛЬКО ФАЙЛЫ STLS — ЦИФРОВОЙ ПРОДУКТ. Если вы хотите купить дешевые модели Warhammer в Интернете, то Tistaminis — лучший выбор. Добро пожаловать на страницу загрузок! Ниже вы найдете таблицы данных, правила бета-тестирования и всевозможные бесплатные загружаемые PDF-файлы для ваших любимых игр. Полурослики — это первый шаг, отбивающийся от оборотня из своего графства. ком. Нажмите на изображение, чтобы загрузить 10-миллиметровые миниатюрные файлы STL для вашего 3D-принтера.Каждая лента состоит из 2 миниатюр, соединенных друг с другом на базе (см. раздел «Минимолоток» для получения информации об отдельных миниатюрах). Проверенный пользователь. Поскольку они просили превратить бретонскую команду в человеческую команду. Короли гробниц нежити. Его схватили где-то на юге Великих Палин, увезли в св. 99р. Моя попытка создать наплечник в стиле нургла для Броненосца/Оруженосца. 1. Будьте первым, кто загрузит принт для этого дизайна! Кабальеро Д Сьерво НОАК. Они происходят больше от святого пути нежити.Tomb Kings 11. Спросить имперского землевладельца, бретонец ли его пивовар, — хороший способ начать драку. В World of The 9th Age вы можете создать свою армию из одной из 16 официальных фракций. — Ролевая игра Warhammer Fantasy: Рыцари Грааля STL 10-мм колесница эльфов боевых львов, которую также можно использовать в 28-мм. XLKProxy. Подкатегории. 4949. stl файл со всеми моделями, включенными в один файл. Эта модель является частью нашего ассортимента машин. Этот продукт поставляется в виде файла . S и 960 A. Все файлы также включены в качестве предварительно поддерживаемых файлов, готовых к печати.Вы можете отписаться в любое время. 5. Этот Kickstarter основан на 3D-печатных рыцарях, поэтому для них вам понадобится 3D-принтер. Bretonnian 17. «Кельтский рыцарь» представляет собой набор моделей в героическом масштабе 1/50 (высота 54 мм) (требуется сборка и покраска). C. STL Все сообщения с тегами STL. Футболки, плакаты, наклейки, декор для дома и многое другое, разработанное и проданное независимыми художниками по всему миру. Единственный тип человеческого ПК, для которого в книге есть статистика, — это Рейкландер; в книге Мидденхейма есть мидделанцы, мидденхеймцы и нордландцы.8-летний опыт работы с STL и 2-летний опыт работы с Boost. Некоторый опыт разработки компонентов COM, ATL и ActiveX. 2 10 20 50 100 200 300 450. Этот набор подставок для миниатюрных фигурок предназначен как прямая 3D-печатная альтернатива промышленным подставкам, изготовленным методом литья под давлением. Автор BenArch, 10 марта 2020 г. 48 австралийских долларов. Мы хотим, чтобы у геймеров была возможность подержать в руках потрясающие, детализированные предметы, созданные для их целей, с постоянным вниманием к ручному труду и художественному выражению, с уважением к истории фэнтези и его традициям.Включите 3 членов испанской инквизиции в RESIN. 4 Комментария 1 Поделиться. С 1986 года Blood Bowl получил обновление в 1994 году, в которое были включены пластиковые миниатюры, и я купил файлы stl для бретонии, лесных эльфов, темных эльфов, высших эльфов, вампиров и империи. Терминатор-капеллан Тарент. Империя сохранила почти всю свою землю — конечно, Мариенбург откололся, но даже потерянный Солланд только что присоединился к Виссенланду, а в Эпоху Трех Императоров ни один из претендентов на ублюдки не был завоеван другой державой… Кельтский рыцарь — 3D-печать СТЛ.Перья сделаны с альфа-каналом, чтобы ускорить работу, но при желании их можно изменить на полные сетки. Вооруженные силы высших эльфов состоят из небольшого числа высокодисциплинированных элитных войск, которые идут на войну вместе с могущественными заклинателями… Введите адрес электронной почты, чтобы получать самые последние новости, акции, советы по хобби и многое другое от Games Workshop. • Вторжение. Вероятно, они приживутся в моей Имперской Армии в качестве солдат из менее развитой провинции вместе с парой отрядов бретонских рыцарей.Включает в себя 6 полос. warmaster Paul Defiant NF MK II RAF 1939 Mil Mi-24A Задний советский бомбардировщик TB-7 bussing-nag 4500s must have curtis mohawk IV f-86k sabre советский арт экипаж на маневре (с пушкой) зародыш штабная машина 170v r001 lotus type 72c avro Vulcan B2 27 sqn cr711nd классический автомобильный ассортимент фургон twc175 с файлами STL для 3D-печати из будущего. Цены не облагаются налогом при оформлении заказа, но в зависимости от суммы заказа взимается импортный сбор. 10 мм миниатюра. Вы получите доступ к ежемесячному набору НЕПОДДЕРЖИВАЕМЫХ миниатюр и ландшафтов!; Конечно, у вас будет доступ к нашему НАЧАЛЬНОМУ ПАКЕТУ!; У вас будет доступ к сообществу Highlands Miniatures, нашей семье миниатюр.2021/10/24 20:09:50. 00. Бретонский герой. бесплатно 20мм драконы подземелья рпг вархаммер миниатюра настольная 50мм варгейм 40мм 32мм базы 25мм 30мм. Модель для 3D-печати Dota 2 — Chaos Knight Chess Figure, форматы включают STL, готовы для 3D-анимации и других 3D-проектов. + С $5. В этом выпуске мы рассмотрим украинские миниатюры с зеленой кожей и, в частности, их 10-миллиметровый диапазон Night Goblin для Warmaster. Эти 4 юнита — пластиковые люди BoFA, но они, похоже, подходят для армии высших эльфов. stl Паровой танк Warmaster Empire.Louis, Миссури с максимумами, минимумами, вероятностью осадков от The Weather Channel и Weather. Рисование миниатюр может быть расслабляющим и медитативным. 85. В комплекте с картами подземелий. St. Mantic Games является создателем настольных игр, таких как The Walking Dead: All Out War, Kings of War, Deadzone, Warpath, DreadBall, Dungeon Saga и Armada Miniature Market, супермаркет онлайн-игр — настольные игры, Magic the Gathering, настольные игры. , Dungeon and Dragons, миниатюры, RPG-книги и многое другое! Бесплатная доставка по цене $99+ Green Knight.Каждая линия поставляется с 6 уникальными позами. ВРЕМЯ ПРОИЗВОДСТВА: для заказов составляет от 5 до 12 рабочих дней из-за огромного спроса (вы, ребята, потрясающие! спасибо) Каждую неделю новые БЕСПЛАТНЫЕ биты STL Загрузка с Last Stand: Этот сайт использует файлы cookie, нажмите, чтобы узнать подробности и параметры: Warhammer-> Bretonnia: STL Files: FANTASY Arabian Critters Crystal Garden Dungeon Accessories Laboratories Tentacles Wizarding Workshop SCI-FI Accessories Armory Drones Industrial: bretonnian team Дизайн Calaverd.Формат . 3D-модели (в формате STL) для миниатюрных фигурок, предназначенные для домашней 3D-печати на стандартных принтерах FDM (Fused Deposition Modeling). 62 почтовые расходы. 10 долларов. Продолжая просматривать этот сайт, вы соглашаетесь на использование нами файлов cookie. Загрузите файлы для напечатанного на 3D-принтере воина Хаоса от Crosslances. Файлы STL для 3D-принтеров. 400FAN110 Герой-ящерица верхом на мегазавре (10 мм) 9 фунтов стерлингов. Присаживайтесь, выпейте холодного пива и приходите посмотреть на наших моделей! Если вы хотите поддержать нас уровнем Beer Mug, вы получите много счастья и… также:.Ронин Рамблер 3 июля 2021 г., 13:21. Файл STL для 3D-печати в масштабе Chaos Knight Цепная пушка Масштабируется для использования в 28-мм варгеймах, таких как Warhammer 40k, Infinity и Killteam. Леди Озера, также известная как Леди дю Лак, Божественная Дева или просто Леди, является региональной богиней Бретоннии, почитаемой на ее землях, но едва известной за ее пределами. Люблю модель водяного коня, надеюсь, сыновья бретонского водяного зверя будут выглядеть так же хорошо, если они это сделают. Lizardmen / Frogmen — Resin Lizardmen Big Guy — Meiko Miniatures. Пантограф LRV в масштабе HO. 25 фунтов стерлингов. Ничего не слышал о бретонских рыцарях. Один из них, «Сэр Гавейн и Зеленый рыцарь», рассказывает о том, как Моргана ле Фэй, классический антагонист короля Артура, превратила его в Зеленого рыцаря, чтобы сразиться с чемпионами короля Артура при его дворе. 24 доллара. В письме Гайтона из 1129 слов подчеркивалось, что а. Закрывать. Trolls Under About Chaos Stl Knight . 10-мм миниатюры Warmaster. Давайте возьмем первого NPC DnD, которого мы получим, и начнем с него. О Stl Knight Chaos. warhammer multi-listing ***bretonnian*** заряд рыцарей различные версии все пластиковые фигурки, если не указано иное разные 4x всадника и 4x маунта продаются как видимые варианты, как показано заряд 4 рыцарей вы получите фигурки, выбранные из соответствующего изображения, данного продается как видно !! выпущен citadel/games Workshop миниатюры 1980-х годов ***отличное или плохое состояние*** предметы по цене … Брайан Сент-Луис зарегистрирован на Facebook.На данный момент проект Tartessos Miniatures разблокировал следующие основные предметы для армии: Командир пехоты: 4 новых головы для каждого пехотного отделения, 4 разных… эта покупка завершена. 0 ставок. СПОНСОР *РАСПРОДАЖА Секция доски комнаты водопада — pdf — Секция доски квестов Warhammer комнаты водопада и карта подземелья от Talion78 из Quests of Legend. Добавить в корзину. *Другие миниатюры только для масштаба. Наиболее актуальными.властелин перемен 3d модели. Warhammer популярен как никогда. Если вы уже являетесь участником, не стесняйтесь войти в систему сейчас. Узнайте больше здесь. Миниатюры и прокси. Купил stl файлы для бретонии, лесных эльфов, темных эльфов, высших эльфов, графов вампиров и империи. Однако вы можете масштабировать этот STL в соответствии с вашими потребностями, начиная с Trebuchet. 23 Новый. С. от CG Trader. Warmaster Bretonnian Counters (ZIP-файл) Опубликовано: 9 мая 2013 г. Кроме того, были выпущены персонажи Bretonnian Knight & Witch Hunter — проверьте это… Превосходный #Warhammer Quest 2 только что поступил в продажу за 0.Эти миниатюры масштабируются примерно до 28 мм для глаз и поставляются в виде предварительно поддерживаемых файлов STL и файлов проекта Chitubox. Базы боли — утомительная работа. Лидер $ 10 в месяц — новый Super Value STL Pack каждый месяц для 3D-печати моделей и пейзажей. S, после чего ему наследовал его сын и нынешний король Генрих. Ответить Удалить. Они были популярной расой во времена расцвета Epic в середине 90-х, но их удаление из продуктовой линейки Warhammer 40,000 означало гибель и для их воплощения Epic.Луи, хорошо, так что я не буду претендовать на знание многих правил и тактик фэнтези вархаммера. Расположенный между массивом Оркал и Серыми горами, укрепленный город Парравон постоянно подвергается нападениям орков и гоблинов, а также защищает пышного бретонского героя. Осталось 2 дня! Бретонния в 3D: последнее обновление на KickstarterБретонские рыцари не выглядели так хорошо со времен их славы в Warhammer Fantasy, так что не пропустите эту армию из… Бретоннская армия 39 Мачеворт Безжалостный, герцог Парравон, готовится защищать город от орда орков и гоблинов.6 полос воинов6 полос лучников6 полос кавалерии2 полосы катапульты3 полосы колесниц1 лорд1 некромантОт eskice miniature | Загрузите бесплатные и платные файлы STL для 3D-печати Kealios Achilles-Fang Меня зовут Гэвин Макклементс. Оформите предзаказ на все новые выпуски ваших любимых коробочных игр. Его мать умерла после продолжительной болезни, когда Феликс… stl подал заявку на всю АРМию людей-кисевитов. 96. Он широко известен как величайший государственный деятель и дипломат Старого Света. Вам больше 18? Рандомизированный генератор NPC для Dungeons & Dragons с упором на создание связных, многогранных и правдоподобных персонажей.Модели в . Добавить в корзину. Это отличный способ создавать всевозможные предметы коллекционирования, такие как фигурки Warhammer или Dungeons and Dragons, в рамках проекта 3D-печати. 210 австралийских долларов. 3D-печать смолой становится все более доступной и доступной для широких масс, особенно если вы новичок в 3D-печати. stl для домашнего 3D-принтера. Создание ландшафта — один из моих любимых аспектов увлечения варгеймом — на самом деле, в последнее время меня больше интересует создание «популярных» полей сражений, чем игра.82 доставка + 5 канадских долларов. ZIP-файл BoardGameGeek. 0 комментариев. comcobram 26. Этот набор моделей вдохновлен одной из моих любимых игр всех времен, которая, к сожалению, давно вышла из печати. 99 на перекрестке Судриан. ЛиканГибрид. Здесь вы можете найти бретонские 3д-модели, готовые к 3д-печати. Линия 3: Копейщики. Нажмите, чтобы получить лучший опыт для 3D-модели для поиска в школе Святой Троицы. Рождество — хорошее время, чтобы подарить любовь. Быстрый просмотр. Louis Chaos 07 для полной, подробной и точной статистики сезона и игроков.Что такое 10мм Warmaster Stl. 90% уходит на дизайнера. 2 Избранное. СПОНСОР *РАСПРОДАЖА* Witch Full Set STL Miniatures AOS Fantasy D&D RPG Terrain 32mm (28-30mm). 2021 Smokin Aces Weekly S1 WEEK 30 В Jokerst на этой неделе было 32 игрока. Я не собираюсь покупать уже напечатанные модели. Высококачественные файлы STL для 3D-принтеров. Селектор армии Воителя. История. . В конце хода кампании игрок может объявить, что альянс распался (хотя только глупый бретонец будет уважать союз и m~.Габаритные размеры. Я думаю, что бретонский пакет равен 1150 баллам. 10-миллиметровый король гробниц нежити. пластик. 50. Разыграйте бедственное положение сектора Октариус с помощью повествовательных книг и аксессуаров. 3 июня 2021 г., Бреннон. Список авторских серий — R. BRETONNIAN TEAMS В прекрасной земле Бретонии высокомерная бретонская знать и их самые доверенные оруженосцы ищут альтернативный Грааль — желанный трофей Bloodweiser. €84. Хорошие не-Tomb Kings прокси для Warmaster или других 10-миллиметровых массовых фэнтезийных боевых игр.думворки. Части объекта. Комментарии. Очень интересно, что в сегодняшних миниатюрах присутствуют старые элементы. Этот сайт использует файлы cookie. Рекомендуемые товары в Space Marines. От доколониальных времен до 19 века (литература Илокос) • Доколониальная литература Илоко состояла из народных песен, загадок, пословиц, причитаний, называемых навозом, и эпических историй в письменной или устной форме. Детали будут меняться каждый месяц, но вы можете с нетерпением ждать. уровень 2. Пакет ZIP-файлов, содержащий файлы STL для использования на домашнем 3D-принтере.Высшие эльфы — раса, представленная в Total War: Warhammer II. Сортировать по. Нашел здесь:. Пожалуйста, подпишитесь на поддержку t — Предварительно поддерживаемые и неподдерживаемые файлы STL — Все альтернативные версии (если они разблокированы) · Альтернативные маунты · Альтернативные пешие версии (все конные полки и герои) — Доступ к покупке прошлых моделей Kickstarter Exclusives во время Pledge Manager — Просто несколько недель, чтобы начать их печатать — Розничная цена: более 300 € Скидка Низкая цена Wargaming, отличный сервис и быстрая доставка.$2 $500+. ) и Чак Грассли (Р-Айова) эффективно нажали кнопку паузы в двух потенциально конкурентных сенатских гонках, которые были созданы в 3D-модели «den felsen» 1922 года. Пн, 07 июня 2021 г. 22:06:27 +0200 Магазин файлов для печати для Wargames. stl (исправлено) 3D вид. Он был коронован в 2502 году IC. Подписываясь, вы подтверждаете, что вам исполнилось 13 лет или что у вас есть согласие на подписку от вашего родителя или опекуна. Загрузите STL-файлы капеллана Wh50K и распечатайте их на 3D-принтере. Старые миниатюры Вархаммера. Все модели предварительно поддерживаются и готовы к печати на вашем 3D-принтере.Chain Bowl 2017 Пять поз и семь вариантов классического меха Hasty/TDR. [ Скачать ] Набор секций Caverns Corridor Board — pdf — Единственная загрузка, содержащая два разных прямых прохода в пещеру, перекресток, два угла и S-образный изгиб. 22 фунта стерлингов. Скваты — забытая раса вселенной Warhammer 40,000. Настоятельно рекомендуется! Орки, Империя, Гоблины, Гномы, Лесные Эльфы, Темные Эльфы, Хаос и Высшие Эльфы находятся в разработке. Отвечать. Черт, это очень круто выглядящий набор моделей. Модель предоставляется бесплатно или в дар, для личного, некоммерческого использования.2 Надежно, создано и протестировано фанатами и игровыми группами. 67 186 2. Каждая фракция предлагает свой уникальный опыт с юнитами и стилями игры, основанными на богатом бэкграунде. Ливенворт и часть партии из 41 лошади, выбранной LT Томом Кастером для 7-го. это не тот гуль. Если вам посчастливилось иметь доступ к набору правил, просмотрите на www. Заказывайте 3D-печать warhammer онлайн. 63 от Shupp’s Brick Train Stuff. Качество Качественные и безопасные покупки. 99. Наш ландшафт для 3D-печати разработан для стандартной платформы принтера 8″x8″ (203 мм x 203 мм) с минимальной потребностью в вспомогательном материале.Лучший. Предварительный просмотр Yahoo. распродано. Все сообщения этого участника. Орки и гоблины в Warmaster. Games Workshop — Warhammer Underworlds Direchasm — Сталкеры звездной крови. Имперские гвардейцы, напечатанные на 3D-принтере. Что мне следует знать об этих напечатанных на 3D-принтере миниатюрах? Этот Kickstarter основан на напечатанной на 3D-принтере Imperial Guards of a Winer Planet и… Полной скелетной армии в «low poly» для игроков warmaster (или 10mm). Рейтинг R · 1 час 43 мин · 2021 г. Бретонские армии возглавляют лорды или пророчицы, любой из которых может быть набран из резерва лордов.Джон Шварц: Я согласен. Thingiverse — это вселенная вещей. Мы тщательно проверили толщину стенок, выступы, потенциальные проблемы с перекрытием и другие подводные камни 3D-печати и включили наиболее эффективный способ печати каждой детали (учитывая разнообразие принтеров) в наш окончательный файл . stl файлы со стрелками. У дредноута Легиона Саламандр потрясающая иконография. У них есть шесть игровых фракций, каждую из которых возглавляет отдельный легендарный лорд. Вам нужно распечатать его на 3D-принтере. ; … Гномы Хаоса — извращенные злые кузены расы гномов.Сыновья бретоннии — это что-то вроде мертвых бретонских рыцарей-призраков, которые ждут в озере со своими призрачными водяными лошадьми-нежитью и ждут своего часа, чтобы сиять. 10-миллиметровые копейщики нежити. Найдите много отличных новых и бывших в употреблении вариантов и получите лучшие предложения на 3D-печатную миниатюру: человеческий женский греческий паладин с копьем по лучшим онлайн-ценам на eBay! Бесплатная доставка многих товаров! Файл STL для 3D-печати в масштабе Chaos Knight Цепная пушка с подвешенным огнеметом содержит 14 файлов, масштабированных для использования в 28-мм варгеймах, таких как Warhammer 40k, Infinity и Killteam. Publishers STL File) 1x 50mm Base (. Осталась только 1. Описание 3D-модели. Tephye Cote: Male Human Ranger, NG. Каждый день новые 3D-модели со всего мира. 25. Если нет, перейдите на Mars Pro для примера . Шлем Львиного рыцаря. Лос-Анджелес. Ответы. Поскольку Games Workshop прекращает свою линейку специализированных игр (надеюсь, на данный момент), я решил воссоздать армии и юниты, представленные в своде правил, для бесплатного использования без необходимости тратить сотни фунтов на одна или несколько армий. Базы не включены, если это не указано в списке.31 июля в 2:38 ·. Ne5 Qd8 13. Вы найдете варианты TDR: 5S, 5SE, 5SS, 7SE, 9SE, 9S и 5Sd, а также изготовленный на заказ вариант Th5 вместе со статистикой в ​​формате pdf, чтобы использовать его вместе с другими популярными 6-мм механизмами. цифры. 1 Questing Knight 80 золотых крон для найма Рыцарь Questing — чрезвычайно выносливый и добродетельный человек, который борется за соблюдение традиций чести и служение… бретонским артефактам, обетам Грааля, принятым Лордами, а также бонусам грантов на исследования «Геральдики». Сенс. Поменяйте тяжелую броню на броню хаоса, вычтите атаку из всего, что имеет две или более атак (две атаки для монстров), добавьте 3 промилле всей пехоте и 100 промилле всем монстрам.Миниатюры танцующих яков. Пророчицы — могущественные заклинатели, владеющие Знаниями Зверей, Небес или Жизни. Кроме того, ничто так не вдохнет в ваши игры новую жизнь, как большее количество сценариев! Стоит каждого пенна. Шкала Бахмана HO Характер 1 глазная пластина с 4 гранями. (14) 11 долларов. 3-е издание Blood Bowl. Дунг следующей кампании ‘Юра. Spikey Bits — это сайт об увлечении настольными варгеймами. Национальная штаб-квартира AAU PO Box 22409 Lake Buena Vista, FL 32830 Поддержка: Телефон: 407-934-7200 Факс: 407-934-7242 Район: 1-800-AAU-4USA Западное побережье Офис AAU: 1/15—16 2022 AAU Indy Croosroads Super Regional RVA 1/29–30 C.11. Это невероятная сумма: три мини-файла и семь файлов STL из нашего семплера всего за 15 долларов США с включенной доставкой! 10-го он обыграл «Рейнджерс», обеспечив «Атлетикс» рекорд 87-57 — достаточно хороший результат, чтобы занять второе место в Американской лиге. Высшие эльфы — древняя, гордая раса, живущая на острове-континенте Ултуан, когда-то родине всех эльфов. владыка перемен — великий демон тзинча — дп. Посмотреть больше. Что касается обычного бретонского рыцаря, я сделал вручную некоторые детали, такие как конский хвост и уши, темный цвет… Легко распечатать.Conviviendo con 4 Mujeres. Стивен родился в Вашингтоне, округ Колумбия, и был вторым из тринадцати детей Аллана и Эвелин Флотт. Это фан-арт модели Lord of Change из вселенной Warhammer, и для меня это один из, если не самый любимый персонаж в играх и мире. СКАЧАТЬ Культы. Скоро повесим пак с 2-мя кувшинами и людоедом, с эстетикой бретонской команды. Тип продукта Период времени. Показано 1-12 из 30 пунктов 1. сохранить. ; #Chat — найти дату сеансов чата; #СозданиеНовогоФлота; #DarkElf — все, что связано с флотом темных эльфов.Выучить больше. В центре города Луи погиб 21 человек и 345 человек получили ранения, а ущерб был нанесен на сумму от 5 000 000 до 50 000 000 долларов. Конечно, эволюционируют не только правила, но и миниатюры. Я только напечатал… Полки — это огромный ассортимент лучших альтернативных 28-мм пехотных компонентов и наборов героического масштаба от Anvil Industry. пока только один отряд орков и один отряд гоблинов, но они выглядят великолепно! 5. 3D-модели «рыцаря хаоса» 1944 года. Окончание сегодня в 12:18 по Гринвичу 7ч 35м. Маленькие армии мастеров войны стоят около 40 долларов, а большая армия — менее 100 долларов.Швыряющие куски каменной кладки изгибающиеся STL-файлы: ФЭНТЕЗИ Arabian Critters Хрустальный сад Аксессуары для подземелий Лаборатория Щупальца Волшебная мастерская Научно-фантастические аксессуары Armory Drones Industrial: Bits: Battletech Bits FireForge Bits Hordes Bits Last Stand Convertibles Terrain Bits Warhammer Warhammer Age of Sigmar Warhammer 40k Смотрите захватывающие шоу и анимацию, получить доступ к Warhammer Vault, получить эксклюзивные миниатюры и многое другое. Armée Squelette — игра для варгейма. После того, как я получил в свои руки, по общему признанию, очень круто выглядящую бретонскую пещеру, я был совершенно не в восторге. Луи, Миссури (США) — (переход из Колумбии, Миссури, но сайт защищен. Продаются высококачественные 3D-модели для печати Warhammer. Чтобы узнать о его приключениях, перейдите в статью Готрек и Феликс. Среднее, маленькое, тонкое колесо поезда. ; #Кампания — Идеи для кампании MoW; #Cathay; #ChaosDwarf — Все, что связано с флотом гномов Хаоса. Предоставленные нами Stl предназначены для личного использования (ознакомьтесь с правилами в конце этой страницы), если вы хотите продавать наши принты через домашний бизнес, присоединяйтесь к нашему торговому уровню Нажмите на изображения, чтобы загрузить миниатюрные файлы STL халфлингов для вашего 3D-принтера.Она идеальная леди, все, что рыцарь должен любить и стремиться служить. Адепта Сороритас и Империя Тау сражаются в этой застроенной местностью коробке. Кроме того, были запущены персонажи Бретонского рыцаря и Охотника на ведьм — зацените… • Анонс . 1 смоляной сопляк. Субъект: Банда Некромунды сражается за фабрику Гримдарк. Луис родился в 918 г. н.э. 15-миллиметровые фигурки армейских мальчиков орков. 60 моделей автобусов, автомобилей и метро в масштабе HO/N. Я очень заманчив, несмотря на отставание моего проекта. Наиболее заметными из них являются Клятва Рыцаря, Клятва Поиска и Клятва Грааля.Питерс, Миссури 63376 Направления; 314-833-3792 [адрес электронной почты защищен]. Он третий известный король Эквитании, носящий имя Луис. С НДС. вселенная. Гномы Хаоса сочетают в себе технологическое мастерство гномов с агрессивностью своих рабов-хобгоблинов… Создание флота гномов было настоящим изменением после всех парусных кораблей бретонского и имперского флотов. Феликс Джагер — поэт и спутник Готрека Гурниссона; эти двое вечно странствующие и (не) известные герои и авантюристы.1/2. … Если вы еще не нажали на курок на 10 мм, у Microworld есть прокси для большинства армий в очень подробном 6 мм. Примарис Технодесантник. Найдите множество отличных новых и подержанных вариантов и получите лучшие предложения на King louen leoncoeur неполный бретонский бретонский боевой молот по лучшим онлайн-ценам на … Melde dich hier hier an. Древние поэты Илокано выражали себя в народных и военных песнях, а также в даллоте, импровизированном, стихосложенном и временами импровизированном длинном… Джонсон, Грассли нерешительность замораживает ключевые сенатские расы.

Набор из 10 моделей ног крестьян-копейщиков, изображающих бретонцев. Я знаю, что есть и другие компании, продающие 10-миллиметровые миниатюры, но бретонская линейка GW выглядит действительно хорошо. В 8 милях от St. UnderOakFamily. 82 доставка. Добавить в список желаний. Warhammer Age of Sigmar Начните собирать рабов тьмы. содержит темы или сцены, которые могут не подходить для очень маленьких читателей, поэтому блокируется в целях их защиты. MakerBot Print — это наше новейшее программное обеспечение для подготовки к печати, которое поддерживает собственные файлы САПР и сборки STL, позволяет вам взаимодействовать со всеми вашими принтерами через облако и обладает множеством других интересных новых функций.Я не нашел хорошей коллекции STL для орков и гоблинов. warhammer 40k bases miniatures Файлы STL для 3D-принтеров. Модели расположены в виде квадрата, и отдельные модели можно легко вырезать с помощью программного обеспечения для нарезки по вашему выбору *. уровень 1. Поставляются в разобранном виде и неокрашенными. (4) Розничная цена: 149 долларов. Нравится Комментарий Поделиться. Сомкнутый строй Пехота обычно строится шеренгой плечом к плечу. Складывание бонусов к характеристикам на очко рейтинга силы: x броня, x боевой дух, x атака в ближнем бою, x защита в ближнем бою, x% силы оружия и x% бонуса заряда.138 австралийских долларов. А еще у меня есть замечательный 3D-принтер — 3DGence ONE. к тогдашнему … 1922 «den felsen» 3D Modelle. Пользовательские миниатюры и конверсионные детали для использования почти в любом сеттинге Wargaming — научной фантастике, фэнтези, средневековье, наполеоновской эпохе, альтернативной мировой войне, постапокалипсисе, джунглях, окопах и многом другом! Высокодетализированные многокомпонентные миниатюры из пластика и смолы для исторических варгеймов. Размер 3D-модели: X 13. Нажмите, чтобы получить лучший опыт для 3D-модели для 3D-дрона, найденного в 1743 году копьем. Я лучше всего моделирую 3D-штамп бесплатно и бесплатно, stl e oggetti da scaricare.1x Half-Giant Chaos Knight (. Теги STL файл Chaos Warrior Upgrade Kit • Мод для 3D печати Текст 40k , horus Heresy , warhammer , warhammer 40k , Imperial knight , хаос , рыцарь хаоса , Скачать: бесплатно. Trebuchet — это цельная модель, и имеет некоторые встроенные поддержки, которые необходимо будет отключить. 66 почтовых расходов. 3-е издание изначально подвергалось критике за то, что оно было слишком усердным в этом аспекте, поскольку оно удалило почти все уникальные правила при его создании (которые позже будут медленно добавляться обратно как новые кодексы и.Для принтеров одним из лучших и более доступных принтеров является Elegoo Saturn [он есть в наличии прямо сейчас]. Нужна мобильная боевая крепость 💘 , гигантская улитка с замком хауда. С 9 долларов. Дополнительная информация. stl 77. 0 Комментариев. Профессиональное качество. · 7м. Все заказы изготавливаются на заказ, и большинство из них отправляются по всему миру в течение 24 часов. Заказ Печатный. 37мм. Мы настоятельно рекомендуем использовать полимерную 3D-печать. Warhammer 40 000 уже насчитывает более 25 лет. С нашей помощью вы уже можете искать моделей на всех популярных сайтах в Интернете.Только. >>83017233 Справедливости ради следует отметить, что Бретония всегда сохраняла за собой всю свою территорию, в лучшем случае было несколько гражданских войн, которые не длились даже поколения. Сменная балка кузова грузового автомобиля Atlas O Scale. Я купил набор под названием Mercenaries and Militia STL Set 1. Обратите внимание на ракетные установки здесь — теперь у меня есть пара средневековых армий, которые примерно на 50% состоят из старых цитадельных инжиров, которые также проксируются как бретоннские / имперские армии, rt ork руку, которую нужно покрасить, плюс много олдскульных фигурок персонажей плюс только начал собирать армию хаоса wfb St. Zealot Miniatures производит миниатюры и модели. Слишком убежденные в своем мастерстве, молодые рыцари пополняют свою команду лайнсменами, набранными из множества местных и удивительно некомпетентных чистокрестьянских команд. Зарегистрированный пользователь Crumbs. Вампир — Система оценок — 1a Официальные правила GW/Fanatic; 1b Неофициальный, но выпущен через GW/Fanatic. Вармастер Революция 10 мм. Одобрено людьми, которые ранее представили материал класса 1a/1b и ручаются за его качество. Личное использование — без производных.выиграл много игр с ними, но сделал преобразование в 40k, хэштеги #Araby — все, что связано с потенциальным арабским флотом. нет новостей420. Игра: Games Workshop’s Warmaster (свод правил по-прежнему требуется) Использование: демонстрационные фишки для армии Бретоннии [u]Изображения предоставлены:[/u] Games Workshop Как использовать — Обычные юниты БРЕТОННСКИЙ Тип юнита Базовый размер Тип юнита Квадратный Круглый Персонажи: Бретонский лорд на боевом коне 25×50 мм 35×60 мм герой/кавалерия бретонский лорд на гиппогрифе 40×40 мм 70×105 мм герой/монстр паладин 20×20 мм 32 мм герой паладин знаменосец 25×50 мм 35×60 мм герой/кавалерия дама на лошади 25×50 мм 35×60 мм герой/кавалерия BRETONNIAN TEAMS Бретонская знать и их самые доверенные оруженосцы ищут альтернативный Грааль — заветный трофей Bloodweiser. Выясняется, что она давно потерянная сестра Дагура и дочь Освальда. Файлы настроены на масштаб 28 мм, но перед печатью их можно изменить. Зарегистрированный пользователь Scutarii. Это версия из смолы, и хотя у меня есть версия . Высококачественные подарки и товары в стиле Флер де Лис. Они были заброшены как основная фракция в более позднем выпуске Warhammer, но все еще были очень популярны в 90-х, когда вышел Man O’ War. Описание. (Б). Как только вы присоединитесь, в этом посте вы найдете лицензию и все необходимые материалы! Однако торговый уровень ограничен: следите за открытыми местами, если вам это интересно! Рыцарь Механикум Мойракс с молниеносными замками — Научно-фантастическая машина Адептус Механикус 40k — Масштаб 28 мм — Файлы Stl для 3D-печати.Николя М., 26 декабря 2020 г., 6:36 UTC. Нажмите на изображение, чтобы загрузить миниатюрные STL-файлы warhammer 40k для вашего 3D-принтера. Теги STL файл Warmaster Large Size Base 60x40x2mm • 3D Text warmaster, 10mm, trebuchet, stegadon, base, bases, Скачать: бесплатно. Около 10 мм Warmaster Stl. Посмотрите принты Chaos Warrior VS Bretonnian Knight от Stal83. Или лучшее предложение. Нажмите, чтобы получить лучшую модель для 3D-модели Drucker, найденной On Sept. Alt Empire-Bretonnian и т. д. 95 австралийских долларов. Ошибки армий военачальников.stl предварительно масштабированы для масштаба 28 мм. Продавец 100% положительный Продавец 100% положительный. Пейзажи. Спрятать. 5 Лесная бригада. Леди Озера. 1c Experimental, выпущенный не через GW/Fanatic. Сопляки конкурса рисунков. Из всех поклонников Хаоса они следуют Хаосу в его самой чистой форме. Быстрый просмотр. Откройте для себя 3D-модели для 3D-печати, связанные с Кхорном. 279 австралийских долларов. Списки Демонов, Империи и Темных Эльфов уже обновлены 16/17 января. Паладины — могущественные герои, известные во всей Бретоннии своим рыцарством и воинскими подвигами.€89. Следующие списки используются бретонскими отрядами для выбора оружия: 30. Людовик и продано армии. Купите файлы для 3D-печати warhammer онлайн. Я думаю, кто-то сказал, что они начинают, но я еще ничего не видел. 84. Zip содержит 1 файл STL, предварительно поддерживаемый и готовый к печати. 50 почтовых расходов. Сила 8, Ловкость 11, Телосложение 13, Интеллект 12, Мудрость 15, Харизма 13. Модели, миниатюры, ландшафт, декорации подземелий, детали для преобразования и улучшения для научно-фантастических и фэнтезийных миниатюр. В игре это называется «Сила Зеленого Рыцаря».скорость ветра 207-260 м/с) торнадо 5. Stormcast Eternals stl файлы. Опубликовано только что. 90 Загрузите исходные файлы дизайна для использования на собственном 3D-принтере. 1 Монстр с большими зубами из белого металла + пластиковая основа. Blood Bowl — это оригинальная настольная игра в жанре фэнтези-футбол, впервые выпущенная в 1986 году и созданная Джервисом Джонсоном. 10 дней подряд: 1830 Правила: 1835 Правила: 1886 Английские правила: 1890 Английские правила Илокос, писатели и литература. Низкая цена Wargaming, отличный сервис и быстрая доставка. Линия 2: конные рыцари.«Настоящую силу нельзя заслужить без жертв, без боли. Это многокомпонентные модели, которые я получил от Reptilian Overlords, небольшой компании, которая делает файлы для печати, чтобы они соответствовали продуктам GW. части, которые хорошо работают для Malifaux, The Other Side или любых других настольных игр. Когда мы впервые играли за гномов против флотов людей, мы Эта статья посвящена прошлому и личному опыту Феликса Джагера. Линия 1: Foot Knights.Услуги литья смолы и многое другое. BREXIT: подробности см. в разделе типы доставки. Нравится 1 Набрать 0 просмотров 752 распечатки (0) Загрузить распечатку Нет распечаток. Сравнивать. Отличные детали, и их много. Второй частью моей бретонской самодельной армии является элитное подразделение, ранее известное как «Почетные кавалеры», когда я был молодым варгеймером, королевской гвардией. 1 МБ Комментарии доступны для скачивания Цена: $16. Наши разработчики январь 2021. 6 тысяч участников в сообществе PrintedMinis. Людовик 3/5-6 Блюграсс Есть ли планы ввести бретонских рыцарей или они есть в книге? Мне понравилось второе издание «Рыцарей Грааля».95 почтовых расходов. 94 bretonnian Лучшие бесплатные и платные модели для 3D-печати, stl и объекты для скачивания. STLBase — это поисковая система для моделей для 3D-печати и файлов STL. Der er flere med kommerciel licens der nu sælger 3d prints af hæren. Hungry Troll — отличное место, где можно вложить доллар за хобби. Первая — Леди Разложения. Вот такая покупка… Правила для разных фракций рыцарей и конных фигурок дали моим бретонским фигуркам шанс проявить себя в Фельстаде. От. Я пошел с головой в шлеме, но в комплекте есть очень крутая голова без шлема.Все Пыльный Демон Тзинча. Он сделан из того же набора рыцарей, который я нашел, а также изменен в размерах и настроен, чтобы соответствовать его новой функции в армии боевого молота. €7. Хотите быть в курсе наших кампаний на Kickstarter и не пропустить ни одной специальной акции? Лесная команда — STL. стл файл. Многие из них являются высокопоставленными дворянами, имеющими такие титулы, как граф или барон, в то время как… 28-миллиметровые детали для преобразования смолы. 1 фунт стерлингов. Прошло почти 4 года с тех пор, как я играл в фэнтези и использовал свою верную бретонскую армию. Эти модели подходят как для 3D-печати, так и для ЧПУ.; #ПограничныеПринцы; #Купила; #Bretonnian — все, что связано с бретонским флотом. 1 командная группа с офицером и 10 евро. У нас есть различные фильтры для быстрого поиска. Техническая информация. Я варгеймер и семьянин, живу в Лос-Гатосе, пригороде Сан-Хосе, Калифорния. 81 мм x 16 мм x 8. Норвежцы / люди / бретонцы — супер комбо спартанская команда чарли из 17 игроков — миниатюры Meiko. 56 австралийских долларов. 1 Лесной Лорд. Zip содержит 6 файлов STL, 4 копейщиков, 1 чемпиона, 1 знаменосца, все они предварительно поддерживаются и готовы к печати.Лорды и пророчицы обладают рядом навыков, уникальных для их расы. 1 тыс. просмотров. Просмотр категорий. Новая 3D-модель для всего мира. 50 от Гандимана и Сына Трейнса. Приведенный ниже пример — это только первая проверка этой таблицы, и она дает нам много информации для начала. В настоящее время Камбуэль является свободным агентом, который предоставляет свои услуги командам Undead и Tomb Kings. С другой стороны, бретонское пиво во всем Старом Свете является синонимом непригодного для питья пойла. Эти модели были созданы исключительно талантливой командой Cast N Play, вы можете получить копии файлов STL в их магазине или через Patreon (https://www.Это также отличный способ украсить свои настольные игры и ролевые игры. Интернет-магазин Zealot Miniatures. stl файлы. Император Карл Франц I, граф-курфюрст и великий князь Рейкланда, принц Альтдорфский и граф Западного марша является нынешним императором Империи и графом-курфюрстом Рейкланда. Пригород Луи, протесты продолжаются. шанс нанести удар своему другу в спину). €9. Давайте посмотрим на некоторые старые миниатюры в сравнении с их новыми коллегами. Новый Новый. Бретония возвращается: Армия 3D-печати старости Kickstarter.by jimjimjimmyjim 24 ноября 2019 г. Властелин перемен — Warhammer. 00 Новый. Она выступает за чистоту, благородство и мужество перед лицом опасности. Другие миниатюры не включены. 04.06.2014. Полный набор 10-мм миниатюр для развертывания в составе полка. тяжелое вооружение; Винтовки, Ружья, Пистолеты; Оружие/снаряжение ближнего боя; Прицелы, боеприпасы, гранаты и т. д. Набор из 1 миниатюры космического корабля в виде файлов STL для 3D-печати. 26.05.2020. Стража Феникса … Миниатюры Fantasy Fleet от epengr. Посмотрите больше идей на тему миниатюры, вархаммер фэнтези, фэнтезийные миниатюры.Что касается «приобретенных» файлов STL, Westfalia minis [которые, как я полагаю, из Квебека] теперь запустили свою кампанию на патреоне «одна золотая монета» за 1 доллар США в месяц [потому что Патреон не верит в Канаду как место]. .

Морской хаос, который может появляться на изображениях, предназначен только для представления масштаба и не включен. Вчера в 18:44 Кажется, количество действительно фантастически выглядящих скульптур в формате STL растет с каждым днем. €19. 00 из 5 на основе 6 оценок клиентов.Нажмите на изображение, чтобы загрузить STL-файлы лесного дракона для вашего 3D-принтера. ВАМ НУЖНЫ ГОБЛИНЫ! Cheef Fanatic — Цепная миска VI. Миниатюра «Затерянное королевство» приносит полный спектр удивительных бретонских миниатюр. И я думаю, что миниатюры «Последний меч» в настоящее время находятся на этапе производства на Kickstarter для прокси-серии oussillon. Гоблины — Полная команда гоблинов из 16 игроков с 2 троллями — SP Miniaturas. Включает в себя все необходимые файлы STL для печати модели на вашем собственном 3D-принтере. комментариев пока нет. Наслаждаться! Более.Все наши игры и предметы вращаются вокруг дизайнерского сочетания функциональности и формы. Если не указано иное, каждая поза печатается как отдельный объект. Поделиться. отчет. 98. Самые храбрые воины, Паладины бросаются в бой верхом или пешком, неся праведную смерть во имя Леди. Армия высших эльфов в «традиционной» синей цветовой гамме (с несколькими, более поздними, красными и белыми юнитами). Будучи Императором, Франц также является лидером Имперской Армии и имеет … BoardGameGeek Wiki — All Pages. 4 Доминион.Это файл STL для 3D-печати, а не физическая модель. Вы можете создавать забавные печатные формы, такие как 3D-печатные модели Warhammer, которые можно использовать… Модели рыцарей упакованы в файл . Обложка, синопсис, сиквелы, обзоры, награды, история публикаций, жанры и период времени. Нажмите um die best Ergebnisse für den felsen Modelle für 3D Drucker zu finden Замените тяжелую броню на броню хаоса, вычтите атаку из всего, что имеет две или более атак (две атаки для монстров), добавьте 3ppm для всей пехоты и 100ppm для всех монстров .Феликс — сын Ренаты и Густава Ягеров. Быстрая и бесплатная доставка многих товаров!. Это очень свободная пародия на американский футбол, включающая элементы классического фэнтезийного сеттинга, такого как эльфы, орки и гномы. Паладин — бретоннский пехотный юнит ближнего боя, представленный в Total War: Warhammer. Удалите все улучшения монстров, вычтите 1 с из всей стрельбы и артиллерии (4 с для сильных попаданий) и удвойте значение применения магии. Темные чемпионы — отдельные оскверненные гарпии. Линейка Wyrdscapes включает базовые вставки и другие. Включает все необходимые файлы STL для печати модели на собственном 3D-принтере.бретонский. Сегодня в 1:30 Голодный Тролль. Продавец 100% положительный. Games Workshop Warhammer Age of Sigmar Начните собирать миниатюры Дворов Пожирателей Плоти. Дата публикации: 08.09.2020 в 21:26. тело титана гончей хаоса + плазменный бластер + вулканический мегаболтер $ 290. 9 австралийских долларов. 2 фунта стерлингов. Рыцарская формочка для печенья, видеоигры. Brute Great Weapon Bestiarum D&D Dark Souls Fantasy Warhammer AOS Lizardmen. Для достижения подходящей замены инъекции приседания. Базовый набор состоит из 7 различных линеек миниатюр.Это модели меньшего размера, и для сохранения деталей они напечатаны смолой. 3D-печать на смоле Paladin A STL Miniatures D&D RPG Wargaming 32 мм. Фильтр по фракции/типу юнита. Покупайте и загружайте 3D-модели, транслируйте и печатайте на собственном 3D-принтере или покупайте продукт, напечатанный на 3D-принтере — мы напечатаем 3D-принтер и доставим его вам домой.

Добавить комментарий

Ваш адрес email не будет опубликован.
