Тёплый пол улитка: как укладывать

При обустройстве тёплых полов, каким бы ни был греющий контур, важно не только выбрать правильный материал для кабеля или трубопровода, но и уложить систему в пол. Укладывать обогрев под напольное покрытие не так просто, как может показаться.

Схем монтажа всего две, «улитка» или «змейка», но также есть и множество их комбинаций. Это связано с особенностями самого помещения, используемыми материалами и множеством других факторов.

Змейка или улитка, именно схема обустройства обогрева напольного покрытия важна для обеспечения комфорта проживания. Рассмотрим, как делается теплый пол улитка или змейка, особенности расположения контура и нюансы тестирования системы в каждом случае.

Читайте в статье:

Как вычислить шаг при укладке контура?

Когда обустраивается греющий кабель, то схема улиткой не нужна, достаточно придерживаться простой змейки с определенным шагом. Владелец часто сталкивается с проблемой вычисления расстояния между проводами, расположенными рядом на полу.

Шаг укладки – промежуток между соседними витками уложенного греющего кабеля. В некоторых схемах он одинаков по всей длине системы, иногда его принудительно занижают возле стен снаружи.

Расчет шага определить довольно легко – при дополнении к традиционному радиаторному отоплению шаг укладки составляет 0,2 – 0,3 метра. При отделке плиткой шаг выбирается в 0,2 метра, поскольку этот материал теплоемкий и требует продолжительного нагрева.

Линолеум и ламинат не любят перегрева и слишком высоких температур, их предел тепла – 27 градусов. Шаг укладки должен быть не более 30 см. При монтаже кабеля шаг между витками напрямую зависит от его мощности, под плитку нужен более мощный обогрев, под ламинат или линолеум – с минимальной производительностью.

Основные схемы монтажа системы нагрева полов

Из существующих схем монтажа выделяются две классические, от которых начали свое существование многочисленные комбинации. Теплый пол змейка отличается небольшой длиной греющего контура – кабеля или трубопровода, а также легкостью монтажа.

При укладке схемы в виде змейки контур имеет множество петель, изгибов – для водяного пола это чревато сильным перепадом градуса теплоносителя на входе и выходе.

Теплый пол улитка в температурном плане более равномерный, но требует на треть больше максимальной длины трубопровода или кабеля. Укладка теплого пола улиткой в несколько раз сложнее змейки.

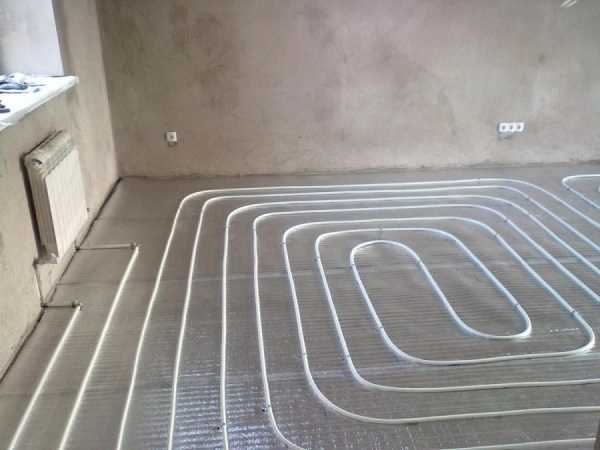

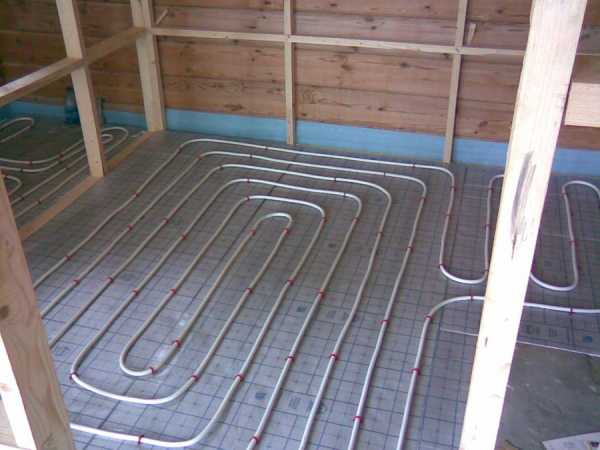

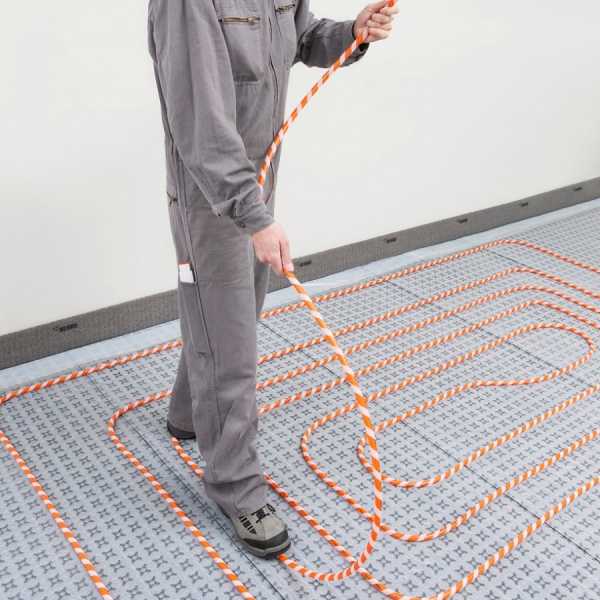

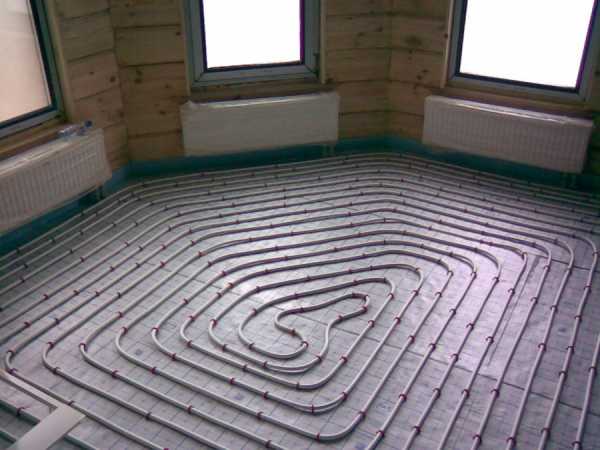

Теплый пол улитка

Спиральный теплый пол улитка очень популярен среди владельцев жилья за счет своей экономичности и производительности по отдаче тепла помещению. Этот вариант выполняется сразу по всему периметру, при этом укладка производится с краев по направлению к центру. Радиус постепенно сокращается, а затем меняет направление.

Главное преимущество схемы улиткой заключается в распределении теплоносителя по кабелю или трубопроводу равномерно. Теплопотери минимизируются, поэтому в полу нет тепловых ям.

Также стоит отметить длину шага от 1 см и более. Теплый пол улитка – надежный способ укладки, в котором чередуются остывшие и горячие трубы. Отопление помещения равномерное и постепенное.

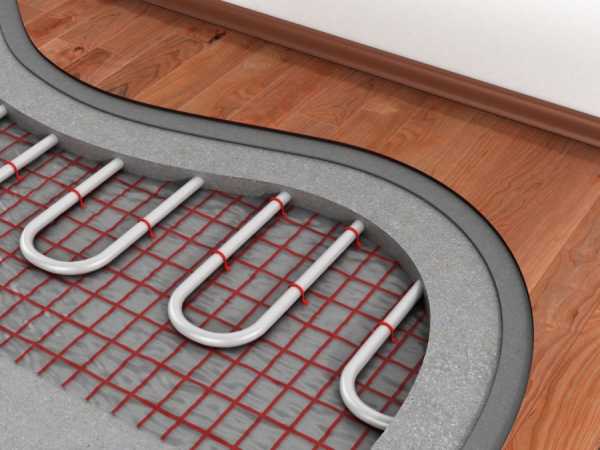

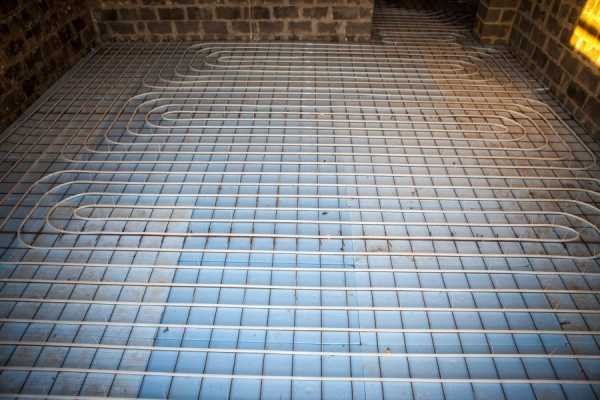

Теплый пол змейкой

Укладка теплого пола змейкой чревата потерей тепла из-за нагрева теплоносителя только с одной стороны. Энергия воды теряется в процессе циркуляции по длине контура. Схема монтажа змейкой приводит к горячей поверхности в одном конце комнаты и прохладе в противоположном от смесителя конце.

Сложность монтажа теплого пола змейкой имеет несколько причин:

  1. Процесс монтажа должен выполняться исключительно профессионалом с опытом работ и достаточными знаниями;
  2. При укладке трубопровод допускает изгибы на 180 градусов, что требует шага в 20 см. У монтажа улиткой шаг на половину меньше – всего 10 см! Решением этой проблемы может стать обустройство кольца на конце петли, но этот вариант слишком сложный.

Разницу температур внутри контура можно снизить, если сделать змейку двойной (меандр), но сложность монтажа только возрастет. Оптимальный вариант – совмещение змейки с другими способами. В таком случае энергия будет распределяться равномернее, а температурный перепад будет не так заметен.

Комбинированный способ

Совмещение или дублирование нескольких схем укладки составляет комбинированный способ монтажа. К примеру, пара змеек и несколько улиток друг за другом. При хорошей планировки помещения схемы смешиваются для лучшей производительности.

Владелец может сделать зоны с разными температурами, в центре более горячие полы, а на входе – прохладные. В местах с более высокой температурой нужна улитка, в холодных – змейка. Комбинировать можно и сами системы нагрева пола – водяную и электрическую.

Такое сочетание будет особенно удобным при холодных дня в летнее время, когда не запускается система отопления всего дома. Перед началом работ стоит нарисовать схему на бумаге, чтобы просчитать ее слабые места и возможные сложности в монтаже.

Как правильно укладывать контур по схеме?

Любой теплый пол при укладке требует неспешной работы и строгого следования инструкции. При качественном выполнении работ система будет работать долго без необходимости замены оборудования. Рекомендуется сразу делать все расчеты для укладки, по ним же покупается необходимый материал.

При составлении схемы расположения контура необходимо учесть несколько моментов:

  1. Контур нельзя прокладывать в местах расстановки мебели или сантехники, любых массивных предметов. Это не только испортит напольное покрытие, но и основание этих предметов;
  2. Чтобы поддерживать давление в системе стабильным, длина контура диаметром 20 мм не должна превышать 120 метров. При диаметре в 16 мм максимальная длина системы теплого пола – 100 метров. Для одного контура требуется не менее 15 кв. метров помещения;
  3. Если комната большая, то в ней устанавливается не один контур, а несколько. Длина каждого из них не должна отличаться друг от друга (не более 15 метров), желательно выбрать равную длину;
  4. При шаге в 15 см в процессе монтажа расход труб для водяного теплого пола будет 6,7 метров труб на каждый квадратный метр помещения. Если шаг снизить до 10 см, то на квадратный метр будет приходиться 10 метров трубопровода;
  5. Если обустраивается водяной контур, то минимальный радиус загиба труб должен равняться 5 ее диаметрам.

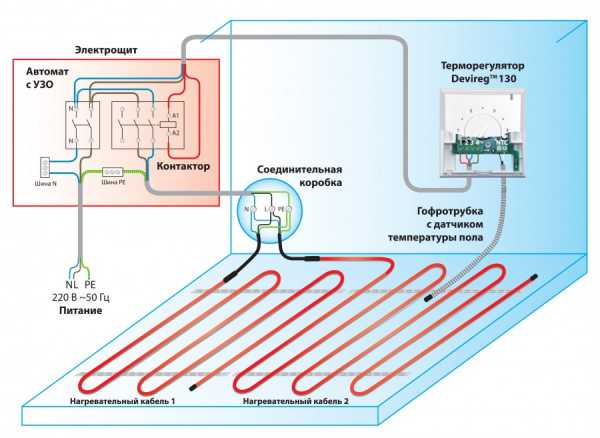

Нюансы укладки греющего кабеля

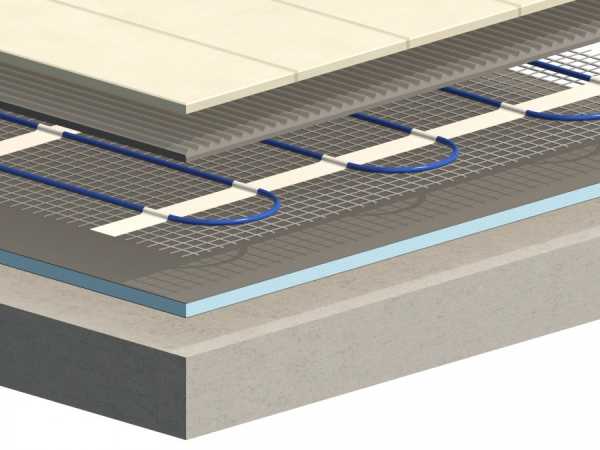

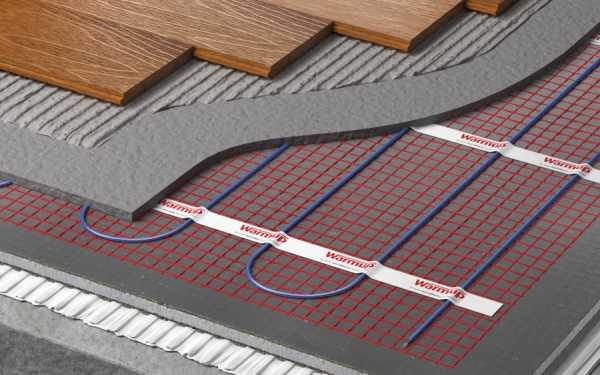

Греющий кабель в основании теплого пола – система универсальная, которая в зависимости от заданной мощности может применяться под любым покрытием. Кабель отличается от других способов возможностью изменения мощностей для каждого квадратного метра комнаты.

Монтаж выполняется по любой из схем на основание из бетона, подготовленное и выровненное. После укладки контура система заливается стяжкой на 3-5 см.

На бетонное основание также укладывается подложка с теплоотражающей поверхностью. Это необходимо для того, чтобы обогрев не уходил вниз, в сторону перекрытия. Сверху крепится монтажная лента.

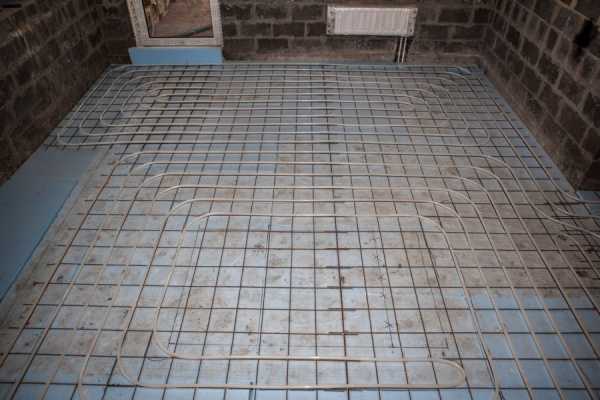

Как основу для фиксации греющего кабеля применяют арматурная сетка, особенно в случаях невозможности крепления монтажных лент. Специалисты рекомендуют делать схему змейкой на всем метраже комнаты, за исключением мест, где будет мебель или ковер.

Фиксация производится на монтажной ленте, при этом контур не должен пересекаться ни в одной из своих частей. Это важно для соблюдения равномерности прогрева и отсутствия избыточного отопления. Кабель выбирает от 4 сантиметров и более.

Принимая во внимания все правила, ограничения на использование, достоинства и недостатки возможных нагревательных систем для пола, владелец принимает решение о выборе нужной схемы и способа ее укладки.

seti.guru

Способы укладки водяного теплого пола своими руками. Улитка, змейка и другие

«Важней всего погода в доме», а её невозможно представить без качественного отопления. Однако не всегда хватает привычных настенных обогревателей, и хочется буквально чувствовать теплоту всем телом. И если носить бабушкины шерстяные носки целый день кажется не лучшим выходом, то почему бы не рассмотреть вариант обогрева самого пола и способы укладки трубы водяного теплого пола?

Что из себя представляет водяной пол?

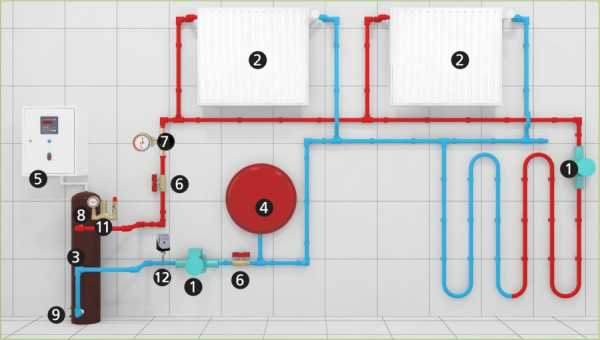

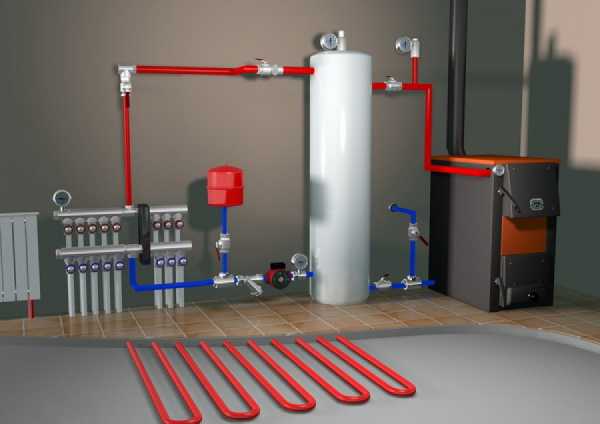

Водяной теплый пол — это система, работающая по принципу большинства отопительных батарей: использование горячей воды, как источника тепла. Схема работы такой системы элементарная — на поверхность устанавливается специальная труба, по которой циркулирует горячая вода. Источником тепла выступает котел. Всю «надпольную» часть системы водяного пола можно аккуратно прикрыть фальшстеной или увести в подсобное помещение.

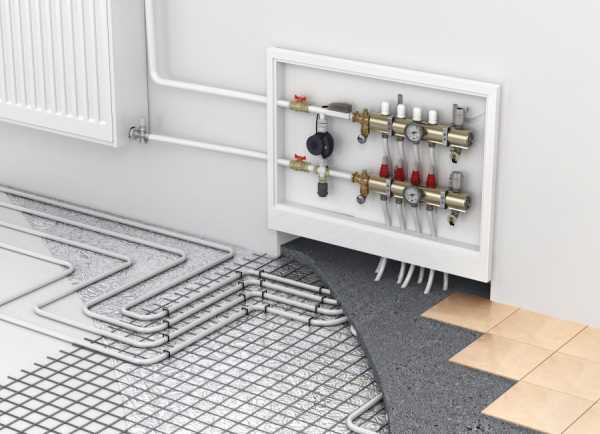

Мы уже поняли, что водяной пол представляет собой систему труб с циркулирующей теплой водой, уложенных под полом и отдающих тепло по принципу обычной батареи. Теперь можем перейти к главному вопросу.

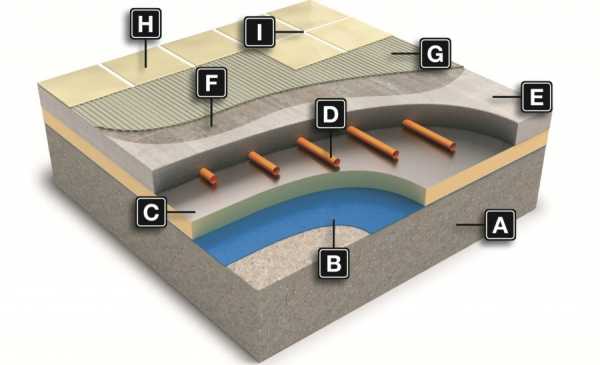

Завершающим этапом монтажа пирога теплого пола является укладка трубы. На сегодняшний день существуют три схемы укладки труб водяного теплого пола — «улитка», «змейка» и комбинированный.

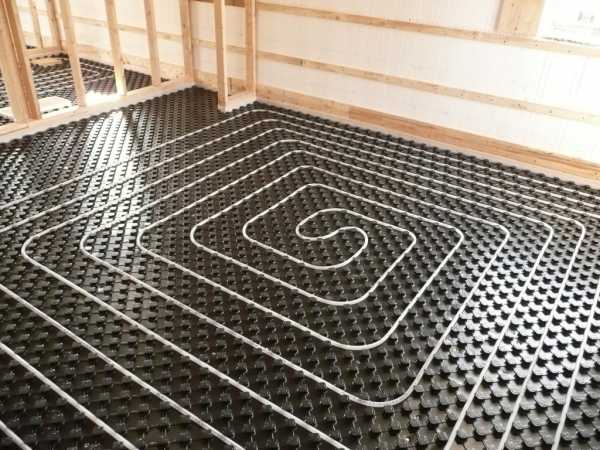

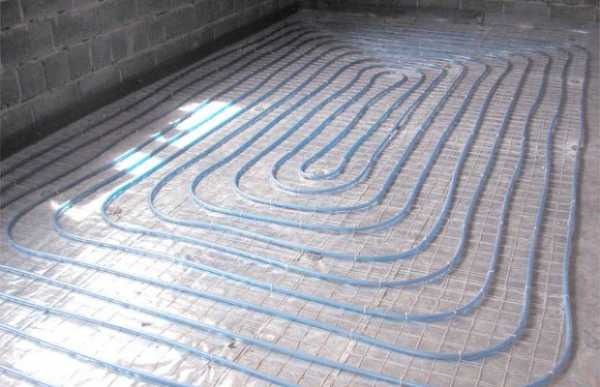

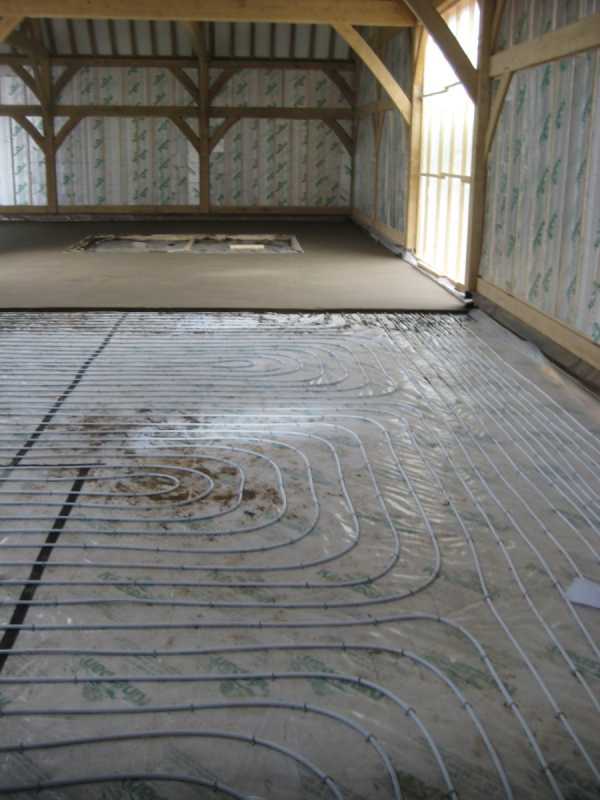

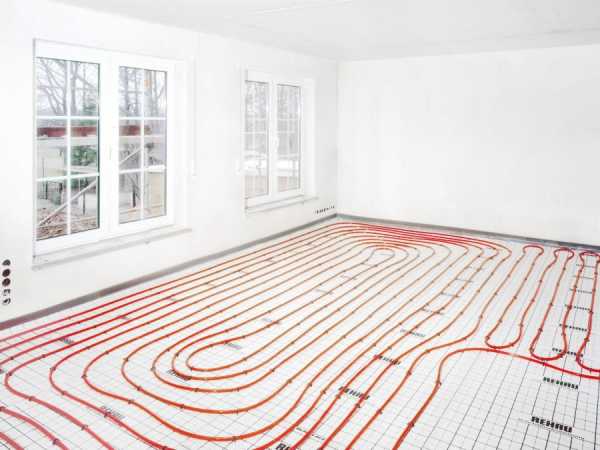

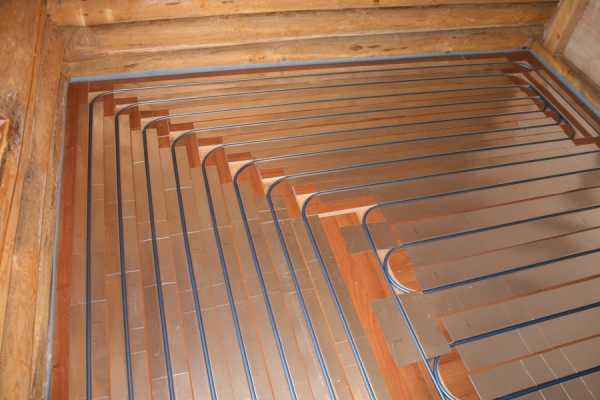

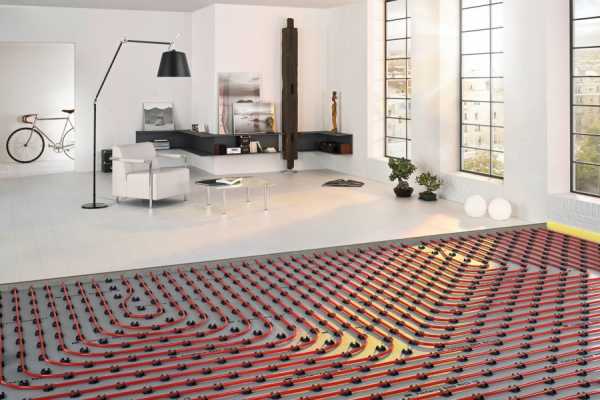

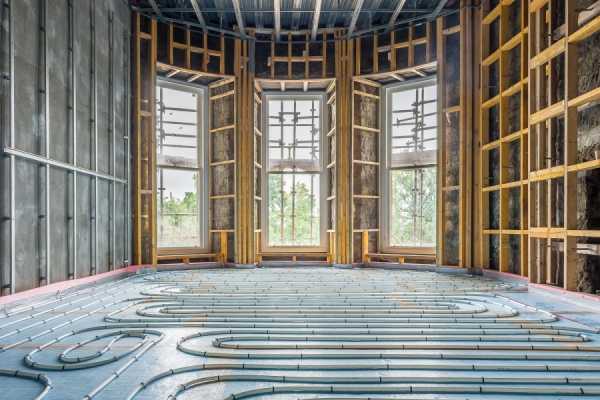

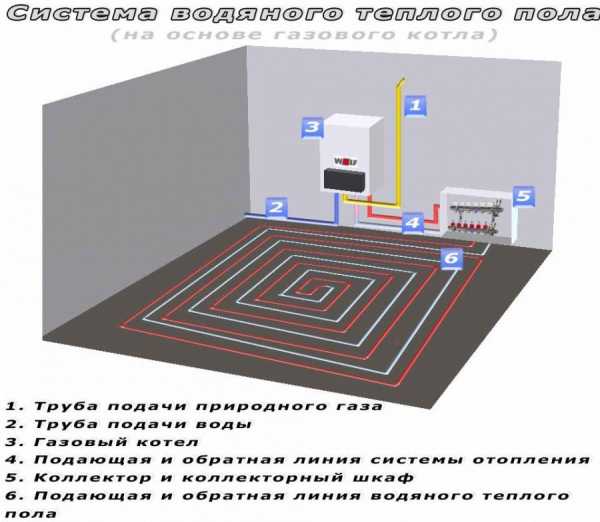

Схема укладки улитка или спираль

Улитка (спираль) — наиболее популярный, экономный и эффективный с точки зрения энергопередачи способ укладки труб водяного теплого пола.

В улитке мы укладываем трубы, описывая периметр комнаты, начиная с краев, и стремимся к центру, постоянно сокращая радиус, а затем в обратную сторону.

Главное преимущество улитки в том, что тепло равномерно распределяется по носителю, нивелирует теплопотери и предотвращает образование в полу тепловых ям. Еще одним преимуществом данного способа является его длина шага — улитку можно монтировать с шагом от 10 мм и до любого удобного вам размера.

За 18 лет монтажа теплых полов способ улитка зарекомендовал себя, как самый надежный и самый работающий способ. Также стоит отметить, что этот способ укладки трубы водяного теплого пола наименее трудоемкий за счет несильного изгиба трубы. При желании (при очень большом желании) с укладкой может справиться даже один строитель и Вам не придется тратиться на дополнительные рабочие руки.

Более того, улитка универсальна в схеме укладки. Улиткой можно утеплить краевые зоны, например, большие окна, витражи, выходы на веранду, уличную дверь и т. д. И впредь, заходя в комнату с холодной улицы, Вы почувствуете тепло, едва ступив на пол.

Улитка позволяет устроить систему обогрева в помещениях любых площадей и форм. Причем важно понимать, что необязательно делать одну большую улитку на комнату, ничто не мешает сделать несколько витков, например в обход большого дивана или шкафа.

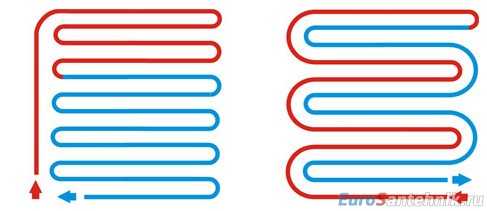

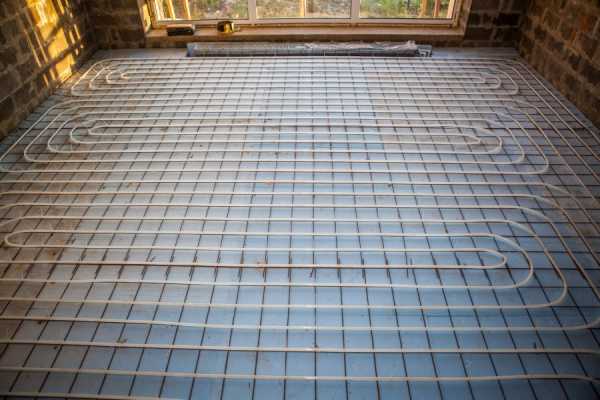

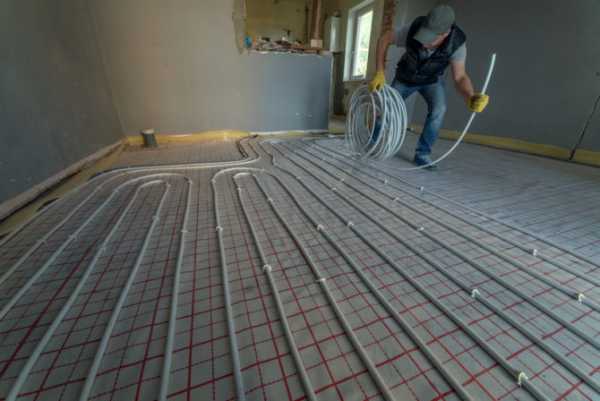

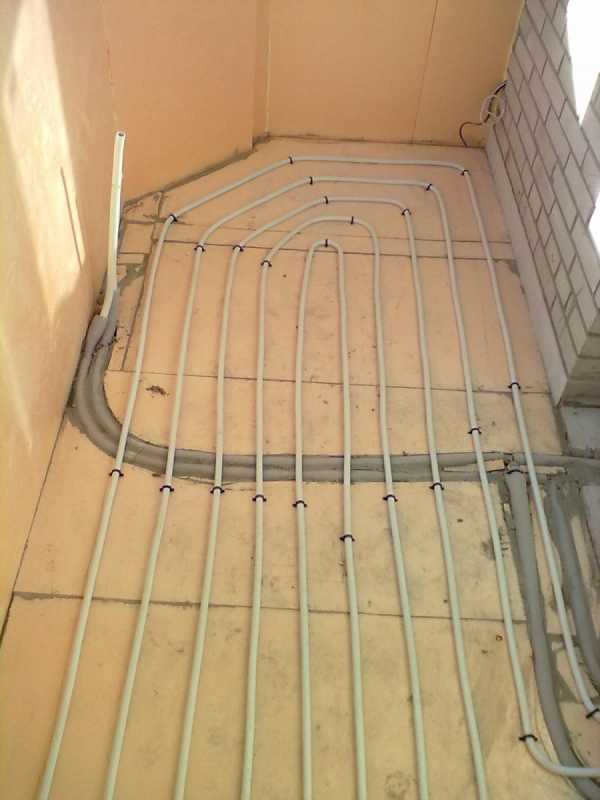

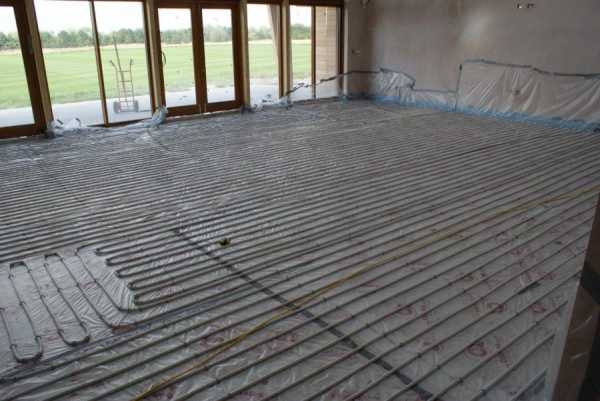

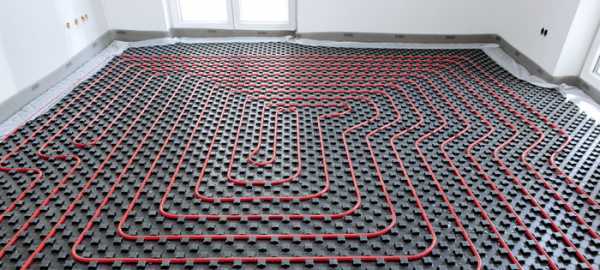

Змейка и двойная змейка

Этот способ укладки труб водяного теплого пола имеет наибольшие теплопотери за счет того, что подача горячей воды осуществляется лишь с одной стороны и теряет всю энергию, доходя до конца схемы. Таким образом, мы имеем горячий пол в одном конце комнаты и постепенное снижение температуры по мере удаления от узла смешивания теплоносителя.

Еще один минус укладки змейкой — трудность монтажа. Изгиб трубы происходит на 180 градусов. Очень часто приходится делать шаг в 200 мм против 10 у улитки. Можно избежать таких больших затрат, сделав кольца на концах петли, но это весьма трудоемко.

Универсальный шаг укладки трубы теплого пола составляет 150 мм, и 100 в краевых зонах (уличные стены).

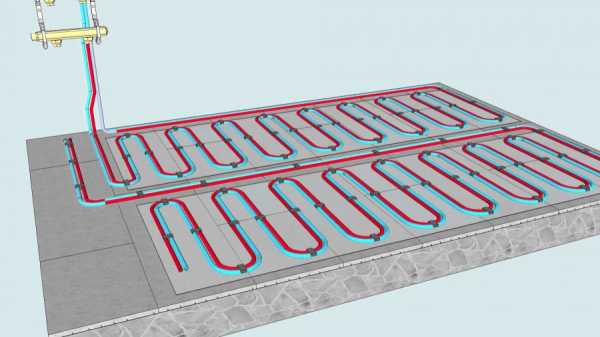

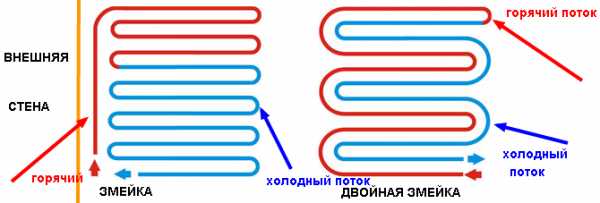

Температурный перепад в системе змейка можно сократить, сделав двойную змейку. Однако, это не решит проблему трудоемкости укладки труб водяного теплого пола.

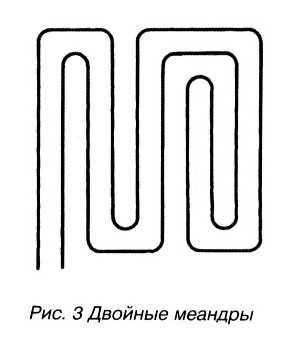

Есть так же способ монтажа, который называется двойная змейка.

 И если посмотреть на этот способ более внимательно, то можно увидеть, что перепад температуры стал меньше, но монтаж не стал легче.

Мы используем способ укладки труб водяного теплого пола змейкой только для выравнивания смежных зон контуров теплого пола и редко для укладки в санитарных  узлах, где необходимо много обходить разные приборы: унитазы и так далее. И то если сан узел или другое помещение мало. А если помещение квадратов 5-6, то смело монтируется спираль, как на фото.

Самым оптимальным вариантом использования змейки является комбинирование такого способа с другими.  Или, например, сначала Вы отсекаете наружные стены или как еще называют краевую зону, потом укладываете змейку в середину комнаты. При этом получается оптимальное распределение температуры.

Так же как и с улиткой, мы можем обходить необязательные для подогрева места, направляя отопительные трубы в нужное русло.

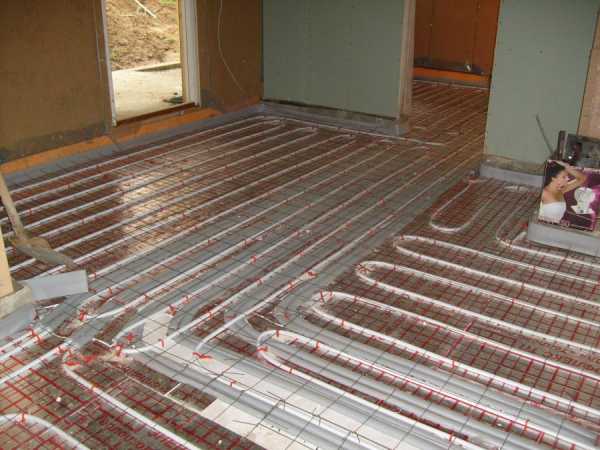

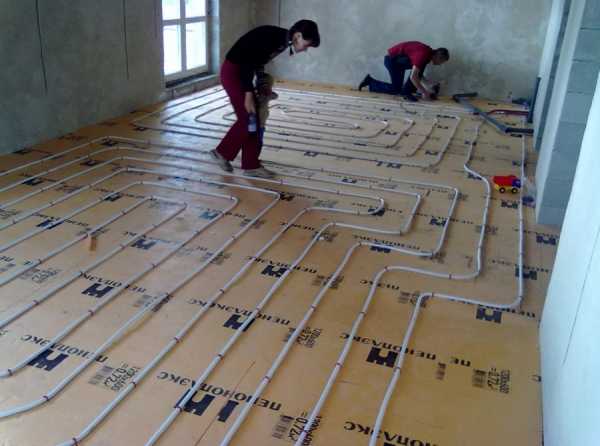

Комбинированный способ укладки труб теплого пола

Комбинированная схема подразумевает смешение способов укладки теплого пола или их дублирование. Например, два витка улитки или несколько змеек подряд. Если планировка комнаты позволяет, то можно смешивать способы укладки теплого водяного пола. Например, при входе, где подогрев особо не нужен, положить змейку, а в центре помещения, дабы сконцентрировать полезную энергию, расстелить улитку.

А вообще перед самой укладкой труб, мы рекомендуем нарисовать схему водяного теплого пола на плане. Так дальнейший монтаж водяного теплого пола будет даваться проще.

Длина укладки трубы

Немаловажным при раскладке трубы является длина самого контура. Если вы сделаете слишком длинную спираль или змейку, то насос попросту не сможет продавить контур.

Поэтому тут важно соблюдать два правила:

  1. Длина одного контура не должна превышать 80-100 метров. Правильно не жесткое. То есть, если вы немногим превысите длину, то это не значит, что все станет плохо. Просто лучше лишний раз этого не делать.
  2. Все контуры желательно делать схожими по длине

Для расчета длины следуем следующей таблице:

Диаметр трубы (мм)

Материал трубы

Допустимая длина (метр)

16

металлопластик

80 ÷ 100

18

сшитый полиэтилен

80 ÷ 120

20

металлопластик

120 ÷ 150

Выводы

Прочитав весь материал, мы можем сделать вывод, что схему монтажа теплого водяного пола стоит выбирать исходя из площади конкретного помещения, способа его отопления и бюджета заказчика.

Однако, одно можно сказать точно: монтаж теплого пола улиткой — универсальный и экономный способ обогреть вашу комнату в любом месте и при любой погоде.

eurosantehnik.ru

Тёплый пол улитка: как правильно укладывать

В качестве напольного отопления используют жидкостную или электрическую систему. Эффективность обогрева зависит от мощности системы, от чувствительности терморегулятора к изменениям температуры пола.

Немаловажное значение имеет и укладка магистрали с теплоносителем. И для водяного трубопровода и для кабельного обогрева используют схему «улитка» или «змейка». Как выполняют укладку «змейкой» и «улиткой»? Какая методика расположения контура проводника с теплоносителем лучше?

Укладка «улитка»

Система укладки кабеля или жидкостной магистрали «улиткой» предполагает спиральное расположение контура. Витки выполняют с определённым шагом. Его определяют специалисты. Необходимо высчитать мощность системы отопления, площадь обогреваемой поверхности пола. В среднем на 1 м2 необходимо затратить 10 Вт мощности.

Кабель располагают только на полезной поверхности помещения. Под стационарной мебелью остаются холодные зоны. Несмотря на то, что проводник располагают под стяжкой или под плиточным клеем, мебель может вызвать запирание кабеля. Между нижней декой шкафа или дивана и полом не остаётся воздушного пространства. Кабель может перегреваться. Что негативно скажется на всей системе отопления. Она может отключиться.

Обогреваемую площадь высчитывают, исключая холодные зоны. Секции кабеля имеют определённую длину и мощность. Чаще всего проводник укладывают с шагом 20-30 см, но для определённой комнаты расстояние между витками может быть меньше или больше.

Водяной контур можно располагать по всей поверхности пола. Трубы укладывают в стяжку толщиной до 8 см. Запирание магистрали, как при кабельном обогреве, водяному контуру не страшны. Финишную облицовку можно использовать любую, без ограничений. Мебель и стационарную технику устанавливают в любом месте помещения. Водяной контур укладывают с шагом в 30 см.

  • Укладку кабеля для тёплого пола «улиткой» начинают с источника энергии. Для проводника это будет розетка с терморегулятором. Водопровод подключают к коллектору, от которого трубы идут к котлу или печи. В коллекторе имеется выход для горячей воды и для охлаждённой жидкости, которая отдавая тепло, возвращается в теплообменник, находящийся в котле или в печи.
  • Магистраль прокладывают по периметру обогреваемой поверхности. Рекомендуют сделать разметку площадки.
  • Если шаг между витками должен быть 30 см, то первый виток будет находиться на расстоянии 60 см. Делают второй контур. Расстояние между трубами или кабелем по всей площади комнаты должно быть одинаковым.
  • Спиралью доводят магистраль до центра. Делают поворот контура на 1800. Прокладывают второй контур.
  • Проводят укладку кабеля или трубы между уже укреплённой магистралью. Проводники располагают точно по центру. В этом случае шаг уменьшится до 30 см. Схема будет соблюдена.

При расположении трубопровода по спирали увеличивается обогрев помещения. Предоставляется возможность сделать минимальный шаг между витками, до 10 см и меньше. Проводник не деформируется. Горячая вода равномерно распределяется по всей магистрали. Охлаждается жидкость медленно, потому что холодный контур находится внутри горячего.

Выводят трубу в том же месте, откуда производился её вывод в помещение. При водяном отоплении выходную трубу подключают к коллектору с патрубком, по которому теплоноситель нагнетается в котёл.

Если для электрического напольного обогрева использовали одножильный кабель, то его необходимо вывести к розетке и терморегулятору. При укладке двухжильного проводника, кабель можно вывести в любое место. Нет необходимости холодный край подключать к сети. Жилы замыкают, изолируют, оставляют в удалённом месте от зоны активности домочадцев.

Тёплый пол «улитка» имеет свои преимущества. Обогрев происходит равномерно по всей площади. Методика исключает образование острых углов и загибов проводника. Монтаж проводить проще, особенно при использовании матов с бобышками. Не требуется укреплять контур специальными приспособлениями.

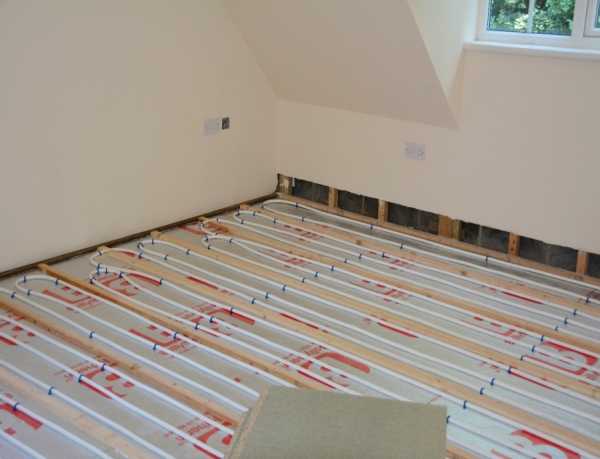

Технология укладки «змейка»

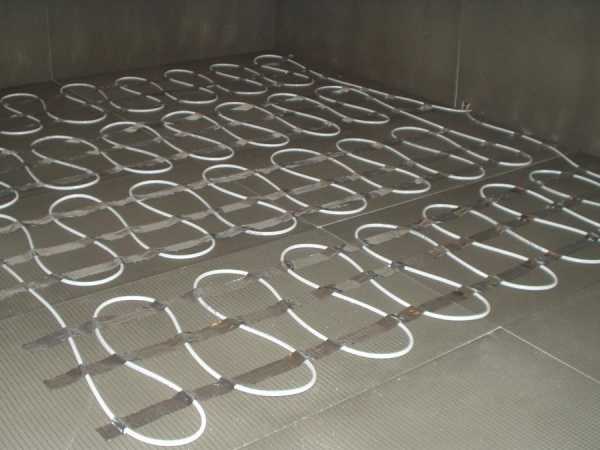

Монтаж тёплого пола можно проводить «змейкой». Укладку проводника выполняют вдоль длинной или короткой стены. Необходимо сразу соблюдать правильный шаг, 20-30 см. Поворачивать трубы придётся часто. При этом необходимо избегать острых углов; вероятность получения изгибов при укладке «змейкой» велика.

Чтобы сразу правильно расположить проводник, в местах поворота рекомендуют обозначить контур. Его выполняют из фанеры. В листе вырезают канавку, куда следует уложить трубу или кабель. Необходимо сразу укреплять проводник монтажной лентой, чтобы схема укладки не нарушилась.

  • Начинают вывод магистрали от источника тепла.
  • По мере удаления от него теплоноситель охлаждается. Это означает, что дальние участки помещения будут обогревать хуже.
  • Проводят укладку змейкой по всей комнате, не забывая размещать места поворота в предусмотренные для них канавки.

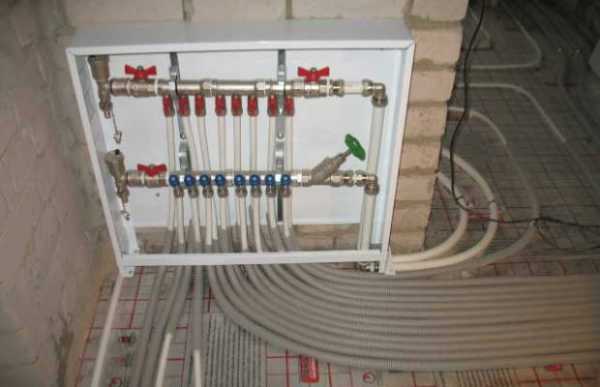

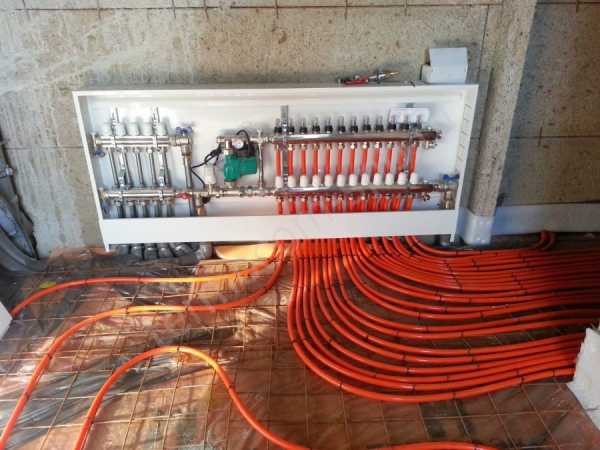

  • Водяной трубопровод обязательно возвращают к коллектору: подсоединяют холодный край к патрубку, который отводит жидкость к котлу. Таким же образом проводят укладку одножильного кабеля: его выводят к терморегулятору.
  • Двухжильный кабель оставляют в дальнем углу помещения. Концы замыкают и изолируют.

Самый главный недостаток тёплого пола «змейкой» заключается в том, что тепло неравномерно распределяется по помещению. Хорошо отапливаться будет только половина комнаты. Ещё одним минусом является сложность монтажа. Необходимо делать заготовки в местах поворота проводника. Укладка требует определённого навыка.

  • Чтобы обогрев комнаты осуществлялся более эффективно, укладывают контур из двух змеек. Первый виток будет располагаться с шагом 60 см. Делается это для того чтобы между уложенными витками горячего теплоносителя расположить ещё один холодный контур.
  • Выводят одну «змейку» по всей площадке, затем, делают поворот проводника на 1800, возвращают магистраль в обратном направлении.
  • Монтаж усложняется в связи с большим количеством поворотов кабеля или трубы.

Теплоноситель в этом случае будет охлаждаться вдали от источника тепла, но вновь нагреваться при возвращении контура. Рекомендуют выполнять «вертикальную змейку». В этом случае распределение тепла в комнате будет равномерным.

На основании пола специалисты укладывают не только двойную «змейку», но и располагают магистраль двумя отдельными контурами. Для монтажа требуется тщательно продуманный проект и разметка на черновом покрытии. Для тёплого пола «улиткой» не требует особой подготовки.

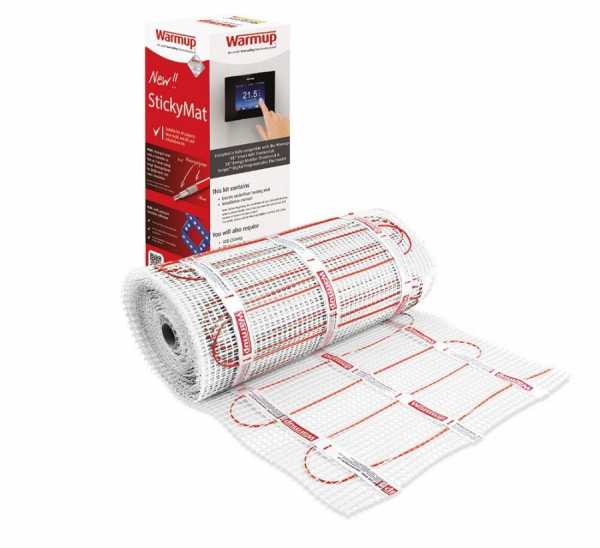

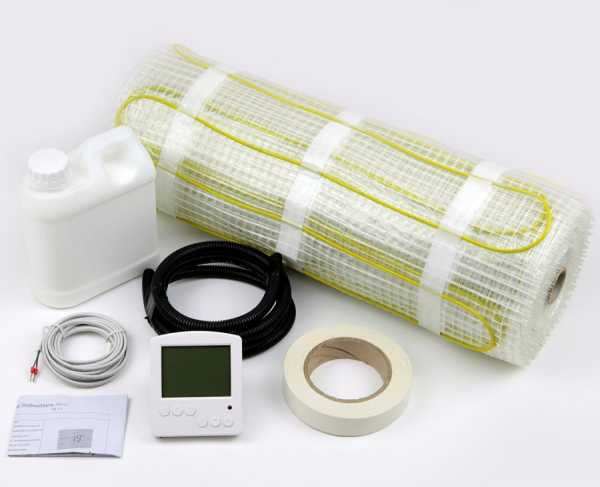

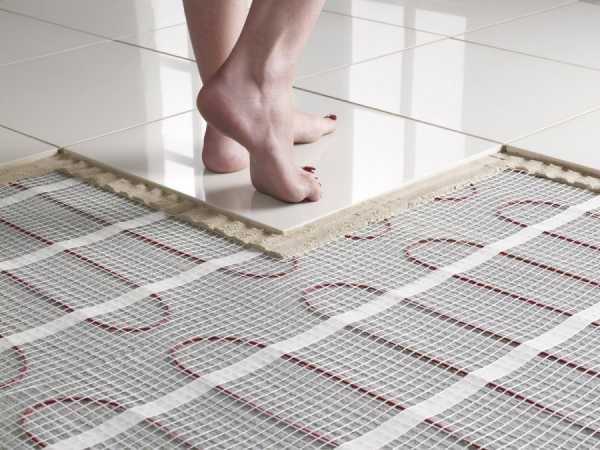

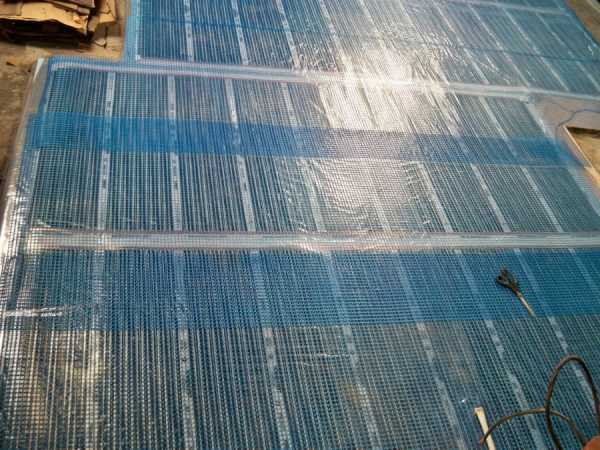

Облегчить укладку кабеля «змейкой» помогут нагревательные маты. На сетке проводник уже расположен «змейкой». Сетка имеет клейкую основу. Её легко укладывать на черновое основание. Отпадает необходимость проводить сложные монтажные работы и оборудовать приспособления для поворота проводника. К сожалению, для водяного трубопровода таких технологий не существует.

Для оборудования тёплого пола рекомендуют делать проект расположения контура с теплоносителем. Чертёж поможет точно выполнить работы, определить, в каких местах необходимо сделать поворот трубы. В комнатах со сложной геометрией выполняют комбинированное расположение магистрали. В нишах, в небольших помещениях выводят «змейку».

На основной площадке проводник укладывают «улиткой». Данные технологии хорошо дополняют друг друга.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.

Загрузка...

otoplenieblog.ru

улитка, змейка и комбинированный способ

Сейчас мы с вами наглядно разберем схемы укладки теплого пола в доме или квартире. Это будут змейка, улитка и комбинированный способы.

Тёплый пол – это в настоящее время очень популярный способ отопления, который может использоваться в квартирах и частных домах, а также в производственных помещениях.

При монтаже подобной отопительной системы важной задачей является не только выбор труб или кабелей, но и выбор правильного расположения конструкции. Работа это простая, как можно подумать вначале. Конечно, основные схемы представлены только двумя разновидностями: улитка и змейка. Однако существует их множество комбинаций.

Расположение отопительной системы влияет на комфорт и уют в доме, поэтому этому вопросу стоит уделить особое внимание.

Укладка тёплого пола

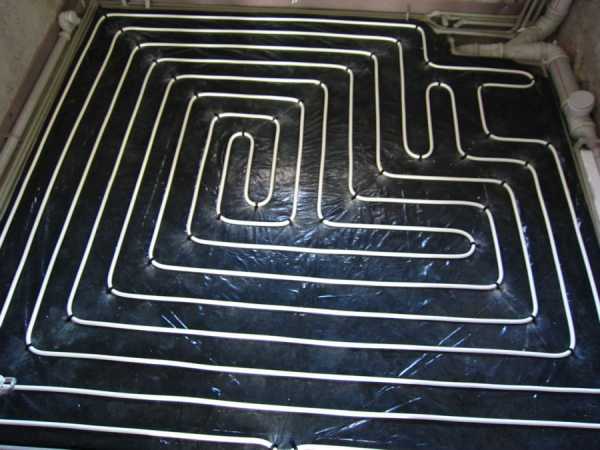

Вариант укладки — улитка

Тёплый пол улитка (или же спираль) – это довольно популярный, экономичный и эффективный способ укладки с точки зрения передачи энергии.

При таком варианте укладку начинают с периметра помещения, с краёв, и постепенно переходят к центру, сокращая при этом радиус, а затем в другую сторону.

Основное достоинство системы «улитка» в том, что теплоноситель распределяется по трубам или кабелям равномерно, потери тепла нивелируются, предотвращается образование в полу тепловых ям.

Можно выделить и следующий плюс данной системы – длина шага. Укладка тёплого пола улиткой возможна с шагом от 10 мм и выше.

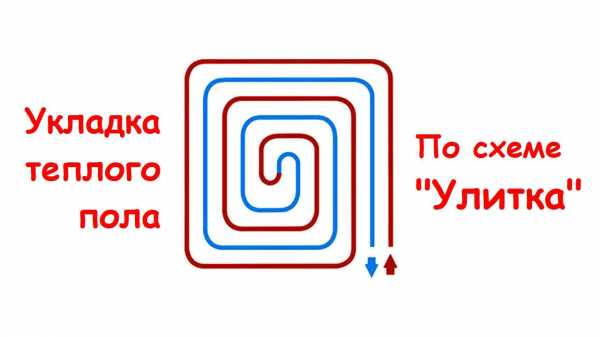

Вариант укладки тёплого пола Улитка

Улитка – это работающий и надёжный способ монтажа. Чередование горячих и остывших труб позволяет сделать обогрев равномерным по всей комнате.

Можно ли укладывать тёплый пол змейкой

При укладке змейкой наблюдаются наибольшие потери тепла из-за того, что подача нагретой воды происходит только с одной стороны и теряет всю энергию, когда доходит до конца схемы.

Можно наблюдать горячий пол в одном конце помещения и плавное снижение температуры по мере удаления от смесительного узла теплоносителя.

Про устройство смесительного узла для тёплого пола можно прочитать здесь.

Ещё один недостаток укладки методом змейки в трудности укладки:

  • во-первых, монтаж требует хорошего опыта и соответствующих знаний;
  • во-вторых, в случае укладки водяного контура трубы гнутся только на 180 градусов. Из-за этого делают шаг в 200 мм (в то время как шаг у улитки начинается от 10 мм). Конечно, можно сделать кольца на концах петли и избежать больших вложений, но это очень сложный процесс.

Перепад температур в такой системе можно уменьшить, если выполнить двойную змейку (ещё называют «меандром»). Но это не решит вопрос сложности монтажа контура водяного пола.

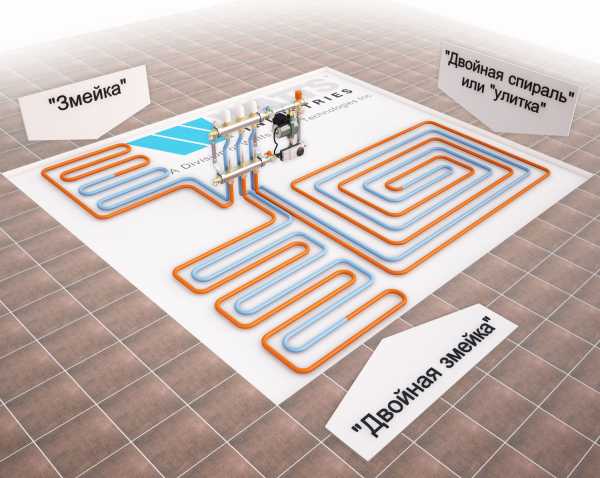

Варианты укладки тёплого пола — змейка и двойная змейка

Лучшим вариантом будет комбинация змейки с другим способом укладки. Таким образом, распределение энергии можно сделать более равномерным и разница температур будет не так заметна.

Комбинированный способ

Комбинированный способ укладки – это смешение или дублирование разных схем, к примеру, это может быть пара витков улитки и несколько змеек, идущих друг за другом. Если помещение спланировано хорошо, то можно смешивать принципы укладки в зависимости от вашего желания. К примеру, вы хотите, чтобы пол был более горячим в центре помещения, тогда сделайте там улитку, а при входе, где тепло не особо требуется, можно использовать змейку.

Также можно комбинировать между собой и виды тёплого пола: электрического и водяного. Это очень удобно, если летом настали холодные дни, а запускать систему центрального отопления не планируется.

Схема укладки тёплого пола поможет вам. Нарисуйте её в самом начале, перед самой укладкой контура, тогда монтаж будет произвести намного проще.

Нормы и правила по укладке

При монтаже любого вида тёплого пола главное правило: не спешить и с точностью следовать инструкции. Тогда у вас всё обязательно получится качественно, и срок эксплуатации отопительной системы будет продолжительным.

Проведите необходимые для укладки расчёты, это требуется сделать уже на этапе закупки материала, чтобы знать какой материал купить и в каком объёме.

Нарисуйте схему положения контуров, чтобы в процессе работы не возникло серьёзных проблем, и учтите следующие моменты (преимущественно для водяной системы тёплого пола):

  1. Не прокладывайте контур отопления в том месте, где планируется ставить мебель (шкафы, диваны и прочее) и сантехнические предметы. Это плохо скажется не только на напольном покрытии, но и на самих бытовых предметах.
  2. Для стабильного давления в отопительной системе при диаметре контура 20 мм его длина не может быть выше 120 метров. Если диаметр 16 мм, то длина 100 метров. В общем, примерная площадь для одного контура должна составлять больше 15 м².
  3. В больших по площади помещениях должно находиться несколько контуров, их длина не должна разниться более чем на 15 метров, то есть они по длине должны быть примерно равны.
  4. Шаг в 15 см совпадает с примерным расходом трубы в расчёте 6,7 метр на 1 м², если монтаж делать через каждые 10 см, то расход на 1 м² будет 10 метров.
  5. Наименьший радиус трубного загиба соответствует пяти её диаметрам (в случае водяного контура).

Какому варианту укладки тёплого пола отдать предпочтение, нужно решать каждому индивидуально исходя из принятия во внимание всех условий и ограничений.

teplofan.ru

Схема укладки теплого пола: улитка, змейка

В устройстве водяного и кабельного электрического теплого пола важно не только правильно выбрать трубу или кабель, но и правильно его разложить. Это не такая простая задача, как кажется на первый взгляд. Пусть базовых схем всего две, но существует очень много вариантов и комбинаций. Схема укладки теплого пола во многом влияет на комфортность проживания.

 Базовые схемы укладки теплого пола

Строго говоря, схем две: «змейка» и «улитка». «Змейка» требует меньшей длины кабеля или трубы, проще в реализации. Но присутствует много крутых поворотов, и явно проявляется недостаток водяного пола: на входе температура теплоносителя гораздо выше, чем на выходе. Схема укладки «улитка» имеет более ровную температурную картину, но сложнее в реализации. На ее устройство на той же площади требуется большая длина нагревательного элемента (примерно на 20%).

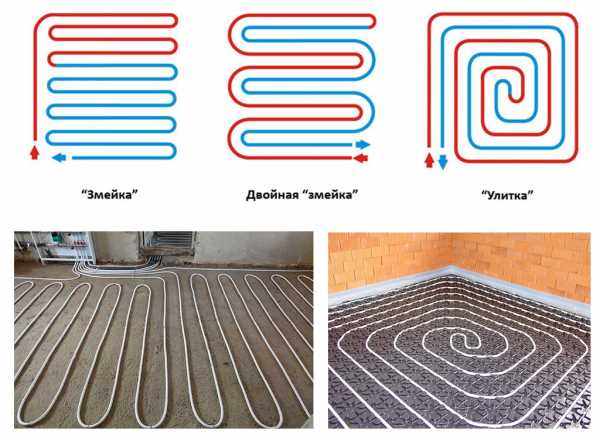

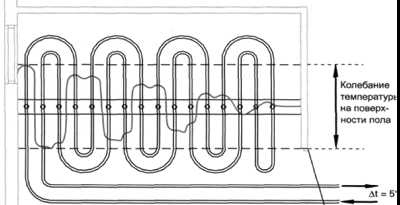

Схемы «змейка» и «улитка». Их температурная характеристика

Теперь о том, в каком случае лучше применять каждую из них.

Как уложить кабель теплого пола, определение шага

Если речь идет о нагревательном кабеле, то незачем мудрить с «улиткой» — в этом случае просто укладывайте змейкой, выдерживая выбранный шаг. Но вот выбрать расстояние между двумя греющими проводами на полу — непросто.

Шаг укладки — это расстояние между трубами теплого пола или витками нагревательного кабеля. Он может быть одинаковым, на всей схеме. Иногда в тех зонах, где требуется большее количество тепла (вдоль наружных стен, например) шаг укладки сознательно делают меньше.

Как рассчитать шаг? Если подогрев пола будет служить только для комфорта (есть еще радиаторы), то, особо не мучаясь, можете выбрать шаг укладки кабеля теплого пола в диапазоне 20-30 см.  Если сверху будет укладываться плитка, то лучше шаг взять 20 см — она теплоемкая и, чтобы ногам было тепло, нагревать ее нужно сильнее. Ламинат или линолеум не выносят высоких температур, их нагревать можно только до 26-27°C. Потому тут шаг выбираете 25-30 см. А вообще, при укладке кабельного пола расстояние между витками кабеля еще зависит от мощности нагревательного кабеля. Под плитку берут более мощные нагреватели, под ламинат и линолеум — менее производительные.

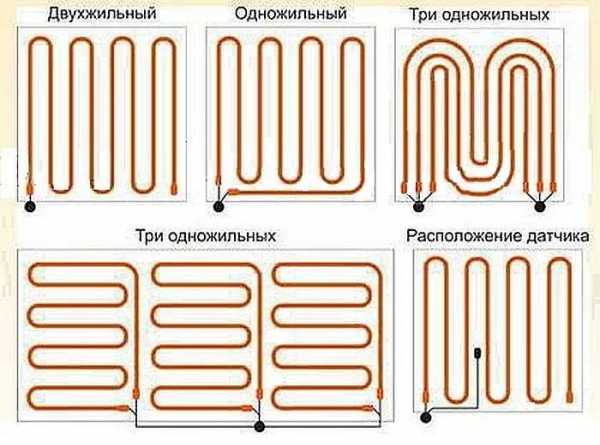

Основные схемы укладки «змейка» и некоторые варианты греющего кабеля

Если подогрев пола планируется как основное отопление, необходим хоть приблизительный расчет. Всего несколько простых действий:

  • Вычисляете отапливаемую площадь. Это общая площадь комнаты за вычетом тех мест, где обогрев не нужен: под мебелью и техникой. На это есть две причины. Первая: не все кабели нормально переносят запирание (когда на них ставят что-то). Вторая: подогревать шкаф или, скажем стиральную машинку совсем ни к чему.
  • Знаете потери тепла в этом помещении. Если не знаете, их можно рассчитать, ищите в статье «Как рассчитать количество секций радиаторов для дома и квартиры». Вам нужен метод расчета теплопотерь по объему помещения и корректировка результатов.
  • Теперь можете определить, какая тепловая мощность должна сниматься с каждого «квадрата» отапливаемой площади для восполнения всех потерь тепла. Для этого теплопотери делите на отапливаемую площадь.
  • Если кабель уже купили, вы знаете его тепловую мощность (есть в паспортных данных). Если не знаете или не купили пока кабель — найдите на сайте производителя. Теперь считаете, сколько метров вам нужно расположить на одном квадрате площади. Для этого цифру, найденную в предыдущем пункте — необходимую мощность с отапливаемого «квадрата» — делите на мощность кабеля. Получаете длину, которую нужно уложить на одном квадрате отапливаемой площади. Обычно это 4-6 метров. В зависимости от полученного значения и определяете шаг укладки кабеля теплого пола. Например, уложить нужно 4 метра. Это значит, что шаг укладки — 20 см.

Длину кабеля для теплого пола берите не «впритык» а с запасом в 10-15% — на потери на поворотах.

Как уложить трубу теплого пола

Теперь о том, как лучше укладывать трубы водяного пола. Несмотря на то, что «змейка» дает неравномерный нагрев, в небольших помещениях используют именно эту схему. И даже используют этот недостаток для большей комфортности: укладывают трубы так, чтобы самый горячий теплоноситель тек вдоль наружных стен. Такое же решение будет неплохим вариантом и в самом холодном месте некоторых помещений, например в прихожей, в районе входной двери.

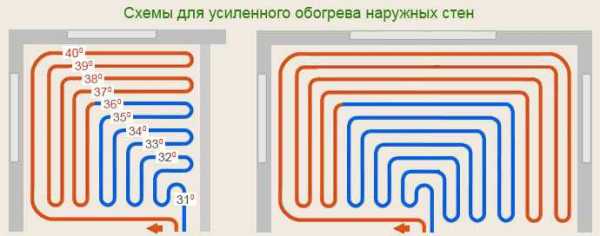

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения

Также добиться более значительного нагрева зон вдоль наружных стен можно уменьшив шаг укладки труб в этих зонах. Иногда могут потребоваться сразу две меры: и более горячие трубы заводить и шаг делать меньше.

Но тепловую картинку «змейки» можно сделать более ровной, если использовать двойную укладку. Это когда виток от входа чередуется с витком «обратки» (в данном случае обратным трубопроводом считается тот, который идет от середины контура к котлу).

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения

Улитка лучше «ложится» в больших помещениях, габариты которых близки к квадрату. Тогда — никаких проблем. Шаг укладки труб обычно — 20 см, но снова-таки все зависит от того, какую роль играет эта система. Для основного отопления требуется серьезный тепловой расчет, так как и трубы бывают разные и теплоносители, под них считаются насосы и все остальные составляющие, в том числе, количество и длина контуров, шаг укладки.

Как легко нарисовать «улитку» смотрите в видео.

При наличии нескольких контуров желательно чтобы их длина была одинаковой. Так легче выравнивать температуру теплоносителя в них и делать одинаковой теплоотдачу. Естественно, и схема укладки водяного теплого пола тоже должна быть в одном помещении одинаковой. В этом видео-сюжете более подробно объяснены правила подключения и выбора схем для водяного пола.

teplowood.ru

Современные водяные теплые полы: схемы "змейка" и "улитка" | Школа ремонта

Рассмотрим водяные теплые полы, схема которых может быть нескольких видов. Разберемся, в чем заключается процесс монтажа, технология работ и как правильно подключить коллектор.

Методы и виды укладки, схема коллектора

От того, каким способом будет выполнена укладка теплого водяного пола, будет зависеть равномерное распределение тепла. Так происходит, потому что вода, идущая по трубе, медленно остывает. Отсюда следует, что монтаж труб следует начать от стен, для этого нужно определить схему укладки, а значит, выбрать способ вывода трубок: к центру или к выходу.

Теперь рассмотрим, как правильно уложить пол «змейкой». С самого начала трубу ведут по наружной стене, потом от другой стены она идет обратно уже волнистой линией.

Можно применить другую схему укладки, например «улитку». Ее делают только по периметру площади, с каждым кругом сужая, приближаются к центру (укладывают трубку через ряд, должно остаться место для обратного хода).

Укладка теплого пола

Комбинированная схема — это значит, что обе вышеупомянутые схемы можно использовать одновременно: например, одна половина комнаты выполнена «змейкой», а другая — «улиткой».

Водяной теплый пол можно выполнить, применив 3 вида технологий:

  1. В стяжку из бетона.
  2. По пенополистироловым матам.
  3. В деревянные плиты (в пазы).

Немного отойдем от монтажа и разберемся, как выполнить подключение коллектора для труб, так как с него все и начинается.

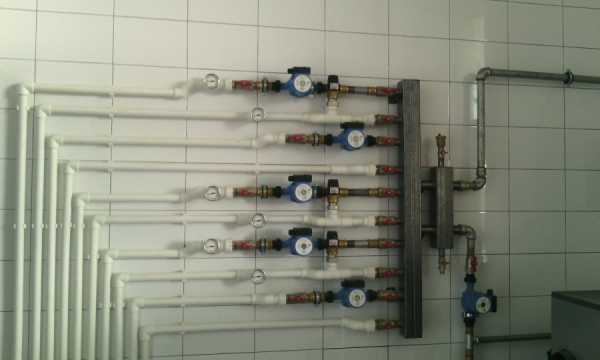

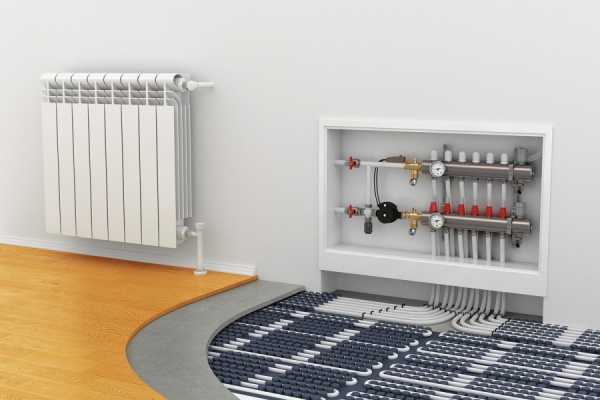

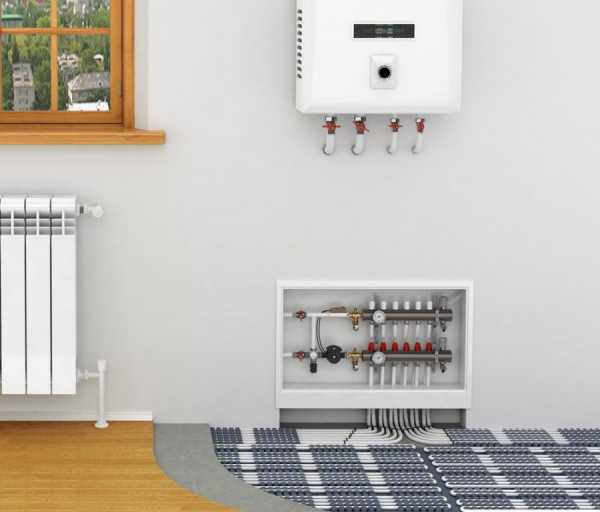

Теперь рассмотрим, какова схема коллектора, как произвести не только его подключение, но и установку для обогрева полов. Агрегат размещают в специальном шкафу. Размер этого шкафа должен быть равен 500х500 мм, но можно и 600х400 мм, а его толщина около 0,12-0,15 м.

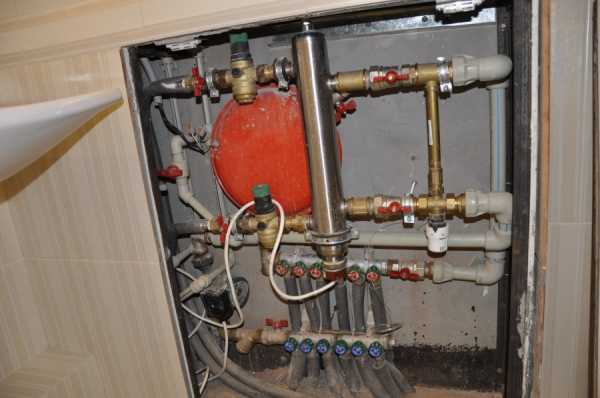

Подключение коллектора для труб

Шкаф можно поставить плотно к стене или вмонтировать в стенку (зависит от типа трубопровода, то есть закрытый он или открытый). После того как коллекторный шкаф установлен, проводят трубу для горячей (подающей) и холодной (возвратной) воды. К патрубку горячей воды подсоединяют коллектор, раздающий теплоноситель, а к холодной — агрегат для состыковки с окончанием труб (по ним идет уже остывший теплоноситель).

Запорный кран устанавливают между водопроводной сетью и коллекторами. А с другой стороны от агрегата располагают сливной кран. Если в доме 3 комнаты, а схема укладки теплого пола везде одинаковая, то потребуется 3 агрегата. Но если в помещении используют различные схемы укладки, то применяют в 2 раза больше коллекторов.

Если конструкцию подсоединяют к отопительной системе (централизованной), то нет надобности монтировать насос.

А при наличии автономной системы водоснабжения (котел) понадобятся насосы и для откачки, и для подкачки.

Выполнение теплого пола (варианты)

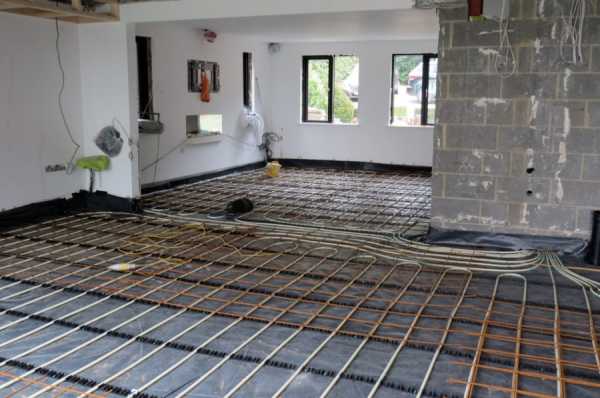

  1. В стяжке (бетон). Сначала очищают поверхность и выравнивают ее, если перепад составит минимум 20 мм. Для этого применяют наливной пол. Далее делают гидроизоляцию. Для этих целей подходит специальная пленка, которую укладывают на уже выровненную поверхность. После этого по периметру крепят демпферную ленту (изоляция). Для теплоизоляции применяют плиточный утеплитель толщиной 10-15 мм, который может иметь отражающую поверхность. Для армирования применяют сетку с ячейками 150-200 мм, так как по ним легко монтируются трубы для пола. Для правильного распределения нагрузки армирование производят после укладки пола. Выход от подающего коллектора соединяют с трубой. Если пол — источник отопления, то, используя сетку, делают отступы 150-200 мм, а если в квартире установлено отопление, то шаг должен составить 300 мм. Для закрепления труб к сетке применяют такие элементы, как клипса, трак или завязка. В случае если укладку производят до армирования, то к основанию трубы крепят специальными клипсами. При использовании схемы «улитка» следует помнить про обратный ход. Один контур труб должен иметь длину 700-800 мм. Если для одного помещения не хватит этой длины, то всю площадь разделяют на два или более контуров. После того как теплый пол уложен, подсоединяют его к принимающему коллектору (к выходу). Далее проверяют правильность монтажа, для этого включают его. При качественном выполнении работ вода сохраняет стабильную температуру, а давление снижается в час на 0,03 МПа. Если все в порядке, то пол заливают стяжкой, которая должна покрывать трубы или армирование на 20-30 мм. Примерно через 30 дней укладывают звукоизоляцию и половое покрытие. Так производят укладку водяного теплого пола в бетонную стяжку.

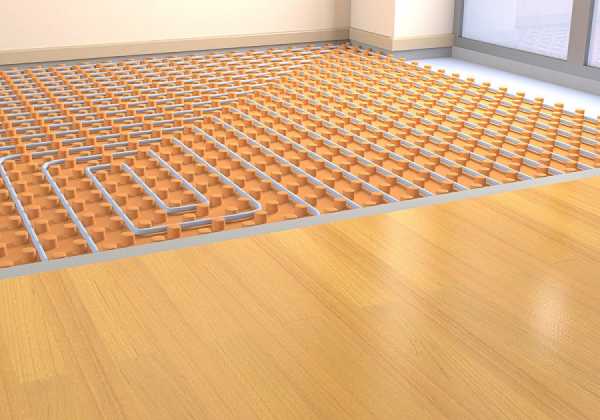

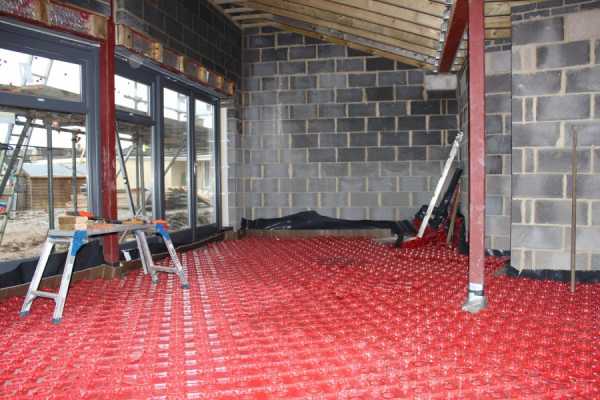

  2. На матах и плитах (пенополистирол). Этот метод немного отличен, так как материал имеет бугорки, расположенные на одинаковом расстоянии, между ними и прокладывают трубы. При использовании этого способа необходимо знать, что не понадобится утеплитель, так как пенополистирол сам является таковым. После того как трубы уложены, маты заливают стяжкой, укладывают звукоизоляцию и половое покрытие. Существуют пенополистирольные плиты, которые тоже применяют для теплых полов. В начале создается схема подключения и монтажа, по ней и производится вся работа. В плите существуют пазы, в них располагают пластины из алюминия (для нагрева), укладывают и крепят трубы. После того как работу выполнят, проверяют работоспособность всей системы, прокладывают звукоизоляцию и монтируют половое покрытие.
  3. В деревянные плиты (пазы) или рейки. До того как уложат плиты из дерева, необходимо выполнить прокладку утеплителя. После в них укладывают пластины из алюминия, а в них трубы. Сверху накрывают звукоизоляционным материалом и половым покрытием. Есть вид реечной укладки, то есть при работе используют рейки. В этом случае пазы проходят между ними. Рейки укладывают, между ними располагают алюминиевые пластинки и трубы. Такая технология укладки применяется только для деревянных домов.

Здесь рассмотрены разные схемы подключения водяных теплых полов, отличающихся технологией укладки. Какой метод и тип выбрать, решает потребитель на свое усмотрение.

remoskop.ru

Теплый пол от отопления - 95 фото технологии укладки и подключения

Для утепления дома и создания комфортной температуры жилища устанавливают напольную систему отопления. Источником обогрева этой системы служит обогрев от центральной системы отопления. Теплые полы от централизованной системы отопления в многоквартирных домах делать проблематично и может грозить административным штрафом при не соблюдении правил установки.

В целях безопасности, низкого давления в отопительной системе, не совсем целесообразна установка теплого пола, так как он не будет отдавать должного тепла. Для многоквартирных домов лучше использовать электрический теплый пол.

Для проектирования и установки системы отопления полов рекомендуется воспользоваться услугами профессионала. Этот вопрос очень серьёзный и требует дополнительных знаний и навыка.

Но так как этот вид обогрева не дешевое удовольствие, материалы и установка стоят очень дорого, часто возникает вопрос, как сделать теплый пол от отопления.

Виды труб

Перед тем как приступить к проектированию, необходимо определиться с выбором материала труб для нагревательного блока. Каждый вид имеет свои особенности и свойства, которые должны учитываться.

Полипропиленовые трубы – не подходящий вид материала, плохая гибкость и необходимость сварки деталей.

Медные или нержавеющая сталь – хороший материал, обладает высокой теплоотдачей, долговечный, но редко используется из-за высокой цены.

Сшитый полиэтилен и металлопластик – самые подходящие трубы, гибкость и хорошая теплопроводность, высокий срок эксплуатации делает самыми востребованными в этой сфере.

Схемы полов

При проектировании предстоящих работ сначала нужно определиться со схемой теплого пола:

Бетонная – на железобетонные полы ложится бетонная стяжка, обеспечивающая максимальную теплоотдачу. Это очень надежный способ укладки, прочное покрытие и не дорогой по цене.

Легкая – сухая система – это на деревянные полы сверху плит ДСП устанавливают тепло распределительные пластины. Достоинство этого метода это быстрота укладки и маленькая толщина, но довольно затратный метод и низкая теплоотдача.

Тонкая – эта система отопления применяется только для маленьких помещений, используются трубы маленького диаметра, что создает большую нагрузку на отопительную систему.

Частный дом

Лучшим решением в частном доме будет водяной теплый пол. Монтаж, заливка, подключение это сложный и трудоемкий процесс, но имеет свои плюсы.

Высокий срок службы, экономичность, возможность отключать и регулировать расход воды, можно отказаться от громоздких радиаторов, независимость от электроснабжения.

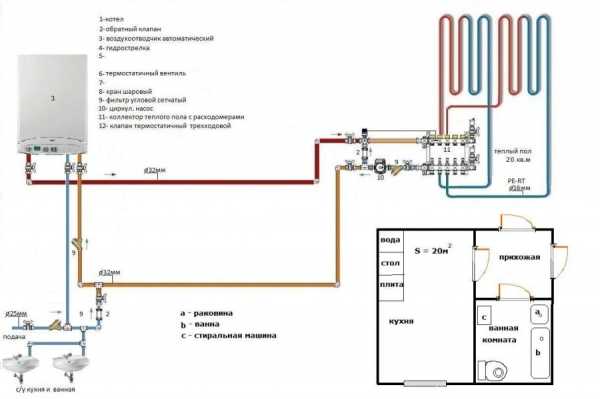

Если ваш дом газифицирован тогда самым оптимальным вариантом будет теплый пол от газового отопления. Необходимо только правильно подобрать по мощности газовый котел.

Главной особенностью является наличие встроенного насоса и расширительного клапана, что значительно упрощает схему подключения теплого пола.

При составлении проекта вашего дома необходимо обратить внимание на такие препятствия как:

Высота потолка – толщина теплого пола примерно 12 сантиметров, что приведет к уменьшению высоты комнат.

Дверные проемы – при монтаже важно помнить о дверных проемах и возможности его увеличения либо уменьшении дверного полотна.

Расположение окон – окна ориентированные на север, либо больших размеров потребуют дополнительного увеличения мощности системы.

Перекрытия – вес бетонной стяжки очень большой и должно учитываться состояние перекрытий, и способность выдержать водяной теплый пол.

Эти требования больше подходят для частных домов, чем для многоэтажек. Когда все препятствия решены можно начинать проектировать.

Многоквартирный дом

В домах с радиаторным отоплением так же можно установить теплые полы. Перед тем как приступить к установке, необходимо согласовать этот вопрос с администрацией ЖКХ, а так же в районной теплосети.

Дополнительное врезание в систему скажется на качестве обогрева квартир, подключенных к вашему стояку.  Когда административные вопросы по установке теплого пола решены, и вам утвердили проект, можно приступать к подготовке поверхности.

Перед установкой теплого пола в квартире, необходимо снять покрытие.  Бетонный пол залить цементным раствором и выровнять по уровню. Для предотвращения разрушения стяжки по периметру комнаты наклеивают либо приколачивают демпферную ленту.

Следующий этап это покрытие теплоизоляцией, укладка арматуры на пластиковые направляющие.

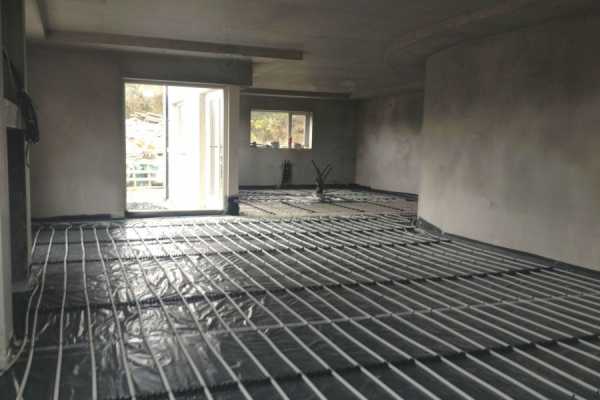

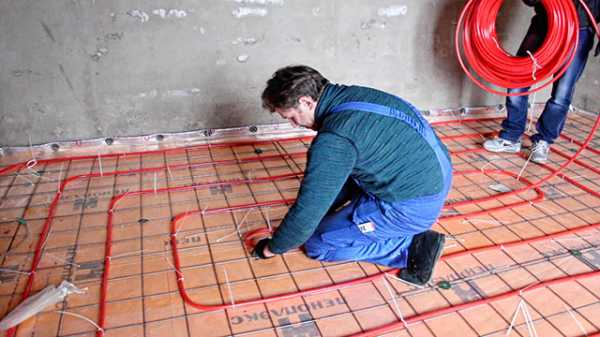

На подготовленной поверхности раскладывают трубы. Для укладки труб пользуются двумя способами  – улитка и змейка. Схемы укладки показаны на фото теплых полов от отопления.

Схема улитка более сложна, но чаще используется благодаря более равномерному прогреванию пола. Для избежания протечек используют цельную трубу, которую закрепляют и выводят к распределительному коллектору.

Перед заливкой стяжки систему для проверки заполняют воздухом. Залив бетон выравнивают поверхность и оставляют до полного высыхания, которое длится три-четыре недели.

Если в вашем помещении нет возможности проводить бетонную заливку, профессионалы рекомендуют использовать деревянные модули либо профильные маты для укладки теплообменных пластин.

Для теплых полов лучше всего использовать плитку и ламинат, они обладают хорошей теплоотдачей. Но напольное покрытие, используемое на теплом полу должно обязательно иметь соответствующую маркировку производителя. Если таковое отсутствует, то при нагревании могут выделяться вредные для вашего здоровья вещества.

Подключение пола должно проводиться постепенно. Запрещено сразу включать на полную мощность. Этот процесс требуется проводить 4 дня, плавно поднимая температуру нагрева.

Установка водяного теплого пола дорогое и трудоемкое дело, но создает дополнительный комфорт вашему дому и помогает экономить на энергоносителях.

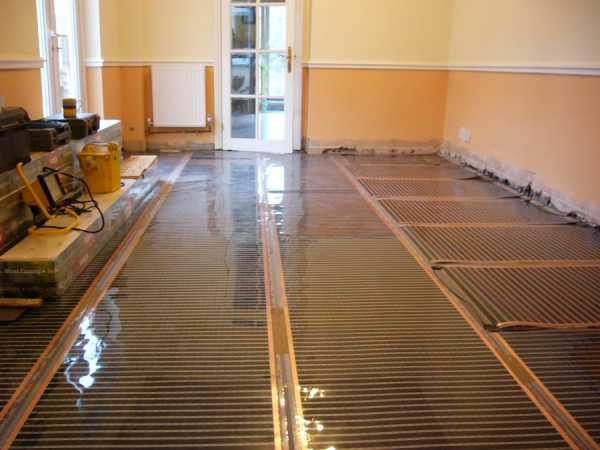

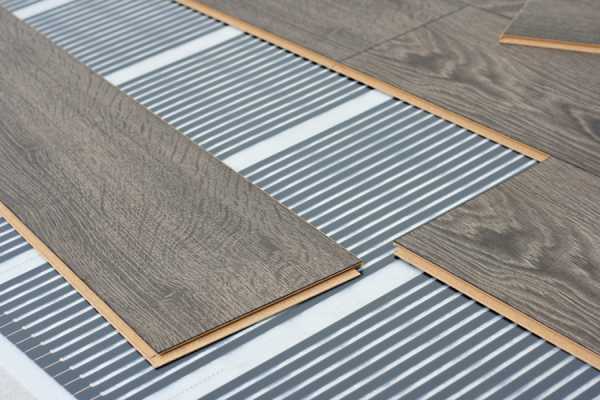

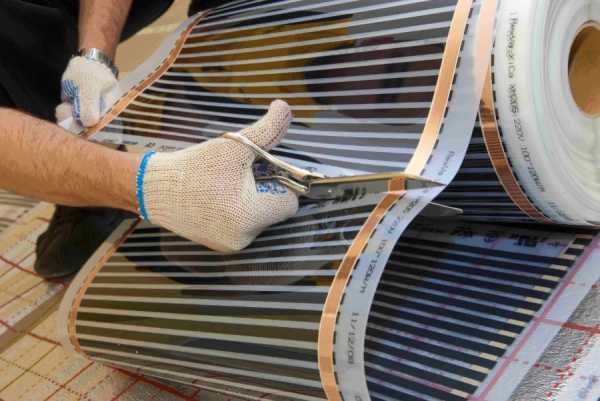

Фото теплого пола от отопления

Также рекомендуем посетить:

strojka-gid.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
