Усилитель антенны тв своими руками: 📺 Усилитель ТВ сигнала своими руками: изготовление, подключение, настройка

📺 Усилитель ТВ сигнала своими руками: изготовление, подключение, настройка

Несмотря на повсеместную модернизацию оборудования и переход на цифровой сигнал телевещания, многие россияне недовольны качеством принимаемого сигнала. Причин тому множество – от плохого состояния антенны до многоэтажных домов или рельефа местности, не дающих волнам нормально «проходить» от ретранслятора к приёмнику. Выручит в этом случае специальное устройство, коих в магазинах великое множество. Однако не стоит спешить за покупкой, лучше попробовать собрать усилитель ТВ сигнала своими руками. А как это сделать, попробуем разобраться в сегодняшней статье.

Содержание статьи

• 1 Что собой представляет собой антенный усилитель для телевизора
  • 1.1 Можно ли принимать цифровой сигнал комнатной антенной без усилителя
• 2 Изготовление усилителя цифрового сигнала: материалы, инструменты, схемы
  • 2.1 Несколько схем антенных усилителей для примера
  • 2.2 Подключение и настройка усилителя антенны к телевизору: как выполнить
• 3 Усилитель ТВ сигнала: изготовить своими руками или купить
• 4 Усиление телевизионного сигнала без включения дополнительного оборудования
  • 4. 1 Что потребуется для изготовления усиленной ТВ антенны
  • 4.2 Изготовление антенны, не требующей усилителя: пошаговая инструкция
• 5 Особенности общих антенн в многоквартирных домах
• 6 В заключение

Что собой представляет собой антенный усилитель для телевизора

Если разобраться, то ничего сложного в усилителе ТВ сигнала для антенны нет. Простейшая микросхема с питанием на 6 или 12 в либо вовсе не требующая подключения к сети. Так как же он может усиливать сигнал? Попробуем разобрать принцип без сложных терминов.

ФОТО: мояоколица.рфТеперь вся Россия смотрит цифровое ТВ вместо аналогового

Антенна передаёт полученный сигнал в трансформатор, а после — в транзистор. Здесь он лишь немного усиливается. Далее проходит через эмиттер, после чего его частота корректируется каскадными транзисторами. Вот, собственно, и всё. Следующая точка его назначения — телевизор.

Можно ли принимать цифровой сигнал комнатной антенной без усилителя

Такой вопрос волнует многих. Нужно сказать, что при правильном подходе можно принимать качественный сигнал не только без антенного усилителя для телевизора. На удалении до 10-15 км от передатчика можно смотреть телевизор даже без антенны, используя вместо неё всего лишь небольшой отрезок коаксиального кабеля. О том, как это сделать, будет рассказано в пошаговой инструкции ниже.

ФОТО: vectorplus.com.uaУсилитель цифрового сигнала может выглядеть по разному

Статья по теме:

Как сделать своими руками антенну для цифрового ТВ: что понадобиться для сборки антенны, особенности конструкции, варианты антенн разных форм, схемы и расчеты, пошаговая инструкция для самостоятельно сборки.

Изготовление усилителя цифрового сигнала: материалы, инструменты, схемы

Изготовить антенный усилитель для приёма цифрового телевидения сможет любой начинающий радиолюбитель, только научившийся держать в руках паяльник. Главное – выбрать понравившуюся схему из множества тех, что можно найти на просторах сети интернет. Инструмента потребуется минимум – паяльник, резачок и плоскогубцы. Ну а весь необходимый материал, такой как элементы схемы, провода и иные расходники можно приобрести в любом магазине радиоэлектроники или же вовсе заказать через интернет.

ФОТО: instrumentgid.ruПри изготовлении усилителя цифрового сигнала своими руками без паяльника не обойтись

Несколько схем антенных усилителей для примера

Для того чтобы не утруждать читателя поисками схем усилителей цифрового сигнала ТВ, наша редакция решила сама выполнить эту работу. Для начала самый простой вариант, предназначенный для широкополосных антенн.

ФОТО: diagram.com.uaПростейшая схема усилителя цифрового сигнала

Следующая схема будет немного сложнее, однако и её можно собрать в домашних условиях.

ФОТО: electrongrad.ruЭта схема немного сложнее

И напоследок ещё одна. Выглядит всё довольно сложно, однако нужно лишь разобраться в ней. В этом случае собрать такую схему усилителя антенны для цифрового ТВ вполне удастся.

ФОТО: tytmaster. ruА в этой схеме нужно основательно разбираться

Статья по теме:

Антенна для радио своими руками: общие принципы изготовления, какие материалы потребуются для работы, как усилить радиосигнал FM в домашних условиях, как сделать из активной антенны пассивную — статья по теме.

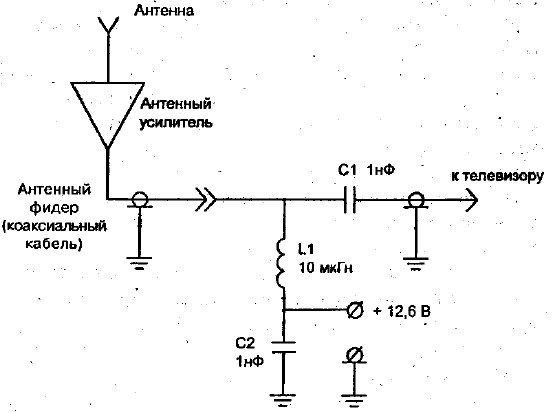

Подключение и настройка усилителя антенны к телевизору: как выполнить

При правильной сборке схемы и верно подобранных элементах ни о какой настройке речи не идёт. Усилитель кабельного ТВ сигнала между сплиттером (диплексором, разветвителем, тройником – кому как удобнее) и телевизором. При необходимости подачи на него питания стоит продумать, чтобы поблизости был источник. При этом если на устройство подаётся питание, то при желании из такой активной антенны легко можно сделать пассивную, просто выключив блок из розетки.

ФОТО: regionoperator.ruБлок питания должен быть включён в сеть, чтобы усилитель работал

Усилитель ТВ сигнала: изготовить своими руками или купить

Этим вопросом задаются многие. Если рассуждать с точки зрения оправданности, то усилитель цифрового сигнала для телевизора проще приобрести на любом китайском ресурсе. Устройство это недорогое, доставка бесплатна. Однако если хочется сделать всё самостоятельно, можно приобрести там же все детали, взяв к исполнению одну из схем. Стоить это будет не намного дешевле, но ведь многие попросту увлекаются радиоделом.

Кстати, стоит отметить, что если домашний мастер хочет, чтобы его ТВ принимал цифровой сигнал, то его телевизор должен быть оборудован специальным модулем DVB-Т2. В противном случае необходимо будет приобрести для телевизора ресивер, который позволит просматривать каналы в соответствующем диапазоне частот.

ФОТО: intersat.mdТакой усилитель стоит довольно дёшево

Усиление телевизионного сигнала без включения дополнительного оборудования

Как оказалось, усилить сигнал телевизионной антенны можно при помощи обычного отрезка коаксиального кабеля. Речь не идёт об исключении из цепи ресивера, если телевизор старого образца. Просто во многих домах устанавливаются общие антенны, а они могут работать некачественно. В этом случае можно прибегнуть к одной хитрости.

ФОТО: idistribute.ruКоаксиальный кабель с мягкой изоляцией – нужен именно такой заказать

Что потребуется для изготовления усиленной ТВ антенны

Здесь всё крайне просто. Необходим обычный антенный штекер, небольшой кусок коаксиального кабеля, нож и плоскогубцы. Длина отрезка коаксиального кабеля будет зависеть от частоты, которая для каждого региона своя. А вот как её узнать, будем разбираться в пошаговой инструкции.

Изготовление антенны, не требующей усилителя: пошаговая инструкция

Сразу оговоримся, что если расстояние до передатчика (вышки) более 15 км или на пути присутствует много препятствий, использовать усилитель сигнала для антенны телевизора всё же придётся. Но если подобных проблем не наблюдается, то антенну можно изготовить в течение 5—10 минут.

Иллюстрация	Описание действия
	Первое, что необходимо сделать, это узнать, на каком канале передаётся сигнал в нужном регионе. Для этого нужно зайти на сайт РТРС и выбрать свой район, область или город.
	Далее, если пролистать вниз, можно увидеть номер телефона, позвонив по которому, абонент узнает канал вещания (Самарская область для примера).
	Этот канал нужно ввести в соответствующее поле, которое высветится при переводе телевизора в режим ручной настройки. Чуть ниже появится частота, которая требуется для расчёта длины отрезка коаксиального кабеля.
	Теперь необходим калькулятор. Формула расчёта следующая: 7500 /частоту. Результат округляется в большую сторону.
	Для Самарской области получилось 9.9, а значит, нужен отрезок кабеля, равный 10 см. Однако дальше речь пойдёт об Ульяновской области, где данный показатель равен 14, хотя разницы в технологии изготовления антенны нет.
	Сначала кабель не укорачивается. На него устанавливается обычный телевизионный штекер, который будет коммутироваться с кабелем через соединительную муфту.
	Следующий шаг – замеры. От штекера нужно отступить 2 см – это будет место изгиба. Именно от него следует отмерить нужный размер, в данном случае это 14 см (2+14=16). На крайней метке кабель обрезается.
	Теперь нужно снять изоляцию от метки 2 см до конца. Сделать это довольно просто – внешний слой современных кабелей очень мягкий.
	После необходимо убрать и экранирующий слой, он здесь совершенно не нужен.
	По метке 2 см коаксиальный кабель сгибается под углом 30˚, после чего работу можно считать завершённой – рабочая антенна без усилителя для цифрового телевидения готова.
	Остаётся выставить антенну так, чтобы она была направлена в сторону ретранслятора (передатчика, вышки – кому как удобно). Не обязательно вывешивать её на улицу. В помещении сигнал будет немного слабее, но вполне достаточен для уверенного приёма.
	Теперь можно проверить уровень не усиленного антенного сигнала. На примере видно, что он равен 100 %.

Если интересен полный мастер-класс по изготовлению подобной самоделки, Вы можете посмотреть его в этом видео.

Watch this video on YouTube

Таким образом, можно сказать, что даже без усилителя можно сделать антенну для телевизора своими руками – работать она будет не хуже.

Особенности общих антенн в многоквартирных домах

Если обслуживающая организация работает как положено, то жильцам многоквартирных домов, на крышах которых установлены антенны общего пользования, можно не задумываться об усилителях сигнала цифрового телевидения. Дело в том, что такое оборудование уже установлено и при должном обслуживании должно работать. В случае, если сигнал от общедомовой антенны слабый или его нет вовсе, не стоит торопиться приобретать или изготавливать устройство. Сначала нужно позвонить в управляющую компанию и сообщить о неисправности. Должны приехать мастера, которые отремонтируют или заменят общедомовой усилитель сигнала цифрового телевидения, который в разы мощнее любого частного, после чего ТВ будет показывать идеально.

ФОТО: aredi.ruИногда многоканальные усилители просто необходимы

В заключение

Несмотря на то что в большинстве квартир и домов сегодня проведён интернет и IP телевидение, без цифрового ТВ обойтись сложно. Ведь, к примеру, какой смысл приобретать второй IP приёмник на кухню, когда можно подключить 20 каналов бесплатно. Именно поэтому стоит знать, каким образом можно усилить сигнал, изготовить антенну или даже просто включить цифровое ТВ. Наверняка из сегодняшней статьи стало понятно, что никаких сложностей эта задача не составляет и справиться с ней может каждый.

ФОТО: news3day.ruХороший усилитель никогда не подведёт и подобной ситуации не случится

Очень надеемся, что сегодняшняя статья будет полезна нашему уважаемому читателю. Если у вас появились вопросы по теме, задавайте их в обсуждениях ниже. Редакция Homius с удовольствием ответит на них в максимально сжатые сроки. Там же вы можете выразить личное мнение о прочитанном, оставить свой комментарий или поделиться опытом в изготовлении усилителя сигнала ТВ своими руками, если таковой имеется. Вам понравилась статья? Тогда не забудьте оценить её. Для нас очень важно ваше мнение. А напоследок предлагаем вашему вниманию короткий, но весьма информативный видеоролик.

Watch this video on YouTube



Обсудить2

Предыдущая

Бытовая техникаМеханик на дому: регулировка карбюратора бензопилы своими руками

Следующая

Бытовая техникаТОП−7 2020 года: рейтинг производителей и моделей индукционных варочных панелей (плит), их плюсы и минусы

Антенный усилитель DVB-T2 ДМВ своими руками

Сделал сам

Подошло время к разводу ТВ кабеля. У меня планируется много телевизоров. До города 40км. До транслятора еще дальше. Задача обеспечить телевизоры устойчивым приемом DVB-T2 сигнала. Буду использовать делители сигнала, которые еще ослабят сигнал принятый антенной. Появляется необходимость использовать антенный усилитель DVB-T2. Так как частоты обоих пакетов DVB-T2 лежат в диапазоне ДМВ, то антенну присмотрел направленную, пассивную  под ДМВ диапазон с коэффициентом усиления 14дБ.

Большое расстояние до транслятора и деление сигнала на несколько телевизоров сильно ослабит сигнал, поэтому без антенного усилителя ДМВ он же усилитель DVB-T2 не обойтись. Решил сделать антенный усилитель для DVB-T2 своими руками и посмотреть, что из этого получиться.

Так как стандартные делители сигнала в том числе и те что приобрел я не пропускают электрический ток, питание усилителя по кабелю не подойдет (или питание нужно пустить по кабелю до делителя).

Схема двухкаскадного малошумящего антенного усилителя DVB-T2.

Усиление от 30дБ в зависимости от выбранных транзисторов. Питание усилителя 12 вольт.

Я использовал транзисторы BFR193. Они очень дешевые и обладают хорошими характеристиками. Высокий коэффициент усиления 50-200. Высокая граничная частота работы до 8000МГц. SMD исполнение.  Обладают низким уровнем собственного шума.

Можно заказать транзисторы BFR193 в Китае, но у нас стоили малость дешевле.

Конденсаторы керамические. Выводы конденсаторов и резисторов делаем, как можно короче. Можно использовать SMD, я просто делал из того что было под рукой.

Катушка L1 делается из отрезка медного провода длиной 3,5см  диаметром 0.8мм. Ее диаметр 4мм и содержит два с половиной витка. Я намотал ее на гладкой части сверла 3,3мм (сама катушка получиться около 4мм).

Изготовление антенного усилителя DVB-T2 (ДМВ) своими руками.

Плату можно изготовить без травления, просто вырезав контактные площадки. Смотрим рисунок.

Плату делаем из двухстороннего стеклотекстолита. Верхний и нижний слои соединяем четырьмя штырями и припаиваем.

Блок питания я использовал трансформаторный, чтобы меньше помех гнал, со стабилизацией напряжения на 12 вольт. Усилитель потребляет около 12мА.



[ads_1]

У меня все сразу нормально заработало без настройки. Настройка сводиться в подборе резисторов R1 и R3 так чтобы токи на коллекторах транзисторов VT1  и VT2 были 3,5мА и 8мА соответственно.

Испытания провел на работе. В глубине помещения. Двор колодец. В качестве антенны кусок провода ШВВП. Результат без усилителя – ничего не показывает вообще. Подключаю усилитель и как любят говорить в рекламе, результат превзошел  все мои ожидания, стабильная картинка без намека на срыв.

Список деталей самодельного антенного усилителя DVB-T2 (ДМВ).

• Транзисторы BFR193 — 2шт.(можно заказать у китайцев здесь).
  Конденсаторы 3.3пФ, 10пФ, 100пФ — 2шт., 4700-6800пФ.
  Резисторы 75 КОм, 150 КОм, 1 КОм, 680 Ом.
  Дроссель 100-125 мкГн.
  Катушка L1 самодельная 2,5витка и диаметром 4мм из медной проволоки длинной 3,5см и диаметром 0.8мм.

Сборка усилителя телевизионной антенны: пошаговое руководство

Одной из проблем, с которой сталкиваются многие при работе с телевизионными антеннами, является дальность сигнала. Сила антенны будет иметь решающее значение в том, какие каналы будут приниматься и насколько они четкие. Есть способы сделать усилитель телевизионной антенны в домашних условиях. Но работают ли усилители телевизионных антенн и эффективно ли они усиливают ваши сигналы?

ТВ-усилители действительно работают, и они являются ключом к получению более сильного ТВ-сигнала. Собрав необходимые материалы и шаги для строительства, вы сможете сделать свой усилитель дома. Процесс сборки антенного усилителя может быть простым или более сложным, в зависимости от метода сборки. Это включает в себя основные материалы и строительство. Эти самодельные усилители могут работать так же хорошо, как и дорогие, которые вы можете купить. Если вы хотите получить улучшенный телевизионный сигнал, не тратя много денег, эти шаги вам подойдут. Продолжайте читать, чтобы узнать, как сделать усилитель телевизионной антенны самостоятельно.

Сборка простого усилителя телевизионной антенны

Чтобы собрать собственный усилитель, не требуется никаких знаний по сборке. Пока вы можете следовать указаниям, все в порядке. Как уже упоминалось, существуют как простые, так и более специализированные методы изготовления усилителя телевизионной антенны. Следуйте описанному ниже процессу, чтобы создать простой усилитель телевизионной антенны. Во-первых, вы должны собрать необходимые материалы. Их легко можно найти дома.

Материалы для простого телевизионного антенного усилителя

Основные материалы, которые вам понадобятся для сборки простого усилителя телевизионной антенны, можно найти в товарах для дома. В целом, вам понадобятся следующие материалы, чтобы сделать отличный усилитель антенной антенны DIY:

• Картон
• Алюминиевая фольга
• . Маркер

Как уже упоминалось, большинство из них являются предметами домашнего обихода. Если нет, то они довольно недорогие и их легко найти. Однако критическими материалами здесь являются картон и алюминий. Также есть разные материалы для более продвинутого способа создания усилителя телевизионной антенны:

Сборка простого усилителя телевизионной антенны

Чтобы собрать собственный усилитель телевизионной антенны в домашних условиях, необходимо выполнить определенные шаги.

1. Нарисуйте круг на листе картона. После этого нарисуйте две полукруглые проекции по обе стороны от исходного круга. Убедитесь, что выступы полукруга не слишком велики.
2. Вырежьте из отдельного куска картона прямоугольник. Убедитесь, что прямоугольник немного длиннее диаметра исходного круга, который вы нарисовали на первом листе картона.
3. Накройте оба куска картона алюминиевой фольгой. Все стороны картонных деталей должны быть равномерно покрыты.
4. Сложите прямоугольный кусок картона вокруг круглой части. Вырежьте прорези в прямоугольной части, чтобы соответствовать полукруглым частям. Вы хотите, чтобы все «устройство» выглядело как полукруг в этот момент.
5. Сложите внешние края круга. Это создаст «губу», которая должна проходить по всему устройству. Теперь фольга будет подвешена на другой части.
6. Вырежьте небольшое отверстие для основной телевизионной антенны в центре того, что раньше было кругом (теперь оно должно выглядеть как полукруг). После этого подключите усилитель к антенне, и все готово.

Этот способ самый простой для антенного усилителя ТВ своими руками. Выполняя эти шаги в точном порядке, строительство не должно быть большой проблемой.

Усовершенствованный метод сборки антенного усилителя

Еще один метод сборки усилителя телевизионной антенны своими руками предназначен для тех, кто интересуется более увлекательной задачей. Этот метод немного более сложный, но его можно выполнить, если внимательно следовать инструкциям.

Этот передовой метод создания усилителя телевизионной антенны эффективен и создает дополнительные трудности для заинтересованных лиц.

Материалы для усовершенствованного усилителя телевизионной антенны

Материалы, необходимые для изготовления усовершенствованного усилителя телевизионной антенны, скорее всего, не все можно найти дома. Для этого передового метода изготовления усилителя вам потребуются следующие материалы:

• Плоскогубцы
• Проволочная подвеска
• Перчатки
• Ферритовый магнит
• Изолента
• Бумажная изоляция

Некоторые из этих материалов уже могут быть у вас дома. Наименее распространенным материалом в этой группе будет ферритовый магнит. Они не всегда могут быть доступны в магазинах, но легко доступны в Интернете.

Сборка усовершенствованного усилителя телевизионной антенны

Материалы для этого усилителя телевизионной антенны могут быть более сложными, однако конструкция может быть достаточно простой. Пока вы будете следовать инструкциям шаг за шагом, вы сможете успешно построить этот усилитель.

Этот метод предполагает более напряженную работу и включает перечисленные выше материалы. Как уже упоминалось, некоторые строительные предметы не всегда можно найти в доме. Если вы хотите сделать усилитель телевизионной антенны своими руками и посложнее, этот метод может подойти вам.

• Используйте плоскогубцы, чтобы как можно лучше выпрямить проволочную подвеску. Используйте перчатки при выполнении этого шага, так как этот шаг может привести к легкой травме рук, если не соблюдать осторожность.
• Скрутите выпрямленную проволочную подвеску вокруг ферритового магнита в виде катушки. Убедитесь, что катушка остается вокруг вогнутой части магнита. Катушка должна касаться магнита каждой частью. Попробуйте оставить примерно шесть дюймов проволоки, торчащей с обоих концов магнита.
• Плотно обмотайте все устройство изолентой. Каждая часть магнита и катушки должна быть закрыта. Также не забудьте обернуть несколько слоев изолентой, чтобы устройство было несколько толстым.
• Используйте кусочки бумажной изоляции, чтобы закрыть не менее трех дюймов проводов, торчащих на концах устройства. После этого используйте кусочки изоленты, чтобы закрепить бумажную изоляцию на концах проводов. Обмотайте непокрытые участки провода изолентой.
• Установите устройство рядом с телевизором. На этом вы закончили, и ваш телевизионный сигнал стал намного сильнее.

Хотя на первый взгляд этот метод может показаться более сложным, на самом деле он довольно прост. Проблема здесь в том, что конструкционные материалы усилителя могут быть недоступны дома. Этот метод предлагает более интересный проект.

Этот метод, возможно, лучше всего подходит для тех, кто интересуется более продвинутой техникой. Этот метод не обязательно дает лучшие результаты, чем более простой метод. Это еще один полезный способ сделать усилитель телевизионной антенны.

Изготовление антенного усилителя без конструкции

Этот метод вообще не требует сборки телевизионного антенного усилителя. Некоторые могут захотеть усилить свой сигнал, вообще ничего не создавая. Это простой метод, для которого требуется собрать всего два предмета:

• Металлическое ведро
• Хозяйственные банные полотенца

Этапы сборки этого усилителя просты. Однако здесь по-прежнему важно следовать указаниям. Для простого, не связанного со строительством метода усиления телевизионного сигнала выполните следующие действия:

• Возьмите банное полотенце и положите его рядом с телевизором. Положите металлическое ведро лицом вниз на полотенце. После этого возьмите антенну цифрового телевидения и поместите ее на ведро.
• Начните просмотр каналов, пока не найдете нужные каналы. Обязательно протестируйте те труднодоступные каналы, которые вы пытались заполучить.
• Если каналы по-прежнему нечеткие, отрегулируйте антенну вокруг краев металлического ведра. Попробуйте сфокусироваться на одном конкретном боковом ободе, где сигнал может быть более четким.
• Перемещайте ведро по краю по часовой стрелке, проверяя каналы. Здесь необходимо обратить внимание на каналы, чтобы увидеть, под каким углом сигнал сильнее.

Когда сигналы канала станут достаточно сильными, прекратите двигать антенну или ковш. Вы должны быть готовы к этому моменту, хотя могут потребоваться более поздние корректировки.

Это все еще может быть утомительным процессом, даже если он не требует каких-либо технических конструкций.

• Наушники для FM-радио AM
• Best Police Scanners
• Shortwave Radios 2022
• CB Linear Amplifier
• Baofeng Radio
• Best AM FM Radios to buy
• Jobsite Radio Reviews
• Handheld CB Radios
• Tabletop Radio reviews
• Best NOAA Weather Emergency Radios
• Радиолюбители для выживания
• Радиолюбители
• AM и FM
• Двухдиапазонные мобильные радиостанции
• Коротковолновые и длинноволновые радиостанции
• Лучшие радиостанции CB для дальнобойщиков

Заключение

Владея практическими знаниями о том, как сделать антенный усилитель своими руками в домашних условиях, вы сможете не платить высокие цены в крупных магазинах техники. Если вы будете следовать правильным шагам и использовать правильные инструменты, вы сможете усилить свой телевизионный сигнал так же хорошо, как один из усилителей, купленных в магазине.

Даже если вы решите поработать более тщательно и использовать сложные материалы из хозяйственного магазина, в долгосрочной перспективе вы сэкономите деньги.

Источники:

• Как сделать усилитель телевизионной антенны (картон и алюминиевая фольга)
• Как сделать усилитель телевизионной антенны
• Как сделать телевизионную антенну и усилитель
• Самодельный усилитель сигнала телевизионной антенны
• Усилитель
• https://en .wikipedia.org/wiki/Antenna_(radio)
• Телевизионная антенна

Рассматриваемые темы — индекс

• Сборка простого телевизионного антенного усилителя
• Усовершенствованный метод изготовления антенного усилителя
• Изготовление усилителя антенны без конструкции

3 способа сделать усилитель телевизионной антенны

Научитесь делать усилитель телевизионной антенны вместе с нами. Если диапазон вашей антенны узкий, телевизионные сигналы ослабевают.

Итак, телеканалы не могут воспроизводиться четко. Вот почему мы решили написать руководство «Сделай сам», которое поможет вам сделать усилитель телевизионной антенны с помощью простых вещей.

Эту самодельную антенну можно использовать как на улице, так и в помещении. Вам не нужно быть экспертом в создании этого антенного усилителя.

Самым большим преимуществом этого усилителя является то, что он усиливает ваши телевизионные сигналы, не тратя денег на дорогостоящий усилитель сигнала. Итак, следуйте нашему руководству шаг за шагом.

Содержание

Способ 1: Использование картона

Это простой и легкий способ создания усилителя телевизионной антенны. Вам понадобится толстый картон, ножницы или кусачки и алюминиевая фольга. Процесс выглядит следующим образом;

1. Нарисуйте карандашом большой круг в центре картона.
2. Затем нарисуйте два небольших полукруглых выступа по обеим сторонам картона. Они должны быть меньше центрального круга и располагаться выше и ниже середины круга.
3. Возьмите еще один кусок картона и нарисуйте на нем прямоугольную форму. Он должен быть немного длиннее и менее широким, чем круг.
4. Эти вырезки следует делать с учетом размера вашей телевизионной антенны.
5. Оберните обе стороны картона алюминиевой фольгой. Равномерно закройте все края. Теперь сложите длинный кусок картона вокруг круглой части.
6. Сложите круглый картон пополам. Вставьте прямоугольный картон в круглый.
7. Используйте прорези, созданные на круглом картоне. Как только вы соберете оба картона, получится полукруг.
8. Сложите внешние края круга, чтобы получилась форма губ. Он должен проходить по всей длине картона.
9. В центре круга прорежьте маленькое отверстие для антенны. Теперь подключите усилитель к антенне.
10. Найдите лучшее место для размещения пары, чтобы получить максимум сигналов.

Способ 2: Использование вешалки

Существует еще один простой способ создания усилителя телевизионной антенны. Вам потребуются некоторые базовые вещи, которые присутствуют в каждом доме. Процесс выглядит следующим образом;

1. Возьмите проволочную подвеску и полностью выпрямите ее плоскогубцами. Во избежание повреждений рекомендуется надевать резиновые перчатки.
2. Теперь возьмите ферритовый магнит и плотно обмотайте выпрямленную проволочную подвеску вокруг его вогнутой части.
3. Оставьте 6 дюймов подвесной проволоки на обоих концах магнита.
4. Теперь туго обмотайте эту комбинацию изолентой. Отвод должен полностью покрывать как магнит, так и катушку. Оберните ленту несколько раз, чтобы получился толстый слой.
5. Вам понадобятся куски изоляции проводов. Накройте три из 6 дюймов провода, выступающего с обоих концов магнита.
6. Оберните изолентой кожух, чтобы зафиксировать его на месте. Кроме того, покройте остальные 3 дюйма торчащего провода лентой.
7. Вот и все, усилитель вашей телевизионной антенны готов. Поместите его над телевизором и оцените улучшение качества сигнала.

Способ 3: Самый простой способ без строительства

Это метод изготовления усилителя телевизионной антенны без строительства. Для его создания вам понадобится всего лишь металлическое ведро и банное полотенце. Выполните эти шаги правильно;

1. Положите сухое и чистое банное полотенце рядом с телевизором. Теперь возьмите маленькое металлическое ведро и положите его лицевой стороной вниз на полотенце.
2. Теперь поместите антенну цифрового телевидения на верх ведра.
3. Воспроизведение на телевизоре различных каналов, особенно каналов с более слабым сигналом. Вы заметите огромную разницу в четкости изображения.
4. Если нет, немного переместите антенну в другую точку на ковше или переместите сам ковш.
5. Придется приложить усилия, чтобы найти точное местонахождение антенны на ведре. Отрегулируйте антенну так, чтобы сигналы были более четкими.

Читайте также: Лучшие колонки для телевизора

Final Words

Мы надеемся, что наше руководство окажется для вас очень полезным. Мы рассказали вам о трех простых способах сделать усилитель для вашей антенны.

Также включен метод без строительства. Это самый простой и быстрый способ усилить сигнал телевизионной антенны. Однако для правильной настройки требуется некоторое усилие.

Поочередно можно попробовать еще два способа сделать постоянный усилитель телевизионной антенны в домашних условиях. Не забудьте рассказать нам, какой из способов вам понравился больше всего.

Привет, Я Мемона Аман , редактор Speakersmag.com . Я естественно склоняюсь к современным техническим гаджетам. Я люблю исследовать динамики и звуковые панели. Я пишу статьи в этом блоге, чтобы поделиться своими последними знаниями. Я рад помочь вам в поиске лучших аудиоустройств. Подробнее обо мне

Привет! Я Мемона Аман , редактор Speakersmag.com . Я естественно склоняюсь к современным техническим гаджетам. Я люблю исследовать динамики и звуковые панели.
