Установка откатных ворот своими руками

Откатные ворота — современные удобные в использовании конструкции, которые подходят даже для небольших участков. При открытии створка сдвигается вдоль забора, не занимая места возле дома или на подъезде к нему. Собрать и установить такие системы можно и самостоятельно, что позволит сэкономить средства, к примеру, на покупку автоматики. Для самых практичных хозяев мы подготовили пошаговую инструкцию по установке откатных ворот своими руками.

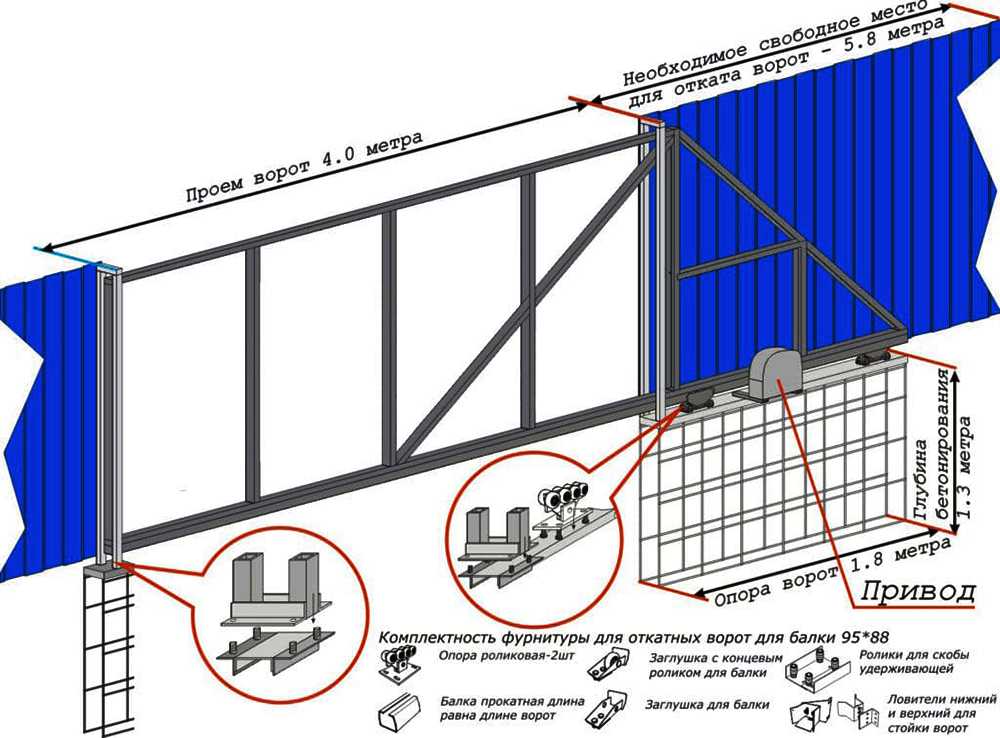

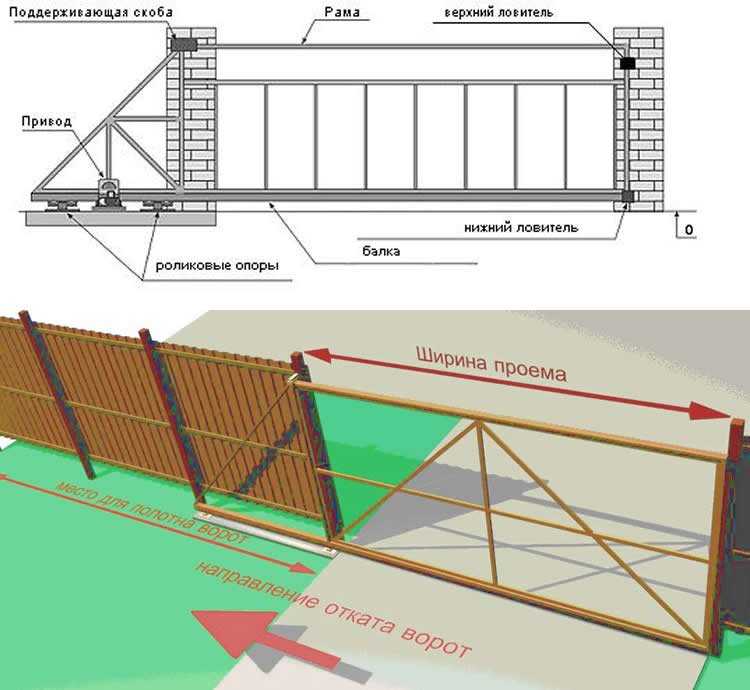

Первый шаг. Определение необходимой ширины проема, а также величины отката створки ворот

Чтобы автомобиль мог заезжать на участок и выезжать с него без риска быть случайно поцарапанным, нужно грамотно рассчитать необходимую ширину проема, которая зависит от габаритов машины. Так, для легкового автомобиля ширина проема должна составлять минимум 3,5 м, для грузового — более 4 м.

Далее определяем величину отката створки. Иными словами, рассчитываем, сколько свободного места нужно вдоль забора, чтобы ворота смогли беспрепятственно открываться.

Для этого нужно прибавить к ширине проема 1,8-2 м. То есть, например, при ширине проема 3,5 м следует закладывать ширину отката как минимум 5,3 м.

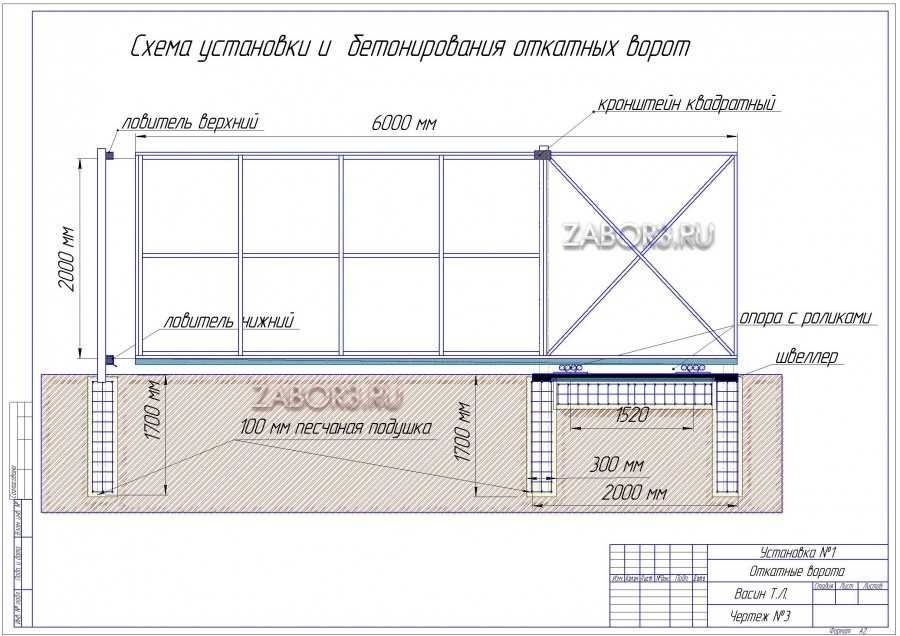

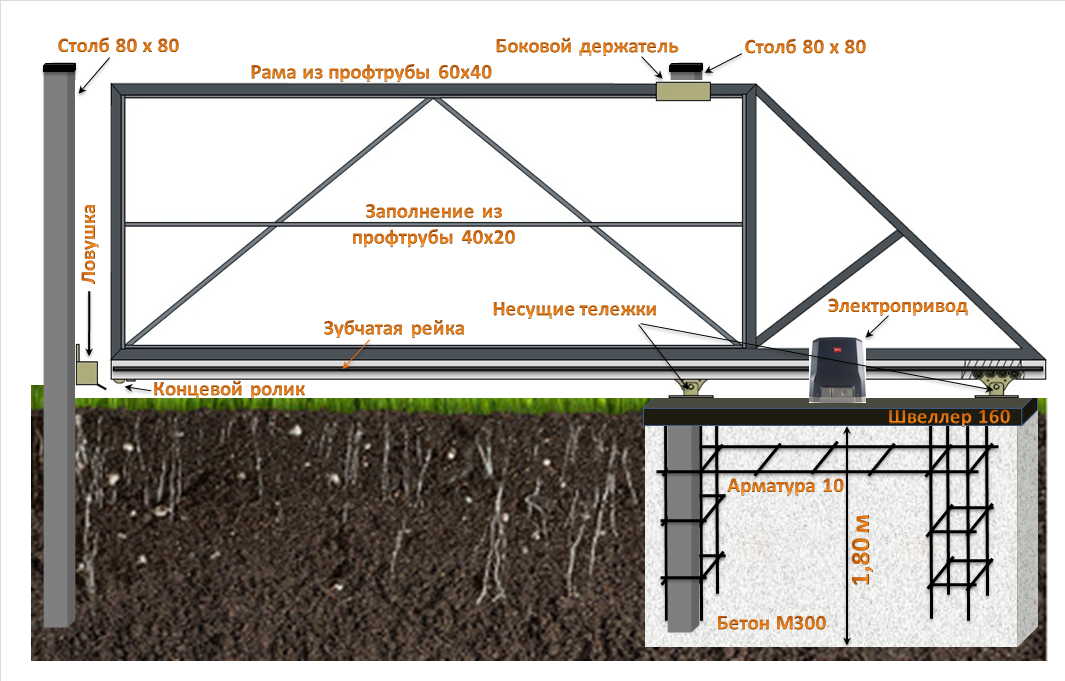

Второй шаг. Подготовка фундамента и проводка электрики

Следующим шагом является заливка фундамента и прокладывание электрокабеля для автоматического управления воротами. Данный этап очень важен, так как срок службы конструкций во многом зависит от того, насколько грамотно было выполнено основание под них.

Все ключевые рекомендации по подготовке фундамента для откатных ворот мы рассмотрели в отдельной статье. В ней же описаны правила проводки электрики для работы привода.

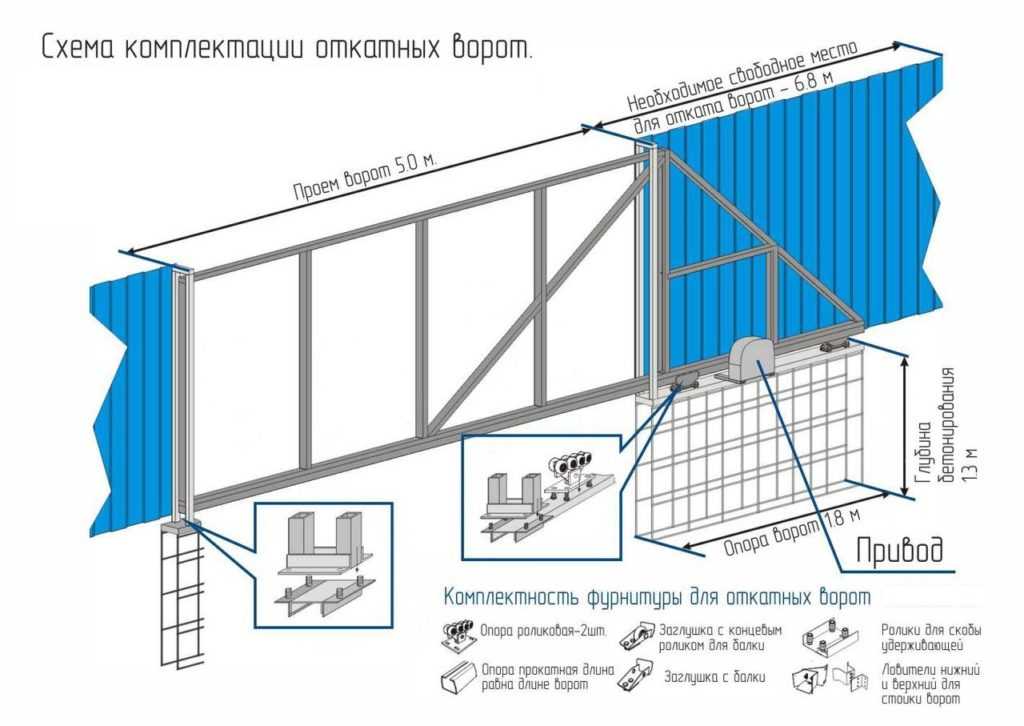

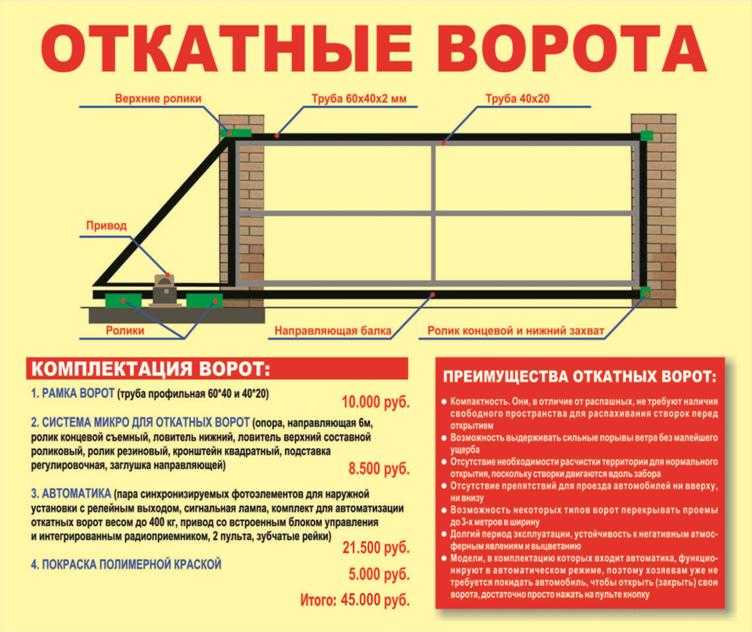

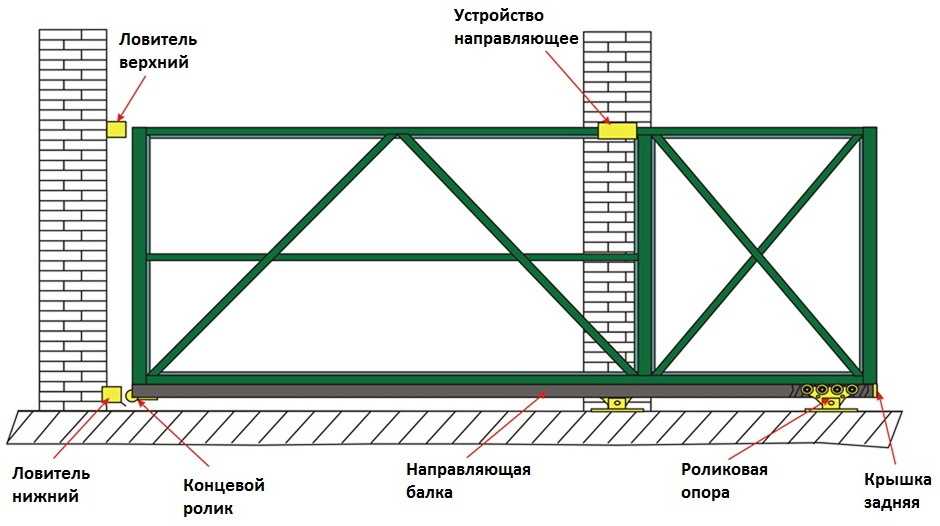

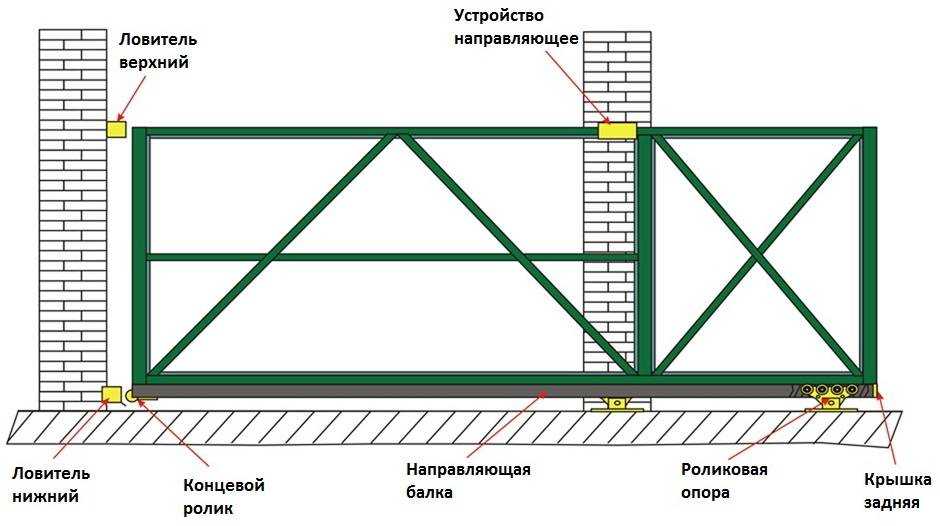

Третий шаг. Покупка комплектующих и сборка откатных ворот

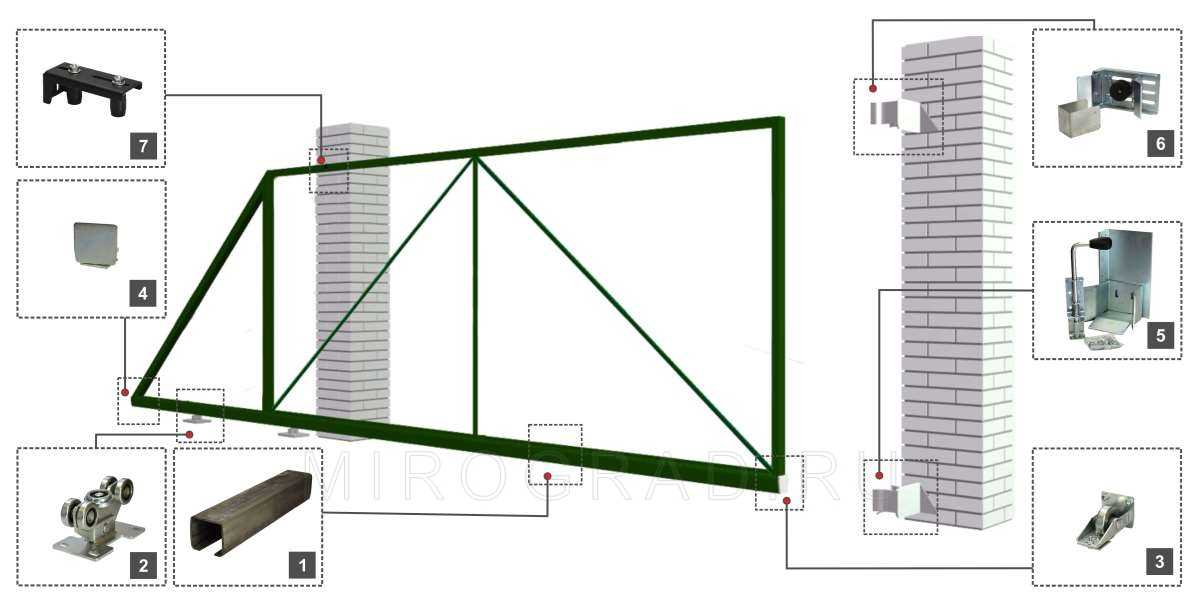

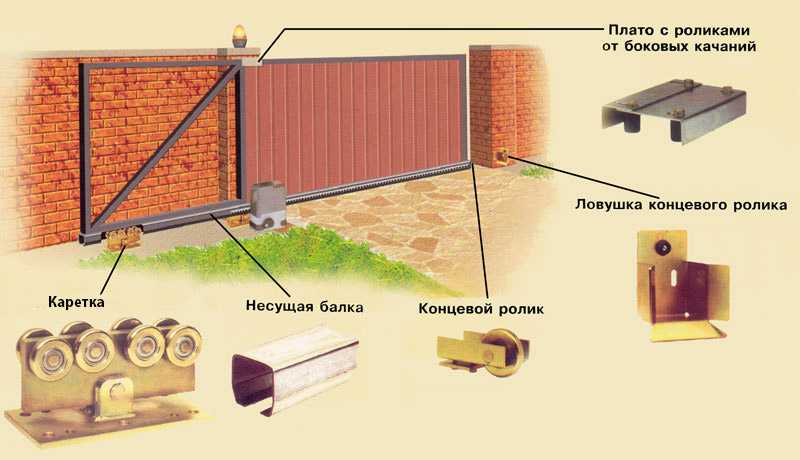

Качественные комплектующие — залог долговечности ворот. Для сборки конструкций откатных ворот понадобятся:

направляющая шина или швеллер,
роликовые опоры,
подставка,
заглушка,
опорный ролик,
нижний и верхний улавливатели,
верхний кронштейн,
удерживающий ролик,
упор.

Безусловно, подбирать все перечисленные детали по отдельности очень время- и трудозатратно. Поэтому проще заказать готовый комплект для сборки ворот у проверенного производителя.

К примеру, в ассортименте «АЛЮТЕХ» представлена специальная комплектация SGN. Производитель предлагает несколько вариаций комплектующих: с шиной 94 мм (для ворот массой до 700 кг) и 70 мм (для ворот массой до 450 кг). При этом максимальная ширина ворот, которые вы сможете собрать, используя данные детали, — 6 м. Для большинства частных и даже промышленных объектов этого достаточно.

Начинать сборку ворот стоит с рамы. Ее основанием могут стать металлические трубы двух типоразмеров (большего — для силового каркаса и меньшего — для внутреннего заполнения в виде ребер жесткости), которые нужно будет сварить.

Для рамы легких ворот весом до 300 кг (проем до 4 м) применяются трубы из стали 60х30х2 или 50х25х2, для внутреннего усиления («раскосин») — трубы 20х20х2.
Каркас средних ворот весом до 500 кг (проем до 5 м) может быть изготовлен из стальных труб 60х30х2 или 60х40х2 с внутренним усилением из труб 20х20х2.
Для тяжелых откатных ворот массой до 800 кг (проем до 6 м) лучше выбирать стальные трубы 80х40х2 или 60х40х2 с «раскосинами» из профильной трубы 20х20х2 или 40х20х2.

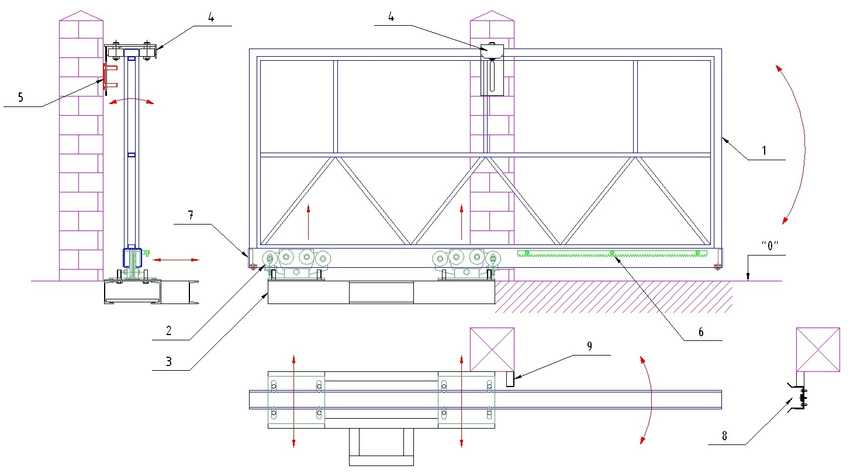

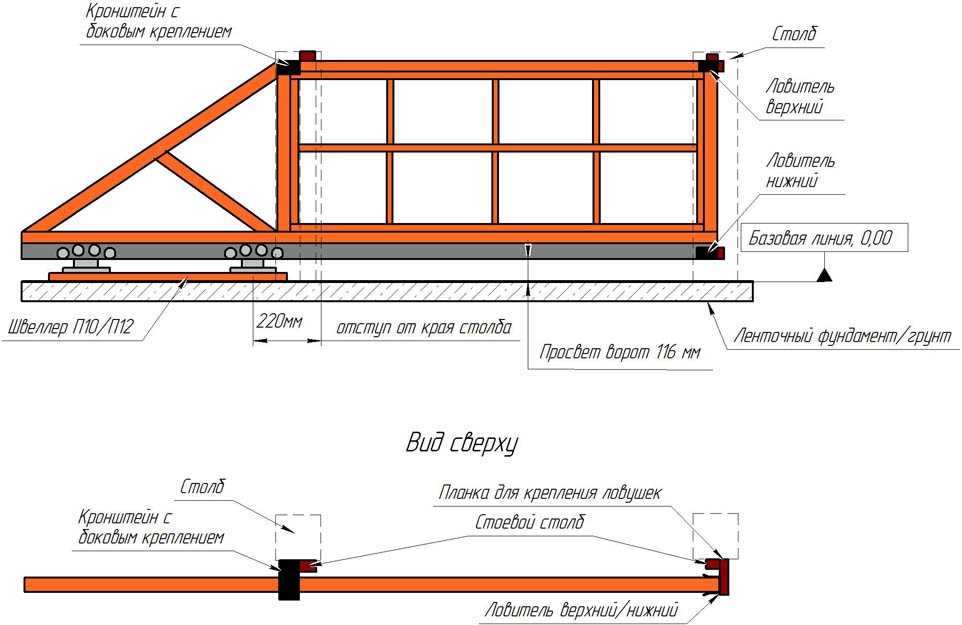

Рисунок 2 – Схема откатных самонесущих ворот, открывание: влево

а) технологические отступы и основные размеры створки;

б) размер от столба проема до плоскости створки ворот при использовании кронштейна SGN.01.717, SGN.01.718, SGN.02.717, SGN.02.718;

в) размер от столба проема до плоскости створки ворот при использовании кронштейна SGN.01.719, SGN.02.719.

Размер a необходим для полного скрытия улавливателей за столб проема.

Размер b для полного скрытия створки ворот за столб проема в открытом состоянии.

Размеры 50 мм и 44 мм – минимальные размеры от столба проема до плоскости створки ворот.

Lm=A+a+b+(A/3-300)+c

Значения технологических отступов для разных серий приведены в таблице

Серия	Технологический отступ, мм
Серия	a	b	c
SGN.01	80	235	170
SGN. 02	80	285	210

Выбор опоры роликовой в зависимости от массы створки

Серия	Максимальная масса створки ворот, кг
Серия	опора с полимерным роликом	опора со стальным роликом
SGN.01	300	450
SGN. 02	500	700

Следующим этапом устанавливаются направляющие балки, по которым будет двигаться створка при открытии-закрытии, и два ролика. Учитывая, что на данные элементы приходится весь вес ворот, закрепить их нужно очень прочно. Оптимально — использовать специальные подставки. Это позволит уже в процессе эксплуатации регулировать створку, просто подкручивая болты. Причем располагать ролики нужно не в проеме ворот, а в стороне от него, чтобы они не мешали передвижению.

Важно: все диагонали створки не должны отличаться между собой более чем на 5 мм. Труба в каркасе ставится «в плоскости», т. е. широкой стороной параллельно земле. Потому что вертикальные весовые нагрузки принимает на себя направляющая балка, приваренная снизу к каркасу ворот. Сам каркас откатных ворот должен выдерживать еще и ветровые нагрузки, то есть иметь не только вертикальную, но и горизонтальную жесткость.

Заключительный этап сборки и монтажа откатных ворот — установка нижнего улавливателя («ловушки»), который не позволит воротам ударяться об опоры. Данный элемент приваривают либо крепят с помощью болтов уже после того, как ворота выставлены по уровню и обшиты. Причем монтируют его так, чтобы при входе полотна, створка приподнималась на несколько миллиметров, что позволит разгрузить опорные ролики откатных ворот.

Популярные готовые решения

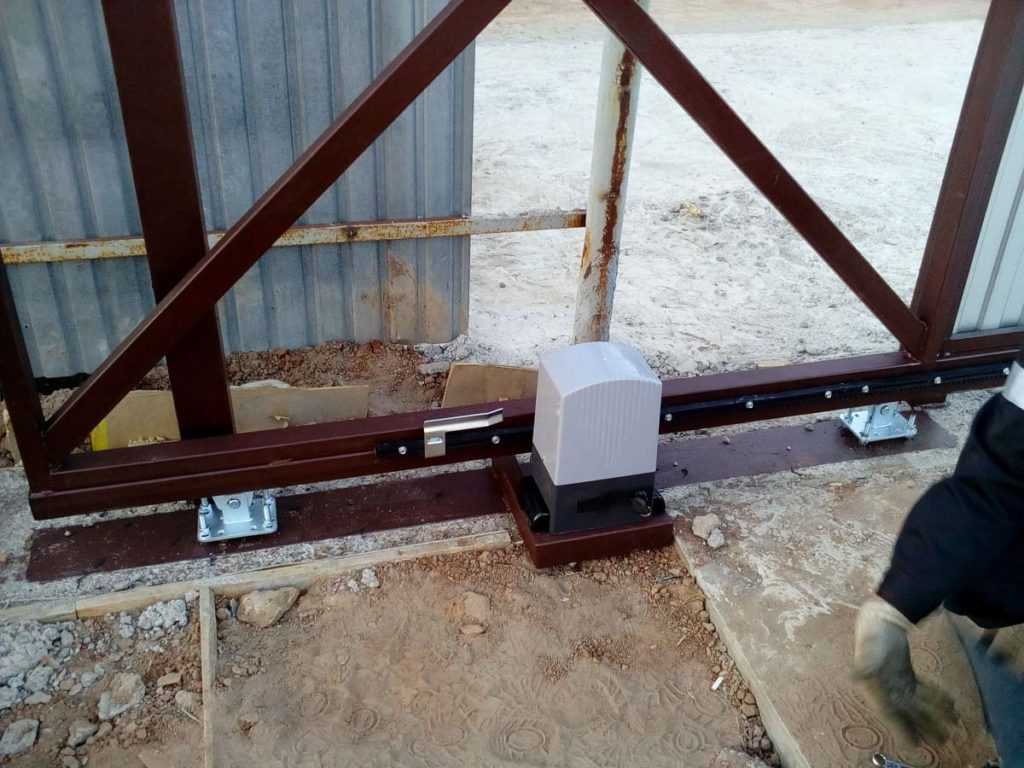

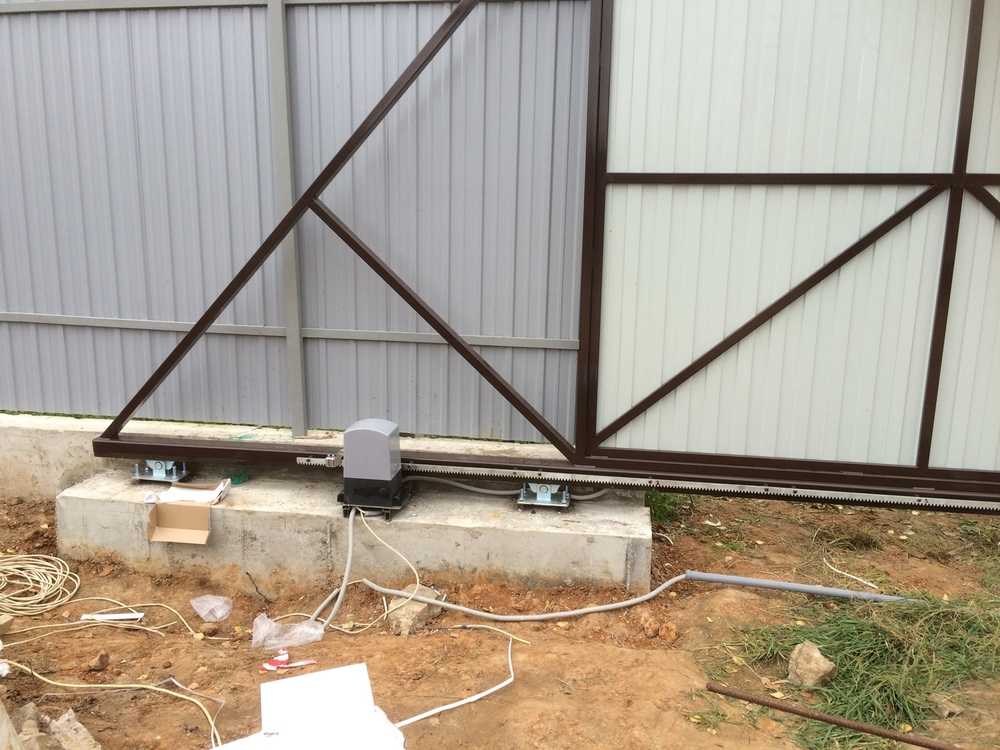

Четвертый шаг. Установка и подключение автоматики

Если электрика уже проведена, установка привода для откатных ворот не станет сложной задачей. Монтаж можно осуществить без сварочных работ при помощи специального С-профиля, который нужно зафиксировать саморезами внизу ворот. После этого в пазы вставляются бобышки. Их нужно передвинуть каждый на свое место и затянуть болты. При этом важно правильно состыковать две рейки между собой. Только при условии, что все зубцы совпадают идеально, при работе ворот не будет щелчков и стуков.

Следуйте инструкции производителя, чтобы правильно установить привод, фотоэлементы и сигнальную лампу.

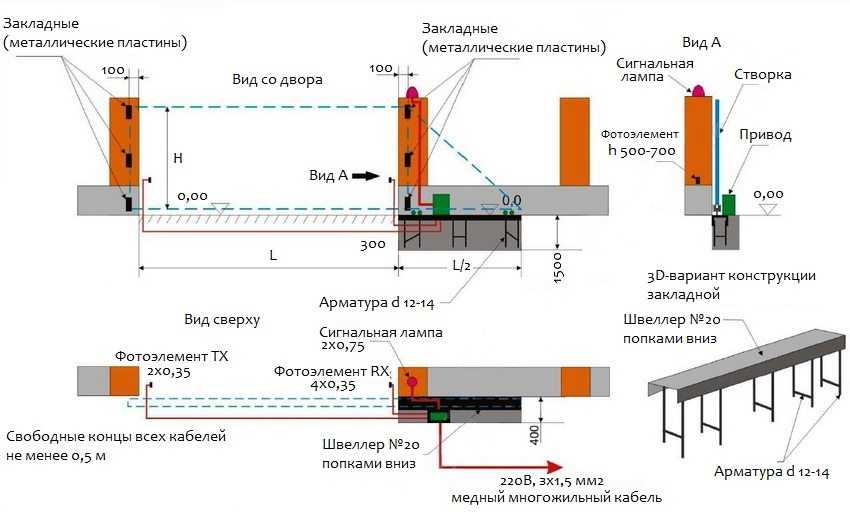

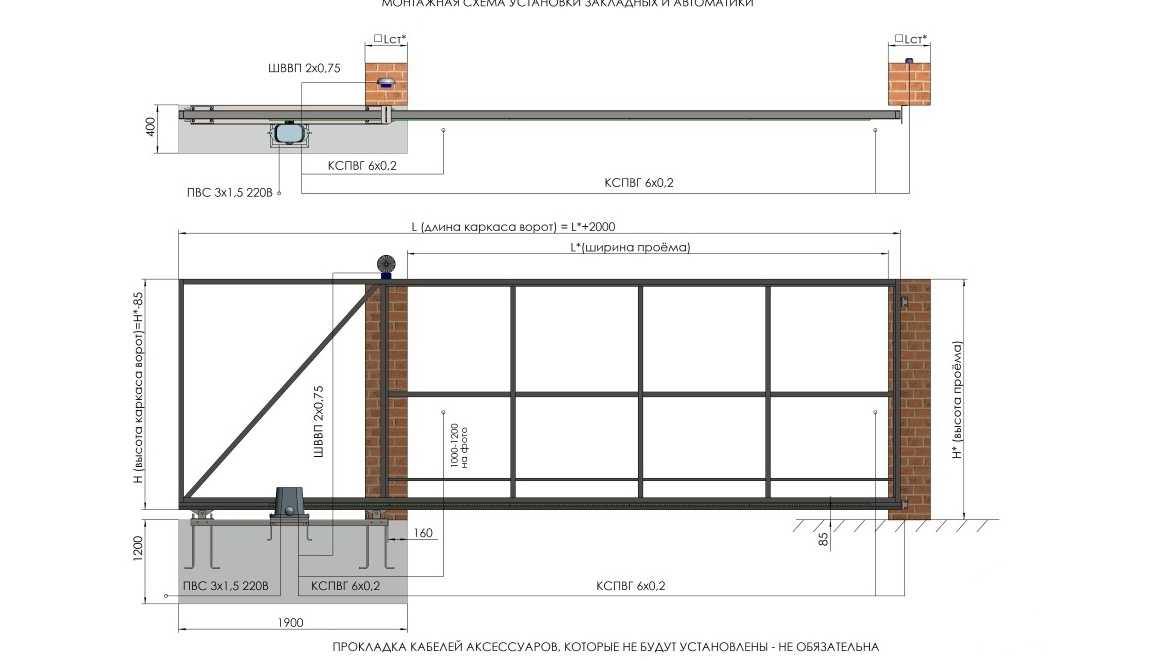

Схема подключения привода для откатных ворот

Пройдя все описанные шаги, вы сможете самостоятельно смонтировать на своем участке современные надежные откатные ворота, которые будут открываться одним нажатием кнопки на пульте.

Кстати, в помощь тем, кто решил своими руками собрать и установить откатные ворота, «АЛЮТЕХ» подготовил обучающий видеоролик.

Нужна консультация?

Наши консультанты помогут с выбором и назовут точную стоимость. Звоните:

+7 (495) 150-14-44

Калькулятор продукции

Вы можете самостоятельно рассчитать примерный бюджет на покупку с помощью нашего калькулятора.

Рассчитать стоимость

Смотрите также

Установка секционных ворот своими руками: пошаговая инструкция

Секционные ворота — современные конструкции для обустройства комфортного гаража. При их открытии полотно из сэндвич-панелей поднимается вверх, параллельно потолку, поэтому такие ворота, в отличие от, например, конструкций с распашными створками, оптимально подходят для установки в помещениях с ограниченным пространством перед входом.

Чтобы изделия работали долго и исправно, необходимо грамотно их установить. Безусловно, во избежание ошибок монтаж следует доверить профессионалам. Однако для тех, кто все же планирует самостоятельную установку, мы подготовили полезную пошаговую инструкцию.

Шаг 1. Замеры

Первое, что необходимо сделать перед тем, как установить секционные ворота самому, — произвести замеры проема. Важно, чтобы все расчеты были выполнены максимально точно, потому что ошибка даже в несколько миллиметров грозит серьезными последствиями — перекосом конструкций, их некорректной работой и быстрой поломкой.

Чтобы правильно смонтировать подъемные ворота, необходимо определить ширину и высоту проема, глубину помещения, высоту притолоки, а также ширину пристенков (рис. 1).

рис. 1

Ширину проема измеряют по трем точкам (рис. 2). Для обеспечения беспрепятственного въезда в гараж и выезда из него данный показатель должен превышать ширину автомобильного кузова с учетом боковых зеркал на 60-80 см.

рис. 2

Высота проема также определяется по трем точкам (рис. 3). Она должна быть на 20-30 см больше высоты автомобиля. Если же у ворот планируется ручное управление, то — от 35 до 50 см. Кроме того, важно учесть, предусмотрены ли на крыше машины антенна или дополнительный багажник.

рис. 3

Чтобы воротное полотно при открытии могло беспрепятственно разместиться под потолком и при этом хватило места для установки автоматики, важно предусмотреть достаточную глубину гаража. Вычисляется она по следующей формуле: высота проема + 100 см.

Следующим шагом рассчитываем высоту притолоки (перемычки), которая важна для последующей корректной установки направляющих профилей и пружинного механизма:

Если площадь ворот не превышает 8 м², то высота притолоки должна быть в пределах 130-500 мм.
Если площадь воротного полотна более 8 м² — не менее 210 мм.

Чтобы обеспечить возможность надежно закрепить вертикальные направляющие, необходимо измерить боковые пристенки. Их ширина должна превышать 125 мм.

Шаг 2. Подготовка проема для монтажа секционных ворот в гараже

После выполнения всех необходимых замеров, переходим к следующему важному шагу — подготовке проема (рис. 4).

рис. 4

Во-первых, следует определить, из какого материала выполнены стены гаража. Если это материалы с пористой структурой, например, газобетонные блоки, проем придется усилить. Для надежной фиксации торсионной системы и направляющих можно использовать профессиональные крепежные комплекты, которые представлены в ассортименте ГК «АЛЮТЕХ».

Во-вторых, нужно подготовить для установки ворот сам гараж:

завершить отделку стен, на которые будут монтироваться ворота,
очистить поверхность обрамления проема от наплывов штукатурного раствора, проследить, чтобы не было трещин и неровностей,
расположить перемычку и боковые поверхности проема в одной плоскости,
убедиться, что на поверхности перемычки и боковых пристенков нет трубопроводов отопления и вентиляции, строительных конструкций, так как эти расстояния необходимы для крепления ворот к проему.

Популярные готовые решения

Шаг 3. Монтаж секционных ворот своими руками

Прежде чем приступать непосредственно к монтажу подъемных ворот для гаража, советуем еще раз оценить свои знания и навыки. При установке таких сложных конструкций, как секционные ворота, важна каждая деталь, а любая ошибка может обернуться последующим дорогим ремонтом. Поэтому, если вы не уверены в своих силах на 100%, лучше обратитесь к специалистам. Например, у официальных представителей ГК «АЛЮТЕХ» в каждом регионе есть профессиональные монтажники, которые выполнят установку по всем правилам.

Если же вы решите все делать своими силами, сразу следует внимательно изучить монтажную инструкцию и проверить наличие всех комплектующих, а также подготовить необходимые инструменты.

Далее переходим к выбору типа монтажа (рис. 5). Он зависит от высоты перемычки и, в свою очередь, влияет на стоимость изделий.

рис. 5

Идеальный вариант для установки гаражных ворот с электроприводом — притолока высотой не менее 210 мм. Она позволяет использовать самый надежный тип монтажа — стандартный.

Если же высота перемычки имеет иные размеры, можно выбрать один из трех других типов монтажа.

При монтаже с пружинами растяжения балансировочный механизм располагается по обеим сторонам вдоль полотна. Минимальная притолока — 100 мм для ручного и 140 мм — для автоматического управления.

В помещениях с низкими потолками применяют низкий монтаж. Притолока — от 100 мм для ворот с ручным управлением и не менее 140 мм — для ворот, оборудованных автоматикой.

Для помещений с высокими потолками следует выбирать высокий монтаж. Минимальная притолока — 500 мм независимо от способа управления воротами.

В каждой из представленных выше видеоинструкций наглядно продемонстрирован алгоритм установки гаражных ворот премиальной серии Prestige от «АЛЮТЕХ». В частности, в роликах отражены следующие шаги:

работы, которые выполняются перед монтажом,
сборка вертикальных направляющих и их крепление к проему,
сборка и крепление горизонтальных направляющих к потолочным конструкциям,
сборка и установка торсионного вала/пружин растяжения,
монтаж нижней секции и полотна ворот без калитки,
установка элементов управления воротами,
регулировка натяжения пружин,
установка ограничителя хода полотна и блока ручного подъема,
снятие защитной пленки.

Шаг 4. Монтаж автоматики секционных ворот

Финальный этап установки секционных ворот — монтаж автоматики. Для начала следует приобрести направляющую рейку, так как она не идет в комплекте с приводом. Одно из лучших предложений на рынке — цепная рейка ALUTECH из стали, которая имеет толщину 1 мм (у большинства производителей — 0,8 мм), а также ребра жесткости. Благодаря данному решению ворота будут открываться плавно, без вибраций, что позволит продлить срок их службы, а также увеличить эксплуатационный ресурс автоматики. Если же вы хотите добиться бесшумной работы конструкций, советуем заказать ременную рейку ALUTECH, толщина профиля в ней тоже 1 мм.

Также обращаем ваше внимание на необходимость заранее позаботиться о проводке. Важно: проводить работы с электрикой без соответствующего опыта и квалификации опасно, лучше доверьте эту работу профессионалам.

Приступая к монтажу привода, внимательно изучите инструкцию и вручную проверьте, как открываются и закрываются ворота. Если перекосов и заеданий нет, можно переходить к установке:

Намечаем ровно посередине потолка монтажную линию и при помощи кронштейнов закрепляем на ней рейку.
Устанавливаем тягу. Данный элемент крепится к воротам и отвечает за бесперебойное открытие-закрытие ворот.
Прикрепляем привод к рейке, подключаем его и настраиваем.

Готово! Теперь ворота можно открывать и закрывать, даже не выходя из авто.

Возможные неисправности при монтаже секционных ворот своими руками

Ниже приводим таблицу неисправностей, которые чаще всего возникают при самостоятельной установке секционных ворот без соответствующего опыта. И еще раз обращаем ваше внимание, что и монтаж, и обслуживание конструкций лучше доверить сертифицированным специалистам:

Ошибка	Внешние проявления	Способ устранения
Полотно ворот не сбалансировано	Полотно падает вниз под собственным весом	Необходимо взвести пружину (число оборотов указано в паспорте изделия или на информационной наклейке на внутренней поверхности воротного полотна.
Полотно ворот не сбалансировано	Полотно «улетает» наверх	Необходимо ослабить пружину (число оборотов указано в паспорте изделия или на информационной наклейке на внутренней поверхности воротного полотна).
Полотно ворот не сбалансировано	Полотно поднимается и опускается рывками	Не соблюдена предварительная намотка троса на барабан (высокий и вертикальный тип подъема). Необходимое количество оборотов троса указано на комплектующей бирке.
Ошибка в регулировке при взводе пружин торсионного механизма	При открытии и закрытии ворот слышен характерный хруст пружины, полотно перемещается рывками	Необходимо после взведения растянуть пружину на 5-10 мм.
Ошибка при монтаже горизонтальных направляющих полотна ворот	Полотно туго идет по горизонтальным направляющим, слышен скрип	Необходимо замерить расстояния по диагонали от края полотна до края горизонтальной направляющей, а также выставить по уровню
Ошибка при монтаже вертикальных направляющих полотна ворот	Полотно тяжело передвигается по направляющим, нижний кронштейн задевает об направляющую, слышен скрип	Необходимо выставить вертикальную направляющую по уровню, установить распорные втулки на нижние и верхние ролики
Ошибка при монтаже внутренних петель на полотне ворот	При подъеме полотна слышен хруст	Необходимо установить внутренние петли так, чтобы их ось проходила между стыком панели без наклона
Ошибка при монтаже тросов	При поднятии полотно перекашивается в вертикальных направляющих, верхний кронштейн задевает направляющую	Необходимо отрегулировать натяжение троса одинаково с левой и с правой сторон от угловой стойки, а также выставить барабаны на одинаковом расстоянии от бокового кронштейна
Ошибка при установке роликовых кронштейнов на воротное полотно	Полотно ворот неплотно прижимается к боковому уплотнителю и проему, шатается, в результате образуется щель	Необходимо отрегулировать держатель ролика на боковой опоре
Ошибка при установке верхнего роликового кронштейна	Полотно ворот (низкий подъем) не плотно прилегает к проему, сверху образуется щель	Необходимо отрегулировать прижим полотна к проему при помощи регулировки верхнего роликового кронштейна.

Уверены, наша статься окажется действительно полезной для тех, кто планирует собственными руками установить автоматические секционные ворота для гаража. При этом в процессе следует быть внимательными и аккуратными, так как гарантия производителя не распространяется на повреждения конструкций, полученные в ходе ошибок при самостоятельном монтаже.

Смотрите также

Как построить заборные ворота (7 шагов с фотографиями и видео)

Строительство заборных ворот обычно является последним шагом в проекте забора своими руками. В отличие от заборов (которые, как правило, выглядят очень похоже), заборные ворота — отличный способ персонализировать ваш проект забора и сделать его своим. Построить ворота для забора можно довольно просто, используя базовые столярные навыки.

Чтобы построить заборные ворота, начните с планирования размера ворот на основе существующего грубого проема. Затем соберите раму ваших ворот, закрепив ее с помощью карманных отверстий и наружных винтов. После того, как рама построена, прикрепите к раме ворот пикеты и настройте ворота по своему усмотрению. Наконец, установите крепежные детали ворот (петли, защелки и т. д.) и закрепите ворота на месте.

Эта статья покажет вам, как построить забор своими руками, шаг за шагом. Если вы больше визуальный ученик, вы можете посмотреть мое видео на Youtube «Как построить заборные ворота», которое понравилось в конце статьи.

Начнем!

1. Планирование размера и расположения ворот для забора

Первым шагом в успешном проекте создания ворот для забора своими руками является планирование расположения ворот для забора. Однако перед планированием схемы ворот забора полезно определить наиболее распространенные компоненты ворот забора. Как правило, заборные ворота состоят из следующих компонентов:

Первым шагом в планировании расположения ворот является определение «грубого проема» между двумя монтажными стойками ограждения ворот (показаны желтым цветом выше). Для открытия моих ворот грубая ширина проема была примерно 48″.

Измерьте приблизительную ширину проема заборных ворот

Если вы еще не установили свой забор или монтажные столбы для забора, я рекомендую вам ознакомиться с моей статьей «Как построить забор», в которой описывается каждый шаг процесса строительства забора (включая установка столбов для забора).

После того, как вы измерили примерный проем ворот и потратили некоторое время на планирование ворот, пришло время закупить материалы.

2. Приобретите инструменты и материалы для забора.

Чтобы построить забор, вам потребуются следующие инструменты и материалы.

Инструменты:

Торцовочная пила (дополнительно)
Циркулярная пила (дополнительно)
Дрель
Зажимы (дополнительно)
Приспособление для карманных отверстий (дополнительно)
Зенковка (дополнительно)
Комплект крепежа для ворот (петли, защелки и т. д.)
Brad Nailer

Материалы (приобретаются в Home Depot):

Гвозди: Grip-2.1 xRite 2 Пластиковые наружные оцинкованные гвозди с круглым хвостовиком
Винты: DECKMATE #10 x 3-1/2 дюйма Шурупы для дерева с плоской головкой и плоской головкой
Обработанные под давлением 2×4: WeatherShield 2 дюйма x 4 дюйма x 8 футов #2 Обработанный под давлением пиломатериал Prime Ground Contact
Обработанный под давлением пиломатериал 2×6: WeatherShield 2 дюйма x 6 дюймов x 8 футов №2 Prime Ground Contact Обработанный под давлением пиломатериал
Обработанные под давлением 4×4: 4 дюйма x 4 дюйма x 8 футов. #2 Обработанная под давлением древесина южной желтой сосны, контактирующая с землей
Пикеты для забора: 5/8 дюймов x 5-1/2 дюйма x 6 м. Штакетник для забора из обработанной под давлением сосны

Ворота забора у всех будут немного отличаться, поэтому инструменты и материалы, указанные выше, возможно, потребуется изменить для вашего конкретного проекта. Тем не менее, инструменты и материалы выше являются хорошей отправной точкой.

После того, как вы спланировали расположение ворот и закупили материалы, вы можете приступить к изготовлению каркаса ворот.

3. Изготовление рамы ворот забора

Изготовление рамы ворот забора, вероятно, является наиболее важным этапом в процессе строительства ворот. Чтобы определить ширину рамы ворот, возьмите грубый проем (между монтажными стойками ворот забора) и вычтите примерно 2″. Это даст вам примерно 1 дюйм зазора между воротами забора и монтажными столбами с каждой стороны.

Высота рамы ворот вашего забора зависит от личных предпочтений. Как правило, вы хотите, чтобы верхняя часть ваших ворот была на одном уровне с верхней частью соседнего забора. Кроме того, вы хотите оставить около 3-5 дюймов свободного пространства в нижней части ворот. Однако окончательные размеры зависят от вас.

После того, как вы определили размеры рамы ворот для забора, пришло время измерить пиломатериалы и распилить пиломатериалы на торцовочной пиле.

Измерьте высоту и ширину рамы ворот на своем пиломатериале

Рекомендуется использовать столярный угольник при выполнении измерений и маркировке, чтобы убедиться, что вы отметили идеально прямую линию.

После выполнения измерений сделайте разрезы по отмеченной линии с помощью торцовочной пилы.

Вырежьте торцовочной пилой по отмеченным линиям рамы ворот

Вы также можете использовать циркулярную пилу, чтобы разрезать раму ворот забора, но торцовочная пила обычно упрощает процесс. После вырезания горизонтальных и вертикальных компонентов рамы ворот вашего забора у вас должна получиться рама ворот, которая выглядит следующим образом:

Компоненты рамы ворот на месте

После установки несобранной рамы ворот на место пришло время прикрутить ворота кадр вместе. Есть много способов скрепить раму ворот вместе. Тем не менее, я использовал приспособление для карманных отверстий, чтобы предварительно просверлить отверстия для винтов.

Используйте приспособление для выемных отверстий, чтобы предварительно просверлить отверстия под винты.

Вы также можете использовать зенковку (под углом) для достижения результатов, аналогичных шаблону для отверстий под выемки. Однако результаты будут не такими стабильными. Предварительно просверлив отверстия для карманных отверстий в каждом куске пиломатериала, из которого состоит рама ворот забора, соедините раму вместе с помощью наружных винтов.

Соедините раму ворот с помощью винтов с наружным номиналом

При креплении рамы ворот забора с помощью винтов часто бывает полезно использовать зажимы, чтобы скрепить раму ворот вместе под прямым углом. Продолжайте скручивать все углы рамы ворот, используя наружные винты и дрель.

4. Установка распорки рамы ворот

После сборки прямоугольной рамы ворот необходимо установить дополнительные распорки, чтобы повысить общую прочность ворот.

Для моих ворот забора я использовал кусок обработанного давлением пиломатериала размером 2″x6″ в качестве горизонтальной распорки. Я обрезал скобу по длине и расположил ее на расстоянии 10 дюймов от верхней части моих ворот, как показано на рисунке.

Установка горизонтальной опорной распорки (10″ от верха ворот забора)

Как и в случае с рамой ворот забора, я прикрепил горизонтальную распорку к раме ворот, используя предварительно просверленные карманные отверстия и наружные винты.

Затем я добавил диагональные распорки к нижней части ворот забора. Хотя эти диагональные раскосы добавляют воротам прочности, они также очень эстетичны.

Чтобы установить диагональные распорки, я разместил 2″x4″ по диагонали через ворота забора так, чтобы они идеально выровнялись по углу ворот. Затем я провел линию, чтобы отметить угол. Для получения дополнительной информации об этом процессе посмотрите мое видео «Как построить забор» на Youtube, ссылка на которое приведена здесь.

После установки первой «полной» диагональной скобы я повторил процесс для двух «частичных» диагональных скоб.

Установите распорки диагональных ворот забора

Опять же, я установил диагональную распорку на место (используя зажим), а затем разметил угол, прежде чем делать диагональный разрез на торцовочной пиле.

После обрезки диагональных распорок прикрепите их к раме ворот, используя предварительно просверленные отверстия и винты с наружным номиналом.

Прикрепите диагональные распорки к раме ворот с помощью наружных винтов

На этом этапе вся рама ворот (вместе с диагональными распорками) собрана. Если вы следуете приведенным выше инструкциям, у вас должна получиться рама ворот, которая выглядит следующим образом:

Готовая рама ворот с диагональными раскосами

5. Установите раму ворот «Балясины»

На этом этапе пришло время установить декоративные балясины в верхней части рамы ворот забора. Эта функция позволит вам иметь «смотровой» проем в ваших воротах без ущерба для безопасности.

Если вы равномерно измерили горизонтальную скобу ворот 2″x6″, она должна быть на расстоянии 10″ от верхней части рамы ворот вашего забора. Прежде чем продолжить, убедитесь, что расстояние в 10 дюймов одинаково по всей ширине ворот.

Проверьте расстояние от верха рамы ворот до горизонтальной распорки

После подтверждения измерений отрежьте обработанную под давлением древесину для балясин размером 2″x2″ по размеру. Рекомендуется сначала вырезать одну балясину, а затем вставить ее в раму ворот насухо. Если это выглядит хорошо, используйте его в качестве шаблона, чтобы отметить остальные разрезы ваших балясин.

Используйте одну 10-дюймовую балясину в качестве шаблона, чтобы отметить остальную часть срезов балясин ворот забора.

После разметки балясин размером 2″x2″ с помощью шаблона сделайте все разрезы на торцовочной пиле.

После обрезки всех ваших балясин пришло время прикрепить балясины к воротам забора. Для этого я рекомендую предварительно просверлить все отверстия для шурупов, используя сверло немного меньшего размера, чем наружные шурупы, которые вы планируете использовать для крепления балясин к раме ворот.

Предварительно просверлите отверстия для винтов балясин под углом 45 градусов.

Имейте в виду, что предварительное сверление вы начнете со стороны балясины и закончите снизу балясины (угол 45 градусов).

Затем прикрепите балясины к раме ворот с помощью наружных винтов, как показано ниже:

Прикрепите балясины к раме ворот, просверлив отверстия под углом 45 градусов (сверху и снизу)

СОВЕТ ДЛЯ ПРОФЕССИОНАЛОВ: балясины, прежде чем прикрепить их к воротам забора. Вы хотите убедиться, что расстояние между балясинами одинаковое. Я рекомендую вам использовать кусок обрезков древесины (нарезанный по размеру) в качестве прокладки между балясинами (как показано выше).

6. Прикрепите штакетник «Шпон» к купели ваших ворот забора

На этом этапе рама ваших ворот полностью собрана. Все, что осталось сделать, это установить штакетник «шпон» на переднюю часть рамы ворот. Для своих ворот я использовал оставшиеся 5/8-дюймовые пикеты, обработанные давлением, на передней части моих ворот.

Сначала я обрезал средние пикеты по размеру, чтобы они идеально помещались между низом ворот и «смотровым окошком» моих ворот. Обрезав их по размеру, я установил их на место и прикрепил к раме ворот, используя большое количество гвоздей для наружных работ.

Прикрепите штакетники к передней части ворот с помощью гвоздей с внешними гвоздями
Я продолжил этот процесс для всей передней части ворот, установив пикеты на место и прикрепив их к раме ворот с помощью гвоздей с внешними характеристиками.
Продолжайте прикреплять штакетники к раме ворот внешними гвоздями с номиналом
Как видно на фотографии выше, я оставил немного лишнего штакетника с каждой стороны ворот забора (кроме нижней части). Затем я использовал раму ворот в качестве ориентира и отрезал лишний штакетник с помощью циркулярной пилы. Я обнаружил, что этот метод дает наиболее точные разрезы.
Обрежьте лишнюю длину штакетника ворот с помощью циркулярной пилы
После того, как вы обрежете лишнюю длину штакетника по бокам ворот, строительство ворот будет завершено. Осталось установить ворота и установить фурнитуру.
7. Установка ворот и установка фурнитуры
Чтобы установить ворота на место, начните с установки предварительного положения ворот между двумя монтажными стойками.
Установите ворота забора на место
Настоятельно рекомендуется использовать запасной кусок дерева в качестве распорки в нижней части ворот. Это поможет вам подобрать правильную высоту ворот и значительно упростит установку петель.
Используйте распорки в нижней части ворот (при необходимости) для достижения соответствующей высоты.
Наконец, используйте прокладки (при необходимости), чтобы убедиться, что ваши ворота находятся по центру между двумя монтажными стойками и что они идеально выровнены.
Убедитесь, что ворота ограждения расположены по центру между монтажными стойками и находятся на идеальном уровне
После того, как ваши заборные ворота правильно расположены между монтажными стойками, пришло время установить монтажное оборудование (петли, защелки и т. д.).
Для калитки я установил две прочные петли вверху и внизу калитки. Первая петля располагалась на месте горизонтальной распорки, а вторая петля располагалась в нижней части рамы заборных ворот.
Размещение петель ворот забора
После установки петель на место используйте винты (входят в комплект поставки петель), чтобы прикрепить петлю как к монтажной стойке, так и к воротам забора.
Установите петли ворот в нижней части ворот забора
Прикрепите петли ворот вверху и внизу ворот забора, установив винты с помощью дрели. После установки петель проверьте ворота, чтобы убедиться, что они свободно открываются и закрываются. Если на данном этапе возникают какие-либо проблемы с открытием/закрытием ворот, выполните необходимую регулировку по мере необходимости.
Последним шагом в проекте изготовления заборных ворот своими руками является установка защелки ворот. Для этого установите защелку ворот на желаемой высоте с помощью винтов, прилагаемых к люку. Проверьте, правильно ли закрываются ваши ворота.
Установите защелку ворот на желаемой высоте
После установки защелки установка ворот своими руками завершена. Не стесняйтесь добавлять дополнительные аксессуары для ворот по желанию (ручки, замок и т. д.)
Если вы более визуальный ученик, вы можете посмотреть, как я выполнил каждый шаг проекта сборки забора своими руками на Youtube!

Кроме того, вы можете узнать, как я построил забор вокруг этих ворот, посмотрев мое видео на Youtube «Как построить заборные ворота», ссылка на которое приведена здесь.
Большое спасибо за внимание к ATImprovements! Если вы узнали что-то новое из этого проекта, вам также могут понравиться следующие проекты «Сделай сам»:
Как построить забор: Как построить забор (руководство «Сделай сам») — Улучшения AT
Как установить террасу своими руками Проволочные перила: своими руками Кабельные перила – Пошаговая установка кабельных ограждений – (atimprovements.com)
Как построить патио из бетоноукладчика: патио из брусчатки своими руками – Идеи для патио из асфальтоукладчика своими руками – (atimprovements.com)
Спасибо!
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Это только справочное руководство. Ссылки, включенные в эту статью, могут быть партнерскими ссылками. Если вы покупаете продукт или услугу по ссылкам, которые я предоставляю, я могу получить небольшую комиссию. Дополнительная плата с вас не взимается! Спасибо за поддержку ATimprovements, чтобы я мог продолжать предоставлять вам бесплатный контент каждую неделю!
Забор City: Инструкция по установке забора своими руками
Свяжитесь с нашими экспертами по заборам: (215) 362-8200 info@fencecity. com
Прежде чем копать ямы и планировать забор, посетите нашу информационную страницу «Сделай сам». Эта страница содержит полезную информацию для самостоятельной установки и планирования забора. В этом руководстве рассказывается о планировке, подготовке и некоторых интересных приемах установки забора.
Забор Руководство по установке:
Прежде чем устанавливать или выбирать забор, проверьте местные строительные нормы и правила.
Полезная информация по установке:
Определите цель забора — Безопасность, конфиденциальность, безопасность или внешний вид (см. нашу страницу выбора забора).
Планирование — Подготовка может сделать вашу установку гладкой и помочь вам быстро справиться с непредвиденными проблемами.
Начните с того, что просто перешагните порог.
(средний шаг примерно 3 фута)
Найдите свои ворота.
Используйте графическую бумагу для разметки забора, обязательно включите ворота и естественные препятствия из вашего общего обзора выше с расстояниями.
Как только вы будете довольны общей планировкой, вернитесь и измерьте каждый участок забора. (угол измеряется от угла, конца или столба ворот до следующего угла, конца или столба ворот вдоль линии забора) Важно записывать каждый участок отдельно, потому что иногда невозможно повторно использовать вырезанные секции в другом месте. на сайте. Вам не нужно беспокоиться о линейной стойке на этом этапе проекта, длина прогона и длина секции будут определять необходимое количество линейной стойки.
Принять к сведению; во время измерения длины трасс, углов, под которыми пересекаются две трассы. Чтобы измерить углы, вам не нужно быть точным, если угол составляет приблизительно 90° или чистый прямой угол. Однако, если угол значительно больше или меньше 90°, вам следует определить как можно более близкий истинный угол. Вы можете использовать транспортир, доступный в любом центре канцтоваров. В некоторых случаях торец, ворота или угловая стойка должны быть специально заказаны для экстремальных углов.
Обновите график, включив в него длину прогона и углы.
Выберите желаемый стиль забора. См. страницу выбора ограждения для получения дополнительной информации о правильном стиле ограждения и материалах. Обязательно ознакомьтесь с местными строительными нормами и правилами в вашем районе на предмет ограничений на ограждение, особенно если забор будет использоваться вокруг бассейна или спа-салона.
Теперь вы готовы запросить цену на материалы, которые вам понадобятся. Вы можете отправить свой график в Fence City по электронной почте ([email protected]) или по факсу (215-362-09).01). Наши сертифицированные специалисты по заборам рассмотрят ваш чертеж и предоставят ценовое предложение по материалам.
Установка: Следуйте инструкции, прилагаемой к вашему ограждению. Многие требуют, чтобы вы работали над одним разделом и публиковали за раз, в то время как другие позволяют вам завершить все свои посты, а затем размещать разделы между ними. Важно прочитать и следовать инструкции по установке.
Перед началом раскопок: Прежде чем приступить к раскопкам для столбов забора, убедитесь, что в земле нет подземных коммуникаций, таких как электричество или газ. Во многих частях страны это требуется по закону. Кроме того, в большинстве штатов действует система одного звонка, при которой один звонок покрывает все основные коммунальные услуги.
Как работает единый звонок
Позвоните в единый центр вашего штата или в Североамериканскую справочную систему одного звонка по телефону (888) 258-0808. В зависимости от того, где вы живете, вам может потребоваться предоставить уведомление за два или три дня до начала раскопок.
Центр одного звонка уведомит местные коммунальные службы и компании, эксплуатирующие подземные сооружения, о вашем проекте.
Эти компании используют информацию, предоставленную агентством One-Call, чтобы определить, близок ли ваш проект к их деятельности.
Если ваш проект находится рядом с подземными сооружениями, пострадавшее коммунальное предприятие или компания направит представителя на вашу рабочую площадку, чтобы четко обозначить маршрут и место их работы.
Единая справочная система для Северной Америки (888) 258-0808
Раскопки Предупреждение : Для небольших проектов ограждения вы обычно можете выкопать ямы для столбов вручную с помощью лопаты и копателя для столбов (доступны в большинстве местных центров по ремонту оборудования или ландшафтному дизайну). Для более крупных проектов может потребоваться копатель ямы с электроприводом, который можно взять напрокат в центрах проката инструментов или во многих центрах по благоустройству дома. Для работы с механическим копателем отверстий для столбов обычно требуется два человека. Если используемая вами модель требует более одного оператора не пытайтесь управлять им в одиночку. По своей природе механизированные копатели отверстий для столбов имеют большой крутящий момент и могут привести к серьезным травмам при неправильном использовании.
