Установка ворот своими руками пошаговая инструкция: пошаговая инструкция на века с приводом и автоматикой +Видео

пошаговая инструкция на века с приводом и автоматикой +Видео

Как сделать монтаж и установку распашных ворот может производиться разными способами. В первую очередь, различия будут касаться метода установки и монтажа столбов. От определенного выбора способа установки будет зависеть срок использования въездной группы. Стоит отметить, что столбы для распашных ворот имеют разные характеристики и показатели.

[contents]

В настоящее время на рынке больше всего востребованы распашные ворота с обшивкой  профнастилом. Данные ворота устанавливают на дачных, садовых и загородных участках. Монтаж и установка их производится на металлические столбы с определенным сечением, например, 60×60 либо 80×80. Так как распашные ворота имеют малый вес, прочности металлических столбов вполне хватает, но при желании вы сможете легко заменить их столбами больших габаритов.

Купить готовые ворота в Петровиче =>>

Содержание:

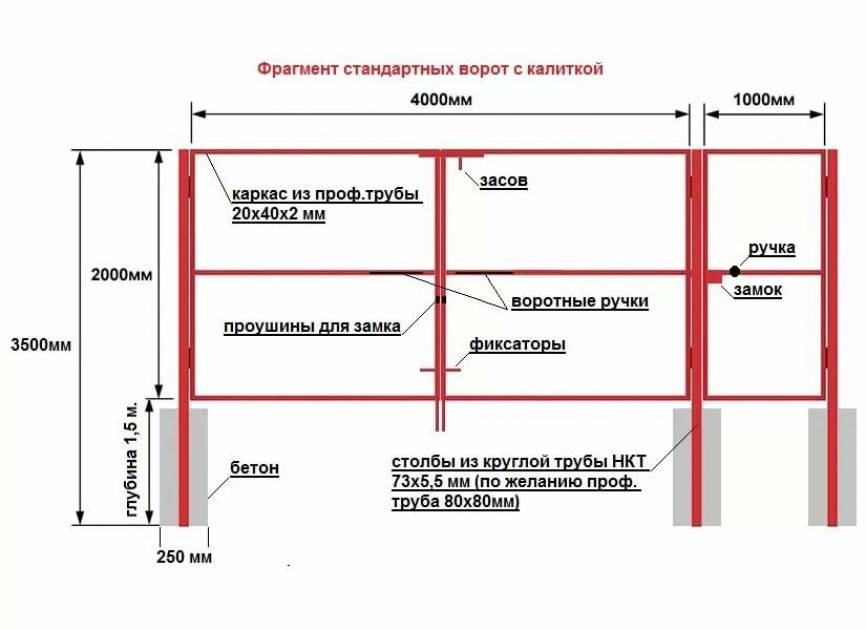

Установка и монтаж распашных ворот с забиванием металлических столбов

Такой способ установки имеет несколько основных плюсов, ниже перечислим их:

• экономически, монтаж получается очень выгодным;
• скорость установки увеличивается в несколько раз;
• появляется возможность замены или ремонта;
• самостоятельная установка.

Пошаговая инструкция установки распашных ворот

Металлические столбы необходимо вбить в грунт на глубину около 1,5 метров.

В заранее подготовленное отверстие вбить столб на определенную глубину, ориентируясь при этом строго по уровню. Далее связываем металлические столбы с надворными пристройками или с остальной частью забора. При этом столбы между собой соединяют съемной планкой. К готовым выставленным опорам необходимо приварить каркасы двух створок.

Распашные ворота изготавливают на ровной гладкой поверхности, лучше всего подойдет сварочный стол, чтобы вся конструкция была ровной и соответствовала вашим ожиданиям.

Купить готовые ворота в Петровиче =>>

Установка распашных ворот при бетонировании столбов

Всем известно, что бетон дает дополнительную качественную устойчивость всей конструкции въездной группы. Столбы можно бетонировать с применением арматурного стакана и без него.

Начало работы начинают с бурения отверстия для столба, оно должно быть диаметром не меньше  200 мм. Далее в него необходимо поместить опору и выровнять ее при помощи уровня. И только после всех перечисленных этапов вы можете начать заливать бетонную смесь.

В отверстие для металлического столба дополнительно, для усиления всей конструкции, можно поместить арматурный стакан.

Бетонную смесь необходимо заливать на глубину от 1,0 метра до 1,5 метров.

Что стоит учесть при монтаже распашных ворот?

После установки металлических столбов, на них при помощи петель навешиваются каркасы будущих створок, с учетом всех необходимых зазоров.

Расстояние между створками позволяет оставаться калитке и воротам в исправном рабочем состоянии, при незначительном смещении столбов. Данный сдвиг может происходить из-за определенного движения грунта при смене времен года.

Уйти от этого процесса можно только с помощью жесткой рамы по всему каркасу распашных ворот, например, в гаражных металлических воротах это может ограничить проезд по высоте. Использование съемной планки и связки столбов с деталями всего ограждения, позволит свести до минимума данный процесс.

Ответим на вопрос: куда будут открываться ваши ворота? Для монтажа и установки это не имеет особого значения, а вот для удобства использования значительно влияет. Как правило, в ряде случаев открывание идет наружу. При данном варианте экономится внутренняя территория двора, а съемная планка не препятствует полному распахиванию ворот. При монтаже и установке распашных ворот своими руками нужно оставлять определенный просвет, с учетом холодного времени года.

Купить готовые ворота в Петровиче =>>

Характеристика и монтаж распашных ворот

Въездные распашные ворота очень экономичны, достаточно просты и удобны в использовании. Данную конструкцию наиболее часто используют для загородных коттеджей. Применяют их и на дачных и садовых участках, а также в разных производственных цехах, автосервисах, на территориях крупных производственных компаний.

За десятки лет использования, изменилась не только цена монтажа распашных ворот, но и применяемый материал, внешний вид, характерные особенности. Например, раньше данные ограждения выполняли в основном только из дерева. Сейчас же это долговечный и качественный металл. Наиболее часто при установке и монтаже распашных ворот можно встретить систему автоматизации.

Конструкцию распашных ворот можно разделить на две категории – с двумя створками и одной. При этом стоимость распашных ворот однопольного или двупольного типа существенно различается.

Существует и более распространенный вид конструкции ворот, который сочетает в себе две категории. В таких воротах есть две металлические створки и калитка. Данная конструкция позволяет экономить место и материал. И вам не потребуется создание дополнительного входа.

Также можно заказать установку и монтаж автоматики распашных ворот двупольного типа, а калитку поставить рядом.

По внешности распашные ворота могут быть полностью закрытыми, например, покрыты профлистом, или же быть ажурными кованными с применением художественного декора.

Автоматические ворота

Выше мы рассмотрели схему монтажа распашных ворот. И если вам надоело вручную постоянно закрывать и открывать створки, вы легко можете модернизировать их. На данный случай конструкторами были придуманы линейные автоматические электроприводы.

Данная система состоит из двух линейных электроприводов и блока управления, а также антенны, сигнальной лампы и электромагнитного замка. Стоит отметить, что автоматические распашные ворота подключают к обычной бытовой электрической сети переменного тока с напряжением в 220 Вт.

Достаточно важно до установки и монтажа автоматики заранее поставить несущие столбы. Желательно выполнить их из бетона либо из кирпича.

На сегодняшний день существуют три основных варианта установки автоматических распашных ворот.

Все будет зависеть от направления открытия створа: вовнутрь, наружу или вовнутрь с доработкой несущих бетонных столбов. При каждом из них, установка автоматики идет в строго определенной последовательности. Иногда может потребоваться установка наружу, или на перспективу под будущую автоматизацию.

Блок управления системы может располагаться слева и справа, очень важно правильно подобрать все сечения проводов.

Купить готовые ворота в Петровиче =>>

Электропривод для установки обладает характерной особенностью, для него необходимо предусматривать определенное расстояние от несущего бетонного столба.

Если вы этого не предусмотрели и ворота необходимо выполнить вовнутрь, то просто аккуратно выдолбите и оформите места под них.



Рейтинг

( 2 оценки, среднее 5 из 5 )

1 32 753.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Установка секционных ворот своими руками: пошаговая инструкция

Секционные ворота — современные конструкции для обустройства комфортного гаража. При их открытии полотно из сэндвич-панелей поднимается вверх, параллельно потолку, поэтому такие ворота, в отличие от, например, конструкций с распашными створками, оптимально подходят для установки в помещениях с ограниченным пространством перед входом.

Чтобы изделия работали долго и исправно, необходимо грамотно их установить. Безусловно, во избежание ошибок монтаж следует доверить профессионалам. Однако для тех, кто все же планирует самостоятельную установку, мы подготовили полезную пошаговую инструкцию.

Шаг 1. Замеры

Первое, что необходимо сделать перед тем, как установить секционные ворота самому, — произвести замеры проема. Важно, чтобы все расчеты были выполнены максимально точно, потому что ошибка даже в несколько миллиметров грозит серьезными последствиями — перекосом конструкций, их некорректной работой и быстрой поломкой.

Чтобы правильно смонтировать подъемные ворота, необходимо определить ширину и высоту проема, глубину помещения, высоту притолоки, а также ширину пристенков (рис.  1).

рис. 1

Ширину проема измеряют по трем точкам (рис. 2). Для обеспечения беспрепятственного въезда в гараж и выезда из него данный показатель должен превышать ширину автомобильного кузова с учетом боковых зеркал на 60-80 см.

рис. 2

Высота проема также определяется по трем точкам (рис. 3). Она должна быть на 20-30 см больше высоты автомобиля. Если же у ворот планируется ручное управление, то — от 35 до 50 см. Кроме того, важно учесть, предусмотрены ли на крыше машины антенна или дополнительный багажник.

рис. 3

Чтобы воротное полотно при открытии могло беспрепятственно разместиться под потолком и при этом хватило места для установки автоматики, важно предусмотреть достаточную

глубину гаража. Вычисляется она по следующей формуле: высота проема + 100 см.

Следующим шагом рассчитываем высоту притолоки (перемычки), которая важна для последующей корректной установки направляющих профилей и пружинного механизма:

• Если площадь ворот не превышает 8 м², то высота притолоки должна быть в пределах 130-500 мм.
• Если площадь воротного полотна более 8 м² — не менее 210 мм.

Чтобы обеспечить возможность надежно закрепить вертикальные направляющие, необходимо измерить боковые пристенки. Их ширина должна превышать 125 мм.

Шаг 2. Подготовка проема для монтажа секционных ворот в гараже

После выполнения всех необходимых замеров, переходим к следующему важному шагу — подготовке проема (рис. 4).

рис. 4

Во-первых, следует определить, из какого материала выполнены стены гаража. Если это материалы с пористой структурой, например, газобетонные блоки, проем придется усилить. Для надежной фиксации торсионной системы и направляющих можно использовать профессиональные крепежные комплекты, которые представлены в ассортименте ГК «АЛЮТЕХ».

Во-вторых, нужно подготовить для установки ворот сам гараж:

• завершить отделку стен, на которые будут монтироваться ворота,
• очистить поверхность обрамления проема от наплывов штукатурного раствора, проследить, чтобы не было трещин и неровностей,
• расположить перемычку и боковые поверхности проема в одной плоскости,
• убедиться, что на поверхности перемычки и боковых пристенков нет трубопроводов отопления и вентиляции, строительных конструкций, так как эти расстояния необходимы для крепления ворот к проему.

Популярные готовые решения

Гаражные ворота серии TrendВорота серии PrestigeТеплые гаражные воротаГаражные ворота с калиткойПодъемные гаражные воротаГаражные ворота с боковой дверью

• Гаражные ворота серии Trend
• Ворота серии Prestige
• Теплые гаражные ворота
• Гаражные ворота с калиткой
• Подъемные гаражные ворота
• Гаражные ворота с боковой дверью

Шаг 3. Монтаж секционных ворот своими руками

Прежде чем приступать непосредственно к монтажу подъемных ворот для гаража, советуем еще раз оценить свои знания и навыки. При установке таких сложных конструкций, как секционные ворота, важна каждая деталь, а любая ошибка может обернуться последующим дорогим ремонтом. Поэтому, если вы не уверены в своих силах на 100%, лучше обратитесь к специалистам. Например, у официальных представителей ГК «АЛЮТЕХ» в каждом регионе есть профессиональные монтажники, которые выполнят установку по всем правилам.

Если же вы решите все делать своими силами, сразу следует внимательно изучить монтажную инструкцию и проверить наличие всех комплектующих, а также подготовить необходимые инструменты.

Далее переходим к выбору типа монтажа (рис. 5). Он зависит от высоты перемычки и, в свою очередь, влияет на стоимость изделий.

рис. 5

Идеальный вариант для установки гаражных ворот с электроприводом — притолока высотой не менее 210 мм. Она позволяет использовать самый надежный тип монтажа — стандартный.

Если же высота перемычки имеет иные размеры, можно выбрать один из трех других типов монтажа.

При монтаже с пружинами растяжения балансировочный механизм располагается по обеим сторонам вдоль полотна. Минимальная притолока — 100 мм для ручного и 140 мм — для автоматического управления.

В помещениях с низкими потолками применяют низкий монтаж. Притолока — от 100 мм для ворот с ручным управлением и не менее 140 мм — для ворот, оборудованных автоматикой.

Для помещений с высокими потолками следует выбирать высокий монтаж. Минимальная притолока — 500 мм независимо от способа управления воротами.

В каждой из представленных выше видеоинструкций наглядно продемонстрирован алгоритм установки гаражных ворот премиальной серии Prestige от «АЛЮТЕХ». В частности, в роликах отражены следующие шаги:

• работы, которые выполняются перед монтажом,
• сборка вертикальных направляющих и их крепление к проему,
• сборка и крепление горизонтальных направляющих к потолочным конструкциям,
• сборка и установка торсионного вала/пружин растяжения,
• монтаж нижней секции и полотна ворот без калитки,
• установка элементов управления воротами,
• регулировка натяжения пружин,
• установка ограничителя хода полотна и блока ручного подъема,
• снятие защитной пленки.

Шаг 4. Монтаж автоматики секционных ворот

Финальный этап установки секционных ворот — монтаж автоматики. Для начала следует приобрести направляющую рейку, так как она не идет в комплекте с приводом. Одно из лучших предложений на рынке — цепная рейка ALUTECH из стали, которая имеет толщину 1 мм (у большинства производителей — 0,8 мм), а также ребра жесткости. Благодаря данному решению ворота будут открываться плавно, без вибраций, что позволит продлить срок их службы, а также увеличить эксплуатационный ресурс автоматики. Если же вы хотите добиться бесшумной работы конструкций, советуем заказать ременную рейку ALUTECH, толщина профиля в ней тоже 1 мм.

Также обращаем ваше внимание на необходимость заранее позаботиться о проводке. Важно: проводить работы с электрикой без соответствующего опыта и квалификации опасно, лучше доверьте эту работу профессионалам.

Приступая к монтажу привода, внимательно изучите инструкцию и вручную проверьте, как открываются и закрываются ворота. Если перекосов и заеданий нет, можно переходить к установке:

• Намечаем ровно посередине потолка монтажную линию и при помощи кронштейнов закрепляем на ней рейку.
• Устанавливаем тягу. Данный элемент крепится к воротам и отвечает за бесперебойное открытие-закрытие ворот.
• Прикрепляем привод к рейке, подключаем его и настраиваем.

Готово! Теперь ворота можно открывать и закрывать, даже не выходя из авто.

Возможные неисправности при монтаже секционных ворот своими руками

Ниже приводим таблицу неисправностей, которые чаще всего возникают при самостоятельной установке секционных ворот без соответствующего опыта. И еще раз обращаем ваше внимание, что и монтаж, и обслуживание конструкций лучше доверить сертифицированным специалистам:

Ошибка	Внешние проявления	Способ устранения
Полотно ворот не сбалансировано	Полотно падает вниз под собственным весом	Необходимо взвести пружину (число оборотов указано в паспорте изделия или на информационной наклейке на внутренней поверхности воротного полотна.
Полотно ворот не сбалансировано	Полотно «улетает» наверх	Необходимо ослабить пружину (число оборотов указано в паспорте изделия или на информационной наклейке на внутренней поверхности воротного полотна).
Полотно ворот не сбалансировано	Полотно поднимается и опускается рывками	Не соблюдена предварительная намотка троса на барабан (высокий и вертикальный тип подъема). Необходимое количество оборотов троса указано на комплектующей бирке.
Ошибка в регулировке при взводе пружин торсионного механизма	При открытии и закрытии ворот слышен характерный хруст пружины, полотно перемещается рывками	Необходимо после взведения растянуть пружину на 5-10 мм.
Ошибка при монтаже горизонтальных направляющих полотна ворот	Полотно туго идет по горизонтальным направляющим, слышен скрип	Необходимо замерить расстояния по диагонали от края полотна до края горизонтальной направляющей, а также выставить по уровню
Ошибка при монтаже вертикальных направляющих полотна ворот	Полотно тяжело передвигается по направляющим, нижний кронштейн задевает об направляющую, слышен скрип	Необходимо выставить вертикальную направляющую по уровню, установить распорные втулки на нижние и верхние ролики
Ошибка при монтаже внутренних петель на полотне ворот	При подъеме полотна слышен хруст	Необходимо установить внутренние петли так, чтобы их ось проходила между стыком панели без наклона
Ошибка при монтаже тросов	При поднятии полотно перекашивается в вертикальных направляющих, верхний кронштейн задевает направляющую	Необходимо отрегулировать натяжение троса одинаково с левой и с правой сторон от угловой стойки, а также выставить барабаны на одинаковом расстоянии от бокового кронштейна
Ошибка при установке роликовых кронштейнов на воротное полотно	Полотно ворот неплотно прижимается к боковому уплотнителю и проему, шатается, в результате образуется щель	Необходимо отрегулировать держатель ролика на боковой опоре
Ошибка при установке верхнего роликового кронштейна	Полотно ворот (низкий подъем) не плотно прилегает к проему, сверху образуется щель	Необходимо отрегулировать прижим полотна к проему при помощи регулировки верхнего роликового кронштейна.

Уверены, наша статься окажется действительно полезной для тех, кто планирует собственными руками установить автоматические секционные ворота для гаража. При этом в процессе следует быть внимательными и аккуратными, так как гарантия производителя не распространяется на повреждения конструкций, полученные в ходе ошибок при самостоятельном монтаже.

Смотрите также

скидка до

15%

Акция «Специальные цены на гаражные ворота Trend»

Акция распространяется на ворота популярных размеров как с ручным, так и с автоматическим управлением.

• Новости
• Ворота

Как построить заборные ворота (7 шагов с фотографиями и видео)

Строительство заборных ворот обычно является последним шагом в проекте забора своими руками. В отличие от заборов (которые, как правило, выглядят очень похоже), заборные ворота — отличный способ персонализировать ваш проект забора и сделать его своим. Построить ворота для забора можно довольно просто, используя базовые столярные навыки.

Чтобы построить заборные ворота, начните с планирования размера ворот на основе существующего грубого проема. Затем соберите раму ваших ворот, закрепив ее с помощью карманных отверстий и наружных винтов. После того, как рама построена, прикрепите к раме ворот пикеты и настройте ворота по своему усмотрению. Наконец, установите крепежные детали ворот (петли, защелки и т. д.) и закрепите ворота на месте.

Эта статья покажет вам, как построить забор своими руками, шаг за шагом. Если вы больше визуальный ученик, вы можете посмотреть мое видео на Youtube «Как построить заборные ворота», которое понравилось в конце статьи.

Начнем!

Оглавление (переход к определенным разделам)

1. Планирование размера и расположения ворот для забора

Первым шагом в успешном проекте ворот для забора своими руками является планирование расположения ворот для забора. Однако перед планированием схемы ворот забора полезно определить наиболее распространенные компоненты ворот забора. Как правило, заборные ворота состоят из следующих компонентов:

Первым шагом в планировании расположения ворот является определение «грубого проема» между двумя монтажными стойками ограждения ворот (показаны желтым цветом выше). Для открытия моих ворот грубая ширина проема была примерно 48″.

Измерьте приблизительную ширину проема заборных ворот

Если вы еще не установили свой забор или монтажные стойки для заборных ворот, я рекомендую вам ознакомиться с моей статьей «Как построить забор», в которой описывается каждый шаг процесса строительства забора (включая установка столбов для забора).

После того, как вы измерили примерный проем ворот и потратили некоторое время на планирование ворот, пришло время закупить материалы.

2. Приобретите инструменты и материалы для забора.

Чтобы построить забор, вам потребуются следующие инструменты и материалы.

Инструменты:

• Торцовочная пила (дополнительно)
• Циркулярная пила (дополнительно)
• Дрель
• Зажимы (дополнительно)
• Приспособление для карманных отверстий (дополнительно)
• Зенковка (дополнительно)
• Комплект крепежа для ворот (петли, защелки и т. д.)
• Brad Nailer

Материалы (приобретаются в Home Depot):

• Гвозди: Grip-1.1.1 xRite2 Пластиковые наружные оцинкованные гвозди с круглым хвостовиком
• Винты: DECKMATE #10 x 3-1/2 дюйма Шурупы для дерева с плоской головкой и плоской головкой
• Обработанные под давлением 2×4: WeatherShield 2 дюйма x 4 дюйма x 8 футов #2 Обработанные под давлением пиломатериалы Prime Ground Contact
• Обработанные давлением 2×6: WeatherShield 2 дюйма x 6 дюймов x 8 футов №2 Prime Ground Contact Обработанные под давлением пиломатериалы
• Обработанные под давлением 4×4: 4 дюйма x 4 дюйма x 8 футов. #2 Обработанная под давлением древесина южной желтой сосны, контактирующая с землей
• Пикеты забора: 5/8 дюйма x 5-1/2 дюйма x 6 м. Штакетник для забора из обработанной под давлением сосны

Ворота забора у всех будут немного отличаться, поэтому инструменты и материалы, указанные выше, возможно, потребуется изменить для вашего конкретного проекта. Тем не менее, инструменты и материалы выше являются хорошей отправной точкой.

После того, как вы спланировали расположение ворот и закупили материалы, вы можете приступить к изготовлению каркаса ворот.

3. Изготовление каркаса ворот забора

Изготовление каркаса ворот забора, вероятно, является самым важным этапом в процессе строительства ворот. Чтобы определить ширину рамы ворот, возьмите грубый проем (между монтажными стойками ворот забора) и вычтите примерно 2″. Это даст вам примерно 1 дюйм зазора между воротами забора и монтажными столбами с каждой стороны.

Высота рамы ворот вашего забора зависит от личных предпочтений. Как правило, вы хотите, чтобы верхняя часть ваших ворот была на одном уровне с верхней частью соседнего забора. Кроме того, вы хотите оставить около 3-5 дюймов свободного пространства в нижней части ворот. Однако окончательные размеры зависят от вас.

После того, как вы определили размеры рамы ворот для забора, пришло время измерить пиломатериалы и распилить пиломатериалы на торцовочной пиле.

Измерьте высоту и ширину рамы ворот на своем пиломатериале

Рекомендуется использовать столярный угольник при выполнении измерений и маркировке, чтобы убедиться, что вы отметили идеально прямую линию.

После выполнения измерений сделайте разрезы по отмеченной линии с помощью торцовочной пилы.

Вырежьте торцовочной пилой по отмеченным линиям рамы ворот

Вы также можете использовать циркулярную пилу, чтобы разрезать раму ворот забора, но торцовочная пила обычно упрощает процесс. После обрезки горизонтальной и вертикальной частей рамы ворот вашего забора у вас должна получиться рама ворот, которая выглядит следующим образом:

Компоненты рамы ворот на месте

После установки несобранной рамы ворот на место пришло время прикрутить ворота кадр вместе. Есть много способов скрепить раму ворот вместе. Тем не менее, я использовал приспособление для карманных отверстий, чтобы предварительно просверлить отверстия для винтов.

Используйте приспособление для выемных отверстий, чтобы предварительно просверлить отверстия под винты.

Вы также можете использовать зенковку (под углом) для достижения результатов, аналогичных шаблону для отверстий под выемки. Однако результаты будут не такими стабильными. После предварительного сверления отверстий для винтов в каждом куске пиломатериала, из которого состоит рама ворот забора, соедините раму вместе с помощью наружных винтов.

Соедините раму ворот с помощью винтов с наружным номиналом

При креплении рамы ворот с помощью винтов часто бывает полезно использовать зажимы, чтобы скрепить раму ворот вместе под прямым углом. Продолжайте скручивать все углы рамы ворот, используя наружные винты и дрель.

4. Установка распорки рамы ворот

После сборки прямоугольной рамы ворот необходимо установить дополнительные распорки, чтобы повысить общую прочность ворот.

Для моих ворот забора я использовал кусок обработанного давлением пиломатериала размером 2″x6″ в качестве горизонтальной распорки. Я обрезал скобу по длине и расположил ее на расстоянии 10 дюймов от верхней части моих ворот, как показано на рисунке.

Установка горизонтальной опорной распорки (10″ от верха ворот забора)

Как и в случае с рамой ворот забора, я прикрепил горизонтальную распорку к раме ворот, используя предварительно просверленные карманные отверстия и наружные винты.

Затем я добавил диагональные распорки к нижней части ворот забора. Хотя эти диагональные раскосы добавляют воротам прочности, они также очень эстетичны.

Чтобы установить диагональные распорки, я разместил 2″x4″ по диагонали через ворота забора так, чтобы они идеально выровнялись по углу ворот. Затем я провел линию, чтобы отметить угол. Для получения дополнительной информации об этом процессе посмотрите мое видео «Как построить забор» на Youtube, ссылка на которое приведена здесь.

После установки первой «полной» диагональной скобы я повторил процесс для двух «частичных» диагональных скоб.

Установите распорки диагональной ограды ворот

Опять же, я установил диагональную распорку на место (используя зажим), а затем разметил угол, прежде чем делать диагональный разрез на торцовочной пиле.

После обрезки диагональных распорок прикрепите их к раме ворот, используя предварительно просверленные отверстия и винты с наружным номиналом.

Прикрепите диагональные распорки к раме ворот с помощью наружных винтов

На этом этапе вся рама ворот (вместе с диагональными распорками) собрана. Если вы следуете приведенным выше инструкциям, у вас должна получиться рама ворот, которая выглядит следующим образом:

Готовая рама ворот с диагональными раскосами

5. Установите раму ворот «Балясины»

На этом этапе пришло время установить декоративные балясины в верхней части рамы ворот забора. Эта функция позволит вам иметь «смотровой» проем в ваших воротах без ущерба для безопасности.

Если вы равномерно измерили горизонтальную скобу ворот 2″x6″, она должна быть на расстоянии 10″ от верхней части рамы ворот вашего забора. Прежде чем продолжить, убедитесь, что расстояние в 10 дюймов одинаково по всей ширине ворот.

Проверьте расстояние от верха рамы ворот до горизонтальной распорки

После подтверждения измерений отрежьте обработанную под давлением древесину для балясин размером 2″x2″ по размеру. Рекомендуется сначала вырезать одну балясину, а затем вставить ее в раму ворот насухо. Если это выглядит хорошо, используйте его в качестве шаблона, чтобы отметить остальные разрезы ваших балясин.

Используйте одну 10-дюймовую балясину в качестве шаблона, чтобы отметить остальную часть срезов балясин ворот забора.

После разметки балясин размером 2″x2″ с помощью шаблона сделайте все разрезы на торцовочной пиле.

После обрезки всех ваших балясин пришло время прикрепить балясины к воротам забора. Для этого я рекомендую предварительно просверлить все отверстия для шурупов, используя сверло немного меньшего размера, чем наружные шурупы, которые вы планируете использовать для крепления балясин к раме ворот.

Предварительно просверлите отверстия для винтов балясин под углом 45 градусов.

Имейте в виду, что вы начнете предварительное сверление со стороны балясины и закончите снизу балясины (угол 45 градусов).

Затем прикрепите балясины к раме ворот с помощью наружных винтов, как показано ниже:

Прикрепите балясины к раме ворот, просверлив отверстия под углом 45 градусов (сверху и снизу) балясины, прежде чем прикрепить их к воротам забора. Вы хотите убедиться, что расстояние между балясинами одинаковое. Я рекомендую вам использовать кусок обрезков древесины (нарезанный по размеру) в качестве прокладки между балясинами (как показано выше).

6. Прикрепите штакетник «Шпон» к купели ваших ворот забора

На этом этапе рама ваших ворот полностью собрана. Все, что осталось сделать, это установить штакетник «шпон» на переднюю часть рамы ворот. Для своих ворот я использовал оставшиеся 5/8-дюймовые пикеты, обработанные давлением, на передней части моих ворот.

Сначала я обрезал средние пикеты по размеру, чтобы они идеально помещались между низом ворот и «смотровым окошком» моих ворот. Обрезав их по размеру, я установил их на место и прикрепил к раме ворот, используя большое количество гвоздей для наружных работ.

Прикрепите штакетники к передней части ворот с помощью гвоздей с внешними гвоздями

Я продолжил этот процесс для всей передней части ворот, установив пикеты на место и прикрепив их к раме ворот с помощью гвоздей с внешними характеристиками.

Продолжайте прикреплять штакетники к раме ворот внешними гвоздями с номиналом

Как видно на фотографии выше, я оставил немного лишнего штакетника с каждой стороны ворот забора (кроме нижней части). Затем я использовал раму ворот в качестве ориентира и отрезал лишний штакетник с помощью циркулярной пилы. Я обнаружил, что этот метод дает наиболее точные разрезы.

Обрежьте лишнюю длину штакетника ворот с помощью циркулярной пилы

После того, как вы обрежете лишнюю длину штакетника по бокам ворот, строительство ворот будет завершено. Осталось установить ворота и установить фурнитуру.

7. Установка ворот и установка фурнитуры ворот

Чтобы установить ворота на место, начните с установки предварительного положения ворот между двумя монтажными стойками.

Установите ворота забора на место

Настоятельно рекомендуется использовать запасной кусок дерева в качестве распорки в нижней части ворот. Это поможет вам подобрать правильную высоту ворот и значительно упростит установку петель.

Используйте распорки в нижней части ворот (при необходимости) для достижения соответствующей высоты

Наконец, используйте прокладки (при необходимости), чтобы убедиться, что ворота расположены по центру между двумя монтажными стойками и что они находятся на идеальном уровне.

Убедитесь, что ворота ограждения расположены по центру между монтажными стойками и находятся на идеальном уровне

После того, как ваши заборные ворота правильно расположены между монтажными стойками, пришло время установить монтажное оборудование (петли, защелки и т. д.).

Для калитки я установил две прочные петли вверху и внизу калитки. Первая петля располагалась на месте горизонтальной распорки, а вторая петля располагалась в нижней части рамы заборных ворот.

Размещение петель ворот забора

После установки петель на место используйте винты (входят в комплект поставки петель), чтобы прикрепить петлю как к монтажной стойке, так и к воротам забора.

Установите петли ворот в нижней части ворот забора

Прикрепите петли ворот вверху и внизу ворот забора, установив винты с помощью дрели. После установки петель проверьте ворота, чтобы убедиться, что они свободно открываются и закрываются. Если на данном этапе возникают какие-либо проблемы с открытием/закрытием ворот, выполните необходимую регулировку по мере необходимости.

Последним шагом в проекте изготовления заборных ворот своими руками является установка защелки ворот. Для этого установите защелку ворот на желаемой высоте с помощью винтов, прилагаемых к люку. Проверьте, правильно ли закрываются ваши ворота.

Установите защелку ворот на желаемой высоте

После установки защелки установка ворот своими руками завершена. Не стесняйтесь добавлять дополнительные аксессуары для ворот по желанию (ручки, замок и т. д.)

---

Если вы более визуальный ученик, вы можете посмотреть, как я выполнил каждый шаг проекта сборки забора своими руками на Youtube!

Кроме того, вы можете узнать, как я построил забор вокруг этих ворот, посмотрев мое видео на Youtube «Как построить заборные ворота», ссылка на которое приведена здесь.

Большое спасибо за внимание к ATImprovements! Если вы узнали что-то новое из этого проекта, вам также могут понравиться следующие проекты «Сделай сам»:

• Как построить забор: Как построить забор (руководство «Сделай сам») — Улучшения AT
• Как установить террасу своими руками Проволочные перила: своими руками Кабельные перила – Пошаговая установка кабельных ограждений – (atimprovements. com)
• Как построить патио из бетоноукладчика: патио из брусчатки своими руками – простые идеи для патио из асфальтоукладчика своими руками – (atimprovements.com)

Спасибо!

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Это только справочное руководство. Ссылки, включенные в эту статью, могут быть партнерскими ссылками. Если вы покупаете продукт или услугу по ссылкам, которые я предоставляю, я могу получить небольшую комиссию. Дополнительная плата с вас не взимается! Спасибо за поддержку ATimprovements, чтобы я мог продолжать предоставлять вам бесплатный контент каждую неделю!

Как построить деревянные ворота

35,4 К акции

• Поделиться
• Твит

Пошаговое руководство по сборке деревянных ворот

В сетчатом заборе нет ничего плохого.

Это недорогой вариант, почти не требует обслуживания, и вы можете добавить решетки или экраны для повышения конфиденциальности.

Но это не наша эстетика.

Мы любим красоту текстуры древесины и простые пятна, особенно на открытом воздухе.

Итак, когда мы впервые въехали, мы знали, что наши ворота с цепями должны быть уничтожены.

Мы отложили проект, потому что он был более сложным – столб, удерживающий ворота, был в плохом состоянии, и его нужно было полностью заменить.

Мы наконец-то по прихоти решили переделать забор. Наряду с этим мы решили установить новый столб для ворот, установить новые кедровые штакетники и добавить перголу, чтобы украсить все.

В этом посте я проведу вас через процесс сборки и установки ворот из деревянного забора.

Что вы думаете? Я так взволнован тем, как это выглядит! Теперь все, что нам нужно сделать, это сделать его водонепроницаемым.

Хотите знать, как мы построили ворота? Позвольте мне провести вас через это (каламбур!).

Раскрытие информации: этот пост содержит несколько партнерских ссылок или реферальных ссылок для вашего удобства. Это способ для этого сайта зарабатывать комиссионные за рекламу, рекламируя или ссылаясь на определенные продукты и/или услуги, нажмите здесь, чтобы прочитать мою полную политику раскрытия информации .

СДЕЛАТЬ ДЕРЕВЯННЫЕ ВОРОТА

---

МАТЕРИАЛЫ:

( all depends on fence size )

• 2″x4″ cedar boards
• 5.5″ cedar picket
• 3.5″ cedar picket
• 2.5″ deck screws
• 3.5″ deck screws
• 1″ Финишные гвозди ( нержавеющую среду — лучшее )
• Деревянный клей
• Петчики затвора
• Защелка затвора

Инструменты:

• MITHE
• Router w/0,75 ″ Bit BIT BIT) BIT) BIT) SAL
• 333 WATER W /75 QUSTING (OR BITS) SAW
• WATER W /75 QUSTING (OR BIT).0033 drill
• clamp
• square
• air compressor w/gun
• Kreg Jig
• tape measure
• pencil
• circular saw
• safety glasses
• face mask (for dust)
• ear protection

STEP 1: СНИМАЙТЕ МЕРКИ

Первое, что мы сделали (после того, как набросали наш дизайн), это измерили пространство, которое у нас было для наших ворот. Мы хотели, чтобы ворота были такими же высокими, как наши пикеты, потому что мы не хотели, чтобы люди смотрели внутрь.

Мы измерили расстояние от земли до вершины пикетов (73,5 дюйма). Затем мы измерили ширину между верхней, средней и нижней частью стойки; записываем наименьшее число (47″).

Не смотрите слишком внимательно, иначе вы заметите, что стойка с петлями не прямая, что делает ворота не полностью ровными (мы немного подправили, чтобы это исправить). Проблема была вызвана одним из наших постов, который изгибается вверху.

Теперь самое сложное: определить расстояние между столбами и воротами.

Для этого посмотрели на петли наших ворот (они пружинные, самозакрывающиеся) и решили, как их нужно расположить на столбе.

БОКОВАЯ ПРИМЕЧАНИЕ: То, как мы это сделали изначально, сделало наши зазоры больше с одной стороны, чем мы планировали.

В итоге наши ворота распахнулись в сторону заднего двора, а петли были расположены вот так.

Зазор с этой стороны (со стороны петель) наших ворот составляет около 0,25 дюйма до стойки внизу и 0,50 дюйма сверху (помните, нам пришлось подправить наши!).

Наш зазор с другой стороны (со стороны защелки) составляет около 1,75 дюйма от стойки. Мы рекомендуем, чтобы этот зазор был ближе к 1 дюйму.

Теперь, при нашем исходном измерении ширины 47 дюймов, мы вычли зазор петли (0,25 » ) и сторону защелки (1,75 дюйма). Это означает, что наши готовые ворота должны быть шириной 45 дюймов.

ПРИМЕЧАНИЕ: Помните, я рекомендовал зазор в 1 дюйм, поэтому общая ширина двери и зазоров составляет 46,25 дюйма.

Для высоты ворот мы измерили расстояние от земли до вершины пикетов и вычли 2″; так что у нас будет 71,5 дюйма.

Итак, наши финишные ворота должны были быть 45 дюймов в ширину и 71,5 дюйма в высоту.

ШАГ 2: ВЫРЕЗАТЬ ДОСКИ

Теперь мы можем вырезать наши 2×4.

Нам понадобятся две детали, вырезанные по высоте ворот, 71,5 дюйма (это стороны). И нам понадобятся три куска, вырезанные по ширине ворот минус 3 дюйма (они будут между боковыми частями), всего 42 дюйма.

ШАГ 3: ДОБАВЬТЕ DADO’S

Затем мы взяли две доски 2×4, которые будут использоваться для ширины ворот, 42″, и поместили два кармана Kreg Jig на каждом конце 4″ стороны. доски (с одной стороны доски, но с обоих концов).

После этого нам нужно было добавить промежуточную планку 0,75″ x 0,25″ на другую сторону 2×4, мы также добавили карманы.

Наконец-то мы приобрели компактный маршрутизатор для выполнения этой работы, а также защитный кожух, чтобы сделать ее еще проще. Мы вырезаем канавку на расстоянии 1,75 дюйма от края (это на 4-дюймовой стороне 2×4).

Мы также добавили плинтус с обеих сторон доски другой ширины (убедившись, что расстояние от края одинаково с обеих сторон). Эти канавки будут использоваться для скольжения дерева между рамой.

Нам также нужно было создать плинтус на части боковых досок (их 2). Мы отметили обе доски на расстоянии 51,5 дюйма от нижней части (это будет зависеть от верхней части ворот, размер нашей готовой верхней панели был 18 дюймов).

Затем, начиная снизу до отмеченного места, мы создали отступ так же, как и раньше.

СОВЕТ: Убедитесь, что вы учитываете расстояние сбоку, 1,75 дюйма. Дадо должен быть на противоположных сторонах этих двух досок.

ШАГ 4: СБОРКА ВОРОТ

НИЖНЯЯ ЧАСТЬ ВОРОТ

На этом этапе мы начали собирать ворота.

Сначала мы прикрепили средние 2×4 (доска, у которой есть выступы с обеих сторон) к боковым доскам. Эта доска была размещена на расстоянии 50,5 дюймов от нижней части боковых сторон (выемка будет примерно на 3/4 дюйма в средней доске).

СОВЕТ: Убедитесь, что все ваши отступы выровнены (на одинаковом расстоянии от сторон).

Мы прикрепили среднюю доску, чтобы получилась буква «Н». Мы вставили винты по сторонам 2×4 в среднюю плату. Сначала мы предварительно просверлили наши отверстия; затем с помощью 3,5-дюймовых шурупов прикрепил доски.

После этого мы добавили 5,5-дюймовые кедровые планки в нижнюю часть ворот.

Ширина ваших ворот будет определять количество используемых пикетов. Нам даже пришлось вырезать некоторые из них по размеру, и мы использовали для этого циркулярную пилу.

Все доски необходимо обрезать до нужной высоты – у нас 49-7/8″. Что касается длины пикетов, измерьте расстояние от паза до паза внутри рамы минус 1/8″ (это даст вам пространство для маневра).

После того, как наши пикеты были вырезаны, мы начали добавлять их в паза. После того, как мы добавили их все, мы взяли один из пикетов шириной 2 × 4 (у которого есть карман) и поместили все пикеты также в этот паз (прямо рядом друг с другом).

Затем мы прикрепили дно 2×4 к бортику с помощью карманов (мы использовали 2,5-дюймовые шурупы).

СОВЕТ: Убедитесь, что боковые и нижние части 2×4 находятся на одном уровне.

Нижняя часть ворот готова.

ВЕРХ ВОРОТА

Для верха ворот вам нужно выбрать желаемый зазор.

Мы решили, что нам нужен зазор в 1″. Подсчитайте, сколько пикетов (3,5″) вам нужно (у нас получилось 1,25″ на концах, чтобы все заработало).

Нам понадобится 9 штакетников, чтобы заполнить пространство.

Для длины пикетов измерьте расстояние от паза до паза внутри рамы минус 1/8″ (это даст вам пространство для маневра). Нам нужно было 18 7/8″ для нашего.

Далее вам нужно вырезать небольшие кусочки зазора – это будет 3/4″ x зазор. При этом соблюдайте дополнительные меры предосторожности, чтобы не порезать палец! (Хорошее начало — циркулярная пила с кедровой полосой 3/4 дюйма или размером зазора, прижатая к чему-либо). Вам понадобится достаточно, чтобы пройти между каждым пикетом (внутри дадо) с обеих сторон (всего мы использовали 20).

После того, как мы все вырезали, мы добавили все пикеты в средний плинтус. Затем мы добавили вершину 2×4 и вставили пикеты в этот паз. Затем мы прикрепили верхнюю часть 2×4 так же, как и нижнюю.

Теперь, чтобы расставить доски, мы взяли небольшой зазор и добавили клей для дерева на одну сторону. Затем мы поместили его в один из пазов, сделав его на одном уровне с боковой стороной рамы.

Мы поместили еще одну часть прямо напротив этой части. Затем мы передвинули один пикет прямо рядом с фигурами. И снова мы разместили еще один небольшой зазор прямо рядом с пикетом. Мы продолжали это на всю длину.

Наконец, мы оставляем ворота на ночь, чтобы клей полностью высох.

ЗАДНЯЯ КОНСТРУКЦИЯ

После высыхания клея мы прикрепили к воротам заднюю крестообразную скобу (для большей прочности).

Мы добавили это на 1,75-дюймовую сторону ворот. Мы начали с того, что положили доску 2 × 4 поверх нижней панели ворот, при этом одна сторона доски упиралась в нижний угол, а другая — в верхний.

Затем, взяв карандаш, разметили доску под углом, чтобы она поместилась внутри рамы.

Затем мы поднесли доску к торцовочной пиле и отрегулировали угол лезвия, пока он не совпал с отмеченным углом доски.

Затем мы разрезаем доску по обеим отмеченным линиям (вам не нужно настраивать пилу).

После этого мы проверили разрез, чтобы убедиться, что он подходит к раме. Оставив эту доску там, мы взяли еще одну 2×4 и поместили ее с другой стороны.

Мы отметили угол угла плюс место, где доска соединяется с другой распоркой, мы сделали это для обеих сторон. Сначала обрезаем угловые углы (потому что пила уже была под этим углом).

Затем мы отрегулировали угол пилы и обрезали другие углы. После проверили прилегание 2х4 к раме, при необходимости подкорректировали.

Затем мы добавили два кармана Kreg Jig к каждому из углов, которые крепятся к другой скобе (образуют «X»).

После этого мы соединили скобы вместе с помощью 2,5-дюймовых шурупов.

СОВЕТ: После создания кармана поместите заднюю часть 2×4 на раму, чтобы соединить их вместе.

После создания «X» мы перевернули скобу и добавили по 2 кармана Kreg Jigs на каждый угол.

После того, как мы поместили скобу в раму ворот (карманы, используемые для создания буквы «X», мы не показываем) и прикрепили к раме с помощью 2,5-дюймовых шурупов.

ПОСЛЕДНИЕ ШТРИХИ

Мы также решили заполнить все карманы Kreg Jig заглушками. Мы сделали это, добавив наружный клей для дерева в карман, а затем вставив заглушку в отверстие.

СОВЕТ: Если вы планируете окрашивать ворота, перед их установкой сначала окрасьте заглушки карманных отверстий. Мы этого не делали и из-за клея они не во всех местах окрашивались, давая нам неравномерное пятно на них.

ДОБАВЛЕНИЕ ОБЛИЦОВКИ

К этому моменту ваши ворота можно было сделать, но чтобы сделать их немного больше, мы решили добавить отделку вокруг передней панели.

Мы сделали это, используя 3,5-дюймовые кедровые доски, обрезанные по длине нижней панели ( 4 стороны ). Мы прикрепили их клеем, а затем прибили 1,25-дюймовыми отделочными гвоздями (, лучше использовать гвозди из нержавеющей стали, но если нет, используйте оцинкованные ).

Когда все было готово, перед нашими воротами выглядело вот так.

Что вы думаете?

Обратите внимание, что щель в нижней части ворот дает им достаточно места для беспрепятственного открывания. А зазоры между накладками сверху все же дают немного видимости, чтобы увидеть, кто приближается, и уединения с улицы.

ШАГ 5

: УСТАНОВИТЕ ВОРОТА

Для установки ворот мы поместили пружинные петли на ворота. Затем мы положили на землю доску для отходов 2×4, положив ворота поверх доски.

Далее прикрепляем петли к столбу забора.

СОВЕТ: Возьмите уровень и передвиньте ворота, чтобы выровнять их, прежде чем сверлить дерево.

Мы отрегулировали пружины после установки петель. Мы также решили использовать эту защелку, и она довольно прочная!

А вот и наши ворота после замеров, резки и сборки.

Какая поразительная разница с тем, что было раньше!

И если вам интересно, как покрасить деревянный забор или ворота, обязательно ознакомьтесь со статьей, посвященной окрашиванию и гидроизоляции нового забора.

Вы готовы построить новые ворота? Я надеюсь, что этот урок поможет вам!

Время подготовки 10 минут

Активное время 4 часа

Дополнительное время 30 минут

Общее время 4 часа 40 минут

Сложность Умеренная

Ориентировочная стоимость $$

Материалы

• Кедровые доски 2″x4″
• 5,5-дюймовый кедровый штакетник
• 3,5-дюймовый кедровый штакетник
• Винты для настила 2,5″
• Винты для настила 3,5″
• 1″ отделочные гвозди (лучше всего из нержавеющей стали)
• столярный клей
• петли для ворот
• защелка ворот

Инструменты

• торцовочная пила
• фрезер с прямой фрезой 0,75″ (или настольной пилой)
• дрель
• зажим
• квадрат
• воздушный компрессор с пистолетом
• Крег Джиг
• рулетка
• карандаш
• циркулярная пила
• защитные очки
• маска для лица (от пыли)
• защита ушей

Инструкции

1. Измерьте отверстие ограждения.
