Печь из кирпича для дома своими руками

Главной частью любого дома является именно очаг. Он является центральным объектом в тех домах, где не проведено централизованное отопление, ведь без него будет слишком холодно. При правильной кладке можно достичь высокого комфорта и удобства приготовления пищи. От правильного расчета и эффективности постройки будет зависеть правильный микроклимат в доме и срок её службы.

Фото кирпичных печей

В этой статье будут рассмотрены все вопросы, касательно сооружения кирпичной печи в частном доме. Есть ряд схем строительства собственного очага. Редакция сайта выбрала несколько схем постройки печи из кирпича, которая была проверена и подтверждена практикой. Надеемся, что при помощи статьи вам удастся завершить собственную печь. Для начинающих печников и владельцев различных загородных построек, от дач до вилл эта информация будет интересна для возможности контролировать работу наемных сотрудников. Все сведения опираются на требования по законодательству.

Как правильно выбрать конструкцию кирпичной печи?

Существует огромное количество вариантов кирпичной печи, которые различаются между собой, как в плане характеристик, так и сложности работы. Важно правильно выбрать конструкцию печи, чтобы обустроить подходящий агрегат из кирпича. В противном случае, будет достаточно трудно обеспечить себя комфортом.

Печь из кирпича

На текущий момент все печи из кирпича разделяют по следующим категориям:
  1. По назначению.
  2. По методу передвижения газов.
  3. По уровню производительности (в Ваттах).
  4. По периодичности топки.
  5. По габаритам.
Причем, в зависимости от типа дома печь будет выбираться по ряду параметров, важных в определенных условиях. Например, в трехкомнатном доме, площадью около 200 квадратных метров нет потребности в установке громадной печи с мощностью около 100 Ватт.

Классификация печей по назначению

На текущий момент все печи, используемые на территории частных домохозяйств, разделяют на 3 категории:
  1. Отопительные. Эти конструкции в доме выполняют только одну функцию: обогрев помещений. Нормой считается, что одна отопительная печь может поставлять тепло для трех комнат, а при постройке требуется проектировать с учетом возможности размещения стен печи как часть перегородок между комнатами.
  2. Отопительная кирпичная печь

  3. Отопительно-варочные. Подобный вариант печей включает варочную и генерирующую тепло поверхность. Эта категория также включает ряд кирпичных плит, которые имеют исключительно чугунную варочную поверхность.
  4. Отопительно-варочная кирпичная печь

  5. Специальные. Подобные агрегаты могут использоваться для решения определенного ряда задач. К таковым относят печи для выпечки хлеба, банные и даже кузнечные. В комплект входят конструкции для теплиц и гаражей.
  6. Банная кирпичная печь

Наиболее распространенными представителями первой категории являются печи голландки, а также тонкостенные конструкции, которые строятся вокруг каркаса, а также изразцовые варианты. Вторая группа включает традиционные русские печи и даже конструкции с водным контуром, которые позволяют обеспечить обогрев не только в близлежащих помещениях, но и в удаленных благодаря системе трубопроводов и конвекторов. Последняя группа включает огромное количество вариантов. Однако именно из кирпича преобладают конструкции для бань. Некоторые из них могут частично изготавливаться из металла, но футеровка практически всегда полностью кирпичная. Для постройки всех кирпичных печей используется материал с высокой теплоемкостью и невысокой теплопроводностью. Подобный материал позволяет достигать высоких эксплуатационных характеристик при минимальном уровне затрат топлива. Фактически, нагреваются они несколько медленнее, чем металлические и можно сравнить с чугунными котлами, но при этом остывают не в пример дольше. Поэтому за одну закладку топлива можно обогревать дом значительно дольше. Кроме того, невысокий показатель теплопроводности повышает безопасность использования печи.
В самой топке температура может превышать 600 градусов, в зависимости от используемых материалов и количество подаваемого воздуха, но наружная часть будет относительно теплой, не превышая 100 градусов. Однако металлические компоненты конструкции такой особенностью не обладают, поэтому стоит быть осторожным.

Классификация по методу движения газов

Качества материала могут быть существенно дополнены правильным выбором конструкции печи. К примеру, для повышения показателя теплоемкости предусматривается сложная форма канала и камер. По ним в процессе сжигания передвигаются продукты сгорания, прежде чем покидают конструкцию посредством дымохода. Фактически, продукты сгорания – газ легче, чем воздух, поэтому их движение можно описать следующими принципами:
  1. После сгорания органического топлива газ, имеющий высокую температуру, устремляется вверх, и на пути контактирует с перекрытием печи.
  2. Деление газов в кирпичной печи

  3. После этого они начинают курсировать по сложному лабиринту из горизонтальных и вертикальных каналов, что позволяет передать температуру стенам перекрытия. Это позволяет нагревать дом.
  4. В дальнейшем газообразные продукты сгорания остывают и спускаются к месту выхода в дымоход и из-за отрицательного давления покидают его.
Здесь появляется ряд особенностей, которые присущи тому или иному варианту постройки каналу открывания и закрывания газа. Так по горизонтальным проходам газообразные продукты горения остывают несколько быстрее, поскольку по ним продукты сгорания передаются медленнее, чем по вертикальным. В результате наблюдается неравномерная аккумуляция тепла, где больше всего энергии собирается в районе выхода из топки. Именно поэтому оптимальным выходом становится использование кирпичных печей с вертикальным лабиринтом для продвижения дыма. Главным их достоинством становится перемещение дыма благодаря физическим законам. Соединение также вмонтировать проще, благодаря установке ряда перемычек. Из недостатков подобной конструкции можно выделить разницу в уровне аккумуляции тепла, между различными частями. Особенно сильно это заметно при сравнении температур между каналом топки и проходом, который непосредственно впадает в дымоход. В кирпичных конструкциях с горизонтальным каналом гораздо лучше прогревается нижняя часть печи, а вверху они несколько холоднее, что будет лучше в плане санитарии. Если планируется выбор печи для постройки, стоит учитывать, что идеальная динамика движения продуктов сгорания достигается в том случае, если дым передвигается по восходящему или нисходящему направлению по вертикали. И исключительно под высоким давлением можно достигать нормального передвижения. Если длина каналов будет слишком длинной, даже при их вертикальном расположении, не является оптимумом. Если циркуляция будет слишком длительной, дым и газ слишком сильно остынет, что приведет к неравномерному прогреву и аккумуляции тепла только в одной из частей конструкции, в то время, как остальные будут не подвержены нормальной температуре. К тому же, подобная конструкция может привести к проблемам со штукатуркой.
Часть подобных недостатков можно решить при использовании конструкции с колпаком. В такой группе печных изделий удается обеспечить объединение традиционных каналов в унитарную конструкцию, расположенную прямо над топочным отделением. Во время работы газ, выдвигаясь из топки посредством узкого отверстия, ударяется о верхнюю часть перекрытия печи и растекаясь в разные стороны начинает спускаться, откуда из-за разницы давления переходит в дымоход под действием тяги. Подобная схема позволяет обеспечить равномерное распределение тепла между различными узлами. Кроме того, подобные конструкции опережают печки с традиционным оборотом, поэтому колпаковые нагревательные приборы используются для обогрева крупных помещений. Вторые несколько проще в плане монтажа, поэтому строятся на дачах и небольших загородных домов, где не требуется агрегат с высокой степенью производительности.

Как правильно выбрать показатель производительности?

Главной проблемой при выборе мощности печи становится правильный расчет её мощности. Работающая в номинальном режиме работы печь способна обеспечить приблизительно такой же уровень тепла, как и потери в строении. Поэтому, правильный расчет производительности зависит от теплотехнических показателей комнаты. Для этого существуют собственные формы, записанные в Санитарных Нормах и Правилах. Но обычно просто суммируют теплопотери стен и потолка посредством тех или иных узлов, обычно через вентиляционную систему. Важным фактором является прибавление до 10% от полученного результата, чтобы обеспечить запас на случай сильных морозов. При правильном расчете теплопотерь в строении удастся узнать, какой уровень мощности требуется для нормального обеспечения теплом любого дома. Если при вычислениях показатель превысил требуемый на 15% или больше, придется выбрать другую конструкцию, поскольку излишнее тепло не способно нормально выводиться. Есть ряд номограмм, которые специально рассчитаны для выбора подходящей конструкции кирпичной печи. К примеру, если у помещения больше одной наружной стены, следует использовать другие номограммы.
В таком случае важно учитывать кроме площади помещения ещё и уровень потолков, чтобы правильно вычислить объем. На представленном графике показаны данные с учетом размещения подбора мощности печи при наличии одной наружной стены у конструкции. Подобный график имеет достаточно простую схему, по горизонтали необходимо отложить точку с учетом потерь тепла в комнате, для которой ведутся вычисления. Её требуется вести по вертикали до пересечения с диагональю, в результате попадаем на точку №2. Затем от полученной точки необходимо провести горизонтальную линию, пока не будет пересечение с вертикальной осью. Точка №3 представляет собой коэффициент наружных ограждений, а затем требуется его перемножить на показатель усредненной температуры в зимнее время. Кроме того, важно при расчете учитывать и ряд других функций. Если у печи закрыты поверхности, обращены на территорию комнат, потребуется дополнительно умножить результат на ¾. В таком случае будет более точный показатель. Есть и ряд специализированных строительных калькуляторов, которые позволяет провести вычисление в автоматическом режиме.

Как правильно выбрать печь из кирпича по периодичности

С учетом показателя периодичности загрузки топлива и показателей специфики его сгорания существует несколько категорий печей:
  1. С периодическим действием. Эти конструкции позволяют осуществлять топку регулярно, до нескольких раз в сутки. Главной их конструкционной особенностью являются очень толстые стены, которые обеспечивают возможность достижения температуры до 1000 градусов. Обычно для кладки используется ¾ или целый кирпич.
  2. Кирпичная печь с периодическим действием

  3. Непрерывного использования. Подобные конструкции применяются на протяжении длительного срока, поэтому не требуется формировать более толстые стены. Достаточно ¼ кирпича. Второе название конструкций – печи длительного горения, поскольку заложенное топливо может тлеть на протяжении суток, в дальнейшем выделяя нормальное количество тепловой энергии.
Поскольку для второй схемы требуется регулярно добавлять значительное количество кислорода, а в небольших домах с этим могут появляться затруднения, то на дачах и других небольших хозяйствах подобные конструкции практически неприменимы.
Однако, они эффективны для обогрева крупных домов, которые имеют собственную систему приточной вентиляции. Если планируется возвести печку периодической топки, скорее всего, придется топить её до 2 раз в сутки. Это нормальный показатель для средних и северных широт, но в последнем случае может потребоваться увеличение количества топлива, либо повышение продолжительности растопки.

Классификация по геометрическим параметрам

В плане габаритов и формы практически все отопительные и варочные печи имеют форму прямоугольника. Причем, если варочные конструкции обычно стараются обеспечить более удлиненный фасад, то для комбинированных делают квадратный. В таком случае, при относительно меньшей занимаемой площади удается разместить большее топочное отделение. В традиционной русской печи обычно они дополняются пристройками в форме кирпичных лежанок. В процессе к печи добавляются не только специальные лежки, но и ряд приступок, а также оборудование для быстрого просушивания белья, либо приготовления блюд.

Виды кирпичей для печи

Исключительно обогревательные элементы могут иметь абсолютно любую форму, в том числе круглую, это ирландские варианты. Подобные конструкции могут сооружаться в полностью металлическом каркасе, что позволить сделать кладку в четверть кирпича. В результате удается повысить как прочность, так и теплоотдачу. Большей толщиной обладают традиционные русские конструкции. Обычно их стена имеет толщину от ½ до цельного кирпича. А все печи, которые имеют толщину менее половины кирпича причисляют к тонкостенным. Если хочется обеспечить минимальный уровень затрат при монтаже печи в загородном доме, где планируется жить на длительный срок, лучшим решение будет прямоугольная печь. Есть вариант добавить варочный очаг, либо отопительной голландской печи. На дачах где жить планируется нерегулярно, оптимальным выбором станет квадратная овальная или тонкостенная печь. Но если планируется использовать эту конструкцию в качестве места приготовления пищи, лучше всего выбрать миниатюрную русскую или шведскую.

Варианты кладки с порядовками

Создать собственную печь из кирпича потребует значительных затрат. Нередко бюджет может обойтись в 150 тысяч, если заказывать работу у специалистов. Поэтому есть целый ряд желающих возвести собственную несложную печь в даче или загородном доме. Это сопряжено с определенным риском, но нет ничего невозможного. Наша редакция подготовила материалы, чтобы помочь начинающим печникам. Стоит уточнить, что в примерах порядовок разбирается исключительно процедура закладки массива – главной части, включая каналы дымохода и камеры. Однако, в некоторых случаях может потребоваться подготовка фундамента, что несколько сложнее. Кроме того, выбрать, каким методом будет проведена кладка дымохода на чердаке предстоит вам. Среди представленных схем есть только достаточно простые и понятные именно новичкам.

Первый вариант: традиционная русская печь с высоким лежаком

Этот вариант печной конструкции по праву считается универсальным и может использоваться в средних и северных широтах государства. Топить подобную конструкцию допускается до 2 раз в сутки, в зависимости от погоды. При этом, можно достичь показателя теплоотдачи до 3000 ккал в час.

Печь с лежаком

Печь с лежаком

Есть варианты повышения производительности, благодаря установке двух топок. При этом печь станет выделять до 1.5 раза больше тепла. Как и в традиционном варианте есть выемка под краем пода. Производительности подобной конструкции достаточно для отопления приблизительно 30 квадратных метров. А главной характерной чертой считается наличие сводчатых перекрытий над всеми технологическими отверстиями. Если недостаточно навыков, можно обойтись и без них.

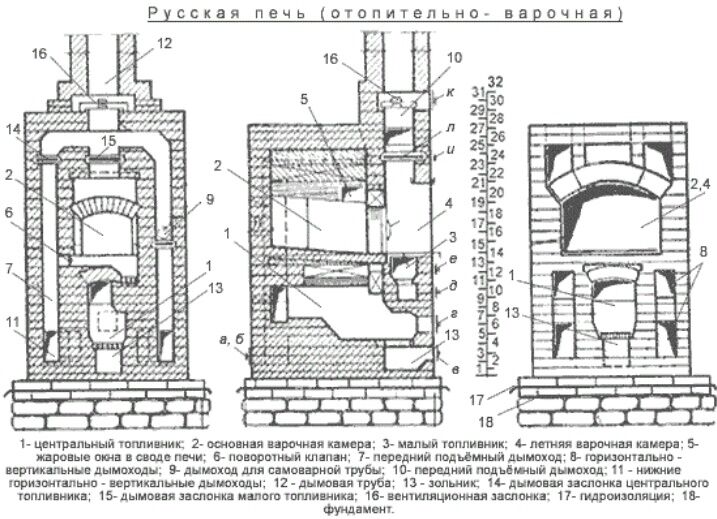

Русская кирпичная печь

Алгоритм постройки:
  1. Первый ряд закладывается сплошным, а для него готовится известковый раствор. Ряды с 2 по 4 формируют колодец, но требуется обеспечить отверстие для подпечья, которое будет расположено с фронтальной части. Кирпичи монтируются с разбежкой швов.
  2. 4й ряд является местом, где закладывается свод, установленный на фигурную опалубку. Желательно делать её из фанеры. Следующие 2 ряда монтируются с перевязкой, а на 8 свод замыкают.
  3. Ряды с 8 по 10-й закладываются в 1 кирпич. А в 11 завершается перекрытие холодной печурки. Затем засыпается песок таким образом, чтобы обеспечить уклон к задней части стены печи.
  4. В 12-ом ряду появляется устройство пода, представляющего собой сплошную конструкцию из кирпича. Его устанавливают на подготовленный песок. Поскольку эта конструкция и будет соприкасаться с пламенем, то для постройки желательно использовать тугоплавкий кирпич. Важно добиться максимально ровных поверхностей.
  5. 13-16 ряд закладывается для горнила с использованием ¾ кирпичей. При этом все элементы укладываются с перевязкой, но нет потребности в использовании раствора. Кирпичи стесывают на 45 градусов, чтобы составить замки.
  6. 17 ряд становится местом для очередного свода, от которого идет устье и задняя часть печи. Кроме того, здесь же монтируется варочная поверхность, которая устанавливается на кирпич, вмонтированный на ребро.
  7. В 18-ом ряду появляется стена печи, а поверхность между варочной поверхностью и отопительной частью постепенно заполняется песком с кирпичом. А в 19 снова появляется свод.
  8. На 20 ряду требуется заложить кладку, чтобы выровнять стенки печи и сузить отверстие над шестком. Отсюда же начинается сборка перетрубья.
  9. Свод закрывается на 22 ряду.
  10. А с 22 по 32 начинается составление перетрубья и дымохода.

Схема печи с лежаком

Вариант №2 Модернизированная «Теплушка»

Главным недостатком всех печей из кирпича является именно неравномерная аккумуляция тепла. Для этого их модернизируют. Данный вариант «Теплушки» позволяет неравномерно распределить газ между дымоходом и лабиринтом, что позволяет обеспечить гораздо более высокий уровень нагрева.

Печь «Теплушка»

Конструкция относится к колпачным. Она включает две камеры, для обогрева и приготовления пищи. А фиксация достигается благодаря столбикам. Камеры соединены между собой за счет нескольких столбиков, которые расположены по бокам. От них газ перенаправляется в варочный отсек, а затем в отопительную зону. Именно оттуда он попадает в дымоход. За счет необычной конструкции удается обеспечить высокую производительность печи, которая приблизительно на 150% мощнее стандартнее. Кроме того, у неё лучше показатели теплоемкости и теплопроводности, поэтому потребуется минимальное количество дров.

Схема печи «Теплушки»

Дымоход смещен несколько в сторону от места размещения топливника, а в нижней части дымового канала расположены отверстия, откуда продукты переработки выходят за пределы дома.

Вариант № 3. Упрощенная конструкция со щитом

Если опыта совершенно недостаточно, а отапливаемая площадь минимальная, до 20 квадратных метров, эта печь будет прекрасным вариантом.

Упрощенная кирпичная печь

Принцип работы крайне простой, из топки продукты переработки поступают в отделение для приготовления пищи, откуда перемещаются вбок, а затем начинают циркулировать по дымооборотам. Для этого устанавливается как вертикальный, так и горизонтальный канал, где дым лучше задерживается.

Схема упрощенной кирпичной печи

Схема упрощенной кирпичной печи

А после окончания прогрева нижней части сооружения дым под давлением из топки переходит в вертикальные каналы, откуда и попадает в атмосферу.

Выводы

Сооружение кирпичной конструкции в собственном доме потребует концентрации правильных расчетов. Важно правильно выбрать тип кирпича и его количество. Но даже если вы будете привлекать наемных мастеров, желательно узнать основы, чтобы контролировать их работу.

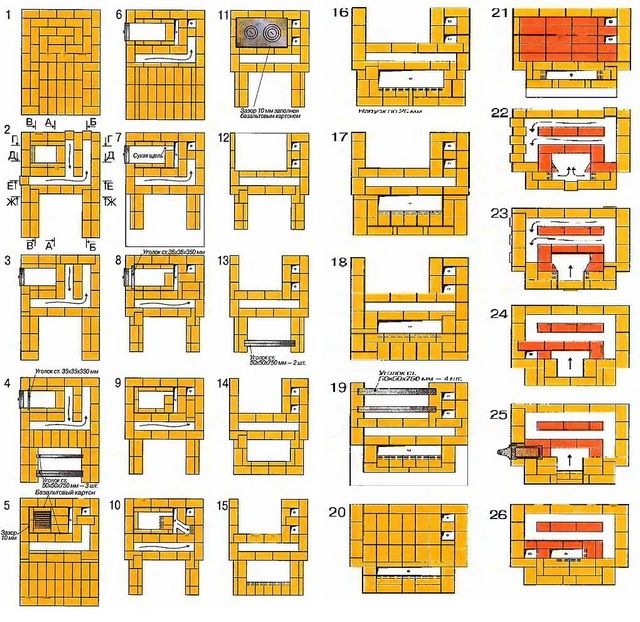

схема самой простой печи + порядовка

Кирпичная печь для дома в процессе постройки

Русская печь — мечта каждого славянина

Этот артефакт является символом нашей страны, отличительным признаком ее деревень. В сказках это устройство могла доже самостоятельно передвигаться, но и без фантастических домыслов домашняя печь является центром, вкруг которого построено все жилище. Она обеспечивает неповторимый уют в доме и при необходимости является очень многофунциональным устройством: она и греет дом, и готовите еду, а раньше даже служила в качестве бани. Печи из кирпича в загородном доме станут неотъемлемой частью вашего жилища. Хорошо сложенная печь будет верой и правдой служить вам и вашей семье несколько десятилетий.

Основной функцией любой печи является обогрев дома. Ее строительство оправдано, если к вашему участку не подведена центральная магистраль отопления. Также резоны на строительство домашней качественной печи увеличивает и возможность круглогодичного отопления дома. Если камин сможет согреть вас промозглыми осенними вечерами, то разогнать стужу зимней ночью сможет только добротная печь.

Безусловно – строительство каменной печи в загородном деле – это определенное искусство. Профессия печника была издревле очень уважаемая на Руси. Но при наличии минимальных навыков в каменном строительстве и подробной пошаговой инструкции вы сможете построить небольшую печь для дома самостоятельно. А, начав с малого, затем вы сможете сами построить и классическую русскую печь.

Основные типы кирпичных печей

Итак, в зависимости от выполняемых функций, кирпичные печи в загородных домах делятся на следующие основные типы:

  • Отопительные печи. Как понятно, такое устройство предназначено исключительно для нагрева воздуха в помещении. Она может нагреть одну комнату или весь дом, если встроена в простенок.
  • Варочные печи – создаются с исключительно утилитарными целями для приготовления пищи. Кроме того, на кирпичной варочной печи можно сушить грибы, ягоды и фрукты. Часто такие печи устанавливаются в летних кухнях.
  • Варочно-отопительные печи. Классическое сооружение, которое способно не только нагреть помещение или весь дом, но и использоваться для приготовления пиши. Многофункциональная мультиварка с солидной историей.

Отработанная веками технология строительства кирпичных печей позволяет создать высокоэффективное устройство, которое быстро нагреет помещение, будет безопасной в обращении и станет центром притяжения всего дома.

отопительно-варочная печь

Процесс строительства печи из кирпича в частном доме

Итак, процесс строительства печи из кирпича для дома прежде всего должен начинаться с составления проекта. После определения функциональных задач печи необходимо прикинуть ее геометрические размеры. Пожалуй в небольшом дачном домике не имеет смысла строить полноразмерную русскую печь с лежанкой. Наиболее оптимальным вариантом будет создание комбинированной варочно-отопительной печи с конфорками. Она полностью закроет ваши потребности в отоплении помещения и позволит насладиться пищей приготовленной «с пылу с жару».

В Интернете существует довольно большое количество чертежей печей из кирпича с пошаговыми инструкциями. Кроме того, возможно вам понравится дизайн печи, подсмотренный у знакомых.

После составления проекта – определитесь с фундаментом. Кирпичная печь – это довольно массивное сооружение и ставить ее надо как минимум на ленточный фундамент, способный выдержать изрядный вес. При этом геометрические размеры фундамента рассчитываются исходя из предполагаемого веса кирпичной печи.

фундамент под печь

Обычно фундамент под печь закладывается еще на этапе строительства дома, но может быть сооружен и впоследствии, после разборки части пола.

Как построить самую простую печь из кирпича для дома?

Итак, рассмотрим, как построить элементарную печь из кирпича.

Для этого лучше всего воспользоваться пошаговым руководством, которое будет описывать, каким образом будет укладываться каждый ряд кирпичей.

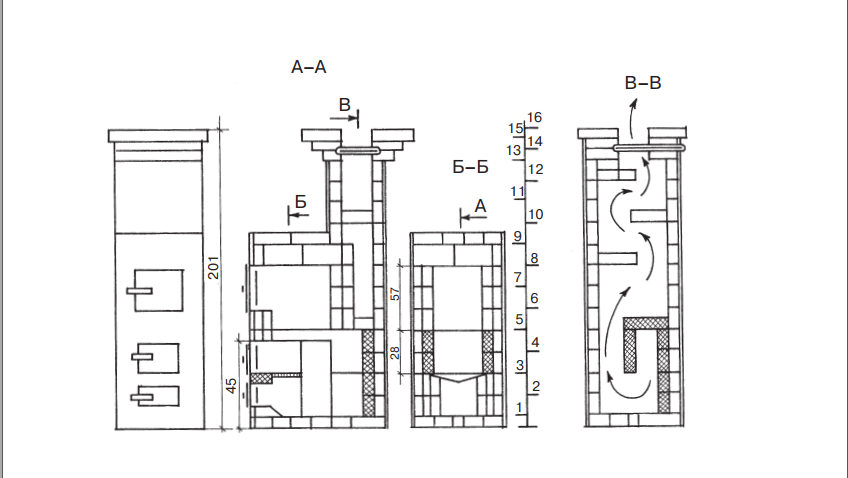

чертеж печи

  • Особенно тщательно при кладке кирпичной печи ведется укладка первого ряда. От ее геометрической правильности зависит идеальной состояние всей печи.
  • Второй ряд будет иметь в своей фронтальной стороне дверцу поддувала.
  • На третьем ряду кирпичей начинается формирование зольника.
  • На четвертом ряду кирпичей зольник формируется окончательно.
  • При выкладке пятого ряда делает уступ для размещения колосниковой решетки.
  • Далее начинается формирование собственно топки, поэтому пятый-пятнадцатый ряды печи должны выполняться из огнеупорного кирпича, соединенного огнеупорным раствором.
  • Дверца топочного отсека должна устанавливаться в рядах шесть-восьмь. Ее, как и дверцу поддувала, колосники и другие металлические детали лучше купить перед началом укладки печи для того, чтобы подгонять размеры кладки к имеющемуся оборудованию. При установке дверцы прилегающие стенки печи смазываются толстым слоем огнеупорного раствора.
  • схема кладки печи

  • Начиная с девятого и по двенадцатый ряд строятся топливник, эти стенки также должны соединяться огнеупорным раствором.
  • Свод топливника формируется в рядах тринадцать-пятнадцать. Для страховки верх топливника закрывает шестнадцатый ряд кирпичей. Следующим элементом будет являться конвектор. Он монтируется в семнадцатом и восемнадцатом ряду. До окончания двадцатого ряда внимательно следите за гладкостью формируемых стенок.

монтаж дверок

После этого формируется дымоход. Он может изготавливаться из кирпича или из труды с соответствующей теплоизоляцией. Можно устроить и комбинированный дымоход – внутрь кирпичной кладки размещается асбестоцементная или металлическая труда и пространство между ней и кирпичами заливается песчано-цементным раствором.

Итак, для строительства кирпичной трубы вам будет необходимо заготовить следующие материалы:

  • Огнеупорный кирпич и песчано-цементный раствор,
  • Асбестоцементную трубу, либо керамическую трубу. Также дымоход может изготавливаться из трубы-сэндвича, которая представляет собой многослойную комбинацию из металлических труб и размещенных между ними теплоизолятора.
  • Также для строительства печи, вернее для обмазывания стен может потребоваться огнеупорная глина.

Полезные советы

Для того, чтобы отрезать кирпичи по размеру можно воспользоваться «болгаркой» — углошлифовальной машинкой. Выбирайте кирпич с правильной и однообразной геометрической формой – так вам будет легче выводить правильно расположенные поверхности печки.

Выкладывать кирпичи на печи необходимо постепенно, без спешки. Разумным решением будет укладка до 25 кирпичей в день, при этом в обязательном порядке выверять каждый ряд при помощи строительного уровня и отвеса. Добиться ровной геометрии печки можно также применяя стальные уголки или деревянные шаблоны.

Даже такая небольшая кирпичная печь позволит эффективно нагревать небольшой садовый домик в холодную погоду. Такие конструкции долго собирают тепло от огня и долго его хранят. Таким образом они практически застрахованы от температурной деформации. Также срок службы такой печи во многом зависит от качества используемого кирпича, особенно в области высокого нагрева – топочного отсека. Старайтесь использовать качественные строительные материалы.

Данный вариант является экономным решением. При наличии опыта проектирования и строительства вы сможете смонтировать кирпичную печь, которая будет вмешать для себя варочную поверхность-конфорку или каминный отсек с открытым огнем. При этом закрыть нишу каминного отсека можно специальной дверкой с жаропрочным стеклом.

Хорошо выложенная печь может сохранять тепло после одной топки в течении суток при температуре наружного воздуха не менее 20 градусов. При понижении температуры печь придется топить два раза в сутки.

В двухэтажных домах обычно устанавливаются две печи на каждом из этажей здания.

Пробная кладка печи из кирпича для печника-новичка!

Понравилась статья?
Сохраните, чтобы не потерять!

виды конструкций, устройство, правила сооружения

Появление котлов различных модификаций позволило сделать отопительные системы домов эффективными и удобными в эксплуатации. Но и, проверенная веками кирпичная печь не думает становиться забытым архаизмом. И в наше время есть немало желающих украсить свой дом такой конструкцией. Эта «хозяйка» жилища подарит тепло, накормит вкуснейшими блюдами, внесет в дом неповторимый уют, что неспособны сделать металлические конструкции. Существует несколько видов печей, что дает возможность сделать идеальный выбор с учетом предназначения конструкции, площади дома.

Особенности кирпичных печей

У каждого вида кирпичных печей имеются свои специфические особенности. Но все конструкции объединяют основные элементы, позволяющие выполнять основное предназначение — обеспечение тепла:

  1. Фундамент
  2. Топочная камера
  3. Колосниковая решетка
  4. Зольная камера
  5. Дымоход

Фундамент для печи может быть монолитным или выложенным из кирпича, железобетонных блоков. Его высота зависит от величины нагрузки и вида грунта.

Процесс горения происходит в топочной камере. От точности соблюдения ее размера напрямую зависит коэффициент полезного действия печи. Топливо укладывается на прочные колосниковые решетки из стали или чугуна. Отверстия позволяют отходам просыпаться в поддувало — зольную камеру. Ее регулярно необходимо очищать.

Горячий воздух, образующийся в процессе сгорания топлива, благодаря тяге попадает в дымоход. Проходя по созданным внутри конструкции каналам, он отдает тепло кирпичным стенкам и выходит в трубу.

Кирпичная печь может предназначаться исключительно для отопления или дополняться варочными поверхностями, лежанкой, камином.

Виды печных конструкций

Печи, которые используются исключительно для тепла, в настоящее время встречаются крайне редко. Возможность проведения системы отопления сделала их применение нецелесообразным. К таким печам относятся «голландки». Это компактная вертикальная конструкция, которая может быть двух- или одноярусной. В ней обустраивается дымоход, который может быть:

  • бесканальным
  • канальным
  • комбинированным

Обязательным атрибутом каждого деревенского дома на Руси была кирпичная печь, которая выполняла варочно-отопительные функции. Поскольку еда готовится в чугунах, которые устанавливаются непосредственно в топку, блюда получаются не только невероятно вкусными, но и имеют легкий аппетитный аромат дыма. Есть варианты русской печи с лежанкой, с варочной поверхностью, оборудованной перед топкой. Обязательным элементом конструкции является лежанка, расположенная над топкой. Дымоход в русской печи имеет канальную систему.

Наиболее распространенным вариантом варочно-отопительной печи является Шведка. Она занимает значительно меньшую площадь, нежели русская печь. Преимуществом такой конструкции является высокая эффективность. При своей компактности она отлично справляется с обогревом дома в 30 м2. В печи обустраивается удобная варочная поверхность, дополнительно можно установить духовой шкаф, нишу для сушки ягод, грибов. Есть конструкции печи шведка с лежанкой или камином. Качественный обогрев конструкция обеспечивает благодаря сложной системе дымоходов.

Правила создания кирпичной печи в доме

Выбирая конструкцию для своего дома, следует учитывать предназначение печи, площадь помещения, особенности его планировки, стиль интерьера. При желании использовать ее в качестве дополнительного источника тепла, можно сложить голландку, которая создаст комфорт в прохладную влажную погоду. Отделка плиткой, изразцами позволит сделать ее привлекательным элементом интерьера. Украшением кухни, оформленной в стиле кантри, прованс или эко станет шведка. В небольшом доме она может стать основным источником тепла, местом приготовления пищи.

Создание камина с обратной стороны позволяет придать привлекательный вид гостиной, дает возможность приятно отдохнуть, наблюдая за открытым огнем. Русская печь сделает интерьер уникальным, позволит насладиться теплом и вылечить простудные, суставные заболевания на кирпичной лежанке.

Эффективность работы любой печи, ее долговечность зависят от качества материала, соблюдения норм при создании конструкции. Поэтому такие работы обычно выполняют опытные специалисты — печники. Имея навыки кладки, можно сделать печь и самостоятельно, но, следует учитывать важные правила, которые помогут избежать основных ошибок.

При покупке кирпичей для печи необходимо обратить внимание на качество обжига и прочность материала. Зазубрины, трещины, выбоины, неровности на стенках дымохода крайне нежелательны. Кирпич для шведки выбирается идеально гладкий, высокого качества. Подробнее про выбор кирпича для кладки печи.

При кладке следует помнить о необходимости перевязок. В противном случае печь потрескается. В завершении топки, камеры для духового шкафа, каминной топки не укладываются металлические листы. Оптимальный вариант — кирпичи, выложенные торцом. Можно использовать для подпорок две стальных полоски.

Между варочной поверхностью и кирпичной стенкой нужно оставлять отверстие, чтобы расширяющийся при нагревании металл не повредил кладку. При использовании в создании топочной камеры шамотного кирпича следует учитывать, что его коэффициент расширения отличается от печных материалов, поэтому вплотную их укладывать нельзя.

Менять размеры топки по своему усмотрению не следует. Это может стать причиной неравномерного распределения воздуха в камере, что снизит эффективность работы печи. В конструкции обязательно должны быть установлены дверцы для регулярной очистки каналов дымохода. В сложных системах их должно быть несколько.

Долговечность и прочность кладки во многом зависит от толщины слоя раствора. Чем он меньше, тем прочнее будет печь. Добиться такого результата позволяет предварительное вымачивание кирпичей в течение нескольких минут. Вода в таком случае является своеобразным транспортом для раствора, позволяя ему проникать в кирпич.

Оцените статью: Поделитесь с друзьями!

виды, принцип работы, особенности возведения своими руками

Ещё на стадии планировки возведения загородного домостроения большая часть домовладельцев задумывается о системе отопления собственного жилья. Если в непосредственной близости дома проходит тепловая магистраль или газопровод, то можно установить газовый котёл или врезаться в централизованную систему теплоснабжения. Но если это невозможно по ряду причин, независимых от человека, то единственным правильным выбором является самостоятельное возведение кирпичной печи.

Старое доброе печное оборудование, несмотря на множество современных отопительных устройств по-прежнему остаётся популярным. Присутствие кирпичной печи в любом загородном доме создаёт по-особому тёплую и уютную атмосферу в помещении. Кладкой кирпичных печей занимаются уже на протяжении нескольких веков. При этом все работы можно проводить своими руками, естественно, при наличии необходимых инструментов, расходных материалов и, конечно же, желания.

Основные разновидности кирпичных печей

Исходя из функций, возлагаемых на печь из кирпичей для дома, которая возводится, своими руками, все конструкции могут подразделяться на определённые типы:

  • отопительное печное устройство, которое в первую очередь предназначено для обогрева комнат в доме;
  • варочная печная конструкция, используемая для приготовления кулинарных шедевров;
  • комбинированное отопительно-варочное устройство, сочетающее в себе предыдущие аналоги.

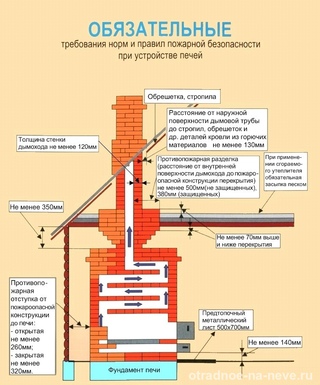

При этом к современным кирпичным печкам предъявляются требования пожаробезопасности, качественного обогрева помещения и создания уюта и комфорта в частном доме.

Естественно, возвести кирпичную печку самостоятельно не так уж и просто как может показаться на первый взгляд. В первую очередь — это обусловлено сложностью порядовок. Хотя, если задаться целью, то даже новичок в строительстве сможет построить простейшую варочно-отопительную конструкцию своими руками.

Особенности работы кирпичной печи

Принцип функционирования кирпичного печного устройства достаточно прост. Центральной частью оборудования является топочная камера, в которую выполняется закладка топлива. Чтобы дрова быстро разгорались и качественно горели, нужно соблюсти несколько условий: обеспечение подачи кислорода для поддержания горения и качественный отвод отработанных газов за пределы дома через дымоход.

Подача воздуха в камеру горения обеспечивается благодаря расположенному ниже топки зольнику с дверцей. В свою очередь, вывод отработанных газов, образующихся в процессе сгорания дров, происходит по законам физики, когда горячий воздух из топочной камеры по трубе дымохода поднимается вверх и выходит наружу. При этом встречая на своём пути преграды, горячие воздушные массы, отдают своё тепло, прогревая помещение. Для повышения коэффициента полезного действия некоторые печные устройства снабжаются вторичной камерой.

Исходя из того, с какой целью будет использоваться кирпичная печка, зависит сложность её возведения своими руками. Если загородное строение эксплуатируется круглый год и домовладелец любит готовить пищу с характерным запахом дымка, то лучше строить отопительно-варочное устройство. При этом такая конструкция может иметь два режима — летний и зимний.

В летний период тепло от сгорания топлива распределяется на нагрев варочной поверхности и духового шкафа, если он имеется, после чего сразу же выводится на улицу через дымоход. В свою очередь, зимой, перед тем как попасть в трубу отработанных газов, нагретый воздух отводится в верхнюю камеру, где отдаёт всё своё тепло в помещение и только потом выводится за пределы дома.

Что может пригодиться для выполнения работ своими руками?

Перед началом возведения отопительно-варочной печки из кирпича в загородном доме нужно выполнить подготовку инструмента. Чтобы качественно выполнять кладку кирпича потребуются следующие вещи:
  • строительная кельма;
  • резиновый или деревянный молоток;
  • водяной уровень и отвес;
  • строительное правило;
  • металлический молоток с острым краем;
  • строительная рулетка для проведения замеров.

Если рассматривать необходимые расходные материалы, то в первую очередь понадобится шамотный кирпич. Для замеса раствора придётся запастись мелкофракционным песком и качественной глиной. При этом печное устройство из кирпича не удастся возвести своими руками, если не будет следующих изделий:

  • металлические уголки;
  • дверца для топки;
  • поддувальная дверца;
  • варочная чугунная поверхность с необходимым количеством конфорок;
  • задвижки вьюшечного типа;
  • при необходимости духовой шкаф и водогрейный бак.

Песочно-глиняная смесь должна быть замешана достаточно густой консистенции. Но по рекомендациям опытных печников раствор желательно предварительно проверить на качество. Для этого существует несколько способов.

Из подготовленной строительной смеси скатывается несколько шариков, которые оставляются в покое до полного высыхания. После этого они проверяются на наличие либо отсутствие трещин. Если трещины обнаружены не были, то переходят к следующему этапу тестирования. Для этого сухая заготовка бросается на бетонное основание с метровой высоты. Если шарик рассыпался, то нужно изменить пропорции глиняного раствора, если же нет, то можно переходить к кладке кирпича.

Но чтобы окончательно убедиться в качестве строительного раствора, проводят испытание заготовок огнём. С этой целью шарики помещаются в духовой шкаф и пекутся на протяжении нескольких часов. Качественно приготовленная песочно-глиняная смесь не позволяет заготовкам разрушаться под воздействием высокой температуры. Именно такой раствор может гарантировать надёжность кирпичной печки в будущем.

Особенности создания компактной печи

Чтобы получить в своём доме качественный обогрев комнат, достаточно своими руками возвести компактную кирпичную печь в соответствии с проектом. При этом в такой конструкции можно разместить все необходимые дополнения: чугунную варочную плиту, сушильный короб и даже ёмкость для подогрева воды.

Такая конструкция возводится со стенками, которые эффективно обогревают отапливаемое помещение. Система обогрева будет носить низовой характер, который исходя из практики, считается наиболее эффективным для отопления небольших домов до 50 метров квадратных. При увеличении параметров жилого помещения пропорционально увеличиваются и габариты кирпичной печи.

Прежде чем переходить к возведению печи для дома из кирпича нужно подготовить соответствующий проект. Благо самому рисовать ничего не придётся, так как информацию можно найти в печатных изданиях или в электронном виде. Правильность сооружения печной конструкции будет влиять на эффективность оборудования, а также на его эксплуатационный ресурс.

Сооружение фундамента

Отопительно-варочная печь как в принципе и любое другое печное оборудование довольно большие и увесистые устройства. Именно по этой причине первым этапом перед кладкой кирпича, в соответствии с проектом, является сооружения качественного и прочного фундамента. Только от надёжности основания будет зависеть срок службы кирпичной печи.

Размеры основания должны быть шире самой печи на 50 мм, при этом нельзя допускать соприкосновения печного фундамента с несущим основанием дома. При выборе подходящего места под фундамент, важно учитывать в какой части строения располагается труба отвода отработанных газов. Если этим пренебречь, то в процессе сборки дымоход может попасть в перекрытие, которое не даст вывести трубу на улицу.

В доме сборка печного оборудования из кирпича должна проводиться ещё на стадии постройки домостроения, пока отсутствуют полы. При этом, чтобы основание было надёжным, используется свайная конструкция фундамента, для чего нужно проделать определённые действия:

  1. На глубину до 250 мм выбирается грунт на месте основания печи.
  2. Используя ручной бур, проделываются скважины метровой глубины 20 см диаметра.
  3. В полученные углубления на дно засыпается щебёнка, которую качественно утрамбовывают.
  4. В образовавшиеся цилиндры вставляются свёрнутые в трубку листы рубероида.
  5. В завершение заливается бетон.

После окончательного застывания свай на них монтируется опалубка. По соответствующим размерам формируется бетонное основание в виде монолитной плиты, на которую и будет выполняться кладка кирпича.

Пошаговая кладка печи из кирпича в доме

После того как будет подготовлено надёжное основание можно приступать к кладке кирпичной печи для обогрева частного дома.

  1. Кладка первых двух рядов кирпичей происходит сплошным слоем. При этом для экономии материала по периметру укладываются цельные красные кирпичи, а в центр — закладывается бой. Хотя, если цельного кирпича достаточное количество, то от боя лучше отказаться.
  2. На уровне 3-5 ряда, формируют зольниковую камеру, дверца которой монтируется ещё на втором шаре кирпича. На высоте 5 кирпича формируется перекрытие, на котором в дальнейшем размещается сушильный короб.
  3. С 6 шара кирпичей начинают наращивание печи внутрь. На уровне 7 ряда монтируются отдельные колосники или цельная решётка, сразу после которых крепится топочная дверца.
  4. С 8 по 10 ряды формируется топочная камера. При возведении топки, также начинается, перекрытие сушильного короба. На 11 ряду он полностью перекрывается. Для этого укладываются полосы из стали, которые накрываются глиняным раствором. На этом же этапе начинается формирование дымоходной трубы.
  5. На 12-й ряд будет укладываться чугунная плита и поэтому его кладка должна контролироваться водяным уровнем. Укладка варочной поверхности выполняется непосредственно на кладку, а рядом с плитой монтируется ёмкость для нагрева воды.
  6. На уровне 14 шара кладки монтируется дымоходная труба.

Если отопительное устройство предназначено для обогрева больших помещений, то его габариты удваиваются или утраиваются. При этом пропорционально увеличивается зольниковая и топочная камера, а также водогрейный и сушильный короб. Стоит заметить, что технология кладки остаётся неизменной.

Если удастся возвести печное устройство в соответствии с рассмотренным проектом, то в итоге получится многофункциональное оборудование. Такая система сможет обогревать помещение, подогревать воду и готовить кулинарные шедевры с ароматом дыма. Для удобства использования устройства в летний период его снабжают дополнительным дымоходом.

Особенности монтажа печных дверок

Перед непосредственной установкой дверок на основное место, нужно провести проверку плотности прилегания полотна к несущей раме. Также желательно проверить свободу открывания и закрывания конструкции на шарнирных навесах. При обнаружении любых, даже незначительных дефектов, нужно либо устранить их, либо купить новое изделие.

Для проведения монтажных работ используется вязальная проволока. Обычно её длина составляет полметра. Она вставляется в соответствующие отверстия, которые расположены на конструкции дверок, после чего складывается вдвое и скручивается. Перед установкой запорного устройства кирпичную кладку обмазывают раствором.

Установка дверцы выполняется с контролем горизонтального и вертикального уровня, после чего конструкция фиксируется кирпичом. Свободные концы проволоки закладывают в швы между кирпичами. Процесс установки зольниковой и топочной дверок полностью аналогичен. Единственное отличие, что устройство закрывающее топку, дополнительно оборачивается асбестовым шнуром.

Собрать кирпичную печь своими руками, если есть хотя бы малейшие навыки в строительном деле, под силу каждому желающему. Но нужно понимать масштаб всех работ и не боятся физического труда. Только при соблюдении данных правил можно возвести надёжное и многофункциональное устройство для отопления дома и приготовления пищи, которое станет настоящим украшением любого жилья.

Оцените статью: Поделитесь с друзьями!

Виды печей из кирпича, классификация, какие бывают кирпичные печи.

Из самого названия отопительные печи, становится ясно, что эти печи предназначены для отопления помещений, как жилых, так и не жилых (гараж, ангар, теплица и т. д.).

 – Как устроены кирпичные печи?
 – Какие виды кирпичных печей бывают?
 – Что такое прямоточные или колпаковые печи? Чем они отличаются?

В данной статье рассмотрим варианты отопительных печей сложенных из кирпича. Разнообразие таких печей велико и отличаются они в первую очередь внутренним устройством дымовых каналов.

1. Печь с горизонтальными каналами

Печь с горизонтальными каналами

В такой системе на каждый горизонтальный канал нужно ставить прочистную дверцу, для удаления пепла и сажи, которые оседает на горизонтальной поверхности каналов. В такой печи горячие газы не задерживаются в самой печи, а отдают тепло только по ходу движения к дымоходу.

Печь с горизонтальными каналами и тепловыми карманами

В данной конструкции печи в каналах присутствуют тепловые карманы ,в которых аккамулируется тепло. Среднее сечение канала по всей длине стало больше, что привело к снижению скорости движения газов. При более низкой скорости движения газов, увеличивается теплоотдача от горячих газов к телу самой печи. Такая конструкция печи является более теплоемкой, соответственно с более высоким КПД .

2. Печь с вертикальными каналами

Печь с вертикальными каналами

Такая система каналов создает большее сопротивление для движения газов, что является, как плюсом, так и минусом этой системы. Минус – нужен более высокий дымоход для протягивания газов по каналам печи. Плюс – такая печь менее выдувается из-за большего сопротивления в каналах. Соответственно эта система более теплоемкая, чем первый вариант. Второй недостаток – это перегрев первого канала, и как следствие возникновение серьезных внутренних напряжений. ( читай-растрескивание кладки тела печи).

3. Противоточная печь

Противоточная печь

Эта система отличается от системы с вертикальными каналами (вар.2) тем, что опускной канал в ней более широкий. Это приводит к тому, что скорость движения газов в нем падает и возрастает теплообмен между горячими газами и стенками самой печи. Такой вариант более предпочтительнее, чем вариант 2.

4. Колпаковая печь

Колпаковая печь

Эта система устроена по принципу свободного движения газов. В ней нет тепловых каналов, по которым идет движения газов, а есть колпак. Горячие газы, поднявшись к верху, колпака остывают (отдавая свое тепло печи) опускаются вниз и выходят в дымоход. После того как все дрова в печи сгорают, в колпаке остаются горячие газы, продолжающие отдавать свое тепло. Для такой печи не нужен высокий дымоход. Такая печь практически не выдувается. Колпак или колпаки могут быть разной формы и размера, что позволяет сделать печь любой формы и размера. В колпаковых печах можно использовать любое топливо –даже газ и электротены. В колпаковых печах выше КПД и они экономичнее. Эта система более выигрышная, чем варианты 1 2 3.

Допускается применение комбинированных систем дымооборотов в печах. Комбинации бывают разные и их большое множество. При проектировании возможно совмещать вертикальные, горизонтальные обороты и колпаки в разных вариантах.


Печь с комбинированной системой дымообаротов

Как пример, комбинация горизонтальных каналов с противоточной системой. Также есть система прямотока.


Дымооборот печи с системой прямотока Дымообарот печи с системой прямотока и рассечками

Такая система для отопительной печи не подходит, но подходит для каминов, мангалов, русских печей и в некоторых случаях для банных печей. Можно конечно улучшить эту схему, добавив в нее тепловую нагрузку с рассечками, но все равно, для отопления помещения такая система мало подходит. Отопительные печи допускают использования дополнительных функций. Распространенные варианты таких печей:

  1. Отопительная печь с варочной плитой. Такая печь не только отапливает помещение, но и позволяет готовить или греть что-либо на плите. Недостаток этой печи: низкий топливник, меньшая теплоемкость самой печи, относительно быстрое остывание печи через плиту.
  2. Отопительная печь с хлебной камерой (духовкой). Такая печь более теплоемкая и значительно выигрывает у печи сварочной плитой. Есть два варианта такой печи:
     –  постоянного действия. Горячие газы не проходят через саму духовку, а греют ее только снизу или со всех сторон. Так называемая чистая хлебная камера.
     –  периодического действия. Горячие газы проходят через духовку, нагревая ее изнутри. Готовить в такой печи можно только после полного сгорания дров в топливнике.
  3. Отопительная печь с водяным регистром. Эта печь позволяет греть водяные радиаторы (батареи) и распределять тепло по всему помещению. Но лучше для этой цели использовать специализированную печь-котел.

Отопительные печи можно комбинировать. Можно одновременно ставить плиту и духовку, регистр и духовку и т.д. Можно делать печь с двумя топливниками. Каждый топливник работает на свою нагрузку (что более правильно). Такие отопительные печи можно объединять с камином (открытым или закрытым). Также такие печи можно делать с лежанкой и или с отопительным щитком на втором этаже.

Вариантов отопительных печей великое множество. Всегда можно подобрать для себя ту печь, которая наиболее полно отвечает Вашим требованиям.

Печник Михаил Яцков.

схемы и порядовки + пошаговое руководство

Большинство отечественных дачных поселков пока не имеют возможности подключиться к централизованным коммуникациям. Из инфраструктуры хорошо, если есть асфальтированные дороги да электролинии. В таких условиях строительство печи из кирпича для дачи на дровах поможет решить важную задачу: обеспечит тепловой энергией для обогрева помещений и для приготовления пищи.

Мы подобрали для вас схемы и порядовки простейших печных конструкций, с кладкой которых может справиться начинающий мастер. С нашей помощью домашние умельцы без проблем освоят азы нелегкой, но крайне интересной деятельности печника. Безупречно построенное сооружение будет радовать и хозяина, и домочадцев.

Кроме подробного описания технологии кладки кирпичных печек мы приводим ценные рекомендации по подбору материалов для строительства агрегатов. В статье скрупулезно прописаны значимые тонкости и мельчайшие нюансы. В помощь самостоятельным печникам прилагаются схемы печных конструкций, порядковый инструктаж, фото и видео-руководства.

Содержание статьи:

  • Материалы для строительства кирпичной печки
  • Порядовки в помощь самостоятельным печникам
    • Вариант #1 – печка с одноконфорочной панелью
    • Вариант #2 – печь для отопления смежных комнат
    • Вариант #3 – печка со щитком и низким топчаном
  • Выводы и полезное видео по теме

Материалы для строительства кирпичной печки

Грамотный подбор материала для сооружения, подвергаемого высокотемпературному воздействию, немаловажная часть дела подготовленного печника. Ведь агрегат будет эксплуатироваться в далеко непростых условиях, при этом он не должен давать сбоев в работе, трескаться и разрушаться.

Существует масса печных конструкций. Несмотря на различия в их устройстве, для кладки кирпичных печей используют одни и те же виды материалов. Различия в их подборе зависят лишь от работы конструктивного компонента, для устройства которого они предназначены.

Галерея изображенийФото из Строительство кирпичной печи позволяет избавиться от ряда существенных проблем дачной жизни: получить тепло для обогрева и приготовления пищи Для обустройства дач, на которых проживают исключительно в летнее время, вполне достаточно варочной печки с конфорками Если планируется только обогревать дачу, то сооружают отопительную печь. В ее конструкции нет варочной плиты и духового шкафа При дополнении отопительного агрегата лежанкой части печной конструкции сообщается функция мебели, да еще и с лечебным эффектом Если в кирпичном сооружении есть варочная чугунная плита с конфорками и дымообороты, увеличивающие теплоотдачу, ее относят к разряду универсальных Одним из ярчайших представителей универсальных печных конструкций является русская печь. У нее обычно две топки, варочная панель и духовка для выпекания хлеба Из кирпича выкладывают печки-каменки в дачных банях. Они служат дольше и лучше сохраняют тепло, чем металлические конструкции При оснащении кирпичной печи баком из алюминия или стали на даче можно устроить автономную систему ГВС и независимое отопление Кирпичная печь для решения дачных проблемВарочный агрегат для летних домиковОтопительная кирпичная печкаОтопительное сооружение с топчаномУниверсальная варочно-отопительная печьРусская печка в дачном интерьереКирпичная печка каменка в обустройстве бревенчатой баниМеталлический бак для нагрева воды

Для того чтобы определиться с назначением и расположением этих самых компонентов, кратко опишем их.

Как самостоятельное сооружение кирпичная печь включает:

  • Фундамент. Заглубленное в грунт или устроенное в сухом подполье опорное сооружение, сложенное из бутового камня или кирпича. Для небольших дачных печек фундамент нередко делают монолитным из армированного железобетона.
  • Массив. К этой части кирпичной печи относится корпус агрегата вместе с топкой, печными приборами и дымооборотами – кирпичными каналами, выложенными в теле печи для увеличения теплоотдачи. Кроме того, внутри топки выполняется футеровка – облицовка из жароупорного кирпича.
  • Дымоход. Кирпичную печь оснащают сложенным из того же материала каналом, т.к. только он может без разрушения транспортировать дымовой газ с температурой до 500-700º. Вместо кирпича можно использовать керамические блоки.

Стальные и асбестоцементные трубы не подходят для обустройства дымоходов кирпичных печей. Они «прогорают» за пару лет, потому требуют регулярной замены.

Галерея изображенийФото из В большинстве порядовок, представленных для строительства печи, приведены только схемы сооружения массива печи К массиву относится корпус агрегата, топливник с колосниковой решеткой, камеры для прочистки, дымообороты и каналы для отвода дыма В порядовках указаны места устройства камер для прочистки, перекрытий для установки духовки, место для укладки варочной плиты В массиве печки все кирпичи кладут с перевязкой. Только облицовка топливника не должна быть связана с массивом из-за разного коэффициента расширения шамотных и красных полнотелых кирпичей Сооружение массива печи из кирпичаКолосниковая решетка на дне топливникаВарочная плита с одной конфоркойФутеровка топки шамотным кирпичом

Перечисленные части печи выполняют разные функции, испытывают неоднозначную нагрузку и степень температурного воздействия. Потому для их устройства используют разные марки кирпича и отличающиеся связующие составы.

Для кладки кирпичной печки потребуются следующие материалы:

  • Красный полнотелый кирпич. Он нужен для строительства печного массива с дымооборотами, разделками и внешней частью топки. Понадобится обожженный первосортный кирпич, технические качества которого регламентированы ГОСТом 530-2012.
  • Огнеупорный тугоплавкий кирпич. Этим кирпичом выполняется футеровка топливника печек и кладка «пода» – основания русских печей. Технические качества огнеупорного материала регламентированы ГОСТом 8691-73.
  • Листовая кровельная сталь, асбофанера, изразцы (клинкерная облицовочная плитка, кафель). Эти материалы нужны для внешней облицовки портала печки.
  • Теплоизоляционные невозгораемые материалы. Это асбестоцементные плиты, маты из минваты на синтетической основе, асбестовый картон, строительный войлок с пропиткой разведенной в воде глиной. Перечисленные материалы требуются для огнезащитной изоляции и облицовки.

Для выполнения изоляции и облицовки недопустимо применять теплоизоляционные материалы, в составе которых есть битум или битум-содержащие ингредиенты.

Галерея изображенийФото из В строительстве корпуса печки, дымооборотов, конструктивных отделов, дымохода используется полнотелый красный кирпич Для сооружения печей без дальнейшей облицовки выпускают кирпич с фактурной лицевой стороной В устройстве поверхностей, непосредственно контактирующих с открытым огнем и топливом, применяют огнеупорный тугоплавкий кирпич В качестве изоляционных материалов используются невозгораемые и не поддерживающие огонь варианты: асбестовый картон, строительный войлок с пропиткой из глиняного раствора, плиты из асбестоцемента и минваты на синтетической основе Если есть возможность и желание построить уникальную печку, стоит приобрести фасонные керамические кирпичи. С их помощью выполняют интересную скульптурную отделку, округленные углы и переходы Потребуются чугунные или стальные дверцы с рамами, необходимые для обустройства камеры поддувала и камер прочистки дымохода Для обустройства печки нужна будет колосниковая решетка, металлический уголок для укрепления и обеспечения опоры, стальная полоса, дверца для топки Варочно-отопительному или варочному агрегату нужна будет чугунная панель с конфорками или без. Наличие конфорок позволяет увеличивать и уменьшать огонь Полнотелый красный кирпичПечной кирпич с нестандартной лицевой сторонойОгнеупорный шамотный кирпичНевозгораемые изоляционные материалыФигурный керамический кирпичЧугунная дверца камеры поддувалаДверца топливника и металлический уголокВарочная чугунная плита без конфорок

Кирпич для кладки печки следует тщательно отбирать, скрупулезно проверять каждую единицу на наличие трещин, сколов, раковин, посторонних вкраплений. Все элементы должны быть равномерно окрашены и обожжены.

Бывший в употреблении кирпич, очищенный от раствора после разборки разрушенных зданий, допускается использовать в кладке удаленных от топки частей агрегата. К примеру, он вполне подойдет для устройства нижних рядов печного фундамента.

Не допускается использование в кладке кирпича, загрязненного топочным конденсатом, полученного при разборке старых печек.

Состав связующих материалов, применяемых в кладке отопительного или варочно-отопительного сооружения из кирпича также неоднозначен.

Потребуются следующие растворы:

  • Глинопесчаный раствор. Нужен он для строительства основной рабочей части сооружения – печного массива.
  • Смесь тугоплавкой глины с песком. Требуется при кладке тугоплавкого кирпича, к примеру, при сооружении варочной секции, отделения для встроенного котла или выемки для духового шкафа.
  • Шамотная кладочная смесь. Состав из огнеупорной глины с просеянным горным песком. Используется при кладке тугоплавкого кирпича, т.е. при выполнении облицовки топливника или при устройстве основания топки русской печи.
  • Известково-цементный или известково-песчаный раствор. Понадобится в устройстве части дымохода, расположенной в пределах чердака.
  • Цементный или известково-цементный раствор. Необходим при строительстве части дымохода, возвышающейся над кровлей.

Состав связующего раствора, употребляемого в сооружении фундаментов под печи, зависит от влажности вмещающих грунтов. Если основание заглубляется в маловлажные породы, потребуется известково-песчаный раствор. Для строительства фундамента во влажных грунтах, нужен цементный раствор.

Глинопесчаную смесь готовят самостоятельно, хотя в продаже сейчас есть масса готовых кладочных составов, включая и смесь каолиновой или красной глины с песком. В самостоятельном приготовлении следует учитывать жирность глины, т.е. наличие или отсутствие в ней осязаемых песчинок.

Галерея изображенийФото из В самостоятельном приготовлении кладочного раствора для печей используется мягко- или тугопластичная глина — горная порода, напоминающая по консистенции пластилин. В массе не должно быть линз песка, гравия и органических включений Потребуется песок мелкий или среднезернистый без включений. Не допускается наличие органики, бытовых загрязнений, гравия и частиц крупнее 1,5 мм Для устройства футеровки нужна огнеупорная смесь, приготовленная из шамотного порошка и тонко перемолотой глины. Приготовить компоненты сложно самим, лучше купить готовый состав Кирпичный или бутовый фундамент, а также наружную часть дымохода, возвышающуюся над кровлей, кладут на цементный раствор Мягкопластичная красная глинаПесок карьерный без включенийОгнеупорная кладочная смесь для печей и каминовЦементно-песчаный раствор для кладки

В жирной глине преобладают тонкодисперсные частички, в тощей есть песок, снижающий пластичность горной породы. К тощей глине песок можно не добавлять вообще. Соотношение обычно подбирают опытным путем, смешивая породы и добиваясь оптимальной пластичности раствора.

При использовании жирной глины пропорции ее и песка в смеси могут достигать 1:4, но не более. Меньше вполне себе может быть. Доля песка обычно варьирует, пропорции подбирают на объекте так, чтобы раствор при высыхании не трескался и не изменялся в объеме.

Раствор из глины с песком, предназначенный для самостоятельной кладки печки, готовят заранее. Не более чем за сутки, но не менее чем за три часа. Природные компоненты должны быть подготовлены к замешиванию. Песок необходимо просеять через сито с ячейками до 1,5 мм, глину протереть через сетку с ячейками до 4 мм. В подготавливаемой массе не должно быть органических включений.

При использовании строительных смесей заводского производства в изготовлении точно следуют руководству, приложенному производителем к своему продукту.

Доля песка в самодельных кладочных растворах зависит от “жирности” глины. Чем меньше в ее составе песчинок, тем жирнее, а значит, и пластичнее глина

Растворы для кладки кирпичной печки готовят в количестве, необходимом для работы. Нет смысла затворять больше, потому что после высыхания их нельзя «размолаживать», т. е. разводить водой до первоначальной консистенции.

Процентное соотношение самодельного глинопесчаного раствора, использованного в строительстве массива печи, необходимо запомнить. После строительства этим же составом отделывают печь, если решено не оставлять сооружение без отделки.

Порядовки в помощь самостоятельным печникам

В подборе конструкции дачной печки есть масса нюансов, которые нельзя не учесть. Преобладающее большинство дровяных агрегатов на дачах не топят постоянно, что не лучшим образом отражается на их функционале и работоспособности.

Из-за ограниченности свободного пространства на даче печку стараются строить одну. Предпочитают в основном универсальные конструкции, обладающие и теплопроводящей поверхностью, и чугунной плитой с конфорками для приготовления пищи. Хотя есть приверженцы и чисто отопительных агрегатов.

Галерея изображенийФото из Конструкцию и отделку кирпичной печки для дачи надо продумать заранее. Ведь их перекладывают через несколько десятилетий Теплоемкость печи должна быть равна потерям тепла. То есть агрегат обязан покрывать утечки, но не превышать их. В установке на даче слишком большой печи нет смысла В дачных домах, сооруженных из материалов с хорошими теплоизоляционными свойствами можно установить небольшую компактную печь В немалой степени на теплоемкость печки влияет число и протяженность дымооборотов — каналов внутри массива, по которым перемещается дым на пути к дымоходу. Чем дольше дым движется по ним, тем больше нагреваются кирпичные стенки Кирпичная печь с коваными приборамиБольшие теплоемкие печкиНебольшой отопительный агрегатПечь с аккумулирующим тепло массивом

Разберем три варианта порядовок строительства кирпичных печей для дач, с сооружением которых вполне реально справиться своими руками. Рассмотрим универсальные и отопительные конструкции предельно простого устройства, которые даже при нерегулярной топке можно быстро и легко прочистить.

О самых популярных разновидностях кирпичных печей можно прочесть в этом материале.

Вариант #1 – печка с одноконфорочной панелью

Это предельно простая и компактная конструкция, как бы вытянутая в вертикальном направлении. В примере она оборудованная дверкой с жаростойким стеклом, позволяющим следить за процессом. Если нет возможности приобрести именно такую дверку, вполне подойдет чугунная разновидность.

Печь можно исполнить в двух вариантах: в универсальном – с варочной панелью, предназначенной для приготовления горячих блюд, в отопительном – без камеры для варочной панели

Ширина малогабаритного кирпичного сооружения 510 мм, что позволяет без проблем ее размещать в традиционно небольших дачных домиках. Глубина печки 640 мм, при этом глубина топки не превышает 500 мм. Высота конструкции 2150 мм, высота дымохода определяется по положению трубы относительно конька.

Предусмотрен духовой шкаф, который можно заменить камерой для сушки или баком для подготовки горячей воды. Наличие функциональных отделений не только позволяет готовить на даче вкусные горячие блюда, но и увеличивает теплоотдачу кирпичного сооружения.

Нагретый печкой воздух и дымовые газы во время работы печки устремляются вверх, проходят вдоль задней стенки варочного отсека, после чего перетекают в дымообороты и далее в дымоход. Тепловая энергия в этом сооружении используется по максимуму.

Узкая, вертикально ориентированная конструкция занимает минимум пространства в дачном домике, но отлично справляется с обогревом пространства

Описываемое кирпичное сооружение включает 31 ряд плашмя уложенного кирпича. Для того чтобы конструкция безупречно служила, следует в точности соблюдать приведенные ниже порядовки.

В ходе кладки нужно постоянно проверять горизонтальность возводимой конструкции и сверять величину диагоналей выложенных сторон. Есть строгие требования к толщине швов, которые необходимо неукоснительно учитывать. Максимальная толщина швов при кладке корпуса и дымообротов не может превышать 5 мм, при выполнении футеровки – 3 мм.

Для самостоятельной кладки этой печной конструкции разработаны порядовки и рассчитан расход материала, что является ощутимой помощью самостоятельным строителям

В представленной порядовке не обозначен фундамент под печку, специфика сооружения которого представлена в другой статье на нашем сайте. Его заливают или строят из кирпича по стандартным правилам. Будем считать, что фундамент уже возведен, и приступим к непосредственной кладке печки.

К укладке трех первых рядов не нужны комментарии, там все предельно просто. В 3-ем ряду ставим дверку для поддувала, в 5-ом кладем колосниковую решетку. Перед устройством 6-го ряда ставим дверку топки: временно закрепляем раму с дверцей проволочными растяжками и сразу подпираем ее двумя боковыми кирпичами.

На этом этапе устанавливается дверца поддувала, укладывается колосниковая решетка и монтируется дверца топливника. В 11 ряду ставят чугунную варочную панель

Далее следуем указаниям порядовки вплоть до 11-го ряда. После его укладки укладываем металлический уголок или стальную полосу, отступив от заднего края уже построенной части конструкции ровно на ширину одного кирпича. Это необходимо для установки варочной плиты.

После установки варочной панели продолжаем кладку, строго следуя указаниям порядовок. Начиная с 12-го и следуя  до 15-ом ряда, одновременно строим стенки заднего дымового канала и варочного отсека.

На этом этапе строительства кирпичной печки формируется варочная камера и дымоход, расположенный за ее задней стенкой

По завершению кладки 15-го ряда кладем металлические уголки или ставим шиферный лист. Они послужат основанием для предстоящей сплошной кладки.

В 17-ом ряду ставим и закрепляем дверку прочистной камеры. Ее выкладываем вплоть до 22-го ряда. В итоге должна получиться полая секция, соединенная с дымовым каналом.

На третьем этапе строительства печки производится установка и обкладка кирпичом духового шкафа, а также устройство дымоходных задвижек

В 24-ом ряду по внутренним кромкам нашей конструкции раскладываем обрезки асбеста. Далее обматываем корпус духового шкафа асбестовой веревкой, после чего ставим его на печку, опирая на обрезки. Асбестовая веревка выполнит функцию теплоизоляции, а заодно защитит устройство от перегорания.

С 24-го по 27-ой ряд обкладываем духовой шкаф кирпичами, соблюдая регламентируемую правилами толщину швов.

В 28-ом ряду ставим дверку, через которую будем прочищать дымоход. Фиксируем ее как положено двумя кирпичами по бокам и продолжаем строительство.

В 29-ом и в 31-ом рядах устраиваем каналы для дымоходных задвижек. Просто укладываем их и выполняем далее кладку, не связывая приборы с кирпичами раствором. Затем с 32-го ряда сооружаем дымоход.

Вариант #2 – печь для отопления смежных комнат

Эту конструкцию безоговорочно отнесем к отопительным агрегатам. Она не обустроена варочной панелью с конфорками и духовым шкафом. Зато она отлично прогревает несколько смежных комнат, в которых является частью межкомнатной перегородки.

Печка без варочной панели и духового шкафа используется как отопительный агрегат. Ее устанавливают так, чтобы обогревалось не более трех смежных комнат

Конструкция так же, как предыдущий тип, компактна за счет вытянутости в высоту. В ширину она занимает всего 510 мм, в глубину 890 мм.

Высота отопительной печки без дымохода составляет 2380 мм, что равно 35-ти рядам уложенных кирпичей.

В кирпичном сооружении минимум функциональных камер. С ее кладкой может без затруднений справиться начинающий печник

Порядовое руководство для кладки отопительного типа дачной кирпичной печки разобьем на три условные части. Будем считать, что фундамент для нее уже возведен в соответствии с общими правилами.

Порядовки для кладки с 1-го по 12-ый ряды представляют схему строительства с установкой поддувальной дверки, колосниковой решетки и обустройство топки

В первой трети приведены схемы порядовки с 1-го по 12-ый ряд. Стартовые ряды строим с особой тщательностью, т.к. на них будем ориентироваться в последующем. В каждом ряду проверяем равенство диагоналей, строительным уровнем контролируем вертикальность рядов.

Для того чтобы стенки были строго горизонтальны, будем периодически проверять их во время кладки отвесом. В случае отклонения нужно сразу исправлять ошибки, пока раствор не успел схватиться и не начал твердеть.

Укладку 1-го ряда выполняем по настеленному в два ряда рубероиду, толю или подобному гидроизоляционному материалу. Для удобства зафиксируем гидроизоляцию связующим раствором и разметим на его поверхности абрис строящейся печки.

Во 2-ом ряду ставим раму с дверкой поддувала и приступаем к сооружению дымоотвода. В 5-ом ряду кладем колосниковую решетку, являющуюся перекрытием поддувала. В 6-м ряду ставим раму с топочной дверкой и закрепляем ее сразу двумя кирпичами по бокам.

С 5-го по 15-ый ряд кладку проводим шамотным огнеупорным кирпичом, благодаря чему можно не проводить футеровку, которая по сути существенно уменьшила бы объем и без того небольшой топки.

Второй этап строительства кирпичной печки заключается в формировании вертикальных дымовых каналов, топливника и камеры прочистки

После кладки 16-го ряда в образовавшемся углублении в 15-ом ряду его дно укрепляем цементно-песчаным раствором.

Это необходимо для усиления дна камеры, предназначенной для прочистки дымовых каналов. Затем в 16-ом ряду ставим дверку прочистки.

На третьем этапе строительства кирпичного отопительного сооружения выполняется дальнейшая кладка вертикальных дымовых каналов, второй прочистной камеры, а также установка печных задвижек

После обкладываем дверку прочистки и формируем эту камеру, заодно продолжаем строить вертикальные каналы для дымоотвода вплоть до 24-го ряда.

Далее приступаем к третьему этапу кладки. В 25-ом ряду приступаем к строительству второй прочистной камеры. Снова укрепляем дно предыдущего ряда глиняно-цементным составом, ставим очередную дверку и продолжаем строить дымоотвод.

В 28-ом и 32-ом ряду закладываем задвижки, которые используются в качестве регуляторов тяги. Докладываем массив печи вплоть до 35-го ряда, чтобы после него приступить к возведению дымохода.

Вариант #3 – печка со щитком и низким топчаном

Весьма практичная конструкция с низкой кирпичной лежанкой, служащей в русских избах обогреваемым спальным местом. Сооружение сложнее предыдущих вариантов, но практичней, т.к. включает и отопительный агрегат, и частично меблировку, и варочную панель.

У этой печной конструкции также имеется два варианта решения перекрытия. Различия приурочены к рядам 5 и 6, 5а и 6а. Во втором варианте на угол верхнего ряда кладут стальной уголок

Для того чтобы щиток обогревательной части печки был в ширину 1020 мм, с обеих сторон формируют выступы. Если планируется увеличить теплоотдачу, число дымооборотов можно увеличить до 5 штук. Для нормальной работы этой конструкции следует обязательно повернуть дымоотводы над плитой.

У этой печки есть два решения, различия которых определяются в рядах 5 и 6, а также в 5а и 6а. Второе решение предполагает установку стального уголка на угол.

Для этой конструкции кирпичной печи есть разработанные порядовки, посчитан расход материала, необходимый для строительства универсального сооружения. Если не предполагается использование летней задвижки, ее закрывают кирпичом

Габариты лежанки подбирают индивидуально. Она может быть не сплошным кирпичным сооружением с камерами для топки и прочистки, а неким подобием топчана на столбах вместо ножек.

Между столбами нужно оставить отверстия шириной по 120 мм. Однако сооружение с камерами лучше сохраняет тепло.

Порядовка по сути является точной инструкцией начинающим печникам, желающим собственноручно построить печку из кирпича на даче

Эту печь рекомендовано строить на монолитном фундаменте, на который перед сооружением печки кладут листовой асбест. Шамотный огнеупорный кирпич применяется только в обустройстве топки в качестве футеровки. Обычно топливник сооружают на один кирпич ниже, уровня установки его дверцы.

Футеровку проводят кирпичом, установленным на ребро. Порядовки, приведенные для строительства этой печки, не будем подробно описывать, т.к. читатель уже получил представления об условных обозначениях и специфике строительства печек.

Эта печка подходит как для летней, так и для зимней эксплуатации. Летом на ней готовят еду, зимой не только готовят, но и греются, и сушатся, и лечат простудные заболевания

Важно, соблюдать приведенные порядковые схемы, а также четко придерживаться пропорций и составов связующих растворов, используемых в строительстве кирпичных печек.

Выводы и полезное видео по теме

Видео #1. Ролик в помощь самостоятельным печникам, материал представляет наглядную порядовку отопительной печки:

Видео #2. Подробное руководство по строительству отопительно-варочного агрегата по готовым порядовкам, но с внесением некоторых изменений от исполнителя:

Выбирая конструкцию для собственноручного строительства печки для дачи, надо учитывать собственные возможности и навыки. Не исключено, что предложенные нами варианты кто-то сочтет излишне сложными или простыми. В любом случае представленные сведения помогут получить представление о печных сооружениях, чтобы воспользоваться самим или проконтролировать действия нанятых печников.

Если вам приходилось самостоятельно возводить кирпичную печку для дачи, пожалуйста, поделитесь фотографиями собственных конструкций. Возможно вы знаете какие-то тонкости, которые мы не учли в нашей статье? Расскажите о них нашим читателям – оставляйте комментарии в расположенном ниже блоке.

Источник sovet-ingenera.com

Кирпичные печи для дома - схема кладки

Кирпичные печи для дома – это зачастую единственный способ обустроить отопление дома, на даче или в коттедже. В кирпичных отопительных печах максимальное значение КПД достигает 85%: это является следствием того, что их конструкция не включает в себя «потребители тепла», которые отнимают много тепловой энергии.

Оглавление:

  • Кирпичные печи для дома
  • Схема кладки печи для дома
  • Кирпичные печи для дома — видео инструкция

Кирпичные отопительные печи достаточно просто изготавливаются и эксплуатируются. Причиной этих качеств, служит узкая область применения – для обогрева помещений, (они не предусмотрены для готовки еды, т.п.).

Кирпичные печи для дома, так же иногда называют «голландками».

Кирпичные печи для дома

В домах и на дачах наиболее часто используются «голландки», у которых толщина стен равняется половине кирпича. Если топить такие печи от одного до двух раз в течение суток, можно без проблем обеспечить комфортные температурные условия в помещении средней площади.

С учетом габаритов отопительных печей, в них применяют два основных способа дымооборота:

  •  в «голландках» малого размера, где топливник и сама печь имеют общие стены, расположение дымовых каналов колпакового типа осуществляется вверху;
  • для печей большого размера применяют комбинированную систему дымооборота, в которой расположение дымовых каналов осуществляется с боков топливника и поверх него.

Голландка печь для дома углового типа

Еще одна разновидность отопительных печей – «голландки »углового типа. Так как они имеют угловую форму, то данные печи характеризуются тем, что занимают меньше места, что позволяет существенно увеличить полезную площадь помещения, установив печку в угол.

Угловые кирпичные печи часто устанавливают, потому что нет возможности изготовить прямоугольный фундамент.
Чтобы обогреть 2-х этажный дом или коттедж, пользуются двухъярусными кирпичными отопительными печами. На каждом из этаже устанавливают автономную печку, имеющую собственный топливник.

В состав современных отопительных печей входит колосниковая решетка. При помощи этого решения, появилась возможность для доставки кислорода к месту сгорания дров, в тех объемах, которые необходимы, чтобы обеспечить горение. Это является причиной того, что сгорание топлива происходит в интенсивном темпе, и с больше равномерностью. Новые системы дымооборта дают возможность для сокращения протяженности дымовых каналов. Дым попадает в дымооборот печки до того как будет охлажден под влиянием избыточного воздуха.

Перечисленное выше, позволило сделать современные отопительные печи долее компактными, понизить время, затрачиваемое на топку, а так же улучшить КПД.

Схема кладки печи для дома

Схема кладки печи для дома, это первое что потребуется человеку, решившему обустроить в своем жилище отопление при помощи печи. В этом материале мы рассмотрим какие схемы кладки домашних кирпичных печей существуют, в чем их особенности и различия.


Кладку каменной печки можно осуществлять следующими способами:

  • 1. вподрезку;
  • 2. с пустыми швами;

При обустройстве печки по первому способу, штукатурка печи не требуется, поскольку заполнение всех швов осуществляется раствором. Толщина стенок печи предопределяет способ, с которым укладываются кирпичи. Стенки выкладывают толщиной одного кирпича, и половины кирпича. Иногда, можно встретить кладку в 3,4 кирпича.
Для работ по обустройству печи обязательно нужно пользоваться печным кирпичом. Его еще называют «красный кирпич», полнотелый. Ни при каких обстоятельствах не пользуйтесь кирпичами, которые были взяты от какого-нибудь разобранного строения, керамзитоблоками или щелевыми кирпичами.

Укладка первого ряда производится просто кирпичем, не пользуясь раствором. Кирпич равняют, определяют переднюю стенку, места, в которых будут располагаться все дверцы. Эти операции можно назвать последней «прикидкой». Когда данные действия будут произведены, кирпичи ложатся с раствором.

После этого, начинают укладывать углы. Следующий этап, по советам специалистов – это обустройство контура всей печки. Пользуясь отвесами, от потолка к к углам печки протягивается бечевка. При помощи этих вертикальных линий, вы легко сможете ориентироваться во время работ.

Учитывая модель выбранной вами печки, следует определить области, в которых будут располагаться: поддувало, топочная камера, зольник. Дверцу под поддувало устанавливают тогда, когда выложат третий ряд кирпичей, спустя один ряд выкладывают зольник.

После этого, идет обустройство топки. Каждая дверца прикрепляется обожженной проволокой. Когда вы дойдете до выкладки свода, нужно будет произвести подпил кирпичей. Потребуется расчет, призванный обеспечить хорошую стыковку кирпичей между собой. Укладку свода начинают после того, как будет выложен второй ряд кирпича после дверци топки.

Для облицовки камеры сгорания пользуются специальным огнеупорным кирпичом. Поскольку облицовочный кирпич и кирпич кладки обладают разными температурными характеристиками, то монтаж облицовки к самой печи не должен быть выполнен жестко. Во время монтажа трубы дымохода, следует позаботиться о обустройстве специальной задвижки, регулировка которой должна производиться плавно и без труда.

Кирпичные печи для дома — видео инструкция



Печь из кирпича для дома своими руками

Главной частью любого дома является именно очаг. Он является центральным объектом в тех домах, где не проведено централизованное отопление, ведь без него будет слишком холодно. При правильной кладке можно достичь высокого комфорта и удобства приготовления пищи. От правильного расчета и эффективности постройки будет зависеть правильный микроклимат в доме и срок её службы.

Фото кирпичных печей

В этой статье будут рассмотрены все вопросы, касательно сооружения кирпичной печи в частном доме.Есть ряд схем строительства собственного очага. Редакция сайта выбрала несколько постройки печи из кирпича, которая была проверена и подтверждена практикой. Надеемся, что при помощи статьи вам удастся завершить собственную печь. Для начинающих печников и владельцев различных загородных построек, от дач до вилл информация будет интересна для возможности контролировать работу наемных сотрудников. Все сведения опираются на требования по законодательству.

Как правильно выбрать конструкцию кирпичной печи?

Существует огромное количество вариантов кирпичной печи, которые различаются между собой, как в плане характеристик, так и сложности работы. Важно правильно выбрать конструкцию печи, чтобы обустроить подходящий агрегат из кирпича. В противном случае, будет трудно обеспечить себя комфортом.

Печь из кирпича

На текущий момент все печи из кирпича разделяют по следующей категории:
  1. По назначению.
  2. По методу передвижения газов.
  3. По уровню производительности (в Ваттах).
  4. По периодичности топки.
  5. По габаритам.
Причем, в зависимости от типа дома печь будет выбираться по ряду параметров, важных в определенных условиях.Например, в трехкомнатном доме площадью около 200 квадратных метров нет потребности в установке громадной печи с мощностью около 100 Ватт.

Классификация печей по назначению

На текущий момент все печи, используемые на территории частных домохозяйств, разделяют на 3 категории:
  1. Отопительные. Эти конструкции в доме работают только одну функцию: обогрев помещений. Нормой считается, что одна отопительная печь может поставлять тепло для трех комнат, а при постройке требуется проектировать с учетом возможности размещения стен как часть перегородок между комнатами.
  2. Отопительная кирпичная печь

  3. Отопительно-варочные. Подобный вариант печей включает варочную и генерирующую теплоизоляцию. Эта категория также включает кирпичных плит, которые исключительно чугунную варочную поверхность.
  4. Отопительно-варочная кирпичная печь

  5. Специальные. Подобные агрегаты одна установка для набора определенного набора. К таковым относят печи для выпечки хлеба, банные и даже кузнечные.В комплект входят конструкции для теплиц и гаражей.
  6. Банная кирпичная печь

Наиболее распространенными представителями первой категории являются печи голландки, а также тонкостенные конструкции, которые работают вокруг каркаса, а также изразцовые варианты. Вторая группа включает традиционные русские печи и конструкции с водным контуром, которые позволяют обеспечить обогрев не только в близлежащих помещениях, но и в удаленных системах трубопроводов и конвекторов.Последняя группа включает огромное количество вариантов. Однако именно из кирпича преобладают конструкции для бань. Некоторые из них могут частично изготавливаться из металла, но футеровка практически всегда полностью кирпичная. Для постройки всех кирпичных печей используется материал с высокой теплоемкостью и невысокой теплопроводностью. Подобный материал позволяет достичь высоких эксплуатационных характеристик при минимальном уровне затрат топлива. Фактически, нагреваются они несколько медленнее, чем металлические и можно сравнить с чугунными котлами, но при этом остывают не в пример дольше.Поэтому за одну закладку топлива можно обогревать дом значительно дольше. Кроме того, невысокий показатель теплопроводности повышает использование печи. В самой топке может быть превышено 600 градусов, в зависимости от использования материалов и подаваемого воздуха, но наружная часть будет относительно теплой, не превышая 100 градусов. Однако металлические компоненты конструкции такой особенностью не обладают, поэтому стоит быть осторожным.

Классификация по методу движения газов

Качества материала быть дополнены правильным выбором конструкции печи. К примеру, для повышения показателя теплоемкости используется сложная форма канала и камер. По ним в процессе сжигания передвигаются продукты сгорания, прежде чем покидают конструкцию посредством дымохода. Фактически, продукты сгорания - газ легче, чем воздух, поэтому их движение можно описать принципами:
  1. После сгорания топлива, используемая температура, устанавливается вверх, и на пути контактирует с перекрытием печи.
  2. Деление газов в кирпичной печи

  3. После этого они начинают курсировать по сложному лабиринту из горизонтальных и вертикальных каналов, что позволяет передать температуру стенам перекрытия.Это позволяет нагревать дом.
  4. В дальнейшем газообразные продукты сгорания остаются и спускаются к месту выхода в дымоход и из-за отрицательного давления покидают его.
Здесь есть ряд функций, которые присущи или иному варианту постройки каналу открывания и закрывания газа. Так по горизонтальным проходам газообразные продукты горения остаются несколько быстрее, поскольку продукты сгорания передаются медленнее, чем по вертикальным. В результате наблюдается неравномерная аккумуляция тепла, где больше всего энергии собирается в районе выхода из топки. Именно поэтому оптимальным выходом становится использование кирпичных печей с вертикальным лабиринтом для продвижения дыма. Главным их достоинством становится перемещение дыма благодаря физическим законам. Соединение также вмонтировать проще, благодаря установке ряда перемычек. Из недостатков подобной конструкции можно рассчитать разницу на уровне аккумуляции тепла между различными частями.Особенно сильно это заметно при сравнении температуры между каналом топки и проходом, который непосредственно в дымоход. В кирпичной конструкции с горизонтальным каналом намного лучше прогревается нижняя часть печи, а вверху они несколько холоднее, что будет лучше в плане санитарии. Если передвигается по восходящему направлению по вертикали, дым передвигается по восходящему или нисходящему направлению по вертикали.И очень под высоким давлением можно достичь нормального передвижения. Длина каналов будет слишком длинной, даже при их вертикальном расположении, не является оптимумом. Температура окружающей среды не подвержена влиянию окружающей среды. К тому же, подобная конструкция может привести к проблемам со штукатуркой.Часть подобных недостатков можно решить при конструкции с колпаком. В такой группе печных изделий удается обеспечить объединение каналов в унитарную конструкцию, расположенную прямо над топочным отделением. Во время работы газ, выдвигаясь из топки посредством узкого отверстия, ударяется о верхнюю часть перекрытия печи и растекаясь в стороны разные начинает двигаться, откуда из-за разницы давления переходит в дымоход под действием тяги. Подобная схема позволяет равномерное распределение тепла между различными узлами.Кроме того, подобные конструкции опережают печки с традиционным оборотом, поэтому колпаковые нагревательные приборы используются для обогрева помещений. Вторые несколько проще в плане монтажа, где не требуется агрегат с высокой степенью производительности.

Как правильно выбрать показатель производительности?

Главной проблемой при выборе печи становится правильный расчет её мощности. Работающая в номинальном режиме работы печь способна обеспечить такой же уровень тепла, как и потери в строении.Поэтому правильный расчет производительности зависит от теплотехнических показателей показателей. Для этого существуют собственные формы, записанные в Санитарных Нормах и Правилах. Но обычно просто суммируют теплопотери стен и потолка посредством тех или других узлов, обычно через вентиляционную систему. Важным фактором является прибавление до 10% от полученного результата, чтобы обеспечить запас на случай сильных морозов. При правильном расчете теплопотерь в строении удастся узнать, какой уровень мощности требуется для нормального обеспечения теплом любого дома.Если при вычислении показатель превысил требуемый на 15% или больше, придется выбрать другую конструкцию, поскольку излишнее тепло не способно нормально выводиться. Есть ряд номограмм, специально рассчитаны для выбора подходящей конструкции кирпичной печи. К примеру, если у помещения больше одной наружной стены, следует использовать другие номограммы. В таком случае необходимо учитывать площадь помещения ещё и уровень потолков, чтобы правильно вычислить объем. На представленном графике показаны данные с учетом размещения мощности печи при наличии одной наружной стены у конструкции.Подобный график имеет достаточно простую схему, по горизонтали необходимо отложить точку с учетом потерь тепла в комнате, для которой ведутся вычисления. Её требуется вести по вертикали до пересечения диагональю, в результате попадаем на точку №2. Затем от полученной точки необходимо провести горизонтальную линию, пока не будет пересечение с вертикальной осью. Точка №3 представляет собой коэффициент наружных ограждений, а требуется его перемножить на показатель усредненной температуры в зимнее время.Кроме того, важно при расчете учитывать и ряд других функций. Примерно умножить результат на ¾. В таком случае будет более точный показатель. Есть и ряд запускающих калькуляторов, позволяющих провести вычисление в автоматическом режиме.

Как правильно выбрать печь из кирпича по периодичности

С учетом показателя периодичности топлива и специфики его сгорания существует несколько категорий печей:
  1. С периодическим воздействием.Эти конструкции позволяют осуществлять топку регулярно, до нескольких раз в сутки. Главной их конструкционной особенностью являются очень толстые стены, обеспечивающие возможность достижения температуры до 1000 градусов. Обычно для кладки используется ¾ или целый кирпич.
  2. Кирпичная печь с периодическим воздействием

  3. Непрерывного использования. Подобные конструкции применяются на длительный срок, поэтому не требуется формировать более толстые стены.Достаточно ¼ кирпича. Второе название конструкций - печи длительного горения, поскольку заложенное топливо может тлеть на протяжении суток, в дальнейшем выделять нормальное количество энергии.
Обычные схемы, используемые для работы второй схемы, обычно увеличивают количество кислорода. Однако они эффективны для обогрева домов, которые имеют собственную систему приточной вентиляции. Если планируется возвести печку периодической топки, скорее всего, придется топить ее до 2 раз в сутки. Это нормальный показатель для среднего и северных широт, но в последнем случае может потребоваться увеличение количества топлива, либо повышение продолжительности растопки.

Классификация по геометрическим параметрам

В плане габаритов и практически все отопительные и варочные печи имеют форму прямоугольника. Причем, если варочные конструкции обычно стараются обеспечить более удлиненный фасад, то для комбинированных делают квадратный.В таком случае, при относительно меньшей занимаемой площади, удается связать большее топочное отделение. В традиционной русской печи обычно используются пристройки в форме кирпичной лежанок. В процессе к печи добавляются только специальные лежки, а также оборудование для быстрого просушивания белья, либо приготовления блюд.

Виды кирпичей для печи

Исключительно обогревательные элементы могут иметь абсолютно любую форму, в том числе круглую, это ирландские варианты. Подобные конструкции сооружаться в полностью металлическом каркасе, что сделать кладку в четверть кирпича. В результате можно повысить как прочность, так и теплоотдачу. Большей мощности используют традиционные русские конструкции. Обычно их толщина имеет толщину от ½ до цельного кирпича. Все печи, которые имеют толщину менее половины кирпича причисляют к тонкостенным. Строительная печь в загородном доме требуется минимальный срок.Есть вариант добавить варочный очаг, либо отопительной голландской печи. На дачах где жить нерегулярно, оптимальным выбором станет квадратная овальная или тонкостенная печь. Но если использовать эту конструкцию в качестве места приготовления пищи, лучше всего выбрать миниатюрную русскую или шведскую.

Варианты кладки с порядовками

Создать собственную печь из кирпича потребует значительных затрат. Нередко бюджет может обойтись в 150 тысяч, если заказывать работу у специалистов.Поэтому есть целый ряд желающих возвести собственную несложную печь в даче или загородном доме. Это сопряжено с определенным риском, но нет ничего невозможного. Наша редакция подготовила материалы, чтобы помочь начинающим печникам. Стоит уточнить, что в примерах порядовок разбирается исключительно процедура закладки массива - главной части, включая каналы дымохода и камеры. Однако в некоторых случаях может потребоваться подготовка фундамента, что несколько сложнее. Кроме того, выбрать, каким методом будет проведена кладка дымохода на чердаке предстоит вам.Среди представленных есть только достаточно простые и понятные именно новичкам.

Первый вариант: традиционная русская печь с высоким лежаком

Эта печной конструкции по праву считается универсальным и может быть в средних вариантах и ​​северных широтах государства. Топить подобную ночь конструкцию до 2 раз в зависимости от погоды. При этом, можно достичь показателя теплоотдачи до 3000 ккал в час.

Печь с лежаком

Печь с лежаком

Есть варианты повышения производительности, благодаря установке двух топок. При этой печи станет выделяться до 1,5 раза больше тепла. Как и в традиционном варианте есть выемка под краем пода. Производительности подобной конструкции достаточно для отопления приблизительно 30 квадратных метров. А главной характерной чертий считается сводчатых перекрытий над всеми технологическими отверстиями. Если недостаточно навыков, можно обойтись и без них.

Русская кирпичная печь

Алгоритм постройки:
  1. Первый ряд закладывается сплошным, а для него готовится известковый раствор.Ряды с 2 по 4 формируют колодец, но требуется отверстие для подпечья, которое будет расположено с фронтальной части. Кирпичи монтируются с разбежкой швов.
  2. 4й ряд является местом, где закладывается свод, установленный на фигурную опалубку. Желательно делать её из фанеры. Следующие 2 ряда монтируются с перевязкой, а на 8 свод замыкают.
  3. Ряды с 8 по 10-й закладываются в 1 кирпич. А в 11 завершается перекрытие холодной печурки. Затем засыпается песок таким образом, чтобы обеспечить уклон к задней части стены печи.
  4. В 12-ому появляется устройство пода, представляющего собой сплошную конструкцию из кирпича. Его устанавливают на подготовленный песок. Эта установка и будет соприкасаться с пламенем, то для постройки желательно использовать тугоплавкий кирпич. Важно максимально максимально ровных поверхностей.
  5. 13-16 ряд закладывается для горнила с использованием ¾ кирпичей. При этом все элементы укладываются с перевязкой, но нет потребности в использовании раствора.Кирпичи стесывают на 45 градусов, чтобы составить замки.
  6. 17 становится местом для очередного свода, от которого идет устье и задняя часть печи. Кроме того, здесь же монтируется варочная поверхность, которая устанавливается на кирпич, вмонтированный на ребро.
  7. В 18-ом ряду появляется стена печь, поверхность между варочной поверхностью и отопительной постепенно заполняется песком с кирпичом. А в 19 снова появляется свод.
  8. На 20 ряду требуется заложить кладку, чтобы выровнять стенки печи и сузить отверстие над шестком. Отсюда же начинается сборка перетрубья.
  9. Свод закрывается на 22 ряду.
  10. А с 22 по 32 начинается составление перетрубья и дымохода.

Схема печи с лежаком

Вариант №2 Модернизированная «Теплушка»

Главным недостатком всех печей из кирпича является неравномерная аккумуляция тепла. Для этого их модернизируют. Данный вариант «Теплушки» позволяет неравномерно распределить газ между дымоходом и лабиринтом, что позволяет обеспечить более высокий уровень сообщения.

Печь «Теплушка»

Конструкция относится к колпачным. Она включает две камеры, для обогрева и приготовления пищи. А фиксация достигается благодаря столбикам. Камеры соединены между собой за счет нескольких столбиков, расположенных по бокам. От них газ перенаправляется в варочный отсек, а затем в отопительную зону. Именно оттуда он попадает в дымоход. За счет необычной попытки использования печи, представленной на 150% мощнее стандартное.Кроме того, у нее лучше показатели теплоемкости и теплопроводности, поэтому потребуется минимальное количество дров.

Схема печи «Теплушки»

Дымоход смещен несколько в сторону выхода от места размещения топливника, а в нижней части дымового отверстия расположено отверстие, откуда продукты переработкият за пределы дома.

Вариант № 3. Упрощенная конструкция со щитом

Если опыта совершенно недостаточно, а отапливаемая площадь минимальная, до 20 метров, эта печь будет прекрасным размером.

Упрощенная кирпичная печь

Принцип работы крайне простой, из топки переходят в отделение для приготовления пищи, откуда перемещаются вбок, а затем циркулируют по дымооборотам. Для этого устанавливается как вертикальный, так и горизонтальный канал, где дым лучше задерживается.

Схема упрощенной кирпичной печи

Схема упрощенной кирпичной печи

А после окончания прогрева нижней части сооружения дым под давлением из топки переходит в вертикальные каналы, откуда и попадает в атмосферу.

Выводы

Сооружение кирпичной конструкции в собственном доме потребует правильных расчетов. Важно правильно выбрать тип кирпича и его количество. Но даже если вы будете изучать наемных мастеров, желательно основы, чтобы контролировать их работу.

схема самой простой печи + порядовка

Кирпичная печь для дома в процессе постройки

Русская печь - мечта каждого славянина

Этот артефакт является символом нашей страны, отличительным признаком ееень.В сказках это устройство могло бы самостоятельно передвигаться, но и без фантастических домысловая домашняя печь центра, вкруг которого построено все жилище. Она обеспечивает неповторимый уют в доме и при необходимости является очень многофунциональным поставщиком: она и греет дом, и раньше даже служила в качестве бани. Печи из кирпича в загородном доме неотъемлемой частью вашего жилища. Хорошо сложенная печь будет верой и правдой служить вам и вашей семье несколько десятилетий.

Основная функция любой печи является обогрев дома. Ее строительство оправдано, если к вашему участку не подведена центральная магистраль отопления. Также резоны на строительство домашней качественной печи увеличивает возможность круглогодичного отопления дома. Если камин сможет согреть вас промозглыми осенними вечерами, то разогнать стужу зимней ночью сможет только добротная печь.

Безусловно - строительство каменной печи в загородном деле - это определенное искусство.Профессия печника была издревле очень уважаемая на Руси. Но при наличии минимальных навыков в пошаговой инструкции вы сможете построить небольшую печь для дома самостоятельно. А, начав с малого, затем вы сможете сами построить и классическую русскую печь.

Основные типы кирпичных печей

Итак, в зависимости от выполняемых функций, кирпичные печи в загородных домах делятся на следующие основные типы:

  • Отопительные печи. Как понятно, такое устройство предназначено исключительно для системы управления воздухом в помещении.Она может нагреть одну комнату или весь дом, если встроена в простенок.
  • Варочные печи - примеры с исключительно утилитарными целями для приготовления пищи. Кроме того, на кирпичной варочной печи можно сушить грибы, ягоды и фрукты. Часто такие печи устанавливаются в летних кухнях.
  • Варочно-отопительные печи. Классическое сооружение, которое способно не только нагреть помещение или весь дом, но и послание для приготовления пиши. Многофункциональная мультиварка с солидной историей.

Отработанная веками технология строительства кирпичных печей позволяет создать высокоэффективное устройство, которое будет быстро в обращении и станет притоком всего дома.

Отопительно-варочная печь

Процесс строительства печи из кирпича в частном доме

Итак, процесс строительства печи из кирпича для дома всего должен начинаться с составления проекта. После определения функциональных задач печи необходимо прикинуть ее геометрические размеры.Пожалуй, в небольшой дачном домике не имеет смысла строить полноразмерную русскую печь с лежанкой. Наиболее оптимальным отопительной будет создание комбинированной варочно-отопительной печи с конфорками. Она полностью закроет ваши потребности в отоплении помещения и позволит насладиться пищей приготовленной «с пылу с жару».

В Интернете существует довольно большое количество чертежей печей из кирпича с пошаговыми инструкциями. Кроме того, возможно вам понравится дизайн печи, подсмотренный у знакомых.

После составления проекта - определитесь с фундаментом. Кирпичная печь - это довольно массивное сооружение и ставить ее надо как минимум на ленточный фундамент, способный выдержать изрядный вес. При этом геометрические размеры фундамента рассчитываются из предполагаемого веса кирпичной печи.

фундамент под печь

Обычно фундамент под печь закладывается еще на этапе строительства дома, но может быть сооружен и усил, после разборки части пола.

Как построить самую простую печь из кирпича для дома?

Итак, рассмотрим, как построить элементарную печь из кирпича.

Для этого лучше всего использовать пошаговым руководством, которое будет описывать, каким образом будет укладываться каждый кирпичей.

чертеж печи

  • Особенно тщательно при кладке кирпичной печи ведется укладка первого ряда. От ее геометрической правильности зависит идеальной состояние всей печи.
  • Второй ряд будет иметь в своей фронтальной стороне дверцу поддувала.
  • На третьем ряду кирпичей начинается формирование зольника.
  • На четвертом ряду кирпичей зольник формируется окончательно.
  • При выкладке пятого ряда делает уступ для размещения колосниковой решетки.
  • Далее начинается формирование собственно топки, поэтому пятый-пятнадцатый ряды печи должны выполняться из огнеупорного кирпича, соединенного огнеупорным раствором.
  • Дверца топочного отсека должна устанавливаться в ряду шесть-восьмь. Перед началом укладки печи для того, чтобы подгонять размеры кладки к имеющемуся оборудованию, как и дверцу поддувала, колосники и другие металлические детали лучше.При установке дверца прилегающих стенок печей смазывается толстый слой огнеупорного раствора.
  • схема кладки печи

  • Начало с девятого и по двенадцатый ряд строятся топливник, эти стенки также должны соединяться огнеупорным раствором.
  • Свод топливника формируется в ряде тринадцать-пятнадцать. Для страховки верхнего топливника закрывает шестнадцатый ряд кирпичей. Следующим элементом будет являться конвектор. Он монтируется в семнадцатом и восемнадцатом ряду.До окончания двадцатого ряда внимательно следите за гладкостью формируемых стенок.

монтаж дверок

После этого формируется дымоход. Он может изготавливаться из кирпича или из труды с теплоизоляцией. Можно устроить и комбинированный дымоход - внутрь кирпичной кладки размещается асбестоцементная или металлическая конструкция и пространство между ней и кирпичами заливается песчано-цементным раствором.

Итак, для строительства кирпичной трубы вам необходимо заготовить следующие материалы:

  • Огнеупорный кирпич и песчано-цементный раствор,
  • Асбестоцементную трубу, либо керамическую трубу. Также дымоход может изготавливаться из трубы-сэндвича, которая представляет собой многослойную комбинацию из металлических труб и размещенных между ними теплоизолятора.
  • Также для строительства печи, вернее для обмазывания стен может потребоваться огнеупорная глина.

Полезные советы

Для того, чтобы отрезать кирпичи по размеру можно воспользоваться «болгаркой» - углошлифовальной машинкой. Выбирайте кирпич с правильной и однообразной геометрической формы - так вам будет легче выводить правильные расположенные поверхности печки.

Выкладывать кирпичи на печи постепенно, постепенно, спешки. Разумным решением будет укладка до 25 кирпичей в день, при этом в обязательном порядке выверять каждый ряд при помощи строительного уровня и отвеса. Добиться ровной геометрии печки можно также применять стальные уголки или шаблоны.

Даже такая небольшая кирпичная печь позволит использовать нагревать небольшой садовый домик в холодную погоду. Такие конструкции долго собирают тепло от огня и долго его хранят. Таким образом они практически застрахованы от температурной деформации. Также срок службы такой печи во многом зависит от качества используемого кирпича, особенно в области системы - топочного отсека. Старайтесь использовать качественные строительные материалы.

Данный вариант является экономным решением. При наличии опыта проектирования и строительства вы сможете смонтировать кирпичную печь, которая будет вмешать для себя варочную поверхность-конфорку или каминный отсек с открытым огнем.При этом закрыть нишу каминного отсека можно специальной дверкой с жаропрочным стеклом.

Хорошо выложенная печь может быть тепло после одной топки в течении суток при температуре наружного воздуха не менее 20 градусов. При понижении температуры печи придется топить два раза в сутки.

В двухэтажных домах обычно устанавливаются две печи на каждом из этажей здания.

Пробная кладка печи из кирпича для печника-новичка!

Понравилась статья?
Сохраните, чтобы не потерять!

видов конструкций, устройства, правила сооружения

Появление котлов различных модификаций позволяет сделать отопительные системы домов эффективными и удобными в эксплуатации. Но и, проверенная веками кирпичная печь не думает становиться забытым архаизмом. И в наше время есть немало желающих украсить свой дом такой конструкцией. Эта «хозяйка» жилища подарит тепло, накормит вкуснейшими блюдами, внесет в домовторимый уют, что неспособны сделать металлические конструкции. Существует несколько видов печей, что дает возможность сделать идеальный выбор с учетом конструкции площади дома.

Особенности кирпичных печей

У каждого вида кирпичных печей свои специфические особенности .Но все конструкции объединяют элементы, позволяющие выполнять основное предназначение - обеспечение тепла:

  1. Фундамент
  2. Топочная камера
  3. Колосниковая решетка
  4. Зольная камера
  5. Дымоход

Фундамент для печи монолитным или выложенным блоком из кирпича, железобетонных блоков. . Его высота зависит от величины нагрузки и вида грунта.

Процесс горения происходит в топочной камере. От точности соблюдения ее размера напрямую зависит коэффициент полезного действия печи. Топливо укладывается на прочные колосниковые решетки из стали или чугуна. Отверстия позволяет отходам просыпаться в поддувало - зольную камеру. Ее регулярно необходимо очищать.

Горячий воздух, образующийся в процессе сгорания топлива, благодаря тяге попадает в дымоход. Проходя по созданному внутри конструкции каналам, он отдает тепло кирпичным стенкам и выходит в трубу.

Кирпичная печь может предназначаться исключительно для отопления дополняться варочными поверхностями, камином.

Виды печных конструкций

Печи, которые используются исключительно для тепла, в настоящее время встречаются крайне редко. Возможность проведения системы отопления сделала их применение нецелесообразным . К таким печам относится «голландки». Это компактная вертикальная конструкция, которая может быть двух- или одноярусной. В ней обустраивается дымоход, который может быть:

  • бесканальным
  • канальным
  • комбинированным

Обязательным атрибутом каждого деревенского дома на Руси была кирпичная печь, которая выполняла варочно-отопительные функции. еда готовится в чугунах, которые есть непосредственно в топку, получаются не только невероятно вкусными, но и имеют легкий аппитный аромат дыма. Есть варианты русской печи с лежанкой, с варочной поверхности, закрытой перед топкой. Обязательная конструкция является лежанка , расположенная над топкой. Дымоход в русской печи имеет канальную систему.

Наиболее распространенным варочно-отопительной печи является Шведка.Она занимает значительно большую площадь, нежели русская печь. Преимущеом такой конструкции является высокая эффективность . При своей компактности она отлично справляется с обогревом дома в 30 м 2 . В печи обустраивается удобная варочная поверхность, можно установить духовой шкаф, нишу для сушки ягод, грибов. Есть конструкции печи шведка с лежанкой или камином. Качественный обогрев конструкция обеспечивает новой сложной системе дымоходов.

Правила создания кирпичной печи в доме

Выбирая конструкцию для своего дома, следует использовать помещения, особенности планировки, стиль интерьера. При желании использовать ее в качестве дополнительного источника тепла, можно сложить голландку, которая создаст комфорт в прохладную влажную воду . плиткой, изразцами сделает ее привлекательной Отделка интерьера. Украшением кухни, оформленной в стиле кантри, прованс или эко станет шведка. В небольшом доме она может стать основным инструментом приготовления пищи.

Создание камина с обратной стороны позволяет придать привлекательный вид гостиной, дает возможность приятно отдохнуть, наблюдая за открытым огнем.Русская печь сделает уникальным, позволит насладиться теплом и вылечить суставные заболевания на кирпичной лежанке.

Эффективность работы любой печи, ее долговечность зависит от качества материала , соблюдения норм при создании конструкции. Поэтому такие работы обычно работают опытные специалисты - печники. Имея навыки кладки, можно сделать основные правила, которые помогут избежать основных ошибок.

При покупке кирпичей для печи необходимо обратить внимание на качество обжига и прочность материала .Зазубрины, трещины, выбоины, неровности на стенках нежелательны. Кирпич для шведки выбирается идеально гладкий, высокого качества. Подробнее про выбор кирпича для кладки печи.

При кладке следует помнить о необходимости перевязок. В случае возникновения печи потрескается. В завершении топки, камеры для духового шкафа, каминной топки не укладываются металлические листы. Оптимальный вариант - кирпичи, выложенные торцом . Можно использовать для подпорок две стальных полоски.

Между варочной поверхностью и кирпичной стенкой нужно оставлять отверстие, чтобы расширяющийся при нагревании металл не повредил кладку . При использовании в создании топочной камеры шамотного кирпича следует учитывать, что его коэффициент расширения отличается от печных материалов, поэтому плотную их укладывать нельзя.

Менять размеры топки по своему усмотрению не следует. Это может стать неравномерного распределения воздуха в камере, что снизит эффективность работы печи.В конструкции обязательно должны быть установлены дверцы для регулярной очистки каналов дымохода. В комплексной системе их должно быть несколько.

Долговечность и прочность кладки во многом зависит от толщины слоя. Чем он меньше, тем прочнее будет печь. Добиться такого результата позволяет предварительное вымачивание кирпича в течение нескольких минут. Вода в таком случае является своеобразным транспортом для установки, позволяя ему проникать в кирпич.

Оцените статью: Поделитесь с друзьями!

виды, принцип работы, особенности возведения своими руками

Ещё на стадии возведения загородного домостроения большая часть домовладельцев задумывается о системе отопления собственного жилья.Если в непосредственной близости дома проходит тепловая магистраль или газопровод, то можно установить газовый котёл или врезаться в централизованную систему теплоснабжения. Невозможно использовать самостоятельное возведение кирпичной печи.

Старое доброе печное оборудование, несмотря на множество современных отопительных устройств по-прежнему остаётся популярным. Присутствие кирпичной печи в любом загородном доме создаёт по-особому тёплую и уютную атмосферу в помещении.Кладкой кирпичных печей занимаются уже на протяжении нескольких веков. При этом все работы можно проводить своими руками , естественно, при наличии необходимых инструментов, расходных материалов и, конечно же, желания.

Основные разновидности кирпичных печей

Исходя из функций, которые возводятся, своими руками, все конструкции могут подразделяться на определенные типы:

  • отопительное печное устройство, которое в первую очередь предназначено для обогрева в доме ;
  • варочная печная конструкция, используемая для приготовления кулинарных шедевров;
  • комбинированное отопительно-варочное устройство, сочетающее в себе предыдущие аналоги.

При этом к современному печкам предъявляются требования пожаробезопасности, качественного обогрева помещения и создания уюта и комфорта в частном доме.

Естественно, возвести кирпичную печку самостоятельно не так уж и просто как может показаться на первый взгляд. В первую очередь - это обусловлено сложностью порядовок. Хотя, если задаться целью, то даже новичок в строительстве построить простейшую варочно-отопительную конструкцию своими руками.

Особенности работы кирпичной печи

Принцип функционирования кирпичного печного устройства достаточно прост.Центральной частью является топочная камера, в котором выполняется закладка топлива. Чтобы дрова быстро разгорались и качественно горели, нужно соблюсти несколько условий : обеспечение подачи кислорода для поддержания горения и качественный отвод отработанных газов за пределы дома через дымоход.

Подача воздуха в камеру горения благодаря расположенному ниже топки зольнику с дверцей. В свою очередь, вывод отработанных газов, образующихся в процессе сгорания газа, происходит по законам физики, когда происходит горячий воздух из топочной камеры по трубе дымохода поднимается вверх и выходит наружу.При этом встречая на своём пути преграды, горячие воздушные массы, отдают своё тепло, прогревая помещение. Для повышения коэффициента полезного действия некоторые печные устройства снабжаются вторичной камерой.

Исходя из того, с какой любовной любовью любовная печка, зависит сложность её возведения своими руками. Если загородное строение эксплуатируется круглый год и домовладелец любит готовить пищу с характерным запахом дымка, то лучше строить отопительно-варочное устройство.При этой такой конструкция может иметь два режима - летний и зимний.

В летний период тепло от сгорания топлива распределяется на нагреватель варочной поверхности и духового шкафа, если он имеется, после чего же выводится на улицу через дымоход. В свою очередь, зимой, перед тем как попасть в трубу отработанных газов, нагретый воздух отводится в верхнюю камеру, где отдаёт всё своё тепло в помещение и только потом выводится за пределы дома.

Что может пригодиться для выполнения работ своими руками?

Перед началом возведения отопительно-варочной печки из загородном доме нужно выполнить выполнение цикла.Чтобы качественно выполнить кладку кирпича потребуются следующие вещи:
  • строительная кельма;
  • резиновый или деревянный молоток;
  • водяной уровень и отвес;
  • строительное правило;
  • металлический молоток с острым краем;
  • строительная рулетка для проведения замеров.

Если рассматривать необходимые расходные материалы, то в первую очередь понадобится шамотный кирпич. Для замеса раствора придётся запастись мелкофракционным песком и качественной глиной.При этом печное устройство из кирпича не удастся возвести своими руками, если не будут следующие изделия:

  • металлические уголки;
  • дверца для топки;
  • поддувальная дверца;
  • варочная чугунная поверхность с исходным конфорок;
  • задвижки вьюшечного типа;
  • при необходимости духовой шкаф и водогрейный бак.

Песочно-глиняная смесь должна быть замешана густой консистенции. Но по рекомендациям опытных печников раствор желтого проверить на качество.Для этого существует несколько способов.

Из подготовленной строительной смеси скатывается несколько шариков, которые оставляются в покое до полного высыхания. После этого они проверяются на наличие либо отсутствие трещин. Если трещины обнаружены не были, то переход к следующему этапу тестирования. Для этого сухая заготовка бросается на бетонное основание с метровой высоты. Если шарик рассыпался, то нужно изменить пропорции глиняного раствора , если же нет, то можно перейти к кладке кирпича.

Но чтобы окончательно убедиться в качестве строительного раствора, проведите испытание заготовок огнём. С этой целью шарики помещаются в духовой шкаф и пекутся на протяжении нескольких часов. Качественно приготовленная песочно-глиняная смесь не позволяет заготовкам разрушаться под воздействием высокой температуры. Именно такой раствор может надёжность кирпичной печки в будущем.

Особенности создания компактной печи

Чтобы получить в своём качественный обогрев комнат, достаточно своими руками возвести компактную кирпичную печь в соответствии с проектом.При этом в такой конструкции можно link все необходимые дополнения : чугунную варочную плиту, сушильный короб и даже ёмкость для подогрева воды.

Такая конструкция возводится со стенками, которые эффективно обогревают отапливаемое помещение. Система обогрева будет носить низовой характер, который основан на практике, эффективным для отопления небольших домов до 50 метров квадратных. При увеличении параметров жилого помещения увеличиваются и габариты кирпичной печи.

Прежде чем переходить к возведению печи для дома из кирпича нужно подготовить соответствующий проект. Благо самому рисовать ничего не придётся, так как информацию можно найти в печатных изданиях или в электронном виде. Правильность сооружения печной конструкции будет влиять на эффективность оборудования , а также на его эксплуатационный ресурс.

Сооружение фундамента

Отопительно-варочная печь в принципе и любое другое печное оборудование довольно большие и увесистые устройства.Именно по этой причине первым этапом перед кладкой кирпича, в соответствии с проектом, является сооружения качественного и прочного фундамента. Только от надёжности основания будет зависеть срок службы кирпичной печи.

Размеры основания должны быть шире самой печи на 50 мм, при этом нельзя допускать соприкосновения печного фундамента с несущим основанием дома. При выборе подходящего места под фундамент, необходимо учитывать в какой части строения труба отвода отработанных газов. Если этим пренебречь, то в процессе сборки дымоход может попасть в перекрытие , которое не даст вывести трубу на улицу.

В доме сборка печного оборудования из кирпича должна проводиться ещё на стадии постройки домостроения, пока отсутствуют полы. При этом, чтобы основание было надёжным, используется свайная конструкция фундамента , для чего нужно проделать определенные действия:

  1. На глубину до 250 мм выбирается грунт на месте основания печи.
  2. Используя ручной бур, проделываются скважины метровой глубиной 20 см диаметра.
  3. Данные качественно утрамбовывают.
  4. Образовавшиеся цилиндры вставляются свёрнутые в трубку листы рубероида.
  5. В завершение заливается бетон.

После окончательного застывания свай на них монтируется опалубка. По собственному размеру формируется бетонное основание в виде монолитной плиты, на которую будет поставка кирпича.

Пошаговая кладка печи из кирпичного дома После

того, как будет подготовлено надёжное основание, можно приступить к кладке кирпичной печи для обогрева частного дома.

  1. Кладка первых двух рядов кирпичей происходит сплошным слоем. При этом для экономии материала по периметру укладываются цельные красные кирпичи , а в центре - закладывается бой. Хотя, если цельного кирпича достаточное количество, то от боя лучше отказаться.
  2. На уровне 3-5 ряда формируются зольниковую камеру, дверца которой монтируется ещё на втором шаре кирпича. На высоте 5 кирпича формируется перекрытие, на котором в дальнейшем размещается сушильный короб.
  3. С 6 шара кирпичей начинает наращивание внутрь внутрь. На уровне 7 ряда монтируются отдельные колосники или цельная решётка , сразу после которых крепится топочная дверца.
  4. С 8 по 10 рядов формируется топочная камера. При возведении топки, также начинается перекрытие сушильного короба. На 11 ряду он полностью перекрывается. Для этого укладываются полосы из стали, которые накрываются глиняными растворами. На этом же этапе начинается формирование дымоходной трубы.
  5. На 12-й ряд будет укладываться чугунная плита и поэтому его кладка должна контролироваться водяным уровнем.Укладка варочной поверхности выполняется непосредственно на кладку, а рядом с монтируется ёмкость для системы воды.
  6. На уровне 14 шара кладки монтируется дымоходная труба.

Если отопительное устройство предназначено для обогрева больших помещений, то его габариты удваиваются или утраиваются. При этом пропорционально увеличивает зольниковая и топочная камера , а также водогрейный и сушильный короб. Стоит заметить, что технология кладки остаётся неизменной.

Если удастся возвести печное устройство в соответствии с рассмотренным проектом, в итоге получится многофункциональное оборудование. Такая система сможет обогревать помещение, подогревать воду и готовить кулинарные шедевры с ароматом дыма. Для удобства использования устройства в летний период его снабжают дополнительным дымоходом.

Особенности монтажа печных дверок

Передняя установка дверки на место, нужно провести проверку плотности прилегания полотна к несущей раме.Также желательно проверить свободу открывания и закрывания конструкции на шарнирных навесах. При обнаружении любых даже незначительных дефектов, нужно либо устранить их, либо купить новое изделие.

Для проведения монтажных работ используется вязальная проволока. Обычно её длина составляет полметра. Она вставляется в соответствующие отверстия, которые расположены на конструкции дверок, после чего складывается вдвое и скручивается. Перед установкой запорного устройства кирпичную кладку обмазывают раствором.

Установка дверцы выполняется с контролем горизонтального и вертикального уровня, после чего конструкция фиксируется кирпичом. Свободные концы проволоки закладывают в швы между кирпичами. Процесс установки зольниковой и топочной дверок полностью аналогичен. Единственное отличие, что устройство закрывающее топку дополнительно оборачивается асбестовым шнуром.

Собрать кирпичную печь своими руками, если есть хотя бы малейшие навыки в строительном деле, под силу каждому желающему.Нужно понимать все масштаб работ и не боятся физического труда. Только при соблюдении правил можно возвести надёжное и многофункциональное устройство для отопления дома и пищи, настоящим украшением любого жилья.

Оцените статью: Поделитесь с друзьями!

Виды печей из кирпича, классификация, какие бывают кирпичные печи.

Из самого названия отопительные печи, становится ясно, что эти печи предназначены для отопления помещений, как жил, так и не жил (гараж, ангар, теплица и т.д.).

- Как устроены кирпичные печи?
- Какие виды кирпичных печей бывают?
- Что такое прямоточные или колпаковые печи? Чем они отличаются?

В данной статье рассмотрим варианты отопительных печей сложенных из кирпича. Разнообразие таких печей велико и они в первую очередь отличаются дымовых каналов.

1. Печь с горизонтальными формами

Печь с горизонтальными формами

В такой системе на каждый горизонтальный канал нужно ставить прочистную дверцу, для удаления пепла и сажи, которые оседает на горизонтальной поверхности каналов.В такой печи горячие газы не задерживаются в самой печи, а отдают тепло только по ходу движения к дымоходу.

Печь с горизонтальными формами и тепловыми карманами

В данной конструкции печи присутствуют тепловые карманы, в которых аккамулируется тепло. Среднее сечение канала по всей длине стало больше, что привело к снижению скорости движения газов. При более низкой скорости движения газов, увеличивается теплоотдача от горячих газов к телу самой печи. Такая конструкция является более теплоемкой, соответственно с более высоким КПД.

2. Печь с вертикальными каналами

Печь с вертикальными каналами

Такая система создает большее сопротивление для движения газов. Минус - нужен более высокий дымоход для протягивания газов по каналм печи. Плюс - такая печь менее выдувается из-за большего сопротивления в каналх. Соответственно эта система более теплоемкая, чем первый вариант. Второй недостаток - это перегрев первого канала, и как следствие возникновения внутренних напряжений.(читай-растрескивание кладки тела печи).

3. Противоточная печь

Противоточная печь

Эта система отличается от системы с вертикальных каналов (вар.2) тем, что опускной канал в ней более широкий. Это приводит к скорости движения газов в нем падает и возрастает теплообмен между горячими газами и стенками самой печи. Такой вариант более предпочтительнее, чем вариант 2.

4. Колпаковая печь

Колпаковая печь

Эта система устроена по принципу свободного движения газов.В ней нет тепловых каналов, по которому идет движение газов, а есть колпак. Горячие газы, поднявшись к верху, колпака остывают (отдавая свое тепло печи) опускаются вниз и выходят в дымоход. После того как все дрова в печи сгорают, в колпаке горячие газы, продолжающие отдавать свое тепло. Для такой печи не нужен высокий дымоход. Такая печь практически не выдувается. Колпак или колпаки могут быть разной формы и размера, что позволяет сделать печь любой формы и размера. В колпаковых печах можно использовать любое топливо –даже газ и электротены.В колпаковых печах выше КПД и они экономичнее. Эта система более выигрышная, чем варианты 1 2 3.

Допускается применение комбинированных систем дымооборотов в печах. Комбинации бывают разные и их большое множество. При проектировании возможно совмещать вертикальные, горизонтальные обороты и колпаки в разных вариантах.


Печь с комбинированной системой дымообаротов

Как пример, комбинация горизонтальных каналов с противоточной системой. Также есть система прямотока.


Дымооборот печи с системой прямотока Дымообарот печи с системой прямотока и рассечками

Такая система для отопительной печи не подходит, но подходит для каминов, мангалов, русских печей и в некоторых случаях для банных печей. Можно конечно улучшить эту схему, добавив в нее тепловую нагрузку с рассечками, но все равно, для отопления такая система мало подходит. Отопительные допускают использование дополнительных функций. Распространенные варианты таких печей:

  1. Отопительная печь с варочной основной .Такая печь не только отапливает помещение, но и позволяет готовить или греть что-либо на плите. Недостаток этой печи: низкий топливник, меньшая теплоемкость самой печи, быстрое остывание печи через плиту.
  2. Отопительная печь с хлебной камерой (духовкой) . Такая печь более теплоемкая и значительно выигрывает у печи сварочной. Есть два варианта такой печи:
    - постоянного действия . Горячие газы не проходят через саму духовку, а греют ее только снизу или со всех сторон.Так называемая чистая хлебная камера.
    - периодического действия . Горячие газы проходят через духовку, нагревая ее изнутри. Готовить в такой печи можно только после полного сгорания дров в топливнике.
  3. Отопительная печь с водяным регистром. Эта печь позволяет греть водяные радиаторы (батареи) и распределять тепло по всему помещению. Но лучше для этой цели использовать специализированную печь-котел.

Отопительные печи можно комбинировать. Можно одновременно ставить плиту и духовку, регистр и духовку и т.д. Можно делать печь с двумя топливниками. Каждый топливник работает на свою нагрузку (что более правильно). Такие отопительные печи можно объединить с камином (открытым или закрытым). Также такие печи можно делать с лежанкой и или с отопительным щитком на втором этаже.

Вариантов отопительных печей великое множество. Всегда можно подобрать для себя ту печь, наиболее полно отвечает Вашим требованиям.

Печник Михаил Яцков.

схема порядовки, материалы, кладка своими руками

Содержание статьи:

Дачная печь - это устройство для отопления помещения и готовки пищи. Существуют разные проекты отопительных устройств, некоторые из них имеют объем и массивностью. Выбор определяется площадью обогрева. Кирпичная печь - один из эффективных приборов, который соответствует нормам и требованиям ГОСТ и СНиП. Возвести печь для дачи из кирпича своими руками можно при наличии навыков и умений по существующим схемам и чертежам.

Критерии выбора

Размер, форму печи выбирают в зависимости от площади дома и необходимых функций

Подбор подходящей печи зависит от многих факторов. Они влияние на конструкцию устройства, габариты, характеристики.

Размер и форма

От габаритов кирпичной печки для дачи зависит, какую площадь она сможет обогреть. Печки для отопления помещения и выступать в качестве разделительной стены между двумя помещениями. Для маленьких комнат следует выбирать компактное миниатюрное устройство.Они имеют меньший функционал, но не будут занимать важное пространство.

Выбору топлива уделяется также большое внимание. Обычно кирпичные печи топят дровами, но можно применять и другое сырье (кокс, угли).

Важно заранее выбрать местоположение обогревателя. Следует учитывать, что боковые стенки отдают больше тепла, чем задняя. Этот фактор должен быть предусмотрен при планировании установки в том или ином месте.

Печи бывают разной формы. Можно приобрести или создать модель прямоугольную, Т-образную, с выступом-лежанкой или име.

Комплектация

По конструкции печи тоже бывают разные. Наиболее известным относят голландку, шведку, буржуйку и русскую. По комплектации выделяют:

  • Отопительные печи без дополнительных элементов. В них не входит варочную панель или бак для системы воды. Состоят только из стен, дымохода, топки и камер.
  • Отопительно-варочные изделия также имеют плиту, на которой можно готовить пищу. Иногда оснащены духовой, сушильной камерой, водонагревателем.
  • Печь-камин. Имеет две топки - печную и каминную, которые можно использовать одновременно или по отдельной.
  • Комбинированные печи. Включают в себя весь комплекс необходимых функций. Возможна установка лежанкой, которую можно использовать как кровать.
Отопительно-варочная
Отопительная печь
Комбинированная
Печь-камин

От функционала зависит стоимость печи и сложность ее создания.Самостоятельно рекомендуется возводить простейшую модель без дополнительных элементов.

Место установки

Пример расположения печи в доме

На выбор места установки печки на даче своими руками оказывают влияние несколько факторов:

  • Нахождение недалеко от входной двери. Тепло от нагревателя будет создавать преграду для холодного воздуха с улицы. К тому же при выходе дверцы топки в прихожую удобнее доставлять к ней топливо.
  • Должен обеспечиваться свободный доступ к любому из стенок.Это позволит контролировать целостность стен и очищать камеру.
  • Для печи нужен отдельный фундамент, который не соединен с основанием дома.
  • Дымоход должен проходить между балок, не натыкаясь на них.
  • На полу перед печной дверцей должен лежать жаростойкий настил. Это делается с целью обеспечения пожарной безопасности.

Пользователь должен иметь удобный доступ к печи. При этом она должна располагаться так, чтобы максимально эффективно отапливать помещение.

Базовая конструкция

Чтобы понять, как работает печь, необходимо знать ее конструкцию и понимать, за что отвечает каждый участок. Традиционная печка из следующих компонентов:

  • Топливная камера. В нее укладывается топливо. Отделяется от поддувальной камеры колосником в виде решетки.
  • Поддувальная камера. Отвечает за регулировку подачи воздуха. Является местом сбора золы.
  • Духовой шкаф, варочная плита, водонагревательный бак - дополнительные элементы, которые встраиваются в печь.
  • Очистные камеры. В них оседает сажа.
  • Дымоходные каналы. Через них производится отвод дыма на улицу. Труба дымохода может заканчиваться домиком или другим видом колпаков.

Самое важное условие эффективной работы - обеспечение хорошей тяги. Для этого важно соблюдать схему укладки и периодически чистить печь в процессе эксплуатации. Также должна соблюдаться высота трубы и ее верное расположение на крыше.

Материалы для возведения печи

Красный и шамотный огнеупорный кирпич

Самостоятельная сборка даже небольшой печи - довольно сложный процесс.Для этого нужно знать, как работает прибор, уметь подобрать материалы и сложить их, а также читать чертежи.

Если мастер решил создать кирпичную печь своими руками, ему потребуются:

  • Красный огнеупорный кирпич. Его количество зависит от выбранной модели и размеров печки. Транспортировка должна производиться аккуратно, так как материал является хрупким.
  • Шамотный кирпич для кладки топки. Количество - от 40 до 200 штук в зависимости от модели.
  • Глиняный раствор для кладки кирпича.
  • Чугунные детали. Дверцы, задвижки, колосник выполняются из чугуна. Крепиться они будут в кладке на стальную проволоку.
  • Лист асбеста.

Все материалы рекомендуются покупать в специализированном магазине, чтобы они соответствовали заявленным характеристикам.

Специфика укладки

Удаление излишков раствора

Основными компонентами печи являются корпус, топка и дымоход. В кладке корпуса используют красный кирпич.Внутренняя облика выполняется из огнеупорового кирпича. Корпус с дымоходными трубами укладывается на раствор из глины и песка. Его можно сделать самостоятельно или купить в магазине специальную смесь.

При кладке нужно сводить толщину швов к минимуму. Облицовочные швы не должны превышать 2–3 см, в кладке корпуса и каналов предельное значение равно 5 мм. Чтобы сооружение было прочным, важно соблюдать перевязку швов. Перед выполнением кладочных работ кирпичи следует замочить в емкости с водой.Тогда они не будут вытягивать воду из раствора.

При создании печи мастер должен соблюдать следующие правила:

  • Необходимо на каждом этапе проверить горизонтальность ряда и диагонали. При обнаружении отклонений разбираются предыдущие ряды и исправляются ошибки.
  • Швы следует полностью заполнять раствор. Излишки удаляются.
  • Внутренняя поверхность дымохода должна протираться смоченной кистью.

Рекомендуется сначала делать сухую кладку без раствора.После проверки положения кирпичей и рядовки производится укладка со связующей смесью.

Кладка упрощенной русской печи

Схема кладки русской печи

Русская печь относится к варочно-отопительному оборудованию, поэтому у нее имеется чугунная панель для готовой пищи. Также такой прибор имеет отсеки для выпекания хлеба. В предложенной схеме их три.

В конструкции есть золосборник, который размещен под угароотводом. Сбор золы осуществляется через уличный канал из кирпича, который установлен под колосником.

Под фундамент выбирают грунт на 85 см. Дно выработки нужно засыпать песком и утрамбовать до слоя толщиной 10 см. Сверху кладется металлический футляр, в который помещается 4 ряда кирпичной кладки. На расстоянии 12 см от пола выполняется гидроизоляция. От нее сооружают угароотвод, представляющий собой полый фундамент.

Размер готового устройства составляет 77 × 116 см или 3 кирпича в ширину и 4,5 кирпича в длину.

Схема, по которой кладется маленькая печь из кирпича своими руками:

  • Прокладываются начальные ряды и производится устройство канала для удаления золы.Оно выполнено для выведения остатков с наружной стороны фундамента.
  • После 4 ряда на стенке ставится металлический уголок. Он нужен для создания канала.
  • 5 ряд - перекрытие канала сверху уголков.
  • Перед 7 рядом кладется лист асбеста.
  • После 7 канала обшивают листом металла.
  • С 5 по 13 рядов делается угароотвод.
  • 8 ряд - установка металлических полос.
  • 9, 11, 13 ряды - кладка кирпича на ребро при формировании угароотвода.
  • После 14 ряда печь дает с уровнем пола, который вокруг обшивается листовой сталью.
  • Начало с 15 ряда сооружение кладется в металлический футляр.
  • 16 ряд - монтаж заслонки для отвода и удаления золы.
  • В 17 и 18 ряду укладываются стальные полосы для фиксации дверцы. Также в 18 ряду создается кладка перекрытия угароотвода.
  • 19 ряд - укладка уголков для колосника.
  • 20 ряд - укладка металлической рамы с дверцей для чистки печи.
  • Над 22 рядом кладутся металлические полосы.
  • 23 ряд - из огнеупорных кирпичей.
  • Над 23 рядом делают варочную панель.
  • 25 ряд - из огнеупорных кирпичей. Ставится дверца для заслонки.
  • 26 ряд - формирование дымохода. Для этого в левом заднем ряду кирпичи ставят на ребро. Кладку армируют стальными полосами. Также на уровне ряда металлические листы для выпекания хлеба. Их должно быть 3.
  • Перед 28 рядом делается подстилка из кирпича в месте, где будет отсек для выпекания хлеба.
  • 31 ряд - делается отверстие для чистки. Усиливается стальной полосой.
  • 33 ряд - создание перемычек.
  • 34 ряд ​​- установка паровытяжной заслонки и вьюшки.
  • В 37 ряду у кирпичей стесывают нижнюю внутреннюю кромку. Это нужно для увеличения сечения дымохода. Также кладутся патрубки из 5 положенных плашмя кирпичей. Соединяется путем перевязки с 31 рядом.
  • 39 ряд - укладка листа асбеста. Является изолирующей прокладкой. Это последний ряд печи.

После 39 ряда делают дымовой канал, который можно изготавливать из бетонных или керамических блоков для ускорения процесса.

На этом работа окончена. Далее маленькая печка осматривается визуально и тестируется.

Печи из кирпича для дома: фото, инструкция по кладке, преимущества

Еще на этапе создания проекта будущего дома следует продумать отопительную систему. Распространенным выбором, как в прошлом, так и в настоящем моменте печи из кирпича для дома, фото которых вы можете посмотреть в этой статье.
Выложить кирпичную печь самостоятельно сложно. Изучив ценовую категорию работы печника многие собственники загородных домов предпочитают сделать все собственными силами.
От того, сколько времени вы находитесь в своем доме, зависит вид подбираемой конструкции. Кирпичные печи выгодно ставить при постоянном нахождении в доме или на даче.

Разнообразие печей для дома из кирпича

Печи из этого материала делятся на три вида:

  • Печь для отопления - применяемое в качестве обогревательного устройства для одного помещения.При небольших габаритах дома печка способна обогреть все комнаты. Недостатком такой печи является невозможность подогрева воды или приготовления пищи;
  • Варочная печь используется для приготовления еды и сушки грибов и ягод. В связи с тем, что данные устройства низкую отдачу тепла, их применяют в летний период на даче. Минусом этой печи является большая энерго затрата с маленьким КПД;
  • Комбинированная печь сочетает в себе функции двух вышеуказанных видов;
  • Специфические - печь для приготовления восточной кухни.

Дачники в основном выбирают варочную и комбинированные печи, если вы предпочитаете наблюдать за горением пламени, то советуем задуматься о кладке камина.

Важно! Камин отдает тепло посредством излучения. Мы ощущаем тепло сразу после растопки. Удержать постоянную температуру в проточном камине сложно.


В зависимости от используемой конструкции печи делятся на классическую русскую, голландку и шведку. Также печи из кирпичных блоков для коттеджей можно разделить по форме:

  • В виде прямоугольника;
  • В Виде квадрата;
  • В углу стен;
  • В виде круга;
  • Т - образные.

То, сколько тепла будет выдавать ваша будущая печка, зависит от ширины ее стен, бывают:

  • С тонкой стенкой;
  • С толстой стеной;
  • Комбинированные.

После того, как печь выложена она подвергается внешней отделки, это придает ей роскошности и привлекательности. Отделка бывает четырех типов:

  • Кирпич «под расшивку»;
  • Оштукатуривание;
  • Обкладка специальной печной плиткой или кафелем;
  • Обшитая металлом.

Одним из ответственных мероприятий считается выбор и кладка дымохода. Различают следующие виды:

  • Прямоточные или противоточные;
  • С интерфейсов;
  • С одним или управляемыми оборотами;
  • Отсутствие канала;
  • С прогревом внизу.

Современные кирпичные соответствуют требованиям - качественно прогревать помещение, не дымить, отличаться максимальной пожаробезопасностью и создать уютную атмосферу в коттедже.

Как подобрать печь для дома из кирпича

Выбирая кирпичную печь в дом следует определиться с функциями, которые она должна выполнять. Помимо присутствия панели для варки стоит отметить следующие требования:

  • , когда использование печи в качестве отопительного устройства, она должна быть экономичной;
  • Решили выкладывать печь самостоятельно - убедитесь, что конструкция имеет простой вид, это позволит без труда справиться с последующим монтажом;
  • Печь должна иметь водяной контур;

Многие собственники загородных коттеджей создают декоративные печи для придания особого дизайна помещению.В этом случае оптимальной станет классическая русская печка;

Важно! Выбирать печь для дома из кирпича следует с профессиональным печником. Он поможет выбрать другой вариант, подскажет какой материал использовать и как осуществлять кладку.

Строим кирпичную печь для коттеджа

Для осуществления выкладки печной конструкции несколько видов материала: шамотный и керамический полнотелый, марки от М-150 до М-250.Чтобы печка в итоге получилась качественной и прослужила долгое время нужно ответственно подойти к выбору кирпича. Обратите внимание на целостность материала, кирпичный блок не должен иметь сколов. Прочность и качество кирпича можно проверить, ударив по нему молотком - отзвук должен быть звонкий.


Конструкция печи выполнена из:

  • Основания. Строится на расстоянии от опоры здания. Перед укладкой первого ряда следует сделать изоляцию из листов пары рубероида, с использованием мастики из битума;
  • Топливника.Выкладывается из шамотного кирпича, он имеет высокую прочность и выдерживает высокие температуры;
  • Дымооборотов. Выполняются из керамического кирпича;
  • Дымохода.

Важно! Так как металл увеличивать размеры при высокой температуре - предметы из металла в печи монтируются с зазором.

Где расположить печь в доме.

Одним из немаловажных моментов является установка печи в помещениях, чтобы сделать правильный выбор исходить из следующих критериев:
Какова площадь строения; Сколько помещений отапливать; Какой вид и функциональность печи; Какой вариант отведения газа соответствует; Уровень пожаробезопасности.
Нагретая печь в доме осуществляет равномерный обогрев.

Технология строительства

Главным моментомом правильной закладки начального ряда, именно от него зависит качество, прочность и долговечность будущей постройки. Во время выкладки второго ряда должно быть предусмотрено создание двери для поддувала. Следующий ряд выполняется из материала, имеющего размер в ¾ от остальных и предусматривает изготовление зольника.
Создание зольник заканчивается на четвертом ряду, а с пятогим по пятнадцатому в кладке используйте специальный раствор для огнеупорного кирпича.Также на пятом ряду выполняется пандус для решетки.
Кирпичная дверка для печи выкладывается с 6-го по 8-й ряды, для этого тщательно промажьте специальную смесью.
Стенки топливника формируются с девятого по двенадцатый ряды, на их выкладку следует обратить особое внимание.


На тринадцатом и 15-ом рядх выполняется формирование топливника. 18-й ряд предусмотрен для вмонтирования конвектора. Стенки до 20-го ряда должны быть абсолютно гладкими.
По предложенному фото вы сможете самостоятельно выложить печь из кирпича или найти другую порядовку.
Труба для дыма выкладывается из керамического кирпича или металлических листов. При строительстве кирпичной печи вамятся разные печные аксессуары, их приобретают в магазине.
Чтобы возведение печи выполнялась ровно, використовуйте рейки из дерева или уголки из металла. Помните, что материал должен быть ровным, гладким, без трещин и сколов. Если вы кладете печь впервые, то не следует выкладывать больше 25 кирпичных блоков в день.
Печь для дома из кирпича, на дровах или угле, предполагает топление в течение пары часов, после этого отдает тепло на протяжении 20 часов.

Что использовать в качестве топлива

Существуют специальные правила по растапливанию кирпичной печи и использование различного вида топлива:
Категорически запрещается утилизировать в домашних печах бытовые отходы и мусор, это может привести к уменьшению КПД; и работающие от угля. Современные специалисты и профессионалы печного дела кладут исключительно комбинированные устройства для обогрева, а истинные ценители топят печь дровами.
Какое топливо выбрать для своего дома выбор каждого собственника, но стоит отметить, что топление деревянными чурками обеспечит в ваших помещениях особую атмосферу расслабления и уюта.

Преимущества кирпичной печи

Главным положительным качеством, обладающим кирпичной печью для дома, является ее теплоемкость. При правильном расположении одна конструкция может с легкостью обогреть до 4-х комнат. Не менее важным является абсолютная экологичность устройства, что особенно ценится в настоящее время.
Кирпичные печи не требуют тщательного ухода, и не прихотливы в эксплуатации. С их помощью создается уникальный микроклимат в помещениях.
В современных коттеджах принято устанавливать печи в гостиные комнаты или наню, ниже вы ознакомитесь с многочисленными фото печи из кирпича для дома.

КПД кирпичной печи

Коэффициент КПД у печи из кирпича может достигать до 75%. При помощи некоторых методов поднимают эффективность своей печи:

  • В канал дымохода поставить теплообменник;
  • Установить специальный водяной контур;
  • Размер камеры для топлива должен быть небольшим.

Вышеперечисленные способы позволяют вам увеличить КПД своей печи и она будет согревать вас теплом на длительное время.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
