Вентиляционные каналы в частном доме

Многие недооценивают важность расположения вентиляционных каналов в частных домах. Часто сталкиваюсь с их отсутствием в частных домах вообще. Они либо расставлены коряво, либо сечения не поддается логике, а бывают случаи когда здание построено, а шахт просто нет. В этой статье расскажу, как правильно расставлять вентиляционные каналы в частном доме. Вы научитесь это делать самостоятельно и поймете основные закономерности. Они совершенно простые.

Виды вентиляционных каналов в частном доме

Существует всего 7 видов всевозможных вентиляционных каналов:

1. Санузла (ванной, туалетной комнаты) – актуально для любого дома;
2.  Кухни – актуально для домов с газовой плитой;
3.  Кухонного зонта (над плитой)актуально для любого дома;
4.  Котельной строго обязательна согласно СП 281.1325800.2016 -пункт 14.3;
5.  Дымохода котла

  – актуально для любого дома.

Дополнительные шахты:
Действующие нормы (например СП 55.13330.2016) регламентируют оборудование вентиляции и в «других помещениях». К этим «другим» часто относят:

6. Шахта вентиляции гардеробных и кладовых;
7. Фановый стояк канализации (по нормативам водоснабжения и канализации).

Больше никаких габаритных шахт (если не делать шахты для приточно-вытяжной вентиляции в частном доме) нет и быть не может. Все шахты начинаются под потолком помещения и проходят через все этажи вертикально вверх.
Шахты вентиляции не допускается размещать ближе чем 100мм от электрокабелей и труб канализации. (СП 60.13330.2012 пункт 7.11.12).
Горизонтальные участки канализации также запрещается проводить через шахты вентиляции.





 Размер вентиляционных каналов в частном доме

Через дробь – размер воздуховода и (/) размер внутреннего отверстия шахты.

ШАХТЫ ВЕНТИЛЯЦИИ В КОТТЕДЖЕ
ПомещениеРазмер шахты (мм)
ОСНОВНЫЕ
Санузел (ванная, душевая)150х100 / 200х150
Кухня (естественная шахта)200х100 / 250х150
Кухня (кухонный зонт)300х150 / 350х200
Котельная (вытяжка)⌀200 / 250 для Sзд
⌀250 / 315 для Sзд > 400 м2
ДОПОЛНИТЕЛЬНЫЕ
Гардеробная 100х100/150х150
Кладовая 100х100/150х150

Воздуховод (первый размер) идет внутри шахты (второй размер)

Оставляем свободное пространство в 5 см с каждой стороны на крепление, повороты и фланцы. Размеры шахт для всех коттеджей одинаковы, т.к. действующие нормы устанавливают фиксированные расходы вытяжного (удаляемого) воздуха, вне зависимости от размера помещения и размера дома.

Расположение вентиляционных каналов

Как Вы понимаете, никаких особо жестких требований к размещению шахт (кроме как для дымоходов) нет и быть не может. Исходим из обычной житейской логики.

Шахта вентиляции санузлов

Вы можете расположить шахту для санузлов в любом удобном месте. Размер шахты неизменный, т.к. действующие нормы регламентируют один расход воздуха 25 м3/ч для любых типов санузлов и ванных комнат.
Желательно над туалетом, ванной или душем.  Нежелательно около окна или двери.

Шахта естественной вентиляции кухни

Шахта естественной вентиляции кухни появляется только в домах с газовой плитой. В таком случае канал для естественной вентиляции прокладывается в одной шахте с каналом для кухонного зонта.
Внутреннее сечение такой шахты будет аж 600х200. Если два канала невозможно расположить в одной шахте, то можно сделать 2 отдельные шахты : 350х200 – для кухонного зонта, и 250х150 – для естественной вытяжки с кухни. Размеры вытяжных шахт также неизменные, т.к расходы удаляемого воздуха установлены нормами.

Желательно как можно ближе к газовой плитке.

 Шахта кухонного зонта (над плитой)

Вы бы знали сколько было споров по поводу этой шахты. О чем это я?
Кухонный зонт имеет встроенный вентилятор. Этот вентилятор слишком слабый, чтобы протолкнуть расчетное количество воздуха в обычную шахту маленького сечения, как например, в квартирных домах (200х100). Мало того, сетчатый фильтр зонта со временем забивается жиром и создает большое сопротивление. На выходе получается зонт-бутафория, абсолютно бесполезная хрень над плитой, которая и не улавливает и не удаляет запахи от готовки пищи. Поэтому минимальный размер вытяжного канала, который хоть как-то может протолкнуть слабенький вентилятор зонта это 300×150.

Шахта вентиляции котельной

C вентиляцией котельной всё гораздо проще, чем кажется. По помещениям котельной в коттеджах в 2016 году вышли новые нормы. (

СП 281.1325800.2016).

Если коротко:

  • для маленьких котлов (в коттеджах до 400м2) – вытяжная шахта круглая Ø200 (отв.Ø250)
  • для крупных котлов (коттеджи более 400 м2) – вытяжная шахта Ø250 (отв. Ø315)
  • воздуховод выводится на высоту равную высоте трубы котла. Чаще всего дымоход и воздуховод вентиляции проводятся вместе в одной шахте в строительном исполнении.
  • бонусом скажу про приток. Для притока используется отверстие в стене котельной выходящие на улицу, располагается под потолком над предполагаемым местом котла.

Рекомендуется:
Сделать отверстие на наружной стене максимально далеко от вытяжной шахты (см.выше). (Пункт. 14.4 –СП 281.)
Размер отверстия 500×150, либо (если хотите квадратное – 300х300)
Также у меня есть статья о том, нужна ли приточно-вытяжная вентиляция в частном доме и критерии ее выбора.
А теперь несколько правил для любых вытяжных шахт.

5 правил расположения вентиляционных шахт

Правило 1: Шахта может иметь горизонтальный участок длиной не более 1.5 метра.

Шахту для вытяжки из санузла можно разместить не в санузле, а в соседней комнате (например кладовой или построчной) на расстоянии не более 1,5 метра от помещения санузла. Такое требование обусловлено стабильностью работы системы естественной вентиляции. При увеличении расстояния система работать не будет.

Правило 2: Высота шахты естественной вентиляции должна быть  не менее 3 метров.

Тяга в системе естественной вентиляции создается за счет разницы плотностей воздуха в помещении и на улице при минимальной для этого высоте шахте – 3 метра.
Можно уменьшить высоту шахты при оборудовании её вытяжным вентилятором. Вытяжные каналы последнего этажа как правило оборудуются  настенными вентиляторами. Естественная вытяжка на последнем этаже работать не будет.
Нет разницы плотностей воздуха – нет и естественной тяги.

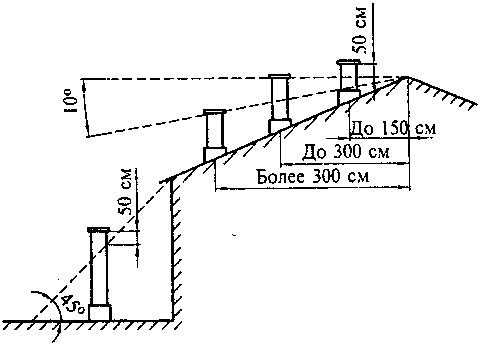

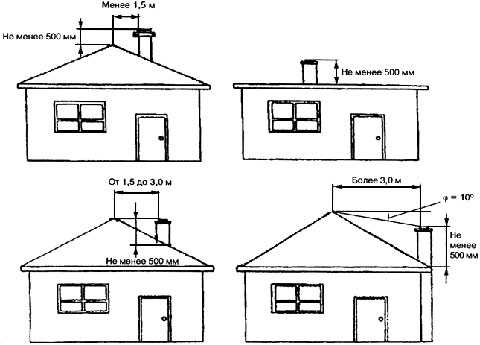

Правило 3: Все шахты должны выступать более чем на 1 метр от поверхности кровли (СанПиН 2.1.2.2645-10 пункт 4.9) Шахты должны заканчиваться на одинаковой высоте.

По-настоящему интересное правило о котором забывают в 90% зданиях. Все шахты должны заканчиваться на кровле на одной высоте, поэтому если возникает перепад по высоте между двумя шахтами более 1.5 метров, тогда нижняя шахта начинает работать на приток, а не на вытяжку. В таком случае ничего не остается делать, как оборудовать в такой шахте настенные вентиляторы т.е. превратить её из естественной в механическую.


Правило 4: Оборудовать шахту в строительном исполнении — прошлый век. Массивно, дорого и глупо.

Применяйте стальные воздуховоды. Для обшивки шахты  в помещениях подойдет гипсокартон в 2 слоя.
Для прохода через гидроизоляцию кровли используйте проходные элементы фирм Vilpe, Krovent. (этот пункт не относится к дымоходам камина и котла)
Но если  вдруг решили делать шахту в строительном исполнении нужно понимание, шахта изнутри должна быть абсолютно гладкая. Необходимо предусмотреть затирку швов либо облицовку шахты изнутри сталью. Это не я придумал. Читайте — СП7.13130.2013 пункт 6.13.

Правило 5: Объединять два помещения (два санузла) в одну вытяжную шахту крайне нежелательно, но можно только при условии оборудования в каждом помещении настенного вентилятора.

Настенные вентиляторы в своей конструкции имеют обратный клапан, который будет препятствовать проникновению воздуха из одного помещения в другой.

Также вам может быть интересна статья про вентиляцию в бассейне частного дома, если вы планируете строительство своего бассейна.

Если у Вас остались вопросы, вы хотите познакомиться или заказать у меня проектирование, звоните +7-963-729-71-20 или пишите на почту [email protected] На странице Услуги есть калькулятор актуальных цен, и вы можете уточнить цену за интересующий вас раздел проектирования.

hvac-life.ru

Вентиляционная шахта дома - особенности и виды устройства

Для обеспечения циркуляции воздушных потоков в помещениях используют вентиляционные шахты. Данное устройство позволяет создать подходящий климат для комфортного проживания и обезопасить от скопления газов.



Вентиляционные каналы должны находиться обязательно

Вентиляцию необходимо закладывать во время строительства дома, независимо многоэтажного или частного. Система воздушных каналов паутиной охватывает здания, допуская поступление свежего воздуха. Существует ряд мест, в которых они должны находиться обязательно:

  1. Санитарный узел
  2. Котельная
  3. Кухня: 2 вентиляционных канала — один для вытяжки, второй — работающий постоянно
  4. Гараж
  5. Хозяйственные комнаты без окон
  6. Подвальные помещения
  7. Чердак, если нет слуховых окон
  8. Погреб

С какими проблемами сталкиваются при отсутствии вентиляции:

  • Эффект «плачущих окон»
  • Плесень в местах скопления влаги
  • Застой запаха, чада, газов на кухне и санузлах
  • Сложности с газовыми службами
  • Не создается правильный микроклимат



Виды устройства вентиляции

В зависимости от построения, системы вентилирования разделяют:

  • Естественная — Приток и отвод воздуха обеспечивается разными показателями давления в помещении и за его пределами
  • Искусственная — Основана на работе механизмов, которые создают принудительное перемещение воздушных масс
  • Смешанная — Функционирует как с помощью механизмов, так и возможен естественный воздухообмен

Каждая система подбирается индивидуально, в зависимости от проекта и помещения, в котором планируется эксплуатация. Обязательной составляющей является вентиляционная шахта.

Устройство вентиляционной шахты

Форма сечения канала шахты бывает квадратной, прямоугольной или цилиндрической структуры. Наиболее часто встречающиеся материалы, из которых монтируют вентканалы — это сталь и термоустойчивые полимеры. Классикой считаются воздушные шахты из кирпича. Одним из требований, предъявляемых к вентиляции, является огнестойкость системы. Составные должны удобно крепиться, обладать герметичностью и не создавать шумов при образовании вихревых потоков.

Устройство состоит из следующих частей:

  • Центральная шахта, через которую вытягиваемый воздух поднимается вверх и выводится наружу
  • Вентканалы-спутники. По ним воздух попадает в центральную шахту. Устройство предотвращает попадание удаляемого воздуха в смежные комнаты или помещения
  • Вытяжное отверстие. Находится непосредственно в помещении, сквозь них, с помощью тяги, воздушные потоки устремляются в вентиляционные каналы

Длину центрального вентиляционного канала шахты рассчитывают исходя из конструктивных особенностей: количество этажей, высота чердака и вытяжной трубы на крыше. Если необходима большая продуктивность, на практике увеличивают размер сечения или длину канала.

Во избежания попадания влаги, осадков, загрязнений в вентиляционную шахту, конструкцию сверху закрывают зонтиком или оснащают дефлектором.



Особенности вентиляционных шахт для частного дома

Полноценная система вентилирования должна обладать двумя устройствами: одно для притока свежего воздухи, второе – для удаления отработанного. В частных домах широкое распространение обрела естественная вентиляция, при которой чистый воздух попадает, просачиваясь через окна, двери, поры в конструкции здания. Отработанные потоки через вентканалы выводятся наружу.

Более совершенна система вытяжных шахт в частных домах – приточно-вытяжная с рекуператором. При монтаже такого блока, вытягиваемые воздушные потоки участвуют в подогреве свеже поступающих, что экономически выгодно в зимнюю пору.

Нюансы, которые необходимо учитывать при проектировке воздушных каналов с естественным вентилированием:

  1. Чем больше и длиннее каналы, тем сильнее тяга
  2. Каналы вытяжки лучше размещать в центре дома внутри стены. В зимнюю пору будет дополнительный обогрев, что увеличит перепад давления и силы тяги соответственно
  3. Каналы должны быть максимально схожего сечения, или с плавными переходами на стыках. Не допускается больших отклонений, чтобы не терять силу воздушного потока
  4. Система воздуховодов должна иметь гладкую поверхность и как можно меньше поворотов и углов, это увеличит сопротивление и уменьшит тяг
  5. Чтобы увеличить скорость и силу тяги рекомендуется вытяжную трубу размещать на 50 см над крышей дома

К достоинствам естественной системы вентилирования для частного дома стоит отнести ее недорогую стоимость и простоту в обслуживании.

Из недостатков: малая эффективность, нет возможности нагревать, охлаждать или очищать воздух. При наличии в доме герметичных окон из металлопластика, рекомендуется периодически ставить их на проветривание, для поступления приточного воздуха.



Вентиляционная шахта в многоэтажном доме

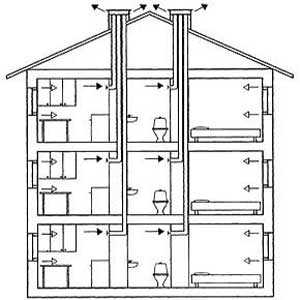

Старые многоквартирные дома и новые бюджетные многоэтажки построены по принципу естественного воздухообмена. Для того загрязненный воздух, запахи и пыль с нижних этажей не попадали в квартиры верхних, необходимо уделить должное внимание системе вентиляционных шахт в многоэтажных домах.

В зависимости от способа вывода вентиляции различают:

  • Система вентиляционных шахт без сборных каналов. С каждой квартиры выводится на крышу свой канал. Подходит для домов с небольшим количеством квартир. Неэффективно в высотных зданиях
  • Вертикальная основная шахта со сборными каналами. Из недостатков – возможность перемещение запахов между помещениями при неправильной установке или засорении воздушных проходов
  • Соединение сборных шахт на чердаке здания. Уделяется внимание точности проектирования, при нарушении которой возможен возврат отработанного воздуха
  • В качестве сборного канала используется чердак. Наиболее применяемый метод. Создается усиленная тяга благодаря разреженности воздуха на чердаке

Дополнительно устанавливают: вытяжные вентиляторы — для обеспечения принудительного регулирования потоком, обратные клапаны — для предупреждения попадания запахов и грязного воздуха из соседних квартир.

Поступление свежих воздушных потоков создают подходящие условия для здоровья человека и долговечности жилья. Необходимо учитывать все тонкости при организации воздухообмена в доме. При правильно спроектированной вентиляционной шахте, должном и своевременном обслуживании обеспечен хороший микроклимат.





vent-vozduh.ru

Вентканалы в доме из газобетона: правила монтажа

Как показывает практика, заказчики строительства частных домов, не всегда оказывают должное внимание такой важной системе, как вентиляция. Этим пользуются недобросовестные исполнители строительных работ. Ведь выкладывание вентиляционных и дымовых каналов требует некоторых знаний и умений. И уж тем более, не многие могут похвастаться опытом и знанием нюансов того, как сделать вентканалы в доме из газобетона.

Вентканалы: какие они и для чего

В доме из газобетона вентиляцию в идеале необходимо строить вместе с возведением стен

Вентиляционные каналы – это вытяжка для естественной вентиляционной системы. Естественную вентиляцию еще можно назвать – круглосуточная, без механического побуждения. Очень важно устройство вентканалов в домах из газобетонных блоков. Такие строения особенно нуждаются в хорошем вентилировании, так как газобетон, благодаря своей пористой структуре, отличный поглотитель влаги. Ему свойственно впитывать ее не только снаружи, из окружающей среды, но и во влажных помещениях внутри дома. Из-за чего, при снижениях температуры, влага в порах замерзает и расширяется, что приводит к появлению трещин. Именно поэтому необходимо своевременное удаление влаги из тех помещений, в которых она способна задерживаться.

Вентканалы в доме из газобетона должны быть предусмотрены для помещений:

  • санузла;
  • ванной комнаты;
  • кухни;
  • бассейна;
  • котельной;
  • гаража;
  • погреба.

Также в этот список входит помещение, находящееся непосредственно над котельной, независимо от его назначения. Такие меры безопасности принимаются во избежание возможного попадания туда отработанных газов.

Вентиляционный канал представляет собой прочную конструкцию, выводящую непрерывный канал на отметку выше крыши и обеспечивающий постоянное движение воздуха. В основном, размеры вентканала составляют 120х120 мм, для кирпичной кладки – 120х250 мм, толщина стенок – 100 мм. В связи с тем, что канал из кирпича для двухэтажного дома, весит приблизительно 5,5 тонн, то его устанавливают на фундамент.

Вентканалы в стенах из газобетонных блоков: инженерные нормативы

Вентиляционная труба должна изолироваться

В домах, построенных из газобетона, особое внимание уделяется построению вентканала. Обязательно учитывается способность этого строительного материала впитывать влагу, газы, его хрупкость и неспособность противостоять высоким температурам. Следовательно, вентканалы выполняют другими способами:

  • выкладывание самого канала и прилегающей к нему стены из кирпича;
  • гильзование пластиковыми, стальными или асбестоцементными трубами;
  • установка оцинкованного короба, который обшивается блоками из газобетона.

Вентканалы выводятся на крышу, на определенную высоту. Нарушение расположения трубы чревато плохой тягой или вообще ее «опрокидыванием». Так, канал, выведенный на расстоянии 1,5 м от конька должен превышать его на 500 мм. Если он расположен в 3-х метрах от конька – вровень с ним по высоте, более 3-х метров – не ниже, чем угол равный 10°, между коньком и верхним краем трубы.

Важно! Категорически нельзя устраивать из вентканала «произведение искусства» и украшать его приспособлениями, не имеющими отношения к системе вентиляции. Завершением трубы может быть зонтик или дифлектор, который улучшит работу естественной вытяжки.

Вентканалы в доме из газобетона своими руками: кирпичная кладка

Построение систем вентиляции частного дома лучше всего доверять специалистам. Если же следовать строительным нормам и соблюдать правила укладки и монтажа, устроить вытяжку возможно и самостоятельно. Прежде всего, определяются, каким из известных способов будет монтироваться вытяжной канал.

Вентиляционная шахта выводит отработанный воздух из разных помещений

При выкладке каналов кирпичом нужно учитывать:

  • Расположение – в одной из стен помещения, где особенно скапливается влага.
  • Чем меньше каналов, те лучше. Этот вопрос решается территориально – помещения кухни, санитарных комнат находятся в непосредственной близости друг от друга («соседние»). Кстати, такое требование относится не только к вентиляции, но и системам канализации и водопровода.
  • Кирпичная конструкция не должна соприкасаться с деревянными строительными элементами дома – температура канала будет постепенно разрушать дерево.
  • Используется только полнотелый кирпич. Допускается укладка и из облицовочного пустотелого, но с тщательным заполнением пустот раствором. Не подходит для таких работ силикат, имеющий способность крошиться, он не переносит температурный режим, образуемый внутри вентканала.
  • Каналы между собой перевязываются, разделители составляют ½ кирпича.
  • Кирпич кладется по однорядной системе перевязки. Накладывая раствор для очередного ряда, необходимо следить, чтобы смесь не попадала внутрь канала.

Важно! Вентиляция в несущей стене из газобетона, как в прочем и в домах из других материалов, не прокладывается! Это не обязательное требование, но специалисты рекомендуют из-за того, что, в основном, несущие стены располагают снаружи здания – на них будет образовываться конденсат.

  • Внутренняя поверхность каналов, вентиляционных и дымовых, должна быть, насколько это возможно, гладкой. Потому, во время кладки кирпичей, со стыков снимается лишний раствор, а поверхность разглаживается кельмой (мастерком). Также на внутренней поверхности не должно быть выступов или впадин – они препятствуют нормальной циркуляции воздуха.

Особое внимание уделяют швам, которые должны быть заполнены раствором и затерты, во избежание попадания продуктов сгорания, отработанного воздуха в смежные каналы или помещения дома. Затирка производится после укладки 2-3 рядов кирпича. Процесс проводится вручную, возвратно-поступательными и круговыми движениями по внутренней поверхности конструкции.

Важно! Особенность вентканалов из кирпича – не оборудуются механическими устройствами.

Способы устройства эффективной тяги

Кроме укладки канала кирпичом существует еще два способа его построения. Чтобы использовать один из них просчитывают минимальный объем воздуха, который должен выводить канал. От этого параметра будет зависеть сечение вытяжной трубы, необходимость в принудительной вентиляции, количество вентканалов и их высота.

Кирпичный вентканал внутри должен быть максимально гладким

Метод сооружения воздуховода из влагостойкого материала (металла, пластика, асбестоцемента) предполагает его прокладку из кухни, ванной, санузла, технических помещений, под потолком и объединение в чердачном помещении в одну шахту с выходом на крышу. Это не очень удобное и не достаточно эффективное решение вопроса естественной вытяжки.

Гильзование, пожалуй, более качественный способ устройства вентиляционных каналов в домах из газобетона. Он заключается в креплении отвода в начальном блоке и разводки от него системы. Для стыковки воздуховоды устанавливают в выпиленные в блоках отверстия. Пластиковый, асбестоцементный или оцинкованный вентканал обязательно утепляется в местах прохода через чердачное помещение и на крыше.

Расчеты производительности и оптимальных габаритов

С расчетами, учитывающими температуру, количество проживающих людей, площадь остекления и другие параметры, может справиться только специалист. Однако, каждый владелец строения, способен произвести простой приблизительный расчет вентиляции своего дома, используя всего несколько параметров.

Итак, прежде чем построить вентканал в несущей стене из газобетона, необходимо посчитать его производительность. Для примера возьмем: одноэтажный дом, площадь пяти жилых помещений – 80 кв. м, высота потолков – 2,7 м, кухня с электроплитой, совмещенные ванна и туалет, котельная – 10 кв.м и данные из СП 54.13330.2011 «Здания жилые многоквартирные».

  • Приток – 80х2,7х1=216 куб.м/ч.
  • Необходимый отвод отработанного воздуха: кухня – 60 куб.м/ч; санузел – 50 куб.м/ч. котельная – 100 куб.м/ч – 60+50+100=210 куб.м/ч.
  • Расчетная норма – 216 куб.м/ч.

Высота вентканала одноэтажного дома – 4 м. При температуре 25°C производительность вытяжки – 58,59 куб.м/ч, следовательно, 216/58,59=3,69. Исходя из расчетных данных – необходимо устроить 4 воздуховода, которые будут обеспечивать эффективную вентиляцию дома.

ventkam.ru

Как устроены шахты и как обслуживать вентиляционные каналы и трубы на крыше

Вентиляционная система – неотъемлемый компонент в конструкции любого здания и сооружения. От качества и эффективности ее работы во многом зависит микроклимат внутри помещений, а соответственно, и здоровье находящихся там людей. Вентиляционный комплекс включает в себя ряд составляющих, среди которых не последнее место занимают шахты. Проектируя дом, важно разобраться с тем, как устроены шахты, что они собой представляют, как их правильно эксплуатировать и обслуживать.

Система вентиляции, в зависимости от своих конструктивных особенностей, может иметь следующее строение:

  1. С естественным воздухообменом – тяга основана на разнице в показателях воздушных потоков внутри помещений и за их пределами. Сам воздух поступает внутрь через открытые двери, окна и форточки.
  2. С механической вентиляцией – движение воздушных масс обеспечивают механические агрегаты и приспособления.
  3. Комбинированного типа – имеет место сочетание механизированного и естественного воздухообмена для более эффективного функционирования вентиляционной системы.

Труба на вентшахте частного дома

В случае с воздухообменом естественного типа, вентиляционные каналы представляют собой неотъемлемый компонент системы. При принудительном вентилировании система может включать в себя только лишь воздуховоды, ответственные за отвод воздуха из каждого отдельно взятого помещения.

Шахты для вентиляции в зданиях и сооружениях

Вентиляционная шахта – техническое сооружение, посредством которого осуществляется обмен воздухом между внешней средой и внутренними помещениями. Именно через неё внутрь поступает чистый кислород, тогда как наружу выводится отработанный продукт жизнедеятельности человека и тех живых существ, которые находятся внутри.

Типичный вентиляционный канал в разрезе

Ввиду габаритной конструкции, монтаж каналов проводят зачастую в многоэтажных домах – для частного сектора их наличие менее востребовано и распространено – как правило, это коттеджи от двух этажей и более. Что касается предъявляемых требований, то каналы вентиляции должны соответствовать таким из них:

  • быть в полной мере герметичными;
  • формировать беспрепятственный проход воздушных масс в том объёме, который предусмотрен проектом;
  • соответствовать всем актуальным санитарным и гигиеническим стандартам;
  • иметь полную негорючесть.

Принцип возведения вентканалов в частном секторе целиком и полностью аналогичен тому, который используется для обустройства многоэтажных жилых и общественных зданий, а также строений промышленной сферы.

Конструкция канала имеет, как правило, цилиндрическую конфигурацию, сам он располагается строго вертикально и включает такие элементы:

  • большая вентшахта – размер её в большинстве ситуаций равняется 30х60 см, начинается она в подвальном помещении, проходя по всей высоте здания и выходя на его крышу;
  • две маленьких – сечение каждой порядка 15 см. Служат они для соединения главного ствола с теми вытяжными контурами, которые проходят в каждом помещении;
  • узел прохода – участок, где система выходит на крышу.

Принцип работы и секреты эффективности шахты ↑

Принцип функционирования довольно прост, но в то же время и весьма эффективен – посредством специальных окошек, отработанный воздух поступает в маленькие каналы, где, поднимаясь примерно на три метра, плавно переходит в большую шахту. Такое устройство практически в полной мере исключает переход загрязнённого воздуха из помещения в другие помещения с последующим распространением по всему зданию.

Чтобы исключить проникновение внутрь воздуховода снега и дождевых капель, сверху его закрывают особым зонтиком. Конструкции с естественным воздухообменом дополнительно оснащают дефлектором, который при порывах ветра формирует разрежение, усиливающее тягу. Кроме этого, он препятствует «опрокидыванию» воздушных масс внутри короба.

Дефлектор для более эффективного воздухообмена

Стоит помнить, что при проведении расчётов, создаваемое ветром разрежение не учитывается. Если же вентиляция шахты проходит в принудительном порядке с удалением примесей, входящих в первую и вторую категорию, то выброс отработанного воздуха осуществляется на значительную высоту. Подобная технология именуется также факельной.

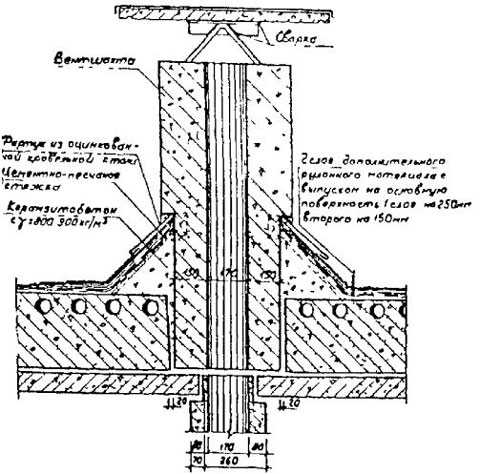

Узлы прохода и их особенности ↑

Узел прохода располагается в том месте, где вентиляционный канал проходит через стеновое или кровельное перекрытие. Конфигурация его может быть разнообразнейшей, наиболее часто применяют такие исполнения:

  • без использования клапана;
  • ручной клапан дополняется ёмкостью под конденсат;
  • механизированный клапан с ёмкостью для конденсата;
  • клапан с дополнительным утеплением;
  • огнеупорные.

Термоизоляцию участка выполняют посредством листовой или рулонной минеральной ваты. Возможен также вариант с обустройством специального участка, на котором будет монтироваться механизм, обеспечивающий управление клапанов исходя из условий эксплуатации.

Качество работы системы вентиляции зависит не только от тех материалов, которые использованы для её возведения, но и от того, насколько конструкция соответствует действующим нормам и стандартам. Нельзя забывать и о пожарной безопасности – этот фактор является одним из основополагающих.

Стальные конструкции для максимальной пожарозащиты

Высота монтажа и соответствие требованиям ↑

На основании требований СНиП, высота вентиляционной трубы над крышей имеет прямую зависимость от того, насколько сама шахта удалена от конька:

  • при нахождении в непосредственной близости – до 1,5 м, возвышение короба не должно превышать 0,5 м выше уровня конька. Этот параметр актуален также на плоских кровлях;
  • при удалённости порядка 1,5-3 м, расположение компонентов возможно на едином уровне;
  • при условии, что расстояние свыше 3 м, вывод отверстия возможен при его наклоне в 10 градусов касательно конька.

Для продовольственных магазинов и помещений общепита, согласно требованиям СНиП, выход шахты над уровнем кровли не должен превышать 1 м. То есть, можно сделать вывод, что этот параметр не константа, а переменная величина, изменяемая с учетом условий конкретного объекта.

Высота труб на частном доме

Высота устья для типичной постройки составляет 1 м, при наличии факельного выброса отработанного воздуха значение увеличивается до 2 м (в сравнении с наивысшей точкой кровли), для аварийных конструкций высота шахты должна составлять от 3 м и более.

Что касается расстояния между вентшахтой и воздухозаборной системой, то на основании рекомендаций СНиП, наименьший показатель может быть следующим:

  • по вертикали – 6 м;
  • по горизонтали – 10 м.

Материалы и пожарная безопасность ↑

Вентиляционные каналы в зданиях общественного или жилого предназначения выполняют из камня, кирпича и даже дерева, для чего оббивают его оцинкованной сталью. Внутренние основания покрывают войлоком и дополнительно оштукатуривают.

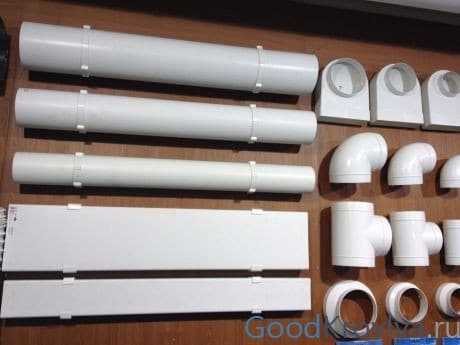

Современные воздуховоды из полимеров

Но в последнее время актуальны трубы на стальной или полимерной основе. При их применении строительство существенно упрощается и отнимает гораздо меньше времени. Трубы из металла более гулкие, а вот их полимерные аналоги в полной мере лишены этого недостатка.

Обратите внимание: чем более прямолинейна система, тем она бесшумнее. Снизить зашумленность помогают также переходники с плавным переходом между разными сечениями труб и повороты с тупым углом.

Говоря о пожарной безопасности, стоит отметить, что для обеспечения наибольшей огнестойкости вентиляционные шахты нужно возводить из материалов с высокими параметрами огневой сопротивляемости. Как вариант, можно использовать дополнительные барьеры, обладающие аналогичными параметрами.

Внутреннее утепление позволяет не только предотвратить формирование конденсата, но и улучшает аэродинамические показатели всей системы, делая её работу более эффективной. Кроме этого, возможно также и наружное утепление, благодаря которому можно существенно повысить эксплуатационные параметры вентканала.

Важность проведения утеплительных мероприятий ↑

Наружное утепление выходного короба позволяет получить следующее:

  • делает невозможным образование наледи и плесени вследствие избыточного конденсата;
  • минимизирует показатели тепловой отдачи, что положительно сказывается на уровне тяги;
  • снижает опасность воспламенения и возгорания;
  • ослабляет вибрацию и шум, которые сопровождают эксплуатирование системы.

Вентиляция с рулонным утеплителем

При выборе слоя теплоизолятора обязательно нужно учитывать такие факторы:

  • наличие «точки росы»;
  • габариты, которые имеют вентканалы на крыше и их конфигурацию;
  • температурную разницу между строением и внутренним основанием вентиляционного комплекса;
  • показатели тепловой проводимости применяемых материалов.

Обратите внимание: системы, выполненные из кирпича, несклонны к образованию конденсата, поэтому их утепление не является обязательным.

Технология проведения работ по утеплению ↑

Для наружного утепления наиболее часто применяют фасадные плиты на минеральной или гипсошлаковой основе, процедура включает в себя следующие этапы:

  1. Поверхность под утепление подготавливают – очищают, убирают слабые участки, после чего тщательно покрывают грунтом.
  2. Для фиксации плит применяют клеевой состав. С его помощью выполняют окантовку и монтируют нашлёпки.
  3. После полного затвердевания клея ставят на место фасадные дюбеля.
  4. Монтируют укрепляющую основу, выполненную из стеклотканевого материала и клея.
  5. Поверхность покрывают грунтовочным составом (дождавшись высыхания клеевого раствора), после чего отделывают декоративной штукатуркой или иным материалом.

Каркас на вентиляционной шахте для последующей её отделки

Наружная отделка вентшахты позволяет без особых усилий проводить комплекс мероприятий по обслуживанию системы, особенно в тех аспектах, которые имеют отношение к образованию внутри грибка и микроорганизмов, негативное воздействие которых может вызвать расслоение теплоизолятора и потерю основных технических и эксплуатационных параметров.

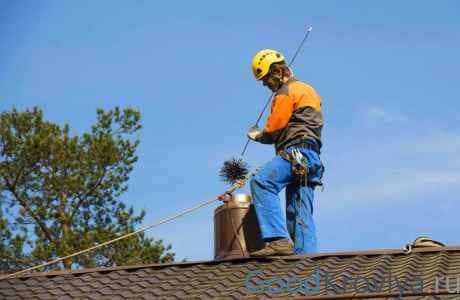

Проведение очистных мероприятий в многоэтажных зданиях без привлечения специалистов категорически запрещено. Что касается частных построек, то здесь все работы можно провести своими силами. Всё, что для этого понадобится, это щётка с максимально жёсткой щетиной, надёжно зафиксированная на тросе.

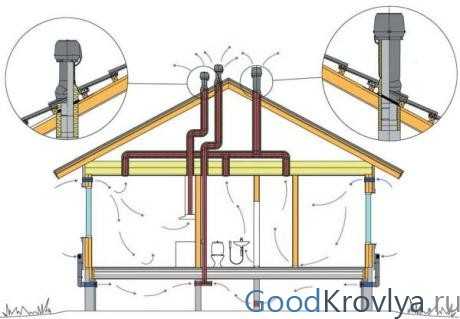

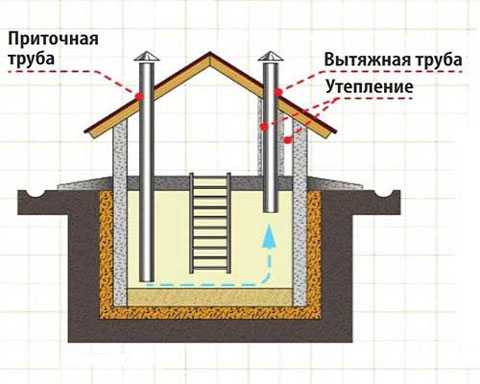

Схема вентиляции частного дома

Работы выполняют в такой очерёдности:

  • убирают защитный колпак с шахты;
  • опускают вниз щётку, до самого основания шахты, и проводят последовательные движения вверх-вниз по всей высоте вплоть до полной её очистки;
  • после прочистки основного канала, переходят к отводным воздуховодам;
  • вытяжные решётки извлекают и тщательно очищают;
  • обметают воздуховод изнутри с помощью всё той же щётки – вместо троса можно установить длинную ручку;
  • убирают весь скопившийся в трубе сор, для чего используют пылесос.

Санитарные нормы рекомендуют также, помимо очистки, выполнять и периодическое дезинфицирование вентканалов.

Самостоятельное проведение очистных мероприятий

Без вентшахты весьма проблематично представить себе любое здание, как частной, так и промышленной предназначенности. Несмотря на кажущуюся простоту, конструкция имеет целый ряд аспектов и особенностей, учесть которые на требуемом уровне способны лишь профессионалы. Им же стоит доверить и возведение шахты – это не только более безопасно, но и экономически целесообразно.

goodkrovlya.com

Как устроены вентиляционные шахты на крыше: размеры, высота, преимущества утепления

  • Устройство вентиляционной шахты
  • Преимущества утепления
  • Проблему воздухообмена в доме эффективно решают, установив соответствующую вентиляционную систему. При ее грамотном устройстве можно быть уверенным, что вы будете обеспечены свежим воздухом независимо от времени года и в требуемом объеме.
    Вентиляционные шахты на крыше представляют собой технические сооружения, через которые проходит продуктивный воздухообмен между внутренними частями сооружения и атмосферой. Основная роль этой конструкции в формировании движения воздушных масс. Работают на кровле работают либо в приточном, либо вытяжном режиме, обеспечивая естественный (без вентилирующих устройств) либо принудительный (с использованием вентиляторов) воздухообмен. Через шахту в частном доме выводится отработанный воздух, в котором содержатся продукты жизнедеятельности людей и домашних животных.

    Устройство вентиляционной шахты ↑

    Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

    • одна большая – порядка 300х600 мм;
    • две маленькие – порядка 150 мм.

    Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака.
    Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов.

    Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

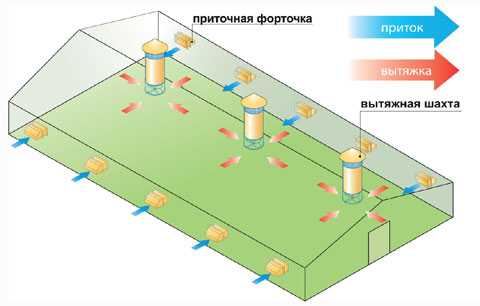

    В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

    Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе. При расчете системы разрежение, которое создает ветер, не принимается во внимание.

    Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

    Высота ↑

    При размещении вытяжного короба на крыше здания должно быть учтено наименьшее допустимое расстояние между ним и воздухозабором приточной системы. Согласно СниП:

    • по горизонтали оно равно десяти метрам,
    • по вертикали, соответственно, шести.

    Высота вентиляционной шахты над кровлей определяется по следующим условиям:

    • при ее расположении близ конька устье, то есть отверстие вытяжки должно находиться выше конька, по крайней мере, чем полметра;
    • при расположении от конька на расстоянии полтора-три метра отверстие находится вровень с коньком;
    • для расстояний свыше трех метров отверстие выводят по стороне угла в 10⁰ к горизонту с вершиной на коньке.

    В помещениях общественного питания и продовольственных магазинах согласно СаНПиН высота шахты над кровлей не должна быть менее 1 м.Таким образом, этот показатель – величина переменная, изменяющаяся в зависимости от конкретного проекта.

    Высоту устья над крышей для стандартной конструкции обычно выбирают равной 1 м, в случае факельного выброса – самое меньшее в 2 м над самой высокой точкой крыши. Для аварийных – шахту подымают на высоту минимум в 3 м от земли.

    Материал ↑

    В сооружениях жилого и общественного назначения с системой объединенных каналов для вытяжки чаще всего используют легкий бетон, кирпич, доски, обитые изнутри оцинковкой. Ствол прохода с внутренней стороны предварительно покрывают войлоком, который смочен в растворе глины и оштукатуривают снаружи. В промышленных зданиях вытяжную конструкцию преимущественно выполняют из листовой стали.

    Пожаробезопасность ↑

    При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.

    Преимущества утепления ↑

    Согласно СниП утепление дает возможность создать в помещениях микроклимат, в котором люди могут комфортно жить и работать. При качественно выполненном утеплении:

    • уменьшается теплообмен;
    • предотвращается образование конденсата, вызывающего коррозию, образования плесени на поверхности конструкции;
    • снижается риск возгорания;
    • ослабляется вибрация и шум, которые возникают при работе системы воздухообмен;
    • уменьшается теплопередача во внешнюю среду.

    Толщина слоя теплоизоляции зависит от таких параметров как:

    • наличия точки росы,
    • формы, размеров воздухоотвода,
    • теплопроводности утеплителя,
    • температурного перепада между вентсистемой и помещением.

    Оптимальным решением считается технический утеплитель, который имеет высокую паропроницаемость и низкую теплопроводность.

    В системах с естественным воздухообменом, как и с принудительным для определенной категории зданий, наличие утепления обязательно.
    Для кирпичных вентшахт, в отличие от металлических, проблема образования конденсата не стоит, поэтому вопрос теплоизоляции теряет свою актуальность.

    Что же касается промышленных зданий, то шахты принудительного воздухообмена здесь выполняются из строительной стали, которая достаточно быстро нагревается. Так как через них проходит достаточно большой объем воздуха, то при охлаждении конструкция не успевает дойти до точки росы, то есть проблема конденсации водяного пара в этом случае не стоит. Единственная вероятность образования конденсата возникает при остановке вентилирующего оборудования, поэтому для подобных систем организовывают отвод конденсата, который может образоваться за этот период.

    Как утеплить ↑

    Теплоизоляцию выполняют по двум методикам: внутреннее утепление и наружная.

    Вторая сегодня считается наиболее экономичным и эффективным. Вопросы шумоизоляции и возгорания решаются в этом случае решаются намного проще. К примеру, шумоглушители устанавливают непосредственно в источник звука. Вероятность распространения огня практически сведена к минимуму. Еще одним ценным преимуществом такой технологии является возможность периодически проводить мероприятия, препятствующие образованию бактерий и микробов, которые приводят к расслоению теплоизоляционных материалов, а, значит, и к потере их эксплуатационных характеристик.

    Для утепления вентканалов и шахт цилиндрической формы чаще всего используют гипсошлаковые или фасадные минераловатные плиты. Процесс устройства теплоизоляции, скажем, для минплит проводят в следующей последовательности:

    • подготавливают поверхность, в частности, удаляют слабые участки основы, поверхность прогрунтовывают;
    • минплиты укладывают на клей, из него выполняют также нашлепки и окантовку;
    • дождавшись окончательного высыхания, устанавливают фасадные дюбели;
    • укладывают укрепляющий слой, содержащий сетку из стеклоткани и клея;
    • после полного подсыхания, поверхность огрунтовывают и покрывают декоративной штукатуркой.

    © 2019 stylekrov.ru

    stylekrov.ru

    видео-инструкция по монтажу своими руками, очистка, чистка, шахтная труба, рукав, узлы прохода вытяжной вентиляции, фото и цена

    Вентиляционная шахта в частном доме позволяет осуществлять эффективный воздухообмен всех внутренних помещений с внешней средой. Это позволяет создать в здании оптимальный микроклимат для проживания людей.

    В данной статье мы разберём особенности такой конструкции.

    Фото вентиляционной шахты загородного коттеджа

    Общие положения

    Для чего вообще нужна вентиляция в доме? Можно выделить два основных фактора:

    НазначениеОписание
    Обновление воздушных массВ замкнутом пространстве постепенно скапливаются:
    • пары углекислого газа, которые являются продуктом человеческого дыхания;
    • пыль;
    • болезнетворные микробы;
    • выделения с предметов внутреннего интерьера;
    • различные запахи, которые даже будучи приятными, смешавшись, таковыми уже не кажутся.

    Всё это в совокупности может причинить значительный вред здоровью взрослого человека, не говоря уже о ребёнке. Эффективная система вентиляции позволяет вывести такой «коктейль» наружу и заменить его чистыми воздухом.

    Защита здания от сыростиПроветривание также позволяет избавлять помещение от скопления излишней влажности, которая может вызвать появление и распространение грибков, плесени и процессов гниения.

    Последствия некачественной вентиляции или её полного отсутствия

    Совет: для борьбы с плесенью в сочетании с проветриванием рекомендуется использовать специальные антисептики. Их цена вполне доступна, а результат достаточно ощутимый.

    Особенности монтажа и эксплуатации вентиляционной шахты

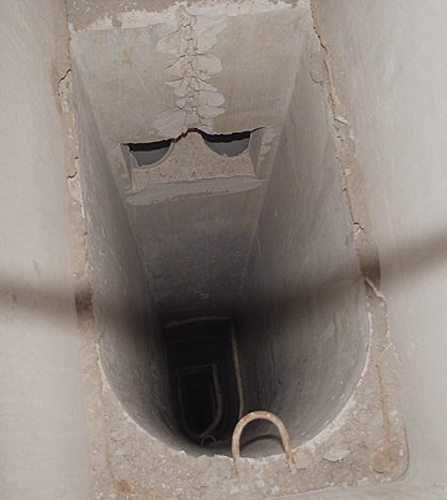

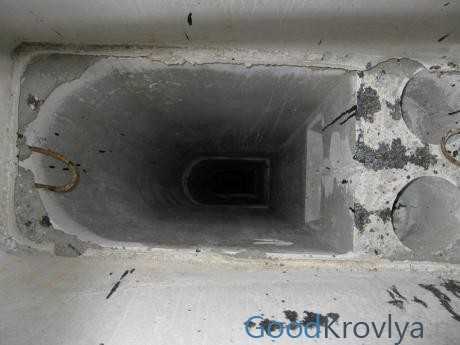

    Вентиляционная шахтная труба изнутри

    Вытяжные вентиляционные шахты являются весьма габаритными конструкциями и поэтому применяются обычно либо в многоквартирных зданиях, либо в особняках, имеющих два или более этажей. Зато они позволяют реализовать качественную и относительно дешёвую вентиляцию во всех помещениях.

    Структура

    • Основной расположенный строго вертикально канал, обычно имеющий размеры сечения 30 на 60 см. Именно он берёт своё начало ещё в подвале, проходит через все этажи и выходит на крышу.
    • Малые боковые каналы, соединяющие основную часть шахты с вытяжными отверстиями, расположенными в комнатах.
    • Узел прохода вытяжных вентиляционных шахт – это точка выхода системы на крышу.

    Узлы прохода вытяжных вентиляционных шахт, различные схемы реализации

    • Вытяжной короб.

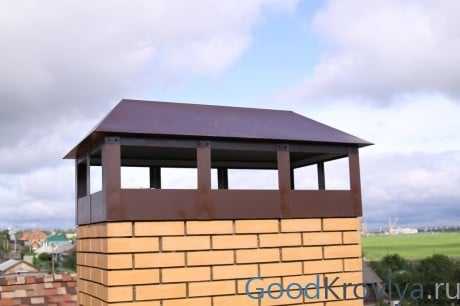

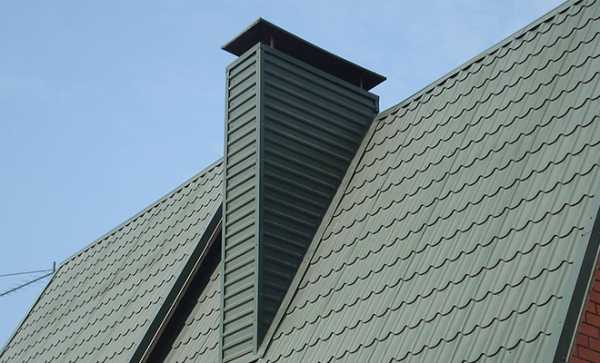

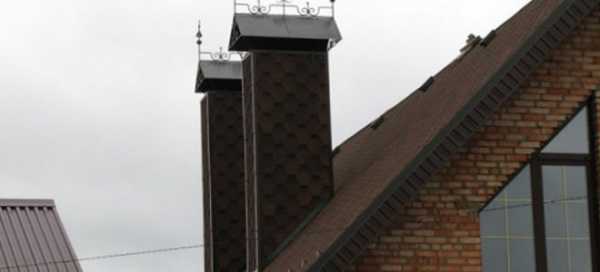

    Образец вытяжного короба, возвышающегося над крышей

    • Сверху заканчивает сооружение специальный колпак для предотвращения попадания в вентиляцию атмосферных осадков.

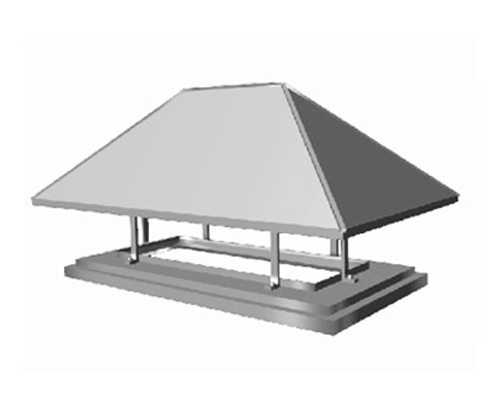

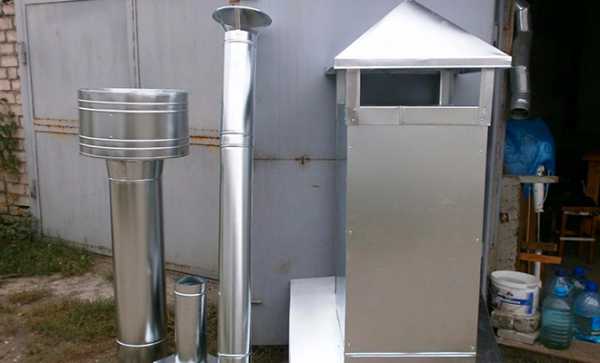

    Пример подходящего колпака из нержавеющей стали

    Совет: рекомендуется при наличии финансовых средств установить на выходе шахты дефлектор. Он не только защитит от дождя и снега, но ещё и обеспечит усиление тяги за счёт ветра, что позволит сэкономить на монтаже вентиляторов.

    В производственных помещениях очень часто применяется вентиляционный шахтный рукав, позволяющий подключиться к основному каналу более быстро и экономно.

    Гофрированный вентиляционный рукав

    Высота

    Схемы расположения вентиляционных шахт разной высоты

    Инструкция по СНиПу предполагает соблюдение следующих расстояний между вытяжным коробом и точкой воздухозабора:

    НаправлениеРасстояние, м
    По горизонтали10
    По вертикали6

    Возвышение же над уровнем кровли определяется за счёт удаления выхода шахты от конька:

    • Если расположение практически рядом и не превышает 150 см, то короб должен возвышаться не менее чем на 50 см над коньком. Это же относится и к плоским ровным крышам.
    • Если расстояние от 150 до 300 см, то можно располагать оба объекта на одном уровне.
    • Если же удаление превышает 300 см, то отверстие выводят под наклоном 10 градусов по отношению к коньку.

    Расположение короба в зависимости от расстояния до конька крыши здания

    Примечательно, что для помещений общественного питания правила предусматривают обязательное возвышение шахты над коньком не менее 100 см.

    Материал

    В жилых и общественных зданиях для изготовления вентиляционной шахты со всеми её отводными каналами обычно применяют бетон, кирпич или дерево, оббитые оцинкованным железом. Внутри же покрывают войлоком, пропитанным раствором из глины и штукатурят.

    Промышленные же объекты выполняются из листовой стали.

    Образцы листовой стали

    Пожарная безопасность

    Это очень важный момент по отношению ко всей вентиляционной системе. Ведь представьте, при её успешной реализации в вашем доме получается воздушное соединение всех комнат, что представляет собой идеальное место для распространения пламени. Поэтому при оборудовании каналов должны применяться или же огнестойкие материалы, или же барьеры с аналогичными свойствами.

    Утепление

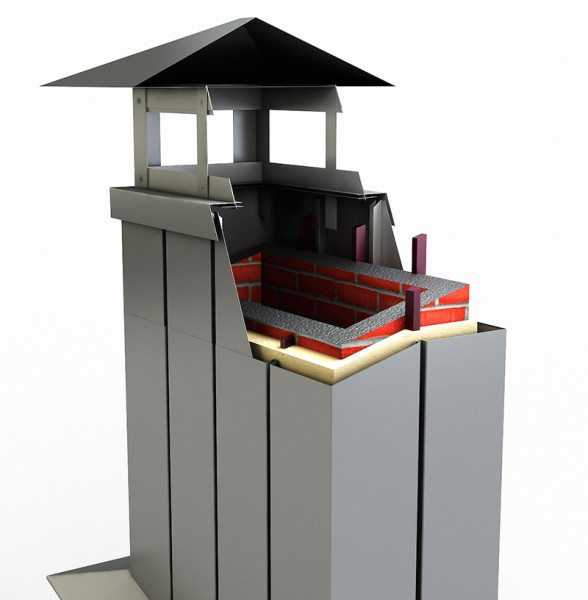

    Слой утепляющего материала под металлическим кожухом

    Для чего выполняется утепление выходного короба своими руками?

    Давайте посмотрим:

    • Исключается возможность появления конденсата на поверхности трубы, являющегося причиной распространения плесени и образования льда в зимний период.
    • Снижается уровень теплоотдачи, что благотворно воздействует на усиление тяги.
    • Уменьшается опасность возгорания.
    • Становится слабее воздействие шума и вибрации, имеющих место в процессе эксплуатации системы.

    Толщину теплоизоляционного слоя необходимо выбирать, руководствуясь такими параметрами:

    • Присутствием «точки росы».
    • Формой и размером шахты.
    • Коэффициентом теплопроводности используемого материала.
    • Температурным перепадом между внутренней частью вентиляции и здания.

    Следует знать: в кирпичной шахте конденсат не образуется, поэтому для них утепление проводить совсем необязательно.

    Процесс утепления можно осуществить двумя методами:

    1. Наружный. Заключается, по сути, в надевание утепляющего сэндвича поверх короба. При этом в течение эксплуатации можно легко осуществлять уход за теплоизоляционным материалом, предотвращая его деформацию.
    2. Внутренний.

    Выполняется так:

    • Зачищаем внутренние стенки шахты.
    • Наклеиваем на них листы минеральной ваты.
    • Фиксируем дюбелями.
    • Покрываем штукатуркой.

    Уход

    Чистка вентиляционных шахт специалистами

    Очистка вентиляционных шахт, как правило, выполняется изнутри при погружении в неё сверху. При этом следует запастись полным набором индивидуальной защиты, включая респиратор.

    Затем на прочной верёвке со  страховкой медленно опуститься, осматривая стены и зачищая загрязнённые места. Внизу же снятый мусор собирается пылесосом.

    Если же размеры не позволяют попасть внутрь, то чистка производится длинными щётками через боковые каналы.

    Вызов профессиональных работников обойдётся недёшево, но зато вам не придётся рисковать самостоятельно, опускаясь в тесное помещение, и вы будете уверенны в результате. Кроме того, бригада специалистов обычно проводит и дезинфекцию воздуховода.

    Заключение

    Приток свежего воздуха и удаление отработанного – эти процессы очень важны для здоровья жильцов. Обустройство вентиляционной шахты позволит эффективно и относительно экономно решить данный вопрос раз и навсегда. Основные нюансы выполнения такой задачи изложены выше (см.также статью «Какой должна быть вентиляция в туалете»).

    Закладка шахты для вентиляции дома

    Видео в этой статье предоставит вашему вниманию дополнительные материалы. Позаботьтесь о чистом воздухе в вашем доме своевременно.

    gidroguru.com

    Вентиляционная шахта в многоэтажном доме особенности

    Инженерные коммуникации многоэтажного дома — это слаженная, тщательно продуманная система, бесперебойная работа которой обеспечивает комфортное проживание людей в квартирах многоэтажки. Работа вентиляционной системы, казалось бы, происходит сама по себе, на самом деле это не так.



    Виды вентиляционных систем многоэтажных жилых домов

    Спланированная путем кропотливого расчета, еще до момента строительства, вентиляционная шахта в многоэтажном доме призвана стать «легкими» здания. Различают три основных вида вентиляционных систем, применяемых в строительстве жилых домов:

    •  естественная,
    •  принудительная,
    •  смешанная.

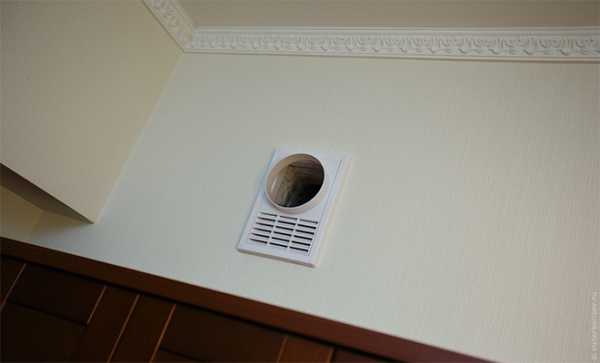

    Работа естественной вентиляции предполагает реализацию воздухообмена при помощи разной плотности воздуха снаружи и внутри помещения. «Грязный» воздух удаляется через вентиляционные окна, расположенные в санузлах, ванных комнатах и кухнях. Проходит путь по вентиляционной шахте и высвобождается на улицу через оголовок канала, расположенный под кровлей или непосредственно над ней. Приток чистого воздуха осуществляется через форточки, не плотности в оконных фрамугах, дверных коробках.

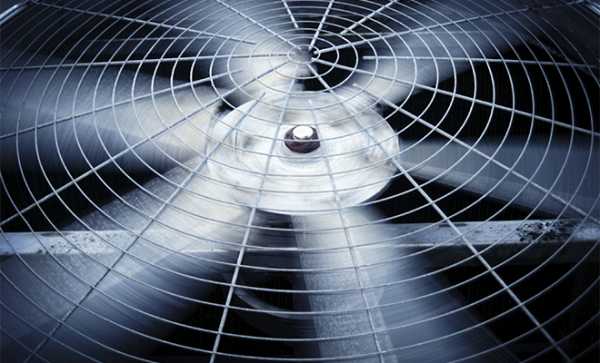

    Принудительная вентиляция работает при помощи дополнительных механических устройств. Устанавливаются они поквартирно или в общей вентиляционной шахте. Принудительной вентиляцией оборудованы домостроения повышенной этажности, где устройство индивидуальных каналов технически невозможно или затруднительно.

    Смешанная схема предусматривает комплексное или поочередное использование способов удаления воздуха из квартир. Такая система является универсальной, так как изначально предусматривает обеспечение бесперебойной работы вентиляции жилого дома. Однако ее устройство излишне дорогостоящее, что сделало смешанную схему не очень популярной в многоэтажной застройке.



    Устройство вентиляционной шахты многоэтажного дома и их технические особенности

    Вентиляционная шахта многоквартирного дома представляет собой полую шахту, выполненную из монолитных бетонных конструкций, оштукатуренной кирпичной кладки. В домах новой застройки для устройства вентиляции применяются полимерные трубопроводы или трубопроводы из облегченных металлов, аэродинамика в таких воздуховодах повышена, они менее подвержены засорам, легче очищаются. Главными условиями для устройства вентиляционных шахт многоэтажного дома являются:

    • полная герметичность,
    •  пожаростойкость,
    •  беспрепятственное прохождение расчетных воздушных масс.
    •  возможность технического обслуживания.

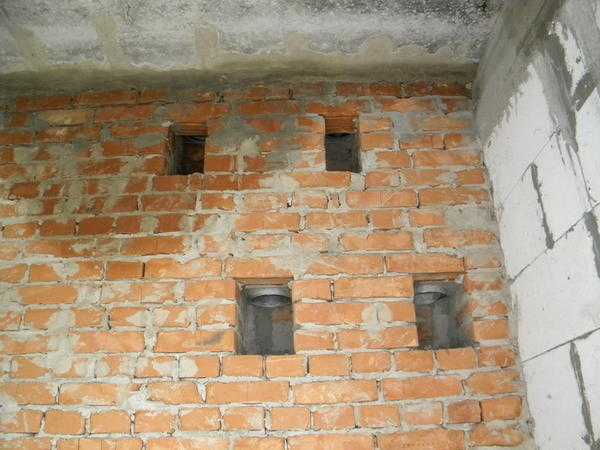

    Системы вентиляции с индивидуальными каналами выглядят как вентиляционные окна, объединенные в горизонтальный воздуховод, вмурованный в простенки квартиры или смонтированный по стене, уходящий в вертикальную воздушную шахту. Такая шахта обособлена от соседей, вывод воздуха из квартиры происходит в помещении чердака или над кровлей здания. Такие схемы реализованы в малоэтажных застройках.

    Преимущество их в том, что запахи соседей не проникают в квартиры друг друга. Минус в том, что тяга становится все меньше с каждым этажом, а на последних этажах может и вовсе отсутствовать или «опрокидываться», то есть работать не на удаление воздуха, а на его приток. Решить эту проблему можно путем устройства принудительной вентиляции, удлинения оголовка вентиляционного канала или установкой дефлектора.



    Вентиляционная шахта в многоэтажном доме схема

    Схема 1

    В жилых домах повышенной этажности распространена система вентиляции, где квартирные воздуховоды объединяются в общую шахту. Подключение каналов спутников происходит на этаж или два выше, расположения горизонтального воздуховода. Такая схема чревата перетоком воздуха и попаданием запахов из одной квартиры в другую. Врезка кухонных вытяжек и даже элементарных вентиляторов в санузлах в такую систему лишь усугубит проблему. Решается она путем устройства принудительной вытяжки, расположенной в общей шахте или ее оголовке.

    Схема 2

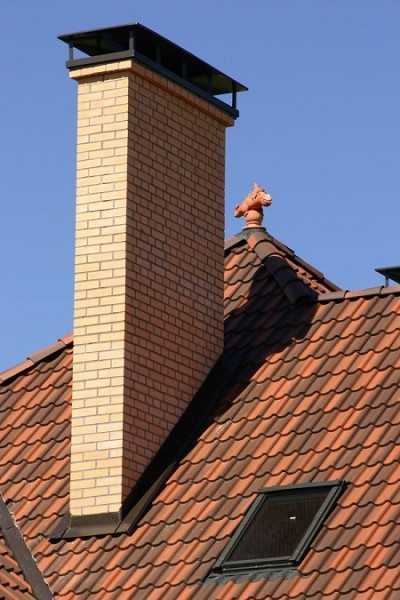

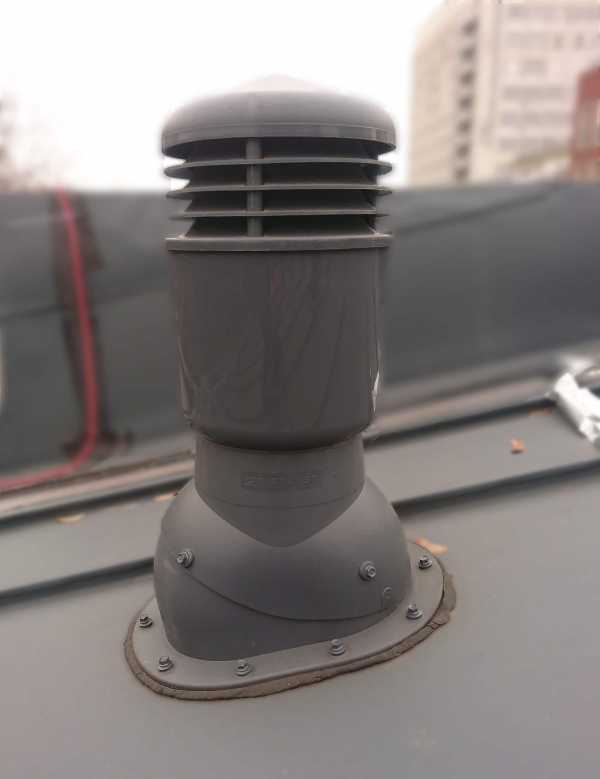

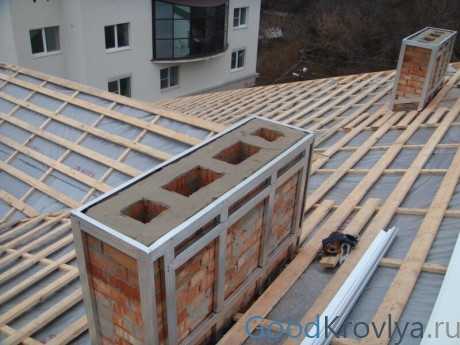

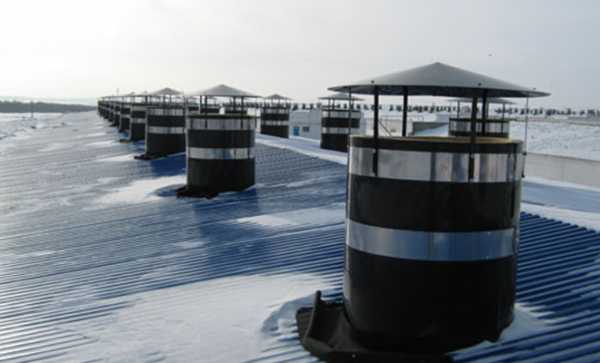

    Вентиляционные шахты оканчиваются оголовком, накрытым зонтом из оцинкованного железа или бетонной плитой. Такие меры предупреждают попадание осадков и крупного мусора в шахты. Кладка оголовка должна быть герметична, оштукатурена. Оголовки должны быть пронумерованы по порядку, а так же иметь маркировку расположенных в общей шахте квартирных выводов.

    Эксплуатация и техническое обслуживание вентиляции

    Как и любая внутридомовая система, вентиляция требует технического обслуживания. Осуществлять какие либо действия и вмешательства в работу самостоятельно запрещено. Производить работы по техническому осмотру, плановой и аварийной очистке вентиляционных шахт, имеют право специально обученные сотрудники управляющей компании. Выполнятся текущие осмотры и плановые очистки должны ежегодно, согласно установленного графика. Во время очистки квартирные решетки вентиляционных окон демонтируются и очищаются.

    Горизонтальные и вертикальные участки воздуховода очищаются с помощью специального троса со щеткой. Для очистки так же могут применяться специальные химические составы. Наличие тяги проверяют с помощью прибора – анемометра. Так же наличие тяги в вентканале можно проверить при помощи пламени свечи и листочка бумаги. Пламя свечи должно отклоняться в сторону шахты, его должно визуально «всасывать» внутрь канала. Листок же должен попросту «прилипнуть» к вентиляционному окну. Проверяют наличие тяги при открытых окнах и закрытых входных дверях.



    Вентиляционные шахты СНИП

    Строительные нормы по устройству вентиляционных шахт, параметры кратности воздухообмена, пути создания необходимого в жилом доме микроклимата регламентируются сборником СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Это руководство к действию для проектировщиков, строителей и обслуживающих организаций. Для нормализации же микроклимата жилья можно предпринять самостоятельные шаги :

    •  регулярное очищение и промывка вентиляционных решеток,
    •  устройство в герметичных пластиковых окнах специальных вентиляционных отверстий, которые помогут обеспечить постоянный приток воздуха,
    •  исключить оклеивание и окрашивание стен материалами излишней плотности,
    •  проветривание помещений.

    Такие простые и не замысловатые правила помогут создать благоприятный микроклимат в жилье, избежать проблемы спертого воздуха, образования плесени и грибка.

    vent-vozduh.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
