Организация вентиляции в доме своими руками

Просмотров 1.6k. Обновлено

Сделать проживание в своем жилище максимально удобным – естественное желание каждого из нас. Вентиляция частного дома – одна из составляющих комфорта. А если учесть, что приток свежего воздуха – это не только здоровье всех членов семьи, но и сохранность имущества (снижается риск появления конденсата, грибка, плесени), то данный вопрос второстепенным назвать никак нельзя. О том, каким образом самостоятельно устроить в частном доме эффективную вентиляцию, в том числе и с выходом в стену – тема этой статьи.

Начать следует с ответов на некоторые вопросы. Возможно, отдельные из них покажутся кому-то слишком примитивными или даже бессмысленными, но если уж и разбираться с порядком организации вентиляции в частном доме, то досконально, с азов.

Наиболее распространенные ошибки при монтаже системы (и как результат, ее низкая эффективность) как раз и вызваны тем, что в «общем» предмет разговора знают все, а хотя бы «полупрофессионально» разбираются в теме немногие.

Что такое вентиляция? Это переток воздушных масс из одной зоны частного дома в другую.

Следовательно:

  • должна быть точка забора воздуха извне (с улицы) и вторая – для его выхода наружу;
  • движение воздушного потока должно быть организовано так, чтобы он проходил через все помещения, то есть процесс воздухообмена охватывал все без исключения комнаты. Для больших строений (промышленного и иного назначения) возможен монтаж нескольких независимых систем – по секторам, этажам и так далее. Применительно же к частному дому одной, общей (при правильно подобранной схеме) вполне достаточно.

Какой тип вентиляции для частного дома предпочтительнее? Это можно понять, если учесть, что скорость перемещения воздушных масс напрямую влияет на комфорт. Ведь мало кому из нас нравится постоянно ощущать присутствие сквозняка.

  • Принудительная вентиляция. Объемная скорость воздушного потока при включенной вытяжке – от 3 до 5,5 м³/час.
  • Естественная. Тот же параметр находится на уровне 0,7 – 0,9.

Вывод – для частного дома наиболее приемлема вентиляция естественная. Именно она обеспечивает должный комфорт.

Перед собственниками деревянных домов вопрос вентиляции, как правило, не стоит. Стены бревенчатых, брусовых домов по определению «дышат». Следовательно, регулярного проветривания вполне достаточно, чтобы освежить воздух в помещениях. А вот владельцам домов из ячеистых бетонов или кирпича нужно подумать над тем, как ее и по какой схеме организовать своими руками. Тем более, то и отделочные материалы используются в основном с низкой (если не с нулевой) паропроницаемостью. К примеру, пеноплекс в качестве утеплителя.

Что определяется при составлении схемы вентиляции в частном доме?

  • Места установки приспособлений (и удобство монтажа своими руками) для забора свежего воздуха и отвода потока наружу.
  • Расположение, конфигурация воздуховодов.
  • Сечение каналов (рассчитывается в зависимости от требуемого воздухообмена). Их параметры можно уточнить по специальным таблицам, так как они «привязаны» главным образом к габаритам конкретного помещения.

Есть определенная взаимосвязь между скоростью потока и сечением воздуховода (его пропускной способностью). Следовательно, чем меньше профиль, тем выше должна быть скорость. Поэтому для некоторых помещений установка принудительной вытяжки просто необходима, так как монтаж больших коробов с эстетической точки зрения имеет определенные ограничения.

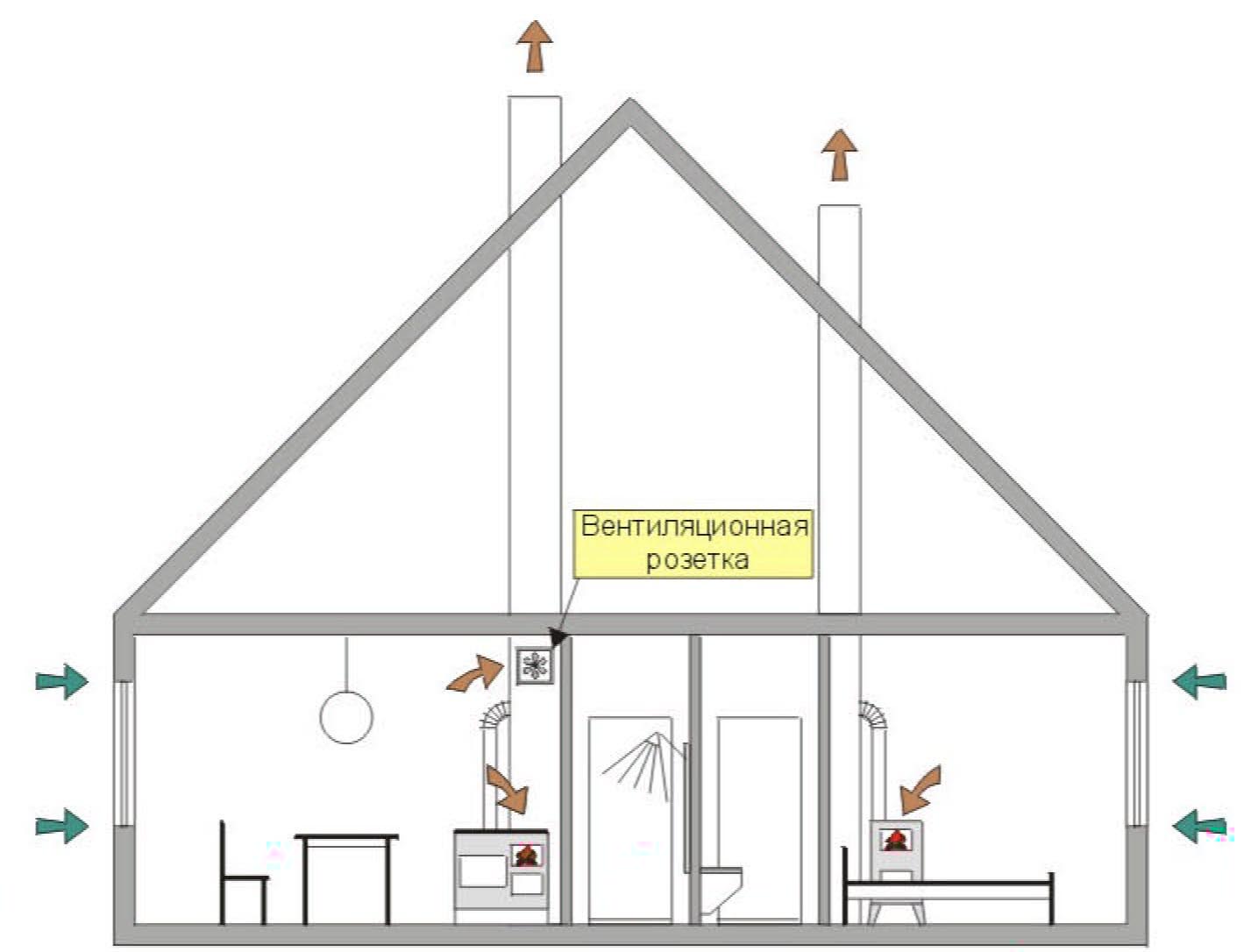

Правильная организация вентиляции в частном доме подразумевает перемещение воздушных масс в направлении самых задымленных (загрязненных) помещений – сан/узлов и кухонь. Именно в них своими руками и обустраиваются вытяжки.

Тип оконных блоков

Если они из пластика, то герметичность проемов полная. Деревянные рамы имеют небольшие щели, зазоры и тому подобное, поэтому в некоторых случаях этого достаточно, чтобы не заниматься обустройством специальных зон (установкой приспособлений для забора свежего воздуха). Но если оконные конструкции в частном доме из ПВХ, то это придется делать своими руками.

Схема вентиляции своими руками

Рекомендовать какую-то единственно правильную схему невозможно. Все частные дома возводятся по различным проектам, имеют разную этажность и другие особенности. Поэтому приведенные схемы – всего лишь пример. Ставить ли дополнительно вентиляторы на вытяжку и приток – решается индивидуально для каждого дома (помещения). Единственное, что следует отметить – любая схема составляется под конкретный проект, и лучший ее вариант – комбинированная. То есть разумное сочетание принудительных и естественных притоков и отводов воздушных масс, в зависимости от габаритов и специфики отдельно взятой комнаты.

Способы повышения эффективности вентиляции в частном доме

Приточные клапана

Оконные. Установить их своими руками на уже установленные окна не получится. Но если блоки ПВХ только заказываются, то необходимо заранее оговорить изготовление окон именно с такими клапанами.

Стеновые. Другое название – клапана инфильтрации. Их монтируют в тех случаях, когда замена оконных блоков на новые, с регулируемыми вент/щелями, нецелесообразна. По сути, данное приспособление – патрубок с круглым сечением. Для его установки своими руками придется «проходить» стену насквозь. С обеих сторон клапана – решетки, причем внутренняя – регулируемая. Это дает возможность управлять воздушным потоком и выбирать наиболее приемлемый режим вентиляции. Установка приточного клапана подробно описана здесь.

Рекомендации

Такие устройства целесообразно монтировать в районе оконных проемов или непосредственно за радиаторами, причем во всех комнатах. Наружный воздух и нагреваться станет быстрее (от батарей), и шторами инфильтраторы прикрыть несложно, чтобы не бросались в глаза.

Клапана в основном обеспечивают приток (м³/час) воздуха в объемах 50 и 100. Возможно, в большом помещении придется ставить не 1, а минимум 2 устройства.

Двери

Вариант 1 – при креплении полотен к дверному блоку необходимо обеспечить в нижней части небольшой зазор (порядка 15 – 20 мм). Если все делается своими руками, то такая установка – не проблема.

Вариант 2 – приобретая дверь, необходимо обратить внимание на конструктивные особенности полотна. Есть модели, в нижней части которых уже имеются так называемые «переточные решетки».

Если в частном доме установлены двери другой модели, то при желании их можно переделать, приобретя решетки отдельно. Другой вопрос – насколько целесообразно заниматься такой модернизацией новых дверей?

Особенности различных видов проветривания комнат в частном доме

Форточка

  • Для качественного воздухообмена понадобится (в зависимости от размеров помещения) от 30 минут до часа.
  • При низкой температуре на улице на окнах, откосах, подоконниках велика вероятность появления конденсата.
  • Чем дольше открыта форточка, тем значительнее теплопотери.

Окно

Подразумевается, что створка распахивается полностью.

  • Достаточно от 5 до 10 мин.
  • Образование конденсата, охлаждение воздуха в помещении исключено.

Полное проветривание

Открываются все окна и двери. Рекомендуется лишь в отдельных случаях, с соблюдением мер предосторожности (особенно в отношении детей), причем в течение нескольких минут (не более 3 – 4).

Если простейшая система вентиляции не обеспечивает должного комфорта в частном доме, то следует изучить другие варианты.

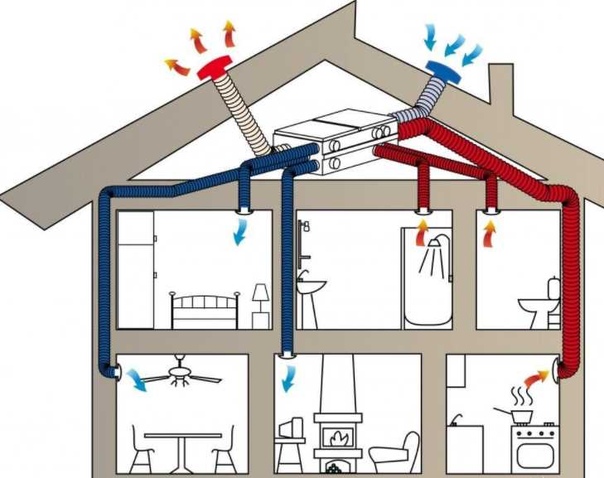

Например, схема вентиляции с рекуперацией.

Нелишне разобраться и с типами, разновидностями вентиляторов, шумоглушителей, моделями кухонных вытяжек и другими устройствами, которые могут быть установлены. Но это уже отдельные, и довольно объемные темы, поэтому автор считает возможным ограничиться приведенной информацией.

Ее вполне достаточно, чтобы понять и принцип функционирования вентиляции в частном доме, и возможные схемы ее организации своими руками.

Вытяжка через стену в частном доме, как сделать отверстие в стене


Иногда требуется создать в жилище или загородном доме незамысловатую систему воздухообмена, способную функционировать в обычных условиях. Наиболее простой вариант заключается в том, чтобы осуществлялась вентиляция сквозь стену посредством специальных клапанов, работающих в одном направлении, и наружной трубы. Данный способ допускается применять только для помещений с нормальным режимом эксплуатации.

На фото демонстрируется труба вентиляции в боковой плоскости.

Преимущества и недостатки метода

Чтобы решиться на создание подобной системы воздухообмена, необходимо рассмотреть все плюсы и минусы, тогда выбор будет сделать проще всего. Однако делать выводы следует на основании имеющихся условий, ведь на самом деле это альтернативный вариант обычной сети в более простом исполнении.

Перечисление достоинств

Самое главное преимущество организации такого воздухообмена – это относительно низкая цена. Все необходимые элементы стоят достаточно дешево, благодаря чему можно избежать больших расходов.

Другие положительные качества вентиляции такого типа приводятся ниже:

  • Основные элементы системы имеют небольшие размеры, поэтому эстетические характеристики помещений не нарушаются.
  • Во время монтажа отпадает необходимость снижать герметичность кровельного покрытия, ведь при установке трубы вырезы в крыше не делаются.
  • Возможность выполнить работы по установке своими руками является отличным способом экономии финансовых ресурсов.
  • Благодаря отсутствию сложных элементов срок установки сокращается в значительной степени.

Так смотрится приточный клапан в стене.

Отрицательные моменты

  • Зависимость функционирования от погодных условий и других факторов несколько снижает эффективность, но это решается установкой вентилятора.
  • Необходимость осуществлять бурение в нескольких местах в какой-то мере усложняет проведение работ.
  • При осуществлении некачественного монтажа могут возникнуть проблемы с гидроизоляцией.

Примечание! Когда устраивается вентиляция через стену в частном доме при помощи приточных вентиляционных клапанов и внешней трубы, набор инструментов будет зависеть от того, какой материал использовался для возведения строения.

Особенности монтажа вентиляции в частном доме

  • Количество клапанов зависит от объема помещения. Определяя места их расположения, желательно ориентироваться на оконные проемы. Во-первых, шторы закроют (хотя бы частично) вентиляционные решетки. Во-вторых, проходя через зону, где смонтирована отопительная батарея, холодный воздух, поступающий извне сквозь стену, станет несколько нагреваться. Следовательно, нужный микроклимат в комнате установится значительно быстрее.
  • Чтобы не переустанавливать дверные полотна, необходимо обратить внимание на изделия с уже готовыми вент/решетками (их еще называют переточными). Если зазор пол – нижний срез двери менее 1,5 см, то придется менять высоту установки петель. То есть, приподнимать полотно, иначе циркуляция воздуха между помещениями будет нарушена, или станет невозможной.

На что ориентироваться при определении достаточной скорости воздухообмена? Наверное, это последний вопрос по данной теме, который представляет практический интерес. Все остальное при монтаже вентиляции своими руками несущественно. Приобретая готовый комплект в соответствии с проектом частного дома, собственник получает и инструкцию производителя по особенностям сборки системы, способам ее герметизации и так далее. Но сначала ведь необходимо все рассчитать. Какова же приемлемая скорость (м³/ч)?

  • Принудительная вентиляция – от 3 до 5.
  • Естественная вытяжка – до 1.

В качестве послесловия стоит отметить, что прежде чем приступать к монтажу вент/системы своими руками, правильность собственных расчетов следует проверить, обратившись к специалисту. Или сразу договориться о составлении проекта. Выйдет дороже, зато будет гарантия, что не придется ничего переделывать в монтаже.

Производимые вычисления

Даже такая простая система вентиляции должна быть тщательно рассчитана, ведь для обеспечения помещений свежим воздухом необходимо узнать количество используемых элементов для притока рабочей среды и пропускную способность вытяжки.

Далее рассматривается, как осуществлять предварительные вычисления по площади на примере жилого строения 6×9 м с высотой потолков 250 см.

  1. Первым делом требуется определить приблизительный объем всего жилища. Для этого необходимо перемножить длину, ширину и высоту. В итоге должно получиться: 6x9x2,5=135 куб. м.
  2. На основании полученных данных можно рассчитать количество приточных клапанов. К примеру, если пропускная способность элементов равна 40 куб. м/час, то выходит: 135/40=3,375≈4 штуки.

Вспомогательная таблица для подбора диаметра вытяжной трубы.

Ответ! Для качественного обновления воздуха в представленном объекте понадобится установить всего 4 клапана. На основании вышеприведенных расчетов определяется и диаметр вытяжной трубы.

Приточные приборы

В связи с появлением современных материалов строения стали получаться более герметичными, что привело к возникновению другой проблемы, связанной со снижением поступления воздуха внутрь.

Если раньше в дома и квартиры могли проветриваться без дополнительного притока, то теперь ситуация изменилась. В жилище особенно трудно дышать, если в качестве основного материала используется пластик.

О функциональных возможностях

Готовые изделия для впуска воздуха с улицы способны полностью препятствовать проникновению пыли, насекомых и всевозможных звуков. После инсталляции в помещениях не возникает сквозняков. Приточное устройство напоминает по принципу действия воздушный редуктор, замедляющий скорость потоков.

Это клапан для притока воздуха.

Управлять приточным клапаном предельно просто, так как он оснащен удобной ручкой и для перекрытия канала. Его видимая часть прекрасно вписывается в интерьер комнаты. Находясь с внешней стороны, она не портит впечатлений о фасаде здания. В процессе эксплуатации не придется расходовать финансовые ресурсы.

Подробнее об устройстве изделий

Элемент с пропускной способностью воздуха представляет собой небольшую трубку из пластика, диаметр которой может колебаться в значительных пределах. Внутри располагается изоляция, препятствующая проникновению звуков.

Ниже предлагается ознакомиться со строением продукции подобного типа.

  • Пластиковый канал является базовым компонентом, так как именно по нему воздух попадает в помещение.
  • Регулировочная ручка находится с внутренней стороны. С ее помощью можно перекрыть канал.
  • Фильтрующий элемент позволяет осуществлять очищение входящих потоков от частиц пыли.
  • Внутренний фрагмент оголовка, оснащенный вентиляционной заслонкой, является основным ограничителем.
  • Уплотнительное кольцо предназначается для улучшения герметизации между элементами изделия.
  • Изоляционный материал предоставляет возможность защитить внутреннее пространство от звуковых и других эффектов.
  • Наружная решетка помогает защитить конструкцию от попадания атмосферных осадков.
  • Москитная сетка внутри нее позволяет полностью предотвратить проникновение насекомых.

Показаны основные части изделия.

Внимание! Длина пластиковой гильзы может варьироваться в пределах 40-100 см с шагом 10 см. Поэтому при выборе следует округлять толщину стены до этих значений. Лишняя часть просто обрезается.

Проведение работ по установке

Первым делом выбирается подходящее место для инсталляции элемента на боковой плоскости, граничащей с улицей. К функциональному оголовку должен иметься прямой доступ, иначе осуществлять управление будет проблематично. Наиболее оптимальный вариант предполагает установку рядом с радиатором отопления, чтобы приходящий воздух успевал прогреваться.

Демонстрируется один из вариантов установки.

После подбора приемлемого места, приступают непосредственно к проделыванию отверстия. Если стены деревянные, то используется обычное сверло и бур. В других случаях осуществляется алмазное бурение специальным инструментом. При устройстве проема рекомендуется сделать небольшой уклон в сторону улицы для стока конденсата.

Примерно такое отверстие придется сделать.

В готовое отверстие вводится пластиковая гильза нужного размера. С наружной стороны устанавливается вентиляционная решетка, а изнутри вставляется функциональный оголовок. В процессе фиксации элементов используются небольшие болты, с помощью которых конструкция обретает жесткость.

Естественная вентиляция квартиры

Само понятие вентиляция подразумевает наличие двух потоков воздуха, один приточный, второй вытяжной. В сдаваемом доме, предусмотрена естественная вентиляция квартиры, без использования электрических устройств.

Работает естественная вентиляция квартиры следующим образом:

  • приток воздуха в квартиру осуществляется через проем окна (форточки, естественные щели, специальные вентиляционные отверстия пластиковых окон),
  • вытяжка или отток воздуха происходит через канал вентиляционной шахты. Каналы вентиляционной шахты заложены в проекте дома и являются неотделимой конструкцией дома. Не лишний раз отметить, что перекрытие или нарушение работы вентиляционной шахты дома запрещены законом и наказуемы.

На схеме показано движение воздуха в вентиляционной системе многоквартирного дома.

Статья по теме: Почему стиральная машина набирает воду и сразу сливает

Для каждой квартиры канал вентиляции свой и каждый канал имеет два «ствола» для вентиляции на кухне и для ванной и туалета, чтобы исключить попадание вытягиваемого воздуха из туалета в кухню и обратно. Сама вентиляционная шахта проходит через сами квартиры или между квартирами.

К сожалению естественной вентиляции, в квартире часто не хватает. Поэтому для улучшения качества вентиляции воздуха естественную вентиляцию воздуха нужно усилить. В туалетах и ванных это делают с помощью малогабаритных вентиляторов. На кухне естественную вентиляцию усиливают с помощью установки вытяжки над плитой.

Монтаж вытяжной трубы

Когда устраивается вытяжная вентиляция через стену на улицу, удается сократить трудоемкость работ, так как отпадает необходимость трогать перекрытие и крышу. Кроме того, длина трубы может быть уменьшена за счет отдаления от коньковой части.

Процесс сборки системы представлен ниже.

  1. На поверхность стены наносится предварительная разметка, чтобы было проще вырезать отверстие. Рекомендуется размещать проем в непосредственной близости к потолку, чтобы максимально улучшить тягу.
  2. При помощи специального инструмента делается аккуратный вырез. После этого в него вставляется угловой элемент. С внутренней стороны устанавливается обратный клапан для защиты от внешних воздействий.
  3. С улицы к установленному углу крепится следующий фрагмент – прямая труба. Она фиксируется при помощи специальных хомутов. Сверху инсталлируется дефлектор, предотвращающий попадание осадков внутрь.

Справа представлена схема сборки через стену.

Важно! При сборке вытяжного канала рекомендуется осуществлять герметизацию в местах соединений, в противном случае не удастся добиться максимально эффективного выброса отработанного воздуха.

Вентиляция на кухне в круглом гофрированном воздуховоде

Дополнительная вентиляция на кухне может быть осуществлена при помощи вытяжки. Соеденить вентиляционный вывод от вытяжки до вентиляционного окна кухни может выполниться при помощи круглого воздуховода типа Гофра. Диаметр воздуховода выбирается 120 мм или 150 мм, в зависимости от модели вытяжки.


схема вытяжки на кухне

На фото выдим, как выглядит не закрытая гофрированная вытяжка на кухне.

Статья по теме: Как выбрать вытяжку для кухни: 11 различных вытяжек на кухне

О внутренней циркуляции

Для прохождения потоков из одной комнаты в другую используются специальные решетки. Установив их на дверь или встроив в стену, можно добиться свободного движения воздушных масс. Это необходимо в тех случаях, когда требуется пропустить приточный поток к вытяжке.

Чтобы вставить элемент в дверь или стену, следует сделать вырез, соответствующий размерам рабочей части. Удалив ненужный фрагмент, нужно вставить основной каркас непосредственно в проем. Фиксация осуществляется шурупами, которые закрываются лицевой панелью.

Схема проветривания через дверь.

Как сделать отверстия в стене

Прежде чем просверлить стену под трубу, стоит разобраться, какие нормативы должны быть соблюдены в процессе работы, особенно, если вы собираетесь буравить несущую стену.

Прорезая дыру под коммуникации, проследите, чтобы не были задеты такие конструктивные элементы здания, как:

  • заградительные и армирующие решетки в толще стены;
  • вентиляционные каналы, если таковые имеются в строении;
  • линии электропроводки.

Вместе с тем, обустраивая отверстия под трубы в стене, сделайте их диаметр несколько больше сечения трубопровода с тем, чтобы можно было вмонтировать защитную гильзу, и, возможно, утеплить ее минеральной ватой или другим негорючим материалом.

Дополнительная информация

  • Вентиляционная труба должна выступать так, чтобы угол между коньком и ее верхней частью не превышал 10 градусов, иначе уровень тяги будет существенно снижен.
  • Во внутренней части воздуховодов, а также на расстоянии пяти сантиметров от них не следует располагать кабели, газопроводы и другие элементы коммуникационных систем.
  • Прохождение потоков должно осуществляться к вытяжке даже при закрытых межкомнатных дверях, причем не во всех случаях нужно устанавливать решетки. Достаточно оставить зазор снизу шириной 1,5-2 см.
  • Слишком слабая вентиляция жилого пространства не позволяет добиться высокого уровня экологической безопасности, особенно если в процессе отделки применялись материалы на основе пластиков, формальдегидных смол и так далее.

По этому принципу определяется высота установки вытяжной трубы.

Причины появления конденсата

В физике существует понятие «точка росы». Это участок системы, где всегда наблюдается снижение температуры (например, участок трубы или стены в месте перехода из отапливаемого помещения на холодный чердак).

В этом месте вода переходит из газообразного состояния в жидкое и оседает под своей тяжестью на внутренней поверхности трубы или на стенах. Иными словами, при существенном снижении температуры на одном из участков инженерной системы водяной пар неизбежно конденсируется.

Повышенная влажность воздуха – основная причина возникновения конденсата. Влага проникает в воздуховоды из улицы или помещений разными путями, но конденсат образуется по следующим причинам:

  • при нарушении герметичности воздуховодов;
  • при недостаточном утеплении инженерных коммуникаций;
  • из-за ошибок в утеплении труб;
  • при использовании бракованных изоляционных материалов;
  • из-за засорения вентиляционных каналов мусором.

Кроме внутренних неисправностей, связанных непосредственно с ошибками в обустройстве вентканалов, повышенная влажность воздуха в помещении может наблюдаться из-за особенностей местности, на которой стоит здание, а также режима эксплуатации жилых и технических помещений.

Рекомендуем ознакомиться: Как самостоятельно соорудить дымоход в бане с выходом через стену?

Например, повышенная влажность грунта, на котором стоит дом, нередко приводит к подтоплению фундамента грунтовыми водами, из-за чего влага поднимается по инженерным системам и проникает в вентиляцию.

Иногда повышенная влажность воздуха наблюдается из-за нарушения правил эксплуатации помещений. Например, сушка постиранного белья в комнате – одна из наиболее частых причин образования конденсата, причем не только в вентиляции, но и на стенах, окнах и других поверхностях.

Важно! Иногда конденсат образуется даже там, где вентиляционная система спроектирована и установлена правильно. Причиной образования капелек воды становится слишком большая разница между температурой внутри и снаружи вентканала. Например, это наблюдается в зимнее время, когда перепад температур составляет более 60 градусов.

Вытяжная вентиляция через стену на улицу



Секреты обустройства вентиляции с выходом на улицу в стене частного дома или квартиры

Один из наиболее распространенных вариантов вывода вентиляционной трубы из квартиры или частного дома – отверстие в стене. Его используют для притока и для отвода отработанного воздуха. Чаще всего через стену на улицу протягивают вентиляцию санузла или кухни. О том, как сделать вентиляционное отверстие в стене, какие инструменты использовать и как изолировать получившуюся дыру, не нарушив термоизоляцию, читайте далее.

Схемы вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

  • с естественной тягой;
  • с механическим оттоком;
  • комбинированной.

Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.

Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

Механическая или естественная?

Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.

Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

Комфорт достигается при меньшей скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.

Приточные устройства вентиляции в стенах

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

Места монтажа вентиляции в стене:

  • между подоконником и батареей;
  • в створке пластикового окна;
  • возле окна, как можно ближе к потолку.

Если выводить вентиляцию на улицу через стену, в регионах с холодными зимами через клапан будет проникать ледяной воздух. Возможно даже обледенение прилегающего участка стены.

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

  • На стене карандашом обозначьте место размещения клапана;
  • Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой.
    Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно для оттока конденсата и атмосферных осадков;
  • В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
  • Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
  • На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

Вытяжные устройства в стенах домов

В некоторых случаях удобнее прибегнуть к механическому отводу отработанного воздуха, то есть установить вытяжную вентиляцию через стену на улицу. Основной компонент системы – вытяжной вентилятор. Он встраивается в вытяжное отверстие в стене и прекрасно выполняет свои функции. В качестве бытовых представлены осевые модели. Некоторые из них оснащены жалюзи, которые предотвращают обратную тягу.

Вентилятор может запускаться вручную или автоматически по команде датчика влажности. Самые совершенные оснащены таймером, запускающим двигатель по заданному режиму.

Как вывести вентиляцию через стену – важный вопрос, но сначала следует рассчитать характеристики оборудования:

где М – мощность вентилятора, О – объем помещения, (чтобы его получить, перемножьте длину, высоту и ширину комнаты), В – воздухообмен в зависимости от назначения.

  • для кухни 15 крат;
  • для туалета 8 крат;
  • для ванной или душевой комнаты до 20 крат.

Наилучшее место для установки вентилятора в стене частного дома – на противоположной стороне от источника чистого воздуха, но не слишком близко к нему.

В верхней части стены.

Для установки вытяжного вентилятора в стене квартиры необходимо просверлить круглое отверстие с помощью дрели и перьевого кольцевого сверла.

  • В готовое отверстие вставляется муфта, которая прилагается в комплекте.
  • Если для выбранной модели вентилятора требуется квадратное отверстие (бывает редко), используется перфоратор с лопаткой.
  • Далее делается разметка для крепления вентилятора. Он прикручивается к стене на распорочные дюбеля.



Подключаются к электропитанию вентиляторы через легкоплавкие предохранители, которые установлены в электрощитке.

Если вы сомневаетесь в собственных знаниях электрики, пригласите для подключения вентилятора мастера-профессионала.

Вентиляция через стену частного дома и квартиры с выходом на улицу


Вентиляция с выходом на улицу: механическая и естественная схемы, монтаж приточного клапана, а так же вытяжные и приточный устройства.

Источник: strojdvor.ru



Интересные товары:

Вентилятор вытяжной TDM Electric SQ1807-0002 без выключателя, 120 мм, 20 Вт, 150 куб.м/ч Вентилятор вытяжной TDM Electric SQ1807-0106 без выключателя бук, 150 мм, 25 Вт, 280 куб.м/ч Вентилятор вытяжной TDM Electric SQ1807-0105 без выключателя сосна, 150 мм, 25 Вт, 280 куб.м/ч Вентилятор вытяжной TDM Electric С-1 SQ1807-0003 без выключателя белый, 150 мм, 25 Вт, 280 куб.м/ч Вентилятор вытяжной TDM Electric SQ1807-0104 без выключателя бук, 120 мм, 20 Вт, 150 куб.м/ч Приточно-вытяжная установка Blauberg Blauberg FRESHBOX E1-100 ERV WiFi

Вытяжная вентиляция через стену на улицу: установка клапана через отверстие в стене

Обилие герметичных пластиковых окон в квартирах и домах сделали проблему вентилирования жилых помещений актуальной как никогда ранее. Но обеспечить жилище притоком свежего воздуха — это решение только части задачи. Чтобы создать в доме пригодный для жизни микроклимат, нужно позаботиться и о правильном удалении отработанных воздушных масс. Отличным выходом может стать вытяжная вентиляция через стену на улицу.

Типичные проблемы с вентиляцией

Естественное вентилирование жилых помещений основано на наличии микрощелей, характерных для деревянных оконных конструкций. Через такие небольшие отверстия воздух регулярно поступал снаружи и удалялся из дома по специальным вентиляционным каналам. Так в квартире осуществлялась постоянная смена воздушных масс, способствующая нормальному уровню влажности, удалению неприятных запахов и т.п.

Неправильный воздухообмен в доме — проблема практически неизбежная при проведении мероприятий по сокращению теплопотерь. Устанавливая новые окна и двери, стремясь минимизировать утечку тепла, мало кто задумывается о вентилировании своего жилья.

Но вскоре проблемы проявляются в виде душной атмосферы, размножения плесени в ванной комнате и других подобных явлениях. Вскоре ненормальный микроклимат начинает негативно сказываться на состоянии здоровья тех, кто в таком доме проживает.

Приточные вентиляционные установки различного типа и вида помогают разобраться с избыточной герметизацией помещений, но для нормального вентилирования этого может оказаться недостаточно. Тяга естественной вытяжной вентиляции часто оказывается слабой, а то и вовсе отсутствует. Из-за проблем с устройством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, проникает обратно.

На состоянии тяги в вентиляционной системе дома или квартиры отражается и температура воздуха на улице, вернее, разница температуры внутри помещения и снаружи. В зимнее время этот разрыв достаточно большой, что обеспечивает хорошую тягу. Но в летний период разница температур наружного и внутреннего воздуха не настолько значительна, а это на качестве тяги сказывается не слишком хорошо.

По этим причинам следует задуматься о необходимости установить специальные вытяжные клапаны. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища, а также предотвратят его обратное проникновение.

Разновидности вытяжных клапанов

Низкая эффективность вытяжной вентиляции чаще всего объясняется различными причинами, например, нарушением проходимости каналов или их герметичности. В многоэтажных домах такие ситуации часто возникают из-за огрехов при проведении ремонта, а ликвидировать последствия ошибок и восстановить нормальное состояние вентиляционных ходов удается не всегда.

В таком случае вытяжные клапаны могут оказаться более чем уместными. Конструкция этих устройств очень проста, их основное назначение в том, чтобы пропускать потоки воздуха наружу и не позволять им проникать обратно. По типу установки такие клапаны разделяют на горизонтальные и вертикальные, все зависит от направления потока воздуха.

Если вытяжной поток должен двигаться вертикально, выбирают клапан с горизонтальной установкой. А для отведения воздуха по горизонтали нужен вертикальный клапан. Обычно модели вытяжных клапанов комплектуются вентилятором. Они применяются там, где удаление воздуха из помещения нужно проводить принудительно.

Еще один существенный момент — уровень шума, который издает работающее устройство. Чем ниже звуковые эффекты от раскрывающихся лопастей клапана и/или вращающегося вентилятора, тем лучше. Много полезных сведений можно найти в техническом паспорте изделия.

Как устроено такое изделие

Обычный вытяжной клапан состоит из трех основных частей:

Круглый фланец — это соединительный элемент, который позволяет подключить клапан к вентиляционному каналу. Решетка представляет собой декоративный элемент, который просто маскирует дыру в стене, а также предотвращает случайное попадание внутрь крупного мусора. Основа конструкции — заслонка.

Это подвижный лепесток, круглой или квадратной конфигурации, закрепленный на оси. Он может открываться только в одну сторону, обеспечивая правильное передвижение воздушного потока. Конструкция может также включать отвес, который позволяет оставить клапан в закрытом состоянии, если отключен вентилятор.

Для промышленных объектов обычно рекомендуется выбрать клапан с хорошими взрывозащитными характеристиками, но для жилых помещений значение имеют другие особенности. Например, полезным будет наличие резиновой прокладки, которая позволяет уменьшить количество шума.

Одним из распространенных вариантов вытяжного клапана является конструкция типа “бабочка”. Она представляет собой две лопасти, закрепленные на центральной оси. Другая популярная конструкция таких устройств называется лепестковой, она включает ряд параллельно установленных лопастей, которые движутся по принципу жалюзи.

Как выбрать подходящий вариант

Чаще всего вытяжные клапаны вентиляции в стену выполняют из металла или прочного пластика. Для условий повышенной температуры и влажности, например, для бани, пластиковые изделия не подходят, но они превосходно зарекомендовали себя в менее сложных ситуациях. Подбирая клапан, следует учитывать его сечение: прямоугольное или круглое.

Самый же важный показатель — скорость воздушного потока, на который рассчитано устройство. Наиболее распространенными считаются модели, рассчитанные на поток 4-6 м/с. Если клапан подбирается для системы естественного вентилирования, очень важно, чтобы элементы заслонки клапана чутко реагировали даже на небольшие потоки воздуха. Но для систем со слабой тягой наличие вытяжного вентилятора обязательно, поэтому подобная чувствительность не нужна.

Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство. Так, для кухни рассчитывают мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц.

В многоэтажных домах трубу вытяжной вентиляции необходимо выводить на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние.

Вытяжная вентиляция в стене

В частных домах и даже в многоэтажных строениях во многих случаях удобнее сделать вентиляционный выход прямо через стену. Для этого используются специальные модели вытяжных клапанов с вентилятором, который вставляют в специальную муфту. Можно также использовать накладные модели вентиляторов, которые крепятся на внутренней стороне стены.

Для установки такой простой конструкции понадобится проделать достаточно большое отверстие под установку вентиляции в наружной стене дома. Но сначала нужно выбрать подходящее устройство. Модели с ручным управлением имеют демократичную цену, но они крайне неудобны в эксплуатации, поскольку придется постоянно помнить о необходимости включить или отключить вытяжной клапан.

Чтобы автоматизировать процесс, можно использовать таймер. Нужно будет выбрать временной график, в соответствии с этими настройками клапан будет включаться и отключаться в заданное время. Более эффективным может оказаться использование датчика, реагирующего на уровень влажности в помещении.

В этом случае устройство начнет работу, когда воздух в помещении станет слишком влажным, в при снижении влажности вентилятор остановится. Выбирая устройства автоматического регулирования, следует убедиться, что при отключении электропитания установленные ранее настройки сохраняются.

Чтобы обеспечить хороший воздухообмен в помещении, необходимо использовать достаточно мощный вентилятор. Слабый в этом отношении агрегат просто не справится с перемещением большого объема воздушных масс, в результате вентилирование будет недостаточно эффективным.

При расчетах обычно пользуются простой формулой:

  • М — необходимая мощность вентилятора;
  • О — объем помещения, в котором будет установлено устройство;
  • В — повышающий коэффициент воздухообмена.

Вычислить объем комнаты, как известно из школьного курса математики, можно как произведение площади и высоты помещения. Коэффициент воздухообмена определяют в зависимости от назначения помещения. Этот показатель должен составлять:

  • для отдельного туалета — 8;
  • для кухни — 15;
  • для ванной комнаты или совмещенного санузла — 20.

Остается лишь определить объем комнаты и умножить его на соответствующий коэффициент, чтобы получить показатель, который поможет выбрать клапан с достаточно мощным вентилятором. Не стоит брать чрезмерно мощную модель, это вызовет только ненужные расходы и не скажется благоприятно на процессе вентилирования.

При расчете мощности вытяжного вентилятора необходимо учитывать чувствительность такого оборудования к сопротивлению системы. Наличие декоративной решетки и клапана может понизить скорость перемещения воздушного потока в три-пять и даже в десять раз. Поэтому не стоит выбирать устройство с минимальными размерами и мощностью.

Производительность вентилятора должна быть достаточной для того, чтобы через клапан уходил отработанный воздух из смежных помещений, а не только из той комнаты, в которой установлено устройство. Перед началом работ по установке вытяжного клапана с вентилятором, необходимо выбрать подходящее место.

Для этого используют стену, которая максимально удалена от места, где производится забор свежего воздуха. Обычно приточную вентиляцию устанавливают в стенах или окнах таких помещений как спальня или гостиная. Для вытяжной вентиляции больше подходит кухня или санузел. В результате с отработанным воздухом отводятся также неприятные запахи, избыточные водяные пары и т.п.

Отверстие для вытяжного клапана нужно делать в верхней части стены. Сначала выполняют разметку, затем начинают сверление. Отверстие подходящих размеров делают дрелью и перьевым кольцевым сверлом. Иногда приходится использовать специальный инструмент с алмазной насадкой.

Отверстие для вытяжного клапана должно по размерам и конфигурации соответствовать размерам вентилятора. Обычно это круглое устройство, но иногда удобнее использовать устройство с квадратным корпусом. В этом случае отверстие под клапан нужно выдолбить с помощью перфоратора с насадкой в виде лопатки.

Такие работы обычно сопровождаются большим количеством пыли, от которой не спасает даже использование промышленного пылесоса. Необходимо перед началом сверления накрыть поверхности пленкой или другими подходящими материалами, чтобы защитить их от загрязнений.

Для сверления особо толстых наружных стен из прочных материалов можно использовать машину колонкового сверления. Это дорогое оборудование, которое дешевле арендовать, чем покупать. Специализированные фирмы предоставляют услугу колонкового сверления по относительно невысокой цене, которая зависит от глубины сверления и материала стены.

Во время работы такого оборудования используется водяное охлаждение. Одновременно используется устройство для сбора отработанного материала и воды, но ее часть все же попадет на стену, этот момент следует учесть перед началом работ. После того, как отверстие подготовлено и очищено от пыли, в него необходимо вставить муфту, она поставляется в комплекте с клапаном.

Теперь нужно отметить места крепления вентилятора. Устройство фиксируют на стене через предназначенные для этого отверстия. В качестве крепежа чаще всего используют дюбеля-распорки. Обычно между муфтой и стеной остается небольшой просвет, через который в дальнейшем может проникать воздух.

Все такие щели аккуратно задувают монтажной пеной, которая обеспечит конструкции необходимую герметичность. После этого можно начинать установку вытяжного клапана. Действовать следует очень осторожно, чтобы не повредить сам клапан во время установки и не допустить попадание внутрь него строительного мусора.

После установки нужно убедиться, что створки клапана движутся свободно, не заедают. После этого на наружной стороне стены дома нужно установить декоративную решетку, которая закроет отверстие и придаст конструкции эстетичный вид. Чтобы улучшить эффективность работы вытяжного клапана и снизить вероятность его промерзания в зимний период, рекомендуется вокруг муфты уложить слой теплоизоляционного материала.

Этот момент нужно учесть при вычислении диаметра отверстия под вытяжной клапан. Некоторые мастера считают муфту, которой комплектуется вытяжной клапан, недостаточно прочной. Они отмечают, что при необходимости монтажа муфта может быть случайно повреждена, и рекомендуют заменить ее отрезком более прочной пластиковой трубы соответствующего диаметра.

Если такая труба окажется немного шире, чем вентилятор, который в нее вставляют, можно сделать подмотку из изоленты или другого подходящего материала, чтобы устройство входило достаточно плотно. Изнутри вентилятор следует обеспечить электропитанием. Кабель подводят к электрощитку, при подключении в целях безопасности используют легкоплавкие предохранители.

При установке вытяжного клапана в туалете электропитание можно подключить таким образом, чтобы вентилятор включался одновременно с освещением. В этом случае таймер можно установить на отключение спустя определенный срок после того, как будет выключен свет.

Чтобы вытяжная вентиляция в туалете и ванной работала эффективно, следует обеспечить приток воздуха в эти помещения. Обычно для этого внизу дверей устанавливают специальные вентиляционные решетки.

В процессе эксплуатации вытяжного клапана следует считаться с такой проблемой, как возникновение засоров. Если внутрь устройства проникнет мусор, это может привести к поломке клапана и затруднит работу вентилятора. Если это произошло, устройство придется демонтировать, очистить от загрязнений и установить снова. Клапаны типа “бабочка” в зимнее время могут покрываться слоем льда, что также приводит к проблемам в работе механизма.

Вытяжная вентиляция через стену на улицу: вытяжной клапан


Для чего нужна вытяжная вентиляция. Установка клапана в стене. Рекомендации по выбору подходящей модели. Порядок монтажа. Фото и видео.

Источник: sovet-ingenera.com



Интересные товары:

Вентилятор вытяжной TDM Electric SQ1807-0002 без выключателя, 120 мм, 20 Вт, 150 куб.м/ч Вентилятор вытяжной TDM Electric SQ1807-0106 без выключателя бук, 150 мм, 25 Вт, 280 куб.м/ч Вентилятор вытяжной TDM Electric SQ1807-0105 без выключателя сосна, 150 мм, 25 Вт, 280 куб.м/ч Вентилятор вытяжной TDM Electric С-1 SQ1807-0003 без выключателя белый, 150 мм, 25 Вт, 280 куб.м/ч Вентилятор вытяжной TDM Electric SQ1807-0104 без выключателя бук, 120 мм, 20 Вт, 150 куб.м/ч Приточно-вытяжная установка Blauberg Blauberg FRESHBOX E1-100 ERV WiFi

Как монтировать вентиляцию через стену на улицу

Герметичные пластиковые окна в офисах и жилых домах породили другую проблему. Теперь помещения нуждаются в вентилировании. Но обеспечение жилища поступлением воздуха — это только часть решения проблемы. И если в многоэтажных домах такие конструкции запланированы сразу, то в частных нередко приходится думать об этом самому хозяину. Необходим и отток газов, попадающих в воздушные массы помещений. Для этой цели служит и вытяжная вентиляция через стену на улицу.

Вентиляция в частном доме

При проектировании загородных домов и городских коттеджей необходимо учитывать все мелочи. Особенно важна правильно установленная вентиляция в частном доме.

Механическую вентиляционную систему в этом случае можно обустроить несколькими способами. Но чаще всего используется вытяжная или приточно-вытяжная. Эти виды вентиляции обеспечивают максимально комфортный микроклимат в помещениях, сохранив целостность конструкций.

Как это сделать правильно в частном доме? Устройство вентиляционной конструкции реализуют в несколько шагов:

  • определяется объём чистого воздуха, который должен быть обеспечен соответственно нормам;
  • рассчитываются размеры необходимого воздуховода;
  • далее выбирается оптимально подходящая схема вентиляции в несущей стене;
  • готовится план для устройства воздушных каналов;
  • определяется место монтажа вентиляции;
  • монтируются устройства, обеспечивающие приток и вывод воздуха;
  • строится система воздухоотведения.

Профессионалы обращают внимание на то, что вентиляция с выходом в стену в частном домовладении принято проектировать изначально.

Системы вентиляционных конструкций бывают трех видов:

  • естественное вентилирование;
  • принудительная с помощью вентиляторов;
  • смешанная система.

Устраивается принудительная система несколькими способами:

  • с помощью вентилятора через окно;
  • продухов и выводящих каналов;
  • вытяжного отверстия в стене.

Для качественной работы конструкций, нужно правильно выбирать место расположения вытяжки. Приток и отток воздуха должны охватывать все места, являющиеся источниками запахов и пара.

Естественная система вентиляции

Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.

Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.

Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.

Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.

Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.

Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.

Принудительная вентиляция

В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.

Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.

Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.

В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.

Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.

Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.

Приточно-принудительная система

Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.

Вентиляционная конструкция в туалете

В частных постройках устанавливают туалеты необязательно внутри помещения.

Туалет внутри здания

Вытяжку в туалете устраивают во время строительства. Но бывает и так, что столь немаловажная конструкция отсутствует, если туалет, к примеру, отсутствовал. Тогда вентиляционную систему нужно делать вместе с его обустройством. Если это упустить, в туалетной комнате будет скапливаться сырость, а потом появятся плесень и неприятные «ароматы».

Во избежание этого и устраивается вентиляция из туалета на улицу. Ее составляют:

  • воздуховоды;
  • приточные каналы;
  • вентиляторы в отверстии для вытяжки.

Воздуховодами являются трубы, которые проходят через чердак или стену. Вентиляторы необходимы для усиления тяги в воздуховоде.

Уличный туалет

Здесь также необходимо обустройство вентиляционных систем, причем не только кабинки, а и выгребной ямы. Ведь яма расположена непосредственно под кабинкой. Кроме неприятных запахов яма постепенно разрушает постройку. Во избежание накопления запахов можно спланировать яму на некотором расстоянии от кабинки с помощью труб канализации с системой смыва. Тогда дополнительной вентиляции не нужно будет делать.

Но возможен и вариант организации вентиляционной конструкции.

Если запах несильный, достаточно естественной вентиляционной конструкции. Но при сильных «ароматах» естественной вентиляции вряд будет хватать.

Схема естественной вентиляции максимально простая: внизу одной стены проделывают приточный канал. Вверху противоположной стены делают вытяжное отверстие. При несильных запахах эта вентиляция легко справляется со своей задачей.

В случае устройства принудительной вентиляционной системы вытяжное отверстие устанавливают вентилятор, работающий от электросети, потому в туалетную кабинку проводят электричество. Но следует позаботиться о безопасной проводке.

В случае расположения туалета на улице, необходимо также вентиляционное устройство и для выгребной ямы.

Вытяжная вентиляция через стену на улицу


Как правильно выполняется вытяжная вентиляция через стену на улицу в помещениях различного назначения.

Источник: ventkam.ru



Интересные товары:

Вентилятор вытяжной TDM Electric SQ1807-0002 без выключателя, 120 мм, 20 Вт, 150 куб.м/ч Вентилятор вытяжной TDM Electric SQ1807-0106 без выключателя бук, 150 мм, 25 Вт, 280 куб.м/ч Вентилятор вытяжной TDM Electric SQ1807-0105 без выключателя сосна, 150 мм, 25 Вт, 280 куб.м/ч Вентилятор вытяжной TDM Electric С-1 SQ1807-0003 без выключателя белый, 150 мм, 25 Вт, 280 куб.м/ч Вентилятор вытяжной TDM Electric SQ1807-0104 без выключателя бук, 120 мм, 20 Вт, 150 куб.м/ч Приточно-вытяжная установка Blauberg Blauberg FRESHBOX E1-100 ERV WiFi

Советы по тому, как вывести вентиляцию через стену

Вентиляция помогает обеспечить помещению нормальную атмосферу для жизнедеятельности. А для нормальной жизни в вашем доме нужно не просто обеспечить хороший приток свежего воздуха, но и добиться движения воздушных потоков при помощи приточно-вытяжных методов. И дабы осуществить комфортные условия для деятельности оборудования делают выход вентиляции через стену. А чаще всего на улицу выводят вентиляцию в таких помещениях, как кухня и ванная в многоэтажках. Безусловно, в данных комнатах простого присутствия хорошей естественной вентиляции будет недостаточно, так как перепады температур вызывают образование конденсата, в комнате начинает появляться неприятный запах, что часто приводит к дискомфорту жильцов дома.

Какие существуют виды вентиляции?

Все вентиляционные системы можно разделить на три основных типа, а именно:

При этом первый тип относится к полной автономной вентиляции. То есть циркуляция воздуха осуществляется без каких-либо дополнительных приборов или механизмов, без применения электричества. Она представляет собой установку в помещении каналов и продухов, которые чаще всего выводят вентиляцию через стену. В силу разницы давления и температуры между началом такой системы и ее концом осуществляется самый обычный природный процесс движения воздуха. Это все делается по принципу сквозняка.

Какой вариант вентиляции через стену самый лучший?

Естественно, если вы не хотите заморачиваться по этому поводу и тратить время на восстановление старой системы дома, то здесь есть крайне простое решение. В частности вы можете часто открывать дома все окна и двери, дабы квартира проветривалась. Такую «процедуру» нужно делать каждый день минимум по 15 минут. Еще одним способом является установка дорогих окон из пластика, которые обладают функцией микропроветривания. Они помогут вам поддерживать нужный микроклимат в квартире. Кроме этого, сегодня также можно приобрести современный кондиционер, который способен обсушивать или же увлажнять воздух в вашем доме, в зависимости от надобности. Также такие устройства сейчас могут вентилировать или дозировать воздух. И хотя данное устройство является крайне полезным, оно не может полностью справиться с вентиляцией квартиры.

Так, систему вентиляции в вашем доме можно устроить при помощи нескольких клапанов, которые встраиваются в стену. Мощность таких клапанов нужно подбирать в зависимости от размера комнат. На рынке сегодня можно также выбирать и между несколькими видами данных вентилируемых устройств. К самым простым можно отнести наиболее экономичные клапаны с наличием заглушки, которая открывается вручную. Они отличаются негабаритными размерами и общей бесшумностью. Для их монтажа нужно сделать отверстие в стене на 135 мм в диаметре. Такую вентиляцию через стену на улицу лучше всего устанавливать за батареями.

Это никак не испортит интерьер комнаты, и при этом свежий воздух будет прогреваться перед тем, как попасть в ваш дом. Тем не менее, климат квартиры будет зависеть от погоды на улице.

В основном, многофункциональные клапаны работают на базе вытяжных вентиляторов, которые встраиваются в форточку. Такие изделия включают в себя фильтра, решетку и калорифер. Но при этом нужно позаботиться об установке дополнительной звукоизоляции.

Данные устройства являются довольно-таки мощными и в то же время стоять не много. Кроме этого, температуру свежего воздуха, который поступает в дом, можно регулировать. Тем не менее, наиболее оптимальным вариантом для системы вентиляции через стену является устройство по типу приток-вытяжка, который будет установлен вместе с воздуховодом.

Здесь важно правильно выбрать мощность системы, для чего сперва нужно определиться с количеством воздухообмена. Так, нормальным считается приток 70 м3/час для одного человека. Воздушные массы должны идти от более чистых помещений, например, таких как зал или спальная, к более «грязным», к примеру, на кухню или ванную. Согласно с назначением помещения можно устанавливать такие значения притока-вытяжки в в м3/час:

  • для спальни нужно 250/200
  • для кухни 100/150
  • для ванны 50/50
  • для гостиной 200/250
  • для коридора 20 (так как здесь требуется только одна вытяжка).

А дабы снизить уровень шума от такой вытяжки нужно ее расположить как можно дальше от жилых комнат, а именно на балконе или на стене здания снаружи. Также в ванной или на кухне можно установить вытяжной вентилятор через стену, он избавиться от влажного воздуха и разных неприятных запахов. Таким образом, теперь вы знаете, как вывести вентиляцию через стену и, какой способ вентилирования наиболее подходит вам.

Как вывести вентиляцию через стену: выбираем наилучший способ


Вентиляция помогает обеспечить помещению нормальную атмосферу для жизнедеятельности. А для нормальной жизни в вашем доме нужно не просто обеспечить хороший

Источник: stroy-king.ru



Интересные товары:

Вентилятор вытяжной TDM Electric SQ1807-0002 без выключателя, 120 мм, 20 Вт, 150 куб.м/ч Вентилятор вытяжной TDM Electric SQ1807-0106 без выключателя бук, 150 мм, 25 Вт, 280 куб.м/ч Вентилятор вытяжной TDM Electric SQ1807-0105 без выключателя сосна, 150 мм, 25 Вт, 280 куб.м/ч Вентилятор вытяжной TDM Electric С-1 SQ1807-0003 без выключателя белый, 150 мм, 25 Вт, 280 куб.м/ч Вентилятор вытяжной TDM Electric SQ1807-0104 без выключателя бук, 120 мм, 20 Вт, 150 куб.м/ч Приточно-вытяжная установка Blauberg Blauberg FRESHBOX E1-100 ERV WiFi

Сквозь стены: вентиляция на улицу

Сквозь стены: вентиляция на улицу

Даже если между Вами и свежим воздухом встала стена – и мы сейчас выражаемся не фигурально, – выход есть, и не один. Как сделать приточную вентиляцию через стену на улицу и как сделать это хорошо?

Приток и вытяжка – вот инь и ян любой вентиляции. Каким образом можно организовать то и другое? Куда впускать и откуда выпускать воздух? Кому подходит клапан в окне, а кому не обойтись без механической вентиляции через стену? Как сделать монтаж вентиляции в стене? Разбираемся.

Приточная вентиляция в квартире на улицу

Приточная вентиляция – это поступление свежего воздуха с улицы в квартиру. Недостатки притока напрямую влияют на самочувствие человека. Если в помещении не хватает свежего воздуха, то появляется ощущение духоты и физический дискомфорт, усталость, снижается работоспособность, утрачивается концентрация. В душном воздухе человек не чувствует себя отдохнувшим, даже если спит положенные 8-10 часов.

В жилом строительстве за редким исключением организован естественный приток, подразумевающий, что воздух заходит в дом неконтролируемо – через любые щели и отверстия в стенах и окнах. Естественный приток невидимый, неслышимый и бесплатный. Но, к сожалению, в большинстве случаев его оказывается недостаточно. Во-первых, современные строительные и облицовочные материалы, а также пластиковые стеклопакеты в окнах затрудняют прохождение воздуха. Во-вторых, даже в деревянном доме с деревянными окнами в летнее время приток воздуха будет минимальным из-за низкого перепада температур и давлений снаружи и внутри здания.

В этом случае нужно найти способ получать воздух снаружи дополнительно – из окна или из стены.

Вентиляция через окна

Самое очевидное – открывать окна на проветривание . Самое очевидное, но и зачастую самое неудобное. Вместе со свежим воздухом в квартиру попадает пыль и грязь, шум и запахи с улицы, а в холодное время года открытое окно чревато сквозняками и простудами.

Другой способ вентиляции через окно – приточный клапан , который устанавливается в раму окна. Так можно усилить естественный приток, создав дополнительное отверстие для притока воздуха. Это до некоторой степени улучшит ситуацию с притоком, но не изменит ее кардинально, потому что объем поступающего воздуха будет, как и раньше, зависеть от погодных условий.

Вентиляция в стене квартиры

Все прочие способы организации притока подразумевают поступление свежего воздуха через стену. Существуют два типа вентиляции через стену – естественная и механическая.

Естественная приточная вентиляция в стене организуется при помощи стенового приточного клапана . Принцип его действия в точности повторяет принцип работы оконного клапана: по сути, мы просто создаем дополнительное сквозное отверстие для прохождения воздуха, но контролировать его объем мы не можем.

При установке приточного клапана в стене здания необходимо учитывать климатические условия: в регионах с холодными затяжными зимами (большая часть России) стеновые клапаны промерзают сами и приводят к промерзанию стены вокруг.

Механическая приточная вентиляция через стену позволяет следить за объемом поступающего воздуха и регулировать его в соответствии со своими пожеланиями. Механическая вентиляция – это устройства с вентиляторами, которые принудительно нагнетают воздух снаружи.

Основные виды таких устройств:

Имеют несколько скоростей притока. Для холодных регионов желательно выбирать модели с функцией подогрева воздуха, иначе можно столкнуться с проблемой обмерзания, как и в случаях с клапанами.

Строго говоря, это не приточная, а приточно-вытяжная вентиляция. В корпусе рекуператора входящий уличный воздух до некоторой степени нагревается выходящим наружу воздухом. Правда, диапазон рабочих температур такого устройства ограничен. Например, работу рекуператора Mitsubishi Lossnay производитель рекомендует останавливать, если температура за окном опускается ниже 10°С, а влажность в помещении поднимается выше 40% (напоминаем, что 40% — нижняя граница нормы; для детских, например, рекомендуется даже более влажный воздух).

Такие устройства эффективны в наиболее широком диапазоне температур: от -40°С до +50°С благодаря нагревательному элементу. Входящий воздух попутно очищается от различных загрязнений.

Сквозные отверстия под приточную вентиляцию в стене

Для поступления воздуха снаружи необходимо проделать сквозное отверстие в стене – воздуховод. Для разных устройств понадобятся разные отверстия.

Диаметры вентиляционных отверстий в стене для распространенных устройств:

  • Приточные стеновые клапаны – 100-132 мм (клапан КИВ – 132 мм).
  • Проветриватели – 82-150 мм (Aeropac – 82 мм, iFresh – 125-150 мм).
  • Рекуператоры – одно отверстие 215-225 мм (рекуператор УВРК) либо два отверстия (для притока и вытяжки) по 80-90 мм с расстоянием 200-350 мм между ними (Mitsubishi Lossnay).
  • Бризеры – 132 мм.

Согласование сквозного отверстия под вентиляцию в стене

Действующие строительные нормы не предусматривают получения разрешительных бумаг на бурение в наружной стене сквозного отверстия диаметром менее 200 мм . Если же Вам требуется более широкое отверстие, то правильно будет обратиться в местную администрацию и согласовать работы с отделом архитектуры и градостроительства Вашего района. Предварительно вооружитесь документацией: попробуйте найти официальные правила содержания и ремонта фасадов зданий, разработанные для Вашего города.

Как сделать сквозное отверстие для приточной вентиляции в стене

Существует несколько способов бурения в зависимости от материала и толщины стены.

В тонкой деревянной стене можно проделать отверстия по периметру будущего воздуховода обычным сверлом, а потом аккуратно пробить или выпилить промежутки между отверстиями. Правда, этот способ не самый быстрый, и сквозное отверстие может получиться неаккуратным.

При работе с тонкой кирпичной кладкой (до 1 кирпича толщиной, 25 см) можно использовать перфоратор или мощную ударную дрель с коронками требуемого размера. Будьте готовы к тому, что работа эта долгая (возможно, придется выбивать какие-то фрагменты стены, если коронка «забуксует») и грязная – в самом прямом смысле, пыли и мусора будет очень много.

Для более толстых стен и стен из бетона оптимальный способ бурения – алмазная установка.

Толщина стен в типовом панельном жилом доме – от 30 до 38 см. В кирпичной многоэтажке стены обычно не тоньше полутора кирпичей – 38 см, а в холодных регионах достигают 64 см. Отделочный слой и утеплители добавляют еще несколько сантиметров.

Впрочем, и для тонких стен алмазное бурение подходит идеально. Во-первых, это намного быстрее, чем указанные способы. Например, стандартный монтаж бризера в стене типовой многоэтажки занимает не больше часа. Во-вторых, при алмазном бурении используются промышленный пылесос и водосборник, чтобы удалять пыль, грязь и воду (она необходима по технологии) во время работы. Алмазное бурение оставляет помещение чистым.

Бурение в стене отверстия под вентиляцию требует не только неплохих навыков обращения с инструментом, но и специального оборудования для проверки намеченной для сверления стены на предмет наличия арматуры и электропроводки.

Поэтому мы настоятельно рекомендуем доверить бурение сквозного вентиляционного отверстия в стене специалистам.

Воздуховод в стене обязательно нужно оснащать тепло- и шумоизоляционным материалом. Это, во-первых, предотвращает обмерзание стены, во-вторых, сокращает входящие шумы. Следите за тем, чтобы монтажная бригада не игнорировала этот важный шаг – вне зависимости от того, какое устройство Вам устанавливают.

Как располагать устройства приточной вентиляции на стене

Каждый тип устройств приточной вентиляции с креплением на стену имеет свои особенности расположения на этой самой стене.

Приточный клапан

Стеновой вентиляционный клапан нельзя устанавливать ближе 30 см от оконной рамы, потому что если клапан промерзнет, то может спровоцировать обмерзание стены и образования конденсата на окне. Поскольку из клапана будет дуть холодный воздух, его необходимо размещать так, чтобы струя воздуха не попадала на домочадцев. Например, на уровне верхней трети окна: так можно надеяться, что тепло от батареи отопления сможет до некоторой степени нагреть воздух из клапана.

Еще одна рекомендация – установить клапан напротив вытяжки, чтобы усилить приток за счет вытяжной тяги (если, конечно, вытяжка работает как следует).

Рекуператор

Рекуператоры обычно тоже размещают повыше, вне «зоны обитания» людей, потому что входящий через них воздух, хотя и теплее уличного, но заметно холоднее комнатного. Ни в коем случае не стоит размещать рекуператор около кровати, где Вы спите. Можно установить рекуператор на стене под потолком, отступив по 5-10 см от потолка, углов и оконных рам.

Проветриватели

Проветриватели размещают на стене с учетом расположения на приборе отверстий, через которые воздух входит в дом. Они могут обнаружиться снизу, сверху или по бокам прибора.

Если проветриватель не имеет нагревательного элемента, то можно попробовать разместить его около батареи (но не вплотную), чтобы выходящий из прибора холодный воздух смешивался с нагретым. Только выбирайте такое место, которое исключает длительное пребывание людей под струей холодного воздуха из проветривателя.

Если прибор не оснащен пультом управления, то не вешайте его высоко: Вам очень скоро надоест залезать на стул каждый раз, когда понадобится включить-выключить прибор, закрыть заслонку или отрегулировать скорость.

Бризер нагревает воздух до заданной Вами температуры автоматически – при помощи функции климат-контроля. Можно управлять им с дистанционного пульта или со смартфона (при наличии базовой станции MagicAir). Поэтому ограничений по установке бризера немного: 5 см от стен, пола или потолка, 30 см от окна.

Стена, на которой размещается бризер, должна быть гладкой и ровной, чтобы прибор плотно прилегал к отверстию воздуховода. Впрочем, это относится и ко всем прочим приборам вентиляции с креплением на стену.

Бризер нежелательно размещать напротив вытяжки, потому что нам не нужно «гнать» воздух в вытяжку, как в случае с приточным клапаном. Наоборот, свежий чистый воздух из бризера должен «рассеиваться» по комнатам.

Вытяжная вентиляция через стену на улицу

В многоквартирных домах вытяжные отверстия располагаются во внутренних стенах в кухне, ванной и туалете. Они ведут в общедомовую шахту, а оттуда – на крышу. Там душный, пыльный, наполненный испарениями и запахами воздух из квартир выходит через трубу на улицу. Усилить вытяжку можно при помощи вентилятора. Только помните о том, что между вытяжкой и притоком должен сохраняться баланс: мощная вытяжка при слабом притоке может «опрокинуть» вентиляцию. Она начнет всасывать в квартиру воздух из отверстий, вовсе для того не предназначенных. Например, из подъездной двери.

Если Вы строите дом и хотите вывести вытяжную вентиляцию не на крышу, а через наружную стену, то необходимо будет пробурить сквозное отверстие в стене и установить в него вытяжной вентилятор. Крайне желательно дополнить его обратным клапаном, который гарантирует, что воздух будет идти только в одном направлении – из дома наружу, а не обратно. И не забудьте об утеплении воздуховода для вытяжной вентиляции.

Что касается рекомендаций по бурению вытяжного отверстия, то они будут такими же, как и в случае с воздуховодом приточной вентиляции.

Сквозь стены: вентиляция на улицу


Вентиляция через стену на улицу: как выбрать, 3 основных типа, особенности монтажа, в каких квартирах и домах можно установить вентиляцию с отверстием в стене

Источник: tion.ru



Интересные товары:

Вентилятор вытяжной TDM Electric SQ1807-0002 без выключателя, 120 мм, 20 Вт, 150 куб.м/ч Вентилятор вытяжной TDM Electric SQ1807-0106 без выключателя бук, 150 мм, 25 Вт, 280 куб.м/ч Вентилятор вытяжной TDM Electric SQ1807-0105 без выключателя сосна, 150 мм, 25 Вт, 280 куб.м/ч Вентилятор вытяжной TDM Electric С-1 SQ1807-0003 без выключателя белый, 150 мм, 25 Вт, 280 куб.м/ч Вентилятор вытяжной TDM Electric SQ1807-0104 без выключателя бук, 120 мм, 20 Вт, 150 куб.м/ч Приточно-вытяжная установка Blauberg Blauberg FRESHBOX E1-100 ERV WiFi

Как сделать вентиляцию в стене. Приточные устройства вентиляции в стенах

Как сделать вентиляцию в стене. Приточные устройства вентиляции в стенах

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

Места монтажа вентиляции в стене:

  • между подоконником и батареей;
  • в створке пластикового окна;
  • возле окна, как можно ближе к потолку.

Если выводить вентиляцию на улицу через стену, в регионах с холодными зимами через клапан будет проникать ледяной воздух. Возможно даже обледенение прилегающего участка стены.

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

  • На стене карандашом обозначьте место размещения клапана;
  • Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно для оттока конденсата и атмосферных осадков;
  • В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
  • Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
  • На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

Вентиляция через стену или крышу? Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

  1. Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
  2. Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

  1. Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
  2. Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Естественная вытяжка в стене. Виды и особенности

По мнению пользователя нашего портала (ник на форуме petrovk, г.Москва ) вентиляцию в доме можно разделить на три типа:

  • Естественная;
  • Приточная, или как её ещё называют, механическая;
  • Приточно-вытяжная установка с рекуперацией тепла.

– При проектировании системы вентиляции нужно руководствоваться следующим принципом – воздух в доме должен полностью обновляться за 1 час. Для моего каркасного дома в 200 м2, я остановился на проточно-вытяжной установке с рекуперацией тепла. Установка подбирается исходя из кол-ва кубов воздуха в доме, у меня 600, я взял установку для 700 кубов.

Следует помнить, что комфортная среда в доме создаётся не только за счёт поступления свежего воздуха, но и за счёт скорости движения воздушных потоков. Приточно-вытяжной вентиляции из-за наличия в ней вентилятора, создаёт больший поток воздуха, чем естественная вентиляция.

При работе механической вентиляции, скорость движения воздуха в вентиляционной системе в среднем составляет 3-5 м3/час, а при естественной около 1м3/час. Попробуем разобраться, создает ли естественная вентиляция создаёт более комфортную среду в доме. Этот вопрос не так прост, как кажется. Ведь для того чтобы пропустить через механическую и естественную вентиляционную систему один и тот же объём воздуха, требуется разное сечение вентиляционного канала. А значит, монтаж естественной вентиляции повлечёт за собой увеличение сечения канала, что далеко не всегда возможно с технической или эстетической точки зрения.

При любом типе вентиляции – независимо от того естественная она или механическая, необходимо обеспечить беспрепятственное движение воздуха по дому.

Один из вариантов — установить в комнатах двери с переточной решеткой или оставить небольшой зазор между дверью и полом. Для правильной организации перетока воздуха необходимо – чтобы забор воздуха производился в самом чистом помещении, гостиной или спальне, а вывод осуществлялся на кухне или в санузле.

На кухне, над плитой, вытяжка должна идти отдельным каналом. Если вытяжка является принудительной, то кухню и ванную можно объединить одним вентиляционным каналом. Диаметр от входа к выходу не должен уменьшаться. Из-за специфики кухонной вытяжки воздуховод от неё делают обязательно круглым, оцинкованным и вертикальным, без колен. Нельзя использовать гофру, алюминий или пластиковый воздуховод.

Консультант нашего форума Елена Горбунова (ник на форуме Matilda ):

– Естественная вентиляция работает при перепаде давлений на входе и выходе. Вход это вытяжной клапан, он ставится в потолке помещения или в стене под потолком. Выход это верх трубы. Перепад начинается с 10 метров. Еще перепад давлений зависит от разницы температур. Зимой он лучше, а летом хуже.

Естественный приток делают над отопительными приборами, которые располагают обычно под окнами. Или в двух метрах над полом.

Часто возникает вопрос,

а можно ли объединять вентиляционные каналы кухни, санузла и котельной в единую систему, затем поставить канальный вентилятор, и одной трубойвывести всё через крышу.

Пользователь нашего форума Владимир (ник на форуме Беспечный ангел ) считает что:

– Ни в коем случае нельзя объединять вытяжку с канализации, тогда во всём доме будет вонять как в туалете, не зависимо от того перед вентилятором или после будет установлен воздуховод.

Посмотрите пдробное

Также большое значение имеет и материал, из которого изготовлены воздуховоды вентиляционные для частного дома. Один из самых оптимальных вариантов — применение спирально-навитых оцинкованных воздуховодов. Но при самостоятельном монтаже застройщики массово применяют вентиляционные каналы, изготовленные из канализационной трубы диметром в 110 мм.

– Канализационные трубы использовать нельзя. Вообще нельзя пластик применять для воздуховодов, если только это не специальные антистатические трубы. В этом случае пыль будет прилипать к стенкам. К тому же канализационные трубы имеют малый диаметр. А тяга напрямую зависит от диаметра воздуховода и перепада высоты. Перепад в коттеджах достаточно мал — это вам не многоэтажка. Значит, с малым диаметром, тяги практически не будет, особенно летом. А если поставить вентилятор, то канализационные трубы будут издавать весьма неприятный звук при движении воздуха.

Как сделать вентиляцию в уже построенном частном доме. Вентиляция в доме: требования и принципы устройства

Несмотря на то, что постройка собственного дома в России уже четверть века не является чем-то экзотическим, заказчики, а иногда даже и подрядчики, весьма поверхностно относятся к планировочному дизайну и к таким «мелочам», как разводка электропитания или планирование канализационного отвода. О том, как сделать вентиляцию в частном доме специалисты часто и сами не в курсе, ориентируясь не на полученные в ВУЗах устаревшие знания 80-х годов, а набираясь опыта в полевых условиях. Но тогда возникает и логический вывод — если проектировщики сами росли, как специалисты, одновременно с новыми технологиями, то «человеку с головой, руками и терпением» вполне по силам одиночный проект, тем более с мотивацией собственника.

Самой «незаметной», но очень важной составляющей комфортной атмосферы является вентиляция в доме. При появлении пластиковых окон начался массовый бум установки ПВХ-пакетов с практически абсолютной звуковой и воздушной изоляцией. Однако система вентиляции домов советского времени была рассчитана по тогдашним санитарным нормам с учетом соответствующих материалов и конструкций. Вентиляция в деревянном доме того времени вообще была максимально естественной и абсолютной. Буквально через 2-3 месяца обладатели «бесшумных» окон начали самостоятельно и бессистемно решать проблему как сделать вентиляцию в доме, своими руками пробивая отверстия в наружных стенах, что только ухудшило ситуацию.

Однако современные многоквартирные новостройки строятся по новым требованиям и стандартам, так что эта проблема исчезла для обычных квартирантов. Но те счастливчики, кто строит собственный дом, вынуждены учитывать этот фактор, а ведь установка правильной вентиляции в доме — дело отнюдь не дешевое, причем в большинстве случаев ошибка обойдется в дорогостоящую переделку не только самой вентиляционной системы, но и затронет как минимум каркасные конструкции.
Установка общедомовой системы вентиляции своими руками вполне реалистична, пусть и с ограничениями. Необходимо только произвести вычисления воздухообмена, выбрать тип системы (естественная или принудительная), учесть климатические условия при подборе модулей будущей системы и, собственно, смонтировать ее.

Кухонная вытяжка в частном доме через стену. Как правильно произвести монтаж вытяжки на кухне в частном доме

Подготовительные работы по установке вытяжки на кухню начинаются с замеров помещения (подробнее установку рассматривали в, а как правильно подобрать – в). Ведь полученные значения повлияют на выбор модели устройства.

В первую очередь рассчитывается кубический объем помещения путем умножения длины, ширины и высоты кухни. Затем полученный результат умножается на коэффициент десять. Это значение определяет количество смен воздуха в час, установленное действующими нормами. Полученный результат и будет минимальной мощностью, необходимой для измеряемой кухни.

Так как всем вытяжным устройствам необходима электроэнергия, то места установки устройств оснащаются розетками.

Подготовка ниши для кухонной вытяжки также является немаловажным фактором. Ведь централизованная газовая труба может быть проведена так, что в дальнейшем будет мешать установке оборудования на стену. Выходом из ситуации станет монтаж кронштейнов, которые позволят оставить между стеной и вытяжкой необходимое пространство. Кроме того, стена не должна иметь явных дефектов, должна быть достаточно прочной для того, чтобы выдержать вытяжную кухонную систему.

Для установки оборудования понадобятся:

  • строительный уровень;
  • рулетка;
  • перфоратор;
  • набор отверток;
  • лобзик;
  • ножовка по металлу;
  • герметик силиконовый.

Производители вытяжек предоставляют потребителям три основных модификации устройств:

  • подвесные;
  • встраиваемые;
  • купольные или каминные.

Также по способу очищения воздуха они делятся на устройства, которые выводят отработанный воздух на улицу, и модели, работающие в режиме рециркуляции.

При работе устройства в режиме рециркуляции вытяжка не выбрасывает загрязнения на улицу, а проводит воздух через фильтр и возвращает его обратно в помещение.

Так как подвесные модели работают в режиме рециркуляции (), то они в большей степени подходят для кухонь небольших размеров. Это объясняется тем, что обычная фильтрация не способна справиться с очисткой воздуха в помещениях больших размеров.

Подвесные вытяжки оборудованы фильтрами, которые необходимо периодически менять. Частота замен указывается в технической документации устройства.

Из положительных качеств устройств выделяются невысокая цена, возможность крепиться к кухонному шкафчику, а также отсутствие дополнительных комплектующих, так как подвесное оборудование не нуждается в системе воздухоотвода.

Встраиваемая техника  практически скрыта от глаз и выполняет функцию притока воздуха. Корпус такого устройства монтируется прямо в кухонный шкафчик, а снаружи остается только воздухозаборник, который в основном имеет выдвижную панель.

Воздуховод встраиваемого вытяжного устройства может выводиться на улицу как через уже имеющуюся в доме систему вентиляции, так и через стену или крышу.

Самым дорогим модельным рядом, но в то же время наиболее мощным, считается каминный или купольный класс. Вытяжки этой серии не просто обеспечивают стабильное очищение воздуха, но также становятся ярко выраженными элементами дизайна помещения. Кроме заводского изготовления, купольные модели могут быть индивидуального дизайнерского исполнения.

установка корпуса кухонной вытяжки над газовой плитой
как правильно сделать кухонную вытяжку над плитой своими руками в частном доме зависит от формы и размеров устройства. при этом на монтаж электроприбора также влияют особенности расположения и габариты модулей кухонного гарнитура.Чтобы установить устройство в шкафчик, предварительно нижняя полка кухонного модуля снимается. В последующем она может или вовсе не устанавливаться, или в ней с помощью электролобзика делается отверстие, подходящее по размерам с вытяжкой.При креплении вытяжки к стене, прежде всего, отмечаются места креплений через заднюю панель устройства. По отметкам просверливаются отверстия, в них вставляются дюбели, длиной не меньше 5 см. Затем в два верхних отверстия вкручиваются саморезы, чтобы на них свободно вешалась вытяжка. После проверки надежности конструкции, не снимая устройство, вворачиваются оставшиеся саморезы и затягиваются верхние.Вентиляционные каналы для ванной комнаты подбираются с диаметром не меньше 50 куб м/ч, а для туалета подойдёт воздуховод шириной 30 куб м/ч. Возможность вывести запахи и влажный воздух в санузле дает система принудительной вентиляции. Ее работа осуществляется с помощью установленных вентиляторов, которые могут быть с подшипниками или втулками. Устройства со втулками гораздо дешевле вентиляторов с подшипниками.Для вентиляции подвала можно ограничиться монтажом нескольких отверстий в цокольной части дома. Располагаться проемы должны в противоположных частях помещения. Кроме того, отверстия должны оборудоваться специальными сетками или решетками.

Источник: https://doma-otido.ru/novosti/ventilyaciya-v-chastnom-dome-svoimi-rukami-s-vyhodom-v-stenu-neobhodimost-v-chastnom-dome

Видео вентиляция в стене частного дома / для туалета от запахов /

схемы, разновидности систем, поэтапный процесс установки

Традиционный процесс строительства сопровождается огромным количеством работ, и проектирование будущей системы вентиляции тоже желательно обеспечить именно на начальных стадиях.

В противном случае постройка собственного дома может обернуться для вас большим количеством проблем, а исправить все недостатки с циркуляцией воздуха внутри будет не так просто.

Не важно, какой тип вентилирования вы предпочтете: рекомендуем начать подготовку с создания схемы и выбора оптимального места для размещения основных элементов воздухообмена.

О распространенных схемах вентиляции в частном доме своими руками мы расскажем в этой статье.

Варианты вентиляционных систем

Существует три основных вида вентиляционных систем в зависимости от принципа работы. Первый вид — приточная вентиляция в частном доме, которая предусматривает регулярное поступление в помещение свежего воздуха. Также пользуется популярностью вытяжная вентиляция через стену на улицу: такая система вентиляции в частном доме обеспечивает вывод из комнат загрязненного воздуха.

Рециркуляционная, или приточно-вытяжная, вентиляция в частном доме считается наиболее эффективной, так как сочетает две описанных функции. В отличие от многоквартирных домов, где неправильно установленная вытяжка может повлиять на циркуляцию и соседних помещений, вытяжку в своем доме своими руками установить намного проще, как и создать естественную вентиляцию с помощью окон и дверей.

На фото ниже – пример схемы приточно вытяжной вентиляции:

Системы вентиляции жилых домов отличаются и по способу перемещения воздушных потоков. В бесканальной системе он проникает в комнаты через окна и двери. Канальный механизм создается путем монтажа сети (вентиляционного канала) для передвижения воздуха по всему периметру, а также воздуховодов в некоторых точках. В зависимости от того, каким образом воздух поступит в дом, выделяют механические и естественные системы. В первом случае циркуляцию поддерживают вентиляторы, во втором – природный воздух перемещается без дополнительного вмешательства.

Перед созданием проекта вентиляции частного дома важно ознакомиться с условиями создания каждой из предлагаемых – и выбрать для себя оптимальный вариант. Давайте разберемся, по каким критериям следует делать выбор.

Критерии выбора систем вентиляции

Если ориентироваться на стоимость монтажа вентиляционных систем, то создание приточно вытяжной вентиляции своими руками будет самым дорогостоящим. Но и эффективность работы такой системы в разы отличается от результатов функционирования более простых систем.

При принятии решения также важно определиться, достаточно ли места в вашем доме имеется для подобных систем. Если для компактной вытяжки через стену в частном доме необходимо не так много места, то некоторые системы могут предполагать использование сразу нескольких поверхностей.

Также важно обеспечить вентиляцию на крыше частного дома. Монтаж вентиляции и дымоходов в частном доме необходим при наличии каминных установок.

Еще два важных критерия выбора вентиляционных систем – состояние окружающей среды, а также материал, используемый при постройке здания. Эти требования отличаются для естественной, принудительной и смешанной систем.

Совет: планируя создание вентиляции в деревянном доме своими руками, учитывайте влажность воздуха, так как он может повлиять на состояние используемого материала.

Если наружный воздух чистый, можно подумать о естественном вентилировании помещения. Уместна такая вентиляция в доме из газобетона, кирпича, пеноблока, керамзитового блока. Отличным решением будет естественная вентиляция в деревянном доме из брусьев или бревен.

Применение смешанной вентиляции может быть обусловлено крайней необходимостью. К примеру, если вытяжка или вентканалы в доме из газобетона, кирпича и другого материала не справляются со своей задачей даже в условиях нормальной тяги.

Внимание! Механические элементы смешанных систем ставятся только в зонах с наиболее загрязненным воздухом: санузле, кухне, котельных и других помещениях.

Принудительную вентиляцию, фильтрующую циркулирующий воздух, используют в условиях загрязненной окружающей среды, когда атмосфера включает примеси или запахи, от которых следует избавляться. Она подойдет для домов из современных сэндвич-панелей, а также панелей типа МДМ, СОТА, 3D, канадских каркасов и пенополистеролбетона.

Советуем посмотреть пример схемы вентиляции в каркасном доме своими руками:

Остановимся на плюсах вентиляции естественного типа. Монтаж вентиляции в частном доме может занять много времени и сил, поэтому многие предпочитают поддерживать естественную циркуляцию. Тем более что естественная вентиляция в частном доме имеет свои преимущества:

  • нет необходимости тратиться на дополнительные устройства вентиляции в частном доме;
  • правильный подход к организации такой системы позволит регулировать теплообмен и обогревать комнаты, где отсутствуют отопительные приборы;
  • спальня, гостиная и другие наиболее важные комнаты дома будут наполнены природным воздухом;
  • оптимальная влажность комнат будет регулироваться автоматически.

Если вы посмотрите на схему, то увидите, что для создания естественной вентиляции в частном доме своими руками нужно совсем немного. Главное – обеспечить возможность регулярного поступления воздуха.

Делаем вентиляцию своими руками

Как произвести монтаж вентиляции в частном доме своими руками? Процедура организации системы вентиляции в частном доме должна быть поэтапной:

  1. Произведите расчет вентиляции в частном доме. Вам важно рассчитать, какой объем проточного воздуха будет оптимальным с учетом санитарных норм.
  2. Решите, каким должно быть сечение вентиляционного канала в частном доме. Воздуховоды и каналы должны обеспечить беспрепятственное перемещение воздуха по помещению.
  3. Взвесьте все за и против разных систем и решите, что лучше: естественная, смешанная или принудительная вентиляция в частном доме.
  4. Выберите, где будет установлено оборудование, и где воздух будет поступать/выходить из помещения.
  5. Начертите правильную схему вентиляции в частном доме: схема должна учитывать все особенности монтажа, охватывать каждый этаж, в том числе отображать вывод вентиляции на крышу частного дома, если это предусмотрено. Понимание того, как устроена вентиляция в частном доме, позволит вам быстро и безошибочно выполнить монтажные работы.
  6. Запаситесь необходимыми материалами – и приступайте к созданию вентканала в частном доме.

Как правильно сделать вентиляцию в частном одноэтажном доме? На стадии расчета важно учитывать такие показатели, как площадь вашего дома, количество жителей, которые будут находиться здесь постоянно, а также объем воздуха в каждом из помещений.

Помните! Расчеты должны учитывать использование бытовой техники, которая снижает объем чистого воздуха в комнатах во время работы.

Без профессиональных знаний правильно посчитать систему будет непросто, поэтому лучше доверить это специалистам. Проектировка и для кирпичного, и для брусового (деревянного) дома будет осуществляться на основе санитарных и государственных нормативов.

После этих вычислений, а также выбора оптимальной схемы системы вентиляции в частном доме осуществляется расчет вентиляционных каналов.

Вы можете выбрать прямоугольные (с соотношением сторон 3 к 1) или круглые воздуховоды. Сечение определяется по специальной диаграмме на основании скорости потоков воздуха и их среднего расхода. Нормой считается сечение 16 на 20 см (или радиус в 20 см) при принудительном воздухообмене в 360 кубометров в час.

Как препятствовать потерям тепла в деревянном доме? Узнайте, какие материалы рекомендуется использовать для утепления дома из бруса и как провести работы по теплоизоляции строения.

О том, чем лучше утеплить крышу в частном доме и какие рекомендуется выбрать материалы, читайте в этой статье.

При установке вентиляции в частном доме советуем обратить внимание на окна с приточными клапанами. Если герметичные окна препятствуют проникновению воздуха в дом, то клапаны притока воздуха позволят периодически открывать этот доступ.

Кстати, такой клапан можно сделать и вручную на уже установленных окнах: вмонтированный сквозь стену круглый патрубок будет выполнять аналогичные функции. Закройте его решетками с каждой стороны. Некоторые клапаны можно оснастить датчиками температуры.

Обратите внимание на еще одну технологию: установки приточно-вытяжного типа с возможностью рекуперации тепловой энергии. Поскольку они достаточно габаритны, отведите для монтажа зону цокольного этажа или чердак.

Внимание! В холодный сезон такая система обеспечит приток подогретого воздуха, так что вы сможете сберечь до 50% тепла.

Во время сильно низких температур в такой вытяжной трубе для вентиляции в частном доме необходимо включать калорифер, чтобы воздух подогревался еще лучше.

При монтаже вентиляционной системы необходимо просчитать и учесть еще некоторые особенности. Если вы решите остановиться на системе вентиляции механического типа, необходимо поставить заборную решетку в паре метров от земли.

Воздух, перемещающийся по вентканалу, должен выходить за пределы помещения в зоне крыши. Каналы выводятся за кровлю, поэтому заранее предусмотрите эти работы и поищите квалифицированного специалиста.

Если посмотреть на большинство схем, то на любой из них можно увидеть, что правильная вентиляция – это потоки воздуха, организованные по определенному принципу. Так, воздух должен передвигаться из гостиной, спальни, детской и прочих жилых комнат, а не к ним. Из этих помещений потоки будут поступать в зону санузла и ванной, а также кухни, поскольку именно в этих помещениях чаще всего накапливаются загрязнения и пар.

Для кухни следует подобрать и организовать систему газовой вентиляции. А если вы пользуетесь не только плитой на газу, но и колонкой, это требование для кухонной вентиляции является обязательным. Не всегда естественная вентиляция способна справиться с существующей нагрузкой, поэтому отдайте предпочтение системам механического типа – и поищите надежную вытяжку.

Важно! Без внимания нельзя оставлять ни одно помещение в частном доме, поэтому воздухообменные устройства и каналы должны охватывать каждую из комнат.

Подводя итоги, хотим остановиться на особенностях организации системы вентиляции в помещениях разного типа. Поскольку в ванной и туалете постоянно накапливается влага, вы можете обеспечить здесь естественную вентиляцию. Но при наличии только естественной вытяжки вы не сможете избавиться от лишней влаги в летний сезон. Поэтому рекомендуем поставить еще и вентилятор хорошей мощности.

И естественную, и приточную вытяжку придется поставить в котельной. Специалисты также рекомендуют воспользоваться дымоходом: приобретите готовый или сделайте его собственноручно. Поскольку правильная вентиляция этой зоны крайне важна, не стоит браться за обустройство системы и начинать работы без профессиональной консультации.

В подвале как в еще одном помещении с высоким уровнем влажности лучше поставить сразу два варианта вентиляционных устройств. Мощный приток воздуха будет необходим в помещениях, где расположен камин. Причем, придется завысить нормы поступления воздуха, иначе тяга, необходимая для нормальной работы камина, снизится. Вот почему, помимо стандартного оборудования для жилых комнат, здесь будет не лишним дополнительный вентилятор.

На кухне организация вентиляции зависит от площади. В небольшой кухне, как мы уже отмечали, хватит и стандартной вытяжной установки. Если же эта комната имеет большие размеры, создайте в помещении сразу два воздуховодных канала.

Читайте о том, как построить деревянный дом — все этапы самостоятельного строительства, от выбора материалов до наружной и внутренней отделки.

Все типы газовых котлов отопления для частного дома описаны тут, указаны преимущества и недостатки каждого, названы самые экономичные.

Самые лучшие радиаторы отопления для частного дома описаны в статье по адресу: http://kvartira-rf.com/obustrojstvo/kommunikacii/batarei-otopleniya-dlya-chastnogo-doma.html

Видео

Многие упускают из внимания важность качественной вентиляции жилых домов и загородных коттеджей. А ведь именно от этой системы будет зависеть ваш комфорт и даже здоровье. Поэтому не откладывайте проектировку на потом, а для закрепления новых знаний посмотрите видео о вентиляции в частном доме своими руками:

Вентиляция дома. Система вентиляции частного дома

В этой статье будет рассмотрена вентиляция в частном доме. А именно, как устроена правильная приточная вентиляция дома и правильная вытяжная вентиляция дома. В дополнение, в общих чертах будет рассмотрена схема вентиляции дома с рекуперацией и виды воздуховодов для системы вентиляции частного дома.

Устройство вентиляции в частном доме происходит по следующему алгоритму: сначала считаем воздухообмен и подбираем сечение воздуховодов, выбираем тип системы вентиляции. Затем составляется схема вентиляции в частном доме — определяем место установки вентиляционного оборудования, места забора свежего и выброса вытяжного воздуха, и места где будут проходить воздуховоды.

Содержание: (скрыть)

Система вентиляции — естественная или механическая

Как посчитать воздухообмен и подобрать сечение воздуховода мы разобрали в статье Классификация и расчет систем вентиляции дома.

Для комфортного пребывания человека в доме важно не только наличие свежего воздуха и его температура, а еще и скорость движения воздушных потоков. И чем она меньше, тем комфортнее находиться в помещении. Воздухообмен в помещении с механической приточно-вытяжной вентиляцией (вентилятор на притоке и на вытяжке) больше, чем в помещении с естественной вентиляцией. Связано это с различной для них нормируемой объемной скоростью движения воздуха в вентиляционной системе. Для механической вентиляции она составляет 3-5 м3/час, а для естественной не более 1 м3/час, то есть в 3-5 раз меньше. Поэтому естественная вентиляция дома создает более комфортные условия для человека.

Но есть одно «но», из-за которого иногда не удается обойтись без механической вентиляции. Дело в том, что чем меньше скорость движения воздуха по каналу, тем большее нужно его сечение. Т.е. для того чтобы пропустить одно и то же количество воздуха – сечение вентиляционного канала естественной вентиляции будет больше, чем механической. Например, если говорить про вытяжку, то для того чтобы пропустить 300 м3/час воздуха понадобится канал 250х400 мм (или диаметром 350 мм) с естественным движением воздуха или же канал 160х200 мм (или диаметром 200 мм) с механической вытяжкой. Не всегда есть возможность поместить большой канал естественной вытяжки в стене, а выносить его за пределы стены – под потолком или вдоль стены (как в офисных помещениях) не всегда эстетично в жилых домах. Поэтому при больших площадях дома и соответственно больших цифрах необходимой вытяжки зачастую приходится прибегнуть именно к механической вытяжке. Приток воздуха в помещение тоже не всегда удается сделать только лишь естественным способом, подробнее об этом будет далее.

Переток воздуха


Схема организации перетока в вентилируемом пространстве

1 — зона притока воздуха;  2 — зона перетока воздуха; 3 — зона вытяжки воздуха.

Каким бы не был вид притока и вытяжки (естественный или механический), для того чтобы воздух беспрепятственно двигался по дому от приточных устройств к вытяжным, нужно устанавливать переточные решетки в дверях по пути его движения. Переток воздуха считается организованным правильно, если в цепочке движения воздуха самое загрязненное помещение будет последним. Именно поэтому вытяжка, как правило, устанавливается на кухне и в саузле.


Дверь с переточной решеткой

Или оставлять зазор между низом двери и полом, минимум 20 мм по всей ширине двери.


Зазор под дверью для свободного движения воздуха

Если такого зазора в дверях не будет, то всю систему вентиляции в доме можно считать не работающей. Кроме того, Вы с трудом сможете открыть двери без вентиляционной решетки ведущие в ванную комнату с работающим вытяжным вентилятором (из-за избыточного давления).

Приток воздуха

За счет чего осуществляется приток воздуха, как понять достаточно ли его в Вашем доме и какие меры предпринять, чтобы увеличить количество приточного воздуха мы рассмотрим дальше.

Как уже было сказано, приток воздуха может осуществляться естественным образом и принудительно.

Инфильтрация — естественный приток через неплотности наружных ограждений (окон, наружных дверей и стен дома).


Естественный приток воздуха через неплотности в оконных и дверных проемах

Как известно, обычные деревянные окна старого образца имеют довольно высокую воздухопроницаемость (около 10-20 кг/час*м2). При небольшой площади дома, около 100-140 м2, объема приточного воздуха проникающего через щели и неплотности таких окон обычно достаточно для обеспечения необходимого притока. Кроме того к нему еще прибавляется, не такой существенный, но тем не менее – приток воздуха через неплотности наружных дверей, а также приток через стены.

Естественный приток через проветривание

Проветривание через открытую форточку или щель при небольшом открывании откидной рамы металлопластикового окна


Металлопластиковые окна в положении проветривания

— несет за собой большие потери тепла;

— в результате такого проветривания в зимний период остывает оконный блок и прилегающие к нему откосы, вплоть до образования на них конденсата;

— обмен воздуха (полная замена старого воздуха на новый) осуществляется за 30-75 мин.

Проветривание при полностью открытых окнах


Проветривание при помощи полностью открытых окон

— быстрый обмен воздуха в помещении – всего 4-10 мин;

— нет эффекта охлаждения конструкций.

Проветривание при полностью открытых окнах и входной двери


Проветривание открытием всех окон и входной двери

— опасный для здоровья сквозняк;

— максимально быстрый обмен воздуха – 2-4 мин при открытии всех окон дома и входной двери.

Примечание: Если в помещении необходимо обеспечить 1-кратный воздухообмен (таб. 4 ДБН В.2.2-15-2005 Жилые здания), то это означает, что в течении часа в данном помещении должен производиться полный обмен воздуха на новый. И если проветривание – единственный в Вашем доме источник приточного воздуха (например стены дома утеплены воздухонепроницаемым утеплителем пенопластом или ЭППС и стоят воздухонепроницаемые металлопластиковые окна), то для обеспечения комфортного и безопасного для вашего здоровья микроклимата Вы должны каждый час проветривать это помещение одним из описанных выше способов. Если такой вариант Вы видите неудобным или просто невозможным для Вас, то рассмотрите вариант установки приточных клапанов, о которых речь пойдет дальше.

Естественный приток через приточные стеновые и оконные клапаны

В последнее десятилетие большой популярностью пользуется установка окон из металлопластика, одной из особенностей которых является герметичность. И технологией монтажа таких окон не предусмотрено, что бы оставались неплотности. Таким образом, мы лишены естественного притока. Воздухопроницаемость металлопластиковых окон составляет не более 0,1 кг/час*м2, т.е. практически нулевая. Что делать в такой ситуации? Выход прост. Во-первых, при выборе и заказе окон, рекомендуем рассмотреть вариант оконных блоков с уже встроенной регулируемой вентиляционной щелью в верхней части оконной коробки – приточный оконный клапан.


Окно с приточным клапаном

Если окна уже выбраны, куплены и установлены, можно установить клапан инфильтрации воздуха — приточный стеновой клапан.


Стеновой приточный клапан

Приточный стеновой клапан представляет собой круглый патрубок, который монтируется в стену (насквозь), с дух сторон закрывается решетками. Внутренняя решетка клапана регулируется, от полностью закрытого состояния до полностью открытого. Устанавливать данный клапан желательно возле оконных проемов, тогда их можно замаскировать тюлью, а также поступающий воздух будет попадать в зону действия радиаторов, что расположены под окнами.


Приток воздуха в зоне действия радиатора

С этой же целью установить клапан можно и непосредственно за батареей, тогда поступающий воздух будет сразу же прогреваться.


Установка приточного клапана непосредственно за радиатором

Клапаны могут быть оснащены фильтрами, а также датчиками влажности и температуры. Клапаны рекомендуется устанавливать в спальне, холле и столовой, для того чтобы соблюдать направленность движения воздуха из чистых зон (жилых комнат) в бытовые (кухню, туалет, ванную).

Такие же клапаны зачастую приходится устанавливать в домах, утепленных паронепроницаемым утеплителем, например пенопластом или ЭППС. Стены становятся паронепроницаемыми, и соответственно количество приточного воздуха в доме уменьшается.

Большинство приточных клапанов подают 50 или 100 м3/ч свежего воздуха. Для того, чтобы подобрать необходимое количество клапанов, нужно сделать расчет необходимого количества приточного воздуха ( L пр) пользуясь приведенным расчетом в статье Вентиляция дома. Классификация и расчет систем вентиляции дома.


Дом с установленным стеновым приточным клапаном

Принудительный приток с применением всасывающих вентиляторов

Бывают такие случаи когда необходимый приток воздуха настолько велик, что нужно ставить приточные клапаны практически под каждым окном в доме, а Вам этого делать не хочется, например, из эстетических соображений. Тогда Вам подойдет система принудительного притока воздуха.

Приточная система состоит из вентиляционного оборудования и вентиляционной сети. К оборудованию относятся: воздушный клапан, фильтр, калорифер, вентилятор и шумоглушитель. А к сети можно отнести воздухозаборную решетку, воздуховоды и воздухораспределительные устройства (решетки, диффузоры, анемостаты). Набор оборудования приточной вентиляции представлен на рисунке ниже. Фильтр в системе приточной вентиляции необходим для очистки от крупных частичек пыли, которые присутствуют в уличном воздухе. Калорифер – для подогрева воздуха в холодный период года, они есть не во всех системах, устанавливаются по желанию заказчика и могут быть водяными и электрическими. При использовании водяных калориферов, систему вентиляции необходимо дополнительно оснащать смесительными узлами (гидравлическая обвязка калорифера), что в свою очередь удорожает систему.


Схема набора оборудования для приточной вентиляции

Если в доме механический не только приток, но и вытяжка воздуха, то имеет смысл устанавливать систему рекуперации воздуха в целях экономии электроэнергии на обогрев приточного воздуха. О системе рекуперации подробнее будет сказано чуть позже.

Вытяжка воздуха

Если коттедж строится «с нуля», то необходимо предусмотреть выполнение вентиляционных каналов во внутренних стенах помещений ванн, санузлов, кухни. Каналы следует выполнять из кирпичной кладки во внутренних стенах (как правило, они проектируются в разделе архитектурной части проекта).


Вентиляционный канал из кирпича

Поэтому вытяжная вентиляция в частном доме задумывается до начала возведения стен. Если такой возможности поместить вентиляционные каналы в стене нет, то их можно выполнить в виде приставных шахт.


Виды вентиляционных каналов

а — размещение вентканалов в кирпичной стене;

б — вентиляционные приставные каналы;

в — подвесной вентиляционный короб;

г — вывод на крышу вентиляционной шахты.

Естественная вытяжка

Если количество воздуха, которое нужно отвести (Lвыт) невелико, и подобранное по диаграмме сечение вытяжного канала помещается в стене (либо не помещается, но Вы готовы сделать приставной канал), то можно обойтись естественной вытяжкой. Канал изнутри помещения, в таком случае, просто закрывается вентиляционной решеткой.


Различные виды вентиляционных решеток

Механическая вытяжка

Если же сечение канала при естественной вытяжке слишком велико, то его можно уменьшить, если вытяжку сделать механической,  установив в ванные комнаты и санузлы, вытяжные вентиляторы.


Вытяжные вентиляторы

На рынке вентиляционного оборудования представлено множество видов и типов вытяжных вентиляторов для санузлов и ванных. Самыми популярными являются настенные вентиляторы, которые крепятся на стену и входят прямо в вентиляционный канал. И вентиляторы скрытого монтажа, они монтируются в запотолочном пространстве и посредством воздуховода также выводятся в канал. Вентилятор подбираем по заранее подсчитанному расходу на вытяжку (Lвыт), учитывая потери напора при движении воздуха по воздуховодам. Т.е. вентилятор подбирается не четко на цифру Lвыт, а с запасом на потери напора, которые обычно могут подсчитать продавцы вентиляционного оборудования, если Вы скажете им длину и материал Ваших воздуховодов.

Управление механической вытяжкой для санузлов часто присоединяют к выключателю света. Такие вытяжки могут быть с задержкой во времени, например, на 50 секунд, после их включения (человек успевает помыть руки) или с задержкой на 50 секунд после выключения света. Вентиляторы для ванных комнат могут быть оснащены датчиками влажности, т.е. работают до того момента пока в помещении не установится нормальная влажность. Такие вытяжки немного дороже обычных.

Совершенно бесшумный вентилятор, конечно, может быть только в выключенном состоянии, но существуют модели вентиляторов более тихо работающие, чем остальные, например оснащенные шумопонижающими резинометаллическими втулками. Они гасят шум и вибрацию от работы двигателя.


Схема реализации приточно-вытяжной вентиляции в здании

 1- вытяжной вентилятор; 2 — приток воздуха через неплотности оконного проёма; 3 — приток воздуха через приточный клапан; 4 — переточная решетка в дверном проеме.


Движение воздуха по этажу

Вентиляционные системы с рекуперацией

В последнее время очень популярными стали приточно-вытяжные установки с рекуперацией энергии. Это объясняется тем, что при поступлении в дом свежего приточного воздуха в холодный период года мы тратим огромное количество тепловой энергии на его подогрев. Системы с рекуперацией позволяют экономить около 50 % тепла за счет частичного нагрева приточного (холодного) воздуха вытяжным (теплым).  Частично, потому что тепла вытяжного воздуха не всегда достаточно, для того чтобы нагреть холодный приточный воздух до +20 ºС. Поэтому в сильные морозы приточный воздух догревается встроенным в рекуператор калорифером. В такой системе и приток и вытяжка механические, так как воздух подается и отводится принудительно приточным и вытяжным вентиляторами, как видно на рисунке ниже.


Принцип работы системы рекуперации

Если в доме имеются системы кондиционирования, то в летний период приточный воздух будет частично охлаждаться. Это в свою очередь уменьшит нагрузку на системы кондиционирования. Принцип работы следующий: охлажденный за счет системы кондиционирования вытяжной воздух, проходя через рекуператор, охлаждает более теплый приточный воздух.

Расположение оборудования системы рекуперации

В коттеджах с большой площадью воздухообмен иногда превышает 800м3/час. Следовательно, габариты механических вентиляционных установок будут велики. Лучше всего заранее определится с их местом установки, это может быть техническое помещение в цокольном этаже либо пространство чердака. Если выбирается чердак, то его необходимо утеплить для предотвращения замерзания теплоносителя и порчи вентиляционного оборудования (если предусмотрено оборудование для внутреннего монтажа). Ниже, на рисунках приведены примеры расположения оборудования системы вентиляции с рекуперацией на чердаке (а) и в техническом помещении (б).


Рисунок а. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования на чердаке


Рисунок б. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования в техническом помещении

Виды воздуховодов

При варианте принудительной вентиляции для того, чтобы развести по дому приточный воздух и отвести вытяжной, используются воздуховоды (например, как в системе с рекуперацией воздуха на рисунке выше). Какой же лучше использовать воздуховод: круглый, прямоугольный или гибкий?


Круглый воздуховод

В круглых воздуховодах с идеально гладкой поверхностью самое маленькое сопротивление движению воздуха, в прямоугольных больше.


Прямоугольный воздуховод

В гибких же воздуховодах сопротивление воздуха самое большое, из-за неровной гофрированной поверхности. Но они единственные подходят в тех случаях, когда канал несколько раз поворачивается на коротком участке или, же когда к основному (магистральному) каналу нужно присоединить, например, кухонную вытяжку.


Гибкий воздуховод

Например, разводку воздуховодов дома можно выполнить следующим образом, магистральные воздуховоды делать жесткими (из оцинковки), а ответвления гибкими гофрированными воздуховодами. Воздуховоды от заборной решетки до вентиляционной установки (или до калорифера при наборной системе) необходимо изолировать для предотвращения появления конденсата.

Кухонная вытяжка


Кухонная вытяжка

Часто при комплектации систымы вентиляции дома возникает вопрос, а учитывается ли при расчете вентиляции, что часть воздуха отводится кухонной вытяжкой? Нет, не учитывается. Связано это с тем, что кухонная вытяжка включается только иногда и рассчитывать на нее во время ее простоя просто нельзя. Ведь кухонная вытяжка предназначена для удаления запахов, пара и, в первую очередь, вредных веществ в месте их образования – над плитой.

В этой статье мы разобрали возможные варианты обеспечения должного притока и вытяжки в коттедже. Надеюсь они помугут наполнить стены Вашего дома свежим и чистым воздухом.

Как вывести вентиляцию через стену в частном доме

Главная » Блог » Как вывести вентиляцию через стену в частном доме

Вытяжная вентиляция через стену на улицу

Герметичные пластиковые окна в офисах и жилых домах породили другую проблему. Теперь помещения нуждаются в вентилировании. Но обеспечение жилища поступлением воздуха — это только часть решения проблемы. И если в многоэтажных домах такие конструкции запланированы сразу, то в частных нередко приходится думать об этом самому хозяину. Необходим и отток газов, попадающих в воздушные массы помещений. Для этой цели служит и вытяжная вентиляция через стену на улицу.

Схема вытяжной вентиляции через стену с выходом на улицу

Вентиляция в частном доме

При проектировании загородных домов и городских коттеджей необходимо учитывать все мелочи. Особенно важна правильно установленная вентиляция в частном доме.

Механическую вентиляционную систему в этом случае можно обустроить несколькими способами. Но чаще всего используется вытяжная или приточно-вытяжная. Эти виды вентиляции обеспечивают максимально комфортный микроклимат в помещениях, сохранив целостность конструкций.

Как это сделать правильно в частном доме? Устройство вентиляционной конструкции реализуют в несколько шагов:

  • определяется объём чистого воздуха, который должен быть обеспечен соответственно нормам;
  • рассчитываются размеры необходимого воздуховода;
  • далее выбирается оптимально подходящая схема вентиляции в несущей стене;
  • готовится план для устройства воздушных каналов;
  • определяется место монтажа вентиляции;
  • монтируются устройства, обеспечивающие приток и вывод воздуха;
  • строится система воздухоотведения.

Профессионалы обращают внимание на то, что вентиляция с выходом в стену в частном домовладении принято проектировать изначально.

Системы вентиляционных конструкций бывают трех видов:

  • естественное вентилирование;
  • принудительная с помощью вентиляторов;
  • смешанная система.
Вентиляция с выходом в стену (в разрезе)

Устраивается принудительная система несколькими способами:

  • с помощью вентилятора через окно;
  • продухов и выводящих каналов;
  • вытяжного отверстия в стене.

Для качественной работы конструкций, нужно правильно выбирать место расположения вытяжки. Приток и отток воздуха должны охватывать все места, являющиеся источниками запахов и пара.

Естественная система вентиляции

Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.

Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.

Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.

Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.

Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.

Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.

Принудительная вентиляция

В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.

Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.

Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.

В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.

Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.

Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.

Приточно-принудительная система

Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.

Вентиляционная конструкция в туалете

В частных постройках устанавливают туалеты необязательно внутри помещения.

Туалет внутри здания

Вытяжку в туалете устраивают во время строительства. Но бывает и так, что столь немаловажная конструкция отсутствует, если туалет, к примеру, отсутствовал. Тогда вентиляционную систему нужно делать вместе с его обустройством. Если это упустить, в туалетной комнате будет скапливаться сырость, а потом появятся плесень и неприятные «ароматы».

Во избежание этого и устраивается вентиляция из туалета на улицу. Ее составляют:

  • воздуховоды;
  • приточные каналы;
  • вентиляторы в отверстии для вытяжки.

Воздуховодами являются трубы, которые проходят через чердак или стену. Вентиляторы необходимы для усиления тяги в воздуховоде.

Уличный туалет

Здесь также необходимо обустройство вентиляционных систем, причем не только кабинки, а и выгребной ямы. Ведь яма расположена непосредственно под кабинкой. Кроме неприятных запахов яма постепенно разрушает постройку. Во избежание накопления запахов можно спланировать яму на некотором расстоянии от кабинки с помощью труб канализации с системой смыва. Тогда дополнительной вентиляции не нужно будет делать.

Но возможен и вариант организации вентиляционной конструкции.

Если запах несильный, достаточно естественной вентиляционной конструкции. Но при сильных «ароматах» естественной вентиляции вряд будет хватать.

Схема естественной вентиляции максимально простая: внизу одной стены проделывают приточный канал. Вверху противоположной стены делают вытяжное отверстие. При несильных запахах эта вентиляция легко справляется со своей задачей.

В случае устройства принудительной вентиляционной системы вытяжное отверстие устанавливают вентилятор, работающий от электросети, потому в туалетную кабинку проводят электричество. Но следует позаботиться о безопасной проводке.

В случае расположения туалета на улице, необходимо также вентиляционное устройство и для выгребной ямы.

Как сделать вытяжку через стену на кухне: подробная инструкция и правила монтажа

Многие владельцы квартир приобретают кухонные вытяжки и подключают их к общедомовому каналу вентиляции. Однако делать это запрещено. Поскольку вентиляция жилого дома — это инженерная система со своими правилами эксплуатации, их нарушение может привести к частичной или полной потере функционирования. Лучше вывести вентканал на улицу. Вытяжка на кухне через стену необходима, чтобы исключить потребность в частом ремонте помещения. Если принудительно не удалять продукты испарения, они будут оседать на мебели и стенах.

Нормы и требования к кухонным вытяжным системам

Сечение воздуховода вентиляции на кухне делают круглым или квадратным. Оптимальное решение — установка воздуховода 13х13 см. При смещении его оси относительно отверстия вентиляции соединение выполняют при помощи гофрированной трубы.

Особенности выбора кухонной вытяжной системы:

  • На дешевые вытяжки монтируют осевые вентиляторы. Они эффективны только при подключении к короткому горизонтальному каналу через стену.
  • На подбор типа вытяжки влияет расстояние от выхода вентканала до плиты. Сечение выходного диаметра переходника между вытяжкой и воздуховодом должно соответствовать мощности прибора. Не следует покупать более мощный прибор. Эффективность вытяжки зависит от диаметра вентканала.

    Если это не учесть, устройство будет потреблять много энергии, но выдавать низкий КПД.

    Лучшей производительности можно добиться при работе вентилятора на средней и малой скорости.

  • Сперва обращают внимание на мощность вытяжки. Она измеряется в куб. м/ч. Многие ошибочно полагают, что чем больше этот показатель, тем лучше. Система предназначена для удаления нежелательных запахов и жировых взвесей, а не вентилирования помещения. Поскольку пропускная способность трубы 13х13 см составляет от 150 до 180 м³/ч, следует покупать прибор соответствующей мощности. Этот показатель соответствует нормативам воздухообмена по вытяжке СНиП — 60-90 м³/ч.
  • Высота вытяжки над плитой определяется типом кухонного оборудования — 75-85 см для газовых плит и 65-75 см — для электрических. В случае установки наклонной вытяжки ее монтируют на расстоянии от рабочей поверхности прибора в 55-65 см (газовые) и 35-45 (электрические).

Чтобы сделать вытяжку на кухне через стену, потребуется подобрать прибор с определенными характеристиками. При выборе слишком мощного устройства будет создаваться лишний шум, а часть продуктов сгорания все равно останется в помещении. Уровень шума, в соответствии с санитарными нормами, не должен быть больше 70-80 дБ. При следовании требованиям ГОСТ вытяжка будет работать наиболее эффективно.

Важно! Каждые 3 года проводят антикоррозийную окраску вытяжных шахт.

Для нормальной работы вытяжки отвод делают прямо на улицу через стену. Для этого прокладывают канал минимальной длины. Лучше выбрать трубу круглого сечения и обойтись одним-двумя поворотами. Для исключения протекания и промерзания канала устанавливают обратные клапаны. Перед монтажом вытяжки следует определиться с ее габаритами и размещением.

Расположение и размеры оборудования

Вытяжку на кухне устанавливают с учетом положения плиты и размеров комнаты. Лучше, если помещение имеет высокие потолки. В таком случае даже скромная вытяжка окажется привлекательным элементом интерьера.

По месту монтажа устройства делят на:

  • Угловые. Благодаря такому решению экономится пространство, а варочная поверхность становится доступнее.
  • Настенная. Одной стороной купол прилегает к стене, а второй — находится над плитой.
  • Островные. При большой площади кухни возможна установка конструкции островного типа. Ее помещают над кухонным оборудованием, которое стоит в центре помещения.

Вытяжки отличаются и по форме. К примеру, существуют наклонные и плоские модели.

Размер вытяжки должен быть равным площади рабочей поверхности плиты, или превышать ее на 5 см с каждой стороны. Основное правило при подборе размеров — пользоваться плитой должно быть удобно.

Розетку для вытяжки размещают под навесным шкафом или непосредственно в нем. Нередко ее помещают в кожухе, маскирующем воздуховод. Высота установки розетки от пола составляет около 190 см.

Выбор материалов вытяжного канала

При выборе вытяжного клапана, который будет вмонтирован в стену, учитывают ее толщину и материал, через который придется проводить канал вытяжки.

Лучше выбрать круглую оцинковку.

Такую трубу можно использовать как для создания канала в стене, так и для оборудования скрытого воздуховода. Утеплять трубу можно любыми материалами. Главное — чтобы изолятор был хорошим, и до него не могла добраться влага.

Можно обклеить трубу пенофолом с самоклеящейся стороной (10 мм). Снаружи устанавливают зонтик, защищающий канал от осадков. Лучше, если в нем будет 2 клапана — один снаружи, а второй внутри — для создания воздушной прослойки, препятствующей образованию конденсата.

При выборе материала для вытяжного канала стоит присмотреться к таким вариантам:

  • поливинилхлорид;
  • полипропилен;
  • полиэтилен;
  • полиуретан.

Пластиковые изделия просты в установке, они легкие и доступные. Поэтому такие материалы чаще всего используют при оборудовании вентиляционного канала на кухне в квартире. Однако пластиковые трубы не должны нагреваться выше +120 градусов, чтобы не выделять хлор.

Важно! При +5 градусах ПВХ теряет прочность и становится ломким, поэтому предпочтительнее выбирать полиэтиленовые изделия.

Наиболее прочным является армированный стальными элементами виниуретан. Его сложно повредить, а воздуховод можно развернуть под любым углом.

После создания схемы на стене следует просверлить в ней отверстие для крепления станины инструмента. В него забивают дюбель и вкручивают шпильку для фиксации станины. Затем станину крепят к стене и делают контрольные замеры.

Затем стоит соорудить водосток, по которому будет стекать охлаждайка сверлящей коронки. Ее можно сделать из металлической фольги.

Затем стену сверлят в несколько этапов:

  • Сперва проходят внутренний слой и вытаскивают бетонный цилиндр из коронки. Так он не будет мешать при дальнейшей работе.
  • Затем проходят внутреннюю часть фасадной плиты. Необходимо также достать цилиндр бетона.
  • Остается просверлить внешний слой плиты. После этого можно снимать инструмент со станиной.

Когда отверстие для вытяжки в стене выполнено, его следует подготовить к монтажу вентканала.

Затем необходимо собрать систему обратных клапанов. Они будут защищать канал от проникновения холодного воздуха с улицы. Поскольку клапанов будет несколько, в стене образуется своеобразный тамбур, исключающий промерзание воздуховода. Теперь можно закрепить вытяжку к стене.

Монтаж корпуса вытяжки

Плоские вытяжки устанавливают к нижней части подвесной мебели или к стене. При наличии угловой планки корпус устраивают в подвесной шкаф. Если установка вытяжки затруднена из-за расположения газовой трубы или стеновых выступов, используют сантехнические саморезы-шпильки. Их вкручивают в стену как дюбеля, а вытяжку закрепляют на определенном расстоянии от стены.

Важно! При правильной установке системы сохраняется достаточная тяга. Каждый поворот канала снижает мощность установки на 10%.

После монтажа обратного клапана снаружи стены его необходимо герметизировать. Затем вставляют утепленную трубу канала. На внутренней стене ее герметизируют и закрепляют квадратным элементом на 4 дюбеля. Теперь к ней можно подсоединять воздуховод.

Прокладка воздуховодов

Теперь осталось проложить до отверстия воздуховод. Для него подготавливают пластиковый или гипсокартонный короб. Такие материалы легко обрабатывать. Короб должен выдерживать нагрузку собственного веса и веса воздуховода. Для крепления каркаса под гипсокартонную конструкцию используют дюбеля.

Совет! Необходимо сделать соединения воздуховода полностью герметичными. Для такой задачи выбирают силиконовый герметик.

Последовательность работ при оборудовании воздуховода:

  • разметить расположение элементов;
  • высверлить в стене или потолке отверстия и зафиксировать металлические подвесы при помощи дюбелей;
  • последовательно установить элементы возховода;
  • загерметизировать стыки.

Затем можно укутать воздуховод шумоизоляцией, особенно если он будет помещен в гипсокартонную маскирующую конструкцию. Это поможет избавиться от лишнего шума.

Поскольку воздуховоды представляют собой довольно массивные изделия, их следует закрыть коробом. Существует несколько вариантов:

  • Использование пластикового короба. Его устанавливают под потолком или над навесной мебелью. Изделия достаточно жесткие и легкие, поэтому устанавливать их очень просто.
  • Гипсокартонная конструкция. Для этого создается металопрофильный каркас. Дополнительно его можно оснастить осветительными приборами.

Перед тем, как замаскировать воздуховод, его обязательно проверяют на протечки.

Последовательность работ при создании гипсокартонного короба:

  • Делают разметку под короб. В местах соприкосновения вертикальных линий и точек основания короба проводят перпендикулярные линии. Они пересекаются под углом 90 градусов. Здесь будет расположен третий профиль.
  • Выполняют отверстия под саморезы. Их легко просверлить непосредственно через профиль.
  • Затем в отверстия вставляют дюбеля.
  • Профили крепят на саморезы.
  • Углы у вытяжки оформляют металлическим перфорированным уголком.
  • Профили соединяют поперечинами.
  • На каркас крепят листы гипсокартона. Внешний угол панелей закрывают декоративным уголком.

Осталось провести финишную отделку.

Чтобы восполнять запасы воздуха, которые иссякают при работе вытяжки, следует установить приточный клапан. Он способен обеспечить приток воздуха в количестве от 40 до 60 м³/ч. Он может быть самостоятельным устройством (стеновой) или дополнительным (устанавливается на пластиковые окна).

При покупке готового клапана следует сначала разобрать конструкцию. После разметки контура можно сверлить отверстие. Для самостоятельного устройства клапана в стене оно должно иметь диаметр 45 мм. В начале сверления диаметр должен быть 65 мм (на глубину 4 см). отверстие делают с уклонов вниз. Затем вставляют гильзу.

Трубка клапана должна быть обмотана изоляцией. Затем трубку клапана помещают в отверстие. Она должна немного выступать из стены внутри помещения. корпус клапана крепят на дюбели. После окончания работ в систему помещают фильтры, которые исключают попадание в комнату вредных частиц. Скорость, с которой будет регулироваться интенсивность притока воздуха, регулируют заслонкой.

Подключение вытяжки к вентиляции и электропитанию

При наличии в доме контура заземления и евророзеток при подсоединении системы провод подключают к клемме заземления. Ее обозначают тремя полосами, имеющими разную длину. Однако на вытяжке может отсутствовать разъем под заземление. В этом случае его необходимо создать самостоятельно. Для этого провод винтом прикручивают к металлическому корпусу.

Если евророзетка отсутствует можно заземлить систему подключением к глухой нейтрали от электрощита. В нем можно найти шину с готовым штырем для подсоединения провода. На нем уже накинут провод заземления (желто-зеленый). К этому креплению добавляют дополнительный заземляющий провод и протягивают его на кухню.

Кабель должен иметь сечение не меньше 2,5 мм² и быть медным многожильным. Свой провод следует накидывать поверх старого, затянув гайку с шайбой. Вытяжку следует подключать через автомат в 6 А.

Остается включить вилку вытяжки в сеть и наслаждаться работой системы.

Дважды в год следует прочищать вытяжку от гари. Это позволит избежать возгорания. При электрических работах следует соблюдать правила безопасности. При отсутствии необходимых знаний лучше обратиться к опытному электрику.

Соорудить вытяжную вентиляцию можно своими руками. Для этого стоит определиться с расположением ее элементов и особенностями подключения.

Мар 19, 2018Т С

Устройство вентиляции через стену на улицу

Вентиляция через стену на улицу, точнее ее устройство, особенности и преимущества, чаще всего интересует потребителей. Такое отверстие в стене обычно проделывают в кухне или санузле.

Прежде чем приступить к выполнению работ, необходимо уточнить особенности конструкции и правила ее монтажа, чтобы не нарушить теплоизоляцию помещения.

Вентиляция через стену на улицу обеспечивает приток свежего и отвод отработанного воздуха в тех случаях, когда естественного движения воздушных недостаточно для поддержания нормального микроклимата в жилом помещении.

Разнообразие конструкций

В квартире с пластиковыми окнами не обойтись без монтажа вентиляции

Монтаж принудительной вентиляции стал необходимостью в тех домах, где осуществлена установка пластиковых окон. Это герметичная конструкция полностью исключает свободный естественный приток свежего воздуха через щели между створками.

В современных домах (как многоэтажных, так и частных) отсутствует специально организованная и созданная сеть каналов, по которым в помещение поступает свежий воздух по принципу сквозняка.

Это значит, что в таких постройках отсутствует абсолютно независимая от других устройств система, обеспечивающая комфортные условия для тех, кто находится в помещении. Осуществляя монтаж системы вентиляции, в стенах частных домов создают систему:

  • с механическим выводом воздушных масс;
  • с естественным притоком;
  • комбинированную.

Первым делом выбирают место расположения отверстия в стене, а после этого предстоит сделать выбор и приобрести систему для обеспечения естественной или механической вентиляции.

Стоит обратить внимание на то, что скорость, с которой движется воздух при естественной вентиляции, составляет всего 1 м³/час, а при установке механической системы она возрастает до 5 м³/час.

Разнообразие оборудования и расчет показателей

Оборудуйте систему мощным вентилятором

Однако многие специалисты утверждают, что оптимальный микроклимат в помещении создается именно при минимальной скорости движения воздушных масс, поэтому большинство потребителей интересуют комбинированные устройства.

Обустраивая вытяжную вентиляцию через стену на улицу, стоит позаботиться не только о правильном месте расположении отверстия для монтажа и установке устройства, но и о его параметрах.

Каждая из существующих конструкций оснащена мощным вентилятором, запуск которого осуществляется:

  • вручную;
  • по сигналу датчика влажности;
  • по таймеру в соответствии с выбранным режимом.

Прежде чем приобрести необходимое оборудование, следует точно рассчитать его основные технические характеристики. Это просто сделать, достаточно воспользоваться формулой, зная объем помещения и установленную для него норму воздухообмена:

  • кухня – 15 крат;
  • туалет – 8 крат;
  • ванная – 20 крат (из-за повышенной влажности).

Расчет выполняется по формуле М=О х В, где:

  • М – мощность устанавливаемого вентилятора;
  • О – объем помещения, где будет проделано отверстие в стене;
  • В – норма воздухообмена. Подробнее о расчете вентиляционной системы смотрите в этом видео:

Вентилятор крепят на стене, расположенной напротив источника естественного поступления воздуха, в верхней ее части ближе к потолку.

Выполнение работ

Используйте дрель-перфораторВентилятор устанавливают после монтажа муфты в отверстии

Для создания отверстия под вентиляцию необходимо воспользоваться дрелью с насадкой-коронкой нужного диаметра. Муфта, изготовленная из пластика, входит в комплект поставки или реализации оборудования.

В тех случаях, когда отверстие в кирпичной стене для вентиляционных систем имеет квадратное сечение, понадобится дрель-перфоратор с насадкой лопаткой.

После завершения работ по созданию нужного отверстия и установке в стене муфты можно приступать к разметке под крепление вентилятора. В качестве крепежных элементов используют дюбель гвозди или распорочные дюбеля. Вентилятор монтируется со стороны улицы.

Все щели вокруг отверстия в стене необходимо тщательно заполнить монтажной пеной, обеспечив качественную герметизацию конструкции.

Обратный клапан защитит помещение от холодных потоков

Установка обратного клапана необходима для предотвращения поступления в помещение холодного воздуха в тот момент, когда вентилятор отключен. Существуют модели с встроенным обратным клапаном, и они не требуют дополнительных монтажных работ, но при необходимости установки обратный клапан крепится на внутренней стороне стены.

В завершении манипуляций на наружной стене крепят декоративную решетку, которая препятствует проникновению холодного воздуха в то время, когда в этом нет необходимости.

Естественная вентиляция обустраивается с помощью установки приточного клапана. Его монтируют, создав в стене здания сквозное отверстие, но в отличие от механической конструкции потребитель не имеет возможности контролировать поток поступающего воздуха. При установке такого клапана в домах, построенных в наиболее холодных регионах, необходимо учитывать, что приточный клапан может промерзнуть сам и стать причиной промерзания стены. Пример устройства кухонной вентиляции смотрите в этом видео:

Вентиляция в стене дома является необходимой конструкцией там, где деревянные полы уложены на лаги. Качественная циркуляция воздушных масс позволит избежать появления плесени и грибка, избавиться от повышенной влажности в помещении и сохранить комфорт.

Отвод вытяжки на кухне через стену на улицу: подробное руководство

Вытяжка — это часть системы вентиляции, которая выполняет функцию удаления отработанного воздуха из помещения.

Очень часто в многоквартирных домах вытяжные каналы на кухне не работают, т.к забиты мусором. Иногда случается так, что вытяжные каналы вообще отсутствуют, особенно в частных домах.

В таких помещениях трудно находиться: становится душно, воздух спертый и накапливаются неприятные запахи, растет влажность, иногда появляется плесень. Поэтому отработанный воздух обязательно должен удаляться из помещения. Как это сделать? Читайте ниже.

Законно ли бурение сквозного отверстия на кухне?

Согласно действующему законодательству, разрешение на бурение сквозного отверстия не требуется, если диаметр отверстия не превышает 200 мм.

Это положение закреплено в некоторых местных законодательных актах. Сошлемся на Постановление Правительства Санкт-Петербурга от 31 января 2017 года №40 под названием «Об утверждении Правил благоустройства территории Санкт-Петербурга в части, касающейся эстетических регламентов объектов благоустройства и элементов благоустройства». Там говорится следующее: «4.6 Размещение систем кондиционирования и вентиляции без наружного блока с подачей воздуха через отверстие в стене диаметром до 0,20 м разрешается на всех фасадах без разработки проекта устройства архитектурного проема».

Можете попробовать поискать подобное постановление в своем городе, но, как правило, остальные города ссылаются на это постановление.

Можно ли вывести вытяжку в это отверстие?

По закону нельзя. Ваш отработанный воздух с кухонными запахами может попадать к соседям в окно.

На практике же, такие вытяжки почти никто не согласовывает,т.е. Вы делаете на свой страх и риск. А рискуете вы почти всегда: установка металлической двери (дверь должна открываться вовнутрь помещения, а не в подъезд), установка второй входной двери, остекление балконов. А теперь оглянитесь: в какую сторону всех открываются двери, есть ли остекленные балконы?  Размещение кондиционеров на фасаде требует согласования. У всех ли они согласованы? Механическая вытяжка также требует согласования, т.к вносите изменения в спроектированную вентиляцию дома.

Конструкция вытяжного канала в стене

  • Отверстие в стене необходимо диаметром 132мм, чтобы в него вошла беспрепятственно вентиляционная труба.

  • Необходимо искать с маркировкой d125. Некоторые полагают, что если засунуть 125 трубу в отверстие 132мм, то останется большой зазор. Это не так. Диаметр вентиляционной трубы указывается внутренний. Толщина стенок около 1,5мм, останется незначительный зазор, примерно 2мм с каждой стороны. Он закроется наружной решеткой.

    250р

  • Рекомендуем устанавливать металлическую. Как вы уже догадались все элементы с диаметром d125. Если хотите установить пластиковую, то ищите изготовленную из атмосферостойкого пластика, иначе, под воздействием солнечных лучей она быстро разрушится: всего за несколько месяцев потеряет свою жесткость и сломается от малейшего прикосновения.

    Металлическая 350р, из атмосферостойкого пластика 150р

  • Необходим, чтобы в момент порывов ветра защищал вентиляционный канал. Расположите его ближе к уличной стороне, осью горизонтально.

    Вентиляционную трубу Вам нужно будет распилить (ножовкой), вставить обратный клапан, затем оставшуюся часть трубы.

    1 клапан — 90р

  • Рекомендуем Silent 200 CZ. Он имеет большой срок службы, его пластик безопасен для здоровья, имеет надежное подключение  проводов, высокая производительность соответствует реальной. Еще один немаловажный плюс, он тихий. О тесте вентиляторов смотрите видео чуть ниже.

    Смотреть видео

    Из недостатков можно отметить высокую стоимость, НО, съэкономив 500р, можно купить вентилятор, у которого производительность не соответствует заявленной! Лучше установить качественный и надежный вентилятор, который проработает много лет.

    Внешний диаметр фланца вентилятора 120мм. Оборачиваем его теплолентой (25р) несколько раз, чтобы плотно сел.

    3500р

Вентилятор нельзя выключать в зимний период. Он должен работать 24ч/7, иначе, при выключении, промерзнет и вентилятор, и вентканал. Чтобы канал не промерзал, нужно установить 3 клапана. Это работает как тамбур в подъезде. Система из 3 обратных клапанов создает 3 буферные зоны для воздуха, и перепад температуры становится плавнее. Можно поставить 2 клапана, но на практике только 3 клапана полностью исключают вероятность промерзания. Silent 200 не сможет протолкнуть воздушный поток сквозь 3 клапана, необходим высоконапорный вентилятор, который дороже.

Вентилятор Vort Quadro Micro 80 создает необходимое высоконапорное давление 265Pa (даже больше чем у модели Micro 100), поэтому поток воздуха протолкнется сквозь 3 клапана. Для сравнения, Silent 200 — 82Pa, вентиляторы за 1000р в хозтоварах — примерно 25Pa. Клапана следует размещать как можно ближе друг к другу, но так чтобы не мешали открываться.

Какой недостаток?

Высокая стоимость вентилятора

6600р

Если сделанное отверстие это единственный вытяжной вентиляционный канал, то лучше не присоединять к нему кухонную вытяжку, а оставить её для удаления воздуха вентилятором.

Задача вытяжки это избавиться от жира и неприятных запахов в воздухе. Загрязненный воздух можно либо удалить из комнаты, либо очистить. Современные вытяжки имеют фильтры, которые хорошо справляются с очисткой воздуха: жироулавливающие фильтры, эффективно очищают от жира, угольные фильтры — от неприятных запахов. Поэтому сейчас вытяжки имеют режим рециркуляции, когда воздух не отводится в вентканал, а попадает очищенный обратно в комнату. Есть минус режима рециркуляции: нужно менять угольный фильтр раз в полгода, они стоят около 1000р.

Читайте также: Какую выбрать вытяжку на кухню в М-Видео?

Вариант №2

Протянуть воздуховод.

Кухонные вытяжки невозможно держать всегда включенными, поэтому необходима система из 3 клапанов, защищающие от промерзания при выключении. Вытяжки их легко открывают, внутри них мощный центробежный вентилятор. Соединить канал нужно пластиковыми вентиляционными трубами d125. Можно уменьшить шум при работе в воздуховоде, обернув в порилекс (575р). В отличие от изолона он имеет клеящуюся поверхность.

Сделать довольно проблематично, но возможно. Для этого нужен перфоратор, несколько дней свободного времени и руки богатыря. На самом деле это нелегкое занятие, если никогда не делали такое отверстие, лучше не начинайте сверлить несущую стену у себя дома. В отличие от алмазного бурения при работе с перфоратором:

  1. образуется много пыли, которая покроет всю комнату.
  2. отверстие получится не ровным, поэтому придется разводить цементный раствор и замазывать пустоты.
  3. на выходе образуется воронка фото №1
  4. можно сжечь перфоратор

Найти сверлильщиков с оборудованием для алмазного бурения не трудно, смотрите на авито в своем городе.

Средняя цена 3000р

Если хотите чтобы работы сверления проходили на кухне без пыли и грязи, заказывайте бурильщиков, которые занимаются домашней вентиляцией. База вентиляционщиков. Как правило, на авито находятся строители, которые привыкли сверлить в строящихся домах, вентиляционщики — в квартирах с готовым ремонтом, поэтому они имеют дополнительное оборудование для сбора пыли и грязи при бурении стен.

Средняя цена бурения без пыли и грязи 4000р

Так работают строители:

А так вентиляционщики:

Кстати, перед началом сверления стены спросите: «Под каким углом получится отверстие?» Угол должен быть 0 градусов, чтобы клапана полностью закрывались, иначе они будут болтаться в воздухе приоткрытые.

Если хочется подешевле, с вентилятором, который не будет выключаться, то материалы+сверление отверстия без пыли и грязи получится около 8500р, исходя из средних цен в Центральной России. С учетом того, что Вы сами смонтируете и поездите по магазинам в поисках необходимых комплектующих. Большая сеть магазинов по вентиляционному оборудованию называется «Благовест», там вы можете найти большинство того, что нужно.

С возможностью выключения вентилятора получится уже дороже — около 11800р.

С подсоединением кухонной вытяжки 5000р + 480р за каждый метр воздуховода с шумоизоляцией.

ПОМНИТЕ! Если у Вас на кухне стоит газовая колонка, то ставит механическую вытяжку нельзя! В газовой колонке может образоваться обратная тяга, и тогда угарный газ пойдет в помещение. По этой причине каждый год случаются трагедии со смертельным исходом. Нормы написаны инженерами не просто так, они написаны чей-то кровью.

Правильная вентиляция в частном доме

Правильная вентиляция в частном доме

Правильно организованная система вентиляции требует любого помещения — как городской квартиры, так и загородного коттеджа. Постоянное изменение всего объема воздуха жизненно важно для поддержания оптимального микроклимата. Неизменна физиологическая особенность процессов дыхания: при недостаточной вентиляции выдыхаемый углекислый газ накапливается ежесекундно, превышение его допустимой концентрации способствует росту плесени и патогенных грибов, а также отрицательно сказывается на работе органов дыхания и кроветворения.Как следствие — упадок сил, раздражительность, общее ослабление организма. Вентиляцию в частном доме (впрочем, как и в городской квартире) следует устраивать по заранее разработанному проекту, в соответствии с действующими стандартами и исходя из расчетов воздухообмена. Эффективная вентиляция в загородном доме может быть организована несколькими способами, различным конструктивно.

Содержание

  • Углубляемся в процесс воздухообмена
  • Естественная вентиляция в современном загородном доме
  • Механическая вентиляция

Углубляемся в процесс воздухообмена

В зависимости от способа организации воздухообмена, естественный Различают ИВЛ и ИВЛ.В любом случае свежий воздух должен подаваться через жилые комнаты, а загрязненный из технических помещений (санузлы, санузлы, кухни, кладовые) — удаляться. Какая бы система вентиляции ни использовалась, во внутренней основной стене помещения обязательно устраивать вентиляционные каналы, чтобы избежать возможного промерзания воздуховода и, как следствие, «опрокидывания» воздушного потока (движения в обратном направлении). ), если воздуховод установлен в наружной стене. Из наиболее загрязненных участков дома отработанный воздух выводится через вентиляционные каналы.

Схема правильно организованного воздухообмена в частном доме должна быть примерно такой

Естественная вентиляция в современном загородном доме

Естественная вентиляция в частном доме осуществляется за счет разницы в плотности воздушных потоков внутри помещения и на улице. Приток и удаление воздуха могут осуществляться как организованно, так и неорганизованно. С давних времен вентиляция в деревянном доме осуществлялась неорганизованно: воздухообмен даже при закрытых окнах осуществлялся путем проникновения и удаления воздуха через небольшие щели в стенах, а также возле оконных и дверных проемов.При этом говорить о сохранении тепла, как вы понимаете, не приходится.

Современная система вентиляции частного дома имеет свои особенности, поскольку в строительстве используются новые энергосберегающие, но в то же время паронепроницаемые конструкции и материалы. Утепление стен специальными теплоизоляционными материалами, установка герметичных пластиковых окон решает проблему сквозняков, но вместе с тем возникает новая проблема — недостаточный приток воздуха и, как следствие, значительное ухудшение микроклимата со всеми вытекающими. вышеперечисленные последствия.Проветривание дома может быть более эффективным. Организовать приток воздуха в помещение, в котором установлены герметичные стеклопакеты и плотно прилегающие к дверной коробке входные и межкомнатные двери, можно путем обязательной установки в окнах клапанов приточного воздуха и оснащения дверей специальными передаточные решетки для обеспечения воздухообмена.

Приточный клапан оконный необходим для организации притока воздуха в помещениях с пластиковыми окнами

Это решает проблему отсутствия воздушной и звукоизоляции (речь идет об оконных и дверных клапанах, препятствующих проникновению шума, но пропускающих воздух пройти).Отвод воздуха при организации естественной вентиляции в современном доме осуществляется через оборудованные вытяжки в кладовых, в ванной и на кухне. Система естественной вентиляции энергонезависима. В случае отключения электроэнергии он работает без помех, однако его работа во многом зависит от климатических и погодных условий.

Механическая вентиляция

Вентиляционное устройство в частном доме может быть выполнено с механическим принуждением воздухообмена (это метод называется ИВЛ).За счет использования приточных устройств с вентиляторами, фильтрами и глушителями свежий воздух забирается, его выход может осуществляться как естественным путем, так и с помощью электрических вытяжных устройств.

Устройство механической вентиляции с различными вентиляционными отверстиями

При механической вентиляции в помещении создается избыточное давление, стимулирующее выход загрязненного воздуха через вентиляционные каналы наружу. Правильно устроенная приточная вентиляция в частном доме дает возможность изменять параметры воздушного потока в соответствии с потребностями, ведь помимо приточно-вытяжной, попутно можно проводить обогрев, охлаждение, очистку или ионизацию воздуха.

Эффективную вентиляцию в каркасном доме можно организовать только за счет применения механической приточной системы, в связи с отсутствием собственной теплоемкости у стен. При проветривании такого дома летом помещение очень быстро нагревается, зимой быстро остывает. Поэтому необходимо охлаждать поступающий воздух летом и нагревать его зимой, чтобы поддерживать в доме оптимальную температуру.

Принципиальная схема приточной вентиляционной установки, обеспечивающей обогрев и фильтрацию воздуха

Принудительное удаление загрязненного воздуха стимулирует приток свежего: создается разрежение, которое помогает втягивать свежий воздух через окна или воздухозаборники.Этот способ применяется при недостаточной естественной тяге летом, когда разница температур на улице и в помещении незначительна.

Часто комбинация вышеперечисленных методов используется для рационального использования энергоресурсов и обеспечения надлежащей эффективности вентиляции как зимой, так и летом. Современные приточно-вытяжные устройства могут быть, по сути, энергосберегающими технологиями, поскольку они позволяют осуществлять воздухообмен с одновременной рекуперацией.

Схема работы приточно-вытяжной системы вентиляции с использованием энергии удаляемого теплого воздуха из помещения для обогрева приточного холодного воздуха зимой.

Как видите, вентиляция загородного дома — оборудованного своими руками или приглашенными специалистами, должна быть продумана, исходя из понимания сути процессов воздухообмена с учетом климатических особенностей региона. и свойства материалов, используемых в строительстве.

Вентиляция всего дома | Министерство энергетики

Энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении.Существует четыре основных механических системы вентиляции всего дома — вытяжная, приточная, сбалансированная и с рекуперацией энергии.

Сравнение систем вентиляции для всего дома

Система вентиляции

Плюсы

Минусы

Выхлоп

    Относительно недорогой и простой относительно установить
  • Хорошо работают в холодном климате.
  • Может затягивать загрязнители в жилое пространство
  • Не подходит для жаркого влажного климата
  • Частично полагаться на случайную утечку воздуха
  • Может увеличить расходы на отопление и охлаждение
  • Может потребоваться смешивание наружного и внутреннего воздуха во избежание сквозняков в холодную погоду
  • Может вызвать обратную тягу в топочных устройствах.

Подача

  • Относительно недорогая и простая в установке
  • Обеспечивает лучший контроль, чем выхлопные системы
  • Сведение к минимуму загрязняющих веществ из-за пределов жилого помещения
  • Предотвращает обратную тягу дымовых газов из каминов и приборов
  • Обеспечивает фильтрацию пыльцы и пыль в наружном воздухе
  • Осушение наружного воздуха
  • Хорошо работает в жарком или смешанном климате.
  • Может вызвать проблемы с влажностью в холодном климате
  • Не смягчает и не удаляет влагу из входящего воздуха
  • Может увеличивать расходы на отопление и охлаждение
  • Может потребоваться смешивание наружного и внутреннего воздуха, чтобы избежать сквозняков в холодную погоду.

Сбалансированный

  • Подходит для любого климата
  • Установка и эксплуатация может стоить дороже, чем вытяжные или приточные системы
  • Не смягчает или удаляет влагу из поступающего воздуха
  • Может увеличиваться расходы на отопление и охлаждение.

Вентиляторы с рекуперацией энергии и рекуперацией тепла

  • Снижение затрат на отопление и охлаждение
  • Доступны как небольшие модели для настенного или оконного монтажа, так и центральные системы вентиляции
  • Экономически эффективны в климате с суровыми зимами или летом и высокими расходами на топливо.
  • Установка может быть дороже, чем установка других систем вентиляции
  • Может быть неэкономичной в умеренном климате
  • Может быть сложно найти подрядчиков с опытом и знаниями для установки этих систем
  • Требовать защиты от замерзания холодный климат
  • Требуют более тщательного обслуживания, чем другие системы вентиляции.
Системы вытяжной вентиляции

Системы вытяжной вентиляции работают за счет сброса давления в вашем доме. Система удаляет воздух из дома, в то время как подпиточный воздух проникает через утечки в каркасе здания и через преднамеренные пассивные вентиляционные отверстия.

Вытяжные системы вентиляции наиболее подходят для холодного климата. В климате с теплым влажным летом разгерметизация может втягивать влажный воздух в полости стен здания, где он может конденсироваться и вызывать повреждение из-за влаги.

Вытяжные системы вентиляции относительно просты и недороги в установке. Обычно вытяжная система вентиляции состоит из одного вентилятора, подключенного к единой вытяжной точке, расположенной в центре дома. Лучше всего подключить вентилятор к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязнители, например, ванных комнат. Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других комнатах, чтобы подавать свежий воздух, а не полагаться на утечки в оболочке здания.Однако для правильной работы пассивных вентиляционных отверстий может потребоваться больший перепад давления, чем тот, который создается вентилятором.

Одна проблема с системами вытяжной вентиляции заключается в том, что вместе со свежим воздухом они могут втягивать загрязнители, в том числе:

  • Радон и плесень из подполья
  • Пыль с чердака
  • Дым из пристроенного гаража
  • Дымовые газы от камина или водонагревателя и печи, работающей на ископаемом топливе.

Эти загрязняющие вещества вызывают особую озабоченность, когда вентиляторы для ванн, вытяжные вентиляторы и сушилки для одежды (которые также сбрасывают давление в доме во время работы) работают, когда также работает вытяжная система вентиляции.

Вытяжные системы вентиляции также могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не смягчают и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник.

Системы приточной вентиляции

Приточные системы вентиляции используют вентилятор для создания давления в вашем доме, заставляя наружный воздух проникать в здание, в то время как воздух выходит из здания через отверстия в кожухе, ванне и воздуховодах вентилятора, а также преднамеренные вентиляционные отверстия (если есть существовать).

Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система приточной вентиляции включает вентилятор и систему воздуховодов, которые подают свежий воздух обычно в одну, но предпочтительно в несколько комнат, которые жители занимают больше всего (например, спальни, гостиная). Эта система может включать регулируемые оконные или стенные вентиляционные отверстия в других комнатах.

Системы приточной вентиляции позволяют лучше контролировать поступающий в птичник воздух, чем системы вытяжной вентиляции.Создавая давление в доме, системы приточной вентиляции сводят к минимуму загрязнение окружающей среды в жилых помещениях и предотвращают обратный выброс дымовых газов из каминов и бытовых приборов. Приточная вентиляция также позволяет фильтровать поступающий в птичник наружный воздух для удаления пыльцы и пыли или осушать для обеспечения контроля влажности.

Приточные системы вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате.Зимой приточная система вентиляции вызывает утечку теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если внутренний воздух достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к появлению плесени, грибка и гниения.

Как и системы вытяжной вентиляции, системы приточной вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Таким образом, они могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии.Поскольку воздух поступает в птичник в отдельных местах, перед доставкой наружный воздух может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой. Проточный канальный нагреватель — еще один вариант, но он увеличивает эксплуатационные расходы.

Сбалансированные системы вентиляции

Сбалансированные системы вентиляции, если они правильно спроектированы и установлены, не создают и не понижают давление в вашем доме. Напротив, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.

Сбалансированная система вентиляции обычно состоит из двух вентиляторов и двух систем воздуховодов. Приточные и вытяжные вентиляционные отверстия могут быть установлены в каждой комнате, но типичная система сбалансированной вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где обитатели проводят больше всего времени. Он также удаляет воздух из помещений, где чаще всего образуются влага и загрязняющие вещества (кухня, ванные комнаты и, возможно, прачечная).

В некоторых конструкциях используется одноточечный выхлоп. Поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед их попаданием в птичник.

Сбалансированные системы вентиляции подходят для любого климата. Однако, поскольку для них требуются две системы воздуховодов и вентиляторы, уравновешенные системы вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.

Как и приточная, и вытяжная системы, сбалансированные системы вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Следовательно, они могут способствовать более высоким расходам на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии.Также, как и в системах приточной вентиляции, наружный воздух может потребоваться смешать с воздухом в помещении перед доставкой, чтобы избежать сквозняков зимой.

Системы вентиляции с рекуперацией энергии

Системы вентиляции с рекуперацией энергии обеспечивают управляемый способ вентиляции дома при минимальных потерях энергии. Они сокращают расходы на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) наружному приточному воздуху. Летом внутренний воздух охлаждает более теплый приточный воздух, чтобы снизить затраты на охлаждение.

Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (или рекуперацией энтальпии) (ERV). Оба типа включают теплообменник, один или несколько вентиляторов для проталкивания воздуха через машину и элементы управления. Есть несколько небольших моделей для настенного или оконного монтажа, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.

Основное различие между вентилятором с рекуперацией тепла и вентилятором с рекуперацией энергии заключается в том, как работает теплообменник.В случае вентилятора с рекуперацией энергии теплообменник передает определенное количество водяного пара вместе с тепловой энергией, а вентилятор с рекуперацией тепла передает только тепло.

Поскольку вентилятор с рекуперацией энергии передает часть влаги из вытяжного воздуха в обычно менее влажный входящий зимний воздух, влажность воздуха в помещении остается более постоянной. Это также поддерживает тепло теплообменника, сводя к минимуму проблемы с замерзанием.

Летом вентилятор с рекуперацией энергии может помочь контролировать влажность в доме, передавая часть водяного пара из входящего воздуха в теоретически более сухой воздух, выходящий из дома.Если вы используете кондиционер, вентилятор с рекуперацией энергии обычно обеспечивает лучший контроль влажности, чем система с рекуперацией тепла. Однако есть некоторые разногласия по поводу использования систем вентиляции во влажную, но не слишком жаркую летнюю погоду. Некоторые эксперты предлагают выключать систему в очень влажную погоду, чтобы поддерживать низкий уровень влажности в помещении. Вы также можете настроить систему так, чтобы она работала только при работающей системе кондиционирования воздуха, или использовать змеевики предварительного охлаждения.

Большинство систем вентиляции с рекуперацией энергии могут рекуперировать от 70% до 80% энергии выходящего воздуха и передавать эту энергию входящему воздуху.Однако они наиболее рентабельны в климате с суровой зимой или летом, а также при высоких расходах на топливо. В мягком климате стоимость дополнительной электроэнергии, потребляемой вентиляторами системы, может превышать экономию энергии за счет отсутствия кондиционирования приточного воздуха.

Установка систем вентиляции с рекуперацией энергии обычно обходится дороже, чем установка других систем вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на затратах на установку, многие системы используют существующие воздуховоды.Сложные системы не только дороже в установке, но и, как правило, требуют большего обслуживания и часто потребляют больше электроэнергии. Для большинства домов попытка восстановить всю энергию отработанного воздуха, вероятно, не будет стоить дополнительных затрат. К тому же подобные системы вентиляции пока еще не очень распространены. Только некоторые подрядчики HVAC обладают достаточными техническими знаниями и опытом для их установки.

Как правило, вы хотите иметь приточный и возвратный каналы для каждой спальни и для каждой общей жилой зоны.Участки воздуховодов должны быть как можно более короткими и прямыми. Воздуховод правильного размера необходим для минимизации перепадов давления в системе и, таким образом, повышения производительности. Изолируйте воздуховоды, расположенные в неотапливаемых помещениях, и заклейте все стыки канальной мастикой (никогда обычной клейкой лентой).

Кроме того, системы вентиляции с рекуперацией энергии, работающие в холодном климате, должны иметь устройства, предотвращающие замерзание и образование наледи. Очень холодный приточный воздух может вызвать обмерзание теплообменника и его повреждение.Накопление инея также снижает эффективность вентиляции.

Системы вентиляции с рекуперацией энергии требуют большего обслуживания, чем другие системы вентиляции. Их необходимо регулярно чистить, чтобы предотвратить ухудшение скорости вентиляции и рекуперации тепла, а также предотвратить появление плесени и бактерий на поверхностях теплообменников.

Сквозная вентиляция — The SunriseGuide

Хорошо подходит для ремонта небольших помещений

Кристи Крокер

Lunos E2 — одна из нескольких моделей вентиляции со сквозной рекуперацией энергии, которая обеспечивает низкопрофильное решение для небольших помещений, где использование воздуховодов невозможно.Фото любезно предоставлено Lunos.

THROUGH-WALL ENERGY Рекуперативная вентиляция (ERV) — относительная новинка в области вентиляции жилых помещений и высокоэффективных зданий, предлагающая практичное решение для вентиляции, когда полноразмерные установки не подходят. Агрегаты предназначены для продувки в течение 70 секунд, а затем реверсирования и выпуска в течение 70 секунд. Обычно они устанавливаются парами, работая в тандеме, чтобы обдув и втягивать воздух через пространство для максимальной вентиляции. Большинство агрегатов имеют керамический сердечник для рекуперации энергии, который поглощает тепловую энергию и часть влаги из выходящего воздуха и передает их обратно во входящий воздух, что делает их активом для повышения энергоэффективности.Некоторые агрегаты, в зависимости от их установки, могут быть запрограммированы на различные настройки, включая «Выкл.», «Низкий воздухообмен», «Высокий воздухообмен» и «Выхлоп».

Сквозные стены ERV могут быть очень полезны для добавления вентиляции в внутренние помещения, но они не без ограничений в их применении или их стоимости.

Блоки хорошего качества стоят 1000–1200 долларов за деинсталлированную пару, а установка одного блока занимает около 3 часов. Теоретически по всему дому можно установить несколько пар блоков для обеспечения вентиляции всего дома; однако у этой стратегии есть некоторые недостатки.При цене 1500 долларов за установленную пару это не займет много времени, чтобы превысить стоимость полностью отводимой и сбалансированной системы вентиляции, которая в среднем составляет 5000 долларов для типичного дома в штате Мэн (или 7500 долларов для более эффективных устройств). В высокоэффективном строительстве цель — максимально герметичное ограждение здания. Для каждого установленного в стене ERV обеспечивается проникновение изнутри наружу, создавая сквозняки, особенно когда агрегаты находятся в выключенном состоянии. Больше устройств означает большее количество единиц механического оборудования, которое нужно контролировать и обслуживать, и у вас меньше контроля над фактической вентиляцией по сравнению с канальными сбалансированными системами.

Таким образом, хотя встроенные в стену ERV могут быть не лучшим решением для вентиляции всего дома, они, безусловно, имеют ценность в области вентиляции. Наилучший эффект от затрачиваемых средств со сквозными ERV происходит в небольших помещениях, где установка полноразмерных ERV и воздуховодов невозможна или нежелательна. Поскольку они монтируются внутри стеновой системы и не требуют дополнительного места для воздуховодов, сквозные стенки являются отличным решением для модернизации небольших помещений, а также для владельцев крошечных домов, для которых каждый квадратный дюйм пространства имеет значение.Кроме того, благодаря своей способности подогревать поступающий свежий воздух, сквозные системы вентиляции обеспечивают более удобный вариант вентиляции, чем другие стратегии, такие как вентиляторы в окнах. Другие полезные соображения включают:

  • Обеспечение вентиляции наиболее важных комнат в доме (где люди проводят больше всего времени), таких как спальни, гостиные и помещения домашнего офиса
  • Вентиляционные помещения с наибольшим потенциалом загрязнения дома, например, помещения для хобби или цокольные мастерские
  • Квартиры, таунхаусы и гостиничные помещения, где затраты и потребности в пространстве для систем воздуховодов непомерно высоки
  • Временные установки в оконных рамах, где желательна вентиляция, например, в комнатах общежитий колледжей.Просто отключите
    и возьмите с собой, когда закончится семестр!

Нет ничего более убедительного, чем хороший, надежный отзыв, поэтому вот двое: Алан Пламмер, представитель отделения Американской ассоциации крошечных домов в штате Мэн, владелец и владелец крошечного домика площадью 180 квадратных футов, говорит о своем Lunos E2s, который он установил несколько лет назад:

Обожаю их! Хотя это довольно дорого, я бы не рекомендовал, чтобы владелец крошечного дома действительно жил в своем крошечном доме, если у него нет чего-то подобного.Крошечные домики могут задерживать много влаги, и я знаю других владельцев крошечных домов, у которых были серьезные проблемы с плесенью и влажностью из-за того, что они не вентилировали. У меня есть свои устройства в противоположных углах моего дома, и даже с собой, моей собакой, приготовлением пищи и принятием душа у меня никогда не было проблем с конденсацией. Я их почти не слышу, и они продолжают работать даже при очень низких температурах. Я редко выключаю свои устройства.

Джесси Томпсон, архитектор из Kaplan and Thompson Architects в Портленде, штат Мэн, также имел положительный опыт использования межстенных ERV в помещениях, где установка воздуховодов затруднена:

Мы выполнили несколько проектов, в которых мы установили сквозные стены в каждом гостиничном номере и каждой спальне.Эти вентиляторы идеально подходят, потому что им не нужны воздуховоды. И они молчат. Мы смогли настроить их так, чтобы они хорошо работали в различных помещениях и существующих механических системах. У нас было несколько проблем в некоторых классических таунхаусах 1980-х годов, у которых стены были всего 2 x 4 дюйма, поэтому сквозные вентиляторы были слишком толстыми для глубины стены. Мы сделали небольшие обрезные коробки, чтобы учесть дополнительную ширину, и с тех пор у нас не было проблем. Это отличное решение для квартир, таунхаусов, отелей и других помещений, где использование воздуховодов просто невозможно.

Кристи Крокер — исполнительный директор Совета по качеству воздуха в помещениях штата Мэн. Для получения дополнительной информации посетите www.maineindoorair.org.

Эта статья была перепечатана из весенне-летнего выпуска Green & Healthy Maine HOMES. Подпишитесь сегодня!

Требования Калифорнии к вентиляции | Группа систем жилых зданий

Стандарты вентиляции и правила вентиляции

Стандарты вентиляции — это согласованные документы, опубликованные профессиональными или техническими группами и демонстрирующие передовой опыт.Правительственные кодексы, коммунальные программы и частные энергетические программы часто ссылаются на национальные стандарты как часть своих требований. ANSI / ASHRAE Standard 62.2 — это национальный согласованный стандарт вентиляции жилых помещений в США.

Коды вентиляции являются нормативными актами, имеющими силу закона. В США не существует национальных правил вентиляции. Полномочия по регулированию вентиляции в зданиях оставлены на усмотрение каждого штата, и обычно эти полномочия делегируются местным юрисдикциям (округам и городам).Код может требовать соблюдения стандарта. California Title 24 Part 6 ссылается на стандарт ASHRAE 62.2-2007 как на код вентиляции штата Калифорния , за одним исключением. Открывающиеся окна исключены из вариантов выполнения требований к вентиляции всего здания.

Какие проекты должны соответствовать стандартам вентиляции ASHRAE 62.2 в Калифорнии?

  • Новостройка
  • Перестройка существующих зданий
  • Пристройки размером более 1000 квадратных футов (Размер системы вентиляции должен соответствовать кондиционируемой площади всего дома, а не только пристройки.)
  • Проекты по утеплению, финансируемые из федерального бюджета

Пристройки площадью 1000 кв. Футов или менее не подпадают под требования к вентиляции жилых помещений.

Простое решение для соответствия требованиям раздела 24 по вентиляции

Почему требуется механическая вентиляция?

Раньше открывающиеся окна считались приемлемым способом вентиляции. В 2005 году Энергетическая комиссия Калифорнии заказала исследование качества воздуха и вентиляции в домах, построенных в 2002 году или позже.Один из выводов исследования заключался в том, что калифорнийцы не открывали окна достаточно часто, чтобы обеспечить достаточную вентиляцию и удерживать загрязнители в помещении на приемлемом уровне. Таким образом, теперь в Калифорнии требуется механическая вентиляция для улучшения качества воздуха в помещениях во всех новых жилых зданиях, когда в жилом доме производятся изменения, а также в пристройках жилого фонда площадью 1000 кв. Футов и более.

Исторически вентиляция в домах и многоквартирных домах обеспечивалась за счет окон и случайных трещин и отверстий, непреднамеренно оставленных в оболочке здания в процессе строительства.Количество и размер проемов варьировались в зависимости от строителя, конструкции здания и используемых материалов. Движение воздуха не планировалось и не контролировалось, и стратегию вентиляции для большинства строителей можно охарактеризовать как «зданиям нужно дышать». Однако эта стратегия вызывает периодическую недостаточную и избыточную вентиляцию, что приводит к потенциально нездоровому качеству воздуха в помещении, потерям энергии, сквознякам в зданиях и перемещению влаги в стенные конструкции.

В идеале система вентиляции контролирует движение воздуха и обеспечивает максимальный объем воздуха, когда потребность в вентиляции наиболее велика.К сожалению, «частота дыхания» здания через незапланированные проемы зависит от погодных условий и высоты здания. Наибольшие объемы воздуха входят в дом и выходят из него, когда дует сильный ветер и разница между температурой внутри и снаружи является наибольшей. И более высокие объемы воздуха входят и выходят из высокого дома или многоквартирного дома, чем в одноэтажное жилище. Незапланированные отверстия могут также привести к попаданию более загрязненного воздуха в здание из нежелательных мест, таких как пыльные чердаки или кишащие грызунами, влажные места для подполья или пристроенные гаражи, где хранятся бензин, топливные баллоны и пестициды.

Использование непреднамеренной вентиляции означает, что в течение определенного периода года, в зависимости от погоды, в птичнике будет недостаточная или избыточная вентиляция.

  • Во время холодной погоды и зимних штормов низкие температуры и ветер приводят к максимальному воздухообмену, вызывая неприятные сквозняки и увеличивая счета за отопление.
  • В жаркие дни, когда кондиционер работает сверхурочно и температура на улице очень высокая, непреднамеренная вентиляция приносит наибольший объем горячего наружного воздуха, который необходимо охлаждать, что увеличивает расходы на охлаждение.
  • В большинстве климатических условий бывают сезоны, когда температуры в помещении и на улице одинаковы. В мягкую погоду и небольшой ветер, мало воздуха перемещается в дом и из него естественным образом. Уровень загрязняющих веществ в помещении может повыситься, а воздух внутри станет душным, застойным, влажным и нездоровым.

Вентиляция в зданиях | CDC

Исследования показывают, что размер частиц SARS-CoV-2 составляет около 0,1 микрометра (мкм). Однако вирус обычно не распространяется по воздуху.Эти вирусные частицы созданы человеком, поэтому вирус задерживается в дыхательных каплях и ядрах капель (высушенных респираторных каплях), которые больше. Большинство респираторных капель и частиц, выдыхаемых во время разговора, пения, дыхания и кашля, имеют размер менее 5 мкм. По определению, высокоэффективный воздушный фильтр для твердых частиц (HEPA) эффективен как минимум на 99,97% при улавливании частиц размером 0,3 мкм. Эти частицы размером 0,3 мкм приблизительно соответствуют размеру частиц, наиболее проникающих через фильтр (MPPS).HEPA-фильтры даже более эффективны при улавливании частиц размером и меньше, чем MPPS. Таким образом, HEPA-фильтры эффективны не менее чем на 99,97% при улавливании созданных человеком вирусных частиц, связанных с SARS-CoV-2.

Портативные блоки фильтрации HEPA, сочетающие в себе фильтр HEPA с системой вентиляции с электроприводом, являются предпочтительным вариантом для дополнительной очистки воздуха, особенно в условиях повышенного риска, таких как поликлиники, места вакцинации и медицинских испытаний, комнаты для тренировок или общественные зоны ожидания.Другие параметры, для которых может быть полезна портативная HEPA-фильтрация, могут быть определены с помощью типичных параметров оценки риска, таких как уровень заболеваемости в сообществе, ожидания соответствия лицевой маске и плотность населения в помещении. Хотя эти системы не обеспечивают подачу разбавляющего воздуха наружу, они эффективны при очистке воздуха в помещениях для снижения концентрации переносимых по воздуху твердых частиц, включая вирусные частицы SARS-CoV-2. Таким образом, они обеспечивают эффективный воздухообмен без необходимости кондиционирования наружного воздуха.

При выборе портативного блока HEPA выберите систему, размер которой соответствует области, в которой она будет установлена. Это определение производится на основе расхода воздуха через устройство, который обычно выражается в кубических футах в минуту (куб. Фут / мин). Многим портативным блокам фильтрации HEPA присвоен уровень подачи чистого воздуха (CADR) (см. Руководство EPA по воздухоочистителям в значке Homepdf iconexternal), который указан на этикетке в руководстве оператора, на транспортной коробке и / или на собственно фильтрующий блок.CADR — это установленный стандарт, определенный Ассоциацией производителей бытовой техники (AHAM). Участвующие производители портативных воздухоочистителей сертифицировали свою продукцию в независимой лаборатории, поэтому конечный пользователь может быть уверен, что она работает в соответствии с заявлениями производителя. CADR обычно указывается в кубических футах в минуту для продуктов, продаваемых в США. В параграфах ниже описывается, как выбрать подходящий воздухоочиститель в зависимости от размера комнаты, в которой он будет использоваться. По возможности следует придерживаться описанной ниже процедуры.Если воздухоочиститель с соответствующим номером CADR или выше недоступен, выберите устройство с более низким рейтингом CADR. Устройство по-прежнему будет обеспечивать более качественную очистку воздуха, чем при отсутствии воздухоочистителя.

В данном помещении, чем больше CADR, тем быстрее он очистит воздух в помещении. На этикетке AHAM указаны три числа CADR, по одному для дыма, пыли и пыльцы. Частицы дыма самые маленькие, поэтому число CADR лучше всего подходит для вирусных частиц, связанных с COVID-19.На этикетке также указан самый большой размер комнаты (в квадратных футах, 2 футов), для которой подходит блок, при условии, что стандартная высота потолка составляет до 8 футов. Если высота потолка выше, умножьте размер комнаты ( 2 футов) на отношение фактической высоты потолка (футы), деленной на 8. Например, для комнаты 300 футов 2 с потолком высотой 11 футов потребуется портативный воздухоочиститель с маркировкой для помещения размером не менее 415 футов 2 (300 × [11/8] = 415).

Программа CADR предназначена для оценки эффективности воздухоочистителей небольших помещений, типичных для использования в домах и офисах.Для более крупных воздухоочистителей и для воздухоочистителей меньшего размера, производители которых предпочитают не участвовать в программе AHAM CADR, выберите блок HEPA на основе предлагаемого размера комнаты ( футов 2 ) или заявленной скорости воздушного потока (куб. Фут / мин), предоставленной производитель. Потребители могут принять во внимание, что эти значения часто отражают идеальные условия, которые переоценивают фактическую производительность.

Для воздухоочистителей, которые обеспечивают рекомендуемый размер комнаты, регулировка для комнат выше 8 футов такая же, как указано выше.Для блоков, которые обеспечивают только скорость воздушного потока, следуйте «внешнему значку правила 2/3», чтобы приблизиться к рекомендуемому размеру комнаты. Чтобы применить это правило для комнаты высотой до 8 футов, выберите воздухоочиститель с расходом воздуха (куб. Фут / мин), который составляет не менее 2/3 площади пола ( футов 2 ). Например, для стандартной комнаты площадью 300 футов 2 требуется воздухоочиститель, обеспечивающий поток воздуха не менее 200 кубических футов в минуту (300 × [2/3] = 200). Если высота потолка больше, выполните тот же расчет, а затем умножьте результат на отношение фактической высоты потолка (футы) к 8.Например, для описанной выше комнаты площадью 300 футов 2 , но с потолком высотой 11 футов требуется воздухоочиститель, который может обеспечить воздушный поток не менее 275 кубических футов в минуту (200 × [11/8] = 275).

В то время как меньшие системы вентиляторов HEPA, как правило, являются автономными блоками, многие более крупные блоки позволяют присоединять гибкие воздуховоды к входу и / или выходу воздуха (обратите внимание, что более крупные воздуховоды не подпадают под описание «воздухоочиститель помещения» и может не иметь рейтинга CADR). Использование воздуховодов и стратегическое размещение системы HEPA в пространстве может помочь обеспечить желаемые схемы воздушного потока от чистого к менее чистому там, где это необходимо.Системы HEPA с воздуховодом также могут использоваться для установления прямого вмешательства по захвату источника для лечения пациентов и / или сценариев тестирования (см. Обсуждение CDC / NIOSH вентилируемого изголовья). В зависимости от размера блоков вентилятора / фильтра HEPA и конфигурации объекта, в котором они используются, несколько небольших переносных блоков HEPA, развернутых в зонах повышенного риска, могут быть более полезными, чем один большой блок HEPA, обслуживающий объединенное пространство.

Пример 2. Дано: Комната, описанная в Примере 1, теперь дополнена портативным устройством очистки воздуха HEPA с CADR дыма 120 кубических футов в минуту (Q hepa = 120 кубических футов в минуту).Дополнительное движение воздуха в помещении улучшает общее перемешивание, поэтому присвойте k = 3.

Вопрос: Сколько времени можно сэкономить для достижения того же 99% снижения количества переносимых по воздуху загрязняющих веществ за счет добавления портативного устройства HEPA в комнату?

Решение: добавление фильтрующего устройства HEPA обеспечивает дополнительный чистый воздух в помещении. Здесь объемный расход чистого воздуха (Q) равен: Q = Q e + Q hepa = 80 кубических футов в минуту + 120 кубических футов в минуту = 200 кубических футов в минуту.

ACH = [Q x 60] / (объем помещения) = (200 куб. Футов в минуту x 60) / (12 ’x 10’ x 10 ’) = 12000/1200 = 10 ACH.

Согласно Таблице B.1, время ожидания идеального перемешивания, основанное на 10 ACH и 99% -ном снижении количества взвешенных в воздухе частиц, составляет 28 минут.

Используя коэффициент смешивания 3, расчетное время ожидания для 99% -ного уменьшения количества переносимых по воздуху загрязняющих веществ в помещении составляет 3 x 28 = 84 минуты. Таким образом, увеличенный ACH и более низкое значение k, связанные с портативным блоком фильтрации HEPA, сократили время ожидания с исходных 5 часов 45 минут до всего 1 часа 24 минут, сэкономив в общей сложности 4 часа 21 минуту до помещения можно было безопасно снова занять.

Добавление переносного блока HEPA увеличило эффективную скорость вентиляции и улучшило смешивание воздуха в помещении. Это привело к сокращению времени очистки помещения от потенциально инфекционных частиц, переносимых по воздуху, более чем на 75%.

Фильтрация и очистка сигарного дыма

Выберите комнату, наиболее подходящую для сигарного дыма

Синий Чистый 211+

Прежде всего, если вы еще не выбрали комнату, которая будет использоваться в качестве кабинета или частной сигарной комнаты, стоит заранее учесть несколько факторов.

Короче говоря, вам понадобится комната, которая хоть как-то изолирована от дома. Под этим мы подразумеваем тот, который не является центральным по отношению к дому с несколькими дверями, что дает множество путей для выхода дыма. Поэтому зачастую лучшим вариантом будет комната на краю дома.

Точно так же идеально, если он не подключен к существующим сетям воздуховодов, таким как система отопления, вентиляции и кондиционирования воздуха. Вместо этого он должен иметь собственную внешнюю вентиляцию, такую ​​как вытяжной вентилятор или просто окно. Тем не менее, есть способы закрыть воздуховоды, как мы объясним ниже.

Даже если вы инвестируете в некоторые из перечисленных ниже систем, мы все равно настоятельно рекомендуем комнату с окном. Пока эти устройства будут пытаться очищать или вытягивать воздух, через окно будет поступать свежий воздух. Желательно, чтобы он не находился прямо под окном спальни, так как дым может снова проникнуть в дом!

Подвалы — популярный выбор, потому что они считаются неприметными и уединенными. Однако мы не являемся поклонниками подвальных человеческих пещер по той простой причине, что здесь мало вариантов вентиляции.

Конечно, у вас может быть небольшое окошко под потолком или даже вытяжной вентилятор. Однако, поскольку они расположены так низко к земле и под окнами первого этажа, дым часто поднимается обратно в дом! Вот почему в идеале мы бы предпочли чердак, так как дым поднимается далеко за пределы дома.

Дизайн комнаты вокруг хьюмидора

Хотя это не относится непосредственно к защите вашего логова от сигарного дыма, некоторые энтузиасты иногда не обращают на это внимания.Действительно, вы обставите и украсите всю комнату, а когда закончите, вы внезапно поймете, что либо для хьюмидора нет места, либо он не вписывается в интерьер.

С другой стороны, он почти втискивается, но оказывается в неудобном месте!

Таким образом, при обустройстве и подготовке помещения для курения мы предпочитаем сначала решить, где разместить хьюмидор, а затем обработать комнату. Хотя мы большие поклонники хьюмидоров, сделанных своими руками, таких как кулидоры, это единственный случай, когда это последнее, что мы хотели бы.

Конечно, мы ценим, что у каждого есть бюджет. Тем не менее, наш любимый и самый лучший хьюмидор стоит всего 75 долларов! Конечно, не забудьте правильно приправить его, если он новый, и установить качественный увлажнитель воздуха, чтобы сигары оставались свежими и были готовы к употреблению.

В противном случае это отличная возможность приобрести большой сигарный шкаф, так как он станет центральным элементом комнаты.

Мы лично особенно любим использовать пакеты Boveda, особенно в настольных деревянных хьюмидорах.Они также очень хорошо работают в кулерах для сигар. В зависимости от того, как часто вы будете в комнате, это будут фантастические маленькие устройства влажности, которые не требуют обслуживания или подзарядки.

Кроме того, они предлагают двустороннее увлажнение благодаря мембране обратного осмоса. Это означает, что они выделяют влагу, когда это необходимо, но поглощают избыточную влажность, когда она превышает желаемый уровень.

Наконец, вы даже можете настроить хьюмидор с помощью интеллектуального датчика, такого как Boveda Butler, а не цифрового гигрометра.Эти устройства позволяют отслеживать и записывать уровень влажности и температуру даже вне дома!

Что такое очистители воздуха?

Кролик Air MinusA2

Одним из наиболее распространенных вариантов вентиляции сигарного кабинета или курительной комнаты является очиститель воздуха. Доступны различные формы и размеры, некоторые из них можно незаметно прикрепить к стене, а другие можно перемещать на колесах.

Качественный очиститель воздуха, тихий, но мощный, что означает, что он идеально подходит для небольшой сигарной комнаты.Когда люди говорят об очистителях воздуха, они обычно имеют в виду высокоэффективные воздушные фильтры для твердых частиц (HEPA).

В этих устройствах используется вентилятор для всасывания воздуха через фильтр, состоящий из волокон, поглощающих частицы. Очиститель может состоять из нескольких фильтров разного размера, что гарантирует, что все частицы, несущие запах, должным образом улавливаются при прохождении через них воздуха.

Однако рынок становится все более насыщенным небольшими и дешевыми очистителями воздуха HEPA.Хотя они предназначены для улавливания пыльцы или просто циркуляции воздуха по комнате для уменьшения количества пыли, они редко бывают эффективными в устранении сигарного дыма.

Поэтому ознакомьтесь с нашим специальным руководством по очистителям воздуха, чтобы узнать, как выбрать одну и лучшие модели для покупки. В остальном Your Elegant Bar — отличный магазин, которого мы рекомендуем для качественных очистителей воздуха.

Очистители воздуха Vs. Электронные Пожиратели дыма

Smokemaster X-400 Пожиратель дыма

Пожиратели дыма, хотя их часто путают с очистителями воздуха, представляют собой совершенно другой подход к очистке воздуха в замкнутом пространстве.Вместо фильтров, всасываемые через устройство частицы получают электростатический заряд.

Этот процесс позволяет пожирателю дыма улавливать загрязнители воздуха, такие как химические вещества и дым. Как правило, они используются в коммерческих целях и могут быть найдены в гаражах и мастерских для удаления паров краски и металлического мусора.

Однако их также можно найти во многих офисных помещениях и ресторанах. В некоторых случаях дымоходы предназначены для вставки между потолочной плиткой.Между тем, к жестким потолкам можно прикрепить и другие.

В любом случае, дымоеды автономны, как очистители воздуха, а это значит, что им не нужны вентиляционные каналы. Иногда любители дыма используют фильтры предварительной очистки для поглощения дополнительных примесей и запахов.

Самым большим преимуществом дымоедов является то, что они предназначены для работы на больших открытых пространствах. Точно так же они не полагаются на фильтры, а это значит, что со временем ничего не нужно менять. Тем не менее, дымоеды нужно регулярно чистить, чтобы удалить захваченную грязь.

Вытяжные вентиляторы для сигарного дыма

Тони Вебстер, CC 2.0

Как мы уже говорили ранее, зачем пытаться очищать воздух, если его можно просто удалить? Действительно, вытяжные вентиляторы являются отличной альтернативой дорогостоящим очистителям и могут даже предложить вам лучшую долгосрочную прибыль.

В некоторых случаях установка вытяжного вентилятора, который у вас есть на кухне, может быть дешевле, чем некоторые из мощных очистителей, которые мы перечислили выше. Однако это во многом зависит от того, какой проект вы имеете в виду.

Как правило, вытяжные вентиляторы лучше всего подходят для небольших помещений, таких как кабинеты, мастерские и гаражи.

Точно так же вам нужно быть на краю дома, а вентиляторы в идеале должны быть установлены далеко от окна, чтобы дым не возвращался обратно внутрь. Наем подрядчика, естественно, увеличит расходы. Однако, если вы умеете делать дома, это вполне осуществимый домашний проект.

Существует множество конфигураций вытяжных вентиляторов, таких как потолочные системы через чердак, сквозные стены или даже вентиляторы с оконными ящиками.Хотя последний является самым дешевым и потенциально простым в установке, нам нравится использовать окно для работы с вытяжным вентилятором. Поэтому мы склонны отдавать предпочтение сквозным системам.

Учитывая, что вытяжные вентиляторы обеспечивают надлежащую вентиляцию и не требуют замены фильтров, это постоянное решение. Поскольку они интегрированы в комнату, они также не занимают места.

Обычно настенного вытяжного вентилятора 250 CFM более чем достаточно для помещения площадью 120 футов² (11 м²). Однако, если у вас есть несколько друзей, которые все курят сигары, вы можете рассмотреть вариант, превышающий 500 кубических футов в минуту.

Наконец, если вы хотите сделать это самостоятельно, этот Old House выпустил отличное видео и руководство по установке сквозного вентилятора. Между тем, у Home RenoVision DIY есть гораздо более интенсивное, хотя и очень профессиональное видео для потолочных вытяжных вентиляторов.

Система HVAC для сигарного дыма

Пег Сайверсон, CC 2.0

В большинстве домов в США для центрального отопления используется общая система кондиционирования воздуха, вентиляции и кондиционирования, что на самом деле довольно редко встречается в Европе. Как мы объясним далее в этом руководстве, если ваша курительная комната является частью домашней сети HVAC, это может иметь катастрофические последствия, так как тогда дым будет распространяться по всему дому.

Таким образом, мы говорим о его закрытии. Однако вместо этого вы можете рассмотреть возможность создания независимой автономной системы отопления, вентиляции и кондиционирования воздуха только для своей комнаты для курения. Конечно, это гораздо более дорогой вариант — минимум 5000 долларов.

Тем не менее, он предоставляет вам эффективное решение для вентиляции вашей комнаты, которое также обеспечит тепло и комфорт, когда это необходимо.

работает в Windows

Какую бы конфигурацию вентиляции вы ни выбрали, никогда не стоит недооценивать совместимость окон! Фактически, если вы правильно закроете комнату, используя шаги, которые мы объясняем ниже, окна может быть вполне достаточно для вытяжки сигарного дыма.

На самом деле, если у вас очень ограниченный бюджет, просто возьмите простой качающийся вентилятор и поместите его так, чтобы он просто смотрел в окно. Таким образом, он просто выдувает дым из комнаты, а не в дом!

Однако зимой это далеко не идеально, и полагаться только на окно может быстро превратить расслабляющую сигару в трепетный кошмар, наполненный сожалением. Вы всегда можете попытаться противодействовать этому, включив обогрев, но это будет дорого и не помешает проникнуть холодному бризу.

Следовательно, окно лучше всего использовать для дополнения вашей системы во время или после выкуривания сигар. Поскольку вытяжки и очистители не обеспечивают подачу свежего воздуха, они могут быстро затхнуть, если полагаться только на них. Таким образом, окно может способствовать циркуляции воздуха, даже если оно слегка приоткрыто.

Когда сигары закончены, вы можете выйти из комнаты с включенной вытяжкой или очистителем и настежь открытым окном. Если комната должным образом герметизирована, это не будет большой проблемой для изоляции и позволит воздуху быстро циркулировать и очищать комнату.

Точно так же открытое окно имеет феноменальное значение для удаления запаха несвежего табака, в то время как экстракторы и очистители могут испытывать затруднения.

Установки для очистки воздуха от дыма

Драцена Trifasciata (Змеиное растение)

Если в вашем логове достаточно света, мы также рекомендуем добавить несколько растений. Это не только сделает комнату ярче, но и некоторые растения помогут естественным образом очистить воздух. Точно так же они отфильтровывают другие токсины и помогают уменьшить остаточный запах.

Конечно, они не будут работать в одиночку, но они могут дополнить другие ваши вентиляционные решения. Кроме того, они совершенно естественны и имеют свои психологические преимущества.

Действительно, существует ряд превосходных вечнозеленых комнатных растений, которые могут очищать угарный газ и другие токсины:

  • Ficus Elastica (Rubber Fig)
  • Dracaena Trifasciata (Змеиное растение)
  • Chlorophytum Comosum (Паук)
  • Schefflera Arboricola (Зонтичное дерево)
  • Aglaonema spp.(Китайское вечнозеленое растение)
  • Chrysalidocarpus Lutescens (Бамбуковая пальма)
  • Epipremnum Aureum (Золотой пафос)

Указанные выше растения помогают очищать воздух в помещениях, где сигары часто курят, поглощая химические вещества. Это включает диоксид углерода и монооксид углерода, а также бензол, формальдегид и толуол.

Кроме того, вышеперечисленные растения очень неприхотливы и хорошо себя чувствуют при небольшом количестве воды и приличном непрямом свете. Иногда вы можете просто протереть их влажной губкой, чтобы удалить пыль.Как и мы, они также любят пиво, поэтому вы можете использовать его вместо воды при очистке для дополнительного блеска!

Дымонепроницаемая мебель

Кролик Air MinusA2

При декорировании вашего логова помните о мебели, которую вы включите, и о том, как она может поглощать сигарный дым.

Действительно, ткани могут легко впитывать сигарный дым и оставлять запах почти на неопределенное время. В то время как большинство одеял и подушек можно легко очистить, шторы, коврики и даже диваны могут стать кошмаром для стирки.

Хотя некоторые освежители воздуха могут помочь скрыть неприятные запахи, они неэффективны для их полного удаления. Поэтому старайтесь не использовать слишком много текстиля и тканей и сосредоточьтесь на материалах, которые не поглощают дым, таких как дерево, металл, кожа и керамика.

Например, вы можете выбрать плитку или паркетный пол вместо ковра. Если вам нужно добавить немного тепла, несколько ковров, которые можно стирать в машине, помогут вам и избавят вас от счетов за стирку. Однако имейте в виду, что они также будут основными целями для пепла и пролитых напитков!

Однако, если у вас есть ковер, и вы не можете подумать о смене пола, просто регулярно пылесосьте и мойте его, чтобы избавиться от золы, запаха дыма и пятен.

Вы также можете купить кожаный диван, а не текстильный, который в любом случае больше подходит для курительной комнаты! Точно так же жалюзи вместо штор могут быть более безопасным выбором. Поскольку они находятся рядом с окнами, они будут подвергаться наибольшему воздействию дыма.

Дымостойкие обои

Кролик Air MinusA2

Мы часто упускаем из виду влияние сигарного дыма на обои. Когда никотин реагирует на влажность и тепло, он становится летучим веществом.Хотя это естественно бесцветное вещество в жидком состоянии при -10 ° C (14 ° F), оно реагирует под УФ-светом, превращаясь в вязкую смолу, которая может легко связываться с поверхностями.

Следовательно, обои и краска могут со временем пожелтеть под воздействием регулярного сигарного дыма. Поэтому вам нужно выбирать обои с отличной светостойкостью.

Точно так же их должно быть относительно легко чистить, поскольку они обладают водостойкостью и устойчивостью к истиранию. Это также позволит вам удалить любые запахи, оставшиеся после интенсивной сигарной ночи с друзьями.Кроме того, вы можете заклеить стены прозрачной латексной краской, чтобы добавить дополнительную защитную пленку.

Излишне говорить, что пятна никотина будут менее заметны на темных обоях. Также избегайте толстых тканевых обоев, которые легко впитывают запах.

Наконец, вы также можете купить водостойкую краску для стен, устойчивую к запаху и влагу, которую часто используют на кухнях. Это может быть весьма кстати при украшении вашего логова.

Запечатать комнату

Как только вы найдете лучшую комнату для курения сигар, важно изолировать ее от остальной части дома.Любой, у кого есть опыт работы в домашних условиях или в слесарном деле, знает, что если вода сможет протечь через щель, то наверняка так и будет.

Излишне говорить, что то же самое в гораздо большей степени относится к дыму и воздуху! Вы можете гарантировать, что если есть трещина, даже небольшая, дым найдет ее и разнесет по дому.

Если комната подключена к системе HVAC вашего дома, первым делом нужно отключить ее от этой комнаты. Однако, даже если он выключен, дым все равно будет попадать в дом через воздуховоды.Следовательно, вам нужно будет так или иначе запечатать его.

Большинство современных систем отопления, вентиляции и кондиционирования воздуха имеют приточные и возвратные вентиляционные отверстия. Можно утверждать, что поддерживать подачу воздуха нормально, поскольку она приносит только воздух. Однако обратное вентиляционное отверстие направляет воздух обратно в дом, так что вы захотите как минимум прикрыть это.

Точно так же в некоторых старых домах будет много укромных уголков и закоулков, где может циркулировать дым. Их может быть сложно герметизировать, но всегда есть много решений, таких как изоляционная пена, которая будет наиболее эффективной для заполнения зазоров.

Как закрыть дверь, чтобы не курить

Dora Designs Rufus Fox Пробка для тяги

Точно так же одним из главных виновников выхода дыма является дверной проем. Даже если ваша дверь новая, под ней часто остается щедрый зазор, позволяющий воздуху циркулировать по дому. Хотя обычно это полезно для вашего дома, это полная противоположность тому, что вы хотите в данном случае!

Один из самых простых, хотя и неэлегантных способов заделать эти трещины — с помощью изоленты.Это особенно хорошо работает с вентиляционными отверстиями, но может быть не слишком эффективным с дверью, которую вы хотите использовать.

Вместо этого дверной проем можно закрыть резиновой прокладкой, как в холодильнике, и не сильно отличается от герметичности холодильника. Этот конкретный шаг не является инвазивным, едва заметным и может быть очень эффективным, если все сделано правильно.

Кроме того, это простая процедура, для которой требуется только резина и клеевой пистолет. Точно так же вы можете купить резиновые прокладки для дверей, на которые уже нанесен клей, в большинстве магазинов DIY.Вы даже можете купить большое количество уплотнительной ленты на Amazon.

Заглушки для тяги под дверью

Между тем, вы, наверное, догадались, что действительно нельзя добавить прокладку к подножию двери. Однако есть и другие способы добиться этого. Самый простой и дешевый способ — просто свернуть полотенце и воткнуть его в щель.

Тем не менее, вы можете себе представить, что это деревенский подход, и полотенце, скорее всего, будут пинать, когда люди входят или выходят.

В качестве альтернативы вы можете использовать старомодные заглушки для сквозняков, которые ваша бабушка использовала дома.Этот традиционный подход может быть довольно декоративным, и в Интернете доступно множество стилей. Это не только может быть эффективным, но и добавляет красивый завершающий штрих вашему логову.

Точно так же существуют более современные заглушки из резины или ткани, которые можно разместить под самой дверью. Они обеспечивают наилучшее уплотнение, поскольку не только проходят под дверью, но и являются двусторонними. Кроме того, они довольно удобны, так как вам не нужно снимать их, чтобы использовать дверь!

Меры противопожарной безопасности

Последний пункт, который мы хотели бы затронуть, может показаться немного странным.В конце концов, курильщики сигар полностью осознают, что их сигареты гаснут, а не продолжают гореть, как сигареты.

Тем не менее пожары случаются, и стоит принять меры предосторожности, поскольку вы будете находиться в закрытом и относительно герметичном помещении.

Так как пожарная сигнализация внутри комнаты не особенно удобна, поскольку она просто срабатывает каждый раз, когда выкуривается более одной сигары, поместите одну за пределами комнаты. Следовательно, если есть настоящий пожар, он будет обнаружен, так как это количество дыма обязательно выйдет из комнаты.

Точно так же подумайте о приобретении небольшого огнетушителя весом не менее 2,5 фунтов, который можно незаметно спрятать за кушеткой, но при этом достаточно легко получить к нему доступ в чрезвычайной ситуации. Никогда не знаешь!

Что дальше?

Во-первых, мы что-то упустили? Не стесняйтесь сообщить нам об этом в комментариях ниже! В противном случае, теперь, когда вы узнали все об очистителях воздуха и вентиляции курительных комнат, почему бы вам также не ознакомиться с нашими соответствующими руководствами ниже?

Почему мы больше не говорим о вентиляции?

К тому же, эти дебаты имеют долгую историю: с середины 19 века до 20 века специалисты по инфекционным заболеваниям вели долгую и тяжелую борьбу против «миазмовых» теорий болезней, которые вместо этого постулировали эту грязь и ядовитые запахи. микробов, были ответственны за болезнь.В основополагающей книге 1910 года пионер общественного здравоохранения Чарльз Чапин отделил болезни, «переносимые распылением» (капли ВОЗ, которые максимально перемещаются всего на несколько футов), от «переносимых пылью» болезней, распространяемых аэрозолями или воздушно-капельным путем. Он пришел к выводу, что большинство болезнетворных микроорганизмов либо «переносятся распылением», либо распространяются через контакт, и беспокоился, что чрезмерное доверие к теориям «переносится по воздуху» напрасно напугает общественность или заставит их пренебречь мытьем рук. Спустя более века отголоски этих опасений все еще существуют.

Существуют также различные виды «воздушно-капельной» передачи — этот термин может звучать страшнее, чем реальность, и может стать основанием для ненужного запугивания. Например, некоторые воздушно-капельные заболевания, такие как корь, определенно распространятся почти на каждый угол дома и, как ожидается, заразят около 90 процентов восприимчивых людей в доме. В фильме о вирусной панике « Вспышка », когда персонаж Дастина Хоффмана восклицает: «Это в воздухе!» Что касается Мотабы, вымышленного вируса в фильме, он имеет в виду, что через вентиляционные отверстия он распространится во все уголки больницы.Но не все заболевания, передаваемые воздушно-капельным путем, супер-заразны (подробнее об этом чуть позже), и по большей части коронавирус не ведет себя как супер-инфекционный патоген.

Прочтите: коронавирус передается по воздуху? Должны ли мы все носить маски?

В ходе нескольких исследований исследователи обнаружили, что частота вторичных атак COVID-19, доля восприимчивых людей, которых один больной заразит в определенных условиях, таких как домашнее хозяйство или общежитие, может составлять от 10 до 20 процентов.Фактически, многие эксперты, с которыми я разговаривал, отмечали, что COVID-19 менее заразен, чем многие другие патогены, за исключением случаев, когда он, казалось, время от времени разгулялся в событиях сверхраспространения, заражая одновременно большое количество людей на расстояниях, намного больших, чем капля. диапазон от трех до шести футов. Те, кто утверждает, что COVID-19 может распространяться по путям аэрозоля, указывают на распространенность и условия этих явлений сверхраспространения как на одно из наиболее важных доказательств передачи воздушно-капельным путем.

Саския Попеску, эпидемиолог инфекционных заболеваний, подчеркнула мне, что мы не должны называть эти «супераспространители», имея в виду только людей, но «супераспространители», потому что они, кажется, происходят в очень специфических условиях — важная подсказка. Люди не выделяют одинаковое количество аэрозолей во время каждого занятия: пение излучает больше, чем разговор, которое излучает больше, чем дыхание. А некоторые люди могут быть супер-излучателями аэрозолей. Но это не все. Триада супер-распространитель-событие, кажется, опирается на три V: место встречи, вентиляция и вокализация.Большинство мероприятий по сверхраспространению происходит в закрытых помещениях, особенно в плохо вентилируемых (это означает, что воздух не обменивается, не разбавляется и не фильтруется), где много людей разговаривают, поют или поют. Некоторые примеры того, где проводились суперпространственные мероприятия, — это рестораны, бары, клубы, хоровые практики, свадьбы, похороны, круизные лайнеры, дома престарелых, тюрьмы и мясокомбинаты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
