Вентиляционная шахта дома — особенности и виды устройства

Вентиляционная шахта

Содержание

• 1 Вентиляционные каналы должны находиться обязательно
• 2 Виды устройства вентиляции
• 3 Устройство вентиляционной шахты
• 4 Особенности вентиляционных шахт для частного дома
• 5 Вентиляционная шахта в многоэтажном доме

Для обеспечения циркуляции воздушных потоков в помещениях используют вентиляционные шахты. Данное устройство позволяет создать подходящий климат для комфортного проживания и обезопасить от скопления газов.



Вентиляционные каналы должны находиться обязательно

Вентиляцию необходимо закладывать во время строительства дома, независимо многоэтажного или частного. Система воздушных каналов паутиной охватывает здания, допуская поступление свежего воздуха. Существует ряд мест, в которых они должны находиться обязательно:

1. Санитарный узел
2. Котельная
3. Кухня: 2 вентиляционных канала — один для вытяжки, второй — работающий постоянно
4. Гараж
5. Хозяйственные комнаты без окон
6. Подвальные помещения
7. Чердак, если нет слуховых окон
8. Погреб

С какими проблемами сталкиваются при отсутствии вентиляции:

• Эффект «плачущих окон»
• Плесень в местах скопления влаги
• Застой запаха, чада, газов на кухне и санузлах
• Сложности с газовыми службами
• Не создается правильный микроклимат



Виды устройства вентиляции

В зависимости от построения, системы вентилирования разделяют:

• Естественная — Приток и отвод воздуха обеспечивается разными показателями давления в помещении и за его пределами
• Искусственная — Основана на работе механизмов, которые создают принудительное перемещение воздушных масс
• Смешанная — Функционирует как с помощью механизмов, так и возможен естественный воздухообмен

Каждая система подбирается индивидуально, в зависимости от проекта и помещения, в котором планируется эксплуатация.

Обязательной составляющей является вентиляционная шахта.

Устройство вентиляционной шахты

Форма сечения канала шахты бывает квадратной, прямоугольной или цилиндрической структуры. Наиболее часто встречающиеся материалы, из которых монтируют вентканалы — это сталь и термоустойчивые полимеры. Классикой считаются воздушные шахты из кирпича. Одним из требований, предъявляемых к вентиляции, является огнестойкость системы. Составные должны удобно крепиться, обладать герметичностью и не создавать шумов при образовании вихревых потоков.

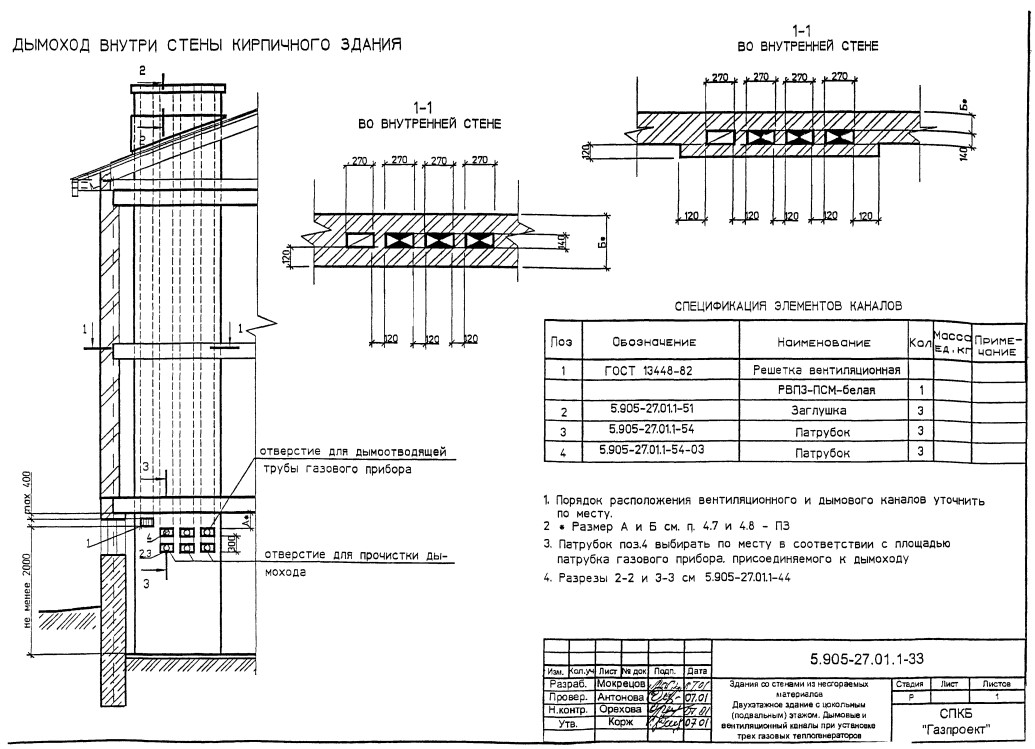

Устройство состоит из следующих частей:

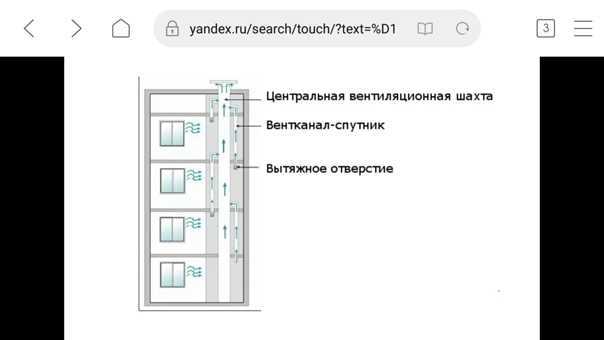

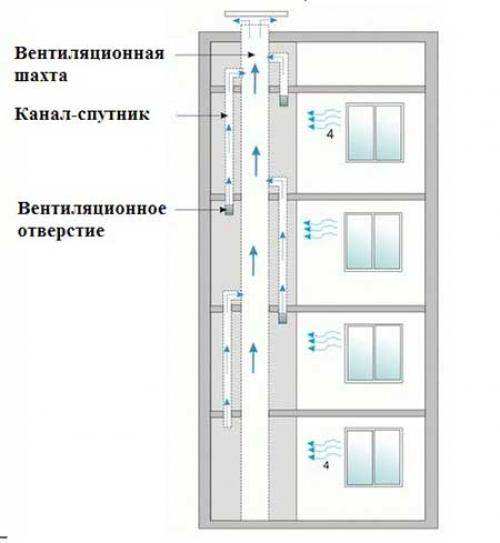

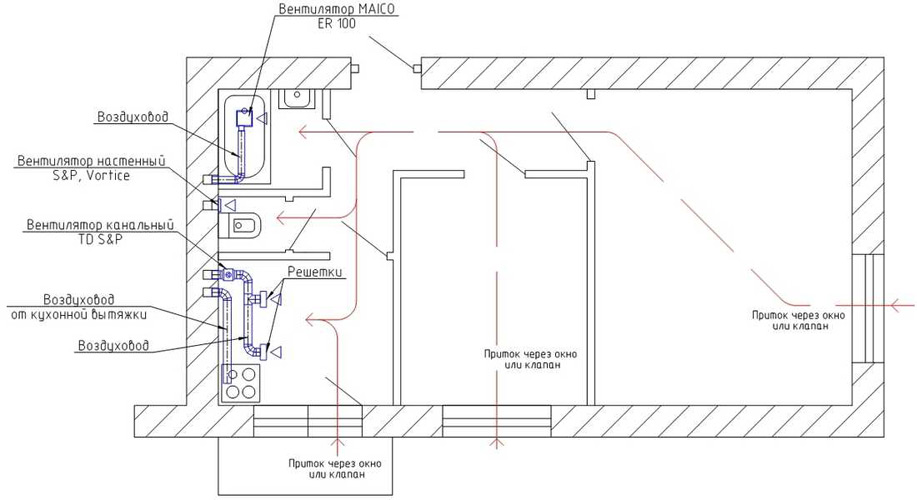

• Центральная шахта, через которую вытягиваемый воздух поднимается вверх и выводится наружу
• Вентканалы-спутники. По ним воздух попадает в центральную шахту. Устройство предотвращает попадание удаляемого воздуха в смежные комнаты или помещения
• Вытяжное отверстие. Находится непосредственно в помещении, сквозь них, с помощью тяги, воздушные потоки устремляются в вентиляционные каналы

Длину центрального вентиляционного канала шахты рассчитывают исходя из конструктивных особенностей: количество этажей, высота чердака и вытяжной трубы на крыше.

Если необходима большая продуктивность, на практике увеличивают размер сечения или длину канала.

Во избежания попадания влаги, осадков, загрязнений в вентиляционную шахту, конструкцию сверху закрывают зонтиком или оснащают дефлектором.



Особенности вентиляционных шахт для частного дома

Полноценная система вентилирования должна обладать двумя устройствами: одно для притока свежего воздухи, второе – для удаления отработанного. В частных домах широкое распространение обрела естественная вентиляция, при которой чистый воздух попадает, просачиваясь через окна, двери, поры в конструкции здания. Отработанные потоки через вентканалы выводятся наружу.

Более совершенна система вытяжных шахт в частных домах – приточно-вытяжная с рекуператором. При монтаже такого блока, вытягиваемые воздушные потоки участвуют в подогреве свеже поступающих, что экономически выгодно в зимнюю пору.

Нюансы, которые необходимо учитывать при проектировке воздушных каналов с естественным вентилированием:

1. Чем больше и длиннее каналы, тем сильнее тяга
2. Каналы вытяжки лучше размещать в центре дома внутри стены. В зимнюю пору будет дополнительный обогрев, что увеличит перепад давления и силы тяги соответственно
3. Каналы должны быть максимально схожего сечения, или с плавными переходами на стыках. Не допускается больших отклонений, чтобы не терять силу воздушного потока
4. Система воздуховодов должна иметь гладкую поверхность и как можно меньше поворотов и углов, это увеличит сопротивление и уменьшит тяг
5. Чтобы увеличить скорость и силу тяги рекомендуется вытяжную трубу размещать на 50 см над крышей дома

К достоинствам естественной системы вентилирования для частного дома стоит отнести ее недорогую стоимость и простоту в обслуживании.

Из недостатков: малая эффективность, нет возможности нагревать, охлаждать или очищать воздух. При наличии в доме герметичных окон из металлопластика, рекомендуется периодически ставить их на проветривание, для поступления приточного воздуха.



Вентиляционная шахта в многоэтажном доме

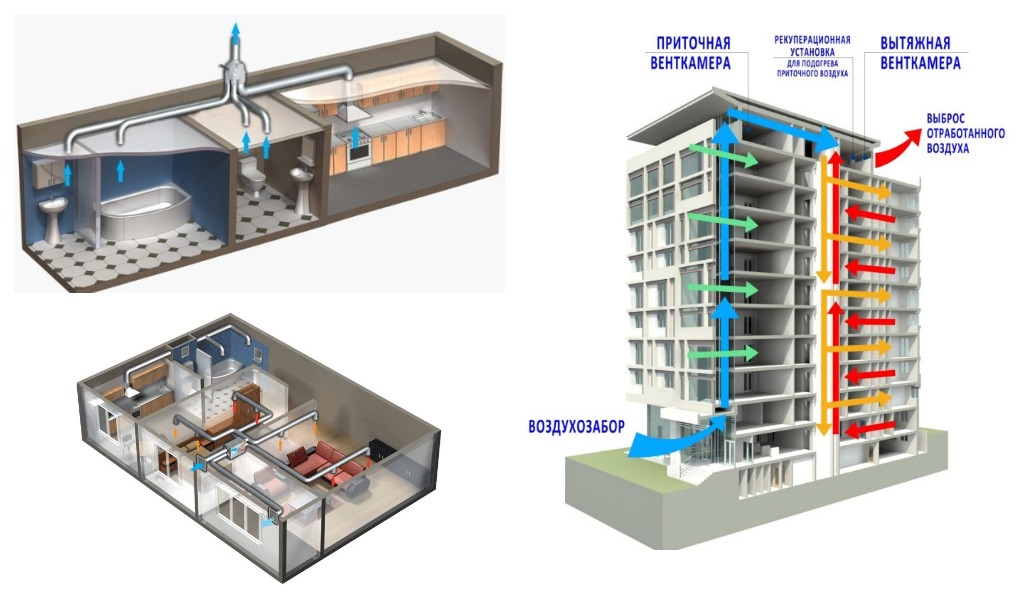

Старые многоквартирные дома и новые бюджетные многоэтажки построены по принципу естественного воздухообмена. Для того загрязненный воздух, запахи и пыль с нижних этажей не попадали в квартиры верхних, необходимо уделить должное внимание системе вентиляционных шахт в многоэтажных домах.

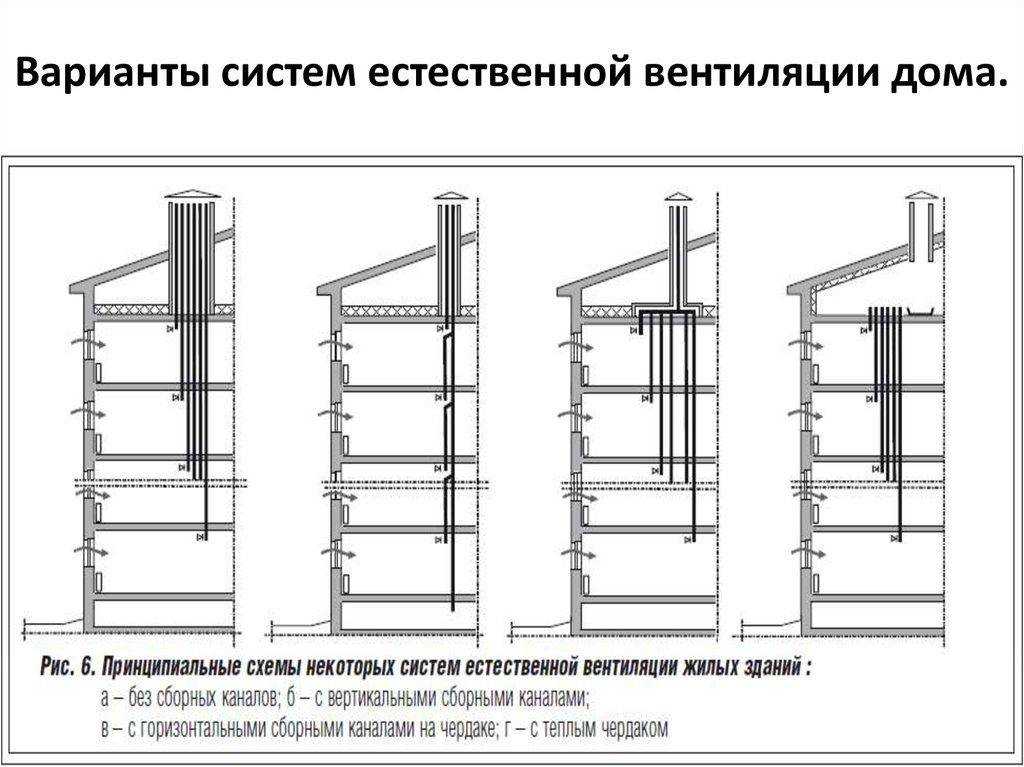

В зависимости от способа вывода вентиляции различают:

• Система вентиляционных шахт без сборных каналов. С каждой квартиры выводится на крышу свой канал. Подходит для домов с небольшим количеством квартир. Неэффективно в высотных зданиях
• Вертикальная основная шахта со сборными каналами. Из недостатков – возможность перемещение запахов между помещениями при неправильной установке или засорении воздушных проходов
• Соединение сборных шахт на чердаке здания. Уделяется внимание точности проектирования, при нарушении которой возможен возврат отработанного воздуха
• В качестве сборного канала используется чердак. Наиболее применяемый метод. Создается усиленная тяга благодаря разреженности воздуха на чердаке

Дополнительно устанавливают: вытяжные вентиляторы — для обеспечения принудительного регулирования потоком, обратные клапаны — для предупреждения попадания запахов и грязного воздуха из соседних квартир.

Поступление свежих воздушных потоков создают подходящие условия для здоровья человека и долговечности жилья. Необходимо учитывать все тонкости при организации воздухообмена в доме. При правильно спроектированной вентиляционной шахте, должном и своевременном обслуживании обеспечен хороший микроклимат.





видео-инструкция по монтажу своими руками, очистка, чистка, шахтная труба, рукав, узлы прохода вытяжной вентиляции, фото и цена

Статьи

Вентиляционная шахта в частном доме позволяет осуществлять эффективный воздухообмен всех внутренних помещений с внешней средой. Это позволяет создать в здании оптимальный микроклимат для проживания людей.

В данной статье мы разберём особенности такой конструкции.

Фото вентиляционной шахты загородного коттеджа

Общие положения

Для чего вообще нужна вентиляция в доме? Можно выделить два основных фактора:

Назначение	Описание
Обновление воздушных масс	В замкнутом пространстве постепенно скапливаются: пары углекислого газа, которые являются продуктом человеческого дыхания; пыль; болезнетворные микробы; выделения с предметов внутреннего интерьера; различные запахи, которые даже будучи приятными, смешавшись, таковыми уже не кажутся. Всё это в совокупности может причинить значительный вред здоровью взрослого человека, не говоря уже о ребёнке. Эффективная система вентиляции позволяет вывести такой «коктейль» наружу и заменить его чистыми воздухом.
Защита здания от сырости	Проветривание также позволяет избавлять помещение от скопления излишней влажности, которая может вызвать появление и распространение грибков, плесени и процессов гниения.

Последствия некачественной вентиляции или её полного отсутствия

Совет: для борьбы с плесенью в сочетании с проветриванием рекомендуется использовать специальные антисептики. Их цена вполне доступна, а результат достаточно ощутимый.

Особенности монтажа и эксплуатации вентиляционной шахты

Вентиляционная шахтная труба изнутри

Вытяжные вентиляционные шахты являются весьма габаритными конструкциями и поэтому применяются обычно либо в многоквартирных зданиях, либо в особняках, имеющих два или более этажей. Зато они позволяют реализовать качественную и относительно дешёвую вентиляцию во всех помещениях.

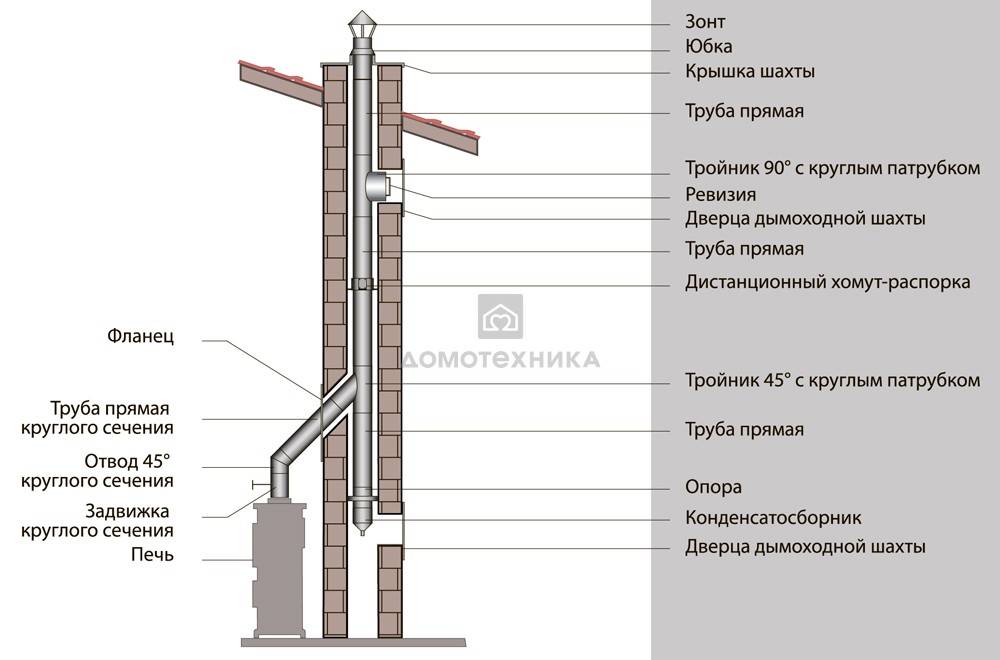

Структура

• Основной расположенный строго вертикально канал, обычно имеющий размеры сечения 30 на 60 см. Именно он берёт своё начало ещё в подвале, проходит через все этажи и выходит на крышу.

• Малые боковые каналы, соединяющие основную часть шахты с вытяжными отверстиями, расположенными в комнатах.
• Узел прохода вытяжных вентиляционных шахт – это точка выхода системы на крышу.

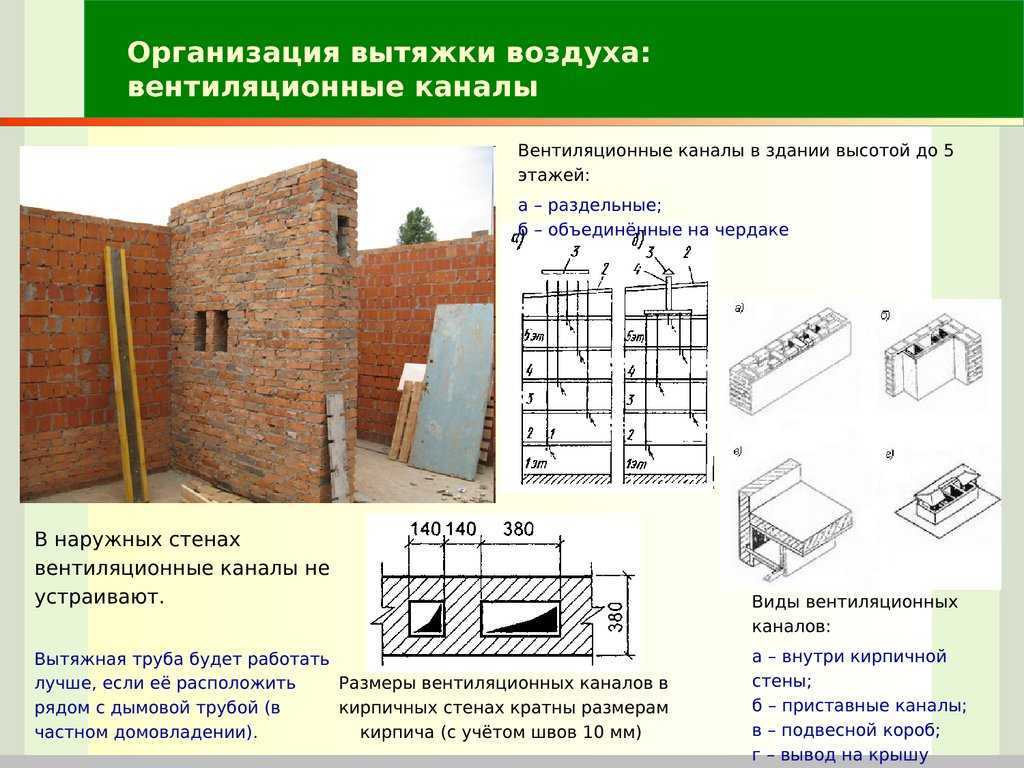

Узлы прохода вытяжных вентиляционных шахт, различные схемы реализации

• Вытяжной короб.

Образец вытяжного короба, возвышающегося над крышей

• Сверху заканчивает сооружение специальный колпак для предотвращения попадания в вентиляцию атмосферных осадков.

Пример подходящего колпака из нержавеющей стали

Совет: рекомендуется при наличии финансовых средств установить на выходе шахты дефлектор. Он не только защитит от дождя и снега, но ещё и обеспечит усиление тяги за счёт ветра, что позволит сэкономить на монтаже вентиляторов.

В производственных помещениях очень часто применяется вентиляционный шахтный рукав, позволяющий подключиться к основному каналу более быстро и экономно.

Гофрированный вентиляционный рукав

Высота

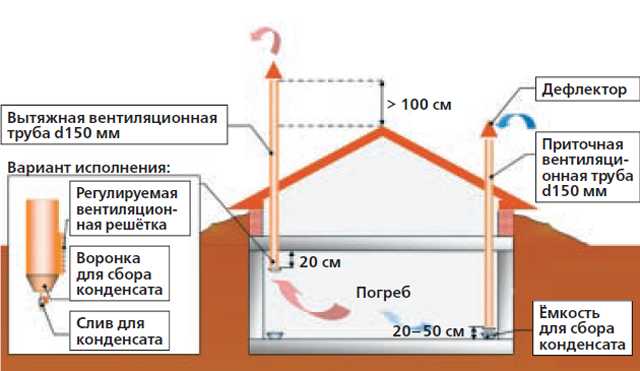

Схемы расположения вентиляционных шахт разной высоты

Инструкция по СНиПу предполагает соблюдение следующих расстояний между вытяжным коробом и точкой воздухозабора:

Направление	Расстояние, м
По горизонтали	10
По вертикали	6

Возвышение же над уровнем кровли определяется за счёт удаления выхода шахты от конька:

• Если расположение практически рядом и не превышает 150 см, то короб должен возвышаться не менее чем на 50 см над коньком. Это же относится и к плоским ровным крышам.
• Если расстояние от 150 до 300 см, то можно располагать оба объекта на одном уровне.
• Если же удаление превышает 300 см, то отверстие выводят под наклоном 10 градусов по отношению к коньку.

Расположение короба в зависимости от расстояния до конька крыши здания

Примечательно, что для помещений общественного питания правила предусматривают обязательное возвышение шахты над коньком не менее 100 см.

Материал

В жилых и общественных зданиях для изготовления вентиляционной шахты со всеми её отводными каналами обычно применяют бетон, кирпич или дерево, оббитые оцинкованным железом. Внутри же покрывают войлоком, пропитанным раствором из глины и штукатурят.

Промышленные же объекты выполняются из листовой стали.

Образцы листовой стали

Пожарная безопасность

Это очень важный момент по отношению ко всей вентиляционной системе. Ведь представьте, при её успешной реализации в вашем доме получается воздушное соединение всех комнат, что представляет собой идеальное место для распространения пламени. Поэтому при оборудовании каналов должны применяться или же огнестойкие материалы, или же барьеры с аналогичными свойствами.

Утепление

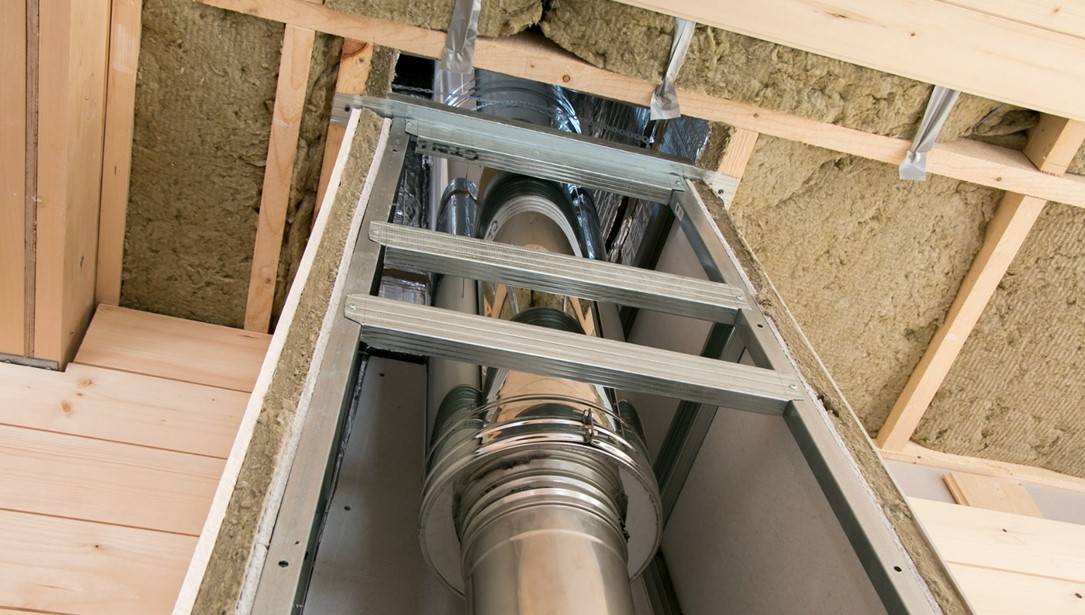

Слой утепляющего материала под металлическим кожухом

Для чего выполняется утепление выходного короба своими руками?

Давайте посмотрим:

• Исключается возможность появления конденсата на поверхности трубы, являющегося причиной распространения плесени и образования льда в зимний период.
• Снижается уровень теплоотдачи, что благотворно воздействует на усиление тяги.
• Уменьшается опасность возгорания.
• Становится слабее воздействие шума и вибрации, имеющих место в процессе эксплуатации системы.

Толщину теплоизоляционного слоя необходимо выбирать, руководствуясь такими параметрами:

• Присутствием «точки росы».
• Формой и размером шахты.
• Коэффициентом теплопроводности используемого материала.
• Температурным перепадом между внутренней частью вентиляции и здания.

Следует знать: в кирпичной шахте конденсат не образуется, поэтому для них утепление проводить совсем необязательно.

Процесс утепления можно осуществить двумя методами:

1. Наружный. Заключается, по сути, в надевание утепляющего сэндвича поверх короба. При этом в течение эксплуатации можно легко осуществлять уход за теплоизоляционным материалом, предотвращая его деформацию.
2. Внутренний.

Выполняется так:

• Зачищаем внутренние стенки шахты.
• Наклеиваем на них листы минеральной ваты.
• Фиксируем дюбелями.
• Покрываем штукатуркой.

Уход

Чистка вентиляционных шахт специалистами

Очистка вентиляционных шахт, как правило, выполняется изнутри при погружении в неё сверху. При этом следует запастись полным набором индивидуальной защиты, включая респиратор.

Затем на прочной верёвке со  страховкой медленно опуститься, осматривая стены и зачищая загрязнённые места. Внизу же снятый мусор собирается пылесосом.

Если же размеры не позволяют попасть внутрь, то чистка производится длинными щётками через боковые каналы.

Вызов профессиональных работников обойдётся недёшево, но зато вам не придётся рисковать самостоятельно, опускаясь в тесное помещение, и вы будете уверенны в результате. Кроме того, бригада специалистов обычно проводит и дезинфекцию воздуховода.

Заключение

Приток свежего воздуха и удаление отработанного – эти процессы очень важны для здоровья жильцов. Обустройство вентиляционной шахты позволит эффективно и относительно экономно решить данный вопрос раз и навсегда. Основные нюансы выполнения такой задачи изложены выше (см.также статью «Какой должна быть вентиляция в туалете»).

Закладка шахты для вентиляции дома

Видео в этой статье предоставит вашему вниманию дополнительные материалы. Позаботьтесь о чистом воздухе в вашем доме своевременно.
