Вентиляция в частном доме своими руками: схема и устройство

Важность воздухообмена в жилых помещениях не оставляет сомнений. Качественная вентиляция – залог сохранения здоровья семьи. Но к вентиляции предъявляются требования не только в отношении человека. Ее задача, как одной из основных инженерных систем, поддерживая нормальный микроклимат, не допускать постепенное разрушение конструктивных элементов строения. Плесень, повышенная влажность, «плачущие» окна, испарения отрицательно сказываются не только на здоровье человека, но и на вещах, предметах, находящихся в доме.

Особенности вентиляции в частном доме

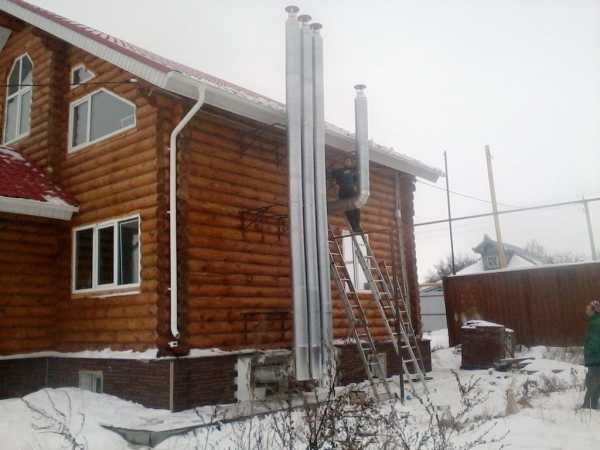

Вентиляция в деревянном доме

Перед вентиляционной системой современного частного домостроения стоят совершенно иные задачи, нежели в домах, строившихся в конце прошлого столетия. Так, например, удобства были «во дворе», приготовление еды – в летней кухне, погреб и гараж – отдельно стоящие помещения, белье сушили на улице. Сам дом – одноэтажный, его метраж колебался в пределах 60-100 кв. м, с мелкозаглубленным фундаментом. Для строительства использовались кирпич, цемент, песок, глина, дерево и шифер. Отапливали дома, в основном, печью. Дымоход заменял вытяжку. Деревянные оконные рамы и двери, естественным образом, способствовали поступлению воздуха.

Факторы, препятствующие правильной вентиляции в частных домах современной постройки:

  • Дома представляют собой комфортный жилой комплекс, в котором жилая зона соседствует с кухней, санитарными комнатами, иногда – бассейном, спортзалом, часто – с гаражом (источником токсичных веществ).
  • Печи исчезли, а вместе с ними и основной вентиляционный вытяжной канал.
  • Сушка белья в доме привела к интенсивным испарениям.
  • Используются герметичные конструкции и материалы: металлопластиковые окна, двери с уплотнителями, монтажная пена, герметики, клеи, внешние и внутренние отделочные материалы.
  • Отказ от не отапливаемого чердачного помещения в пользу мансардного этажа.
  • Форма крыши без конька – плоская.
  • Заглубление фундамента на глубину промерзания грунта, что увеличило накопление вредного газа радона в конструкциях дома.
  • Увеличение этажности привело к нарушению правильной циркуляции воздуха.

Учитывая все эти факторы, правильная вентиляция должна минимизировать их отрицательное воздействие. Для каждого загородного дома строится своя система, соотносящаяся с желаниями потребителя, его финансовыми возможностями.

Виды вентиляционных систем

Схемы вентиляции в частном доме имеют три варианта обустройства:

  1. Естественная – потоки свежего воздуха поступают в помещение через щели, окна, двери. Насыщенные углекислым газом – выходят через вентиляционные отверстия в санитарных комнатах (туалете, ванной) и на кухне.
  2. Принудительная – все процессы воздухообмена выполняет специализированное оборудование.
  3. Смешанная – одно из естественных направлений воздуха (приток или забор) заменяют механическим.

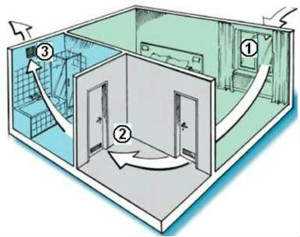

Естественная вентиляция основана на разнице температур и давления на улице и в помещении. Отсюда и недостаток – стабильная работа возможна в холодное время года и тогда, когда температура внутри здания выше наружной. Кроме того, для ее функционирования воздух должен постоянно и беспрепятственно поступать и отводиться.

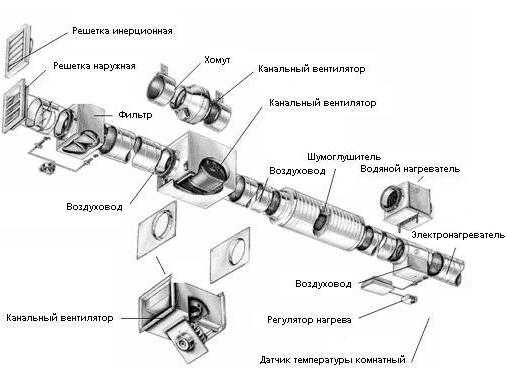

Элемент механической вентиляции

Принудительная вентиляция в частном доме подразделяется на: наборную, в составе – отдельные компоненты и моноблочную, у которой все элементы конструктивно собраны в один блок. Недостатками считается высокая цена, сложности монтажа, для наборной – необходимость расчетов, громоздкость.

Оборудование для вентиляции в частном доме разное для каждого вида. Так, естественная вентиляция оборудуется только венткоробами и трубами.

Для принудительной вентиляции применяют:

  • вентиляторы;
  • фильтры;
  • ионизаторы;
  • электронагреватели воздуха;
  • осушители;
  • рекуператоры.

Приточная вентиляция в доме побуждается такими устройствами:

  • стеновым клапаном;
  • клапаном инфильтрации;
  • приточной установкой.

Для работы вытяжной, в основном, используют вентиляторы с разными конструктивными решениями – осевые, канальные. Зачастую, с их помощью удается решить проблему «вялого» забора влажного и отработанного воздуха в ванной и туалетной комнатах.

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

  • Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
  • Толщина стен помещений.
  • Количество бытовой и компьютерной техники.
  • Площадь остекления.
  • Расположение здания относительно сторон света.
  • Наличие (отсутствие) преобладающего ветра в этой местности.
  • Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

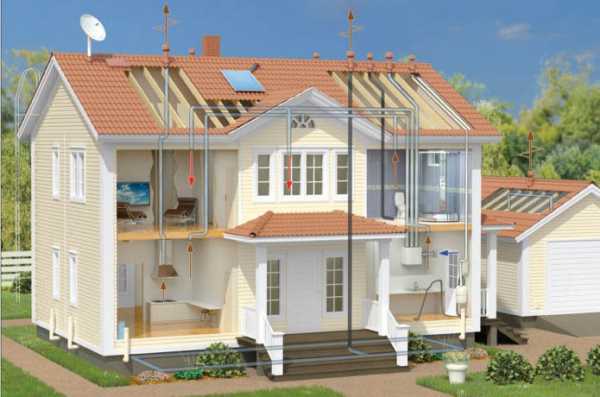

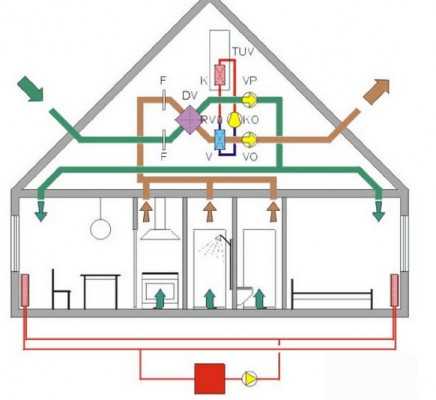

Принцип вентсистемы в двухэтажном частном доме

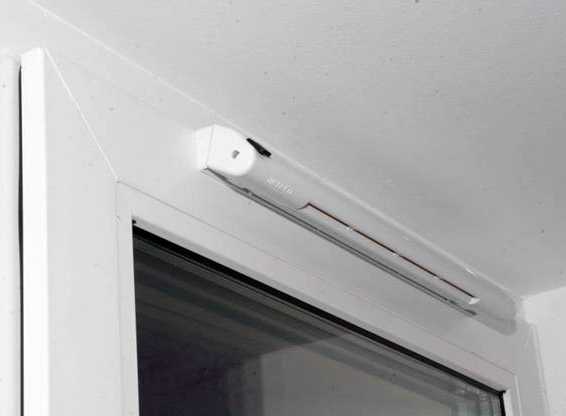

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм).  С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Важно! Естественная вентиляция не подходит для больших домов. При правильном расположении конструктивных элементов, системы отопления – она идеально подойдет для одноэтажных домов.

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

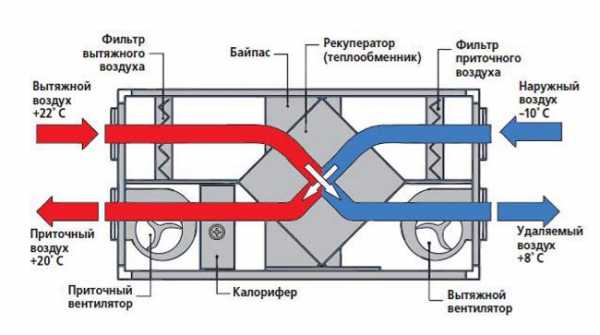

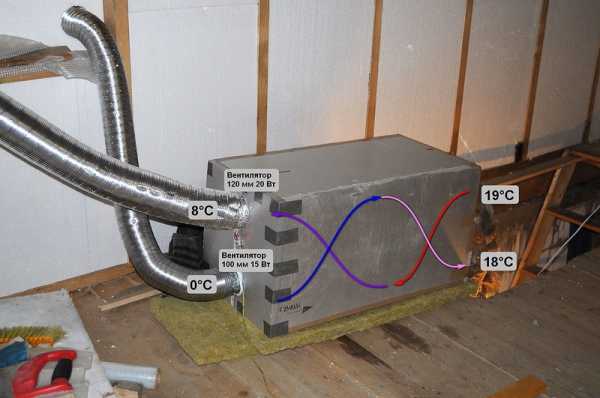

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

  • С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
  • В него вставляется труба с утеплителем.
  • На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
  • Подключение к электрической сети.
  • Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Важно! Так как с помощью принудительной приточной вентиляции существенно увеличиться поступление свежего воздуха – последите, чтобы его забор был своевременным и в требуемых объемах, иначе не избежать сквозняков. В связи с этим, не стоит устанавливать в спальне или детской комнате. Оптимально – кухня, столовая.

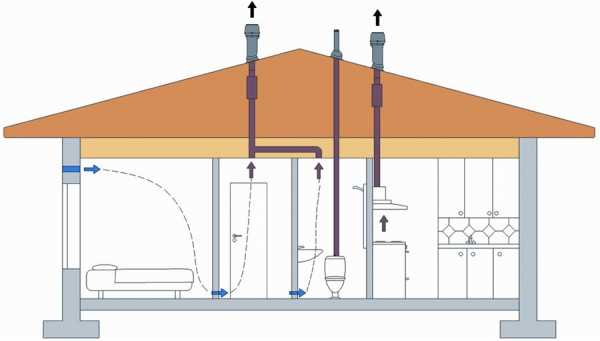

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

  • воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
  • очищается от вредных примесей атмосферы;
  • нагревается до необходимой температуры;
  • далее, по воздухопроводу, поступает во все помещения дома;
  • отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
  • отдает свое тепло входящему холодному воздуху;
  • из рекуператора, по вытяжной трубе – в атмосферу.

Вентиляция в частном доме своими руками: некоторые особенности

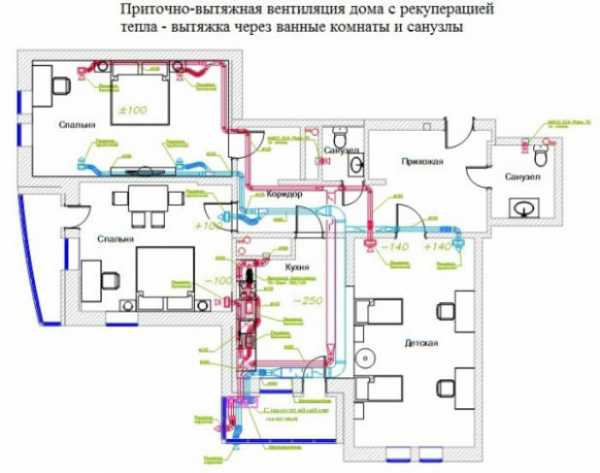

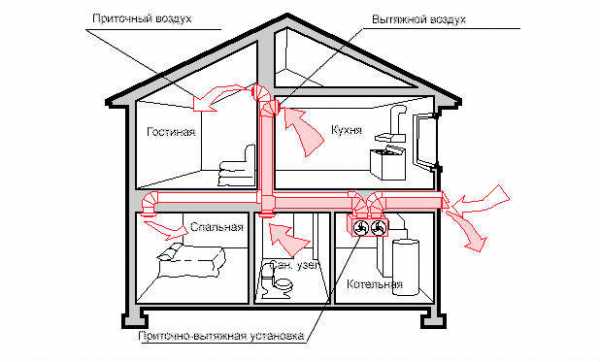

Схема организации воздухообмена в доме

Доставка воздушных потоков во все комнаты и отвод их в атмосферу осуществляется воздухопроводной сетью. Ее составляющие: воздуховоды, переходники, повороты, тройники. Характерные особенности: площадь сечения; форма; жесткость (жесткие, гибкие, полугибкие). Обязательна регулировка интенсивности потока. При превышении допустимых значений – создается сильный шум. Материал изготовления воздухопроводной сети – оцинкованная сталь или пластик.

Изоляционный материал подбирается по желанию, но не менее 10 мм толщиной. Изоляции подвергают трубу притока от наружной решетки до секции подогрева (рекуператора), вытяжку – на чердаке. В качестве датчиков используют термостаты, гидростаты, датчики давления.

Для правильной работы наружной вентиляции в частном доме нужно соблюдать требования. Во-первых, часть вытяжной трубы, проходящую через холодное чердачное помещение необходимо утеплять. Утеплитель выбирают не пропускающий влагу. Во-вторых, выходящая труба должна быть выше уровня конька на 0,5 м. В-третьих, на конец трубы, желательно, монтировать дефлектор. Он улучшит работу всей системы на 15-20% за счет втягивания отработанного воздуха и пропуская его через специальные отверстия. Кроме того, он защитит трубу от попадания снега, дождя, птиц, мусора, а зимой – от обмерзания.

Если вы решили сделать вентиляцию своими руками, помните, что воздуховоды, короба и другие элементы системы – не должны бросаться в глаза. Если система монтируется после отделочных работ, то спрятать их будет практически невозможно. Потому, вентиляцию нужно вкладывать в проектные работы. Монтаж системы требует поведения пусконаладочных работ.

ventkam.ru

Вентиляция в частном доме своими руками

Наши жилища постепенно становятся все более «закупоренными». Объяснение простое – глядя на то, как стремительно растут цены и тарифы, собственники стараются по максимуму снизить теплопотери.

Достижению этой цели способствует замена деревянных оконных блоков на более современные пластиковые изделия, наличие в продаже различных утеплительных, облицовочных материалов и ряд иных факторов. Традиционно обустраиваемая естественная вытяжка в таких условиях не может эффективно выполнять свою функцию, поэтому для создания приемлемого (комфортного) микроклимата в частном доме следует установить полноценную вентиляционную систему.

Разберемся с одним из наиболее простых вариантов вентиляции – схемой с выходом в стену и особенностями ее монтажа своими руками.

Вытяжка и вентиляция – понятия несколько разные. Главное отличие между ними в том, что в первом случае, как правило, подразумевается организация воздухообмена лишь в одном помещении. Поэтому для частного дома необходима именно полноценная вент/система.

Содержание статьи

Общая информация о вентиляционной системе

Принудительная вентиляция обойдется несколько дороже, поэтому у такого решения есть и противники. Они считают, что если правильно составить схему с выходом в стену, грамотно произвести инженерные расчеты, обеспечить свободную циркуляцию воздушных масс через все помещения, то для частного дома лучшее решение – вентиляция естественная. С точки зрения экономичности и простоты монтажа своими руками такой вариант, несомненно, предпочтительнее.

Однако есть и минус – такая схема не позволит производить искусственное регулирование скорости воздушных потоков, следовательно, в ряде случаев и устанавливать именно тот микроклимат, который необходим в жилище. А причин тому может быть несколько.

Например, постоянные изменения направления ветра, его силы. Кроме того, придется использовать каналы, проходы через стены большего сечения, а это уже определенные неудобства и при монтаже, и в плане «маскировки» элементов системы.

Решать, на каком типе вентиляции остановить выбор, предстоит собственнику. Одно дело, если частный дом из древесины (значит, его стены «дышат»), другое – из кирпича. Многое зависит и от этажности, планировки. Вряд ли кого устроит перспектива организации хорошего проветривания помещений в зимнее время методом открывания всех дверей и окон.

В любом случае, в основе своей схема вентиляции с выходом в стену совершенно идентична. Разница лишь в линейных параметрах каналов и наличии/отсутствии некоторых механизмов. В первую очередь, вентилятора. Поэтому далее – лишь общее описание порядка расчетов и особенностей монтажа системы, которое справедливо для любого ее типа.

Особенности схемы вентиляции

В принципе, в основных моментах ее организации разбираются все. Что такое переток масс воздуха между зонами, зачем нужен вентилятор – на эти и подобные вопросы ответить несложно. Но грамотный монтаж системы предполагает знания по этой теме хотя бы на полупрофессиональном уровне. Поэтому кое-что следует уточнить.

  • В здании может быть несколько независимых вент/систем, охватывающих однотипные сектора, уровни и так далее. Все определяется габаритами, этажностью, планировкой строения. Для частного дома достаточно, как правило, и одной, но при условии, что она грамотно рассчитана и смонтирована. Критерий – в схеме вентиляции должны быть задействованы все без исключения помещения.
  • Обязательное наличие точек поступления (забора) воздуха извне и его отвода (удаления) наружу. В нашем случае они располагаются в стенах.

Что учитывается при составлении схемы вентиляции

Планировка частного дома

В зависимости от удобства и целесообразности прокладки трассы вент/каналов, проходов в стенах определяются места крепления решеток и коробов. Для принудительной системы имеет значение возможность подключения электрических механизмов к сети пром/напряжения.

Параметры вентиляционных каналов

В первую очередь – их сечение и профиль. Для подобных расчетов в интернете имеются специальные таблицы. Сделать необходимые подсчеты можно и на онлайн калькуляторах. Их легко найти на тематических сайтах. И вот здесь становится понятно, что для некоторых помещений естественной вентиляции будет явно недостаточно, что и подтверждает мысль, высказанную в начале статьи –  для частного дома предпочтительнее система принудительного типа . Как вариант – комбинированная, когда она монтируется для отдельных комнат, чтобы не устанавливать громоздкие короба (трубы).

Это объясняется тем, что при составлении схемы и расчете параметров главный критерий – скорость потока, измеряемая в м³/час. С уменьшением величины профиля канала она должна возрастать. Без установки вентилятора этого добиться в некоторых случаях невозможно.

Например, крупногабаритные вент/каналы в маленьких помещениях – нонсенс. Замаскировать их точно не получится, да и полезный объем они существенно уменьшат. Что же касается комнат, в которых воздуху требуется более частое освежение (кухня, прачечная, сан/узел), то в них монтаж принудительной вытяжки просто необходим.

Вид оконных блоков

Считается, что если в доме они деревянные, то проблема притока воздуха извне частично решена (через щели, зазоры). Но здесь многое зависит и от специфики их монтажа. Насколько герметично заделаны все стыки, можно ли устранить недостатки – вот это и следует определить.

Еще лучше – если планируется рамы поменять. Те же деревянные на изделия пластиковые. Этим желательно заняться параллельно с монтажом вентиляции. При заказе блоков нужно лишь оговорить с изготовителем, чтобы в них были установлены приточные клапана (оконные). В этом случае не потребуется делать в стене специальный проход (а то и несколько). А заниматься этим придется для установки других клапанов, стеновых. Иначе не обеспечить притока свежего воздуха с улицы.

Рекомендация по выбору воздуховодов

При обустройстве вентиляции используются воздуховоды из металлов или пластиков. Для частного дома последний вариант лучше – и по удобству монтажа, и по более низкой стоимости. Но в продаже встречаются пластики разных модификаций. С точки зрения практичности целесообразно приобретать все комплектующие системы вентиляции из ПВХ. Они выгодно отличаются от аналогов прочностью и неподверженностью деформации при перепадах температуры. А в отдельных комнатах частного дома (например, кухне) они могут быть значительными.

Примеры схем вентиляции для частных домов

Все строения отличаются проектами и внутренним наполнением. Поэтому однозначной рекомендации по составлению схемы и монтажу системы вентиляции своими руками не даст ни один специалист. Только лишь после непосредственного ознакомления со спецификой конкретного частного дома и его планировкой.

Особенности монтажа вентиляции в частном доме

  • Количество клапанов зависит от объема помещения. Определяя места их расположения, желательно ориентироваться на оконные проемы. Во-первых, шторы закроют (хотя бы частично) вентиляционные решетки. Во-вторых, проходя через зону, где смонтирована отопительная батарея, холодный воздух, поступающий извне сквозь стену, станет несколько нагреваться. Следовательно, нужный микроклимат в комнате установится значительно быстрее.
  • Чтобы не переустанавливать дверные полотна, необходимо обратить внимание на изделия с уже готовыми вент/решетками (их еще называют переточными). Если зазор пол – нижний срез двери менее 1,5 см, то придется менять высоту установки петель. То есть, приподнимать полотно, иначе циркуляция воздуха между помещениями будет нарушена, или станет невозможной.

На что ориентироваться при определении достаточной скорости воздухообмена? Наверное, это последний вопрос по данной теме, который представляет практический интерес. Все остальное при монтаже вентиляции своими руками несущественно. Приобретая готовый комплект в соответствии с проектом частного дома, собственник получает и инструкцию производителя по особенностям сборки системы, способам ее герметизации и так далее. Но сначала ведь необходимо все рассчитать. Какова же приемлемая скорость (м³/ч)?

  • Принудительная вентиляция – от 3 до 5.
  • Естественная вытяжка – до 1.

В качестве послесловия стоит отметить, что прежде чем приступать к монтажу вент/системы своими руками, правильность собственных расчетов следует проверить, обратившись к специалисту. Или сразу договориться о составлении проекта. Выйдет дороже, зато будет гарантия, что не придется ничего переделывать в монтаже.

dearhouse.ru

Вентиляция в частном доме своими руками

В любом помещении, в соответствии с санитарно-гигиеническими нормами, в обязательном порядке должна быть установлена правильно функционирующая система вентиляции. Особенно качественной и эффективной циркуляция воздуха (это вполне можно считать альтернативным названием вентиляции) должна быть в жилом помещении. И если в многоквартирных домах организацией вентиляционных систем полностью занимаются градостроительные компании, то проектировкой и обустройством проветривания в частном доме заниматься должен исключительно его владелец (при помощи профессионалов или же своими силами).

Обязательный элемент каждого частного дома - вентиляция

Еще перед закладкой фундамента будущего дома у его владельца на руках должен быть проект, содержащий разработку вентиляционной системы. Заранее необходимо продумывать все детали до мелочей: вентиляция кухни в частном доме организовывается более мощной, все элементы системы должны обеспечивать оптимальный уровень кислорода в помещении, требующийся для нормального функционирования организма.

Но даже если вы вспомнили о вентиляции слишком поздно, «наверстать упущенное» можно будет, руководствуясь несколькими основными принципами организации проветривания помещения, речь о которых пойдет ниже. Более того, усовершенствовать систему можно даже в уже обустроенном и обжитом доме.

Основы вентилирования жилого дома

Итак, вы стали счастливым владельцем участка за городом или того лучше – приобрели собственный коттедж в тихом и спокойном поселке. Вас все в нем устраивает, не дает покоя лишь одна проблема – плохо организованная система вентиляции частного дома. Это довольно распространенная проблема старых строений. Еще несколько лет назад вентиляция коттеджей и загородных домов не была рассчитана на использование большого количества бытовой техники, пересушивающей воздух.

Условно вентиляционные системы частных домов могут подразделяться на два подвида:

  • естественную;
  • принудительную или механическую, подходящую для домов с большой площадью, в которых предположительно будет обитать большое количество жильцов.

Какому бы подвиду вентилирования владелец здания не отдал предпочтение, он должен охватывать все без исключения помещения – обязательно должна производиться вентиляция подвала и холодного чердака в частном доме.

Методы организации вентилирования

В кирпичных домах за проветривание и качественную вентиляцию обыкновенно отвечали специально оставляемые при строительстве отдушины. Еще более простой казалась вентиляционная система кухни в частном доме, построенном из деревянного бруса, – данный материал отлично пропускает воздух, давая возможность помещению «дышать». Кроме того, непрекращающейся циркуляции воздуха в доме или коттедже способствуют негерметичные деревянные окна и дверные проемы.

Все вышеописанные методы вентиляции имеют место быть в домах небольших площадей. Если же речь идет о настоящем замке, то естественного вентилирования, конечно же, не будет достаточно. В таком случае придется прибегнуть к помощи механической вентиляции, использующей в работе вентиляторы и кондиционеры. Принудительную вентиляцию можно организовать даже в котельной частного дома.

Азы проектирования вентиляционных систем

Монтаж системы вентилирования, как, впрочем, и строительство дома, нельзя начинать без предварительно утвержденного соответствующими инстанциями проекта. Все системы отличаются одна от другой производительностью. Согласно общепринятым санитарно-гигиеническим нормам, производительность вентиляционных систем должна составлять:

  • для помещений жилого типа - 3 кубометра в час на квадратный метр;
  • 50 кубометров – для сантехнических помещений;
  • 25 кубических метров в час – для раздельных санузлов.

Еще одно важное условие – в жилых помещениях обязательно должен происходить приток воздуха. Проект вентиляции частного дома, выполненный с соблюдением этих параметров, будет гарантировать комфортное проживание владельцу дома и его близким.

При создании проекта определяются основные технические решения: выбирается подходящий тип вентиляции, метод распределения воздуха, наличие фильтрационной системы и прочие. Все особенности вентиляционной системы могут зависеть не только от общепринятых норм, но и от требований и пожеланий владельца дома, бюджета проекта. Проектирование также подразумевает конструктивные особенности помещения.

Результат реализации разработанного согласно нормам плана будет эффективно функционировать и выглядеть при этом эстетично (система вентилирования помещения, помимо всего прочего, должна гармонично вписываться в дизайн помещения и прочие системы коммуникаций).
Примечательно то, что грамотный проект вентиляции частного дома даже может быть воплощен в жизнь владельцем дома или коттеджа своими руками.

Режим неустойчивого равновесия

Полноценная функция вентилирования подразумевает бесперебойную деятельность системы воздухообмена.

Оснащение домов окнами из герметичных стеклопакетов препятствует естественной циркуляции воздуха в помещениях. Нарушение направления воздушного потока в вентиляционной шахте специалисты связывают отсутствием притока через окна и двери. Система вентиляции дома предусматривает наличие источников, обеспечивающих приток воздуха с улицы. Под воздействием естественных перепадов давления через вытяжное сооружение выбрасывается использованная воздушная масса. Герметичные конструкции современных оконных блоков не допускают проникновение воздуха с улицы, тем самым создается препятствие в  работе системы вентиляции дома.

Вентиляционные каналы обеспечивают вытяжку только в случае присутствия притока воздуха. Из-за недостаточности притока, характер системы приобретает вынужденный режим неустойчивого равновесия. То есть наблюдается перепад давления, каналы готовы выпускать теплый воздух наружу, но из-за отсутствия притока, движение воздуха в каналах также практически отсутствует.

Обратное движение потока

Этот отрицательный режим работы системы вентиляции может привести к серьезным нарушениям в циркуляции воздуха. Небольшой порыв ветра при таком положении системы может стать причиной обратного движения воздушной массы в одном из вентиляционных каналов. Это проявляется в заполнении воздуховодов холодным потоком. В результате стенки вытяжного канала резко охлаждаются, создается дополнительный перепад давления. С переходом системы в новое устойчивое состояние, наружное холодное воздушное течение начинает поступать через вентиляционную шахту в жилое помещение.

Перемещение воздушных масс

Система вентиляции в жилом доме предполагает расположение вытяжных каналов в различных участках. Это позволяет организовать перемещение воздушного потока по проходам от одного канала с отрицательным содержимым к другому, и во втором канале запускается функция по усиленной вытяжке воздуха. Переход вентиляции в проектный режим при небольшой разгерметизации оконного блока создает возможность удаления отработанного воздуха через все вытяжные каналы. С закрытием створки окна прекращается движение воздуха, и система вентиляции дома опять входит режим неустойчивого равновесия.

Технические причины

Упущения в разработке схем вентиляционной системы или неточность аэродинамических вычислений могут оказать негативное влияние на функцию всего комплекса. Принципиальные нарушения в проектировании или ошибки в конструктивных параметрах системы также могут являться причиной нарушений в системе вентиляции дома.

Конструктивные способы устранения нарушений

Необходимый приток организуется установкой оконных клапанов с контролируемым расходом воздуха, это одно из важнейших условий. Применение дросселирующих вкладышей приводит к увеличению сопротивления в каналах. Сбалансировать приток и отток воздушных масс после восстановления проектного режима возможно при установке регулируемых жалюзи. Обратный клапан жалюзийных решеток препятствует проникновению воздуха с улицы в помещение через вытяжную шахту. Предельно грамотное соотношение между вытяжными каналами системы вентиляции дома и тщательный анализ результатов воздействия приточных оконных клапанов исключают проявление принципиальных нарушений. Оснащение оголовок вентиляционных шахт специальными вытяжными устройствами обеспечит усиление тяги под влиянием ветра.

Чистый воздух необходим человеку так же, как вода и пища. Поэтому он всячески старается обустроить свое жилье, чтобы в нем было сухо, тепло и дышалось легко. Достичь таких результатов можно, оборудовав в частном домовладении систему вентиляции. Она необходима для регуляции влажностного, температурного режимов и насыщения воздуха кислородом, очистки его от различных примесей.

Однако прежде чем заниматься оборудованием такой системы, необходимо осуществить все предварительные этапы:

  • выполнение проекта
  • проведение расчетов

И только затем может быть установлена система вентиляции частного дома.

Как сделать правильный выбор?

Специфика коттеджа предполагает очистку воздуха не только в жилых, но и подсобных помещениях, а возможно и встроенном гараже. Поэтому к ее выбору необходимо подходить очень ответственно. В связи с этим у многих возникают вопросы, какой из существующих типов выбрать и как правильно провести расчет системы вентиляции частного дома?

Большинство людей отдают предпочтение приточно-вытяжному типу, так как он считается наиболее эффективным и способен обеспечить наибольший комфорт. Данная система действительно имеет ряд преимуществ в отличие от других, это:

  • полное соответствие результата на выходе расчетным значениям
  • работа системы в автоматическом режиме
  • точный контроль воздухообмена в помещении

Приточная система вентиляции частного дома применяется для поступления воздуха с улицы, при этом он проходит очистку и, при необходимости, подогрев или охлаждение. В это же время вытяжная – удаляет отработанный воздух из дома.

Установка и расчет оборудования

Иногда возникают ситуации, когда система вентиляции частного дома выполняется в уже построенном здании. Это вызывает некоторые неудобства, но в принципе возможно. Конечно же, эффективнее и выгоднее заниматься проектированием и установкой оборудования на этапе строительства здания.

Процесс оборудования системы очистки воздуха состоит из следующих этапов:

  • расчета воздухообменаподбора сечения воздуховодов в соответствии с полученными значениями
  • выбор типа

На следующем этапе осуществляется составление схемы вентиляции и определяется место для установки оборудования и прохождения вентканалов.

Чтобы в доме было тепло, сухо и уютно, необходима система очистки воздуха, но воздухообмен в комнате с приточно-вытяжным типом циркуляции больше, чем там, где установлена естественная. Для человека этот фактор играет большую роль, а значит должен быть рассчитан заранее. По нормативам для механического типа она допускается в пределах 3-5 м³/час, а для естественного данный показатель равен только 1 м³/час. Следовательно, комфортнее будет себя чувствовать человек, находящийся там, где оборудована система естественной вентиляции частного дома.

Однако в данном случае, прежде чем сделать выбор, учтите, что чем меньше скорость перемещения воздуха по каналу, тем больше должно быть его сечение, значит, воздуховод для естественной вентиляции будет занимать больше места.

Для сравнения можно привести цифры по вытяжке. Например, для прохождения 300 м³/час воздуха нужен канал с сечением 250х400 при естественном движении и 160х200 – при механическом. Выводы делайте сами.

Система вентиляции частного дома находится в прямой зависимости и еще от нескольких факторов, каждый из которых нужно учитывать при выборе ее типа и расчете необходимых параметров. Чтобы она функционировала правильно, следует заранее определиться с каждым из них и только потом приступать к ее оборудованию.

aquagroup.ru

Вентиляция в частном доме своими руками

Строите дом своими руками и знаете обо всех необходимых системах для организации здорового микроклимата внутри здания? В этой статье будет рассмотрена вентиляция в частном доме своими руками. Схема работ и выбор комплектующих должны быть продуманы максимально тщательно еще до начала обустройства. Иначе — несоответствие качества очистки воздуха может спровоцировать быстрое разрушение всей отделки здания, и даже вызвать проблемы со здоровьем всех жильцов дома.

к содержанию ↑

Общая схема создания вентиляции в частном доме

Обустройство вентиляции в частном доме происходит по следующему алгоритму:

  1. Расчет воздухообмена.
  2. Подбор сечения воздуховодов.
  3. Выбор типа вентиляционной системы.
  4. Составление схемы вентиляции частного дома своими руками. Это такие работы, как определение:
    • местоположения вентиляторных устройств;
    • мест забора свежего;
    • выброса отработанного воздуха;
    • мест прохождения воздуховодов.
к содержанию ↑

Естественная или механическая вентиляционная система?

Для того чтобы человеку было комфортно в доме, необходимы организация и поддержание оптимального микроклимата. При этом важна не только оптимальная температура воздуха, но и такой показатель, как скорость его движения.

Важно! Чем меньше скорость, тем комфортнее пребывание в помещении. Таким образом, с точки зрения комфорта, естественная вентиляция имеет бесспорное преимущество.

Если дом оборудован приточно-вытяжной механической вентиляцией с вентиляторами, установленными на вытяжке и притоке воздуха, то воздухообмен будет более интенсивным, чем в жилом помещении с естественным обменом воздуха.

При этом скорость движения воздушного потока составляет.

  • Для естественной вентиляции — до 1 кубометра за час.
  • Для механической вентиляции — от 3 до 5 кубометров за час.

Однако есть нюансы, из-за которых без механической вентиляции иногда не обойтись. С уменьшением скорости движения воздушной струи по каналу увеличивается размер необходимого сечения:

  • Не всегда имеется возможность для размещения канала большого сечения в стене.
  • Вынести канал за пределы стены, как в некоторых общественных и офисных помещениях, не очень эстетично.

Поэтому и возникает необходимость применения вытяжки механического типа. Но обустроить только естественный приток воздуха в помещение тоже не всегда удается.

к содержанию ↑

Приток воздуха

Рассмотрим основные его источники, а также мероприятия по увеличению количества приточного воздуха. Как уже говорилось, поступление свежего воздушного потока в помещение может быть как естественным, так и принудительным. Рассмотрим более подробно, как сделать вентиляцию в частном доме своими руками.

Инфильтрация

Это — воздухопоступление через неплотности стен, окон и дверей дома. Если площадь жилья невелика (порядка 100-140 квадратов), а в окнах используются деревянные рамы старого образца, то такого естественного притока вполне достаточно для качественной вентиляции, особенно, если учитывать дополнительный приток воздуха через стены и дверной проем.

Проветривание

Установка современных окон с профилями из металлопластика обеспечивает большую герметичность помещения. Проветривание помогает решить проблему поступления воздуха в помещение.

Часто используют установку пластикового окна в положение проветривания. У этого метода есть свои недостатки:

  • Значительные тепловые потери.
  • Остывание оконного блока и прилегающих откосов в зимнее время, как следствие — образование конденсата.

Важно! Полный воздухообмен осуществляется в пределах 0,5-1,25 часа.

Проветривание с помощью полностью раскрытых окон лишено указанных минусов:

  • Помещение полностью проветривается за 4-10 минут.
  • Конструкции окна не охлаждаются, конденсат не образуется.

Важно! Если проветривать помещение при полностью открытых окнах и дверях, то время воздухообмена ускоряется до 2-4 минут, но при этом нужно опасаться сквозняков.

i-1

Использование оконных и стеновых приточных клапанов

Применение металлопластиковых оконных конструкций герметизирует помещение. Технологий, предусматривающих оставление неплотностей, не существует. Конструкторы решили эту проблему, оснастив оконные конструкции вентиляционными регулируемыми щелями в верхней части окна.

Если вы уже установили пластиковые окна “традиционной” конструкции, то можно решить вопрос следующим образом:

  • За счет установки стеновых приточных клапанов. Стеновые приточные клапаны – это патрубки круглой формы, которые насквозь монтируются в стену и закрываются с обеих сторон решетками. Внутренние решетки выполнены регулируемыми, от закрытого до открытого состояния. Желательно устанавливать клапаны у оконных проемов, чтобы их можно было замаскировать шторами. Кроме того, поступающий воздух в этом случае попадает в зону действия радиаторов, расположенных под окнами.

Важно! Если установить приточный клапан за батареей, то воздух, поступающий в комнату, сразу же прогревается.

  • Клапаны могут оборудоваться фильтрами, датчиками температуры и влажности воздуха. Их рекомендуется устанавливать в спальне, столовой и холле, для соблюдения направления движения воздуха: от “чистых” помещений к бытовым (ванная комната, кухня, санузел).
  • Хорошо зарекомендовали себя воздухоподающие клапаны в домах со стенами, утепленными при помощи паронепроницаемых материалов (например, пенопласта, ЭППС).

Важно! Количество свежего воздуха, подаваемого приточным клапанами, составляет от 50 до 100 кубометров в час. Для определения необходимого числа клапанов в доме, существует специальная расчетная методика при составлении схемы вентиляции частного дома своими руками.

Принудительный приток с использованием вентиляторов

Иногда при расчете получается, что устанавливать приточные клапаны придется под каждым окном. Если вам не хочется делать это из соображений эстетики, то проблему можно решить при помощи принудительной подачи свежего воздуха вентиляторами.

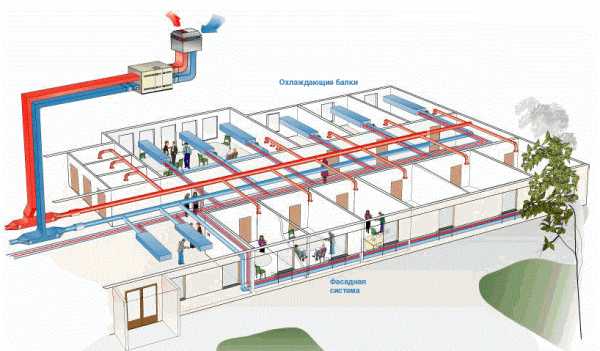

В состав схемы вентиляции в частном доме своими руками (приточная система) входят:

  • Вентиляционная сеть.
  • Оборудование для вентиляции.

К вентиляционному оборудованию, помимо собственно вентилятора, относятся:

  • Глушитель шума.
  • Фильтр.
  • Воздушный клапан.
  • Калорифер.

Важно! Фильтр очищает поступающий воздух от пылевых частиц. При помощи калорифера воздух прогревается в холодное время года (калориферами оснащены не все системы). Различают калориферы электрического и водяного типов. Гидравлические калориферы обходятся дороже, поскольку их установка связана с дополнительным использованием смесительных узлов.

В составе вентиляционной сети находятся:

  • Воздуховоды.
  • Устройства для распределения воздушного потока.
  • Воздухозаборные решетки.

Важно! Если в доме используется механический способ подачи и вытяжка воздуха, то для экономии электроэнергии, затрачиваемой на обогрев, специалисты рекомендуют установить систему рекуперации.

к содержанию ↑

Вытяжка

Если вы строите дом “с нуля”, то в проекте нужно предусмотреть вентиляционные каналы в стенах таких помещений, как кухня, санузел, ванная комната. Если нет возможности для обустройства внутренних стеновых каналов, они выполняются как приставные шахты.

Различают такие виды каналов для вентиляции в частном доме:

  1. Внутренние, размещенные в кирпичной стене.
  2. Приставные каналы.
  3. Вентиляционные подвесные короба.
  4. Вывод на крышу от вентиляционной шахты.

Естественная вытяжка воздуха

Если объем воздухоотведения небольшой, то естественной вытяжки вполне достаточно. Во внутренней части помещения канал закрывается при помощи вентиляционной решетки.

Вытяжка механического типа

Она используется, чтобы уменьшить сечение вентиляционного канала, необходимое для естественной вытяжки воздуха. Проблему помогают решить вытяжные вентиляторы, которые устанавливаются в санузлах, кухонных помещениях и ванных комнатах.

Самыми популярными из вытяжных вентиляторов являются приборы скрытого монтажа и устройства настенного типа.

Важно! Удобны вентиляторы, оборудованные датчиками влажности воздуха. Такое устройство работает до того момента, пока в помещении не установится заданная влажность воздуха. Стоимость таких приборов несколько выше, по сравнению с обычными.

При выборе вентилятора стоит обратить внимание на модели, оборудованные резиновыми втулками для шумопоглощения. Устройство работает с меньшим шумом.

Принцип рекуперации воздуха

Если в доме имеется система кондиционирования воздуха, то воздух, поступающий с улицы, частично охлаждается. Для того чтобы уменьшить нагрузку на кондиционер, устанавливают рекуператоры. Суть такого принципа обустройства вентиляции в частном доме в следующем: охлажденный вытяжной воздух, пропущенный через рекуператор, охлаждает теплый приточный воздух с улицы.

к содержанию ↑

Видеоматериал

Монтаж вентиляции в частном доме — вопрос очень серьезный, который желательно доверить специалистам. Однако элементарные знания, которыми мы с вами поделились в этой статье, никогда не помешают.

Поделиться в соц. сетях:

serviceyard.net

Отправить ответ

avatar
  Подписаться
Уведомление о
