Вентиляция на крыше частного дома — схема вывода через крышу

Дата последнего изменения:

12 января 2017

Время на чтение:

9 минут

5171

Владельцы домов сталкиваются с проблемой, когда отсутствует естественная вентиляция в частном доме в кровле. Особенно актуально такой вопрос стоит для домов ещё советской постройки. Исходя из экономии, многие, строя дом своими руками, просто пренебрегали строительными нормами.

В результате этого спустя непродолжительное время люди, даже не имеющие архитектурное образование, начинали замечать, что банально не хватает вентиляции в самом помещении личного частного дома. Ведь симптомы голодания свежего воздуха никогда не заставляют себя ждать. Они проявляют себя очень яркими ароматами на кухне при приготовлении различных блюд. Омрачает неприятным запахом в туалетной комнате. Но, главное, страдают деревянные несущие конструкции непосредственно крыши дома.

В этой статье

Опасность отсутствия вентиляции
Как делали вентиляцию раньше?
Условия для монтажа
Дополнительные элементы
Правильный вывод вентиляции
Важные моменты
Вывод

Опасность отсутствия вентиляции

Если не сделана вентиляция то любой жилой дом получает следующие проблемы.

Конденсация влаги при перепадах температур на внутри кровельном пространстве.Прямо на деревянных несущих конструкциях постоянно скапливается влага, которая становится причиной распространения плесени и грибка. В дальнейшем это может вызывать даже начало гниения элементов крыши.
Намокание утеплителя заканчивается тем, что он становится причиной прелого запаха на чердачном помещении. В результате срок службы даже современных отделочных и энергосберегающих материалов значительно сокращается.
Излишняя влажность доводит до того, что вода даже может проступить через гидроизоляцию и начать смачивать потолочное пространство. В результате даже дорогостоящий ремонт с подвесными потолками может прийти в негодность.
Постоянное скопление не самых приятных ароматов в процессе приготовления хозяйкой разных вкусностей.Отсутствие вентиляционной системы приведёт к скоплению жира прямо на внутренней части стен кухонного помещения. А значит генеральная уборка не заставит себя долго ждать.
Запах сырости в ванной комнате после каждого её использования.Даже на кафельной отделке под действием постоянной влажности появляется самая настоящая плесень. Избавится от которой, кстати, не получится.

И все это становится возможно из-за отсутствия всего лишь естественной вентиляции в частном доме в кровле.

Как делали вентиляцию раньше?

Очень простой выход из положения был известен зодчим ещё издревле.

При строительстве обязательно делали так называемые слуховые окна. С виду они играли непросто декоративную роль, как это казалось многим. С их помощью становилось возможным сушить чердачное помещение у любого строения. Правда, такой вариант не обеспечивал принудительной вентиляции и вытяжки воздуха. Поэтому всё равно оставались «мёртвые» не проветриваемые места.

[wpsm_box type=»info» float=»none» text_align=»left»]
Чтобы обеспечить полную вентиляцию, надо было ещё обязательно позаботиться о вентиляции на фронтальной части крыши и карниза. [/wpsm_box]

При выполнении всех этих условий воздух в чердачном пространстве будет обновляться не один раз в течение одного часа.

Но надо помнить, что всему есть предел. Неправильный вывод вентиляции на крышу частного дома своими руками может существенно снизить параметры теплоизоляции. А значит не придётся говорить об энергосбережении и в зимний период тратить больше энергии на отопление.

Условия для монтажа

Для вентиляции в крыше при её монтаже необходимо соблюдение следующих условий.

Технологический забор между покрытием кровли и непосредственно утеплителем.Который позволяет воздуху беспрепятственно проходить между слоями строительных материалов.
Установка дополнительных элементов, обеспечивающих принудительную вентиляцию.Благодаря им появляется возможность создания эффективной тяги воздуха прямо на улицу. На крыше для этого ставятся проходные устройства.

Дополнительные элементы

Дополнительные элементы для вентиляции крыши частного дома.

Специальный кровельный вентилятор.С их помощью можно легко избавиться от излишней влажности в помещении.

Для его использования надо учитывать, что на каждый 1 кв. метр надо вентиляционное отверстие площадью не меньше 0,002 м. кв. И желательно ещё не забыть о том, что надо учесть наклон кровли и тип её материала.

В качестве основы в этом случае выступает стакан, выполненный из нержавеющей или оцинкованной стали. В нём ещё ставится поддон, который будет удалять влагу.

Вентилятор обязательно ставится на резиновую уплотнительную прокладку, которая обеспечивает герметичность и виброизоляцию.

После сборки всех элементов в единую конструкцию производят подключение к электрической сети. Главное, выполнить качественную изоляцию всех соединений во избежание короткого замыкания в проводке.

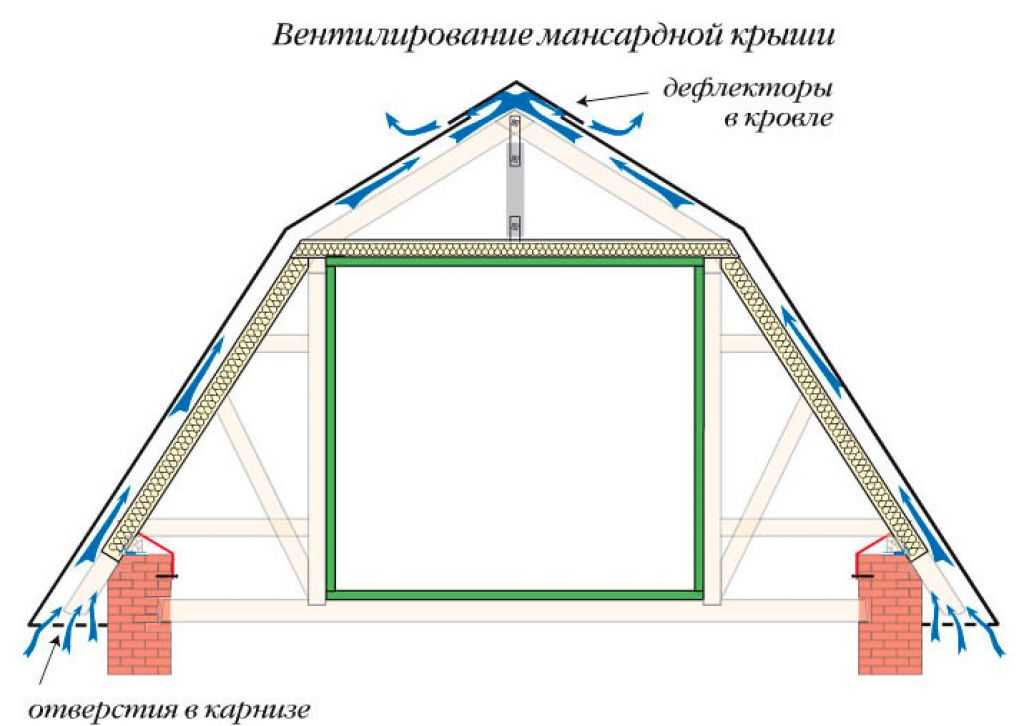

Карнизная вентиляция.Она возможна если при монтаже оставить техническую щель между стеной здания и карнизом. Расстояние должно быть не менее 50 миллиметров. Можно дополнить такую вентиляцию специальными решётками. В сочетании с технологическим зазором между коньком достигается оптимальное вентилирование крыши. Вывод влаги в этом случае обеспечивается безостановочно в любое время дня и суток.
Аэраторные элементы.Они хорошо помогают вывести влагу. Специально разработанные точечные аэраторы устанавливаются на расстоянии 0,5 метра от конька кровли. Допускаемый угол конька может быть 45 градусов. Если аэраторов несколько то расстояние между ними должно быть более 12 метров.

Правильный вывод вентиляции

Правильный вывод вентиляции обеспечивает:

Отток тёплого и насыщенного влагой воздуха из-под крыши непосредственно на улицу с чердака в независимости от вида кровельного покрытия и типа используемого утеплителя.
Сухость всех несущих конструкций крыши при любых погодных условиях. Влага просто не успевает сконденсироваться и намочить все, что находится под крышей. А значит исключена гниль и плесень.
Оптимальный температурный диапазон в жаркие летние дни. Вывод нагретого воздуха из-под крыши обеспечивает отличное ее проветривание. А значит, жильцы дома не будут ощущать излишней духоты, находясь внутри дома.
Отсутствие лишних запахов внутри непосредственно кухни. Благодаря этому обеспечивается полная гигиеничность и недопущение распространения бактерий.

Важные моменты

Чтобы обеспечить вентиляцию в крыше собственного дома необходимо очень внимательно отнестись к следующим моментам:

Тип кровли. Для каждого покрытия стоит учитывать определённые особенности материалов. Ведь разные покрытия обладают различными свойствами.
Площадь вентилируемого пространства и угол наклона кровельного покрытия.

Желательно вентиляцию предусмотреть уже на стадии строительства самого дома. В противном случае ситуацию уже придётся устранять после окончания всех работ. Вывод влаги должен быть обеспечен однозначно.

Вывод

Главное, не экономить на качестве выбираемых строительных материалов и комплектующих.

А в случае необходимости обращаться за помощью к специалистам, которые смогут обеспечить качественную консультацию и дать правильные советы. Ведь если при выполнении работ по монтажу вентиляции будут допущены какие-либо ошибки, то значит, что в последующем из-за неэффективности системы придётся снова предпринимать новые меры.

Стоит помнить, что жилой дом – это как живой организм, который нуждается в правильном уходе и аккуратном использовании. А также очень требователен к наличию свежего воздуха и дышит как человек. И при отсутствии вентиляции строительные конструкции безвозвратно погибнут.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Схема вентиляции в частном доме своими руками

Современность всегда диктовала свои правила, так происходит и со строительством домов. Благодаря современным материалам (окнам из пластика, утеплительным фасадам, которые используются и изнутри, и снаружи), герметичность сооружения находится на довольно высоком уровне, но при всем при этом, возникает следующая проблема, а именно – обеспечение постройки нормальной вентиляции.

В данном случае есть два варианта решения проблемы – либо обратиться к специалистам, которые займутся организацией системы вентилирования сооружения, либо же составить ее самостоятельно без чьей-либо помощи.

Зачем нужна вентиляция в частном доме?
Особенности вентиляционных систем
Варианты системы вентиляции в частном доме
Выбор подходящей системы вентиляции
Создание схемы вентиляции частного дома

Вентиляция в частном доме своими руками, схема и устройства которой будет зависеть от многих критериев, должна составляться точно и правильно, только в этом случае в доме не будет образовываться конденсат, распространяться плесень и различного рода вредные бактерии.

Только правильно организованная вентиляция обеспечивает благоприятные климатические условия для всех проживающих.

Зачем нужна вентиляция в частном доме?

В нормальном воздухообмене нуждается каждое здание, особенно если оно жилое. Проветриванием, в данном случае, можно назвать необходимость замены уже отработанного воздуха новым, потому как в первом, содержится масса различных микробов и болезнетворных бактерий, вдыхание которых приводит к негативным последствиям для здоровья организма.

Помимо всего прочего, обеспечивая нормальную вентиляцию, хозяева избавляются сразу же от нескольких проблем:

регулярное образование конденсата на окнах;
оперативное размножение грибка из-за постоянной влаги;

негативное воздействие «отравленного» воздуха на здоровье всех жильцов;
постоянное образование на всех поверхностях пыли.

Стоит сразу же отметить, что обеспечить нормальную вентиляцию в частном доме регулярным открытием дверей и окон не получиться, потому как таким образом, вы просто впускаете свежий воздух в помещение, и только, а воздух должен циркулировать, а не застаиваться на одном месте.

Особенности вентиляционных систем

Для того чтобы перейти к пункту вентиляция в частном доме, схема устройства своими руками, необходимо для начала выяснить особенности таких систем, а именно разобраться с ее видами. Итак, существует принудительная вентиляция и, конечно же, естественная.

Если говорить проще, то естественное вентилирование – это движение воздуха через «отверстие» в кровле сооружения, которое происходит благодаря имеющейся разнице внутреннего и наружного давления. В данном случае, чем больше будет эта разница, тем быстрее нагретый в помещении воздух будет заменяться свежим извне.

Принудительная вентиляция, в свою очередь, обеспечивается установкой вентиляционного типа. Воздух извне принудительно «вводиться» в помещение, а уже нагретый воздух также принудительно «удаляется» наружу.

Варианты системы вентиляции в частном доме

Для того чтобы определиться, в какой именно системе вентилирования нуждается то или иное сооружение, необходимо разобраться с каждым видом вытяжной системы по отдельности.

Естественная вентиляция

Для обеспечения воздухообмена естественным путем, необходимо при строительстве дома позаботиться о создании каналов в стенах, по которым и будет осуществляться естественная циркуляция воздуха (не стоит забывать и о зоне камина).

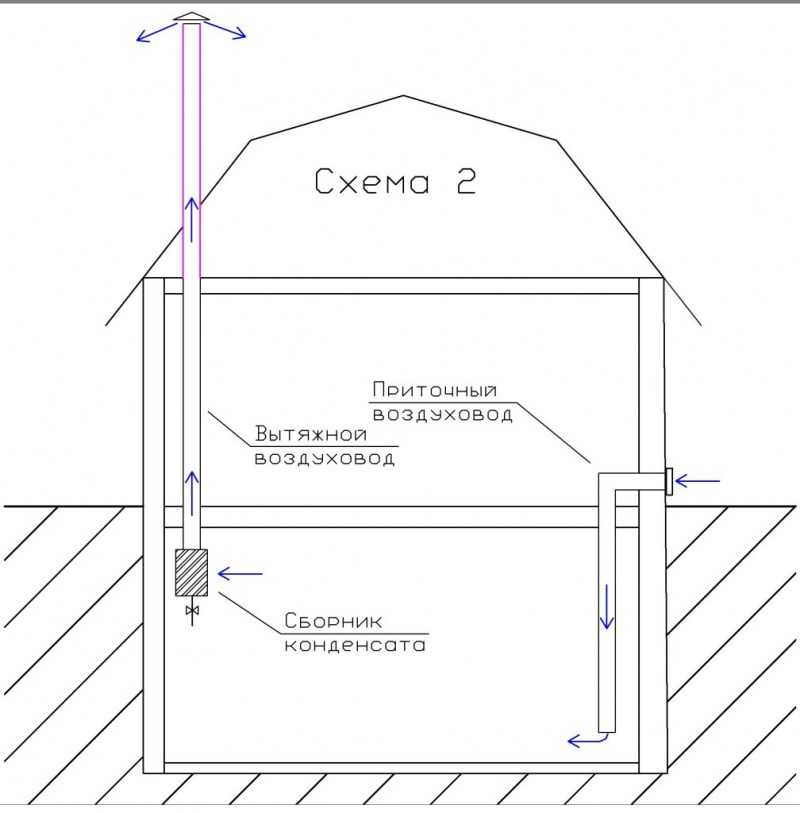

Схема естественной вентиляции включает в себя трубы, расположенные в вертикальном положении, которые начинаются в вентилируемой комнате, а заканчиваются на кровле.

Для того чтобы сделать естественную вентиляцию в частном доме своими руками, необходимо просто проложить канал в стене, сечение которого будет не менее 135 мм, и не стоит забывать и о толщине кладки, она должна быть не меньше полтора кирпича. В случае если это правило будет нарушено, есть вероятность возникновения, так называемой, обратной тяги. Для того чтобы тяга была достаточно сильной, труба в обязательном порядке должна быть немного выше самого конька.

От главного канала устраивают остальные отводы (горизонтальные), которые прокладываются ко всем комнатам, включая нежилые.

Принудительная вентиляция

Если естественная система вентиляции в частном доме не способна в полной мере обеспечивать свежим воздухом, необходимо прибегнуть к организации принудительного вентилирования. Чаще всего в такой вытяжной системе нуждаются такие комнаты как: ванна, котельная, кухня.

К приборам, благодаря которым организация принудительной вентиляции становится довольно простой, относятся различного рода вытяжки и вентиляторы.

Благодаря системе вентилирования в комнатах не будет излишней влаги, а также неприятных запахов.

Схемы вентиляции частного дома в данном случае могут быть различными, чаще всего пользуются настенными устройствами вентилирования.

Смешанная вентиляция

Идеальным вариантом практически для любого дома выступит наличие в нем смешанной системы, то есть, в помещениях, где достаточно естественного проветривания ничего не нужно менять, а устанавливать приборы дополнительного вентилирования необходимо будет только лишь в тех комнатах, где естественная вентиляция не справляется со своими непосредственными «обязанностями».

Чаще всего таким устройством обеспечиваются ванные комнаты (для выведения излишней влаги, которая способствует распространению грибка и плесени), туалеты (для утилизации неприятных запахов), кухни (для удаления гари, жира).

Выбор подходящей системы вентиляции

Перед тем как сделать монтаж вентиляционной системы, нужно определиться, какой именно она должна быть, то есть, какой из имеющихся вариантов будет максимально эффективным.

В том случае, если габариты здания небольшие, площадь не больше 150 — 190м2, и при этом там проживает до 5 человек, тогда приточно-вытяжная система с тягой естественного типа, будет идеальным вариантом. В данном случае воздухообмен будет естественным.

Не стоит забывать, что в таком случае, эффективность работы вентиляции в частном доме будет зависеть исключительно от особенностей климата и условий погоды.

Нередко применяется, так называемая, приточная система. Такой вид вентиляции актуален для небольших помещений, но разница в том, что в данном случае, влиять на эффективность вытяжной системы может человеческий фактор, ведь наружный воздух подается внутрь насоса (в специально установленные фильтры).

Если площадь дома превышает 300 м2, подойдет совокупность приточно-вытяжной системы и рекуператора. В данном случае создается регулируемая система подачи воздуха (то есть, полностью автоматизированная).

Создание схемы вентиляции частного дома

Сказать точно, какую именно систему вентилирования лучше всего выбрать, нельзя, потому как все зависит от этажности здания, его проекта и других особенностей. Главное, что необходимо помнить при создании плана вентиляции в частном доме своими руками, это то, что составляются они под определенный, конкретный проект, и самым эффективным считается комбинированный вариант.

С выходом в стену

Нередко при строительстве дома используют вентиляцию с выходом в стену. Этот вариант считается более простым и менее затратным, поэтому она так популярна среди застройщиков.

Свежий воздух в здание поступает либо через оконные проемы, либо же через специально созданные отверстия в стенах. Такой вариант вентиляции отлично подходит для сложных проектов.

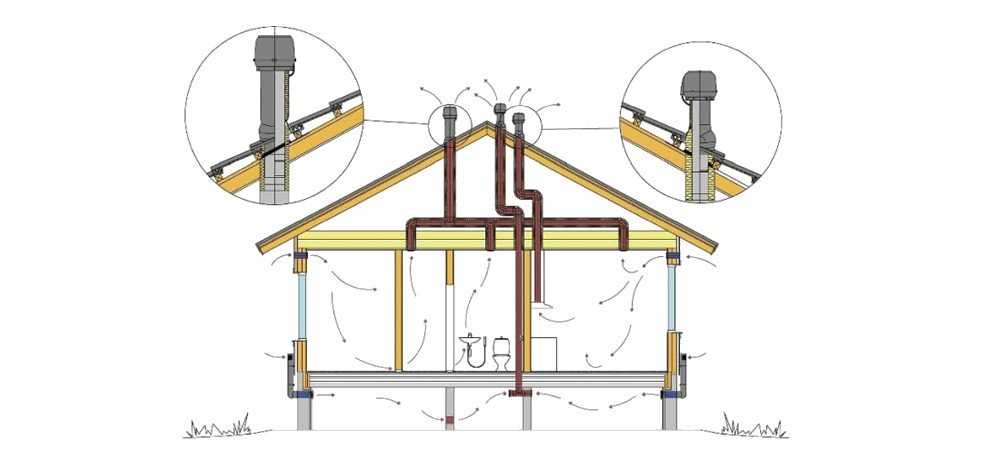

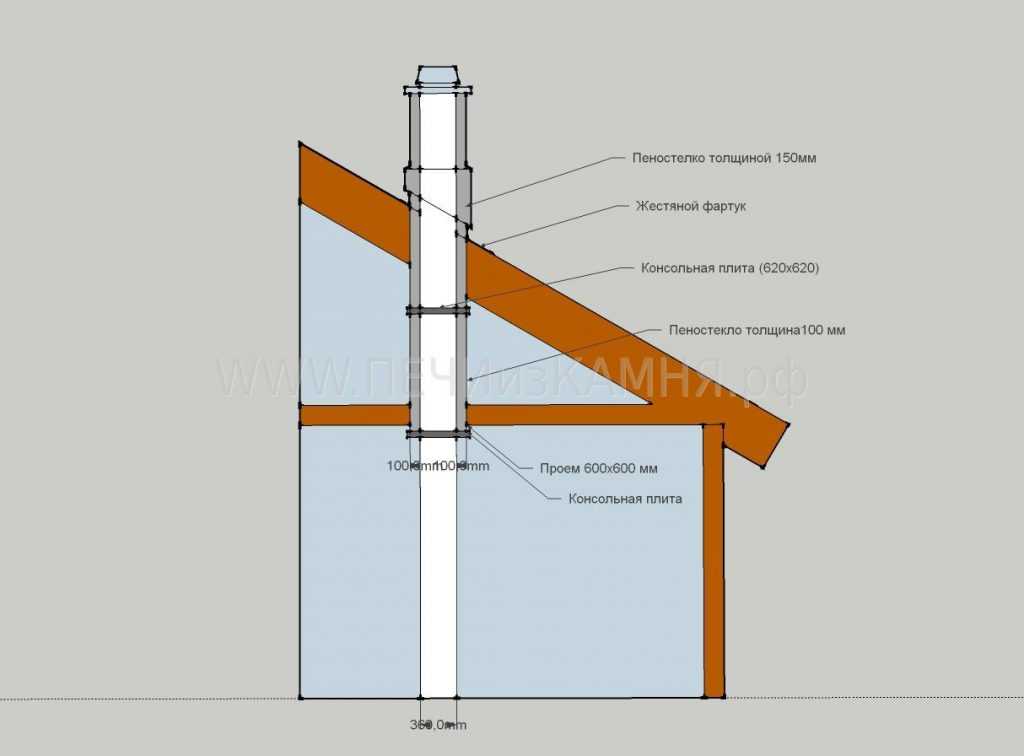

С выходом через кровлю

Такой способ проветривания подходит для несложных проектов, потому как сложная конструкция кровли очень сильно усложняет систему воздухообмена в сооружении. Если же хозяин дома все-таки решил выбрать рассматриваемую вентиляцию, то он должен позаботиться о том, чтобы вентиляционная труба была достаточно высокой, тогда и вентилирование будет действительно эффективной.

Вентиляция в частном доме своими руками, схема планирования которой должна быть тщательно продуманной и при ее расчете должны быть учтены все факторы, которые могут повлиять на ее эффективность.

Вентиляция в частном доме своими руками

Иногда требуется создать простую систему воздухообмена в жилом или загородном доме, способную функционировать в нормальных условиях. Самый простой вариант – вентиляция через стену с помощью специальных клапанов, работающих в одном направлении, и наружной трубы. Этот метод можно использовать только для помещений с нормальной работой.

На фото вентиляционная труба в боковой плоскости.

Преимущества и недостатки метода

Чтобы решиться на создание такой системы воздухообмена, необходимо взвесить все за и против, тогда выбор сделать будет проще всего. Однако выводы следует делать исходя из существующих условий, ведь по сути это альтернативный вариант обычной сети в более простом исполнении.

Перечень достоинств

Важнейшим преимуществом организации такого воздухообмена является относительно низкая цена. Все необходимые элементы достаточно дешевы, чтобы избежать больших затрат.

Другие положительные качества этого типа вентиляции перечислены ниже:

Основные элементы системы имеют небольшие размеры , поэтому эстетические характеристики помещений не ухудшаются.
При монтаже нет необходимости уменьшать герметичность кровли , так как при монтаже трубы вырезы в кровле не делаются.
Монтажные работы своими руками – отличный способ сэкономить финансовые средства.
Благодаря отсутствию сложных элементов значительно сокращается время монтажа .

Так выглядит приточный клапан в стене.

Отрицательные моменты

Зависимость работы от погодных условий и других факторов несколько снижает КПД, но это решается установкой вентилятора.
Необходимость сверлить в нескольких местах несколько усложняет работу.
При некачественном монтаже могут возникнуть проблемы с гидроизоляцией.

Внимание! При обустройстве вентиляции через стену в частном доме с использованием приточных вентиляционных клапанов и наружной трубы набор инструментов будет зависеть от того, какой материал использовался для возведения конструкции.

Особенности схемы вентиляции

В принципе всем понятны основные моменты ее организации. Каков расход воздушных масс между зонами, зачем нужен вентилятор – на эти и подобные вопросы ответить несложно. Но грамотная установка системы предполагает знания по этой теме хотя бы на полупрофессиональном уровне. Поэтому следует кое-что уточнить.

В здании может быть несколько независимых систем вентиляции/систем, охватывающих один и тот же тип секторов, уровней и т.д. Все определяется размерами, этажностью и планировкой здания. Для частного дома, как правило, достаточно одного, но при условии, что он правильно рассчитан и смонтирован. Критерий – в схему вентиляции должны быть вовлечены все помещения без исключения.
Обязательное наличие точек входа (забора) воздуха снаружи и его удаления (удаления) наружу. В нашем случае они расположены в стенах.

Выполненные расчеты

Даже такую простую систему вентиляции необходимо тщательно рассчитать, ведь для обеспечения помещения свежим воздухом необходимо знать количество элементов, используемых для притока рабочей среды и пропускная способность выхлопа.

Далее рассмотрим, как провести предварительные расчеты площади на примере жилого дома 6×9 м с высотой потолков 250 см.

Первым делом необходимо определить примерный объем всего жилища. Для этого нужно перемножить длину, ширину и высоту. В итоге у вас должно получиться: 6х9х2,5 = 135 куб. м.
На основании полученных данных можно рассчитать количество подающих клапанов. Например, если пропускная способность элементов составляет 40 куб. м/час, тогда получается: 135/40 = 3,375≈4 шт.

Вспомогательная таблица для выбора диаметра дымохода.

Ответь! Для качественного обновления воздуха в представленном объекте вам потребуется установить всего 4 клапана. На основании вышеприведенных расчетов определяется и диаметр дымохода.

Приточные устройства

В связи с появлением современных материалов здания стали более герметичными, что привело к еще одной проблеме, связанной с уменьшением забора воздуха.

Если раньше дома и квартиры можно было проветривать без дополнительной подачи воздуха, то сейчас ситуация изменилась. Особенно тяжело дышать в доме, если в качестве основного материала используется пластик.

О функционале

Готовые изделия для забора воздуха с улицы способны полностью предотвратить проникновение пыли, насекомых и всевозможных звуков. После установки в помещении отсутствуют сквозняки. Приточное устройство по принципу действия напоминает воздушный редуктор, замедляющий скорость потока.

Это впускной клапан.

Управлять подающим клапаном чрезвычайно просто, так как он оснащен удобной ручкой для закрытия канала. Его видимая часть идеально вписывается в интерьер комнаты. Находясь снаружи, он не портит впечатления от фасада здания. В процессе эксплуатации вам не придется тратить финансовые средства.

Подробнее о конструкции изделия

Элемент с воздухопроницаемостью представляет собой небольшую пластиковую трубку, диаметр которой может значительно варьироваться. Внутри имеется изоляция для предотвращения проникновения звуков.

Ниже предлагается ознакомиться с составом изделий данного типа.

Пластиковый воздуховод является базовым элементом, так как именно через него в помещение поступает воздух.
Ручка регулировки находится внутри. Его можно использовать для блокировки канала.
Фильтрующий элемент позволяет очищать поступающие потоки от частиц пыли.
Внутренняя часть головного убора, снабженная вентиляционной заслонкой, является основным ограничителем.
Уплотнительное кольцо предназначено для улучшения герметизации между элементами изделия.
Изоляционный материал обеспечивает возможность защиты салона от звуков и других воздействий.
Внешняя решетка помогает защитить конструкцию от осадков.
Москитная сетка внутри позволяет полностью предотвратить проникновение насекомых.

Показаны основные части продукта.

Внимание! Длина пластикового рукава может варьироваться в пределах 40-100 см с шагом 10 см. Поэтому при выборе толщину стенки следует округлить до этих значений. Лишняя часть просто отрезается.

Монтажные работы

Первым делом необходимо выбрать подходящее место для установки элемента на боковой плоскости, граничащей с улицей. Функциональный руководитель должен иметь прямой доступ, иначе управление будет проблематичным. Самый оптимальный вариант предполагает установку рядом с радиатором отопления, чтобы поступающий воздух успел прогреться.

Демонстрируется один из вариантов установки.

Выбрав подходящее место, приступайте непосредственно к проделыванию отверстия. Если стены деревянные, то используется обычная дрель и дрель. В остальных случаях алмазное бурение осуществляется специальным инструментом. При устройстве проема рекомендуется делать небольшой уклон в сторону улицы для стока конденсата.

Вам нужно будет сделать примерно такое отверстие.

В готовое отверстие вставляется пластиковая втулка необходимого размера. Снаружи устанавливается вентиляционная решетка, а изнутри вставляется функциональная головка. В процессе фиксации элементов используются маленькие болты, с помощью которых конструкция приобретает жесткость.

Консультация специалиста

Как и в любой другой работе, при выполнении отверстий есть особенности и нюансы, о которых необходимо знать, чтобы добиться желаемого результата. Например, как правильно подобрать размеры отверстий. Выбор зависит от материала, в котором они выполнены. Если в дереве делается отверстие, то остается зазор, который определяется толщиной теплозащитного и гидроизоляционного слоя. Не рекомендуется делать слишком большие, более 10 см припуски, потом их сложно заделать. Самодельному мастеру иногда сложно сделать круглое отверстие в дереве. Допускается делать квадратный проем, что на практике сделать гораздо проще.

И наоборот, отверстия в бетонных стенах и потолках лучше делать с точным диаметром. Материал устойчив к перепадам температуры и влажности. Одними из типичных их ошибок в работе могут быть следующие конструктивные особенности дома:

Электропроводка. Нежелательно начинать работу, не зная точно схемы разводки электрической сети. Восстановление займет много времени и денег;
Арматура. Без специального оборудования сложно найти место, где гарантированно его нет. Если вдруг сверло наткнется на препятствие, следует прекратить работу, попробовать просверлить отверстие в другом месте или разрезать металл;
Ослабление несущей стены. Отверстие в бетонной, монолитной стене можно делать без опасений. Однако кирпичная или блочная кладка менее долговечна. Работая ударной дрелью, кувалдой можно легко нарушить целостность участка над отверстием, которое может треснуть, а в некоторых случаях и разрушиться.

Все работы выполняются в соответствии с действующим законодательством. Отверстия диаметром менее 200 мм не подлежат нормированию и могут быть выполнены собственниками недвижимости по своему усмотрению. Когда по плану необходимо произвести вскрытие с большими значениями, то эту операцию необходимо согласовывать в соответствующих структурах, иначе могут возникнуть серьезные неприятности, вплоть до довольно большого штрафа и восстановления сделанного отверстия.

Монтаж вытяжной трубы

При устройстве вытяжной вентиляции через стену на улицу можно снизить трудоемкость работ, так как нет необходимости трогать потолок и крышу. Кроме того, длину трубы можно уменьшить, отойдя от коньковой части.

Процесс сборки системы представлен ниже.

На поверхность стены наносится предварительная разметка для облегчения вырезания отверстия. Рекомендуется размещать отверстие близко к потолку, чтобы максимизировать тягу.
Аккуратный срез делается с помощью специального инструмента. После этого в него вставляется угловая деталь. С внутренней стороны установлен обратный клапан для защиты от внешних воздействий.
Со стороны улицы к установленному углу крепится следующий кусок — прямая труба. Фиксируется специальными зажимами. Сверху устанавливается дефлектор, препятствующий попаданию осадков внутрь.

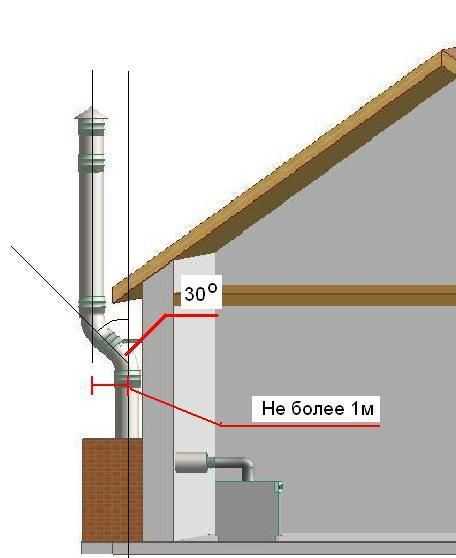

Справа схема сборки через стену.

Важно! При сборке вытяжного канала рекомендуется герметизировать стыки, иначе не удастся добиться максимально эффективного отвода отработанного воздуха.

О внутренней циркуляции

Для прохождения потоков из одного помещения в другое используются специальные решетки. Установив их на дверь или встроив в стену, можно добиться свободного движения воздушных масс. Это необходимо в тех случаях, когда требуется пропустить приточный поток к вытяжке.

Для вставки элемента в дверь или стену необходимо сделать вырез, соответствующий размерам рабочей части. Удалив ненужный фрагмент, нужно вставить основную раму прямо в проем. Фиксация осуществляется винтами, которые закрываются передней панелью.

Схема вентиляции через дверь.

Причины появления конденсата в системе вентиляции

Причин, на самом деле, много, и какая из них приводит к появлению капель жидкости на внутренних поверхностях воздушных каналов, можно узнать только по мере устранения каждого.

Вы уже сталкивались с проблемой конденсата в системе вентиляции?

Да, пришлось исправлять недочеты Нет, изначально смонтирована грамотная система

Основными источниками являются:

Неизолированные воздуховоды.
Неправильная работа системы вентиляции в целом.
Нарушение герметичности воздуховодов.
Разрушение устья воздуховодов на чердаке или крыше.
Повышенная влажность в помещении.

Неизбежной причиной образования конденсата является встреча теплого влажного воздуха помещения с холодными воздушными массами улицы. И чем больше разница между температурой воздушных потоков в системе вентиляции и температурой воздуха снаружи, тем больше влаги будет конденсироваться на стенках вентиляционных каналов. … Не зря все проблемы начинаются в межсезонье и заканчиваются с теплым сезоном.

Дополнительная информация

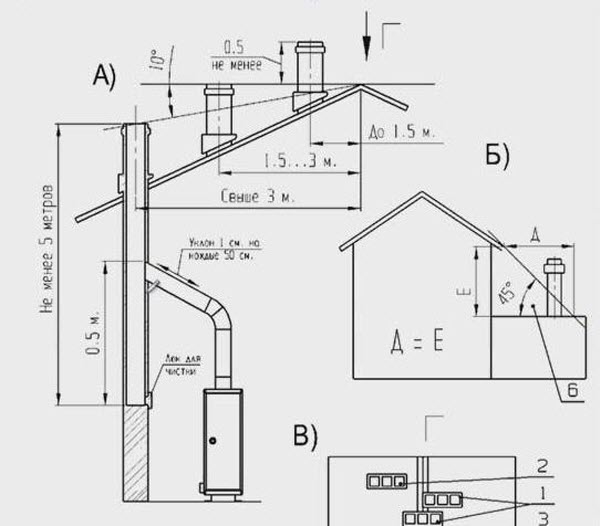

Вентиляционная труба должна выступать так, чтобы угол между коньком и ее верхней частью не превышал 10 градусов, иначе уровень тяги будет значительно снижен.
Во внутренней части воздуховодов, а также на расстоянии пяти сантиметров от них не должны размещаться кабели, газопроводы и другие элементы коммуникационных систем.
Проход потоков к вытяжке должен осуществляться даже при закрытых межкомнатных дверях, и не во всех случаях требуется установка решеток. Достаточно оставить внизу зазор шириной 1,5-2 см.
Слишком слабая вентиляция жилого помещения не позволяет достичь высокого уровня экологической безопасности, особенно если в процессе отделки использовались материалы на основе пластмасс, формальдегидных смол и так далее.

По этому принципу определяется высота установки дымохода.

Вентиляция холодного чердака в частном доме своими руками

Обустраивать вентиляцию холодного чердака в частном доме собственники часто опасаются, руководствуясь следующими предположениями.

Тепло уходит из дома через вентиляционные решетки чердака. Считается, что здание быстрее остынет. Но чаще всего проблема кроется в плохой теплоизоляции стен или потолка. Кстати, влажный теплый воздух попадает на чердак через плохо утепленный потолок. В чем его опасность, мы расскажем в следующей главе;
Вентиляция холодного чердака вальмовой или вальмовой крыши необходима только летом. По мнению многих, вентиляционные решетки и окна на чердаке нужны только для проветривания в душной атмосфере. Ведь зимой потолок неотапливаемого и непроветриваемого чердака превратится в пещеру, поросшую ледяными сталактитами;
Размер вентиляционных каналов не имеет значения. Площадь вентиляционных окон и форточек на чердаке необходимо тщательно рассчитать. Как это сделать правильно — читайте далее.

Вентиляция чердака в частном доме – важнейший элемент терморегуляции. Правильно организованный, он позволяет сэкономить на отоплении или охлаждении жилого помещения и сохранить в первозданном виде саму конструкцию. Особенно важна вентиляция чердака над мансардой.

Вентиляция чердака

Чердак в частном доме нуждается в вентиляции как зимой, так и летом.

Итак, в жаркое время года горячая крыша нагревает воздух на чердаке до 150 градусов. Большая часть этого тепла отдается на потолок верхнего этажа, и кондиционеру приходится работать с повышенной нагрузкой, чтобы устранить лишнее тепло. Если нет кондиционера, хозяева изнемогают от жары и духоты.

Зимой необходим воздухообмен для удаления лишней влаги. По техническим требованиям разница температур снаружи и на чердаке должна быть не более 4 градусов. Колебания температуры между жилым этажом и улицей способствуют скапливанию конденсата на стропилах крыши. Влага постепенно замерзает, создавая целые каскады сосулек. В оттепели они тают и влага стекает на пол чердака. Несущие конструкции кровли и потолка разрушены. Плесень развивается на деревянных стропилах.

Кстати, качественная вентиляция холодного чердака предотвращает скопление снега и льда на крыше дома.

Content

What is attic ventilation
Ventilation of the attic through dormer windows
Air vents in the roof and roof
Ventilation aerators
Calculation of ventilation attic
Do-it-yourself cold attic ventilation
Изоляция вентиляционных труб
Профессиональные рекомендации

Что такое вентиляция чердака

Значение вентиляции на чердаке

Свободный воздухообмен между подкровельным пространством и улицей осуществляется через щели и отверстия. Отверстия в коньке и под свесом крыши работают лучше всего. Размещенные таким образом, они используют давление ветра и тепла с потолка дома.

Если вентиляция холодного чердака в частном доме обустроена правильно, за один час воздух удваивается вокруг всей крыши изнутри. Движение потоков направлено снизу форточек под карнизы вверх к коньковым пластинам со специальными отверстиями. Если крыша утеплена, оставляют зазор до 5 см для свободного прохода воздуха между кровельным материалом и утеплителем.

Наилучшая вентиляция обеспечивается комбинацией коньковых вентиляционных отверстий и наклонных элементов, установленных рядом с коньком. Для черепичных крыш изготавливают черепицу с вентиляционными отверстиями.

И еще один способ проветривания чердаков в частных домах – это установка дефлекторов (турбин для вентиляции), обеспечивающих механическую тягу. Способ хорош для проветривания утепленного чердака над мансардой.

При планировании вентиляции холодного чердака также необходимо учитывать небольшой уклон крыши. Отдушины в коньке могут быть занесены снегом, поэтому их заменяют трубами, высота которых должна быть выше снежного покрова.

Воздух проходит через чердак

Самый старый метод вентиляции — вентиляционное окно на чердаке. Для обеспечения отличного воздухообмена на холодном чердаке вполне достаточно комбинации форточек под карнизом, в коньке и слуховых окнах.

Вентиляция холодного чердака домов с вальмовой крышей отличается тем, что дом не имеет фронтонов. Поэтому на чердаке некуда устанавливать вентиляционные окна. Так, холодные чердаки под вальмовыми крышами вентилируются коньковыми и карнизными форточками.

Обустроить вентиляцию чердака над мансардой сложнее. Здесь воздухоотводы обеспечиваются трещинами в кровельном пироге и средствами механической тяги. Выход вентиляции на чердак скрыт в колоннах.

Вентиляция мансарды через мансардные окна

Вентиляция мансардная

В качестве вентиляции на мансарде могут использоваться только мансардные окна, без оборудования системы форточек и форточек. Этот вариант не очень эффективен, так как воздух может застаиваться под окнами и над ними.

Для улучшения воздухообмена и уменьшения объема застойных мест размер слуховых окон выполнен 60 см х 80 см. Они монтируются в противоположных фронтонах. Сначала изготавливаются деревянные рамы, которые прикрепляются стойками к стропилам. Кровельный материал крепится к каркасу. Окна из тех же материалов, что и крыша, выглядят лучше. Вагонка хорошо подходит для отделки проемов вокруг окон. Оконная рама в проеме устанавливается в последнюю очередь. Все зазоры между оконной рамой и крышей необходимо тщательно закрыть.

Правила размещения вентиляционных окон:

окна располагают на равном расстоянии от конька, карниза и бортов;
между окнами должно быть расстояние более одного метра;
конструкция окна должна гармонично вписываться в общий вид здания;
вентиляционную решетку для мансарды можно установить в окно, покрасив ее в тон кровли.

Вентиляционные отверстия в крыше и крыше

Вентиляционные отверстия

Вентиляционные отверстия – это отверстия в кровле для вентиляции холодного или теплого чердака. Вентиляционные отверстия бывают коньковыми или карнизными, в зависимости от их расположения. Карнизы устраиваются по обеим сторонам карниза и представляют собой зазоры между кровлей и стеной шириной около 2 см. Их называют щелевыми. Если форточки выполнены в виде отверстий, их называют точечными. Чем меньше уклон скатов, тем большего диаметра или ширины делаются продухи, но не более 2,5 сантиметров.

Коньковые форточки выполняются в виде щелей шириной до 5 см или в виде флюгера с интервалом до 8 метров. Коньковые форточки устанавливают и в крышах с штучными кровлями, например, черепичными. В одном ряду от конька укладываются специальные плитки с отверстиями.

Верхние вентиляционные отверстия доступны в виде аэраторов, фронтонных решеток или выдвижных крышных люков. Коньковые аэраторы и скатные воронки можно приобрести вместе с рубероидом.

Духи — это единственный способ проветрить чердак без световых люков.

Аэраторы вентиляционные

Устройство аэраторов кровельных

Аэратор кровельный — современный и удобный вид вентиляции. Представляет собой трубу, закрытую сверху колпачком. Аэраторы удаляют пар, влагу и застоявшийся воздух, обеспечивая вентиляцию холодного чердака в частном доме. Аэраторы устанавливаются на скатах крыш, где движение воздуха обеспечивается разницей температуры и давления, заменяя коньковые форточки. Аэраторы сплошные и точечные. Точечные аэраторы оснащены вентиляторами и гарантируют хорошее движение воздуха. Внешне они напоминают грибки.

Аэраторы непрерывного действия представляют собой пластину по гребню с отверстиями. Прикрытые сверху крышей, они практически незаметны и обеспечивают интенсивное движение воздуха за счет своих больших проемов.

Различные виды аэраторов созданы специально для кровли из:

битумной черепицы;
плоская крыша;
металлокерамика;
керамика.

Аэратор непрерывного действия

Аэраторы устанавливаются только там, где предусмотрены карнизные вентиляционные отверстия. Есть и другие условия для их установки:

подходят только крыши с уклоном от 15 до 45 градусов;
выдерживается расстояние не менее 30 см от дымохода или стены;
аэраторы выступают на 25 см над прорезью с обоих концов конька; Точечные модели
монтируются не далее 50 см от конька.

Расчет вентиляции чердака

Для тех, кто решил обустроить вентиляцию чердака своими руками, перед началом работ необходимо провести расчеты. Только специалист может гарантировать наилучший результат. А для самых смелых мы подготовили подсказку:

Сводная таблица вентиляции кровли

Отношение площади форточек к площади чердака 1:500.

На 500 кв.м площади чердака должен приходиться 1 кв.м форточек. В крайнем случае можно руководствоваться соотношением 1:300, на 200 кв.м мансарды должно приходиться минимум 0,4 кв.м воздуха. В расчетах учитывается площадь истинной вентиляции, то есть исключается даже ширина решеток, ребра которых мешают движению воздушных потоков.

Превышение площади над воздухом тоже нежелательно, как и недостаток. В слишком большие отверстия может попасть снег и дождь, ведь это самые уязвимые места кровли, о чем нужно помнить.

Площадь вытяжки (коньковых и скатных решеток) должна превышать площадь притока (карнизных форточек) на 12 — 15 %.

Вентиляция холодного чердака своими руками

Размещение форточек в зависимости от формы крыши

Многие хозяева задумываются о том, как сделать вентиляцию чердака спустя несколько лет проживания в доме. Затхлый запах и сырость зимой заставляют браться за инструменты. Мы расскажем вам о строительстве вентиляции любого чердака своими руками.

При двускатной крыше проще всего обустроить вентиляцию мансарды своими руками, сделав форточки во фронтонах. Фронтоны обычно делаются из дерева и это значительно облегчает работу. Ветровые карнизы по бокам крыши также покрыты деревом. Все щели нужно делать ровно, следя за тем, чтобы продувалась вся площадь чердака.

В каменных фронтонах щелей нет, поэтому придется вооружиться инструментом и просверлить два слуховых окна. Они закрыты решетками и москитными сетками.

При обустройстве чердачной вентиляции своими руками размещение форточек во многом зависит от формы крыши. Различные варианты предложены на схеме выше.

Можно не беспокоиться о том, как можно сделать вентиляцию мансарды, если в качестве кровельного материала используется шифер, черепица или ондулин. Волнообразная форма обеспечивает достаточное количество пустот для прохождения воздуха. А листы укладываются на обрешетку с зазорами, через которые проходят потоки воздуха. Металлочерепица, хоть и имеет волнообразную форму, при перепадах температуры собирает конденсат, поэтому снизу ее покрывают пароизоляционной пленкой.

Грамотный вывод вентиляции на чердак не менее важен, чем ее установка. И особое внимание следует уделить утеплению труб.

Изоляция вентиляционных труб

Изолированные трубы

Вентиляционные трубы должны быть изолированы на чердаке и над уровнем крыши. Эта процедура выполняется во избежание скопления конденсата, который будет скапливаться на внутренних стенках и стекать вниз. Так как стыки вентиляционных труб не герметичны, влага будет проникать в несущие конструкции, портить отделку и приводить к постепенному разрушению здания. Да и сами вентиляционные каналы страдают от контакта с влагой, если они выполнены из оцинкованных труб.

Зимой просвет вентиляционного канала зарастает инеем и всего за месяц стандартная труба диаметром 15 см полностью закроется.

Появление конденсата в вентиляционных каналах неизбежно: люди выдыхают водяной пар, моют посуду, купаются и моются. Это выделяет влагу в воздух. Влажность теплого воздуха жилого дома может достигать 100%. При соприкосновении с прохладной поверхностью вентиляционных шахт на ней оседает вода.

Для предотвращения этого процесса вентиляционные трубы на чердаке утепляют. Здесь проходит граница между теплым воздухом дома и холодным неотапливаемым чердаком.

Самый дешевый вариант утепления: минеральная вата. Он не горит, но при намокании полностью теряет свои качества. С минераловатным утеплителем монтировать гофру проще.

Пенополистирол в виде специальных съемных «оболочек» очень прост в установке и недорог. Но хорошо горит, выделяя ядовитый дым, поэтому не рекомендуется для жилых домов.

Лучшие материалы для утепления вентиляционных каналов: пенополиуретан, пенополиэтилен, пенополипропилен.

Профессиональные рекомендации

Продуманная вентиляция

И, напоследок, несколько важных советов для тех, кто интересуется, как правильно проветривать чердак:

Все вентиляционные элементы должны быть устойчивы к любым погодным условиям;
Будьте очень осторожны с расположением вентиляционных отверстий. Их устанавливают максимально близко к коньку;
Прожекторы непрерывного действия эффективно работают как карнизы. Лучшие материалы для них – нержавеющий алюминий или пластик. Поверхность прожекторов покрыта мелкой сеткой;
При обустройстве чердачной вентиляции без слуховых окон особое внимание следует уделить притоку воздуха между стропилами.

Вентиляция в частном доме своими руками схема с выходом через кровлю: Вентиляция на крыше частного дома — схема вывода через крышу
