Вентиляция загородного дома — схемы и вентиляционные системы
Во время строительства всегда предусматривается естественная система вентиляции загородного дома, которая заключается в том, что загрязненный воздух удаляется из всех помещений через предварительно установленный короб, а свежий воздух поступает в комнаты за счет микроотверстий в рамах или через установленные на окнах форточки.
Основным недостатком, которым обладает естественная вентиляция загородного дома, является производительность этой системы, зависящая от таких случайных факторов, как время года, направление ветра и т.д.

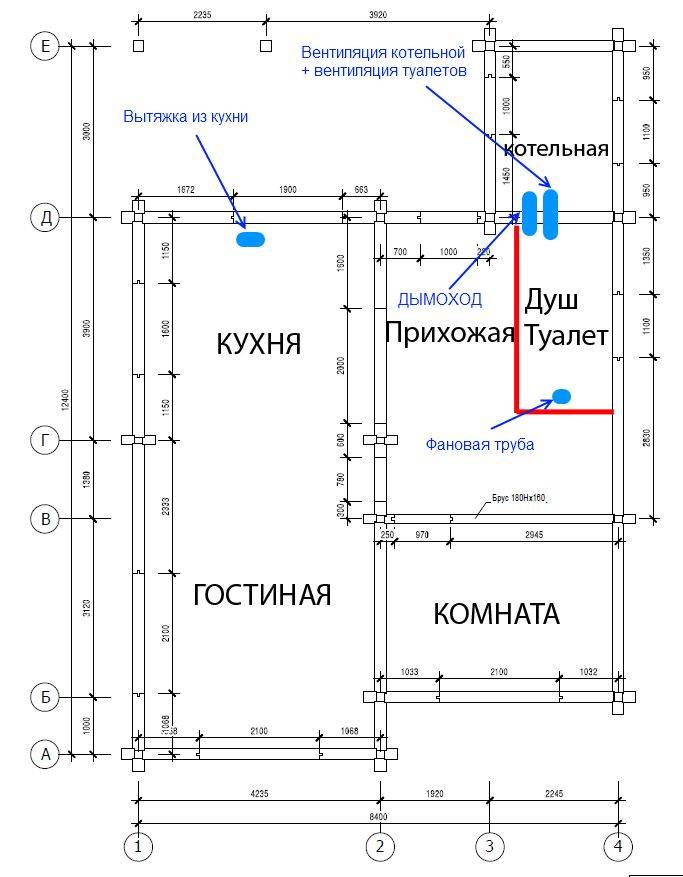

Так, зачем рассчитывать на погодные условия, если схема вентиляции загородного дома может быть разработана в индивидуальном порядке?
Монтаж вентиляции в загородном доме, выполненный по грамотно разработанному проекту, позволяет избежать любых сложностей во время проживания в коттедже. На сегодняшний день вентиляция и кондиционирование загородного дома устанавливаются с учетом требований домовладельца.
Например, после установки пластиковых окон естественный приток свежего воздуха нарушается. Поэтому по желанию домовладельца на верхней раме окна ПВХ может быть установлен специальный клапан, который позволит воздуху попадать в помещение. Однако температура воздуха, подаваемого с улицы, будет сильно зависеть от времени года и погодных условий. Да и об избавлении от загрязненного воздуха придется позаботиться самостоятельно.
Для этого можно будет, как и при естественной вентиляции, установить механическую вытяжку.
Помимо принудительной вентиляции в загородных домах устанавливаются приточные и вытяжные системы вентиляции, а также монтируются приточно-вытяжные установки с рекуперацией тепла. Такие энергосберегающие системы вентиляции подогревают подаваемый с улицы воздух. Причем подогрев осуществляется за счет тепловой энергии удаляемого из дома воздуха, что позволяет экономить электроэнергию. Вентиляционные установки с рекуперацией тепла часто совмещаются с одним или несколькими настенными кондиционерами или канальным кондиционером.
Стоит отметить, что энергосберегающие технологии для дома с встроенным кондиционером являются очень востребованными на российском рынке.
ЧИТАЙТЕ ТАКЖЕ
Вентиляция жилых и промышленных помещений
Вентиляция помещений – обязательное требование для создания благополучного микроклимата в любом из них. Вентиляция производственных помещений необходима потому, что практически любое производство влечет за собой выделение вредных для человека элементов, испарений и газов.
Вентиляция бассейна
Главная проблема микроклимата в бассейнах – повышенная влажность воздуха. Бороться с такой проблемой необходимо двумя способами одновременно: с помощью специализированных осушителей воздуха и с помощью вентиляции бассейнов.
Основная функция вентиляции
Основная функция вентиляции заключается в обеспечении свежим воздухом определенного помещения и удалении переработанного воздуха. Другими словами создать определенный, комфортный микроклимат. Не секрет, что находиться в проветренном помещении со свежим воздухом не просто приятно, но в первую очередь полезно для здоровья.
Системы вентиляции для охлаждения | Министерство энергетики
Энергосбережение
Вентиляция является наименее дорогим и наиболее энергоэффективным способом охлаждения зданий. Вентиляция работает лучше всего в сочетании с методами предотвращения накопления тепла в вашем доме. В некоторых случаях для охлаждения достаточно естественной вентиляции, хотя обычно ее необходимо дополнить точечной вентиляцией, потолочными и оконными вентиляторами.
Для больших домов домовладельцы могут захотеть исследовать вентиляторы всего дома.
Вентиляция салона неэффективна в жарком и влажном климате, когда колебания температуры между днем и ночью невелики. В этих климатических условиях естественная вентиляция вашего чердака (часто требуемая строительными нормами) поможет сократить использование кондиционера, а чердачные вентиляторы также могут оказаться полезными. Тем не менее, альтернативный подход заключается в том, чтобы загерметизировать чердак и сделать его частью кондиционируемого пространства в вашем доме, укладывая изоляцию на внутреннюю часть крыши, а не на пол чердака. Герметичные чердаки более целесообразны в строительстве нового дома, но их можно переоборудовать в существующем доме.
Важно понимать роль проводимости, конвекции, излучения и потоотделения.
Предотвращение скопления тепла
Сохранение наружного тепла снаружи, избегание деятельности по выработке тепла и использование точечной вентиляции может помочь сохранить прохладу в вашем доме в жаркие дни.
Чтобы избежать накопления тепла в вашем доме, планируйте заранее, озеленив свой участок, чтобы затенить свой дом. Если вы меняете крышу, используйте светлый материал, чтобы она лучше отражала тепло. Изолируйте свой дом, по крайней мере, до рекомендованных уровней, чтобы не допустить перегрева, и рассмотрите возможность использования теплоизоляционного барьера.
В жаркие дни, когда температура на улице выше температуры внутри дома, плотно закрывайте все окна и входные двери. Также установите оконные шторы или другие средства для обработки окон и закройте шторы. Шторы помогут блокировать не только прямые солнечные лучи, но и излучаемое снаружи тепло, а изолированные шторы уменьшат проникновение тепла в ваш дом через окна.
Приготовление пищи может быть основным источником тепла в доме. В жаркие дни избегайте использования духовки; готовьте на плите, а еще лучше используйте только микроволновую печь. При приготовлении пищи на плите или в духовке используйте точечную вентиляцию вытяжки духовки, чтобы помочь отвести тепло из дома (это затянет немного горячего наружного воздуха в ваш дом, так что не переусердствуйте).
Гриль на открытом воздухе — отличный способ избежать приготовления пищи в помещении и, конечно же, походов поесть или заказать еду на вынос.
Купание, стирка белья и другие действия также могут накачать тепло в ваш дом. Когда вы принимаете душ или ванну, используйте точечную вентиляцию вентилятора в ванной комнате, чтобы удалить тепло и влажность из вашего дома. Ваша прачечная также может выиграть от точечной вентиляции. Если вы используете электрическую сушилку, убедитесь, что она вентилируется наружу (в целях безопасности газовые сушилки ВСЕГДА должны вентилироваться наружу). Если вы живете в старом доме с отстойником, в который сливается ваше белье, сливайте отстойник после того, как загрузите белье в горячую воду (или, что еще лучше, избегайте использования горячей воды для стирки).
Наконец, избегайте любых действий, которые выделяют много тепла, таких как работа компьютера, разжигание открытого огня, запуск посудомоечной машины и использование горячих устройств, таких как щипцы для завивки волос или фены.
Даже стереосистемы и телевизоры добавят тепла в ваш дом.
Естественная вентиляция
В некоторых частях Соединенных Штатов естественной конвекции и прохладного бриза достаточно для поддержания прохлады в домах.
Потолочные вентиляторы, оконные вентиляторы и другие циркуляционные вентиляторы
Вентиляторы, обеспечивающие циркуляцию воздуха в вашем доме, могут повысить уровень вашего комфорта. Оконные вентиляторы потребляют относительно мало электроэнергии и обеспечивают достаточное охлаждение домов во многих частях страны.
Вентиляторы для всего дома
Для больших домов в умеренную или сухую погоду вентилятор для всего дома обеспечивает отличную вентиляцию для снижения температуры в помещении. Для домов с воздуховодами альтернативный подход использует эти воздуховоды для подачи вентиляционного воздуха по всему дому.
Fresh Air Systems — Сбалансированная вентиляция всего дома
Джеку Эберту, основателю Исследовательского центра жилья для холодного климата, приписывают фразу, которая становится все более знакомой высокопроизводительным строителям: «Стройте плотно, вентилируйте правильно».
Это означает, что по мере того, как дома становятся плотнее и лучше изолированы, потребность в хорошо спроектированной механической вентиляции становится все более острой.
В простейшем случае это означает использование кухонных и ванных вентиляторов для удаления влажного или насыщенного твердыми частицами воздуха. В этом подходе только с вытяжкой наружный воздух попадает в здание через щели в ограждении здания. Приточная вентиляция работает наоборот: вентиляторы подают свежий воздух в дом, но не существует специального пути для выхода застоявшегося воздуха из помещения. Оба эти подхода экономичны, но имеют недостатки.
Более эффективным вариантом является приточно-вытяжная система вентиляции, в которой поступающий воздух компенсируется равным объемом выходящего воздуха, что поддерживает давление воздуха в здании близким к нейтральному. Строители и проектировщики, которые специализируются на суперизолированных домах с очень низким уровнем утечки воздуха, теперь, вероятно, будут включать в планы вентиляторы с рекуперацией тепла или энергии.
Эти механические системы схожи тем, что имеют сердцевину, через которую проходит как входящий, так и выходящий воздух для передачи энергии и, в случае ERV, влаги.
В вентиляторе с рекуперацией тепла или HRV происходит обмен тепловой энергией через ядро. Это то, что инженеры называют «чувственным теплом». Зимой вытяжной воздух передает часть своей тепловой энергии входящему свежему воздуху, что снижает большую часть потерь энергии, которые в противном случае имели бы место. В вентиляторе с рекуперацией энергии или ERV происходит обмен явным теплом, а также обмен влагой или «скрытое тепло». (Эти системы также называются вентиляторами с рекуперацией энтальпии.) ERV предназначены для поддержания более комфортного уровня влажности в помещении как зимой, так и летом.
Вентилятор нового поколения заменяет обычное ядро ERV тепловым насосом. Агрегаты обеспечивают обогрев и охлаждение, а также вентиляцию, поэтому они принципиально отличаются от устройств, направленных в основном на подачу свежего воздуха с минимальными потерями энергии.
Двумя такими продуктами являются Build Equinox CERV и Minotair Pentacare.
«Вентиляция — это хорошо, но она представляет собой очень, очень большой поток энергии для непрерывного нагрева, охлаждения, увлажнения или осушения потока воздуха, поступающего снаружи», — говорит Брайан Олт, старший инженер-конструктор Positive Energy. консалтинговая фирма по механическим системам. «HRV и ERV помогают уменьшить количество потребляемой энергии плюс, они могут фильтровать ее, поэтому вы можете уловить большую часть важных вещей до того, как они попадут в дом».
Существует более дюжины производителей, которые предлагают ERV или HRV (или и то, и другое) покупателям в США, включая известные бренды вентиляции, такие как Broan, Fantech, Panasonic и RenewAire, а также компании, которые могут быть менее знакомы Американские домовладельцы, такие как Zehnder, швейцарская компания, производящая высококачественные системы ComfoAir. (Институт домашней вентиляции, отраслевая торговая группа, ведет список производителей на своем веб-сайте, который доступен здесь.
)
Системы распределения воздуха для HRV и ERV сильно различаются. На одном конце шкалы находятся системы, которые включают в себя специальные приточные и вытяжные каналы для ключевых комнат в доме. Это обеспечивает постоянный и хорошо распределенный источник чистого наружного воздуха, но при относительно высокой стоимости. Другие системы менее сложны и могут даже использовать существующие воздуховоды HVAC для распределения наружного воздуха. Сквозные приборы обеспечивают свежий воздух для одной комнаты.
Затраты на установку системы в типичном помещении площадью 2000 кв. футов. варьируется от 3000 долларов или меньше до почти 10 000 долларов за систему высокого класса с более сложными воздуховодами. (Сами устройства намного дешевле: от менее чем 1000 до почти 4000 долларов за топовую модель.)
Основы работы системы
Сердцем ERV или HRV является металлический ящик с четырьмя портами. Внутри сердцевина теплообменника выглядит как гофрированный картон и позволяет входящему и выходящему воздуху пересекаться, фактически не смешиваясь.
Сердечники HRV, сказал Олт в телефонном разговоре, довольно просты и состоят из алюминия или другого легкого металла с хорошими свойствами теплопередачи.
«Они не очень эффективны, — сказал он, — но рейтинг их эффективности составляет от 50%-60% до 95% в зависимости от размера, марки и интенсивности воздушного потока, проходящего через них».
ERV усложняются. Вместо основного алюминиевого теплообменника ERV обычно имеет сердцевину, изготовленную из полимера, залитого влагопоглотителем, материалом, который поглощает влагу. Материал сердцевины пропускает некоторое количество влаги, но при этом остается воздухонепроницаемым, поэтому воздушные потоки не смешиваются. По словам Олта, этот тип сердечника с поперечным потоком распространен в жилых помещениях, где скорость воздушного потока ниже 250-300 кубических футов в минуту (CFM). Кроме того, в коммерческих зданиях, офисных зданиях и школах становится более практичным использование вращающегося колеса с влагопоглотителем.
Летом охлажденный выходящий воздух забирает часть тепла и влаги из поступающего воздушного потока.
Иллюстрации предоставлены RenewAire.
Зимой ERV помогает воздуху в помещении удерживать влагу. Теплообменник также нагревает поступающий свежий воздух.
Квартира с тремя спальнями, 2000 кв. футов. По словам Олта, в доме обычно требуется система с производительностью 90–100 кубических футов в минуту. Чтобы соответствовать требованиям ASHRAE к вентиляции. Рекуперация явного тепла в HRV составляет в среднем около 70%. В ERV происходит рекуперация определенного количества явного тепла. Скрытое восстановление обычно составляет от 40% до 60%, поэтому примерно половина разницы влажности в двух воздушных потоках будет проходить через сердцевину.
«Это заметное количество скрытой энергии, когда у вас есть законная разница между уровнями влажности внутри и снаружи», — сказал Олт. «На севере зимой четыре или пять месяцев в году на улице сухо как кость. Летом иногда примерно так же, как и внутри дома. Дальше на юг все перевернуто».
Во влажных районах страны — на юго-востоке США — использование ERV летом не приводит к снижению влажности в помещении.
ERV фактически увеличит относительную влажность в помещении, потому что наружный воздух не теряет всю свою влагу по пути в помещение. Но проблема была бы хуже, если бы был установлен HRV, потому что в HRV отсутствует перенос влаги. Даже несмотря на то, что уровень влажности будет повышаться при работе ERV, застоявшийся воздух в помещении выбрасывается и поступает свежий наружный воздух. Осушитель или кондиционер могут справиться с избыточной влажностью.
По словам Олта, ядра ERV со временем забиваются маслом, клетками кожи, волосами и пылью и должны заменяться каждые 4–12 лет. Менее сложное ядро HRV должно работать в течение нескольких десятилетий без какого-либо серьезного обслуживания. Когда он запылится, домовладелец может просто очистить его сжатым воздухом.
Ключ, однако, может заключаться в регулярной замене фильтров, а не в каких-либо неотъемлемых недостатках конструкции сердечника, которые ограничивают срок их службы. В этом выпуске BS* + Beer Show, вышедшем в эфир прошлой осенью, Энрико Бонилаури из EMU, консалтинговой фирмы Passive House, отметил, что единственными движущимися частями в HRV или ERV являются вентиляторы, поэтому изнашиваться не так уж и много, а сердечники может прослужить десятилетиями при условии своевременной замены фильтров.
Бонилаури также отметил, что показатели рекуперации тепла для многих моделей могут быть завышены, поскольку тепло, выделяемое вентиляторами внутри устройства, может быть ошибочно отнесено на счет рекуперации тепла. По его словам, в блоках, не сертифицированных Институтом пассивного дома, заявленные коэффициенты рекуперации тепла должны быть снижены на 12%.
Выбор между HRV и ERV
Исследователи и журналисты пролили много чернил на вопрос о том, что лучше — HRV или ERV.
По словам Джеки Доннер, генерального директора Ventilating Institute, решение сводилось к тому, где вы живете. Исторически HRV чаще использовались в домах с более холодным климатом, потому что главной заботой было количество тепловой энергии, которую можно было бы сэкономить. Влажность рассматривалась как второстепенная проблема. Самые эффективные устройства на рынке улавливают более 80% тепла выходящего воздушного потока и передают его входящему воздуху — в очень холодных условиях это большой плюс.
ERV обычно используются в местах с жарким и влажным летом, потому что они переносят часть влаги из воздуха в помещении в выходящий воздух, тем самым делая относительную влажность в помещении более приемлемой, чем это было бы с HRV.
Но в этом споре нет ничего простого. Например, есть хорошие аргументы в пользу использования ERV в холодном северном климате. Холодный воздух содержит меньше влаги, чем теплый воздух, поэтому зимой наружный воздух очень сухой. Когда его вносят в дом без какой-либо попытки спасти влагу от выходящего воздушного потока, воздух в помещении может стать неприятно сухим.
Этот Zehnder HRV включает несколько приточных и вытяжных каналов. Канальные распределительные системы охватывают весь спектр от сложных, таких как эта, до простых конструкций с несколькими входными и выходными отверстиями. Фото предоставлено Алексом Уилсоном.
То, как это происходит, зависит от размера дома, количества и поведения жильцов, а также от того, насколько тесным является дом.
В небольших домах с очень небольшой утечкой воздуха и большим количеством людей высокая влажность в помещении может стать проблемой зимой. HRV может сделать его более комфортным. Но большой протекающий дом в холодном климате может уже быть очень сухим зимой, поэтому ERV поможет предотвратить его пересыхание. Другими словами, не существует простой формулы, подходящей для каждого дома и любого климата. (Для подробного обсуждения переменных, влияющих на принятие этого решения, прочитайте эту статью Мартина Холладея. Хотя ей уже более десяти лет, ее основы не изменились.)
Доннер говорит, что, хотя HRV исторически доминировали на рынке, особенно в Канаде, ситуация меняется. «Сегодня и в будущем ERV все больше и больше используются в США», — сказал Доннер в электронном письме. «Похожая ситуация происходит в Канаде».
В прошлом ERV были дороже, чем HRV, но этот разрыв сокращается, и дизайнеры осознают важность улавливания влажности зимой, сказал Доннер, что дает ERV преимущество даже в тех областях, где когда-то господствовали HRV.
Ник Агопян, вице-президент по продажам и маркетингу RenewAire, поднял еще два вопроса. В телефонном разговоре он сказал, что HRV сложнее установить. Они должны быть ориентированы только в одном направлении, чтобы дренажи конденсата работали должным образом (ERV могут быть установлены в любом положении). Он добавил, что в холодную погоду HRV чаще замерзают, что требует цикла разморозки.
Компания RenewAire, которая начала свою деятельность как компания по производству солнечной энергии в 1970-х годах, а затем занялась вентиляцией, в начале 1980-х, чтобы сосредоточиться на общей энергии, а не только на ощутимой энергии. Компания не производит HRV. «Раньше ERV составляли 25% [рынка], а HRV обычно составляли 75%, теперь это изменилось, — сказал Агопян, — потому что в конце концов они стоят примерно одинаково и в целом работают». аспекте, а не на чувственном аспекте передачи энергии».
«HRV используется для экономии энергии, — сказал он, — но ERV также используется для уменьшения капитальных затрат на оборудование [кондиционирования воздуха или осушения].
Если мы собираемся снизить температуру, мы можем уменьшить размер оборудования. Но если влажность остается прежней, а вам все равно нужно осушить, вы не можете уменьшить размеры. Все, что вы делаете, — это экономите часть этой энергии, но ваше капитальное оборудование по-прежнему должно быть того же размера, и ему приходится много работать, чтобы осушить этот воздух».
Теплопередача в ERV обычно не так хороша, как в HRV, сказал он. И по мере того, как характеристики скрытой энергии ERV увеличиваются за счет увеличения толщины загруженной влагопоглотителем мембраны, тепловые характеристики снижаются. Но на национальном уровне тенденция, похоже, поворачивается в сторону ERV.
«При выборе между ERV и HRV большую часть времени следует принимать ERV», — говорит Эллисон Бейлс III, консультант из Джорджии. «В теплом и влажном климате ERV обеспечивает меньшую влажность наружного воздуха, чем HRV. (ERV не является осушителем. Он по-прежнему увеличивает скрытую нагрузку в доме.) В жарком и сухом климате HRV сделает ваш уже сухой воздух еще более сухим.
В холодном климате подача наружного воздуха без влагообмена может привести к чрезвычайно низкой влажности зимой. Только в мягком климате, таком как западное побережье Северной Америки, HRV имеет смысл — иногда».
В электронном письме Бейлз добавил, что еще одним фактором, который следует учитывать, является заполняемость. «Чем выше плотность людей в помещении, тем больше вам может понадобиться осушить воздух с помощью HRV», — сказал он. «Например, в небольшой герметичной квартире или кондоминиуме с двумя или тремя людьми может быть слишком влажно с ERV».
Бейлс продолжил: «Еще одна причина, по которой люди выбирают HRV, заключается в том, что они более эффективно передают тепло, чем ERV. Что хорошего в высокоэффективной вентиляции, если вы в конечном итоге выращиваете плесень? Основной способ сделать выбор между ERV и HRV — это понять потребности в контроле влажности в вентилируемом помещении».
Бесканальные HRV и ERV Некоторые производители предлагают настенные HRV и ERV, предназначенные для небольших помещений.
К ним относятся Zehnder ComfoAir 70 ERV, Panasonic WhisperComfort ERV, Lunos e2 и eGO, а также TwinFresh Comfo RB-1-50. Эти бесканальные вентиляторы перемещают относительно небольшие объемы воздуха, поэтому они лучше всего подходят для небольших помещений. Например, модель Zehnder имеет максимальную производительность 35 кубических футов в минуту, в то время как Lunos e2 рассчитана только на 22 кубических футов в минуту.
Пара сквозных ERV Lunos, работающих в тандеме, предназначена для небольших помещений. Они чередуют режимы вытяжки и подачи с реверсивным вентилятором. Изображение предоставлено 475 High Performance Building Products
По крайней мере, два из них имеют керамический сердечник, который служит для тепло- и влагообмена, и вентилятор, который меняет направление. Вытяжной воздух прогревает сердцевину, а когда вентилятор вращается в противоположном направлении, входящий воздух вновь улавливает это тепло (а в некоторых случаях и влагу). Lunos e2 устанавливаются попарно и работают на противоположных циклах вытяжки и подачи, что, по словам производителя, обеспечивает сбалансированную вентиляцию.
Эти устройства намного дешевле, чем модели для всего дома, требующие некоторых воздуховодов. Но поскольку они имеют меньшую пропускную способность по воздуху, может потребоваться установка нескольких из них, чтобы обеспечить рекомендуемую скорость вентиляции для всего дома. Это может дорого обойтись.
COVID-19 и другие проблемы со здоровьем Растущее воздействие лесных пожаров на Западе и неумолимое распространение COVID-19 поднимают другие вопросы о качестве воздуха в помещениях и здоровье населения. Фильтры для входящего воздуха могут помочь снизить уровень опасных частиц, особенно тех, которые имеют диаметр 2,5 микрона, называемых PM2,5, а также другого мусора, который часто встречается в уличном воздухе. Типичными являются фильтры MERV-13, но в особо сложных условиях наружного воздуха их можно заменить более эффективными фильтрами HEPA. Подача свежего воздуха в дом разбавляет оставшиеся загрязняющие вещества, но фильтры следует регулярно проверять.
Согласно этой статье, опубликованной прошлой осенью исследователями из Гарвардского университета им. Т.Х. Чанская школа общественного здравоохранения. Это говорит о том, что ERV могут быть более полезными зимой в районах с холодным климатом, поскольку они помогают поддерживать влажность выше, чем это было бы в противном случае. Хотя HRV имеет более высокую тепловую эффективность, в некоторых ситуациях HRV может сделать воздух в помещении слишком сухим зимой.
ASHRAE предлагает подробное руководство по эксплуатации ERV во время пандемии в этом документе, опубликованном в прошлом году.
Расшифровка требований к скорости потока
Определение количества свежего воздуха, которое должна обеспечивать система вентиляции, может вызвать головную боль даже у специалистов. «Это сложно», — признал Крамер Силкуорт из Baukraft Engineering в вышеупомянутом выпуске BS*+ Beer. IRC требует, чтобы здания с коэффициентом утечки воздуха менее 5 ACH50 имели механическую вентиляцию всего дома, но стандарты в отношении того, насколько именно, развиваются.
Эталонным тестом является стандарт ASHRAE 62.2. В версиях до 2013 года требовалось 0,01 кубических футов в минуту вентиляционного воздуха на квадратный фут плюс 7,5 кубических футов в минуту на человека; со стороны вытяжки потребовалось 25 кубических футов в минуту для непрерывной вентиляции на кухнях (100 кубических футов в минуту подается с перерывами) и 20 кубических футов в минуту в ванной для непрерывной работы вентиляторов (50 кубических футов в минуту для периодической работы). В версиях 62.2, опубликованных после 2013 года, требования к приточному воздуху резко возросли, в то время как минимумы вытяжного воздуха следовали новому графику на кухне, в зависимости от того, использовалась ли вытяжка. К пассивному дому предъявляются более высокие требования.
Ученые-строители разделились во мнении, были ли эти изменения хорошей идеей. Некоторые эксперты утверждали, что даже старые требования были слишком высокими, поскольку они приводили к повышенной влажности в помещении во влажном климате.
Суть не может быть абсолютной, даже для таких инженеров, как Силкворт, которые постоянно работают со спецификациями системы. Его подход заключается в том, чтобы как минимум использовать скорость вентиляции, требуемую кодом, в любой юрисдикции, в которой он работает. К этому он любит добавлять еще от 25% до 50% емкости, по крайней мере, в режиме повышения.
«Это во многом зависит от того, что происходит в этом здании и что делают его обитатели», — сказал он по телефону. «Трудно выделить какую-то одну конкретную формулу для поддержания хорошего качества воздуха. Чем больше свежего воздуха, тем лучше, особенно сейчас со всеми проблемами COVID, но к этим системам нужно добавить затраты энергии и особенно контроль влажности. Так что, пока у нас не будет бесплатного осушения, обогрева, охлаждения и фильтрации во всех этих системах, будет борьба между этими двумя факторами — вам нужно достаточно, но не слишком много, и действительно трудно сказать, каковы эти уровни».
Систему следует ввести в эксплуатацию после ее установки, чтобы убедиться, что она работает в соответствии с проектом, сказал он, и фильтры следует регулярно менять.
Другой вопрос, должны ли системы работать постоянно или с перерывами. В старых системах используются односкоростные вентиляторы и простые элементы управления. По словам Силкворта, при прерывистой работе система эффективно работает с переменной скоростью без затрат и сложности двигателей с переменной скоростью и средств управления. Однако двигатели с регулируемой скоростью становятся все более распространенными. Они могут быть рассчитаны на пиковый спрос (форсированный режим), но большую часть времени работают на 75% мощности. Эти системы тише и эффективнее, но они по-прежнему имеют пиковую мощность, которая может понадобиться в течение нескольких часов в день.
На вопрос о том, лучше ли работают непрерывно работающие системы вентиляции для обеспечения качества воздуха в помещении, Силкворт ответил: «Да, но если у вас есть циклическая система, которая включается и выключается каждые 15 минут, я не думаю, что 15 минут простоя — это собирается убить качество вашего воздуха в какой-либо заметной степени, если только мы не говорим о плотно заполненном конференц-зале или что-то в этом роде.
Если бы между циклами были часы, это было бы проблемой».
Компромиссом между более дешевыми системами с односкоростными двигателями и более дорогими системами с двигателями с переменной скоростью являются двухскоростные вентиляторы, которые становятся все более распространенными, сказал он, добавив: «Если бы это могло быть стандартным вариантом, это было бы будь великим».
Распространение осуществляется по-разному Свежий воздух может распространяться по дому одним из многих способов. Как описано в этой статье, опубликованной Building Science Corp., простейшей является «одноточечная» система с одним приточным и одним вытяжным воздуховодом. Вытягивание воздуха из главной спальни втягивает свежий воздух из других источников. Когда нет центрального кондиционера, этот тип системы недорог, но он не обеспечивает равномерного распределения вентиляционного воздуха по всему дому. В ванных комнатах и кухнях потребуется точечная вентиляция. Эта простая система имеет один приточный и один вытяжной воздуховод, а также точечную вентиляцию на кухне и в ванной комнате.
Чертеж предоставлен Building Science Corp.
Эта простая система имеет один приточный и один вытяжной воздуховод, а также точечную вентиляцию на кухне и в ванной комнате. Чертеж любезно предоставлен Building Science Corp.
В многоточечной системе свежий воздух подается в спальни и основные жилые помещения, а спертый воздух поступает из мест общего пользования, таких как прихожая, кухня и ванные комнаты (вытяжка из зоны приготовления пищи с HRV/ERV не рекомендуется). Building Science Corp. говорит, что эти полностью канальные системы представляют собой передовой опыт и являются наиболее эффективными, но и самыми дорогими. Они также эффективны там, где нет центрального кондиционера.
Вентиляционная установка также может стать частью распределительной системы. Свежий воздух направляется через HRV/ERV на сторону подачи кондиционера, как показано на схеме ниже. Возвраты к системе обработки воздуха проходят через фильтр, а другие воздуховоды вытягивают застоявшийся воздух из помещения и направляют его в HRV/ERV.
Эта распределительная система использует устройство обработки воздуха в системе HVAC для распределения свежего воздуха от HRV или ERV. Он также включает кухонные и ванные вентиляторы для точечной вентиляции. Рисунок предоставлен Building Science Corporation.
Устройства Zehnder, которые стали хорошо известны тем, кто строит и проектирует дома с высокими эксплуатационными характеристиками, являются примерами многоточечной системы. Они являются одними из самых дорогих на рынке: стоимость установки в доме на одну семью приближается к 10 000 долларов. Но они высоко оценены и имеют очень высокие коэффициенты теплопередачи.
Менее сложные системы будут намного дешевле, но для таких защитников, как Агопиан, все дело в важности свежего воздуха и хорошего здоровья.
Он может заниматься продажами, но руководитель RenewAire входил в состав рабочей группы ASHRAE, изучающей требования к вентиляции для многоквартирных домов, и хорошо разбирается в технической стороне бизнеса.
Одним из его самых больших разочарований является относительное отсутствие внимания к качеству воздуха в помещениях зданий в США и нежелание домовладельцев и строителей вкладывать несколько тысяч долларов в механическую систему, которая может значительно улучшить здоровье. Он называет вентиляцию легких «профилактической медициной», которая может быть более эффективной, чем лекарства, которые люди должны принимать после того, как у них возникли проблемы со здоровьем из-за воздействия загрязнителей воздуха в их собственных домах.
Покупатели выбирают модель HRV/ERV из-за разницы в стоимости, сказал он. Покупатели, заботящиеся о затратах, возражают против требований о более высоких скоростях вентиляции, которые означают лишь незначительное увеличение затрат на электроэнергию.
