Как сделать водопровод на даче из скважины: устройство, оборудование, схемы

Независимая система водоснабжения позволит забыть о главном неудобстве загородной жизни — об отсутствии или недостатке воды. А ведь устроить водопровод на даче из скважины достаточно просто, тем более что водозабору для одного земельного надела необязательно обладать большим дебитом. Ведь хотелось бы получать воду на собственном участке, правда?

Ознакомившись с представленной к рассмотрению информацией, вы сможете самостоятельно сделать автономный водопровод. Он безотказно поставит воду в удобные для пользования места. Желающие повысить уровень дачного комфорта с нашей помощью без проблем справятся с обустройством системы.

Мы подробно описали оборудование, требующееся для сборки и монтажа, разобрали принцип работы и назначение каждого устройства. В представленной нами статье подробно изложена технология проведения работ с пошаговой детализацией. Ценные сведения и рекомендации дополнены фото-подборками, схемами и видеообзорами.

Содержание статьи:

  • Виды трубчатых водозаборных колодцев
    • Фильтровые или «скважины на песок»
    • Артезианские или «скважины на известняк»
  • Выбор насоса для откачки воды
    • Глубинные и поверхностные агрегаты
    • Общая глубина выработки и уровень воды в ней
    • Примерный дебет водозаборного источника
    • Расчетная потребность в воде
    • Необходимый для работы приборов напор
    • Диаметр пробуренной скважины
  • Оборудование для автономного водоснабжения
    • Герметичная емкость для защиты оголовка
    • Гидроаккумулятор для формирования напора
    • Система фильтров для очистки воды
  • Технология сооружения водопроводной системы
    • Этап #1: прокладка труб от дома до скважины
    • Этап #2: правила монтажа кессона
    • Этап #3: монтаж и подключение насоса
    • Этап #4: установка и подключение гидроаккумулятора
    • Этап #5: выполнение пробного пуска системы
  • Выводы и полезное видео по теме

Виды трубчатых водозаборных колодцев

Скважина представляет собой выработку круглого сечения, пробуренную без доступа человека к забою. Диаметр такой выработки всегда намного меньше, чем ее глубина. Для осуществления водозабора используется два типа скважин.

Фильтровые или «скважины на песок»

Глубина таких выработок не превышает 35 м. Фильтровые на близко лежащий водоносный горизонт, который располагается в песчаных грунтах.

Такая скважина представляет собой обсадную колонну, собранную из труб диаметром от 127 до 133 мм. Она обычно оснащается сетчатым фильтром галунного плетения, но могут быть и другие варианты. Фильтровые скважины отличаются небольшим дебетом, чаще всего он не превышает одного кубометра воды в час.

Конструкция скважины на песок намного проще, чем устройство скважины на известняк. Глубина песчаной выработки меньше, стоит она дешевле, но служит не так долго, как скважина на известняк (кликните для увеличения картинки)

Преимуществом таких конструкций считается быстрота и относительная дешевизна их бурения. Специалисты справятся с работой буквально за день-два. Основной недостаток – тенденция к заиливанию.

Поэтому очень важно пользоваться такой скважиной регулярно, от этого зависит срок эксплуатации сооружения. В зависимости от мощности водоносного пласта и интенсивности использования скважины она сможет прослужить до 15 лет, в некоторых случаях и дольше.

Галерея изображений

Фото из

Неглубокую скважину на даче можно пробурить ручным станком. Она обеспечит водой для полива и гигиенических потребностей дачников

Для устройства источника воды с забором с глубины 20 — 30 м лучше задействовать малогабаритную буровую установку

Если требуется выработка глубже 20 -30 м, для ее разработки потребуется буровая установка и услуги буровиков

С откачкой воды из неглубокой скважины, пробитой или пробуренной вручную, прекрасно справится поверхностный насос

Для того чтобы насос не приходилось постоянно отключать, отсоединять и уносить в дом после откачки, для него желательно устроить приямок или соорудить павильон

Устье глубокой скважины чаще всего располагают в приямке или в кессоне. Для откачки воды из нее используется погружной насос

Кессон для глубокой выработки с погружным насосом можно сделать из бетонных колец, пластиковых бочек б/у или битого кирпича

Если для обустройства скважины не устраивают кессон, необходимо защитить ее устье герметичным оголовком, исключающим попадание грязи в ствол и хищение насоса

Бурение скважины ручным станком

Бурение малогабаритной установкой

Бурение специализированной техникой

Скважина игла с насосом

Обустройства скважины с поверхностным насосом

Приямок с глубокой скважиной

Кессон из бетонного кольца

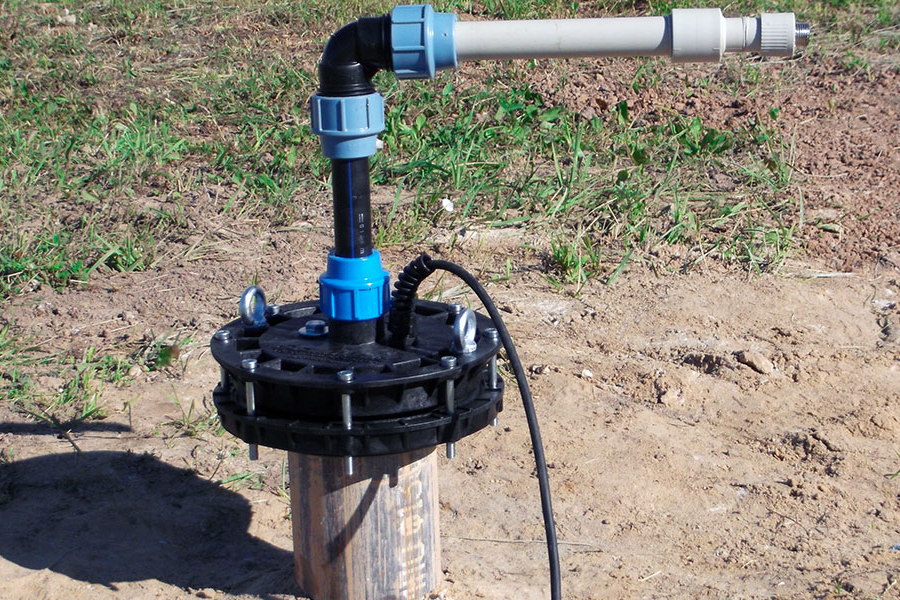

Оголовок скважины с погружным насосом

Артезианские или «скважины на известняк»

Глубокие сооружения, которые бурятся до водоносной области, распространенной в трещиноватом известняке. Это порядка 20-130 м в глубину. В отличие от скважин на песок артезианские имеют более высокий дебет. Он может доходить до 100 кубометров воды в час.

Бурение скважин на известняк достаточно сложно, а обсадная колонна отличается значительной длиной. Процедура бурения длится четыре или более дней.

На рисунке представлена схема артезианской скважины, которая отличается большим дебетом воды и длительным сроком эксплуатации

Соответственно, стоимость работ и материалов существенно выше. Достоинством артезианских скважин считается их длительный срок эксплуатации. Они не нуждаются в фильтре, поскольку вмещающая порода не содержит мелких глинистых и песчаных частиц.

Таким образом заиливания скважины не происходит, потому она может прослужить значительно дольше, чем фильтровая, пять десятков или даже более лет.

Выбор насоса для откачки воды

Насос – это своеобразное «сердце» системы. От правильности его подбора зависит бесперебойная работа будущего водопровода. В продаже можно найти несколько типов насосов погружной и поверхностной категории.

Глубинные и поверхностные агрегаты

Последние называются так, потому что собственно насос удален от перекачиваемой жидкости. Корпус агрегата располагается на суше, а забор воды производится через спущенный в скважину шланг.

Поверхностные насосы могут извлекать воду с глубины в среднем 8 — 10 метров, поэтому для скважин используются довольно редко. Чаще всего для подачи воды монтируют погружные приборы. Их главное отличие от поверхностных – полное погружение в воду. Их конструкция специально разработана для больших глубин, на которых они используются максимально рационально.

Погружные скважинные насосы делятся на два типа. В корпусе центробежных приборов монтируется вал, на котором закреплены гребные колеса с лопастями.

Когда вал начинает вращение, движение лопастей создает центробежную силу, которая перекачивает жидкость, заполняющую внутреннее пространство устройства. Таки насосы отличаются надежностью и универсальностью в использовании.

Поверхностные насосы могут работать на глубинах не более 8 -10 метров, поэтому редко используются для обустройства скважин

Кроме того, отличаются оптимальным соотношением цена/качество. Вихревые насосы считаются наиболее практичным вариантом. Помимо невысокой стоимости они привлекают предельной простотой конструкции и неприхотливостью в эксплуатации и обслуживании. Основа устройства – мембрана, по одну сторону которой находится жидкость, по другую – вибратор.

После включения последний приходит в движение и заставляет деформироваться мембрану, тем самым создавая разность давлений. Что, в свою очередь, запускает процесс перекачивания жидкости.

Механизм лишен вращающихся элементов и подшипников, которые особенно уязвимы и требуют постоянного контроля и смазки. Отсутствие вращающихся элементов существенно уменьшает нагрев устройства и продлевает срок его эксплуатации.

Для артезианских скважин лучшим выбором станет высокопроизводительный . Они специально предназначены для работы на больших глубинах, где не смогут функционировать поверхностные насосы, даже оснащенные эжектором.

Установка в скважину глубинного прибора достаточно сложна, так же, впрочем, как и его извлечение. Грамотно выбранное и установленное качественное устройство будет работать десятки лет.

Для работы на больших глубинах используются погружные насосы, которые опускаются в жидкость и функционируют внутри скважины

Более дешевый фальсификат с такой нагрузкой вряд ли справится и потребует ремонта. Однако надо понимать, что в случае с глубинным насосом стоимость только его демонтажа может быть вполне сопоставима со стоимостью прибора. Поэтому надо приобретать только качественное устройство.

Галерея изображений

Фото из

Оборудование для дачного водопровода

Трубы ПНД в системе водоснабжения

Блок управления насосом

Фильтры для обработки воды

Специалисты выделяют несколько критериев, которые должны быть обязательно учтены при выборе механизма.

Общая глубина выработки и уровень воды в ней

Ключевые характеристики при выборе насоса. В технической документации обязательно указывается оптимальная глубина, для работы на которой предназначено устройство.

При несоблюдении этого требования прибор будет работать неэффективно и может быстро выйти из строя. В паспорте скважины должны быть указаны и ее глубина и уровень воды. Их остается только сравнить с характеристиками насоса.

Если таких данных нет, можно воспользоваться очень простым способом для измерения глубины сооружения. Берем длинную сухую веревку, привязываем на ее конец грузик и опускаем в скважину. Спускаем веревку вниз, пока грузик не коснется дна. Извлекаем тросик. Замеряем сухую часть – это будет расстояние от верхней части до уровня воды. Мокрая часть – высота водного столба.

Примерный дебет водозаборного источника

Так называется масса воды, которую можно получить из скважины за определенный промежуток времени. В паспорте бурильщики указывают эту величину, но если нет, проводим примерные подсчеты.

Полностью выкачиваем воду из скважины и замеряем время, за которое мы это сделали. Затем измеряем время, за которое скважина наполнится водой. Делим второй результат на первый и получаем приблизительный дебет, которого будет достаточно для выбора насоса.

Как определить дебет скважины и выбрать насос, продемонстрирует видео:

Расчетная потребность в воде

Разные насосы могут подавать воду со скоростью от 20 и до 200 л в минуту. Чтобы не переплачивать за более мощную модель, важно правильно рассчитать собственную потребность в воде.

В среднем считается, что одному человеку требуется порядка 200 литров воды в сутки, таким образом, для семьи из трех-четырех человек нужен насос производительностью от 30 до 50 литров в минуту.

Некоторые предпочитают взять устройство с «запасом» мощности, что неизбежно отразится на его стоимости. Если планируется, что насос будет работать не только на обслуживание домашних нужд, но и на полив, следует рассчитать прибавку к его мощности.

Она будет зависеть от размеров участка, но в среднем должно хватить около 2000 литров в день. Таким образом необходимо увеличить потребность в воде на 40-50 л/мин.

Насосы имеют разную производительность, чтобы подобрать нужную модель, важно правильно определить суточную потребность в воде

Необходимый для работы приборов напор

В паспорте насоса обязательно указывается напор. Чтобы рассчитать необходимый напор, прибавляем к выраженной в метрах глубине своей скважины еще 30. Так мы получим высоту водного столба.

Полученный результат увеличиваем еще на 10% и получаем искомую величину. Сравнивая ее с данными насоса, выбираем модель. Если точного совпадения нет, «двигаемся» в сторону увеличения.

Диаметр насоса должен точно соответствовать диаметру пробуренной скважины, иначе не избежать проблем с монтажом и эксплуатацией устройства

Диаметр пробуренной скважины

Еще одна важная величина, определяющая мощность насоса. Как и другие, ее можно взять в паспорте скважины или замерить самостоятельно. При этом нужно учесть, что диаметр скважины нужно выразить в дюймах, где дюйм равен 2,54 см.

Подавляющее большинство насосов предназначены для работы в 4-дюймовых скважинах. Для 3-дюймовых, скорее всего, придется заказывать насос в каталоге.

Оборудование для автономного водоснабжения

Для обустройства помимо насоса нам потребуется другое специальное оборудование, необходимое для нормального функционирования сооружения.

Герметичная емкость для защиты оголовка

Важный конструктивный элемент для обустройства скважины – кессон. Это герметичная камера, в которой располагается оголовок скважины. Она защищает сооружение от промерзания в холодное время года и от проникновения грунтовых вод.

Кроме того, внутри емкости располагается все необходимое для функционирования скважины оборудование. Поэтому размеры кессона должны быть достаточными для того, чтобы внутри поместились приборы и спустившийся для обслуживания или ремонта человек.

Кессон надежно защищает оголовок скважины от низких температур и грунтовых вод. Здесь же можно разместить все необходимое оборудование

Герметичная камера может быть выполнена из разных материалов: пластика, бетона, металла, кирпича или полимерпеска. Каждый из вариантов имеет свои достоинства и недостатки.

Форма емкости может быть любой, но чаще всего она имеет круглое или четырехугольное сечение. Кессон можно купить в готовом виде или изготовить самостоятельно. В любом случае емкость должна быть оборудована люком с плотно прилегающей крышкой.

С обустройством кессона для автономного источника воды ознакомит ролик:

Гидроаккумулятор для формирования напора

Устройство представляет собой емкость, разделенную эластичной мембраной. Один из получившихся отсеков заполнен воздухом, второй – водой. Поступающая в бак вода растягивает мембрану, уменьшая тем самым объем первого отсека.

Чем больше воды, тем выше давление в первой камере. После того, как потребитель открывает кран, количество воды уменьшается, и давление в воздушном отсеке снижается.

Гидроаккумулятор дополняется датчиком, который следит за давлением в камерах. Когда оно опускается ниже заданной отметки, прибор подает сигнал на включение насоса и вода из скважины поступает в систему.

Как только давление поднимется до определенного уровня, насос выключается. Гидроаккумулятор используется для создания в водопроводе давления, достаточного для работы бытовых приборов.

Гидроаккумулятор необходим для защиты насоса от преждевременного износа, кроме того, он создает необходимое для работы бытовых приборов давление в системе

Некоторые из них, например, проточные водонагреватели, посудомоечные и стиральные машины нуждаются в давлении не ниже 0,5-0,7 атмосфер.

Кроме того, устройство защищает насос от преждевременного износа. Без гидроаккумулятора оборудование будет включаться слишком часто. А это для него крайне нежелательно, ведь включение насоса чаще, чем 10 раз в минуту увеличивает его износ на 40%.

Система фильтров для очистки воды

Фильтры необходимы для скважин любого типа. Даже глубокие артезианские «выдают» воду с высоким содержанием железа, тяжелых металлов и других не полезных микроэлементов. Поэтому очистка такой воды необходима.

Подобрать нужный тип фильтра можно только после проведения анализа воды. Полноценная система очистки в максимальной комплектации будет выглядеть следующим образом:

  1. Сетчатый фильтр грубой очистки. Ставится перед насосом и перед гидроаккумулятором.
  2. Фильтр механической очистки. Устройство задерживает включения размером 80-100 мкм. Представляет собой колбу со сменным волокнистым наполнителем.
  3. Блок аэрации. Насыщает кислородом проходящую через него воду.
  4. Комплект специальных фильтров. Каждый из них устраняет излишки определенного элемента: железа, калия, натрия, солей и т.п.
  5. Блок биологической защиты. Представляет собой угольный фильтр или ультрафиолетовый излучатель, которые устраняют из воды микроорганизмы.
  6. Фильтр тонкой очистки. Останавливает включения размером до 5 мкм, что полностью избавляет жидкость от осадков и посторонних примесей.

В качестве дополнения может быть установлен фильтр с обратным осмосом, что позволяет получить питьевую воду высочайшего качества.

На рисунке схематично представлен один из вариантов сооружения водопровода из скважины (кликните для увеличения схемы)

Технология сооружения водопроводной системы

После того, как все нужное оборудование закуплено и скважина пробурена, можно приступать к обустройству водопровода.

Этап #1: прокладка труб от дома до скважины

Определяем участок, на котором будет располагаться трубопровод, и приступаем к копке траншеи. Ее глубина должна быть больше, чем уровень промерзания грунта в этой местности на 20 — 30 см. Это очень важное требование. Его неисполнение грозит заморозкой и разрушением системы в холодное время года.

На дно выкопанной траншеи укладываем песчаную подушку, на нее 32-мм водопроводную трубу, выполненную из сшитого полиэтилена или металлопластика.

Как вариант можно проложить ПДН трубу, но она разрушается при заморозке, исключить которую невозможно. Некоторые «специалисты» вместо трубопровода укладывают в траншею шланг для подачи воды.

Если не хочется получить проблемы с эксплуатацией водопровода, делать это не стоит. Особое внимание уделяем участку подъема трубопровода к  дому. Обязательно утепляем фундамент и оборачиваем трубу специальным материалом.

Можно использовать для утепления саморегулирующийся греющий кабель, который укладывается вдоль трубы на участке подъема. Этот же метод применяется и в том случае, когда по какой-либо причине невозможно провести земельные работы на участке.

Тогда выкапывают неглубокую траншею под трубы и укладывают их вместе с греющим кабелем. Оборачивают элементы теплоизоляционным материалом и помещают в трубу большего диаметра.

Траншея для водопроводных труб должна проходить ниже уровня промерзания грунта. иначе в холода система будет испорчена

Кроме того, в получившуюся систему можно добавить еще и накопительную емкость для полива. Поскольку теплая вода благотворно влияет на растения.

При укладке водопроводной трубы не забываем уложить и кабель, подводящий электричество к насосу. Он должен быть четырехжильным и иметь сечение не меньше 2,5. Коробку ПЗУ помещаем в специально отведенном месте в отапливаемом помещении.

Этап #2: правила монтажа кессона

Монтаж кессона зависит от того, из какого материала изготовлена емкость. Проще всего монтировать пластмассовые и полимерпесчаные емкости. В любом случае сначала готовим котлован, который должен быть больше, чем сама камера.

В некоторых случаях на дно ямы монтируем бетонную площадку. Затем на место и выравниваем по уровню. В случае с пластмассовой емкостью еще и закрепляем ее.

Самодельные камеры из бетона собираются из колец или заливаются в собранную на месте опалубку. Кирпичные емкости выкладываются прямо в котловане. По окончании работ в кессон заводим водопроводные трубы и кабель, участки ввода надежно герметизируем. Опускаем и устанавливаем на место оборудование для скважины. При необходимости проводим обратную засыпку установленного кессона.

Опускаем насос в скважину очень аккуратно и осторожно. Через каждые метр-полтора закрепляем к водопроводной трубе электрокабель, питающий насос

Этап #3: монтаж и подключение насоса

Перед началом установки механизма обязательно нужно ознакомиться с рекомендациями производителя. Начинаем с очистки скважины. Откачиваем из нее воду до тех пор, пока не перестанет выходить песок и другие частицы загрязнений.

Для закрепления насоса в скважине используем 4-мм стальной тросик нужной длины или 5-мм капроновый шнур. Надежно крепим его на корпусе. Кроме того, соединяем насос с водопроводной трубой.

Все операции выполняем очень аккуратно, чтобы впоследствии не произошло заклинивания насоса в обсаде. Для нормального функционирования системы необходим обратный клапан для насоса, который не позволит воде из трубопровода вернуться в скважину.

Некоторые модели уже оснащаются таким устройством, если нет, устанавливаем узел. Надеваем нижнюю часть оголовка с уплотнителем на скважинную трубу.

Галерея изображений

Фото из

Шаг 1: Подготовка глубинного насоса к установке

Шаг 2: Подсоединение водоподающей трубы

Шаг 3: Погружение насоса в ствол скважины

Шаг 4: Обустройство дачной скважины

Теперь можно аккуратно опускать насос в скважину. Делаем это осторожно, без рывков и не забываем через каждые метр-полтора закреплять электрокабель, питающий насос, к водопроводной трубе.

Провод должен лежать свободно, без натяжения. После того, как насос коснется дна, поднимаем его на высоту от одного до трех метров и закрепляем. Теперь устанавливаем на место верхнюю часть оголовка.

Подключаем к водопроводу и электрическому кабелю все оборудование, находящееся в кессоне: систему очистки воды, запорную арматуру, автоматику и т.п. В ходе работ точно выполняем все рекомендации производителя приборов. После подключения еще раз проверяем надежность и герметичность соединений подающего воду трубопровода и электробезопасность вновь собранной системы.

Оголовок для обсадной трубы предназначен для герметизации сооружения и защиты от попадания в него грязи, мусора, посторонних предметов

Этап #4: установка и подключение гидроаккумулятора

Объем гидроаккумулятора может быть самым разным: от 10 и до 200 л. В зависимости от него выбирается место, где будет установлено оборудование. Это может быть как кессон, так и подвал дома.

Выбирая место установки необходимо учесть, что необходимо обеспечить свободный доступ к прибору для последующего обслуживания, ремонта или возможной замены вышедшей из строя емкости.

В ходе монтажа гидроаккумулятора обязательно устанавливается обратный клапан, предотвращающий ток воды из водопроводной системы в бак. Он ставится по ходу движения жидкости. Монтируется и дренажный кран, предназначенный для аварийного слива воды из емкости. Для снижения уровня вибрации от работающего устройства, монтируем его с использованием специального резинового уплотнителя.

Фильтры — обязательный элемент обустройства водопровода. Они делают воду из скважины пригодной для бытовых нужд и питья

Подключаем к гидроаккумулятору трубу подачи воды. Собираем пускатель, который будет питать электроэнергией насосное оборудование. Подключаем к гидроаккумулятору датчик, который будет осуществлять контроль над давлением в отсеках емкости, и через него запитываем пускатель. Подключаем гидроаккумулятор к внутренней системе водоснабжения, напрямую или через коллектор.

Этап #5: выполнение пробного пуска системы

После того, как были проведены монтаж и подключение всех элементов системы, можно приступать к ее пробному запуску. Сначала активируем насос и при необходимости проводим отладку его работы.

Затем наполняем водой накопительный бак и проверяем точность работы систем автоматического запуска и отключения насоса. После чего внимательно осматриваем весь трубопровод.

Нам нужно выявить возможные негерметичные участки. Если таковые присутствуют, проводим ремонтные работы. Кроме того, проверяем работу всех сантехнических приборов, подключенных к водопроводу.

Обращаем внимание и на производительность системы: напор воды должен быть нормальным даже при всех открытых кранах. Если пробный пуск прошел удачно и система работает без сбоев, закапываем траншею, подводящую водопровод от скважины к дому.

Выводы и полезное видео по теме

Проверенные на практике варианты сооружения автономного водоснабжения представлены в видео:

Самостоятельно собрать водопровод из скважины – задача достаточно сложная. Важно правильно подобрать оборудование, соответствующее типу скважины, грамотно установить его и подключить.

При отсутствии опыта подобных работ, стоит доверить их специалистам, которые быстро и правильно обустроят систему. Владельцу останется только наслаждаться комфортом в своем доме, оборудованном автономной системой водообеспечения.

Ждем ваших рассказов о собственноручном устройстве водопровода на дачном участке. Оставить их или комментарии вы можете в расположенном ниже блоке. Комментируйте, пожалуйста, задавайте вопросы, делитесь сведениями и знаниями.

Скважина на даче своими руками – добываем воду самостоятельно + видео

Далеко не всегда на дачном участке можно вырыть колодец, и для того, чтобы решить проблему с водоснабжением, обустраивается скважина, вырытая на даче своими руками или с привлечением специалистов.

Почему скважина имеет преимущества перед колодцем?

Если на ваш земельный надел не подведены трубы водоснабжения от ближайшей водонапорной станции, и поблизости нет родника с питьевой водой, недостаток в живительной влаге начнет ощущаться очень скоро. Прежде всего, вода нужна для собственных нужд, полив можно организовать и из ближайшего водоема, установив там насос или простейшее колесо-чигирь на реке. Но пить из пруда или озера вы вряд ли станете, даже не забывая о кипячении. Поэтому сразу возникает мысль вырыть на дачном участке колодец. Но это очень трудоемкая задача.

Гораздо выигрышнее по затратам труда выглядит устройство на даче абиссинского колодца, который является, несмотря на название, пробитой скважиной. Да, именно пробитой, а не пробуренной, поскольку для получения этого источника питьевой воды обсадная труба сразу снабжается острым наконечником и фильтром в нижней части, после чего стрела вбивается в землю. Обсадные секции наращиваются по мере того, как каждая предыдущая почти полностью углубляется в грунт. Максимальная глубина такой скважины – до 25–30 метров, а в среднем около 12–15.

Устройство на даче абиссинского колодца

Если грунтовые воды залегают глубоко, вы все еще можете самостоятельно до них добраться, если найдете оборудование, чтобы сделать на даче песчаную скважину. Для этого понадобится ручной бур, которого может хватить, если предварительно вырыть колодец и правильно обустраивать скважину уже на дне ямы. Однако песчаный водоносный слой, который залегает обычно над водоупорным пластом глины, может располагаться на глубине более 30 метров, иногда до 50. Здесь не обойтись без мобильного бурового станка, который можно взять в аренду, или без более примитивной конструкции-треноги с лебедкой и воротом для вращения бура. О ней более детально мы поговорим далее.

Третий вариант – артезианская скважина, которая бурится до нижних водоносных слоев, залегающих на глубине до 200 метров, поверх известнякового основания. Ее уже не сделать своими руками, поскольку уходящие на сотни метров в грунт секции бура просто невозможно вращать с помощью ворота или даже доступного вам двигателя. Здесь уже нужна профессиональная техника и специалисты, ее обслуживающие. Учтите еще и выявление расположения скопления грунтовых вод, так называемой линзы. Если трубы абиссинского колодца обойдутся недорого, и при промахе их можно оставить в земле, то обсадка песчаной скважины будет стоить немало. Что уж говорить про артезианскую скважину. Поэтому необходима предварительная геологоразведка.

Абиссинский колодец – делаем пробойник своими руками

Прежде всего, вам стоит узнать у ближайших соседей по даче, уже имеющих скважину, на какую глубину они бурили землю. Далее сопоставляете разность высоты между их участком и своим, после чего уже появится представление о глубине залегания грунтовых вод. Далее выясните, какого рода почва у вас на участке ниже плодородного слоя. Если тяжелая глинистая, да еще и с камнями, то, вполне вероятно, пробиться сквозь такой пласт будет очень сложно, с риском повредить стрелу обсадной конструкции. Если песчаная, то, скорее всего, добраться до водоносного слоя вы сможете быстро.

Для изготовления наконечника с фильтром вам понадобится прочный металлический конус с максимально острым углом вершины. Основание конуса должно несколько превышать диаметр привариваемой трубы, который редко больше 2,68 сантиметра при внутреннем канале в 20 миллиметров. Это нужно для того, чтобы штанга относительно легко проходила в пробитую скважину. Далее в стенках трубы на отрезке в 30 сантиметров с небольшим отступом от конуса сверлим отверстия в шахматном порядке, расстояние между ними в каждом ряду должно быть около 3 сантиметров, диаметр до 8 миллиметров, лучше в пределах 6. Таких рядов получится приблизительно 5–6.

Наконечник с фильтром для пробивания скважины

Перфорированный участок надо обмотать мелкоячеистой оцинкованной сеткой. Для лучшей фильтрации можно сверху в один слой сделать с небольшими промежутками витки тонкой проволоки, которая напаивается оловом без примеси свинца, чтобы не отравлять воду. Сетку сверху и снизу закрепляем, наварив полосы металла 2–3 сантиметра шириной вокруг трубы, которые соединяем узкими (1 сантиметр) вертикальными отрезками через каждые 20 миллиметров. Получается решетка, защищающая сетку при проходе штанги сквозь грунт. Длина трубы должна быть в пределах 2 метров, чтобы удобнее было забивать деревянной “бабкой” (тяжелой колодой, подвешенной на блоке, который закреплен на высокой треноге или на потолке, если скважина бьется в подвале).

Секции из труб одинакового диаметра, у которых на концах нарезана резьба, соединяются с помощью чугунных или стальных муфт, накручивающихся с использованием уплотнителей, чтобы не пропускали воду, по мере заглубления в грунт. Когда штанга начнет двигаться особенно легко – это значит, что вы достигли рыхлого пласта, насыщенного водой. Проверьте, налейте воду в трубу, и если она уйдет быстро, попробуйте наоборот подключить ручной насос (можно через фильтр) и качать. Пошла жидкая грязь – хорошо, значит там действительно много воды, продолжайте выкачивать, внизу в это время образуется полость, или, иначе, каверна, в которой скапливается влага. Если вода не пошла, нужно постепенно углубляться, через каждые 15–20 сантиметров наливая в трубу воду и пробуя подсоединять насос. В конце устанавливается колонка, чтобы своими руками выкачивать воду.

Как сделать песчаную скважину на участке?

Если вам известно, что глубина водоносного слоя около 30 метров и ниже, нужно оставить мысли об абиссинском колодце. Здесь уже гораздо эффективнее будет оборудование песчаной скважины, которую также можно на даче сделать своими руками. Называется она так, поскольку заканчивается в песчаном водоносном слое, откуда через специальный фильтр выкачивается вода.

Чтобы добраться до грунтовых вод, понадобится колонка из длинных штанг, на конце которой установлена буровая головка. Наконечники бывают разными: “ложка”, “змеевик”, “долото”. Первый вариант состоит из двух желобков, разведенных на некоторое расстояние и смыкающихся внизу. Змеевик напоминает винт или две сплетенные спирали. Буровое долото, скорее, похоже на зубило каменщика. Устройство на даче песчаной скважины сложнее, чем абиссинского колодца, поскольку в процессе бурения нужно постоянно опускать вниз обсадную трубу, что, впрочем, на даче вполне можно сделать своими руками.

Для работы используется упомянутая выше тренога с лебедкой, к которой и цепляется колонка с воротом, подвешенная на свободно вращающемся кольце или крюке. Головка должна быть в диаметре меньше канала обсадной трубы хотя бы на 5 миллиметров, обычно она подбирается, исходя из размеров скважинного насоса. Высота треноги определяется длиной одной секции колонки, которая может быть от 1,5 до 4 метров. Мобильный станок для бурения может быть использован, если нет возможности собрать треногу, устройство состоит из рамы-подставки и направляющей, по которой медленно опускается блок из мотора, вращающего колонку, и груза.

Тренога с лебедкой

Буровая головка через каждые 60 сантиметров должна извлекаться для очистки от грунта, для этого можно нанести соответствующие отметки прямо на штанги.

Приблизительно при проходе такого же участка в осыпающейся породе рекомендуется начинать заглублять обсадную трубу, самая нижняя секция которой снабжается башмаком, через него впоследствии будет опущен в скважину фильтр, а следом – погружной насос. Труба всегда шире буровой головки, которая движется внутри, поэтому опускать ее нужно правильно, вращением или путем забивания стальной или деревянной бабкой весом около 30 килограммов (способ зависит от ровной или зубчатой кромки башмака).

Что касается наконечников буровой головки, их нужно иногда менять, в зависимости от того, какой грунт проходите в данный момент. Для рыхлых, сыпучих пород лучше всего подходит “ложка”. Если пошла твердая земля с камнями, поменяйте насадку на “змеевик”. И, наконец, в самых твердых породах лучше всего использовать ударный метод прохода, применяя в качестве наконечника буровой головки “долото”, острие которого может быть как острым, так и крестообразным. Когда работы закончены, на даче устанавливается смотровой колодец, вниз опускается насос, к нему присоединяются водопроводные трубы. Теперь можно подумать, как облагородить или скрыть скважину на даче своими руками, например, пустотелой имитацией камня или пня.

Как смастерить треногу для бурения?

Чтобы правильно изготовить своими руками простейшее устройство для подвешивания колонки бура, достаточно взять 3 бруса или бревна, которые соединяются в верхней части, образуя пирамиду с треугольным основанием. Также в качестве опор можно использовать металлические трубы. В центре соединения подвешивается лебедка. Через переходник в виде свободно вращающегося шпинделя с кольцом или зажимом присоединяется буровая колонка, в верхней части которой закреплен ворот.

Таким образом, для обслуживания данного приспособления необходимы как минимум 2 человека, но лучше 3, тогда двое будут вращать бур, а третий управлять лебедкой. Чтобы было проще работать, предварительно роем колодец или шурф глубиной до 2 метров. На его дно кладется настил, стенки обшиваются досками, предотвращающими осыпание. Центр ямы оставьте свободным для бурения. Сверху укладывается второй настил, тренога устанавливается с опорой за пределами шурфа или колодца.

По мере погружения бура колонка наращивается новыми штангами, самая верхняя из которых присоединяется к вороту. Чтобы проход твердых пород был легче, можно доливать в скважину воду, но тогда сложнее будет понять, когда пойдет влажный грунт, сигнализирующий о том, что начался водоносный слой. По окончании работ можно подумать, как закрыть крышкой скважину своими руками. Лучше использовать смотровой люк.

  • Автор: Михаил Малофеев
