Водяное отопление дома своими руками

Трудно помыслить себе жизнь жителя в РФ без отопительного комплекса дома. В каждом месте нашей стране нужно в холодное время отапливать жилище. Каждый знает, что газ, уголь, нефть всегда увеличиваются в цене. Любой здравый человек может ознакомиться: каким образом модернизировать систему коттеджа. На нашем веб портале опубликовано множество обогревательных систем квартиры, которые используют совершенно разные приемы вырабатывания обогрева. Перечисленные схемы обогрева рекомендуется реализовывать самостоятельно или гибридно.

Сергей

Едва ли не самой популярной для обогрева загородных личных домов считается система отопления с использованием воды в качестве теплоносителя. Это не слишком дорогая и достаточно эффективная конструкция, к тому же не особенно сложная в монтаже. Однако выбирая подобный вариант, следует помнить о том, что работать оборудование в зимний период времени должно постоянно. В противном случае трубы просто напросто разморозятся.

Итак, давайте перейдем к основной теме статьи и посмотрим, как правильно устроить водяное отопление в частном доме своими руками.

Что понадобиться для работы?

В качестве нагревательного прибора в таких системах используются современные котлы, работающие на самых разных видах топлива. Самыми популярными являются газовые изделия. Циркулировать по трубам вода может, как естественным образом (благодаря разнице температур), так и принудительно при использовании циркуляционного насоса.

Одним из важнейших составляющих этой разновидности системы отопления является расширительный бочок. С его помощью регулируется давление теплоносителя. Для системы могут быть использованы металлопластиковые, стальные или медные трубы. Радиаторы отопления применяются чугунные, алюминиевые или биметаллические. Последние считаются оптимальным вариантом, как в плане практичности, так и в плане стоимости. Помимо всего прочего нужно будет приобрести запорную арматуру – краны Маевского и вентили, а также соединительные фитинги для труб.

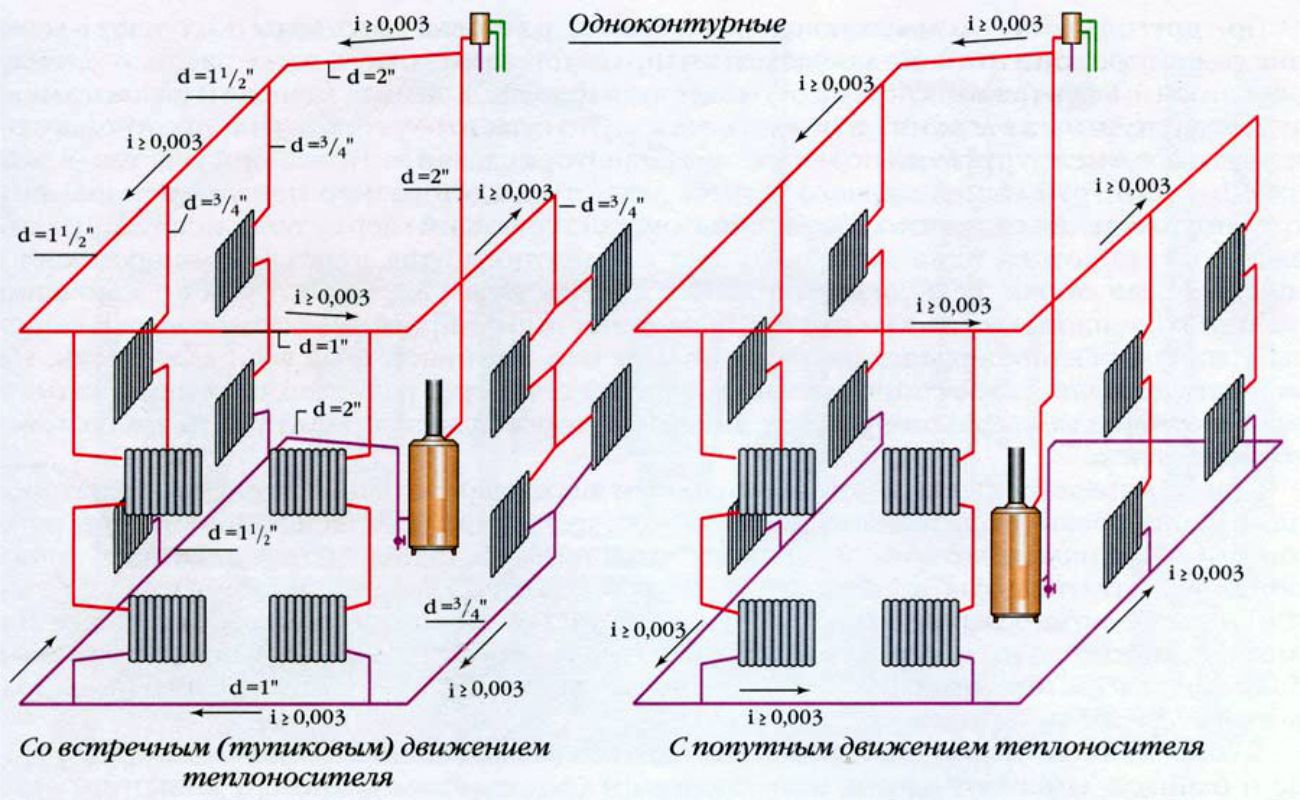

Схемы водяного отопления для частного дома.

Водяное отопление в частном доме своими руками может быть устроено по двум схемам – двухтрубной и однотрубной. В последнем случае радиаторы подключаются к котлу последовательно. В первом – к каждой батарее подходит по две тубы (подводящая и обратная).

Важно: Однотрубную систему стоит монтировать только в домах не слишком большой площади. Дело в том, что в этом случае очень хорошо греют батареи, расположенные достаточно близко к котлу. Доходя до последних радиаторов, вода просто напросто остывает. Поэтому батарей в такой системе должно быть не слишком много.

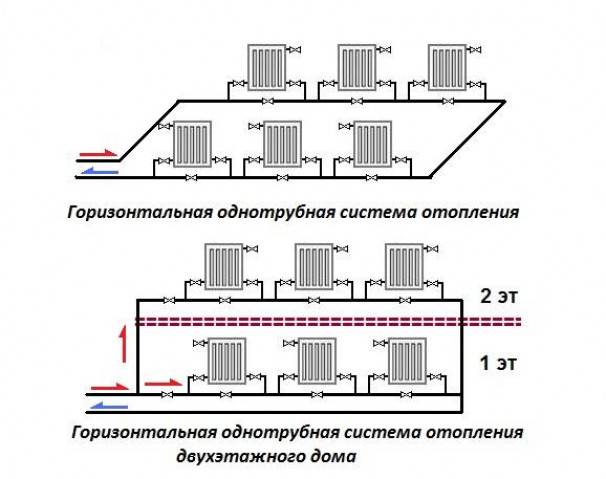

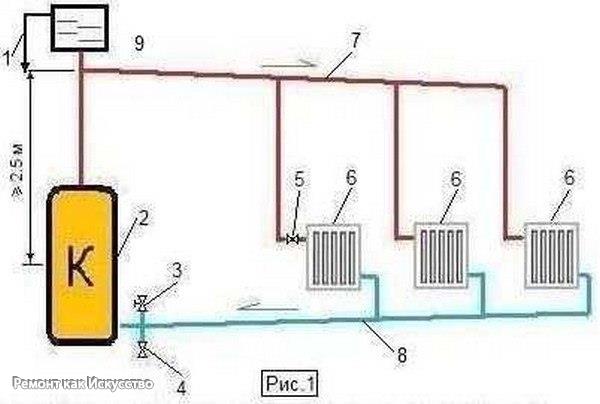

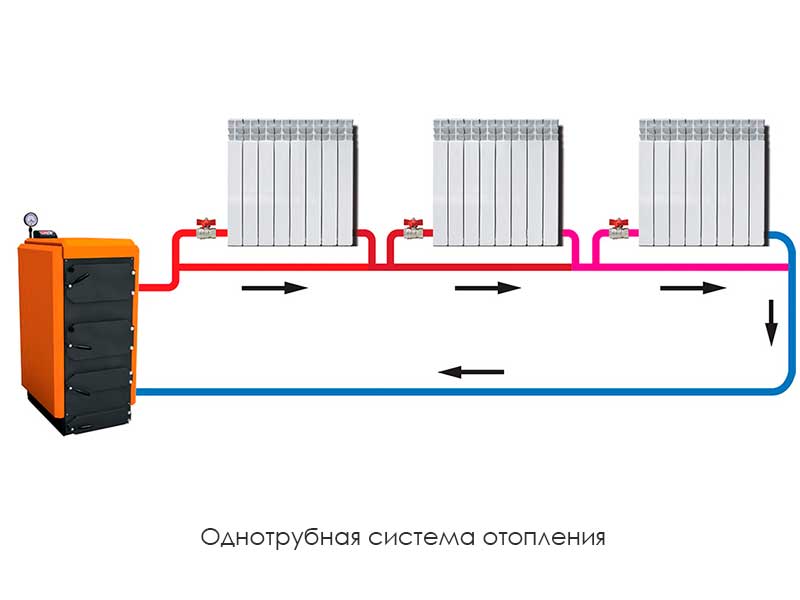

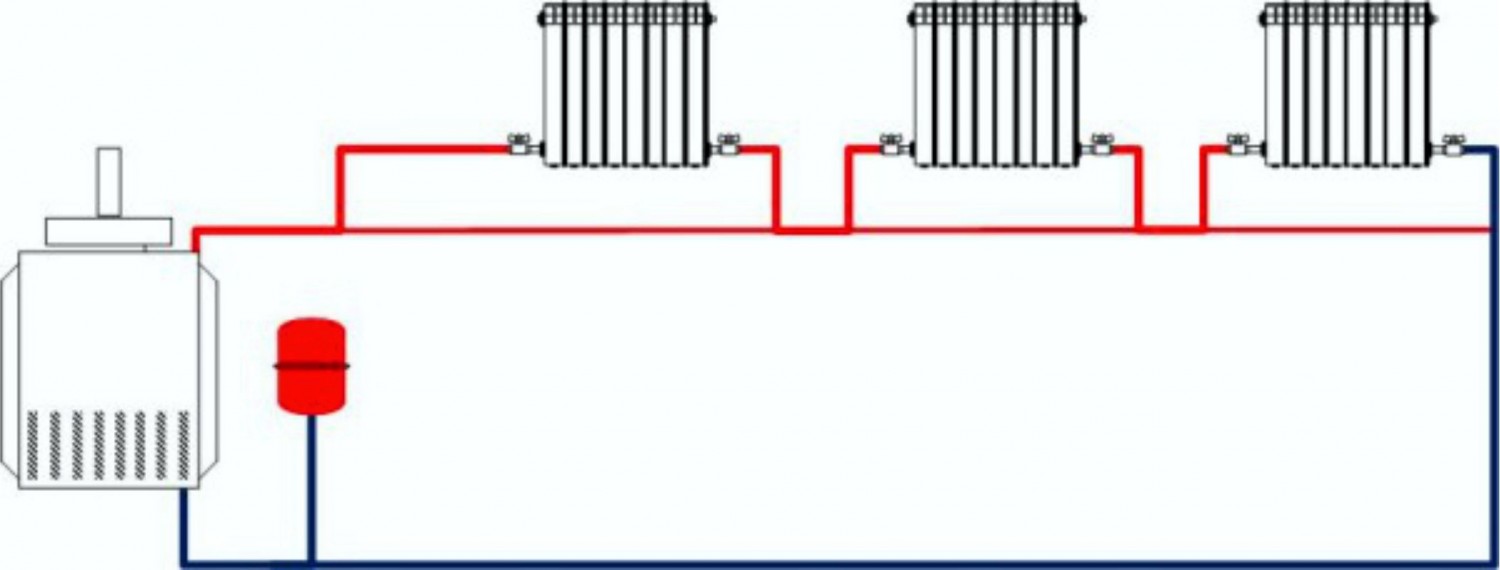

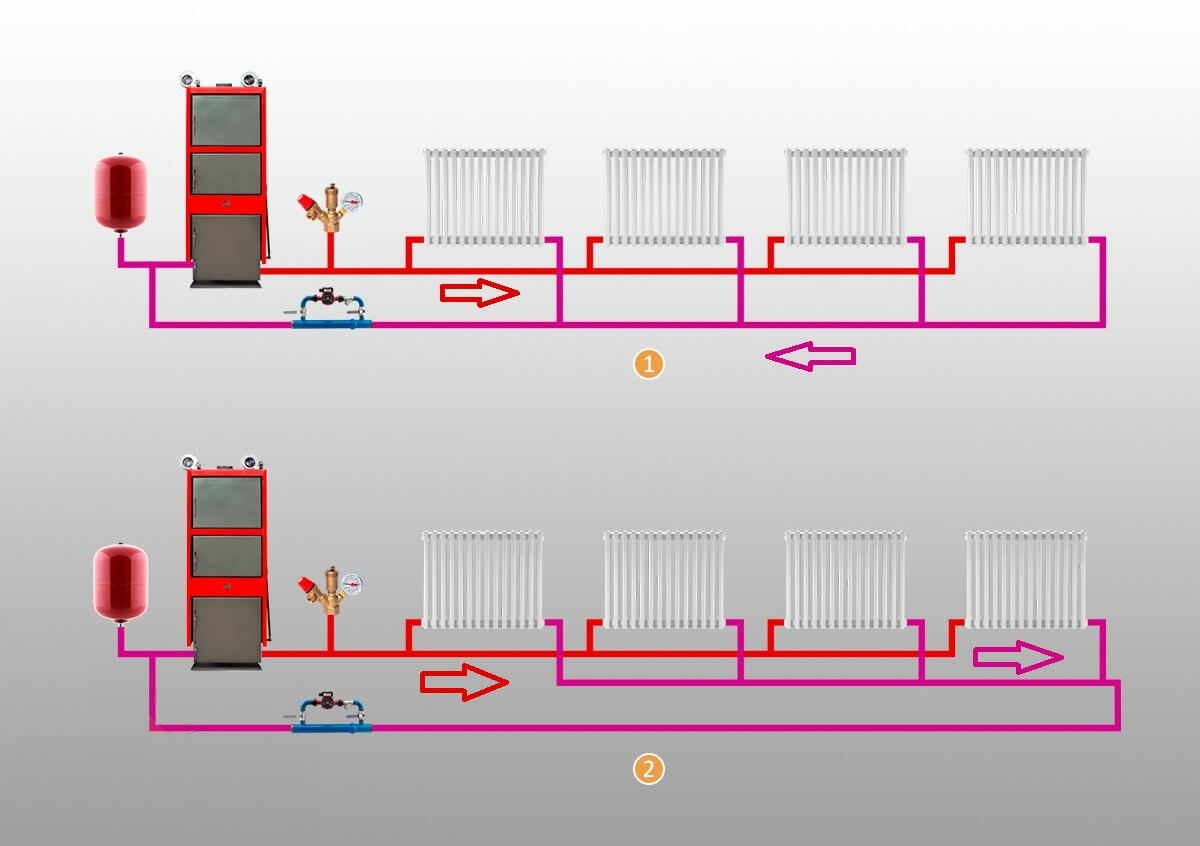

Однотрубная схема водяного отопления в частном доме:

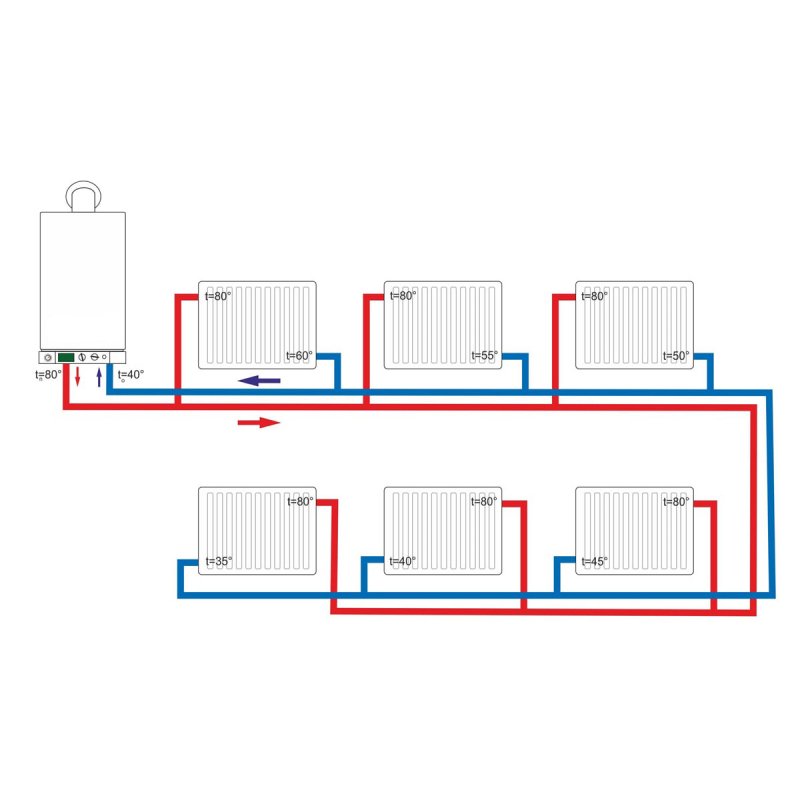

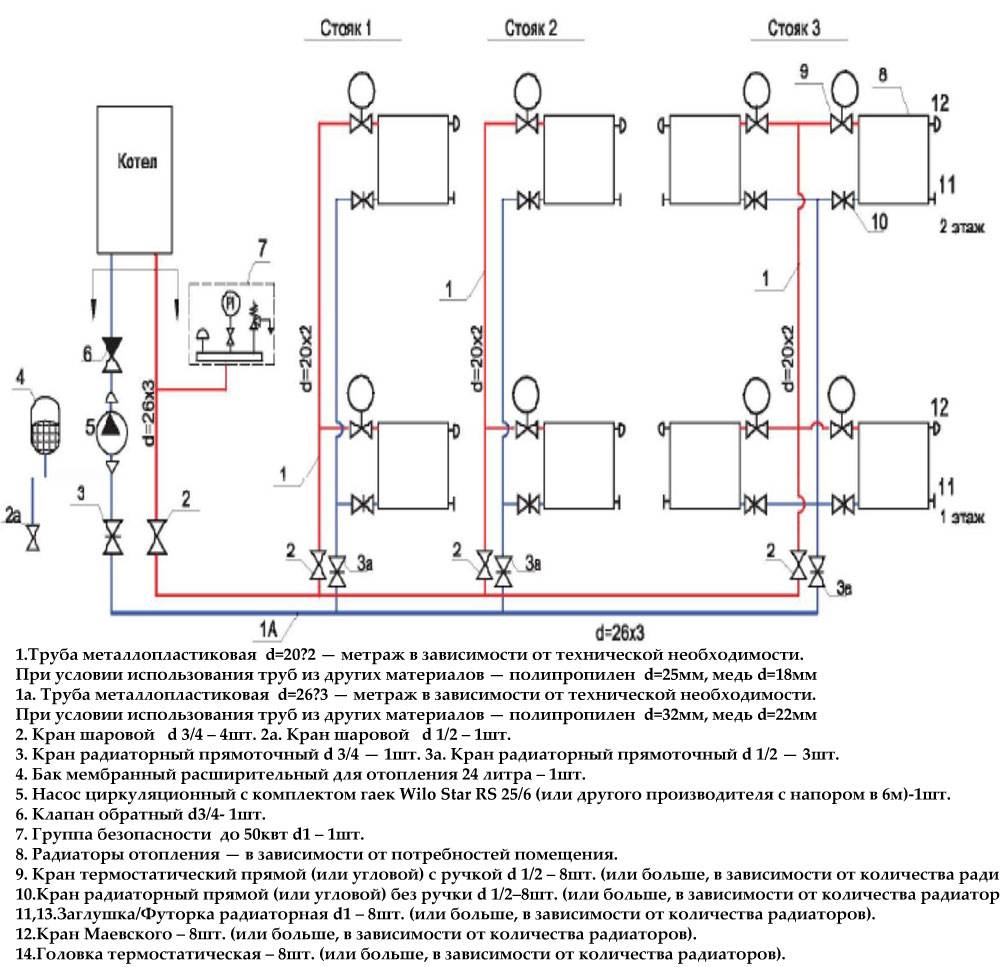

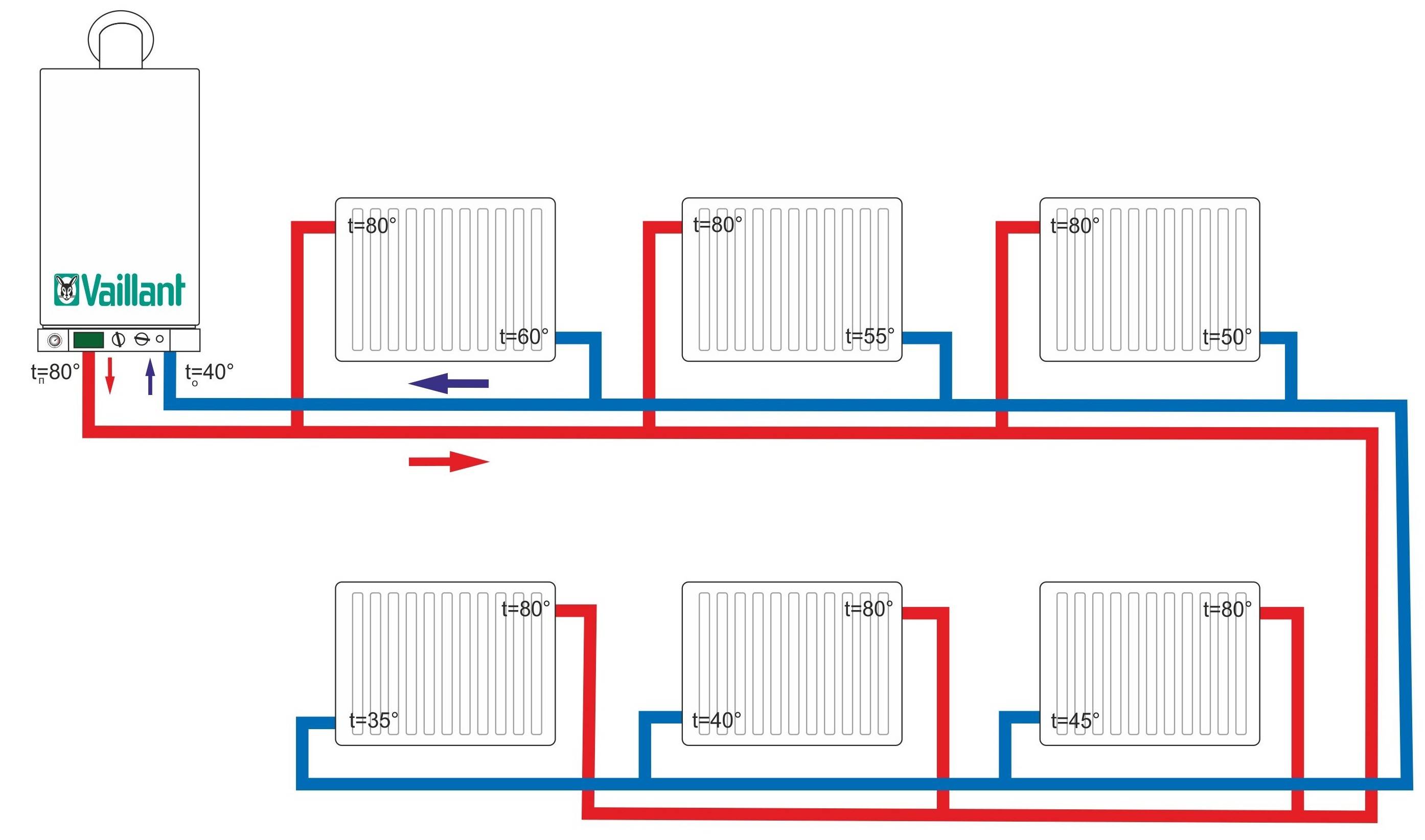

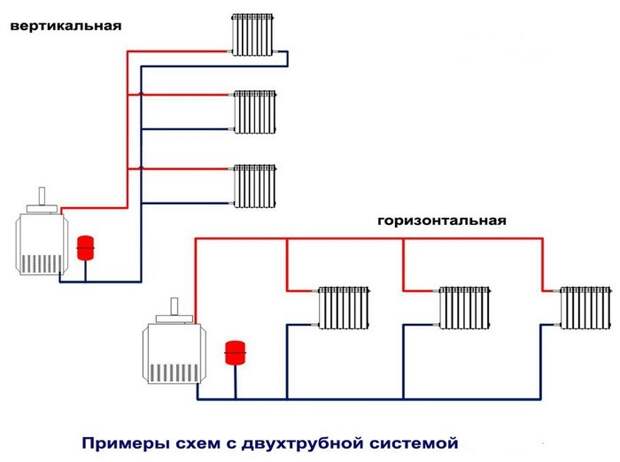

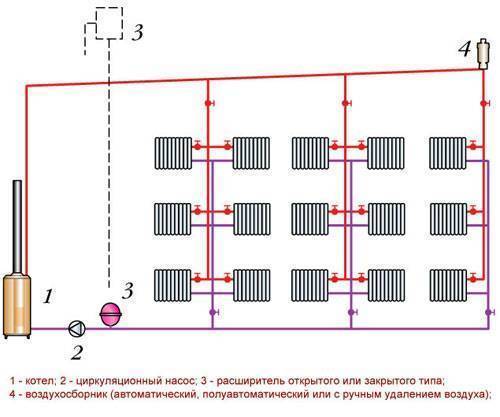

Двухтрубная схема:

Монтаж системы водяного отопления

Собирается система в следующем порядке:

  1. Устанавливается котел и подсоединяется к дымоходу. Последний, можно изготовить из жести. К газовой магистрали самостоятельно подключать котел не стоит. Лучше вызвать для этого специалистов;
  2. Устанавливается расширительный бачок. Находиться он должен на высоте примерно в два метра от середины котла;
  3. Продолжают монтаж водяного отопления в частном доме установкой батарей. Крепить их нужно на одинаковой высоте. Желательно, чтобы батарея была смонтирована под каждым окном. До пола радиаторы не должны доставать примерно 7 — 10см.
  4. Водяное отопление частного дома чаще всего устраивается с использованием металлопластиковых труб. Соединяют их при помощи пресс фитингов. На стену трубы обычно монтируют посредством специальных кронштейнов;
  5. Соединяют трубами радиаторы, котел и расширительный бак. На обратную трубу рядом с котлом следует установить циркуляционный насос (на байпасе). Перед ним обязательно монтируют фильтр грубой очистки;
  6. Сливной кран устанавливают в самой нижней точке;
  7. С помощью погружного водяного насоса проводят опрессовку системы и заполняют ее водой. Воздух выпускают, открыв краны Маевского.

Совет: Подключать батареи отопления к трубопроводу в однотрубной системе стоит через байпас. Это позволит в последующем ремонтировать или менять их без отключения котла. К каждому радиатору следует подключить кран Маевского;

Таким образом, можно устроить эффективное водяное отопление в частном доме своими руками. Конечно же, дело это технически достаточно сложное. Однако вполне выполнимое. Если в процессе монтажа не отступать от положенной технологии, собранная система будет функционировать бесперебойно и прослужит долго.

Видео по теме:

Источник: http://postroju-dom.ru/otoplenie/25-vodyanoe-otoplenie-v-chastnom-dome-svoimi-rukami

В любом частном загородном доме используются различные конструкции отопления для зимнего обогрева. Самой распространенной является водяное отопление с нижней разводкой.

Это обусловлено оптимальным соотношением между ценой и эффективностью зимнего обогрева. Установить водяное отопление своими руками не представляет большое сложности, но, как и все строительные работы, необходимо четко представлять принцип действия отопления, порядок монтажа и какие материалы более подходят для установки.

Что такое водяное отопление, виды такого отопления

Водяное отопление представляет собой замкнутый цикл из труб и радиаторов, по которым циркулирует горячая вода, нагреваемая в теплоносителе. Различают три вида водяного отопления:

радиаторное отопление

отопление от водяного пола

плинтусное отопление

Радиаторное водяное отопления легко монтируется своими руками, если придерживаться простых и несложных правил. Принцип работы – вода, нагревается в генераторе тепла и по коллекторам передвигается к радиаторам, обогревая каждую комнату. Водяной пол работает по другому принципу – коллекторы монтируются на полу и заливаются цементом. Система плинтусного отопления предполагает монтаж коллекторов по всему периметру комнат внизу стен.

Выбрав подходящую систему обогрева для собственного дома необходимо приступить к выбору генератора тепла: это могут быть агрегаты на твердом, жидком, газовом топливе и электрические или печь с водным контуром. Следует обратить внимание, что котел на газовом топливе должен быть подключен к газовой магистрали. Электрический агрегат может поглощать большое количество электроэнергии, что скажется на семейном бюджете и обязательное условие подключения такого котла – трехфазовый счетчик. Для агрегата на жидком топливе необходимо монтировать резервуар для топлива, которое должно бесперебойно подаваться по шлангам в котел. Оптимальным вариантом может быть котел на твердом топливе, тем более, что современные котлы могут иметь непрерывный цикл работы в течении нескольких дней.

После выбора теплоносителя следует обратить внимание на правильный выбор коллекторов, практически ко всем видам подойдут металлические Для отопления водяной пол и плинтусного можно использовать также металлопластиковые или пластиковые.

Плюсы и минусы

Водяное отопление имеет положительные стороны, которые позволяют выбрать именно эту конструкцию для обогрева в частном доме.

Такая система очень быстро нагревает батареи, а значит в весь дом, практически нет потери тепла в трубах и что не маловажно, экономически более выгодно – как установка такой системы, так и расход топлива.

Недостатки – коррозия металла, а значит и быстрый выход из строя радиаторов и коллекторов, необходимость постоянного протапливания, иначе при сильных морозах трубы замерзнут и могут полопаться.

Водяное отопление — схемы обогрева и необходимые расчеты

Водяное отопление – два вида: с естественной циркуляцией воды и с принудительной. В первом случае, монтируя водяное отопление своими руками в собственном доме следует придерживаться такой схемы: вода нагревается в генераторе тепла и поступает по трубам вверх к батареям. А холодная вода возвращается в котел для последующего нагревания, обеспечивая таким образом естественную циркуляцию. Для установки системы своими руками важно придерживаться правил, которые увеличат эффективность работы всего отопления. Коллекторы прокладываются по всей длине с некоторым уклоном – достаточно 1 см на погонный метр, эффективность обогрева увеличится при минимальных затратах топлива.

Принудительная циркуляция воды обеспечивается за счет приобретения специального насоса, который перекачивает воду в системе и обеспечивает беспрепятственное попадание горячей воды в самые высокие точки в частном доме. Очень эффективна такая система в двухэтажных домах.

Также имеются три вида разводки:

  • двухтрубная
  • коллекторная
  • коллекторная система отопления

    Однотрубная – самое экономичное водяное отопление, при которой одна труба соединяет все батареи. Двухтрубная предусматривает устройство из двух параллельных труб, которые обеспечивают подачу воды в радиаторы. Коллекторная требует большего количества труб, но дает возможность быстро регулировать подачу горячей воды в радиаторы.

    Для покупки необходимых агрегатов и материалов необходимо произвести некоторые расчеты – мощность котла, количество и метраж всех элементов, мощность расширительного бачка, количество тройников, клапанов и соединителей.

    При установке конструкции своими руками нужно использовать специальную программу для расчетов мощности, потери тепла дома через окна и стены.

    Порядок монтажа

    Выполняя монтаж отопления в частном доме своими руками необходимо руководствоваться поэтапным порядком установки агрегатов. Первый этап – установка теплоносителя. Это должно быть отдельное помещение в частном доме, выбранное с учетом минимального расхода материала и упрощающее его разводку. Учитывается также возможность устройства дымохода (для агрегата на твердом топливе) и место ввода электропроводки (для электрического) или подсоединение к газовой магистрали (газовый механизм).

    Следует учитывать также высоту местоположения котла – чем ниже он стоит, тем эффективней будет работать система. Особенно это касается гидросистемы с естественной циркуляцией воды.

    Второй этап – монтирование и крепеж радиаторов. Обычно их приспосабливают под окнами на расстоянии 10 см от подоконника и 8 см от пола. На батареи целесообразно поставить запорные краны, воздушный клапан и регуляторы. Эти приспособления помогут при необходимости отключать каждую батарею от конструкции и удалять воздушные пробки. Крепления для конструкции подбираются в зависимости от веса радиаторов – чем они больше и тяжелее, тем массивнее должны быть крепления.

    Следующий этап при установке конструкции своими руками – разводка коллекторов и подключение их к батареям. Кроме этого потребуются также уголки, соединители, тройники и переходники. Разводка выполняется в двух вариантах – открытом, когда коллекторы устанавливаются на стену и закрытом, когда трубы укладываются в бороздки, а затем заделываются штукатуркой.

    Последний этап установки такой гидросистемы отопления своими руками – монтаж дополнительных агрегатов и оборудования. Для конструкции с естественной циркуляцией монтируется расширительный бачок в самой высшей точке системы. Можно поставить его на крыше, но тогда потребуется дополнительное утепление материалом, который не возгорается и не плавится при температуре 95 – 100°.

    Для конструкции с принудительной циркуляцией воды предусмотрено монтирование циркуляционного насоса, фильтра, бака с гидроаккумулятором и блока безопасности. В частном доме расширительный бачок в такой конструкции ставится перед насосом на максимальную высоту.

    Водяное отопление, установленное своими руками — самая выгодная и экономичная система, которая позволит чувствовать уютно и комфортно в доме в самую холодную зиму.

    Рекомендуем:

    Источник: http://vashslesar.ru/vidy-otopleniya/ustanovka-vodyanogo-otopleniya-v-dome-svoimi-rukami.html

    Высокий уровень уюта и комфорта в загородном доме в холодное время года можно обеспечить благодаря наличию качественной системы отопления в нем. Сегодня особой популярностью пользуются камины, которые позволяют обогреть пространство вокруг себя. Но их наличие позволяет жить в загородном доме лишь в теплое время года, а с наступлением холодов приходится возвращаться в городскую квартиру. Многие владельцы загородных домов отказываются от системы отопления по причине высокой стоимости работ, но сделать отопление частного дома своими руками способен любой, кто умеет обращаться с инструментом.

    Содержание

    Чтобы создать отопление частного дома, придется разработать проектную схему системы отопления. Для этого стоит сразу определиться, какая система отопления будет установлена в доме: водяная, паровая, воздушная или электрическая. На этапе разработки проекта необходимо произвести расчеты требуемой мощности системы. Также потребуется нарисованная схема отопления частного дома с указанием всех элементов системы.

    Система отопления частного дома во многом зависит от предпочтений, финансовых возможностей хозяев и целесообразности её установки в доме. Среди существующих видов систем отопления следует выделить водяную, паровую и электрическую. У каждой из этих систем есть свои преимущества и недостатки. Чтобы создать полностью автономное отопление частного дома — водяное, паровое или электрическое, потребуются материалы и отопительные приборы под каждый вид отопления отдельно, а также специализированное хранилище для топлива.

    Система водяного отопления ↑

    Эта система отопления наиболее распространена. Водяное отопление в частном доме по своим эксплуатационным качествам является самым надежным и простым. Основными элементами водяной системы отопления являются котел, расширительный бак, сеть труб, радиаторы. В качестве дополнительного оборудования для этой системы используют циркуляционный насос, терморегулятор, предохранительные клапаны и воздухоотводчик.

    Топливо для такой системы отопления можно использовать практически любое, главное, чтобы на этом топливе работал котел. Для водяной системы отопления обычно используют трубы из стали, оцинкованные, из нержавейки, медные или полимерные. От выбранного материала для труб будет зависеть надежность и долговечность самой системы.

    Источник: http://strmnt.com/otoplenie-chastnogo-doma-svoimi-rukami.html

    Смотрите также:
    18 февраля 2022 года

    Водяное отопление частного дома своими руками: схемы, фото, видео, стоимость

    Система отопления в любом помещении играет существенную роль, но в частных домах она становится ключевой. Замкнутая цепь системы, ее правильное функционирование и возможность запуска в любой момент при наличии теплоносителя обеспечивают комфортное пребывание в доме на протяжении всего года.

    Выбирая тот или иной тип, очень важной является схема водяного отопления частного дома, согласно которой осуществляется ее последующий монтаж.

    Фото 1 Схема водяного отопления дома

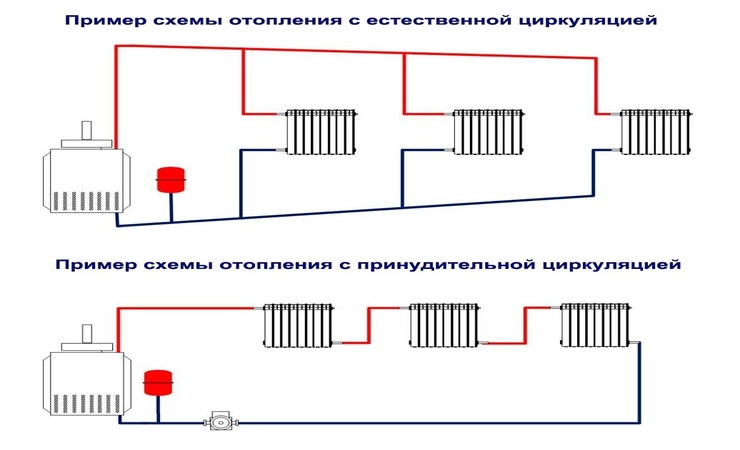

    По принципу организации работы система отопления подразделяется на 2 основных типа циркуляции:

    • принудительная;
    • естественная.

    Принудительная система отопления

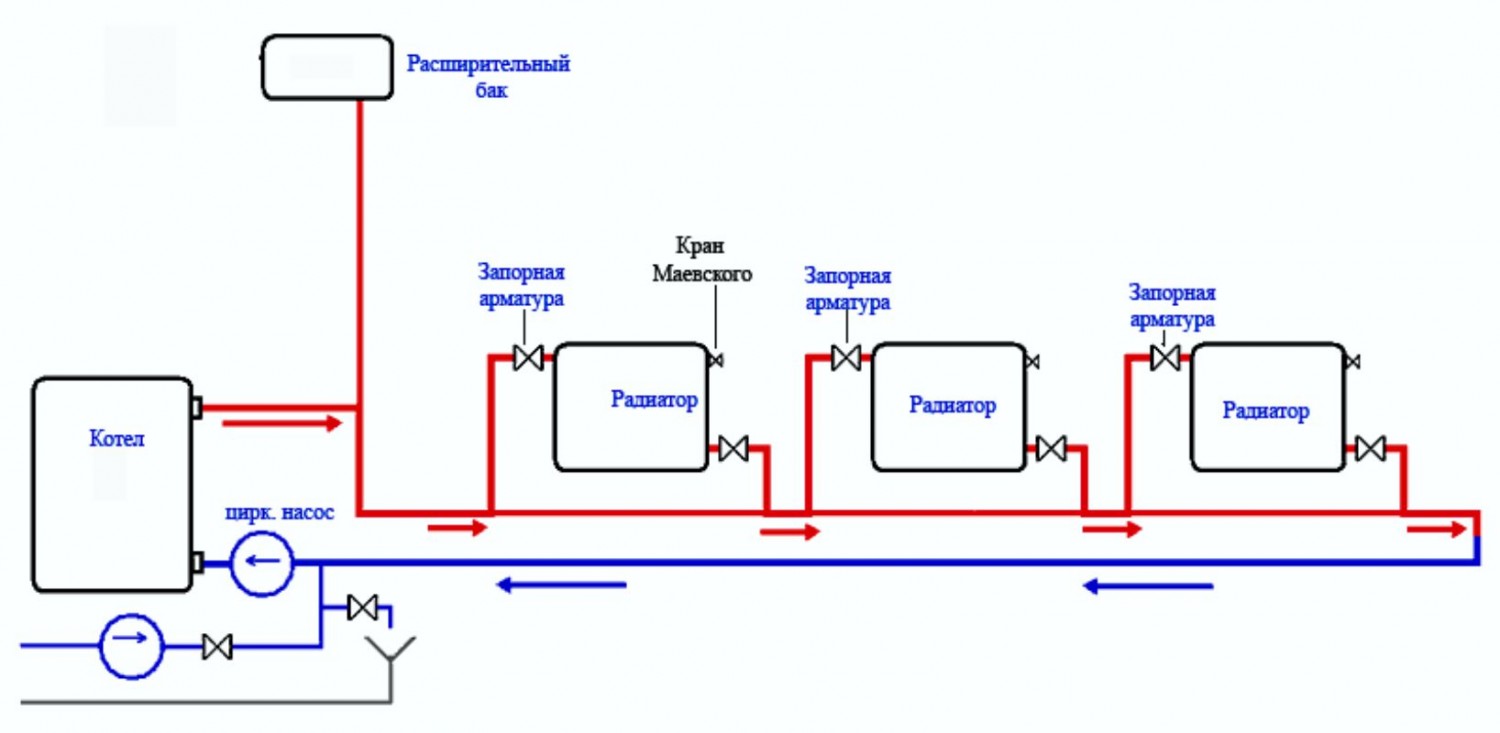

    Фото 2 Схема принудительной системы отолпения

    Принудительная подача подразумевает наличие насоса, который накачивает теплоноситель в систему и обеспечивает ее циркулирующее движение.

    Насосное оборудование всегда устанавливается на точке возврата охлажденной воды в котел.

    Видео 1 Установка радиатора в систему отопления: пошаговое руководство

    Теплоноситель в системе отопления – жидкое или газообразное вещество, передающее тепловую энергию. В отечественных системах отопления в качестве такого вещества используется вода с добавлением смазочным материалов. Основное требование, предъявляемое к теплоносителям любого типа – недопустимость коррозийного воздействия на всю систему.

    Естественная система отопления

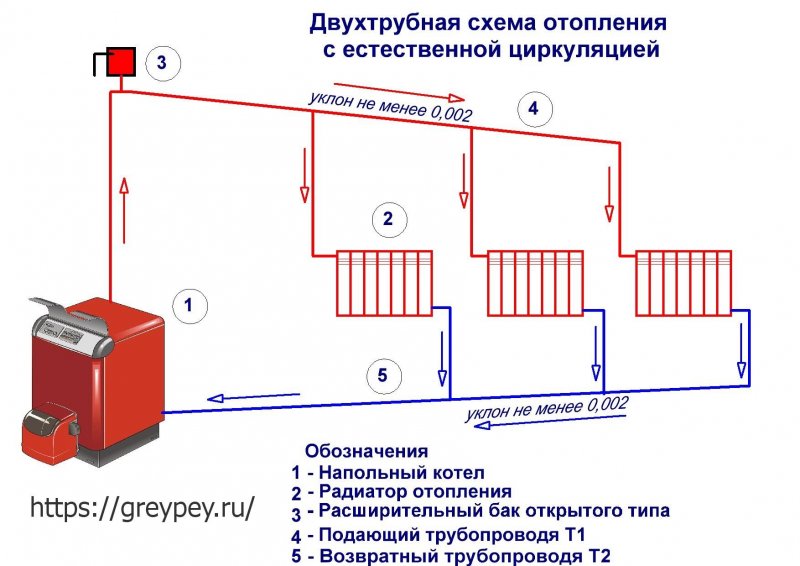

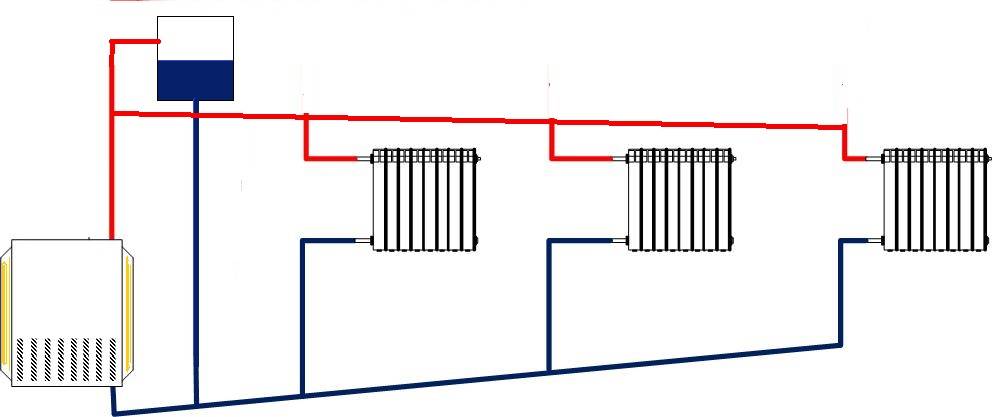

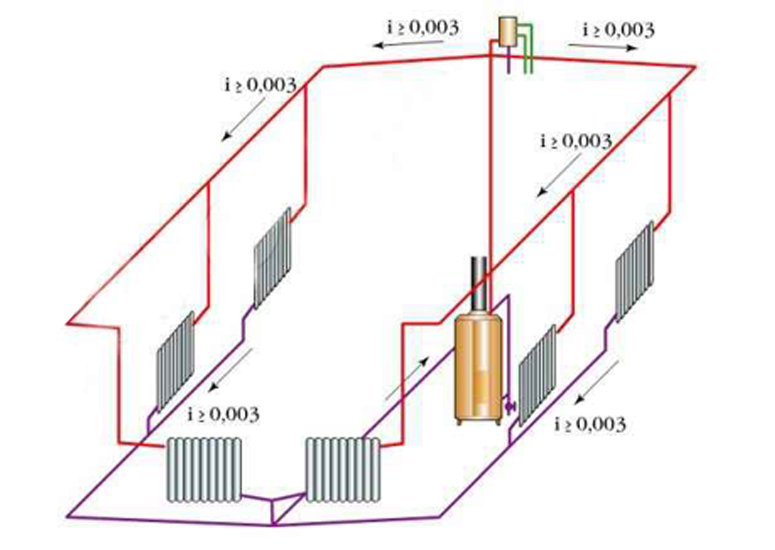

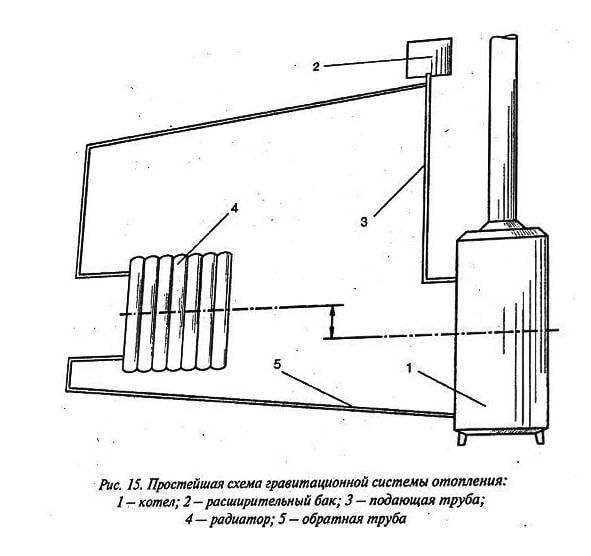

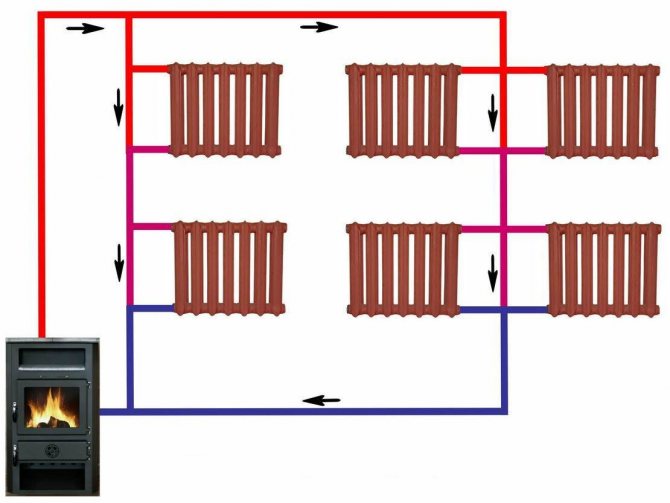

    Фото 3 Схема естественной системы отопления

    При естественной циркуляции теплоносителя в системе отопления действуют законы физики, когда теплая вода движется вверх, а остывшая, наоборот, опускается вниз.

    Существуют определенные правила монтажа и эксплуатации системы отопления с естественной циркуляцией жидкости, а именно:

    • расширительный бак всегда устанавливается над радиатором;
    • нижняя точка обратного движения должна быть установлена под прибором отопления;
    • между крайними точками трубопровода должен быть перепад не менее 5 градусов;
    • диаметр труб подачи и обратного движения никогда не совпадает, при этом большее сечение должно быть у подающего трубопровода;
    • весь трубопровод монтируется с небольшим перепадом высоты, когда вода естественным потоком движется к батареям от бака и обратно к котлу.

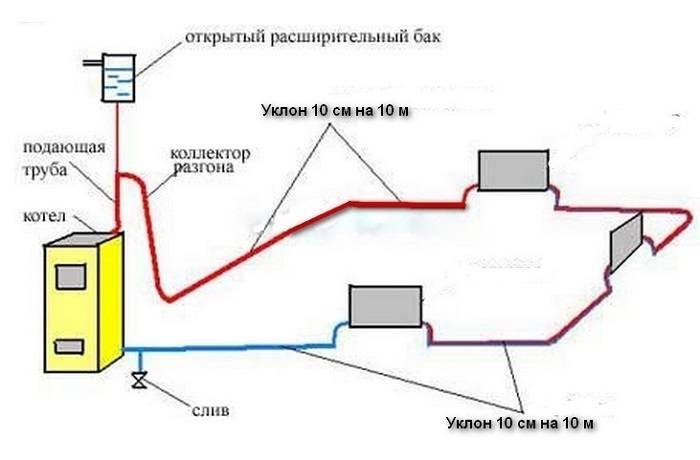

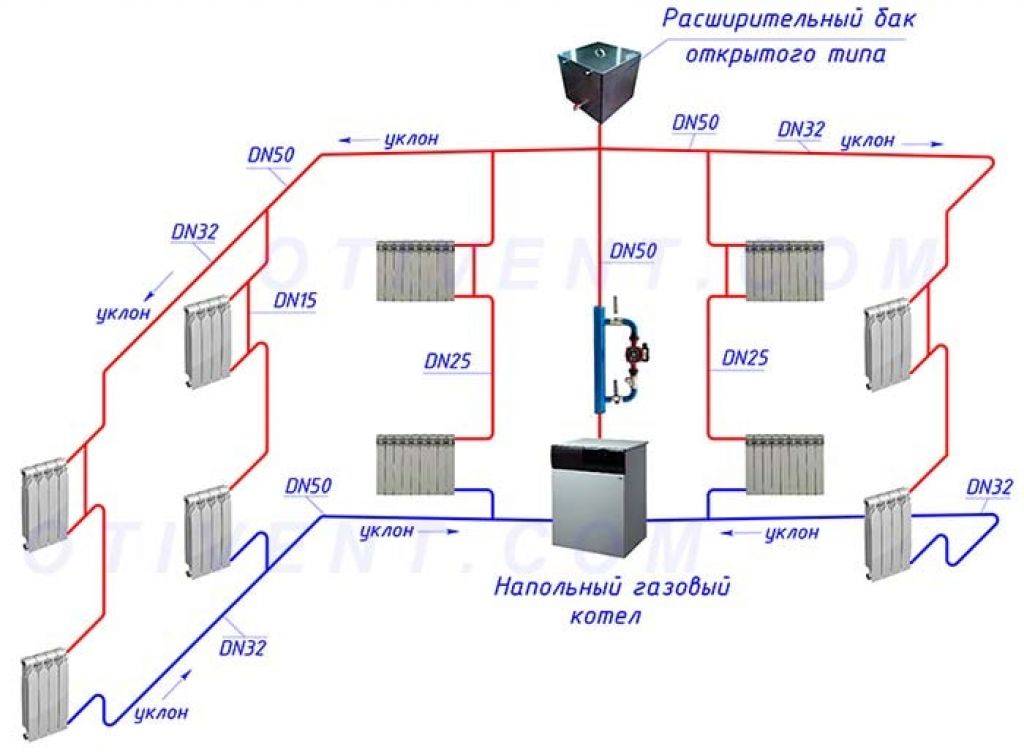

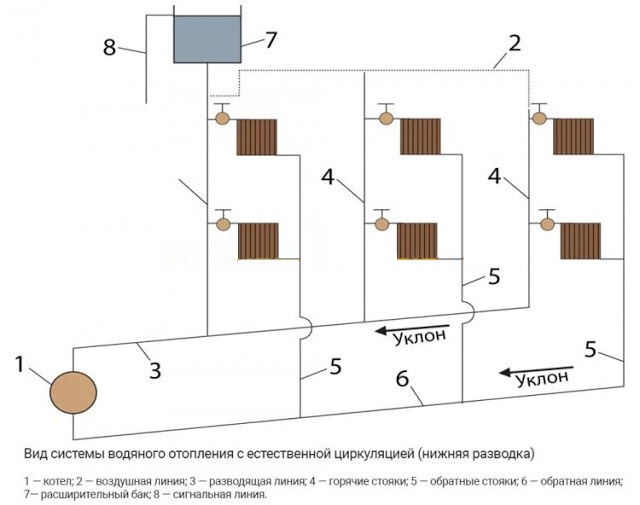

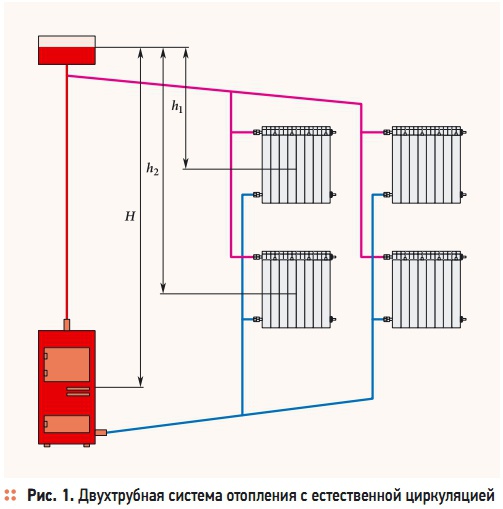

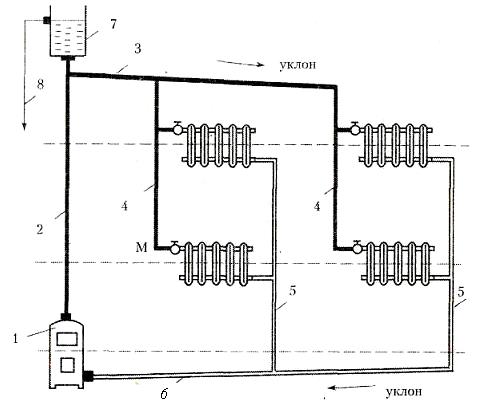

    Схема водяного отопления частного дома с естественной циркуляцией воды подразумевает абсолютную автономию от любых энергоносителей.

    Схемы отопления

    Особенность системы отопления заключается не только в способе подачи и движения теплоносителя в трубопроводе, но и в организации последнего по периметру помещения.

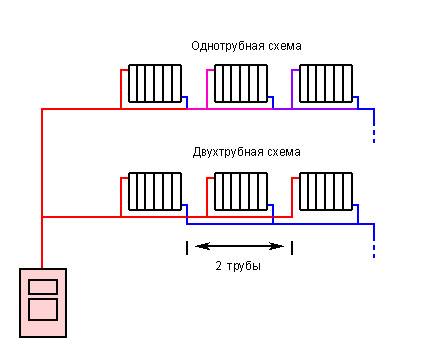

    Так, выделяют одно- и двухтрубные системы, где однотрубная заключается в последовательном (друг за другом) подключении радиаторов, а двухтрубная – в независимом.

    В первом случае вода беспрепятственно движется по трубам и радиаторам, постепенно охлаждаясь и отдавая свое тепло. По сути, это большое кольцо, где постоянно циркулирует вода.

    Во втором – все радиаторы независимы друг от друга и движение теплоносителя осуществляется практически одновременно. Такой способ обеспечивает равномерный прогрев помещения по всей площади, где теплоотдача каждого прибора практически одинакова.

    Особенности однотрубной системы

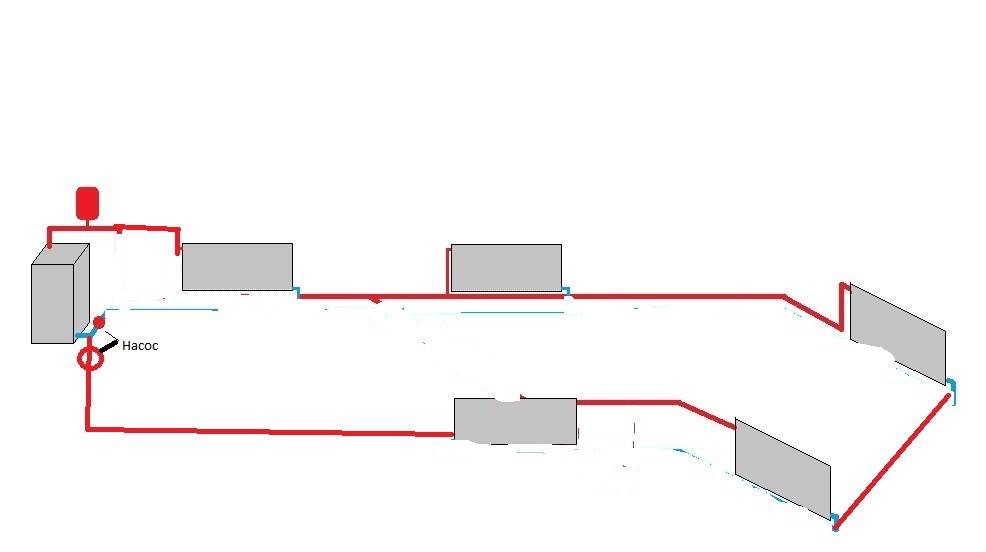

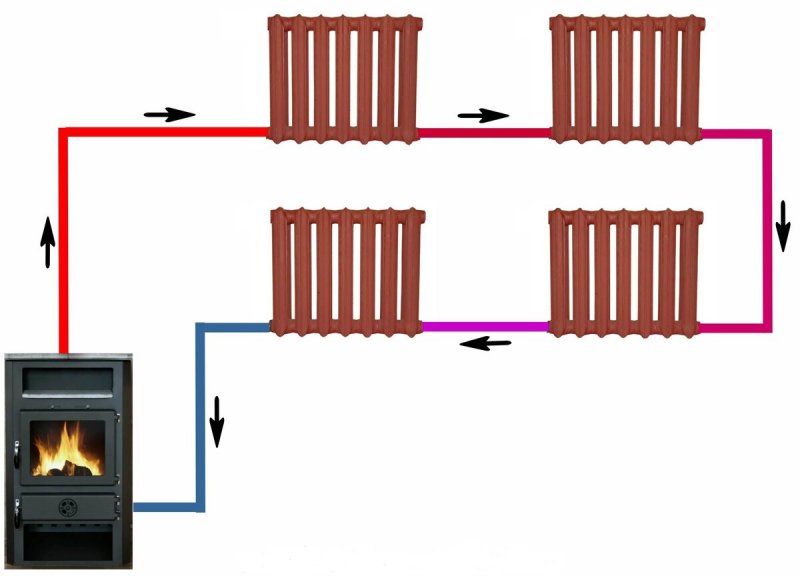

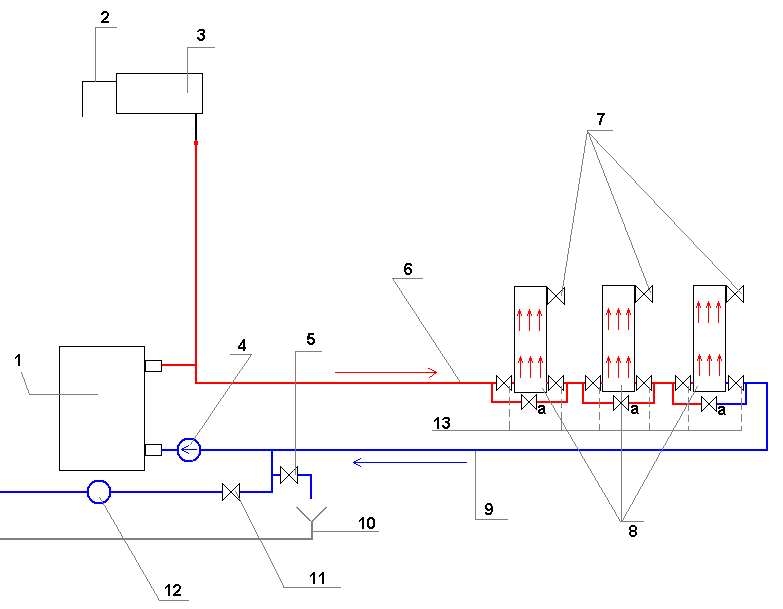

    Фото 4 Схема однотрубной системы отопления

    Такая организация отопления не случайно считается самым простым и потому популярным вариантом. В числе прочих особенностей стоит отметить следующее:

    • минимальный бюджет за счет экономии материалов;
    • упрощенный монтаж;
    • возможность проведения любых ремонтных работ самостоятельно;
    • трубопровод монтируется в любом удобном месте – традиционно под окнами или качестве элемента системы «теплый пол»;
    • можно устанавливать в одно- и двухуровневых помещениях.

    Соблюдайте правильную последовательность подключения радиаторов для оптимальной работы системы отопления.

    Почему выгодно устанавливать двухтрубную систему

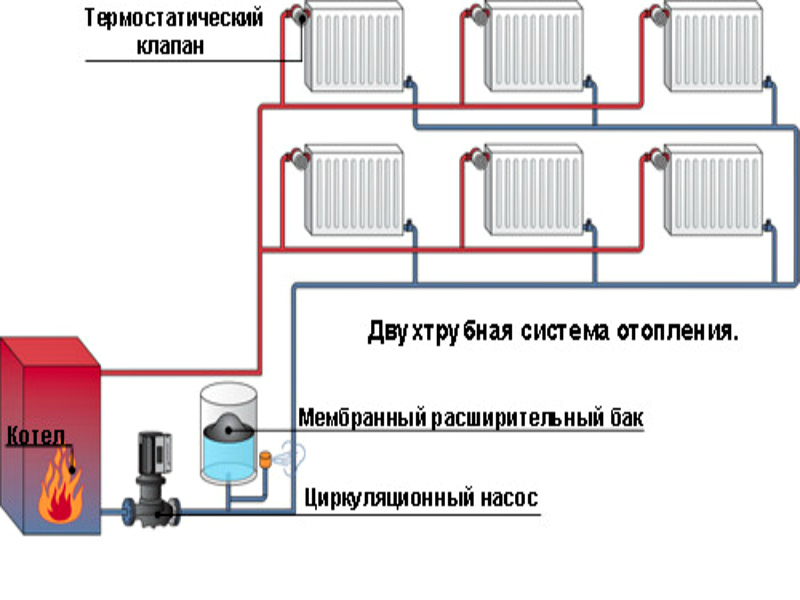

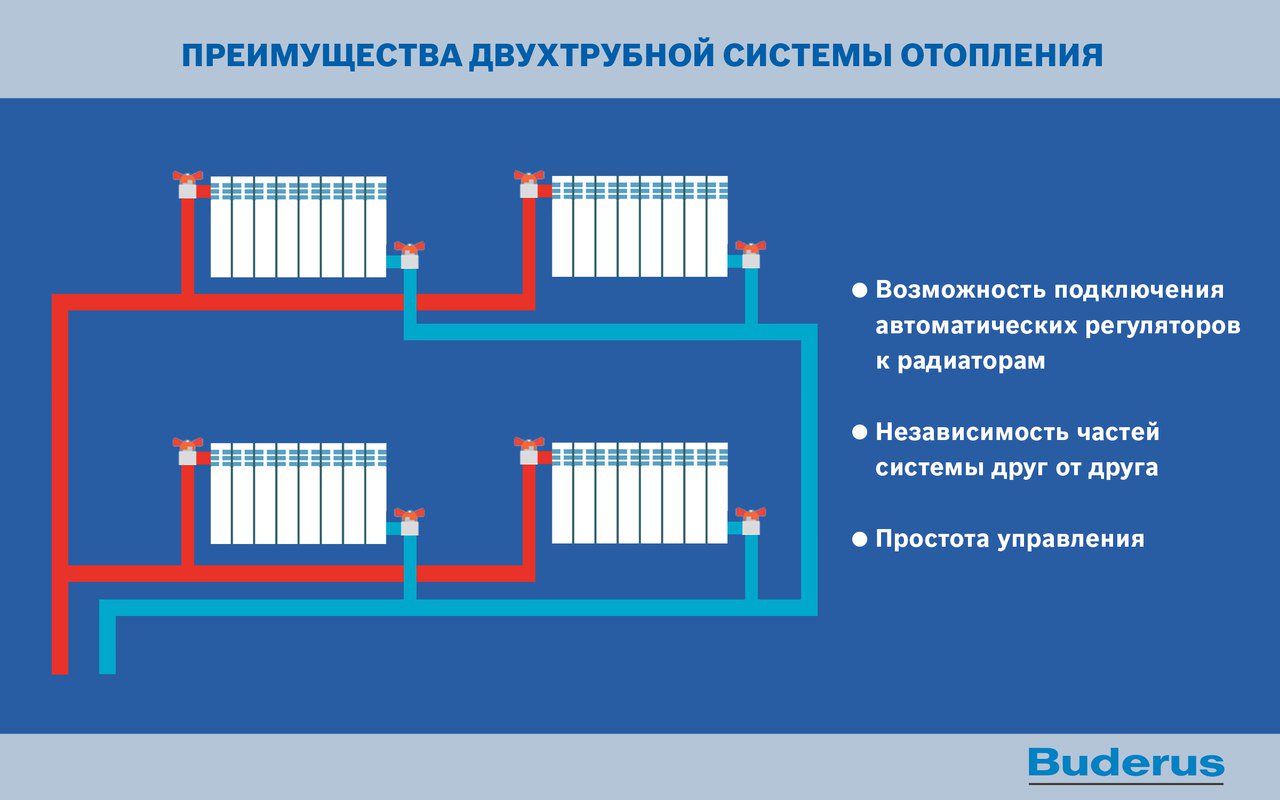

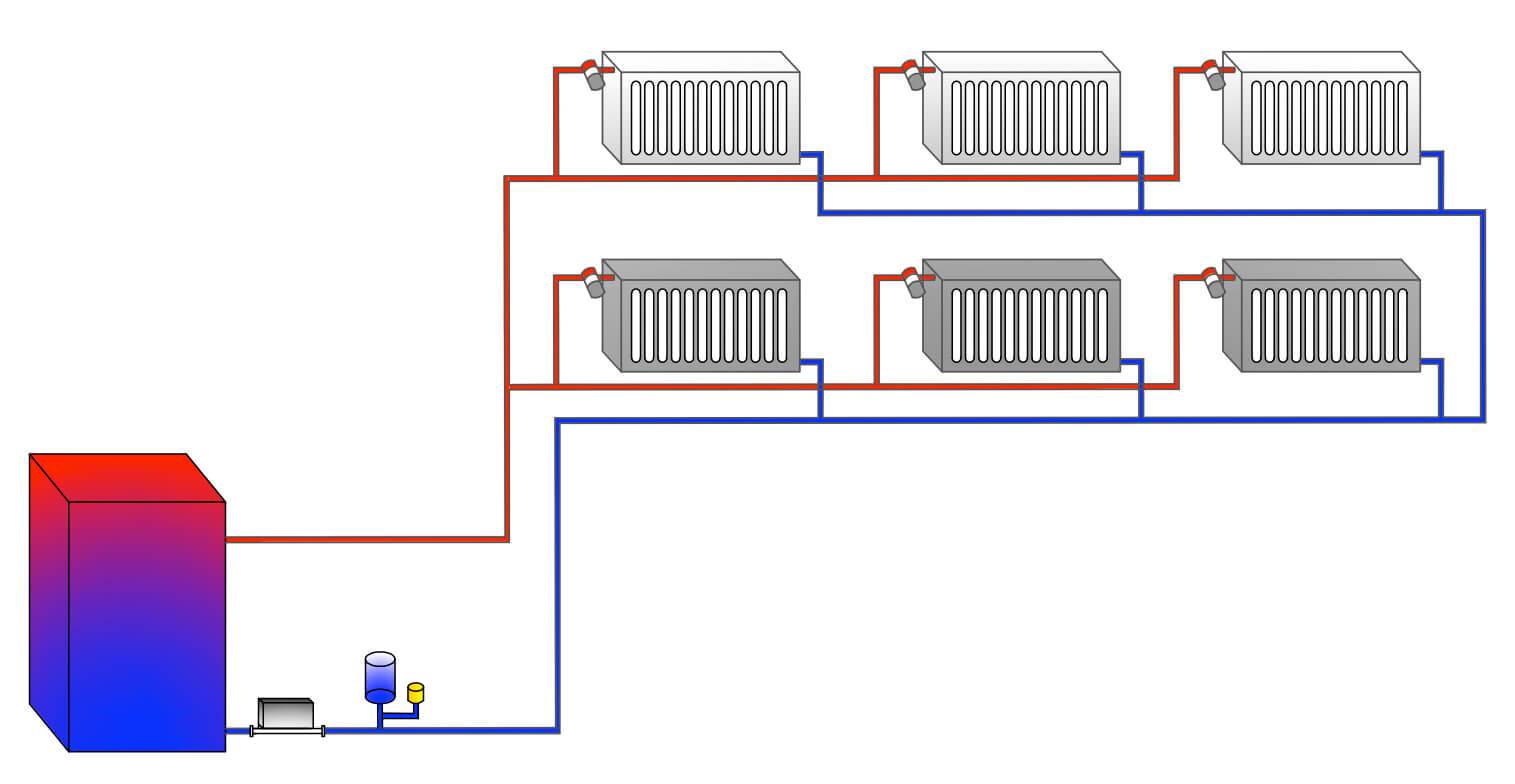

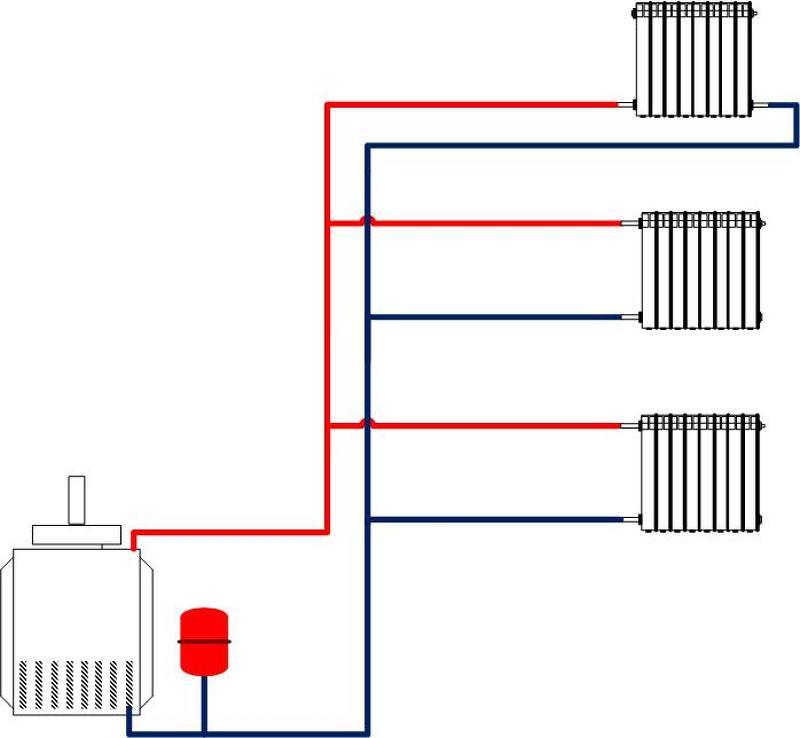

    Фото 5 Схема двухтрубной системы отопления

    Несмотря на существенную разницу в цене, именно двухуровневая схема отопления частного дома является абсолютным лидером по установке. С одной стороны, эта система абсолютно универсальна и может использоваться в помещениях любой площади, этажности и условиях эксплуатации. С другой – у всех радиаторов практически одинаковая температура, что позволяет быстрее и равномернее разогревать помещение.

    На каждый конвектор/радиатор необходимо устанавливать регулировочный дроссель, позволяющий выравнивать температуру по всем точкам подключения.

    Как проводить монтаж

    Первый этапом вы составляете схему отопления частного дома, где предусматриваете количество и тип элементов и способ разводки.

    Видео 2 Монтаж системы отопления дома своими руками

    Количество радиаторов определяется по площади помещения. Так, на каждые 3 кв.м. приходится одна секция стального или чугунного радиатора. В случае, когда в доме нарушена теплоизоляция или отсутствуют пластиковые окна, на каждые 3-5 кв. м. можно добавить еще по одной секции. Если же в доме теплоизоляция стен и крыш проведена качественно, ни через окна, ни через дверь тепло не выходит, количество секций можно уменьшать, но не более 1 секции на каждые 10 кв.м.

    Рассчитывая количество секций радиаторов, делайте погрешность на работу сети и добавляйте к расчетной единице еще 25%.

    Порядок работ по монтажу

    1. Подготовка ниш и отверстий под трубопровод, радиаторы и котел.
    2. Прокладка подающих и обратных магистральных линий. При необходимости обогрева подсобны помещений используйте коллекторные распределители.
    3. Установка радиаторов. Рекомендуется на стене за радиатором крепить фольгированный материал, улучшающий теплоотдачу.
    4. Монтаж всех крепежных и распределительных элементов, после чего трубы посредством фитингов соединяются между собой.
    5. Финальное соединение с котлом (если выбрана естественная циркуляция) или с насосом и котлом (при принудительной).
    6. Запуск теплоносителя выбранным способом – естественным или подкачка насосом.
    7. Заполните систему теплоносителем и оставьте на 1 час. По истечении этого времени проверьте все радиаторы и узлы соединения на предмет любых, даже самых минимальных, протечек.
    8. Включите котел минимально на 70 градусов и дайте системе прогреться.
    9. Снова проверьте гидроизоляцию и возможные протечки.

    Если по окончании указанного комплекса работы система надлежащим образом работает – трубы нагреваются, температура поддерживается, и нигде нет протечек, работа по монтажу системы отопления успешно завершена!

    Видео 3 Циркуляция теплоносителя в системе отопления

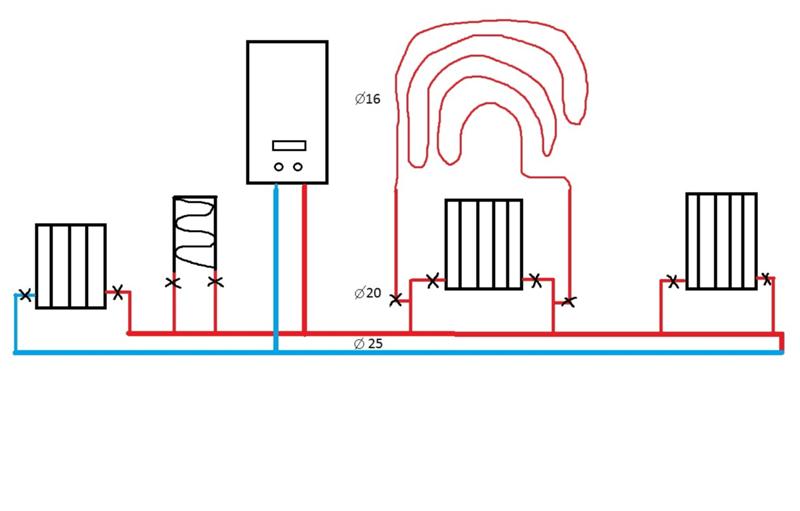

    Схема отопление одной комнаты. Система отопления частного дома своими руками, схема, видео. Однотрубная система отопления частного дома своими руками

    Как бы хорошо ни был утеплён дом, в наших климатических условиях без искусственного обогрева не обойтись. Ведь в любом случае зимой будут потери тепла, а их нужно восполнять. Жителям многоквартирных домов выбирать особо ничего не приходится, там отопление обычно «идёт в комплекте» и мало что можно изменить. А вот в частном секторе проблемы проектирования и реализации отопительной системы возложены на домовладельца. Именно хозяин будет заниматься её управлением и обслуживанием. С одной стороны, это бремя: даже если будут приглашены специалисты, придётся разобраться в том, как провести отопление в частном доме, как система комплектуется и функционирует. Но также очевидно, что есть огромный плюс, потому как застройщик сам выбирает наиболее приемлемый именно для его условий вариант: вид топлива, отопительное устройство, способ разводки.

    Принцип работы системы водяного отопления

    Есть системы, где в качестве теплоносителя выступает воздух, либо производится его непосредственный нагрев прямо в помещениях. Мы же будем говорить о конструкциях, в которых используется жидкий теплоноситель (чаще всего вода), так как подавляющее большинство наших соотечественников отдают предпочтение именно им. Принцип работы довольно прост: котёл нагревает воду, вода движется по замкнутому контуру из труб, через поверхности радиаторов она отдаёт тепловую энергию воздуху в комнатах, вода остывает и снова попадает в котёл – цикл повторяется многократно.

    Структура водяного отопления

    Все жидкостные отопительные системы имеют схожий набор элементов:

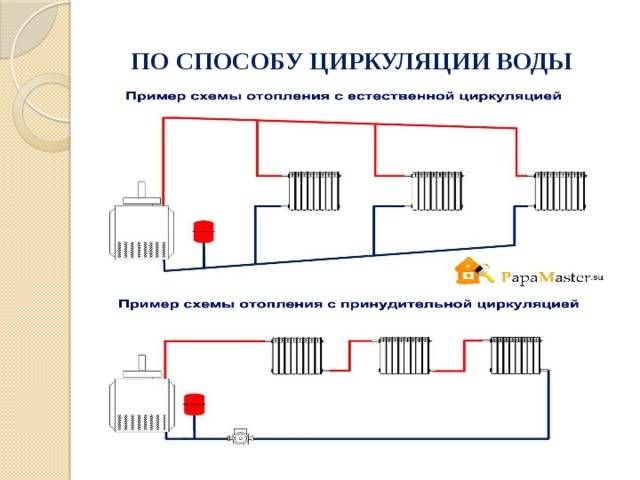

    Характер циркуляции теплоносителя

    Жидкость в системе отопления может циркулировать естественным путём, или принудительно. Оба способа имеют свои достоинства и недостатки, их выбор существенно влияет на функционал системы:

    • Принудительная циркуляция осуществляется электрическим насосом, который монтируется на трубе обратки или подачи. Повышенное давление в закрытой системе позволяет качественно отапливать большие дома, в том числе в несколько уровней, при этом температурный режим будет очень просто регулировать.
    • Естественная циркуляция (гравитационная система) происходит за счёт того, что нагретая и остывшая вода отличается по плотности. Это открытые системы с нормальным давлением, тут не применяются зависимые от электричества устройства. Такой вариант хорошо подойдёт, если электроснабжение в посёлке нестабильное или отсутствует.

    Гравитационные системы часто дополняют циркуляционным насосом, подключенным через байпас (параллельно). Так получают эффективное универсальное отопление, которое в случае обесточивания коттеджа тоже будет работать

    Особенности монтажа отопления в частном доме

    Так как провести отопление в доме всегда непросто, без проектирования начинать нельзя. Схемы и планы на бумаге – это только видимая часть айсберга, осязаемый результат труда инженера. Чтобы отопление было эффективным, необходимо точно определить количество тепла, которое дом будет терять в зимний период. Потом разрабатываются черновые варианты системы и производятся гидравлические расчёты, которые помогут подобрать правильное оборудование, выбрать сечение труб и способ разводки. Естественно, такими проблемами должны быть озадачены специалисты, застройщик же может в это время заняться другими вопросами, например, получить разрешительные документы для врезки в газовую магистраль.

    Грамотный расчёт поможет рационально распределить тепловую производительность котла по всем комнатам. Показатели местных гидравлических сопротивлений и расхода теплоносителя всегда берутся во внимание

    Что нужно для подключения газового котла

    Необходимая мощность отопительного устройства определяется на стадии проектирования. Котёл должен обеспечить достаточно тепла, чтобы компенсировать его потери через ограждающие конструкции. Можно ориентироваться на цифру 1 кВт мощности на каждые десять квадратных метров площади здания в климате средней полосы РФ. Конечно, речь идёт о доме с хорошей теплоизоляцией.

    Обратите внимание! Котлы могут обеспечить не только обогрев помещений, но также давать горячую воду для бытовых нужд. Тут есть два пути решения: купить двухконтурное устройство, либо в систему с одноконтурным котлом установить накопительный бак косвенного нагрева.

    Бак косвенного нагрева не имеет ТЭНов, температура воды повышается за счёт змеевика-теплообменника, подсоединённого к отоплению.

    В частных домах для отопительных устройств при необходимости оборудуют отдельное помещение – котельную, где, кроме генератора тепла, также располагают вспомогательные элементы. Особенно актуально это может быть, если конфигурация отопления предполагает наличие напольного котла, который для нормальной циркуляции, в гравитационной системе при расположении на первом этаже должен быть установлен в приямке. Заметим, что современные настенные модели компактны и красивы, они могут быть установлены в любой комнате, например, в кухне.

    Для подключения газового котла необходимо позаботиться о подведении к нему электрического питания и водяных труб (холодная подающая, исходящая ветка ГВС). Естественно, где-то рядом уже должна быть газовая труба с краном на выходе. Что касается дымохода, то совсем не обязательно вести трубу через перекрытие на крышу, для турбированных газовых котлов можно применить коаксиальный дымоход, проходящий через наружную стену.

    Обратите внимание! В помещении, где располагается котёл, необходимо установить датчик утечки газа.

    Как монтируют трубопроводы

    Трубы соединяют радиаторы с котлами, как правило, мы можем наблюдать своеобразное дерево, где основной контур, как ствол, выполнен большим диаметром, а от него к радиаторам отходят более тонкие трубы для подключения. В сложных системах могут использоваться трубы 3-4 разных диаметров, что позволяет в оптимальном количестве подавать теплоноситель в разные участки системы, при этом экономить на материалах сразу и на энергии – во время эксплуатации.

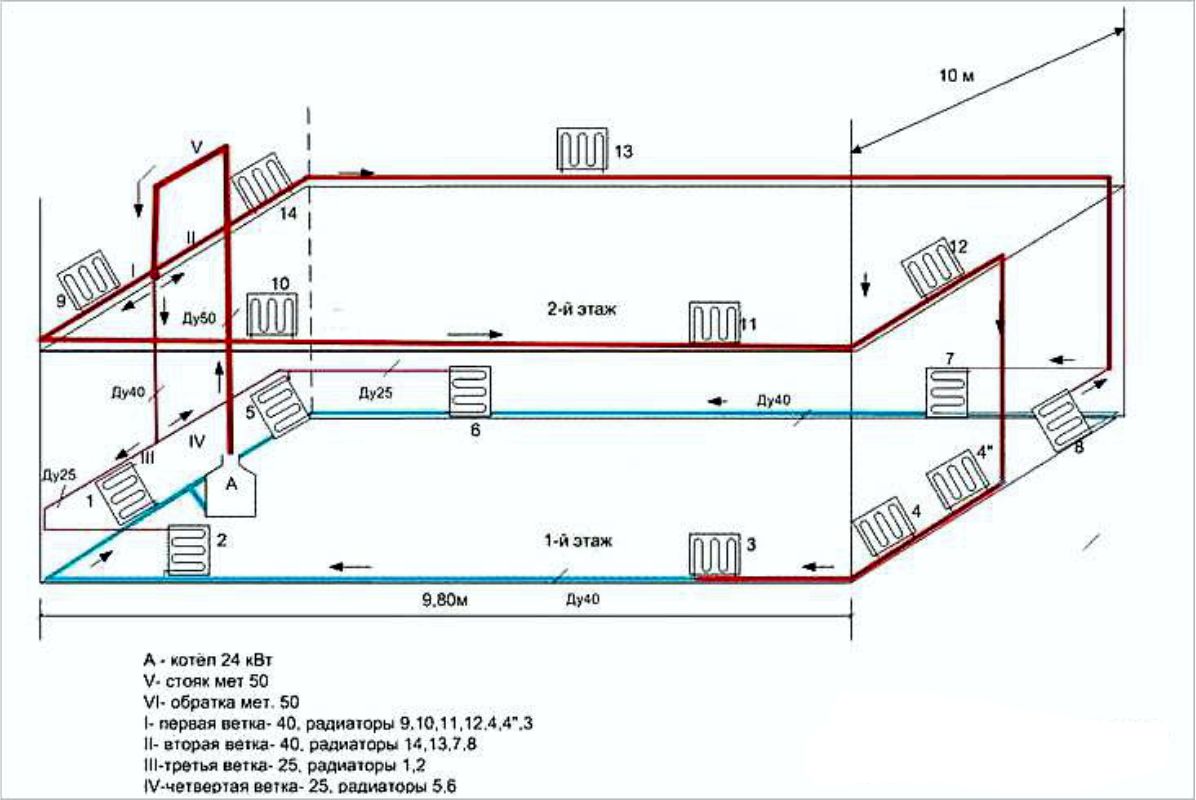

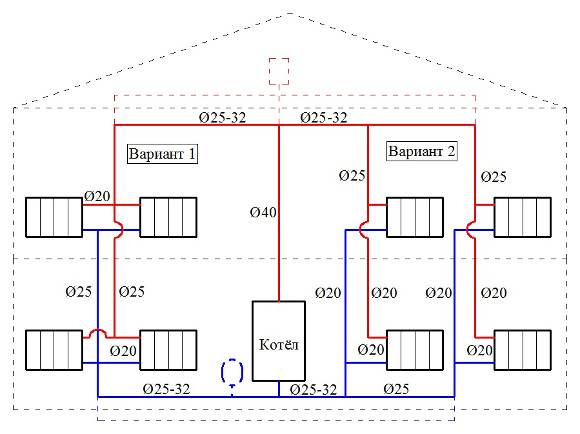

    На данной схеме указана распространённая для частных домов градация диаметров

    Выбор материала для труб отопления

    Трубопроводы из металла хороши своей прочностью и стабильностью линейных размеров при нагревании. Обычная сталь в последнее время используется редко, так она слишком сильно подвержена коррозионным разрушениям, и в таких трубах быстро накапливаются отложения. Нержавейка и медь на порядок практичнее, но застройщиков вполне объяснимо отпугивает высокая стоимость материалов, а также сложная технология сборки таких трубопроводов.

    Полимерные трубы намного проще в монтаже, во многом из-за этого особенно популярным стал полипропилен, который научились паять почти все домашние мастера. Трубы из сшитого полиэтилена собирают на пресс-фитингах, для этого необходимо иметь специальное дорогостоящее оборудование, но его можно взять на прокат – сама технология не сложная. По физическим свойствам нечто среднее между металлическими и полимерными образцами представляет собой металлопластиковая труба, которая собирается на резьбовых фитингах.

    Пластиковые трубы дешевле, чем металлические, они долговечнее и обладают меньшим гидравлическим сопротивлением. Среди недостатков – большее температурное расширение полимеров, опасность механических повреждений.

    Обратите внимание! Для создания отопительных систем необходимо использовать полипропиленовые трубы с внутренним армированием. Это может быть дополнительная фольгированная оболочка (её зачищают на краях перед пайкой), либо внутренний слой из стекловолокна.

    Несколько способов провести трубы отопления в коттедже

    Первое, что придётся выбирать – наличие/отсутствие отдельной подачи и обратки. По этому принципу выделяют такие виды:

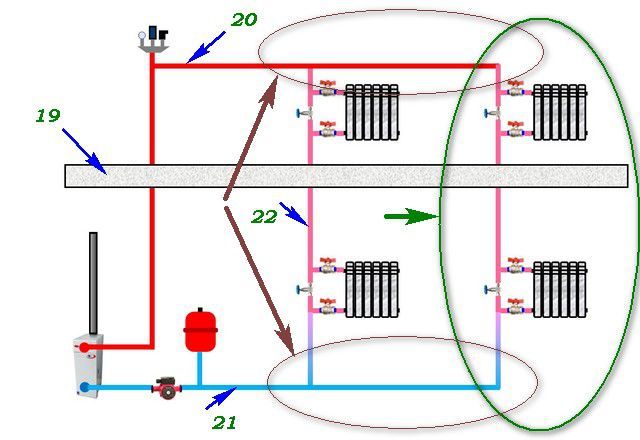

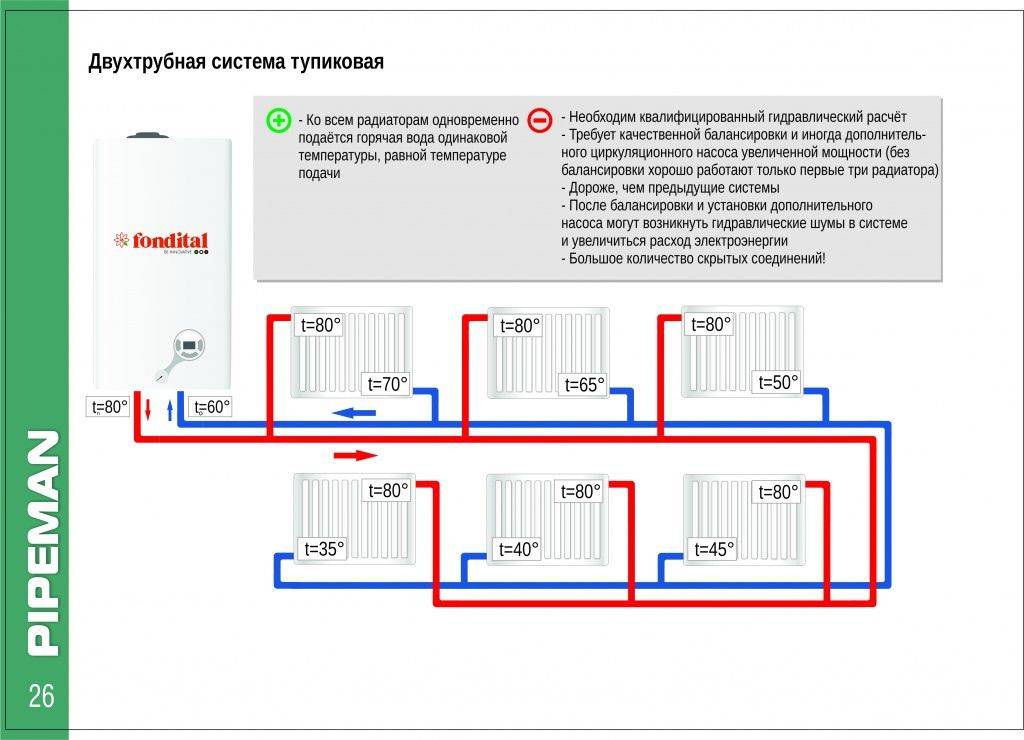

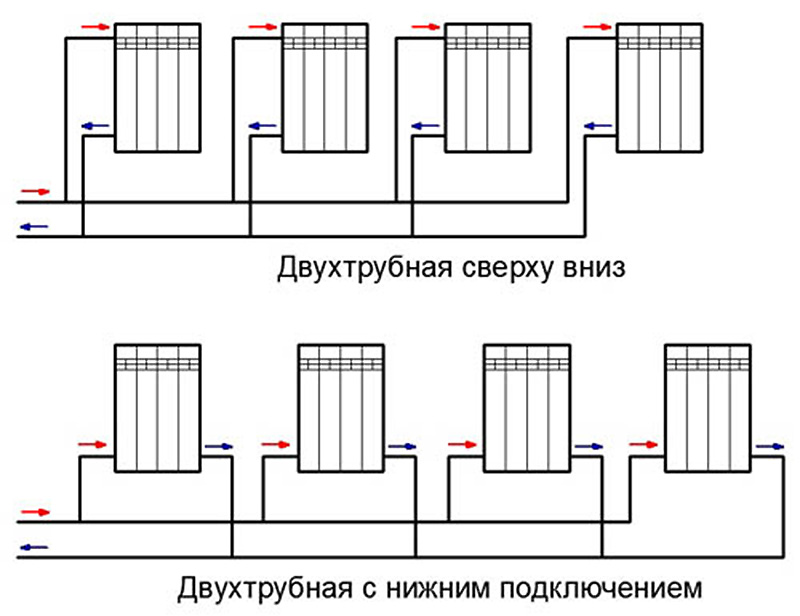

    • Двухтрубное отопление имеет отдельный подающий и отдельный обратный трубопровод. Радиаторы здесь легко регулируются и не зависят друг от друга, система хорошо справляется со своими задачами в доме любой площади.
    • Однотрубное отопление имеет только одно кольцо (выполняет функции как обратки, так и подачи). Оно несколько дешевле, но его целесообразно использовать только в небольших домиках, где отопительных приборов немного. Главный потребительский недостаток подобных конфигураций – последний радиатор заметно холоднее первого.

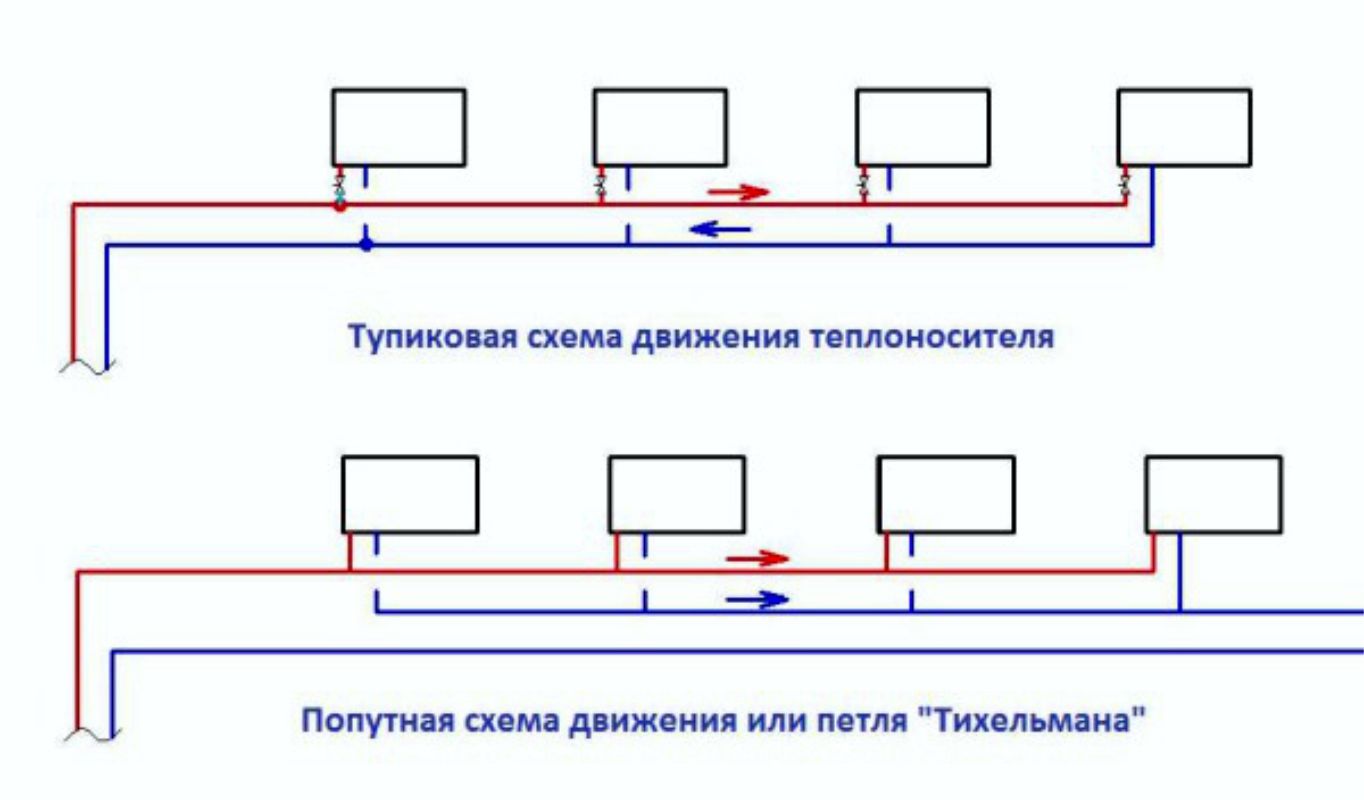

    В двухтрубных системах каждый радиатор запитывается носителем примерно одной температуры

    Трубопроводы отопления можно вести как по полу (допустим, в стяжке или между лагами), так и в районе потолка (в том числе на чердаке). Если отопление собрать аккуратно, то трубы будут неплохо смотреться, даже если проложены открытым способом по стенам.

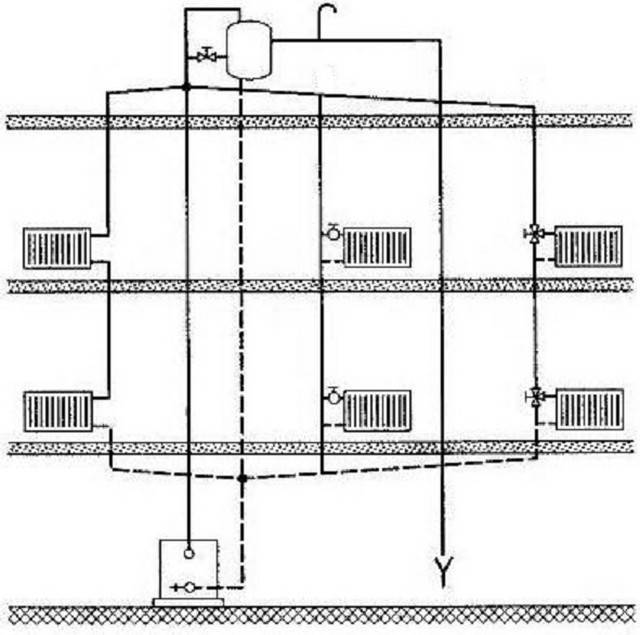

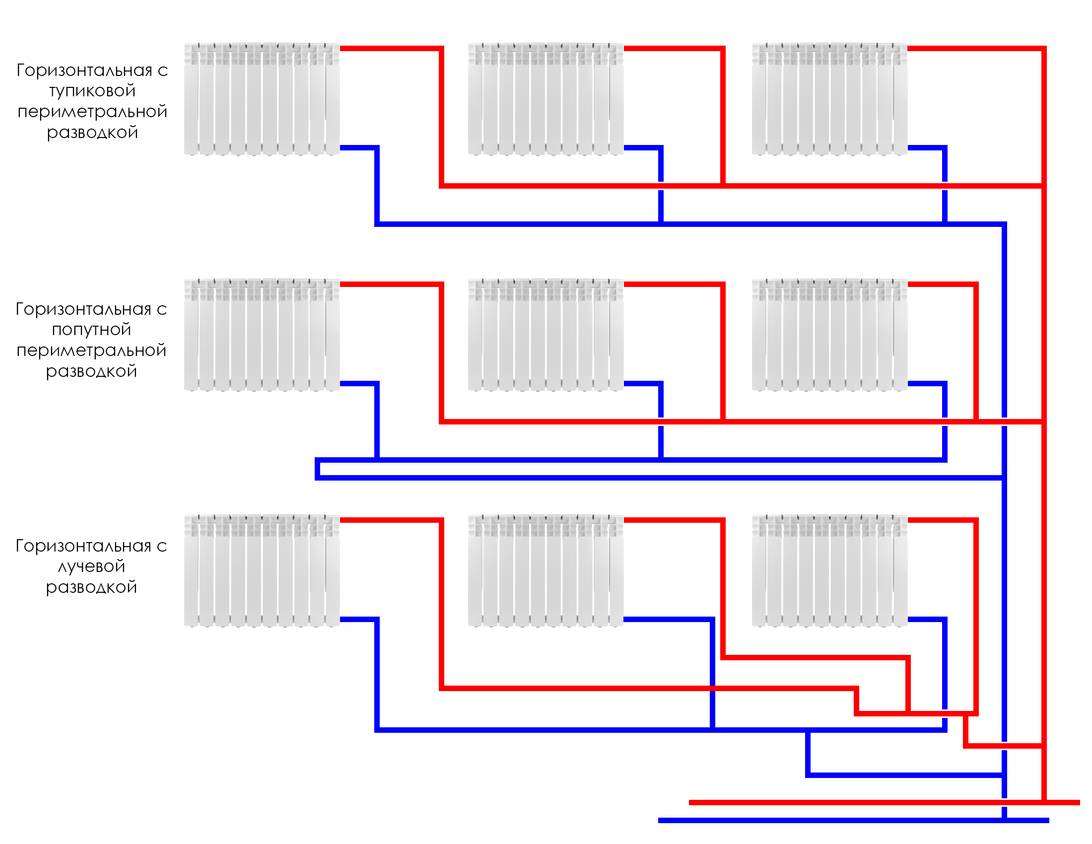

    В частных домах почти всегда реализуется горизонтальная разводка. Вертикальные схемы с верхним розливом (подающий трубопровод, выходя из котла, поднимается и тянется вверху здания), где есть стояки, могут быть применены в коттеджах в несколько уровней, но они требуют больше капитальных вложений.

    Отопительные приборы в системе отопления частного дома

    По традиции у нас для теплообмена используются радиаторы, которые, как правило, монтируются под окнами. Здесь они взаимодействуют с холодным воздухом, нисходящим от оконных проёмов, и создают конвективное движение воздушных масс.

    В зависимости от способа обвязки эффективность радиатора будет меняться

    Чем больше площадь поверхности радиатора, тем больше тепла он может отдать. Набирая радиатор из разного количества секций, мы можем сделать отопительный прибор необходимой мощности. Но продуктивность батарей также зависит и от материала, например, алюминиевые и биметаллические модели считаются самыми производительными.

    Обратите внимание! Для регулировки теплоотдачи радиаторы снабжаются специальными устройствами. Они могут управляться вручную, но есть и автоматические приспособления, которые изменяют интенсивность протока, реагируя на температуру воздуха в комнате.

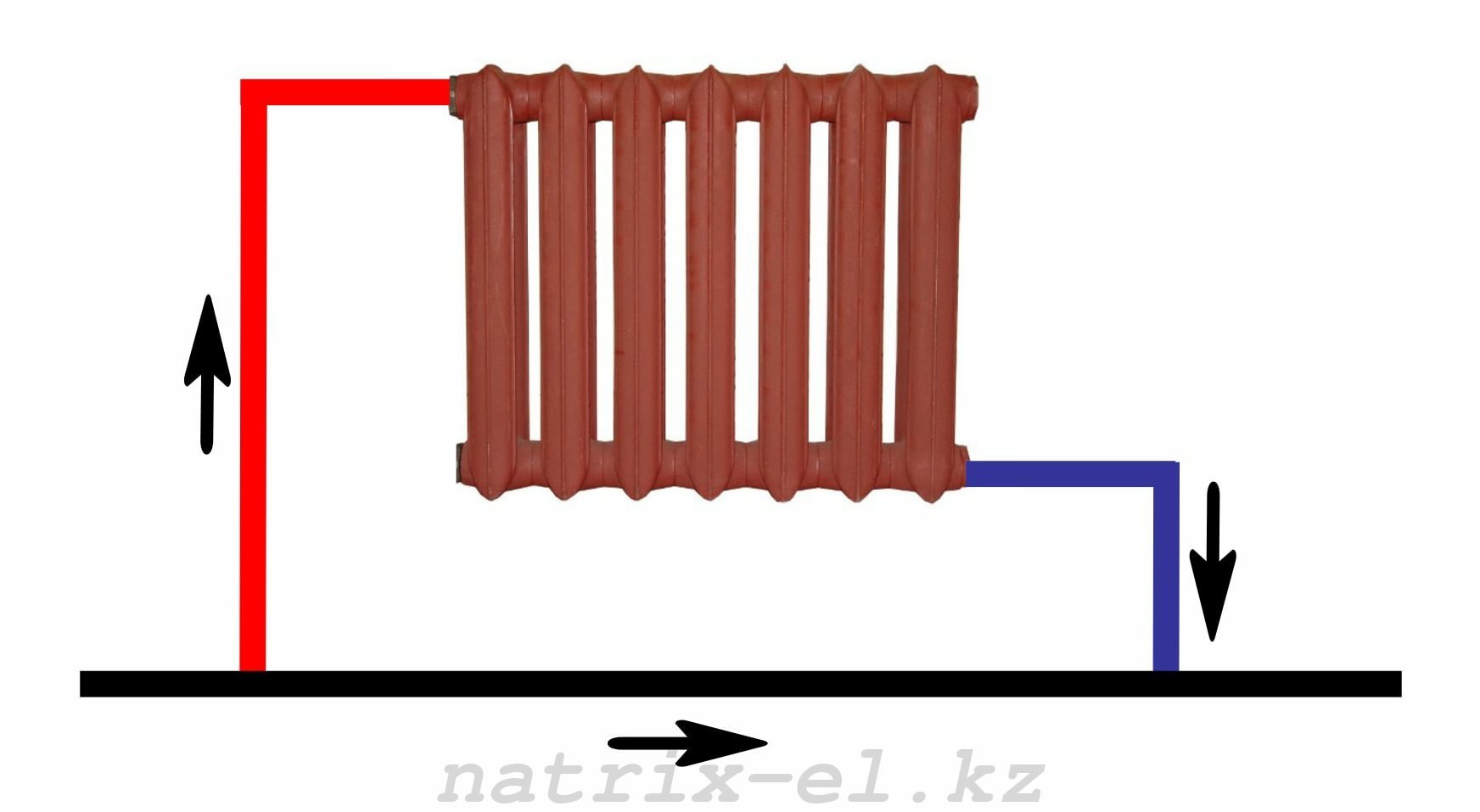

    Есть несколько вариантов обвязки радиаторов. Если боковое подключение в основном используют, если нужно провести отопление в квартире со стояками, то диагональное и нижнее подключение больше характерно для частного сектора, где распространена горизонтальная разводка трубопроводов. Диагональная обвязка отлично зарекомендовала себя с крупными батареями. Нижняя – наименее эффективная среди других видов, но в закрытых системах с циркуляционным насосом она работает хорошо и, кроме того, наиболее удобна для монтажа.

    Обратите внимание! Если выбрана однотрубная система отопления, то она будет намного эффективнее и функциональнее, если радиаторы подключать параллельно трубопроводу. Это единственный способ, который позволит балансировать систему.

    Для реализации параллельного подключения оставляют участок основного кольца, который будет пропускать теплоноситель даже в том случае, если краны на отопительном приборе полностью закрыты

    О том, как правильно провести отопление в частном доме, можно говорить долго, но всё равно много важных нюансов останутся в тени. Между тем, цена ошибки тут слишком велика, а мелочей просто не существует. Именно поэтому мы настоятельно рекомендуем по максимуму воспользоваться помощью профессионалов, особенно по части проектирования и обвязки оборудования.

    Видео: схема отопление частного дома своими руками

    Одним из возможных вариантов, часто применяемых для обогрева загородного дома, особенно в условиях постоянного в нем проживания, является использование водяного отопления. Однако рассматривая монтаж отопления, частный дом, в котором он будет выполнен, можно столкнуться с тем, что потребуется определить, как будет происходить реализация проекта. Для каждого из них характерны свои особенности, которые могут повлиять на ваш выбор.

    О водяном отоплении

    Принцип работы подобного отопления понятен каждому – в отопительном котле нагревается вода и затем поступает в батареи, проходя через которые отдает тепло окружающему воздуху. Сделать отопление в частном доме, работающее на описанном принципе, достаточно просто, но дело в том, что при этом необходимо учесть ряд дополнительных факторов, начиная от выбора оборудования и заканчивая его расположением и подключением.

    Ответ на эти вопросы во многом предопределяет, каким будет обогрев, и как мы проводим отопление в частном доме.

    Про циркуляцию теплоносителя

    Надо отметить еще такую особенность, присущую водяному отоплению. Циркуляцию горячей воды в системе можно обеспечить несколькими способами:

    • естественным или гравитационным;
    • принудительным.

    Естественная циркуляция основана на том, что холодная вода тяжелее, чем горячая, и поэтому вода с более высокой температурой поднимается вверх. При таком способе циркуляции теплоносителя проведение отопления в частном доме должно учитывать некоторые дополнительные требования, которые понятны при рассмотрении приведенного рисунка:

    Это следующие требования:

    • диаметр подающей трубы должен быть больше, чем остальных труб;
    • необходимо обеспечить уклон при прокладке труб от расширительного бачка до радиатора и от последнего к котлу, вода должна поступать к батареям и котлу самотеком;
    • расширительный бачок должен располагаться выше всех остальных элементов системы.

    Преимуществом такого подхода является возможность работы обогрева без использования дополнительных устройств (насосов или нагнетателей), в этом случае может работать и тогда, когда нет электроэнергии (обрыв линий электропередач, авария и прочие нарушения электроснабжения, а так же полное его отсутствие). Недостатком надо считать небольшой радиус использования из-за небольшого давления.

    При использовании принудительной циркуляции в систему отопления встраивается насос, обеспечивающий необходимое давление и подачу теплоносителя в нужное место. Подобная система является универсальной и может быть применена при любом виде монтажа и в любых зданиях.

    Однотрубный монтаж

    Подобная схема монтажа отопления частного дома является наименее затратной и наиболее независимой от внешних условий. Что собой представляет подобная схема обогрева, можно понять из приведенного рисунка:

    Рассматриваемый монтаж системы отопления частного дома предусматривает прохождение горячей воды через все радиаторы. При этом система может быть выполнена как с вертикальной разводкой, так и с горизонтальной, схема подключения отопления частного дома с обоими типами разводки приведена ниже:

    Подобная однотрубная проводка отопления в частном доме называется «Ленинградка» По оценкам специалистов, это один из самых распространенных вариантов водяного отопления. Ее достоинством является меньшая стоимость материалов, необходимых для прокладки отопления в частном доме, и меньшая стоимость монтажных работ. С особенностями системы можно ознакомиться дополнительно с помощью видео

    Одним из достоинств подобной системы можно считать ее универсальность, она может работать с естественной циркуляцией воды и с принудительной.

    Двухтрубный монтаж

    Схема, как выглядит монтаж систем отопления частных домов, приведена на рисунке:

    Горячая вода в каждый радиатор поступает независимо (от общей магистрали по отдельной трубе), а затем таким же образом возвращается в общую магистраль для поступления в котел и повторного нагрева.

    Подобная система отопления наиболее универсальна и может быть применена в любых частных домах, независимо от этажности и размеров.

    К особенностям использования такого варианта монтажа следует отнести повышенные расходы на материалы и комплектующие (трубы, насос, фурнитура и т.д.) а так же значительный объем работ, характерный для случаев, когда проводится такая установка отопления в частном доме.

    О других вариантах и возможностях

    Приведенные виды монтажа не охватывают всех возможных способов построения разводки водяного отопления. Выше отмечалось, что однотрубная разводка может быть горизонтальной и вертикальной. Такими же способами выполняется и двухтрубная разводка. Кроме того, для любых вариантов монтажа допустимо разное подключение радиаторов:

    Стоит отметить, что могут быть использованы и другие варианты монтажа с целью обеспечения большей эффективности работы обогрева в конкретных условиях, но этим должны заниматься специалисты, добиваясь максимальной отдачи от отопления. Приведенные данные охватывают наиболее популярные и чаще всего используемые варианты монтажа.

    Как все это реализуется?

    Существуют различные подходы к созданию обогрева. Но только отопление, ориентированное на местные доступные ресурсы и топливо, – правильное отопление частного дома.

    Учитывая, что любая отопительная система представляет достаточно сложную гидротехническую систему, лучше всего ее проектирование и последующий монтаж доверить профессионалам, фирмам и организациям, занимающимся этим на постоянной основе. В этом случае вы всегда сможете получить консультацию по работе смонтированной системы, а так же обратиться к ним для ее ремонта при повреждении.

    Можно выполнить подобную работу самостоятельно, в этом случае затраты на создание и монтаж отопления будут минимальны, но и претензии по некачественной работе предъявлять придется себе.

    В собственном доме отопление должно быть рассчитано на использование доступных и дешевых энергоносителей, а также на работу в автономных условиях, например, при отсутствии электроэнергии. Кроме того, надо ответственно отнестись к реализации планов по созданию системы отопления, учитывая, что это достаточно сложная и дорогостоящая процедура.

    Редкий житель мегаполиса не мечтает о собственном загородном доме, расположенном в тихой местности, неподалеку от живописного леса. Ни шумных соседей, ни душных улиц, ни постоянного гудения потока транспорта – преимуществ такого выбора, действительно, множество. Однако в такой ситуации на плечи хозяев ложатся все коммунальные хлопоты. В частности, придется собственными силами организовать водяное отопление в частном доме, иначе с приходом холодов придется возвращаться в квартиру. Конечно, современный рынок предлагает множество вариантов обогрева жилища, но водяная технология принадлежит к разряду классических, проверена временем, доказала свою надежность и эффективность в самых суровых условиях.

    Преимущества выбора

    Водяное отопление загородного дома обладает следующими положительными особенностями:

    • Монтаж возможен на любом этапе строительства коттеджа, не обязательно планировать все еще во время проектирования, допускается установка даже в готовом и обитаемом здании.
    • Вода – оптимальный во всех смыслах теплоноситель. Она характеризуется и высокой степенью теплопроводности, и невысокой ценой, и распространенностью, и высочайшей теплоемкостью.
    • Универсальность. Для этой схемы подойдет и , и использование газового топлива, и дров, и мазута.
    • Конструктивное разнообразие. Отопительный контур предполагает различные варианты разводки труб, окончательная схема подбирается в соответствии с площадью здания, финансовыми возможностями владельцев, требованиями и прочим.
    • Индивидуальный монтаж на каждую батарею запорных клапанов гарантирует, что температура с высокой точностью может регулироваться в каждом отдельном помещении, при этом климатические условия в соседних комнатах, как и параметры функционирования системы, меняться не будут.

    Особенности устройства и выбор циркуляционной схемы

    Система отопления частного дома функционирует по достаточно простому принципу. Котел осуществляет нагрев теплоносителя, будь то вода или специальный раствор, который по системе труб достигает радиаторов, расположенных в отапливаемых комнатах. По мере остывания теплоноситель возвращается в котел, цикл повторяется.

    Читайте также про с принудительной циркуляцией.

    Циркуляция основывается на одном из следующих методов:

    • Естественный процесс основан на разнице в плотности горячей и холодной воды. В процессе нагрева плотность жидкости падает, удельный вес снижается, а потому она начинает двигаться по трубам вверх. По мере остывания, наоборот, плотность увеличивается, раствор стремится вниз. Основное преимущество данного метода – абсолютная автономность, независимость от электричества, а также конструктивная простота. Главный минус – повышенный расход материалов, контур состоит из большого числа труб внушительного диаметра. Кроме того, при монтаже должен выдерживаться уклон примерно в 2 градуса.
    • Система отопления одноэтажного дома с циркуляционным насосом. Излишки воды, которые неминуемо формируются при нагреве, оказываются внутри специального расширительного бака, как правило, закрытого, что предотвращает явление испарения. Дополнительно обязательно ставятся манометры, контролирующие давление. Преимущества такой схемы заключаются в минимальном необходимом объеме теплоносителя, незначительном диаметре труб и меньшем их расходе. Главный недостаток – зависимость от электроснабжения, с которым в частном секторе нередко имеются проблемы.
    • Комбинация. Насос устанавливается в уже сделанный контур с естественной циркуляцией. Данный вариант работает и без насоса, но с его включением существенно увеличивается мощность и эффективность.

    Число контуров и варианты разводки

    Схема водяного отопления частного дома, в идеале, должна основываться на создании двух контуров. Такой подход гораздо удобнее. Первый контур работает на отопление, то есть доставляет теплоноситель к батареям, второй же обеспечивает доставку горячей воды к точкам потребления, в ванную комнату.

    Впрочем, если жильцы ранее позаботились о монтаже бойлера или газовой колонки, данное условие не обязательно.

    Если говорить о способах разводки, то предлагаются следующие варианты:

    • Схема с одной трубой, по которой теплоноситель попадает в каждый из радиаторов. Преимущество такого решения в простоте, сведении к минимуму трудовых затрат и сокращении расходов. К сожалению, за простоту придется заплатить отсутствием возможности регулировки температуры каждой батареи в отдельности.
    • Схема с двумя трубами лучше в плане эксплуатации, температура настраивается точно и быстро, все радиаторы нагреваются равномерно.
    • Коллекторная схема подразумевает, что подача и отвод теплоносителя происходят по разным трубам, функционирующим единой системой благодаря коллекторам. Выглядит такой контур эстетично и привлекательно, настраивается температура каждой батареи в отдельности.

    Выбираем котел


    Все виды современного водяного отопления в частном доме функционируют благодаря котлу. Именно он является генератором тепловой энергии. На рынке широко представлены модели, работающие на следующем топливе:

    • Газ. Наиболее востребованный вариант. Причина этого – невысокая цена газа при значительном КПД, простоте эксплуатации и минимальном уровне шума. Недостаток, по сути, один – необходимость получения многочисленных разрешений для того, чтобы подключиться к магистральному газопроводу.
    • Электричество. Оптимальный вариант с точки зрения безопасности в доме. Для этого агрегата не нужно выбирать специальное место для установки, он занимает минимум пространства, не выделяет продуктов горения. К сожалению, прибор недешев в эксплуатации, кроме того, в сельской местности часто энергетическая сеть достаточно изношена, наблюдаются перебои в подаче энергии, что также накладывает определенные ограничения на монтаж.
    • Жидкое топливо. Конструкция очень напоминает газовые аналоги, за исключением типа горелки. Нуждаются в обустройстве отдельного помещения котельной, производят достаточно много продуктов горения, из-за чего требуют регулярной чистки.
    • Твердое топливо. Обогрев с их помощью очень дешев, в частном секторе редко возникают проблемы с поиском и приобретением дров. Отрицательная сторона заключается в необходимости регулярно подкладывать горючее в топку, вычищать золу.
    • Комбинированные источники тепла способны использовать сразу несколько видов топлива, в результате чего считаются наиболее надежным выбором.

    Мощность котла можно выбрать на основе следующей схемы: для южных районов требуется киловатт на 10 квадратных метров площади, для центральных – полтора киловатта, для северных – два. Впрочем, специалисты рекомендуют добавить к получившемуся значению еще 20-30 процентов, чтобы техника справилась с сильными морозами.

    Выбираем материал труб

    Правильно подобранные трубы исключат многие проблемы в процессе эксплуатации, гарантируют высокий уровень надежности системы:

    • Популярные ранее стальные варианты в последнее время используются нечасто. Связано это со сложностями во время монтажа, подверженности коррозии даже при наличии защитного покрытия.
    • Металлопластик легок в установке и прочен, но его слабое место – резьбовые соединения и фитинги, которые могут деформироваться в процессе резких изменений температуры теплоносителя, что спровоцирует потерю герметичности и протечки.
    • Медь. Во всех смыслах отличный вариант, но предполагающий значительные финансовые расходы.
    • Полипропилен – золотая середина. Прочность, гибкость, устойчивость к коррозии и температурным колебаниям – элементы отличаются всеми этими качествами.

    Выбираем батареи

    Важно также правильно подобрать водный радиатор:

    • Сталь. Главное преимущество – демократичная цена. Минус – подверженность коррозии, из-за чего значительно снижается эксплуатационный ресурс.
    • Алюминий. Устойчивы к коррозии, быстро нагреваются, но уязвимы для перепадов давления. Впрочем, это явление больше характерно для систем в многоквартирных домах, индивидуальный коттедж в этом плане достаточно стабилен.
    • Комбинация металлов. Сочетают в себе лучшие качества стали и алюминия.
    • Чугун. Знакомы всем еще с советских времен. По сути, вечные, но тяжелые, требующие использования мощных кронштейнов во время монтажа.

    Инструкция по установке

    Водяное отопление частного дома своими руками обустраивается по следующей схеме:

    • Монтируется котел. Место для него стоит подобрать так, чтобы максимально упростить разводку труб и сократить расходы материалов. Если ставится газовый или электрический вариант, нужно помнить об удобстве подключения к магистрали или проводке. Высота монтажа играет роль только для схем с естественной циркуляцией, чем ниже входит обратная труба, тем лучше.
    • Монтаж радиаторов водяного отопления в частном доме. Батареи ставятся под окнами, что способствует лучшему воздухообмену. При монтаже следует строго выдерживать горизонталь и минимальные отступы: 10 сантиметров – от подоконника, 6 – от пола. В идеале, стоит сразу установить запорную арматуру для экстренного отключения и стравливания воздуха.
    • Разводка труб, установка вспомогательных приборов. Начинается этот процесс непосредственно от котла отопления на основе заранее разработанной схемы, применением соединительных элементов, в том числе уголков, фитингов, тройников и прочего. Свой дом можно оснастить и разводкой открытого типа (трубы всегда на виду), и закрытой схемой (детали скрыты в нишах). Вместе с трубами также подключаются батареи, монтируются циркуляционные насосы (если технология предполагает их наличие), расширительный бак, фильтры, блоки безопасности, предохранительные клапаны и прочее.

    Таким образом, можно собственными силами создать надежную, долговечную и эффективную систему отопления, которая не подведет в самый суровый мороз!

    Самым важным преимуществом малоэтажного строительства по праву является возможность конструирования систем отопления разнообразной сложности и доступности в материальном плане.

    Независимые от центральных индивидуальные системы отопления являются наиболее производительными. Систему можно сконструировать с верхней и с нижней разводкой, так же возможно использование нескольких видов теплоносителя – самым приемлемым и недорогим считается вода.

    Виды основных систем отопления

    Различные конфигурации систем отопления отличаются друг от друга только видом перемещения теплоносителя по системе трубопроводов, основное свойство всегда одинаково – вода, нагреваясь, перемещается по трубопроводу и тем самым обогревает помещения на различных этажах.

    Существует три главные разновидности отопления частного малоэтажного дома:

    • Системы с естественным побуждением:
    • Системы с механическим побуждением;
    • Системы отопления с использованием и естественного и механического движения воды.

    Можно выделить еще три вида систем отопления в частном доме:

    • Системы радиаторные;
    • Системы вида «Теплый пол»;
    • Плинтусное отопление.

    Как сделать водяное отопление в частном доме?

    Обращаясь к вопросу конструирования систем отопления в малоэтажном доме, одним из важных условий является изучение порядка и организации нужных этапов для поддержания требуемых условий микроклимата в здании.

    В малоэтажном строительстве к параметрам внутреннего воздуха необходимо применять особые требования, поскольку система является независимой от центральной системы отопления.

    Что должно быть в составе водяной системы отопления?

    Водяная система отопления представляет собой непрерывное циркулирование теплоносителя (в нашем случае воды) по обогреваемому контуру. От источника теплоты (котла) вода направляется непосредственно к системе, проходит ее и затем, остывая, возвращается вновь к источнику теплоту. Далее процесс повторяется. Для обеспечения беспрерывной и самое главное безопасной работы системы необходима установка целого ряда оборудования помимо котельного агрегата и самих труб:

    • Система фильтрации;
    • Один или несколько насосов;
    • Защитные и противопожарные клапаны и прочее.

    Варианты монтажа водяных систем отопления

    Все системы подразделяются на 2 типа:

    • Однотрубная система отопления:

    Конструирование этой системы различается тем, что теплоноситель проходит к радиаторам отопления исключительно в прямой последовательности. Существенным недостатком является тот факт, что крайние батарее всегда будут значительно холоднее, чем первые потому, что требуется время, чтобы вода «добралась» до них.

    Еще одним минусом является невозможность остановить подачу воды к конкретному радиатору, приходится прекращать подачу теплоносителя ко всей системе. Однако это не будет большой проблемой при разработке схем отопления в частном доме. Плюсом ее является возможность провести систему по всей площади дома, особенно полезно в многоквартирных жилых домах.

    • Двухтрубная система отопления:

    При данной системе отопления теплоноситель подается к нагревательному прибору из разных труб (вода поступает холодная и горячая). При устройстве данной системы возможно регулировать подачу теплоносителя в радиаторный прибор. Данная система отопления является наиболее приемлемой и при малоэтажном, и при многоэтажном строительстве

    В свою очередь подразделяется еще на 3 вида систем отопления:

    • Звездообразная (монтируется так, чтобы трубопровод с холодным снабжением присоединяется с одного края, а с горячим снабжением – с противоположного).
    • Система типа «Шлейф» (температура отопительных приборов изменяется в зависимости от удаленности батареи от источника теплоты).
    • Коллекторная система (трубы с холодной и горячей водой подсоединяются отдельно к каждому коллектору – позволяет регулировать температуру помещения в каждой комнате соответственно).

    Водяные системы отопления

    Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:

    • Классические чугунные;
    • Стальные;
    • Алюминиевые.

    Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.

    Система водяная «Теплый пол»

    Система является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.

    Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.

    В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.

    Плинтусные системы отопления

    Плинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.

    Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.

    Обширная цветовая гамма систем отопления «под плинтус» позволит вам сохранить любой интерьер в вашем помещении и даже поможет разнообразить его еще больше.

    Системы с естественной циркуляцией теплоносителя

    Система отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.

    Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.

    Плюсом такой системы является относительная доступность и простота при ее монтаже. Использование ее не предполагает никаких дополнительных затрат по устройству и оборудованию. Минусом системы является необходимость установки труб под небольшим уклоном, что усложняет монтаж.

    Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).

    Системы с принудительной циркуляцией теплоносителя

    Еще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.

    Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.

    Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.

    Так же важно предусматривать специальную защитную арматуру на трубах во избежание аварий, поскольку давление в системах повышенное. Специальные предохранительные клапаны устанавливаются с обеих сторон от циркуляционного насоса.

    Что нужно знать для установки водяного отопления в доме?

    Из-за своей эффективности и относительной дешевизны отопление в частном доме с теплоносителем вода продолжает оставаться самым востребованным. При выборе соответствующей системы необходимо тщательно разобраться к ее конструкции, сложности и материальных затрат.

    При частном доме в один этаж нерентабельным считается установка системы с побудительным движением теплоносителя, поскольку указанная эффективность в 20-30% попросту не отработает себя, а циркуляционный насос будет потреблять немало электроэнергии.

    Самодельное водяное отопление

    Конструировать системы водяного отопления необходимо при консультации специалиста. Для начала необходимо определить точно площади отапливаемых помещений. Затем важно правильно просчитать теплопотери через все наружные ограждения (наружные стены, окна, пол, чердачное или бесчердачное перекрытие). Это без проблем можно сделать в интернете при использовании онлайн-калькуляторов для расчета потерь теплоты.

    Эти расчеты необходимы для корректного определения полной мощности будущей системы отопления здания. С их помощью проводится небольшой гидравлический расчет с учетом наружных и требуемых внутренних температур воздуха и выполняется подбор радиаторов отопления на рассчитанные параметры.

    Так же по ним выполняется подбор отопительного котла. Важно перепроверить расчеты несколько раз во избежание неполадок при эксплуатации системы.

    Схемы водяного отопления частного дома

    Самым простым в малоэтажном строительстве является устройство однотрубной системы отопления, поскольку собрать ее можно своими руками без особых затруднений. Однако поскольку ее недостаток – невозможность отключить часть системы нами предлагается другой вариант.

    Для частного дома самым оптимальным будет использование двух независимых друг от друга однотрубных систем водяного отопления, из-за того, что даже при выводе из эксплуатации одной системы, из второй будет возможно получать необходимую горячую воду на обогрев.

    Схема водяного отопления двухэтажного дома

    При строительстве двухэтажного коттеджа важно сразу учитывать всю мощность системы отопления и, исходя из этого, грамотно подбирать водогрейный котел – его мощности должно быть достаточно для обогрева двух этажей здания.

    При этом нужно учитывать еще и площади всех отапливаемых помещений. Важным является еще и подбор циркуляционного насоса. Параметры подбора должны быть рассчитаны правильно – это потери давления во всей системе и расход теплоносителя.

    Заключение

    К выбору системы отопления в частом доме следует относиться с особой серьезностью и выбирать нужный вариант исходя из большого количества требований к ним. Важно учитывать не только дешевизну и доступность определенного вида систем, но и энергозатратность, соответствие вашим климатическим условиям и этажность вашего здания.

    Водяное отопление частного дома – популярное, но довольно дорогостоящее удовольствие, ведь нужно купить трубы, радиаторы, котел и пр. Поэтому будем экономить на монтаже, и в этом вам поможет наша статья.

    Почему водяной обогрев?

    В качестве носителя выступает вода, а ее теплоемкость в 4000 раз больше, чем у воздуха, и относится она к наиболее дешевым и доступным ресурсам. Но есть, и не одна, ложка дегтя. Процесс монтажа к простым не отнесешь, а если планируете устанавливать газовый котел, то нужно соответствующее разрешение, план и т. д. Кроме того, проводить работы возможно только на этапе строительства. А если вам нужно организовать подогрев пола, то схема становится еще сложнее.

    Еще такое отопление требует постоянного контроля. Если собрались оставить жилье на длительный период зимой, то носитель следует слить. Иначе при минусовой температуре он превратится в лед и попросту разорвет трубопровод. Все знают, что в воде содержатся различные примеси, способствующие коррозии металлических элементов, которые содержит любая система. А отложения солей на внутренней части труб препятствуют свободной течи и ухудшают теплоотдачу. И, наконец, если не установить специальный спусковой клапан, в системе могут возникнуть воздушные пробки. Они тоже значительно снижают эффективность.

    Виды конструкций для обогрева дома

    Отопление с водой в качестве носителя имеет очень простой принцип работы, а его конструкция состоит из трех основных узлов: нагревательный элемент (котел), трубопровод, по которому проходит жидкость, и радиаторы. Последние нагреваются и отдают тепло окружающей среде. Теплоноситель постепенно остывает и, пройдя круг по системе, возвращается обратно в котел, и цикл повторяется заново.

    Регулировать микроклимат можно двумя способами. Первый – настроить котел на нужную температуру, второй – изменить расход теплоносителя в конкретном радиаторе с помощью специального крана. Они устанавливаются на входе каждой батареи. Кроме того, встречается автоматическая регулировка посредством термостата. Если в доме установлена двухтрубная система, тогда перед каждым краном или термостатом необходимо поставить байпас.

    Еще системы делятся на естественные и принудительные. В первом случае отопление функционирует независимо от электроэнергии, да и сама конструкция предельно проста. Жидкость течет по трубам за счет разности температур без помощи какого-либо насоса. Горячая вода имеет меньшую плотность и вес, поэтому стремится вверх, а остыв, уплотняется и возвращается назад в нагреватель. Минусы:

    • большое количество труб;
    • диаметр трубопровода должен обеспечить естественную циркуляцию;
    • невозможно использовать современные радиаторы с малым сечением.

    В принудительных системах циркуляция теплоносителя происходит за счет работы насоса, а все излишки жидкости попадают в расширительный бак. Для контроля давления предусмотрен манометр. К достоинствам следует отнести небольшой расход теплоносителя. Также тут можно устанавливать трубы любого диаметра, в том числе и малого. Система отличается высокой эффективностью. Недостаток только один – зависимость насоса от электроэнергии.

    Какой может быть разводка?

    Мы уже знаем виды систем водяного отопления частных домов, но прежде чем рассматривать особенности монтажа своими руками, следует более подробно поговорить о схемах: обсудить, какие они бывают, в чем заключаются достоинства и недостатками каждого варианта. Разводка может быть верхней или нижней, горизонтальной и вертикальной, а также комбинированной.

    Встречаются однотрубные системы, в которых отопительные приборы подключаются последовательно, и жидкость проходит каждый из них по очереди. Естественно, она постепенно охлаждается, и чтобы компенсировать эту разницу температур, следует в конце магистрали устанавливать резисторы с большим количеством секций. В двухтрубных системах приборы подключаются к стояку параллельно. Достоинства – быстрая регулировка температуры и более равномерный нагрев жилья. Для коллекторного расположения труб характерно наличие двух соединенных трубопроводов (подающего и обратного). В этом случае возможен полный контроль всех батарей.

    Внимания заслуживает популярная в частных домах схема водяного отопления, включающая дополнительно обогрев пола, а делая монтаж такой системы своими руками, вы получаете очень ощутимую экономию. В этом случае радиаторы могут выступать в качестве основных обогревающих элементов либо дополнительных.

    Если система теплого пола функционирует не во всем доме, а только на некоторых участках, то в каждом отдельном контуре необходимо установить термостатический клапан. Это устройство снижает температуру возвращающейся из системы жидкости. Термостатическая головка реагирует на температуру воды, и если она слишком горячая, то клапан перекрывается. Когда расположение теплого пола далеко от коллектора, следует отдавать предпочтение специальным клапанам. Их можно разместить в настенном боксе, а благодаря конструкционным особенностям их легко подключить. Также совместно устанавливается и клапан обезвоздушивания. Этот способ хорош, если площадь теплого пола не превышает 15 квадратов.

    А вот когда дом отапливается в основном посредством пола с подогревом, а радиаторы выполняют лишь дополнительную роль, то система состоит из двух отдельных функционирующих узлов. Каждая подсистема должна оснащаться насосом. Чтобы снизить температуру теплоносителя под поверхностью пола, необходимо использовать трехходовой смесительный клапан. Это устройство еще и регулирует мощность обогрева. А за нагревом радиаторов следят установленные на них термостаты.

    Монтаж и требования безопасности

    В этом пункте мы рассмотрим, как провести водяное отопление своими руками.

    Как сделать водяное отопление частного дома своими руками — пошаговая схема

    Шаг 1: Проект

    Для начала выбираем подходящую схему и отображаем ее на бумаге. Учитывайте площади комнат, положение радиаторов, трубопровода, их размеры и пр. Такая зарисовка поможет правильно вычислить количество расходных материалов. Специальные программы значительно упростят все расчеты.

    Шаг 2: Комплектующие

    Кратко рассмотрим, каким может быть котел, батареи и трубы. Виды отопительных агрегатов в зависимости от используемого топлива бывают газовые, электрические, и комбинированные. Фаворитом среди этих вариантов по праву можно назвать газовые устройства. Водяные котлы бывают с насосом (для принудительной схемы отопления частного дома) или без него (естественная циркуляция), причем оба типа вполне можно установить своими руками. Отлично себя зарекомендовал двухконтурный агрегат, обеспечивающий не только тепло в доме, но и горячую воду.

    Радиаторы делятся на стальные, чугунные, биметаллические и алюминиевые.

    Порадуют ценой, но в то же время они подвержены коррозии, а если планируете сливать теплоноситель, то эксплуатационный срок значительно сократится. Чугун, напротив, можно сказать, вечный материал. Он долго нагревается, но и держит тепло длительное время. Но большой вес, не слишком привлекательный внешний вид и высокая стоимость значительно снизили популярность этого материала. На смену чугунным батареям пришли алюминиевые. Их вид весьма привлекателен, они быстро нагреваются и устойчивы к коррозии. Однако алюминий не переносит резких перепадов давления. Биметаллические резисторы славятся отличной теплоотдачей, правда, антикоррозионные свойства остались такие как у алюминия.

    Стальной трубопровод потерял былую славу из-за малого эксплуатационного срока. Его вытеснил современный полипропилен. Легкий монтаж, возможность создать «цельную» конструкцию, приемлемая стоимость и надежность – все это неоспоримые плюсы. Хорошие характеристики имеют еще и медные трубы, но их стоимость далеко не всем по карману.

    Шаг 3: Котел

    Водяное отопление в частном доме построено так, что носитель нагревается котлом. Эта схема самая оптимальная в отсутствие централизованного снабжения. Поэтому выбирая место, где установить котел, следует учитывать расположение ввода газопровода или наличие электропроводки. Если речь идет о твердотопливном агрегате, то нужно произвести дополнительный монтаж дымовой трубы. Если отдаете предпочтение естественной циркуляции теплоносителя, тогда отопительный агрегат расположите так, чтобы ввод обратки был как можно ниже. В этом случае идеально подойдет подвальное помещение.

    Шаг 4: Монтаж радиаторов

    Батареи размещают под окнами либо около дверных проемов. Конструкция крепления зависит от материала резисторов и количества секций. Чем тяжелее они будут, тем в более надежной фиксации нуждаются. Между батареями и подоконниками следует оставлять зазор не менее 10 см, до пола должно быть более 6 см. Установив на каждый элемент запорную арматуру, вы сможете регулировать количество теплоносителя в батареях, а воздушный клапан поможет избежать нежелательных пробок.

    Шаг 5: Разводка

    Котел будет отправной точкой для монтажа трубопровода. При этом следует придерживаться выбранной и зарисованной на бумаге схеме. Если трубы видны, то речь идет об открытой разводке. С одной стороны, страдает эстетическая сторона, а с другой, любая течь останется на виду, и чтобы заменить поврежденный элемент, не нужно разбирать короб. Трубопровод можно еще и спрятать, замуровать в стене, сделать обшивку из гипсокартона и т. д. На этом этапе проводят подключение батарей, дополнительного оборудования (насоса, фильтров, блока безопасности, расширительного бачка и пр.).

    Конструкции и схемы отопления частного дома своими руками

    Сегодня существует множество различных вариантов устройства водяных отопительных домашних систем. Их можно без труда поделить всего на три основных типа. Оборудование и материалы для всех них применяются одинаковые, а вот конструкция разная. В чем видятся основные отличия и каковы преимущества каждой системы?

    Особенности монтажа водяного отопления

    Использование воды в качестве теплоносителя обусловлено тем, что эта жидкость обладает очень хорошей теплоемкостью и способна эффективно принимать и отдавать тепло. Водяное отопление используют в домах уже давно. За прошедшее время принцип остался прежний, а вот схемы подключения нагревательных элементов претерпели серьезную модернизацию. Тем не менее, для сооружения водяного отопления применяются все те же материалы и приборы, что и сотню лет тому назад, только усовершенствованные:

    • энергетические установки. Ими могут быть печи или котлы, работающие на электроэнергии или газе;
    • трубы различного диаметра. Сегодня кроме металлических труб активно используются пластиковые и металлопластиковые;
    • радиаторы отопления, которые делают из чугуна, стали или алюминия;

    При покупке радиаторов выбирайте проверенных производителей

    • различная запорная арматура, без которой невозможно соорудить водяное отопление частного дома своими руками. Схема ее подключения достаточно проста;
    • расширительный бак для компенсации избыточного давления в системе;
    • циркуляционный насос, который включается, например, в схему отопления одноэтажного дома с принудительной циркуляцией.

    Это практически исчерпывающий список того оборудования, которое понадобится для того, чтобы сделать водяное отопление частного дома своими руками. Схем установки и подключения радиаторов существует три:

    1. Однотрубная – применяется одна труба.
    2. Двухтрубная –  две трубы.
    3.  Коллекторная.

      Однотрубная система отопления с циркуляционным насосом

    По типу подачи теплоносителя все схемы можно поделить на отопление с естественным током воды и принудительным. Естественная циркуляция осуществляется за счет перепадов температуры воды. Горячая жидкость поднимается, так как имеет меньшую плотность, а холодная течет вниз. Принудительный тип циркуляции происходит за счет насосов, которые вмонтированы в трубопровод или находятся непосредственно в котле.
    Как устроить водяное отопление частного дома своими руками, схемы монтажа

    Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.

    Современные газовые котлы — хорошее решение для надёжной системы отопления

    Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.

    Особенности устройства однотрубной системы

    Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

    Принцип однотрубной системы отопления с естественной рециркуляцией воды

    Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на всеотопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

    Котельная частного дома с современным отопительным оборудованием

    При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

    Схема подключения радиаторов к двухтрубной системе отопления

    Полезный совет! Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

    Как устроена двухтрубная система

    В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею, а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

    Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

    Схемы подключения двухтрубной системы отопления в двухэтажном коттедже

    Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.

    Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.

                Схема открытой системы отопления с циркуляционным насосом

    Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

    Еще одним типом разводки является коллекторная. Это самая сложная система, предполагающая применение большого количества различных труб и специальных распределительных приборов, которые называются коллекторы. Принцип действия системы с коллекторной схемой отопления одноэтажного дома с принудительной циркуляцией заключается в том, что кипяток от котла идет в особые коллекторы, которые служат распределителями между различными радиаторами. Каждая батарея подключена к нему двумя трубами. Такая система, при своей эффективности, не может похвастаться дешевизной. В ней может регулироваться температура не только на каждом контуре, но и на каждой батарее, что позволяет создавать свой температурный режим в любой комнате.

    Для разработки и монтажа коллекторной системы отопления лучше приглашать специалистов

    Делают такую схему отопления одноэтажного дома с принудительной циркуляцией, так как естественным образом вода не может эффективно циркулировать по многочисленным трубам и коллекторам. Суть данной схемы в том, что непосредственно возле котла в обратную трубу врезается центробежный циркуляционный насос, который непрерывно перекачивает воду с помощью крыльчатки. Благодаря этому, в системе возникает давление, необходимое для того, чтобы полностью прокачивать всю магистраль, нагревая все батареи равномерно. Если вы приобрели настенный дорогой автоматический котел, то в нем, скорее всего, уже установлен циркуляционный насос, который настроен на оптимальное для этого котла давление. Если же котел у вас простой, то при покупке центробежного насоса необходимо проконсультироваться о его совместимости по создаваемому давлению с этим котлом во избежание аварийной ситуации.

                                      Коллекторная система отопления

    Коллекторная схема редко применяется в двухэтажных домах, так как она, хоть и эффективная, но очень громоздкая. Разводка для двух этажей будет слишком сложно устроена. Именно поэтому она бывает востребована только в схеме отопления одноэтажного дома с принудительной циркуляцией.

    Для устройства в своем загородном частном доме коллекторной системы водяного отопления, нужно позаботиться о приобретении необходимого количества терморегуляторов и запорных клапанов. Это позволит осуществлять регулировку климата в доме в полуавтоматическом режиме.

                      Циркуляционный насос для принудительной рециркуляции воды

    Обобщая вышеизложенное, можно отметить, что выбор из трех существующих типов разводок водяного отопления должен осуществляться обдуманно. В небольшом по площади одноэтажном доме можно проложить только одну трубу. Такую схему еще называют «ленинградкой». Если площадь дома значительная или он двухэтажный, то лучше делать двухтрубную систему отопления с обратной трубой. Для создания в доме современной и эффективной системы отопления, можно смонтировать ее по коллекторной схеме. Стоит она будет больше, но и эффективность у нее будет гораздо выше. Главное, чтобы любая созданная система всегда работала хорошо и надежно в любых, даже сложных, условиях. Для этого сооружать ее нужно по всем правилам и рекомендациям.

    http://https://youtu.be/3L2fh9WA9vA

    http://https://youtu.be/rPlFP31UbLE

    Как своими руками организовать водяное отопление частного дома

    Отопление очень важная часть постройки загородного или частного дома, коттеджа или дачи. В многоквартирных домах эта проблема решается просто. Её проблемы просто нет. Все квартиры подключены к системе центрального отопления и вам в конце каждого месяца только приносят счета на оплату тепла. Совсем другое дело, если у вас частный дом. В этом случае проблему придется решать вам. Поэтому надо знать, как правильно сделать водяное отопление частного дома. Даже если вы вызовете специалиста, а не будете мастерить своими руками, багаж знаний по вопросу отопления должен быть.

    Гидравлические системы

    Такие водяные системы носят название гидравлические. Система водяного обогрева в частном коттедже представляет собой замкнутый цикл. По системе циркулирует теплоноситель, горячая вода. Вода, нагретая с помощью котла, проходит по трубам частного дома к радиаторам отопления, другим приборам и отдаёт тепло, и снова возвращается к исходной точке. Такую систему можно сделать своими руками.

    Схемы отопления бывают с естественной циркуляцией теплоносителя и с принудительной циркуляцией. Для частного загородного дома более подходит схема с принудительной циркуляцией. В ней вода движется при помощи насоса.

    Водяная система отопления дома

    Составляющие

    • Нагревательный котёл – любого типа.
    • Циркуляционный насос.
    • Расширительный бак. Он окрашен в красный цвет. Его объем составляет 10 % от объёма теплоносителя.
    • Трубопровод.
    • Радиаторы.
    • Термостат. Это вентиль, который устанавливается для того, чтобы не нагружать котёл. Часть воды идёт, минуя котёл в систему. Котёл работает в экономичном режиме. Простыми словами этот вентиль позволяет смешивать очень горячую воду из котла и охлаждённую воду из обратки. Такая вода получается достаточно горячей, чтобы обогревать помещение.
    • Автоматический воздухоотводчик. Он избавляет систему отопления от воздуха.
    • Манометр.
    • Предохранительные клапаны.

    Системы водяного отопления подразделяются на двухтрубные и однотрубные.

    Однотрубная

    Однотрубные схемы рассматривать подробно в контексте этой статьи не стоит. Можно лишь сказать, что это система имеет ряд значительных недостатков. Хотя некоторые люди считают, что она выглядит более красивой и быстрее нагревается. К тому же в ней используется труб меньше. А вот регулировать температуру в ней трудно, можно сказать, невозможно. Батареи, подключенные по цепочке, ближе к котлу, горячее, чем дальние. И в конце системы радиаторы оказываются недостаточно тёплые.

    Двухтрубная

    Монтируя водяное отопление на даче, рекомендуется применение двухтрубной системы. Вода в такой системе поднимается по трубам вверх, а затем уже нагревает отопительные приборы. Благодаря тому, что плотность холодной воды больше чем плотность горячей, холодная вода заменяет горячую.

    Радиатор подключен к двухтрубной системе

    Лучевая

    Зачастую в своих домах и на дачах используют коллекторную систему отопления. Иначе её называют – лучевая система. Название уже говорит за себя. К одному прибору – коллектору приходит и прямая и обратная подача воды. А потом уже, теплоноситель, лучами, распределяется к каждому прибору равномерно. Трубы при такой схеме закладываются в полу и её обычно делают на стадии строительства частного или загородного дома. Установить распределительный коллектор отопления можно в специальном шкафу, а можно приспособить для этой цели какую-нибудь нишу в стене. Другое название коллектора – гребёнка, т. е. это труба с отводами, которые располагаются на прямой по одной стороне. Вот от этих отводов отходят трубы к радиаторам, устанавливается запорная арматура и воздухоотводчики. В систему входит две гребёнки. Кстати, такую гребёнку отопления можно попробовать сделать своими руками, но при этом будет больше вероятности, что конструкция может подтекать.

    Коллектор отопления, гребёнка

    Циркуляция воды

    Далее, решаем вопрос о том, как будет циркулировать в вашей системе вода. Есть схемы с естественной циркуляцией, есть с принудительной циркуляцией.

    Принудительная

    Система с принудительной циркуляцией воды

    Лучше выбирать систему принудительную, с использованием насоса. В ней и температуру, требуемую можно задать и трубы из пластика использовать, да и выглядит она более эстетично. И самое главное – небольшой расход топлива.

    Естественная

    Сразу, можно сказать, что естественная циркуляция, хотя и имеет некоторые преимущества, например, не надо подключаться к электричеству, так как в системе отсутствует электрический насос, в настоящее время применяется крайне редко. Это громоздкая система, она не экономична. Для её работы необходимо большое количество топлива, трубы большого диаметра. В этой системе тепло нельзя регулировать. Как-то по современным стандартам она недотягивает до идеала.

    Расчёты

    Приступая к любому делу, необходимо произвести небольшие расчёты. Расчеты можно сделать своими руками, но лучше воспользоваться таблицами. Из расчетов вам необходимо узнать

    • Каковы потери тепла в вашем доме.
    • Какой мощности котёл сможет обогреть ваш дом.
    • Какая будет протяженность труб в вашей системе.
    • Сколько батарей установить в комнатах и где их надо, а где не надо устанавливать.

    Если у вас в доме есть альтернативное отопление, например, стоит печь или камин, то возможно уменьшить мощность котла отопления и всей системы в целом. При наличии другого вида отопления, возможно, вам понадобиться просто смонтировать водяное отопление пола. В целях экономии ваших затрат можете попробовать это сделать своими руками.

    Расчёт потерь тепла

    Потери тепла в Доме можно рассчитать очень точно с применением различных формул. А можно применить к своему дому средине величины.

    • Считается, что если ваш дом хорошо утеплён, в доме стоят пластиковые окна, все щели заделаны, то для обогрева одного кубического метра помещения необходимо мощности 20 Вт.
    • Если ваш дом старой постройки, не имеет окон, экономящих тепло, ветер гуляет по щелям, то для обогрева кубического метра требуется 40 Вт. мощности.
    • Если вы живёте в регионе с очень низким температурным режимом, устанавливаете размер мощности – 50 Вт. Из этих расчётов выбираете котёл.

    Трубопровод

    Сейчас и трубы для водяного обогрева изготавливаются из нескольких видов материалов. Бывают трубы металлические, полипропиленовые, металлопластиковые, гофрированные нержавеющие, медные трубы, Рех-трубы. Здесь так же надо прикинуть, какой из предложенных видов труб вам наиболее подойдет. Просто небольшой совет. Если решитесь делать водяное отопление самостоятельно, лучше воспользоваться полипропиленовыми трубами. Хотя и скрепляются они сваркой. Такая сварка доступна каждому. Несложный сварочный аппарат и простая работа. Если не получилось, то можно переделать. И цена небольшая.

    Попутные решения

    Делая водяное отопление загородного частного дома, вы можете решить сразу несколько проблем.

    Обогрев теплицы

    Помимо обогрева самого частного дома, можно с помощью этой системы наладить отопление теплицы или оранжереи. Достаточно от основного котла провести своими руками трубы до теплицы и утеплить их в тех местах, где они будут пролегать по улице.

    Очистка дорожек

    Организовав у себя в доме водяное отопление, можно подвести эти трубы к тротуарным дорожкам и подъездным дорогам к дому. В этом случае зимой вам не придётся чистить дорогу для своего автомобиля.

    Обогрев гаража

    Если у вас есть водяной обогрев частного дома, значит, будет и тёплый гараж. Реально провести водяное отопление в гараже. Не понадобится ставить отдельный котёл в гараже. Вы делаете развилку и отводите часть воды в гараж. Об отоплении в гараже следует подумать перед покупкой и установкой котла. Так как в расчётную мощность котла надо включить и площадь гаража.

    Если гараж не пристроен непосредственно к дому, а находится на некотором расстоянии, надо приобретать более мощный насос, чтобы хватило мощности качать воду.

    Трубы, которые проложены по улице от котельной к гаражу, надо утеплять. Трубы утепляются своими руками пенополистиролом или минеральной ватой. Гараж, как и дом тоже надо будет утеплить, чтобы снизить расход тепла. Хотя необязательно поддерживать в гараже такую же температуру, как и в доме. В гараже достаточно будет температуры плюс 5 градусов. При более высокой температуре вашей машине будет менее комфортно.

    Отапливать дом можно различными способами. Можно с помощью новейших технологий или использованием солнечных батарей. Но пока самая понятная и надёжная это система водяного отопления. Большинство выбирает именно эту систему. Предлагаем и вам выбрать её!

    Водяное отопление частного дома своими руками: схемы, этапы


    Обустроить комфортную жизнь вдали от пыльного, грязного города, пробок и вечного неумолкающего шума, в душе мечтает каждый горожанин. Никаких соседей, чистый воздух, уют и природа вокруг. Для комфортной жизни в загородном доме необходимы современные удобства, предоставляемые цивилизацией: свет, отопление, вода. Со светом проблем не возникает, электрификация в стране на уровне, для воды роется скважина. Но вот с отоплением посложнее. Топить каждый день русскую печь из кирпича не современно. Хорошим решением станет водяное отопление частного дома, сделанное своими руками, его схемы просты и понятны.

    Принцип работы водяного отопления заключается в следующем: по дому протягиваются металлические трубы и устанавливаются радиаторы (батареи). По трубам течет горячая вода, попадая в батареи, она отдает тепло окружающему пространству, нагревая жилище.

    В пределах города дома отапливаются с помощью нагретой воды, которая подается по трубопроводам с котельной по территории города. Для частного дома понадобится своя система и котельная.

    Простейшая система водяного отопления состоит из следующих частей:

    • Котел;
    • Трубы;
    • Радиторы;
    • Насос;
    • Расширительный бачок.

    Котел

    Без котла отопление работать не будет. Он подогревает воду, от правильного его выбора зависит хватит ли тепла, будет ли система действительно экономичной. В результате горения топлива котел нагревается, через него проходят потоки воды, забирают тепло и отправляют его в систему отопления дома.

    Котлы различаются по конструкции, виду топлива, наличию компьютерного управления и даже возможности автоматизировать подачу топлива.

    Наиболее популярные котлы для условий России работают на древесном топливе и газе.

    Главным параметром котла является его мощность, она измеряется в кВТ и рассчитывается исходя из площади дома. Тип топлива выбирается из личных предпочтений и возможностей хранения.

    Для котлов, работающих на газе, в землю на участке для дома устанавливается емкость для хранения газа, которую можно наполнить, вызвав специальную технику. Емкости рассчитываются на сезон. Наличие емкости под давлением на участке достаточно безопасно. Газ значительно дешевле всех существующих видов топлива.

    Для котлов, работающих на древесном топливе (дрова, уголь, паллеты) понадобится установка котельной, хранилища для топлива и безопасное хранилище для золы. Зола – это несгоревшие остатки древесного топлива, которые со временем загрязняют котел. Периодически такой котел необходимо чистить от нагара, выгружать золу и сгружать в не горящую емкость.

    Зола вне котла может тлеть в течении трех-четырех дней и может стать причиной пожара. Остывшую золу используют в качестве удобрения.

    Для поддержания горения котел необходимо загружать топливом. В зависимости от конструкции котла, мощности и размера это необходимо будет делать раз в час или в несколько дней. Помещение котельной лучше оборудовать системой пожаротушения и сигнализацией. Если все сделано правильно и при правильной эксплуатации твердотопливный котел абсолютно безопасен.

    Современные котлы – это не просто печки-буржуйки. Их конструкция куда более сложная и она обеспечивает максимальный коэффициент полезного действия, чем совершеннее котел в технологическом плане, тем лучше и полнее сгорает топливо и меньше остается несгоревших частей. Технологичные котлы могут требовать определенного вида топлива. Котел работающий и рассчитанный только на дорогие финские паллеты, на местных аналогах не разгорится и не достигнет рабочих, экономичных режимов.

    Современные котлы оборудуются электронными и компьютерными системами управления, которые позволяют контролировать температуру в помещении. На их основе можно реализовать даже некое подобие «умного дома» – организовать управление котлом на основе приложения для смартфона или же с помощью смс. Такой дом сможет экономить тепло пока хозяина нет дома и прогреваться перед его приездом.

    Котлы с автоматической подачей топлива оборудованы емкостями и механизмами, которые сами загружают котел топливом, на некоторое время избавляя владельца от работы кочегара.

    Нагревать воду можно и электрическим котлом, они самые простые в использовании и обслуживании. Их нужно только подключить к сети. Но расход энергии будет очень большим, а счета за электричество шокируют владельца дома.

    Стоимость отопления электричеством минимум в 4-6 раз дороже газа или дров.

    Любой котел, так же может выполнять функцию отдельного нагрева горячей воды для бытовых нужд. Либо в паре с топливным котлом для такого дела можно установить электрический.

    Отопление своими руками на даче для постоянного проживания

    Нередки случаи, когда добротный дачный дом превращается в место постоянного проживания. Как лучше сделать отопление на даче в этом случае? Основные критерии для выбора способа отопления традиционны:

    • доступность топлива;
    • экономичность системы;
    • эффективная работа в течение максимального срока.

    Отвечать этим требованиям могут разные отопительные системы. Все зависит от конкретных условий и желаний владельца. Иногда наиболее выгодным вариантом может быть газовое отопление, иногда электрическое или твердотопливные печи. Но, в случае постоянного проживания, лучше все-таки не ставить себя в зависимость от какого-то одного источника тепла. В случае форс-мажорных ситуаций или аварий, от которых никто не застрахован, лучше иметь возможность использования запасного варианта обогрева. Особенно это касается тех домов, которые используют централизованную подачу ресурсов – газопроводы или электросети, и чья отопительная система не является полностью автономной.

    Только хозяева дома могут решить какую систему отопления садового дома выбрать и чему отдать предпочтение: готовым решениям или оборудованию, изготовленному своими руками. Однако, и в том и в другом случае, если прокладка отопительных систем не является вашей основной профессией, не забудьте проконсультироваться со специалистами-практиками. Это поможет избежать проблем в дальнейшем и избавит от дополнительных расходов на ремонт и переустановку.

    Трубы

    Используются стальные или пластиковые, разница в способе монтажа. Единственное, что стоит учитывать это их диаметр – он должен быть достаточным для прохождения по ним нужного количества воды. При установке труб стоит позаботиться о необходимом количестве запорной арматуры и организации системы сброса воды. Если с котел сломался, вода в трубах может перемерзнуть. Конечно, это случиться не мгновенно, в утепленном доме процесс займет несколько дней. Но если это все-таки случится – запустить систему отопления с перемёрзшей водой в трубах невозможно. Останется только срезать их и смонтировать новые.

    Для упреждения таких неприятностей стоит следить за состоянием котла, изолировать трубы, находящиеся на улице и сливать воду при любых сомнительных ситуациях.

    Некоторые владельцы домов заполняют трубы антифризом. Но и это не панацея – антифриз может оказаться некачественным и разбавленным водой и замерзать уже при минус 12 градусах Цельсия.

    Подключение труб или разводка, может быть однотрубной или двухтрубной.

    1. В первом случае оба выхода радиатора подключаются к одной трубе, вода течет как через радиатор, так и одновременно через трубу дальше. Эта схема более простая, но её КПД меньше, поскольку часть горячей воды будет возвращаться без теплоотдачи. Воде будет проще течь через трубу, чем через радиатор.
    2. Двухтрубная схема подключает выход и вход радиатора к двум разным трубам: подающей и обратной. Весь поток нагретой воды проходит через радиатор и устремляется по другой трубе назад к котлу. Такая система потребует больше разводки, но её КПД несоизмеримо выше.

    Насос

    Чтобы нагретая вода отправлялась в трубы необходима циркуляция – движение воды. Естественная циркуляция – это движение воды без влияния искусственных факторов. Учитывая, что одна часть воды постоянно нагревается, а другая остывает такое движение происходит самостоятельно. Но слишком медленно. Котел без движения воды будет перегреваться, что может привести к его взрыву или срабатыванию аварийной аппаратуры. С целью достижения хорошей циркуляции воды устанавливается дополнительный насос. Он перегоняет воду из одной части системы в другую, по замкнутому кругу. Его характеристики рассчитываются исходя из параметров системы отопления. Слишком мощный насос будет гнать воду слишком быстро, и она не успеет отдать свое тепло на радиаторах. Недостаточный по мощности насос не будет забирать достаточное количество воды, в доме будет холодно, а котел будет перегреваться.

    Лучше устанавливать два насоса, на случай если один сгорит. Без насоса отопления остановится.

    Монтаж

    Когда схема расстановки отопительных приборов своими руками готова, можно немедленно браться за ее воплощение. Целесообразно покупать комплектующие только от известных изготовителей, что значительно понижает риск покупки некачественного товара. В однотрубных системах рекомендуется делать уклон на уровне 3–5 градусов, благодаря такому решению удается улучшить циркуляцию воды и повысить эффективность использования системы в целом. Каждый радиатор следует оснащать воздушными кранами, обеспечивающими стабильность внутреннего давления. При помощи кранов Маевского можно снять отдельную батарею, не осушая ее полностью.

    Сделать правильно двухтрубную отопительную систему заметно сложнее. Без крайней необходимости браться за эту работу самостоятельно не следует, куда правильнее приглашать мастеров. Обязательным условием стабильной работы коллекторного варианта отопления является применение терморегуляторов и ряда запирающих клапанов. Благодаря им система сможет работать в полуавтоматическом режиме с минимальным вовлечением людей в управление. Если только есть малейшая материальная и техническая возможность, стоит оборудовать отопительную систему циркуляционными насосами.

    Расширительный бак и система подпитки

    Расширительный бак или бак-аккумулятор, представляет из себя металлическую бочку, которая соединяется с системой отопления. В случае если давление воды в системе отопления падает (течь), часть воды забирается из этого бака и система продолжает работать нормально. Если давление повышается (котел начинает перегреваться) бак сначала накапливает в себе воду, а потом стравливает её через предохранительный клапан, которые открывается при превышении давления и уберегает трубы от разрывов.

    Манометр – метрологический прибор, который измеряет давление на участке трубы или в котле. Чем больше их установлено, тем лучше. С течением времени они выходят из строя и начинают безбожно врать, поэтому проверять их нужно не менее раза в год. Если возникли проблемы в работе системы отопления, манометр поможет определить где.

    Для нормальной реализации системы водяного отопления понадобится помощь специалистов. Необходимо будет точно рассчитать площадь дома, толщину и материал стен, окон, дверей, воздействие холодного ветра на помещения. После этого производятся расчет мощности котла и насоса, длины трубопроводов, подбирается необходимое оборудование. Монтаж всей системы сложная процедура, которая требует знания нюансов и наличия опыта.

    Открытые и закрытые системы водяного отопления

    Водяное отопление открытого типа

    Это отопление с открытым расширительным баком. Его ставят в самой верхней точке системы. Насос в этом случае не нужен: холодная вода поднимается под напором горячей и система работает самотеком. При такой циркуляции давление в трубах низкое и вода двигается медленно. Кроме того, вода постепенно испаряется через открытый расширительный бак и ее объем в системе надо восполнять. Если отопление не используется зимой, то воду нужно полностью сливать. Это бюджетный тип отопления, подходящий для небольших загородных домов.

    Закрытое водяное отопление

    Закрытая система герметична и объем воды в ней остается постоянным. Для отопления такого типа обязателен циркуляционный насос. Расширительный бак можно установить в любом месте, хотя рекомендуется монтировать его на обратной трубе перед насосом. Конструкция бака отвечает требованиям системы: внутри него находится резиновая мембрана, которая делит емкость на две секции. Избыток воды, образующийся при расширении, давит на мембрану снизу, а сверху давление компенсируется сжатым воздухом. При падении давления мембрана выгибается и выталкивает лишнюю воду в трубопровод. В целом, закрытое отопление надежнее и удобнее в использовании, чем открытое. Вода нагревается быстрее, а металлические элементы меньше коррозируют.

    Тепловой контур

    Чтобы отопление работало экономично необходимо создать тепловой контур. Это закрытое помещение, где тепло накапливается.

    В многоэтажных домах, потери тепла составляют до 80-90%. Это означает, что система отопления греет улицы и на нагрев этой улицы тратится деньги жильца.

    В частном доме такого быть не должно. Дом с хорошей теплоизоляцией может отапливаться только от работы внутренних электрических приборов и тепла, производимого человеческим телом. Если все сделано по технологии, нет щелей, установлены нормальные окна и холодный воздух никак не проникает в дом, а теплый не уходит на улицу, то система отопления будет работать экономично.

    https://youtu.be/wj1iKovQEzE

    Какой может быть разводка?

    Мы уже знаем виды систем водяного отопления частных домов, но прежде чем рассматривать особенности монтажа своими руками, следует более подробно поговорить о схемах: обсудить, какие они бывают, в чем заключаются достоинства и недостатками каждого варианта. Разводка может быть верхней или нижней, горизонтальной и вертикальной, а также комбинированной.

    Встречаются однотрубные системы, в которых отопительные приборы подключаются последовательно, и жидкость проходит каждый из них по очереди. Естественно, она постепенно охлаждается, и чтобы компенсировать эту разницу температур, следует в конце магистрали устанавливать резисторы с большим количеством секций. В двухтрубных системах приборы подключаются к стояку параллельно. Достоинства – быстрая регулировка температуры и более равномерный нагрев жилья. Для коллекторного расположения труб характерно наличие двух соединенных трубопроводов (подающего и обратного). В этом случае возможен полный контроль всех батарей.

    Двухтрубная система отопления частного дома

    Внимания заслуживает популярная в частных домах схема водяного отопления, включающая дополнительно обогрев пола, а делая монтаж такой системы своими руками, вы получаете очень ощутимую экономию. В этом случае радиаторы могут выступать в качестве основных обогревающих элементов либо дополнительных.

    Если система теплого пола функционирует не во всем доме, а только на некоторых участках, то в каждом отдельном контуре необходимо установить термостатический клапан. Это устройство снижает температуру возвращающейся из системы жидкости. Термостатическая головка реагирует на температуру воды, и если она слишком горячая, то клапан перекрывается. Когда расположение теплого пола далеко от коллектора, следует отдавать предпочтение специальным клапанам. Их можно разместить в настенном боксе, а благодаря конструкционным особенностям их легко подключить. Также совместно устанавливается и клапан обезвоздушивания. Этот способ хорош, если площадь теплого пола не превышает 15 квадратов.

    Обзор схем отопления частного дома

    Устройство отопления частного дома или коттеджа является важной составляющей при строительстве любого дома. От правильного их функционирования напрямую зависит температурный режим, влияющий не только на сохранность строения, но и на комфортность проживания, уют и здоровье всех членов семьи. Схемы и системы отопления дома могут быть разные и зависят от площади дома, его этажности, возможностей застройщика и наличия доступных источников энергии в конкретной местности.

    Схемы отопления дома

    Схема с естественной циркуляцией

    схема отопления с естественной циркуляцией

    Система отопления частного дома с естественной  циркуляцией хорошо зарекомендовала себя в одноэтажных строениях небольшого размера (до100 кв. м). Нагретый в котле теплоноситель (чаще всего – вода) поднимается по стояку, проходит по горизонтальным магистралям, проложенным под небольшим уклоном (3 -5 градусов) и, после охлаждения в радиаторах,  самотеком попадает в котел для повторного нагрева.

    Схема принудительной циркуляции

    Практически не имеет ограничений в применении по площади и этажности дома, т. к. движение теплоносителя обеспечивается циркуляционным насосом для систем отопления.

    По способу прокладки трубопроводов разделяют:

    Прокладка трубопроводов по дому, как при естественной, так и при принудительной циркуляции, может быть двухтрубная (параллельная), при которой используется большее количество труб и обеспечивающая равномерный температурный режим всех радиаторов или однотрубная (последовательная) при монтаже которой экономятся трубы, но в каждый последующий радиатор попадает теплоноситель значительно меньшей температуры. Однотрубная схема отопления частного дома не эффективна  при подключении более 5-6 радиаторов.

    Совет: Для самостоятельной разводки системы отопления дома своими руками лучше всего использовать армированные полипропиленовые трубы.

    Система воздушного отопления

    Как постоянный вид отопления воздушное отопление частного дома используется редко. Это объясняется громоздкостью и повышенной шумностью работы вентиляторов, а так же экономической нецелесообразностью установки дорогих воздушных тепловых агрегатов–отопителей.  Практически и эстетически  затруднительна разводка по всем жилым комнатам сети необходимых воздухопроводов. С другой стороны, при пиковых нагрузках, когда не справляется водяное отопление в частном доме, активно используют локальный воздушный подогрев жилых помещений в дополнение к основному виду отопления, применяя для этого различные типы бытовых тепловентиляторов и конвекторов.

    Инфракрасное отопление

    В нашей стране стало внедряться во второй половине прошлого века и по существу является одним из видов электрического отопления, так как источником питания в домах является электроэнергия. Принцип работы инфракрасного обогрева основан на получении тепловой энергии излучаемой от прибора инфракрасного излучения и  передачи ее окружающим предметам: мебели, полу, стенам. При этом скорость инфракрасного излучения колеблется в пределах 5-15 мкм, что не только совершенно безопасно для человека, но и оказывает положительное влияние на здоровье находящихся в помещении людей. При использовании этого вида отопления не происходит выжигание кислорода, нет шума и запахов, автоматически поддерживается заданная комфортная температура. Инфракрасное отопление частного дома достаточно экономичное. Расчетное потребление электроэнергии принимают 100 ватт на один квадратный метр, а на практике, после выхода на постоянный режим работы, оно снижается в три раза. Потери тепла не превышают 10 %, а эксплуатационные затраты в течение всего срока службы сводятся к нулю. Гарантийный срок службы  приборов инфракрасного отопления производители устанавливают до 50 лет. Монтажные работы по установке инфракрасного отопления в небольших помещениях можно производить своими руками, но для обеспечения длительной  и нормальной работы желательно это поручить специалистам, которые сделают проект, рассчитают количество элементов, установят автоматику и дадут соответствующую гарантию на весь комплекс работ.

    Отопительные приборы

    В отопительных системах водяного отопления источниками нагрева теплоносителя являются отопительные котлы, работающие на твердом, жидком или на природном газе – метане, а устройствами передающими тепло в помещение – радиаторы (конвекторы).

    Отопительные котлы на твердом топливе

    Самые дешевые и простые в эксплуатации. Топливом для них может служить все, что горит (дрова, уголь, торф, сланцы и т.д.), они по-настоящему всеядны, хотя нагрев теплоносителя зависит от вида топлива. Однако, в последнее время от котлов на твердом топливе, как основного отопительного очага, все больше домовладельцев отказываются. Причинами является постоянная необходимость присмотра за процессом горения и необходимость содержания в хорошем состоянии дымоотводной системы.

    Отопительные котлы на жидком топливе

    Жидкотопливные котлы чаще всего приспосабливают к работе на дизельном топливе (солярке). Принцип работы котлов этого типа аналогичный твердотопливным, но солярка поступает в котел самотеком и отпадает необходимость постоянно вести наблюдение за процессом горения. От этого вида котлов стараются избавиться по экономическим соображениям — из-за постоянного роста цен на солярку.

    Отопительные котлы на газовом топливе

    Если строящийся дом расположен в местности, в которой существует действующая газовая система, то вопросов о выборе котла для отопления собственного дома не существует. В настоящее время газ является самым экономичным и эффективным видом топлива. Единственным и обязательным условием установки газовых котлов для частного дома является выполнение всех условий и требований правил безопасной эксплуатации газового оборудования. Монтаж таких котельных в доме производится только специализированными организациями под непосредственным наблюдением газовой службы. Это обусловлено требованиями правил с целью предотвращения аварийных ситуаций, опасных для здоровья и жизни людей, проживающих в доме. Напольные газовые котлы отопления разной производительности, одно- или двухконтурные выпускаются многими фирмами как отечественными, так и зарубежными. Подбор газового котла с учетом общей площади  конкретного строящегося дома, должны делать специалисты при выполнении проекта газификации (с учетом пожеланий заказчика). Ориентировочно считается, что на обогрев 10 кв. метров площади расходуется 1 квт мощности, но если котел двухконтурный и служит еще и для нагрева воды, то его мощность должна быть увеличена на 20 %.

    Электрические котлы для отопления дома

    Отличаются от всех других котлов только способом нагрева теплоносителя. В качестве нагревательного элемента чаще всего используются несколько теплоэлектронагревателей (ТЭНов) подключенных параллельно. Суммарная мощность всех ТЭНов является мощностью котла. Электрический котел для отопления дома подбирается по общей мощности аналогично газовым котлам, из расчета 1 квт на 10 кв.метров площади.

    Радиаторы

    радиатор в духтрубной системе отопления

    Самыми известными, надежными, долговечными, привычными в нашей жизни и хорошо работающими при неочищенном и полухолодном теплоносителе – это, конечно же, чугунные секционные радиаторы. В некоторых случаях они служили (и служат до сих пор) более 70 лет и, нет ничего удивительного, что в наше время они считаются устарелыми и не модными. Современная промышленность, используя новейшие технологии, предлагает застройщикам отопительные приборы самых различных видов, как по техническому, так и по дизайнерскому исполнению.

    Большой популярностью пользуются конвекторы, в которых воздух, проходя между горячими пластинами, нагревается и устремляется в помещение. Они имеют современный дизайн, не занимают много места, но для стабильной работы температура теплоносителя должна быть не менее 70 градусов.

    Алюминиевые радиаторы хорошо работают при температуре теплоносителя более 60 градусов. Они долговечны, создают комфортную обстановку в доме, имеют небольшую массу и низкую тепловую инерцию, благодаря чему можно эффективно управлять температурой в помещении. Однако этот вид отопительных приборов требует хорошего качества воды в циркуляционной системе.

    Биметаллические радиаторы имеют все достоинства алюминиевых батарей, но гораздо прочнее и долговечнее. Качество теплоносителя не влияет на работу и долговечность этих приборов, что в наших условиях немаловажно.

    Видео о сравнении разных систем отопления дома:

    курсов PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.

    «Мне нравится широта ваших курсов HVAC; не только экологичность или энергосбережение

    курсы.»





    Рассел Бейли, ЧП

    Нью-Йорк

    «Это укрепило мои текущие знания и научило меня еще нескольким новым вещам

    для раскрытия мне новых источников

    информации.»



    Стивен Дедак, ЧП

    Нью-Джерси

    «Материал был очень информативным и организованным. Я многому научился, и они были

    очень быстро отвечают на вопросы.

    Это было на высшем уровне. Буду использовать

    еще раз. Спасибо. »

    Блэр Хейворд, ЧП

    Альберта, Канада

    «Легкий в использовании веб-сайт.Хорошо организовано. Я действительно воспользуюсь вашими услугами снова.

    Я передам вашу компанию

    имя другим на работе.»



    Рой Пфлейдерер, ЧП

    Нью-Йорк

    «Справочный материал был превосходным, и курс был очень информативным, тем более что я думал, что уже знаком

    с реквизитами Канзас

    Авария в городе Хаятт.»

    Майкл Морган, ЧП

    Техас

    «Мне очень нравится ваша бизнес-модель. Мне нравится возможность просмотреть текст перед покупкой. Я нашел класс

    информативный и полезный

    на моей работе.»

    Уильям Сенкевич, Ч.Е.

    Флорида

    «У вас отличный выбор курсов и очень информативные статьи. Вы

    — лучшее, что я нашел.»





    Рассел Смит, ЧП

    Пенсильвания

    «Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, предоставляя время для просмотра

    материал.»



    Хесус Сьерра, ЧП

    Калифорния

    «Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

    человек узнает больше

    от сбоев.»



    Джон Скондрас, ЧП

    Пенсильвания

    «Курс был хорошо составлен, и использование тематических исследований является эффективным

    способ обучения.»





    Джек Лундберг, ЧП

    Висконсин

    «Я очень впечатлен тем, как вы представляете курсы; т.э., что позволяет

    студент для ознакомления с курсом

    материал до оплаты и

    получение викторины. »

    Арвин Свангер, ЧП

    Вирджиния

    «Спасибо, что предлагаете все эти замечательные курсы. Я, конечно, выучил и

    очень понравилось.»





    Мехди Рахими, ЧП

    Нью-Йорк

    «Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска и

    подключение к Интернету

    курсы.»

    Уильям Валериоти, ЧП

    Техас

    «Этот материал в значительной степени оправдал мои ожидания. Курс был легким для понимания. Фотографии в основном давали хорошее представление о

    обсуждаемые темы.»



    Майкл Райан, ЧП

    Пенсильвания

    «Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.»







    Джеральд Нотт, ЧП

    Нью-Джерси

    «Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это был

    информативно, выгодно и экономично.

    Очень рекомендую

    всем инженерам.»

    Джеймс Шурелл, ЧП

    Огайо

    «Я ценю, что вопросы относятся к «реальному миру» и имеют отношение к моей практике, и

    не основано на какой-то непонятной секции

    законов, которые не применяются

    до «обычная» практика.»

    Марк Каноник, ЧП

    Нью-Йорк

    «Отличный опыт! Я многому научился, чтобы использовать его в своем медицинском устройстве

    организация.»





    Иван Харлан, ЧП

    Теннесси

    «Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологии.»





    Юджин Бойл, П. Е.

    Калифорния

    «Это был очень приятный опыт. Тема была интересной и хорошо представлена,

    а онлайн формат был очень

    доступный и простой

    использование. Большое спасибо.»

    Патрисия Адамс, ЧП

    Канзас

    «Отличный способ добиться соответствия непрерывному образованию PE в рамках временных ограничений лицензиата.»





    Джозеф Фриссора, ЧП

    Нью-Джерси

    «Должен признаться, я действительно многому научился. Распечатанная викторина помогает во время

    просмотр текстового материала. я

    также оценил просмотр

    предоставленных фактических случая.»

    Жаклин Брукс, ЧП

    Флорида

    «Документ Общие ошибки ADA в проектировании помещений очень полезен.

    тест действительно требовал исследования в

    документ но ответы были

    легко доступны.»

    Гарольд Катлер, ЧП

    Массачусетс

    «Это было эффективное использование моего времени. Спасибо за разнообразие выбора

    в дорожной технике, что мне нужно

    для выполнения требований

    Сертификация PTOE.»

    Джозеф Гилрой, ЧП

    Иллинойс

    «Очень удобный и доступный способ заработать CEU для выполнения моих требований в штате Делавэр.»





    Ричард Роудс, ЧП

    Мэриленд

    «Узнал много нового о защитном заземлении. До сих пор все курсы, которые я проходил, были отличными.

    Надеюсь увидеть больше 40%

    курсы со скидкой. »



    Кристина Николас, ЧП

    Нью-Йорк

    «Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных

    курсы. Процесс прост, и

    намного эффективнее, чем

    необходимость путешествовать.»

    Деннис Мейер, ЧП

    Айдахо

    «Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

    Инженеры для получения блоков PDH

    в любое время.Очень удобно.»



    Пол Абелла, ЧП

    Аризона

    «Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много

    пора искать куда

    получить мои кредиты от.»



    Кристен Фаррелл, ЧП

    Висконсин

    «Это было очень информативно и поучительно. Легко для понимания с иллюстрациями

    и графики; определенно получается

    проще  впитать все

    теории.»

    Виктор Окампо, инженер.

    Альберта, Канада

    «Хороший обзор принципов полупроводников. Мне понравилось проходить курс по адресу

    мой собственный темп во время моего утра

    метро

    на работу.»

    Клиффорд Гринблатт, ЧП

    Мэриленд

    «Просто найти интересные курсы, скачать документы и получить

    викторина. Я бы очень рекомендую

    вам в любой PE нуждающийся

    Единицы CE.»

    Марк Хардкасл, ЧП

    Миссури

    «Очень хороший выбор тем во многих областях техники. »







    Рэндалл Дрейлинг, ЧП

    Миссури

    «Я заново узнал то, что забыл. Я также рад принести пользу в финансовом плане

    от ваш рекламный адрес электронной почты который

    сниженная цена

    на 40%.»

    Конрадо Касем, П.Е.

    Теннесси

    «Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем.»







    Чарльз Флейшер, ЧП

    Нью-Йорк

    «Это был хороший тест, и он фактически показал, что я прочитал профессиональную этику

    Коды

    и Нью-Мексико

    правила.»



    Брун Гильберт, П.Е.

    Калифорния

    «Мне очень понравились занятия. Они стоили времени и усилий.»







    Дэвид Рейнольдс, ЧП

    Канзас

    «Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

    при необходимости

    сертификация.»



    Томас Каппеллин, П.Е.

    Иллинойс

    «У меня истек срок действия курса, но вы все равно выполнили обязательство и дали

    мне то, за что я заплатил — много

    спасибо!»



    Джефф Ханслик, ЧП

    Оклахома

    «CEDengineering предлагает удобные, экономичные и актуальные курсы

    для инженера.»





    Майк Зайдл, П.Е.

    Небраска

    «Курс был по разумной цене, а материал был кратким и

    хорошо организовано. »





    Глен Шварц, ЧП

    Нью-Джерси

    «Вопросы соответствовали урокам, а материал урока

    хороший справочный материал

    для дизайна под дерево.»



    Брайан Адамс, П.Е.

    Миннесота

    «Отлично, я смог получить полезную информацию с помощью простого телефонного звонка.»







    Роберт Велнер, ЧП

    Нью-Йорк

    «У меня был большой опыт прохождения курса «Строительство прибрежных зон — Проектирование»

    Корпус Курс и

    очень рекомендую.»



    Денис Солано, ЧП

    Флорида

    «Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси очень понравились

    прекрасно приготовлено. »





    Юджин Брекбилл, ЧП

    Коннектикут

    «Очень хороший опыт. Мне нравится возможность скачивать учебные материалы на

    обзор где угодно и

    когда угодно.»



    Тим Чиддикс, ЧП

    Колорадо

    «Отлично! Поддерживайте широкий выбор тем на выбор.»







    Уильям Бараттино, ЧП

    Вирджиния

    «Процесс прямой, никакой чепухи. Хороший опыт.»







    Тайрон Бааш, П.Е.

    Иллинойс

    «Вопросы на экзамене были пробными и демонстрировали понимание

    материала. Тщательный

    и комплексный.»



    Майкл Тобин, ЧП

    Аризона

    «Это мой второй курс, и мне понравилось то, что курс предложил мне, что

    поможет в моей линии

    работы. »



    Рики Хефлин, ЧП

    Оклахома

    «Очень быстрая и простая навигация. Я определенно воспользуюсь этим сайтом снова.»







    Анджела Уотсон, ЧП

    Монтана

    «Прост в исполнении. Нет путаницы при подходе к сдаче теста или записи сертификата.»







    Кеннет Пейдж, П.Е.

    Мэриленд

    «Это был отличный источник информации о нагревании воды с помощью солнечной энергии. Информативный

    и отличное освежение.»





    Луан Мане, ЧП

    Коннетикут

    «Мне нравится подход к подписке и возможности читать материалы в автономном режиме, а затем

    вернись, чтобы пройти тест.»





    Алекс Млсна, П. Е.

    Индиана

    «Я оценил количество информации, предоставленной для класса. Я знаю

    это вся информация, которую я могу

    использование в реальных жизненных ситуациях.»



    Натали Дерингер, ЧП

    Южная Дакота

    «Материалы обзора и образец теста были достаточно подробными, чтобы я мог

    успешно завершено

    курс.»



    Ира Бродская, ЧП

    Нью-Джерси

    «Веб-сайт прост в использовании, вы можете скачать материал для изучения, а затем вернуться

    и пройти тест. Очень

    удобный а на моем

    собственное расписание.»

    Майкл Гладд, ЧП

    Грузия

    «Спасибо за хорошие курсы на протяжении многих лет. »







    Деннис Фундзак, ЧП

    Огайо

    «Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

    сертификат

    . Спасибо за создание

    процесс простой.»



    Фред Шайбе, ЧП

    Висконсин

    «Положительный опыт.Быстро нашел подходящий мне курс и закончил

    PDH за один час в

    один час.»



    Стив Торкилдсон, ЧП

    Южная Каролина

    «Мне понравилась возможность загрузки документов для ознакомления с содержанием

    и пригодность до

    имея платить за

    материал

    Ричард Ваймеленберг, ЧП

    Мэриленд

    «Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками. »







    Дуглас Стаффорд, ЧП

    Техас

    «Всегда есть место для улучшения, но я ничего не могу придумать в вашем

    процесс, которому требуется

    улучшение.»



    Томас Сталкап, ЧП

    Арканзас

    «Мне очень нравится удобство прохождения викторины онлайн и получения немедленного

    Сертификат





    Марлен Делани, ЧП

    Иллинойс

    «Обучающие модули CEDengineering — очень удобный способ доступа к информации по

    многие различные технические области внешние

    по собственной специализации без

    необходимость путешествовать.»

    Гектор Герреро, ЧП

    Грузия

    %PDF-1. 4 % 62 0 объект > эндообъект внешняя ссылка 62 210 0000000016 00000 н 0000004566 00000 н 0000004775 00000 н 0000004929 00000 н 0000004999 00000 н 0000005159 00000 н 0000005822 00000 н 0000006283 00000 н 0000006364 00000 н 0000006485 00000 н 0000006584 00000 н 0000006689 00000 н 0000006736 00000 н 0000006794 00000 н 0000006936 00000 н 0000006983 00000 н 0000007044 00000 н 0000007183 00000 н 0000007230 00000 н 0000007332 00000 н 0000007423 00000 н 0000007529 00000 н 0000007576 00000 н 0000007633 00000 н 0000007680 00000 н 0000007785 00000 н 0000007890 00000 н 0000007937 00000 н 0000007994 00000 н 0000008100 00000 н 0000008147 00000 н 0000008204 00000 н 0000008251 00000 н 0000008306 00000 н 0000008363 00000 н 0000008410 00000 н 0000008465 00000 н 0000008520 00000 н 0000008693 00000 н 0000008792 00000 н 0000008940 00000 н 0000009064 00000 н 0000009113 00000 н 0000009171 00000 н 0000009323 00000 н 0000009372 00000 н 0000009430 00000 н 0000009567 00000 н 0000009616 00000 н 0000009674 00000 н 0000009799 00000 н 0000009848 00000 н 0000009907 00000 н 0000010041 00000 н 0000010090 00000 н 0000010148 00000 н 0000010319 00000 н 0000010368 00000 н 0000010426 00000 н 0000010572 00000 н 0000010621 00000 н 0000010679 00000 н 0000010793 00000 н 0000010842 00000 н 0000010900 00000 н 0000011018 00000 н 0000011067 00000 н 0000011125 00000 н 0000011244 00000 н 0000011293 00000 н 0000011351 00000 н 0000011472 00000 н 0000011521 00000 н 0000011579 00000 н 0000011710 00000 н 0000011759 00000 н 0000011816 00000 н 0000011961 00000 н 0000012010 00000 н 0000012067 00000 н 0000012238 00000 н 0000012287 00000 н 0000012344 00000 н 0000012485 00000 н 0000012534 00000 н 0000012593 00000 н 0000012735 00000 н 0000012784 00000 н 0000012843 00000 н 0000012967 00000 н 0000013016 00000 н 0000013076 00000 н 0000013223 00000 н 0000013272 00000 н 0000013331 00000 н 0000013380 00000 н 0000013437 00000 н 0000013486 00000 н 0000013543 00000 н 0000013693 00000 н 0000013742 00000 н 0000013861 00000 н 0000014017 00000 н 0000014143 00000 н 0000014192 00000 н 0000014252 00000 н 0000014403 00000 н 0000014452 00000 н 0000014512 00000 н 0000014637 00000 н 0000014686 00000 н 0000014745 00000 н 0000014871 00000 н 0000014920 00000 н 0000014979 00000 н 0000015114 00000 н 0000015163 00000 н 0000015223 00000 н 0000015365 00000 н 0000015414 00000 н 0000015473 00000 н 0000015620 00000 н 0000015669 00000 н 0000015728 00000 н 0000015842 00000 н 0000015891 00000 н 0000015950 00000 н 0000016069 00000 н 0000016118 00000 н 0000016177 00000 н 0000016283 00000 н 0000016332 00000 н 0000016391 00000 н 0000016510 00000 н 0000016559 00000 н 0000016617 00000 н 0000016748 00000 н 0000016797 00000 н 0000016855 00000 н 0000016972 00000 н 0000017021 00000 н 0000017079 00000 н 0000017222 00000 н 0000017271 00000 н 0000017329 00000 н 0000017452 00000 н 0000017501 00000 н 0000017559 00000 н 0000017703 00000 н 0000017752 00000 н 0000017810 00000 н 0000017859 00000 н 0000017971 00000 н 0000018020 00000 н 0000018078 00000 н 0000018136 00000 н 0000018185 00000 н 0000018243 00000 н 0000018302 00000 н 0000018418 00000 н 0000018532 00000 н 0000018581 00000 н 0000018640 00000 н 0000018773 00000 н 0000018822 00000 н 0000018880 00000 н 0000019001 00000 н 0000019050 00000 н 0000019108 00000 н 0000019157 00000 н 0000019215 00000 н 0000019264 00000 н 0000019322 00000 н 0000019371 00000 н 0000019426 00000 н 0000019465 00000 н 0000020366 00000 н 0000020744 00000 н 0000021121 00000 н 0000021143 00000 н 0000021165 00000 н 0000021283 00000 н 0000021892 00000 н 0000022171 00000 н 0000022463 00000 н 0000023570 00000 н 0000023788 00000 н 0000023969 00000 н 0000023999 00000 н 0000025096 00000 н 0000025118 00000 н 0000025747 00000 н 0000025769 00000 н 0000026469 00000 н 0000026491 00000 н 0000027213 00000 н 0000027235 00000 н 0000027903 00000 н 0000027925 00000 н 0000028577 00000 н 0000028599 00000 н 0000029270 00000 н 0000029292 00000 н 0000029968 00000 н 0000029990 00000 н 0000030197 00000 н 0000030276 00000 н 0000030874 00000 н 0000005195 00000 н 0000005800 00000 н трейлер ] >> startxref 0 %%EOF 63 0 объект > эндообъект 64 0 объект L8\n>\\x*_ﭙ\)j) /U (z6#»d{sdf^Y%Z) /П-44 /В 1 /Длина 40 >> эндообъект 65 0 объект > эндообъект 66 0 объект >/Кодировка >>> /DA (qsC3a0) >> эндообъект 67 0 объект > эндообъект 270 0 объект > поток ƫe5?!W_L duTiOhXK,to1QY?ANmWjϮA{ ^,Ζtk!EL]G 䮼Q{zmDW顫[λ+頨!XooXLųr=(. Sxf}.Sm9iN@)| z՝49k5#..kyp4]V格z;tqG@BO)I`SzRm.Yve0]vgfʢǓM(p>ѰPa7!

    Защитите свою семью от воздействия асбеста

    Как определить материалы, которые могут содержать асбест

    Как правило, вы не можете определить, содержит ли материал асбест, просто взглянув на него, если на нем нет маркировки. Если вы сомневаетесь, обращайтесь с материалом так, как будто он содержит асбест, и оставьте его в покое. Вы можете проверить свой дом на наличие асбестосодержащих материалов у обученного и аккредитованного специалиста по асбесту, если:

    • Вы планируете перестроить свой дом (переделка может повредить строительные материалы)
    • В вашем доме повреждены строительные материалы (например, осыпающийся гипсокартон и разваливающаяся изоляция)

    Обученный и аккредитованный специалист по асбесту должен брать образцы для анализа, поскольку профессионал знает, на что обращать внимание, и поскольку выброс волокон может представлять повышенный риск для здоровья. На самом деле, если все сделано неправильно, отбор проб может быть более опасным, чем оставление материала в покое. Брать пробы самостоятельно не рекомендуется.

    Если строительные материалы в вашем доме не повреждены и не будут нарушены, вам не нужно проверять свой дом на наличие асбеста. Материал, который находится в хорошем состоянии и не будет нарушен (например, при реконструкции), следует оставить в покое.

    См. распространенные продукты, которые могут содержать асбест

    Что делать, если в вашем доме обнаружен асбест

    Если вы считаете, что в вашем доме может быть асбест, не паникуйте.

    Асбестосодержащие материалы, которые не повреждены и не нарушены, вряд ли будут представлять опасность для здоровья. Обычно лучше всего оставить в покое асбестосодержащий материал, если он в хорошем состоянии.

    Как правило, асбестосодержащий материал, который находится в хорошем состоянии и не будет нарушен (например, при реконструкции), не будет выделять волокна асбеста.

    Асбестосодержащие материалы могут высвобождать волокна, когда они потревожены, повреждены, удалены ненадлежащим образом, отремонтированы, разрезаны, порваны, отшлифованы, распилены, просверлены или соскоблины.Следите за материалами, содержащими асбест, и визуально проверяйте их с течением времени на наличие признаков износа или повреждения.

    Если вы подозреваете, что материал содержит асбест, не прикасайтесь к нему. Ищите признаки износа или повреждения, такие как разрывы, потертости или повреждение водой. Поврежденный материал может выделять волокна асбеста. Это особенно верно, если вы часто беспокоите его ударами, трением или прикосновением, или если он подвергается сильной вибрации или воздушному потоку.

    Для слегка поврежденного асбестосодержащего материала иногда лучшим способом борьбы с ним является ограничение доступа к участку, а также его не трогать и не тревожить.Если асбестосодержащий материал поврежден более чем незначительно, или если вы собираетесь внести в свой дом изменения, которые могут его нарушить, необходим ремонт или удаление с помощью обученного и аккредитованного специалиста по асбесту.

    Что можно и что нельзя делать с асбестом для домовладельца

    • Оставьте в покое неповрежденные материалы, содержащие асбест.
    • Сведите к минимуму деятельность в любых местах, где имеются поврежденные материалы, которые могут содержать асбест, в том числе ограничьте доступ детей к любым материалам, которые могут содержать асбест.
    • Примите все меры предосторожности, чтобы не повредить асбестосодержащий материал.
    • Демонтаж и капитальный ремонт должны выполняться людьми, прошедшими обучение и квалификацию в области обращения с асбестом. Настоятельно рекомендуется, чтобы отбор проб и мелкий ремонт также выполнялись обученным и аккредитованным специалистом по асбесту.
    • Не вытирайте пыль, не подметайте и не пылесосьте мусор, который может содержать асбест.
    • Не пилите, не шлифуйте, не скоблите и не сверлите отверстия в асбестосодержащих материалах.
    • Не используйте абразивные подушечки или щетки на механических съемниках для удаления воска с асбестовых полов.Никогда не используйте стриппер на полах, которые могут содержать асбест.
    • Не шлифуйте и не пытайтесь выровнять асбестовый пол или его основу. Когда асбестовый пол нуждается в замене, уложите поверх него новое напольное покрытие, если это возможно.
    • Не перемещайте по дому материалы, которые могут содержать асбест. Если вы не можете не ходить по территории, протрите ее влажной шваброй. Если материал взят из поврежденного участка или необходимо очистить большую площадь, вызовите специалиста по асбесту.

    Если у вас проблемы с асбестом

    Если асбестосодержащий материал более чем незначительно поврежден или может быть нарушен, обученные и аккредитованные специалисты по асбесту могут предпринять два типа действий: ремонт и удаление.

    Ремонт обычно включает либо герметизацию, либо покрытие асбестовым материалом. При любом виде ремонта асбест остается на месте.

    • Герметизация (герметизация) включает обработку материала герметиком, который либо связывает волокна асбеста вместе, либо покрывает материал, чтобы волокна не высвобождались. Таким способом иногда можно отремонтировать изоляцию труб, печей и котлов. Это должен делать только профессионал, обученный безопасному обращению с асбестом.
    • Покрытие (кожух) включает размещение чего-либо поверх или вокруг материала, содержащего асбест, для предотвращения высвобождения волокон.Открытый изолированный трубопровод может быть покрыт защитной пленкой или кожухом.

    Снятие может потребоваться при реконструкции или значительных изменениях в вашем доме, которые будут мешать асбестосодержащим материалам. Кроме того, удаление может потребоваться, если асбестосодержащий материал сильно поврежден и не может быть отремонтирован иным образом. Удаление является сложным и должно выполняться только обученным и аккредитованным специалистом по асбесту. Неправильное удаление может фактически увеличить воздействие асбестовых волокон на вас и вашу семью.

    Специалисты по асбесту: кто они и что они могут сделать?

    В целом существует два основных типа аккредитованных специалистов по асбесту, которых можно нанять для работы с асбестосодержащими материалами:

    • Инспекторы по асбесту. Эти люди могут осмотреть дом или здание, оценить условия, взять образцы подозрительных материалов для тестирования и сообщить, какие исправления необходимы. Если выбран ремонт или удаление асбестовых материалов, инспекторы могут убедиться, что подрядчик, выполняющий корректирующие действия, выполнил надлежащие процедуры, включая надлежащую очистку, и могут контролировать воздух, чтобы не допустить увеличения содержания асбестовых волокон.
    • Подрядчики по асбесту. Эти специалисты могут отремонтировать или удалить асбестовые материалы.

    Федеральный закон не требует, чтобы лица, которые проверяют, ремонтируют или удаляют асбестосодержащие материалы в частных домах на одну семью, прошли обучение и получили аккредитацию; однако в некоторых штатах и ​​​​населенных пунктах это требуется. В целях безопасности домовладельцы должны убедиться, что рабочие, которых они нанимают для работы с асбестом, обучены и аккредитованы.

    Государственные агентства располагают самыми последними списками аккредитованных специалистов в вашем районе.

    Прежде чем нанять специалиста по асбесту

    • Избегайте конфликта интересов. Специалист по асбесту, нанятый для оценки необходимости ремонта или удаления асбеста, не должен быть связан с асбестовой фирмой, которая занимается фактическим ремонтом или удалением материалов. Лучше использовать две разные фирмы, чтобы не было конфликта интересов.
    • Попросите специалистов по асбесту подтвердить, что они прошли обучение, утвержденное федеральным правительством или штатом. Каждое лицо, выполняющее работу, должно предоставить подтверждение аккредитации на выполнение работ с асбестом.
    • Узнайте о прошлой работе вашего специалиста по асбесту в местном совете по контролю за загрязнением воздуха, в местном агентстве, отвечающем за безопасность работников, и в Better Business Bureau. Спросите, были ли в фирме нарушения техники безопасности. Узнайте, возбуждены ли против него судебные иски.

    Если вы нанимаете профессионального инспектора по асбесту

    • Убедитесь, что инспекция включает полный визуальный осмотр, а также тщательный сбор и лабораторный анализ образцов.
    • При наличии асбеста инспектор должен предоставить письменную оценку с описанием его местоположения и степени повреждения и дать рекомендации по исправлению или предотвращению. Инспектор может порекомендовать и выполнить проверки после исправления, чтобы убедиться, что участок был должным образом очищен.

    Если вы нанимаете профессионального подрядчика по асбесту

    • Перед началом работ получите письменный контракт с указанием плана работ, очистки и применимых федеральных, государственных и местных правил, которым должен следовать подрядчик (например, требования об уведомлении, удаление, порядок обращения и утилизации).Чтобы узнать о федеральных, государственных и местных законах, обратитесь в государственные органы и законы о защите работников, работающих с асбестом.
    • По окончании работы получите от подрядчика письменное подтверждение того, что все процедуры соблюдены.
    • Убедитесь, что подрядчик соблюдает следующие процедуры:
      • Предотвращает распространение или отслеживание асбестовой пыли в других частях вашего дома.
      • Утилизирует все материалы, одноразовое оборудование и одежду, используемые на работе, в запечатанных, герметичных и маркированных прочных пластиковых пакетах.Рабочее место должно быть визуально свободным от пыли и мусора.
      • По завершении тщательно очистите всю площадь влажной шваброй, мокрой тряпкой, губкой или пылесосом HEPA (высокоэффективный пылесос). Ни в коем случае нельзя использовать обычный пылесос.
      • Не разбивает удаляемый материал на мелкие кусочки. Это может привести к выбросу волокон асбеста в воздух.
      • Наносит смачивающий агент на асбестовый материал с помощью ручного распылителя, который создает мелкодисперсный туман перед удалением.Влажные волокна не парят в воздухе так легко, как сухие, и их легче чистить.
      • Обеспечивает четкую маркировку рабочего места как опасной зоны. Не допускайте на территорию домочадцев и домашних животных, пока работа не будет завершена.
      • Изолирует рабочую зону от остальной части дома с помощью пластиковой пленки и клейкой ленты, а также отключает систему отопления и кондиционирования воздуха. Для некоторых ремонтных работ, таких как удаление изоляции труб, может быть достаточно пластиковых перчаточных мешков. Они должны быть заклеены лентой и должным образом утилизированы после завершения работы.

    После завершения работ инспектор или независимый подрядчик по анализу воздуха может провести мониторинг воздуха, чтобы убедиться, что в воздухе нет увеличения содержания асбестовых волокон, что может быть необходимо для обеспечения надлежащего выполнения работы подрядчиком.

    Ремонт тормозов и сцеплений

    Текущие передовые методы предотвращения заболеваний асбестом среди ремонтников тормозов и сцеплений

    En español: Las mejores prácticas para prevenir la exposición al asbesto entre los trabajadores que reparan frenos 9 y embragues

    от воздействия асбеста

    Автомобильные тормозные колодки и накладки, накладки сцепления и прокладки, содержащие асбест, должны ремонтироваться и заменяться только в ремонтных мастерских в соответствии с правилами Управления по охране труда и здоровья (OSHA).Почитайте регламент.

    что эффективнее однотрубная или двухтрубная система отопления? Сравнение однотрубной и двухтрубной систем отопления

    Владельцы частных домов часто сталкиваются с выбором, какой тип отопления дома выбрать. Традиционно применяемых в быту систем отопления всего два вида: однотрубные и двухтрубные. У каждого типа есть как преимущества, так и недостатки.Отличие обеих систем заключается в различном способе подачи теплоносителя к отопительным приборам. Какая отопительная конструкция для собственного дома лучше, однотрубная или двухтрубная – выбирать непосредственно хозяину дома с учетом собственных хозяйственных нужд, предполагаемой отапливаемой площади и наличия финансов.

    В первом варианте тепло распространяется по дому по одной трубе, последовательно обогревая каждую комнату в доме. Во втором случае комплекс оснащается двумя трубами.По одному идет прямая подача теплоносителя на . Другая труба служит для слива остывшей жидкости обратно в котел для последующего нагрева. Правильная оценка собственных финансовых возможностей, точный расчет оптимальных параметров теплоносителя в каждом отдельном случае поможет не только определиться с типом системы отопления, но и грамотно.

    Понять и разобраться, что для вас лучше, однотрубная или двухтрубная система отопления, можно только после тщательного изучения технических нюансов.

    Система отопления однотрубная. Общие виды

    Однотрубная система отопления может работать как с насосом, так и с естественной циркуляцией теплоносителя. Рассматривая второй тип, следует немного углубиться в существующие законы физики. Он основан на принципе расширения жидкости при нагревании. В процессе работы отопительный котел нагревает теплоноситель, который за счет перепада температур и создаваемого давления поднимается по стояку в самую высокую точку системы. Восходящее движение теплоносителя осуществляется по одной трубе, доходящей до расширительного бачка.Накапливаясь там, горячая вода уже заполняет все батареи, соединенные последовательно по нисходящей трубе.

    Соответственно, первые по ходу потока теплоносителя точки подключения будут получать максимальное количество тепла, тогда как частично остывшая жидкость уже будет поступать в радиаторы, расположенные дальше.

    Для больших, многоэтажных домов такая схема крайне неэффективна, хотя с точки зрения затрат на монтаж и обслуживание однотрубная система выглядит привлекательно. Для частных одноэтажных домов, жилых домов в два этажа приемлем подобный принцип разводки тепла.Отопление жилых помещений по однотрубной схеме в одноэтажном доме достаточно эффективно. При небольшой отапливаемой площади температура в радиаторах практически одинаковая. Использование насоса в более длинных системах также положительно сказывается на равномерности распределения тепла.

    Качество обогрева и стоимость монтажа в этом случае могут зависеть от типа подключения. Диагональное подключение радиаторов дает большую теплоотдачу, но применяется реже из-за большего количества труб, необходимых для подключения всех отопительных приборов в жилых помещениях.

    Схема с нижним подключением радиаторов выглядит более экономично за счет меньшего расхода материалов. С эстетической точки зрения такой тип соединения выглядит предпочтительнее.

    Достоинства однотрубной системы отопления и ее недостатки

    Для владельцев небольших жилых домов однотрубная система отопления выглядит заманчиво, особенно если обратить внимание на следующие ее достоинства:

    • имеет стабильную гидродинамику;
    • удобство и простота конструкции и монтажа;
    • мелкие расходы на оборудование и материалы.

    К косвенным преимуществам однотрубной системы можно отнести безопасность подачи теплоносителя, который расходится по трубопроводу за счет естественной циркуляции.

    К наиболее частым проблемам, с которыми приходится сталкиваться владельцам однотрубной системы отопления, относятся следующие аспекты:

    • технические трудности при устранении просчетов в работе, допущенных при проектировании;
    • тесная взаимосвязь всех элементов;
    • высокое гидродинамическое сопротивление системы;
    • технологические ограничения, связанные с невозможностью саморегулирования расхода теплоносителя.

    Несмотря на перечисленные недостатки данного вида отопления, грамотно составленный проект системы отопления позволит избежать многих трудностей еще на этапе монтажа. Ввиду перечисленных преимуществ и экономической составляющей широко применяются однотрубные схемы. И однотрубная, и другого типа, двухтрубная система отопления имеют реальные преимущества. Что вы можете выиграть и что вы можете потерять, выбрав один из типов для своего дома?

    Технология подключения и расположение однотрубной системы отопления

    Однотрубные системы делятся на вертикальные и горизонтальные.В большинстве случаев вертикальная разводка используется для многоэтажных домов. При этом все радиаторы соединяются последовательно сверху до самого низа. При горизонтальной разводке батареи соединяются горизонтально друг за другом. Главный недостаток обоих вариантов – частые пробки из-за скопления воздуха в радиаторах. Предложенная схема дает возможность получить представление о некоторых вариантах проводки.

    Способы подключения в этом случае выбираются на усмотрение владельца.Радиаторы отопления могут подключаться через боковое, диагональное или нижнее подключение. На рисунке показаны аналогичные варианты подключения.


    Для владельца дома всегда важным аспектом является экономическая целесообразность установленного в доме оборудования и полученный эффект. Не стоит недооценивать вариант однотрубного отопления. Сегодня на практике принимаются достаточно эффективные меры по совершенствованию схем отопления такого типа.

    Например: есть техническое решение, позволяющее самостоятельно регулировать нагрев отдельных радиаторов, подключенных к одной линии.Для этого в системе создаются байпасы – отрезок трубы, создающий перепускное движение теплоносителя из прямой трубы в обратку, минуя контур определенной батареи.

    На байпасах устанавливаются задвижки и задвижки для перекрытия потока теплоносителя. На радиаторы можно установить термостаты, позволяющие регулировать температуру нагрева в каждом радиаторе или во всей системе. Грамотный специалист сможет рассчитать и осуществить монтаж байпасов для достижения максимальной эффективности.На схеме показан принцип работы байпаса.


    Двухтрубная система отопления. Принцип работы

    Ознакомившись с первым типом системы отопления, однотрубной, пора разобраться в особенностях и принципе работы двухтрубной схемы отопления. Тщательный анализ технологических и технических параметров данного вида отопления позволяет потребителям сделать самостоятельный выбор – какое отопление более эффективно в конкретном случае, однотрубное или двухтрубное.

    Основной принцип – наличие двух контуров, по которым теплоноситель расходится по системе. По одной трубе теплоноситель подается к радиаторам отопления. Вторая ветвь устроена так, что уже остывший теплоноситель после прохождения радиатора снова возвращается в котел. И так постоянно, по кругу, пока работает обогрев. На первый взгляд само наличие в схеме двух трубопроводов может оттолкнуть потребителей. Большая протяженность магистралей, сложность разводки – факторы, часто отпугивающие владельцев частных домов от двухтрубной системы отопления.

    Это на первый взгляд. Как и однотрубные, двухтрубные делятся на закрытые и открытые. Отличие в данном случае заключается в конструкции расширительного бачка.

    Закрытые с мембранным расширительным баком являются наиболее практичными, удобными и безопасными в использовании. Это подтверждается очевидными преимуществами:

    • еще на этапе проектирования возможно оснащение отопительных приборов термостатами;
    • параллельное, независимое подключение радиаторов;
    • техническая возможность добавления отопительных приборов после завершения монтажа;
    • простота использования скрытой прокладки;
    • возможность отключения отдельных радиаторов или ответвлений;
    • простота настройки системы.

    На основании вышеизложенного можно сделать один однозначный вывод. Двухтрубная система отопления гораздо более гибкая и технологичная, чем однотрубная.

    Для сравнения представлена ​​следующая схема:

    Двухтрубная система очень удобна для использования в доме, в котором планируется увеличение жилой площади; возможны варианты пристройки, как вверх, так и по периметру здания. Уже на этапе работы вы легко устраните технические ошибки, допущенные при проектировании.Такая схема более устойчива и надежна, чем однотрубная.

    При всех очевидных преимуществах, прежде чем остановить свой выбор на данном виде отопления, уместно вспомнить о недостатках двухтрубной системы.

    Важно знать! Система отличается более высокой сложностью и стоимостью установки, а также довольно громоздкими вариантами подключения.

    Если под рукой есть грамотный специалист, проведены необходимые технические расчеты, то перечисленные недостатки легко компенсируются преимуществами двухтрубной схемы отопления.

    Как и в случае с однотрубной системой, двухтрубный вариант предполагает использование вертикальных или горизонтальных трубопроводов. Вертикальная система – радиаторы подключаются к вертикальному стояку. Этот тип удобен для двухэтажных частных домов и коттеджей. Пробки вам не страшны. В случае горизонтального варианта радиаторы в каждой комнате или помещении подключаются к горизонтальному трубопроводу. Двухтрубные горизонтальные схемы отопления в основном предназначены для отопления одноэтажных домов и больших жилых домов с необходимостью подстройки пола.Образующиеся воздушные пробки легко устраняются установкой на радиаторах кранов Маевского.

    На рисунке показана вертикальная двухтрубная система отопления. Ниже вы можете увидеть, как выглядит горизонтальная двухтрубная система.

    Традиционно подключение радиаторов может осуществляться с помощью нижней и верхней разводки. В зависимости от технических условий и проекта – выбор варианта электропроводки зависит от владельца дома. Верхняя маршрутизация более удобна.Все магистрали можно спрятать в чердачное помещение. Система создает циркуляцию, необходимую для хорошего распределения теплоносителя. Основным недостатком двухтрубной схемы отопления с верхним вариантом разводки является необходимость установки мембранного бака вне отапливаемого помещения. Верхняя разводка не позволяет осуществлять забор технической воды для бытовых нужд, а также соединение расширительного бака с баком для горячей воды, используемой в быту. Такое расположение не подходит для жилых домов с плоской крышей.

    Резюме

    Выбранный вид отопления для частного дома должен обеспечивать всем жильцам жилого дома необходимый комфорт. На отоплении экономить не стоит. Установив в своем доме систему отопления, не соответствующую параметрам жилого дома и бытовым нуждам, вы рискуете в будущем потратить большие деньги на переоборудование.

    Двухтрубная или однотрубная система отопления – выбор всегда должен быть обоснован, как с технической точки зрения, так и с экономической.

    Есть несколько способов обогреть помещение горячей водой. Бывает двухтрубная, однотрубная компоновка и два вида подвода труб: нижний и верхний. Рассмотрим конструкцию с двумя трубами и проводкой внизу.

    Характеристика

    Наиболее распространена именно двухтрубная организация отопления, несмотря на некоторые преимущества однотрубных конструкций. Какой бы сложной ни была такая магистраль с двумя трубами (отдельно для подачи воды и ее обратки), большинство предпочитает именно ее.

    Такие системы устанавливаются в многоэтажных и многоквартирных домах.

    Устройство

    Элементы двухтрубного отопления с нижним разрезом трубы:


    • котел и насос;
    • авто воздухоотводчики, термостатические и предохранительные клапаны, клапаны;
    • аккумуляторы
    • и расширительный бачок;
    • фильтры, регулирующие устройства, датчики температуры и давления;
    • Байпасы
    • можно использовать, но не обязательно.

    Преимущества и недостатки

    Рассмотренная двухтрубная схема подключения раскрывает множество преимуществ при использовании.Во-первых, равномерность распределения тепла по всей магистрали и индивидуальная подача теплоносителя к радиаторам.


    Поэтому можно отдельно регулировать отопительные приборы: включать/выключать (нужно только закрыть стояк), менять напор.

    В разных комнатах можно установить разную температуру.

    Во-вторых, такие системы не требуют отключения или слива всего теплоносителя в случае поломки одного отопительного прибора.В-третьих, систему можно установить после возведения нижнего этажа и не ждать, пока будет готов весь дом. Кроме того, трубопровод имеет меньший диаметр, чем однотрубная система.


    Есть и недостатки:

    • требуется больше материалов, чем для однотрубной магистрали;
    • низкое давление в подающем стояке приводит к необходимости частого стравливания воздуха путем подключения дополнительных клапанов.

    Сравнение с другими типами

    В нижней врезке подающая магистраль проложена снизу, рядом с обраткой, поэтому теплоноситель направлен снизу вверх по подающим стоякам.Оба типа разводки могут быть выполнены с одним или несколькими контурами, тупиковыми и связанными с расходом воды в подающем трубопроводе и обратном.


    Системы с естественной циркуляцией с нижней линией применяются очень редко, так как требуют большого количества стояков, а смысл такой обвязки труб в том, чтобы свести их количество к минимуму. С учетом этого такие конструкции чаще всего имеют принудительную циркуляцию.

    Крыша и полы — значение

    При верхнем подключении линия подачи находится выше уровня радиатора.Устанавливается на чердаке, в потолке. Нагретая вода поступает сверху, затем по подающим стоякам равномерно распределяется по батареям. Радиаторы должны располагаться над обраткой. Для исключения скопления воздуха в самой верхней точке (на чердаке) монтируется компенсационный бак. Поэтому он не подходит для домов с плоской крышей без чердака.

    Разводка снизу имеет две трубы — подачу и отвод — радиаторы должны быть выше их. Краном Маевского очень удобно удалять воздушные пробки.Линия подачи находится в подвале, в цоколе, под полом. Подающая линия должна быть выше обратной. Дополнительный уклон линии в сторону котла сводит к минимуму воздушные карманы.

    Обе проводки наиболее эффективны в вертикальной конфигурации, когда батареи монтируются на разных этажах или уровнях.

    Принцип действия

    Основной характеристикой двухтрубной системы является наличие индивидуальной линии подвода воды к каждому радиатору.В этой схеме каждая из батарей оборудована двумя отдельными трубами: водопроводной и отводящей. Теплоноситель поступает к батареям снизу вверх. Охлажденная вода возвращается по обратным стоякам в обратку, а по ней в котел.


    В многоэтажном доме целесообразно устанавливать именно двухтрубную конструкцию с вертикальной линией и нижней разводкой. В этом случае разница температур теплоносителя в подающем и обратном трубопроводе создает сильное давление, увеличивающееся по мере подъема пола.Давление помогает воде двигаться по трубопроводу.

    В рассматриваемом нижнем присоединении труб котел должен находиться в углублении, так как батареи и отопительные приборы должны быть выше, чтобы обеспечить равномерную подачу к ним воды.


    Скопившийся воздух удаляется кранами или сливами Маевского, они монтируются на всех отопительных приборах. Применяются также автоматические самосвалы, которые закрепляются на стояках или специальных вентиляционных линиях.

    Виды

    Двухтрубная система отопления может быть следующих типов:

    • горизонтальный и вертикальный;
    • прямоточный – теплоноситель течет в одном направлении по обоим патрубкам;
    • тупиковый — горячая и охлажденная вода движется в разные стороны;
    • с принудительной или естественной циркуляцией: для первого нужен насос, для второго уклон труб в сторону котла.


    Горизонтальная схема может быть с тупиками, с попутным движением воды, с коллектором. Он подходит для одноэтажных зданий значительной протяженности, когда целесообразно подключение батарей к горизонтальной магистральной трубе. Такая система удобна и для зданий без стен, в панельно-каркасных домах, где удобно разместить стояки на лестничной клетке или коридоре.

    По мнению специалистов, наиболее эффективной оказалась вертикальная схема с принудительной подачей воды.Нужен насос, который находится на обратке перед котлом. Также на него крепится расширительный бачок. За счет насоса трубы могут быть меньше, чем в конструкции с естественным движением: с его помощью вода будет гарантированно двигаться по всей магистрали.


    Все нагреватели подключены к вертикальному стояку. Это лучший вариант для многоэтажек. Каждый этаж подключается к стояку отдельно. Преимуществом является отсутствие воздушных карманов.

    Крепление

    Условно можно выделить несколько этапов работы. Сначала определяется тип отопления. Если к дому подведен газ, то самым идеальным вариантом будет установка двух котлов: один – газовый, второй – запасной, твердотопливный или электрический.


    Этапы

    Вкратце установка состоит из следующих пунктов:


    • подающая труба выводится из котла и соединяется с расширительным бачком;
    • из бака вынут верхний патрубок, который идет ко всем радиаторам;
    • устанавливается байпас (если предусмотрен) и насос;
    • параллельно подаче проводится обратка, она также подключается к радиаторам и врезается в котел.

    При двухтрубной системе первым устанавливается котел, для чего создается мини-котельная. В большинстве случаев это подвал (в идеале отдельное помещение). Главное требование – хорошая вентиляция. Котел должен быть в свободном доступе и находиться на некотором расстоянии от стен.


    Пол и стены вокруг него облицованы огнеупорным материалом, а дымоход выведен на улицу. При необходимости установить рядом с котлом насос для циркуляции, коллектор для раздачи, контроль, измерительные приборы.

    Они устанавливаются последними. Они располагаются под окнами и фиксируются скобами. Рекомендуемая высота от пола 10–12 см, от стен — 2–5 см, от подоконников — 10 см. Вход и выход батареи фиксируются запорно-регулирующими устройствами.


    Целесообразно установить датчики температуры — с их помощью можно контролировать температурные показатели и регулировать их.

    Если котел отопления газовый, то необходимо наличие соответствующей документации и присутствие представителя газовой промышленности при первом запуске.

    Расширительный бак расположен в самой высокой пиковой точке линии или выше. Если есть автономное водоснабжение, то его можно интегрировать с расходным баком. Уклон подающей и обратной труб должен быть не более 10 см на протяжении 20 и более погонных метров.

    Если трубопровод находится у входной двери, целесообразно разделить его на два колена. Затем маршрут создается из верхней части системы. Нижняя линия двухтрубной конструкции должна быть симметрична и параллельна верхней.

    Все технологические узлы должны быть оборудованы отводами, подводящий трубопровод желательно утеплить. Распределительный бак также целесообразно размещать в утепленном помещении. При этом не должно быть прямых углов, острых изломов, которые впоследствии будут создавать сопротивление и воздушные пробки. Наконец, нельзя забывать об опорах для труб – они должны быть изготовлены из стали и прорезаны через каждые 1,2 метра.

    На сегодняшний день известно несколько систем отопления. Их условно делят на два типа: однотрубные и двухтрубные.Чтобы определить лучшую систему отопления, необходимо хорошо понимать, как она работает. При этом несложно будет сделать выбор наиболее подходящей системы отопления с учетом всех положительных и отрицательных качеств. Помимо технических характеристик, при выборе необходимо учитывать и свои финансовые возможности. Все-таки однотрубная или двухтрубная система отопления лучше и эффективнее?

    Здесь представлены все детали, которые установлены в каждой системе.Наиболее важные из них:


    Положительные и отрицательные свойства однотрубной системы

    Состоит из одного горизонтального коллектора и нескольких нагревательных элементов, соединенных с коллектором двумя соединениями. Часть охлаждающей жидкости, двигаясь по магистральному патрубку, попадает в радиатор. Здесь выделяется тепло, нагревается помещение и жидкость возвращается обратно в коллектор. В соседний аккумулятор жидкость попадает при несколько меньшей температуре. Так продолжается до тех пор, пока последний радиатор не заполнится охлаждающей жидкостью.

    Основной отличительной особенностью однотрубной системы является отсутствие двух трубопроводов: обратного и подающего. Это основное преимущество.

    Нет необходимости прокладывать две линии. Вам понадобится гораздо меньше труб, и монтаж будет проще. Не нужно пробивать стены и делать дополнительные крепления. Казалось бы, стоимость такой схемы значительно ниже. К сожалению, это не всегда так.

    Современная фурнитура позволяет автоматически регулировать теплоотдачу каждой отдельной батареи.Для этого нужно установить специальные термостаты с большим проходным сечением.

    Однако они не помогут избавиться от основного недостатка, связанного с охлаждением охлаждающей жидкости после ее поступления в соседний аккумулятор. Из-за этого снижается теплоотдача радиатора, включенного в общий контур. Чтобы согреться, необходимо увеличить мощность батареи за счет наращивания дополнительных секций. Такие работы удорожают систему отопления.

    Если выполнить соединение устройства и магистрали из труб одинакового диаметра, поток будет разделяться на две части.Но это недопустимо, так как охлаждающая жидкость начнет быстро остывать при попадании в первый радиатор. Чтобы батарея восполняла хотя бы треть потока теплоносителя, необходимо увеличить общий размер коллектора примерно в 2 раза.

    А если коллектор установлен в большом двухэтажном доме, площадь которого превышает 100 м2? Для нормального прохождения теплоносителя по всей окружности необходимо проложить трубы диаметром 32 мм. Для монтажа такой системы потребуются большие финансовые вложения.

    Для создания циркуляции воды в частном одноэтажном доме необходимо оборудовать однотрубную систему отопления разгонным вертикальным коллектором, высота которого должна превышать 2 метра. Устанавливается после котла. Есть только одно исключение, это насосная система, оснащенная настенным котлом, который подвешивается на нужной высоте. Насос и все дополнительные элементы также увеличивают стоимость однотрубного отопления.

    Индивидуальное строительство и однотрубное отопление

    Установка такого отопления, имеющего один магистральный стояк в одноэтажном доме, устраняет серьезный недостаток этой схемы, неравномерность прогрева.Если что-то подобное сделать в многоэтажном доме, то нагрев верхних этажей будет заметно сильнее, чем нагрев нижних этажей. В результате возникнет неприятная ситуация: наверху очень жарко, а внизу холодно. Частный коттедж обычно имеет 2 этажа, поэтому установка такой схемы отопления позволит равномерно обогреть весь дом. Нигде не будет холодно.

    Двухтрубная система отопления

    Работа такой системы несколько отличается от описанной выше схемы.Теплоноситель движется по стояку, попадая в каждый прибор по патрубкам. Затем по обратному трубопроводу возвращается в магистральный трубопровод, а оттуда транспортируется к котлу отопления.

    Для обеспечения работоспособности такой схемы к радиатору подводят две трубы: по одной осуществляется основная подача теплоносителя, а по другой — его возврат в общую магистраль. Именно поэтому его стали называть двухтрубным.

    Трубы устанавливаются по всему периметру отапливаемого здания.Между трубами устанавливаются радиаторы для поглощения скачков давления и образования гидравлических мостов. Такая работа создает дополнительные сложности, но их можно уменьшить, создав правильную схему.

    Двухтрубные системы делятся на типы:


    Основные преимущества

    Каковы положительные качества таких систем? Установка такой системы обогрева позволяет добиться равномерного прогрева каждой батареи. Температура в здании будет одинаковой на всех этажах.

    Если прикрепить к радиатору специальный термостат, то можно самостоятельно регулировать нужную температуру в здании. Эти устройства не влияют на теплоотвод батареи.

    Двухтрубная обвязка позволяет поддерживать величину давления при движении теплоносителя. Не требует установки дополнительного гидронасоса большой мощности. Циркуляция воды происходит за счет силы гравитации, другими словами, под действием силы тяжести. При плохом напоре можно использовать маломощный насосный агрегат, не требующий специального обслуживания и достаточно экономичный.

    При использовании запорной аппаратуры, различной запорной арматуры и бойпасов можно будет монтировать такие системы, при которых становится возможным ремонт только одного радиатора без отключения отопления всего дома.

    Еще одним преимуществом двухтрубной разводки является возможность использования любого направления горячей воды.

    Принцип работы проходной схемы

    При этом движение воды по обратке и магистральной трубе происходит по одному и тому же пути.По тупиковой схеме — в разные стороны. Когда вода в системе имеет проходное направление, а радиаторы имеют одинаковую мощность, получается отличная гидравлическая балансировка. Это исключает использование клапанов предварительной настройки батареи.

    При разной мощности радиатора возникает необходимость рассчитать теплопотери каждого отдельного радиатора. Для нормализации работы отопительных приборов потребуется установка термостатических вентилей. Сделать это самостоятельно без специальных знаний сложно.

    Гидрогравитационная применяется при прокладке магистрального трубопровода. В коротких системах создается тупиковая схема циркуляции теплоносителя.

    Как проводится обслуживание двухтрубной системы

    Чтобы услуга была качественной и профессиональной, необходимо выполнить целый комплекс операций:

    • регулировка;
    • балансировочный;
    • настройка.

    Специальные патрубки используются для регулировки и балансировки системы.Они устанавливаются в самом верху системы и в самой нижней ее точке. Воздух выпускается после открытия верхней трубы, а нижний выход используется для слива воды.

    Избыточный воздух, скопившийся в батареях, выпускается с помощью специальных кранов.

    Для регулировки давления в системе устанавливается специальный контейнер. Воздух в него закачивается обычным насосом.

    С помощью специальных регуляторов, помогающих снизить давление воды в том или ином радиаторе, настраивается двухтрубная система отопления.После перераспределения давления температура во всех радиаторах выравнивается.

    Как из однотрубки

    сделать двухтрубку

    Поскольку основным отличием этих систем является развязка нитей, выполнить данную доработку достаточно просто. Параллельно существующему трубопроводу необходимо проложить еще один трубопровод. Его диаметр должен быть на один размер меньше. Рядом с последним приспособлением отрезается и плотно закрывается конец старого коллектора. Оставшийся участок подключается непосредственно перед котлом к ​​новому трубопроводу.

    Формируется попутная схема циркуляции воды. Выходящий теплоноситель необходимо направить по новому трубопроводу. Для этого необходимо переподключить подводящие патрубки всех радиаторов. То есть отключиться от старого коллектора и подключиться к новому, по схеме:

    Процесс переделки может вызвать дополнительные трудности. Например, не будет места для прокладки второй линии, или пробить пол очень сложно.

    Именно поэтому, прежде чем приступать к такой реконструкции, нужно продумать все детали будущей работы. Можно настроить однотрубную систему без внесения каких-либо переделок.

    По статистике более 70% всех жилых домов отапливаются водяным отоплением. Одной из ее разновидностей является двухтрубная система отопления – ей посвящена данная публикация.

    В статье рассмотрены преимущества и недостатки, схемы, чертежи и рекомендации по монтажу двухтрубной разводки своими руками.

    Содержание статьи

    Отличия двухтрубной системы отопления от однотрубной

    Любая система отопления представляет собой замкнутый контур, по которому циркулирует теплоноситель. Однако в отличие от однотрубной сети, где вода по одной и той же трубе поступает ко всем радиаторам по очереди, двухтрубная система предполагает разделение разводки на две линии – подающую и обратку.

    Двухтрубная система отопления частного дома по сравнению с однотрубной схемой имеет следующие преимущества:

    1. Минимальные потери теплоносителя.В однотрубной системе к подающему трубопроводу поочередно подключаются радиаторы, в результате чего, проходя через батарею, теплоноситель теряет температуру и попадает в следующий радиатор частично охлажденным. При двухтрубной конфигурации каждая из батарей подключается к подающему трубопроводу отдельной веткой … Вы получаете возможность установки на каждый из радиаторов, что позволит регулировать температуру в разных комнатах дома независимо друг от друга.
    2. Низкие гидравлические потери.При обустройстве системы с принудительной циркуляцией (необходимой в зданиях большой площади) двухтрубная система требует установки менее производительного циркуляционного насоса, что позволяет хорошо сэкономить.
    3. Универсальность. Двухтрубную систему отопления можно использовать в многоквартирном, одно- или двухэтажном доме.
    4. Ремонтопригодность. На каждой ветке подающего трубопровода может быть установлена ​​запорная арматура, что дает возможность перекрыть подачу теплоносителя и произвести ремонт поврежденных труб или радиаторов без остановки всей системы.

    Среди недостатков данной комплектации отметим двукратное увеличение длины используемых труб, но это не грозит резким ростом финансовых затрат, так как диаметр используемых труб и фитингов меньше, чем при обустройстве одно- трубная система.

    Классификация двухтрубного отопления

    Двухтрубная система отопления частного дома в зависимости от пространственного расположения классифицируется на вертикальную и горизонтальную. Более распространена горизонтальная конфигурация, предполагающая подключение радиаторов на этаже здания к одному стояку, тогда как в вертикальных системах к стояку подключаются радиаторы разных этажей.

    Применение вертикальных систем оправдано в двухэтажном здании. Несмотря на то, что обустройство такой конфигурации обходится дороже из-за необходимости использования большего количества труб, при вертикальных стояках исключается возможность скопления воздуха внутри радиаторов, что повышает надежность системы в целом. .

    Также двухтрубная система отопления классифицируется по направлению движения теплоносителя, по которому она может быть прямоточной или тупиковой.В тупиковых системах жидкость циркулирует по обратке и подаче в разные стороны, в прямоточных их движение совпадает.

    В зависимости от способа транспортировки теплоносителя системы делятся на:

    • с естественной циркуляцией;
    • с принудительной циркуляцией.

    Отопление с естественной циркуляцией можно применять в одноэтажных домах с до 150 кв. . Не предусматривает установку дополнительных насосов — теплоноситель перемещается за счет собственной плотности.Характерной чертой систем с естественной циркуляцией является укладка труб под углом к ​​горизонтальной плоскости. Их преимущество – независимость от наличия электроснабжения, недостаток – невозможность регулировать скорость подачи воды.

    В двухэтажном доме двухтрубная система отопления всегда выполняется с принудительной циркуляцией. С точки зрения экономичности такая конфигурация более эффективна, так как вы получаете возможность регулировать расход и скорость теплоносителя с помощью циркуляционного насоса, который устанавливается на подающей трубе, выходящей из котла.В отоплении с принудительной циркуляцией применяют трубы относительно небольших диаметров (до 20 мм), которые укладывают без уклона.

    Какую разводку тепловой сети выбрать?

    В зависимости от расположения подающего трубопровода двухтрубное отопление классифицируют на два вида — с верхней и нижней разводкой.

    Схема двухтрубной системы отопления с верхней разводкой предполагает установку расширительного бака и разводки в самой высокой точке отопительного контура, над радиаторами.Такой монтаж нельзя выполнять в одноэтажном доме с плоской крышей, так как для размещения коммуникаций потребуется утепленный чердак или специально отведенное помещение на втором этаже двухэтажного дома.

    Двухтрубная система отопления с нижней разводкой отличается от верхней тем, что распределительный трубопровод в ней располагается в подвале или в подземной нише, под радиаторами. Крайним контуром отопления является обратка, которая устанавливается на 20-30 см ниже подающей.

    Это более сложная конфигурация, требующая подключения верхней воздушной трубы для удаления лишнего воздуха из радиаторов. При отсутствии подвала могут возникнуть дополнительные проблемы из-за необходимости установки котла ниже уровня радиаторов.

    Как нижняя, так и верхняя схема двухтрубной системы отопления может быть выполнена в горизонтальном или вертикальном исполнении. Однако вертикальные сети обычно имеют нижнюю проводку. При такой установке нет необходимости устанавливать мощный насос для принудительной циркуляции, так как из-за разницы температур в обратке и подаче создается сильный перепад давления, что увеличивает скорость движения теплоносителя.Если из-за особенностей планировки здания такую ​​прокладку сделать невозможно, обустраивают магистраль с верхней разводкой.

    Делаем двухтрубную систему своими руками (видео)

    Выбор диаметра трубы и правила монтажа для двухтрубной сети

    При монтаже двухтрубного отопления крайне важно правильно подобрать диаметр трубы, иначе можно получить неравномерный прогрев удаленных от котла радиаторов. В большинстве котлов бытового назначения диаметр труб подачи и обратки составляет 25 или 32 мм, что подходит для двухтрубной конфигурации.Если у вас котел с патрубками 20 мм, то лучше остановиться на однотрубной системе отопления.

    Размерная сетка полимерных труб, представленных на рынке, состоит из диаметров 16, 20, 25 и 32 мм. Монтаж системы нужно производить самостоятельно, учитывая ключевое правило: первый участок разводки должен соответствовать диаметру патрубков котла , а каждый последующий участок трубы после тройника-отвода до радиатора — один размер меньше.

    На практике это выглядит так — из котла выходит диаметр 32 мм, к нему через тройник подсоединяется радиатор с патрубком 16 мм, далее после тройника диаметр подводящей магистрали уменьшается до 25 мм, на следующем ответвлении к радиатору линии 16 мм после тройника диаметр уменьшается до 20 мм и т.д.Если количество радиаторов больше стандартных размеров труб, необходимо разделить подводящую магистраль на два рукава.

    При установке системы своими руками придерживайтесь следующих рекомендаций:

    • подающая и обратная линии должны быть параллельны друг другу;
    • каждый выход радиатора должен быть оборудован запорной арматурой;
    • распределительный бак, если он установлен на чердаке при монтаже сети с верхней разводкой, должен быть утеплен;
    • Крепление труб
    • к стенам должно располагаться с шагом не более 60 см.

    При оснащении системы принудительной циркуляцией важно правильно подобрать мощность циркуляционного насоса. Конкретный выбор делается исходя из размера здания:

    • для домов площадью до 250 м 2 достаточно насоса производительностью 3,5 м 3 /час и давлением 0,4 МПа;
    • 250-350 м 2 — производительность от 4,5 м3/ч, напор 0,6 МПа;
    • свыше 350 м 2 — мощность от 11 м 3 /час, напор от 0,8 МПа.

    Несмотря на то, что установить двухтрубное отопление своими руками сложнее, чем однотрубное сетевое, такая система, благодаря высокой надежности и экономичности, полностью оправдывает себя при эксплуатации.

    Евгений Седов

    Когда руки растут из правильного места, жизнь веселее 🙂

    Содержание

    На сегодняшний день существует множество способов организации систем, среди которых большую популярность приобрело отопление на две створки с насосом.Его устройство выполнено по принципу эффективного обслуживания с минимальными потерями тепла. Особенно популярной в одноэтажных, многоэтажных и частных домах стала двухтрубная система отопления, подключение которой позволяет добиться всех необходимых условий для комфортного проживания.

    Что такое двухтрубная система отопления

    В последние годы все чаще применяется двухтрубное отопление, несмотря на то, что монтаж однотрубного варианта обычно намного дешевле.Данная модель дает возможность регулировать температуру в каждой комнате жилого дома по желанию, ведь для этого предусмотрен специальный регулирующий клапан. Что касается однотрубной схемы, то в отличие от двухтрубной ее теплоноситель при циркуляции последовательно проходит абсолютно все радиаторы.

    Что касается модели из двух патрубков, то здесь к каждому радиатору отдельно подводится патрубок, предназначенный для прокачки охлаждающей жидкости. А обратный трубопровод собирается от каждой батареи в отдельный контур, функция которого – подача охлаждаемой среды обратно в проточный или настенный котел.Эта схема (естественная/принудительная циркуляция) называется обраткой и особенно большую популярность она приобрела в многоквартирных домах, когда возникает необходимость отапливать все этажи одним котлом.

    Преимущества

    Двухконтурное отопление, несмотря на более высокую стоимость монтажа по сравнению с некоторыми другими аналогами, подходит для объектов любой конфигурации и этажности – это очень важное преимущество. Кроме того, теплоноситель, поступающий во все отопительные приборы, имеет одинаковую температуру, что позволяет равномерно обогревать все помещения.

    Остальные преимущества двухтрубной системы отопления заключаются в возможности установки на радиаторы специальных терморегуляторов и в том, что поломка одного из приборов никоим образом не повлияет на работу других. К тому же, установив вентили на каждую батарею, можно сократить потребление воды, что является большим плюсом для семейного бюджета.

    недостатки

    Вышеупомянутая система имеет один существенный недостаток, заключающийся в том, что все ее компоненты и их установка намного дороже, чем организация однотрубной модели.Оказывается, не все жители могут себе это позволить. Другими недостатками двухтрубной системы отопления являются сложность монтажа и большое количество труб и специальной арматуры.

    Схема двухтрубной системы отопления

    Как было сказано выше, этот способ организации системы отопления отличается от других вариантов более сложной архитектурой. Двухконтурная схема отопления представляет собой пару замкнутых контуров. Один из них служит для подачи нагретого теплоносителя к батареям, другой – для отправки отходов, т.е.е., охлажденную жидкость возвращают на подогрев. Применение этого метода на конкретном объекте в большей степени зависит от мощности котла.

    Тупик

    В данном варианте направление подачи и обратки нагретой воды разнонаправленное. Двухтрубная тупиковая система отопления подразумевает установку батарей, каждая из которых имеет идентичное количество секций. Чтобы сбалансировать систему при таком движении нагретой воды, вентиль, установленный на первом радиаторе, необходимо закрутить с большим усилием, чтобы он перекрывался.

    Проездной

    Эту схему также называют петлей Тихельмана. Попутную двухтрубную систему отопления или просто попутку легче отбалансировать и отрегулировать, особенно если магистраль очень длинная. При таком способе организации отопления на каждой батарее требуется игольчатый вентиль или такое устройство, как термостатический вентиль.

    Горизонтальный

    Существует также такой вид схемы, как двухтрубная горизонтальная система отопления, которая нашла широкое применение в одно- и двухэтажных домах.Также его используют в помещениях с цокольным этажом, где можно легко разместить необходимые коммуникационные сети и устройства. При использовании такой разводки монтаж подающего трубопровода может осуществляться под радиаторами или на одном уровне с ними. Но у такой схемы есть недостаток, заключающийся в частом образовании воздушных пробок. Для того чтобы избавиться от них, требуется установка кранов Маевского на каждом устройстве.

    Вертикальный

    Этот тип схемы часто используется в домах с 2-3 этажами и более.Но для его организации требуется большое количество труб. Следует отметить, что вертикальная двухтрубная система отопления имеет такое существенное преимущество, как возможность автоматического удаления воздуха, выходящего наружу через сливной кран или расширительный бачок. Если последний установлен на чердаке, то это помещение необходимо утеплить. В целом при такой схеме распределение температуры по отопительным приборам осуществляется равномерно.

    Двухтрубная система отопления с нижней разводкой

    Если вы решили выбрать эту схему, то имейте в виду, что она может быть коллекторной или с параллельно установленными радиаторами.Схема двухтрубной системы отопления с нижней разводкой первого типа: от коллектора к каждой батарее идет два трубопровода – подающий и отводящий. Эта модель с нижней проводкой имеет следующие преимущества:

    • установка клапанов осуществляется в одном помещении;
    • высокий уровень эффективности;
    • возможность установки в еще недостроенный объект;
    • перекрытие и регулировка легко и просто;
    • возможность отключить верхний этаж, если там никто не живет.

    Верх с проволокой

    Закрытая двухтрубная система отопления с верхней разводкой используется в большей степени из-за того, что она лишена воздушных пробок и имеет высокую скорость циркуляции воды. Перед тем, как произвести расчет, установить фильтр, найти фото с подробным описанием схемы, необходимо соотнести затраты на этот вариант с преимуществами и учесть следующие недостатки:

    • неэстетичный вид помещения за счет открытых коммуникаций;
    • большой расход труб и необходимых материалов;
    • появление проблем, связанных с размещением бака;
    • несколько лучше прогреваются помещения, расположенные на втором этаже;
    • невозможность размещения в помещениях с большим метражом;
    • дополнительных расходов, связанных с декоративной накладкой, чтобы скрыть трубы.

    Подключение радиаторов отопления к двухтрубной системе

    Монтажные работы, связанные с установкой двухконтурного отопления, включают в себя несколько этапов. Схема подключения радиатора:

    1. На первом этапе устанавливается котельная, для которой подготавливается специально отведенное место, например, подвал.
    2. Далее установленное оборудование подключается к расширительному баку, смонтированному на чердаке.
    3. Затем от коллектора к каждой батарее радиатора проводится труба для перемещения охлаждающей жидкости.
    4. На следующем этапе от каждого радиатора снова выводятся трубы для подогрева воды, которая будет отдавать им свое тепло.
    5. Все обратки составляют единый контур, который впоследствии подключается к котлу.

    Если в такой контурной системе используется циркуляционный насос, то он устанавливается непосредственно в обратный контур. Дело в том, что конструкция насосов состоит из различных манжет и прокладок, которые сделаны из резины и не выдерживают высоких температур.На этом все монтажные работы закончены.

    Видео

    Нашли ошибку в тексте? Выделите его, нажмите Ctrl+Enter и мы это исправим!

    Уведомления о кипячении воды – часто задаваемые вопросы жителей и домовладельцев

    Защита своей семьи, себя и других от потенциально зараженной питьевой воды требует определенных усилий и размышлений. Вопросы жителей и домовладельцев о том, как это сделать, часто возникают во время мероприятия по кипячению воды. На следующих страницах приведены ответы на некоторые вопросы, которые могут у вас возникнуть.Если выдается уведомление «Не использовать», потребуются дополнительные меры предосторожности, обратитесь за инструкциями в местный отдел здравоохранения.

    Уведомления о кипячении воды — Часто задаваемые вопросы для жителей и домовладельцев — Краткая версия также доступна для загрузки. (PDF, 148Кб, 2стр.)

    вопросов

    Ответы:

    Q1. Почему для моей воды было выдано уведомление о кипячении воды?

    Уведомление о кипячении воды выдается водоканалами или агентствами здравоохранения в качестве меры предосторожности для защиты потребителей от питьевой воды, которая могла быть заражена болезнетворными организмами (также называемыми патогенами).Уведомления о кипячении воды обычно выдаются, когда непредвиденные условия вызвали возможность биологического загрязнения воды в системе общественного водоснабжения. Общие причины уведомления о кипячении воды включают потерю давления в системе распределения, потерю дезинфекции и другие непредвиденные проблемы с качеством воды. Они часто возникают в результате других событий, таких как прорывы водопровода, сбои в очистке, перебои в подаче электроэнергии и наводнения.

    В уведомлении должна быть указана причина уведомления о кипячении воды.Ваша служба водоснабжения и местное отделение Департамента здравоохранения также могут ответить на ваши вопросы о том, почему для вашего водоснабжения было выдано уведомление о кипячении воды, и что делать.

    Q2 — Как долго будет продолжаться необходимость кипячения воды?

    Публичное уведомление будет сделано, когда уведомление о кипячении воды будет отменено. Ваша служба водоснабжения и местное отделение Департамента здравоохранения также могут предоставить вам подробную информацию о том, как долго может действовать уведомление о кипячении воды, и сообщить вам, когда безопасно вернуться к обычному использованию воды.

    Обычно кипячение воды длится от 24 до 48 часов, но это может быть и дольше, а необходимость кипячения воды может длиться несколько дней и более. Как долго это зависит от условий, вызвавших необходимость кипячения, как быстро эти условия могут быть исправлены, и сколько времени потребуется для того, чтобы результаты лабораторных исследований подтвердили, что ваша вода снова готова к употреблению.

    Q3. Как вскипятить воду, чтобы ее можно было безопасно пить?

    Доведите воду до FULL ROLLING BOIL в течение 1 МИНУТЫ, затем дайте воде остыть ПЕРЕД ИСПОЛЬЗОВАНИЕМ.Поскольку для охлаждения воды может потребоваться 30 минут, планируйте заранее. Заранее приготовьте партию кипяченой воды, чтобы не было соблазна использовать ее горячей и не рисковать ошпариванием. Кипяченую воду можно использовать для питья, приготовления пищи и стирки.

    Вот простой способ запомнить… БРОНИРУЙТЕ НА ОДИН, а затем КРУТО.

    Q4. Обеспечивает ли моя домашняя система очистки воды достаточную защиту?

    Нет! Департамент здравоохранения не рекомендует жителям полагаться на домашние лечебные учреждения. Рекомендуется использовать кипяченую (а затем охлажденную) воду или альтернативный источник, например бутилированную воду, сертифицированную для продажи в штате Нью-Йорк.Большинство устройств для обработки в домашних условиях не предназначены для удаления патогенов, и на них не следует полагаться для защиты вас во время кипячения воды. Даже очистные сооружения, предназначенные для удаления патогенов, не могут делать это постоянно, если за ними не осуществляется надлежащее техническое обслуживание. Обычные домашние устройства для лечения, которые имеют ограниченную способность или не могут удалять патогены, включают: угольные фильтры; умягчители воды и другие ионообменные установки; отстойные фильтры; средства для удаления хлора; и аэраторы.

    В5. Что делать, если у меня на кране или в доме установлена ​​установка обратного осмоса?

    Правильно работающая установка обратного осмоса (RO) может удалять патогены, включая вирусы, бактерии и простейшие.Однако есть много устройств, доступных для населения в хозяйственных магазинах и в других местах, и не на все из них можно положиться для удаления патогенов. Кроме того, установки обратного осмоса необходимо тщательно обслуживать, чтобы обеспечить эффективное лечение. Если вы совсем не уверены в возможностях вашего устройства обратного осмоса, не полагайтесь на него для удаления потенциально вредных патогенов. Вместо этого вы должны использовать кипяченую (а затем охлажденную) воду или воду из приемлемого альтернативного источника.

    В6. Что делать, если у меня есть кувшин/диспенсер для воды с фильтром?

    Большинство этих устройств не способны удалять патогены, включая вирусы, бактерии и простейшие.Те немногие, которые предназначены для этого, могут по-прежнему нуждаться в дезинфекции для борьбы с вирусами, и их необходимо правильно эксплуатировать и тщательно обслуживать, чтобы обеспечить эффективное лечение. Рекомендуется использовать кипяченую (а затем охлажденную) воду или альтернативный источник, например бутилированную воду, сертифицированную для продажи в штате Нью-Йорк.

    В7. Существуют ли какие-либо другие способы дезинфекции моей воды, чтобы ее можно было безопасно пить?

    Кипячение и бутилированная вода являются наиболее надежным средством обеспечения безопасности питьевой воды во время кипячения воды и всегда должны быть вашим первым выбором.Однако в длительных чрезвычайных ситуациях, таких как отключение электроэнергии на всей территории, питьевая вода, не требующая дальнейшей обработки, может поставляться вашей водоканалом или местным агентством по реагированию на чрезвычайные ситуации из автоцистерны или трейлера с водой, называемого водяным «буйволом».

    Существуют также методы дезинфекции с использованием обычных бытовых химикатов, которые домовладельцы могут использовать при необходимости (см. Что делать, если вода загрязнена.

    ).

    ПРЕДУПРЕЖДЕНИЕ. Химическая дезинфекция имеет ограниченную эффективность и не подходит для очень мутной (грязной) воды, а также при наличии неочищенных сточных вод или других фекалий.В этом случае используйте только альтернативный источник воды.

    Q8 — Что является приемлемым альтернативным источником безопасной питьевой воды?

    Приемлемые альтернативные источники питьевой воды включают:

    • Бутилированная вода, сертифицированная для продажи в штате Нью-Йорк
    • Вода из другого водопровода общего пользования (на который не распространяется уведомление о кипячении воды)
    • Вода из сертифицированного водовоза штата Нью-Йорк (NYS)
    • Вода из цистерны с водой или водяного «буйвола», предоставленного вашей водоканалом или аварийно-спасательными службами.

    Придорожные источники не являются надежным источником безопасной питьевой воды. Они редко контролируются, и никто не отвечает за их безопасность. Если вам необходимо использовать придорожную родниковую воду для питья или приготовления пищи, мы рекомендуем вам кипятить (а затем охлаждать) ее перед использованием.

    Q9. Безопасно ли использовать бутилированную воду?

    Безопасно использовать бутилированную воду, сертифицированную для продажи в штате Нью-Йорк. Такая вода может использоваться для питья, приготовления пищи и стирки без дополнительной обработки.Бутилированная вода может быть предпочтительнее, когда кипячение невозможно или неудобно. Потребителям всегда полезно иметь под рукой аварийный запас бутилированной воды именно для такого использования.

    Q10 — Каков срок годности бутилированной воды?

    Многие производители рекомендуют двухлетний срок для вкуса, но бутилированную воду можно использовать неограниченное время при правильном хранении. Международная ассоциация бутилированной воды рекомендует потребителям хранить бутилированную воду при комнатной температуре (или при более низкой температуре), вдали от прямых солнечных лучей и растворителей и химикатов, таких как бензин, растворители для краски и химические вещества для химической чистки.

    Q11. Безопасно ли использовать воду из автоцистерны?

    Нерасфасованная вода не так удобна, как вода в бутылках, но может быть весьма желанным и безопасным альтернативным источником воды, а в длительных чрезвычайных ситуациях может предоставляться вам бесплатно.

    Вода, предоставленная сертифицированным штатом Нью-Йорк водовозом, может использоваться для питья, приготовления пищи и стирки без дополнительной обработки. Вы также можете полагаться на воду из цистерны, эксплуатируемой вашей водоканалом или агентством экстренного реагирования, таким как Управление по чрезвычайным ситуациям штата Нью-Йорк.В зависимости от события, связанного с кипячением воды, цистерны могут быть установлены в качестве временных станций водоснабжения в вашем сообществе, где вы можете наполнять емкости для домашнего использования.

    Если вы доставляете воду наливом самостоятельно, вы должны попросить перевозчика убедиться, что:

    • самосвал сертифицирован в штате Нью-Йорк (вы можете запросить его сертификационный номер),
    • вода должна подаваться из источника, одобренного Департаментом здравоохранения, или из другого общественного источника воды, на который не распространяется уведомление о кипячении воды, и
    • Вода
    • будет транспортироваться в цистернах для продезинфицированной воды (у сертифицированных перевозчиков есть стандартные процедуры для этого).

    Список сертифицированных штатом Нью-Йорк перевозчиков наливных вод можно получить на веб-странице NYS-Certified Bulk Water Equipment.

    В12. Какой контейнер следует использовать для получения воды из другого места?

    Емкость, которую вы используете для получения воды из альтернативного источника или временной водозаборной станции, может сильно повлиять на вашу воду. Никогда не используйте контейнер, в котором когда-либо находились химикаты, бензин или другое топливо. Используйте только чистые контейнеры, которые, как вы знаете, подходят и на которых нет грязи и загрязняющих веществ.

    Q13 — Могу ли я использовать воду для приготовления пищи?

    Нет, любая вода, используемая для приготовления пищи или приготовления пищи, должна быть из приемлемого альтернативного источника или предварительно прокипячена.

    В14. Что делать, если я кипятлю воду в процессе приготовления пищи?

    Лучше сначала вскипятить воду, чтобы предотвратить неправильный нагрев. В процессе приготовления вода должна доводиться до полного кипения не менее чем за одну минуту до добавления продукта (например, для приготовления пасты).Если вода будет долго находиться при слабом кипении, то это тоже будет защитным. Например, вы можете варить фасоль или курицу в течение 10–20 минут.

    Q15 — Как мыть фрукты и овощи и делать лед?

    Фрукты, овощи и любые другие продукты, которые не будут подвергаться тепловой обработке, следует вымыть и ополоснуть кипяченой (а затем охлажденной) водой или водой из приемлемого альтернативного источника. Точно так же лед следует делать либо из кипяченой воды, либо из воды из приемлемого альтернативного источника.

    В16. Можно ли использовать воду для приготовления детского питания или напитков?

    Нет, не без предосторожностей! Любая вода, используемая для детского питания, детских смесей или приготовления напитков, должна быть прокипячена (а затем охлаждена) или взята из приемлемого альтернативного источника.

    Q17 — Безопасна ли потенциально загрязненная вода для мытья посуды?

    Посуда, вымытая вручную: Нет! Используйте кипяченую (затем охлажденную) воду, воду из другого источника или после мытья средством для мытья посуды ополосните в течение минуты разбавленным отбеливателем (1 столовая ложка отбеливателя без запаха на галлон воды).Дайте посуде, столовым приборам, чашкам и т. д. полностью высохнуть на воздухе перед использованием.

    Домашняя посудомоечная машина: Да, если стирка в горячей воде составляет не менее 170°F и включает полный цикл сушки. Однако большинство домашних посудомоечных машин не достигают этой температуры. Если вы не уверены в температуре вашей посудомоечной машины, промойте в разбавленном отбеливателе и полностью высушите на воздухе , как описано для посуды, вымытой вручную.

    Коммерческая посудомоечная машина: Да, если она внесена в список NSF, изготовлена ​​и эксплуатируется с ополаскиванием при температуре 170°F, которая длится не менее 30 секунд.Дополнительную информацию о коммерческих посудомоечных машинах можно найти в информационных бюллетенях для предприятий общественного питания.

    ПРЕДУПРЕЖДЕНИЕ. «Экологически чистые» или «экологически безопасные» добавки для посудомоечных машин, которые могут рекламироваться как дезинфицирующие или противомикробные средства, являются более слабыми дезинфицирующими средствами, и на них нельзя полагаться в одиночку для устранения потенциальных патогенов.

    Q18 — Безопасна ли потенциально загрязненная вода для стирки одежды?

    Да, если не выдано уведомление «Не использовать», можно безопасно стирать одежду в водопроводной воде, если она полностью высушена перед тем, как ее надеть.Однако повышенная мутность, которая иногда возникает во время кипячения воды, может обесцветить одежду, особенно белую.

    Q19 — Можно ли чистить зубы водой без кипячения?

    Нет! Любая вода, которую вы пьете или наливаете в рот, должна быть продезинфицирована кипячением (а затем охлажденной) или взята из другого источника. Бутилированная вода отлично подходит для чистки зубов.

    Q20 — Безопасна ли потенциально загрязненная вода для купания и бритья?

    Если не было выдано уведомление «Не использовать», ваша вода может использоваться здоровыми людьми для принятия душа, купания, бритья и мытья при условии, что вы будете соблюдать осторожность, чтобы не проглатывать воду и избегать порезов при бритье.

    Чтобы свести к минимуму вероятность заражения, люди с открытыми ранами, порезами, волдырями или недавними хирургическими ранами, а также люди с ослабленным иммунитетом или страдающие хроническими заболеваниями должны использовать кипяченую воду (затем охлажденную) или воду из другого источника*. Дети и лица с ограниченными возможностями должны находиться под присмотром, чтобы убедиться, что вода не проглатывается. Рекомендуется купание губкой, и время купания должно быть сведено к минимуму, чтобы еще больше снизить вероятность проглатывания.

    Q21 — Как я должен мыть руки во время предупреждения о кипячении воды?

    Как правило, интенсивное мытье рук с мылом и водопроводной водой безопасно для соблюдения основных правил личной гигиены.Если вы моете руки перед приготовлением пищи, вы должны использовать для мытья рук кипяченую (затем охлажденную) воду, воду в бутылках или воду из другого приемлемого источника.

    Если выдано уведомление «Не использовать» (например, при наличии сточных вод или химзагрязнения), ваша вода не должна использоваться ни для каких целей, включая личную гигиену. Вместо этого следует использовать только воду из приемлемого альтернативного источника.

    Q22. Следует ли использовать дезинфицирующий лосьон или салфетки для рук?

    Одних дезинфицирующих салфеток для рук недостаточно, особенно для мытья рук перед приготовлением пищи.Дезинфицирующие средства на спиртовой основе работают против некоторых распространенных микробов (таких как E. coli и Salmonella ), но могут быть неэффективны для спор криптоспоридий и бактерий.

    Q23. Безопасно ли давать воду моему питомцу?

    Чтобы быть уверенным, давайте им кипяченую, а затем охлажденную воду или воду из приемлемого альтернативного источника. Многие домашние животные регулярно пьют довольно плохую воду, но бывают самые разные домашние животные с различной устойчивостью к патогенам. Многие домашние животные уязвимы к тем же заболеваниям, которыми люди могут заразиться от зараженной воды, и могут распространять эти заболевания в окружающую среду или передавать их своим владельцам.Более конкретную информацию можно получить у ветеринара в зависимости от фактического животного и условий уведомления о кипячении воды.

    В24. Влияет ли предупреждение о кипячении воды на то, как я могу пользоваться туалетом?

    Нет необходимости обеззараживать воду, используемую для смыва. Если не было выпущено уведомление «Не использовать» или уведомление об экономии воды не было выпущено вместе с уведомлением о кипячении воды, нет никаких ограничений или опасений относительно использования вашего туалета.

    В25. Что делать, если я уже выпил потенциально зараженную воду?

    Вероятность заболеть мала.Тем не менее, болезнь, безусловно, возможна, особенно у людей с хроническими заболеваниями или с ослабленным иммунитетом. Вот почему издаются уведомления о кипячении воды.

    Любой, у кого есть симптомы гастроэнтерита, такие как диарея, тошнота, рвота, спазмы в животе, с лихорадкой или без нее, должен обратиться за медицинской помощью. Эти симптомы не являются уникальными для воздействия потенциальных загрязняющих веществ/организмов в воде, и участие врача является ключом к выявлению причины вашего заболевания.Если ваш врач подозревает заболевание, передающееся через воду, вас могут попросить сдать образцы крови и/или кала.

    Q26 — Какие инфекционные организмы могут присутствовать в зараженной воде?

    Существует множество патогенов, передающихся через воду. К вызывающим озабоченность организмам в штате Нью-Йорк относятся простейшие, такие как Giardia и Cryptosporidium ; бактерии, такие как Shigella и E.coli ; и вирусы.

    Эти микроорганизмы в первую очередь поражают желудочно-кишечный тракт, вызывая диарею, спазмы в животе, тошноту и рвоту с лихорадкой или без нее.Иногда этим заболеванием можно заразиться при употреблении зараженной воды, а в некоторых случаях контакт с кожей также может привести к заражению. Большинство этих заболеваний обычно не являются серьезными или опасными для жизни, за исключением пожилых людей, очень молодых людей или людей с ослабленным иммунитетом.

    Вопрос 27. Что должны делать домовладельцы после отмены уведомления о кипячении воды?

    • Сначала промойте бытовые трубы/краны: Чтобы промыть водопровод, включите все краны холодной воды на полную не менее чем на 5 минут каждый.Если подключение к услуге длинное или сложное (например, в многоквартирном доме), рассмотрите возможность промывки на более длительный период. Ваш управляющий зданием или домовладелец может посоветовать вам более длительное время промывки.
    • Автоматические льдогенераторы: сбросьте существующий лед и промойте линии подачи воды, приготовив и выбросив три партии кубиков льда. Протрите контейнер для льда дезинфицирующим средством. Если ваша линия подачи воды к машине длиннее 20 футов, увеличьте до пяти партий.
    • Нагреватели горячей воды, охладители воды, линейные фильтры и другие приборы с прямым подключением к водопроводу или водяным бакам: запустите достаточное количество воды, чтобы полностью заменить как минимум один полный объем всех линий и баков.Если срок службы ваших фильтров подходит к концу, замените их.
    • Умягчители воды: проведите цикл регенерации.
    • Блоки обратного осмоса (RO): замените предварительные фильтры, обратитесь к руководству пользователя.
    • Замените другие фильтры для воды, так как они одноразовые и могут быть загрязнены. Это особенно относится к угольным фильтрам и другим фильтрам, срок службы которых подходит к концу.

    Установка солнечного водонагревателя

    Если вы пытаетесь решить, подходит ли вам солнечная горячая вода, понимание требований и процесса установки может быть полезным, чтобы лучше понять масштаб проекта солнечной горячей воды для вашего дома.Как и в случае любого сложного механического устройства, важно работать с авторитетной профессиональной монтажной компанией, чтобы убедиться, что ваша солнечная горячая вода настроена правильно.

    Шесть шагов к установке солнечного горячего водоснабжения

    1. Установка солнечных коллекторов на крыше
    2. Установка накопительных баков и теплообменника
    3. Установка систем трубопроводов для перекачиваемой жидкости
    4. Установка водопроводных труб
    5. Установка систем управления
    6. Изоляция системы

    Хотя нет двух абсолютно одинаковых установок, это общие шаги, которым, вероятно, будет следовать любой подрядчик, устанавливающий солнечную систему горячего водоснабжения.Шесть шагов, подробно описанных ниже, предназначены для обзора процесса установки солнечного горячего водоснабжения и не отражают точный порядок действий, который может предпринять каждый установщик.

    Важно отметить, что эти шаги предназначены для объяснения типичного процесса установки активного и непрямого нагрева воды с использованием солнечной энергии. Большинство, но не все системы, установленные в США, являются активными непрямыми системами. (Подробнее о типах систем, доступных здесь.)

    Шаг 1: Установите солнечные коллекторы

    В большинстве солнечных установок горячего водоснабжения первым шагом является установка солнечных коллекторов на крыше.Большинство солнечных коллекторов горячей воды похожи по форме на фотоэлектрические солнечные панели, а также будут лежать на крыше.

    Чтобы правильно смонтировать коллекторы, вашему установщику может потребоваться удалить часть кровельной черепицы и обнажить плоскую толь, служащую защитой между вашей черепицей и настилом крыши. Как только подходящая поверхность найдена или создана, коллекторы перемещаются на место и привинчиваются непосредственно к настилу крыши и нижележащим стропилам.

    Шаг 2: Установите накопительные баки и теплообменник

    Далее, вашим коллекторам нужен резервуар для хранения, куда они могут отправить нагретую перекачивающую жидкость антифриза.Накопительный бак и теплообменник, содержащийся в нем, являются самой большой частью солнечной системы горячего водоснабжения и обычно расположены в подвале или подсобном помещении, где они доступны по водопроводным линиям и антифризным трубкам.

    Если вы заменяете резервуар для воды, работающий на газе, этот шаг, по сути, представляет собой проект замены. Вы можете установить любое количество накопительных баков в зависимости от размера вашего дома и потребления воды. Кроме того, это когда вы захотите освободить место и установить резервный резервуар, который будет питаться от электричества или газа на случай, если у вас закончится солнечная горячая вода.

    Шаг 3. Установка трубопроводов для антифриза

    Чтобы соединить ваши коллекторы с теплообменником и резервуарами-накопителями, ваш монтажник проложит гибкий трубопровод с вашей крыши к вашему новому резервуару-хранилищу или резервуарам. Незамерзающая жидкость выходит из одной трубы со стороны ваших коллекторов и стекает в теплообменник. Будет установлена ​​дополнительная линия, чтобы соединить конец теплообменника обратно с вашей крышей, чтобы жидкость могла циркулировать. Если у вас несколько коллекторов, для их соединения будут установлены дополнительные трубы.

    Установка этих трубопроводов антифриза требует доступа к вашей крыше, что почти всегда будет означать вырезание пары отверстий в настиле крыши — одно для трубопровода, по которому антифриз спускается вниз, и одно для трубопровода, который отправляет его обратно в коллекторы. Эти отверстия не обязательно должны быть больше диаметра трубы, и их можно легко закрыть изоляционным материалом и сменной черепицей по мере завершения монтажа.

    Этап 4. Установка труб подачи воды

    Как и в случае с антифризом, вода должна циркулировать через вашу новую систему горячего водоснабжения, работающую на солнечной энергии.Линии транспортировки воды, обычно в виде медных труб, должны быть проложены от вашего резервуара для хранения до остальной части вашего дома.

    Скорее всего, в вашем доме уже установлены соответствующие линии водоснабжения. Единственная работа, которую выполнит ваш установщик, — это удалить подключение к водопроводу из старой системы горячего водоснабжения и подключить его к новому резервуару для хранения и резервной системе.

    В качестве важного примечания, вам также необходимо учитывать резервную инфраструктуру горячего водоснабжения. Если в качестве резервного источника питания используется электрический водонагреватель, необходимо установить соответствующую проводку.Если вы планируете использовать газ для резервного горячего водоснабжения, необходимо провести газопровод к резервному резервуару для хранения.

    Шаг 5: Установка систем управления

    Два датчика температуры должны быть соединены проводкой и установлены вдоль вашей системы горячего водоснабжения. Один датчик должен быть подключен к вашим коллекторам, а другой к основанию вашего резервуара для хранения. Это устройство подключается к центральной системе управления и дает указания о том, когда следует циркулировать антифриз. Например, если температура в коллекторах ниже, чем температура в баке, нет смысла циркулировать жидкость — на самом деле это охладит вашу воду.

    Также необходимо установить центральную систему управления и подключить ее к домашнему электроснабжению. Это устройство будет действовать как «мозг» вашей новой солнечной установки горячего водоснабжения, облегчая перекачку антифриза на основе данных, которые он получает от датчиков температуры.

    Шаг 6. Изоляция системы

    После того, как все детали будут установлены, последним шагом в любой работе по нагреву солнечной энергии будет изоляция каждой детали. Ваш установщик заткнет отверстия в вашей крыше, изолирует трубы и дважды проверит герметичность соединений между компонентами.Любая потеря энергии в трубопроводных системах или в самом резервуаре является потерянной экономией, поэтому очень важно правильно изолировать вашу систему.


    Является ли водород решением для нулевого отопления дома? | Исследования в области энергетики

    27 июня 2019 года министр энергетики и экологически чистого роста Крис Скидмор подписал документы, обязывающие Великобританию сократить выбросы углерода до нуля к 2050 году. », есть одна огромная проблема, которую нам предстоит решить: отопление дома.

    На отопление наших домов приходится от четверти до трети выбросов парниковых газов в Великобритании. Это более чем в 10 раз превышает количество CO 2 , создаваемого авиационной промышленностью. Около 85% домов в настоящее время используют центральное отопление, работающее на газе, и значительная часть приготовления пищи на газе по-прежнему используется. Озеленение этой системы является огромной проблемой по любым меркам. Но если верить недавним сообщениям, может быть простой и эффективный способ сделать это: перейти от использования природного газа к газообразному водороду.

    Водород в изобилии встречается в природе, и, по мнению его сторонников, он может обеспечить чистое и эффективное питание следующего поколения газовых приборов.

    «Привлекательность водорода в том, что для многих потребителей они не заметят никакой разницы. Клиенты будут продолжать использовать котел для обогрева своих домов так же, как и природный газ», — говорит Роберт Сансом из группы по энергетической политике Института инженерии и технологий. Он является ведущим автором исследования, проведенного институтом под названием «Переход на водород».

    Вместе с коллегами Сансом оценил инженерные риски и неопределенности, связанные с заменой нашей газовой сети на водород. Их вывод состоит в том, что нет никаких причин, по которым невозможно было бы перепрофилировать газовую сеть на водород.

    Однако это не значит, что это будет легко. Технологические и практические препятствия существуют, потому что нет плана такого преобразования: нигде в мире нет места, где чистый водород подается в дома и на предприятия. Великобритания должна быть пионером во всем.

    Интерес к водороду как способу обогрева домов начался в 2016 году с доклада под названием h31. Оно было проведено компанией Northern Gas Networks, газораспределительной компанией на севере Англии, с целью выяснить, возможно ли технически и экономически целесообразно перевести Лидс на 100% водород вместо природного газа.

    «Они проработали множество деталей, от заводов по производству водорода до домов людей», — говорит Сансом.

    В отчете проводится параллель с тем, как газовая промышленность перешла с городского газа на природный газ в 1960-х и 70-х годах.Городской газ представлял собой смесь водорода, угарного газа и метана. В основном он производился путем перегонки угля и нефти и использовался в течение первых 150 лет газовой промышленности Великобритании. С открытием природного газа в Северном море, преимущественно метана, Великобритания предприняла общенациональную программу по переоборудованию 40-метровых приборов в течение десяти лет.

    Целые улицы будут преобразованы одновременно. Инженеры проверяли газовое оборудование, а затем переделывали его. Одновременно отключили городской газ и продули трубопроводы инертным газом.Наконец, природный газ был закачан в систему, и инженеры должны были убедиться, что каждый прибор работает правильно, прежде чем перейти к следующей улице.

    Некоторые производители теперь настолько убеждены, что нечто подобное может произойти и с водородом, что уже приступили к разработке новых бытовых приборов. В феврале Worcester Bosch представила прототип своего водородного котла. Сначала он будет работать на природном газе, а затем, после технического обслуживания, на водороде.

    В пользу водорода работает и то, что последние 20 лет газовая промышленность планомерно заменяет металлические трубы в своей «железной магистрали» на желтые полиэтиленовые.К 2030 году будет заменено около 90% труб. Это хорошая новость для водорода, поскольку газ вступает в реакцию со старыми металлическими трубами, делая их хрупкими. Но полиэтилен безопасен.

    «На самом деле мы начали программу защиты от водорода нашей газовой сети, не зная, что мы это делаем», — говорит Сансом, который все больше и больше впечатлялся этой концепцией. «С личной точки зрения, я был очень на грани, когда начал эту работу. Но я обнаружил, что склоняюсь к водороду с точки зрения его жизнеспособности в качестве низкоуглеродной альтернативы природному газу», — говорит он.

    Водородный котел Worcester Bosch. Фотография: Worcester Bosch

    Но не всех убедил этот внезапный интерес к водороду. Ричард Лоус из Группы энергетической политики Университета Эксетера говорит, что до недавнего времени считалось, что отопление должно быть каким-то образом электрифицировано, чтобы выполнить наши обязательства по климатическому кризису. «В основном это результат многих лет технического и экономического моделирования, чтобы посмотреть, как вы можете перейти к полностью обезуглероженному отоплению в Великобритании», — говорит Лоус.

    Переход с газового на электрическое отопление означает использование тепловых насосов. Они используют электричество для извлечения тепла из воздуха или земли. В случае воздушного теплового насоса он работает как холодильник, но вместо того, чтобы высасывать тепло из отделения для продуктов, он вытягивает его из воздуха и направляет в дом, где он используется для нагрева воды, т.е. подводится к радиаторам центрального отопления и хранится в баке для горячей воды.

    Но поскольку эта технология работает при более низкой температуре, чем существующие котлы, она требует, чтобы многие дома были намного лучше изолированы или имели большие радиаторы, способные обеспечить большую мощность нагрева.Для тех, кто перешел на двухконтурные двухконтурные котлы, потребуется переустановка бака горячей воды.

    Это большая работа, но она того стоит, по словам Лоуза, который снял собственный газовый котел и теперь использует воздушный тепловой насос для обогрева своего дома. «Это было много работы, но мой дом и система отопления теперь намного эффективнее. Здесь всегда тепло, всегда есть горячая вода, а стоимость эксплуатации примерно такая же, как у газа», — говорит он.

    Немного лицемерно со стороны газовой промышленности говорить, что мы не можем копать дороги, когда они делают это уже 20 лет
    Ричард Лоус

    Третий подход называется централизованным теплоснабжением.Он предусматривает нагрев воды на центральном объекте с использованием отработанного тепла промышленности или экологически чистых источников, таких как солнечная энергия. Затем горячая вода доставляется во многие дома одновременно по сети хорошо изолированных подземных труб. Оба метода могут значительно уменьшить углеродный след от отопления дома, но недостатком является то, что они требуют большой работы, чтобы внедрить их в национальном масштабе.

    Для централизованного теплоснабжения потребуется прокладка водопроводных труб под домами, а широкое использование тепловых насосов потребует модернизации электрических цепей Национальной энергосистемы.Сторонники водорода говорят, что именно такого рода потрясений можно избежать, поскольку большая часть национальной инфраструктуры уже модернизирована. Этот аргумент не имеет отношения к Лоусу. «Со стороны газовой промышленности кажется немного лицемерным говорить, что мы не можем копать дороги, хотя они делали это последние 20 лет», — говорит он.

    Он отмечает, что, хотя потребитель не испытывает таких серьезных потрясений, для газовой отрасли остаются серьезные проблемы. Например, Национальная система передачи, представляющая собой сеть труб, по которым газ от береговых терминалов поступает к газораспределительным компаниям и другим крупным потребителям, изготовлена ​​из металла.Это должно быть каким-то образом защищено от охрупчивания, прежде чем произойдет какой-либо переход на водород.

    «Водород определенно не панацея, — говорит Лоус. И если мы будем отвлекаться на это, мы можем навлечь на себя больше неприятностей, полностью не достигнув цели по энергетике к 2050 году.

    Но если с водородом так много неясностей, почему газовая промышленность, которая финансирует многие исследования, так сильно его продвигает? По словам Криса Гудолла, экономиста по энергетике и автора книги Что нам нужно сделать сейчас для будущего с нулевым выбросом углерода , это вопрос выживания.

    «Они не хотят, чтобы их промышленность была съедена переходом на электричество для отопления. Поэтому они стараются изо всех сил убедить нас в необходимости водорода», — говорит он. И все упирается в то, как добывается газ.

    Водород не встречается на Земле в чистом виде. Вместо этого его нужно извлекать из других веществ, и лучше всего извлекать его из метана, то есть из природного газа. Следовательно, газовые компании могли бы эффективно продолжать свою текущую деятельность.

    Но дополнительные этапы извлечения водорода поднимут цену. Кроме того, при экстракции образуется двуокись углерода в качестве побочного продукта, поэтому необходимо разработать крупномасштабную технологию улавливания углерода, чтобы предотвратить его попадание в атмосферу. Хотя это технология, которую Великобритания все равно должна будет разработать, чтобы достичь нуля к 2050 году, она увеличит стоимость.

    Первый экологически чистый автобус на водородных топливных элементах в Северной Ирландии, Wrightbus, был представлен в январе.Фотография: Liam McBurney/PA

    Но природный газ — не единственное вещество, содержащее водород. Вода тоже, а водород можно высвободить с помощью процесса, называемого электролизом, который не создает углекислого газа. Чтобы сделать его полностью зеленым, а это главная надежда, электролиз можно было бы получать от ветряных электростанций. Однако на данный момент цена на такое электричество высока, и это еще больше подтолкнет цену на водород.

    Гудолл надеется, что стоимость будет снижаться по мере совершенствования технологий, но предупреждает: «Вы можете быть обвинены в бездумном оптимизме, просто говоря это.”

    Энергетический ландшафт Великобритании будущего, без сомнения, является сложной областью для навигации. Возможно, лучший маршрут будет найден, если не противопоставлять различные решения друг другу. «У всех трех есть сильные и слабые стороны, и я ожидаю, что каждая из них сыграет важную роль в качестве замены природного газа», — говорит Сансом. Это признают даже противники водорода. «Как нишевая технология она может иметь реальную ценность», — говорит Лоус. Далее он перефразирует рекламу лагера Heineken 70-х и 80-х годов, говоря, что водород потенциально может достичь тех частей страны, куда другие энергетические решения не могут добраться.

    Гудолл также видит роль водорода в «хранении» энергии, вырабатываемой из возобновляемых источников, таких как энергия ветра и солнца. Идея состоит в том, что в ветреные месяцы любая дополнительная электроэнергия, вырабатываемая из возобновляемых источников энергии, будет использоваться для производства водорода, который затем будет храниться. Когда возникает дополнительный спрос на национальную сеть или сезонное падение мощности, производимой из возобновляемых источников энергии, водород можно сжигать для производства электроэнергии.

    Правда в том, что все варианты обезуглероживания наших систем отопления потребуют значительных сбоев и затрат.И пока правительство продолжает размышлять, часы тикают к 2050 году.

    «Нет необходимости ждать. Теперь мы можем внедрить оборудование, которое отлично работает», — говорит Лоус, имея в виду свой собственный опыт замены газового котла на тепловой насос. «Неотложность изменения климата означает, что на самом деле нет никаких причин откладывать».

    Другие считают, что водород играет определенную роль, и считают, что на это стоит потратить немного больше времени. Но есть одна истина, с которой согласны все. «Ничего из этого не легко.Если кто-то говорит вам, что это легко, он вводит вас в заблуждение», — говорит Лоус.

    Автомобили на водороде

    Станция заправки водородом в Сеуле, Южная Корея. Фотография: Kim Hong-Ji/Reuters

    Водород также может питать транспортные средства, но не так, как обогревает дома. Вместо того, чтобы сгореть, водород вступает в реакцию с кислородом внутри устройства, называемого топливным элементом.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
