 Однотрубная система отопления частного дома своими рукой системы отопления

Однотрубная система отопления существует как альтернатива двухтрубной. Имея сопоставимую эффективность, разводка теплоносителя по единственной трубе является более экономичным вариантом, поскольку появляется возможность экономии на трубах и фитингах. Для самостоятельного расчета и сборки подобного отопления следует тщательно изучить принципы действия и способы монтажа его составных элементов.

Особенности однотрубной системы отопления

Однотрубная система отопления фактически представляет собой замкнутое кольцо труб, по которым циркулирует теплоноситель. Помимо собственно труб, в отопительной магистрали присутствуют два основных элемента: котел и радиаторы отопления. Кроме того, в систему включается коллектор, запорно-регулирующая арматура, группа безопасности, расширительный бак и т.п. вспомогательное оборудование.

Нагретая котлом вода поступает в магистраль и подается на первый радиатор отопления. Выйдя из него, вода по магистрали подается на второй радиатор отопления и т.д. из последнего радиатора теплоноситель по обратной трубе возвращается в котел и цикл повторяется.

Поскольку в каждом из радиаторов за счет интенсивного теплообмена происходит понижение температуры теплоносителя, нагрев последнего радиатора будет минимальным, тогда как первый радиатор может иметь ту температуру, на которую выставлен котел.

Данный момент является главной особенностью однотрубных систем. При альтернативной двухтрубной схеме теплоноситель почти без потери температуры распределяется по подающей трубе, от которой через ответвления происходит забор воды на радиаторы. Поэтому температура каждого из радиаторов будет почти одинаковой. Появление некоторой разницы возможно лишь при большой длине магистрали.

Решить проблему недостаточного нагрева последнего радиатора в кольце однотрубной системы можно тремя способами:

  1. Повысить температуру нагрева воды. Этот способ наиболее прост в реализации, однако на практике применяется крайне редко по причине увеличения расходов на энергоносители. Кроме того, может возникнуть проблема перегрева первых радиаторов в системе.
  2. Увеличить тепловую мощность оконечных отопительных приборов. Достигается это увеличением количества секций, что влечет за собой ощутимое удорожание всей конструкции.
  3. Включение в систему циркуляционного насоса. При интенсивном кругообороте теплоносителя он не успевает полностью отдавать энергию в первых радиаторах и подается горячим даже на последние теплообменники. Данный способ наиболее распространен, т.к. небольшие затраты на циркуляционный насос полностью окупаются возможностью не увеличивать интенсивность работы котла и обойтись без мощных радиаторов в последних по кольцу теплообменниках.

Однотрубная схема отопления обладает следующими преимуществами перед альтернативными схемами:

  • значительное сокращение расхода труб и комплектующих, что намного уменьшает стоимость всей сборки;
  • возможность подключать отопительные приборы как последовательно, так и параллельно;
  • можно направить теплоноситель таким образом, чтобы сначала он поступал в помещения с наибольшими теплопотерями.

Вместе с тем, однотрубным вариантам присущи и некоторые недостатки:

  • длительный прогрев всего объема теплоносителя после холодного запуска;
  • если дом имеет два или более этажа, то отопительную систему будет довольно сложно сбалансировать. Верхние этажи всегда будут прогреваться эффективнее, чем нижние.
  • при необходимости ремонта одного участка придется выключать всю систему.

Виды

Основной признак, по которому могут различаться однотрубные варианты отопления, это схема циркуляции теплоносителя.

Вертикальная схема

Ее особенностью является применение вертикальных стояков и возможность установки в многоэтажных домах

. При этом теплообменники отопления подключаются последовательно, начиная с верхнего этажа. Кроме того, наличие вертикального стояка позволяет организовать самотечную сборку, не требующую применения циркуляционного насоса.

Теплоноситель здесь будет приходить в движение, стекая под воздействием гравитации по имеющим некоторый наклон горизонтальным участкам труб. Кроме того, теплоноситель дополнительно будет двигать сила, возникающая в вертикальных стояках за счет разности в плотности теплоносителя с разной температурой.

Горизонтальная



Применяется лишь в одноэтажных домах. Может быть как самотечной, так и с принудительной циркуляцией. Все радиаторы отопления в горизонтальных системах подключаются параллельно. Возможно создание схем с несколькими петлями, подключаемыми через коллектор.

Кроме того, существует вариант однотрубного отопления, в котором теплоноситель проходит не только через радиатор, но и параллельно через трубу небольшого диаметра.

Это позволяет создавать более длинные петли за счет более эффективного распределения тепла по всей длине отопительной магистрали. Называется такая схема «ленинградка».

Способы подключения радиаторов

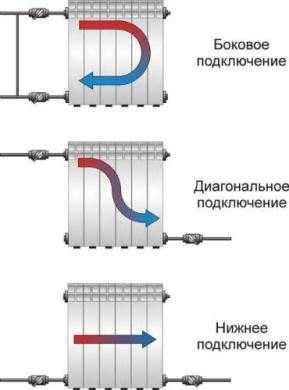

Большинство моделей радиаторных сборок позволяют выполнить подключение двумя из конструктивно предусмотренных точек: вверху и внизу по бокам радиатора.

Существует несколько основных типов подключения:

  • диагональный, когда подающая труба включается в верхний вход на одной стороне обогревателя, а отводящая – в нижний с противоположной стороны. Это наиболее эффективный способ;

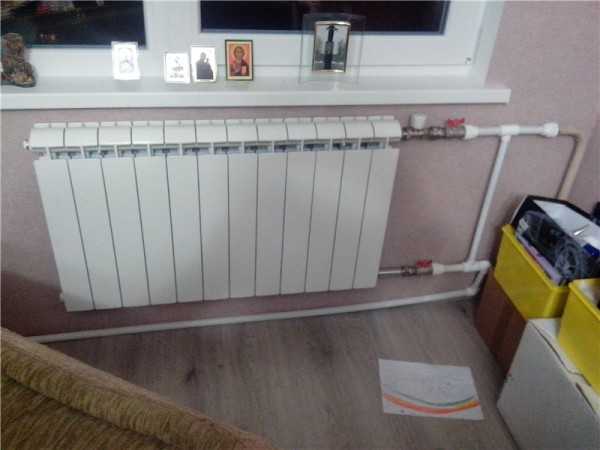

  • боковой, при котором теплоноситель подается и выводится через пару отверстий, находящихся с одной стороны теплообменника;
  • нижний, когда вода поступает и в выводится из радиатора через нижнюю пару отверстий;
  • одноточечное подключение. Применяется лишь в крайних случаях, когда нет возможности развести к радиатору вторую трубу. Для такого подключения специальные инжекторные узлы подключения, в которых заходящие в отверстие радиатора патрубки имеют различную длину.

Технология монтажа

Последовательность действий при сборке однотрубной системы разделяется на несколько этапов:

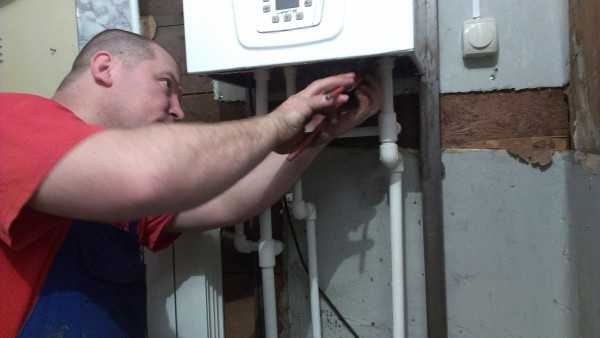

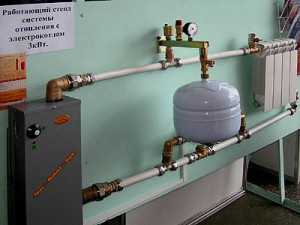

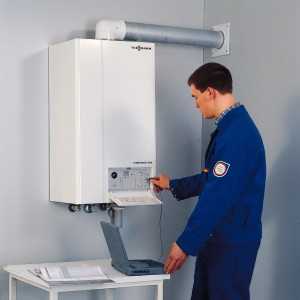

    • установка котла. В зависимости от его типа и конструкции, установка может производиться либо на стену, либо на пол. В любом случае, должны быть соблюдены все правила пожарной безопасности;

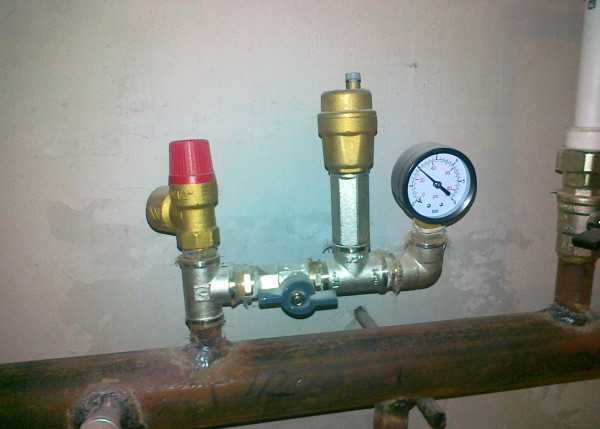

    • монтаж группы безопасности, состоящей из предохранительного клапана, воздухоотводчика и манометра. Предохранительный клапан обеспечивает сброс теплоносителя при повышении его давления в системы выше установленной нормы. Воздухоотводчик в автоматическом режиме удаляет из магистрали отопления воздух. Манометр отображает фактическое давление в трубах. Устанавливать группу безопасности следует сразу же после котла. Устанавливать отсекающие краны между котлом и группой безопасности категорически запрещено;

    • сборка трубопровода. Для самотечной однотрубной схемы после котла группы безопасности должна следовать вертикальная колонна из труб большего диаметра, чем в основной магистрали. Горизонтальная часть магистрали должна иметь непрерывный уклон в несколько градусов. Трубы могут быть либо целиком металлическими, либо металлопластиковыми, либо армированными полипропиленовыми;

    • в определенных проектом местах монтируются радиаторы. Чаще всего для этого применяются крепежные кронштейны, закрепляемые на стене. При диагональном подключении имеет смысл организовать уклон в один-два градуса в сторону слива. Неиспользуемые отверстия закрываются заглушками, в одно из них устанавливается кран-маевского для сгона воздушных пробок;

    • к выходу последнего в кольце подключается труба обратки, подаваемая на вход котла;

    • в обратку через тройник врезается расширительный бак. Его емкость подбирается в зависимости от вида объема циркулирующего теплоносителя. Для воды следует выбирать модели баков емкостью порядка 10% от залитого в трубы объема. Для незамерзайки бак должен иметь емкость 20-25% от используемого объема;

  • при необходимости на обратку циркуляционный насос. Мощность насоса выбирается индивидуально, исходя из объема и особенностей имеющейся сборки. Использовать насосы с избыточной мощностью не рекомендуется, поскольку это не улучшит работу отопления, но приведет к его завоздушиванию и появлению шума;
  • через тройник в самой нижней части трубы-обратки подсоединяется сгон с краном для слива теплоносителя.

Технология системы

Характерные особенности однотрубных систем вытекают из их кольцевой схемы и последовательного прохождения теплоносителя через радиаторы. Прежде всего, это неизбежный факт, что температура последнего обогревателя и обратки всегда будет намного ниже, чем в радиаторе первом.

Прочие особенности наиболее явно проявляются в самотечных конструкциях.

  1. Расширительный бак должен устанавливаться не на обратке, а в самой верхней точке вертикальной колонны после котла. При этом бак может быть открытого типа.
  2. Входное отверстие котла должно располагаться как можно ниже. В идеале – ниже уровня пола.
  3. Вся магистраль после вертикальной колонны должна иметь непрерывный уклон. Возвышающийся участок трубопровода может остановит работу системы из-за скапливающегося воздуха и нарушения стока воды под действием гравитации.

Поэтому еще на этапе планирования следует учесть все эти особенности.

Отзывы

В сети можно встретить множество отзывов об опыте эксплуатации однотрубных систем отопления. Вот наиболее характерные из них:

Надежда, Нижний Новгород

Используем такой систему несколько лет. Привлекает возможность самостоятельно регулировать температуру. Из неудобств лишь то, что при сильных морозах из открытого расширительного бака начинает испаряться вода. Поэтому периодически приходится ее подливать.

Роман, Пенза

Система не вызывает никаких проблем ходе эксплуатации. Использую тосол в качестве теплоносителя. Чтобы в случае возможного ремонта не пришлось его сливать целиком, радиаторы подключил на «американки» и поставил краны.

Однотрубное отопление: видео

В данном ролике можно представлен процесс сборки однотрубного отопления в коттедже

Как следует из отзывов и самой сути работы системы отопления по однотрубной схеме, подобное решение может стать неплохим вариантом для небольшого дома.

Минимальный расход материала, возможность отказа от энергозависимых циркуляционных насосов и при этом хорошая тепловая эффективность, все это делает однотрубное отопление очень привлекательным для владельцев загородной недвижимости.


Мы подобрали для Вас ещё восемь полезных статей, смотрите далее.

klimatlab.com

схема с нижней разводкой и принудительной циркуляцией

Поскольку однотрубная система отопления частного дома продолжает оставаться популярной в рамках своей сферы применения, то заслуживает того, чтобы уделить ей внимание. В данном материале будут рассмотрены особенности таких систем, их позитивные и негативные стороны, а также даны рекомендации по проведению монтажных работ.

Принцип работы однотрубной системы

Как явствует из названия, в данной схеме роль подающей и обратной магистрали исполняет одна и та же труба. К ней присоединяются обе подводки от каждого отопительного прибора, установленного один за другим.

Труба прокладывается от источника тепла и возвращается к нему, образуя кольцевой контур. Система функционирует следующим образом: нагреваемая в котле вода сразу же идет вверх по вертикальной трубе, создавая таким способом давление в сети.

При использовании однотрубной системы водяного отопления в двухэтажном доме теплоноситель из вертикальной трубы расходится по контурам. В одноэтажных домах этот стояк снова опускается до уровня пола, образуя так называемый разгонный коллектор. Только после этого труба идет горизонтально по периметру здания, где к ней подключаются батареи, а затем возвращается обратно в котел. Особенностями такой системы является:

  • проходное сечение магистральной трубы неизменно на всем ее протяжении;
  • в каждый последующий отопительный прибор поступает вода с более низкой температурой, чем в предыдущий. Причина понятна – остывший теплоноситель из первой батареи подмешивается в общий коллектор, снижая температуру проходящей в нем воды;
  • эта особенность проистекает из предыдущей. Для увеличения теплоотдачи каждый последующий прибор должен иметь большую мощность, то есть, количество секций надо наращивать от батареи к батарее.

Примечание. Если отопление загородного дома в один этаж продумано грамотно, а расположение комнат – удачно, то число секций радиаторов увеличивать не придется. Например, когда подача проходит сначала через спальню и детскую, потом по гостиной и дальше – на кухню и другие хозяйственные помещения. Фокус в том, что теплопотребление каждой последующей комнаты уменьшается.

В большинстве случаев для движения теплоносителя по сети трубопроводов в частном доме применяется принудительное побуждение, то бишь, ставится циркуляционный насос. Тогда система работает стабильно и более эффективно, хотя организация естественной циркуляции также возможна. Тут и сыграет свою роль вертикальный разгонный коллектор, чья высота выдерживается не менее 2м от пола. Не следует забывать и о том, что для нормальной работы самотека нужно установить атмосферный расширительный бак выше самой высокой точки системы, в идеале – на чердаке дома.

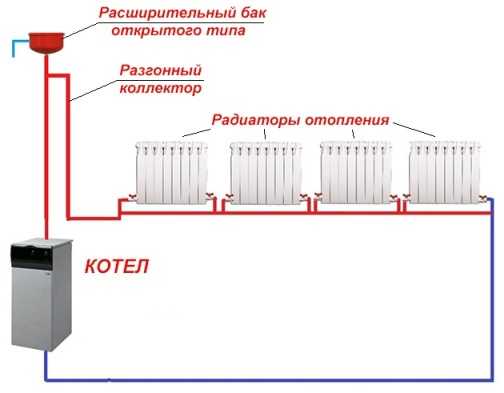

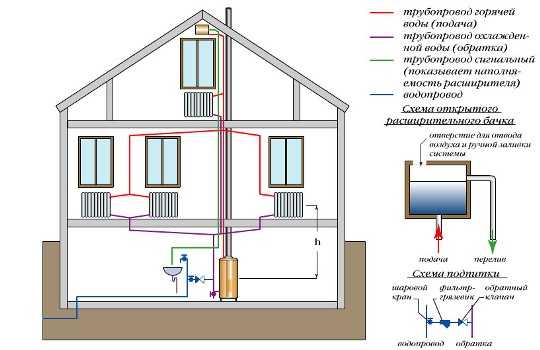

На представленном выше рисунке показано, как выглядит однотрубная система отопления с естественной циркуляцией в одноэтажном доме. Расширительная емкость, сообщающаяся с атмосферой, устанавливается под самым потолком (если позволяет высота) или в чердачном пространстве и подсоединяется к разгонному коллектору. Но подобные схемы работают не слишком хорошо, так как разница температур в подающем и обратном трубопроводе невелика. Чтобы создать хорошую циркуляцию, в схему устанавливается насос, как на рисунке ниже:

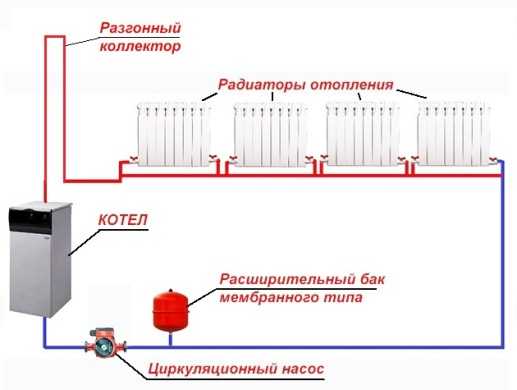

Теперь расширительный бак можно взять мембранного типа, поскольку системе больше не требуется связь с атмосферой, избыточное давление в ней создает циркуляционный насос. Тем не менее наличие разгонного коллектора необходимо, здесь у него есть дополнительная функция. Она заключается в поддержании уровня теплоносителя в радиаторах по принципу сообщающихся сосудов. Ну и, конечно, способствует лучшей циркуляции воды.

Примечание. Когда производится монтаж однотрубной системы отопления в двухэтажном доме, то делать разгонный коллектор не нужно, там будет достаточно высоты самого стояка, идущего на второй этаж.

Виды систем

Однотрубные системы бывают вертикальные и горизонтальные с нижней разводкой. Первые используются в двухэтажных домах, тогда приборы отопления располагаются друг над другом (некоторое смещение допускается) и объединяются однотрубным стояком, как изображено на рисунке:

Строго говоря, эта схема – не совсем однотрубная, а скорее комбинированная, поскольку разделение на подающую и обратную магистраль здесь четко прослеживается. На практике подобные системы также отлично работают с естественной циркуляцией, без насоса, хотя на рисунке он есть. Горизонтальная схема однотрубной системы отопления с нижней разводкой часто встречается в одноэтажных домах небольшой площади. Там подобные системы ведут себя отлично и вполне устраивают домовладельцев.

Что касается подключения батарей, то в данном случае есть выбор из 3 способов. В знаменитой «ленинградке» принято разностороннее нижнее присоединение, оно нравится пользователям по той причине, что подводки к радиаторам практически не видны и не нарушают интерьер комнаты.

Зато с технической точки зрения присоединение снизу уменьшает теплоотдачу батареи, ее верхние углы плохо прогреваются. Правильнее всего делать подводки с разных сторон, но по диагонали, как продемонстрировано на схеме.

Диагональная схема подключения радиаторов к однотрубной системе – это оптимальный вариант, прибор прогревается равномерно и хорошо отдает тепло в помещение. Распределение теплоты внутри батареи при разных способах подключения можно изучить на рисунках:

Преимущества и недостатки однотрубной системы

Достоинство, благодаря которому система столь популярна, — это ее дешевизна и простота. Особенно это касается горизонтальной схемы с нижней разводкой, здесь расход материалов совсем небольшой, а труба везде одинаковых размеров, кроме подводок к радиаторам. Дороже обойдется вертикальная система, поскольку в ней есть отдельные подающие и обратные трубопроводы.

Ввиду того что сейчас на рынке есть большой выбор радиаторных термостатических клапанов, однотрубная система обрела второе дыхание – возможность регулирования расхода теплоносителя на каждой батарее. Но это в свою очередь ведет к удорожанию материалов. Это и все позитивные стороны, а теперь о негативных:

  • снижение температуры воды на каждой батарее, особенно этим страдает нижняя однотрубная разводка;
  • для нормальной работы системе нужен циркуляционный насос, а это зависимость от электричества;
  • малоэффективна в зданиях большой площади и этажности.

Напрашивается вывод, что рассматриваемая система хороша в пределах своей сферы применения, использовать ее повсеместно – нерационально.

Рекомендации по монтажу

Помимо общих правил монтажа отопительного оборудования и тепловых сетей, при сборке однотрубных систем своими руками надо учитывать ее особенности. Отсюда несколько рекомендаций по теме:

  • предварительно произведите корректный расчет диаметров труб, в особенности для самотечной схемы;
  • хорошо продумайте прокладку ветвей или стояков, чтобы первые не пересекали дверные проемы, а вторые не попадали на окна;
  • подключение радиаторов при искусственной циркуляции выполняйте трубой DN15, а для естественной – DN20;
  • соблюдайте уклоны. Для гравитационной системы – не менее 5 мм на 1 м, напорной – 3 мм;
  • высота разгонного коллектора должна быть 2.2 м;
  • расширительный бак на неотапливаемом чердаке надо утеплить, а трубу перелива вывести на улицу;
  • если теплообменник котла сделан из чугуна, не врезайте подпитку холодной водой непосредственно на обратке около теплогенератора;

не нагружайте одно кольцо отопительного контура большим количеством батарей, иначе самые последние будут холодными.

Заключение

Рассмотренная нами однотрубная горизонтальная система отопления привлекает многих своей стоимостью и кажущейся простотой монтажа. Но ее сложность в другом: надо заранее все тщательно продумать и просчитать. В этом отношении двухтрубная схема проще и дает больше прав на ошибку, а здесь ошибаться нельзя. Так что от нас любимый совет – проконсультируйтесь со специалистом.

cotlix.com

Как сделать однотрубную систему отопления частного дома своими руками

Надежная система отопления в наших климатических условиях — гарантия комфортного проживания в частном доме. Занимаясь строительством своего жилья, я старался как можно больше вопросов решить своими силами. Установка отопительной системы была не самым сложным пунктом программы. Вариантов выбора системы всего два: однотрубная и двухтрубная. Самостоятельно рекомендую собирать однотрубную горизонтальную, поскольку она самая простая, надежная, с минимумом запорных устройств. Вся система состоит из нагревательного котла, труб, радиаторов и энергоносителя (воды). Ниже я расскажу, как сделать однотрубную систему отопления частного дома своими руками.

Как работает однотрубная система отопления

  1. В центре однотрубной конструкции котел, работающий на газе или твердом топливе. Прогретая вода поступает в радиаторы, охлаждается и возвращается в котел, цикл повторяется.
  2. В этой системе отопления температура радиаторов будет разной: в первом — самая высокая, в последнем — минимальная (около 50 °С). Сгладить эти колебания можно с помощью циркуляционного насоса, который разгонит теплоноситель и не позволит ему охлаждаться.
  3. Если вы не уверены в бесперебойном электроснабжении, предусмотрите разгонный коллектор — высокую трубу, из которой вода поступает в радиаторы с ускорением. Установить коллектор можно в доме из двух и более этажей, так как для эффективной работы требуется высота от 2,2 метров. Ровная труба от котла максимально отводится вверх, чем больше вам удастся ее поднять, тем тише и быстрее заработает система.
  4. Функции стабилизатора в этой системе выполняет расширительный бачок на конструкции. Объем воды при нагревании увеличивается, и излишки попадают в резервуар, при охлаждении вода снова возвращается в систему.
  5. Особенность однотрубной системы заключается в отсутствии «обратки», возврат воды в котел происходит по второй части магистральной трубы.

Схема

Преимущества

  • Отопление обеспечивается одним контуром по периметру комнат или под стеной.
  • Трубу можно проложить под дверными проемами.
  • Прогревание радиаторов регулируется способом подключения (параллельный или последовательный).
  • Вы можете подключить к системе несколько котлов. Например, при установке газового, электрического и твердотопливного котла вы застрахуете себя на случай отсутствия одного из энергоносителей.
  • Вы сами решаете, в каких помещениях должно быть теплее. Например, первые радиаторы в цепи можно установить в детской комнате.

Недостатки

  • Для запуска системы отопления после простоя требуется определенное время.
  • Добиться одинакового прогрева помещений первого и второго этажа крайне сложно — наверху температура будет выше. Вы можете сбалансировать прогрев, установив внизу дополнительные радиаторы, но это достаточно дорого и неэстетично.
  • В двухэтажных и более высоких постройках невозможно отключить один этаж и отапливать только часть помещений. При ремонте придется отключать всю систему.
  • При неправильном уклоне система завоздушивается.
  • Однотрубная система всегда связана с высокими теплопотерями.

Монтаж однотрубной отопительной системы своими руками

  1. Начинать монтаж нужно с установки нагревательного котла.
  2. Выдерживайте на каждом метре магистрали уклон от 0,5 см, иначе система будет завоздушиваться.
  3. Установите на радиаторах краны Маевского для удаления воздушных пробок.

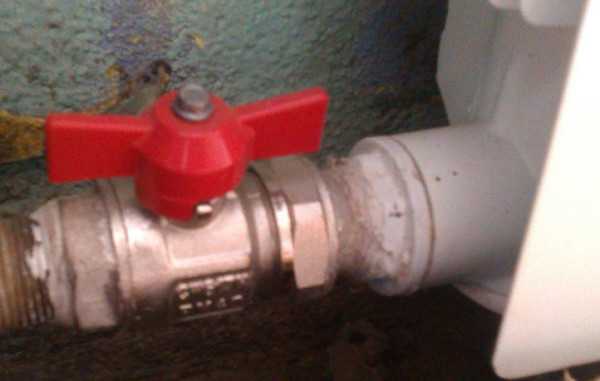

  4. Вам не нужно будет сливать всю воду из системы при ремонте, если вы установите запорные краны перед отопительными приборами. С помощью этих кранов можно немного отрегулировать температуру в помещении.
  5. Для слива теплоносителя из системы установите в нижней ее точке кран.
  6. При устройстве разгонного коллектора без насоса, конструкцию нужно устанавливать как можно выше от пола.
  7. При разводке используют трубы одинакового диаметра. Прикрепление к стенам должно быть надежным и без прогибов.
  8. Если вы решили установить электрокотел с циркуляционным насосом, обеспечьте их синхронную работу — котел должен выключаться одновременно с насосом.
  9. Систему отопления отрегулируйте таким образом, чтобы температура теплоносителя, подаваемого насосом в котел, была не больше 40 градусов.
  10. Разводку можно сделать горизонтальной или вертикальной. Горизонтальная проводится при минимальном количестве труб и последовательном подключении приборов. Не позволяет регулировать теплопоток и нередко образует воздушные пробки. Вертикальная разводка устроена так, что трубы к каждому радиатору подходят от общего стояка, а в него теплоноситель поступает из труб на чердаке. При этом способе все радиаторы будут одинаковой температуры.
Для отопления частных домов используют преимущественно горизонтальную систему.
Читайте далее
Смотрите видео

otlad.ru

схема, фото, видео пошаговая инструкция

Преимущества частных домов перед квартирами в многоквартирных домах весьма внушительны: свежий воздух, отсутствие назойливых и вездесущих соседей, свобода действий, возможность оформления внешнего дизайна жилья по своему вкусу. Однако, чтобы проживание в загородном доме было максимально комфортным, необходимо позаботиться об устройстве его отопительной системы.

Так, например, отопление однотрубная система является одним из самых распространенных вариантов создания в доме подходящих температурных условий. Именно об этом сегодня и пойдет речь в нашей статье.

Принцип устройства

Что же представляет собой одноконтурная система отопления частного дома? Говоря более простым языком – это простой тепловой контур, который запитывается теплоносителем от нагревательного котла, проводит его в радиаторы, после чего возвращается снова в нагреватель. Как вы уже поняли, «сердцем» схемы отопления однотрубной системы является котел. Он может работать как на жидком, так и на твердом топливе. Приоритет стоит отдавать тому варианту, который будет для вас финансово доступным вне зависимости о времени года. Так, к примеру, в последнее время люди все чаще и чаще приобретают газовые котлы, поскольку именно этот вид топлива является наиболее доступным (при условии наличия подключения к централизованной газопроводной магистрали).

Что же касается самого трубопровода, то его рекомендуется проводить как можно ближе к напольной поверхности. Во-первых, это удобно, во-вторых, такая обвязка не портит дизайн помещений и, в-третьих, благодаря этому удается достичь наибольшей эффективности функционирования обогревательного узла.

Устройство однотрубной системы отопления частного дома может осуществляться как с использованием радиаторов, так и без них. Все зависит исключительно от желания и финансовых возможностей домовладельца.

ВИДЕО: Какие ошибки допускают при организации однотрубной системы отопления

По факту, такая обвязка представляет собой магистральную разводку, в которой устанавливаются все необходимое функциональное оборудование (насосы, расширительные баки, смесительные блоки и т.п.). В качестве теплоносителя, как правило, используют горячую воду. Хотя нередко в его роли может быть так называемые незамерзайки, чаще всего, в этом качестве выступает антифриз, но некоторые умельцы умудряются использовать для циркуляции даже тосол.

Применение незамерзающей жидкости как теплоносителя в системе отопления обуславливается особенностями контура, в частности, если обвязка предусматривает переход фрагмента контура через улицу. В других же случаях лучше отдавать предпочтение традиционному варианту, поскольку антифризы не обладают настолько высокой теплоотдачей, как вода. Более того, применение некоторых видов антифриза может нанести вред здоровью человека.

С этой статьей читают: Незамерзающая жидкость для отопления

Схема циркуляции теплоносителя проста для понимания даже неопытного человека: сперва он попадает в первый радиатор, после чего, отдав некоторую тепловую энергию, переходит в следующий радиатор. Так происходит до тех пор, пока вода в последовательном порядке не пройдет по всем обогревательным приборам. По конечному счету получается, что самый крайний радиатор получает минимальное количество тепловой энергии, и в этом кроется огромный недостаток однотрубной системы.

Схема с обязательными элементами системы

Чтобы недостаток тепла не казался таким ощутимым, можно установить два котла в одной системе отопления. Также можно обустроить обогревательный узел дополнительными конструктивными элементами: регуляторами, вентилями, клапанами и т.п. Благодаря такому подходу появляется возможность балансировки всей работы системы отопления.

Вариант обустройства системы с горизонтальной установкой

Ленинградка – самый яркий пример описываемой схемы

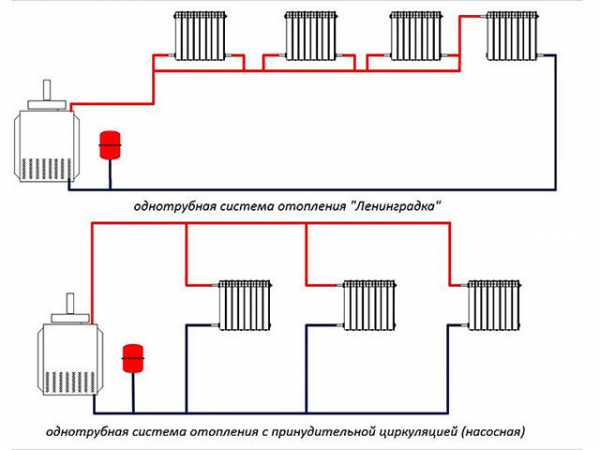

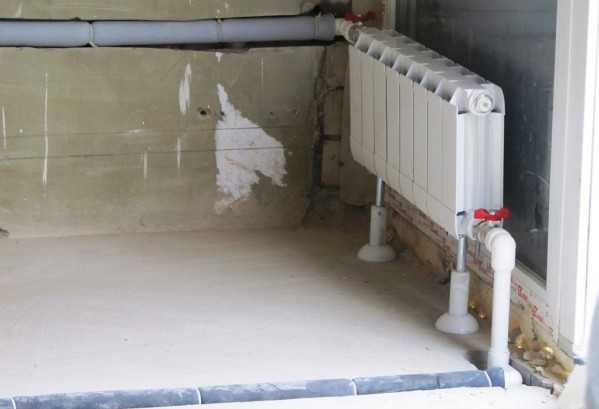

Однотрубная отопительная система, или как еще ее называют – ленинградка, подразумевает разводку трубопровода непосредственно над напольной поверхностью либо в самом полу.

Чтобы сократить теплопотери через половую конструкцию рекомендуется уделить особое внимание теплоизоляции!

Все обогревательные приборы устанавливаются на одном и том же уровне, а также оснащаются краном Маевского или специальным автоматическим клапаном для спуска воздуха из системы.

Обустройство двухэтажных домов одноконтурной системой

Ленинградская схема системы отопления для двухэтажного дома предполагает естественную циркуляцию теплоносителя. При этом центробежный насос, который нагнетает давление в тепловом контуре, отсутствует.

Пример разводки при одном контуре

На второй этаж дома теплоноситель перемещается по стояку, после чего он поступает в обогревательный прибор и осуществляет дальнейшее перемещение по передающим стоякам.

Отопительная система обязательно должна оснащаться байпасами. Это позволит беспрепятственно проводить ремонтные работы при неисправности радиаторов или тепловой магистрали в целом.

Если осуществляться естественная циркуляция горячей воды (без применения центробежной насосной установки), то перемещение происходит за счет разницы температур и, соответственно, плотности воды на выходе и входе теплового контура.

С этой статьей читают: Смесительный узел для теплого пола своими руками

Сравнивания однотрубную и двухтрубную систему отопления частного дома, можно отметить, что первый вариант обладает множеством преимуществ. В первую очередь, с помощью одного кольца такой тепловой магистрали удается в полной мере охватить внутренний периметр всего дома, равно как и внешние стеновые перекрытия. Более того, этого удается достичь вне зависимости от планировки помещения.

Кроме этого, к такому контуру можно еще подключить дополнительный обогревательный блок по типу «теплый пол». Да и к тому же, при желании установки циркуляционного насоса или полотенцесушителя у вас не возникнет больших трудностей.

Несмотря на то, что разновидностей двухтрубной системы существует масса, принцип работы во всех случаях един - теплоноситель поднимается по стояку, откуда переходит непосредственно в радиаторы, причем к каждому из них подходит свой отрезок трубы. Получается, что при организации такой схемы радиатор оснащается двумя трубами – входной (подающей) и выходной (обратка), что позволяет сохранять температуру на одном уровне во всех помещениях.

Пример работы радиаторов от двух труб – подающей и обратки

Обязательным условием монтажа такого варианта необходимо предусмотреть расширительный бак с циркуляционным насосом.

Чтобы трубы не портили эстетичный вид помещения, специалисты рекомендуют проводить их непосредственно под полом.

С чем могут возникнуть проблемы?

Обогрев частного дома посредством двухтрубной или однотрубной системы отопления будет менее эффективным, если в контуре отсутствует циркуляционный насос. Именно благодаря этому аппарату можно добиться равномерного прогрева помещения. Также, для организации правильной работы обогревательного блока потребуется выполнить монтаж разгонной коллекторной установки. Основная задача последней – принудительное нагнетание прогретого до необходимого уровнять теплоносителя по контуру и радиаторам. При отсутствии подобного конструктивного элемента отопительная система не будет работать с высокой эффективностью.

Чем качественнее будет произведен монтаж отопительной системы, тем выше будут температурные показатели и ниже уровень шума, который производится во время функционирования теплового блока.

В том случае, если дом не одноэтажный, то монтаж разгонной коллекторной установки – мера не обязательная, поскольку тепловой контур в этом случае находится достаточно высоко.

С этой статьей читают: Смесительный узел для теплого пола своими руками

Недостатки ленинградки

Самым главным минусом однотрубной системы отопления является его последовательное соединение. Такая особенность не позволяет осуществлять регулировку температурных показателей в отдельно взятой комнате. Так, к примеру, если в зале вам слишком жарко, и вы хотите немного убавить вентиль, то понижение температуры обогревательных приборов будет осуществляться во всех комнатах без исключения.

Еще одним недостатком ленинградки является и то, что ее применение требует высокого давления. Поэтому крайне важно оснащать ее циркуляционным насосом. Кроме этого, однотрубная схема обогрева сможет полноценно функционировать только при наличии расширительных баков.

Надеемся, наши советы помогут вам создать эффективно работающий обогревательный контур в своем доме!

ВИДЕО: Что еще надо знать об однотрубной горизонтальной системе


www.portaltepla.ru

однодрубное и двухтрубное фото и видео

Хозяева частных домов независимы ни от шумных соседей, ни и от графика отключения подачи тепла и горячей воды. Проживать в доме круглый год невозможно, когда в нем нет источника тепла. Многие домовладельцы монтируют отопление частного дома своими руками, что совсем несложно, если вы знаете об особенностях монтажа системы подачи тепла и разновидностях котлов.

Самый простой способ получить красивую лужайку перед домом

Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство — жидкий газон AquaGrazz.

Читать далее>>

Достоинства и недостатки котлов

Выбор котла стоит производить исходя из того, какое топливо для него вам более доступно. Если вы живете неподалеку от газовой магистрали, то лучше всего брать самый доступный вариант, работающий на этом жидком топливе. Аналогичным образом стоит делать выбор и других вариантов. Чем доступнее будет топливо, тем легче будет его доставлять до котла.

Рассмотрим достоинства и недостатки отдельных вариантов систем отопления. Итак, самым недорогим вариантом является газовое отопление частного дома своими руками. Если ваш регион уже поучаствовал в программе газификации страны, и у вас есть возможность подключения к центральной магистрали, то стоит выбирать именно этот вариант.

Современные модели газовых котлов, как правило, имеют два контура, что позволяет с их помощью не только обогревать дом, но и снабжать его горячей водой. Они работают бесшумно и рассчитаны на определенную мощность.

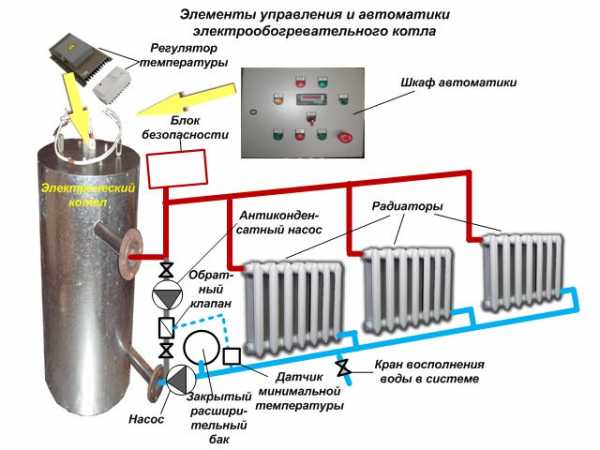

Электрические котлы абсолютно безопасны в использовании. Однако у них есть существенный недостаток – для питания необходимо стабильное напряжение в трехфазной сети, чем могут похвастаться не все загородные поселки. Также вам потребуется иметь мощный генератор, который позволит вам не остаться без тепла в случае аварии на центральной линии электропередач.

В частных домах можно применять котлы с мощностью от 4 до 300 кВт. Они позволяют качественно обогреть до 300 кв. м жилой и нежилой площади. При этом жилые помещения могут быть расположены в два или три этажа.

Большим преимуществом можно назвать и то, что электрический котел часто управляется автоматическими датчиками, а при его обустройстве вам не придется монтировать дымоход и вентиляционную систему. Это значительно облегчает монтаж отопления. Недостаток электрического котла – после каждого месяца его использования вам будет приходить достаточно внушительный счет за свет.

Этот котел достаточно компактный, поэтому вам не нужно будет выделять для него отдельное помещение. Часто такие котлы монтируют даже в небольших нишах в стенах.

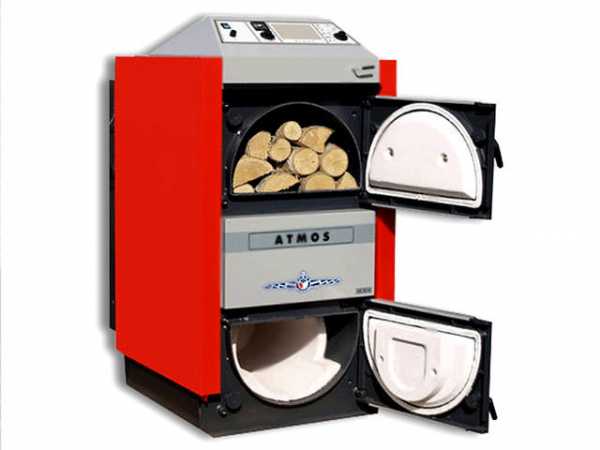

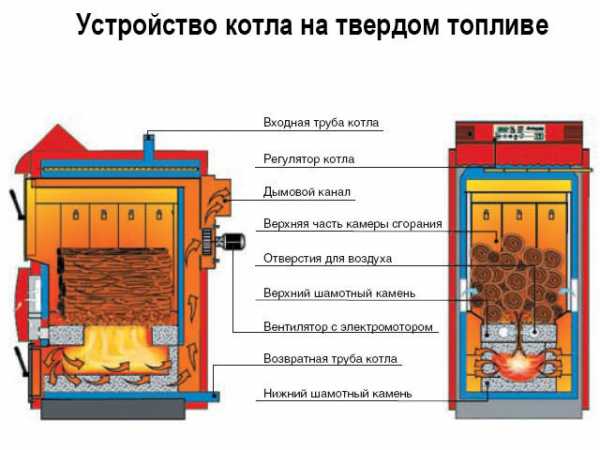

Угольные котлы появились одними из первых. Они представляют собой улучшенную модификацию печей Колпакова. Для того чтобы в системе отопления на выходе поддерживалась постоянная температура, добавлять топливо в котел нужно всего раз в день.

В поселках пользуются спросом котлы, работающие на любом твердом топливе. В них можно сжигать не только каменный уголь, но и обычные дрова, торф, картон или бумагу, опилки и специальные спрессованные таблетки из них. Достоинство их в том, что топливо необходимо закупить один раз за год, а потом тратиться на него не потребуется. Цены на уголь и дрова достаточно доступны по сравнению с другими видами топлива.

Современные модели угольных котлов обычно устанавливаются на пол. Корпус их защищен от нагревания, поэтому можно произвести монтаж даже в небольшом помещении. Они достаточно компактны и просты в обслуживании. Кроме того, они эффективны в использовании, и КПД их достигает 100%. Проблемой становится лишь то, что необходимо на участке и в доме обустроить место для хранения топлива, золу нужно утилизировать, а дымоходы — периодически прочищать.

Тепло от угольного котла начнет поступать в жилые помещения только через час после начала горения топлива. При этом нельзя положить в топку большее количество топлива, чтобы некоторое время не проверять котел. Особенно это касается угля. Если положить его больше, чем нужно, при горении он превратится в монолитную структуру, которую не просто будет разрушить.

Во время эксплуатации угольный котел будет требовать к себе внимания, а температура в доме будет зависеть от того, насколько хорошо хозяин подготовится к наступлению холодов. Несмотря на это, твердотопливные котлы по-прежнему пользуются популярностью среди домовладельцев.

Важно! В большинстве случаев современные домашние котельные отличаются экономичностью, небольшими размерами и простотой обслуживания. Они имеют компактные размеры и работают, не издавая никакого шума.

Для использования любой разновидности котла вам потребуется электроэнергия. Она нужна для запуска системы отопления.

Существуют еще комбинированные варианты домашних котельных. Они работают на комбинации использования газа и твердого топлива. Их эффективность 90%, наиболее популярны они в новых домах. Например, вы построили новое жилье и планируете через год подключить его к центральной магистрали газоснабжения, но в настоящее время для его отопления решили использовать уголь или дрова. Тогда угольно—газовый котел очень вас выручит. Перейти на новый вид топлива вы сможете просто – достаточно сменить горелки.

Особенности водяного отопления

Водяная система отопления частного дома своими руками является наиболее простой и понятной. Главное — правильно произвести до монтажа расчет мощности котла и количества батарей. Вода запускается в систему после завершения монтажа системы. Она должна быть отфильтрована и по возможности смягчена. Если вы подготовите жидкость для использования, то трубы и остальные элементы прослужат вам достаточно долго.

Циркуляция жидкости по системе может выполняться по двум принципам:

  1. Принудительный принцип строится на использовании насоса. В этом случае в системе устанавливается центробежный или циркулярный насос, который подает воду к котлу через определенные промежутки времени. Современные модели насосов позволяют человеку не участвовать в процессе их включения и не обеспечивать контроль за температурой. При помощи датчиков и реле включение насоса происходит автоматически;
  2. Естественная циркуляция используется крайне редко. Ее затруднительно применять для домов выше одного этажа. Самотеком вода может передвигаться только по трубам, расположенным под наклоном.

Схема подключения котлов может быть разной. Если вы выбрали для себя отопление, работающее по принципу естественной циркуляции, то в ней стоит предусмотреть расширительный бачок и трубы, идущие под разным наклоном, а для принудительной циркуляции важно установить насос и сепаратор.

Отопление частного дома своими руками схемы для монтажа может иметь разные. По популярности наиболее часто встречаются варианты с одной или двумя трубами для подачи воды к радиаторам. До начала монтажных работ необходимо произвести расчеты количества радиаторов и труб, включить в схему дымоход, если домашняя котельная не будет электрической.

Для водяного отопления могут быть использованы трубы из полипропилена с толстыми стенками. Они гораздо легче монтируются и нарезаются по нужным размерам. Часто ими связываются радиаторы в разных комнатах, для этого необходимо в стенах сделать отверстия с диаметром чуть большим, чем размер трубы. Если вам нужно соединить две части трубы между собой, то можно использовать специальные приспособления для формирования стыков или особую сварку.

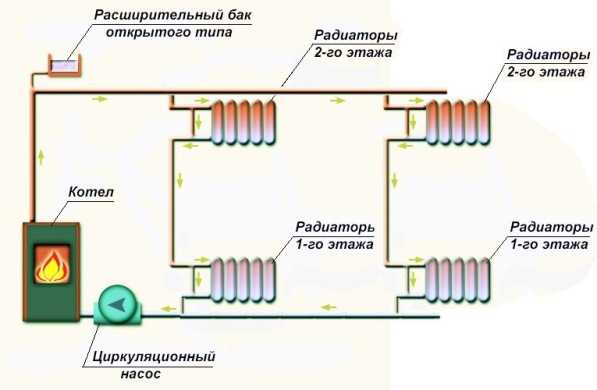

Однотрубная схема отопления

Если вы хотите сэкономить на количестве материала, то стоит обратить внимание на однотрубную систему. Она подойдет только для тех домов, где можно сделать разводку сверху. Например, основные части системы можно расположить на чердаке. При подключении радиаторов необходимо понимать, что наиболее удаленные элементы будут холоднее, чем те, что располагаются в непосредственной близости от источника подачи тепла.

Важно! Выставить температуру в однотрубной системе крайне сложно. В ней нельзя отключать даже один радиатор, так как это приведет к полной остановке циркуляции теплоносителя.

В схему должны быть включены следующие элементы:

  • насос;
  • батареи;
  • расширительный бак;
  • котел;
  • фильтр для очистки воды.

Обратите внимание, что жидкость заливается в систему перед началом сезона, а потом без необходимости вам не придется ее сливать.

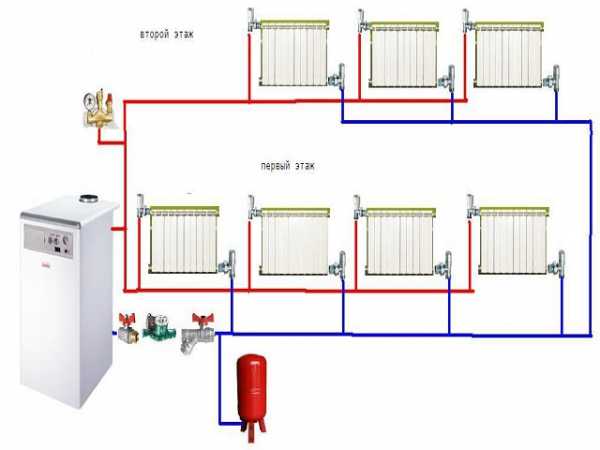

Двухтрубная система отопления

Для реализации этой схемы целесообразно устанавливать на первом этаже дома одну из разновидностей котлов, а на втором — монтировать бойлер. Если вы владеете одноэтажным домом, то бойлер должен быть хотя бы немного выше уровня установки домашней котельной. Из котла горячая вода подается в бойлер, а далее распределяется по трубам и радиаторам.

Нижний контур используется для горячей воды, а верхний — для охлажденной. В каждой комнате монтируются два стояка – подающий и обратный. При перекрытии одной из батарей система продолжит функционировать – это главное достоинство схемы с двумя трубами. Вы самостоятельно сможете решить, какую температуру нужно установить в комнате.

Воздушное отопление и его особенности

Не менее часто в частных домах используется отопление при помощи горячего воздуха. Обратите внимание, что оно отличается от парового. Для использования этого типа отопления вам не придется монтировать радиаторы, их заменяют калориферами, которые должны находится в каждой комнате. Их прокладывают в стенах, а выходные отверстия могут быть на потолке.

Дополнительно вам потребуется система вентиляции, люки которой располагаются на полу. Эти воздуховоды позволят поддерживать в доме тепло. Воздушное отопление частного дома своими руками часто делают по американскому примеру. В многих частных домах США котельные располагают в подвальных помещениях, а воздух от них в комнаты поступает через системы вентиляционных шахт.

Чтобы поддерживать комфортную температуру в жилом помещении, лучше использовать воздушное отопление одного из трех типов:

  1. Местное – для этого в каждом помещении устанавливаются тепловые пушки. Недостатком такой системы является то, что тепло будет сохраняться в помещении, только если двери будут закрыты. Однако воздух будет не только нагрет, но и пересушен;
  2. Центральное – может иметь рециркуляцию полную, частичную или прямоточную. В помещениях, где установлены подвесные потолки, в полостях прокладывают вентиляционные каналы. Воздух из них поступает в комнаты через специальные отверстия. Если потолки в доме слишком низкие, то можно расположить вентиляцию в стенах;
  3. Воздушные завесы располагаются над входными дверями со стороны улицы или возле них. Они предотвращают проникновение теплого воздуха в помещение.

Воздушное отопление загородного дома своими руками обойдется вам дороже, чем установка традиционных систем. Однако у него есть ряд преимуществ: в случае аварии обстановка вашего дома не будет залита водой и испорчена, подаваемый в помещения воздух проходит через специальные фильтры, а появляется он в системе с улицы. Благодаря этой системе в доме у вас будет всегда свежий воздух. Дополнительно в систему можно установить специальный увлажнитель капельного типа.

Если вы уже построили дом ранее и теперь хотите оборудовать источниками тепла, воздушную систему отопления частного дома своими руками смонтировать в нем не представляется возможным. Закладывать вентиляционные шахты необходимо на стадии проектировки дома.

Важно! Эта схема подачи тепла комнаты может быть использована с любым типом котла, чаще всего в ней применяются модели, работающие на электричестве или природном газе.

Отопление при помощи электроэнергии

Для поддержания тепла в доме можно использовать разные системы. Одна из них – электрическая. Достоинство ее в том, что можно провести монтаж даже без установки котла. Для этого в каждой комнате размещаются электрические радиаторы с датчиками для автоматического включения.

Для более просторных помещений можно использовать мощные конвекторы, которые будут соединены с системой теплого пола. Они могут также оснащаться датчиками и включаться автоматически. Простота эксплуатации и быстрота монтажа электрических систем привлекает многих обладателей частных домов, но счета за электричество останавливают более 70% домовладельцев.

Электрические схемы применяют крайне редко и только в тех случаях, когда в доме есть альтернативный способ подачи энергии. При необходимости элементы можно перенести в другое место.

Паровое отопление

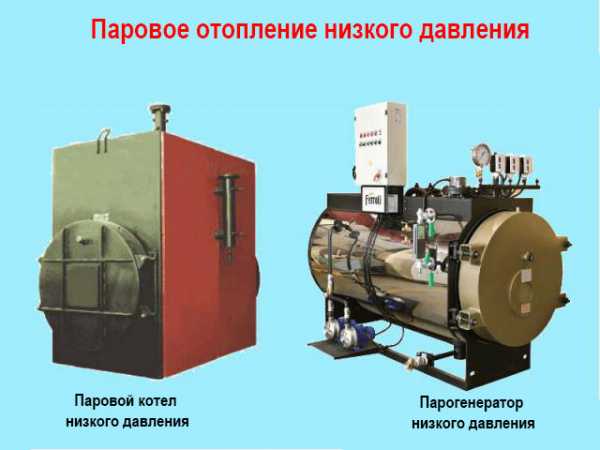

Используя принципы монтажа и работы водяного отопления, можно установить в своем доме его разновидность – паровое. В этом случае котлы работают вместе с устройством, которое вырабатывает пар, подающийся по трубам в помещения. Перед тем, как перейти в газообразное состояние, вода должна быть тщательно очищена при помощи системы фильтрации.

Этот способ подачи тепла в первую очередь экономически нецелесообразен в частном доме, так как специальные устройства (трубы, фильтр, нагнетатель пара) стоят немало. В случае аварии эта система может быть опасной. Если труба лопнет, то люди, находящиеся неподалеку от нее в этот момент, могут получить сильные ожоги. При этом система нагревается гораздо быстрее, чем ее аналоги, а в процессе эксплуатации она снизит вам затраты на топливо.

Что такое геотермальное отопление?

В Скандинавии есть одна интереснейшая система отопления, которая может быть применена в ряде регионов нашей страны. Геотермальное отопление дома своими руками можно возвести лишь там, где присутствуют горячие природные источники воды, то есть гейзеры или подобные им.

Эта разновидность системы идеальна для домов, располагающихся в средней полосе России. Схема подачи тепла от природных источников придумана еще в XIX веке физиком Сади Карно из Франции. Базовый узел ее состоит из:

  • дроссельного клапана;
  • компрессора;
  • испарителя;
  • конденсатора.

Важно! Одной из главных частей геотермического отопления является насос, который поднимает теплые грунтовые воды и направляет их в систему. При этом работа насоса строится по принципу рефрижератора, но в обратную сторону, то есть — он нагревает воздух в системе циркуляции.

Мы не будем подробно останавливаться на этом примере, так как геотермальная система требует при установке особых знаний, проведения расчетов и специальных навыков. Ее лучше всего не монтировать своими руками, а поручить эту работу профессионалам. Недостаток системы в том, что для ее устройства необходимо бурить скважину. Летом насос работает на охлаждение помещений, что также непросто обеспечить.

Как делают теплые полы?

Чтобы устанавливать в доме меньшее количество радиаторов, можно использовать одну из двух разновидностей теплого пола:

  1. Для водяного пола используются трубы, которые прокладываются под напольным покрытием на специальной подложке, сокращающей теплопотери. Над ними выполняется стяжка, и уже на нее укладывается нужное финишное покрытие. С экономической точки зрения этот способ обустройства теплых полов целесообразен. Однако для реализации такой схемы вам придется приложить немало усилий;
  2. Более простой монтаж обогрева полов – с использованием электрического кабеля, располагающегося уже в готовых матах. На нем можно выполнить минимальную стяжку и сверху уложить финальное покрытие.

Более дешевый вариант – самостоятельная укладка термоэлемента перед монтажом стяжки.

Важно! Нецелесообразно укладывать элементы теплого пола под линолеум или ламинат. Наиболее эффективен он будет, если вы в качестве финального покрытия использовали кафель.

Комбинированная схема отопления и ее особенности

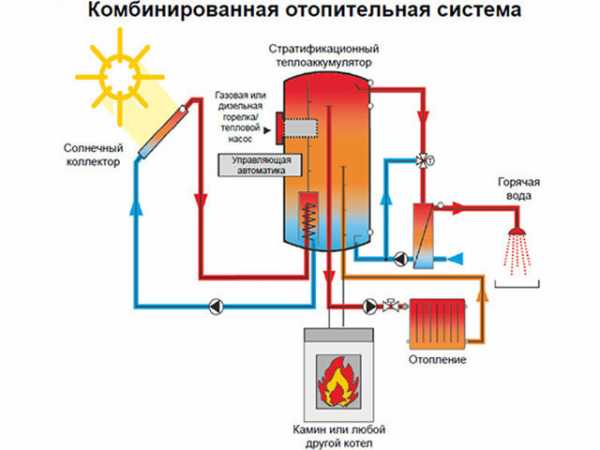

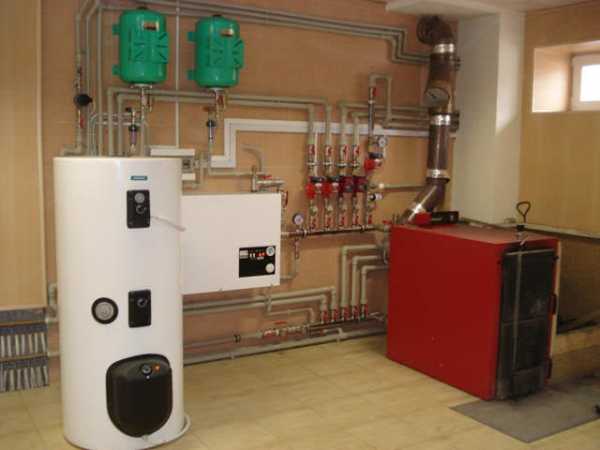

Комбинированной системой отопления является та, при которой в одном доме используются водяной котел и элементы электрической системы подачи тепла. Такое бывает в случаях, когда к дому была сделана пристройка, в которую тепло не подается по трубам из пропилена или другого материала. Вместо этого в комнатах устанавливают конвекторы. Они могут быть как временным вариантом, так и постоянным.

Использовать комбинированную схему невыгодно, так как вам придется отдавать деньги дважды. Например, приобретать твердое топливо и дополнительно отдавать большую сумму за электричество.

Своими руками легче всего создать в частном доме водяное отопление, главным нагревательным элементом которого будет твердотопливный или газовый котел. Первый вид домашней котельной используется чаще всего, так как дрова и уголь можно приобрести в любой точке нашей страны, тогда как газификация коснулась еще не всех регионов.

В ванной и кухне источниками тепла могут стать теплые полы, при этом в пищеблоке стоит разместить хотя бы один радиатор для подачи тепла из основного источника.

Что касается схемы подключения радиаторов, то проще всего использовать однотрубный вариант, но лучше всего делать более сложный вариант с двумя магистралями.

Устанавливать отопление своими руками лучше всего летом, так как до начала холодов вам необходимо будет произвести пробный запуск системы и проверить целостность труб из полипропилена.

Лучше всего приобретать котлы в проверенных местах и запускать их в присутствии специалиста, который будет осуществлять гарантийное обслуживание. Если пробный запуск прошел успешно, то отопительный сезон, скорее всего, пройдет без сюрпризов.

rozarii.ru

Водяное отопление в частном доме: однотрубный, двухтрубный, коллекторная система

Водяное отопление частного дома – это, пожалуй, самый лучший вариант системы обогрева жилища, из всех возможных. Ведь при нашем климате дом можно обогреть либо водяными радиаторами (или системой теплый пол, работающей на том же теплоносителе), либо русской печью.

Альтернативные варианты, такие как воздушное отопление, инфракрасные панели или камины, можно рассматривать лишь в роли вспомогательной или резервной системы. Ведь когда за окном -30 по Цельсию воздухом дом не обогреешь.

Водяное отопление частного дома

Поэтому  в данной статье мы «разберем» водяное отопление в частном доме до последней контргайки, проникая в секреты обустройства этой разновидности систем эффективного обогрева. Наш обзор пригодится всем владельцам водяных систем, желающим увеличить КПД своего варианта конструкции «обогревателя». Кроме того, изложенная информация поможет и будущим владельцам строящихся домов, которые уже начали присматриваться к вариантам систем обогрева.

Схемы водяного отопления частного дома: обзор вариантов разводки

Любая система водяного отопления состоит из трех элементов: котла – он генерирует тепло, радиатора – он отдает тепло потребителю, труб – по ним циркулирует теплоноситель (в данном случае — вода), переносящий тепло от котла к радиатору.

Причем эффективность работы системы, большей частью, зависит не от КПД котла или радиатора, а от эффективности разводки – так называется схема прокладки труб между радиатором и котлом. Ведь практически все тепловые потери системы водяного отопления частного дома происходят именно при транспортировке тепла от котла к радиатору. И единственный способ борьбы с ними – это повышение эффективности разводки.

Именно поэтому во всех современных системах водяного отопления используют три типа разводки:

Схема водяного отопления в частном доме

  • Однотрубный вариант – когда котел и радиаторы соединяются последовательно (друг за другом), одной «ниткой».
  • Двухтрубный вариант  – когда в системе есть два контура: подающий горячую воду к радиаторам и собирающий остывший теплоноситель, для последующей транспортировки в котел.
  • Вариант с коллектором – когда котел отдает теплоноситель не радиаторам, а промежуточному узлу, с помощью которого можно транслировать тепло по любым контурам. Ну а сбор «отработанного» теплоносителя осуществляется в обратный контур со своим коллектором.

Выбор конкретного варианта зависит от множества «вводных» данных, поэтому далее по тексту мы рассмотрим подробные схемы отопления, использующие однотрубную, двухтрубную или коллекторную разводку.

Однотрубный контур: водяное отопление на даче

Однотрубная схема собирается следующим образом:

Однотрубный контур водяного отопления

  • В доме монтируют котел, к верхнему патрубку которого подключают первый участок трубопровода. Причем врезку для подключения расширительного бака делают именно в этом участке.
  • Первый участок трубопровода подводят (вдоль стены) к верхнему патрубку первого радиатора, нижний патрубок при этом заглушен.
  • От нижнего патрубка на противоположной стороне первого радиатора отводят второй участок трубы, а верхний патрубок – оборудуют ниппелем для сброса воздуха.
  • Второй участок трубы вводят в нижний патрубок второго радиатора (заглушив верхний)
  • На противоположной стороне второго радиатора заглушают нижний патрубок, а к верхнему — подключают третий участок трубопровода. Далее указанная схема повторяется, вплоть до последнего радиатора в системе.
  • Смонтировав и подключив последний радиатор можно переходить к отводу отработанного теплоносителя в котел. Для этого из крайнего нижнего патрубка отводят трубу, соединяемую с нижним патрубком котла, принимающим остывшую воду. Причем  циркуляционный насос, врезают в систему именно на этом участке.

Подобная схема разводки не предполагает сколь-нибудь эффективное управление процессом отопления. Ведь самым горячим окажется первый (по ходу движения теплоносителя) радиатор, а самым холодным – последний. Кроме того, всю систему можно разместить только вдоль периметра несущих стен строения.

Поэтому системы с однотрубной разводкой практикуют только в дачных домиках или одноэтажных строениях с небольшой площадью.

Двухтрубный контур: домашнее водяное отопление

Двухтрубная схема собирается следующим образом:

Двухтрубный контур

  • К верхнему патрубку котла подключают «горячую» ветку, которая поднимается до уровня полотка и тянется на этой отметке вдоль периметра стен строения. Причем «подъем» — вертикальный участок, связывающий «верхнюю» горизонталь с котлом заканчивается тройником, к боковому торцу которого и монтируют всю ветку. Ну а верхний торец тройника продлевает «подъем» на следующий этаж строения или используется для монтажа расширительного бака.
  • К нижнему патрубку котла подключают «холодную» ветку (обратку), которую тянут вдоль периметра стен строения на уровне пола. Причем в размещенную на уровне цокольного перекрытия обратку можно врезать (с помощью вертикальных «спусков») все «холодные» ветки, монтируемые на уровне межэтажных перекрытий. Циркуляционный насос и сливной патрубок, разумеется, размещаются у нижнего патрубка котла, на «цокольной» обратке.
  • Радиаторы развешивают под окнами на каждом этаже. Причем в левый верхний патрубок радиатора монтируют ниппель для спуска воздуха, а в правый верхний патрубок монтируют вентиль, регулирующий пропускную способность. Соответственно к левому нижнему патрубку подключают отвод (уголок, «загнутый» к низу), а правый нижний патрубок оборудуют заглушкой.
  • Дальнейшая сборка системы осуществляется следующим образом – в «верхней» трубе обустраивается  врезка, от которой отходит вертикальный участок, связывающий «горячую» линию с регулирующим вентилем радиатора. В нижней трубе обустраивается такая же врезка, связывающая «обратку» с отводом радиатора.

В итоге, получается достаточно функциональная система, с помощью которой можно отапливать даже малоэтажные строения. Причем двухконтурная разводка дает возможность регулировать степень «разогрева» буквально каждого радиатора, что особенно ценится в бытовых системах отопления.

Коллектор: водяной пол и отопление частного дома

Коллекторная схема собирается следующим образом:

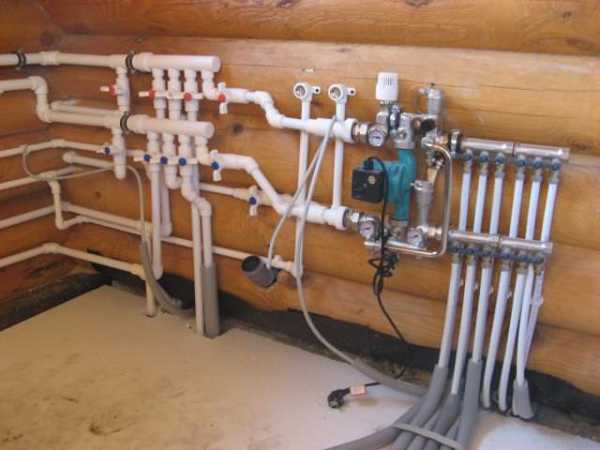

Коллекторная схема отопления

  • От верхнего патрубка котла пробрасывают трубу большого диаметра, связывающую нагреватель с коллектором – герметичным баком, построенным по принципу гидроаккумулятора.
  • Нижний патрубок котла связывают трубой с циркуляционным насосом, от которого отводят линию на второй коллектор.
  • Развешенные в произвольном порядке радиаторы связывают трубами с первым и вторым коллектором. Причем, для простоты монтажа, с первым коллектором  принято соединять правый верхний патрубок радиатора, а со вторым – левый нижний патрубок. Ну а само подключение труб к коллекторам реализуется посредством особой шины, похожей на тройник с множеством боковых патрубков. Причем регулирующие вентили монтируют именно на этих боковых патрубках.

Подобная схема является, по сути, усовершенствованным вариантом двухтрубной разводки. Однако наличие в системе коллекторов дает возможность увести «горячую» линию и обратку буквально куда угодно (в двухтрубной системе они уложены только вдоль внутреннего периметра опорных стен). Поэтому коллекторную разводку практикуют при объединении нескольких вариантов конструкций радиаторов, например, классических «батарей» и системы «теплый пол».

Виды водяного отопления частного дома: достоинства и недостатки энергоносителей

Помимо типа разводки на производительность и конструкцию системы отопления влияет и тип энергоносителя. Причем классические котлы бывают газовыми, электрическими и твердотопливными.   Ну а современные энергоэффективные проекты водяного отопления частного дома предполагают использование альтернативных источников энергии, таких как тепловые насосы, гелиосистемы и прочее. И далее мы рассмотрим достоинства и недостатки каждого решения.

Газовое водяное отопление частного дома

Газовые котлы генерируют очень высокую мощность. Причем в открытой продаже имеются и установки для отопления небольших дач, и системы для обогрева многоэтажных строений.

Газовое водяное отопление частного дома

По конструкционному решению котлы делятся на дымоходные (поддерживающий горение топлива воздух берется из комнаты, а продукты распада – выводятся наружу, по дымоходу) и парапетные (воздух засасывается с улицы и туда же уходят продукты распада).

Вот только монтаж и парапетного и дымоходного вариантов возможен лишь в тех домах, где есть централизованный газопровод. Но и в этом случае все работы ведутся согласно официальному проекту и только специализированными компаниями.

Словом, обустройство газового отопления – это очень выгодное, но чрезвычайно хлопотное предприятие. Однако все хлопоты будут вознаграждены эффективностью и дешевизной подобного решения.

Водяное печное отопление частного дома

Печные или твердотопливные котлы работаю на энергии сгоревших дров, угля или торфа. До недавнего времени к таким обогревателям относились с большим предубеждением: ведь их КПД был саамам низким, а обслуживание  – самым хлопотным (чистка поддувала и камеры горения, ручная загрузка «энергоносителей» и так далее).

Водяное печное отопление

Однако современные твердотопливные котлы избавились от всех «пережитков прошлого». Они «питаются» любым горючим материалом, загружаемым из бункера, и пережигают его практически без остатка. Причем по эффективности такие котлы могут поспорить с газовыми вариантами, а решение о возможной установке принимает сам владелец дома, без согласования с какими-либо контролирующими органами.

Вот только стоят такие котлы в два-три раза дороже газовых аналогов, но в эксплуатации обходятся в три-четыре раза дешевле. И с учетом все возрастающей цены газа твердотопливный котел уже не выглядит анахронизмом.

Электрическое водяное отопление частного дома

Электрические котлы монтируют в домах от безысходности, когда другие варианты невозможны в принципе. Ведь обогрев дома электричеством, особенно в сочетании с водяной схемой отопления – дорог просто до неприличия.

Поэтому такие системы можно рассматривать лишь в роли резервного варианта, на случай перебоев с газом или твердым топливом. Тем более что нагревательный элемент – ТЭН – можно вмонтировать прямо в радиатор, на место одной из заглушек.

Альтернативные системы водяного отопления частного дома

Все альтернативные системы стоят недешево. Например, цена теплового насоса доходит до 10 000 евро, а гелиосистема, аккумулирующая энергию солнца – стоит почти столько же. Однако, установив на участке тепловой насос или солнечный аккумулятор можно забыть о коммунальных счетах практически навсегда.

К тому же, по эффективности альтернативные решения не уступают традиционным вариантам. Однако для нормальной эксплуатации и тепловому насосу, и  гелиосистеме необходимо электричество. Следовательно, владельцу таких «обогревателей» нужна еще и автономная электростанция.  В итоге, стоимость подобной «автономии» окупится не ранее пары десятилетий эксплуатации.

canalizator-pro.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
