Водяное отопление частного дома своими руками: схемы, этапы

Обустроить комфортную жизнь вдали от пыльного, грязного города, пробок и вечного неумолкающего шума, в душе мечтает каждый горожанин. Никаких соседей, чистый воздух, уют и природа вокруг. Для комфортной жизни в загородном доме необходимы современные удобства, предоставляемые цивилизацией: свет, отопление, вода. Со светом проблем не возникает, электрификация в стране на уровне, для воды роется скважина. Но вот с отоплением посложнее. Топить каждый день русскую печь из кирпича не современно. Хорошим решением станет водяное отопление частного дома, сделанное своими руками, его схемы просты и понятны.

Принцип работы водяного отопления заключается в следующем: по дому протягиваются металлические трубы и устанавливаются радиаторы (батареи). По трубам течет горячая вода, попадая в батареи, она отдает тепло окружающему пространству, нагревая жилище.

В пределах города дома отапливаются с помощью нагретой воды, которая подается по трубопроводам с котельной по территории города. Для частного дома понадобится своя система и котельная.

Простейшая система водяного отопления состоит из следующих частей:

• Котел;
• Трубы;
• Радиторы;
• Насос;
• Расширительный бачок.

Содержание

• Котел
• Трубы
• Радиаторы
• Насос
• Расширительный бак и система подпитки
• Тепловой контур
• 40 фото схем водяного отопления для дома:

Котел

Без котла отопление работать не будет. Он подогревает воду, от правильного его выбора зависит хватит ли тепла, будет ли система действительно экономичной. В результате горения топлива котел нагревается, через него проходят потоки воды, забирают тепло и отправляют его в систему отопления дома.

Котлы различаются по конструкции, виду топлива, наличию компьютерного управления и даже возможности автоматизировать подачу топлива.

Наиболее популярные котлы для условий России работают на древесном топливе и газе.

Главным параметром котла является его мощность, она измеряется в кВТ и рассчитывается исходя из площади дома. Тип топлива выбирается из личных предпочтений и возможностей хранения.

Для котлов, работающих на газе, в землю на участке для дома устанавливается емкость для хранения газа, которую можно наполнить, вызвав специальную технику. Емкости рассчитываются на сезон. Наличие емкости под давлением на участке достаточно безопасно. Газ значительно дешевле всех существующих видов топлива.

Для котлов, работающих на древесном топливе (дрова, уголь, паллеты) понадобится установка котельной, хранилища для топлива и безопасное хранилище для золы. Зола – это несгоревшие остатки древесного топлива, которые со временем загрязняют котел. Периодически такой котел необходимо чистить от нагара, выгружать золу и сгружать в не горящую емкость.

Зола вне котла может тлеть в течении трех-четырех дней и может стать причиной пожара. Остывшую золу используют в качестве удобрения.

Для поддержания горения котел необходимо загружать топливом. В зависимости от конструкции котла, мощности и размера это необходимо будет делать раз в час или в несколько дней. Помещение котельной лучше оборудовать системой пожаротушения и сигнализацией. Если все сделано правильно и при правильной эксплуатации твердотопливный котел абсолютно безопасен.

Современные котлы – это не просто печки-буржуйки. Их конструкция куда более сложная и она обеспечивает максимальный коэффициент полезного действия, чем совершеннее котел в технологическом плане, тем лучше и полнее сгорает топливо и меньше остается несгоревших частей. Технологичные котлы могут требовать определенного вида топлива. Котел работающий и рассчитанный только на дорогие финские паллеты, на местных аналогах не разгорится и не достигнет рабочих, экономичных режимов.

Современные котлы оборудуются электронными и компьютерными системами управления, которые позволяют контролировать температуру в помещении. На их основе можно реализовать даже некое подобие «умного дома» – организовать управление котлом на основе приложения для смартфона или же с помощью смс. Такой дом сможет экономить тепло пока хозяина нет дома и прогреваться перед его приездом.

Котлы с автоматической подачей топлива оборудованы емкостями и механизмами, которые сами загружают котел топливом, на некоторое время избавляя владельца от работы кочегара.

Нагревать воду можно и электрическим котлом, они самые простые в использовании и обслуживании. Их нужно только подключить к сети. Но расход энергии будет очень большим, а счета за электричество шокируют владельца дома.

Стоимость отопления электричеством минимум в 4-6 раз дороже газа или дров.

Любой котел, так же может выполнять функцию отдельного нагрева горячей воды для бытовых нужд. Либо в паре с топливным котлом для такого дела можно установить электрический.

Трубы

Используются стальные или пластиковые, разница в способе монтажа. Единственное, что стоит учитывать это их диаметр – он должен быть достаточным для прохождения по ним нужного количества воды. При установке труб стоит позаботиться о необходимом количестве запорной арматуры и организации системы сброса воды. Если с котел сломался, вода в трубах может перемерзнуть. Конечно, это случиться не мгновенно, в утепленном доме процесс займет несколько дней. Но если это все-таки случится – запустить систему отопления с перемёрзшей водой в трубах невозможно. Останется только срезать их и смонтировать новые.

Для упреждения таких неприятностей стоит следить за состоянием котла, изолировать трубы, находящиеся на улице и сливать воду при любых сомнительных ситуациях.

Некоторые владельцы домов заполняют трубы антифризом. Но и это не панацея – антифриз может оказаться некачественным и разбавленным водой и замерзать уже при минус 12 градусах Цельсия.

Подключение труб или разводка, может быть однотрубной или двухтрубной.

1. В первом случае оба выхода радиатора подключаются к одной трубе, вода течет как через радиатор, так и одновременно через трубу дальше. Эта схема более простая, но её КПД меньше, поскольку часть горячей воды будет возвращаться без теплоотдачи. Воде будет проще течь через трубу, чем через радиатор.
2. Двухтрубная схема подключает выход и вход радиатора к двум разным трубам: подающей и обратной. Весь поток нагретой воды проходит через радиатор и устремляется по другой трубе назад к котлу. Такая система потребует больше разводки, но её КПД несоизмеримо выше.

Радиаторы

Радиаторы – это устройства для передачи тепла от теплоносителя, они рассчитываются исходя из параметров системы. Их площади должны быть оптимальными, вода должна проходить через них и отдавать максимальное количество тепла.

Теплоотдача – важная характеристика, которая показывает насколько эффективно радиатор отдает тепло в окружающее пространство.

Насос

Чтобы нагретая вода отправлялась в трубы необходима циркуляция – движение воды. Естественная циркуляция – это движение воды без влияния искусственных факторов. Учитывая, что одна часть воды постоянно нагревается, а другая остывает такое движение происходит самостоятельно. Но слишком медленно. Котел без движения воды будет перегреваться, что может привести к его взрыву или срабатыванию аварийной аппаратуры. С целью достижения хорошей циркуляции воды устанавливается дополнительный насос. Он перегоняет воду из одной части системы в другую, по замкнутому кругу. Его характеристики рассчитываются исходя из параметров системы отопления. Слишком мощный насос будет гнать воду слишком быстро, и она не успеет отдать свое тепло на радиаторах. Недостаточный по мощности насос не будет забирать достаточное количество воды, в доме будет холодно, а котел будет перегреваться.

Лучше устанавливать два насоса, на случай если один сгорит. Без насоса отопления остановится.

Расширительный бак и система подпитки

Расширительный бак или бак-аккумулятор, представляет из себя металлическую бочку, которая соединяется с системой отопления. В случае если давление воды в системе отопления падает (течь), часть воды забирается из этого бака и система продолжает работать нормально. Если давление повышается (котел начинает перегреваться) бак сначала накапливает в себе воду, а потом стравливает её через предохранительный клапан, которые открывается при превышении давления и уберегает трубы от разрывов.

Манометр – метрологический прибор, который измеряет давление на участке трубы или в котле. Чем больше их установлено, тем лучше. С течением времени они выходят из строя и начинают безбожно врать, поэтому проверять их нужно не менее раза в год. Если возникли проблемы в работе системы отопления, манометр поможет определить где.

Для нормальной реализации системы водяного отопления понадобится помощь специалистов. Необходимо будет точно рассчитать площадь дома, толщину и материал стен, окон, дверей, воздействие холодного ветра на помещения. После этого производятся расчет мощности котла и насоса, длины трубопроводов, подбирается необходимое оборудование. Монтаж всей системы сложная процедура, которая требует знания нюансов и наличия опыта.

Тепловой контур

Чтобы отопление работало экономично необходимо создать тепловой контур. Это закрытое помещение, где тепло накапливается.

В многоэтажных домах, потери тепла составляют до 80-90%. Это означает, что система отопления греет улицы и на нагрев этой улицы тратится деньги жильца.

В частном доме такого быть не должно. Дом с хорошей теплоизоляцией может отапливаться только от работы внутренних электрических приборов и тепла, производимого человеческим телом. Если все сделано по технологии, нет щелей, установлены нормальные окна и холодный воздух никак не проникает в дом, а теплый не уходит на улицу, то система отопления будет работать экономично.

https://youtu.be/wj1iKovQEzE

40 фото схем водяного отопления для дома:

устройство системы, плюсы и минусы

Отопление дома без насоса: устройство системы, плюсы и минусы

Отопительная система с предусмотренной естественной циркуляцией горячей воды устанавливается в многих частных домах сегодня. Существует несколько основных способов выполнения такой схемы. Механизм гравитационной циркуляции будет работать нормально, только если система спроектирована и оборудована без каких-либо ошибок. Принцип функционирования, достоинства и недостатки таких систем описываются в данной статье.

Содержание

Принцип работы отопительной системы без насоса
Варианты систем отопления
Подключение радиаторов
Преимущества и недостатки реализации данной системы

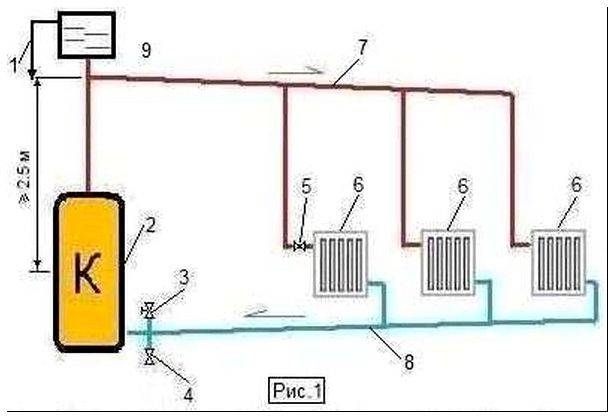

Принцип работы отопительной системы без насоса

Принцип действия такой системы базируется на элементарных законах физики. В процессе нагревания снижается плотность и масса жидкости. Когда вода в контуре остывает, становится тяжелее и более плотной. Какое-либо давление в контуре полностью отсутствует при этом. В разрабатываемых теплотехнических формулах присутствует соотношение 1 атм на 10 м напора.

При определении безнасосной системы в двухэтажном доме гидравлические показатели не будут выше 1 атм. Одноэтажные конструкции оборудуются системами с давлением 0,5-0,7 атм.

Поскольку в процессе нагревания объем жидкости увеличивается, для нормальной циркуляции придется оборудовать расширительный бак. Жидкость, проходящая через установленный водяной контур, будет нагреваться, это значительно увеличит объем. Расширительный бачок нужно размещать на подаче теплоносителя в самой верхней части отопительного контура. Основным функциональным назначением такой буферной емкости считается компенсация повышения объема жидкости.

Устройство отопления в частном домостроении без насоса может устанавливаться, если такие виды подключения подходят к установке:

1. Присоединение к системе теплого пола всегда будет требовать монтажа насосного устройства. Распределение теплоносителя по радиаторам не будет требовать никаких насосов. Когда электричество будет отключено, жилое помещение будет обогреваться оборудованными радиаторами.
2. Взаимодействие с бойлером косвенного нагрева воды. Взаимодействие с системой естественной циркуляции всегда может быть организовано без насоса. Чтобы это было возможно, бойлер монтируется в самой верхней точке оборудованной системы. Если осуществить подобное затруднительно, насосом можно оборудовать накопительную емкость при дополнительной установке обратного клапана для устранения рециркуляции горячей воды.

В механизмах с гидравлической циркуляцией течение теплоносителя организовывается самотеком. Благодаря процессу естественного расширения воды, разогретая жидкость будет стремиться вверх по так называемому разгонному участку, а затем будет стекать через радиаторы и двигаться в направлении котла для последующего нагрева.

Варианты систем отопления

Система отопления ЕЦ может оборудоваться в однотрубных или двутрубных механизмах. В обоих вариантах принцип работы остается один и тот же. На максимальную возможную высоту от котла вверх направляется труба. Только после этого теплоноситель распределяется по всему контуру. Отличие от однотрубной системы заключается в том, что в двухтрубном механизме холодная вода аккумулируется в другой магистрали, а потом заводится на вход обратной части котла. В однотрубном механизме на этот вход направляется труба от выхода последнего радиатора.

Все однотрубные системы с вертикальными стояками требуют больше материалов при оборудовании, однако отличаются удобством и возможностью присоединения отопительных устройств отдельно к каждому стояку на всех этажах. В двухэтажных зданиях достаточно просто оборудовать систему водяного отопления без насосного устройства с горизонтально расположенной разводкой.

Чтобы активизировать процесс циркуляции, на втором этаже можно оборудовать специальный разгонный коллектор, после которого несколько контуров с горячей водой будут распределяться по второму этажу. Дополнительный контур должен опуститься на первый этаж, где он будет разделен на несколько основных веток. В некоторых случаях на первый этаж дополнительно распределяются стояки, от радиаторов, расположенных в самом конце контура.

Подключение радиаторов

Вариант подключения радиатора считается одним из наиболее значимых при оборудовании системы. Можно использовать несколько доступных методов подключения:

• Вертикальный;
• Диагональный;
• Боковой;
• Горизонтальный;
• Нижний.

Диагональное подключение помогает обеспечить как можно меньше тепловых потерь. Процесс циркуляции в подобных случаях осуществляется между диагонально расположенными верхним и нижним патрубками. Не таким эффективным может оказаться боковое подключение, когда трубы присоединены к радиатору только с оной стороны. Нижнее подключение подразумевает максимальный показатель теплопотери. Процесс циркуляции выполняется через нижние патрубки отопительного устройства.

Методика подключения радиаторов может оказывать максимальное воздействие на качество систем отопления. Особенно это относится к однотрубным системам ЕЦ.

Различают такие виды подключения:

1. Прямое.
2. С байпасными линиями.

Когда выполняется прямое соединение, горячая вода проходит через каждую батарею последовательно. В каждом радиаторы теплоноситель все больше остывает. На последнем установленном радиаторе температура воды существенно отличается от первого. Чтобы в дальних комнатах отопление было как можно более эффективным, домовладельцам приходится увеличивать количество секций в радиаторах.

Когда входное и выходное отверстие соединяются при помощи байпасов, подобных недостатков удается немного избежать. Таким образом часть потока может проходить мимо радиатора. Это позволит поддерживать более высокую температуру теплоносителя и доводить до последнего радиатора воду температурой повыше.

Преимущества и недостатки реализации данной системы

К недостатком систем ЕЦ можно отнести их сравнительную громоздкость и массивность. В таких механизмах всегда должен быть падающий и обратный трубопровод, которые дополняются расширительными бачками. При установке таких систем отопления определяется самое нижнее место в здании. В таком месте устанавливается котел. Это может быть подвал или углубленная ниша на первом этаже.

Расширенный бачок напротив следует оборудовать в мансарде или даже на чердаке. Если в помещении, где монтируется накопительная емкость, нет отопления, его нужно обязательно утеплить. Чтобы в интерьере помещения было как можно меньше видимых трубных конструкций, подающий стояк размещается на чердаке и как следует утепляется.

Эффективная работа отопительной системы может быть обеспечена только при присутствии уклона труб в направлении теплоносителя. Такое требование реализовать сравнительно непросто, поэтому оборудование и монтаж считается одним из наиболее сложных этапов по сравнению с принудительной циркуляцией устройства теплоносителя.

Энергонезависимость таких систем считается наиболее явным их преимуществом.

Это качество позволяет монтировать систему естественной циркуляции в тех местах, где сравнительно непросто обеспечить подходящее подключение к электросети. Никакими другими достоинствами по мнению экспертов система отопления без насоса не обладает.

Однако к недостаткам можно отнести другие ее особенности:

• Для оборудования такой системы потребуется большое количество материалов. В результате это существенно влияет на стоимость отопительного контура;
• В обустроенном открытом бачке теплоноситель систематически испаряется, его объемы снижаются. В результате нормальная циркуляция может быть нарушена. Поэтому уровень теплоносителя в отопительном контуре постоянно должен контролироваться;
• Такой механизм затруднительно будет гармонично вписать в интерьер. Количество труб слишком большое, поэтому далеко не все устройства удастся скрыть;
• Монтаж открытой системы подразумевает определенные трудности. Потребуются немалые физические усилия и как можно более точный расчет;
• В такой системе не очень большое гравитационное давление, поэтому площадь отапливаемых помещений может быть небольшая.

Все эти факторы существенно снижают возможности установки систем отопления без насоса.  Поэтому подобные системы характерны зачастую для старых конструкций зданий, размещенных в сельской местности без каких-либо коммуникаций, находящихся на расстоянии от ЛЭП и т.п.

Рециркуляция горячей воды без насоса

Горячая вода имеет меньшую плотность, чем холодная, что делает ее более плавучей. В этом смысле он будет плавать на более прохладной воде. Он вытеснит более холодную воду, которая затем опустится — потому что она плотнее. Это может превратиться в бесконечный цикл, приводимый в движение горячей водой в вашем водонагревателе. Все, что требуется для работы этого контура, — это чтобы водонагреватель находился ниже приборов, к которым вы хотите подать горячую воду, и чтобы была небольшая «помощь» для повышения производительности контура. Эта помощь заключается в том, что обратная труба из удаленного места меньше, чем подающая труба. Таким образом, если вы проложите трубу диаметром ¾ дюйма к удаленному месту, вы затем проведете трубу диаметром ½ дюйма обратно к водонагревателю. Сторона подачи выходит из верхней горячей стороны резервуара и возвращается в нижнюю часть резервуара к тройнику, установленному на сливном отверстии резервуара.

Много лет назад я нашел некоторую информацию о том, что последние 10 футов или около того должны были быть неизолированы, чтобы петля функционировала. Вы можете забыть эту информацию сейчас. Петля перезапускается идеально (немедленно), даже если все линии сильно изолированы. Я почти уверен, что это связано с перепадами давления, создаваемыми большими и меньшими трубами. Вероятно, есть способы дальнейшей настройки системы, но для практических целей нам не нужно разбираться во всем этом с научной точки зрения. Оставлю нюансы гикам.

Эта «термосифонная система» идеальна, когда у вас есть водонагреватель в подвале и удаленная раковина, к которой вы хотите «немедленно» подать горячую воду. Раковины и другие приспособления, которые находятся далеко от водонагревателя, могут тратить много воды впустую, пока человек ждет, пока туда доберется горячая вода. Конечно, иметь горячую воду там сразу будет стоить вам немного. Бесплатных обедов не бывает.

В прошлом я писал в блоге о том, как просто это можно сделать, но этот пост прояснит часть информации в этом посте. Также будет показано, как можно настроить систему для подачи горячей воды, в то же время поддерживая температуру воды в контуре, достаточно высокую, чтобы препятствовать росту бактерий.

Поскольку потребность в горячей воде минимальна, пока мы спим, не было бы неплохо установить в системе таймер, чтобы мы могли периодически останавливать циркуляцию? Пока вода не застаивается, бактерии, как правило, не представляют проблемы. Большинство систем с настоящей помпой имеют таймеры, которые можно настроить таким образом, чтобы помпа работала только тогда, когда вы этого хотите. То же самое можно сделать с пассивной или термосифонной системой. Это можно сделать, установив электронный клапан, управляемый таймером — конечно, тогда он не такой пассивный, как был. Эти низковольтные клапаны можно эксплуатировать за копейки в год, и они очень эффективны. Клапан нормально закрыт, и для его открытия требуется питание. Сокращая количество «открытого времени», мы можем еще больше уменьшить количество копеек.

Таймер и трансформатор, электронный клапан, датчик Ниппель теплоуловителя, используемый в качестве «обратного клапана» на возврате в бак

Одной из сложных проблем термосифонной системы является наличие в доме светильников, петля. Это может произойти с устройствами, которые находятся на одном уровне с водонагревателем (ванные и прачечные на уровне подвала и т. д.). Когда вы запускаете горячую воду в эти приборы, вы не только останавливаете работу термосифонной петли, которая обслуживает удаленное место, но вы даже можете запустить поток в обратном направлении. Когда он реверсируется, вы можете получить очень горячую воду со дна резервуара, идущую в удаленное место, а затем очень холодную воду, поскольку холодная вода подается в нижнюю часть резервуара. Эту проблему можно решить, установив датчик, который может определить, когда горячая вода подается другими приборами. Датчик представляет собой переключатель «открыть при подъеме», который замыкается, когда температура снова падает. Когда датчик закрывается (поскольку температура воды после использования начинает падать), клапан открывается и позволяет термосифону снова функционировать.

Также отмечу, что на петле не должно быть никаких светильников ни до, ни после самой дальней точки. Все, что находится в петле, должно оторваться от конца петли, иначе те перепады давления, о которых я говорил, снова станут проблемой.

Общая идея суперизоляции труб — реальность непредвиденных последствий.

Еще одним ключевым компонентом успешной работы термосифонного контура является суперизоляция труб, идущих к удаленному местоположению, чтобы трубы сохраняли тепло в течение значительного периода времени, в то время как в других точках использования клапан мог бы оставаться закрытым — или когда таймер запрограммирован на закрытие клапана (например, ночью). (Подробнее о моей кривой обучения суперизоляции труб позже.) Это также было бы чрезвычайно полезно для систем с насосами. Это также означает, что петля не обязательно должна работать все время в течение дня — возможно, она работает ½ времени — опять же, еще больше уменьшая эти копейки. Чем более горячими могут быть эти трубы, тем меньше возвращающаяся вода будет вызывать зажигание водонагревателя, чтобы нагреть его до нужной температуры.

Любая система рециркуляции воды заставит ваш водонагреватель включаться чаще, но из-за большего запаса воды с более высокой температурой водонагреватель вряд ли будет работать так долго, даже если он будет работать немного чаще. Насколько эффективной будет система, зависит от стоимости воды, затрат на электроэнергию, типа водонагревателя и от того, насколько хорошо у вас будет изоляция. У газовых водонагревателей есть преимущества из-за более быстрой скорости восстановления, но это можно легко компенсировать с помощью электрического водонагревателя, который намного легче изолировать. На самом деле невозможно изолировать газовый водонагреватель до уровней, которые может обеспечить электрический водонагреватель. Я не говорю о добавлении тонкой и бессмысленной изоляции из стекловолокна вокруг бака, я говорю о добавлении значительных 3-6 дюймов пены с высоким R вокруг нагревателя. Несколько лет назад я прибавил 2″ к своему — следующий обогреватель получит больше.

Жесткая изоляция из пенопласта, установленная вокруг бака

Что касается аргумента о том, что некоторые производители аннулируют гарантию, если вы добавите изоляцию, это может быть риск, на который стоит пойти. Кого волнует, если добавление изоляции сокращает срок службы водонагревателя, если изоляция сэкономила вам сотни долларов на затратах на электроэнергию. Я, например, хотел бы понять, почему добавление изоляции сокращает срок службы нагревателя. Я предполагаю, что все точки доступа, заводская табличка, предупреждающие этикетки, слив, TPRV и т. д. остаются доступными. Отсутствие изоляции резервуаров, вероятно, больше связано с этими более поздними проблемами, чем со сроком службы резервуара.

Большинство водонагревателей, даже отвечающих современным энергетическим требованиям, на самом деле имеют незначительное количество изоляции вокруг себя — обычно не более R-8–R-14.

Здесь все становится еще сложнее. Мы хотим, чтобы наша вода в кранах контролировалась до температуры ниже 120 градусов по Фаренгейту, чтобы предотвратить ошпаривание. Проблема с этой температурой заключается в том, что она идеальна для роста бактерий, в том числе Legionella Bacteria. Обычно рекомендуется поддерживать температуру резервуара на уровне 140 градусов по Фаренгейту, чтобы контролировать рост бактерий в нагревателе. Если температура вашего аквариума составляет 120 градусов по Фаренгейту в течение недели, когда вы уехали в отпуск, вы фактически создали потенциальный инкубатор. Некоторые власти считают, что бактериальные инфекции, вызванные водонагревателями, значительно занижены.

Решением является установка термостатического смесительного клапана.

Я считаю хорошей идеей установить его на водонагреватель, чтобы вся подаваемая вода после этого момента имела безопасную температуру. Клапан разбавляет горячую воду до того значения, которое вы отрегулируете на регулирующем клапане — где-то между 112 и 120 градусами по Фаренгейту, как правило, будет удовлетворительно. Некоторые люди настаивают на том, чтобы вода в посудомоечной машине была более горячей, чем та, и в этом случае вы можете захотеть использовать горячую воду перед смесительным клапаном для этого прибора. Однако большинство современных посудомоечных машин повышают температуру воды в посудомоечной машине, и поэтому это может быть не так необходимо, как может показаться.

Датчик температуры и термостатический смесительный клапан

В моем собственном доме у меня есть смесительный клапан на водонагревателе, который охватывает обе ванные комнаты (верхний и нижний) и прачечную (нижний). В конце длинного контура рециркуляции для кухни есть еще один смесительный клапан.

В каком-то смысле контур рециркуляции можно рассматривать как простое продолжение водонагревателя — оба они представляют собой очень горячую воду для контроля роста бактерий, а два смесительных клапана обеспечивают безопасность воды, предотвращая ожоги.

А как насчет затрат на хранение всей этой воды при таких высоких температурах?

Имейте в виду, что я уже говорил о бесплатных обедах. Дополнительные затраты, связанные с потреблением энергии для поддержания более высокой температуры нагревателей, могут быть легко компенсированы за счет суперизоляции резервуаров для хранения, возможно, даже уменьшения размера необходимого резервуара или, по крайней мере, наличия большего количества доступной горячей воды для разбавления для использования в приборах. Что более затратно: содержать 80-галлонный бак при 112-120 градусах по Фаренгейту или 50-галлонный при 135-140 градусах по Фаренгейту? Опять же, я позволю вундеркиндам изучить этот вопрос. Но суть в том, что резервуар защищен от роста бактерий, а соответствующая температура на приборах достигается за счет смесительных клапанов.

Ожидание экономии большого количества энергии и безопасного горячего водоснабжения в наших домах может быть в лучшем случае компромиссом.

Примечание по суперизоляции труб горячей воды контура рециркуляции.

В моем случае я решил проложить как подающий, так и обратный контур близко друг к другу, при этом каждая линия была традиционно обернута пенопластовой изоляцией труб – примерно R-4. Две трубы были пропущены внутри 7-дюймового металлического воздуховода, который я затем заполнил монтажной пеной, как в «Great Stuff». Я собрал трубу в секции по 3 фута и по мере сборки распылял пену внутри трубы. На каждом отрезке трубы было просверлено четыре отверстия диаметром ¼ дюйма для распыления пены в трубу. Я мог заглянуть в открытый конец трубы, чтобы проследить, как она наполняется. Мой участок трубы составляет 44 фута. НА ЭТО НУЖНО МНОГО БАНОК ПЕНЫ! И сейчас мы находимся на «кривой обучения». По сути, это сводится к незнанию того, что пена для распыления в баллончике требует воздуха и влажности для отверждения — без этих ингредиентов пена для распыления ВОЗВРАЩАЕТСЯ В ЖИДКОСТЬ!

Труба раскрылась, обнажив беспорядок

Чёрт возьми! Итак, теперь у меня было 44 фута воздуховода с жидкой кашей на дне, и мне пришлось начинать все сначала. Используя все эти отверстия диаметром ¼ дюйма в качестве направляющего отверстия, я просверлил отверстия диаметром 2-1/8 дюйма с помощью кольцевой пилы по всей длине. Через эти большие отверстия я мог затем нанести пену для распыления по всей длине, добавляя понемногу каждый день. Это дало пене возможность вылечиться воздухом вокруг нее. Мне интересно, как часто это случалось с другими людьми, когда они думали, что успешно изолируют полость, когда на самом деле она просто снова превращалась в жидкость.

Если бы мне пришлось делать это снова, я бы построил большую коробку вокруг труб и изолировал ее целлюлозным волокном за небольшую часть стоимости.

Чарльз Бьюэлл, Инспекция недвижимости в Сиэтле



Если вам понравился этот пост и вы хотите получать уведомления о новых сообщениях в моем блоге, подпишитесь по электронной почте в маленьком поле справа. Я обещаю НЕ спамить вашу электронную почту

Руководство по установке гибридного водонагревателя своими руками

Гибридные электрические водонагреватели (также известные как водонагреватели с тепловым насосом) являются наиболее эффективными из доступных водонагревателей. Они сокращают потребление энергии для нагрева воды до 50% и могут сэкономить сотни долларов в год на затратах на электроэнергию. Вы также можете питать свой гибридный водонагреватель от возобновляемой энергии.

На что обратить внимание перед покупкой гибридного водонагревателя

При выборе следующего водонагревателя необходимо учитывать множество факторов. Гибридные водонагреватели могут быть отличным вариантом, но перед покупкой нового бака вам следует учесть следующее:

• Убедитесь, что в вашем водонагревателе имеется достаточная мощность, проверив требования модели, которую вы покупаете. Всегда консультируйтесь с электриком, если у вас есть вопросы.
• Определите, подходит ли ваше местоположение для гибридного водонагревателя.
  • Надлежащая вентиляция. Большинство резервуаров необходимо устанавливать в помещении площадью 700 кубических футов или более (например, 7 футов x 10 футов x 10 футов). В качестве альтернативы водонагреватель может быть выведен в более просторное помещение/снаружи.
  • Достаточная высота: резервуары гибридных водонагревателей выше, чем традиционные электрические резервуары, поэтому перед покупкой убедитесь, что ваше пространство соответствует требованиям производителя.
  • Прилегающие помещения: Гибридные водонагреватели могут быть более шумными, чем традиционные водонагреватели, и при установке без воздуховодов холодный воздух будет выбрасываться прямо в непосредственной близости. Убедитесь, что бак не установлен в месте, которое негативно повлияет на комфорт в вашем доме.

Если вы планируете приобрести гибридный водонагреватель и хотите установить его самостоятельно, выполните следующие действия. И помните, если у вас есть сомнения, всегда обращайтесь к профессиональному установщику, например, к торговому партнеру Energy Trust.

Безопасность превыше всего

Прежде чем начать, всегда выключайте автоматический выключатель и трижды проверяйте подачу электроэнергии, чтобы убедиться, что к существующему резервуару не подается питание. Будьте осторожны, поднимая и перемещая предметы, и помните, что гибридные водонагреватели очень тяжелые. Также помните о протечках или стоячей воде, из-за которых можно поскользнуться.

Пошаговое видео

Шаг 1: Что вам понадобится

Инструменты:

• Набор отверток и ключей
• Сверло
• Рулетка
• Тефлоновая лента
• Уровень
• Стремянка
• Тестер электрического тока
• Садовый шланг
• Труборез или ножовка

Расходные материалы:

• Гибридный водонагреватель
• Трубы водопроводные
  • Трубка PEX
  • Гибкий источник питания
• Изолента и колпачки
• Изоляция труб
• Сейсмостойкие ремни
• Нижняя панель (изоляция из жесткого пенопласта)
• Сливной поддон
• Прокладки при необходимости

>Начните видео с 1:40 для этого шага

Шаг 2: Вывод из эксплуатации и демонтаж

1. Чтобы демонтировать старый водонагреватель, сначала отключите электропитание агрегата в распределительной коробке. Проверьте с помощью тестера напряжения, чтобы убедиться, что он выключен. Затем отсоедините электрические соединения.
2. Отключите подачу воды к агрегату и отсоедините водопроводные соединения.
3. Слейте воду из устройства с помощью садового шланга. Насос может понадобиться, если вы работаете в подвале или на неровной поверхности.
4. Снятие блока выполняется вдвоем, поэтому обратитесь за помощью и при необходимости используйте ручную тележку.

>Начните видео с 6:24 для этого шага

Утилизация вашего старого устройства

Воспользуйтесь инструментом «Найти переработчика» на сайте www.oregonmetro.gov, чтобы утилизировать свой старый водонагреватель. Вы также можете заглянуть в службы по вывозу мусора, в местные центры отходов, в Habitat for Humanity или в подобные магазины повторного использования.

Шаг 3: Разместите новый блок и установите сейсмостойкие ремни

1. Используйте сливной поддон водонагревателя в качестве маркера места установки — вы можете избежать возможного затопления, поместив водонагреватель на дренажный поддон и проложив трубу от поддон к сливу. Если у вашего водонагревателя его нет, измерьте трубы горячей и холодной воды, чтобы обеспечить надлежащий зазор для нового устройства.
2. Поместите водонагреватель на нижнюю панель, при необходимости обрежьте и удалите старые трубы.
3. Установите сейсмостойкие ремни.
4. Убедитесь, что воздушный фильтр и передняя панель доступны.
5. Убедитесь, что устройство выровнено. При необходимости используйте прокладки. Прокладка — это кусок материала, используемый для выравнивания, который сужается от очень тонкого на одном конце до очень толстого на дальнем конце. Прокладки могут быть пластиковыми, металлическими или деревянными.

>Начать видео в 11:58 для этого шага

Шаг 4: Соедините трубы

1. Соедините водопроводные трубы с помощью гибких труб (без пайки, хомутов или клея). Используйте тефлоновую ленту на всех резьбовых соединениях.
2. Установите предохранительный клапан температуры/давления (TPV). Инструкции по установке см. в руководстве по эксплуатации вашего водонагревателя.
3. Изолируйте горячее водоснабжение с помощью гибкой изоляции труб для максимального энергосбережения.
4. После того, как вы окажетесь в безопасности, вы можете начать пополнять свой отряд. Во-первых, откройте кран с горячей водой в вашем доме (это позволит воздуху выйти, когда вы наполните бак). Затем включите подачу холодной воды к агрегату. Бак полон, когда из крана идет постоянный поток.

>Начать видео в 18:07 для этого шага

Шаг 5: Установка дренажа

1. Проложить трубу из ПВХ от дренажного отверстия к дренажному отверстию. Вы можете направить воду к существующему сливу, такому как стиральная машина. Если слив осуществляется на открытом воздухе, изолируйте его, чтобы предотвратить замерзание.
2. Если дренажа нет, требуется конденсатный насос. Следуйте инструкциям вашего устройства.

>Запустите видео в 19:30 для этого шага

Шаг 6: Установите электрические соединения

Для подключения электропроводки следуйте инструкциям в руководстве по эксплуатации вашего устройства и проверьте напряжение с помощью тестера электрического тока.
