Водяной насос. Виды и работа. Устройство и применение. Как выбрать

Если в загородном доме нет централизованного водоснабжения, то одним из первых устройств, которое понадобится, является водяной насос. В зависимости от назначения указанного оборудования, он сможет снабжать дом питьевой водой или использоваться для полива огорода, проведения осушительных работ и других целей.

Виды водяных насосов

Есть много видов насосов, поэтому перед приобретением надо определиться, для каких целей будет использоваться водяной насос.

Условно можно разделить насосы на три вида:
  1. Водяные. Такие насосы используются для подачи питьевой воды, поэтому дополнительно оборудуются системой очистки. Такую воду можно не только пить и готовить из нее пищу, но и использовать для принятия душа или полива огорода.
  2. Дренажные. Этот вид применяется для перекачивания воды, в которой есть небольшие примеси мусора. Они могут подавать воду для полива участка прямо из пруда, речки или другого водоема. Основная их задача – откачка сточных вод, например, из подвала, бассейна и в других аналогичных случаях.
  3. Фекальные. Такое оборудования является самым дорогим, оно предназначено для откачки жидкости из фекальных ям. По своей конструкции, такие насосы похожи на дренажное оборудование, но имеют большую функциональность.

Каждый вид указанного оборудования, в зависимости от своей конструкции, может быть поверхностным или погружным.

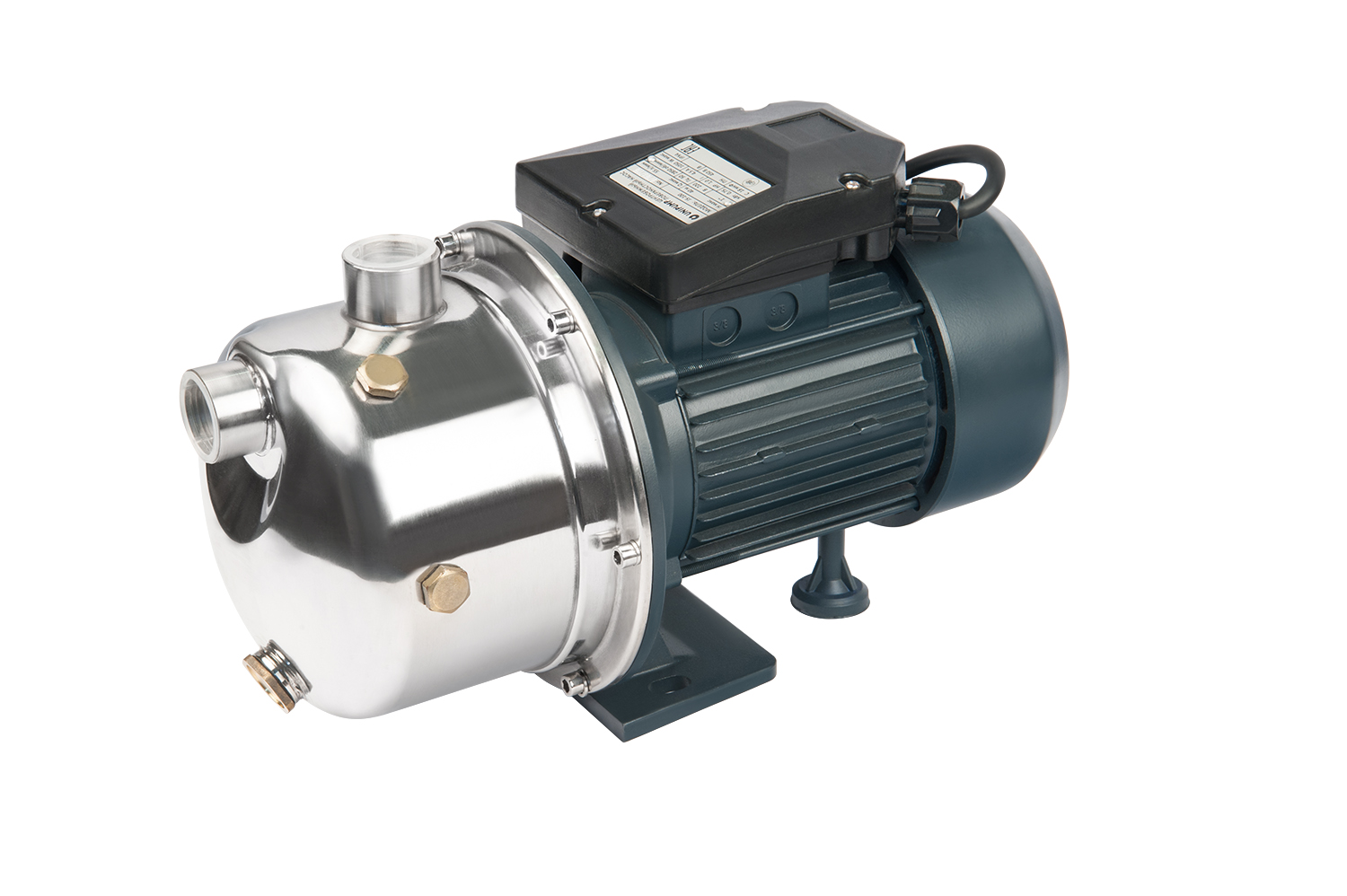

Поверхностный водяной насос

Если на участке есть неглубокий колодец или в водоеме чистая вода, то для ее подачи можно использовать поверхностный насос. Такие агрегаты находятся на поверхности воды, для этого они снабжаются специальным поплавком. Можно устанавливать такое оборудование и рядом с колодцем или водоемом. В зависимости от модели поверхностного насоса и от его мощности, глубина всасывания составляет 5-9 м. Дорогие поверхностные насосы, оснащенные эжектором, могут подавать воду на высоту до 30-40 м.

Такие насосы в свою очередь делятся на:
  • Вихревые – перекачивание воды происходит вихреобразно под высоким давлением.

  • Центробежные, они могут быть одно или многоступенчатыми, работает такое оборудование за счет центробежной силы и они надежнее вихревого типа.

  • Самовсасывающие – перекачивают воду с воздухом.

  • Жидкостно-кольцевые – кроме воды, могут перекачивать и такие жидкости как дизельное топливо.

  • Портативно-переносные – это вид самовсасывающих насосов, они за счет своей конструкции, способны удалять из воды воздух.

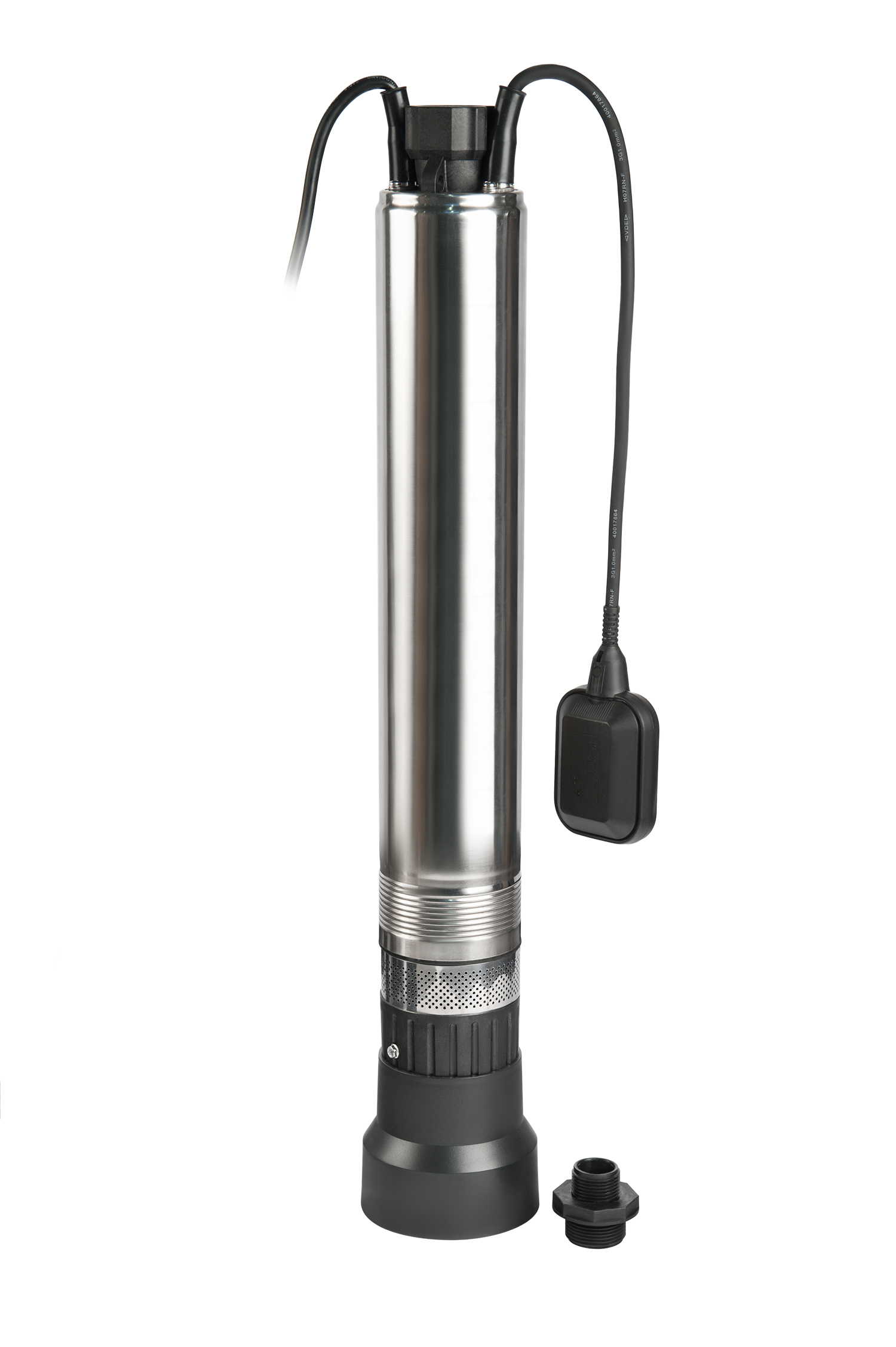

Погружной водяной насос
Такое оборудование может использоваться для подачи воды с глубины, при этом неважно, она будет большой или нет. По своему назначению, эти насосы могут быть таких типов:
  • Колодезные – они могут работать как частично, так и полностью погруженными в воду, имеют поплавковый выключатель, он отключает насос, когда уровень воды в колодце становится критическим.

  • Скважинные – подают воду с большой глубины, с их помощью можно подавать жидкость с небольшими примесями земли или гравия.

  • Дренажные – они применяются для откачки воды, имеющей незначительное загрязнение.

  • Фекальные – используют для откачки канализационных стоков.

Когда будете выбирать водяной насос, учитывайте, что подача воды с глубины 1 м соответствует ее горизонтальному перемещению на расстояние 10 м.

Устройство

В зависимости от типа оборудования, будет отличаться и его устройство, но общий принцип у всех насосов одинаковый. В зависимости от типа оборудования, оно может перекачивать жидкость в вертикальном или горизонтальном направлении.

Вихревой насос

Это оборудование состоит из корпуса, в нем находится электрический мотор, а также рабочего элемента, подающего воду. Внутреннее устройство будет отличаться от того, каким способом происходит преобразование электрической энергии в кинетическую. Между собой насосы отличаются устройством рабочего элемента.

Лопастный или центробежный водяной насос имеет диск с лопастями. Лопасти имеют изгиб, который направлен в противоположную сторону вращения крыльчатки. Если рабочее колесо одно, то это одноступенчатая модель, а если их несколько, то многоступенчатая.

Вибрационные насосы в своем составе не имеют вращающихся деталей. В них есть поршень, который во время работы совершает возвратно-поступательные движения и за счет этого подается вода. В действие поршень приводится при помощи электромагнита, поэтому такие модели еще называют электромагнитными насосами.

Принцип действия насосов
Принцип работы будет отличаться от того, какой водяной насос используется:
  • Центробежный насос. Это наиболее распространенное оборудование. Рабочее колесо зафиксировано на валу электродвигателя, которым оно и приводится в действие. Вода заполняет пространство между лопастями и когда рабочее колесо начинает движение, за счет центробежной силы, на входе создается пониженное, а на выходе повышенное давления и вода подается в выходной патрубок.
  • Мембранные или вибрационные насосы. Мембрана разделяет внутреннюю часть на две половинки. В одну полость поступает вода. Когда начинает работать электромагнит, он приводит в действие мембрану, и она начинает изгибаться в обе стороны. За счет этого меняется давление, и вода подается в выходной парубок. Наличие обратного клапана не дает ей возможности вернуться назад.

Производительность будет выше у центробежных насосов, они также имеют большой срок службы, но стоимость вибрационного оборудования значительно меньше.

Область применения

В зависимости от типа выбранного оборудования, оно может использоваться для различных целей. Если необходимо подавать питьевую воду с неглубокого колодца или чистую воду из водоема для полива участка, то надо использовать поверхностный водяной насос.

При необходимости подачи воды из глубокой скважины или колодца, понадобится погружной скважинный насос. Чтобы поливать участок слегка загрязненной водой из пруда или для удаления воды с погреба, бассейна, необходимо использовать дренажные насосы. Они могут перекачивать воду, в которой есть незначительные включения твердых частиц.

Фекальные насосы применяются для очистки сточных ям и могут перекачивать воду, в которой есть твердые частички. По своему устройству они похожи на дренажное оборудование, но могут работать с более грязными жидкостями, что значительно расширяет область их применения.

Особенности выбора

Для совершения правильного выбора водяного насоса, в первую очередь надо смотреть на такую его характеристику, как производительность. Если в доме проживает семья, состоящая из 4 человек, то для снабжения его питьевой водой, будет достаточно оборудования производительностью 40 литров в минуту.

Кроме этого, большое значение имеет напор или высота подачи воды. Большинство бытовых насосов способны поднимать воду с глубины 5-9 м и подавать ее на высоту 10-15 м. Это важно, так как часто воду надо не только достать из-под земли, но и подать на 2-3 этаж. Все это влияет на давление, которое сможет создавать оборудование в системе. Для расчета давления в водопроводе, надо будет учитывать, как модель насоса и его параметры, так и уровень залегания воды, размер и рельеф участка, а также ваши потребности.

Кроме основных параметров, покупая водяной насос, надо учитывать следующее:
  • Состояние и качество водовода, его диаметр, наличие клапанов, поворотников и тройников.
  • Наличие контролера холостого хода, этот элемент останавливает работу насоса, когда нет воды.
  • Наличие реле давления, которое позволяет контролировать напор в системе водоснабжения.
  • Гидроаккумулятор, он не дает возможности перегружать насос и позволяет контролировать рабочее давление.
  • Качество изготовления оборудования, так как только хорошая электроизоляция обеспечивает безопасное и длительное использование насоса.
  • Насосы могут быть электрические и бензиновые, последние используются в местах, где нет доступа к электросети.
  • Соответствие скважинного насоса диаметру скважины, он должен быть хотя бы на 10 мм меньше.
  • Система охлаждения насоса, она может быть водяной или масляной, последняя надежнее, но стоимость такого оборудования будет выше.
  • Число фаз, так как мощные насосы требуют подключения к трехфазной сети, а это возможно не на всех участках.
  • Материал корпуса, чугунный корпус более тяжелый, но он гасит шум во время работы насоса, а нержавеющий или металлопластиковый легче, но более шумный.
  • Возможность сервисного обслуживания в центрах, расположенных недалеко от места проживания.
Преимущества и недостатки
Преимущества центробежных насосов:
  • Вода подается под непрерывным напором.
  • Простое устройство.
  • Недорогой ремонт.
  • Простое обслуживание.
  • Для них проще устанавливать автоматику.
  • Надежность, поэтому такие насосы имеют большой срок службы.
  • Доступная стоимость.

Среди недостатков это: вначале работы такого оборудования, его корпус надо заполнить водой, так как центробежной силы может быть недостаточно для засасывания жидкости.

Вихревые насосы имеют высокую всасывающую способность. Не боятся наличия в системе воздуха, имеют небольшой вес и размеры. Среди их недостатков, надо отметить быстрый износ деталей и сравнительно низкую эффективность.

Вибрационные насосы или их еще называют электромагнитные, они не имеют вращающихся деталей, поэтому могут подавать воду с твердыми примесями небольшого размера, это может быть песок, ил, они имеют невысокую стоимость. Главным недостатком такого оборудования является то, что оно постоянно вибрирует, поэтому часто выходит из строя. Для защиты от перепадов напряжения необходимо использовать стабилизатор.

Похожие темы:

Насос для дачи - 65 фото советов по подбору правильного механизма

Каждый знает о том, что нет в доме воды – нет нормальной жизни. Не обойтись без воды ни в городских условиях, ни, тем более, на дачном участке вдали от города.

И даже тогда, когда на участок централизованно подается техническая вода, не исключено, что вам все равно потребуется насос для дачи.

Возможно даже, что не обойтись одним насосом, по той причине, что каждый имеет свое назначение. Рассмотрим виды насосов.

Насосы не просто водоснабжением обеспечивают дачный участок, а также используются для удаления грязной воды.

Стоит сказать о том, что есть несколько видов насосов – дренажный насос, насос используемый для фонтана, для колодца с чистой водой, для орошения сада и огорода.

Само собой, каждый из видов имеет между собой различия в технических характеристиках. Совсем не просто углубиться в детальную классификацию насосов, особенно, если далек от этого…

Виды

Все насосы легко делятся на такие виды:

Водяные насосы для дачи используются для перекачки абсолютно чистой воды без мелкого мусора, листьев, веток деревьев, лягушек. Насос оборудован фильтрами.

Используется водяной насос для снабжения водой дачного дома. Вода посредством такого насоса поставляется чистая, и потому используется в целях личной гигиены (ванна, душ), для приготовления пищи, и само собой, для полива участка.

Насос дренажный перекачивает воду из любого источника – озера или же реки, даже с наличием таких примесей, как листья, ветки деревьев, лягушата. Использована такая вода может быть в основном для полива.

По большому счету, данный насос альтернатива первому виду — водяному. Дренажные водные насосы для дачи используются в том случае, если предстоит опустошить после весеннего разлива воды подвал или же пришло время чистить бассейн.

Самый дорогой по стоимости и по значимости вид насосов — фекальные насосы, применимый для выполнения для откачки всего того содержимого, что скопилось в выгребных ямах.
Типы

Все те типы дачных насосов, о которых шла речь выше, возможно разделить на два типа, и каждый тип описан ниже.

Насос поверхностного погружения используется тогда, когда есть водоем вблизи с прозрачной водицей, и есть необходимость к дому доставить воду.

С легкостью можно отыскать облегченный вариант такой конструкции, что располагается на открытой поверхности водоема. Чаще всего прилагается в комплекте «поплавок», и на нем как бы крепится насос.

Устанавливают его и вблизи водоема – тут уже кому как удобнее его использовать по назначению.

Важно принимать к сведению тот момент, что глубина всасывания стандартными бюджетными насосами примерно 5-9 метров. В моделях с эжектором глубина возрастает до сорока метров.

Модификации:

  • Вихревые насосы для воды для дачи осуществляют перекачку воды под очень высоким давлением.
  • Самовсасывающие модели применяются для перекачки технической воды с наличием в ней воздуха.
  • Жидкостно-кольцевые используются для перекачки мазута, ДТ.
  • Насосы портативно-переносные из воды устраняют воздух.



Погружной насос для дачи используется как на источниках воды любой глубины. По задачам делятся на:

Насосы колодезные работают полностью автоматически. Есть специальный поплавок, что является одновременно выключателем в том случае, когда ниже критичного в колодце падает уровень воды.

  • Для добывания из недр скважины чистой воды, используют специальный скважинный насос высочайшей мощности.
  • Насос дренажный применяется для откачки воды с малой глубины.
  • Насос фекальный используется в том случае, если выполняется обустройство канализации.

Если задаетесь вы вопросом, как выбрать насос для воды, в частности наиболее подходящую и удачную модель, то первым делом важно произвести расчет расстояния от места непосредственной установки конструкции до того самого места, куда планируется «поставлять» воду.

Важно не забывать и о том, что примерно на метр глубины водоема приходится порядка десяти метров поверхности земельного участка, по которому раскиданы шланги, следующие от насоса.

Все хорошие насосы для дачи, разной разновидности, большие труженики, потому как применимы могут быть для обеспечения наиболее комфортного пребывания на даче.

А как у вас обстоят дела с наносами для дачи?

Фото насосов для дачи




Водяные насосы для дачи и дома

В продаже имеется огромное количество различной техники для полива и водоснабжения: садовые насосы, насосные станции, дренажные, вибрационные и т.д. Выбор насоса зависит от того, что именно требуется хозяевам дачи или дома.

На фото:

Насосы для полива

Садовый насос 53507R от компании STERWINS. Живительная влага для растений. Если вы нечасто бываете на даче, то возможно, не захотите проводить водопровод в дом и сконцентрируетесь на организации полива садовых растений. Если водопроводной сети нет, но есть колодец или скважина, то можно приобрести садовый водный насос для дачи, небольшую насосную станцию или вибрационный водяной насос для дачи типа «Ручеек». К ним присоединяется садовый шланг, и можно производить полив. Многие используют для полива дождевую воду. Вода накапливается в специальных баках или бочках, для них тоже есть специальные насосы. Такие насосы устанавливаются в емкости для воды, и к ним присоединяются шланги. Если у вас на участке нет колодца или скважины, но есть пруд, то вам подойдет мотопомпа, которая будет качать воду.
Выбирая водяные насосы для дачи и дома, не забывайте, что они работают только с чистой водой, без ила, песка и мелких камней. Если вода в источнике грязная, то, насосы и насосные станции могут быстро забиться грязью и перестать функционировать.

Насосы для использования в доме

Станция водоснабжения 53706R от компании STERWINS. Водные процедуры и приготовление еды. Хотите пользоваться водой в доме, чтобы приготовить еду, помыть посуду, принять душ? Тогда нужна более мощная техника для водоснабжения. Если у вас колодец или артезианская скважина, то вам нужна насосная станция, насос с большой мощностью или погружной водяной насос для дачи. Выбор зависит от того, какой объем воды вам необходим. Наибольшей популярностью у дачников пользуются погружные насосы для воды для дачи — они довольно компактны, не занимают много места, и у них низкий уровень шума.

Насосы для дренажа и канализации

Дренажный насос PT F 900/S от компании PATRIOT. Защита от подтопления и водоотвод. Из-за близких грунтовых вод или из-за того, что дом находится в низине, периодически может затапливаться подвал. В этом случае вам на помощь придут дренажные водяные насосы для дачи и дома. Они бывают двух видов: для грязной воды и чистой. Выбирая дренажный насос, учитывайте это. Если вы намерены сделать в доме канализацию, необходимо приобрести особый вид дренажного насоса — фекальный.

В статье использованы изображения: gardena.com, onlypatriot.com


Принцип работы насоса. Типы насосов. Работа насоса. Устройство насоса

В этой статье мы постарались собрать все возможные принципы работы насосов. Часто, в большом разнообразии марок и типов насосов достаточно трудно разобраться не зная как работает тот или иной агрегат. Мы постарались сделать это наглядным, так как лучше один раз увидеть, чем сто раз услышать.
В большинстве описаний работы насосов в интернете есть только разрезы проточной части (в лучшем случае схемы работы по фазам). Это не всегда помогает разобраться в том как именно функционирует насос. Тем более, что не все обладают инженерным образованием.
Надеемся, что этот раздел нашего сайта не только поможет вам в правильном выборе оборудования, но и расширит ваш кругозор.


Водоподъемное колесо


С давних времен стояла задача подъема и транспортировки воды. Самыми первыми устройствами такого типа были водоподъемные колеса. Считается, что их изобрели Египтяне.
Водоподъемная машина представляла собой колесо, по окружности которого были прикреплены кувшины. Нижник край колеса был опущен в воду. При вращении колеса вокруг оси, кувшины зачерпывали воду из водоема, а затем в верхней точке колеса , вода выливалась из кувшинов в специальный приемный лоток. для вращения устройства применялать мускульная сила человека или животных.



Винт архимеда


Архимед (287–212 гг. до н. э.), великий ученый древности, изобрел винтовое водоподъемное устройство, позже названное в его честь. Это устройство поднимало воду с помощью вращающегося внутри трубы винта, но некоторое количество воды всегда стекало обратно, т. к. в те времена эффективные уплотнения были неизвестны. В результате, была выведена зависимость между наклоном винта и подачей. При работе можно было выбрать между большим объемом поднимаемой воды или большей высотой подъема. Чем больше наклон винта, тем больше высота подачи при уменьшении производительности.



Поршневой насос


Первый поршневой насос для тушения пожаров, изобратенный древнегреческим механиком Ктесибием, был описан еще в 1 веке до н. э. Эти насосы, по праву, можно считать самыми первыми насосами. До начала 18 века насосы этого типа использовались довольно редко, т.к. изготовленные из дерева они часто ломались. Развитие эти насосы получили после того, как их начали изготавливать из металла.
С началом промышленной революции и появлением паровых машин, поршневые насосы стали использовать для откачки воды из шахт и рудников.
В настоящее время, поршневые насосы используются в быту для подъема воды из скважин и колодцев, в промышленности - в дозировочных насосах и насосах высокого давления.


Существуют и поршневые насосы, объединенные в группы: двухплунжерные, трехплунжерные, пятиплунжерные и т. п.
Принципиально отличаются количеством насосов и их взаимным расположением относительно привода.
На картинке вы можете увидеть трехплунжерный насос.



Крыльчатый насос



Крыльчатые насосы являются разновидностью поршневых насосов. Насосы этого типа были изобретены в середине 19 века.
Насосы являются двухходовыми, то есть подают воду без холостого хода.
Применяются, в основном, в качестве ручных насосов для подачи топлива, масел и воды из скважин и колодцев.

Конструкция:
Внутри чугунного корпуса размещены рабочие органы насоса: крыльчатка, совершающая возвратно-поступательные движения и две пары клапанов (впускные и выпускные). При движении крыльчатки происходит перемещение перекачиваемой жидкости из всасывающей полости в нагнетательную. Система клапанов препятствует перетоку жидкости в обратном направлении



Сильфонный насос



Насосы этого типа имеют в своей конструкции сильфон ("гармошку"), сжимая который производят перекачку жидкости. Конструкция насоса очень простая и состоит всего из нескольких деталей.
Обычно, такие насосы изготавливают из пластика (полиэтилена или полипропилена).
Основное применение - выкачивание химически активных жидкостей из бочек, канистр, бутылей и т.п.

Низкая цена насоса позволяет использовать его в качестве одноразового насоса для перекачивания едких и опасных жидкостей с последующей утилизацией этого насоса.



Пластинчато-роторный насос



Пластинчато-роторные (или шиберные) насосы представляют собой самовсасывающие насосы объемного типа. Предназначены для перекачивания жидкостей. обладающих смазывающей способностью (масла. дизельное топливо и т.п.). Насосы могут всасывать жидкость "на сухую", т.е. не требуют предварительного заполнени корпуса рабочей жидкостью.

Принцип работы: Рабочий орган насоса выполнен в виде эксцентрично расположенного ротора, имеющего продольные радиальные пазы, в которых скользят плоские пластины (шиберы), прижимаемые к статору центробежной силой.
Так как ротор расположен эксцентрично, то при его вращении пластины, находясь непрерывно в соприкосновении со стенкой корпуса, то входят в ротор, то выдвигаются из него.
Во время работы насоса на всасывающей стороне образуется разрежение и перекачиваемая масса заполняет пространство между пластинами и далее вытесняется в нагнетательный патрубок.



Шестеренный насос с наружным зацеплением



Шестеренные насосы с наружным зацеплением шестерен предназначены для перекачивания вязких жидкостей, обладающих смазывающей способность.
Насосы обладают самовсасыванием (обычно, не более 4-5 метров).

Принцип действия:
Ведущая шестерня находится в постоянном зацеплении с ведомой и приводит её во вращательное движение. При вращении шестерён насоса в противоположные стороны в полости всасывания зубья, выходя из зацепления, образуют разрежение (вакуум). За счёт этого в полость всасывания поступает жидкость, которая, заполняя впадины между зубьями обеих шестерён, перемещается зубьями вдоль цилиндрических стенок в корпусе и переносится из полости всасывания в полость нагнетания, где зубья шестерён, входя в зацепление, выталкивают жидкость из впадин в нагнетательный трубопровод. При этом между зубьями образуется плотный контакт, вследствие чего обратный перенос жидкости из полости нагнетания в полость всасывания невозможен.



Шестеренный насос с внутренним зацеплением



Насосы аналогичны по принципу работы обычному шестеренному насосу, но имеют более компактные размеры. Из минусов можно назвать сложность изготовления.

Принцип действия:
Ведущая шестерня приводится в действие валом электродвигателя. Посредством захвата зубьями ведущей шестерни, внешнее зубчатое колесо также вращается.
При вращении проемы между зубьями освобождаются, объем увеличивается и создается разрежение на входе, обеспечивая всасывание жидкости.
Среда перемещается в межзубьевых пространствах на сторону нагнетания. Серп, в этом случае, служит в качестве уплотнителя между отделениями засасывания и нагнетания.
При внедрении зуба в межзубное пространство объем уменьшается и среде вытесняется к выходу из насоса.



Кулачковый насос с серпообразными роторами


Кулачковые (коловратные или роторные) насосы предназначены для бережной перекачки вызких продуктов, содержащих частицы.
Различная форма роторов, устанавливаемая в этих насосах, позволяет перекачивать жидкости с большими включениями (например, шоколад с цельными орехами и т.п.)
Частота вращения роторов, обычно, не превышает 200...400 оборотов, что позволяет производить перекачивание продуктов не разрушая их структуру.
Применяются в пищевой и химической промышленности.

На картинке можно посмотреть роторный насос с трехлепестковыми роторами.
Насосы такой конструкции применяются в пищевом производстве для бережной перекачки сливок, сметаны, майонеза и тому подобны жидкостей, которые при перекачивании насосами других типов могут повреждать свою структуру.
Например, при перекачке центробежным насосом (у которого частота вращения колеса 2900 об/мин) сливок, они взбиваются в масло.



Импеллерный насос


Импеллерный насос (ламельный, насос с мягким ротором) является разновидностью пластинчато-роторного насоса.
Рабочим органом насоса является мягкий импеллер, посаженый с эксцентриситетом относительно центра корпуса насоса. За счет этого при вращении рабочего колеса изменяется объем между лопастями и создается разрежение на всасывании.
Что происходит дальше видно на картинке.
Насосы являются самовсасывающими (до 5 метров).
Преимущество - простота конструкции.



Синусный насос



Название этого насоса происходит от формы рабочего органа – диска, выгнутого по синусоиде. Отличительной особенностью синусных насосов является возможность бережного перекачивания продуктов содержащих крупные включения без их повреждения.
Например, можно легко перекачивать компот из персиков с включениями их половинок (естественно, что размер перекачиваемых без повреждения частиц зависит от объема рабочей камеры. При выборе насоса нужно обращать на это внимание).

Размер перекачиваемых частиц зависит от объема полости между диском и корпусом насоса.
Насос не имеет клапанов. Конструктивно устроен очень просто, что гарантирует долгую и безотказную работу.


Принцип работы:

На валу насоса, в рабочей камере, установлен диск, имеющий форму синусоиды. Камера разделена сверху на 2 части шиберами (до середины диска), которые могут свободно перемещаться в перпендикулярной к диску плоскости и герметизировать эту часть камеры не давая жидкости перетекать с входа насоса на выход (см. рисунок).
При вращении диска он создает в рабочей камере волнообразное движение, за счет которого происходит перемещение жидкости из всасывающего патрубка в нагнетательный. За счет того, что камера наполовину разделена шиберами, жидкость выдавливается в нагнетательный патрубок.



Винтовой насос


Основной рабочей частью эксцентрикового шнекового насоса является винтовая (героторная) пара, которая определяет как принцип работы, так и все базовые характеристики насосного агрегата. Винтовая пара состоит из неподвижной части – статора, и подвижной – ротора.

Статор – это внутренняя n+1-заходная спираль, изготовленная, как правило, из эластомера (резины), нераздельно (либо раздельно) соединенного с металлической обоймой (гильзой).

Ротор – это внешняя n-заходная спираль, которая изготавливается, как правило, из стали с последующим покрытием или без него.

Стоит указать, что наиболее распространены в настоящее время агрегаты с 2-заходными статором и 1-заходным ротором, такая схема является классической практически для всех производителей винтового оборудования.

Важным моментом, является то, что центры вращения спиралей, как статора, так и ротора смещены на величину эксцентриситета, что и позволяет создать пару трения, в которой при вращении ротора внутри статора создаются замкнутые герметичные полости вдоль всей оси вращения. При этом количество таких замкнутых полостей на единицу длины винтовой пары определяет конечное давление агрегата, а объем каждой полости – его производительность.

Винтовые насосы относятся к объемным насосам. Эти типы насосов могут перекачивать высоковязкие жидкости, в том числе с содержанием большого количества абразивных частиц.
Преимущества винтовых насосов:
- самовсасывание (до 7...9 метров),
- бережное перекачивание жидкости, не разрушающее структуру продукта,
- возможность перекачивания высоковязких жидкостей, в том числе содержащих частицы,
- возможность изготовления корпуса насоса и статора из различных материалов, что позволяет перекачивать агрессивные жидкости.

Насосы этого типа получили большое распространение в пищевой и нефтехимической промышленности.



Перистальтический насос



Насосы этого типа предназначены для перекачивания вязких продуктов с твердыми частицами. Рабочим органом является шланг.
Преимущество: простота конструкции, высокая надежность, самовсасывание.

Принцип работы:
При вращении ротора в глицерине башмак полностью пережимает шланг (рабочий орган насоса), расположенный по окружности внутри корпуса, и выдавливает перекачиваемую жидкость в магистраль. За башмаком шланг восстанавливает свою форму и всасывает жидкость. Абразивные частицы вдавливаются в эластичный внутренний слой шланга, затем выталкиваются в поток, не повреждая шланга.



Вихревой насос



Вихревые насосы предназначены для перекачивания различных жидкотекучих сред. насосы обладают самовсасыванием (после залива корпуса насоса жидкостью).
Преимущества: простота конструкции, высокий напор, малые размеры.

Принцип действия:
Рабочее колесо вихревого насоса представляет собой плоский диск с короткими радиальными прямолинейными лопатками, расположенными на периферии колеса. В корпусе имеется кольцевая полость. Внутренний уплотняющий выступ, плотно примыкая к наружным торцам и боковым поверхностям лопаток, разделяет всасывающий и напорный патрубки, соединенные с кольцевой полостью.

При вращении колеса жидкость увлекается лопатками и одновременно под воздействием центробежной силы закручивается. Таким образом, в кольцевой полости работающего насоса образуется своеобразное парное кольцевое вихревое движение, почему насос и называется вихревым. Отличительная особенность вихревого насоса заключается в том, что один и тот же объем жидкости, движущейся по винтовой траектории, на участке от входа в кольцевую полость до выхода из нее многократно попадает в межлопастное пространство колеса, где каждый раз получает дополнительное приращение энергии, а следовательно, и напора.



Газлифт



Газлифт (от газ и англ. lift — поднимать), устройство для подъёма капельной жидкости за счёт энергии, содержащейся в смешиваемом с ней сжатом газе. Газлифт применяют главным образом для подъёма нефти из буровых скважин, используя при этом газ, выходящий из нефтеносных пластов. Известны подъёмники, в которых для подачи жидкости, главным образом воды, используют атмосферный воздух. Такие подъёмники называют эрлифтами или мамут-насосами.

В газлифте, или эрлифте, сжатый газ или воздух от компрессора подаётся по трубопроводу, смешивается с жидкостью, образуя газожидкостную или водо-воздушную эмульсию, которая поднимается по трубе. Смешение газа с жидкостью происходит внизу трубы. Действие газлифта основано на уравновешивании столба газожидкостной эмульсии столбом капельной жидкости на основе закона сообщающихся сосудов. Один из них — буровая скважина или резервуар, а другой — труба, в которой находится газожидкостная смесь.



Мембранные насосы



Мембранные насосы относятся к объемным насосам. Существуют одно- и двухмембранные насосы. Двухмембраные, обычно выпускаются с приводом от сжатого воздуха. На нашем рисунке показан именно такой насос.
Насосы отличатся простотой конструкции, обладают самовсасыванием (до 9 метров), могут перекачивать химически агрессивные жидкости и жидкости с большим содержанием частиц.

Принцип работы:
Две мембраны, соединенные валом, перемещаются вперед и назад под воздействием попеременного нагнетания воздуха в камеры позади мембран с использованием автоматического воздушного клапана.

Всасывание: Первая мембрана создает разрежение, когда она движется от стенки корпуса.
Нагнетание: Вторая мембрана одновременно передает давление воздуха на жидкость, находящуюся в корпусе, проталкивая ее по направлению к выпускному отверстию. Во время каждого цикла давление воздуха на заднюю стенку выпускающей мембраны равно давлению, напору со стороны жидкости. Поэтому мембранные насосы могут работать и при закрытом выпускном клапане без ущерба для срока службы мембраны



Оседиагональные насосы (шнековые)




Шнековые насосы часто путают с винтовыми. Но это совершенно разные насосы, как можно увидеть в нашем описании. Рабочим органом является шнек.
Насосы этого типа могут перекачивать жидкости средней вязкости (до 800 сСт), обладают хорошей всасывающей способностью (до 9 метров), могут перекачивать жидкости с крупными частицами (размер определяется шагом шнека).
Применяются для перекачивания нефтешламов, мазутов, солярки и т.п.

Внимание! Насосы НЕСАМОВСАСЫВАЮЩИЕ. Для работы в режиме всасывания требуется заливка корпуса насоса и всего всасывающего шланга)



Центробежный насос



Центробежные насосы являются самыми распространенными насосами. Название происходит от принципа действия: насос работает за счет центробежной силы.
Насос состоит из корпуса (улиитки) и расположенного внутри рабочего колеса с радиальными изогнутыми лопастями. Жидкость попадает в центр колеса и под действием центробежной силы отбрасывается к его перифирии а затем выбрасывается через напорный патрубок.

Насосы используются для перекачивания жидких сред. Существуют модели для химически активный жидкостей, песка и шлама. Отличаются материалами корпуса: для химических жидкостей используют различные марки нержавеющих сталей и пластика, для шламов - износостойкие чугуны или насосы с покрытием из резины.
Массовое использование центробежных насосов обусловлено простотой конструкции и низкой себестоимостью изготовления.



Многосекционный насос



Многосекционные насосы - это насосы с несколькоми рабочими колесами, расположенными последовательно. Такая компоновка нужна тогда, когда необходимо большое давление на выходе.

Дело в том, что обычное центробежное колесо выдает максимальное давление 2-3 атм.

По этому, для получения более высоких значение напора, используют несколько последовательно установленных центробежных колес.
(по сути, это несколько последовательно соединенных центробежных насосов).

Такие типы насосов используют в качестве погружных скважинных и в качестве сетевых насосов высокого давления.


Трехвинтовой насос



Трехвинтовые насосы предназначены для перекачивания жидкостей, обладающих смазывающей способностью, без абразивных механических примесей. Вязкость продукта - до 1500 сСт. Тип насоса объемный.
Принцип работы трехвинтового насоса понятен из рисунка.

Насосы этого типа применяются:
- на судах морского и речного флота, в машинных отделениях,
- в системах гидравлики,
- в технологических линиях подачи топлива и перекачивания нефтепродуктов.


Струйный насос



Струйный насос предназначен для перемещения (откачки) жидкостей или газов с помощью сжатого воздуха (или жидкости и пара), подающегося через эжектор. Принцип работы насоса основан на законе Бернули (чем выше скорость течения жидкости в трубе, тем меньше давление этой жидкости). Этим обусловлена форма насоса.

Конструкция насоса чрезвычайно проста и не имеет движущихся деталей.
Насосы этого типа можно использовать в качестве вакуумный насосов или насосов для перекачивания жидкости (в том числе, содержащих включения).
для работы насоса необходим подвод сжатого воздуха или пара.

Струйные насосы, работающие от пара, называют пароструйными насосами, работающие от воды - водоструйными насосами.
Насосы, отсасывающие вещество и создающие разрежение, называются эжекторами. Насосы нагнетающие вещество под давлением - инжекторами.



Гидротаранный насос



Этот насос работает без подвода электроэнергии, сжатого воздуха и т.п. Работа насоса этого типа основана на энергии поступающей самотеком воды и гидроудара, возникающего при резком её торможении.

Принцип работы гидротаранного насоса:
По всасывающей наклонной трубе вода разгоняется до некоторой скорости, при которой отбойный подпружиненный клапан (справа), преодолевает усилие пружины и закрывается, перекрывая поток воды. Инерция резко остановленной воды во всасывающей трубе создает гидроудар (т.е. кратковременно резко возрастает давление воды в питающей трубе). Величина этого давления зависит от длины питающей трубы и скорости потока воды.
Возросшее давление воды открывает верхний клапан насоса и часть воды из трубы проходит в воздушный колпак (прямоугольник сверху) и отводящую трубу (слева от колпака). Воздух в колпаке сжимается, накапливая энергию.
Т.к. вода в питающей трубе остановлена, давление в ней падает, что приводит к открытию отбойного клапана и закрытию верхнего клапана. После этого вода из воздушного колпака выталкивается давлением сжатого воздуха в отводящую трубу. Так как отбойный клапан открылся, вода снова разгоняется и цикл работы насоса повторяется.



Спиральный вакуумный насос


Спиральный вакуумный насос представляет собой объёмный насос внутреннего сжатия и перемещения газа.
Каждый насос состоит из двух высокоточных спиралей Архимеда (серповидные полости) расположенных со смещением в 180° друг относительно друга. Одна спираль неподвижна, а другая крутится двигателем.
Подвижная спираль совершает орбитальное вращение, что приводит к последовательному уменьшению газовых полостей, по цепочке сжимая и перемещая газ от периферии к центру.
Спиральные вакуумные насосы относятся к категории «сухих» форвакуумных насосов, в которых не используются вакуумные масла для уплотнения сопряженных деталей (нет трения - не нужно масло).
Одной из сфер применения данного вида насосов являются ускорители частиц и синхротроны, что само по себе уже говорит о качестве создаваемого вакуума.



Ламинарный (дисковый) насос


Ламинарный (дисковый) насос является разновидностью центробежного насоса, но может выполнять работу не только центробежных, но и прогрессивных полостных насосов, лопастных и шестеренчатых насосов, т.е. перекачивать вязкие жидкости.
Рабочее колесо ламинарного насоса представляет собой два и более параллельных диска. Чем больше расстояние между дисками, тем более вязкую жидкость может перекачивать насос. Теория физики процесса: в условиях ламинарного течения слои жидкости движутся с различной скоростью по трубе: слой, наиболее близкий к неподвижной трубе (так называемый пограничный слой), течёт медленнее, чем более глубокие (близкие к центру трубы) слои текущей среды.
Аналогично, когда жидкость поступает в дисковый насос, на вращающихся поверхностях параллельных дисков рабочего колеса образуется пограничный слой. По мере вращения дисков энергия переносится в последовательные слои молекул в жидкости между дисками, создавая градиенты скорости и давления по ширине условного прохода. Эта комбинация граничного слоя и вязкого перетаскивания приводит к возникновению перекачивающего момента, который «тянет» продукт через насос в плавном, почти не пульсирующем потоке.

*Информация взята из открытых источников.


Выбираем насос для воды для дома, дачи и сада: все про водяные насосы

Водяной насос – основной элемент систем водоснабжения, орошения, полива. От его функциональности зависит работа всей системы в целом. Если устройство изначально подобрано неправильно, не хватает мощности или конструкция прибора не подходит для выполняемых функций, то сбои в работе неизбежны. В этом случае придется либо докупать дополнительные устройства, компенсирующие недостаток, либо менять саму модель. Чтобы правильно выбрать водяной насос для воды для дома, дачи или сада, необходимо учитывать конструкционные особенности, принцип работы, назначение и технические характеристики водоподъемного оборудования.

Каждый тип насоса имеет собственные конструкционные особенности, но общий принцип работы у всех перекачивающих устройств один. При включении электродвигателя внутри корпуса создается вакуум. Благодаря низкому давлению вода всасывается в вакуумную камеру, перемещается к выходному патрубку и с силой выталкивается через него в шланг или трубопровод. Силой «выдавливания» воды определяется давление в системе. Оно должно быть достаточно высоким для преодоления гидравлического сопротивления.

Все насосы работают по принципу втягивания воды через входное отверстие и выброс через выходной патрубок, различаются они только способом создания вакуума

Конструкции насосов могут существенно различаться в зависимости от того, каким способом создается вакуум в приборе, по этому признаку насосы делят на:

  • центробежные;
  • вихревые;
  • вибрационные (второе название – электромагнитные).

В зависимости от расположения насоса относительно резервуара с водой различают поверхностные и погружные модели. По конструкции и функциональности устройства делят на колодезные, скважинные, дренажные, мотопомпы. Более подробное пояснение дано в видеоролике ниже:

Приборы этого типа используются практически во всех сферах – как производственных, так и бытовых. Принцип работы основан на создании внутри корпуса центробежной силы, благодаря которой происходит движение воды, создается напор. Лопасти и колеса рабочей части, вращаясь, затягивают жидкость, прижимают к стенке, после чего выталкивают в выходное отверстие. В зависимости от конструкции и назначения приборы разделяют на множество групп. Они могут быть поверхностными и погружными, консольными, горизонтальными, вертикальными, моноблочными, одно- и многоступенчатыми.

Все элементы конструкции изготовлены из высокопрочных материалов, детали практически не изнашиваются. Предполагается, что насосы будут работать беспрерывно. Поэтому они разработаны так, чтобы обслуживание было несложным и быстрым. Устройства могут работать при высоких температурах и в химически агрессивных средах, характеристики зависят от особенностей конкретной модели. Некоторые из них выдерживают до 350 градусов.

К преимуществам центробежных насосов относят надежность, долговечность, безотказность, приемлемую цену, возможность оснащения необходимой автоматикой, высокий КПД. Однако, как и любые другие устройства, насосы этого типа имеют собственные недостатки. Так, для запуска прибора корпус нужно заполнять водой, поскольку из-за малой центробежной силы вода не всасывается в патрубок. При попадании воздуха во входной патрубок насос может остановиться. Кроме того, если сопротивление в электросети меняется, это может сказаться на стабильности работы устройства.

Поверхностные центробежные насосы мобильны, легко демонтируются и транспортируются, но для стационарной установки подходят плохо

Широкое распространение получили центробежные консольные насосы. Их используют для перекачивания чистой и грязной воды, содержащей примеси и небольшие твердые частицы. Для систем водоснабжения домов и дач применяют одноступенчатые горизонтальные консольные насосы. Многоступенчатые горизонтальные насосы представляют собой конструкцию, работающую как несколько одинаковых, последовательно подсоединенных, одноступенчатых устройств. Благодаря этому они способны обеспечить мощный напор в системе.

Центробежные водяные насосы приобретают для дома, дачи, систем полива и орошения. Их устанавливают в системах водоснабжения, работающих от скважин. Используют погружные и полупогружные модели. Первые проще в монтаже, а вторые в обслуживании. Для установки полупогружной модели в скважину нужны особые условия. Это трудоемкая работа, поэтому, несмотря на очевидные достоинства, владельцы частных домов чаще останавливают выбор на погружных моделях. Их можно монтировать в скважинах, где при установке обсадной трубы были отклонения от вертикали. К недостаткам конструкций следует отнести высокую чувствительность к песку и загрязнениям.

Предлагаем обзор центробежных моноблочных водяных насосов, отлично подходящих для сада:

Устройство работает за счет вихревого колеса, представляющего собой металлический диск с лопастями, создающими центробежную силу. В силу конструкционных особенностей вода закручивается в спирали, по виду напоминающие вихрь. Главное достоинство насосов вихревого типа – мощный напор. При равных с центробежным насосом габаритах, весе, размерах колеса и количестве оборотов вихревой обеспечивает более сильный напор. Поэтому размеры корпуса вихревой модели могут быть существенно меньше, чем центробежной.

Благодаря высокому давлению, создаваемому вихревыми насосами, их с успехом применяют для полива садов, огородов. Они отлично подходят для установки в системах водоснабжения дач и частных домов, если возникает необходимость в усилении давления в сети. В отличие от центробежных моделей, вихревые нормально переносят попадание в трубопровод крупных пузырьков воздуха. Компактные размеры расширяют сферу применения насосов этого типа. Из недостатков – чувствительность к взвешенным частицам в воде. Если их много, насос будет работать с перебоями и быстро придет в негодность.

Благодаря компактным размерам и высокой мощности вихревые насосы хорошо подходят для установки в глубокие скважины малого диаметра

Для дома, дачи и сада можно выбрать электрический водяной насос вибрационного типа. Принцип его работы основан на воздействии электромагнитного поля, создаваемого катушкой, которая втягивает металлический сердечник с гибкой диафрагмой. Изгибаясь, резиновая диафрагма создает низкое давление, благодаря которому вода засасывается в гидравлическую камеру. Когда диафрагма возвращается на место, давление повышается и срабатывает клапан, перекрывающий входное отверстие, поэтому вода выталкивается через выходной патрубок. Постоянное движение диафрагмы обеспечивает бесперебойное перекачивание воды.

Насосы вибрационного типа используют для организации полива и орошения растений. Их устанавливают в системы автономного водоснабжения. Огромным преимуществом этой конструкции является способность перекачивать загрязненную воду, что позволяет применять их при откачивании колодцев и скважин для профилактической чистки. При работе с грязной водой производительность вибрационных насосов заметно падает, однако они вполне справляются с чисткой дна гидротехнических сооружений. Еще один плюс конструкции – относительно невысокая стоимость и надежность. Долговечность устройств обеспечена конструкцией, в которой нет движущихся, трущихся деталей.

Если диаметр скважины относительно велик, то можно установить вибрационный насос, предварительно надев на него резиновые кольца для «глушения» вибрации

Недостатков у электрических вибрационных насосов не меньше, чем достоинств. В работе приборов нередко случаются сбои в случае перепадов напряжения в электросети. Если владелец дома решит установить вибрационный насос, дополнительно придется приобрести стабилизатор напряжения. Такие насосы с успехом используют для перекачивания воды из колодцев, но их нежелательно устанавливать в скважины, особенно малого диаметра, несмотря на удобство монтажа. Постоянная вибрация негативно сказывается на конструкции обсадной колонны, и рано или поздно насос либо сломается сам, либо разрушит эксплуатационную трубу.

Насос «Ручеек» нежелательно монтировать в узкие обсадные трубы. Это может закончиться незапланированным ремонтом насоса или даже бурением новой скважины

Все водоподъемное оборудование можно разделить на поверхностное и погружное. Насосы первого типа устанавливают возле гидротехнических сооружений или водоемов, из которых ведется забор воды. Вторые опускают в воду. Конструкции различаются по производительности, типу и расположению входных патрубков, допустимых условиям монтажа. Поверхностные модели обычно дешевле и способны работать, если высота водяного слоя ниже 80 см. Погружные насосы должны работать на глубине не менее 1 м под поверхностью воды.

Поверхностные модели – хороший выбор для полива

Поверхностный водяной насос для сада или огорода – идеальный вариант, если нужно организовать полив из естественного водоема или объемного резервуара. При необходимости его легко демонтировать и перенести в другое место, убрать на хранение. Он хорошо подходит для дач. Такой насос можно установить для забора воды из колодца или неглубокой скважины (до 9 м), абиссинского колодца. В этом случае владельцу не придется подбирать устройство по диаметру, т.к. в скважину опускается только шланг, а сам насос устанавливают рядом с эксплуатационной трубой.

Насосные станции относятся к поверхностному водоподъемному оборудованию. Они представляют собой многофункциональные системы, объединяющие насос и гидроаккумулятор

Единственный нюанс – для монтажа поверхностной модели нужно подготовить помещение, где устройство будет защищено от влаги, а шум от его работы не будет никому мешать. Устанавливают прибор либо на землю, либо на специальную плавающую платформу, если нужно забирать воду из открытого источника. При монтаже в негерметично закрытых приямках дно не заливают бетоном, а засыпают гравием. Сыпучие материалы впитывают излишки влаги, которые могут появиться при просачивании воды через швы бетонных колец или кирпичной кладки.

При расчете нужной мощности нужно помнить, что соотношение длины по вертикали и горизонтали равно 1:4, т.е. 1 м вертикального трубопровода считается как 4 м горизонтального. Для организации водоснабжения лучше использовать пластиковые трубы, а не резиновые шланги. Во время перекачивания жидкости по гибким шлангам они могут сжиматься и изгибаться от перепадов давления. Вода не будет нормально проходить через узкое отверстие, что приведет к перебоям с подачей.

С помощью поверхностного оборудования легко организовать полив растений из пруда. Для этого при выборе модели необходимо учесть, что вода будет поступать с частичками грязи и песка

Погружное оборудование для водоснабжения дома

Лучший насос для воды для дома или дачи, где проживают подолгу, – погружной. Он хорошо подходит, если планируется монтаж системы водоснабжения от глубокой скважины (свыше 9-10 м). Обычная бытовая модель поднимает воду из скважины глубиной до 40 м, а для более глубоких сооружений можно найти устройство помощнее. С подбором насосов для скважин до 80 м редко возникают проблем, т.к. ассортимент обширен. Все погружные модели снабжены автоматической защитой от «сухого хода».

Устанавливать погружной насос можно, если он не будет касаться дна, а высота водного слоя над ним будет не менее 1 м. Это необходимо по нескольким причинам. Во-первых, чтобы двигатель нормально охлаждался, должно быть достаточное количество воды. Во-вторых, уровень воды в скважине или колодце не стабилен. Он может изменяться в зависимости от сезона. Важно, чтобы при этом насос не оказался слишком близко к зеркалу воды, иначе могут возникнуть сложности с водоснабжением. Насос не должен достигать дна на 2-6 м, чтобы грязь и песчинки со дна не попадали во входной патрубок.

Отличительная особенность дренажных насосов – способность перекачивать как чистую воду, так и грязную с твердыми включениями. На входном патрубке такого насоса предусмотрена сетка. Устройства можно подключать к системам водоснабжения

Выбирая электрический водяной насос для дома, дачи или сада, в первую очередь учитывайте его целевое назначение. Идеального оборудования «для всего» не существует. Обдумайте, какие главные задачи будет выполнять устройство, будет ли оно работать только на перекачивание чистой воды или есть вероятность, что ему придется поднимать воду с песком и грязью.

При подборе конкретной модели обязательно учитывайте самые важные технические параметры: мощность, производительность, КПД, максимальный напор. Если при расчетах возникают сомнения в их правильности, посоветуйтесь со специалистом. Что касается торговых марок бытовых водяных насосов, то хорошо себя зарекомендовали бренды Wilo, DAB, «Джилекс», «Беламос». Лидером рынка считается марка Grundfos.

Оцените статью: Поделитесь с друзьями!

Водяной насос 538033810 INA – характеристики, фото и применимость запчасти

TOUAREG (7LA, 7L6, 7L7) 2.5 R5 TDI – Дизель (BAC, BPE), 174 л. с., выпуск 01.2003 – 31.2010

MULTIVAN V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI – Дизель (AXD, BNZ), 130 л. с., выпуск 01.2003 – 30.2009

MULTIVAN V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI – Дизель (AXE, BPC), 174 л. с., выпуск 01. 2003 – 30.2009

TRANSPORTER V c бортовой платформой/ходовая часть (7JD, 7JE, 2.5 TDI – Дизель (AXD, BNZ), 130 л. с., выпуск 01.2003 – 30.2009

TRANSPORTER V c бортовой платформой/ходовая часть (7JD, 7JE, 2.5 TDI – Дизель (AXE, BPC), 174 л. с., выпуск 01.2003 – 30.2009

TRANSPORTER V Фургон (7HA, 7HH, 7EA, 7EH) 2.5 TDI – Дизель (AXD, BNZ), 130 л. с., выпуск 01.2003 – 30.2009

TRANSPORTER V Фургон (7HA, 7HH, 7EA, 7EH) 2.5 TDI – Дизель (AXE, BPC), 174 л. с., выпуск 01.2003 – 30.2009

TRANSPORTER V автобус (7HB, 7HJ, 7EB, 7EJ, 7EF, 7EG, 7HF, 7E 2.5 TDI – Дизель (AXD, BNZ), 130 л. с., выпуск 01.2003 – 30.2009

TRANSPORTER V автобус (7HB, 7HJ, 7EB, 7EJ, 7EF, 7EG, 7HF, 7E 2.5 TDI – Дизель (AXE, BPC), 174 л. с., выпуск 01.2003 – 30.2009

TRANSPORTER V Фургон (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion – Дизель (AXD, BNZ), 130 л. с., выпуск 01.2004 – 30.2009

TRANSPORTER V Фургон (7HA, 7HH, 7EA, 7EH) 2. 5 TDI 4motion – Дизель (AXE, BPC), 174 л. с., выпуск 01.2004 – 30.2009

TRANSPORTER V автобус (7HB, 7HJ, 7EB, 7EJ, 7EF, 7EG, 7HF, 7E 2.5 TDI 4motion – Дизель (AXD, BNZ), 130 л. с., выпуск 01.2004 – 30.2009

TRANSPORTER V автобус (7HB, 7HJ, 7EB, 7EJ, 7EF, 7EG, 7HF, 7E 2.5 TDI 4motion – Дизель (AXE, BPC), 174 л. с., выпуск 01.2004 – 30.2009

MULTIVAN V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion – Дизель (AXD, BNZ), 130 л. с., выпуск 01.2004 – 30.2009

MULTIVAN V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion – Дизель (AXE, BPC), 174 л. с., выпуск 01.2004 – 30.2009

TRANSPORTER V c бортовой платформой/ходовая часть (7JD, 7JE, 2.5 TDI 4motion – Дизель (AXD, BNZ), 130 л. с., выпуск 01.2004 – 30.2009

TRANSPORTER V автобус (7HB, 7HJ, 7EB, 7EJ, 7EF, 7EG, 7HF, 7E 2.5 TDi – Дизель (BLJ), 163 л. с., выпуск 01.2003 – 30.2009

MULTIVAN V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2. 5 TDI – Дизель (BLJ), 163 л. с., выпуск 01.2003 – 30.2009

TRANSPORTER V c бортовой платформой/ходовая часть (7JD, 7JE, 2.5 TDI 4motion – Дизель (AXE, BPC), 174 л. с., выпуск 01.2004 – 30.2009

Водяной насос + комплект зубчатого ремня 530007830 INA

CORSA B (73_, 78_, 79_) 1.6 GSI 16V – бензин (C 16 XE), 109 л. с., выпуск 01.1993 – 30.2000

CORSA B (73_, 78_, 79_) 1.4 i 16V – бензин (X 14 XE), 90 л. с., выпуск 01.1994 – 30.2000

CORSA B (73_, 78_, 79_) 1.6 i 16V – бензин (X 16 XE), 106 л. с., выпуск 01.1994 – 30.2000

TIGRA (75_) 1.4 16V – бензин (X 14 XE), 90 л. с., выпуск 01.1994 – 31.2000

TIGRA (75_) 1.6 16V – бензин (X 16 XE), 106 л. с., выпуск 01.1994 – 31.1998

ASTRA F Наклонная задняя часть (53_, 54_, 58_, 59_) 1.4 i 16V – бензин (X 14 XE), 90 л. с., выпуск 01.1996 – 31.1998

ASTRA F (56_, 57_) 1.4 i 16V – бензин (X 14 XE), 90 л. с., выпуск 01.1996 – 30.1998

ASTRA F универсал (51_, 52_) 1.4 i 16V – бензин (X 14 XE), 90 л. с., выпуск 01.1996 – 31.1998

ASTRA F Кабриолет (53_B) 1.4 i 16V – бензин (X 14 XE), 90 л. с., выпуск 01.1996 – 31.2001

ASTRA F (56_, 57_) 1.6 i 16V – бензин (X 16 XEL), 100 л. с., выпуск 01.1994 – 30.1998

ASTRA F Наклонная задняя часть (53_, 54_, 58_, 59_) 1.6 i 16V – бензин (X 16 XEL), 100 л. с., выпуск 01.1994 – 31.1998

ASTRA F универсал (51_, 52_) 1.6 i 16V – бензин (X 16 XEL), 100 л. с., выпуск 01.1994 – 31.1998

CORSA B (73_, 78_, 79_) 1.4 i 16V – бензин (X 14 XE), 91 л. с., выпуск 01.1994 – 30.2000

ASTRA F CLASSIC Наклонная задняя часть 1.6 i 16V – бензин (X 16 XEL), 101 л. с., выпуск 01.1998 – 31.2002

ASTRA F CLASSIC седан 1.6 i 16V – бензин (X 16 XEL), 101 л. с., выпуск 01.1998 – 31.2002

ASTRA F CLASSIC универсал 1. 6 i 16V – бензин (X 16 XEL), 101 л. с., выпуск 01.1998 – 31.2005

TIGRA (75_) 1.4 16V – бензин (X 14 XE), 86 л. с., выпуск 01.1997 – 31.2000

TIGRA (75_) 1.6 16V – бензин (C 16 SEL), 100 л. с., выпуск 01.1997 – 31.1998

CORSA B (73_, 78_, 79_) 1.4 i 16V – бензин (C 14 SEL), 86 л. с., выпуск 01.1997 – 30.2000

CORSA B (73_, 78_, 79_) 1.6 i 16V – бензин (C 16 SEL), 100 л. с., выпуск 01.1997 – 30.2000

VECTRA B Наклонная задняя часть (38_) 1.6 i 16V – бензин (Y 16 XE, Z 16 XE, X 16 XEL), 101 л. с., выпуск 01.1995 – 31.2002

VECTRA B (36_) 1.6 i 16V – бензин (Y 16 XE, Z 16 XE, X 16 XEL), 100 л. с., выпуск 01.1995 – 30.2002

VECTRA B универсал (31_) 1.6 i 16V – бензин (Y 16 XE, Z 16 XE, X 16 XEL), 100 л. с., выпуск 01.1996 – 31.2002

Печать фотографий водяного насоса или холст для декора ванной комнаты

НАЗВАНИЕ: Выветривание № 1
Репродукция (без матирования / без рамки)
Выберите размер печати из раскрывающегося меню вверху справа.

«Выветрившийся № 1» - это уникальная фотография в деревенском стиле, на которой изображен ржаво-коричневый водяной насос, из носика которого льется чистая проточная вода. Идеальный принт, который добавит стиля фермерского дома вашей ванной, кухне или прачечной!

Цвет на ваш выбор или черно-белый.

Другие насосы разных цветов здесь:
Teal Water Pump: www.etsy.com/listing/258598253
Red Water Pump: www.etsy.com/listing/256012661

Также доступен в наборе из трех отпечатков:
https : //www.etsy.com/listing/258637923

Выберите ФОТО или ХОЛСТ и размер в раскрывающемся меню вверху справа.
Цвета могут незначительно отличаться из-за различий в настройках монитора.
Рамы и коврики в комплект не входят.
Водяной знак не будет отображаться на вашем отпечатке.

ИНФОРМАЦИЯ О ФОТОГРАФИИ
Маленькие форматы, 12x18 дюймов и меньше, будут напечатаны на высококачественной архивной фотобумаге с матовой (без блеска) отделкой с использованием архивных чернил. Маленькие фотографии могут иметь небольшую рамку, чтобы помочь в кадрировании.
Большие размеры, 16x16 дюймов и выше будут напечатаны на профессиональной архивной бумаге с глянцевым покрытием (легкий блеск). Фотографии большего размера без полей.

CANVAS INFO
Готово к развешиванию с предустановленным крепежом
Профессиональная печать архивных материалов на холсте художника
Плотно обернутый вокруг 1.Основание глубиной 25 дюймов с красиво загнутыми углами
Покрытие УФ-атласным покрытием для защиты от царапин и выцветания
Обработанная задняя часть с прочной черной спинкой и зубчатыми вешалками

Отправлено непосредственно вам из моей профессиональной лаборатории
Отправлено ТОЛЬКО по АДРЕСАМ США

Холсты изготавливаются на заказ, изготавливаются по индивидуальному заказу и поэтому являются окончательной продажей. Пожалуйста, свяжитесь со мной в том маловероятном случае, если ваш холст будет доставлен поврежденным или если у вас возникнут какие-либо проблемы с вашим заказом.

ВОПРОСОВ?
Если вы хотите индивидуальный заказ , определенного размера или по любому другому запросу, вы можете связаться со мной, нажав кнопку «Задать вопрос» в правом верхнем углу.

SherriConley.Etsy.com

Оцените это описание

Считаете ли вы приведенное выше описание полезным? Сообщите Etsy.

Насосы для оросительной воды - Публикации

Сердце большинства оросительных систем - это насос. Чтобы сделать систему орошения максимально эффективной, насос необходимо выбирать в соответствии с требованиями источника воды, системы распределения воды и ирригационного оборудования.

Насосы, используемые для орошения, включают центробежные, глубинные турбинные, погружные и пропеллерные.На самом деле турбинные, погружные и гребные насосы - это особые формы центробежного насоса. Однако их имена распространены в отрасли. В этой публикации термин центробежный насос относится к любому насосу, который находится над поверхностью воды и использует всасывающую трубу.

Перед тем, как выбрать ирригационный насос, вы должны провести тщательную и полную инвентаризацию условий, в которых насос будет работать. Опись должна включать:

  • Источник воды (колодец, река, пруд и др.))
  • Требуемый расход откачки
  • Общая высота всасывания
  • Общий динамический напор

Обычно у вас нет выбора относительно источника воды; это либо поверхностная вода, либо вода из колодца, и местные геологические и гидрологические условия будут определять ее доступность. Однако тип ирригационной системы, расстояние от источника воды и размер трубопроводной системы будут определять расход и общий динамический напор.

Основные рабочие характеристики насоса

«Напор» - это термин, обычно используемый в насосах.Напор означает высоту вертикального столба воды. Давление и напор являются взаимозаменяемыми понятиями в орошении, потому что столб воды высотой 2,31 фута эквивалентен давлению в 1 фунт на квадратный дюйм (PSI). Общий напор насоса состоит из нескольких типов головок, которые помогают определить рабочие характеристики насоса.

Общий динамический напор

Полный динамический напор насоса представляет собой сумму полного статического напора, напора, напора трения и скоростного напора.Объяснение этих терминов приведено ниже и показано графически на рис. 1 .

Рис. 1. Полный динамический напор (TDH) представляет собой сумму полного статического напора, полного напора трения и напора. Показаны составляющие полного статического напора для системы откачки поверхностных и колодезных вод.

Общий статический напор

Общий статический напор - это расстояние по вертикали, на которое насос должен поднимать воду. При перекачке из колодца это будет расстояние от уровня откачиваемой воды в колодце до поверхности земли, плюс расстояние по вертикали, на которое вода поднимается от поверхности земли до точки сброса. При перекачке с открытой водной поверхности это будет полное вертикальное расстояние от поверхности воды до точки сброса.

Напор

Для работы систем дождевания и капельного орошения требуется давление. Системы с центральным шарниром требуют определенного давления в точке поворота для правильного распределения воды. Напор в любой точке, где расположен манометр, можно преобразовать из PSI в футы напора, умножив на 2,31.

Например, 20 фунтов на квадратный дюйм равно 20 умноженным на 2.31, или 46,2 фута головы. Большинство городских систем водоснабжения работают под давлением от 50 до 60 фунтов на квадратный дюйм, что, как показано в Таблице 1 , объясняет, почему центры большинства городских водонапорных башен находятся на высоте около 130 футов над землей.

Таблица 1. Фунтов на квадратный дюйм (PSI) и эквивалентный напор в футах водяного столба.

Фрикционная головка

Напор трения - это потеря энергии или снижение давления из-за трения при протекании воды по трубопроводной сети. Скорость воды существенно влияет на потери на трение.

Потеря напора из-за трения происходит, когда вода протекает через прямые участки труб, фитинги или клапаны; по углам; и где трубы увеличиваются или уменьшаются в размерах. Значения этих потерь можно рассчитать или получить из таблиц потерь на трение. Напор трения для системы трубопроводов представляет собой сумму всех потерь на трение.

Скоростной напор

Напор скорости - это энергия воды, обусловленная ее скоростью. Это очень небольшое количество энергии, и обычно им можно пренебречь при расчете потерь в оросительной системе.

Всасывающая головка

Насос, работающий над поверхностью воды, работает с высотой всасывания. Высота всасывания включает не только высоту вертикального всасывания, но также потери на трение через трубу, колена, обратные клапаны и другие фитинги на всасывающей стороне насоса. Допустимый предел напора на всасывании насоса и положительный чистый напор на всасывании (NPSH) насоса устанавливает это ограничение.

Теоретическая максимальная высота, на которую вода может быть поднята с помощью всасывания, составляет около 33 футов.Путем контролируемых лабораторных испытаний производители определяют кривую NPSH для своих насосов. Кривая NPSH будет увеличиваться с увеличением расхода через насос.

При определенной скорости потока значение NPSH вычитается из 33 футов, чтобы определить максимальную высоту всасывания, при которой будет работать этот насос. Например, если насосу требуется минимальный NPSH 20 футов, насос будет иметь максимальную высоту всасывания 13 футов.

Однако из-за потерь на трение всасывающего трубопровода насос, рассчитанный на максимальную высоту всасывания 13 футов, может эффективно поднимать воду только на 10 футов.Чтобы свести к минимуму потери на трение всасывающего трубопровода, всасывающий трубопровод должен иметь больший диаметр, чем напорный трубопровод.

Эксплуатация насоса с высотой всасывания больше, чем он был разработан, или в условиях с избыточным вакуумом в некоторой точке рабочего колеса, может вызвать кавитацию. Кавитация - это сжатие пузырьков воздуха и водяного пара, создающее очень отчетливый шум
, такой как гравий в насосе. Взрыв множества пузырьков разъедает крыльчатку, и в конечном итоге она заполняется дырами.

Требования к мощности насоса

Мощность, добавляемая к воде при ее прохождении через насос, может быть рассчитана по следующей формуле:

где:

WHP = водяная лошадь
Q = расход в галлонах в минуту (GPM)
TDH = общий динамический напор (футы)

Однако фактическая мощность, необходимая для работы насоса, будет выше, поскольку насосы и приводы не являются эффективными на 100 процентов. Мощность в лошадиных силах, необходимая на валу насоса для перекачивания указанного расхода при заданном TDH, равна тормозной мощности (л.с.), которая рассчитывается по следующей формуле:

л.с. - тормозная мощность (постоянная мощность силового агрегата)

Насос эфф. - КПД насоса обычно считывается из кривой насоса и имеет значение от 0 до 1

Привод Eff. - КПД приводного агрегата между источником питания и насосом. Для прямого подключения это значение равно 1; для угловых передач значение 0,95; для ременных передач она может варьироваться от 0,7 до 0,85

Влияние изменения скорости на производительность насоса

Производительность насоса зависит от скорости вращения крыльчатки. Теоретически изменение скорости насоса приведет к изменению расхода, TDH и BHP в соответствии со следующими формулами:

где:

RPM1 = начальная установка оборотов в минуту
RPM2 = новая установка оборотов в минуту
GPM = галлонов в минуту (индексы такие же, как для RPM)
TDH = общий динамический напор (индексы такие же, как для RPM)
BHP = тормозная мощность (индексы такие же как для об / мин)

Например, если число оборотов увеличится на 50 процентов, расход увеличится на 50 процентов, TDH увеличится (1.5 ÷ 1) 2,
или 2,25 раза, а требуемая мощность увеличится (1,5 ÷ 1) в 3, или 3,38 раза, чем требуется на более низкой скорости. Очевидно, что с увеличением скорости требования к забойному давлению насоса будут увеличиваться на быстрее, чем на , чем изменяются напор и скорость потока.

КПД насоса

Производители используют тесты для определения рабочих характеристик своих насосов и публикуют результаты в диаграммах производительности насосов, обычно называемых «кривыми насосов». Типичная кривая насоса показана на рис. , рис. 2 .

Рис. 2. Типичная кривая для горизонтального центробежного насоса. NPSH - это чистая положительная высота всасывания, необходимая для насоса, а TDSL - общая доступная динамическая высота всасывания (как на уровне моря).

Все кривые насоса построены с расходом по горизонтальной оси и TDH по вертикальной оси. Кривые на рис. 2 относятся к центробежному насосу, испытанному при различных оборотах.

Каждая кривая показывает соотношение GPM и TDH при проверенных оборотах. Кроме того, были добавлены линии эффективности насоса, и везде, где линия эффективности
пересекает линии кривой насоса, это число указывает на эффективность в этой точке.

Кривые тормозной мощности (BHP) также были добавлены; они наклоняются слева направо. Кривые BHP рассчитываются с использованием значений из линий эффективности. Кривая NPSH находится вверху диаграммы, а ее масштаб - в правой части диаграммы.

Считывание кривой насоса

Когда вы знаете желаемый расход и TDH, вы можете использовать эти кривые для выбора насоса.Кривая насоса показывает, что насос будет работать в широком диапазоне условий. Однако он будет работать с максимальной эффективностью только в узком диапазоне расхода и TDH.

В качестве примера того, как использовать характеристическую кривую насоса, давайте воспользуемся кривой насоса на рис. , рис. 2 , чтобы определить мощность и эффективность этого насоса при расходе 900 галлонов в минуту (галлонов в минуту) и водонагревателе на 120 футов.

Решение: Следуйте пунктирной вертикальной линии от 900 галлонов в минуту до пересечения пунктирной горизонтальной линией от 120 футов TDH.В этот момент насос работает с максимальной эффективностью чуть ниже 72 процентов при скорости 1600 об / мин. Если вы посмотрите на кривые BHP, этому насосу требуется чуть менее 40 BHP на входном валу. Более точную оценку BHP можно рассчитать с помощью уравнений 1 и 2. Используя уравнение 1, WHP будет [900 x 120] ÷ 3,960, или 27,3, а из уравнения 2, BHP будет 27,3 ÷ 0,72, или 37,9, при условии, что КПД привода составляет 100 процентов. Кривая NPSH использовалась для расчета маркеров общей динамической высоты всасывания (TDSL) в нижней части диаграммы.Обратите внимание, что для
TDSL при 1400 галлонах в минуту составляет 10 футов, но при 900 галлонах в минуту TDSL превышает 25 футов.

Изменение скорости насоса

Теперь предположим, что этот насос подключен к дизельному двигателю. Варьируя число оборотов двигателя, мы можем изменять расход, требования TDH и BHP для этого насоса. В качестве примера изменим скорость двигателя с 1600 до 1700 об / мин. Как это влияет на GPM, TDH и BHP насоса?

Решение: Мы будем использовать уравнения 3, 4 и 5 для расчета изменения.Используя уравнение 3, изменение GPM будет (1,700 ÷ 1,600) x 900, что равно 956 GPM. Используя уравнение 4, изменение TDH будет (1700 ÷ 1600) 2 x 120, что равняется 135,5 футам TDH. Используя уравнение 5, изменение BHP будет (1,700 ÷ 1,600) 3 x 37,9, что равно 45,5 BHP. Эта точка изображена на рисунке 2 в виде круга с точкой посередине. Обратите внимание, что новая рабочая точка находится вверху и справа от старой точки, и что эффективность насоса осталась прежней.

При выборе насоса для оросительной установки установщик должен предоставить копию характеристики насоса.Кроме того, установщик должен предоставить информацию, если крыльчатка или крыльчатки были обрезаны. Эта информация будет полезна в будущем, особенно если вам придется делать ремонт.

Центробежные насосы

Центробежные насосы используются для откачки из водоемов, озер, ручьев и неглубоких скважин. Они также используются в качестве подкачивающих насосов в оросительных трубопроводах. Все центробежные насосы должны быть полностью заполнены водой или «заправлены», прежде чем они смогут работать.

Всасывающая линия, как и насос, должны быть заполнены водой и не содержать воздуха.На всасывающей трубе чрезвычайно важны герметичные соединения и соединения. Заполнение насоса может выполняться с помощью ручных вакуумных насосов, вакуумного двигателя внутреннего сгорания, вакуумных насосов с приводом от двигателя или небольших водяных насосов, которые заполняют насос и всасывающий трубопровод водой.

Центробежные насосы предназначены для горизонтальной или вертикальной работы. Горизонтальная центробежная машина имеет вертикальное рабочее колесо, соединенное с горизонтальным приводным валом, как показано на , рис. 3 .

Рисунок 3.Горизонтальный центробежный насос.

Горизонтальные центробежные насосы наиболее распространены в оросительных системах. Как правило, они менее дороги, требуют меньшего обслуживания, проще в установке и более доступны для осмотра и обслуживания, чем вертикальные центробежные. Доступны самовсасывающие горизонтальные центробежные насосы, но они являются насосами специального назначения и обычно не используются с системами орошения.

Вертикальные центробежные насосы можно монтировать так, чтобы рабочее колесо все время находилось под водой. (См. Плавающий насос на крышке.) Это делает ненужным заливку, что делает вертикальный центробежный насос желательным для плавающих приложений. Кроме того, функция самовсасывания очень желательна в районах с частыми отключениями электроэнергии или снижением цен на электроэнергию в непиковые периоды.

Самовсасывающий

также подходит для новых панелей управления центральными шарнирами, где автоматический перезапуск является программируемой функцией.

Предупреждение:

Поскольку подшипники постоянно находятся под водой, эти насосы могут потребовать более высокого уровня обслуживания.

Насосы глубинные турбинные

Турбинные насосы для глубоких скважин адаптированы для использования в обсаженных скважинах или там, где водная поверхность ниже практических пределов центробежных насосов. Турбинные насосы также используются в системах поверхностного водоснабжения.

Поскольку всасывающий патрубок турбинного насоса постоянно находится под водой, заливка не вызывает беспокойства. КПД турбинных насосов сравним или выше, чем у большинства центробежных насосов. Обычно они дороже центробежных насосов и их сложнее проверять и ремонтировать.

Турбинный насос состоит из трех основных частей: узла головки, узла вала и колонны и узла стакана насоса, как показано на рис. 4 . Головка обычно чугунная и предназначена для установки на фундамент. Он поддерживает узлы колонны, вала и чаши и обеспечивает слив воды. Он также поддерживает электродвигатель, угловую зубчатую передачу или ременную передачу.

Рис. 4. Глубинный турбинный насос.

Узел вала и колонны обеспечивает соединение между головкой и корпусом насоса.Линейный вал передает мощность от двигателя к крыльчаткам, а колонна переносит воду на поверхность. Трансмиссионный вал турбинного насоса может смазываться водой или маслом.

Насос с масляной смазкой имеет полый вал, в который капает масло, смазывая подшипники. Насос с водяной смазкой имеет открытый вал. Подшипники смазываются перекачиваемой водой. Если возможна перекачка мелкого песка, выберите насос с масляной смазкой, потому что он не допускает попадания песка в подшипники.

Если вода предназначена для домашнего использования или домашнего скота, в ней не должно быть масла, и должен использоваться насос с водяной смазкой. В некоторых штатах, например, в Миннесоте, у вас нет выбора; Насосы с водяной смазкой необходимы во всех новых ирригационных колодцах .

Подшипники линейного вала обычно размещаются на 10-футовых центрах для насосов с водяной смазкой, работающих на скоростях ниже 2200 об / мин, и на 5-футовых центрах для насосов, работающих на более высоких скоростях. Подшипники с масляной смазкой обычно размещаются на 5-футовых центрах.

Бачок насоса закрывает рабочее колесо. Из-за своего ограниченного диаметра каждое рабочее колесо имеет относительно низкий напор. В большинстве турбинных установок для глубоких скважин несколько стаканов устанавливаются последовательно друг над другом. Это называется постановкой. Сборка барабана с четырьмя ступенями содержит четыре рабочих колеса, все прикрепленные к общему валу, и будет работать с четырехкратным напором нагнетания одноступенчатого насоса.

Рабочие колеса, используемые в турбинных насосах, могут быть полуоткрытыми или закрытыми, как показано на Рис. 5 .Лопатки полуоткрытых рабочих колес открыты снизу и вращаются с небольшим допуском по отношению к дну чаши насоса.

Рис. 5. Вид в разрезе двух закрытых рабочих колес в их корпусах насоса.

Допуск является критическим и должен быть отрегулирован на новом насосе. Во время начального периода обкатки муфты трансмиссионного вала будут затягиваться; поэтому примерно через 100 часов работы необходимо проверить регулировку крыльчатки.После обкатки допуск необходимо проверять и регулировать каждые три-пять лет или чаще при перекачивании песка.

Оба типа рабочих колес могут вызвать неэффективную работу насоса, если они не отрегулированы должным образом. Если полуоткрытые рабочие колеса установлены слишком низко, а лопатки трутся о дно чаш, это может привести к механическому повреждению. Регулировка закрытых крыльчаток не столь критична; однако их все же необходимо проверять и настраивать.

Регулировка крыльчатки выполняется путем затягивания или ослабления гайки в верхней части узла головки.Регулировка крыльчатки обычно осуществляется путем опускания крыльчатки на дно чаши и регулировки ее вверх. Величина регулировки вверх определяется тем, насколько вал линии растягивается во время перекачивания. Регулировку необходимо производить исходя из минимально возможного уровня откачки в скважине.

Изготовитель насоса часто обеспечивает надлежащую процедуру регулировки. Процедура регулировки для многих распространенных марок глубинных турбин описана в публикации Nebraska Cooperative Extension Service EC 81-760 под названием «Как отрегулировать вертикальные турбинные насосы для достижения максимальной эффективности».”

Эксплуатационные характеристики

Испытания определяют рабочие характеристики глубинных турбинных насосов. Характеристики во многом зависят от конструкции барабана, типа рабочего колеса и частоты вращения вала рабочего колеса. Расход, TDH, BHP, КПД и частота вращения аналогичны указанным для центробежных насосов. Вертикальные турбинные насосы обычно рассчитаны на определенную настройку числа оборотов.

Вертикальная кривая турбинного насоса показана на рис. 6 . Эта кривая насоса аналогична кривой центробежного насоса, за исключением того, что вместо кривых для различных оборотов, кривые приведены для рабочих колес разного диаметра.

Рис. 6. Кривая скважинного турбинного насоса. Тормозная мощность и общий напор указаны для одной ступени. Если насос имел пять ступеней, умножьте мощность торможения и общий напор на пять. Количество галлонов в минуту останется прежним, независимо от количества добавленных ступеней.

Уменьшение диаметра крыльчатки называется «обрезкой». Производители подгонят рабочие колеса до нужного размера, чтобы они соответствовали требованиям TDH и скорости потока для конкретной оросительной установки.

Кривые насоса для турбинных насосов обычно показаны для одноступенчатого насоса, поэтому полученная TDH будет определена путем умножения указанного напора на кривой насоса на количество ступеней. Требуемую тормозную мощность также необходимо умножить на количество ступеней. Обратите внимание, что скорость потока не изменится, независимо от того, сколько ступеней добавлено.

Использование кривой насоса

В качестве примера предположим, что кривая насоса на рис. 6 соответствует пятиступенчатому насосу с 7.Рабочее колесо 13 дюймов, обеспечивающее скорость 800 галлонов в минуту. Какими будут значения TDH и BHP?

Решение: Следуйте пунктирной вертикальной линии от 800 галлонов в минуту до точки пересечения с кривой рабочего колеса 7,13 дюйма в верхней части диаграммы
. Следуйте горизонтальной пунктирной линией влево до отметки 26 футов TDH. Умножение 26 на 5 дает 130 футов TDH. Затем проследуйте по вертикальной пунктирной линии от 800 галлонов в минуту до кривой BHP с рабочим колесом 7,13 дюйма в нижней части диаграммы, а затем по горизонтальной пунктирной линии влево до точки 6.5 л.с. Умножение 6,5 л.с. на 5 (пять ступеней) дает 32,5 л.с. для этого насоса. Также обратите внимание, что насос работает с максимальной эффективностью 80 процентов. При такой эффективности расчетное забойное давление (уравнения 1 и 2) составляет 32,8.

Монтаж вертикальных турбинных насосов

Глубинные турбинные насосы должны иметь правильную центровку между насосом и силовой установкой. Использование узла головки, подходящего для двигателя и узла колонки / насоса, упрощает выполнение правильной центровки.

Очень важно следить за тем, чтобы колодец был прямым и вертикальным. Узел колонны насоса должен быть выровнен вертикально так, чтобы никакая часть не касалась обсадной трубы скважины. К колонне насоса обычно прикрепляются распорки, чтобы насос в сборе не касался обсадной трубы скважины.

Если колонна насоса касается обсадной трубы, вибрация приведет к износу отверстий в обсадной колонне. Смещение колонны насоса по вертикали также может вызвать чрезмерный износ подшипников.

Головка в сборе должна быть установлена ​​на хорошем основании на высоте не менее 12 дюймов над поверхностью земли.Бетонный фундамент ( Рис. 7 ) обеспечивает постоянный и беспроблемный монтаж. Фундамент должен быть достаточно большим, чтобы можно было надежно закрепить головку в сборе.

Рис. 7. Рекомендуемое бетонное основание с водоотводной трубой для измерения уровня воды и хлорирования.

Фундамент должен иметь по крайней мере 12 дюймов опорной поверхности со всех сторон колодца. В случае скважины с гравийной набивкой зазор в 12 дюймов измеряется от внешнего края гравийной набивки.

Труба для доступа к скважине диаметром не менее 1,5 дюйма должна проходить через фундамент в обсадную трубу скважины. Труба доступа служит двум целям. Первый - это измерение статического уровня и уровня откачиваемой воды в скважине, а второй - разрешение хлорирования скважины.

Полиэтиленовая трубка диаметром ¾ дюйма с закрытым нижним концом, вставленная в патрубок доступа и доходящая до уровня насоса, значительно упростит измерение уровня воды. В трубке необходимо просверлить небольшие отверстия, чтобы вода могла легко входить и выходить из трубки.

Более подробную информацию о техническом обслуживании скважин можно найти в публикации NDSU «Уход и техническое обслуживание ирригационных колодцев».

Погружные насосы

Погружной насос - это турбинный насос, тесно связанный с погружным электродвигателем, как показано на рис. 8 . И насос, и двигатель подвешены в воде, что исключает необходимость в длинном приводном валу и держателях подшипников, необходимых для глубинного турбинного насоса. Поскольку насос находится над двигателем, вода поступает в насос через экран между насосом и двигателем.

Рисунок 8. Погружной насос, установленный в скважине.

В погружном насосе используются закрытые рабочие колеса, потому что вал электродвигателя расширяется, когда он становится горячим, и толкает крыльчатки вверх. Если бы использовались полуоткрытые рабочие колеса, насос терял бы эффективность. Кривая для погружного насоса очень похожа на кривую для глубинного турбинного насоса.

Погружные двигатели меньше в диаметре и намного длиннее обычных двигателей.Из-за своего меньшего диаметра они имеют меньший КПД, чем те, которые используются для центробежных или глубинных турбинных насосов.

Погружные двигатели обычно называют сухими или мокрыми. Сухие двигатели герметично закрыты маслом с высокой диэлектрической проницаемостью для предотвращения попадания воды в двигатель. Мокрые двигатели открыты для колодезной воды, при этом ротор и подшипники работают в воде.

Если циркуляция воды мимо двигателя ограничена или недостаточна, двигатель может перегреться и сгореть.Следовательно, длина стояка должна быть достаточной для того, чтобы узел чаши и двигатель всегда были полностью погружены в воду. Кроме того, обсадная труба колодца должна быть достаточно большой, чтобы вода могла легко проходить мимо двигателя.

Малые погружные насосы (до 5 лошадиных сил) используют однофазное питание. Однако большинству погружных насосов, используемых для орошения, требуется трехфазное электрическое питание. Электропроводка от насоса к поверхности должна быть водонепроницаемой, а все соединения герметичными. Электрическая линия должна быть прикреплена к трубе колонны через каждые 20 футов, чтобы предотвратить ее наматывание на трубу колонны.

Напряжение на выводах двигателя должно быть в пределах плюс-минус 10 процентов от напряжения двигателя, указанного на паспортной табличке. Если в кабеле погружного насоса происходит падение напряжения на 5 процентов, напряжение на поверхности не должно быть менее 95 процентов номинального напряжения.

Поскольку насос находится в скважине, молниезащита должна быть подключена к блоку управления. Удары молнии в скважины с помощью погружных насосов - основная причина отказов насосов.

Вы можете выбрать погружные насосы, чтобы обеспечить широкий диапазон комбинаций расхода и TDH.Погружные насосы диаметром более 10 дюймов обычно стоят дороже, чем глубинные турбины сопоставимого размера, потому что двигатели более дорогие.

Погружные бустерные насосы выпускают многие производители. Эти насосы обычно устанавливаются в трубопроводе горизонтально. Преимущество использования погружного в качестве подкачивающего насоса вместо центробежного - снижение шума. Это желанный атрибут в жилых помещениях и рядом с полями для гольфа.

Погружные устройства также использовались в качестве подкачивающих насосов во всасывающих линиях центробежных насосов.Это приложение используется в ситуациях, когда уровень воды будет значительно колебаться в течение сезона. Наличие погружного устройства во всасывающей линии изменит напор на входе центробежного насоса с всасывающего на положительный.

Пропеллерные насосы

Пропеллерные насосы используются в условиях низкого подъема и высокого расхода. Они бывают двух типов: с осевым потоком и со смешанным потоком. Разница между ними заключается в типе крыльчатки. В насосе с осевым потоком используется крыльчатка, которая выглядит как обычный винт лодочного мотора и, по сути, представляет собой насос с очень низким напором.

Одноступенчатый гребной насос обычно поднимает воду не более чем на 20 футов. Добавив еще одну ступень, можно получить напор от 30 до 40 футов. В насосе смешанного типа используются полуоткрытые или закрытые рабочие колеса, аналогичные турбинным насосам.

В стационарных установках пропеллерные насосы устанавливаются вертикально, как показано на Рисунок 9 . Для переносных насосных платформ они устанавливаются на прицепах или понтонах для использования в качестве плавучих водозаборов.

Рисунок 9а.Пропеллерный насос с приводом от вала отбора мощности (ВОМ), используемый для перемещения больших объемов воды в условиях низкой подъемной силы.

Рисунок 9б. Пропеллерный насос.

Переносные пропеллерные насосы обычно устанавливаются почти в горизонтальном положении (под малыми углами), чтобы их можно было легко перекачивать в трубопроводы, а также поддерживать в источнике воды. Переносные пропеллерные насосы обычно приводятся в действие от вала отбора мощности (ВОМ) тракторов. На многих фермах пропеллерные насосы используются для откачки лагун для хранения отходов.

Требования к мощности пропеллерного насоса возрастают непосредственно с TDH, поэтому необходимо обеспечить достаточную мощность для приведения насоса в действие при максимальном подъеме. Пропеллерные насосы не подходят в условиях, когда необходимо дросселировать нагнетание для уменьшения расхода. Очень важно точно определить максимальную TDH, при которой будет работать этот тип насоса.

Пропеллерные насосы не подходят для работы на высоте всасывания. Рабочее колесо должно быть погружено в воду, а насос должен работать на надлежащей глубине погружения.Глубина погружения будет варьироваться в зависимости от рекомендаций различных производителей, но, как правило, чем больше диаметр насоса, тем глубже погружение.

Соблюдение рекомендованной глубины погружения гарантирует, что скорость потока не будет снижена из-за завихрений. Кроме того, несоблюдение необходимой глубины погружения может вызвать сильные механические вибрации и быстрое повреждение лопастей гребного винта.

Критерии выбора насоса

Выбор насоса для поливной воды почти полностью основан на соотношении между эффективностью насоса и TDH, который насос будет обеспечивать при определенной скорости потока.Как было показано ранее, эти параметры также являются основой характеристической кривой насоса. Используйте Таблица 2 , чтобы сузить выбор типа насоса для широкого диапазона расходов и общих динамических напоров.

Один элемент, не включенный в значения TDH в таблице 2 , - это высота всасывания. Если ваше приложение должно подавать воду к насосу, вам придется использовать центробежный насос.

Таблица 2. Диаграмма, показывающая наиболее подходящие типы насосов для использования в заданном диапазоне расходов и общих динамических напоров.

Дополнительные источники информации

«Уход и техническое обслуживание ирригационных колодцев», доступная публикация NDSU Extension.

«Center Pivot Design», Ассоциация ирригации, Фоллс-Черч, Вирджиния.

MWPS-30, Спринклерные оросительные системы, MWPS, Университет штата Айова, Эймс.

Фото Томаса Шерера

История насосов: годы

Подробнее об истории насосов читайте здесь.

Примечание редактора. Это вторая из пяти частей нашей статьи «История насосов». Этот график был разработан на основе исследований, достоверных источников и знаний друзей в отрасли. История насосов длинная и выдающаяся. В этом отчете представлены основные моменты некоторых основных исторических и технологических достижений. Мы приветствуем ваш вклад.

ОБНОВЛЕНО 2018: См. Диаграмму, показывающую насосы на протяжении всей истории.

2000 г. до н.э. Египтяне изобрели тень для подъема воды. В нем используется длинная подвешенная штанга с ковшом на одном конце и грузом на другом.

200 г. до н.э. Греческий изобретатель и математик Ктесибий изобретает водяной орган, воздушный насос с клапанами на дне, резервуар с водой между ними и ряд труб наверху. Это основная конструкция, которая теперь известна как поршневой насос.

200 BC Винтовой насос Архимеда, разработанный Архимедом, считается одним из величайших изобретений всех времен и до сих пор используется для перекачивания жидкостей и гранулированных твердых веществ как в промышленно развитых странах, так и в странах третьего мира, где это предпочтительнее. способ орошения сельскохозяйственных полей без электронасосов.

1475 По словам Рети, бразильского солдата и историка науки, первой машиной, которую можно было охарактеризовать как центробежный насос, была машина для подъема бурового раствора, которая появилась в трактате итальянского инженера эпохи Возрождения Франческо ди Джорджио Мартини.

1588 Технология водяных насосов со скользящими лопастями описана итальянским инженером Агостино Рамелли в его книге «Разнообразные и искусственные машины капитана Агостино Рамелли», которая также включала другие конструкции насосов и двигателей.

1593 Француз Николя Гролье де Сервьер создает ранний дизайн шестеренчатого насоса.

1636 Паппенгейм, немецкий инженер, изобретает роторный шестеренчатый насос с двумя глубокими зубьями, который до сих пор используется для смазки двигателей. Этот шестеренчатый насос позволил отказаться от возвратно-поступательных золотниковых клапанов, используемых Рамелли. Паппенгейм управлял своей машиной через водяное колесо, приводимое в движение ручьем, и использовалось для подпитки фонтанов.Император Фердинанд II предоставил ему «привилегию» - эквивалент патента - в отношении этого изобретения.

1650 Отто ван Герике изобретает поршневой вакуумный насос, в котором используются кожаные шайбы для предотвращения утечки между цилиндром и поршнем.

1675 Сэр Сэмюэл Морленд - английский академик, дипломат, шпион, изобретатель и математик - патентует плунжерный насос с набивкой, способный поднимать большие количества воды с гораздо меньшей долей силы, чем цепной или другой насос.Поршень имел кожаное уплотнение. Насос Морланда, возможно, был первым, кто использовал шток поршня и сальник (упакованные в цилиндр) для вытеснения воды.

1687 Изобретатель французского происхождения Дени Папен (Denis Papin) разрабатывает первый настоящий центробежный насос с прямыми лопатками, которые используются для местного дренажа.

1738 В гидродинамике принцип Бернулли гласит, что для невязкого потока увеличение скорости жидкости происходит одновременно с уменьшением давления или уменьшением потенциальной энергии жидкости.Он назван в честь голландско-швейцарского математика Даниэля Бернулли, который опубликовал его в книге «Гидродинамика». Этот принцип применяется к различным типам потоков жидкости и широко известен как уравнение Бернулли.

Бесподобная конструкция большого раздельного корпуса 1940-х годов устанавливается в полевых условиях. Фотография Peerless Pump любезно предоставлена ​​Grundfos.

1782 Джеймс Ватт, который изобрел кривошипно-шатунный механизм шатуна парового двигателя, который позволил преобразовать возвратно-поступательное движение поршня во вращательное движение, сконструировал поршневую машину с колеблющимся поршнем, в которой вращающаяся лопасть в форме крыла совершала почти обратное движение. полный оборот, открывающий входные отверстия в камере, разделенной изогнутой радиальной стенкой.

1790 Британец Томас Симпсон использует мощность пара в насосных двигателях для муниципальных систем водоснабжения и основывает лондонскую компанию Simpson and Thompson Co. (предшественницу Worthington Simpson).

1830 Современный винтовой насос изобрел Revillion.

1845 Генри Р. Уортингтон изобретает первый паровой насос прямого действия. Компания Worthington Pump разработала свои первые продукты для катания на каналах и U.С. военно-морские суда. Позднее Уортингтон впервые разработал конструкции насосов для питания котлов, нефтепроводов и гидроэнергетики.

1848 В Сенека-Фоллс, штат Нью-Йорк, Сибери С. Гулд покупает доли Эдварда Миндерса и Х.С. Silsby in Downs, Mynderse & Co., образовавшая Downs & Co., позже известную как Goulds Manufacturing Company.

1849 Goulds отливает и собирает первый в мире цельнометаллический насос.

1851 Британский изобретатель Джон Апполд представляет центробежный насос с изогнутыми лопастями.

Сибери С. Гулд, 1848 г. Фотография любезно предоставлена ​​компанией Goulds Pumps.

1851 Джон Гвинн подает патент на свой первый центробежный насос. Его первые насосы использовались в основном для осушения земель, и многие из них до сих пор можно увидеть в музеях насосных станций. Обычно они приводились в движение паровыми двигателями Гвиннеса. К концу 19 века Gwynne производила насосы всех размеров для всех промышленных применений, от небольших электрических насосов до насосов мощностью 1000 тонн в минуту.Его компания также начала производить научные насосы, например, фарфоровые насосы для химических предприятий. В 1930-х годах они выпустили почти 1000 различных моделей.

1857 Worthington производит первые горизонтальные дуплексные паровые насосы прямого действия для подпитки котлов.

1859 Джейкоб Эдсон изобретает диафрагменный насос и основывает Edson Corporation в Бостоне, штат Массачусетс, для производства и продажи своего насоса.

1860 Адам Кэмерон основывает Cameron Steam Pump Works и становится еще одним пионером в области поршневых двигателей с паровыми насосами.Как и Уортингтон, первые продукты Кэмерона использовались для двигателей торгового флота и военно-морских судов США. Позднее насосы Cameron были применены в водных ресурсах, нефтепроводах, нефтепереработке и питании котлов.

1868 Stork Pompen из Хенгело, Нидерланды, является пионером в производстве бетонных насосов со спиральной камерой для слива воды.

1869 Downs & Company меняет свое название на Goulds Manufacturing Company.

1870 Великобритания Профессор Осборн Рейнольдс разрабатывает оригинальную конструкцию центробежного насоса.

1871 Иоганнес Кляйн получает патент на свой «котловой питатель». Вместе с Фридрихом Шанцлином и Якобом Беккером он основал компанию Frankenthaler Maschinen- & Armatur-Fabrik Klein, Schanzlin & Becker (теперь известную как KSB) по производству оборудования для подачи котлов и клапанов.

1874 Чарльз Барнс из Нью-Брансуика изобретает пластинчатый насос.

1874 Wilson-Snyder становится ведущей линейкой шламовых, трубопроводных и нефтеперерабатывающих насосов.

1874 Gotthard Allweiler изобретает и производит серию ручных крыльевых насосов.

1886 Йенс Нильсен, основатель компании Viking Pump Company, изобретает принцип работы насоса с внутренним зацеплением при разработке насоса для удаления излишков воды, которая просачивалась в его известняковый карьер из близлежащего ручья.

1886 Включена United Centrifugal Pumps. Она становится ведущим мировым поставщиком насосов для трубопроводов высокого давления для сырой нефти и нефтепродуктов.

Одно- и двухступенчатый трубопроводный насос в сборе в 1960-х годах на заводе Ruhrpumpen в Виттене, Германия. Фото любезно предоставлено Ruhrpumpen.

1897 Престон К. Вуд делает первый турбинный насос для глубоких скважин в Лос-Анджелесе, Калифорния.

1899 Роберт Блэкмер изобретает пластинчато-пластинчатый насос, конструкция которого является важным отходом от старого принципа передачи и предшественницей современных пластинчато-пластинчатых насосов.

1900 Siemens подает первый в Германии патент на жидкостно-кольцевые вакуумные насосы и компрессоры.

1901 Байрон Джексон разрабатывает первый вертикальный турбинный насос для глубоких скважин.

1902 Aldrich Pump Company начинает производство первой в мире линии поршневых поршневых насосов прямого вытеснения для сталелитейных заводов и обезвоживания шахт.

1904 Йенс Нильсен привлекает Джорджа «Шорти» Матеса для создания его конструкции шестеренчатого насоса.

1905 Разработаны многоступенчатые центробежные насосы.

1905 Два тройных насоса Goulds установлены в здании New York Times, обеспечивая самый высокий подъем воды на сегодняшний день - 387 футов 6 дюймов.

1906 Андре Пети изобретает эксцентриковый дисковый насос и основывает свою компанию Mouvex в Париже.

1908 Western Land Roller является пионером в разработке и производстве ирригационных насосов.

1908 Hayward Tyler создает свой первый электродвигатель для использования под водой и разрабатывает электродвигатель с мокрым статором для использования в качестве насоса с мокрым ротором для циркуляции котла.

1910 Льюис Х. Нэш подает первый в США патент на жидкостно-кольцевые вакуумные насосы и компрессоры.

1911 Йенс Нильсен создает первый шестеренчатый насос с внутренним зацеплением, основав компанию Viking Pump. Роторный насос Viking «Gear-Within-A-Gear» (первый в своем роде) размещен на рынке.

1912 Дюрион, универсальный коррозионно-стойкий материал, был изобретен компанией Duriron Castings (позже известной как Durco Pump) и применяется в технологическом оборудовании.

1913 Изобретатель и инженер Альберт Болдуин Вуд изобретает винтовой насос Wood.

1915 Компания Viking Pump получила премию Panama Pacific Award за конструкцию внутреннего зубчатого колеса.

1915 Альберт Болдуин Вуд изобретает мусорный насос Wood.Вуд возглавляет рекультивацию болот и усилия по развитию большей части земель, ныне занятых городом Новый Орлеан. Некоторые насосы Wood непрерывно используются более 80 лет и не нуждаются в ремонте. По его проектам продолжают строиться новые.

1916 Aldrich производит первый поршневой насос с прямым приводом от двигателя.

1916 Хотя Армаис Сергеевич Арутюнов первым изобрел погружные насосы в России в 1916 году, их использование в Соединенных Штатах началось только в 1950-х годах.Арутюнов первым сконструировал свой насос для использования на кораблях, колодцах и шахтах. Он изменил конструкцию для работы в нефтяных скважинах. Благодаря дальнейшим усовершенствованиям конструкции Arutunoff появилось больше типов погружных насосов, позволяющих использовать их в других приложениях, таких как перекачка питьевой воды, создание фонтанов и перекачка сточных вод.

1916 Первый всасывающий насос DORRCO TM построен компанией Dorr-Oliver Pump Company для горнодобывающей промышленности.

1917 Создан Гидравлический институт.

1917 Луи Бержерон изобретает бетонный спиральный насос и основывает Bergeron S.A.

1918 Байрон Джексон производит первые насосы для горячего масла для нефтяной промышленности.

1920 Компания Viking создает свой первый отечественный масляный горелочный насос с механическим уплотнением.

1921 Гарри лейборист основывает компанию Labor Pump. Пионер в разработке насосов для химической промышленности, Лейбл разработал коррозионно-стойкие сплавы для использования в своих насосах.До его времени серная кислота всегда перекачивалась свинцовыми насосами, единственным известным материалом, способным выдерживать определенные концентрации кислоты.

1921 Jeumont-Schneider начинает производство водяных и шламовых насосов в Jeumont, Франция. Позже она разрабатывает насосы для перекачки твердых частиц и многоступенчатые насосы с сегментными кольцевыми секциями.

1921 Dorr-Oliver Pump Company разрабатывает серию центрифуг OLIVITE для перекачки шлама.

1923 Байрон Джексон демонстрирует первое использование центробежных насосов для нефтепровода и первую автоматическую подкачивающую станцию.

1923 Компания Ruthman Companies разрабатывает первый в мире вертикальный насос без уплотнения.

1924 Durco Pump представляет первый в мире насос, специально разработанный для химической обработки. Это будет продолжаться, чтобы установить бесспорное глобальное лидерство в ANSI конструкции насоса.

1926 Pacific Pump Company производит первый двухкорпусный насос для горячего масла.

1926 О.H. Dorer получает патент на первый индуктор, снижающий необходимый NPSH. Индукторы не использовались в стандартных насосных линиях до 1960-х годов.

1927 Компания Viking представляет линейку насосов для опасных жидкостей для использования на рынке мазута.

1927 Aldrich производит первый многоцилиндровый поршневой насос с регулируемым ходом.

1928 Worthington-Simpson производит самый большой в мире паровой насосный двигатель для городского водоснабжения.

1929 Pleuger регистрируется в Берлине, Германия. Его первые предложения - это погружные электронасосы для осушения при строительстве подземных железных дорог и метро. Pleuger первым успешно применил погружные насосы с электродвигателем в морских условиях.

1929 Байрон Джексон использует первый подающий насос с двойным корпусом на электростанции.

1929 Stork Pompen производит первый насос со спиральной камерой для дренажа, который интегрирует корпус насоса в гражданское строительство насосной станции.

1930 Изобретая компрессор для реактивных двигателей, пионер авиации Рене Муано обнаруживает, что этот принцип может также работать как насосная система. Парижский университет наградил Муано докторской степенью за его диссертацию о «новом капсулизме». Его новаторская диссертация заложила основу для развития винтового насоса.

1933 Первоначальная версия втулочного насоса спроектирована как цилиндрический насос с закрытым верхом.В 1960 году конструкция была модернизирована. Основание скважины с тех пор было прикреплено болтами к обсадной трубе и получило свое нынешнее название - Зимбабвийский втулочный насос, национальный стандарт для ручных насосов в Зимбабве. После обретения Зимбабве независимости в 1980 году правительство создает свою собственную модернизированную версию насоса Zimbabwe Bush Pump. Насос сегодня считается национальным достоянием. В 1997 году он был изображен на почтовой марке.

1933 Дж. К. Горман и Херб Рупп представляют насос с функцией предотвращения засорения.Он превосходит любой другой самовсасывающий центробежный насос, изобретенный ранее. Основание компании Gorman-Rupp.

1936 Роберт Шин изобретает дозирующий насос. Ядром его изобретения был метод регулируемого объема, присущий насосу. Первые насосы были собраны в подвале дома его отца, дома Милтона Роя Шина, где были изготовлены первые образцы для отливок.

1936 Robbins & Myers приобретает в Северной Америке лицензию на винтовой насос Moineau и маркирует его под названием Moyno.

1937 IDP производит первый технологический насос с радиальным разъемом и вытяжкой сзади.

1937 Worthington производит первые в мире гидравлические системы коксоудаления.

1937-1939 Smith Precision Products Company (Smith Pumps) проектирует три насоса, два из которых (модели 300 и 200) были специально разработаны для перекачки сжиженного нефтяного газа.

1939 Durco изобретает сплав 20, который является стандартным промышленным материалом для коррозионных поверхностей.

1939 Dorr-Oliver Pump Company разрабатывает мембранный шламовый насос Oliver для перекачки шлама. Первоначально разработанный для перекачки горных шламов с соответствующими кислотами, он превратился в насос для откачки первичного ила для промышленности сточных вод, начиная с 1970-х годов после принятия Закона о чистой воде.

1939 Компания Smith Precision Products разрабатывает первый насос для перекачки сжиженного газа для сжиженного нефтяного газа.

1940 Рубен Смит из компании Smith Precision Products (Smith Pumps) получает первое одобрение на насос для сжиженного нефтяного газа от Комиссии по промышленным авариям Калифорнии.Это было для насоса модели 4X, и это одобрение было сертификатом «пригодность для использования».

1941 Основание Британской ассоциации производителей насосов.

1942 Команда Gorman-Rupp создает первый коммерчески доступный насос для мусора, перекачивающий твердые частицы, чтобы удовлетворить потребность подрядчика в насосе, способном выдержать значительные нагрузки, связанные с откачкой загрязненных мусором септиков, выгребных ям и надворных построек.

1944 Во время Второй мировой войны сверхтихие триммерные насосы Goulds устанавливались в каждом U.С. Подводная лодка ВМФ. В том году 157 мужчин Goulds отправились на войну, а 157 женщин заняли свои места в производственном цехе Goulds. В том же году компания Goulds была удостоена престижной награды «E» армии и флота за выдающееся производство военной техники.

1947 Сикстен Энглессон из Flygt, магистр инженерии, разрабатывает прототип первого погружного дренажного насоса, который позже известен как «клетка для попугая» или B-насос, используемый в горнодобывающей промышленности для строительства.

1948 Smith Precision Products Company получает патент на первое механическое уплотнение, поставленное для насосов для перекачки сжиженного газа.Впервые он был запущен в производство в 1947 году.

1949 HMD Pumps изобретает и конструирует первый в мире насос с магнитным приводом.

1950 Компания Vanton разрабатывает самовсасывающий роторный насос Flex-i-liner без уплотнения, который перекачивает коррозионные, абразивные и вязкие жидкости, а также жидкости, которые должны перекачиваться без загрязнения продукта.

1954 Первая в мире атомная подводная лодка оборудована котловыми насосами и компрессорами Ingersoll-Rand.

1954 Blackmer изобретает и производит поршневой насос прямого вытеснения для сжиженного нефтяного газа (LPG).

1954 Smith Precision Products Company (Smith Pumps) начинает работать с Underwriters Laboratories над разработкой своего первого стандарта UL-51 для насосов для сжиженного газа, который используется до сих пор.

1954 Worthington производит первые в мире высокоскоростные (9000 об / мин) питательные насосы для котлов.

В 1955 году Джим Уилден изобрел пневматический двухдиафрагменный насос. Он имел необходимый воздушный клапан и диафрагмы, был достаточно прочным и универсальным, чтобы отвечать строгим требованиям горнодобывающей промышленности и тяжелого строительства. В 1980-х годах Wilden представила пластиковые насосы AODD, которые способны выдерживать суровые условия эксплуатации и агрессивные среды, распространяемые по всему мировому химическому рынку.Фото любезно предоставлено Уилденом.

1955 Джим Уилден изобретает пневматический насос с двойной диафрагмой (AODD).

1956 Sixten Englesson разрабатывает для Stenberg-Flygt AB погружной насос для сточных вод, называемый C-насосом, со сливным патрубком и регулятором уровня.

1956 Инженер Smith & Loveless Фрэнк Вайс разрабатывает первый в водной отрасли насос, работающий с твердыми частицами и не засоряющийся.

1957 Ruhrpumpen Gmbh начинает производство технологических насосов по лицензии Pacific.

1959 Компания Viking Pump запускает насосы для тяжелых условий эксплуатации для абразивных жидкостей и обрабатывает печатные краски для более чем половины крупных газет США.

1960-е годы Компания Goulds Pumps разрабатывает новые линейки промышленных насосов, включая большие насосы двойного всасывания, насосы высокого давления и неметаллические насосы.В домашних системах водоснабжения усовершенствована струйная водная система и завершена полная линейка погружных насосов.

1960 Создание Europump.

1960 Разработка твердого чугуна GIW торговой марки GASITE для износостойких насосов и деталей.

1960 Гидравлическая скользящая линейка изобретена и защищена авторским правом вице-президентом и изобретателем GIW Дэнфортом Хаглером.

1962 Sundstrand разрабатывает первый высокоскоростной центробежный насос Sundyne и продает его Shell Chemical.

1962 Grundfos выводит на рынок первый циркуляционный насос с регулируемой скоростью.

1964 В сотрудничестве с немецкими химическими компаниями KSB разрабатывает серию стандартизованных химических насосов CPK для удовлетворения недавно опубликованного стандарта.

1965 Мощный и разнообразный насос AODD Warren Rupp представлен на промышленном рынке для удовлетворения высоких требований сталелитейных заводов и других промышленных предприятий.

1968 Durco производит первый полностью футерованный насос для химической обработки PTFE.

Вверху: шиберные ручные насосы Blackmer, используемые для перекачки растворителей компанией Pan Am в 1950-х годах. Фотография любезно предоставлена ​​Блэкмером.

Внизу: Марвин и Кэтрин Саммерфилд основали Cascade Pump Company в 1948 году. Они изображены здесь, на промышленной выставке в начале 1950-х годов.Фото любезно предоставлено Cascade Pump Company.

1968 Gorman-Rupp производит первую подземную насосную станцию ​​из стекловолокна заводского изготовления.

1968 Право собственности на Stenberg-Flygt AB переходит к американской транснациональной корпорации ITT (International Telephone & Telegraph Corporation). До этого перехода Stenberg-Flygt AB, AB Flygts Pumpar и Flygt International AB были объединены в единую компанию.

1969 Mouvex выпускает первый роторный насос без уплотнений, не основанный на магнитах.

1969 Компания Gusher разрабатывает серию 7800 для промышленности по производству фильтров и промывателей.

1970-е годы Компания Viking представляет линейку насосов с цилиндрической зубчатой ​​передачей, которая является крупнейшим производителем насосов компании.

1970-е годы Gorman-Rupp изобретает сильфонный дозирующий насос и осциллирующий насос, а подразделение Mansfield приобретает насос Roto-Prime.

1970 Инженер Smith & Loveless Фрэнк Вайс проектирует первую в мире насосную станцию ​​для подъема сточных вод с надземными насосами.

1971 Компания Gusher разрабатывает систему продувочного отверстия, которая позволяет насосам обрабатывать от 30 до 40 процентов увлеченного воздуха.

1973 Фрэнк Вайс является пионером первой в мире вихревой системы удаления песка для очистных сооружений.

1973 KSB представляет BOA-H, первый не требующий обслуживания стандартный чугунный клапан.

1978 KSB выводит на рынок клапанов линию BOA-W. Первый стандартный клапан с мягким седлом способен справляться с загрязнениями в жидкости.

1979 Компания Gusher разрабатывает многоступенчатые насосы для более высоких давлений, требуемых в станкостроительной промышленности, и первый в мире верхний вытяжной насос.

1980-е годы Компания Viking представляет линейки шестеренчатых насосов с внутренним зацеплением Universal Seal и Viking Mag Drive - первые в своем роде в отрасли.

1980-е годы Gorman-Rupp представляет нутационный насос, небольшой насос специального назначения, используемый в здравоохранении; дополнительные энергоэффективные самовсасывающие центробежные насосы; серия легких переносных насосов и насосов высокого давления с первыми цифровыми панелями управления.

1980-е годы Электронное управление входит в промышленность, чтобы сделать насосы более энергоэффективными.

1980-е годы GIW разрабатывает технологию моделирования износа для прогнозирования производительности насоса.

1984 Проведен первый Техасский симпозиум пользователей насосов A&M.

1984 Scienco производит первые специализированные поршневые насосы прямого вытеснения, специально разработанные для сельского хозяйства.

1985 Sims производит первый насос из композитных материалов - вертикальный насос Simsite для шахт. Позже Sims выиграла награду Innovative Product Award за эти продукты в 1990 году.

1989 Компания Sier-Bath впервые применяет многофазные насосы для бумажной массы.

1990-е годы Первый твердосплавный шламовый насос для гидравлической транспортировки осадка нефтеносных песков.

В 1933 году Дж. К. Горман и Херб Рупп представили насос, который не засорялся. Их конкуренты утверждали, что насос не будет работать в жесткой кампании по информированию общественности с целью дискредитации нового дизайна, что привело к «бесплатной рекламе» на сумму около 100 000 долларов. По крайней мере, один покупатель хотел попробовать.Национальная ледовая компания приобрела первый насос, и была основана компания Gorman-Rupp. Фото любезно предоставлено компанией Gorman-Rupp.

1994 Компания Goulds Pumps представляет два новых основных продукта: промышленный насос с магнитным приводом модели 3298 и модель GS Water Technologies «Global Submersible».

1994 Sims получает одобрение ВМС США на композитные центробежные насосы с интервалами.Simsite был протестирован и квалифицирован для замены деталей центробежных насосов и стал первым композитным материалом, прошедшим сертификацию.

1994 Баха Абульнага изобретает шламовый и пенный насос с крыльчаткой с разъемными лопастями. Раздельное рабочее колесо помогает уменьшить рециркуляцию в шламовых насосах за счет разделения пространства между основными лопастями без уменьшения прохода в самой узкой точке, которая является ушком рабочего колеса. В пенных насосах он помогает разбивать пузырьки воздуха, которые образуются и имеют тенденцию блокировать поток.

1995 Sims производит крупнейшие в мире насосы из композитных материалов - два вертикальных турбинных насоса Simsite для Потомакской электроэнергетической компании. Они 40 футов в длину и 3 фута в диаметре.

1997 ITT Industries приобретает Goulds Pumps, что делает ITT крупнейшим в мире производителем насосов.

1999 PumpSmart представлен на выставке ChemShow в Нью-Йорке.

2000s Компьютерный насос LCC с резиновым покрытием, представленный на рынке компанией GIW.

2000s Инновационный «отводчик шлама», разработанный GIW для уменьшения износа.

2001 Flowserve представляет свой MSP (среднескоростной насос) с частотно-регулируемым приводом.

2001 KSB представляет первый «интеллектуальный» погружной электронасос. Ama-Porter ICS управляется датчиками и не требует поплавковых выключателей.

2002 Siemens (подразделение Elmo, жидкостные кольцевые насосы) сливается с Nash.

2002 Sims представляет первые структурные композитные вертикальные линейные насосы.

2003 Sims становится первой компанией, у которой композитные насосы и опорные плиты, удары и вибрации сертифицированы ВМС США.

2006 Sims производит самую большую в мире центробежную крыльчатку из конструкционного композитного материала. Это огромное рабочее колесо было установлено в насосе градирни для Puerto Rican Electric Power Company.Он имеет диаметр 50 дюймов и потребляет 2000 лошадиных сил.

2006 Allweiler разрабатывает и производит высокотехнологичный насос EMTEC-A, специально предназначенный для перемещения эмульсий и смазочно-охлаждающих жидкостей.

2008 Dover Corporation создает The Pump Solutions Group, конгломерат насосных компаний Wilden, Blackmer, Mouvex, Neptune, Almatec и Griswold.

2010 Sims разрабатывает и конструирует первый насос против крена из конструкционного композитного материала, изготовленный для круизных линий NCL.

2011 Корпорация ITT выделяется в три отдельно торгуемые компании, создавая Xylem, Inc., крупнейшую в мире компанию по водным технологиям.

Подробнее об истории насосов.

Щелкните здесь, чтобы увидеть ответ читателей на эту статью.

Опция для перекачки резервной воды - Институт устойчивого проектирования

Ручной насос Bison в Галифаксе, Вермонт.Насос устанавливается в ту же обсадную колонну, что и стандартный погружной насос для глубоких скважин. Фото: Алекс Уилсон

В прошлом месяце мы с Джерилин наслаждались четырехдневным отпуском в штате Мэн - совместной поездкой, чтобы навестить семью, исследовать национальный парк Акадия и поехать на ярмарку Common Ground - мой первый визит туда за два или три десятилетия!

Изюминкой ярмарки Common Ground для меня стало то, что я встретил небольшую компанию Bison Pumps, базирующуюся недалеко от Форт-Кента, штат Мэн (ПУТЬ на севере штата Мэн), которая производит действительно удобные ручные насосы.Эти насосы похожи на те, что использовали наши дедушки и бабушки, но они построены с гораздо большей точностью и работают намного лучше.

Почему важны ручные насосы

Здесь, в сельской местности Вермонта - как и везде в сельской местности - самая большая проблема при отключении электроэнергии часто - это доступ к воде. Живя за пределами досягаемости муниципальных систем водоснабжения, мы пробурили скважины с помощью погружных насосов для закачки воды в напорные резервуары в наших подвалах. Без электричества нет воды.Если эти колодцы не слишком глубокие, ручные насосы можно использовать в качестве резервного варианта откачки.

Вернувшись из штата Мэн, я узнал, что мой коллега из BuildingGreen, Тристан Робертс, который живет в автономном режиме, уже несколько лет использует насос Bison Pump (см. Фото).

Он также рассказал мне о другой компании, Simple Pump, которая производит ручные насосы с 1999 года - того же года, когда была основана компания Bison Pump, - и их насосы, способные работать с большим статическим напором, высоко оцениваются в различных обзорах, которые я читал.

С любым из этих глубинных насосов в одной скважине можно разместить как стандартный электрический погружной насос, так и внутрискважинные компоненты ручного насоса.При обсадной трубе колодца диаметром 6 дюймов (наиболее распространенный размер) достаточно места для двух насосов, а часть насоса Bison или Simple, которая находится над землей, подходит прямо к обсадной трубе колодца, заменяя стандартный санитарный колпачок.

Эти ручные насосы популярны среди людей, живущих вне сети, но они также имеют смысл для тех из нас, кто подключен к электросети, кто хочет добиться большей устойчивости - кому нужен доступ к чистой питьевой воде (хотя и с небольшой работой) во время перебои в подаче электроэнергии.

Ручной насос от компании Simple Pump из Невады.Фото: Simple Pump

с использованием Bison или Simple Pump

С насосом Bison или Simple в том же месте, что и обычный глубинный насос, вы могли бы использовать электронасос в нормальном режиме работы, но иметь резервную копию всякий раз, когда сеть не работает. Они могут поднимать воду с довольно большой глубины: работают до 200 футов статического напора с помощью Bison Pump и до 350 футов статического напора с помощью Simple Pump.

Чем глубже установлен насос, тем дороже установка и тем больше работы по перекачиванию воды.Обратите внимание, что колодец глубиной 350 футов часто имеет статический напор, который не такой глубокий. Другими словами, хотя скважина может быть пробурена до глубины 350 футов, уровень грунтовых вод может быть значительно выше этого - скажем, на 150 футов ниже. Статический напор - это глубина стоячей воды в колодце.

В холодном климате защиту от замерзания обеспечивает сливное отверстие, расположенное на глубине восьми или десяти футов ниже уровня земли. После использования вода из верхней части трубы стекает обратно в колодец, в то время как остальная часть трубы - ниже 150 футов или где-то еще - остается заполненной водой.Это означает, что как только вы начнете качать, вы получите воду после нескольких движений ручки насоса. Большая разница между этими двумя насосами и теми, которые использовали наши дедушки и бабушки, заключается в прецизионном фрезеровании деталей, благодаря которому они остаются в рабочем состоянии в течение многих месяцев. (В старых насосах часто использовались кожаные втулки, через которые протекала вода, поэтому перед использованием их нужно было залить водой).

И насосы Bison, и насосы Simple имеют фитинги для шлангов стандартного размера, поэтому вы можете присоединить шланг для питьевой воды для подачи воды в свой дом.Вы можете купить шланги для питьевой воды у поставщиков транспортных средств для отдыха; у них есть защитная пластиковая прокладка на внутренней стороне шланга для защиты питьевой воды от материала шланга (обычно ПВХ), который часто включает в себя стабилизаторы тяжелых металлов и пластификаторы вместе с самим ПВХ. (Однако не переезжайте через эти шланги, так как они могут повредить защитную оболочку.)

Добавление солнечной энергии к ручному насосу

Simple pump имеет хороший вариант использования небольшого двигателя постоянного тока на солнечной энергии, который может работать от солнечной энергии.Большинство глубинных электронасосов имеют высокую потребляемую мощность; Компания Simple Pump разработала вариант, в котором используется насос гораздо меньшего размера (1/5 лошадиных сил), который производит гораздо меньший поток воды, но является гораздо более доступным.

Доступный по цене двигатель постоянного тока Simple, который можно легко запитать от солнечно-электрической системы среднего размера. Фотография: Simple Pump.

Ограничения и цены

Ручные насосы не будут работать во всех случаях - например, в местах, где уровень грунтовых вод составляет 500 футов, - но они могут быть отличным вариантом для многих сельских домов, у которых нет доступа к муниципальной воде.При относительно умеренной глубине (менее 150 футов) стоимость насоса, вероятно, составит от 1600 до 2000 долларов. Информация о стоимости доступна на сайтах компании.

Наряду с основанием Resilient Design Institute в 2012 году Алекс является основателем BuildingGreen, Inc. и исполнительным редактором Environmental Building News. Чтобы быть в курсе его последних статей и размышлений, вы можете подписаться на его канал в Twitter .

Нравится:

Нравится Загрузка ...

Yamaha YP30G | Водяной насос Yamaha

4-тактный двигатель объемом 171 куб. См с верхним расположением клапанов В YP30G используется 4-тактный двигатель с верхним расположением клапанов объемом 171 куб. См, который тише, мощнее и потребляет меньше топлива, чем сопоставимые двигатели. Перекачивает до 259 галлонов / мин (15 540 галлонов / час) через трехдюймовый порт.
Всасывание Обеспечивает общий напор 102 фута с высотой всасывания 26 футов.
Надежный насос Рабочее колесо и спиральный корпус изготовлены из чугуна для большей прочности и долговечности; и они выдерживают износ от песка, песка, ила и т. д.
Исключительная долговечность уплотнения Надежные углеродно-керамические механические уплотнения долговечны, легко заменяются и снижают износ, обеспечивая длительный срок службы насоса.
Арматура Фитинги со стандартной национальной трубной резьбой (NPT) легко соединяются с всасывающим и нагнетательным шлангами.
Двигатель OHV Повышенная эффективность, повышенная надежность, более тихая работа.
Чугунная футеровка цилиндра Имеет оптимальный отвод тепла.
Автоматическая система предупреждения о масле Выключает двигатель до того, как уровень масла станет низким - предотвращает повреждение двигателя, позволяет избежать дорогостоящего ремонта, минимизирует время простоя, увеличивает долговечность
Транзисторное зажигание Обеспечивает экономную эффективную искру - не требует обслуживания и обеспечивает быстрый, легкий запуск и надежную работу
Автодекомпрессия Автоматически «открывает» выпускной клапан, чтобы уменьшить компрессию и облегчить запуск.
Срок службы двигателя по выбросам EPA YP30G соответствует самым строгим экологическим стандартам; EPA и CARB.
Заводская гарантия Покрывает весь водяной насос на предмет дефектов деталей и изготовления в течение трех (3) лет, когда водяной насос используется в некоммерческих, промышленных или арендных целях. Когда водяной насос используется в коммерческих, промышленных или арендных целях, Yamaha покрывает его сроком на два (2) года.

История питьевых колодцев с ручными насосами в Миннеаполисе

Водяной насос на Lake Harriet Trolley - лишь один из более чем двух десятков насосов в Миннеаполисе // Фото Кевина Крамера

Когда жительница Миннеаполиса Джессика Розенберг была маленькой девочкой, у нее и ее брата был особый ритуал, который они поделили со своими бабушкой и дедушкой.

Они загружали багажник машины пустыми пластиковыми кувшинами из-под молока и уезжали со своего св.Луи Парк является домом для озера Харриет. Оказавшись там, они выгружали кувшины и шли к колодцу с ручным насосом Lake Harriet Trolley. Иногда, особенно по выходным, была очередь, но в конце концов у детей была возможность накачать воду для себя. «Прокачка была самой лучшей частью», - говорит Розенберг. «У нас были бы конкурсы, чтобы узнать, кто быстрее наполнит кувшин, я или мой брат».

Уже тогда она любила вкус воды так же, как ее бабушка и дедушка: «Она была живая, полная питательных веществ и имела вкус земли.Она не может вспомнить, чтобы ее бабушка и дедушка когда-либо говорили ей о каких-либо конкретных преимуществах для здоровья, которые они придавали воде, но она считает воду из колодца самообслуживания частью их общего духа. «Они были просто олдскулом и парочкой крепких орешков», - нежно говорит она.

Оказывается,

Семья Розенберга принимала участие в освежающей традиции в парках Миннеаполиса, которая насчитывает более 100 лет. Колодец у троллейбуса Lake Harriet Trolley, который часто посещают ее бабушка и дедушка, многие в этом районе давно прозвали «Фонтаном молодости».В городских парках есть 27 таких питьевых колодцев с ручным насосом, большинство из которых использует воду из водоносных горизонтов Prairie Du Chien и St. Peter Sandstone, а некоторые из них пробурили более 250 футов в скальных породах. (Водопроводная вода Миннеаполиса, напротив, перед обработкой берут из реки Миссисипи). Записи Миннеаполисского парка и Рекреационного совета показывают, что одна из первых скважин была установлена ​​в Гумбольдтском треугольнике в ноябре 1911 года. Последняя была установлена ​​в Хидден-Парк-Ист в Июль 1999 г.

Миннеаполисские питьевые колодцы с ручным насосом. Зеленые точки - это колодцы, которые все еще открыты, красные точки - это колодцы, которые были опломбированы // Изображение любезно предоставлено Миннеаполисским парками и советом отдыха

«Насосы были установлены для людей, которые используют парки для отдыха, но мы знаем, что есть жители, которые все еще используют их в качестве основного источника воды», - говорит Дебра Линн Пилджер, директор по управлению окружающей средой в парке Миннеаполис. & Рекреационный совет, отдел которого наблюдает за мониторингом качества воды в колодцах.«Некоторых людей привлекает идея об источнике воды, который не подвергается хлорированию, а другим нужна вода, не прошедшая очистку воды», - говорит она.

Хотя Пильгер быстро описывает систему очистки воды в Миннеаполисе как «современную», а сам город Миннеаполис описывает свою водопроводную воду как одну из самых безопасных в стране, она понимает привлекательность такого древнего и чистого источника вода. И, как она отмечает, некоторым людям, например Розенберг и ее бабушке и дедушке, просто нравится вкус.«В нем немного больше железа, чем в воде из-под крана, и это придает ему особый вкус».

Теодор Вирт, 1912 год // Фотография любезно предоставлена ​​Историческим обществом Миннесоты

Демократия через воду

История колодцев связана с несколькими именами, знакомыми местным любителям парков. Чарльз Лоринг, комиссар и президент первого Совета Парков Миннеаполиса, считал, что парки должны быть более гостеприимными для всех граждан. В 1905 году он нанял Теодора Вирта, автора фразы «Парки для народа», в качестве суперинтенданта парка.По указанию Лоринга Вирт удалил парковые заборы и знаки «Держитесь подальше от травы», заменив их новыми знаками «Пожалуйста, гуляйте по траве».

То, что началось с демократизации травы для прогулок, вскоре распространилось и на бесплатную питьевую воду. В эпоху, когда еще не было воды в бутылках и холодильников, Вирт видел необходимость предлагать воду тем, кто все чаще посещает парки Миннеаполиса. В статье Star Tribune «Совет директоров планирует колодцы для всех городских парков» от 3 сентября 1908 года:

Теодор Вирт, суперинтендант парков, намерен обеспечить наличие питьевой воды в парках в следующем сезоне, и вчера он попросил комитет по благоустройству при совете директоров парка рекомендовать ассигнование в размере 1000 долларов на приобретение оборудования для вождения колодца, которое будет отвечать потребностям.В этом сезоне нет денег на пробуждение колодцев, и в большинстве парков, особенно там, где есть детские площадки, отсутствие чистой питьевой воды доставляет большой дискомфорт. Комитет проголосовал за план г-на Вирта.

Женщина качает воду из насоса на Богемских равнинах, Миннеаполис // Фотография любезно предоставлена ​​Историческим обществом Миннесоты

Холодный глоток воды

Некоторые из старых насосов в городе расположены вокруг Цепи озер, включая участок трамвая на озере Харриет.Вода, должно быть, была долгожданным облегчением для тех, кто посетил то, что когда-то было отдаленным озерным курортом, но с установкой паровой железнодорожной линии в 1880 году стало популярным местом для однодневных поездок. На озере Харриет был павильон с ресторанами и банями, в котором часто проводились концерты под открытым небом. (Текущая группа - пятый павильон на площадке).

Посетители могли насладиться дорожкой для катания на пони, выставкой стайки страусов и машинами для тяги ириски.Все хотели плыть по воде, и сотни арендованных лодок выстроились вдоль западного берега, доходящего до 44-й улицы. Уже тогда дорожки вокруг озера были забиты велосипедистами. И все эти посетители в конце концов захотели пить. Благодаря видению Теодора Вирта у них был свежий - и бесплатный - источник воды из питьевых колодцев с ручным насосом.

Миннеаполисские традиции

Остановка у этих ручных насосов и питье из древних водоносных горизонтов связывает нас со многими поколениями, которые делали то же самое до нас.Некоторые из нас делают паузу во время тренировочного забега на марафон городов-побратимов. Другие восстанавливают влагу во время треккинга на современных велосипедах из углеродного волокна. Мы складываем руки в чашки и наполняем их у насоса, чтобы сделать импровизированные миски для воды для наших измученных жаждой собак. И мы тратим годы, помогая нашим детям передвигать эту тяжелую ручку, пока вдруг однажды мы не наблюдаем, как они качают воду сами. Независимо от того, кто мы и когда мы их используем, питьевые колодцы с ручным насосом - прочная и освежающая традиция Миннеаполиса.

В наши дни Джессика Розенберг часто останавливается у одного из колодцев, когда гуляет или бежит по Цепи озер: «Пить из них - это настоящая ностальгия, и это вызывает приятные воспоминания», - говорит она.

Как построить водяной насос - современная усадьба

Перекачивание воды - главная забота любого дома или фермы. потому что, если не считать гравитационного кормления, требуется нелепое количество энергии. Изучив нашу новую землю, мы узнали было несколько источников - большой ручей, ну как река. Дома, которые мы снимали ранее, все кормили весной, поэтому мы знали, что копать колодец - это ненужные расходы и хлопоты, учитывая обильную воду в площадь.Однако ни один из источников не поднимался в гору от либо дом, либо садовые пятна. Нам понадобится система, чтобы насос из собранной пружины. Какая-то гениальная идея должна была пришли нам на помощь, что-то, что представляло технологический триумф над неблагоприятными обстоятельствами. Что гениальной новой идеей оказалось то, что было несколько сотен лет.

Таран использует силу воды, стекающей с холма. цистерну или плотину, чтобы перекачивать эту воду на место выше, чем первоисточник... без электричества.

Гидравлический цилиндр был привычным зрелищем в этой стране. до того, как электрификация получила широкое распространение. Неэлектрический водяной насос только с двумя движущимися частями, сливным клапаном и нагнетательный клапан, плунжер является ярким примером того, как некоторые проблемы приусадебного хозяйства решаются более адекватно и надежно благодаря более старой, но хорошо зарекомендовавшей себя технологии, чем обычные электрифицированные альтернативы, которым сегодня доверяют.Только с парой движущихся частей, которые редко изнашиваются и оба легко заменяются, если они это сделают, этот насос редчайшие технологические вложения, и то и другое длится для поколений и практически не требует обслуживания. An дополнительный плюс: его может построить средний человек в замечательно короткое время примерно за 100 долларов, в зависимости от затрат для сантехники в вашем районе и какие мусор, который вы храните у себя дома.

Этот гаджет попал в мой мир, как и наша семья. завершение покупки нашей усадьбы здесь, в Синем Горный хребет Вирджинии. Оставшаяся часть сети была нашим намерение с самого начала - выбор, который сопровождался это необходимость взглянуть на то, как мы могли бы привести в действие все аспекты усадьба с самого начала.

Когда мы начали планировать и покупать наши солнечные электрические установки, стало видно, что работает электрическая насос был финансово недоступен.Электрические насосы подходят для нашей ситуации были дорогостоящими, но хуже были затраты на увеличенное количество панелей, инвертор большего размера и чрезмерная протяженность электрических линий для работы такого типа насос. Нам пришлось исключить такую ​​систему.

Исследования выявили несколько датируемых книг по альтернативной энергии. из семидесятых годов с краткими статьями о гидроцилиндрах. Обсуждение прошедших дней со старожилами на еженедельном джамбори в магазине Cockram's General Store раскрыли немного больше информация по теме.Однако в основном старшие толпа сосредоточилась на захватывающем "ЧУЧУНКЕ", который "гудел" через крик ", когда действовал крупный таран.

Хотя несколько источников подробно обсуждали таран, четкое объяснение с помощью изображения, описания или обсуждения как работает машина, было неуловимо. Возможно, я был просто плотный, но пока я не начал строить свой первый баран, весь эксплуатация машины осталась для меня загадкой.

Как работает водяной насос

Гидравлический цилиндр использует силу воды, бегущей вниз по склону. через трубу, чтобы затем перекачать часть этой воды в гору в сайт выше источника. Бывшие студенты-физики не будут сомневаюсь, морщат носы в нерешительности после этого замечание, но потерпите меня. Вода поступает в систему через бежит из какого-то источника (родниковая цистерна или запруденный ручей например) во впускную трубу.Вода движется под гору через трубу на некотором расстоянии попадает в насос, а затем выходит из насоса (и поэтому выплескивается на землю) через открытый «сливной» или «щелкающий» клапан. Это дает движущийся столб воды. Позволяя столбу воды свободно течет вниз через сливной клапан кинетический энергия движущейся воды подготавливается для работы насоса. В конце концов поток этой воды увеличивается до такой степени, что преодолевает натяжение пружины перепускного клапана и clack (резиновая часть сливного клапана) закрывается.От резко останавливая поток столба воды, создается колоссальное давление. Это давление не может очень вытащить впускную трубу, а не пропустить через другая труба через односторонний "обратный" клапан и в камера сжатия. Камера сжатия - это просто длина трубы, закрытой сверху, которая частично остается полный воздуха. Вода с шумом проливается мимо обратного клапана. вся его ярость сжимает воздух в камере сжатия до тех пор, пока кинет не преобразуется в энергию, и отдыхает в течение момент как, потенциальная энергия в виде сжатого воздуха.

Затем сжатый воздух выталкивает воду обратно из камера сжатия со всей запасенной в ней энергией. Поскольку обратный клапан является односторонним, вода вынужденный отступить не может вернуться туда, откуда пришел; поэтому эта вода проходит через выходной запорный клапан. и в подающую трубу, таким образом продвигаясь в гору до энергия из камеры сжатия заберет его. Этот вода продолжает двигаться, поскольку барабан движется с отходами и проверяет открытие и закрытие клапанов и в конечном итоге достигает его место назначения в гору.

Когда вода и воздух сжимаются вместе, часть воздуха смешивается с водой. Из-за этого воздух должен быть повторно вводится в систему постоянно, иначе вода уходит камера сжатия заберет с собой весь воздух в насос, таким образом полностью прекращая работу. Чтобы избежать этого проблема, под обратный клапан так, чтобы каждый цикл подавал глоток воздуха в система, которая поднимается в камеру сжатия и предотвращает попадание воды в машину.

Анализ участка водяного насоса

Сначала изучите свой сайт, чтобы узнать, не подходит для барана. Вы можете использовать практически любой значительный поток и падение, чтобы запустить таран одного размера или Другой. Однако могут возникнуть проблемы, когда вы определите требуемый объем системы и высота доставки.


Формула для вычисления этих вещей составляет около двух футов длинный.Если немного поучиться физике в библиотеке - больше времени чем вы можете посвятить прямо сейчас, местные инженеры смогут для проведения анализа сайта, в том числе компьютерного планы набора номеров с вашего конкретного сайта. Они запросит количество падения от источника до насоса станция, количество доступной воды из источника, высота необходимо доставить, и количество воды, необходимое при доставке сайт (среди прочего), а затем они вычисляют все необходимые аспекты вашего насоса и системы.Их результаты очень подробно расскажу об измерениях всего от диаметра приводной трубы, размера перепускного клапана, угла привода трубы к длине трубы подачи и ее диаметр - все необходимое для максимального увеличения эффективность вашей конкретной установки.

Для тех, кто более склонен строить и возиться без отличных благодаря математической предусмотрительности, показанный здесь барабан будет работают в широком диапазоне приложений.это рассчитан на входной поток 5 галлонов в минуту, привод падение 20 футов и высота доставки 100 футов. С новый высокоэффективный нагнетательный клапан (см. список источников), обеспечит более 1000 галлонов / 24 часа, но с указан обратный клапан, который падает примерно до 250 галлонов / 24 часы.

Вы можете увеличить размер плунжера, увеличив размер различные фитинги, которые, вообще говоря, будут дайте возможность гидроцилиндру перекачивать больше воды, поскольку доступно больше для привода насоса.Любой малогабаритный поршневой насос может работать при довольно широком диапазоне обстоятельств, но плохих эффективность - всегда цена отклонения от размера.

Если на участке с хорошей каплей достаточно воды, тогда эффективность может не иметь значения. Также на этой модели натяжение пружины и глубина открытия на сливной клапан регулируется, что позволяет регулировать скорость цикличность насоса. Это позволяет повысить эффективность улучшены другими способами, кроме простого выбора размера насоса.

Еще одна возможность для проектирования системы - запустить два плунжера. параллельно, тем самым удваивая выпуск. Конечно сайт потребуется достаточное количество воды. управлять насосами в этом конфигурация.

Строительство водяного насоса

Теперь, когда операция объяснена, строительство насоса будет иметь больше смысла. Чтобы построить это Баран среднего размера вам понадобится:

Единственная часть сборки более сложная, чем привинчивание трубопроводная арматура вместе строит отходы (clack) клапан.Этот сливной клапан является модификацией очень надежный дизайн, продвигаемый VITA (Волонтеры в техническом Помощь).

Первый шаг к изготовлению клапана - взять одну из втулок размером 2 на 1 дюйм и обработать внутреннюю гладкую поверхность. где резиновая шайба / уплотнение будет упираться в него в закрытое положение. Машинист здесь в город добывает за 10 долларов, что, вероятно, является разумным в среднем можно ожидать больше всего в любом месте.Находясь в магазине, для тем, у кого нет условий и опыта, чтобы разрезать и сварите металл, отрежьте 4 дюйма от 40-дюймового куска 1-1 / 2 дюйма на Ремешок 1/8 дюйма и припаяйте или приварите его сверху втулки близко к резьбовому отверстию диаметром 1 дюйм, но не закрывает его. отверстие. Гальванику необходимо сточить с втулки, чтобы позвольте пайке или сварке держаться должным образом. Второе упражнение Отверстия на 1/2 дюйма в небольшом ремешке на втулке, которая соответствуют двум одинаковым размерам на одном конце 36 дюймов ремень все еще остается, поэтому их можно скрепить болтами с кусочком резины между ними.Сверлильный станок делает этот процесс проще, но его можно выполнить и с помощью ручной дрели. Затем сделайте отметку в 16 дюймов от конца с двумя отверстиями 1/2 дюйма. и оберните ленту вокруг трубы диаметром 1-1 / 2 дюйма, центрируя отметьте на изгибе, чтобы получилась пружина перепускного клапана. Второе упражнение Отверстия 1/4 дюйма, соответствующие друг другу вверху и внизу пружины, прямо там, где она становится плоской после полукруглый изгиб, позволяющий одному из болтов 1/4 дюйма на 3 дюйма пройти через оба отверстия.Добавьте две гайки, одну для регулировки натяжение пружины, а другой действует как стопорная гайка для не допускайте смещения регулировки во время работы. Еще два отверстия должны быть просверлены, и тогда твердая часть закончена. Болт пружина на месте к втулке с помощью двух болтов 1/2 дюйма пальцами. Сделайте отметку в центре ремешка. именно там, где он проходит через центр 1 дюйма в втулка. Сделайте еще одну отметку после первой ближе к концу пружины прямо над дальним краем втулки.Теперь открутите пружину от втулки и просверлите 1/4 дюйма. отверстие на отметке ближе к концу пружины и 3/8 дюйма отверстие по отметке, сделанной непосредственно над отверстием ввода. Чтобы завершить сливной клапан, отрежьте кусок резины (я использую Камера трактора для всех резиновых деталей, необходимых в этом плунжер) достаточно большой, чтобы поместиться между сливным клапаном пружину и шпильку, к которой она крепится на втулке. Вырезать отверстия чтобы через них прошли два болта 1/2 дюйма, а затем прикрутите весной плотно в месте, используя пружинную шайбу под каждую гайку.Возьмите болт 3/8 дюйма и поместите на него плоскую шайбу 3/8 дюйма, затем плоская шайба 1/2 дюйма, затем кусок резины, разрезанный на круг с внешним диаметром 1-3 / 8 дюйма, затем другой 3/8 дюйма плоская шайба и, наконец, длина медной трубы. Пройти полностью нагруженный болт через обработанную втулку, а затем через отверстие 3/8 дюйма в пружине. На верхней стороне пружину, установите стопорную шайбу и гайку и плотно затяните целые работы.

Обязательно, чтобы эта часть клапана открывалась и закрывалась. в идеальном положении, чтобы резиновая шайба закрывалась полностью на обработанной поверхности внутри втулки и чтобы он никоим образом не ударял и не натирал сторону втулки. как он открывается и закрывается. Слегка погнуть пружину или болт работает, чтобы открутить клапан, который не идеально выровнен. Ну наконец то вставьте болт 1/4 дюйма через последнее отверстие в пружине чтобы сделать глубину открытия сливного клапана регулируемой.Добавьте кусок резины на головку болта, отрезав два отверстия и потянув за болт и над головой, чтобы уменьшают удар по пружине и помогают уменьшить износ.

Сливной клапан готов, его нужно только ввинчивается в систему. Затем сверните на поворот и просверлите отверстие диаметром 2/16 дюйма чуть ниже резьбы на одном конец. Возьмите небольшой кусок медной или латунной проволоки, согните его. в форму шплинта, вставьте его в отверстие, а затем разведите концы штифта, чтобы он оставался в отверстии, но мог двигаться вокруг свободно.Это предотвращает накопление накипи и сдерживает крошечный кусочек воды, который вытечет из рюмки дыра от вытекания в ручей. Поставить насос вместе найдите тиски и трубный ключ. Используя схему и фотографии в качестве ориентира, хорошо оберните все наружные резьбы тефлоном скотчем и прикрутите насос по частям. Некоторый люди наливают бетон на дно гидроцилиндра, чтобы держите его во время работы. Это не обязательно для маленький насос, подобный описанному здесь.Фактически, сохраняя Переносной блок может пригодиться на некоторых приусадебных участках.

Установка водяного насоса

Подходите к месту установки творчески и используйте общие здравый смысл руководить построением среды вашего насоса. Если таран перекачивает родниковую воду, он не должен замерзать даже в очень холодных условиях. Но если бы это было чтобы перестать работать, то он обязательно замерзнет и сломается.Размещение гидроцилиндра в конструкции в земле или аналогичным образом в некоторые бетонные или каменные конструкции типа родниковых домов будут предотвратить замерзание при любых условиях. Кроме того, похороните все трубы системы ниже линии замерзания, чтобы избежать зимы проблемы.

Единственный другой важный совет, которому нужно следовать, - сделать красивый впускной экран у источника. Лягушки, листья и т. Д. может остановить барана до смерти и разобрать весь беспорядок, чтобы выяснить проблему.

Повозиться с натяжением пружины и открытием щелчка регулировки, чтобы получить правильную скорость плунжера для вашего конкретного монтаж. Чем медленнее работает насос, тем больше воды перекачивается за один ход, но для операция. Если через некоторое время движение плунжера прекратится, вы можете нужно немного ускорить насос, ослабив пружину напряжение.

Помимо попадания посторонних предметов в систему, мало что может остановите свой плунжерный насос.Я знаю одну конфигурацию, в которой работал в течение шести лет без сбоев, и я слышал о многие живут по пятнадцать лет без замены клэка. в в правильной ситуации таран намного превосходит своего электрифицированного двоюродных братьев и сестер, и это вложение времени и денег с гарантированный возврат, который сегодня редко встречается в мире.

Для получения информации об анализе сайта обращайтесь в New Dawn. Engineering (Флойд, Вирджиния). Они предлагают модель сверхэффективного нагнетательный клапан, который значительно увеличивает мощность гидроцилиндра.Moonlight Solar (Кристиансбург, Вирджиния) - единственная другая компания, занимающаяся альтернативной энергетикой, имеющая клапан в США.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
