Схема откатных ворот. Устройство откатных ворот. Расчет откатных ворот. Размеры ворот. Откатные ворота

7 декабря 2021

В этой статье рассмотрим исключительно теорию и проектирование откатных ворот, здесь мы постараемся изложить ответы на наиболее распространенные вопросы пользователей решивших сделать откатные ворота своими руками. Здесь Вы найдете теоретические выкладки, формулы, расчеты и практические советы по изготовлению откатных ворот. Также Вы можете прочитать статьи: схема откатных ворот, схема элетропроводки для откатных автоворот и фундамент для откатных ворот.

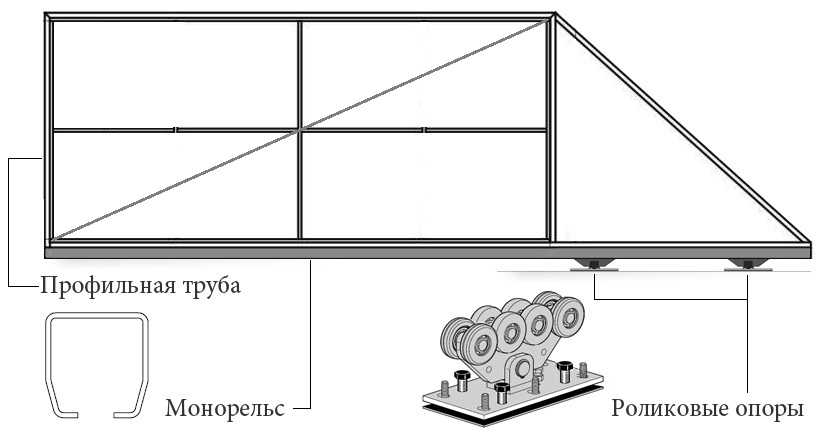

Итак, откатные консольные ворота состоят из проёмной части (полотна) и противовесной части (ее часто называют хвостовик, концевик, косынка, раскос, противовес итд). Длина противовесной части должна быть равна 33-50% от ширины проёма в свету. Оптимальным значением для большинства ворот считается 40% при этом значении получается отимальный расход материала и места. Имеются источники в интернете утверждающие, что противовесную часть нужно делать 50 и 60% — однако это излишне, можете делать конечно хуже не будет , но для бытовых ворот достаточно будет и 40%.

Размеры противовеса 50% актуальны для больших, промышленных ворот с шириной проёма 8 и более метров, кроме того при проёмах более 5,5-6,0 м противовес имеет смысл делать прямоугольным с двумя диагоналями. См. рис.

Если у вас есть ограничения по месту для отката ворот воспользуйтесь тем знанием, что минимальная длина противовесной части равна 33% от проёма, если и при этом Вашим воротам не хватает места для отката, то нужно признать, что откатные ворота установить нельзя, тогда есть смысл подумать о воротах другого типа, например распашных. Или как вариант установить откатные ворота снаружи (на улице) см. Рис:

Слишком малая противовесная часть (менее 33%) приведет к тому, что ворота будут «падать» и в открытом состоянии коснутся земли и даже выроют изрядную канаву.

При недостаточной длине противовесной части Вы получите такую картину в открытом состоянии, утрированно для наглядности: Утяжелять противовес различными грузами, свинцом итд нецелесообразно.

Еще одна встречающаяся ошибка — при нормальной длине противовесной части расстояние между картеками мало, что приводит повышенной нагрузке на ролики и полки направляющей консоли и как следствие к тугому ходу ворот и даже к разгибанию полок направляющей, или как говорят в просторечье «раздуло балку». Опорные каретки должны использовать по максимуму всю длину противовеса.

Давайте рассмотрим классический пример — Вам предстоит сделать откатные ворота своими руками с шириной проёма 4м, высотой 2м и зашитые профнастилом.
Выбираем комплект фурнитуры на 400-500 кг с металлическими роликами, длина направляющей 6м, высота 60мм, ширина 70 мм. На рис. приведены размеры частей откатных ворот в общем случае, где L — ширина проёма в свету.

Для 4-х метровых ворот проёмная часть согласно формуле равна 4200мм (ворота должны перекрывать проём в каждую сторону на 100-200 мм), на противовес остается 1800мм. Проверяем: 4*0,4=1,6м, а у нас получилось 1,8м значит консольная часть у нас получилась 45% — это значение удовлетворяет техническим условиям.

Идем дальше. Часто задаваемый вопрос и вызывающий наибольшие затруднения — » У меня проём 4.5-5 м и зашивка профнастилом». Считаем общую длину ворот 4,5*1,4=6,3 (5*1,4=7). В обоих случаях получаем более 6м. Все решается очень просто — приобретается комлект с 7-ми метровой направляющей или стандартный комлект с 6-ти метровой направляющей плюс дополнительный 1.м.п. направляющей, эти куски потом свариваются снаружи (внутри варить не нужно), шов после зачищается болгаркой. Далее все рассчитываем аналогично примеру выше.

Пример доваривания направляющей:

Следующий распространенный вопрос — как рассчитать высоту ворот? Высота ворот состоит из следующих слагаемых. Рассмотрим на примере ворот с направляющей типоразмера 70х60.
Дорожный просвет — 75 мм.
Высота направляющей — 60мм.
Высота трубы внешенего каркаса — 30мм
Высота трубы внутреннего каркаса — 40мм
Из рисунка приведенного ниже (ворота в разрезе) можно рассчитать высоту полотна ворот, и высоту листов профнастила (бляхи).

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Поделится

Чертежи и схемы откатных ворот

Итак, вы решили изготовить откатные ворота самостоятельно. Возможно, уже приобрели комплектацию и осталось только сделать раму. На что стоит обратить внимание при ее проектировании, какие аспекты учесть – расскажу в этой статье.

Определение габаритов проема и размеров будущей металлоконструкции

На данном эскизе проема откатных ворот мы видим, какие параметры нам понадобятся, чтобы сделать откатные ворота чертеж.

Проем ворот, L — это световой проем между столбами.

Ширина полотна ворот (под обшивку), L1 — готовое полотно должно полностью перекрывать проем. Как правило, его ширина = ширина светового проема +400 мм.

Общая длина ворот с несущей балкой, L2

Общая высота забора, h — обычно полотно ворот делают ниже забора, что позволяет выделить въездную группу и расширить возможность регулировок уже установленных ворот.

Высота полотна ворот с несущей балкой, h2 — мы рекомендуем делать зазор под воротами 80-100 мм. Уход за такими воротами в зимний период проще.

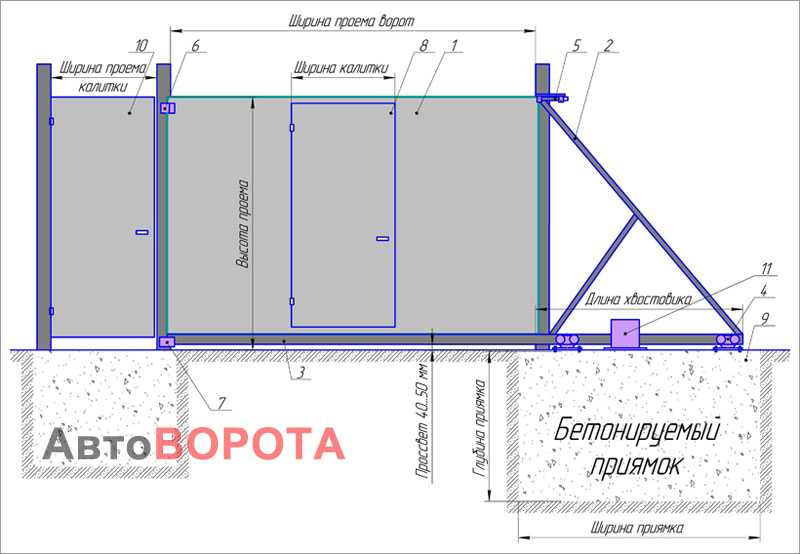

Эскиз откатных ворот с перечнем необходимой комплектации

Поз. №	НАИМЕНОВАНИЕ	Кол-во шт.
1	Рама откатных ворот За надежность и долговечность откатных ворот отвечает точно продуманная геометрия и высокие прочностные характеристики конструкции.	1
2	Несущая направляющая (шина, рельс) Представляет собой профиль специальной сложной геометрии с прорезью для движения тележки.	1
3	Роликовая опора (тележка) со стальными роликами Предназначена для перемещения створки. На стальной пластине закреплены ролики на подшипниках, которые обеспечивают тихий и плавный ход створки.	2
4	Подставка под роликовую опору Подставка представляет собой стальную пластину, на которой закреплены четыре шпильки. На них при помощи гаек и шайб фиксируется роликовая опора. Используется для регулирования положения полотна в вертикальной и горизонтальной плоскостях.	2
5	Нижняя ловушка Разгружает роликовые опоры, когда ворота закрыты. Полотно опирается концевым роликом на ловушку и фиксируется таким образом в закрытом положении.	1
6	Ролик концевой (опорный) Закрываясь, створка заезжает роликом на нижнюю ловушку — ролик позволяет сделать парковку тихой и мягкой.	1
7	Верхняя ловушка Придерживает верхний край створки в закрытом положении ворот, снижает шум от вибраций, когда створка закрыта.	1
8	Кронштейн верхний с двумя роликами Придерживает полотно ворот в вертикальном положении при ее перемещении.	1

Итак, для изготовления ворот вам потребуются не только чертежи и схемы откатных ворот, но и набор комплектующих.

Лучше выбрать фурнитуру заводского изготовления – это гарантирует легкое качение створки и надежность. У нас в магазине представлены комплектующие для ворот всех ведущих производителей: комплекты Алютех (Белорусия), РОЛТЭК (РФ) и Дача (Китай). Посетив магазин лично, вы не только сможете подобрать необходимый комплект, но и ознакомиться с конструкцией рамы (образцы выставлены в торговом зале).

Чертежи и схемы откатных ворот ДАЧА

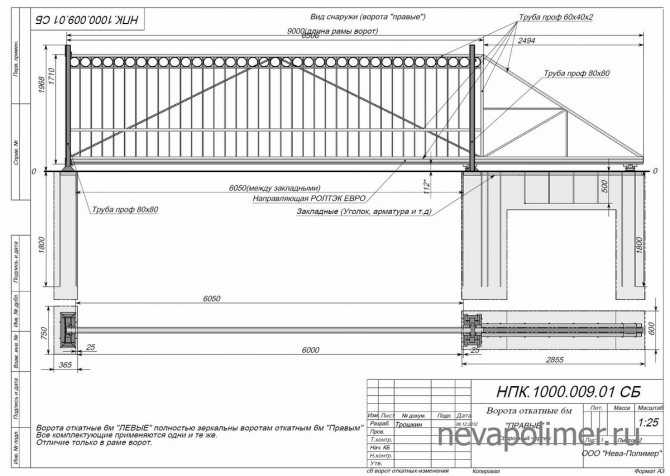

Ниже представлены чертежи и схемы откатных ворот, которые используются нами при изготовлении ворот серии ДАЧА.

Рама ворот серии ДАЧА подходит для отделки любым материалом толщиной не более 18 мм, так как отделка вставляется в рамку, а не крепится внакладку.

Для отделки может быть использован профильный лист (профиль С-18 или МП-18), металлический сайдинг, доска.

Вес заполнения при использовании комплектующих Дача или SGN при ширине проема 4 м. – до 250 кг., при ширине проема до 5 м. – не более 150 кг.

Если вы сочтете изготовление рамы самостоятельно слишком сложным, мы всегда рады предложить вам купить готовые рамы ДАЧА высокого качества по низкой цене. Прежде чем приступить к изготовлению и покупке материалов, посчитайте все предстоящие расходы, включая затраты на доставку — возможно, наша готовая рама будет стоить почти столько же.

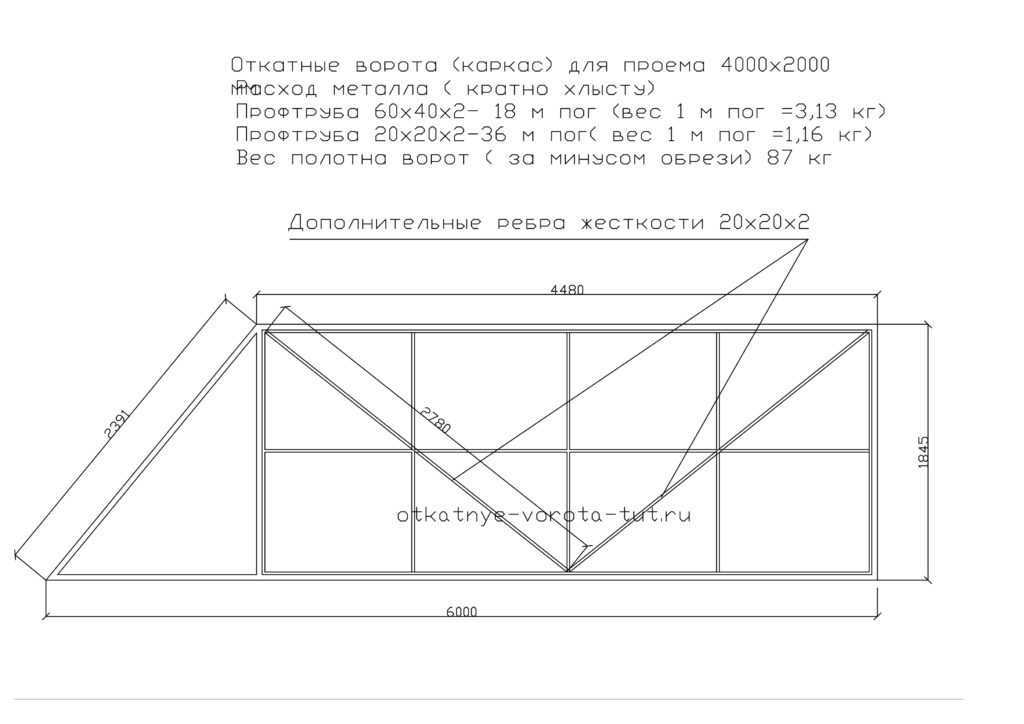

Чертеж откатных ворот на проем 4000х2000 мм

Ворота на проем шириной 4 000 мм, высотой 2 000 мм. Высота указана от дорожного покрытия. Зазор от полотна ворот до дорожного покрытия – 100 мм.

Чертеж откатных ворот с калиткой на проем 4000х2000 мм
