75 фото типовых и оригинальных проектов

Ворота и забор используют все владельцы загородных или дачных участков. Ведь благодаря таким конструкциям у владельцев есть возможность оградить свое личное пространство. Не обязательно при этом использовать помощь специалистов. Намного экономнее сделать все работы самостоятельно, уделив внимание определенным вещам.

Перед началом рабочего процесса следует особое внимание уделить созданию чертежей, ознакомиться с установкой столбов, правильно подобрать материалы для конструкции.


Достоинства распашного типа

Независимо от того, какую модель вы подберете, следует подобрать наружный или внутренний метод открывания створок. При этом сложностей во время работы не должно возникнуть.

При правильном выполнении всех основных этапов ваша конструкция будет служить продолжительный период времени. Стоит рассмотреть основные достоинства такого выбора:

  • комфорт при использовании;
  • широкая вариация материалов, Все зависит от личных предпочтений, подбор в зависимости от интерьера;
  • высокий показатель функциональности;
  • компактная конструкция;
  • отсутствуют ограничения касательно размера.

Распашной тип известен простыми монтажными работами. Изделие не требует к себе дополнительных мер ухода, они прочные, дополнят ваш интерьер. При желании можно оборудовать ворота с помощью автоматической системы.

Стоит рассмотреть также недостатки такого изделия. Это учет внешних факторов, например, ветра, снега. То есть, модель подбирается с учетом региона, в котором вы проживаете. Необходимо для такой модели освободить место.

Особенности конструкции

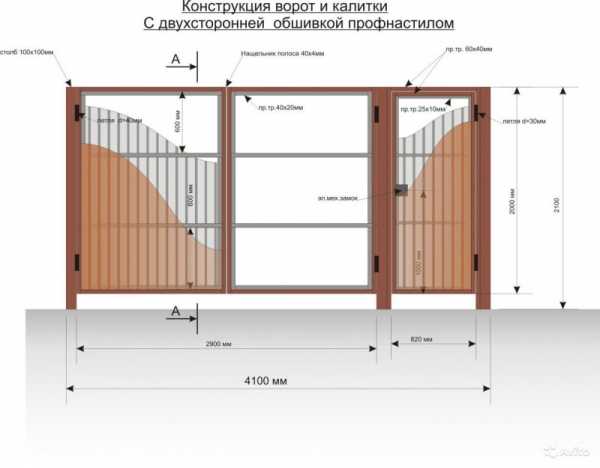

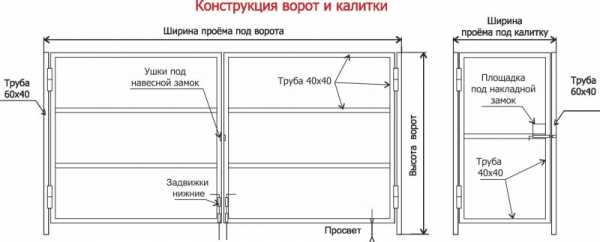

Необходимо рассмотреть основные составляющие чертежов ворот своими руками:

  • выполненная из дерева или металлического материала рама. Она должна обладать высоким показателем жесткости;
  • соответственно с типом ворот подбираются опорные стойки;
  • металлический профиль пользуется спросом среди покупателей, как качественный обшивочный материал;
  • зависимо от типа конструкции, например, ворота с калиткой, подбирают петли. Учитывают также массу изделия;
  • обеспечивают надежную защиту от проникновения злоумышленников замки, или запоры. Выбор механизмов широкий, можно подобрать что-то себе.

Все детали выполняют определенную нагрузку, их правильная установка и качественные характеристики обеспечат продолжительный срок эксплуатации. Важно уделить время чертежу ворот из профнастила, сделать соответственные эскизы.

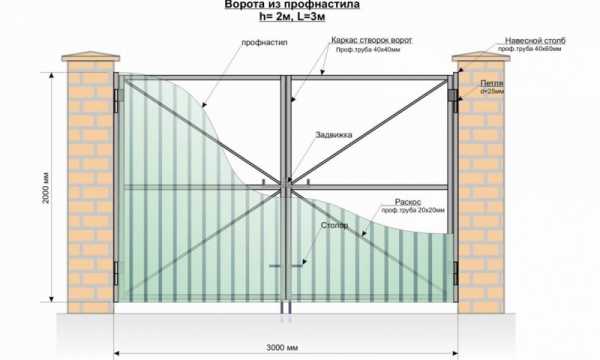

Профлист

Ворота, выполненные из данного материала, пользуются особой популярностью. Ведь створки могут открывать в разные стороны, а не исключительно в одну сторону. Из этого полотно можно сделать калитку.

По сравнению с деревянными изделиями в этом случае необходимость в дополнительном ремонте, уходе отпадает. При желании изделия дополняют с помощью автоматики. Итак, выделяют такие достоинства данного выбора:

  • низкая, доступная широкому кругу потребителей стоимость;
  • эстетичность, изделие достаточно привлекательно выглядит;
  • высокие качественные характеристики;
  • продолжительный срок эксплуатации;
  • рабочий процесс, который можно организовать самостоятельным путем.

Среди недостатков выделяют подверженность внешним фактором. В большей мере это касается ветра, или же снега. Также необходима установка петель, правильно установить столбы.

Установка

Выбирая материал профлист, следует позаботиться об крепких и надежных столбах. Диаметр трубы 80 мм считается наиболее подходящим для опоры. С нагрузками может справиться также квадратная труба.

Обращайте внимание на трубы квадратного сечения, которых сваривают к створкам. На фото чертежа ворот можно отметить оптимальные размеры 10*25*3000 мм. Для соединения изделия таких габаритов потребуется сварка.

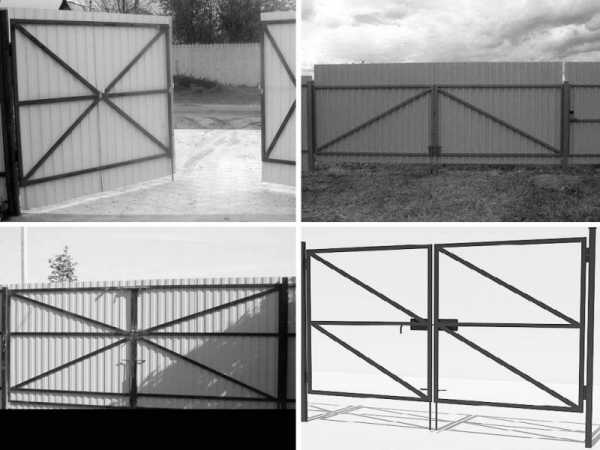

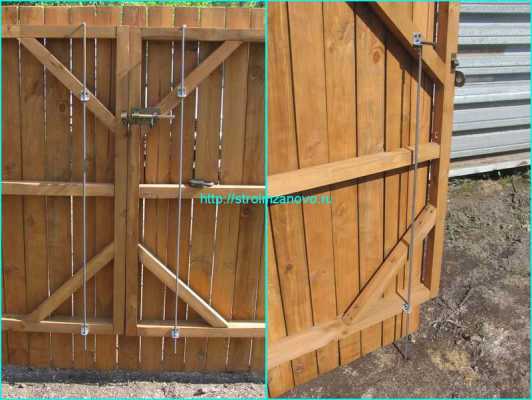

С помощью использования диагональных натяжителей можно усилить конструкцию каркаса. Определитесь с местом, предназначенным для замка, запора, ограничителей.

Рабочий процесс начинается с монтажных работ касательно опор. Необходима для данной процедуры определенная подготовка. На видео видны основные этапы, их можно детальнее рассмотреть.

Варианты установки

Стоит отметить, что опорные столбы можно забетонировать, или же забить в землю. Для большей надежности конструкции необходимо отдавать предпочтение бетонированному варианту.

Важно правильно установить петли. Опоры погружают в грунт на глубину около 130 см. Данный способ экономит время, при этом можно сразу приступать к следующему этапу – крепление петель, вешание створок.

Ямы для способа бетонирования используют глубиной 150-200 см. Зависимо от сечения закапывания трубы подбирают определенный диаметр. Необходимо заняться подушкой. То есть приготовить песок, щебень, затем залить все с помощью бетона.

Выводы

Независимо от того, какой тип ворот вы выберете, стоит выполнять все роботы исходя из чертежей. Если вы хотите распашную конструкцию, тогда необходимо помнить об их использовании на предприятиях. Раздвижные механизмы применяют для въезда, выезда из территории.


Достоинства и недостатки можно найти в каждом типе. Подберите наиболее оптимальный для себя вариант.

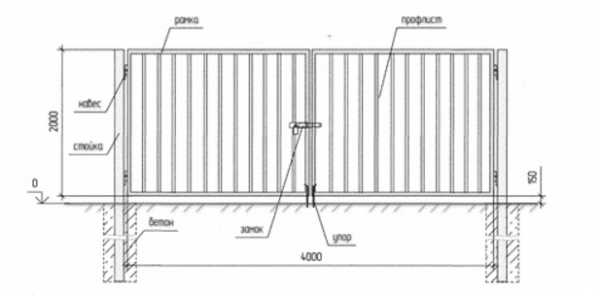

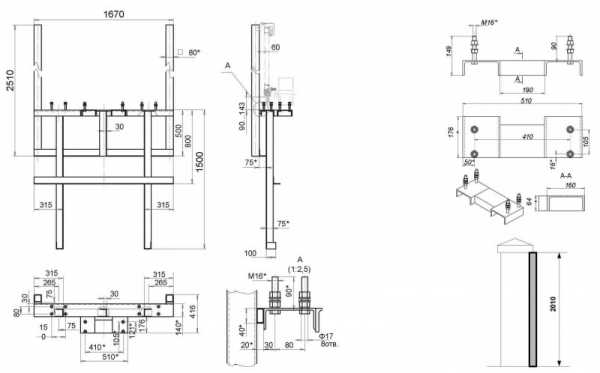

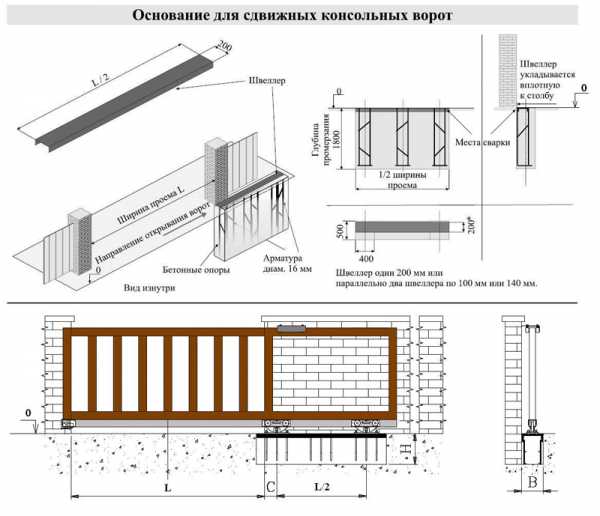

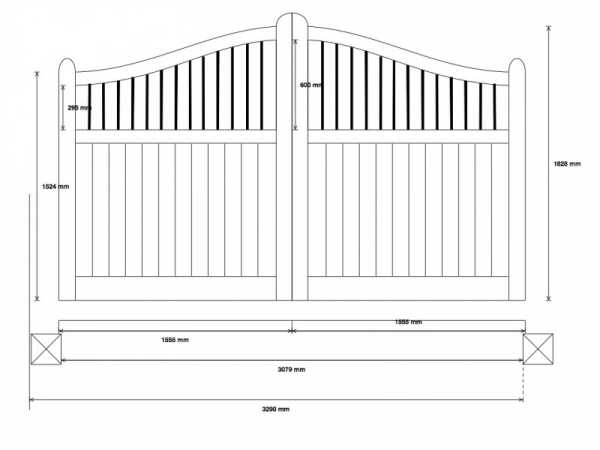

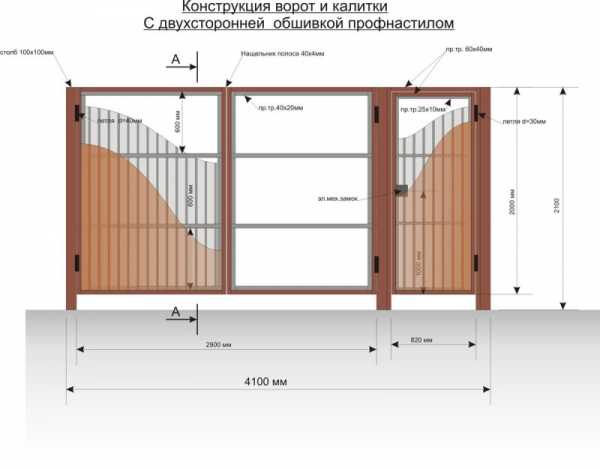

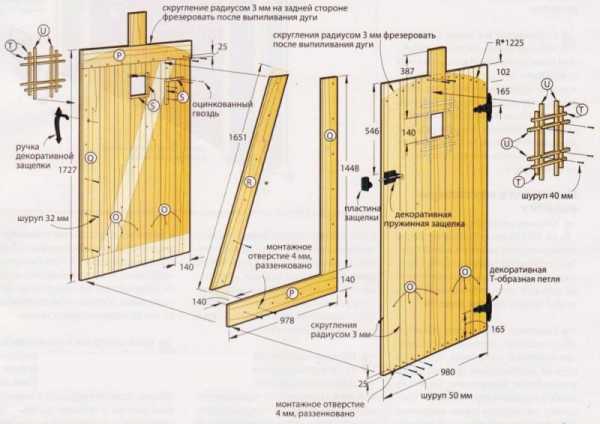

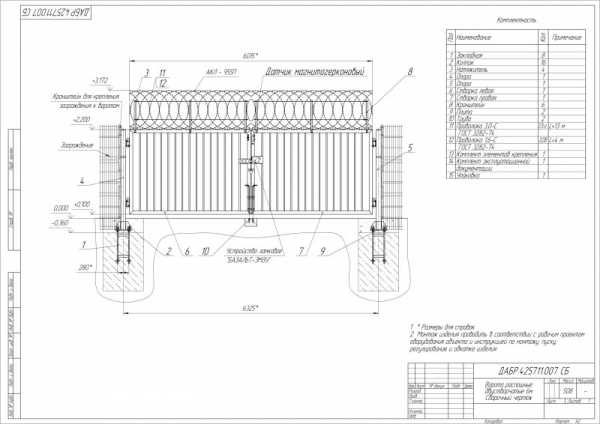

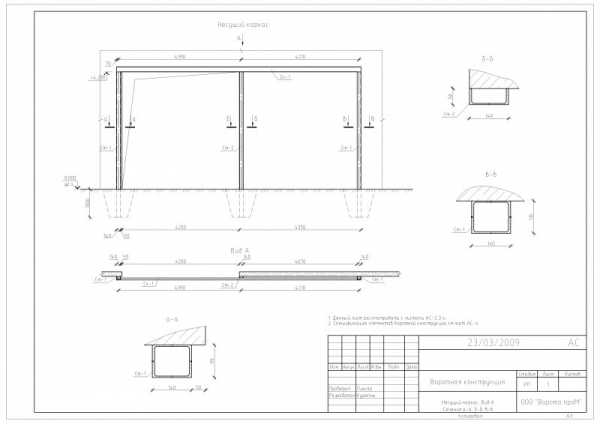

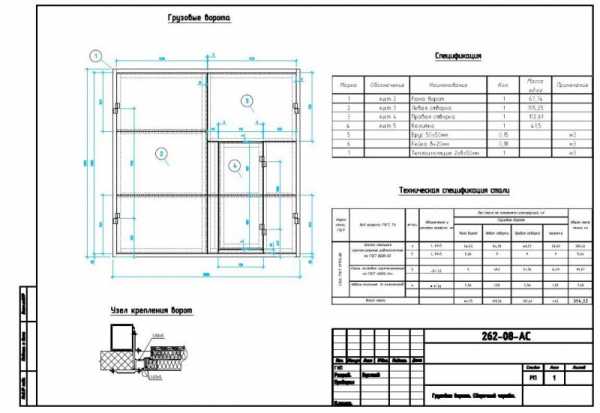

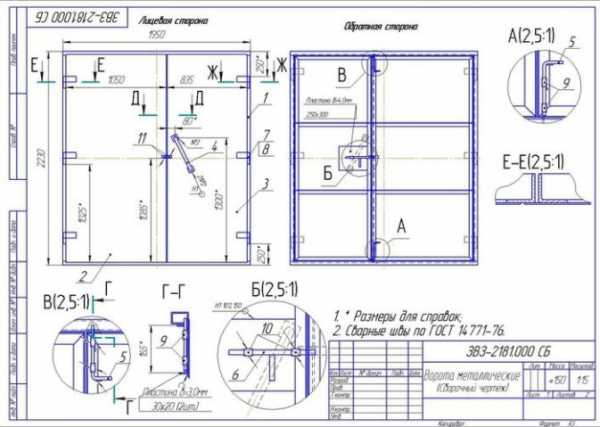

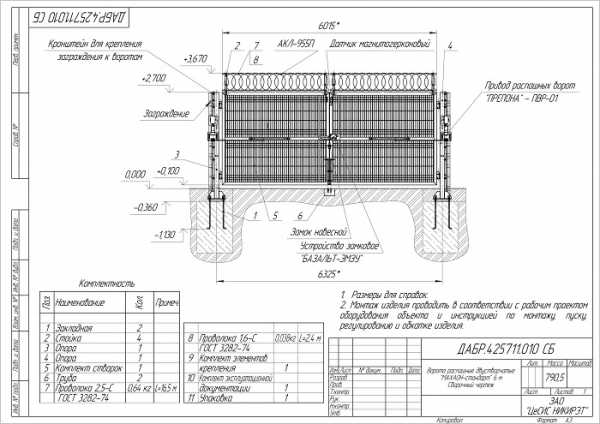

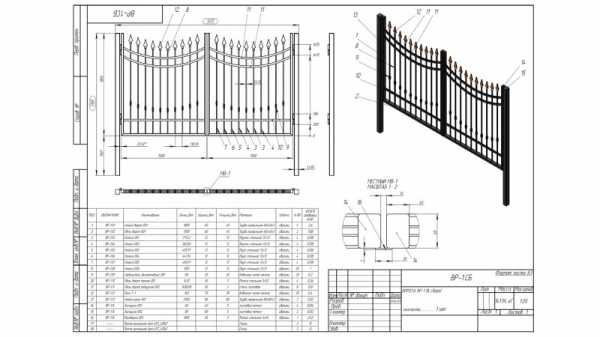

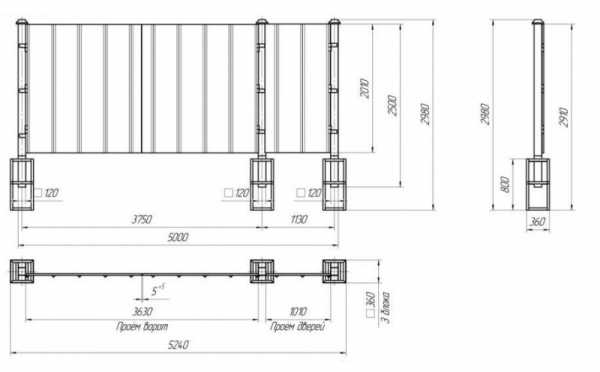

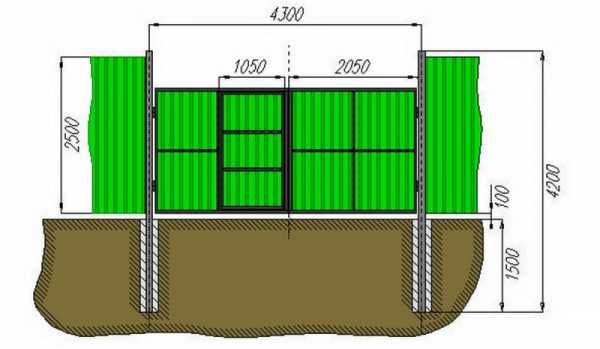

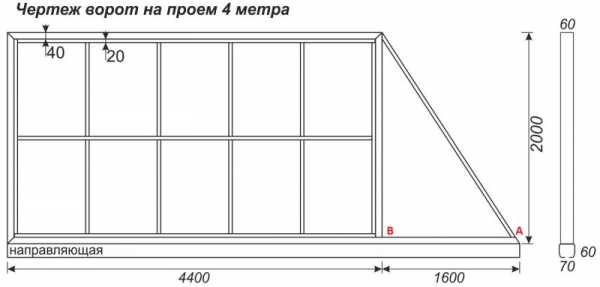

Фото чертежей ворот


Также рекомендуем посетить:

mojdominfo.ru

плюсы и минусы, описание процесса сборки

Сегодня производители могут предложить множество разновидностей ворот, но потребителей больше остальных видов привлекают распашные ворота. Такие изделия обладают массой достоинств: невысокой стоимостью, низкой трудоемкостью при их возведении своими руками, высокой долговечностью и простотой эксплуатации. Именно этим можно объяснить повышенный интерес со стороны многих владельцев к воротам такого типа.

Характеристика изделия

Если вы решили самостоятельно установить ворота, то вам необходимо правильно выбрать их размер. Для конструкции с двумя створками оптимальной будет ширина 4400 мм и длина 2150 мм. При недостатке пространства эти размеры всегда можно уменьшить.

Для правильного определения размеров ворот обязательно нужно замерить габариты автомобиля, который будет проезжать сквозь них. В среднем стандартный автомобиль имеет ширину два метра. При расчёте добавьте к этому значению по 50 см с каждой из сторон для возможности осуществления маневров автомобиля. В итоге общая длина ворот получится примерно три метра. Что касается высоты створок, то для них оптимальным будет значение от 1,8 до 2 м.

Составные части конструкции

Не менее важно перед установкой ворот ознакомиться с их конструкцией, в которой можно выделить следующий набор базовых элементов:

  • Ключевой частью конструкции распашных ворот является рама, выполняющая роль каркаса. Именно на раму крепится полотно для защиты от внешних воздействий и нежелательного проникновения посторонних лиц на территорию участка.
  • Для надежной защиты от взлома ворота оснащают замком и петлями. Некоторые владельцы дополнительно устанавливают калитку в одной из створок ворот, что избавляет от необходимости каждый раз открывать и закрывать ворота, когда требуется пройти внутрь.
  • Самый простой вариант распашных конструкций имеет две створки, причём специальная калитка и автоматическая система в них не предусмотрена.

При всей своей простоте установки и невысоком расходе материалов обязательно нужно учесть следующие характеристики конструкции:

  • Вес ворот не должен превышать 500 кг;
  • Стенки навесного столба, выполняющего роль основы для крепления петель, должны иметь толщину не менее 4 мм;
  • Конструкция должна быть в состоянии справиться с ветровой нагрузкой.

Преимущества и недостатки

Прежде чем отправиться в магазин за воротами, нелишним будет познакомиться с их положительными и отрицательными сторонами, которые помогут сделать верный выбор.

Из достоинств распашных ворот следует отметить:

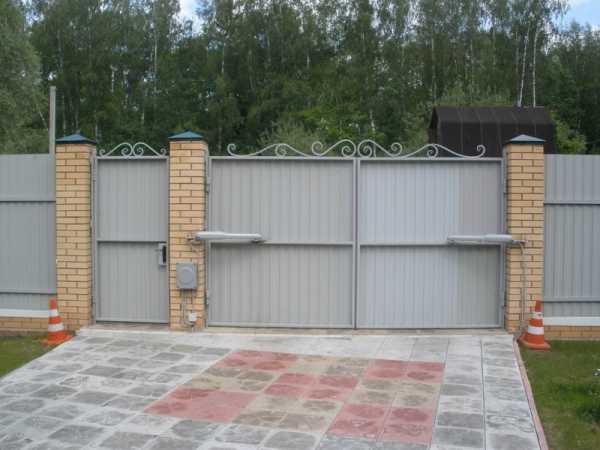

  • Возможность оборудования системой автоматического открывания;
  • Отсутствие необходимости в бетонировании площадки;
  • Широкий выбор дизайнерских решений и форм;
  • Отсутствие проблем в эксплуатации;
  • Высокие показатели прочности;
  • Долговечность;
  • Отсутствие необходимости в специальном уходе;
  • Невысокую цену;
  • Простоту конструкции.

В то же время распашные конструкции обладают и рядом недостатков:

  • Необходимость учёта ветровой нагрузки в регионе проживания;
  • Необходимость выделения довольно большого свободного пространства для открывания и закрывания.

Проведя несложные расчеты, можно выяснить, что у распашных ворот преимуществ гораздо больше, чем недостатков. Причем последние устранимы или выглядят не столь критично на фоне достоинств. Главное, что эти системы отличаются высокой надежностью. И это способна лишний раз подтвердить долгая история их существования.

Подготовительные мероприятия для изготовления

Познакомившись с особенностями этих конструкций, можно подумать о том, чтобы их изготовить своими руками. И, первым делом, необходимо подготовить инструмент и расходные материалы для изготовления ворот распашного типа.

Инструмент для работы

Чтобы сделать каркас и обустроить стойки, понадобятся следующие инструменты:

  • Болгарка. Она нужна для резки и шлифовки металлических заготовок;
  • Нарезные диски;
  • Шлифовальные диски;
  • Сварочный аппарат;
  • Электроды;
  • Рулетка;
  • Строительный уровень;
  • Уголок;
  • Молоток;
  • Лопата;
  • Мастерок.

Среди вспомогательных приспособлений у вас должны быть в наличии:

  • Заклёпочник и набор заклепок;
  • Дрель. Может потребоваться для крепления обшивки;
  • Компрессор, краскопульт или кисточки для окрашивания каркаса.

Необходимые материалы

Без материала невозможно выполнить своими руками ни одну работу. И изготовление распашных ворот не исключение. Для их самостоятельной сборки вам потребуется:

  • Труба для стоек. При ее выборе обязательно учитывайте вес готовой конструкции.
  • Труба для рамы. Лучше всего для этого подойдет профильная труба размерами 60×40×1,5. Можно использовать и изделия других размеров, например, 40×20×1,5. При выборе трубы обязательно учитывайте используемый отделочный материал и ветровую нагрузку.

Чтобы избежать ошибок при подготовке к сборке, можно придерживаться следующих рекомендаций:

  • При весе конструкции более 300 кг выбирайте трубу размерами 140×104×5 мм;
  • Если масса изделия составляет от 150 до 300 кг, то лучше всего использовать трубу размерами 10×100×5 мм;
  • Для конструкций массой до 150 кг идеальным вариантом будет труба 80×80×4 мм. Стойки можно сделать и из таких доступных материалов, как кирпич, бетон или дерево. Но обязательно учитывайте свойства материала и нагрузку, которой он будет подвергаться.

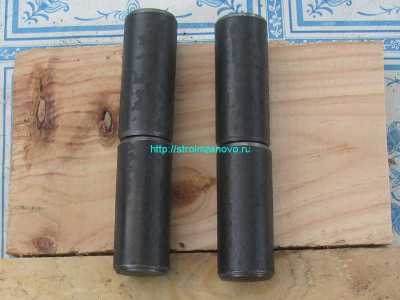

  • Ворота могут быть оборудованы петлями двух видов: регулируемыми и нерегулируемыми. Лучше всего, чтобы они были выполнены из качественного материала и могли с легкостью выдержать значительный вес.
  • Замки. Бывают механические и электромеханические. При выборе можно полностью положиться на собственный вкус.
  • Краска. Она потребуется для оформления стоек или обшивки.
  • Обшивка. Особых рекомендаций по ее выбору не предусмотрено. Выбирайте материал с учетом личных предпочтений и своих финансовых возможностей.

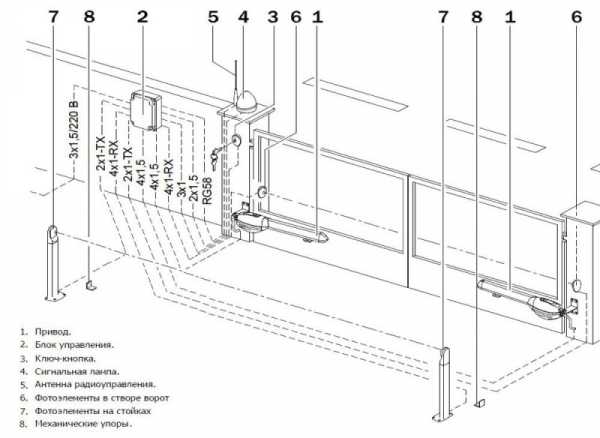

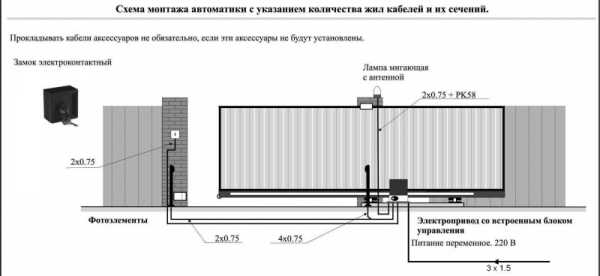

  • Автоматика. Если вас изначально эта опция не интересует, то ее можно не устанавливать или оборудовать ворота позднее. В этом случае советуем заранее сделать каркас более прочным.

Если все подготовительные моменты соблюдены, то можно приступать к монтажу конструкции.

Процесс сборки своими руками

Неправильно считают те, кто ассоциирует самодельные ворота с не совсем привлекательными и ненадежными конструкциями. Часто всё обстоит как раз наоборот. При изготовлении таких конструкций у владельца появляется возможность создать систему доступа на участок, максимально удовлетворяющую его требованиям как по уровню безопасности, так и по эстетическим характеристикам.

Процесс изготовления таких ворот предполагает проведение двух основных этапов:

  • установка стоек для крепления ворот;
  • монтаж полотен ворот.

Перечисленные этапы можно проводить только в таком порядке. Но после установки стойкам придётся дать выстояться в течение как минимум 7 дней. Чтобы это время не пропало впустую, можно заняться свариванием полотен ворот.

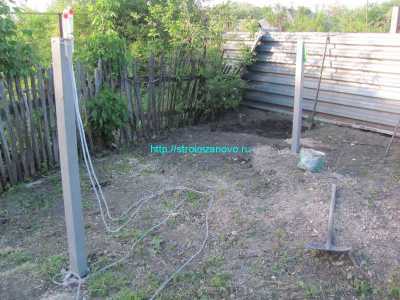

Установка столбов

На роль стоек конструкции вы можете выбрать:

  • Деревянный брус с размерами 100×100 мм;
  • Кирпич или натуральный камень. Последний больше подходит для отделки по причине своих нестандартных размеров;
  • Бетонный столб. Можно купить уже готовый вариант или залить его на месте проведения работ;
  • Профильная труба. При расчёте сечения трубы учитывайте вышеизложенные рекомендации.

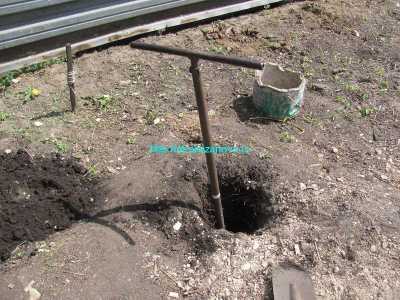

Самый простой метод установки столбов заключается в забивании трубы на глубину примерно 1,5 м. Он не только требует минимум времени, но и обеспечивает существенную экономию материала из-за отсутствия расходов на бетон. При необходимости всегда можно заменить стойку. Но при использовании этого метода необходимо правильно установить уровень и тогда конструкция не получится перекошенной.

Второй способ предполагает крепление столба при помощи бетонного раствора. Иными словами, потребуется приготовить фундамент для основания ворот.

Учитывая, что первый способ является более понятным и вряд ли вызовет трудности, ниже будет рассмотрен второй вариант.

При этом способе установки стоек необходимо придерживаться следующего алгоритма действий:

  • Первым делом необходимо вырыть котлован глубиной не менее 1 метра. Проще всего это сделать земляным буром, диаметр которого должен быть не менее 200 мм, чего будет достаточно для трубы сечением 100×100 мм.
  • При расчёте глубины котлована обязательно нужно учитывать уровень промерзания грунта в регионе проведения работ. При определении ширины сторон обращайте внимание на качество грунта и размеры используемых опор.
  • Выполняется песочно-щебневая подушка под бетон. Оптимальная ее высота — не более 200 мм. Она поможет избежать углубления стойки и обеспечит основу для бетонирования.
  • Устанавливается столб, затем он выравнивается при помощи строительного уровня.
  • Готовится бетонный раствор, которым заливается вкопанная стойка.
  • После установки забетонированным столбам нужно дать выстояться не менее недели. Бетон должен хорошо застыть. В течение этого времени рекомендуется периодически смачивать бетон водой. Хотя трещины на столь небольшой площади представляют меньшую опасность, чем возникшие в фундаменте дома, но и они нежелательны.
  • Если вы решили использовать вместо трубы кирпич или бетон, то делать под него углубление рекомендуется такое же (один метр).
  • Чтобы обеспечить высокую надежность стойки, ее обязательно следует усилить при помощи армирования. Предварительно следует вывести 2−3 арматурных закладных для последующей установки петель.

После этого переходят ко второму этапу.

Монтаж полотен ворот

Здесь также существуют свои моменты, которые необходимо обязательно учитывать при проведении работ.

Начинать рабочий процесс необходимо с выбора места установки. Ведь от места размещения в немалой степени зависит и внешний вид конструкции.

Если запланирована установка ворот на задний двор, на въезд в сад или ограждение с их помощью места проведения строительства, то можно ограничиться более простым материалом и конструкцией. Совсем другое дело, когда устанавливаются парадные или ворота в гараж. В этом случае затраты значительно увеличатся.

Лучше всего, когда ворота устанавливаются вместе с забором. Если же последний заменяет живая изгородь либо планируется просто расширение проезда и требуются новые ворота, то перед установкой обязательно нужно провести замеры.

Необходимо узнать высоту и ширину проема под устанавливаемые ворота. Во время замера высоты не нужно забывать, что в нижней части конструкции должен остаться технический просвет. Чтобы правильно рассчитать это расстояние, необходимо учитывать тип покрытия подъездных путей. Если в области ворот лежит асфальт, плитка или бетон, то будет достаточно 5−7 см просвета.

Для неукрепленного грунта, а также поверхности с неровностями это расстояние придется увеличить до 10 см. Наличие технического просвета обусловлено еще и необходимостью решения такой важной задачи, как уменьшение ветровой нагрузки, если необходимо устанавливать сплошные ворота без вентиляционных зазоров.

Не стоит забывать также и о зазоре между створками, благодаря которому можно нивелировать незначительное смещение стоек.

За последние годы многие наши соотечественники успели оценить всю выгоду от установки на дачном участке или во дворе собственного дома ворот распашного типа. Такие устройства обеспечивают не только надежную защиту от проникновения на территорию, но и отличаются простотой и надежностью в эксплуатации.

Некоторые владельцы устанавливают их самостоятельно, что является вполне разумным решением. Ведь так можно не только сэкономить на установке, но и получить систему доступа, которая будет в максимальной степени удовлетворять требованиям владельца.

Если же вы сомневаетесь в том, что вам эта задача будет по силам, или же не располагаете достаточным временем, то лучше всего поручить эту работу профессионалам, которые быстро и качественно выполнят установку распашных ворот, избавив вас от всех проблем.

sotka.guru

Распашные гаражные ворота своими руками чертежи, фото и видео

Для любого владельца автомобиля гараж является обязательной постройкой. Живущие не в городе строят сооружение возле дома, некоторым приходится ставить авто далеко от жилища, так как другого места стоянки нет. Любое место служит для сохранности машины, а главным защитником территории от проникновения являются ворота. Чертежи гаражных ворот реально сделать самому, или воспользоваться готовыми материалами со статьи.

Есть множество видов изделий, отличающихся по конструкции, сложности. Некоторые приобретают готовые, другие предпочитают сделать их собственноручно, делая их максимально надежными и удобными.

Сравнение гаражных ворот

Есть несколько видов изделий, которые используются в наших местах для обеспечения надежности. Различают следующие виды конструкций:

  1. Распашные. Используются в любых местах, при самых сложных условиях эксплуатации. Прикрывать их можно хорошо, не оставляя никакой возможности для проникновения не только посторонних людей, но и даже холода. Для крепления используются петли и створки, держат коробку. У многих возникает вопрос, как сделать гаражные ворота своими руками. Проще всего изготавливать именно такого типа изделие, так как оно наиболее просто в конструировании.

    Пример гаражных ворот

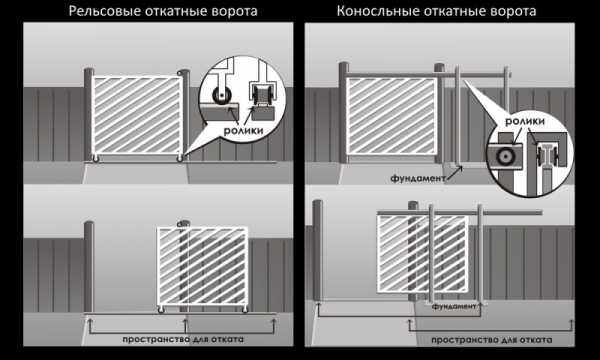

  2. Откатные. Использоваться начали с середины прошлого века. Имеется одна створка, выезжающая вбок к стенке, где остается до закрытия. Можно сделать двустворчатые, когда разъезжаются 2 половины конструкции, но это частный вариант данного изделия. Чтобы конструкция нормально функционировала, нужно много пустого пространства на территории, куда будет осуществляться разъезд изделия. Обычно устанавливаются не в гаражах, а на въездной территории.

    Пример гаражных ворот

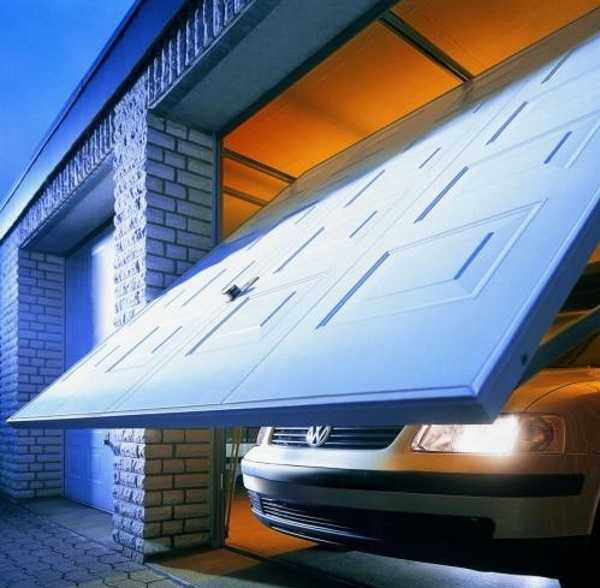

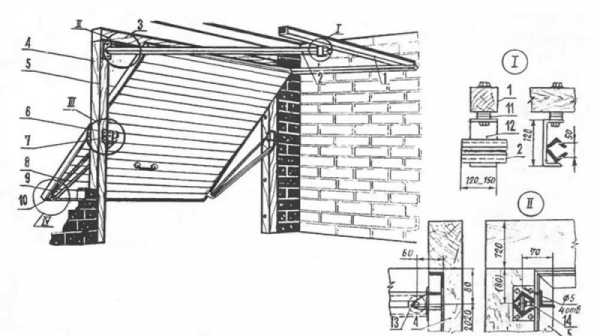

  3. Подъемно-поворотные. Новое поколение конструкций, которые имеют вид створки. При открытии исчезают под потолком, прячась вверху, становятся параллельными земле. Используется шарнирный механизм, который направляет изделие в нужном направлении. Они удобны, не требуют много свободного места. Использовать рекомендуется, если гараж отапливается, так как шарниры являются прихотливым механизмом, способным дать сбой при неверных условиях эксплуатации.

    Пример поворотных гаражных ворот

  4. Секционные. Новый вид запирающего механизма. Изделие преломляется и заезжает под потолок автоматически. Используются пружины, имеющие цепную передачу. Значительно экономят место.

      Пример секционных гаражных ворот

    5. Роллетные. Не очень надежны, потому редко применяются для гаражей. Пластинки из алюминия, соединяющиеся в одном месте под потолком. Ворота гаражные распашные своими руками, если есть чертежи, выполнить реально. Изделия роллетного типа сделать собственноручно не получится.

    Пример роллетных гаражных ворот

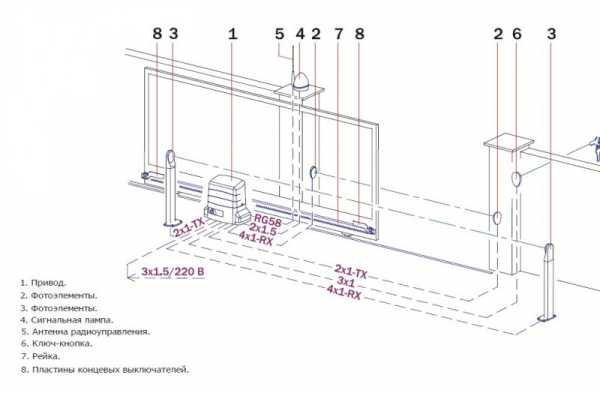

Не стоит забывать, что любые конструкции вполне реально автоматизировать, чтобы закрытие происходило после нажатия клавиши. Если планируется покупать изделие, важно учитывать долговечность, надежность конструкции, возможность работать в определенных условиях. Наиболее надежны распашные, которыми пользуются не одну сотню лет.

Как сделать распашные ворота своими руками

Конструкционная часть ворот данного типа несложная, потому их сделать вполне реально самостоятельно. Для изготовления понадобятся уголки, профили, листы. По размерам необходимо прикидывать самостоятельно, так как все зависит от размеров гаража. Можно попытаться сделать подъемные конструкции, но потребуется немалая сноровка при изготовлении всех необходимых частей.

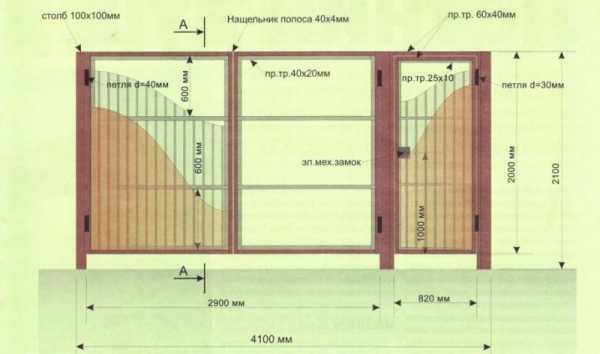

Чертежи гаражных ворот

Не стоит начинать изготовление без чертежей, чтобы при выполнении работ не возникало скосов, неопределенностей. Сделать документацию несложно, размеры достаточно занести на бумагу, где будут показаны все части, используемый материал. Первым делом, подбирается высота и ширина. Важно учесть, что расстояние от края машины до створок запирающего механизма было как минимум 30 см. Чем расстояние выше, тем будет удобней загонять транспорт внутрь. Огромные ворота для гаража своими руками выполнять неудобно – громоздкая часть занимает много места, ее сложней открыть.

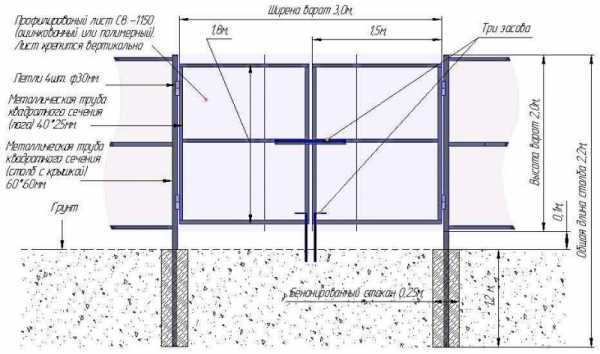

Схема ворот

По высоте изделие должно быть примерно 2-2,5 м. Здесь лучше руководствоваться размерами авто. Если планируется загонять микроавтобус, необходимо предусмотреть высоту побольше.



Части ворот: рама, которая находится на въезде, в проеме гаража, створок и петель, которые их держат. Изготавливать раму оптимально из стальных уголков толщиной около 60 мм. Каркас можно выполнить со стали или прямоугольного профиля. После часть должна быть обшита железом толщиной 2-3 мм. Важно усилить петли снаружи, чтобы никаких прогибов, искривлений не было. Глядя на предложенный чертеж, можно подобрать размеры по своему гаражу, приобрести необходимые материалы.

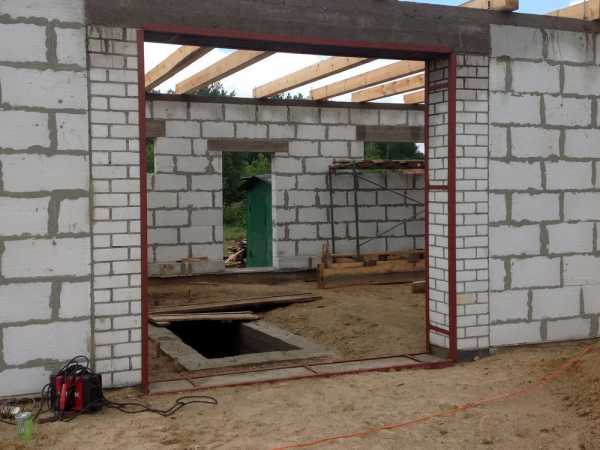

Изготовление рамы

Чертеж запирающей конструкции

Первым делом необходимо сделать раму, являющейся основной частью для удержания всей конструкции. Изготавливать ее лучше еще с момента строительства стен. Начинать можно после возведения примерно половины объема гаража. После прерваться, выполнить рамку для гаражных ворот своими руками и  продолжить строить дальше.


Придется потратиться на приобретение необходимых частей для ворот, но это намного дешевле, чем приобретать готовую конструкцию у мастеров. Состоит рамка из двух частей, располагаемых внутри и снаружи объекта. Действовать следующим образом:

1.С помощью болгарки режется уголок, по длине равный ширине ворот – 4 части. Далее отрезается 4 отрезка, равные высоте воротного отверстия. Делать можно как с небольшим запасом, так и вровень.

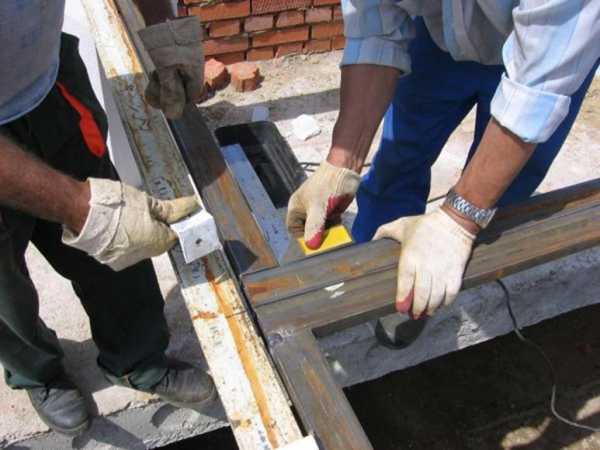

Процесс изготовления рамки

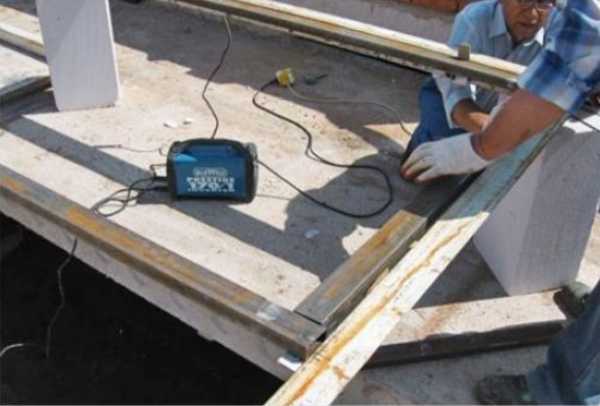

2.Уголки укладываются на ровную плоскость, проверяется все это с помощью уровня. Углы устанавливаются строго по 90о.

3.Свариваются уголки, чтобы вышла цельная рамка.

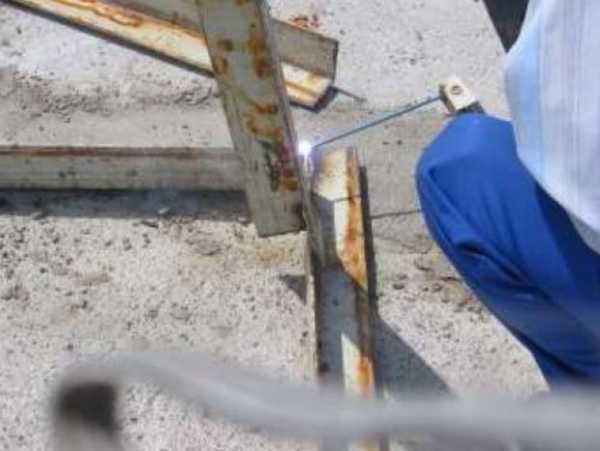

Сваривание рамки

4. Все остатки после сварочных работ удаляются с помощью шлифования. Наружная сторона должна быть идеально ровной.

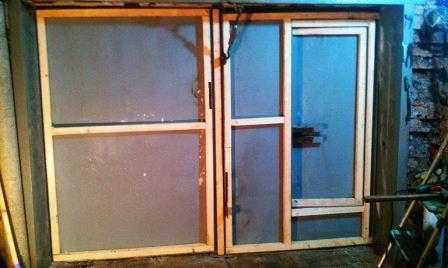

Выполнение каркаса и створок

Эта часть делается немного меньшей, чем рама. Она должна без усилия входить в проем створок и хорошо прилегать к внешней стороне рамы. Чтобы ее изготовить, понадобится стальной уголок. Подойдет такой же, как и для рамы. Если материал отсутствует, подойдет прямоугольный профиль. Различие будет в комфорте произведения сварочных работ. Делается все следующим образом:

  1. Вырезается 4 части, которые меньше на 10 мм, чем рама для ворот. Зазор нужен, чтобы не было сложностей при вхождении данной части в рамку. Створки две, потому необходимо еще столько же частей, которые вырезаются.
Изготовление каркаса

2. Части укладываются на горизонтальную поверхность и между ними устанавливается угол в 90о. как вариант, можно уложить в уже готовой рамке, чтобы видеть небольшие скосы еще не приваренных частей.

3.Углы привариваютсяЧертеж запирающей конструкции

После необходимо изготовить створки. Делаются они с помощью листов стали. Оптимально использовать материал 2 мм в толщину. Производятся следующие операции:

  1. Вырезается 2 полотна немного (на 3 см) больше, чем высота отверстия для ворот. Полотно 1 делается меньшим на 2 см, чем ширина каркаса, полотно 2 – больше на 2 см.
  2. Полотна должны выступать за грани каркаса на пару сантиметров, со всех сторон. Одна створка будет ложиться поверху второй, потому делать, какая будет сверху, необходимо по удобству.Каркас для ворот

    3. К частям привариваются петельки. Одна часть должна быть закреплена на створке, которая будет открываться, вторая – к раме на воротах. Для усиления, под ними можно уложить и приварить еще небольшой кусок арматуры.

    4. Все части укладываются на ровную поверхность, проверяется, есть ли искривления, неровности.

Если все части лежат ровно, можно устанавливать гаражные ворота, сделанные по схеме собственноручно, в гараж, продолжать кладку кирпича.

jsnip.ru

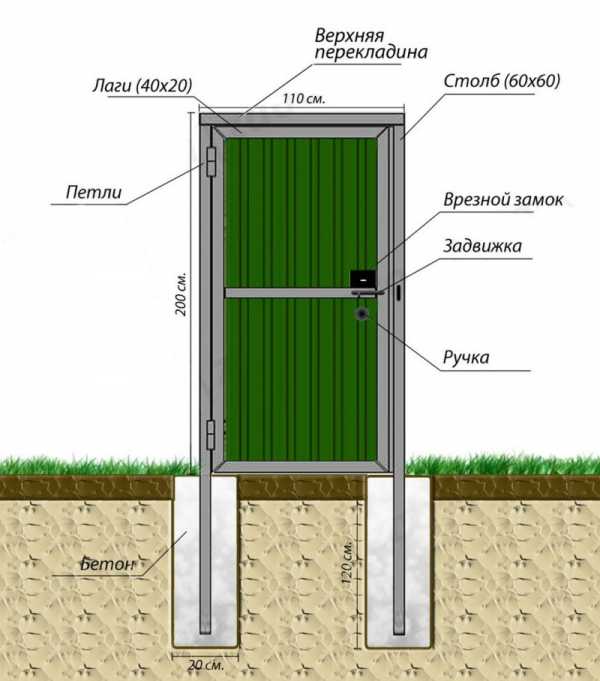

особенности изготовления калиток, фото и установка своими руками

В изготовлении ворот используется большое количество разных материалов: листы металла, древесина, изделия ковки и т.д. Но с развитием строительных технологий начали, появляться более современные материалы, которые упростили изготовление заградительных сооружений, и одним из таких изделий является профнастил – листовая оцинкованная сталь, покрытая полимерными составами.

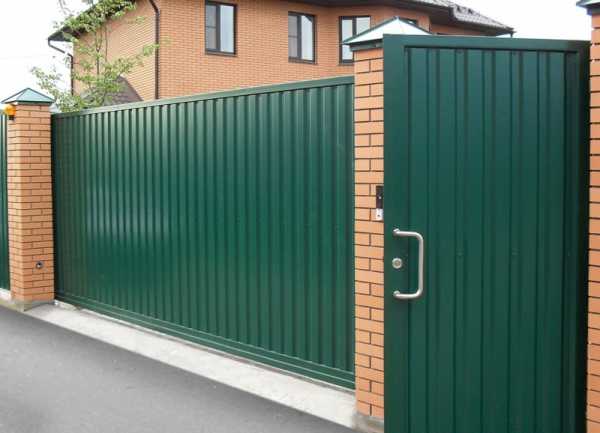

Ворота, в изготовлении которых используется профнастил, обладают небольшим весом, высокими техническими и эксплуатационными характеристиками, а главное, простотой изготовления и установки, которые позволяют выполнить все работы своими руками. Но для начала хотелось бы рассмотреть самые популярные разновидности ограждений и особенности поэтапной самостоятельной сборки ворот из профлиста.

Ворота из профлиста – плюсы и минусы

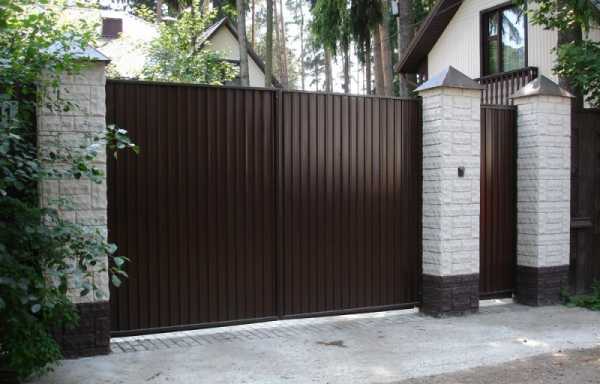

Самой популярной моделью ворот считается металлическая распашная конструкция, представленная на фото, которая открывается на обе стороны. При этом для обшивки каркаса используют крашеный профнастил, который можно украсить элементами ковки. Полы оградительной системы имеют облегчённую конструкцию с калиткой, расположенной, по соседству. Такая разновидность ворот получила популярность в домах частного сектора.

Такая популярность была достигнута большим эксплуатационным ресурсом изделия без необходимости проведения регулярных ремонтов в отличие от деревянных аналогов. Современные модели ворот из профлиста часто дополняются автоматической системой открывания, что очень удобно. При этом профилированный лист, используемый для изготовления ограждений, имеет целый ряд следующих преимуществ:

  • сравнительно невысокая стоимость профлиста;
  • простой процесс изготовления и установки ворот, как с калиткой, так и без неё;
  • длительный эксплуатационный ресурс и простота в уходе;
  • многофункциональность материала;
  • привлекательный внешний вид окрашенного профнастила.

Если рассматривать недостатки такого материала, то хочется выделить следующие проблемы:

  • для открывания распашной конструкции ворот нужно большое свободное пространство вокруг оградительной конструкции;
  • из-за большой площади створок ворот на них действует повышенная ветровая нагрузка, которую необходимо учитывать в зависимости от региона, в котором устанавливается заграждение.

Но всё-таки достоинства распашной конструкции ворот с калиткой, приведённые на фото перечёркивают незначительные недостатки такого изделия. Тем более что проблемы не столь критичны и их, можно устранить в процессе проведения монтажных работ своими руками. А как стало известно из практики, ворота из профлиста являются самыми надёжными среди подобных конструкций.

Особенности конструкции ворот распашного типа

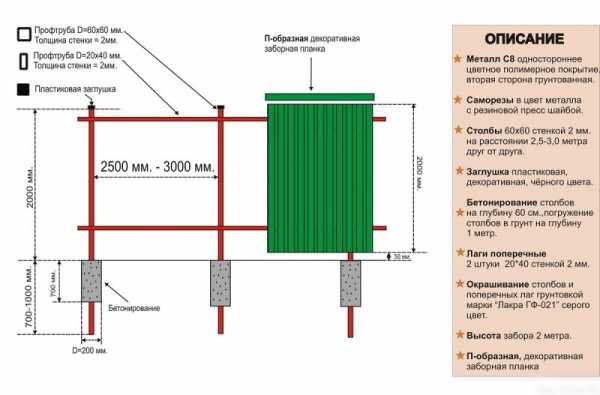

Рассматривая чертёж стандартных ворот из профлиста, можно понять, что в основе такого заграждения лежит каркас из квадратного металлического профиля или толстостенной трубы с 30 мм диаметром. При этом для усиления створок используют горизонтально расположенные прожилины из металла. Благодаря такому усилению будет удерживаться геометрия ворот.

Изготовление распашной конструкции ворот из профнастила вполне под силу самостоятельно даже при отсутствии навыков работы с изделиями из металла. Всё что понадобится это минимальные познания использования сварки, бура, электроболгарки, шуруповёрта и строительной рулетки.

Крепление створок распашного заграждения выполняется при помощи саморезов по металлу или электросваркой непосредственно к столбу. Из-за сравнительной лёгкости профлиста для удержания полы ворот достаточно двух прочных металлических петель 20 мм диаметра. В качестве несущих опор используются металлические трубы диаметром от 60 до 100 мм.

В зависимости от забора, которым обнесено домостроение крепление створок ворот может выполняться к кирпичным опорам. Но для этого необходимо ещё на стадии возведения ограждения предусмотреть установку закладных в швы между кирпичами, к которым и будут приварены навесные опоры ворот.

Из практики стало известно, что оптимальными габаритами въездных ворот, используемых в частном домостроительстве, являются показатели ширины в 3 м. Таких параметров вполне хватает для въезда во двор, как легкового автомобиля, так и грузовой машины. Поэтому даже с целью экономии не стоит уменьшать ширину створок более чем на 20 см. Если рассматривать высоту заграждения, то согласно чертежам стандартные конструкции изготавливаются не выше 2 метров от земли.

В качестве запорного механизма для ворот используют штыри по форме, напоминающие букву «Г», которые располагаются снизу на каждой створке. В поверхности земли или другого покрытия двора устанавливаются фиксаторы – металлические трубки с внутренним диаметром, немного большим толщины стопорных механизмов. При этом каких-либо жёстких требований к запорному механизму не предъявляется. В качестве дополнения к стопорам устанавливают горизонтальную задвижку в месте размещения поперечен.

Использование профнастила в качестве финишной отделки каркаса распашных ворот позволит оградительной конструкции гармонично вписаться в общую стилизацию забора. Обычно профлисты к каркасу створок ворот прикрепляют на расстоянии 50-70 мм от земли, чтобы они не чиркали по поверхности в процессе открывания и закрывания.

Расходные материалы и инструменты

Ворота из профнастила, фото которых можно увидеть в статье, могут иметь разнообразную конструкцию и оснащаться калиткой. При желании их можно украсить элементами ковки и вскрыть лакокрасочным покрытием в тон забору. При этом желательно продумать, как будет выглядеть готовая конструкция, и разработать чертёж, в котором указать все параметры ворот. Тогда будет проще понять, какие инструменты и материалы потребуются для изготовления заградительной конструкции своими руками:

  • профлисты для створок и трубы для опор;
  • уголки или трубы для создания рёбер жёсткости;
  • профилированная труба или металлический квадрат для каркаса;
  • грунтовка и лакокрасочные материалы;
  • затворы или замковый механизм.

Из инструментов нужно подготовить следующие:

  • капроновый строительный шнур;
  • сварочный аппарат;
  • молот;
  • электродрель и шуруповёрт;
  • электроболгарка;
  • ножницы для резки металла.

В процессе планировки конструкции ворот для изготовления своими руками особого внимания заслуживают её размеры и наличие или отсутствие калитки. Большие створки значительно увеличивают вес всей заградительной конструкции и поэтому рама должна изготавливаться из усиленных материалов.

Монтаж опор для ворот

Если земельный участок уже ограждён забором из металлических опорных столбов и калиткой, то петли для створок можно зафиксировать сваркой непосредственно на них. В случае с необходимостью монтажа отдельных опор следует выполнить ряд несложных действий.

  1. Металлические опоры обрабатываются грунтовкой и вскрываются краской.
  2. В соответствии с шириной ворот из профнастила вырываются две ямы 1,5 м глубины.
  3. На дне ямы обустраивается подушка из щебёнки и песка.
  4. Подготовленные опоры устанавливаются в ямы и фиксируются арматурой.
  5. Опоры выравниваются по отвесу и заливаются бетоном.

Установка петель выполняется только после того, как бетон полностью затвердеет.

Рама для ворот из профлиста своими руками

Чтобы правильно создать каркас для ворот из профлиста с калиткой, нужно ознакомиться с чертежами сборки металлической конструкции и придерживаться определённой последовательности проведения работ своими руками.

  1. В соответствии с размерами, указанными в чертеже металлическая труба нарезается под углом в 45°.
  2. Рама складывается на ровной поверхности и прихватывается сваркой.
  3. Выполняется проверка внутренних размеров, и сравниваются диагонали полученного каркаса.
  4. После внесения корректировок каркас обваривается окончательно.
  5. В одной створке, где не предусмотрена калитка, внутри каркаса привариваются уголки для усиления.
  6. В другой створке собирается специальный проём, к которому будет прикрепляться дверь калитки.
  7. После подготовки проёма для калитки, собирают дверь. По готовым размерам собирается каркас калитки прямоугольной формы.
  8. Жёсткость двери калитки желательно делать на одном уровне с рёбрами на створке.
  9. Для придания дополнительной жёсткости конструкции в её углах привариваются металлические треугольники – «косынки».
  10. К каркасу привариваются две поперечины.
  11. Согласно составленному чертежу на свои места привариваются навесы и засовы.
  12. Окалину после сварки шлифуют, грунтуют и всю конструкцию красят.

Если остались вопросы о том, как сварить распашную конструкцию ворот из профлиста, можно просмотреть видео. Плюс ко всему существует способ сборки без использования сварочного аппарата с помощью крепёжных элементов.

Как обшить раму профнастилом?

После окончательного высыхания окрашенной рамы можно начинать обшивку каркаса профнастилом. Профилированный лист укладывается на раму и аккуратно прикрепляется при помощи саморезов или заклёпок. При этом заклёпки имеют более привлекательный внешний вид.

Саморезы или заклёпки обязательно крепятся только в углублениях профнастила. Для крепления 1 кв.м. материала используют не менее 6 саморезов или заклёпок. Это, в первую очередь, обусловлено тем, что створки ворот, помимо собственного веса, должны выдерживать дополнительную ветровую нагрузку. После того как листы профлиста закреплены, ворота навешиваются на петли.

Усовершенствование распашных ворот

Ранее нами была рассмотрена схема стандартных ворот распашного типа. Но учитывая современные реалии постоянно вручную открывать их не совсем удобно. Поэтому можно автоматизировать данный процесс. При этом придумывать что-то новое не придётся, так как в продаже существуют линейные электроприводы.

В комплект автоматизированного оборудования также входит блок управления, электромагнитный запорный механизм и сигнальная лампа. Подключение распашных автоматических ворот из профнастила выполняется в типичную розетку переменного тока. На фото можно увидеть, как все элементы дополняют общий вид конструкции.

В зависимости, в какую сторону будет происходить открывание створок, можно выделить два варианта установки автоматической конструкции: наружный и внутренний. Но вне зависимости от способа открытия, монтаж автоматики одинаковый. Если рассматривать блок управления системой, то он может иметь левостороннее или правостороннее размещение.

Из-за конструктивной особенности автоматизированного привода нужно предусмотреть монтажный зазор от створок ворот до несущей опоры. Если этого не было сделано заранее, то при внутреннем открывании створок нужно аккуратно подготовить и оформить места под их крепление.

Самостоятельное изготовление распашных ворот из профлиста – экономичный и надёжный способ оградить свой приусадебный участок от нежелательных гостей. При этом всю систему можно автоматизировать, что в значительной мере улучшит функциональность и практичность использования ворот.

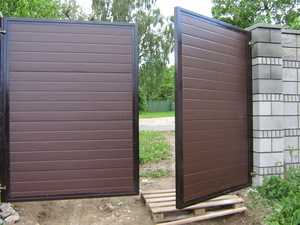

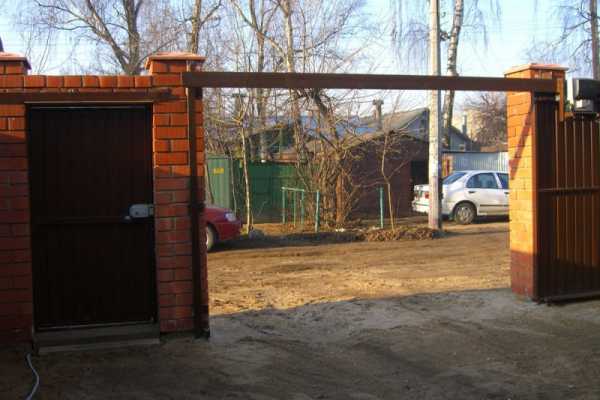

Несколько примеров готовых ворот

vhod.guru

Как сделать гаражные ворота распашные своими руками

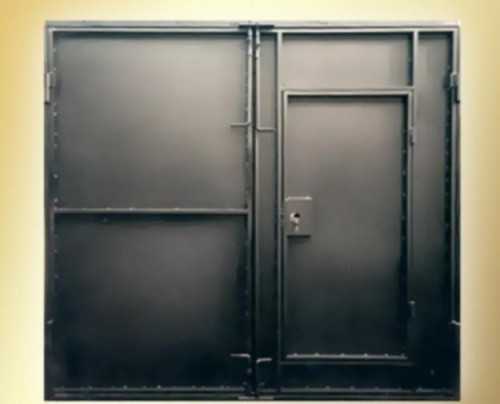

Пример стандартных распашных ворот для гаража

Ворота для гаража распашного типа являются наиболее удобными, распространенными и проверенными уже многими поколениями автолюбителей. Они имеют максимально простую конструкцию, которая даёт возможность изготовить их самостоятельно.

В этой статье мы поговорим о том, как сделать гаражные распашные ворота своими руками, при условии, что у вас есть опыт проведения сварочных работ.

Инструменты и материалы

Первым делом, необходимо максимально точно измерить габариты проёма в гараже для составления детального плана будущей конструкции. Такой план позволит максимально точно составить смету и определить нужное количество расходного материала.

Для качественной и быстрой работы нам потребуются:

  • Металлическая профильная труба 60х40 для создания каркаса ставней и дополнительных ребер жесткости;
  • Металлический уголок 65х5 для создания основной несущей рамы;
  • Листы металла 4-6 мм с оцинкованным покрытием;
  • Гаражные петли для монтажа створок на раму;
  • Болгарка с дисками по металлу для резки и шлифовки;
  • Лазерный или пузырьковый уровень;
  • Аппарат для электрической сварки;
  • Рулетка.

Важно. Все работы желательно проводить на максимально ровной поверхности. Также рекомендуется использовать средства индивидуальной защиты, такие как очки, перчатки, головной убор и рабочая одежда, которая будет закрывать тело от попадания окалин или металлической стружки.

Изготовление несущего каркаса

Пример установки каркаса в гаражном проёме

Каркас для ворот изготавливается из металлического уголка 65х5 мм, который обеспечит нужную прочность конструкции и сможет удерживать вес створок. Раму каркаса изготавливают в двух экземплярах, которые будут охватывать проём гаража с внутренней и внешней стороны, как показано на фото выше.

Создание каркаса желательно проводить на ровной поверхности. Металлический уголок нарезают по размерам согласно чертежу и укладывают на ровную поверхность по контуру проёма ворот, сверяя их горизонтальное положение при помощи уровня.

Для достижения правильной геометрии необходимо при помощи рулетки замерять диагонали между углами, которые в идеале должны совпадать. После того, как уголки уложены и подогнаны друг к другу, их сваривают в углах между собой.

К сведению. Сварные швы необходимо обработать болгаркой с шлифовальным камнем, после чего обработать места сварки грунтовкой по металлу. После этого приступают к созданию второй части каркаса по аналогичной схеме.

Изготовление створок ворот

Если вы проводите все работы своими руками, гаражные распашные ворота могут предусматривать наличие отдельной двери в одной из створок. Наличие такой двери нужно заранее указать в чертеже и приобрести для неё отдельные петли.

Для изготовления створок нам потребуется уложить на ровную поверхность уже готовую раму каркаса, которая будет служить исходным шаблоном. Каркас для дверей делаем из профильной трубы.

Далее процедура выглядит следующим образом:

  • Подготавливаем 4 одинаковых отрезка профиля, которые будут служить вертикальными стойками для створок ворот. Каждый из отрезков должен быть на 10-12 мм меньше, чем внутренний вертикальный размер основной рамы.
  • Затем вертикальные отрезки укладываем вовнутрь рамы, два из них устанавливаем по краям, на них будут установлены петли (см. Петли для гаражных ворот: их виды и особенности выбора). Остальные два отрезка укладываем четко посередине каркаса.

Важно. Для свободного движения створок ворот в каркасе должен предусматриваться небольшой зазор между ними, примерно в 6-8 мм. Для сохранения этого зазора во время сварки конструкции, между уголком каркаса и профилем ставней рекомендуется установить небольшие деревянные вкладыши.

Установка и соединение профилей для ворот гаража

  • Далее подготавливаем 4 отрезка профиля для горизонтальных стоек, которые будут соединять вертикальные отрезки между собой, как показано на рисунке выше.
  • Все профили сваривают между собой. Швы на лицевой части створок необходимо зачистить, поскольку на эту часть будет укладываться металлический лист и выпирающие сварные швы не дадут плотно прижать лист к профилю.
  • На последнем этапе производится раскройка листов и их установка на каркас створок.

Важно. Размер листа должен быть на несколько сантиметров больше каркаса створки, для того, чтобы перекрывать собой щель между створкой и каркасом. Также важно помнить, что ворота должны закрываться внахлёст, для этого один из листов должен быть на 5-6 см больше другого. Можно сделать ворота одинаковыми, а затем на место стыка отдельно приварить металлическую полосу, которая перекроет центральную щель.

Установка петель

Каждая петля имеет нижнюю часть, на которой имеется палец, и верхнюю часть, в которую палец входит. Нижнюю часть петли приваривают к основному каркасу, а верхнюю часть приваривают к створкам при помощи специальной металлической пластины, как показано на рисунке ниже.

Приварка петли при помощи металлической пластины

Такое расположение петель позволит снять ворота в открытом состоянии, если в этом будет необходимость.

К сведению. Для того, чтобы максимально упростить задачу, можно приобрести гаражные петли с уже приваренными пластинами, которые гораздо быстрее и легче устанавливать. И хотя цена таких петель значительно больше обычных, но экономия времени и нервов того стоит, особенно, если у вас нет достаточного опыта в сварочном деле.

Установка ворот в проем гаража

Установить распашные гаражные ворота своими руками в одиночку не получится по причине их большого веса. Для этого вам потребуется как минимум один помощник. Для облегчения работы ставни можно снять с петель, установить несущий каркас, затем одеть ставни обратно на петли.

Важно. Подавляющее большинство гаражных петель имеют внутри металлический шарик, который устанавливается в специальную выемку на торце петлевого пальца. При снятии створок очень важно эти шарики не потерять и установить их на своё место при установке ставней.

Установка несущего каркаса в проём

Несущий каркас устанавливается в проём таким образом, чтобы металлические уголки охватывали его, как показано на рисунке выше. Затем каркас соединяют между собой стальными пластинами. Пластины рекомендуется приваривать в местах установки дверных петель.

На завершающем этапе производится установка ставней и монтаж петель для навесного замка. Для наглядности и закрепления материала рекомендуем просмотреть приложенное видео.

1pogarazham.ru

Распашные ворота своими руками

Многие владельцы дач и частных домов оценили преимущества разнообразных ограждений. Причем большинство выбрало именно распашные ворота своими руками, то есть, те ограждения, которые можно сконструировать самостоятельно. А все потому что надежность и простота в эксплуатации были всегда в цене, а так как глухие ограждения непрактичны, то они постепенно ушли в прошлое.

Виды распашных ворот

Конструкция распашных ворот может быть разной. Прежде всего, они могут отличаться материалом изготовления: металлические или деревянные – каждый выбирает сам, что ему лучше. Так, распашные ворота для дачи могут быть и деревянными, если имеется этого материала в достаточном количестве. По конструкции распашные ограждения бывают однополые со створкой и двустворчатые.

[sam id=»1″ codes=»true»]

В последнее время часто стали наблюдаться комбинированные варианты – двуполые с калиткой. Но, все же, больший процент таких ограждений выполнен с глухими элементами, так как часто это мы можем наблюдать в госучреждениях и больницах. Сделать распашные ворота своими руками можно и с художественным оформлением – это тип эксклюзивных ворот, подходящих как для дачи, так и для дома. Калитка может быть выполнена рядом с ними или же быть внедренной в плоскость. Чтобы создать такие врата, нужно изначально сделать чертеж.

Любая конструкция ограждений может быть оснащена дополнительно и автоматикой, но монтаж тогда будет выполняться с учетом требований к электрике.

Особенности распашных ворот

Какие бы вы ни выбрали распашные ворота для дачи или для дома, способ открытия можете оставлять за собой – внутрь территории они будут распахиваться или же наружу. Можно сделать так, чтобы они были утепленные – это придаст солидности и повысит эксплуатационные свойства. Легкость движения обеспечивается за счет специальной конструкции, использующей шарниры и петли. Когда человек думает о том, как сделать распашные ворота, то он может использовать чертежи, на основе которых можно попробовать сделать ограждение своими руками.

В свою очередь, установка не является сложной, если делать все пошагово. Стоит помнить, что для создания основного профиля обычно используются жесткие полотна (сэндвич-панели, алюминиевые профиля и прочее).

Эти классические ворота выбираются многими не зря, так как имеют ряд отличительных особенностей:

  •  функциональны;
  •  удобны в использовании;
  • ​ компактны;
  • ​ нет направляющих роликов и балок;
  • ​ не имеют ограничений по размеру;
  • ​ есть широкий спектр выбора материалов;
  • ​ есть возможность выбирать самые разнообразные элементы декорирования.

Заранее стоит выбрать комплектующие для распашных ворот, состоящие из основных элементов и дополнительных, а также в их состав могут входить и детали декорирования. В случае конструирования ворот своими руками может пригодиться условная схема или чертеж с размерами. Причем можно найти и готовые чертежи распашных ограждений в Интернете. Если человек нацелен поставить распашные ворота для дачи, то он должен определиться с финансами, выбрать материал и предполагаемый вариант конструкции. В зависимости от сложности установка распашных ворот может выполняться в течение нескольких дней или недель.

Создать декоративный вход своими руками, используя распашные ворота, совсем не проблематично. Они могут быть дополнительно утепленные, для чего предусматривается индивидуальная конструкция. Кроме того, популярность их среди населения высока, так как довольно монтаж прост, если есть примерная схема. Утеплитель в виде пенопласта или стекловаты накладывается на секции, сверху можно обшить профнастилом или вагонкой. Подобные утепленные ворота сделать своими руками не тяжело, а их надежность проверена опытом многих владельцев.

[sam id=»2″ codes=»true»]

Для дачи выбирают ворота такого типа из-за того, что они долго эксплуатируются, не нуждаются в фундаменте. То есть, на открытых участках использование распашной конструкции нередкий случай. Сегодня распашные ворота для дачи выбирают предусмотрительные хозяева, ценящие комфорт и простоту. А утепленные могут отлично подойти к гаражу или какой-нибудь подобной постройке, что позволит даже сэкономить расходы на коммунальные услуги.

Нюансы строения распашных ворот

Неизменным спросом пользуется конструкция с калиткой, которая для дачи в самый раз. Сделать ее можно и своими руками, а можно доверить монтаж специализированным компаниям. При самостоятельном построении рекомендовано иметь чертеж, согласно которому сделать распашные ворота намного проще.

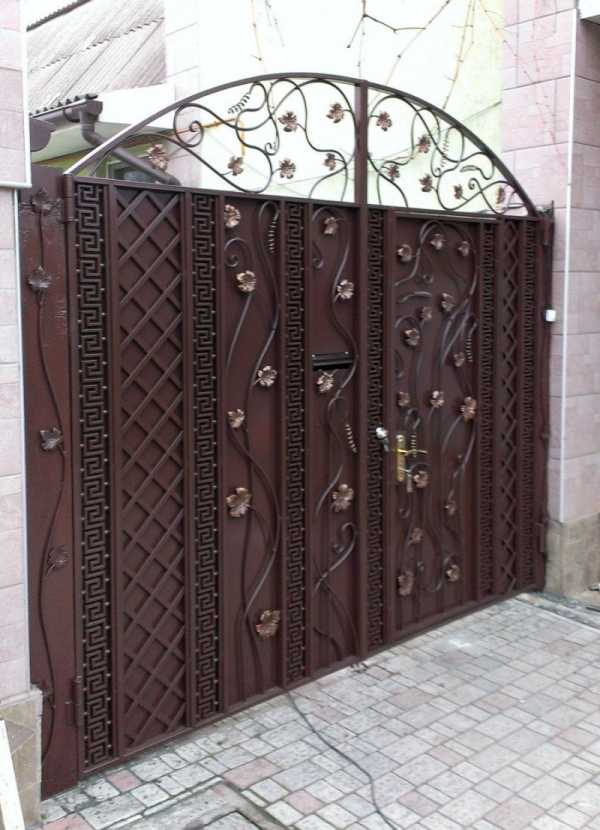

Неэкономичными и дорогими являются кованые ограждения, которые можно декорировать каким угодно способом, но своими руками делать их трудно. А установка займет много сил и времени. Но их красота и привлекательность ставит этот вариант впереди остальных конструкций.

Единственным правилом при установке любых распашных ворот является правильно подготовленное углубление, благодаря которому конструкция будет безукоризненно функционировать. вПравильный монтаж подразумевает под собой и правильный выбор столбов, в качестве которых могут быть профильные трубы или бетонные столбы. Грунт обычно промерзает не больше одного метра, следовательно, рекомендуют выкапывать яму примерно такой длины. В яму выкладывается подушка изначально, а потом смесь из бетона соответственного соотношения. Так или иначе, но установка любых ворот подразумевает под собой грунтовые работы.

Делаются столбы и из кирпича, к которому прикрепляются элементы ограждения. В данном случае монтаж может затянуться, так как возведение столбов займет определенное время, а потом еще и установка требует своего времени. Для дачи такие конструкции непрактичны, а вот для загородного коттеджа – в самый раз. Кроме того, распашные ограждения – солидные, особенно если изготовлены из металла.

Прежде чем заняться самостоятельным сооружением ворот для дома или дачи, сделайте чертеж от руки, или же это может быть обычная схема. Размеры проставьте в произвольной форме. Нарисуйте примерные декорированные элементы, которые можно сделать с использованием сварки или же просто купить готовые на рынке. В любом случае схема должна быть понятна вам, но для ориентации желательно выставить размеры. Таким образом, вы можете начертить примерный вид ворот и показать его специалистам, которые постараются максимально воплотить его в жизнь.

Какие могут понадобиться инструменты? Зачастую следует подготовить не только основные инструменты типа молотка и зубила. Могут пригодиться:

  • ​ дрель электрическая;
  • ​ шуруповерт;
  • ​ отвертка;
  • ​ кирка, лопата, мастерок;
  • ​ сварка;
  • ​ гаечные ключи (набор желательно).

Если вы не уверены в своих силах, то лучше начинать с дачи, то есть, попробуйте там заменить ворота, сконструировав самостоятельно основу и остальные элементы распашных ворот. Но изначально приготовьте все нужные инструменты, материалы, чтобы потом можно было просто заняться работой изготовления ограждения. Конечно, с простых конструкций начинать легче – это понятно и новичкам в этом деле. При наличии умного партнера можно создать довольно-таки неплохие распашные ворота, даже не имея опыта в этой сфере. Одному же сделать ряд монтажных и установочных работ будет трудно.

[sam id=»3″ codes=»true»]

vorotagate.ru

Распашные ворота своими руками

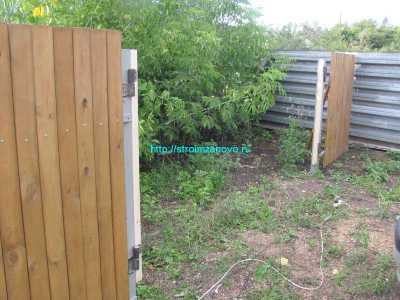

         Не так давно на своей даче мы сделали деревянный забор. Люди заходят на территорию через калитку, а вот для въезда автомобиля было решено сделать распашные ворота. Так же, как и калитку, строить мы их будем из дерева, чтобы выдержать единый стиль с забором. Как сделать распашные ворота своими руками, вы узнаете из этой статьи.



   Во время строительства забора мы установили два металлических квадратных столба с шириной грани 8 см на расстоянии 3 м 40 см друг от друга. Такой промежуток позволит без проблем заехать на участок даже крупногабаритной машине.

    Садовым буром с диаметром шнека 13 см пробурили два отверстия на глубину 1,5 метра,    вставили в них железные стойки и забетонировали, перемешав мелкий щебень с цементным раствором. Чтобы столбы стояли на одной высоте, мы выровняли их с помощью гидроуровня, закрепив его на каждом и совместив метки на колбах.

   Перед этим мы купили квадратную трубу длиной 6 м на рынке и болгаркой распилили её на 2 равные части. Покрасили 1,5 м серой краской по металлу, ту часть, которая будет в земле – обработали мастикой. Чтобы внутрь не попадала влага от природных осадков, к каждому столбу приварили металлические квадратные крышки.    Высота столбов над землёй у нас получилась 1,5 м.

ПЕТЛИ ДЛЯ РАСПАШНЫХ ВОРОТ СВОИМИ РУКАМИ

   Чтобы створки распашных ворот повесить на столбы, нужно сделать петли. В строительном магазине мы купили 4 гаражных петли в виде бочонка.    Чтобы их приварить к столбам, сначала к самим петлям нужно приварить по 2 металлических пластины. Их мы отрезали от куска металла толщиной 3 мм, размером 6 на 4 см. Электросваркой приварили их к бочонкам, одну пластину справа сверху, вторую  — слева снизу. Петли на левом столбе будут открываться в другую сторону, чем на правом. Та часть, которая со штырьком, будет привариваться к стойке, вторая часть – прикручиваться к каркасу. Поэтому, чтобы не перепутать, сначала отделите правые петли от левых, всё хорошо проверьте, только потом приступайте к сварке.

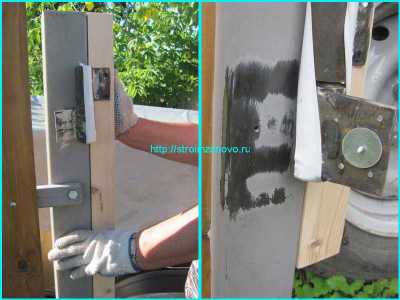

   Приварив пластины к петлям, очистим их болгаркой от наплывов металла и просверлим в пластине, которая будет крепиться на каркасе по 5 отверстий, в той, которая будет приварена к столбу – одно отверстие.

   Теперь нужно нарезать элементы для каркаса распашных ворот своими руками. От изготовления декоративного забора у нас осталось несколько деревянных брусков с шириной грани 5 см. Так как расстояние между стойками у нас равно 340 см, получается, что каждая створка будет сделана шириной 170 см, высота каркаса равняется 120 см.  Отрежем электролобзиком 3 бруска длиной 160 см и 4 бруска длиной 120 см. Чтобы они были гладкими, обработаем их электрорубанком    и отшлифуем болгаркой с насадкой для шлифования, как мы делали при изготовлении полки для посуды.

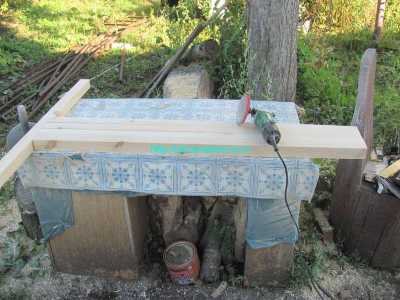

   Снова займёмся петлями. Возьмём два бруска длиной 120 см и на пару саморезов прикрутим к ним по 2 штуки на расстоянии 20 см от краёв. Здесь важно не перепутать левые с правыми. Чтобы нижние части петель не падали на землю, закрепим их изолентой.    Возьмём брус с левыми и прислоним к месту, где будем их приваривать. На этом этапе нам потребуется помощник. Попросите его подержать брусок с петлями, а сами проверьте вертикаль уровнем и обведите карандашом место сварки.     Потом возьмите дрель с тонким сверлом и просверлите отверстия в стойке через дырочку на петле, которую мы сделали раньше. Место сварки зачистите наждачной бумагой, металл должен быть без краски. Чтобы петли при открытии створок не задевали о столб, сделайте между ними зазор, подложив под петлю небольшую шайбу. Теперь надо прикрутить петли к столбу на один саморез по металлу, сначала верхнюю, потом нижнюю.

   Снимите брусок с нижней части петли, зацепите на ней массу от сварочного аппарата и приварите сначала верхнюю, потом нижнюю части.  Перед этим надо открутить крайние доски от забора, чтобы они не подгорели. После сварки наплывы металла зачистим болгаркой.    Наденем брусок от каркаса распашных ворот и проверим его на открытие-закрытие. Точно так же приварите петли к правой стойке. Когда металл остынет, закрасим место сварки серой краской. Вторые части петель открутим от бруса и тоже покрасим.

КАРКАС РАСПАШНЫХ ВОРОТ

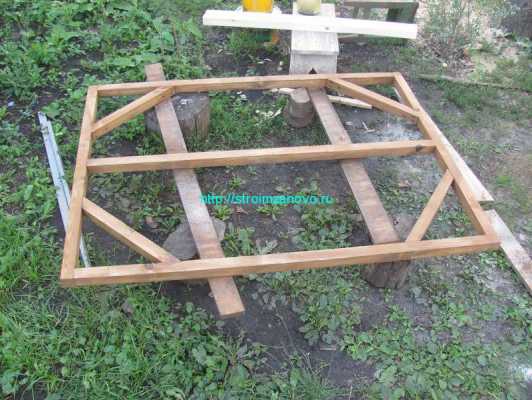

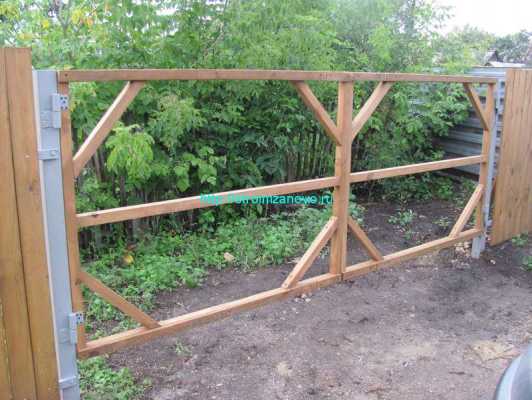

   Опять займёмся изготовлением распашных ворот своими руками. Сделаем каркас для левой створки. Разложим бруски на ровной поверхности в виде прямоугольника и длинными саморезами (10 см) соединим их между собой. Чтобы дерево не лопнуло, в местах крепления предварительно просверлим дрелью с тонким сверлом отверстия.     Середину каркаса для прочности тоже укрепим бруском.

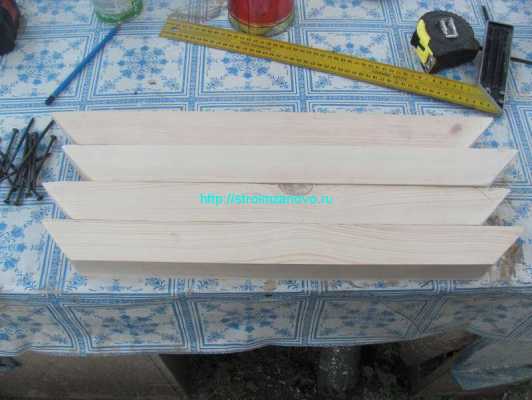

   Чтобы каркас не изменял прямоугольную форму, в каждом углу прикрутим по упору, сделав их из таких же брусков длиной 50 см. Углы упоров срежем под 45 градусов. Обработаем конструкцию антисептиком, когда он высохнет, покрасим её Акватексом, под цвет забора.

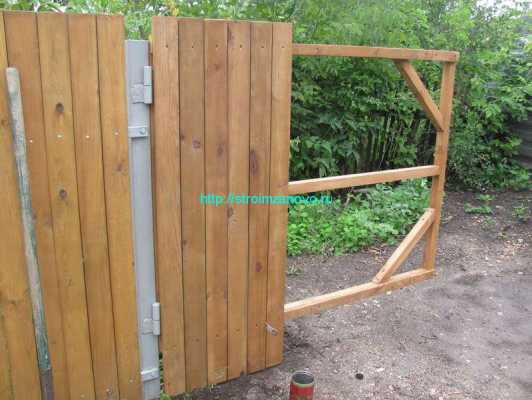

   Возьмём петли, прикрутим их к каркасу распашных ворот на 5 саморезов и повесим его на левую стойку. Теперь нужно закрыть створку и замерить расстояние от неё до правого столба.    Именно такой длиной минус 1 см нарежем 3 бруска. Можно было отрезать 6 брусков сразу на 2 воротины, но мы сделали так, как сделали. Изготовим вторую створку для распашных ворот своими руками точно так же, как делали первую, покрасим её и повесим на столб. Каркас распашных ворот готов.

   Замок на распашных воротах мы сделали на их внутренней стороне. Решили, что он будет навесным. Для того, чтобы повесить проушины для замка, приложим их к каркасу распашных ворот и обведём карандашом. Стамеской аккуратно вырежем выемку. Так же сделаем и на втором бруске. После этого прикрутим проушины  на 3 самореза.

   Теперь между крайними тесинами деревянного забора натянем шнурку, закрепив её в верхних точках степлером, и измерим расстояние до земли. Нарежем такой длины доски, шириной 10 см, из которых мы строили забор. Отшлифуем их наждачной бумагой, обработаем антисептиком и покрасим Акватексом.    После того, как краска высохнет, обошьём ими каркас для распашных ворот.   Сначала одну створку, следом – вторую.    Закрепим доски на каркасе с тем же промежутком, который мы установили на заборе. Прикрутим к забору тесины, которые мы сняли перед сваркой. Для красоты закрепим на распашных воротах большие декоративные петли, чтобы они были в одном стиле с калиткой. Распашные ворота, которые мы сделали своими руками, готовы.

   В завершении прикрепим изнутри металлическую задвижку.    Чтобы створки распашных ворот не качались под ветром, сделаем небольшие упоры. Возьмём два прута арматуры диаметром 8 мм, на расстоянии 5 см от края прорежем их наполовину болгаркой и загнём на угол 90 градусов.    С внутренней стороны распашных ворот прикрутим на одной вертикальной линии по две угловые проушины для замка и вставим в них упор из арматуры. Откроем створки максимально широко и опустим упоры до земли. В месте соприкосновения арматуры с землёй забьём в грунт небольшой обрезок полудюймовой трубы, чтобы он не мешал открытию распашных ворот. Так же сделаем и со вторым упором. Теперь, когда ворота будут открыты, опустим упоры в трубу, створки будут прочно закреплены и не откроются от напора ветра во время движения автомобиля.

   Для открытия створок снаружи повесим на равном расстоянии друг от друга две декоративные чугунные ручки, которые мы приобрели на блошином рынке. С ними ворота смотрятся ещё интереснее.     На финальном этапе электролобзиком обрежем верхнюю часть досок, придав распашным воротам плавность линий. Чтобы изгибы были симметричные, надо с помощью карандаша и рулетки сделать отметки через определённое количество тесин. Лобзиком срежем лишнее, не снимая досок с прожилин. Только используйте пилку с мелким шагом, чтобы рез был чистым. Место среза не забываем покрасить лаком.

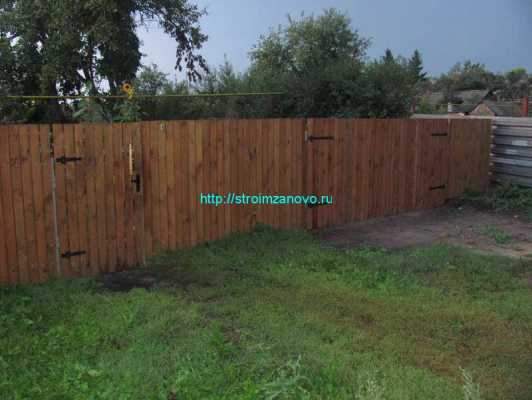

  Вот так мы сделали на своём дачном участке распашные ворота своими руками. Если статья понравилась, поделитесь ей в соцсетях.






stroimzanovo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
