Ворота раздвижные своими руками фото: ОТКАТНЫЕ ВОРОТА ФОТО:: Раздвижные ворота своими руками

ОТКАТНЫЕ ВОРОТА ФОТО:: Раздвижные ворота своими руками

22 ноября 2021

Этот раздел своеобразная фотогаллерея того, что получилось у наших Клиентов решивших сделать откатные ворота своими руками. Здесь мы размещаем фотографии любезно присланные нашими Клиентами. Фотографии могут представлять как фото готовых изделий, так и фото «в процессе». Данная фотогаллерея может быть полезна для тех кто изготавливает откатные ворота своими руками т.к. здесь можно увидеть практическую реализацию всех монтажных ньюансов. Интересные фото мы будем снабжать комментариями и пояснениями. Раздел будет постоянно пополняться.

Фотографии откатных ворот сделанных своими руками в г. Днепре. Ворота с автоматикой Professional PS-IZ-370 (Китай).

Фото и видео переделки распашных ворот в откатные в с. Княжичи, Броварской р-н.

Фото откатных ворот сделанных своими руками в г. Каменец-Подольский. На ворота установлена автоматика Professional PS-IZ-370 (Китай).

Откатные ворота своими руками в г. Кривой Рог. На ворота установлена автоматика BFT DEIMOS-500 (Италия).

Самодельные откатные ворота своими силами в г. Симферополь-Крым. Размеры 6300х2200мм.

Самодельные откатные ворота сделанные своими руками в г. Кременчуг. Размеры 3800х1900мм.

Самодельные откатные ворота сделанные своими руками в Черкассах. Размеры 3500х1500мм.

Подвесные откатные ворота своими руками в Ялте.

Откатные ворота своими руками Червоноград.

Откатные ворота своими руками Николаев



В этом разделе представлены фото установок популярных типов откатных ворот, как с электроприводами так и откатные ворота без автоматики. Вполне возможно эти фото будут полезны нашим читателям для более полного понимания ньюансов установки откатных ворот.



Поделится

Поделится

95 фото преимуществ использования и варианты установки

Во время обустройства дачного участка или загородного комплекса весомое значение имеет безопасность. Использование ворот – это своеобразная преграда для злодеев. Изделия помимо своей главной функциональной нагрузки – безопасности, должны обеспечивать удобный въезд. Выделяют механизм раздвижных ворот, которые в свою очередь делятся на два типа.

Преимущества использования

Главным преимуществом такого механизма является комфорт и функциональность в использовании.

Если вы используете откатные ворота, тогда высота проезжающей конструкции не будет мешать. Такими воротами удобно пользоваться. Приятно также то, что конструкцию можно собрать самостоятельно, не тратя дополнительных денежных средств. При этом стоит правильно подобрать материал.

На фото раздвижных ворот можно заметить простоту конструкции. Изделие без автоматики достаточно легкое, монтажные работы легко сделать самому.

Для наиболее лучшего результата специалисты рекомендуют использовать чертежи раздвижных ворот, посмотреть видео для усовершенствования своих умений.

Ограничивает пространство только место ограждения. Механизм двигается вдоль забора, дополнительного места не потребуется. Такой вариант выглядит более привлекательно по сравнению с распашным типом ворот.

Если у вас есть дополнительные средства, можно сделать механизм автоматизированным.

Изделие прослужит около 10-15 лет. По своему механизму роликовые или же рельсовые тележки передвигаются во внутренней части направляющих. Таким образом, они защищены от пагубного влияния внешней среды. Например, от дождя, или снега, дополнительных загрязнений они защищены.

Кроме достоинств, следует рассмотреть недостатки. Это высокая цена и вес, а также громоздкий внешний вид.

Разновидности

В целом, раздвижная система делится на два подтипа: на роликах и движущиеся на рельсах. Для последнего типа потребуется расстояние в 5 см. Позволить это могут лишь предприятия, которые располагают большой территорией. На дачном участке, или же в коттедже наиболее оптимальным вариантом считается использование роликового механизма.

Рельсовые ворота обладают рядом негативных сторон:

• выступают над уровнем проезжей части. Это создает определенный дискомфорт;
• дополнительный уход. Ведь механизм подвержен загрязнениям;
• габаритный размер и вес. Этот факт объясняет то, что без автоматики такой механизм очень тяжело собрать. При использовании необходимы дополнительные усилия.

Исходя из всего вышесказанного, наиболее часто используют последнюю модель. Стоит знать, как сделать раздвижные ворота своими руками.

Основные компоненты

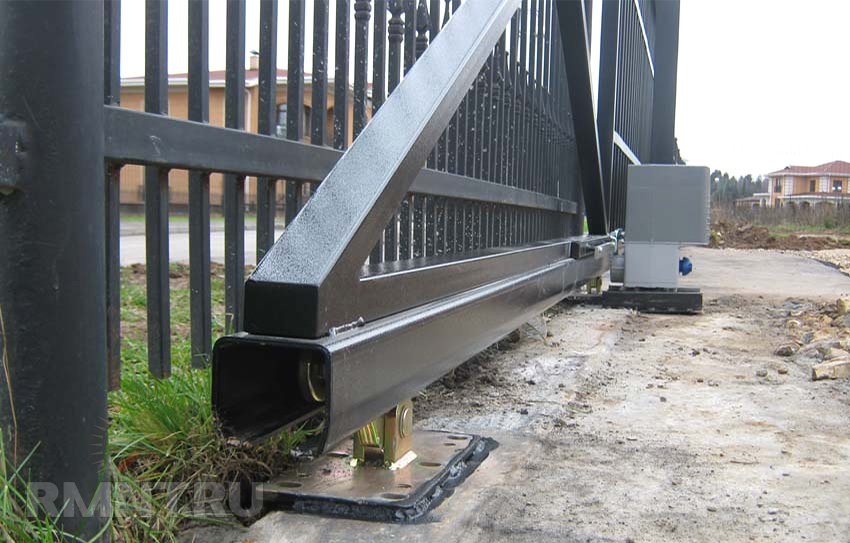

В состав фурнитуры входит основа, то есть консоль. Это направляющая балка, во внутренней части, которой движутся шарики.

Следующий элемент – это две каретки с роликами. Они отличаются друг от друга своими функциональными задачами. Благодаря концевому ролику создается необходимая устойчивость створки. Для устойчивости всей конструкции, надежного движения используется верхняя каретка.

Отвечает за ограничение расстояния пути створки по консоли улавливатель. Избавляют хозяев от дополнительного ухода заглушки. Благодаря им консоль надежно защищен от внешних загрязнений.

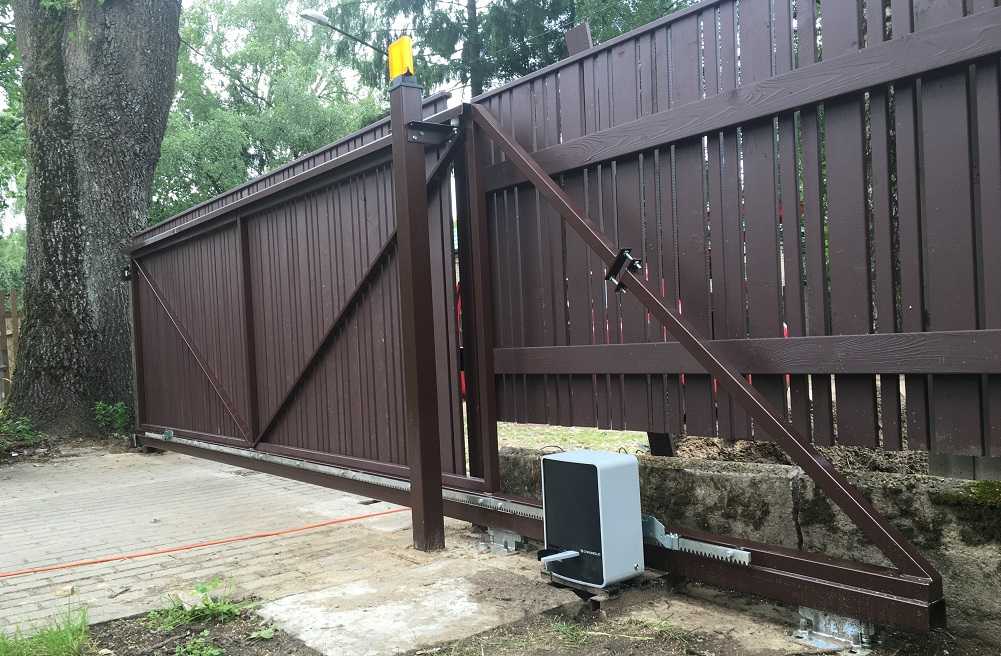

Последний компонент – это система автоматизации. В нее входит зубчатая рейка, электропривод, сигнальная лампа. Дополнить данный список можно фотоэлементами.

Обратите внимание! Жизненный опыт мастеров показывает, что следует заниматься покупкой основных частей на оптовом складе. Следует выбрать одного надежного поставщика, у него купить все необходимые элементы. Таким образом, вы минимизируете риск приобрести некачественный продукт, допустить оплошности во время монтажных работ.

Подготовительный этап

Вначале того, как вы начнете работу, следует выбрать точный размер ворот. У вас должна быть возможность свободно въезжать, поэтому подбирайте соответственную ширину. Оптимальным считается откат вдоль забора 1,5 размера исходя из ширины полотна ворот.

От размера зависит материал и выбранная вами фурнитура. Лучше всего отдавать предпочтение легким материалам, которые не будут нагружать ролики и крепежную систему дополнительным образом.

Составьте чертеж, чтобы в дальнейшем ориентироваться на него.

Установка

В целом рабочий процесс может занять несколько дней. Сначала следует заняться устройством фундамента, проделать необходимые процедуры с питанием электропривода. Затем наступает очередь изготовления основы для конструкции красивых раздвижных ворот. После этого можно заняться сборкой всех элементов. И конечный этап – проверка функциональной работы изделия.

Выводы

Как видно, такую конструкцию можно сделать самому, не прибегая к помощи специалистов. Важно ознакомится со всеми этапами работы, определится с размером и материалом.

После того, как все этапы выполнены, наступает очередь проверки. Движение створок должно быть максимально легким. Если вы видите недочеты, следует их сразу устранить.

Фото раздвижных ворот

Также рекомендуем посетить:

• Автоматические ворота
• Привод для ворот
• Распашные ворота
• Сварной забор
• Рулонные ворота
• Калитка из профнастила
• Зеленый забор
• Кованые ворота
• Калитка своими руками
• Чертеж ворот
• Ворота с калиткой
• Металлические ворота
• Замок на калитку
• Высота забора
• Забор из сетки-рабицы
• Откатные ворота
• Декоративный забор для дома и дачи
• Кованые заборы
• Кирпичный забор
• Гаражные ворота
• Забор для дачи
• Красивые заборы
• Забор из штакетника
• Забор из камня
• Забор для дома
• Забор из профнастила
• Бетонный забор
• Ворота из профнастила

105 фото монтажа самых популярных конструкций

Как правило, при установке ворот владелец участка руководствуется одной целью — не допустить свободного доступа. С этой задачей справятся ворота разных типов и конструкций. При выборе подходящего типа чаще всего руководствуются удобством использования и компактностью.

Откатные ворота отвечают этим требованиям, поэтому являются достаточно популярным типом ворот. Конструкция представляет собой сложный механизм, однако многие производители предлагают к продаже уже готовый вариант со всеми составляющими. Установить откатные ворота можно самостоятельно, проявив терпение и творческий подход.

Внешний вид откатных ворот тоже неплох и может стать настоящим украшением участка. Поэтому при выборе подходящего дизайна учитывайте все нюансы. Для этого можно найти фото откатных ворот, которых в изобилии можно найти в Интернете.

Краткое содержание статьи:

Достоинства и недостатки

К положительным чертам роллетных ворот можно отнести:

• Компактность. Они не занимают много места, позволяя свободно передвигаться транспортным средствам.
• Консольная система с нижним креплением обеспечивает надежность и удобство монтажа в любую погоду.
• Возможность проявить себя как творческая личность в отделке – богатый ассортимент материала. Можно отделать ворота профлистом или ковкой.
• Широкий выбор вариаций.
• Длительное использование.
• Использование автоматизированных систем.

Откатные ворота имеют некоторые недостатки. Перечислим их:

• Для установки этой опции вам придется потратить больше денег, чем при установке других ворот.
• Консольная часть требует создания основания — фундамента — для ее установки.
• Несмотря на существенную экономию свободного места в целом, для выдвижной части требуется дополнительное место.

Разновидности конструкций

Современный этап развития общества характеризуется обилием разнообразных форм и конструкций. То же самое относится и к откатным воротам.

Один из вариантов завис. Существует такая модификация с древних времен и отличается высокой надежностью.

Суть подвесных ворот в том, что материал на колесах крепится к балкам, расположенным на высоте около пяти метров. То есть образуется некое ограничение по высоте для машин.

Вариант с консолью. Как было сказано ранее, вариация устойчива к погодным условиям, таким как снег, порывы ветра и так далее. Консольные двери не ограничивают высоту машин. Дизайн требует фундамента для устойчивости.

Модификация ворот на базе винтовых свай. Сваи из металла длиной около 1,5 метра закладываются в землю и играют роль несущих. Как правило, изготавливаются и устанавливаются в короткие сроки – 3 дня.

Механическая конструкция — требует ручного открывания и закрывания. Несомненными преимуществами вариации станут простота монтажа и небольшие затраты. Хороший вариант для установки в не часто посещаемом месте.

Ворота на автоматическом механизме — самый удобный вариант для постоянного использования.

Еще один интересный вариант — ворота с калиткой.

Рассчитываем размеры конструкции

Расчеты нужно начинать до установки и даже до покупки самих ворот. Вся процедура такова:

• Определитесь с размерами проема, в соответствии с которыми будет подбираться дизайн и размеры.
• Рассчитайте противовес.
• Предположим, масса ворот.
• Создание эскизных проектов, чертежей дверей.

Все эти расчеты можно сделать самому, проще, но дороже по стоимости будет обращение к специалистам.

Рассмотрим значение и значение каждого элемента процедуры расчета.

Для чего нужны размеры отверстия? Размеры проема будут определять размер ворот. Итак, ширина ворот будет равна сумме ширины проема, ширины отступа для закрывания и открывания, а также ширины проема от центра к центру кареток.

Таким образом, ворота будут шире проема.

Равновесие. Чтобы сбалансировать створки, необходимо рассчитать противовес так, чтобы масса ворот была распределена равномерно.

Вес крыльев рассчитывается для определения характеристик направляющей балки с использованием стандартов. От этого будет зависеть период эксплуатации конструкции. Расчет производится путем определения веса материалов, из которых изготовлены створки.

На основании вышеизложенного рассчитайте прочность составных частей. К ним относятся ролик, улавливатель, поддерживающий шину. Другими словами, деталями называют аксессуары для откатных ворот.

Необходимо рассчитать прочность, чтобы определить, выдержат ли ворота порывы ветра определенной силы. Для обеспечения устойчивости в ветреную погоду нужно подобрать такое сочетание ворот и фурнитуры, при котором прочность деталей была бы выше расчетной массы створок.

Из чего состоит конструкция

В состав откатных ворот входят следующие детали, необходимые для установки ворот:

• направляющие балки, служащие несущими;
• опоры для роликов;
• фильм, который можно удалить;
• регуляторы парусности и нагрузки — ловители;
• в качестве крепления используется скоба, предохраняющая ворота от шевеления;
• опора, обеспечивающая подвижность створок, и подставка для нее.

Фундамент также является неотъемлемой частью откатных ворот на консольном основании. На нем размещают опоры для роликов, на них распределяется нагрузка водила. Сами ролики размещены внутри консоли.

Сами створки также должны соответствовать определенным требованиям. Таких как устойчивость, надежность в непогоду, сильный ветер, некоторая жесткость. Все эти требования обеспечивают функционирование дверных полотен.

Визуально состав сооружения можно представить схемой откатных ворот.

Порядок установки

Дверь будет двигаться внутрь, в пределах площадки и ничто не должно ей мешать. Такие моменты необходимо учитывать при подготовке проема для ворот. И только после учета всех деталей можно устанавливать откатные ворота на своем участке.

Процедуру установки можно разделить на несколько этапов:

• фундамент – необходимо сделать для обеспечения устойчивости;
• проводящий электрический ток;
• расположение специальной колонки в определенном месте;
• внедрение системы автоматики для ворот и ее запуск.

Таким образом, вы можете установить откатные ворота своими руками, а можете воспользоваться услугами профессионалов.

Раздвижные ворота фото

Дом в английском стиле – особенности дизайна (100 фото новинок)

Деревья возле дома: обзор видов и корневых систем (100 фото)

Дизайн участка 10 соток: примеры реализации идеи дизайна (85 фото)

Геосетка: 80 фото основных видов и способов укрепления грунта

Присоединяйтесь к обсуждению:

Раздвижные ворота своими руками Обзор и фотографии

Установка въездных и электрических ворот. Распашные ворота, раздвижные ворота, открыватели ворот, операторы и домофонные системы. При поддержке Gate Depot.Com

Посмотреть Распашные ворота Обзор ворот

Посмотреть Автоматизация Обзор

Посмотреть Доступ Обзор управления

Посмотреть Солнечная батарея Обзор

Раздвижные ворота чаще всего используются для коммерческих ворот системы автоматизации. Тем не менее, откатные ворота — отличный выбор. для автоматизации ворот въезда в жилой дом, когда участок имеет уклон или ограничения по размеру. В этой статье рассматриваются типы ворот, компоненты ворот, фурнитура для ворот, советы по установке и автоматика для въездных ворот.

Одно- или двустворчатые раздвижные ворота: Горка Ворота чаще всего используются для коммерческих систем автоматизации ворот. Тем не менее, откатные ворота — отличный выбор для подъезда к жилому дому. автоматика ворот, когда участок имеет ограничения по размеру. эта статья типы ворот, компоненты ворот, фурнитура для ворот, установка наконечники и автоматика для въездных ворот.
Направляющие ролики и удлинители направляющих: В качестве как следует из названия, направляющие ролики направляют ворота по пути и держать ворота в вертикальном положении. Они изготовлены из твердого пластика или резины. и доступны различной длины от 3 до 12 дюймов. Руководство Ролики могут быть сложены друг на друга для размещения ворот с высокой центральной конструкцией. Магазин для направляющих роликов Удлинитель роликовой направляющей приваривается к раме ворот и ведет ворота через узел роликовой направляющей. Это необходимо, потому что, в большинстве случаев узел ролика расположен на несколько дюймов дальше конец ворот.
Колеса с V-образными канавками: Колесо с V-образной канавкой движется по гусенице, представляющей собой кусок углового железа с угол обращен вверх. Эти колеса помещаются в «колесные ящики». Колесная коробка, изображенная здесь, имеет дополнительный бортик, приваренный к нему. дно, чтобы ноги не переезжали. Этот дополнительный плинтус не является требованием, но рекомендуется. В данном случае дом владелец был осторожен о ее маленьких детях, и к ней были добавлены дополнительные меры безопасности. 9Колеса 0002 с V-образной канавкой бывают разных классов; экономичный чугун, высококачественный пластик, нержавеющая сталь и холоднокатаная сталь. С эти колеса широко используются, стоит покупать колеса премиум-класса. .А колесо из холоднокатаной стали премиум-класса с V-образными канавками и герметичными подшипниками, как видно здесь, будет длиться весь срок службы ворот.
Место швартовки (улавливатель ворот): точка причала, также известная как «Ловец ворот», удерживает ворота на месте, когда они закрыты. Точки швартовки ворот могут быть изготовлены по индивидуальному заказу изготовлены или поставлены на заводе. Некоторые изделия заводского изготовления содержат нейлон. блоки, предотвращающие истирание отделки ворот.
Конечная остановка: Конец упоры предотвращают скатывание ворот с рельсов. они сварены прямо на трассу, обычно в нескольких дюймах от точки остановки. Ворота не должны упираться в упор во время нормальной работы. Они являются строго защитным устройством в случае неисправности оператора или если ворота толкаются другими средствами
Натяжитель цепи: Цепь натяжители держат цепь натянутой. Цепь растягивается по ходу использования. Натяжитель представляет собой резьбовой болт с двумя стопорными гайками. для регулировки. Важно оставить небольшую просадку в цепочке. Если слишком туго, это преждевременно разрушит натяжные колеса в Оператор. Натяжители расположены на каждом конце цепи.
Удлинитель цепи: В В большинстве шиберных затворов цепь продевается через привод. Рычаг длиной около 24–28 дюймов приваривается к конец
Уровень балки: Оценка балки настоятельно рекомендуются и должны использоваться на всех двойных проборах ворота и ворота с колоннами. Балка запирает столб или колонны вместе как единое целое, обеспечивая большую площадь поверхности для всей конструкции. Это предотвратит любое резкое оседание, а стойку или столбцы от наклон. Он также удерживает створки ворот в точном положении.
Привод раздвижных ворот: Вид Схема установки откатных ворот Приводы откатных ворот чаще всего используются для коммерческих ворот системы автоматизации. Тем не менее, откатные ворота — отличный выбор. для автоматизации подъездных ворот к жилым домам, когда участок имеет ограничения. В общем, установка откатных ворот требует больше таланта и денег. сделать правильно, и это должны делать только самодельщики с хорошими навыками механики. Устройство открывания скользящих ворот – хороший выбор, когда ворота находятся на крутом склоне. и вы не можете или не хотите открывать ворота наружу. Иногда это вопрос контроля очень широкого входа, где распашные ворота были бы непрактичны. Если на вашей подъездной дорожке много боковых наклона, вам следует рассмотреть возможность использования оператора с тормозной системой. Открыватели слайдов доступны с питанием от сети переменного тока, аккумулятора и солнечной энергии. модели. Доступны коммерческие единицы, которые могут открывать ворота. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
