Распашные ворота своими руками: чертежи схемы и видео

Распашные ворота, выполненные своими руками – это один из наиболее распространенных типов ворот, который выбирают при облагораживании малых частных участков так и больших приватных территорий. Выбор именно этих ворот обоснован тем, что они отличаются простотой установки и надежностью при активной эксплуатации. Установив подобные ворота на участке, вы сможете не только защитить свое имущество, но также и сэкономить финансы. Ниже рассмотрим особенности таких конструкций и разберемся, как их смонтировать самостоятельно.

Преимущества и недостатки

Как и у каждой конструкции у таких ворот есть свои преимущества и недостатки, более подробно рассмотрим их ниже:

  1. Преимущества:
  • относительно невысокая стоимость, которая станет приятным бонусом к устанавливаемым воротам;
  • простота монтажа;
  • длительный срок эксплуатации установленной конструкции;
  • монтаж можно осуществить своими силами;
  • монтаж можно выполнять с собственными дизайнерскими доработками;
  • если нет ограничений в объеме, то соответственно не будет ограничений по проходящему транспорту;
  • вы имеете возможность выбирать самостоятельно, из какого материала будете изготавливать конструкцию, соответственно из подходящих вариантов.
  1. Недостатки:
  • для прочного монтажа необходимо будет достаточно глубоко закопать столбы, а собственноручно это сделать не всегда просто;
  • бетонирование этих столбов отнимает много времени, а при неправильном бетонировании со временем столбы могут перекоситься;
  • потребуется весьма большое пространство для монтажа такой преграды;
  • небезопасно использовать такие конструкции при сильных ветрах, ведь управлять створками будет практически невозможно;
  • при монтаже электропривода следует приобретать несколько проводов для налаживания закрытия/открытия ворот, что удорожает вашу покупку.

Как видно, преимущества таких конструкций перевешивают над недостатками, и если вы живете в регионе, где сильные порывистые ветра не являются нормой, смело приступайте к монтажу распашных ворот на своем участке.

Прежде чем вы займетесь сбором новеньких ворот, важно будет определиться с их конструкцией. Выбор стоит делать, учитывая ряд особенностей, главной из которых является частота эксплуатации. Используя металл можно сделать различные вариации, каждую из них рассмотрим по отдельности.

Одностворчатые

Железные ворота данного типа не пользуются большой популярностью. Это сплошное полотно, которое не особо практично в эксплуатации. Для того чтобы они отлично работали, важно надежно укрепить опоры, на это придется потратить немало средств. Решив установить конструкцию на гараж, позаботьтесь о сооружении мощной и надежной металлической рамы, также не забудьте крепить петли. К недостаткам стоит отнести необходимость наличия пространства для функционирования створки.

Двустворчатые

Наиболее востребованы, практичны в эксплуатации. Без сложностей их можно смонтировать самостоятельно на своем участке. Конструкция изготавливается из 2-х полотен, которые одинаковы по размеру, следовательно, вам необходимо будет изготовить каркас из двух рам и обшить их листовым материалом.

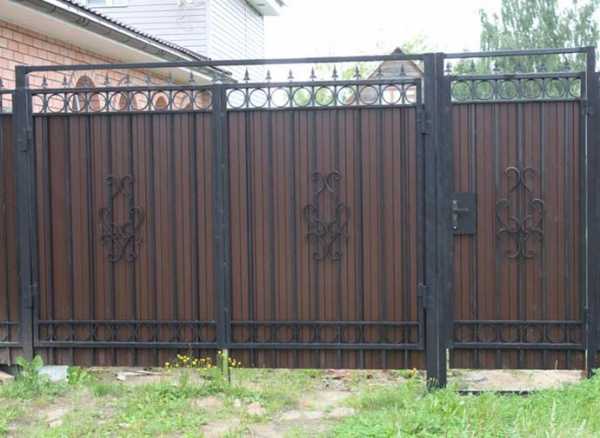

Двустворчатые с калиткой

Они очень практичны при ежедневном использовании. Изготавливаются они как и предыдущая конструкция, единственным отличием есть наличие на одной створке специальной  калитки. Если такой тип конструкции планируется устанавливать на гараж, необходимо выбирать врезной тип калитки.

Как сделать распашные ворота своими руками

Придерживаясь приведенного в данной статье руководства, вы сможете самостоятельно изготовить распашные ворота. Для этого потребуется четко придерживаться чертежа, ведь работа требует точного подхода. Если вам сложно самостоятельно составить чертеж, то схемы и эскизы таких конструкций не составит труда найти на просторах Интернета, которые можно взять за основу.

Постройте порядок действий:

  • фундамент и столбы;
  • каркасные работы;
  • обшивка.

Подробнее о каждом шаге рассмотрим ниже.

Основой конструкции будет металлическая рама, ее крепление должно быть выполнено во входном проеме. Также необходимо будет выполнить установку прочных опор. Создавая чертеж, обозначьте на нем разметку, а также местонахождения основных объектов будущей конструкции. Оптимальными будут такие параметры: высота 2 м, а длина каждой створки также по 2 м. Створки можно выполнить с 1-й или 2-мя горизонтальными перекладинами, которые выполняют функцию ребер жесткости.

Для дополнительного усиления можно выполнить 2 диагональные и 1 поперечную перекладины.

Установка столбов

Работы по установке распашных ворот стоит начинать с монтажа опорных столбов. Вы можете выбрать бетонный или кирпичный столб, деревянный брус, но как показывает практика, лучше отдать предпочтение металлическим конструкциям. Если вы выбираете кирпичные столбы, тогда внутри них необходимо закладывать трубы или швеллера, и потребуется выводить закладные из стального уголка или же их арматуры для того, чтобы в последующем крепить стойки с петлями.

Металлические столбы необходимо бетонировать на глубину не менее одного метра. Этот показатель должен быть равен глубине промерзания почвы. Под кирпичный столб закладывается армированный фундамент также на глубину в один метр.

Алгоритм монтажа опорных столбов из труб:

  • трубы зачистить от ржавчины, после чего обезжирить подходящим веществом;
  • прогрунтовать поверхность подготовленной трубы, после чего прокрасить ее в тон с выбранным профлистом;

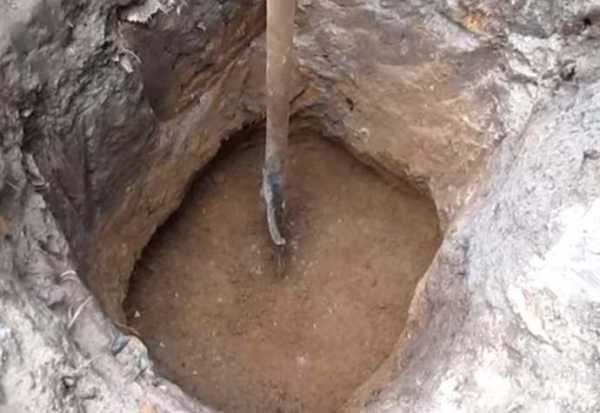

  • отмерьте ширину будущих створок, на которой выкопайте две ямы глубиной 1-1,5 м;
  • на дно выкопанных ям поместите песок и щебень. У вас должна получиться подушка толщиною 20-30 см;
  • опорный столб устанавливается в подготовленную яму и крепится при помощи арматуры;
  • воспользовавшись строительным уровнем, выровняйте расположение столбов;
  • залейте яму бетоном, который приготовьте из щебня мелкой фракции, речного песка и цемента.

Полученный фундамент следует оставить застывать на неделю, не меньше. Если створки тяжелые, с коваными элементами, в таком случае период просушки фундамента стоит увеличить до двух недель. Пока бетон просыхает, вы можете заняться изготовлением полотен, каркасом.

Установку фундамента и столбов следует проводить в теплое время года.

Изготовление

Теперь можно приступить к изготовлению рамы для распашных ворот. Для этого подготовьте площадку, на которой будете работать. Вам предстоит следовать следующей инструкции:

  • трубу, которую будете использовать для каркаса, необходимо очистить и обезжирить, после чего прогрунтуйте и прокрасьте ее;
  • в большинстве случаев створки имеют прямоугольную форму, но бывают и исключения. Стоит понимать, что если верхняя грань ворот будет иметь закругленную форму, тогда трубу потребуется гнуть, для этого лучше обратиться к мастерам профессионалам;
  • трубу нарежьте в соответствии с размерами по чертежу, угол среза 45С;
  • подготовленные трубы выложите на рабочую поверхность, ровность диагоналей проверьте при помощи рулетки;
  • теперь можно прихватить раму сваркой;
  • опять проверьте ровность углов и диагоналей, если необходимо подровняйте их и окончательно проварите трубы;
  • с внутренней стороны рамы необходимо приварить уголок, придерживайтесь угла между стыками в 45С;
  • по углам рамы приварите так называемые «косынки», это необходимо для придания дополнительной прочности каркасу;
  • теперь необходимо приварить поперечные перекладины к раме. Специалисты рекомендуют располагать горизонтальные перекладины на расстоянии 40-50 см от нижнего и верхнего края;
  • если вы планируете устанавливать замок, как раз время сделать короб для него из листового железа. Он будет надежной защитой механизма от воздействия осадков;
  • отвесы необходимо переместить с опорных столбов на боковые стойки изготавливаемой рамы;
  • прикрепите ответные части навесов;
  • прошлифуйте места, где делали сварку, обработайте их грунтовкой и покройте краской.

Алгоритм установки распашных ворот своими руками не столь сложный как может показаться на первый взгляд, придерживайтесь приведенных инструкций и у вас непременно все получиться.

На следующем этапе стоит задуматься, чем обшить распашные ворота. В этом случае лучшим выбором будет профнастил. Зашивку полотна выполняйте с соблюдением следующих рекомендаций:

  • Профлист положите поверх подготовленной рамы и прикрепите его стальными заклепками, саморезами. Эстетично будут смотреться декоративные заклепки, но при необходимости выполнить ремонт, сложно будет демонтировать полотно.

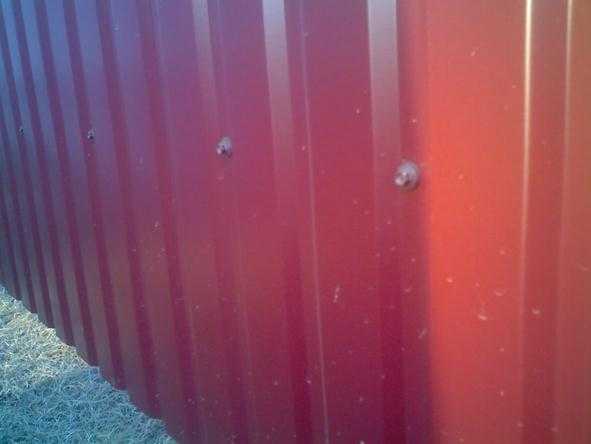

  • Крепить профнастил следует только в местах углубления, это так называемые «волны».
  • Количество саморезов на 1 м2 – 8-10 штук. Это оптимальный показатель.

Специалисты не рекомендуют выбирать алюминиевые заклепки, так как они не способны выдерживать сильные порывы ветра.

После того как вы закончите обшивку рамы, готовые створки можно навешивать на петли на опорных столбах. В таком виде ворота вполне можно эксплуатировать, но при желании можно их усовершенствовать, добавив автоматическую систему открытия створок.

Установка автоматики

Система автоматика для распашных ворот довольно практична и установить ее вы вполне сможете самостоятельно. Чтобы ворота были автоматическими, вам необходимо будет установить как минимум пару приводов, после чего подключите блок управления и купите хотя бы одно устройство для управления этой системой. Для того чтобы достичь большей безопасности при открывании ворот можно также установить сигнальную лампу и фотоэлементы.

Обратите внимание, следует выбирать различные приводы, если створки открываются внутрь и если створки открываются наружу.

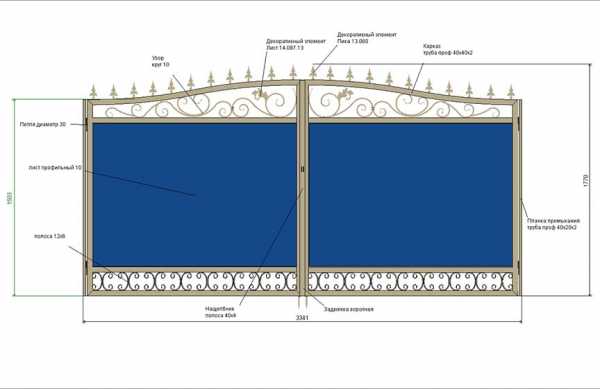

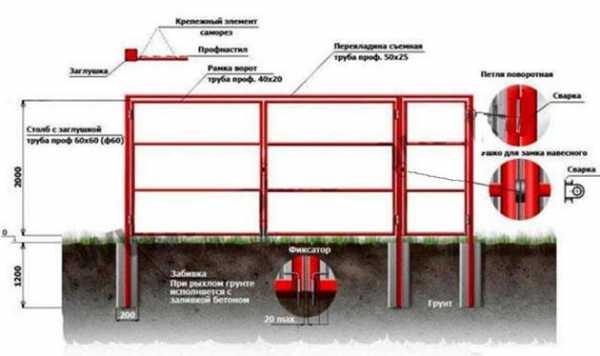

Схемы и чертежи

Заключение

Приняв решение самостоятельно изготавливать такую конструкцию, необходимо составить первоначально для себя четкий план действий:

  • создайте чертеж в соответствии со снятыми на местности размерами;
  • подготовьте опоры-столбы и забетонируйте их, оставьте для просушки цемента;
  • изготовьте раму для будущих ворот;
  • обшейте раму выбранным материалом;
  • когда цемент хорошо просох и створки ворот готовы к установке, приступайте к их монтажу;
  • установите автоматику на ворота, что существенно облегчит эксплуатацию.

Следуя приведенным инструкциям и рекомендациям, вы сможете самостоятельно изготовить и надежно установить распашные ворота на своем участке.

zonazabora.ru

Ворота своими руками – чертежи, схемы, эскизы, конструкция

Если вы хотите сделать ворота своими руками, чертежи, схемы, эскизы, конструкция которых представлены на этой странице, вам остается только начать. С чего начать? С планирования и далее по шагам.

Здесь представлена пошаговая инструкция, как сделать ворота своими руками. Чертежи, схемы, эскизы, конструкция самих ворот подобраны самые простые, чтобы их смог реализовать самый рядовой владелец частного дома.

Все работы, что необходимо проделать, не потребуют от вас каких-либо специальных навыков. Также вам не потребуется какой-либо специальный инструмент, которого бы не оказалось в обычном частном доме.

Какой потребуется инструмент

Требования по инструменту зависят от того, какие вы решили сделать ворота своими руками. Чертежи, схемы, эскизы, конструкция воротин (створок) представлены для двух вариантов:

  1. Деревянные ворота.
  2. Стальные ворота.

Как вы понимаете, дальнейшее декоративное оформление столбов и створок – это уже ваше желание, вы можете сделать все что угодно.

Требования по инструменту не зависят от того, какие ворота вы задумали сделать – распашные или сдвижные. Итак, вам понадобятся:

  1. Сварочный аппарат, лучше инверторного типа.
  2. Болгарка (УШМ).
  3. Шуруповерт.
  4. Циркулярная пила (если вы задумали делать деревянные ворота).
  5. Ручной инструмент (молоток, ножовка, клепочник).
  6. Измерительный инструмент (уровень, рулетка, уголок, большая линейка).

Не забудьте про защитные приспособления – очки и перчатки, а также наушники при использовании электроинструмента.

Из какого материала делать ворота

Если вы думаете, из какого материала делать ворота, просто оглянитесь на фасад собственного дома. То, из какого материала изготовлен фасад дома, подскажет вам, что стоит использовать для ворот и калитки.

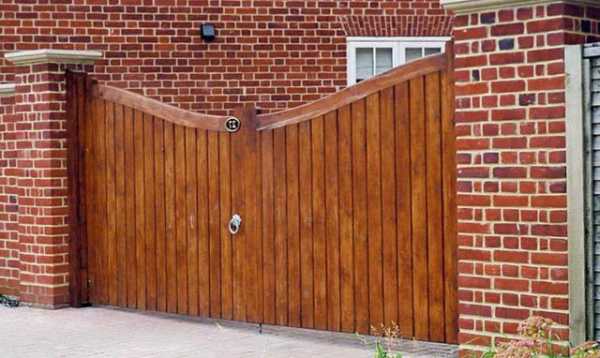

Например, деревянный фасад отлично сочетается с деревянными воротами или с коваными. А кирпичному фасаду подойдут кованые ворота и ворота со створками из профилированного стального листа.

Различные варианты эскизов и фото ворот, которые мы здесь разместили помогут вам определиться в этом вопросе.

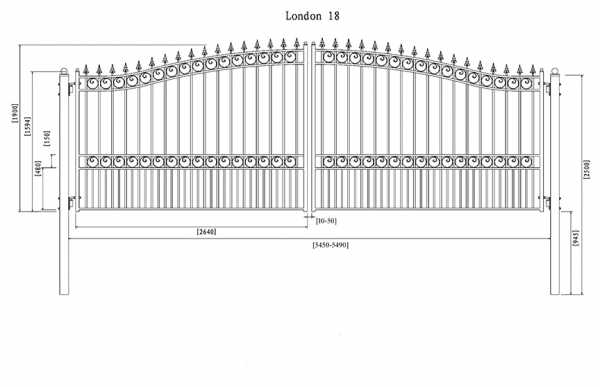

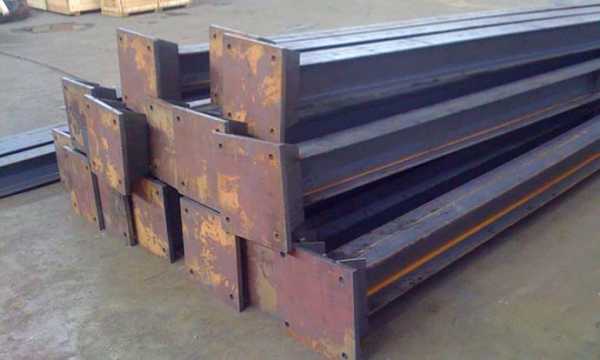

Конструкция, чертежи и схемы ворот

В этом разделе представлены чертежи и схемы ворот, которые можно сделать своими руками. По этой причине вы не найдете здесь сложны конструкций, которые невозможно было бы изготовить без специального инструмента или профессиональных навыков.

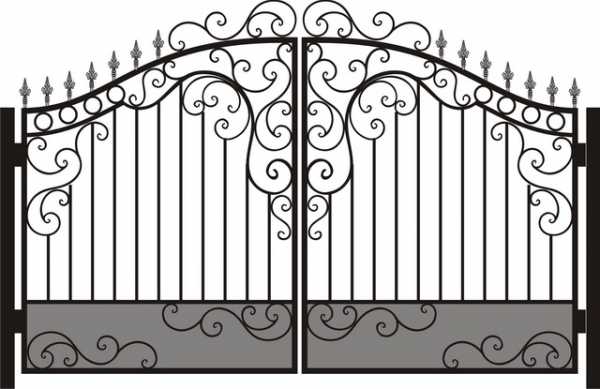

Эскизы ворот для изготовления своими руками

А вот несколько эскизов самых простых ворот, которые можно изготовить своими руками прямо на месте – во дворе собственного дома. Как видите, никаких излишеств и самая простая конструкция.

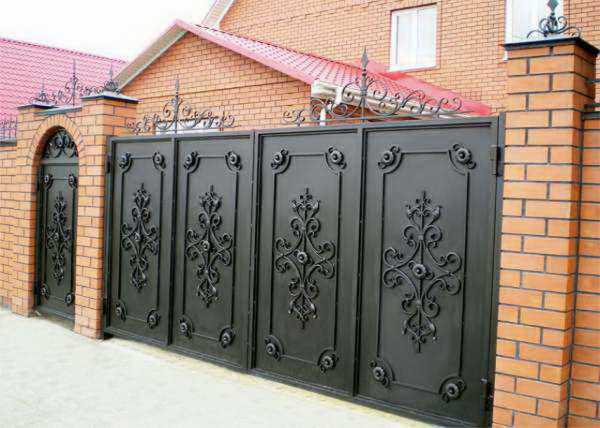

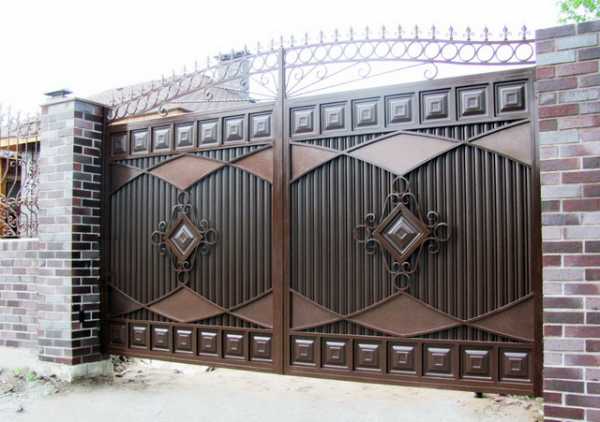

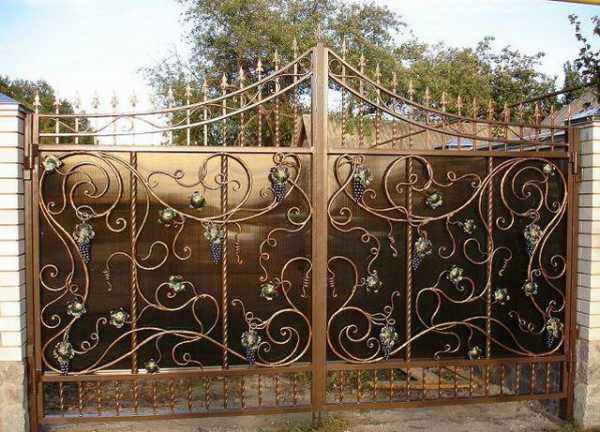

Ворота своими руками – фотогалерея

А вот напоследок несколько фото ворот, которые изготовлены по представленным выше чертежам и эскизам. Эти фотографии помогут вам визуализировать конечный результат и понять, какие бы ворота для своего дома вы хотели бы сделать своими руками.

dom-data.ru

Особенности конструкции подвесных ворот, чертежи, схемы и эскизы для создания своими руками

Всего несколько лет назад модели подвесных ворот на роликах можно было увидеть на сооружениях промышленного типа. Также были очень востребованы двойные деревянные или металлические ворота. Теперь, благодаря современным технологиям, вы можете создать подвесные ворота своими руками. Чертежи, схемы, эскизы, конструкции несложно найти в интернете.

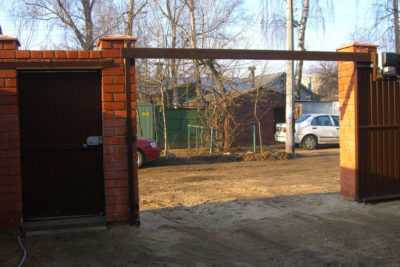

Ворота подвесные

Понятие подвесных откатных ворот (ПОВ)

Теперь стандартные ворота заменяют конструкциями подвесного типа, отличающимися упрощенным использованием.

Ворота этого типа работают так же, как и откатные. Единственное отличие первых – использование направляющего элемента (НЭ), прикрепленного к верху перекрытия. ПОВ бывают пластиковыми или металлическими. Они двигаются вдоль стены или забора.

Отличительные черты

Востребованность ПОВ с верхней направляющей объясняется:

  • экономностью места, что очень удобно при небольшом размере въезда;
  • устойчивостью к сильному ветру;
  • необходимостью иметь свободное место только вдоль линии открытия.

Минусы:

  • ограниченность высоты ворот из-за верхней балки;
  • в снежную погоду из направляющей нужно регулярно убирать снег.
Раздвижные ПОВ

Необходимые материалы и инструментарий

Чтобы самостоятельно сделать откатные ворота подвесного типа, вы будете использовать:

  • металлическую трубку с сечением 4*4 см и 2*2 см;
  • профнастил;
  • трубу с сечением 12*12*0,4 см;
  • шестиметровую направляющую;
  • фурнитуру;
  • сварку;
  • замок врезного типа.
Профнастил

Как самостоятельно сделать и поставить ПОВ

Сегодня продаются уже готовые комплекты для ПОВ. Направляющая в них уже тоже есть. Этот набор рассчитан для определенного веса, поэтому перед покупкой нужно рассчитать, какая масса будет у ваших ПОВ.

Если вы хотите создать ПОВ с двумя створками, тогда рациональнее купить два набора.

Элементы для автоматизации конструкции тоже свободно продаются. Стоимость автоматики бывает разной и зависит от функционала. Благодаря этому вы можете подобрать подходящий вариант по выгодной цене. Если нет желания или возможности покупать автоматику, можно пользоваться воротами с помощью ручного привода.

При изготовлении ПОВ придется пользоваться сварой

Изготавливаем каркас

Уложите трубы в нужной форме. Стыковочные углы закрепите сваркой. Обязательно измерьте диагонали. Их неровность может спровоцировать перекошенность ПОВ.

Важно! Если нужно, выровняйте раму легкими постукиваниями молотка.

Швы проварите так, чтобы защитить внутреннюю часть рамы от попадания жидкости. Затем снимите внутренние размеры и вырежьте соответствующий каркас из трубы 2*2 сантиметра. Соберите его так же, как и внешний. Соедините эти два каркаса, проводите выравнивание по одной стороне.

Уберите каркас от мусора, обработайте грунтовой смесью. После ее высыхания покройте конструкцию краской.

Если в процессе используете СП, тогда рациональнее применять каркас Ω-образного типа. Панель нужно вставить в него. Ворота из профильного настила нужно укрепить уголками.

Крепим полотно и замки

Сначала срежьте пятки у кареток. Затем получившуюся конструкцию соедините с каркасом. Разнос кареток согласно ширине определяйте уже по факту. Важно проследить, чтобы полотно перекрывало проем по сторонам на двадцать сантиметров, сверху – на десять сантиметров. Зазор между ПОВ и полом должен составлять около пяти сантиметров.

При вырезании полотна нужно руководствоваться внутренним размером. Готовое полотно должно лечь на каркас, расположенный внутри, с как можно меньшим зазором. Для закрепления подойдут саморезы и заклепки.

Если вы будете ставить на ворота врезной замок, тогда нужно предварительно продумать место его крепления.

Изготавливаем и устанавливаем раму в условиях дома

Рама нужна для ПОВ, стоящих на въезде на территорию. Для ее изготовления подойдут трубы 12*12 сантиметров. Размер балки должен превышать размер конструкции. Ее длина должна соответствовать размеру ворот в открытом положении.

Затем трубы, выполняющие функцию вертикальной опоры, нужно закопать в землю минимум на 125 сантиметров и забетонировать. Этот процесс нужно постоянно контролировать строительным уровнем. Если на балке возникнет даже небольшой перекос, незапертые ПОВ могут самостоятельно открываться и закрываться.

Устанавливаем НЭ и фурнитуру

НЭ навесных ворот крепите так, чтобы ее рабочая область «смотрела» вниз.

Если НЭ длиной в шесть метров оказался коротким, можно просто приварить недостающий фрагмент. Выравнивание детали можно выполнить специальными винтами с кронштейнами.  В процессе работы использование строительного уровня обязательно.

Ролики нужно прикрепить наверх конструкции с обеих сторон. Теперь можно подвесить ворота. Ролики нужно завести в середину направляющей и установить заглушки, продающиеся в комплекте.

Теперь можно ставить ручку и замки.

Ворота с верхним подвесом – это современный вариант с высокой надежностью. При правильной эксплуатации они могут прослужить больше пятнадцати лет.

Вместо ПОВ можно установить конструкцию консольного типа. Они монтируются по той же схеме, но их направляющую балку можно ставить на любую высоту.

Чтобы не возникали боковые качания, воротную створку закрепите ограничителем.

Выполнять функцию стопора может накатной ролик, идущий в комплекте. Для закрытия торцов направляющей можно использовать заглушки.

Если вы хотите поставить ворота более трех метров, для фиксации низа ворот нужно использовать НЭ.

Полезная информация

Многие считают, что для ПОВ нужно использовать особую фурнитуру, но это не так. Для них подойдут консольные комплектующие, перевернутые снизу вверх.

Некоторые утверждают, что для ПОВ лучше использовать заточенную фурнитуру. Эта мысль верна, но, к сожалению, в нашей стране ее практически невозможно найти. А то, что продается, чаще всего имеет низкое качество и высокую цену.

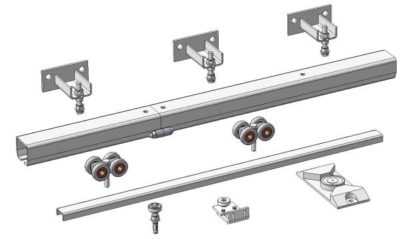

Фурнитура для ПОВ

Учитывая это, с откатной фурнитурой можно самостоятельно создать ПОВ до 400 килограмм. Ширина конструкции будет равна от двух до пяти метров, а масса полотна около двухсот килограмм. В такой ситуации фурнитура будет отвечать за разгибание полок.

Итог

Металлические ПОВ – это доступная и надежная конструкция, которая подходит для помещений и на въезда на территорию. Самостоятельное изготовление таких ворот считается сложным процессом, но результат этого стоит. Функциональность ПОВ не зависит от погодных условий и температурных показателей. А если вы оснастите их автоматическим устройством, то их использование будет для вас еще приятнее.

Самостоятельная изготовка и монтаж ПОВ поможет вам существенно сэкономить семейный бюджет, но если вы не уверены в своих силах, тогда лучше воспользоваться услугами профессионалов.

Вконтакте

Facebook

Twitter

Google+

mezhdveri.ru

Схема распашных ворот своими руками: проектирование, изготовление, монтаж


Компания "Русская Ограда". Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Ворота – это фасадное конструктивное украшение въезда в гараж, склад, ограждения частных владений и других охраняемых территорий. Их можно делать из металла, профнастила, или деревянного массива. Схема распашных ворот своими руками включает в себя эскизы готового изделия, размеры, расположение на подготовленной территории, также не помешает список необходимого дополнительного инструмента.

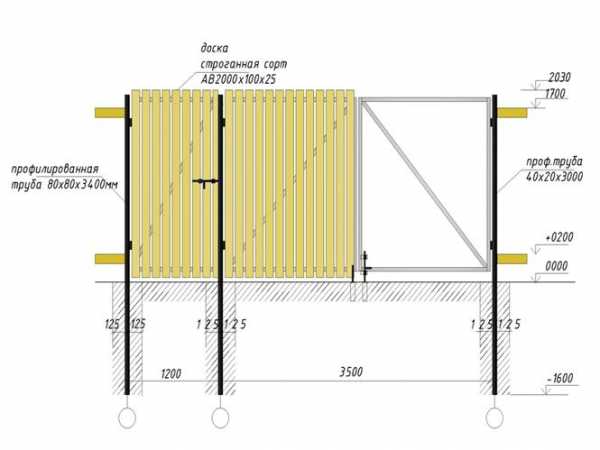

Пример схемы

Перечень необходимого инструмента

  • Угловая шлифовальная машина (сокр. УШМ, по-народному — «болгарка») в комплекте с нарезным и зачистным кругами, а также металлической жёсткой щёткой. Для производства ворот используйте болгарку с диаметром диска 230 мм. Как инструмент наиболее удобного значения, она будет способна всё отрезать за один проход, плюс дополнительная выгода: диск будет дольше изнашиваться.
  • Сварочный аппарат лучше взять инверторного типа, модель, к примеру, 160-200А обладает жёсткими характеристиками, способствующими достаточной устойчивости дуги и, как следствие – высокому качеству сварочных работ. Не забудьте про электроды Ф 2,5-3мм.

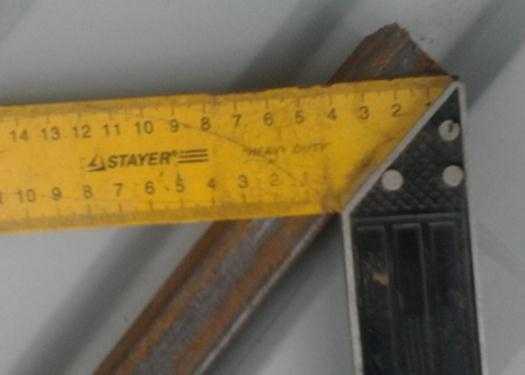

  • Простые измерительные инструменты как линейка, угольник 90º и 45º, конструкция которого позволяет вымерять углы.
  • Рулетка минимум на 5 метров. Можно, в принципе, взять и 3х-метровую, но только если Ваши ворота будут небольшие, в противном случае — её может не хватить для замера диагоналей каркаса.
  • Самодельная или магазинная «чертилка» необходима для разметки на металле. Если использовать мел или обычный маркер, то будет сложно добиться высокой точности, а в нашем деле нужна миллиметровая точность! Чертилку можно сделать самостоятельно: для этого остро заточите любой имеющейся стержень из твёрдого материала — высокоуглеродистой стали, подойдет даже сломанное сверло.
  • Заклепочник любой модели для закрепления листов обшивки, хотя и можно применить дедовский способ – саморезы.

Простейший заклепочник

Пошаговая инструкция производства

Проектирование и разработка эскиза

Сначала стоит выполнить проектирование ворот, идеально подходящих именно для Вас. Если не хочется мудрствовать, скопируйте понравившийся эскиз или чертеж, и в крайнем случае подгоните под себя и внесите небольшие изменения.

Прежде всего имеет значение, какие и из какого материала сделаны опорные столбы. Если кирпичные, то заранее выведите закладные пластины для монтажа стоек для навешивания створок. Обычно ворота надо подгонять под уже существующий размер, точно вымеряв и продумав схему монтажа. Если столбы не выставлены, то практичнее и проще всего сделать их из профилированной трубы Ф 100-120, а габариты можно лавировать, как Вам выгодно.

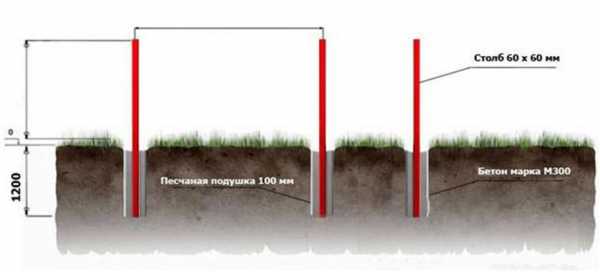

Вариант расстановки и бетонирования опор

Внимание! В нижней части в просвете вместо узоров можно поставить сетку сварную из 5 мм проволоки. Она защитит от проникновения мелких животных, не будет застревать сор и снег – практично и никаких излишеств.

Расчет количества и приобретение материала

Когда распашная портальная конструкция спроектированы, зная размеры, можно рассчитать количество необходимых для сборки материалов. Раму сделайте из профильной трубы 25Х40. Для определения её количества подсчитаем длину трубы: L=3a+6b+6c, где а – ширина калитки, b – ширина створки, c – высота створки.

Каркас с калиткой

Чтобы закреплять обшивку — профнастил, а также притворы ворот и калитки, необходима полоса сечением 4Х20 (25), длину её узнаем по формуле: L=2a+4b+2c+6d (d – высота створки без кованого полотна или сварной сетки снизу).

Что касается самого полотна, к примеру, наиболее долговечного, доступного и прочного профнастила, в продаже размеры бывают 1,15Х6,0 м; 1,15Х2,0 м; 1,15Х3,0 м. Если ворота минимум 2,8 м, следовательно, к ширине листа 1,15 м добавляем несколько сантиметров и не забываем, что волны должны совпасть.

Имеет смысл изменить размер конструкции, рассчитывая, помните, что лучше сделать на 2 м длиннее, чем на 2 см короче. Приобретать материалы лучше с запасом, пусть останется — у настоящего хозяина никакой стройматериал не пропадёт. Кусок профнастила может пригодиться, чтобы подлатать забор или сделать калиточку, крышу собачьей будки, в крайнем случае.

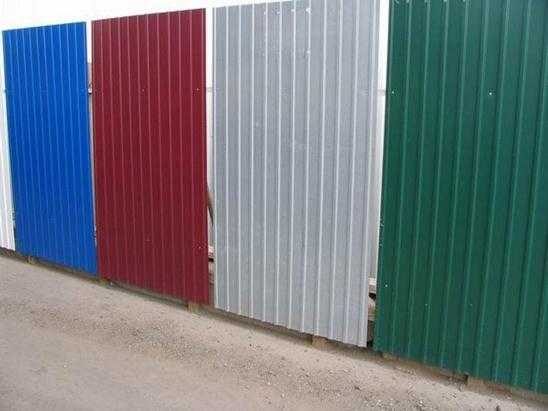

Разнообразие профлиста

В заключение — приобретите требуемое количество кованых узоров/сварной сетки, петли 4-6 штук, замок и задвижку для калитки. Покупая фурнитуру, предусматривайте различные факторы, главный из которых — частота открывания и вес распашного полотна ворот.

Изготовление створок

Начните с разметки: всю её производите исключительно чертилкой, соблюдайте точность до миллиметра, так как даже незначительные погрешности в любую из сторон приведут к перекосам квадрата (прямоугольника) и общей схемы ворот. Трубу отрезайте под углом 45º, размечая угольником, как показано ниже на фото.

Нарезка заготовок под углом 45º

Сделав все заготовки размера, соответствующего чертежу, переходите к непосредственно сборке каркаса — сварочным работам. Соберите рамку на прихватках. Проверьте диагонали, которые по правилу должны быть равны. Замеры проводите внутри рамы. Выровняйте все углы и стороны окончательно, затем обварите все с двух сторон, а также сверху и снизу. Таким образом, собираются две створки и калитка.

Зачищенный сварочный шов

Внимание! Свариваемый металл может деформироваться, поэтому каждые сантиметров 30 делайте прихватки в пределах 10 мм. Их достаточно для надежной фиксации и выдерживания 1 квадр мм на 46 кг.

Украшение, установка замка и монтаж

Для замка сделайте отдельный своеобразный «отсек», закрытый с обеих сторон. Врежьте замок, лучше всего по приложенной инструкции установки конкретного замка.

Далее приварите узоры и притворные механизму. Переходим к навесам (петлям): выложите их на плоскости столбов с каркасом, с учетом, что между столбом и рамкой есть зазор в 2-3 мм. Следите, чтобы не было ни малейшего перекоса. Сперва их прихватите и, проверив правильность расположения и выровняв, обварите окончательно. Перекосы 1 мм затруднят работу навеса, а 2-3 мм — уже поломка!

Приваренная петля

Приварив запоры, засовы и что ещё хотите, то есть выполнив все сварочные работы, оснащаем болгарку зачистного типа кругом для обработки всех сварочных соединений. Далее меняем круг на щётку и проходим по всему изделию, подготавливая конструкцию под покраску. После обезжиривания, грунтования и покраски, можно приступать к закреплению листов профнастила. Обшивая каркас, помните, что листы на раме должны располагаться свободно на 2-5 мм меньше самой рамки. Закрепите профнастил волна в волну заклёпками 4 мм или саморезами по металлу. На данном этапе сборка створок ворот закончена, и можно приступать к установке.

Прикрученные листы

Если готовые столбы стоят, то створки нужно просто навесить, иначе их надо бетонировать по следующей схеме: выкопав ямы, выставьте по вертикали свай с навешенными воротами, всё надёжно укрепите подпорками, заприте на все замки и запоры, и залейте до нулевого уровня качественным бетонным раствором. После застывания бетона ворота будут полностью готовы к использованию!

Эскиз комбинированных ворот

Кстати, обшивку можно закреплять и после бетонирования. Некоторые считают, что так лучше, ведь каркас почти не имеет парусности, что при застывании бетона более предпочтительно, так как ветер не расшатает столбы.

Изготовление ворот, установка

rusograda.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
