Веерные ворота своими руками

Современные распашные ворота

Распашные ворота

Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:

• древесину,
• листы тонкого металла,
• профнастил.

Схема создания кованых ворот своими руками

Монтаж распашных ворот

Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.

Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.

Распашные ворота в частном доме

Статья по теме:

Устройство ворот для частного дома. Фото возможных вариантов. Виды ворот для частного дома. Фото вариантов установки. Обустройство распашных и раздвижных въездных групп. Автоматизация ворот.

Установка опорных столбов: два способа

Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.

Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

Схематическое изображение опор и каркаса распашных ворот

В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

Распашные деревянные ворота

После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.

Раздвижные ворота

Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:

Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.

В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

Конструкция откатных ворот

На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.

Раздвижные ворота на роликах

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Полезный совет! После сварки каркаса, полученные швы необходимо зачистить болгаркой, а также устранить со всей поверхности очаги коррозии.

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Полезный совет! Стандартный проем для удобства въезда через ворота должен составлять 4 метра. Соответственно длина консольной части будет около 2 метров.

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

• 6 метровая направляющая балка,
• две роликовые опоры,
• концевые ролики,
• ловители концевых роликов,
• дополнительное устройство с 2 роликами,
• заглушки для концов балки.

Распашные металлические ворота

Полезный совет! Чтобы работа механизмов не вызвала проблем, ролики необходимо крепить в одной плоскости.

Время чтения: 6 минут Нет времени?

Отправим материал вам на e-mail

Ворота в частном дворе

Особенности распашных ворот и тонкости их выполнения

Устройство опорных элементов

На первом этапе строительства необходимо установить опоры. Чаще всего это металлические столбы подходящего диаметра, которые бетонируются в грунт. Очень часто заборы делают с кирпичными столбиками. В таком случае они также могут быть опорой для изделия. Но не стоит забывать при кладке кирпича, сделать металлические закладные, к которым будут привариваться петли.

Подготовка створок

Створки распашных ворот

Конструкция распашных моделей

Особенности устройства раздвижных ворот

Основные разновидности раздвижных ворот:

• консольные,
• подвесные,
• откатные.

Подвесная разновидность

Подвесной вариант не пользуется особой популярностью. Это связанно с тем, что в верхней части установлена рельса, по которой движется полотно. Данная рельса является своего рода ограничителем, поэтому далеко не каждое транспортное средства сможет въехать во двор.

Откатные изделия

Для работы откатных вариантов рельса устанавливается вдоль стены и непосредственно в самом проеме. В северных регионах такую систему использовать нецелесообразно. Поскольку при большом количестве снега работа створок будет затруднена, и постоянно нужно будет очищать заснеженные места.

Схема раздвижных вариантов

Преимущества консольного типа

Консольный тип на сегодняшний день самый популярный. Они могут быть использованы как в южных, так и в северных регионах. Движения полотна происходит над землей, поэтому нет необходимости постоянно расчищать путь. Кроме того к преимуществам стоит отнести то, что в верху нет никаких ограничителей. Это дает возможность заезжать во двор даже машинам с большой высотой.

Для установки такого типа необходимо устройство только одного опорного столба, который и будет нести всю нагрузку от полотна. Поэтому важно сделать его максимально качественным и надежным. Сама консольная балка на воротах может быть расположена снизу, сверху или посредине полотна.

Комплект электропривода и аксессуаров

Особенности выполнения откатных ворот

Откатные варианты позволяют существенно сэкономить пространство во дворе. Но при этом необходимо проконтролировать пространство вдоль забора. Для нормального функционирования системы предварительно необходимо расчистить место от мусора и любой растительности.

Устройство откатной конструкции

Установка опорных элементов

• аппарат сварочный и болгарку,
• дрель и саморезы,
• рельсы подходящего размера и ролики.

Рельсы и ролики

Для выполнения самых створок лучше всего использовать оцинкованный материал. Он в состоянии прослужить долгое время, при этом сохранит свой первозданный вид. Очень часто используется профлист с полимерным покрытием.

Изделия данного вида могут быть оборудованы автоматическим или ручным приводом.

Чертеж откатного типа

В начале работы стоит подготовить чертежи, по которым будет выполняться работа. Чертежи и схемы позволяют также рассчитать точное количество необходимого материала. Высота ворот должна соответствовать забору. Ширина проема при этом может быть самой разной. Откатные изделия оказывают давление не только на рельсы, но и на столб, поэтому его конструкции нужно уделить особое внимание. Его нижняя часть должна быть погружена в почву и качественно забетонирована.

Опора для откатных изделий

Устройство рельсы для движения полотна

Откатные ворота будут ходить по рельсе, которая располагается на земле. Для этого нужно выбрать П-образный профиль металлический. Его длина должна быть как две длины полотна. Для запаса нужно сделать еще 30 сантиметров. Важно чтобы рельса была установлена на бетонное основание. Только таким образом можно получить максимально надежную конструкцию, которая прослужит долгое время. После того как все рельсовые системы установлены и закреплены к опорному столбу можно устанавливать привод электрический.

Сборка полотна и его установка

Советы и рекомендации по выполнению работ своими руками

Выполнить ворота любой конструкции под силу каждому человеку. Важно соблюдать рекомендации специалистов и предварительно изучить некоторую информацию.

• Материалы для работы выбирать только высокого качества. Это позволит эксплуатировать конструкцию на протяжении длительного периода и не потребуется проводить ремонтные работы.
• Важно уделить внимание всем чертежам и схемам. Только четкое соблюдение схеме позволит с первого раза выполнить все работы правильно. Соблюдение размеров и параметров дают возможность сделать функциональную конструкцию, которая будет работать без проблем.
• Установка привода электрического типа должна выполняться с полным пониманием дела. Если опыта работы в такой сфере нет, стоит доверить все выполнение специалистам. Они сделают все качественно и быстро. Изделия будут открываться, и закрываться без затруднений.
• Если предусмотрено использование роликовой системы, ее выбору стоит уделить особое внимание. Ее лучше всего приобретать в специализированных магазинах. В таком случае работать такой системы будет безупречной на протяжении длительного времени.

Варианты для загородного дома

Сегодня дополнить ограждение можно воротами, выполненными своими руками. Для изготовления могут быть использованы различные материалы. Чаще всего используется древесина и метал. Перед тем, как приступить к выполнению стоит обдумать какой, тип конструкции лучше всего использовать. Начиная выполнение ворот своими руками: чертежи, схемы и фото помогут решить даже сложные задачи. Распашные ворота классический вариант с выполнением, которого справиться каждый. Для их устройства нужно достаточно много места чтобы они свободно открывались. Сэкономить пространство на приусадебном участке можно с помощью раздвижных ли откатных ворот.

Изготовление распашных ворот своими руками

Классические распашные ворота могут иметь симметричные или ассиметричные створки, а также дополнительную калитку для входа. Независимо от типа конструкции их изготовление производится по одному и тому же принципу.

Установка опор

При пучении грунта зимой нагрузка на опорные столбы ворот может достигать до 10 т на 1 кв. м. Кроме того, они испытывают и существенную динамическую нагрузку в несколько сотен килограмм во время их открывания и закрывания. Поэтому для увеличения срока службы такой конструкции требуется надежная опора, углубленная в грунт на достаточную глубину.

Порядок установки воротных столбов:
1. В качестве опорных конструкций может использоваться трубы или профиль 2,5 мм диаметром от 60 мм и выше. Использование уголка не рекомендуется: он не способен обеспечить конструкции необходимую жесткость. Для поперечных перекладин профиль может быть чуть уже: до 30 мм.

Совет. Слишком массивный каркас создать слишком большую нагрузку на опорные столбы, поэтому при выборе толстостенного профиля соответственно усиливаются и они.

1. Для их установки готовится котлован на глубину промерзания грунта (при этом его глубина не может быть менее 1 м). К примеру, в Московской области она будет равна 1,4 м. Выкопать котлован можно с помощью земляного бура или вручную. При этом его диаметр должен как минимум в два раза превышать сечение трубы.

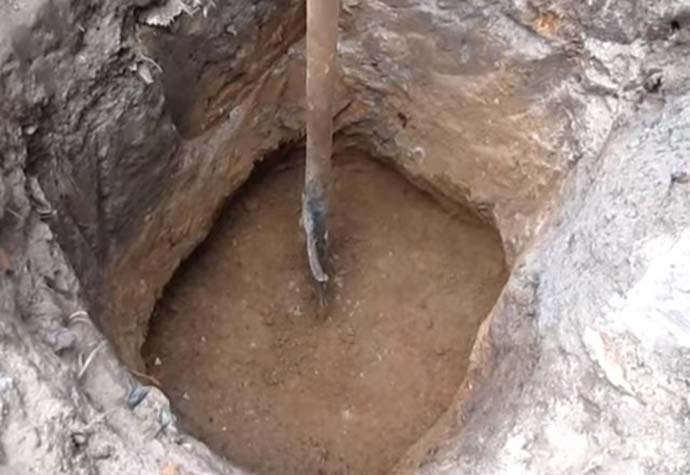

Котлован для заливки опорных столбов

2. Перед заливкой бетона на дне котлована устраивается песчано-щебневая подушка высотой 20 см.
3. Столбы закрепляются в котловане, выравниваются с помощью уровня и заливаются песчано-цементной смесью. Установка ворот производится не менее чем через неделю после ее полного схватывания.

Совет. Для предотвращения от растрескивания бетона перед заливкой землю вокруг следует пролить водой и утрамбовать. Для предотвращения от преждевременного просыхания верх фундамента следует прикрыть пленкой и периодически смачивать водой.

Основные этапы изготовления створок для ворот

2. Металлический профиль нарезается по заданным размерам.
3. С каждого края полосы угольником проводятся линии под углом в 45°, а затем по ним делается срез с помощью болгарки. Для улучшения прочности сварных швов места среза тщательно зачищаются до чистого металла.

Разметка стыков профиля

4. Профили воротины раскладываются на ровной поверхности и плотно стыкуются по углам. Для закрепления конструкции можно использовать угловые струбцины (зажимами для фиксации). Чтобы воротину не «повело», перед сваркой следует проверить угольником правильность расположения профилей внутри конструкции, а затем снаружи. Горизонтальность поверхности выверяется с помощью уровня.

Проверка горизонтали и углов

5. С помощью рулетки также контролируется высота и ширина воротины. В случае ошибки проверяется правильность срезки углов и расположение каждой из деталей.

Совет. Если швеллер или профиль чуть прогнут, его можно выровнять молотком, предварительно прогрев металл над газовой горелкой.

Проверка высоты и ширины конструкции

6. После подгонки всех узлов швы по углам вначале прихватываются, а затем завариваются сплошным швом. Все места сварки зачищаются болгаркой с лепестковой насадкой. В дальнейшем перед покраской небольшие раковины (пустоты), образовавшиеся в местах швов, можно обработать автомобильной шпаклевкой.
7. Далее пристыковываются поперечные перекладины под углом 90°. Чтобы ворота не «скрутило», кроме поперечных, для усиления жесткости в них должна быть устроена хотя бы одна диагональная перемычка. Определить угол ее сопряжения с профилем воротины можно только опытным путем: он зависит лишь от конструкции ворот.

Перекладины, идущие поперек воротины и по диагонали

8. Для навески ворот одна из сторон должна быть усилена с помощью небольшого отрезка из металлического уголка.

Усиление металлической полосы для приваривания петель

Сварка воротных петель

Простейшим устройством является штырь, на который надевается колпак. Для приваривания петель следует выставить воротину в одной плоскости со столбом с зазором не менее 5 мм. От верха и низа воротины отступается по 20 или 25 см и проводится отметина карандашом или мелом. Затем нижняя часть петли приваривается к раме (полотну ворот), а нижняя – к основанию.

Обычно петли привариваются через пластины (ушки): к обеим частям петли прикрепляется небольшие полосы из металла, а затем уже эти пластины привариваются к воротам и раме. Такой способ позволяет обваривать и петлю, и пластину с обеих сторон, а затем прикреплять ее сверху, сбоку и снизу с помощью трех швов.

Для того, чтобы при сварке петли не спекались между собой, перед началом работ все движущиеся части следует тщательно промазать солидолом. Сварочный шов прокладывается снизу вверх.

Так как опоры при малейшем движении грунта будут всегда смещаться, между створками также необходимо оставить небольшой зазор размером в несколько миллиметров.

Обшивка каркаса

Обшивка ворот может быть любой: деревянной, выполненной из профлистов или листов металла и пр. Она крепится к воротинам с помощью саморезов. Если планируется приварка листового железа, следует выбирать более ровный холоднокатанный металл.

Ниже предоставлены несколько чертежей распашных ворот, из которых вы можете выбрать наиболее подходящие. Собственную схему можно разработать и самостоятельно. Оптимальный ширина ворот для въезда как легковушки, так и грузовика – 3 м, высота – от 2 м и выше. Чтобы сэкономить материалы, можно скомбинировать ворота с калиткой для входа.

Важно! При создании собственного чертежа следует учитывать зазоры в несколько миллиметров между створками и столбами, а также между воротиной и грунтом.

Если предусматривается дальнейшая автоматизация распашных ворот, следует учесть, что она должна монтироваться только после идеальной регулировки хода створок. Если при их открытии приходится прикладывать какие-то усилия, причины выявляются и устраняются.

Ворота веерного типа своими руками

Время чтения: 6 минут Нет времени?

Отправим материал вам на e-mail

Ворота в частном дворе

Особенности распашных ворот и тонкости их выполнения

Устройство опорных элементов

На первом этапе строительства необходимо установить опоры. Чаще всего это металлические столбы подходящего диаметра, которые бетонируются в грунт. Очень часто заборы делают с кирпичными столбиками. В таком случае они также могут быть опорой для изделия. Но не стоит забывать при кладке кирпича, сделать металлические закладные, к которым будут привариваться петли.

Подготовка створок

Створки распашных ворот

Конструкция распашных моделей

Особенности устройства раздвижных ворот

Основные разновидности раздвижных ворот:

• консольные,
• подвесные,
• откатные.

Подвесная разновидность

Подвесной вариант не пользуется особой популярностью. Это связанно с тем, что в верхней части установлена рельса, по которой движется полотно. Данная рельса является своего рода ограничителем, поэтому далеко не каждое транспортное средства сможет въехать во двор.

Откатные изделия

Для работы откатных вариантов рельса устанавливается вдоль стены и непосредственно в самом проеме. В северных регионах такую систему использовать нецелесообразно. Поскольку при большом количестве снега работа створок будет затруднена, и постоянно нужно будет очищать заснеженные места.

Схема раздвижных вариантов

Преимущества консольного типа

Консольный тип на сегодняшний день самый популярный. Они могут быть использованы как в южных, так и в северных регионах. Движения полотна происходит над землей, поэтому нет необходимости постоянно расчищать путь. Кроме того к преимуществам стоит отнести то, что в верху нет никаких ограничителей. Это дает возможность заезжать во двор даже машинам с большой высотой.

Для установки такого типа необходимо устройство только одного опорного столба, который и будет нести всю нагрузку от полотна. Поэтому важно сделать его максимально качественным и надежным. Сама консольная балка на воротах может быть расположена снизу, сверху или посредине полотна.

Комплект электропривода и аксессуаров

Особенности выполнения откатных ворот

Откатные варианты позволяют существенно сэкономить пространство во дворе. Но при этом необходимо проконтролировать пространство вдоль забора. Для нормального функционирования системы предварительно необходимо расчистить место от мусора и любой растительности.

Устройство откатной конструкции

Установка опорных элементов

• аппарат сварочный и болгарку,
• дрель и саморезы,
• рельсы подходящего размера и ролики.

Рельсы и ролики

Для выполнения самых створок лучше всего использовать оцинкованный материал. Он в состоянии прослужить долгое время, при этом сохранит свой первозданный вид. Очень часто используется профлист с полимерным покрытием.

Изделия данного вида могут быть оборудованы автоматическим или ручным приводом.

Чертеж откатного типа

В начале работы стоит подготовить чертежи, по которым будет выполняться работа. Чертежи и схемы позволяют также рассчитать точное количество необходимого материала. Высота ворот должна соответствовать забору. Ширина проема при этом может быть самой разной. Откатные изделия оказывают давление не только на рельсы, но и на столб, поэтому его конструкции нужно уделить особое внимание. Его нижняя часть должна быть погружена в почву и качественно забетонирована.

Опора для откатных изделий

Устройство рельсы для движения полотна

Откатные ворота будут ходить по рельсе, которая располагается на земле. Для этого нужно выбрать П-образный профиль металлический. Его длина должна быть как две длины полотна. Для запаса нужно сделать еще 30 сантиметров. Важно чтобы рельса была установлена на бетонное основание. Только таким образом можно получить максимально надежную конструкцию, которая прослужит долгое время. После того как все рельсовые системы установлены и закреплены к опорному столбу можно устанавливать привод электрический.

Сборка полотна и его установка

Советы и рекомендации по выполнению работ своими руками

Выполнить ворота любой конструкции под силу каждому человеку. Важно соблюдать рекомендации специалистов и предварительно изучить некоторую информацию.

• Материалы для работы выбирать только высокого качества. Это позволит эксплуатировать конструкцию на протяжении длительного периода и не потребуется проводить ремонтные работы.
• Важно уделить внимание всем чертежам и схемам. Только четкое соблюдение схеме позволит с первого раза выполнить все работы правильно. Соблюдение размеров и параметров дают возможность сделать функциональную конструкцию, которая будет работать без проблем.
• Установка привода электрического типа должна выполняться с полным пониманием дела. Если опыта работы в такой сфере нет, стоит доверить все выполнение специалистам. Они сделают все качественно и быстро. Изделия будут открываться, и закрываться без затруднений.
• Если предусмотрено использование роликовой системы, ее выбору стоит уделить особое внимание. Ее лучше всего приобретать в специализированных магазинах. В таком случае работать такой системы будет безупречной на протяжении длительного времени.

Варианты для загородного дома

Сегодня дополнить ограждение можно воротами, выполненными своими руками. Для изготовления могут быть использованы различные материалы. Чаще всего используется древесина и метал. Перед тем, как приступить к выполнению стоит обдумать какой, тип конструкции лучше всего использовать. Начиная выполнение ворот своими руками: чертежи, схемы и фото помогут решить даже сложные задачи. Распашные ворота классический вариант с выполнением, которого справиться каждый. Для их устройства нужно достаточно много места чтобы они свободно открывались. Сэкономить пространство на приусадебном участке можно с помощью раздвижных ли откатных ворот.

Изготовление распашных ворот своими руками

Классические распашные ворота могут иметь симметричные или ассиметричные створки, а также дополнительную калитку для входа. Независимо от типа конструкции их изготовление производится по одному и тому же принципу.

Установка опор

При пучении грунта зимой нагрузка на опорные столбы ворот может достигать до 10 т на 1 кв. м. Кроме того, они испытывают и существенную динамическую нагрузку в несколько сотен килограмм во время их открывания и закрывания. Поэтому для увеличения срока службы такой конструкции требуется надежная опора, углубленная в грунт на достаточную глубину.

Порядок установки воротных столбов:
1. В качестве опорных конструкций может использоваться трубы или профиль 2,5 мм диаметром от 60 мм и выше. Использование уголка не рекомендуется: он не способен обеспечить конструкции необходимую жесткость. Для поперечных перекладин профиль может быть чуть уже: до 30 мм.

Совет. Слишком массивный каркас создать слишком большую нагрузку на опорные столбы, поэтому при выборе толстостенного профиля соответственно усиливаются и они.

1. Для их установки готовится котлован на глубину промерзания грунта (при этом его глубина не может быть менее 1 м). К примеру, в Московской области она будет равна 1,4 м. Выкопать котлован можно с помощью земляного бура или вручную. При этом его диаметр должен как минимум в два раза превышать сечение трубы.

Котлован для заливки опорных столбов

2. Перед заливкой бетона на дне котлована устраивается песчано-щебневая подушка высотой 20 см.
3. Столбы закрепляются в котловане, выравниваются с помощью уровня и заливаются песчано-цементной смесью. Установка ворот производится не менее чем через неделю после ее полного схватывания.

Совет. Для предотвращения от растрескивания бетона перед заливкой землю вокруг следует пролить водой и утрамбовать. Для предотвращения от преждевременного просыхания верх фундамента следует прикрыть пленкой и периодически смачивать водой.

Основные этапы изготовления створок для ворот

2. Металлический профиль нарезается по заданным размерам.
3. С каждого края полосы угольником проводятся линии под углом в 45°, а затем по ним делается срез с помощью болгарки. Для улучшения прочности сварных швов места среза тщательно зачищаются до чистого металла.

Разметка стыков профиля

4. Профили воротины раскладываются на ровной поверхности и плотно стыкуются по углам. Для закрепления конструкции можно использовать угловые струбцины (зажимами для фиксации). Чтобы воротину не «повело», перед сваркой следует проверить угольником правильность расположения профилей внутри конструкции, а затем снаружи. Горизонтальность поверхности выверяется с помощью уровня.

Проверка горизонтали и углов

5. С помощью рулетки также контролируется высота и ширина воротины. В случае ошибки проверяется правильность срезки углов и расположение каждой из деталей.

Совет. Если швеллер или профиль чуть прогнут, его можно выровнять молотком, предварительно прогрев металл над газовой горелкой.

Проверка высоты и ширины конструкции

6. После подгонки всех узлов швы по углам вначале прихватываются, а затем завариваются сплошным швом. Все места сварки зачищаются болгаркой с лепестковой насадкой. В дальнейшем перед покраской небольшие раковины (пустоты), образовавшиеся в местах швов, можно обработать автомобильной шпаклевкой.
7. Далее пристыковываются поперечные перекладины под углом 90°. Чтобы ворота не «скрутило», кроме поперечных, для усиления жесткости в них должна быть устроена хотя бы одна диагональная перемычка. Определить угол ее сопряжения с профилем воротины можно только опытным путем: он зависит лишь от конструкции ворот.

Перекладины, идущие поперек воротины и по диагонали

8. Для навески ворот одна из сторон должна быть усилена с помощью небольшого отрезка из металлического уголка.

Усиление металлической полосы для приваривания петель

Сварка воротных петель

Простейшим устройством является штырь, на который надевается колпак. Для приваривания петель следует выставить воротину в одной плоскости со столбом с зазором не менее 5 мм. От верха и низа воротины отступается по 20 или 25 см и проводится отметина карандашом или мелом. Затем нижняя часть петли приваривается к раме (полотну ворот), а нижняя – к основанию.

Обычно петли привариваются через пластины (ушки): к обеим частям петли прикрепляется небольшие полосы из металла, а затем уже эти пластины привариваются к воротам и раме. Такой способ позволяет обваривать и петлю, и пластину с обеих сторон, а затем прикреплять ее сверху, сбоку и снизу с помощью трех швов.

Для того, чтобы при сварке петли не спекались между собой, перед началом работ все движущиеся части следует тщательно промазать солидолом. Сварочный шов прокладывается снизу вверх.

Так как опоры при малейшем движении грунта будут всегда смещаться, между створками также необходимо оставить небольшой зазор размером в несколько миллиметров.

Обшивка каркаса

Обшивка ворот может быть любой: деревянной, выполненной из профлистов или листов металла и пр. Она крепится к воротинам с помощью саморезов. Если планируется приварка листового железа, следует выбирать более ровный холоднокатанный металл.

Ниже предоставлены несколько чертежей распашных ворот, из которых вы можете выбрать наиболее подходящие. Собственную схему можно разработать и самостоятельно. Оптимальный ширина ворот для въезда как легковушки, так и грузовика – 3 м, высота – от 2 м и выше. Чтобы сэкономить материалы, можно скомбинировать ворота с калиткой для входа.

Важно! При создании собственного чертежа следует учитывать зазоры в несколько миллиметров между створками и столбами, а также между воротиной и грунтом.

Если предусматривается дальнейшая автоматизация распашных ворот, следует учесть, что она должна монтироваться только после идеальной регулировки хода створок. Если при их открытии приходится прикладывать какие-то усилия, причины выявляются и устраняются.

Современные распашные ворота

Распашные ворота

Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:

• древесину,
• листы тонкого металла,
• профнастил.

Схема создания кованых ворот своими руками

Монтаж распашных ворот

Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.

Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.

Распашные ворота в частном доме

Статья по теме:

Устройство ворот для частного дома. Фото возможных вариантов. Виды ворот для частного дома. Фото вариантов установки. Обустройство распашных и раздвижных въездных групп. Автоматизация ворот.

Установка опорных столбов: два способа

Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.

Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

Схематическое изображение опор и каркаса распашных ворот

В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

Распашные деревянные ворота

После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.

Раздвижные ворота

Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:

Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.

В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

Конструкция откатных ворот

На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.

Раздвижные ворота на роликах

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Полезный совет! После сварки каркаса, полученные швы необходимо зачистить болгаркой, а также устранить со всей поверхности очаги коррозии.

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Полезный совет! Стандартный проем для удобства въезда через ворота должен составлять 4 метра. Соответственно длина консольной части будет около 2 метров.

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

• 6 метровая направляющая балка,
• две роликовые опоры,
• концевые ролики,
• ловители концевых роликов,
• дополнительное устройство с 2 роликами,
• заглушки для концов балки.

Распашные металлические ворота

Полезный совет! Чтобы работа механизмов не вызвала проблем, ролики необходимо крепить в одной плоскости.

Чертеж ворот — от эскизов до готовых проектов. 75 фото конструкций и правила распределения нагрузок

Ворота и забор используют все владельцы загородных или дачных участков. Ведь благодаря таким конструкциям у владельцев есть возможность оградить свое личное пространство. Не обязательно при этом использовать помощь специалистов. Намного экономнее сделать все работы самостоятельно, уделив внимание определенным вещам.

Перед началом рабочего процесса следует особое внимание уделить созданию чертежей, ознакомиться с установкой столбов, правильно подобрать материалы для конструкции.

Достоинства распашного типа

Независимо от того, какую модель вы подберете, следует подобрать наружный или внутренний метод открывания створок. При этом сложностей во время работы не должно возникнуть.

При правильном выполнении всех основных этапов ваша конструкция будет служить продолжительный период времени. Стоит рассмотреть основные достоинства такого выбора:

• комфорт при использовании,
• широкая вариация материалов, Все зависит от личных предпочтений, подбор в зависимости от интерьера,
• высокий показатель функциональности,
• компактная конструкция,
• отсутствуют ограничения касательно размера.

Распашной тип известен простыми монтажными работами. Изделие не требует к себе дополнительных мер ухода, они прочные, дополнят ваш интерьер. При желании можно оборудовать ворота с помощью автоматической системы.

Стоит рассмотреть также недостатки такого изделия. Это учет внешних факторов, например, ветра, снега. То есть, модель подбирается с учетом региона, в котором вы проживаете. Необходимо для такой модели освободить место.

Особенности конструкции

Необходимо рассмотреть основные составляющие чертежов ворот своими руками:

• выполненная из дерева или металлического материала рама. Она должна обладать высоким показателем жесткости,
• соответственно с типом ворот подбираются опорные стойки,
• металлический профиль пользуется спросом среди покупателей, как качественный обшивочный материал,
• зависимо от типа конструкции, например, ворота с калиткой, подбирают петли. Учитывают также массу изделия,
• обеспечивают надежную защиту от проникновения злоумышленников замки, или запоры. Выбор механизмов широкий, можно подобрать что-то себе.

Все детали выполняют определенную нагрузку, их правильная установка и качественные характеристики обеспечат продолжительный срок эксплуатации. Важно уделить время чертежу ворот из профнастила, сделать соответственные эскизы.

Ворота, выполненные из данного материала, пользуются особой популярностью. Ведь створки могут открывать в разные стороны, а не исключительно в одну сторону. Из этого полотно можно сделать калитку.

По сравнению с деревянными изделиями в этом случае необходимость в дополнительном ремонте, уходе отпадает. При желании изделия дополняют с помощью автоматики. Итак, выделяют такие достоинства данного выбора:

• низкая, доступная широкому кругу потребителей стоимость,
• эстетичность, изделие достаточно привлекательно выглядит,
• высокие качественные характеристики,
• продолжительный срок эксплуатации,
• рабочий процесс, который можно организовать самостоятельным путем.

Среди недостатков выделяют подверженность внешним фактором. В большей мере это касается ветра, или же снега. Также необходима установка петель, правильно установить столбы.

Выбирая материал профлист, следует позаботиться об крепких и надежных столбах. Диаметр трубы 80 мм считается наиболее подходящим для опоры. С нагрузками может справиться также квадратная труба.

Обращайте внимание на трубы квадратного сечения, которых сваривают к створкам. На фото чертежа ворот можно отметить оптимальные размеры 10*25*3000 мм. Для соединения изделия таких габаритов потребуется сварка.

С помощью использования диагональных натяжителей можно усилить конструкцию каркаса. Определитесь с местом, предназначенным для замка, запора, ограничителей.

Варианты установки

Стоит отметить, что опорные столбы можно забетонировать, или же забить в землю. Для большей надежности конструкции необходимо отдавать предпочтение бетонированному варианту.

Важно правильно установить петли. Опоры погружают в грунт на глубину около 130 см. Данный способ экономит время, при этом можно сразу приступать к следующему этапу – крепление петель, вешание створок.

Ямы для способа бетонирования используют глубиной 150-200 см. Зависимо от сечения закапывания трубы подбирают определенный диаметр. Необходимо заняться подушкой. То есть приготовить песок, щебень, затем залить все с помощью бетона.

Независимо от того, какой тип ворот вы выберете, стоит выполнять все роботы исходя из чертежей. Если вы хотите распашную конструкцию, тогда необходимо помнить об их использовании на предприятиях. Раздвижные механизмы применяют для въезда, выезда из территории.

Достоинства и недостатки можно найти в каждом типе. Подберите наиболее оптимальный для себя вариант.

Распашные ворота своими руками

Во время строительства забора мы установили два металлических квадратных столба с шириной грани 8 см на расстоянии 3 м 40 см друг от друга. Такой промежуток позволит без проблем заехать на участок даже крупногабаритной машине.

Садовым буром с диаметром шнека 13 см пробурили два отверстия на глубину 1,5 метра,

Перед этим мы купили квадратную трубу длиной 6 м на рынке и болгаркой распилили её на 2 равные части. Покрасили 1,5 м серой краской по металлу, ту часть, которая будет в земле – обработали мастикой. Чтобы внутрь не попадала влага от природных осадков, к каждому столбу приварили металлические квадратные крышки.

ПЕТЛИ ДЛЯ РАСПАШНЫХ ВОРОТ СВОИМИ РУКАМИ

Чтобы створки распашных ворот повесить на столбы, нужно сделать петли. В строительном магазине мы купили 4 гаражных петли в виде бочонка.

Приварив пластины к петлям, очистим их болгаркой от наплывов металла и просверлим в пластине, которая будет крепиться на каркасе по 5 отверстий, в той, которая будет приварена к столбу – одно отверстие.

Теперь нужно нарезать элементы для каркаса распашных ворот своими руками. От изготовления декоративного забора у нас осталось несколько деревянных брусков с шириной грани 5 см. Так как расстояние между стойками у нас равно 340 см, получается, что каждая створка будет сделана шириной 170 см, высота каркаса равняется 120 см. Отрежем электролобзиком 3 бруска длиной 160 см и 4 бруска длиной 120 см. Чтобы они были гладкими, обработаем их электрорубанком

Снова займёмся петлями. Возьмём два бруска длиной 120 см и на пару саморезов прикрутим к ним по 2 штуки на расстоянии 20 см от краёв. Здесь важно не перепутать левые с правыми. Чтобы нижние части петель не падали на землю, закрепим их изолентой.

Снимите брусок с нижней части петли, зацепите на ней массу от сварочного аппарата и приварите сначала верхнюю, потом нижнюю части. Перед этим надо открутить крайние доски от забора , чтобы они не подгорели. После сварки наплывы металла зачистим болгаркой.

КАРКАС РАСПАШНЫХ ВОРОТ

Опять займёмся изготовлением распашных ворот своими руками. Сделаем каркас для левой створки. Разложим бруски на ровной поверхности в виде прямоугольника и длинными саморезами (10 см) соединим их между собой. Чтобы дерево не лопнуло, в местах крепления предварительно просверлим дрелью с тонким сверлом отверстия .

Чтобы каркас не изменял прямоугольную форму, в каждом углу прикрутим по упору, сделав их из таких же брусков длиной 50 см. Углы упоров срежем под 45 градусов.

Возьмём петли, прикрутим их к каркасу распашных ворот на 5 саморезов и повесим его на левую стойку. Теперь нужно закрыть створку и замерить расстояние от неё до правого столба.

Замок на распашных воротах мы сделали на их внутренней стороне. Решили, что он будет навесным. Для того, чтобы повесить проушины для замка, приложим их к каркасу распашных ворот и обведём карандашом. Стамеской аккуратно вырежем выемку. Так же сделаем и на втором бруске. После этого прикрутим проушины на 3 самореза.

Теперь между крайними тесинами деревянного забора натянем шнурку, закрепив её в верхних точках степлером, и измерим расстояние до земли. Нарежем такой длины доски, шириной 10 см, из которых мы строили забор. Отшлифуем их наждачной бумагой, обработаем антисептиком и покрасим Акватексом.

В завершении прикрепим изнутри металлическую задвижку.

Для открытия створок снаружи повесим на равном расстоянии друг от друга две декоративные чугунные ручки, которые мы приобрели на блошином рынке. С ними ворота смотрятся ещё интереснее.

Вот так мы сделали на своём дачном участке распашные ворота своими руками.

изготовление универсальной конструкции, как сделать из профильной трубы, самодельные рулонные ворота из ПВХ

Если вы планируете изготовление ворот своими руками, вам потребуется пошаговая инструкция, которая поможет просчитать все нюансы работ и облегчит сам процесс их создания.

Перед покупкой необходимых материалов определитесь с типом ворот, которые подходят для конкретного случая, и удобным способом их установки.

Виды конструкций

Существует множество разновидностей ворот, которые могут изготавливаться из разных материалов, оснащаться специальными механизмами. Широкий выбор позволяет создать самодельные ворота на основе особенностей помещения или территории, ваших потребностей и периодичности эксплуатации.

Перед тем как изготавливать ворота, следует изучить основные разновидности конструкций, которые пользуются популярностью.

Раздвижные

Раздвижные полотна делятся на несколько категорий. В зависимости от своих предпочтений вы сможете подобрать необходимый вариант. Для каждого типа конструкции потребуется освободить свободную площадку вдоль ограждения, чтобы створка могла свободно открываться.

Существуют консольные раздвижные конструкции, подвесные и откатные. Строение таких полотен предполагает перемещение по рельсам и иным металлическим профилям.

Подвесные варианты не пользуются популярностью для эксплуатации на частной территории, так как высота заезда ограничивается верхним профилем, на которое закрепляют полотно. Перемещение створок происходит также по данному профилю.

Некоторые владельцы загородных домов устанавливают веерные конструкции, которые получили такое название благодаря своему внешнему виду.

Откатные полотна, которые перемещаются по рельсе, расположенной вдоль стены, также не пользуются популярностью в заснеженных и северных городах.

Чтобы створка откатных конструкций свободно перемещалась по рельсе, потребуется постоянно удалять лед и прочий мусор, что не всегда комфортно в зимнее время.

Консольные полотна считаются самой оптимальной конструкцией раздвижных ворот. Полотно жестко крепится к балке, которая движется по консольному узлу и перемещает за собой створки. Несмотря на то, что строение изделий отличается сложностью, они отлично работают в зимний сезон, так как створка не соприкасается с землей.

Поворотно-откидные

Такая конструкция оптимально подходит для гаражных условий. Для установки во дворе они не подходят, так как ворота ограничивают высоту заезда. Полотно должно свободно функционировать с помощью поднятия и сдвига створки под потолок помещения.

Распашные

Такие конструкции с дверцей часто устанавливают в частном секторе на забор. В основе распашных ворот лежат столбы, два из которых располагаются на ширине полотна, а третий столб располагается рядом с калиткой, если она находится рядом с конструкцией.

Рулонные

Данные конструкции появились на рынке недавно. Ворота изготавливаются из стальных полосок, которые объединяются в гибкое полотно. Когда необходимо открыть ворота, они начинают сворачиваться и наматываются на вал. Такое решение позволяет подъехать вплотную к помещению.

Складные

Складные ворота известны многим под названием «гармошка». Открытие полотна может осуществляться вверх и вбок. Между металлическими сетками располагаются уплотнительные прокладки. Широкое распространение получили конструкции, открытие которых производится вверх.

Особенности изготовления

У каждого типа ворот есть свои особенности в конструкции. Прежде чем приступать к процессу изготовления, следует изучить схемы строения полотна и проработать план действий. Распашные ворота не относятся к числу исключений в данном вопросе. Сделать своими руками ворота распашного типа из профнастила под силу даже новичку, который ранее не работал с металлическими изделиями.

Чтобы изготовить изделия, вам потребуются навыки по работе с буром, сваркой, шуруповертом, строительной рулеткой и болгаркой. Конструкция изделий создана таким образом, что эксплуатация свободного пространства должна сопровождаться максимальной функциональностью. За надежность ворот отвечают блоки роликов, которые располагаются в нижней части профильной балки и двигаются за счет открытия или закрытия створок.

Есть несколько особенностей ворот такого типа, которые отличают их от других конструкций:

• при сборке полотна используются кнопочные угловые соединители, благодаря которым можно исключить провисание створок во время использования;
• крепежи материала скрываются, тем самым сохраняют декоративные свойства ворот. Также такое решение не допускает попадания посторонних предметов в пространство между профилем;
• крепление створок производится при помощи трехсекционных петель. Детали позволяют продлить срок службы конструкции.

Изучая чертежи стандартного полотна, изготовленного из профлиста, вы сможете заметить, что в качестве основы конструкции используется каркас из металлического профиля квадратной формы. В качестве альтернативы применяется толстостенная труба, диаметр которой составляет 30 мм.

Чтобы усилить створки, используется металлическая прожилина. Она должна располагаться горизонтально. Подобное усиление позволяет удерживать геометрию полотна.

Закрепить створки вы сможете при помощи электросварки или саморезов по металлу. Так как профлист легкий, для него будет достаточно двух крепких петель с диаметром в 20 мм. В роли несущей опоры могут выступать трубы из металла диаметром в 60-100 мм.

Крепление воротных створок осуществляется на основе забора, который присутствует на участке. Если вы планируете установку кирпичной изгороди, предусмотрите заранее монтаж закладных швов между кирпичами. К ним будут привариваться навесные опоры.

Оптимальная ширина въездных ворот на частной территории составляет 3 м. Данных габаритов достаточно для того, чтобы во двор смог заехать грузовой или легковой автомобиль. Высота ворот не должна превышать 2 метра.

В роли запорного механизма можно использовать штыри в форме буквы «Г». Они должны располагаться в нижней части створок. В землю вкапываются специальные фиксаторы, представляющие собой металлические трубки, диаметр которых превышает толщину стопорного механизма.

Чтобы новые ворота гармонично вписывались в общий интерьер участка, можно использовать профнастил для отделки каркасной части. Как правило, материал прикрепляют к каркасу полотна.

Соблюдайте дистанцию от земли, которая должна составлять 50-70 мм.

Выбор материала

На тип материала, из которого будут изготавливаться ворота, влияют габариты конструкции, ее вес и прочие факторы. Обычно рамы для створок делают из профильной трубы с сечением в 60х40 мм. Выбирайте металл, толщина которого составляет 1,5-2 мм.

Размер сечения также зависим от массы ворот, но специалисты рекомендуют осуществлять выбор на основе следующих показателей:

• если общий вес воротных створок не превышает 150 кг, можно воспользоваться трубой, сечение которой составляет 80х80 мм. Толщина металла должна составлять 4 мм;
• при весе металлических ворот от 150-300 кг необходимо использовать трубу с сечением 100х100 мм и толщиной в 5 мм;
• если вес конструкции превышает 300 кг, вам подойдут железные трубы, сечение которых составляет 140х140 мм при толщине материала в 5 мм.

Для создания стоек можно воспользоваться кирпичом, деревом или бетоном. При выборе материала следует изучить свойства и его стойкость по отношению к предполагаемым нагрузкам.

Петли могут обладать регулируемыми или нерегулируемыми механизмами. Следите за тем, чтобы материал изготовления обладал высоким качеством, так как петли должны выдержать вес полотна.

Замок может обладать механическим строением или функционировать на основе электромеханики. Выбор следует осуществлять на основе своих предпочтений. Также вам потребуется краска для окрашивания стоек и обшивки из металлопрофиля.

Обшивка может изготавливаться из любого материала. Многие люди делают обшивку из профиля, некоторые владельцы загородных домов выбирают комбинированные варианты из дерева и металла или ПВХ. Для данной цели подойдет любой вариант, который вам понравится.

Если вы планируете создание автоматических ворот, делайте каркас более прочным. Автоматику можно установить сразу или позже.

Размеры

Оптимальный вариант – строительство ворот одновременно с изгородью. Однако многие люди сталкиваются с ситуацией, когда им необходимо произвести расширение проезда или заменить старое изделие. В этом случае потребуется произвести точный расчет будущих ворот.

Осуществляя замеры и рассчитывая необходимое число материала, принимайте во внимание покрытие подъездных путей. Если ваша территория оснащена асфальтовой, бетонной или плиточной поверхностью, можно оставить просвет в 5 см. Если же на дороге присутствует трава, увеличьте просвет до 10 см для комфортного открывания ворот.

Не забудьте оставить зазор между створками, чтобы в будущем была возможность нивелировать смещение опор.

Инструменты и комплектующие

Ворота могут обладать разнообразным строением. Многие люди оснащают полотна встроенными калитками для удобства. Перед созданием ворот вам потребуется тщательно продумать, как будет выглядеть готовое полотно, нарисовать схему или эскиз конструкции. Такое решение поможет вам определиться с инструментами и материалами, которые потребуются для создания полотна.

Стандартный перечень комплектующих для создания ворот состоит из следующих позиций:

• обшивка для створок, опорные трубы;
• арматура для создания ребер жесткости;
• труба из профиля либо квадрат из металла под каркас конструкции;
• грунт, материал для покраски;
• шпингалет, фиксаторы или механизмы затвора;
• петли для створок, направляющая и доводчики при необходимости.

Также потребуются следующие инструменты:

• строительный шнур из капрона;
• аппарат для сварки;
• молот;
• шуруповерт или дрель;
• электрическая болгарка;
• специальные ножницы по металлу.

При планировании новых ворот вам потребуется уделить особое внимание габаритам конструкции, присутствию калитки. За счет больших створок увеличивается масса всей конструкции, поэтому раму следует изготавливать из усиленного материала.

Как правильно сделать своими руками?

Ворота изготавливаются поэтапно. Процесс делится на два шага:

• монтаж стоек для навешивания полотна;
• создание распашных ворот.

Вы можете производить замену этапов, но столбы для воротной конструкции должны отстоять минимум семь дней, после чего можно навешивать на них каркас. Чтобы не тратить зря время, можно приступить к сварке.

Монтаж опор

Опоры можно изготовить из:

• профильной трубы;
• столбов из бетона. Можно купить готовое изделие или произвести заливку самому;
• кирпича или натурального камня.
• деревянного бруса.

Монтаж опор может осуществляться при помощи следующих способов:

• забивка. Глубина забивки должна составлять около 1,5 метров. Данный метод считается самым быстрым и экономичным. При выборе такого метода следует внимательно следить за уровнем, чтобы ворота не перекосились;
• бетонирование с армированием. Вам потребуется произвести укрепление столба при помощи бетона.

Пошаговая инструкция по установке опор:

• если вы решили делать бетонирование, вам потребуется пробурить котлован с минимальной глубиной в 1 метр. Делать бурение необходимо буром, диаметр которого более 200 мм.
• глубина котлована будет зависеть от степени промерзания почвы в вашем регионе. Ширину сторон можно определить с помощью качества почвы и размеров самой опоры.
• создайте подушку для бетона высотой в 150-200 мм. Она должна состоять из песка и щебня. Подушка используется для исключения углубления стоек;
• затем потребуется монтировать столб и выровнять его с помощью строительного уровня. После выравнивания опоры можно приступать к заливке;
• забетонированная конструкция должна выстоять в течение недели. Это минимальный срок, который необходим для застывания бетона. Не забывайте периодически смачивать бетон водой, чтобы исключить появление трещин;
• чтобы повысить надежность опор, потребуется произвести армирование и вывести пару арматурных закладных под петли.

Создание створок

Перед тем, как начать строительство конструкции, следует определиться с местоположением и внешним видом ворот. Место, где производится монтаж изделий, может влиять на облик всех элементов.

Если вы планируете установить ворота на территории заднего двора, при въезде в садовую зону или создать ограждение для будущей площадки под строительство, вам потребуется выбирать простые материалы. Для парадных ворот следует выбирать более дорогие и презентабельные изделия.

Универсальное руководство для изготовления ворот своими руками:

• подготовьте чертеж будущей конструкции. С помощью схемы вы сможете произвести точный расчет необходимых материалов;
• рама для ворот должна соответствовать габаритам финишной отделки. Соблюдая данное условие, вы сможете упростить весь процесс работы и не столкнетесь с соединительными швами на лицевой части полотна;
• при произведении расчетов следует пользоваться показателями рабочей ширины отделочных материалов;
• чтобы создать компоненты для рамы, потребуется произвести отрез трубы нужной длины и отшлифовать ее;
• шлифовка требуется для очищения изделий от ржавчины. Если на металле присутствует масляная смазка, ее можно удалить с помощью растворителей.

Сварка

При взаимодействии со сваркой не стоит забывать о мерах предосторожности. Если у вас недостаточно опыта, обратитесь к специалистам. С помощью такого способа вы сможете повысить качество работы и получить конструкцию привлекательного вида.

Стыки следует осуществлять таким образом, чтобы в трубу не затекала вода. Если сварить стыки неправильно, в трубу будет попадать снег или вода, которые в теплую погоду начнут увеличиваться в объеме. Это приведет к расширению стенок изделия и деформации всей конструкции.

Если вы варите внешний и внутренний каркас, потребуется соблюдение шахматного порядка. Таким образом можно исключить разрывы сварочных швов при тепловых расширениях.

Ребра жесткости оказывают влияние на устойчивость к ветровым нагрузкам. Если вы производите зашивку забора с помощью отделочного материала, производите приварку трубы в средней части наружного шва. Таким способом вы обозначите место прикрепления обшивочного материала.

Приваривание петлей следует производить к столбам и к каркасу. Если вы использовали для изготовления столбов кирпичи, а отвод арматуры не производился, потребуется закрепить на кирпиче швеллер, после чего приступить к сварке петель.

Грунтовка

Независимо от того, какой материал вы используете для создания каркаса, для него потребуется грунтование. Грунтовка продлевает срок службы краски и делает процесс ее нанесения более комфортным. Места сварки следует грунтовать более тщательно.

Окрашивание каркаса

Перед покраской следует удалить с каркаса всю пыль. Чтобы покрасить деталь, можно использовать любой тип краски. Большинство людей пользуется краскопультом, так как он гарантирует более ровное наложение слоя. Использование кисточки затягивает процесс, но понижает расход краски.

С помощью данного пошагового руководства вы сможете самостоятельно изготовить ворота и максимально упростить процесс.

О том, как установить ворота своими руками, смотрите в следующем видео.

Красивые примеры и варианты

Красиво оформленные ворота будут привлекать внимание к участку и демонстрировать хороший вкус своего владельца. Пользуются популярностью ажурные полотна. Декоративные створки выглядят дорого и утонченно. Внутреннюю сторону конструкции можно обшить листами поликарбоната. Внешне такие ворота смотрятся как настоящее произведение искусства.

Изделия можно установить на даче или на загородном участке. Узорчатыми элементами вы сможете показать индивидуальность своей территории.

Витражные вставки на въездных воротах придают всей территории эффектность и необычность. Конструкции демонстрируют свою яркость и нестандартность, привлекая внимание окружающих. Вы можете выбрать любой дизайн в зависимости от своей фантазии. Стилистика идеи должна сочетаться с остальными компонентами конструкции.

Если вы хотите придать участку более строгий облик, обратите внимание на глухие ворота из металла с элементами ковки. В них будет гармонично сочетаться металл с декоративным орнаментом. Выбранная конструкция будет показывать хороший вкус своего владельца и скроет территорию от любопытных взглядов.

На участок, который граничит с посадками, можно установить ворота из природных материалов. Для опоры можно использовать камень. Такие полотна красиво смотрятся на фоне природы. Натуральные компоненты будут служить долго, если вы обработаете поверхность с помощью защитных средств.

Прочность ворот гарантируется каменными опорами. Такая конструкция удобна, так как при замене основного полотна не потребуется демонтаж всех ворот целиком.

Компактные ворота белого цвета всегда привлекают внимание. Белое цветовое решение дарит изделиям легкость и невесомость. Хоть ворота и обладают броским цветом, они будут органично сочетаться с общей стилистикой территории.

Конструкция будет обращать на себя взоры прохожих, так как существует мнение, что такие ворота могут позволить себе только состоятельные люди.

Откатные изделия с оригинальным дизайном будут хорошо смотреться на даче. Они способны сэкономить место на участке и будут радовать вас своим современным стилем.

Многие люди обустраивают ворота деревянными калитками, которые могут использоваться не только в качестве входа на территорию, но и для зонирования пространства.

Оригинально будет смотреться калитка из дуба, лиственницы и кедра с неплотно уложенными досками. Конструкция позволит солнечным лучам проникать на участок и зрительно расширит объем территории. Не забудьте обработать изделие защитным веществом, чтобы продлить срок службы калитки.

Веерные ворота своими руками чертежи — Сайт о даче

При обустройстве ограждений вокруг дома или дачного участка обязательно возникает вопрос: как сделать ворота своими руками. Чертежи, фото и видео материалы, приведенные в этой статье, помогут разобраться с процессом установки таких конструкций, а также определиться с выбором способа открывания. После тщательного просчета всех тонкостей и нюансов можно подобрать оптимальную, подходящую конкретному участку конструкцию и заранее подготовить все необходимое.

Современные распашные ворота

Содержание статьи:

Распашные ворота

Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

Чертеж обустройства распашных ворот с калиткой

Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:

• древесину;
• листы тонкого металла;
• профнастил.

Схема создания кованых ворот своими руками

Неплохо смотрятся и кованые створки, но их создание лучше всего доверить мастеру ввиду сложности такого процесса. Без специальных навыков невозможно собрать такие ворота своими руками. Чертежи, фото и видео для облегчения самостоятельного монтажа других типов ворот можно найти ниже.

Распашные ворота своими руками (видео 1)

Монтаж распашных ворот

Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.

Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.

Распашные ворота в частном доме

Начинают монтаж подобных конструкций с установки опорных столбов. Ниже описано, как выполнить монтаж опор для ворот своими руками. Чертежи, фото и видео помогут разобраться во всех тонкостях работ.

Статья по теме:

Устройство ворот для частного дома. Фото возможных вариантов. Виды ворот для частного дома. Фото вариантов установки. Обустройство распашных и раздвижных въездных групп. Автоматизация ворот.

Установка опорных столбов: два способа

Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.

Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

Схематическое изображение опор и каркаса распашных ворот

В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

Распашные деревянные ворота

После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.

Распашные ворота своими руками (видео 2)

Раздвижные ворота

Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:

• консольными;
• откатными;
• подвесными.

Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.

В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

Конструкция откатных ворот

Совсем несложно изготовить откатные ворота своими руками. Чертежи, фото и видео материалы помогут разобраться с особенностями монтажа таких конструкций. Для откатных ворот нужно предусмотреть свободное пространство вдоль забора. Примерные размеры створки приведены на рисунке.

На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.

Раздвижные ворота на роликах

Как установить консольные ворота своими руками.
Чертежи, фото и видео этапов работ

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Откатные ворота своими руками (видео)

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Полезный совет! После сварки каркаса, полученные швы необходимо зачистить болгаркой, а также устранить со всей поверхности очаги коррозии.

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Полезный совет! Стандартный проем для удобства въезда через ворота должен составлять 4 метра. Соответственно длина консольной части будет около 2 метров.

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

• 6 метровая направляющая балка;
• две роликовые опоры;
• концевые ролики;
• ловители концевых роликов;
• дополнительное устройство с 2 роликами;
• заглушки для концов балки.

Распашные металлические ворота

Полезный совет! Чтобы работа механизмов не вызвала проблем, ролики необходимо крепить в одной плоскости.

В комплекте обычно находится инструкция по сборке, с ее помощью можно собрать всю конструкцию ворот своими руками. Чертежи, фото и видео, собранные в этой статье, помогут детально разобраться со всеми нюансами.

Распашные ворота (видео)

Source: thewalls.ru

Читайте также

75 фото типовых и оригинальных проектов

Ворота и забор используют все владельцы загородных или дачных участков. Ведь благодаря таким конструкциям у владельцев есть возможность оградить свое личное пространство. Не обязательно при этом использовать помощь специалистов. Намного экономнее сделать все работы самостоятельно, уделив внимание определенным вещам.

Перед началом рабочего процесса следует особое внимание уделить созданию чертежей, ознакомиться с установкой столбов, правильно подобрать материалы для конструкции.

Достоинства распашного типа

Независимо от того, какую модель вы подберете, следует подобрать наружный или внутренний метод открывания створок. При этом сложностей во время работы не должно возникнуть.

При правильном выполнении всех основных этапов ваша конструкция будет служить продолжительный период времени. Стоит рассмотреть основные достоинства такого выбора:

• комфорт при использовании;
• широкая вариация материалов, Все зависит от личных предпочтений, подбор в зависимости от интерьера;
• высокий показатель функциональности;
• компактная конструкция;
• отсутствуют ограничения касательно размера.

Распашной тип известен простыми монтажными работами. Изделие не требует к себе дополнительных мер ухода, они прочные, дополнят ваш интерьер. При желании можно оборудовать ворота с помощью автоматической системы.

Стоит рассмотреть также недостатки такого изделия. Это учет внешних факторов, например, ветра, снега. То есть, модель подбирается с учетом региона, в котором вы проживаете. Необходимо для такой модели освободить место.

Особенности конструкции

Необходимо рассмотреть основные составляющие чертежов ворот своими руками:

• выполненная из дерева или металлического материала рама. Она должна обладать высоким показателем жесткости;
• соответственно с типом ворот подбираются опорные стойки;
• металлический профиль пользуется спросом среди покупателей, как качественный обшивочный материал;
• зависимо от типа конструкции, например, ворота с калиткой, подбирают петли. Учитывают также массу изделия;
• обеспечивают надежную защиту от проникновения злоумышленников замки, или запоры. Выбор механизмов широкий, можно подобрать что-то себе.

Все детали выполняют определенную нагрузку, их правильная установка и качественные характеристики обеспечат продолжительный срок эксплуатации. Важно уделить время чертежу ворот из профнастила, сделать соответственные эскизы.

Профлист

Ворота, выполненные из данного материала, пользуются особой популярностью. Ведь створки могут открывать в разные стороны, а не исключительно в одну сторону. Из этого полотно можно сделать калитку.

По сравнению с деревянными изделиями в этом случае необходимость в дополнительном ремонте, уходе отпадает. При желании изделия дополняют с помощью автоматики. Итак, выделяют такие достоинства данного выбора:

• низкая, доступная широкому кругу потребителей стоимость;
• эстетичность, изделие достаточно привлекательно выглядит;
• высокие качественные характеристики;
• продолжительный срок эксплуатации;
• рабочий процесс, который можно организовать самостоятельным путем.

Среди недостатков выделяют подверженность внешним фактором. В большей мере это касается ветра, или же снега. Также необходима установка петель, правильно установить столбы.

Установка

Выбирая материал профлист, следует позаботиться об крепких и надежных столбах. Диаметр трубы 80 мм считается наиболее подходящим для опоры. С нагрузками может справиться также квадратная труба.

Обращайте внимание на трубы квадратного сечения, которых сваривают к створкам. На фото чертежа ворот можно отметить оптимальные размеры 10*25*3000 мм. Для соединения изделия таких габаритов потребуется сварка.

С помощью использования диагональных натяжителей можно усилить конструкцию каркаса. Определитесь с местом, предназначенным для замка, запора, ограничителей.

Рабочий процесс начинается с монтажных работ касательно опор. Необходима для данной процедуры определенная подготовка. На видео видны основные этапы, их можно детальнее рассмотреть.

Варианты установки

Стоит отметить, что опорные столбы можно забетонировать, или же забить в землю. Для большей надежности конструкции необходимо отдавать предпочтение бетонированному варианту.

Важно правильно установить петли. Опоры погружают в грунт на глубину около 130 см. Данный способ экономит время, при этом можно сразу приступать к следующему этапу – крепление петель, вешание створок.

Ямы для способа бетонирования используют глубиной 150-200 см. Зависимо от сечения закапывания трубы подбирают определенный диаметр. Необходимо заняться подушкой. То есть приготовить песок, щебень, затем залить все с помощью бетона.

Выводы

Независимо от того, какой тип ворот вы выберете, стоит выполнять все роботы исходя из чертежей. Если вы хотите распашную конструкцию, тогда необходимо помнить об их использовании на предприятиях. Раздвижные механизмы применяют для въезда, выезда из территории.

Достоинства и недостатки можно найти в каждом типе. Подберите наиболее оптимальный для себя вариант.

Фото чертежей ворот

Также рекомендуем посетить:

Распашные ворота своими руками: чертежи схемы и видео

Распашные ворота, выполненные своими руками – это один из наиболее распространенных типов ворот, который выбирают при облагораживании малых частных участков так и больших приватных территорий. Выбор именно этих ворот обоснован тем, что они отличаются простотой установки и надежностью при активной эксплуатации. Установив подобные ворота на участке, вы сможете не только защитить свое имущество, но также и сэкономить финансы. Ниже рассмотрим особенности таких конструкций и разберемся, как их смонтировать самостоятельно.

Преимущества и недостатки

Как и у каждой конструкции у таких ворот есть свои преимущества и недостатки, более подробно рассмотрим их ниже:

1. Преимущества:

• относительно невысокая стоимость, которая станет приятным бонусом к устанавливаемым воротам;
• простота монтажа;
• длительный срок эксплуатации установленной конструкции;
• монтаж можно осуществить своими силами;
• монтаж можно выполнять с собственными дизайнерскими доработками;
• если нет ограничений в объеме, то соответственно не будет ограничений по проходящему транспорту;
• вы имеете возможность выбирать самостоятельно, из какого материала будете изготавливать конструкцию, соответственно из подходящих вариантов.

2. Недостатки:

• для прочного монтажа необходимо будет достаточно глубоко закопать столбы, а собственноручно это сделать не всегда просто;
• бетонирование этих столбов отнимает много времени, а при неправильном бетонировании со временем столбы могут перекоситься;
• потребуется весьма большое пространство для монтажа такой преграды;
• небезопасно использовать такие конструкции при сильных ветрах, ведь управлять створками будет практически невозможно;
• при монтаже электропривода следует приобретать несколько проводов для налаживания закрытия/открытия ворот, что удорожает вашу покупку.

Как видно, преимущества таких конструкций перевешивают над недостатками, и если вы живете в регионе, где сильные порывистые ветра не являются нормой, смело приступайте к монтажу распашных ворот на своем участке.

Прежде чем вы займетесь сбором новеньких ворот, важно будет определиться с их конструкцией. Выбор стоит делать, учитывая ряд особенностей, главной из которых является частота эксплуатации. Используя металл можно сделать различные вариации, каждую из них рассмотрим по отдельности.

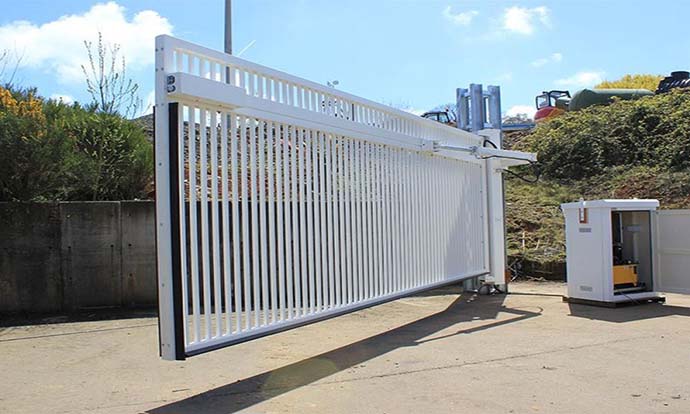

Одностворчатые

Железные ворота данного типа не пользуются большой популярностью. Это сплошное полотно, которое не особо практично в эксплуатации. Для того чтобы они отлично работали, важно надежно укрепить опоры, на это придется потратить немало средств. Решив установить конструкцию на гараж, позаботьтесь о сооружении мощной и надежной металлической рамы, также не забудьте крепить петли. К недостаткам стоит отнести необходимость наличия пространства для функционирования створки.

Двустворчатые

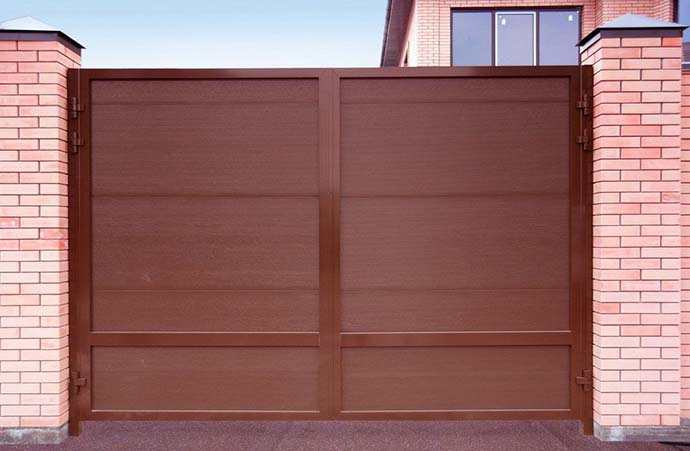

Наиболее востребованы, практичны в эксплуатации. Без сложностей их можно смонтировать самостоятельно на своем участке. Конструкция изготавливается из 2-х полотен, которые одинаковы по размеру, следовательно, вам необходимо будет изготовить каркас из двух рам и обшить их листовым материалом.

Двустворчатые с калиткой

Они очень практичны при ежедневном использовании. Изготавливаются они как и предыдущая конструкция, единственным отличием есть наличие на одной створке специальной  калитки. Если такой тип конструкции планируется устанавливать на гараж, необходимо выбирать врезной тип калитки.

Как сделать распашные ворота своими руками

Придерживаясь приведенного в данной статье руководства, вы сможете самостоятельно изготовить распашные ворота. Для этого потребуется четко придерживаться чертежа, ведь работа требует точного подхода. Если вам сложно самостоятельно составить чертеж, то схемы и эскизы таких конструкций не составит труда найти на просторах Интернета, которые можно взять за основу.

Постройте порядок действий:

• фундамент и столбы;
• каркасные работы;
• обшивка.

Подробнее о каждом шаге рассмотрим ниже.

Основой конструкции будет металлическая рама, ее крепление должно быть выполнено во входном проеме. Также необходимо будет выполнить установку прочных опор. Создавая чертеж, обозначьте на нем разметку, а также местонахождения основных объектов будущей конструкции. Оптимальными будут такие параметры: высота 2 м, а длина каждой створки также по 2 м. Створки можно выполнить с 1-й или 2-мя горизонтальными перекладинами, которые выполняют функцию ребер жесткости.

Для дополнительного усиления можно выполнить 2 диагональные и 1 поперечную перекладины.

Установка столбов

Работы по установке распашных ворот стоит начинать с монтажа опорных столбов. Вы можете выбрать бетонный или кирпичный столб, деревянный брус, но как показывает практика, лучше отдать предпочтение металлическим конструкциям. Если вы выбираете кирпичные столбы, тогда внутри них необходимо закладывать трубы или швеллера, и потребуется выводить закладные из стального уголка или же их арматуры для того, чтобы в последующем крепить стойки с петлями.

Металлические столбы необходимо бетонировать на глубину не менее одного метра. Этот показатель должен быть равен глубине промерзания почвы. Под кирпичный столб закладывается армированный фундамент также на глубину в один метр.

Алгоритм монтажа опорных столбов из труб:

• трубы зачистить от ржавчины, после чего обезжирить подходящим веществом;
• прогрунтовать поверхность подготовленной трубы, после чего прокрасить ее в тон с выбранным профлистом;
• отмерьте ширину будущих створок, на которой выкопайте две ямы глубиной 1-1,5 м;
• на дно выкопанных ям поместите песок и щебень. У вас должна получиться подушка толщиною 20-30 см;
• опорный столб устанавливается в подготовленную яму и крепится при помощи арматуры;
• воспользовавшись строительным уровнем, выровняйте расположение столбов;
• залейте яму бетоном, который приготовьте из щебня мелкой фракции, речного песка и цемента.

Полученный фундамент следует оставить застывать на неделю, не меньше. Если створки тяжелые, с коваными элементами, в таком случае период просушки фундамента стоит увеличить до двух недель. Пока бетон просыхает, вы можете заняться изготовлением полотен, каркасом.

Установку фундамента и столбов следует проводить в теплое время года.

Изготовление

Теперь можно приступить к изготовлению рамы для распашных ворот. Для этого подготовьте площадку, на которой будете работать. Вам предстоит следовать следующей инструкции:

• трубу, которую будете использовать для каркаса, необходимо очистить и обезжирить, после чего прогрунтуйте и прокрасьте ее;
• в большинстве случаев створки имеют прямоугольную форму, но бывают и исключения. Стоит понимать, что если верхняя грань ворот будет иметь закругленную форму, тогда трубу потребуется гнуть, для этого лучше обратиться к мастерам профессионалам;
• трубу нарежьте в соответствии с размерами по чертежу, угол среза 45С;
• подготовленные трубы выложите на рабочую поверхность, ровность диагоналей проверьте при помощи рулетки;
• теперь можно прихватить раму сваркой;
• опять проверьте ровность углов и диагоналей, если необходимо подровняйте их и окончательно проварите трубы;
• с внутренней стороны рамы необходимо приварить уголок, придерживайтесь угла между стыками в 45С;
• по углам рамы приварите так называемые «косынки», это необходимо для придания дополнительной прочности каркасу;
• теперь необходимо приварить поперечные перекладины к раме. Специалисты рекомендуют располагать горизонтальные перекладины на расстоянии 40-50 см от нижнего и верхнего края;
• если вы планируете устанавливать замок, как раз время сделать короб для него из листового железа. Он будет надежной защитой механизма от воздействия осадков;
• отвесы необходимо переместить с опорных столбов на боковые стойки изготавливаемой рамы;
• прикрепите ответные части навесов;
• прошлифуйте места, где делали сварку, обработайте их грунтовкой и покройте краской.

Алгоритм установки распашных ворот своими руками не столь сложный как может показаться на первый взгляд, придерживайтесь приведенных инструкций и у вас непременно все получиться.

На следующем этапе стоит задуматься, чем обшить распашные ворота. В этом случае лучшим выбором будет профнастил. Зашивку полотна выполняйте с соблюдением следующих рекомендаций:

• Профлист положите поверх подготовленной рамы и прикрепите его стальными заклепками, саморезами. Эстетично будут смотреться декоративные заклепки, но при необходимости выполнить ремонт, сложно будет демонтировать полотно.
• Крепить профнастил следует только в местах углубления, это так называемые «волны».
• Количество саморезов на 1 м2 – 8-10 штук. Это оптимальный показатель.

Специалисты не рекомендуют выбирать алюминиевые заклепки, так как они не способны выдерживать сильные порывы ветра.

После того как вы закончите обшивку рамы, готовые створки можно навешивать на петли на опорных столбах. В таком виде ворота вполне можно эксплуатировать, но при желании можно их усовершенствовать, добавив автоматическую систему открытия створок.

Установка автоматики

Система автоматика для распашных ворот довольно практична и установить ее вы вполне сможете самостоятельно. Чтобы ворота были автоматическими, вам необходимо будет установить как минимум пару приводов, после чего подключите блок управления и купите хотя бы одно устройство для управления этой системой. Для того чтобы достичь большей безопасности при открывании ворот можно также установить сигнальную лампу и фотоэлементы.

Обратите внимание, следует выбирать различные приводы, если створки открываются внутрь и если створки открываются наружу.

Схемы и чертежи

Заключение

Приняв решение самостоятельно изготавливать такую конструкцию, необходимо составить первоначально для себя четкий план действий:

• создайте чертеж в соответствии со снятыми на местности размерами;
• подготовьте опоры-столбы и забетонируйте их, оставьте для просушки цемента;
• изготовьте раму для будущих ворот;
• обшейте раму выбранным материалом;
• когда цемент хорошо просох и створки ворот готовы к установке, приступайте к их монтажу;
• установите автоматику на ворота, что существенно облегчит эксплуатацию.

Следуя приведенным инструкциям и рекомендациям, вы сможете самостоятельно изготовить и надежно установить распашные ворота на своем участке.

-Gate (Suffix) | Знай свой мем

О

Использование «-gate» в качестве суффикса может относиться к любому количеству политических, развлекательных, журналистских или спортивных скандалов с 1972 года.

История

17 июня 1972 года пять человек были арестованы в отеле Уотергейт. ФБР удалось связать пятерых с Комитетом по переизбранию президента, организацией, которая отвечала за сбор средств для администрации Никсона. Никсон отрицал обвинения в том, что он знал о взломе в Уотергейте.Позже с помощью записанных записей стало известно, что Никсон действительно знал сюжет. Чтобы избежать смущения импичмента, Никсон подал в отставку с поста президента. С тех пор «-gate» стал синонимом политических скандалов в Соединенных Штатах, а в последнее время и онлайн, в нескольких сферах развлечений и журналистики.

Известное использование «-gate» Online

Доритосгейт

Doritosgate относится к противоречиям вокруг интервью Джеффа Кейли с Levelsave.Редактор combox Xbox 360, Остин Гриффит, в котором он появляется в окружении сумок Доритос и Маунтин Дью. Спор позже расширился, чтобы включить разговоры о явном отсутствии этики журналистики видеоигр в целом.

Elevatorgate

Elevatorgate — это скандал с участием американской феминистки и блоггера-атеиста Ребекки Уотсон и ее позора человека, который попросил ее присоединиться к нему для кофе в его гостиничном номере, когда они вместе ехали на лифте на Всемирной конференции атеистов в июне 2011 года.Скандал привел к формированию нового типа атеизма, известного как Атеизм.

iPhone 6 Bendgate

Bendgate — это слухи о долговечности iPhone 6, в частности слух о том, что устройство будет слегка гнуться, если его надеть на джинсы.

Gamergate

Gamergate относится к постоянным обвинениям как в предполагаемом отсутствии этической журналистики видеоигр, во многом как в Doritosgate, так и в предполагаемом сексизме и женоненавистничестве в видеоиграх и людях, которые в них играют.С тех пор как актер Адам Болдуин впервые использовал термин #gamergate, хэштег использовался более 1,8 миллиона раз.

Celebgate

Celebgate, более известный как The Fappening, относится к спорам, связанным с взломом и последующим выпуском сотен обнаженных фотографий знаменитостей в Интернете. Предполагалось, что это было сделано пользователями 4chan, которым удалось взломать базу данных сервиса Apple iCloud.

Weinergate

Weinergate относится к изучению СМИ и противоречиям, возникшим в результате твита представителя Нью-Йорка Энтони Вейнера, который включал фотографию, показывающую то, что казалось возведением под парой трусов-боксеров.

Поиск интереса

Знай свой магазин Meme

Внешние ссылки

,

Типы литниковых ворот и их применение-moldchina.com

Для дизайна литья пластмасс под давлением одним из наиболее важных факторов является то, как и где должны быть расположены ворота. При открытии формы заслонка — это место, где расплавленный пластик поступает в конечную часть. Он служит границей между деталью и ломом, поэтому его расположение, размер и форма играют важную роль в том, как все должно быть построено, от структурной целостности до внешнего вида готового изделия.Ниже тип ворот мы часто выбираем:

Прямые Ворота (Sprue Gate):

Плюсы:
1. Небольшая потеря давления;
2. Простота приготовления.

Минусы:
1. Высокое напряжение вокруг ворот;
2. Ворота (бегун) должны быть урезаны вручную;
3. Очевидные шрамы ворот останутся на поверхности.

Применение :
1. Подходит для производства больших и глубоких бочкообразных пластиковых деталей.Тем не менее, деформация может легко произойти из-за стягиваемости и напряжения при нанесении на мелкие и плоские пластиковые детали.

2. Для пластиковых деталей, которые не допускают следов ворот на внешней стороне, ворота могут быть спроектированы на внутренней поверхности деталей.

Боковые ворота:

Плюсы :
1. Простая структура, легкая обработка;
2. Проще снять ворота.

Минусы :
1. Не допускается автоматическое разделение детали и ворот;
2.Ворота легко оставляются на пластиковой части.

Параметры :
1. Ширина ворот W = (1,5 ~ 5,0) мм. Обычно W = 2H, который может быть соответствующим образом увеличен для больших и прозрачных пластиковых деталей.
2. Высота Н = (0,5 ~ 1,5) мм. Говоря конкретно, обычно H = (0,4 ~ 0,6) d для часто встречающихся ABS и HIPS. Среди них d относится к основной толщине стенки пластиковой детали; H = (0,6 ~ 0,8) d для материалов с низкой текучестью, таких как ПК и ПММА; Рекомендуемая высота ворот для POM и PA равна H = (0.6 ~ 0,8) d, чтобы помочь избежать усадочных меток и складок, гарантируя достаточное удержание давления, потому что, хотя эти материалы обладают хорошей текучестью, они очень быстро становятся твердыми с большей сократительной способностью; для таких материалов, как PE и PP, высота затвора H = (0,4 ~ 0,5) d, поскольку затвор небольшого размера полезен для разжижения расплава пластикового пластика, тем самым снижая липкость.

Применение :
1. Подходит для изготовления пластиковых деталей различной формы, но не подходит для тонких бочкообразных деталей.

Tab Gate:

Плюсы:
1. Это форма, развитая из боковых ворот, поэтому она разделяет различные преимущества боковых ворот;
2. Это типичный ударный затвор, который может эффективно предотвратить выброс струи расплавленного пластика.

Минусы:
1. Не допускается автоматическое разделение детали и ворот;
2. Очевидные шрамы ворот легко остаются на поверхности.

Параметры:
Обратитесь к параметрам боковых ворот для применения.

Применение:
Подходит для плоских пластиковых деталей, которые предъявляют требования к чистоте поверхности.

Вентилятор Вентилятор:

Pro :
1. Горизонтальное распределение расплавленного пластика является более равномерным при прохождении через заслонку, что помогает уменьшить напряжение пластиковой детали;
2. Уменьшите возможность попадания воздуха в полость, чтобы избежать появления дефектов, таких как серебряные линии и пузыри, и т. Д.

Минусы :
1. Не допускается автоматическое разделение детали и ворот;
2. На краю пластиковой детали остаются длинные следы ворот, которые необходимо сплющить с помощью инструмента.

Параметры :
1. Обычно используемая высота H = (0,25 ~ 1,60) мм;
2. Ширина W = 8,00 мм до ¼ ширины полости на конце затвора.
3. Площадь сечения ворот должна быть больше, чем у бегуна.

Применение :
Обычно используется для производства широких, но тонких пластиковых деталей, а также прозрачных пластиковых деталей и деталей с низкой текучестью, таких как ПК и ПММА и т. Д.

Подводная лодка Ворота:

Плюсы :
1. Гибкий выбор расположения ворот;

Разрешается автоматическое разделение детали и ворот;
3. Меньшие отметки ворот;
4. Применимо как для форм с 2 и 3 пластинами.

Минусы :
1. Пластиковый порошок легко перетаскивается в положении ворот;
2. Знак напряжения легко создается при входе воды;
3. Пластиковые пленки необходимо разрезать вручную;
4.Большая потеря давления от ворот до полости.

Параметры :
1. Диаметр затвора d = 0,8 ~ 1,5 мм;
2. Направление пластического потока и вертикальное направление образуют угол от 30 ° до 60 °;
3. Конус b между 15 ° и 25 °;
4. Расстояние до полости А = (1,5 ~ 3,0) мм.

Применение :
Подходит для пластиковых деталей, которые не допускают открытых следов ворот на внешней стороне. Для многорезонаторной формы сопротивления от затвора до каждой полости следует поддерживать как можно ближе, чтобы избежать вязкого потока и получить лучший баланс потока.

Банановые ворота:

Плюсы :
1. Разрешается автоматическое разделение детали и ворот;
2. Зона ворот не требует дополнительной обработки;
3. На внешней стороне пластиковых деталей не останется следов от ворот.

Минусы:
1. На поверхности могут появляться следы напряжения;
2. Сложная обработка;
3. Легко ломается и, таким образом, блокирует ворота, если не спроектирован соответствующим образом.

Параметры :
1. Диаметр затвора на входе воды d = (Φ0,8 ~ Φ1,2) мм, длина = (1,0 ~ 1,2) мм ；
2. A = прибл. 2,5 D ;
3. Φ2,5 мин * относится к постепенному переходу от большого конца 0,8 D к малому концу Φ2,5.

Применение :
Обычно используется для ABS и HIPS, не подходит ни для кристаллических материалов, таких как POM и PBT, ни для материалов высокой жесткости, таких как PC и PMMA, чтобы избежать поломки изогнутой направляющей и, таким образом, блокировки ворот.

Point Gate:

Плюсы:
1. Гибкий выбор расположения ворот;
2. Разрешается автоматическое разделение детали и ворот;
3. Меньшие отметки ворот;
4. Низкое напряжение вокруг ворот.

Минусы :
1. Высокое давление впрыска;
2. Сложная структура, обычно использующая структуру с 3 пластинами.

Параметры :
1. Обычно диаметр затвора d = (0.8 ~ 1,5) мм;
3. Длина ворот L = (0,8 ~ 1,2) мм;
4. Чтобы вытащить ворота, сломанные от корня, для ворот должна быть установлена ​​конусность, a = прибл. 15 ° ~ 20 °;

затвор и направляющая соединены дугой R1, чтобы гарантировать, что пластиковая деталь не будет повреждена при вытягивании сломанного затвора; R2 = (1,5 ~ 2,0) мм; R3 = (2,5 ~ 3,0) мм; высота h = (0,6 ~ 0,8) мм.

Применение :
Обычно используется для производства больших тарелок и нижних ящиков. Правильное распределение затвора может помочь уменьшить расстояние потока расплавленного пластика и, таким образом, гарантировать удовлетворительное распределение следов плавления; также может быть использован для производства длинных бочкообразных пластиковых деталей для улучшения вентиляции.

Все авторские права принадлежат изготовителю литья под давлением Sositar Mold

,Типы вентиляторов

— почему выбирают тангенциальный вентилятор

Когда мы определили объемный расход, который нам требуется, будь то для обеспечения свежего воздуха или охлаждения процесса, нам необходимо объединить это с сопротивлением потоку, с которым вентилятор будет сталкиваться в приложении. Объемный расход (в м ³ / час) и давление (в паскалях — Па) объединяются, чтобы стать рабочей точкой, против которой должен работать вентилятор. Важно, чтобы мы выбрали вентилятор, рабочие характеристики которого соответствуют требуемой рабочей точке в точке максимальной эффективности или вблизи нее.Использование вентилятора с максимальной эффективностью сводит к минимуму энергопотребление и шум, производимый вентилятором, обеспечивая при этом требуемую производительность.

Как работает тангенциальный вентилятор?

Название «Crossflow Blower» указывает на то, как воздух поступает и выходит из вентилятора. Тангенциальный вентилятор состоит из длинной цилиндрической крыльчатки, аналогичной конструкции крыльчатки с загнутыми вперед лопатками.

Концы цилиндрического рабочего колеса представляют собой сплошные концевые пластины, которые поддерживают конструкцию лестничной полосы лопастей рабочего колеса.В зависимости от ширины рабочего колеса могут быть дополнительные опорные диски для обеспечения жесткости рабочего колеса и целостности размеров. Эти сплошные концевые пластины предотвращают движение воздуха по ширине рабочего колеса, что означает, что воздух должен проходить через рабочее колесо.

Сам по себе, когда тангенциальное рабочее колесо вращается, создается равновесие. На протяжении всего поперечного сечения рабочего колеса воздух перемешивается в концентрических кругах со стабильным вихрем в центре рабочего колеса. Хотя это создает движение воздуха, никакой полезной работы не делается, потому что воздух никуда не уходит — см. Ниже….

Для производства рабочего воздуха необходимо проходить через рабочее колесо, что в случае тангенциального вентилятора означает, что он должен входить с одной стороны и выходить через другую. Чтобы достичь этого, положение вихря должно измениться, чтобы создать дисбаланс в давлениях. Изменение положения вихря достигается путем добавления корпуса вокруг рабочего колеса и размещения препятствия вблизи внешнего диаметра рабочего колеса.

Препятствие известно как вихревой язычок, и его форма и положение будут определять рабочие характеристики вентилятора, а также изменение направления воздушного потока.Это смещение вихря создает высокую скорость в центре рабочего колеса, увеличивая динамическое давление, снижая статическое давление. Тиос создает всасывание на входе вентилятора. Когда воздух выходит через другую сторону поперечного сечения воздуходувки, скорость замедляется, уменьшая динамическое давление и увеличивая статическое давление. Это заставляет воздух выходить со стороны выпуска.

Характеристики вентилятора

Хотя энергопотребление тангенциального вентилятора является самым низким при работе с низким расходом и максимальным повышением давления, наиболее эффективная рабочая точка находится на колене кривой.Как и в случае с другими типами рабочих колес, работа в наиболее эффективной рабочей точке не только обеспечивает наивысшую производительность, но также и при работе вентилятора в самом тихом состоянии.

Обычно тангенциальный вентилятор малого диаметра создает давление от 12 до 50 Па с расходом в диапазоне от 100 до 400 м. ³ / час. По сравнению с осевыми и центробежными вентиляторами эта производительность является относительно низкой. В дополнение к этому, общая эффективность тангенциальных вентиляторов также относительно низкая.

Итак, при относительно низкой производительности и низкой эффективности зачем использовать тангенциальный вентилятор?

Тангенциальные вентиляторы обеспечивают воздушный поток, который обеспечивает широкую воздушную завесу с постоянной скоростью по всей ширине выхлопа. Обычно выбор конструкции включает в себя вариант с одним вентилятором или две розетки с центральным двигателем, как показано ниже…

Ширина вытяжного вентилятора составляет от 60 мм до 360 мм. При использовании в конфигурации с двойной шириной диапазон может быть расширен до 720 мм.Теоретически возможна любая ширина, однако в действительности из-за конструктивных причин существует ограничение максимальной ширины, для которой может быть изготовлен тангенциальный вентилятор.

Изначально этот тип вентилятора использовался в 19-дюймовых стойках для охлаждения электроники для компьютеров старшего поколения. С появлением более мелких компонентов и более густонаселенного оборудования тангенциальные вентиляторы были заменены высокоскоростными и высокопроизводительными компактными вентиляторами из-за повышенных требований к развитию давления.

В настоящее время тангенциальные вентиляторы могут использоваться для ряда применений, включая: воздушные завесы, воздуходувки для электрических нагревателей сопротивления (электрические обогреватели / обогреватели Kick), охлаждение кожуха для духовок и другие.

Варианты монтажа

Как упоминалось ранее, тангенциальный вентилятор использует высокоскоростной стабильный вихрь для создания разности давления между всасыванием и выхлопом. Чтобы облегчить это, мы строим спираль вокруг крыльчатки, форма которой вместе с положением вихревого язычка будет определять путь воздуха через крыльчатку. Наиболее важно, чтобы воздушный поток на всасывающей и выпускной сторонах не нарушал функцию вихря при создании потока через вентилятор.По этой причине существует несколько рекомендаций по установке.

Рекомендации по монтажу — зазоры

Важно обеспечить достаточный зазор на всасывании и стороне вентилятора…

Недостаточный зазор и препятствия на стороне всасывания вентилятора увеличат скорость на входе, что приведет к турбулентности. Эта турбулентность будет увеличиваться по мере прохождения воздуха через рабочее колесо, что обеспечивает эффективную передачу энергии от лопасти вентилятора к безвоздушному, создает больше шума и снижает эффективность вентилятора.Минимизация любых помех при поступлении воздуха в вентилятор также гарантирует, что стабильный вихрь не будет колебаться, что поддерживает эффективность и производительность вентилятора.

На стороне выпуска рекомендуется использовать переходную деталь, чтобы избежать турбулентности и регенерированного шума, вызванного резкими изменениями направления или площадей поперечного сечения.

Резюме — Почему выбирают тангенциальный вентилятор?

Если необходимо обеспечить постоянную подачу воздуха через широкую зону выпуска, следует рассмотреть применение тангенциальной воздуходувки.Широкая подача воздушного потока может быть достигнута путем изменения конструкции с одним вентилятором на двойной.

Вентилятор должен быть выбран в пределах его оптимального диапазона, который находится на так называемом колене его характеристической кривой, где вентилятор работает тише всего. Воздух на входной стороне рабочего колеса должен быть как можно более гладким и ламинарным; для достижения максимальной эффективности на входе вентилятора должен быть предусмотрен как минимум зазор от диаметра рабочего колеса. Переходные детали должны использоваться на выхлопе, чтобы минимизировать турбулентность и регенерированный шум.

Широкая схема воздушного потока означает, что тангенциальная воздуходувка представляет собой полезную опцию при рассмотрении объемных потоков с более низким давлением.

,

Hype Your Music | Hypeddit

Страна

Афганистан Аландские острова Албания Алжир американское Самоа андорра Ангола Ангилья Антарктида Антигуа и Барбуда Аргентина Армения Аруба Австралия Австрия Азербайджан Багамские о-ва Бахрейн Бангладеш Барбадос Беларусь Бельгия Белиз Бенин Бермудские острова Бутан Боливия Босния и Герцеговина Ботсвана Остров Буве Бразилия Британская территория Индийского океана Бруней-Даруссалам Болгария Буркина-Фасо Бурунди Камбоджа Камерун Канада Кабо-Верде Каймановы острова Центрально-Африканская Республика Чад Чили Китай Остров Рождества Кокосовые (Килинг) острова Колумбия Коморские острова Конго Конго, Демократическая Республика Острова Кука Коста Рика Берег Слоновой Кости Хорватия Куба Кипр Чехия Дания Джибути Доминика Доминиканская Респблика Эквадор Египет Сальвадор Экваториальная Гвинея Эритрея Эстония Эфиопия Фолклендские (Мальвинские) острова Фарерские острова Фиджи Финляндия Франция Французская Гвиана Французская Полинезия Южные Французские Территории Габон Гамбия Грузия Германия Гана Гибралтар Греция Гренландия Гренада Гваделупа Гуам Гватемала шерстяная фуфайка Гвинея Гвинея-Бисау Гайана Гаити Острова Херд и Макдональд Святой Престол (город-государство Ватикан) Гондурас Гонконг Венгрия Исландия Индия Индонезия Иран, Исламская Республика Ирак Ирландия Остров Мэн Израиль Италия Ямайка Япония Джерси Иордания Казахстан Кения Кирибати Корейская Народно-Демократическая Республика Корея, Республика Кувейт Киргизия Лаосская Народно-Демократическая Республика Латвия Ливан Лесото Либерия Ливийская арабская джамахирия Лихтенштейн Литва Люксембург Macao Македония, бывшая югославская республика Мадагаскар Малави Малайзия Мальдивы Мали Мальта Маршалловы острова Мартиника Мавритания Маврикий Майотта Мексика Микронезия, Федеративные Штаты Республика Молдова Монако Монголия Черногория Монсеррат Марокко Мозамбик Мьянма Намибия Науру Непал Нидерланды Нидерландские Антильские острова Новая Каледония Новая Зеландия Никарагуа Нигер Нигерия Niue Остров Норфолк Северные Марианские острова Норвегия Оман Пакистан Palau Палестинская территория, оккупированная Панама Папуа — Новая Гвинея Парагвай Перу Филиппины Питкэрн Польша Португалия Пуэрто-Рико Катар воссоединение Румыния Российская Федерация Руанда Остров Святой Елены Сент-Китс и Невис Сент-Люсия Сен-Пьер и Микелон Святой Винсент и Гренадины Самоа Сан-Марино Сан-Томе и Принсипи Саудовская Аравия Сенегал Сербия Сейшельские острова Сьерра-Леоне Сингапур Словакия Словения Соломоновы острова Сомали Южная Африка Южная Георгия и Южные Сандвичевы острова Испания Шри-Ланка Судан Суринам Шпицберген и Ян Майен Свазиленд Швеция Швейцария Сирийская Арабская Республика Тайвань, провинция Китая Таджикистан Танзания, Объединенная Республика Таиланд Восточный Тимор Идти Токелау Тонга Тринидад и Тобаго Тунис Турция Туркменистан Острова Теркс и Кайкос Тувалу Уганда Украина Объединенные Арабские Эмираты объединенное Королевство Соединенные Штаты Малые отдаленные острова США Уругвай Узбекистан Вануату Венесуэла Вьетнам Виргинские острова, Британские Виргинские острова, У.С. Уоллис и Футуна Западная Сахара Йемен Замбия Зимбабве

,
