Вентиляция через стену частного дома и квартиры с выходом на улицу

На чтение 6 мин Просмотров 1.1к. Опубликовано Обновлено

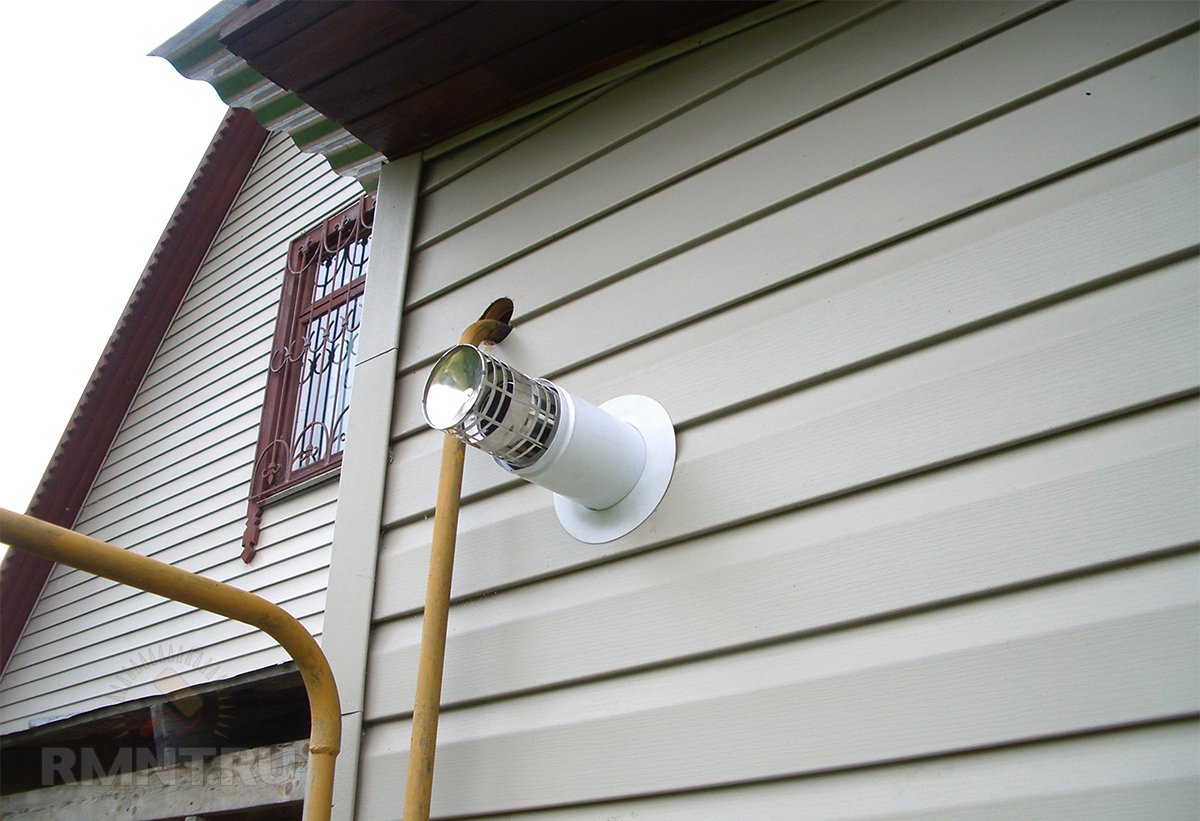

Один из наиболее распространенных вариантов вывода вентиляционной трубы из квартиры или частного дома – отверстие в стене. Его используют для притока и для отвода отработанного воздуха. Чаще всего через стену на улицу протягивают вентиляцию санузла или кухни. О том, как сделать вентиляционное отверстие в стене, какие инструменты использовать и как изолировать получившуюся дыру, не нарушив термоизоляцию, читайте далее.

Схемы вентиляции через стену

бесканальная система вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

  • с естественной тягой;
  • с механическим оттоком;
  • комбинированной.

Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.

Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

Механическая или естественная?

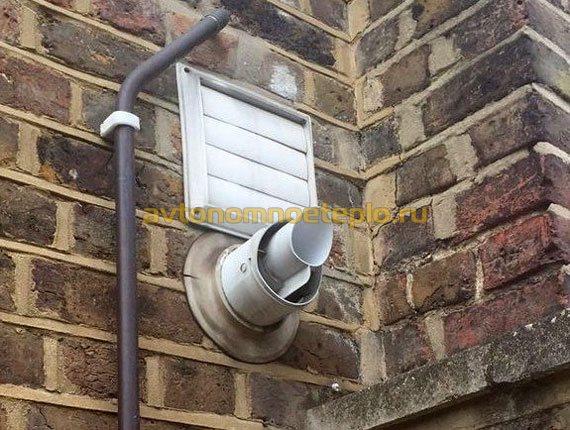

аккуратные вентиляционные решетки совсем не нарушают вид фасада

Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.

Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

Комфорт достигается при меньшей скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.

Приточные устройства вентиляции в стенах

устройство приточного клапана

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

  • прямоугольной;
  • овальной;
  • круглой.

Места монтажа вентиляции в стене:

  • между подоконником и батареей;
  • в створке пластикового окна;
  • возле окна, как можно ближе к потолку.

Если выводить вентиляцию на улицу через стену, в регионах с холодными зимами через клапан будет проникать ледяной воздух. Возможно даже обледенение прилегающего участка стены.

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

  • На стене карандашом обозначьте место размещения клапана;
  • Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм.  Отверстие сделайте с уклоном на улицу приблизительно  для оттока конденсата и атмосферных осадков;
  • В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
  • Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
  • На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

Вытяжные устройства в стенах домов

конструкция осевого вентилятора: 1 — провод электропитания; 2 – решетка воздухозаборная; 3 – выключатель; 4 – провод выключателя; 5 – крыльчатка; 6 – жалюзи

В некоторых случаях удобнее прибегнуть к механическому отводу отработанного воздуха, то есть установить вытяжную вентиляцию через стену на улицу.

Основной компонент системы – вытяжной вентилятор. Он встраивается в вытяжное отверстие в стене и прекрасно выполняет свои функции. В качестве бытовых представлены осевые модели. Некоторые из них оснащены жалюзи, которые предотвращают обратную тягу.

Вентилятор может запускаться вручную или автоматически по команде датчика влажности. Самые совершенные оснащены таймером, запускающим двигатель по заданному режиму.

Как вывести вентиляцию через стену – важный вопрос, но сначала следует рассчитать характеристики оборудования:

М = О х В,

где М – мощность вентилятора, О – объем помещения, (чтобы его получить, перемножьте длину, высоту и ширину комнаты), В – воздухообмен в зависимости от назначения.

Нормы воздухообмена:

  • для кухни 15 крат;
  • для туалета 8 крат;
  • для ванной или душевой комнаты до 20 крат.

Наилучшее место для установки вентилятора в стене частного дома – на противоположной стороне от источника чистого воздуха, но не слишком близко к нему. В верхней части стены.

  1. первые этапы работы

    Для установки вытяжного вентилятора в стене квартиры необходимо просверлить круглое отверстие с помощью дрели и перьевого кольцевого сверла.

  2. В готовое отверстие вставляется муфта, которая прилагается в комплекте.
  3. Если для выбранной модели вентилятора требуется квадратное отверстие (бывает редко), используется перфоратор с лопаткой.
  4. Далее делается разметка для крепления вентилятора. Он прикручивается к стене на распорочные дюбеля.

    и вот вентилятор установлен

  5. Со стороны улицы щели между трубой и стеной тщательно запениваются.
  6. Устанавливается обратный клапан, который не позволит холодному воздуху проникать в помещение при выключенном вентиляторе. Некоторые модели вентиляторов оснащены собственным обратным клапаном.
  7. После того, как вентиляция выведена через стену, снаружи крепится декоративная решетка.

Подключаются к электропитанию вентиляторы через легкоплавкие предохранители, которые установлены в электрощитке.

Если вы сомневаетесь в собственных знаниях электрики, пригласите для подключения вентилятора мастера-профессионала. А в помощь храбрым наш видеоролик:

Как сделать вытяжку в частном доме своими руками, выход через стену

Люди старшего поколения зачастую говорят о том, что наше жильё становится всё больше и больше похоже на аквариумы, причём эта тенденция постоянно прогрессирует. Мы меняем деревянные окна на пластиковые комплекты, а деревянные входные двери на металлические полотна с плотным прилеганием, но такой прогресс имеет как положительную, так и отрицательную стороны.

Стремление к такой замене вполне понятно – дом становится более тёплым, так как пластик и двойной металл не пропускают воздушные потоки с улицы, к тому же это отличная звукоизоляция, что немаловажно в век стремительного технического роста. Вполне естественно, что в такой ситуации (после всех изменений в жилье) возникает вопрос, как своими руками сделать вытяжку в частном доме и, конечно же, большинство домовладельцев хотят устроить выход через стену – это удобнее и дешевле, нежели через потолок.

Самая незамысловатая вытяжка, сделанная через стену

Какие бывают вытяжки

Механический приточно-вытяжной клапан

В данном случае речь идёт именно о вытяжке, так как вентиляция может быть не только вытяжной, но и приточной. Тем не менее, будет затронута и одна, и другая:

  • Естественная вентиляция. Возможность естественной вентиляции есть в каждом доме или квартире – это открытые окна и двери. А в старом фонде с деревянными рамами, это щели у форточек и створок и плохое прилегание дверных полотен к коробкам.
  • В стену может быть вставлена двухсторонняя решётка с жалюзи, которые можно регулировать по желанию, делая зазор больше или меньше. Такие факторы позволяет воздуху двигаться произвольно, в соответствии с разницей температур, давления или ветра. Но это и есть главным недостатком естественной циркуляции – она полностью зависит от атмосферных явлений.
  • Кроме того, в стену может быть вставлен механический приточно-вытяжной клапан или двухсторонняя решётка с вентилятором, который действует, как насос, перекачивающий воздух в одном или в двух направлениях.
  • Основным преимуществом естественных вытяжек можно назвать возможность установки таких клапанов в любом помещении дома, стена которого граничит с улицей. Поскольку речь идёт о частном доме, то такие устройства редко закладываются в проект – их делают во время эксплуатации жилья, по потребности.
  • Поскольку каналы для естественной вентиляции малоэффективны, то их оснащают вытяжными вентиляторами. В частных домах такие устройства монтируются в ванных комнатах и на кухнях, в домашних мастерских и кладовках. В большинстве случаев этого оказывается достаточно, чтобы очистить воздух от неприятных запахов и испарений.

Для того чтобы правильно рассчитать мощность вытяжки, придётся учесть несколько факторов и в первую очередь, это объём (не площадь) помещения, так как при одной и той же квадратуре помещения разница в количестве содержащегося там воздуха может сильно отличаться.

Например, кухня 2,5×3 м с высотой потолков 2,5 м вмещает 2,5*3*2,5=18,75 м3, но если поднять потолки всего на полметра, то получится 2,5*3*3=22,5 м3 воздуха. Как видите, разница существенная и если в первом случае хватит отверстия ø 100 мм, то для второго варианта желательно использовать канал на 150 мм. Но если, к примеру, кухня имеет 30 м3, то лучше сделать два отверстия по 100 мм, нежели одно ø 200 мм – эффективность такого подхода проверена на практике, тем более что можно задействовать либо один, либо два агрегата одновременно.

Также следует учитывать физические свойства воздушных потоков – тёплые всегда поднимаются кверху, увлекая за собой пар вместе с неприятными запахами. По этой причине вытяжные устройства всегда монтируются под потолком, даже в том случае, если там (в канале) стоит вентилятор. Кроме того, некоторые современные системы имеют дополнительное оборудование для двигателя, которое реагирует на уровень влажности в помещении и при достижении необходимого показателя они попросту отключают подачу питания, а при повышении влажности включают её заново.

Но в виду большой стоимости такого оборудования оно не пользуется популярностью в жилом секторе – гораздо удобнее и выгоднее использовать приточные сплит-системы.

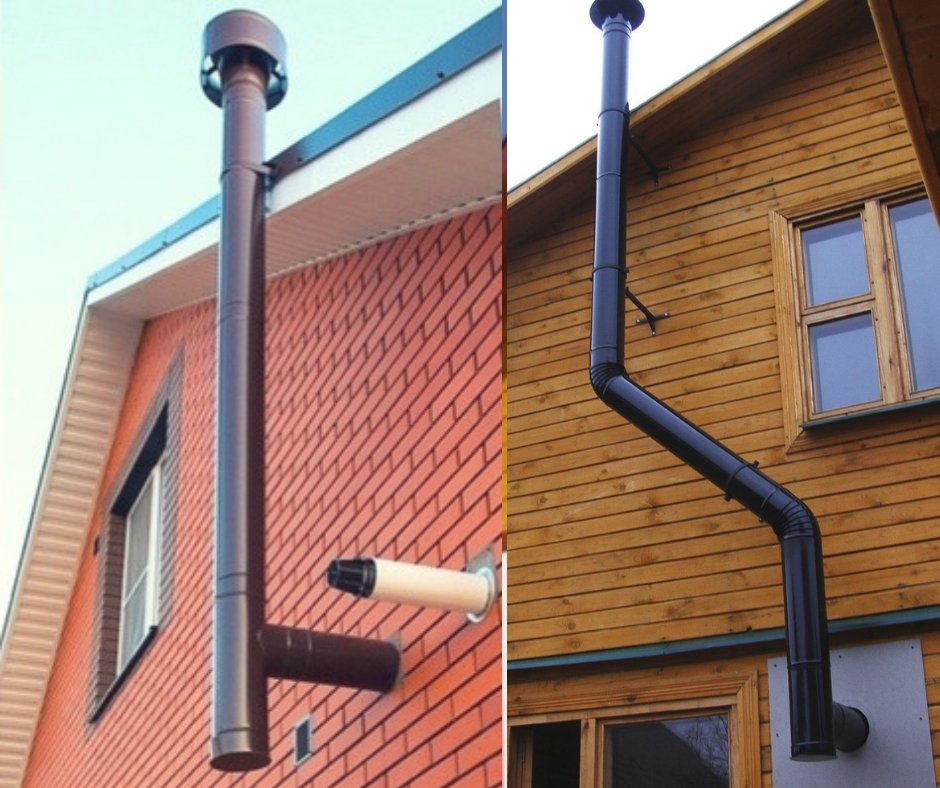

В котельных и полуподвалах

Вентиляционная система в котельной частного дома

На верхнем изображении вы видите схему вентиляционной системы в котельной частного дома – она приточно-вытяжная, так как если просто откачивать воздух, но при этом не давать возможности притока с улицы, то это будет препятствовать горению у дизельных, газовых и твердотопливных котлов. Отдушина в стене, как правило, здесь удобнее всего оснастить вентилятором, запуск которого можно производить при помощи теплового реле. То есть не нужно приобретать дорогостоящее и к тому же редкое оборудование автоматического контроля – прерыватель пуска через теплореле легко сконструировать и установить своими руками. Но, как бы там ни было, помимо принудительной стеновой вытяжки в котельной обязательно должна быть открывающаяся форточка или фрамуга.

При строительстве дома с цокольным этажом там заранее предусматриваются, как минимум, две продухи, которые делаются в стене под потолком – это собственно и есть стационарные стеновые вытяжные устройства для естественной циркуляции. При необходимости в таких помещениях в продухи устанавливают электровентиляторы, а всю проводку пакуют в линейные или гофрированные кабель-каналы – это очень удобно и эстетично. Такой же метод можно применять для кухонь или ванных комнат, если проводка не была проложена при строительстве или ремонте объектов.

Схемы стеновой вентиляции

Вытяжной клапан с вентилятором (вверху слева) для стеновой вентиляции

По сути, есть три способа устройства для вытяжной вентиляции:

  1. С естественной тягой (за счёт перепада температуры и давления).
  2. С принудительным оттоком при помощи крыльчатки вентилятора (самый популярный).
  3. Комбинированный вариант – вытяжка может работать в двух режимах.

Для частных домов можно использовать любой из вышеперечисленных способов, так как в данном случае какая-либо регламентация отсутствует (разве что для помещений, где установлен газовый котёл — СНиП 2. 04.05, II-35). В любой другой комнате типа кухни, ванны, туалета или цокольного этажа можно смонтировать вентиляционный канал по своему усмотрению, то есть, либо везде одинаковый, либо в каждом месте по потребности. Кроме того, если, к примеру, площадь кухни большая, и вы хотите установить варочную (газовую или электрическую) плиту у противоположной от улицы стены, то такое тоже возможно. Для этого под потолком прокладывают 100-миллиметровую ПВХ трубу (их обычно используют для канализации), выводят через несущую стену и подключают к вытяжке, которая находится над плитой. Безусловно, труба не остаётся на виду – её закрывают гипсокартонным коробом, в который иногда врезают встраиваемые светильники, так что короб выглядит, как дополнительный архитектурный элемент для улучшения дизайна интерьера.

Расчёт мощности кухонной вытяжки

Можно также приблизительно рассчитать мощность устанавливаемой вытяжки, используя простую формулу и поправочный коэффициент воздухообмена. Если помните, мы уже говорили об этом выше, поэтому возьмём для условных расчётов те же размеры кухни с разной высотой потолков: 2,5*3*2,5=18,75 м3 и 2,5*3*3=22,5 м3. При этом за основу будем брать нормы СЭС, которые соответствуют 12-15 (кратность воздухообмена) и поправочный коэффициент 1,3.

Первый вариант: 18,75*12*1,3=292,5 м3/час

Второй вариант: 22,5*12*1,3=351 м3/час

Видео: Принципы расчёта мощности кухонной вытяжки

Заметьте, что нормы подразумевают наиболее высокую скорость вытяжки, которая необходима при интенсивном приготовлении пищи, то есть, при максимальном выделении дыма в помещение – это может быть жарка или пригорание продуктов. Для других помещений тоже существует кратность воздухообмена, устанавливаемая СЭС, например, для ванной комнаты, это 17-20, а для туалета 6-8. Есть другие, более сложные способы расчётов, но гораздо проще использовать именно этот, а интенсивность воздухообмена того или иного агрегата всегда написана в паспорте.

Монтажные работы в разных помещениях

Монтаж вытяжных вентиляционных систем, проходящих через стену, имеет один и тот же принцип, но на самом деле выглядит по-разному в техническом отношении. Например, работы на кухне кардинально отличаются (с технической стороны) от таких же работ в ванной или в туалете.

Монтажные работы на кухне

120-миллиметровое отверстие для кухонной вытяжки

Теперь давайте разберёмся, как сделать кухонную вытяжку в частном доме своими руками, используя выход через стену, впрочем, как это и делается в большинстве случаев. Начнём с диаметра. К рабочему зонту лучше всего подсоединять 100-миллиметровый металлический гофр, но не поливинилхлоридные трубы, которые жёсткие и сделать плавный переход с вертикали на горизонталь слишком затруднительно. Кроме того, сделать выходное отверстие точно напротив патрубка зонта не всегда возможно и на это могут быть разные причины – нежелание нарушать архитектуру фасада, проходящая по стене труба или любые другие препятствия.

Фланец для крепления гофра

Но отверстие в стене следует делать корончатой фрезой (победитовой или алмазной) ø 120 мм – сейчас объясню для чего нужно такое расхождение в диаметре. Сам гофр надевают на фланец, который перед этим прикручивают над отверстием, сделанным в стене, и металлический шланг даже своим краем не заходит внутрь. Но после сверления, из чего бы ни была сделана стена, она будет сыпаться – не сильно, но вполне достаточно для того, чтобы эта пыль при ветре могла попасть в помещение кухни и это сразу следует предотвратить. Поэтому, туда вставляют поливинилхлоридную обсадную трубу с внутренним ø 100 мм и наружным ø 110 мм – она входит туда свободно, но если есть раструб, то последние сантиметры приходится добивать молотком через доску, чтобы не разломать ПВХ.

Отверстие в стене не всегда бывает напротив патрубка зонта

Прежде чем устанавливать гофр на вытяжку, необходимо вычислить его длину, а для этого придётся определить высоту зонта над газовой или электрической плитой. Если говорить в общем, то это примерно 70-75 см, хотя этот параметр следует определить самостоятельно, а отталкиваться следует от удобства работы хозяйки у варочной плиты, лично я, когда делаю подобные установки, учитываю именно это. У нас примерно 50-70% женщин, да и мужчин тоже (или лучше будем говорить семей), занимаются домашним консервированием фруктов и овощей.

Для того чтобы законсервировать за один заход 4-ре трёхлитровые бутыли понадобится большая кастрюля на 40 л (четырёхведёрная), а теперь прикинем размеры. Высота кастрюли – 35 см, высота стандартной бутыли – 24 см, итого, 35+24=59 см. Но для того чтобы вытащить банку из кастрюли рукой, нужно ещё, как минимум, 10 см расстояния (о щипцовом захвате здесь и речи быть не может), следовательно, 59+10=69 см и это впритык. Именно поэтому я и утверждаю, что расстояние между варочной плитой и зонтом должно быть не менее 70-75 см.

Крепление вытяжного зонта к стене

Крепление вытяжного зонта может осуществляться двумя способами – либо к стене, либо он может быть вмонтирован в навесной шкаф кухонного гарнитура, даже если отвод воздуха осуществляется через крышу. Но здесь есть ещё один нюанс: если монтаж вытяжки предусмотрен в одном из шкафов кухонного гарнитура, то её подключение осуществляется внутри этих шкафов, а ≈220V подводится к общей клемме верхней части кухонного гарнитура и оттуда подключается освещение над столами и, возможно, дополнительные розетки. Такой монтаж удобен тем, что абсолютно все проводки, выключатели и розетки получаются скрытыми.

Но есть варианты, когда зонт вставляется в шкаф, но в верхней части гарнитура не предусмотрены встроенные светильники, следовательно, здесь потребуется автономный монтаж розетки. В случае если розетка будет спрятана в шкафу, устанавливать её очень удобно – сама розетка накладного типа прикручивается к стенке или потолку шкафа и подключается от провода ≈220V выходящего со стены либо спускающегося с потолка. Но если навесных шкафов нет вообще, тогда приходится корончатой фрезой делать отверстие для подрозетника, и опять-таки подводить к нему провод ≈220V выходящего со стены либо спускающегося с потолка. Но здесь лучше всего расположить розетку над зонтом, чтобы была возможность маскировки не только розетки, но и сетевого шнура с вилкой.

Обратный клапан на вентиляционной решётке

Теперь перейдём к наружной стороне отверстия. Между трубой и стенкой останется маленький зазор, который лучше всего задуть монтажной пеной, хотя при желании можно заштукатурить, чтобы придать жёсткость каналу. В любом случае труба не должна выступать за пределы стены, но если такое произошло, то её легко обрезать полотном от ножовки по металлу. Только лучше использовать не стальное (оно сразу лопнет от изгиба, а прессованное — оно чуть дороже, но служат примерно в два раза дольше).

Что касается вентиляционной решётке со стороны улицы, то она может быть прямоугольной, квадратной, круглой, овальной, но лучше всего, если она имеет обратный клапан, как это показано на верхней фотографии. Это нерегулируемые подвижные жалюзи, которые в состоянии покоя опущены и закрывают решётку, следовательно, внутрь не сможет проникнуть снег или дождь, которые задует ветром. Но при запуске вытяжного вентилятора жалюзи приподнимаются, освобождая проход для воздушного потока.

Видео: Мастер-класс по монтажу вытяжки на кухне

Вытяжная вентиляция в ванной и туалете

Сверление отверстия и вставка обсадной трубы

По сути, установка вытяжной вентиляции в ванной или в туалете очень похожа на такую же работу в кухне, но это касается только устройства самого отверстия сквозь стену и, пожалуй, подводки питания ≈220V. Как я уже говорил, диаметр отверстия зависит от объёма помещения, а мощность вентилятора можно вычислить способом, о котором написано выше. Допустим, вы будете делать вставку из сотой трубы, но отверстие в стене опять-таки придётся делать ø 120 мм, то есть, обсадная труба будет с зазором от стены, который позднее задувают монтажной пеной.

Установка вентилятора в стену

Подключение электрического вентилятора можно осуществить несколькими способами и один из них предусмотрен производителем, это выносной выключатель в виде свисающего шнурка, именуемого в просторечье «лентяйкой». Ещё один способ, это подключение пуска вентилятора к выключателю – включаешь в ванной или туалете свет, и запускается вентилятор. И, наконец, третий способ, который зачастую комбинируют с освещением – в дверь устанавливают микровыключатель, и при её открытии цепь замыкается, но здесь есть одно неудобство – при закрытии цепь опять размыкается и вентилятор отключается вместе с освещением, так что я считаю, что это ни к чему, хотя некоторые всё-таки устанавливают.

Заключение

Теперь вы уже знаете, как сделать вытяжку в частном доме своими руками. В техническом отношении вопрос не так-то уж и сложен, тем более, если предусматривается выход через стену. Самое основное, чтобы был перфоратор, рулетка и уровень, а также хороший глазомер. И ещё. Если вы не дружите с электричеством, то попросите кого-либо о помощи в подключении агрегата, чтобы случайно не сжечь двигатель.

Вытяжная вентиляция через стену на улицу

Герметичные пластиковые окна в офисах и жилых домах породили другую проблему. Теперь помещения нуждаются в вентилировании. Но обеспечение жилища поступлением воздуха — это только часть решения проблемы. И если в многоэтажных домах такие конструкции запланированы сразу, то в частных нередко приходится думать об этом самому хозяину. Необходим и отток газов, попадающих в воздушные массы помещений. Для этой цели служит и вытяжная вентиляция через стену на улицу.

Схема вытяжной вентиляции через стену с выходом на улицу

Вентиляция в частном доме

При проектировании загородных домов и городских коттеджей необходимо учитывать все мелочи. Особенно важна правильно установленная вентиляция в частном доме.

Механическую вентиляционную систему в этом случае можно обустроить несколькими способами. Но чаще всего используется вытяжная или приточно-вытяжная. Эти виды вентиляции обеспечивают максимально комфортный микроклимат в помещениях, сохранив целостность конструкций.

Как это сделать правильно в частном доме? Устройство вентиляционной конструкции реализуют в несколько шагов:

  • определяется объём чистого воздуха, который должен быть обеспечен соответственно нормам;
  • рассчитываются размеры необходимого воздуховода;
  • далее выбирается оптимально подходящая схема вентиляции в несущей стене;
  • готовится план для устройства воздушных каналов;
  • определяется место монтажа вентиляции;
  • монтируются устройства, обеспечивающие приток и вывод воздуха;
  • строится система воздухоотведения.

Профессионалы обращают внимание на то, что вентиляция с выходом в стену в частном домовладении принято проектировать изначально.

Системы вентиляционных конструкций бывают трех видов:

  • естественное вентилирование;
  • принудительная с помощью вентиляторов;
  • смешанная система.

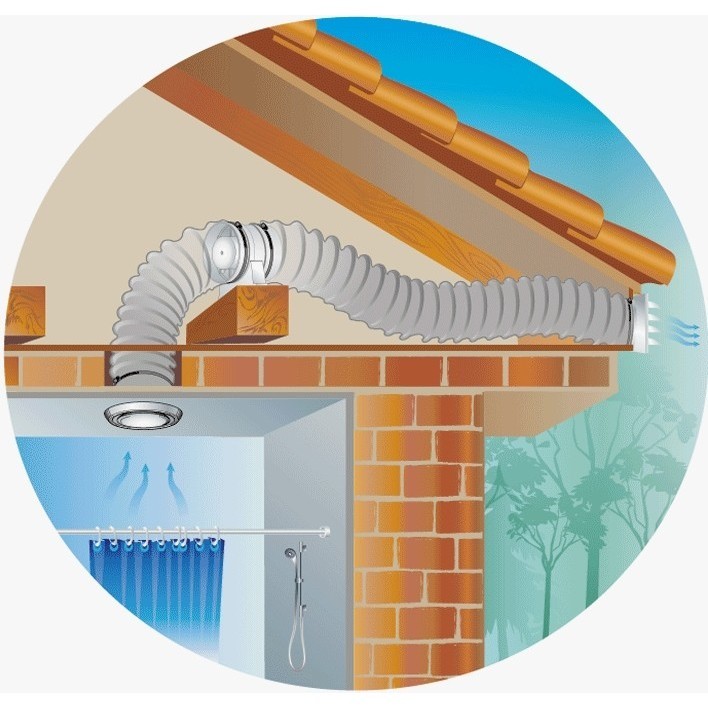

Вентиляция с выходом в стену (в разрезе)

Устраивается принудительная система несколькими способами:

  • с помощью вентилятора через окно;
  • продухов и выводящих каналов;
  • вытяжного отверстия в стене.

Для качественной работы конструкций, нужно правильно выбирать место расположения вытяжки. Приток и отток воздуха должны охватывать все места, являющиеся источниками запахов и пара.

Естественная система вентиляции

Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.

Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.

Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.

Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.

Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.

Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.

Принудительная вентиляция

В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.

Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.

Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.

В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.

Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.

Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.

Приточно-принудительная система

Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.

Вентиляционная конструкция в туалете

В частных постройках устанавливают туалеты необязательно внутри помещения.

Туалет внутри здания

Вытяжку в туалете устраивают во время строительства. Но бывает и так, что столь немаловажная конструкция отсутствует, если туалет, к примеру, отсутствовал. Тогда вентиляционную систему нужно делать вместе с его обустройством. Если это упустить, в туалетной комнате будет скапливаться сырость, а потом появятся плесень и неприятные «ароматы».

Во избежание этого и устраивается вентиляция из туалета на улицу. Ее составляют:

  • воздуховоды;
  • приточные каналы;
  • вентиляторы в отверстии для вытяжки.

Воздуховодами являются трубы, которые проходят через чердак или стену. Вентиляторы необходимы для усиления тяги в воздуховоде.

Уличный туалет

Здесь также необходимо обустройство вентиляционных систем, причем не только кабинки, а и выгребной ямы. Ведь яма расположена непосредственно под кабинкой. Кроме неприятных запахов яма постепенно разрушает постройку. Во избежание накопления запахов можно спланировать яму на некотором расстоянии от кабинки с помощью труб канализации с системой смыва. Тогда дополнительной вентиляции не нужно будет делать.

Но возможен и вариант организации вентиляционной конструкции.

Если запах несильный, достаточно естественной вентиляционной конструкции. Но при сильных «ароматах» естественной вентиляции вряд будет хватать.

Схема естественной вентиляции максимально простая: внизу одной стены проделывают приточный канал. Вверху противоположной стены делают вытяжное отверстие. При несильных запахах эта вентиляция легко справляется со своей задачей.

В случае устройства принудительной вентиляционной системы вытяжное отверстие устанавливают вентилятор, работающий от электросети, потому в туалетную кабинку проводят электричество. Но следует позаботиться о безопасной проводке.

В случае расположения туалета на улице, необходимо также вентиляционное устройство и для выгребной ямы.

Навигация по записям

Вытяжная вентиляция через стену на улицу: вывод в частном доме

Вентиляция через стену на улицу, точнее ее устройство, особенности и преимущества, чаще всего интересует потребителей. Такое отверстие в стене обычно проделывают в кухне или санузле.

Прежде чем приступить к выполнению работ, необходимо уточнить особенности конструкции и правила ее монтажа, чтобы не нарушить теплоизоляцию помещения.

Вентиляция через стену на улицу обеспечивает приток свежего и отвод отработанного воздуха в тех случаях, когда естественного движения воздушных недостаточно для поддержания нормального микроклимата в жилом помещении.

Разнообразие конструкций

В квартире с пластиковыми окнами не обойтись без монтажа вентиляции

Монтаж принудительной вентиляции стал необходимостью в тех домах, где осуществлена установка пластиковых окон. Это герметичная конструкция полностью исключает свободный естественный приток свежего воздуха через щели между створками.

В современных домах (как многоэтажных, так и частных) отсутствует специально организованная и созданная сеть каналов, по которым в помещение поступает свежий воздух по принципу сквозняка.

Это значит, что в таких постройках отсутствует абсолютно независимая от других устройств система, обеспечивающая комфортные условия для тех, кто находится в помещении. Осуществляя монтаж системы вентиляции, в стенах частных домов создают систему:

  • с механическим выводом воздушных масс;
  • с естественным притоком;
  • комбинированную.

Первым делом выбирают место расположения отверстия в стене, а после этого предстоит сделать выбор и приобрести систему для обеспечения естественной или механической вентиляции.

Стоит обратить внимание на то, что скорость, с которой движется воздух при естественной вентиляции, составляет всего 1 м³/час, а при установке механической системы она возрастает до 5 м³/час.

Разнообразие оборудования и расчет показателей

Оборудуйте систему мощным вентилятором

Однако многие специалисты утверждают, что оптимальный микроклимат в помещении создается именно при минимальной скорости движения воздушных масс, поэтому большинство потребителей интересуют комбинированные устройства.

Обустраивая вытяжную вентиляцию через стену на улицу, стоит позаботиться не только о правильном месте расположении отверстия для монтажа и установке устройства, но и о его параметрах.

Каждая из существующих конструкций оснащена мощным вентилятором, запуск которого осуществляется:

  • вручную;
  • по сигналу датчика влажности;
  • по таймеру в соответствии с выбранным режимом.

Прежде чем приобрести необходимое оборудование, следует точно рассчитать его основные технические характеристики. Это просто сделать, достаточно воспользоваться формулой, зная объем помещения и установленную для него норму воздухообмена:

  • кухня – 15 крат;
  • туалет – 8 крат;
  • ванная – 20 крат (из-за повышенной влажности).

Расчет выполняется по формуле М=О х В, где:

  • М – мощность устанавливаемого вентилятора;
  • О – объем помещения, где будет проделано отверстие в стене;
  • В – норма воздухообмена. Подробнее о расчете вентиляционной системы смотрите в этом видео:

Вентилятор крепят на стене, расположенной напротив источника естественного поступления воздуха, в верхней ее части ближе к потолку.

Выполнение работ

Используйте дрель-перфораторВентилятор устанавливают после монтажа муфты в отверстии

Для создания отверстия под вентиляцию необходимо воспользоваться дрелью с насадкой-коронкой нужного диаметра. Муфта, изготовленная из пластика, входит в комплект поставки или реализации оборудования.

В тех случаях, когда отверстие в кирпичной стене для вентиляционных систем имеет квадратное сечение, понадобится дрель-перфоратор с насадкой лопаткой.

После завершения работ по созданию нужного отверстия и установке в стене муфты можно приступать к разметке под крепление вентилятора. В качестве крепежных элементов используют дюбель гвозди или распорочные дюбеля. Вентилятор монтируется со стороны улицы.

Все щели вокруг отверстия в стене необходимо тщательно заполнить монтажной пеной, обеспечив качественную герметизацию конструкции.

Обратный клапан защитит помещение от холодных потоков

Установка обратного клапана необходима для предотвращения поступления в помещение холодного воздуха в тот момент, когда вентилятор отключен. Существуют модели с встроенным обратным клапаном, и они не требуют дополнительных монтажных работ, но при необходимости установки обратный клапан крепится на внутренней стороне стены.

В завершении манипуляций на наружной стене крепят декоративную решетку, которая препятствует проникновению холодного воздуха в то время, когда в этом нет необходимости.

Естественная вентиляция обустраивается с помощью установки приточного клапана. Его монтируют, создав в стене здания сквозное отверстие, но в отличие от механической конструкции потребитель не имеет возможности контролировать поток поступающего воздуха. При установке такого клапана в домах, построенных в наиболее холодных регионах, необходимо учитывать, что приточный клапан может промерзнуть сам и стать причиной промерзания стены. Пример устройства кухонной вентиляции смотрите в этом видео:

Вентиляция в стене дома является необходимой конструкцией там, где деревянные полы уложены на лаги. Качественная циркуляция воздушных масс позволит избежать появления плесени и грибка, избавиться от повышенной влажности в помещении и сохранить комфорт.

Как вывести вентиляцию через стену в частном доме

Главная » Блог » Как вывести вентиляцию через стену в частном доме

Вытяжная вентиляция через стену на улицу

Герметичные пластиковые окна в офисах и жилых домах породили другую проблему. Теперь помещения нуждаются в вентилировании. Но обеспечение жилища поступлением воздуха — это только часть решения проблемы. И если в многоэтажных домах такие конструкции запланированы сразу, то в частных нередко приходится думать об этом самому хозяину. Необходим и отток газов, попадающих в воздушные массы помещений. Для этой цели служит и вытяжная вентиляция через стену на улицу.

Схема вытяжной вентиляции через стену с выходом на улицу

Вентиляция в частном доме

При проектировании загородных домов и городских коттеджей необходимо учитывать все мелочи. Особенно важна правильно установленная вентиляция в частном доме.

Механическую вентиляционную систему в этом случае можно обустроить несколькими способами. Но чаще всего используется вытяжная или приточно-вытяжная. Эти виды вентиляции обеспечивают максимально комфортный микроклимат в помещениях, сохранив целостность конструкций.

Как это сделать правильно в частном доме? Устройство вентиляционной конструкции реализуют в несколько шагов:

  • определяется объём чистого воздуха, который должен быть обеспечен соответственно нормам;
  • рассчитываются размеры необходимого воздуховода;
  • далее выбирается оптимально подходящая схема вентиляции в несущей стене;
  • готовится план для устройства воздушных каналов;
  • определяется место монтажа вентиляции;
  • монтируются устройства, обеспечивающие приток и вывод воздуха;
  • строится система воздухоотведения.

Профессионалы обращают внимание на то, что вентиляция с выходом в стену в частном домовладении принято проектировать изначально.

Системы вентиляционных конструкций бывают трех видов:

  • естественное вентилирование;
  • принудительная с помощью вентиляторов;
  • смешанная система.
Вентиляция с выходом в стену (в разрезе)

Устраивается принудительная система несколькими способами:

  • с помощью вентилятора через окно;
  • продухов и выводящих каналов;
  • вытяжного отверстия в стене.

Для качественной работы конструкций, нужно правильно выбирать место расположения вытяжки. Приток и отток воздуха должны охватывать все места, являющиеся источниками запахов и пара.

Естественная система вентиляции

Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.

Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.

Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.

Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.

Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.

Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.

Принудительная вентиляция

В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.

Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.

Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.

В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.

Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.

Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.

Приточно-принудительная система

Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.

Вентиляционная конструкция в туалете

В частных постройках устанавливают туалеты необязательно внутри помещения.

Туалет внутри здания

Вытяжку в туалете устраивают во время строительства. Но бывает и так, что столь немаловажная конструкция отсутствует, если туалет, к примеру, отсутствовал. Тогда вентиляционную систему нужно делать вместе с его обустройством. Если это упустить, в туалетной комнате будет скапливаться сырость, а потом появятся плесень и неприятные «ароматы».

Во избежание этого и устраивается вентиляция из туалета на улицу. Ее составляют:

  • воздуховоды;
  • приточные каналы;
  • вентиляторы в отверстии для вытяжки.

Воздуховодами являются трубы, которые проходят через чердак или стену. Вентиляторы необходимы для усиления тяги в воздуховоде.

Уличный туалет

Здесь также необходимо обустройство вентиляционных систем, причем не только кабинки, а и выгребной ямы. Ведь яма расположена непосредственно под кабинкой. Кроме неприятных запахов яма постепенно разрушает постройку. Во избежание накопления запахов можно спланировать яму на некотором расстоянии от кабинки с помощью труб канализации с системой смыва. Тогда дополнительной вентиляции не нужно будет делать.

Но возможен и вариант организации вентиляционной конструкции.

Если запах несильный, достаточно естественной вентиляционной конструкции. Но при сильных «ароматах» естественной вентиляции вряд будет хватать.

Схема естественной вентиляции максимально простая: внизу одной стены проделывают приточный канал. Вверху противоположной стены делают вытяжное отверстие. При несильных запахах эта вентиляция легко справляется со своей задачей.

В случае устройства принудительной вентиляционной системы вытяжное отверстие устанавливают вентилятор, работающий от электросети, потому в туалетную кабинку проводят электричество. Но следует позаботиться о безопасной проводке.

В случае расположения туалета на улице, необходимо также вентиляционное устройство и для выгребной ямы.

Как сделать вытяжку через стену на кухне: подробная инструкция и правила монтажа

Многие владельцы квартир приобретают кухонные вытяжки и подключают их к общедомовому каналу вентиляции. Однако делать это запрещено. Поскольку вентиляция жилого дома — это инженерная система со своими правилами эксплуатации, их нарушение может привести к частичной или полной потере функционирования. Лучше вывести вентканал на улицу. Вытяжка на кухне через стену необходима, чтобы исключить потребность в частом ремонте помещения. Если принудительно не удалять продукты испарения, они будут оседать на мебели и стенах.

Нормы и требования к кухонным вытяжным системам

Сечение воздуховода вентиляции на кухне делают круглым или квадратным. Оптимальное решение — установка воздуховода 13х13 см. При смещении его оси относительно отверстия вентиляции соединение выполняют при помощи гофрированной трубы.

Особенности выбора кухонной вытяжной системы:

  • На дешевые вытяжки монтируют осевые вентиляторы. Они эффективны только при подключении к короткому горизонтальному каналу через стену.
  • На подбор типа вытяжки влияет расстояние от выхода вентканала до плиты. Сечение выходного диаметра переходника между вытяжкой и воздуховодом должно соответствовать мощности прибора. Не следует покупать более мощный прибор. Эффективность вытяжки зависит от диаметра вентканала.

    Если это не учесть, устройство будет потреблять много энергии, но выдавать низкий КПД.

    Лучшей производительности можно добиться при работе вентилятора на средней и малой скорости.

  • Сперва обращают внимание на мощность вытяжки. Она измеряется в куб. м/ч. Многие ошибочно полагают, что чем больше этот показатель, тем лучше. Система предназначена для удаления нежелательных запахов и жировых взвесей, а не вентилирования помещения. Поскольку пропускная способность трубы 13х13 см составляет от 150 до 180 м³/ч, следует покупать прибор соответствующей мощности. Этот показатель соответствует нормативам воздухообмена по вытяжке СНиП — 60-90 м³/ч.
  • Высота вытяжки над плитой определяется типом кухонного оборудования — 75-85 см для газовых плит и 65-75 см — для электрических. В случае установки наклонной вытяжки ее монтируют на расстоянии от рабочей поверхности прибора в 55-65 см (газовые) и 35-45 (электрические).

Чтобы сделать вытяжку на кухне через стену, потребуется подобрать прибор с определенными характеристиками. При выборе слишком мощного устройства будет создаваться лишний шум, а часть продуктов сгорания все равно останется в помещении. Уровень шума, в соответствии с санитарными нормами, не должен быть больше 70-80 дБ. При следовании требованиям ГОСТ вытяжка будет работать наиболее эффективно.

Важно! Каждые 3 года проводят антикоррозийную окраску вытяжных шахт.

Для нормальной работы вытяжки отвод делают прямо на улицу через стену. Для этого прокладывают канал минимальной длины. Лучше выбрать трубу круглого сечения и обойтись одним-двумя поворотами. Для исключения протекания и промерзания канала устанавливают обратные клапаны. Перед монтажом вытяжки следует определиться с ее габаритами и размещением.

Расположение и размеры оборудования

Вытяжку на кухне устанавливают с учетом положения плиты и размеров комнаты. Лучше, если помещение имеет высокие потолки. В таком случае даже скромная вытяжка окажется привлекательным элементом интерьера.

По месту монтажа устройства делят на:

  • Угловые. Благодаря такому решению экономится пространство, а варочная поверхность становится доступнее.
  • Настенная. Одной стороной купол прилегает к стене, а второй — находится над плитой.
  • Островные. При большой площади кухни возможна установка конструкции островного типа. Ее помещают над кухонным оборудованием, которое стоит в центре помещения.

Вытяжки отличаются и по форме. К примеру, существуют наклонные и плоские модели.

Размер вытяжки должен быть равным площади рабочей поверхности плиты, или превышать ее на 5 см с каждой стороны. Основное правило при подборе размеров — пользоваться плитой должно быть удобно.

Розетку для вытяжки размещают под навесным шкафом или непосредственно в нем. Нередко ее помещают в кожухе, маскирующем воздуховод. Высота установки розетки от пола составляет около 190 см.

Выбор материалов вытяжного канала

При выборе вытяжного клапана, который будет вмонтирован в стену, учитывают ее толщину и материал, через который придется проводить канал вытяжки.

Лучше выбрать круглую оцинковку.

Такую трубу можно использовать как для создания канала в стене, так и для оборудования скрытого воздуховода. Утеплять трубу можно любыми материалами. Главное — чтобы изолятор был хорошим, и до него не могла добраться влага.

Можно обклеить трубу пенофолом с самоклеящейся стороной (10 мм). Снаружи устанавливают зонтик, защищающий канал от осадков. Лучше, если в нем будет 2 клапана — один снаружи, а второй внутри — для создания воздушной прослойки, препятствующей образованию конденсата.

При выборе материала для вытяжного канала стоит присмотреться к таким вариантам:

  • поливинилхлорид;
  • полипропилен;
  • полиэтилен;
  • полиуретан.

Пластиковые изделия просты в установке, они легкие и доступные. Поэтому такие материалы чаще всего используют при оборудовании вентиляционного канала на кухне в квартире. Однако пластиковые трубы не должны нагреваться выше +120 градусов, чтобы не выделять хлор.

Важно! При +5 градусах ПВХ теряет прочность и становится ломким, поэтому предпочтительнее выбирать полиэтиленовые изделия.

Наиболее прочным является армированный стальными элементами виниуретан. Его сложно повредить, а воздуховод можно развернуть под любым углом.

После создания схемы на стене следует просверлить в ней отверстие для крепления станины инструмента. В него забивают дюбель и вкручивают шпильку для фиксации станины. Затем станину крепят к стене и делают контрольные замеры.

Затем стоит соорудить водосток, по которому будет стекать охлаждайка сверлящей коронки. Ее можно сделать из металлической фольги.

Затем стену сверлят в несколько этапов:

  • Сперва проходят внутренний слой и вытаскивают бетонный цилиндр из коронки. Так он не будет мешать при дальнейшей работе.
  • Затем проходят внутреннюю часть фасадной плиты. Необходимо также достать цилиндр бетона.
  • Остается просверлить внешний слой плиты. После этого можно снимать инструмент со станиной.

Когда отверстие для вытяжки в стене выполнено, его следует подготовить к монтажу вентканала.

Затем необходимо собрать систему обратных клапанов. Они будут защищать канал от проникновения холодного воздуха с улицы. Поскольку клапанов будет несколько, в стене образуется своеобразный тамбур, исключающий промерзание воздуховода. Теперь можно закрепить вытяжку к стене.

Монтаж корпуса вытяжки

Плоские вытяжки устанавливают к нижней части подвесной мебели или к стене. При наличии угловой планки корпус устраивают в подвесной шкаф. Если установка вытяжки затруднена из-за расположения газовой трубы или стеновых выступов, используют сантехнические саморезы-шпильки. Их вкручивают в стену как дюбеля, а вытяжку закрепляют на определенном расстоянии от стены.

Важно! При правильной установке системы сохраняется достаточная тяга. Каждый поворот канала снижает мощность установки на 10%.

После монтажа обратного клапана снаружи стены его необходимо герметизировать. Затем вставляют утепленную трубу канала. На внутренней стене ее герметизируют и закрепляют квадратным элементом на 4 дюбеля. Теперь к ней можно подсоединять воздуховод.

Прокладка воздуховодов

Теперь осталось проложить до отверстия воздуховод. Для него подготавливают пластиковый или гипсокартонный короб. Такие материалы легко обрабатывать. Короб должен выдерживать нагрузку собственного веса и веса воздуховода. Для крепления каркаса под гипсокартонную конструкцию используют дюбеля.

Совет! Необходимо сделать соединения воздуховода полностью герметичными. Для такой задачи выбирают силиконовый герметик.

Последовательность работ при оборудовании воздуховода:

  • разметить расположение элементов;
  • высверлить в стене или потолке отверстия и зафиксировать металлические подвесы при помощи дюбелей;
  • последовательно установить элементы возховода;
  • загерметизировать стыки.

Затем можно укутать воздуховод шумоизоляцией, особенно если он будет помещен в гипсокартонную маскирующую конструкцию. Это поможет избавиться от лишнего шума.

Поскольку воздуховоды представляют собой довольно массивные изделия, их следует закрыть коробом. Существует несколько вариантов:

  • Использование пластикового короба. Его устанавливают под потолком или над навесной мебелью. Изделия достаточно жесткие и легкие, поэтому устанавливать их очень просто.
  • Гипсокартонная конструкция. Для этого создается металопрофильный каркас. Дополнительно его можно оснастить осветительными приборами.

Перед тем, как замаскировать воздуховод, его обязательно проверяют на протечки.

Последовательность работ при создании гипсокартонного короба:

  • Делают разметку под короб. В местах соприкосновения вертикальных линий и точек основания короба проводят перпендикулярные линии. Они пересекаются под углом 90 градусов. Здесь будет расположен третий профиль.
  • Выполняют отверстия под саморезы. Их легко просверлить непосредственно через профиль.
  • Затем в отверстия вставляют дюбеля.
  • Профили крепят на саморезы.
  • Углы у вытяжки оформляют металлическим перфорированным уголком.
  • Профили соединяют поперечинами.
  • На каркас крепят листы гипсокартона. Внешний угол панелей закрывают декоративным уголком.

Осталось провести финишную отделку.

Чтобы восполнять запасы воздуха, которые иссякают при работе вытяжки, следует установить приточный клапан. Он способен обеспечить приток воздуха в количестве от 40 до 60 м³/ч. Он может быть самостоятельным устройством (стеновой) или дополнительным (устанавливается на пластиковые окна).

При покупке готового клапана следует сначала разобрать конструкцию. После разметки контура можно сверлить отверстие. Для самостоятельного устройства клапана в стене оно должно иметь диаметр 45 мм. В начале сверления диаметр должен быть 65 мм (на глубину 4 см). отверстие делают с уклонов вниз. Затем вставляют гильзу.

Трубка клапана должна быть обмотана изоляцией. Затем трубку клапана помещают в отверстие. Она должна немного выступать из стены внутри помещения. корпус клапана крепят на дюбели. После окончания работ в систему помещают фильтры, которые исключают попадание в комнату вредных частиц. Скорость, с которой будет регулироваться интенсивность притока воздуха, регулируют заслонкой.

Подключение вытяжки к вентиляции и электропитанию

При наличии в доме контура заземления и евророзеток при подсоединении системы провод подключают к клемме заземления. Ее обозначают тремя полосами, имеющими разную длину. Однако на вытяжке может отсутствовать разъем под заземление. В этом случае его необходимо создать самостоятельно. Для этого провод винтом прикручивают к металлическому корпусу.

Если евророзетка отсутствует можно заземлить систему подключением к глухой нейтрали от электрощита. В нем можно найти шину с готовым штырем для подсоединения провода. На нем уже накинут провод заземления (желто-зеленый). К этому креплению добавляют дополнительный заземляющий провод и протягивают его на кухню.

Кабель должен иметь сечение не меньше 2,5 мм² и быть медным многожильным. Свой провод следует накидывать поверх старого, затянув гайку с шайбой. Вытяжку следует подключать через автомат в 6 А.

Остается включить вилку вытяжки в сеть и наслаждаться работой системы.

Дважды в год следует прочищать вытяжку от гари. Это позволит избежать возгорания. При электрических работах следует соблюдать правила безопасности. При отсутствии необходимых знаний лучше обратиться к опытному электрику.

Соорудить вытяжную вентиляцию можно своими руками. Для этого стоит определиться с расположением ее элементов и особенностями подключения.

Мар 19, 2018Т С

Устройство вентиляции через стену на улицу

Вентиляция через стену на улицу, точнее ее устройство, особенности и преимущества, чаще всего интересует потребителей. Такое отверстие в стене обычно проделывают в кухне или санузле.

Прежде чем приступить к выполнению работ, необходимо уточнить особенности конструкции и правила ее монтажа, чтобы не нарушить теплоизоляцию помещения.

Вентиляция через стену на улицу обеспечивает приток свежего и отвод отработанного воздуха в тех случаях, когда естественного движения воздушных недостаточно для поддержания нормального микроклимата в жилом помещении.

Разнообразие конструкций

В квартире с пластиковыми окнами не обойтись без монтажа вентиляции

Монтаж принудительной вентиляции стал необходимостью в тех домах, где осуществлена установка пластиковых окон. Это герметичная конструкция полностью исключает свободный естественный приток свежего воздуха через щели между створками.

В современных домах (как многоэтажных, так и частных) отсутствует специально организованная и созданная сеть каналов, по которым в помещение поступает свежий воздух по принципу сквозняка.

Это значит, что в таких постройках отсутствует абсолютно независимая от других устройств система, обеспечивающая комфортные условия для тех, кто находится в помещении. Осуществляя монтаж системы вентиляции, в стенах частных домов создают систему:

  • с механическим выводом воздушных масс;
  • с естественным притоком;
  • комбинированную.

Первым делом выбирают место расположения отверстия в стене, а после этого предстоит сделать выбор и приобрести систему для обеспечения естественной или механической вентиляции.

Стоит обратить внимание на то, что скорость, с которой движется воздух при естественной вентиляции, составляет всего 1 м³/час, а при установке механической системы она возрастает до 5 м³/час.

Разнообразие оборудования и расчет показателей

Оборудуйте систему мощным вентилятором

Однако многие специалисты утверждают, что оптимальный микроклимат в помещении создается именно при минимальной скорости движения воздушных масс, поэтому большинство потребителей интересуют комбинированные устройства.

Обустраивая вытяжную вентиляцию через стену на улицу, стоит позаботиться не только о правильном месте расположении отверстия для монтажа и установке устройства, но и о его параметрах.

Каждая из существующих конструкций оснащена мощным вентилятором, запуск которого осуществляется:

  • вручную;
  • по сигналу датчика влажности;
  • по таймеру в соответствии с выбранным режимом.

Прежде чем приобрести необходимое оборудование, следует точно рассчитать его основные технические характеристики. Это просто сделать, достаточно воспользоваться формулой, зная объем помещения и установленную для него норму воздухообмена:

  • кухня – 15 крат;
  • туалет – 8 крат;
  • ванная – 20 крат (из-за повышенной влажности).

Расчет выполняется по формуле М=О х В, где:

  • М – мощность устанавливаемого вентилятора;
  • О – объем помещения, где будет проделано отверстие в стене;
  • В – норма воздухообмена. Подробнее о расчете вентиляционной системы смотрите в этом видео:

Вентилятор крепят на стене, расположенной напротив источника естественного поступления воздуха, в верхней ее части ближе к потолку.

Выполнение работ

Используйте дрель-перфораторВентилятор устанавливают после монтажа муфты в отверстии

Для создания отверстия под вентиляцию необходимо воспользоваться дрелью с насадкой-коронкой нужного диаметра. Муфта, изготовленная из пластика, входит в комплект поставки или реализации оборудования.

В тех случаях, когда отверстие в кирпичной стене для вентиляционных систем имеет квадратное сечение, понадобится дрель-перфоратор с насадкой лопаткой.

После завершения работ по созданию нужного отверстия и установке в стене муфты можно приступать к разметке под крепление вентилятора. В качестве крепежных элементов используют дюбель гвозди или распорочные дюбеля. Вентилятор монтируется со стороны улицы.

Все щели вокруг отверстия в стене необходимо тщательно заполнить монтажной пеной, обеспечив качественную герметизацию конструкции.

Обратный клапан защитит помещение от холодных потоков

Установка обратного клапана необходима для предотвращения поступления в помещение холодного воздуха в тот момент, когда вентилятор отключен. Существуют модели с встроенным обратным клапаном, и они не требуют дополнительных монтажных работ, но при необходимости установки обратный клапан крепится на внутренней стороне стены.

В завершении манипуляций на наружной стене крепят декоративную решетку, которая препятствует проникновению холодного воздуха в то время, когда в этом нет необходимости.

Естественная вентиляция обустраивается с помощью установки приточного клапана. Его монтируют, создав в стене здания сквозное отверстие, но в отличие от механической конструкции потребитель не имеет возможности контролировать поток поступающего воздуха. При установке такого клапана в домах, построенных в наиболее холодных регионах, необходимо учитывать, что приточный клапан может промерзнуть сам и стать причиной промерзания стены. Пример устройства кухонной вентиляции смотрите в этом видео:

Вентиляция в стене дома является необходимой конструкцией там, где деревянные полы уложены на лаги. Качественная циркуляция воздушных масс позволит избежать появления плесени и грибка, избавиться от повышенной влажности в помещении и сохранить комфорт.

Отвод вытяжки на кухне через стену на улицу: подробное руководство

Вытяжка — это часть системы вентиляции, которая выполняет функцию удаления отработанного воздуха из помещения.

Очень часто в многоквартирных домах вытяжные каналы на кухне не работают, т.к забиты мусором. Иногда случается так, что вытяжные каналы вообще отсутствуют, особенно в частных домах.

В таких помещениях трудно находиться: становится душно, воздух спертый и накапливаются неприятные запахи, растет влажность, иногда появляется плесень. Поэтому отработанный воздух обязательно должен удаляться из помещения. Как это сделать? Читайте ниже.

Законно ли бурение сквозного отверстия на кухне?

Согласно действующему законодательству, разрешение на бурение сквозного отверстия не требуется, если диаметр отверстия не превышает 200 мм.

Это положение закреплено в некоторых местных законодательных актах. Сошлемся на Постановление Правительства Санкт-Петербурга от 31 января 2017 года №40 под названием «Об утверждении Правил благоустройства территории Санкт-Петербурга в части, касающейся эстетических регламентов объектов благоустройства и элементов благоустройства». Там говорится следующее: «4. 6 Размещение систем кондиционирования и вентиляции без наружного блока с подачей воздуха через отверстие в стене диаметром до 0,20 м разрешается на всех фасадах без разработки проекта устройства архитектурного проема».

Можете попробовать поискать подобное постановление в своем городе, но, как правило, остальные города ссылаются на это постановление.

Можно ли вывести вытяжку в это отверстие?

По закону нельзя. Ваш отработанный воздух с кухонными запахами может попадать к соседям в окно.

На практике же, такие вытяжки почти никто не согласовывает,т.е. Вы делаете на свой страх и риск. А рискуете вы почти всегда: установка металлической двери (дверь должна открываться вовнутрь помещения, а не в подъезд), установка второй входной двери, остекление балконов. А теперь оглянитесь: в какую сторону всех открываются двери, есть ли остекленные балконы?  Размещение кондиционеров на фасаде требует согласования. У всех ли они согласованы? Механическая вытяжка также требует согласования, т. к вносите изменения в спроектированную вентиляцию дома.

Конструкция вытяжного канала в стене

  • Отверстие в стене необходимо диаметром 132мм, чтобы в него вошла беспрепятственно вентиляционная труба.

  • Необходимо искать с маркировкой d125. Некоторые полагают, что если засунуть 125 трубу в отверстие 132мм, то останется большой зазор. Это не так. Диаметр вентиляционной трубы указывается внутренний. Толщина стенок около 1,5мм, останется незначительный зазор, примерно 2мм с каждой стороны. Он закроется наружной решеткой.

    250р

  • Рекомендуем устанавливать металлическую. Как вы уже догадались все элементы с диаметром d125. Если хотите установить пластиковую, то ищите изготовленную из атмосферостойкого пластика, иначе, под воздействием солнечных лучей она быстро разрушится: всего за несколько месяцев потеряет свою жесткость и сломается от малейшего прикосновения.

    Металлическая 350р, из атмосферостойкого пластика 150р

  • Необходим, чтобы в момент порывов ветра защищал вентиляционный канал. Расположите его ближе к уличной стороне, осью горизонтально.

    Вентиляционную трубу Вам нужно будет распилить (ножовкой), вставить обратный клапан, затем оставшуюся часть трубы.

    1 клапан — 90р

  • Рекомендуем Silent 200 CZ. Он имеет большой срок службы, его пластик безопасен для здоровья, имеет надежное подключение  проводов, высокая производительность соответствует реальной. Еще один немаловажный плюс, он тихий. О тесте вентиляторов смотрите видео чуть ниже.

    Смотреть видео

    Из недостатков можно отметить высокую стоимость, НО, съэкономив 500р, можно купить вентилятор, у которого производительность не соответствует заявленной! Лучше установить качественный и надежный вентилятор, который проработает много лет.

    Внешний диаметр фланца вентилятора 120мм. Оборачиваем его теплолентой (25р) несколько раз, чтобы плотно сел.

    3500р

Вентилятор нельзя выключать в зимний период. Он должен работать 24ч/7, иначе, при выключении, промерзнет и вентилятор, и вентканал. Чтобы канал не промерзал, нужно установить 3 клапана. Это работает как тамбур в подъезде. Система из 3 обратных клапанов создает 3 буферные зоны для воздуха, и перепад температуры становится плавнее. Можно поставить 2 клапана, но на практике только 3 клапана полностью исключают вероятность промерзания. Silent 200 не сможет протолкнуть воздушный поток сквозь 3 клапана, необходим высоконапорный вентилятор, который дороже.

Вентилятор Vort Quadro Micro 80 создает необходимое высоконапорное давление 265Pa (даже больше чем у модели Micro 100), поэтому поток воздуха протолкнется сквозь 3 клапана. Для сравнения, Silent 200 — 82Pa, вентиляторы за 1000р в хозтоварах — примерно 25Pa. Клапана следует размещать как можно ближе друг к другу, но так чтобы не мешали открываться.

Какой недостаток?

Высокая стоимость вентилятора

6600р

Если сделанное отверстие это единственный вытяжной вентиляционный канал, то лучше не присоединять к нему кухонную вытяжку, а оставить её для удаления воздуха вентилятором.

Задача вытяжки это избавиться от жира и неприятных запахов в воздухе. Загрязненный воздух можно либо удалить из комнаты, либо очистить. Современные вытяжки имеют фильтры, которые хорошо справляются с очисткой воздуха: жироулавливающие фильтры, эффективно очищают от жира, угольные фильтры — от неприятных запахов. Поэтому сейчас вытяжки имеют режим рециркуляции, когда воздух не отводится в вентканал, а попадает очищенный обратно в комнату. Есть минус режима рециркуляции: нужно менять угольный фильтр раз в полгода, они стоят около 1000р.

Читайте также: Какую выбрать вытяжку на кухню в М-Видео?

Вариант №2

Протянуть воздуховод.

Кухонные вытяжки невозможно держать всегда включенными, поэтому необходима система из 3 клапанов, защищающие от промерзания при выключении. Вытяжки их легко открывают, внутри них мощный центробежный вентилятор. Соединить канал нужно пластиковыми вентиляционными трубами d125. Можно уменьшить шум при работе в воздуховоде, обернув в порилекс (575р). В отличие от изолона он имеет клеящуюся поверхность.

Сделать довольно проблематично, но возможно. Для этого нужен перфоратор, несколько дней свободного времени и руки богатыря. На самом деле это нелегкое занятие, если никогда не делали такое отверстие, лучше не начинайте сверлить несущую стену у себя дома. В отличие от алмазного бурения при работе с перфоратором:

  1. образуется много пыли, которая покроет всю комнату.
  2. отверстие получится не ровным, поэтому придется разводить цементный раствор и замазывать пустоты.
  3. на выходе образуется воронка фото №1
  4. можно сжечь перфоратор

Найти сверлильщиков с оборудованием для алмазного бурения не трудно, смотрите на авито в своем городе.

Средняя цена 3000р

Если хотите чтобы работы сверления проходили на кухне без пыли и грязи, заказывайте бурильщиков, которые занимаются домашней вентиляцией. База вентиляционщиков. Как правило, на авито находятся строители, которые привыкли сверлить в строящихся домах, вентиляционщики — в квартирах с готовым ремонтом, поэтому они имеют дополнительное оборудование для сбора пыли и грязи при бурении стен.

Средняя цена бурения без пыли и грязи 4000р

Так работают строители:

А так вентиляционщики:

Кстати, перед началом сверления стены спросите: «Под каким углом получится отверстие?» Угол должен быть 0 градусов, чтобы клапана полностью закрывались, иначе они будут болтаться в воздухе приоткрытые.

Если хочется подешевле, с вентилятором, который не будет выключаться, то материалы+сверление отверстия без пыли и грязи получится около 8500р, исходя из средних цен в Центральной России. С учетом того, что Вы сами смонтируете и поездите по магазинам в поисках необходимых комплектующих. Большая сеть магазинов по вентиляционному оборудованию называется «Благовест», там вы можете найти большинство того, что нужно.

С возможностью выключения вентилятора получится уже дороже — около 11800р.

С подсоединением кухонной вытяжки 5000р + 480р за каждый метр воздуховода с шумоизоляцией.

ПОМНИТЕ! Если у Вас на кухне стоит газовая колонка, то ставит механическую вытяжку нельзя! В газовой колонке может образоваться обратная тяга, и тогда угарный газ пойдет в помещение. По этой причине каждый год случаются трагедии со смертельным исходом. Нормы написаны инженерами не просто так, они написаны чей-то кровью.

Вытяжка в стену в частном доме

Одной из важнейших задач при строительстве частного дома считается проект вентиляционных каналов в его жилых и нежилых помещениях. Ведь правильная циркуляция воздуха в домашнем пространстве – гарантия здоровья и комфорта для всех домочадцев. Вот почему добросовестные архитекторы так тщательно просчитывают любую мелочь при проведении вытяжек внутри стен.
Грамотно спланированная система воздухообмена помогает избегать скопления нежелательных испарений как из жилых помещений дома, так и из канализации, подвального пространства и погреба. Хозяевам, в первую очередь, следует обеспечить пожарную безопасность своего дома. Поэтому вытяжная установка в загородном доме обычно устанавливается в котельной, выше газовой плиты и в комнатах с колонками или каминами.
Встраивание вытяжки котла, газового оборудования можно осуществлять самостоятельно. Хотя здесь рекомендации специалиста не помешают. Для бесперебойной работы вентиляции в доме, вытяжки должны присутствовать в каждой из имеющихся в доме комнат, в кухонном помещении (над газовыми горелками), в ванной комнате, в туалете, в бассейне (если он имеется), в подвальных пространствах, в котельной.
Вентиляция воздуха должна быть особенно хорошо отлажена в помещениях с герметичными пластиковыми окнами и металлическими дверями, препятствующими проникновению в дом свежего воздуха и выведению из помещений отработанных испарений.

Какие бывают вытяжные системы?

Перед проектированием вытяжной системы и отдельных её вентиляционных узлов требуется правильно выполнить все расчётные измерения:

  • Какова площадь внутренних пространств дома в каждом из имеющихся помещений?
  • Сколько планируется домочадцев?
  • Сколько в доме окон и металлических дверей (кстати, качество их монтажа влияет на количество скапливаемых испарений в воздухе)?
  • Какова конфигурация каждого помещения?
  • С какой целью будет использоваться каждое помещение?

Разновидности вытяжек:

  1. При естественной вентиляции воздуха (через возможные щели в стенах, оконных рамах, дверных откосах, через проветривание при открывании форточек или окон, через установленные механические вытяжные клапаны) движение воздушных потоков в комнатном пространстве осуществляется почти без воздействия человека. Но естественная вентиляция имеет недостаток: эффективность её работы зависит от природных особенностей (с какой скоростью дует ветер, какое атмосферное давление на данный момент наблюдается, каково температурное соотношение внутри и снаружи дома). Главное достоинство естественной вытяжки выражается в возможности устанавливать вентиляционные клапаны в стене дополнительно в любом из жилых помещений. Стало быть, не всегда такая вытяжка может быть строго спроектирована: иногда приходится монтировать её в процессе эксплуатации помещений дома, то есть «когда потребуется». В этом случае делается вентиляционная разводка от центральной вытяжной магистрали.
  2. Механическая вентиляционная вытяжка может быть проведена одним из двух возможных способов. Во-первых, с помощью электрических вентиляторов для выведения отработанных испарений. Во-вторых, через централизованную вытяжную систему с вентиляционным узлом. При этом разводятся каналы вентиляции, через которые к каждому из помещений дома проводится специальная труба; электрический вентилятор в специальной установке выгоняет воздух из комнаты, обеспечивает эффективную работу всей системы. Нужно знать, как такое оборудование установить в частном доме. Установку, как правило, поручают специалистам в данной монтажной области. Кроме этого, надо помнить, что оборудование - не из дешёвых.
  3. Вытяжки в кухонных помещениях и санузлах: если в кухне не предусмотреть вентиляционную систему, то в процессе приготовления еды избыток влажности, частички жира, запахи приятные и не очень, всевозможные испарения и загрязнения неизбежно будут присутствовать в воздушном пространстве кухни, а значит и в лёгких всех домочадцев, что крайне опасно для здоровья.

В частном доме вентиляционная установка должна подбираться с учётом квадратных метров площади кухни: вытяжка способна справляться с таким объёмом отработанных испарений, на который она технически изначально рассчитана.
Чтобы увеличить выведение загрязнённого воздуха в санузлах, требуется установить в отверстие вытяжного канала вентилятор. Современные подобные устройства, как правило, многофункциональны: выводят несвежий воздух из помещения, фиксирует уровень влажности воздуха, имеет режим автоматического отключения. Такой прибор работает лишь при его подключении к электросети или в случае необходимости. Эффективность работы прибора всегда зависит от площади помещения санузла.
Для туалета в частном доме вытяжка выбирается в зависимости от размера санузла, от номинальной кратности воздухообмена (для санузлов – 7). Два значения умножаются и определяется уровень эффективности вытяжки без разряжения воздуха, возможного при недопустимых объёмах воздушного оттока из помещения. Например, так бывает при сквозняке.
Нельзя не учитывать и физические нюансы тёплого и холодного воздуха. В кухонном помещении и санузле, как и жилых комнатах, решётки вентиляции чаще монтируются на высоте – в потолке или под потолком. Это не случайно. Обновившийся после вентиляции воздух – холодный – по законам физики стелется по низу, на полу, а прогретый несвежий воздух устремляется вверх. На понимании принципа работы и правильной установке вентиляции в этом случае завязан результат её работы. Для частного дома это крайне важно.

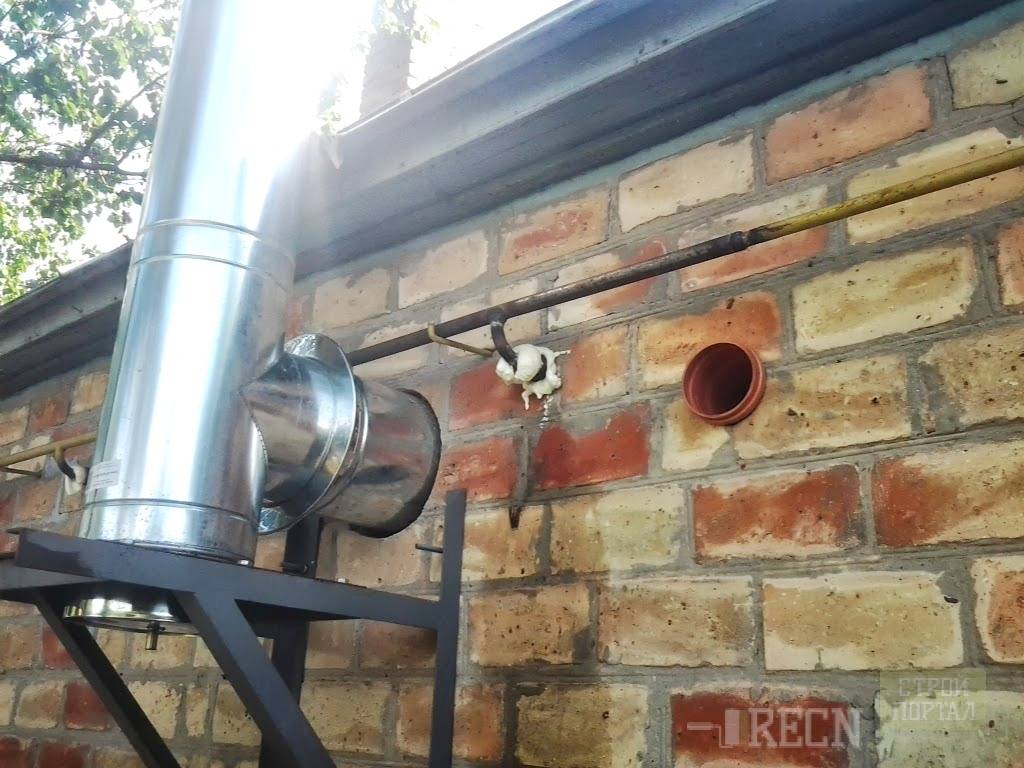

Вытяжка в котельном и подпольном помещениях

Воздуховод и вентиляционные отверстия в подвальном помещении частного дома монтируются при условии соблюдения ряда правил.
При проектировании цокольного этажа обычно предусматриваются продухи. Это неширокие отверстия на каждой несущей стене дома. Вдобавок к этому устанавливаются две различающиеся по длине трубы: одна – под самым потолком помещения (не более чем на 30 сантиметров), вторая – на высоте 30 – 50 сантиметров от пола. В идеале их расположение – по диагонали по отношению друг к другу. Котельная вентиляция дома также должна работать безотказно. Здесь не лишним является и специально организованный сквозняк. Возможна и принудительная система через работу вентилятора.

Как оценить, правильно ли смонтирована вытяжка

Если в загородном доме вентиляционная установка функционирует правильно, то наблюдается следующее:

  1. Свежий воздух свободно проникает через гостиную, столовую, спальные комнаты.
  2. Несвежий воздух выводится через вентиляционные выемки в стенах ванной комнаты, спален, столовой, котельной, прачечной. В подвальных помещениях и туалете имеется отдельная вытяжная установка.
  3. Металлический или гипсоцементный воздуховод – в виде труб монтируется в стене.
  4. Воздуховодный канал закрепляется под самым потолком или монтируется внутри верхней части стены.
  5. Кухонные и санузловые вытяжные каналы сводятся в общую вентиляционную систему внутри стен дома.
  6. Горизонтальное расположение воздуховодов противоестественно, - они должны быть размещены под уклоном, чтобы была тяга.
  7. Пластиковые трубы для вентиляционной системы Недопустимы.
  8. Чтобы углекислый газ не оставался в кухонном пространстве, требуется установка вентиляционного купола. Он крепится на стене, а его канал уходит внутрь стены. Ширина такого купола должна превышать ширину газовой плиты в пределах 100 – 150 мм.

Как монтировать вытяжку на кухне?

  • Недалеко от места крепления вентиляционного купола на стене врезается электророзетка.
  • Место присоединения вытяжки фиксируется на стене, просверливаются дырки для пластмассовых наполнителей.
  • Вытяжка прикрепляется к стене на расстоянии до одного метра от газовых горелок на плите.
  • Купольное выходное отверстие через эластичный воздуховод присоединяется к входу вытяжной шахты (она внутри стены).
  • Вытяжной вентилятор работает от электрической сети. Нужно обязательно протестировать вытяжку, включая её в работу в разнообразных режимах.
  • Ширина трубы вытяжки должен быть не менее 120 мм.

Эксплуатация кухонной вытяжки и уход за ней

Перед очисткой вытяжки её требуется отключить от электросети. Далее очищать с помощью чистящих средств специально для металлических поверхностей. Нельзя применять образивные чистящие составы, шершавые губки во избежание царапин на поверхности корпуса вытяжки. Моющее средство нужно равномерно растереть по поверхности вытяжного купола и оставить на недолгое время, чтобы очищение было более эффективным. Жировые загрязнения с кнопок на корпусе удаляется с применением мягкой губки. После очищения корпуса вытяжки, его следует протереть насухо. В последнюю очередь вытяжку подключают к электросети.

Этапы установки вытяжки в ванной и туалете

  1. Просверливается сквозной канал в стене снаружи помещения. Его ширина должен незначительно превышать диаметр вентиляторного корпуса.
  2. Пока нет плиточной облицовки на стене, на место монтажа проводится кабель в 220В.
  3. Муфта (жестяная или пластиковая труба) вставляется в отверстие; в трубу устанавливается вентилятор. Могут образоваться зазоры между муфтой и стеной; он наполняется цементным раствором либо шпаклевкой.
  4. Двигатель вентилятора подключается к электросети. При этом осуществляется параллельное или последовательное подключение к осветительной сети провода питания.

Этапы установки вытяжки в подвале частного дома

Современные подвальные помещения в частном доме чаще используются технически. Там обычно находятся техника для водоочистки, инженерные установки, овощехранилища. Вентилирование воздуха здесь обязано быть безупречным.
Если подвал сравнительно не глубокий, продухи делают по всему периметру цокольного этажа. Все отверстия защищаются специальной сеткой от грызунов.

Если подвальное помещение более двух метров глубиной, то требуется особое вытяжное устройство:

  1. В плитах перекрытий либо в деревянном полу просверливаются дырки для вводимого и выводимого воздуха через две воздуховодные трубы.
  2. На крышу отводятся воздуховоды, оснащаются они своеобразным «грибком».
  3. Нижний край воздуховода для притока воздуха проходит до уровня пола подвального помещения на 3 – 5 см выше.
  4. Нижний край воздуховода для оттока воздуха отводится в подвальное помещение под самый потолок.
  5. Если труба для оттока воздуха проходит по уличной стене дома, то её, как правило, утепляют.
  6. Утепляются также и все воздуховодные части на чердачном пространстве и выше кровли. Если их не утеплять, то неизбежно скопление нежелательного конденсата. Важно помнить: воздуховодная труба сверху должна быть не рядом с мансардными окнами. Иначе проникновение неприятных запахов в жилое пространство неизбежно. А ведь главное назначение вытяжки – сохранение свежего воздуха в пространстве дома.

Несколько слов о воздуховодах

  • Воздуховод металлический производится из разной стали: из чёрной, из оцинкованной, - для небольших частных помещений используется редко. Ведь металл, как правило, всегда тяжелее пластика, а, значит, его монтировать труднее. Они сложнее поддаются соединению. Сталь со временем начинает ржаветь. Оцинкованный верхний слой способен этот процесс замедлить, но предотвратить не может. При коррозии металл издаёт специфический запах, что тоже является его недостатком. Вентиляционная шахта из металла приумножает все возможные шумы. Всё это крайне не желательно в частном доме.
  • Воздуховод пластиковый более долговечен, не подвергается коррозии. Пластик лёгкий и не создаёт опасных ситуаций для домочадцев, когда смонтирован над головой (степень провисания – минимальная). Кроме этого, устанавливать его намного проще. Поскольку пластик легко разрезать, он позволяет монтировать усложнённые разветвления. Воздух беспрепятственно циркулирует внутри пластикового воздуховода, по сравнению с металлическим. Не следует забывать и о том, что воздуховоды из пластика гораздо дешевле по своей стоимости, а, значит, являются выгодным приобретением для экономного хозяина.
  • 0,1094 s
  • ©2021 Все права защищены

Вентиляция в частном доме своими руками с выходом в стену. Необходимость в частном доме

Вентиляция в частном доме своими руками с выходом в стену. Необходимость в частном доме

С каждым годом сокращается количество строительных компаний, которые предлагают услуги по расчету и установке естественной вентиляции в частных домах. Точка фокуса направлена на устройство искусственной, принудительной вентиляции. Однако, есть много сторонников природного образа жизни во всех его проявлениях.

Естественная вентиляция в частном доме стала менее популярной, но в системе функционирования найдется много положительных моментов:

  • Профессионально установленная система естественной вентиляции, в целом, справляется со своей основной задачей;
  • С помощью вентканала образуется мягкий и приятный микроклимат;
  • Благодаря циркуляции воздуха, создаются нормальные условия для проживания. Нормальные условия – это адекватная температура, влажность, чистота воздуха;
  • Вентиляция использует три основных вида передачи тепла: конвекционная во время движения жидкостей и газов, лучистая с помощью тепловых лучей и теплопередача при непосредственном соприкосновении.

Тепловая энергия, которую забирают стены не выходит на улицу. Поэтому зимой в помещении тепло, а летом прохладно. Вся площадь комнаты работает на то, чтобы быстро нагреть воздух зимой, а летом в ночное время охладить и держать температуру весь день. Происходит процесс за счет теплопередачи.

Если стены прогрелись хорошо, при понижении температуры воздуха чувствуются комфортные условия. Это работает инфракрасное лучистое тепло, которое исходит от стен. При интенсивной замене воздуха вместе с естественной вентиляцией, дом самостоятельно аккумулирует тепло.

Естественная вентиляция подвластна сезонности и суточному перепаду температуры. Но, в целом, система, более чем, оправдывает себя в кирпичных, деревянных помещениях, домах из шлакоблока, пенобетона и газобетона.

По сути, в таких домах уже заложена функция природного рекупиратора, где самостоятельно аккумулируется тепло. Забирается тепло у отработанного воздуха, проходя через коридоры. Сами стены, пол и потолок поглощают тепло, взамен отдают чистый воздух. Естественная вентиляция гармонично работает над созданием микроклимата в доме.

В современных постройках по типу термодом, изодом, из каркаса, полистиролбетона провести естественную вентиляцию можно, но она будет мало эффективна. Естественная система вентиляции может только заменить воздух, но не сможет регулировать тепло и влажность.

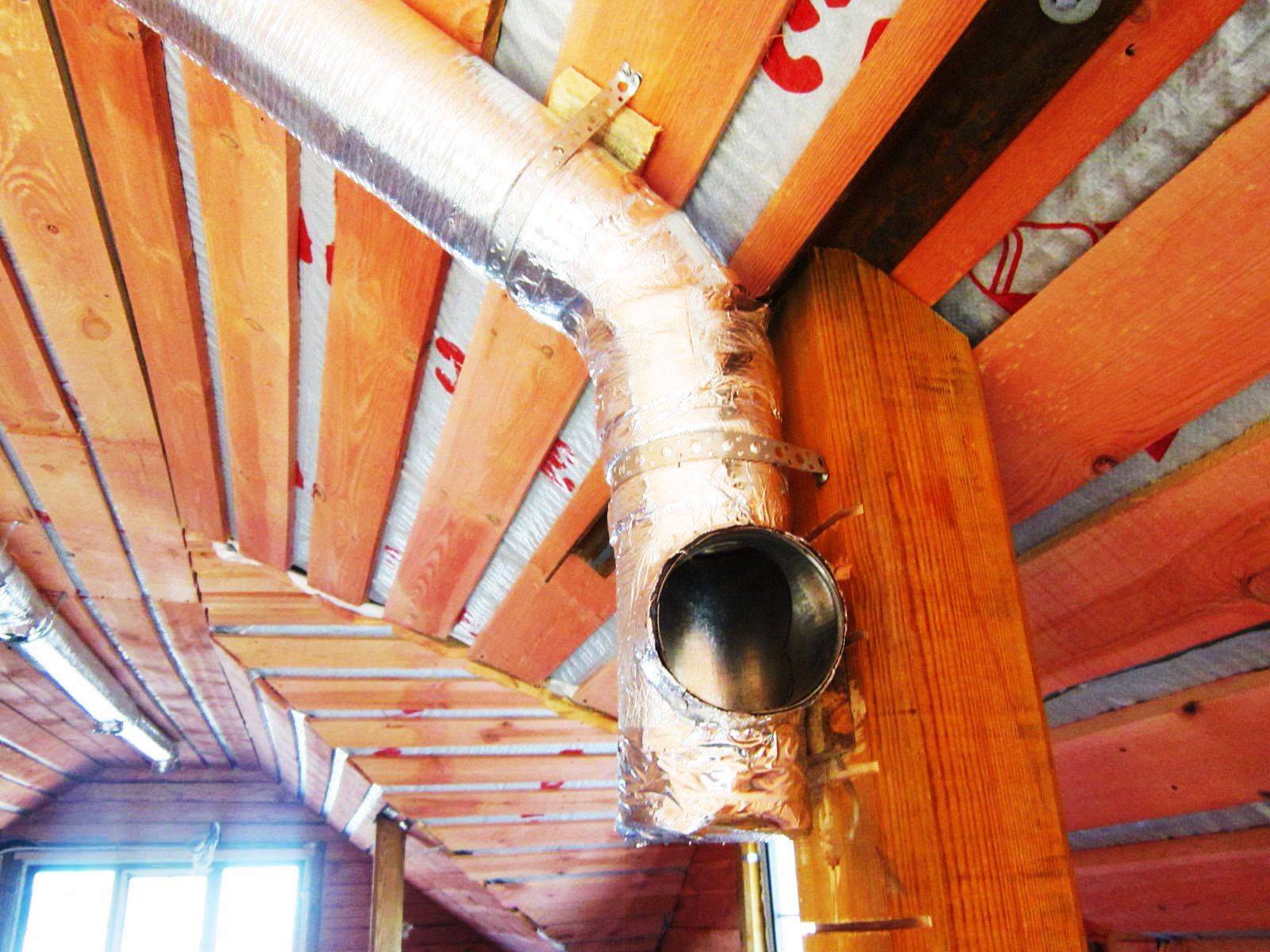

Вытяжка в частном доме через потолок.

Как сделать вентиляцию в частном доме?

Вентиляционные системы бывают разнообразными по исполнению, поэтому выбрать подходящий для частного дома вариант довольно сложно. Надо разобраться во множестве тонкостей и нюансов, прежде чем принять решение.

Для чего нужна?

Домашняя вентиляция в коттедже или загородном дачном жилище нужна прежде всего для проветривания, то есть для замены отработанных воздушных масс на свежие. Однако за этим вроде бы простым ответом скрывается множество тонкостей и нюансов. Не всегда хватает именно подкачки некоего объема воздуха извне и сброса его части наружу. Очень важной задачей является освобождение домашней атмосферы от грязи, от вредных микроорганизмов и пылинок.

Даже в коттеджных поселках чистота воздушных масс сомнительна. Все равно каждую минуту где-то работают заводы, мчатся поезда и самолеты, валит дым с электростанций и из выхлопных труб автомобилей. Обычная газовая плита засоряет комнатную атмосферу добавками влаги. Пластиковые окна нарушают нормальный процесс освобождения от загрязнений. Современные вентилирующие устройства успешно решают все эти проблемы.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов. Воздух, проходя сквозь сетку, остается все так же избыточно влажен или сух, как и на улице. Он не подогревается зимой, а летом приносит утомительный жар. Качественно сделанная вентиляция все эти негативные факторы надежно отсекает, не позволяет поселиться в доме плесени и иным грибкам.

Устройство вентиляционной системы

Решить подобные задачи проветривающие комплексы могут только при правильной организации по особой методике. Для организации шахт широкое распространение получили воздуховоды из пластмассы. Благодаря универсальным соединениям можно собрать все своими руками. Металлические конструкции надежнее, но собрать воздуховод из них заметно сложнее. Подобную работу выполняют уже преимущественно мастера.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток. Их делят на устройства приточного и вытяжного формата. Но обязательным условием является то, что решетка (вместе с иными составными элементами) должна блокировать проем для прохода воздуха максимум на 40%. Принудительные системы проветривания часто оборудуются диффузорами и вентиляторами.

Вентилирующие комплексы, оборудованные калориферами, способны подогреть поступающий воздух. КПД подобного варианта выше, чем использование даже лучших отопительных аппаратов для прогрева уже поступившего воздуха. Очень важным компонентом во многих случаях оказывается фильтр. В загородных жилищах их могут не использовать, однако близость к федеральной трассе или железной дороге требует применить соответствующее устройство. В таком случае оно должно справляться только с освобождением воздуха от пыли.

Независимо от тонкостей наполнения, от используемой аппаратуры и естественного либо искусственного привода воздуха в движение забирают его снизу, а выпускают в верхней точке. Из дополнительных устройств в естественной схеме проветривания присутствует только приточный клапан. Вытяжки для котла, а также для газовых и электрических плит относятся к автономному типу. Важно понимать, что они не способны заменить полноценную вентиляционную систему. Ведь забор воздуха около потолка и на значительном расстоянии от нагревательных приборов все равно не происходит, а потому атмосфера в комнате неизбежно останется засорена.

Кухонная вытяжка в частном доме через стену. Монтажные работы на кухне

120-миллиметровое отверстие для кухонной вытяжки

Теперь давайте разберёмся, как сделать кухонную вытяжку в частном доме своими руками, используя выход через стену, впрочем, как это и делается в большинстве случаев. Начнём с диаметра. К рабочему зонту лучше всего подсоединять 100-миллиметровый металлический гофр, но не поливинилхлоридные трубы, которые жёсткие и сделать плавный переход с вертикали на горизонталь слишком затруднительно. Кроме того, сделать выходное отверстие точно напротив патрубка зонта не всегда возможно и на это могут быть разные причины – нежелание нарушать архитектуру фасада, проходящая по стене труба или любые другие препятствия.

Фланец для крепления гофра

Но отверстие в стене следует делать корончатой фрезой (победитовой или алмазной) ø 120 мм – сейчас объясню для чего нужно такое расхождение в диаметре. Сам гофр надевают на фланец, который перед этим прикручивают над отверстием, сделанным в стене, и металлический шланг даже своим краем не заходит внутрь. Но после сверления, из чего бы ни была сделана стена, она будет сыпаться – не сильно, но вполне достаточно для того, чтобы эта пыль при ветре могла попасть в помещение кухни и это сразу следует предотвратить. Поэтому, туда вставляют поливинилхлоридную обсадную трубу с внутренним ø 100 мм и наружным ø 110 мм – она входит туда свободно, но если есть раструб, то последние сантиметры приходится добивать молотком через доску, чтобы не разломать ПВХ.

Отверстие в стене не всегда бывает напротив патрубка зонта

Прежде чем устанавливать гофр на вытяжку, необходимо вычислить его длину, а для этого придётся определить высоту зонта над газовой или электрической плитой. Если говорить в общем, то это примерно 70-75 см, хотя этот параметр следует определить самостоятельно, а отталкиваться следует от удобства работы хозяйки у варочной плиты, лично я, когда делаю подобные установки, учитываю именно это. У нас примерно 50-70% женщин, да и мужчин тоже (или лучше будем говорить семей), занимаются домашним консервированием фруктов и овощей.

Для того чтобы законсервировать за один заход 4-ре трёхлитровые бутыли понадобится большая кастрюля на 40 л (четырёхведёрная), а теперь прикинем размеры. Высота кастрюли – 35 см, высота стандартной бутыли – 24 см, итого, 35+24=59 см. Но для того чтобы вытащить банку из кастрюли рукой, нужно ещё, как минимум, 10 см расстояния (о щипцовом захвате здесь и речи быть не может), следовательно, 59+10=69 см и это впритык. Именно поэтому я и утверждаю, что расстояние между варочной плитой и зонтом должно быть не менее 70-75 см.

Крепление вытяжного зонта к стене

Крепление вытяжного зонта может осуществляться двумя способами – либо к стене, либо он может быть вмонтирован в навесной шкаф кухонного гарнитура, даже если отвод воздуха осуществляется через крышу. Но здесь есть ещё один нюанс: если монтаж вытяжки предусмотрен в одном из шкафов кухонного гарнитура, то её подключение осуществляется внутри этих шкафов, а ≈220V подводится к общей клемме верхней части кухонного гарнитура и оттуда подключается освещение над столами и, возможно, дополнительные розетки. Такой монтаж удобен тем, что абсолютно все проводки, выключатели и розетки получаются скрытыми.

Но есть варианты, когда зонт вставляется в шкаф, но в верхней части гарнитура не предусмотрены встроенные светильники, следовательно, здесь потребуется автономный монтаж розетки. В случае если розетка будет спрятана в шкафу, устанавливать её очень удобно – сама розетка накладного типа прикручивается к стенке или потолку шкафа и подключается от провода ≈220V выходящего со стены либо спускающегося с потолка. Но если навесных шкафов нет вообще, тогда приходится корончатой фрезой делать отверстие для подрозетника, и опять-таки подводить к нему провод ≈220V выходящего со стены либо спускающегося с потолка. Но здесь лучше всего расположить розетку над зонтом, чтобы была возможность маскировки не только розетки, но и сетевого шнура с вилкой.

Источник: https://otoplen-dom.ru/stati/ventilyaciya-v-stene-v-chastnom-dome-osobennosti-vytyazhnoy-ventilyacii-v-chastnom-dome

Вытяжка на кухне в частном доме через стену. Наиболее важные требования к вентиляции в кухне

В определенном смысле кухня частного дома объединяет два противоречивых фактора, с одной стороны она похожа на производственный участок и одновременно может оставаться любимым местом для вечернего отдыха. Поэтому, при планировании способа установки вентиляции в частном доме на кухне, приходится искать компромисс, пытаясь  объединить и выполнить сразу несколько требований:

  • Система удаления загрязненного воздуха и вентиляции не должна быть слишком шумной, в процессе работы не мешать и не создавать дискомфорт для гостей и хозяев частного дома;
  • Устройство вентиляции кухни должно быть ориентировано гибкую настройку параметров производительности по удалению и притоку свежего воздуха. Чем тоньше можно настроить вентиляцию кухни, тем лучше;
  • Предпочтительно, чтобы вентиляция в частном доме на кухне получалась бы максимально компактной, не «съедала» полезное пространство и не требовала постоянного вмешательства в ее работу со стороны человека.

Наиболее важные пункты требований – это комфорт и настройка работы. Зачастую, владельцы частных домов предпочитают выбирать малошумные модели вытяжных вентиляционных систем, даже если они дороже или обеспечивают меньшую производительность.

К сведению! Систему вентиляции кухни, как и любого другого помещения, оборудованного тепловой и электрической техникой, достаточно сложно рассчитать и спроектировать, руководствуясь только техническими условиями и требованиям СНиП.

Вентиляция кухни в частном доме всегда работает в условиях изменяющихся погодных условий, при разной температуре и скорости воздуха за стенами помещения. Специалисты советуют, перед тем как сделать вентиляцию в кухне частного дома, выполнить установочный расчет с составлением схемы или эскизного проекта.

Лучше всего предусмотреть небольшой запас по размерам труб и мощности привода вентиляции, это даст возможность менять высоту вытяжной трубы, углы поворотов воздуховодов, сечение выхлопных и приточных каналов. Как показывает практика запас при сборке вентиляции в частном доме, особенно в кухне, никогда лишним не бывает.

Вентиляция через стену или крышу. Особенности установки в коттеджах

Обычно в частном доме вентиляция устанавливается по такому принципу: грязный и сырой воздух принудительно вытягивается через вытяжки из кухни, ванной комнаты, кладовой и котельной. Далее он проходит через вентиляционный блок и выдувается из помещения через дефлектор на крыше частного дома.

Наиболее современным решением для частного дома является использование в работе блока принудительной вентиляции с рекуператором. Блок представляет собой прямоугольный короб с установленными внутри электрическими вентиляторами для организации приточной и вытяжной систем вентиляции, которые могут работать с разной скоростью вращения для обеспечения неоднородной циркуляции воздушных масс.

Действие прибора можно ощутить, если в доме собралось много гостей – блок начинает работать на максимальной мощности, обеспечивая наибольшую циркуляцию воздуха через все помещения частного дома. В тот момент, когда в доме нет людей, проветривание производится на минимальном и достаточном уровне.

Другой немаловажной особенностью такого прибора является рекуператор или, иными словами, теплообменник, который может работать в двух режимах:

  1. Поток воздуха, температура которого, предположим, –10°C, смешивается с теплым воздухом из помещения, пространство в частном доме заполняется свежим теплым воздухом, температура которого составляет +20°С.
  2. Поток теплого воздуха вытягивается через рекуператор и выпускается на улицу, тем самым обеспечивая снижение общей температуры в комнатах.

Кроме того, блок принудительной вентиляции оборудован специальными фильтрами, которые задерживают споры грибков и плесени, пыльцу полевых растений, а также насекомых и пыль. Эти меры необходимы для того, чтобы предотвратить задувание ненужных микроорганизмов вместе с воздухом через вентиляцию в помещение.

Естественная вытяжка в стене. Схемы вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

  • с естественной тягой;
  • с механическим оттоком;
  • комбинированной.

Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.

Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

Механическая или естественная?

Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.

Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

Комфорт достигается при меньшей скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.

Видео монтаж простой и эффективной вентиляции в частный дом.

Как установить вытяжной вентилятор в стену

Плесень - одна из самых распространенных проблем в ванной, где много влаги. Один из способов предотвратить это - обеспечить надлежащую вентиляцию.

Осмотрите свою ванную комнату и другие комнаты. Есть ли у них надлежащая вентиляция?

В противном случае рассмотрите возможность установки вытяжного вентилятора для циркуляции воздуха и предотвращения попадания влаги. Это также полезно на кухне, где вам придется иметь дело с дымом.

Из него можно сделать самодельный проект на следующий выходной.Да, вентилятор можно установить самостоятельно.

Установить пристенный вентилятор не так сложно, как кажется. Конечно, вам нужно подумать о типе вентилятора, источнике питания, вентиляционных отверстиях, резке и многом другом. Но с этим руководством процесс на самом деле не так уж и сложен.

Позвольте нам показать вам, как легко выполнить эту процедуру!

Вещи, которые вам понадобятся

Прежде чем приступить к этому проекту, убедитесь, что у вас под рукой есть следующие предметы:

  • Поиск шпильки
  • Рыболовная лента
  • Сверло
  • Маркер / карандаш
  • Ручная пила
  • Резак
  • Очки для глаз
  • Перчатки
  • Вытяжной вентилятор
  • Крышка вентилятора
  • Вентиляционные материалы
  • Отвертка
  • Дерево для рамы (при необходимости)

Если вы устанавливаете его в ванной, подумайте о выборе вытяжного вентилятора с датчиком влажности.В среднем, после душа необходимо проработать около 10 минут, чтобы полностью удалить влагу. Если у вас есть датчик с датчиком или таймером, вы можете просто оставить его, когда выйдете из ванной.

Существует также CFM, который относится к объему воздуха, обмениваемого в минуту, который необходимо учитывать. Обратитесь к местным строительным нормам и правилам, чтобы получить рекомендованный CFM в зависимости от помещения, в котором вы его устанавливаете.

Также необходимо учитывать уровень шума и энергоэффективность.В производстве вентиляторов вам необходимо обратить внимание на звуковой сигнал, который является общепринятой единицей измерения уровня звука. Вам нужен вентилятор в диапазоне от 1,3 до 4,0 сона для частных домов.

Найдите и подготовьте Зону

Первое, что нужно сделать, это отключить электричество. В зависимости от типа вытяжного вентилятора, который вы приобретаете, вам, возможно, придется подключить его к источнику питания.

Далее следует подготовиться. Надевайте очки и перчатки, так как в этом проекте вы будете иметь дело с острыми и заостренными инструментами.Очки также защитят ваши глаза от пыли, когда вы начинаете сверлить и резать.

Возможно, вы уже имеете в виду комнату, поэтому следующим шагом будет поиск идеального места на стене, выходящей наружу. Вы хотите установить его в самой верхней части стены. Но убедитесь, что ничто не загораживает его снаружи, как покатая крыша.

Используйте инструмент для поиска гвоздей, чтобы найти гвоздики, или постучите, чтобы увидеть, какое место пусто. Просверлите небольшое отверстие, используйте ленту для рыбы и вставьте ее горизонтально, пока она не коснется шпильки.

Отметьте карандашом места крепления шпилек и измерьте площадь, чтобы убедиться, что ваш веер поместится туда. Вы также можете сделать шаблон с размерами вентиляционного отверстия и вентилятора и нарисовать его на стене.

Вырежьте отверстие

Пришло время вырезать отверстие. Используйте резак, чтобы разрезать первый слой гипсокартона.

На этом этапе нет необходимости чрезмерно критически относиться к своей работе. Вы можете обойтись грубыми краями, которые не уходят слишком далеко от шаблона, потому что крышка вентилятора все равно будет закрывать его.

После этого вы столкнетесь с изоляционными слоями, когда будете продвигаться к внешнему слою с помощью ручной пилы. Если вы заказали вентиляцию отдельно, но она еще не пришла, не обрезайте панель.

В зависимости от типа вентилятора, возможно, придется закрыть верх и низ отверстия деревянными кусками. Это необходимо для предотвращения попадания воздуха в стену вентилятором. Этот шаг не является обязательным, так как вместо этого вам, возможно, придется использовать воздуховоды или вытяжной кожух, который может быть частью купленного вами вентилятора.

Далее разметьте сверлом края отверстия, которое вам нужно для внешней стены. Это обеспечит совпадение отверстия снаружи с отверстием внутри. Наконец, выйдите на улицу и обведите просверленные отверстия, прежде чем вырезать отверстие с помощью ручной пилы.

Пропустите этот шаг, если вы все равно используете воздуховоды. Если да, просто вырежьте снаружи отверстие размером с воздуховод.

Присоедините вентиляционное отверстие и вытяжной вентилятор

Теперь, когда все готово, вы можете установить систему по частям.Начните с вентиляционных отверстий, прикрутив их на место.

Следующим шагом будет соединение воздуховодов и корпуса. Используйте крепеж для фиксации корпуса, а также для уменьшения вибрации.

На этом этапе вам придется повозиться с проводами, чтобы подключить вашу систему к источнику питания. Если вы не знаете, что делать на этом этапе, обратитесь к электрику или обратитесь к схеме производителя. Опять же, этот шаг может быть для вас необязательным. Некоторым вентиляторам для работы достаточно только подключиться к розетке.

Наконец-то пришло время установить вытяжной вентилятор.Убедившись в исправности проводки, закрепите вентилятор и крышку на месте. Однако убедитесь, что вы поступаете правильно!

В какой-то момент вы можете обнаружить, что вам нужно прикрепить рамку либо снаружи, либо внутри. Снаружи вам нужно убедиться, что вода не попадет внутрь. Если вы установили раму таким образом, что вода не попадет внутрь, или вы купили тип, который в ней не нуждается, вам не нужно беспокоиться о размещение каркаса.

Начни

Похлопав себя по спине за то, что выглядит как хорошо выполненная работа, снова включите электричество, чтобы проверить, действительно ли оно работает.Включите переключатель и посмотрите, работает ли он.

Вы также можете создать немного дыма (хотя на самом деле ничего не поджигайте), чтобы проверить, работает ли вытяжной вентилятор должным образом. Если он втягивает дым, поздравляю, вы правильно его вложили. Также проверьте вентиляционные отверстия, чтобы увидеть, выходит ли дым, а не в стены!

Получите вытяжной вентилятор сейчас

Хотите начать этот проект? Сначала приобретите вытяжной вентилятор, просмотрев наши различные модели. Свяжитесь с нами по любым вопросам, и мы с радостью поможем вам в этом процессе.

Также читайте в нашем блоге все, что вам нужно знать о фанатах!

BSI-012: Закон о балансировке - вытяжная вентиляция не работает

Там. Я сказал это. Это просто не работает. ОК, иногда работает 1 . Но он не работает в тесных ограждениях зданий и, тем более, в новых домах, квартирах, таунхаусах и рядных домах. В основном ничего нового мы не строим. Потому что это отстой - в буквальном смысле. Я знаю, что мы были здесь раньше («BSI-069: Непреднамеренные последствия - отстой», июнь 2013 г.), но мы должны вернуться и разобраться с этим снова.Почему? Каким бы удивительным это ни казалось, все стало еще хуже и будет еще хуже. Но хорошая новость в том, что поскольку они становятся невыносимо плохими, мы, наконец, с ними разберемся. Еще не совсем так, но почти.

Следующая часть должна быть очевидной, но очевидно не для одних и вполне приемлемой для других. Только вытяжная вентиляция приводит к разгерметизации домов, таунхаусов и рядных домов, построенных в соответствии с Международным жилищным кодексом 2015 года, и значительной разгерметизации многоквартирных домов, построенных в соответствии с Международными строительными нормами 2015 года.В частных домах на одну семью это приводит к попаданию загрязняющих веществ из пристроенных гаражей, особенно домов со спальнями над гаражами. Загрязняющие вещества также извлекаются из-под плит - если бы радон был ценным, мы бы добывали его таким образом - и какой лучший способ принести почвенный газ, гербициды и пестициды в дом?

В многоквартирных домах и городских домах только вытяжная вентиляция приводит к тому, что воздух забирается из соседних домов, а также из пристроенных гаражей и из-под плит. В квартирах только вытяжная вентиляция приводит к вытяжке воздуха из соседних помещений и коридоров.

В многоквартирном строительстве проблема коридора - это проблема дыма и огня. Вы думаете, это может быть то, о чем мы должны позаботиться? Хорошо, мы делаем. Серьезно. Но с точки зрения «герметичности», а не с точки зрения давления. Мы добиваемся хороших результатов в части разделения - особенно потому, что теперь мы проверяем ее. Но разделение на отсеки значительно усугубляет проблему давления, когда мы используем только вытяжную вентиляцию.

Почему не приточная вентиляция? Приточная вентиляция работает в отдельных домах на одну семью, но не в квартирах, таунхаусах и рядных домах, поскольку она направляет воздух в соседние дома, и у нас возникает проблема переноса запаха и загрязнений.Вы никогда не сможете сделать их «достаточно плотными», чтобы предотвратить это - существуют практические пределы разделения.

Kinda оставляет нам только один вариант, который работает везде и везде - сбалансированная вентиляция. Обратите внимание на слова «все» и «везде»…. Но кодексы моделей не поощряют это, и стандарт ASHRAE 62.2 и RESNET активно дискриминируют его 2 . Это безумие. Мы наказываем более совершенные системы, когда стимулируем плохие системы и не поощряем хорошие системы.Вот что я имею в виду, говоря, что ситуация ухудшается. Стимулируем хуже. Мы дискриминируем добро. Обратите внимание на слово «безумный».

Мы уже закончили? Неа. Что делать с кухонными вытяжками с вытяжкой? Как насчет вентилируемых сушилок для одежды? Единственными жизнеспособными вариантами являются блокировка подачи воздуха для подпитки 3 для обоих или без использования вентилируемой сушилки для одежды и подачи в конденсационные сушилки. Или вентиляция квартирного блока или дома через кухонную вытяжку и подачу приточного воздуха непосредственно в многоквартирный дом или дом.Хорошая идея для многоэтажных и малоэтажных зданий, но не для высоких зданий с центральными системами.

Не в многоэтажных многоквартирных домах? Хм? Да, мы делаем это годами в многоэтажных жилых домах. Но есть две фундаментальные проблемы, связанные с большими вытяжными системами на крыше, тянущимися от каждого блока, связанными с большими системами подачи воздуха на крыше, подсоединенными к каждому блоку.

Во-первых, этот подход имеет тенденцию к чрезмерной вентиляции всего здания, потому что системы работают постоянно, а устройства вентилируются независимо от того, заняты они или нет.Во-вторых, борьба с эффектом стека - нетривиальное дело. Большинство агрегатов с центральной вытяжкой и приточным воздухом на крыше в конечном итоге слишком или недостаточно вентилируются - с большим отрывом. И все это усугубляется тем, что не разбиты блоки, коридоры, лифты, хозяйственные шахты и лестничные клетки. Да, да, мы были там раньше («BSI-075: Как складываются здания», февраль 2014 г.).

Нам необходимо разделить на части (Рис. 1 и Рис. 2), и нам нужны отдельные распределенные сбалансированные системы вентиляции в многоквартирных и рядных домах и таунхаусах (Рис. 3).И, как я уже упоминал, мы выясняем разделение. И мы, безусловно, набираем новые дома, таунхаусы и рядные дома. Почему? Опять же, я упоминаю для акцента, мы их тестируем. Это требования кода, и мы тестируем их и выполняем.

Рисунок 1: Разделение - вот что это означает. Нет воздуха сверху «куба», низа «куба» или сторон «куба». И мы изо всех сил стараемся сделать переднюю часть куба «тугой».Когда вы «сосете», откуда берется воздух?

Рисунок 2: Рядный дом или городской дом - это то, что коды моделей запрашивают и получают. Нет воздуха из соседних блоков и «плотной» конструкции. Когда вы «сосете», откуда берется воздух?

Рисунок 3: Сбалансированная вентиляция в многоквартирном доме - Отказ от плохого и добавление к хорошему при сбалансированной управляемой мощности. Индивидуальные распределенные сбалансированные системы вентиляции.

Итак, распределенные сбалансированные системы вентиляции работают везде и везде. Но, и большое но, в маленьких домах и домах нам понадобится дополнительное осушение. Ой ... да, почти везде к югу от линии Мейсон-Диксон и к востоку от межштатной автомагистрали 35 в Техасе. В жарком влажном климате и смешанном влажном климате влажность при частичной нагрузке невозможно контролировать без дополнительного осушения. Расслабиться. Все расслабьтесь. Этого можно добиться с помощью автономных осушителей воздуха.У нас есть технологии. И да, мы были здесь раньше. Что изменилось, так это то, что теперь у нас есть лучшие и доступные варианты. У нас есть технология (рисунок 4). Небольшие настенные осушители воздуха, устанавливаемые на стойку. Хорошее улучшение по сравнению со старой технологией (Рисунок 5 и Фотография 1).

Рисунок 4: Дополнительное осушение - Расслабьтесь. Все расслабьтесь. Этого можно добиться с помощью автономных осушителей воздуха. Небольшие настенные встраиваемые осушители воздуха.Хорошее улучшение по сравнению со старой технологией.

Рисунок 5: Старая технология осушения - Дешевый осушитель в шкафу для возврата. Работает, но мы можем лучше.

Фотография 1: Осушитель в обратном шкафу - Работает, но мы можем сделать лучше.

Не забудьте про сушилки для белья с вентиляцией. Они извлекают 200 кубических футов в минуту или более из единиц, домов, рядных домов и таунхаусов. Лучшее решение, не используйте их. Используйте конденсационные сушилки для одежды.Большим изменением для конденсационных сушилок для одежды за последние несколько лет стало то, что производители поняли, что для них действительно есть рынок. Да, у нас довольно давно есть конденсационные сушилки для одежды, но не большие, которые сушат одежду еще до того, как вы прочитаете «Войну и мир» 4 . У нас есть большие «внедорожники» с турбонаддувом, как и положено нам, не европейцам.

А как насчет кухонных вытяжек? Да, я знаю, что мы были здесь раньше («BSI-070: Deal with Inure & Then Don’t Suck», июнь 2014 г.).Но все становится легче. Мы получаем лучшую эффективность улавливания с улучшенной конструкцией кожуха, а это означает, что мы можем обойтись более низким потоком выхлопных газов (фото 2 и фото 3). И мы находимся на пороге получения предварительно изготовленных систем подпиточного воздуха, предназначенных для использования в жилых помещениях. Прямо сейчас вам нужно быть настоящим инженером и спроектировать свой собственный. Вы должны направить свежий воздух под варочную панель и решить, как подготовить его или нет. 5

Фотография 2: Кухонные вытяжки - Мы получаем лучшую эффективность улавливания с улучшенной конструкцией вытяжки, а это означает, что мы можем избежать проблем с более низким потоком выхлопных газов.

Фотография 3: Здесь нужно немного места - Нужен капюшон большего размера, более глубокий капюшон и взаимосвязанный воздух для подпитки.

Можете ли вы обойтись без действительно маленькой вытяжки кухонной вытяжки, которая имеет высокую эффективность улавливания в плотном корпусе? Да, может, думаю, не уверен. Менее 100 кубических футов в минуту выхлопа периодически? Не сделали работы. На самом деле ни у кого нет. Кто-то должен. Обратите внимание, что «периодически» означает не все время.

Так как же должны выглядеть эти сбалансированные системы вентиляции? Я играл с парочкой, которая идет дальше.

Каждая система сбалансирована и имеет блокировку подачи свежего воздуха для вентилируемых кухонных вытяжек. Каждая система предназначена для работы в отдельных домах на одну семью, таунхаусах, рядных домах или разделенных многоквартирных домах и с распределенными системами отопления и охлаждения или центральными системами, в которых распределяется только горячая вода или охлажденная вода или хладагент, а не воздух.

В первой системе (рис. 6) используется наружный воздуховод, подключенный к обратной стороне воздухообрабатывающего агрегата, и воздухообрабатывающий агрегат работает непрерывно.Воздухоочиститель связан с вытяжным вентилятором в ванной. Скорость, с которой наружный воздух попадает через наружный воздуховод, соответствует скорости вытяжки из ванной комнаты. Например, если 45 кубических футов в минуту подается через наружный воздуховод, тогда вентилятор для ванной комнаты непрерывно вытягивает воздух со скоростью 45 кубических футов в минуту. В многоквартирных домах с одной ванной это довольно просто. Используется один вытяжной вентилятор. Если в блоке две или три ванные комнаты, или мы имеем дело с отдельно стоящим домом, таунхаусом или рядным домом, то интенсивность выхлопа распределяется между ванными комнатами.Один вытяжной вентилятор используется с вытяжной решеткой в ​​каждой ванной комнате. Существуют элементы управления, позволяющие заставить все это работать. Индивидуальные вентиляторы работают на низкой скорости для общей вентиляции и с перерывами на более высокой скорости, когда используется ванная комната. Вентилируемая кухонная вытяжка выводится отдельно наружу и соединена с отдельным вентилятором наддувочного воздуха.

Рисунок 6: Первая система - Воздуховод наружного воздуха подсоединен к стороне возврата воздухообрабатывающего устройства, и он работает непрерывно.Воздухоочиститель связан с вытяжным вентилятором в ванной. Вентилируемая кухонная вытяжка выводится отдельно наружу и соединена с отдельным вентилятором наддувочного воздуха.

Вторая система добавляет дополнительное осушение, обеспечиваемое осушителем (рис. 7).

Рисунок 7: Вторая система - Дополнительное осушение с помощью осушителя.

Третья система (рис. 8) использует полностью канальный вентилятор с рекуперацией тепла (HRV) или полностью канальный вентилятор с рекуперацией энергии (ERV), обеспечивающий сбалансированную вентиляцию независимо от системы принудительного кондиционирования воздуха.HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Ставки модулируются в зависимости от переключателей в каждой ванной комнате, которые периодически повышают скорость, когда ванные комнаты используются. Вентилируемая кухонная вытяжка выводится отдельно наружу и соединена с отдельным вентилятором наддувочного воздуха. Вентилировать кухонную вытяжку через HRV или ERV - плохая идея. Я упоминал, что это плохая идея?

Рис. 8: Третья система - Полностью канальный вентилятор с рекуперацией тепла (HRV) или полностью канальный вентилятор с рекуперацией энергии (ERV), обеспечивающий сбалансированную вентиляцию независимо от системы принудительного кондиционирования воздуха.HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Ставки модулируются в зависимости от переключателей в каждой ванной комнате, которые периодически повышают скорость, когда ванные комнаты используются. Вентилируемая кухонная вытяжка выводится отдельно наружу и соединена с отдельным вентилятором наддувочного воздуха. Вентилировать кухонную вытяжку через HRV или ERV - плохая идея. Я упоминал, что это плохая идея?

Четвертая система также добавляет дополнительное осушение с помощью осушителя (рис. 9).

Рисунок 9 - Четвертая система - Дополнительное осушение добавлено к третьей системе.

Пятая система (Рисунок 10) работает в многоквартирных домах или в исключительно эффективных домах. Вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV) обеспечивает сбалансированную вентиляцию независимо от системы кондиционирования помещения. Таким кондиционированием помещения может быть комплектный оконечный тепловой насос (PTHP), как показано, или, в случае исключительно эффективных домов, головки с мини-сплит или мульти-сплит.HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Как и в предыдущих случаях, кухонная вытяжка с вентиляцией выводится отдельно наружу и соединяется с отдельным вентилятором наддувочного воздуха. Обратите внимание, что в исключительно эффективных домах даже при использовании более чем одной головки необходимо некоторое перемешивание для обеспечения теплового комфорта.

Рисунок 10: Пятая система - Система для квартирных единиц или исключительно эффективных домов. Вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV) обеспечивает сбалансированную вентиляцию независимо от системы кондиционирования с комбинированным тепловым насосом (PTHP) или, в случае исключительно эффективных домов, независимо от напора нескольких зданий. сплит-системы.HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Как и в предыдущих случаях, кухонная вытяжка с вентиляцией выводится отдельно наружу и соединяется с отдельным вентилятором наддувочного воздуха. Обратите внимание, что в исключительно эффективных домах даже при использовании более чем одной головки необходимо некоторое перемешивание для обеспечения теплового комфорта.

Шестая система добавляет дополнительное осушение обычным способом (Рисунок 11).

Рисунок 11 - Шестая система - Добавление дополнительного осушения обычным способом.

Седьмая система (рис. 12) используется в местах, где кондиционирование воздуха не используется, например, на северо-западе Тихого океана. Вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV) с полным воздуховодом обеспечивает сбалансированную вентиляцию. Отопление обеспечивается системой лучистого отопления. HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Опять же, как и во всех предыдущих системах, вентилируемая кухонная вытяжка выводится отдельно наружу и соединяется с отдельным вентилятором подпиточного воздуха.

Рисунок 12 - Седьмая система - Используется в местах, где кондиционирование воздуха не используется, например, на северо-западе Тихого океана. Вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV) с полным воздуховодом обеспечивает сбалансированную вентиляцию. Отопление обеспечивается системой лучистого отопления. HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Опять же, как и во всех предыдущих системах, вентилируемая кухонная вытяжка выводится отдельно наружу и соединяется с отдельным вентилятором подпиточного воздуха.

Да, архитекторы, знаю, знаю. Множество пробоев в стенах (фото 4). Преодолей это. Вам нужна энергоэффективность? Вам нужна контролируемая среда в помещении? Вы хотите плотно строить и вентилировать, верно? Тебе лучше привыкнуть к жизни с дырами. Положить вещи на крышу или внизу здания не получится. Может работать в домах, рядных и таунхаусах, но не в квартирах.

Фотография 4: Множество проникновений - Вам нужна энергоэффективность? Вам нужна контролируемая среда в помещении? Вы хотите плотно строить и вентилировать, верно? Тебе лучше привыкнуть к жизни с дырами.Положить вещи на крышу или внизу здания не получится. Может работать в домах, рядных и таунхаусах, но не в квартирах.

Мы уже закончили? Неа. Позвольте мне поговорить о безумном и оскорбительном для интеллекта. В настоящее время в каких-либо кодексах или стандартах США нет положений, признающих преимущества сбалансированных систем со смешением и распределением. Сбалансированные системы со смешиванием и распределением делают гораздо больше с меньшим количеством воздуха, чем вытяжные системы без смешивания и распределения.Здесь должна быть какая-то награда и наказание.

Вообще-то есть. Мы награждаем выхлопные системы без смешивания и распределения и наказываем сбалансированные системы смешиванием и распределением, потому что мы относимся к ним одинаково. Совершенно очевидно, что ASHRAE не может исправить это, основываясь на текущих выходках Комитета по стандарту 62.2 ASHRAE. Но я надеюсь и на RESNET, и на IRC, и на IBC. Следите за обновлениями. Будет только хуже, прежде чем станет лучше. Но будет лучше.Просто нелегко и не без боли.

Сноски:

  1. Протекающие отдельные дома на одну семью с небольшими вытяжными потоками, малоразмерными кондиционерами и плохим контролем солнечной энергии с черной черепицей и плохо изолированными воздуховодами, расположенными на вентилируемых чердаках - типы домов, которые мы поощряем строить ... … Только вытяжная вентиляция больше не работает в новой отдельно стоящей одной семье, потому что мы теперь кодифицируем слово «герметичный» и проверяем его.

  2. В соответствии со стандартом ASHRAE 62.2 приводит к более высокому воздухообмену, когда сбалансированная система вентиляции по сравнению с системой вентиляции только с вытяжкой. Становится хуже. Процедуры RESNET приводят к получению рейтинговых баллов при использовании сбалансированных систем по сравнению с системами только с вытяжкой, поскольку RESNET ссылается на стандарт ASHRAE 62.2. Строители и оценщики не глупы… оба «играют в рейтинговую систему», и вытяжная вентиляция становится очевидным выбором. RESNET означает «Сеть жилищного энергоснабжения» и отвечает за индекс Домашней Энергетической Рейтинговой Системы (HERS).

  3. Не говорите мне о вытяжках с рециркуляцией воздуха ... они похожи на унитазы, которые никогда не смывают водоворот ...

  4. Автор: Лев Толстой, впервые опубликовано в 1869 году, в мягкой обложке 1440 страниц.

  5. Просто проделать отверстие в стене не получится - особенно на жарком и влажном юге - каждая решетка кондиционера между отверстием и вытяжным колпаком будет потеть, поскольку подпиточный воздух попадает в капюшон. И вы должны придумать, что такое контроль… Большую часть времени я не делаю предварительных условий - или если да, то просто смешиваю его с воздухом, уже находящимся в помещении, чтобы смягчить его.

Ссылка:

CMHC (2005). «Оценка разделения и разгерметизации люксов в новых многоэтажных жилых домах», Обзор исследований, Техническая серия 05-112, октябрь 2005 г.

Финч, Г., Дж. Штраубе и К. Гендж (2009). «Утечка воздуха в многоквартирных жилых домах: испытания и влияние на эксплуатационные характеристики здания», 12 th Canadian Conference on Building Science and Technology, Montreal, PQ, October 2009.

Хандегорд, Г.О., (2001). «Новый подход к вентиляции многоэтажных квартир» Труды восьмой конференции по строительной науке и технологиям, Совет по ограждающим конструкциям Онтарио, Торонто, Онтарио, февраль 2001 г.

Лстибурек, Дж. (Сентябрь 2015 г.). «BA-1507: Руководство по вентиляции для жилых высокопроизводительных новостроек - многоквартирных домов» Building Science Corporation, http: //buildingscience.com/documents/building-america-reports/ba-1507-me .... 17 сентября 2015 г.

Рикеттс, Л., Дж. Штраубе (2014). «Полевое исследование воздушного потока в многоквартирных жилых домах средней и высотной этажности», 14 Канадская конференция по строительной науке и технологиям, Торонто, октябрь 2014 г.

Радд, Армин (август 2013 г.). «BA-1310: Дополнительное осушение в условиях теплого влажного климата». Building Science Corporation, http: //www.buildingscience.com/documents/bareports/ba-1310-supplemental-.... 22 октября 2013 г.

Руководство по модернизации вытяжного воздуховода кухни

Вытяжная вентиляция кухни с правильными воздуховодами наружу, является важным компонентом хорошего качества воздуха в помещении (рис. 1).Исследования определили, что кухни являются основным местом, где в доме образуются наиболее вредные загрязнители. В процессе готовки влага и загрязняющие вещества попадают в дом из источника топлива для приготовления пищи и из самих ингредиентов. Влияние на здоровье загрязнителей при приготовлении пищи (таких как твердые частицы, формальдегид и NO 2 ) хорошо известно. Полезное резюме исследования по этому вопросу опубликовано Калифорнийским советом по воздушным ресурсам. Помимо контроля за загрязнителями, контроль запахов и влажности при приготовлении пищи является еще одним важным аспектом приемлемого качества воздуха внутри дома.Проблема загрязняющих веществ усугубляется тем фактом, что кухни являются одним из самых популярных мест для сбора в доме, что увеличивает подверженность жителей воздействию загрязнителей, загрязняющих пищу, и увеличивает уровень углекислого газа на кухне.

Рис. 1. Высококачественный вытяжной вентилятор для кухни, правильно расположенный непосредственно над плитой, может удалять твердые частицы, запахи и влагу при приготовлении пищи, способствуя улучшению качества воздуха в помещении (Источник: PNNL).

На многих кухнях не установлены соответствующие системы вентиляции.Общие сценарии вентиляции кухни, с которыми можно столкнуться в существующих домах, включают следующее:

  1. Рециркуляционная механическая вентиляция
    1. Многие из существующих вентиляторов, установленных в кухонных вытяжках, системах с нисходящим потоком и интегрированных в сверхвысокие микроволновые печи, являются рециркуляционными вентиляторами, а не вытяжными вентиляторами, которые выводятся наружу. Рециркуляционные вентиляторы не обеспечивают вентиляцию, соответствующую современным нормам.
  2. Естественная вентиляция
    1. Во многих старых домах нет механической вентиляции, вместо этого используется естественная вентиляция через открывающееся окно.
  3. Вентилятор на потолке или стене
    1. Кухонный вытяжной вентилятор, расположенный в общем месте, например на стене или на потолке вдали от плиты, не будет улавливать и удалять кухонные загрязнители так же эффективно, как вытяжной вентилятор, расположенный непосредственно над варочной панелью, даже если этот потолок или настенный вытяжной вентилятор выводится наружу.
  4. Вентилятор на чердаке или в подвесном пространстве
    1. Канальные вытяжные вентиляторы, которые заканчиваются на чердаке или в подвальном помещении, не соответствуют нормам и могут вызывать проблемы с влажностью и повторно вносить загрязняющие вещества в жилое пространство.

При выводе воздуховодов наружу системы механической вентиляции кухни могут значительно снизить воздействие загрязняющих веществ при приготовлении пищи, но, хотя это считается наилучшей практикой, поскольку этого не требуют нормы, такая практика обычно не наблюдается в старых домах. В 2018 году было проведено исследование плотно построенных домов без вытяжек (Militello et al. 2018). Дома в исследовании «полагались на вытяжные решетки вентиляторов [общие потолочные или настенные вытяжные вентиляторы] в кухонной зоне для удаления загрязняющих веществ.Эта стратегия в целом оказалась неэффективной. Выбросы твердых частиц от приготовления пищи перекрывают любые вытяжки и распространяются на остальную часть дома »(Militello et al. 2018). Комбинация воздуховодов и вытяжки, а не вытяжного вентилятора на кухне, уменьшит количество загрязняющих веществ на кухне в любом доме.

Кроме того, исследования показывают, что большинство жителей не используют свои вытяжки в обычном порядке или не по назначению, чтобы должным образом проветривать помещение во время процесса приготовления пищи, часто ссылаясь на то, что их вытяжная система на кухне работает слишком громко.Опрос домовладельцев об использовании кухонной вытяжки, проведенный Национальной лабораторией Лоуренса Беркли, показал, что шум был одной из наиболее частых причин, по которым жители не использовали вытяжную систему кухни (20,7%), и многие не считали вытяжку из кухни необходимой (47,7%) ( Mullet et al.2013). Добавление наружного воздуховода в качестве дооснащения не только улучшит качество воздуха в помещении за счет снижения воздействия загрязняющих веществ при приготовлении пищи, но также может дать дополнительные преимущества, такие как значительное снижение шума при работе, что повысит вероятность использования вентилятора пассажирами.Даже с более старыми вентиляторами с более высоким уровнем шума добавление воздуховодов наружу может значительно снизить уровень шума.

Несмотря на то, что добавление вытяжного воздуховода на кухне может оказать такое влияние на качество воздуха в помещении и уровень шума, переоборудование редко проводится в существующих домах, кроме как в рамках капитального ремонта кухни. Когда выполняется модернизация, вывод кухонной вентиляции наружу в существующем доме часто выполняется электриком, генеральным подрядчиком или разнорабочим.Если это часть более широкого ремонта кухни, это может быть сделано мастером по ремонту кухни или подрядчиком по ОВК. Важно убедиться, что объем установки вытяжного воздуховода для кухни широко рассматривается. Отсутствие важных рекомендаций по установке и шагов может привести к системе вентиляции с недостаточным потоком воздуха или недостаточной эффективностью улавливания. Эффективность улавливания измеряется как процент выбросов, улавливаемых и сбрасываемых на устройство управления. До недавнего времени эта область производительности кухонной вытяжки в значительной степени игнорировалась, но производители начинают рекламировать характеристики своих вентиляторов, связанные с эффективностью улавливания.

При определении объема проекта необходимо учитывать несколько важных моментов, в том числе, преобразовываете ли вы или заменяете существующую систему или устанавливаете новую систему, а также где и какой тип вентиляторной системы устанавливать, а также где и какой тип. воздуховода для установки. Они будут описаны в следующих разделах.

Преобразование или замена существующей системы рециркуляции

Если установлена ​​рециркуляционная система, следует учесть несколько моментов.Во многих случаях эти вентиляторы можно настроить для работы в качестве рециркуляционного или вытяжного вентилятора. Однако некоторые из них могут работать только как рециркуляционные вентиляторы. Проверьте способность вентилятора работать как вытяжной вентилятор. Обратитесь к инструкциям производителя по установке, если таковые имеются, или выполните поиск в Интернете. Если вы собираетесь перенастроить рециркуляционный вентилятор для использования в качестве вытяжного вентилятора, проверьте, способен ли он втягивать необходимое количество воздуха. Для определения этой информации может потребоваться энергоаудит или другая оценка, если подрядчик, устанавливающий вытяжку, не сможет проверить вентилятор.

Даже если существующий рециркуляционный вентилятор может быть преобразован в вытяжной вытяжной вентилятор, домовладелец может пожелать установить новый вытяжной вентилятор для достижения лучшей производительности, включая более высокую энергоэффективность и более тихую работу. Кухонные вентиляторы со временем могут покрыться жиром и грязью, что снижает производительность и их трудно очистить. При поиске нового вентилятора ищите модели с рейтингом ENERGY STAR.

Примечание. Распространенный сценарий настенных вытяжек для вытяжек - они выглядят так, как если бы они были вытяжными, тогда как дымоход на самом деле предназначен только для эстетики и не подключен к какой-либо системе воздуховодов (рис. 2).Проверьте за дымоходом, прикреплен ли воздуховод к вытяжке.

Рисунок 2. Эта настенная кухонная вытяжка оснащена рециркуляционным вентилятором; дымоход предназначен только для эстетических целей и не выходит наружу (Источник: PNNL).

Установка новой кухонной вытяжной системы

При установке нового вытяжного кухонного вытяжного вентилятора планировка кухни будет определять тип устанавливаемого блока. Если есть шкафы выше диапазона, подойдет вытяжка под шкафом.Для кухонь с открытым пространством над плитой настенная вытяжка, вероятно, станет лучшим вариантом. Для диапазонов на острове идеально подойдет потолочная вытяжка.

Следуйте инструкциям производителя по установке вытяжки для максимальной эффективности захвата. В соответствии с ASHRAE 62.2-2019 минимально допустимый расход составляет 100 кубических футов в минуту (CFM) при периодической работе или 5 воздухообменов в час (ACH) в зависимости от объема кухни. Минимальные нормы кодекса также установлены в Международном жилищном кодексе 2018 года (IRC), раздел 1505.4.4. Институт домашней вентиляции (HVI) предоставляет различные рекомендации по размеру вентиляторов в зависимости от расположения и конфигурации системы. Текущие критерии ENERGY STAR требуют, чтобы вытяжные вентиляторы имели минимальную эффективность 2,8 кубических футов в минуту / Вт и максимальный уровень шума 2,0 Сона. Убедитесь, что система проверена на эффективность захвата.

Системные требования вытяжки

Вытяжные кожухи, устанавливаемые над домашними бройлерами с открытым верхом, должны быть металлическими и иметь зазор 1/4 дюйма между кожухом и нижней стороной из горючего материала или шкафов.Вытяжка должна расширять всю ширину и глубину варочной панели, выпускать воздух наружу и иметь обратный клапан. (IRC, 2018 - Раздел M1505.2.1) Проверьте поставляемый производителем демпфер, чтобы убедиться, что он герметичен. Может потребоваться дополнительный или заменяющий демпфер. Можно выбрать вытяжку, микроволновую печь со встроенным вентилятором или систему с нисходящим потоком, но будьте осторожны, чтобы изучить рабочие характеристики этих вариантов, поскольку не все варианты обеспечивают эквивалентное удаление загрязняющих веществ. При изменении конфигурации существующего блока снимите существующий блок со стены и следуйте инструкциям производителя по перенастройке с рециркуляционного вентилятора на вытяжной.Обратите внимание, что это может включать в себя электромонтажные работы, в зависимости от существующей проводки. Квалифицированный установщик должен выполнить любые электрические изменения. При замене старого рециркуляционного вентилятора на новую систему, возможно, потребуется изменить проводку, чтобы приспособить ее к современным средствам управления. В старой системе мог быть только переключатель включения / выключения, в то время как новая система могла иметь регулируемую скорость, требуя других деталей проводки. Информацию о сертифицированных вентиляторах можно найти на сайте hvi.org.

Материал воздуховода

Канал, обслуживающий вытяжку, должен быть изготовлен из жесткого металла, такого как оцинкованная сталь или нержавеющая сталь, и иметь гладкую внутреннюю поверхность.Металлические или пластиковые гибкие воздуховоды запрещены. Это распространенное нарушение правил, связанных с вытяжными системами на кухне. Воздуховоды из ПВХ могут использоваться в нисходящих вытяжных системах.

Размер воздуховода

Чтобы убедиться, что размер воздуховода правильный, см. Инструкции производителя по установке размера воздуховода. Чем больше размер воздуховода, тем меньше он будет ограничивать поток воздуха. Использование воздуховода, который слишком мал для требуемого воздушного потока, значительно снизит достигаемую скорость потока.Для достижения номинального расхода воздуха выбранного вентилятора необходим воздуховод правильного размера. Размер, рекомендованный производителем, зависит от модели и иногда от направления выхода (горизонтальный или вертикальный воздуховод). В зависимости от выбранного варианта выхода для вытяжной системы может потребоваться круглый или прямоугольный воздуховод. Например, вытяжка может использовать 6-дюймовую. круглый воздуховод или эквивалент 3,25 x 10 дюймов. прямоугольный воздуховод. Воздуховоды могут быть преобразованы из прямоугольных в круглые с помощью соединительных элементов. Вырежьте отверстия в потолке или стене для вытяжного воздуховода не шире, чем необходимо для установки воздуховода и необходимой изоляции.Слишком маленькое отверстие не позволит установить воздуховод. Слишком большое отверстие усложнит выполнение мероприятий по герметизации воздуха и может потребовать дополнительных опор.

Маршрут, расположение и сложности выхода воздуховода

Найдите кратчайший и наиболее прямой путь наружу, в который может поместиться воздуховод соответствующего размера, с учетом любых препятствий и соблюдением требований к месту вывода. Это зависит от расположения оборудования и плана дома.Воздуховоды нельзя совмещать с другими системами воздуховодов. Часто возникают осложнения, которые не позволяют пройти полный прямой путь. Выберите маршрут, который не только минимизирует длину воздуховода, но и ограничивает изгибы на участке воздуховода. Более длинные воздуховоды и колена уменьшат скорость потока, иногда до такой степени, что необходимо рассматривать вентилятор с более высоким номинальным CFM. Колена не только уменьшают поток, но и могут со временем накапливать смазку. Многие модели вентиляторов имеют возможность отвода воздуховодов сверху или с задней стороны блока для лучшего размещения участков воздуховодов, которые могут идти вертикально или горизонтально.

Рис. 3. Этот вытяжной вентилятор был расположен таким образом, чтобы воздуховод должен был немедленно повернуть «U», а не выходить прямо наружу по как можно более прямому пути для наилучшего воздушного потока (Источник: Energy Smart Academy).

Более длинные участки должны поддерживаться согласно нормам. В зависимости от принятого кода код может относиться к инструкциям производителя воздуховода или к максимуму 10-футовым интервалам. Тот факт, что воздуховоды металлические, предотвратит провисание между опорами, но опоры для воздуховодов могут потребоваться, если длина участка превышает 10 футов (см. IRC M1601 2018.4.4).

Осложнения внутренних стен

Если оборудование расположено у внутренней стены, кратчайший путь может быть через чердак (типично в одноэтажном доме). В двухэтажных домах с кухней на первом этаже на внутренней стене часто требуется проложить воздуховод вверх и через шкафы наружу. Если воздуховод проходит через готовое пространство, чтобы выйти наружу, он может пройти через доступную полость пола, если балки проходят параллельно воздуховоду.В противном случае следует рассмотреть вариант софита. Ознакомьтесь с рекомендациями по максимальной длине, указанными в текущих местных строительных нормах и правилах. Кратчайший возможный пробег идеален.

Осложнения кухонного острова

Кухонный островной диапазон часто сталкивается с такими же сложностями выхода, как и внутренняя стена. Для потолочных островных вытяжек самый прямой путь может быть через крышу. Для системы с нисходящим потоком воздуховод должен проходить через балки пола наружу или через потолок, как показано в рассказе ниже.

Осложнения наружных стен

Если оборудование расположено на внешней стене, вывод наружу воздуховодов может быть проще, но иногда конструктивные элементы являются препятствием для прямого выхода наружу.

Пример сценария: кухонная плита расположена на внешней стене с деревянным каркасом. Эта стена имеет стойку прямо в центре диапазона, блокирующую самый короткий и прямой участок вытяжного канала. Изгибы воздуховодов можно использовать для закручивания воздуховода вокруг стержня, чтобы достать его наружу, что приведет к неидеальной установке воздуховода с уменьшенным потоком воздуха.Или подрядчик может вырезать часть стойки, чтобы позволить воздуховоду пройти, а затем установить детали каркаса сверху и снизу, чтобы передать нагрузку на окружающие стойки.

Концевая заделка воздуховода

Вытягивайте вытяжку кухонного вентилятора наружу, а не на чердак, в подполье или в пространство между этажами. Прерывание воздуховода в доме является нарушением норм и приведет к попаданию влаги и кухонных загрязнений во внутреннюю среду.Вытяжной воздуховод должен выходить наружу, а конечный конец воздуховода должен находиться на расстоянии не менее 10 футов или 3 футов выше любого воздухозаборника и не менее 3 футов от любого рабочего окна (см. 2018 IRC, Раздел M1504.3). Кроме того, вентилятор не может выпускать воздух на пешеходные дорожки, что является распространенным сценарием для городских домов (см. IRC 2018, раздел R303.5.2).

Пример сценария: На кухне на внешней стене плита была установлена ​​непосредственно рядом с работающим окном во время предыдущего ремонта кухни.Вытяжной воздуховод, установленный над плитой прямо через внешнюю стену, будет выходить слишком близко к окну, нарушая правила и позволяя запахам и кухонным загрязнителям повторно проникать в пространство, когда окно открыто. Решение может заключаться в том, чтобы провести воздуховод вертикально через крышу или, по крайней мере, достаточно высоко на стене, чтобы заканчиваться на расстоянии не менее трех футов от окна. Другим решением может быть преобразование окна в секцию сплошной стены.

Проход во внешней оболочке здания необходимо заделать, чтобы предотвратить проникновение сыпучей влаги, и заделать герметиком, пеной или прокладкой, чтобы предотвратить утечку воздуха через ограждающую конструкцию здания.Окончание воздуховода должно быть закрыто жалюзи, экраном или решеткой для защиты вытяжного воздуховода от погодных условий и вредителей. Программа EPA Indoor airPLUS требует защиты от вредителей на выпускных отверстиях. Концевые заделки воздуховодов должны эстетично интегрироваться с внешней облицовкой. При установке кухонных вытяжных каналов часто не учитывается, как объединить концевую часть воздуховода с внешней облицовкой, в результате чего конечная решетка просто навинчивается на верхнюю часть внешнего сайдинга.Планирование установки отделочных элементов облицовки в рамках работы поможет избежать раздражения глаз в конце проекта.

Уплотнение и изоляция воздуховодов

Все стыки и швы воздуховодов должны быть заделаны мастикой или лентой UL 181. Отсутствие герметизации швов приведет к негерметичности воздуховода и уменьшению потока воздуха. В некоторых случаях протечка воздуховода может также привести к нежелательной конденсации в доме. Тёплый влажный воздух из кухонной вытяжной системы, попадающий в холодные помещения, вызывает конденсацию на поверхности.Тщательное уплотнение всех возможных точек утечки предотвратит серьезные проблемы с производительностью вытяжного канала. Присоедините вытяжной канал к вентиляторной коробке с помощью механических креплений и заклейте мастикой или лентой UL 181. Герметизируйте отверстия в корпусе вентилятора мастикой или лентой UL 181.

Хотя изоляция воздуховодов не требуется для вытяжных каналов, для воздуховодов, проходящих через некондиционное пространство в более холодном климате, рекомендуется изоляция воздуховодов для предотвращения конденсации. Все проходы, создаваемые для воздуховода, должны учитывать ширину любой запланированной изоляции, чтобы избежать раздавливания или сжатия изоляции.

Подпиточный воздух

Для домов с устройствами для сжигания важно обеспечить подачу подпиточного воздуха, чтобы предотвратить опасные условия, в которых вытяжной вентилятор вытяжки вызывает обратную тягу топочного устройства. IRC 2018, раздел M1503.6, требует, чтобы, если вытяжка способна выпускать более 400 кубических футов в минуту воздуха, должна быть обеспечена подпитка. Это применимо только в домах с газовыми приборами с атмосферной вентиляцией. Это проблема безопасности горения.Если в домах впервые установлен кухонный вытяжной вентилятор, если установлена ​​вытяжная система мощностью ≥400 кубических футов в минуту, это требование будет применяться, если в доме есть какие-либо устройства для сжигания с атмосферной вентиляцией. Обратите внимание, что в более ранних версиях IRC это требование применяется ко всем домам с кухонными вытяжными системами ≥400 кубических футов в минуту, независимо от того, есть ли в доме приборы для сжигания топлива.

Хотя 400 кубических футов в минуту - это кодовый триггер для требований к подпиточному воздуху, подпиточный воздух следует рассматривать даже для кухонных вытяжных вентиляторов с более низкими показателями CFM.В доме с приборами для сжигания с атмосферной вентиляцией вытяжка может вызывать обратную тягу, даже если расход воздуха составляет менее 400 кубических футов в минуту (см. Рисунок 4). Если в доме есть приборы для сжигания, подумайте о добавлении подпиточного воздуха независимо от номинального значения CFM вытяжки.

Рис. 4. Чрезмерно мощные кухонные вытяжные вентиляторы могут создавать обратную тягу для других приборов для сжигания в доме (Источник: EPA Indoor airPLUS).

IRC позволяет использовать несколько вариантов подачи подпиточного воздуха.Воздух для подпитки может подаваться механически или естественным путем непосредственно на кухню, в комнату, которая сообщается с кухней, или в систему воздуховодов, которая сообщается с кухней. Этот последний вариант является наиболее распространенным, поскольку он позволяет вводить свежий воздух в систему воздуховодов HVAC дома, что предотвращает попадание некондиционированного наружного воздуха непосредственно в помещение.

Для входа подпиточного воздуха требуется заслонка. Хотя код позволяет использовать демпфер силы тяжести, предпочтительнее использовать механический демпфер.Демпферы силы тяжести не проходят испытания по каким-либо стандартам и часто изготавливаются на месте. Вполне возможно, что обратная тяга может происходить при достаточно низких давлениях, чтобы система выпуска не открывала гравитационный демпфер.

Проверка

Расход вытяжного вентилятора должен быть проверен сертифицированным специалистом по энергетике с использованием процедур испытаний, перечисленных в ANSI / RESNET / ICC 380-2016.

ВЕНТИЛЯЦИЯ - Основа конструкции

ПОЧЕМУ ВЕНТИЛЯЦИЯ - ОБЩАЯ ИНФОРМАЦИЯ:

Вентиляция преследует три цели:

  1. для удаления переносимых по воздуху загрязнителей,
  2. для разбавления переносимых по воздуху загрязнителей, которые невозможно эффективно удалить, и
  3. для обеспечения свежего воздуха .

Удаление переносимых по воздуху загрязняющих веществ - это работа управления источниками вентиляции (т.е. вытяжки и вытяжного вентилятора ванны). Разбавление распространенных переносимых по воздуху загрязняющих веществ и обеспечение свежего воздуха является задачей общего фона вентиляции .

Исторически сложилось так, что для вентиляции в зданиях использовались протечки в ограждении здания и открытые окна. Источниковая вентиляция часто неэффективна при таком подходе. Общая фоновая вентиляция нормы не являются ни контролируемыми, ни надежными. Случайные утечки при таком подходе наносят серьезный ущерб комфорту, затратам на электроэнергию и борьбе с вредителями.

Совсем недавно была признана необходимость в механической вентиляции, и вытяжные вентиляторы использовались для подачи воздуха в здания и из них. Обеспечивая более надежный контроль источника , , , вентиляцию, и некоторый контроль общего фона, , , скорость вентиляции, , эти системы все же полагались на негерметичный корпус здания.Воздух, выходящий из здания, был заменен воздухом, «просачивающимся» обратно в здание. Подход «только выхлоп» не позволяет контролировать, откуда поступает подпиточный воздух. Подпиточный воздух для вытяжки из квартиры может быть не свежим, а через полости здания и из соседних квартир.

Сегодня наша цель - сделать наши ограждающие конструкции герметичными и избежать случайных утечек. Следовательно, системы вентиляции должны включать приточный воздух. Баланс между приточным и вытяжным воздухом в здании поддерживает хорошее качество воздуха в помещении (IAQ) , что является ключом к созданию здоровых домов.Удаляя углекислый газ, загрязняющие вещества, образующиеся при приготовлении пищи, летучие органические соединения и избыточную влажность / влажность, система вентиляции улучшает качество воздуха в помещении и увеличивает долговечность здания, ограничивая возможность роста плесени / грибка.

При капитальном ремонте или новом строительстве строительные нормы и правила будут определять количество свежего воздуха, подаваемого в здания и помещения ( общая фоновая вентиляция) . Они также устанавливают количество воздуха, которое необходимо удалить ( вентиляция с контролем источника ) из помещений здания, где часто образуются переносимые по воздуху загрязнители, таких как прачечная и мусорное помещение, а также кухни и ванные комнаты в квартирах.В то время как коды определяют объемную интенсивность вентиляции, коды не обеспечивают эффективности вентиляции. Например, положения кодекса не гарантируют, что предполагаемый свежий воздух действительно достигает квартир, ни то, что вентиляция с контролем источника действительно улавливает или содержит переносимые по воздуху загрязнители. Нормы также не требуют, чтобы системы вентиляции были оптимизированы с точки зрения эксплуатационных расходов и энергопотребления.

Из-за этого POAH нужны инженеры для капитального ремонта или новых строительных проектов, чтобы спроектировать систему вентиляции, которая не только соответствует нормам, но также эффективна и энергоэффективна.Проект вентиляции будет рассмотрен специалистами по проектированию и строительству и консультантом по энергетике (если применимо). Инженера также попросят предоставить данные об использовании энергии системой вентиляции, расходах и других параметрах системы в качестве средств демонстрации энергоэффективности и эффективности проекта.

Для управляющих недвижимостью и обслуживающего персонала , заменяющих вентиляторы или крышные агрегаты, используйте предпочтительные продукты, указанные ниже. Если устанавливается новое оборудование, свяжитесь с POAH для получения указаний.

Домовладелец выражает недовольство по поводу вытяжного канала осушителя

Путешествуя по дорогам жизни, я часто смотрю на дома других людей и спрашиваю: «Как они проветривают сушилку для одежды?»

Удаление горячего влажного выхлопа сушилки и связанного с ней ворса из дома было одним из моих жизненных заданий, по крайней мере, в тот период моей жизни, когда я жил в сарае.

Удалить воздух из сушилки в частном доме - не проблема. Вы выталкиваете трубу, по которой идет выхлоп сушилки, в отверстие в стене дома.Идеальная установка - это короткий прямой выстрел с использованием воздуховодов из жесткого листового металла диаметром не менее 4 дюймов. Этот идеальный воздуховод заканчивается вытяжным колпаком, который находится на высоте не менее 12 дюймов от земли и имеет откидную заслонку для предотвращения сквозняков и проникновения диких животных.

В многоквартирном доме вентиляция может быть затруднена. Начнем с того, что в многорядных домах стороны дома - это стены соседей. Такое расположение отлично подходит для снижения счетов за отопление, но создает проблемы, когда приходит время найти место, где можно воткнуть выхлопную трубу.Ваш выбор - вентилировать сушилку в передней или задней части дома или найти какое-то изобретательное решение где-то посередине.

Проветривание сушилки перед домом обычно вызывает неприятности с полицией хорошего тона. Члены этой группы решительных людей, в том числе люди, с которыми вы, возможно, состоите в браке, утверждают, что внешний вид дома ухудшается, когда вентиляционная труба торчит из переднего окна. Полиция хорошего вкуса может подумать, что из дымохода вьется дымок, и это может показаться живописным.Но почему-то их не могут убедить в том, что пар, выходящий из вентиляционного отверстия в переднем, подвальном окне, не только эстетичен, но и чрезвычайно практичен. Пар может растопить снег на тротуаре.

Удаление воздуха из сушилки в задней части жилого дома может работать в некоторых домах, но для нас это проблема. Мы не можем поставить там нашу прачечную, потому что наша кухня уже там. Кухня занимает заднюю половину первого этажа нашего дома. Так построили дом около 120 лет назад.На стене кухни висят старые колокольчики. Колокола когда-то вызывали слуг, которые трудились на кухне внизу. Сегодня вы все еще можете звонить в эти колокола, но теперь никто не приходит вам на помощь.

В целом, мне нравится, когда кухня находится на первом этаже. Это помогает держать взрослых отдельно от детей, особенно если телевизор находится в комнате несколькими этажами выше. Но это также означает, что мы не можем выпускать сушилку через заднее окно, если только мы не хотим поставить сушилку на кухне.И, как мне сказали, мы не хотим этого делать.

Итак, мне остается попробовать изобретательные решения дилеммы сушилки. Наша сушилка находится рядом со стиральной машиной в передней части первого этажа. Это наш подвал - большая грязная комната, отгороженная от кухни. Предыдущий владелец дома пытался вентилировать сушилку, подключив ее к выхлопной трубе, которая шла от подвала до крыши. Это четыре этажа. Горячий воздух поднимается вверх, но не так далеко. Кроме того, эта выхлопная труба была также подключена к вентиляционному отверстию духовки.Однажды я включил сушилку, и ворсинки полетели в выхлопную трубу, развернулись и оказались в кухонной духовке. Чтобы избежать образования пуха, я отключил вытяжку сушилки от плиты.

С тех пор я подключил сушилку к множеству комплектов для вентиляции в помещении. Эти комплекты состоят из гибкого пластикового выхлопного шланга, идущего от задней части сушилки к пластиковому ведру, частично заполненному водой. Вода должна улавливать ворсинки. Уэйн Даггетт, эксперт по горячим воздухам, с которым я разговаривал в Maytag Co.в Ньютоне, штат Айова, не одобряют такие комплекты. По его словам, пластиковый выпускной шланг может провиснуть, что приведет к скоплению ворса внутри шланга и возникновению опасности возгорания. По его словам, вода в ведре может создавать «противодавление», которое препятствует потоку воздуха в шланге и может нарушить работу сушилки.

Он порекомендовал расположить сушилку подальше от стен и положить на выхлопную трубу «дакроновый мешок для ворса» или кусок старых колготок. По его словам, мешок для ворса или шланг следует чистить после каждого использования.

Помимо ворса, вытяжка сушилки добавляет в воздух влагу. Это может быть приятно зимой; По его словам, летом из-за повышенной влажности краска отслаивается от близлежащих стен. Разве я этого не знаю.

На днях я купил металлические воздуховоды взамен старого пластикового шланга. Думаю, я собираюсь заменить ведро в конце выхлопной трубы на кусок колготок. Но больше всего я мечтаю о том дне, когда я каким-то образом смогу выпустить выхлоп из фена на улицу.

Требования Калифорнии к вентиляции | Группа систем жилых зданий

Стандарты вентиляции и правила вентиляции

Стандарты вентиляции - это согласованные документы, опубликованные профессиональными или техническими группами и демонстрирующие передовой опыт.Правительственные кодексы, программы коммунального обслуживания и частные энергетические программы часто ссылаются на национальные стандарты как часть своих требований. ANSI / ASHRAE Standard 62.2 - это национальный согласованный стандарт вентиляции жилых помещений в США.

Коды вентиляции являются нормативными актами, имеющими силу закона. В США не существует национальных правил вентиляции. Полномочия по регулированию вентиляции в зданиях оставлены на усмотрение каждого штата, и обычно эти полномочия делегируются местным юрисдикциям (округам и городам).Код может требовать соблюдения стандарта. California Title 24 Part 6 ссылается на стандарт ASHRAE 62.2-2007 как на код вентиляции штата Калифорния , за одним исключением. Открывающиеся окна исключены из вариантов выполнения требований к вентиляции всего здания.

Какие проекты должны соответствовать стандартам вентиляции ASHRAE 62.2 в Калифорнии?

  • Все новое жилое строительство
  • Перестройка существующих зданий
  • Пристройки размером более 1000 квадратных футов (Размер системы вентиляции должен соответствовать кондиционируемой площади пола всего жилища, а не только пристройки.)
  • Проекты по утеплению, финансируемые из федерального бюджета

Пристройки площадью 1000 кв. Футов или менее не подпадают под требования к вентиляции жилых помещений.

Простое решение для соответствия требованиям раздела 24 по вентиляции

Зачем нужна механическая вентиляция?

Раньше открывающиеся окна считались приемлемым способом вентиляции. В 2005 году Энергетическая комиссия Калифорнии заказала исследование качества воздуха и вентиляции в домах, построенных в 2002 году или позже.Один из выводов исследования заключался в том, что калифорнийцы не открывали окна достаточно часто, чтобы обеспечить соответствующую вентиляцию и удерживать загрязняющие вещества в помещении на приемлемом уровне. Таким образом, в Калифорнии теперь требуется механическая вентиляция для улучшения качества воздуха в помещениях во всех новых жилых зданиях, когда в жилом доме производятся изменения, а также в пристройках жилого фонда площадью 1000 кв. Футов или более.

Исторически вентиляция в домах и многоквартирных домах обеспечивалась за счет окон и случайных трещин и отверстий, непреднамеренно оставленных в оболочке здания в процессе строительства.Количество и размер проемов варьировались в зависимости от строителя, конструкции здания и используемых материалов. Движение воздуха не планировалось и не контролировалось, и стратегию вентиляции для большинства строителей можно охарактеризовать как «зданиям нужно дышать». Однако эта стратегия вызывает периодическую недостаточную и избыточную вентиляцию, что приводит к потенциально нездоровому качеству воздуха в помещении, потерям энергии, сквознякам в зданиях и перемещению влаги в стенные конструкции.

В идеале система вентиляции контролирует движение воздуха и обеспечивает максимальный объем воздуха, когда потребность в вентиляции наиболее высока.К сожалению, "частота дыхания" здания через незапланированные проемы зависит от погодных условий и высоты здания. Наибольшие объемы воздуха входят в дом и выходят из него, когда дует сильный ветер и разница между температурой внутри и снаружи является наибольшей. И более высокие объемы воздуха входят и выходят из высокого дома или многоквартирного дома, чем в одноэтажное жилище. Незапланированные отверстия могут также привести к попаданию более загрязненного воздуха в здание из нежелательных мест, таких как пыльные чердаки или кишащие грызунами, влажные места для подполья или пристроенные гаражи, где хранятся бензин, топливные баллоны и пестициды.

Использование непреднамеренной вентиляции означает, что в течение определенного периода года, в зависимости от погоды, в птичнике будет недостаточная или избыточная вентиляция.

  • Во время холодной погоды и зимних штормов низкие температуры и ветер вызывают максимальную скорость воздухообмена, вызывая неприятные сквозняки и увеличивая счета за отопление.
  • В жаркие дни, когда кондиционер работает сверхурочно и температура на улице очень высокая, непреднамеренная вентиляция приносит наибольший объем горячего наружного воздуха, который необходимо охлаждать, что увеличивает расходы на охлаждение.
  • В большинстве климатических условий бывают сезоны, когда температуры в помещении и на улице одинаковы. В мягкую погоду и небольшой ветер, мало воздуха перемещается в дом и из него естественным образом. Уровень загрязняющих веществ в помещении может повыситься, а воздух в помещении станет душным, застойным, влажным и нездоровым.

Как лучше всего справиться с Crawl Space Air?

Если у вас есть дом с местом для обхода - или вы строите или покупаете его - у вас есть несколько вариантов, что делать с этим конкретным типом фундамента.Большинство ползаний вентилируются на улицу, но за последнее десятилетие герметизация ползунков (как показано ниже) завоевала популярность среди строителей экологичных и энергоэффективных домов. Это часто рассматривается как лучший способ устранить проблемы с влажностью, которые часто возникают из-за вентилируемых подвесных пространств. Но что вы делаете с воздухом там внизу?

Прежде чем мы обратимся к этому вопросу, позвольте мне указать, что инкапсулированные пространства для ползания отлично подходят для влажного климата, такого как юго-восток США.В сухом климате инкапсуляция может стоить или не окупаться. Итак, как всегда, делайте то, что больше всего подходит для вашего климата.

В основном, вы можете сделать одно из следующего:

  • Испытанный и ошибочный метод вывода воздуха из рабочего пространства на улицу
  • Подача небольшого количества приточного воздуха из системы HVAC в рабочее пространство
  • Использование вытяжного вентилятора для перемещения воздуха из ползунка наружу
  • Установка осушителя

Давайте рассмотрим каждый из этих методов.

1. Выпустите воздух из подвесного пространства наружу

Делайте это во влажном климате, и вы напрашиваетесь на неприятности. Наружный воздух, который вы приносите в ползание, на самом деле содержит больше влаги, чем воздух, который вы выпускаете наружу большую часть времени. Хотя психрометрическая диаграмма математически показывает, почему это не работает, изучение практически любого вентилируемого пространства для ползания на юго-востоке США доказывает, что выход наружу часто является катастрофой.

Фотография выше из дома, которому было всего год или два.Хотя строитель дома установил изоляцию из пенопласта с закрытыми ячейками во всех надземных стенах и на чердаке, он оставил вентиляционное пространство вентилируемым наружу. Результатом стал рост плесени в системе отопления, вентиляции и кондиционирования воздуха.

Скажем так, это ваш худший вариант, если только вы не находитесь в засушливом климате и быстро не переходите к лучшим вариантам.

Вывод: Это ваш худший вариант во влажном климате. Вероятно, также хуже всего для большинства климатических условий, если системы отопления, вентиляции и кондиционирования воздуха и воздуховоды расположены в подвальном помещении.

2. Приточный воздух из системы отопления, вентиляции и кондиционирования воздуха

Если вы инкапсулируете пространство для обхода, добавление небольшого количества воздуха из системы HVAC, вероятно, является наиболее распространенным методом. Если там уже есть система воздуховодов, это несложно и недорого. Воздух из системы помогает осушать воздух в подвесном помещении.

Но он также создает небольшое положительное давление на пространство для обхода, а на дом - небольшое отрицательное давление. Это проблема? Не соответствует руководству Advanced Energy Closed Crawl Spaces :

В полевых испытаниях Advanced Energy, воздушный поток в небольшом пространстве для ползания вызывает незначительный эффект давления, который намного превосходит последствия утечки в воздуховоде, давления в дымовой трубе или вызванного ветром давления в здании.

Сколько приточного воздуха вам нужно добавить в рабочее пространство? Advanced Energy рекомендует 1 кубический фут в минуту (куб. Фут / мин) на каждые 30 квадратных футов площади пола для ползания. Международный жилищный кодекс (IRC) рекомендует 1 куб. Фут / мин на 50 квадратных футов:

.

Подача кондиционированного воздуха рассчитана на подачу со скоростью, равной 1 кубическому футу в минуту (0,47 л / с) на каждые 50 квадратных футов (4,7 м) 2 ) площади под полом, включая путь возврата воздуха в общую площадь (например, воздуховод или передаточная решетка) и изолированные стены по периметру

Если вы пойдете по этому маршруту, он может хорошо работать летом, если кондиционер правильно подобран.Если система работает достаточно долго, она может подавать достаточно сухого воздуха в пространство для ползания, чтобы поддерживать относительную влажность ниже 70% там, где вы этого хотите.

Однако в сезон качелей и в домах с негабаритными кондиционерами этот метод может не сработать. Еще одна вещь в этом методе, от которой я не без ума, - это то, что вы настраиваете пространство для обхода на основе условий в готовом пространстве выше. Тем не менее, пространство для обхода контента имеет свои собственные условия и может или не может хорошо реагировать на элементы управления в другом месте.

Заключение: Хотя это наиболее распространенный метод обработки воздуха в закрытых ползунках, он может работать, а может и не работать.

3. Вытяжной воздух наружу

Во-первых, обратите внимание, что я не говорю о безумной идее разместить большие вентиляторы в подвесном пространстве, чтобы обмениваться большим количеством воздуха между окружающей средой и ползанием. (Да, компании действительно продвигают это, и это быстрый способ сгнить дрова в вашем пространстве.) Я говорю о небольшом вытяжном вентиляторе, как описано в IRC.Вот язык из кода:

Механическая вытяжная вентиляция, работающая непрерывно, со скоростью, равной 1 кубическому футу в минуту (0,47 л / с) на каждые 50 квадратных футов (4,7 м) 2 ) площади пола подполья, включая проход воздуха в общую зону (например, как воздуховод или передаточная решетка), а стены по периметру изолированы

Таким образом, для ползания площадью 2000 квадратных футов потребуется вытяжной вентилятор 40 кубических футов в минуту. Он вытягивает немного воздуха из пространства для ползания. Проблема в том, что вы действительно не знаете, откуда поступает воздух для макияжа для ползания.Да, код указывает путь, по которому воздух может перемещаться в пространство для обхода из дома, но воздух не всегда следует за стрелками на диаграммах. Например, если ленточная балка плохо закрыта, она может затягивать много воздуха с улицы, а это совсем не то, что вам нужно.

Вывод: Он может работать, но, вероятно, менее надежен, чем приточный воздух из системы HVAC.

4. Установите осушитель воздуха

В этом методе вы используете автономный осушитель для пространства для обхода.(Опять же, мы говорим только об инкапсулированных пространствах для ползания; хотя некоторые люди пытаются, вы не можете осушить все на открытом воздухе.) Это контролируется условиями в пространстве для ползания, а не в доме наверху, поэтому этот метод сделает все возможное. Лучшая работа по сохранению пространства для обхода сухим.

Брэд Бринке из компании Crawlspace в Вирджиния-Бич ответил на мой вопрос по этой теме на нашей странице в Facebook: «У нас очень хороший опыт работы с осушителями здесь, в Вирджинии. Мы устанавливаем гигростат и систему вентилятора, чтобы помочь осушителю работать эффективно.Мы пытались использовать приточный воздух из дома, но это не сработало ». (См. Полное обсуждение здесь.)

Если вам нужен сухой воздух в подвесном помещении, лучше всего подойдет осушитель. Да, у них есть недостатки. Приходится покупать дополнительное оборудование. Они требуют обслуживания. Если слив выходит из строя, у вас могут возникнуть проблемы с водой в подвесном пространстве.

Если это ограниченное пространство, может быть достаточно стандартного осушителя воздуха, который можно купить за 200–300 долларов. Однако для средних и больших подвесных помещений лучше всего выбрать более надежную модель, например, от Therma-Stor.Их линия Santa Fe предназначена для подвалов и подвала. На фото выше показана старая модель Santa Fe, сделанная только для закрытых ползаний.

Заключение: Установка осушителя, хотя и более дорогая, является лучшим методом очистки воздуха в изолированном пространстве для ползания.

Следует ли соединить подзонник с домом с помощью передаточной решетки?

Обе цитаты из строительных норм, которые я упомянул выше, включают следующий язык:

… включая канал возврата воздуха в общую зону (например, воздуховод или передаточную решетку)

Они говорят, что если вы нагнетаете в ползун приточным воздухом или сбрасываете его с помощью вытяжного вентилятора, они хотят, чтобы ползунок мог сообщаться с домом наверху, чтобы сбросить давление.Самый простой способ добиться этого - установить передаточную решетку прямо в полу, как вы видите ниже.

Advanced Energy не является поклонником этого метода, вместо этого рекомендуется герметизировать весь пол, чтобы изолировать пространство для обхода от дома. Для этого есть несколько веских причин. Если, например, отверстие предназначено для того, чтобы воздух в помещении двигался вниз (как в случае вытяжного вентилятора), эффект стека может выиграть, если пространство для ползания не будет полностью герметизировано снаружи.

Еще одна потенциальная проблема - это попадание загрязняющих веществ из воздуха в дом. Это могут быть почвенные газы, такие как радон, или пары красок, пестицидов или топлива, хранящиеся в подвесном пространстве. Кроме того, если дверца доступа в пространство для обхода оставлена ​​открытой, ее нельзя будет обнаружить в течение некоторого времени. Между тем, дом напрямую связан с внешней средой через передаточную решетку.

Можно ли когда-нибудь установить передаточную решетку? Конечно. В доме, где я сделал снимок выше, нет доступа извне, и владелец не хранит там опасные химикаты (если вы не считаете вино опасным).

Итог

Лучший способ справиться с воздухом в подвесном помещении - это герметизировать его и установить осушитель. Добавление приточного воздуха из системы HVAC сложно и может привести к слишком высокой влажности в подвесном помещении весной и осенью.

А теперь идите и превратите преисподнюю в лучшие миры!

Статьи по теме

3 причины, по которым в вашем помещении высокая влажность и растет материал

Врач, специалист по ОВК и Ползун

Красивая система воздуховодов в красивом подвальном помещении! Я мечтал?

Внешние ресурсы

Advanced Energy’s Crawl Spaces стр.

Осушители Therma-Stor

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
