Как сделать жестяные трубы и другие изделия своими руками: процесс изготовления

Жесть представляет собой материал, который относится к прокатной продукции. Это разновидность листовой стали. После проката лист обрабатывается антикоррозийными веществами.

Для того что бы сделать такую трубу вам понадобятся всего лишь 2-3 инструмента

Для отопительного оборудования можно самостоятельно выполнить  жестяные трубы для дымохода. Данный материал эластичен, поэтому обрабатывается вручную. Кроме того, сталь отличается жесткостью и прочностью, поэтому из него выполняются  жестяные изделия особой прочности.


Какую жесть выбрать

Перед тем сделать трубу из жести подбирается подходящий отрезок стали. Для дымоходов рекомендуется тонкая жесть, покрытая специальным составом.

Белая жесть — это материал покрытый оловом с обеих сторон, который обрабатывается методами электролитического и горячего лужения. Данный материал представляет собой низкоуглеродистый и тонкий лист.

Метод обработки наделяет сталь стойкостью к ржавчине и пластичностью.

Производство  сопровождается контролем состава веществ. Способ обработки и содержание влияет на получение материала разных марок.

Белый тип жести проходит обработку для улучшения поверхности к адгезии с лаковыми покрытиями.

Применяется лакированная жесть. Процесс лакировки используется для защиты поверхностей от внешних факторов.

Черный и белый тип материала бывает следующих видов:

  • лист  однократной прокатки является изделием малоуглеродистой стали, которая обрабатывается методом холодной прокатки до нужной толщины;
  • металл двукратной прокатки после первой процедуры прокатки подергается второй прокатке и специальной смазке, что уменьшает толщину изделия.

Материал классифицируется по степени твердости и по количеству используемого олова.

Труба из жести обладает технически универсальными качествами.


Какие нужны инструменты

Перед тем как произвести жестяные работы своими руками, стоит подобрать комплект материалов и инструментов. Потребуется оборудование для жестяных работ.

Понадобится лист тонкой жести. Чтобы труба стала ровной, берется материал с гладкой структурой и четкими углами. Не используется лист с оборванными краями.

Порезка материала не требует усилий, но приступая к работе, стоит заготовить следующие инструменты жестянщика:

  1. Для разрезания отрезка на заготовки применяются ножницы для резки металла.
  2. Используется киянка или резиновый молоток, который не оставляет вмятин. Вес инструмента подбирается тяжелый, но при этом контролируется сила удара.
  3. Для выполнения сгибов применяются плоскогубцы или клещи.
  4. Рекомендуются станки для жестяных работ. Подходит  верстак, который позволяет ровно расположить лист и разметить.
  5. Для калибровки применяется трубка с толстыми стенками и уголок, который монтируется к краю верстака. Уголок выбирается массивный, так как на нем загибается металл.  Труба помогает при изготовлении продольного шва магистрали.
  6. Тонкий стальной стержень используется в качестве разметчика. Его изготавливают самостоятельно. Для этого затачивают гвоздь.
  7. Рекомендуется инструмент для измерений. Для этого подходят рулетки и угольники.

Потребуется круглая деталь для сборки изделия. Для этого рекомендуется труба с сечением 90 мм и не слишком длинная.


Инструкция по изготовлению жестяной трубы для вентиляции с колпаком своими руками

Сделать трубу из листа железа – это значит выполнить последовательность действий. Работа состоит из простых этапов. Сначала проходит подготовка, которая состоит из выполнения разметок деталей и вырезания заготовок.

На этапе формирования тела конструкции происходит создание элемента круглого сечения. При соединении требуется закрепить элементы в одно изделие.

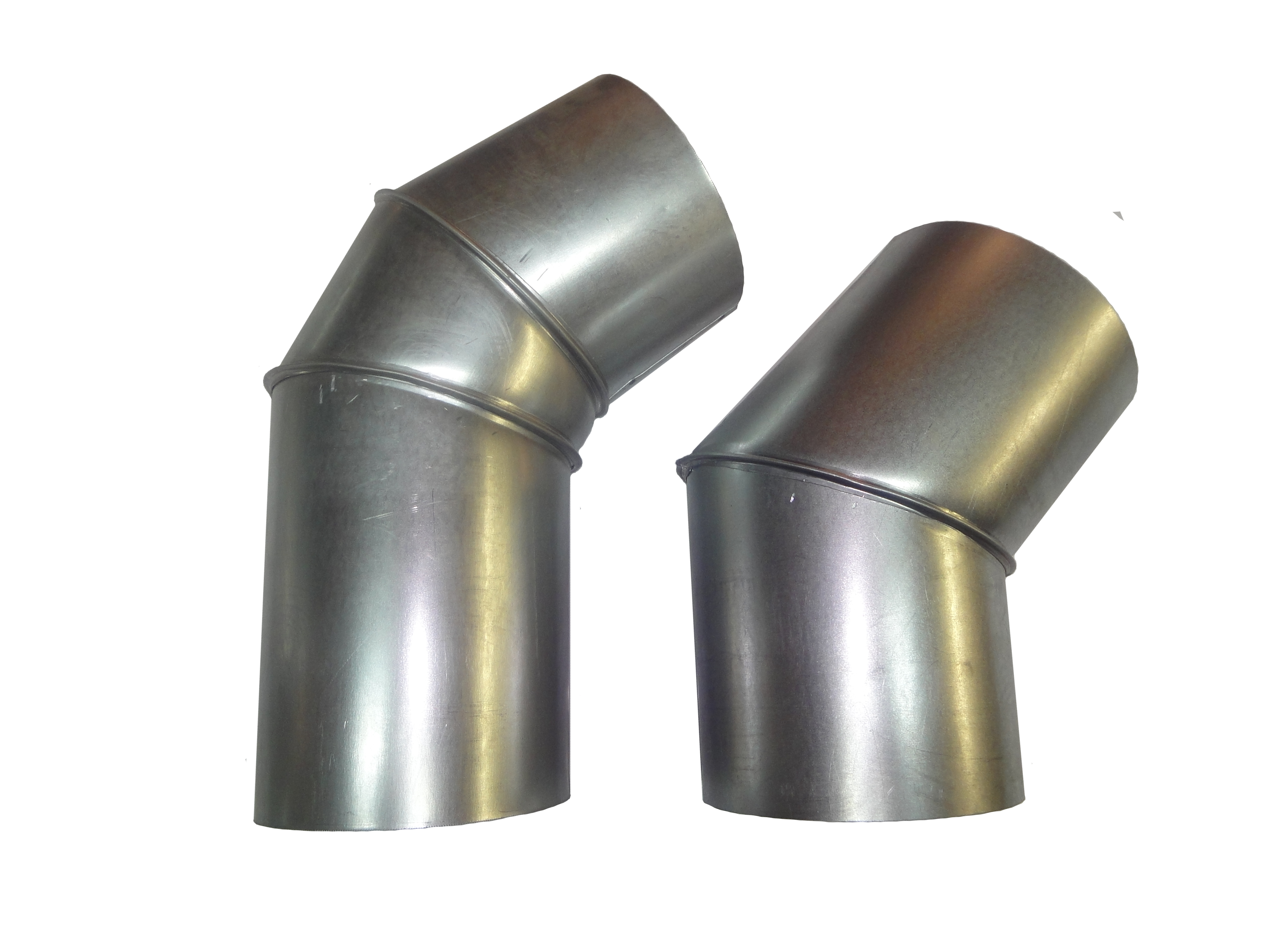

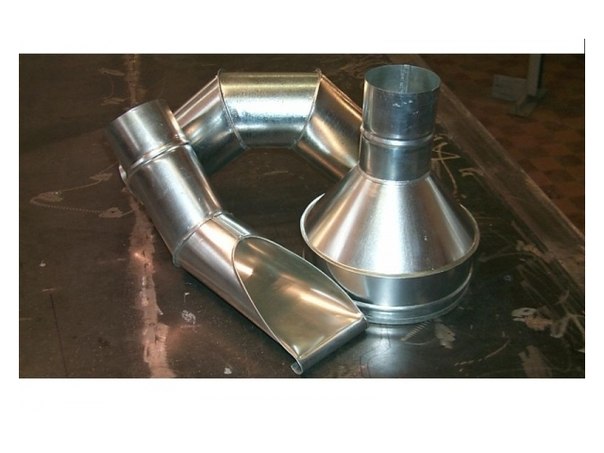

Переходники для соединения труб из жести

Сделать разметку и заготовку можно в несколько этапов:

  1. Жестяной лист помещается на поверхности без стыков. Для этого подходит напольное покрытие или верстак.
  2. От верхнего края размечается отрезок, который равен по размеру будущей магистрали. Отметка выполняется устройством для разметок. Также происходит изготовление водосточных труб.
  3. Через отметину производится линия. При этом используется угольник.
  4. От линии размечается  ширина отрезка, которая равняется сечению трубы. К полученному значению добавляется 15 мм на стык.
  5. Полученные разметки соединяются, и выполняется вырезание заготовки.

Делая разметку, стоит учитывать размеры изделия. Ширина – это размер диаметра плюс полтора  дополнительных сантиметров. Длина заготовки должна быть больше прямого участка конструкции.

Далее жестяницкие работы состоят из формирования круглого профиля конструкции.

  1. Фальцы загибаются к поверхности листа под прямым углом. Предварительно под них делается разметка линии. Для загибания используется киянка. Лист кладется на край стола со спуском на нужную длину и с помощью резинного молотка производится загиб. Работа выполняется по всей длине изделия.
  2. Труба из жести своими руками предполагает еще один загиб на фальце. При этом выполняется разметка.
  3. Для конструирования трубы используется круглый элемент. На нем располагается оцинкованная жесть,  которой придается округлая форма. При этом согнутые концы трубы соединяются.

Загибы выполняются так, чтобы киянка точно ложилась на поверхность уголка. Удары производятся точными и  четкими, но не сильными, иначе шов сплющится.

Изготовление жестяных изделий завершается стыковкой. При этом совмещаются края, и

крепится шов. При этом горизонтальный участок пригибается вниз и прикрывает кромку. Выступающий шов пригибается к поверхности при помощи киянки. Загиб выполняется в сторону от г-образного фальца. Если сделать иначе, то вода проникнет внутрь.

Жестяные изделия своими руками требуется соединить. Края крепятся с помощью клепок из алюминия или стали.

  1. Через каждые три сантиметра проделываются отверстия для заклепок.
  2. Кромки пригибаются в сторону друг друга.
  3. Заготовка отгибается обратно, чтобы кромки находились на наружной стороне конструкции.
  4. Края монтируются при помощи заклепок.

Чтобы облегчить соединение конструкции, элемент в широкой стороне следует слегка развальцевать. Для обеспечения жесткости с краев изделия накатываются кольца. Правильная разметка способствует легкости состыковки с другими элементами, даже заводского производства.

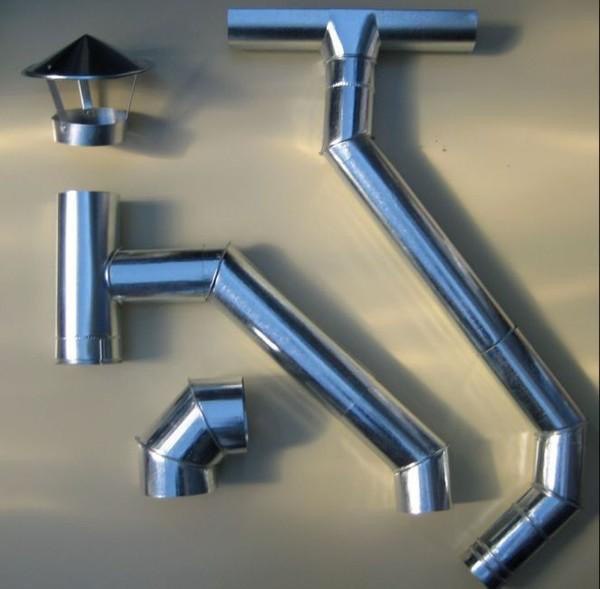

Подобные изделия применяются для водостоков, вентиляционных систем и дымоходных конструкций.

Особенности работы с жестью: как согнуть лист железа и раскроить его

Чтобы создать изделия из жести своими руками, стоит ознакомиться с некоторыми нюансами работы с данным материалом. Рекомендации помогут облегчить монтаж и создать конструкцию в кратчайшие сроки.

  1. Придать листу жести необходимую форму позволит элемент соответствующей конфигурации. Сгибание выполняет постукивание с применением молотка.
  2. Чтобы сгиб был ровным, постукивания осуществляются близко друг от друга.
  3. Облегчить вырезание заготовки из стали поможет специальная петля из кожи. Данный элемент монтируется на ножницы и надевается на пальцы.
  4. После вырезания кромка обрабатывается стругом, который готовится их ножовочного материала.
  5. Изделия из жести иногда требуется разрезать. Это делается для придания фигурной формы изделию. Данную процедуру выполняют консервным ножом.

Чтобы материал хорошо резался ножом, его надпиливают ножовкой, а потом используют нож или ножницы.

ПОСМОТРЕТЬ ВИДЕО

Жестяные работы отличаются простотой и их можно сделать самостоятельно. Умение изготовить подобную конструкцию пригодится в быту.  Труба из жести изготавливается просто, главное знать определенные нюансы процесса.

Качественные изделия из жести по лучшим ценам

Жесть – это тонкая холоднокатаная отожженная листовая сталь. В чистом виде она достаточно уязвима и сильно подвержена коррозии, поэтому в целях увеличения срока её службы и улучшения технических характеристик, поверхность жести покрывается защитными лакокрасочными покрытиями. На данный момент довольно популярна жесть, покрытая оловом.

Предоставляем полный спектр услуг по изготовлению, проектированию и монтажу изделий из жести

Жесть имеет ряд преимуществ:

  • низкая стоимость;
  • универсальна — идеально подходит для проведения работ самого различного характера. Это может быть изготовление фасонных элементов для отделки и украшения зданий, а также выполнение элементов дополнительного укрепления и защиты;
  • легкий, но, в свою очередь, прочный метал;
  • проста в обработке и т. д.

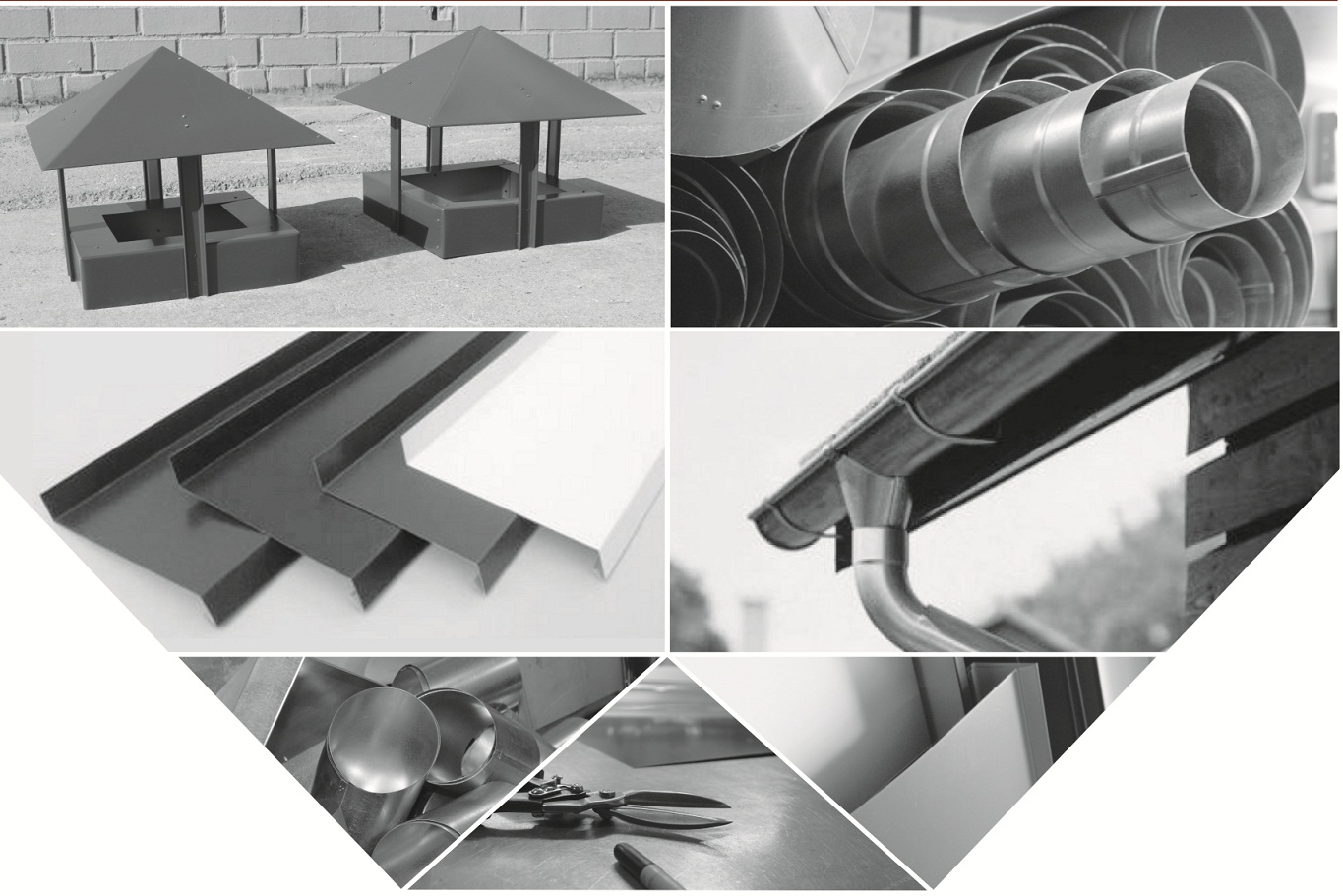

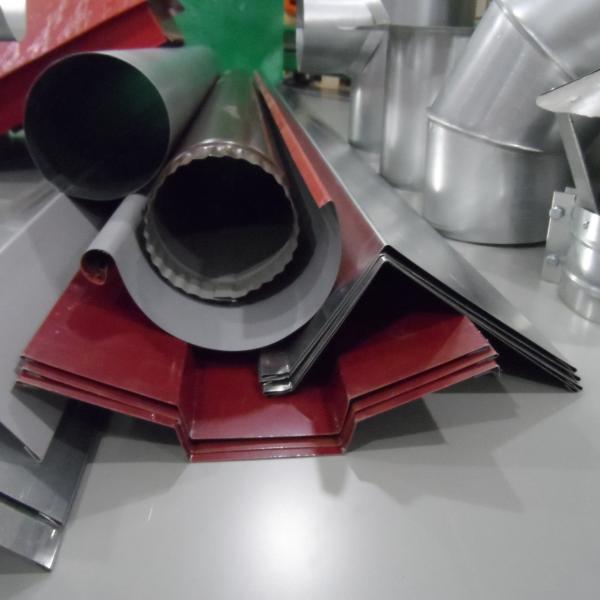

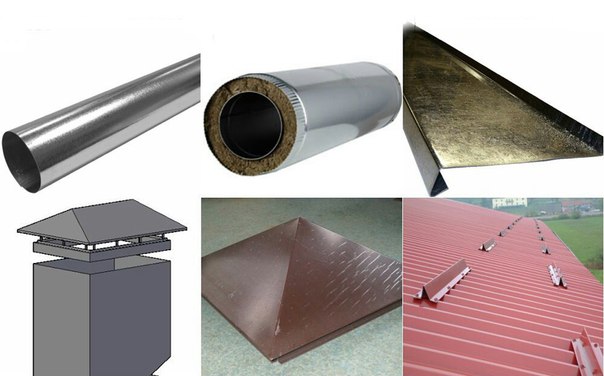

Вот наиболее известные элементы, среди всех распространенных строительных изделий из жести, которые Вы можете заказать в нашей компании:

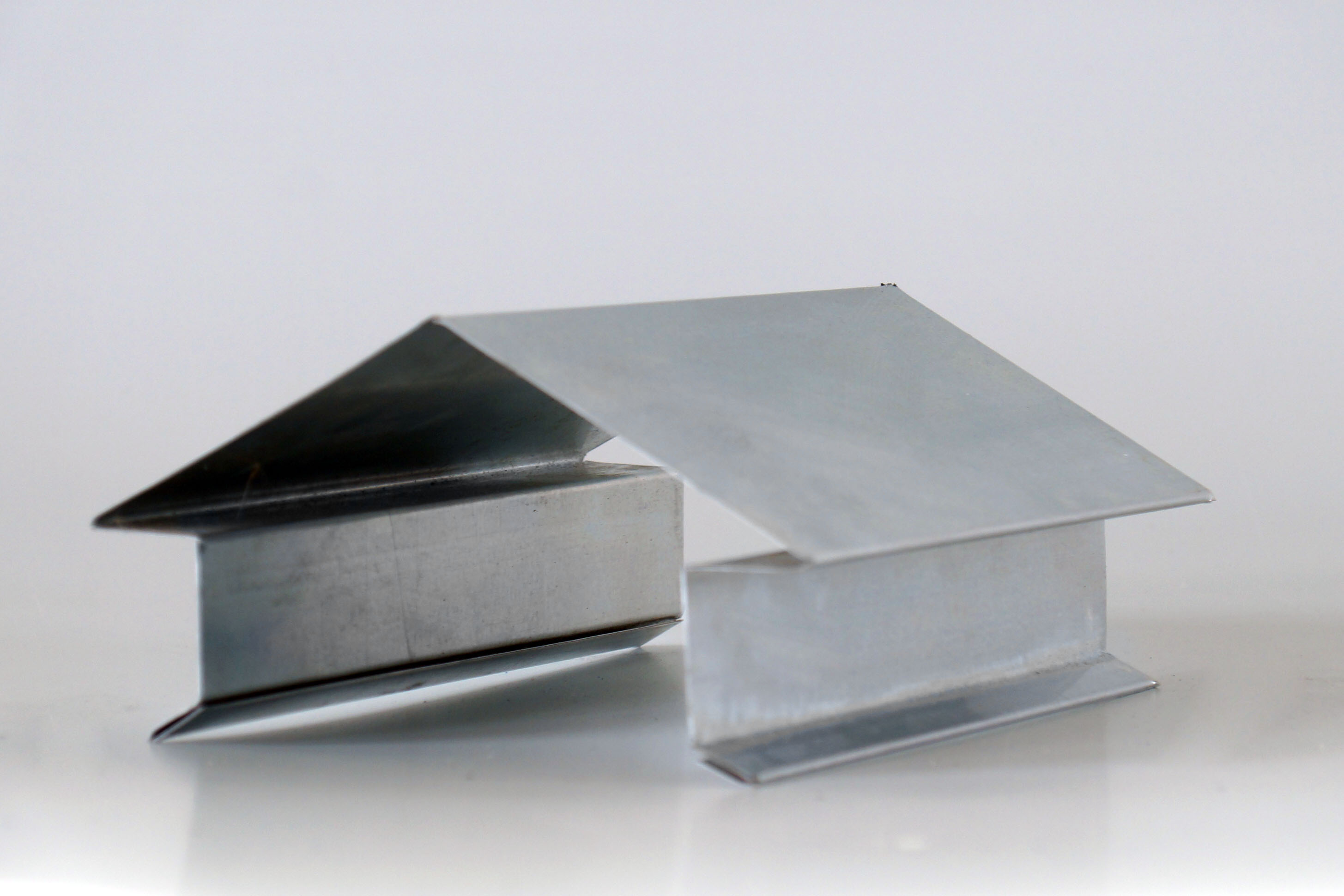

  • колпаки на заборы,
  • отливы,
  • парапеты,
  • колпаки для дымоходных и вентиляционных труб (флюгарки, дымники),
  • радиусные планки,
  • кожухи и фартуки для труб,

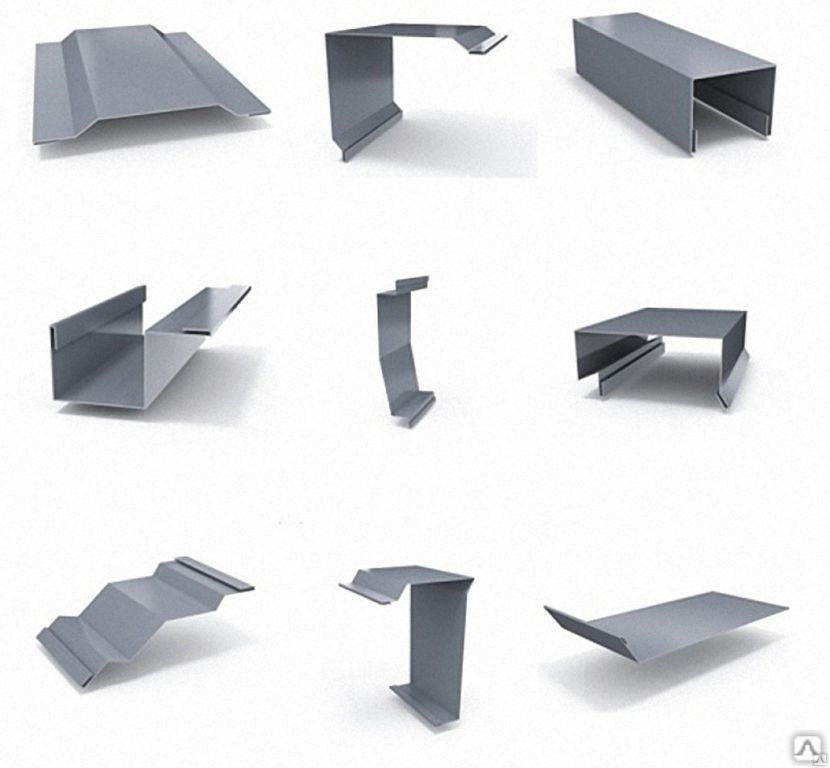

  • вытяжки, а также огромное количество так называемых доборных кровельных элементов – ендов, коньков, карнизных планок и снегозадержателей.

Такие изделия из жести, как колпаки и парапеты имеют узкое практическое предназначение – они защищают кирпичную кладку забора и опорных столбов от разрушительного влияния природных факторов, таких как сильная влажность или частые и резкие перепады температур, а также применяются в качестве украшений, преображающих внешний вид кирпичного забора.

Вследствие того, что ассортимент кирпича постоянно расширяется, у производителей жестяных изделий появляется необходимость подстраиваться под данную тенденцию и создавать более полную гамму цветов для покрытия металлических колпаков.

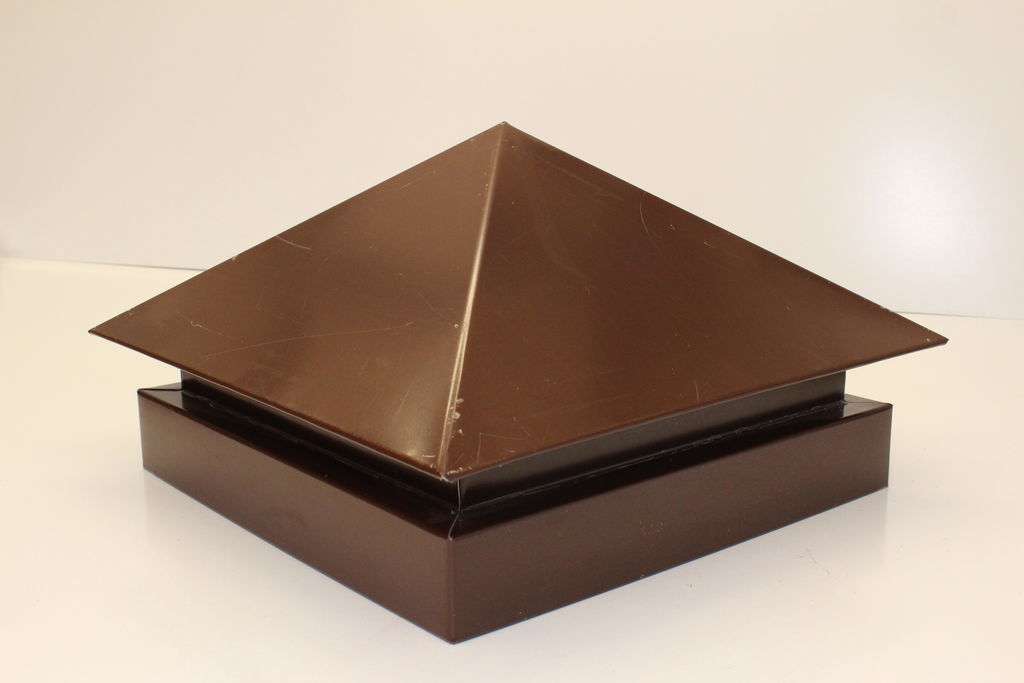

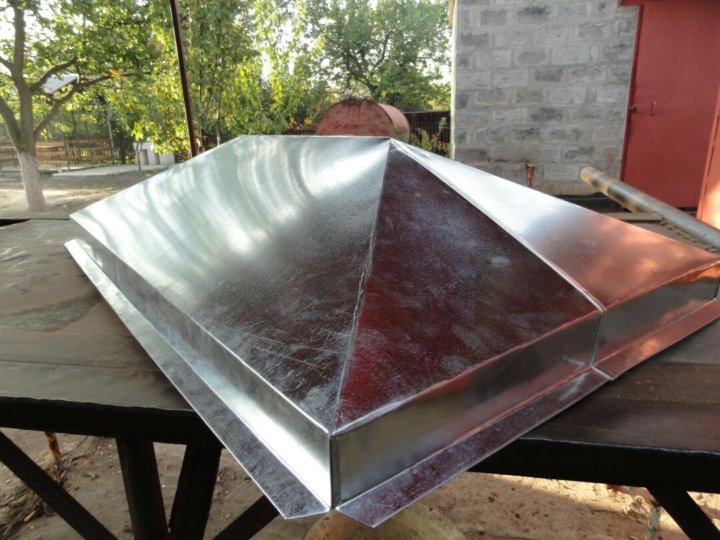

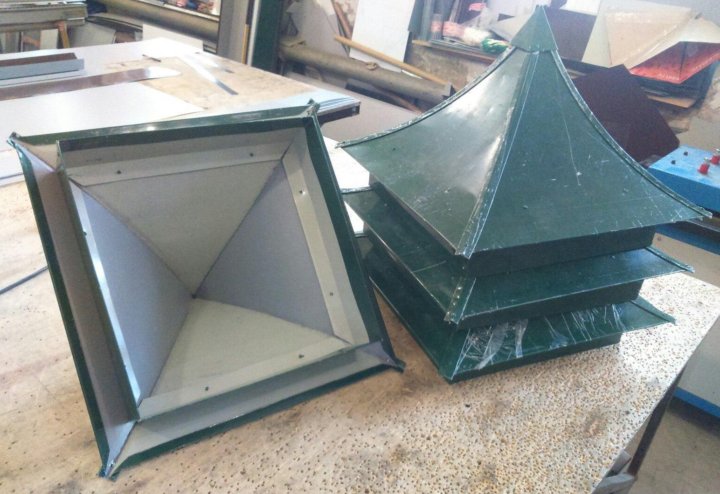

Колпаки из жести зачастую применимы не только для столбов забора, но и для кирпичных вентиляционных колодцев, которые располагаются на крышах домов. В данной ситуации разумным является их выполнение вместе с каркасом, который будет крепиться к кирпичной кладке данного колодца. Цвет колпака обычно подбирается под цвет вашей кровли.

Вы можете оставить заявку на изготовление или монтаж любых изделий из жести

Жесть как основной материал для строительства и ремонта – отличный выбор для красивого оформления дома при минимальных затратах. Приобрести или заказать любые изделия из жести вы можете прямо сейчас, обратившись в компанию «Мастерская колпаков».

Читайте также:

Услуги: оказание услуг — объявления OLX.ua Украина

Владимир-Волынский Сегодня 00:05

Одесса, Малиновский Сегодня 00:05

Одесса, Киевский Сегодня 00:05

Одесса, Киевский Сегодня 00:04

Киев, Печерский Сегодня 00:04

Кременчуг Сегодня 00:04

Другие изделия из жести.

Прайс на наши изделия

Помимо систем вентиляции, водоотведения, дымохода и других составных элементов, существует множество разнообразных жестяных изделий, необходимых и полезных. Это дополнительные комплектующие, крепежные элементы, единичные небольшие изделия из жести, оцинковки, нержавейки.

Широкий ассортимент

В нашем каталоге вы можете найти все необходимое для максимально полного оснащения вентиляционных, обогревательных, водоотводных и других систем. Это комплектующие и дополнительные элементы, такие как:

  • кронштейны для труб;
  • заглушки;
  • коньки на крышу;
  • переходники;
  • «усы» различной длины;
  • каналы проходные;
  • дроссели;
  • шиберы;
  • фланцы;
  • снегозадержатели на крышу;
  • разное.

Вы можете приобрести все, что делается для дома из жести, оцинковки или нержавеющей стали – крызы, флюгарки, искрогасители для дымохода, дефлекторы, парапеты и многое другое.


Прайс на разнообразные элементы и комплектующие

Цены на изделия по состоянию на 01.02.2022

НаименованиеЦена, грн
Кронштейн для трубы40/35/30
Канатка (заглушка)120
Конёк, 1 м (150 х 150 мм) 125 х 125 мм80/70
Переходник100
Усы 100, 110, 120, 130, 140, 15050
Канал проходной100
Дроссель170
Шибер200
Фланец100

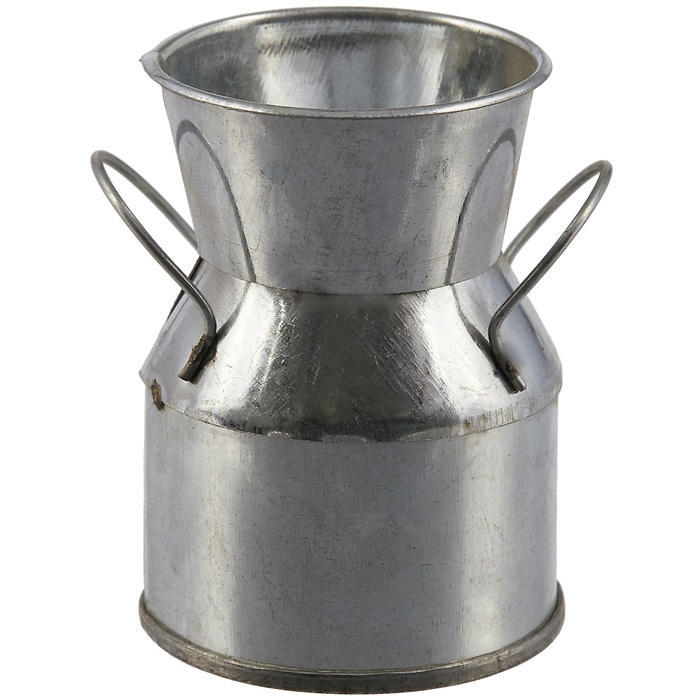

Ведро (М/Б)200/250
Снегозадержатели на крышеуточняйте по тел.
Воздуховоды, заглушки (задвижки, заслонки), крышки, кровельные планки, дымари, флюгарки, парапеты, крызы и др.уточняйте по тел.

Нужные размеры и конфигурация

В прайсе представлены расценки на предметы стандартных размеров и форм в нескольких вариациях. Но иногда проект требует индивидуальных параметров для изделия. Мы выполним ваш заказ по предоставленному чертежу или эскизу в необходимых вам цифрах. Сложность для нас не имеет значения. Все вопросы касательно индивидуальных заказов обговариваются и решаются к общей выгоде.

Сначала посмотри, потом выбери

С реальными изображениями наших изделий вы можете познакомиться в разделе «Фото». Убедитесь, что вам необходима именно такая форма и размеры. При необходимости можем откорректировать.

Квалифицированная помощь

Если вы не уверены в своем выборе или у вас появились вопросы, вы всегда можете обсудить их с нашим менеджером. Опытные сотрудники, отлично разбирающиеся в нашем ассортименте, смогут дать вам полезный совет, сориентировать, помочь в выборе. Они рассчитают предварительную стоимость вашего заказа, обговорят детали индивидуальных параметров или другие важные рабочие моменты. Мы заботимся о том, чтобы общение было деловым, вежливым и максимально целесообразным.

Обратите внимание

В прайсе цены указаны за единицу продукции либо за погонный метр, как, например, за конек для крышу, представленный в двух вариантах ширины. Некоторые расценки и наличие товара рекомендуем уточнить предварительно по телефону.

Выбирайте все необходимое из широкого ассортимента изделий из жести, оцинковки, нержавейки.


Пример нашего Изделия из жести:

Готовое изделие

Чертёж изделия

Жестяные изделия на заказ в Бутово. Оцинкованные трубы для вентиляции. Жестяные работы в Бутово, изделия из жести, короба для вентиляции оцинкованные. Круглые воздуховоды из оцинкованной стали.

Жестяная мастерская «Zn-M»

Изготавливаем: трубы для вентиляции оцинкованные, уголки, переходники, короба для вентиляции оцинкованные.



Часы работы: с 9. 00 до 20.00

Работаем без выходных.

Срок изготовления жестяных изделий — 3 дня.

Уточняйте наличие незаказных изделий у оператора! Большинство позиций есть на складе. Будем рады Вам помочь!

  +7 (921) 424 6205                     Менеджер по работе с клиентами
   +7 (921) 424 6205                   Вентиляция помещений (консультант)
  [email protected]                Для заказов


Производим: короба для вентиляции оцинкованные, отливы, откосы, декоративные элементы, воздуховоды круглые.

Посетите официальный сайт мастерской: жестяная мастерская цех «Zn-M»:

более подробная информация и полные прайс-листы продукции.

Жестяная мастерская предлагает всё для установки и монтажа вентиляции. Жестяные короба прямоугольные, круглые воздуховоды. Переходники, шиберы, отводы и многое другое для систем вентиляции.

 Комплектуем объекты под установку вентиляции.

 Доставка на объекты.

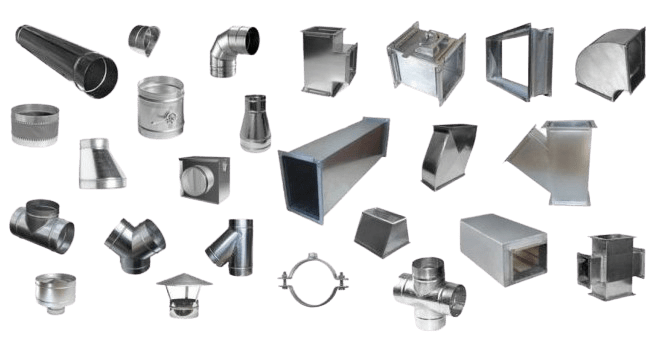

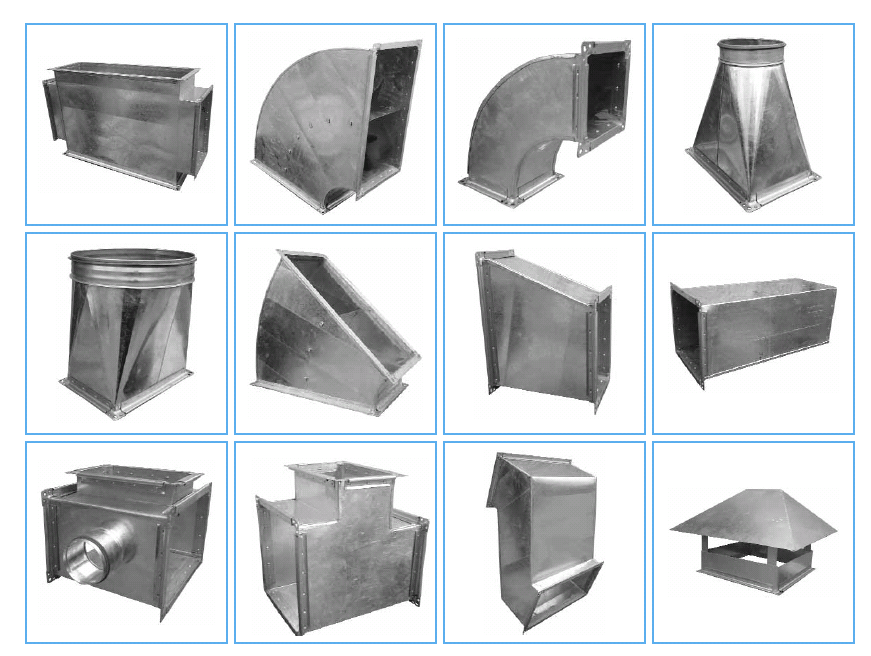

  • Короба для вентиляции (короба для вентиляции оцинкованные)
  • Круглые воздуховоды (воздуховоды из оцинкованной стали)
  • Отводы (горизонтальные)
  • Отводы (вертикальные)
  • Отводы (круглые)
  • Заглушки (круг)
  • Заглушки (квадрат)
  • Переходники (круглые)
  • Переходники (с квадрата на круг)
  • Гибкая вставка (круглая)
  • Гибкая вставка (квадрат)
  • Фланец (круг)
  • Фланец (квадрат)
  • Дефлектор
  • Дроссель-клапан
  • Шибер



Производим, продаём, изготавливаем под заказ фасонные элементы:

  • Водосточные трубы
  • Колена для водосточных труб
  • Крепление для водосточного жёлоба
  • Крепление для водосточных труб
  • Элементы систем вентиляции (воздуховоды, фасонные элементы)
  • Накрывные элементы на ограждения
  • Зонты на дымоходные трубы и вентиляционные шахты
  • Трубы для вентиляции оцинкованные
  • Короба для вентиляции оцинкованные
  • Доборные элементы вентиляции
  • Вентиляционные короба
  • Нестандартные элементы (по размерам Заказчика)
  • Оконные отливы
  • Флюгарки на дымоходные трубы и вентиляционные шахты
  • Колпаки на столбы и парапеты на забор
  • Водосточные жёлоба
  • Вентиляционные трубы (воздуховоды)
  • Короба для вентиляции оцинкованные


Труба оцинкованная вентиляционная, круглые воздуховоды из оцинкованной стали.

Монтаж систем вентиляции. Сжатые сроки, качество и гарантия.

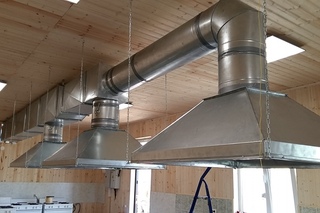

Наши работы: зонт вытяжной для кухни + система вентиляции с выходом в вентканал

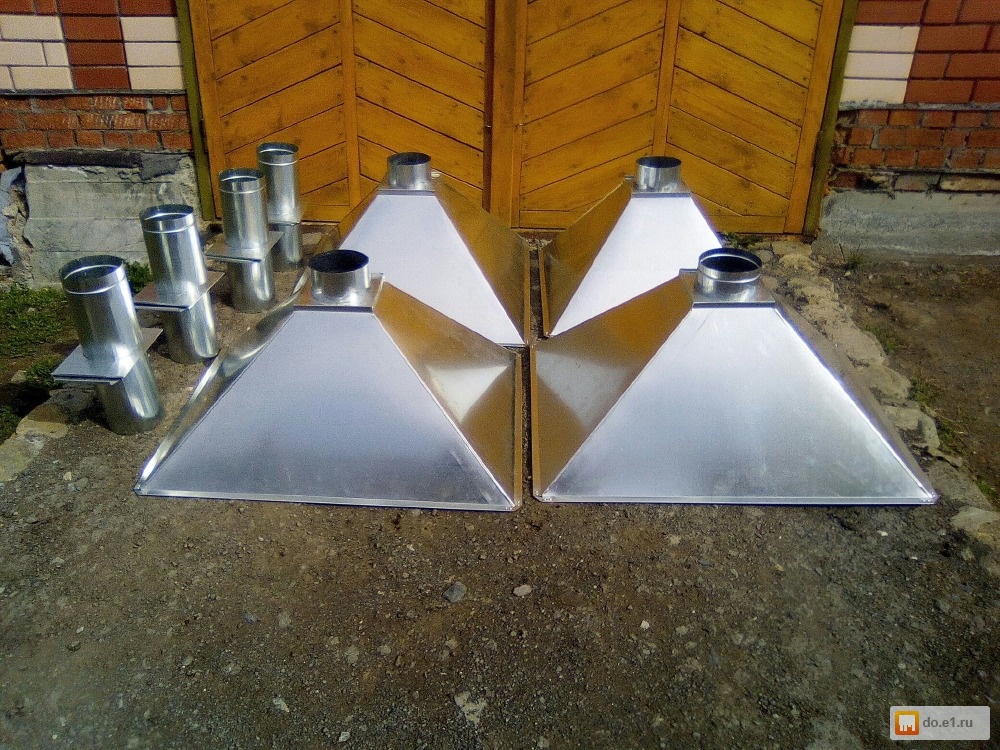

Зонт вытяжной кухонныйВытяжные зонты для кухни

Жестяные работы . Изготовление изделий из жести. предлагаю в Харьков, Украина. цена 100

Что такое файл cookie?

Cookie – это маленький текстовый файл, который сохраняется на вашем компьютере/мобильном устройстве, когда вы посещаете веб-сайт. Этот текстовый файл может сохранять информацию, которая может считываться веб-сайтом, когда вы снова посетите его позднее. Некоторые файлы cookie необходимы, чтобы веб-сайт мог функционировать безупречно. Другие файлы cookie полезны для посетителей: они надежно и безопасно сохраняют имя пользователя, как, например, языковые настройки. Файлы cookie служат для того, чтобы вам не нужно было каждый раз вводить одинаковую информацию, когда вы повторно посещаете какой-то веб-сайт.

Для чего мы используем файлы cookie?

Мы используем файлы cookie, чтобы предложить вам оптимальный доступ к нашему веб-сайту. Благодаря использованию файлов cookie мы можем позаботиться о том, чтобы вам показывалась та же информация, когда вы посетите наш веб-сайт повторно. Файлы cookie могут также использоваться для оптимизации работы веб-сайта. Они облегчают просмотр веб-сайта.

Чтобы защитить ваши личные данные, а также предотвратить потерю информации или противоправное поведение, используются соответствующие организационные и технические мероприятия.

Почему мы используем файлы cookie сторонних поставщиков?

Мы используем файлы cookie сторонних поставщиков, чтобы анализировать в сборных формулярах статистическую информацию с использованием инструментов анализа, напр., Google Analytics. Для этого используются как постоянные, так и временные файлы cookie. Постоянные cookie сохраняются на вашем компьютере или мобтильном устройстве на срок не больше 24 месяцев.

Как я могу отключить файлы cookie?

Вы можете очень просто отключить все файлы cookie в настройках своего веб-браузера. Для этого просто нажмите «Справка» и поищите «Блокирование файлов cookie». Помните о следующем: если вы отключите файлы cookie, тот веб-сайт будет показываться только частично или не будет показываться вообще.

Жестяные работы. Жестяные изделия. Услуги жестянщика, изготовление на заказ Украина, Днепр.

Наше предприятие «Zworks» выполнит для Вас полный комплекс жестяных работ и услуг, работы по жести связанные с обработкой тонколистового металла, во всем спектре жестяного ремесла: начиная от банальной трубы и заканчивая капитальной кровлей. Основным видом нашей деятельности является выполнение жестяных работ.

Мы выполняем:

  • Работы по жести в Днепре,Киеве
  • Изготавливаем жестяные изделия, как стандартные, так и под заказ (по чертежу заказчика)
  • Обрабатываем тонколистовой металл: цинк,нержавейка,полимер

На предприятии, при выполнении жестяных работ, связанных с обработкой тонколистового металла, работают не только высокоточные металлообрабатывающие станки (зиг-машины; листогиб; вальцы; фальцеосадочный и др. станки), но и компетентные специалисты-жестянщики,охватывающие весь спектр работ связанных с изготовлением любого изделия из жести. Умеющие качественно изготовить практически любое оцинкованное изделие.

Жестяные изделия под заказ

Нам удалось завоевать доверие наших Заказчиков не только благодаря высокому качеству работы по жести при выполнении жестяных изделий изготовленных  из оцинкованной стали и нержавейки, а так же профессиональному опыту  и чётко налаженной системе организации производства.

Также мы производим выполнение заказов по выполнению жестяных работ под ключ т.е. делаем точный замер объекта, затем производим изготовление, доставку и монтаж своей продукции.

Оцинкованные изделия из оцинкованной стали обладают рядом преимуществ: длительный срок эксплуатации, сравнительно невысокая стоимость, универсальность применения материала, отработанность и надежность технологии применения. Имея все выше перечисленные достоинства, жестяные изделия из оцинкованной стали успешно конкурируют с современными материалами, а тонкий слой цинка, который нанесен на поверхность листа, дает предотвращение коррозии стали под воздействием атмосферной влаги и кислорода находящегося в воздухе, что существенно продлевает срок службы оцинкованных изделий изготовленных из оцинкованного материала.

Услуги жестянщика

Мы предлагаем Вам следующие жестяные изделия и изделия из жести:

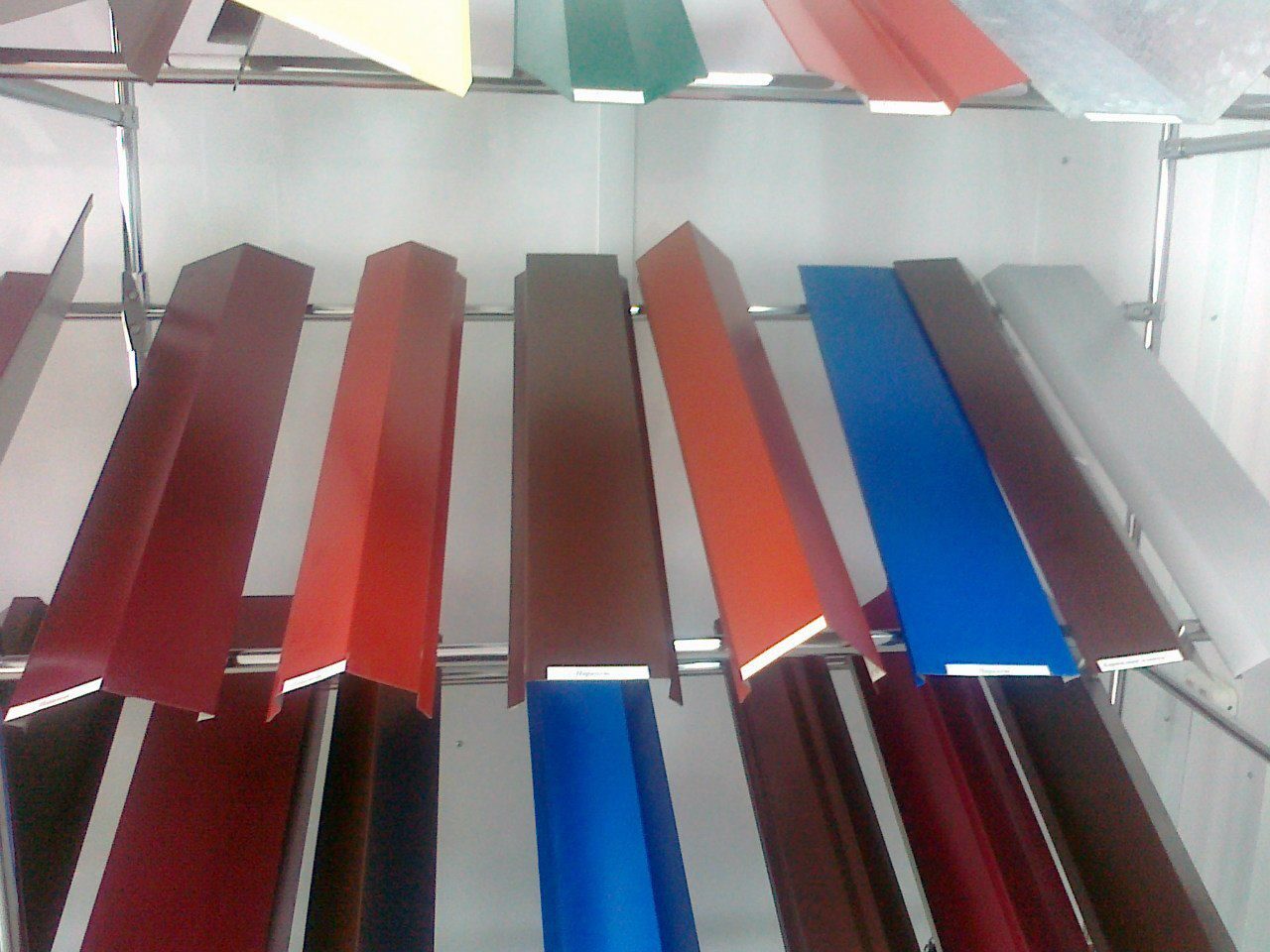

Планки для кровли, колпаки на забор, кровельные комплектующие, дымоходные трубы из нержавейки,дымоходные трубы из оцинковки,водосточные системы из оцинковки, трубы сэндвич, планки примыкания, вытяжки, дымоходы, вытяжные системы, дымоходные системы, двухконтурные трубы, трубы с утеплителем, заборные покрытия (заборное покрытие), козырьки, накрывки на забор, колпаки парапеты на забор

Наши заказчики жестяных изделий — это профессиональные и частные застройщики, а так же торговые организации. Мы отгружаем жестяные изделия не только в Днепре,Киеве но и во все регионы Украины.

Жестяной цех (мастерская)

Ну и конечно же, у нас действует гибкая система скидок на жестяные работы для постоянных заказчиков жестяных изделий.

Мы будем очень рады видеть Вас в числе наших клиентов, и все сделаем для того, чтобы, не разочаровать Вас качеством нашей продукции, ни ценами на нее.

Сталь, железо, нержавеющая сталь, медь, цинк, оцинкованная и алюминиевая продукция от жестяного завода

Сталь, железо, нержавеющая сталь, медь, цинк, оцинкованная и алюминиевая продукция от жестяного завода
  • Строительные металлы
  • Кухонные вытяжки и крышки
  • Кресты
  • Воздуховоды и аксессуары
  • Ограждение и ворота
  • Обработка камина
  • Мебель
  • Хозяйственные товары
  • Освещение
  • Перила и поручни

Подрядчик по механическому оборудованию HVAC Проектирование, производство и монтаж полных систем всех типов воздуховодов.Реставрация и ремонт – основная часть наших услуг. Доступны консультации и обследования объектов на наличие пыли, горячих или холодных помещений, запахов и других проблем с вентиляцией. Мы являемся специалистами по реконструкции и индивидуальной установке ОВКВ и обслуживаем долину с 1984 года. Монтаж выполняется с использованием качественных воздуховодов и фитингов из оцинкованного стального листа, изготовленных в нашем цехе. Детали вырезаются на плазменном столе с компьютерным управлением и полной библиотекой фитингов. Домовладелец и сделать это самостоятельно приветствовали и помогали.

Обслуживание качества воздуха в помещении Наш персонал уже долгое время работает с HVAC Mechanical Contractors и обладает обширными знаниями и опытом в области качества воздуха в помещении. Наше специально разработанное оборудование для очистки коммерческих и жилых систем кондиционирования воздуха, отопления и вентиляции не имеет себе равных. С помощью этого оборудования наши квалифицированные выездные специалисты могут добраться до всех частей системы и очистить их. Поскольку мы также являемся лицензированными механическими подрядчиками, мы можем получить доступ к оборудованию и очистить его, в отличие от компаний, занимающихся уборкой дверных вешалок.Улучшите микроклимат в помещении с помощью полной очистки системы, рекомендаций по фильтрации и установки. Проблемы с качеством воздуха в помещении не редкость, и их можно решить.

Архитектурный металл Мы предлагаем полную линейку изготовленных на заказ металлоконструкций ручной работы для большинства мыслимых применений. Медь, цинк, нержавеющая сталь и оцинкованный листовой металл — вот лишь некоторые из материалов, которые изготавливаются или ремонтируются с исключительным мастерством. Tin Works может помочь со всеми аспектами ваших нестандартных металлических проектов.С нашими услугами по проектированию, изготовлению и установке мы создадим атмосферу элегантности и красоты, которая сохранится на всю жизнь.

Изделия из декоративного железа Проектирование, изготовление и установка ручных перил, заборов, ворот и дверей — вот лишь некоторые из многих изделий Tin Works. Являясь лидером в области производства металлоконструкций, наше партнерство с вашими идеями приведет к созданию готового продукта лучше, чем вы себе представляли. Классические металлы ручной работы, такие как сталь, железо и поковки, будут достойны высокого признания. Также доступны другие металлы, такие как нержавеющая сталь и алюминий, или наши экологически чистые металлы, такие как медь, латунь и цинк.


Авторское право © Оловянный завод, Inc.

Links — Art by Loran Scruggs

A Обширный список жестянщиков благодаря Дженни Филлиус за приведенный ниже текст.

Дженни Филлиус

Дженни — великая художница, которая создает чудесные работы из олова, а также поддерживает связь с большой коллекцией оловянных мастеров. Я украл у нее этот список жестяных художников.Большое спасибо Дженни.

Robert Villamagna

Художник из Западной Вирджинии Роберт Вилламанья (Robert Villamagna) создает крупномасштабные произведения искусства из переработанной жести, отличающиеся изобретательностью и остроумием.

Harriete Estel Berman

Harriete — королева украшений из олова и других удивительно искусных, детализированных и искусно выполненных изделий из олова. Также у нее есть блог, где можно узнать практические советы по бизнесу в искусстве. Ссылка есть на ее сайте.

Росс Палмер Бичер

Росс Палмер Бичер, одна из моих любимых мастериц по металлу, широко представлена ​​в Интернете, но не имеет собственного веб-сайта.Ссылка на видео, которое фиксирует ее работу, студию и ее сущность. Ее представляет Грег Кучера в Сиэтле.

Кэти Росс

Хорошо, просто зайдите на сайт Кэти и посмотрите ее работы. Я даже не буду пытаться объяснить это, вы просто должны увидеть это сами. Обязательно посмотрите ее видео.

Цирк божьей коровки

Оцените потрясающую жестяную работу Дэйва Йоаса, нажав на его имя в правой части главной страницы Цирка божьей коровки. Также обратите внимание на небольшую горстку жестянщиков, у которых нет собственных веб-сайтов.

Дэвид Вассерман

Г-н Вассерман умер 12 октября 1999 года, но его работа живет в Интернете. Его работы прекрасны и вдохновляют.

Бобби Хэнсон

Изящное искусство консервной банки: методы и вдохновение Бобби Хэнсона.
Книга Бобби — отличная книга для начинающих.

Jeri Moe

Юго-западный жестянщик Jeri Moe создает трехмерные жестяные произведения искусства, которые хорошо продуманы и пользуются большим спросом.

Burnt Offerings

Brunt Offerings — это веб-сайт Опи и Линды О’Брайен, которые создают всевозможные забавные и живые произведения искусства из олова и других найденных предметов.Они также преподают и опубликовали
книгу по предметам своих талантов. На их сайте есть масса информации о том, кто они такие.

Крис Гиффин

Крис — самопровозглашенный художник смешанной техники. Посмотрите это классное видео и посмотрите на ее работу и, о, так превосходную коллекцию олова. Крис представлен галереей Snyderman-Works http://www.snyderman-works.com/artists/93

Nia Michaels

Nia работает в основном со старинными оловянными банками и типами олова. Каждая работа – это драгоценный камень.

Дебора Пол

Дебора — бесстрашная художница, всегда совершенствующая свои жестяные работы и пробующая новые способы представления материала, используя в своих работах другие виды вторичного сырья.

Mimi Cahalan

Mimi Cahalan создает настенные и трехмерные конструкции из окрашенного металла и дерева, работая как с небольшими, так и с крупными произведениями искусства для внутренних и наружных пространств.


William Herberholz

У Билла нет веб-сайта, но в его студии есть You Tube, и вы можете увидеть его работы там.Билл был моим учителем, и его работа изумительна.

Тони Берлант

Ни один список не был бы полным без Тони Берланта. Вполне возможно, что он прибивал олово к дереву дольше, чем любой из нас. У меня нет возможности описать его работу. Также см. больше его работ здесь, в Design Faith (http://designfaith.blogspot.com/2010/08/tony-berlant.html), проницательном блоге Кеннета Колдуэлла.

Дэвид Бэкингем

В работах Дэвида есть эстетика Лос-Анджелеса, они чистые и смелые, и в вашем лице, в хорошем смысле.

Рэнд Карлсон

Рэнд существует уже много лет. Его работы смелые и красочные, он много играет со словами, вырезая буквы из названий автомобилей. Мне больше всего нравятся его пейзажи.

Tin Works Inc. — Дом

Подрядчик по архитектурным металлоконструкциям
Декоративные работы по металлу и металлу
Подрядчик по механическому оборудованию HVAC
Служба контроля качества воздуха в помещениях

Подрядчик по архитектурным металлоконструкциям — Мы предлагаем полную линейку металлоконструкций ручной работы на заказ для большинства мыслимых применений.Медь, цинк, нержавеющая сталь и оцинкованный листовой металл — вот лишь некоторые из материалов, которые изготавливаются или ремонтируются с исключительным мастерством. Tin Works может помочь со всеми аспектами ваших нестандартных металлических проектов. С нашими услугами по проектированию, изготовлению и установке мы создадим атмосферу элегантности и красоты, которая сохранится на всю жизнь.

Изделия из декоративного железа. Проектирование, изготовление и установка ручных перил, заборов, ворот и дверей — вот лишь некоторые из многих изделий Tin Works.Являясь лидером в области производства металлоконструкций, наше партнерство с вашими идеями приведет к созданию готового продукта лучше, чем вы себе представляли. Классические металлы ручной работы, такие как сталь, железо и поковки, будут достойны высокого признания. Также доступны другие металлы, такие как нержавеющая сталь и алюминий, или наши экологически чистые металлы, такие как медь, латунь и цинк.

Подрядчик по механическому оборудованию систем отопления, вентиляции и кондиционирования воздуха. Проектирование, изготовление и установка полных систем всех типов воздуховодов. Реставрация и ремонт – основная часть наших услуг.Доступны консультации и обследования объектов на наличие пыли, горячих или холодных помещений, запахов и других проблем с вентиляцией. Мы являемся специалистами по реконструкции и индивидуальной установке ОВКВ и обслуживаем долину с 1984 года. Монтаж выполняется с использованием качественных воздуховодов и фитингов из оцинкованного стального листа, изготовленных в нашем цехе. Детали вырезаются на плазменном столе с компьютерным управлением и полной библиотекой фитингов. Домовладелец и сделать это самостоятельно приветствовали и помогали.

Служба контроля качества воздуха в помещениях. Мы являемся подрядчиками по механическому оборудованию систем ОВКВ, в штате которых CIAQT (сертифицированный специалист по контролю качества воздуха в помещениях) и CMRS (сертифицированный руководитель по устранению плесени).Наше специально разработанное оборудование для очистки коммерческих и жилых систем кондиционирования воздуха, отопления и вентиляции не имеет себе равных. С помощью этого оборудования наши квалифицированные выездные специалисты могут добраться до всех частей системы и очистить их. Поскольку мы также являемся лицензированными механическими подрядчиками, мы можем получить доступ к оборудованию и очистить его, в отличие от компаний, занимающихся уборкой дверных вешалок. Улучшите микроклимат в помещении с помощью полной очистки системы, рекомендаций по фильтрации и установки. Проблемы с качеством воздуха в помещении не редкость, и их можно решить.

Основы создания поверхностей TIN — справка

Доступно с лицензией 3D Analyst.

Поверхность треугольной нерегулярной сети (TIN) может быть создана либо на основе измерений источника поверхности, либо путем преобразования другой функциональной поверхности в поверхность TIN.

Вы можете создать поверхность TIN из объектов, таких как точки, линии и полигоны, которые содержат информацию о высоте. Используйте точки в качестве точечных местоположений данных о высоте.Используйте линии с информацией о высоте, чтобы подчеркнуть природные особенности, такие как озера, ручьи, хребты и долины. Наконец, используйте полигоны, чтобы привязать TIN к области исследования.

Поверхность TIN также может быть создана из других функциональных поверхностей, таких как наборы растровых данных или наборов данных Terrain. Вы можете преобразовать растровую поверхность в TIN, чтобы добавить в модель поверхности дополнительные объекты, такие как ручьи и дороги. Чтобы преобразовать набор растровых данных в TIN, используйте инструмент геообработки Растр в TIN. Дополнительные сведения о преобразовании растров в TIN см. в разделе Создание поверхности TIN из растровых данных.

При работе с набором данных Terrain с несколькими разрешениями вы можете захотеть преобразовать часть набора данных Terrain в поверхность TIN, чтобы работать с меньшей интересующей областью на определенном уровне пирамиды. Чтобы преобразовать TIN в набор данных Terrain, используйте инструмент геообработки Terrain To TIN. Дополнительные сведения о преобразовании наборов данных Terrain в TIN см. в разделе Создание поверхности TIN из набора данных Terrain. Имейте в виду, что TIN на основе файла имеет ограничение по размеру. Максимально допустимый размер TIN зависит от свободных, непрерывных ресурсов памяти.Максимальный размер, достижимый при нормальных условиях работы с Win32, составляет от 10 до 15 миллионов узлов. Несмотря на это, настоятельно рекомендуется ограничить размер несколькими миллионами ради удобства использования и производительности. Все, что больше этого, лучше всего представить с помощью набора данных Terrain.

Несколько различных источников векторных данных могут вносить вклад в поверхность TIN. В рамках проектирования поверхности TIN вы устанавливаете роль каждого источника данных в TIN и то, как используется каждый источник данных.

Вот краткий обзор типов элементов поверхности, которые можно использовать для построения поверхности TIN.Для получения дополнительной информации о том, как построить TIN из исходных векторных измерений и преобразовать наборы данных Terrain в TIN, см.: Создание поверхностей TIN из векторных данных.

Массовые точки

Массовые точки представляют собой точки измерения высоты; они становятся узлами в сети TIN. Массовые точки являются основным входом в TIN и определяют общую форму поверхности.

TIN позволяют эффективно моделировать разнородные поверхности за счет включения большего количества массовых точек в области, где поверхность сильно изменчива, и меньшего количества точек в местах, где поверхность менее изменчива.В приведенном ниже примере показаны точки массы, классифицированные по атрибуту высоты.

Линии излома и корпуса

Линии излома, показанные ниже, представляют собой линии с измерениями высоты или без них. Они становятся последовательностями одного или нескольких ребер треугольника. Линии перегиба обычно представляют либо естественные объекты, такие как линии хребтов или ручьев, либо искусственные объекты, такие как дороги. Существует два вида линий разрыва: жесткие и мягкие.

Жесткие изломные линии

Жесткие изломные линии обозначают прерывистость наклона поверхности.Водотоки и срезы дорог могут быть включены в TIN в качестве жестких структурных линий. Жесткие структурные линии фиксируют резкие изменения поверхности и улучшают отображение и анализ TIN.

Мягкие структурные линии

Мягкие структурные линии позволяют добавлять ребра к TIN для захвата линейных объектов, которые не изменяют локальный уклон поверхности. Границы области исследования могут быть включены в TIN в виде мягких структурных линий, чтобы зафиксировать их положение, не влияя на форму поверхности.

Корпуса

Полигоны представляют собой объекты поверхности с площадью, такие как озера, или границы (корпуса) отдельно интерполированных областей.

Корпуса могут определять берега отдельных островов архипелага или границы изучаемой области.

Типы полигональных объектов поверхности

Существует четыре типа полигональных объектов поверхности:

  • Вырезать полигон Интерполяции, показанные ниже, определяют границу поверхности TIN. Входные данные, выходящие за пределы полигона отсечения, исключаются из операций интерполяции и анализа, например, контуров или вычислений объема.
  • Стереть полигоны определить границу для интерполяции.Входные данные, которые попадают в полигон стирания, исключаются из операций интерполяции и анализа, например контуров или вычислений объема.
  • Заменить полигоны установить для границ и всех внутренних высот одинаковое значение. Полигон замены можно использовать для моделирования озера или участка на склоне, выкопанного до ровной поверхности.
  • Полигоны заливки присваивает целочисленное значение атрибута всем треугольникам, попадающим в полигон заливки. Высота поверхности не изменяется, обрезка или стирание не происходит.

Полигональные объекты интегрируются в триангуляцию как замкнутые последовательности из трех или более треугольных ребер. Включение структурных линий и полигонов в TIN дает вам больший контроль над формой поверхности TIN. Чтобы понять разницу, которую структурные линии могут иметь в TIN, сравните поверхность, созданную только из точек массы, с поверхностью, созданной из точек массы и структурных линий. На рисунке слева показан TIN, созданный из массовых точек; на рисунке справа показана TIN той же площади, созданная из массовых точек и структурных линий.

Отзыв по этой теме?

Требование к идентификационному номеру налогоплательщика США

В качестве налогового агента вы, как правило, должны потребовать, чтобы получатель платежа предоставил вам свой идентификационный номер налогоплательщика США (ИНН). Вы должны указать ИНН получателя платежа в формах, заявлениях и других налоговых документах. ИНН получателя платежа может быть любым из следующих.

  • Физическое лицо может иметь номер социального страхования (SSN). Если физическое лицо не имеет SSN и имеет право на его получение, оно должно использовать форму SS-5 PDF (PDF) для получения SSN.Администрация социального обеспечения сообщит человеку, имеет ли он право на получение SSN.
  • Физическое лицо может иметь индивидуальный идентификационный номер налогоплательщика IRS (ITIN). Если физическое лицо не имеет SSN и не имеет права на его получение, оно должно подать заявление на получение ITIN, используя форму W-7.
  • Любое лицо, не являющееся физическим лицом, а также любое физическое лицо, являющееся работодателем или занимающееся торговлей или бизнесом в США в качестве индивидуального предпринимателя, должно иметь идентификационный номер работодателя (EIN).

ИНН должен быть указан в налоговом свидетельстве, если бенефициарный владелец претендует на любое из следующего.

Кроме того, ИНН должен быть указан в свидетельстве об удержании налогов от лица, выдающего себя за любое из следующих лиц.

  • Квалифицированный посредник.
  • Удержание иностранного партнерства.
  • Удержание иностранного траста.
  • Доверительный фонд иностранного доверителя с не более чем 5 доверителями, если только траст доверителя не является держателем счета квалифицированного посредника.См. Уведомление 2001–4.
  • Освобожденная организация.
  • Филиал иностранного лица в США, считающегося резидентом США.
  • гражданин США.

Исключения из требований к ИНН

Иностранное лицо не обязано предоставлять ИНН США, чтобы требовать пониженную ставку налога в соответствии с соглашением об избежании двойного налогообложения, если соблюдены требования в отношении следующих исключений.

  • Доход от обращающихся ценных бумаг (см. ниже).
  • Неожиданный платеж физическому лицу (см. ниже).

Рыночные ценные бумаги

Форма W-8BEN, Свидетельство об иностранном статусе бенефициарного владельца для удержания налога в США, предоставляемая для получения договорных льгот, не требует ИНН США, если иностранный бенефициарный владелец претендует на получение льгот по доходу от рыночных ценных бумаг. При этом доход от ликвидной ценной бумаги состоит из следующих статей.

  • Дивиденды и проценты от акций и долговых обязательств, активно обращающихся на устоявшемся рынке ценных бумаг.

  • Дивиденды от любой погашаемой ценной бумаги, выпущенной инвестиционной компанией, зарегистрированной в соответствии с Законом об инвестиционных компаниях 1940 года (паевой фонд).

  • Дивиденды, проценты или роялти от паев бенефициарного участия в паевом инвестиционном фонде, которые публично предлагаются (или были представлены на момент выпуска) и зарегистрированы в SEC в соответствии с Законом о ценных бумагах 1933 года.

  • Доход, связанный с кредитами любой из вышеперечисленных ценных бумаг.

Неожиданный платеж физическому лицу

Для формы W–8BEN или формы 8233 «Освобождение от удержания компенсации за независимые (и некоторые зависимые) личные услуги иностранца-нерезидента, предоставляемые иностранцем-нерезидентом для получения договорных льгот, ИНН США не требуется, если вы, налогового агента, отвечать всем нижеследующим требованиям.

  1. Вы агент по приемке.
  2. Вы можете запросить ИНН получателя платежа в ускоренном порядке.
  3. Вам необходимо произвести неожиданный платеж иностранцу-нерезиденту.
  4. Вы не можете получить номер ITIN, так как IRS не выдает номер ITIN в момент совершения платежа или в любой другой момент после того, как вы узнали, что должны произвести платеж.
  5. Вы не можете разумно отсрочить непредвиденный платеж.
  6. Вы отправляете заполненную форму W-7 для получателя платежа с подтверждением того, что вы ознакомились с требуемой документацией и не имеете фактических сведений или оснований знать, что документация является неполной или точной, в IRS в течение первого рабочего дня после вы произвели оплату.

Агент по приему — это лицо, которое в соответствии с письменным соглашением с IRS уполномочено помогать иностранцам в получении ITIN. Информацию о процедурах подачи заявок на получение статуса агента по приему см. в разделе Как стать агентом по приему номеров ITIN IRS.

Платеж является неожиданным, если вы или бенефициарный владелец не могли обоснованно ожидать платеж в то время, когда можно было получить ИНН. Это может быть связано с характером платежа или обстоятельствами, при которых производится платеж.Платеж не считается неожиданным только потому, что сумма платежа не является фиксированной.

Пример

Мэри, гражданка и жительница Ирландии, посещает Соединенные Штаты и выигрывает 5000 долларов, играя на игровом автомате в казино. По договору с Ирландией выигрыши не облагаются налогом США. Мэри заявляет о преимуществах договора, предоставляя казино форму W-8BEN после выигрыша в игровом автомате. Однако у нее нет ИНН. Казино является агентом по приему, который может запросить ИНН в ускоренном порядке.

Ситуация 1. Предположим, что Мэри выиграла деньги в воскресенье. Поскольку IRS не выдает ITIN по воскресеньям, казино может заплатить Мэри 5000 долларов без удержания налога США. Казино должно в следующий понедельник отправить по факсу заполненную форму W-7 для Мэри, включая необходимую сертификацию, в IRS для ускоренного получения ITIN.

Ситуация 2. Предположим, что Мэри выиграла деньги в понедельник. Чтобы выплатить выигрыш без удержания налога США, казино должно подать заявку и получить ITIN для Мэри, поскольку ускоренный ITIN можно получить в IRS во время платежа.

Ссылки/связанные темы



Сделать рамку для фотографий из жестяной работы

Художник Дрю Кодути из Альбукерке, штат Нью-Мексико, демонстрирует, как штамповать олово и припаивать его к раме для картины в стиле юго-запада.

рулон жести
нож или ножницы по металлу
пробойники по металлу, в том числе полузвездообразные пробойники трех размеров ручной работы
молоток
линейка
писец
ветошь
припой
паяльник
флюс
подставка для железа с губкой мат
масло
проволока для фоторамки
перманентный маркер с тонким наконечником
латунная трубка и стержень
ножницы по металлу
пресс для оправки
гвозди (декоративные гвозди)
защитные очки
бутановая горелка
стальная вата
ацетон
картина
резак по стеклу 90

1. Отрежьте от рулона кусок жести размером 10-1/2 x 8 дюймов.

2. Несмываемым маркером нарисуйте детали рамы на форме. Детали — рамка, кастрюля и мольберт.

3. Разрежьте листы жести ножницами по металлу.

4. Нарисуйте размер отверстия (размер вашей фотографии) на раме с помощью маркера и шаблона.

5.Наметьте линии сгиба на всех частях рамы.

6. Срежьте углы ножницами по диагонали.

7. Пробейте четыре направляющих отверстия в центральных углах для проема рамы с помощью металлического пробойника и молотка. Выровняйте пробитые отверстия оправочным прессом.

8. Вырежьте отверстие в раме ножницами по металлу.

9. Нарисуйте рисунок на раме маркером. В каждом углу есть линии, идущие от отверстия рамы к внешним краям, как солнечные лучи, а каждая сторона рамы имеет полузвездный дизайн разных размеров.

10. Пробейте боковые части рисунка самодельными полузвездообразными пробойниками разного размера и киянкой.

11. Сделайте надрезы на прямых углах шилом и линейкой.

12.Сложите кусочки жести по всем линиям сгиба на станке с пальчиковым тормозом для листового металла.

13. Прикрепите поддон к раме с помощью припоя и паяльника.

14. Создайте шарнир рамы:

— Отрежьте 1 1/2-дюймовый стержень и 1 1/2-дюймовую латунную трубку
— Разрежьте трубку на три части
— Припаяйте две внешние части трубки к раме
— Припаяйте центральную трубку к мольберту
— Вставьте стержень через три трубных отрезка

.

15.Прикрепите мольберт к кастрюле примерно на 1/8 дюйма от края с помощью припоя.

16. Прикрепите провода для подвешивания жестяного каркаса.

17. Заполнить клавы (декоративные гвозди) припоем.

18. Поместите клавы на переднюю часть рамы и прикрепите их горелкой, которая расплавит припой.

19.Очистите раму ацетоном.

20. Отполируйте раму стальной ватой.

21. Вырежьте стекло по размеру и вставьте стекло и картину в раму.

Эффективная работа выхода как функция толщины TiN (TiN = 66 % N 2…

Контекст 1

… td и ε d — толщина и диэлектрическая проницаемость диэлектрика соответственно, а N f — чистое количество зарядов диэлектрика затвора (сумма фиксированного и захваченного заряда). Было показано, что отжиг после осаждения в среде N 2 уменьшает гистерезис кривой C-V, вызванный состояниями границы диэлектрика затвора [16], [17], и уменьшает утечку затвора [18]. На рис. 2 показаны результаты 30-минутного субатмосферного отжига при 626 ◦ CN после осаждения TiN. На вставке область от 1 до 0 В расширена, что свидетельствует о том, что кривая ВФХ неотожженной пластины слегка вытянута, что свидетельствует о наличии интерфейсных состояний D it в диэлектрике [19]. Отжиг N 2 снижает плотность интерфейсных состояний и должен привести к повышению надежности устройства.Пластины обрабатывали с отжигом N 2 и без него, используя диэлектрики затвора SiO 2 толщиной 4,0 и 4,3 нм. Эффективная работа выхода и значения EOT были рассчитаны из кривых C – V, как показано на рис. 3. Отжиг после осаждения приводит к увеличению эффективной работы выхода для обеих толщин диэлектрика затвора. Среднее увеличение Φ m составляет 0,12 эВ для диэлектрика затвора 4,3 нм и 0,05 эВ для диэлектрика затвора 4,0 нм. Среднее изменение EOT после отжига N 2 меньше 0.2 Å, поэтому изменение Φm, скорее всего, не связано с образованием прослойки TiO 2 [20] или внедрением N в диэлектрик [14]. Возможно, что отжиг N 2 увеличивает содержание азота в металлическом затворе TiN, увеличивая таким образом работу выхода [14], или отжиг может уменьшить положительный заряд диэлектрика затвора, увеличивая тем самым Φ m на величину (1). На рис. 3 показано, что изначально в оксиде с длиной волны 4,3 нм было больше заряда, хотя причина этого неясна. Влияние потока азота и температуры осаждения при реактивном распылении на эффективную работу выхода показано на рис.4. Хотя температура не оказывает существенного влияния на Φ, увеличение концентрации газообразного азота снижает эффективную работу выхода. Профилирование ВИМС по глубине пакета затворов TiN/SiO 2 было выполнено для исследования того, может ли изменение Φ m быть связано с изменениями стехиометрии пленки в зависимости от % потока N 2 . Профили глубины Ti, N, O и Si приведены на рис. 5 для трех различных условий потока % N 2 (все с отжигом N 2 после осаждения) и одной пластины без отжига. Сигнал ВИМС в отсчетах не был преобразован в % атомов из-за отсутствия соответствующих калибровочных стандартов.«Хвост» Ti, попадающий в пленку SiO 2 , может свидетельствовать об образовании некоторого количества TiO 2 , хотя это, скорее всего, является результатом выбивания Ti в SiO 2 во время профилирования по глубине. Тщательное сравнение рис. 5(a)–(c) показывает почти идентичные профили глубины элемента для всех трех условий потока % N 2 . (Как и ожидалось, в пробах потока с 0% и 40% N 2 содержание N по данным SIMS значительно ниже.) Кроме того, при сравнении рис. отжиг 626 ◦ CN 2 .Это говорит о том, что наблюдаемые изменения Φ m в зависимости от % газового потока N 2 и отжига N 2 не являются результатом значительных изменений стехиометрии TiN. Альтернативные причины уменьшения Φ m включают более низкое напряжение пленки или диэлектрический заряд, которые будут рассмотрены в будущей работе. На рис. 6 показано, что EOT конденсаторов практически не изменяется (< 1 Å) по мере увеличения потока N 2 для двух различных начальных толщин SiO 2 , измеренных эллипсометром. Очень скромное уменьшение EOT с увеличением % N 2 может быть связано с дополнительным распылением диэлектрика затвора на ранних стадиях осаждения TiN, поскольку данные ВИМС на рис.5(a)–(c) не видно изменения профиля азота в диэлектрике затвора при изменении % потока газа N 2 . Было показано, что эффективная работа выхода зависит от толщины металлического затвора [17], [21], поэтому конденсаторы с пленками TiN толщиной 7–20 нм изготавливались путем изменения времени осаждения TiN. Влияние на Φ m показано на рис. 7. Эффективная работа выхода уменьшается с увеличением толщины TiN, хотя это уменьшение не является монотонным. Чтобы понять взаимосвязь между толщиной TiN и работой выхода, важно различать эффективную работу выхода (Φ m ) и работу выхода в отсутствие диэлектрического заряда затвора (Φ m ), которые связаны соотношением (1). Измеряя V fb конденсаторов с различной толщиной диэлектрика под затвором, можно независимо рассчитать заряд интерфейса и Φ m …

Контекст 2

… Φ Si = 4,93 эВ — работа выхода конденсатора p-типа. объемный Si (легированный B 7 × 10 14 см — 3 ). Конденсаторы были изготовлены с толщиной SiO 2 от 6 до 8 нм, и результаты для различной толщины TiN представлены в таблице I. При увеличении толщины TiN наблюдается два конкурирующих эффекта. От 7 до 12 нм Φ m быстро увеличивается, что приводит к высокому значению Φ m при 12 нм на рис.7. Это может быть связано с быстро меняющейся структурой зерен TiN или даже качеством покрытия поверхности этими очень тонкими пленками. От 12 до 20 нм эффект увеличения положительного заряда диэлектрика затвора больше, чем незначительное дальнейшее увеличение Φ m , поэтому эффективная работа выхода падает, как видно на рис. 7. Обратите внимание, что с ALD TiN, для которого меньше ожидаемого эффекта от включения заряда, также сообщалось об увеличении Φ m с толщиной [21]. Увеличение положительного заряда с увеличением толщины TiN может быть связано с большим повреждением диэлектрика затвора в течение более длительного времени напыления [22] или из-за увеличения напряжения на SiO 2 / TiN [16], [18].Напряжение пленки было измерено для каждой толщины TiN, оно является сжимающим и постоянным и составляет 3,8 ± 0,4 ГПа. Таким образом, напряжение на границе раздела TiN/SiO 2 будет линейно возрастать с толщиной TiN, поэтому напряжение в пленке является возможной причиной увеличения фиксированного заряда. На рис. 8 показаны графики нормальной вероятности эффективной работы выхода в зависимости от толщины осажденного TiN. Конденсаторы измерялись при каждой толщине. Для более тонкого TiN вариация Φ m гораздо меньше, с оптимальной толщиной около 10 нм. При уменьшении толщины TiN с 20 до 10 нм стандартное отклонение эффективной работы выхода падает с 0.021 до 0,007 эВ. Предпочтительно уменьшить толщину TiN, чтобы уменьшить колебания V и возможные проблемы с надежностью. Однако металл затвора должен оставаться достаточно толстым, чтобы обеспечить равномерную пленку на пластине и служить эффективным барьером для проникновения бора [22]. Влияние легирования слоя поликремния стопки затворов исследовали путем имплантации либо P (8 кэВ, 3,5 · 10 15 ионов/см 2 ), либо B (6 кэВ, 1,0 · 10 15 ионов/см 2 ). Разница в работе выхода между имплантированными затворами n- и p-типа показана на рис.9. Наблюдается очень небольшая разница, что означает, что либо TiN является эффективным диффузионным барьером для этих примесей, либо на работу выхода TiN не влияет легирование B или P. Следовательно, легирование вряд ли будет использоваться для настройки металлического затвора TiN. Сводная информация о влиянии этих параметров процесса на эффективную работу выхода металлического затвора представлена ​​в Таблице II. Целевое значение работы выхода 4,65 эВ получено с использованием 12-нм физического осаждения из паровой фазы (PVD) TiN, нанесенного с использованием 74 см3/мин N 2 и 36 см3/мин Ar при 300 ◦ C, на 4. Затворный диэлектрик SiO 2 толщиной 2 нм с последующим 30-минутным отжигом при 626 ◦ CN 2 (см. рис. 7). Однако наблюдается изменение работы выхода от партии к партии в пределах ± 0,03 эВ. III. ИНТЕГРАЦИЯ ПРОЦЕССА ПОДПОРОГОВОГО ТРАНЗИСТОРА Используя ранее разработанный материал затвора TiN, транзисторы FDSOI были изготовлены с использованием 40-нм Si на 400-нм BOX. Для работы в подпороговом режиме со сверхнизким энергопотреблением изменение порогового напряжения и емкости должны быть сведены к минимуму. Схематическое сравнение традиционной и оптимизированной подпороговой конструкции транзистора FDSOI показано на рис.10. Емкость сведена к минимуму за счет исключения имплантатов расширения истока и стока, использования широких нитридных прокладок толщиной 90 нм и относительно толстого диэлектрика затвора SiO 2 толщиной 4 нм. Однако из-за недостаточного перекрытия затвор-исток/сток (S/D) сопротивление устройства будет высоким, а ток в состоянии насыщения будет низким. Такая архитектура устройства не подходит для высокопроизводительных транзисторов. Однако для тихоходных сверхмаломощных транзисторов в подпороговом режиме ток включения ограничивается подпороговым размахом, а не паразитным сопротивлением.Поскольку I on является экспоненциальной функцией порогового напряжения транзистора в подпороговом режиме, управление V t особенно важно. Подпороговые оптимизированные сверхмаломощные транзисторы должны иметь значительно улучшенную вариацию V t , поскольку отсутствие легирования канала, расширения и гало устранит вариации удлинения S/D при отжиге, уменьшит спад V t из-за более длительного L eff , устранит случайные флуктуации легирующей примеси. и уменьшить зависимость от толщины SOI. Интеграция включает 10-секундный активационный отжиг при 1022 ◦ C, силицид Co, 20-минутный водородный пассивирующий отжиг при 400 ◦ C и три уровня металла.Минимальная длина затвора составляет 150 нм из-за ограничений шагового двигателя 248 нм, используемого для формирования паттерна. Характеристики транзисторов NMOS и PMOS I d – V g показаны на рис. 11. Хотя предполагаемое рабочее напряжение составляет V g = 0,3 В, расширенная кривая I d – V g до V g = 1,5 В представлена ​​для демонстрации того, что транзисторы показывают нормальное поведение выше порога. Точно согласованные характеристики включения и выключения NMOS и PMOS демонстрируют, что настройка работы выхода TiN, выполненная на объемных кремниевых пластинах, существенно не меняется для устройств FDSOI.Подпороговый размах (S) на рис. 12 почти идеален для больших длин затвора и увеличивается до 75–80 мВ/дек по мере уменьшения длины затвора из-за эффектов короткого канала (SCE). S для NMOS выше, чем для PMOS, потому что имплантат NMOS S/D диффундирует латерально на 20 нм дальше в область нижнего колена, чем имплантат PMOS S/D (на основе данных Cgd, не показано). Таким образом, канал NMOS на 40 нм короче, чем PMOS, для заданной длины затвора. SCE могут быть значительно улучшены за счет дальнейшего уменьшения толщины SOI [11].Ранее было показано, что управление работой выхода улучшается, а диэлектрический заряд затвора уменьшается по мере уменьшения толщины металлического затвора TiN. На рис. 13 сравнивается S для 12- и 20-нм TiN. Подпороговый размах уменьшается примерно на 5 мВ/дек как для NMOS, так и для PMOS, когда используется более тонкий TiN. Кроме того, изменение S ниже при использовании затвора из TiN размером 12 нм. Поскольку подпороговый размах у PMOS-транзисторов несколько лучше, чем у NMOS-транзисторов, PMOS-транзисторы немного сильнее. На рис. 14 показано, что отношение P/N по постоянному току по-прежнему близко к 1, как и хотелось бы, хотя поддерживать это значение при большой и малой длине затвора сложно из-за спада V t .На рис. 15 сравниваются характеристики PMOS I d – V g 21 кристалла на двух пластинах: одна с легированием корпуса, удлинения и гало (обычные транзисторы) и одна без этих ступеней имплантата (транзисторы сверхмалой мощности). В данном случае транзисторы изготовлены с поликремниевыми затворами, поэтому пороговое напряжение смещено на половину ширины запрещенной зоны. Оптимизированная подпороговая конструкция обеспечивает распределение V t ( 3 σ ) поперек пластины, равное 8 мВ, по сравнению с 18 мВ для обычных транзисторов. Уменьшенная емкость является ключевым преимуществом конструкции сверхмаломощного транзистора.Емкость перекрытия измерялась на сверхмаломощных транзисторах и обычных транзисторах и сравнивалась с результатами моделирования ATLAS. Как показано на рис. 16, измеренные данные хорошо согласуются с моделированием. Транзистор FDSOI со сверхмалым энергопотреблением обеспечивает снижение емкости перекрытия на 71% по сравнению с транзистором с традиционной конструкцией FDSOI. IV. ЗАКЛЮЧЕНИЕ Было изучено влияние параметров процесса на эффективную работу выхода материала металлического затвора TiN со средним зазором, и результаты были интегрированы в производство подпороговых оптимизированных транзисторов сверхмалой мощности.Поток газообразного азота во время осаждения, отжиг после осаждения и толщина TiN влияют на Φ m . Разбавленный TiN также значительно снижает колебания Φ m и диэлектрического заряда затвора. Было показано, что эффективную работу выхода металлического затвора TiN можно настраивать в диапазоне 4,30–4,65 эВ, регулируя параметры предыдущего процесса. Однако результаты показывают, что существует значительный эффект от диэлектрического заряда затвора, возникающего при PVD TiN, поэтому может быть предпочтительнее исследовать другой метод осаждения, такой как ALD.Металлические затворы TiN, настроенные по работе выхода, были интегрированы в подпороговую конструкцию транзистора. Были достигнуты следующие показатели производительности: подпороговый размах 64–80 мВ/дек, снижение Cgd на 71 %, отношение включенного тока PMOS/NMOS, близкое к 1, и снижение вариации V на 55 %. БЛАГОДАРНОСТЬ Мнения, интерпретации, выводы и рекомендации принадлежат автору и не обязательно одобрены США …

Контекст 3

… Φ Si = 4,93 эВ – работа выхода объемный Si p-типа (легированный B 7 × 10 14 см — 3 ).Конденсаторы были изготовлены с толщиной SiO 2 от 6 до 8 нм, и результаты для различной толщины TiN представлены в таблице I. При увеличении толщины TiN наблюдается два конкурирующих эффекта. От 7 до 12 нм Φ m быстро увеличивается, что приводит к высокому значению Φ m при 12 нм на рис. 7. Это может быть связано с быстро меняющейся структурой зерен TiN или даже качеством покрытия поверхности для этих очень тонких пленок. От 12 до 20 нм эффект увеличения положительного заряда диэлектрика затвора больше, чем незначительное дальнейшее увеличение Φ m , поэтому эффективная работа выхода падает, как видно на рис.7. Обратите внимание, что для ALD TiN, для которого ожидается меньший эффект от включения заряда, также сообщалось об увеличении Φ m с толщиной [21]. Увеличение положительного заряда с увеличением толщины TiN может быть связано с большим повреждением диэлектрика затвора в течение более длительного времени напыления [22] или из-за увеличения напряжения на SiO 2 / TiN [16], [18]. Напряжение пленки было измерено для каждой толщины TiN, оно является сжимающим и постоянным и составляет 3,8 ± 0,4 ГПа. Таким образом, напряжение на границе раздела TiN/SiO 2 будет линейно возрастать с толщиной TiN, поэтому напряжение в пленке является возможной причиной увеличения фиксированного заряда. На рис. 8 показаны графики нормальной вероятности эффективной работы выхода в зависимости от толщины осажденного TiN. Конденсаторы измерялись при каждой толщине. Для более тонкого TiN вариация Φ m гораздо меньше, с оптимальной толщиной около 10 нм. При уменьшении толщины TiN с 20 до 10 нм стандартное отклонение эффективной работы выхода падает с 0,021 до 0,007 эВ. Предпочтительно уменьшить толщину TiN, чтобы уменьшить колебания V и возможные проблемы с надежностью. Однако металл затвора должен оставаться достаточно толстым, чтобы обеспечить равномерную пленку на пластине и служить эффективным барьером для проникновения бора [22].Влияние легирования слоя поликремния стопки затворов исследовали путем имплантации либо P (8 кэВ, 3,5 · 10 15 ионов/см 2 ), либо B (6 кэВ, 1,0 · 10 15 ионов/см 2 ). Разница в работе выхода между имплантированными затворами n- и p-типа показана на рис. 9. Наблюдается очень небольшая разница, что означает, что либо TiN является эффективным диффузионным барьером для этих примесей, либо работа выхода TiN не затрагивается. допингом B или P. Следовательно, легирование вряд ли будет использоваться для настройки металлического затвора TiN.Сводная информация о влиянии этих параметров процесса на эффективную работу выхода металлического затвора представлена ​​в Таблице II. Целевое значение работы выхода 4,65 эВ получено с использованием 12-нм физического осаждения из паровой фазы (PVD) TiN, осажденного с использованием 74 см3/мин N 2 и 36 см3/см Ar при 300 ◦ C, на диэлектрике затвора 4,2 нм SiO 2 , с последующим 30-минутный отжиг 626 ◦ CN 2 (см. рис. 7). Однако наблюдается изменение работы выхода от партии к партии в пределах ± 0,03 эВ. III. ИНТЕГРАЦИЯ ПРОЦЕССА ПОДПОРОГОВОГО ТРАНЗИСТОРА Используя ранее разработанный материал затвора TiN, транзисторы FDSOI были изготовлены с использованием 40-нм Si на 400-нм BOX.Для работы в подпороговом режиме со сверхнизким энергопотреблением изменение порогового напряжения и емкости должны быть сведены к минимуму. Схематическое сравнение между традиционной и подпороговой оптимизированной конструкцией транзистора FDSOI показано на рис. 10. Емкость минимизирована за счет исключения имплантатов-удлинителей истока и стока, использования широких 90-нм нитридных прокладок и относительно толстого 4-нм затвора из SiO 2 . диэлектрик. Однако из-за недостаточного перекрытия затвор-исток/сток (S/D) сопротивление устройства будет высоким, а ток в состоянии насыщения будет низким.Такая архитектура устройства не подходит для высокопроизводительных транзисторов. Однако для тихоходных сверхмаломощных транзисторов в подпороговом режиме ток включения ограничивается подпороговым размахом, а не паразитным сопротивлением. Поскольку I on является экспоненциальной функцией порогового напряжения транзистора в подпороговом режиме, управление V t особенно важно. Подпороговые оптимизированные сверхмаломощные транзисторы должны иметь значительно улучшенную вариацию V t , поскольку отсутствие легирования канала, расширения и гало устранит вариации удлинения S/D при отжиге, уменьшит спад V t из-за более длительного L eff , устранит случайные флуктуации легирующей примеси. и уменьшить зависимость от толщины SOI.Интеграция включает 10-секундный активационный отжиг при 1022 ◦ C, силицид Co, 20-минутный водородный пассивирующий отжиг при 400 ◦ C и три уровня металла. Минимальная длина затвора составляет 150 нм из-за ограничений шагового двигателя 248 нм, используемого для формирования паттерна. Характеристики транзисторов NMOS и PMOS I d – V g показаны на рис. 11. Хотя предполагаемое рабочее напряжение составляет V g = 0,3 В, расширенная кривая I d – V g до V g = 1,5 В представлена ​​для демонстрации того, что транзисторы показывают нормальное поведение выше порога.Точно согласованные характеристики включения и выключения NMOS и PMOS демонстрируют, что настройка работы выхода TiN, выполненная на объемных кремниевых пластинах, существенно не меняется для устройств FDSOI. Подпороговый размах (S) на рис. 12 почти идеален для больших длин затвора и увеличивается до 75–80 мВ/дек по мере уменьшения длины затвора из-за эффектов короткого канала (SCE). S для NMOS выше, чем для PMOS, потому что имплантат NMOS S/D диффундирует латерально на 20 нм дальше в область нижнего колена, чем имплантат PMOS S/D (на основе данных Cgd, не показано). Таким образом, канал NMOS на 40 нм короче, чем PMOS, для заданной длины затвора. SCE могут быть значительно улучшены за счет дальнейшего уменьшения толщины SOI [11]. Ранее было показано, что управление работой выхода улучшается, а диэлектрический заряд затвора уменьшается по мере уменьшения толщины металлического затвора TiN. На рис. 13 сравнивается S для 12- и 20-нм TiN. Подпороговый размах уменьшается примерно на 5 мВ/дек как для NMOS, так и для PMOS, когда используется более тонкий TiN. Кроме того, изменение S ниже при использовании затвора из TiN размером 12 нм.Поскольку подпороговый размах у PMOS-транзисторов несколько лучше, чем у NMOS-транзисторов, PMOS-транзисторы немного сильнее. На рис. 14 показано, что отношение P/N по постоянному току по-прежнему близко к 1, как и хотелось бы, хотя поддерживать это значение при большой и малой длине затвора сложно из-за спада V t . На рис. 15 сравниваются характеристики PMOS I d – V g 21 кристалла на двух пластинах: одна с легированием корпуса, удлинения и гало (обычные транзисторы) и одна без этих ступеней имплантата (транзисторы сверхмалой мощности). В данном случае транзисторы изготовлены с поликремниевыми затворами, поэтому пороговое напряжение смещено на половину ширины запрещенной зоны. Оптимизированная подпороговая конструкция обеспечивает распределение V t ( 3 σ ) поперек пластины, равное 8 мВ, по сравнению с 18 мВ для обычных транзисторов. Уменьшенная емкость является ключевым преимуществом конструкции сверхмаломощного транзистора. Емкость перекрытия измерялась на сверхмаломощных транзисторах и обычных транзисторах и сравнивалась с результатами моделирования ATLAS.Как показано на рис. 16, измеренные данные хорошо согласуются с моделированием. Транзистор FDSOI со сверхмалым энергопотреблением обеспечивает снижение емкости перекрытия на 71% по сравнению с транзистором с традиционной конструкцией FDSOI. IV. ЗАКЛЮЧЕНИЕ Было изучено влияние параметров процесса на эффективную работу выхода материала металлического затвора TiN со средним зазором, и результаты были интегрированы в производство подпороговых оптимизированных транзисторов сверхмалой мощности. Поток газообразного азота во время осаждения, отжиг после осаждения и толщина TiN влияют на Φ m .Разбавленный TiN также значительно снижает колебания Φ m и диэлектрического заряда затвора. Было показано, что эффективную работу выхода металлического затвора TiN можно настраивать в диапазоне 4,30–4,65 эВ, регулируя параметры предыдущего процесса. Однако результаты показывают, что существует значительный эффект от диэлектрического заряда затвора, возникающего при PVD TiN, поэтому может быть предпочтительнее исследовать другой метод осаждения, такой как ALD. Металлические затворы TiN, настроенные по работе выхода, были интегрированы в подпороговую конструкцию транзистора.Были достигнуты следующие показатели производительности: подпороговый размах 64–80 мВ/дек, снижение Cgd на 71 %, отношение включенного тока PMOS/NMOS, близкое к 1, и снижение вариации V на 55 %. БЛАГОДАРНОСТЬ Мнения, интерпретации, выводы и рекомендации принадлежат автору и не обязательно одобрены США …

Контекст 4

. .. Φ Si = 4,93 эВ – работа выхода объемный Si p-типа (легированный B 7 × 10 14 см — 3 ). Конденсаторы были изготовлены с толщиной SiO 2 от 6 до 8 нм, и результаты для различной толщины TiN представлены в таблице I.При увеличении толщины TiN возникают два конкурирующих эффекта. От 7 до 12 нм Φ m быстро увеличивается, что приводит к высокому значению Φ m при 12 нм на рис. 7. Это может быть связано с быстро меняющейся структурой зерен TiN или даже качеством покрытия поверхности для этих очень тонких пленок. От 12 до 20 нм эффект увеличения положительного заряда диэлектрика затвора больше, чем незначительное дальнейшее увеличение Φ m , поэтому эффективная работа выхода падает, как видно на рис. 7. Обратите внимание, что с ALD TiN, для которого меньше ожидаемого эффекта от включения заряда, также сообщалось об увеличении Φ m с толщиной [21].Увеличение положительного заряда с увеличением толщины TiN может быть связано с большим повреждением диэлектрика затвора в течение более длительного времени напыления [22] или из-за увеличения напряжения на SiO 2 / TiN [16], [18]. Напряжение пленки было измерено для каждой толщины TiN, оно является сжимающим и постоянным и составляет 3,8 ± 0,4 ГПа. Таким образом, напряжение на границе раздела TiN/SiO 2 будет линейно возрастать с толщиной TiN, поэтому напряжение в пленке является возможной причиной увеличения фиксированного заряда. На рис. 8 показаны графики нормальной вероятности эффективной работы выхода в зависимости от толщины осажденного TiN.Конденсаторы измерялись при каждой толщине. Для более тонкого TiN вариация Φ m гораздо меньше, с оптимальной толщиной около 10 нм. При уменьшении толщины TiN с 20 до 10 нм стандартное отклонение эффективной работы выхода падает с 0,021 до 0,007 эВ. Предпочтительно уменьшить толщину TiN, чтобы уменьшить колебания V и возможные проблемы с надежностью. Однако металл затвора должен оставаться достаточно толстым, чтобы обеспечить равномерную пленку на пластине и служить эффективным барьером для проникновения бора [22].Влияние легирования слоя поликремния стопки затворов исследовали путем имплантации либо P (8 кэВ, 3,5 · 10 15 ионов/см 2 ), либо B (6 кэВ, 1,0 · 10 15 ионов/см 2 ). Разница в работе выхода между имплантированными затворами n- и p-типа показана на рис. 9. Наблюдается очень небольшая разница, что означает, что либо TiN является эффективным диффузионным барьером для этих примесей, либо работа выхода TiN не затрагивается. допингом B или P. Следовательно, легирование вряд ли будет использоваться для настройки металлического затвора TiN.Сводная информация о влиянии этих параметров процесса на эффективную работу выхода металлического затвора представлена ​​в Таблице II. Целевое значение работы выхода 4,65 эВ получено с использованием 12-нм физического осаждения из паровой фазы (PVD) TiN, осажденного с использованием 74 см3/мин N 2 и 36 см3/см Ar при 300 ◦ C, на диэлектрике затвора 4,2 нм SiO 2 , с последующим 30-минутный отжиг 626 ◦ CN 2 (см. рис. 7). Однако наблюдается изменение работы выхода от партии к партии в пределах ± 0,03 эВ. III. ИНТЕГРАЦИЯ ПРОЦЕССА ПОДПОРОГОВОГО ТРАНЗИСТОРА Используя ранее разработанный материал затвора TiN, транзисторы FDSOI были изготовлены с использованием 40-нм Si на 400-нм BOX. Для работы в подпороговом режиме со сверхнизким энергопотреблением изменение порогового напряжения и емкости должны быть сведены к минимуму. Схематическое сравнение между традиционной и подпороговой оптимизированной конструкцией транзистора FDSOI показано на рис. 10. Емкость минимизирована за счет исключения имплантатов-удлинителей истока и стока, использования широких 90-нм нитридных прокладок и относительно толстого 4-нм затвора из SiO 2 . диэлектрик. Однако из-за недостаточного перекрытия затвор-исток/сток (S/D) сопротивление устройства будет высоким, а ток в состоянии насыщения будет низким.Такая архитектура устройства не подходит для высокопроизводительных транзисторов. Однако для тихоходных сверхмаломощных транзисторов в подпороговом режиме ток включения ограничивается подпороговым размахом, а не паразитным сопротивлением. Поскольку I on является экспоненциальной функцией порогового напряжения транзистора в подпороговом режиме, управление V t особенно важно. Подпороговые оптимизированные сверхмаломощные транзисторы должны иметь значительно улучшенную вариацию V t , поскольку отсутствие легирования канала, расширения и гало устранит вариации удлинения S/D при отжиге, уменьшит спад V t из-за более длительного L eff , устранит случайные флуктуации легирующей примеси. и уменьшить зависимость от толщины SOI.Интеграция включает 10-секундный активационный отжиг при 1022 ◦ C, силицид Co, 20-минутный водородный пассивирующий отжиг при 400 ◦ C и три уровня металла. Минимальная длина затвора составляет 150 нм из-за ограничений шагового двигателя 248 нм, используемого для формирования паттерна. Характеристики транзисторов NMOS и PMOS I d – V g показаны на рис. 11. Хотя предполагаемое рабочее напряжение составляет V g = 0,3 В, расширенная кривая I d – V g до V g = 1,5 В представлена ​​для демонстрации того, что транзисторы показывают нормальное поведение выше порога.Точно согласованные характеристики включения и выключения NMOS и PMOS демонстрируют, что настройка работы выхода TiN, выполненная на объемных кремниевых пластинах, существенно не меняется для устройств FDSOI. Подпороговый размах (S) на рис. 12 почти идеален для больших длин затвора и увеличивается до 75–80 мВ/дек по мере уменьшения длины затвора из-за эффектов короткого канала (SCE). S для NMOS выше, чем для PMOS, потому что имплантат NMOS S/D диффундирует латерально на 20 нм дальше в область нижнего колена, чем имплантат PMOS S/D (на основе данных Cgd, не показано). Таким образом, канал NMOS на 40 нм короче, чем PMOS, для заданной длины затвора. SCE могут быть значительно улучшены за счет дальнейшего уменьшения толщины SOI [11]. Ранее было показано, что управление работой выхода улучшается, а диэлектрический заряд затвора уменьшается по мере уменьшения толщины металлического затвора TiN. На рис. 13 сравнивается S для 12- и 20-нм TiN. Подпороговый размах уменьшается примерно на 5 мВ/дек как для NMOS, так и для PMOS, когда используется более тонкий TiN. Кроме того, изменение S ниже при использовании затвора из TiN размером 12 нм.Поскольку подпороговый размах у PMOS-транзисторов несколько лучше, чем у NMOS-транзисторов, PMOS-транзисторы немного сильнее. На рис. 14 показано, что отношение P/N по постоянному току по-прежнему близко к 1, как и хотелось бы, хотя поддерживать это значение при большой и малой длине затвора сложно из-за спада V t . На рис. 15 сравниваются характеристики PMOS I d – V g 21 кристалла на двух пластинах: одна с легированием корпуса, удлинения и гало (обычные транзисторы) и одна без этих ступеней имплантата (транзисторы сверхмалой мощности). В данном случае транзисторы изготовлены с поликремниевыми затворами, поэтому пороговое напряжение смещено на половину ширины запрещенной зоны. Оптимизированная подпороговая конструкция обеспечивает распределение V t ( 3 σ ) поперек пластины, равное 8 мВ, по сравнению с 18 мВ для обычных транзисторов. Уменьшенная емкость является ключевым преимуществом конструкции сверхмаломощного транзистора. Емкость перекрытия измерялась на сверхмаломощных транзисторах и обычных транзисторах и сравнивалась с результатами моделирования ATLAS.Как показано на рис. 16, измеренные данные хорошо согласуются с моделированием. Транзистор FDSOI со сверхмалым энергопотреблением обеспечивает снижение емкости перекрытия на 71% по сравнению с транзистором с традиционной конструкцией FDSOI. IV. ЗАКЛЮЧЕНИЕ Было изучено влияние параметров процесса на эффективную работу выхода материала металлического затвора TiN со средним зазором, и результаты были интегрированы в производство подпороговых оптимизированных транзисторов сверхмалой мощности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
