Антенна цифровая своими руками – Антенна для цифрового телевидения DVB-T2 своими руками

Содержание

Антенна Харченко и другие своими руками для цифрового тв

Покупать или нет дециметровую антенну для просмотра цифрового ТВ? Вопрос может показаться странным, но при ближнем рассмотрении он становится более обоснованным. Итак, по пунктам:

  1. Где гарантии того, что покупная антенна стоит потраченных на её приобретение денег?
  2. При использовании купленной дециметровой телеантенны на даче её, скорее всего, придётся возить туда-сюда за собой во избежание кражи.
  3. Потребность в таком устройстве может возникнуть спонтанно, где-нибудь на пикнике и поездка в специальный магазин просто нежелательна или невозможна.

Решить проблему с приёмом эфирного телевизионного сигнала дециметрового диапазона можно с помощью самодельной антенны для цифрового ТВ.

Виды антенн dvb t2

Стандарт т2 дмв телевидения — на данный момент новейший массовый

, применяемый для передачи цифрового сигнала. Его особенностью является значительное упрощение устройств приёма-передачи за счёт применения устройств расшифровки, так называемых тюнеров, некоторые модели телевизоров уже имеют встроенный модуль расшифровки цифрового сигнала. Значительно снижены требования к мощности сигнала, даже сигнал незначительной мощности достаточен для воспроизводства картинки высокого качества, поэтому почти всегда отпадает потребность в усилителе, он становится ненужным.

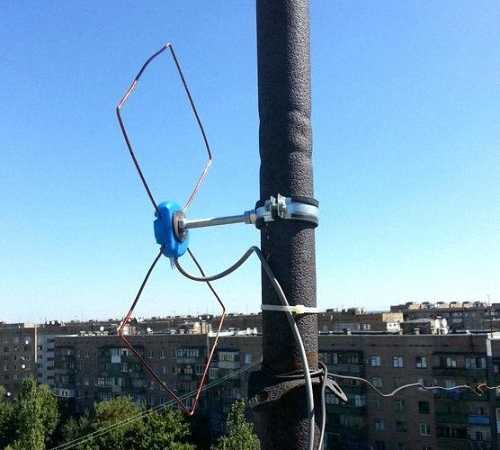

Антенна Харченко

Рассмотрим устройство зигзагообразного волновода, устройство которого предложено энтузиастом-инженером К. П. Харченко ещё в 1961 в журнале «Радио». Внешне этот прибор выглядит как двойной примыкающий разомкнутыми углами друг к другу ромб или квадрат, в точках примыкания подключаются центральная жила и оплётка коаксиального кабеля.

Для усиления сигнала можно применить металлический рефлектор — зеркало, отражающее дальний сигнал на устройство. Размеры цифровой антенны своими руками зависят от длины волны принимаемого сигнала, понятно, что для дециметрового диапазона волн и размеры dvb t2 антенны своими руками будут находиться в пределах нескольких дециметров. Чем выше частота приёма — тем короче волна, меньше размеры. Комнатный волновод для приёма каналов будет иметь размеры сторон примерно 11 и 15 сантиметров, общие внешние габариты 30 на 17 см, размеры рефлектора 50 на 50 см.

Для его изготовления потребуется чуть больше метра проводника — медного или алюминиевого провода или трубки диаметром от 5−6 мм, лучше до 10 мм или полосы, сопоставимой ширины. Расстояние между разомкнутыми точками углов примыкания 1−2 см, расстояние до рефлектора где-то 5−7 см. Этого будет дальнобойный волновод, позволяющий принимать 20 и более программ. Длина телевизионного кабеля влияет на действие антенны, если кабель будет свыше 5−7 метров, потребуется усилитель, какой — выбирать вам.

  • При эксплуатации волновод должен быть развёрнут в сторону ближайшей передающей станции, при первой установке стоит поэкспериментировать с ориентацией устройства, добиваясь устойчивого приёма сигнала.

Этот тип антенн можно с успехом применять и для приёма слабого сигнала сотовой сети, только размеры устройства будут в несколько раз меньше. В сети достаточно онлайн-калькуляторов для расчёта конкретных параметров для каждого случая.

Походная антенна

Для изготовления этой самоделки, кроме штекера для подключения к ТВ приёмнику, нужно только две одинаковых пустых пол-литровых металлических банок

из-под напитков. Вместо коаксиального кабеля, можно взять обычную «лапшу» для стационарных телефонов. В районе горлышка каждой пустой и сухой банки саморезом закрепляется один провод «лапши» или к одной прикручивается оплётка телевизионного кабеля, а к другой — его сердцевина. Банки располагаются на одной прямой, настройка приёма производится путём изменения расстояния между ними от 1 до 8 см, а также точной ориентацией по направлению излучателя. Устройство не должно быть слишком близко расположено к телевизору.

Ленивая антенна

Если неохота заморачиваться ни с каким рукодельем, а тратить лишние деньги жалко, то можно устроить совсем простенькое приспособление. Но работать оно будет устойчиво там, где уровень сигнала довольно высокий. Потребуется знать частоту цифрового вещания, чтобы определить длину волны. Для этого 300 делится на число мегагерц частоты вещания «цифры» и получается довольно точное значение в метрах. Для частоты в 480 МГц длина волны составит 0,625 м, а для 700 МГц — примерно 0,430 м. Когда даже длину волны вещания неохота узнавать берём просто 0,63 м, наибольшую из возможных.

Берётся отрезок коаксиального кабеля, равный рассчитанной длине волны, зачищаются концы от наружней изоляции, чтобы был доступ к оплётке. Отрезанный кусок сгибается в разорванную окружность — между зачищенными концами должен быть разрыв в 1−2 см и закрепляется любым способом, как проще, хоть на картонной коробке. С первой стороны припаивается центральная жила другого куска этого же кабеля, с другой — оплётка. На противоположный от места пайки конец крепится штекер. Подключаем и наслаждаемся просмотром цифрового вещания.

Для того, чтобы самостоятельно изготовить антенну для dvb t2 своими руками не потребуется много времени и особых затрат, а результат порадует.

Оцените статью: Поделитесь с друзьями!

chebo.pro

Как сделать антенну цифрового телевидения своими руками для дачи и дома

Наступила эра цифровых сигналов. Все трансляционные телекомпании стали работать в новом формате. Аналоговые телевизоры доживают свой век. Они еще находятся в рабочем состоянии и имеются практически в каждой семье.

Чтобы старые модели успешно доработали свой ресурс, а люди могли их использовать при просмотре цифрового вещания, достаточно подключить приставку DVB-T к телеприемнику и улавливать сигналы ТВ волны специальной антенной.

Любой домашний мастер способен не покупать антенну в магазине, а сделать её своими руками из подручных средств для просмотра телепрограмм цифрового ТВ дома или на даче. Две наиболее доступные конструкции описаны в этой статье.


Содержание статьи

Немного теории

Принцип действия антенны для цифрового пакетного телевидения

Любой телевизионный сигнал распространяется в пространстве от излучателей передающей телебашни к антенне телевизора электромагнитной волной синусоидальной формы с высокой частотой, измеряемой в мегагерцах.

При прохождении электромагнитной волны через поверхность принимающих лучей антенны в ней наводится напряжение V. Каждая полуволна синусоиды формирует разность потенциалов со своим знаком.

Под действием наведенного напряжения, приложенного к замкнутому приемному контуру входного сигнала с сопротивлением R в последнем протекает электрический ток. Он усиливается и обрабатывается схемой цифрового телевизора, выдается на экран и динамики в качестве изображения и звука.

Для аналоговых моделей ТВ приемников между антенной и телевизором работает промежуточное звено — приставка DVB-T, осуществляющая декодирование цифровой информации электромагнитной волны в обычный вид.

Вертикальная и горизонтальная поляризация цифрового ТВ сигнала

В телевизионном вещании государственными стандартами принято электромагнитные волны излучать всего в двух плоскостях:

  1. вертикали;
  2. горизонтали.

Таким способом передатчики направляют излучающие сигналы.

А пользователям необходимо просто поворачивать приемную антенну в нужной плоскости для максимального снятия потенциала мощности.

Требования к антенне цифрового пакетного телевидения

ТВ передатчики распространяют свои сигналы-волны на небольшие расстояния, ограниченные зоной прямой видимости с верхней точки излучателя телебашни. Их дальность редко превышает 60 км.

Для таких дистанций достаточно обеспечивать мощность излучаемого ТВ сигнала небольшой величины. Но, напряженность электромагнитной волны в конце зоны покрытия должна формировать нормальный уровень напряжения на приемном конце.

На антенне наводится разность потенциалов небольшой величины, измеряемая в долях вольта. Она создает токи с маленькими амплитудами. Это накладывает высокие технические требования к монтажу и качеству изготовления всех деталей устройств цифрового приема.

Конструкция антенны должна быть:

  • изготовлена аккуратно, с хорошей степенью точности, исключающей потери электрической мощности сигнала;
  • направлена строго по оси электромагнитной волны, идущей от передающего центра;
  • сориентирована по виду поляризации;
  • защищена от посторонних сигналов-помех этой же частоты, идущих от любых источников: генераторов, радиопередатчиков, электродвигателей и других подобные устройств.

Как узнать исходные данные для расчета антенны

Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из поясняющего первого рисунка, является длина электромагнитной волны излучения. Под нее создаются симметричные плечи вибраторов различной формы, определяются общие габариты антенны.

Длину волны λ в сантиметрах можно легко вычислить по формуле упрощенного вида: λ=300/F. Достаточно только найти частоту принимаемого сигнала F в мегагерцах.

Воспользуемся для этого поиском ГУГЛ и запросим у него перечень районных пунктов ТВ связи для нашей местности.

В качестве примера показан фрагмент таблицы данных по Витебской области с выделением красным прямоугольником передающего центра в Ушачи.

Частота его волны 626 мегагерц, а вид поляризации — горизонтальная. Этих данных вполне достаточно.

Выполняем расчет: 300/626=0,48 м. Это длина электромагнитной волны для создаваемой антенны.

Делим ее пополам и получаем 24 см — искомую длину полуволны.

Максимальное значение напряженность достигает на середине этого участка — 12 см. Его еще называют амплитудой. Под этот размер и делается штыревая антенна. Ее обычно выражают формулой λ/4, где λ — длина электромагнитной волны.


Самая простая ТВ антенна для цифрового телевидения

Для нее потребуется отрезок коаксиального кабеля с волновым сопротивлением на 75 Ом и штекер для подключения антенны. Мне удалось найти в старом запасе готовый двухметровый кусок.

Со свободного конца обычным ножом срезаю внешнюю оболочку. Длину беру с маленьким запасом: при наладке всегда проще откусить небольшой отрезок.

Затем снимаю экранирующий слой с этого участка кабеля.

Далее оголяю внутреннюю жилу, снимаю с нее изоляцию.

Работа закончена. Осталось вставить гнездо штекера в разъем на приставке ТВ сигнала и направить оголенную проволоку внутренней жилы поперек приходящей электромагнитной волны с учетом горизонтальной поляризации.

Антенну следует расположить прямо на подоконнике или закрепить на стекле, например, кусочком скотча либо подвязать к креплению жалюзи. Отраженные сигналы и помехи можно экранировать полоской фольги, расположенной на небольшом удалении от центральной жилы.

Подобная конструкция делается буквально за десяток минут и не требует особых материальных затрат. Стоит ее испытать. Но, работать она способна в зоне уверенного приема сигнала. У меня здание экранирует гора и многоэтажный дом. Передающая телебашня расположена на удалении 25 км. В этих условиях цифровая электромагнитная волна отражается многократно, принимается плохо. Пришлось искать другое техническое решение.

А для вас по теме этой конструкции предлагаю посмотреть видеоролик владельца Едокоff «Как сделать антенну для цифрового ТВ»

Антенна Харченко на 626 МГц

Для приема сигналов аналогового телевещания различного диапазона частот волны у меня раньше хорошо работала конструкция зигзагообразной широкополосной антенны, которая не требуют сложного изготовления.

Сразу вспомнилась одна из их эффективных разновидностей — антенна Харченко. Ее конструкцию решил применить для цифрового приема. Вибраторы изготовил из плоской медной шинки, но, вполне можно обойтись и круглой проволокой. Так будет проще изгибать и выравнивать концы.

Как определить размеры конкретной антенны

Онлайн калькулятор

Воспользуемся поиском всезнающего Google. Пишем в командной строке: «Расчет антенны Харченко» и жмем Enter.

Выбираем любой понравившийся сайт и выполняем онлайн расчет. Я зашел в первый открывшийся. Вот что он мне рассчитал.

Все его данные я представил картинкой с обозначением наименования размеров антенны Харченко.

Изготовление деталей конструкции антенны

Взял представленную информацию за основу, но не стал точно выдерживать все габариты. Знаю из предыдущей практики, что антенна хорошо работает в широкополосном диапазоне волны. Поэтому размеры деталей просто чуть завысил. Полуволна каждой гармоники синусоиды электромагнитного ТВ сигнала уложится в плечо каждого вибратора и будет им принята.

На основе выбранных данных сделал заготовки для антенны.

Особенности конструкции вибратора

Соединение концов шинки для «восьмерки» создано в центре на этапе изгибов. Спаял их паяльником.

Он у меня создан по принципу «Момент», сделан своими руками из старых трансформаторов, работает два десятка лет. Паял им даже медную проволоку 2,5 квадрата на тридцатиградусном морозе. Работает с транзисторами и микросхемами, не пережигая их.

Планирую в ближайшем времени описать его конструкцию отдельной статьей на сайте для тех, кто желает также изготовить своими руками. Следите за публикациями, подписывайтесь на уведомления.

Подключение кабеля антенны к вибратору

Медную жилу и оплетку просто припаял к металлу восьмерки с разных сторон по ее центру.

Кабель привязал к медной шинке, выгнув его петлей по форме полуквадрата вибратора. Этим способом выполняется согласование сопротивлений кабеля и антенны.

Конструкция экранирующей решетки

Вообще-то антенна Харченко часто нормально работает без экранирования сигналов, но, я решил показать его изготовление. Для основы взял деревянный брусок. Не стал красить и пропитывать лаком: конструкция будет эксплуатироваться в помещении.

В задней стороне бруска электрической дрелью просверлил отверстия для крепления проволок экрана и вставил, а затем заклинил их.

Получился экран для антенны Харченко. В принципе его можно сделать и другой конструкции: выпилить из куска лобовой брони танка или вырезать из пищевой фольги — работать будет примерно одинаково.

С обратной стороны планки закрепил конструкцию вибратора с кабелем.

Антенна готова. Осталось установить ее на окно для работы в вертикальной поляризации.

Заключительный совет по эксплуатации антенны

Когда телевизионный приемник находится на большом удалении от передающего генератора, то мощность его сигнала понемногу ослабевает. Ее можно увеличить специальными электронными устройствами — усилителями.

Только надо четко видеть разницу между принимаемыми антенной сигналами, которые могут быть:

  1. просто ослабленными;
  2. содержать высокочастотные помехи, искажающие форму цифровой синусоиды до фигуры какой-то «каряболы».

В обоих случаях усилитель выполнит свою роль и поднимет мощность. Причем ослабленный сигнал телевизор будет четко воспринимать и показывать, а с усиленной «каряболой» возникнут проблемы воспроизведения.

Устранять подобные помехи волны призваны:

  • в/ч фильтры;
  • экраны.

Их необходимо измерять осциллографом, а способы применения различных конструкций анализировать в каждом конкретном случае индивидуально. Антенна здесь не виновата.

В заключении статьи рекомендую для закрепления материала посмотреть видеоролик Евгения Баскаль «Наружная антенна усиления волны 3G сигнала».

Задавайте вопросы по прочитанным материалам об антенне любой конструкции. Сейчас у вас самое удобное время поделиться статьей с друзьями через кнопки соц сетей.

Полезные товары

housediz.ru

Антенна Харченко для цифрового ТВ (DVB T2) своими руками

Цифровые сигналы известны всем уже долгое время. Все телеорганизации перешли на новый формат. Аналоговые телевизионные устройства отошли в сторону. Но несмотря на это достаточно многие находятся в рабочем состоянии и могут прослужить не один год. Для того чтобы устаревшее оборудование доработало отведенный эксплуатационный срок, при этом присутствовала возможность просмотра цифрового вещания, потребуется подключить DVB-T к телеприемнику и ловить сигналы волны зигзагообразной антенной.

Для тех, кто желает сэкономить семейный бюджет и при этом получить качественное телевизионное вещание, необходимо обратить внимание на антенну Харченко для цифрового ТВ своими руками.

Это уникальная конструкция известна длительное время, но нашла себя относительно недавно.

Принцип работы антенны для цифрового телевидения

После того, как появилась радиосвязь, актуальность применения антенного устройства увеличилась. С 60-х годов ХХ столетия на то время узнаваемый инженер Харченко выставил напоказ конструкцию из 2 ромбов. Такое устройство позволяло ему ловить эфиры США.

Это двойной квадрат из толстой медной проволоки. Квадраты соединяются за счет незамкнутых углов между собой, в этом месте подсоединяется кабель от ТВ. Для повышения направленности сзади монтируется решетка из материала, способного проводить ток.

Периметр квадратов равен длине волны, на которую настраивается прием. Около 12 см должен составлять диаметр проволоки для трансляции от 1 до 5 телеканалов. Конструкция получается далеко не компактная, в случае сборки для радиосвязи и ТВ метрового диапазона до 12 каналов.

Чтобы облегчить устройство, задействовалась прокладка 3 проводами меньшего сечения. Несмотря на это размер и масса оставались внушительными.

Второе дыхание рассматриваемая антенна получила, когда появилось эфирное вещание в ДМВ диапазоне. Большинству известны ромбы, треугольники и прочие самодельные фигуры в виде антенных устройств для получения сигнала дециметровых волн. Такого плана антенны весели на балконах, окнах как частных домов, так и многоэтажных сооружений.

В начале нулевых американский профессор Тревор Маршалл выступил с предложением использовать данную конструкцию в сетях Bluetooth и Wi-Fi.

Биквадратная антенна – это также антенное устройство советского инженера. Данный вариант создается по тем же принципам, что и обычный биквадрат. Отличительной чертой является то, что в вершинах квадратов вместо углов находятся дополнительные квадраты.

Что касается размеров данных квадратов, они идентичны обычным. Это позволяет избежать дополнительных вычислений. Достаточно задействовать расчет стандартного биквадрата.

Напомним, что провода в том месте, где они пересекаются, требуют изоляции друг от друга.

Необходимые материалы и инструменты

Телевизионная антенна Харченко для DVB T2 своими руками достаточно экономна. Для того чтобы собрать конструкцию, потребуются такие детали как:

  • Проволока;
  • Коаксиальный кабель;
  • Деревянная рейка.

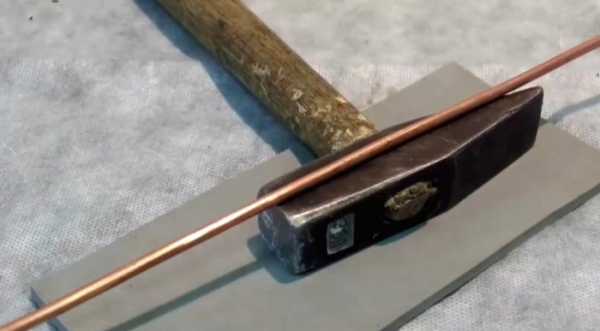

Что касается инструментов: плоскогубцы, молоток, острый нож. В случае, если антенное устройство вы планируете прикрепить к стене или другой поверхности, вероятней всего потребуется дрель для крепления.

Расчет антенны

Перед тем как приступать к созданию конструкции, потребуется провести расчет антенны Харченко. Это позволит с максимальной точностью собрать эффективное устройство. Размеры зигзагообразной антенны DVB T2 отыгрывают весомую роль в увеличении приема сигнала.

Поскольку технологии шагнули вперед, теперь отсутствует необходимость листать справочники, отыскивать формулы для вычисления габаритов. А тем более проводить сложные математические вычисления для того, чтобы правильно разработать эскиз или же будущий чертеж.

Достаточно открыть онлайн-калькулятор для расчета антенны Харченко. Выбираем номер канала для двух мультиплексов. Чтобы узнать эту информацию, откройте интерактивную карту цифрового ТВ на официальном сайте, найдите ближайшую к вам телевышку и кликните на неё.

После этого получаете информацию: о необходимой длине медного провода, его сторонах, диаметре.

Сборка антенны Харченко для цифрового ТВ

Пошаговая инструкция, которая позволит оперативно собрать своими руками антенну Харченко для цифрового телевидения:

  1. Определите поляризацию и частоту волны. Устройство должно быть линейным.
  2. Биквадратный тип антенного устройства в виде зигзага изготовляется из меди. Все элементы расположены на углах, одним из них они соприкасаются. Для поляризации горизонтального типа восьмерка должна стоять стоймя. Если делать вертикальную поляризацию, то конструкция ложится на бок.

  1. Сторона квадрата рассчитывается по специальной формуле – длина волны, которая поделена на четыре.
  2. Представьте конструкцию, она должна быть овальной формы, при этом стянута по центру поперек большей стороны. Бока не соприкасаются, но находятся в непосредственной близости друг к другу.
  3. Антенный кабель подводим к точкам сближения с обеих сторон. Потребуется заблокировать одно направление диаграммы, для этого монтируется плодный экран, изготовленный из меди, он будет находиться на удалении 0,175 от длины рабочей волны. Его следует насадить на оплетку кабеля.

Что касается рефлектора, то ранее он изготовлялся из текстолитовых плат, которые покрывались медью. Сегодня эту комплектующую производят из металлических пластин. Именно по такому принципу и делается конструкция для приема цифрового телевидения. Ничего сложного. Все необходимое есть под рукой.

Тестирование антенны

Устройство создано, самое время проверить эффективность проделанной работы. Чтобы протестировать качество приема волнового канала, необходимо подключить антенну к ресиверу. Включите телевизор и приемник.

Откройте главное меню приставки, выберите автоматический поиск каналов. В среднем этот процесс займет всего лишь несколько минут. Найти каналы можно и вручную, но для этого придется вводить их частоту. Чтобы протестировать конструкцию Харченко для телевизора, достаточно просто оценить качество трансляции. Если каналы показывают хорошо, значит, работа выполнена правильно.

Как быть, если видны помехи? Поворачивайте телеантенну и следите за тем, улучшается ли качество картинки. Когда оптимальное расположение будет определено, просто зафиксируйте устройство. Естественно, что оно должно быть направлено в сторону ТВ вышки.

Вас может заинтересовать:

prosmarttv.ru

Уличная антенна для цифрового ТВ своими руками

Активный переход с аналогового телевидения на цифровое ТВ вынуждает устанавливать новый тип антенн, которые из-за ажиотажа продают значительно дороже реальной стоимости. Не желая тратиться на подобное оборудование, его можно сделать самостоятельно, используя при этом дешевые комплектующие из хозяйственного магазина.

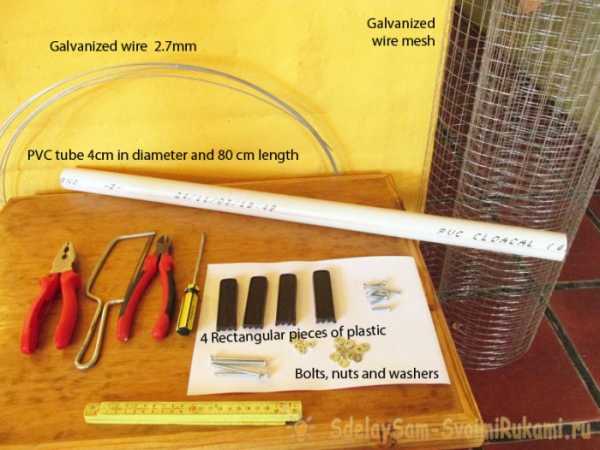

Требуемые инструменты и материалы


Чтобы собрать цифровую антенну потребуется простейший набор инструментов, а именно отвертка, плоскогубцы, кусачки, ножовка по металлу, дрель, рулетка или линейка. Из материалов нужно приобрести:
  • ПВХ трубку 40 мм – 80 см;
  • оцинкованную проволоку сечением 2,7 мм;
  • оцинкованную проволоку диаметром 0,8 мм;
  • оцинкованную сетку с мелкой ячейкой;
  • винты М4 30 мм – 8 шт.;
  • винты М4 60 мм – 4 шт.;
  • шпильки М6 140 мм – 2 шт.;
  • гайки под винты М4 – 12 шт.;
  • гайки под винты М6 – 8 шт.;
  • шайбы под винты М4 – 12 шт.;
  • шайбы под винты М6 – 8 шт.;
  • антенный адаптер TS9, DVB-T RF или любой другой с проводками.


Также потребуется подобрать кусок пластика и сделать из него 4 пластинки примерно 7х3 см. Можно разрезать абсолютно любое пластиковые изделия достаточной толщины, хотя бы в 5-10 мм.

Сборка антенны для цифрового телевидения


Для начала нужно врезать на ПВХ трубке окна для вставки пластиковых площадок. Крайние делаются с отступом от верха и низа трубки по 10 см, остальные 2 с соблюдением шага 20 см. Окна врезаются высотой 32 мм. После этого нужно просверлить отверстия, чтобы стянуть пластинки с трубкой. Для этого применяются винты длина 60 мм. Кроме этого потребуется на концах пластинок сделать отверстия, чтобы в дальнейшем закреплять усики.

Теперь нужно сделать сами усики. Их потребуется 8 штук. Усики сгибаются по форме буквы «V» из толстой оцинкованной проволоки сечением 2,7 мм. Длина каждой стороны должна составить 20 см. Концы нужно согнуть под таким углом, чтобы расстояние между ними составило 12 см. Готовые усики присоединяются к пластинам по 2 на каждую. Для этого нужно воспользоваться винтами длиной по 30 мм и шайбами.

Пришла очередь сборки экрана. Для этого нужно вырезать оцинкованную сетку под размер 66х48 см. Вверху и внизу сетки делается по креплению. Для этого потребуется завести через ячейку толстую проволоку сечением 2,7 мм. В ее центре делается петелька, которая в последующем будет использоваться для присоединения шпилькой.

Далее нужно выставить сетку по центру прямоугольника, созданного концами усиков. Напротив петель в трубке делаются сквозные отверстия. В них вставляются шпильки длиной 140 мм. Сначала каждая из них фиксируется на трубке с обеих сторон гайками и шайбами. После аналогичным способом к ней крепится сетка с петлями. Расстояние между началом сетки и трубкой должно составлять 80 мм.

Осталось соединить усики между собой. Для этого берется оцинкованная проволока сечением 0,8 мм. Соединение осуществляется по схеме. Для надежности прижимать проволоку нужно теми же шайбами, которыми закрепляются усики.

Для присоединения телевизионного коаксиального кабеля к антенне нужно взять любой адаптер с кабелем. Это может быть TS9, DVB-T RF или любой другой. Ненужная часть адаптера срезается, а оставшиеся проводки прикручиваются по схеме. После этого к имеющемуся адаптеру с помощью подходящего переходника присоединяется коаксиальный кабель, идущий к телевизору.

Это совершенно несложная в сборке антенна, которую можно сделать буквально за час. Она устанавливается на улице, как и обыкновенная аналоговая антенна. При использовании недлинного коаксиального кабеля можно обойтись без усилителя. Если телевизором поддерживает Т2, то не понадобиться и преобразователь сигнала.

Данная антенна является широкополосной и хорошо будет ловить каналы как аналогово телевидения, так и цифрового. Независимо хоть в метровом, хоть в дециметровом диапазоне частот.

Смотрите видео


sdelaysam-svoimirukami.ru

Простая качественная цифровая ТВ антенна своими руками

Аналоговое телевидение используется всё меньше и меньше. На территории США аналоговое ТВ перестало существовать 17 февраля 2009 года, с тех пор все обладатели старых моделей телевизоров должны пользоваться конвертером цифрового сигнала. В России аналоговые каналы частично заменены DVB T2, и количество аналогового сигнала уменьшается с каждым годом.

Сначала мы приобрели конвертер, и уже после этого узнали, что он должен работать со специальной антенной. Мы купили такую, как на фото, она идет с активным усилителем сигнала, работающим от адаптера 12 В. Я не сразу сообразил, что цифровой сигнал передают обычные УВЧ-антенны.

Мы живем примерно в 48 км от местных телебашен, такая антенна должна обеспечивать отличный прием сигнала. Но обязательно нужно, чтобы антенна была развернута в направлении телебашни. Без усилителя сигнала изображение будет распадаться на пиксели, или вообще сигнал пропадет (сообщение «No Signal» появится на экране), даже если просто кто-то пройдет на линии приема в соседней комнате.

Хороший вариант – установить антенну на чердаке, но у нас одна из башен установлена под углом 45° по часовой стрелке к остальным башням, что затрудняет дальний прием ДВБ Т2.

Телевизионная антенна для цифрового телевидения лучшего качества вышла у меня практически задаром своими руками.

Шаг 1: Приступаем к изготовлению антенны

Отрежьте две алюминиевых полоски 3х17 см, я использовал для этого алюминиевые банки. Чтобы получить полоску нужной длины, мне пришлось отрезать также часть донышка банки. Продумайте, как вы будете резать эту часть банки, если у вас нет других вариантов достать алюминий.


Шаг 2: Закрепляем алюминиевые полоски

Обе пластины крепим на рейку для обрешетки, во внешних концах предварительно просверлив отверстия под обойные гвозди. Между соседними концами пластин оставьте расстояние 2,2 см. Соответственно, длина обрешетины должна быть 38 см.

Шаг 3: Присоединяем двухпроводной кабель

Разделите двухпроводной кабель 300 Ом (шнур от антенны) на два провода и каждый из них соедините с пластинами, закрепив винтом. Присоедините согласующий трансформатор комплексного сопротивления или адаптер для антенн 75-300 Ом.

Шаг 4: Убираем натяжение

Так как проводки двухпроводного кабеля, соединенные с алюминиевыми пластинами, рано или поздно сломаются из-за того, что они перекручены и провод постоянно тянет их вниз, я решил снизить давление на них. Изолента, намотанная на место разделения проводов из кабеля и их крепления к пластинам, не даст проводам перекручиваться.

Шаг 5: Устанавливаем рейку на подставку

Я хотел установить рейку так, чтобы алюминиевые пластины всегда были обращены в сторону телебашен. Из-за того, что провод антенны достаточно упругий, рейку нужно было зафиксировать. Для фиксации рейки я просверлил в ней отверстие с обратной от пластин стороны, и установил в отверстие штырь для опоры.

К выходу цифрового конвертера подключите адаптер 75-300 Ом, конвертер подключите к телевизору. Запустите сканирование частот, чтобы конвертер нашел доступные каналы. Попробуйте устанавливать цифровую антенну для телевизора в разных местах, располагая ее и горизонтально, и вертикально, чтобы найти наилучшую зону приема для просмотра.

Оказалось, что моя самодельная антенна работает куда лучше, чем купленная в магазине (фото под заголовком статьи), она не так зависит от ориентирования на вышки, изображение не распадается на пиксели и не теряет сигнал. Также сигнал не пропадает, если кто-то проходит на линии приема.

Шаг 6: Усиление сигнала

Добавить пассивный усилитель сигнала (то есть не требующий питания) можно установив параболический рефлектор из алюминия. На рисунке алюминиевые пластины антенны (красные) отдалены от рефлектора. Вы можете придумать и сделать свои чертежи расположения рефлектора и пластин телеантенны.

Шаг 7: Делаем параболический рефлектор

Параболическая кривая – линия, равноудаленная от данной прямой и данной точки. Вам нужно на широком столе из бумажных листов склеить большой лист. Если вы будете чертить фломастером, то можно использовать газетный лист, и лучше использовать красный или другой яркий цвет, чтобы он отличался от типографской краски. Вдоль нижнего края проведите прямую. Посередине проведите перпендикулярную ей прямую. Отметьте фокус на расстоянии 35,5 см от вертикальной прямой. Расстояние между фокусом и нижней прямой полностью на ваше усмотрение, но не забудьте, что от него зависит размер вашего рефлектора. Отметьте точку посередине между фокусом и нижней прямой. Это будет первая точка на вашей параболической кривой.

Отрезки В всегда перпендикулярны нижней прямой. Отрезки А идут под разными углами, так как соединяют фокус с вершиной отрезка В. Используйте две масштабных линейки и угольник. Отметьте точки в месте пересечения двух масштабных линеек при одинаковых значениях на них. Чем больше точек вы отметите, тем ровнее будет изгиб вашего рефлектора. Сложите лист пополам, чтобы обвести параболу на правой стороне листа.

Параболический рефлектор отражает попадающие на него сигналы в одну точку, тем самым усиляя их.

masterclub.online

Антенна цифрового телевидения DVB-T2 своими руками

Телевидение сегодня есть в каждом доме. С развитием технологий меняются качество телевизионных сигналов и способы их передачи. И если еще вчера использовалось допотопное аналоговое вещание, сегодня настойчиво обсуждается исключительно цифровое.
На территории России телерадиовещанием занимается государственная компания РТРС. С 2012 года правительственным распоряжением был признан единым стандартом цифрового эфирного телевидения DVB-T2, мультиплексный стандарт цифрового вещания. Компания РТРС, как единственный эфирный оператор, предлагает сразу два мультиплексных пакета (РТРС-1 и РТРС-2) к бесплатному просмотру. Все что нужно — это современный приемник-антенна, один из вариантов которой мы сегодня предлагаем сделать своими руками.

За основу данной самоделки взята разработка инженера Харченко К.П., который предложил подобные антенны для дециметрового диапазона (ДЦВ), популярного в 90-х годах прошлого века. Это подобие апертурных антенн, в основе которых облучатель в виде зигзагообразной формы. Аккумулирует сигнал плоский рефлектор, который по размерам превосходит вибратор минимум на 20 %.
Телевизионный сигнал передается волнами с горизонтальной поляризацией. В упрощенном виде такая антенна представляет собой два горизонтальных петлевых вибратора, соединенных между собой параллельно, но разъединенных в точке подключения фидера (кабеля). Габаритные размеры даны на основе статьи Харченко «Антенна диапазона ДЦВ», и рассчитываются согласно предложенных формул. Согласно этой технологии, такие антенны можно рассчитать даже для слабого сигнала около 500 МГц.




Что потребуется для сборки антенны


Материалы:
  • Решетка для барбекю;
  • Аэрозольная краска для автомобилей;
  • Растворитель или ацетон;
  • Набор сверл для обычной дрели;
  • Коаксиальный телевизионный кабель – не более 10 м;
  • Полметра ПВХ трубы ХВ, диаметр – 20 мм;
  • Дюбеля металлические для гипсокартона;
  • Медный провод для вибратора антенны, диаметр жилы – 2-3,5 мм;
  • Две тонкие металлические пластины.

Инструменты:
  • Паяльник мощный на 100 Вт;
  • Шуруповерт с насадками;
  • Термоклеевой пистолет;
  • Плоскогубцы, молоток, кусачки;
  • Малярный нож, рулетка, карандаш.


Приступаем к изготовлению антенны


Делаем рамку-вибратор


Отмеряем необходимую длину медного провода с запасом около 1 см. Также можно использовать медную или алюминиевую трубку, диаметром до 12 мм.


Очищаем медную жилу от изоляции, и выравниваем ее молотком на твердой поверхности. Отмечаем середину и делаем изгиб на 90о. Аккуратнее всего это получится сделать в тисках, слегка поджав медную жилу и выравнивая ее молотком.




По нашим расчетам стороны квадратов будут составлять 125 мм. Размечаем их рулеткой, и производим загибы.








С одного конца бокорезами откусываем небольшой фрагмент, сделав наконечник заостренным под 45о. После изгиба второго квадрата, проводим ту же процедуру, откусывая завершающий конец жилы. Квадраты для этого можно слегка разогнуть.




На серединных изгибах квадратов добиваемся расстояния 10-12 мм. На концах делаем неглубокие пропилы надфилем. Это поможет нам стянуть вместе оба свободных конца, и зафиксировать их тонкой медной проволокой.





С помощью жидкой канифоли или флюса залуживаем паяльником серединные изгибы. Это необходимо проделать со всех сторон медной жилы вибратора.


Зачищаем коаксиальный кабель на 4-5 см. Оплетку или внешний проводник скручиваем в единый провод, обматываем его вокруг одного из изгибов. Припаиваем его к медной жиле паяльником.





Зачищаем изоляцию внутреннего проводника, и также обматываем его вокруг следующего изгиба рамки. Пропаивать его нужно аккуратно придерживая изоляцию плоскогубцами, поскольку от температуры она может попросту сместиться от центра. Нагреваем сначала рамку в зоне пайки, а лишь затем сам проводник.




Фиксируем подводку коаксиального кабеля нейлоновой стяжкой, обезжириваем растворителем и изолируем места пайки горячим клеем при помощи пистолета. Подправить дефекты получившейся литой формы клея можно феном.





Готовим рефлектор


В качестве рефлектора или отражающего экрана используем недорогую сетку для барбекю. Это неплохой материал, поскольку даже стальные образцы такой продукции покрывают коррозионностойким анодированным покрытием, не говоря уже о нержавейке. Подойдет также и теплообменник от современного холодильника или решетка-сушилка для посуды. Главное, чтобы этот элемент по возможности не ржавел на воздухе.
Решетка рефлектора должна превосходить по размерам рамку вибратора, но не обязательно быть симметричной. Отрезаем от решетки ручки, они будут лишними в нашей конструкции.



Располагаем рамку антенны посередине рефлектора, и отмечаем места ее крепежа. Для закрепления можно использовать две пластины из любого металла. Сгибаем их по решетке, и сверлим отверстия диаметром 5 мм.





Собираем антенну


Отрезаем два куска ПВХ трубы длиной 75 мм, и вкручиваем в конец каждой по саморезу, обрезая выступающие части. У гипсокартонных дюбелей обламываем заостренные кончики, и вкручиваем их в противоположный конец трубок.




Прикручиваем саморезами обе ПВХ стойки к планкам на рефлекторе. Залуживаем рамку по концам, подходящим к стойкам, для лучшей теплопередачи.



На стойках отмечаем высоту 68 мм, и ставим риску. Концы рамки прогреваем паяльником, и впаиваем в стойки до нужных отметок.



Горячим клеем наполняем торцы стоек, надежно фиксируя рамку вибратора в их основании. Определяем положение кабеля относительно установки антенны, и фиксируем его на рамке нейлоновыми стяжками.



Так как окисление ухудшает качество принимаемого сигнала, рамку рефлектора необходимо защитить. С помощью аэрозольной краски это сделать совсем не сложно.


Поскольку экран у нас решетчатый, готовую антенну очень легко закрепить на мачте или отрезке трубы при помощи хомутов. На противоположном конце ТВ кабеля монтируем стандартный ТВ разъем F. Закрываем его для изоляции термоусадочным кембриком, и прогреваем.






Закручиваем в разъем ТВ штекер. Подключаем кабель к ресиверу цифрового телевещания или напрямую к телевизору с цифровым тюнером, и наслаждаемся бесплатным просмотром ТВ каналов в цифровом качестве.





Такую антенну необходимо по возможности разместить по направлению к ретранслятору. Для усиления принятия сигнала рамку вибратора дополняют несколькими «квадратами», а решетку рефлектора усложняют загибами по горизонтали.

Смотрите видео по изготовлению телевизионной антенны DVB-T2


sdelaysam-svoimirukami.ru

Цифровая антенна своими руками | Строительный портал

Главный показатель качества каждой антенны — ее взаимодействие с эфирным сигналом. Данный принцип работы лежит в основе как покупных, так и самодельных антенн. Предлагаем ознакомиться с рекомендациями о том, как сделать антенну для цифрового тв своими руками.

Оглавление:

  1. Особенности современного телеэфира
  2. Простая цифровая антенна своими руками: требования к устройству
  3. Антенна для цифрового тв своими руками: характеристика приема
  4. Антенна для цифрового тв своими руками: технология изготовления
  5. Эфирные цифровые антенны руками из пивных банок
  6. ДМВ антенна для цифрового телевидения своими руками

Особенности современного телеэфира

Если сравнивать современный телевизионный эфир с тем эфиром, который был несколько лет назад, то можно найти определенные различия. Прежде всего, для передачи телевещания используется диапазон ДМВ. Таким образом, удается значительно сэкономить средства и прием сигнала антенной. Кроме того, в таком случае, необходимость в периодическом обслуживании антенн также отпадает.

Также, телевизионных датчиков стало намного больше, нежели раньше, поэтому большинство телеканалов доступны практически во вех местах страны. Для обеспечения телевещания в обитаемых зонах используются датчики маломощного типа.

В больших же городах радиоволны распространяются по другому. Из-за большого количества многоэтажных домов сигнал через них подается слабо. Кроме того, существует огромное количество телевизионных каналов, для приема которых не достаточно одной стандартной телевизионной антенны.

С развитием цифрового вещания прием каналов стал еще проще. Данные виды антенн отличаются стойкостью к помехам, фазовым или кабельным искажениям, четкость изображения.


Простая цифровая антенна своими руками: требования к устройству

Так как условия телевещания изменились, то и правила эксплуатации современных антенн изменились:

1. Один из главных параметров телевизионной антенны, в виде коэффициента направленного действия и коэффициента защиты особо не важны. Для борьбы с разного рода помехами используются различные электронные средства.

2. Коэффициент, отвечающий за усиление антенн улучшает сигнал, очищает его от посторонних звуков и разного рода помех.

3. Еще одно важное качество современной телевизионной антенны — диапазонность. Сохранение электрических параметров осуществляется автоматически, без дополнительного вмешательства человека.

4. Рабочее значение диапазона телевизионной антенны должно хорошо взаимодействовать с кабелем, который подключается к антенне.

5. Во избежание появления фазовых искажений необходимо обеспечить достойные характеристики антенны в амплитудно-частотном соотношении.

Характеристика последних трех пунктов обуславливается свойствами к приему телевизионного сигнала с помощью антенны. Функционирующая, на одной частоте антенна, способна принять несколько волновых каналов. Однако, для того, чтобы они были согласованы с фидером, необходимо наличие УСС, сильно поглощающих сигналы.

Поэтому, существуют определенные варианты цифровых антенн, доступных для изготовления в домашних условиях. С ними предлагаем ознакомиться:

1. Всеволновой вариант антенны, такие устройства отличаются частотонезависимостью, они стоят дешево, очень популярны среди потребителей. Для изготовления такой антенны достаточно одного часа. Такая антенна отлично подойдет для городских квартир, а вот в населенном пункте, который несколько отдален от телевизионных центров, такая антенна будет работать хуже.

2. Логопедический диапазонный вариант антенны — такая антенна улавливает определенные сигналы. Она отличается простой конструкцией, хорошо подходит для различных диапазонов работы, не изменяет параметров фидера. Отличается средними техническими параметрами, отлично подходит для загородных домов, дач, квартир.

3. Z-образная антенна, которую еще называют зигзагообразной. Для изготовления такой конструкции потребуется немало времени и физических усилий. Отличается широкими приемными характеристиками. С помощью такой антенны удается расширить диапазон приема телевизионных каналов.

Для достижения точного согласования между антеннами необходимо прокладывать кабель через значение нулевого потенциала.

Антенна для цифрового тв своими руками: характеристика приема

Вибратонные антенны способны на одном аналоговом кантале найти еще несколько цифровых. Такие устройства принимают волновые каналы. Они используются редко и актуальны для удаленных от телевизионных вышек мест.

Самостоятельное изготовление спутниковой антенны — бессмысленный процесс. Так как в данном процессе потребуется приобретать покупной тюнер и головку, а выставление зеркал должно быть очень точных, добиться его во домашних условиях практически нереально. Самостоятельно можно только выполнить настройку такой антенны, но никак не ее изготовление.

Для того, чтобы изготовить вышеприведенные варианты антенны, необходимо очень хорошо разбираться в высшей математике и электродинамических процессах. Среди основных характеристик терминов, используемых в процессе изготовления телевизионных антенн, отметим:

1. КУ — мощность антенны, которая определяется в соотношении принятого антенного сигнала к главном ее лепестку.

2. КНД — отношения между телесным кругом и телесным углом лепестков антенны При наличии разных по размерам лепестков, они изменяются по площади.

3. КЗД — отношение между принятым на главным лепесток сигналом и общей сумме мощности антенны.

Учтите, что если антенна является диапазонной, то мощность учитывается в соотношении с полезным сигналом.

Учтите, что первые два термина не обязательно взаимозависимые. Существуют определенные варианты антенн, имеющих высокую направленность, однако единичное или меньшее усиление. Однако, у зигзагообразной антенны значительное усиление компонуется с невысоким уровнем направленности.


Антенна для цифрового тв своими руками: технология изготовления

Каждый из элементов антенны, по которому движется ток, подающий полезный сигнал, должен быть соединен с другим с помощью пайки или сваривания. Любой узел сборного назначения, расположенный на улице, должен быть хорошо зафиксирован, так как разрушение электронного контакта на улице, происходит быстрее, чем внутри помещения.

Особое внимание следует уделить нулевому потенциалу. Именно в этих местах находятся узлы напряжения, электрический ток, при его наивысшей мощности. Для изготовления мест с нулевым потенциалом используется цельный гнутый металл.

Для изготовления оплетки или центральной жилы используется коаксиальный кабель, изготовленный из меди или недорогого сплава с антикоррозийными свойствами. Для пайки кабеля используется сорока вольтовый паяльный аппарат, с легкоплавными припоями и флюс-пастой.

Наружная цифровая антенна своими руками изготавливается таким образом, чтобы все соединения были устойчивы перед влагой, перепадами температуры и другими воздействиями внешней среды.

Для изготовления всеволновой антенны потребуется две пластины треугольной формы, две рейки, выполнены из дерева и эмалированная проволока. При этом, размер проволоки в диаметре практически не важен, а интервал между их концами составляет около 2-3 см. Интервал между пластинами на которых имеются концы проволоки, составляет 1 см. Заменить две металлические пластины может односторонний стеклотекстолит квадратной формы с покрытием из фольги. При этом, на нем должны быть вырезаны медные треугольники.

Антенна по ширине должна быть такой же как и по высоте. Полотна раскрываются под прямым углом. Для того, чтобы проложить кабель к данной антенне, необходимо следовать определенной схеме. К точке, обозначающей нулевой потенциал не припаивается кабельная оплетка. Она всего лишь к ней привязывается.

ЧНА, которая растягивается внутри окна на 150 см, способна принять большинство метровых и ДЦМ каналов любого направления. Преимущество данной антенны в том, что она отличается широким интервалом приема каналов. Поэтому, такие антенны популярны в больших городах, где присутствуют различные телецентры. Однако, у такой антенны имеются определенные недостатки — КУ антенны является единичным, а КЗД — нулевым. Поэтому, при наличии больших помех, антенна будет неактуальной.

Возможен вариант изготовления других типов цифровых антенн своими руками с ЧНА, например, логарифмическая спираль из двух витков. Данный вариант антенны отличается компактностью и он более легкий для изготовления.

Эфирные цифровые антенны руками из пивных банок

Для изготовления цифровой антенны своими руками из кабеля потребуются пивные банки. Данный вариант антенны, при правильном подходе к его изготовлению, отличается хорошими эксплуатационными характеристиками. Кроме того, такая антенна довольно простая в изготовлении.

Принцип работы такой антенны основывается на увеличении диаметра плеч на обычном линейном вибраторе. В таком случае, происходит расширение рабочей полосы, при этом, другие свойства не изменяются.

Пивные банки в соотношении с их размерами используются в качестве плеч на вибраторе. При этом, расширение плеч неограниченно. Данный вариант простого вибратора используется в качестве комнатной цифровой антенны своими руками для приема телевизионного вещания соединяясь напрямую с помощью кабеля.

Если остановиться на вариант сборки из пивного диополя синфазной решетки, расположенной вертикально, при этом шаг будет составлять половин волны, то удастся улучшить значение КУ антенны. Также на данном устройстве должен быть установлен усилитель от антенны, с помощью которого производится согласование и настройка прибора.

Для усиления такой антенны к ней добавляются КЗД, установленные сзади на ней экран и сетка, с интервалом в половину решетки. Для монтажа пивной антенны потребуется наличие диэлектрической мачты, при этом экран и мачта соединены механической связью.

При этом, на решетке обустраиваются около трех, четырех рядов. Две решетки не способны достичь большого усиления.

ДМВ антенна для цифрового телевидения своими руками

Логопериодическим вариантом антенны называют антенну сборного типа, которая подключается к половинам на линейном диополе, интервал между ними изменяется, в соотношении с геометрическими параметрами прогрессии. Существуют настроенные и свободные линии. Предлагаем остановиться на более длинном и гладком варианте антенне.

Для изготовления ЛПА необходимо наличие любого заранее заданного диапазона. Чем выше показатели прогрессии, тем большим усилением отличается антенна. Данный вариант антенны по эксплуатационным и техническим характеристикам является идеальным для изготовления в домашних условиях.

Главный принцип ее нормального функционирования — проведение правильных рассчетов. С увеличением прогрессионных показателей увеличивается усиление и уменьшается угол раскрыва направленности. Данная антена не нуждается в наличии дополнительного экрана. Так как он него не зависят ее общие характеристики.

В процессе расчета цифровой ЛП антенны используйте такие рекомендации:

  • второй по длине вибратор должен иметь запас частотной мощности;
  • далее производится расчет самого длинного диополя;
  • после этого добавляется еще один заданный частотный диапазон.

Если самое короткое диополе оставляет линии, то он обрезается, так как он необходим на антенне, только для проведения расчетов. Общая длина антенны составит около 40-ка см.

Диаметр линий на антенне составляет около 7-16 мм. При этом интервал между расположением осей составляет 40 мм. Кабель к линии не привязывается наружным методом, так как это отрицательно скажется на технических свойствах антенны.

Наружная антенна фиксируется на мачте с помощью центра тяжести. В противном случае, антенна будет постоянно трястись под воздействием ветра. Однако, металлическая мачта соединяется с линией не прямолинейно, так как в этом месте должна быть предусмотрена диэлектрическая мачта, длина которой составляет около 150 см. В качестве диэлектрического материала можно использовать деревянный брус, ранее окрашенный или покрытый лаком.

Цифровая антенна своими руками видео:

strport.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
