Как сделать сабвуфер своими руками

Делаем самодельный автомобильный сабвуфер

Интересных способов того, как сделать сабвуфер своими руками, довольно много. И порой самодельный сабвуфер даже получается намного лучше, чем купленный, если, конечно, делать всё правильно.

Сабвуфер — это устройство для воспроизведения низких частот

Из чего можно сделать сабвуфер?

Нечто, подобное сабвуферу, можно соорудить из нескольких кусков фанеры и старых динамиков. Да и вообще, что касается колонки сабвуфера, то её можно и купить, например, на радиорынке.

Наслаждаться чётким и хорошим аудиозвуком в автомобиле можно и посредством использования сабвуфера неактивного плана. К тому же самостоятельно изготовить его не составит особых трудов. Он не потребует установки усилителя, и работа сведётся только к проектировке и сборке. Что касается монтажа такого сабвуфера, то его можно установить прямо внутрь короба.

Видео о том, как начертить корпус сабвуфера:

Начинаем изготовление

Первое, что нужно сделать, это вооружиться необходимыми материалами и инструментами. Для изготовления сабвуфера домашнего производства нам понадобятся:

  • динамик;
  • решётка защитная;
  • хороший клей, лучше эпоксидный;
  • розетка, через которую будет осуществляться подключение;
  • стеклоткань;
  • провод, 3 мм;
  • кисть;
  • фанера;
  • ДСП, 16 мм;
  • гайки и саморезы, обязательно по дереву;
  • болты;
  • малярный скотч;
  • полиэтилен;
  • универсальная шпаклёвка.

И конечно же, инструменты — куда уж без них:

  • лобзик по дереву;
  • шуруповёрт или дрель.

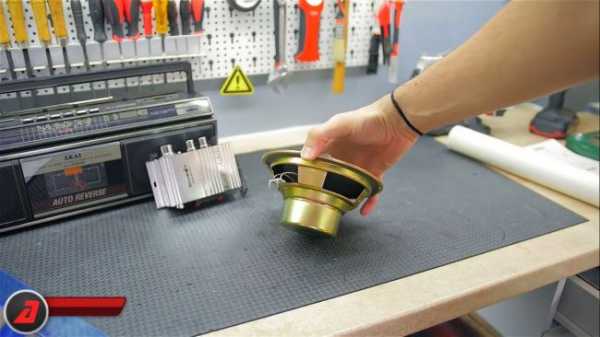

Начинаем. Сначала требуется подобрать хороший динамик. Не стоит и говорить о том, что чем мощнее он будет, тем громче будет звук. Как же его достать? Стоит отметить, что динамик может попасть к вам в руки разными путями. Главное — это иметь данные о его технических показателях. Ведь от них будет зависеть проектировка корпуса, а это очень важно.

Динамик — одна из важнейших частей сабвуфера

Итак. Что касается показателей, то необходимо в первую очередь получить данные о частоте резонанса динамика, который у вас оказался, в открытом пространстве. Кроме того, необходимо также узнать данные об эквивалентном объёме. Если таких данных нет, то лучше пойти и купить динамик в магазине, где его и снабдят специальными документами. Можно выбрать динамик самый скромный или же дорогой. Здесь всё будет зависеть только от вас.

Теперь второй этап, называемый проектировкой короба сабвуфера. Можно воспользоваться специальной компьютерной программой WinlSD 0.44. Эта утилита реально поможет сделать всё правильно. Именно она и потребует внести данные динамика, его параметры. И компьютерная программа такого типа позволяет изготовить короб четырёх видов. Мы рассмотрим короб, имеющий самый высокий КПД. Другими словами, бандпасс 6-го уровня.

Бандпасс шестого уровня представляет собой прямоугольный кубический объект, внутри которого имеется одна перемычка. Именно на неё и будет фиксироваться наш динамик. К тому же у такого бандпасса имеются два отверстия, которые предназначены для монтажа фазоинверторных камер. Вместо камер можно использовать различные трубки. Например, это могут быть трубки из полиэтилена, металла или просто бумаги. Стоит отметить, что корпус обязан быть полностью загерметизирован и сделать это можно с помощью войлока, поролона или же обычной ваты.

Пример проекта корпуса сабвуфера

Что касается слоя герметика, то внутри он должен иметь два сантиметра. А крыша сабвуфера должна быть обязательно съёмной и иметь высокую плотность на стыке. Поэтому её ещё и дополнительно усиливают слоем поролона.

Компьютерная утилита поможет все размеры правильно подготовить. Она рассчитает оптимальные цифры для корпуса, конечно же, исходя из возможностей динамика. Задачей человека становится в этом случае только всё чётко и грамотно воплотить в реальность. И звук, конечно же, оправдает все ожидания. Он получится чистым и громким.

Считается, что в целом собрать сабвуфер является задачей сложной, если не быть предельно внимательным к различного рода мелочам и нюансам. Человек, собирающий самодельный сабвуфер, должен не только разбираться в акустике, но и иметь способности резчика по дереву, уметь вкручивать саморезы и болты, а также работать с герметиком. Для домашнего умельца — это своеобразный вызов.

Самостоятельное изготовление сабвуфера — решаемая задача

Место для сабвуфера

Теперь про то, куда мы установим наш сабвуфер. Выбираем место для него. Лучшей станет установка его в крыло: правое или левое, решаем сами. Хотя, стоит отметить, что места будет больше в правом крыле, из-за особенностей конфигурации многих автомобилей.

Если мы выбрали динамик средний, то ему для нормальной работы понадобится минимум 28 литров объёма. Что касается конфигурации и объёма самого короба, то здесь придётся поэкспериментировать. Обычно объём получается большой, но это не страшно.

Багажник обкладываем полиэтиленовой плёнкой, после чего обклеиваем малярным скотчем обшивку, обязательно в два слоя. Берём стеклоткань и нарезаем её кусками. В таком случае они должны получиться 200×200. Обязательно смазываем их эпоксидным клеем и ставим на скотч внахлёст.

Один из примеров установки «саба» в багажнике

Теперь о том, как разводить эпоксидный клей. Правильно будет сделать так: банку смолы и банку отвердителя смешать. Если взять какое-нибудь из этих веществ больше нормы, то клей будет быстро густеть и вы не будете успевать его использовать. Идеальное соотношение — 1:1.

Заднюю стенку самодельного сабвуфера, или саба, обклеиваем тремя или даже четырьмя слоями стеклоткани. Потом ждём, пока всё высохнет. Лучше прождать сутки.

На следующий день нужно будет получившуюся скорлупу снять. Её толщину уже наращиваем вне багажника. Начинаем вклеивать дно сабвуфера. Его верх делаем по форме петель, а переднюю стенку крепим на саморезы. Что касается стыков, то их нужно будет промазать эпоксидным клеем.

Саб установлен между сиденьями

Тонкая работа

После того как готов корпус самодельного саба, нужно его подготовить под акустический терминал, то бишь динамик. Для этого нужно на одной из его боковых стенок наметить отверстие. Сделать это можно обычным школьным циркулем.

Мощные сабвуферы для автомобиля получаются в том случае, если его экранируют небольшой коробочкой. Это уже не азы самодельного конструирования сабвуферов, а настоящее искусство. Таким образом, нам удастся устранить различные призвуки, которые возникнут из-за достаточно хлипкого акустического терминала.

Коробочка может иметь квадратную форму. Её обрабатываем клеем ПВА и прикручиваем к боковине, где было вырезано отверстие, с помощью саморезов.

Теперь нужно взять рубанок и срезать им все выступающие края корпуса. Когда выше было сказано про особые навыки, то это было сделано неспроста. И здесь нужно иметь мастерство плотника, чтобы с работой справится на пять с плюсом.

Идём дальше. Берём лобзик, желательно электрический, чтобы удобнее было работать, и вырезаем в передней панели отверстие. Оно будет нужно для установки туда динамика, крепящегося там на саморезах и клею. Если помнит читатель, внутри нашего короба, или бандпасса шестого уровня, имеется перемычка. Здесь и нужно будет вырезать.

Самодельный сабвуфер

Меры по защите

Всё вроде готово, и дилетант сразу же поспешит к подключению. Но спешить мастеру ни к чему, каждый шаг в работе для него — это возможность прикоснуться к возвышенному искусству. Так, и в этом случае не стоит забывать про защиту самодельного творения от влаги и конденсата. Ещё средневековому человеку было известно, что влага на дерево, а в этом случае тонкий ДСП, действует разрушающе.

Чтобы заранее обезопасить и защитить корпус, нужно пропитать его специальным мебельным нитролаком. Процедуру эту желательно проводить на свежем воздухе, во избежание отравления лаком.

Пропитывать не забывайте и внутренний торец передней панели.

Видео, демонстрирующее самостоятельное изготовление сабвуфера:

Ну вроде всё. Пора изучить схемы сабвуфера и подключить. Хотя для более эффектного финиша полезно обшить наш сабвуфер каким-нибудь материалом для красоты. Если у вас в салоне автомобиля имеется карпет, то он и может стать тем самым материалом.

365cars.ru

Как сделать сабвуфер для авто своими руками?

Как сделать сабвуфер в авто своими руками? Такой вопрос часто задают автолюбители,
которых не устраивают готовые корпусные сабвуферы. В данной статье мы покажем, как
можно сделать несложный качественный сабвуфер для авто своими руками.
Чтобы сделать сабвуфер, нам необходимо определиться с формой корпуса, типом
акустического оформления и выбрать динамическую головку.
Форму корпуса сабвуфера выберем в виде усеченной пирамиды, как наиболее
универсальную, со скошенной задней стенкой под углом в 23 градуса (практически у всех автомобилей спинка заднего ряда сидений наклонена именно на такой угол).

В качестве типа акустического оформления для корпуса сабвуфера выберем закрытый
ящик. Это позволит легко получить предсказуемые результаты. Такие типы акустического
оформления как фазоинвертор (bass reflex, vented box) и бандпасс (bandpass)
рассматривать не будем, потому, что они требуют более сложных расчетов и настройки.
Открытое оформление (Free air) тоже рассматривать не будем, так как оно подходит
только для седанов.

Переходим к выбору сабвуферного динамика. Поскольку нам необходим динамик для
закрытого ящика, то при его выборе необходимо руководствоваться таким параметром как
добротность Qt. Этот параметр должен быть примерно 0,5 - 0,6. Если этот параметр равен
0,3 - 0,5, то такой динамик больше подходит для фазоинверторного оформления, а если Qt
= 0,7 - 1,2, то такому динамику больше подходит открытое оформление. Из недорогих
сабвуферных динамиков наш выбор пал на модель DS250 фирмы Hertz.


Согласно измерениям и рекомендациям журнала "Автозвук", для динамика Hertz DS250 в
акустическом оформлении закрытый ящик требуется объем порядка 23-28 литров. При
этом АЧХ сабвуфера с учетом передаточной характеристика салона автомобиля
получается линейной.

После определения требуемого объема приступаем к расчету и изготовлению чертежа
корпуса сабвуфера. Передную стенку корпуса сабвуфера сделаем из ДСП толщиной 23
мм, а боковые - толщиной 20 мм. После того, как выпилили стенки корпуса сабвуфера
нужных размеров и в нужном количестве, приступаем к сборке корпуса. Все соединения
выполняем на клею ПВА и саморезах. Саморезы вкручиваем с шагом в 5 см,
предварительно просверлив отверстие под них сверлом на 3 мм и раззенковав сверлом 10
мм под головки саморезов.

После того как собран ящик из боковых, верхней и нижней стенок, на одной из боковый
сторон циркулем размечаем отверстие под акустический терминал.
И электролобзиком вырезаем отверстие.

Поскольку акустический терминал достаточно хлюпкий и при высоком давлении может
создавать призвуки, то для этого экраннируем его небольшой коробочкой.Эту коробочку промазываем клеем и на саморезах прикручиваем к боковине.
Рубанком срезаем все выступающие края корпуса сабвуфера. Электролобзиком вырезаем в передней панели отверстие под установку динамика, которую на клею и саморезах крепим к корпусу.

Следующий этап, который нам предстоит пройти - это защитить от влаги и конденсата
корпус сабвуфера, поскольку влага на ДСП действует разрущающе. Для этого мы
пропитаем корпус мебельным нитролаком. Лучше эту процедуру провести на улице, т.к.
лак вонюч и ядовит.
Так же пропитываем внутренний торец передней панели.

Следующий этап, который нам необходимо выполнить - это облагородить внешний вид.
Для этого корпус сабвуфера обклеим карпетом. На обклейку нам понадобиться примерно
1,5 метра карпета. В качестве клея использовался нитролак.


Острым концелярским ножом вырезаем отверстие в карпете под динамик.

Корпус готов. Остался последний шаг - соединить сабвуферный динамик с акустическим
терминалом и закрепить их в корпусе.

Сабвуфер, сделанный своими руками, готов! Можно подключать к усилителю и
наслаждаться басами.

Сабвуфер
Мысль собрать сабвуфер не давала мне покоя уже несколько месяцев.
И вот однажды зайдя в «Радиолавку» мне на глаза попался НЧ-динамик Semtoni, и я
решил его купить…


Следующую неделю посвятил рачету сабвуфера. Скачал несколько программ для расчета
корпусов сабвуферов (DLSBox2000, JBL-Speakershop, WinISD…) Больше всего мне
понравилась прога DLSBox2000. С ее помощью и расчитал саб. И вот что получилось -
эффективность данного оформления (ФИ) для моего динамика составляет 76%, объем - 37
лиров (внешними размерами 45х35х35см.), фазоинвертор 75х100мм. (диаметр/длинна).
Потом нарисовал на бумаге эскиз, и начал его изготовление.

Все стенки скрутил шурупами длинной 50мм. Все соединения посажены на клей ПВА
(совет – клей жалеть не надо, лишнее выдавится). Внутри для пущей надежности швы
промазал силиконовым герметиком. В принципе это не обязательно, но уж лучше промазать и забыть, чем потом снова разбирать.


Далее приступил к шпаклевке. Шпаклевку использовал автомобильную,
двухкомпонентную (Изготовить шпаклевку можно и самому, смешав мелкие опилки
дерева и клей ПВА, как вариант). Когда шпаклевка высохла, я отшлифовал корпус
практически до идеальной плоскости.

Затем вырезал отверстия под фазоинвертор, розетку, под ручки-карманы.

Собираем сабвуфер, для того, чтоб посмотреть, как звучит.


Все мои сомнения по поводу правильности расчета объема ящика в миг развеялись –
самодельный сабвуфер играл мягкий ровный бас.
Убедившись в том, что ничто нигде не свистит, я поснимал «фурнитуру» и приступил к
оклейке корпуса самоклейкой бумагой с фактурой кожи. Собрал.

Изготовление подиума для сабвуфера
своими руками
После изготовления подиумов пришла очередь подумать о сабвуфере. Конечно,
можно было бы просто купить корпусной саб, но для меня это слишком легкий путь.
Да и вообще, если хотите знать мое мнение, готовый ящик для настоящего мужчины
должны делать только один раз, и совсем под другую музыку...
Выбор технологии
Внимательно ознакомившись со всеми рекомендациями, решил строить ящик типа
"stealth" (скрытый, неправильной формы, повторяющий форму части багажника) из
стеклоткани и углеволокна со стенками из фанеры.
Материалы и инструменты
Из основных материалов мне понадобилось:
§ Эпоксидка, 9 флаконов по 300 г, пр-во г. Дзержинск.
§ Стеклоткань толщиной 0,3 мм (скорее всего, она промышленная), без воска, порядка 2,5 кв. м.
§ Углелента толщиной 0,1 мм и шириной 0,4 м - порядка 4 м.
§ Лист фанеры 9 мм - порядка 1,8 кв. м.
§ Полиэфирная шпаклевка со стекловолокном - 150 г.
§ А также шкурка, гвоздики, шурупы, бумажный скотч, пластилин, аэрозольная краска "Matson",
клей типа "Момент", термоклей, карпет (ковролин).
Электролобзика у меня тогда не было, поэтому использовал обычные пилы - широкую и
узкую, также электродрель, строительный фен "Black&Decker", ножницы по металлу,
нож-резак и еще молоток...

Выклейка
Решил расположить сабвуфер слева в багажнике - меньше расстояние до аккумулятора и
больше места в нише из-за отсутствия горловины бензобака. Место, которое находится за
пластиковой заглушкой, тоже задумал использовать, и, как потом оказалось, не зря, это
дополнительно 5 литров объема. Для начала подготовил поверхности: все заклеил
бумажным скотчем, включая пластиковую боковину. Затем с помощью картона, скотча и
пластилина сделал обечайку (торцы) вокруг выреза вровень с кромками, предварительно
наклеив кусок пенки 8 мм на внутреннюю поверхность заднего крыла. Это для того,
чтобы готовая форма не упиралась в крыло изнутри. Здесь важно проследить, чтобы
боковые картонные стенки располагались под небольшим углом, иначе слепок
невозможно будет вытащить из отверстия. Потом тем же пластилином немного
подкорректировал получившуюся матрицу для придания более плавных обводов слепку.
Пластилин разогревал феном, а то очень тяжело.
Подготовленную таким образом поверхность обильно смазал литолом и приступил к
оклейке. Стеклоткань накладывал внахлест, полосками шириной порядка 15 см, слегка
подогревая их феном и выдавливая пузырьки. Поверхность смолой не мазал (она в литоле), а предварительно пропитывал полоски. На этом этапе я не очень ясно
представлял себе будущую форму ящика, поэтому заклеил заведомо большую площадь.
Эпоксидка медленно полимеризуется при низких температурах, поэтому мне пришлось
искать теплый гараж для затвердевания формы. Это оказалось гораздо легче, чем я
предполагал, и после ночевки машины в огромном теплом заводском гараже я
торжественно выдрал получившийся слепок, правда, с некоторым усилием...

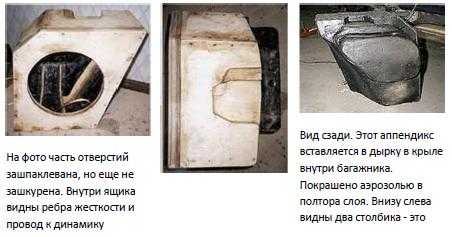

Стенки
Число, форму и размер боковых стенок прикидывал уже по месту, вырезая их из картона и
скрепляя клеем-расплавом (продается в виде стержней, плавится паяльником либо
вставляется в специальный "пистолет"). Но на этом этапе есть одна важная проблема, для
которой я нашел (горжусь собой!) нетривиальное решение.

Как прикинуть объем ящика? Готового ответа я так и не нашел, пришлось придумывать.
Коробка от динамика вмещала 20 литров, поэтому на глазок вырезал из картона и скрепил
стенки так, чтобы получилось полторы коробки. Более точно измерить объем можно
только при помощи сыпучих или жидких веществ... Может подойти и крупа (30 литров
крупы - ой-ой!), песок, керамзит или пенопластовые шарики... Про воду пока речь не идет
- конструкция негерметична в принципе. Но свежее решение пришло само собой, однако
не сразу: в обычные пакеты для мусора я налил воды по 6 литров, завязал их и просто
побросал в макет ящика! Хотя конструкция чуть было не рассыпалась из-за тяжести воды,
цели своей я достиг...
Затем вырезал стенки уже из 9-миллиметровой фанеры, стараясь учесть уменьшения
объема в дальнейшем: толщина стенок, объем брусков и ребер жесткости, эпоксидку (9
флаконов по 300 г), стеклоткань и т.д. Новые стенки скрепил термоклеем и вторично
произвел замер. Если есть сомнения в правильности замеров, то можно ширину стенок
сделать с запасом и отрезать лишнее потом, когда будет набрана достаточная прочность.
Верхнюю стенку пришлось вделать с вырезом под динамик в штатном месте накладки.
Так я планирую организовать тыловую подзвучку.

Далее скреплял стенки между собой при помощи шурупов (саморезов), брусочков и
эпоксидки. Бруски лучше вырезать из твердых пород дерева: бук, дуб, береза. Места под
шурупы (я взял 4 х
25 мм) разметил и предварительно засверлил сверлом 0,5-0,75 диаметра шурупа, иначе
брусок расколется. Хочу добавить, что скреплял боковые стенки между собой, не отделяя
заднюю, - чтобы постоянно контролировать положение деревянной части относительно
стеклопластиковой. То есть разрывал временное клеевое соединение, ставил брусок и
опять фиксировал участок термоклеем. Когда деревянная обвязка высохла, капитально
приклеил к ней заднюю стенку эпоксидкой, прибив штапичными (маленькие такие)
гвоздиками по периметру для полного прилегания. После этого срезал излишки слепка и
кое-где эти гвоздики повыдергал. При стыковке все щели заполнял смесью смолы и
опилок. Первоначальная форма была готова. Даже на этом этапе ящик оказался полностью
герметичным, поэтому я замерил объем водой, причем уже без пакетов...
Увеличение прочности
Для увеличения жесткости деревянных стенок достаточно было просто прибить-наклеить
еще один слой фанеры. Но я на свой страх и риск немного усложнил себе задачу и
применил композитный материал - "сэндвич". Между двумя фанерными стенками зажал
три слоя углеволокна со смолой, причем волокна располагались вдоль - поперек - вдоль.
Дополнительную стенку решил высверлить и сделать, таким образом, "сотовую"
структуру. Как мне кажется, эти дырки не снижают общую жесткость конструкции, но
This document is created with trial version of Document2PDF Pilot 2.6.97.
заметно улучшают демпфирование стенок. Да и к тому же в сумме это дополнительных 2
литра объема, я посчитал. Вполне возможно, что эти дырки - спорный вопрос. Здесь я не
уверен на 100% в правильности своих действий, однако испытания показали неплохие
результаты...
Другое дело - набрать прочность стеклопластиковой части ящика. Оптимальным
решением оказалось применение аналогичного "сэндвича". Только теперь три-четыре слоя
углеволокна помещались между слоями стеклоткани. Такой "сэндвич" я аккуратно
изготавливал на гладкой подложке (идеально - на куске толстого стекла), тщательно
пропитывая смолой каждый слой. Потом наклеивал его внутрь слепка. Предварительно
поверхность смазывал эпоксидкой и уже положенный "сэндвич" немного грел феном
(смола размягчалась), тщательно разравнивал его, выдавливая пузыри, и затем грел феном
уже посильнее. После таких действий свежеприлепленный "сэндвич" "вставал" - немного
затвердевал. Таким образом, вполне возможно набрать жесткость слой за слоем, не
дожидаясь полной полимеризации свежих "сэндвичей".
По такой схеме набрал суммарную толщину в 8-10 слоев, накладывая куски внахлест и
делая акцент на участках с наибольшей площадью. Также старался, чтобы "сэндвич"
немного захватывал фанерные стенки. Форма выклеивалась довольно ровно, поэтому
поверхность практически не шлифовал между накладкой слоев. Углеволокно имеет
высокий модуль жесткости, поэтому его применение намного упрощает задачу. Можно,
конечно, обойтись и без него, но тогда число слоев стеклоткани придется увеличить... И
еще один момент: композит получится гораздо прочнее, если он будет сохнуть под
грузом, а не просто так. Вакуумной установки у меня нет, применять гнёт я не стал, но
прижать стеклоткань мешочком с песком, наверное, было бы не лишним...
Ребра жесткости и верхняя крышка
Конструкция получалась все прочнее и прочнее. Я пробовал со всей силы прыгать на
ящике, но никаких деформаций это не произвело. Тем не менее, поставил ребра жесткости
(распорки). Прыжки прыжками, а бас - дело серьезное.

Ребер вырезал три штуки - из той же фанеры, шириной 3-4 см. Конечно, не так просто
было "близко к тексту" повторить рельеф стеклопластиковой поверхности, но я особо и не
старался: стеклопластик все спишет... Ребра наживил гвоздиками к деревянным стенкам,
заполнил щели между ними и слепком смесью смолы и опилок, а потом по месту стыка
положил полоски стеклоткани. На дно ниши приклеил буковый брусочек, заклеив его
сверху куском стеклоткани. Ну вот теперь прочность точно достигла отметки "ЛИНКОР".
Верхнюю крышку тоже вырезал из фанеры. Между двумя 9-миллиметровыми заготовками
зажал пару слоев углеволокна и слой стеклоткани со смолой, скрепил фанерки гвоздиками
и прижал грузом. Отверстие под динамик вырезал заранее, а уже к высохшей композитной
конструкции приклеил и прибил дополнительное кольцо. Оно немного добавляет
жесткости крышке, да и шурупы крепления динамика будут прочнее держаться за счет
более долгого пути в дереве...
После проверки поверхностей крышку торжественно приклеил к ящику, намертво
привинтив ее шурупами. Мелкие неровности и головки шурупов зашпаклевал и зашкурил.
Стеклопластиковую часть ящика тоже шпаклевал, но только крупные раковины -
выводить поверхность "в ноль" не имеет никакого смысла: кто это оценит, а на жесткость
не влияет.
Ящик снаружи и изнутри выкрасил черной матовой краской, хотя специалисты
рекомендуют внутреннее пространство обработать антикором в аэрозольной упаковке.
Также изнутри на клей "Момент" наклеил 10-миллиметровый поролон для лучшего
демпфирования стенок. Снаружи часть ящика задрапировал ковролином (карпетом),
использовав тот же "Момент".
Клеммы купил универсальные - и под вилку, и просто под оголенный провод. Просверлил
отверстия в боковой стенке и прикрутил их, промазав герметиком. Провод к динамику
взял покороче и потолще, 4 кв. мм, места контактов пропаял и заизолировал.

Герметизация динамика
Неправильное сопряжение динамической головки и ящика (особенно это касается ЗЯ)
запросто может свести к нулю весь кропотливый труд. Конечно, существуют специальные
прокладки из пористого материала, предназначенные специально для подкладывания под
обод динамика. Можно даже приклеить динамик к корпусу герметиком. Но как его потом
отдирать? Я применил простую и надежную технологию, дающую прекрасные
результаты. Всем рекомендую.
Обод корзины динамика намазал (от греха) литолом. Затем нанес силиконовый герметик
(отличные результаты дает фирменный "ABRO") по краю отверстия в корпусе. Чтобы
головка не приклеилась, по силиконовой дорожке нужно уложить полоски тоненького
целлофана (вполне подойдут кусочки пакета - "маечки"). Далее нужно приложить
динамик, ориентировав его так, как он будет стоять в дальнейшем, и привинтить его
всеми винтами. После затвердевания герметика динамик и целлофан должны с легкостью
отсоединиться, а на корпусе должна остаться идеально подходящая под конкретную
головку силиконовая прокладка.

Выводы
На мой взгляд, сабвуфер получился. Не особо тяжелый, но жесткий и прочный. В итоге он
оказался около 33 литров - ненамного меньше расчетного, но это не столь страшно:
добавление звукопоглощающего материала внутрь позволяет исправить эту нестыковку...
В багажнике сидит как влитой, не дребезжит, стенки не "дышат" даже на
околомаксимальной громкости. В общем, я доволен. В тот момент у меня нет
возможности измерить АЧХ, поэтому настраивал на слух - добавляя или убирая
акустический балласт или звукопоглотитель.
15 апреля 2000 года появилась возможность проверить сабвуфер в деле на первых
соревнованиях SPL-клуба. Для меня оказалось полной неожиданностью, но сабвуфер в
категории "СОЛО" продемонстрировал звуковое давление в 132,5 дБ - лучший результат
среди всех участников. Для одной "двенашки" это очень серьезно.

Еще одна статья о том как сделать Сабвуфер самостоятельно -Как сделать сабвуфер для авто своими руками?

Название: Сабвуфер для автомобиля своими руками

Автор: Сусло А.

Издательство: Журнал «АвтоЗвук»
Год: 2011

Формат: pdf

Страниц: 24

Качество: отличное (иллюстрации)
Интерфейс: русский

blog.auto-sklad.com

Активный сабвуфер для машины/дома своими руками

Приветствую, Самоделкины!
Сегодня поговорим про изготовление активного сабвуфера для автомобиля или для дома. Несмотря на небольшую мощность и габариты, наш сегодняшний сабвуфер звучит лучше, чем Х230 от фирмы Logitech, у которого заявлены 52 ватта мощности. У нашего же, пока не скажу какая мощность, об этом и о многом другом поговорим сегодня в данной статье.

Итак, давайте начинать. Именно активный саб, означает то, что он имеет встроенный усилитель мощности, плюс в нашем случае кроссовер. Кроссовер позволяет отфильтровать высокие частоты, и передавая только низкие частоты усилителю, они усиливаются и излучаются НЧ головкой.

Поэтапные шаги здесь в принципе универсальны и могут быть использованы для сборки какого-нибудь саба побольше.


Автор же хотел сделать малогабаритную сборку, потому и использовал вот такой вот маленький усилитель от blitzwolf, тогда, когда он был еще в продаже.

Также на руках был и другой усилок от sony, таких же габаритов, и это совсем не потому, что не было усилков помощнее, просто он их оставил под какой-нибудь другой проект.

Ну а в сегодняшнем проекте, как уже сказал, важна компактность. И, кстати, вот, что показал шумометр:

Так же в описании под видеороликом вы найдете ссылки на готовые блоки усилителей, начиная от 30 ватт, и достигая якобы 600 ватт.


Итак, для сегодняшнего проекта автор использует 5-дюймовый низкочастотный динамик.


Обычно при выборе динамика производитель всегда указывает параметры Тиля – Смолла, они просто необходимы для дальнейших расчетов, но конечно же не в нашем случае.

Автору же достался драйвер от какого-то домашнего кинотеатра и вся инфа по нему - это 8 Ом, 35 Ватт.

Поэтому некоторые параметры приходится рассчитывать самостоятельно, ну или хотя бы попытаться определять резонансы на слух. Это конечно не совсем правильно, акустика дело такое - требует правильного подхода и знаний, но про них как-нибудь в другой раз. Не хочу сегодня о тяжелой теории, предлагаю лучше начать с расчёта короба. По стандартной таблице можно выбрать предлагаемый объем коробки. Тут предложили 0,35 Фута, okей.

Далее высчитываем размеры стен корпуса. Желательно какие-нибудь простые цифры, чтобы можно было заказать у столяра, либо самостоятельно все выпилить.

Также, прошу внимание!, при внешних расчетах соблюдаем внутренний объем корпуса, а значит толщина стенок играет большую роль.

Ну и как-то так зародился домик для сегодняшнего проекта, который любезно приютит в себе все сегодняшние комплектующие.


Размеры потом вам покажу. Все четкая картинка нарисовалась, а значит можно сделать заказ.

Это у нас: перед, зад, верх, низ и бока:


Корпус будет собираться на 25мм саморезах для дерева, их логично ставить не шире чем сантиметров через 10, и забегая немного вперед, хорошо было бы закруглить углы на стенках. Это можно сделать либо вручную - наждачкой, либо использовать фрезер - так будет лучше.

Ну, а вот, как и обещал, размеры стенок:

Так, хорошо, теперь займемся сборкой самой коробки. На одной из стенок находим ровно центр. Для этого рисуем с угла до угла полоски, там, где они пересекаются - это и есть искомый нами центр.

Рисуем круг диаметром нашего динамика, и сверлим где-нибудь отверстие, для того чтобы просунуть пилочку лобзика.


Электролобзиком выпиливаем круг для динамика.

Круг получается не совсем ровным, но есть и другие точные решения, про которые поговорим как-нибудь в другой раз. Далее делаем направляющие отверстия для саморезов и собираем коробку, но пока что без клея.

Предварительно можно отзинковать отверстия, чтобы спрятать шляпки саморезов.

Теперь поговорим про фазоинвертор.

Настраивать будем на частоту 40 Гц. Где-то вычитал, что диагональ трубы фазоинвертора должна быть примерно 1/3 от динамика, в моем случае, это около 45-ти мм.


У автора как раз была такая канализационная труба, только я вот не учел, что 1/3 должна была быть от подвижной части динамика, а не от края до края, но по звучанию минусов не обнаружено, а это самое главное.

Сверлиться будем коронкой диаметром 54 мм (как всегда, нужного размера нет), а это на 9 мм больше, поэтому была сделана 3d модель, которая, во-первых, поможет соединить отверстие с трубой, а во-вторых, сгладить течение воздуха.


Далее отпиливаем ПВХ трубу нужной длины, красим с внутренней стороны черной краской.

Как раз к этому времени деталь отпечаталась. Вставляется она конечно очень плотно, но дополнительно можно еще и заклеить. Пару капель супер-клея будет вполне достаточно.

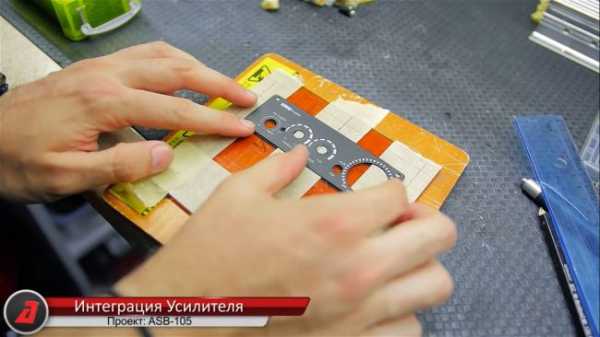

Теперь поработаем над визуалом и над установкой этой платы с усилителем в саб. Можно было поставить усилок снаружи корпуса, но это было бы не то. Было решено его как-то интегрировать в корпус. Для этого необходимо было сделать кастомную панель.


И когда панель была готова, начал подготавливать для неё гнездо в корпусе.

Итак, отверстие пробили, теперь прикроем желтый цвет орг стекла карбоновой наклейкой, ну и после чего все собираем.

Переходим дальше. Затираем коробку и пересобираем ее, но только на этот раз уже с использованием клея.

Клеем и прикручиваем 4 стенки и ту, которая с динамиком.


А вот заднюю стенку оставляем просто на саморезах.

Кстати, если коробка большая, необходимо вклеить дополнительные перегородки для жесткости. Далее устанавливаем сам динамик, проводим провода, устанавливаем блок с усилителем, подключаемся к динамику и устанавливаем фазоинвертор (его можно вклеить либо на термоклей, либо на силикон).



Ну и наконец, на заднюю стенку я наклеил немного поролона для изоляции.

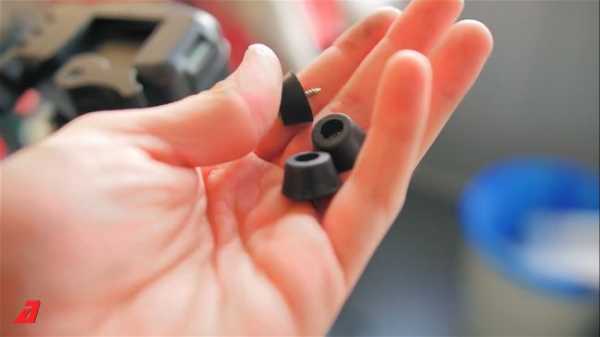

Все! А, ножки, еще же ножки. Ножки автор использовал тоже заказанные из Китая (тоже ссылки для вас в описании под видеороликом в конце статьи).


Они довольно мягкие и вибрации от колонки не передаются на стол или на пол.
Все, вот теперь все в сборе. Провод от радио я намотал на трубу фазоинвертора, но это типа чтобы приемник ловил лучше.

Теперь можно прикручивать заднюю стенку. Под конец подкручиваем гайки на потенциометрах и одеваем на них ручки.


Все блок полностью готов, да и сам сабвуфер тоже, погнали в машину – затестим.


Этот сабвуфер давно собран и проверен перед публикацией (в данном случае с апреля 2018 года). Даже в летние дни, на полных газах, усилок сильно не греется, ну и конечно из-за маленьких размеров помещается куда угодно.

А вес у него при этом меньше 5-ти кг.

Такой усилитель довольно универсальный, питается ведь от 12В, а значит подходит и для машины, и для домашнего использования.

Благодарю за внимание. До новых встреч!

Видео:


Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Буфер в машину своими руками


Доброго времени суток всем любителям самоделок. Многие из нас имеют автомобиль и любят музыку в дороге, так вот в этой статье я расскажу, как сделать своими руками буфер для машины с целью веселить народ. :winked:

Для того, чтобы собрать сабвуфер для авто своими руками нам понадобится конечно же желание его сделать и терпение, потому что именно сборка сабвуфера является одним таким аудиофильским решением, при котором у некоторых не хватает терпения. Также понадобятся и материальные вещи, приобрести их можно как в магазине стройтехники, так и у себя дома, например тот же шкаф подойдет.

Нам понадобятся:
- ДСП толщиной 18 миллиметров, примерно 2,5*1,5 м
- Шуруповерт или дрель, если пользоваться дрелью необходимо аккуратно дотягивать шурупы, так как дсп довольно мягкий материал
- Шурупы длиной 45- 55 мм в количестве 120 штук
- Герметик силиконовый
- Динамик низкочастотный
- Пару проводов покрепче
- Зажим для проводов от усилителя к динамику
- Сверла 4 мм и 8 мм
- Циркулярка или лобзик, вторым пилить будет поудобнее
- Строительные инструменты, такие как уголок, карандаш, линейка.

Чтобы собрать сабвуфер ровно и качественно необходимо найти напарника, который будет вам держать дсп при пилении, подавать шурупы. Напарника нашли, можно приступать к распиловке составных частей.

Размеры нашего динамика 8 дюймов, что достаточно для раскачки небольшого авто, размеры короба взяты из группы в контакте, я выбрал лучший вариант на щелевом фазоинверторе, было просмотрено множество обзоров, что и способствовало выбору.


Для начала выпилим верхнюю и нижнюю сторону, их размеры одинаковы и равны 536 мм в длину и 311 мм в ширину.

Пилим все аккуратно, чтобы не было скосов, проверяем на ровность уголком, все совпадает, едем дальше. Следующим шагом будет распиловка боковых частей, эти стороны разные, длина одной равна 447 мм, а другой 500 мм, на меньшей стороне необходимо высверлить отверстие отступив от края 2 см сверлом на 8 мм, запустив лобзик в отверстие выпиливаем окружность диаметром 181 см, динамик будет крепиться снаружи, дабы не разбирать весь короб в случае поломки динамика.

Теперь предварительно просверлим отверстия для шурупов для того, чтобы дсп не треснуло, да и чтобы не образовалось вмятин на месте шурупа. Внешний вид вкрученного самореза выглядит не очень, сделаем для каждого небольшое углубление для шляпки, теперь когда шуруп затянут он становиться в ровень с плоскостью.

Итак, у нас есть короб из четырех стен, осталось выпилить две доски для фазика, длина одной 223 мм, другой 258 мм, все две стороны имеют высоту 220 мм. Пилить все стенки нужно под прямым углом измерить его можно с помощью уголка, прикладываем, совпадает, значит угол как раз 90 градусов. Прикручиваем стороны на саморезы, так же сначала просверлив отверстия и сделав углубления, потай для шурупов, делается он 8 мм - овым сверлит. Теперь крепим к ней в соединение сторону с 258 мм, порт при этом должен получится 35 мм с двух сторон. Итак, замерили, все сходится, можно прикреплять шурупами.

И еще, при установке всех сторон буфера необходимо промазывать их швы герметиком, лучше мазать волнами, так будет меньше вероятности, что саб будет сопеть, а когда саб сопит это очень неприятно. Осталось поставить боковую сторону и установить динамик, затем уже верхнюю крышку. Следующий шаг: паяльником припаиваем провода покрепче к динамику, просовываем его в посадочное место.


Потом затягиваем четырьмя шурупами покороче, (по ободку лучше промазать небольшим количеством герметика), длиной около 30 мм и паяем провода, соблюдая полярность от динамика к клеммнику.


После того, как весь герметик подсох можно закрывать крышкой саб, это последний этап, на крышке необходимо вымерить где будут шурупы как под фазик, так и под стенки, толщина дсп 18 мм, поэтому, отступив около 8 мм от начала края крутим саморезы. Перед этим, на все части сторон вверху мажем герметиком, не давая герметику высохнуть сажаем крышку.


Завершающим этапом будет установка буфера в машину, но это уже другая история. Сабвуфер получился довольно красивым, построенным строго по размерам из группы вк, проверенный короб многими, при наличии карпета его можно обшить, что будет просто красота, но увы под рукой карпета у меня не оказалось, а в магазинах его цена поднялась до 350 р за 1 метр, не знаю по-моему это дороговато. В связи с кризисной ситуацией саб остался в таком облике, но глаз радует он не меньше, чем тот же обшитый, да и если у вас есть защитная сетка под динамик, то лучше поставить ее, дабы защитить от любопытных и любящих понажимать на динамик. Флекс у саба вышел хороший, трясет так трясет, настройка в 38 герц дает о себе знать, всем удачных самоделок и сборки музыки в авто, потому что музыка это жизнь. :winked: Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

как сделать сабвуфер своими руками

как сделать сабвуфер своими руками

В сегодняшней статье поговорим о том, как сделать сабвуфер своими руками. Ведь установка сабвуфера в автомобиль на сегодняшний день стало очень популярной, так как добавление низкочастотного звена даже в простенькую аудиосистему делает звук более объемным и приятным. Причем музыка становится насыщенной и глубокой независимо от жанра, потому, что в большом количестве музыкальных стилей есть низкие частоты, которые не в состоянии отыграть обычные динамики.

Что нужно для того, чтобы получился сабвуфер, как сделать сабвуфер своими руками: непосредственно сабвуферный динамик, короб, рассчитанный специально для него, акустические провода и клеммная колодка. Какой динамик выбрать? Такой, какой вы можете себе позволить.

Можете купить «дин» за 100 долларов — покупайте, есть возможность приобрести за 1000 — берите. Только стоит помнить, что акустическая система должна быть сбалансирована. Если у вас установлено дешевое головное устройство, пара заводских коаксиальных динамиков и нет усилителя, мало смысла покупать сабвуферный динамик по цене вашего автомобиля.

Динамика для сабвуфера ALPINE

Во-первых, ему просто не хватит питания, во-вторых, слабенькая система не сможет даже наполовину раскрыть потенциал динамика. Также не стоит брать откровенно дешевый «китай», который может сгореть после первого подключения.

После выбора динамика нужно рассчитать короб. Для этого нужно знать размеры багажника, параметры низкочастотника и представлять, какую музыку вы будете чаще всего слушать. Потому надо сделать расчет ящика в одной из распространенных программ, например в «speakershop».

Выбор конструкции короба для сабвуфера. Для новичков рекомендуется акустическое оформление типа «закрытый ящик» (ЗЯ), который считать проще всего, или «фазоинвертор» (ФИ), его рассчитывать чуть сложнее. Надо учесть, что ЗЯ занимает меньше места в багажнике и дает более четкий и быстрый бас, а ФИ может быть почти в два раза больше, бас у него не такой четкий, а более  низкий и глубокий, но коэффициент полезного действия такого ящика почти в два раз выше. Акустическое оформление «закрытый ящик» можно считать вообще без всяких программ, нужно только знать рекомендуемый производителем объем и вспомнить школьный курс геометрии: умножить ширину на высоту и на глубину.

Когда вы определились с динамиком и рассчитали короб, можно приступать к изготовлению сабвуфера. Расскажем как сделать сабвуфер своими руками. Какие нужны инструменты для работы? Шуруповерт, электолобзик, или циркулярная пила, если есть фрезер — отлично, если нет, можно обойтись лобзиком; саморезы, или мебельный конфирмат, линейка, рулетка, герметик, пистолет для нанесения герметика, карпет для обтяжки и клей для карпета, лучше аэрозольный.

Карпет автомобильный, может быть самоклеящийся, а может и нет

После этого надо купить фанеру и пилить ее, соответственно с расчетами. А можно сделать еще проще: когда будете покупать фанеру или МДФ для короба, закажите на месте распил, по сделанным заранее чертежам. Обычно, в крупных строительных гипермаркетах такая услуга стоит дешево, а качество будет гораздо выше, чем после самостоятельного пиления лобзиком. Да и быстрее будет. Толщина материала должна быть не меньше 18 мм, в крайнем случае — 15 мм.

Различные толщина фанеры, но для короба нужна не меньше 18 мм, в крайнем случае — 15 мм.

Как собрать, как сделать сабвуфер своими руками? Сделать разметку под отверстия, просверлить по разметке тонким сверлом на сантиметр в глубину, чтобы саморезы было легче вкрутить и фанера не потрескалась.

Аккуратно, с клеем, совместить нарезанные куски вкрутить шурупы. Лобзиком или фрезером сделать вырез под динамик и клеммную колодку. Потом вставить клеммную колодку с акустическими проводами, динамик подключить к ней, зафиксировать его саморезами, или прикрутить болтами в закладные гайки. Если будете красить короб или обтягивать его карпетом, динамик и колодку нужно монтировать в самом конце.

Готовый короб для сабвуфера

Когда сабвуфер готов, осталось только установить его в багажник, подключить к магнитоле, или внешнему усилителю и наслаждаться музыкой.

Видеоролик как сделать сабвуфер своими руками Часть 1:

Видеоролик как сделать сабвуфер своими руками Часть 2:

Рекомендовать

Эту статью

maxkm.ru

Автомобильный сабвуфер своими руками - корпус

Автомобильный сабвуфер воспроизводит низкие частоты диапазона от 20 от 120 Гц. Конечно, можно обойтись и без него, но получить мощный бас на обычной акустической системе будет очень сложно и затратно. Вступительную статью большого цикла публикаций поведающих вам обо всех тонкостях проектирования и изготовления автомобильного сабвуфера своими руками читайте на странице «Автомобильный сабвуфер своими руками — начало»

Преимуществ использования саба довольно много:

  • Увеличение качества звучания;
  • Уменьшение количества искажений;
  • Разгружает акустическую систему по НЧ;

Сабвуфер можно поместить во что угодно, так как человек не может оценить направление НЧ звуковой волны. На данный момент есть три возможных оформления:

  • ящик без отверстий (закрытый),
  • фазоинвертор,
  • бандпасс.

Каждый тип рассмотрим отдельно.

Закрытый ящик.

Закрытый ящик наиболее прост в изготовлении, однако звуковые волны в таком ящике находятся в закрытом пространстве и поэтому быстро потухают. Так как звуковые колебания это энергия, то затухая она превращается в тепло и сабвуфер нагревается, что в свою очередь тоже определяет звучание аудиосистемы. Зачастую, чтобы предотвратить такой эффект, сабвуфер набивают изнутри материалом, который поглощает звук (поролон или вата). В результате этого, получается увеличить «акустический» объем ящика на 10 – 20 %.

К достоинствам закрытого ящика можно отнести простоту расчета и снижение вероятности перегрузки динамика и его механических повреждений, однако существенный минус – КПД, по сравнению с другими акустическими системами басового действия он самый маленький.

Фазоинвертор.


Фазоинвертор позволяет добиться увеличения кпд, используя принцип маятника внутри сабвуфера (создается колебательная система). Эффект увеличения КПД достигает в нешироком диапазоне частот. Также стоить отметить, что уменьшается амплитуда колебаний на частоте настройки, а большая часть звуковых волн излучается тоннелем. При этом получаем максимальную подводимую мощность и минимальные искажения со стороны динамиков. Однако фазоинвертор – вещь очень капризная и очень сложная в настройке, так как настройке подлежат несколько параметров, а не один как у закрытого ящика.

Бандпасс (полосовой громкоговоритель).

Полосовой громкоговоритель — объединяет в себе ВЧ и НЧ фильтры, представляя собой две камеры, одна из которых снабжена тоннелем. Бандпасс является лидером по КПД, при этом результативность напрямую зависит от ширины полосы пропускания. К сожалению бандпасс очень сложен в расчетах и изготовлении.

На чем же остановить выбор? Выбор зависит от конкретных целей! Если нужен качественный бас без искажений, тогда подойдет закрытый сабвуфер. Если нужен мощный бас, чтобы стекла дрожали, тогда берите сабвуфер с фазоинвертором, но если есть много свободного времени и хочется удивить себя и пассажиров, то есть шанс сделать «бандпасс» и получить супермегабас.

Информация о статье:

Автомобильный сабвуфер своими руками. Корпус.

Автомобильный сабвуфер воспроизводит низкие частоты диапазона от 20 от 120 Гц. Конечно, можно обойтись и без него, но получить мощный бас на обычно акустической системе будет очень сложно и затратно.

Автомобильный сабвуфер своими руками

Автор: Вячеслав Лаурин

Дата публикации: 12/05/2015

Если нужен качественный бас без искажений, тогда подойдет закрытый сабвуфер. Если нужен мощный бас, чтобы стекла дрожали, тогда берите сабвуфер с фазоинвертором, но если есть много свободного времени и хочется удивить себя и пассажиров, то есть шанс сделать «бандпасс» и получить супермегабас.

5 / 5 звезд

mobiblio.ru

Автомобильный сабвуфер своими руками

Автомобильный сабвуфер своими руками

 Наверное, я не открою большого секрета, если скажу, что небольшие по размеру динамики, которыми оборудуют аудиосистемы в автомобиле, не обеспечивают хорошее воспроизведение «басов».





Один из возможных способов решения этой проблемы также хорошо известен — дополнить стереосистему автомобильным сабвуфером (общим для правого и левого стереоканалов усилителем со своим динамиком, который воспроизводит низкочастотные составляющие звукового диапазона до 200-250 Гц). Вот только стоит такой акустический агрегат с дополнительным усилителем едва ли не дороже всей стереосистемы вместе взятой. Поэтому, я и решил сам взяться за изготовление автомобильного сабвуфера своими руками. Для сборки автомобильного сабвуфера я приобрел 10-дюймовый низкочастотный динамик ALTRONIX E-RSW1039A (рис. 1), два электронных набора для радиолюбителей — «Активный блок обработки сигнала для сабвуферного канала» и «Мощный одноканальный усилитель низкой частоты» (МАСТЕР КИТ NM2117 и NM2034), 5 м специального кабеля (ROCAR HIENDPCOFC SPEAKER CABLE) для подключения акустической системы, корпус для сборки электроники (Z-4A), клеммы, разъемы, штекеры.



 Рисунок 1. Низкочастотный динамик ALTRONIX E-RSW1039A. Но сначала пришлось заняться изготовлением корпуса акустической системы типа «закрытый ящик» с фазоинвертором (см. рис. 2).





 Рисунок 2. Конструкция корпуса акустического агрегата закрытого типа с фазоинвертором

 Полезный объем корпуса V, диаметр d, длину l трубы фазоинвертора и другие параметры рассчитал на компьютере с помощью программы JBL SpeakerShop (для расчетов можно воспользоваться и этой программой). Все эти расчеты программа выполняет исходя из характеристик используемого динамика (полной добротности Qts, резонансной частоты Fs, эквивалентного объема Vas и т.д.). В моем случае получилось: d=60 мм, l=96 мм. Для динамиков другого типа эти параметры будут, естественно, другими, и в конструкцию акустического агрегата необходимо внести соответствующие изменения. Проще всего в домашних условиях сделать корпус для сабвуфера в виде круглого бочонка, у которого динамик встроен в одно из донышек. При этом оба донышка можно вырезать электролобзиком из ДСП или многослойной фанеры (рис. 3), а цилиндрический корпус согнут из листа ДВП.



 Рисунок 3. Оба круглых донышка корпуса выпилены лобзиком из ДСП

 Сначала я сомневался в прочности такой конструкции и предполагал наклеить два слоя, но после завершения сборки все мои сомнения развеялись, так как корпус получился очень жестким и с ДВП в один слой. Согнуть же заготовку из листа ДВП в цилиндр оказалось довольно просто. Для этого её достаточно распарить с внешней стороны, проглаживая утюгом через мокрую тяпку. После того как лист ДВП был согнут, круглые донышки я вклеил ПВА и дополнительно закрепил скобками с помощью строительного степлера. Готовый корпус с внешней стороны обшил ковролином (наклеил и закрепил скобами) (рис. 4).



 Рисунок 4. Готовый корпус обшивается ковролином.

В заключение вклеил трубу фазоинвертора, закрепил на задней панели вставку с клеммами для подключения, подпаял провода и установил на место динамик. Все получилось очень неплохо (рис. 5).

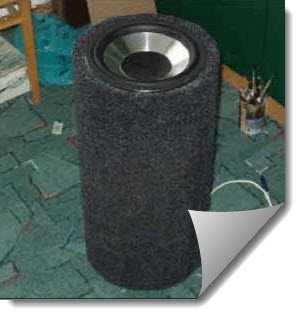

 Рисунок 5. Акустический агрегат в собранном виде.

Со сборкой электроники никаких проблем не возникло. В оба набора вложены довольно подробные и понятные инструкции, по которым всё можно собрать и подключить легко и просто (рис. 6).



 Рисунок 6. Со сборкой электроники из наборов МАСТЕР КИТ не возникло никаких проблем.



Единственное, что сделал не по инструкции — вместо рекомендованного для микросхемы усилителя мощности радиатора площадью 600 см2 установил радиатор центрального процессора (разъем Socket 370) с вентилятором, оставшимся после модернизации компьютера. Замена оказалась вполне приемлемой. И, наконец, электронику я специально вынес в отдельный корпус, хотя рациональнее было бы поместить ее в корпусе акустического агрегата, выгородив для этого специальный отсек. Но мне очень хотелось самому «покрутить» все эти ручки и настроить сабвуфер непосредственно в салоне автомобиля при прослушивании реальной «музыки». Поэтому, собранный усилитель я разместил в перчаточном боксе (рис. 7), а на его лицевую панель дополнительно установил отдельный выключатель питания.



 Рисунок 7. Электронный блок автомобильного сабвуфера установлен в перчаточном боксе, называемом в просторечье «бардачком». Звучит стереосистема с самодельным сабвуфером ничуть не хуже, чем с фирменным, а стоит в несколько раз дешевле. Но главное в том, что мне удалось сделать автомобильный сабвуфер своими руками.



dekormyhome.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
