Барбекю и мангал своими руками из кирпича – Самый простой и недорогой мангал своими руками из кирпича – инструкция с фото

простой садовый или дачный проект, угловой, под казан, с плитой, в беседку, инструкция, фото, видео

Переносные легкие мангалы хороши на природе, а возле дома или на даче хочется большего удобства, да и эстетики. Все это могут дать кирпичные мангалы. Из-за пластичности материала могут они быть небольшими — занимать порядка одного квадратного места площади, а могут стоять приличные угловые комплексы с очагом, варочной плитой и даже с раковиной и подведенной водой/канализацией. Самые простые мангалы из кирпича своими руками может выложить даже совсем неопытный каменщик. Один из таких проектов будет детально описан ниже. Его можно использовать в качестве тренировочного задания перед постройкой чего-то более серьезного.

Простой мангал из кирпича

Содержание статьи

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

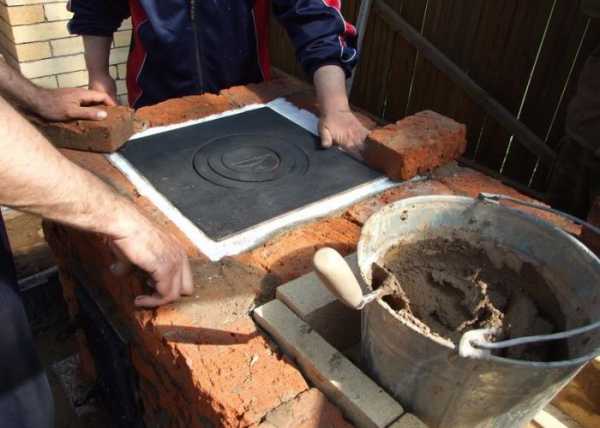

Видео-порядовка мангала из кирпича с кухонной плитой

Для тех, кто лучше воспринимает визуальный ряд, чем слова, удобнее будет смотреть, чем читать описание. Для вас подробные пояснения как построить мангал из кирпича своими руками в видео формате.

Это сооружение более монументальное — и свод у топки круглый и плита рядом. Не имея совсем никакого опыта справится будет непросто.

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

• ширина 150 см;
• глубина 75 см;
• общая высота до начала дымоотводящей трубы 217,5 см.



Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Пример строительства беседки из дерева описан тут, а один из возможных вариантов летней кухни — в этой статье.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

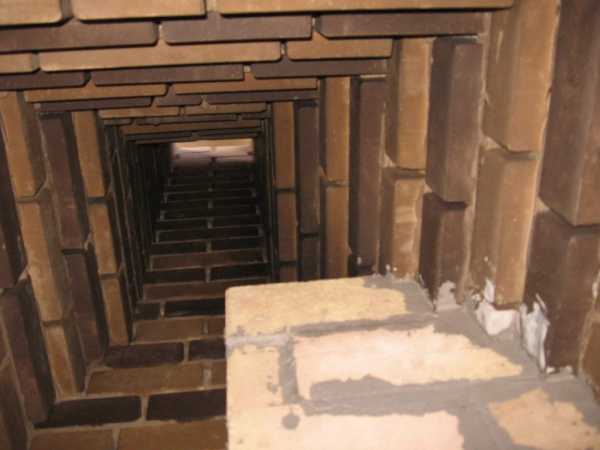

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Кладка мангала из кирпича: еще один проект

Еще один вариант мангала-барбекю из кирпича в беседке представлен в видео. Пояснений нет, но все достаточно понятно и никаких сложностей в этом проекте нет. Возможно, стоит сказать, что начиная с 52 секунды укладываются 4 подпиленные кирпича. Передняя верхняя часть их срезана под углом 45°. На видео подпиленные части имеют более светлый оттенок.

Также на второй минуте (1:35) идет формирование свода. Сделать это проще, если вырезать и закрепить шаблон из гипсокартона, а на него укладывать кирпичи.

Мангал с казаном из кирпича

Еще один вариант мангала, но уже более сложный: под казан с плитой. Видео-инструкция подробная, пояснения в кадре от автора есть.

Строительство беседки из кирпича описано здесь.

Угловой мангал из кирпича

Иногда требуется вписать манга из кирпича в угол. Для этого есть специальной формы топки, хотя никто не мешает сделать один из предложенных ранее вариантов, а углом пристроить хозяйственную поверхность. Один из угловых мангалов из кирпича разложен на порядовке ниже. Это уже достаточно серьезная работа, с дверцами, задвижками и остальными атрибутами печного дела.

Угловой мангал из кирпича: первая часть порядовки

Вторая часть порядовки

Заключительные ряды кладки углового мангала из кирпича

stroychik.ru

Мангал из кирпича своими руками

Загородный дом… Для кого-то это место ассоциативно с садово-огородными работами или чистым воздухом, но у основной массы оно тесно связано с шашлыками. И действительно, ну куда как не на приусадебный участок отправиться веселой шумной компанией, чтобы устроить потрясающий пикник?

Праздник получится особенно хорош, если там будет обустроено специальное место для такого отдыха, потому что жарить мясо, как дикари, на камушках и палочках, в наш век уже не комильфо.

Место отдыха с мангалом из кирпича

Обустройство зоны релакса дорого стоить не будет, а в том случае, если вы решите возвести мангал из кирпича своими руками, вообще обойдется в копейки. Остается только разобраться, как все правильно сделать.

к оглавлению ↑

Виды мангалов

Специалисты разделяют все мангалы на три категории:

1. Мобильные.

Компактный складной мангал

2. Переносные.

Удобный передвижной мангал с колесами

3. Стационарные.

Стационарный мангал из кирпича

Чтобы понять, почему стоит останавливаться именно на кирпичном варианте, нужно знать его конкурентов «в лицо». Начнем с мобильных моделей. Эти виды мангалов более известны обывателям как складные. Идеальное решение для любителей путешествий. В сложенном виде изделие весьма компактно. Для него характерен небольшой вес, поэтому мангал без проблем помещается в багажнике авто.

Складной мангал идеален для путешествий

Более того, его можно транспортировать даже на велосипеде, ведь собранный мангал похож на чемоданчик. Малый вес – преимущество относительное. Что хорошо при перевозках, то не весьма желательно в эксплуатации. Небольшая масса свидетельствует о тонких стенках жаровни, так что прогорать они будут с завидной скоростью. Отдавая предпочтение мобильным мангалам, будьте готовы к частой их смене.

Складные мангалы сделаны из тонкого металла

Переносной мангал – более популярная модель. Изделия прочны и вполне надежны. При необходимости, такой мангал может быть перемещен в любой уголок сада. С задачей легко справятся два человека. Данные варианты – достаточно долговечны.

Передвижной мангал можно установить в любом удобном месте

Единицей измерения их жизненного цикла являются не разы, а сезоны. На изготовление переносных мангалов идет высококачественное железо большой толщины. К недостаткам категории можно отнести не слишком элегантный вид.

Мангал передвижного типа

Если вы хотите иметь действительно изысканно обустроенную зону барбекю, то стоит остановиться на стационарном мангале из кирпича, который может быть собран своими руками. Этот вид мангалов относится к инженерно-строительным конструкциям, в составе которых непременно должен появиться дымоход.

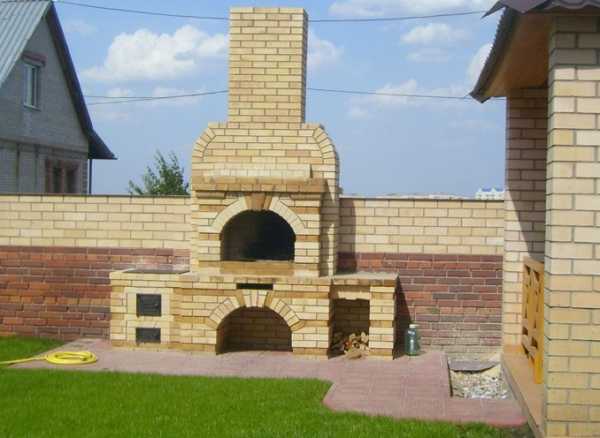

Мангал из кирпича с дымоходом

Обустроить стационарно зону для пикников будет стоить, естественно, дороже, нежели пользоваться переносными и мобильными жаровнями, но это окупиться и в моральном и в эстетическом плане. Громоздкую конструкцию можно сделать акцентной композицией в дизайне участка. Неоспоримым плюсом кирпичного мангала станет его большая теплоемкость. Разогрев его раз, вы сможете приготовить несколько партий мяса, не волнуясь о том, что на это не хватит жара и блюдо останется сырым.

Мангал из кирпича обладет большей теплоемкостью

На нашем рынке имеется еще и такое предложение как электромангал, но оно не снискало особой популярности, так как мясо в нем готовится на вращающихся вокруг раскаленной спирали шампурах и не имеет такого приятного аромата, как шашлык, сделанный на натуральных дровах или углях. Подобный вариант шашлычницы, возможно, будет удобен при приготовлении блюда на домашней кухне, но никак не на природе.

Электрический мангал

к оглавлению ↑

Мангал из кирпича своими руками: где? из чего?

«Собираясь построить мангал из кирпича своими руками, запаситесь расходными материалами»

Жаровня, построенная из кирпича, – это не просто мангал, это более функциональная конструкция, которую можно использовать:

1. Как гриль.

2. Как барбекю.

Мангал из кирпича можно использовать как гриль

Нередко на каменном мангале готовятся и совершенно посторонние блюда или просто разогревается еда. Чтобы возле необычного арт-объекта с удовольствием собирались домочадцы и гости, нужно позаботиться о некоторых аспектах его обустройства и прежде всего, выбрать место.

Где поставить стационарный мангал?

Поскольку сооружение подобного рода относится к типу пожароопасных, то его не стоит размещать около дома и деревянных хозяйственных построек, имеющихся в каждом дворе.

Рекомендуется оборудовать мангал вдали от хозяйственных построек

Рационально строить мангал в непосредственной близости от беседки, где есть условия для комфортных посиделок. Если таковой на участке не имеется, то можно поместить кирпичный мангал под навес. Последний можно сделать такой ширины, чтобы под ним поместились еще и пара столов со стульями.

Мангал под навесом можно использовать в любую погоду

Обязательно благоустройте площадку для отдыха. Рядом с мангалом не стоит разбивать грядки и цветники. Высокая температура от раскаленных камней уничтожит растительность.

Мангал из кирпича с зоной отдыха

Продумайте, как сделать к площадке удобные подходы. По возможности выложите их тротуарной плиткой. Возле места расположения мангала не должны стоять мусорные баки и обустраиваться отхожие места. Учитывайте розу ветров при выборе места под мангал. Если на местности превалируют ветра определенного направления, то нужно расположить трубу дымохода так, чтобы дым не несло в окна соседних домов.

При установке мангала необходимо учитывать направление ветра

Чем работать?

Собираясь построить мангал из кирпича своими руками, запаситесь расходными материалами. Луше всего использовать в работе шамотный кирпич, связующим раствором для которого станет глиняно-песочная смесь. Глину рекомендуют перед использованием замочить. В тех зонах, где кирпичная кладка не будет подвергаться огненным испытаниям, есть смысл заменить термостойкий камень на простой красный кирпич.

Раствор для кладки мангала из кирпича

В обустройстве жаровни понадобятся металлическая решетка и поддон. Оформить же столешницу практичнее всего плиткой.

Решетка для обустройства жаровни

Уличный мангал стационарной конструкции нужно ставить на солидное основание, следовательно, придется заложить фундамент. Подземная часть мангала не обойдется без опалубки, которую можно соорудить из старых досок или кусков фанеры. Для укрепления основания используется арматура. Заливается опалубка цементно-песочной смесью с камнями и щебнем.

Схема постройки мангала из кирпича

Нужны будут такие элементы из металла как:

1. Задвижки.

Задвижка для дымохода мангала

2. Уголки.

Уголки для сборки мангала

3. Решетки.

Решетка для стационарного мангала из кирпича

4. Листовое железо.

Если в проекте предусмотрена рабочая зона мангала, то на столешницу лучше взять натуральный камень, а вот дверцы тумб можно сделать по своему усмотрению деревянными, пластиковыми, стеклянными или железными.

Столешница мангала из натурального камня

Облегчат работу следующие приспособления и инструменты:

1. Уровень.

2. Мастерок.

3. Лопата.

4. Ведра.

5. Дисковая пила.

6. Автоматическая бетономешалка или обычное цинковое корыто.

Необходимый инструмент для строительства мангала из кирпича своими руками

Не поленитесь разработать проект постройки своего мангала или воспользуйтесь уже готовыми предложениями. С ним не только будет проще выполнять работу, но и появится возможность точно рассчитать количество расходных ресурсов. Обязательно закупаете материалы с небольшим запасом. Он лишним не будет.

Проект постройки мангала из кирпича

к оглавлению ↑

О фундаменте

Мангал из кирпича, пусть даже строящийся своими руками, – сооружение основательное и должно отличаться повышенной прочностью и устойчивостью. Полагать, что для его установки достаточно будет просто хорошенько утрамбовать площадку и, засыпав щебнем, выложить тротуарной плиткой – наивно. Тяжелой конструкции просто необходим солидный фундамент, тогда ей не будут страшны ни подвижка грунта, которой вполне может грешить территория, ни другие климатические или геодезические проблемы.

Фундамент для мангала из кирпича

Не торопитесь, потратьте чуть больше времени на подготовительные работы, но сделайте надежное основание под будущий очаг. Перед началом работ расчищенную площадку размечают колышками и бечевкой, согласно плану. По наметкам копают котлован, стараясь соразмерить его с проектными показателями. На дно получившейся ямы засыпают смесь из бутового камня и щебня.

Схема фундамента для мангала из кирпича своими руками

По периметру котлована устанавливается опалубка, которую желательно увлажнить, прежде чем использовать. Когда все будет готово, полученное пространство заливают цементно-песочным раствором, смешанным в пропорции 1:3. Заливка производится слоями, с арматурной прослойкой. Армирующую сетку никогда не укладывают на дно котлована.

Укладка армированной сетки для залива фундамента

Готовый фундамент закрывают пленкой или листами рубероида и оставляют схватываться. Процесс сушки может затянуться на пару недель. При слишком знойной погоде надо позаботиться о периодическом увлажнении верхнего слоя залитого бетона водой, чтобы его не «порвало».

Залитый фундамент мангала

Выгонка кирпичных стен основной конструкции может быть начата только после полного высыхания забетонированной основы. Это время можно потратить с пользой и приготовить глинистый раствор, который потребуется при кладке стенок мангала из кирпича, производимой своими руками.

Глиняный раствор для строительства мангала своими руками

Отыщите подходящую бадью и замочите в ней основной компонент будущего крепежного состава – глину. Материал нужно будет оставить там примерно на неделю, но не забыть про него, а контролировать процесс размокания, периодически помешивая массу и добавляя при необходимости воду. В размякшую глину вмешивают песок, доводя состав до консистенции сметаны. Полученный раствор не должен растекаться. Проверить, насколько качественно подобраны пропорции компонентов – просто. Возьмите в руки немного смеси и потрите ее между ладонями так, чтобы получилась колбаска. Ваше творение не должно терять форму, растекаться или растрескиваться.

Раствор для кладки мангала из кирпича

к оглавлению ↑

Тонкости кирпичной кладки

«Если топливник у мангала из кирпича планируется арочный, то своими руками выкладывать такой архитектурный изыск будет достаточно сложно»

Прежде чем начать работать с кирпичом, специалисты советуют полить его водой. Это может делаться за сутки до использования материала или непосредственно в процессе кладки. В последнем случае кирпич просто погружают в воду секунд на тридцать, а затем наносят на него порцию раствора и помещают в соответствующее место. Процедура смачивания кирпича станет залогом лучшего сцепления кладки, так как элементы не будут забирать на себя влагу из глины.

Смачивание кирпича для лучшего сцепления

Что касается порядовки выкладывания кирпича, то ее можно посмотреть в интернете или придумать самостоятельно, законспектировав идею на листочке в клетку.

Порядовка для мангала из кирпича

Наиболее простым вариантом мангальной кладки считается смещенный. В этом случае каждый последующий ряд отодвигается на полкирпичика в сторону. Сдвиг может производиться поочередно вправо и влево.

Смещенный тип кладки для мангала

Начинать выкладывать цоколь стоит с углов, постепенно продвигаясь по намеченным линиям к центру. После каждого третьего ряда контролируйте качество работы уровнем или отвесом. Высота цоколя произвольная. В нем могут обустраиваться отсеки, предназначенные для складирования угля, дров или какой-нибудь специфической утвари.

Кирпичный мангал с цоколем

Над цоколем оборудуется топливник. Жаровней может стать уже готовое бетонное основание с армировкой или ее придется выложить все тем же жаростойким кирпичом. Если топливник у мангала из кирпича планируется арочный, то своими руками выкладывать такой архитектурный изыск будет достаточно сложно. Воспользуйтесь кружалом. С его помощью вы без проблем равномерно и под правильным углом распределите кирпичи.

Кружало для свода

Поверх топливника укладывается железобетонная балка. На перемычку ставится еще один кирпичный ряд. После этого выгоняются ветровые стены, и формируется дымосборник.

Мангал из кирпича с дымосборником

Работая над мангалом, нужно помнить:

1. Конструкция получится эстетичной, если все швы кладки будут одинаковой толщины.

2. Топку не стоит делать слишком высокой. Этим вы уменьшите тягу.

3. Установка внутри топки бордюров создаст проблемы при её чистке.

Для красивой кладки делайте одинаковые швы

к оглавлению ↑

Устройство рабочей поверхности

Столешница, в конструкции мангала, должна быть удобной для эксплуатации и гармонировать с общим экстерьером сооружения. Для ее оформления не обязательно брать тесаный камень. Поверхность вполне можно оформить его искусственными аналогами, стеклом или плиткой.

Отделка столешницы мангала плиткой

Площадку вокруг мангала стоит выложить тротуарной или обычной напольной плиткой. Просто бетонированный пол будет восприниматься через время совсем не эстетично.

Мощеная площадка перед мангалом

к оглавлению ↑

Декор мангала и навес

Безусловно, построив солидный мангал, хочется, чтобы он прослужил подольше, поэтому конструкцию стоит спрятать под навес. Последний может быть общим (в этом случае накрывается вся зона отдыха) и индивидуальным (скрывается только сам мангал). Для установки шатра потребуются опорные столбы из металла и дерева. Их вмуровывают в бетонное основание. Для крыши можно выбрать любой материал, главное, чтобы он перекликался своей фактурой и цветом с кровлей дома, тогда навес станет логическим продолжением всей архитектурной группы.

Мангал с индивидуальным навесом

Сам мангал можно оставить в первозданном виде или выкрасить его специальными красками, пригодными для декора печей. Также подходит для его внешней отделки специальная штукатурка или декоративный камень.

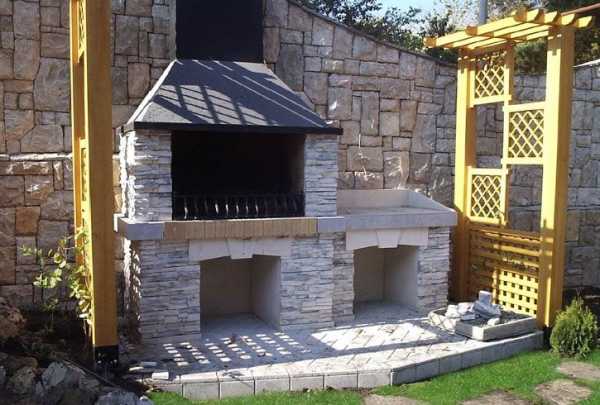

Мангал с отделкой из декоративного камня

При желании использовать дополнительный декор, крепите его элементы не в области жаровни, а на дверцы встроенных ящиков, например, полок или дымоход.

Декор мангала из кирпича

к оглавлению ↑

Заключение

Сотворить мангал из кирпича своими руками, в общем-то, не сложно. Большинство проектов незамысловаты, поэтому с их реализацией легко справятся даже непрофессионалы. Чуть-чуть усилий и в вашем дворе появится великолепное местечко для веселых и «вкусных» посиделок.

Фотогалерея – мангал из кирпича своими руками

yellowhome.ru

Мангал барбекю из кирпича своими руками. Фото инструкция

В нашем руководстве мы расскажем вам как сделать уличный комплекс мангал и печь-барбекю из кирпича самостоятельно. Пошаговая инструкция с фото процесса постройки поможет вам разобраться в деталях самостоятельной кладки этого сооружения.

В итоге у вас должен получится мангал-барбекюшница как представлен на фото ниже.

С чего начать постройку мангала барбекю

Итак, вы определились с видом мангала, его размерами и местом расположения. Теперь необходимо соорудить под него фундамент.

Обычно такие постройки делают на улице, в беседке или на террасе. Если фундамент беседки или террасы выдержит вес печи из кирпича, а это порядка 3 тонн, то можете приступать к стройке сразу. Если же вы собираетесь построить мангал с нуля, то первым делом залейте под него подходящий фундамент: ленточный или плиточный.

Инструкции к постройке таких фундаментов вы найдете в нашем разделе «Фундамент«.

Следующим шагом будет устройство гидроизоляции под кирпичный мангал. Делается она для предотвращения намокания нижних кирпичей капиллярным подсосом. Достаточно будет простелить рулон рубероида или гидроизола. По окончании стройки, лишнее срежете ножом.

Мангал барбекю из кирпича своими руками. Пошаговая инструкция с фото.

Приступаем непосредственно к кладке мангала.

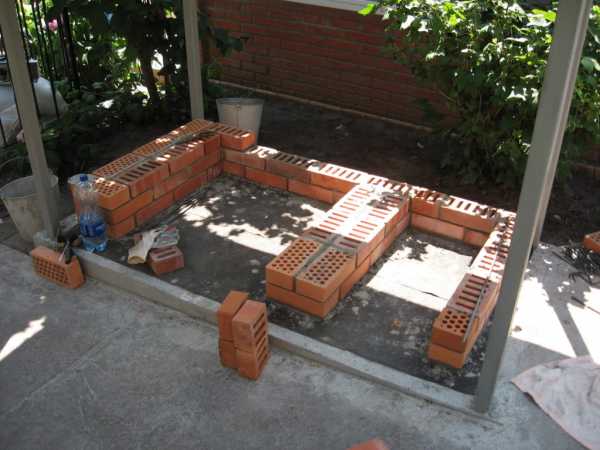

Рекомендуем сначала выложить первый ряд кирпичей без раствора и оценить, как вписывается ваше будущее сооружение на фундамент. Не забудьте оставлять между кирпичами зазоры в 1 см. А также проверьте диагонали, они должны совпадать.

После этого, можно начинать кладку барбекю. Лицевой кирпич кладется на цементно-песчаный раствор (соотношения цемент-песок 1:3). Для пластичности раствора добавляют известь или специальный кладочный пластификатор из ближайшего строительного магазина. Швы делают размерами 8-10 мм, для этого используют металлический прут, арматуру и т.п. В местах примыкания кирпичей без перевязки, кладка армируется перфорированной лентой, проволокой и т.д.

Делаем кладку со смещением каждого последующего ряда на полкирпича. Для распиливания кирпичей вам понадобится «болгарка» с диском по камню.

Продолжаем выкладывать мангал барбекю.

Не забывайте проверять вертикальность кладки по углам хотя бы каждые 3 ряда. А также, проверяйте совпадение длины диагоналей мангала.

Продолжаем кладку.

После того, как вы сделаете 8 рядов кладки, придет время делать перемычки для мангала и столешницы. Выглядеть они должны так, как представлены на фото ниже.

Сделать такие перемычки можно несколькими способами.

Во-первых, можно скрепить кирпичи металлической шпилькой и раствором.

Во-вторых, можно использовать металлические уголки.

В нашем случае, мы воспользовались вторым способом. Сложили уголки друг с другом в виде перевернутой буквы Т и отпилили половину полки. Вот что получилось.

Уголок берите размером не менее 45х45 мм. Уголок меньшего размера будет прогибаться. Но и не берите слишком большой, чтобы не выступал за края кирпича.

Прорезь в кирпиче делайте с хорошим запасом, чтобы металл при нагреве не разрывал кладку.

Такая полочка не заметна глазу, надежна и красива.

Идем дальше.

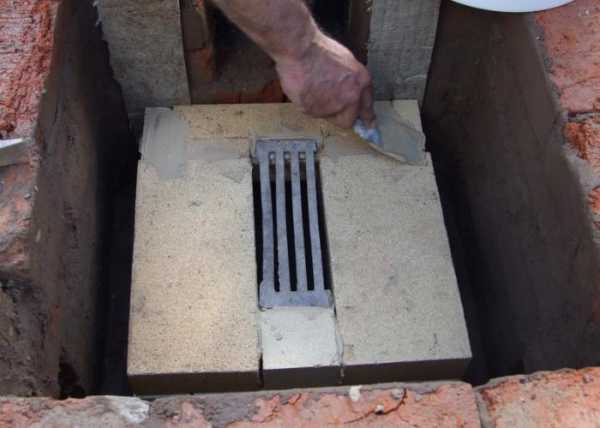

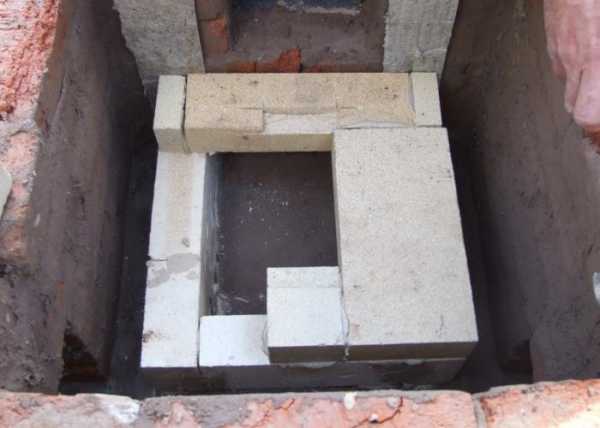

Начинаем выкладывать под (низ) мангала. Для топки используем огнеупорный шамотный кирпич. Кладку делаем на готовую огнеупорную смесь из строительного супермаркета из глины и песка. Можно использовать мертель. Швы делаем как можно тоньше, примерно 3-4 мм.

Для опоры низа мангала используем уголки. Не забывайте оставлять по крайней мере 1 см зазора между торцами уголков и кирпичом. Так вы убережете кладку от растрескивания при расширении уголка.

На первый ряд низа топки кладем второй ряд перекрывая все швы первого. Это исключит прогорание швов и попадания углей на дрова в дровнице снизу. Можно, конечно, залить бетонную плиту вместо уголков и первого ряда топки. Но в нашем случае дешевле и быстрее было сделать так.

Если же вы будете заливать бетонное перекрытие, то хватит и одного ряда огнеупорного кирпича для низа топки.

Продолжаем выкладывать стенки мангала.

Кладку лицевого кирпича и топки можно делать как параллельно, так и поочередно. Можно сначала сделать стенки топки, а затем обложить ее лицевым кирпичом.

Важно! Между облицовочным и огнеупорным кирпичом оставляем зазор в 1 см. Топка и облицовка не должны соприкасаться.

Кладем следующие ряды печи барбекюшницы.

Подходим к моменту сооружения топочной арки. Делаем кружало (дуговая конструкция из дерева) и устанавливаем в портал мангала. Затем, выполняем кладку арки, подрезая кирпичи до нужных размеров. В середину верхней точки ставим кирпичный замок. Арка готова.

Обратите внимание! Арка из лицевого кирпича прикрывается изнутри перемычкой из шамотного кирпича. Она кладется на металлический уголок немного выше верха арки, чтобы не была заметна. Выглядит это так.

Арка собрана, продолжаем выводить стенки мангала барбекю.

Не забывайте проверять вертикальность кладки.

Подходим к моменту сооружения дымосборника.

Выводим верх топки и облицовки в один уровень и начинаем выкладывать дымосборник. Кладку делаем из полнотелого кирпича марки не ниже М150. Кладем на цементно-песчаный раствор. Первый ряд кладем заподлицо с внутренней стенкой топки. Остальные ряды кладем со смещением примерно на треть кирпича.

Не смещайте кирпичи больше чем на половину, иначе они будут сваливаться внутрь топки.

Кладку дымосборника выполняем до момента, когда не останется отверстие под дымоход размером 27х27 см с учетом швов. Ваш размер дымохода может отличаться от нашего. В этом случае, делайте дымосборник под размеры вашего дымохода.

Некоторые печники срезают внутренние грани кирпичей, чтобы дымосборник изнутри был гладким. Мы же различий в эксплуатации между гладкой и ребристой внутренней поверхностью дымосборника не заметили. Конечно, это справедливо только, если вы соблюдали правильные пропорции между размерами портала — дымосборника — трубы (о пропорциях читайте ниже).

Так выглядит дымосборник без подрезанных кирпичей изнутри.

Продолжаем кладку трубы. Ее размеры зависят от размера вашего портала мангала барбекю.

После окончания кладки дымохода накрываем его колпаком для защиты топки от осадков.

Мангал он же печь барбекю из кирпича своими руками мы успешно построили! Подождите пока высохнет раствор и можно делать пробный запуск.

Вопросы и советы по кладке мангала барбекю самостоятельно

Здесь мы разберем наиболее часто встречающиеся вопросы по кладке кирпичного мангала (гриль) своими руками и ответы на них.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой высоты делать трубу?

Высота трубы пропорциональна высоте дымосборника и составляет не меньше 100-120% от его высоты.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

Нужно ли красить металлический уголок в перемычках?

Мы советуем вам хорошо прогрунтовать и покрасить уголки термостойкой краской. Но даже если вы этого не сделаете, ничего страшного не произойдет. Срок службы не крашеного уголка будет достаточным.

Мангал (гриль) — барбекю из кирпича своими руками. Пошаговая видео инструкция.

o-remonte.com

Мангал своими руками из кирпича самый простой и недорогой вариант

Оглавление:

Мангал, построенный своими руками – легко реализуемая идея для каждого мужчины. Но можно избавиться от хлопот и заказать у мастера или строительной фирмы. Последний вариант возможен если нет времени для постройки мангала, но больше радовать будет тот мангал который сделан своими руками, (да и шашлык на нем вкуснее будет 🙂

Если вы все же задумались как сделать мангал своими руками из кирпича, то стоит задуматься над вариантом строительства целого комплекса, на котором можно готовить и шашлык и жарить различные продукты на гриле, коптить мясо, и т. д.

Как сделать мангал своими руками из кирпича, и что для этого нужно

Сначала необходимо определить место, где будет стоять будущий мангал. Место обязательно должно располагать для отдыха. Для подобных целей безупречно подойдет беседка, которая будет защищать гостей от дождя снега и ветра.

Самой удачной и популярной конструкцией на данный момент считается кирпичная печь с габаритами 1,6 м (высота), 1,6 м (ширина), 0,8 м (глубина) с ленточным фундаментом.

К мангалу можно подвести коммуникации, а также дополнительные надстройки, которые отлично будут вписываться в интерьер комплекса, выполняющие практическую роль (можно хранить различные кухонные принадлежности).

Возле мангала можно расположить столик и скамейки. Выбор материала, из которого они будут изготовлены зависит от вас.

Для того чтобы построить мангал своими руками из кирпича необходимо:

1. — гравий, песок и цемент;
2. — специальный печной камень;
3. — бетономешалка и строительный инструмент;
4. — арматура и арматурная сетка;
5. — обрешетка;
6. — различного размера болты, шурупы и металлические уголки.

При строительстве мангала из кирпича нужно учесть их вес и заложить фундамент минимум на 50-60 сантиметров глубиной, шириной в один кирпич. Первым делом размечаем место под фундамент, копаем на глубину  50-60 сантиметров и укладываем арматуру.

После того, как мы выкопали яму под фундамент и заложили арматуру, заливаем бетоном, по прочности достаточно марки бетона 150-200, я делал бетон с расчета:

• 1 ведро цемента
• 3 ведра песка
• 5 ведер щебня
• 1-2 ведра воды в зависимости от влажности песка

Поверхность заливки выравниваем уровнем (это существенно облегчит укладку кирпича) и покрываем гидроизоляционным материалом, я использовал рубероид. В качестве гидроизолирующего материала можно использовать полиэтиленовую пленку, или просто обильно смазать строительной мастикой (это делается для того чтобы влага с фундамента не проникала в кирпич и не разрушала его).

После окончания работы с фундаментом нужно подождать несколько дней, чтобы фундамент окончательно застыл.

Кладка кирпича мангала

Печной кирпич – является идеальным вариантом для сооружения мангала. Этот строительный материал идеально выдерживает высокие температуры. Один недостаток – во время сильного мороза становится очень хрупким.

Важно: ни в коем случае нельзя сооружать мангал из силикатных полых кирпичей.

Первый ряд кирпичей стоит выложить насухо, без использования раствора. Это делается для того, чтобы в дальнейшем не приходилось использовать части кирпича и подгонять его по размеру.

Кладку необходимо разметить и соблюдать ее на протяжении всего строительства.

Кирпич впитывает воду как губка. По этой причине, за несколько дней до начала кладки необходимо намочить кирпичи из садового шланга. Эта процедура предотвратит впитывание кирпичом воды из раствора. Для кладки кирпича необходимо приготовить цементный раствор в соотношение приведенном ниже.

Состав раствора для кладки мангала:

• 1 часть цемента
• 1 часть гашеной извести
• 3 части песка

К составу добавляют воду в необходимом количестве и доводят до состояния густой массы.

После укладки первого ряда кирпичей, последующие ряды укладывают со смещением на полкирпича относительно друг друга (это смещение швов делают для лучшей перевязки).

Кладку каждого уровня начинают от углов. Необходимо периодически проверять уровень кладки по горизонтали и по вертикали. Размеры кирпичной кладки должны соответствовать разработанному чертежу мангала.

Самый главный элемент мангала – жаровня, укладывается на металлические уголки, которые закрепляют на кладке металлическими штырями. Топку необходимо изнутри обложить толстыми металлическими листами. Это предотвратит преждевременное разрушение кирпича от высоких температур.

Для хорошей тяги, достаточно оставлять небольшие щели, незаполненные цементным раствором. Для установки решетки гриля, необходимо несколько кирпичей внутри мангала выложить внутрь с одинаковым выступом.
При разработке чертежа мангала, можно заложить разнообразные конструкции, предназначенные для хранения дров, для навеса, установки декоративной вытяжной трубы. Весь комплекс можно превратить в летнюю кухню, где можно принимать гостей в любое время года.

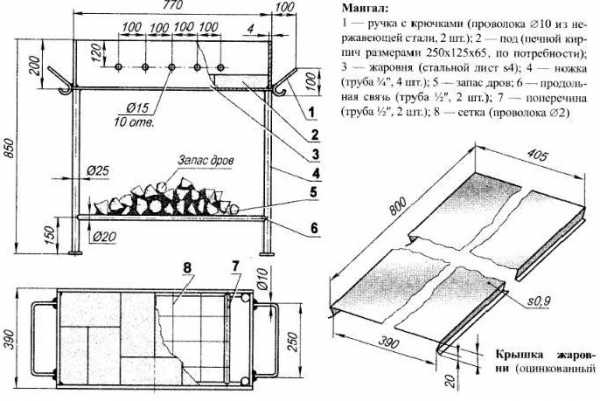

Простой способ изготовление мангала своими руками из металла

Изготовление мангала своими руками из листового металла не очень сложно и по силам каждому. Мангал станет для вас символом отдыха и украшением вашего дома.

Историки считают, что мангал был изобретен на Ближнем Востоке. Еще в древние времена современный мангал выполненный из стали заменяла жаровня выкована из меди. Ее внешний вид напоминал огромную чашу, к которой снизу крепились ножки. Сверху жаровня накрывалась полусферической крышкой. С обеих сторон жаровни крепились ручки, которые служили для переноски.

Для всех поколений мангал символизирует отдых, возможность выехать на природу, отдохнуть, сжарить на мангале шашлык и приятно провести свободное время в обществе друзей, родственников и знакомых. Любой хороший праздник должен сопровождаться приготовлением шашлыка или других блюд на мангале.

Компактный металлический мангал можно использовать с ранней весны и до поздней осени. Небольшие размеры и малый вес – позволяет погрузить мангал в багажник любого автомобиля и отправится с компанией на природу.

В том случае, если вы располагаете небольшой территорией возле частного дома, то можно соорудить стационарный мангал из камня или кирпича. Но надо немного подумать, стационарный мангал занимает место на участке, к тому же он не так часть используется.

Мангал не должен быть большим по размеру и массе. Из металла мангал получается достаточно прочный и функциональный как показано на видео.

При проектировании чертежа мангала, необходимо учесть среднее количество ваших друзей, которые бывают с вами на отдыхе. Доказано, что средней компании из 8-10 человек вполне достаточно компактный мангал с десятью шампурами. Если потребуется можно сделать вторую порцию. Пока гости наслаждаются изысканным вкусом шашлыка, можно приготовить вторую порцию вкусного мяса. Все последующие действия подскажет вам ваша фантазия. Приятного аппетита.

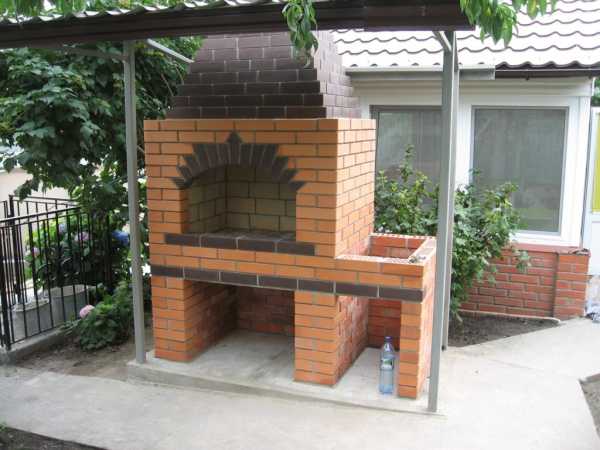

Кирпичные мангалы фото, видео

Кирпичные мангалы идеально подходит для дачного участка или для территории частного дома. Это приспособление позволяет готовить различные вкусные блюда на свежем воздухе, наслаждаясь летом. Профессиональные мастера хорошо строят кирпичные мангалы но стоит это не дешево. Если у вас возникло желание создать мангал своими руками и при этом сэкономить существенную сумму денег, то эта статья поможет вам в этом.

Мангал, построенный из специального жаропрочного кирпича, довольно сложное сооружение. Правильно будет сразу соорудить такое приспособление, на котором можно готовить не только шашлык, но и готовить на гриле, коптить и жарить различные блюда. Все функции вы можете выбрать для себя самостоятельно, находясь еще на этапе проектирования конструкции будущего мангала.

Последним временем хорошо себя зарекомендовали садовые кирпичные мангалы и барбекю, которые комбинируют различные виды приготовления различной вкусной еды.

Садовый мангал из кирпича необходимо разместить на участке в самом удобном месте, процесс постройки подробно показан на видео. Для еще большего удобства, можно подвести к мангалу источник водоснабжения, соорудить дополнительные хозяйственные постройки, в которых хранить различные принадлежности и кухонную утварь.

Уже построенный кирпичный мангал можно декорировать декоративным камнем или плиткой. Пол у основания мангала нужно устелить тротуарной плиткой. Весь комплекс украсит большая столешница из керамогранита, расположенная в центра комплекса. Дверцы различных отсеков нужно выполнить из толстостенного чугуна.



Красный теплостойкий кирпич идеально смотрится вместе с разнообразными металлическими и коваными элементами. Такая постройка идеально впишется в общий ландшафтный дизайн приусадебного участка.

postroyka-dom.com

Как сделать печь, барбекю и мангал из кирпича на даче своими руками

Сегодня трудно представить отдых на свежем воздухе без организации пикника. И обязательным атрибутом такого отдыха стал мангал. Из нашей статьи вы узнаете как сделать печь, барбекю и мангал из кирпича на даче своими руками. С их помощью вы не только сможете приготовить отличное угощение для гостей, но и удачно украсить свой участок.

На даче, в процессе приготовления

Уличные печи и мангалы из кирпича – фото, преимущества и недостатки

Перед тем, как непосредственно приступить к процессу возведения на вашем приусадебном участке данного сооружения, рассмотрим преимущества и недостатки печи-мангала из кирпича.

Среди основных преимуществ, которыми неоспоримо обладает печь мангал из кирпича на даче, можно назвать следующие:

• универсальность. Печь-мангал удачно подойдет для приготовления не только шашлыка из мяса, но позволит искусно приготовить рыбу, овощи, птицу;
• большие размеры. Одним из неоспоримых преимуществ является большая площадь жаровни. Ее задняя стенка позволяет распределить равномерно жар по всей площади, что способствует равномерному приготовлению пищи;
• возможность варьировать режим приготовления блюд. В данном случае используемые продукты не нанизываются на шампуры, а могут быть равномерно распределены на решетке. При этом в зависимости от того, что в печи готовится, можно варьировать ее высоту в поисках лучшего варианта приготовления;
• возможность использования различных типов топлива. В данной печке-мангале из кирпича могут быть использованы как дрова, так и уголь;
• конструкцией в мангале предусмотрена вытяжка;
• в более совершенных моделях может быть установлен индикатор уровня температуры, что позволяет обеспечить больше удобства при приготовлении блюд;
• при использовании печи-мангала не требуется предварительное маринование мяса.

Уличные печи и мангалы из кирпича – фото на участке

Несмотря на ряд преимуществ, можно отметить и один существенный недостаток:

• сооружение является довольно дорогостоящим мероприятием.

Как сделать печь, барбекю и мангал из кирпича на даче своими руками

Далее подробно расскажем как сделать печь, барбекю и мангал из кирпича своими руками на даче. Выбирая материал для постройки кирпич, вы можете быть уверены, что не потребуется никаких дополнительных специальных навыков, как например при использования металла. Также немаловажный плюс заключается в значительной экономии средств, ведь вы делаете все самостоятельно, не привлекая при этом специалистов со стороны.

В данной статье мы подготовили для вас пошаговую инструкцию, которая поможет в строительстве печи-мангала из кирпича на вашем приусадебном участке. При этом можно выделить следующие основные этапы:

• проведение подготовительных работ;
• возведение мангала;
• декорирование.

Подготовительные работы

Как сложить кирпичную печь-мангал на даче своими руками и что для этого вам потребуется, мы решим на первом этапе.

Подготовительные работы должны включать следующие этапы:

• выбор места, где будет установлен мангал;
• изготовление проекта;
• подбор инструментов и материалов.

Определяем место для установки на участке

Первоначально необходимо определить место для установки вашей будущей уличной печи и мангала из кирпича, фото ниже.

Обязательно необходимо помнить, что в месте установки печи-мангала из кирпича рядом должны отсутствовать высокие насаждения, близость которых может привести к возникновению пожара. Также место не должно сильно продуваться ветрами.

При выборе места следует учесть ряд требований:

• на этапе проектирования следует учесть, чтобы дым от мангала не доходил до основных строений;
• рассмотреть возможность защиты от ветра и непогоды;
• для предохранения газона лучше всего место установки мангала выложить кирпичом или камнем;
• предусмотреть возможность установки освещения в данном месте.

Кстати, зона барбекю на даче: проекты, фото и идеи – все это описано в специальной отдельной статье на нашем сайте.

Проект, чертеж и схема на бумаге

Для того, чтобы правильно определить, как сделать печь-мангал из кирпича на даче, вам потребуется проект или схема на бумаге. На данному этапе вы сможете набросать эскиз самого сооружения, на котором будут отмечены все ключевые элементы. После этого можно приступать к изготовлению чертеже, где само сооружение примет более реальные очертания с размерами. С его помощью мы сможем рассчитать требуемый расход материалов.

Инструменты и материалы

Сейчас необходимо определиться, какие инструменты и материалы вам потребуются для сооружения печи-мангала. Из материалов вам пригодятся:

Количество материалов, которые вы затратите напрямую зависит непосредственно от вашего проекта.

В качестве инструментов рекомендуется использовать:

Порядовка печи мангала из кирпича

Порядовка представляет собой схему, которая шаг за шагом отмечает последовательность действий при кладке печи, последовательность кладки с описанием требуемых материалов. Этапы, которые помогут ответить на вопрос как сделать печь, барбекю и мангал из кирпича на даче своими руками:

• изготовление фундамента;
• подготовка раствора для кладки;
• кладка цоколя;
• установка жаровни;
• кладка стен и дымосборника;
• декоративная отделка.

Порядовка требуется и опытному мастеру. Знание точного количества кирпичей, последовательности их кладки, а также последовательности работ, значительно упрощает сам процесс возведения печи-мангала.

Фундамент под кирпичный мангал с печкой

Для сооружения фундамента печки-мангала из кирпича потребуется выкопать яму, глубиной около 30 см, что является вполне достаточным для веса мангала.

Необходимо помнить, что глубина выемки грунта зависит в первую очередь от веса самой конструкции.

Размеры закладываемого фундамента должны быть больше размеров самого мангала

Фундамент должен быть на 10 см больше самой постройки, что позволит сделать вокруг мангала бетонированную площадку в целях повышения пожарной безопасности.

Используйте обрезную доску, чтобы зафиксировать опалубок. Полученный котлован засыпаем смесью гравия и песка и тщательно утрамбовываем, периодически подливая воду в раствор.

Раствор для кладки

Для его подготовки нам потребуются::

• цемент;
• песок;
• глина.

Для кладки печи мангала из кирпича своими-руками потребуется приготовить две разновидности строительного раствора.

В первую очередь потребуется сделать раствор для тех участков, которые не будут непосредственно соприкасаться с огнем. Качество смеси напрямую зависит от марки цемента. Лучше всего использовать  цемент марок М25, М50 и М75. Для приготовления раствора также потребуется песок. Оптимальными будут следующие пропорции:

• песок к цементу марки М25 — 5:1;
• песок к цементу марки М50 — 4:1;
• песок к цементу марки М75 — 3:1.

Для изготовления самой топки лучше всего использовать шамотную глину. У нее лучшие показатели огнеупорности, которые подходят для высоких температур. В магазинах она также называется “каолин”.

Кладка цоколя

Следующим этапом, чтобы построить кирпичный мангал с печкой на даче, является укладка цоколя.

Для этого подготовленный опалубок заливается раствором, на приготовление которого потребуется два мешка цемента. После чего дается дня два для того, чтобы цемент застыл. Далее укладывается гидроизоляция.

В качестве материала для изоляции для печи-мангала лучше всего подойдет рубероид.

Далее выполняется 1 ряд кладки кирпичом, который впоследствии также заливается раствором.

Перед тем, как начать возведение стен, в соответствии с проектом необходимо рассчитать количество требуемых цельных кирпичей, а также их кусков. Если вы используете при строительстве ранее использованный материал, необходимо предварительно его очистить от накопившейся грязи и остатков раствора.

Первые два ряда выкладываются в виде сплошного прямоугольника. Это позволит предотвратить перегрев рубероида у основания. Углы мангала выравниваются с помощью строительного уровня. В процессе кладки тщательно убираются излишки раствора. Только при кладке третьего ряда кирпичей начинает формироваться объем и форма самой печки.

Жаровня

Во время строительства совмещенных мангала и печи из кирпича необходимо в обязательном порядке предусмотреть поддувало для вашей печи-мангала. Для этого лучше всего воспользоваться материалами, которые могут выдерживать высокие температуры.

Между кирпичной кладкой и дверцей необходимо оставить зазор, так как при нагревании металл имеет свойство расширяться.

От размеров дверцы также будет зависеть и высота поверхности для варки: оптимальным ее значением будет 84 см.

Читайте также:

Порядовка барбекю с казаном из кирпича: кладочные чертежи мангала с печкой своими руками

Для беспрепятственного проникновения тепла в жаровню в конструкции необходимо предусмотреть наличие зазора, величина которого будет составлять два кирпича. его наличие поможет вам в дальнейшем без труда убирать угли после приготовления блюд.

Если правильно сделать кладку, то можно быть уверенным, что дверца надежно зафиксирована. Для организации дровника обычно формируется отдельная стенка. Для придания конструкции эстетичного вида, лучше всего воспользоваться ¼ кирпичей. Для более надежного крепления дверки применяется проволока, которая дополнительно крепится с помощью кирпичей.

На следующем этапе формируется арка дровника и крыша. В качестве точки опоры лучше всего внутри возвести дополнительную стенку.

В центральной части оставляем место для укладки решетки.

Все швы при этом скрепляются с помощью цементного раствора. После этого можно возводить стенки жаровни. На конечном этапе все швы затираются.

Дровник может быть перекрыт с помощью оцинкованного листа.

Стены и дымосборник

Половина дела сделано, теперь самое время подумать про стены и дымосборник. После формирования жаровни и дровника продолжаем выкладывать кирпичом заднюю стенку. Параллельно выкладывается несколько рядов для формирования арки дровника – это придаст мангалу законченный вид.

На следующем этапе нужно сделать шесть ходов, которые будут способствовать удалению дыма из жаровни.

Возводим перекрытия топки, используя при этом настил.

Поверх топливника укладывается слой изоляции и варочная поверхность.

В завершении, с помощью кирпичей формируется дымовая труба.

Декоративная отделка

Заключительным этапом является придание вашей кирпичной печи-мангалу декоративного вида, чтобы она гармонично сочеталась с остальными строениями на участке. Для этого можно использовать декоративные камни, керамический кирпич и другие материалы на выбор. Рассмотрим вариант отделки с помощью декоративного камня.

Для отделки вам понадобятся:

• кельма;
• мастерок;
• ведро;
• строительный уровень;
• болгарка с диском для резки бетона.

Перед укладкой камня необходимо тщательно выровнять поверхность, оштукатурив ее. Далее используйте специальный раствор для камня для его укладки.

В данном случае силикон лучше не использовать, так как итоговое качество работы уступает подобному с использованием раствора

Казан мангал из кирпича своими руками (чертежи и фото)

Для придания необычного вида вы можете комбинировать разные породы и типы камней между собой. Огромный выбор вариантов декоративного камня в магазинах позволит вам создать уникальные оригинальные композиции из различных фрагментов.

Примеры мангалов с печкой

В заключение рассмотрим некоторые примеры подобных мангалов с печкой из кирпича.

tvoidvor.com

Мангал из кирпича для дачи своими руками

Любите шашлыки? А кто же их не любит! Ни один приличный пикник не обходится без того самого стального ящика с ножками и дырочками для ветра. Несмотря на вполне очевидные преимущества, недостатки этот маленький мангал тоже имеет. Вспомните, как вам приходится стоять перед ним в три погибели, раздувать огонь и дышать едким дымом. Другое дело, если мангал сделан из кирпича своими руками. Приготовление мяса на костре превращается в интересный, увлекательный и совершенно несложный процесс. К тому же, уличные мангалы из кирпича способны выгодно и необычно украсить двор практически любой.

Содержание: [показать]

О том, какие конструктивные модели бывают, как выглядит выкладывание мангала из различных видов кирпича, мы расскажем вам прямо сейчас.

Мангалы на улице: варианты

Чем же построенный прямо во дворе мангал отличается от изделий из металла? Если говорить о самой конструкции, она принципиально одинакова. Вы имеете дело с огнеупорной площадкой. Она снабжена бортиками, поднята на специальных опорах-ножках.

А вот три главных отличия:

1. Поскольку у мангала из кирпичей площадка для жарки выше, ее объем больше и готовить гораздо удобнее.
2. Стационарный мангал позволяет наладить отвод дыма. Следовательно, едкий дым никогда не будет разъедать глаза вам и вашим гостям. Он не зависит от направления ветра и всегда идет в одну сторону.
3. По декоративным свойствам самодельный кирпичный вариант гораздо лучше переносного. Он великолепно выглядит и может стать главным объектом зоны отдыха.

Чертежи самодельных мангалов из кирпича достаточно разнообразны. Однако вы можете обойтись и без них, если планируется возведение самой обычной конструкции. Вам даже не придется использовать раствор! Забетонируйте ровную площадку в удобном месте на участке, после чего уложите сверху кирпичи. Выполняйте работу аккуратно, чтобы сформировать стенки и ножки.

Между кирпичами оставляйте небольшие мини-щели. Они необходимы для качественной вентиляции, тогда как бортики смогут защитить горящее пламя от порывов ветра и затухания. Как только «ножки» будут закончены, перекройте их плитой (можно взять самодельную) из надежного, огнеупорного бетона. Финальным этапом кладки мангала будет сооружение стен. На этом уличный мангал из кирпича своими руками готов – можно приступать к загрузке шашлыков.

Стоит отметить, что разница между мангалом и барбекю несущественна. Более того, эти виды мангалов имеют много общего. Просто при жарке мяса барбекю используется специальная решетка, в мангале вместо нее мясо нанизывается на шампура из стали. Замените шампура на решетку – и можно звать друзей в гости на отборные стейки к ужину.

Конечно, элементарный садовый мангал имеет свои недостатки, и один из них – полное отсутствие крыши и специального сборника дыма. То есть, в дождливую погоду приготовить шашлык у вас вряд ли получится. По этой причине строительство мангала из кирпича в большинстве случаев сводится к сооружению трубы и легкого навеса. Функциональные качества очага значительно улучшаются, открывается богатое поле для декора.

Если в душе вы мастер на все руки, но уж точно не декоратор, внесите в кладочные чертежи схему перекрытия обычным сводом арочного типа и установку небольшой трубы. Конструкция будет работать намного лучше. Ни внезапная летняя гроза, ни резкий осенний ветер не смогут помешать вам в осуществлении планов. А красивый кованный козырек над фасадом обеспечит дополнительную защиту шеф-повара от сильного ливня.

Если в схеме мангала из кирпича предусмотреть полости по бокам, в любой момент можно будет спрятать посуду и другие принадлежности. Добавьте металлическую дверцу – и в вашем дворе будет стоять настоящая печь-мангал. Жара в ней будет достаточно, чтобы приготовить шашлыки и даже несколько первых блюд.

Назвать данное сооружение вечным и надежным на все 100% все-таки нельзя. Если кирпич долгое время находится под открытым небом, он намокает и становится сырым. Следовательно, резкие перепады температур могут привести сначала к небольшим трещинам, а затем и к более серьезным разрушениям. Решившись на кладку мангала из кирпича своими руками, не лишним будет внести в схему кладки и строительство навеса. Оно поможет защитить очаг от серьезных капризов матушки-природы. Пока не успели обзавестись собственной беседкой, но как раз подумываете об этом? Не вопрос – можете объединить проекты в одном и том же комплексе.

Строим мангал во дворе: общие рекомендации

Рассмотренные выше варианты прекрасно убеждают нас в том, что сделать свой собственный мангальный комплекс не так и сложно. Пожалуй, наиболее ответственным этапом является грамотно сложенный свод с кирпичной трубой. Впрочем, вы можете упростить себе задачу и заменить его хорошим дымосборником из стали. Найдите хорошего жестянщика и закажите ему дымосборник, сняв размер с готового чертежа.

Перед тем, как приступать к строительству, рекомендуем ознакомиться с общими рекомендациями по возведению конструкции для самого вкусного мяса собственного приготовления:

• Выберите место, приняв во внимание такие параметры, как направление ветра, открытость или закрытость территории, ландшафт. Если зона характеризуется достаточно сильным уклоном рельефа, есть смысл задуматься о переносе мангала в другое место.
• Кладка мангала из кирпича недопустима рядом с легко воспламеняемыми объектами: сухими деревьями, кустарником, соломой. С другой стороны, конструкция должна располагаться недалеко от предполагаемой зоны отдыха. В идеале, мангал должен стать продолжением вашей беседки.
• Планируя сложить мангал, обязательно продумайте высоту. Существует одно простое, но очень эффективное правило: высота жарочной площади должна быть равна расстоянию от поверхности грунта до вашего запястья.
• Запомните, что топка не должна быть длиннее 100 см. Даже таких габаритов вполне достаточно, чтобы накормить шашлыками приличную компанию из десяти человек всего за одну закладку. Что касается ширины, она не должна превышать 62 см, но и не быть меньше 47 см. Именно такую длину имеют маленькие и большие шампуры.
• Если перевести указанные выше рекомендации в «кирпичный» формат, получим такие габариты кладки – четыре кирпича на два. В соответствии с ними, подбираются и другие размеры комплекса: дымовой зонт, ширина фундамента и пр. В среднем, для самого простого мангала советуем запастись кирпичом в количестве 250-300 штук.

Мангал своими руками: пошаговая инструкция

Ответ на вопрос «Как построить мангал из кирпича своими руками?» спрятан… в фундаменте. Именно с него все начинается. Старайтесь не увлекаться и не делать фундамент достаточно глубоким. Он должен быть в меру прочным, выдерживать вес кирпича без просадки.

Как только контуры размечены, убираем землю на глубине до 20 сантиметров и заливаем бетоном образовавшийся котлован. Чтобы усилить основание, можно «утопить» в бетонной смеси парочку железных стержней диаметром до 12 мм или стальную сетку. Гидроизоляция выполняется всегда, а уже по ней заливается стяжка для выравнивания. Последний штрих – выложить сверху керамическую плитку либо кирпичи в один слой.

Рекомендуем также прочитать

1.

   Мангал из газового баллона своими руками

2.

   Летний душ своими руками, строим на даче используя фото и чертежи


Кстати, еще при заливке советуем предусмотреть схему освещения. Потребуется взять электрический кабель, а затем забетонировать его в основание. Контакты выводятся на поверхность, и уже к ним подключается освещение. Работа несложная, но она делает очаг комфортным в эксплуатации.

Строим дальше! Начинать простую кладку следует с возведения опорных стенок. Две из них будут боковыми, еще одна задней. Вам больше по вкусу сквозная конструкция? В таком случае, можно обойтись и без задней стены. Используем традиционный раствор, в состав которого входит цемент и песок (1:3). Если оставить две полости в опорной части, вы сможете хранить посуду в мангале и время от времени использовать его для жарки.

Вариант мангала с дымоходом и отсеком для дров

После того, как стенки выложены, они перекрываются плитой. Оптимальный вариант – бетонная плита OSB. Она размещается внизу таким образом, чтобы извлечение опалубки после схватывания было быстрым и безпроблемным. По верху устанавливаем рамку квадратной формы, сделанную из обрезной доски. Приготовьте плотный полиэтилен и, уложив его на бетонную плиту, залейте раствором толщиной от 1 до 2 см. Уложите четыре арматурных стержня диаметром не более 1,4 см, опалубку засыпьте щебнем не более одного сантиметра в диаметре.

С 14 по 22 ряд жёлтым цветом выделены места кладки шамотных кирпичей

Когда плита затвердеет, кладка ведется аналогично порядовке. Чтобы упростить удаление углей, не забудьте поставить вместительный ящик из стали. Подойдет и «нержавейка», и оцинкованный вариант. Финальным штрихом простого мангала из кирпича становится оцинкованный зонт – аналог вытяжки. Это выгодное решение для тех, кто не хочет тратить время и силы на кладку кирпичной сводчатой трубы. Чтобы крепление было надежным, воспользуйтесь саморезами для металлических поверхностей. В швы укладывается пара-тройка уголков – к ним и будет крепиться наша импровизированная вытяжка.

На этом наша пошаговая инструкция подошла к концу. Мы знаем, как вы любите шашлыки и другие блюда на огне. Поэтому советуем не откладывать строительство собственной уличной печи-мангала в долгий ящик. Гости будут с упоением дегустировать мясо, приготовленное на таком мангале, и хвалить хозяина как настоящего мастера на все руки.

lanshaft.com

Самый простой и недорогой мангал из кирпича своими руками: фото

Большинство людей покупает мангалы в специализированных магазинах, но некоторые, желающие смастерить что-то самостоятельно, делают их сами. В этой статье рассмотрим как сделать самый простой и недорогой мангал из кирпича своими руками. Фото пошагового процесса также прилагаются.

Чем отличается простой мангал из кирпича от более сложных конструкций

В небольшом мангале их кирпича отсутствует все лишнее, он идеально прост. Также немаловажным фактором является разница в бюджете: построить маленький мангал дешевле и быстрее, чем многофункциональный.

Основные отличия показаны в таблице:

Отличия	Простой	Сложный
Габариты	в среднем – 1000х260х625 мм	от 1.87 м в длину и 2.47 м в высоту
Функциональность	Можно готовить на шампурах, решетке. Также при соблюдении осторожности ставиться казан.	Готовка мяса, рыбы, овощей, супов, коптильня, казан.
Защищенность от осадков	Не защищен	Имеют верхнюю крышку, которая позволяет готовить во время дождя
Скорость постройки	от нескольких часов до пары дней, в зависимости от навыков	От нескольких дней до полутора недель

В этой статье мы с удовольствием расскажем вам как сделать самый простой и недорогой мангал из кирпича своими руками. Фото готовой модели и пошаговых действий можно найти тут же.

Определяем место для установки на участке

Первое, с чего нужно начать – выбрать, где будет находиться наш самый простой мангал. Необходимо учитывать:

• Следует расположить постройку из кирпича подальше от жилых помещений и растений. Это важно с точки зрения пожаробезопасности, а также заботы о деревьях, ведь они могут завянуть;
• Лучше всего поставить конструкцию на подветренной части участка. Данный пункт будет особо полезен тем, кто испытывает трудности с разжиганием огня;
• Крайне важно, чтобы мини мангал из кирпича был на большом расстоянии от выгребных ям или других отхожих мест.

Инструменты и материалы

Чтобы сделать небольшой мангал из кирпича вам пригодятся:

Материалы:

• полнотелый кирпич – 53 шт.
• цемент;
• гашеная известь;
• декоративный камень;
• вода;
• песок.

Инструменты:

• мастерок;
• ведро;
• наждачка;
• емкость для смешивания цемента;

Самый простой и недорогой мангал из кирпича своими руками: фото инструкция

Маленький мангал будет всего 4 ряда в высоту – все что требуется, чтобы пожарить шашлык! Также обойдемся без фундамента. Форма постройки будет как на фото ниже, но только мы будем использовать полнотелый кирпич, как на втором фото.

1. Определяем размеры маленького мангала из кирпича – ширина 1000 мм, длина 625 мм, расстояние между стенами в жаровне – 375 мм (вполне достаточно, если ориентироваться на среднюю длину шампуров). В высоту наше сооружение будет 260 мм.
2. Теперь, когда мы знаем размеры и выбрали место для установки, пора расчистить его и выровнять. Важный момент – для установки такой небольшой кирпичной конструкции фундамент не потребуется, поэтому тут все проще, чем со сложными постройками.
3. Точно разметьте расположение внешних стенок. После этого сложите все 4 ряда без раствора. Порядовка ниже на схеме. Если вас все устраивает, то пора переходить к раствору. Порядовка барбекю из кирпича (кладочные чертежи)
4. Для простого кирпичного мангала на даче мы рекомендуем такое соотношение:

   – 1/4 цемента;
   – 1/4 гашеной извести;
   – 3/4 песка.

   После того, как все ингредиенты смешаны, заливаем их водой и перемешиваем, пока не получится густая масса без комочков.


   Читайте также:

   Барбекю своими руками с печью под казан из кирпича: от фундамента до эксплуатации

5. Далее делаем кладку на раствор. В сложных конструкциях советуют армировать проволокой, но мы обойдемся без этого – в мангале всего 4 ряда, куда ему коситься и разрушаться?
6. Дайте время обсохнуть и зачистите швы на поверхности наждачкой;
7. Можно декорировать постройку, при желании используя искусственный камень/клинкер.

Примеры простых мангалов

Перед тем как начать строить простой мангал из кирпича своими руками у себя на даче, смотрите примеры из нашей галереи. Надеемся, они вдохновят вас на новые проекты!

tvoidvor.com
