Барбекю из кирпича своими руками чертежи и фото – Мангал из кирпича своими руками: фото, видео, чертежи

Содержание

Мангал из кирпича - 110 фото лучших вариантов для дачи. Инструкция как сделать своими руками.

Как вы представляете себе летний отдых на природе? Чаще всего ассоциации будет такими: друзья, костер, шашлык. Для оптимального использования ресурсов и места на своем участке конечно подойдет только мангал.

Все в жизни человека идет путем оптимизации, вот и сфера отдыха не исключение! Намного проще построить на участке стационарный, безопасный и удобный мангал, чтобы не ломать себе голову в будущем. Поэтому не удивительно, что такое решение для загородного дома самое популярное.

К выбору каким именно будет ваш очаг на участке, нужно подходить с умом, ведь видов мангалов из кирпича несколько: круглогодичной эксплуатации, с функцией коптильни, с фундаментом.

Краткое содержимое статьи:

Выбор места для мангала из кирпича

Есть несколько очень важных параметров для благоустройства удобной зоны такого отдыха. Как правило, мангал для загородного дома является «сердцем» ландшафтного решения. Итак:

  • Выбранная площадка должна быть ограждена от ветра и пыли, при приготовлении еды это важно. Также не желательно раздражать дымом соседей, а в некоторых случаях дым может быть еще и горючим.
  • Поверхность для возведения кирпичного мангала должна быть выровнена
  • Лучше если расстояние до коммуникаций не велико(вода, электричество)пригодятся Вам при использовании мангала
  • Для увеличения срока службы, мангал лучше всего располагать под навесом, в беседке. Осадки быстро разрушают материалы, ухудшают внешний вид мангала
  • Эргономичное расположение предметов мебели, облегчит процесс приготовления пищи и обеспечит радость от совместного времяпрепровождения компании
  • Важные сердцу растения и грядки лучше расположить подальше. Не всегда температура благоприятна для растений

После того как вы взвесили все плюсы и минусы, оценили и выбрали место для отдыха. Можно посмотреть фото мангалов из кирпича и приступить к выбору проекта.

Проектирование мангала

Большой плюс мангала из кирпича это универсальность. Зачастую конструкция позволяет использовать ее как барбекю, жаровню, вертел и гриль. При правильной планировке мангала его возможности возрастают. Зачастую дополнительным бонусом идет возможность коптить продукты или использовать очаг как тандыр.


Можно разнообразить конструкцию дополнительными нишами для хранения дров, посуды, аксессуаров. Очень удобно при приготовлении еды иметь под рукой раковину и рабочее место для разделывания мяса.

Зачастую нужно организовывать поддувало. Не забываем про навес, для комфортного отдыха. Здесь следует учесть еще наличие освещения, которое способствует хорошему отдыху и комфортной работе.

При выборе материалов лучше учесть:

  • Высокие температуры (горение разниться в зависимости от рода древесины)
  • Перепады температур (учитываются также непредсказуемые природные условия)

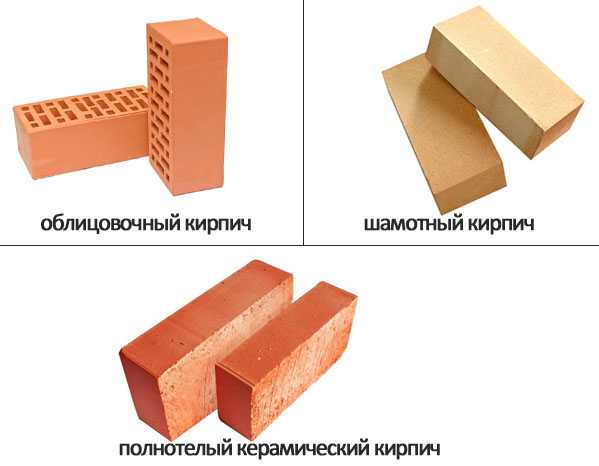

Например, кирпич стоит выбирать специализированный-огнеупорный. Силикатные виды, не функциональны при таких температурных нагрузках.

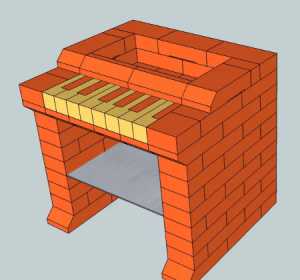

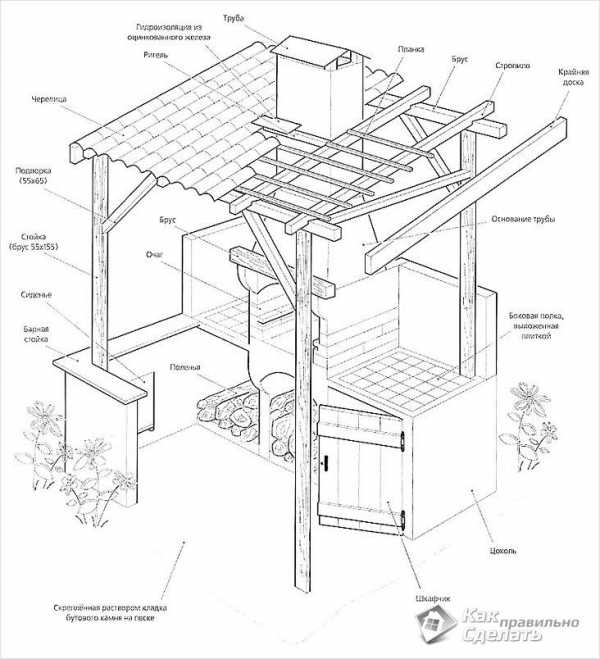

На самом деле, множество чертежей мангалов можно найти в интернете. Чаще всего, чтобы найти нужный вариант придется переработать гору информации. Для идеального проекта, вам наверняка придется совместить несколько вариаций чертежей. Отдельные понравившиеся элементы легко кооперируются и таким образом проект становится индивидуальным.

Лучше всего для ориентации на местности вычертить эскиз в масштабе. Желательно взять за меру размер кирпича, чтобы не приходилось резать. С функциональным чертежом Вам будет легко посчитать количество материалов.

Самостоятельное строительство мангала

Куда бы не завела вас фантазия, основные этапы строительства у всех кирпичных мангалов плюс-минус одинаковые. Стоит учитывать глубину ниш и габариты приобретаемых в дальнейшем металлических элементов. Итак, как сделать мангал своими руками:

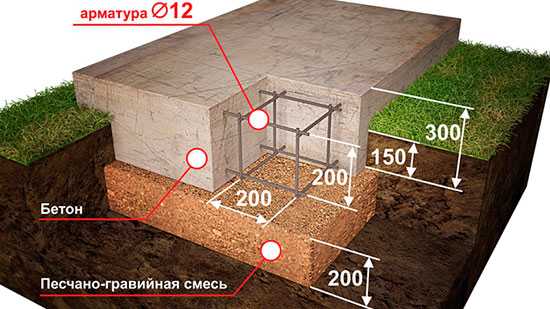

Фундамент

Разметка на местности может легко осуществляться с помощью колышков и шпагата. Котлован под фундамент выкапываем с запасом по 5 см с каждого края. Яма должна иметь равномерную глубину, без перепадов.


Затем закрываем дно шлаком, после чего по периметру устанавливаем опалубку. Армируем металлом, вяжем каркас или укладываем тяжелое железо сеткой. Потом заливаем все бетоном. На затвердевание может уйти больше трех дней.

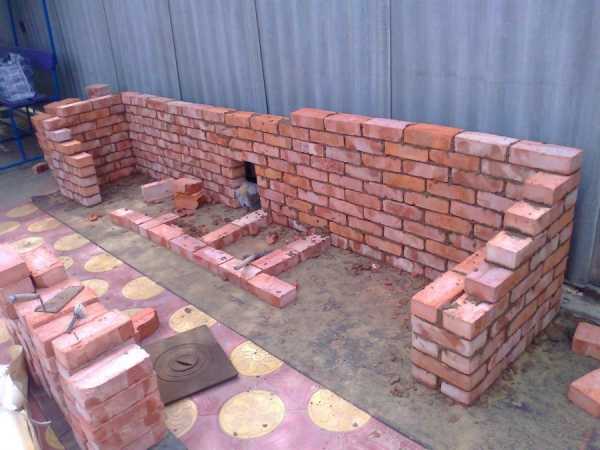

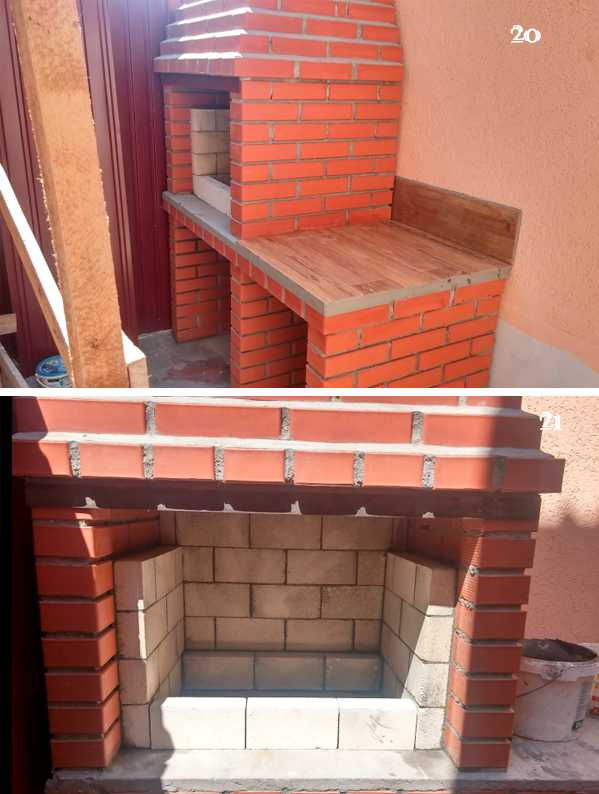

Выкладка стены из кирпича

На бетонное основание фундамента желательно залить стяжку, выровняв уровень пола. После этого укладываем гидроизоляцию, например, рубероид. Стенки кладутся на обычный раствор в один кирпич.

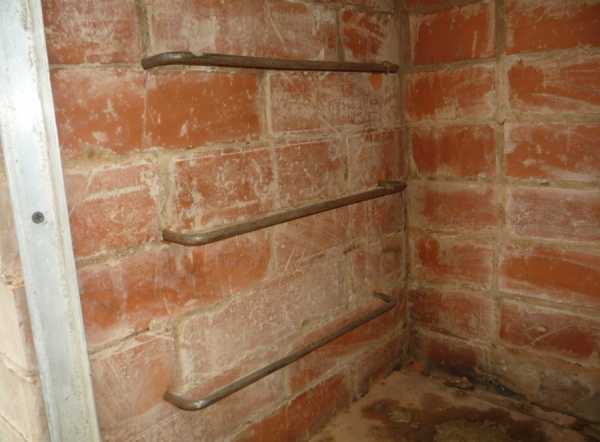

Часто можно заметить армирование металлическими стержнями. Не забываем о красоте, стенки должны быть выровнены по уровню, лишний раствор вовремя убираем, от проекта не отступаем. При создании арок нужно не забывать о симметрии.

От высоты топки зависит тяга. Важно заранее продумать и не забыть на этапе строительства о подводе всех коммуникаций (вода, свет, канализация). После самого трудоемкого процесса, идет следующий этап нужно размести те самые коммуникации. В итоге мы получаем готовое, рациональное и индивидуальное решение на ваш вкус.

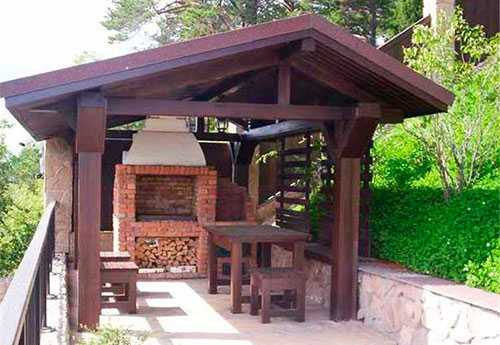

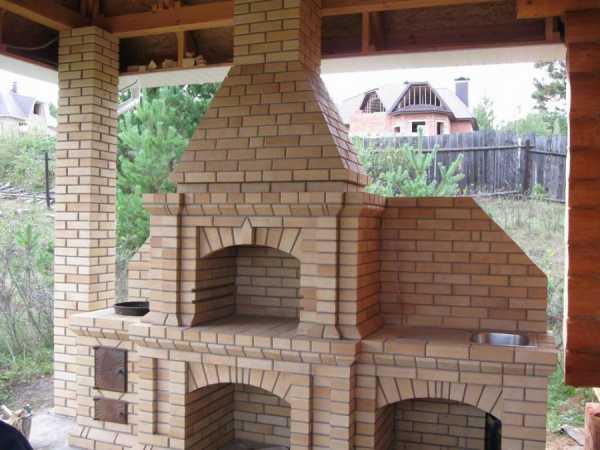

Но композиция будет не завершенной без навеса или крыши. Если беседка не планируется вокруг очага, то навес необходим, для долговечности мангала и комфортного пребывания за работой по приготовлению еды.

Конструкция крыши может быть любой, тут нет никаких ограничений. Главное целесообразность, безопасность и соответствие общему стилю ландшафтной организации участка.

Перекрыть большие плоскости, лучше материалами устойчивыми к температуре. Например, широко используются металлочерепица и поликарбонат. Не горючий материал, легкий в монтаже, имеет высокие декоративные свойства.

Зачастую конструкции крыши дополняют декоративными элементами, кованными или гипсовыми розетками, оградами и цветниками. После того как мангал с крышей готов, стоит облагородить пути подхода к столь красивому месту. Возможно вымостить дорожки или устроить клумбы, чтобы глаз радовался и вы отдыхали с «чистой совестью».

Еще одним популярным решением усовершенствования идеи мангала в современных условиях является устройство коптильни.

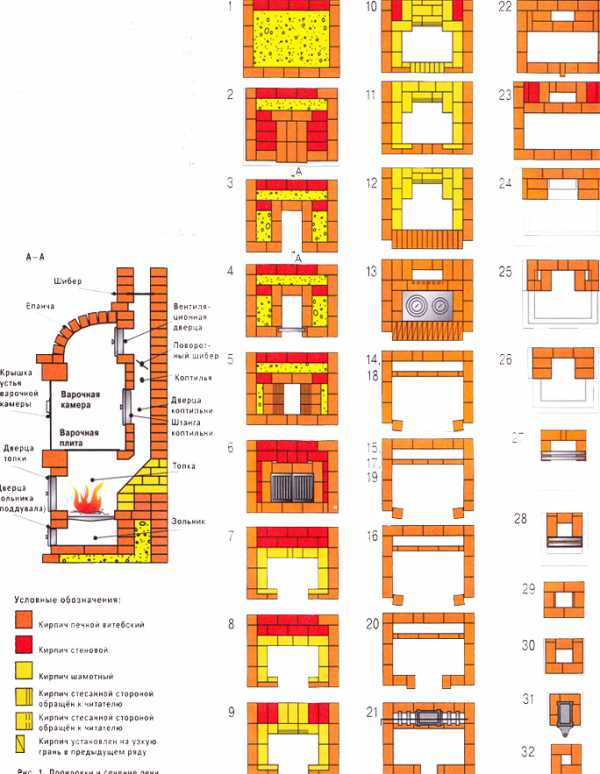

Мангал с коптильней

Для коптильни важно устройство топки — ниже уровня земли, что стоит учесть на этапе планировки. Еще стоит учитывать, что все ряды кирпичей в коптильне должны быть перевязаны, дымоходом часто служит закрытая траншея.

Конечно, такими тонкостями увлекаются только энтузиасты, так как строительство усложняется и обычный мангал становится двух, или трехуровневым сооружением. Впрочем, все старания стоят того, ведь украсить стол копченой дичью или рыбой, много стоит.

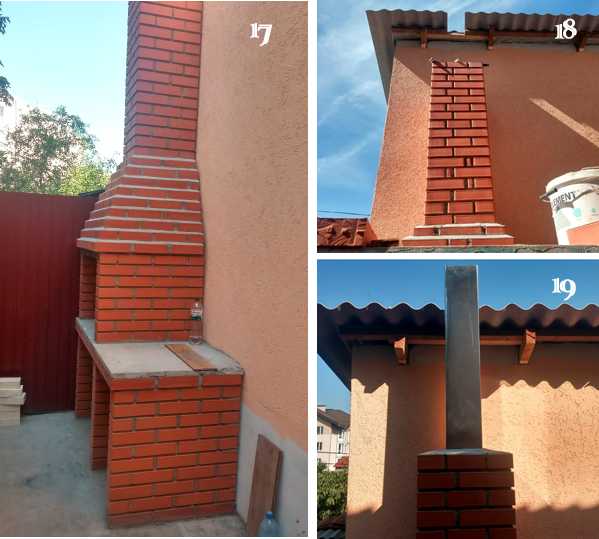

Тонкости устройства дымохода

  • Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
  • Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
  • Советуем прикрыть дымоход навесом, для правильного функционирования.
  • Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
  • Дымосборник можно сделать металлическим, это облегчит конструкцию.
  • При сложной конструкции сводов, в сооружении мангала используется кружало.

В заключение

Хороший хозяин с уверенностью скажет что для возведения даже такого сложного на первый взгляд сооружения как мангал из кирпича, нужно только желание. При обилии информации и распространенности всех материалов, соорудить мангал сможет любой. Поместив в него именно тот функционал в которым есть необходимость. Дерзайте!

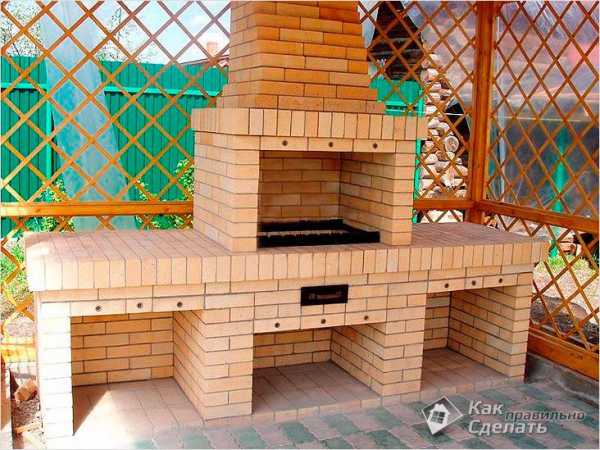

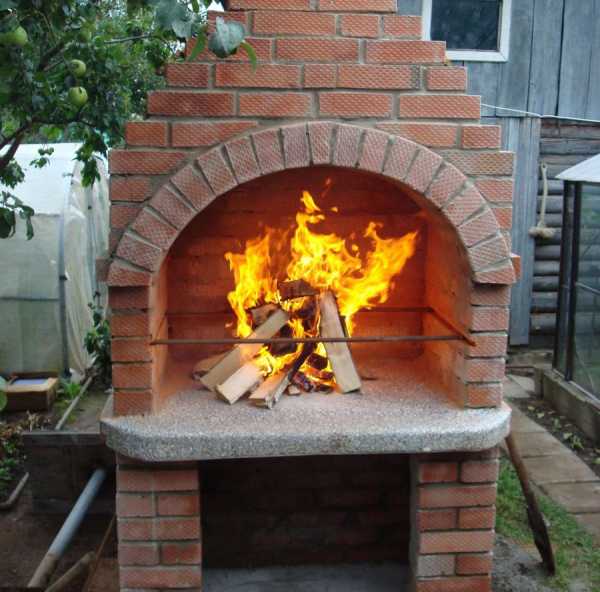

Фото мангала из кирпича

landshaftdizajn.ru

Мангал Из Кирпича Своими Руками: 150+ (Фото) Чертежи, Схемы

У многих загородный дом ассоциируется с приготовлением шашлыков или барбекю. И необходимым элементом данного процесса считается мангал. А приготовления мясных блюд будет вдвойне приятен, если жаровня для них будет изготовлена своими руками.

Содержание:

Мангал на дачном участке – это залог удавшегося отдыха с шашлыком. По этой причине большинство дачником хотят, чтобы на их территории находился такой прибор для приготовления еды. Некоторые отдают предпочтение варианту с магазина, но сделанный самостоятельно всегда вызывает гордость у владельца загородного поместья.

Многофункциональная постройка для барбекю

Коптильня для приготовления шашлыка выполняет одновременно несколько функций:

  • используется для украшения ландшафта;
  • считается важным помощником, в случае, когда вам нужно накормить много людей одновременно, поскольку самодельное изобретение имеет большую поверхность, нежели покупной вариант.

Помимо того, что мангал ручной работы выполняет важные функции, для него характерны: прочность, меньшая прихотливость к погодным условиям и индивидуальный внешний вид.

Для того чтобы возвести такое приспособление, достаточно пара умелых рук и материалы. С этой задачей может справится даже тот, у кого нету опыта в этом деле. В интернете можно найти множество обучающих видео, которые детально описывают каждый этап изготовления. Помимо этого, существует много готовых чертежей, по которым можно соорудить качественный мангал самостоятельно.

Имеет высокую прочность

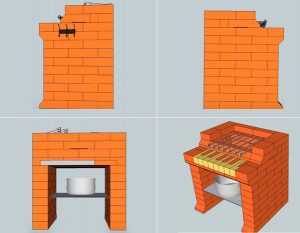

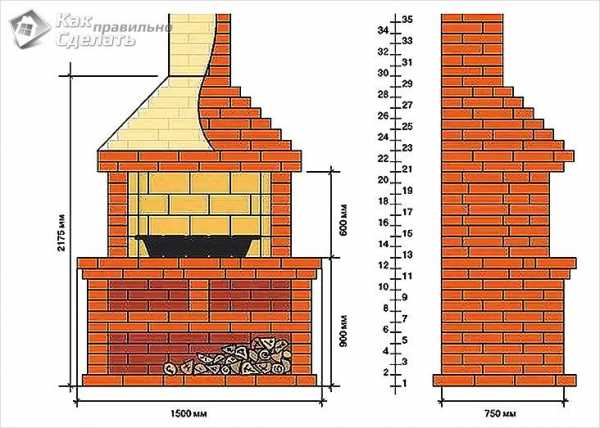

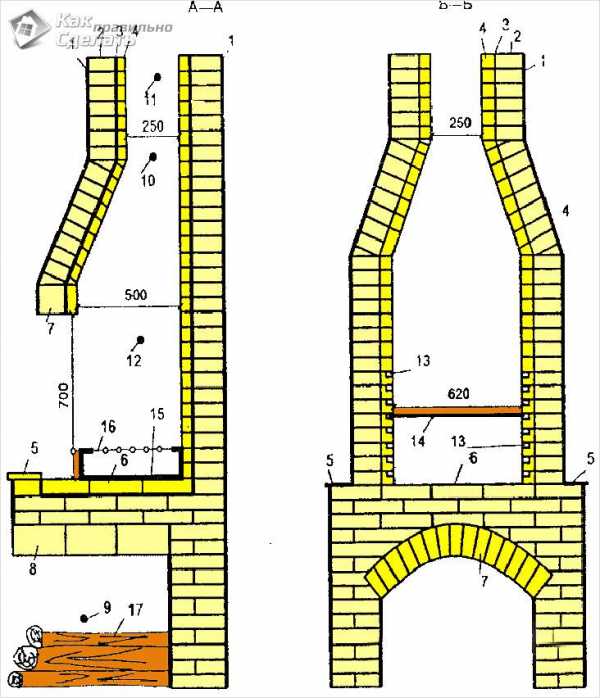

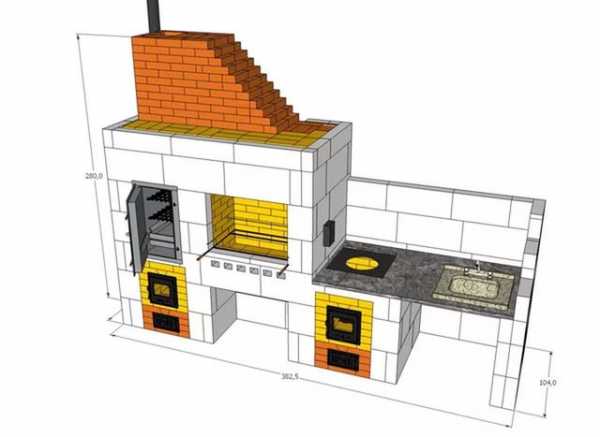

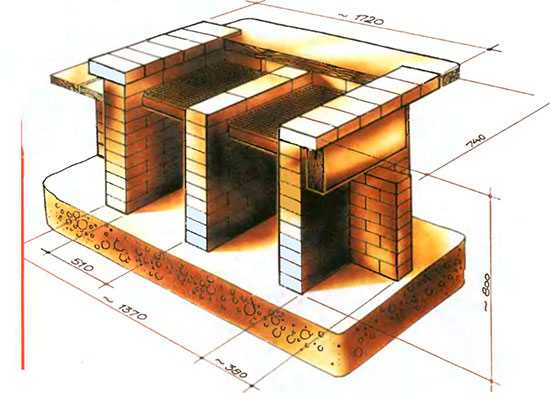

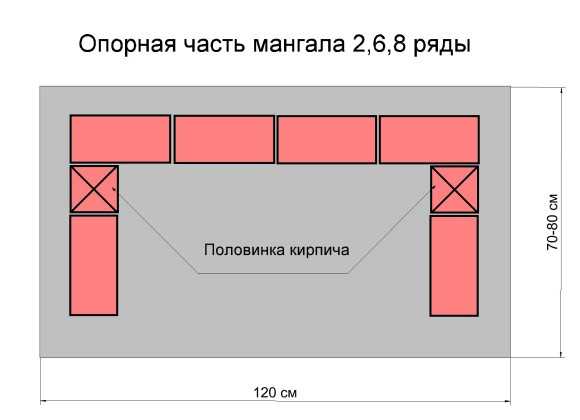

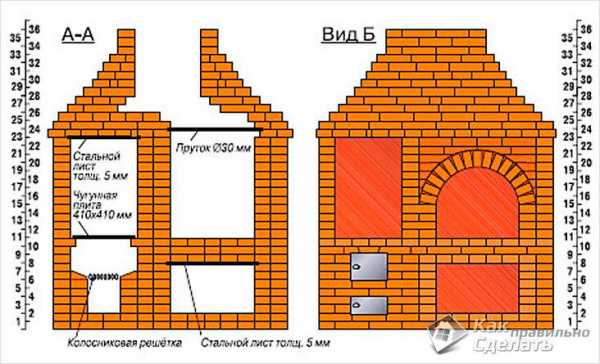

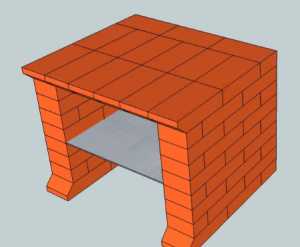

Чертежи

Если вы не изучите чертежи построения мангала из кирпича, то процесс его постройки будет более проблематичным и сложным. На готовых схемах детально расписываются все параметры будущего изделия:

  • высота;
  • ширина;
  • общая площадь, которую он будет занимать.

Для новичков построение мангала по чертежам намного легче, поскольку они показывают все содержащие в нем элементы.

Есть такие случаи, когда люди хотят построить летний комплекс, в основу которого будет входить мангал. Они состоят из столешницы, места для хранения дров, топки и других элементов, которые могут быть полезны при приготовлении еды.

Составьте пошаговый чертеж

Если в мастера уже имеется опыт в этом деле, то он может самостоятельно разработать чертеж на основе уже существующих. В таком случае схема будет уникальная. Она станет украшениям дачного участка или загородного комплекса.

Тщательно продумайте план

Но существуют общие инструкции, которых нужно придерживаться с той целью, чтобы в результате получить качественный продукт. Пошаговые инструкции полезны тем, что они помогают построить процесс работы правильно. В этом деле очень важно делать все поочередно и вовремя.

вернуться к меню ↑

Пошаговая инструкция

На первом подготовительном этапе наиболее важным моментом является выбор места, где будет стоять жаровня для приготовления шашлыка. Нужно чтобы место было подобрано правильно и не мешало окружающим. Для этого рекомендуется прислушаться к следующим советам:

  • Стоить помнить о том, что сооружение представляет собой объект с повышенной пожароопасностью. По этой причине мангал лучше разместить вдали от дома, хозяйственных построек и других объектов, которые могут легко загореться.
  • Жаровня не должна располагаться далеко от места отдыха, поскольку это может вызвать некие неудобства. В идеале будет поставить мангал вблизи беседки, где проходят праздники, или вблизи летней кухни. Для создания более комфортных условий можно соорудить широкий навес, который одновременно будет прикрывать кирпич от дождя, и в то же время скамейки и стол будут также защищены.

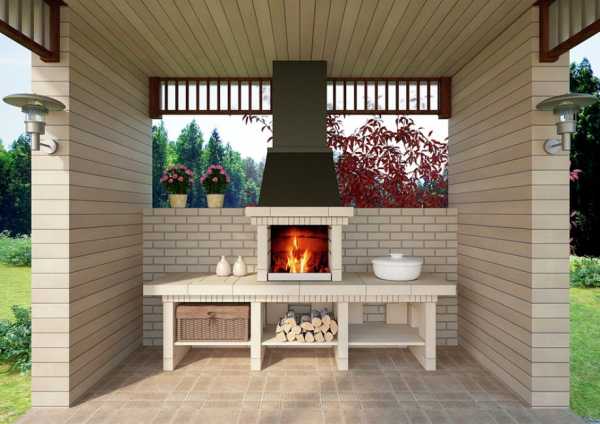

Уютный уголок для отдыха

  • Рекомендуется обустроить площадку, которая была предназначена исключительно для мангала и всего вспомогательного инвентаря. Не рекомендуется, чтобы рядом с этой зоной находились клумбы или грядки. Высокая температура может стать причиной того, что все растения пропадут. Следует продумать, как удобно подходить к этой зоне, а именно сделать тропинки к ней.
  • Не следует размещать рядом с жаровней мусорные баки и туалетную зону, поскольку это будет смотреться не эстетично.

Следующий этап заключается в подборе материала, из которого будет собственно сооружаться жаровня для шашлыков. В нашем случае это кирпич. Лучше всего чтобы он был жаростойким и при этом не разрушался. Таким материалом является шамотный кирпич. Еще он известен под названием «печной».

Для того, чтобы конструкция была крепкая, раствор для кладки должен быть с глины и песка.

Выбирайте качественные материалы

Совет

Чтобы сооружение можно было использовать несколько десятков лет, стоит выбирать качественный кирпич. Именно этот материал представляет собой его основу. В случае качественного материала на жаровне можно будет готовить шашлык на протяжении многих лет.

Для того, чтобы уличный мангал был крепкий, стоит уделить внимание его основании. То есть, нужно подготовить строительные материалы для его сооружения.

Для фундамента потребуются следующие материалы:
  • Щебень.
  • Камни.
  • Цемент.
  • Фанера или доски (для опалубки).
  • Песок.
  • Арматура.

Для фундамента потребуется использовать металл

Также, нужно приобрести инструменты, которые будут нужны в период постройки.

К таким относятся следующие экземпляры:
  • Ведро.
  • Лопата.
  • Корыто для замеса цемента (можно использовать бетономешалку).
  • Мастерок.
  • Пила дисковая.
  • Уровень.

Рекомендуется разработать проект, по которому будет строительство мангала. Можно брать проект, который был уже кем-то разработан. В таком случае работа будет более легкой. А также, это поможет рассчитать нужное количество материалов. Небольшой запас приемлем, но большие излишки не выгодно и ни к чему.

Такой мангал можно построить своими руками

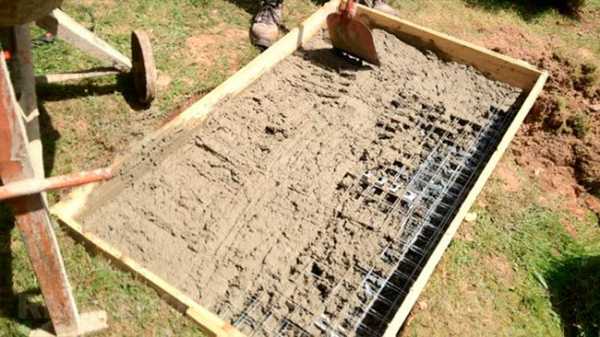

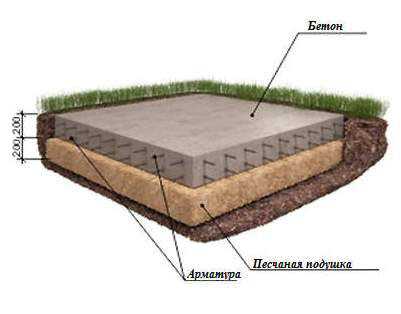

На следующем этапе происходит заливка фундамента. Этот этап считается базовым, поскольку от фундамента зависит дальнейшая конструкция. Фундамент необходим только для стационарного вида мангала. Для переносного изделия этот процесс не понадобиться. После того, как фундамент застыл и готов к дальнейшей роботе, осуществляется кладка кирпича.

Совет

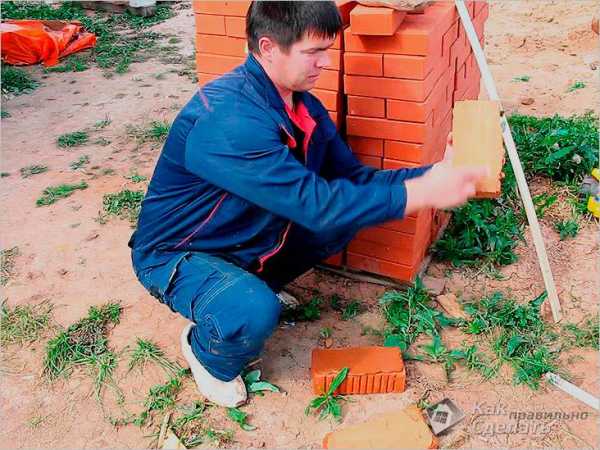

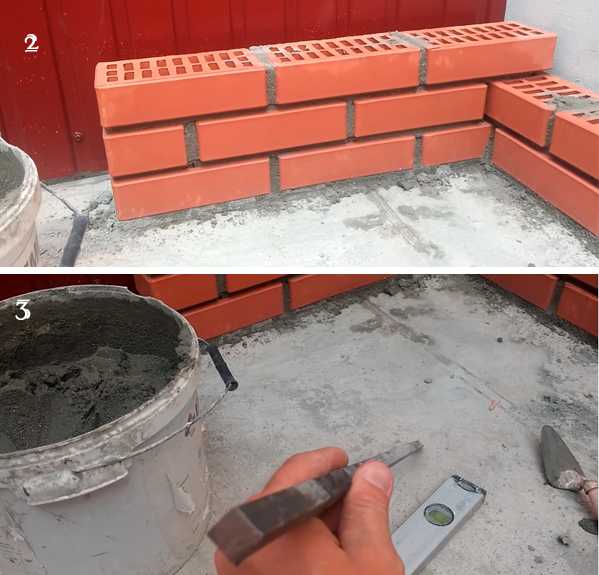

Перед началом кладки кирпича его рекомендуется полить водой. После того, как прошло 24 часа можно приступать к процессу. Также, можно непосредственно перед кладкой окунуть его в воду на несколько секунд. Делается это с целью лучшего его сцепления с глиной.

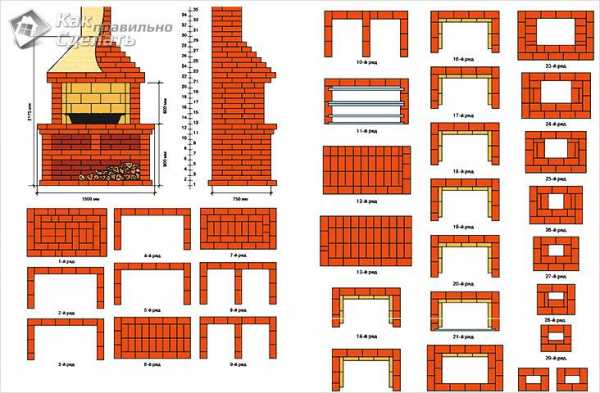

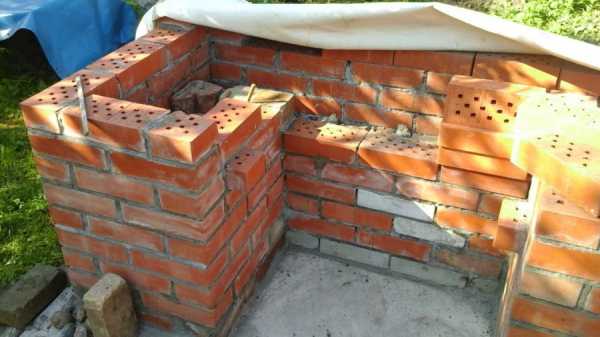

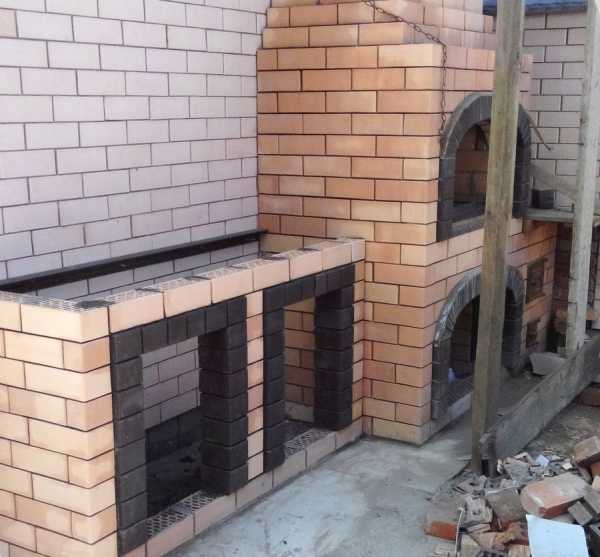

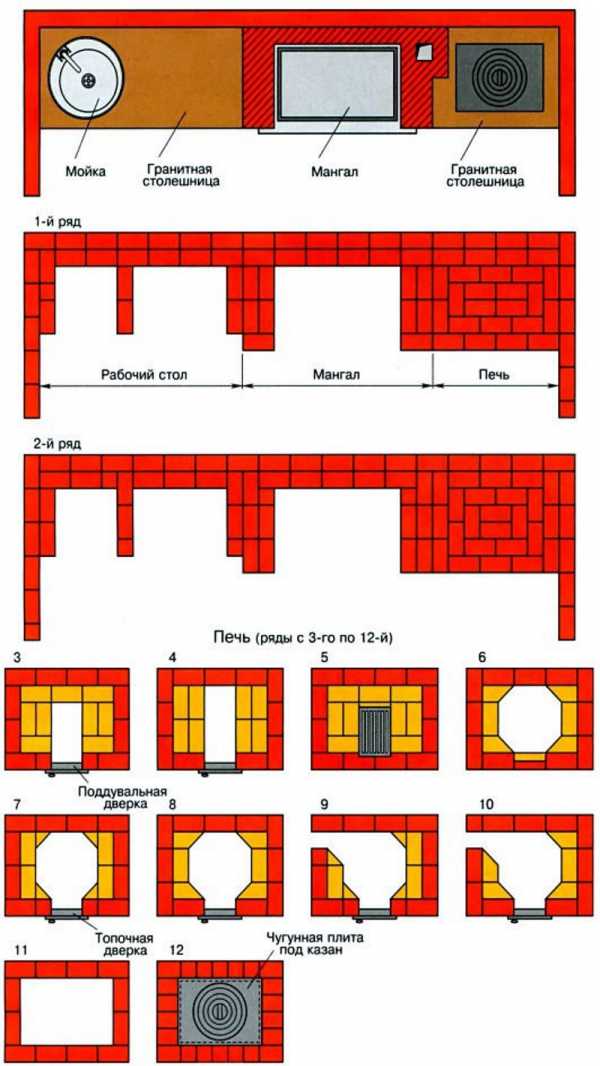

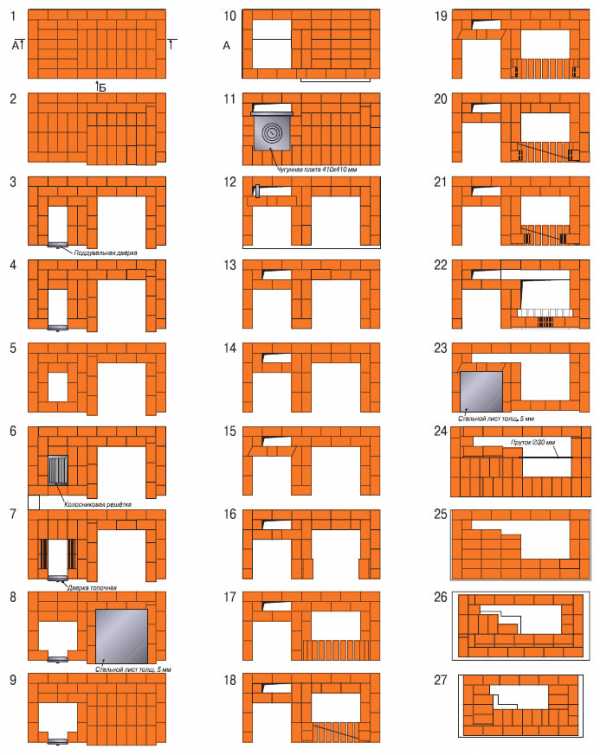

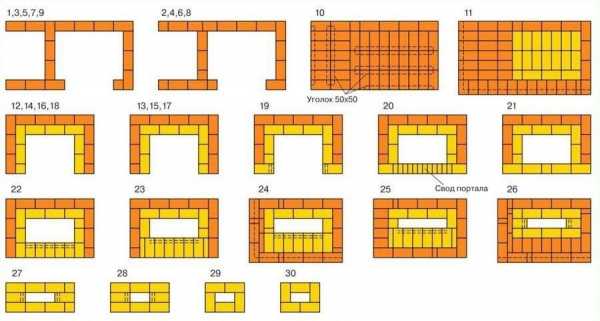

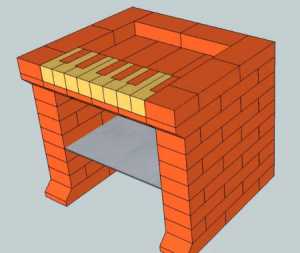

Порядок укладки кирпича стоить осуществлять по готовой схеме. Когда есть желание самостоятельно разработать схему, то лучше это делать на листочке в клеточку.

Укладку кирпича лучше начинать с угла и направляться к центральной части. Важно периодически проверять мангал уровнем и отвесом. Это позволит обнаружить неточности и исправить их в будущем.

Небольшое помещение для приготовления вкусной еды

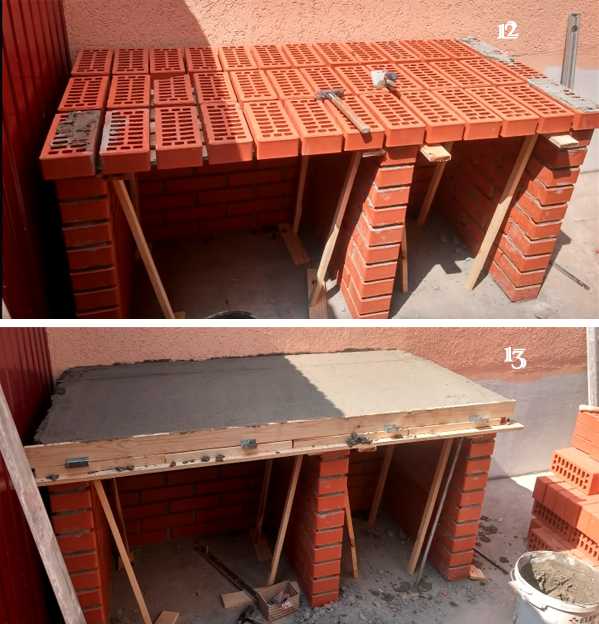

После этого нужно приступить к укладке центральной части изделия, а именно к топливнику.

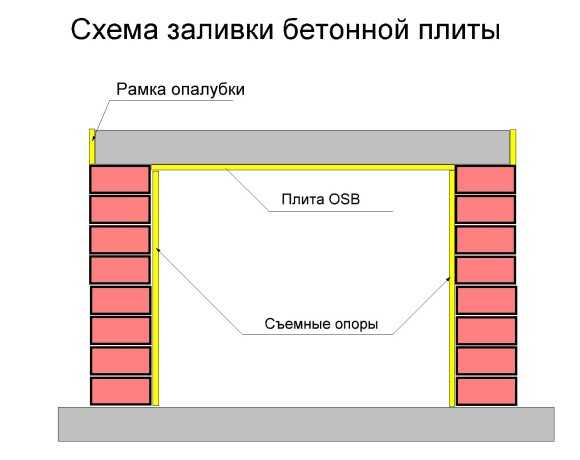

Он может быть уже заранее отлитый из бетона, либо можно сделать его из кирпича.

Если мангал будет выполнять роль и барбекю, то на этом этапе нужно решить где будет установлена решетка. Она устанавливается на стержнях арматуры, которые находятся в стенах изделия. Для того, чтобы была возможность смены уровней решетки, то можно сделать несколько выступов.

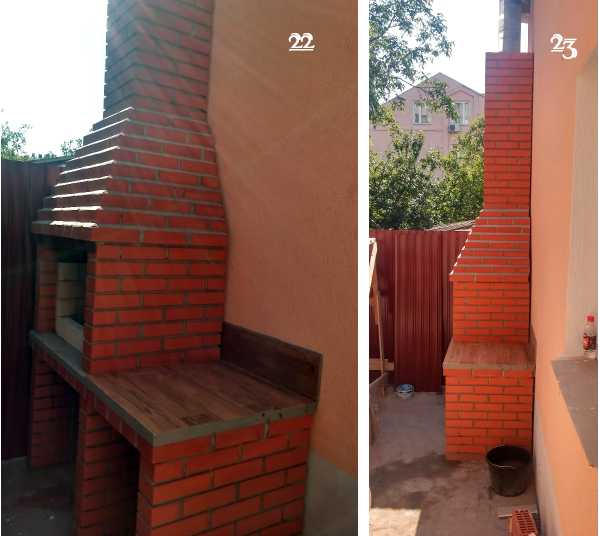

После этого сооружаются ветровые стены и дымосборник, который прикрепляется к колонам и постепенно уменьшается в диаметре. Некоторые схемы не предусматривают возведение трубы для изоляции дыма.

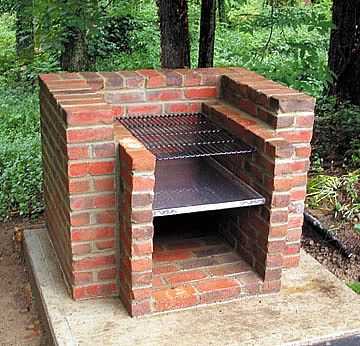

В результате такой последовательности этапов получится самый простой мангал. Чтобы уберечь его от осадков, можно установить над ним козырек из метала.

В восточном стиле

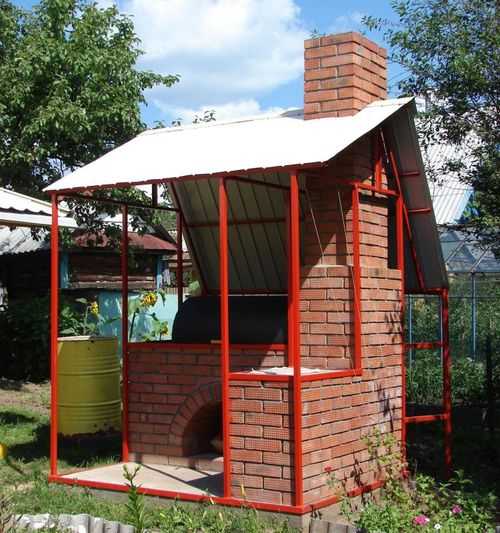

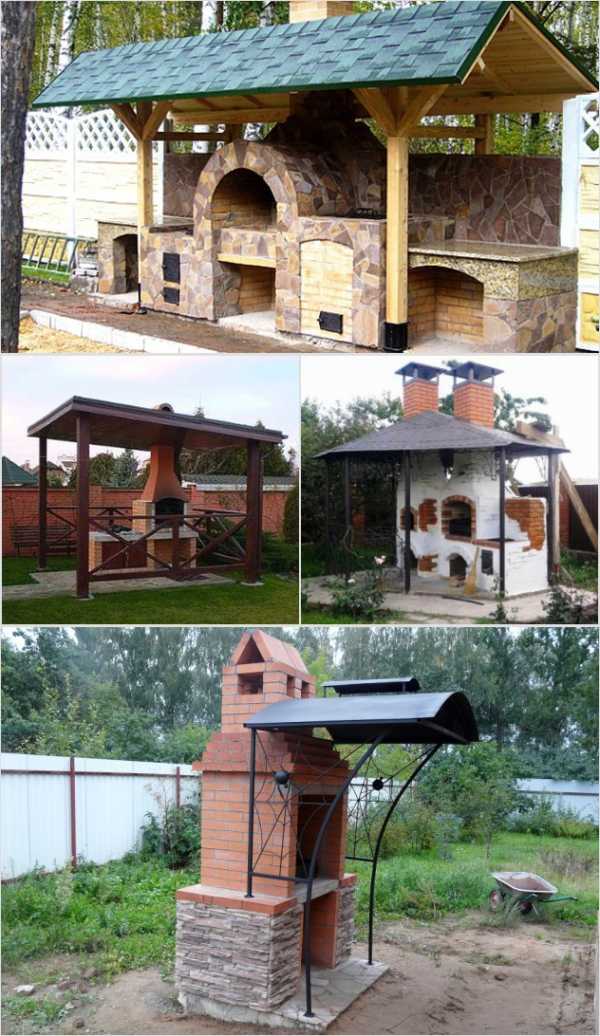

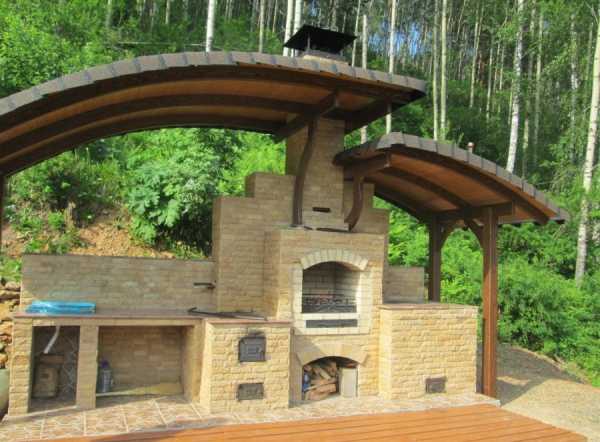

Завершающий этап постройки мангала — это отделка и навес.

Навес над изделием взводиться с целью продления его эксплуатации. Его можно сделать двумя способами:

  • Навес, который прикрывает исключительно сам мангал.

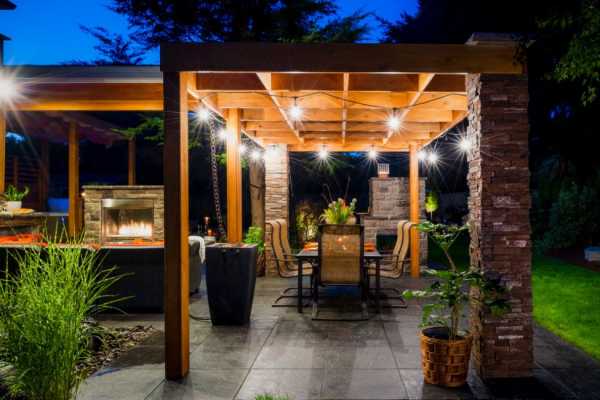

  • Навес, который прикрывает всю зону, которая предназначена для отдыха.

В любом случае на жаровню осадки не попадут. С точки зрения дизайна, хорошим вариантом является навес над мангалом.

Для того, чтобы соорудить навес над всей постройкой, нужно по периметру установить специальные бетонные основания. Они могут быть сделаны не только из бетона, а из метала или дерева.

Совет

В случае выбора деревянных опор их нужно покрыть специальным средством, которое сделает их жаростойкими. Либо установить их на расстоянии 16 см от изделия.

Насчет крыши, то ее можно соорудить из любого материала. Впишется в общую композицию накрытие, сделанное из такого же материала, что и крыша дома.

Мангал можно оставить таким, как он есть. Достаточно немного обработать кирпич машинкой для шлифовки. Также приемлем вариант, когда кирпичи покрываются специальными красками. Украшает дизайн сооружения отделка из декоративного камня. Помимо этих вариантов, можно воспользоваться штукатурной отделкой. В таком случае изделие будет более изысканным.

Нынче сложно удивить кого-то камином на территории дачного участка. Сейчас все чаще отдают предпочтение другим постройкам, которые будут уместны и полезными для дачного участка.

К таким относятся:
  • уличная печь;
  • барбекю;
  • специальные коптильни;
  • мангалы в виде казана.

Далее рассмотрим особенности постройки и использования этих сооружений.

Кирпич можно оформить любым другим материалом

вернуться к меню ↑

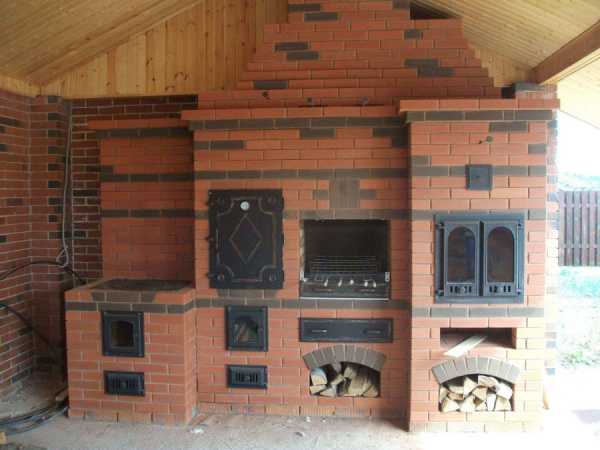

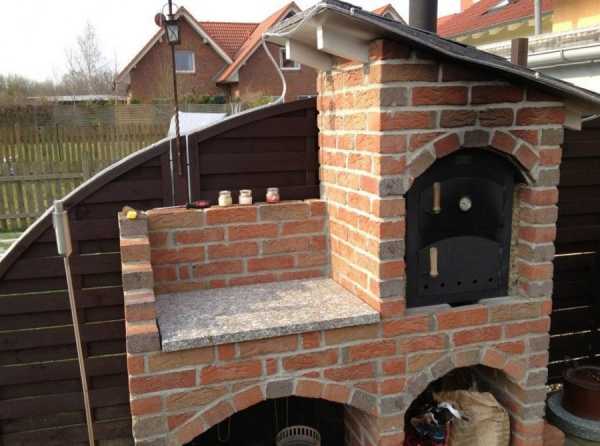

Уличная печь

Уличная печь хорошо дополняет любой дачный участок или загородный дом. Она может выполнять следующие функции:

  • Приготовление еды.
  • Засушивание грибов или фруктов.
  • Может использоваться при консервировании на свежем воздухе.

Дизайн конструкции для этого сооружения можно сделать такой, чтобы подходил под интерьер загородного дома. Ее можно сделать с одним либо несколькими очагами. Можно сделать с дверками или без. На это влияет только проект, который был выбран для сооружения этого девайса.

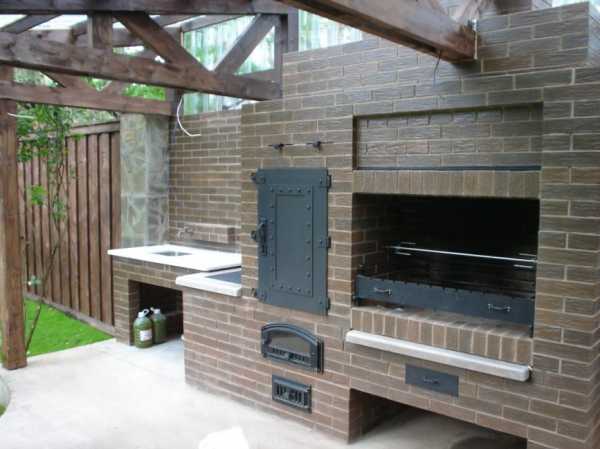

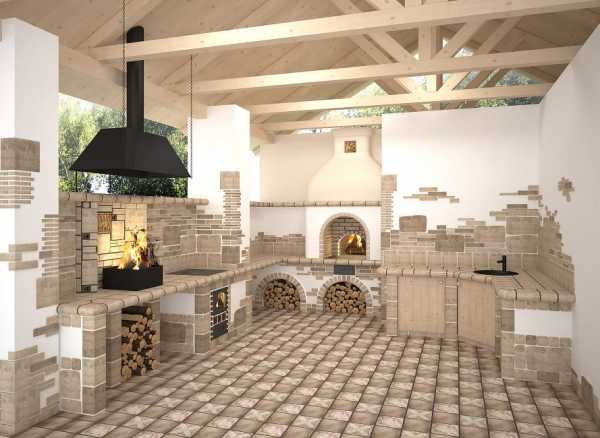

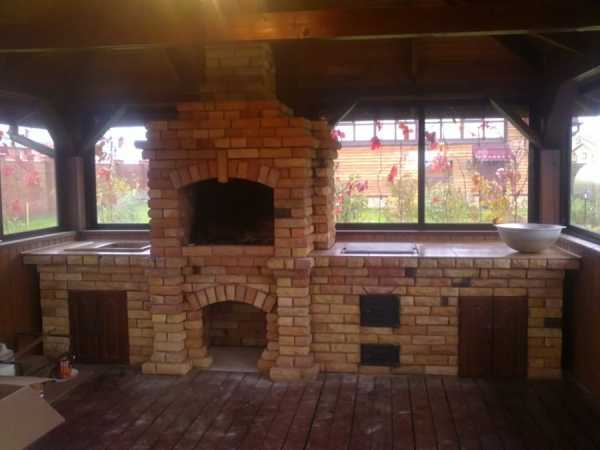

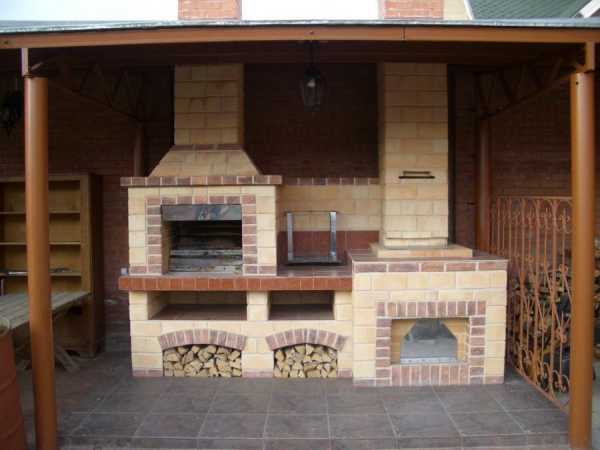

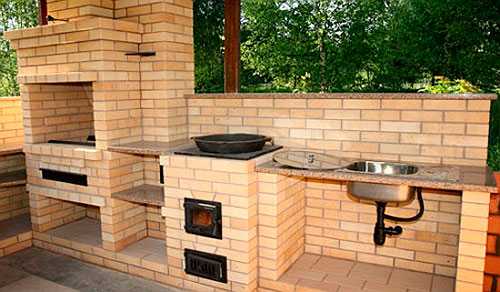

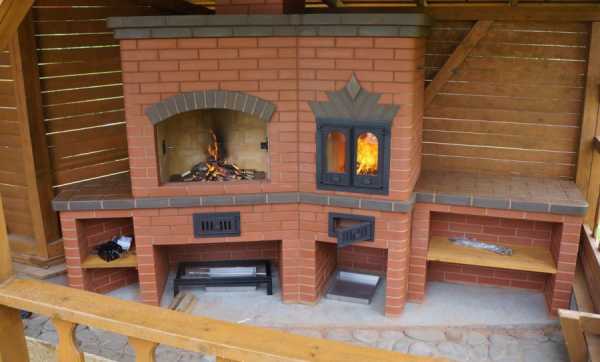

Полноценная уличная кухня

При построении уличной печи нужно руководствоваться тем, что она должна отвечать следующим требованиям:

  • Практичность.
  • Безопасность.
  • Функциональность.
  • Долговечность.
  • Небольшая себестоимость постройки (если собственная работа будет дорогой, то выгоднее будет купить готовый вариант).

На рынках материалов для сооружения уличной печки большое количество, но нужно руководствоваться тем, что он должен быть качественным.

Для этого можно использовать следующее сырье:
  • Кирпич огнестойкий и газобетон. Эти материалы могут выдержать высокую температуру.
  • Метал или чугун. Чаще всего из этого сырья производят готовые конструкции. Ее цена будет не маленькая.

Кирпич и газобетон — огнестойкие материалы

К выбору материала нужно подходить обдумано. Газобетон дешевле, но кирпичная печь выглядит намного эстетичным.

Немаловажный вопрос — это выбор основной локации уличной печи. Хорошо, когда постройка уличного изделия была предусмотрена в начале строительных работ по дому. Если же, решение постройки этой конструкции было принято позже, то нужно руководствоваться теми же правилами, что и возведение мангала.

Такой атрибут отдыха делается в следующей последовательности:
  • Кладка фундамента.
  • Кладка основания печи.
  • Установка дымохода.
  • Монтаж стенок беседки, в которой будет стоять печь, а также оборудование прилагающей территории.

К выбору материала нужно подходить обдумано

вернуться к меню ↑

Облицовка уличной печи

Что касается декора уличной печи, то здесь большое количество вариантов. Отделать изделие можно с помощью специальной декоративной штукатурки. Также ее можно облицевать. В качестве декора можно использовать плитку разнообразного оформления и дизайна.

Существуют такие виды простой отделки печи:

  • Побелка и окраска.
  • Штукатурка.
Последовательность действий
  • Чтобы уменьшить шероховатость поверхности нужно затереть ее кирпичом, а после обработать водой.
  • Обрабатываем поверхность грунтовкой.
  • Красим сооружение краской. Ее лучше выбирать на клеевой основе.
  • В случае побелки, то предыдущий этап пропускаем, а вместо краски берем известь. К ней можно добавить соль. Это поможет добиться лучшего результата. Чтобы добавить голубой оттенок, в известь добавляют небольшое количество синьки.
  • Чтобы побелка была качественной и долго продержалась, на поверхности в известь можно добавить ультрамарин или охру.

Если в конструкции есть элементы из метала, например, двери, то их можно окрасить черной краской. Чтобы она не облупилась и была жаростойкой, лучше выбирать кремний, органическою краску.

Если в качестве декора было выбрано оштукатуривание, печь вручную обмазывается и после белиться. Такой вариант декора нужно обновлять каждый год, но это легко делать без помощи специализирующих служб. Достаточно новообразовавшиеся трещины замазать смесью из воды, песка, глины и цемента.

вернуться к меню ↑

Изразцы в качестве облицовочного материала

Помимо этого, в качестве облицовочного материала для печи можно использовать изразцы. Они представляют собой плитку, которая изготовлена вручную. Такая отделка считается старинной и имеет достаточно солидный внешний вид.

Используйте изразцы для украшения

Преимущества такой облицовки:
  • Поверхность из изразцов можно легко мыть и протирать.
  • Покрытие из изразцов имеет большую теплоотдачу.

Поскольку настоящие и правильные изразцы делаются вручную, то они между собой могут отличаться, например, по форме или размеру. Поэтому, перед процессом облицовки печи нужно отсортировать материал по форме и цвету.

Укладываются изразцы с использованием густого раствора. Крепятся они на штыри из проволоки. Швы между облицовочным материалом нужно делать не больше 2 мм. Они затираются специальным средством, например, альбатросом.

Укладываются изразцы с использованием густого раствора

вернуться к меню ↑

Отделка уличной печи плиткой

Плитка – один из вариантов облицовки уличной печи, который распространенный среди пользователей. Для облицовки используют следующие разновидности такого материала:

  • Майолика. Она представляет собой керамическую плитку, внешняя сторона которой глазурованная.
  • Терракота. Это аналог предыдущего варианта. Отличается только тем, что в ней отсутствует глазированная поверхность. Такая плитка производится из специальной глины.
  • Клинкерная плитка. Изготовление этого вида совершается из нескольких сортов глины, которая выбирается высокопластичного сорта. Такая плитка прессуется и обжигается высокими температурами.

Из-за того, что печи имеют неравномерный прогрев на всей ее области, большая вероятность того, что в определенных местах плитка может треснуть.

Плитка – один из вариантов облицовки уличной печи

Лучше не выбирать крупноформатную плитку для облицовки. Такой материал имеет большой риск растрескаться. Лучше выбирать плитку небольших размеров.

вернуться к меню ↑

Облицовка уличной плитки натуральным камнем

Процесс декорирования уличного сооружения камнем не имеет заметных отличий в сравнении с облицовкой плиткой. Преимущество состоит в том, что камни выглядят более изыскано.

Особенность такой облицовки – это то, что камни нужно разместить на полу и выложить их по размеру, форме и цветовой гаме.

Совет

Для того, что не перепутать последовательность камней можно прономеровать их с обратной стороны. Такое действие способствует тому, что камни не перепутаются между собой и сам процесс занимает значительно меньше времени.

Облицовка камнем

Также, обложить камнем можно не всю поверхность изделия, а только отдельную часть, например, углы или топку.

вернуться к меню ↑

Казан-мангал

Для многих конструкция казан-мангал — это непонятная и бесполезная вещь, поскольку можно воспользоваться переносным мангалом и покупным казаном. Но все же, опытные дачники-гурманы настаивают на том, что это нужная вещь на загородном участке. Шашлычно-варочный комплекс – это находка для больших компаний, которые любят устраивать пикники на свежем воздухе.

Такое сооружение даст возможность одновременно приготовить мясные блюда, рыбу или овощи на мангале, а плов, картофель и другие гарниры подойдут для казана.

Чаще всего казаны делают из метала, отличие — это технология изготовления.

Далее рассмотрим какими могут быть такие приспособления и как соорудить такое сооружение у себя на даче.

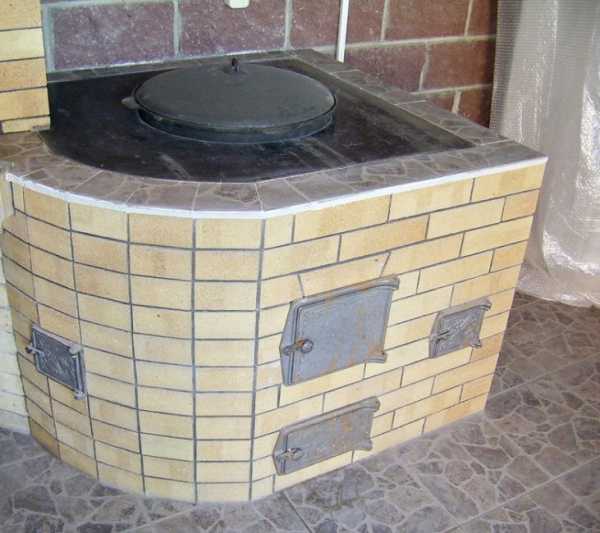

Сделайте место для казана

Многие не представляют, как совместить несовместимые, на первый взгляд, вещи. Ведь мангал и казан это казалось бы два разных устройства.

Обустроить такую конструкцию можно следующим образом. Если мангал уже построен, то для казана нужно достроить дополнительную кирпичную секцию. Такие же действия можно совершить если сооружение сделано из метала.

Если же, казан и мангал будут строиться одновременно, то изначально нужно выбирать такой проект, который подразумевал возведение двух секций.

Для того, чтобы казан равномерно прогревался со всех сторон, то нужно чтобы конструкция включала топку. В нее помещается казан и таким образом происходит приготовление еды.

Важно продумать чтобы изделие было удобным и практичным. Высоту сооружения нужно подбирать под рост владельцев дома. Если она будет слишком высокая, то большая вероятность получить ожог, а если наоборот слишком низкая, то придется постоянно нагибаться.

Достроить эту часть можно в любой момент

Возможен вариант построения изделия, когда казан навешивается сверху. Такой вариант считается более простим в изготовлении, поскольку его не сложно соорудить. Также, такую конструкцию можно сделать уже с готовым сооружением. Достаточно добавить некоторые детали, на которые будет вешаться казан.

вернуться к меню ↑

Мангал-коптильня

Конструкция мангал-коптильня сама по себе очень удобное и практичное изделие, поскольку за один прием можно приготовить и шашлык и закоптить мясные продукты. Чтобы начать самостоятельно делать, нужно обратить внимание на важные нюансы:

  • Размеры конструкции стоит подбирать с учетом количества людей, которых нужно будет накормить. Слишком маленькие изделия не будут удобными, поскольку прийдеться разделать процесс приготовления пищи на несколько подходов. Слишком большие сооружения не выгодны из-за того, что не вся поверхность будет использоваться.
  • Каким будет сооружаться изделие: стационарным или разборным.
  • Основной материал для изготовления: метал или кирпич.

Мангал-коптильня

вернуться к меню ↑

Особенности построения коптильни

В постройке коптильни рекомендуется чтобы сооружение включало крышку, которая будет задерживать дым для копчения продуктов. Существует несколько способов ее изготовления:

  • Соорудить ее раздвижную из двух половинок.
  • Сделать с одной половинки. В таком случае она будет откидная.
  • Съёмную.
  • Задвигающую.

Основание коптильни можно разместить на ножках из метала, или сделать кирпичные опоры. Длину ножек можно подобрать индивидуально. В конструкцию мангала-коптильни можно встроить дополнительный столик. При таком варианте будет комфортно готовить еду на приспособлении.

При сооружении этого девайса нужно быть готовым к тому, что это займет много времени и сил. Но то, что получиться в результате будет полезным на протяжении многих лет. Качественно сделана конструкция– это залог того, что приготовленные блюда всегда будут вкусными.

Очень компактная коптильня

Весь процесс состоит из тех же этапов, что и предыдущие изделия. Отличие в том, что укладка кирпичей делается по другим чертежам.

Что касается облицовочных работ, то также требуется уделить этому не мало внимания. Можно использовать декоративный кирпич. Сейчас его видов большое количество, поэтому внешне девайс можно сделать таким как требует того обстановка. Также, чтобы вся локация изделия выглядела эстетично, можно обложить ее тротуарной плиткой.

В таком случае она будет выполнять роль элемента оформления ландшафта и будет полезна для противопожарной безопасности.

Чтобы все сооружение не намокало под дождем или снегом, можно соорудить специальный навес. Это даст возможность заниматься готовкой блюд при любых погодных условиях. Также, с целью создания более практичной и комфортной зоны готовки, можно предусмотреть наличие разных полочек, столешницы и мойки. Эти элементы можно соорудить отдельно от общей конструкции мангала-коптильни.

Много функций в одной постройке

При таком декорировании и обустройстве можно сделать комфортное и уютное место для готовки еды для семьи и гостей.

вернуться к меню ↑

Мангал-барбекю

Конструкция строится в такой же последовательности, что и предыдущие атрибуты для жарки мяса. Особенность ее в том, что в ней используется специальная сетка, на которой готовятся блюда.

Отличие такого сооружения в том, что оно объединяет два объекта для приготовления еды: мангал и барбекю. Мангал представляет собой прямоугольную чашу с отверстиями в нижней части. Барбекю считается одним из наиболее удобным и функциональным девайсом для приготовления мясных продуктов и овощей.

Мангал-барбекю

Такие девайсы для приготовления еды можно сооружать как мобильные, тоесть переносные, а также стационарные. В каждой из них есть свои преимущества. Переносные мангалы-барбекю удобны тем, что их можно ставить в любом удобном месте. Положительным качеством стационарных кирпичных конструкций считается то, что они более прочны и их можно использовать на протяжении многих лет. Чаще всего они предусматривают наличие заслонок, с помощью которых можно регулировать попадание воздуха. Тип изделия нужно выбирать в начале, когда готовиться общий проект и чертежи.

Такое сооружение можно использовать при любых погодных условиях, поскольку конструкция предусматривает защиту от ветра.

Правильно обустроенная зона, где размещен мангал-барбекю, может стать украшением всего интерьера загородного дома.

Чаще всего зона барбекю включает в себя не только печь, но и другие атрибуты. Для этой зоны рекомендуется обустроить специальную площадку с навесом или беседку. Здесь же установить мебель для комфортного пребывания на воздухе.

Такое сооружение можно использовать при любых погодных условиях

Таким образом, самостоятельное сооружение конструкций для загородного дома даст возможность проводит время с семьей и друзьями в уютной обстановке. При этом, особое чувство гордости будут вызывать сооружения, которые изготовлены руками хозяев дома. Также, как вариант, изделия можно сооружать не только для своего участка, но и на подарок своим близким.



7 Общий Балл

Каждый мечтает о том, чтобы больше проводить время со своей семьей. Почему не проводить его на природе? С помощью мангала можно сделать его вкуснее и еще приятней. Ознакомившись с информацией, пожалуйста, оставьте в комментариях свои оценки с аргументацией. Они будут полезными для других читателей. Нам очень важно Ваше мнение. Благодарим за Ваше участие. Мы ценим каждый Ваш отзыв и потраченное время.

Актуальность информации

7

Доступность применения

8

Раскрытие темы

7.5

Достоверность информации

7.5

Плюсы

  • Изделие можно сделать именно таким как хочется, как удобнее
  • Качественность сооружения
  • Возможность сделать внешний вид уникальным
  • Время с семьей
  • Хороший вариант для подарка

Минусы

  • Процесс занимает много времени и сил
  • Затратность
  • Не каждому под силу сделать самому
Добавить свой отзыв

modernplace.ru

Делаем мангалы и барбекю для дачи по фото из кирпича своими руками

У вас есть дача. Вы хотите сделать ее не только красивой, но еще удобной и комфортной для отдыха своей семьи и друзей. И чтобы не сильно дорого все обошлось. Не знаете, с чего начать? Мангалы и барбекю для дачи из кирпича сделанные своими руками по фото – идеальное начало для обустройства дачного участка. Уверяем – ознакомившись с этой статьей и посмотрев чертежи, вы соорудите на своем участке идеальную барбекюшницу, на которой потом будете готовить вкусную и полезную еду.

Содержание статьи:

Пошаговое руководство по подготовке и строительству барбекю своими руками из кирпича

Предварительные работы (планировка и чертежи)

Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет. Рекомендуем обратить внимание на следующие моменты:

  • Где будет строиться барбекю – в летней кухне или на улице. Лучше выбрать уличный вариант, так как во время приготовления пищи в доме будет слишком жарко. Но если планируется частое ее использование в зимнее время, тогда лучше внутри.
  • Если планируете строить не самую элементарную из конструкций, рекомендуем подумать о ее укрытии. Крыша или навес защитит ваш мангал от дождя, снега, опадающих листьев. С накрытием он прослужит намного дольше.
  • Не забудьте предусмотреть вытяжку для удаления из рабочей зоны дыма. А также места для хранения дров, посуды. Подумайте, нужна ли столешница и мойка. Если барбекю будет находиться поблизости с кухней – в этом нет необходимости, так как все предварительные приготовления можно проводить на кухне.
  • Вам нужны только мангал и барбекю из кирпича или более функциональная конструкция, в которую могут входить варочная панель, духовка, гриль, казан, коптильня и т. д.

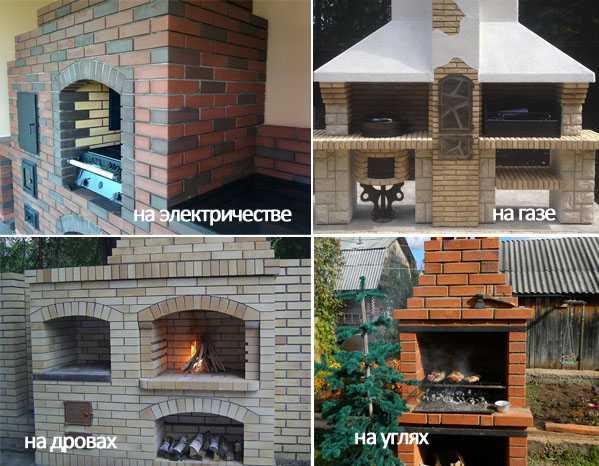

  • Печи-барбекю бывают с разными системами отопления: на электричестве, на газу, на углях, на дровах. Выберите наиболее подходящий вариант для себя. В первых двух отделения на дрова (уголь) не нужны.

    Разные системы отопления

  • Не забудьте, что в топке должны быть кирпичные выступы или металлические стержни, на которые потом будет устанавливаться решетка для жаренья или шампура и поддон на угли. А может вам больше подойдет мангал вставка в кирпичное барбекю, тогда его нужно купить и вставить в печь. Выступов в таком случае не надо.

    Готовый мангал, который вставляется в печь

  • Важно правильно выбрать место для расположения решетки. Она должна устанавливаться согласно росту человека, чтобы было максимально удобно готовить пищу. Если решетку расположить низко, придется все время сгибаться, если высоко – лицо будет близко к горящим дровам. Оба случаи крайне неудобны.


Когда определитесь, какое именно хотите сделать барбекю, составьте подробные чертежи с точными размерами. Благодаря им вы не только правильно сможете соорудить саму конструкцию, но и рассчитать количество необходимых материалов.

Выбираем место для мангала

Кирпичные мангалы барбекю могут располагаться в любом месте дачного участка – в саду, в беседке, на террасе – лишь бы было удобно. Но советуем учесть следующие рекомендации:

  • Первый, и самый важный момент – пожаробезопасность! Не стройте садовые барбекю поблизости деревянных зданий, сухих деревьев и кустов.
  • Поблизости не должно быть детской площадки.
  • Удобно, если печь и кирпичная стена летней кухни будут располагаться вблизи, чтобы далеко не бегать за продуктами и всем остальным.

Если в проекте предусмотрели мойку – стройте поблизости водопровода.

Заливаем фундамент

Чтобы будущая жаровня хорошо и прочно стояла многие годы, сделайте ее основание максимально надежным и устойчивым. Размеры и прочность фундамента зависят от габаритов планируемой конструкции. В любом случае фундамент по площади должен быть больше мангала приблизительно на 50 см с каждой стороны.

  1. Снять плодородный шар земли, углубить на 20-25 см котлован.
  2. Выровнять дно, высыпать щебнем или смесью щебня с гравием на 15 см и хорошо утрамбовать. Некоторые строители рекомендуют делать котлован глубиной около 50 см и нижние 25-30 см высыпать песком и утрамбовать.
  3. Выложить арматурные прутья толщиной 10 мм в виде сетки, и связать в местах пересечения. Можно также армировать готовой сеткой с толстой проволоки.
  4. Выставить по краям опалубку и залить все бетоном.

    Схема фундамента для кирпичной конструкции

Через две недели (если жара – можно меньше), когда все хорошо застынет, можно начинать строительство барбекю своими руками.

Выбираем кирпич для барбекю

Здесь опять следует вспомнить о пожаробезопасности. Если барбекю будет в помещении, следует брать специальный огнеупорный шамотный кирпич, в нем много глины, за счет чего он хорошо выдерживает высокие температуры и быстро прогревает помещение.

Виды кирпича, который используется для строительства барбекю

Если будущая постройка планируется уличной, то профессионалы не рекомендуют все делать из шамотного кирпича, так как он не любит влагу. Лучше брать полнотелый керамический кирпич М200 или облицовочный. Из шамотного кирпича выложится внутренняя часть самой топки.

По желанию, на заключительном этапе стройки барбекю делается его декоративная отделка.

Готовим раствор

Для облицовки нужна цементно-песчаная смесь, а для кладки самой печи глиняно-песчаная с добавлением небольшого количества цемента для прочности. Можно взять готовую смесь для печей и приготовить ее согласно инструкции.

Чтобы самостоятельно приготовить глиняный раствор, понадобятся:

  • красная глина;
  • песок;
  • цемент;
  • вода.

Глина заливается водой и оставляется на 5-6 дней. Потом тщательно перемешивается, добавляется понемногу песок и цемент (стакан цемента 400 на ведро) и снова перемешивается. Смесь готова к использованию.

После застывания фундамента перед стройкой на него нужно положить два слоя рубероида для гидроизоляции. Делается это для того, чтобы кирпич тянул меньше влаги из основания, это продлит сроки его эксплуатации.

После чего определяем положение стены, наносим раствор и начинаем возводить мангал из кирпича своими руками.

Обязательно все проверяйте уровнем, чтобы кладка была ровной, так как это в будущей повлияет на качество печи.

Кладка простого мангала из кирпича (порядовка)

Чтобы соорудить подобный мангал, внимательно рассмотрите схему, по которой производиться пошаговая кладка, так называемую порядовку.


Выполняется так называемая кладка в полкирпича: каждый нечетный ряд (1,3 и т. д.) начинается с целого, а каждый четный (2, 4 и т. д.) с половинки. Делается это для связки кирпичей.


Поверх 4-го ряда укладываем перекрытие, на которое потом можно будет ставить посуду.


На 8-й ряд надо положить 4 толстостенных уголка, как показано на рисунке. 9-й ряд укладываем на уголки.

В 10-м ряде вся красота этого мангала – «клавиши пианино». Их можно вырезать болгаркой из белого шамотного и красного облицовочного кирпича.

Последние 2 ряда – и мангал готов. Обратите внимание, что в 11-м и 12-м рядах используются продольные половинки кирпичей.



На них потом будут ложиться шампуры и решетка.

Вид со всех сторон

Так выглядит наш мангал-пианино из кирпича с разных сторон.

Вариант 1 — чертеж с размерами (кликните для увеличения)

Финальный результат с размерами.

Вариант 2, улучшенный — чертеж с размерами (кликните для увеличения)

Еще один вариант мангала-пианино. Он шире и задняя стенка возводится с самого низу. Процесс кладки этого варианта посмотрите на видео.

Это был самый простой кирпичный мангал, соорудить который несложно самостоятельно, даже не имея опыта в данной сфере.

Барбекю из кирпича своими руками – пошаговое строительство с реальными фото

Рассмотрим еще один вариант, более сложный – как сделать барбекю из кирпича своими руками, которое включает в себя два нижних отделения для дров, посуды и других мелочей, топочную камеру, столешницу и дымоход вверху.

Для строительства самого сооружения в данном случае использовали облицовочный кирпич, и огнеупорный для внутренней части печи.

Начальный этап строительства

Начинаем кладку таким же способом, как описывалось выше. Нижняя часть будет в виде буквы «Ш», только отделения разные по ширине. То, что шире будет для дров, вверху над ним будет топка и дымоход. Второе для посуды и прочих принадлежностей, вверху будет столешница.

Делаем ровные швы между рядами

Чтобы везде между кирпичами был одинаковый и ровный шов, здесь при кладке используется металлическая планка, в разрезе которой квадрат со стороной 12 мм. Но мы советуем брать тоньше – 5-10 мм будет достаточно. Также постоянно нужно контролировать уровнем вертикальность и горизонтальность кладки.

Процесс кладки кирпича

Планка ставится на край, как показано на фото 4, далее тщательно замазывается раствором. С той стороны, где положили планку, смесь кладем наравне с ней, с другой чуть больше, горкой. Кладем кирпич, со стороны планки придерживаем его рукой, а с другой слегка постукивая молотком, выравниваем под уровень. Когда раствор немного подсохнет, планку убираем.

Чтобы процесс кладки продвигался быстрее, планок должно быть несколько, так как они нужны для каждого ряда.

Выкладываем нижнюю часть — первые 10 рядов

По такому принципу выкладываются 10 рядов.

Подготовляем основу для топки и столешницы

Далее будет топка и столешница. На 10-й ряд кладем арматуру диаметром 12 мм. Расстояние между прутами 70 мм. Между арматурой кладется опалубка, чтобы смесь не проваливалась вниз, когда будут заполняться швы между кирпичами.

Советы профессионалов: лучше брать металлические уголки, так как есть вероятность, что арматура под тяжестью прогнется.

Выкладываем кирпич и заполняем раствором

На одинаковом расстоянии друг от друга выкладываются кирпичи по всей площади. Те, что попадают на ранее возведенные стены, кладутся на раствор, остальные просто на опалубку. Потом щели между кирпичами и поверхность заполняются раствором.

Формируем топочную камеру и свод

После высыхания возводится топка – 8 рядов выкладываются вертикально. Далее задняя часть, что находится возле стены, возводится также, а остальные три стороны на полкирпича сужаются кверху. Так выкладываются еще 9 рядов.

Возводим дымоход

Следующий этап – дымоход. В данном случае 20 рядов выложены из кирпича, а вверху нержавеющая вытяжная труба. Высокая труба нужна для того, чтобы дым не мешал ни вам, ни соседям, да и тяга лучше.

Последний этап строительства — доделываем столешницу и топку

И последние штрихи – столешница выкладывается плиткой, а внутренняя часть топки – огнеупорным кирпичом.

Финальный результат

После нескольких дней, необходимых для полного высыхания, барбекю готово к использованию.

Совет: после каждого приготовления пищи рекомендуем чистить решетку и поддон для углей, чтобы грязь и жир не накапливались.

Рекомендуем посмотреть видео, где есть весь процесс кладки садовой кирпичной печи.

Ниже в галерее вы можете посмотреть еще фото мангалов и барбекю для дачи сделанные из кирпича своими руками, и выбрать подходящий по стилю, функциональности и расположению именно для своего участка.

Между мангалами и барбекю принципиальной разницы нет, кроме того, что на первом еду готовят на шампурах, а второе — на решетке. И то и другое можно делать на одной конструкции, о стройке которой пойдет речь.

Зачастую дачный мангал – это простая уличная постройка под открытым небом. Барбекю из кирпича – более сложное устройство, которая может располагаться в летней кухне, беседке или на улице, но в нем уже есть дымоход и в большинстве случаев накрытие для защиты от дождя и снега.

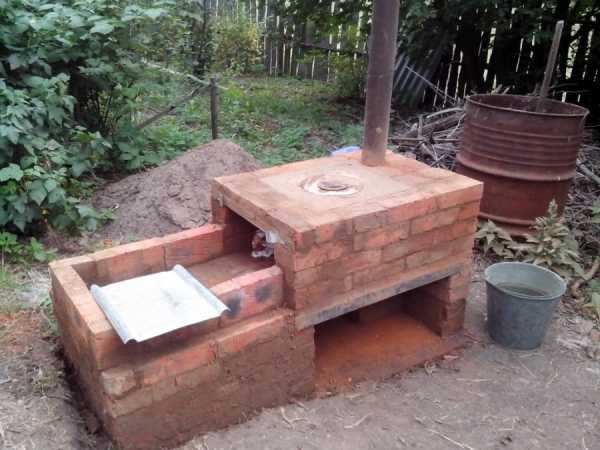

Временное устройство для приготовления пищи из кирпича – отличный летний вариант

Если вы не планируете бывать на даче зимой, то барбекю или мангал, сделанный из кирпича без раствора, отлично подойдет для этой цели. Весной его можно легко и быстро сложить, а на зиму разобрать.

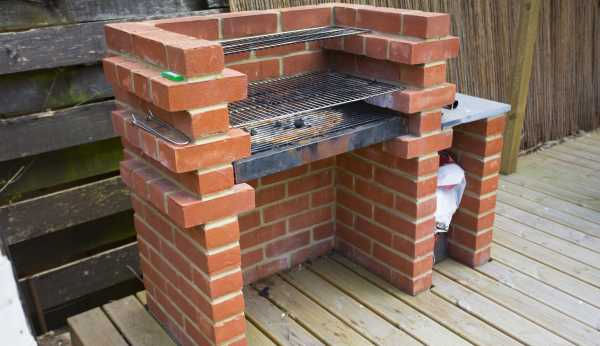

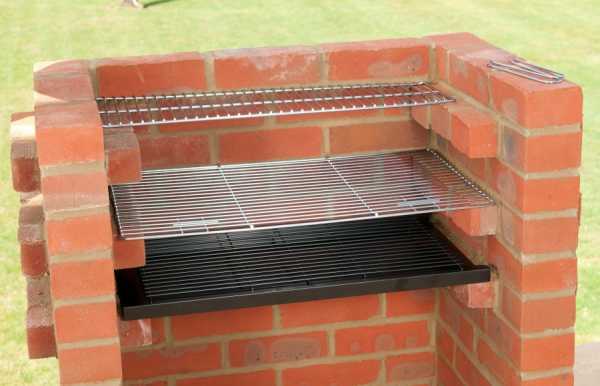

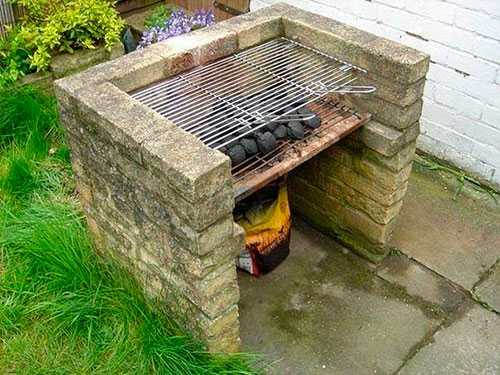

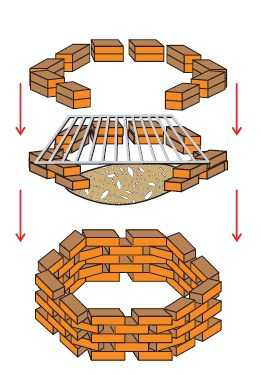

Схема кладки без раствора

Вот схема и пошаговая инструкция, на которой показано изготовление подобных мангалов и барбекю из кирпича.

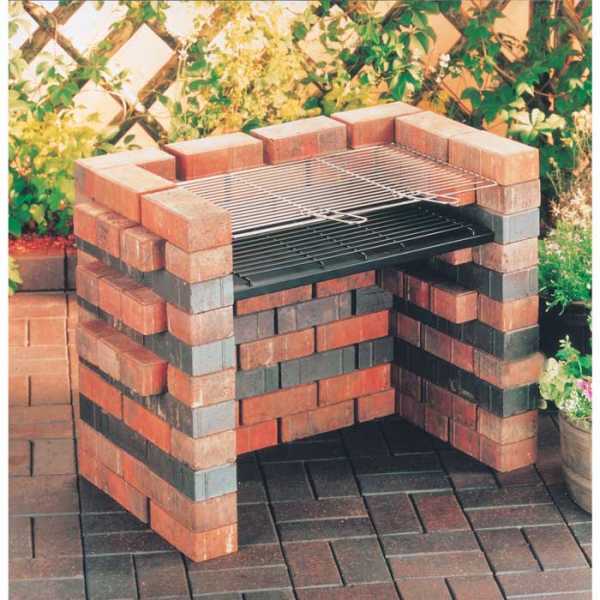

Если барбекю планируется небольшое (9-10 рядов кирпича), можно просто хорошо разровнять и утрамбовать землю. Для большего сооружения лучше залить фундамент.

Начинаем выкладывать кирпичи по такому же принципу, как и в предыдущих вариантах, но по кругу и с зазорами примерно 50 мм.

Поверх 5-го ряда укладываем стальной лист, который будет служить поддоном для угля.

Кладем еще 2 ряда и устанавливаем решетку для готовки. Потом еще 2 ряда для защиты от ветра.

Для возведения такого круглого барбекю кирпича понадобиться чуть более 100 штук.

Это один из примеров временного мангала, вы можете его изменять по собственному усмотрению. Или выбрать себе и соорудить один из вариантов, представленных ниже на фото.

mangalka.com

Барбекю из кирпича своими руками

Барбекю на дачном участке позволит готовить вкусную пищу прямо на открытом воздухе. Владелец получает возможность устраивать пикники, праздники и другие мероприятия на собственном участке, удивляя друзей своим изобретением. Обустройство уличной печи — не самое простое дело.

Предварительные работы

Схема

В первую очередь, следует сделать чертежи. Благодаря таким чертежам мастер не только правильно построит саму конструкцию, но и предварительно рассчитает количество необходимых строительных материалов.

Чертеж придется обязательно делать самостоятельно, потому что не существует универсальной конструкции барбекю.

Есть лишь общие указания, которыми можно руководствоваться при строительстве. Так, сам гриль не должен быть ниже 65-70 см по высоте. При этом он должен быть удобен человеку, который будет на нем работать. Печь обычно делается на 10 см ниже самого гриля. В целом же печь изготавливается, исходя из конкретных условий. При проектировании надо учесть каждую мелочь, чтобы потом не возникало неудобств при использовании устройства. Например, надо заранее просчитать, где будут висеть щипчики, а куда можно будет положить дрова и уголь. При планировании также учитывается рост хозяина.

Когда чертеж готов, надо написать список необходимых материалов. Не стоит забывать при этом про материалы для фундамента.

Выбор места

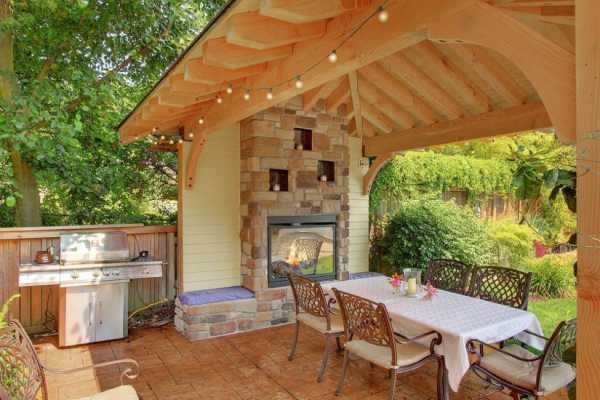

В беседке

  1. Выбор места под барбекю производится по одному основному критерию — пожаробезопасности.
  2. Рядом с печью не должно быть деревьев и сухих кустов.
  3. Печь должна находиться в отдалении от основных строений (баня, дом, пристройка).
  4. При строительстве барбекю учитывают основное направление ветра. Он не должен дуть в сторону построек. Кроме того, надо учитывать, что искры может относить к соседям.
  5. Не следует возводить рядом с детской площадкой, беседкой, теплицами.

Всегда помните о требованиях пожаробезопасности.

Когда нужное место найдено, можно приступать к закладке фундамента.

Фундамент

С разведенным огнем

Под конструкцию отлично подойдет недорогой и простой в исполнении монолитный ленточный фундамент. Сильно заглублять его при этом необязательно.

  1. По периметру будущего сооружения роется траншея глубиной около 40 см.
  2. На дно траншеи надо насыпать смесь щебня и гравия. Дно тщательно поливается и трамбуется.
  3. Поверх гравия и щебня укладывают арматурные прутья. Они должны быть сложены так, чтобы представлять собой сетку.
  4. Осталось только сделать опалубку и залить траншею бетоном. Для фундамента надо использовать цемент марки 300.

Выбор кирпича

Для строительства барбекю потребуется два вида кирпича: огнеупорный и облицовочный.

Из всех видов огнеупорного кирпича оптимальным вариантом будет шамотный кирпич. Он идет на строительство печей. В таком кирпиче очень много глины, и он отлично выдерживает высокие температуры. При выборе облицовочного кирпича надо обращать внимание на прочностные свойства материала.

Кроме кирпича для строительства нужны растворы. Для этого надо купить красную глину, песок и цемент. Глина потребуется для укладки шамотного кирпича. Из нее нужно сделать глиняный раствор. Цемент с песком пойдут на раствор для облицовки.

Глиняный раствор

Кирпич огнеупорный

  1. Для глиняного раствора нужна красная глина, песок, цемент и вода.
  2. Глину следует залить некоторым количеством воды и оставить ее так примерно на 5-6 дней.
  3. После этого надо смешать глину с водой до однородной массы.
  4. Далее в состав добавляется немного просеянного песка и совсем чуть-чуть цемента марки 200.
  5. Все ингредиенты следует смешать. Раствор готов.

Пошаговая инструкция

Порядок работ:

  1. Выкладка пьедестала.
  2. Обустройство печи.
  3. Выкладка трубы.
  4. Заключительные работы.

Пьедестал

Пьедестал барбекю в идеале должен иметь поленницу. Количество дров в ней — на 3 топки. В работе используется обычный облицовочный кирпич. Высота конструкции около 70 см, однако мастер может использовать свои размеры.

Топка и печь

Этапы строительства

Когда пьедестал завершен, то можно приступать к печке. Она должна быть в ширину примерно 6 кирпичей, а в глубину около 3. Ничего особо сложного в выкладке печи нет, надо только помнить, что поверх шамотной кладки будет еще одна облицовочная.

Кладка шамотного кирпича производится в два ряда. В местах перекрытий лучше применить арматурные прутья. Порядовка барбекю рассчитывается заранее, на стадии чертежа.

Труба

Печная труба выкладывается из шамотного кирпича на глиняном растворе. Позади печки делается зуб для улучшения тяги. Внутри трубы ставится задвижка.

Заключительные работы

На этапе заключительных работ осуществляется декоративная отделка барбекю.

Видео: процесс кладки барбекю из кирпича

Барбекю или мангал

Порядовка

Барбекю очень часто путают с мангалом или грилем. На самом деле, в любом из перечисленных устройств можно сделать вкусную пищу. Однако работают все три конструкции по-разному.

Мангал — самое простое из этих устройств. Его видел каждый, кто хоть раз в жизни вообще пробовал шашлык. Именно шашлыки чаще всего и готовятся на мангале. Для тех, у кого нет желания возиться со строительством, покупка мангала станет решением многих проблем. Он недорого стоит, его легко транспортировать в различные места и он не занимает много места.

Гриль сегодня используется преимущественно в электрическом варианте. Это такое устройство, в котором продукт вращается на вертеле.

Возможности

В барбекю можно коптить различные продукты, а также сушить их. Его можно использовать для того, чтобы варить, парить и даже запекать. Просто большинство людей не интересуются всеми функциями устройства и ограничиваются самыми распространенными.

Предосторожности

При работе с барбекю надо соблюдать правила безопасности.

Меры безопасности следующие:

  1. Не следует разжигать огонь с помощью керосина или бензина, для этого есть специальные средства.
  2. Используя средства для розжига, не надо пропитывать ими дрова или угли. Такие составы служат для сбрызгивания дров.
  3. Надо помнить, что хорошее топливо — это вкусная пища. Поэтому для растопки следует использовать разрешенные материалы. Знатоки применяют березовые дрова и угли, которые делают продукты питательными и ароматными. Используя не те материалы для растопки, можно даже отравиться.

Видео: кладка барбекю с мангалом

Фото

Если вы решите купить гриль барбекю, то лучше всего это сделать в интернет магазине, так как цены в них гораздо дешевле. Для садовых барбекю лучше всего подойдут кованые мангалы.

Схемы

kakpravilnosdelat.ru

Делаем мангал и барбекю своими руками из кирпича. Самый простой и недорогой кирпичный мангал с фото

Доброго всем времени суток!

Сегодня мы поговорим о том, как на своем дачном участке поставить мангал. Не переносной металлический, а кирпичный стационарный. Чем хорош такой мангал? В первую очередь дизайнерскими качествами. Выполненный не только в оригинальной форме, но даже в простом исполнении, он привнесет на ваш дачный участок элемент ландшафтного дизайна и станет местом комфортного отдыха.

Пошаговая инструкция кирпичного мангала

Итак, мы решили построить мангал из кирпича. Что нам для этого необходимо? Начнем с инструментов и материалов. В первую очередь, раз у нас кирпичный мангал, значит нам нужен будет кирпич. Поскольку мы строим своего рода печь, следовательно понадобится специальный печной, или шамотный кирпич. Это огнестойкий кирпич, выдерживающий большие перепады температур. Раствор для кладки кирпича представляет собой смесь глины с песком, предварительно замоченная. Для мангала, поскольку он стационарный необходим будет фундамент. Для его изготовления нам потребуются цемент, песок, доски для опалубки, арматура, камни и щебень. Для скрепления дополнительных элементов надо приготовить металлические уголки, решетки, различные задвижки и лист железа.

Что касается инструментов, то здесь будут необходимы лопата, мастерок, ведра, корыто для раствора.

Количество кирпича зависит от того проекта, который вы нарисуете сами, или найдете уже готовый. Ниже приведено несколько вариантов мангала из кирпича.

Если вы не хотите заморачиваться со сложными схемами своего сооружения, а просто хотите поставить достаточно несложный мангал, то следующая схема, возможно, окажется подходящей.

Делаем фундамент

Фундамент мангала должен быть ровным, для чего можно воспользоваться строительным уровнем. Так же для гидроизоляции необходимо будет использовать рубероид

Исходя из размеров мангала в проекте, вырываем яму. Дно этой ямы выкладываем камнем с щебнем и устанавливаем опалубку. После этого заливаем яму бетонной смесью (если кто не помнит ее пропорции из цемента и песка равны 1:3), при этом укладываем армирующую сетку.

А пока бетон стынет, можно приготовить глиняный раствор для кладки. Для этого в специальной таре (бадья, бочка) на неделю замачиваем глину. Периодически ее перемешиваем и при необходимости добавляем воду. После этого насыпаем песок. Что бы проверить качество раствора необходимо немного глины смешать с сухим песком, затем скатать смесь в жгут диаметром 1 см. Если он не потеряет формы, не растрескается или растечется, то все нормально.

После того, как бетон полностью застыл, можно приступать к кладке кирпича.

Кирпичная кладка

Кладку начинаем с возведения трех опорных стенок – две боковые и одна задняя. Если вам необходим сквозной вариант конструкции, то заднюю стенку можно не делать.

Ниже на рисунках показана порядовка кирпича.

При необходимости, в мангале можно сделать отделения одно для жарки, а другое для посуды. Для этого, в опорной части устраиваем полости, поставив еще одну промежуточную стенку в полкирпича.



После того, как выложили все стенки, перекрываем их бетонной плитой. Для этой цели используем плиту OSB подходящего размера. Устанавливаем ее снизу таким образом, чтобы после застывания бетона можно было спокойно извлечь опалубку. Сверху ставим квадратную рамку из обрезной доски, высота которой равна толщине заливаемой плиты.

Кладем на OSB плотный полиэтилен и заливаем ее раствором толщиной слоя в 1-2 см. После этого укладываем четыре арматурных стержня диаметром 12-14 мм и заполняем всю опалубку мелкозернистым бетоном (фракция щебня 0,5-1 см).

 Как только эта плита застыла, кладку мангала продолжаем согласно тем же порядовкам.

Далее, монтируем жаровню. Для ее основы можно взять прутья или уголки из металла. Если есть уже готовая подходящая решетка, то можно использовать и ее.

Оптимальная высота топки составляет 10 кирпичных рядов или порядка 0,7 м. Дно топки необходимо обработать листовым металлом. На верху сооружения необходимо сделать бетонное перекрытие с 1 рядом кирпича.

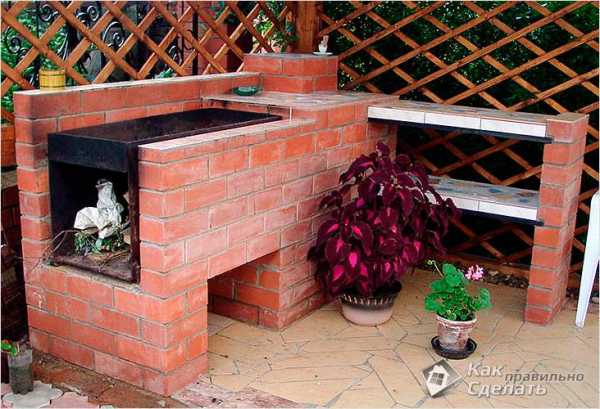

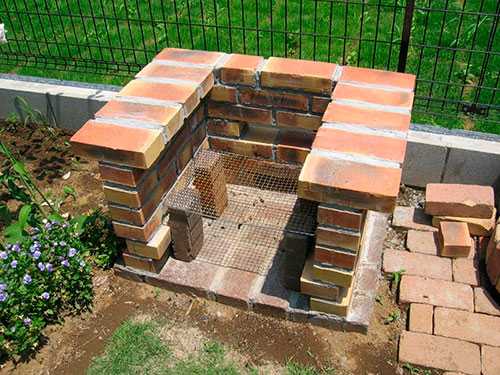

Вообще, вариантов простого мангала достаточно много. Можно даже не заморачиваться  с растворами, а просто составить кирпичи друг на друга, как на рисунке ниже:

Но если вам хочется дизайна, то можно предложить и такие модели.

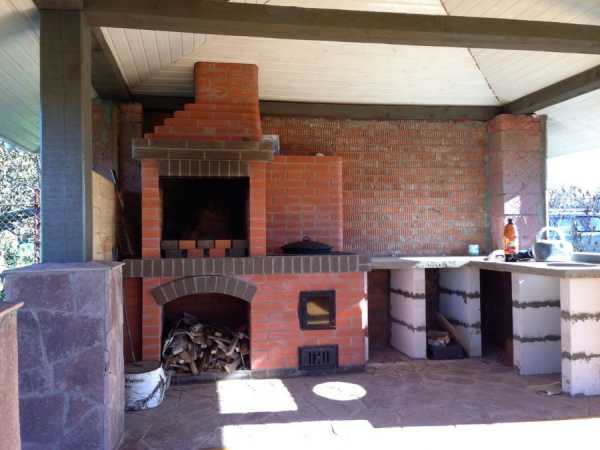

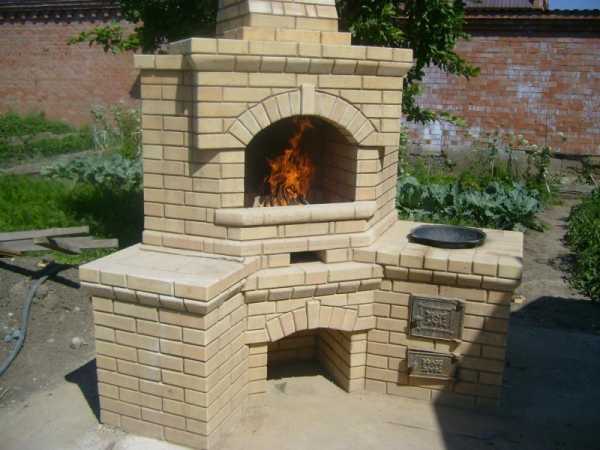

Мангал из кирпича с печью под казан. Порядовка кирпича

Еще один вариант мангала, который можно поставить у себя, это мангал, у которого добавлена печь под казан.

Имеется ввиду, что рядом с мангалом устанавливается традиционная печь под казан. Обе эти конструкции являются отдельными, но для эстетичности и придания вида единого целого, между ними делается соединяющий шов.

Порядок строительства такого мангала является аналогичным, как в предыдущем варианте. Только добавляем установку печи под казан.

Начинаем весь процесс с укладки первого ряда без использования глиняно-песчаного раствора. Для этого вначале выкладываем все угловые кирпичи, которые должны образовать прямоугольник. Между этими кирпичами натягиваем шнурок. Далее кладем кирпичи первого ряда и проверяем правильность кладки. С этой целью измеряем диагонали образованного прямоугольника, если они равны, то выкладываем кирпичи на раствор. Если же нет, то проводим корректировку кладки. Выкладываем кирпичи первого ряда на раствор, толщина швов должна быть равной3-4 мм.

Ну а дальнейшая кладка проводится согласно выбранной порядовке. Ниже приведено несколько примеров такой порядовки, которые вы можете использовать для своего строительства.



Установка печи под казанок включает в себя следующие этапы.

Кладка 1-го ряда.

Кладем полностью красный кирпич. Начинаем с целого кирпича. Далее применяем этот метод к каждому нечетному ряду.

Кладка 2-го ряда.

По периметру кладется красный кирпич, а в середине — шамотный. Ряд начинается с половинки кирпича. Так же делается и со всеми другими парными рядами. Второй ряд будет являться дном топливника. В первых же двух рядах оставляем место для зольника, куда встраиваем в кладку дверку этого зольника.

Кладка 3-го ряда.

Делается сплошной, за исключением пространства над зольником. Здесь устанавливается колосник. Для этого в кирпиче третьего ряда вырезаем пазы. Кроме того, этим же рядом перекрываем и фиксируем еще и дверку зольника.

Кладка 4 и 5 рядов.

Кирпич укладывают таким образом, чтобы получились отверстия под дверку топки и под дымоход. Печку делим на две части. Одна станет внешней стенкой печки, а вторая будет ее центральной частью. Между ними делаем небольшое пространство. Центральная часть делается в виде квадрата с кругом посередине, который является топкой.

Центральная часть выкладывается из шамотного кирпича. Фиксируем дверцу топки.

Кладка 6-го ряда.

Делаем все так же, как и при кладке предыдущего ряда. Единственно, перекрываем наружное отверстие для дымохода. Кирпич должен перевязывать швы предыдущего ряда.

Кладка 7-11 рядов.

7-й ряд перекрывает дверку топки. В 9-м ряду надо сделать отверстия, через которые будут выходить дымовые газы. В 11-м ряду делаем циркуляционное отверстие в передней части горнила. Далее кладем 12-й ряд и крепим на нем плиты с отверстием под казанок.

Кирпичный мангал с крышей своими руками чертежи и фото

Порой, приготовляя вкусный шашлык на своем дачном мангале, вам все действо портит неожиданный дождь. Естественно возникает вопрос, о необходимости поместить мангал под крышу.

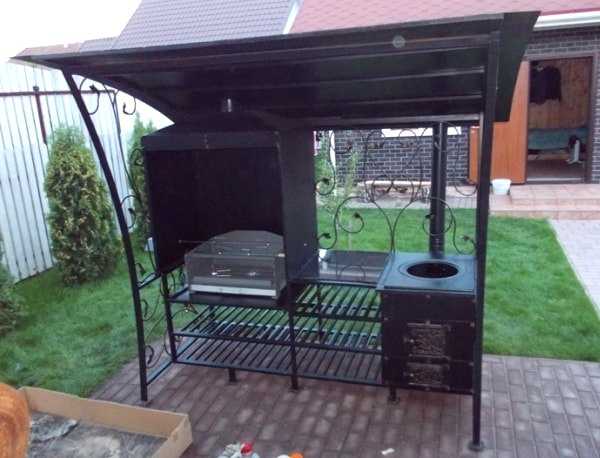

Надо отметить что имеется много заводских конструкций таких мангалов. Одна из них представлена ниже.

Но это, как видите, полностью металлический мангал, а мы строим кирпичный. Самый простой и вполне естественный вариант, это поставить навес. Ниже приведено несколько вариантов таких навесов.

Если вы задумали делать мангал с крышей, то чертеж самого мангала лучше всего делать сразу с таким сооружением. Конечно, можно сначала соорудить сам мангал а уж потом к нему пристраивать навес.

Выбор материала для навеса – важный шаг. Для самой крыши лучше всего подойдут такие материалы, как металлочерепица, сотовый поликарбонат или шифер. Боковины навеса можно собрать из металлических труб сечением 30х30х1,5 мм или 40х40х1,5 мм

В целом, навес изготовить несложно, главное подойти к этому вопросу творчески и все получится



А напоследок, два видео, в которых показано, как самому сделать кирпичный мангал.

Удачи вам в вашем строительстве и вкусных шашлыков!

Автор публикации

0 Комментарии: 0Публикации: 136Регистрация: 14-09-2016

leadinlife.info

Делаем мангал из кирпича самостоятельно: чертежи и пошаговая инструкция

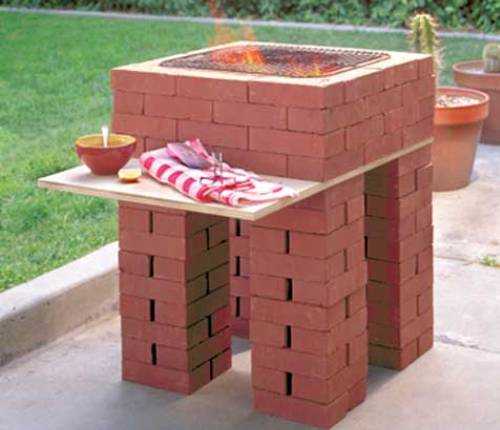

Небольшой кирпичный мангал для частного дома

Особенности конструкции

У подобной конструкции имеется несколько отличительных особенностей. В первую очередь стоит отметить, что кирпичные постройки являются стационарными. Это удобно при обустройстве полноценной гриль-зоны, но может стать недостатком в случае необходимости перепланировки пространства двора.

Конструкция изделия состоит из основания, опор и жаровни. Для защиты от ветра пристраиваются стенки над решеткой. Что касается самого материала, он позволяет готовить сочное мясо, так как обеспечивает жар со всех сторон. Если модифицировать конструкцию, ее можно использовать, как закрытую барбекюшницу.

Принцип обустройства стандартной модели изделия

Если вы решили обустроить мангал из кирпича на даче, примите во внимание следующие его преимущества и недостатки.

Плюсы:

  • простой принцип действия;
  • удержание тепла;
  • декоративность;
  • разнообразие моделей;
  • долговечность;
  • удобство использования.

Минусы:

  • стационарность;
  • высокая стоимость качественного материала;
  • трудоемкость работ по монтажу.

Совет: Если вы, не имея навыков, решили выложить мангал из кирпича своими руками, выбирайте несложные модели.

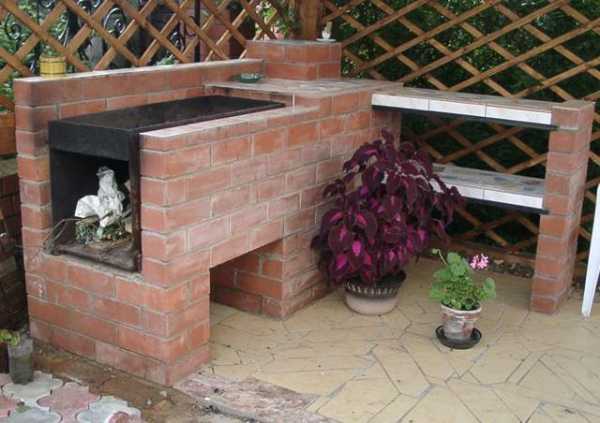

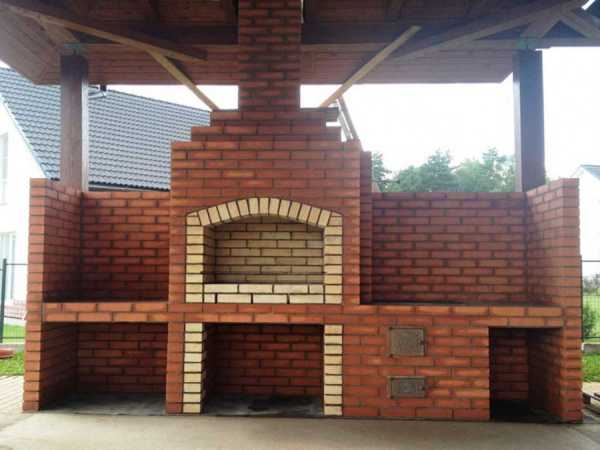

Ещё один пример прекрасного мангала из кирпича

Читатели считают данные материалы полезными:
  • Как построить свой собственный комплекс-барбекю?
  • Садовые барбекю как элемент кулинарии и целая философия

Разработка идеи

Перед тем как приступить к монтажным работам следует рассмотреть разные по конструкции мангалы из кирпича. Чертежи для каждой модели могут отличаться кардинально. Для новичков подойдет простейший вариант, состоящий из опор из поддона для углей. Продвинутым мастерам стоит обратить внимание на комбинированные печные комплексы.

Советуем подробнее изучить материал как построить беседку с мангалом своими руками.

Варианты дизайна

Из всего разнообразия гриль-конструкций, возводимых из такого материала, можно выделить отдельные группы изделий. Самый доступный по стоимости и способу возведения — простой мангал из кирпича. Он состоит из опор и решетки с поддоном для углей. Некоторые изделия даже не имеют защитных верхних стенок. Для удобства готовки можно пристроить рабочую поверхность. Здесь же хранят топочные материалы, шампуры и посуду.

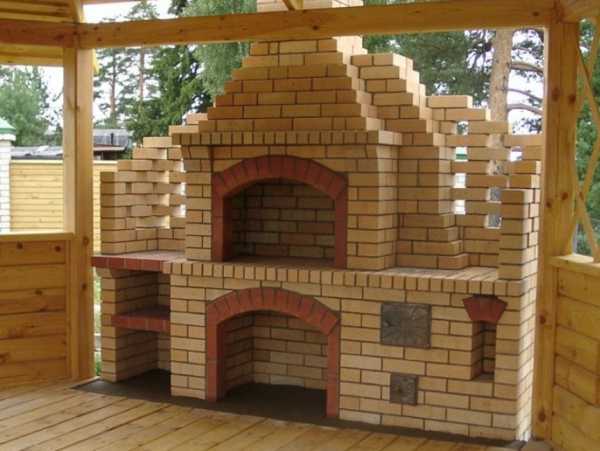

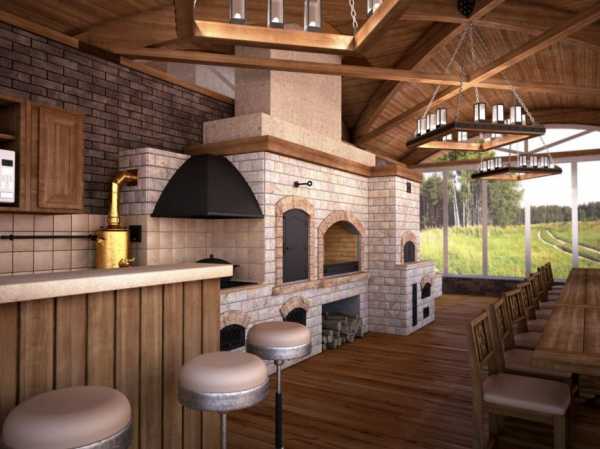

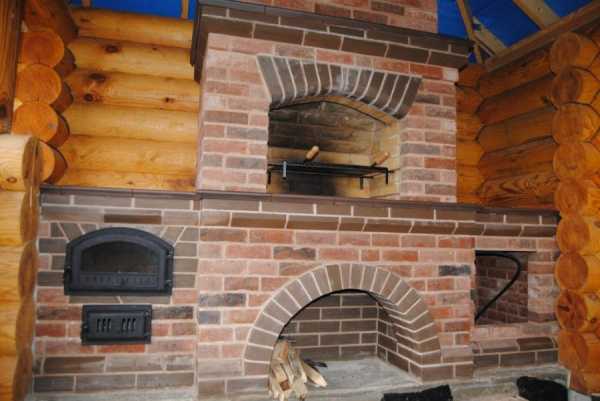

Более сложный вариант — многофункциональная печь-мангал из кирпича. Своими руками сделать ее сможет не каждый. Такие комплексы дополняются крытой топкой, варочной поверхностью, коптильней, мойкой и прочими необходимыми для готовки объектами.

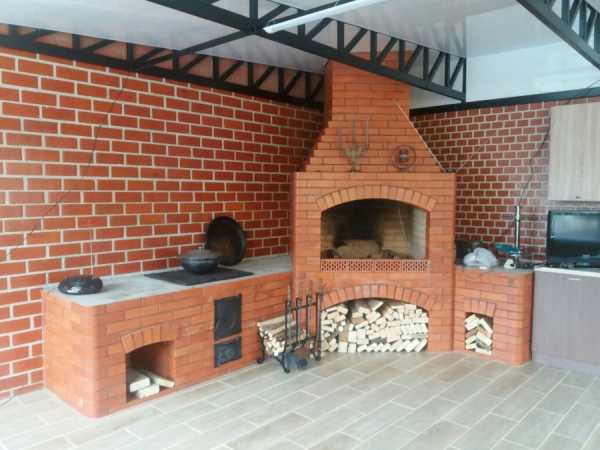

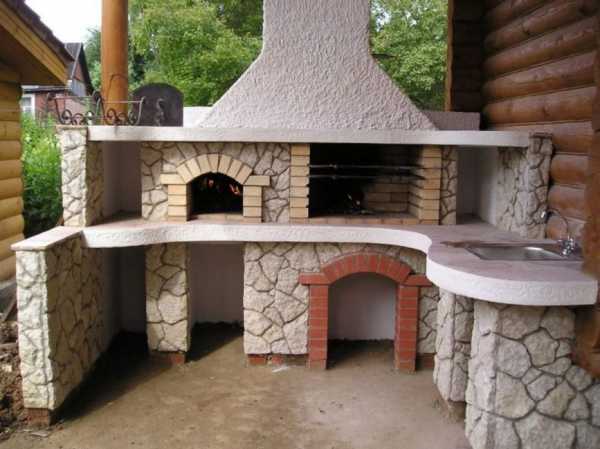

Комбинированный мангал с дополнительными рабочими поверхностями

Что касается декоративного оформления, здесь можно поэкспериментировать с отделочными материалами, способами выкладки кирпича, формами жаровни и других элементов.

Выбор места под строительство

Не менее важный вопрос — выбор места расположения. Перед тем как строить стационарный мангал из кирпича своими руками рекомендуется тщательно продумать вопросы удобства его размещения, использования и т.д. Лучший вариант — создание комплексной зоны отдыха. Площадка на заднем дворе, терраса или беседка со столом — отличные варианты.

Рекомендуем прочитать материал о кирпичных мангалах-коптильнях барбекю в дополнение к данной статье.

Совет: Обязательно необходимо продумать вопросы отведения дыма от жилых помещений и пожарную безопасность.

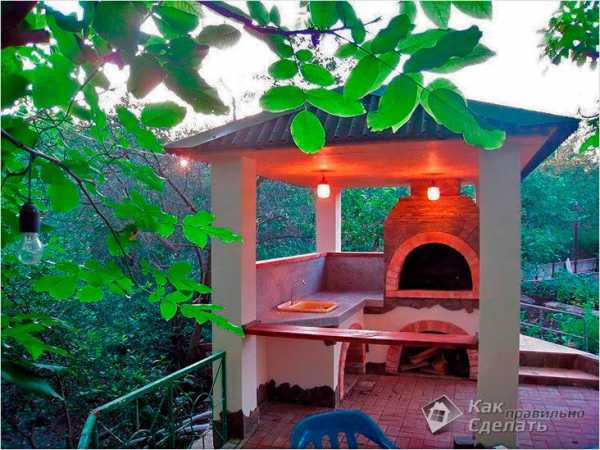

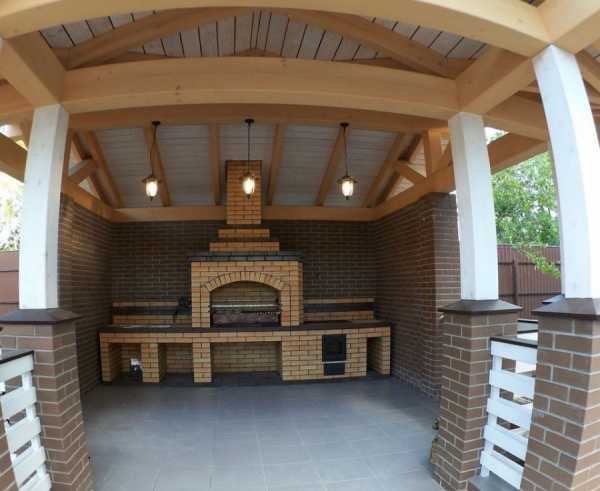

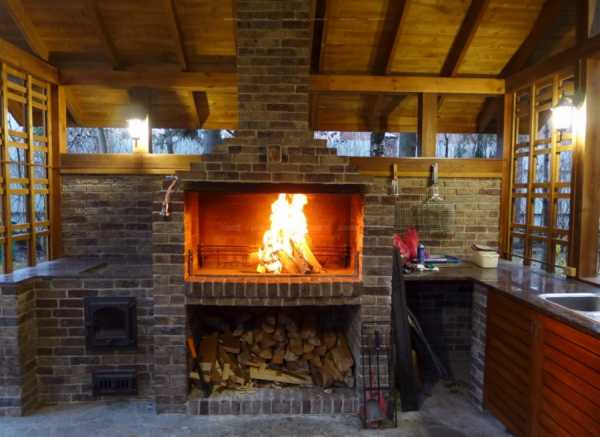

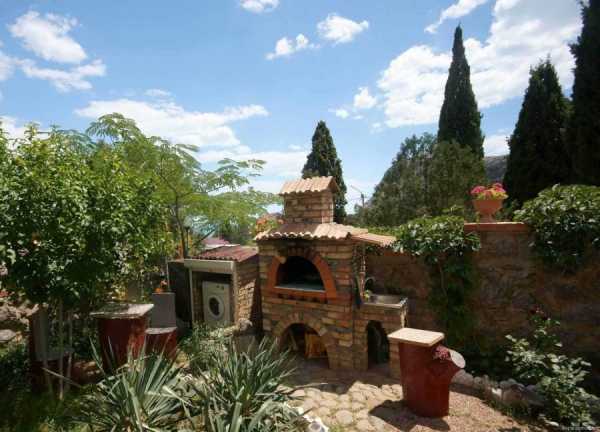

Отличная идея — беседка с мангалом

Если подходящего места не нашлось, сделайте небольшой отдельно стоящий уличный мангал из кирпича. Его можно разместить в саду или в дальнем углу двора. Для предотвращения образования луж и грязи после дождя обустройте возле него площадку или помост. Старайтесь избегать соседства с кустарниками, хозяйственными постройками и прочими легко воспламеняющимися объектами. Также убедитесь в том, что дым от гриля не причинит неудобств вашим соседям.

Размеры и чертежи

Следующий этап подготовительных работ — определение габаритов будущего изделия и составление плана проекта. Проектируя мангалы из кирпича своими руками, чертежи нужно прорисовывать с обозначением размеров каждого отдельного элемента и его точным расположением.

Прочитайте так же об устройстве кирпичной коптильни в дополнение к данной статье.

Обычно конструкция делится на две горизонтальные части. Внизу обустраивается место для хранения дров и углей, а вверху — непосредственно гриль с жаровней. Если предусматривается наличие вспомогательных поверхностей, нужно учесть, что работать на них должно быть удобно и безопасно.

Проектируя кирпичные мангалы своими руками, чертежи также должны комплектоваться проекцией готового изделия с соблюдением точных пропорций. Это позволит наглядно оценить его внешний вид и эргономичность.

Примерная схема для простого мангала

Стандартная высота рабочей поверхности гриля — 90 см. Так как речь идет об индивидуальном проекте, можно откорректировать данные под свой рост. Что касается ширины жаровни, нет смысла делать ее менее 50 см. Рабочая поверхность тоже должна быть достаточно широкой, чтобы на ней можно было нарезать продукты, ставить посуду и готовые блюда.

Обратите внимание: при расчетах также нужно учитывать габариты используемых материалов.

Необходимые материалы

Для того чтобы построенный кирпичный мангал своими руками прослужил вам много лет важно подобрать качественные материалы. Часто при обустройстве гриль-комплексов используют несколько типов кирпича. Для выкладки жаровни обязательно нужно закупить огнеупорный красный кирпич. Рабочие поверхности, не поддающиеся воздействию высоких температур, можно сделать из более дешевых материалов.

Помимо кирпича, для работы вам понадобятся:

  • цементно-глиняный раствор;
  • бетон;
  • арматурные прутья;
  • металлические уголки;
  • уровень;
  • фурнитура, лучше чугунная.

Прочитайте так же статью про уличные барбекю на нашем сайте.

Необходимо позаботиться о подборе качественной фурнитуры и обслуживающего инвентаря

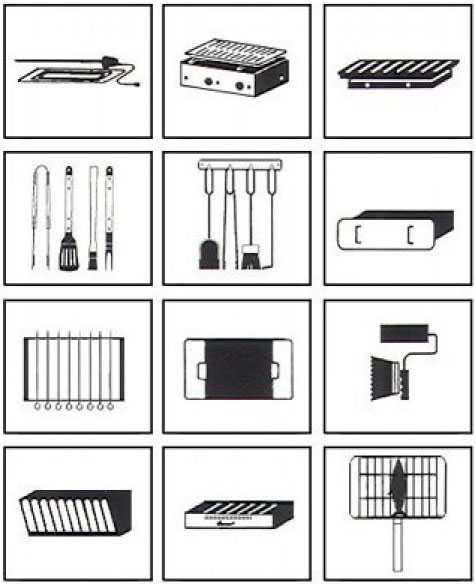

Из фурнитуры понадобится решетка для приготовления пищи, шампуры и опоры для них, поддон-решетка для углей. Основная часть фурнитуры делается съемной, что упрощает пользование грилем. Печи барбекю также часто оснащаются вытяжкой.

Порядок строительства

Необходимо подробно разобрать вопрос как сделать мангал из кирпича. Этап строительства охватывает несколько базовых шагов. Для начала подготавливается площадка под застройку и обустраивается фундамент, который послужит основанием для будущего изделия. Далее нужно выстроить опоры и вспомогательные поверхности.

Порядок строительства стандартного кирпичного мангала

Монтаж жаровни — самый ответственный момент. Здесь нужно предусмотреть наличие опор для фурнитуры и продумать защитные элементы. Крытые барбекюшницы к тому же имеют надстройку в виде свода с вытяжкой для дыма. Если в строительстве вы новичок, для начала попробуйте изготовить простой мангал из кирпича своими руками.

Фундамент

Первый этап — обустройство фундамента. От качества выполнения этих работ зависит то насколько устойчивым будет будущая конструкция. Перед тем как построить мангал из кирпича необходимо выровнять почву, чтобы устранить перекосы и прочие дефекты ландшафта. Далее производится заливка бетона.

Для массивной конструкции понадобится армированный бетонный фундамент

Порядок выполнения работ выглядит следующим образом:

  • Фундамент углубляют в почву. Для этого снимается слой грунта толщиной примерно в 25 см.
  • Для защиты от размывания и проседания в котлован засыпается слой песчано-гравийной подушки в 15-20 см.
  • Поверх засыпки укладывается арматурный каркас. Отдельные прутья достаточно соединить проволокой.
  • Бетон готовится из песка, цемента, мелкого щебня и воды. Его заливают в котлован под опалубку с выступом над землей в 10-15 см. Можно разбить эту операция на два подхода. Массу выравнивают правилом и вибрируют для устранения пустот.

Совет: если вы строите миниатюрный уличный мангал из кирпича своими руками, можно обойтись созданием ленточных бетонных опор без использования арматуры.

Кирпичная кладка

После первичного высыхания бетона, на что может уйти от нескольких дней до недели, можно приступать к этапу выкладки кирпича. Для удобства выполнения работ рекомендуется заранее разработать план порядовки кладки. Особенно это актуально для крупных комплексных проектов.

Для того чтобы сделать мангал из кирпича своими руками по стандарту используют кладку в полкирпича. Если предполагается значительная нагрузка на стенки, используют единичный формат. Чтобы конструкция не завалилась и оставалась прочной в течение долгих лет применяется принцип кладки вразбежку.

Кирпичная кладка должна смещаться на пол элемента в каждом следующем ряду

Ряды выкладываются в несколько заходов, чтобы низ успевал просохнуть и не смещался под весом нового материала. При выкладке горизонтальных поверхностей в швах кладки закрепляются металлические уголки, на которые укладываются кирпичи. По такому принципу обустраивается промежуточная полка, отделяющая жаровню от дровника, а также рабочие поверхности по бокам.

Обустройство жаровни

Для удобства использования изделия важно правильно обустроить жаровню. В простейших моделях этот элемент представлен продолжением вертикальных опор и оделяется перегородкой, на которую укладываются угли. Для размещения поддона и гриля в кирпичной кладке можно использовать несколько приемов:

  • смещение кирпича для образования выступов;
  • установка уголковых профилей;
  • монтаж скоб-держателей.

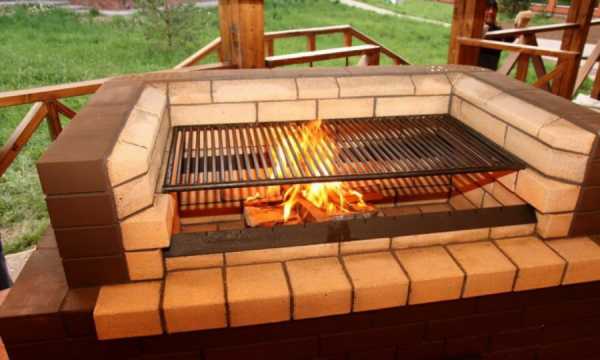

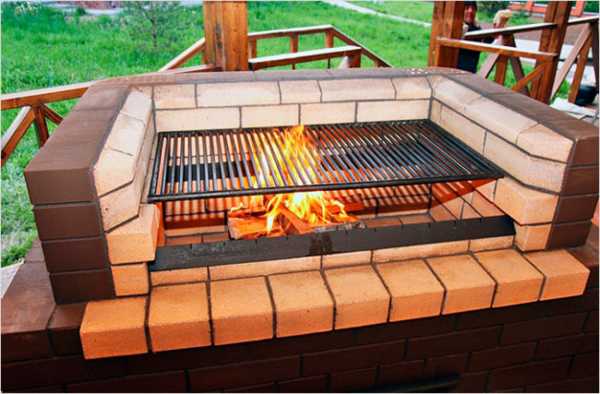

Выступающие кирпичи служат опорой для металлической фурнитуры

Для того чтобы обеспечить нормальное горение дров и поддержание жара в углях необходимо сделать в днище жаровни вентиляционные отверстия.

Совет: установка дополнительной решетки облегчит процесс вычищения золы из топки.

Если вы решили построить мангал из кирпича своими руками, который имеет крытую жаровню, понадобится гораздо больше кирпича и металла для обустройства перемычек. Вариантов может быть несколько: прямоугольный проем или арочный свод разной формы, с вытяжкой или без и т.д. При обустройстве дымоотвода в своде предусматривается наличие канала.

Для выполнения арочного свода понадобятся дополнительные приспособления

Арочные конструкции выглядят эффектно и красиво. Для монтажа кирпича подобным образом нужно использовать кружало по форме спроектированного элемента и распорки для поддержки тяжелой надстройки. Важно определить точное положение центрального кирпича, так называемого замка. Швы между соседними элементами имеют форму клина, с расширением кверху.

Вариант кладки кирпича

Декоративная отделка

После того как конструкция просохнет, можно приступать к ее декоративной отделке. Этот этап является не менее важным, чем сам монтаж, так как от качества выполнения работ во многом зависит внешний вид изделия.

Если кирпичный мангал изготавливался из хорошего материала, в качестве завершающих работ достаточно произвести зачистку поверхности от излишков раствора и при необходимости заполнить просветы в швах. При использовании чернового кирпича или неаккуратной его укладке придется продумать дополнительную облицовку.

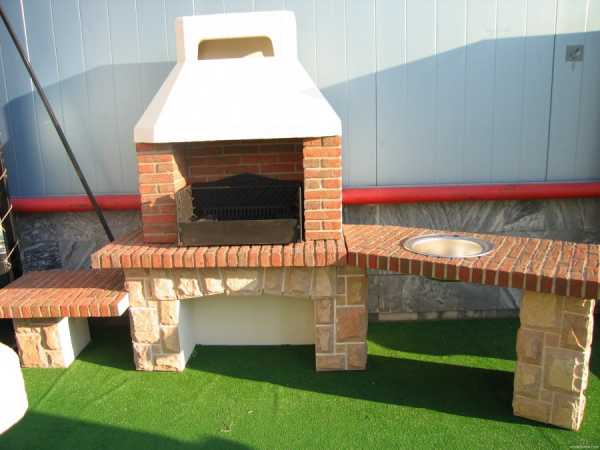

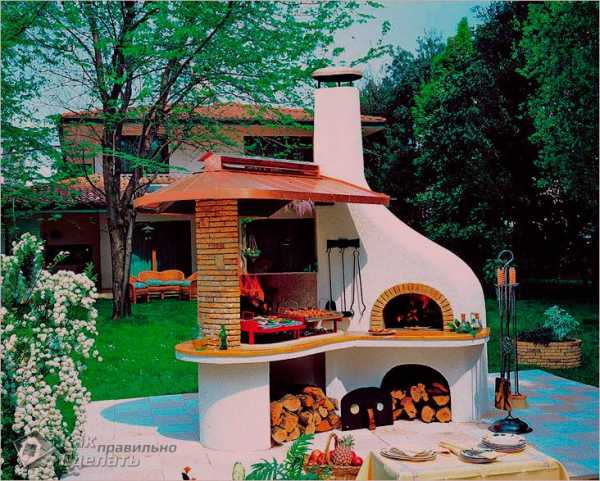

Сочетание разных материалов выглядит очень эффектно

Для декора мангала можно использовать клинкер, искусственный камень, терракоту и подобные материалы. Отдельно стоит продумать оформление рабочей поверхности. В качестве столешницы можно использовать плитку и мозаику, дерево, ДВП с декоративным покрытием.

Совет: придать привлекательный внешний вид изделию можно с помощью кирпичей разного цвета, фактуры и формы.

Видео: инструкция по изготовлению мангала из кирпича

Если все работы будут выполнены правильно, двор вашего дома пополнится полезным и декоративным приспособлением для готовки пищи на углях. Для поддержания нормального состояния мангала не забывайте время от времени производить его чистку и проверять состояние кладки.

kamin-maker.ru

чертежи, фото, как сделать самый простой проект, кладка пошагово

Кирпичный мангал для шашлыка — стационарная постройка, где готовят шашлык, овощи, рыбу и другую еду на открытом воздухе. Готовка происходит с помощью горячего дыма и жара, идущего от открытого огня.

В отличие от разборных металлических конструкций, кирпичный мангал — основательное сооружение, использующееся годами. Он может служить альтернативой печки и коптильни. На загородном участке он еще и может являться оригинальным украшением территории.

Мы расскажем, как строятся мангалы из кирпича своими руками (чертежи, фото, порядовки в конце статьи).

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Как сделать мангал из кирпича на даче

Решили построить уличный мангал из кирпича своими руками? Фото конструкций мангалов, схем, порядовок огромное количество. Как выбрать подходящий вариант?

Бывают самодельные мангалы из кирпича с крышей и без. Садовый мангал без крыши представляет собой жаровню различной высоты.

Простая конструкция, не требующая особых затрат и усилий при постройке, но во время дождя воспользоваться мангалом не получится.

Наличие крыши подразумевает наличие дымохода, который от осадков закрывают козырьком. Такой мангал по виду напоминает камин.

Закрытые мангалы — это основательные уличные конструкции, нередко их комплектуют дополнительными элементами. Это может быть решетка для гриля, печь-духовка, казан. Мангал с местом для казана можно использовать для приготовления плова или чтобы разогревать еду. Если казан убрать — остается полноценная жаровня. Если же отверстие для казана закрыть кольцами, на них можно ставить

ogon.guru

Отправить ответ

avatar
  Подписаться
Уведомление о
