Как выглядит барбекю-комплекс и как его построить своими руками

Что такое барбекю-комплекс

Большие и удобные кирпичные барбекю-комплексы могут быть двух видов, то есть фронтальными и угловыми. Такой комплекс является многофункциональной конструкцией, состоящей из ряда элементов. Общий комплект достаточно большой и включает в себя жаровую камеру, коптильню, шкафы, площадку для приготовления еды, столешницу и другие.

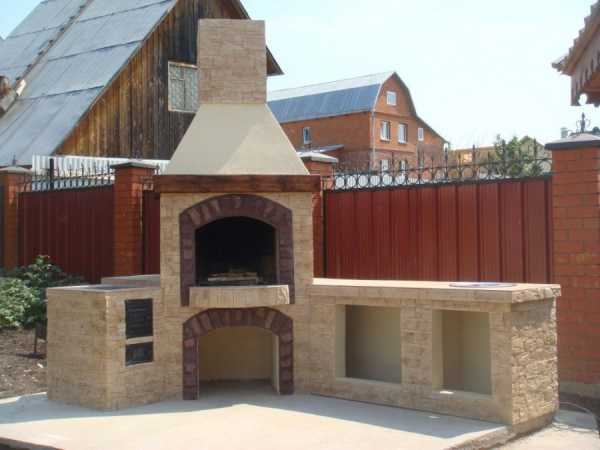

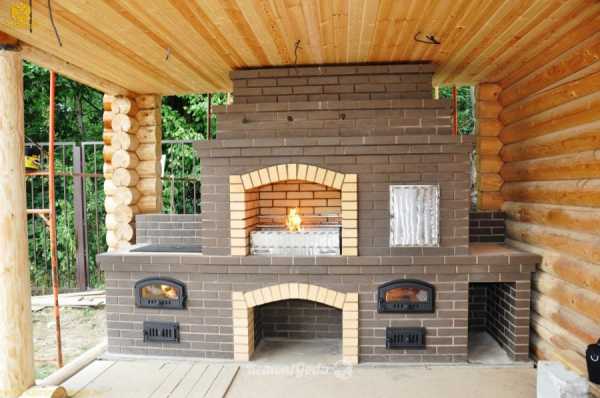

Этот удобный и очень практичный вариант комплексного барбекю фронтального типа. Индивидуальная конструкция расположена здесь прямо у дома.

Из чего состоит комплекс-барбекю:

  • Камера жаровая
  • Кухонная приставная плита
  • Барбекю площадка

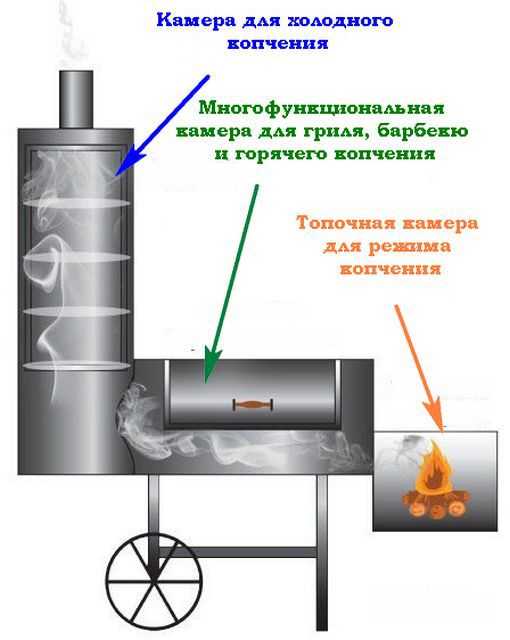

  • Коптильня
  • Плита с казаном
  • Духовка
  • Камин

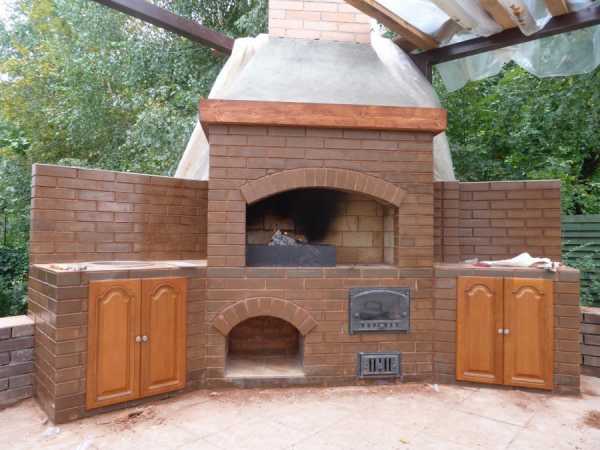

Барбекю-комплекс фронтального типа имеет обычно размеры 3700×1280 мм, а угловое строение 2560×2950 мм и более. Большой комплекс дает возможность максимально качественно и очень вкусно приготовить очень многие блюда. Здесь, кроме главных очагов, устраивается обычно еще мойка, столешницы, полки для аксессуаров и многие другие.

Рекомендуем подробнее прочитать какой выбрать дизайн беседки с мангалом на нашем портале.

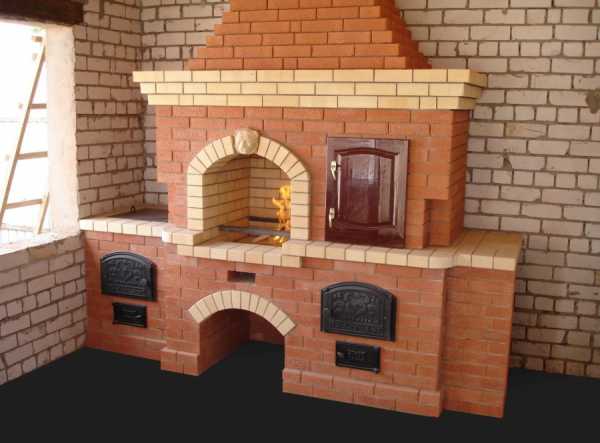

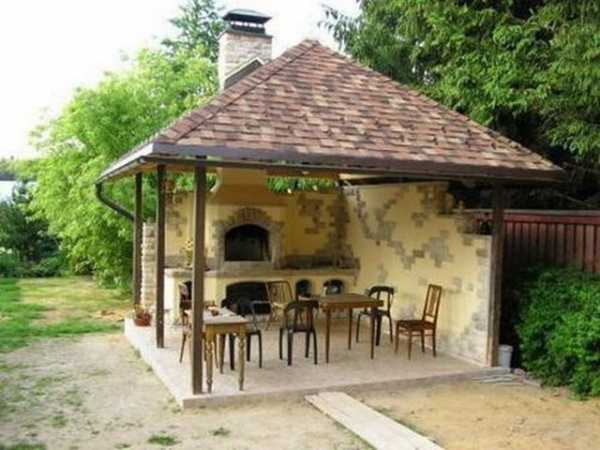

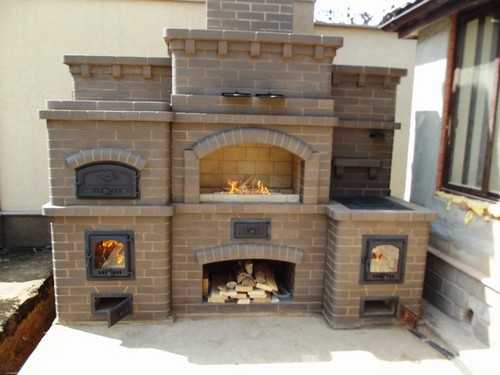

Это одна из современных разновидностей большого комплекса-барбекю, где есть практически все элементы, характерные для комплекса для дачи.

Устройство комплексов

Современные комплексы обычно включают три и даже более топок, размеры которых должны четко соответствовать проекту барбекю. Дымоходы, установленные здесь, имеют также три и больше специальных каналов, разделенных друг от друга. Такой кирпичный комплекс барбекю является многофункциональным, а каждые отдельные его функции могут выполняться одновременно.

Шкафы, входящие в общий комплекс:

  • Шкафы для провианта
  • Для угля
  • Дрова
  • Для посуды
  • Для аксессуаров

Традиционные комплексы — это барбекю с мангалом, русская печь и духовка; печь, комплекс с коптильней и мангалом; казан, духовка и печь русская. Обязательно здесь должны быть шкафы встроенного типа для провианта и аксессуаров. Для регулировки отдельных топок используется система задвижек, где компоновка может быть самой различной.

Стилистика и оформление

Чтобы большой комплекс смотрелся красиво и элегантно стиль его оформления должен быть единым. Если комплекс-барбекю располагается возле дома либо веранды, то стиль его оформления должен быть везде одинаковым. Для дома, построенного в старинном европейском стиле, барбекю следует также выкладывать кирпичом под старину.

Существует достаточно большой выбор разновидностей отделки комплекса, здесь показана отделка рваным природным камнем.

Для кирпичного комплекса барбекю, состоящего из ряда элементов, требуется сделать должное оформление. Требуется сделать единый художественный декор, совпадающий с рисунком дымохода и дополняющий композицию барбекю. Если здесь будут столешницы, мойки и шкафы, то их также следует сделать в едином стиле. Советуем подробнее изучить статью об изготовлении уличного камина своими руками на нашем портале.

Читатели считают данные материалы полезными:
  • Садовые барбекю как элемент кулинарии и целая философия
  • Назначение чугунной решётки для барбекю-гриля

Где расположить комплекс барбекю, советы

Для выбора месторасположения барбекю-комплекса требуется учитывать ряд аспектов и факторов. Этот комплекс следует располагать не слишком далеко от самого дома, чтобы доступ от него до кухни был более удобным. Рекомендуется располагать барбекю подальше от деревьев, от изгороди, а также от строений из древесины.

Месторасположение:

  • Дальше от огнеопасных изделий
  • Открытая печать располагается подальше от дома
  • Подветренная сторона от дома
  • Требуется замощение всего комплекса
  • Расположение подальше от деревьев
  • Близость с электропроводкой
  • Беседка из дерева защищается антипиреном

Ранее мы уже писали про многофункциональное барбекю из камня и рекомендовали добавить статью в закладки.

Рядом с кирпичным комплексом не должно быть строений, которые могут пострадать от огня, а также от копоти, идущей с барбекю. Строение рекомендуется располагать подальше от лужаек, которые просто вытопчут гости при движении. Земля у такого строения должна быть вымощена кирпичом или же плиткой для тротуаров. Территория должна быть достаточно просторной, чтобы гости легко разместились там.

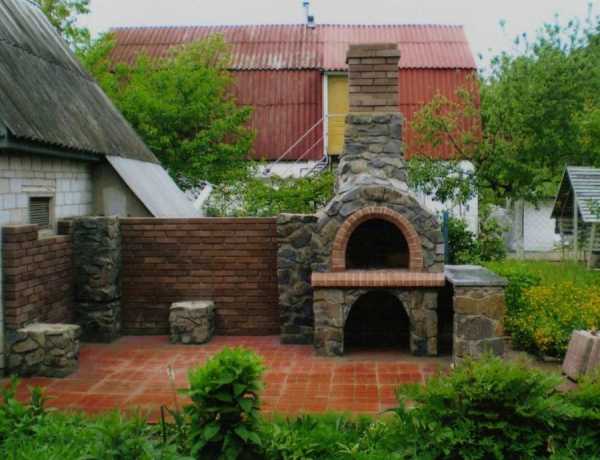

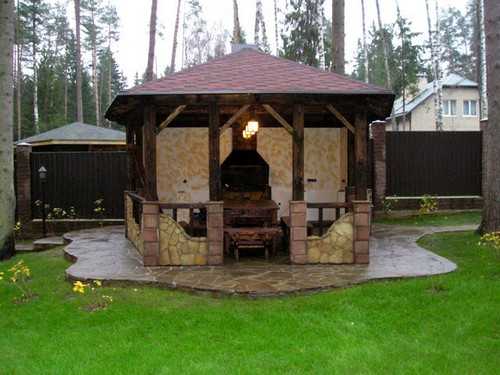

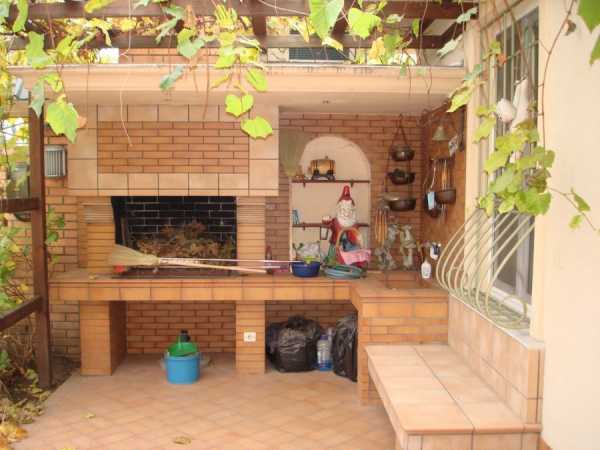

Это очень интересный вариант небольшого комплекса барбекю, расположенного в отдельной уютной беседке и отделанного камнем.

Советы по расположению фундамента

Барбекю-комплекс должен быть совмещен с большой беседкой либо с обеденной крытой зоной. Здесь требуется соблюдать все противопожарные меры и учитывать движение ветра на участке. Беседка, дом и сам комплекс барбекю желательно делать в одном красивом стиле, благодаря чему строение станет отличным украшением для всего участка.

Из чего состоит фундамент:

Материал

Качество, использование

Количество

1

Цемент

хорошее качество

1 часть

2

Песок

чистый, отсеянный

2-3 части

3

Гравий

обычный

4 части

4

Щебень

обычный

для подушки

5

Армосетка

обычная

с шагом 10-15 см

6

Гидроизоляция

сверху фундамента

рубероид, геотекстиль

Требуется заранее продумать расстояние от комплекса до туалета и дома, а также следует предусмотреть беседку. Желательно расположить фундамент в таком месте, чтобы комплекс был защищен от ветра и дыма. Требуется продумать садовые удобные дорожки от комплекса барбекю к хозпостройкам и к дому, то есть само место следует выбирать грамотно и тщательно. Все о садовых печах-барбекю узнаете из статьи на нашем сайте.

Фундамент

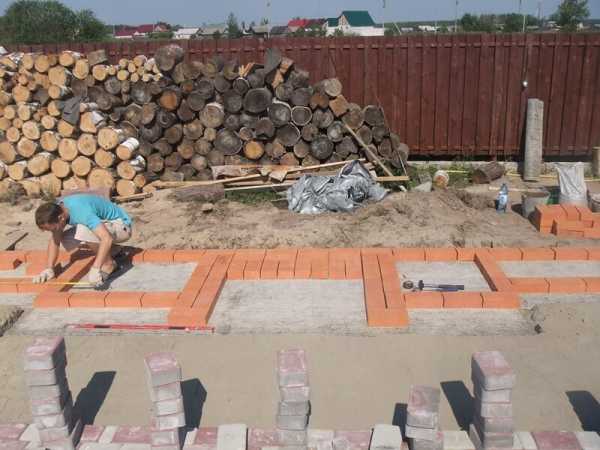

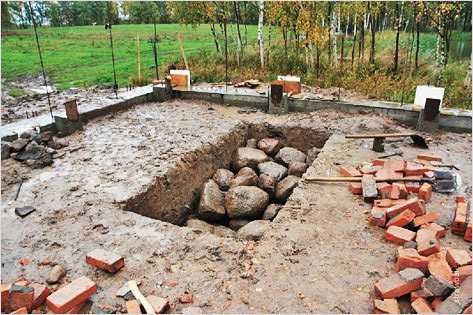

Устройство фундамента для барбекю-комплекса, здесь на фотографии указывается самый первый этап изготовления, то есть устройство котлована с требуемой глубиной.

Для устройства фундамента требуется выбрать его тип, который может быть монолитным либо ленточным. Фундамент требуется расположить по периметру кирпичного барбекю-комплекса, такое строение имеет большой вес, так что основа должна быть прочной и долговечной. Гравийная или же песчаная насыпная площадка здесь не подойдет точно, так что требуется сделать бетонный очень хороший фундамент.

Типы фундамента:

  • Ленточный
  • Монолитный или плитный
  • Сложный комбинированный фундамент

Еще одним удачным вариантом устройства комплекса барбекю является монолитная единая площадка из бетона. Большой плитный фундамент будет самым лучшим решением, если кроме самого барбекю там будет располагаться еще большая беседка. Такая конструкция, как большой комплекс барбекю является тяжеловесной, поэтому основание там должно быть очень качественным.

Делаем фундамент

Для изготовления фундамента требуется сделать небольшой котлован с глубиной 35-50 см и даже более. Далее, какой бы ни была площадка, требуется устроить подушку из песка и гравия. Изготавливается такая общая подушка из песка и обычного щебня, сначала идет слой песка 10 см и затем 10-15 см щебня.

Традиционный вариант основания для построения большого комплекса барбекю, здесь указано устройство опалубки и армопояса для монолитного фундамента.

Глубина фундамента под кирпичный комплекс-барбекю зависит от массы самого строения, которая может быть достаточно большой. Слой песка требуется обязательно утрамбовать, здесь можно будет воспользоваться самой обычной трамбовкой. Большое значение имеет плотность самой подушки, так как от этого зависит прочность и долговечность всей площадки под барбекю.

Изготовление опалубки

Что требуется для опалубки:

  • Фанера
  • Доски
  • Смазка
  • Гвозди для крепления досок

Далее, когда котлован уже вырыт и подушка утрамбована, можно приступить к заливке самого фундамента. Для заливки требуется соорудить сначала деревянную опалубку и обязательно устроить там армопояс для усиления конструкции. Такая опалубка для комплекса барбекю имеет высоту будущей площадки и обычно поднимается перед уровнем почвы на 5 см и более.

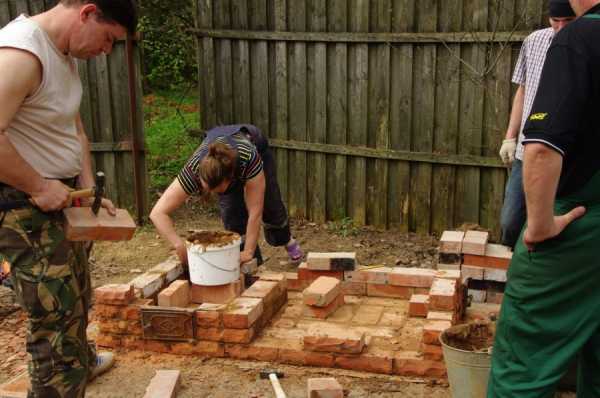

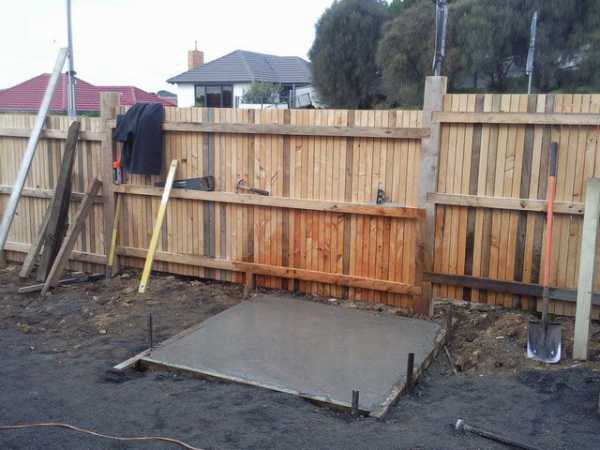

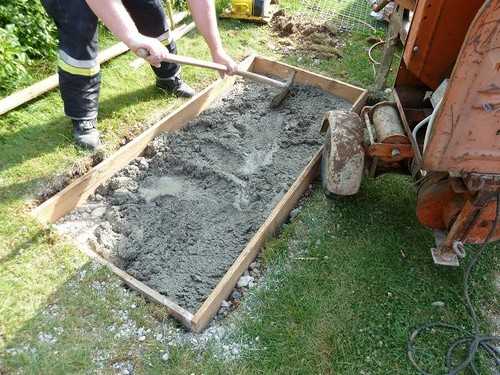

Здесь показывается процесс строительства небольшого фундамента под обычный барбекю, уже сделана опалубка и идет заливка бетоном.

Для устройства опалубки используется фанера либо простые доски, только их рекомендуется еще смазать, чтобы легче было разбирать опалубку. Доски крепятся к брускам, которые устанавливаются с шагом в 1,5 метра в среднем, благодаря таким брускам бетон не сможет распереть опалубку, а фундамент будет достаточно ровным.

Заливка

Для заливки фундамента под комплекс барбекю используется обычный бетонный традиционный раствор. Для изготовления такого бетона берется цемент М400 либо М500, который требуется для построения массивных конструкций барбекю. Бетонный раствор должен быть отличного качества и иметь состав густого теста.

Для заливки требуется:

  • Цемент М400 и более
  • Песок и гравий
  • Гидроизоляция

Чтобы фундамент прослужил дольше, рекомендуется еще покрыть подушку из песка и гравия гидроизоляционным материалом. Заливка бетоном должна проходить сразу же в один заход, то есть фундамент делается буквально за один день. Если заливка будет делаться не за один раз, то монолитного и прочного фундамента не получится точно.

Делаем кладку кирпичных стен

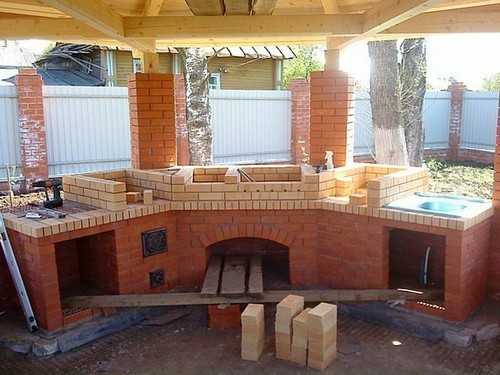

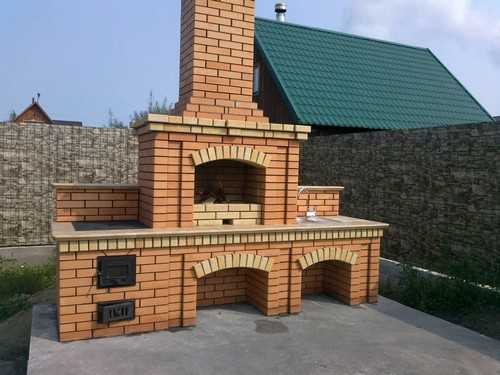

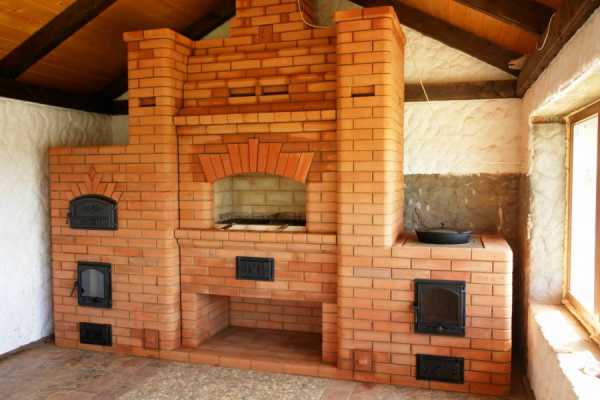

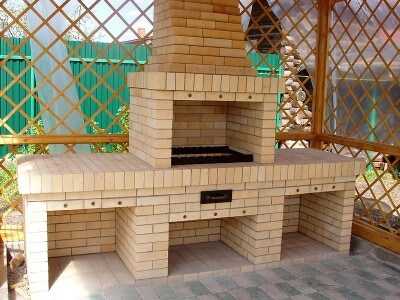

Здесь указывается кладка традиционного большого комплекса барбекю из кирпича, уже сделан фундамент и проведена половина кладки.

Чтобы устроить кирпичный комплекс барбекю на даче требуется использовать два типа кирпича, такого как шамот и обычный кирпич для кладки стен. Общая часть этой конструкции делается из облицовочного кирпича либо из природного камня, который отлично подходит здесь. Для устройства топки используется только шамотный кирпич, который выдерживает большие температуры.

Типы кирпича:

  • Шамотный
  • Облицовочный
  • Красный обычный
  • Декоративный для отделки

Для кладки обычного кирпичного комплекса особых навыков не требуется, так что с этим можно справиться и самостоятельно. Самый первый ряд кладки должен идти только по уложенным листам гидроизоляции, установленным поверх фундамента. Если в фундаменте будут отклонения по горизонтали, то их можно легко выправить первым и вторым рядом кладки.

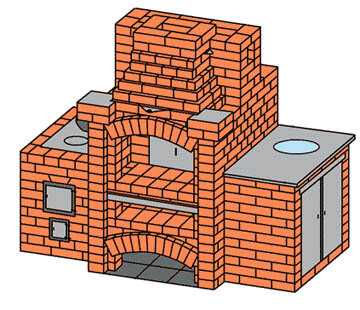

Традиционный образец схемы порядовки кладки. Барбекю комплексного типа построен из специального кирпича, раствор здесь используется глиняный, благодаря чему кладка получается очень прочной и долговечной.

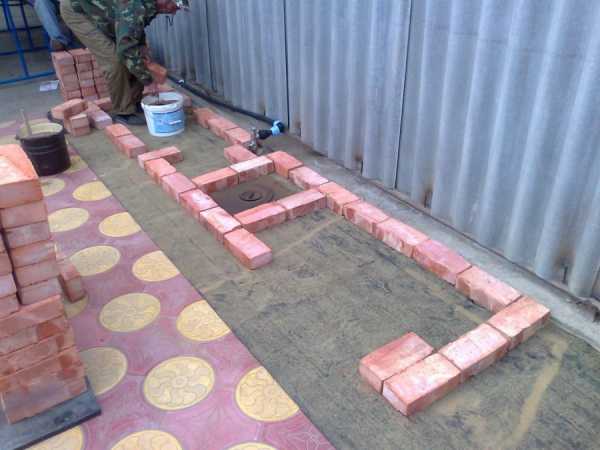

Специалисты, перед укладкой первого ряда комплекса-барбекю, делают сначала кладку без раствора для подгонки и проверки строения. Буквально каждый следующий ряд должен идти четко согласно проекту барбекю. Требуется все ряды проверять по горизонтали и вертикали водяным уровнем, а углы угольником.

Делаем порядовку по упрощенной схеме

Барбекю, указанный в схеме на фотографии, кладется по голландской кладке на глиняный раствор. Здесь требуется изготовить достаточно солидный фундамент, чтобы не было трещин в кладке, такое основание должно быть армированным и сделанным только из качественного бетона. Сразу поверх такого фундамента устраивается рубероид в два слоя.

Здесь указана схема обычного комплекса с голландской кладкой на растворе из глины, с этой схемой порядовки сможет справиться практически любой человек.

Далее, указывается порядовка из 27 рядов кладки, здесь есть ниши под продукты и для дров, а также отдел под барбекю с общим дымоходом. Этот комплекс еще можно сделать с беседкой, которая будет требоваться для дождливых российских районов. Здесь высота расположения печи зависит, в целом, от самой беседки.

Советы по кладке барбекю

Большое значение имеет толщина швов кладки, для обычного кирпича шов делается до 5 мм, а для огнеупорного около 3 мм в среднем. Буквально каждый шов в такой кладке должен быть полностью заполнен раствором, так как через слабозаполненный шов могут вылететь искры. Рекомендуется сразу же при кладке тщательно очищать поверхности кирпича от раствора.

Готовка, советы и рецепты:

  • Для готовки чаще используется древесный уголь
  • Угли лучше использовать из дуба, яблони и орешника
  • Рекомендуется использовать для готовки только соус томатный
  • Решетка до готовки должна прогреваться около 5 минут
  • Чтобы мясо было сочным, требуется сильный жар

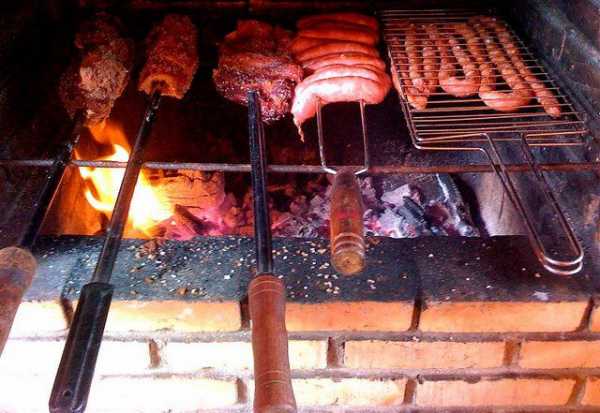

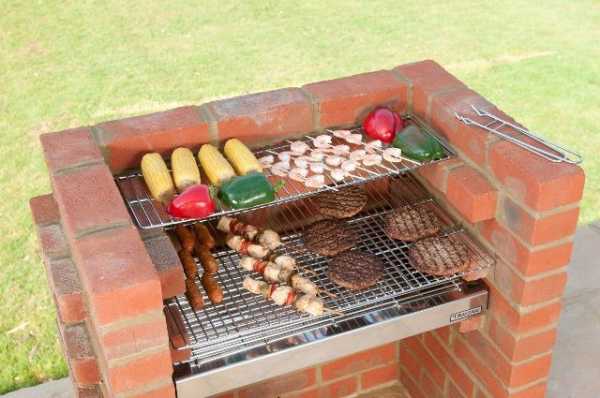

  • Здесь готовится мясо, а также овощи и даже рыба и фрукты на шампуре
  • Для готовки лучше купить специальные аксессуары

Советуем изучить: пошаговая инструкция строительства барбекю.

Главные поверхности комплекса барбекю, то есть трубы, топливники и каналы делают максимально ровными и их не рекомендуется замазывать глиной. Требуется тщательно отобрать кирпич для кладки, который должен быть сколов. Барбекю должно иметь стенки в половину кирпича, обычно конструкция имеет форму перевернутой буквы П, которая является самой удачной.

Маленькие советы по строительству

Решетки для жарки и поддоны для угля рекомендуется устанавливать на скобы, заделанные в шов между кирпичами. Топка делается обычно на высоте 0,7-1 м от земли, а для ее устройства используется только огнеупорный кирпич. Рекомендуется подождать 10-12 дней естественной сушки, пока раствор схватится и только после этого можно приступать к эксплуатации барбекю. Прочитайте статью о достоинствах чугунной решётки и найдите ответы на интересующие вопросы.

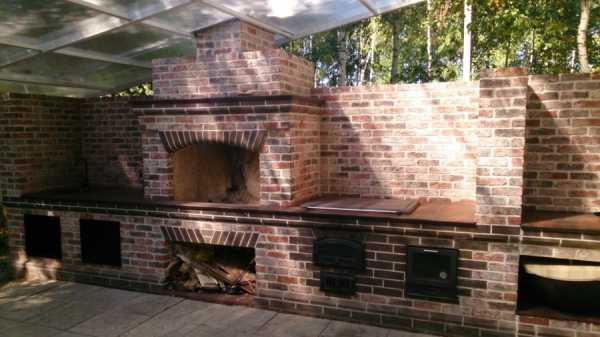

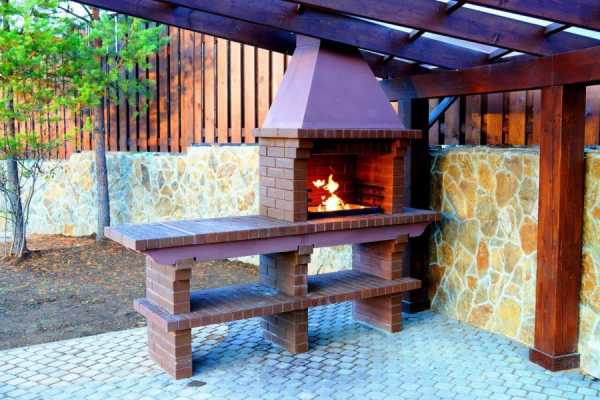

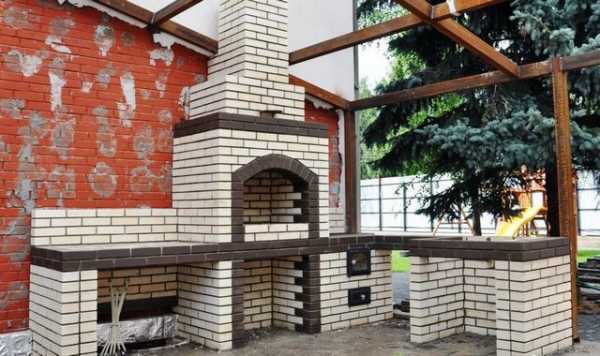

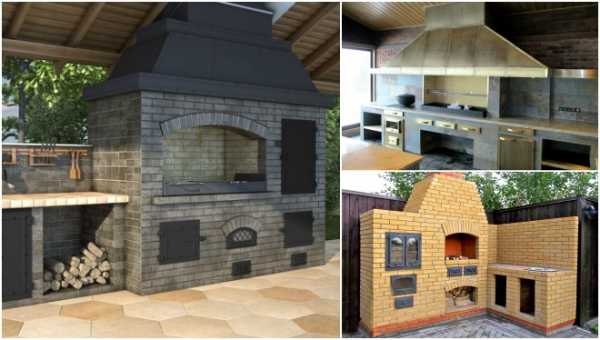

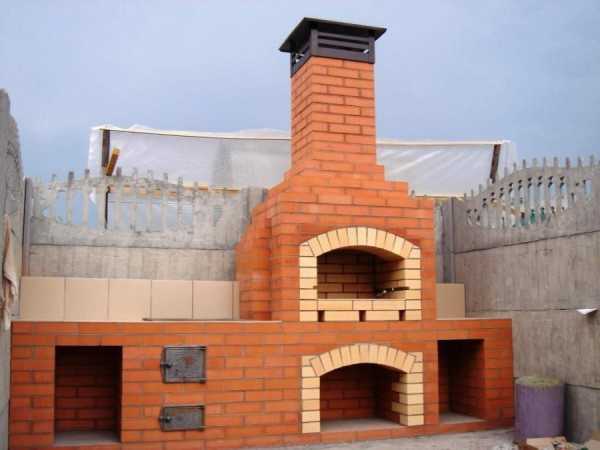

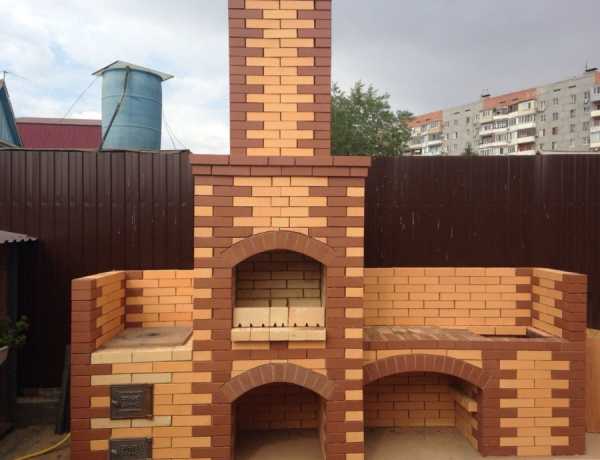

Здесь указан уличный комплекс барбекю фронтального типа, — это строение сделано из двух видов кирпича и располагается прямо на дворе участка без крыши и беседки.

Для декорирования барбекю комплекса можно использовать сразу ряд взаимодополняемых материалов, таких как базальт, природный камень, металл, кирпич и другие. Из древесины здесь можно сделать полки, столешницы и различные элементы очага барбекю. Также здесь еще можно использовать детали из стали, которые придадут барбекю современный стиль и особенный шарм.

Замечательные комплексы барбекю — это очень актуальное и популярное явление для современных дачных участков. Благодаря этому большому строению готовка пищи на свежем воздухе превращается в уникальное действие.

kamin-maker.ru

Комплекс барбекю из кирпича своими руками: проекты

Барбекю – это уличное кирпичное оборудование для приготовления пищи, которое может существовать самостоятельно или в комплексе, например, с мангалом, казаном, коптильней или русской печкой.

Принцип действия барбекю основывается на естественной циркуляции воздушных масс внутри печи без использования открытого огня.

Виды барбекю-комплексов

  1. Садово-дачный. Один из простейших типов дачного оборудования, который под силу сделать своими руками. Конструкция состоит из печи-барбекю, оснащенной дымоходной трубой и секциями для посуды, дров или продуктов.
  2. Комбинированный. Включает в себя несколько печных устройств: плиту, русскую печь и дополнительное отделение. Для создания такого комплекса, кроме энтузиазма, понадобятся более глубокие познания и опыт в печном деле.

Особенности установки

Для строительства печи необходимо заранее продумать, где будет располагаться сооружение. При выборе места для комплекса-барбекю лучшим решением станет совмещение печи с беседкой или уличной обеденной зоной.

Для комфортного отдыха в будущем стоит учитывать направление и силу ветров в предполагаемой зоне установки. А для сохранения окружающей территории монтаж нужно проводить на некотором расстоянии от забора, садовых растений или деревянных сооружений.

Печь-барбекю удобнее всего располагать недалеко от жилой постройки, а еще лучше – рядом с кухней, чтобы в случае необходимости можно было сразу принести недостающую посуду или продукты.

Рекомендуется выдерживать все дачные постройки, включая барбекю-комплекс, в едином стиле, а при планировании сооружения заранее продумать соответствие размеров печи и дачного участка.

Для защиты барбекю-комплекса от дождя и снега можно соорудить навес, который станет спасением при желании насладиться отдыхом у печи в непогоду.

Материалы для строительства

Приступив к планированию установки, необходимо заранее учесть все детали и составить чертеж. На нем отмечаются размеры будущей конструкции и обозначается количество необходимых стройматериалов.

Если позволяет площадь территории, барбекю-комплекс можно соорудить вместе с русской печкой, плитой и мойкой.

Перед началом строительства обязательно нужно запастись следующими материалами:

  1. Гравий. С его помощью выравнивают поверхность перед постройкой комплекса.
  2. Песок.
  3. Кирпич. Подойдет только огнеупорный и стойкий к перепадам температур материал.
  4. Цемент.
  5. Строительная сетка или металлические прутья диаметром 10-12 мм для укрепления стяжки.
  6. Крепежное оборудование: гвозди и саморезы.
  7. Бруски.
  8. Прямые деревянные доски (размером 2,5 мм, толщиной и высотой по 100 мм). Они нужны для формирования опалубки.

Позаботившись о материалах, необходимо подготовить инструменты. Для работы понадобятся:

  • строительные защитные очки;
  • уровень;
  • болгарка;
  • простой карандаш для наметки контуров;
  • рукавицы для работы с раствором;
  • строительный миксер.

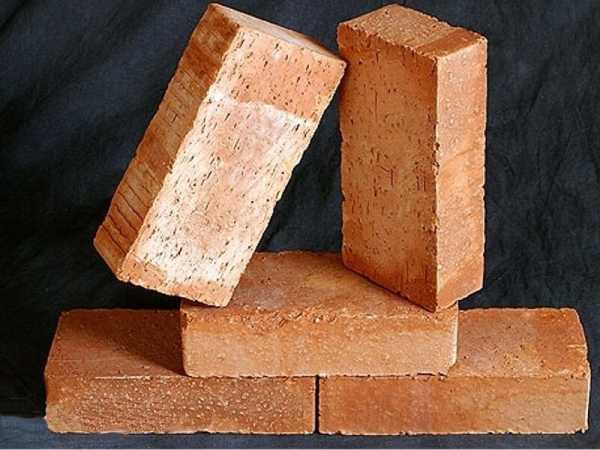

Кирпич для постройки

К этапу выбора материала для барбекю-комплекса стоит подойти со всей ответственностью, поскольку кирпич является базовым элементом конструкции. Так как печь-барбекю находится на улице круглый год, время от времени она подвергается резким перепадам температур, например, после работы в зимний период.

Чтобы создать устойчивую конструкцию, для разного участка печи нужно использовать подходящий вид кирпича. Так, в местах наибольшего нагревания укладывается огнеупорный, а в остальных частях – керамический.

Для постройки печи-барбекю можно применять кварцевый, углеродистый или печной кирпич, однако предпочтительнее использовать последний вид. Благодаря большому содержанию глины он обладает высокой жароустойчивостью.

Для постройки барбекю ни в коем случае нельзя применять силикатный кирпич, поскольку его физико-химические свойства не соответствуют требованиям отопительных устройств.

Раствор для кладки кирпича

Для прочной и надежной кладки шамотного кирпича лучше всего подойдет раствор на основе песка и глины. Последний компонент необходимо замочить на 2-3 дня. Затем в состав нужно добавить просеянный с помощью сита песок. Следует контролировать степень густоты смеси. Если состав получится слишком плотным, швы будут толстыми и неаккуратными.

Чтобы приготовить цементный раствор для кладки облицовочного кирпича, нужно смешать огнеупорный цемент с просеянным песком в соотношении 1:8. Сухая смесь заливается жидкостью и при постоянном помешивании доводится до нужной консистенции. Полученный раствор можно применять для наружных кладочных работ.

Фундамент

Перед началом кладки кирпичной печи нужно подготовить для конструкции прочное основание. Для этого необходимо придерживаться следующих этапов:

  1. Выкапывается траншея глубиной 20 см для закладки фундамента.
  2. В глубокий ров щебень засыпается, утрамбовывается и обильно сбрызгивается водой.
  3. Поверх слоя измельченного камня укладывается сетка арматуры.
  4. Подземная часть фундамента заливается бетоном.
  5. Для основания под очаг на поверхности земли устанавливается деревянная опалубка высотой 10 см.
  6. Форма засыпается щебнем, утаптывается и смачивается водой, затем заливается бетоном.
  7. Потребуется три дня, чтобы раствор успел хорошо схватиться.
  8. После того как строительный материал полностью застынет, можно снять опалубку.

Сооружение

Сооружение барбекю-комплекса начинается с кладки кирпичной основы на расстоянии 4 см от границы основания. Бруски располагаются в шахматном порядке. Высота будущей печи-барбекю, как правило, регулируется в соответствии с ростом хозяина оборудования, однако можно придерживаться и средних размеров.

Рекомендуемая высота постройки составляет 60 см. В крайнем случае разрешается доложить еще один ряд кладки. Если не придерживаться рекомендуемых параметров, устойчивость конструкции может нарушиться.

Далее переходим к обустройству топочной камеры печи. С помощью опалубки делается армирование и бетонирование топки размером 80х80 см. Форма будущего сооружения подпирается деревянными брусками, скрепленными саморезами. Этот нюанс упрощает демонтаж. Дно устройства для сжигания топлива и пространство внутри опорной ноги полностью заливаются бетоном. Постукиванием по поверхности опалубки нужно выпустить воздух.

Спустя несколько дней можно приступить непосредственно к кладке кирпича на бетонной поверхности. Для центральной части мангала, наиболее подверженной действию высоких температур, нужно использовать огнеупорный кирпич.

По такому же принципу сооружаются все стены топки, кроме передней. При ее кладке необходимо оставить место для крепления шампуров и решеток.

Конструкция дымохода

Постройка дымохода начинается с заготовки четырех армированных балок из бетона. Две из них укладываются параллельно в ряд кирпичей, а остальные – сверху, перпендикулярно первым. Полученную конструкцию необходимо обложить кирпичами. Это позволяет увидеть контуры будущего дымохода. Добавив еще четыре ряда, работу над дымовой трубой можно считать законченной.

Для сооружения верхней части печного комплекса по углам конструкции закрепляются половинки кирпичей. Их нужно накрыть бетонной плитой и зафиксировать клеевым раствором.

Завершающий этап

На этой стадии можно проводить отделочные работы. На мангал устанавливаются решетки и поддон с углями. Для изготовления последнего можно использовать лист металла, согнутый в виде прямоугольника со скрепленными краями. Для удобства кладки дна одна сторона подгибается внутрь.

Решетку также можно сделать самостоятельно при наличии опыта работы со сварочным аппаратом. Главное условие – ее размеры должны выходить за границы очага для углей.

По завершении работы печной комплекс декорируется штукатуркой и покрывается лаком.

Конструктивные варианты

Дополнительную секцию барбекю-комплекса можно использовать несколькими разными способами:

  1. В качестве мойки. В таком случае отпадает необходимость в кирпичной кладке этой части устройства. Достаточно приспособить приставную тумбу.

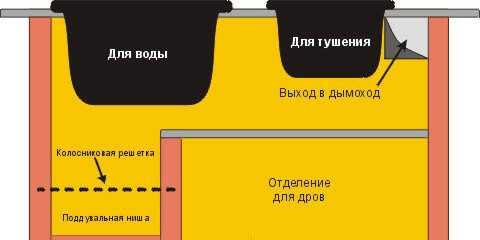

  2. Как казан. В этом варианте нужно обустроить топку с выведенным каналом в общий дымоход. Если позволяет площадь печи, рекомендуется соорудить устройство с двумя котлами: один для воды, а второй для тушения.
  3. Совмещенный вариант с мойкой и казаном, разделенными кирпичной перегородкой, при этом последний располагается над топкой.

Уход за барбекю из кирпича

Нужно проводить регулярную очистку печного оборудования от золы, углей и сажи из золовника. После каждого использования печи необходимо удалять грязь с очага, не забывая время от времени прочищать топку и дымоход.

В зимний период лучше убирать решетки в сухое место, чтобы на них не образовывалась ржавчина. Важно позаботиться обо всей конструкции, накрывая ее специальным чехлом в случае отсутствия постоянного навеса.

В статье использовались фото, принадлежащие сайту barbekju.ru.

Похожие статьи:

pechnoedelo.com

Барбекю своими руками - от простейших до стационарных

Загородный отдых в воскресные дни в большинстве случаев ассоциируется с приготовлением очень вкусных мясных, рыбных и овощных блюд на раскаленных углях. Безусловно, всегда можно на скорую руку организовать небольшой мангал, даже попросту выкопав в земле углубление и придумав какие-нибудь перекладины для сетки или шампуров. Но, согласитесь, все же намного качественнее и вкуснее, с меньшим расходом топлива продукты будут приготовлены, в случае использования специальных конструкций – мангала, гриля или барбекю.

Барбекю своими руками

Владельцам загородных участков вообще, наверное, грех не иметь в своём распоряжении подобных приспособлений, стационарным или переносных. В магазинах представлен достаточно широкий выбор таких устройств, сваренных из металла. Однако, если хозяин участка имеет хотя бы начальные навыки в проведении строительных работ или в обработке и сварке металла, наверное, для него не представит особо большой проблемы соорудить барбекю своими руками, той или иной степени сложности.

Содержание статьи

Что скрывается под словом «барбекю»?

Прежде всего, необходимо разобраться, что мы должны получить, если поставлена цель создать именно барбекю.

Этимология этого названия не совсем однозначная – существует несколько версий его происхождения. Самым правдоподобным кажется вариант, связывающий его  с древнегреческим, а затем латинским словом «barbarus», что означало пришлого, чужеземца, чуждого культуре. В нашем языке слово постепенно трансформировалось в «варвара».

Возможно, слово «барбекю» пошло от «варварского» приготовления пищи в очагах и на кострах

Возможно, способ приготовления пищи этих самых полудиких кочевых племен – варваров – на открытых кострах или в каменных пещерных очагах, и лег в основу устоявшегося названия. Но, согласитесь, что этот «варварский» способ всем нам очень и очень нравится!

Решили построить печь барбекю?

Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать мангал.

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.

Кроме этого отличным решением является тандыр! Про строительство тандыра своими руками читайте также на нашем портале.

Но сразу возникает вопрос – встречается немало рецептов приготовления блюд на мангале, на гриле или по кулинарной технологии барбекю. В чем разница, в чем та тонкость, которая отличает одно от другого?

По большому счету, разница невелика, но все же она есть.

  • Обычный мангал, как правило, представляет собой какое-то металлическое или кирпичное вместилище для углей (короб, ящик и т.п.), поверх которого ложатся шампура или устанавливается решетка, на которую выкладываются продукты. Высота установки при этом никак не регулируется – поставкой всегда является верхний обрез самого мангала. Сверху приготавливаемые продукты свободно продуваются воздухом, для которого не создаётся никаких преград. В самом ящике проделаны отверстия для поддува воздуха, необходимого для горения дров и последующего тления углей.  Никакой дополнительной тяги в мангале в принципе не создают – в процессе приготовления участвует только передающийся прямым тепловым излучением жар, который тут же рассеивается выше уровня шампуров или решетки.

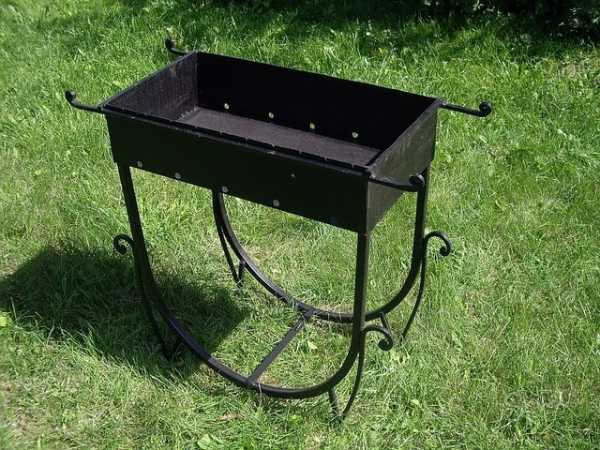

Самый простой в «семействе» — обычный мангал

Это, как видно, самое простое из перечисленных устройств. Приготовление мяса на нем требует определенной сноровки, так как жар поступает только снизу, и важно не передержать, не пересушить сторону продуктов, обращенную к огню.

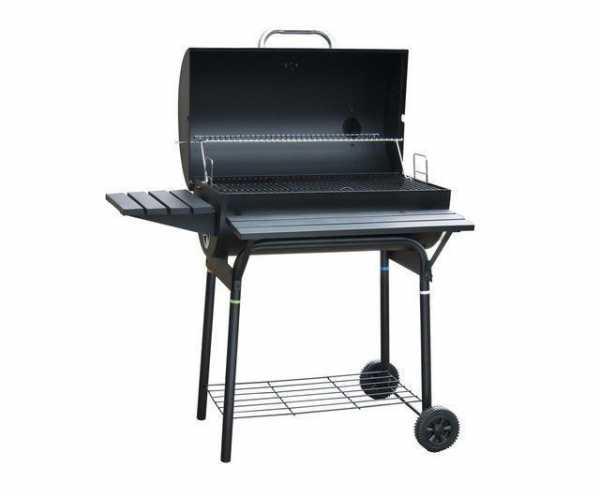

  • Гриль также предполагает готовку на углях, но принцип здесь иной – важен закрытый объем, в котором проходит процесс. Мясные продукты могут также быть нанизаны на шампуры или выложены на сетку над набравшими жар тлеющими углями, но затем гриль обязательно закрывается крышкой.

Гриль предполагает наличие крышки, то есть закрытое со всех сторон пространство для приготовления продуктов

Горячий воздух в замкнутом объеме распространяется более равномерно, и процесс обжарки происходит одновременно со всех сторон. Безусловно, для горения требуются каналы поступления воздуха и выходы дыма¸ поэтому грили часто дополняются небольшой трубой.

  • А вот жаровня-барбекю занимает некоторое промежуточное положение между обычным мангалом и грилем, и наиболее приближена к «пещерным», «варварским» условиям приготовления мяса. Она напоминает очаг с одной открытой лицевой стороной.

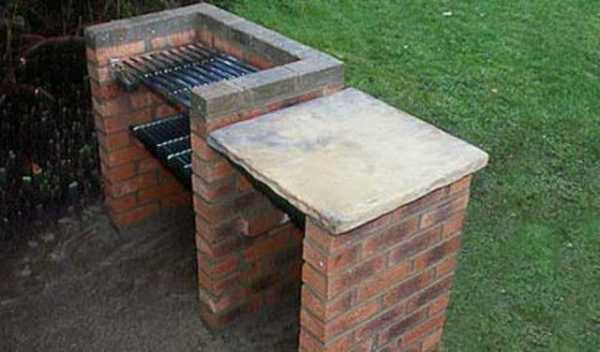

Для барбекю необходим или закрытый с трех сторон очаг …

Другой вариант – когда вокруг решетки барбекю обязательно наличествует бортик, стенка, которая не дает сразу жару расходиться по сторонам от малейшего ветерка.

… или же решетка окружена стенкой-бортиком, задерживающим жар на некоторой высоте от обжариваемых продуктов

Стенки этого бортика или очага тоже нагреваются и участвуют в процессе приготовления. Получается своеобразная тепловая подушка, которая обволакивает продукт снизу и с краев, а в случае с очаговым типом барбекю – еще и в какой-то степени сверху. Понятно, что в таких условиях мясо готовится быстрее, и намного меньше риск, чем на мангале его пересушить или даже пережечь одну из сторон. Как правило, на всех барбекю продумывается та или иная возможность регулировки высоты решетки над углями.

Искусственную тягу в барбекю не создают – чем медленнее перемещается горячий воздух – тем лучше. В барбекю очагового типа, конечно, без организации отвода дыма не обойтись, но труба не должна быть высокой – обычно от уровня жаровни до верхнего оголовка – не более полутора метров.

Честно говоря, все эти три кулинарных приспособления настолько «родственны» между собой, что очень часто легко и просто трансформируются одно в другое. Например, установленная или подвешенная ниже уровня стенок мангала решетка тут же преобразует его в барбекю. А если на барбекю закрыть крышку или прикрыть дверцу очага, то, соответственно, можно готовить по гриль-технологии.

Мангал, барбекю и гриль очень часто легко трансформируются от одного типа к другому

Возможно, со стороны читателя последуют возражения против такой градации приспособлений для приготовления пищи на открытом огне и углях, так как разнообразных мнений в интернете на этот счет выражено очень много. Тем не менее, далее в статье будут рассматриваться те варианты изготовления или строительства жаровни-барбекю, которые подходят по критериям, описанным выше.

Цены на барбекю Forester

барбекю Forester

Рассматриваться варианты будут в последовательности от простых к сложным, от временных к переносным жаровням, и далее – к стационарным комплексам.

Барбекю почти готово? А беседки еще нет?

Узнайте подробную информацию про строительство беседки своими руками.

Но перед строительством беседки обязательно ознакомьтесь с информацией по строительству фундамента для беседки — здесь.

Простейшая жаровня-барбекю за десять минут

Этот вариант доступен буквально всем, даже людям, совершенно невладеющим строительными навыками. Сам по себе способ возведения подобной жаровни-барбекю во многом напоминает детскую игру в кубики.

Для работы понадобится:

— Около сотни кирпичей (поз. 1). Их количество может быть и меньшим – все зависит от высоты будущего «сооружения».

— Металлический лист (поз. 2) и решетка (поз. 3). Размер этих элементов должен быть примерно равным. По сути, их длина и ширина предопределят и величину жаровни.

Схема простейшей жаровни-барбекю, которую можно выложить буквально за несколько минут

Кладка будет проводиться «на сухую», то есть никакого строительного раствора не понадобится.

  • Для сооружения необходимо подготовить ровную и твердую площадку, так, чтобы она была пожаробезопасной. Например, вполне можно выкладывать жаровню на утрамбованном грунтовом участке, очищенном от сухой травы.
  • На готовой площадке выкладывается окружность из положенных плашмя кирпичей, с оставлением просветов между ними порядка 50 мм для свободного прохождения воздуха снизу. Сразу стоит сопоставить диаметр выкладываемой окружности с размерами листа и решётки —  эти металлические элементы должны полностью ее перекрывать получающийся «колодец». На приведенной схеме в кладке одного ряда задействовано 12 кирпичей.
  • Подобным же образом аккуратно укладываются еще четыре ряда, каждый со смещение, чтобы кладка была «в перевязку».
  • Поверх пятого ряда укладывается металлический лист. Толщина его должна быть не менее 2 ÷ 3 мм, так как именно на нем будет разводиться огонь, гореть дрова и тлеть угли.
  • Следующие два ряда кирпичей создадут своеобразный очаг. Принцип кладки здесь сохраняется таким же, как и снизу, но есть и одна особенность – с лицевой стороны не докладывается один кирпич снизу и, соответственно, два во втором ряду (поз. 4). Этот проем станет топочным окошком, через которое будет осуществляться загрузка и розжиг дров, ворошение углей.
  • Следующим шагом на кирпичный «колодец» укладывается металлическая решетка, на которой и будут размещаться обжариваемые продукты.
  • Поверх решетки укладывается еще два ряда кирпичей. При этом просветов между ними оставлять не следует – вокруг жаровни должен образоваться сплошной бортик, чтобы был реализован «принцип барбекю». Допустимо также в лицевой части оставить небольшой проем, для удобства манипулирования лопаткой или щипцами во время переворачивания обжариваемых продуктов.

Подобную жаровню можно оставить на площадке на летний период, но если есть опасения, что кирпичи и металлические части могут попросту «увести» в отсутствие хозяев, то совсем не сложно ее разобрать, чтобы закрыть материалы в подсобном помещении. При необходимости соорудить вновь барбекю не составит труда и не займет много времени.

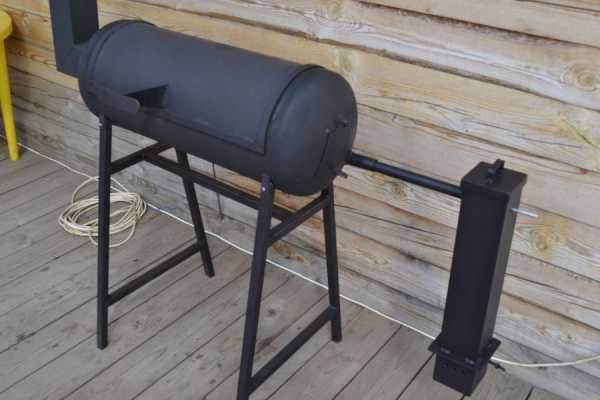

Металлические жаровни-барбекю из подручных материалов

Если хозяин дома имеет хорошие навыки в обработке и сварке металла, то очень хорошим вариантом может стать переносная модель барбекю. Задача еще больше упростится в том случае, когда имеются старые ненужные металлические бочки или газовые баллоны.

В принципе, можно обойтись даже и без сварки – именно о таком варианте и пойдет речь. Картинки в левом столбце таблицы можно рассмотреть подробнее, увеличив их кликом мышки.

ИзображениеОписание
Берется обычная стандартная металлическая бочка в хорошем состоянии. Важно, чтобы перед этим в ней не хранились легко возгораемые продукты (например, бензин).
На бочке сразу делается внешняя разметка – две параллельные линии между дном и крышкой. Участок, который будет вырезаться, должен составлять примерно ⅓ поверхности. На рисунке показана разметка, выполненная двумя полосами изоленты (синие стрелки).
Обратите внимание на расположение заливной горловины бочки – практически на уровне дальней линии разметки, с небольшим смещением назад (красная стрелка). Это важно, так как горловина будет затем использована для дымохода.
Поперечные линии реза намечаются примерно в 50 мм от отбортовочных соединений крышки и днища, и должны идти строго параллельно им. Затем с помощью «болгарки» вырезается намеченное окно.
Очень важно произвести резы максимально ровно и аккуратно, так как вырезанный фрагмент будет использован в качестве крышки, и зазоры при ее закрытии должны будут оставаться минимальными.
Дальнейшая работа будет проще, если сразу соорудить подставку для будущего барбекю.
Вариантов здесь может быть очень много, но для примера можно привести несложную конструкцию, которая не потребует сварных соединений. Схема показана на рисунке.
Потребуются отрезки трубы Ø 40 мм – 4 штуки длиной 750 ÷ 800 мм (эта высота обеспечит наиболее комфортное пользование жаровней), и 2 штуки длиной, равной длине положенной на горизонтальную поверхность бочки с прибавлением еще 150 мм на узлы верхнего крепления.
Соединение ножек с перекладинами осуществляется болтами, для чего в трубах просверливаются отверстия (показано стрелкой)
Теперь черед изготовить перемычки, которые придадут жесткость конструкции подставки. И дешевле, и проще будет сделать их деревянными, а если точнее – то их фанеры толщиной не менее 10 мм.
Для этого вырезаются две полосы длиной 700 мм, и две – 900 мм, с общей шириной 150 мм. В двух из них сверлом-коронкой выбираются отверстия Ø 42 ÷ 45 мм, равноудаленные от центра и расстоянием между намеченными центрами отверстий в 500 мм.
В двух других отверстия такие же, но расстояние между их центрами увеличено до 750 мм. Это даст небольшой уклон ножек вовнутрь, что повысит прочность конструкции.
Первая пара фанерных заготовок надевается на ножки-трубы обеих металлических половин каркаса (синяя стрелка). Для большей жёсткости перемычки связываются между собой с помощью саморезов поперечиной, также изготовленной их полосы фанеры (красная стрелка).
Кстати, эту перемычку можно сделать широкой – тогда она послужит еще и в качестве достаточно удобной подсобной полки.
Теперь – как зафиксировать эту деревянную распорку перемычку на нужной высоте? Проще всего укрепить на каждой из ножек обычные хомуты – они не дадут фанерным деталям опуститься вниз. Важно разместить этот узел не ближе, чем в 400 мм от верхних перекладин, чтобы деревянные детали не обгорали от жара при пользовании барбекю.
Такая фиксация с помощью хомутов позволит при необходимости быстро разобрать всю конструкцию, просто ослабив гайки и сняв детали с ножек.
Аналогичным образом устанавливаются и нижние перемычки, у которых отверстия расставлены несколько шире. Высота их расположения я- 100 ÷ 150 мм от уровня земли. Соединять их поперечиной не требуется.
Все, подставка для барбекю готова. Можно устанавливать бочку сверху и продолжать работу. Цилиндр бочки надежно встал между металлическими перекладинами (синяя стрелка), а торцами уперся в соединительные узлы (красная стрелка), что исключает его перемещение в какую бы то ни было сторону. Под весом бочки вся конструкция подставки, расположенная под небольшим уклоном, внутрь окончательно расклинится и будет неподвижной.
Продолжаем работу над самой бочкой.
Главными инструментами становятся дрель, отвёртка, гаечные ключи, так как все соединения будут резьбовыми. Использовать алюминиевые заклепки нежелательно, так как термическая стойкость этого металла невысока.
В первую очередь устанавливаются кронштейны, на которые будет выкладываться сетка жаровни. Это –обычные стальные уголки, прикрученные болтами чуть ниже уровня вырезанного проема с одной стороны – и по горизонтали к ним – с противоположной.
Размещение уголков – в зависимости от размеров и жесткости имеющейся решетки, так, чтобы обеспечивалась ее надежная установка с упором как минимум по всем четырем углам, а если нужно – с дополнительными уголками во избежание прогиба.
Чаще всего используют разборную решетку из двух половинок – ее легче установить в полость бочки. На рисунке показан именно такой вариант. Стрелками отмечены установленные кронштейны.
Пришла пора заняться откидной крышкой.
На задней, высокой части проема на винты крепятся обычные стальные оконные петли (неразборные).
Вторая половина петель прикручивается к вырезанному ранее из бочки фрагменту.
Необходимо очень точно вымерять расположение петель, чтобы получающаяся крышка ровно встала по размеру окна и максимально плотно закрывала его в нижнем положении.

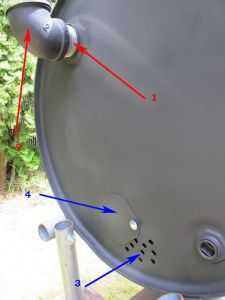

Теперь на очереди дымоход (красные стрелки). Пробка в сливной горловине снимается, а вместо нее вкручивается резьбовая муфта соответствующего диаметра. так, чтобы получился выступающий резьбовой патрубок (поз. 1).
На него накручивается отвод 90° (поз. 2), к которому затем можно подсоединить невысокую трубу, разместив ее таким образом, чтобы отводимый дым не становился помехой для человека, занятого приготовлением пищи.
В нижней части торца бочки дополнительно модно сделать регулируемое поддувало (синие стрелки). Для этого высверливается несколько отверстий Ø 10 ÷12 мм (поз. 3), а выше на болту-оси размещается заслонка, которой можно регулировать поступление воздуха в топку.
Это бывает особо важно при приготовлении в режиме гриля, так как при закрытой крышке жаровни горение без кислорода может просто прекратиться.
Остались последние «штрихи».
Устанавливается дымоходная труба (синяя стрелка).
Обязательно предусматривается наличие ручки, за которую будет открываться крышка жаровни – барбекю. Желательно изготавливать ее из материала, который не будет сильно нагреваться. Варианты могут быть разными, например, такой, как показан на рисунке (оранжевая стрелка).
Если есть желание, то можно после предварительной очистки покрыть сверху бочку специальной жаростойкой краской.
Мастер, который изготовил барбекю, про который шел рассказ, дополнительно укрепил на поверхности крышки термометр (красная стрелка), позволяющий следить за температурным режимом в процессе приготовления в режиме «гриль».
По сути, сборка барбекю закончена.

Аналогичные или в определенной степени видоизмененные, по желанию и фантазии мастера, барбекю можно изготовить и их старых газовых баллонов. (При этом должна соблюдаться осторожность при первом резе емкости, так как внутри может быть взрывоопасная остаточная концентрация газа. Баллон рекомендуется несколько раз промыть водой, и первый рез проводить также в заполненном водой состоянии).

Только от креативности и умения мастера зависит, насколько функциональной станет его конструкция

Креативный подход дает возможность существенно расширить функциональность изготавливаемой конструкции. Например, несложно предусмотреть дополнительную «опцию» коптилки, установив дополнительную камеру на выходе дыма из основной жаровни. Другой вариант – установка отдельной топочной камеры внизу, которая будет использоваться именно в режиме копчения продуктов. А для поддержания нужной температуры и требуемой для копчения концентрации дыма, на дымоход устанавливается регулируемая задвижка. Наглядный пример такой модели гриля-барбекю с возможностью перехода в режим копчения – в прилагаемом видеосюжете.

Видео: интересная модель гриля-барбекю с коптилкой

Если конструкция получается тяжелой, то ее можно оснастить, к примеру, одноосным колесным ходом. Это позволит без труда перемещать ее по территории участка или убирать в сарай или гараж на период невостребованности.

Стационарные барбекю из кирпича

Те владельцы загородных особняков, которые любят солидность и основательность, наверняка предпочтут нечто более монументальное, стационарное, сложенное на годы из кирпича. Что ж, и в этом вопросе нет ничего невозможного для самостоятельного сооружения жаровни-барбекю или даже целого комплекса или иначе – зоны барбекю.

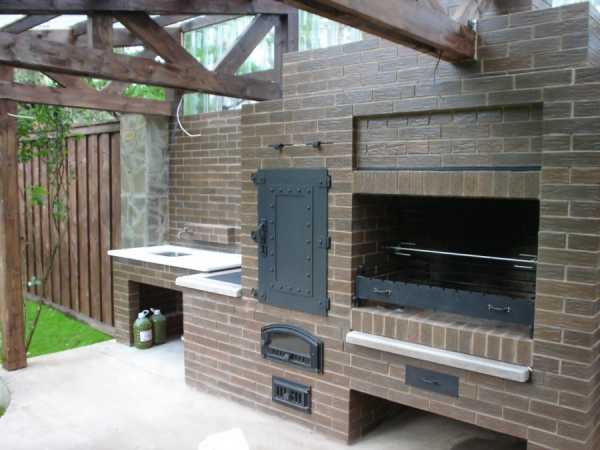

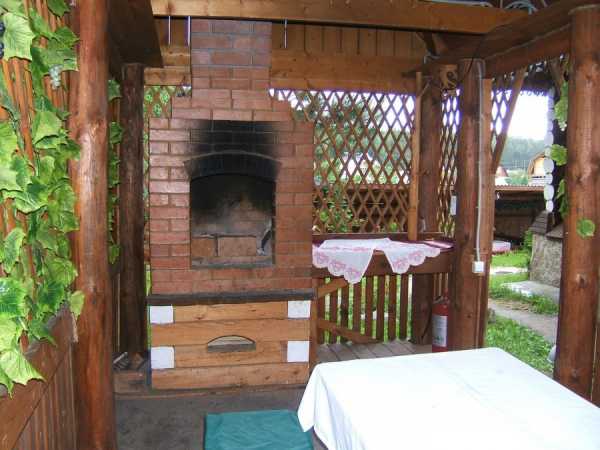

Пример стационарной зоны барбекю под сенью беседки

Выбор оптимального места для комплекса барбекю

Прежде всего, необходимо определиться с местом. При этом учитывается целый ряд правил:

  • Очень часто кирпичные барбекю устанавливают рядом с уже имеющейся зоной отдыха – террасой или беседкой. Вполне возможно и объединение этих построек под одной крышей, естественно, с учетом требований пожарной безопасности.
  • Не стоит располагать комплекс чрезмерно близко к жилому дому или даже пристраивать к нему – это также диктуется элементарными правилами безопасности. Категорически запрещено размещать рядом с гаражами или подсобными помещениями, где может находиться запас топлива.
  • По соображениям гигиеничности и комфортности, печь-барбекю не следует планировать в непосредственной близости от отхожих мест или выгребных ям, своих или соседских.
  • Если есть возможность, стоит отдать предпочтение месту, расположенному с подветренной стороны жилого дома (с учетом преобладания ветров в данной местности).
  • Следует избегать соседства с высокими кустами и деревьями, кроны которых могут оказаться над барбекю. Это, во-первых, небезопасно, а во-вторых— от высоких температур растения могут завянуть и погибнуть.

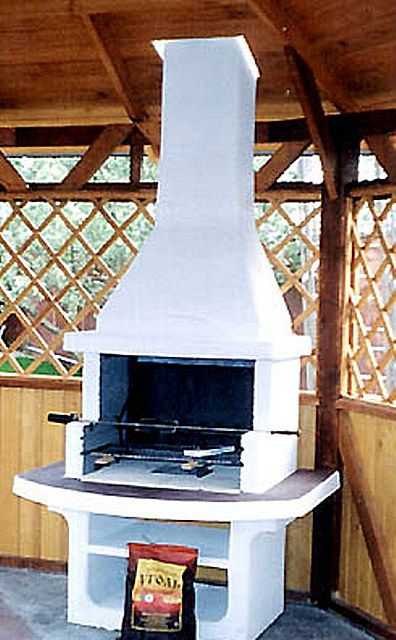

  • Если возведение барбекю планируется в уже построенной ранее беседке, то следует предусмотреть размещение печи так, чтобы дымоходная труба не пришлась на кровельные стропила – она должна быть примерно по центру между ними.

Проход трубы печи-барбекю через кровлю беседки

  • Хороший хозяин обязательно предусмотрит прокладку дорожек к зоне барбекю, чтобы к ней можно было легко подойти, например, после дождя. Из тех же соображений целесообразно замостить площадку около самой печи.
  • Очень удобно будет, если к зоне барбекю провести воду, хотя бы временной летней магистралью. Также никогда не лишним будет проведение линии электропитания – это даст возможность организовать освещение и подключение необходимых бытовых приборов. Безусловно, и водопровод, и электричество – это необязательные элементы, только по желанию и возможности хозяев.
  • И, наконец, барбекю стоит расположить и отделать так, чтобы это сооружение органично вписывалось в общую концепцию оформления участка.

После того как место выбрано, переходят к строительству. А начинается оно всегда с устройства фундамента.

Фундамент для кирпичной печи-барбекю
Цены на барбекю GREIVARI

Барбекю GREIVARI

Любое кирпичное стационарное сооружение всегда обладает немалой массой, а значит, для него требуется надежная основа. В случае строительства садовой печки-барбекю можно использовать и ленточный, и плитный, монолитный фундамент, но второй все же предпочтительнее. Площадку вокруг, так или иначе, рекомендовано замостить, и плита фундамента уже будет основанием для, к примеру, укладки керамической плитки. Кроме того, монолитный фундамент даже при небольшом заглублении будет устойчивым основанием для возводимой конструкции.

  • Под фундамент роется котлован таким расчетом, чтобы получаемая плита была как минимум на 100 мм шире в любую из сторон, чем планируемый периметр кирпичной кладки. С лицевой стороны выступ можно сделать и побольше, чтобы образовалась небольшая площадка. Глубина котлована может быть порядка 400 мм – этого будет вполне достаточно.
  • Дно котлована засыпается песчаной подушкой 100 мм, которую обязательно уплотняют ручной трамбовкой. Поверх нее, также с уплотнением, засыпают такой же слой гравия или щебёнки. В итоге подземная заливаемая часть фундамента будет толщиной около 250 мм.
  • По периметру котлована устанавливается деревянная опалубка. Она должна выходить над поверхностью грунта примерно на 100 мм – так будет сформирована цокольная часть плиты. Желательно опалубку строго выровнять по горизонтали – тогда верхний обрез досок станет маячком для разравнивания раствора.
  • Укладывается арматурная сетка с ячейками 100 × 100 мм. Ее лучше установить на подкладки, так, чтобы она пришлась примерно на середину заливаемой плиты.
  • Готовится цементно-песчаный раствор (1 : 3), который заливается в опалубку до полного ее заполнения. Верх разравнивается правилом.

Залитая фундаментная плита

Теперь остается ждать застывания плиты и набора ею необходимой прочности. Рекомендуется первые 3 —4 дня регулярно увлажнять поверхность и оберегать ее от пересыхания и растрескивания, укрывая полиэтиленовой пленкой. Опалубку можно будет снять через неделю, ну а приступать к дальнейшим строительным работам желатинное ранее, чем через 3 недели – бетон к этому времени должен набрать порядка 70% прочности, необходимых для выдерживания нарастающей на него нагрузки кирпичных стенок.

На готовом фундаменте можно возводить выбранную печь-барбекю. Не станем рассматривать слишком сложные комплексы. Для начинающего строителя будет достаточно одной из довольно простых в исполнении моделей, которые, тем не менее, обладают неплохой функциональностью.

Несложный вариант без дымоходной трубы

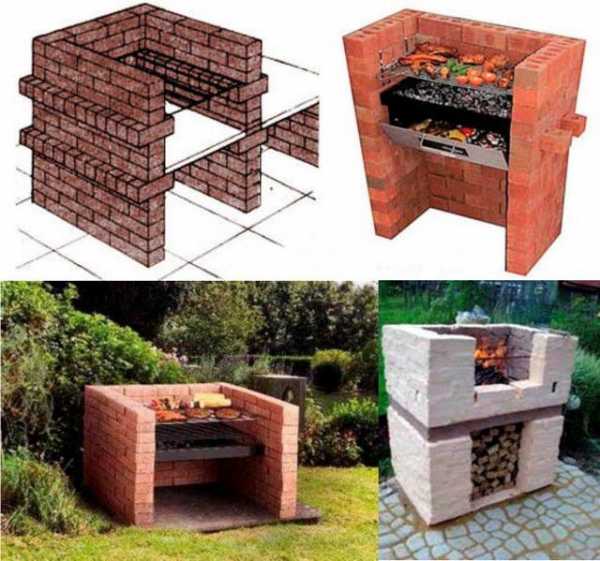

Самый простой вариант стационарной жаровни-барбекю

Такую стационарную жаровню-барбекю должен суметь сложить любой человек, имеющий начальные навыки каменщика. Ничего сложного нет – не требуется даже порядовки. Вполне будет достаточно приведенной схемы, которую можно взять за основу, и при желании изменить в части габаритов постройки или ее отдельных элементов.

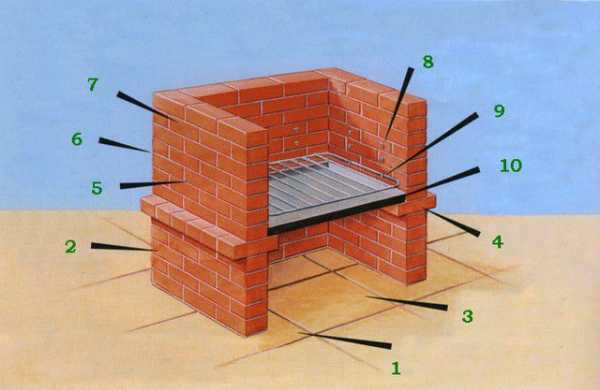

Схема должна помочь без особого труда сложить простейший вариант барбекю

  • Размер по ширине и глубине постройки будет определяться габаритами имеющегося металлического листа для жаровни (поз. 10). Желательно, чтобы он был исполнен с бортиками, по типу противня, чтобы угли не просыпались вниз. Такому же размеру должна сответсвовать и решетка (поз. 9) – их может быть и несколько штук, для приготовления разных продуктов одновременно на нескольких уровнях.
  • Возведение начинается от фундамента (поз. 1). На схеме показана уже замощенная плита, но понятно, что облицовка делается уже после возведения всей печи-барбекю.
  • Строительство начинается с выкладки 5 П-образных рядов кирпича (поз. 2). Остающееся внизу пространство (поз. 3) может быть использовано для хранения какой-либо кухонной утвари или запаса дров.
  • Кладка всегда начинается от углов стенки (поз. 6), так, чтобы в этих местах лег целый кирпич. Сами кирпичи (поз. 7) можно использовать любые обожжённые – открытое размещение топки не предполагает критичных для них температур. Ряды выкладываются «в перевязку», со смещением на ½ кирпича.
  • Толщина формируемых между кирпичами швов (поз. 5) – порядка 10 мм. В качестве раствора можно применить жаростойкую кладочную смесь, которую приобретают в магазине. Впрочем, конструкция позволяет обойтись и обычным кладочным цементно-песчаным раствором с добавлением глины. Еще один вариант – по одной части цемента и гашеной извести и три части песка.
  • После укладки первых пяти рядов, шестой ряд с обеих боковых сторон ложиться с поперечным расположением кирпичей (поз. 4). Таким образом, создаются полки, на которые ляжет поддон-жаровня.
  • Выше кладка продолжается обычными прямыми рядами, на необходимую высоту (на схеме показано семь рядов). На внутренней стороне стенок на нескольких уровнях крепятся кронштейны (поз. 8), которые станут упорами для укладки решеток.

Конструкцию можно и немного изменить. Например, на фотографии выше показано, что несколько уровней размещения поддона–жаровни и решеток обеспечиваются, соответственно, несколькими рядами поперечной укладки кирпича. Кроме того, выступающие снаружи поперечно расположенные кирпичи могут стать опорой для боковых столиков, очень удобных для подготовки и разделки продуктов прямо у барбекю. Для этого несложно выложить еще одну кирпичную стенку с одной или даже с обеих сторон.

С одной или с обеих сторон можно пристроить разделочные столики

Такой простейший мангал-барбекю не предполагает направленного отвода дыма. Правда, если подобное сооружение предполагается разместить в беседке, то можно подвесить сверху дымосборный колпак, по типу кухонной вытяжки, а от него уже сделать вывод наружу.

Цены на популярные барбекю

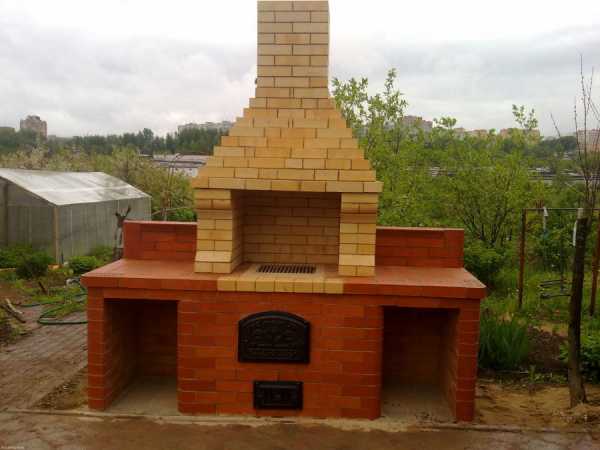

Более сложная задача – барбекю с трубой

Задачу можно несколько усложнить – сложить барбекю с полностью закрытым с трех сторон очагом и дымовой трубой. Понятно, что трудоёмкость и общие затраты здесь будут существенно повыше, но зато и само сооружение уже смотрится значительно солиднее и может стать украшением участка.

Много рассказывать здесь словами, наверное, не надо – намного больше информации принесет подробная порядовка кладки. Останется лишь сделать к ней некоторые примечания:

Общий вид в двух проекциях и схема первых девяти рядов

  • Опытные печники всегда рекомендуют, особенно начинающим, предварять кладку на раствор «сухой», то есть каждый ряд кирпичей вначале выкладывается без раствора. Это помогает точно определиться с конфигурацией ряда и подогнать те кирпичи, которые требуют разделки.
  • Так как в конструкции уже – закрытый очаг, то его выкладка (внутренняя облицовка) предполагает использование шамотного огнестойкого кирпича. На схеме он показан более светлым оттенком.
  • В цокольной части можно использовать обычный кладочный раствор. Начиная от уровня перекрытия под очаг и выше, там, где будет находиться область повышенных температур, используется термостойкий кладочный состав.
  • Кладка начинается с первого полностью сплошного ряда. Безусловно, ведется постоянная проверка на горизонтальность с использованием строительного уровня.
  • Поверх пятого ряда укладываются металлические уголки – перемычки, по которым будет вестись кладка в начале шестого, а затем седьмого сплошных рядов. Два отсека, которые расположатся под очагом, могут быть использованы для разогрева или поддержания в горячем состоянии уже готовых блюд.

Продолжение схемы — порядовка от десятого ряда и до самого верха трубы

  • Поверх одиннадцатого ряда вновь укладываются полосы-перемычки, а поверх них – два сплошных ряда, которые станут дном очаговой камеры.
  • С 14 по 21 ряд – очаг, стенки которого изнутри сразу облицовываются шамотным кирпичом. Если предполагается что огонь будет разводиться не на съемном металлическом поддоне, а непосредственно на поверхности очага, то и его основание тоже стоит облицевать шамотным кирпичом.
  • После выкладки 21 ряда устанавливается перемычка, по которой будет уложено лицевое перекрытие очага.
  • В дальнейшем кладка идет строго по схеме, с постепенным сужением к центру – так формируется пирамидальная часть дымоходной трубы.
  • Ступенчатый подъем трубы впоследствии можно облицевать кожухом из тонкого листового металла – чтобы на уступах не скапливалась и не застаивалась дождевая вода или снег. Завершает устройство трубы дождезащитный металлический колпак.
  • По боковым стенкам очага можно закрепить на нескольких уровнях металлические кронштейны для расположения решеток барбекю.

Как видите, и в этом случае ничего критично сложного нет: главное – последовательность, предельная аккуратность и точный расчет при кладке каждого ряда, с обязательным контролем горизонтальности и вертикальности стенок.

Опять же, это сооружение может быть базовым, около которого несложно будет пристроить разделочные столики.

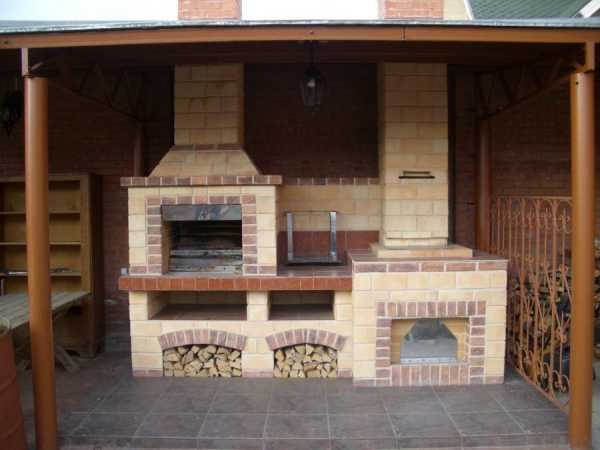

При желании, возможностях и должной сноровке можно соорудить более сложный многофункциональный комплекс барбекю

Ну а тем, кто хочет все же возвести самостоятельно более сложный комплекс, с широкой функциональностью, с кухонной плитой, духовкой или казаном для приготовления плова, предлагается ознакомиться с подробной видеоинструкцией. Это поможет трезво оценить свои средства и строительные возможности, чтобы принять правильное решение по выбору приемлемой модели.

Видео: инструкция по возведению барбекю-комплекса из кирпича

stroyday.ru

Барбекю своими руками - 120 фото лучших вариантов для дачи. Чертежи, инструкция и видео!

Одним из самых прекрасных способов проведения выходных или праздничных дней считается отдых на природе. Времяпрепровождение на свежем воздухе обязательно сопровождается активными играми, интересными беседами, и, конечно же, вкусной едой.

Неизменной частью пикника считается приготовление шашлыка, рёбрышек или рыбы, на выезде можно воспользоваться стандартными раскладными мангалами, но если вы владеете загородным домом или дачей, намного удобнее будет единожды установить на своем участке печь – барбекю, и она долгое время будет служить любимым местом для приготовления вкусной еды на отдыхе.

Если у вас возник вопрос: «Как сделать печь барбекю?», изучите изложенные ниже советы, инструкции и рекомендации, которые помогут вам просто и быстро соорудить на земельном участке эту конструкцию.

Краткое содержимое статьи:

Преимущества барбекю

Главным достоинством этой уличной печи является её многофункциональность, она позволит приготовить на свежем воздухе не только привычный шашлык, но и сочные стейки, бифштексы, запечь любую рыбу, различные овощи, высушить грибы, ягоды, травы, фрукты, сварить плов, суп т.д. Установка на даче барбекю с коптильней позволит вам полакомиться копченым мясом, морепродуктами или рыбой.


Конструкция барбекю это идеальное объединение основных достоинств мангала, решетки–гриля и коптильни, что делает эту печь максимально эффективной и результативной:

  • она оборудована задней стенкой, это дает возможность горячему воздуху равномерно распределяться по всему внутреннему объему, обеспечивать поддержание внутри оптимальной температуры;
  • предусмотренный дымоход отлично справляется с отводом ненужного дыма от места готовки;
  • процесс горения осуществляется в специально оборудованной топке. Это преимущество делает пользование печью более безопасным, защищенным и долговечным;
  • она более рационально расходует созданное тепло, даже по окончанию процесса приготовления конструкция будет теплой.

Если вы планируете установить барбекю в полузакрытых беседках или террасах, дополнительным преимуществом может стать то, что печь будет выполнять обогрев помещения, что позволит вам комфортно отдыхать на природе даже в холодное время года.

Разновидности

Вариантов исполнения барбекю масса, всё будет зависеть от наличия или отсутствия в конструкции каких-либо элементов. Определитесь заранее, какими базовыми деталями и особенными приборами будет оборудована строящаяся печь.

В основном, конструкция дополняется:

  • встроенным вертелом;
  • увеличенной открытой зоной топки, это позволит создать иллюзию садового камина;
  • решеткой для жарки;
  • нишей для установки казана, барбекю с казаном позволит вам приготовить массу вкусных и интересных блюд на свежем воздухе;
  • отдельной площадкой под мангал;
  • сооружением под готовку шашлыка;
  • варочной поверхностью;
  • коптильней и т.д.

Самым универсальным и многофункциональным вариантом станет конструкция, включающая в себя все перечисленные пункты. Посмотреть, как выглядят печи, укомплектованные тем или иным способом, можно изучив фото разнообразных барбекю, выполненных своими руками, включающими два-три или сразу все названые дополнения.

Подготовка к строительству

Первым важным этапом в обустройстве барбекю, станет выбор места, куда будет установлена печь. При выборе участка для её размещения, необходимо руководствоваться следующими рекомендациями:

  • Расстояние от конструкции до дома должно быть не слишком большим, так как приготовление блюда потребует неоднократных хождений на основную кухню за посудой, продуктами, специями и т.д.
  • Вблизи очага не должны расти деревья и кустарники.
  • Учитывайте превалирующее направление ветра на участке, дым от печи не должен уходить в сторону жилых помещений.

Далее, необходимо определиться, как будет выглядеть будущее строение, нарисовать, или подобрать на строительных сайтах, в специальных журналах примерный чертеж барбекю, определиться с её габаритами.

При построении схемы конструкции, обязательно учитывайте индивидуальные особенности ландшафта на участке, планируйте, чтобы решетка или любая другая основная варочная поверхность барбекю была на безопасной и удобной для готовящего человека высоте.

До начала процесса изготовления печи обязательно определитесь с дизайном будущей конструкции, лучше всего, чтобы она была выполнена в едином стиле с загородным домом, выгодно дополняла общее оформление земельного участка.

На большом свободном пространстве можно поместить большое барбекю, совмещающее в себе различные рабочие зоны, на небольшой территории отлично будет выглядеть компактная печь с оптимальным набором функций.



Конструирование

Перед началом работ обязательно нужно заготовить материалы и инструменты, которые понадобятся при строительстве. Ответ на вопрос: «Какой выбрать кирпич для строительно-монтажных работ?», прост: для выкладки барбекю, вам будут необходимы два их вида: шамотный и облицовочный.


Первый тип будет использоваться для обустройства топки и всех мест, которые напрямую контактируют с огнем, второй – для формирования корпуса. Для соединения кирпичей между собой нужно подготовить два вида раствора: для зон, которых будет касаться пламя — глиняный, для оставшихся мест и облицовки — песчано-цементный.

Кроме основного сырья, в процессе конструирования вам понадобятся:

  • щебень либо гравий – они послужат сырьем для фундамента печи;
  • армированная сетка;
  • доски – используются для формирования опалубки;
  • дверцы для топки и поддувала;
  • варочная поверхность с конфорками;
  • основная решетка;
  • дверца для дымохода;
  • уголки из стали для перекрытий;
  • рубероид;
  • болгарка;
  • строительный уровень;
  • молоток;
  • киянка;
  • тара для перемешивания раствора;
  • совковая и штыковая лопаты;
  • мастерок;
  • ведра для воды.

Список необходимых для осуществления строительства вещей составлен приблизительно, он может дополняться, либо, наоборот, уменьшаться, в зависимости от индивидуальности проекта и функционала будущей печи.

После подготовки всех необходимых материалов и инструментов начинается непосредственное конструирование барбекю. Первый этап строительства характеризуется установкой фундамента. Он обязательно должен соответствовать габаритам печи, чем большего размера будет строение, тем сильнее будет подаваемая на него нагрузка.

Можно обратить внимание на вариант ленточного фундамента, но под печь-барбекю возможно устройство более простого, монолитного фундамента. Для этого необходимо вырыть траншею глубиной 30-35 см, полностью засыпать её смесью из песка и гравия, либо из песка и щебня, плотно утрамбовать и полить водой.

После оборудования фундамента сооружают опалубку из досок, укладывают армированную сетку. Затем нужно замесить бетонный раствор из следующих компонентов: цемента, пескогравия, щебня и воды. Бетон заливается в уже смонтированную опалубку, и накрывают полиэтиленом до полного затвердевания.

После того, как фундамент полностью высохнет и отвердеет, на него устанавливают гидроизоляцию, путем нанесения на него гудрона и укладки сверху рубероида.

Наконец, можно приступать к кирпичной кладке. Это нужно делать строго по спроектированной схеме. Необходимо помнить, что те зоны, которые будут напрямую контактировать с огнем, нужно выкладывать шамотным кирпичом, скрепляя его глиняно-песчаным раствором, остальные части печи формируются с помощью облицовочного кирпича.

Главное, четко следовать поставленной схеме, соблюдать количество укладываемых кирпичей в ряд, не забывать о том, что применяемый для строительства раствор дает некоторую усадку, поэтому через каждые 5-7 выложенных кирпичных рядов необходимо обязательно делать перерыв как минимум на сутки, и только по истечению этого времени приступать к укладке следующих рядов.

На самом деле, самостоятельно соорудить барбекю на своем участке не так уж сложно, как кажется на первый взгляд. Главное, составить четкий и подробный проект будущей конструкции, ясную, пошаговую схему строительства, выбрать качественные материалы и инструменты для монтажа, не жалеть времени и сил, отнестись к процессу работ с большим энтузиазмом.

Посвятив строительству несколько дней, вы долгие годы сможете наслаждаться вкусными блюдами, которые приготовите с помощью самостоятельно построенной печи – барбекю.

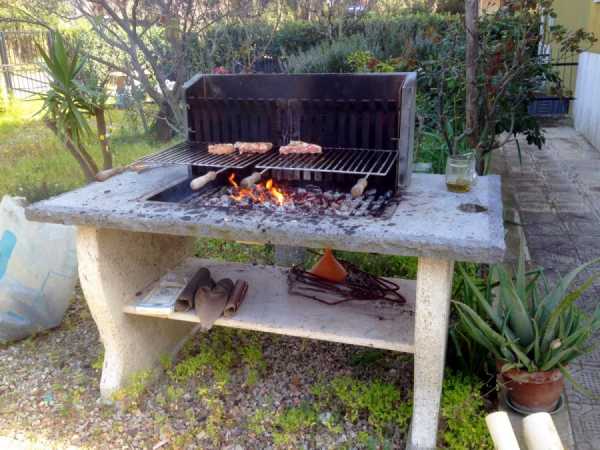

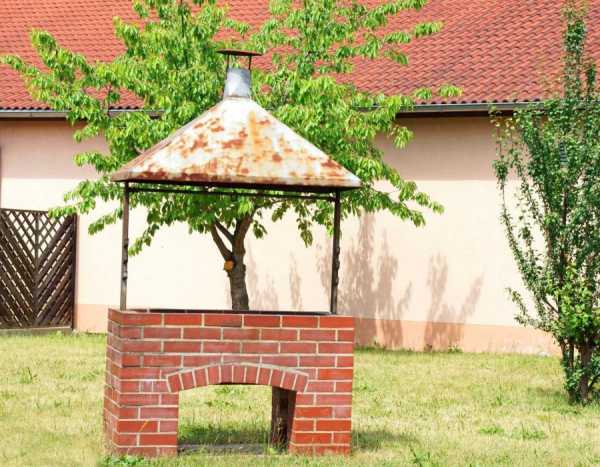

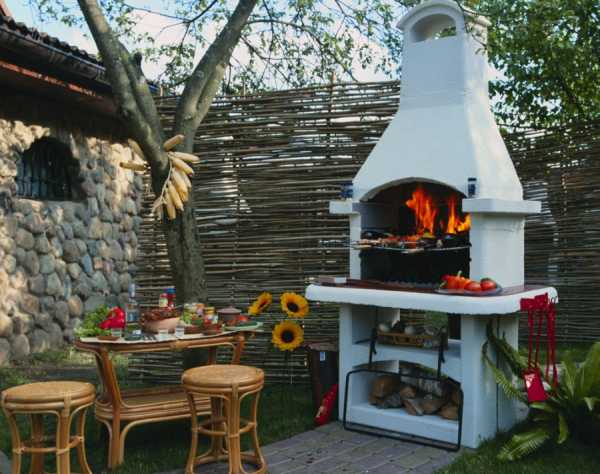

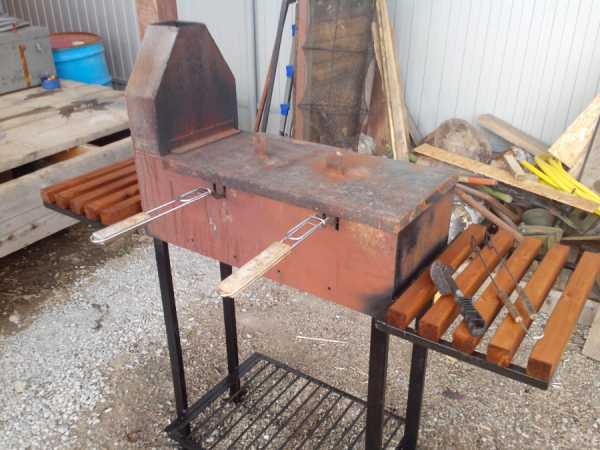

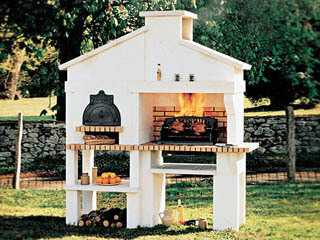

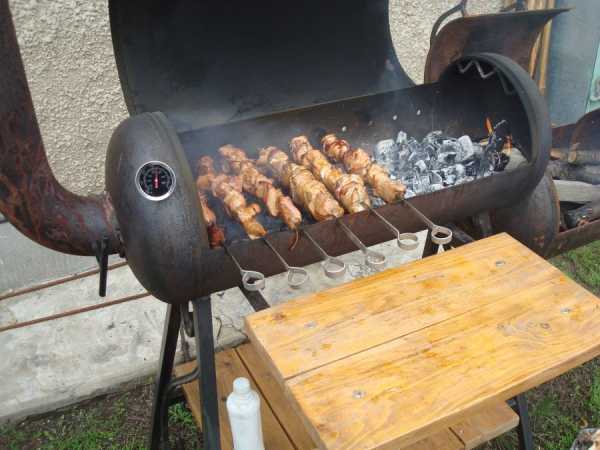

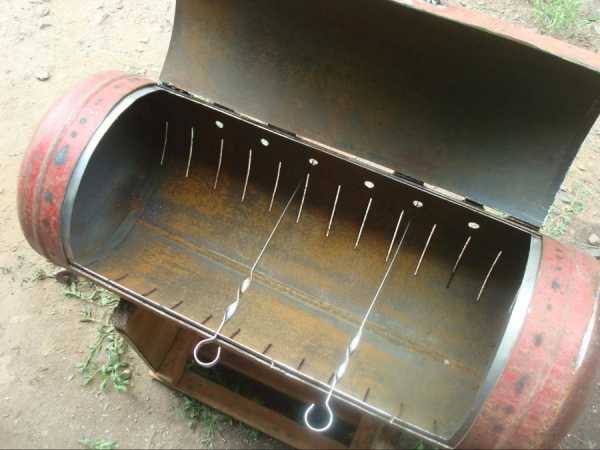

Фото барбекю своими руками


Смотрите также

Сохраните статью себе на страницу: Присоединяйтесь к обсуждению: Copyright © 2019 LandshaftDizajn.Ru - портал о ландшафтном дизайне №1

landshaftdizajn.ru

Комплекс барбекю с подробными чертежами (финский, модульный), строительство под ключ, фото

Часто, отдыхая загородом, люди готовят разные мясные и рыбные вкусности. И процесс происходит на барбекю. Сегодня можно обнаружить обилие готовых проектов по созданию комплексов барбекю (КБ). Их можно соорудить своими усилиями. Но для начала нужно разобраться, что собой представляет такой комплекс.

Здесь есть две разновидности: фронтальная и угловая.

Комплекс барбекю обладает большим спектром функций и может состоять из разных модулей. У общего комплекта солидные размеры. В нём есть: жаровой отсек, коптильня, шкафы, поверхность для готовки блюд, столешница и прочие компоненты.


Проекты барбекю-комплексов: удобная и полифункциональная фронтальная версия

Характеристики

Обычные параметры здесь таковы: 370 х 128 см. У угловой модели: минимум 256 х 295 см.

Массивный КБ позволяет создавать многие блюда с наилучшим качеством. Здесь есть основные очаги, а также мойка, полки для вещей, столешницы и др.

Пример:

Устройство

В современных комплексных барбекю минимум три топочные камеры. Их габариты точно соответствуют проектным данным этого комплекса.

Здесь устроены дымоходы. У них минимум три канала, обособленных друг от друга. Такой Кб выполняет множество функций. Некоторые из них осуществляются одновременно.

В общем комплексе есть шкафы для угля, дров, посуды, разной утвари и аксессуаров.

Спектр опций традиционных КБ:

  • барбекю,
  • мангал (тандыр),
  • национальная русская печь,
  • духовка,
  • коптильня,
  • казан.

Здесь есть интегрированные шкафы. Регулировать отдельные топки можно с помощью задвижек.

Вопросы по стилю и оформлению

Оформительский стиль КБ должен получиться единым. Только так комплекс будет выглядеть прекрасно и элегантно. Если КБ устроен у здания или веранды, то его стилистика должна совпадать с их оформлением.

Очень изящно смотрится версия оформления из камня, которую не трудно построить самому:


Готовый кирпичный КБ, состоящий из многих компонентов, должен иметь единообразный декор

Вопрос по расположению КБ

КБ нельзя устраивать очень далеко от дома. Нужно удобно и быстро от него попадать в кухню. Также к комплексу часто проводится электричество. И, чтобы далеко не тянуть провода, КБ должен быть недалеко от проводки.

Другие критерии расположения КБ:

  • На дальней дистанции от деревьев, деревянных построек, и ограждений, и огнеопасных вещей.
  • На подветренной стороне жилого здания.
  • Если КБ устроен у деревянной беседки, она тщательно обрабатывается антипиреном.
  • Удалённая позиция от лужаек.
  • Зону около КБ нужно выложить из кирпича или тротуарной плитки. В этой зоне должно быть хорошее пространство для удобного размещения гостей.

Фото-пример удобной позиции в беседке:

Позиция фундамента

КБ можно совмещать с массивной беседкой или другой изолированной зоной. Соблюдаются все критерии безопасности. Учитывается вектор ветра на вашем участке, а также подробный чертеж, разработанный заранее.

  • Цемент высокого качества. 1 доля.
  • Песок, хорошо просеянный перед работой. 2-3 доли.
  • Стандартный гравий и щебень. 4 доли.
  • Армирующая сетка. Шаг: 10-15 см.
  • Гидрозащита. Например: рубероид.

Заранее рассчитайте дистанцию от КБ до здания и туалета, предусмотрите беседку. Оптимальная позиция фундамента – такая, при которой КБ получит защиту от ветра и дыма. Предусмотрите наличие удобных дорожек от КБ к бытовым строениям.

Метод создания фундамента обуславливается его видом. Верная позиция фундамента – по периметру задуманного КБ. Основание должно иметь мощнейшую прочность и долговечность. Здесь создаётся качественная бетонная основа.

Виды основания подробно:

  • Ленточное.
  • Монолитное/ плитное.
  • Комбинированное (модульное).

Массивная плитная основа – оптимальное решение, если КБ будет располагаться с огромной беседкой.

Создание фундамента. Стадии:

  1. Роется котлован. Глубина: минимум 35-50 см.
  2. Делается подушка: песок – 10 см, щебень – 10-15 см. Глубина основания под КБ обусловлена его массой. Песчаный слой тщательно трамбуется. Здесь крайне важна плотность подушки. Она влияет на крепость и долговечность всей зона под КБ.
  3. Создаётся опалубка. Составляющие: фанера, доски, набор гвоздей, смазка. Высота опалубки равна высоте задуманной площадки. Сама опалубка превосходит уровень почвы минимум на 5 см. Её можно сооружать из фанеры или обычных досок. Только их лучше смазать, чтоб потом легко демонтировать опалубку. Они присоединяются к брусьям. Те ставятся с 1,5-метровым шагом. Бруски не позволяют бетону повредить опалубку. А фундамент получается хорошим и ровным.
  4. Заливка. Применяется стандартный состав: цемент М400 или М500; песок, гравий.

Также затем понадобится гидрозащита.

Заливка происходит в один заход. Основание создаётся за сутки. Если заливку растянуть на несколько сессий, у вас не получится качественный прочный фундамент.

Создание кладки

Можно выложить, например, такую конструкцию:

Это внушительный по размерам комплекс. Здесь уже создан фундамент, и кладка выполнена на половину.

Строительство кирпичного КБ происходит с применением двух разновидностей кирпича: шамотного (печного) и обычного кладочного. Для создания общей части данной конструкции используется облицовочный кирпич или природный камень. Для сооружения топочной камеры следует задействовать только шамот. Он превосходно справляется с внушительными температурами.

Выложить обычный комплекс из кирпича можно, не обладая специфичными навыками. При самостоятельной работе важно чётко следовать нужному алгоритму. Начальная линия кладки проходит строго по выложенным гидрозащитным листам (они покрывают фундамент). Если в основании есть горизонтальные отклонения, их нужно выправить начальной или последующей кладочной линией.

Это стандартный шаблон схемы кладки и рядов в ней под ключ. КБ возводится из особого кирпича. Вид рабочего состава – глиняный. Это благотворно сказывается на прочности и долговечности кладки.

Профессионалы перед укладкой начальной линии сначала сооружают кладку без состава. Так удобно подгонять и проверять постройку. Но уже каждая следующая линия должна следовать строго по проекту этого комплекса. Все линии тестируются по горизонтальному и вертикальному положению – используется водяной угольник. Для сверки углов применяется угольник.

Создание порядовки по простой схеме

Здесь осуществляется так называемая голландская кладка. Она идёт на глиняном составе. Необходимо сотворить очень прочный и качественный фундамент. В кладке не должно быть трещин. Фундамент армируется. Качество бетона – высшее. Такое основание покрывается двумя слоями рубероида.


Это схема традиционного КБ с указанной порядовкой. Очень простая, легко реализуется

Можно реализовывать проект из 27 кладочных линий. Здесь предусматриваются ниши для дров и хранения продуктов, есть отделение под барбекю. Такой проект часто совмещают с беседкой. А высота позиции печи определяется самой беседкой.

Рекомендации по кладке барбекю своими руками

Огромную важность здесь представляет плотность кладочных швов. Для простого кирпича этот параметр доходит до 5 мм, для огнеустойчивого – примерно 3 мм (среднее значение). Все швы в подобной кладке тотально заполняются составом. Если не будет их полного заполнения, в них могут оказаться искры. Также в процессе кладки основательно устраняйте раствор с поверхностей кирпичей.

Тонкости кулинарных процессов

Для приготовления блюд лучше применять древесный уголь. Подходят следующие породы: яблоневая, дубовая и орешниковая.

Для создаваемых яств применяйте лишь томатный соус. Многие виды соуса здесь не подходят.

Решётку до основного процесса прогревайте порядка 5 минут. Необходим мощный жар, чтобы мясо стало сочным. Для кулинарного процесса приобретите специальные комплекты аксессуаров.

Основные поверхности барбекю комплексов (все трубы, отсеки с горючим и каналы) нужно создавать с максимальной ровностью. Они не должны покрываться глиной. Кирпичи для работы отбираются тщательно. У них не должно быть сколов и прочих дефектов.

Самый оптимальный формат конструкции – перевёрнутая буква П. У такого сооружения должны быть стенки в полкирпича.

Рекомендации

Все жарочные решётки и угольные поддоны лучше ставить на скобы. Сами скобы помещены в междукирпичный шов. Топочный отсек обычно возвышен от земли на 70 – 100 см. Он создаётся только из огнестойкого кирпича.

Закончив воздвижение конструкции, нужно дать ей основательно высушиться естественным методом. На это уходит порядка 10-12 дней. За это время состав надёжно схватится. После чего комплекс можно эксплуатировать.

Решётку для жарки лучше взять чугунную.


Образец уличного фронтального комплекса. Он сооружён из двух разновидностей кирпича. Он устроен во дворе. Крыша и беседка отсутствуют

Вопрос по декору

Декорировать КБ нужно теми материалами, которые могут взаимно дополняться. Например, это базальт. Часто применяют природный камень, металлические, кирпичные и прочие элементы.

Дерево – это отличный материал для создания полок, столешниц и других атрибутов очага. Ещё здесь можно задействовать стальные детали. Они хорошо осовременят ваш комплекс и придадут ему оригинальный шарм.

Таким образом, если вы задумали возвести на своём участке КБ, можете работать по более простым схемам. А можете по очень сложным, к примеру, финским. В любом случае требуется соорудить прочнейший фундамент. Строго следуйте инструкции и сможете соорудить оригинальный и многофункциональный комплекс. А затем его изящно украсить интересными элементами.

edaturistu.ru

Комплекс барбекю своими руками: от фундамента до дымохода.

Сегодня многих дачников и владельцев частных домов интересует вопрос, как самому построить комплекс барбекю. Малогабаритные переносные мангалы постепенно уходят в прошлое, так как имеют ограниченную функциональность и непрезентабельный внешний вид. Небольшой мангал хорош для выезда на природу или приготовления шашлыка в процессе строительства на участке. Люди предпочитают проводить свободное время на свежем воздухе в комфортных условиях. Можно заказать сборный барбекю-комплекс из модулей с установкой под ключ возле беседки, но это довольно дорого. Кроме того, не у всех есть возможность присутствовать при строительстве барбекю-комплекса и контролировать ход работ.

Сэкономить можно, если построить уличный комплекс с жаровней, плитой и мойкой своими руками, потратив на это несколько дней отпуска. Сделанный самостоятельно барбекю комплекс прослужит много лет, радуя владельцев и являясь настоящим украшением для дачи и предметом гордости. Рассмотрим, как из кирпича построить печной комплекс барбекю, который будет совмещать в себе простор и комфорт открытой беседки, функциональность современной кухни и патриархальность русской печи.

Планирование строительства

Проекты барбекю-комплексов можно сделать своими руками, обладая навыками черчения, полученными в средней школе. Состоят такие сооружения из печи, плиты, разделочного стола, рукомойника, поленницы и полочек для посуды. Сегодня все более популярными становятся комплексы барбекю с русской печью. Следует помнить, что размер имеет значение. Чем сложнее уличный печной комплекс, тем дороже будет его строительство. Однако если на дачном участке сделать открытый комплекс с казаном, то появится возможность готовить блюда восточной кухни, разнообразив свое меню.

Составляя чертежи будущего строения, нужно учитывать такие факторы:

  1. Наличие на участке готовых сооружений легкого типа. Модульные барбекю-комплексы можно совмещать с беседками, террасами и навесами.
  2. Направление ветра. Место нужно выбирать так, чтобы построенная конструкция не мешала соседям и не заполоняла дымом собственный дом во время приготовления пищи.
  3. Расстояние до строений и зеленых насаждений. Оно должно быть не менее 3 м от заборов, сараев, гаражей и высоких деревьев.
  4. Защиту от осадков. Даже самый качественный шамотный кирпич насыщается влагой при длительном нахождении под дождем или пребывании под снегом. Целесообразно над печным комплексом установить навес.

Проектируя возведение уличной печи, нужно продумать и такой нюанс, как соответствие ее стиля интерьеру и дизайну дачного участка. Красота даже при строительстве своими руками имеет большое значение. После составления проекта печи барбекю производится расчет необходимых материалов и оборудования.

Инструменты и материалы

Для строительства комплекса барбекю из кирпича необходимо приобрести материалы для обустройства фундамента, самой печи, плиты и полок для принадлежностей.

Потребуются такие материалы:

  • шамотный и керамический кирпич;
  • цемент марки М400;
  • промытый мелкий речной песок;
  • очищенная от примесей глина;
  • мелкий гравий;
  • арматура 10-12 мм;
  • стальной уголок 30 мм;
  • доски для полок и опалубки;
  • гвозди и саморезы;
  • проволока.

После закупки и складирования материала необходимо подготовить инструменты и оборудование. Как правило, необходимый для работы комплект найдется в любой личной мастерской.

Для строительства комплекса барбекю своими руками потребуются:

  • сварочный аппарат;
  • болгарка;
  • перфоратор с миксером;
  • шуруповерт;
  • ножовка по дереву;
  • масляный уровень;
  • рулетка;
  • киянка;
  • защитная маска и перчатки.

Если планируется обустройство печи навесом, то нужно позаботиться об устойчивых опорах или приобретении стремянки.

Изготовление фундамента

Сооружения из кирпича имеют довольно внушительный вес. Он может составлять до 2000 кг. Чтобы очаг был устойчивым, для него нужно сделать мощное основание из железобетона. Если строить барбекю-комплекс в беседке, то целесообразно заложить отдельный фундамент под кирпичную кладку. Это позволит не допустить появления трещин и неравномерного проседания разных частей общей монолитной плиты.

Изготовление фундамента своими руками проводится в такой последовательности:

  1. Проведение разметки на местности, проверка правильности по горизонтали и диагонали. Фундамент должен быть шире основания печи на 10 см со всех сторон.
  2. Снятие верхнего слоя грунта на глубину 40 см. Выкапывание канавы по периметру котлована. Глубина канавы должна быть на 20 см ниже уровня промерзания грунта.
  3. Трамбовка дна котлована, очистка от корней кустов и деревьев. Обустройство на дне траншеи подушки из щебня и песка.
  4. Изготовление и укладка арматурного каркаса в канаву. Необходимо сделать так, чтобы каждые 20 см из траншеи выступали части прута. Это нужно для последующего монтажа несущей плиты.
  5. Изготовление и заливка бетона в траншею. Выполнять этот процесс нужно непрерывно, постоянно удаляя воздух из раствора.
  6. Обустройство опалубки по периметру котлована. Ее верхний край должен возвышаться над землей на 15 см, чтобы впоследствии печь не была затоплена ливневыми водами.
  7. Создание каркаса для несущей плиты. Для этого заготовки из арматуры привариваются к закладным, вмурованным в траншее.
  8. Заливка бетона в опалубку. Толщина несущей плиты должна получиться не менее 100 мм. Этого вполне достаточно для основы даже многотонного сооружения.

В зависимости от погоды для застывания бетона нужно 5-7 дней. После этого можно снимать опалубку и начинать укладку кирпича.

Строительство барбекю из кирпича

Первым этапом сооружения кирпичной конструкции является обустройство гидроизоляции. Делается она из гудрона и рубероида. Укладывается гидроизоляция по контуру будущего сооружения с учетом всех его опорных частей. Ширина гидроизоляционной полосы должна быть на 2-3 см больше, чем у кирпичной кладки.

После обустройства гидроизоляции начинается возведение основания для печи. Для этого используется керамический кирпич и раствор из цемента и песка. Следует помнить, что порядовка барбекю предусматривает укладку кирпича в шахматном порядке. Во время работы нужно сразу проводить расшивку швов и удаление раствора с поверхности кирпича. Когда раствор застынет, сделать это будет намного труднее. Рекомендуемая высота опорной части печи — 60 см. Если владелец дачи — высокий человек, то основу можно поднять на один ряд. После того как кладка первого уровня будет закончена, нужно выждать 2-3 суток, чтобы раствор схватился и прошла первичная усадка кирпича.

Наиболее ответственным мероприятием является обустройство топочной камеры барбекю.

Проводится оно в таком порядке:

  1. Из половой доски собираются бортик и опалубка для основания очага. Дно опалубки подпирается брусками или кирпичами для предотвращения провисания.
  2. Собирается прочный каркас дна из арматуры 12 мм. Чтобы каркас не сдвигался в процессе заливки, его жестко закрепляют в опалубке стальными скобами. Рекомендуется сварить поперечные прутки между собой.
  3. Изготавливается раствор из воды, песка и цемента в пропорции 3:3:1. Проводится его заливка в опалубку. Предварительно рекомендуется хорошо смочить ее стенки водой или смазать растительным маслом. Воздух из раствора удаляется с помощью прута и путем постукиванием киянкой по донной части снизу. Для полного застывания раствора нужно 2-3 дня.
  4. Выкладываются стенки очага. Используется огнеупорный кирпич и глиняный раствор. При выкладывании сразу предусматриваются выступы и выемки для крепления решеток, шампуров и оснований для кастрюль. Верхний срез жаровни рекомендуется укрепить по периметру стальным уголком.

Отвердение глиняного раствора длится дольше, чем кристаллизация цемента. В зависимости от температуры и влажности воздуха на это может уйти 5-15 дней. Определить, что глина застыла, можно путем постукивания по швам металлическим предметом. Если звук звонкий, то глина высохла и застыла полностью.

Обустройство дымохода

Строительство печного комплекса на участке предполагает нахождение людей в непосредственной близости от очага. Едкий дым может испортить удовольствие от отдыха. Решением этой проблемы является строительство дымохода.

Сделать это сооружение можно следующими способами:

  1. Сварить из стальных листов. Это просто и быстро, но непрактично. Железо быстро ржавеет, его потребуется чистить и красить каждый год, а это долго и трудно. Решить эту проблему за солидную сумму можно использованием нержавейки или цветного металла.
  2. Выложить из кирпича. Так поступали раньше, когда не было современного оборудования. Кладка под наклоном требует большого мастерства и опыта. Не всякий справится с такой работой.
  3. Уложить кирпич поверх заранее изготовленного лекала или каркаса. Лекало делается из бетона, который заливается в форму с уложенной арматурой. Каркас изготавливается из арматуры непосредственно на печи с помощью болгарки и сварочного аппарата. Поверх таких конструкций можно укладывать даже декоративный кирпич, так как дымоход практически не греется.

Выбор зависит от мастерства владельца недвижимости, его финансового состояния и стиля, в котором обустроен участок.

Завершающие работы

После того как закончено строительство комплекса барбекю, выполняется его финишная отделка и изготовление необходимых принадлежностей. Стены сооружения целесообразно обработать гидрофобными пропитками и огнеупорным лаком. Это значительно улучшит внешний вид печи и повысит ее устойчивость к влаге. Проводится установка мойки со сливом и рукомойника. Подключается электричество, обустраивается уличное освещение. С помощью болгарки и сварочного аппарата из листовой стали и арматуры изготавливается кочерга, совок, решетка и поддон. Заключительным этапом является контрольная топка.

domolist.ru

Барбекю комплекс своими руками: строительные работы

Барбекю комплекс своими руками

Какое семейное торжество или отдых с друзьями может обойтись без шашлыков? Имея приусадебный участок, просто необходимо найти уютный уголок для обустройства зоны отдыха. Прекрасным вариантом для отдыха и приготовления пищи будет барбекю или мангалы, сделанные своими руками. К этому делу необходимо подойти очень ответственно. Более рационально и гармонично впишется в приусадебный участок комплекс барбекю — идеальное сочетание печи, мангала, рабочего стола для разделывания мяса и овощей.

Чертеж печного комплекса.

Вернуться к оглавлению

Начнем с выбора места

Такой комплекс лучше было бы размещать поближе к дому, чтобы не было необходимости нести посуду, пледы и прочие нужные вещи для отдыха на другой конец участка.

При выборе места под комплекс барбекю следует учесть некоторые моменты:

  • располагать барбекю подальше от деревьев (они могут существенно пострадать) и деревянных построек и заборов, которые очень поддаются действию сажи и копоти;
  • располагая на зеленой и просторной лужайке возле любимых растений — есть риск их потерять, потому что растения очень чувствительны к постоянному движению людей;
  • лучшим вариантом размещения может быть неиспользуемая часть сада.

Вернуться к оглавлению

Строительный материал, необходимый для возведения барбекю

Перед началом строительных работ по возведению барбекю комплекса своими руками следует запастись строительными материалами и инструментами:

Чертеж садового барбекю.

  • гравий для подсыпки и выравнивания участка под строительство комплекса;
  • песок;
  • кирпич — обязательно огнеупорный и жаростойкий, способный выдерживать большие перепады температур. Кирпичи с огнеупорными и тугоплавкими свойствами не подходят для данных работ. Также не подходит и белый силикатный или красный силикатный. Лучшим вариантом можно считать красный печной кирпич — он устойчив при больших перепадах температуры и не потрескается;
  • цемент;
  • металлические прутья для армирования стяжки (рекомендуемый диаметр до 10-12 мм) или готовая строительная сетка;
  • строительные гвозди;
  • саморезы;
  • бруски;
  • ровные доски для формирования опалубки (толщина до 2,5 мм и высотой 10 см).

Для выполнения работ по строительству комплекса барбекю или мангалов потребуются и инструменты:

  • перчатки, для работы с кладочным раствором;
  • защитные очки;
  • строительный уровень;
  • болгарка с алмазными кругами по камню;
  • миксер для перемешивания бетона и кладочного раствора;
  • карандаш для разметки необходимых границ.

Вернуться к оглавлению

Начало строительства

Перед тем как начать возводить комплекс барбекю или мангал своими руками, необходимо подготовить фундамент.

Этапы выполнения работ:

Схема кладки барбекю.

  1. Самый оптимальный размер — квадрат со стороной в 60 см. Размечают эти размеры на грунте и выкапывают на глубину 10-15 см.
  2. С помощью досок собирают верх опалубки и крепят над вырытым углублением посредством деревянных опор.
  3. Низ ямы засыпают щебнем и тщательно утрамбовывают.
  4. Армировать бетонную площадку можно как арматурой, так и готовой строительной сеткой. Для ее укладки используют каменные бруски или куски кирпичей, это необходимо для того, чтобы она скрепила бетон, а не просто легла внизу на щебень. И слой раствора предохранит ее от ржавчины. Ее положение проверяют с помощью строительного уровня.
  5. Далее производят заливку бетона и его дальнейшее уплотнение. Это можно сделать при помощи вибратора, если такого не имеется, то можно постучать молотком по деревянным доскам опалубки.
  6. Снимать опалубку необходимо после полного застывания бетона (в пределах 48 часов).
  7. Сооружение основания комплекса мангала начинается с кладки кирпичей. Перед началом кладки от края основания необходимо отступить 4 см. Кладка производится в шахматном порядке. Высота регулируется по росту среднего человека, но может подгоняться по требуемой величине, но не более 60 см, при необходимости можно добавить 1-2 ряда кладки, но не больше, поскольку основание небольшое и нарушится его устойчивость.
  8. Следующий этап — сооружение топки мангала. Опять сооружают опалубку: топку армируют, бетонируют и размеры ее около 0,8*0,8 м. Размеры топки немного выходят за размеры ноги, и опалубку опирают на деревянные подпорные бруски скрепляют саморезами (для удобства дальнейшего демонтажа). Заливают дно топки мангала полностью с учетом пустоты, которая находится внутри опорной ноги. Простукивая по стенам опалубки, выпускают воздух. И дается несколько дней для полного высыхания поверхности.
  9. Выкладывается из кирпича вся поверхность мангала залитого бетоном, центральное место выкладывается из огнеупорного кирпича.
  10. Создание стены топки. Далее возводятся в таком же режиме, но переднюю стенку комплекса не возводят. Эта часть состоит из восьми рядов, и здесь очень важно вспомнить про крепления для шампуров или решеток для мангала, встроить их можно прямо в стены.
  11. Строительство дымохода. Для этого заранее готовят 4 бетонные армированные балки по размерам дымохода. 2 штуки следует вложить параллельно друг другу и в ряд кирпичей, следующие две — накладывают перпендикулярно первым. И опять обкладывают кирпичами. Итак, размер дымохода значительно уменьшился. И далее возводим своими руками 4 ряда кирпичей — это и будет дымоход для мангала.
  12. Накрываем своими руками крышу комплекса барбекю. Для этого по углам следует закрепить половинки кирпичей. На них положить бетонную плиту и зафиксировать также клеевым раствором.
  13. Далее, в зависимости от желания хозяина, можно комплекс оштукатурить или покрыть лаком.

Строительство комплекса барбекю закончено, осталось дело за малым: расставить столики, собрать друзей и рассказать им, как можно быстро и легко собрать комплекс барбекю самому.

1landscapedesign.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
