Самодельная бетономешалка своими руками. Полное руководство

Строительство очень часто связано с постоянным использованием большого количества бетона, замешивание которого требует не только больших затрат физической силы, но столь дорого времени.

Облегчить, а вернее решить эту проблему позволит сооружение самодельной бетономешалки, устройства позволяющего просто и быстро приготовить необходимое количество смеси в нужных пропорциях и необходимой консистенции.

Чертежи и конструкции самодельных бетономешалок

Вопрос конструирования самодельной бетономешалки в принципе упирается в очень простое техническое задание построить:

  1. простое по конструкции, с наименьшим количеством деталей и соединений устройство;
  2. используя при этом подручные, максимально доступные или просто малоценные детали и механизмы;
  3. надежное и неприхотливое в работе, в том числе с минимальными затратами на ремонт и обслуживание.

При всем многообразии идей и технических решений вопроса приготовления бетона все конструкции бетоносмесителей в принципе сводятся к решению простой проблемы – механическому перемешиванию сухой, а после добавления воды и жидкой смеси до получения однородного состава пригодного для дальнейших строительных работ.

Ввиду этого наиболее популярными у мастеров-самодельщиков являются агрегаты, основанные:

  • на использовании мускульной силы;
  • с использованием электродвигателей и различных редукторов;
  • небольшие машины с применением в качестве рабочего органа обычных бытовых электроинструментов.

По своему типу конструкции самодельные бетономешалки можно разделить на следующие группы:

  • с использованием гравитационного принципа смешивания – попросту получения однородной массы обычным переворачиванием емкости с цементом и наполнителем, когда под действием силы тяжести смесь неоднократно пересыпается и перемешивается;
  • принудительно-механический способ приготовления рабочего бетона – чаще всего это вариант, когда раствор перемешивается в горизонтальной или наклонной емкости с использованием внутреннего миксера. Здесь возможны варианты – либо вращается сам миксер внутри неподвижной бадьи или же вращается вся емкость, с намертво закрепленными лопастями миксера внутри.
  • вибрационный метод – способ приготовления бетона в этом случае заключается в замешивании составляющих с помощью помещенного внутрь бадьи вибрационный миксер. Такой миксер-вибратор, создающий достаточно высокую частоту вибрации производит, перемещение цемента и наполнителя.

Вместе с тем из всех рассмотренных типов конструкций для самостоятельного изготовления наиболее подходящими являются первые два типа, поскольку третий вибрационный способ приготовления смеси является наиболее технологичным и энергозатратным.

Пошаговое руководство по изготовлению бетономешалки своими руками

Приступая к практическому этапу реализации проекта, следует четко представлять какими характеристиками должна обладать конструкция.

В этом первостепенную роль играют:

  1. размер рабочей емкости – бадьи;
  2. количество и тип узлов содержащих различные вращающие детали;
  3. конструкцию агрегата – она должна обеспечивать надежное удержание бадьи, быть устойчивой и одновременно относительно легкой.

Бадья

Вариантов для использования в качестве емкости для приготовления смеси может быть масса:

  1. молочные бетоны на 40 литров;
  2. газовые баллоны;
  3. бочки;

Основным вопросом при выборе материала должно играть его качество, толщина, возможность крепления деталей с помощью электросварки.

Для горизонтального типа расположения емкости  предусматривается боковое засыпное окно, при наклонном, или с возможностью изменения угла наклона используются бадьи с несколько суженой горловиной открытого типа, для удобного засыпания составных частей раствора.

Внутри, для улучшения качества приготавливаемого раствора навариваются лопасти ли металлические гребенки, способствующие лучшему перемешиванию составных частей. Такие лопасти изготавливаются из металла толщиной не менее 2 мм.

Привод

Для приведение в действие рабочей емкости смесителя самыми простыми на сегодня выступают:

  • ручной привод
    – элементарное решение данной проблемы – закрепленная на двух опорах ось, на которой закреплена бадья, с одной стороны оси находится изогнутый конец, наподобие такого, что устанавливается на колодцах;
  • электрический привод – электродвигатель, передающий вращение вала с помощью ременной или зубчатой передачи бадье. Это самый распространенный вариант приводов самодельной бетономешалки, однако, он слабо подходит для работы на неподготовленных участках без электросети;

Миксер

В качестве миксера могут выступать:

  • металлические прутья диаметром от 8 мм, сваренные в виде гребенки и применяемые в смесителях с неподвижной бадьей, где вращение происходит только центрального вала;
  • листовой металл толщиной от 3 мм, приваренный в виде лопастей на стенки емкости смесителя под углом в 45 градусов к днищу;
  • стандартный смеситель, для электрической дрели-миксера используемый в вибрационных системах;

Простая механическая бетономешалка

Самый простой и довольно эффективный вариант бюджетной бетономешалки.

Конструкция такого аппарат состоит:

  • основание в виде сваренных из уголков, труб или профиля устойчивого основания, способного выдержать вращение бочки с 50-7- кг бетонного раствора;
  • бадья как правило, это бочка, молочный бидон, металлическая емкость из-под краски, или часть газового баллона с закрывающейся герметично горловиной, и валом в центральной части, закрепленном на основании, на подшипниках или втулках;
  • ручка ручного привода для вращения бадьи, в больших вариантах приспособлений для облегчения вращения предусматривается ручки с двух сторон бочки, для одновременной работы двух человек с целью облегчения работы;

Основанием является квадрат к двум противоположным сторонам которого привариваются боковины в виде двух треугольников (треугольник – самая устойчивая и жесткая фигура) на вершине которого закрепляется на подшипниках вал вращения бальи.

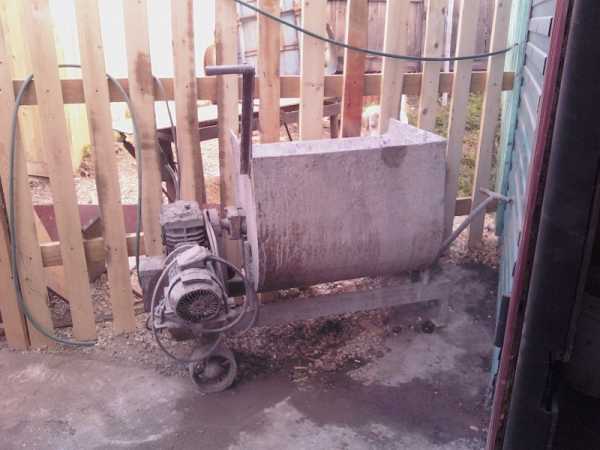

Горизонтальная растворомешалка из бочки

Простой и работоспособный вариант смесителя.

Состоит из:

  • основания;
  • бадьи, с откидной крышкой, и запорным механизмом;
  • валом вращения на подшипниках или втулках с рукояткой для вращения;

Особенностью конструкции является расположение бочки горизонтально или установка вала по диагонали через противоположные стороны днища и горловины бочки.

Комбинированная горизонтальная с гребенками

В данном варианте самоделки внутри бочки на рабочем вращающемся валу крепятся две или три гребенки, напоминающие собой грабли. Гребенки изготавливаются из металлического прута, полосы, или иного материала, с таким расчетом, чтобы при вращении перемешивать бетон, пропуская между зубьев.

Гребенки вдоль вала крепятся таким образом, чтобы между ними был угол 180, 120 или 90 градусов от центральной оси. Основание изготавливается по принципу остальных бетономешалок. Слив готового раствора обычно производится, путем опрокидывания бадьи или путем открытия сливной горловины.

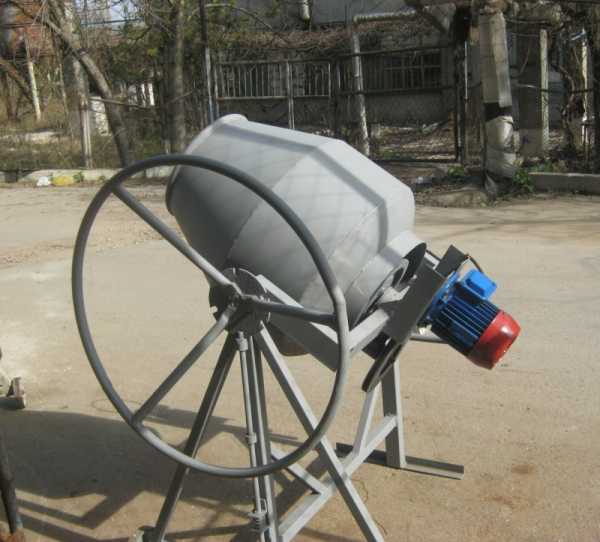

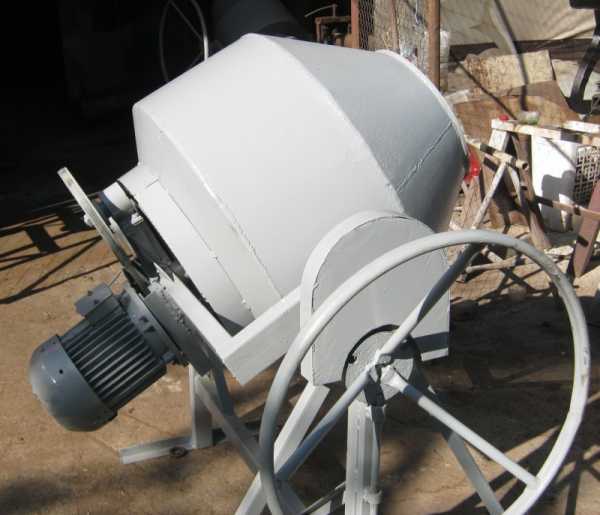

Настоящая электрическая

Такой вариант смесителя рассматривается, как вершина инженерных способностей самодельщиков в области бетономешалок. По сути это копия выпускаемой промышленным способом бетономешалки.

Но, при этом имеющей ряд особенностей:

  1. вместо зубчатого венца, используемого в промышленных агрегатах у самодельных аналогов, используется привод через редуктор или зубчатая передача на бочку с порой последней на опорные катки;
  2. бочка-бадья при этом, как и промышленный прототип имеет сужение в верхней части корпуса, а внутри приваренные по спирали боковые 2-3 лопасти миксера для улучшения смешивания раствора;
  3. основание проектируется с учетом удержания веса емкости с заполненным раствором и возможности его опрокидывания для слива готового бетона;
  4. в качестве привода чаще всего используется:
  5. электродвигатель с ременной передачей на вал вращения бочки;
  6. электродвигатель с редукторной передачей на бочку.

Среди бесспорных преимуществ такой машины легкость в управлении и минимальные затраты рабочей силы при работе, а вот минус – точный расчет всех узлов и деталей, наличие почти профессиональных знаний и умений при работе со многими инструментами, в том числе с электросваркой.

Вибрационная

Получение самого качественного раствора, возможно при использовании вибрационной бетономешалки. Это одновременно и самый высокотехнологичный вид смесителя.

В качестве рабочей емкости используется газовый баллон или иная емкость с толстыми стенками, но относительно небольшого диаметра, поскольку для работы вибратора необходима довольно большая мощность.

В качестве вибратора может быть использован обычный перфоратор со специально изготовленным рабочим органом в виде двух перевернутых дном друг к другу тарельчатых или ровных сетчатых пластин.

Емкость закрепляется вертикально на основании таким образом, чтобы оно обеспечивало устойчивое удержание самой емкости и вибрационного движителя.

Мощность движителя должна быть не менее 1,5 кВт, использование меньшего по мощности двигателя или перфоратора чревато неэффективной работой системы или быстрой поломкой.

Основание такой бетономешалки практически идентично всем остальным типам и должно обеспечивать не только устойчивость самой конструкции, но и возможность переворачивания емкости для слива готового бетона.

Типичные ошибки

При сборке такого агрегата возможны следующие основные ошибки и недостатки:

  • конструктивные:
  • несоответствие расчетной и реальной конструкции по жесткости основных деталей;
  • неправильно выбранная емкость для миксера;
  • не соответствующей по мощности и количеству оборотов конструкции электрический двигатель;
  • не соответствующий требованиям редуктор;
  • технологические:
  • недостаточно крепко соединенные детали корпуса;
  • неустойчивое основание;
  • высокое расположение вращающейся бадьи;
  • узкие или наоборот широкие горловины;

Кроме этого, следует учитывать и обязательное требование электробезопасности при установке электрооборудования.

А почему нельзя дрелью?

С дрелью все намного проще:

  1. электрическая дрель не предназначена для продолжительного использования. Режим работы переменно-продолжительный 5 минут работы, после чего обязательно 15 минут перерыва;
  2. шестерни дрели сегодня в большинстве изготавливаются из пластмассы, и рассчитаны на усилие достаточное для сверления отверстий не более 13 мм в бетоне, 20 мм в дереве или 12 мм в металле, а вот для перемешивания 70-90 кг рабочего объема не предназначены;
  3. мастерить бетономешалку с объемом чаши в 5-7 литров не рационально.

Заключение

Как показывает опыт, создание любого, даже самого простого средства механизации труда значительно повышает производительность и сокращает время работы.

По сути, бетономешалка это не самое сложное изобретение человека созданное из подручных средств и не требующее обязательного высшего инженерного образования, немного навыков работы с электросваркой, и пару дней работы позволят иметь действующую модель агрегата, дающую возможность в дальнейшем не только улучшать конструкцию, но и исправлять выявленные недостатки.

Самодельная бетономешалка своими руками. Полное руководство

Оцените запись

Читайте также:


okarkase.ru

Бетономешалка своими руками: чертежи, фото

Содержание статьи:

По своим размерам бетономешалки могут отличаться друг от друга. Все зависит от предназначения данного агрегата – будет они применяться в промышленных целях или в производстве частного масштаба. Для обычного аппарата в работе не предусмотрено никаких особых сложностей. Управляться с ним можно и без специальных навыков, другими словами. Но благодаря достижению современных технологических высот даже такие агрегаты стали более совершенными в работе. Пример – два вала, которые позволяют получить бетон более высокого качества, либо при необходимости приготовить больший объем замешиваемого раствора.

Для домашних мастеров нет ничего невозможного, в том числе и сделать бетономешалку своими руками, чертежи, фото которых можно найти легко в интернете. Как показала практика, это вполне реально. А учитывая, сколько стоит бетономешалка для дома, то это все однозначно имеет смысл. Прочесть более подробно о самодельных бетономешалках и посмотреть видео о них вы можете в этой статье.

Что вообще представляет собой самая простая бетономешалка? Не что иное, как приспособление, в котором можно смешать цемент с водой и нужными заполнителями до соответствующего состояния.

В чём заключается процесс перемешивания в бетономешалке

Процесс перемешивания начинается после того, как все ингредиенты поступили в барабан.

Сколько мешать по времени – решает сам пользователь. Получиться должна в результате качественная смесь бетона. По особенностям производства различают бетономешалки с гравитационным или принудительным перемешиванием.

Во втором случае сама емкость остается неподвижной, а перемешивание осуществляется за счет лопастей особой формы. Первый предполагает наличие вращающегося барабана, внутри которого расположены лопасти. В процессе подъема и опускания смеси, которое происходит многократно, получается раствор нужной консистенции. Гравитационные установки позволяют смешивать как строительные растворы, так и бетонные смеси, которые считаются более жесткими.

Как приготовить раствор для бетономешалки

Чтобы в домашних условиях приготовит нужное количество раствора, достаточно воспользоваться мини-бетономешалкой. Барабан закреплен на основании с колесиками, а работа осуществляется при помощи электроэнергии. Агрегат удобно перемещать, а емкость разворачивать так, чтобы можно было бетон погрузить на тележку.

  • Приобретая устройство подобного типа, нужно опираться на знание масштабов смеси (единоразово) и размеров оборудования. Что пригодится для того, чтобы бетономешалку своими руками соорудить дома? Электрический двигатель, бак для раствора, подшипники (2 штуки), составляющие лопастей и каркаса, вал привода.

Емкостью для состава вполне может служить бочка (из пластика или металла), объемом не менее 200 л. Приводной вал – обыкновенный прут или труба из металла, а балки, уголки, арматуру обрезанную можно успешно использовать как элементы конструкции.

Электрический двигатель — одна из важных частей установки, поэтому для этой цели лучше найти приводной механизм со скоростью вращения в минуту 1500 оборотов с обозначенной мощностью 2200 вольт. Вал привода при этом не должен вращаться со скоростью более 48 оборотов за минуту. Чтобы этого добиться, необходимо подобрать для этой цели шкивы ременной передачи или еще один редуктор.

На дне резервуара получают отверстия для закрепления вала и резервуара. Ингредиенты загружаются сбоку, для чего в этом месте необходимо прорезать отверстие в виде, например, прямоугольника с размерами 24х30 см. Края люка защищают резиновой прослойкой, а потом бочку соединяют с крышкой отверстия шарнирами через болты. То же самое можно сделать при помощи карточных петель.

Основная задача – сделать так, чтобы люк во время работы агрегата прилегал как можно более плотно. Решить эту задачу можно посредством металлических уголков, стянутых болтами. Внутри бочки необходимо поставить крестовину (швеллера или уголки). Приварить их нужно таким образом, чтобы между стенками емкости и устройством остался зазор не меньше 10-15 мм. Таким образом, раствор можно будет перемешивать более однородно.

Уголки из металла пригодятся и для того, чтобы сделать приспособление для опрокидывания резервуара, плюс к этому устройство для облегчения передвижения бетономешалки. Внутри емкости, как известно, смесь хранить нельзя. Поэтому необходимо рассчитать объем самодельной бетономешалки так, чтобы готовый раствор не превышал объема 8 литров.

Знание секретов замешивания «правильного» раствора» не менее важно, чем сбор приспособления для этой цели собственными руками. Об изготовлении бетоносмесителя собственноручно вы можете здесь.

Кубический метр бетона требует 125 л. воды. Кроме этого, понадобятся песок и гравий. Соотношение гравия и песка – 1,2/1.

Поэтому бетономешалка своими руками, чертежи, фото которой без проблем можно найти, собирается легко, только перед этим надо прочитать полезную литературу. Либо необходимо обратиться к знающему и опытному специалисту, для того чтобы он помог вам с созданием такого приспособления, как бетономешалка. Другой опыт изготовления бетономешалки своими руками вы можете почитать тут.

dom-fundament.ru

Бетономешалка своими руками: особенности изготовления, чертеж бетоносмесителя

Для выполнения строительных мероприятий и благоустройства территории применяются цементные и бетонные растворы. Процесс ручного приготовления смесей трудоемкий и продолжительный. Он не гарантирует однородность рабочей смеси. А приобретать для разового замеса дорогой бетоносмеситель нецелесообразно. Выход из сложившейся ситуации – бетономешалка своими руками. Она позволит при минимальных расходах самостоятельно подготовить раствор с однородной консистенцией.

Пример бетономешалки, подходящей для дома

Устройство бетономешалки бытовой и классификация смесителей

Агрегаты, предназначенные для перемешивания бетонных растворов, предлагаются предприятиям и изготавливаются домашними умельцами в различных вариантах. Рассмотрим конструкцию мешалки, которая состоит из следующих узлов:

  • металлической рамы или станины, объединяющей узлы в единую конструкцию. Рама воспринимает динамические и статические нагрузки, обеспечивая устойчивость оборудования. Для тяжелых агрегатов станина стационарная, а для малогабаритных смесителей оснащается колесами, облегчающими транспортировку. Для изготовления металлической рамы можно использовать уголок или стальной профиль другого сечения;
  • рабочего органа, предназначенного для повышения однородности замеса. Активатор, контактирующий с перемешиваемым раствором, воздействует на компоненты смеси. В результате бетонный раствор приобретает однородную консистенцию. В качестве перемешивающих органов используют лопатки сложной конфигурации, специальные лопасти, шнеки и другие разновидности активаторов;
  • резервуара, в котором перемешивается бетон. Такая емкость называется бочкой и может изготавливаться из различных материалов. Для самостоятельного изготовления рабочей емкости можно использовать утратившие актуальность и работоспособность бытовые устройства – начиная от стиральных машин и заканчивая металлическими бочками. Используемые емкости отличаются размерами и объемом, влияющими на производительность;
  • разгрузочного устройства, облегчающего и ускоряющего слив подготовленного раствора. Конструкция сливного механизма определяется компоновкой бетоносмесителя, конструкцией и габаритами бочки, а также массой бетонного раствора. Применяются различные технические решения для облегчения процесса разгрузки;
  • приводной станции. В качестве движущего агрегата используют электрический двигатель. Передача крутящего момента от электромотора может осуществляться через понижающий редуктор или ременную передачу. Передаточное отношение и мощность трансмиссии должны обеспечивать возможность беспрепятственного вращения тяжелой емкости, наполненной раствором.

Бетоносмеситель отличается не только вариантом конструктивного исполнения, но и способами смешивания. По принципу работы растворосмесители делятся на следующие виды:

  • гравитационные. Отличительная черта данных механизмов — наличие вращающейся емкости и неподвижного винтового активатора. Перемешиваемая цементная смесь под влиянием гравитации без приложения усилий падает на винтовую ось. Равномерное смешивание ингредиентов обеспечивается в результате воздействия лопаток, приваренных внутри вращающегося резервуара. Гравитационный способ перемешивания позволяет приготовить бетон с требуемой степенью подвижности;
  • принудительные. Они смешивают цементный раствор внутри стационарно закрепленного резервуара за счет воздействия подвижных элементов. Эксплуатационные характеристики и однородность рабочего раствора, приготовленного в таких мешалках значительно выше, если сравнивать с гравитационными агрегатами. Принудительный принцип смешивания в частном домостроении применяется редко. Он актуален в бетоносмесителях, предназначенных для промышленного использования.
Гравитационные бетономешалки 120л

По продолжительности работы мешалки делятся на следующие разновидности:

  • периодического действия, применяемые для частного использования. Они комплектуются электродвигателем небольшой мощности;
  • постоянного функционирования. Они применяются для промышленных целей и оснащены мощным электрическим приводом.

Остановимся более детально на конструкции устройств, самостоятельное изготовление которых довольно простое.

Самодельная бетономешалка своими руками – популярные конструкции

Самодельная бетономешалка из бочки

Планируя самостоятельное изготовление, целесообразно ознакомиться с проверенными на практике конструкциями. Возможны различные схемы устройств, из которых наиболее популярны следующие агрегаты:

  • механическая машина-бетономешалка. Она представляет собой разрезанную вдоль продольной оси бочку, шарнирно закрепленную на металлической раме. Внутри емкости расположен подвижный вал с лопастями. Передача крутящего момента от электродвигателя осуществляется через клиноременную передачу и редуктор. Выгрузка подготовленного раствора осуществляется путем наклона бадьи. Достоинство этого растворосмесителя — сокращенная продолжительность замеса. Недостаток агрегата — разбрызгивание раствора при повышенной скорости вращения;
  • бетономешалка из бочки, оснащенная активатором. По компоновочному решению этот вариант растворосмесителя похож на ранее описанный. Главное отличие – применение целой бочки, в которой выполнен герметичный люк для загрузки ингредиентов и выгрузки раствора. Передача крутящего момента может осуществляться как вручную, так и с помощью электропривода. В данном варианте вращается емкость, внутри которой закреплены продольные гребенки. Качество замеса определяется количеством оборотов, а не продолжительностью перемешивания. Несмотря на сложность конструкции, такие механизмы изготавливаются серийно;
  • бетономешалка самодельная с миксером. Планируя сделать своими руками бетономешалку, стоит обратить внимание на этот вариант. Несмотря на сложность конструкции такого растворосмесителя, над ним стоит потрудиться. Устройство обеспечивает повышенную однородность перемешивания бетонной смеси за счет дополнительной степени свободы. Емкость с активатором закреплена на металлической раме и может вращаться относительно продольной оси. Рама в сборе с резервуаром имеет дополнительную степень свободы за счет шарнирного крепления на несущей станине агрегата. Важно обеспечить герметичность резервуара и удобство выгрузки;
  • бытовые бетономешалки вибрационного типа. Для создания растворосмесителя с вибрационным принципом действия потребуется перфоратор повышенной мощности, в патроне которого закреплен металлический вал. Перфоратор следует жестко зафиксировать на станине, обеспечив соосное расположение вала с центром емкости. С противоположной стороны вала следует жестко закрепить автомобильный диск, диаметр которого меньше внутреннего размера бочки. Затем вертикально установленная бочка заполняется ингредиентами. Компоненты цементно-бетонной смеси под вибрационным воздействием равномерно перемешиваются. Решая, как сделать бетономешалку своими руками из автомобильного диска, воспользуйтесь этим вариантом.

Для самостоятельного изготовления бетономешалки подойдет любой вариант конструкции.

Бетономешалка самодельная с миксером

Бетономешалка своими руками – плюсы и минусы

Независимо от того, будет ли изготавливаться большая бетономешалка или малогабаритный смеситель, до начала изготовления ознакомьтесь с достоинствами и недостатками самодельных устройств.

Преимущества самостоятельно изготовленных растворосмесителей:

  • экономия денежных средств по сравнению с приобретением готового агрегата;
  • повышенное качество подготавливаемой цементно-бетонной смеси;
  • сокращенная продолжительность смешивания ингредиентов бетонного раствора;
  • удобство разгрузки подготовленной смеси путем наклона бочки смесителя;
  • возможность изготовления смесительного устройства с ручным приводом;
  • широкий выбор материалов и емкостей для самостоятельного изготовления.
Чертеж. Самосвальная бетономешалка

Проблемные моменты, связанные с самостоятельным изготовлением растворомешалок:

  • сложность изготовления в бытовых условиях без профессиональной подготовки;
  • необходимость подгонки узлов и элементов для обеспечения безотказной работы;
  • разбрызгивания цементного раствора при повышенной частоте перемешивания.
Бетономешалка своими руками – плюсы и минусы

Анализируя достоинства и недостатки, многие застройщики отдают предпочтение самостоятельному изготовлению бетоносмесителей. При этом необходимо учесть, что если будет изготавливаться бетономешалка из бочки своими руками, чертежи необходимо использовать только проверенные на практике.

Как сделать бетономешалку из бочки своими руками

Размышляя, как сделать бетономешалку своими руками, чертежи или эскизы подготовьте заранее. Можно для изготовления заэскизировать натурный образец, который положительно зарекомендовал себя в условиях эксплуатации. Рассмотрим особенности самостоятельного изготовления различных вариантов.

Как сделать бетономешалку ручной конструкции и с электроприводом

Ручной вариант растворосмесителя – самый простой. Он лучше всего подойдет для приготовления небольших объемов смеси и более дешевый, чем электрические модели. Процесс перемешивания осуществляется путем заполнения резервуара компонентами с последующей передачей крутящего момента путем поворота рукоятки.

Конструкция ручного устройства представляет собой металлическую раму, на которой в шарнирных опорах закреплен поворотный вал с емкостью для перемешивания. С одной из сторон приводного вала закреплена рукоятка.

Алгоритм сборки предусматривает выполнение следующих операций:

  • Сварку металлоконструкции. Она состоит из двух треугольных боковин, соединенных перемычками. В верхней части расположены втулки крепления поворотного вала.
  • Подготовку смесительного резервуара. В качестве емкости можно использовать бочку, молочный бидон или корпус стиралки. Внутри необходимо закрепить лопасти.
  • Установку емкости на поворотном валу. Важно обеспечить жесткое соединение и герметизировать зазоры на участках крепления вала.
  • Фиксацию рукоятки для смешивания и контроль герметичности смесителя. Для испытаний необходимо заполнить емкость водой и убедиться в отсутствии течи.
Подготовка смесительного резервуара

Соблюдая указанную последовательность операций, легко может быть изготовлена бетономешалка своими руками. Чертежи или эскизы можно подкорректировать, предусмотрев возможность использования молочного бидона или другой емкости.

Если с противоположной от рукоятки стороны вала закрепить шкив клиноременной передачи или звездочку цепного привода, то можно обеспечить передачу крутящего момента от редуктора, соединенного с электродвигателем. Бетономешалка своими руками из бочки, приводимая в движение от электромотора, обеспечит повышенную эффективность смешивания.

Самодельная бетономешалка с двигателем от стиральной машины

Используя мотор мощностью 0,18 кВт с частотой вращения 1500 об./мин., можно собрать электропривод растворосмесителя. Для передачи крутящего момента используется стартерная шестерня и маховик от легкового автомобиля.

Передвижная бетономешалка из стиральной машины своими руками изготавливается в указанном порядке:

  • Сварите раму с осями для шестеренчатой передачи.
  • Закрепите колеса.
  • Установите на осях шестерни привода.
  • Прикрепите двигатель со шкивом.
  • Соберите ременную передачу.
  • Закрепите бочку на торце маховика.

Остается подключить электропитание и проверить, как работает самодельная бетономешалка из стиральной машины.

Заключение

Руководствуясь приведенными рекомендациями несложно изготовить бетоносмеситель своими руками. До начала самостоятельного изготовления важно определиться с конструкцией устройства. Разбираясь, как сделать бетономешалку своими руками, чертежи подготовьте в первую очередь. Они помогут не допустить ошибок.

Originally posted 2018-03-26 17:33:52.

pobetony.expert

Бетономешалка своими руками - современные конструкции и их особенности (90 фото)

Ни одна стройплощадка не может быть организована без бетона. Замешивать раствор при помощи обычной строительной лопаты и большой емкости весьма проблематично и физически затруднительно. А если объемы работ большие — то такой процесс лишен целесообразности.

Значительно удобнее использовать бетономешалку. В каждом строительном магазине продаётся такой агрегат. Кто-то в целях экономии денег сооружает сей агрегат для замеса цементного раствора своими силами. Посмотрите фото бетономешалки, выполненной своими руками, дабы понимать какими они могут быть.

Как сделать бетономешалку своими силами?

Изготавливая бетономешалку своими силами у вас появляется возможность обзавестись собственным оборудованием с минимальным расходом финансов. Рассмотрим в деталях процесс изготовления бетономешалки.

На самом деле конструкция довольно простая — замес тут механический. Все очень хорошо видно на чертежах бетономешалок. Основное преимущество агрегата — работа с большими объемами цемента.

Привод здесь не обязательно должен быть ручным или механическим, можно установить электродвигатель. Чтобы выгрузить бетон из мешалки, бадью наклоняют в одну из сторон.


Механическая бетономешалка

Есть здесь и минус, характерный для всех подобных бетономешалок с использованием цилиндрической емкости под цемент — замес цемента в углах неаккуратный и некачественный. При превышении оборотов свыше 35 в минуту, смесь разлетается.

Решить вторую проблему можно, если вместо вырезанного отверстия приварить обратно отрезанный элемент и сделать люк. Для замешивания раствора в такой бетономешалке требуется не больше 5 мин., на сухой уходит от 1 до 12 мин.

Инструкция как сделать бетономешалку приводится ниже. Эта конструкция, как и представленная ранее выше, может быть с электрическим приводом и без него. Преимущество: однородность всего цемента, скорость замеса смеси и качественный бетон на выходе.

Для изготовления подойдет старая бочка, несмотря на невзрачный внешний вид, она не будет ничем уступать современным бетономешалкам промышленного производства. В данном случае, на скорость замешивания влияют больше обороты, а не время. Достаточно прокрутить смесь несколько раз, как она уже полностью готова.


Из минусов можно выделить весьма сложную схему самой конструкции бетономешалки. Чтобы изготовить даже самый простой ручной вариант, нужно будет запастись сразу десятком различных элементов и запчастей.

Все внимание нужно сосредоточить при изготовлении бетономешалки на разгрузочном люке, посмотрите как плотно прилегают шпингалеты, уплотнители и петли. Каждый элемент должен быть крепким и надежным, обладать высоким качеством. Ну а если питание поблизости для электрической мешалки отсутствует, то подобный агрегат окажется просто незаменимым.

Подобные конструкции можно встретить и в сфере промышленного производства. Это свидетельствует о том, что самодельная бетономешалка не уступает ничем фабричным образцам.

Электрическая бетономешалка

Еще один вариант бетономешалки подразумевает использование электродвигателя. Это самая популярная конструкция, которую любят копировать друг у друга домашние кустарные мастера. Никаких особых пояснений по этому поводу не требуется. Схема доступна на фотографии ниже.


Есть огромное количество конструкторских решений и видов электрической бетономешалки. Даже детальные чертежи представлены в большом количестве.

Поговорим об этом агрегате в паре слов. Как правильно сделать бетономешалку своими руками:

  • Горловая часть и днище конструкции укрепляются при помощи сварных планок;
  • Идеальным выбором будет рамный миксер, сваренный с основанием;
  • Обратите внимание, чтобы ось и емкость вращались вместе — рама станет сложнее, но при этом увеличиться её надежность, и будет отсутствовать необходимость в уплотнителях на днище. Последний момент влияет на срок эксплуатации готового устройства.

Электрическая бетономешалка с перфоратором

Несмотря на наличие хорошего дорогого перфоратора с отличными показателями параметров в 1-1,5 киловатта, и ударной функцией, не так просто изготовить качественную бетономешалку.

Наиболее часто встречающиеся ошибки:

Неправильно выбранная по габаритам емкость. Она не должна быть чрезмерно круглой формы, иметь вытянутые очертания.

Неправильное расположение вибратора значительно ухудшает качественные показатели замешивания. Его высота до дна должна соответствовать диаметру. Раствор должен быть залит в том же объеме, что и радиус вибратора.


Плоский вибратор не самое лучшее решение. Такой инструмент не сможет создать необходимые волнообразные возмущения на поверхности смеси и она просто не будет должным образом перемешена.

Посмотрите на изображение ниже, чтобы понимать какой именно следует применять или покупать. Наиболее подходящая модификация имеет пару тарелок (блюдец).

Вибратор больших размеров. На каждый последующий киловатт мощности прибавляется 15-20 см в диаметре. Наш агрегат сможет спокойно работать с тарелками на 25 сантиметров.

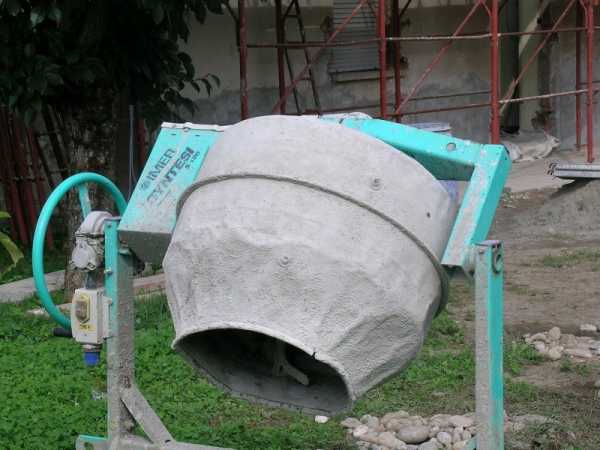

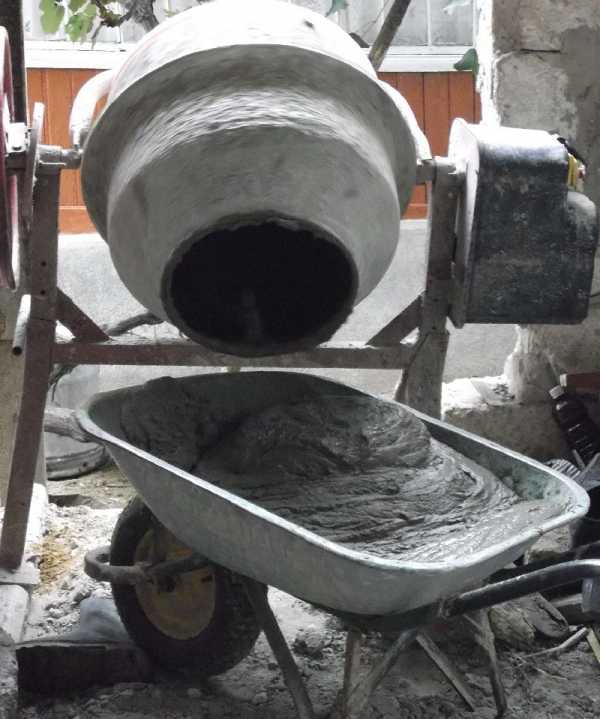

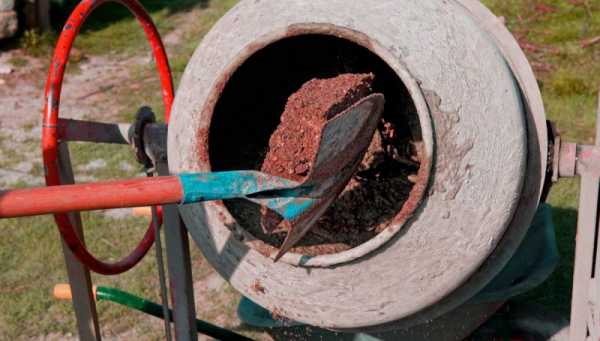

Фото бетономешалки своими руками


Также рекомендуем посетить:

mojdominfo.ru

Бетономешалка своими руками: чертежи :: SYL.ru

Бетономешалка является незаменимым устройством для выполнения различных строительных работ. То время, когда раствор для строительства замешивали вручную, давно прошло. Сегодня в каждой отрасли деятельности люди пытаются максимально облегчить и автоматизировать ручной труд.

Так и в строительстве, чтобы облегчить работы, придумали устройство, которое бы помогало готовить однородные бетонные смеси. Процесс замешивания в данных механизмах выполняется при помощи механического смешивания между собой всех ингредиентов раствора. Обычно это цемент, вода и песок.

Для строительства больших объектов промышленная машина является единственным выбором. А в условиях небольшой стройплощадки (например, в частном доме) лучший выбор – это бетономешалка, своими руками изготовленная с учетом всех требований.

Что она из себя представляет?

В большинстве случаев данная конструкция представляет собой барабан, в котором непосредственно проходит процесс смешивания. Энергию вращения он получает при помощи механического привода и электрического двигателя. Электромотор в данном случае является сердцем машины. Эти помощники строителя различаются по мощности, объему барабана, а также по виду исполнения.

Но не все устройства имеют такую вот стандартную конструкцию. Существует устройство принудительного типа. Оно выглядит немного по-другому. Здесь емкость для раствора выполнена без возможности движения. В ней установлены лопасти специальной формы. За счет их движения и перемешиваются все составляющие. Такая система не позволяет смешивать особо крупные частицы. Машина предназначена лишь для жидких смесей. Но бетономешалка, своими руками сделанная по этому принципу, может смешивать даже крупные фракции раствора.

Как сделать высококачественный раствор?

В приготовлении правильного и качественного строительного раствора есть несколько основных принципов. Нужно соблюдать каждый из них, иначе есть риск того, что раствор окажется испорченным и не будет иметь должных качеств.

Итак, каковы же требования к процессу смешивания ингредиентов раствора? Во-первых, время приготовления не должно превышать по длительности 3 минут. Если процесс будет длиться дольше, то это вызовет эффект центрифугирования, что значительно ухудшит качества раствора.

Во-вторых, когда процесс смешивания будет закончен, для выгрузки смеси следует опустить горловину емкости бетономешалки. Выключать ее при этом не нужно.

Как делается самодельная бетономешалка своими руками?

Если нужно построить дом или подсобное помещение на даче или в загородной усадьбе, то в первую очередь необходимо обзавестись таким устройством. Делать раствор своими руками неудобно, долго и тяжело.

Необходимость этой полезной машины особенно часто ощущается в частном секторе. Ведь иногда появляется необходимость небольшого строительства, постоянно что-нибудь нужно реконструировать или перестраивать. Даже чтобы залить садовую дорожку или сделать фундамент для беседки в саду, нужен раствор.

Бетономешалка, своими руками сделанная - это хороший способ сэкономить, так как агрегат нужен нечасто, а цена за заводские и промышленные модели достаточно высокая. Да и нет никакого смысла покупать ее на пару раз. К тому же сделать что-нибудь собственными руками – это увлекательно и интересно.

Выбираем емкость

Для постройки нашей машины в первую очередь нужно подобрать емкость. При этом нужно учитывать необходимый объем. Можно найти на участке старую металлическую либо пластиковую бочку, 200-литровой вполне хватит.

Основание

Эта конструкция имеет достаточно солидные размеры, поэтому нужно обеспечить для нее достаточных размеров основание. К изготовлению этого элемента нужно подойти основательно.

Для создания основания используется дерево. Подойдет брус с сечением 10-15 см. Соединять раму будем соединением «в шип». Предварительно нужно обработать все стыки при помощи клея и саморезов. Такая самодельная бетономешалка, своими руками сделанная, сможет стойко выдержать нагрузки.

Основание, изготовленное из металла, само собой, имеет большую надежность. Но если устройство не будет использоваться часто, это нецелесообразно. И от этого конструкция лишь будет больше весить. В качестве материалов для металлической рамы подойдет швеллер или уголок. Собирать можно при помощи сварки, болтовых соединений.

На основании следует предусмотреть возможность для крепления привода, а также систему наклона и противовес, при помощи которого будет выгружаться раствор. Также нужно не забывать об органах управления.

Выбор мотора

Бетономешалка, своими руками изготовленная, в нашем случае будет работать от электромотора. Для этого отлично подойдет совершенно любой однофазный мотор. Частота вращения должна быть не более чем 40 оборотов.

Есть люди, которые успешно применяют для данных целей двигатели от старых стиральных машинок. Устройство этих моторов позволяет им работать очень долго, причем не будет риска перегрева, перегрузки или еще чего-нибудь. У данных агрегатов хороший крутящий момент, поэтому нужно предусмотреть систему редукторов. Для этого можно использовать ременную передачу со шкивами различных диаметров.

Как делается бетономешалка из бочки своими руками?

Так как в основе конструкции лежит обычная бочка, то подойдет любая металлическая на 200 литров. Нужно обязательно хорошо чистить бочку после работы. Если емкость не очищать, то рано или поздно внутри будут образовываться куски засохшего раствора. При этом будет затруднена разгрузка готового раствора из бочки. Так устройство не сможет служить долго.

Ручной привод

Как делается ручная бетономешалка своими руками? Чтобы раствор перемешивался, нужно, чтобы наша бочка могла свободно поворачиваться вокруг оси.

Для более удобной загрузки и разгрузки в бочке нужно обустроить дверь. Для этого на боковой стороне емкости нужно сделать вырез. Крепление двери можно осуществить при помощи петель. Также нужно предусмотреть фиксатор и уплотнитель.

Для организации ручного привода можно в центре бочки с двух сторон сделать отверстия под трубу небольшого диаметра. Она будет выполнять роль двигателя. Как крепить трубу? Можно использовать сварку, можно фланцы и болтовое соединение.

Чтобы повысить качество перемешивания ингредиентов, изнутри бочки на стенки можно приварить металлические полосы. Так получатся лопасти, которые есть в конструкции промышленных мешалок.

Станина

Бетономешалка из бочки, своими руками изготовленная, в нагруженном состоянии будет иметь большой вес. Рама для нее должна быть достаточно прочной и устойчивой. К тому же бочка должна крутиться.

В качестве материала можно использовать дерево или же металл. Пойдет все: профиль, уголки, брус. Эта конструкция предусматривает 2 треноги с двух сторон. Треноги скреплены между собой продольно. Высота этих опор должна быть такой, чтобы с машиной было удобно работать. Нужно учесть, что такая конструкция будет перемещаться по участку. Чтобы легче было работать с ней, можно во фланцы запрессовать подходящие подшипники.

Принудительная мешалка

Мы узнали, как сделать бетономешалку своими руками. А сейчас мы посмотрим, как собрать мешалку принудительного типа. Сделать устройство отнюдь не так сложно, как кажется.

У такого устройства есть некоторые конструктивные особенности. Здесь вся бочка не вращается, а вращается внутри нее вал с лопастями. Существуют конструкции с горизонтально расположенным валом или же вертикальным.

Принудительная бетономешалка, своими руками сконструированная, может, немного и уступает промышленным изделиям, однако обойдется значительно дешевле.

Для начала нам нужна бочка. Для горизонтальной конструкции может понадобиться специальное корыто. В торцевой части бочки нужно сделать отверстие. Затем в него вставляется вал, на который напрессован подшипник. Нижняя часть бочки должна иметь дверь для выгрузки раствора.

Вал можно изготовить либо из труб, либо из арматуры. Лопасти к валу можно приварить. Они легко делаются из листового проката.

Многие сделанные бетономешалки своими руками, чертежи которых при желании найти несложно, в качестве электродвигателя укомплектовываются моторами с мощностью от 2,2 кВт. А для того, чтобы обороты вала не превышали 48, используют редукторы. Можно применить ременную передачу, можно цепную от старого горного велосипеда.

www.syl.ru

Бетономешалка своими руками чертежи бесплатно

Бетономешалка своими руками, чертежи бесплатно, описание приспособления для получения однородного раствора принудительно механическим способом.

Здесь возможны различные варианты.

Вариант первый: загрузка миксера и перемешивание раствора под наклоном.

Вариант второй: выгрузка готового раствора, причем выгрузку можно осуществлять с обеих сторон рамы.

Справка.
Конструкция позволяет вращать емкость миксера и поворачивать вилку крепления миксера к раме, на угол в пределах от нуля до триста шестидесяти градусов.

Смеситель состоит из трех составных частей:

  1. Рама.
  2. Вилка для закрепления миксера.
  3. Миксер.

РАМА

Сама рама сварена из трубы размером в сечении 25х50 (мм), к которой закрепяются: корпуса подшипников УМ90; неповоротные опоры колес FC80; колесо поворота миксера; ручка для перемещения смесителя.

ВИЛКА КРЕПЛЕНИЯ МИКСЕРА

Вилка сварена из металлических труб размером 30х70 и 30х30 (мм), к которой крепятся: механизм ременного привода с электродвигателем АИР 63 В4; подшипниковый узел малой шестерни; три оси; четыре механизма крепления прижимных подшипников миксера.

МИКСЕР

Изготовлен из трубы диаметром 426х4 (мм), к передней части приварена усеченная пирамида, основанием которой является правильный десятигранник, к задней части приварен круг. Внутри трубы крепятся лопасти для лучшего перемешивания раствора. К задней части крепится подшипниковый узел оси и большая шестерня.

Как это работает, посмотрим на видеоролике.

Заказать чертеж


Поделитесь с друзьями!

chertegnik.ru

Бетономешалка своими руками — дёшево и надёжно

Люди, которые планируют строить себе дом, составляют список необходимых приспособлений. И, оказывается, что без бетономешалки никак не обойтись. Приобретение такого устройства связано с большими денежными тратами, поэтому умельцами разработаны инструкции как самостоятельно собрать такое приспособление. Немаловажным фактором является и то, что данное изделие рассчитано на долгую и многократную службу.

Содержание

  1. Удобная конструкция бетономешалки
  2. Собираем самостоятельно
  3. Бочка как основа бетономешалки
  4. Выполняем сборку основных компонентов
  5. Окончание сборки и установки бетономешалки
  6. Самостоятельно делаем бадью
  7. Безопасная работа

Удобная конструкция бетономешалки

Вы можете быть уверены, что если будете внимательно следовать инструкциям, то сборка бетономешалки не отнимет много времени. Перечислим преимущества, которые вы получаете:

  • конструкция предполагает использование экономичных материалов (т.е. вам не придётся сильно тратиться).
  • даже человек без особых навыков сможет собрать это изделие.
  • составляющие детали не являются особо редкими. Их несложно найти, но приготовьтесь, что если их не будет в вашем владении, то придётся либо просить у друзей, либо покупать.

Самодельная бетономешалка включает в себя следующие детали: ручку для выброса бетона, мотор, каркас, емкость для бетона. Если вы намереваетесь перевозить бетономешалку с места на место, то следует собрать и соответствующую передвижную конструкцию на основе тележки с колёсами.

Собираем самостоятельно

Для начала надо обдумать план предстоящей работы, а именно – нарисовать чертёж бетономешалки, решить из каких компонентов она будет состоять.

Несомненно, что частью бетономешалки будет бадья. Вам придётся подыскать ёмкость или сосуд большого объёма.

— Возможно, это будет одна из тех бочек, которые часто стоят на приусадебных участках (подойдёт как металлическая, так и пластмассовая).
— Иногда встречаются и очень большие, многолитровые кастрюли, которые тоже подойдут для бетона.
— Круглые вместительные баки, наподобие «титанов», используемых для приготовления чая в поездах.

Если не удалось найти подобной ёмкости у себя либо же у друзей, то придётся потрудиться – изготовить её самостоятельно. При этом сэкономите немало денег, ведь в магазине такие изделия стоят недёшево.

Сразу стоит отметить, что для комфортной работы бетономешалки потребуется ёмкость в 200 л. и больше. Тогда вам не придётся выгружать и разгружать её, а сразу приготовите нужное количество смеси.

Бочка как основа бетономешалки

В особо неблагоприятных условиях люди умудряются изготавливать бетон, настойчиво перемешивая смесь лопатой. Но это каторжный, изматывающий труд. Ведь в состав смеси входят цемент, песок и вода – вещество получается вязким, а конечный результат может быть худшим, чем ежели использовать бетономешалку. Зато какая-нибудь старая ёмкость (например, бочка на 200 л.) станет существенной частью бетономешалки и избавит вас от мучений.

Рассмотрим два варианта изготовления такого полезного приспособления. Так, в первом случае вы будете вращать бетономешалку своими руками. Что, впрочем, значительно легче, чем делать это вовсе без этого устройства, лопатой. Второй вариант более «продвинутый» в нём используется двигатель (электрический или бензиновый), но, соответственно, и затрат придётся приложить больше.

Если вы решили сделать бетономешалку без дополнительной тяги, то вам понадобится вал и бочка. С двух сторон вала закрепляются ручки. Вы вращаете эти ручки, и вал вращается вместе с насаженной на него бочкой со смесью.

Последовательность сборки следующая:

  1. Прежде всего, необходимо вварить в бочку перегородки высотой примерно в 12 см. На ваш выбор какими будут перегородки – продольными или поперечными.
  2. Определитесь, будет ли ваша бетономешалка подвижной. Если «да», то на тачке закрепляются стойки.
  3. Проверьте, насколько герметична ваша бочка. Возможно, понадобится крышка или кусок подходящего материала, с помощью которого следует заварить эту ёмкость.
  4. Для крепления вала используются фланцы. Их необходимо привинтить или приварить ко дну и к крышке бочки.
  5. Вал вваривается во фланцы.
  6. На следующем этапе следует вырезать люк для загрузки и выгрузки бетона.
  7. Люк закрепить на петлях, смонтировать защёлку.
  8. Стойки с подшипниками крепятся на валу.
  9. При закреплении стоек в земле следите, чтобы конструкция не перекашивалась.
  10. Последним этапом станет закрепление ручек.

Теперь рассмотрим вариант, если вы решили использовать двигатель.

В этом случае крутящий момент двигателя будет идти через ремень к шкиву, а от шкива, закрепленного вместо ручки — к валу. Остальные детали, как и при использовании ручной тяги.

Возможно, вам больше понравится вертикальный вариант этой конструкции. Для этого надо проделать следующее:

  1. Разместить на основании раму с мотором. Она будет обеспечивать повороты.
  2. Повороты бочки происходят благодаря валу и специальным роликам, на которые она опирается.
  3. Чтобы не было тяжело переворачивать устройство, к оси рамы приваривается ручка, а сама рама выводится.

Обычно такую продвинутую модель бетономешалки хранят и используют по назначению в специальном защищённом месте. Это может быть гараж, сарай, просторная подсобка – главное, чтобы там была электропроводка.

Не у всех имеется сварочное оборудование, да и навыки этого ремесла не каждый знает. В таком случае рама делается из железного уголка, а сама бетономешалка – на болтах. Если у вас найдётся старая стиральная машина, то двигатель от неё подойдёт к этому устройству. Также, если найдёте ненужную дрель с рабочим двигателем на 1.3 кВт, то можете использовать её. Обычный мотор на бензине тоже подойдёт.

Выполняем сборку основных компонентов

Каркас

Наибольшие нагрузки нашей конструкции примет на себя её каркас. Ведь при вращении бадьи образуется нагрузка, которая значительно дополняет массу бетона. В основании каркаса необходим стальной угол с параметрами около 110-130 мм.

Если сварочное оборудование недоступно, придётся обойтись болтами 27 мм (а лучше – ещё большими). Использовать болты с меньшего калибра крайне не рекомендуется, т.к. они могут не выдержать предстоящие большие нагрузки. Но в любом случае – сварка рамы остаётся более надёжным вариантом.

Постарайтесь найти двигатель 1.3 кВт. Некоторые умельцы, у которых такого устройства нет, умудряются подключать два двигателя с идентичными скоростями и моментом. Но небольшой сбой одного из них может привести к общей поломке.

Редуктор

Быстрое перемешивание бетона недопустимо. Рекомендуется делать около 35 оборотов в минуту. Большинство же двигателей рассчитаны на большую скорость. Медленные же двигатели поступают в специализированные магазины крайне редко. Так что оптимальным будет использование быстрого двигателя, дополненного редуктором.

Ременная передача

Это самый экономичный и простой способ изготовления редуктора. Вам потребуются шкивы и ремни.

Сначала вам предстоит рассчитать передачу. Не волнуйтесь: сделать это несложно, т.к. шкивы вращаются со скоростью равной отношению их диаметров.

Если вам надо снизить обороты с 1000 до 35 в минуту, то необходимо действительное число поделить на желаемое. Итак, 1000/35 = 28. Стало быть, диаметр одного шкива должен превосходить диаметр второго в 28 раз.

Предположим, диаметр маленького шкива 3 см., тогда 3*28. Получается 84 см. – таким должен быть большой шкив.

Цепная передача

Если решите применить цепную передачу, то принцип её устройства такой же, как и при ременной. Единственным отличием будет то, что при расчетах учитывается не диаметр, а сколько зубьев в малой шестерне.

Зубчатая передача

Если у вас есть зубчатый венец от двигателя старой машины, а лучше – коробка передач, то её можно использовать для устройства зубчатой передачи.

Последовательность действий следующая:

  1. Переворачиваете бочку.
  2. На середине днища размещаете калённый стальной диск (венец)
  3. Отмечаете нужные места.
  4. Откладываете венец и дрелью делаете отверстия в отмеченных местах.
  5. Как можно крепче прикручиваете венец болтами.

Но если есть возможность приварить венец – это будет оптимальным вариантом.

Окончание сборки и установки бетономешалки

Если вы уже установили венец, то для установки редуктора необходимо провести подобные же действия. Т.е. вы делаете отметки, проделываете отверстия как можно крепче закрепляются подходящими болтами.

Следующий шаг: монтаж бочки, внутри которой уже приварены или привернуты лопатки. Используют для этого металлические уголки или листы.

Для надёжности требуется заменить последний шкив или зубчатое колесо особой шестерней располагавшейся на стартере (бендиксе) автомобиля. Если вы раньше этим не занимались и не хотите ошибиться – покопайтесь в документации. Именно эта шестерня призвана принять и выдержать наибольшую нагрузку, когда будет вращаться груженная бетоном бадья.

Штурвал

Если вы делаете вертикальную бетономешалку, то для выгрузки из неё бетона необходимо изготовить штурвал
На ваш выбор следующие варианты его создания

  • использовать шкив или колёса (можно старые)
  • подойдёт кусок трубы с толстыми стенками.

Если подобрали подходящие шкив или колесо, то по их окружности сверлим несколько отверстий (на ваш выбор – 6 или 8). Минимальный диаметр 6 мм, но лучше делать больше. В отверстия нарезается резьба. В качестве ручек могут выступить даже длинные болты (но в таком случае требуется спилить их головки и нарезать резьбу более 10 мм), но лучше подойдут резьбовые стержни или металлические ручки. Их необходимо вкрутить в отверстия на колесе или шкиве.

Изготовление штурвала из трубы с толстыми стенками почти такое же, как в случае со шкивом и колесом. Иногда, если диаметр трубы слишком маленький, некоторые ручки устанавливают со смещением.

В том случае, если вовсе нет возможности изготовить штурвал, то бетон вынимают с помощью лопаты. Это более трудоёмкий, но тоже действенный способ.

Самостоятельно делаем бадью

Важнейшей частью бетономешалки будет бадья. Ей надо уделить особое внимание. Хорошо, если у вас есть подходящая ёмкость. А если нет – предстоит сделать её своими руками. Понадобится металлический лист толщиной в 2 мм. На задней части этого листа чертится развёртка большого усеченного конуса, на задней – развертка малого усеченного конуса. Также необходимо вычертить круг для дна.

Затем необходимо эту развертку вырезать, загнуть и соединить все компоненты бадьи. Перед финальной сваркой необходимо изучить насколько точно стыкуются детали.

Рама агрегата

Вам надо определить: рассчитываете ли вы на долгий срок службы бетономешалки или достаточно будет одного сезона. В первом случае можно собрать раму из дерева, но для долговечной конструкции необходимо изготовить её из металла.

Если выбрали вариант с деревом, то заготовьте саморезы – они понадобятся при сборке. Помимо того, необходимо найти брус (его параметры на выбор – 10×10 или 15×15 см). Соединения тщательно проклеиваются на стыках.

У бетономешалки, которая прослужит вам долгие годы, должна быть металлическая рама. Для производства вам потребуется уголок 45×45 мм либо швеллер. Как и при других операциях более надёжным способом скрепления будет сварка основания, но в крайнем случае подойдёт клепание или затяжка болтами.

Рама бетономешалки

Какой бы вы ни выбрали тип конструкции, в раме бетономешалки обязательно надо просверлить отверстия для всех приспособлений, обеспечивающих работу.

Двигатель

Как известно, советские стиральные машины, как и холодильники, несмотря на долгую эксплуатацию, служат верой и правдой. Поэтому в качестве двигателя для самодельной бетономешалки вполне может послужить мотор, вынутый из старой стиральной машины. Для обеспечения приемлемой для бетономешалки скорости используется редуктор.

Можно подключить и бензиновый двигатель. Такой вариант более мобильный, т.к. не требует наличия электропроводки. Двигатель можно взять от мопеда. Передача осуществляется с помощью цепи, которую также можно взять с мопеда или мотороллера.

Безопасная работа

Несмотря на обеспечение больше мобильности, использование бензинового двигателя сопряжено с риском. При попадании искры и других случайностях – возможен взрыв. Но и использование электрического двигателя несёт потенциальную опасность.

Чтобы обезопасить себя и окружающих не забывайте о следующих правилах:

  • т.к. предстоит работа во влажной среде, необходимо проверять изоляцию шнура.
    напротив – нельзя проверять раствор, когда бадья вращается.
  • т.к. бетономешалка при работе будет вибрировать, необходимо установка надёжного упора под колёса (если мы говорим о передвижном варианте). Иначе она может неожиданно съехать с места, нанеся кому-нибудь увечья.
  • та же вибрация ослабевает затяг гаек. Поэтому регулярно их проверяйте и при надобности подтягивайте.
  • нелишними будут и рукавицы. Они защитят вас от попадания раствора и возникновения аллергических раздражений.
  • не оставляйте работающую бетономешалку без присмотра. Недопустимо, чтобы к ней приближались дети.

Из всего этого следует, что даже такой, казалось бы, непростой агрегат как бетономешалка можно сделать своими руками. Главное – внимательно и ответственно выполнять инструкции. А т.к. никакое строительство не обходится без бетономешалки, то её можно сдавать в аренду, что позволит не только окупить затраты, но и заработать.

bricknews.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
