Чертеж деревянной лестницы: схема сборки

Те люди, у которых есть частный дом, рано или поздно задумываются о вопросе расширения пространства и организации второго этажа в здании, будь то мансарда или достройка полноценного дополнительного яруса. В этом деле обязательно понадобятся ступеньки, ведущие на верхний этаж, проект деревянной лестницы в доме поможет качественно и безопасно установить данный предмет необходимости.

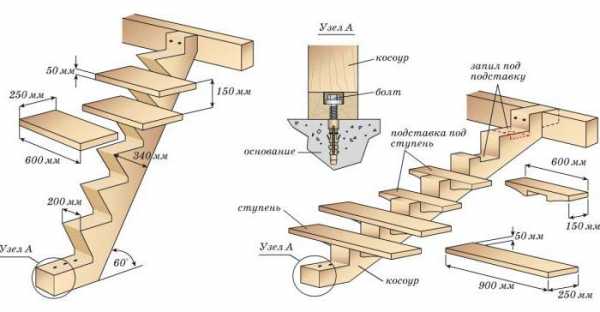

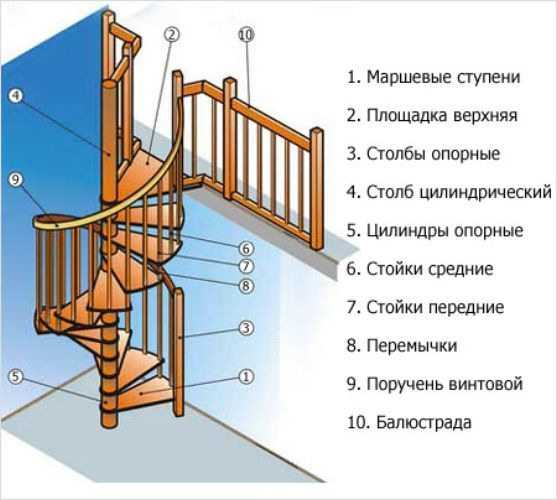

Детали и названия элементов деревянной лестницы на второй этаж домаВернуться к оглавлению

Содержание материала

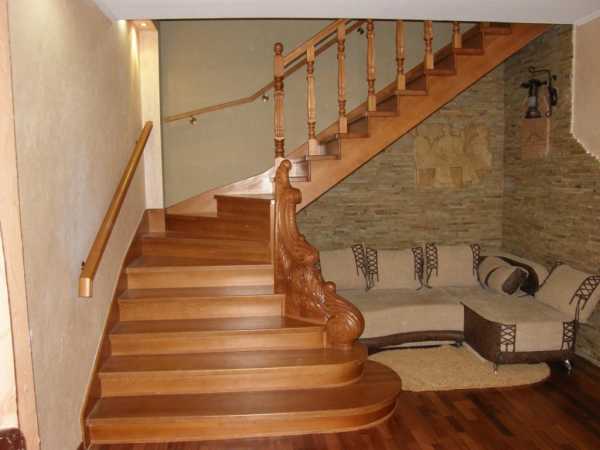

Особенности деревянных лестниц

Резные деревянные лестницы становятся выбором многих. Неудивительно, ведь они имеют эстетически привлекательный внешний вид и выгодны со стороны ценовой политики.

В чем преимущества

У таких конструкций есть целый ряд преимуществ, которые открывают широкие возможности перед владельцами частных домов.

  1. Можно выбрать самые различные дизайнерские решения для осуществления миссии своими руками. Конечно, чем сложнее выбрана схема, тем больше навыков потребуется от хозяина. Это касается и нанесения чертежа на бумажный носитель, и непосредственного размещения конструкции в помещении.
  2. Экологически чистый материал. Это поможет без риска для здоровья домашних преобразить пространство.

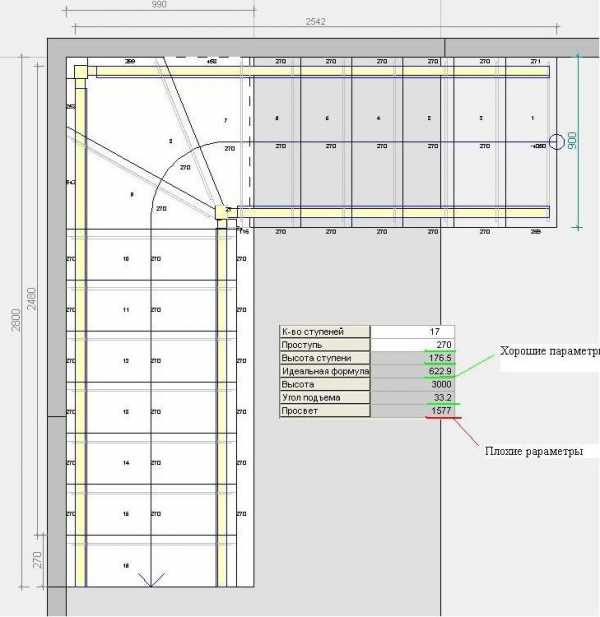

    Чертеж деревянной лестницы с размерами

  3. Выгодная ценовая политика. Если человек проживает неподалеку от лесных насаждений, то для реализации задуманного на материалы совсем не придется тратить финансовые ресурсы. Можно просто договориться с лесником или самостоятельно (если это разрешено), срубить нужное дерево. Такой вариант материала поможет потратить минимум при максимальной пользе для собственной «крепости».
  4. Различные вариации оформления. Если тот, кто своими руками желает сделать чертеж и установку лестницы, владеет искусством резьбы по дереву, то можно создать настоящий шедевр, который дополнит и преобразит помещение.
  5. Легкость установки. В сравнении с лестницами из металла, стекла и прочих материалов, лестницы из дерева просты в оборудовании. По инструкции, взятой из журнала или интернета, без труда можно осуществить задуманное.

    Процесс установки деревянной лестницы

В чем недостатки

Стоит учесть недостатки материала, с которыми можно столкнуться по неосторожности и при недостаточной подготовке.

  1. Насекомые. Если правильно не обработать поверхность и некачественно просушить древесину, есть риск разведения насекомых в щелях лестничной конструкции. Как известно, это очень вредно и может привести к разрушению всей структуры, ведущей на верхние этажи. Поэтому, предварительно стоит купить средство, защищающее от вредоносных любителей полакомиться древесиной.
  2. Отслаивание. На деревянной поверхности могут образоваться заусеницы, приносящие дискомфорт при ходьбе, заносящие занозы под кожу. Чтобы избежать этого недостатка, следует тщательно отшлифовать покрытие и покрыть лаком.

    Процесс монтажа деревянных ступенек

Это самые популярные негативные стороны изделий из дерева. Тем не менее, зная их, можно предостеречь себя и получить от реализации задуманного только пользу.

Вернуться к оглавлению

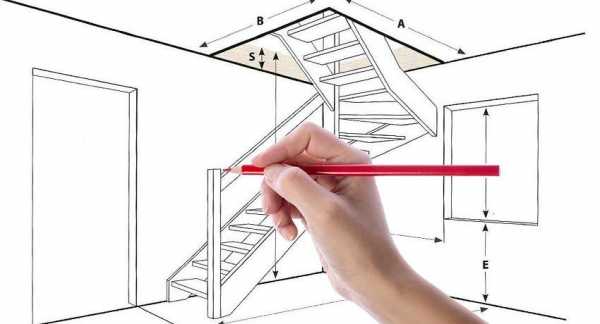

Как самостоятельно начертить схему лестницы для дома

При желании начертить схему своими руками, следует знать некоторые особенности, на которые обязательно стоит обратить внимание. Под рукой нужно иметь:

  • Рулетку;
  • Фломастер или мел, которым будут делаться отметки на поверхности стены, пола;
  • Ручку или карандаш;
  • Лист бумаги;
  • Линейку;
  • Циркуль.

Этих принадлежностей будет вполне достаточно, чтобы сделать нужные чертежи для деревянной лестницы в доме.

Пошаговые действия для нанесения чертежа

Когда дошли руки и человек начинает наносить на лист бумаги чертежи деревянных лестниц на второй этаж, следует действовать пошагово:

  1. Для начала следует определиться, какой будет лестница по конструкции.Чертеж с размерами простой лестницы на второй этаж

    Хотя иногда этот процесс полностью завершается после осуществления замеров. Ведь случается, что конструкция не помещается в выбранное пространство. А бывает и наоборот, то, чего никак не ожидал, свершается. Тем не менее, прежде чем рисовать чертеж будущей лестницы, нужно точно понимать, какой она будет.

  2. Затем следует определить, каким будет угол наклона лестницы. Оптимальным является 35 градусов.
  3. Далее следует измерить расстояние от пола до уровня начала ступеней. В зависимости от того, какая конструкция для установки выбрана, этот показатель может разниться.
  4. А также стоит определить, какой ширины будет каждая ступенька. В идеале она должна составлять от 25 до 35 сантиметров, чтобы нога свободно могла разместиться на поверхности.

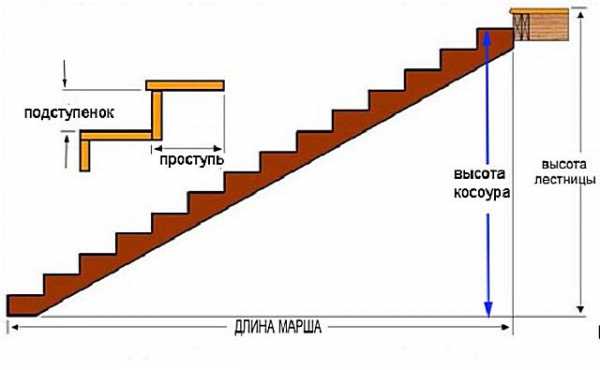

    Чертежи лестничных ступенек

  5. Рулеткой измеряем расстояние от стены до крайней точки балясин и перил лестницы. Тут сложно сказать, какой она должна быть по максимуму, ведь все зависит от дизайна изделия. Но ее расстояние не должно быть менее чем 80 сантиметров. Именно при таком решении, движущиеся в разном направлении люди смогут нормально разминуться.
  6. Следует не забыть осуществить замер расстояния от самой высокой ступеньки до потолка. Этот замер крайне важен, и длина должна быть не менее чем человеческий рост. Если в доме есть высокие люди, то данную цифру нужно подстраивать под них. В идеале этот параметр должен быть не менее двух метров.

    Расстояние от ступеней лестницы до потолка

  7. Пространство под ступенькой по высоте варьируется от 15 до 20 сантиметров. Все зависит от того, какой конструкции планируется лестница.
  8. Следующим этапом является перенесение осуществленных замеров на лист бумаги или ватмана. Тут стоит быть очень внимательным, указывая свой результат. Важно четко прописать цифры, пропорции, высоту и ширину изделия, чтобы не столкнуться со сложностями в процессе установки.
  9. Следовательно, после начертания плана будущей лестницы можно приступать к ее непосредственному установлению.

Выполняя действия пошагово, придерживаясь очередности, сделать чертеж деревянной лестницы будет несложно.

На что обратить внимание

При осуществлении замеров обязательно обратить внимание на следующие факторы:

Учитывая данные детали, есть вероятность составления максимально точного чертежа лестницы, ведущей на верхний этаж.

Вернуться к оглавлению

Деревянные лестницы для улицы

Конечно, для подъема на верхний ярус здания можно использовать приставные лестницы, зафиксированные на основании дома. Но это небезопасно и неудобно. Поэтому, если вход на уровень второго этажа планируется организовать не внутри пространства, а снаружи, то следует выбрать максимально соответствующую по предпочтениям конструкцию уличной лестницы из дерева.
При этом нужно придерживаться некоторых правил, так как находясь на открытом пространстве, деревянная лестница очень подвержена воздействиям природных факторов. Именно поэтому:

  • Следует продумать максимально закрытый вариант лестничного проема. Например, оборудовать конструкцию можно под козырьком дома или крышей;

    Вариант конструкции деревянной уличной лестницы

  • Независимо от расположения лестницы, следует тщательно ее обработать средствами специального назначения (защищающими от насекомых, грызунов, солнечных лучей, влаги, намокания). В любом случае, покупка всех средств без исключения обойдется дешевле, чем установка лестничного проема в пространстве дома;
  • Для улицы следует выбирать относительно стойкий к повреждениям и гниению природный материал. Это может быть дуб, сосна. Такое сырье минимально склонно к порче и разрушению. Несмотря на то, что материал привычный к природным воздействиям, в своем нестандартном использовании он все же должен быть защищен на достаточном уровне;
  • Стоит учесть форму конструкции. Ступени и другие элементы изделия должны быть оборудованы таким образом, чтобы осадки стекали с поверхности и не впитывались в нее.Пример крепления деревянной уличной лестницы

    Поэтому, если чертеж осуществляется своими руками, то стоит обязательно учесть этот фактор. Такое действие сделает риски гниения материала минимальными.

Преимущества

Те, кто принял решение размещать деревянную лестницу на улице, могут для себя отметить ряд преимуществ:

  1. Так как на открытом пространстве больше места, можно целиком пустить в ход фантазию и оборудовать самые разные конструкции лестниц.
  2. На улице нет необходимости подстраивать дизайн конструкции под общую картинку интерьера.
  3. В вопросе установления лестницы гораздо комфортнее находиться на улице, нежели в пыльном, дышащим ремонтом, замкнутом пространстве. Естественно, следует выбирать день для установки с максимально подходящими климатическими условиями.
  4. Чертеж лестницы на улице своими руками осуществить проще, чем схему ступеней для подъема на верхний этаж в помещении.

    Пример чертежа лестницы выполненного своими руками

В данном случае допускаются небольшие погрешности, ведь то, что лестница получается немного шире или длиннее, играет роль в доме, а не за его пределами. Поэтому стоит, конечно, осуществлять замеры, но в некоторых показателях необходимость отпадает. Например, для улицы нет нужды замерять пространство от ступеньки до потолка, что нужно обязательно сделать в доме.

Это далеко не полный перечень преимуществ, каждый владелец дома отметит для себя свои. Тем не менее, наряду с положительными сторонами имеются и негативные стороны.

Проект уличной лестницы на второй этаж

Недостатки

  • Подверженность воздействию природных факторов;
  • Деревянная лестница на улице требует тщательного ухода.

Зная плюсы и минусы, каждый владелец дома самостоятельно сможет для себя определить: делать ставку на установку лестниц на улице или нет.

Вернуться к оглавлению

Какие по конструкции бывают лестницы

Как и все предметы для оборудования и обеспечения безопасности в доме, лестницы имеют свои конструкции и структуры. Подбираются они в зависимости от пространства, которое выделено для оборудования. Схема сборки может быть:

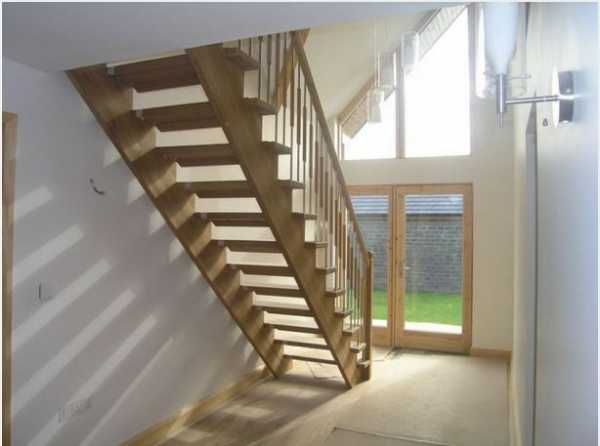

Маршевая

Маршевая конструкция часто выбирается для обустройства. Чертеж к такому варианту осуществить максимально просто. А также ее вполне сможет сделать своими руками человек, который ранее не сталкивался с подобными задачами.

Это могут быть лестницы с поворотом и прямые лестницы, ведущие прямо ко второму ярусу жилья.

Выбрать какой именно будет конструкция, следует исходя из того, какая площадь в помещении выделена для лестницы.

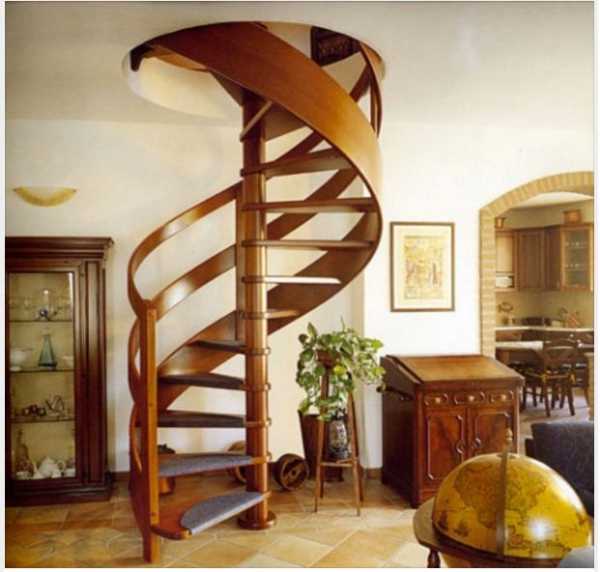

Винтовая

Винтовая деревянная лестница поможет сэкономить значительное пространство в здании. Она смотрится весьма гармонично и привлекательно. Есть один недостаток, который останавливает людей, желающих осуществить рисование чертежа и установление винтовых ступеней своими руками.

Чертеж винтовой лестницы

Достаточно сложно правильно сделать замеры и реализовать монтаж винтовой лестницы. Это требует хотя бы минимальных навыков в данной сфере.

Подвесная

Такая лестница поможет в домах, где ограничено пространство. Ступеньки в данном случае крепятся к стене, сбоку устанавливаются перила. Для реализации таких работ достаточно просчитать количество необходимых ступеней и иметь дрель, шуруповерт. Несложными действиями ступени фиксируются в нужных точках. Единственное, перед ставкой на такую конструкцию, следует обратить внимание на прочность стен. Ведь именно они будут нести основную нагрузку при ходьбе людей на второй ярус и вниз.

Различные схемы и варианты подвесных лестниц на второй этаж

Каждый, у кого есть большое желание собственными руками сделать чертеж лестницы для дома, обязательно сможет это сделать. Самое главное придерживаться правил, очередности и четкости действий.

proekt-sam.ru

Изготовление деревянных лестниц своими руками чертежи

В последнее время в строительстве стали особенно востребованы чертежи деревянных лестниц на второй этаж из-за ажиотажа вокруг домов из двух, трех и более этажей. Сделать одну из таких лестниц самостоятельно вполне посильная задача для людей, владеющими азами обработки дерева и строительства. Ниже разберем всевозможные виды лестниц, узнаем, как правильно рассчитать и построить маршевую лестницу на второй этаж.

С распространением моды на дома в несколько этажей встал вопрос о целесообразности возведения лестницы к верхним этажам. Дело в том, что существует множество видов и вариаций лестниц как из дерева, так и из других материалов. Причем каждый из них имеет свою особенность и монтируется исходя из размеров помещения, возможностей и предпочтений хозяина.

Также нужно, чтобы конструкции отвечали всем требованиям, где главные — лестница должна быть комфортной и безопасной. По ней должно быть легко подниматься, даже держа в руках разнообразные тяжелые вещи.

Поэтому самым комфортным вариантом является сооружение именно маршевой лестницы, но тут есть один недостаток: такая конструкция занимает много места.

Его можно компенсировать, соорудив под лестницей дополнительную комнату в роли комода или гардероба. Очень мало места занимают винтовые виды, но конструкция такой лестницы сложная в исполнении, и не представляется возможным затащить по ней на второй этаж большие, тяжелые предметы (такие как мебель или техника для дома).

Помимо упомянутых, есть еще целый ряд требований к ним, а именно:

Перед любыми работами, которые касаются строительства, первым делом делаются необходимые замеры и расчеты. Имея на руках все данные для построения, нужно нарисовать чертежи, на котором изображается примерный вид строения и размеры всех его узлов. Лестница не исключение, поэтому для ее сооружения необходимо произвести замеры. За основу возьмем маршевую.

Сначала нужно узнать размеры места, количества ступенек и ширину пролета. Все расчеты выполняются следующим образом:

Все полученные данные нужно учитывать при построении чертежа. Примерный чертеж деревянной лестницы можно увидеть на фото №1, а на фото №2 изображена вспомогательная таблица, которая упростит расчеты.

Для постройки первым делом нужно подготовить следующие материалы:

Из инструментов понадобится циркулярная пила и шуруповерт. Сначала вырезаются косоуры (фото №3). Далее нарезаются ступеньки, подступенники и поступи.

Поручни, балясины или перила можно выпилить самому, но такой процесс требует специальных навыков обработки дерева, поэтому лучше приобрести уже готовые.

Приступая к монтажу, в балках перекрытия вырезают места под косоуры, а на полу для них устанавливают опорный брус. Косоуры устанавливают очень внимательно, постоянно надо проверять расстояние между ними и уровень, потом все скрепляется анкерными болтами. С помощью шуруповерта и шурупов привинчивают сразу подступенники, потом ступеньки и поступи.

Затем можно приступать к установке балясин. Для этого внизу, на полу первого этажа и на самом верху лестницы устанавливают опорные столбики для обозначения границ и выставляются далее по всей длине лестницы. На балясины поверх устанавливают поручни.

Весь материал тщательно шлифуется, придается правильная форма и обрабатывается веществами, которые защитят древесину от гниения, влаги и насекомых. И финальным штрихом является покрытие лестницы лаком. После его полного высыхания лестница на второй этаж готова к эксплуатации.

Качественные лестницы из дерева своими руками

Как сделать расчёт деревянной лестницы онлайн

Чертеж деревянной лестници на второй этаж

Подробная и простая схема для стандартной лестницы на второй этаж.

Планируете постройку частного дома на два этажа или больше? Рекомендуем сразу распланировать, какой будет лестница. И мы в этом поможем – в данном материале подробно рассказано про виды для коттеджей, дач и частных домов, требования к конструкции. Также с помощью схем и чертежей мы на примере расскажем, как рассчитывается и строится лестница. Конструкция довольно простая – с кровлей не сравнить, поэтому изготовить её сможет и хозяин, обладающий только минимальными строительными навыками. Мы расскажем, как сделать так, чтобы вместо деревянной лестницы не получилось стремянки. Изучив чертежи и схемы, можно сделать качественную конструкцию.

В частных домах уже на протяжении столетий используются два типа, которые мы кратко рассмотрим:

  • Маршевые. Этот вариант наиболее простой в исполнении, при этом конструкция отличается надежностью. Если за дело берется новичок, то маршевая деревянная лестница будет отличным решением. Также конструкцию можно разделить на одномаршевую и двухмаршевую. Несмотря на отличия между этими видами, сложность изготовления у них одинаковая.
  • Винтовая. Работа для профессионалов, так как требует тщательных замеров и расчетов. Один просчет может испортить всю конструкцию, поэтому своими руками сделать её может только мастер. Главное преимущество такой конструкции – это компактность, ведь конструкция занимает минимальное количество пространств в доме. Зачастую винтовая деревянная лестница является центром композиции интерьере. Единственный минус – это довольно крутой подъем, который отрицательно сказывается на безопасности.

Разновидности маршевых лестниц.

Разумеется, что разбирать мы будем маршевую лестницу, хотя рекомендуем ознакомиться и с винтовыми вариантами. Своими руками проще выполнять маршевой вариант, к которому есть чертежи.

Еще один недостаток винтовой лестницы заключается в том, что переносить габаритные предметы с одного этажа на другой будет неудобно.

Подготовка материалов и особенности работы

Перед тем, как обдумывать строительство своими руками, необходимо составить или взять готовые чертежи, а также подготовить инструменты и материалы для лестницы, соединяющий второй этаж с первым.

Начнем с материалов для строительства конструкции на второй этаж:

  • шурупы;
  • толстые доски, которые в дальнейшем превратятся в ступеньки;
  • бруски – сечение должно быть не менее 40 миллиметров.

Без чертежа выполнить работу невозможно, на изображении ниже подробно показано, что нужно замерять, чтобы в итоге можно было рассчитать габариты будущей конструкции.

Также стоить учесть следующие размеры при планировании конструкции на второй этаж с первого:

  • угол наклона лестницы;
  • ширина;
  • высота всей конструкции;
  • количество ступеней.

Если есть навыки в работе с 3D-редактором, то можно сделать подробную схему. К примеру, проект продемонстрирует, не получится ли из лестницы стремянки. Также рекомендуется изучить чертежи.

Простейший чертеж маршевой лестницы на второй этаж, которую хозяин сможет изготовить своими руками. Чертеж демонстрируют довольно большую конструкцию, но иногда такая лестница ведет на второй этаж.

Здесь подробно расписаны размеры ступенек и брусьев. Это простой чертеж, на котором изображена профильная проекция.

Полноценный чертеж со всеми проекциями, который позволит полностью рассчитать деревянную лестницу на второй этаж.

Расчеты и процесс изготовления

Отталкиваться необходимо от комфорта – лестница не должна быть как стремянка. Оптимальный угол наклона должен быть 30-45°. Что касается ширины ступеньки, то она может быть 30-35 сантиметров, минимум – это 25 см. Также важным фактором является площадь, которая будет выделена под лестницу. И если места мало, то можно сузить ступеньки.

Схема деревянной конструкции на второй этаж:

Зная расстояние между этажами, можно рассчитать количество ступенек. К примеру, высота от пола до пола составляет 290 сантиметров, ступеньки выбраны по 20 см. После нехитрых вычислений получается 14,5 ступенек. Необходимо округлить до 14 или 15. В первом случае высота каждой ступеньки должна быть 20,71 см, а во втором – 19.33 см.

В примере используются целые числа – высота лестницы на второй этаж 260 см, каждая ступенька идет по 20 см, в итоге их получается 13. Что касается размеров лестничного марша, то его ширина не должна быть менее 70 сантиметров. В большую сторону уклон может быть любым. В примере, рассматриваемом в этой статье, лестничный марш имеет ширину в 1 метр.

Также стоит обдумать площадки, которые будут внизу и вверху. Размеры должны соответствовать габаритам лестничного марша. Идеальной формой будет прямоугольник или квадрат.

Это самые простые схемы для изготовления деревянной лестницы на второй этаж. Главное, подобрать удобный угол наклона, чтобы в итоге не было стремянки.

Самым надежным вариантом является прямая лестница. П-образный вариант подходит для частных домов, где большая площадь. Г-образную конструкцию новичок вряд ли осилит.

Выбор способа установки

В конструкции будущей лестнице могут присутствовать:

  • Тетивы. Этим словом называются балки, поддерживающие конструкции с двух сторон.
  • Косоуры. Второй вариант – это балки, которые держат ступени лестницы снизу.

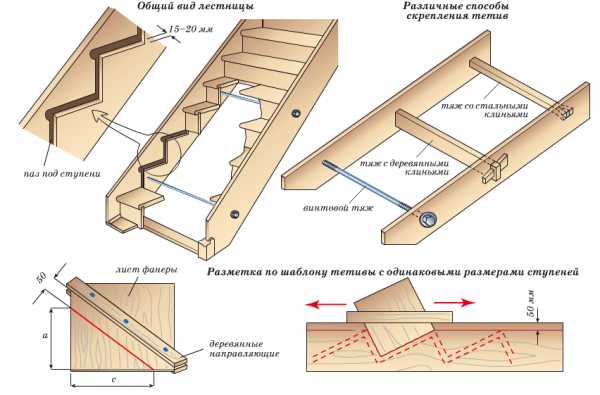

Так выглядит конструкция деревянной лестницы с тетивами.

Когда ступеньки, площадки и балки готовы, можно переходить к монтажу лестницы своими руками. В примере рассмотрен вариант с косоурами. Заранее необходимо сделать пометки для места их монтажа. На полу первого этажа косоуры устанавливаются на опорный брус. В месте, где лестница переходит на второй этаж, опорные элементы помещаются в зазоры в балке перекрытия. В некоторых случаях применяются металлические опоры, служащие для тех же целей. Крепление косоуров выполняется при помощи анкерных болтов.

В процессе монтажа под рукой всегда должен быть строительный уровень, также определять положение можно по обвесу, чтобы в конце не получилось стремянки. Элементы деревянной конструкции должны быть установлены идеально ровно. Панели поступей необходимо закрепить сверху косоуров, делать это удобнее всего саморезами.

Подступенники – это дополнительный элемент.

Ступеньки готовы? Значит можно начинать установку балясин на этаж. Наверху и внизу конструкции монтируются опорные стойки, ограничивающие поручни. Также они являются декоративными и поддерживающими элементами.

На изображении показаны способы крепления балясин.

  1. Готовые балясины необходимо накрыть поручнями (перилами), которые монтируются на опорных стойках. Если конструкция большая, то посередине лестницы не помешает дополнительная опора.
  2. Иногда требуется 3-4 стойки. В этом случае не стоит тратить силы на балясины, так как ровные доски будут более рациональным решением.
  3. После завершения сборки деревянную поверхность необходимо тщательно отшлифовать. Делать это можно своими руками или при помощи электроинструмента.
  4. Далее идет подготовка перед покраской: удаляется весь мусор и пыль, она должна полностью высохнуть. Если необходимо, после шлифовки выполняется шпаклевка. Разумеется, что для этой работы нужны покрытия для дерева.
  5. Когда подготовительные работы завершены, можно красить элементы из дерева. Наносится грунтовка, а затем 1-2 слоя краски. После высыхания необходимо покрыть конструкцию лаком. В качестве альтернативы можно взять морилку.

В итоге получается удобная лестница, с помощью которой можно с комфортом и безопасностью подняться на второй этаж. Если угол рассчитан правильно, то стремянки не будет.

Чертеж деревянной лестници на второй этаж обновлено: Март 7, 2017 автором: kranch0

Изготовление деревянной лестницы своими руками: чертежи. Технология изготовления деревянных лестниц

February 13, 2016

Современные дачные загородные дома редко бывают одноэтажными, в основном они имеют два или три этажа, если в постройке всего лишь один этаж, то она дополняется мансардой.

Необходимость использования лестницы

В этих случаях возникает необходимость в качественном передвижении между этажами. Наиболее удачным решением будет изготовление деревянной лестницы, с помощью которой можно будет даже обеспечить подъем тяжелых предметов мебели или техники. Проведение подобных работ нельзя назвать простым процессом, если есть возможность заказать проект, то специалисты советуют поступить именно так. Однако если вы обладаете столярными навыками и полностью уверены в своих силах, то можете приступать к изготовлению конструкций самостоятельно.

Составляющие деревянной лестницы

Для того чтобы понять, как изготавливать лестницы самостоятельно, необходимо первоначально разобраться с конструктивными особенностями изделия и его основными частями. Таким образом, косоур — это несущая балка, которая призвана поддерживать подступени и ступени снизу. Именно на этот элемент приходится вся нагрузка. Изготовление винтовых деревянных лестниц предполагает использование тетивы, которая необходима для выполнения опорно-несущей функции. В этом элементе есть выемки, в которые должны быть заведены ступени их торцовой частью. Тетива не столь предпочтительна, как косоур, по той причине, что она не способна претерпевать большие нагрузки. Даже если лестница примыкает к стене, все равно ее стараются изготовить на косоурах. Ступени — это деревянные балки, которые имеют в составе проступи и подступенки. Первые располагаются горизонтально, тогда как вторые — вертикально. На поверхность проступи человек будет наступать ногами. Тогда как подступенок — это вертикальная балка, расположенная под ступенью. Она ограждает пространство и поддерживает конструкцию. Достаточно часто лестницы изготавливаются без использования подступенка, в таком случае пространство будет оставаться свободным, нога не будет упираться, однако конструкция в этом случае является не столь надежной и прочной.

Для справки

Если вами будет выполняться изготовление деревянных лестниц для дома, то вы должны учесть тот момент, что ступени могут быть радиусными, прямоугольными, что очень красиво смотрится. Иногда они выполняются поворотными под некоторым углом для замены разделительной площадки. Если вы хотите, чтобы ваша лестница выглядела привлекательно, то следует выбрать перила, которые представлены поручнями и балясинами. Их размер и форма могут оказаться совершенно разными. Как правило, данные составляющие изготавливаются на заказ по той форме, которую пожелает видеть потребитель.

Если конструкция лестницы предполагает наличие более одного марша, то при изготовлении используется опорный столб, который иногда заменяется столбами в тех местах, где лестница поворачивает.

Ширина проступи

Изготовление деревянных лестниц своими руками, чертежи которых вы можете подготовить самостоятельно или доверить дело профессионалам, предусматривает правильное определение ширины проступи. Согласно правилам, наименьшая ширина проступи должна составить 22 сантиметра, что касается максимального значения, то оно изменяется в пределах от 37 до 40 сантиметров. Если эта цифра окажется меньше, то будет достаточно проблематично спускаться, если больше, то шаг будет сбиваться.

Выбор конструкции

Изготовление деревянной лестницы должно начинаться с выбора конструктивных особенностей изделия. Важно при этом учитывать, каким количеством свободного пространства вы располагаете. Следует брать во внимание эстетические соображения. Если говорить условно, то все лестницы могут быть подразделены на маршевые и винтовые, последняя разновидность используются довольно редко, в основном в тех случаях, когда в помещении крайне ограничено свободное пространство. Помимо прочего, винтовые лестницы являются малофункциональными. Если есть необходимость занести тяжелую мебель, то сделать это будет крайне сложно. Она может служить исключительно для подъема или спуска одного человека.

Что необходимо знать мастеру

Для проведения манипуляций по изготовлению потребуется осуществить достаточно сложные расчеты, так как опирание будет происходить на один столб, а точнее опору. Изготовление деревянной лестницы может осуществляться на основе маршевой конструкции, которая является наиболее распространенной. В составе имеются лестничные пролеты, ступени и площадки, которые разделяются маршем.

Подготовка материала

Изготовление деревянной лестницы должно начинаться с приобретения пиломатериала. Для изготовления косоуров или тетивы понадобится брус, сечение которого составляет 50 x 250 миллиметров. В качестве минимальной ширины выступают 150 миллиметров, что верно для того случая, когда конструкция позволяет.

Для изготовления подступени следует приобрести балки, минимальная толщина которых должна составить 25 миллиметров, можно использовать и более массивный материал. Для проступей лучше всего подойдут балки от 30 до 40 миллиметров. Технология изготовления деревянных лестниц предусматривает соблюдение определенных правил. Таким образом, вы можете заказать балясины и поручни у производителя или приобрести в готовом виде. Некоторые специалисты делают их самостоятельно, но это довольно сложно, для этого нужно обладать определенным оборудованием и опытом.

Монтаж косоуров и тетивы

Если вы будете производить изготовление деревянной лестницы, то балку, приобретенную для косоуров, необходимо обрезать снизу и сверху таким образом, чтобы получилась нужная длина лестницы. После этого снизу следует обрезать толщину одной проступи, которая составит 5 сантиметров. Производя расчет числа проступей, можно не учитывать толщину ступеней. Она не столь важна для конструкции, за исключением первой ступени, ее высота должна быть увеличена на толщину проступи. Деревянные лестницы, изготовление самостоятельно которых вы можете произвести, предусматривают выпиливание проема в косоуре для ступеней. На строительном угольнике нужно отметить высоту подступени, а после — ширину проступи, от данного значения нужно отнять 4 сантиметра. Теперь карандашом следует перенести разметку на внутреннее основание балки. Мастеру следует отпилить лишнее, для чего лучше всего использовать пилу или электрический лобзик. Однако если таких инструментов нет в наличии, то можно применить ручную пилу. Если вы решили произвести изготовление деревянной лестницы своими руками, то нужно приставить косоур на то место, где будет располагаться лестница. Ее верхний край должен упираться в перекрытие, а нижний — в пол первого этажа. Далее следует проанализировать, насколько горизонтально расположены запилы для ступеней.

Нюансы проведения работ

Косоуров понадобится два, однако в зависимости от нагрузок, которые должна будет претерпевать лестница, их может оказаться больше. При этом нужно будет подготовить остальные, используя первый в качестве шаблона. Вся поверхность должна быть обработана шкуркой. При необходимости внешние края нужно обработать фрезером, делая их закругленными, так конструкция будет смотреться более эстетично.

Сверху и снизу косоуры должны быть соединены с помощью балки между собой. Для чего следует выпилить их на четверть сверху и снизу. К толстой балке следует произвести крепления, используя анкерные болты. При наличии возможности следует зафиксировать косоуры к стенам, при этом также нужно будет применить анкеры. При использовании одной тетивы ее следует обрезать таким образом, чтобы она обрела нужную длину. После внутри нужно произвести выпил с помощью фрезы, сделав отверстия, которые станут углублениями для установки ступеней. К поверхности стены тетива закрепляется анкерами. Мастер должен проанализировать, насколько правильно располагается косоур и тетива с другой стороны, они должны находиться на одном уровне, только так удастся исключить уклон ступеней.

Установка подступенки и ступени

Деревянные лестницы, изготовление, монтаж которых вы можете произвести самостоятельно, предполагают плотную фиксацию косоуров, как только данные манипуляции были осуществлены, можно приступать к установке подступени. Для этого балка должна быть распилена на нужное число подступенков нужной длины. Эти элементы следует подровнять друг относительно друга, а после зашкурить. Крепление следует осуществлять к косоуру с помощью саморезов, устанавливая их с лицевой стороны. Отверстия после этого можно будет зашпаклевать или спрятать с помощью декоративных элементов. Некоторые специалисты используют для этого специальный клей. Когда подступенки окажутся установлены, можно будет приступить к ступеням. Для этого нужно распилить балку на то количество ступеней, которое необходимо. После этого заготовки фрезеруются. Затем данные элементы устанавливаются сверху подступенков и фиксируются шурупами, которые иногда заменяются саморезами. Если вы будете использовать тетиву с одной стороны, проступи нужно будет вставить в паз, который вырезается в тетиве. Край ступени предварительно нужно будет промазать, как и отверстия в тетиве.

Рекомендации специалистов

Изготовление и установка деревянных лестниц могут быть произведены любым домашним мастером, однако при этом следует руководствоваться технологией. Балясины должны быть установлены на ступени, а после зафиксированы шпилькой 100-миллиметровой длины, толщина крепежа должна составить 8 миллиметров. Сверху устанавливаются и фиксируются с помощью саморезов перила. На этом можно считать, что работы завершены, останется только покрасить лестницу. Это позволит сохранить древесину, подчеркнув ее природную красоту. Достаточно часто специалисты используют прозрачные лаковые покрытия. Так изделие будет выглядеть более естественно. Если интерьер предполагает наличие соответствующих предметов, то лестница будет гармонично вписываться в пространство.

Обнаружен новый тип фантомной памяти? Общеизвестно, что существуют два типа памяти. Но исследования ученых подвели их к выводу, что существует особый третий тип, который имеет отношение к.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Источники: http://chudesniydom.ru/vnutri/lestnica/kak-sdelat-raschety-i-chertezhi-derevyannoj-lestnicy-na-vtoroj-etazh.html, http://jsnip.ru/dom/lestnicy-svoimi-rukami-chertezhi.html, http://fb.ru/article/229849/izgotovlenie-derevyannoy-lestnitsyi-svoimi-rukami-cherteji-tehnologiya-izgotovleniya-derevyannyih-lestnits

lestnica-mpl.ru

Лестницы своими руками чертежи, фото видео

Подробная и простая схема для стандартной лестницы на второй этаж.



Планируете постройку частного дома на два этажа или больше? Рекомендуем сразу распланировать, какой будет лестница. И мы в этом поможем – в данном материале подробно рассказано про виды для коттеджей, дач и частных домов, требования к конструкции. Также с помощью схем и чертежей мы на примере расскажем, как рассчитывается и строится лестница. Конструкция довольно простая – с кровлей не сравнить, поэтому изготовить её сможет и хозяин, обладающий только минимальными строительными навыками. Мы расскажем, как сделать так, чтобы вместо деревянной лестницы не получилось стремянки. Изучив чертежи и схемы, можно сделать качественную конструкцию.



Виды

В частных домах уже на протяжении столетий используются два типа, которые мы кратко рассмотрим:

  • Маршевые. Этот вариант наиболее простой в исполнении, при этом конструкция отличается надежностью. Если за дело берется новичок, то маршевая деревянная лестница будет отличным решением. Также конструкцию можно разделить на одномаршевую и двухмаршевую. Несмотря на отличия между этими видами, сложность изготовления у них одинаковая.
  • Винтовая. Работа для профессионалов, так как требует тщательных замеров и расчетов. Один просчет может испортить всю конструкцию, поэтому своими руками сделать её может только мастер. Главное преимущество такой конструкции – это компактность, ведь конструкция занимает минимальное количество пространств в доме. Зачастую винтовая деревянная лестница является центром композиции интерьере. Единственный минус – это довольно крутой подъем, который отрицательно сказывается на безопасности.
Разновидности маршевых лестниц.





Разумеется, что разбирать мы будем маршевую лестницу, хотя рекомендуем ознакомиться и с винтовыми вариантами. Своими руками проще выполнять маршевой вариант, к которому есть чертежи.

Еще один недостаток винтовой лестницы заключается в том, что переносить габаритные предметы с одного этажа на другой будет неудобно.



Подготовка материалов и особенности работы

Перед тем, как обдумывать строительство своими руками, необходимо составить или взять готовые чертежи, а также подготовить инструменты и материалы для лестницы, соединяющий второй этаж с первым.

Начнем с материалов для строительства конструкции на второй этаж:

  • шурупы;
  • толстые доски, которые в дальнейшем превратятся в ступеньки;
  • бруски – сечение должно быть не менее 40 миллиметров.

Без чертежа выполнить работу невозможно, на изображении ниже подробно показано, что нужно замерять, чтобы в итоге можно было рассчитать габариты будущей конструкции.





Также стоить учесть следующие размеры при планировании конструкции на второй этаж с первого:

  • угол наклона лестницы;
  • ширина;
  • высота всей конструкции;
  • количество ступеней.



Если есть навыки в работе с 3D-редактором, то можно сделать подробную схему. К примеру, проект продемонстрирует, не получится ли из лестницы стремянки. Также рекомендуется изучить чертежи.

Чертежи

Простейший чертеж маршевой лестницы на второй этаж, которую хозяин сможет изготовить своими руками. Чертеж демонстрируют довольно большую конструкцию, но иногда такая лестница ведет на второй этаж.



  Здесь подробно расписаны размеры ступенек и брусьев. Это простой чертеж, на котором изображена профильная проекция.

  Полноценный чертеж со всеми проекциями, который позволит полностью рассчитать деревянную лестницу на второй этаж.





Расчеты и процесс изготовления

Отталкиваться необходимо от комфорта – лестница не должна быть как стремянка. Оптимальный угол наклона должен быть 30-45°. Что касается ширины ступеньки, то она может быть 30-35 сантиметров, минимум – это 25 см. Также важным фактором является площадь, которая будет выделена под лестницу. И если места мало, то можно сузить ступеньки.

Схема деревянной конструкции на второй этаж:

Зная расстояние между этажами, можно рассчитать количество ступенек. К примеру, высота от пола до пола составляет 290 сантиметров, ступеньки выбраны по 20 см. После нехитрых вычислений получается 14,5 ступенек. Необходимо округлить до 14 или 15. В первом случае высота каждой ступеньки должна быть 20,71 см, а во втором – 19.33 см.

В примере используются целые числа – высота лестницы на второй этаж 260 см, каждая ступенька идет по 20 см, в итоге их получается 13. Что касается размеров лестничного марша, то его ширина не должна быть менее 70 сантиметров. В большую сторону уклон может быть любым. В примере, рассматриваемом в этой статье, лестничный марш имеет ширину в 1 метр.

Также стоит обдумать площадки, которые будут внизу и вверху. Размеры должны соответствовать габаритам лестничного марша. Идеальной формой будет прямоугольник или квадрат. Это самые простые схемы для изготовления деревянной лестницы на второй этаж. Главное, подобрать удобный угол наклона, чтобы в итоге не было стремянки.





Самым надежным вариантом является прямая лестница. П-образный вариант подходит для частных домов, где большая площадь. Г-образную конструкцию новичок вряд ли осилит.

Выбор способа установки

В конструкции будущей лестнице могут присутствовать:

  • Тетивы. Этим словом называются балки, поддерживающие конструкции с двух сторон.
  • Косоуры. Второй вариант – это балки, которые держат ступени лестницы снизу.
Так выглядит конструкция деревянной лестницы с тетивами.



Монтаж

Когда ступеньки, площадки и балки готовы, можно переходить к монтажу лестницы своими руками. В примере рассмотрен вариант с косоурами. Заранее необходимо сделать пометки для места их монтажа. На полу первого этажа косоуры устанавливаются на опорный брус. В месте, где лестница переходит на второй этаж, опорные элементы помещаются в зазоры в балке перекрытия. В некоторых случаях применяются металлические опоры, служащие для тех же целей. Крепление косоуров выполняется при помощи анкерных болтов.





В процессе монтажа под рукой всегда должен быть строительный уровень, также определять положение можно по обвесу, чтобы в конце не получилось стремянки. Элементы деревянной конструкции должны быть установлены идеально ровно. Панели поступей необходимо закрепить сверху косоуров, делать это удобнее всего саморезами. Подступенники – это дополнительный элемент.



Ступеньки готовы? Значит можно начинать установку балясин на этаж. Наверху и внизу конструкции монтируются опорные стойки, ограничивающие поручни. Также они являются декоративными и поддерживающими элементами. На изображении показаны способы крепления балясин.





Теперь установка:

  1. Готовые балясины необходимо накрыть поручнями (перилами), которые монтируются на опорных стойках. Если конструкция большая, то посередине лестницы не помешает дополнительная опора.
  2. Иногда требуется 3-4 стойки. В этом случае не стоит тратить силы на балясины, так как ровные доски будут более рациональным решением.
  3. После завершения сборки деревянную поверхность необходимо тщательно отшлифовать. Делать это можно своими руками или при помощи электроинструмента.
  4. Далее идет подготовка перед покраской: удаляется весь мусор и пыль, она должна полностью высохнуть. Если необходимо, после шлифовки выполняется шпаклевка. Разумеется, что для этой работы нужны покрытия для дерева.
  5. Когда подготовительные работы завершены, можно красить элементы из дерева. Наносится грунтовка, а затем 1-2 слоя краски. После высыхания необходимо покрыть конструкцию лаком. В качестве альтернативы можно взять морилку.

В итоге получается удобная лестница, с помощью которой можно с комфортом и безопасностью подняться на второй этаж. Если угол рассчитан правильно, то стремянки не будет.

jsnip.ru

чертежи онлайн, деревянная своими руками на второй этаж, изготовление

Изготовить и установить межэтажную лестницу из дерева можно самостоятельно

Материал, из которого делают лестницу, может быть разным – дерево, железо, бетон или комбинация данных материалов. Но чаще всего, используют дерево для строительства лестниц.

Расчет деревянной лестницы для частного дома

Любая конструкция должна быть безопасна для передвижения по ней. Для этого, перед строительством лестницы, необходимо выполнить ее расчеты, исходя из того, какой тип конструкции лестницы предполагается.

Для расчета деревянной лестницы, следует сделать следующее:

  1. Определить высоту межэтажного пространства, от пола до потолка с учетом межэтажного перекрытия, и определить площадь, которая будет отведена под лестницу.
  2. Определить количество ступеней в лестнице, исходя из их глубины проступи, высоты подступенка, и угла наклона лестницы. Обычно высота подступенка равняется 150 – 200 мм, а оптимальная ширина подступи обычно равняется 250 – 320 мм.
  3. Следует учесть также высоту просвета между горизонтальной плоскостью ступеней и самой нижней частью потолочной конструкции, это необходимо с тем, чтобы человек, поднимаясь или спускаясь по лестнице, не задевал головой потолочные конструкции.

Также следует рассчитать ширину лестницы, с тем, чтобы можно было по ней комфортно передвигаться, оптимально ширина лестницы должна быть равна 120 см.

Существует много видов лестниц, изготовленных из дерева, поэтому каждый сможет выбрать для себя наиболее подходящий вариант. Ознакомиться с красивыми и оригинальными проектами деревянных лестниц можно тут: https://homeli.ru/remont-i-otdelka/lestnitsy/proekty-i-foto-derevyannykh-lestnits-v-chastnom-dome.

Общие примеры чертежей для деревянной лестницы

Перед тем как выполнять какие-либо чертежи в формате dwg, необходимо выбрать тип лестницы.

Надо выполнить определенные замеры и расчеты, и определить общие параметры лестницы:

  1. Угол подъема лестницы, такой параметр обычно находится в пределах 23 – 37 градусов.
  2. Минимальная высота между потолком и ступенями должна быть не менее 2 м.
  3. Ширина самой лестницы должна быть не менее 1 метра.

После определения всех параметров, нужно нарисовать план помещения, на котором необходимо отметить расположение лестницы и все ее размеры с привязкой к плану помещения. Отдельно стоит сделать общий чертеж всей лестницы для лучшего понимания всех необходимых параметров.

Все чертежи можно сделать вручную, но с тем, чтобы избежать ошибок, лучше всего все чертежи сделать онлайн, используя специальный калькулятор.

Если человек затруднится самостоятельно создать чертеж лестницы, можно воспользоваться готовыми чертежами и схемами лестниц, распечатав их, и подобрать наиболее оптимальный вариант. Но, делать это необходимо еще на этапе строительства дома, так как под готовое строение подобрать чертеж будет затруднительно.

От того, какой будет лестница, и насколько качественно она будет построена, зависит очень многое. Расскажем об этом подробнее в статье: https://homeli.ru/remont-i-otdelka/lestnitsy/derevyannye-lestnitsy-na-vtoroj-etazh.

Детальное и общее описание онлайн-расчета деревянных лестниц

Для расчета всех необходимых параметров для создания деревянных лестниц своими руками, необходимо снять все размеры, такие как высота между перекрытиями, площадь, которая будет отведена под лестницу, угол ее наклона, длина проема, количество ступеней.

Для расчета лестницы из дерева, лучше всего воспользоваться специальными онлайн калькуляторами или же специальными утилитами:

  1. Разные утилиты позволяют также рассчитывать, просматривать, в том числе и в 3D формате, и, при необходимости, все редактировать, и переделывать все схемы и чертежи. Можно даже в подобных утилитах создать схему всего дома, а также нарисовать лестницу и посмотреть, как все будет смотреться на виртуальном макете.
  2. При расчете онлайн, необходимо определиться с типом лестницы, это может быть одномаршевая, двухмаршевая, спиральная, лестница с поворотной площадкой на 180 градусов, и т.д. и для каждого типа лестницы необходим свой расчет.

Вот поэтому следует пользоваться специальными онлайн калькуляторами или специальными утилитами, что гораздо выгоднее и проще даже начинающим строителям.

Основа чертежа для лестницы из дерева

Основное преимущество деревянной лестницы, это ее относительная легкость, экологичность, к тому же, дерево легко обрабатывать, и деревянная лестница будет оптимально смотреться в загородном деревянном доме.

Подробнее про разработку чертежей для изготовления лестниц читайте в специальной статье: https://homeli.ru/remont-i-otdelka/lestnitsy/chertezhi-lestnits.

Но, перед тем, как делать лестницу на второй этаж дома, необходимо сделать чертеж лестницы, на котором будут учтены все параметры:

  1. На основе чертежей производится разметка деревянных заготовок, из которых впоследствии будет собрана лестница. Все размеры, которые будут на бумаге, переносятся на заготовки, и они распиливаются, согласно нанесенной разметке.
  2. Но, перед тем, как делать чертежи и заниматься распиловкой материала и последующей сборкой лестницы, следует оценить свои силы, так как грамотно составить чертеж и правильно сделать распиловку всего материала не каждому под силу.

Перед тем как делать чертеж, необходимо произвести обмер того места в помещении, где будет располагаться лестница. Это высота от пола до потолка, ширина перекрытия, также следует учесть тип лестницы, угол ее наклона, систему крепления и т.д.

Без этих данных сделать чертеж лестницы, а уж тем более, ее изготовить, будет практически нереально.

Принцип составления чертежа деревянной лестницы на второй этаж

Дома строят двухэтажные, трехэтажные, а, для перемещения между этажами, необходимо оборудовать лестницу.

Подробнее о том, как сделать ступени для различных типов лестниц, читайте в нашем следующем материале: https://homeli.ru/remont-i-otdelka/lestnitsy/stupeni-dlya-lestnits-iz-dereva.

Изготовление любой лестницы начинается с определения ее типа, это может быть:

  • Винтовая или спиральная лестница, одномаршевая классическая лестница, двухмаршевая с поворотом, и т.д.;
  • Также лестница, помимо своей основной функции подъема или спуска, может быть практически незаметной в помещении, а может, наоборот, выделяться в интерьере, и служить даже декоративным украшением.

Поэтому, перед тем как начать проектировать лестницу, необходимо выбрать ее тип, после этого стоит схематично нарисовать план дома, саму лестницу и посмотреть, как тот или иной тип лестницы будет смотреться на схеме. Если человека все устраивает, можно приступать к созданию детальных чертежей лестницы.

При создании чертежа, следует учитывать все ранее сделанные обмеры, угол наклона, ширину и высоту ступеней, ширину самой лестницы, если предполагается сделать ограждение, то и его следует также изобразить на чертеже.

Схемы и чертежи для изготовления деревянных лестниц своими руками

Лестница, это обязательный элемент домов, она обеспечивает связь между этажами, также лестница должна обеспечивать комфортное передвижение по ней, быть безопасной и вписываться в интерьер помещения. Планировать и строить лестницу следует, опираясь на строительные нормы, а также необходим точный расчет и чертежи, так как, если этого не сделать, то впоследствии, при изготовлении, могут быть обнаружены ошибки.

Нюансы, которые предотвратят переделывание всей конструкции, лишний расход материалов и времени:

  1. Перед созданием чертежей, необходимо определиться с типом лестницы, посмотреть разные примеры, и выбрать ту, которая наиболее полно будет удовлетворять всем требованиям. После этого, можно приступать к созданию чертежей, и планировать обустройство лестницы в том или ином месте дома.
  2. Перед созданием чертежа, следует сначала выполнить обмер, это высота от пола до потолка с учетом межэтажной перегородкой. А также рассчитать количество ступеней, их ширину, высоту и угол наклона лестницы и т.д.
  3. На чертеже следует не только отобразить все размеры лестницы, но и также указать ограждения, их высоту.

Также стоит нарисовать общую схему дома, на которой будет отображено местоположение лестницы с указанием занимаемой площади.

Такая схема позволит лучше понять, как будет выглядеть готовая лестница, и позволит еще раз перепроверить все расчеты перед изготовлением лестницы.

Начинающему строителю на основе чертежей лучше всего начать делать самую простую лестницу с использованием несущей балки – косоура. Их количество в лестнице может колебаться от 1 до 3.

Лестница своими руками из дерева: расчеты (видео)

При строительстве многоэтажного дома, необходимо обустройство лестниц, чтобы можно было попадать с этажа на этаж комфортно и безопасно для здоровья жильцов.

Оцените статью: Поделитесь с друзьями!

homeli.ru

Изготовление деревянной лестницы своими руками: руководство

В любом здании высотой больше этажа производится установка лестницы. Такая конструкция требует детального расчета всех ее комплектующих, умения работы со слесарным и столярным инструментом и некоторых дизайнерских навыков. После изучения этой инструкции вы узнаете, как проектируется и изготавливается деревянная лестница своими руками.

Устройство деревянной лестницы

Лестница из дерева для частного дома чаще всего состоит из одного или нескольких маршей (пролетов), которые располагаются между этажами или промежуточными площадками.

Устройство деревянной лестницы

Конструкция лестничного марша представляет собой комбинацию из различных составляющих с разным функциональным назначением:

  • Косоур. Представляет собой несущую балку из древесины с выпиленной гребенкой. К ней фиксируются подступенки со ступенями, поэтому деталь должна быть прочной.
  • Тетива. В некоторых случаях становится альтернативой косоуру, выполняя несущие функции (особенно если одна сторона конструкции прилегает к стенке). Перед установкой тетиву нужно детально разметить, чтобы ступеньки располагались на горизонтальном уровне.

  • Ступень. Основной элемент любой лестницы, который крепится к одной из несущих балок. Кроме обычных, существуют забежные и радиусные ступеньки. У забежных элементов форма нестандартная и их монтируют в начальной точке марша. Радиусные ступени отличаются криволинейным передним краем, они могут быть полукруглыми, волнообразными или с закругленными углами.
  • Подступенок. Деталь не является обязательной, но она обеспечивает лестнице высокую прочность, поддерживая ступень по центру. Для фиксации подступенка применяется дистанционная втулка. Под полукруглые ступеньки устанавливается радиусный тип, а выгнутый вариант монтируется под соответствующие ступеньки или под площадкой между лестничными маршами.
  • Столбы для опоры. Ставятся в начальной и конечной точке лестницы, а также по краям межмаршевых площадок. Элементы повышают прочность ограждения и служат опорой поручням.
  • Балясины. Это подпорные столбы для поручней, из которых формируются боковые ограждения, могут иметь разную конфигурацию.
  • Поручни. Являются обязательной деталью. Они опираются на балясины и опорные столбики. Основным требованием к элементу является гладкая поверхность.
  • Дистанционная втулка. Такая подставка требуется для любой конструкции с несколькими маршами (даже при применении косоуров).

Виды конструкций лестниц

При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее возведения. На втором месте стоит удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.

Немаловажным критерием является и эстетичность. Лестница должна сочетаться с интерьером комнаты. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц со сложной конфигурацией требует больших временных и финансовых затрат, чем более простых по форме и исполнению вариантов.

Маршевые

Являются наиболее популярными. Свое название получили благодаря маршам (пролетам) – группе объединенных ступеней. В лестнице может быть один или несколько маршей.

Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха). Они могут быть отдельно стоящими или размещаться около стены. Но прямые модели требуют много площади, поэтому чтобы сэкономить полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.

У марша бывает криволинейная форма с оптимальным углом подъема, тогда применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок.

Наиболее популярными видами деревянных лестниц для загородного жилого дома являются:

  1. Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой.
  2. Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.
  3. Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль.
  4. Простая 2-х маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место.
  5. 2-х маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство.
  6. 2-х маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом.
  7. 3-х маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но требует значительной высоты потолка.

Для выбора определенной конфигурации следует правильно рассчитать и замерить свободную площадь для монтажа, составить чертеж. Подробное руководство о том, как это сделать, будет ниже.

Винтовые

Конструкции винтового типа применяются реже, как правило, при ограниченной площади или из эстетических соображений владельца частного дома. Они не так удобны, как маршевые, по ним сложно транспортировать мебель. Чтобы установить лестницу, нужно будет выполнить сложные подсчеты, так как при небольшой погрешности она может утратить свои функциональные способности.

Винтовые лестницы иногда выполняют просто декоративную функцию, особенно с ограждением, выполненным художественной ковкой. Устройство таких вариантов возможно практически в любом помещении, т.к. они занимают меньше места, чем конструкции с поворотом. Различают следующие типы:

  • с консольным защемлением ступенек на внутреннем столбе;
  • с опорой ступенек на внутренний столб и периметральные стены;
  • с консольной опорой ступенек на обсадную трубу;
  • с опорой на ограждение и гнутые тетивы.

Более сложными вариантами является модульные винтовые лестницы. Сборку конструкции производят из модулей, складывая их под углом в определенной последовательности. Они бывают с центральным косоуром (ступени крепятся к модулям, а края соединяются больцами) и центральной колонной (опираются на наборную колонну, соединяются больцами). Читайте подробнее о деревянных винтовых лестницах.

Винтовые лестницы позволяют экономить пространство

Виды конструкций

Перед тем как сделать деревянную лестницу, следует подобрать оптимальный вариант конструкции для своего помещения.

Существуют следующие популярные типы конструкций:

Самой простой является лестница прямой формы, которая обеспечивает прямолинейное перемещение по маршу.

Более подробно об этом читайте в статье о видах дизайна деревянных лестниц.

Изготовление деревянной лестницы своими руками с наглядной пошаговой инструкцией рассмотрим более детально. Процесс включает в себя два основных этапа: проектирование и монтаж.

Расчеты размеров лестничной конструкции

Перед тем как приступить к проектированию, нужно сделать точные расчеты, начертить схему и нанести на нее все данные. Если нет уверенности в правильности расчетов, то лучше доверить работу профессионалам, которые сделают грамотный чертеж, что позволит поэтапно выполнить монтаж без ошибок.

Общая высота лестницы

Определить высоту можно, измеряя расстояние от пола первого до второго этажа с учетом толщины потолка. Например, если на 1-м этаже потолочная высота равна 2700 мм, а толщина межэтажных перекрытий – 300 мм. В результате суммарная высота будет равна 3000 мм.

Если чистового пола нет, то его размеры нужно заложить примерно.

Количество ступеней

Если известна высота лестницы и подступенка, можно определить число ступенек конструкции. Для этого нужно разделить один показатель на второй. Например, при общей высоте лестницы 3000 мм, а высоте подступенка – 175 мм расчет будет таким: 3000 : 175=171 мм.

После этого нужно округлить значение, в результате получится 170 мм. В таблице указан пример расчета:

Зависимость высоты ступени от их количества при заданной высоте этажа

Высота подступенка

По рекомендации специалистов оптимальная высота подступенка должна составлять 150–180 мм, фактически это размер человеческого шага. Данная высота может составлять 150–200 мм. Обычно средняя величина по нормативу равна 160-170 мм.

Оптимальный диапазон уклона лестницы выделен зеленым цветом



Ширина ступени

Чтобы не возникло травм в результате неверно подобранной ширины ступеней, нужно правильно ее рассчитать. Исходя из многолетней практики, ширина детали должна быть в пределах 220 – 400 мм.

Для определения более точного значения можно воспользоваться определенной формулой. Нужно взять среднюю ширину человеческого шага (600 – 640 мм) и вычесть из нее высоту подступенка, умноженную на 2, т.е. 640 – 2х175 = 290 мм. Этот показатель будет оптимальным для перемещения.

Ширина марша

По правилам безопасности для удобного передвижения людей пролет должен быть шириной не меньше 80 см, но лучше принять не менее 90 см. Для удобной переноски мебели этот показатель для частного жилого дома должен быть 100 – 120 см.

Длина лестницы в плане

Для расчета этого параметра нужно умножить количество ступеней и ширину проступи. В нашем примере получится 29х17= 493 см. То есть лестница выходит довольно длинной и при устройстве одного марша потребуется помещение не менее 6 метров. В небольшом срубе или деревенском доме нужно будет делать 2 марша с 90 или 180 градусным поворотом.

Между маршами монтируется площадка или ставятся поворотные ступеньки. Если не получается выполнить расчет самостоятельно, можно воспользоваться специальной программой, представленной чуть ниже, где наглядно будет отражаться локализация лестничных деталей.

Размер потолочного проема

При строительстве лестницы из деревянного массива нужно помнить о расчете проема потолка, чтобы при поднятии наверх не пришлось нагибаться. Такой показатель будет зависеть от уклона, который влияет на удобство при перемещении и подбирается индивидуально.

Оптимальным считается уклон 23-36 градусов, но часто не получается соблюсти необходимый угол из-за малой площади помещения (чем более крутым будет уклон, тем меньше площади он будет занимать).

От угла лестничного марша будет зависеть величина проема в области потолка. Так, для складной конструкции потребуется небольшой проем, а для большего уклона потребуется более значительный (до 2 м).

Размер проема в перекрытии определяется исходя из минимально допустимого значения для прохода человека

Длина косоура

Для определения длины косоура применяется формула Пифагора: (длина лестницы в плане)²+ (высота лестницы)²= (длина косоура)².

Определение длины косоура

То есть при длине 493 см и высоте 300 см получим следующее: L=√(4932 + 3002) = 577 см (показатель берется с запасом – 580 см).

Онлайн-калькулятор для расчета

Для вашего удобства вы можете воспользоваться удобным и наглядным онлайн-калькулятором расчета деревянной лестницы.

Выбор материала

После того как выполнены все расчеты, нужно закупать материалы. Для этого потребуются доски разной длины и плотности: для ступенек толщина составляет 3-4 см; для подступенков – 2-2,5 см; для тетивы или косоура толщина равна 5 см, а высота – 150-250 мм. Поручни и балясины лучше купить готовые, так как для их производства потребуется токарный станок и брус размером 10х10, 15х15 см. Для фиксации комплектующих потребуются саморезы и гвозди, а также металлические уголки для усиления.

Изготовление деталей и монтаж лестницы

Технология монтажа включает в себя изготовление и установку всех элементов лестничной конструкции в соответствии с чертежом.

Сборка тетивы или косоуров

На приготовленных досках нужно отметить длину и отпилить лишнее. На бруске с помощью угольника размечают высоту подстепенка и ширину проступи с убавкой 2-4 см.

Разметка цельного косоураВариант изготовления косоура с кобылкамиСборка тетивы со стяжками жесткости

Выемки для ступеней выпиливают электролобзиком или пилой. Далее приставляют заготовку к месту монтажа так, чтобы нижний край упирался в пол, а верхний – в перекрытие. Запилы под ступени должны находиться горизонтально, без «завалов». После этого рекомендуется отшлифовать поверхность бруска, выполнить фрезеровку, закругляя внешние края.

Для оптимальной жесткости иногда может потребоваться 2, 3 или 4 косоура, число которых подбирается в зависимости от ширины лестницы. Иногда проще заказать готовый несущий каркас, куда будут входить все элементы с вырезами, обозначенные номерами для состыковки в соответствии со схемой.

Установка ступеней и подступенков

Подступенки монтируют в подготовленные запилы косоура, выравнивают и зашкуривают. Закрепление выполняют с помощью саморезов, которые после можно зашпаклевать или закрыть отделочным материалом.

Способы установки ступеней на косоурВарианты крепления ступеней к тетиве



После фиксации подступенков устанавливаются заранее фрезерованные ступени, длина которых должна превышать расстояние между парой крайних косоуров на 1-2 см. Ширина элементов должна быть на 2-3 см больше гребеночного выступа. Крепление ступеней к подступенкам и косоурам осуществляется на саморезы, шляпки которых должны быть утоплены в дерево.

Крепление косоура к верхнему перекрытию. Способы соединения элементов лестницы.Крепление косоура к полу

Монтаж ограждений

Придать конструкции завершенный вид можно с помощью вспомогательных деталей. Для этого могут применяться резные, прямые, фигурные деревянные и металлические ограждения.

Схема крепления ограждений

Установка столбов с балясинами считается сложной задачей, где требуется точная разметка с подгонкой. В ступеньке отверстие для шканта размечается на расстоянии от края, равном ½ ширины основания балясины. Затем на ступенях делают отверстия и вклеивают в них шканты (они должны выступать на 1-1,5 см от поверхности).

Крепление балясин на шканты

После этого по диаметру шканта надо сделать отверстия в основе столбов и балясин, промазать их клеем. Все элементы насаживают на шканты с регулировкой по вертикальному уровню. Далее подготавливают поручни, обрезая края под нужным углом и фрезеруя их с нижней стороны. Для стыковки с опорами на срезе элемента высверливают отверстия. Поручень устанавливается на вклеенный в опорный столб шкант.

Крепление балясин с перилами

Далее балясины промазываются клеем, а сверху на них укладываются поручни в паз. И хотя фиксация в паз довольно надежна, рекомендуется зафиксировать стык тонкими саморезами.

После высыхания клея лестницу нужно покрыть антисептической грунтовкой, затем поверхность обрабатывается прозрачным лаком или краской. Можно поставить декоративный плинтус. В винтовой лестнице можно выполнить оформление осевой опорой в виде бревна или балки, установить гнутую тетиву для опоры ступенек. Цена такой конструкции будет высокой, так как в производстве применяется вязкая гибкая древесина, но финальный эффект того стоит.


domzastroika.ru

чертежи и пошаговая инструкция для сборки и изготовления лестниц на металлическом каркасе, косоурах и бетонных маршах

Вы можете придумать десятки вариантов дизайна деревянной лестницы.



Монтаж деревянной лестницы своими руками

Современный частный дом обязательно оснащается лестницей для передвижения на верхние этажи или чердачное помещение и обычная стремянка тут вряд ли подойдет. Необходимо строить что-то более надежное и долговечное. Например, лестницу из массива какой-нибудь древесной породы. Деревянная лестница своими руками потребует особой внимательности на всех этапах ее изготовления.

Лестницы на второй этаж может иметь креативную конструкцию..



Преимущества

Дерево самый экологичный и наиболее простой в обработке материал, не требующий специальных навыков при обработке. Его можно применять как для внутриквартирных конструкций, так и для крыльца дома. Лестницы на металлическом каркасе считаются гораздо более надежными, но сейчас речь не о них. Полностью деревянные конструкции, которые можно собрать как конструктор, обладают следующими преимуществами:

  • приемлемая цена;
  • доступность материала;
  • легкая обработка.

Для более комфортного подъема по лестнице можно установить настенные перила.



Самым распространенным материалом является сосна. Это недорогой мягкий сорт древесины, хорошо подходит для работы новичкам. Недостатком сосны является мягкость текстуры, из-за чего в процессе эксплуатации конструкция может начать темнеть, а ступени поскрипывать, если до начала строительства лестницы или крыльца из подобного материала, не провести необходимую обработку древесины.

Готовые ступени для лестницы из сосны.



При строительстве более надежной, красивой и долговечной лестничной конструкции лучше использовать дорогие сорта. Лестницы из массива бука, дуба или лиственницы имеют неподражаемую структуру и повышенную износостойкость по причине плотности данного материала. Единственным недостатком этих пород является высокая цена.

Лестница из дуба смотрится очень красиво.



Конструкция

Как сделать деревянную лестницу для крыльца или для дома из массива дуба, сосны, ясеня и лиственницы? Прежде чем изучать инструкцию по изготовлению, говорить о каркасе и комплектующих, необходимо разобраться какие виды деревянных конструкций можно собрать своими руками. Условно, можно выделить маршевые и винтовые лестницы.

Важно выбрать правильное место под лестницу на второй этаж.



Винтовые конструкции используются в помещениях с ограниченным пространством. Эти конструкции не приспособлены для перемещения габаритных предметов и могут быть использованы только для передвижения человека. Такая лестница никогда не будет полностью деревянной, поскольку опора (штанга, труба) изготавливается из металла.

Необычный дизайн винтовой лестницы.



Маршевые лестницы – наиболее просты в исполнении. Подобного рода деревянные конструкции на косоурах или тетивах монтируются как внутри помещения, так и снаружи (в основном для крыльца, которое, как правило, располагается на каркасе из металла). При внутреннем монтаже основным критерием является эргономичность. Именно поэтому не так важно, какая лестница будет построена у вас в помещении — одномаршевая, двухмаршевая с площадкой, или конструкция с забежными ступенями. Стоит отметить, что построить лестницу на 2-й этаж с поворотом не намного сложнее, чем прямую.

Двухмаршевая стильная лестница.



Главное, чтобы она идеально вписалась в отведенное ей пространство и гармонировала по стилю с окружающими ее инженерными элементами. Деревянная лестница внутри дома — это прежде всего тепло и уют. Это вам не простенькие лестницы для крыльца и не сварные конструкции на металлическом каркасе. Чтобы правильно подобрать вид лестничной конструкции, нужно измерить площадь, на которой будет располагаться лестница. Затем произвести первоначальные расчеты и нарисовать чертежи. Детальный чертеж покажет расположение конструкции в помещении и насколько она будет эргономична.

Чертеж маршевой деревянной лестницы.



Элементы

Изготовление деревянных лестниц из массива древесины потребует некоторых знаний об элементах лестничных конструкций. Разберемся в терминологии.

  1. Тетива — несущая балка и элемент дополнительного крепежа ступеней, расположенный с торца последних.
  2. Косоуры – наиболее распространенный способ изготовления деревянных лестничных конструкций. В несущих параллельно идущих балках производятся запилы, на которые укладываются проступи.
  3. Проступи – поверхность ступени.
  4. Подступенки – вертикальная часть ступени, монтируется (при необходимости) между ступенями, закрывая видимое пространство.
  5. Балясины – элемент ограждения, придает конструкции дополнительную жесткость и прочность. Крепятся к ступеням и перилам.
  6. Столбы (или опорная штанга) – устанавливаются в основном при монтаже винтовых конструкций в качестве основного (центрального) несущего элемента.
  7. Перила –часть ограждающей конструкции лестницы, крепится сверху балясин или крепежных спиц.
  8. Декоративные элементы – декоративные накладки, заглушки.

Обозначения элементов деревянной лестницы.



На тетивах или косоурах?

Лестницы для дома на тетивах и косоурах одинаково просты при самостоятельном изготовлении. Следует понимать разницу между ними. Тетивы крепятся с торца проступи при помощи уголков, пазов и столярного клея или при помощи брусков. Все это скрепляется саморезами или болтовыми соединениями.

Крепление ступеней к тетиве.



Косоуры располагаются под ступенями и крепятся специальной крепежной фурнитурой.

Крепление косоура.



Для производства тетив и косоуров чаще всего используют заготовки из массива дуба, ясеня, сосны и лиственницы. Эти породы деревьев наиболее распространены на просторах нашей родины. Для изготовления несущих элементов на деревообрабатывающих предприятиях используют станки, распускающие бревна на необрезную доску необходимой толщины (а несущие части это не менее 50 мм), при обрезке которой и формируется готовый брус (50х50, 50х100 и т.д.). Если вы решили своими руками собирать именно конструкцию на тетивах, рекомендуем дополнительно ознакомиться с данной статьей.

Фрезеровка тетивы под ступеньки



Изготовление косоура



Расчет

Чтобы сделать деревянную лестницу своими руками необходимо произвести точные расчеты и составить чертеж.

  1. Угол наклона лестницы не должен быть выше 45 градусов.
  2. Глубина проступи не должна быть меньше 250мм.
  3. Высота подступенка находится в пределах 160-200мм.
  4. Минимальная ширина проема 1000мм.
  5. Высота ограждений (перил) не должна превышать 1000мм. Для детей устанавливаются дополнительные поручни на высоте 600мм.
  6. Вертикальный проем не должен быть ниже 2000мм.

Расчет для лестницы можно произвести в компьютерной программе.



Применяя эти простые правила можно построить правильную и удобную лестничную конструкцию для дома или для крыльца.

Важно!

Следует помнить, что самая верхняя ступенька должна встать вровень с полом второго этажа, это касается и бетонных, и деревянных перекрытий.

Вырез для ступени на втором этаже.



Разметка и изготовление элементов

Рассмотрим подробную инструкцию о том, как сделать деревянную лестницу для дома. После детальных расчетов и анализа чертежа, можно приступать к разметке и изготовлению элементов конструкции.

  1. Наносим разметку на тетивы или косоуры. Для этого удобно использовать прямоугольный треугольник или специальный уголок с отмеченными катетами (высота подступенка и ширина проступи).
  2. Отмеряем длину ступеней и подступенков, а также остальных элементов, которые будем выпиливать самостоятельно.
  3. Выпиливаем все элементы лестничной конструкции при помощи электропилы.
  4. Зашкуриваем все деревянные заготовки лестницы.
  5. При отсутствии проема для прохода на второй этаж, необходимо его организовать путем демонтажа части перекрытия.

Разметка также немаловажный процесс при проектировании деревянной лестницы.



Инструкция по сборке и монтажу

Сборка лестницы для дома на деревянных косоурах или тетивах начинается с установки несущих элементов. Жесткая фиксация в верхней и нижней точках производится с помощью уголков, резьбовых соединений, или анкеров (в зависимости от материала перекрытия и пола). Перед окончательным закреплением несущих конструкций неплохо бы лишний раз проверить совпадение горизонтов. Для этого используется уровень, положенный на горизонтальные “зарезы” (место крепления будущей проступи). Если косоуры резались по одному лекалу, то волноваться особо не стоит. Так что не ленитесь в процессе сборки лишний раз заглянуть в чертеж и держите под рукой измерительный инструмент.

Проверка равномерности горизонтов строительным уровнем.



Лестница из бревен

Достаточно часто возникает вопрос: “А можно ли сделать лестницу из бревна?”. Конечно можно. Только из одного бревна ее сделать не получится. Давайте рассмотрим варианты.

Лестница из бревен имеет массивный вид.



Бревна распиливаются пополам. Из этих заготовок впоследствии будут изготовлены ступени и несущие части (можно сказать массивные “тетивы”). Для удобства обратимся к самому простому проекту — прямой лестнице. После обработки лицевой стороны с помощью электрорубанка и наждачного круга, приступаем к разметке внутренней стороны. На ее будут закреплены ступени и крепежные элементы (стальной уголок самый подходящий для такой массивной конструкции вариант, крепится резьбовым соединением или анкером).

Стальной уголок для лестницы из бревен.



Устанавливаем наши тетивы, закрепив их на перекрытии и на полу. В соответствии с разметкой, саморезами крепим к тетивам бруски, которые будут поддерживать наши ступени из полубревен (ширину выбирайте сами). Непосредственно перед фиксацией проверяем уровнем горизонт каждой ступени. Сверлим отверстие через тетиву в торец ступени, не допуская при этом ее смещения. Закладываем анкер и затягиваем его до упора. На каждую ступень приходится четыре анкера. Маленький секрет крепежа — для большей надежности внутрь высверленного отверстия капните силиконовый герметик, а после уже закладывайте анкер. Головку анкерного болта можно спрятать в потай.

Крепление брусков к тетиве с помощью саморезов.



Для монтажа такой лестницы можно использовать и резьбовые соединения с организацией скрытых “окон” в ступенях для стягивающих элементов, но для этого нужны серьезные навыки работы с деревом. Такая конструкция из бревна гораздо надежнее.Из бревна можно также изготовить ступени для лестницы крыльца, что тоже весьма интересно.

Крыльцо из бревен придает Вашему дому дух средневековья.



Некоторые умудряются из одного цельного бревна создать нечто, отдаленно напоминающее лестницу, уложив его под нужным углом, и нарезав в нем, подобие ступеней. Правильнее было бы уложить параллельно два бревна в качестве несущих косоуров, сделать в них зарезы для ступеней и прикрепить последние к несущим частям.Так что лестницу из бревна сделать можно. Остается добавить, что подобная конструкция, если она сделана правильно, будет по надежности не хуже бетонных. Как видите, маршевые конструкции достаточно просты в монтаже. Если же говорить о винтовых, то здесь все несколько сложнее. Однако и их вы вполне сможете установить своими руками. Для этого мы также подготовили подробную статью.

Лестница из бревен своими руками



Обработка готового изделия

Все элементы лестничной конструкции надежно закреплены и зашкурены. Остается только обработать поверхность крыльца или лестницы для дома специальными средствами защиты от насекомых, от гниения и для придания красивого внешнего вида.
Внутридомовые лестницы должны гармонично вписаться в интерьер помещения. Поэтому для обработки этих конструкций применяется лаковое покрытие. При необходимости, лестницу можно тонировать в подходящие оттенки цветным лаком, морилкой или же выбелить (этот прием сейчас очень популярен).

С помощью специальных лаков или морилки, лестницу можно тонировать в любой из цветов.



Весь процесс обработки можно разделить на три основных процесса:

  • шлифовка;
  • грунтовка;
  • защита лаком.

Лучше всего шлифовать лестницу на начальном этапе разобранном виде.



Совет!

При выборе материалов для обработки лучше отдавать предпочтение алкидным и уретановым лакам.

Обработку крыльца дома из дерева очень хорошо производить олифой, нанесенной в несколько слоев. Это предотвратит конструкцию от гниения, и продлит срок ее использования.

Новичку без определенных навыков работы с инструментом, построить самостоятельно лестницу будет не просто. Однако это возможно. Главное правильно произвести расчет и точно разметить элементы конструкции. Монтаж точно выверенных деталей не составит больших хлопот.

Профессиональное изготовление и установка деревянной лестницы





lestnitsygid.ru

изготовление и расчет деревянной, как сделать на второй этаж, калькулятор

Конструкция должна отвечать всем требованиям, где главное — лестница должна быть комфортной и безопасной

Сегодня частные загородные дома строят в основном в два или три этажа. И чтобы подняться наверх, необходима лестница. Изготовление межэтажной лестницы задача не простая, требующая особых знаний и навыков. Нам нужна, не просто любая лестница, а конструкция, которая будет и красивой, и прочной, и безопасной. Такая лестница прослужит довольно долгое время.

Содержание материала:

Изготовление своими руками деревянных лестниц: чертежи и виды конструкций

Зачастую в загородных домах и на дачах лестницы делают из дерева. Древесина является экологически чистым продуктом и поэтому имеет широкое распространение в строительстве. Так же применяют металл, бетон, оргстекло, керамику и их всевозможные комбинации.

Изготовление своими руками деревянных лестниц, чертежи которых вы будете разрабатывать, требуют наличия определенных навыков.

Существует много видов и вариаций деревянных лестниц, причем каждая имеет свои особенности. Так же и учитывается пространство, где будет установлена лестница, оно может быть ограниченным или просторным.

Лестница может быть прямой или поворотной, а также сооружение может быть расположено возле стены или просто посредине комнаты

Виды лестниц, которые существуют в архитектуре:

  • Маршевые лестницы, наверно, самый распространенный вид, они могут быт одно или двух пролетными;
  • Лестницы винтовые – этот вариант удобным является в том случае, когда пространство ограничено;
  • Комбинированные лестницы – они состоят из двух или нескольких типов лестниц.

Перед тем, как выбрать ту или иную лестницу, нужно оценить свои возможности. Лучше всего для начала выбрать простую прямую лестницу, но из качественного и надежного материала. Определенную роль имеет пространство дома, чтобы после реконструкции, лестница не заняла большую половину дома. Для этого нужна своя схема. Нужно сначала сделать замеры и расчеты. А также, для изготовления лестничных конструкций самостоятельно, нужно иметь соответствующие инструменты, пиломатериал и опыт работы с деревом.

Как сделать деревянную лестницу: чертеж маршевой разновидности

Значительно проще своими руками смонтировать маршевую лестницу, чем винтовую или спиральную. Это простая прямая лестница, имеющая ступеньки, ведущие на второй этаж. Количество ступеней не должно превышать 10. Если это произошло, то лестницу разделяют и устанавливают между собой площадку. Она может быт: одномаршевая, двухмаршевая, трехмаршевая или многомаршевая. Такая лестница занимает большое пространство в доме. Чтобы сэкономить место сооружают изделие поворотного типа. Они могут быть с углом поворота на 90 градусов и называться четвертьоборотными, или же полуоборотными с поворотом на 180 градусов.

Как сделать лестницу деревянную, чертеж к ней, и проект? Это вопрос, который требует грамотного расчета количества ступеней, маршей, самой лестницы и занимающего ею пространства. Так же необходимо за ранее продумать дизайн и освещение лестницы.

Без чертежа выполнить построение лестницы не возможно, поскольку требуется знать все размеры конструкции: угол наклона, ширину, высоту изделия и количество ступеней

Это все возможно сделать при наличии материалов, из которого будет состоять ваша лестница и необходимого для работы инструмента. Но самое главное – это из каких деталей ваша лестница будет состоять.

Основные элементы, из которых состоит лестница:

  • Ступеньки;
  • Подступенки;
  • Косоур или тетива;
  • Перила;
  • Балясины;
  • Крепежные детали.

Нужно правильно рассчитать длину тетивы и косоура. Косоур или тетива – это наклонная несущая балка, на которую крепятся ступени.

Расчет деревянной лестницы с помощью онлайн-калькулятора

Все дома отличаются один от другого своей архитектурой, размером, планировкой. Поэтому одного шаблона для всех домов не может быть.

Расчет лестницы деревянной складывается из нескольких этапов, соединив которые воедино можно сделать необходимый чертеж с размерами. Чертеж к каждой лестнице составляется индивидуально.

Сделать безошибочный расчет лестницы, можно использовав уникальную программу – онлайн калькулятор. Эта программа, обрабатывая введенные данные, может предоставить любой проект лестницы и его 3D dwg модели. Чтобы лестница была комфортной, красивой и практичной в эксплуатации, а так же не была причиной травм, нужно соблюдать основные стандарты и правила.

Используя онлайн-калькулятор, можно получить чертеж, а с ним — точное количество материала, необходимое для строительства лестницы

Основные параметры при расчете:

  • Количество ступеней должно быть от 3 до 16 и оно должно быт нечетным;
  • Высота ступеней – от 12 до 20см., ширина – 23 – 25см.;
  • Уклон лестницы составляет 30 – 35 градусов, можно увеличить до 45 градусов;
  • Перила должны быть высотой не ниже 90см., а если у вас есть дети, то можно и увеличить высоту до 150см.

Многие владельцы хотят построить своими руками лестницу, чтобы при этом она соответствовала их вкусу, и была безопасна. И сделать это без лишней траты драгоценного времени. Для этого и существует такая программа, как калькулятор.

Разрабатываем чертеж деревянной лестницы на второй этаж

Сделать чертеж своими руками деревянной лестницы – это одно из самых разумных решений. Лестница должна использоваться как для хождения по ней, так и для переноса различных предметов. А для этого конструкция должна быть удобной и прочной.

Чертеж на второй этаж деревянной лестницы можно сделать, определив параметры лестничной клетки. То есть, пространство, которое вы сможете выделить под лестницу, ведущую на второй этаж.

Значительно облегчить работу при построении лестницы и не наделать грубых ошибок позволит наличие чертежа

Затем рисуем схему лестницы в разрезе. По этому чертежу определяется положение верхней и нижней ступени.

Главное, что нужно отметить на чертеже:

  • Угол уклона;
  • Расстояние верхнего яруса до перекрытий и пола;
  • Размеры проема;
  • Количество ступеней со всеми параметрами;
  • Количество маршей и размер площадки между ними.

Расчеты лестницы из дерева своими руками (видео)

Разрабатывать чертеж лестницы, которая ведет на второй этаж, необходимо вместе с составлением проекта и планировкой самого дома. Тогда ваша лестница отлично впишется в интерьер помещения, и будет соответствовать всем необходимым требованиям безопасности.

{mainvote}

Внимание, только СЕГОДНЯ!



kitchenremont.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
