Деревянные механизмы

Клейтона Боейр известен тем, что делает различные мехнизмы из дерева и это у него получается очень хорошо. Человек он продвинутый и для разработки своих механизмов использует САПР, иначе сделать такое,  да еще с такой точностью – немыслимо.

Свои работы он продает в магазине.

Также с его работами можно ознакомится на сайте http://lisaboyer.com/. На этом же сайте свои работы, апликации, выставляет женщина по имени Лиза Бойер, честно говоря, ее работы не вызвали никакого восторга. Итак 10 механизмов Клейтона Бойера.

1. Деревянные часы “Райская птица”


Эти часы работают почти бесшумно. Вся конструкция свободно движется, на расстоянии от стены, позволяяя двигаться маятнику.

2. Деревянные часы «Модель Т»


Очень красиове сочетание темного и светлого дерева – игра света и тени.

3. Деревянные часы “Просто”

Клейтон рассказывает, что сделал эти часы за два дня, начал в субботу, вечером они уже шли, а в воскресенье были полность готовы.

4. Деревянная кинематическая конструкция “Велосипед Галилея”

Деревянная кинематическая конструкция “Велосипед Галилея” обращает внимание каждого входящего в мой магазин, из-за множества синхронно движущихся частей.

5. Деревянные часы “Небесный механический календарь”

Небесные механический календарь показывает день недели, день месяца и месяц. Кроме того, он показывает фазы луны.

6. Деревянные часы “Наутилус”

Это часы с боем, красиво звучат каждую минуту.

7. Деревянные часы “Плавающие колеса”

Часы называются плавающие колеса, по причине отсутсвия передней стенки, и зубчатые колеса, как буд-то висят в воздухе. Часы изготовлены из балтийской березы.

8. Деревянные часы “Соларис”

Часы издают очень приятный звук и притягивают к себе внимание.

9. Деревянные часы “Vortex”

Класический вид часов, имеют примерно 9 дюймов в ширину, изготовлены из древесины твердых пород.

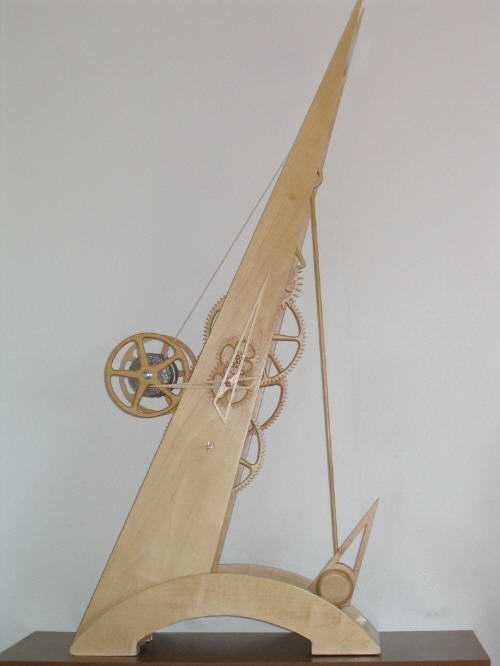

10. Деревянные часы “Наклон”

Очень интересные на вид часы в форме наклоненной стеллы или башни. Часы изготовлены из клена. Время работы на одной подзаводке 32 часа.

Источник: Топ 10 деревянных кинематических механизмов Клейтона Боейра

neobychno.com

Проектирование и изготовление деревянных часов (27 фото)

Всегда интересно читать про людей, которые делают всякие необычные штуки. Иногда эти рассказы являются стимулом самому собрать что–нибудь подобное, а иногда ими просто восхищаешся, потому что понимаешь — самому такое вряд ли получится сделать. Именно про такого самоделкина я и хочу рассказать, точнее про одно из его занятий — проектирование и изготовление деревянных часов. На фото он. Звать его Андрей, фамилия Кузнецов.


Все необходимое находится в гараже.

Начинается все с проектирования часов — расчет спускового механизма, редуктора и всяких других деталей, названия которых я не знаю.

Поближе чуток, вдруг кому захочется насладится интерфейсом или прочитать название программы. Для тех кому это не удалось сообщаю, делается все в SolidWorks.

Это один из вариантов дизайна часов, а так они всякие разные бывают, например такие.

Часы спроектированы, пора выпиливать детали. Пилить будет этот фрезерный станок, управляемый с компа, эмулирующего ЧПУ (надеюсь ничего не напутал).

Для этого нужные детали компануются на лист.

И переносятся на комп, подключенный к другому компу, эмулирующему ЧПУ.

Тут создается файл движения фрезы и отправляется на комп–ЧПУ.

Закрепляется фанерка.

Выставляется начальная точка.

И вперед. Наушники тут не для красоты — шум от станка, как при взлете самолета.

Помогает ему в это пылесос, кстати, тоже самодельный. На фото он слева, если что.

Сначала выпиливаются внутренние контуры, потом внешние, и деталька готова.

Всё напилили и получился примерно такой комплект: рама, шестерни всякие, разборный маятник, стрелки, декоративные элементы.

А это главное колесо (не знаю как по научному называется). На него накручивается нить с грузом, заставляя его крутится. Оно, в свою очередь, вращет вал на котором крепится минутная стрелка. Часовая вращается через замедляющий редуктор. Как то так.

Все готово для сборки.

Сначала вешается двигательное колесо с шестернями редуктора.

Все валы на подшипниках. За счет снижения трения всех деталей, требуется меньший груз гири для обеспечения работы всего механизма.

Затем крепится шестерня спускового механизма. Вместе с анкером они преобразуют вращательное движение главного колеса в «шагающее», отсчитывая секунды.

Проверка. Все крутится и вертится.

Ставится анкер. Теперь уже крутануть колесо не получится.

Механизм в сборе. На самом длинном штыре будет минутная стрелка. Внизу — завод, туда вставляется ключик и поднимает гирю. Вверху вал, для крепления замедляющей шестеренки часовой стрелки.

Проверка хода. Гиря опускается, анкер шагает, шестеренки крутятся. Красота.

Осталось все покрыть лаком, навесить стрелки, цифры, гирю и получится примерно так.

Источник: ibigdan.livejournal.com

fishki.net

Деревянные часы своими руками (фото, чертежи изготовление) | Своими руками

Реклама

Этот простой проект, притягивающий взгляды, можно изготовить из остатков шпона

Сначала подготовьте прессформу

1. Возьмите лоску толщиной 38 мм из твёрдой древесины и выпилите из неё заготовку размерами 76×178 мм. (Мы использовали клён, а мягким хвойным породам не хватает прочности для формирования волн на нескольких слоях шпона.)

2. Сделайте копию шаблона прессформы. Прикрепите её аэрозольным клеем к торну и кромке заготовки, согнув по пунктирной линии.

3. Установив пильную ленту шириной 6 мм или меньше в ленточную пилу, выпилите лишний материал в середине заготовки. Гладко отшлифуйте обе поверхности с помощью шлифовального барабана.

4. Оклейте обе внутренние поверхности прессформы прозрачным упаковочным скотчем, чтобы избежать приклеивания к шпону.


Ссылка по теме: Часы с совой своими руками


Как сделать корпус часов

1. Вырежьте шесть кусков шпона размерами 89×216 мм так, чтобы волокна в каждом из них были направлены но длине. (Для верхнего слоя мы выбрали шпон из клёна «птичий глаз», а в остальных слоях чередовали шпон из ореха и махагони.)

2. Чтобы сделать шпон более гибким и избежать растрескивания, увлажните его теплой водой так, чтобы все поверхности были влажными, но не погружайте их в волу. Уложите куски шпона в стопку в требуемом порядке, расположив верхний слой, как указано на шаблоне, и поместите между половинками прессформы.

3. Расположив струбцины подлине пресс-формы, медленно затягивайте их до тех пор, пока половинки формы не сожмут всю стопку шпона. Не обращайте внимания на небольшие зазоры. Оставьте прессформу в струбцинах на ночь.

4. Снимите струбцины и выньте куски шпона из формы, чтобы подсушить в течение одного-двух часов. Сохраните порядок чередования, чтобы затем их удалось склеить без зазоров.

5. Подсушив шпон, нанесите тонкий равномерный слой жёлтого клея ПВА ма прилегающие поверхности. Уложите куски шпона в форму и туго затяните струбцины. Дайте клею высохнуть в течение суток. Не беспокойтесь, если на краях стопки увидите небольшие зазоры между слоями, – они будут обрезаны на следующем этапе.

6.Прежде чем снять струбцины, просверлите в склеенной заготовке через торец прессфор-мы 3-миллиметровое отверстие глубиной 60 мм (фото А), центр которого обозначен на бумажном шаблоне. Затем снимите струбцины и выньте заготовку из формы.

7. Сделайте копию контурного Ш шаблона корпуса и прикрепите её с помощью аэрозольного клея к передней стороне склеенной из шпона заготовки, выровняв относительно 3-миллиметрового отверстия.

8.Просверлите отверстие диаметром 35 мм для часового механизма в указанном на шаблоне месте.

9. Ленточной пилой выпилите корпус по линиям контура (фото В).

Финишная отделка самодельных часов

1. Из 10-миллиметрового материала выпилите диск диаметром 51 мм для основания и гладко отшлифуйте. (Мы сделали его из древесины тополя, а затем окрасили в чёрный цвет.)

2. Отступив от края диска-основания 13 мм, сделайте 3-миллиметровое отверстие глубиной 6 мм под углом 5°.

3. Нанесите на корпус три слоя полуматового нитролака из аэрозольного баллона с промежуточной шлифовкой наждачной бумагой № 400.

4. Вставьте в отверстие основания стержень из нержавеющей стали, закрепив его эпоксидным клеем. Затем наденьте сверху на стержень корпус часов и также зафиксируйте его с помощью эпоксидного клея.

5. Вставьте часовой механизм в отверстие корпуса.


Читайте также: Часы своими руками – декор и изготовление


Часы в деревянно корпусе своими руками – чертеж

А. Такую прессформу вместе со струбцинами трудно правильно установить на столике сверлильного станка, поэтому сделайте отверстие с помощью электродрели или шуруповерта.
B. Оставьте небольшой припуск снаружи, а затем отшлифуйте кромки корпуса до контурных линий на шаблоне.

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Часы в стиле шебби-шик своими руками Красивые и необычные часы своими...
  • Часы с совой своими руками Как сделать самодельные часы с...
  • Деревянные часы своими руками – фото и чертежи Как сделать часы из дерева...
  • Солнечные часы своими руками – фото и схема Как сделать солнечные часы своими...
  • Устойчивые складные козлы для мастерской своими руками – фото и чертеж Складные козлы для мастерской своими...
  • Декор прикроватного столика – добавляем часы Как можно декорировать прикроватный столик...
  • Новогодняя открытка своими руками – 5 минут Как сделать своими руками Новогоднюю...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    Часы из дерева - Записки практикующего инженера

    Идея создать часы из дерева висела в голове очень долго, зрела так сказать.
    В то время я работал на деревообрабатывающем заводе грех было не воспользоваться возможностью сделать что-то для себя.
    Итак, порывшись в сети нашёл несколько сайтов, где предлагали купить уже готовые чертежи\модели. На одном из сайтов в доступе лежали чертежи в формате PDF. Можно было и купить, но было интересно отстроить самому, при необходимости внести изменения в чертежи.
    Сам сайт : http://www.woodenclocks.co.uk/index.htm

    Внешний вид:


    Схема сборки:

    Схема работы анкерного механизма:

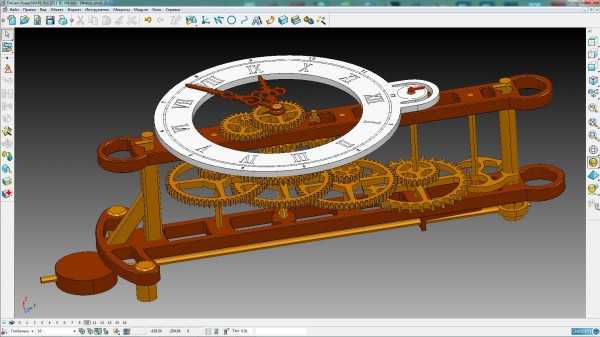

    Модель, отстроенная в PowerShape:
    разбивка по заготовкам:

    Сборка:

    Всю обработку писал, естественно, сам.  Обработка писалась в PowerMILL.
    Обработка циферблата и мелких делатей.

    Написание обработки для шестерён.

    Часы делал из ореха и из дуба. Из ореха рама, циферблат, стрелки, некоторые мелкие детали. Орех применялся толщиной 16мм.
    Из дуба все шестерни. Заготовка так называемая "палуба" - это шпон толщиной 3мм клеится между собой под прессом и калибруется в размер 8мм. Делал из переклееного материала, т.к. считал что переклейка будет более прочной и менее подверженой короблению.
    Оси покупал в магазе, толщиной 6, 8 и 10мм из бука. На заводе нет оборудования для изготовления такой мелочи ).

    Вся обработка производилась на станке FlexiCAM.  Это такой не маленький станок, на фото обрабатывается лист фанеры 2,5 * 1,5 метра. На фото другие совершенно детали, о них возможно как нидь в другой раз.  Обработку на станке тоже сам делал, не доверил оператору. Но, как то руки были заняты и фотоаппарата под рукой не было, поэтому фото самой обработки на станке нет ((.

    Заготовки после станка:

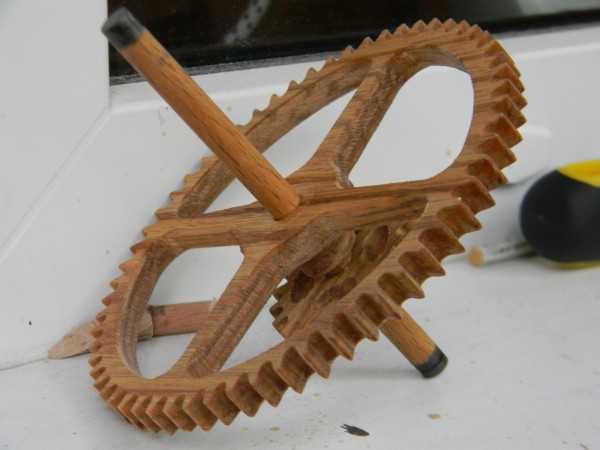

    Отшкуреные шестерни

    Первая сборка

    А это мелкий помошник. Схватил половинки рамы и давай с ними бегать. Кричит - Я трактор!
    После него пришлось одну из половинок клеить. Благо - дерево хороший материал, даже не найти где клеил после склейки.

    Сухая сборка

    Вид сбоку.
    Вот в этой версии ещё нет ни одной металлической детали. Я когда только читал сайт автора, то он упоминал, что не следует делать оси из дерева, с ними будут проблемы, но тогда это как-то пропустил мимо.

    Крохотная секундная стрелка

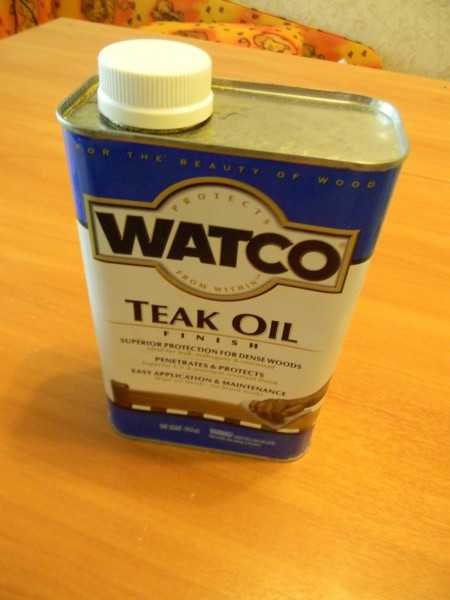

    Все детали покрывал тиковым маслом. Масло не меняет фактуру материала, а высвечивает , делает более насыщенным цвет. Ну, и детали становятся немного матовые. Мне масло нравится больше, чем лак.

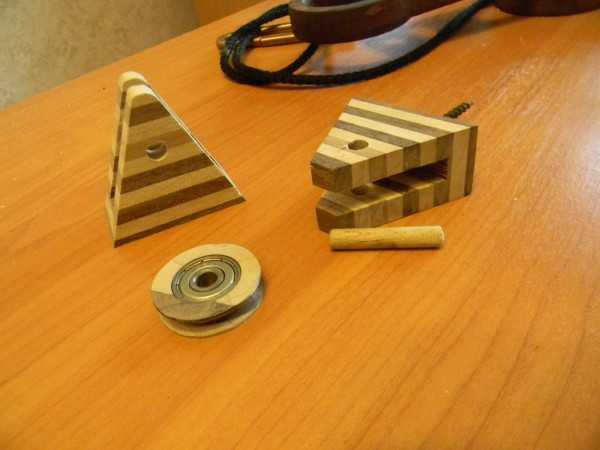

    Блоки для подвешивания груза.
    Если груз крепить прямо к часам, то завода будет хватать часов на 12. Но, этого мало и такой конструкции мешал стол под часами. Я пустил верёвку на потолок и в угол, где груз никому не мешает. Применил полиспаст ). В итоге, завода хватает на пару суток. Когда груз у пола - мелкий любит попинать его, подёргать ))). Ругаю.

    Материал полосатый  - это я брал обрезки от заготовок на заводе. Такой материал - переклейка ореха и клёна называется ламинат. Из него делают приклады, получаются красивые очень. Но, это как бы эксклюзив.  Обычно это орех под масло или бук под покраску.

    После покрытия маслом выяснилось, что часы не хотят ходить. Просто отшкуреные ходили без проблем, а потом начали останавливаться. Пришлось притирать все оси к отверстиям, смазывать графитом. Вообще, на следующих часах везде поставлю подшипники, ну его в ж... такие проблемы.

    Анкер поближе.
    Пока регулировал - увлёкся и срезал лишнее. Пришлось на один из зубов анкера наклеивать чутка мяса.

    Анкерное колесо
    Вообще, часы - это штука, которая требует точности и аккуратности при изготовлении. Если где-то не зачистил зуб, оставил заусенец - будут останавливаться.

    Окончательная сборка
    В конструкцию автора пришлось внести изменения касающиеся механизма завода. Брайан предлагал завод делать ключом. Первоначально я так и сделал, но за месяц эксплуатации понял, что если не переделать , то часы в итоге будут стоять. Представьте, чтобы завести на сутки нужно сделать 24 оборота колеса, на которое наматывается нить. 24 оборота - это 48 движений рукой по полоборота.
    С учётом того, что часы вешаются высоко - рука просто банально устаёт.  Я переделал так, чтобы тянешь за чёрный шнур - часы заводятся. Быстро и просто.

    Подготовка места для крепления на стене

    Установка на стене. Стена оказалась не ровная, пришлось верхнюю точку крепления отодвигать на несколько миллиметров от стены, иначе маятник касается внизу стены.

    Установка блоков, пропускаем шнур через блоки

    Заготовка для груза. Пока что грязная труба, чтобы доделать не хватило свинца внутрь. Вообще для работы часов хватает груза в полтора килограмма. Планирую груз подвесить на тройной полиспаст, чтобы завода хватало на трое суток, соответственно, груз нужно будет где-то в 4 кг. Трубу нужно будет немного укоротить, но не намного. В итоге длина будет где-то 330 мм.

    Ну, и что в итоге получилось, несколько фоток.

    Многие думают, что деревянные часы - это не точные часы. Нет, это не так. Это механизм, всё завязано на движении маятника, а значит на силе притяжения. Я перестал их подстраивать, когда точность стала где-то 30 сек в сутки. Я не стал встраивать  в маятник металлический пруток с резьбой, а груз просто ходит по дереву с натягом. Если встроить пруток с резьбой, то можно отрегулировать до точности в секунды.
    Цель при изготовлении была сделать красивую и полезную вещь, а не делать хронометр ))).

    Что было неожидано - часы довольно громкие. Т.е. они висят на кухне и ночью слышно их в комнате )). Это причина, почему они висят на кухне. Жона ругалась. Они ей вообще не понравились
    Но, мне нравится. И нравится как они тикают.
    Они создают своим мерным ходом уют.

    Видео можно засмотреть на страничке в моём мире.
    http://video.mail.ru/mail/p_v_eroschev/122/126.html
    Здесь это первый пост, а там довольно много всего, фоток с работы и т.д.
    Кому интересно - милости просим )
    Засим всё.

    pingvin-man.livejournal.com

    Часы из дерева - Мастер-класс

    Идея создать часы из дерева висела в голове очень долго, зрела так сказать.
    В то время я работал на деревообрабатывающем заводе грех было не воспользоваться возможностью сделать что-то для себя.
    Итак, порывшись в сети нашёл несколько сайтов, где предлагали купить уже готовые чертежи\модели. На одном из сайтов в доступе лежали чертежи в формате PDF. Можно было и купить, но было интересно отстроить самому, при необходимости внести изменения в чертежи.
    Сам сайт : http://www.woodenclocks.co.uk/index.htm

    Внешний вид:


    Схема сборки:

    Схема работы анкерного механизма:

    Модель, отстроенная в PowerShape:
    разбивка по заготовкам:

    Сборка:

    Всю обработку писал, естественно, сам.  Обработка писалась в PowerMILL.
    Обработка циферблата и мелких делатей.

    Написание обработки для шестерён.

    Часы делал из ореха и из дуба. Из ореха рама, циферблат, стрелки, некоторые мелкие детали. Орех применялся толщиной 16мм.
    Из дуба все шестерни. Заготовка так называемая "палуба" - это шпон толщиной 3мм клеится между собой под прессом и калибруется в размер 8мм. Делал из переклееного материала, т.к. считал что переклейка будет более прочной и менее подверженой короблению.
    Оси покупал в магазе, толщиной 6, 8 и 10мм из бука. На заводе нет оборудования для изготовления такой мелочи ).

    Вся обработка производилась на станке FlexiCAM.  Это такой не маленький станок, на фото обрабатывается лист фанеры 2,5 * 1,5 метра. На фото другие совершенно детали, о них возможно как нидь в другой раз.  Обработку на станке тоже сам делал, не доверил оператору. Но, как то руки были заняты и фотоаппарата под рукой не было, поэтому фото самой обработки на станке нет ((.

    Заготовки после станка:

    Отшкуреные шестерни

    Первая сборка

    А это мелкий помошник. Схватил половинки рамы и давай с ними бегать. Кричит - Я трактор!
    После него пришлось одну из половинок клеить. Благо - дерево хороший материал, даже не найти где клеил после склейки.

    Сухая сборка

    Вид сбоку.
    Вот в этой версии ещё нет ни одной металлической детали. Я когда только читал сайт автора, то он упоминал, что не следует делать оси из дерева, с ними будут проблемы, но тогда это как-то пропустил мимо.

    Крохотная секундная стрелка

    Все детали покрывал тиковым маслом. Масло не меняет фактуру материала, а высвечивает , делает более насыщенным цвет. Ну, и детали становятся немного матовые. Мне масло нравится больше, чем лак.

    Блоки для подвешивания груза.
    Если груз крепить прямо к часам, то завода будет хватать часов на 12. Но, этого мало и такой конструкции мешал стол под часами. Я пустил верёвку на потолок и в угол, где груз никому не мешает. Применил полиспаст ). В итоге, завода хватает на пару суток. Когда груз у пола - мелкий любит попинать его, подёргать ))). Ругаю.

    Материал полосатый  - это я брал обрезки от заготовок на заводе. Такой материал - переклейка ореха и клёна называется ламинат. Из него делают приклады, получаются красивые очень. Но, это как бы эксклюзив.  Обычно это орех под масло или бук под покраску.

    После покрытия маслом выяснилось, что часы не хотят ходить. Просто отшкуреные ходили без проблем, а потом начали останавливаться. Пришлось притирать все оси к отверстиям, смазывать графитом. Вообще, на следующих часах везде поставлю подшипники, ну его в ж... такие проблемы.

    Анкер поближе.
    Пока регулировал - увлёкся и срезал лишнее. Пришлось на один из зубов анкера наклеивать чутка мяса.

    Анкерное колесо
    Вообще, часы - это штука, которая требует точности и аккуратности при изготовлении. Если где-то не зачистил зуб, оставил заусенец - будут останавливаться.

    Окончательная сборка
    В конструкцию автора пришлось внести изменения касающиеся механизма завода. Брайан предлагал завод делать ключом. Первоначально я так и сделал, но за месяц эксплуатации понял, что если не переделать , то часы в итоге будут стоять. Представьте, чтобы завести на сутки нужно сделать 24 оборота колеса, на которое наматывается нить. 24 оборота - это 48 движений рукой по полоборота.
    С учётом того, что часы вешаются высоко - рука просто банально устаёт.  Я переделал так, чтобы тянешь за чёрный шнур - часы заводятся. Быстро и просто.

    Подготовка места для крепления на стене

    Установка на стене. Стена оказалась не ровная, пришлось верхнюю точку крепления отодвигать на несколько миллиметров от стены, иначе маятник касается внизу стены.

    Установка блоков, пропускаем шнур через блоки

    Заготовка для груза. Пока что грязная труба, чтобы доделать не хватило свинца внутрь. Вообще для работы часов хватает груза в полтора килограмма. Планирую груз подвесить на тройной полиспаст, чтобы завода хватало на трое суток, соответственно, груз нужно будет где-то в 4 кг. Трубу нужно будет немного укоротить, но не намного. В итоге длина будет где-то 330 мм.

    Ну, и что в итоге получилось, несколько фоток.

    Многие думают, что деревянные часы - это не точные часы. Нет, это не так. Это механизм, всё завязано на движении маятника, а значит на силе притяжения. Я перестал их подстраивать, когда точность стала где-то 30 сек в сутки. Я не стал встраивать  в маятник металлический пруток с резьбой, а груз просто ходит по дереву с натягом. Если встроить пруток с резьбой, то можно отрегулировать до точности в секунды.
    Цель при изготовлении была сделать красивую и полезную вещь, а не делать хронометр ))).

    Что было неожидано - часы довольно громкие. Т.е. они висят на кухне и ночью слышно их в комнате )). Это причина, почему они висят на кухне. Жона ругалась. Они ей вообще не понравились
    Но, мне нравится. И нравится как они тикают.
    Они создают своим мерным ходом уют.

    Видео можно засмотреть на страничке в моём мире.
    http://video.mail.ru/mail/p_v_eroschev/122/126.html
    Здесь это первый пост, а там довольно много всего, фоток с работы и т.д.
    Кому интересно - милости просим )
    Засим всё.

    master-klass.livejournal.com

    Делаем оригинальные настенные часы из деревянных блоков

    Еще одни часы, которые отлично впишутся в интерьер с грубыми элементами декора из натуральных материалов, мы будем делать в данном мастер-классе. Процесс изготовления не сложен, но некоторые навыки при обработке деревянных деталей вам пригодятся. Поэтапный процесс расписан в подробностях далее.

    Материалы

    Чтобы сделать часы из деревянных блоков своими руками, вам понадобятся:

    • бруски древесины сечением 10 х 10 см;
    • столярный клей;
    • часовой механизм;
    • лак;
    • краска;
    • гвозди;
    • губка;
    • сверла и дрель;
    • струбцины;
    • пила;
    • шлифовальная машинка или наждачная бумага.

    Шаг 1. От бруска дерева отрежьте девять элементов толщиной 3,5 см.

    Шаг 2. Один квадрат необходимо подготовить, чтобы в него поместился часовой механизм. Для этого прямо по центру дрелью со сверлом подходящего диаметра пробурите отверстие. В него будет входить элемент для крепления часовых стрелок. В квадрате, оставив нетронутым лишь небольшой край по периметру, сделайте углубление с помощью стамески.

    Шаг 3. Возьмите шлифовальную машинку и обработайте ею все девять деталей. Вместо инструмента можете взять наждачную бумагу, но времени на шлифовку в таком случае вам понадобится намного больше.

    Шаг 4. Расположите заготовленные бруски по порядку. В центр поместите деталь с пазом под механизм часов. Отметьте в соприкасающихся боковых гранях элементов по две точки для крепления.

    Шаг 5. В местах расположения меток просверлите небольшие отверстия под гвозди.

    Шаг 6. У гвоздиков удалите шляпки. Как они будут скреплять между собой блоки, вы можете увидеть на фото.

    Шаг 7. Возьмите краску для дерева и губку. Окрасьте бруски со всех сторон. Тон выберите самостоятельно. В данном случае это был оттенок грецкий орех. Дайте покрытию высохнуть и отшлифуйте детали, чтобы сохранить фактуру дерева.

    Шаг 8. Покройте бруски лаком, и оставьте до полного высыхания.

    Шаг 9. Соберите часы, используя гвозди и лак для дерева. Закрепите механизм и стрелки.

    Готово! Вам осталось подвесить изделие на стене.

    rukami.boltai.com

    Часы деревянные | Разное | Чертежи в масштабе.ру

    Часы 15/

    Часы 15/01 - Звездочка.m3d

    Часы 15/02 - Собачка.m3d

    Часы 15/03 - Ось.m3d

    Часы 15/04 - Ось.m3d

    Часы 15/05 - Колесо храповое.m3d

    Часы 15/06 - Колесо Z=15.m3d

    Часы 15/07 - Колесо Z=16.m3d

    Часы 15/08 - Колесо Z=15.m3d

    Часы 15/09 - Колесо Z=60.m3d

    Часы 15/1 - Сборка.a3d

    Часы 15/10 - Колесо Z=60.m3d

    Часы 15/11 - Колесо Z=30.m3d

    Часы 15/12 - Колесо Z=32.m3d

    Часы 15/13 - Колесо Z=8.m3d

    Часы 15/14 - Кулис.m3d

    Часы 15/15 - Колесо однозубчатое.m3d

    Часы 15/16 - Рычаг.m3d

    Часы 15/17 - Ось 6-175.m3d

    Часы 15/18 - Ось 6-151.m3d

    Часы 15/19 - Ось 6-140.m3d

    Часы 15/2 Груз - Сборка.a3d

    Часы 15/20 - Ось 6-30.m3d

    Часы 15/21 - Втулка 10-18.m3d

    Часы 15/22 - Втулка 10-70.m3d

    Часы 15/23 - Втулка 10-1195.m3d

    Часы 15/24 - Кольцо.m3d

    Часы 15/25 - Ось.m3d

    Часы 15/26 - Ось маятника.m3d

    Часы 15/27 - Ролик.m3d

    Часы 15/28 - Ключ.m3d

    Часы 15/29 - Ось.m3d

    Часы 15/3 Маятник - Сборка.a3d

    Часы 15/30 - Груз маятника.m3d

    Часы 15/31 - Опора.m3d

    Часы 15/32 - Опора.m3d

    Часы 15/33 - Втулка.m3d

    Часы 15/34 - Упор.m3d

    Часы 15/35 - Палец.m3d

    Часы 15/36 - Опора.m3d

    Часы 15/37 - Кольцо.m3d

    Часы 15/38 - Гайка.m3d

    Часы 15/39 - Ось.m3d

    Часы 15/4 Собачка - Сборка.a3d

    Часы 15/40 - Пята.m3d

    Часы 15/41 - Ось.m3d

    Часы 15/42 - Прокладка.m3d

    Часы 15/43 - Прокладка.m3d

    Часы 15/44 - Планка.m3d

    Часы 15/45 - Планка.m3d

    Часы 15/46 - Планка.m3d

    Часы 15/47 - Стрелка.m3d

    Часы 15/48 - Крючок.m3d

    Часы 15/49 - Стрелка.m3d

    Часы 15/50 - Груз.m3d

    Часы 15/51 - Колесо зубчатое Z=10.m3d

    Часы 15/53 - Шнур.m3d

    Часы 15/Общий вид - Часы деревянные.a3d

    vmasshtabe.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
