Чертежи домов из бруса – проекты деревянных строений (фото и видео)

Содержание

проекты деревянных строений (фото и видео)

Экологичность и любовь к природе – главные причины, которые заставили полюбить дома из бруса. Для того, чтобы жилище было комфортным, надёжным, безопасным и функционально продуманным до мелочей, в первую очередь необходимо внимательно изучить доступные чертежи домов из бруса.

В газетных киосках предоставляется масса полезной специализированной литературы на тему возведения собственного дома. Но можно пойти дальше и воспользоваться услугами квалифицированного специалиста, который поможет воссоздать индивидуальное «лицо» дома.

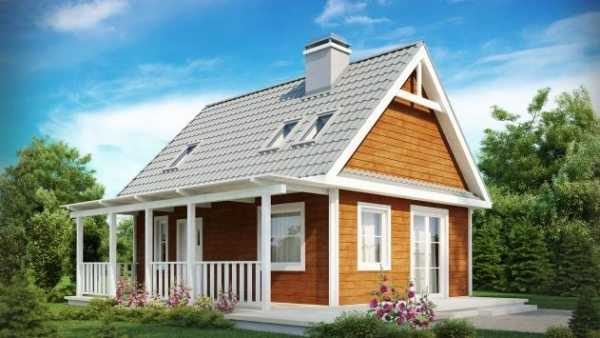

Эскизный проект коттеджа с мансардой.

Каждый по отдельности проект является результатом кропотливой работы архитектора, знающего технологию возведения и его специфику. Вопрос заключается только в одном: цена? Если она немножко смущает, вполне целесообразным будет использовать типовой проект дома и адаптировать его под себя в зависимости от личных предпочтений.

Типовые готовые проекты хороши тем, что на них готовы не только чертежи, но и спецификация вплоть до последнего шпингалета и самореза, разработана технология строительства. Воспользовавшись готовой документацией, можно не опасаться, что придётся разбирать готовую стену, т.к. в дом не пролезает купленная лестница.

Ключевые этапы проектирования

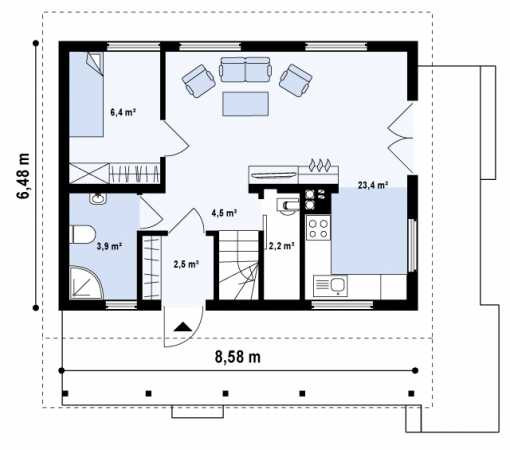

Поэтажный план деревянного дома.

Любой чертеж дома из бруса подразумевает выполнение поэтапного ряда действий, которые помогут смастерить жилище своей мечты своими руками.

Своеобразная инструкция включает:

  • выбор материала. Важно определиться с необходимым типом и сечением древесины;
  • создание поэтажного плана строения, размеров фасадов и фундамента;
  • определение схемы и чертежа скатов кровли, спецификацию дверных и оконных проемов;
  • рассчитать расход сырья, исходя из размеров и площади коттеджа.

Совет!
Для лучшего визуального восприятия будущего строения рекомендуется воспользоваться специальной компьютерной программой, которая позволит увидеть дом в трехмерном изображении.

Эргономичные дома

Грамотно подобранные чертежи деревянных домов из бруса будут радовать своей опрятностью, благотворным микроклиматом и комфортом. Ознакомившись с некоторыми образцами, в дальнейшем можно внести какие-то корректировки в понравившуюся планировку и изменить её в соответствии с личными пожеланиями.

Деревянный одноэтажный дом с мансардой

Чертёж мансарды.

На фото представлен проект компактного коттеджа с мансардой из клееного профилированного бруса.

Пространство первого этажа вмещает:

  • гостиную-холл с межэтажной лестницей;
  • входной тамбур с гардеробной зоной;
  • кухню, совмещенную с гостевой комнатой;
  • небольшую спальню;
  • санузел с душевой.

Зона мансарды состоит из:

  • рабочего кабинета,
  • спальни,
  • ванной комнаты.

Всё довольно лаконично и со вкусом:

  • материал наружных стен и перегородки дома выполнены из клеёного бруса;
  • наружная отделка стен – пропитка;
  • перекрытие осуществлено по деревянным балкам;
  • в качестве кровли используется битумная черепица.

Деревянный одноэтажный дом с мансардой, террасой и баней

Дом с мансардой и баней.

Оригинальный проект из клеёного бруса представляет коттедж достаточно вместительного типа. Большая часть первого этажа занята гостиной комнатой, соединённой с холлом, где идеально «нашла себя» винтовая лестница.

Дом выполнен в особом эргономичном стиле, гармонично вмещая в своё пространство баню, душ и котельную. Его особенность заключается в обустройстве террасы, которая ведёт в гостиную комнату.

На втором этаже расположены:

  • две спальни,
  • холл,
  • санузел,
  • гардеробная, что очень удобно.

Наружная отделка стен выполнена из дерева, кровля из металлочерепицы.

Дом из бруса хорошо, а с баней – вдвойне лучше

План домика с баней и мансардой.

Кто из владельцев дачного участка не испытывает желания обзавестись банькой. Какой материал использовать? По какому «сценарию» её возводить? Об этом дальше.

Непосредственному процессу строительства бани предшествует создание её проекта. Чертеж бани из бруса позволит определить нужные размеры постройки, необходимое количество материалов и оборудования. Иными словами успешный план – это залог грамотного сооружения.

Проекты и чертежи бань из бруса учитывают следующие детали:

  • количество человек, которое вмещает парилка;
  • одноэтажное или двухэтажное планирование;
  • частота использования постройки;
  • наличие террасы, бильярдной или релакс-комнаты.

Чертежи бани из бруса отличаются своим эстетическим дизайном и практичностью в эксплуатации. В строительстве коттеджей и парилки используется бревно полукруглой формы, которые плотно прилегают друг к другу.

Классическая планировка парной является достаточно востребованной в связи с уже имеющимися необходимыми просчетами затрат материала, что позволит сэкономить время и деньги.

Баня «Малышка» — экономическая целесообразность

Маленькая банька.

Несмотря на то, что эта баня отличается своими скромными размерами (4х3), она довольно удобна, вместительна и комфортабельна. Благодаря тщательному продумыванию, её интерьер включает парную, душевую и комнату отдыха.

Но самое важное неоспоримое преимущество данного проекта – это его эргономичность и экономичность. Ведь для парной главное – жар. Помещение такого рода будет довольно легко накалить до нужной температуры при минимальных затратах.

Совет!
При возведении брусовой баньки возможно заложение ленточного фундамента на небольшую глубину без использования каркаса из арматуры.

Теремок с мансардой

Баня с мансардой.

Двухэтажная баня с мансардой – повышенный комфорт вашего отдыха. С практической точки зрения, постройка может разместиться на небольшом участке, исполняя роль не только парилки, но и дачного домика. К тому же «теремок» можно использовать, как под личное, так и коммерческое помещение, поскольку его интерьер вмещает весь необходимый спектр для идеального отдыха.

Мансардный этаж – многофункциональное пространство, где может располагаться спальня, гостиная, комната отдыха или кухня. В свою очередь возведение мансарды позволяет существенно сэкономить на строительном материале и рабочей силе, избавляясь от необходимости обустройства дополнительного этажа, требующего в дальнейшем значительных энергозатрат на его отопление.

Что проще: самостоятельное проектирование или покупка готового решения? Чтобы ответить на поставленный вопрос необходимо тщательно взвесить все «за» и «против», после чего принять для себя правильное решение. Необходимо учитывать некоторые факторы.

Например, проектирование двухэтажной бани гораздо сложнее, чем одноэтажной. Это объясняется тем, что в её строительстве нужно правильно рассчитать фундамент и применить сваи.

Заключение

Имея хотя бы небольшой опыт в строительной сфере, все можно сделать своими руками. Но если такового нет, то дешевле будет заказать готовый сруб, нежели обращаться за помощью к профессионалам. Важно учитывать момент транспортировки материала и вывоза мусора после. А это не что иное, как дополнительная статья расходов.

С некоторыми вариантами проектов домов можно ознакомиться в видео в этой статье. Тем не менее, что может быть лучше удовольствия и блаженства, которое дарит парная. С этой мыслью не жалко ни денег, ни времени. Удачного строительства!

Добавить в избранное Версия для печати

1brus.ru

Дом из бруса своими руками: проекты и их чертеж

Древесина — это материал, который довольно часто используется при строительстве домов. Для некоторых строений обыкновенные бревна не подходят, потому нужно искать другие варианты. В таких случаях может подойти клееный брус. С его помощью можно возводить конструкции полностью из древесины. Брус является прочным материалом, при этом постройки из него возводятся быстро и просто.

План двухэтажного дома из бруса.

Проекты домика из бруса

Строительство дома всегда нужно начинать с проекта.

Составить проект домика из бруса можно и самому, используя специальное программное обеспечение под названием Archicad.

Рисунок 1. Проект дома из клееного бруса.

Для этого будут нужны некоторые навыки и знания. Если планируется составить проект для домика из бруса своими руками, то понадобится подготовить такую документацию:

  1. План основания. В данном случае понадобится составить чертеж фундамента, указав его тип, глубину залегания, применяемые материалы и так далее.
  2. План балок напольного основания. Понадобится подробный чертеж балок для опоры, на которые устанавливается пол.
  3. План всех этажей дома. На чертеже нужно будет указать места размещения окон, перегородок и стенок, определив необходимые размеры. Понадобится указать и размещение камина, печки, различных коммуникаций.
  4. Чертеж стен изготавливаемого домика в срезе по осям. Надо будет указать все элементы стенки и места сопряжений каждой стенки с расположенными рядом другими элементами. Далее выполняется нумерация каждого из элементов, чтобы в дальнейшем можно было легко идентифицировать элементы. В конце нужно выполнить чертеж всех элементов стенки с указанием размеров, вырезов и отверстий.
  5. Спецификация элементов постройки с указанием геометрических размеров. В данном случае обойтись без программного обеспечения достаточно сложно.
  6. План крыши и конструкции стропил. В данном случае нужно будет указать материалы для конструкции стропил со всеми размерами и элементами крепежа. На отдельном чертеже понадобится изобразить многослойный пирог крыши и ее теплоизоляции.
  7. Изображение постройки.

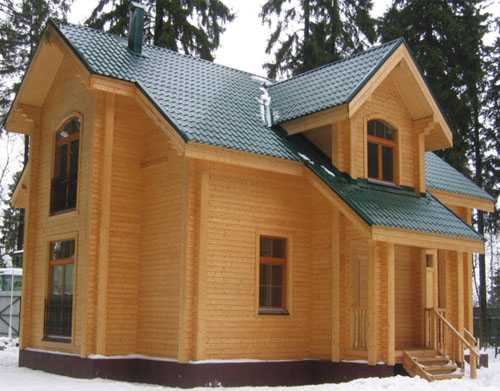

Рисунок 2. Вариант дома из клеевого бруса.

Подробный проект можно увидеть на рис. 1, рис. 2. Чертеж изображен на рис. 3.

В процессе проектирования особое внимание нужно уделить качеству бруса. Он является главным материалом строительства, поэтому от толщины и породы брусков будет зависеть микроклимат в помещении.

Сегодня на рынке есть бруски толщиной от 9 см до 27,5 см. Изготовители выпускают и клееный брус размерами 10х15 см, 10х20 см, 15х20 см, 18х20 см, при этом их длина составляет до 12 м. Если в проекте будут большие пролеты длиной 18 м или меньше, то сечение бруса может быть увеличено до 21,5х130,5 см.

Для наружных и несущих стенок нужно выбирать балки толщиной от 18 до 27,5 см. Для внутренних перегородок лучше всего подходит брус толщиной 9-17 см. Если есть желание сэкономить некоторое количество денежных средств, перегородки можно сделать каркасными, обшивая их панелями из дерева с имитацией под бруски.

Вернуться к оглавлению

Как возвести дом из бруса своими руками?

Когда проект строения будет готов, можно переходить к строительству дома. Прежде всего понадобится приобрести все необходимые инструменты и материалы. Каких-либо сложностей с выбором и приобретением нет, потому что вся нужная информация есть в документации проекта.

Чертеж со спецификацией элементов строения можно передать изготовителю брусков, чтобы на производстве были сделаны все необходимые вырезы.

Рисунок 3. Чертеж дома из бруса.

Элементы, которые будут необходимы, чтобы сделать домик из бруса своими руками:

  • брус;
  • саморезы;
  • нагели;
  • строительный уровень;
  • колышки;
  • шнур;
  • лопата;
  • песок;
  • щебень;
  • арматура;
  • влагостойкая фанера;
  • рубероид;
  • цемент;
  • вибратор;
  • вода;
  • шпилька;
  • мастика из битума;
  • скобы из металла;
  • уголки из металла.

Вернуться к оглавлению

Как сделать основание под домик из бруса?

Когда все необходимые инструменты и материалы будут куплены, можно будет приступить к устройству основания. Дом из дерева будет иметь небольшой вес, поэтому есть возможность сделать буронабивные фундаменты на сваях. Подойдут и мелкозаглубленные основания на ленте или плитах. Наиболее популярным и простым вариантом является ленточное основание. Для создания данной конструкции под домик из бруса понадобится выполнить следующее:

Рисунок 4. Венцы дома из клееного бруса.

  1. Прежде всего нужно произвести разметку под котлован основания. Для этого в каком-либо углу нужно вбить кол из дерева, после чего с помощью треугольника определить направление натяжения двух ниток, которыми будут определяться стороны основания. Когда ниткой будет отмечено необходимое расстояние, понадобится вбить второй колышек. Далее надо вернуться к первому колу, после чего натянуть еще одну нитку, которая отмечает другую сторону основания. Все другие стороны намечаются таким же образом. Чтобы проверить геометрию, нужно натянуть две диагонали и сравнить длину ниток. Геометрия будет идеальной, если нитки равны.
  2. Возле каждого кола с внутренней стороны намечается квадрат со сторонами, к примеру, 50х50 см. Далее надо вбить еще по одному колу в углу данного квадрата для каждого угла основания и натянуть между ними нитку. Таким образом будет получен внутренний контур основания. Данный метод разметки можно применять для основания с любым количеством ровных углов.
  3. После выполнения разметки нужно будет вынуть землю из траншеи. Надо углубить ее примерно на 50 см по всему периметру, после чего проверить равномерность заглубления котлована. Если есть необходимость, сравниваются все перепады. Нужно стремиться получить ровное напольное основание в одной плоскости.
  4. Если на участке имеются значительные перепады высот, то нужно копать траншею, тщательно следя за уровнем дна. Выкапывание траншеи начинается в данном случае с наинизшей точки.
  5. На дно котлована понадобится уложить слой песка толщиной 10-15 см, разровнять его и утрамбовать.
  6. Далее изготавливается армирующий каркас, который нужно будет опустить внутрь выкопанной траншеи. В углах и посредине траншеи устанавливаются подкладки из боя кирпича под каркас из арматурных прутьев.
  7. После установки каркаса надо будет изготовить щиты для цокольной части домика из бруса своими руками. Для данной цели можно применять доски 2,5х15 см или влагостойкие фанерные листы. В процессе изготовления опалубочной конструкции для основания понадобится следить за ее устойчивостью и надежной фиксацией. Рекомендуется связать щиты в некоторых местах верхней и нижней части.
  8. Чтобы подполье строения было сухим, понадобится сделать продухи вентиляции в стенках основания. Для этого надо взять кусок бруска и установить его между щитами, обмотав рубероидом. После того как бетон застынет, брус будет выбиваться, а на его месте останется отверстие продуха.
  9. После проверки надежности соединения щитов можно начинать заливку бетона. Основание заливается постепенно, слоями. В процессе заливки нужно следить за сохранностью щитов. После каждого уложенного слоя нужно уплотнить бетон вибратором.
  10. Далее понадобится подождать 29-30 дней, пока бетонный раствор получит необходимую прочность.

Вернуться к оглавлению

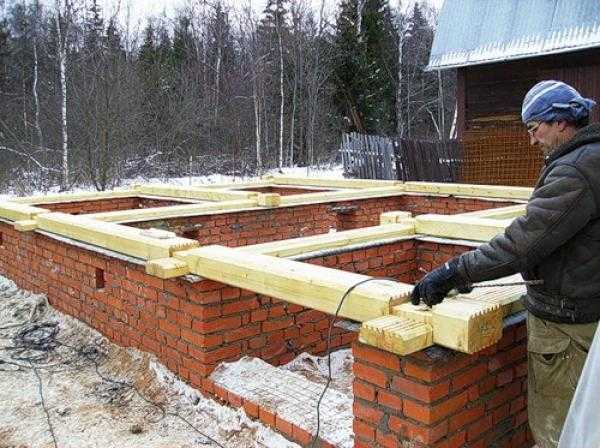

Как закладывать венцы домика из бруса своими руками?

После возведения фундамента можно переходить к установке закладных венцов в домик из бруса. Это можно сделать достаточно просто, при этом важно лишь соблюдать технологию и знать существующие правила.

Рисунок 5. Крепление бруса с угла.

  1. Прежде всего понадобится выполнить гидроизоляцию нижней обвязки. Для этого по всему основанию фундамента нужно уложить несколько слоев рубероида или обмазать основание мастикой из битума, уложив после этого гидроизол. Балки нижней обвязки нужно пропитать средствами защиты от гнили, грибка и плесени.
  2. Далее балки обвязки устанавливаются на свои места. Балки между собой можно фиксировать несколькими методами. На рис. 4, 5, 6, 7 можно увидеть существующие способы крепления.
  3. Первые венцы можно соединить с основанием при помощи костылей из металла или шпилек через пробки из дерева. Для этого нужно засверлить не меньше 2 сквозных углублений в доске диаметром 1 см, после чего углубиться в основание на 10 см. Далее демонтируется доска и внутрь отверстия основания вбивается пробка из дерева. После этого нужно будет вернуть доски на место, вставить шпильку или костыль. Поверх первого ряда укладывается теплоизоляционный слой из джута или пакли, после чего устанавливается второй ряд балок.
  4. Чтобы балки венцов были надежно зафиксированы между собой, понадобится применять нагели из дерева. Для этого в месте фиксации нужно засверлить отверстия диаметром 3,5-4 см и глубиной в 1,5 балки. Нагель должен быть на 2 мм больше диаметра отверстия, при этом он должен иметь глубину на 5 см меньше отверстия. Это нужно для того, чтобы нагель легко входил в брус и надежно скреплял его. В конце нужно вбить нагель внутрь и добить сверху, чтобы углубить его. В некоторых случаях для того, чтобы дополнительно закрепить балки, можно использовать металлические скобы.

Следует знать, что внутренние балки устанавливаются с зазором между досками и внешними элементами. Это нужно для того, чтобы была обеспечена вентиляция подполья.

Вернуться к оглавлению

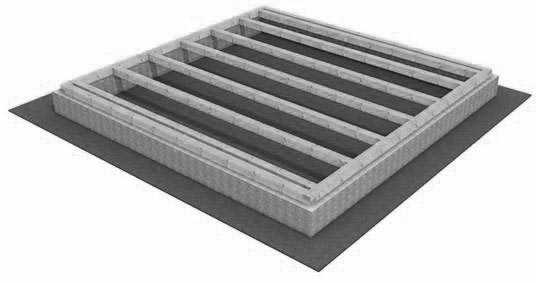

Как сделать пол для домика из бруса своими руками?

Рисунок 6. Способы крепления бруса.

В большинстве случаев в домик из бруса укладывается пол из дерева на лагах. Есть 2 способа того, как это можно сделать:

  1. Установить дополнительные балки, которые соединяются с венцом постройки. После этого на данные балки надо будет уложить лаги.
  2. Обустроить подпорные столбы из кирпича, на которые нужно будет уложить балки и лаги. Данный вариант является наиболее популярным. Используя его, можно сделать пол в помещении больших размеров.

Чтобы обустроить пол, первым делом нужно вынуть грунт под опорные столбы. Выкапывается яма глубиной 50 см, которая имеет стороны 40 или 50 см. Шаг между столбами равен приблизительно 70-80 см. После этого нужно насыпать слой песка в 10 см, 10 см щебня и все это тщательно утрамбовать. Далее изготавливается каркас из арматурных прутьев для основания столба, опускается внутрь и заливается бетоном.

Если в планах сделать столбы из кирпича, то основание из бетона нужно будет приподнять на 5 см над уровнем грунта.

После застывания бетонного раствора надо будет уложить кирпич. На верхнюю часть столбов укладывается гидроизоляция.

На столбы для опоры устанавливаются балки и лаги. Данные элементы скрепляются между собой саморезами. Внутри между лагами укладывается накат из влагостойкой фанеры, который закрепляется уголками из металла. Поверх наката и лагов нужно настелить слой гидроизоляции. Финишное покрытие пола выполняется в процессе отделки здания.

Вернуться к оглавлению

Как возвести стенки для домика из бруса своими руками?

Рисунок 7. Соединение бруса по длине прямым накладным замком и косым накладным замком.

Устанавливать стенки в дом из бруса должны 4 человека. Последовательность действий следующая:

  1. Поверх венцов укладывается утеплитель, после чего устанавливается на место первый ряд брусков. Маркировка каждого из брусков должна соответствовать их размещению.
  2. Фиксируется каждый брусок несколькими гвоздями, которые вбиты в торцы с двух сторон. Далее с помощью электродрели нужно высверлить отверстия под нагели.
  3. Нагели устанавливаются на место.

Чтобы увеличить прочность стенок рядом с проемами дверей и окон, нагели нужно вбивать на всю высоту проемов. Для этого отверстия надо просверливать сверлами большой длины.

При возведении стен нужно следить за уровнями. Стеновая коробка перекрывается балками перекрытия, которые устанавливаются в вырезы пола из брусков.

Вернуться к оглавлению

Как сделать крышу для дома своими руками?

Чтобы дом имел качественную крышу, понадобится выполнить следующее:

Пол в деревянном доме.

  1. Поднять наверх, уложить и закрепить мауэрлаты.
  2. Изготовить шаблон для стропил. Для этого надо взять 2 доски, поднять их наверх и поставить на место стропил. После того как уровень наклона будет отрегулирован, понадобится зафиксировать доски между собой и прорезать снизу досок отверстия под опоры.
  3. Бруски нужно спустить, после чего подогнать по ним стропила и собрать в единую конструкцию.
  4. Понадобится сделать 2 конструкции подобного типа, установить их в начале домика и в конце, после чего натянуть между фермами шнур.
  5. Далее изготавливаются, поднимаются и устанавливаются все другие фермы.
  6. На стропила набиваются доски обрешетки, после чего укладывается пленка для защиты от ветра.
  7. Устанавливается материал для кровли.
  8. В пространство между лагами нужно уложить материал для теплоизоляции.
  9. После этого устанавливается слой пароизоляции.
  10. Вся конструкция закрепляется обрешеткой изнутри.

В конце понадобится произвести работы по отделке, устроить электропроводку и сантехнику. Построить дом из бруса можно приблизительно за 2-3 месяца. Если следовать технологии изготовления, конструкция получится надежной и сможет радовать своего хозяина достаточно долгий период времени.

masterbrusa.ru

Планировка и чертежи домов из бруса 6х6, 8х8, 9х9, 6х8 8х10, 10х10 с мансардой и без нее

В строительном деле древесина была популярной всегда. Но сегодня, во времена господства пластмассы, полиэтилена она приобрела особое признание. Она чиста экологически, сберегает тепло, долговечна, к тому же очень привлекательна своим природным рисунком. Все эти качества являются решающими при выборе материала для строительства собственного дома своими руками.

Планировки всех этажей дома из бруса 6×6

Вернуться к оглавлению

Содержание материала

Разработка проекта

Каждого домашнего мастера интересует планировка домов из бруса. Ее можно разработать самому или скачать готовую из интернета. Притом совершенно бесплатно. Если навыков нет, чтобы грамотно составить чертеж будущей постройки, то можно сделать собственные эскизы с указанием размеров и конкретного размещения комнат будущего жилища. Во Всемирной паутине полно информации о жилых домиках небольших размеров 6х6, а также о просторных домах более 8х8 метров. Из них можно почерпнуть многое для составления авторских проектов.

Однако прежде чем строить своими руками, следует обзавестись необходимым документом — разрешением на строительство. А за постройкой жилища с гаражом можно обратиться в специализированную строительную фирму. Она имеет типовые проекты домов различных размеров, готовые чертежи всех элементов.

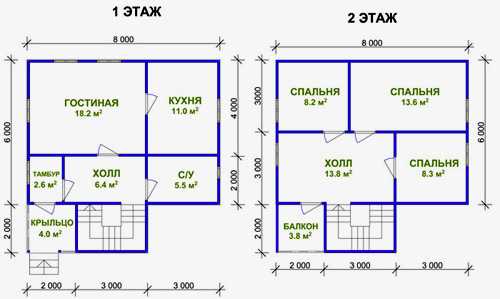

Планировка двухэтажного коттеджа из бруса размером 8×8

Представит их вам или предложит выполнить работу по индивидуальному заказу. Однако это обойдется дороже. Вернуться к оглавлению

Материал для строительства

Домашнему мастеру, решившему возводить дом из сруба своими руками, необходимы хотя бы первоначальные знания о строительном брусе. Он производится двух видов:

  • Стройматериал квадратного или круглого сечения, изготовленный из цельного бревна;
  • Клееный брус, который состоит из досок, скрепленных специальным клеем.

Для строительства зданий используются следующие разновидности обработанной древесины:

  • Профилированный брус, который для стыковки и ускорения сборки имеет специальные выемки и пропилы;
  • Пиломатериал из прессованных склеенных досок;
  • Оцилиндрованные круглые бревна.

Профилированный брус в отличие от обычного бревна имеет определенную форму как результат его высокотехнологичной обработки.

Планировка деревянного дома с мансардой размером 6×8

Чертеж его профиля — прямоугольная фигура со стыковочными пазами. Он больше других подходит для возведения постройки своими руками. Его преимущество: стенам не требуется дополнительное утепление, уплотнение пазов.

Значительно ускоряется ход монтажа благодаря системе «шип-паз», действующей по принципу сборки детской игры лего. На возведение одноэтажного здания потребуются примерно 2-3 месяца, даже если строить его с мансардой.

А если внешняя сторона профиля имеет форму полуовала, то небольшой дом 6х8 или жилище средних размеров 8х8 будет выглядеть как сказочный терем из круглых бревен. Клееный пиломатериал также широко применяется в строительном деле, хотя стоит дороже обычного бруса. Массово производить его стали не так уж давно. Он прочнее цельного бревна. В отличие от него дает небольшую усадку постройки — менее 1 %. Теплоизоляция стен не требуется. Многие фирмы предлагают проекты современных домов из этого нового материала.

Проект с планировками всех этажей двухэтажного дома из бруса 10×10

Он сравнительно легок, поэтому конструкция из него для одноэтажного здания не требует сложного фундамента. Однако из-за клея, экологическая чистота древесины снижается.

Бревно, которое после обработки на спецоборудовании имеет по всей длине одинаковую толщину, называется оцилиндрованным. Чертеж его сечения — идеальный круг. На стройматериале нет коры, сучков, трещин. Поэтому стены из него без дополнительной отделки имеют аккуратный эстетичный вид. Для ускорения сборки бревно продается с готовыми укладочными пазами по всей длине. Это сокращает весь период строительства.

Стандартная длина бруса — 6 м. Поэтому при планировке дома 6х9, как и 6х8, технология укладки разных по длине брусьев должна быть такой. У каждого венца продольной стены две детали. Слева основная часть — стандартная шестиметровка, справа — недостающие 3 или 2 м для девяти- или восьмиметровой стороны.

Планировка деревянного коттеджа 8×10

Для укладки следующего звена их меняют местами: слева добор, а справа основной шестиметровый брус. Такое чередование наносится на чертеж еще в процессе проектирования. Затем оно выполняется для обеспечения прочности всего здания.

Для построек 8х8 или коттедж площадью 9х9 брус соответствующей длины можно заказать на пилораме. Тогда прочность стен будет обеспечена без чередования частей каждого венца. Но при сооружении дома 8х9 десятиметрового бруса на деревообрабатывающем предприятии может не оказаться.

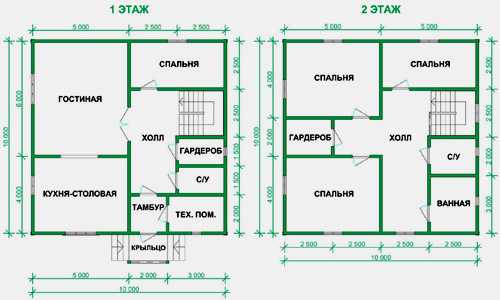

Проект дома 10×10 с планировками всех этажей

Тогда восьмиметровыми брусьями укладывают только поперечные стены, а продольные — по технологии укладки, рассмотренной на примере 6х9. Для сборки каждого звена придется чередовать брус различной длины. Ниже — основные разделы проектов. Вернуться к оглавлению

Архитектурная часть

Общий чертеж отражает весь участок стройки, внешний вид и чертежи дома с мансардой, форму кровли, планировку фундамента, месторасположение проемов окон, дверей, пристройки с гаражом. Если окажется, что земельный надел недостаточно большой для возведения дома 9х9 или площадью 8х8, то придется строить дом 6х8 или еще меньший — 6х6.

Вернуться к оглавлению

Проекты инженерных коммуникаций

Их разработать и воплотить в жизнь своими руками очень сложно. Поэтому придется пригласить специалистов-профессионалов.

Для строительства всего дома важны сведения о протяженности газопровода, электропроводки, водопровода и канализации, которые следует планировать очень компактно. Например, с целью экономии ванную комнату в доме размещают впритык с кухней.

Вернуться к оглавлению

Внутренняя планировка дома

Все упомянутые дома размером в 8х10, могут вместить помещения, необходимые для комфортного проживания среднестатистической семьи. Если площади 6х6 или пространства 6х8 маловато, то на этих квадратных метрах возможно возведение двухэтажного дома. А еще полезную жилую площадь можно увеличить утепленной мансардой.

Обычно таких ограниченных размеров воздвигают дачные постройки. А у них своя специфика. Например, если здесь планируется проживание только в теплый сезон, то наличие тамбура необязательно.

Пример планировки дома из бруса с мансардой 9×9

Однако для каждого из них необходим минимум:
  • Спальня, одна или несколько;
  • Кухня как помещение для готовки, приема пищи;
  • Гостиная или общая комната для сбора всех членов семьи и приема гостей;
  • Санузел;
  • Возможная пристройка дома с гаражом.

Строение 6х6, как правило, больше подходит для дачи, в которой можно проводить время в теплый сезон года. Это бюджетный вариант одноэтажного дома. Его возводят на небольших дачных участках. Его чертеж простой — разделение всей площади на три помещения: одно — 16,5 м2, второе — 10, 5, а третье — 5,7 м2.

На даче хозяева, их дети и гости основное время проводят на воздухе. Если супруги приехали сюда одни, то муж весь день провозится с гаражом. А жена в это время будет копаться на огороде. В комнатах, как правило, никто не сидит. В связи с этим самое большое жилое пространство выделяют спальне.

Средних размеров комната предназначается обычно для кухни и столовой. Здесь можно встречать гостей, угощать их изысканными блюдами. Оставшиеся метры, из которых минимум 1,5 м2 отводят на оборудование санузла в доме, используются в качестве прихожей. Кладовка вместе с гаражом может располагаться в подвале. Конечно, если дом с мансардой, то его внутренняя планировка несколько изменится. А для двухэтажного здания она будет совсем иной.

Такое пространство позволяет более полно учесть не только количество членов семьи, но и пожелания каждого из них.

Изменение схемы вызовет также лестница на второй этаж дома, без которой в таких строениях не обойтись. При планировке комнат на первом месте должна стоять функциональность, а не дань моде и советы фэншуй. А для защиты от плесени, грибков не обойтись без соответствующей обработки. Это можно сделать также своими руками, используя современные консервационные и дезинфицирующие растворы, которые всегда можно купить на местном рынке.

Вариант планировки коттеджа из бруса размером 6×8

Их использование в закрытых помещениях должно быть безопасным для обитателей дома.

Проекты одноэтажной постройки 6х8, или 6х9 практически ничем не отличаются от рассмотренного здесь домика 6х6. Только больше пространства можно выделить прихожей, а санузел оснастить кабинкой для душа. А вот планировка дома 8х8 позволяет увеличить количество спален.

Другое дело квадратный дом 9х9, или прямоугольный 8х10. У них, даже если строения одноэтажные, значительно больше возможностей для комфортного проживания. По занимаемой площади 80 м2 равнозначны четырехкомнатной квартире. Здесь уже можно увеличить кухню, гостиную, число спальных комнат. А санузел оснастить ванной. Появится возможность рядом с кухней поместить кладовку.


Такой дом с гаражом пригоден для постоянного проживания как в городской черте, так и на дачном участке. В городе не будет проблем с отоплением, а вот на даче необходима печка или котельная. Если же на этом квадрате 8х8 метров или прямоугольнике 8х10 построить двухэтажный дом, то это уже будут настоящие хоромы. Правда, возвести их одному и своими руками практически невозможно.

planvsem.ru

Чертеж дома из бруса: точность составления технического документа – залог качества постройки

При строительстве домов бруса потребуется подготовить специальные чертежи. Это позволит получить желаемый результат и построить жилье, которое будет комфортным и уютным. С его помощью ведутся все работы, связанные с возведением коттеджа. Он содержит важные данные, позволяющие реализовать любые дизайнерские идеи.

Благодаря такому строительному документу можно предварительно ознакомиться с будущей постройкой, определить ее размеры и пропорции, подготовить планировку и прочие параметры. Разработать чертеж дома достаточно сложно, поэтому, чтобы избежать ошибок и различных конструктивных просчетов, следует обратиться к квалифицированным специалистам.

Какие задачи решает чертеж дома

Современные чертежи домов различных размеров создаются с применением компьютерных программ, за счет чего удается исключить допущение расчетных неточностей. Большинство конструктивных элементов строения создается на основании имеющейся проектной документации. Составленный чертеж дома решает множество практических вопросов:

  • Геодезическая привязка. Размеры линейного типа в точном соответствии перемещаются на местность. Монтажники имеют возможность спланировать расположение коттеджа с максимальной точностью.
  • Базирование дома в пространстве. Беря во внимание размеры, особенности территории, угол наклона и присутствие дендроплана, постройка приобретает нужную ориентацию касательно сторон света.
  • Монтаж основания и организация черновых коммуникаций. На этапе составления проекта обеспечится экономия денег, что позволит существенно снизить накладные расходы.
  • Размещение сетей инженерного типа. Привязка точечного освещения, размещение розеток, а также санузла и прочее.

Подготовка чертежа

Составление чертежа необходимо начинать с обдумывания плана с учетом финансовых возможностей. Если вы не нуждаетесь в оригинальном проекте, документацию можно использовать типовую с добавлением некоторых конструктивных элементов исходя от собственных потребностей. При возведении дома нестандартных форм потребуется разработка документов в индивидуальном порядке. Комплект чертежей для сооружения дома из бруса включает в себя:

  • Схему участка и базирование на нем постройки;
  • Внешний вид и поэтажные планы. Потребуется просчитать размеры и планировку.
  • Картинку дома в разрезе. Это позволит увидеть высоту перекрытий и размещение коммуникаций;
  • Особенности фундамента. Для сооружений из бруса оптимально подойдет основание ленточного типа мелкозаглубленное или столбчатое;
  • Детальный проект, содержащий размещение балок пола, перекрытий и стропил между этажами. Отображается информация касательно их базирования, количества и толщины.
  • Экспликация. Список помещений с указанием площади и других технических параметров. Имеют вид таблиц и могут выступать в качестве отдельного документа или части чертежа.

Чертежи для домов из бруса дают возможность застройщику узнать точное количество требующего строительного материала, и как будут размещаться основные конструктивные элементы будущего сооружения. Самостоятельная их разработка занимает много временем и не всегда получается в связи с отсутствием опыта и специальных знаний. В таком случае оптимальным решением будет обратиться в нашу компанию. От правильности и точности составления чертежей напрямую зависят эксплуатационные свойства дома.

www.postroeczka.ru

Планировка и чертежи одноэтажного и двухэтажного деревянного дома 6х6, 6х8, 6х9

Постройки из дерева популярны всегда. Они привлекают не только материалом строительства, но и широкими возможностями реализации идей, прихотей их владельцев. Ведь практически каждый умелец может построить такое жилище своими руками. Ему под силу закладка фундамента, поднятие стен, отделка, а также общая планировка деревянного дома.

Планировки двух этажей коттеджа из бруса 10 на 10

Возможно, при ее разработке он не сумеет профессионально составить чертеж своего дома.
Тогда постарается нарисовать все элементы, детали, схемы, которые требуют подобные проекты. А если это будет небольшой домик 6х6, то на строительство такого одноэтажного частного дома, даже с утепленной мансардой одноэтажного дома, потребуется не так уж много времени.

Вернуться к оглавлению

Проектирование

Бытует мнение, что деревянные жилища выглядят как устаревшие деревенские сооружения. Этот не так, достаточно обратиться к интернету. Там публикуются различные чертежи, рисунки очень красивых домов из древесного бруса, а также не менее привлекательные — из обработанного бревна. Специализированные строительные фирмы предлагают их каждому желающему. А любому пользователю можно их скачать, притом совершенно бесплатно.

Во Всемирной паутине легко найти разнообразные готовые проекты строительства и фото частного дома, реализация которых возможна своими руками.

Вариант планировки деревянного коттеджа размером 6×9 метров

Их также легко скачать каждому пользователю. Опубликованные чертежи могут навеять замечательные идеи и чертеж будущего дома с мансардой. Чтобы не растерять оригинальные замыслы, их следует запечатлеть: описать или по возможности нарисовать способы, методы, схемы их воплощения в жизнь.

Перед возведением дома своими руками важно обдумать вопросы:

  • О денежных средствах, которые будут потрачены на строительство дома;
  • О доступности, наличии в продаже стройматериалов, таких как, например, пиломатериалы из бревна или клееного бруса;
  • О возможности беспрепятственной доставки их на стройплощадку.

Подробная планировка дома 6×6 из дерева с верандой

Поэтому, рассматривая в интернете подходящие проекты, которые сопровождают подробнейшие чертежи, не торопитесь их скачать. Они преподносятся очень красиво в рекламных целях, но зачастую не отражают инженерных решений.

Здесь важно сопоставить их практическую реализацию со своими финансовыми, техническими возможностями. Как говориться, нарисовать легко, построить сложно.

Вернуться к оглавлению

Стройматериалы

Чаще всего деревянные дома строят:

  • Из оцилиндрованного бревна;
  • Из бруса обычного, профилированного или клееного.

Издавна постройки в деревнях возводили из обычного необработанного бревна — кругляка. Поскольку он смолистых пород, то крестьянское жилище насыщалось бактерицидными веществами и удивительным древесным ароматом. Обязательной в таком доме была печь, в которой готовили горячую пищу.

На ее стенках домочадцы старались нарисовать красочные узоры. Для обогрева всех комнат она дополнялась небольшой печкой — врубкой. Технология строительства таких жилищ ушла в прошлое.

Теперь необработанный лес практически не продается. После переработки он принимает форму бруса или оцилиндрованного бревна. Этот строительный материал обладает высокой прочностью, экологически чистый и имеет замечательные характеристики теплосбережения.

Проект с планировками двухэтажного коттеджа 6×8 из бруса

У него естественный, натуральный узор, который нарисовать, повторив его природную привлекательность, практически невозможно. Чертеж сечения оцилиндрованного бревна — это идеальный круг, размер которого одинаков по всей его стандартной длине. Такой пиломатериал получить своими руками без соответствующего оборудования просто невозможно.

Качество клееного бруса, как и оцилиндрованного бревна, очень высокое. Стены построек из этих стройматериалов смотрятся великолепно. К тому же в меньшей степени подвержены усадке, которая неизбежна на протяжении первых лет эксплуатации.

Однако у каждого свои особенности. Пиломатериал из бруса — это монолит прессованных и склеенных досок. Одна сторона его может быть D-образной формы. Тогда постройка выглядит так, как будто на ее сооружение использованы круглые бревна.

Планировка коттеджа из бруса 8×10

Проще всего строить дом своими руками из сруба. Этот четырехугольный пиломатериал имеет посадочные чашки и пазы, которые с высокой точностью подготовлены на фрезеровочном станке специальной пилорамы. Благодаря чему сборка постройки легкая и быстрая. Чертеж его профиля — прямоугольная фигура с шипом и пазом. Они необходимы для подгонки, крепления брусьев в единой системе венцов сруба. Это технологическая новинка в строительном деле.

planvsem.ru

Брусовой дом своими руками - инструкции по строительству!

Одним из наиболее интересных, популярных и широко используемых сегодня материалов для строительства частных домов и коттеджей является брус. Возведение жилого здания из бруса требует гораздо более скромных финансовых вложений и временных затрат, чем строительство дома из более привычных материалов. При этом в случае с брусом вы сможете выполнить все строительные мероприятия своими руками.

Брусовой дом своими руками

Брус

Содержание пошаговой инструкции:

Достоинства брусовых домов

Брусовой дом

  1. Экологичность. Древесина полностью безопасна для всего и всех, кто ее окружает.
  2. Низкие показатели теплопроводности. В грамотно обустроенном брусовом доме всегда будут оптимальные температурно-влажностные показатели.
  3. Высокие шумоизоляционные свойства. Этот пункт в особенности актуален для владельцев участков, расположенных рядом с автотрассами, железными дорогами, промышленными объектами и т.п.
  4. Сравнительно низкая стоимость возведения. Во-первых, брусовый дом не требует обустройства заглубленного фундамента, что уже позволяет хорошо сэкономить. Во-вторых, со всеми мероприятиями, связанными с возведением такого дома, можно справиться самостоятельно.
  5. Высокая скорость выполнения строительных работ.
  6. Привлекательный внешний вид. Древесина имеет отличные эстетические свойства.

    Строительство брусовых домов

Рекомендации по выбору размеров дома

Перед началом выполнения любых работ вам нужно составить план будущего дома. При отсутствии навыков проектирования поручите выполнение этой работы какой-нибудь сторонней организации либо же подберите подходящие чертежи в открытых источниках.

Брусовой дом с мансардой . Проект

Прежде чем приступать к проектированию, вам нужно установить оптимальные размеры будущего строения. При выборе оптимальных габаритов ориентируйтесь, прежде всего, на доступную площадь, а также на свои личные потребности.

Если у вас небольшая семья и немного свободной площади, можете отдать предпочтение небольшому брусовому домику размерами 3х4 м. При условии грамотного обустройства даже в таком небольшом строении будет достаточно полезного пространства. Недостаток площади можно компенсировать за счет террасы или мансардного помещения.

Если с местом особых проблем нет, но возводить громадную постройку все равно не хочется, постройте дом размерами 5х4 м.

Проект, планировка дома из бруса

Стандартными размерами летних и дачных брусовых домов являются показатели на уровне 6х6 м, 6х8 м и т.д. Такой дом уже можно безо всяких опасений делать двухэтажным.

Проекты брусовых домов

В остальном же ориентируйтесь на условия конкретно вашей ситуации. Чем больше ваша семья, тем большую площадь должен иметь дом. В большинстве случаев все ограничивается исключительно размерами участка и доступным бюджетом.

План первого этажа брусового дома

Полезные советы начинающим строителям

Покупайте брус, сечение которого максимально соответствует размерам будущего дома. Чем толще будет брус, тем меньше денег вам придется потратить на теплоизоляционный материал и шумоизоляцию.

Клееный брус

Обычно для возведения несущих стен используют брус 200х200 мм. Для строительства небольшого дома в регионе с мягким климатом можно использовать материал сечением 150х150 мм либо даже 100х100 мм.

Основные виды бруса

Профилированный брус

В процессе сборки стен между рядами нужно обязательно прокладывать уплотнитель изо льна либо джута. Такое уплотнение позволяет избавиться от всех щелей и дополнительно утеплить стены.

В процессе сборки стен между рядами нужно обязательно прокладывать уплотнитель

Прежде чем приступать к строительным работам обязательно изучите свойства почвы на вашем участке. Самостоятельно справиться с такой работой достаточно сложно – лучше сразу обратиться к специалисту. Дополнительно нужно узнать уровень прохождения подземных вод.

Длину бруса подбирайте в соответствии с размерами дома. Стандартная длина элементов составляет 600 см. Если же стены вашего будущего дома будут иметь большую длину, постарайтесь найти компанию, которая сможет изготовить брус по вашим размерам. Это потребует дополнительных финансовых вложений, однако цельный брус по всем показателям превосходит сборные элементы.

Размеры бруса

Брус нуждается в обязательной финишной обработке водоотталкивающим составом. Без подобной пропитки материал очень скоро начнет покрываться плесенью и гнить, а в результате полностью разрушится.

Пропитка

При необходимости утепления готового дома теплоизоляционные материалы лучше всего размещать изнутри. Для утепления отлично подходят минераловатные теплоизоляторы с обязательной прокладкой гидроизоляционного материала между теплоизоляцией и стенами.

Внешнюю обшивку брусового дома лучше по возможности не делать – такая отделка скроет всю эстетическую красоту строительного материала.

Рекомендации по расчету материалов

Рекомендации по расчету материалов

Предварительно рассчитайте нужное количество материалов, чтобы избежать проблем с реализацией лишнего бруса либо же докупкой недостающих элементов в будущем.

Как посчитать кубатуру бруса

Первый шаг. Определите высоту дома и рассчитайте периметр стен строения. Высоту потолков берите с учетом толщины перекрытий и пола. Рассчитайте площадь внутренних и внешних стен с учетом толщины сечения бруса.

Второй шаг. Рассчитайте общее количество брусьев. Для этого вам нужно разделить высоту стены дома на высоту одного элемента. Так вы узнаете, сколько брусьев понадобится для возведения каждой стены. Длину рассчитывайте с ориентиром на длину стен. Просуммируйте количество брусьев, необходимых для возведения всех стен дома.

Третий шаг. Добавьте к рассчитанному значению 5-15% запаса на брак либо непредвиденные повреждения в процессе строительства.

Изначально стены вашего дома будут иметь высоту, несколько превышающую проектный показатель. Такое увеличение произойдет за счет использования утепляющей прокладки между венцами. Со временем древесина даст усадку, и высота стен восстановится до проектной.

Руководство по возведению дома

Деревянные дома из бруса

Закупите нужное количество готового бруса и приступайте к строительству. Начинайте с подготовки площадки и обустройства фундамента.

Фундамент

Первый шаг. Уберите со строительной площадки мусор и все мешающие объекты. Разметьте площадку при помощи вбитых в землю колышков и натянутой между ними веревки.

Второй шаг. Выройте траншею для обустройства фундамента. Брусовые дома традиционно строятся на ленточных фундаментах глубиной до 80-100 см. Конкретную глубину подбирайте с учетом условий конкретно вашей ситуации.

Траншея

Третий шаг. Засыпьте дно траншеи слоем песка и щебенки. Тщательно утрамбуйте засыпку. Для более качественной утрамбовки пролейте засыпку водой.

Четвертый шаг. Закрепите на стенках траншеи опалубку.

Пятый шаг. Уложите поверх засыпки арматурную сетку.

Шестой шаг. Залейте траншею бетоном. Оставьте фундамент до полного набора прочности (3-5 недель).

Заливка ленточного фундамента

Заливка ленточного фундамента

Заливка ленточного фундамента

В теплую погоду фундамент нужно будет поливать в течение нескольких первых дней после заливки, чтобы он не треснул. Опалубку лучше оставьте до полного застывания фундамента. При необходимости ее можно демонтировать раньше, но не менее чем через 10 суток после последнего увлажнения основания.

Первый венец

Первый шаг. Промажьте застывший фундамент расплавленным битумом и уложите на него слой рубероида для гидроизоляции.

Второй шаг. Приступайте к укладке первого венца. Предварительно пропитайте все деревянные элементы антисептиком. Традиционно первый ряд бруса укладывается по методу «в полдерева». Для выполнения такого соединения у одного бруса нужно отпилить нижнюю часть, у другого – верхнюю.

Соединение бруса

Крепление бруса к фундаменту

Третий шаг. Выложите нижний венец. Подгоняйте брусья максимально тщательно.

На этом же этапе заготовьте деревянные нагели. С помощью этих элементов вы будете соединять ряды бруса. Нагели желательно делать из древесины той же породы, которая использовалась для изготовления основных строительных элементов. Отверстия для нагелей проделывайте заранее. Оптимальный шаг между крепежами – 1,2-1,5 м.

Распил бруса

Сроительство брусового дома

Дом из бруса своими руками

Сформируйте первый ряд стен и приступайте к дальнейшей работе.

Как построить дом из бруса своими руками

Стены

Продолжайте выкладывать стены ровными горизонтальными рядами. Врезку выполняйте прямо в нижний венец по методу «ласточкин хвост». Балки пола размещайте с шагом не более 40 см, иначе пол будет прогибаться.

Как правильно класть брус

Стены выкладываются по предельно простому принципу: вы кладете брусья, соединяете их между собой в углах по методу «на коренной шип», соединяете верхний ряд с нижележащим рядом при помощи нагелей. Нагели вбивайте примерно на треть глубины бруса нижнего ряда, т.е. с помощью одного нагеля можно соединить сразу 2-3 ряда. Между рядами обязательно прокладывайте утеплитель. Можете использовать джут либо мох.

Врезка половых лаг

Пол в доме из бруса

Каждый ряд проверяйте строительным уровнем. Для выравнивания рядов используйте кувалду.

Правильная стыковка венцов

Выложите стены дома нужной высоты по такой же схеме. Все ряды, уложенные выше нижнего венца, обустраиваются по одинаковому принципу.

Возведение несущих стен

Два верхних венца закреплять не нужно. Вы снимете их до начала обустройства крыши и установите балки потолка.

Крыша

Приступайте к обустройству крыши. Если вы планируете делать жилое чердачное помещение, для потолочных балок используйте брус размерами 15х20 см. Сами балки фиксируйте с шагом порядка 1-1,1 м.

Приступайте к возведению каркаса кровельной конструкции. В состав каркаса входят следующие элементы:

  • фронтон – выполняет функции торца здания, изготавливается из бруса;
  • стропила – брусья, размещаемые под наклоном и выполняющие функции основы крыши. Для обустройства стропил традиционно используется брус сечением 15х15 см. Сами стропила крепятся к мауэрлату с шагом не более 1,2 м;
  • мауэрлат – толстый опорный брус, размещаемый по периметру строения;
  • подкос и стойка – увеличивают прочность каркаса.

    Основа каркаса

Установите мауэрлат, стропила и прочие перечисленные элементы. К стропилам прикрепите доски обрешетки. Для обрешетки используйте доски шириной порядка 150 мм и толщиной 15-20 мм. Наибольшей надежностью характеризуется сплошная обрешетка. В остальном же ориентируйтесь на особенности вашей ситуации, учитывая угол наклона ската, тип и вес финишного покрытия и т.д.

Крыша

В завершение останется уложить финишное кровельное покрытие с предварительным устройством паро-, тепло- и влагоизоляционных слоев.

После этого можете при необходимости утеплить дом и выполнить финишные отделочные работы. Прокладка коммуникаций, установка дверей и оконных конструкций, освещение, меблировка и прочие моменты – все это остается на ваше усмотрение.

Внутренняя отделка дома из бруса

Внутренняя отделка дома из бруса

Внутренняя отделка дома из бруса

В случае с брусом камерной сушки, к отделке можно приступать практически сразу же после завершения строительных работ. При использовании же другого материала придется подождать, пока древесина даст усадку. На это требуется не менее 6 месяцев.

Брусовый дом, построенный в соответствии со всеми строительными нормами и рекомендациями, будет исправно служить вам в течение многих десятилетий. Следуйте инструкции, и уже очень скоро вы сможете наслаждаться комфортным проживанием в надежном доме, построенном своими руками.

Дом из бруса

Удачной работы!

Видео – Брусовой дом своими руками

svoimi-rykami.ru

Дом из бруса своими руками

Выбор материала – первоочередная проблема, с которой сталкивается каждый, кто решается собственноручно построить небольшой, надёжный и комфортный дом на своём участке. Современный рынок строительных материалов может смело похвастаться огромным ассортиментом сырья на любой вкус и кошелёк. Большинство отдают предпочтенье именно дереву. И не удивительно, ведь деревянный брус – это экологически чистый и недорогой материал.

Данный материал представлен в нескольких вариациях, но в статье мы поговорим о том, как построить дом своими руками из профилированного бруса, так как именно он является самым распространённым и обладает самой простой технологией монтажа. Он весьма податлив для обработки, а это значит, что Вы без особых затруднений сможете провести электропроводку, водопровод и канализацию.

Составление плана, подготовка материалов и инструментов

Без хорошего проекта построить дом просто нереально, поэтому очень важно отнестись крайне серьёзно к данному этапу, тем более что именно на нём сможете чётко понять, на чём можно сэкономить.

В идеале можете обратиться за помощью в специальные конструкторские агентства. За определённую плату они индивидуально составят полную планировку будущего дома с учётом размера и формы вашей территории, состава грунта, финансовых возможностей и самое главное – личных предпочтений.

Если у Вас нет потребности в каком-нибудь чуде дизайнерской мысли, то можно соорудить здание, воспользовавшись типовыми вариантами. Для этого всю необходимую документацию можно найти на бесплатных интернет ресурсах или же воспользоваться одной из нескольких программ 3D-редакторов, среди них FloorPlan3D, CyberMotion 3D-Designer, SEMA и многие другие. Последний, кстати, рассчитан как раз таки на планировку домов из бруса. SEMA поможет Вам провести все необходимые статистические расчёты, подобрать вид стропильной системы и многое другое.

На чертеже должно быть указано всё, начиная от общих размеров постройки и количества этажей до расположения дверных и оконных проёмов, мебели, всех коммуникаций (свет, вода, тепло).

Как только план окажется у вас на руках, можно приступать к расчёту, если это ещё не произведено, и выбору требуемых материалов и инструментов, среди которых:

  • Брус, как основной стройматериал.

Можно купить уже готовые балки с необходимыми вырезанными пазами и шипами – привёз, установил – пользуйся, также благодаря идеально ровной и гладкой поверхности граней нет нужды в дополнительных отделочных работах, либо можно купить деревянные заготовки, а врубы сделать самостоятельно, сложного в этом ничего нет, а сэкономить можно неплохо.

Профилированный брус лучше сохраняет тепло внутри помещений, нежели его аналоги

Специалисты рекомендуют брать при сооружении брус сечением 150х150 мм. Но так как Вам предстоит работа в одиночку или с неквалифицированным помощником лучше использовать материал сечением 150х100 мм. Такой брус намного легче, а недостающий объём в дальнейшем можно будет восстановить, утеплив фасад снаружи здания.

Чтобы дополнительно сэкономить, в качестве утеплителя можно использовать материалы, которые, так сказать, находятся «под рукой». Самым лучшим среди таких считается мох. Его не трудно найти и обработать, а по своим техническим характеристикам он идентичен своим искусственным аналогам.

  • Гвозди, саморезы и другие крепёжные конструкции (металлические уголки, деревянные нагеля и так далее).
  • Гидроизоляционный материал (например, рубероид).
  • Готовый бетонный раствор или необходимые для его приготовления компоненты (вода, песок, щебень, цемент).
  • Арматура (если планируется ленточный фундамент).
  • Пила.
  • Электролобзик.
  • Шуруповёрт.
  • Молоток.
  • Строительный резиновый молот.
  • Рулетка.
  • Строительный уровень.
  • Отвес.
  • Дисковая пила.
  • Трубы для водоснабжения и канализации.
  • Кабель для проводки электричества, ТВ.
  • Мастерок.
  • Конопатка.
  • Другие инструменты для небольших и декоративных работ.

Заготовка древесины и мха для строительства

Чтобы построить тёплый и уютный дом из бруса, помимо знания технологии укладки венцов, важно понимать какая именно порода древесины лучше подойдёт для этой цели.

Каждая порода, естественно, имеет свои преимущества и недостатки, но главное, на что необходимо обратить внимание при выборе пиломатериала – это прочность, плотность, влагоустойчивость и степень просушки. Так, если дерево хрупкое, то Ваш дом очень скоро может просто развалится, если плотность маленькая, то такой материал может дать усадку до 20, а то и больше процентов. Если в волокнах древесины скапливается много влаги, то такой дом никогда не будет тёплым, ну а если сырьё будет недосушенным, то работать с ним будет просто невозможно, пересушенным – материал станет слишком ненадёжным.

К стенам дома предъявляются весьма серьёзные требования, так как должны обеспечивать тепло, комфорт и низкий уровень шума в помещениях, тем более, что дерево довольно пожароопасный материал, который способен деформироваться из-за погодных осадков. Именно поэтому специалисты рекомендуют приобретать брус из хвойных пород, таких как ель, кедр, пихта, лиственница и некоторые другие. Из-за большого содержания смолистых веществ, хвойные породы устойчивы к гниению, потрескиванию и другим деформациям. Также деревья данной породы весьма долговечны, легки, поэтому не создают слишком большой нагрузки на фундамент.

Выбрав брус из хвойной породы, Вы можете сэкономить, соорудив фундамент по упрощённой системе.

Если Вы решили заготовить древесину собственноручно, тогда Вы должны знать, что коэффициент влажности не должен превышать 20%, иначе в скором времени в стенах начнут появляться трещины, которые потребуют дополнительно обработки, а это лишние затраты сил, времени и бюджета.

При заготовке учтите тот факт, что лучше этим заниматься в зимний период года (с января по март), так как зимой замедляется процесс фотосинтеза и скорость передвижения соков по стволу дерева становиться минимальной.

Обрежьте пиломатериал до нужной формы и размеров, обработайте антисептиком и оставьте храниться в недоступном для солнечных лучей сухом месте. Бруски необходимо хранить компактно в специальных штабелях, на высоте не менее полуметра от земли. Между венцами и рядами должен оставаться зазор в 4-5 и 10-15 см. Для этого между них вставляют несколько поперечных балок. Пролежав так 5-6 месяцев дерево готово к дальнейшей обработке и монтажу.

Дабы Ваш дом сохранял тепло в ненастную погоду, стоит задуматься о выборе межвенцового утеплителя. Профессиональные строители используют современные ленточные материалы, но цена на такое удовольствие довольно высокая, поэтому рекомендуем обратить внимание на мох.

В мире существует более 300 видов этого растения, но для строительных целей используют лишь некоторые разновидности, среди них: сфагнум, кукушкин мох, красный и торфяной. Все они обладают отличными бактерицидными свойствами и являются отличными природными антисептиками. Среди минусов – высокая огнеопасность, так как после высыхания мох становиться сухим и хрупким, например, при высокой температуре он может самовоспламениться, чтобы предотвратить это его обрабатывают специальными средствами.

Мох необходимо собрать, найти его можно на болотистой местности – это длинные, до 30 см, стебли с маленькими листочками, просушить и хранить в сухом месте около двух недель. В качестве мешков можно использовать полиэтиленовые пакеты, но тогда мох будет немного влажным. В этом ничего страшного нет.

Сооружение фундамента

Качественный фундамент – залог надёжного, устойчивого и долговечного жилища. Так как именно он является основной несущей конструкцией, которая должна выдерживать общий вес постройки, к нему предъявляются столь высокие требования.

При строительстве дома из бруса используют три основных вида фундамента:

  1. Свайно-винтовой.
  2. Гнездовой.
  3. Ленточный.

Выбор типа фундамента зависит в основном от почвы, на которой планируется возведение дома. Этот вопрос необходимо решить ещё на этапе планировки. Вы должны провести анализ грунта, также можно поспрашивать у соседей, на каком фундаменте стоят их дома, либо поискать информацию в документах о купле участка или другой справочной литературе.

Если грунт пучинистый или водянистый, а также, если планируется пользоваться домом лишь посезонно, а не жить там постоянно, то применяют один из первых двух вариантов. Если в состав его входит большое количества песка или глины, то подойдёт ленточный фундамент.

Первое, с чего стоит начать – это очистка территории от мусора, зарослей, кустиков и других предметов, что могут помешать. Непосредственно перед рытьём необходимо провести разметку. Для этого используют обычные деревянные колышки, которые расставляют по углам участка, а также вдоль несущих стен, и нить, которую натягивают между ними – всё просто. Последующие действия зависят от выбранного типа фундамента.

Свайно-винтовой фундамент

После того, как территория очищена и готова к дальнейшим манипуляциям, переходим к земляным работам. Лучше предварительно закупить металлические сваи в специализированном магазине, так как соорудить подобные конструкции вручную довольно затруднительно. Выбирайте опоры одинакового размера и обязательно с наличием уже приваренных на одном конце свёрл.

Устройство свайно-винтового фундамента

Благодаря особой конструкции, сваи легко установить самостоятельно, при этом следите за углом наклона. В этом Вам может помочь строительный магнитный уровень. Также, если на винтах не было шапочки, её необходимо установить самому. Для этого используйте обработанный лист металла 25х25 см и толщиной 5-6 мм.

Гнездовой фундамент

Гнездовой фундамент отличается лишь тем, что вместо металлических свай используют либо монолитные бетонные опоры, либо полые трубы диаметром 250-300мм, в которые после установки заливают цементный раствор.

Как только была проведена разметка территории, в выбранных точках по периметру необходимо вырыть отверстия глубиной 2/3 высоты опоры. На дно засыпают слой песка, смачивают и плотно утрамбовывают. После этого под прямым углом в них вставляют опорные конструкции, при необходимости внутрь и в пространство вокруг них на дне заливают раствор. Оставшиеся зазоры между опорами и грунтом засыпают смесью песка и щебня.

Есть также вариант в вырытые ямы установить опалубку и залить бетонным раствором до уровня земли, рекомендуем использовать цемент марки М400 в соотношении с песком 1:3. После полного засыхания цемента снимают опалубку и поверх укладывают газобетон или пеноблоки 20х20х40 см.

Ленточный фундамент

Ленточный фундамент является самым распространённым, так как может использоваться в подавляющем большинстве случаев, например, если вы планируете строительство тяжелого двух- или более этажного дома.

Первым шагом является рытьё траншеи шириной сантиметров на 10-15 больше, нежели толщина стен и глубиной 50-70 см. Располагаться должен на высоте не менее метра от уровня пролегания грунтовых вод.

Существует несколько вариантов ленточного фундамента, среди них:

  • Кирпичный.
  • Бетонный.
  • Каменный.

Для любого из них необходимо подготовить основание. На дно траншеи укладывают слой (10 см) песка, смачивают небольшим количеством воды и тщательно утрамбовывают, при необходимости можно насыпать песок в два слоя. Поверх него насыпают слой (15-20 см) щебня, битого кирпича или небольших камней.

 Кстати говоря, на дно траншеи можно предварительно уложить геотекстиль, а по наружному краю можно установить теплоизоляционный материал – это поможет предотвратить промерзание мелкозаглубленного фундамента.

На образовавшуюся подушку, если планируется сооружение кирпичного или каменного цоколя, немного не дойдя до верхушки фундамента, можно установить опалубку. Внутрь необходимо залить слой раствора до уровня поверхности земли и утрамбовать. Для повышения устойчивости, рекомендуем создать армирующий каркас из металлических прутьев диаметром 1,2-1,5 мм.

Уже сверху, после полного застывания раствора, укладывают кирпич или камни, которые можно заказать, либо использовать найденные самостоятельно возле любого водоёма. Поверх каменной кладки устанавливают ещё один пояс армирования и бетонируют (высота 5-10 см) и выравнивают.

Если же планируется бетонный цоколь, то высота опалубки должна достигать 30-50 см, толщина 2-3 см. Если опалубка планируется из дерева, то на материале должны отсутствовать трещины, сколы, неровности и другие дефекты.

Арматуру устанавливают с шагом 10-20 см. расстояние между рядами 5-10 см. В итоге должна получиться сетка с ячейками 15-20 кв см. Между собой прутья связывают жёсткой проволокой, вся эта конструкция заливается цементным раствором, который можно либо купить, либо заготовить лично. Рекомендуем потратиться на бетономешалку – это сэкономит Вам время и нервы, так как мешать цемент вручную довольно-таки долго и трудно. Предварительно опалубку необходимо смочить водой или обернуть слоем полиэтиленовой плёнки.

Очень важно предотвратить появление пузырьков до застывания раствора. В этом поможет вибромолоток или можно просто в нескольких места пробить отверстия, позднее их необходимо будет заполнить раствором.

Фундамент оставляют высыхать на 3-4 недели. Опалубку можно снять уже через 5-7 дней, на протяжении которых и ещё несколько последующих, раствор необходимо обрызгивать водой, дабы предотвратить потрескивание фундамента. Не забудьте сделать отверстия для проводки коммуникаций.

Возведение и утепление стен и пола

Венцы первого ряда соединяется между собой традиционно, в независимости от способа соединения последующих рядов, «вполдерева» - это довольно надёжный и простой в исполнении вид торцевых врубов, а укладываются они не прямо на фундамент, а на подкладку из маленьких реек, расположенных поперечно самому брусу, на расстоянии 5-10 см друг от друга. Зазоры между рейками можно будет заполнить монтажной пеной. Для вырезки торцевого вруба можете воспользоваться ножовкой, дабы удалить лишний материал пройдитесь стамеской.

Так, если рейки прогниют, их будет легче заменить, нежели целый ряд бруса. Дощечки также необходимо обработать антисептиком или грунтовой, чтобы предотвратить развитие грибка и различных микроорганизмов, и выложить на покрытый в два слоя гидроизоляционным материалом, например рубероидом, фундамент.

Брус первого ряда должен иметь чуть большие размеры, нежели венцы остальных рядов, например, если для стен используется материал с сечением 150х150 мм, то для первого ряда используйте вариант сечением 200х200 мм.

На подкладку из дощечек можно будет смонтировать лаги для чернового пола, используя стальные уголки и гвозди или саморезы. К ним необходимо прикрепить, так называемый черепной брус, на который в дальнейшем будет укладываться обрезная доска для чернового пола. Поверх черновика следует уложить слой гидроизоляции, а поверх него плиты утеплителя, например минвата, пенополистирол или любой другой современный аналог. Следующим слоем идёт пароизоляция, а после – чистовой пол.

Схема обустройства и утепления пола из бруса

Все последующие ряды укладываются идентично друг другу. Существует два основных способа крепежа брусков:

  • «С остатком» - это когда небольшая часть бруса выпирает с двух его концов.
  • «Без остатка».

На картинке ниже представлены разные виды торцевых врубов.

Данную манипуляцию можно произвести при помощи дисковой пилы или элктролобзика. Варианты «А» и «Д» («без остатка») являются самыми надёжными для жилых домов, но и самыми сложными в монтаже. Рекомендованы для районов, где годовые осадки не превышают 300 мм. Вариант «З» используется для соединения внутренних несущих стен. Также учтите, что соединениях «шип-паз» необходимо оставить зазор в полсантиметра для утеплителя.

Между собой ряды крепятся при помощи деревянных или металлических нагелей. Рекомендуем использовать вторые, так как при сушке не произойдёт потрескивание пиломатериалов, что обеспечит долговечность вашей постройке.

Используя нагели для крепежа, необходимо просверлить отверстия диаметром 30-40 мм. Сверлить необходимо так, чтобы брус одного ряда нагель прошёл насквозь, а брус нижнего ряда лишь частично или же можно использовать короткие нагели, для этого отверстия вырезаются с двух противоположных сторон, в одно вбивается молотком нагель, а в следующее просто вставляется. Помните, что нагели не должны располагаться друг на другом. Дабы конструкция была максимально устойчивой, располагайте их в шахматном порядке, как это показано на рисунке ниже.

Если стены вашего дома оказались длиннее, чем брус – это не беда. В таком случае необходимо вырезать на конце одного бруса прямоугольное отверстие, а на конце второго прямоугольный выступ прямо по центру, таким образом у вас получиться соединение «шип-паз».

Пространство между венцами можно утеплить при помощи заранее собранного и просушенного мха и пакли. Паклю укладывают поперёк брусьев, мох же просто накидывается сверху. Таким образом, при установке верхнего венца, часть утеплителя будет выпирать – это не страшно, так как в дальнейшем планируются работы по конопатке, а она в свою очередь обеспечит максимальную теплоизоляцию.

Для того, чтобы бруски одного ряда находились на одинаковый высоте, используем резиновый молоток, постукивая им вдоль стен после установки каждого бруса. Рубанок используют в конце, только после того, как Вы заметили, что из-за неровности нижнего ряда невозможно установить брус верхнего ряда.

*Важно! Не забывайте чередовать угловые соединения.

Последние два ряда венцов не крепятся, так как в дальнейшем, после усадки будет устанавливаться стропильная система. Для этого придётся на время демонтировать эти два ряда.

Для оформления дверных и оконных проёмов можно воспользоваться двумя методами: либо выложить все ряды, а после, произведя отметку, вырезать электролобзиком необходимые отверстия, либо заранее использовать балки такой длины, дабы впоследствии они образовывали окна и двери. Помните, что размер проёмов должен превышать размер самой двери или же окна, так как ещё необходимо оставить место для установки оконных и дверных коробок. Также над окнами и дверьми необходимо оставить зазор в 10-15 см. Это необходимо для того, чтобы в дальнейшем, когда брус даст усадку, не повредить конструкции окон ид верей. Его необходимо будет заполнить жидким утеплителем.

Кровля крыши

После того, как был возведён последний ряд венцов, здание необходимо накрыть рубероидом или шифером и дать отстоятся. Период усадки в среднем занимает до 6 месяцев, только после этого можно переходить к установке крыши и облицовочным работам.

Существует огромное количество вариаций крыш. Самой надёжной и устойчивой считается четырёхскатная или же вальмовая крыша, применяется в регионах с повышенной влажностью и сильными ветрами, но так как возвести её без помощи специалистов довольно трудно, рекомендуем установить двускатную. Вкратце расскажем об этапах установки и об основных элементах.

Для начала необходимо изолировать поверхность стен от влаги, используя, например рубероид. Настелить его необходимо в два слоя. После крепиться мауэрлат – основание для стропильной системы, в котором делаются специальные вырезы, при помощи которых крепятся стропильные ноги. Мауэрлатом послужит верхний ряд венцов, предварительно обработанный антисептиком.

Сами стропила, в зависимости от площади дома, должны быть выполнены из бруса сечением 100х50, 150х50 либо 200х50 мм. Они не должны выступать за пределы дома более чем на полметра метра, если больше – предполагается установка дополнительных опор. На стропильные ноги устанавливают деревянную обрешётку из реек толщиной 5-6 см и шириной 10-20 см с шагом, который зависит от кровельного материала (черепица – дощечки укладывают впритык, если шифер или профнастил – на расстоянии 30 см друг от друга). Иногда устанавливают контробрешётку, поверх которой монтируют сам кровельный материал. В образовавшиеся пространство между двумя обрешётками прокладывают утеплитель, паро- и гидроизоляцию.

Потолок состоит из нескольких потолочных лагов, которые крепятся методом «шип в паз» к верхнему ряду бруса. Остальные манипуляции идентично полу. Между чистовым и черновым потолком можно дополнительно проложить утеплитель, изоляцию. В дальнейшем это может сократить теплопотери до 30%.

Дабы крыша была устойчивой, крепкой, выдерживала сильный ветер и прослужила долгие годы, стоит задуматься об дополнительный опорных конструкциях, таких как ригель, подкосы, затяжка, стойки и другие. Все они крепятся при помощи метизов, например стальных уголков и саморезов.

Не забывайте оставить вентиляционные зазоры, отверстие для дымохода и чердака, если такой планируется. Фронты крыши можно зашить вагонкой, декоративным блок-хаусом.

Помните! Любой крыше со временем требуется ремонт. Поэтому дабы сократить финансовые расходы, специалисты рекомендуют ежегодно проверять покрытие на наличие повреждений и различных деформаций, таких как прогиб и протечка. Первое устраняется при помощи установки дополнительных опор (ригелей, стоек и так далее), а протечка ликвидируется путём замены прогнившего кровельного материала.

Подытожим

Последним этапом строительных работ является установка входных и межкомнатных дверей, окон. При необходимости проводятся работы по утеплению и декоративной отделке стен либо внутри, либо снаружи дома. Проводят электричество, воду, тепло, подключают систему канализации.

Дом из бруса своими руками – это быстро, просто, красиво и недорого

Теперь, когда Вы знаете основные этапы строительства дома из бруса своими силами, а также способы сэкономить средства, можете приступать к сооружению тёплого, уютного и надёжного жилища, которое будет греть и радовать Вас на протяжении многих лет.

www.dom-brus.com

Отправить ответ

avatar
  Подписаться
Уведомление о
