Как сделать лодку из пенопласта и стеклоткани своими руками?

Лодка – незаменимое транспортное средство в районах, окруженных водоемами. Также для любого любителя рыбной ловли хорошая лодка является незаменимым помощником. Чтобы изготовить лодку своими руками, потребуется приложить немало времени и усилий, также это касается и финансовой стороны. Однако сегодня имеется множество материалов, позволяющих быстро и без особых затрат соорудить плавсредство, один из которых – это пенопласт. Представленная далее информация поможет понять, что изготовление лодки из пенопласта вполне реально.

Особенности материала

Пенопласт является довольно универсальным материалом для изготовления различных DIY проектов

Полимер, из которого изготовлен пенопласт, имеет вид вспененной массы. Благодаря этому между его частицами находится много воздуха, который позволяет материалу не тонуть в воде. Кроме этого, пенопласт обладает хорошими теплоизоляционными свойствами, малым весом, высокой плавучестью из-за большой площади материала и легковесности. Пенопласт по стоимости доступен каждому, а также легко обрабатывается инструментом и хорошо склеивается. Но, этот материал легко разрушается, поэтому его нельзя сгибать и придавать ему сложные формы. Поэтому для придания прочности самодельной лодки, ее корпус изготавливается не из сплошного пенопласта, а из сэндвич-обшивки, состоящей из слоя пенопласта со стекломатом. Технология сэндвича заключается в том, что между двумя слоями принимающего на себя основную нагрузку, материала, находится разделительный слой из более легкого материала. Таким образом, два слоя стеклоткани разделены пенопластом.

Можно использовать обычный экструдированный полистирол без стеклоткани, но такая самодельная лодка из пенопласта потребует обшивки из фанеры или другого защитного материала с внешней стороны, например, пленки или брезента.

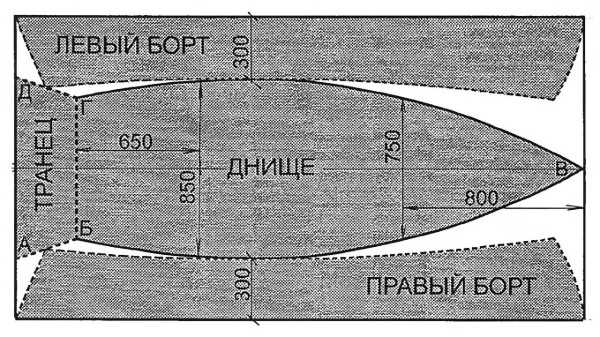

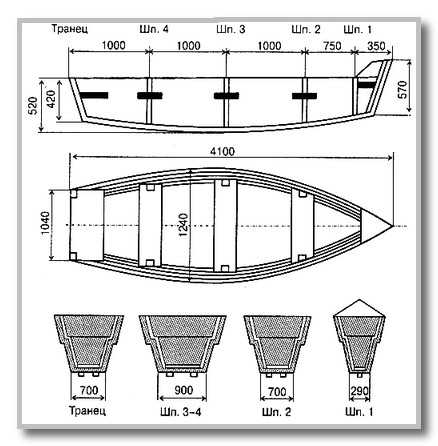

Самодельные лодки из пенопласта: чертежи

В интернете вы можете найти очень много различных моделей и чертежей

Перед тем, как делать лодку из пенопласта, необходимо составить ее проект. Для этого необходимо начертить все составляющие будущей конструкции с точными размерами и формой. Обычно длина лодки составляет 2,6 м, а ширина по днищу – 0,78 м. Самой трудной частью при проектировании является создание корпуса из деталей, которые не гнутся.

Чертежи лодки рекомендуется делать в натуральную величину, чтобы избежать ошибок при расчетах и иметь возможность непосредственно размечать детали корпуса. Чертеж наносят на фанеру, так называемую плазу. На плазе вычерчиваются детали лодки, образующие закладку, или каркас судна – киль, транец, кнопы, форштевень, ахтерштевень, с указанием ширины, высоты, поперечным сечением киля. Чтобы экономить место на плазах, можно вычерчивать проекции бока и полушироты одна на другой, обозначая их разными цветами. Проекция корпуса должна отражать ветви шпангоута обоих бортов – правого и левого, которые лучше объединить в носовую и кормовую группы.

Чтобы качество изготовленного судна соответствовало проекту, необходимо учитывать правила расположения теоретических линий: это линии поверхности внешней обшивки, внутреннего настила палубы, кормовой и носовой кромки шпангоутов, а также линии кромки карленгсов и стрингеров. Более подробно проектирование судна и сборку чертежа можно посмотреть на видео.

Как сделать лодку из пенопласта своими руками

Лодка из пенопласта легка в изготовлении

После изготовления чертежа с подробным нанесением всех элементов лодки, можно приступать к сборке каркаса. К скелету лодки будут крепиться внутренняя, внешняя, и главная обшивка. Он должен быть прочным, поскольку от этого зависит качество плавсредства. Главная обшивка, сделанная из пенопласта, придает судну устойчивость и непотопляемость на воде. Элементы главной обшивки должны быть плотно приклеены друг к другу, чтобы не пропускать влагу. Внутренняя обшивка служит защитой хрупкого пенопласта от механических повреждений внутри судна, а внешняя — с внешней стороны, она должна быть водонепроницаемая и прочная.

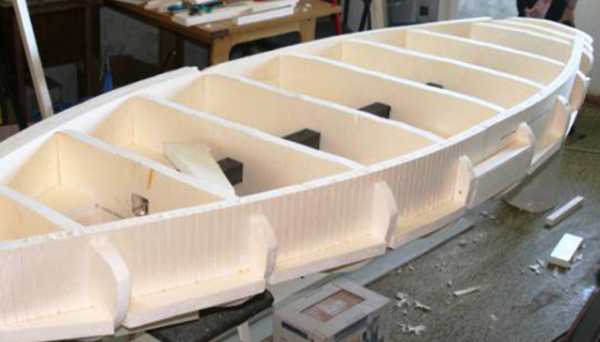

Изготовление каркаса

Важную роль играет каркас лодки

Скелет лодки изготавливается из деревянных брусков. Это важная часть конструкции, и она должна быть прочной, жесткой и надежной. Он собирается по частям: замеряется каждая составная деталь, и скрепляются друг с другом на шурупы или гвозди. Чтобы сделать каркас еще более прочным, поверх креплений из шурупов можно прикрепить металлические уголки и пластины. Ребра каркаса выполняются из фанеры. Когда он будет собран, можно приступать к изготовлению обшивок.

Изготовление главной обшивки

Внимательно подходите к выбору эпоксидных смол

Главная обшивка позволит сделать так, чтобы лодка из пенопласта своими руками не тонула, а хорошо держалась на воде. Для ее изготовления нужно взять листы пенопласта толщиной 5-10 см, эпоксидный клей, острый инструмент для резки пенополистирола, а также измерительные приборы.

На листы пенопласта наносятся замеры площади каркаса всей лодки. Затем они разделяются на отдельные замеры, которые в дальнейшем будут собираться воедино. Поскольку пенопласт нельзя сгибать, угловые соединения выполняются из трех элементов. Чтобы прикрепить пенопласт к каркасу, можно использовать эпоксидный клей, которым склеиваются листы, а также гвозди с широкими шляпками из плоских металлических пластин.

Изготовление внутренней и внешней обшивки

Внутренняя обшивка служит защитным каркасом для главной обшивки из пенополистирола. Она помогает сохранить целостность материала от различных механических воздействий, в том числе под давлением веса человека, находящегося внутри судна. Для изготовления внутренней обшивки можно взять фанеру. Сначала вымеряется площадь внутренней поверхности судна. Можно зашить всю площадь внутри лодки полностью или только пол и нижнюю часть бортов. После проведения замеров они наносятся на фанеру, после чего она отдельными частями приклеивается на главную обшивку с помощью эпоксидного клея. Нужно следить за тем, чтобы фанера не прогибалась под весом человека, повреждая пенополистирол.

Внешняя обшивка обязательно должна выполняться для того чтобы катер не повредил дно или борта о неровности дна или прочие препятствия. К тому же, она создаст водонепроницаемую поверхность. Для создания защитной поверхности наклеивается фанера на те места судна, где вероятнее всего может возникнуть пробоина, а также нос лодки. Остальную часть корпуса можно покрыть брезентом для устойчивости от влаги.

Лодка из пенопласта и стеклоткани своими руками

Стеклоткань легко купить на строительном рынке или заказать в интернете

Самоделка из пенопласта, оклеенного стекловолокном, изготавливается по следующей схеме:

  1. После того, как будет изготовлен проект будущего судна, как было описано ранее, необходимо изготовить модель лодки из фанеры. Куски этого материала вырезаются исходя из элементов проекта, склеиваются между собой с помощью клея на эпоксидной основе (также можно использовать эпоксидную смолу).
  2. Вокруг модели из фанеры склеиваются предварительно подготовленные соответственно чертежу, листы полистирола. Для лучшего сцепления стыков их можно срезать под углом 45 градусов.
  3. Периметр лодки покрывается каркасом из реек размером 10х30 мм.
  4. Транец и форшпигель необходимо прикрепить к фанерной модели шурупами.
  5. Далее, вырезается днище и полистирола, приклеивается к боковым и торцевым частям, сверху укладывается груз. Излишки материала на местах стыков нужно срезать.
  6. Борта, которые крепились шурупами, теперь приклеиваются. Они были нужны для того чтобы не вмялся пенополистирол при склеивании. Места отверстий от шурупов заклеиваются пенопластом.
  7. Поверхность лодки ошкуривается наждачной бумагой.
  8. Теперь нужно использовать стекловолокно для оклеивания корпуса из расчета материала на 1 слой для бортов и 2 слоя для днища.
  9. Корпус нужно отшпаклевать, затем зачистить.
  10. С внутренней стороны корпус также покрывается стекловолокном, борта в 1 слой, а днище – двойным слоем, затем шпаклюется и зачищается аналогично внешней поверхности катера.

По периметру внутреннего борта также прикрепляется брус размером 10х30 мм, его фиксация производится нержавеющими шурупами с потайными головками. Между внутренним и внешним привальным брусом производится отверстие, куда вставляется прямоугольные бруски с обоих бортов для крепления подуключин. Впоследствии туда будет приварено гнездо из металлической трубки для уключин весел. Сверху борта также оклеиваются стеклотканью, чтобы исключить возможные протечки между брусьями к пенополистиролу. На днище прикрепляются стрингера на шурупы, покрываются эпоксидной смолой. Финальная отделка лодки из пенополистирола осуществляется с использованием эпоксидного грунта, нанесенного двумя слоями.

pohod-lifehack.ru

Лодка из пенопласта

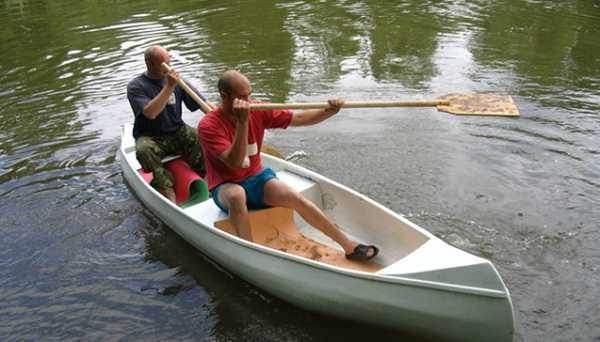

Лодка может использоваться для различных целей: с нее можно рыбачить или она будет транспортным средством, которое позволяет сэкономить время на пересечении озера или речки. Купить готовый вариант довольно просто, но если бюджет ограничен, то плавательное средство можно собрать самостоятельно, используя доступные материалы. Одним из них является пенопласт.

Почему пенопласт

Пенопласт является отличным материалом для сборки лодки. Причина кроется в ключевых свойствах материала. Одним из них является небольшой вес. Лодка из пенопласта получается легкой, поэтому ее просто транспортировать без вспомогательных инструментов. Пенопласт обладает отрицательным водопоглощением, что позволяет ему находиться на поверхности воды длительное время без потери плавучести. Достигается эффект за счет газонаполненности материала. В процессе производства внутри пенопласта образуются герметичные поры, которые удерживают смесь определенной плотности. Еще одним положительным свойством пенопласта является простота его обработки. Форма листа может быть сформирована в зависимости от пожеланий.

Утеплитель является инертным к большинству веществ, поэтому он отлично взаимодействует с древесиной, стеклотканью и эпоксидной смолой. Благодаря этому сборку лодки из такого материала можно производить самостоятельно без посторонней помощи. Кроме того, пенопласт имеет невысокую стоимость, даже если его сравнивать с древесиной.

Подготовительный этап

Перед началом сборки лодки необходимо определиться с ее параметрами. Для этого за основу можно взять существующий заводской образец или самостоятельно придумать чертеж. В чертеже важно просчитать все элементы и размеры. Стоит подумать о том, какое количество пассажиров будет перевозиться в процессе эксплуатации, а также то, будет ли устанавливаться двигатель на лодку. Даже для конструкции из пенопласта такой вариант возможен при достаточном усилении определенных элементов. Для проведения работ по сборке лодки из пенопласта потребуется приобрести:

  • пеноплекс толщиной 50 мм;
  • клей для пенопласта;
  • ножовку с мелким зубом;
  • эпоксидный клей;
  • стеклоткань;
  • рулетку;
  • маркер.

Для начала будет достаточно приобрести двенадцать листов пенопласта повышенной плотности. Если в процессе сборки будут вноситься коррективы, тогда материал придется докупать. Клей для пенопласта лучше использовать в баллонах и для его нанесения потребуется специальный пистолет, что значительно упростит задачу. Ножовка с мелким зубом прекрасно справляется со своими задачами, не повреждая край пенопласта.

Процесс сборки

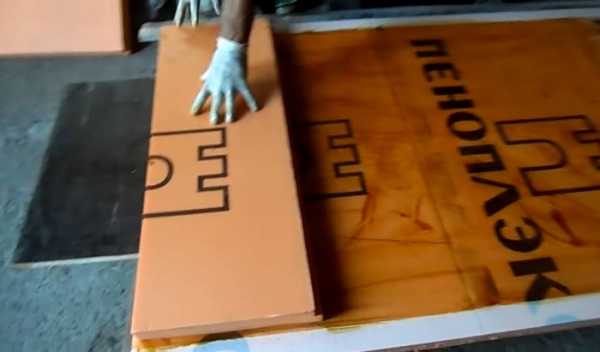

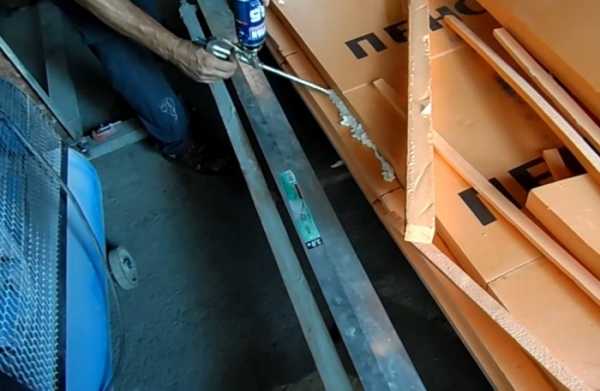

Первым делом необходимо подготовить площадку, подходящую по размерам для сборки конструкции лодки. Можно использовать передвижной постамент, который при необходимости можно будет транспортировать, не повреждая частично готовую конструкцию. Площадка должна быть чистой и ровной, чтобы утеплитель не продавливался различными твердыми элементами. Днище формируется четырьмя листами, которые имеют размер 120 на 60 см. Приобретать лучше тот материал, что имеет выбранную четверть по торцу. В этом случае стыковать элементы будет проще. На торец наносится небольшое количество клея и утеплитель стыкуется между собой. Чтобы в процессе полимеризации не произошло смещения, швы дополнительно проклеиваются малярным скотчем, а сверху укладывается подходящий груз, как показано на фото выше.

Как только элементы первого слоя днища схватятся, можно перейти к поклейке второго слоя, который дополнительно укрепит днище лодки и улучшит плавательные характеристики. По бокам приклеивается малярный скотч. Он необходимо для того, чтобы обозначить места, в которые не должен попасть клей при фиксации второго слоя. Обозначенная часть впоследствии образует четверть, которая будет необходима для фиксации других элементов.

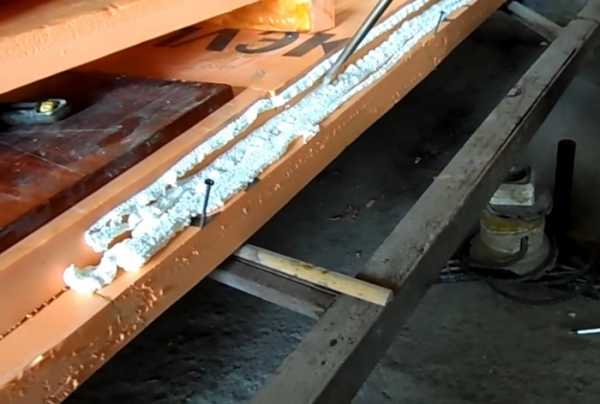

Поклейка отдельных слоев днища производится на эпоксидный клей. Нанести его необходимо на плоскости обоих частей и дать несколько минут, чтобы он схватился. После этого можно переходить к укладке второго слоя листов днища. Для увеличения жесткости конструкции лодки швы должны быть смещены. Для этих целей укладка следующего слоя начинается с половины листа пенопласта или пеноплекаса, как это показано на фото выше.

Обратите внимание! Днище лодки может быть сформировано немного иным образом. Можно сделать некое подобие киля.

Для этого потребуется уделить время тому, чтобы из листов пенопласта вырезать заготовки требуемой формы, которые впоследствии будут склеены между собой. Такой подход улучшит ходовые характеристики, снизив сопротивление воды во время движения.

Листы второго слоя необходимо укоротить на 10 см, т. к. борт будет изготовлен из пенопласта с толщиной в 5 см, а его установка будет происходить с двух сторон, как это можно видеть на фото. После проклейки эпоксидным клеем второго слоя пенопласта необходимо оставить днище на сутки, чтобы состав полимеризовался и образовал прочную прослойку, которая свяжет между собой элементы.

Через сутки можно приступать к монтажу отбортовки для лодки. Первым делом по составленным чертежам вырезается задняя часть, которая выполнена в форме трапеции. Делается это для того, чтобы левый и правый борт было проще разместить под наклоном. Такая конструкция увеличит площадь лодки, которая будет соприкасаться с водой, что повысит ее плавучесть.

После фиксации задней части лодки, можно перейти к приклеиванию бортов. Для этого на часть днища, которая предварительно была закрыта малярным скотчем, обильно наносится клей для пенопласта. Жалеть его не стоит, т. к. степень его расширения невелика, а излишки после высыхания всегда можно срезать ножом.

В качестве дополнительных опорных элементов по длине днища могут быть вкручены саморезы большой длины. Они больше выступают в роле направляющих, чем выполняют дополнительную фиксацию.

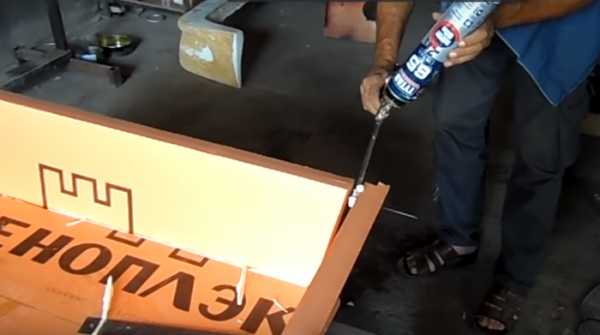

Борт примеряется на свое место и приклеивается к транцу посредством клея для пенопласта. Чтобы его надежно зафиксировать до полимеризации пены, используется длинный саморез, который вкручивается в борт и прижимает его к транцу.

Похожим образом выполняется монтаж борта и с другой стороны лодки. Угол, под которым располагается борт по отношению к днищу составляет 110 градусов, этот показатель может быть увеличен до 120, если это позволит сделать высота борта.

После поклейки всех бортов должна получиться такая конструкция, которая уже напоминает по форме лодку. Можно заметить, что передняя часть находится под наклоном к днищу. Ближе к передней части борта закругляются, чтобы сделать лодку более обтекаемой. Чтобы этого добиться, потребуется немного срезать верхний слой днища. Нижний пока трогать не стоит, т. к. он выступает в роли стабилизатора до полного набора прочности конструкцией.

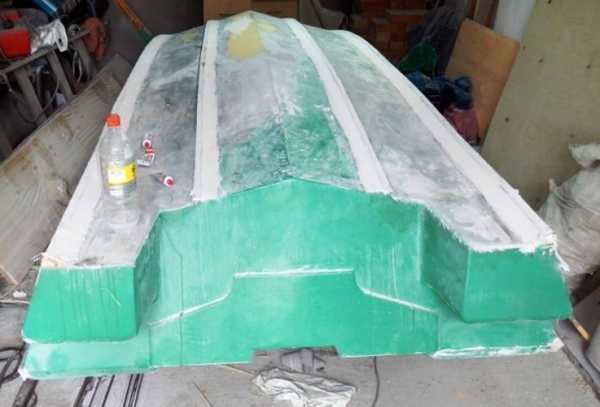

Основным завершающим этапом сборки лодки из пенопласта является ее оклейка стеклотканью. Для работы потребуется стеклоткань 300. Ее количества должно хватить на то, чтобы оклеить лодку в два слоя. Перед поклейкой производится дополнительная подготовка основания лодки. Для этого по всем углам лодки закрепляется металлический уголок, который применяется при шпаклевке. Целью такого мероприятия является укрепление углов и сохранение их формы. Уголки могут быть временно зафиксированы небольшими саморезами.

Перед тем как поклеить стеклоткань на лодку, ее необходимо обжечь. Делать это можно газовой горелкой, паяльной лампой или в обычном костре. В последнем случае после разведения костра ее необходимо будет постепенно потягивать через огонь, поэтому потребуется помощью второго человека. Если использовать газовую горелку или паяльную лампу, то стеклоткань можно подвесить, как показано на фото и равномерно обдавать ее пламенем. Процедура обжига стеклоткани перед ее укладкой на лодку требуется для того, чтобы удалить из нее стабилизирующие и консервирующие вещества. Если они будут присутствовать, то полная адгезия с эпоксидной смолой не произойдет, что снизит прочность, а соответственно и несущую способность лодки из пенопласта.

После завершения процесса обжига можно перейти к укладке стеклоткани на каркас лодки из пенопласта. Укладка осуществляется вдоль лодки. При этом ткань постепенно пропитывается эпоксидной смолой и постоянно разглаживается, чтобы удалить пузырьки воздуха и хорошо придавить ткань к пенопласту. Следующий отрезок ткани укладывается внахлест на 15 см. Он также хорошо разглаживается и прижимается. Ткань должна быть завернута на борта лодки, чтобы с внутренней частью образовать одной целое.

Следующий слой стеклоткани укладывается на лодку перпендикулярно предыдущему, чтобы волокна переплелись между собой и образовали прочный слой. Укладка на поверхность лодки выполняется таким же способом, как и первого слоя. После завершения этого этапа необходимо зафиксировать лодку и оставить ее в таком положении до полной полимеризации эпоксидной смолы. Желательно, чтобы в процессе высыхания, на поверхность не попадала пыль и насекомые, т. к. это испортит внешний вид.

Для того чтобы была возможность смонтировать крюки под весла, по торцу борта лодки монтируется деревянная окантовка в виде доски с толщиной в 5 см. Она также сверху обтягивается стеклотканью, чтобы иметь требуемую прочность. Прочности такой лодки достаточно, чтобы без особых сложностей выдерживать четырех человек. Для большего удобства внутри лодки можно разместить два деревянных сиденья. Допускается использование электрического двигателя небольшой мощности, если задняя часть будет укреплена дубовой доской. Полный процесс сборки лодки показан в нескольких видео ниже.

Совет! Если есть необходимость соорудить лодку большей длины, то для придания дополнительной жесткости потребуется фанера с толщиной в 10 мм. Именно из нее формируется каркас, который впоследствии обшивается пенопластом и покрывается стеклотканью. На такой каркас проще установить держатели весел и скамейки для сидения.

Резюме

Как видно, самостоятельно изготовить плавательное средство в виде лодки не составляет особого труда. Приведенный вариант лодки из пенопласта обладает минимальным бюджетом. Срок службы такой лодки будет зависеть от аккуратности обращения с ней, которое подразумевает отсутствие перегрузок и воздействия открытого огня. При желании можно собрать целую яхту, на которую уйдет больше времени и материала, но принцип сборки остается неизменным. Чтобы судно могло глиссировать при использовании двигателя, необходимо подумать о его балансировке. В носовую часть потребуется поместить дополнительный груз, который будет препятствовать опрокидыванию лодки во время движения. Для большей устойчивости к боковому опрокидыванию необходимо увеличить толщину бортов и придать им более округлую форму. В этом случае появится возможность подняться в лодку даже из воды.

bouw.ru

по воде, аки посуху… часть пятая. лодка из пенопласта

Как сделать самодельную лодку из пенопласта.

Одна из главнейших задач конструктора любого транспортного средства сделать его возможно более легким. При этом необходимо совместить это качество с другим — прочностью. Что в свою очередь обеспечивает его долговечность при эксплуатации. На помощь нашим изысканиям в данной сфере приходят вспененные материаллы, одновременно легкие и прочные.Хотя прочностьу нихдо определенного момента.

Технология изготовления из сэндвича известна давно и широко применяется в судо-и авиастроении. Вкратце ее суть состоит в том, что между двумя слоями основного, несущего нагрузку материала, находится промежуточный слой, который только разделяет основные внешние слои и почтине несеткаких-либо нагрузок. На примере это можно рассмотреть следующим образом. Возьмем к примеру деревяную рейку и согнем ее. Наружные слои рейки подвергнутся деформации — один растянется, второй будет сжат. Нетрудно догадаться, что между сжатием и растяжением будет иметься место, где материал не подвеграется никаким нагрузкам, или они настолько малы, что ими можно пренебречь. А значит, что этот материал не имеет никакого значения в прочности конструкции и может быть заменен на другой, более легкий, материал. Таким образом при изготовлении сэндвич-обшивки для лодки, стеклопластик с обеих сторон конструкции несет основную нагрузку, а внутренний пенопластовый слой является разделительным слоем. Эта простая манипуляция придает такому материалу как пенопласт несравненно большую прочность. На фотографиях видно, что оклеив даже простой шариковый (не экструдированный полистирол) толщиной всего 20мм стеклотканью в 2 слоя,он способен выдержать громадную нагрузку.
Итак, идея построить легкую, удобную в переноскеи транспортировке лодку, подкрепленная элементаными знаниями о сэндвич-технологии, подтолкнули меня приступить к изготовлению лодки. Для проекта была взята модель фанерной лодки «ДИНГИ-8», которая имеет слегка увеличенные обводы швертбота «Оптимист», к тому же имеет достаточную грузоподъемность (250 кг при осадке 15см, при высоте борта 40см) и великолепно идет под веслами, парусом или мотором. К тому же, под рукой имелся недостроеный корпус этой лодки, котрый и был использован как мастер-модель.
Для обшивки был использован экструдированный полистирол толщиной 30мм и размерами листа 600×1250мм. Материал был приобретен в строительном магазине. Конечно, этот материал менее прочный чем вспененный поливинилхлорид (ПХВ-1), но намного дешевле. Для примера скажу, что на всю лодку ушло 11 листов полистирола по цене 4 доллараза лист.Лист же вспененного поливинилхлорида импортного производства размером 2440×1220мм и толщиной4 мм обойдется в 35–40 долларов.Хотя поливинилхрорид имеет одно весьма значительное достоинство —не боится растворителей, а значит для оклейки можно применять полиэфирную смолу, что в нашем случае с полистироломимело бы плачевный результат — полистирол был бы расплавлен. Поэтому была применена эпоксидная смола для оклейки лодки стеклотканью, она же была применена и для склейки листов полистирола и лодкив целом.
Основными достоинствами экструдированного полистирола перед простым шариковым (вспененным полистиролом) является более высокая прочность и твердость, абсолютно не впитывает воду (0,1% против 30% по весу в вспененном полистироле), идеально обрабатывается наждачной бумагой, оставляя ровную поверхность (вспененный полистирол выкрашивается шариками, оставляя глубокие полости, которые должны быть заполнены перед оклейкой стеклотканью, иначе будут воздушные карманы).
Теперь расскажу о расчетном весе готовой лодки из экструдированного полистирола. Ее фанерный вариант в готовом виде тянет на 35–37 кг. Плотность экструдированного полистирола 30кг/м.куб., что составляет 0,3кг/м.кв при толщине 1 см, и 0,9кг/м.кв при толщине 3 см. Листы экструдированного полистирола имеют размер 1250×600 мм или 0,75 м.кв. Умножив вес на площадь одного листа получаем 0,9кг/м.кв х 0,75м.кв = 0,675кг. Для строительства было использовано 11 листов и их общаяя масса равна 11 листов х 0,675кг/лист = 7,43 кг (округлим до 7,4кг). Хотя реально вес будет меньшим, ведь 7,4кг это вес всего полистирола, не считая отходов (примерно 1 лист).
Для оклейки была использована стеклоткань удельной плотностью 300гр/м.кв. Затраты этого материала составили 16м.п., что в весовом эквиваленте составляет 0,3×16 = 4,8 кг. Для оклейки стеклотканью была использована эпоксидная смола CDA-HD, затраты которой составили 350 гр на 1 квадратный метр стеклоткани. В итоге было затрачено 0,35×16 = 5,6 кг.
Сложив массу полистирола, стеклоткани, эпоксидной смолы получаем в итоге 7,4 + 4,8 + 5,6 = 17,5кг. К этому нужно будет добавть вес краски (1кг), привальные брусья, банка (сидение). Примерно должно выйти 20-22кг. Думаю, что стоит упомянуть о том, что эта лодка непотопляема, ведь на ее строительство ушло 0,247 м.куб пенопласта, и вся лодка представляет из себя спасательный круг объемом 240 литров. Поэтому даже полностью заполненная водой лодка будет держаться на водеи держать при этом 240 кг груза!

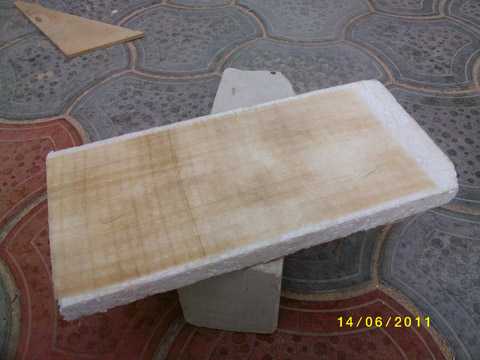

Испытание образца сэндвича. Матераиал — вспененный полистирол толщиной 2см + оклейка стеклотканью 200гр/м.кв в 2 слояс обеих сторон.


Вес кажого кирпича 5,5кг. Общий вес нагрузки 55кг. Деформация под нагрузкой составила 8-10мм. После снятия нагрузки остаточная деформация отсутствоваля. При испытании образца до разрушения (был смят пенопласт) нагрузка составила 77кг (14 кирпичей)

Листы полистирола были склеены эпоксидной смолой. Для склейки была выбрана четверть со склеиваемых сторон. Для резки использовался примитивный нож из лезвия для канцеляских ножей.

По периметру лодки были закреплены рейки 10×30мм, которые констуктивно являются внутренней частью привального бруса. Все углы были оклеены скотчем, дабы избежать приклеивания лодки к мастер-модели.

Транец и форшпигель были приклеены к этим рейкам и закреплены шурупами к мастер-модели. Изишки были срезаны ножовочным полотном по металлу. Борта и днище являлись шаблонами при обрезки лишнего материала

Днище было склеено из 4 листов полистирола и заранее вырезано чуть большего размера. Оно было уложено сверху и закреплено грузом для приклейки к транцуи форшпигелю.


С днища, после приклеивания к тарнцуи форшпигелю было, были срезаны излишки материала. Плоскость борта являлась направляющей для обрезки излишков полистирола.

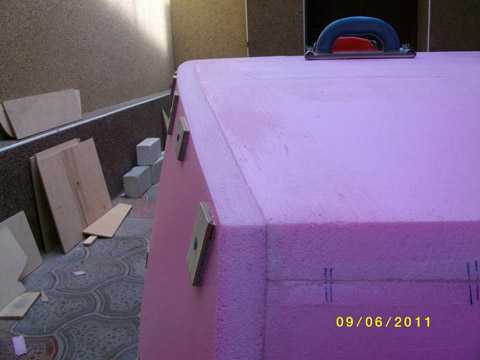

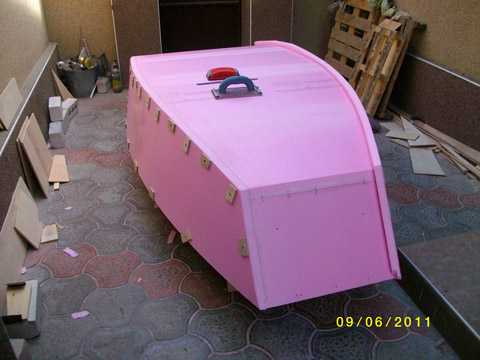

Были приклеены борта, которые крепились шурупами с прокладками (чтобы прижать, а не вмять полистирол. Эту операцию нужно выполнять отверткой. Шуруповерт вминает шуруп вместе с прокладкой)

Излишки борта были срезаны по уровню днища.

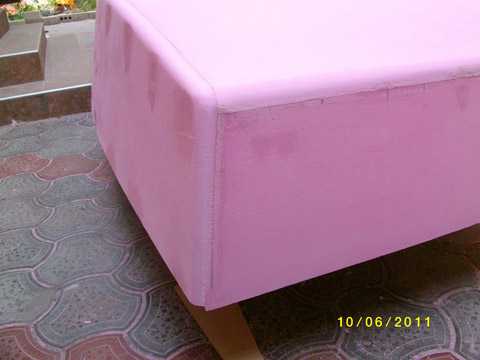

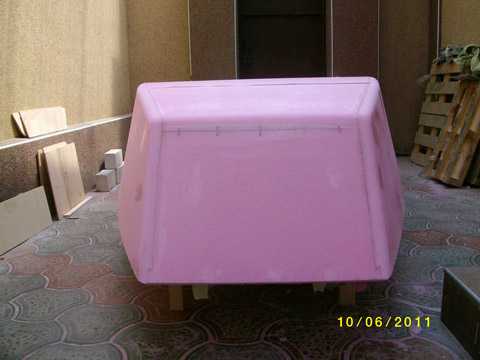

При помощи наждачной бумаги углам была придана скругленная форма, шурупы были удалены, отверстия заклеены кусочками пенопласта, места вклейки зашкурены вровень с плоскостью борта.

Корпус был оклеен стеклотканью — борта в 1 слой, днище в 2 слоя.

После этого корпус был отшпаклеван и зачищен.

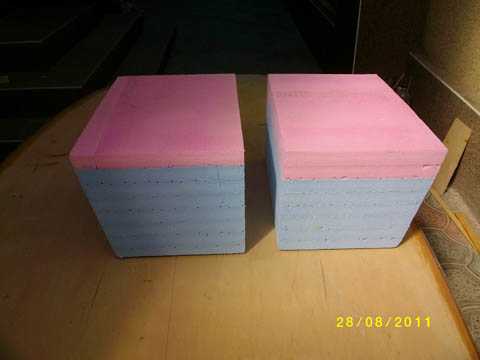

Для крепления банки (сидения) были склеены тумбы, которые являются блоками непотопляемости. Для склейки блоков применялся клей «Момент Столяр».

После высыхания клея, блоки были подогнаны по месту — обрезаны и сруглены.Для обрезки применялось ножовочное полотно по металлу, для подгонки применялась наждачная бумага с 40 зерном, которая была наклеена на кусок фанеры 40×20 см.

Изнутри корпус был оклеен стеклотканью — борта в 1 слой, днище в 2 слоя, который затем был отшпаклеван и зачищен.

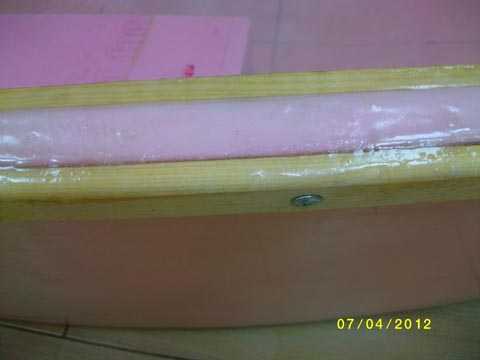

По периметру борта был вклеен привальный брус из рейки 30×10мм.
Для фиксации бруса на время склейки применялись шурупы, которыми брус крепился через борт к внутреннему привальному брусу. Затем шурупы будут удалены и заменены шурупами из нержавейкис потайной головкой.

В местах установки уключин между внутренним и наружным привальным брусом был выбран паз длиной 120мм и глубиной 25мм. Был подготовлен брусок размером 120×25×20мм.Брусок был вклеен в паз.

По замыслу, подуключина должна представлять из себяП-образный профиль из металла толщиной 2,5-3мм, расстоянием между полками 40мм, высотой полки 30мм и длиной 100мм. Она будет надета сверху на борти закреплена шурупами к привальному брусу. К профилю будет приварено гнездо из металлической трубки с внутренним диаметром 12мм. В гнездо будет вставляться палец уключины весла.

Сверху по периметру борт оклеен стеклолентой, для придания прочности полистиролу. Тумбы оклеены стеклотканью и были вклеины в кокпит лодки.

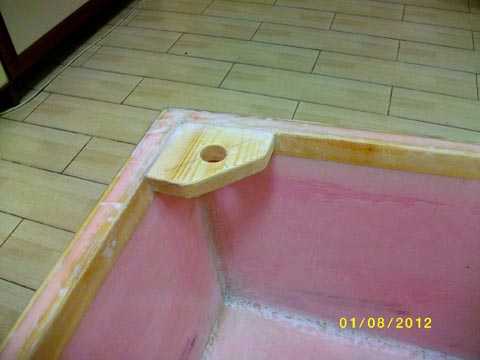

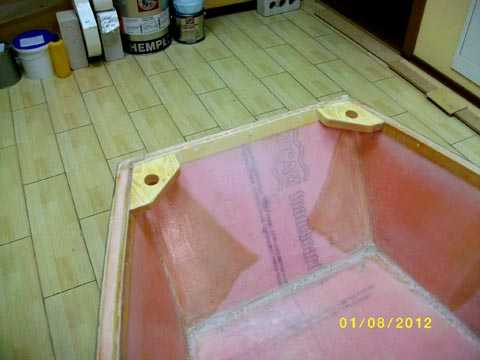

Передние кницы посажены на эпоксидный клей и зафиксированы шурупами из нержавейкис наружной стороны борта.
Задние кницы посажены на эпоксидный клей и зафиксированы шурупами из нержавейкис наружной стороны борта.

На днище были приклеены стрингера, которые дополнительно были зафиксированы шурупами из нержавейки. Стрингера были покрыты эпоксидной смолой.

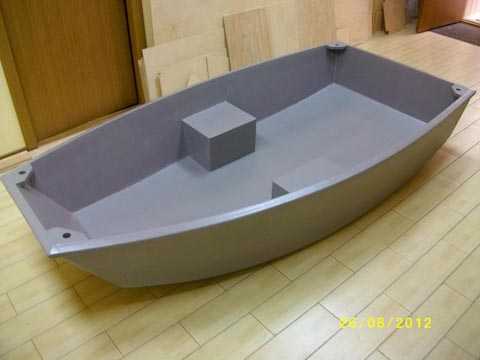

Лодка покрыта эпоксидным грунтом HEMPEL HEMPADUR в 2 слоя.

В целом все готово для покрытия кокпита эпоксидным грунтом. Вопрос стоит в наличии времени для занятия лодкой.
После этого останется только установить уключины и банку, которая будет зафиксирована на саморезык тумбам.

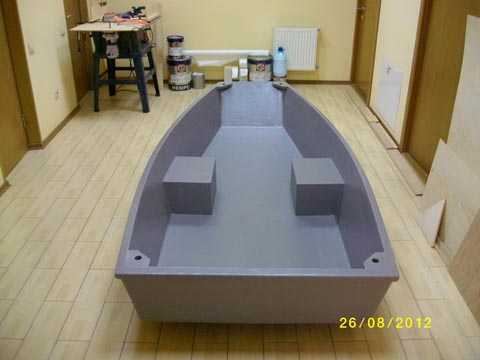

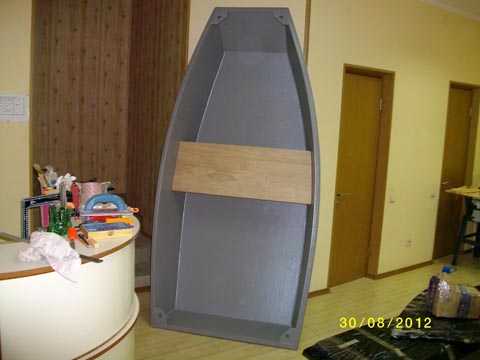

Лодка внутри покрыта эпоксидным грунтом HEMPEL HEMPADUR в 2 слоя.

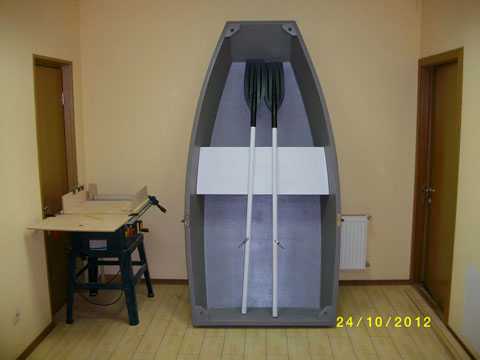

Банка изготовлена из фанеры ФСФ 6мм. Для обеспечения жесткости, с переднейи задней сторон приклеены рейки 20×30 мм, которые являются ограничителями и удерживают банку на тумбах. Банка может в любой момент быть снята, если потребуется перевозка длинных предметов.

Банка и весла были пропитаны антисептиком БИОТЕКС для защиты древесины от гниенияи покрыты белой матовой краской.
Длина весла с лопастью составляет 2,1м. Древко весла сделано из ольхи, древесина которой устойчива к разбуханиюи высыханию без деформаций. Диаметр древка весла 40мм.

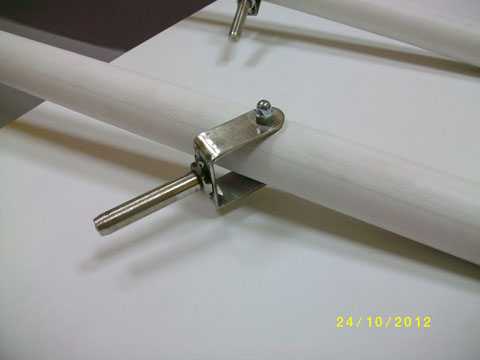

Подуключины были изготовлены из нержавейки.Для получения большего плеча на веслахи большой толщины борта, уключины были установлены с внешней стороны борта


Уключины были изготовлены из нержавейки.С одной сторны вилки была нарезана резьба. Весло крепится болтом из нержавейки, который вкручивается в резьбуна одной стороне уключины и фиксируется контрогайкой колпачкового типа.

ну и еще несколько вариантов из пенопласта для включения работы мозга на другие варианты

Г.

 когда денег нет но очень хочется





ну и как вариант для мелких габаритов лодка из одного листа фанеры 1200×2400



vizhivai.com

из стеклопластика, фанеры или пенопласта?

Желание, хоть ненадолго, стать капитаном пусть даже самого маленького судна, очевидно, живет в нас с раннего детства. Оно не уплывает в бумажной лодочке по весеннему звонкому ручью, не растворяется в детских снах о дальних морских путешествиях. А если рядом есть водоем, по которому вы можете периодически совершать пусть не дальние и не морские, но вполне водные путешествия, то можно сделать лодку, например из стеклопластика, своими руками — эта статья для вас. Причем молоток, либо вообще не потребуется, либо почти не потребуется.

Какую лодку будем строить

Здесь решающим фактором может стать не только глубина вашего кошелька, но и глубина, а также ширина и соленость близлежащего водоема, а значит и правила судоходства на нем. Мы, конечно же, не будем строить морскую яхту, а поговорим об материалах, приемах и способах сооружения небольших весельных лодок и лодок, на которые можно установить небольшой двигатель, т.е. о конструкциях достаточно легких и не особо больших.

И даже в этом сегменте судостроительства, конструкций, технологий и подходов такое количество, что мы возьмем за основу наиболее, на наш взгляд простые и действенные. В конце 70-х годов прошлого века на многочисленные водоемы Советского Союза вышли в большое плавание распашные прогулочные лодки, изготовленные целиком из стеклопластика. Новый «корабль» был значительно легче, маневреннее своей тяжелой деревянной предшественницы, поэтому на лодочных станциях разбирался в первую очередь. К тому же, такая шлюпочка и ремонтировалась легко, и служила не меньше деревянной. Что мешает просто взять и повторить эту технологию в удобных для себя размерах. Да ничего, а вот надо ли – разберемся в процессе описания процесса.

 Изготовление  лодки из стеклопластика своими руками

Делается такая лодка, независимо от сложности, по одной схеме:

  • изготавливаем макет;
  • наносим разделительный слой;
  • укладываем стеклоткань (или стекловолокно) со связующим (эпоксидная или полиэфирная смола, полиуретановый компаунд) необходимой толщины;
  • обрабатываем и устанавливаем оборудование, узлы, элементы прочее.

При выборе такой технологии изготовления лодки, нужно учесть два момента, а именно то, что изготовление макета для производства одной единственной лодки – выбрасывание на ветер денег, а толщина стеклопластика для прочности и жесткости судна должна достигать 10 – 15 мм, что еще более затратно.

Жесткость подобным суднам придают за счет дополнительных конструктивных элементов. Поэтому в индивидуальном производстве в чистом виде эта технология почти не используется, а используется в соединении с другими конструкционными материалами, такими как фанера.

Самодельная лодка из фанеры

Очень многие создатели самодельных лодок предпочитают работать именно с этим материалом, так как он общедоступен, легко обрабатывается и, главное, при небольших толщинах – гнется. Если мы ведем речь об индивидуальной рыбацкой лодочке из фанеры, которая будет использоваться на ближайшем пруду, без риска повредить днище об острые прибрежные камни, то вполне достаточно будет фанеры толщиной 6 – 8 мм. Да и выкроить такую лодочку можно из одного листа фанеры.

Для соединения между собой элементов лодки используют тонкую медную проволоку, продетую через отверстия, просверленные по краю друг напротив друга с шагом приблизительно 150 мм. Борта и транец ставят на днище.

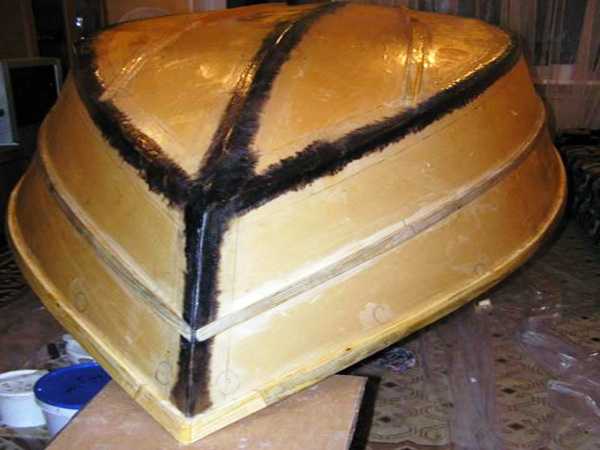

Стыки изнутри и снаружи проклеивают тремя слоями стеклоткани с увеличением по ширине от внутреннего к наружному. Поверху приклеивают обносную рейку (буртик), уширения под уключины, упоры для сиденья и обязательно на дно несколько реек для жесткости. Можете все скручивать на саморезы, которые потом нужно будет обязательно выкрутить, а в оставшиеся отверстия вбить деревянные нагеля на эпоксидной смоле. В отверстия для уключин лучше вклеить трубки из нержавейки, на худой конец – из латуни. Если на днище приклеить килевую рейку – лодка будет лучше вести себя на воде. В принципе, прокрасив это сооружение в несколько слоев пентафталевой краской, можно отправляться в заплыв. Но если всю конструкцию оклеить в 2 – 3 слоя стеклотканью на одном из вышеупомянутых связующих, то срок службы вашего судна увеличится как минимум вдвое и вполне может составить лет эдак с тридцать. Если вы сделаете это, то не поскупитесь и на покупной гелькоут или сделайте его, добавив в эпоксидку краситель. Нужно помнить, что со временем это покрытие стоит обновлять.

Весла можете купить готовые, а можете сделать сами, лучше из клееной древесины. Длина их не должна быть меньше 2 м, оптимальный размер – 2,2 м. Для лопасти использовать фанеру толщиной 6 мм.

По такому принципу можно построить и достаточно большую лодку, усилив корпус шпангоутами и другими необходимыми элементами. Конечно же, и фанера берется потолще. Предварительно изготовьте макет судна из плотного картона. Масштабировав элементы, получите чертежи деталей. А вообще-то в интернете достаточно чертежей лодок и катеров на любой вкус, также есть журнал «Катера и яхты» в котором тоже публикуются интересные проекты.

Лодка из пенопласта

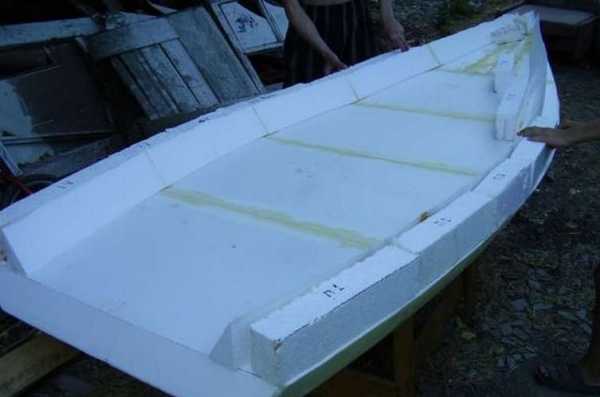

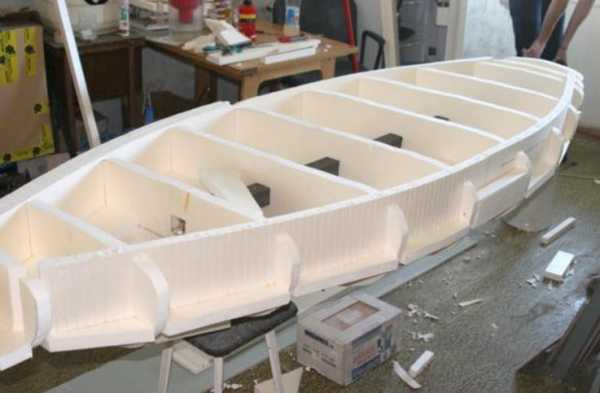

Пожалуй, проще этого метода постройки лодки и не сыщешь. Достаточно большой кусок пенопласта – сам по себе лодка. Крепи уключины, ставь весла и в путь. Естественно, это слегка упрощенный вариант водного транспортного средства, но масса простеньких суденышек-катамаранов построено именно по такому принципу:

  • берут два пенополистирольных блока, при помощи нихромовой проволоки и зарядного автомобильного устройства придают им форму поплавков катамарана;
  • приклеивают килевые рейки, оклеивают несколькими слоями стеклоткани с усилением носовой и хвостовой части;
  • сооружают деревянную или металлическую платформу;
  • обеспечивают плавсредство любым движителем (от гребного колеса до легкого движка).

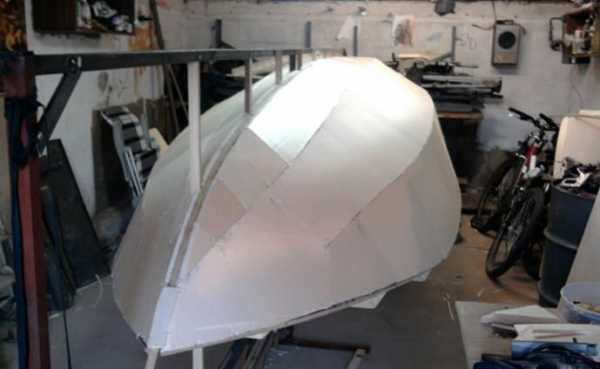

И все. А если все же говорить о лодке или небольшом катере, то пенополистирол может сослужить роль несъемной модели, повысив, к тому же, живучесть судна.

Все, как в случае с изготовлением чисто стеклопластиковой лодки, но модель делается из пенопласта толщиной 5 – 10 см и плотности 35 – 50 кг/см2, который склеивается между собой на полиуретановый клей. О способах придания пенополистиролу необходимой формы, кроме уже упоминавшегося, говорить не будем, их достаточно и все они вполне просты. Тем более что форму и сложность конфигурации своего корабля вы выбираете сами.

Так вот, когда ваше пенопластовое судно радует глаз своими плавными обводами, вы можете просто оклеить его многими слоями стеклоткани до требуемой ее толщины, вклеив все узлы, нуждающиеся в усиленном креплении или предусмотрев места их крепежа. И дальше – по схеме: шпаклевка, шлифовка, гелькоут и шампанское…

Хотя, нет. С шампанским мы погорячились. Наша лодка легка, достаточно прочна для эксплуатации длительное время, но об ее корпус бутылку с шампанским разбить вряд ли получится. А вот если до стеклоткани оклеить пенопластовую модель хотя бы в самых ответственных местах (днище, нос, корма, выступающие элементы) всего лишь 4-мм фанерой, то прочность судна увеличится значительно.

Все это не более чем приемы работы с материалом, а какие из них использовать – решать вам. Наша задача показать, что такая работа вам по силам и может сэкономить существенные финансовые ресурсы.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Стеклопластиковая лодка своими руками: как правильно сделать?

Лодка из стеклопластика завоевала популярность своей долговечностью и надежностью. Стеклопластик обладает рядом значимых преимуществ перед другими материалами. Собрать судно можно быстро и без особых затрат. Лодка из стеклопластика своими руками – бюджетный и достойный вариант для поездок на рыбалку.

Предназначение и поэтапное изготовление

Пластиковое маломерное судно предназначено преимущественно для рыбалки. Его можно также использовать для водного туризма, спортивного направления. Условия эксплуатации лодки на воде: волна не более 60 см высотой, сила ветра – до 4 баллов по десятибалльной шкале. Судно из стеклопластика – это прекрасная альтернатива надувным лодкам.

На первом месте среди плюсов стоит прочность, которая превосходит данный показатель алюминиевой лодки того же класса. Такое судно прослужит долго, при должном уходе – до 20 лет.
Корпус из стеклопластика имеет отличную гидродинамику и форму, обладает высокими физико-химическими свойствами. Ремонт вполне осуществим своими руками. Одним из наиболее важных преимуществ пластиковой лодки является возможность ее изготовления в соответствии со своими желаниями.

Стеклопластик – единственный материал, позволяющий самому создать форму любой сложности. Самостоятельное конструирование днища дает возможность оснастить его реданами любой конфигурации. Можно добиться максимальной эффективности ходовых качеств судна, расположив реданы в наиболее подходящих местах. Кроме того, по дизайну самодельная лодка будет отражением характера ее владельца.

Существует метод изготовления самодельной лодки из фанеры и стеклопластика, когда пластик используется лишь для наружного покрытия лодки. Но эта технология не оправдывает себя. Лежащий под пластиком слой фанеры быстро набирает влагу, что увеличивает вес судна. Происходит быстрое разрушение фанеры из-за воздействия микроорганизмов и процесса расслоения, ведь по прочности фанера значительно уступает пластику.

Как сделать лодку? Аккуратно соблюдая все правила, даже новичок сможет осуществить эту задачу. Технологический процесс простой и бюджетный. Корпус судна создается за счет пропитанного полимерным составом армирующего наполнителя.

Материалы и чертеж

Сырьевые материалы, используемые в качестве армирующего наполнителя при изготовлении каркаса:

  • основа корпуса, борта – ровинговые стеклоткани TP-07, TP-03, TP-056;
  • локальное укрепление отдельно взятых участков – конструкционные стеклоткани T-11, T-13.

Стеклоткань бывает разных видов по типу плетения, размеру нитей. В основном выбирают «косое» или сатиновое плетение. Нити должны быть витыми. Продается материал в виде листов, рулонов, ленты.

Стеклоткань продается пропитанной жирным составом. Чтобы ткань лучше пропитывалась связующим, замасливатель следует удалить при помощи бензина, уайт-спирита или ацетона. Обезжиренную ткань просушивают около 2-4-х часов на воздухе.

Для склеивания армирующего материала понадобится смола. В отрасли судостроения используется три разновидности смол: эпоксидные, винилэфирные, полиэфирные. Наиболее важные характеристики смол при строительстве стеклопластиковой лодки из любого типа волокна – это адгезия и пропитываемость.

Дешевым вариантом является использование полиэфирной смолы, позволяющей создать цельный элемент из стеклопластика за одну операцию. Можно применить смолу TM Ashland. Для создания декоративного, с защитными свойствами покрытия корпуса, понадобится гелькоут. Также потребуется фанера толщиной не менее 1,2 см, обладающая влагостойкостью.

Изготовление лодки невозможно без наличия грамотного чертежа. Проектирование будущего плавсредства можно осуществить с помощью программы Автокад. Сначала создается 3D модель, затем схемы шпангоутов, выкроек. Готовые чертежи берутся на специализированных сайтах, в интернете. Теперь можно начинать делать стеклопластиковую лодку своими руками.

Матрица

Непосредственно производственный процесс изготовления стеклопластиковой лодки своими руками начинается с постройки матрицы. Сначала изготавливается каркас, на который крепятся шпангоуты. Далее их следует обить двенадцатимиллиметровой фанерой, стараясь добиться как можно более ровной поверхности. Края лодки делают более жесткими, для бортов применяют двойной слой фанеры.

Теперь необходимо долго и тщательно выравнивать борта с использованием полиэфирной шпатлевки. Нужно исключить все погрешности, чтобы конструкция лодки была устойчивой. Можно работать специальными шпателями-шаблонами.

На этапе выравнивания матрицы можно предусмотреть такую важную деталь лодки, как киль. Он обеспечивает ровное движение весельной или моторной лодки, исключая вертлявость. Изготовленный из дерева самодельный киль заливают полиэфирной смолой.

Посредством разметки выявляют все погрешности построенной матрицы. Наждачкой выравнивают и зачищают края, придавая будущему судну симметричность. Готовая очищенная от грязи форма обезжиривается, на нее наносится антиадгезионный состав в 4 слоя. Он необходим в качестве разделителя, не допускающего прилипания смолы к поверхности формы.

Покрытие гелькоута

После высыхания восковой прослойки наносится гелькоут, который является внешней поверхностью лодки. Это ответственный момент, от которого зависит внешний вид судна. Гелькоут обеспечивает защиту от царапин, ультрафиолета, потертостей. Наносить его нужно, добиваясь равномерного покрытия, избегая пузырьков и потеков. Теперь можно приступать к укладке раскроенных деталей на полностью высохший слой гелькоута.

Изготовление корпуса

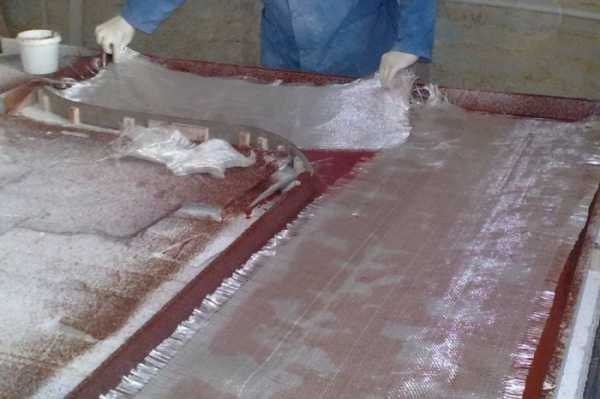

Раскрой ткани осуществляется отрезанием полотен, соответствующих длине корпуса. Полотна для укладывания вдоль ватерлинии и киля, не должны иметь стыков. Если произойдет удар о препятствие, то материал в этом месте способен задраться, а затем отслоиться. Следует оставлять припуски при раскрое по кромкам для укладывания внакрой. Чтобы сшить куски стеклоткани для получения необходимой длины, можно использовать стеклянные нитки, выдернутые из кромки материала, либо пропитанные олифой льняные.

Слой стекловолокна равномерно покрывается связующей полимерной смолой. Для этого рекомендуется пользоваться прикаточным валиком. Пузырьков воздуха необходимо избегать, так как оставшиеся в некоторых местах пустоты ослабляют конструкцию. Далее укладывается следующий слой стеклоткани по аналогичной схеме. Можно наносить до пяти слоев стеклопластика. Для получения более красивого верхнего слоя рекомендуется использовать специальный «верхний» стеклопластик.

Силовой каркас и пол

Чтобы усилить корпус необходимо проложить три деревянных бруска вдоль формы, которые затем покрывают двумя слоями стекловолокна. Монтаж шпангоутов производят через каждые 30 см, также нанося на них стеклоткань.

Необходимо создать двойное герметичное дно, делающее лодку непотопляемой даже в случае переворачивания. Пол обшивается фанерными листами с влагостойкими свойствами. Готовый пол покрывается парой слоев из армирующей ткани, с обязательной пропиткой полимерной смолой. Составу дают полностью высохнуть.

Завершающий этап

Остается извлечь готовую лодку из формы, обрезать припуски, зашлифовать поверхность, смонтировать крышу и брус для защиты бортов. Можно сделать также дополнительные элементы: сидения, весельные крепления, ящички. Используя стеклопластик, своими руками можно изготовить любые необходимые аксессуары для судна. После этого приступают к покраске.

Аналогичным методом изготавливаются своими руками катера из стеклопластика. Конечно, чертеж и конструкция катера сложнее, чем лодки, и усилий потребуется больше. Зато стоимость самоделки обойдется вполовину меньше, чем такого же готового судна.

Ремонт

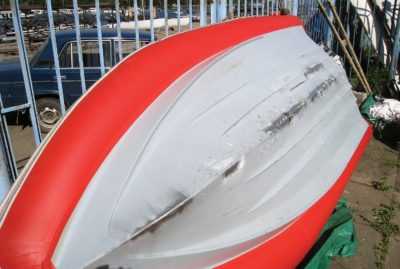

Ремонтировать катер из стеклопластика или лодку требуется при возникновении типовых повреждений:

  • дефекты декоративного слоя;
  • трещины в корпусе;
  • пробоины и полупробоины;
  • расхождение углов;
  • раковины.

Основные материалы для ремонта: стеклоткань, эпоксидные смолы. Начиная ремонт, рекомендуется расположить поврежденное место ближе к горизонтальному уровню. Поверхность должна быть чистой, сухой, обезжиренной. Может потребоваться фен, технический или бытовой. Перед началом заделки дефектов стеклоткань необходимо обезжирить, прополоскав в растворителе, и хорошо высушить.

При аварийном ремонте не стоит сушить ее над костром, так как образуется копоть. Перед укладкой на повреждение стеклоткань пропитывается в разведенном компаунде (полиэфирной или эпоксидной смоле), после чего отжимается протягиванием между двумя палками. Место ремонта нужно зачистить крупной шкуркой до стеклотканевого слоя, сделав его слегка махровым.

Устранение повреждений

Мелкие повреждения в виде царапин заделываются эпоксидной смолой без наполнителя или грунтом. Царапину сквозного типа убирают методом шпаклевания компаундом с наполнителем, после чего обработанное место остается зашлифовать и закрасить.

Мелкие трещины достаточно замазать эпоксидной смолой. Если треснул корпус, то с обеих сторон повреждения снимается декоративный слой до стеклоткани. После высушивания ее заполняют эпоксидной смолой. Для этого нажимают с каждой из сторон трещины, давая ей раскрыться, и промазывают. После этого края совмещают, фиксируют. Сверху, с обеих сторон, накладывают пропитанную компаундом полосу стеклоткани. После застывания место ремонта шлифуют, покрывают слоем смолы, снова шлифуют и красят.

Полупробоина характеризуется проломом с оставшимся куском пластика. Если пролом небольшой, то нужно вправить торчащий кусок. Для этого необходимо обработать компаундом все поверхности. При помощи упора и киянки кусок ставится на место, при этом с одной стороны образуется выпуклость, а с другой – вмятина. На выпуклое место укладывается стеклоткань с пропиткой, фиксируется грузом. После полимеризации полупробоина шпаклюется смолой с наполнителем. Дальнейшие действия, шлифовка – укладка пропитанного листа, повторяются дважды. Затем осуществляется шлифовка и покраска.

Пробоина заделывается с помощью пенопластового пуансона, желательно по внешним обводам. Из толстой стеклоткани делаются несколько заплат с допусками от 3 до 5 мм, так, чтобы толщина пакета соответствовала толщине корпуса. После установки пуансона вклеиваются заплаты. Алгоритм дальнейших действий тот же, что и в предыдущих случаях.

Расхождение углов устраняется аналогично заделке трещин, но берется стеклоткань в виде ленты. Раковина является самым неприятным видом повреждения. Иногда это дефект производства. Она может образоваться между слоями из-за попадания воды, которая распирает слои в зимнее время. Для ремонта понадобится вскрыть раковину, просверлив отверстие до попадания в полость.

Затем делается широкий разрез (до 5 мм) в месте ее наибольшего размера. Вскрытая полость просушивается феном, заполняется компаундом при помощи шприца. Обработанная раковина зажимается в пресс. Затем совершается привычный алгоритм шпаклевки, шлифовки и покраски.

Стеклопластик является прекрасным материалом для изготовления лодок и катеров, доступным в применении. Изготовленные своими руками стеклопластиковые лодки получаются долговечными и прочными, легкими в ремонте. Следует учитывать, что компоненты используемых в работе материалов не безопасны для здоровья. Необходимо работать в резиновых перчатках, защитных масках, очках, в хорошо проветриваемом месте.

Вконтакте

Facebook

Twitter

Google+

boatcity.ru

Самоделные лодки для рыбалки из фанеры, жести, пенопласта

Многие любят проводить время на воде. Это и успокаивает, да и досуг интересный, если захватить удочки и еще наловить рыбки на уху. Но еще более увлекательно можно провести время на реке, если имеется собственная лодка.

Конечно, лодка это дело хорошее, но и довольно дорогое не каждому по карману, но есть альтернатива – если руки на месте и голова есть на плечах можно сделать лодку самостоятельно. Наши умельцы делают самодельные лодки из любого пригодного материала, и получаются довольно неплохие плавсредства. Да что там говорить, в домашних условиях наши умельцы конструируют даже самодельные подводные лодки.

Один из вариантов лодки из фанеры:

Очень часто делают самодельные лодки из фанеры. Материал недорогой и в принципе имеет неплохие свойства именно этим он и полюбился народным мастерам. Чертежи самодельной лодки из фанеры можно сделать самостоятельно, но если нет необходимых навыков, проще найти уже готовые на сайтах Интернета. Фанеру для лодки берут не меньше 4-5 мм и склеивают специальными смоляными клеями. Такая самодельная лодка получается сравнительно недорогой и довольно прочной. Ребра, верхние оконечности штевней и шпангоутов для такой лодки берутся деревянные. Дерево обеспечивает жесткий каркас и большую прочность плавсредству. Для большей прочности обшивку обтягивают тканью.


Мы привыкли, что мастера дают самодельные лодки из алюминия, жести, дерева и других, привычных нам, материалов. Но есть умельцы, которые делают самодельные лодки из пенопласта. Неоспоримым преимуществом данного материала, является его легкость и непотопляемость, даже с пробоиной такую лодку непросто потопить. Кроме того, пенопласт отлично режется, легко склеивается и как, показывает практика довольно прочный материал Кроме того, пенопласт отлично режется, легко склеивается и как, показывает практика довольно прочный материал. Но есть и минус – при изготовлении самодельной лодки из пенопласта, материал ни в коем случае нельзя гнуть. А это значит, что для такой лодки нужно придумывать особый чертеж, но и таких чертежей достаточно на сайтах Интернета.

Еще один современный материал, который не обошел внимание умельцев – стеклопластик. Самодельные лодки из стеклопластика отличаются хорошими эксплуатационными качествами, легкостью материала и достаточно низкой себестоимости лодки. А вот изготовить самодельную лодку для рыбалки из стеклопакета не составляет большого труда любому, кто заинтересовался данным материалом.

www.vsedelkin.ru

Обзор каноэ из пенопласта

Обзор каноэ из пенопласта


Каноэ – это легкие юркие лодочки, способные набирать приличную скорость они были изобретены индейцами Америки и Канады для охоты, рыбалки, походов по рекам, озерам, морям. Изначально каноэ делались из дерева и бересты. Современные модели изготавливаются из стеклопластика, полиэтилена, композитных материалов, ПВХ. Некоторые умельцы делают их из пенопласта своими руками.



Преимущества сборки каноэ из пенопласта


Любой любитель рыбной ловли и отдыха на воде желает иметь собственную лодку, но не всегда может ее приобрести. Отличный выход из положения в данном случае – самостоятельно собрать каноэ из пенопласта, являющимся недорогим, легким в обработке материалом. В итоге получаются удобные маломерные суда, обладающие небольшим весом и способные свободно миновать узкие, заболоченные, заросшие камышом места и мелководье. Их можно довозить до берега на легковых автомобилях и спокойно переносить по суше на руках.


Пенопласт представляет собой застывшую вспененную массу, в состав которой входят полимеры. Воздух, находящийся между частицами материала, делает его непотопляемым. Это обеспечивает высокую плавучесть моделей. Пенопласт имеет хорошие теплоизоляционные свойства, что делает лодку универсальной, пригодной для использования в холодную погоду. Он отлично склеивается, однако при нагрузках может разрушиться, поэтому корпус самодельного каноэ должен иметь двойную обшивку из стеклоткани.



Как собрать каноэ из пенопласта


Самостоятельно собирать каноэ лучше в хорошо вентилируемом помещении. Плохие погодные условия на улице могут негативно повлиять на состояние материалов.


Перед изготовлением каноэ из пенопласта следует разработать чертежи модели. Для этого сначала на бумаге чертят все составляющие, наносят их размеры. Важно точно передать форму деталей, так как по ним будут создаваться лекала. В чертежи нужно вписать полную длину и ширину каноэ. Чертить проект модели лучше в натуральную величину. Это поможет ускорить сборку и не допускать при ней ошибок.


Потом чертежи с бумаги переносятся на фанеру и вычерчивают на ней детали каноэ – шпангоуты, штевни, киль и так далее. Возле них тоже указываются размеры. Шпангоуты при этом объединяются в две группы – носовую и кормовую.


Чертежи на фанере создают, тщательно проверяя расположение линий внутренней и внешней обшивки, настила в корпусе. Если это кажется сложным, готовые чертежи для самодельного каноэ из пенопласта можно найти в интернете. Когда они будут готовы, приступают к изготовлению каркаса, который должен быть очень прочным. Пенопласт, заложенный между слоями стеклоткани, отвечает за устойчивость лодки. Его листы плотно приклеиваются друг к другу и крепятся на основе, состоящей из деревянных брусков. Они должны быть жесткими, максимально надежными.


Основа собирается частями. Все ее составные детали скрепляются с помощью шурупов. Для повышения прочности каркаса, на шурупы можно установить металлические пластины. Ребра корпуса делаются из фанеры.


Потом берут листы пенопласта, обладающие толщиной от пяти сантиметров до десяти сантиметров, наносят на них контуры имеющихся в чертежах деталей и вырезают с помощью острого инструмента, подходящего для обработки пенополистирола. Заготовки приклеиваются к деревянному каркасу и склеиваются между собой эпоксидной смолой. Листы пенопласта нельзя сгибать, поскольку они легко ломаются. Поэтому их угловые соединения делают так, чтобы они состояли из трех элементов.


Когда корпус из пенопласта будет собран, приступают к изготовлению внутренней обшивки лодки. Она выполняет значение слоя, защищающего корпус от повреждений изнутри и не позволяющего пенопласту разрушиться от механических повреждений. Вместо стеклоткани в данном случае можно приобрести многослойную водостойкую фанеру.


Сначала нужно старательно измерить площадь поверхности, предназначенной для внутренней обшивки. Это может быть днище и нижняя часть бортов. После того, как замеры готовы, их наносят на стеклоткань или фанеру, подходящим инструментом отрезают излишки материалов. Затем куски приклеивают к пенопласту, используя эпоксидный клей. При этом необходимо следить за тем, чтобы фанера вставала ровно и не прогибалась, иначе она повредит пенопласт.


После того, как внутренняя обшивка будет постелена, приступают к изготовлению внешнего слоя. Он настилается так же, как и внутренняя обшивка, но при этом усиливается в особенно уязвимых для пробоин местах, в носовой и кормой части каноэ.



Особенности самостоятельного изготовления каноэ из пенопласта


При сборке лодки из пенопласта и стеклоткани сначала делают ее модель из фанеры, потом ее обклеивают листами полистирола. Специалисты рекомендуют вырезать заготовки под углом, чтобы они лучше склеивались между собой. Потом по периметру каноэ создают реечный каркас, из пенопласта вырезается днище модели, закрепляется на боках и торцевой части.


После этого листами пенополистирола обклеиваются борта, наждачной бумагой зачищается поверхность каноэ. Затем настилается стекловолокно, которое на днище должно быть приклеено в два слоя.


По бортам лодки крепятся привальные брусья. На них тоже укладывают стеклоткань. На днище с помощью шурупов монтируются стрингеры, и лодка отделывается эпоксидным грунтом. Все. Каноэ можно использовать.


В целом, существует довольно много способов строительства лодки из пенопласта. Всегда можно выбрать самый удобный и не слишком трудозатратный метод, позволяющий быстро и без особых проблем получить готовую модель. Главное – сделать все старательно, аккуратно, и тогда каноэ прослужит много лет, доставляя своим владельцам большой удовольствие во время отдыха на воде.

kayak-market.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
