Системы отопления: схемы и чертежи

Чертежи системы отопления, схемы – все это является важным моментом, когда проходит процесс проектирования системы отопления. Далее следует техническая эксплуатация систем отопления, которая должна быть верной. При построении чертежа можно использовать специальные программы для рисования схем отопления. Однако чтобы чертеж был понятен всем, на него наносятся условные обозначения системы отопления.

Аксонометрическая схема системы отопления

Обозначения

Каждый элемент системы отопления, схемы имеет свой знак маркировки.

  • П – приточные системы, установки систем, вытяжные системы;
  • В – установки систем;
  • У – занавесы воздушного типа;
  • А – отопительные агрегаты;

Это были маркировки, которые касались системы отопления с механическим побуждением.

Для отопительной системы с принудительным побуждением характерны другие условные обозначения на чертежах отопления:

  • Ст – стояк отопительной системы;
  • ГСт – главный стояк отопительной системы;
  • ГВ – ветвь горизонтальная;
  • К – компенсатор.

Чертежи отопления частного дома таких маркировок представлены на рисунке 15.4.1. На плане-схеме установки отопительных систем изображены точками диаметров 1-2 мм.

Разрезы систем отопления и их планы выполняются в масштабах, представленных ниже:

Для вентиляционно-отопительных установок:

Рекомендуем к прочтению:

  • Схема-размещение, план – 1:400, 1:800;
  • Разрезы и планы – 1:50, 1:100;

Для систем вентиляции и отопительных систем:

  • Разрезы и планы – 1:100, 1:200;
  • Фрагменты разрезов и планов – 1:50, 1:100;
  • Узлы – 1:20, 1:50;
  • Схемы – 1:100, 1:200;

Те же данные, но в изображении детального типа – 1:2, 1:5, 1:10.

Планы и разрезы отопительных систем обычно совмещаются с разрезами и планами систем вентиляции и кондиционирования воздуха.

Техническое обслуживание систем отопления предусматривает, что на разрезах и планах отопительных систем указываются такие показатели, как: разбивочные оси здания и дистанция между ними, отметки главных площадок и чистых полов на этажах, сечения трубопроводов и воздуховодов, количество радиаторных секций, длина и количество труб ребристого типа, и другие детали.

Наименование планов в таком чертеже, как аксонометрическая схема системы отопления, делают по типу «План на отм. 3.000», «План 3 — 7 этажей». Если на разных уровнях, но в пределах одного и того же этажа будут выполнены два или более плана, то их необходимо именовать следующим образом: «План 2—2», «План 3—3».

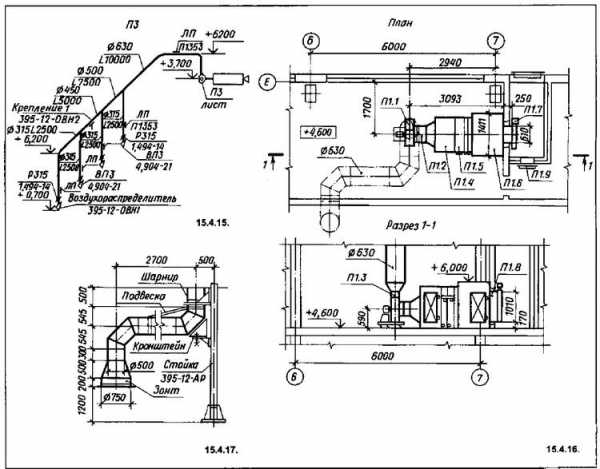

Чертежи отопления и систем вентиляции выполняются в изометрической фронтальной проекции аксонометрического типа. На схемах элементы отопительных систем будут указаны графическими значениями условного типа.

Если у трубопроводов слишком большая протяженность или у трубопроводов, или у воздуховодов слишком сложное расположение, то изображаться на схеме они будут с разрывами. Пример такой схемы – рисунок 15.4.8.

На схемах компоненты системы отопления представлены в виде графических обозначений. Перед тем, как нарисовать схему отопления, следует учесть, что на отопительных схемах указываются такие компоненты, как трубопроводы, их уклоны и значения диаметра, такие нагревательные компоненты, как стояки и другие.

Пример оформления схем отопительной системы будет представлен на рисунке 15.4.8, а на рисунке 15.4.9 будет представлен пример схемы установок системы теплоснабжения.

Рекомендуем к прочтению:

Если здание жилого плана, то обычно принципиальная схема отопления выполняется только для его подземной части. Для части здания надземного типа выдается принципиальная схема системы отопления стояков и, если нужно, разводка по чердаку здания.

Принципиальная схема отопления

На рисунках 15.4.2 – 15.4.4 показаны количество секций и размеры диаметра для расчета температуры воздуха для зданий, которые имеют два этажа и более.

Чертеж участка отопления и системы вентиляции

Чертеж системы отопления частного дома и установок для теплоснабжения обычно изображает такие детали, как:

  • аксонометрия системы отопления узлов, помогает управлять отопительной системой и установками для теплоснабжения. Данная схема указана на рисунке 15.4.10.
  • к схеме узла можно указать ту или иную спецификацию. В названии узлов управления может быть представлен номер узла. Узлы схем отопительной системы и схем теплоснабжения установок представлены на рисунке 15.4.11.

На схемах систем кондиционирования и вентиляционных систем указываются такие данные, как:

  • Воздуховоды, значения их диаметров, количество воздуха, который проходит через них и другое;
  • Лючки, которые необходимы, чтобы выявить параметры воздуха и уровень чистки воздуходувов. Также на схемах указываются марки лючков.

Также чертеж системы отопления должен включать все данные, которые нужны во время выполнения различных работ.

Чертеж -схема системы кондиционирования и вентиляции

Если в здании установлены сразу две отопительные системы, то в названии схемы будет указан номер отопительной системы. На рисунках 15.4.14 и 15.4.15 – описание, примеры оформления таких систем как системы вентиляции.

Чертеж основных узлов вентиляции

Исполнительная схема отопления и чертежи, в которых указываются правила установки отопительных систем, представляют собой не только планы установок, но и их разрезы. Эти разрезки выполняются на схеме в упрощенном варианте, без лишних усложняющих деталей. На рисунке 15.4.17 представлена схема с общим видом.

otoplenie-doma.org

Системы отопления чертеж


Системы отопления: схемы, чертежи, условные обозначения, фото и видео

Рейтинг: 5 425

Прежде чем установить отопительную систему в доме, необходимо ее спроектировать. При проектировании системы отопления (схемы и чертежи) важно делать их с соответствующими условными обозначениями.

Это необходимо для того, чтобы при дальнейшей эксплуатации вы могли ориентироваться в функционирующей системе. Ориентируясь в ней, вы легко сможете найти поломку и осуществить ее ремонт в кратчайшие сроки, так как будете знать причинно-следственную связь между составляющими отопительной системы.

Условные обозначения

Существуют специальные программы, которые помогают правильно сконструировать отопительную систему вашего дома. У каждой схемы отопления свои условные обозначения. Они служат для того, чтобы каждый мог разобраться в чертеже.

И соответственно для общедоступности и легкости прочтения карты отопительной системы ее каждый компонент обозначается определенной буквенной маркировкой:

  • «П» – приточные системы, вытяжные, установки систем;
  • «В» – установки систем;
  • «У» – занавесы воздушного типа;
  • «А» – отопительные агрегаты.

Эти обозначения будут использоваться для элементов отопительной системы естественной циркуляции.

Составляющие принудительного характера

Для расчета системы отопления принудительного характера будут использоваться следующие символы:

  • «СТ» – водяной стояк ОС;
  • «ГСТ» – основной водяной стояк ОС;
  • «ГВ» – ветвь горизонтальная;
  • «К» – компенсатор.

Отопительную систему в целом будем называть «ОС».

Схемы представляют нам отопительную систему с вышеперечисленными маркировками. На плане ОС изображены точками.

Их диаметр около 2 мм. Отопительные системы в разрезе, ее чертежи или схемы воспроизводятся в следующих масштабах:

  1. Вентиляционно-отопительные установки
    1. Схема-размещение, план – 1 к 400, 1 к 800
    2. Разрезы и планы – 1 к 50, 1 к 100;
  2. Вентиляционное сообщение и ОС:
    1. Разрезы и планы – 1 к 100, 1 к 200
    2. Фрагменты разрезов и планов – 1 к 50, 1 к 100;
    3. Узлы системы – 1 к 20, 1 к 50;
    4. Схемы – 1 к 100, 1 к 200;

Принципиальная схема отопления

При проектировании вышеперечисленных данных детально, используются масштабы – 1 к 2, 1 к 5, 1 к 10. ОС не проектируются отдельно. Точнее отдельное их изображение не встречается. Чаще всего один чертеж, схема совмещают в себе изображение системы отопления, вентиляционной системы и системы кондиционирования воздуха в помещении.

Виды изображений

Для должного технического обслуживания на планах необходимо предусмотреть наличие изображений разбивочных параллелей и длина между ними, основные площадки и готовое напольное покрытие на этаже, диаметр сечения труб отопления и канализационных коммуникаций, систему циркуляции воздуха. Также должно быть отображено сколько теплоносителей обогрева и какова протяженность радиаторов и многие другие, не менее важные детали.

Варианты выполнения схем

Чертежи и схемы системы отопления, и как мы уже выяснили остальных коммуникаций можно выполнить в разных вариантах аксонометрических проекций. Для людей, вплотную изучающих черчение и геометрию проблем с понятием аксонометрия не будет. Однако для тех, кто далек от этой области знаний представляем расшифровку.

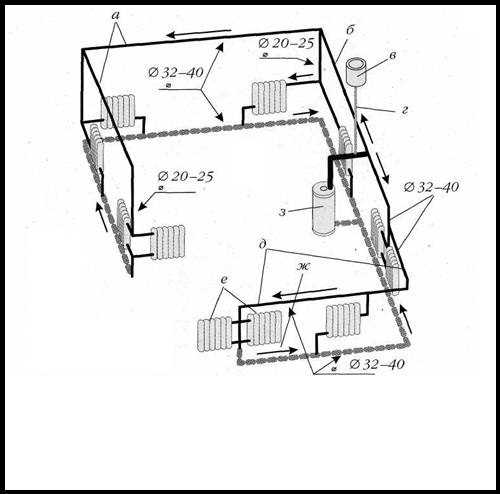

Аксонометрическая схема (или проекция) для отопления представляет собой один из способов отображения геометрических объектов на чертеже с помощью параллельных проекций. Делиться на три вида – изометрическая проекция, диметрическая и триметрическая. По количеству осей — равных трех, одинаковых двух и искаженных трех. Именно таким образом выполняются планы систем отопления с другими коммуникациями.

Аксонометрическая схема

Название чертежей

Дают название чертежам следующим образом. При выполнении схемы на определённой высоте здания его называют «План на отметке 3 тыс.». Выполняя чертеж для отопления этажного промежутка ему дают название «ПЛАН 2-5 этажей». А выполненный чертеж одного этажа дома, но на разных плоскостях будет называться «ПЛАН 2-2» или «ПЛАН 6-6» и т.д.

План 2 этажа однотрубной системы

Отопительные системы и другие коммуникационные сообщения (вентиляция, воздуховоды, водоснабжение) воспроизводятся в одном из видов аксонометрических проекции. Это изометрическая фронтальная схема. Составляющие систем указаны условными графическими значениями.

Если протяженность размещения ОС, воздуховода, системы водоснабжения большая и сложно сконструирована, то изображены они будут на чертеже с разрывами.

Графические обозначения представляют все составляющие отопительной системы. При изображении отопительной системы учитывается все диаметры труб любого снабжения, их градус наклона (уклона), количество стояков и их размеры и многое другое.

Если составляется чертеж отопления многоквартирного дома, то основная система отопления отображена только та, которая находиться под землей. Для наземной части здания составляется схема разводки отопительных стояков, разводка теплонесущих труб и батарей.

Планирование в отоплении вентиляционной системы включает в себя следующие показатели: диаметр воздуховодов, объем воздушной вместительности, количество труб и другое.

Люки и отверстия в воздуховоде или вентиляции, необходимые для проведения ремонтных работ или осуществления замеров и воздушных проб также отображаются на общей схеме системы отопления. Указываются и их марка. Чертежи системы отопления должны включать в себя всевозможные детали и особенности трубопровода, здания, перегородок и т.д. все это необходимо для правильной последующей эксплуатации ОС, ее ремонта и других необходимых работ. Бывает, что в одном здании находится и функционируют сразу несколько ОС. В таком случае на схеме указывается ее номер.

Исполнительная схема для отопления выполняется не только в общем виде, но и в разрезе. В них указываются правила установки системы обогрева. Использование в схеме отягощающих деталей усложняет ее восприятие и чтение. Именно поэтому разрезы деталей и полные их чертежи выполняются упрощенно, без лишнего.

Совершенно стало ясно, что наличие чертежей, отображающих структуру ОС в доме крайне необходимо. Для выполнения подобной схемы потребуется знать общепринятые условные обозначения и буквенные маркировки, обладать навыками черчения. Это потребуется знать и для прочтения уже кем-то изготовленных планов, для самостоятельного осуществления ремонта.

Не получили ответ на свой вопрос? Спросите нашего эксперта: Спросить

sdelatotoplenie.ru

Схемы систем отопления

Отопление частного дома » Монтаж отопления »

Как сделать отопление частного дома из полипропилена своими руками

Отопление частного дома из полипропилена может сделать своими руками любой мужчина, если знаком с работой слесарных инструментов. Наличие точной схемы расположения элементов отопительной системы упростит его задачу.

Что лучше — однотрубная или двухтрубная система отопления?

Отвечая на вопрос, что лучше - однотрубная или двухтрубная система отопления, важно детально изучить принцип работы каждой обвязки, преимущества и недостатки каждого варианта.

Что такое подпитка системы отопления, и какой клапан выбрать?

Автоматическая подпитка системы отопления позволяет избавиться от необходимости контроля над некоторыми пар

www.teplo-ltd.ru

Технологическая карта на систему отопления

В процессе проектирования отопительной системы в обязательном порядке делается расчет, и выполняются чертежи со всеми необходимыми для монтажа обозначениями. Все проектировочные работы следует выполнять, пользуясь специальным программным обеспечением, имеющимся практически во всех компаниях, занимающихся отоплением. Итоговый проект должен получиться читаемым и понятным для исполнителей, который будут производить монтажные и наладочные работы. Очень важны также схемы водяного отопления двухэтажного дома.

Технологическая карта отопительной системы

Профессионально составленная технологическая карта на систему отопления станет отличным подспорьем для мастеров, которые займутся соединениями трубопроводов и установкой отопительного оборудования.

Чтобы отопительная система была безопасной, нужно предусмотреть и создание эффективной вентиляционной системы, способной выводить продукты сгорания и поддерживать оптимальный воздухообмен. Если система выполняется с принудительным побуждением, значит, обозначения будут следующими:

  • Компенсатор обозначается буквой К,
  • Главные стояки системы отопления ГСт,
  • Горизонтальная ветвь ГВ,
  • Все остальные стояки системы отопления Ст.

Когда чертежи системы отопления осуществляются профессионально в специальных программах, то обязательным условием должен быть разрез на наиболее важных участках. Кроме того, технологическая карта на систему отопления должна обязательно выполняться в масштабе, причем в наиболее читаемом варианте.

Если некоторые места соединений получаются слишком мелкими, делается выноска в более крупном масштабе, чтобы исполнители монтажных работ могли обратить внимание на все особенности сборки.

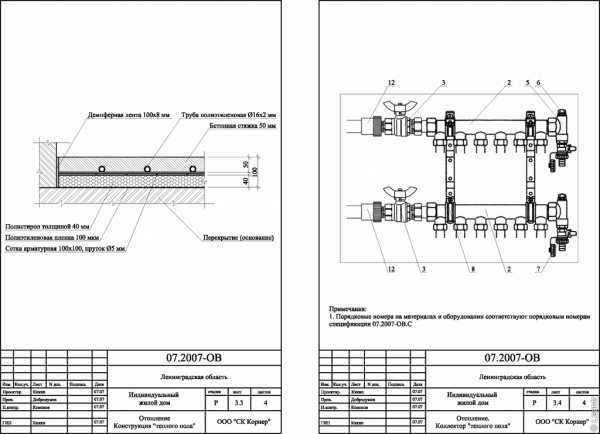

Чертеж системы отопления частного домовладения

В процессе исполнения чертежа отопительной системы должны прорисовываться все сборочные узлы и отдельные элементы. Обязательным условием должна быть простановка точных размеров с допустимой степенью погрешности.

Диаметры всех трубопроводов, которые будут задействованы в отопительной системе, обязаны быть указаны на чертеже. В идеале чертеж системы отопления частного дома выполняется одним проектировщиком, а затем его работа проверяется другим специалистом и утверждается главным инженером или руководителем компании.

Если проверяющий обратит внимание на недочеты в чертеже, последний отправляется на доработку, так как погрешности в отопительных системах не должны иметь место. Тщательно выполненные принципиальные схемы систем водяного отопления содержат разрезы и планы, которые выполняются четко с нанесением всех размеров и обозначений, чтобы рабочие могли контролировать сборочный процесс по приложенному чертежу.

Все условные обозначения системы отопления проставляются непосредственно на чертеже и расшифровываются в спецификации или в техническом приложении. Отмечаются все дистанции на участках, где производится прокладка трубопроводов и установка радиаторов отопления, сечения в местах соединений и разветвлений.

Чертеж газового отопления частного дома

Когда выполняется схема газового отопления двухэтажного дома, то отмечаются:

  • главные площадки,
  • расстояния между осями объекта,
  • разбивочные оси,
  • чистые полы,
  • радиаторы и количество секций,
  • трубы и их длины,
  • дополнительные элементы.

И основным элементом на чертеже газовой системы отопления является газовый отопительный котел – должна указываться его мощность и габариты. Подробные схемы водяного отопления двухэтажного дома с указанием точных дистанций и описанием агрегатов значительно ускорят процесс монтажа, и конструкция получится надежной и функциональной.

Для более детального представления об отопительной системе, выполняются изометрические проекции и трехмерные изображения. Такой чертеж будет понятен не только монтажнику, но и заказчику отопительной системы – он сможет предъявить свои требования и обсудить проект со специалистами.

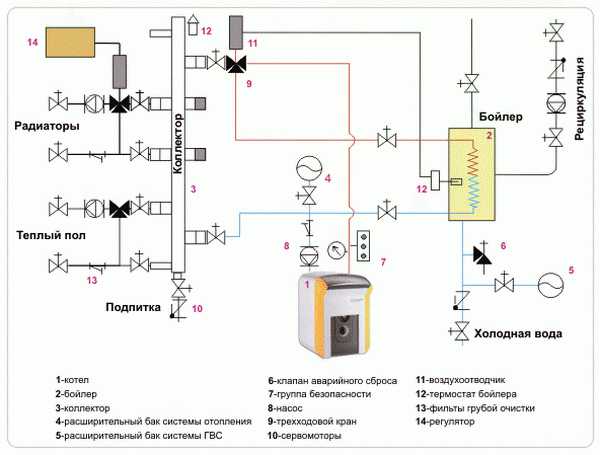

Принципиальные схемы водяного отопления

Схемы системы отопления должны содержать подробную информацию про все элементы, задействованные в системе, а также должны быть графические значения условного типа. В зависимости от протяженности, принципиальные схемы систем водяного отопления допускают выполнение разрывов на чертеже.

Также должна предоставляться информация про уклоны трубопроводов и рабочее давление теплоносителя, которое допускается в конкретной системе отопления. Заказчик знакомится с чертежами системы отопления схемы описание и принимает решение о начале монтажных работ и установке отопительного оборудования в своем доме.

wikiteplo.ru

Схема отопления одноэтажного дома, чертежи фото, видео

Можно ли организовать отопление частного дома собственными силами? Да, если на руках есть подробная схема по разводке системы отопления. Присутствует минимальный опыт работы с трубопроводом? Тогда вы обязательно справитесь. В этой статье будет разобрана схема отопления одноэтажного дома. Мы приведем полезные советы для начинающих частных строителей. Главное, чтобы система была отказоустойчивой и дешевой, тогда домашние работы позволят сэкономить на найме профессиональных работников. Мы разберем подробно однотрубную и двухтрубную сети, а также изучим требования к отоплению частного дома.

Требования к системе

Чтобы все работало надежно, должны соблюдаться следующие требования:

  • Отказоустойчивость. Этот параметр отвечает за функционирование отопительной системы в любые морозы. Она не должна обладать избыточной теплоотдачей, так как это помешает системе нормально работать в холода.
  • Простота установки. Не все хозяева могут позволить нанять профессионалов для проектирования и монтажа сети отопления, поэтому нужно выбирать самые простые схемы отопления. Работа своими руками – это всегда полезный опыт.
  • Отсутствие зависимости от энергии. Будет отлично, если система сможет функционировать с естественной циркуляцией. Обычно мастера устанавливают отопление с принудительной циркуляцией, но при этом система может работать и естественной, несмотря на падение эффективности.
  • Экономичность. Несмотря на то, что схема отопления практически не сказывается на коэффициенте полезного действия котла, но мы рекомендуем сделать все возможное, чтобы добиться максимальной экономии тепла.
На фото изображен котел, который продолжает свою работу даже после отключения циркуляционного насоса. Он функционирует в замкнутом объеме.



Стоит сказать, что пункт «Отсутствие зависимости от энергии» неактуален для электрокотлов, так как без электроэнергии не сможет ни насос, ни котел. Остальные пункты работают и с таким агрегатом.

Однотрубная система: разбор схемы

Богатый выбор строительных материалов и приспособлений позволяет подобрать проекты для хозяев частного дома с разными уровнями доходами. В первую очередь стоит рассмотреть вариант однотрубной системы, так как он считается наиболее доступным, особенно для одноэтажного строения. В однотрубной сети вода циркулирует естественно.

Выглядит схема следующим образом:

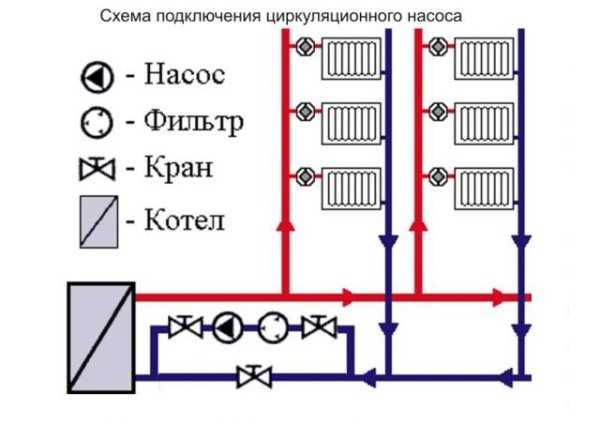

Если есть возможность, стоит установить циркуляционный насос. Он значительно повысит эффективность и действенность работы конструкции. Но если ваш дом занимает небольшую площадь, то этот агрегат не обязателен к установке. Чтобы обеспечить естественную циркуляцию, наклон главной трубы должен составлять 0.5 сантиметра.



В однотрубной системе содержатся следующие элементы:

  • Проводка.
  • Трубопроводная разводка.
  • Котел для нагрева воды.
  • Расширительный бак.

У однотрубной конструкции есть подвиды: лучеобразная, коллекторная, звездообразная. Конструкция быстро выполняет свою работу, поэтому конструкция у нее простая. Первым делом нужно выбрать для сети материалы.

Работа системы проходит следующим образом. Теплоноситель (вода) нагревается от котла, затем через трубы он поступает к отопительным устройствам. Далее теплоноситель движется в радиаторы, которые принимают все тепла. По той же схеме теплоноситель возвращается в котел. Расширительный бак является крайней точкой однотрубной системы отопления.

Сегодня такая конструкция считается наиболее экономичной для частного дома. Есть у системы и несущественные минусы. Различие температуры в разных точках — это первый недостаток. К примеру, вода будет намного холоднее в радиаторе, чем в котле. Вторым недостатком назвать то, что придется перекрыть всю конструкцию, если требуются перекрыть хотя бы одну батарею.

Двухтрубная сеть

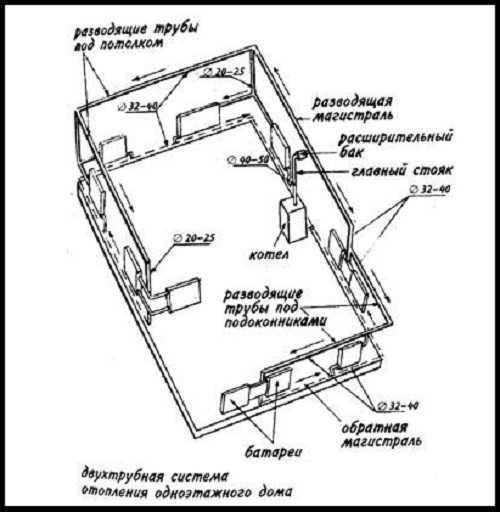

Для одноэтажной постройки можно своими руками осуществить монтаж двухконтурную сеть отопления. Это более дорогой вариант, если сравнить с предыдущей схемой, но при этом в доме всегда будет горячая вода. Суть работы двухконтурной системы следующая: первый контур используется для обеспечения горячей водой, второй – для отопления.

Ниже представлен отличный пример двухконтурной сети, которую можно установить своими руками:

По периметру постройки идут два трубопровода (в жилом помещении и под полом) – обратный и подающий. Конвектора, радиаторы и регистры используются в сети как перемычки, которые создают короткое замыкание. Теплоноситель стремится циркулировать через отопительные приборы, которые расположены ближе всего к циркуляционному насосу. Но нам необходимо добиться, чтобы тепло досталось и дальним приборам. Для этих целей устанавливают ограничительные дроссели.

Что касается минусов этой системы, то их два:

  1. Повышенная опасность при выполнении разморозки без балансировки.
  2. Большое количество труб системы, которые отрицательно сказываются на экономии.

jsnip.ru

простая, видео-инструкция по монтажу своими руками, фото и цена

Водяное отопление является наиболее эффективной и экономной системой обогрева жилья. Разработаны различные схемы водяного отопления, и мы хотим рассмотреть их характеристики, преимущества и особенности эксплуатации в условиях частного дома.

Отопление дома с естественной циркуляцией теплоносителя.

Отопление с жидким теплоносителем

Общие сведения

Трубы и радиаторные батареи – верный признак водяного обогрева.

Основным показателем комфорта любого жилья является температура воздуха в нем, так как человек может жить только в узкоочерченном диапазоне температур. Однако в континентальных широтах северного полушария нашей планеты климат далек от этого диапазона, и люди вынуждены использовать искусственные источники тепла.

Раньше таким источником был открытый огонь в пещере или шалаше, затем огонь переместился в топку печи, расположенной в доме. Однако с ростом численности населения все острее вставал вопрос нехватки дров и других видов топлива, и перед человеком возникла проблема повышения эффективности обогрева.

Первые виды отопления были несовершенны.

  Важно! Так появилась идея использования теплоносителя – вещества, которое играет роль посредника при передаче тепла от пламени к воздуху в доме.

Проблема в том, что газы плохо проводят тепло, и если у вас большой дом, то для прогрева отдаленных комнат придется очень долго топить печь, при этом вблизи топки будет слишком жарко, а в отдаленных комнатах – холодно. Поэтому основной задачей было подать тепло с минимальными потерями в каждую комнату.

Раскаленная печь – это не только опасно, но и неэффективно.

На этом этапе можно сформулировать основные требования к теплоносителю:

  • Высокая теплопроводность. Необходима для максимально быстрого прогрева теплоносителя;
  • Высокая теплоемкость. Этот параметр определяет способность вещества запасать тепловую энергию. Очевидно, что чем больше тепла запасает и передает посредник, тем эффективнее работает система;
  • Высокая мобильность. Вещество должно иметь такие свойства, при которых возможна его транспортировка внутри помещения без применения сложных технологий;
  • Доступность. Теплоноситель должен быть недорогим и доступным в различных регионах, так как в случае аварии понадобится срочная его замена во избежание промерзания дома;
  • Безопасность. Вещество-агент не должно представлять опасности для человека и окружающей среды, содержать горючие, токсичные, взрывоопасные или химически агрессивные соединения и субстанции.

Решение проблемы было у нас в руках.

Важно! Наиболее подходящим под все перечисленные параметры веществом оказалась обычная вода, которая обладает самой большой теплоемкостью среди жидкостей, способна перемещаться по трубам и каналам под действием гравитации или давления, безопасна и невероятно широко распространена.

Таким образом задача конкретизировалась: необходимо создать схему, при которой вода будет перемещаться по строго определенному маршруту от топки печи к отопительным приборам.

Принцип работы системы с жидким теплоносителем.

Важно! Если сказать просто, то нам необходимо два теплообменника и труба, по которой вода будет между ними циркулировать. Один теплообменник устанавливаем в топке, там жидкость будет нагреваться, а второй – в комнате, там теплоноситель будет отдавать запасенную энергию воздуху.

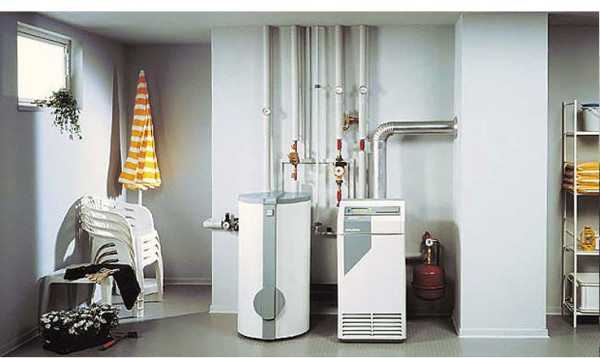

Нагревательные котлы

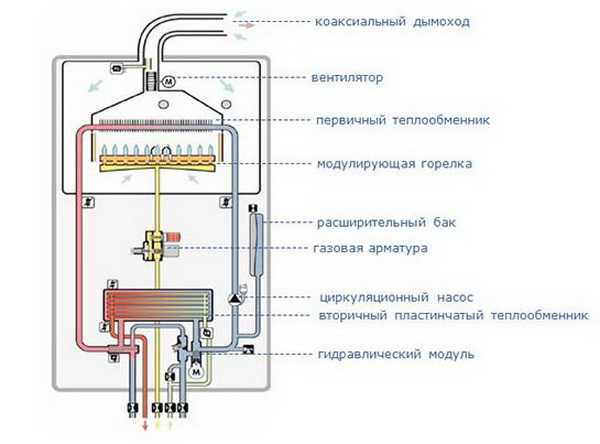

Котел – это устройство для получения тепла из сжигаемого топлива.

Если источником тепловой энергии является топливо, то средством её получения является котел. Это сердце любой системы отопления с теплоносителем. От надежности работы этого устройства зависит эффективность всего отопления, а в условиях русских зим это одно из условий выживания, поэтому первая задача – выбор котла.

Дрова – один из наиболее широко распространенных видов топлива в России.

Самым важным критерием здесь является доступность и стоимость топлива, на котором будет работать агрегат.

Существуют такие виды котлов в зависимости от используемого горючего:

  • Твердотопливные или дровяные котлы. Используют дрова, уголь, кокс, торф, пеллеты, брикеты и прочие виды горючей биомассы;
  • Газовые. Используют магистральный, сжатый или сжиженный природный газ;
  • Дизельные котлы отопления. Используют жидкие нефтепродукты: солярку, ДТ, различные масла, бензин, керосин и т.д.;
  • Электрические. Нагревают воду с помощью ТЭН или электродным методом.

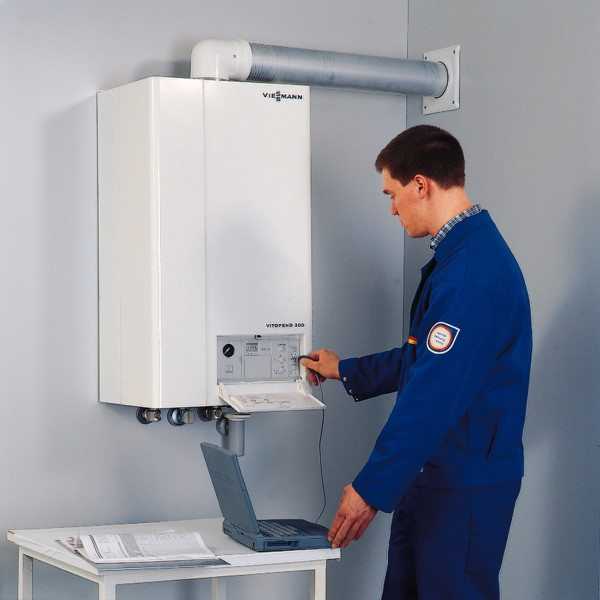

Настройка современного газового котла.

Если говорить об эффективности с точки зрения стоимости одного киловатт-часа тепла, а также доступности и распространенности топлива, то несомненными фаворитами являются газовые и дровяные агрегаты, причем первые наиболее предпочтительны.

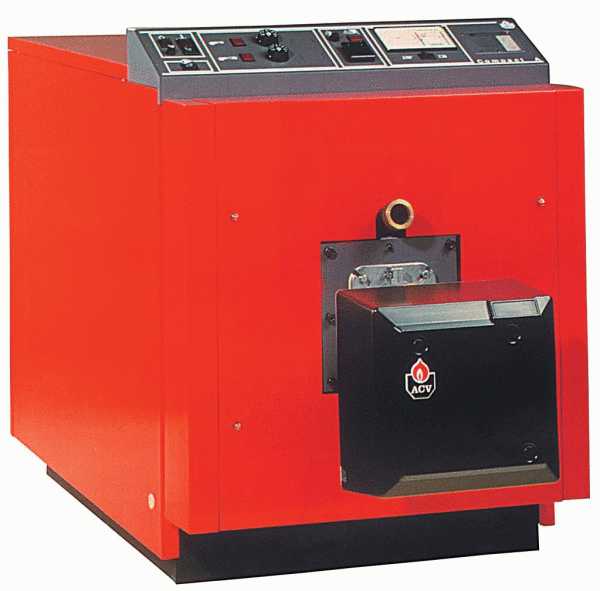

На фото – дизельный агрегат.

Важно! Если ваш дом подключен к ГТС, то вам следует купить газовый котел, если магистраль не подведена, тогда следует выбирать дровяной вариант. Электричество и дизельное топливо обходятся слишком дорого для среднестатистического потребителя.

Виды систем

С естественной циркуляцией

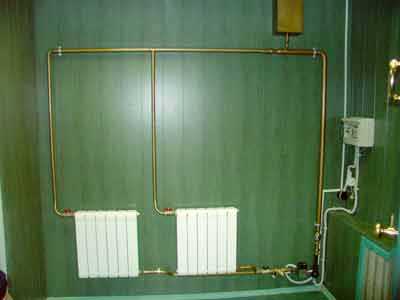

Наличие открытого расширительного бака в верхней точке указывает на естественную циркуляцию.

Схема отопления с естественной циркуляцией воды – это наиболее простая и дешевая, но и самая неэффективная система. При небольших размерах дома и площадях обогрева это вполне рабочий вариант, сооружение которого не требует серьезных расчетов и сложных монтажных работ.

Принцип работы такой системы прост: котел устанавливают в нижней точке помещения, лучше – в подвале. Вода заполняет трубопровод, состоящий из подающей трубы, идущей вверх от котла, затем труба постепенно опускается и проходит по всем комнатам, и в конце возвращается к теплообменнику топки.

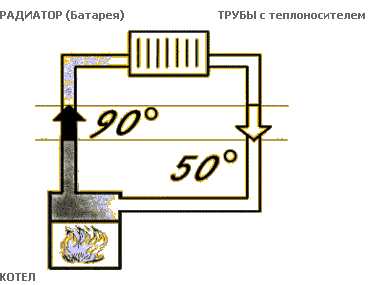

Система с естественной циркуляцией.

При включении горелки вода начинает нагреваться, расширяется и поднимается вверх по трубе за счет разности плотностей между горячей и холодной жидкостью. Так как контур замкнут, холодная масса теплоносителя вытесняется в теплообменник, и жидкость начинает циркулировать в системе по кругу, перенося тепло от пламени к радиаторам.

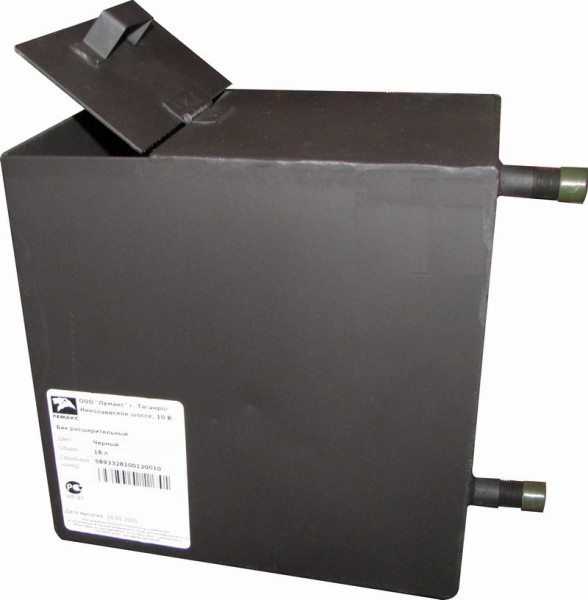

Расширительный бак открытого типа.

Чтобы компенсировать расширение и увеличение общего объема воды в трубах, в верхней точке устанавливают расширительный бак. Он может быть открытым, так как давление в трубах значения не имеет.

Важно! Необходимо знать и учитывать правила подбора диаметров труб и углов из наклона. Считается, что уклона в 5 мм на один погонный метр трубы достаточно, клон делают в сторону движения воды.

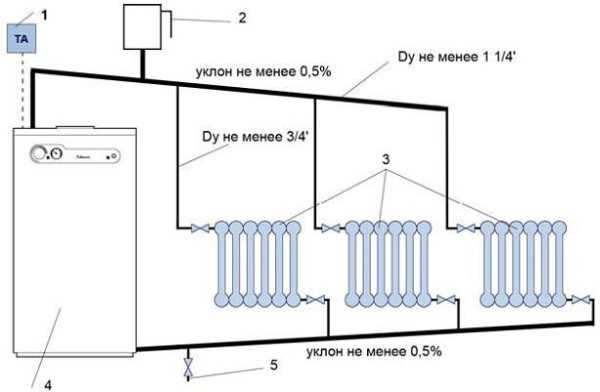

Углы наклона труб и их диаметры.

Для обслуживания небольших деревенских домов такая схема вполне приемлема. Она не требует расчетов и выполняется по стандартной схеме «как у всех», так как размеры и архитектура домов особых отличий не имеют. Более того, конструкция сравнительно просто собирается своими руками и требует минимум материалов.

С принудительной циркуляцией

Наличие насоса говорит нам о принудительной циркуляции.

Более совершенной и эффективной системой отопления является схема с принудительной циркуляцией теплоносителя. Такое решение позволяет ускорить движение воды по трубам и доставить еще горячую жидкость в отдаленные помещения. Принудительное движение воды осуществляется за счет встроенного в трубопровод насоса.

Устройство отопления с принудительной циркуляцией.

За счет точно рассчитанной скорости движения повышается эффективность работы, снижается расход топлива и повышается комфорт в помещениях. Для создания сложных, разветвленных и многоконтурных систем принудительная циркуляция необходима.

Сооружение такой конструкции потребует более серьезных расчетов гидравлики, подбора и установки циркуляционного насоса, установки защиты, закрытого гидроаккумулятора, манометров и предохранительных клапанов. При этом к наклону труб особых требований не предъявляется.

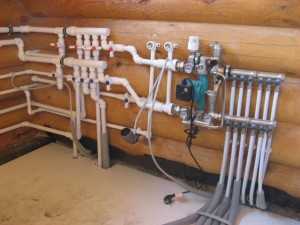

Обвязка насоса.

Важно! При работе циркуляционный насос не создает всего напора, который присутствует в системе. Дело в том, что контур замкнут, и вода в нем вращается подобно колесу, а насос преодолевает только гидравлическое сопротивление и трение, поэтому потребленная им энергия не сказывается на стоимости обогрева.

Инструкция для подключения насоса.

Из расчетов стало известно, что применение циркуляционного насоса повышает эффективность работы на 25 – 30 %. Кроме того, для нормального обслуживания многоэтажных домов, многоконтурных и коллекторных схем применение принудительной циркуляции необходимо. Практически все современные системы используют этот принцип.

Радиаторная разводка

Тип разводки труб имеет важное значение.

Еще одно важное отличие систем водяного отопления – это тип разводки труб от котла к радиаторам.

Существует три основных вида такой разводки:

  1. Однотрубная схема. Это наиболее простая и дешевая модель, когда отопительные батареи подключены к одной трубе последовательно. Вода поступает по трубе подачи в первый радиатор, проходит его и попадает в ту же трубу, из которой поступает в следующий прибор, остывая по мере движения;
  2. Двухтрубная модель. Более сложная, но и более эффективная конструкция, при которой батареи подключаются входом к подающей трубе, а выходом – к обратной, и другого сообщения между этими трубами нет. Параллельное подключение позволяет равномерно прогревать все приборы, что повышает эффективность работы и комфорт;
  3. Коллекторно-лучевое подключение предполагает подачу теплоносителя в распределительный коллектор подачи, откуда расходятся трубы к входу каждого радиатора. Из выходных отверстий трубы возвращаются в обратный коллектор, а оттуда вода поступает в котел. Такой подход позволяет организовать многоконтурные системы теплых полов и больших домов с множеством комнат.

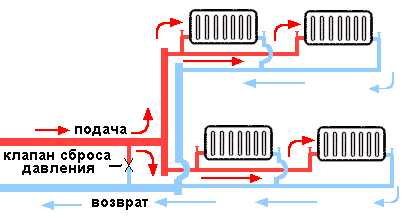

Однотрубная подача воды.

Однотрубная организация подачи подойдет для небольших домов с естественной циркуляцией, или для отдельных помещений – летних кухонь, мастерских, саун и т.д.

Двухтрубная схема считается более эффективной за счет равномерного прогрева приборов, возможности регулировки температуры в отдельных помещениях, более точного управления средствами автоматики. Она подойдет для любого типа зданий и используется наиболее часто.

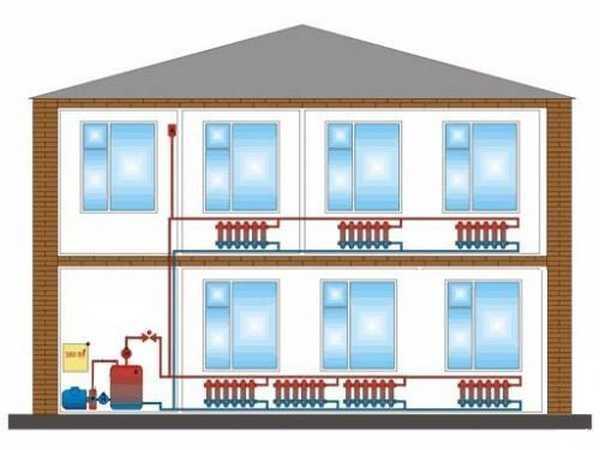

Двухтрубная модель подачи.

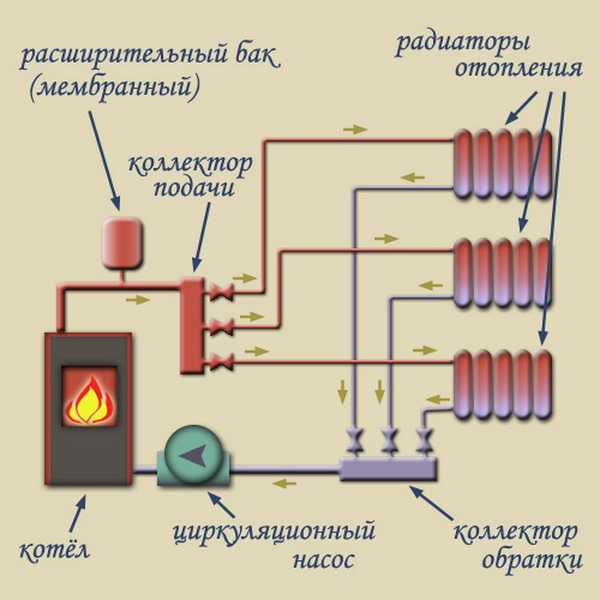

Коллекторная разводка является наиболее эффективной и продвинутой, однако её цена ощутимо выше за счет большего количества труб, необходимости в дополнительном оборудовании, арматуре, а также за счет сложного монтажа и расчета.

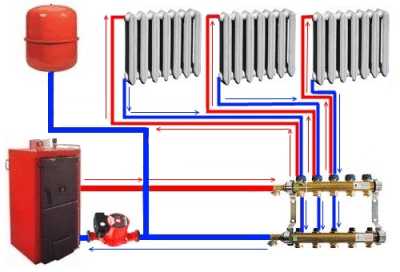

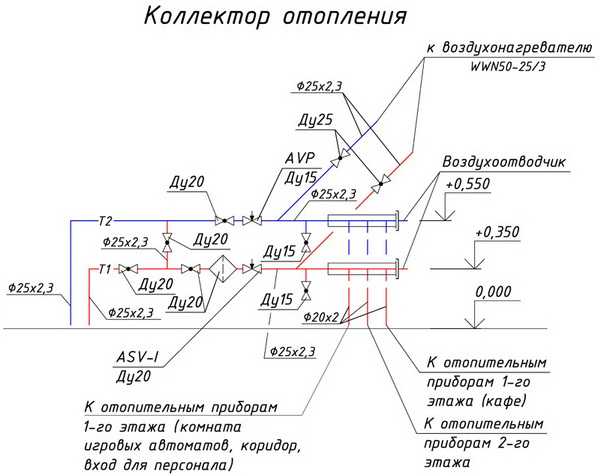

Коллекторно-лучевая разводка.

Важно! Сегодня наиболее часто встречаются двухтрубные и смешанные разводки, которые могут комбинироваться с коллекторами теплых полов.

Вывод

Водяное отопление – это единственная действительно эффективная по соотношению цены и качества система обеспечения теплом. При этом надо понимать, что оборудование и схемы организации постоянно совершенствуются, и сравнение модных альтернативных систем со старыми видами водного отопления абсурдно и неубедительно. Видео поможет вам лучше разобраться в этом вопросе.

gidroguru.com

Чертежи и схемы для системы отопления

Автор: admin


Комментариев пока нет

Чертежи и схемы для системы отопления.

Прежде чем установить отопительную систему в доме, необходимо ее спроектировать. При проектировании системы отопления (схемы и чертежи) важно делать их с соответствующими условными обозначениями.

Это необходимо для того, чтобы при дальнейшей эксплуатации вы могли ориентироваться в функционирующей системе. Ориентируясь в ней, вы легко сможете найти поломку и осуществить ее ремонт в кратчайшие сроки, так как будете знать причинно-следственную связь между составляющими отопительной системы.

Условные обозначения.

Существуют специальные программы, которые помогают правильно сконструировать отопительную систему вашего дома. У каждой схемы отопления свои условные обозначения. Они служат для того, чтобы каждый мог разобраться в чертеже.

И соответственно для общедоступности и легкости прочтения карты отопительной системы ее каждый компонент обозначается определенной буквенной маркировкой:

«П» – приточные системы, вытяжные, установки систем; «В» – установки систем; «У» – занавесы воздушного типа; «А» – отопительные агрегаты.

Эти обозначения будут использоваться для элементов отопительной системы естественной циркуляции.

Составляющие принудительного характера.

Для расчета системы отопления принудительного характера будут использоваться следующие символы:

«СТ» – водяной стояк ОС; «ГСТ» – основной водяной стояк ОС; «ГВ» – ветвь горизонтальная; «К» – компенсатор.

Отопительную систему в целом будем называть «ОС».

Схемы представляют нам отопительную систему с вышеперечисленными маркировками. На плане ОС изображены точками.

Их диаметр около 2 мм. Отопительные системы в разрезе, ее чертежи или схемы воспроизводятся в следующих масштабах:

Вентиляционно-отопительные установки Схема-размещение, план – 1 к 400, 1 к 800 Разрезы и планы – 1 к 50, 1 к 100; Вентиляционное сообщение и ОС: Разрезы и планы – 1 к 100, 1 к 200 Фрагменты разрезов и планов – 1 к 50, 1 к 100; Узлы системы – 1 к 20, 1 к 50; Схемы – 1 к 100, 1 к 200;

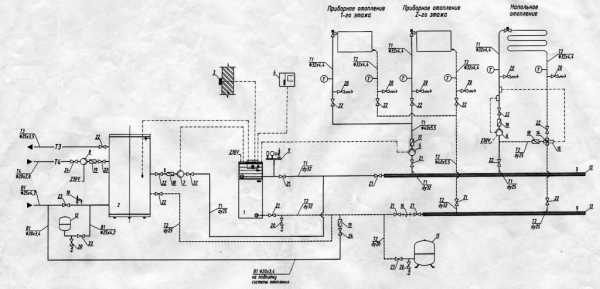

Принципиальная схема отопления.

При проектировании вышеперечисленных данных детально, используются масштабы – 1 к 2, 1 к 5, 1 к 10. ОС не проектируются отдельно. Точнее отдельное их изображение не встречается. Чаще всего один чертеж, схема совмещают в себе изображение системы отопления, вентиляционной системы и системы кондиционирования воздуха в помещении.

Виды изображений.

Для должного технического обслуживания на планах необходимо предусмотреть наличие изображений разбивочных параллелей и длина между ними, основные площадки и готовое напольное покрытие на этаже, диаметр сечения труб отопления и канализационных коммуникаций, систему циркуляции воздуха. Также должно быть отображено сколько теплоносителей обогрева и какова протяженность радиаторов и многие другие, не менее важные детали.

Варианты выполнения схем.

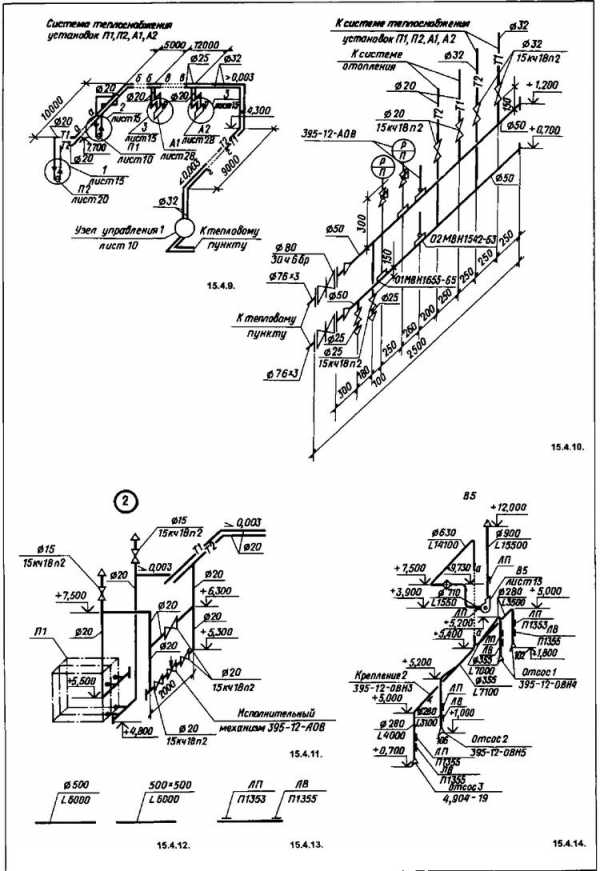

Чертежи и схемы системы отопления, и как мы уже выяснили остальных коммуникаций можно выполнить в разных вариантах аксонометрических проекций. Для людей, вплотную изучающих черчение и геометрию проблем с понятием аксонометрия не будет. Однако для тех, кто далек от этой области знаний представляем расшифровку.

Аксонометрическая схема (или проекция) для отопления представляет собой один из способов отображения геометрических объектов на чертеже с помощью параллельных проекций. Делиться на три вида – изометрическая проекция, диметрическая и триметрическая. По количеству осей — равных трех, одинаковых двух и искаженных трех. Именно таким образом выполняются планы систем отопления с другими коммуникациями.

Название чертежей.

Дают название чертежам следующим образом. При выполнении схемы на определённой высоте здания его называют «План на отметке 3 тыс.». Выполняя чертеж для отопления этажного промежутка ему дают название «ПЛАН 2-5 этажей». А выполненный чертеж одного этажа дома, но на разных плоскостях будет называться «ПЛАН 2-2» или «ПЛАН 6-6» и т.д.

План 2 этажа однотрубной системы.

Отопительные системы и другие коммуникационные сообщения (вентиляция, воздуховоды, водоснабжение) воспроизводятся в одном из видов аксонометрических проекции. Это изометрическая фронтальная схема. Составляющие систем указаны условными графическими значениями.

Если протяженность размещения ОС, воздуховода, системы водоснабжения большая и сложно сконструирована, то изображены они будут на чертеже с разрывами.

Графические обозначения представляют все составляющие отопительной системы. При изображении отопительной системы учитывается все диаметры труб любого снабжения, их градус наклона (уклона), количество стояков и их размеры и многое другое.

Если составляется чертеж отопления многоквартирного дома, то основная система отопления отображена только та, которая находиться под землей. Для наземной части здания составляется схема разводки отопительных стояков, разводка теплонесущих труб и батарей.

Планирование в отоплении вентиляционной системы включает в себя следующие показатели: диаметр воздуховодов, объем воздушной вместительности, количество труб и другое.

Люки и отверстия в воздуховоде или вентиляции, необходимые для проведения ремонтных работ или осуществления замеров и воздушных проб также отображаются на общей схеме системы отопления. Указываются и их марка. Чертежи системы отопления должны включать в себя всевозможные детали и особенности трубопровода, здания, перегородок и т.д. все это необходимо для правильной последующей эксплуатации ОС, ее ремонта и других необходимых работ. Бывает, что в одном здании находится и функционируют сразу несколько ОС. В таком случае на схеме указывается ее номер.

Исполнительная схема для отопления выполняется не только в общем виде, но и в разрезе. В них указываются правила установки системы обогрева. Использование в схеме отягощающих деталей усложняет ее восприятие и чтение. Именно поэтому разрезы деталей и полные их чертежи выполняются упрощенно, без лишнего.

Совершенно стало ясно, что наличие чертежей, отображающих структуру ОС в доме крайне необходимо. Для выполнения подобной схемы потребуется знать общепринятые условные обозначения и буквенные маркировки, обладать навыками черчения. Это потребуется знать и для прочтения уже кем-то изготовленных планов, для самостоятельного осуществления ремонта.

ceemat.ru

Схема отопления с принудительной циркуляцией

Для того чтобы в частном доме можно было находиться целый год и чувствовать себя при этом комфортно и уютно, нужно позаботиться о его отоплении. Оптимальная температура в комнате в холодное время года, помимо создания нормальных условий проживания, благотворно сказывается на физическое и психическое здоровье людей. Отапливать дом можно разными способами, но наиболее действенным является использование в качестве теплоносителя воды. Схема отопления с принудительной циркуляцией теплоносителя, независимо от размеров дома и количества его этажей, создаст комфортные для проживания условия.

Выбрав такую схему для своего дома, Вам придется врезать в трубопровод специальный насос, который отвечает за скорость движения теплоносителя. Чем выше она будет, тем быстрее в здании прогреются все помещения. Следует учитывать, что работает насос от электричества.

Принцип работы отопительной системы с принудительной циркуляцией

Чтобы полностью понять работу такой схемы, нужно разобраться в работе схемы, в которой теплоноситель движется естественным образом - стоит отметить, что она достаточно проста для понимания. В отопительном котле вода достигает необходимой температуры, после чего поднимается вверх по стояку.

После поступления в батареи вода теряет часть тепловой энергии и, будучи уже охлажденной, возвращается обратно в котел - таким образом, цикл повторяется снова.

Если разводка однотрубная, то между радиаторами тепло распределяется неравномерно. Батареи, расположенные ближе к котлу, будут нагреваться сильнее, чем дальние, в результате чего в одних комнатах будет теплее, чем в других.

Схема отопления с принудительной циркуляцией более эффективна. Благодаря вмонтированному насосу ускоряется движение теплоносителя по трубам, и по всем приборам горячая вода распределяется равномерно - кроме того, котел потребляет меньше топлива.

"Плюсы" и "минусы" системы отопления с принудительной циркуляцией

Система, в которую вмонтирован циркуляционный насос, имеет ряд преимуществ. Для ее обустройства можно использовать трубы любого диаметра (выбирая трубы с меньшим диаметром, Вы сможете сэкономить средства).

Благодаря отсутствию перепада температур, в такой системе срок эксплуатации узлов увеличивается. Дополнительное преимущество системы состоит также в том, что она позволяет регулировать температуру даже в отдельно взятых помещениях дома.

К недостаткам системы можно отнести легкий шум, издаваемый насосной установкой во время работы, а также то, что работает насос от электричества, при отключении которого он также останавливается.

Виды схем отопления с принудительной циркуляцией

Схема отопления с принудительной циркуляцией, по определению, разделяется на однотрубную и двухтрубную. Схемы отличаются между собой не только разводкой труб, но и их количеством, набором арматуры.

Однотрубная система, в свою очередь, делится на горизонтальную и вертикальную. В случае горизонтальной системы, радиаторы размещаются в горизонтальной плоскости (на одном этаже).

Во втором же случае, распределение осуществляется еще и по этажам. Вертикальная разводка трубопровода подразумевает подачу носителя тепла на верхний этаж, откуда он и направляется ко всем радиаторам. Как правило, вертикальная разводка является более масштабной, но она имеет и существенный недостаток - вода охлаждается преждевременно.

При обустройстве двухтрубного отопления, также возможна горизонтальная и вертикальная разводка. Горизонтальная разводка разделяется на несколько видов - она может быть тупиковой, попутной и коллекторной.

Наиболее простой является тупиковая разводка, которая подразумевает наличие у каждого радиатора своего контура, длина которого увеличивается вместе с удаленностью батареи от котла. Недостаток системы заключается в сложности контролирования температурного режима.

В попутной схеме все контуры имеют одинаковую длину, но это приводит к увеличению трубопровода в целом. Наиболее продуктивной можно назвать коллекторную схему, ведь именно в ней каждый отопительный прибор имеет отдельный трубопровод, по которому и подается горячая вода - благодаря чему тепло и распределяется равномерно.

Двухтрубное отопление вертикального типа может быть двух видов - с нижней и верхней разводкой. При первом варианте труба, подающая носитель тепла, располагается в нижней части здания, а обратка - еще ниже ее. В случае с верхней разводкой, подающая труба располагается в помещении вверху (под потолком).

Если позволяют финансовые возможности, то при строительстве частного дома лучше отдать предпочтение водяному двухтрубному отоплению и установить циркуляционный насос - такой вариант является хоть и более дорогостоящим, но более эффективным.

wikiteplo.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
