Дымоход из кирпича своими руками: как построить самостоятельно

Строить качественный кирпичный дымоход своими руками – это не тоже самое, что металлическую трубу крепить. Здесь важен каждый шов, герметичность и строгое соответствие правилам пожаробезопасности. Главная задача любого дымохода – это удалять из здания продукты сгорания топлива. А помогает этому процессу тяга, которая создается внутри дымоходной трубы – именно она выводит горячие пары и обеспечивает поступление воздуха в топочную камеру, чтобы поддерживать процесс горения. Главные преимущества кирпичного дымохода в том, что в любую погоду тяга у него отличная, вид замечательный, а служит он намного дольше современных металлических труб и сэндвичей. Итак, давайте разберемся – как построить дымоход из кирпича с соблюдением абсолютно всех правил.

Основные составляющие кирпичного дымохода

Итак, что конкретно из себя представляет кирпичный дымоход? В самом начале – надсадная труба, которая установлена прямо на печи. В ней – задвижка. Выкладывается надсадная труба с особой перевязкой кирпичей.

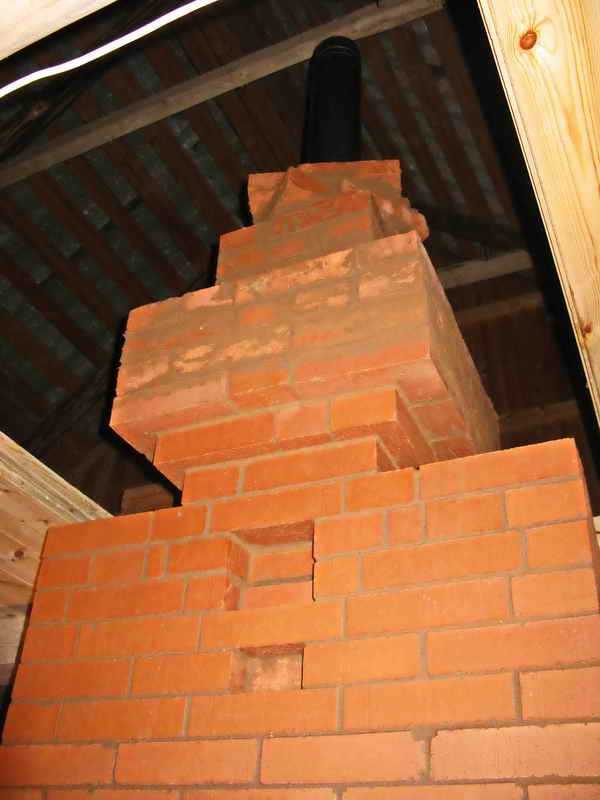

За пять-шесть рядов до межэтажного перекрытия надсадная часть заканчивается, и начинается шейка распушки. Распушка – это последующее уширение кирпичного дымохода, но ее сечение остается таким же, как и по всей трубе. Уширяется, по сути, только наружная часть распушки – на 25-40 см.

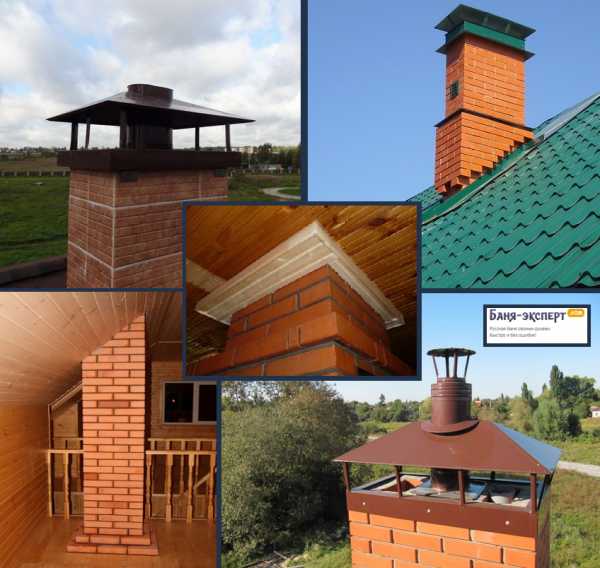

Та часть кирпичного дымохода, что выходит на чердак – это стояк, ровная часть, которая будет идти до самой кровли.

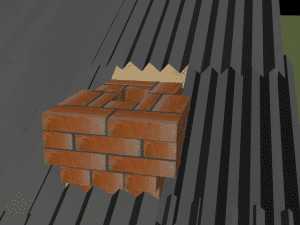

Следующая разделка – это выдра, специальное расширение с четырех сторон, не менее, чем на 10 см. Именно благодаря ему атмосферные осадки не попадают в щели между кровлей и дымоходом в чердачное помещение бани.

А вот после выдры уже кладется шейка – такого же размера, как и дымоход. Заканчивается ее кладка последним расширением, которое образует собой оголовок дымохода. На него уже можно поставить колпак из металла или дефлектор, чтобы сохранить сам дымоход от снега, дождя и разносимого ветром мусора. Да и для тяги это тоже хорошо.

О том, как правильно выбрать дымоход, можно узнать тут: https://stroy-banya.com/video/drugie_pechi/kak-pravilno-vybrat-dymoxod-1-iz-2.html

Кладем дымоход – кирпич за кирпичом

Как именно происходит возведение и гильзование кирпичного дымохода, вы можете рассмотреть на пошаговом фото и видео, в вашем распоряжении также порядновка. А мы дадим вам попутные дельные советы, которые помогут вам добиться хорошего качества работы на всех этапах.

Этап I. Подготовительные работы

Первым делом хорошо ознакомьтесь с чертежами строительства дымохода. Берите для этого обычную стандартную схему дымохода, не рискуйте. Если у вас обычная дровяная печь, вам нужна раскладка полностью кирпичного дымохода, а если печь газовая – тогда такого, в котором дополнительно еще будет металлическая труба специального сплава.

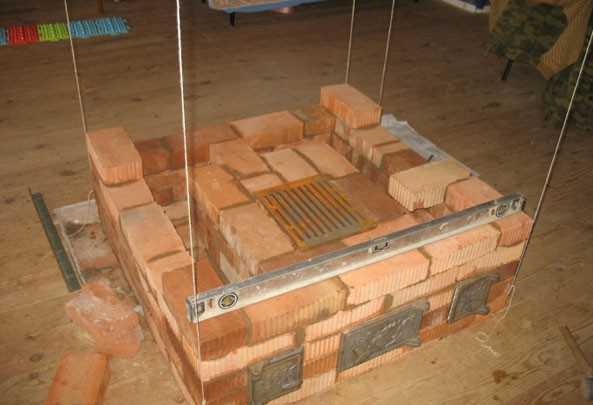

Перед тем, как начинать класть дымоход из кирпича, для него строят прямоугольный фундамент. Его можно соорудить из полнотелого кирпича или бетона с металлической арматурой, главное, чтобы по высоте он оказался не ниже 30 см. А по ширине фундамент должен быть на 15 см больше, чем сам дымоход.

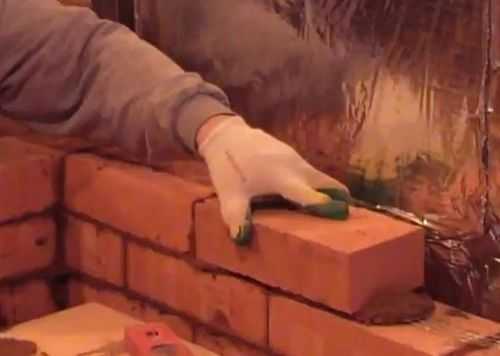

Этап II. Кладка дымохода

Внимательно рассмотреть, как происходит кладка стандартного дымохода из кирпича, вы сможете по ниже представленной подробной схеме:

Какова бы ни была высота вашей бани, дымоход строить нужно будет не меньше, чем 5 метров высотой – иначе тяга будет никакая. Выкладывать такой дымоход необходимо специальным огнеупорным или красным полнотелым кирпичом. В качестве связующего вещества можно использовать цементно-известковый или цементно-песчаный раствор, а там, где температура будет особенно высокой, понадобится специальная смесь для кладки печи.

Опытные печники откалывают нужный кусок от кирпича одним ударом по тому – но, если у вас нет такого навыка, используйте обычную шлифовально-отрезную машинку и маркер для отметки. Именно такие инструменты позволят вам сделать точные пластины для дымового канала в области разделки и выдры.

Швы старайтесь делать как можно более тонкими – тогда дымоход будет крепким. Оптимальная толщина швов для кирпичного дымохода – 15 мм. Для формирования разделки и выдры используйте для удобства металлические пруты – монтируйте их прямо в кирпичную кладку, но так, чтобы арматура не пересекала сам дымовой канал. Учитывайте, что и ширина, и высота вашего дымохода будет напрямую зависеть от того, какой толщины вы будете делать швы у кладки – они обязательно должны быть одинаковыми! В общем, толщина стен кирпичного дымохода – около 10 см, что действительно обеспечивает надежную пожаробезопасность.

Внимание! Во время строительства кирпичного дымохода обязательно оставляйте специальные отверстия для его чистки. Кирпичные стенки дымохода должны быть идеально ровными, а все углы – прямыми.

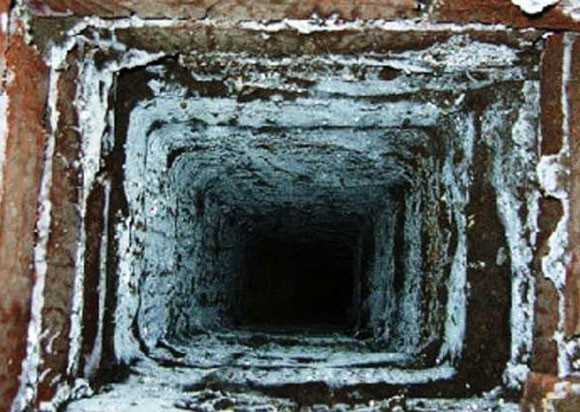

Внутреннюю поверхность дымохода отделайте для гладкости штукатуркой. Зачем? Дело в том, что чем более шероваховат дымоход в нутрии, тем больше на его стенках будет оседать сажа. А она ухудшает тягу и однажды может попросту загореться, что совершенно небезопасно. Только саму штукатурку наносите правильно. Многие опытные печники также считают, что кирпичный дымоход белить нужно и извне – так будет сразу видно, где просачивается через совсем незаметную щель сажа.

Если вы хотите узнать, как правильно класть кирпич и сделать идеальные швы, рекомендуем перейти по ссылке: https://stroy-banya.com/video/kirpich_block/kak-pravilno-klast-kirpich-i-sdelat-idealnye-shvy.html

Этап III. Крепление и теплоизоляция

Если такой дымоход вы строите непосредственно у стены, то крепите его для надежности к ней с помощью металлических анкеров каждые 30 см. Там, где дымоход будет соединяться с потолком и крышей, проложите асбестовую ткань или стеклоткань. Хотя кирпич и нагревается медленно, риск возгорания чего-то нужно снизить до минимума. Еще одно правило: кирпичный дымохода должен возвышаться над коньком крыши минимум на полметра – это важно.

Ту наружную часть дымохода, что выше крыши бани, нужно утеплить и отделать облицовочным кирпичом либо специальной кровельной отделкой. Вот так. Если вы будете соблюдать все технологии при строительстве дымохода из кирпича в своей бани, он получится куда более безопасным, крепким и надежным, чем самые современные модульные системы по заоблачной цене.

А о том, как утеплить крышу бани, можно узнать, посмотрев видео https://stroy-banya.com/video/uteplenie-video/uteplenie-kryshi-bani-svoimi-rukami.html

Оцените статью: Поделитесь с друзьями!

stroy-banya.com

димоходи з кирпича - Hollywoodtv.site

hollywoodtv.site

  • Contact Us
Toggle navigation
  • Hollywood film romantic
    • Titanic
    • Love Story 1970
    • The Notebook
    • When Harry Met Sally...
    • Pretty Woman
    • Sleepless in Seattle
    • Notting Hill
    • Love Actually
    • 10 Things I Hate About You
    • Annie Hall
    • Brokeback Mountain
    • Casablanca
    • A Walk to Remember
    • You've Got Mail
    • 500 Days of Summer
    • Knocked Up
    • 50 First Dates
    • Roman Holiday
    • Silver Linings Playbook
    • Before Sunrise
    • Jerry Maguire
  • Hollywood film action
    • 12 Angry Men (1957)
    • Dunkirk
    • The Exorcist (1973)
    • Requiem For A Dream (2000)
    • Raging Bull (1980)
    • Burn After Reading (2008)
    • Dog Day Afternoon (1975)
    • No Country For Old Men (2007)
    • Fight Club (1999)
    • Three Billboards Outside Ebbing, Missouri
    • The Wrestler (2008)
    • Justice League
    • Blade Runner 2049
    • Get Out
    • Lady Bird
    • The Big Sick
    • Thor: Ragnarok
    • The Good, the Bad and the Ugly (1966)
    • Darkest Hour
    • Donnie Darko (2001)
  • Hollywood film news
    • American Beauty (1999)
    • Mystic River (2003)
    • The Pianist (2002)
    • The Deer Hunter (1978)
    • Gladiator (2000)
    • Network (1976)
    • Rosemary's Baby (1968)
    • Eternal Sunshine Of A Spotless Mind (2004)
    • Star Wars Series (estd. 1977)
    • Forrest Gump (1994)
    • Nil By Mouth (1997)
    • The Godfather (1972)

hollywoodtv.site

инструкция по кладке, чертежи и фото

Грамотное возведение дымохода — процесс такой же серьезный, как и строительство самой печи. Насколько правильно и аккуратно будет выполнена эта работа, настолько хозяин обезопасит свой дом и домочадцев от пожара или отравления угарным газом. Поэтому к постройке этого элемента нужно отнестись очень ответственно и сделать все максимально правильно и по инструкции. Дымоходы из кирпича своими руками выстроить можно, если есть опыт в этой работе, но в случае, когда она незнакома, лучше доверить ее профессионалу. Если не уверены в своих силах — лучше не начинать.

Дымоходы из кирпича своими руками

Виды дымоходов

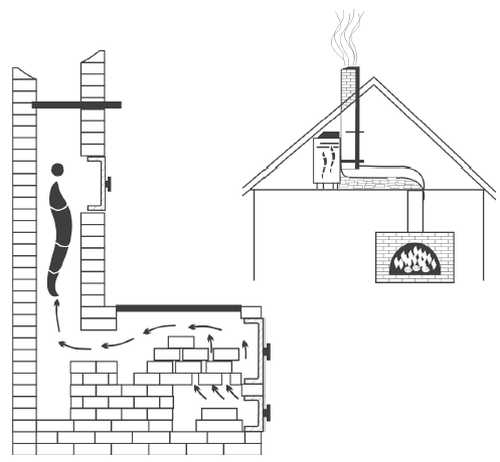

Дымоходные трубы из кирпича могут быть двух видов: коренного и насадного. В каждом случае для возведения выбирается один из них, тот, который подходит для конкретной печи.

  • Коренные дымоходы отличаются от насадных тем, что возводятся не как продолжение печной конструкции, а автономно, рядом с местом, где будет установлена печь, а затем соединяется с ней патрубком.

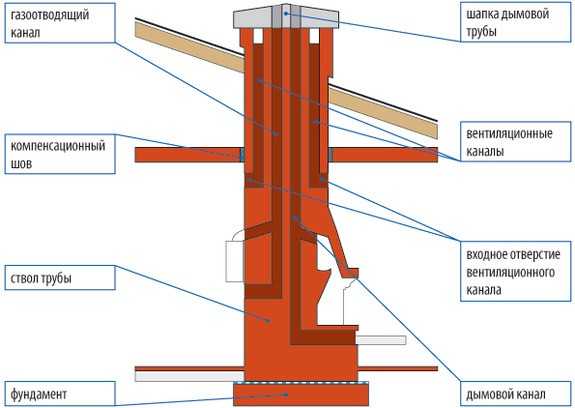

Типичный коренной дымоход

Это дымоотводное сооружение подойдет для чугунных и кирпичных отопительных приборов, причем к одному коренному дымоходу могут быть подсоединены даже две или три печи. Естественно, в этом случае он по своему внутреннему сечению должен соответствовать необходимым параметрам для определенного количества подключенных к нему приборов отопления.

Если устанавливается коренной дымоход, к которому будет подводиться патрубок от чугунной печи или котла, работающего на газе, то, возможно, потребуется установка вовнутрь дымоходного канала трубы из металла.

Коренной дымоход устанавливают на фундамент, отдельный от общедомового и печного. Глубина котлована для фундамента должна составлять не менее 30—50 сантиметров, в зависимости от высоты и ширины дымохода, а также его периметр должен быть больше основания конструкции дымохода на 12—15 сантиметров.

  • Насадная труба дымохода — это продолжение конструкции печи, являющееся ее неотъемлемой частью. Такая труба предназначена для отведения отходов горения только для одной печи, продолжением которой она является.

Дымоход надсадного типа

Составляющие части дымохода

Принцип устройства обоих видов дымоходов одинаков, но если к коренной трубе подсоединяются две или три печи, она может иметь несколько стояков и несколько разделок, количество которых будет зависеть от числа этажей дома.

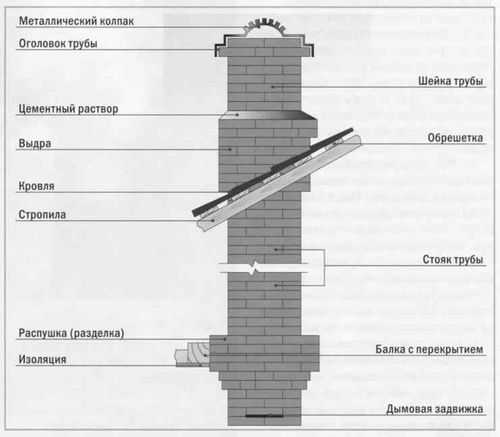

Части и отделы дымохода

На данном рисунке можно рассмотреть все части дымоотводной конструкции, которая состоит из следующих элементов и отделов:

  • Шейка печи — это часть дымохода, которая идет от печи до разделки. В ней располагают дымовую задвижку, которая будет регулировать тягу, необходимую для интенсивности горения или тления топлива.
  • Разделка трубы или распушка устраивается на проходе трубой каждого перекрытия, и предназначена для защиты горючих перекрытий от высоких температур. Она имеет более толстые стенки, по сравнению с остальными частями дымоотводного канала. Ее толщина должна быть не менее 35—40 сантиметров, таким образом создавая по всему периметру изоляцию от 20—25 сантиметров.
  • Стояк трубы — это кирпичный столб с дымоотводным каналом внутри. Он располагается, как до разделки, так и в чердачном перекрытии.
  • Выдра — эта часть располагается сразу над кровлей и предохраняет трубу от попадания влаги – дождя, снега, конденсата и т.п.
  • Шейка трубы возвышается сразу же над выдрой.
  • Выдра, имеющая площадку, шейка и выступающая шапка вместе составляют оголовок трубы.

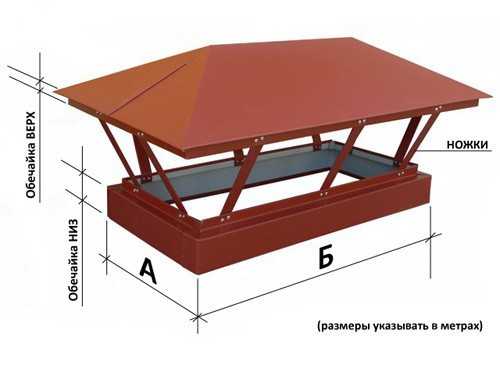

  • Сверху шапки закрепляется колпак или зонтик, препятствующий попаданию вовнутрь канала различных загрязнений и влаги. Также это приспособление способно создавать нормальную тягу в канале дымохода.

Кладка дымохода

Схема

Первое, что необходимо сделать — это внимательно ознакомится со схемой дымохода и разобраться в том, как укладывается каждый из его рядов. Схему можно выбрать одну из многих — лучше ту, на которой будет все станет предельно ясно. При кладке обычной кирпичной печи, подойдет порядовка для стандартного дымохода из кирпича.

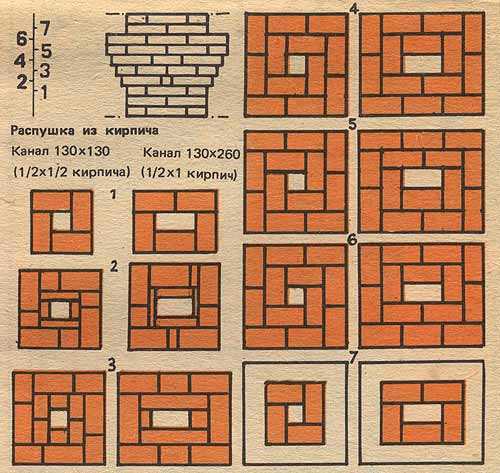

Одна из самых распространенных порядовок дымохода

Возведение надсадной трубы

При монтаже надсадной трубы, кладка самой конструкции печи заканчивается за 50—60 сантиметров до потолочного перекрытия, а затем начинается непосредственное возведение дымоходного канала. На данной схеме представлено два варианта кладки дымохода: квадратной и прямоугольной формы.

  • По схеме первого ряда возводится шейка дымохода до разделки. В каждом последующем ряду кирпичи укладываются таким образом, чтобы середина кирпича перекрывала шов между кирпичами предыдущего ряда.

Выложив три-четыре ряда по этой схеме первого ряда, начинается выведение распушки трубы.

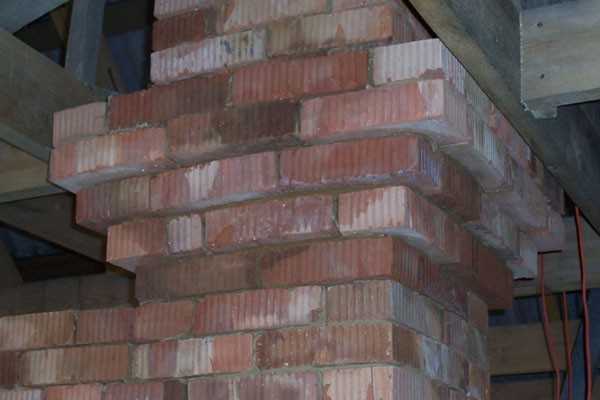

Так внешне выглядит распушка…

  • На рисунке второго ряда хорошо видно, что кирпичи укладываются со сдвигом во внешнюю сторону на одну треть кирпича. Чтобы идеально подогнать штучный материал, придется воспользоваться разделением цельного кирпича на две или три части вдоль или поперек.

… а это — ее порядовка

При всем этом нужно помнить, что канал дымохода должен сохранять первоначальное сечение, так как смысл утолщения его стенок – это для повышения безопасности для перекрытия во время эксплуатации. Тем более, что сужение или расширение внутренней полости может негативно повлиять на тягу во время топки.

  • Третий, четвертый и пятый ряды распушки также выкладываются со сдвигом в наружную сторону, сохраняя просвет канала.
  • Шестой ряд имеет такой же размер, что и пятый ряд и выкладывается вровень с внешним и внутренним краем стены дымового канала.
  • Седьмой и восьмой ряды выкладываются по схеме первого ряда.

Закончив укладку распушки, можно переходить к работе над выдрой и тут нужно очень постараться, так как каждый ряд образует очередную ступеньку и выступает в наружную сторону, на одну треть.

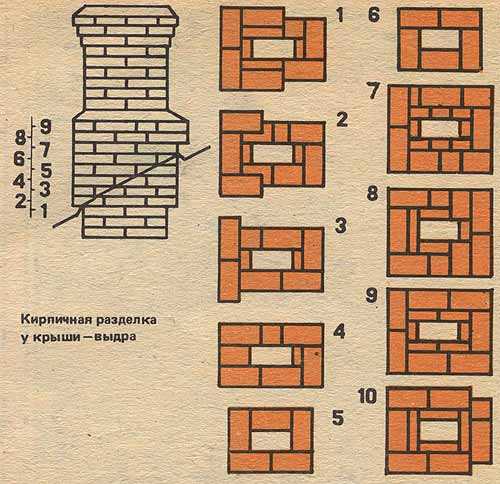

Порядовка выдры

  • Первый ряд кладут такого же размера, как последний ряд распушки.
  • Со второго ряда начинают выкладывать первую ступеньку, и идет расширение дымохода во внешнюю сторону.
  • Далее, следуя схеме, выкладываются остальные восемь рядов.

После завершения кладки выдры, выкладывается шейка трубы, которая выводится по схеме первого ряда до двух верхних рядов шапки, где кирпич также укладывают с выступом во внешнюю сторону.

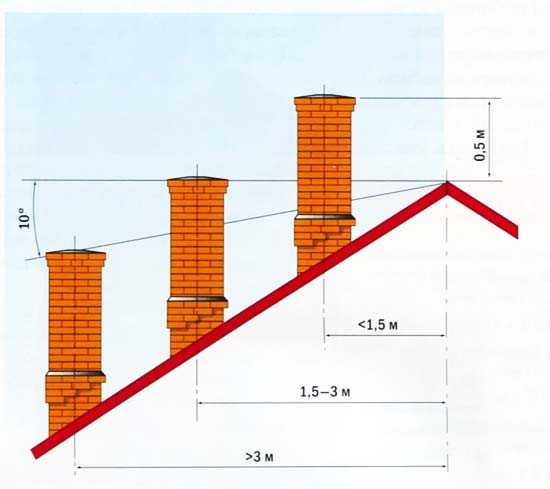

Высота трубы над коньком

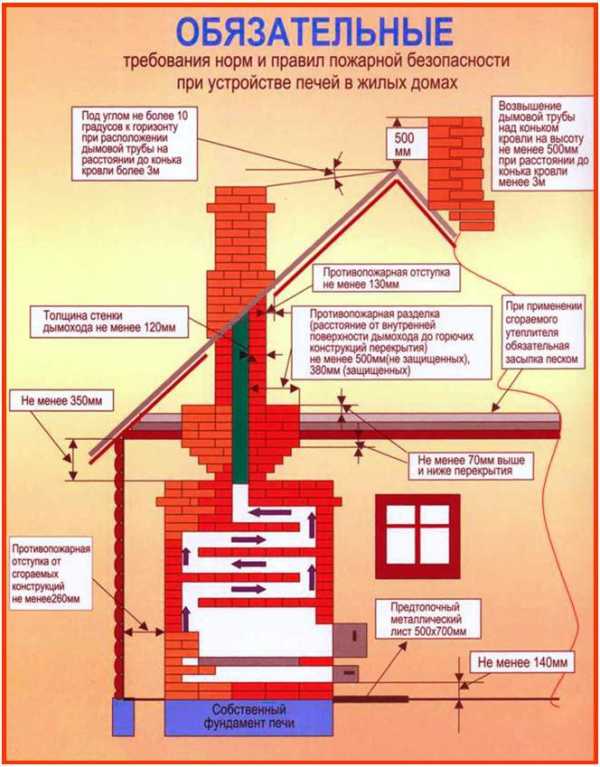

Дымоотводная труба должна подниматься над коньком кровли на полметра, если она расположена на полтора метра от него по горизонтали.

Взаимное расположение трубы и конька крыши

Если же она расположена ниже по скату, ее поднимают вровень с коньком или же ниже не более, чем на 10 градусов под углом к коньку. Эти параметры должны строго соблюдаться, так как они обеспечивают безопасность эксплуатации отопительного сооружения, проверены многолетним опытом.

Другой, несколько упрощенный вариант дымохода

Другим вариантом кладки дымохода может быть простая прямая конструкция. Она подойдет тем, кто не имеет опыта в выполнении данного вида строительства.

  • Весь дымоход, от печи до оголовка, выкладывается ровной колонной с каналом внутри, а все нужные для него элементы выполняются с помощью опалубки, цементного раствора и армирования металлическим прутом толщиной от четырех до семи миллиметров.
  • В области, где должна начинаться распушка, устраивают опалубку, нужного размера и формы.

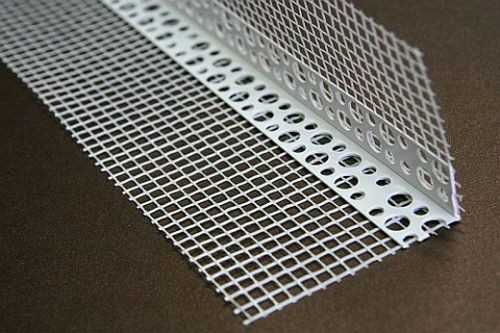

  • На трубе закрепляют металлический прут или сетку.
  • Опалубка обмазывается глиняным раствором тонким слоем. Он нужен для того, чтобы с застывшего бетонного раствора можно было легко снять доски опалубки.
  • Затем в опалубку закладывается бетонный раствор и оставляется до полного застывания.
  • После затвердевания цемента, опалубка снимается, и все бетонные части, при необходимости, выравниваются для придания им аккуратного вида.

Таким образом, можно обойти сложности конфигураций кладки. Конечно же, эта работа займет намного больше времени, но в ней невозможно допустить ошибку. Главное — правильно, аккуратно и ровно устроить опалубку.

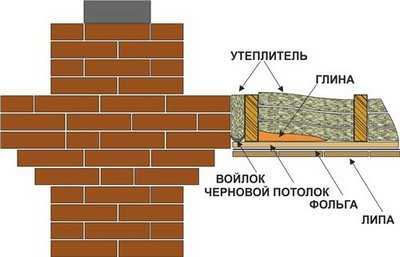

Изоляция распушки

Несмотря на толщину стенок распушки, необходимо вокруг нее при проходе через перекрытие устроить теплоизоляцию. Ее делают из асбеста, пропитанного глиной войлока, или же устраивается металлический короб, который засыпается керамзитом или песком. Распушка должна быть изолирована на всю толщину потолочного перекрытия.

Гидроизоляция прохода

После завершения кладки шапки, можно устанавливать зонтик и приступать к гидроизоляции прохода трубы через кровлю.

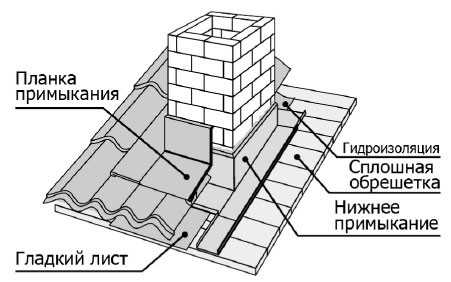

Примерная схема гидроизоляции дымохода

Гидроизоляция — это очень важный момент в устройстве дымохода, и от нее зависят долговечность и эффективность его работы.

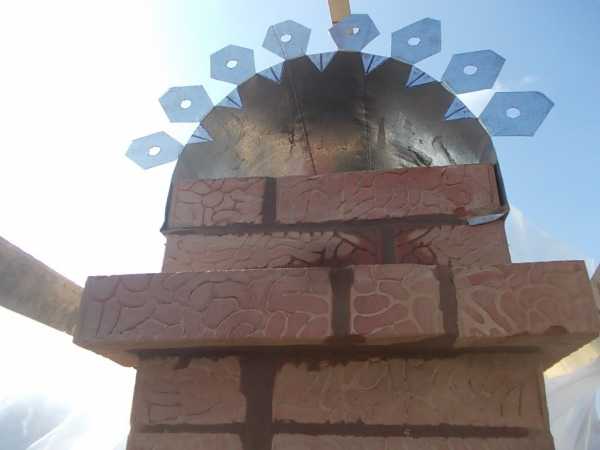

Расстояние, образовавшееся между трубой и кровлей, нужно прикрыть фартуком. Чаще всего для этих целей используется рубероид, который закрепляют на герметик.

Сверху этот слой гидроизоляции оформляется «фартуком», который делается из пристенного профиля или из специальной гидроизолирующей ленты. Она также крепится на кровельный материал с помощью герметика, а на трубе фиксируется предназначенной для этого планкой.

«Фартук» для дымоходной трубы

Советы опытных мастеров

Чтобы дымоотводная система работала качественно, нужно соблюдать некоторые рекомендации, которые всегда учитывают профессиональные печники.

  • При кладке кирпичных рядов обязательно следует тщательно подбирать излишний раствор, который будет выступать вовнутрь дымоходного канала. Эти поверхности должны быть очень ровными, чтобы на них как можно меньше оседало сажных отложений.
  • Перевязка кирпичей в кирпичной кладке дымохода требует особого внимания, так как в такой конструкции может использоваться большое количество не цельных кирпичей, а их половинки, пластинки, третьи или четвертые части. Для того, чтобы ровно отрезать или отколоть кирпичи, можно использовать «болгарку» (шлифмашинку). Если ею надпилить нужную часть, легче будет отделить фрагмент требуемого размера. Пластины, которые необходимы в некоторых рядах кладки, придется отпиливать полностью, так как такие тонкие части могут просто сломаться.
  • Швы в кладке дымохода не должны быть слишком толстыми – их толщина может составлять четыре — пять миллиметров. Это необходимо соблюдать потому, что раствор, даже в застывшем состоянии, больше подвержен разрушению при воздействии внешних факторов, чем закаленный кирпич.
  • Ну и, конечно, очень важным мероприятием при обслуживании дымохода в процессе его эксплуатации является его своевременная чистка или периодические профилактические работы для предупреждения его засорения.

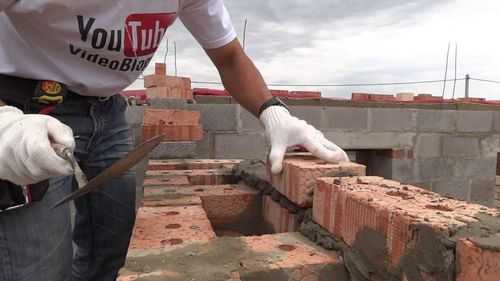

Видеоурок по кладке дымохода своими руками

Кладка дымохода — весьма непростое мероприятие, так как она проходит на высоте и требует максимальной внимательности. Поэтому нужно реально оценить свои силы и возможности. Если возникнут сомнения, что эту работу посильно выполнить самостоятельно, то лучше доверить ее опытному мастеру.

kamin-expert.ru

Строим самостоятельно дымоход из кирпича » Сделай камин

В наше время существует большое количество различных дымоходов, подходящих для твердотопливного или газового котла. Новейшие разработки в данной области и появление новых материалов позволяют производителям выпускать дымоходы, которые по своему устройству являются отдельными сложными агрегатами, способными с успехом противостоять коррозии, сажевым отложениям и конденсату. Но все равно, несмотря на это, многие предпочитают сложить дымоход из кирпича своими руками.

Кирпичный дымоход – старый добрый друг

В последнее время строительство загородных домов приобрело массовый характер. Наряду с этим возрос интерес к каминам и печам. Люди стараются строить печи по старым, проверенным рецептам, доставшимся им от отцов и дедов. Но печное искусство в определенный период развития нашей страны в отдельных регионах было почти полностью утеряно. Сегодня мы постараемся помочь вам сложить дымоход своими руками.

Дымоход – из чего он состоит?

Перед тем как сложить дымоход из кирпича, необходимо разобраться, из каких частей он состоит. Ведь многие думают, что дымоходы кирпичные представляют собой обычную прямоугольную трубу из кирпича, положенного на раствор. Это не совсем верно. Но давайте по порядку.

В самом начале находится насадная труба. Эта часть трубы установлена непосредственно на печь. В ней может быть установлена задвижка. Насадную трубу необходимо выложить с соблюдением перевязки кирпичей в каждом ряду. Насадная часть не доводится до межэтажного перекрытия на 5 или 6 рядов. Все зависит от высоты печи, комнаты и толщины межэтажного перекрытия. Это место называется шейкой распушки.

Далее следует класть кирпич с уширением, при этом уширение, или распушка, выполняются так, что основной дымовой канал не меняет своего сечения.

При кладке кирпичной трубы сечение дымового канала в надсадной трубе и оголовке должно быть одинаково. Таким образом, сечение всего дымового каналы в любом месте дымохода имеет один размер.

Распушку или разделку нужно выложить в несколько рядов, уширяя наружную часть дымохода на 250 – 400 мм.

Далее уже на чердаке часть дымохода называется стояком. Иными словами, тут необходимо класть ровную часть дымохода, доходящую до самой кровли.

Затем следует выложить еще одну разделку, которая называется выдрой. Выдра образует расширение на дымоходе со всех четырех сторон, не менее 100 мм. Это расширение препятствует атмосферным осадкам попадать через щели между дымоходом и кровлей напрямую в чердачное пространство. Отсутствие выдры влечет проникновение влаги на чердак, приводя к разрушению несущих конструкций крыши и перекрытия.

Выше выдры дымоход нужно класть точно так же, как и стояк. Это место называется шейкой трубы.

После шейки наружная кладка опять расширяется, образуя оголовок дымохода. На оголовок можно установить флюгарку или колпак из металла, который предохранит внутреннюю часть дымохода от атмосферных осадков.

Хорошо подобранная флюгарка или колпак способны значительно повысить тягу в дымоходе.

Кладка дымохода своими руками

Все основные части и их названия мы рассмотрели, пришло время рассказать, как сложить дымоход из кирпича своими руками.

Основная подготовка закончена

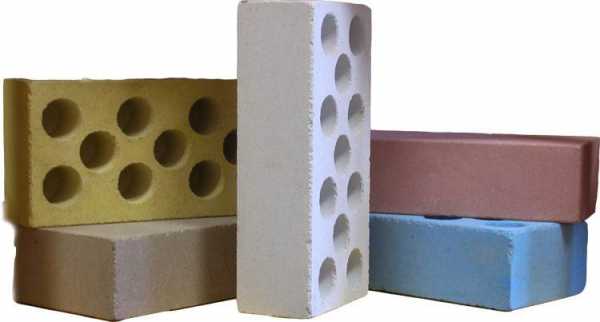

Про материалы, инструменты или о том, какой кирпич для дымохода использовать, мы сегодня упоминать не будем, об этом уже достаточно много сказано на страницах нашего ресурса. Будем считать, что у нас все готово. Наша сегодняшняя задача — рассмотреть, как правильно строить дымоход из кирпича.

Первый этап – знакомство с чертежами

Перед нами чертеж кирпичного дымохода. Хотя существует множество других вариантов, это стандартная схема дымохода кирпичного для печи, твердотопливного котла или камина. Использование внутри такого дымохода металлической трубы из специального сплава может легко превратить его в дымоход кирпичный для газового котла. Так как требования к условиям дымоотведения твердотопливного и газового котла несколько отличаются.

Чертеж дымохода.

Номерами на чертеже обозначены:

  1. Флюгарка.
  2. Оголовок.
  3. Шейка трубы.
  4. Цементный раствор.
  5. Выдра.
  6. Кровля.
  7. Обрешетка.
  8. Стропила.
  9. Стояк.
  10. Разделка (распушка).
  11. Перекрытие.
  12. Изоляция.
  13. Дымовая задвижка.
  14. Шейка печи.

Важно знать: распушка и выдра могут класться немного по-другому, все зависит от расположения дымохода относительно крыши и от угла ее ската.

Размер канала напрямую зависит от толщины швов кладки – помните об этом.

Кладка дымохода – первые шаги

Насадная труба

  • Кладка кирпичного дымохода начинается с надсадной трубы. Она выкладывается со строгим соблюдением кирпичных перевязок.

    Насадная труба

  • Как уже говорилось, заканчивается насадная труба за 5 – 6 рядов от перекрытия.

    Заканчиваем от перекрытия

Формирование разделки

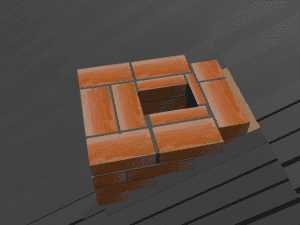

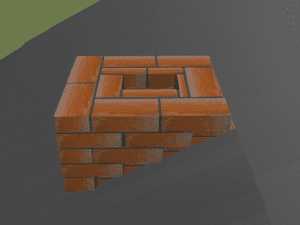

  • Далее кладка дымохода из кирпича представляет собой шейку разделки (распушки).

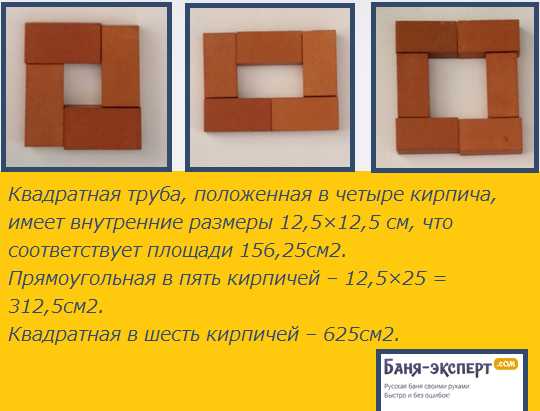

  • Выложена она из пяти кирпичей. Дымовой канал имеет размер 140х270 мм.

    Начинаем разделку

  • Следующий ряд, это начало разделки.
  • Наружные размеры в данном случае составляют 590х450 мм.
  •  Достигается это за счет вставки четвертинок и половинок кирпича.
  • Для соблюдения размера дымового канала внутрь вставляются кирпичные пластины.
  • Таким образом, канал не изменяется.

    Соблюдаем размеры

  • 3-й ряд имеет уже размер 510х650 мм.
  • Внутри также вставлены кирпичные пластины  толщиной 60 мм.

    Уже есть форма

Взглянув изнутри, становится видно, что распушка начинает приобретать свою форму.

Не так сложно, как казалось изначально

  • В следующем ряду наружные размеры имеют уже 570х710 мм.
  • Внутри вставлены кирпичи 90 – 100 мм толщины.
Заканчиваем разделку

  • Пятый ряд выкладывается целым кирпичом.
  • Выкладывать шестой ряд необходимо точно так же, как пятый, но строго соблюдая перевязку.

При необходимости, чтобы сделать распушку выше, можно проложить еще один ряд, с перевязкой под нижележащую кладку.

Можно проложить ещё один ряд

Работы на чердаке

Начинаем делать стояк

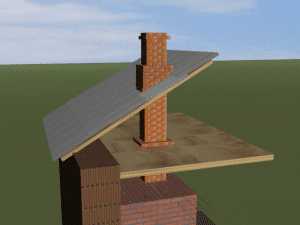

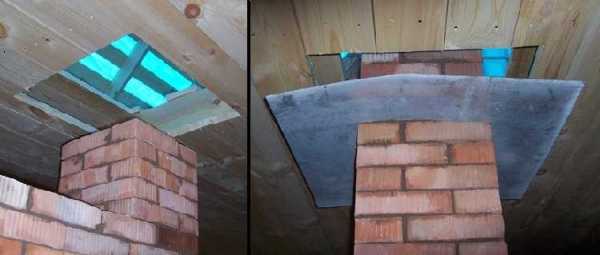

  • В кровле необходимо сделать отверстие для выхода стояка наружу.

    Начинаем проход через крышу

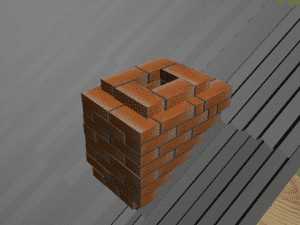

  • Стояк проводят через кровлю.

На этом работа на чердаке заканчивается, далее нужно начинать устройство части дымохода на крыше.

«Крышные работы»

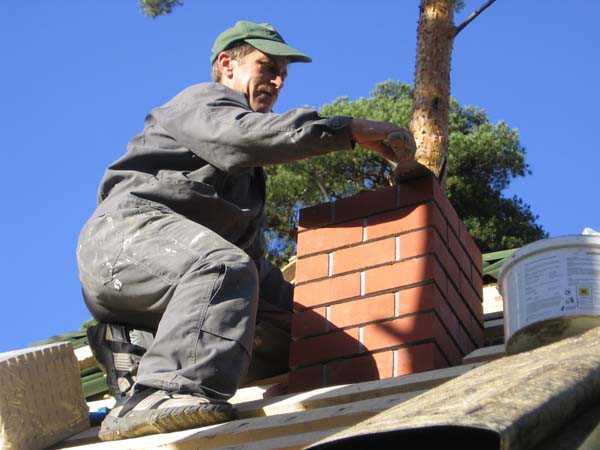

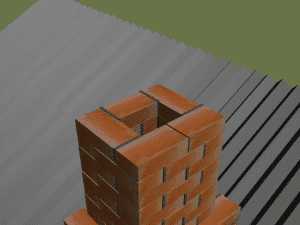

На крыше продолжаем выкладывать стояк. Внимательно следите за перевязкой кирпичной кладки.

Выводим стояк

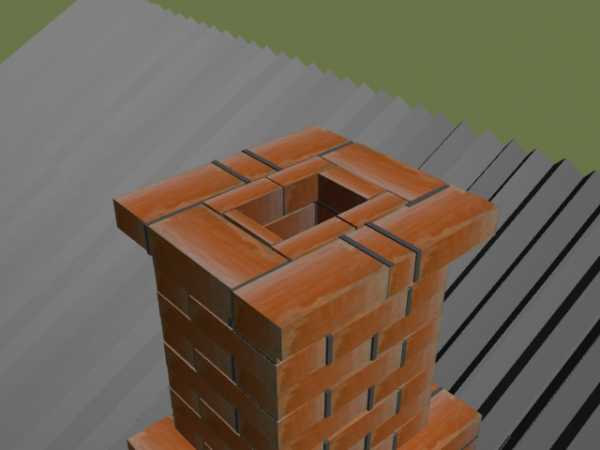

  • Стояк выводится на 1 – 2 ряда выше кровли, далее начинается выкладывание выдры.

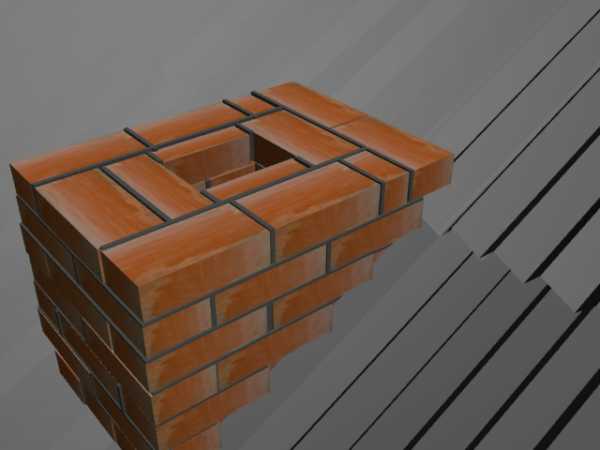

Выдра – делаем выступы

  • Выдра выкладывается девятью рядами.
  • Каждый следующий ряд больше предыдущего по наружному размеру на одну четвертую кирпича.
  • При этом не стоит забывать про соблюдение размера дымового канала.
  • Подбирайте внутренние кирпичные пластины так, чтобы дымовой канал не расширялся и не сужался.

Как видим, в этом ряду кирпичная кладка образует только один выступ, вперед. По краям наружный размер дымохода остался неизменным.

Увеличиваем ширину выдры

  • В третьем ряду увеличивается ширина выдры за счет выдвинутых кирпичей.
  • Таким образом, передний выступ начинает плавно заходить по бокам.

    Продолжаем кладку

  • В четвертом ряду, как видно на рисунке, боковые выступы увеличились в длину.

    Увеличивается длина

  • Пятый ряд еще больше увеличил длину боковых выступов, тем самым перекрывая зазор между дымоходом и кровлей.

    Перекрываем зазор

  • В шестом ряду боковые выступы стали еще длиннее (на рисунке хорошо видно, что боковой зазор почти полностью закрыт).

    Зазор почти закрыт

  • В седьмом ряду формирование боковых выступов полностью завершено.

Таким образом, у нас имеется передний и два боковых выступа. Осталось выложить задний выступ.

Заканчиваем выдру

Выдра почти закончена

  • В восьмом ряду выполняется последний, четвертый выступ.
  • Соблюдайте перевязку кирпичной кладки и внимательно подбирайте кирпичные пластины для формирования дымового канала.

    Соблюдаем перевязку

  • Девятый ряд выкладывается точно так же, как и восьмой.
  • Соблюдайте кирпичную перевязку и следите за размерами дымового канала.

Выкладываем шейку

  • В десятом ряду начинается формирование шейки дымохода.

    Продолжаем выкладывать шейку

  • Далее выкладывается шейка дымохода.
  • Ее размер зависит от высоты дымохода. Соблюдайте все правила по устройству высоты дымохода над кровлей.
  • От этого напрямую зависит работоспособность вашей печи или камина.

Все размеры по высоте дымохода над кровлей вы можете посмотреть на нашем ресурсе. Это касается всех дымоходов, будь то дымоходы для котлов из кирпича или других тепловых агрегатов.

Завершающий этап — оголовок

  • После того как шейка сформирована, можно выкладывать оголовок.
  • Выложить его не составит большого труда, так как он выполняется точно так же, как и распушка.

    Заканчиваем оголовок

  • По окончании кладки не забудьте подобрать флюгарку или колпак для вашего дымохода.

    Готовый дымоход

Маленькие советы большого дела

Неопытные строители полагают, что кладка дымохода из кирпича проходит так же, как возведение стен. Однако устройство печной трубы имеет свои нюансы. В частности,  специалисты не рекомендуют использовать цементно-песчаный раствор. Такой раствор не выдержит резких температурных колебаний, возникающих в стене трубы дымохода. Кроме того, обычный раствор будет разрушаться от конденсата, который неизбежно оседает на стене трубы.

Поэтому класть кирпичный дымоход необходимо, используя термоэффективный и устойчивый к химическим воздействиям раствор. Можно приготовить раствор, используя уже готовые смеси. Но это дорого, поэтому многие предпочитают готовить термоэффективный раствор самостоятельно, состоит такой раствор из цемента, песка, извести и шамота. Некоторые специалисты рекомендуют использовать глиняный раствор.

Если котел газовый

Если для дровяной печи и твердотопливного котла устройство дымохода из кирпича является оправданным, то для газового котла это не лучший вариант дымоотведения. Все дело в разных режимах работы печи, твердотопливного и газового котла. Если для твердотопливного оборудования не требуется большой тяги, то использование прямоугольной кирпичной трубы для газового котла приведет к снижению КПД отопительного агрегата.

При использовании газового котла требования к устройству дымохода иные, чем при установке твердотопливного оборудования. Поэтому если ведется строительство дома, то для газового котла необходимо устройство дымохода из металлической трубы.

Если же производится установка газового котла вместо твердотопливного или дровяной печи, то строительство нового дымохода нецелесообразно. Однако требования к дымоходу газового котла должны быть соблюдены. В этом случае, проводят гильзование кирпичного дымохода, то есть установка металлической трубы внутрь имеющегося кирпичного дымохода. Таким образом, требования к устройству дымоотведения будут соблюдены и не придется разбирать старую трубу.

Нет ничего невозможного

По большому счету, дымоходы из кирпича своими руками — вполне выполнимая задача для любого человека, любящего поработать руками в собственное удовольствие. Иногда считают, что кирпичные дымоходы уходят в прошлое. Это не так, к примеру, гильзовка кирпичного дымохода трубами со специальным покрытием, а  устройство кирпичного дымохода позволяет это сделать, допускает использовать их в работе с самыми современными котлами отопления. Надеемся, что после прочтения данной статьи у вас отпал вопрос, как правильно сделать своими руками кирпичный дымоход для камина или печи. Пробуйте, тренируйтесь, и построенные вашими руками кирпичные дымоходы будут радовать вас и ваших близких идеальной работой при любых условиях. Удачи вам!

sdelaikamin.ru

Димоходи з цегли своїми руками

Зміст статті

  • 1 Види димоходів
  • 2 Складові частини димоходу
  • 3 Кладка димоходу
  • 4 Висота труби над коником
  • 5 Інший, дещо спрощений варіант димоходу
  • 6 Ізоляція распушки
  • 7 Гідроізоляція проходу
  • 8 Поради досвідчених майстрів
  • 9 Відео-урок по кладці димоходу своїми руками

Грамотне зведення димоходу – процес такий же серйозний, як і будівництво самої печі. Наскільки правильно і акуратно буде виконана ця робота, настільки господар убезпечить свій будинок і домочадців від пожежі або отруєння чадним газом. Тому будівництво цього елемента потрібно поставитися дуже відповідально. Димоходи з цегли своїми руками збудувати можна, якщо є досвід в цій роботі, але у випадку, коли вона незнайома, краще довірити її професіоналу.

Димоходи з цегли своїми руками

Димоходи з цегли своїми руками

Види димоходів

Димохідні труби з цегли можуть бути двох видів: корінного і насадного. У кожному разі для зведення вибирається один з них, той, який підходить для конкретної печі.

  • Корінні димоходи відрізняються від насадных тим, що зводяться не як продовження пічної конструкції, а автономно, поруч з місцем, де буде встановлена піч, а потім з’єднується з нею патрубком.

Димоходи з цегли своїми руками

Типовий корінний димар

Це дымоотводное споруда підійде для чавунних і цегляних опалювальних приладів, причому до одного корінному димоходу можуть бути приєднані навіть дві або три печі. Природно, в цьому випадку він за своїм внутрішнім перерізу повинен відповідати необхідним параметрам для певної кількості підключених до нього приладів опалення.

Якщо встановлюється корінний димохід, до якого буде підводитися патрубок від чавунної печі або котла, що працює на газі, то, можливо, буде потрібно установка всередину димохідного каналу труби з металу.

Корінний димар встановлюють на фундамент, окремий від загальнобудинкового та пічного. Глибина котловану для фундаменту повинна становити не менше 30-50 сантиметрів, залежно від висоти і ширини димоходу, а також його периметр повинен бути більше підстави конструкції димоходу на 12-15 сантиметрів.

  • Насадна труба димоходу – це продовження конструкції печі, що є її невід’ємною частиною. Така труба призначена для відведення відходів горіння тільки для однієї печі, продовженням якої вона є.

Димоходи з цегли своїми руками

Димар надсадного типу

Складові частини димоходу

Принцип пристрою обох видів димоходів однаковий, але якщо до корінної трубі приєднуються дві або три печі, вона може мати кілька стояків і кілька розділок, кількість яких залежатиме від кількості поверхів будинку.

Димоходи з цегли своїми руками

Частини та відділи димоходу

На даному малюнку можна розглянути усі частини димоотводним конструкції, яка складається з наступних елементів і відділів:

  • Шийка печі – це частина димоходу, що йде від печі до оброблення. В ній розташовують димову засувку, яка буде регулювати тягу, необхідну для інтенсивності горіння або тління палива.
  • Оброблення труби або распушка влаштовується на проході трубою кожного перекриття, і призначена для захисту горючих перекриттів від високих температур. Вона має більш товсті стінки, порівняно з іншими частинами дымоотводного каналу. Її товщина повинна бути не менше 35-40 сантиметрів, таким чином створюючи по всьому периметру ізоляцію від 20-25 сантиметрів.
  • Стояк труби – це цегляний стовп з дымоотводным каналом усередині. Він розташовується, як до оброблення, так і в горищному перекритті.
  • Видра – ця частина розташовується відразу над покрівлею і захищає трубу від попадання вологи – дощу, снігу, конденсату і т. п..
  • Шийка труби підноситься відразу ж над видрою.
  • Видра, має майданчик, шийка і виступає шапка разом складають оголовок труби.
  • Зверху шапки закріплюється ковпак або парасольку, що перешкоджає попаданню всередину каналу різних забруднень і вологи. Також це пристосування здатне створювати нормальну тягу в каналі димоходу.

Кладка димоходу

Схема

Перше, що необхідно зробити – це уважно ознайомиться зі схемою димоходу і розібратися в тому, як укладається кожен з його рядів. Схему можна вибрати одну з багатьох, краще ту, на якій буде все стане гранично ясно. При кладці звичайної цегляної печі, підійде порядовка для стандартного димоходу з цегли.

Димоходи з цегли своїми руками

Одна з найпоширеніших порядовок димоходу

Зведення надсадной труби

При монтажі насадной труби, кладка самої конструкції печі закінчується за 50-60 сантиметрів до стельового перекриття, а потім починається безпосереднє зведення димохідного каналу. На даній схемі представлено два варіанти кладки димоходу: квадратної і прямокутної форми.

  • За схемою першого ряду зводиться шийка димоходу до оброблення. В кожному наступному ряду цегли укладають таким чином, щоб середина цегли перекривала шов між цеглинами попереднього ряду.

Виклавши три-чотири ряди по цій схемі першого ряду, починається виведення распушки труби.

Димоходи з цегли своїми руками

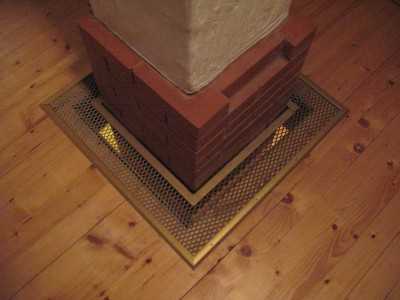

Так зовні виглядає распушка…

  • На малюнку другого ряду, добре видно, що цегли укладають зі зсувом у зовнішню сторону на одну третину цегли. Щоб ідеально підігнати штучний матеріал, доведеться скористатися, поділом цілісного цегли на дві або три частини вздовж або поперек.

Димоходи з цегли своїми руками

… а це – її порядовка

При всьому цьому потрібно пам’ятати, що канал димоходу повинен зберігати початкове розтин, так як сенс потовщення його стінок – це для підвищення безпеки для перекриття під час експлуатації. Тим більше, що звуження або розширення внутрішньої порожнини може негативно вплинути на тягу під час топки.

  • Третій, четвертий і п’ятий ряди распушки також викладаються зі зрушенням в зовнішню сторону, зберігаючи просвіт каналу.
  • Шостий ряд має такий же розмір, що і п’ятий ряд і викладається врівень з зовнішнім і внутрішнім краєм стіни димового каналу.
  • Сьомий і восьмий ряди викладаються за схемою першого ряду.

Закінчивши укладання распушки, можна переходити до роботи над видрою і тут потрібно дуже постаратися, так як кожен ряд утворює чергову сходинку і виступає в зовнішню сторону, на одну третину.

Димоходи з цегли своїми руками

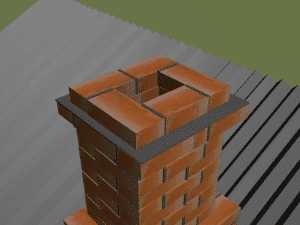

Порядовка видри

  • Перший ряд кладуть такого ж розміру, як останній ряд распушки.
  • З другого ряду починають викладати першу сходинку, і йде розширення димоходу в зовнішній бік.
  • Далі, слідуючи схемою, викладаються решта вісім рядів.

Після завершення кладки видри, викладається шийка труби, яка виводиться за схемою першого ряду до двох верхніх рядів шапки, де цегла також укладають з виступом в зовнішню сторону.

Висота труби над коником

Димовідвідна труба повинна підніматися над коником покрівлі на півметра, якщо вона розташована на півтора метра від нього по горизонталі.

Димоходи з цегли своїми руками

Взаємне розташування труби і коника даху

Якщо ж вона розташована нижче по схилу, її піднімають врівень з коником або ж нижче не більше, ніж на 10 градусів під кутом до конька. Ці параметри повинні строго дотримуватися, так як вони забезпечують безпеку експлуатації опалювальної споруди, перевірені багаторічним досвідом.

Інший, дещо спрощений варіант димоходу

Іншим варіантом кладки димоходу може бути проста пряма конструкція. Вона підійде тим, хто не має досвіду у виконанні даного виду будівництва.

  • Весь димохід, від печі до оголовка, викладається рівною колоною з каналом всередині, а всі потрібні для нього елементи виконуються з допомогою опалубки, цементного розчину і армування металевим прутом товщиною від чотирьох до семи міліметрів.
  • В області, де повинна починатися распушка, влаштовують опалубку, потрібного розміру і форми.
  • На трубі закріплюють металевий прут чи сітку.
  • Опалубка обмазується глиняним розчином тонким шаром. Він потрібен для того, щоб з застиглого бетонного розчину можна було легко зняти дошки опалубки.
  • Потім в опалубку закладається бетонний розчин і залишається до повного застигання.
  • Після затвердіння цементу, опалубка знімається, і всі бетонні частини, при необхідності, вирівнюються для додання їм акуратного вигляду.

Таким чином, можна обійти складності конфігурацій кладки. Звичайно ж, ця робота займе набагато більше часу, але в ній неможливо допустити помилку. Головне – правильно, акуратно і рівно влаштувати опалубку.

Ізоляція распушки

Незважаючи на товщину стінок распушки, необхідно навколо неї при проході через перекриття влаштувати теплоізоляцію. Її роблять з азбесту, просоченого глиною повсті, або ж влаштовується металевий короб, який засипається керамзитом або піском. Распушка повинна бути ізольована на всю товщину стельового перекриття.

Гідроізоляція проходу

Після завершення кладки шапки, можна встановлювати парасольку і приступати до гідроізоляції проходу труби через покрівлю.

Димоходи з цегли своїми руками

Приблизна схема гідроізоляції димоходу

Гідроізоляція – це дуже важливий момент у влаштуванні димаря, і від неї залежать довговічність і ефективність його роботи.

Відстань, що утворилося між трубою і покрівлею, потрібно прикрити фартухом. Найчастіше для цих цілей використовується руберойд, який закріплюють на герметик.

Зверху цей шар гідроізоляції оформляється «фартухом», який робиться з пристінного профілю або із спеціальної гідроізоляційної стрічки. Вона також кріпиться на покрівельний матеріал з допомогою герметика, а на трубі фіксується призначеної для цього планкою.

Димоходи з цегли своїми руками

«Фартух» для димохідної труби

 Поради досвідчених майстрів

Щоб димовідвідна система працювала якісно, потрібно дотримуватися деякі рекомендації, які завжди враховують професійні пічники.

  • При кладці цегляних рядів обов’язково слід ретельно підбирати зайвий розчин, який буде виступати всередину димохідного каналу. Ці поверхні повинні бути рівними, щоб на них як можна менше осідало сажнів відкладень.
  • Перев’язка цеглин в цегельній кладці димоходу вимагає особливої уваги, так як в такої конструкції може використовуватися велика кількість не цільних цеглин, а їх половинки, пластинки, треті або четверті частини. Для того, щоб рівно відрізати або відколоти цеглу, можна використовувати «болгарку» (шліфмашинку). Якщо нею надпилить потрібну частину, легше буде відокремити фрагмент потрібного розміру. Пластини, які необхідні в деяких рядах кладки, доведеться відпилювати повністю, так як такі тонкі частини можуть просто зламатися.
  • Шви в кладці димоходу не повинні бути занадто товстими – їх товщина може становити чотири – п’ять міліметрів. Це необхідно дотримуватися тому, що розчин, навіть в застиглому стані, більше схильний до руйнування при дії зовнішніх чинників, ніж загартований цегла.
  • Ну і, звичайно, дуже важливим заходом при обслуговуванні димоходу в процесі його експлуатації є його своєчасна чистка або періодичні профілактичні роботи для запобігання його засмічення.

Відео-урок по кладці димоходу своїми руками

Кладка димоходу – справа непроста, так як вона проходить на висоті і вимагає максимальної уважності. Тому потрібно реально оцінити свої сили і можливості. Якщо виникнуть сумніви, що посильно цю роботу виконати самостійно, то краще довірити її досвідченому майстрові.

remontu.com.ua

фото чертежей и схем, видео

Испокон веков, ни один жилой дом не мог обойтись без дымохода. По статистике, главной причиной возгораний в помещении является неправильно устроенная система дымоотвода. Поэтому, делать его нужно по всем правилам, изучив все особенности построения. Если вы решили сложить дымоход своими руками, то классический, и самый правильный вариант — кирпичная кладка.

Кладем дымоход

Предлагаем вашему вниманию «инструкцию по применению».

Составляющие конструкции

Перед постройкой необходимо разобраться, какие части имеет кирпичный дымоход. Многие считают, что это просто построенная труба, а ведь это совсем не так. Частей в нем достаточно, и о каждой следует узнать как можно больше.

  • Надсадная труба расположена непосредственно в печи. Чаще всего имеет задвижку. Очень важно не доводить надсадную часть до межэтажного перекрытия на 6 кирпичных рядов.
  • Распушка начинается за несколько рядов до перекрытия. Сечение канала не меняется, но кладка ведется с уширением на 300 мм в среднем.
  • Стояк расположен на чердаке, и представляет собой ровную часть трубы до самой кровли.
  • Выдра — расширение трубы примерно на 100 мм со всех сторон, и служит препятствием, не позволяющим осадкам попадать непосредственно в помещение.
  • Шейка — расположена сразу над выдрой, по тем же правилам, что  и стояк.
  • Оголовок — очередное расширение выше шейки. Часто на окончание устанавливается колпак и металла или флюгарка, как защита от атмосферных осадков. Так же они значительно повышают тягу канала.

Знакомство с чертежами

На фото ниже, мы видим чертеж дымохода. Конечно же, существует огромное количество других вариантов и схем,  но нас интересует именно классика.

Схема дымохода

Стоит отметить, что выдра и распушка могут складываться иначе, относительно угла ската крыши, а размер канала зависит от толщины швов.

Далее рекомендовано к просмотру видео, в котором вы узнаете о том, как выбрать основные материалы и каким количеством кирпичей стоит запастись.

Складываем основу

На самом деле, нет ничего пугающего в том, чтобы построить дымоход своими руками. Стоит подойти к делу со всей ответственностью и изучить тему со всех сторон, и все получится.

Из чего состоит

Итак, начинаем с надсадной трубы. Тут главное беспрекословно соблюдать правила кирпичных перевязок, о которых ранее на нашем сайте говорилось не мало. Заканчиваем кладку кирпичей за шесть рядов до перекрытия, и переходим к формированию распушки.

Советуем выкладывать из пяти кирпичей в окружности, по внутренним параметрам 140Х270 мм, а наружным 590Х450 мм. Используйте половинки и четвертинки кирпича для достижения нужного результата. В канал вставляем пластины, чтобы параметры были соблюдены с особой точностью.

Переходим к следующему ряду. Тут размеры уже 510Х650 мм, а внутрь так же вставляются пластины толщиной 60 мм. Таким образом, выстраиваем еще один ряд по параметрам 570Х710 мм, а внутрь встраиваем еще кирпичи по 90 мм толщины и уже заметно, как наша опушка приобретает правильную форму. Остается еще выложить пятый ряд используя стандартное сырье, и шестой ряд сделать таким же, только соблюдая перевязку.

Делаем стояк

И вот мы все ближе к цели, и теперь перемещаемся на чердак. В первую очередь делаем отверстие в кровле для выхода нашего стояка наружу, проводим его через кровлю и перемещаемся на крышу.

Складываем выдру

Продолжаем выкладывать стояк в том же темпе на два ряда выше нашей крыши, и строим выдру на девять рядов. При этом важно, что каждый ряд должен быть шире предыдущего на четверть стандартного кирпича.

Обязательны кирпичные пластины, вмонтированные внутрь дымового канала. Отверстие не должно сужаться или расширяться.

Как показано на фото, обязательное наличие выступа вперед, а далее увеличиваем построенную выдру с помощью кирпичей, выдвинутых вперед.

В четвертом ряду следует обозначить выступы в длину, а в пятом, шестом и седьмом вдвойне. Таким образом, закрывается любые возможные отверстия между дымоходом и кровлей. Выкладываем задний выступ как показано на фото, завершая нашу выдру. В восьмом и девятом ряду формируем еще один стандартный выступ, с полным соблюдением перевязки, иначе вся работа будет впустую.

Шейка канала

Теперь следует определиться с высотой дымоотвода. Не советуем делать его слишком высоким, так как эффективность работы снизится в несколько раз, да и выглядеть такая конструкция будет не совсем эстетично.

Оформление оголовка

Выполняем по той же технологии, что и распушку. И конечно же, остается только выбрать флюгарку.

Полезные советы

Далее считаю нужным добавить некоторые пояснения и рекомендации:

  1. Швы в кладке должны быть максимально тонкими, так как от этого зависит прочность строения.
  2. Нет ничего страшного в том, чтобы придать материалу не совсем правильную форму, особенно если говорить о выдре.
  3. Для получения нужных форм элементов, а особенно пластин стоит использовать шлифовально-отрезной инструмент.
  4. Если вы сомневаетесь в своих навыках при  исполнении сложных элементов, всегда можно сделать их при помощи бетона.

Напоследок о важном

Вот и построили мы дымоход своими руками. Как оказалось, не такая уж и сложная это задача. Главное всегда помнить, что невыполнимых задач не бывает, и альтернатива есть всегда для тех, кто хочет узнавать больше и готов трудиться своими руками.



kamingid.ru

Как построить дымоход из кирпича своими руками

Кирпичный дымоход требует больше усилий, чем использование в этих целях металлической трубы. Зато такая конструкция выглядит намного престижнее и служит дольше. Мы рассмотрим три типа кирпичных дымоходов: классический одинарный, расширенный с вентиляционными отверстиями и упрощенный. Каждый вид имеет свои особенности и достоинства. Окончательное решение выбирается застройщиками, при этом должны приниматься во внимание индивидуальные особенности бани, дизайнерские предпочтения, финансовые возможности и наличие профессиональных навыков.

Как построить дымоход из кирпича

Содержание материала

Общие правила строительства дымоходов

Для всех типов дымоходов из кирпича существует несколько общих положений, обязательных к исполнению.

Выход на крышу классического дымохода

Высота над кровельным покрытием. Регламентируется с учетом угла наклона скатов, должна обеспечивать противопожарную безопасность и исключать задувание тяги воздушными завихрениями от конька. Если покрытие крыши из негорючих материалов, то требования по противопожарной высоте можно игнорировать, но от завихрений дымоход следует предостерегать. Рекомендованные значения высоты можно увидеть на фотографии.

Высота дымохода

Требования по противопожарной безопасности

Материал изготовления. Для большинства дымоходов можно использовать обыкновенный красный кирпич. Если есть желание – покупайте огнеупорный, но стоит он значительно дороже, а большого положительного эффекта от его использования не стоит ожидать.

Кладка дымохода из красного кирпича

Рекомендуем применять огнеупорный кирпич только для кладки надсадной трубы, в этом месте самая высокая температура газов. Дело в том что красный кирпич без проблем может выдерживать температуру до +800°С, а температура газов в дымоходе значительно ниже. Категорически запрещается пользоваться силикатный кирпич – по время нагревания он выделяет в воздух ядовитые химические соединения. Такой кирпич можно применять только для внешней отделки стен.

Силикатный кирпич использовать запрещено

Важное требование ко всем кирпичам – боковые поверхности должны быть гладкими. Наличие неровностей и шероховатостей увеличивает отложение сажи в дымовом канале, придется его намного чаще прочищать. Большое количество сажи не только ухудшает тягу, но и может стать причиной воспламенения, а это прямой риск возникновения пожара. Во время вкладки дымохода внутренний канал нужно сразу очищать от выступающего в швах раствора. Пользуйтесь для этого влажной тряпкой или губкой, добивайтесь максимальной гладкости внутренних поверхностей канала.

Раствор для кладки. Есть два варианта. Одни печники применяют только глиняный раствор, другие добавляют в него немного цемента. Мы являемся сторонниками второго варианта, цемент значительно увеличивает прочность конструкции. Но выбирать вам, оба вида растворов неплохо справляются со своими задачами.

Готовый глиняный раствор для кладки печи

Классический дымоход

Рассмотрим конструктивные элементы классического дымохода.

Устройство классического дымохода

Нижняя часть

От верха печки до дымовой задвижки (шибера). Принимает очень горячие газы, для канала можно использовать шамотные кирпичи. Шибер лучше купить готовый в магазине, нет возможности – делайте самостоятельно. Магазинные конструкции надежнее, они изготовлены из ковкого чугуна и не деформируются по время нагрева. Стальные шиберы могут деформироваться в результате отпуска стали. Деформированный шибер подклинивает в пазах, открытие/закрытие затрудняется. Для кладки нижней части дымохода рекомендуется использовать раствор глины без добавления цемента.

Стальной шибер в кирпичной печи

Распушка

Выполняет две задачи: повышает устойчивость дымохода к ветровым нагрузкам – упирается в балки перекрытия. Кроме того, увеличенные размеры распушки служат противопожарной защитой деревянных конструкций.

Распушка трубы

Стояк

Часть дымохода от распушки и до выдры. Самый длинный участок, во время кладки нужно соблюдать вертикальность положения всех рядов.

Кладка стояка дымохода

Выдра

Специальное утолщение над покрытием крыши. Традиционные дымоходы изготавливаются без использования современных методов герметизации выхода над крышей, увеличенные размеры выдры исключают попадание естественных осадков на чердак бани. Для улучшения изоляции по периметру выдры можно прибить листы оцинкованной стали.

Выдра

Шейка и оголовок

Длина шейки зависит от угла наклона и типа крыши, конкретные размеры учитывают все особенности строения. Высота шейки оказывает влияние на стабильность тяги вне зависимости от силы ветра.

После того как шейка сформирована, можно выкладывать оголовок

Оголовок – декоративный элемент дымохода.

Варианты оголовков дымохода

Защитный колпак

Предохраняет попадание дождя и снега в дымовой канал. Есть еще одна функция у колпака. Если печкой бани длительное время никто не пользуется, то птицы могут свить в канале гнездо – дымоход придется чистить. Для предотвращения таких ситуаций рекомендуется закрывать выход металлической сеткой.

Устройство козырька на дымоход

Мы можем дать только приблизительные размеры каждого элемента дымохода, более точные параметры нужно рассчитывать с учетом архитектурных особенностей печи и бани.

Этапы строительства классического дымохода

Наличие кирпичного дымохода следует предусматривать еще во время проектирования бани. Печка должна быть кирпичной и обязательно на отдельном бетонном фундаменте.

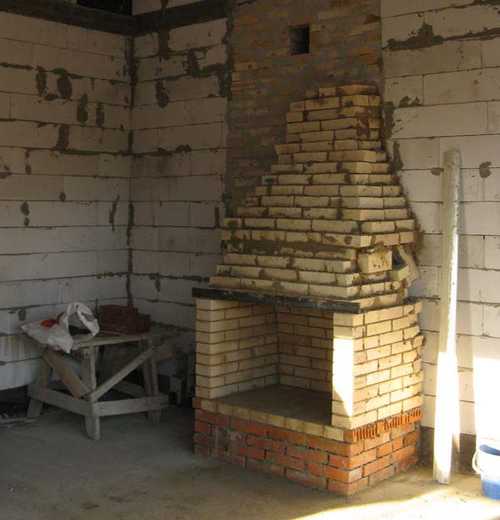

Банная печь на этапе возведения топки

Для большинства банных печей достаточно канала 250×120 мм, это стандартные размеры красного кирпича. Для кладки дымохода потребуются специальные кирпичи в половину стандартной, их можно купить готовыми или состоятельно обрезать болгаркой с алмазным диском.

Толщина раствора не более 1 см, чем толще раствор – тем больше риски его растрескивания во время теплового расширения. Не рекомендуем делать такой сложный дымоход для металлической печи, для нее достаточно установить трубу.

Шаг 1. Приготовьте кирпичи, инструменты и раствор. Снимите размеры до шибера и распушки.

Шаг 2. Начинайте кладку снизу дымохода от печки, каждый ряд проверяйте уровнем по всем четырем плоскостям. Через три-четыре ряда очищайте канал от излишков раствора.

Вид канала

Практический совет. Кладку дымохода можно существенно ускорить. После того как положено 2-3 ряда кирпичей, закрепите в них по углам веревки и натяните их к потолку. Веревки устанавливайте строго вертикально, по ним контролируется положение дымохода. Больше не надо терять время на проверку каждого ряда уровнем.

Контроль вертикальности

Шаг 3. В месте установки шибера закрепите рамку. Установка рамки не должна нарушать положение верхней плоскости кирпичей, для этого нужно в них выбрать углубление по размерам рамки шибера.

Шаг 4. Продолжайте кладку до начала устройства распушки. Подсчитайте количество рядов, которые придется класть до выхода распушки на нужные размеры. При этом имейте в виду, что за один ряд периметр дымохода увеличивается на четверть ширины кирпича. Распушка должна плотно примыкать к потолочным балкам. Если они находятся на большом расстоянии от дымохода, необходимо сделать специальные упорные рамочные конструкции.

Распушка

Шаг 5. Выкладывайте распушку согласно схеме. Имейте в виду, что это лишь принципиальная схема, конкретное количество рядов кирпичей для выхода на максимальную ширину распушки зависит от конструкции бани. Необязательно делать распушку квадратного профиля, можете выкладывать прямоугольную.

На фото — распушка

Важно. Между потолочными балками и распушкой не должно быть зазоров, в противном случае дымоход под воздействием резких порывов ветра будет шататься. Колебания нарушат герметичность примыкания трубы к кровельным покрытиям, а это обязательно вызовет протечки. Что такое постоянно мокрая стропильная система или чердак, объяснять не надо. Никакой минеральной ваты для теплоизоляции не подкладывайте, толщина распушки полностью исключает самовозгорание деревянных элементов.

Шаг 6. Постепенно за то же количество рядов переходите с распушки к размерам дымохода, подтягивайте его к крыше.

Шаг 7. На нижнем уровне крыши начинайте класть выдру. Этот элемент дымохода сложнее распушки, увеличение ширины дымохода должно происходить постепенно с учетом наклона скатов. Настоятельно рекомендуем для повышения устойчивости конструкции во время кладки вмуровать в выдру металлические пластины и прикрепить их к стропильной системе.

Выдра

Торцы кирпичей нужно подрезать, это уменьшит величину зазора межу кровельным покрытием и выдрой. Если подрезать не хочется – советуем между нижней частью выдры и кровельным покрытием установить металлические листы для предупреждения попадания на стропильную систему и чердак атмосферных осадков.

Расшивка прохода кирпичной трубы. Распушка

Проход трубы через потолок

Практический совет. Для тех, кто впервые занимается строительством дымохода из кирпича, настоятельно советуем перед кладкой выложить на земле кирпичи без раствора согласно схеме. Это позволит лучше понять технологию кладки и избежать досадных ошибок.

Важно. Если штукатурка дымохода не планируется, то видимую часть кладки нужно делать под внутреннюю или внешнюю расшивку швов. Кирпичи ровные и красивые – расшивайте швы, внешний вид материалов неудовлетворительный – придется оштукатуривать. О технологии оштукатуривания мы расскажем немного ниже.

Шаг 8. Кладка оголовка. Чисто декоративный элемент, внешний периметр дымохода увеличьте на четверть кирпича. Оголовок один ряд и сразу после него финишный. В финишный ряд рекомендуем вмуровать металлическую сетку от птиц. Сверху на дымоходе дюбелями закрепите защитный колпак.

Оголовок трубы

Дайте два-три дня на просушку, а потом начинайте первую протопку печи. Не пугайтесь, если вначале протопки тяга будет маленькой или вообще отсутствовать, со временем все встанет на свои места.

Как оштукатурить верхнюю часть кирпичного дымохода

Есть два варианта:

  • купить в магазине специальные металлические уголки;
  • сделать самостоятельно универсальное приспособление.

Штукатурный профиль

Мы считаем, что сделать универсальное приспособление намного выгоднее.

  1. Во-первых, это намного дешевле.
  2. Во-вторых, им можно пользоваться во время оштукатуривания дверных и оконных проемов, внешних углов стен и. д. Это значит, что такие приспособления всегда пригодятся на стройке.
  3. В-третьих, можно самостоятельно регулировать толщину штукатурного слоя в зависимости от состояния поверхностей.

Рейка для угла

Приспособление изготавливается из отрезков катанки или строительной арматуры Ø 6÷8 мм. Длина арматуры зависит от ширины дымохода или стен. Пруток нужно согнуть буквой V, центр изгиба располагается посредине. Концы еще раз изгибаются под углом примерно 90°. Как пользоваться приспособлением?

Шаг 1. Подберите ровные деревянные рейки, длина реек должна равняться длине поверхности. Может быть и короче, но тогда придется оштукатуривать в два приема.

Шаг 2. Установите рейки по углам дымохода (или проема) и зафиксируйте их двумя изготовленными зажимами. Зажимы должны надежно удерживать рейки в нужном положении.

Шаг 3. В зависимости от состояния поверхности дымохода подберите толщину штукатурного слоя. Старайтесь, чтобы она не превышала 1,5 см, если есть большие выступы, то уберите их.

Шаг 4. С помощью уровня установите рейки в вертикальном положении. На одной стороне дымохода должно быть две рейки. Такие же операции повторите и на противоположной стене.

Шаг 5. Начинайте штукатурить поверхности, правилом убирайте лишнюю массу и по установленным рейкам выравнивайте ее. Повторите действия с противоположной стороны дымохода.

На следующий день аккуратно снимите зажимы и рейки. Теперь ровные углы штукатурки будут служить направляющими для правила во время оштукатуривания двух оставшихся плоскостей дымохода. Просто, быстро, дешево и красиво. Зажимы не выбрасывайте, с их помощью можно обрабатывать все внешние углы в зданиях.

Пример оштукатуренной трубы

Кладка упрощенного дымохода

Надеемся, что вы внимательно прочитали наши советы и уже имеете понятие о кладке традиционного дымохода. В таком случае упрощенный вариант не создаст больших проблем. Остановимся на его отличиях и технологических особенностях.

Видео – Упрощенный дымоход

Дымоход не имеет распушки и выдры. Распушка служит элементом фиксации, раз ее нет – нужно крепить конструкцию иным способом. Мы рекомендуем по периметру дымохода из уголка сделать рамку, при помощи резьбовых соединений прикрепить рамку к дымоходу на уровне потолка. Далее ее нужно зафиксировать к потолочным балкам перекрытия. Фиксировать можно металлическими пластинами или строительной арматурой, не имеет значения. Главное, чтобы дымоход не шатался.

Выдра была нужна для герметизации выхода дымохода над кровельным покрытием. Она не муруется – делайте герметизацию самостоятельно. Используйте для этого металлические листы, конкретная технология герметизации зависит от типа крыши. Мы укажем только главные общие моменты.

Кладка простого кирпичного дымохода

Проход дымохода из кирпича через потолок

Вывод трубы через крышу

  1. Защитные фартуки нужно согнуть и вложить в канавку, прорезанную на плоскостях дымохода.
  2. Для полного исключения попадания влаги все места прилегания крайне желательно обработать любым герметиком.
  3. Есть возможность – во время обустройства кровельного покрытия приобретайте заводские системы герметизации выхода дымохода.

Если кирпич, используемый для кладки дымохода, уже был в употреблении, то необходимо штукатурить и внутренний канал. Особых углов и прямолинейности соблюдать не стоит, главное, чтобы поверхности были по возможности гладкими.

Как сделать кирпичный дымоход с вентиляционными каналами

Наличие эффективной вентиляции в парной и душевой – одно из важных условий комфортности принятия водных процедур. Кроме того, она помогает быстро высушить помещения и увеличить срок эксплуатации всех деревянных конструкций.

Как сделать кирпичный дымоход с вентиляционными каналами

Схема дымохода

Ставить кирпичный дымоход только ради дыма от печи нецелесообразно. В таком случае придется делать в стенах вентиляционные продухи. Настоятельно рекомендуем сразу в дымоходе сделать вентиляционные каналы. Если печь и дымоход разместить правильно, то появляется возможность обустроить вентиляцию не только в парной, но и в душевой. Для иных помещений бани вентиляцию можно вообще не делать.

В каналах допускается монтаж электрических вентиляторов (принудительная вентиляция) или декоративных решеток с регулируемыми жалюзи или заслонками.

Как выполняются работы по кладке вентканалов?

Шаг 1. На земле из кирпичей сделайте предварительную раскладку дымохода, предусмотрите в нем один канал для дыма и два для вентиляции. В целях экономии денег, кладку трубы от печки делайте газобетонными блоками, они намного дешевле, кирпич применяйте только для дымового канала. Весь дымоход из кирпичей нужно класть лишь с места открытия вентиляционных каналов (под потолком парной и душевой). После открытия каналов дымоход делается только из керамического кирпича.

Шаг 2. Кирпичи кладите с перевязкой, размеры вентиляционных отверстий достаточно делать по периметру ≈ 12 см, что составляет одну ширину и две толщины стандартного красного полнотелого кирпича.

Шаг 3. Если по технологическим соображениям вентиляционный канал приходится делать в углу дымохода, то болгаркой подрезайте кирпичи для придания им нужной геометрической формы. Тщательно заделывайте швы, не оставляйте пропусков. Нарушение герметичности швов значительно понижает эффективность вентиляции помещений.

Шаг 4. Рекомендуемая толщина стенок между каналами полкирпича, но вы можете изменять ее в зависимости от необходимого расстояния между вентиляционными и дымовым каналами. Каждый новый ряд перевязывайте со старым минимум в полкирпича. Имейте в виду, что размеры дымохода с вентиляционными каналами увеличиваются, возрастают ветровые парусные нагрузки, следовательно, нужно повысить его устойчивость.

Шаг 5. По такому же алгоритму продолжайте кладку по всей длине дымохода. Для ускорения работ между крайними углами натягивайте веревку и по ней контролируйте положение кирпичей. Не помешает время от времени проверять вертикальность конструкции. Оголовок выполняется обычным способом – с нависанием трети кирпича через ряд.

Кладка дымоходов и вентиляционных каналов: а) в стенах толщиной в 1.5 кирпича; б) в стенах толщиной в 2 кирпича

Простая схема дымохода для отвода дыма и газа, а также для вентиляции

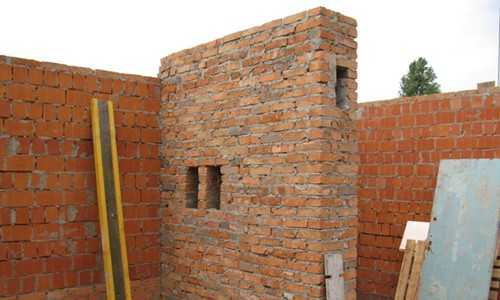

Дымоход с вентканалами

Видео – Кладка дымохода с вентиляционными каналами

Выдру и распушку в таких дымоходах делать не стоит, прикрепите дымоход к балкам и стропилам при помощи металлических уголков и пластин.

Как рассчитать диаметр канала дымохода

Можно встретить утверждения, что высота дымохода не может быть менее пяти метров. Это не так, не обращайте внимания на такие утверждения. Только представьте себе баню высотой приблизительно два метра, над которой торчит дымоход высотой три метра.

Точные расчеты довольно сложные, нужно знать много формул и учитывать большое количество факторов: температуру газов на входе в дымоход, скорость движения воздушного потока, высоту, скорость сжигания и вид топлива, розу ветров и т. д. Не стоит заниматься такими сложными вычислениями, советуем пользоваться шведским методом. Он учитывает главные показатели, на основании них сделаны расчеты и составлен график. В качестве исходных данных нужно только знать площадь топки (F), дымохода (f) и его высоту (H). Имея два параметра всегда можно узнать неизвестный третий.

График для определения параметров дымохода

К примеру, вы знаете размеры топки и дымохода, вам нужно узнать его высоту в зависимости от конфигурации профиля. Найдите процентное соотношение этих параметров и при помощи графика узнайте минимальную высоту. Или наоборот, известна высота дымохода и площадь топки, а нужно узнать плошать канала дымохода. Опять с помощью простейших арифметических действий по графику узнаете размеры канала с учетом конфигурации сечения.

Расчет дымохода

Практические советы

Кладку выдры и распушки можно упростить за счет использования металлических пластин или прутков. С их помощью связывайте между собой ряды, только не допускайте попадания прутков в рабочие каналы.

Можно встретить советы не оштукатуривать некачественные кирпичи, а обкладывать их специальной керамической плиткой. Мы не советуем поступать таким образом по нескольким причинам.

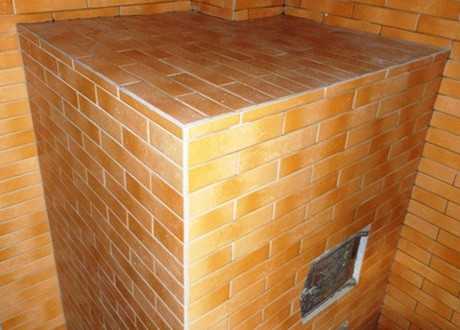

Керамическая плитка для печки — пример

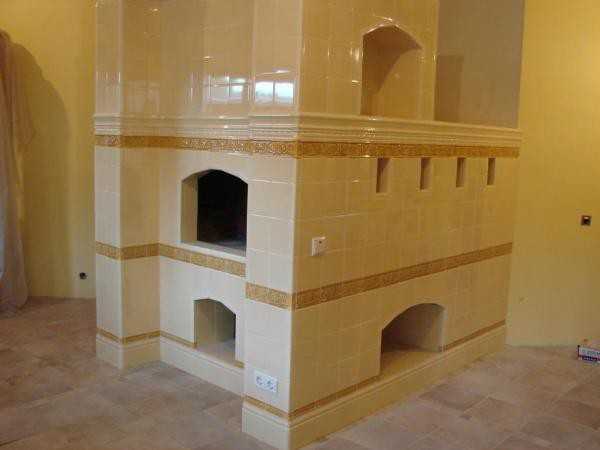

Облицовка печи и дымохода керамической плиткой

  1. Во-первых, есть большая вероятность, что плитка отпадет, постоянные циклические изменения линейных размеров дымохода крайне негативно влияют на показатели адгезии плитки.
  2. Во-вторых, перед облицовкой неровных поверхностей в любом случае придется их подравнивать. Зачем тогда делать двойную работу за тройные деньги?

Важно. Длительность эксплуатации кирпичного дымохода во многом зависит от режимов топки печи. Красный кирпич очень боится повышенной влажности. Особенно, в зимний период времени, когда вода замерзает и с удвоенной скоростью нарушает его целостность. Что делать, чтобы кирпич в дымоходе не был влажным? Все очень просто – температура газов на выходе из дымохода должна быть не менее +110°С, такие условия исключат появление на стенках канала конденсата.

Но здесь появляются проблемы. Чтобы достичь такой температуры дыма на выходе, нужно сильно топить печь, а это не всегда возможно и целесообразно. Кроме того, большинство современных заводских печей имеют довольно высокий КПД, теплота сгорания топлива отдается в топочной камере, в дымоход поступают уже относительно холодные газы. Значит, появление конденсата неизбежно. Кстати, конденсат не только отрицательно влияет на прочность кирпича. К мокрым стенкам канала налипает много сажи, дымоход придется чистить чуть ли не через год.

Конденсат в дымоходе

Есть два выхода из такого положения.

  1. Первый – сильно топить печь.
  2. Второй — вставить в канал дымохода тонкостенную трубу из легированной стали.

Выбирайте, какой из предлагаемых нами способов вам больше подходит.

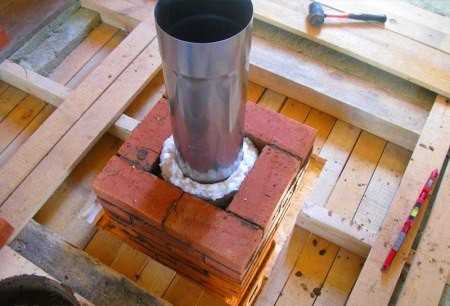

Кирпичный дымоход со стальной шахтой

Стальная труба внутри кирпичного дымохода

Гильзование кирпичного дымохода

banya-expert.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
