Как построить дымоход из кирпича своими руками

Перед тем, как начать строительные работы, необходимо подготовить схемы дымоходов из кирпича, соответствующие конкретному проекту печи, особенностям внутренней планировки помещений, конструкционным отличиям кровли.

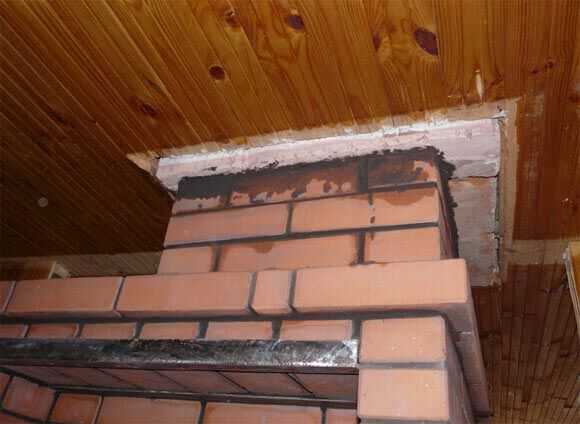

Далее до самого перекрытия выкладывается шейка разделки (распушки). Необходимо следить, чтобы, независимо от внешних габаритов, внутреннее сечение дымоходного канала на всей протяженности было одинаковым и составляло приблизительно 140х270 миллиметров (это усредненные параметры, в реальности они могут быть другими, в зависимости от мощности отопительного прибора и размеров дымохода). После пяти рядов шейки начинается кладка самой разделки, наружные размеры первого ряда которой должны составлять около 590х450 миллиметров, что достигается за счет вставки половинок и четвертинок кирпича. Чтобы не произошло отклонения в сечении дымового канала, применяются 60-миллиметровые кирпичные пластины, вставляемые вовнутрь. На третьем ряде разделки размеры дымохода из кирпича вновь меняются и составляют уже 510х650 миллиметров. Внутрь также вставляются кирпичные пластины. Наружные размеры четвертого ряда делаются равными 570х710 миллиметров, а внутрь вставляются кирпичи толщиной 90-100 миллиметров. Пятый и шестой ряды выкладываются из цельных кирпичей при строгом соблюдении правил перевязки. В случае необходимости разделка может быть продолжена еще на один ряд.

После того, как кладка разделки завершена, строительство дымохода из кирпича перемещается на чердак, где устраивается стояк. Для его вывода наружу в кровле предварительно должно быть сделано отверстие. Стояк сооружается достаточно быстро и просто, так как предусматривает выполнение обычной кладки и не требует никаких манипуляций с размерами трубы. Как только он доведен до кровли, все работы перемещаются на крышу. Там продолжается выкладывание стояка, который должен на один-два ряда возвышаться над кровлей, после чего начинается сооружение выдры.

Данный отрезок дымохода состоит из девяти рядов, при этом выкладывается он таким образом, чтобы наружный размер каждого последующего ряда превышал предыдущий на четверть кирпича. В то же время размер дымового канала должен оставаться неизменным, поэтому необходимо тщательно подбирать внутренние кирпичные пластины, посредством которых производится его регулировка. Вначале кирпичи кладутся таким образом, что образуется только один выступ, впереди, в то время как по краям наружный размер дымохода не изменяется. В третьем ряду выдра становится шире за счет выдвинутых кирпичей, то есть передний выступ постепенно начинает заходить на бока. В четвертом ряду происходит увеличение боковых выступов в длину. Еще больше их длина увеличивается в пятом ряду, за счет чего перекрывается зазор между дымоходной трубой и кровлей. В шестом ряду этот зазор перекрывается почти полностью, а в седьмом формирование боковых выступов окончательно завершается.

В результате всех вышеописанных преобразований образовался передний и два боковых выступа, осталось еще сформировать задний. Как видим, недаром даже достаточно опытные строители задают вопрос, как класть дымоход из кирпича, ведь дело это достаточно непростое и требует предельного внимания и соблюдения всех технологических требований. Последний, четвертый выступ формируется в восьмом ряду. Тут особенно важно соблюдать перевязку кирпичной кладки и тщательно подбирать кирпичные пластины, которые позволяют дымовому каналу оставаться неизменным при постоянном изменении внешних габаритов трубы. Завершающий, девятый ряд выдры выкладывается аналогично восьмому, и при этом на данном этапе уже начинается формирование шейки дымохода. Ее размер может варьироваться в зависимости от высоты дымохода. На данном этапе необходимо придерживаться правил и нормативов, касающихся высоты дымоходной трубы над кровлей, так как это будет оказывать серьезное влияние на тягу в процессе топки (прочтите: "Труба для дымохода своими руками").

Некоторые советы, касающиеся кладки дымохода

Итак, как сложить дымоход из кирпича, мы разобрались, но нужно обратить внимание на некоторые нюансы и трудности, с которыми придется столкнуться в процессе работы.

Во время выполнения кладки нужно следить за тщательностью перевязки кирпичей между собой, особенно это касается половинок, четвертинок и прочих частей, а также кирпичных пластин.

Профессиональному печнику не составит большой проблемы отколоть кусок необходимого размера от целого кирпича, а вот тем, кто не имеет достаточного опыта, сделать это может быть весьма непросто. Оптимальным выходом из данной ситуации станет приобретение специальной шлифовально-отрезной машинки. Она позволяет достаточно просто получать кирпичные элементы для дымохода необходимого размера, что особенно актуально, когда требуются пластины для формирования дымового канала в процессе устройства разделки либо выдры. Важно помнить, что толщина шва непосредственным образом влияет на прочность кирпичной кладки, и чем он тоньше, тем более прочным в итоге окажется дымоход. В связи с этим следует тщательно измерять место будущей установки, в соответствии с этими данными наносить на кирпич линию отреза, и лишь после этого выполнять резку. Иногда и вовсе может понадобиться придать некоторым кирпичам неправильную форму, поэтому ошибка тут может стоить испорченного кирпича и зря потраченного времени.

Подводя итог всему вышесказанному, несложно понять, что выложить дымоход из кирпича своими руками человеку, не обладающему достаточным опытом, будет весьма непросто. Однако не стоит опускать руки, ведь существует более простой способ, которым смогут воспользоваться даже начинающие строители. Читайте также: "Дымоход для банной печи своими руками".

Альтернативный вариант кирпичной кладки дымохода

Если описанный выше способ кладки дымохода кому-то покажется чересчур сложной и непосильной задачей, то не стоит отчаиваться и опускать руки. Существует альтернативный вариант, как выложить дымоход из кирпича, обладая минимумом навыков. Он подразумевает выполнение обычной кладки, при которой весь дымоход, начиная от насадной трубы и заканчивая оголовком, будет иметь одинаковый размер. Возникает закономерный вопрос: а как быть в таком случае с разделкой и выдрой? Они также будут, однако выполнить их вполне и из бетона. Читайте также: "Схема дымохода для газового котла".

Кладка кирпичной трубы для газового котла и вентиляции, детальная видео инструкция:

Перед тем, как приступить к работе, необходимо заранее подготовить металлические пруты, проволоку или арматуру, имеющую диаметр 5-7 миллиметров. В процессе кладки дымохода в местах, где должны располагаться разделка с выдрой, отрезки этой арматуры следует вмонтировать в кирпичную кладку. При этом важно следить за тем, чтобы металлические элементы не пересекали дымовой канал. После завершения кладки дымохода останется только смонтировать в нужных местах опалубку, приготовить цементный раствор и залить его (прочитайте также: "Чистка дымохода своими руками - методы").  Как видим, даже не обладая большим опытом и имея лишь минимальные навыки кладки кирпича, можно собственными руками соорудить дымоход, не прибегая к помощи строителей и не выбирая вместо этого установку металлических труб, которые по своим эксплуатационным характеристикам значительно уступают кирпичным дымоходам. Если у вас что-то не получится сразу, не стоит впадать в панику, достаточно более тщательно изучить схемы, почитать советы опытных мастеров, попытаться выяснить, в чем заключается причина вашей проблемы, и следующая попытка наверняка увенчается успехом. Наградой за труды и упорство станет красивый и функциональный дымоход, способны прослужить не одно десятилетие, обеспечивая надлежащую работу отопительного оборудования. Читайте также: "Устройство дымохода в бани".

kryshadoma.com

Кирпичная труба для дымохода: как класть дымоходный кирпич

Правильно подобранный кирпич может повлиять на надежность и долговечность работы дымохода. Если дома есть котельная, то и для нее необходим хороший, качественный дымоотвод, если конечно нет денег на оплату электричества в двойном, а то и тройном объеме.

Содержание статьи

Как определиться с типом материала

Если вы решили установить в доме камин, необходимо построить дымовую трубу. Какой материал лучше всего подобрать для строительства дымоотвода?

Существует 4 часто используемых видов дымохода – труба из металла, кирпича, полимерная, а также керамическая.

Если в доме установлена печь на основании дров (а не котел на основании дизельного топлива), где температура выходящего газа составляет 700 градусов, то установить можно и дымоход из кирпича. Сейчас эти виды дымоходов оказываются самыми распространенными и популярными в домах частного типа.

Кирпичная труба для дома обладает рядом преимуществ, для нее не обязательно определяться с видом и типом топки, а также способом подключения на этапе начала строительства. Связано это с тем, что подключить отопление можно на любой высоте дымохода.

Еще одним положительным моментом является возможность отклониться от изначального вертикального положения для того, чтобы обойти встретившуюся на пути металлическую балку.

После решения обзавестись печью или камином и установить дымоотвод нужно определиться с покупаемым типом кирпича, так как любой вид клинкера не подойдет — нужно знать, какой использовать и приобретать.

Выбор материала для возведения дымоотвода

По данным строительных норм и правил дымоотводные трубы должны выполняться исключительно из красного полнотелого клинкера обычного обжига. При кладке оштукатуривание внутренней стенки дымоотвода не осуществляется.


В зимнее время дымоход испытывает мощное изменение температур с обеих сторон, с внутренней – это горячий воздух, а с внешней – сильный мороз (если не считать ветер, град, снег и другие природные вмешательства). Со временем это может привести к разрушению возведенной трубы. Чтобы избежать разрушения, экономить на покупке материала и установлении дымоотвода не стоит.

Во время приобретения клинкера нужно обратить внимание на соответствие материала согласно ГОСТу 8426-75. Этот стандарт полностью устанавливает необходимые данные клинкера. По данным ГОСТа нужно понимать, что каждая партия кирпича должна сопровождаться паспортом, в котором должно быть указано предприятие изготовителя, принадлежность к стандарту государственных данных.

Использовать силикатный клинкер нельзя, так как такой материал не выдерживает резкого перепада температуры на протяжении длительного времени.

Если стандарты ГОСта не так важны для покупателя, необходимо помнить, что кирпич должен быть изготовленным из глины. Использовать силикатный клинкер нельзя, так как такой материал не выдерживает резкого перепада температуры на протяжении длительного времени. При использовании силикатного кирпича в дальнейшем потребуется ремонт трубы, что само по себе дорогостоящее и нелегкое дело.

Исполнение качественной кладки

Перед выполнением кладки нужно учитывать один важный фактор — обычный раствор цемента не совсем подходит в этих целях, поэтому его нужно готовить в специальных пропорциях, на одну часть цемента взять 0,5 части извести и 2,5 части песка.

Нужен только такой раствор, так как класть кирпичи на основании обычного раствора неприемлемо из-за их быстрого оседания и разрешения в дальнейшем. Не стоит забывать и о высоком качестве цемента.

Высота трубы определяется согласно конструкции крыши и параметров целого строения. Единственными параметрами, которые стоит учитывать, являются выступ над козырьком крыши и выход дымохода в пустое пространство. Выстраивать излишне высокий дымоход также не стоит, так как повысится расход топлива из-за низкой температуры кладки в зимнее время.

Чем выше построенная труба, тем больше топлива нужно для ее нагревания. В противном случае появится конденсат, способствующий уменьшению тяги внутри возведения. Во избежание дополнительного расхода материала строить дымоход лучше недалеко от козырька на крыше, так его высота максимально уменьшится. Плюсом такого установления является легкость доступа для осуществления ремонта. Кладка кирпича должна осуществляться таким образом, чтобы шов не превышал 10 мм, что указанно в СНиП.

Как расположить дымоход и рассчитать параметр нагрузки

Вес одного кирпича достаточно высокий, потому вся труба будет весить достаточно много; необходимо рассчитать вероятную нагрузку и установить параметр выдержки такой конструкции. Грузоподъемность перекрытия должна соответствовать установленной норме. В постройке труба из кирпича не должна оставаться полностью самостоятельным строением, внутрь необходимо вставить жаростойкую эластичную трубу и плотно подсоединить ее к топке.

Преимущество строительства такого дымохода – минимизация использованного пространства. Труба воздвигается так, чтобы вся кладка дымохода располагалась в стене. Такое строительство способствует быстрому выходу дыма без дополнительного охлаждения и появления конденсата, который распространит дым по дому.

Другой вид кладки – строительство вверху печи или камина, то есть дымоход выставляется на железобетонное перекрытие вверху печи. Такой тип называется насадным дымоходом. Существует и коренная труба, которая строится на отдельном основании из клинкера.

Инструменты для кладки:

  • Мастерок;
  • Рулетка для измерения параметров;
  • Отвес;
  • Уровень для измерения ровности кладки;
  • Кирка;
  • Расшивка, желательно несколько;
  • Правило;
  • Лопатка для раствора;
  • Порядовка и угольник из дерева;
  • Герметик, работающий с температурой около 1 000 градусов;
  • Шнур-причалка.

Ремонт дымоотвода в случае необходимости

Причин, по которым может потребоваться ремонт трубы, может быть одновременно несколько. Это может быть неправильно подобранный материал, неправильный расчет во время стройки, выполненные работы непрофессиональными работниками. Забывать о неправильном уходе и эксплуатации также не стоит.

Дымоотводная труба может потребовать ремонт в нескольких случаях, это может случиться по естественным и искусственным причинам, но основные причины требуемого ремонта таковы:

  • Приобретение неподходящего кирпича;
  • Исполнение неправильной кладки и наем некомпетентных работников;
  • Образование конденсата при кладке в стене;
  • Отсутствие зонта защиты.

Если кирпичная кладка была разрушена, то дымоотвод автоматически подвергается полному или частичному разбору с дальнейшим восстановлением.

Проблемы, которые возникают в процессе использования дымоотвода, достаточно серьезные, и оставлять их без решения на длительное время не стоит. Мелкий ремонт трубы в стене осуществить реально, но сложно из-за отсутствия полноправного доступа. Обычные дымоотводы отремонтировать намного легче, но смотрятся они не эстетично.

Похожие статьи

pluskirpich.ru

Дымоходы из кирпича по лучшей цене

Многие частные дома принято строить с дымоходами для каминов, печей и котлов. Ведь дымоход — не просто какая-то декорация или же обычный столбик, а по факту он являет собой отдельную постройку (как минимум важную деталь всего дома), которая выполняет не только функции отвода дыма, а также газа, но и функцию вентиляции.

Исходя из всего вышесказанного, становится понятным, что сложить такую конструкцию нужно не просто красиво, а еще и правильно с функциональной точки зрения. Дымоход должен иметь прекрасную тягу, стойкость к атмосферным воздействиям (дождь, снег, мороз) и высоким температурам, устойчивость и надежность.

За правило принято делать дымоход из кирпича. Этот способ отличный по своей надежности, а вопросы цены и качества остаются на приятном уровне. При возведении дымохода используют различные материалы, как например готовые керамические трубы для дымохода (рекомендуется к использованию), так и обычный печной кирпич. Что касается того как лучше возвести дымоход, то можно определиться из вариантов: возводить как, к примеру, самонесущую конструкцию или же сделать его частью какой-то несущей стены. Не стоит жалеть средств на покупку качественных материалов для строительства, так как при постоянном воздействии достаточно высоких температур и внешней среды на конструкцию дымохода может возникнуть непригодность данного объекта, если материалы будут плохого качества.

Конечно же у всех возникает вопрос как выложить дымоход из кирпича? Давайте ответим на него. Возведение дымохода начинается с устройства главного — фундамента. Фундамент должен иметь форму прямоугольника, при высоте не менее тридцати сантиметров от поверхности земли, а выступ за контур дымохода делается на пятнадцать сантиметров. Хорошим вариантом будет железобетонный фундамент, но если такую реализацию дымохода сделать сложно, тогда используйте камни.

Кладка дымохода из кирпича осуществляется не только с помощью простого кирпича, но также с помощью блоков керамики, имеющих специальные отверстия. При процессе кладки надо использовать обычные швы по десять или пятнадцать миллиметров. Специальный огнеупорный раствор используют в местах, которые планируется подвергать высокому температурному воздействию (до 300-350 градусов по Цельсию). Вы легко сможете найти готовые сухие смехи, которые используют для кладки как обычных каминов и печей, так и дымоходов, в любом строительном магазине. А в местах, где не планируется высокое температурное воздействие, можно смело использовать обычный раствор, который состоит из: цемента, извести и песка.

При кладке дымохода из кирпича учитывайте и то, что каналы дымохода должны быть квадратной или прямоугольной формы, а самые минимальные размеры дымоотвода — 140 на 140 миллиметров. Перегородки каналов дымохода делать не менее 120 миллиметров(равняется ширине кирпича). Наружные стенки необходимо хорошо утеплить или сделать толщиной в 250 миллиметров (еще говорят в 1 кирпич) в местах, где каналы будут расположены в наружной (-ых) стенах дома или так, где дымоход пройдет через не сильно утепленный чердак. Минеральная вату с толщиной слоя пять сантиметров будет надежным утеплителем для дымохода.

А как выложить дымоход из кирпича, если он строится как отдельная конструкция и не будет частью стены? Ответ прост — его надо отделить от того, что будет выступать в роли перекрытия. Если дымоход все же будет частью любой наружной стены дома, то он с легкостью выдержит перекрытия (при толщине стены как минимум в 1 кирпич).

Рассмотрим вопрос необходимой высоты для дымохода.

Понятно, что тяга будет зависеть от высоты дымохода. При этом кладку дымохода из кирпича нужно выполнить так, чтобы крыша никогда не загорелась (если крыша изготовления из материалов, которые легко воспламеняются). При угле наклона крыши в двенадцать и менее градусов дымоход должен быть высотой более шестидесяти сантиметров над коньком крыши дома. Если же материалы крыши легко могут воспламенится и угол наклона крыши будет больше двенадцати градусов, то дымоход стоит делать выше шестидесяти сантиметров над коньком. Если крыша выполнена из огнестойких материалов, тогда можете быть уверены, что высоты в тридцать сантиметров на крышей будет достаточно (а вот горизонтальное расстояние крыши и дымохода надо выдержать в интервале больше одного метра).

Каждый день развитие строительных технологий идет вперед, являя миру более качественные и простые решения. Сегодня можно выбрать какой угодно вариант возведения дымохода. Но стоит помнить, что красивый по своему виду и надежный по долговечности дымоход, который строят из красного кирпича, может быть заменен современным дымоходом выполненный из металла или керамики. Приятной и легкой Вам стройки.

pechi-kaminy-barbeku.ru

Из какого кирпича делать дымоход, секреты и советы от профессионалов ◀

До сих пор для обогрева частных домов или дач используют печное отопление. Для этого ещё на момент постройки коробки сооружения устанавливают печь или камин. В кладке используют специальный термостойкий кирпич. Данный материал понадобится как на этапе кладки печи, так и при работе с возведением дымохода. Контраст температур между внутренней частью трубы и стороной, выходящей на улицу, предполагает, что материал шахты должен уметь переносить данные перегрузки. Обычный кирпич с поставленной задачей не справится. Чтобы разобраться, из какого кирпича делать дымоход, стоит ознакомиться с различными видами огнеупорных кирпичей.

Виды огнеупорных кирпичей

Любой огнеупорный кирпич сделан из глины с добавлением специальных присадок. Среди огнеупорных материалов различают три группы:

  1. Обычный кирпич. В составе этого кирпича используют известково-магнезиальную присадку. Изделие используют для постройки печей в сталелитейном производстве.
  2. Кварцевый кирпич. Подходит для крупных доменных печей для выплавки металла, так как не переносит других средств. Изготавливается из песчаника, боится щелочных сред.
  3. Углеродистый кирпич. Его используют в основном для сооружения доменных печей.
  4. Глиноземный кирпич. Используется повсеместно для кладки домашних печей и каминов, мангалов и печей барбекю. Характеристики данного изделия позволяют использовать его как в обустройстве топки, так и для возведения дымохода. Кроме этого огнеупорный кирпич разделяют по маркам. Рассмотрим подробнее каждую марку.

Марки огнеупорных кирпичей

Разные характеристики кирпичей позволяют задействовать их как при построении больших промышленных печей, так и для кладки печи и дымохода в домашних условиях. Различают следующие марки кирпича:

  • ШПД – используется в доменных производственных печах;
  • ШКУ – данный кирпич отлично переносит огромные перепады температур, поэтому его часто используют при футеровке сталеразливочных ковшей;
  • ШАВ – подходит для выкладки промышленных горнов и доменных печей;
  • ШБ и ША – марки кирпичей, используемых для обустройства домашних печей и каминов. В частности, марка ША-5 отлично подойдёт для кладки дымохода.



Как выбрать кирпич на рынке

Теперь, когда известно, из какого кирпича можно сделать дымоход, необходимо разобраться в вопросе выбора этого кирпича. Находясь на рынке стройматериалов, стоит обращать внимание на следующие признаки:

  1. Кирпич выбирают по звуку. Необходимо легко постучать по изделию. Хорошая продукция издает звук без глухих отзвуков.
  2. Не стоит обращать внимание на цвет кирпича. Хороший кирпич может быть различных оттенков. От темно-бежевого, до красного и жёлтого.
  3.  Особое внимание стоит уделить пористости изделия. Большое количество пор ухудшает свойство гигроскопичности, что может отрицательно сказаться на конструкции дымохода в будущем.
  4. Отблеск или глянец. Если изделие «блестит» и имеет глянцевую поверхность, лучше воздержаться от покупки данного кирпича. Такой эффект говорит о перекаливании изделия в процессе изготовления. Это негативно сказывается на его свойствах.

www.moy-house.ru

Как самостоятельно выложить печь из кирпича? » Сделай камин

Вопрос организации отопления всегда был одним из самых сложных. Для дачи, дома или для бани многие решают сложить печь из кирпича и обложить ее плиткой или изразцами. У этого варианта немало преимуществ и одно из них заключается в том, что строительство можно провести своими руками.

Красивая печь

Конечно, выложить кирпичную печь своими руками начинающему печнику будет трудновато. Хорошие печники, как правило, самоучки, однако цены на их услуги, отнюдь, недешевы. Соизмерив уровень своих доходов и зарплату печника, люди приходят к выводу, что легче эту самую печь своими руками, чем платить такие деньги. Разберемся, как сложить печь из кирпича своими руками.

Планируя, сложить печь для дома из кирпича для бани или для дачи, первым делом необходимо изучить информацию о кирпиче. Кирпич бывает разный, причем сорта отличаются, не только по внешнему виду, но и по свойствам. Тот материал, который идеально подойдет для поднятия стен бани, окажется непригодным, если планируется строить печь для дома из кирпича.

Запомните, что строительство печей допускает использование двух видов кирпича:

  • керамический;
  • шамотный.

Если строится кирпичная печь для дачи или для бани, то керамический кирпич нужен полнотелый (без дырок), маркой не ниже 150 и не выше 250.

Как выбирать кирпич?  От того, какого качества кирпич вы купите, зависит, как долго прослужит сложенная своими руками печь из кирпича для дачи или для бани.

Прежде чем приобрести кирпич, его сначала необходимо измерить на геометрические размеры. Если будущая печь для бани или другого помещения будет строиться под расшивку, размеры кирпича играют главную роль. Лучше потратить время на подборку кирпича, чем потом мучиться с ним, подгоняя  каждый в отдельности кирпич, путем ручной шлифовки. Кирпич должен быть целым и без трещин. Если ударить по кирпичу молотком, звук должен быть звонкий. Глухой звук говорит о том, что кирпич недожженный.

Если строится кирпичная печь для дома своими руками, то помимо кирпича, потребуются еще и инструменты для работы:

  • Уровень водяной
  • Молоток каменщицкий
  • Болгарка с алмазным отрезным кругом
  • Правило алюминиевое или рейка деревянная
  • Нож
  • Отвес
  • Карандаш столярный
  • Шнур
  • Малка
  • Угольник
  • Точильный камень
  • Рашпиль с грубой насечкой

Из чего состоит кирпичная печь

Перед тем, как выложить печь, стоит внимательно изучить ее устройство.

Печь состоит из:

  • фундамента,
  • топливника,
  • дымооборотов,
  • дымовой трубы.

Фундамент под печь

Перед тем, как сложить печь из кирпича, нужно обязательно подготовить под нее основание. Учитывайте, что даже относительно небольшая печь для бани имеет внушительный вес, поэтому строительство фундамента под нее является обязательным.

Фундамент под печь делают на расстоянии от фундамента дома или здания бани. Это связано с возможной в будущем неравномерной осадкой здания и печи.

Между печью и фундаментом делают гидроизоляцию из двух слоев рубероида на битумной мастике. Глубина заложения фундамента под печь необязательно должна быть на глубину промерзания грунта.

Топливник

Топливник может быть сделан как из керамического кирпича, так и из шамотного. Предпочтение следует отдавать шамотному кирпичу. Он долговечнее, чем керамический, выдерживает большие температуры горения топлива, поэтому именно шамотный кирпич рекомендуется использовать, чтобы обложить топку.

Дымообороты и печную трубу делают из керамического кирпича (см. ст. «Керамические трубы для дымоходов: отличное решение для частного дома«). Как видно на фотографии, топливник выполнен из шамотного кирпича. Колосниковая решетка в топливнике установлена с зазором.

Совет: любые металлические предметы при нагревании расширяются, поэтому все  металлическое в печах и каминах устанавливается с зазором.

Топливник с колосниковой решеткой

Какие топливники бывают?

Для разных  видов топлива существуют разные конструкции топливников, поскольку в быту используются различные  виды топлива:

  • Уголь,
  • Газ,
  • Дрова,
  • Торф,
  • Сланец.

Поэтому, подбирая проект печи, следует обратить внимание на вид топлива, на которую печь рассчитана.

Раствор для кладки печи

Решая вопрос, как выложить печь своими руками, нужно не только приобрести подходящий кирпич, но и приготовить «правильный» раствор. Обычный строительный раствор из цемента и песка в этом случае не подойдет, устройство печи предполагает использование раствора на основе глины.

Многие интересуются, можно ли построить печь для бани или дома, приготовив раствор из той глины, которая есть под руками? В принципе, можно, но такая глина потребует предварительной подготовки.

Раствор для кладки печи делают из глины и песка. Глин оптимального состава очень мало. Поэтому раствор необходимо приготовить самостоятельно. Для этого жирную глину смешивают с чистым песком. Добиться хорошего раствора можно только опытным путем. Предварительно глину необходимо замочить в воде на несколько дней. Некоторые печники перетирают глину через сито, чтобы избавиться от мелких камней и мусора.

От качества раствора зависит, как хорошо будет работать сложенная печь из кирпича своими руками и как долго она прослужит. Для того чтобы самостоятельная кладка печи для дома или бани не стала испытанием для нервной системы, раствор надо готовить тщательно.

Совет: помните о том, что раствор должен быть газонепроницаемым — в печи от горения топлива образуется угарный газ, который смертельно опасен.

Кладка печи и дымооборотов

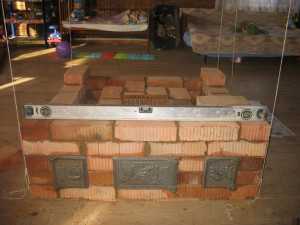

Имея на руках проект печи, можно приниматься за выполнение кладки своими руками. Как выложить печь самому без ошибок? Прежде всего, печь должна иметь правильную геометрическую форму, то есть все углы должны быть прямыми, а сама печь — вертикальной. В прямоугольнике или квадрате диагонали равны между собой, поэтому для проверки углов измеряют диагонали. Чтобы печь была вертикальной, существуют такие приборы, как водяной уровень и отвес.

Как выложить печь своими руками с горизонтальными рядами без больших отклонений? Что касается горизонтальности рядов печи и контроля толщины швов, то здесь печная братия изобрела свой способ контроля. Для этого берут восемь простроганных брусков сечением 50х50 мм или другим сечением (на выбор печника). На них делают отметки всех рядов печи и толщину швов. Это делается одновременно на всех восьми брусках при помощи угольника. Эти бруски устанавливаются по два на каждую сторону печи, выравниваются.

Чтобы постоянно не прикладывать водяной уровень к печи и не проверять вертикальность, необходимо с помощью отвеса найти на потолке точку, соответствующую углу печи, и вбить в потолок гвоздь. Особой точности здесь не нужно. После того как вбиты четыре гвоздя в потолок над углами печи, вбиваем 4 гвоздя в углы печи где-то на втором ряду кладки. Привязываем веревку к гвоздям в углах печи и к гвоздям на потолке. Отгибая гвозди в нужную нам сторону, добиваемся вертикальности веревок по всем четырем углам.  Это простое устройство здорово облегчает выполнение работ.

Есть еще один неплохой способ контроля толщины швов. Для этого нужно сделать простое устройство: берем проволоку толщиной 3-5 мм (естественно, идеально ровную) и вставляют ее между рядами кирпичей во время кладки. Это дает возможность осадить кирпич ударами киянки до упора в проволоку, выдавливая раствор под кирпичом. После того как ряд установлен, проволоку вытаскивают. Ряд будет идеально ровным.

Хотя с установкой вертикальных и горизонтальных направляющих есть большая возня, все равно это стоит сделать. Особенно тем, кто только начинает строить.

Советы:

  • При кладке печи необходимо соблюдать перевязку швов
  • Необходимо постоянно контролировать толщину шва
  • Кирпич перед кладкой мочат в воде
  • Кирпич режут болгаркой с алмазным кругом
  • Перед тем как класть ряд кирпичей, их необходимо подогнать под размеры «на сухую»
  • Раствор необходимо класть в таком количестве, чтобы во время осаждения кирпича он полностью накрыл нижележащие кирпичи. Всякое шпатлевание швов приведет к отслаиванию раствора.
  • Из внутренних каналов необходимо удалять излишки раствора

Фурнитура для печей

Фурнитур для печей и каминов существует великое множество. Различные формы дверок дают возможность сделать дизайн печи по собственному вкусу. Единственное, что нужно знать начинающему печнику, — это то, что вся фурнитура имеет размеры, кратные размеру кирпича.

Топочные дверки служат для загрузки кирпича. Должны иметь хорошо отфрезерованные поверхности в местах примыкания дверцы и рамы. Дверцы крепят при помощи специальных «ушей» из листовой стали или проволоки.

Полудверки

Полудверки могут иметь различные размеры. Через дверки регулируют подачу воздуха и через них удаляют золу. Иногда порядовки кирпичей и размеры дверок или полудверок не совпадают. В этом случае необходимо брать в руки болгарку и алмазный отрезной круг.

Колосниковая решетка

На колосниковых решетках сгорает топливо. Они делаются из чугуна. Бывают различных размеров.

Дымовые задвижки и печные вьюшки

Печными вьюшками и задвижками регулируют тягу в печи. По окончании топки вьюшки закрывают.

Плиты

Плиты изготавливают из чугуна с одной или двумя конфорками. Бывают плиты и без конфорок.

Иногда дверцы для печей изготавливают полукруглыми или топка по проекту бывает полукруглой. Особенно часто такое встречается при кладке каминов. В этом случае в печи необходимо делать печной свод. Как выложить печной свод? В каждом отдельном случае радиус свода будет разный. Для того чтобы не наделать ошибок, необходимо из любого листового материала или досок сделать щит и на нем в масштабе 1:1 нарисовать свод и место каждого кирпича. Все должно быть симметричным.

Печной свод

Монтаж фурнитуры

Во время строительства печи приходится монтировать дверцы, полудверцы, поддувала и т.п. Для того чтобы зафиксировать их в определенном положении, существуют небольшие хитрости. Как выложить самому печь одному без помощников? Как видно на фото, путем несложных приспособлений печнику удалось зафиксировать дверцы в нужном ему положении.

Облицовка

Чтобы печь выглядела более привлекательно, ее можно обложить облицовочным кирпичом или керамической плиткой, можно обложить печь и другими материалами, выдерживающими высокие температуры. Это самый простой этап работ, обложить печь облицовочным материалом не сложнее, чем обложить кафелем стены санузла. Главное условие успеха – аккуратность работы.

sdelaikamin.ru

Кладка каминов из кирпича своими руками » Сделай камин

В этой статье поговорим о том, как сделать камин из кирпича своими руками для частного дома. Для большей наглядности к тексту будут приложены чертежи, схемы и рисунки.

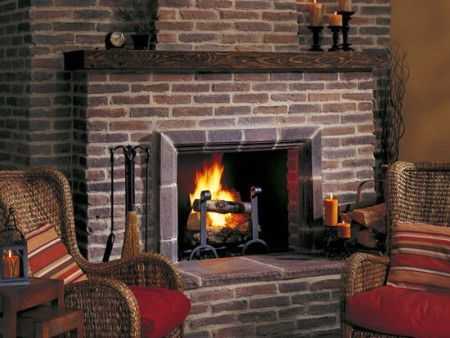

Камин кирпичный

Стандартные требования к камину

Хороший камин из кирпича должен отвечать следующим требованиям:

  • хорошее прогревание помещения;
  • отсутствие задымления;
  • органичное сочетание с интерьером.

Итак, перед тем как начать выкладывать камин из кирпича своими руками, потребуется определиться с объемом и площадью помещения дома, в котором планируется строительство камина. В качестве примера мы рассмотрим помещение площадью десять, пятнадцать, а также двадцать квадратных метров, а также с потолками высотой 3-3,5 метра.

Соответственно, объем помещений дома должен составить тридцать пять, пятьдесят и семьдесят кубических метров. Соотношение площади топки к этим объемам равно от 1:50 до 1:70. Таким образом, оно будет равно 2.000–3.000–4.000 кв. см.

Исходя из этих показателей, портал топливника может иметь такие размеры:

  • 2000 кв. см — 36×45 см.
  • 3000 кв. см — 44×67 см.
  • 4000 кв. см — 52×77 см.

Стандартная схема, по которой строится кирпичный камин, предусматривает соотношение между высотой портала камина и глубиной топливника в пропорциях 1:2 или 1:3. Размеры должны точно соблюдаться, так как они критически важны.

Если сделать топку большей глубины, резко сократится теплоотдача и для того чтобы прогреть помещения дома потребуется больше топлива, если же будет выбрана схема с топкой меньшей глубины, то последствием может стать задымление. Если придерживаться стандартной схемы, то в нашем примере глубина составит:

Каминный портал

  • 2000 кв. см — 18–24 сантиметра;
  • 3000 кв. см — 22–30 сантиметров;
  • 4000 кв. см — 26–35 сантиметров.

Каминные дымовые отверстия находятся в зависимости от топочной площади.

Таким образом, размер отверстия дымохода должен составлять такие величины:

  • 2000 кв. см;
  • 3000 кв. см;
  • 4000 кв. см.

Итак, при составлении стандартной схемы размеры кирпичной дымовой трубы должны составлять 14×14 см и 14×27 см. Однако если  схема предусматривает строительство дымохода округлой формы, то дымовая труба может иметь диаметр в диапазоне 8-14 см. Далее потребуется высчитать длину дымохода, которая в нашем примере составит 4-5 м.

Конструкция каминной топки

Устройство топки камина

Чтобы камин из кирпича имел лучшую теплоотражающую способность, рекомендуется его внутренние стенки сделать под углом. По-другому говоря, две боковые стены необходимо развернуть наружу, при этом заднюю стену нужно слегка наклонить вперед. Наклон нужно делать с трети высоты.

Над каминной топкой следует сделать дымовую камеру, а между камерой и топливником выпускаем карниз («перевал»). Этот элемент важен тем, что он предотвращает возможность вылета искр и сажи наружу в помещение, а также предохраняет дом от задымления.

Размеры кирпича составляют 6,5×12×25 см, а швов в кладке — ориентировочно полсантиметра.

Габариты топки

Чтобы разобраться с тем, какие размеры должен иметь камин из кирпича,  потребуется обозначить его расположение в плане выбранного помещения. Наилучшими местами для кладки камина являются торцевые стены дома или внутренние стены по углам здания (угловые камины — несколько иной вид камина, поэтому данный подвид здесь не будем рассматривать).

Не стоит планировать строительство камина у стены, которая расположена напротив стены с окнами, так как в случае недостаточной уплотненности окон вы рискуете создать сквозняки.

Каминные размеры

Если долго топить камин из кирпича, задние стены каминной трубы могут довольно сильно нагреваться, а это способно стать причиной пожара в случае, если дом выстроен из дерева. Поэтому, если все-таки избран такой вариант, необходимо предусматривать противопожарные мероприятия.

Закончив предварительные расчеты, необходимо сделать чертеж каминной кладки, для чего берем в качестве примера помещение площадью пятнадцать квадратных метров.

Заднюю стену нужно выложить в полкирпича, т. е. двенадцать сантиметров. Боковые стенки кладем в один кирпич, т. е. 25 сантиметров.

Рисунок показывает основные каминные размеры в топочной области. После определения этих размеров нам понадобятся послойные чертежи каминной кладки — порядовки.

Порядовки

Чтобы выполнить порядовки, нужно запастись бумагой в клеточку, так как понадобится воспользоваться не только целым кирпичом, но и половинками, а также кирпичом в три четверти (см. Угловой камин – порядовка).

Чертежи порядовки

Начинаем строить цоколь своими руками, выкладывая кирпич для оригинальности ребром, хотя можно и плашмя. Со второго ряда кирпич ложится только плашмя. Нижняя часть топки делается на 25-30 см от пола — 2-3 кирпичных ряда.

Необходимые материалы

Так как все порядовки (учитывая и трубу) готовы, можно заняться подсчетом количества необходимых материалов:

  • Кирпич нужно подсчитывать поштучно, имея в виду, что нецелые экземпляры нужно учитывать как цельный кирпич. Планируя выполнить строительство своими руками, следует использовать печной полнотелый кирпич.
  • Песок должен быть свободен от мусора и пыли, иметь зернистость в 0.2–1.5 мм. Мусор и пыль необходимо по возможности удалять. Чтобы добиться чистоты песка, его нужно поместить в воду и настоять, заменяя воду в несколько заходов, пока она станет действительно светлой.
  • Для кладки камина своими руками рекомендуется использовать кембрийскую синюю глину. Однако в случае отсутствия таковой глины в вашем регионе допускается использование печной глины, в случае если у вас имеется опыт ее применения.
  • Для раствора понадобится цемент марок 300-400.
  • Для изготовления бетона, которым будем заливать фундамент, понадобится щебень диаметром 2-6 сантиметров.
  • Заслонка дымовая.
  • Стержни из арматуры (ориентировочно двадцать штук) с диаметром 8-10 и длиной 700 мм.

Ход работ

Строительство камина, проводимое своими руками, начинается с фундамента. Поэтому, перед тем как построить камин, нужно определить размер фундамента. Каминный фундамент должен находиться в отдалении от фундамента дома, никак не быть с ним связанным.

После определения размеров нужно составить план каминного устройства на уровне цоколя. Далее понадобится совместить его с планом на уровне топки, а также на уровне трубы.

Ширина фундамента должна быть такой же, как ширина цокольного лицевого ряда, но с добавлением четырех-шести сантиметров.

Заливка фундамента

  1. Первым делом нужно подготовить яму размером (в плане) на десять-пятнадцать сантиметров больше размеров фундамента под камин. Глубина котлована под фундамент должна быть около шестидесяти сантиметров. Фундамент может быть как кирпичным, так и бетонным. Для того чтобы определиться, можно исходить из наличия материала и цен на него.
  2. Засыпаем щебень на днище котлована слоем в десять-пятнадцать сантиметров, который затем утрамбовываем. Проверяем горизонтальность основания.
  3. Приступаем к фундаменту. Для примера берем бетонный фундамент, поскольку он более сложен. Сбиваем опалубку нужной высоты из деревянных досок (деревянный ящик без дна). Стенки ящика изнутри нужно обработать смолой или обить рубероидом с целью гидроизоляции.
  4. Устанавливаем опалубку (ящик) на основание и заливаем заранее уложенные камни раствором.Состав раствора:
    • цемент — 1 ч.;
    • песок — 3 ч.

    Песок и цемент хорошо перемешиваем в сухом виде, после добавляем воды и размешиваем до той поры, пока смесь не приобретет однородный характер, по консистенции похожий на густую сметану. Затем проводим заливку и ожидаем готовности.

  5. Выравниваем верх фундамента, тщательно заглаживая неровности, проверяя уровнем. Накрываем фундамент полиэтиленом и ждем семь дней. Только затем можно начинать кладку. Нужно иметь в виду, что фундамент должен быть на шесть-семь сантиметров ниже уровня, где находится чистый пол.

Кладка камина

  1. Прежде чем начать, потребуется расстелить два слоя рубероида (гидроизоляции) на фундамент.
  2. После этого проводим калибровку кирпичей, иными словами, выбираем только те кирпичи, которые реально нам понадобятся.
  3. Примерно за два-три дня проводим замачивание глины, в несколько приемов добавляя в нее воду и размешивая ее по мере того, как раствор густеет.

    Совет! Раствор из глины для строительства камина нужно проверять после того, как он замешан. Для этого берем глиняную пульпу и заливаем ею сухой песок, перемешивая до той поры, пока месиво превратится в подобие густого киселя. После этого катаем колбаски из этой массы размером десять-пятнадцать миллиметров. Раствор можно использовать, если получившаяся колбаска не распадается и не пристает к рукам.

  4. Первый ряд кладем ребром. Лучше делать кладку на раствор с добавленным в него цементом. Делая кладку, стараемся быть внимательными и постоянно проверяем геометрию камина. Для проверки используем угольник и бечевку (диагонали обязательно должны быть равны между собой). Обращаем пристальное внимание на углы, которые должны быть строго вертикальными (проверяем это с помощью отвеса). Также внимательно следим за горизонтальностью рядов, используя уровень. Вообще, порядовка и кладка камина требуют повышенной концентрации внимания!

    Кружало

  5. Перед укладкой кирпича его потребуется обмакнуть в воде на две-три минуты, а вернее до той поры, пока сойдут все пузырьки. Если пренебречь этой операцией, то кирпич станет отбирать влагу у раствора, что станет причиной слабой прочности кладки.

    Совет! Сплошные ряды правильнее класть, используя кельму или мастерок. Во время кладки дымосборника и топливника рекомендуется проводить работу вручную, так как в таком режиме вы сможете ощутить и удалить из раствора случайные камешки.

  6. Сверяем с порядовками все готовые ряды, при этом отмечая карандашом или мелом пройденные ряды. С облицовкой топливника не нужно связывать внешние стенки, поскольку разные температурные режимы могут в будущем нарушить кладку.
  7. Обтираем с целью удаления выступившего раствора стенки топливника, дымосборника и каналов. Оштукатуривать стенки изнутри нельзя — это важное замечание!
  8. Криволинейная поверхность дымосборника и свода должна быть выложена так, чтобы образовывался постепенный кирпичный напуск с выступом до шести сантиметров.

    Преграда и выдра

  9. Портальные отверстия перекрываем перемычками из кирпича, которые должны быть разнотипными:
    • сводчатые;
    • клинчатые;
    • арочные.
  10. Перемычки устанавливаем, пользуясь специальной опалубкой-кружалом. Начало работы состоит в закладывании пят, конфигурация которых определяется по уже готовому кружалу.

Совет 1.

Во время работ по кладке камина лучше сначала выложить насухо весь кирпич, а уже затем перекладывать его, используя раствор.

Совет 2.

Выкладывать на крыше дымовую трубу нужно, используя песочно-цементную смесь.

Совет 3.

В месте выхода каменной трубы на крышу нужно позаботиться об установке «выдры» (напуска), которая обеспечит защиту от пожарной опасности. Для перекрытия той же цели послужит устанавливаемая «преграда».

Отделка камина

Если кладка камина проводилась в пустошовку, понадобится расшивка швов. В ситуации, когда кладка была проведена из кирпича неэстетичного вида, кладка разонравилась — можно провести ее окраску, не закрашивая самих швов.

Проводится также отделка каминов изразцами, искусственным или натуральным камнем.

sdelaikamin.ru

Камин из кирпича своими руками: пошаговая инструкция + порядовки

Классический дровяной камин придает дому неповторимый уют и очарование, но многие считают его слишком дорогим удовольствием, полагая, что выложить камин своими руками из кирпича – работа для профессионалов. На самом деле эта задача не так сложна, достаточно найти подходящий чертеж или схему-порядовку, запастись материалом, и в вашем доме появится настоящий камин с потрескивающими в нем дровами.

Камин из кирпича своими руками

Выбор размеров и формы камина

Любые строительные работы начинаются с проекта, и прежде чем приступить к постройке камина, необходимо определиться с размерами и формой вашего очага, ведь от них зависит не только его внешний вид, но и ваша безопасность.

Какие размеры камина считаются идеальными? Однозначного ответа на этот вопрос не существует, вам придется ориентироваться на размеры комнаты, классические пропорции и стандартный размер кирпича.

  1. Определяем размеры топки. Для этого измеряем площадь комнаты и делим ее на 100. Например, для гостиной площадью 30 квадратных метров достаточно площади камеры сгорания 0,3 метра.
  2. Находим глубину топки. По отношению к ее ширине глубина должна быть в 1,5-2,5 раза меньше. Так, для выбранной площади топки 0,3 метра при отношении глубины к ширине 1:2 глубина будет равна 37,5 см – полтора кирпича, а ширина 75 см – три кирпича.
  3. Находим высоту топки. Она должна быть больше ширины в 1,5 раза: для топки шириной в три кирпича принимаем высоту чуть более метра, что соответствует 14-15 рядам кладки.
  4. Определяем еще один важный параметр – площадь дымового отверстия. Она должна иметь отношение к площади топки как 1:10 или 1:15. Сама дымовая труба может быть чуть шире, при этом высота прямого участка не должна быть менее 3 метров и более 5 метров, в противном случае будет сложно добиться устойчивой тяги.

Проще всего использовать готовые чертежи каминов из кирпича – в этом случае вам не придется самостоятельно прорисовывать раскладку и удастся избежать неприятных сюрпризов при растопке. Из предложенных вариантов вам предстоит выбрать наиболее подходящий по размерам и форме камин, после этого можно закупать материал и приступать к работе.

Готовые схемы-порядовки

  1. Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.

    Пошаговая схема порядовки камина из кирпича — фото

  2. Самая простая схема камина из кирпича для начинающих печников – настоящее спасение, ведь для установки этого очага вам потребуется совсем не много материала, при этом он способен обогреть достаточно большую комнату – до 35 квадратных метров. Габаритные размеры такого камина – 65х115 см, количество керамического кирпича – около 250 штук, шамотного кирпича понадобится около 100 штук. Также приготовьте два мешка печной глины, три-четыре мешка сухого песка, немного цемента. Еще вам понадобится трубная заслонка и стальной уголок для свода топки. Порядовка камина из кирпича «для новичков» представлена на рисунке.

    Простая схема выкладки камина из кирпича

  3. Для большой гостиной в классическом стиле необходим солидный английский камин. Чтобы сложить такой очаг, нужен опыт работы с кирпичной кладкой и четкое следование схеме.

Необходимые материалы:

  • красный керамический кирпич – 300 штук;
  • шамотный кирпич – 130 штук;
  • глина печная или огнеупорная кладочная смесь – пара мешков;
  • песок карьерный – 4 мешка;
  • цемент – 1 мешок;
  • металлический уголок и стальная полоса – 3 отрезка по 1 метру;
  • печная дверка для прочистки дымохода;
  • печная заслонка.

Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.

Схема английского кирпичного камина с прямым дымоходом — фото

Общие приемы кладки каминов очень похожи, поэтому в статье рассмотрен самый сложный вариант – английский камин из кирпича с косой вытяжкой. О том, как сложить угловой камин из кирпича, вы можете узнать из статьи об угловых каминах, а кладка простого камина для новичков не должна вызвать затруднений, если вы внимательно изучите наши рекомендации.

Требования к фундаменту камина

Устойчивость камина зависит не только от кладки, но и от надежности его основы. Фундамент для камина необходимо заливать отдельно от фундамента здания, в противном случае при сезонных сдвигах грунта возможны повреждения очага и дымохода. Если камин устанавливают у несущей стены, между ленточным фундаментом дома и основанием камин делают компенсационную подушку из песка – засыпают его между фундаментами и проливают водой.

Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано-гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.

Фундамент заливают из бетона М150-М300 с обязательным армированием. Опалубку делают из досок или фанеры, скрепляя щиты саморезами. Размер заливаемого фундамента должен превышатьразмеры камина с каждой из сторон на 10 см. Чертежи каминов из кирпича, как правило, содержат нужные размеры, и при заливке фундамента можно смело их использовать.

После заливки фундамента следует выдержать бетон до набора критической прочности примерно 5-7 суток, после этого можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.

Кладка камина + инструкция и видео

Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

Кладка кирпичного камина — фото

До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.

  1. Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.
  2. Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.

    Порядовая кладка камина — первые 4 ряда

  3. Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.

    Порядовая кладка камина — 5, 6, 7, 8 ряд

  4. Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.

    Порядовая кладка камина 13-16 ряд — фотография

  5. Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.

    Кладка камина 17-20 ряд

  6. Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.

    Кладка камина из кирпича 21-26 ряды

  7. выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.

Видео — камин из кирпича своими руками

Понравилась статья?
Сохраните, чтобы не потерять!

kamin-expert.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
