Дымогенератор своими руками для коптильни чертежи – Как сделать дымогенератор для холодного копчения своими руками: чертежи, видео

Чертёж дымогенератора для холодного копчения

Дымогенератор — устройство, характерное для коптильни холодного копчения. При горячем копчении дым обычно образуется прямо в коптильной камере, поэтому отдельного аппарата для производства дыма не требуется. Для холодной же коптилки важно, чтобы, во-первых, дым поступал к продуктам уже охлаждённым до комнатной температуры, а во-вторых, чтобы процесс протекал автономно в течение длительного времени, не требуя присмотра. Чертёж дымогенератора для бытового применения, а также краткое описание его сборки можно найти ниже в этой статье.

Варианты копчения пищи

Основных способов копчения известно два — холодный и горячий. Под эти способы и разрабатываются конструкции коптильных установок. У обоих методов есть свои собственные преимущества и недостатки, поэтому сказать наверняка, какой из способов лучше, весьма затруднительно.

Например, при горячем копчении температура, как правило, находится в диапазоне от 50 до 120 градусов, а основным достоинством является быстрота приготовления. Но, вместе с тем, такую обработку нельзя назвать «бережной», так как высокая температура способна разрушить большинство полезных витаминов и микроэлементов, которые содержатся в продуктах.

Холодное копчение, напротив, позволяет приготовить пищу более щадящим способом, сохраняя полезные вещества, в отличие от горячего копчения. Температура дыма, при которой происходит холодное копчение, составляет от 20 до 35 градусов, но зато и время на приготовление пищи потребуется не 2-3 часа, а от одного до трёх суток. Столь долгий период обработки позволяет продуктам дольше сохранять свою свежесть и быть пригодными к употреблению еще 3-5 недель после копчения. Поэтому люди, которые хотят приготовить продукты сразу на долгий промежуток времени, выбирают метод холодного копчения, и для этого подойдёт самодельная коптильня с дымогенератором.

Что такое дымогенератор?

В любой коптильне должен находиться отсек, в который кладутся дрова или щепа, дым от которых и воздействует на коптящийся продукт. Но проблема в том, что холодное копчение, как было сказано выше, может длиться два — три дня, что значительно усложняет жизнь, так как нужно постоянно поддерживать нужную температуру, не допуская перегрева или наоборот, недостатка тепла. Для этих целей, люди и придумали такую конструкцию, как дымогенератор для коптильни.

Генератор дыма для холодного копчения – это устройство, которое производит достаточное количество дыма, необходимое для поддержания процесса копчения, а также передаёт этот дым в коптильный шкаф.

Эскизы или чертежи дымогенератора легко найти в Интернете. Несмотря на кажущуюся сложность, при наличии определенной сноровки, простых подручных материалов и советов домашних мастеров, аппарат можно изготовить самостоятельно. Главное его преимущество состоит в том, что он может работать в автоматическом режиме и не требует постоянного наблюдения.

Устройство дымогенератора несложно. Главный источник дыма в нём – это стружка, опилки или щепа, которые находятся внутри генератора и медленно тлеют. Особенности выбора опилок можно рассматривать отдельно, однако необходимо обратить внимание на важную тонкость – не использовать опилки хвойных пород деревьев. Для копчения, как правило, применяются исключительно лиственные породы дерева, а также допускаются фруктовые щепки.

Главная задача мастера – собрать все части корпуса генератора таким образом, чтобы обеспечить равномерную подачу дыма в коптильный шкаф.

Конструкция

Для того, чтобы сделать дымогенератор для холодного копчения своими руками, потребуется следующие элементы:

• Отрезок металлической трубы. Труба может быть круглой или квадратной, диаметром приблизительно 100-140 мм. Труба будет основой устройства — камерой, в которой и будет происходить образование и движение дыма.
• Трубки меньшего диаметра для изготовления эжектора. Устройство эжектора видно на рисунках.

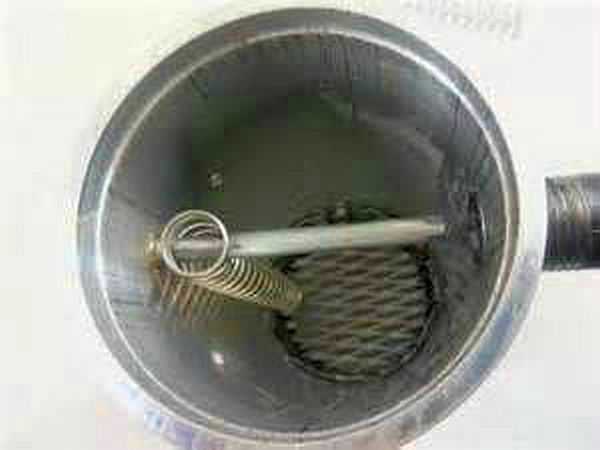

• Пружина, которая будет располагаться внутри камеры. Она нужна только для того, чтобы дым из нижних слоёв опилок мог легко подниматься вверх.
• Компрессор, который будет подавать воздух в эжектор.
• Термометр. С помощью термометра можно будет определять температуру внутри дымогенератора, чтобы избежать возможности остывания или перегрева емкости, в которой образуется дым.

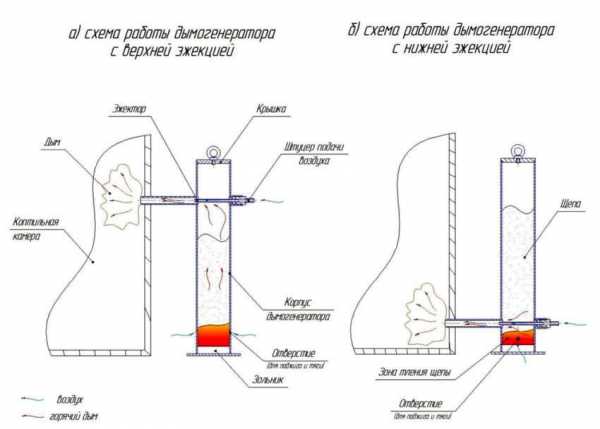

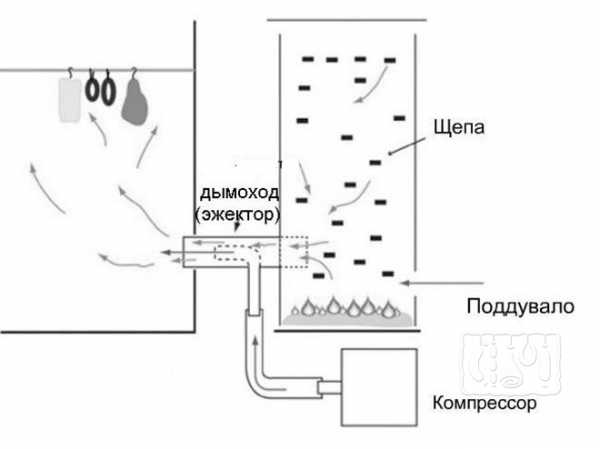

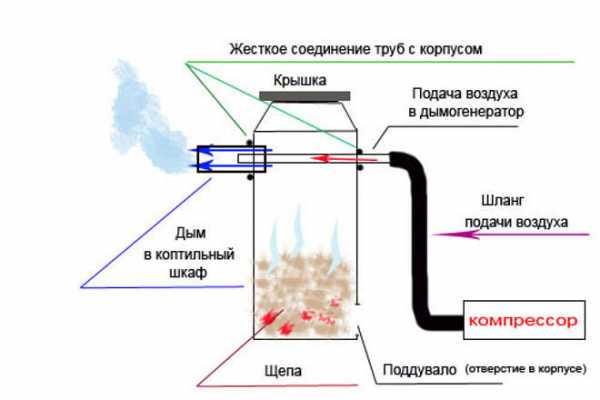

Если говорить вкратце, то принцип работы любого дымогенератора сводится к простой схеме:

1. Камера дымогенератора нагревается снизу внешним источником тепла, или опилки сами в нём тлеют.
2. Опилки выделяют коптильный дым.
3. Дым поднимается вверх и с помощью эжектора уходит в дымоход, откуда затем направляется по трубке в коптильную камеру.

Таким образом, процесс дымообразования полностью автоматизирован и никакого вмешательства человека не требует.

По большому счету, все эти комплектующие можно купить в любом строительном или хозяйственном магазине. Еще для соединения частей дымогенератора понадобятся такие строительные инструменты, как болгарка и сварочный аппарат, но это всё можно у кого-нибудь одолжить на время.

Компрессор

Часто люди, которые собрались соорудить дымогенератор, задаются вопросом «как сделать компрессор». На деле, все оказывается просто — как компрессор дымогенератора может работать обычный кулер от компьютера. Он приклеивается изнутри к обрезку пластиковой бутылки, а на горлышко бутылки надевается шланг, который идёт к дымогенератору. Такое устройство вполне может работать, правда, выглядит непрезентабельно.

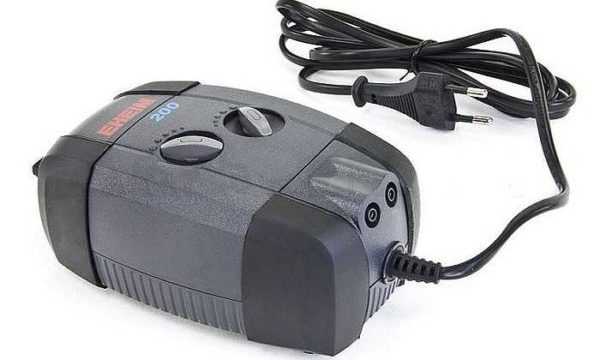

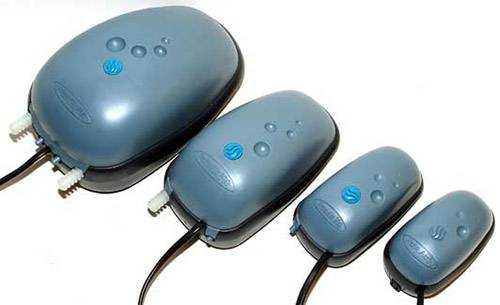

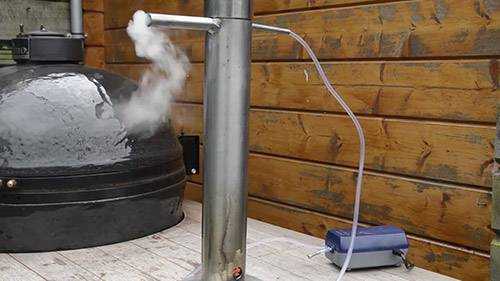

Можно также использовать компрессор для аквариума, многие так и делают. Можно обойтись и совсем без компрессора, и дымогенератор тоже будет работать, но, правда, не столь эффективно. Воздух в дымогенератор будет поступать «самотёком», и природной тяги будет недостаточно. Впоследствии это приведет к тому, что копчение затянется на гораздо более долгий срок, а результат окажется не таким, какой ожидался. Именно поэтому лучше потратить немного времени и средств, но установить в дымогенератор самый простой компрессор.

Сборка

Как было сказано выше, основными составляющими дымогенератора являются: камера (отрезок трубы), дымоход, заслонки и компрессор. Теперь остается вопрос, как собрать все это воедино. Обо всём будет рассказано по порядку.

Для начала нужно соорудить камеру. Обычно в высоту дымогенератор достигает 70-80 сантиметров. Сверху у него должна быть съёмная крышка, чтобы внутрь устройства был доступ — для засыпки свежих опилок и для очистки. Снизу же необходимо предусмотреть ёмкость для сбора золы.

В самых простых вариантах дымогенератора опилки насыпаются прямо на дно, которое приваривается к нижнему краю трубы наглухо. Никакого зольника в этом случае нет, а для очистки дымогенератора его просто переворачивают и вытряхивают.

В более аккуратных конструкциях опилки насыпаются на решётку, которая закрепляется на некотором расстоянии от дна. Образующаяся в процессе тления зола просыпается сквозь решётку вниз. В таких устройствах часто дно делают съёмным — например, в виде стакана, диаметр которого немного больше диаметра ёмкости, в которой находятся опилки. То есть стакан просто надевается снизу на дымогенератор и фиксируется на нём болтами. Можно также оборудовать камеру зольника открывающейся заслонкой, вроде печной дверцы. Для очистки от золы это наиболее трудоёмкий вариант.

В любом из вариантов в нижней части дымогенератора нужно просверлить отверстие диаметром 5-6 миллиметров для доступа воздуха. Больше не нужно, иначе опилки внутри могут просто загореться, а они должны только тлеть, давая дым.

В верхней части камеры, примерно на 7-9 см ниже верхнего края трубы будет находиться дымоход. Как видно на чертеже, трубка дымоотвода крепится к отверстию в стенке генератора; её длина может быть 7-8 сантиметров, чтобы на неё было удобно надевать длинную пластиковую трубку, которая уходит к коптильне. Но вообще говоря, в стационарных вариантах дымогенератор крепится прямо к стене коптильни, и трубка дымохода непосредственно входит в коптильную камеру.

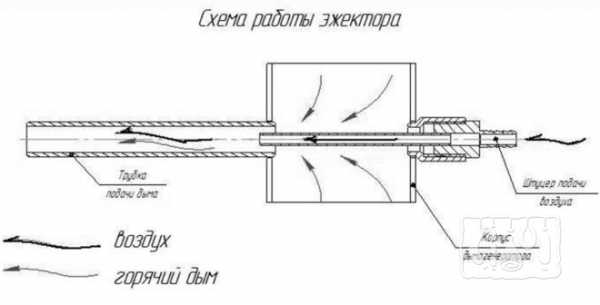

Теперь нужно собрать эжектор. Это устройство, которое высасывает дым из дымогенератора и направляет его в дымоход. Его конструкция понятна из рисунков. Тонкая трубка, в которую подаётся давление из компрессора, входит на несколько сантиметров в более широкую трубу дымохода. За счёт движения воздуха появляется небольшое разрежение, и дым из камеры дымогенератора уходит в дымоход.

Работа

Теперь, когда все основные детали соединены и надежно закреплены, осталось только собрать дымогенератор, чтобы проверить его в работе:

1. Внутрь дымогенератора кладутся щепки, вес которых составляет примерно 700-800 граммов. Как было неоднократно сказано, в качестве опилок должны использоваться преимущественно лиственные или фруктовые деревья, но никак не хвойные.
2. Крышка плотно закрывается и аппарат устанавливается на своё место на стенке коптильни. Или, если у вас отдельностоящая конструкция, к дымоходу присоединяется шланг, ведущий в коптильню.
3. Через боковое отверстие опилки внутри поджигаются и включается компрессор.

Эти три простых шага помогут генератору начать работать, а хозяину приготовиться к тому, чтобы получить самые вкусные копченые продукты.

Полезные советы

Все материалы, которые используются в данной статье для устройства и сборки дымогенератора, являются усредненными, то есть примерными. Допустим, если вы не нашли стальную трубу, можно использовать бидон из-под молока, старый огнетушитель, глубокую кастрюлю или любые металлические емкости, пусть даже из самых легких и мягких металлов.

То же самое относится и к размерам. На чертежах указаны примерные размеры, и вы должны соотносить их с вашим конкретным случаем. Всё будет зависеть от конструкции самой коптильни.

Ещё не забывайте, что если ваш дымогенератор соединяется с коптильней длинным шлангом, то в нём будет скапливаться конденсат. Дым выходит из устройства горячим, и охлаждается по мере движения по шлангу, поэтому из него неизбежно будет выделяться влага. Если её не удалять, то она может совсем закупорить шланг! Поэтому предусмотрите тройник на шланге, через который вода будет стекать в бутылку.

nashdymok.ru

Дымогенератор своими руками + чертежи

Закоптить рыбу, мясо или дичь – это не просто увеличить срок хранения мясных продуктов. Это уникальная возможность изменить их вкусовые качества в положительную сторону. И хотя современные технологии предлагают множество вариантов изменения вкуса, копчение все еще остается востребованной операцией. Конечно, производители сегодня предлагают различные конструкции коптильных установок. Но сделать коптильню и установить в нее дымогенератор своими руками – это не только дешево, это довольно-таки просто.

Самое главное, что здесь нет каких-то сложных аппаратов. Любую установку можно сделать из подручных материалов, чаще б/у, и нередко их тех, которые предполагается выбросить на мусор. Ведь технология копчения очень проста. Основана она на том, что дым от сжигания древесины попадает в камеру, где развешиваются мясные продукты. Пропитываясь дымом, они консервируются и получают тот самый необыкновенный вкус и запах. Конечно, немаловажную роль будет играть порода дерева, используемая в процессе копчения. Специалисты рекомендуют для этого выбирать чурки от фруктовых деревьев.

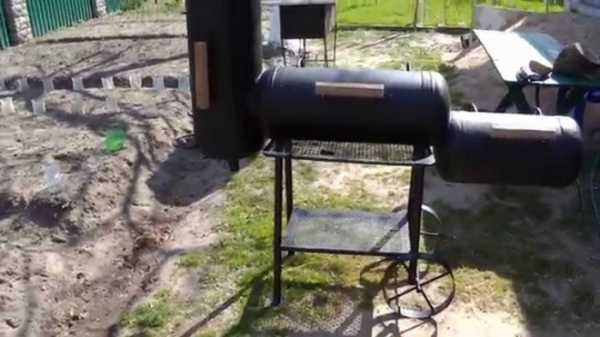

Конструкция коптильни

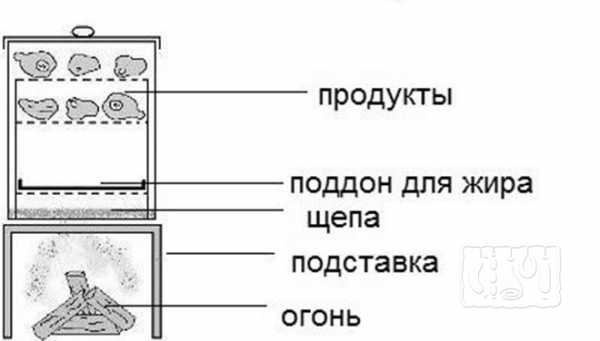

Схема коптильни проста. Состоит этот аппарат из двух частей:

• В одном сжигаются дрова. При этом гореть они, в принципе, не должны. Основной процесс – тление. Вот почему так важно, чтобы в эту камеру мало поступало кислорода (свежего воздуха).
• Во второй камере коптильни развешиваются тушки (рыба, птица, куски мяса).

Обе камеры соединяет трубопровод, по которому и будет перемещаться дым от тлеющей древесины. При этом, чем больше дыма будет приходить во вторую камеру, тем интенсивнее будет происходить процесс копчения. В этой же камере обязательно делается небольшое отверстие для удаления избыточного дыма. Это же отверстие будет выполнять функции дымоотвода для создания внутри разреженной атмосферы.

Есть, правда, в этой коптильной установке один отрицательный момент. Чтобы заложенные продукты коптились внутри несколько часов, необходимо все время поддерживать тление дров, подбрасывая в них дополнительные чурки. Поэтому приходится все время находиться вблизи коптильни. От этого можно избавиться, если сделать дымогенератор для холодного копчения своими руками.

Что такое дымогенератор коптильни

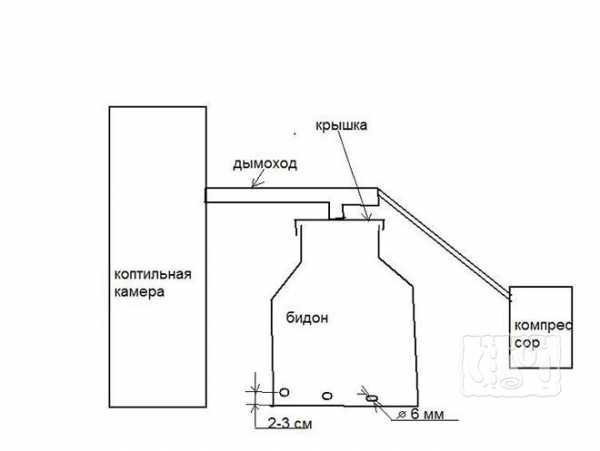

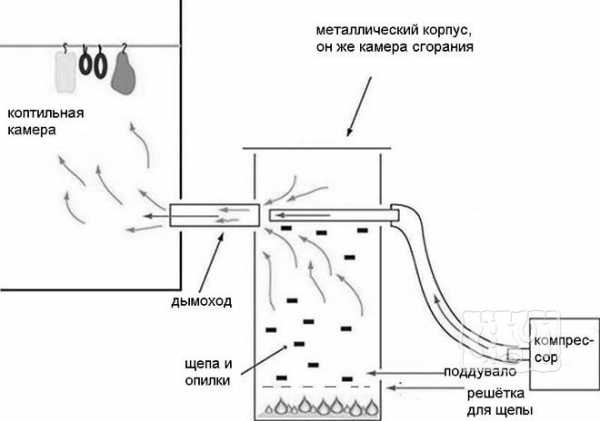

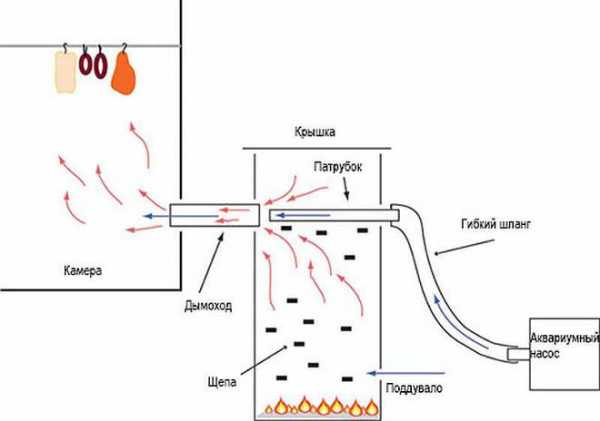

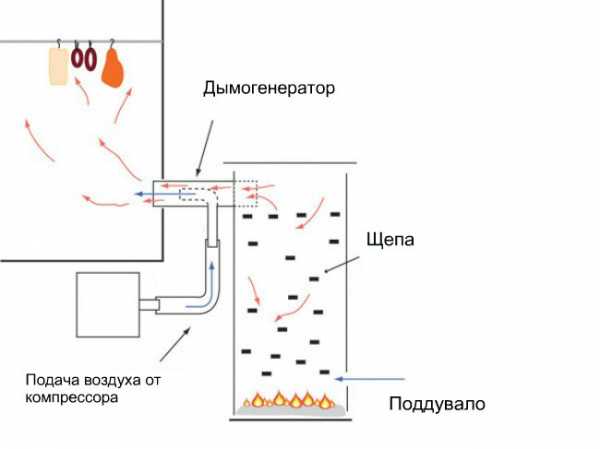

Схема дымогенератора проста. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже. На нем четко показано, как работает это устройство.

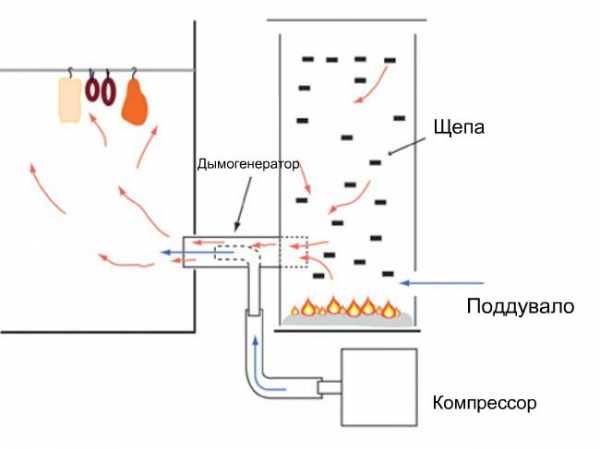

Получается так, что между камерой коптильни, где тлеют дрова, и камерой, в которой развешаны мясные продукты, устанавливается небольших размеров цилиндрический прибор. В него впаян патрубок с отводом внутри, через который подается воздух под небольшим давлением. Создавая поток, движущийся в сторону второй камеры коптильни, воздух тянет за собой и дым из камеры сгорания дымогенератора. При этом дым полностью всасывается, не оставаясь на стенках и не выходя за пределы камеры сгорания. То есть, это максимально эффективная форма потребления дыма, практически без потерь.

Так вот камера сгорания с промежуточным элементом, который создает направленный поток смеси воздуха с дымом, и является дымогенератором. Понятно, что чем больше по объему камера сгорания, тем длительнее будет происходить процесс копчения. Если говорить о бытовых установках, то для этого можно использовать различные предметы бытового обихода. К примеру, алюминиевый молочный бидончик, огнетушитель б/у, старый вышедший из строя термос. Но оптимальное решение – это дымогенератор для холодного копчения из стальной трубы диаметром 80-100 мм длиною полметра.

С одной стороны ее плотно закрывают крышкой, делается это при помощи сварки. С другой оставляют открытой, только с боку делается полуотверстие (круглое, прямоугольное), которое будет использоваться для розжига щепы. С боку также делается отверстие, к которому присоединяется патрубок. Через него и будет прогоняться воздух. Кстати, для создания направленного воздушного потока под давлением нужно будет приобрести воздушный компрессор. К примеру, тот, который используется в аквариумах. Вот такое незамысловатое устройство дымогенератора.

Теперь, что касается расположения этого патрубка. Он должен быть ближе к зоне горения топлива или наоборот. Оптимальный вариант – если патрубок находится выше, то есть, подальше от зоны горения. Все дело в том, что при обратной установке происходит несколько негативных действий.

• Во-первых, ограничивается камера сгорания по высоте. А это прямая причина затухания дров.
• Во-вторых, интенсивный отсос дыма приводит к быстрому сгоранию топлива, что снижает срок работы дымогенаратора.
• В-третьих, тяга внутри коптильни снижается, особенно, когда выключен компрессор.
• В-четвертых, низкая посадка патрубка создает условия, при которых несгоревшая щепа попадает внутрь. А это перекрывает проход.
• В-пятых, низкая посадка – это нахождение патрубка в зоне с высокой температурой, которая снижает его рабочий ресурс.

Промежуточный элемент коптильни, он же является частью дымогенератора, можно изготовить из обычных труб диаметром 20-25 мм. Можно просто ее приварить к камере сгорания дымогенератора и к камере коптильни, а в промежуток установить патрубок из той же трубы, к которому приваривается трубка меньшего диаметра. Через нее и будет подаваться в дымогенератор воздух от компрессора.

В принципе, делаться промежуточная часть может по-разному. Вот только некоторые вариации:

1. Производится соединение двух труб резьбой, где между ними устанавливается фитинг в виде тройника. В свободное его отверстие вставляется сгон, на который накручивается переходник от трубы на шланг. Через подсоединенный шланг и будет подаваться воздух в дымогенератор.
2. Вместо шланга можно припаять медную трубку.
3. Установить сверху камеры сгорания фитинг тройник по средству установленного сгона. Одна сторона фитинга будет направлена в камеру, где развешаны продукты, во вторую будет подаваться воздух.

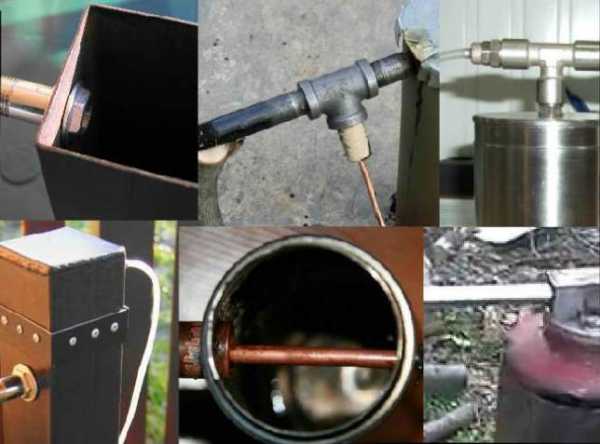

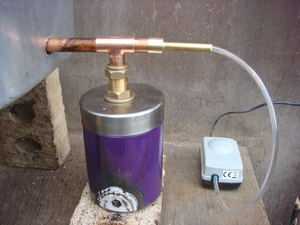

Некоторые модификации такого подключения показаны на фото ниже.

Кстати, и способ крепления патрубков к камере сгорания дымогенератора для коптильни холодного копчения, сделанного своими руками, может производиться не только сваркой или пайкой. На том же фото хорошо видно резьбовое крепление. То есть, вариантов, как сделать дымогенератор много. Но сделанный правильно аппарат прослужит верой и правдой много лет.

Компрессор дымогенератора

Как уже было сказано выше, для подачи воздуха в дымогенератор можно использовать компрессор для аквариумов. Это небольшой приборчик малой мощности (4-5 Вт), которого вполне хватит, чтобы коптильный бытовой агрегат работал эффективно.

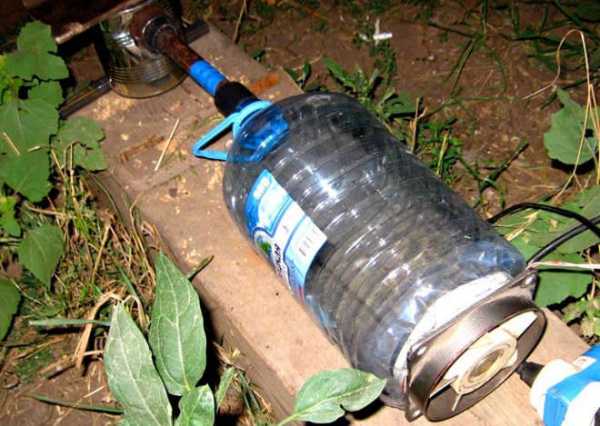

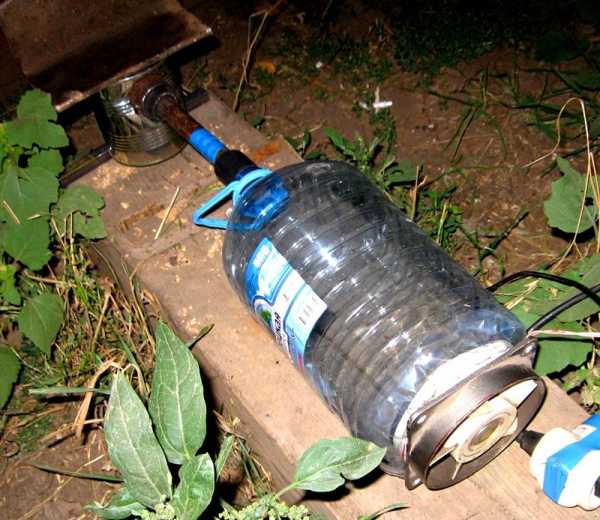

Но умельцы не останавливаются на месте. Экономить так экономить. Вот как можно сделать один из видов компрессоров для дымогенератора своими руками. Для этого понадобится вентилятор от компьютера и пластиковая пятилитровая бутылка.

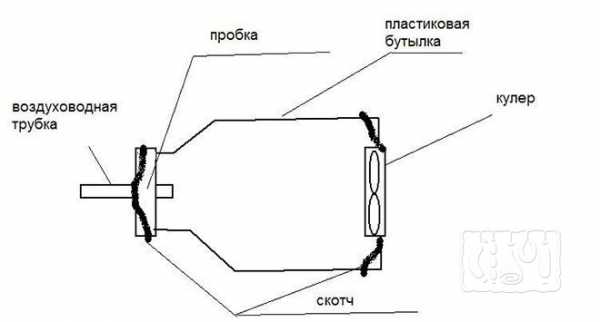

• В бутылке срезается дно.

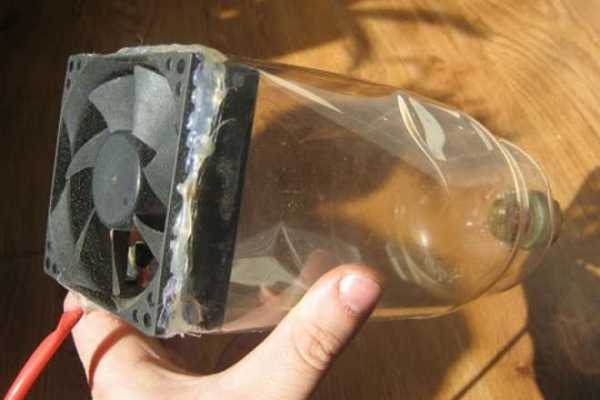

• В полученное отверстие вставляется вентилятор, который закрепляется саморезами.
• В крышку бутылки закрепляется через вырезанное отверстие шланг.
• Производится подключение вентилятора в сеть электрического тока.

Простое и эффективное решение. Главное – обеспечить герметизацию всех соединений.

В принципе, это все, что касается такого аппарата, как дымогенератор для копчения, своими руками изготовленного. Остается всего лишь один вопрос, чем коптить мясные и рыбные продукты.

Дрова для копчения

Есть одно лишь ограничение по выбору дров для дымогенератора. Это не использовать для копчения щепу из хвойных пород. В них присутствует смола, которая придает мясу горьковатый привкус. Все остальные породы деревьев можно использовать без ограничения.

Что касается размеров, то и тут запретов нет. Единственное, на что необходимо обратить внимание, это возможность перемещаться дыму сквозь уложенные и тлеющие деревяшки. Поэтому когда в дымогенератор закладывается мелкая щепа, то рекомендуется внутрь устройства установить дополнительный элемент, по которому дым будет беспрепятственно перемещаться в сторону выходного патрубка. Это может быть перфорированная трубка или пружина, необходимой длины и ширины. Между крупной щепой дым будет передвигаться самостоятельно.

Внимание! Увеличивая или уменьшая размер промежуточного патрубка, можно регулировать температуру внутри дымогенератора. Подобрать нужный температурный режим придется опытным путем.

Камера для коптильни

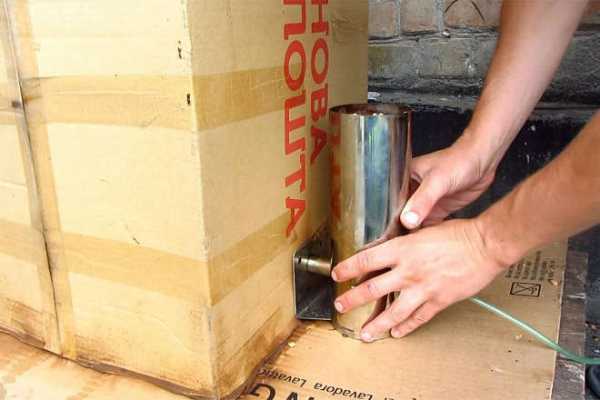

Сделать камеру для коптильни своими руками также просто, как и дымогенератор. Это может быть металлическая бочка, в которой сделана дверца. Это может быть сваренный из стальных листов ящик с той же дверцей. А можно использовать совершенно обычные предметы бытового обихода. К примеру, старый холодильник. Он плотно закрывается, полностью герметичный, его шкаф утеплен, у него уже готовая дверца в хорошим уплотнением. Так что для камеры коптильни это идеальный вариант. Остается только подключить к нему дымогенератор.

Заключение

На этом тему о самодельном дымогенераторе можно закрыть. Обязательно ознакомьтесь с видео и чертежами – как правильно сделать один из вариантов дымогенератора для холодного копчения своими руками. Оригинальная и простая конструкция, которая прекрасно работает.

И последнее. Свой дымогенератор и своя коптильня – это большие возможности, которые открывают неограниченные горизонты в кулинарии. Копченная домашняя колбаса, рыба, куры и просто куски мяса – это даже на сегодняшний день изыски, которыми на своем столе могут похвастаться не все.

bouw.ru

Дымогенератор для холодного копчения своими руками: три типа +ВИДЕО

Главная » Разное » Как сделать генератор дыма для коптильни

Копчение, как метод консервации продуктов, известен очень давно. Сегодня он не потерял актуальности и  не столько из-за длительного срока хранения, сколько из-за вкусовых качеств, которые приобретает продукт. В этой статье поговорим, как сделать дымогенератор для холодного копчения своими руками.

Традиционное устройство коптильни холодным дымом

Содержание статьи

Независимо от типа копчения источником дыма является костер. При холодном копчении главное чтобы дым был холодным или теплым, но не горячим. Максимальная температура — порядка +40°C. Для этого костер разводят за несколько метров от коптильного шкафа, между ними прокладывают трубу -дымопровод. Проходя по этому пути дым остывает до приемлемых температур.

Устройство коптилен разного типа

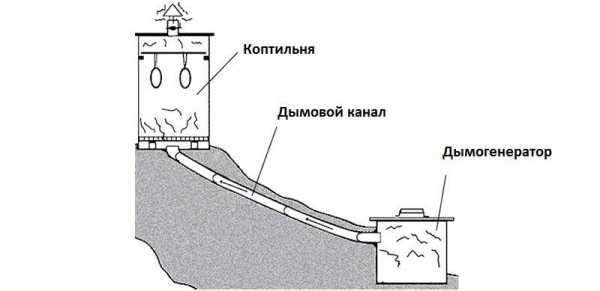

Устройство дымохода — длительный процесс. Трасса прохождения дыма должна обеспечить нормальный теплосъем и должна быть при этом герметичной. Для создания дымохода можно использовать стандартный металлический дымоход (но не из оцинкованной стали), но чтобы дым лучше остывал, трубу желательно закопать в землю. В общем, непростая задача. Именно по этому предпочитают сделать коптильню горячего копчения — меньше проблем — над костром установил бочку и коптишь…

Но есть простой дымогенератор для холодного копчения, который обойдется буквально в несколько тысяч. Но для работы потребуется сварочный аппарат и умение с ним обращаться. Все остальное можно купить на рынке или в строительном магазине. При наличи всех компонентов собрать дымогенератор для копчения своими руками можно за час-два.

Простой дымогенератор для холодного копчения своими руками

Если вам не нужны производственные объемы, можно сделать небольшой и несложный генератор дыма из металлической трубы. Из трубы делают корпус, в который набивают опилки или стружку. Стружку зажигают снизу, дым поднимется вверх, где отводится при помощи приваренной трубы в коптильную камеру. Для усиления тяги в верхней части корпуса подключается маломощный компрессор — производительностью на 1,5-2 литра/мин. То есть, можно использовать аквариумный компрессор или агрегат от старого холодильника. Если есть выбор, то аквариумный предпочтительнее, так как им можно регулировать интенсивность выхода дыма.

Дымогенератор для холодного копчения своими руками: конструкция и принцип действия

На выходе из этого дымогенератора дым чуть теплый. Очаг возгорания совсем небольшой, огонь распространяется медленно, образовавшийся дым медленно поднимается через опилки. Он остывает, опилки подсыхают. В общем, работает все на отлично.

Материалы

Для корпуса дымогенератора можно использовать:

• круглую трубу диаметром от 80-90 мм;
• профилированную трубу со стороной 80 мм и больше.

Чем больше будет сечение, тем больше можно будет уложить опилок внутрь, тем дольше проработает дымогенератор для холодного копчения на одной закладке.

Длинна трубы — 60 см и больше. Оптимально — около 1 метра. Снова-таки, чем больше труба, тем большее количество топлива можно заложить. С другой стороны, слишком большой дымогенератор неудобно заправлять и чистить, так как он получается тяжелым и громоздким.

Дымогенератор холодного копчения — один из вариантов

Еще нужна будет труба 3/4 дюйма — кусок сантиметров 30 или больше. Трубка 1/4 дюйма или около того. Ее длина подбирается уже в готовом состоянии, но должно хватить 20 см.

Еще нужна сетка. Это может быть любая металлическая сетка с ячейкой 2-3 мм или пластина с частыми дырочками. Для ножек найдите небольшие отрезки прутка/арматуры/металлической полосы. Некоторые конструкции обходятся и без них, но с ними конструкция более устойчивая.

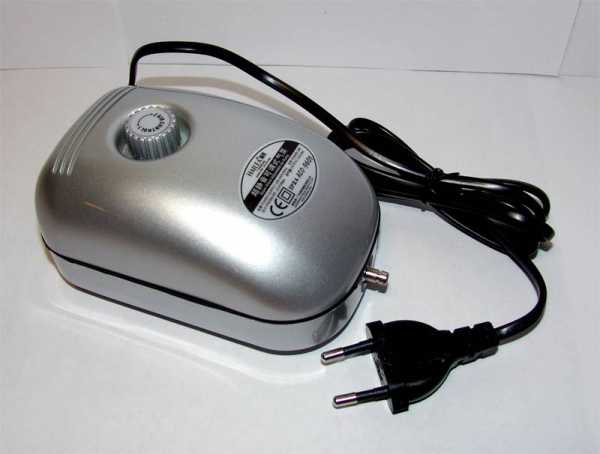

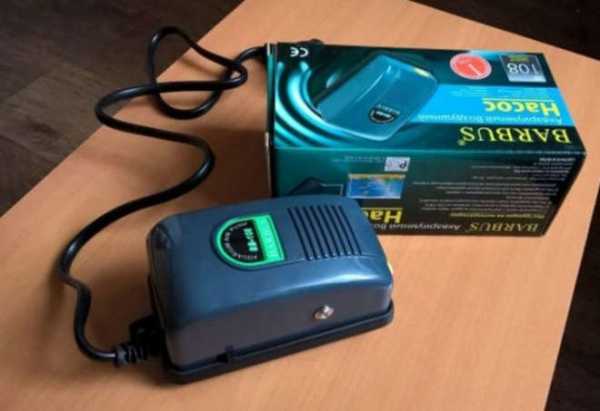

Примерно такой аквариумный компрессор подойдет для самодельного дымогенератора

Еще нужен компрессор мощностью 1,5-2 литра/мин, желательно с возможностью регулировки производительности. Этим требованиям соответствуют аквариумные компрессоры. И нужен штуцер, чтобы можно было через него подключить трубки от компрессора.

Сборка

Описывать будем дымогенератор для холодного копчения на основе профильной трубы сечением 100*100 мм. С круглой трубой процесс почти ничем не отличается, но приваривать трубки сложнее, если у вас небольшой опыт в сварочных работах, лучше используйте профилированную (квадратную) трубу.

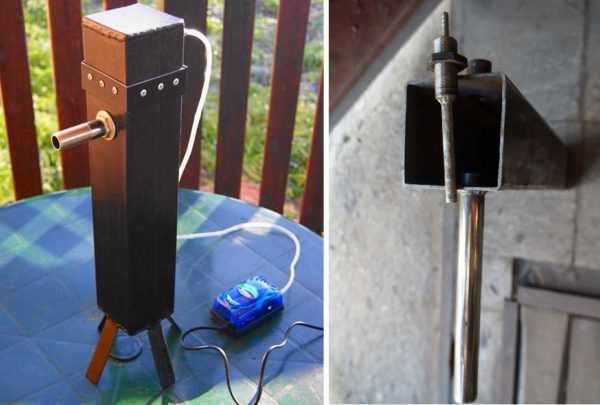

• На расстоянии 2 см от нижнего края болгаркой делаем пропилы на двух противоположных сторонах.
• Вырезаем из сетки квадрат, по размерам чуть больше сечения трубы. Вставляем его, закрепив в противоположных пропилах.

  Сетку устанавливаем со стороны дна

• С другой стороны привариваем кусок трубы 3/4 дюйма.

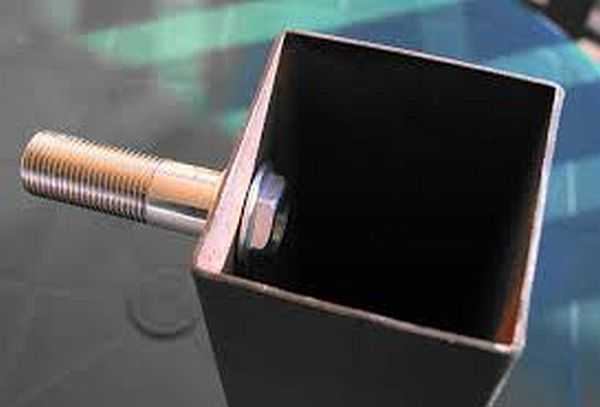

  Можно приварить или собрать на винтовом соединении

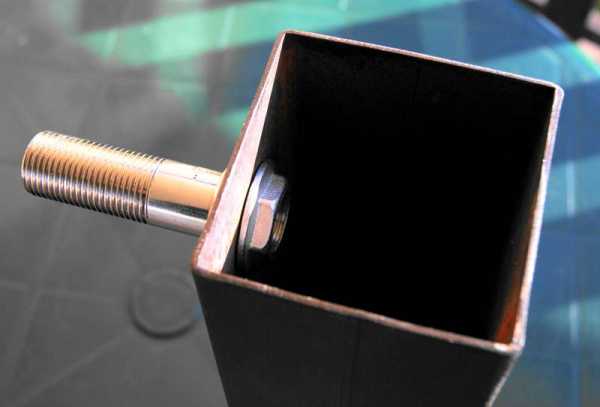

• Строго напротив надо приварить штуцер для подключения компрессора. Его надо расположить так, чтобы его центр совпадал с центром уже приваренной трехчетвертной трубы.

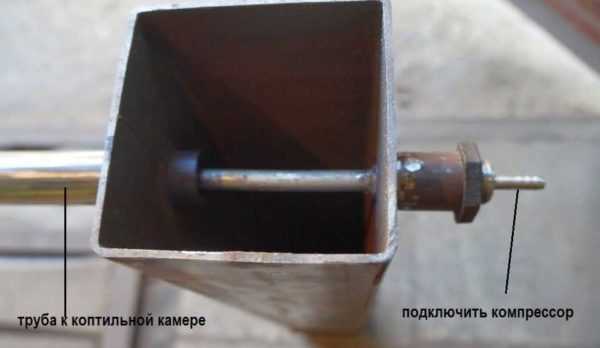

• Теперь берем тонкую трубку. Ее надо вставить в штуцер, она должна проходить через корпус и входить в трубку напротив на 1 см. Не больше, но и не меньше. Через эту трубку поступает воздух от компрессора. Создавая тягу, он стимулирует горение. Регулируя мощность компрессора, регулируется интенсивность выхода дыма.

  Вот что должно получиться в итоге

• Делаем крышку. Из куска металла вырезаем квадрат, немного больше по размерам, чем сечение трубы корпуса. По центру делаем отверстие, устанавливаем ручку. Желательно деревянную. Хоть дым и не горячий, но корпус разогревается от «костра» который горит в нижней части. Такая крышка не очень удобна, так как слетает. Обрисовав контур трубы, отступаем от полученной линии пару миллиметров и привариваем полосу металла шириной в 1 см или около того. Такая крышка уже не слетает.

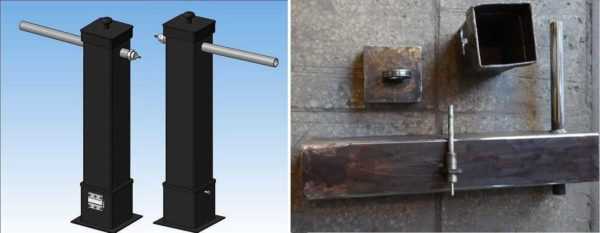

  Готовый вид и основная часть конструкции

• Снизу, там где закреплена сетка, привариваем четыре отрезка прутка/арматуры. Это ножки.

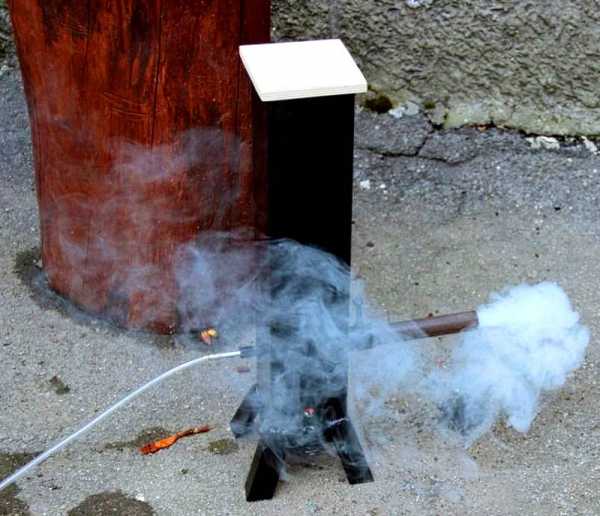

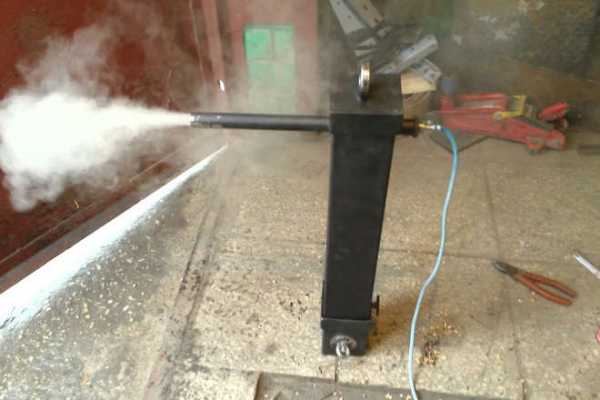

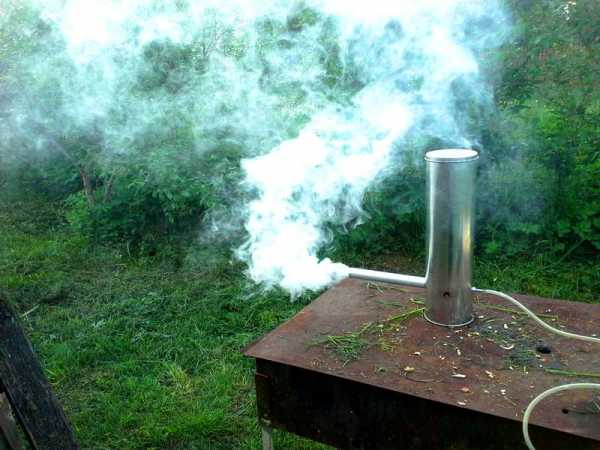

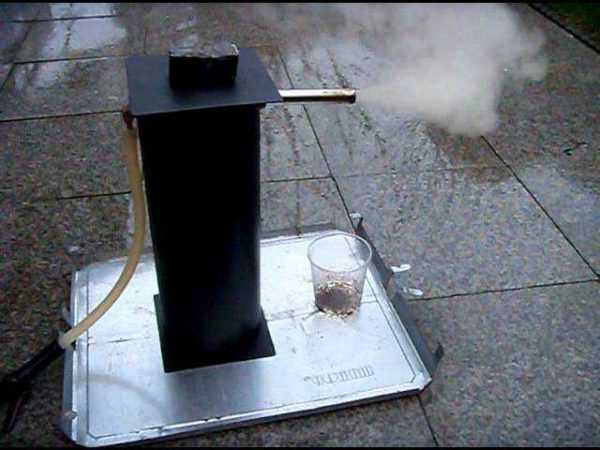

Вот и все. Самодельный дымогенератор для холодного копчения. Готов. Его можно испытывать. Для удобства использования еще можно приварить ножки. И помните, что через сетку будут высыпаться угольки и пепел, так что ставить дымогенератор для холодного копчения надо не негорючую площадку.

Как работает

В трубу закладываются сухая стружка. Можно использовать опилки, но тогда на тонкую трубку, расположенную в верней части, надевают пружину, которая по длине достает до самой сетки. Состояние и качества пружины не важны. Важен ее диаметр — около 2 см. Зачем она нужна? Для активизации горения и нормального выхода дыма.

Когда корпус заполняется опилками, они лежат плотно, сильно затрудняя выход дыма, подсос воздуха очень слабый, горит все еле-еле. Пружина и нужна для активизации горения. Через нее выходит дым, создается тяга (от сетки — через пружину — к выходному патрубку.

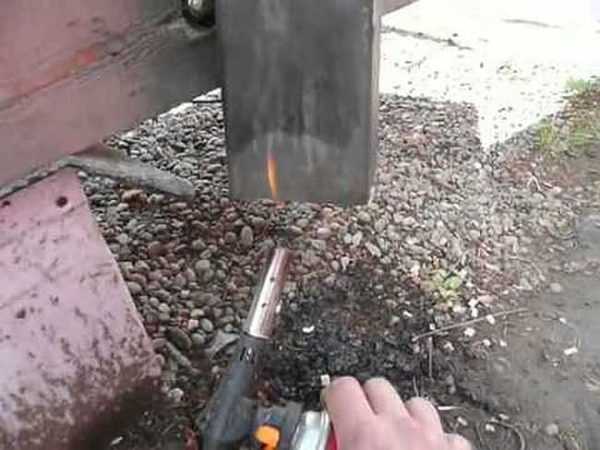

Поджигают закладку снизу — через сетку

После того, как заполнили корпус опилками, их снизу поджигают. Сделать это можно при помощи газовой горелки, наклонив дымогенератор для копчения на бок. Когда стружка начнет гореть, надеваем крышку, включаем компрессор. Если стружка/опилки сухие, дым стазу начинает активно входить. Вот и все. Вы сделали дымогенератор для холодного копчения своими руками.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

• В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
• Просверлить два отверстия, которые располагаются строго одно напротив другого.
• Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.

  Шибер выглядит так

• Из листа металла (2-3 мм толщины) вырезать круг. Его диаметр чуть меньше внутреннего диаметра трубы.
• Из прутка сделать «ручку» (согнуть ее).
• Вставить в отверстия ручку, приварить вырезанный круг.

Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник — небольшая емкость по размерам чуть больше корпуса

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

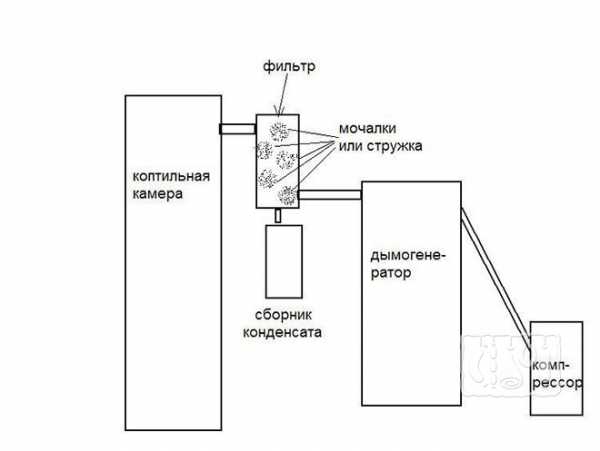

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

• выходную трубку дымогенератора опускаем вниз,
• в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
• с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.

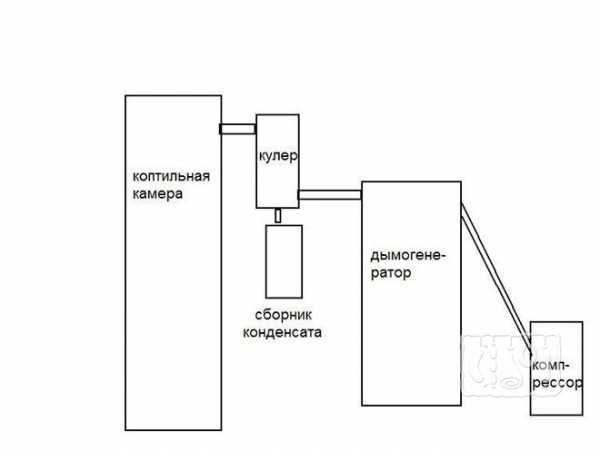

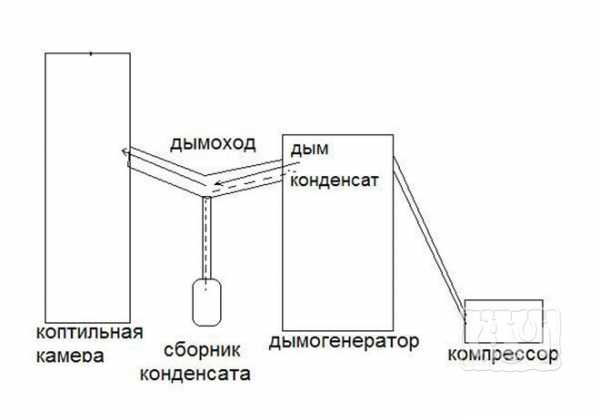

  Для сбора конденсата усложняю трассу подачи дыма

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Простейший дымогенератор из электроплитки

Если копчености нужны «вот прямо сейчас», можно использовать очень простой способ: нужна электрическая плитка, бочка без дна или отрезок трубы большого диаметра, проволочная сетка с ячейкой не менее 10*10 см, лист фанеры или железа. Еще — опилки и «объект копчения».

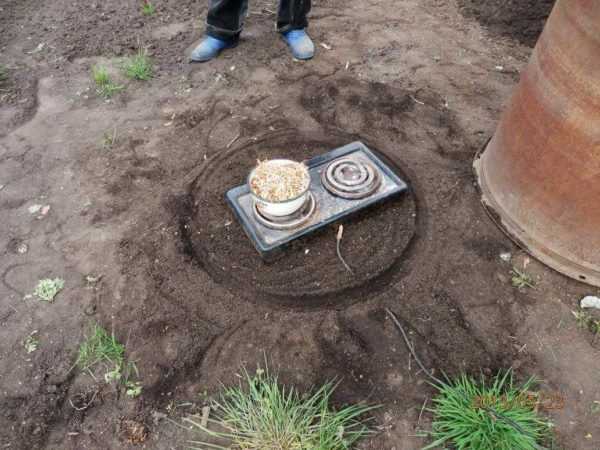

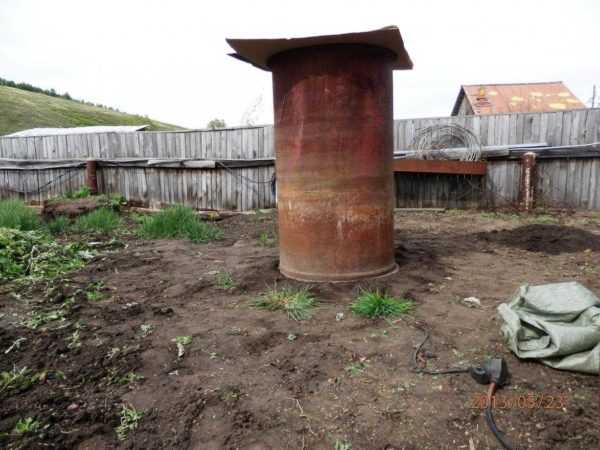

Простейший дымогенератор холодного копчения можно соорудить на основе электроплитки и бочки

Такую коптильню холодного копчения ставят обычно на улице, на заднем дворе. Надо очистить пятачок от растительности, установить электроплитку. На нее — металлическую емкость (которую не жалко выбросить). В емкость насыпаются опилки.

В верхней части бочки/трубы, отступив от верхнего края 10-5 см, сверлим четыре отверстия. Расположены они диаметрально или друг напротив друга. В них продеваем штыри. Можно металлические прутья, можно — палки. Выбор зависит от веса укладываемых продуктов или того, что имеется в наличии. Сами прутья могут располагаться накрест или как две параллели, расположенные примерно на 1/3 диаметра корпуса коптильни. Сверху на эту опору укладываем сетку, с прикрепленными снизу продуктами. Коптильню прикрываем фанерой или листом металла.

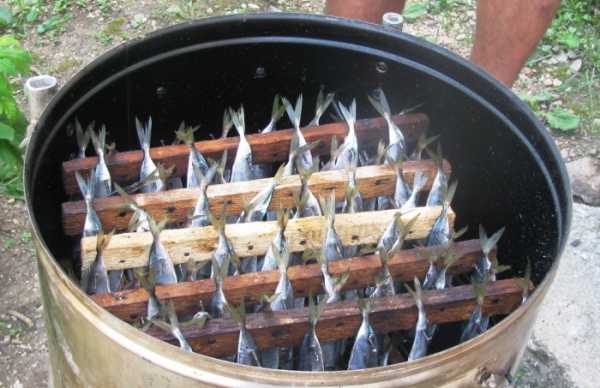

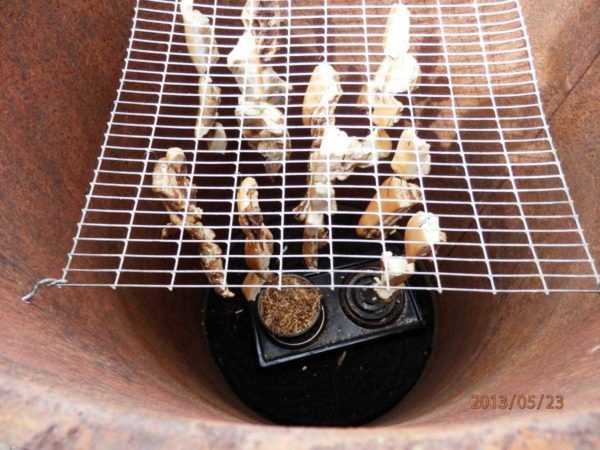

В верхней части бочки сверлим отверстия, в них вставляем прутья решетки с подвешенными продуктами

Включаем плитку. Через некоторое время опилки начинают дымить. Время «работы» на одной закладке зависит от количества насыпанных опилок, но в среднем это 3-5 часов. Дальше приходится отставлять корпус, досыпать опилки, ставить все на место. Тяжело, неудобно и чревато «авариями». Но конструкция очень проста, это «походный» вариант, который и не предполагает удобств.

Это дымогенератор холодного копчения в собранном виде

Еще один минус — регулировать интенсивность дыма моно регулятором плитки, но делать это в таком виде неудобно — снова-таки приходится переносить корпус. Избавиться от этих недостатков можно, если сделать внизу дверку. С ее помощью можно будет и приток воздуха регулировать, и менять опилки.

Печка-дымогенератор для холодного копчения

Если требуется установка большей производительности, варят простейшую печку. Ее можно сделать из той же трубы большого диаметра или сварить из металла прямоугольный корпус. Приварить дверку, сделать дымовую трубу, закрепленную под наклоном. Вот и все сложности.  Нужно еще внутреннее пространство разделить горизонтально закрепленным металлическим листом на две части. Нижняя часть больше, верхняя — меньше. Внизу разжигают огонь, на лист насыпают опилки. Дальше процесс известен.

От печного дымохода до коптильного шкафа прокладывают трубу. Она должна иметь восходящий уклон, хоть и небольшой. При этом вход в шкаф должен располагаться в нижней части — чтобы дым окутывал все продукты. Потому шкаф устанавливают на возвышении, ножках, постаменте. Для экономии места можно печку-дымогенератор установить под шкафом, сварив конструкцию из металлического уголка.

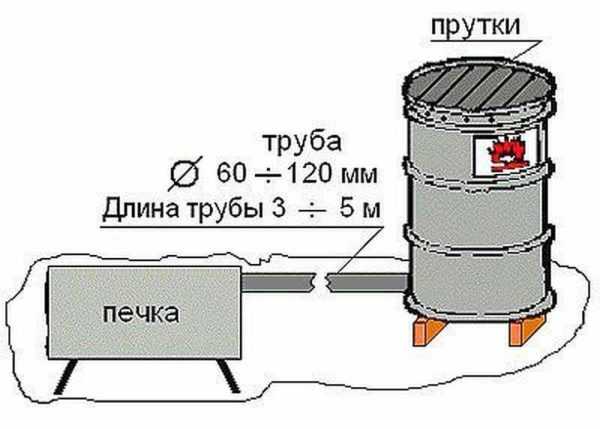

Дымогенератор — отдельно стоящая печка

Но при такой конструкции дым может быть чересчур горячим. Для его охлаждения нужны дополнительные меры. Как вариант — найти трубу большего диаметра, надеть ее на основной дымоход. Установить кулера, так чтобы поток воздуха был направлен в промежуток между трубами.

Еще вариант — сделать что-то по типу водяной рубашки, во время копчения получая еще и горячую воду. Но куда девать ее — вопрос. Хотя, теплая вода в хозяйстве всегда пригодится.

Дымогенератор для холодного копчения этого типа требует больше затрат — металл или толстостенная труба, плюс дымоход. Причем дымоход лучше не делать из оцинкованной стали — цинк, это не тот металл, Который полезен для здоровья. Не стоит использовать и асбест. Он во-первых, плохо отводит тепло, во-вторых, еще вреднее цинка. Потому выбор в этом плане небольшой — заказать трубы из черной стали или купить из нержавейки. Тут уж каждый решает сам.

Видео по теме

stroychik.ru

Дымогенератор для холодного копчения своими руками: виды, чертежи и схемы

Чтобы угостить друзей копчёностями домашнего приготовления, необходима коптильня — для её удобной эксплуатации используют дымогенератор. В этой статье рассказывается о разных видах дымогенераторов для холодного копчения с чертежами и размерами.

Устройство дымогенератора

Зачем нужен дымогенератор

Есть два основных вида приготовления копчёных продуктов:

1. Горячее, при температуре дыма 50-130°С. Этот процесс длится от 20 минут до 1 часа.
2. Холодное, при температуре до 50°С. Длительность приготовления может достигать нескольких суток. За это время домашние питомцы могут попытаться стащить еду, если коптильня не закрывается плотно. Чтобы этого избежать, используют заборы и ограждения.

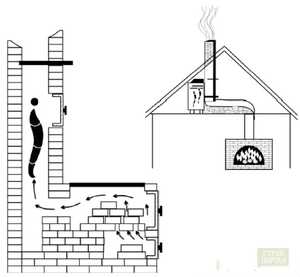

Когда-то для копчения продукты подвешивали над очагом, который топился дровами. Главная проблема классического способа копчения — необходимость постоянного контроля и большой расход дров.

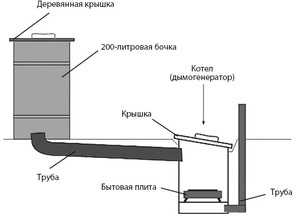

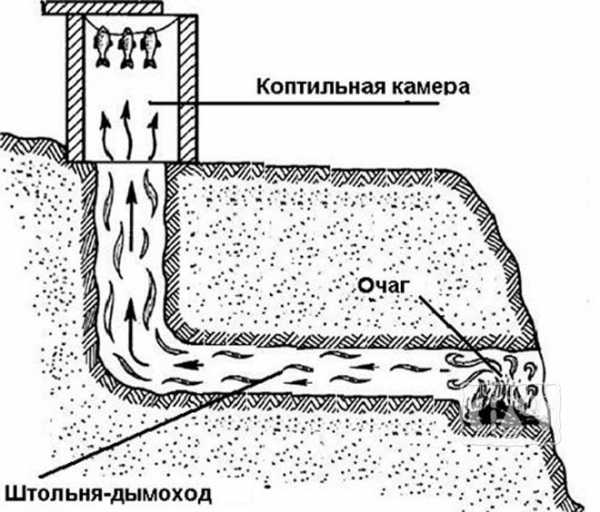

На рисунке изображёна схема установки для холодного копчения с очагом и дымоходом в земле

Сейчас вместо очага используется дымогенератор — устройство, вырабатывающее дым и подающее его в коптильную камеру. От его температуры и состава зависит вкус копчёностей.

Главный плюс генератора дыма для коптильни в том, что он способен работать при минимальном контроле и для образования дыма использовать щепу и опилки.

Как пользоваться дымогенератором

Любая коптильня состоит из двух функциональных частей — генератора дыма и камеры для продуктов. В самых простых устройствах для горячего копчения, изготовленных из бочки или большой кастрюли, эти составные находятся в общем корпусе.

В генератор дыма помещаются деревянные опилки или щепки, желательно плодовых пород дерева. Опилки поджигаются или включается внешний нагрев. Выделяющийся при этом дым путём естественной тяги или при помощи компрессора поступает в коптильную камеру.

Путём изменения нагрева, количества поступающего воздуха или другим способом, зависящим от конструкции правильного дымогенератора, добиваются необходимого количества и температуры дыма.

В частном доме или даче есть все необходимые условия для установки устройства — крыльцо и навес, чтобы дождь не мешал процессу, или, на худой конец, крыша и хорошая кровля, где также можно установить коптильный шкаф. Если копчение будет происходить в квартире (чаще всего — на кухне), нужно предусмотреть вывод дыма через трубку в вытяжку и закрыть двери и окна, чтобы дым не распространялся по комнатам.

Устройство и работа дымогенератора

На рисунке изображёна простейшая схема дымогенератора:

На рисунке изображёна простейшая схема дымогенератора

Работа дым-машины заключается в производстве дыма и подаче его к коптящимся продуктам. Для этого на решётку укладывается щепа и поджигается, а компрессор передаёт воздух в коптильню.

Количество дыма зависит от свойств древесины, на которой работает дымогенератор, тяги воздуха через поддувало и показателей давления и производительности компрессора.

Как работает классический дымогенератор

Принцип работы дымогенератора прост:

1. перед началом работы внутрь корпуса помещаются и поджигаются опилки;
2. для лучшего горения и подачи дыма в камеру горения при помощи компрессора подаётся воздух;
3. тлеющие опилки выделяют дым, который проходит по дымоотводящей трубке в коптильню;
4. проходя по трубке, дым остывает до необходимой температуры, для контроля за которой в конце трубы или в коптильной камере устанавливается термометр.

Виды дымогенераторов

Несмотря на то, что большинство устройств устроены по одному принципу, у конструкций дымогенераторов много разновидностей.

Дымогенератор холодного копчения спиралевидный

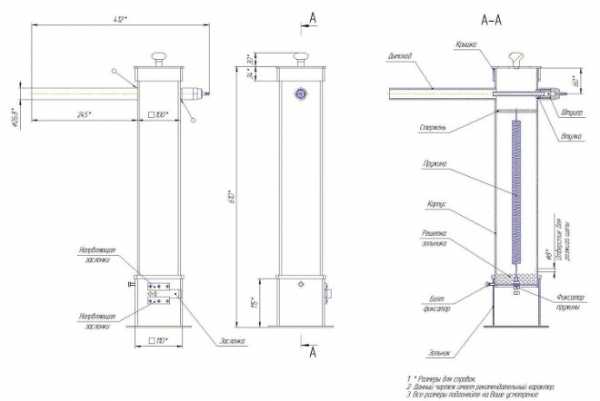

Чертёж дымогенератора холодного копчения спиралевидного

Спиралевидная дым машина для копчения отличается конструкцией дымоотводящей трубки. Эта система используется для охлаждения дыма. Внутри дымохода находится конструкция, напоминающая винт Архимеда, или червяк мясорубки. Это удлиняет путь дыма от генератора до коптильни, что способствует его охлаждению.

Дымогенератор с конденсатосборником

Схема дымогенератора с конденсатосборником

В составе дыма, кроме самих ароматных веществ, присутствует влага. Попадая вместе с ним в коптильную камеру, она увлажняет продукты и скапливается на дне, а, стекая обратно, увлажняет опилки. Избавиться от конденсата можно, дополнив устройство дымогенератора конденсатосборником.

В аппарате с этим дополнением дымоход прогибается так, чтобы средняя часть оказалась ниже начала и конца трубы. В этом месте устанавливается тройник, на который одевается пластиковая или резиновая трубка. Через неё конденсат стекает в стеклянный бутыль или пластмассовую бутылку.

Пассивный лабиринтный дымогенератор для холодного копчения

Для обычных генераторов необходимы компрессор и сборник конденсата. Но есть конструкция, позволяющая обойтись без этих деталей. Это пассивный дымогенератор.

Основным элементом пассивного генератора является прямоугольная коробка, размеры которой меньше камеры горения. В этой коробке змейкой располагаются перегородки так, чтобы расстояние между ними было 4-6 см. Для доступа воздуха конструкция дымогенератора изготавливается из перфорированного металла.

Работает пассивный генератор лабиринтного типа следующим образом:

1. в образовавшиеся канавки на 3/4 высоты насыпаются и слегка утрамбовываются опилки;
2. утрамбованные опилки поджигаются с одного из концов змейки;
3. короб с тлеющими опилками устанавливается в камеру сгорания.

Заправленный опилками лабиринт обеспечивает до 10 часов горения.

Важно! После работы все отверстия необходимо очистить от золы.

Пассивный лабиринтный дымогенератор для холодного копчения

Дымогенератор «улитка»

Дымогенератор спиральной формы по конструкции и принципу действия похож на лабиринтный. Отличие в закруглённой форме ходов. Такая конструкция устанавливается в круглую камеру горения.

На рисунке изображена схема дымогенератора «улитка»

Промышленный дымогенератор для холодного копчения

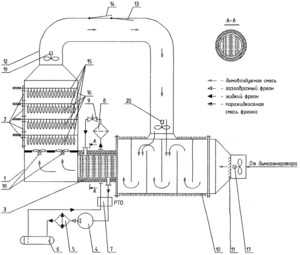

На рисунке изображён принцип работы промышленного дымогенератора для холодного копчения

Промышленный дымогенератор устроен сложнее бытового и предназначен для постоянной работы.

Он состоит из бункера для древесины, механизма подачи, нагревательного элемента и других деталей.

Промышленные агрегаты позволяют регулировать большое количество параметров:

• температуру в коптильне;
• влажность;
• плотность дыма;
• время приготовления.

Электрический дымогенератор для холодного копчения

Электроустановка состоит из следующих частей:

• корпуса;
• ёмкости для щепы;
• электродвигателя;
• шнека для подачи опилок;
• нагревательного элемента;

Дым образуется при попадании щепы на нагревательный элемент. Механизм подачи состоит из бункера, шнека (винта Архимеда) и электродвигателя с редуктором, вращающего этот винт.

При вращении винта щепа падает на ТЭН, нагретый до температуры 250-300°С, и нагревается до дымовыделения. Зола от сгоревшей щепы падает вниз, в зольник.

Эта конструкция является упрощённым вариантом промышленного дымогенератора.

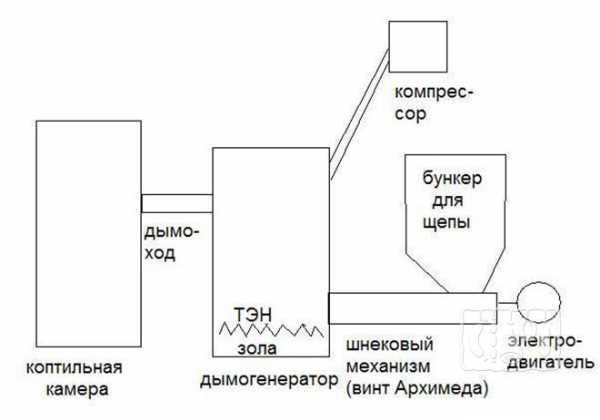

Принцип работы электрического дымогенератора холодного копчения

Минидымогенератор (походный)

Для копчения свежевыловленной рыбы дымогенератор можно сделать из котелка, железной бочки и других подручных материалов:

1. На дно котелка укладываются щепки, опилки и мелкие веточки. Кору с веток необходимо очистить.
2. Ближе к верхней ёмкости устанавливается решётка, на которую укладывается мясо или рыба. Вместо неё можно перевернуть крышку вверх ногами и продукты привязать к ручке.
3. Казанок закрывается крышкой и устанавливается над небольшим огнём.

Совет! Решётку с продуктами для удобства переноски можно сделать складную.

Устройство походного дымогенератора

Различия по забору дыма

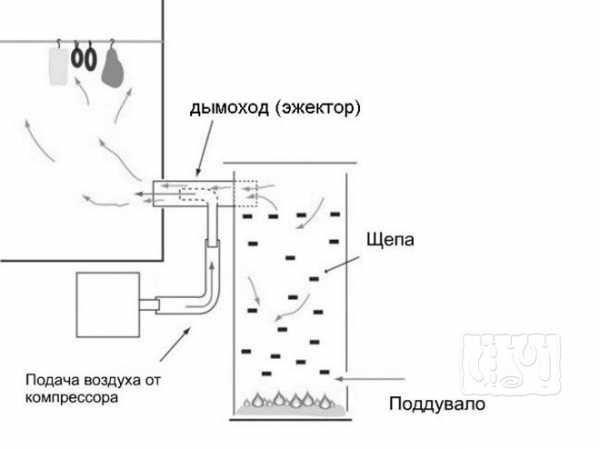

После начала работы поток воздуха из компрессора смешивается с дымом и поступает в коптильную камеру. Этот узел называется эжектор.

Находиться эжектор может как в верхней части генератора дыма, над щепой, так и снизу, возле зоны горения.

Устройство и конструкция аппарата с нижним расположением эжектора

Аппарат с забором дыма из нижней части хорошо работает при небольших габаритах и маленькой коптильной камере.

В остальных случаях такая конструкция имеет ряд недостатков:

• направление потока воздуха не совпадает с тягой, что ухудшает процесс горения;
• большая камера часто тухнет, а у маленькой ограниченное время непрерывной работы;
• дым в дымоход попадает непосредственно из зоны горения, что повышает его температуру;
• трубу дымохода необходимо защищать от попадания в неё опилок.

От этих недостатков свободна конструкция с верхним отбором дыма.

Аппарат с нижним расположением эжектора



Устройство и конструкция аппарата с верхним расположением эжектора

Эжектор, находящийся в верхней части корпуса на расстоянии нескольких сантиметров от крышки, забирает дым из верхней части камеры сгорания. У такой конструкции есть много достоинств:

• дым имеет более низкую температуру, что упрощает процесс холодного копчения;
• направление естественной тяги совпадает с движением дыма, что обеспечивает более стабильное горение даже при временном отключении компрессора;

Аппарат с расположением эжектора сверху

Самостоятельная сборка

В продаже есть много моделей заводского производства, но при наличии навыков работы с металлом можно сделать дымогенератор для холодного копчения своими руками по нашим чертежам.

Изготовление одной из конструкций с помощью подручных материалов показано в видеоролике ниже (дымогенератор Камчатский):

Конструкция с вентилятором

Самой распространённой моделью для собственноручного создания является аппарат с вентилятором. Чертеж дымогенератора для коптильни с вентилятором показан ниже.

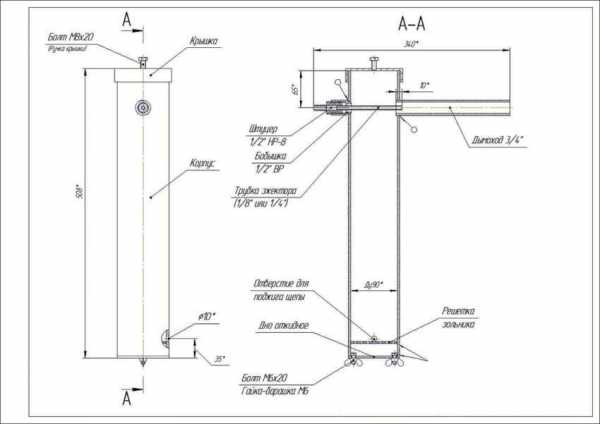

Чтобы сделать дымогенератор для копчения своими руками по чертежу выше, необходимы:

• Для корпуса нужна квадратная 100х100 мм или круглая ∅100 мм труба длиной 0,8 м. Размеры приблизительные.
• Кусок водопроводной трубы 3/4-1.5″ с резьбой и гайки соответствующего диаметра для дымохода. Для горячего копчения длина дымохода — 30-50 см, для холодного на конец дымохода надевается металлорукав или он удлиняется до необходимой длины. Она подбирается опытным путём.
• Электровентилятор небольшой мощности. Можно взять аквариумный компрессор.
• Резиновые и стальные трубки небольшого диаметра. Нужны для подсоединения вентилятора к корпусу.

Чтобы сделать дымогенератор для коптильни, необходим следующий порядок:

1. Для корпуса изготавливаются дно и крышка. Эти детали должны иметь бортики, плотно одевающиеся на трубу и не дающие золе снизу и дыму сверху выходить наружу.
2. В самом корпусе чуть выше бортиков сверлятся несколько отверстий ∅6-10 мм для подачи воздуха в зону горения. При плохой тяге их число можно увеличить.
3. На расстоянии 5 см от верха сверлится отверстие для дымохода. Он закрепляется двумя гайками или электросваркой.
4. На противоположной от дымохода стороне сверлится отверстие для тонкой трубки, через которую подаётся воздух. Внутри корпуса она должна быть направлена на дымоход, но не входить в него. При этом воздух от вентилятора смешивается с дымом и поступает в коптильную камеру.

Для изготовления дымогенератора холодного копчения своими руками чертежи с размерами можно нарисовать самостоятельно по примерам выше.

Такая конструкция изготавливается и из других материалов, а также по желанию дополняется конденсатосборником, кулером и другими аксессуарами.

Изготовление дымогенератора своими руками из бидона

Части корпуса простого генератора дыма для холодного копчения своими руками можно изготовить из трёхлитрового эмалированного или нержавеющего бидона.

Важно! Алюминиевый бидон сразу прогорит, поэтому такой материал не годится.

Стенки у этой ёмкости тонкие, поэтому дымоход с инжектором крепится сверху, а на высоте 2-3 см от дна сверлятся 3-4 отверстия ∅6 мм для подсоса воздуха.

К инжектору с одной стороны тонкой резиновой или ПВХ трубкой подключается компрессор, а с другой — присоединяется дымоход из металлической гофрированной трубы.

Процесс изготовления дымогенератора своими руками из бидона

Как сделать дымогенератор из газового баллона

По конструкции это устройство напоминает печь «буржуйка».

Пошаговая инструкция по созданию дымогенератора из газового баллона включает в себя следующие пункты:

1. Выпустить остатки газа.
2. Постоянно поливая кран водой отпилить его ручной ножовкой. Если баллон из-под углекислого газа или кислорода, то можно использовать углошлифовальную машинку.
3. Приварить к баллону ножки. Это необходимо для устойчивости.
4. Вырезать газовым резаком или болгаркой две дверки. Одна снизу, размером 10х10 см, — это будет поддувало. Вторая сверху, шириной в 1/3 окружности баллона, а высотой в его диаметр. Через него будет устанавливаться колосник, и загружаться щепа.
5. Из вырезанных кусков стенок изготовить дверки. Закрепить их на петлях.
6. На высоте 1-2 см над поддувалом приварить внутри 4 гайки М20. На них укладывается колосник.
7. Сделать колосниковую решётку из стальных прутов ∅10 мм или стального круга толщиной 10 мм. Уложить решётку на гайки.
8. Вместо отрезанного вентиля приварить отрезок трубы с резьбой. Его длина — 5-7 см и диаметр — 25-40 мм.
9. На резьбу накручивается эжектор. С одной стороны к нему подключается компрессор, а с другой — дымоход.

Инструкция по сборке дымогенератора из газового баллона

Конструкция дымогенератора с кулером (охладителем)

Для процесса холодного копчения необходим дым температурой не выше 50°С, а из генератора он выходит намного горячее. Для его охлаждения можно удлинить дымоход или установить охладитель (кулер).

Принцип работы устройства с кулером основан на увеличении времени движения дыма к коптильной камере. Для этого между генератором и камерой устанавливается дополнительная емкость.

Совет! При остывании дыма из него выделяется конденсат, поэтому в нижней точке охладителя необходимо установить сборник конденсата.

Дымогенератор с кулером

Дымогенератор лабиринтного типа своими руками

Основное отличие лабиринтного дымогенератора в наличии ёмкости для опилок. Для изготовления такого агрегата своими руками необходима стальная сетка или мелкоячеистая решётка:

1. вырезается квадрат размером на 50 мм меньше основания агрегата;
2. из этой же сетки вырезаются полоски шириной 5 см;
3. на основании размечаются дорожки шириной 4-6 см;
4. электросваркой полосы закрепляются на основании.

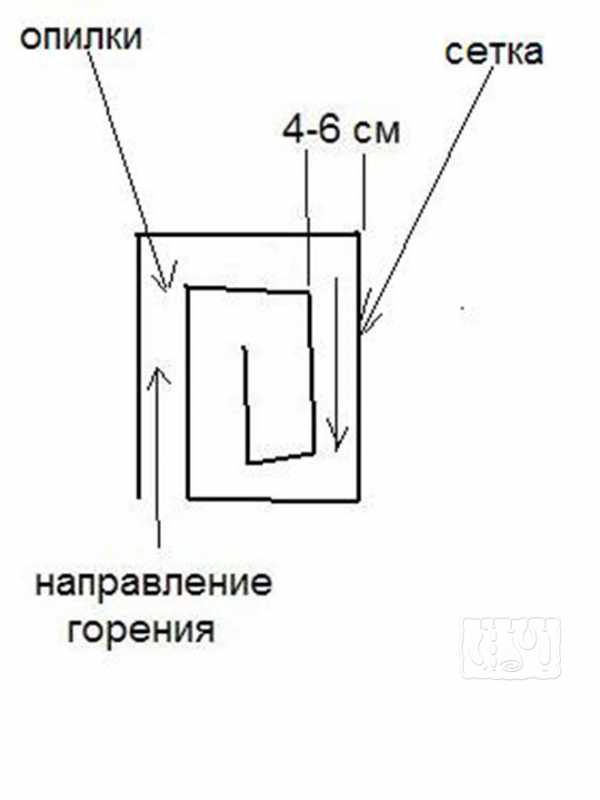

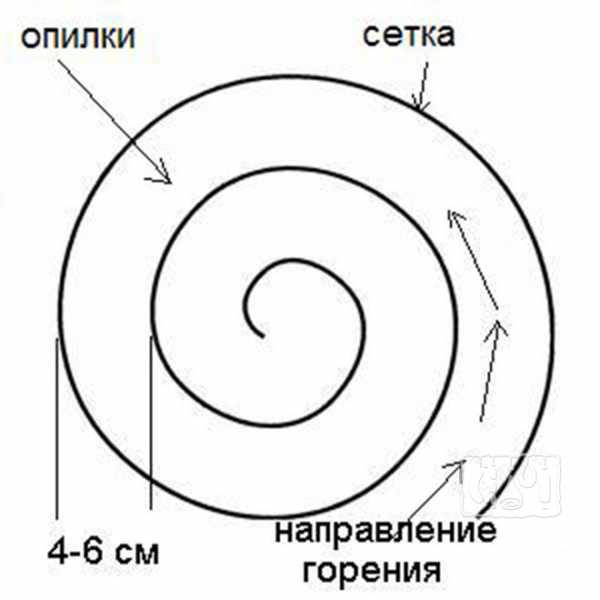

Схема работы указана на рисунке выше

Совет! Опилки нужно брать самые мелкие, после циркулярной пилы.

Схема сборки фрикционного дымогенератора

Большинство устройств для получения дыма работают на принципе сжигания деревянных опилок и щепы. Но есть аппараты, в которых дым получается трением деревянного бруска о стальной шкив.

Шкив находится на валу электродвигателя мощностью 2-4 кВт и 1400 об/мин. Он изготавливается из текстолита со стальной обоймой. Для охлаждения в текстолите сверлятся наклонные отверстия.

К шкиву прижимным устройством прижимается деревянный брусок. Это устройство может быть с грузом, и усилие регулируется его величиной или пружинным, с регулировочным винтом. От усилия прижатия зависит количество дыма.

На пути дыма перед коптильной камерой ставится мелкая сетка, к которой подключается отрицательный вывод источника высокого напряжения, а положительный присоединяется к крюкам и решётке, на которые крепятся продукты. Дым, проходя через решётку, приобретает отрицательный заряд и быстрее коптит продукты, заряженные положительно.

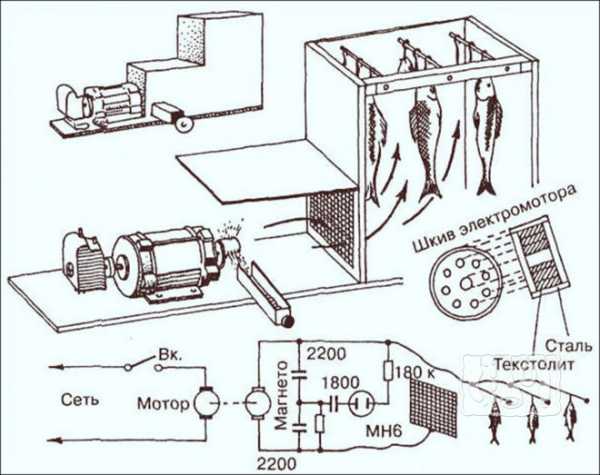

На рисунке показана схема сборки фрикционного дымогенератора

На рисунке показано как правильно запитать фрикционный дымогенератор

Источником высокого напряжения служит магнето, устанавливаемое на валу двигателя, или подключённая к сети ~220 В катушка зажигания.

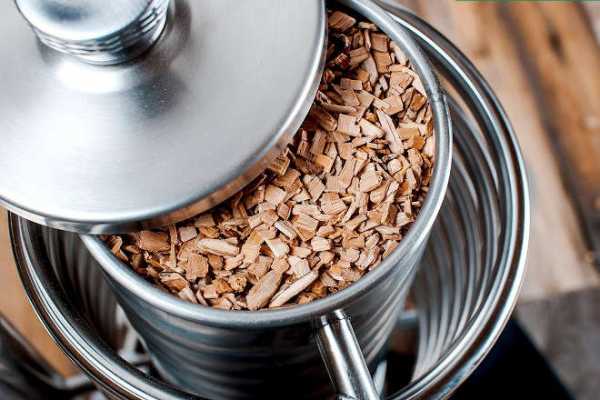

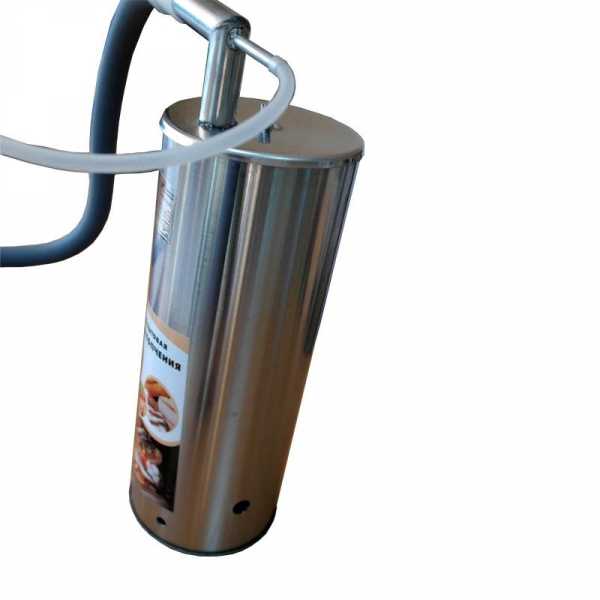

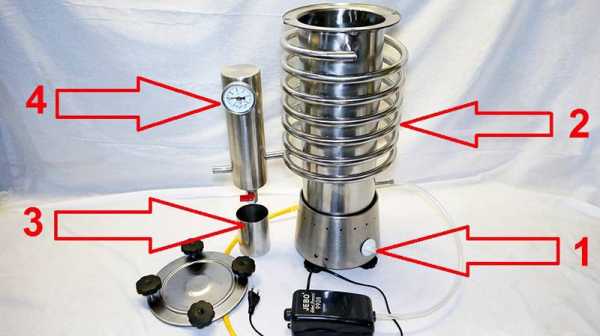

Дымогенератор из нержавейки

Большая часть устройств для производства дыма изготавливается из углеродистой стали. Но если есть в наличии навыки и материалы, то самодельный дымогенератор для коптильни холодного копчения лучше сделать из нержавеющей стали.

У таких аппаратов есть преимущества перед другими материалами:

• из-за более высокой термоустойчивости топка из нержавеющей стали медленнее прогорает;
• устройство не подвержено коррозии под воздействием конденсата и атмосферных осадков.

Схема работы такого агрегата показана на рисунке ниже.

Дымогенератор для холодного копчения с нижней подачей дыма

Классическая конструкция устройства для производства дыма предполагает установку выходного отверстия вверху. Но дым, поднимаясь по аппарату вверх, остывает. Устройства, предназначенные для горячего копчения, целесообразно делать с нижним эжектором, на высоте 50 мм над колосниковой решёткой.

Конструкция и принцип действия такого агрегата показаны на рисунке:

Важно! В аппаратах с нижним отводом дыма установка эжектора обязательна.

Изготовление спирального дымогенератора

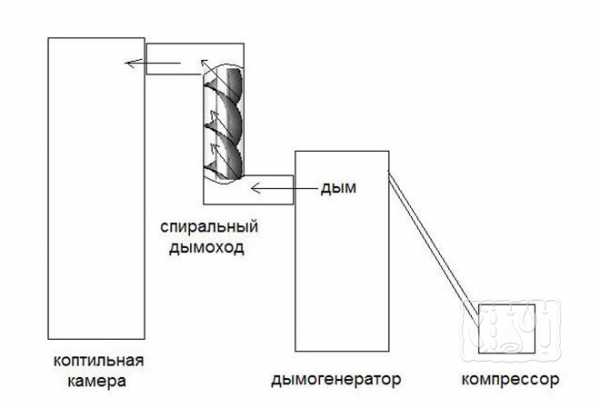

Для охлаждения дыма кроме дополнительной камеры используется вертикальная труба с находящимся в ней шнеком, или винтом Архимеда:

1. спиральный охладитель собирается в корпусе из трубы ∅100 мм и длиной 500 мм;
2. в качестве оси используется труба ∅40 мм и длиной 500 мм;
3. витки шнека изготавливаются из стальных колец с наружным диаметром 100 мм и внутренним — 45 мм;
4. кольца разрезаются с одной стороны, витки раздвигаются и надеваются на ось;
5. все элементы конструкции закрепляются электросваркой, шнек помещается в корпус;
6. к торцам корпуса привариваются крышки, а к бокам присоединяется дымоход.

Важно! При остывании из дыма выделяется конденсат, поэтому к нижней крышке подключается сборник конденсата.

Схема для самостоятельной сборки спирального дымогенератора

Дымогенератор с очисткой дыма

В дыме, выделяющемся при тлении опилок, кроме ароматных веществ есть смолы, копоть и другие составляющие. Они портят вкус готового продукта, и для улучшения качества дым правильного дымогенератора следует пропустить через очиститель.

Это труба большего диаметра, чем дымоход. Внутри неё находятся стальные стружки или металлические мочалки для мытья посуды.

Дымогенератор с очисткой дыма

Дымогенератор со сборником конденсата

При остывании дыма из него выделяется конденсат. Попадая на продукты, влага ухудшает вкус и внешний вид копчёностей, поэтому её необходимо удалять из дыма.

Для сбора конденсата в дымоходе устанавливается тройник с отводом в пластиковую ёмкость. Есть два способа его установки:

• При помощи электросварки. Дымоход прогибается в средней трети и в нижней части изгиба приваривается отвод, на который надевается трубка для сбора конденсата.
• При помощи водопроводных тройников. Если для дымохода используются водопроводные трубы, то на них накручивается тройник с отводом в конденсатосборник. За счёт конструкции отвод будет нижней частью горизонтального дымохода.

Установленный тройник для отвода конденсата

Различные приспособления для дымогенератора

Для повышения качества дыма подойдёт дымогенератор с дополнительными приспособлениями.

Устройство инжектора дымогенератора

Самой ответственной и сложной частью аппарата является эжектор. От его изготовления и настройки зависит качество и количество дыма и работа всей установки.

Принцип действия этого устройства следующий:

1. поток воздуха, двигающийся по дымоходу, создаёт внутри него пониженное давление;
2. низкое давление в трубе дымохода затягивает дым из дымогенератора и создаёт дополнительную тягу через нижние отверстия.

Таким образом, работа эжектора усиливает поступление дыма в коптильную камеру, тление щепы и интенсивность дымовыделения.

Конструкция и самостоятельная сборка эжектора

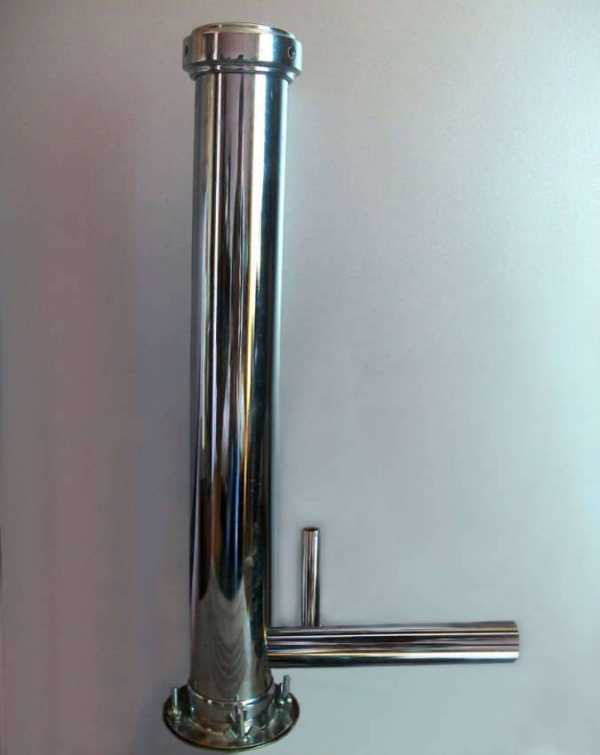

Изготовить это приспособление можно из водопроводного тройника. Средняя часть подключается к источнику дыма, одна из крайних — к коптильной камере, а в противоположную вкручивается пробка с трубкой от компрессора. Температура сравнительно невысокая, поэтому материал пробки может быть любым: пластмасса, резина или металл.

Трубка для подачи воздуха в эжектор берётся диаметром 6-10 мм и такой длины, чтобы заходить в дымоход на 8-10 см. Важно обеспечить соосность сопла и дымохода. Для этого оно должно плотно входить в пробку — в резиновую вставляется, а в металлическую вкручивается на резьбе.

Кулер для дымогенератора

В холодном копчении используется дым комнатной температуры, а из генератора он выходит до 120°С, особенно при нижнем подключении дымохода. Для снижения его температуры устанавливается охладитель, или кулер.

Это цилиндрическая или квадратная камера размером, аналогичным корпусу дымогенератора. Попадая в эту камеру, дым замедляет движение и остывает. Для большей эффективности вход в охладитель делается сверху, а выход — снизу.

При остывании из дыма выделяется конденсат, который скапливается на дне кулера, поэтому дополнительно к нему необходимо установить сборник конденсата.

Принцип действия и схема работы кулера показаны на картинке.

Фильтр для дымогенератора

Для улучшения качества дыма его следует очистить от смол, копоти и других веществ. Для этого в дымоход устанавливается фильтр.

Конструктивно это расширение дымохода, наполненное стальными стружками или металлическими мочалками для мытья посуды. Это расширение может быть выполнено в виде дополнительной камеры с крышкой для замены фильтра или трубой большего диаметра, чем дымоход. В этом случае для замены стружки дымоход придётся подвергать частичной разборке.

Принцип действия показан ниже.

Компрессор для дымогенератора холодного копчения

Один из важных узлов дымогенератора — компрессор. Он направляет поток воздуха через эжектор. Этот поток переносит дым в коптильню, создаёт разрежение в камере сгорания и дополнительную тягу.

Самостоятельное изготовление компрессора

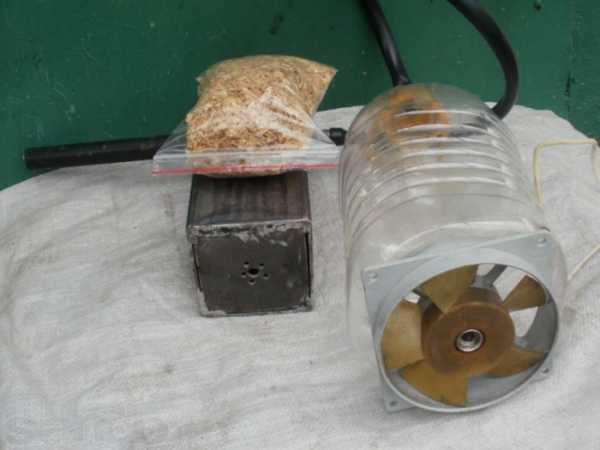

Самый простой компрессор можно сделать из компьютерного кулера и пластиковой бутылки:

1. в дне бутылки вырезается отверстие, соответствующее диаметру кулера;
2. в него вставляется вентилятор и закрепляется скотчем;
3. в крышке проделывается отверстие для соединительной трубки;
4. трубка вставляется в крышку, и место соединения также обматывается скотчем;
5. кулер подключается к любому источнику питания =12 В.

Самостоятельное изготовление компрессора

Жидкость для генератора дыма своими руками

Кроме дымогенераторов, предназначенных для копчения продуктов, есть устройства, создающие дым на театральной и концертной сценах.

В этих аппаратах дым вырабатывается при попадании специального раствора на нагреватель и его испарении, то есть это не дым, а пар.

Состав может быть разным, например:

• глицерин – 15%;
• спирт – 10%;
• дистиллированная вода – 75%.

Естественно, пар от такого раствора не годится для копчения продуктов.

Как видите, сделать по чертежам дымогенератор своими руками не так уж и сложно, если следовать нашим инструкциям и схемам.

moekopchenie.ru

Дымогенератор для холодного копчения своими руками: чертежи

Для копчения необходим не только правильный выбор технологии обработки определенных продуктов питания, но и понадобится специальное оборудование. В данной статье мы рассмотрим дымогенератор для холодного копчения своими руками, чертежи, комплектующие детали, монтажные операции. После изучения этих сведений будет не трудно сделать конструкцию, в точности соответствующую индивидуальным потребностям.

Качественная самоделка выполняет свои функции не хуже, чем фабричное изделие

Читайте в статье

Основные сведения

Обработка дымом используется сотни лет. Она уничтожает вредные микроорганизмы, предотвращает разложение органики, продлевает срок хранения продуктов питания. Грибы, мясо, рыба после соответствующей процедуры приобретают специфический приятный вкус.

К сожалению, некоторые достижения современной науки используются не для пользы потребителей. С помощью умело подобранных химических соединений имитируется вид и вкусовые параметры копчений. Остается только надеяться, что ингредиенты «Жидкого дыма» действительно безвредны. Исключить ненужные риски поможет самодельный дымогенератор для коптильни холодного копчения. Его параметры не сложно подобрать в точном соответствии с имеющимися запросами по объемам перерабатываемого сырья.

Возьмите на заметку:

Процесс обработки дымом можно полностью контролировать самому. Красивая упаковка не является 100% гарантией, защищающей от подделок

Особенности кулинарной обработки

На практике применяют два способа. В горячем копчении используется диапазон температур от +55°C до +110°C. Главным преимуществом является быстрота создания готовых к употреблению продуктов. Однако такую обработку нельзя назвать бережной. Чрезмерно высокая температура способна разрушить витамины, иные полезные соединения. Допустимо неравномерное воздействие на весь объем, поэтому возможен брак. Срок хранения готовых продуктов меньше, чем при холодном копчении.

Для воспроизведения второй методики применяют оборудование, которое представлено в данной статье. С его помощью обработка дымом выполняется в бережном режиме (от +25°C до +30°C). Если в первом варианте продолжительность процедуры составит несколько часов, то здесь понадобятся дни. Зато готовая продукция будет содержать много полезных ингредиентов. Ее срок хранения увеличится.

Важно! Дымогенераторы для холодного и горячего копчения – это разные устройства. В данном случае необходимо понизить температуру продуктов горения до оптимального уровня.

Аппетитное вкусное угощение – результат правильного применения технологии копчения

К сведению! Дым создают с применением тлеющей древесины. Для копчения используют только лиственные породы, не содержащие смол. Яблоня, вишня или груша отличаются особо приятными ароматическими характеристиками. Но такое сырье найти трудно. Подойдут более распространенные деревья: ива, ольха.

Формулировка требований

Для выбора подходящего варианта необходимо использовать изложенные данные о технологии холодного копчения. Также необходимо учитывать ограниченные технические и финансовые возможности обычного человека. С помощью этих факторов не сложно сформулировать требования к оборудованию:

• Устройство должно генерировать дым с высокой интенсивностью.
• Необходима его непрерывная подача в рабочую камеру с охлаждением до приемлемой температуры.
• Удобно, если работу установки не надо контролировать. Но одновременно следует помнить о необходимости выполнения элементарных правил пожарной безопасности.
• Щепки стоят недорого. Но пригодится максимально полное использование такого топлива. То позволит при разумном объеме генератора увеличить интервал между загрузками.
• Чем сложнее, тем менее надежны конструкции. Надо выбирать достаточно простой для создания в домашних условиях дымогенератор, хорошо приспособленный к длительной эксплуатации.

Важно! Если решено купить дымогенератор для холодного копчения, цена будет только одним из важных факторов. Следует обращать внимание на приведенные в этом разделе требования, чтобы выбрать качественное оборудование без ошибок.

Качественный генератор дыма, сделанный на заводе, также не слишком сложен

Особенности устройства дымогенератора для холодного копчения своими руками

Простая конструкция состоит из следующих компонентов:

• Емкость. На ее дно помещают слой опилок. Съемная крышка используется для пополнения запасов топлива. В нижней части – отверстие для поджигания.
• Шланг подачи воздуха. Он устанавливается в верхней части корпуса.
• Там же, но с другой стороны, монтируют патрубок выхода. Дым из него поступает в рабочую камеру коптильни.
• Нагнетатель воздуха.

Дымогенератор для холодного копчения своими руками: чертежи с разными вариантами установки эжектора

Каждый из способов монтажа обладает определенными преимуществами и недостатками:

• Верхний – удален от области тления, поэтому узел не подвергается излишним тепловым воздействиям. Здесь дым очищается слоем засыпки и охлаждается за счет более длинного пути.
• Нижний монтаж удобен для оперативного пополнения запаса древесных опилок. В этом случае свободному прохождению дыма не создаются существенные препятствия. В первом случае при использовании сырья из слишком мелких фракций не исключено снижение производительности.

Как сделать дымогенератор для холодного копчения своими руками: чертежи и правильная подготовка

Следует проект изучать в целом, чтобы созданным изделием было удобно пользоваться, а характеристики дыма соответствовали оптимальным параметрам. Поэтому вначале надо правильно определить место, в котором будет установлена коптильня. Необходимо обеспечить свободный доступ ко всем ее частям. Пригодится стол, на котором можно раскладывать и фасовать продукты.

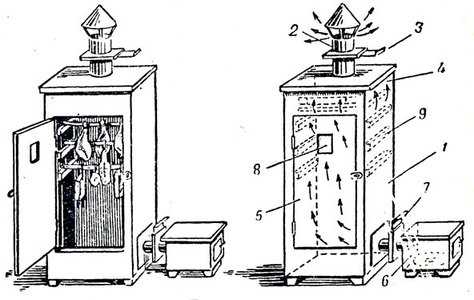

«Классическая» схема коптильни

На рисунке видно, что охлаждение выполняется в длинном канале. Генератор дыма находится внизу, поэтому нагретый воздух поднимается самостоятельно. Явным преимуществом такого решения является автономность. Его использовали наши предки, не знавшие электричества. Но и в наши дни при наличии собственного земельного участка можно реализовать подобный проект. Оборудование будет выполнять свои функции экономично, без потребления электроэнергии.

В этом случае необходимо принудительное перемещение дымаЗдесь использован с пользой склон на земельном участке

Подобные масштабные сооружения создают на основе специального инженерного проекта. Их применяют для производства пищевых продуктов в коммерческих объемах. Обычные бытовые задачи будут решены успешно с меньшими затратами.

Пример чертежа дымогенератора для холодного копчения

Ниже отмечены важные для потребителей особенности:

• Изображенное на рисунке устройство является мобильным. Его можно подключать к разным коптильням, перевозить, хранить без лишних затруднений.
• Оно не нуждается в дополнительном источнике энергии. Поджигание и доступ воздуха – через отверстие диаметром 10 мм в нижней части корпуса.
• Если сделать дно съемным, будет проще удалять золу.
• Специальные гайки-барашки, это не только крепежные элементы. Их форма упрощает надежную фиксацию конструкции на земле.
• Назначение остальных элементов понятно из чертежа. Следует отметить, что размеры приведены рабочие. Но они не являются обязательными. При необходимости будущий пользователь вправе внести собственные коррективы.

Если нет подходящей трубы, можно сделать прямоугольный корпусИзделия из нержавеющей стали дороже. Но они отличаются повышенной устойчивостью к внешним воздействиям, поэтому отличаются долговечностьюУстройство извлечения дыма можно вынести за пределы корпуса. Такое решение предотвратит засорение узла

Важно! При расположении эжектора вверху, надо обеспечить достаточно свободное прохождение дыма через уплотненный слой опилок. Для этого используют металлическую спираль, или трубку с перфорацией.

Для охлаждения дыма увеличивают длину трубы от генератора до коптильни. На следующем рисунке приведен пример более совершенной системы.

Генератор дыма с эффективным охлаждением

Здесь применен электрический нагреватель с регулятором (1). Дым отбирается в верхней части. При прохождении по змеевику (2) он охлаждается. Следующий блок выполняет функции фильтра. В нижней части накапливается влага. Для последующего удаления применяют встроенный вентиль (3). Выше – вмонтирован аналоговый термометр (4).

Важно! При установке змеевика в проточную воду охлаждение будет еще интенсивнее.

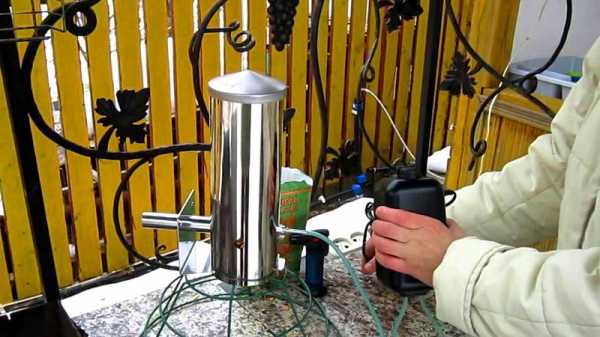

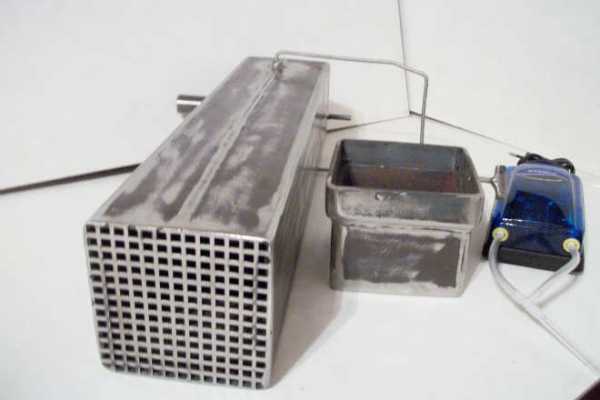

Для подачи воздуха в эжектор часто используют аквариумный компрессор. Эта специализированная техника обладает достаточной производительностью. Она рассчитана на долговременную работу без присмотра. Минимальный шум и разумную стоимость также надо отметить, кок положительные характеристики.

Компактный аквариумный компрессор. В некоторых моделях есть регулировка производительностиКомпрессор дымогенератора для коптильни холодного копчения своими руками сделать не сложно

При самостоятельном изготовлении подобных конструкций надо выбрать подходящие комплектующие узлы. Хорошо подходят компьютерные вентиляторы. Они способны длительное время выполнять свои функции без поломок.

Создание дымогенератора своими руками для холодного копчения: видео и текстовая инструкция

Для изготовления основной части конструкции можно использовать чертежи, которые были представлены ранее. Следующие советы помогут выполнить сборку без ошибок:

• Выбирают толщину стенок стального корпуса более 2,5 мм, чтобы предотвратить деформации при сильном нагреве.
• Так как в верхней части температуры большой не будет, допустимо применение гибкого шланга для подсоединения компрессора. Бобышку можно изготовить из тефлона. Она выполняет функции изолятора и соединительного элемента. В нее вставляют трубки соответствующих размеров.

Вместо этого узла можно использовать подходящие стандартные метизы

• Дно не обязательно надо делать съемным. При желании, создают широкое отверстие с закрывающейся дверцей. Через него извлекают золу. Перемещением заслонки регулируют тягу. Такой вариант используют при большом размере корпуса.
• Верхняя крышка должна закрываться плотно.
• Все сварные соединения очищают. Чтобы предотвратить появления ржавчины, снаружи корпус покрывают грунтом и краской. Эти составы должны быть устойчивы к высоким температурам.
• После сборки и присоединения компрессора емкость заполняют опилками и проверяют работоспособность устройства.

Дополнительные рекомендации и вывод

Изучив актуальные предложения рынка и после точной оценки собственных сил, будет не сложно принять правильное решение. Чтобы изготовить дымогенератор для холодного копчения своими руками, чертежей недостаточно. Понадобятся не только теоретические знания, но и практические умения. Впрочем, при правильном подборе комплектующих деталей в данном случае трудности будут минимальные.

Функциональный генератор дыма можно сделать без лишних расходов

housechief.ru

Как устроить дымогенератор для холодного копчения своими руками: сборочные чертежи

В продаже имеется много готовых продуктов питания, полученных способом холодного копчения. Проблемы несоблюдения технологических циклов на пищевых предприятиях приводят к тому, что вкус продающихся деликатесов не всегда соответствует ожиданию покупателей. Многие гурманы современного питания приобретают в пользование агрегаты промышленного изготовления, некоторые умельцы делают дымогенераторы коптильни холодного копчения своими руками, что относительно несложно при понимании ситуации и принципа работы устройства.

В последние годы используют химические средства для обработки мясного и рыбного сырья под названием «жидкий дым». Копчения в этом процессе не наблюдается. Продукт замачивается в разведённом растворе на время, затем извлекается готовый «деликатес», который приобрёл соответствующий вкус, цвет и оттенок. Препараты для такого производства имеют испытательные сертификаты и разрешены в качестве воздействующих веществ на продукты питания. Но потребители хотят видеть у себя на столе не химически обработанные продукты, а полученные натуральным способом мясо, сало, сыры и рыбу.

Устройство генератора

Приспособление для холодного копчения и условия его работы относительно простые. Заключаются они в том, что древесное измельчённое топливо тлеет, при этом снижен или полностью отсутствует доступ кислорода. Выделяющийся дым окутывает продукты, которые коптятся с его участием.

Сам генератор является металлической ёмкостью любой формы. У агрегатов промышленного изготовления предусматривается ряд выключателей, термометров и регуляторов. Приспособления для копчения оснащены подающими механизмами для древесных стружек. Приборы поддерживают в камере сгорания определённую температуру, необходимую для процесса тления. Дым поступает в коптильню с продуктами.

Классическая конструкция предполагает удалённые камеры, которые соединяет длинная труба-тоннель для охлаждения выделяющегося дыма. В результате процесса копчения не производится нагревание продуктов, но в итоге получается качественный копчёный деликатес мягкой консистенции.

Состав генератора дыма для холодного копчения

Агрегат можно изготовить своими руками в условиях частного дома, для этого потребуется:

• Камера сгорания, в качестве которой может быть использована любая ёмкость, например, большой металлический термос, огнетушитель, кусок большой по диаметру трубы (около 100 мм). Для работы отверстие с одной стороны заваривается наглухо, а с другой устраивается отверстие для зажигания топлива.
• Вентилятор или насос становится второй деталью генератора дыма. Можно использовать аквариумный насос с мощностью мотора до 6 Вт, чего вполне достаточно для нагнетания свежего воздуха. Иногда умельцы делают компрессор, для которого используют компьютерный вентилятор и небольшую ёмкость из пластика, в днище крепится вентилятор, а на горловине предусмотрена крышка со вставленным туда шлангом.
• Эжектор из труб водопровода с комплектующими переходниками (сгибами, отводами, тройниками и др.). Чертежи сборки можно увидеть в интернете. Место крепления эжектора находится внизу или вверху генератора.

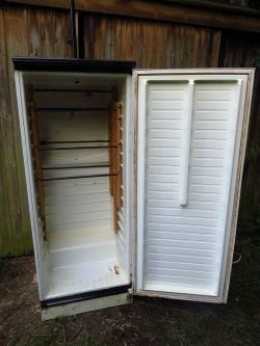

• Шкаф размещения продуктов (коптильню) изготавливают из просторного корпуса старого холодильника, металлического ящика или старой бочки. Собрав всю конструкцию своими руками в соответствии с чертежами, наполнив опилками или стружкой, можно закупать продукты и делать копчёные деликатесы. В летнее время конструкцию размещают в уличных условиях.
• Если коптильня выполнена строго по чертежам, то домочадцы и гости с удовольствием полакомятся копчёным салом, мясом, рёбрышками, птицей или рыбными деликатесами. Чтобы улучшить вкус используют древесину ольхи и вербы.

Принципы работы коптильни

Прежде чем приступить к сборке дымогенератора для холодного копчения своими руками, чертежи которого разрабатываются с учётом потребностей, следует перечислить все свойства правильно сделанной коптильни:

• устройство отлично генерирует дым;
• смолистые продукты распада при горении остаются на стенках камеры дымогенератора;
• для работы насоса или вентилятора потребуется совсем немного электрической энергии;
• работать с таким агрегатом легко и просто.

Использование генератора для копчения продуктов включает следующие этапы:

• поместить продукты в шкаф или развесить их на крючках;
• в приёмное отверстие топочной камеры дымогенератора уложить топливо;
• генератор соединить со шкафом посредством трубы или широкого шланга и начать копчение, осуществив розжиг топлива.

Время приготовления некоторых продуктов питания

Чтобы получить мягкий и насыщенный дымом продукт, следует знать определённое время для его пребывания в коптильне:

• рыба крупных сортов и сало подвергаются копчению до готовности около 24 часов;
• мелкая рыба типа мойвы или бычков приготавливается за 8 часов;
• утка, гусь, окорок свиньи потребуют копчения в течение 30 часов.

Перед тем как поместить продукты в коптильню, их засаливают. Стандартным рецептом является раствор, в который кладут 200 г. поваренной соли на литр воды. После приготовления рассола продукты ставят на огонь и томят так, чтобы вода в сосуде не кипела. Для всех продуктов, кроме сала достаточно около 35-45 минут, а сало находится в горячем растворе около двух часов. В зависимости от вкуса используют различные специи. После выведения из рассола все продукты обсушивают на открытом воздухе.

Как устроить дымогенератор для коптильни холодного копчения своими руками

Варианты по изготовлению различны, но заслуживают внимания следующие советы:

В качестве топки применяется относительно герметичная ёмкость, где при небольшом токе воздуха происходит процесс тления (обычно это измельчённые отходы древесины в виде щепок или опилок). Предусматривают вторую дверцу или заслонку, устроенную специально для регуляции воздушного потока. Нужно постараться создать такой ток воздуха, от которого не горит большой огонь, но при этом его должно быть достаточно для медленного тления топлива и создания дымоходной тяги.

В другом варианте дымогенератора устраивается двухкамерная топка, где под жерлом печи разжигается огонь в открытых условиях. На металлическом листе помещается топливный материал, тот же, что и в обычных случаях. Для образования тяги и служит верхняя коптильня, предназначенная только для дыма. Она наполняется дымом, внутри слоями-ярусами располагаются продукты, которые обдаются копчёным ароматом. Способ образования дыма не влияет на длительность процесса: чтобы получить качественный продукт, следует постоянно контролировать весь процесс копчения.

Копчение относится к энергоёмким процессам, расход топлива достаточный. Можно сделать дымогенератор на электрическом или газовом топливе, но тогда расходы на оплату услуг поставляющих компаний увеличатся.

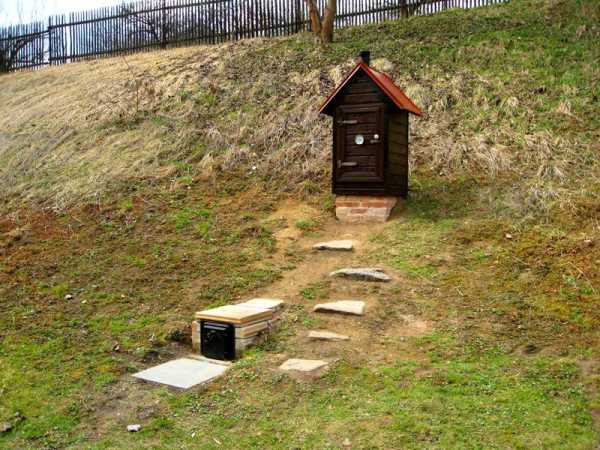

Коптильня ставится на кирпичное основание, которое заглубляется в землю: если не использовать для установки кирпичи, то от влажности почвы могут возникнуть проблемы. Чертежи по устройству основания можно выполнить своими руками после расчёта ширины и длины камеры. Габариты основания должны быть на 20 см шире камеры с каждой стороны.

Место должно быть ровным и удобным для работы, его размещают на открытом пространстве без высоких кустов и деревьев. После выбора металлической ёмкости для камеры сгорания, её накрывают куском металла для препятствия выхода дыма. Дымоходный канал устраивается на уровне выше коптильной камеры. Для одинакового распределения и выброса вредных компонентов после сгорания топлива вход делают не менее 20 см.

Самодельную коптильню варят из решётки, на которой вешают крюки для продуктов. Под решёткой прокладывают поддон небольшой высоты, при этом делают щели для вредных дымовых газов между стенками. Сверху всю конструкцию накрывают влажным материалом, например, брезентом, чтобы уберечь продукты от загрязнения. Температуру в камере, сделанной своими руками, измеряют обычным термометром, который крепят на стенках. Для устройства дымогенератора не требуется дорогостоящих строительных материалов, используются предметы, которые в большинстве случаев всегда есть под руками.

Продукты, полученные способом холодного копчения, подлежат длительному хранению. Из-за отсутствия термической обработки в них сохраняются многие питательные вещества. Если у хозяина нет желания делать генератор своими руками, то его приобретают в магазине, благо в продаже есть множество моделей различных размеров.

Использование переносного дымогенератора для коптильни

Из-за больших габаритов самодельные устройства имеют ограниченную зону применения. В некоторых случаях требуется переносная установка, которая берётся с собой на дачу или в другое место. Для таких случаев разработан генератор дыма для коптильной камеры. Устройство позволяет подсоединиться к камере и за небольшой промежуток времени создать большое количество густого дыма. Так как агрегат относится к экономичным устройствам, то эффективная работа устройства организуется с применением небольшого количества топливных ресурсов.

Его принципиальное отличие от стационарных приборов заключается в том, что нужна принудительная подача воздушного потока для получения области высокого давления и охлаждения.

Профессиональная коптильная камера с дымогенератором

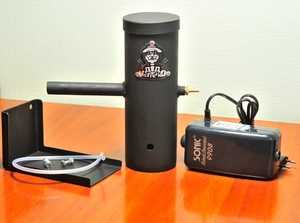

Заводские агрегаты подобного типа представлены в продаже большим ассортиментом. Добротная продукция, полностью готовая к работе, идёт в комплекте с подробной инструкцией о правилах использования. Вместе с агрегатом продаётся набор различных подвесок и крючков для разных продуктов и их копчения.

Простые модели предусматривают охлаждение дымовых масс посредством прохождения по длинной трубе. Но в небольших компактных моделях дым не может охладиться полностью из-за небольшой протяжённости дымохода, и холодный процесс копчения в идеальном виде получить не удаётся. В таком случае происходит уменьшение времени копчения, но при этом страдает качество продукта.

Водяное охлаждение коптильни

Конструкция охладителя в дымогенераторе предусматривает корпуса, расположенные один внутри другого, при этом во внешнем протекает вода. Чтобы уменьшить её расход, делают небольшой напор, а при потребности не выливают жидкость, а переливают из одного бака в другой. Внутренний корпус является теплообменником с функцией охлаждения дымового потока. Вода делает стенки холодными, а дым от соприкосновения с ними теряет температуру.

Воздушное охлаждение коптильни

В этом варианте предусмотрена змеевидная труба, имеющая из-за изогнутости большую протяжённость. Уменьшение температуры дымового потока происходит за счёт обмена теплом с атмосферными струями. Дымоход выполняют из металла и ограничения по длине для такой конструкции не предусмотрено. Чертежи рассматривают рациональную длину, рассчитанную для каждого отдельного случая.

Несмотря на то что окупаемость промышленного газогенератора большая, так как цены на продукты, приготовленные способом холодного копчения высокие, многие пользователи стараются сделать такое приспособление для копчения своими руками. Можно посмотреть образовательное видео об этом процессе.

instrument.guru

Как сделать дымогенератор для коптильни холодного копчения своими руками: чертежи, устройство и видео

На витринах продовольственных супермаркетов всегда находятся различные продукты холодного копчения. Но, к большому сожалению, вкусовые свойства и качество этих с позволения сказать «деликатесов» очень далеки от идеала. Проблема заключается в технологии производства.

Последние несколько лет, в пищевой индустрии активно используются химические препараты, которые называются «жидкий дым». Рыба или мясо на некоторое время погружаются в раствор, получая характерный аромат и вид. Естественно, что к копчению данный процесс никакого отношения не имеет.

Внимание: данные добавки разрешены к использованию и сертифицированы. Негативное воздействие на организм у них не больше, чем от любых иных ароматизаторов и добавок.

Но ведь многим хочется натуральной пищи! Потому большинство гурманов предпочитают самостоятельно организовать холодное копчение, с помощью старых дедовских способов. Чтобы обеспечить эти потребности, в магазинах есть разные коптильные устройства, как для холодного, так и для горячего копчения. Традиционная технология под собой подразумевает разнесенные камеры, которые соединены длинным тоннелем, где охлаждается дым. Таким образом, не производится термообработка, и копченое изделие остается таким же мягким, как будто оно только что сделано.

Принцип работы установки холодного копчения

Камеры находятся на различных уровнях. Разнесение по высоте в дымоходе регулирует тягу, и влияет на быстроту охлаждения дыма. Разнос может быть до одного метра.

Внимание: для установки подобной конструкции необходимо наличие свободного пространства, а также желателен естественный уклон поверхности земли.

Эти условия не всегда есть на дачном участке или во дворе частного дома. Тем более, что сооружение настоящей коптилки под собой подразумевает проведение инженерных работ.

В камере снизу устройства (назовем ее топкой) проходит формирование дыма. Существует несколько вариантов:

• Относительно герметичная емкость, где при незначительном притоке воздуха топливо интенсивно тлеет (опилки или щепа). Поток свежего воздуха регулируется входной заслонкой. Он обязан быть недостаточным для возгорания, и при этом обеспечивать в дымоходе естественную тягу;
• Следующий вариант — двухкамерная топка. Разводится открытый огонь под жаровней, а на железный лист насыпается топливо для создания дыма (та же щепа или опилки). Тяга появляется в верхней камере лишь для дыма.

Верхняя камера (непосредственно коптильня) наполняется дымом, внутри ярусами развешиваются продукты, и начинается насыщение натуральным ароматом. Независимо от варианта дымообразования, данный процесс занимает довольно долгое время и нуждается в постоянном контроле.

Естественно, расход топлива (уголь, дрова) довольно высокий. Есть варианты электрических или газовых топок. Процедура контроля в этом случае упрощена, однако добавляются дополнительные траты на энергию.

Коптилка с дымогенератором

Вышеописанные приспособления из-за своих габаритов имеют ограничения по использованию. В некоторых случаях требуется переносная установка, которую будет возможно с собой взять на дачу, чтобы приготовить оперативно продукты. Потому современные технологи создали дымогенератор для коптильни.

Такое автономное устройство можно соединить с коптильной камерой и за непродолжительное время заполнить ее густым дымом. Причем расход топлива является минимальным. Дымогенератор эффективно работает, без каких-либо потерь драгоценного дыма.

Основное отличие от стационарных устройств — потребуется принудительная циркуляция воздуха для создания охлаждения и избыточного давления. Дым генератора собой представляет смесь с чистым воздухом в необходимом соотношении.

Коптилка с дымогенератором для холодного копчения

В продаже есть большой выбор заводских изделий, про которые мы расскажем. А также рассмотрим, как сделать своими руками дымогенератор для коптильни.

Это компактные и добротные изделия, которые полностью готовы к использованию. В комплекте находится подробная инструкция по применению и комплект подвесов для различных пищевых заготовок. В классических изделиях дым охлаждается благодаря длине дымохода. Естественно, компактный дымогенератор имеет и небольшие размеры подводящей трубы. В этих устройствах температура дыма все-таки не дает возможность получить в идеальном виде холодное копчение.

Внимание! При копчении не горячим (теплым) дымом снижается время приготовления за счет определенного ухудшения качества продукта, так как теплый воздух способствует образованию жира, этим самым снижая сочность продукта.

Традиционная технология подразумевает использование дыма с температурой воздуха окружающей среды. В этом случае заготовка только немного подвяливается снаружи, сохраняя внутри сочность и мягкость. Потому изготовители придумывают разные ухищрения, чтобы при сохранении небольшого размера создать генератор холодного дыма.

Водяное охлаждение

Охладительная камера имеет конструкцию из двух корпусов, когда один вставляется вовнутрь другого. В наружном корпусе циркулирует вода. Чтобы снизить расход, напор можно установить небольшим. Большинство экономных хозяев не выливают воду, а лишь сливают из одной емкости в другую. Это можно организовать на дачном участке при помощи поливочной бочки с дождевой водой.

Внутренняя камера – это теплообменник для охлаждения дыма. Контактируя с холодными стенками от воды, дым быстро остывает и с оптимальной температурой поступает в коптильню.

Воздушное охлаждение

Дым перед поступлением в камеру коптильни проходит сквозь длинную трубу, которая закручена в форме змеевика. Охлаждение проходит благодаря теплообмену в среде окружающего воздуха. Интенсивность хуже, в отличие от использования водяного охлаждения, но дешевизна и простота конструкции сводит эти недостатки на нет. При этом размер змеевика может быть совершенно любым, насколько хватит пространства и материала.

Внимание: дымоход желательно изготавливать из металла. Так как у него лучшая теплопроводность, и, соответственно, и теплообмен.

Изготовить дымогенератор с охладителем можно своими руками, используя чертежи. Для экономии пространства змеевик можно расположить вокруг топки. Нужно обеспечить хорошую воздушную циркуляцию, чтобы не мешал охлаждению горячий корпус дыма в трубе.

Все заводские конструкции стоят довольно дорого. Невзирая на то, что дымогенератор холодного копчения в дальнейшем себя непременно окупит (с учетом стоимости на копченое мясо), многие экономные хозяева предпочитают изготавливать его своими руками.

Как изготовить дымогенератор холодного копчения своими руками?

Для начала будет необходима емкость, устойчивая к повышенным температурам. Подходит кастрюля из нержавеющей стали с высокими бортами, либо бидон для молока, опять-таки, из нержавейки. Нельзя применять эмалированные емкости, так как эмаль от жара рано или поздно потрескается, и оголенный металл быстро покроется ржавчиной. Дымогенератор для коптилки обязан быть не только практичным, но и эстетичным.

Основное достоинство бидона заключается в том, что крышка является герметичной сама по себе и прочно входит в горловину. В кастрюле необходимо сделать какой-то фиксатор.

• Выполняем в крышке отверстие 0,5 дюйма, под стандартный размер сантехнических устройств. Это можно выполнить толстым сверлом, а после увеличить шарошкой. После в отверстие вставляем стальной тройник, который используется в сантехнике.
• В тройник крепим стальную трубу, которая будет играть роль воздуховода. Когда не планируется устанавливать охладитель дыма, то трубку желательной выбрать подлинней. В этом случае дымогенератор будет подавать напрямую дым в корпус самодельный коптильни.
• Немаловажная часть дымогенератора – форсунка. При помощи нее дым увлекается воздушным потоком в необходимом направлении. Для изготовления будет необходим штуцер для поливного шланга, и медная трубка, которая по сечению соответствует внутреннему диаметру штуцера.

Внимание: трубка обязана быть такого размера, чтобы заходить в тубу воздуховода почти на всю длину.

Этот дымогенератор для коптильни можно сделать своими руками приблизительно за час. Естественно, с условием, что все элементы были предварительно приобретены. Осталось сделать только отверстие для розжига, которое можно буквально пробить острым ножом.

В роли нагнетателя устанавливается простой аквариумный компрессор. Специальных требований к производительности нет, но все-таки конструкцию желательной выбрать поршневую. Поскольку иные варианты не подходят, так как не могут удержать необходимое давление. Компрессорная трубка подсоединяется к штуцеру форсунки.

Система функционирует таким образом: дым, который образуется благодаря тлению опилок или щепы, увлекается при помощи форсунки вслед за подаваемым воздухом. В отверстие для растопки попадает свежий воздух, который поддерживает тление. Если во время работы опилки норовят загореться – снижается мощность компрессора.

Дымогенератор, который сделан своими руками, нетребователен к конструкции камеры коптильни. Для этого небольшого устройства подходит простая картонная коробка. Сверху делаем отверстие для сброса давления. Дымогенератор за несколько минут заполняет дымом коробку из-под кондиционера.

В этом режиме он сможет проработать несколько часов. За данное время вы подсыпаете несколько горсток опилок раз в два часа, а за компрессором не надо следить, так как он рассчитан на круглосуточную работу.

Безопасность эксплуатации

Конструкция дымогенератора имеет определенные особенности, потому нужно соблюдать некоторые правила безопасности:

• желательно выбрать нержавеющий или металлический корпус, который имеет слой жаростойкой краски;
• устройство устанавливается на пожаробезопасную и прочную поверхность;
• управляющий блок на случай непредвиденных обстоятельств обязан быть оборудован элементом автоматического отключения;
• электропроводка обязана быть удалена от источника действия повышенной температуры.

Соблюдая эти простые правила, можно избежать не только поломок самого самодельного генератора дыма для копчения, но и травм, и иных неприятностей со здоровьем.

Таким образом, рассмотрев актуальные предложения на рынке и после полной оценки своих собственных сил, будет довольно легко правильно принять решение. Чтобы сделать своими руками дымогенератор для холодного копчения, только лишь чертежей недостаточно. Необходимы не только теоретические познания, но и практические умения. Однако при грамотном подборе комплектующих деталей в этом случае возникнут минимальные трудности.

domsad.guru
