Эскизы шкафов купе



Эскизы шкафов


Эскизы шкафов это плод совместной работы заказчика и дизайнера замерщика.
При составлении проекта шкафов, расчёт несущих конструкций, перегородок, выдвижных элементов, зазоров распашных фасадов, перехлёста дверей купе и т. д. полностью ложится на замерщика. Дизайнер замерщик предоставляет заказчику каталоги и образцы материалов, помогает определиться с выбором цвета и материала, соответствующего интерьеру помещения. Заказчику необходимо информировать дизайнера, о назначении шкафа (шкаф для книг, платяной шкаф и т.п.), о количестве предметов и вещей, которые нужно в нём разместить. Помимо одежды и полок для белья, в шкафах часто хранятся чемоданы, пылесос, гладильная доска, швейная машинка, инструменты и многое другое. Составьте список заранее, тогда вероятность того, что Вы что-то упустили (ой мы чемоданчик забыли), будет сведена к нулю. Не стесняйтесь задавать вопросы, дизайнер замерщик должен на простом, доступным для понимания языке, дать Вам все необходимые разъяснения.





Шкафы купе двух дверные


Шкафы купе двух дверные по внутреннему устройству имеют огромное количество вариантов. Планируя покупку шкафа купе, хочется вместить в него максимум вещей, при этом, использовать всё пространство. Компоновка шкафа купе зависит от расставленных Вами приоритетов. Нужно больше полок для обуви и белья или отсеков под висячую одежду, в зависимости от этого Вы выбираете тот или иной вариант. В качестве примера предлагаем несколько вариантов компоновки двух дверных шкафов купе.


Шкафы купе трёх дверные


Определяем параметры

 Вы задумывались над тем, какого размера вам необходим шкаф? Какие в нем должны быть полочки, секции, отделения? Вопросов у будущих владельцев шкафа возникает немало. Первым делом надо определиться, где именно будет стоять шкаф: в углу, у стены, в нише, или он будет играть роль межкомнатной перегородки. Следует учитывать и то, что шкаф купе относится к разряду встроенная мебель, передвижению он не подлежит.
Чаще всего основой для шкафа купе выступают стены и потолок квартиры. Поэтому расчет шкафа купе требует при определении размеров производить замеры как минимум в трех точках: по центру места, где предположительно будет стоять шкаф, с правого бока и с левого бока. Если длина шкафа будет значительной (2 -3 м), то рекомендуется производить замеры каждых 50 60 см, чтобы выявить все неровности потолка, стен, пола. Если потолок и пол не параллельны друг другу, устанавливается фальшпанель, которая визуально скроет этот недостаток. Также используются фальшпанели, если не параллельны друг другу стены, между которыми будет установлен шкаф. При монтаже встроенной мебели обязательно учитывается параллельность поверхностей, иначе в период эксплуатации может повести фасады шкафов купе, и они будут проблемно открываться.

Если высота потолка в комнате более 3 м, то лучше всего устанавливать встроенные шкафы купе с антресолями. Если вы не хотите делать антресоль, тогда необходимо устанавливать двери на прочном алюминиевом каркасе. Алюминиевые системы считаются самыми надежными и качественными и относятся к фурнитуре премиум-класса. А вот стальная фурнитура менее прочная, выглядит и ценится она дешевле.
При планировании установки шкафа купе обратите внимание, на какую поверхность будет устанавливаться конструкция. Если пол покрыт ковролином, то непременно надо использовать ДСП в качестве подложки, иначе ворс от ковролина может быть затянут в трек шкафа. Если пол старый, паркетный, то также используют подложку из ДСП или снимают старый паркет и выравнивают поверхность пола. Если шкаф купе будет устанавливаться в кухне, ванной или другом помещении, где на полу постелена керамическая плитка, то трек крепится на жидкие гвозди. Особенно это важно при наличии системы обогрева теплый пол, чтобы не повредить ее, ни в коем случае нельзя сверлить напольную плитку. На плитку не кладется подложка по той причине, что вода при мытье пола с плитки высыхает не сразу и ДСП, используемый в качестве подложки, может натянуть в себя влагу и деформироваться.


mebdom.my1.ru

Как сделать шкаф-купе своими руками: чертежи, описание, фото, идеи

Обязательным предметом мебели, который непременно должен быть в каждом доме, является шкаф, предназначенный для хранения вещей. Особой популярностью пользуются шкафы-купе – это не только модная, но и невероятно функциональная деталь интерьера. К сожалению, проблемы семейного бюджета не всегда позволяют приобрести такую ценную вещь, поэтому многим приходится искать другой выход. Альтернативный вариант заключается в создании шкафа-купе своими руками — чертежи, описание, которые пригодятся вовремя рабочего процесса, будут представлены ниже. Так вы сможете не только соорудить мебельное изделие, которое будет соответствовать вашим пожеланиям, но и сэкономить немало денежных средств, а также приобрести полезные навыки.

Планировка шкафа-купе

Востребованность и популярность данного предмета мебели обусловлены рядом преимуществ:

  • вместительностью;
  • экономией пространства;
  • привлекательным внешним видом;
  • гармоничным сочетанием с дизайном любого интерьера.

Собственноручно сделанный шкаф-купе прекрасно впишется как в престижные квартиры, так и в миниатюрную квартирку-студию. Главной особенностью технологии является устройство дверей: разъезжаясь по сторонам за счёт роликов, они представляют человеку доступ к содержимому. Решив произвести сборку шкафа-купе своими руками, вам понадобится соответствующая инструкция, чертежи, схемы и определённые рекомендации, которые существенно упростят рабочий процесс.

Первое, что нужно сделать, определить размеры шкафа и его месторасположение. Далее следует составление чертежа шкафа-купе с желаемыми размерами и приобретение необходимой фурнитуры. При отсутствии опыта в подобном деле, начинать рекомендуется с самой простой модели прямоугольной формы, поскольку радиусный шкаф-купе сложен в монтаже для начинающих плотников.

Простейший способ сделать шкаф-купе – пометить его в нишу или кладовку. В этом случае вам не придётся ломать голову над изготовлением стенок, дна и верха, так как эти элементы уже будут готовы. Останется лишь придумать двери шкафа-купе и внутреннее наполнение шкафа-купе. Следовательно, материалов потребуется не сильно много, а на работу уйдёт гораздо меньше времени. Для размещения такого мебельного изделия зачастую выбирают коридор, так как именно это место является визитной карточкой любой квартиры.

Выбираем материал и составляем схему шкафа

Один из важнейших моментов при конструировании углового шкафа-купе своими руками заключается в выборе материала, который оказывает непосредственное влияние на долговечность и внешний вид любой мебели. К примеру, дерево не рекомендуется устанавливать в нишу, поскольку там всегда повышен уровень влажности. Это может привести к тому, что древесина начнёт выгибаться от сырости и очень быстро утратит свою первозданную фактуру. Идеальным материалами для того, чтобы сделать угловой шкаф в нише, являются ДСП, МДФ и ламинат. Они отличаются высокой прочностью, хорошим качеством, влагостойкостью и лёгкостью обработки.

Когда материал буде выбран, хорошенько продумайте устройство шкафа-купе. Речь идёт о том, чтобы разобраться, каким образом будет распределяться одежда внутри, так как наполнение изделия влияет на формирование полок и ящиков. Для этого необходимо составить схему шкафа-купе. На сегодняшний день существуют разнообразные схемы шкафов, вам остаётся лишь выбрать вариант, наиболее подходящий для вашего интерьера. Помимо этого, важна деталировка, которую нужно продумать до мелочей. Позаботившись заранее о распределении места для вещей в шкафу, вы избавите себя от возможных проблем.

Составляем проект

На начальном этапе должны быть составлены эскизы шкафов-купе, благодаря которым можно будет не только представить, но и увидеть, как будет выглядеть готовое изделие. Чертёж углового шкафа представляет собой базу для дальнейших работ по распилу и сборке всех составляющих шкафа. С его помощью можно будет произвести точный расчёт материала для каждого элемента. Для изготовления корпуса и внешних полок рекомендуется использовать ламинированные плиты ДСП, внутреннее наполнение зачастую выполняется из простой ДСП, а для задней планки применяется фанера.

Отвечая на вопрос, как рассчитать размеры, учтите, что при составлении схемы глубина внешней стенки корпуса примерно на 15 см больше внутреннего наполнения. Во избежание возникновении сложностей с установкой механизмов для раздвижных дверей на это обязательно стоит обратить внимание. Стандартная толщина полок составляет 1,6-1,8 см. Замеры всех стен и деталей должны быть произведены максимально точно. При выборе размера дверей следует отталкиваться от определённых стандартов:

  1. Максимальная ширина каждой дверцы должна составлять 70 см, чтобы не произошло перекоса, который будет давить на роликовую систему.
  2. Следите, чтобы показатель перехлёста двери не превышал 6 см, иначе при закрытии шкафа будет образовываться щель.
  3. В процессе планировки дверей важно учитывать, что для боковых профилей должно отводиться около 5 см.

Что касается последнего, то рассчитывайте двери по плинтусам, установленным на полу и находящимся рядом предметов, чтобы потом они легко открывались и ничему не мешали.

Последовательность сборки шкафа-купе

Этапы не так складны. Итак,

  1. Закрепление боковых стенок. Этот процесс не занимает много времени, ведь используются подручные инструменты – отвертки и шуроповерты.
  2. Фиксирование крышки и задней стенки, состоящей из листов ДВП. Форма шкафа должна быть прямоугольной.
  3. Установка перегородок. Уголки следует прикрутить к стойкам и перегородкам в момент их нахождения в лежачем положении.
  4. Подвиньте изделие к стене и при наличии задней стенки прикрепите уголком.
  5. Монтаж дверей и внутреннего наполнения. Полки с заранее прикрученными уголками нужно разметить с одной стороны, а с другой – закрепить. Для этого устанавливается уровень. Нужно прикрепить колёсики и установить специальную прокладку, которая будет обеспечивать более мягкое и плавное скольжение дверей.
  6. Прикрепление ручек. Этот процесс не столь сложен, как может показаться, стоит только привинтить заранее подготовленные мебельные аксессуары.
  7. Чтобы конструкция получилась более ровной и устойчивой, подиум, который часто идёт в комплекте со шкафом-купе, необходимо выставить по уровню, после чего прикрепить полки и остальные составляющие.

Элементы дверей для шкафа-купе

Теперь, когда вы знаете, как сделать самому шкаф-купе, вам не составит труда изготовить свой собственный шкафчик для хранения одежды и различных принадлежностей. Благодаря лёгкости монтажа установку шкафа-купе сможет произвести даже человек без опыта в таком деле. К тому же, в случае переезда его быстро можно буде разобрать и перевезти на новое место.

Заключение

Подобрав подходящее место для установки, выбрав желаемый объём и оформление этого современного мебельного предмета, составив правильный чертёж и купив качественные материалы, вам обязательно удастся добиться положительного результата и украсить своё жилище модной мебелью собственного производства.

1pomebeli.ru

Очередной чертеж шкафа купе с деталировкой — Сделаем мебель сами

Здравствуйте друзья.

Как вам известно, лучшее обучение всегда основано на примерах.

По этому, я продолжаю выкладывать некоторые из проектов, заказанных «онлайн».

Сегодня – проект небольшого шкафа купе с раздвижной системой из двух фасадов.

Его габаритные размеры: 2400х1600х550(мм)

Состоит он из двух независимых модулей, в одном из которых расположен модуль с выдвижными ящиками.

Выдвижные ящики рассчитаны под телескопические направляющие на 400мм.

Фасады этого модуля – из ДСП, из которого сделан весь шкаф, и закатаны кромкой ПВХ, толщиной 2мм (такой же кромкой должны быть закатаны горизонты, задняя деталь, угловые полки и бока).

Для изготовления этого изделия, используется ЛДСП, размерами 2750х1830х16 (мм) (на основе этих размеров сделаны карты раскроя, представленные ниже).

В состав шкафа входят открытые угловые полки.

Нижние и верхние горизонты – сдвоенные (32мм).

Итак, схемы изделия:

Размеры деталей из ДВП:

дно1

398

207

2

дно2

398

458

2

Задняя стенка

2334

748

1

Задняя стенка1

2334

548

1



Размеры проема для расчета и изготовления раздвижной ситсемы:

2336х1268 (мм).

Первый размер – высота, второй – ширина.

Карты раскроя на изготовление:

Все изделие собирается на кнфирматах. Две его секции крепятся друг с другом межсекционными стяжками.

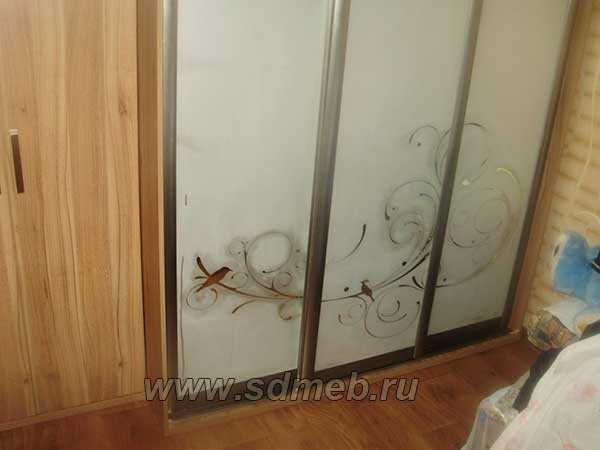

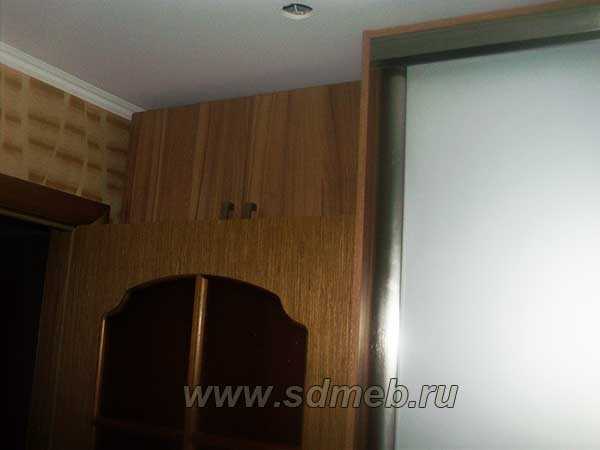

Фото готового изделия:

Вот такой, несложный шкаф, который может сделать любой желающий…

На этом все, до встречи.

www.sdmeb.ru

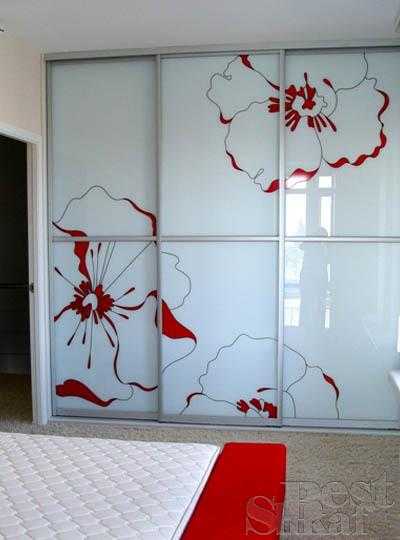

Красивые рисунки на шкафах купе

Недавно я писал про шкафы-купе эта тема меня очень увлекла. Оказывается, современные дизайнеры уделяют этому предмету интерьера очень много внимания. Сегодня хочу рассказать про красивые рисунки на шкафах купе, их разновидности, а также покажу вам отличные варианты их воплощения в жизнь на готовых шкафах-купе.

Кроме своей высокой практичности шкафы-купе могут служить великолепным украшением вашего интерьера. Современные технологии позволяют создавать привлекательные рисунки шкафах купе, которые превращают их наружную поверхность в подобие картин. Существует множество способов нанесения рисунка на двери этих шкафов, но я сегодня хочу рассказать о следующих видах:

  • фотопечать
  • пескоструйный рисунок
  • лазерная гравировка
[admitadGoods img_size=’item-img-thumbnail-small’ img_pos=’img-pull-left’ txt_align=’cpa-text-left’ id=42263 ]

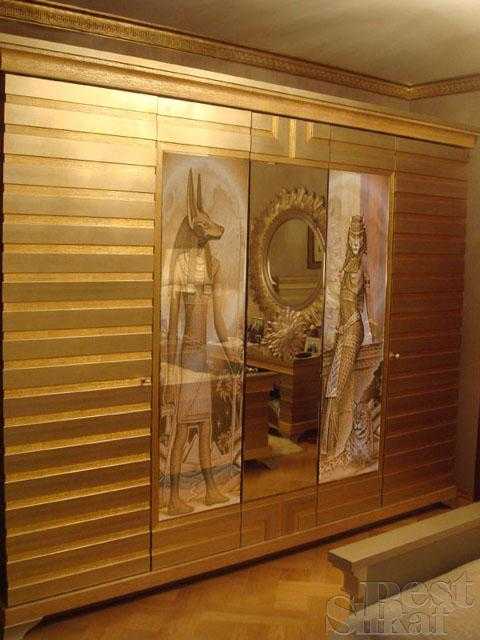

Красивые рисунки на шкафах купе — разновидности и фотографии

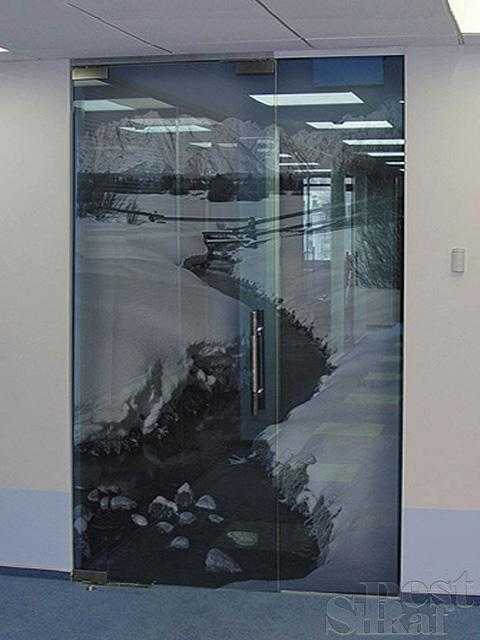

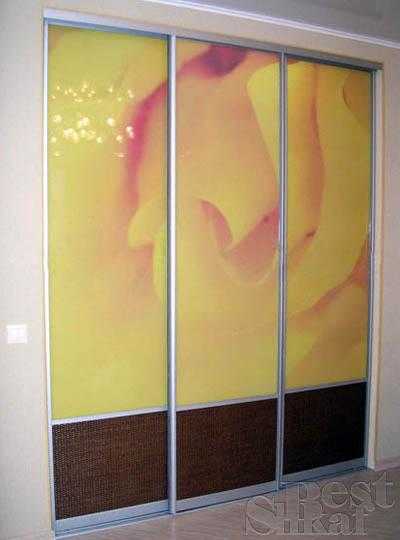

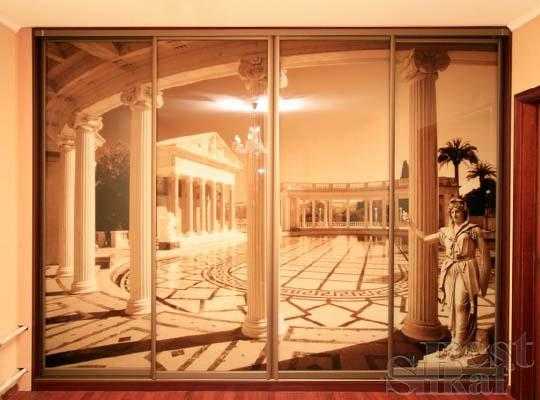

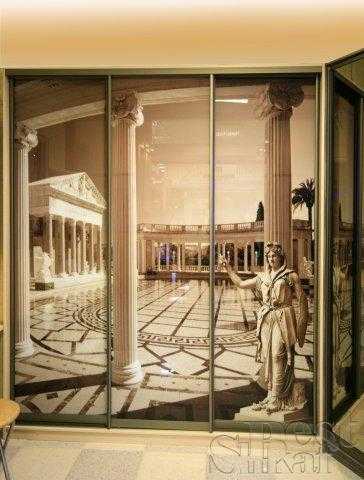

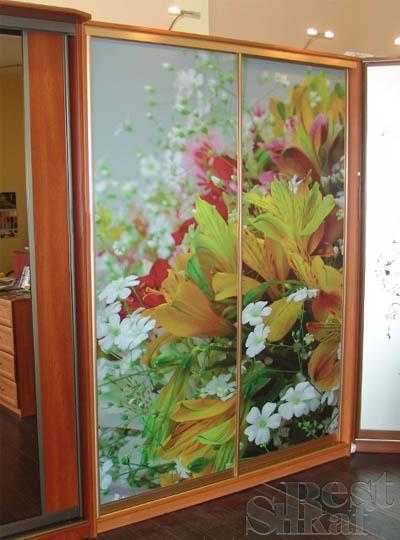

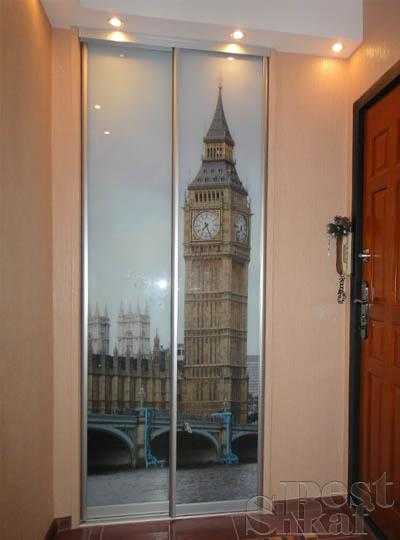

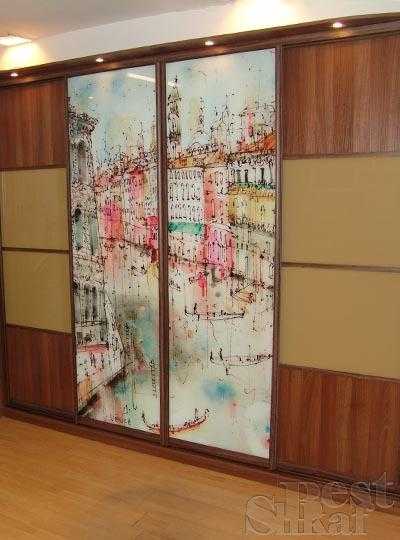

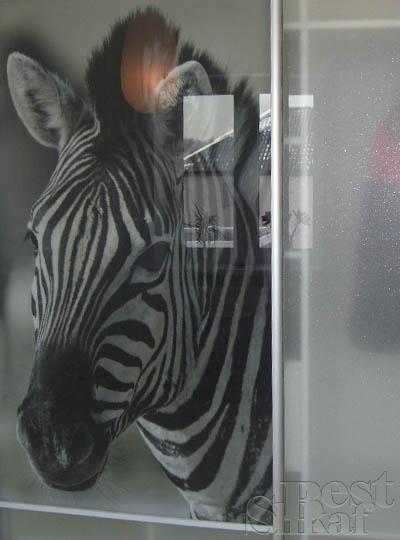

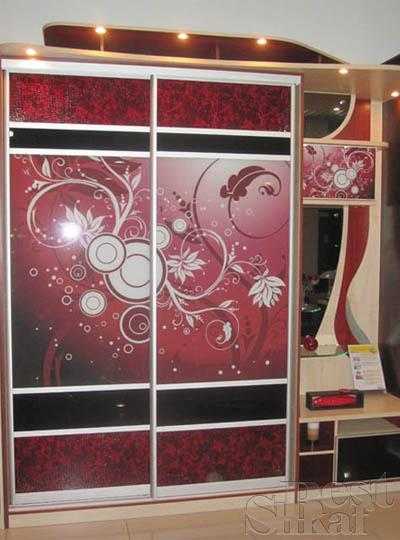

Фотопечать рисунка позволяет наносить на шкафы-купе изображения абсолютно любой сложности. При этом вы получаете яркую, насыщенную красками картинку, которая создаст уникальный дизайн шкафа купе и будет способна привнести собственное настроение в интерьер вашей комнаты. Говоря о фотопечати подразумевают не только фотографические изображения, но и любые другие: репродукции знаменитых картин, векторные картинки, географические карты и другие изображения. Фотопечать наносится на любую плоскость: ДСП, стекло, зеркало, ламинированную бумагу, холст, ротанг или бамбук.

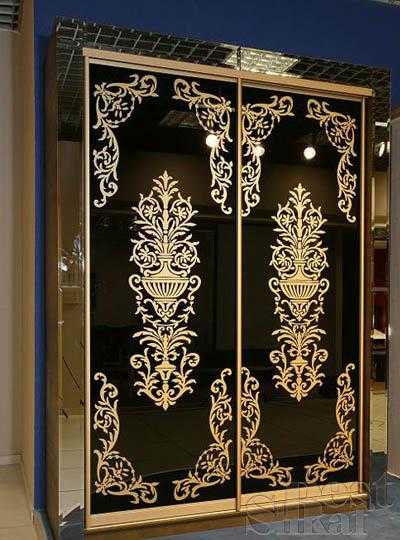

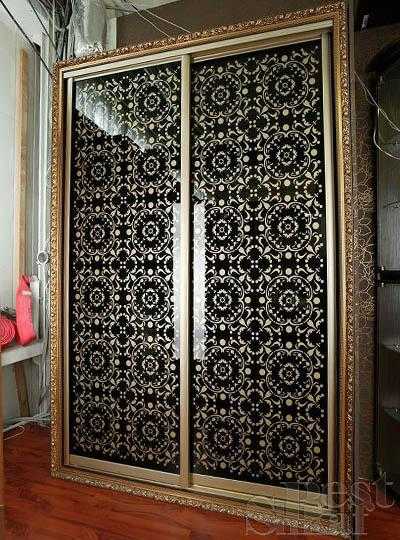

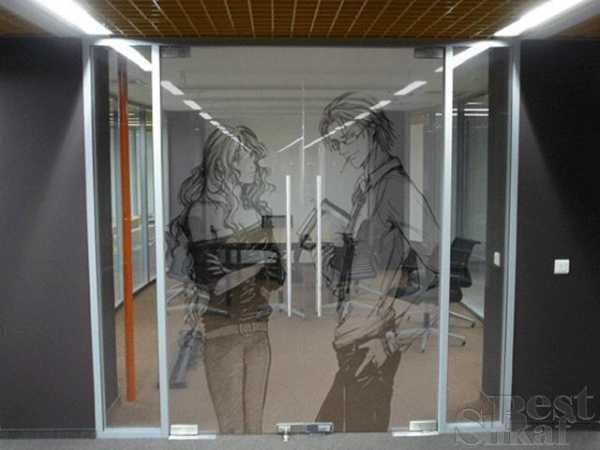

Пескоструйный рисунок относится к направлению витражного искусства, которое развито уже достаточно давно. Суть этого метода состоит в нанесении рисунка на стеклянную плоскость дверей шкафов-купе с помощью струи воздуха с песком. Песок, царапая стекло, позволяет рисовать на его поверхности очень красивые рисунки, которые имеют великолепное свойство видоизменяться в зависимости от степени и направленности освещения.

Лазерная гравировка — это одна из наиболее передовых технологий нанесения изображений, которая позволяет рисовать на любых твердых поверхностях. Рисунки на шкафах купе выполненные с помощью лазерного луча считаются вечными из=за того, что они не подвергаются внешнему воздействию и никогда не меняют своих свойств. На сегодняшний день это одна из самых дорогостоящих вариантов нанесения рисунка.

Поделись этой инфой в соцсетях!

kayrosblog.ru

Чертеж шкафа купе, сделанного своими руками — Сделаем мебель сами

Здравствуйте.

В прошлой статье я обещал выложить деталировку рассмотренного проекта.

Обещания нужно выполнять, по этому, мы рассмотрим чертежи, благодаря которым, вы так же можете сделать такое изделие самостоятельно.

Ну буду углубляться в подробные объяснения, что и почему, на блоге, по моему, достаточно темы проектирования освещены.

Но, я считаю, что если вы самостоятельно просчитаете этот проект и поймете, что откуда получилось – можете считать, что шкаф купе вы уже спроектировать и собрать сможете (не забываем, что это самое простое изделие). Я сам когда-то учился по такому методу.

Да, кстати, процесс самой сборки этого проекта описан в этой статье.

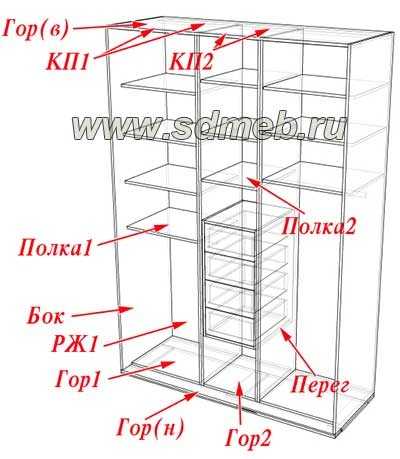

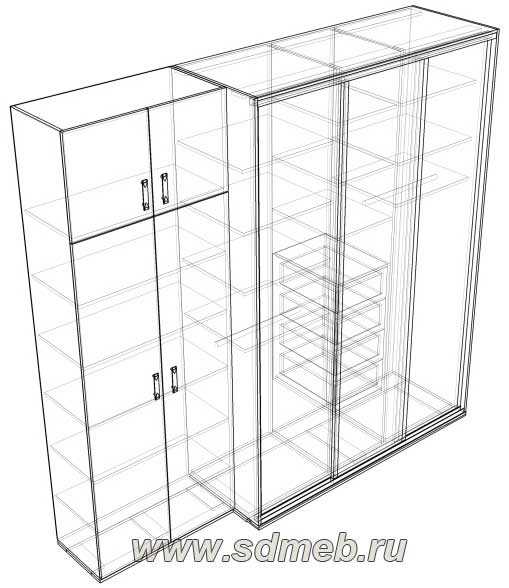

Для начала – общий эскиз проекта.

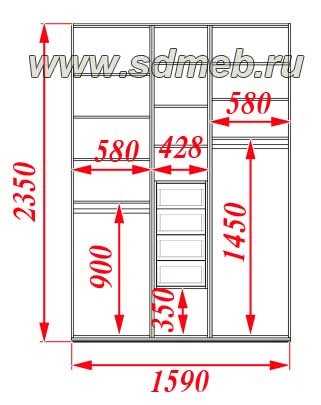

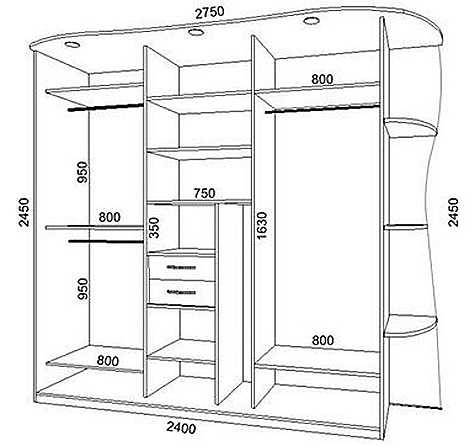

Далее, эскизы с размерами.

На данном эскизе не хватает размеров встроенного модуля, по этому, я из вам сразу их приведу:

  • Общая высота – 800мм
  • Общая глубина – 490мм
  • Общая ширина – 395 мм
  • Фасады в модуле – вкладные (внутренние)

Общая глубина шкафа – 600мм.

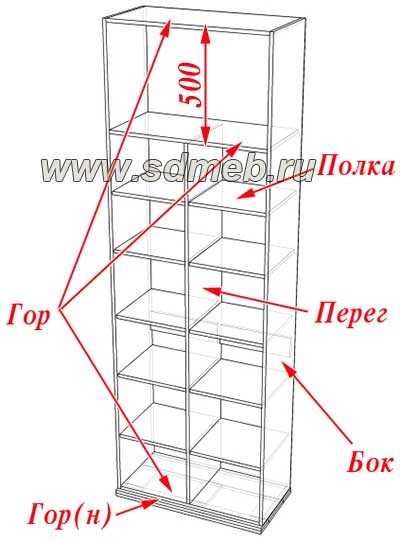

Теперь – деталировка:

  • Гор(н) – 1590х600

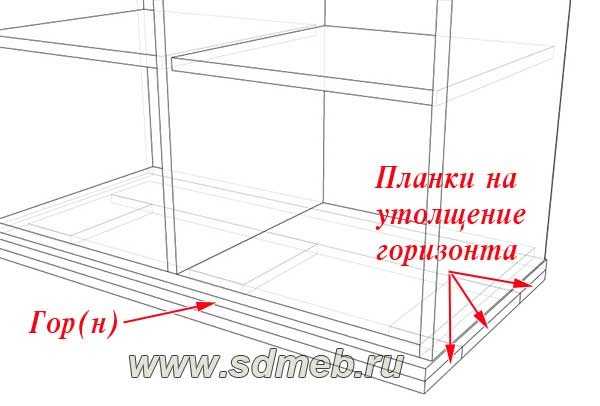

  • Планки для утолщения Гор (н):
  1. 100х1590 (2шт)
  2. 100х400 (3шт)
  • Гор(в) – 1556х600
  • Бок – 2318х600 (2шт)
  • Перег – 2302х500 (4шт)
  • Гор1 – 548х500 (2шт)
  • КП1 – 548х80 (4шт)
  • РЖ1 – 548х600 (2шт)
  • Полка1 – 548х490 (7шт)
  • Гор2 – 396х500
  • Полка2 – 396х490 (3шт)
  • КП2 – 396х80 (2шт)
  • ДВП1 – 1760х578 (2шт)
  • ДВП2 – 2300х426
  • Проем под раздвижную систему – 2302х1556 (на 3 раздвижные фасада)

Теперь деталировка встроенного модуля с выдвижными ящикам:

  • Бок – 800х490 (2шт)
  • Гор – 363х490 (2шт)
  • РЖ – 363х400
  • Деталь ящика1 – 130х305 (8шт)
  • Деталь ящика2 – 130х450 (8шт)
  • Фасады – 185х356 (4шт)
  • ДВП – 448х335 (4шт)

Нужно учесть, что размеры фасадов – это чистые размеры в раскрое. Фасады рассчитывались под поклейку ПВХ=2,0мм, по этому, чтобы узнать окончательные размеры фасадов, нужно к каждому размеру прибавить 4мм.

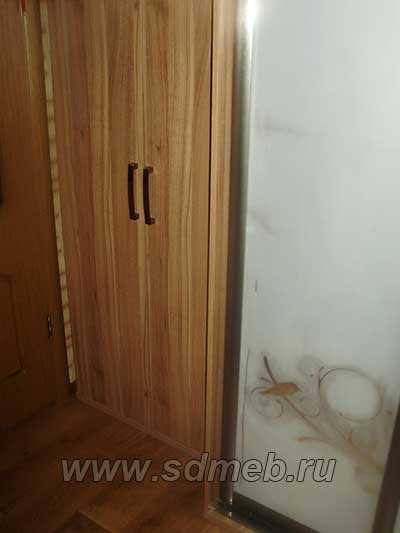

Шкаф с распашными фасадами имеет такую же высоту, как и купе, габаритную ширину (по нижнему, сдвоенному горизонту) – 780мм, габаритную глубину (по нему же) – 390мм.

Итак, его деталировка:

  • Гор(н) – 780х390
  • Планки для утолщения:
  1. Планка1 – 100х780 (2шт)
  2. Планка2 – 100х190 (3шт)
  • Гор- 746х366 (3шт)
  • Бок – 2318х366 (2шт)
  • Перег – 1802х366
  • Полка – 365х356 (10шт)
  • Фасад1 – 486х382 (2шт)
  • Фасад2 – 1819х382 (2шт)
  • ДВП – 2316х776

Фасады, как и в примере с встроенным модулем, рассчитаны под поклейку ПВХ=2,0 мм. На эскизе, отмеченное расстояние в 500мм – это от верхней грани одного горизонта до нижней грани другого (т.е. внутренний проем между этими горизонтами должен быть: 500-32=468мм).

Вот и вся несложная деталировка, рассчитать которую под силу даже школьнику старших классов.

Как бы это странно не звучало, но он (школьник) тоже может вполне самостоятельно сделать такой шкаф (разумеется, с определенной помощью на установке).

Так что, думаю, вы разберетесь.

О подобной мебели, изготавливаемой в определенную нишу читайте здесь.

Если возникнут вопросы по проекту – задавайте в комментариях.

На этом все, до встречи!

www.sdmeb.ru

Дизайн проект шкафа купе своими руками: схема, размеры, наполнение

Итак, в прошлом уроке мы сделали замеры помещения и определились с общими размерами нашего шкафа. Дизайн проект мы будем создавать своими руками, для этого необходимо представить, как будет выглядеть наш будущий шкаф,  какое наполнение он будет иметь и перенести увиденную картинку на бумагу.

Но тут сразу возникает один вопрос — а на сколько дверей делать раздвижную систему, ведь от ее вида на 90% будет зависеть общий вид.

Раздвижная система шкафа-купе

Для нормальной работы раздвижной роликовой системы двери должны выдерживать определенную пропорцию соотношения сторон по ширине и высоте.

Если конкретнее – на одну часть ширины двери должно быть максимум 4 части высоты, то есть, если высота вашего шкафа составляет 2500 мм, то ширина одной двери должна быть (2500/4) 625 мм, не меньше.

А вообще, чем шире дверь — тем она устойчивее, а также она будет иметь более мягкий ход. Но не стоит и перебарщивать, шире 1-1,2 м двери делать не стоит, они получатся очень тяжелыми. Так как дверей нужно минимум две, то при высоте в 2,5 м общая ширина проема для установки раздвижной системы должна быть минимум 1300 мм.

Отдельно стоит сказать о наполнении дверей. Благодаря просто огромному ассортименту предлагаемых производителями материалов, воспользовавшись своей (или чужой) фантазией можно добиться самого смелого и неповторимого дизайна не только самого шкафа, но и всей комнаты в целом.

В качестве наполнения для дверей сегодня применяют:

  • зеркало,
  • стекло,
  • бамбук,
  • ротанг,
  • ДСП,
  • МДФ,
  • витражи.

А благодаря пескоструйной обработке, фрезеровке и ручной росписи можно добиться еще большего восхищения (или зависти) у ваших гостей, друзей и родственников.

Наполнение дверей можно комбинировать с алюминиевым профилем раздвижной системы, который так же предложен на рынке в нескольких цветовых вариантах.

Так, что-то мы отвлеклись, давайте продолжим. Общие габариты моего шкафа составляют 1600*2500*600 (ширина, высота, глубина). Давайте подумаем, что с этим можно сделать.

Немного погуглив яндексом :), я нашел несколько интересных изображений, которые мне приглянулись как по общему дизайну, так и по его наполнению.

Так как мой шкаф одной стороной будет прилегать к двери, то эту сторону разумно будет сделать в виде радиусной консоли шириной 250 мм. А остальное пространство (1350 мм) пойдет уже конкретно для вещей.

Наполнение шкафа купе

Конструирование шкафа — ответственный момент, от этого зависит в какой степени гармоничным и уютным получится дизайн вашей комнаты и насколько удобно будет пользоваться гардеробом. Сейчас нам нужно спроектировать короб и тщательно продумать (или найти в сети) его наполнение.

Каркас, внутренние полки и перегородки делаются из плит ДСП толщиной 16 мм, задняя стенка будет из ДВП толщиной 3 мм.

Короб имеет глубину 600 мм. Делается он из двух боковин, на которых, собственно, и будет стоять сам шкаф, а так же из крыши и дна с цоколем высотой от 70 до 100 мм. Все внутренние полки (и перегородки в том числе) будут иметь глубину 500 мм.

По наполнению: шкаф купе обычно содержит минимум два отдела:

  1. Со штангой для плечиков,
  2. Под полки и выдвижные ящики.

Маленький совет: не стоит располагать выдвижные ящики в самом низу или выше груди. Пользоваться ими вы будете часто, поэтому определите для них оптимальное положение.

В зависимости от вашего желания и возможности, вы можете сконструировать шкаф любой функциональности:

  • с разнообразными полками и перегородками,
  • с удобными сетчатыми корзинами,
  • с выдвижными ящиками,
  • с пантографами,
  • со штангами для одежды и галстуков,
  • с держателем утюга,
  • с приспособлениями для хранения обуви,
  • с брючницами и т.д.

Ширина отделения с полками обычно делается размером в 400-500 мм, отделению со штангой для удобства нужно 600-1200 мм ширины.

Не стоит делать секции со штангой сильно широкими, т.к. труба попросту может прогнуться, лучше сделать ее в два яруса, снизу и сверху.

Оптимальная высота между полками составляет 300-350 мм. Высота отделения для вещей на плечиках обычно варьируется в пределах от 800 до 1600 мм, в зависимости от того, длинные или короткие вещи вы собираетесь там вешать.

Подробно про все остальные оптимальные размеры написано в статье Правильные размеры шкафа купе.

Посмотрите вокруг себя — для каких конкретных вещей вы вообще планируете делать шкаф купе. Сделайте их замеры и запланируйте для них место в вашем будущем шкафу.

Так как ширина моего шкафа без радиусных полок составляет 1350 мм, я ее разобью на два отделения, одно – для полок и пары выдвижных ящиков, второе – для секции со штангой.

Если вычесть толщину боковин и перегородки, а их получилось 3 штуки по 16 мм, то точная полезная площадь для полок составит 550 мм, и для штанги – 750 мм.

Программы для проектирования мебели

Теперь из этого всего нужно получить детальную картинку, она должна быть в масштабе, т.к. на ней необходимо отобразить количество полок, ящиков, а так же соотношение размеров отделений.

В принципе, эскиз можно нарисовать и от руки, главное чтобы вам самим было понятно, что и где должно находиться.

Но если у вас есть время и желание разбираться в программах для проектирования мебели, то советую программу PRO100, она очень легка в освоении и не потребует от вас много сил  и времени для проектирования. В сети интернет без проблем можно найти портативную ломаную версию pro100.

Так же существуют и другие программы по проектированию мебели, в которых вы тоже, при желании, можете спроектировать свой шкаф-купе:

  • Woody
  • KitchenDraw
  • bCAD
  • Астра
  • К3-Мебель
  • Базис мебельщик
  • BestCut
  • Cutting2

Скачать схему шкафа купе

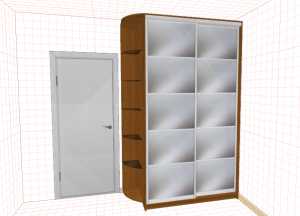

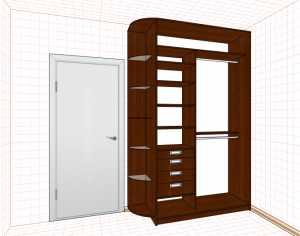

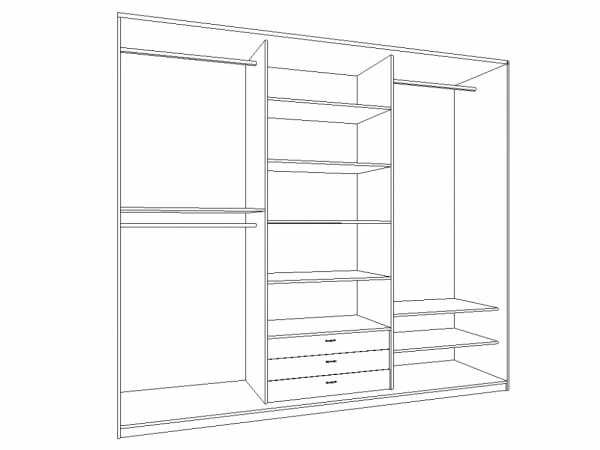

Немного поработав в программе PRO100, у меня получился вот такой вот проект, правда по наполнению раздвижной системы я еще не полностью определился, возможно даже что-то поменяю:

Ссылка на скачивание чертежа:
Скачать схему шкафа купе

Если вы что-то пропустили или хотите узнать больше, переходите на нужный вам шаг:

Содержание проекта:

  1. Делаем замеры помещения
  2. Создаем проект шкафа купе
  3. Рисуем сборочный чертеж шкафа
  4. Фурнитура для шкафа купе
  5. Расчет шкафа купе
  6. Сборка и установка шкафа купе
  7. Установка дверей шкафа купе

Если вам что-то непонятно или остались вопросы — задавайте нашим экспертам, вы постараемся на них ответить в следующих статьях.

Удачи всем мастерам!

mebsam.com

Шкаф-купе своими руками: Фото, Чертежи, Видео

Чего в доме всегда не хватает? Мест хранения. Возможно, в южных странах вопрос шкафов, кладовок и гардеробных не стоит так остро. Ведь у них только 2 времени года: лето и мокрое лето, а у нас 4, из-за чего 3 комплекта вещей нужно где-то хранить.
Если в доме нет возможности оборудовать гардеробную в отдельной комнате, то можно предоставить часть комнаты под вместительный шкаф-купе. Такое название эти шкафы получили благодаря конструкции дверей, напоминающих вход в купе поезда. Раздвигающиеся двери позволяют значительно сэкономить пространство помещения, шкафы-купе очень вместительны и благодаря различным типам наполнения весьма функциональны. Они весьма дорогостоящие, но с этим недостатком можно справиться, изготовив его самостоятельно.

Содержание:

Выбор места установки шкафа и его типа

Для начала нужно определиться, где будет стоять шкаф. В зависимости от расположения они могут быть

  • Встроенными. При этом двери крепятся прямо к стенам и изготовление корпуса необязательно
  • Полувстроенными. В этом случае каркас изготавливается частично.
  • Угловой.
  • Корпусный. Такой шкаф отличается от обыкновенного только раздвижными дверями.

Перед обустройством необходимо проверить и обеспечить ровность и параллельность стен и пола с потолком. От этого зависит работа системы раздвижных дверей. После выравнивания стен    можно прямо на стене разметить места крепления направляющих профилей или в случае корпусного шкафа его место расположения.

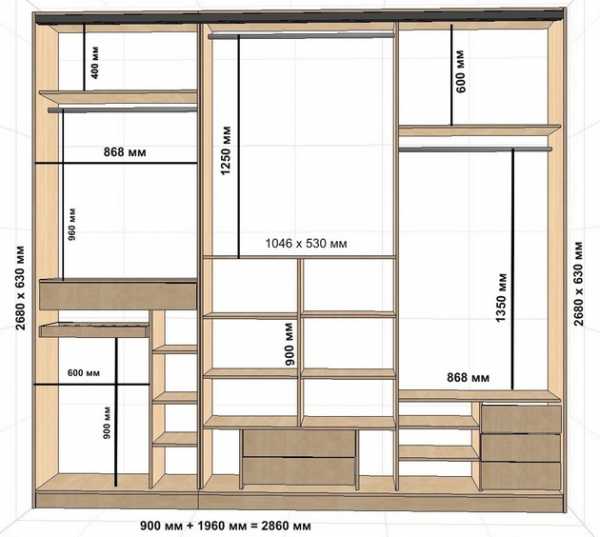

Чертежи и схемы шкафа-купе

Схему и чертежи шкафа подбираются индевидуально, в данной статье представленны несколько схемм, наиболее простой конструкции.

Схема 1

Схема 2

Схема 3



Выбор материалов и наполнения

Корпус шкафа-купе обычно изготавливается из ЛДСП или МДФ. Двери можно сделать из ЛДСП, акрила, зеркала или закаленного стекла. В случае изготовления дверей из зеркала или стекла нужно убедиться, что они армированы пленкой, которая не позволит при повреждениях рассыпаться и превратиться в опасные осколки.
Наполнением могут быт различные сотовые корзины, держатели для брюк, пантографы и прочие мелочи, делающие шкафы-купе более функциональными и удобными.

Проектирование и деталировка

Можно вычертить эскиз шкафа-купе вручную, можно воспользоваться одной из многочисленных программ по проектированию мебели. Проектирование шкафа-купе требует определенных навыков, поэтому лучше доверить эту часть работы профессионалам. Обычно фирмы, торгующие ЛДСП и оказывающие услуги по его распилу, имеют в наличии определенные программы, с помощью которых делается не только раскрой листа, но и полная деталировка.

Сборка шкафа-купе

При заказе распила можно сразу заказать поклейку кромки. Приобретя всю фурнитуру, приступаем непосредственно к сборке.

  1. Начинать сборку нужно со дна шкафа. Если шкаф будет стоять на ножках, то не нужно крепить передний цоколь, чтобы иметь возможность регулировать высоту ножек.
  2. После этого устанавливаем боковые стенки и внутренние перегородки.
  3. Крепим крышу.
  4. Выверить все поверхности по горизонтали и вертикали.
  5. Для обеспечения жесткости можно сразу установить верхнюю полку.
  6. Проверив все углы и поверхности на вертикальность и горизонтальность, нужно закрепить заднюю стенку. Обязательно прикрепить ее к внутренней стойке.
  7. Теперь можно поставить шкаф на место. Отрегулировать ножки и закрепить передний цоколь.
  8. Устанавливаем в шкафу дополнительные полочки, направляющие для ящиков, сотовых корзин и другого наполнения.
  9. Систему раздвижных дверей лучше заказать там же где заказывали распил ЛДСП.
  10. Первой крепим верхнюю направляющую. Потом нижнюю, смещая ее на 20 мм внутрь шкафа. Установить фиксаторы нужно до крепления нижней направляющей.
  11. Устанавливаем двери. Регулируем их винтами на нижних колесах: против часовой стрелки – опускается правый угол, по часовой стрелке – поднимается правый угол
  12. Клеим буферную ленту (мышку). Она предотвратит попадание пыли внутрь шкафа.
  13. Теперь можно снять защитную пленку с профиля, протереть стекла и можно заполнять шкаф.

sdelay.tv

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
